Самодельная буржуйка с варочной плитой

Особенности устройства и типы дровяных печей для бани и кухни

Приятное тепло, исходящее от полыхающих полешек, проникающий в уставшие после трудового дня мышцы, жар камней, политых настоянной на травах водой в бане, мясо с картошечкой, яичница с ветчиной, наваристый борщ, приготовленные на плите или в духовке настоящей дровяной печки. Тепло печи ласковее и мягче, чем от чугунной батареи, а все блюда получаются аппетитнее, чем на газовой или электрической плите. Живое пламя, полыхающее в топке, придаёт им натуральный вкус, аромат берёзовых полешек и энергию огня. В наши дни традиционная дровяная печь с варочной поверхностью возвращается в современные благоустроенные загородные дома, но уже на новом уровне технологий и качества.

Основные типы дровяных печей

По конструкции и назначению печи можно разделить на следующие типы:

• Массивные отопительные печи из кирпича, яркий пример — традиционная русская печь, длительное время сохраняющая тепло. Массивные печи, кладка которых служит великолепным теплоаккумулятором, большую часть энергии отдают за счёт теплового излучения, именно такой способ отопления наиболее комфортен.

• Компактные кирпичные печи занимают немного места и не требуют большого расхода кирпича при строительстве. Для повышения КПД устраивают дымовые каналы, по которым продукты сгорания, прежде чем попасть в вертикальный участок дымохода, проходят несколько оборотов. Следует учесть, что такая конструкция снижает тягу, поэтому дополнительные ходы не могут быть бесконечно сложными. Классическая печь с дымооборотами — голландская.

• Отопительно-варочные кирпичные печи со встроенным кухонным оборудованием: варочной плитой, духовкой и даже грилем или коптильней. Вариантов много, начиная с небольших дачных печурок с плитой и заканчивая целыми кухонно-отопительными комплексами ресторанного уровня, в которых, помимо прочего, можно выпекать хлеб и пиццу.

• Стальные и чугунные печи-буржуйки довольно эффективны и экономичны, но металл быстро остывает. Такие печи в значительно меньшей степени излучают тепло, львиная доля энергии передаётся путём конвекции, за счёт нагрева и перемещения воздуха в помещении.

• Буржуйки со встроенной варочной плитой, как правило, довольно просты и недороги, это хороший вариант для небольшой дачи.

• Металлические кухонные дровяные печи в первую очередь предназначены для стряпни, среди них есть весьма совершенные и, как следствие, недешёвые модели.

Как устроена дровяная кирпичная печь

Конструкция дровяной печи обязательно включает топку с дверкой, поддувало (зольник) также с дверкой, колосниковую решетку, зольник, дымоход и шибер, его закрывающий. Дополнительные дымообороты утилизируют теплоту отходящих газов, а чистки помогут сэкономить на услугах трубочиста. Топка – сердце печки, в котором происходит сгорание топлива. Она должна вмещать достаточное количество дров, её облицовка выдерживать высокую температуру – во время горения температура в дровяной печи может подниматься выше 1000 градусов.

В кирпичных печах топку следует выкладывать из огнеупорного шамотного кирпича или хорошо обожжённого красного. Размер топки определяет величину теплоотдачи очага, её длину рекомендуется делать более 30 см, чтобы дрова сгорали в лежачем положении. Колосниковая решетка встроена в под топки, снизу, из зольника поступает воздух, обдувающий дрова и обеспечивающий их горение. Зола, образующаяся по мере сгорания топлива, осыпается в поддувало. Поддувало, через которое кислород поступает на колосниковую решётку снизу, снабжено дверкой, степенью открытия которой регулируют интенсивность сгорания дров. Стандартная высота зольника – три кирпича, этого достаточно для удобной чистки. Чтобы не выгребать золу щёткой, на дно поддувала можно поставить плоский поддон.

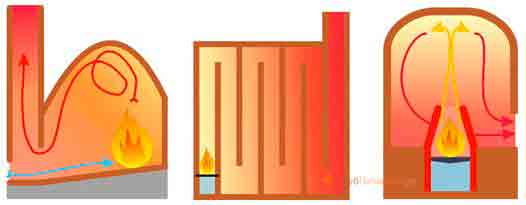

Дымоход может быть простым, когда продукты сгорания сразу из топки ухолят в вертикальный участок и удаляются через отверстие в крыше. В этом случае КПД печи составит примерно 50%. Другой, экономичный вариант — вертикальную трубу могут предварять вертикальные либо горизонтальные дымообороты, стенки которых прогреваются при прохождении через них дыма, улучшающие КПД до 85%.

Кухонные печи и их особенности

Дровяные печи для кухни отличаются от отопительных наличием варочной поверхности — кухонной плиты и духовки. Духовку устанавливают не всегда, так как она увеличивает габариты печки. Варочную плоскость изготавливают из чугуна – металла, устойчивого к длительным термическим нагрузкам, реже из толстой стали. Чтобы обеспечить возможность установки посуды разного размера, конфорки делают съемными, разного диаметра. Духовки чаще делают в виде стального короба и монтируют сбоку от топки. Идеальный материал для неё — нержавеющая сталь.

Пирожки из русской печи

Традиционная русская печь не имеет плиты, вкуснейшие пирожки, борщи и прочие яства готовят в огромной по объёму духовке. Сковородки и плиты пришли к нам с Востока, позже с Запада, русские люди, от царей до крепостных, до появления плит питались полезной, диетической едой. Сегодня в дополнение к классической конструкции придумано немало усовершенствованных мультифункциональных вариантов русской печи. Помимо традиционной универсальной топки-хлебопечки и удобной лежанки в них могут быть интегрированы плита, камин, водогрейное устройство (бак или змеевик), шкаф для утвари и многое другое.

Печи для бани и основные требования к ним

Традиционно банные удовольствия начинаются с растопки печки – без этого ритуала можно потерять 50% положительных эмоций от посещения бани. Банная дровяная печь должна выполнять одновременно несколько функций: поддерживать в помещении высокую температуру, нагревать воду и образовывать пар. Для получения пара используют специальные камни, на которые в процессе нагрева льют воду.

Несмотря на то, что в продаже можно найти десятки моделей готовых каменок из чугуна и стали, дровяные банные печи своими руками продолжают строить из кирпича. Кирпичные печки привлекательны длительным сохранением тепла и меньшим риском получения ожогов в тесном помещении. Металлические агрегаты удобны простотой установки и быстрым разогревом. Банные печки могут быть оснащены топками двух типов: традиционной и удлинённой (выносной). Выносные топки удобны тем, что их можно обслуживать в предбаннике, где температура не так высока, а влажность воздуха приближена к нормальной. Также этот вариант считается менее пожароопасным.

Установка дровяной печи в парилке должна быть продумана так, чтобы один источник тепла обогревал и парилку, и зону отдыха (предбанник), и моечную. Для этого достаточно установить печь таким образом, чтобы ее передняя панель с топкой выходила в комнату отдыха, а боковая стена соседствовала с моечным отделением, если такое предусмотрено.

Самостоятельное строительство и установка дровяной печки в доме, на кухне или в бане – работа не только сложная, но и очень ответственная. Ошибка может привести к пожару или отравлению угарным газом. Отсутствие опыта и знаний в печном деле – веская причина обратиться за помощью к специалистам. Намного приятнее иметь в доме профессиональное печное отопление, чем каждый раз бороться с проблемами!

Видео: обзор дровяной печи Milano II

Источник: http://teploguru.ru/pechi/tipy-drovyanyx-pechej-dlya-bani-i-kuxni.html

Отопительно-варочные печи для дачи и дома

Отопительно-варочные печи для дачи и дома требуют внимательного подхода при выборе модели, устройства и монтажа. Нужно ознакомиться со всеми особенностями, так как при ошибке в проекте или же игнорировании требований можно получить печь, которая не выполнит ни одной функции, теплоотдача снизится и готовка будет мученьем. При успешной конструкции печь может служить не только для приготовления еды, но и для отопления дома. Слепо полагаться на интернет тоже не стоит, предлагаемый за большие деньги проект, может быть еще не опробован. Лучше воспользоваться консультацией опытного печника.

Разумеется, можно просто определить самое теплое место на агрегате и назначить его варочной панелью, но будьте готовы, что ваш «дедуктивный» метод будет неудачным. Интенсивности тепла будет недостаточно, чтобы прогреть поверхность, стенки и дно посуды, а еще и приготовить блюдо. Разогреть может, но приготовить – точно нет. Особенно если в качестве топлива используются дрова или уголь – они больше подойдут для отопления дома. Газовые печи или устройства на жидком топливе будут проще в конструировании, так как сконцентрировать тепло будет проще. Теплонакопительные материалы тоже не подойдут для приготовления пищи в домашних условиях.

При монтаже печи своими руками следует учесть, что тепло не должно рассеиваться, большая его часть должна уходить к панели. Для этого, если печь из металла, порядовка или чертеж должны учитывать, что теплоотдача будет направляться на варочную поверхность без рассеивания.

Если вы планируете установить отопительно-варочную печь на даче и использовать ее исключительно в летний период, то следует позаботиться о том, чтобы поверхность не нагревалась, иначе в помещении будет очень жарко.

Виды отопительно-варочных агрегатов

Печь с нишей – ниша позволит концентрировать тепло на варочной поверхности летом, например на даче, и сэкономить на топливе зимой. При полной загрузке тепло будет распределяться по каналам и обеспечивать функцию отопления, в том числе и на варочную поверхность. По этому же принципу устроены печи-шведки.

Металлические – теплоемкость у них небольшая, зато энерговыделение в топке это компенсирует. Распределение тепла лучше происходит при использовании твердого топлива или летучих веществ. Конструкция рассчитана на длительный процесс горения или двухступенчатое сжигание. Такие печи подразделяются на:

• Стационарные – их устанавливают непосредственно в доме для отопления, конструкция не предусматривает перенос печи.
• Переносные – могут быть транспортированы с помощью крупной техники на другое место.
• Передвижные – компактные и удобные, их можно легко транспортировать, или даже носить с собой. Не требуют специальной установки или особых требований к месту. Не подходят для отопления.

Выбор и изготовление

Варочная поверхность – довольно сложное устройство, она должна без особой потери тепла нагреть посуду. Самый верный вариант – чугунная плита (4-8 мм.). Она подойдет для разогрева. Для приготовления пищи следует сделать конфорки со съемными круговыми вкладышами, чтобы регулировать тепло под необходимую посуду.

1. Русская печь– идеальна для приготовления всех блюд, еда в ней томится и приобретает абсолютно оригинальный вкус, который не достигается при быстрой готовке. У нее высокий КПД в теплоотдаче, на ней можно не только готовить, но и сушить вещи, спать и использовать для печного отопления (но только 1- 2-х комнат, если они смежные). Раньше в таких печах даже мылись. Минус у такого агрегата, конечно, размеры и сложность в кладке. Подобные печи остались только у ценителей.
2. Кирпичная– при ее кладке своими руками не стоит увлекаться шамотом, он отлично аккумулирует тепло, что подходит больше для отопления, а для приготовления пищи потребуется затратить много топлива, тепло от которого рассеется в комнату, что летом будет совсем некстати. Исключение станет только двухколпаковая печь.
3. Шведка – такая печь подойдет и для приготовления и для отопления, она легко делается своими руками.

• кирпичи полнотелые керамические (М150 около 600 шт.);
• глиняная сухая печная смесь (примерно 200 кг.);
• стальной уголок 40х40 – 1,7 м.;
• стальная полоса 50х5 – 0,65 м.;
• лист железа (перед топкой) – 1 шт.;
• лист плоского шифера (10 мм.) для варочной камеры – 1 шт.;

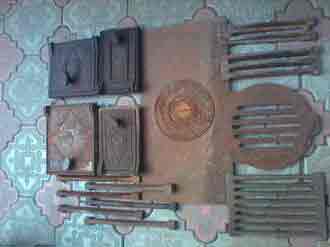

• приборы для печи (решетки, дверцы, задвижки).

Топить печь можно как дровами, так и углем. Если канальная часть выходит в другую комнату, то она послужит дополнительным отоплением зимой и отводом тепла летом. Теплонакопительные функции должен выполнять материал оформления, так будет удобнее.

Он должен быть солидным, с цементной стяжкой вровень с полом, проложен листами асбеста с припуском по сторонам. На пол также следует уложить асбест, потом железо, войлок, вымоченный в глиняном растворе, и только тогда начинать кладку.

Все эти меры помогут избежать оттока тепла, так как баланс в печи-шведке должен строго соблюдаться. Лучше при выполнении работ дополнительно воспользоваться видео инструкцией.

1. Печь-камин – принцип ее монтажа довольно прост, и может быть сделан своими руками. Потребуется только немного модернизировать готовую металлическую конструкцию. Но для приготовления пищи современная печь не подойдет. Поэтому стоит разделить варочную панель и камин, при этом получится скромно и красиво – одна конфорка и небольшой очаг. Неэкономная, но подойдет, если вы посещаете дачу по выходным.
2. Варочная – подойдет на даче или для летней кухни, также не сложна в установке своими руками. Схожа со шведкой, но без каналов.

• Экономия кирпича (примерно 300 шт.), можно строить в жилом помещении.
• В духовке можно даже печь хлеб.
• Вместо бака можно поставить расширитель на чердаке и регистр, теплой воды хватит для душа.
• Жаровня крепкая и переносит интенсивную топку.

Печи длительного горения для приготовления пищи

Такие печи гораздо сложнее для установки своими руками, и есть довольно сложные ухищрения, которые смело можно отнести к нестандартным. Газы от процесса горения сжигаются в таких печах в топке, а не в отдельных помещениях. Изготавливаются эти агрегаты чаще всего из металла, так как тут важна дозировка воздуха, что в домашних условиях при выполнении своими руками почти невозможно.

Шахтная – массивная, с регулировкой мощности, к такой можно присоединить и отопление, и варочную поверхность. Установка варочной плиты производится над дожигателем. Хорошо подойдет для обогрева дома.

Печка-буржуйка Логинова – у такой модели нагрев поверхности неравномерный, в центре можно готовить, у основания нагрев выше и подойдет для жарки, место у трубы отведено для разогрева. Можно присоединить бак для нагрева воды, печь легко перевезти. Агрегат прекрасно подходит для дачи или загородного дома. Для мужчин, которые любят мастерить своими руками, такой печью можно согреть гаражное помещение.

Недостатки печей длительного горения

1. Высокая степень обогрева помещения, но максимум 2 конфорки, поэтому процесс приготовления полноценного обеда может затянуться.
2. Использовать нужно только сухое топливо.

Как альтернатива всем рассмотренным агрегатам, также существуют «медленные» варочные печи. К таким относят походные горелки и мобильные варочные панели. Их можно топить сырым топливом, но они не экономичны. Например, туристская печка-щепочница есть в продаже, а в походных условиях делается своими руками из прожжённых кружек или банок. Также военные печи мини образца, состоящие из поддона и прутьев. Данный вариант подойдет и для приготовления обеда вдали от дома.

Источник: http://poluchi-teplo.ru/pch/dlya-doma-i-dachi/otopitelno-varochnyie-pechi-dlya-dachi-i-doma.html

Буржуйка для дачи: что выбрать?

Современная «буржуйка» для дачи производится из чугуна и стали. Чугунная буржуйка для дачи может предлагаться в разборном виде. Имеются в продаже изделия отечественного производства и продукция западных производителей. Российские предприятия предлагают потребителям простые варианты «буржуек», а вот товары иностранных компаний выглядят гораздо эффективнее и являются более сложными по конструкции.

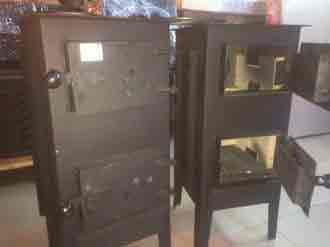

Печи буржуйки отечественного производства

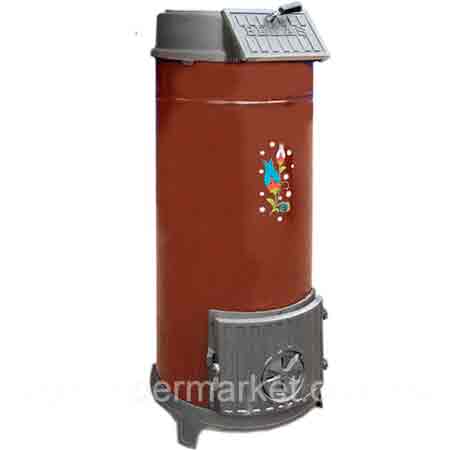

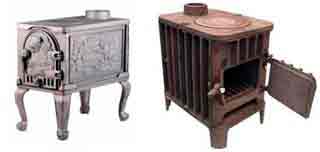

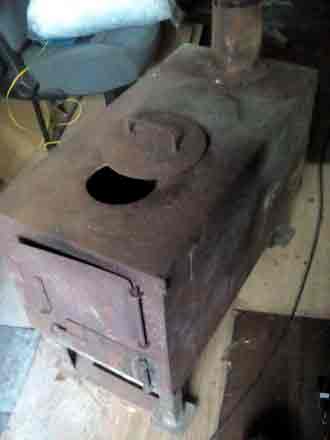

Российская продукция, если выразиться грубо, это металлический ящик, оснащенный дверцей и оборудованный патрубком под трубу. Самый простой вариант изготовления — без изгибов на пути продуктов сгорания. Патрубок под трубу монтируется на задней стенке, либо устанавливается на крышке над этой стенкой.

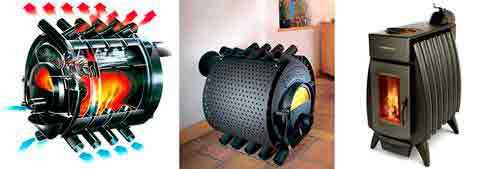

Более сложное производство — наличие одного изгиба. Печь как бы разгорожена на две камеры, а патрубок располагается на крышке над дверцей. Во втором случае продукты сгорания, только отдав тепло стенкам верхней камеры, попадают в трубу.

В большинстве случаев, производитель обкладывает стальную печь кирпичом, оставляя примерно трех сантиметровый зазор.

Конвективный поток теплого воздуха позволит быстро нагреть помещение, а прогретая кладка, даже после окончания горения, долгое время будет отдавать тепло.

У буржуек имеется крупный недостаток. Это фантастическая «прожорливость».

• Долговечность эксплуатации;
• Дешевизна конструкции;
• Легкость транспортировки.

Воровать такие печи никто и не думает. Для этого необходимо разбирать кладку. «Буржуйка» часто используется во времянках и одноэтажных дач, оборудованных низкой крышей.

Еще один плюс печи. Она может работать с трубой любой высоты. Для остальных печей надо сооружать трубы определенной высоты.

Для отопления дачного домика хорошо подходит печь камин с водяным контуром. Это тепло и красиво

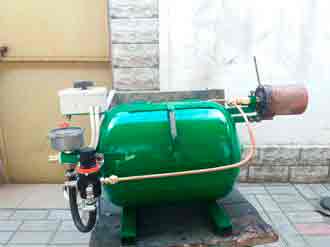

Или можно использовать комбинированный котел отопления, он может работать на газу, дровах, электричестве. Выбрать конкретную тип котла вам поможет наш обзор по адресу: http://obogreem.net/otopitel-ny-e-pribory/kotel/kombinirovanny-j-kotel-otopleniya.html

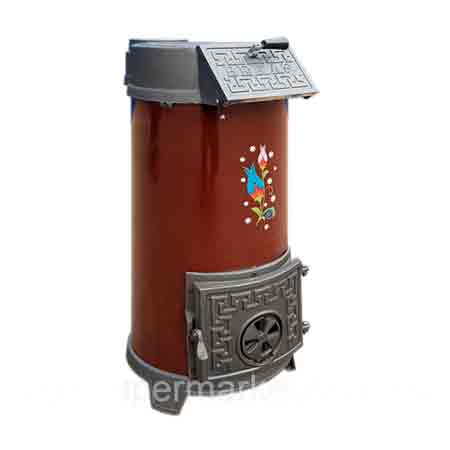

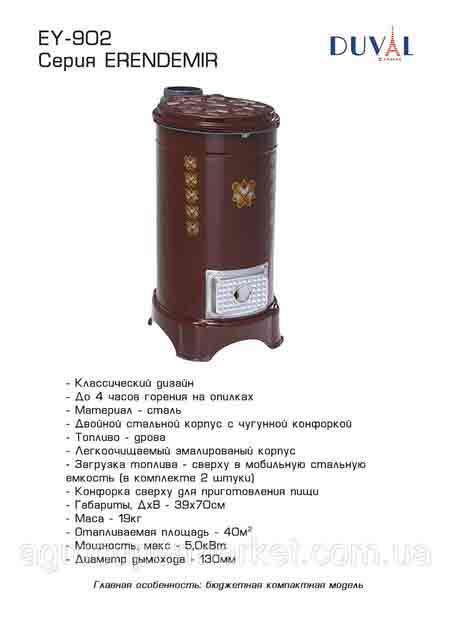

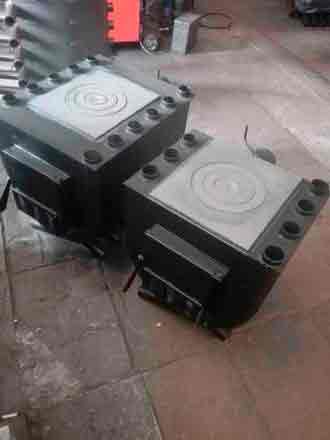

Печь с варочной плитой

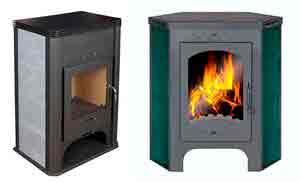

Внешний вид зарубежных печей настолько хорош, что сравнивать их с российской продукцией даже не хочется. Дизайн исключительно красивый. На дверцах печей имеются устройства, регулирующие приток воздуха. В российских печах подобный элемент отсутствует.

Если приток воздуха маленький, то дрова будут дольше гореть, а в экономичных вариантах — тлеть.

Греть зарубежная печка буржуйка для дачи может при помощи теплового излучения от стенок или конвекцией.

Самый простой вариант чугунных «буржуек» производит немецкая компания «Thorma» на заводе в Словакии. Печь, названная «Marburg», напоминающая параллелепипед, снабжена невысокими ножками и оборудована двумя дверцами. Через верхнюю дверцу загружают дрова, а с помощью нижней очищают печь от золы, накапливающейся в зольном ящике. Обе дверцы обладают дисковым устройством, который регулирует приток воздуха. На плоской верхней крышке 105-килограммовой печи можно готовить пищу.

Французские компании «Godin», «Seguin» и «Invicta» предлагают печи, выполненные в форме домика на ножках. Такие «буржуйки» снабжаются термостойким стеклянным окном. Чем больше будет художественное литье таких печей, тем выше будет их стоимость.

Загрузка дров производится сбоку или спереди. Тепловая мощность составляет 4 — 8 кВт. Минимальная цена таких изделий, если чугун не имеет покрытий, 500 у.е. Если покрыть чугун глазурью (майолика), то минимальная цена возрастет на 200 единиц.

«Invicta» предлагает и классический вариант печей для дачи. Модель «Sologne» — это вертикально поставленная бочка. Загрузка дров производится сверху. Данная модель самая простая и стоит 390 у.е. Место для варки пищи отсутствует.

А вот «продвинутая» модель «Petit 3721», изготовленная компанией Godin, уже стоит 1400 у.е. Корпус печи покрыт цветной глазурью, ножки, её дверца и крышка украшены художественным литьем. Кроме того, имеется возможность готовить пищу.

Итальянский производитель «Nordica» предлагает потребителям стальные печи, по форме напоминающие что-то между прямоугольником и кругом. Чтобы придать продукции привлекательность, итальянские мастера оборудовали модели Max и Junior прозрачной дверцей. Имеется возможность готовить пищу. А вот в серии Liberty была встроена маленькая духовка.

Если вы не хотите платить за «буржуйки» для дачи и хотите построить свою печь, можем рекомендовать простой вариант круглой печи.

Наиболее простой и доступный вид отопления: электроотопление частного дома. Электричество самый доступный вид энергии.

Если вам не хочется делать монтаж сложной отопительной системы — кипите инфракрасные обогреватели, и развесьте их по даче. Выбрать оптимальный вариант вам поможет вот эта статья.

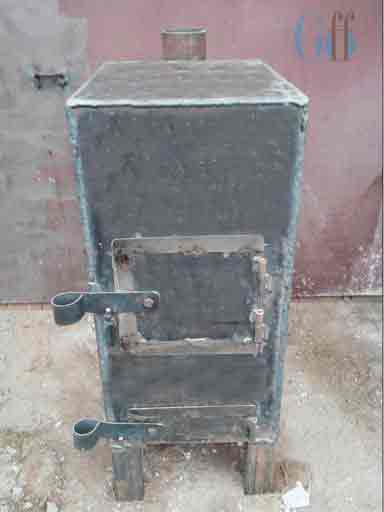

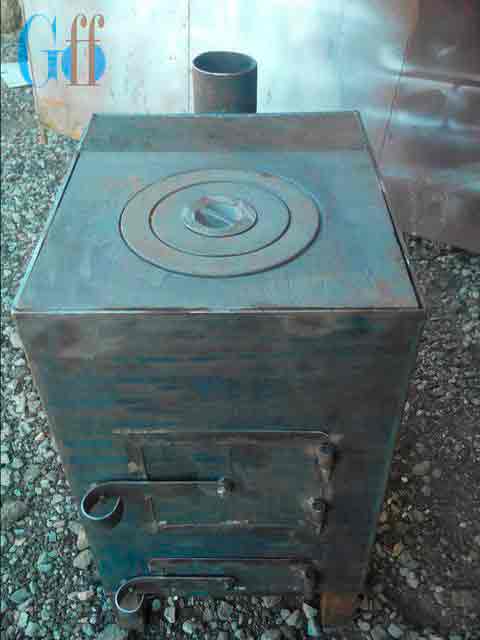

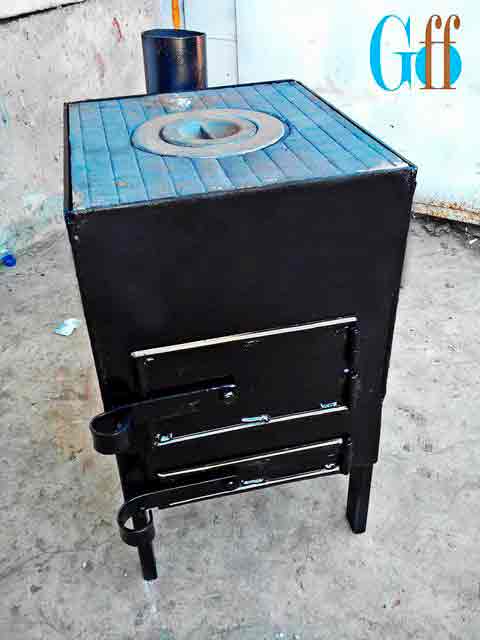

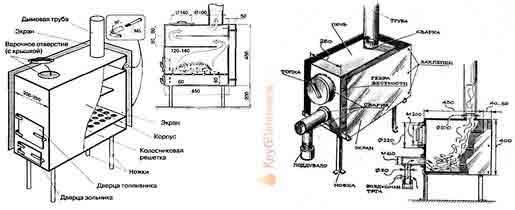

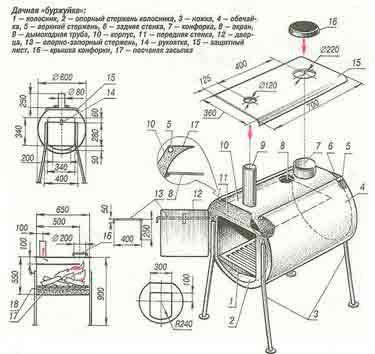

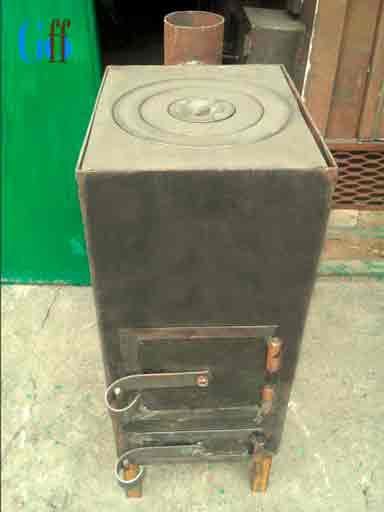

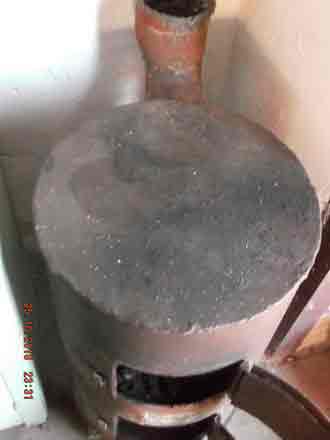

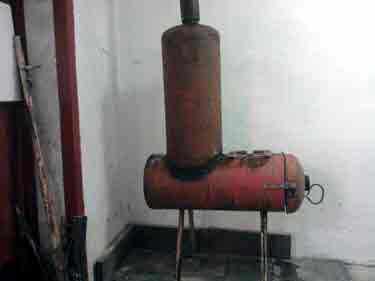

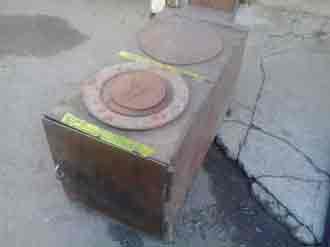

Самодельная буржуйка

Это будет металлический цилиндр из трубы, диаметр которой составит 300 — 450 мм, высота — 600 — 800 мм. Толщина стенки будет иметь 10 миллиметров.

Отличительной особенностью печи будет нерегулируемая тяга. Рассмотрим последовательность изготовления.

1. Для ограничения выхода тепла из печи по дымоходу, ввариваем пластину в виде усеченного круга. Она на 2/3 перекроит диаметр «буржуйки».
2. Разметив места под дверцы, ввариваем арматуру с 14-миллиметровым диаметром. Труба заваривается пятаками подходящего диаметра. Он должен равняться толщине стенки.
3. На месте верха печи вырезается 100-миллиметровое отверстие, поверх которого приваривается труба соответствующего диаметра.
4. Потом болгаркой вырезают дверцы, приварив к ним заслонки и петли.

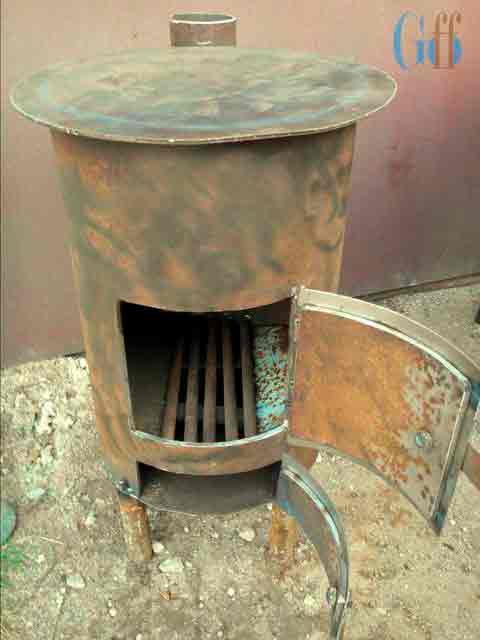

Вот так изготавливается своими руками простейшая «буржуйка». Правда, в такой конструкции много минусов.

Так, площадь соприкосновения с воздухом у круглых печей меньше, чем у квадратных моделей. Поэтому они долго греются и быстро остывают.
А нерегулируемая тяга не дает возможности подбирать оптимальный режим горения.

Источник: http://obogreem.net/otopitel-ny-e-pribory/pechi/burzhujka-dlya-dachi.html

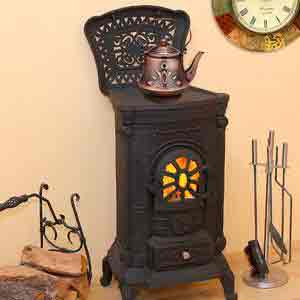

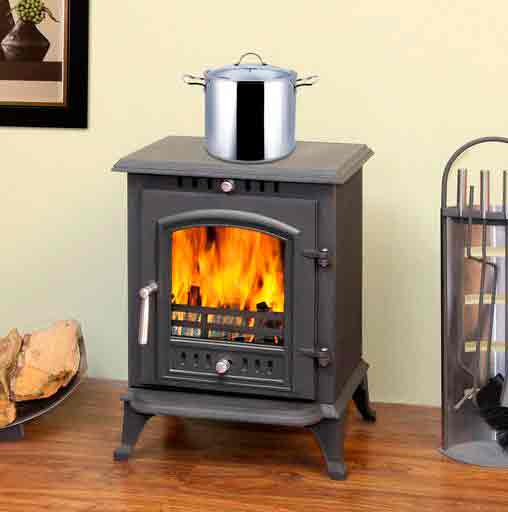

Лучшие чугунные печи буржуйки с варочной поверхностью

Именно чугунная буржуйка отличается массой преимуществ. А если выбрать модель с варочной поверхностью, получится избежать необходимость покупки отдельной плиты для приготовления пищи. Чугунная буржуйка быстро растапливается, отличается высоким КПД, долго остывает, простая в обслуживании. Остановить выбор можно на стандартном типе печи — буржуйке длительного горения.

Обзор 5 лучших буржуек с варочной поверхностью

Рассмотрим лучшие модели печей буржуек чугунных с варочной поверхностью. При определении «лучших» устройств учитываются технические характеристики, возможности, функционал, дизайн, надежность и стоимость. Соотношение этих показателей позволяет определить, какие модели покупать выгодно.

Eurokom Oskar

Печь с классическим оформлением.

• подходит для установки в помещении до 130 квадратов;
• мощность 8 кВт;
• масса 70 кг;
• материал чугун;
• 1 варочная конфорка.

• стильный дизайн;
• надежная декорированная дверца;
• топка состоит из двойных стенок;
• чугунный дефлектор;
• удобный зольник;
• интенсивность обдува стекла воздухом регулируется;
• дымоход подключается сзади.

• устанавливается на расширяемые ножки (может забирать дополнительное место);
• варочная поверхность не закрывается крышкой.

Размеры: высота 61 см, ширина 47 см, глубина 41 см.

Цена: около 30 000 рублей.

Nordflam plato

Удлиненная декорированная изысканными узорами буржуйка. Производитель – Польша.

• подходит для установки в помещении размером до 60 квадратов;
• мощность 6 кВт;
• масса 66 кг;
• материал чугун;
• КПД 70%;
• в качестве топлива подходят брикеты, дрова;
• 1 варочная конфорка.

• оригинальный рисунок;
• дверка оснащена жаропрочным стеклом;
• простота использования и очистки зольника;
• конфорка закрывается крышкой;
• длительный срок службы, высокое качество материалов.

• сравнительно невысокий уровень устойчивости на напольной поверхности;
• невысокий уровень КПД (зато заявленный производителем показатель соответствует реальному).

Размеры: высота 82 см, ширина 44 см, глубина 40 см.

Цена: около 20 000 рублей.

Eurokom Gustav

Компактная невысокая буржуйка с аккуратным стильным оформлением. Страна производитель – Польша.

• подходит для установки в помещении от 50 до 120 кв. м.;
• гарантия 5 лет;
• мощность 13 кВт;
• масса 110 кг;
• материал чугун;
• КПД 75%;
• в качестве топлива подходит дерево;
• 1 варочная конфорка.

• наличие закрывающей конфорку крышки;
• высокий уровень мощности;
• равномерное распределение и отдача тепла;
• дверь оснащена устойчивым к перепадам температур и нагреванию стеклом;
• экономичность расхода топлива;
• зольник легко очищается;
• дымоход фиксируется в задней части (его можно обустроить так, чтобы не было видно в помещении);
• устройство прослужит минимум 10 лет.

• высокие ножки;
• невысокая конструкция, вытянутая форма – не очень компактная модель.

Размеры: высота 71 см, ширина 65 см, глубина 44 см.

Цена: примерно 40 000 рублей.

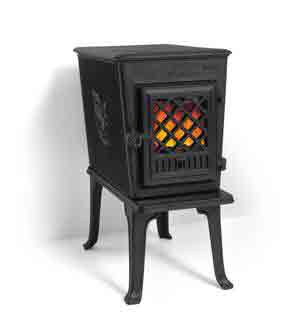

JOTUL F 602 N

Функциональная современная буржуйка компактной формы от норвежского производителя.

• подходит для установки в помещении до 80 кв. м.;
• мощность 8,5 кВт;
• работает непрерывно до 7 часов между загрузками топлива;
• масса 78 кг;
• материал чугун;
• в качестве топлива используется дерево;
• 1 варочная конфорка.

• удобная и небольшая;
• работает долго – до 10 часов между загрузками порций топлива;
• самая продаваемая печь в мире.

В качестве недостатка можно отметить только низкий уровень КПД и расчет на небольшие габариты дома, подходящего для обогрева.

Размеры (ВxШxД): 640x320x480 мм.

Цена: примерно 30 000 рублей.

Современная компактная печь от польского производителя.

• рассчитана на обогрев 100 кв. м.;
• гарантия 2 лет;
• мощность 10 кВт;
• масса 185 кг;
• материал чугун;
• КПД 70%;
• в качестве топлива подходит дерево и уголь;
• 1 варочная конфорка.

• возможна загрузка не только дерева, но и угля;
• быстро нагревается;
• прочность конструкции;
• наличие трех конфорок для приготовления пищи (в большинстве других моделей предусмотрена только одна).

• гарантия 2 года (на большинство других моделей дается гарантия 5 лет);
• большой вес;
• сравнительно низкий КПД.

Размеры: высота 60 см, ширина 64.5 см, глубина 53 см.

Цена: примерно 43 000 рублей.

Как пользоваться при готовке?

Некоторые дорогие модели оснащаются сенсорными кнопками включения и выключения, но это, скорее, встречается в электронных каминах.

Стандартные буржуйки сначала растапливаются. После добавления в топку топлива печь нагревается. За счет образовываемого тепла можно готовить пищу, но конфорка будет становиться горячей после того, как пользовать повернет рычаг, высвободив тепло. Если печь предусматривает несколько конфорок, для каждой должен быть свой рычаг.

Уход и чистка

Чистить конфорку можно обычными моющими средствами, лучше мягкими. Если постоянно поддерживать печь в чистом состоянии, она не будет накапливать трудновыводимую гарь. Подойдут средства для мытья посуды, такие как Фейри.

Выбрать хорошую буржуйку можно из представленных моделей. Обратите внимание на размеры подходящего устройства, способ подключения трубы, максимальные габариты дома для обогрева. Также учитывайте количество варочных поверхностей. Если их три, а не одна, удастся полноценно готовить несколько блюд одновременно, экономя время и энергоносители.

Источник: http://pechnoy.guru/pechi/otopitelnye/burzhujka/pech-burzhujki-s-varochnoj-poverhnostyu.html

Печь-буржуйка: устройство, применение, разновидности самодельных и заводских, схемы

Печь-буржуйка – едва ли не самый простой вид бытовых отопительно-варочных печей. И, наверное, самый дешевый и непритязательный в эксплуатации. В продаже имеется множество видов буржуек – от сугубо утилитарного облика до ретро в художественном исполнении и современных высокотехнологичных, созданных с применением композитов и наноматериалов, см. рис.

Цель настоящей статьи, во-первых, помочь читателю разобраться во всем этом многообразии. Пользуясь популярностью народного бренда, рекламисты с маркетологами что только не обзывают буржуйками. Можно даже встретить названия вроде «печь буржуйка-булерьян». Надо думать, скоро начнут предлагать соленый сахар, вяленые арбузы или арктическо-тропические курорты…

Во-вторых, помочь тем, кто хочет сделать буржуйку своими руками. Буржуйка – не собирательное название чего-то технически аморфного, а конструкция, созданная для определенной цели с соблюдением четких принципов.

В-третьих – развенчать некоторые предубеждения относительно буржуек. Считается, что они прожорливы, как жадный буржуй, привередливы к топливу, как гурман к меню в дорогом ресторане, пожаро- и травмоопасны. Между тем буржуйка родилась в условиях, требующих прямо противоположных качеств. И создавали ее отнюдь и отнюдь не тупые дилетанты…

Родословная с историей

Печку-буржуйку придумали недобитые революцией буржуи; по терминологии победившего пролетариата – «бывшие». Только не спекулянты-эксплуататоры. Те еще в годы столыпинского подъема перед мировой войной перевели капиталы в тогдашние оффшоры, а когда брусиловский прорыв («Казаки в пяти переходах от Берлина!») при мягком, но сильном содействии агентуры царицы и Гришки Распутина захлебнулся, массово рванули в Париж, Лондон, Бруклин.

Оставшиеся «бывшие» были большей частью высококлассными специалистами в различных отраслях и глубоко порядочными людьми. За это пролетарии их жаловали не более, чем Полиграф Полиграфыч Шариков – профессора Преображенского. Использовать-то использовали, но при военном коммунизме еду и топливо выделяли разве что по мандату, подписанному лично Лениным.

К счастью, помереть «бывшим» не дали ученики и коллеги помоложе подходящего происхождения. В фильме о А. Н. Туполеве есть очень правдивый эпизод: будущий великий авиаконструктор, а тогда еще студент, пилит на дрова с другим будущим великим авиатором – Н. Н. Поликарповым – в квартире отца аэродинамики Н. Е Жуковского, украденное в парке дерево, и тут же пышет жаром буржуйка.

Но буржуйку изобрели не авиаторы, а теплотехники. Россия издавна славилась своим печным делом. Побывавшие в ней иноземцы как один, восхищались совершенством русских печей, Олеарий и Казанова и лазили в них, чтобы исследовать устройство. Казанова пишет в своих мемуарах: «Мастерство русских в устроении печей превосходит мастерство венецианцев в устройстве искусственных водоемов». Из уст венецианца это похвала экстраординарная.

Отсюда сразу же становится ясно, что прожорливость буржуек – просто следствие неправильной конструкции и/или эксплуатации. Дерево или забор просто так не стыришь, ЧК не дремлет вплоть до расстрела на месте. Печку нужно было создать такую, чтобы венского гарнитура хватило хотя бы на зиму. А уж в теплотехнике и прочих нужных для печного дела науках «бывшие» толк знали.

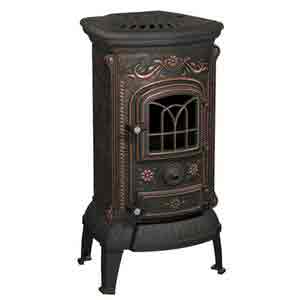

Современная буржуйка в художественном исполнении

С началом НЭПа и подъема СССР отношение к «бывшим», по крайней мере в верхах, в корне изменилось. Но буржуйка не пропала за ненадобностью. Еще при Ленине рабочим начали раздавать земельные участки в пригородах под, как тогда говорили, подгородные огороды. Которые есть не что иное, как теперешние дачи. И буржуйка, экономичная, элементарно простая и неприхотливая, для дачи пришлась как раз впору. В каковом качестве более всего используется и в наши дни.

Именно тогда и был начат промышленный выпуск печей-буржуек. Правда, не для рабочего класса, а для защитников революции – Красной Армии. При этом ее конструкция была доведена до полного совершенства, и оказалась настолько удачной, что художественно оформленные буржуйки в немалом количестве шли на экспорт, доставляя СССР валюту в обход тогдашних санкций.

Вдали от родины буржуйка не осталась незамеченной тамошними буржуями. Первыми за границей начали ее промышленный выпуск финны, еще в 20-х годах. И сейчас на печном рынке канадские, шведские, финские буржуйки держатся уверенно, см. рис. справа. Прежде всего – благодаря очень умеренной, сравнительно с сопоставимыми печами других конструкций, цене и удобству пользования.

О цене и качестве

Тут уместно будет сразу же затронуть вопрос: а что лучше – купить или построить? Скажем сразу – решайте сами, смотря по наличным средствам, умению и способностям к техническому творчеству. Расходы на сооружение собственной буржуйки будут вряд ли меньше, чем на покупку готовой. Но зато в буржуйке проще реализовать и проверить новые печные идеи.

К примеру, показанная на рис. простейшая печка «Гном» стоит что-то около 3800 руб. А показанная на рис. выше – уже 18-20 тыс. руб. И она того стоит, если будет использоваться в качестве камина; об этом далее будет особый раздел.

Если имеется достаточно средств на покупки печки, то лучше брать литую из чугуна. Чугунная буржуйка по своим качествам предпочтительнее всех иных прочих. «Военные» буржуйки, о которых тоже речь пойдет особо, в большинстве своем чугунные. Желающим обзавестись буржуйкой также следует обратить самое пристально внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные буржуйки не дороже простейших сварных новых, см. рис. ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 5-6 тыс.

Конструкция и принцип работы

Теперь поясним тем, кто хочет сделать буржуйку, чем же она хороша. Устройство, так сказать, первозданной буржуйки схематически показано на след. рис. справа. На вид – примитивная печь с глухим подом, с КПД 5-10% Но «бывшим» требовалось, сохранив простоту конструкции (все ведь в разрухе, гвоздя не найдешь) добиться КПД до 60% и более. Меньшее значение могло стоить жизни, если отапливаться венскими гарнитурами. Как же буржуи этого добились?

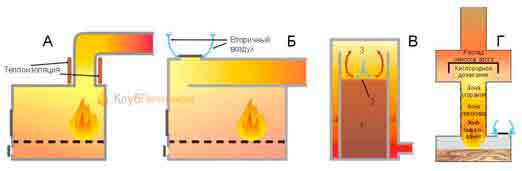

Схема устройства простейшей буржуйки

Первая изюминка буржуйки – труба. Точнее, ее диаметр. Пропускная способность дымохода должна быть меньше производительности топки по дымовым газам. Тогда они не смогут сразу уйти в трубу, и сделают внутри топки несколько оборотов в вертикальной плоскости, подсасывая заодно воздух, необходимый для полного сгорания топлива. В дымоход газы протиснутся, когда уже довольно остынут.

Нужное газораспределение обеспечивается точным расчетом диаметра трубы. Он должен быть (в миллиметрах) в 2,7 раза больше объема топки, считая его в литрах. К примеру, у показанного выше «Гнома» объем топки – около 40 л. Тогда оптимальный диаметр трубы – 106 мм. В реальной конструкции – 110, что говорит о ее хорошей продуманности.

Если буржуйка с колосниками и горизонтальными дымовыми каналами, см. далее, то высота топки считается от верха колосниковой решетки до низа перегородки первого канала. Диаметр дымохода можно, чтобы уложиться в стандартный ряд размеров, брать в пределах 2,5-3 объемов топки; соотношение то же, миллиметры-литры. Для справки: 2,7 – округленное значение основания натурального логарифма е = 2,718281828…

Раскаленные газы, просто так крутящиеся в железном ящике, остынут слишком быстро. А они должны не просто остывать, а догорать. И топливо должно сгорать в режиме частичного пиролиза, для чего тоже нужна высокая температура. Наиболее экономичного полного пиролиза от сухой, как порох, венской мебели, не добьешься. Иногда удается разжиться угольком, но он под пиролиз не годится, поэтому печка должна сама плавно переходить из режима в режим и работать также на тлении.

Отсюда – второй секрет буржуйки: металлический экран с трех сторон, с боков и сзади. Т.е., экраном прикрыта половина площади поверхности печки. Половина здесь тоже взята не наобум, а в результате сложных выкладок и точного расчета.

Экран должен отстоять от тела печи на 50-70 мм. При этом он отразит обратно на нее более половины ИК излучения. Это даст как раз нужную температуру внутри топки, а заодно уменьшит опасность ожога или пожара. Кроме того, зазор между экраном и телом печки необходим, чтобы еще повысить ее экономичность в начале топки, см. ниже.

Высокоэнергичное топливо (сухие дрова, каменный уголь) в начале горения выделяет очень много тепла. Даже если растапливать печь понемногу, оно вылетит в трубу, что замерзающему в бобровой шубе «бывшему» никак не нужно. Тем более, что и топлива ограниченный запас, а возможности регулярного его пополнения весьма проблематичны. Отсюда – нужно первоначальную вспышку тепла как-нибудь очень быстро передать в комнату.

Физически способ есть: самый скоростной механизм теплопередачи – конвекция. Нужно только не дать наружному воздуху возле печи сразу «разбежаться в стороны», а задержать его возле раскаленной поверхности и пустить по ней потоком вскользь. Что и делает экран. Так что его отстояние на 50-70 мм от тела – тоже не с потолка. Кто смыслит в аэродинамике, прикиньте, выйдет ли при этом за пределы ламинарности число Рейнольдса при нормальных условиях? Отсюда же и понятно, что огораживать экраном горизонтальные поверхности смысла нет, а передняя нагрета пока очень слабо и конвекцию не усилит, только материал лишний нужен и пользоваться печкой будет неудобно.

Под буржуйки нагрет по сравнению со стенками умеренно, но все равно, интенсивно излучает ИК вниз. КПД печи это не ухудшает, но до пожара при установке на деревянном полу недалеко. Поэтому установка буржуйки должна производиться на металлический лист с выносом не менее чем на 350 мм по контуру печи (в идеале – от 600 мм), уложенный, в свою очередь, на лист асбеста или современного, совершенно безопасного для здоровья, материала – базальтового или каолинового картона толщиной не менее 6 мм. Сейчас это еще и повысит экономичность буржуйки: во времена «бывших» бетонные перекрытия были редкостью.

Наконец, буржуйка все-таки не полноценная пиролизная печь, и при всех описанных выше ухищрениях газы в дымоход уходят еще очень горячие и не вполне догоревшие. Чтобы выжать их них все тепло, нужно было и дымоходом заняться всерьез.

Дымоход для буржуйки строится следующим образом: вначале идет вертикальная часть высотой не менее 1-1,2 м. Ее желательно укутать теплоизоляцией, хотя бы тем же базальтовым картоном. Тогда в ней образуется газовый экономайзер, послабее, чем в печи булерьян, но все же достаточно активный.

Затем – боров, горизонтальная или немного наклонная (плюс-минус 10 градусов) труба того же диаметра. Именно в борове догорают остатки дымовых газов, и он отдает в помещение до четверти тепла от печки. Минимальная длина борова – 2,5 м, а лучше всего – 4,5 м и более. В буржуйских квартирах это обеспечивалось без труда, но с появлением привычки к малогабаритному жилью роль борова оказалась подзабытой.

Боров должен отстоять от потолка и от стен, оштукатуренных обычной, не жаростойкой, штукатуркой, не менее чем на 1,2 м. Это объясняется не только требованиями пожарной безопасности: от переменных тепловых нагрузок штукатурка скоро пойдет пучиться и отслаиваться. От деревянной стены боров должен отстоять не менее чем на 1,5 м.

По требованиям травмобезопасности от низа борова до пола должно быть не менее 2,2 м, чтобы человек высокого роста в головном уборе не задел головой раскаленную трубу. Буржуйские потолки в 3,5 – 4 м ныне тоже редки, поэтому в современном жилье боров желательно окружить защитным ограждением в виде цилиндра из металлической сетки.

Развитие и усовершенствования

«Буржуйская» буржуйка была рассчитана более всего на сухие дрова или торф: она родилась, когда беляки зажали Советскую Россию со всех сторон. Все угледобывающие районы и пригодные для разработки лесные массивы были в руках неприятеля. Только потом, когда Советский Союз уже встал на ноги, буржуйку приспособили под другие виды твердого топлива.

Сделать для этого пришлось совсем немного: добавить в топку колосниковую решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала первоначальная буржуйка. Поэтому там возможно стало и оборудовать печку конфоркой, превратив в отопительно-варочную. Если же трубу вывести не менее чем на 1,5 м над коньком крыши и оборудовать аэродинамическим грибком-зонтиком, то, не опасаясь угара, такую буржуйку можно сделать и двухконфорочной. Чертеж улучшенной буржуйки приведен на левой поз. рис.

С развитием теплотехники все более распространялись печи медленного горения, весьма экономичные и простые в пользовании. Буржуйка оказалась пригодной и для этого режима топки: достаточно оказалось убрать колосники, вернувшись к глухому поду, а поддувало снабдить воздушным дросселем, регулирующим режим горения и тепловую мощность. На правой поз. рис. показана буржуйка с удобным и технологичным воздушным регулятором В. Логинова.

О колосниках и поддувале

Чтобы превратить буржуйку из обычной печки в медленную, колосниковую решетку нужно убирать. Медленное горение обеспечивается подачей воздуха к топливу сверху, чтобы тлеющая масса сама подсасывала себе, сколько ей нужно. При подаче воздуха снизу сквозь колосники либо верхний слой топлива истлеет, а низ останется нетронутым, либо, если топливо воздухопроницаемое и сухое, горение перейдет в пламенное. Вспомните хлопоты с шашлыком на мангале: то на угли приходится поддувать, то гасить вспыхнувшие.

Поэтому колосниковую решетку в многорежимной буржуйке нужно делать не цельной из стального листа, ее ведь никак не вытащишь через дверцу топки, а наборной из отдельных чугунных колосников. Опорой им могут быть приваренные изнутри к стенкам топки стальные уголки или (лучше) куски арматурных прутков 10-15 мм диаметром.

А вот поддувало в любом случае стоит сделать круглым, как в печке Логинова, и снабдить его установленным на винтах или заклепках патрубком М60х1. От сварки резьбу поведет напрочь, а метчиками, как известно, большие резьбы не проходят, только на станке.

Буржуйка с круглым резьбовым поддувалом становится поистине универсальной:

• Поддувало полностью открыто – буржуйка на дровах, угле, торфобрикетах, пеллетах.
• На поддувало навинчен дроссель Логинова, колосники убраны – буржуйка медленного горения на опилках, щепе, отходах бумаги/картона и другом бросовом топливе.
• Колосники установлены, в поддувало введен выходной патрубок газификатора (см. далее) – буржуйка на отработке, темном печном топливе.

Комнаты в буржуйских квартирах (в особняках жили те, которые драпанули) были, по теперешним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их обогреве играло ИК от экрана. В теперешнем жилье достаточно конвекционного нагрева, тепловое излучение будет только перегревать стены, увеличивая теплопотери наружу.

Избыток ИК лучей лучше всего использовать, окружив буржуйку вместо экрана П-образным водогрейным котлом. Режима горения в печке он не собьет, т.к. ИК отражается внутренним поверхностным слоем металла экрана, а его отражающая способность от температуры поверхности почти не зависит.

Доля ИК от экрана наружу составляет для буржуйки 1/5-1/7 часть ее тепловой мощности, поэтому водяная буржуйка обеспечит только ГВС с накопительным баком. Но для дачи или сельского дома и это уже находка.

Армейки и чугунки

Соотношение теплоемкости и теплопроводности чугуна таково, что литой из него буржуйке экран не нужен. Это качество первыми оценили военные: подумайте, долго ли протянет тонкий экран на шпеньках в казарме, где деды приказы на дембель празднуют, да и вообще, мало ли чего в солдатской жизни бывает.

Сейчас армейские буржуйки есть в широкой продаже. В основном предлагают круглые казарменные, литые их чугуна, от монументальных сооружений времен Чапаева с Петькой (слева на рис. ниже) до современных со складов НЗ, тщательно законсервированных (посредине на том же рис.) Однако на сайтах, предлагающих военное имущество, можно найти и прямоугольные разных типоразмеров, от палаточных на 7-12 кВт (справа на рис.), до миниатюрных, обогревавших мелкие аппаратные вроде радиорелейной станции Р-405.

Прикидывая, стоит ли покупать «военную» буржуйку, нужно учитывать следующее:

1. Армейки отличаются высокой прочностью и тепловой эффективностью.
2. Могут работать на любом твердом топливе без переналадки и переборки.
3. Цена – выше, чем у гражданского аналога.
4. Оборудовать армейку водогрейным контуром нельзя.

Первое и второе объясняется тем, что конструкция армейских буржуек тщательно прорабатывалась специалистами. Во-первых, может не хватить транспорта для подвоза на передовую боеприпасов, воды, продовольствия, медикаментов и перевязочных материалов, а тут еще дрова/уголь, поэтому армейка должна быть всеядной. А топлива на месте может оказаться мало, но замерзший боец – не боец. Кроме того, дым из трубы не только индикатор вылетевшего в трубу тепла, но и сильный демаскирующий фактор. Поэтому по экономичности из печки нужно выжать все возможное и невозможное.

Почему с водогрейкой в чугунной армейке не получится ничего, понятно. Раз экрана нет, то и котел ставить некуда, а отнимешь лишнее тепло из топки или дымохода – КПД упадет, дым пойдет. Но и окружать прямоугольную армейку котлом тоже толку нет: они изготовлялись из спецсталей, по теплотехническим свойствам похожих на чугун. Автор помнит подначку для дневальных-салажат: вскипятить на казарменной армейке без конфорки чайник к утру. Кто посообразительнее, те просто перед подъемом ходили на кухню за кипятком.

В общем, в дом армейская буржуйка подходит плоховато, на хозяйственные нужды она никак не рассчитана. Лучше всего подойдет в хозяйственные помещения с разного рода миазмами в воздухе: коровник, свинарник, птичник, теплицу. Там ее «дубовость» обеспечит многолетнее пользование без хлопот.

Самодельные буржуйки можно разделить на три группы:

• Хорошо продуманные, воплотившие в себе полезные идеи.
• Работоспособные, но недостаточно проработанные.
• Просто курьезы.

Кирпичная буржуйка для бани

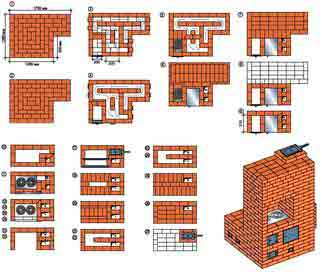

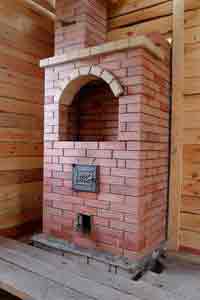

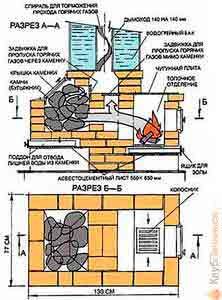

Из хороших прежде всего хочется отметить буржуйку из кирпича для бани, схема которой показана на рис. справа. Вообще говоря, кирпич как материал для буржуйки противопоказан, она изначально рассчитывалась на металл. Но в данном случае автор удачно решил все проблемы, создав печку намного проще в исполнении и требующую меньше материала, чем обычная банная. Правда, КПД ее из-за отсутствия борова в дымоходе вряд ли превысит 40%, но для банной печи это не главное.

Вторая конструкция – уже упоминавшаяся буржуйка на отработке. Ее схема показана на рис. слева ниже. Казалось бы, чего проще – изогнуть верхний конец газификатора и засунуть его в поддувало буржуйки под колосниковую решетку, которая при этом станет камерой догорания (дожигателем)? Колосники сыграют роль горячего газового дросселя, аналогичного неполной перегородке в дожигателе обычных печей на отработке.

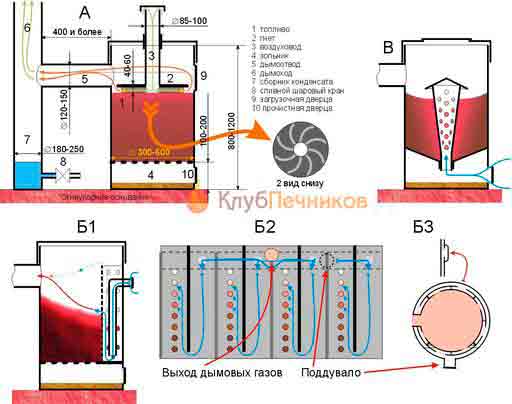

Схема буржуйки на отработке

Но не все так просто. Если газообменные отверстия в изогнутом газификаторе распределить, как в прямом вертикальном, равномерно по его образующей, то газовый столб в нем собьется в мечущийся пульсирующий жгут. Это аварийный режим, чреватый возгоранием и даже взрывом.

Механизм этого явления тонкий, причин несколько, в том числе и нескомпенсированные силы Кориолиса, возникающие вследствие вращения Земли. Но принципы построения масляной приставки к буржуйке несложны:

1. Общее количество и диаметр отверстий в газификаторе остаются неизменными.
2. От четверти до трети их располагаются равномерно по окружности на его горизонтальной части.
3. Остальные сверлятся в два ряда на боковой поверхности изогнутой и вертикальной частей симметрично относительно продольной вертикальной плоскости газификатора.

Неизвестно, пришел ли автор конструкции, показанной на след. рис. справа, к тем же выводам путем умозаключений и расчетов, или путем ряда экспериментов; надо сказать, довольно рискованных. Но, судя по видимому на снимке характеру горения, его изделие вполне работоспособно и дает хороший КПД.

Буржуйка на отработке в действии

Добавить хотелось бы только одно: ради экономии места, особенно в гараже, топливный бак желательно засунуть под печку. Для этого нужно, во-первых, удлинить ее ножки до 400-450 мм, сократив соответственно вертикальную часть дымохода. При топке отработкой КПД это не ухудшит.

Во-вторых, при этом появляется соблазн заправочное отверстие (оно же воздушный дроссель) разместить рядом с газификатором, чтобы не лезть рукой под раскаленную печку. Делать этого ни в коем случае не следует! Иначе горение масла в баке станет нестабильным, возможен выброс его в газификатор, а это 100% возгорание рядом с автомобилем и ГСМ.

Заправочное отверстие нужно расположить в дальнем от газификатора углу бака. Правом или левом – все равно, смотря по расположению печки на месте. Для долива топлива (печь на отработке нельзя погасить, пока все масло не выгорит и печка не остынет) нужно использовать воронку с длинным изогнутым носиком, строго соблюдая правила пожарной безопасности.

Видео: описание самодельной сварной буржуйки

Рабочие, средненькие

Буржуйка из бочки

Распространенная самодельная буржуйка – из бочки. На первый взгляд, неплохо: обычная 200-л бочка для горючего имеет диаметр 600 мм. В такую окружность вписывается шестиугольник со стороной в 314 мм, что обеспечивает необходимый технологический припуск при установке стандартных печных приборов. Однако КПД бочечной буржуйки оказывается не более 15%, а при попытке повысить его экранированием печь при регулярной топке прогорает менее чем за сезон.

Причина не только в тонком металле, но более в слишком большой высоте бочки: 850 мм. Высота топки буржуйки должна быть в 1,3-1,5 раза меньше ее глубины. Если же приподнять колосники и сделать высоким поддувало, то нижняя часть печи заберет от топочной и отдаст воздуху необходимое для правильной газодинамики буржуйки тепло. Тут возможны два выхода:

1. Замуровать бочку на треть или половину высоты в кирпич, как показано на рис. справа.
2. В верхней трети печи оборудовать футерованную огнеупором духовку, сквозь которую пройдет дымоход.

В том и другом случае работа усложняется, а печь прослужит лет 5, не более, из-за того же тонкого металла. И КПД получится не выше 20%, тут уже играет роль другое соотношение размеров: глубина топки должна быть примерно вдвое больше ее ширины, иначе не сможет как следует сформироваться внутренний газовый вихрь.

Второй популярный вариант – буржуйка из баллона. Промышленный, узкий и высокий, не пойдет однозначно. Разве что вырезать большую часть его середины и сделать буржуйку-мини. Но при этом проявят себя другие факторы, см. ниже.

Бытовой газовый баллон по размерам больше подходит. Его для буржуйки приходится класть на бок: если использовать под дымоход штатную горловину, то КПД более пресловутых 5-7% не получится. Дымоход буржуйки должен располагаться в дальней части топки. А в буржуйке из баллона на боку очень трудно ставить/снимать колосники и приспособить к ней воздушный дроссель, так что для медленного горения она мало пригодна.

В том и другом случае под и свод печи получаются изогнутыми, цилиндрическим или сферическим. То и другое буржуйке противопоказано. Вся ее газодинамика изначально рассчитывалась под плоский под и свод. Скругленные в одной или двух плоскостях собьют широкий газовый вихрь в жгут, который, не успев догореть как следует, унесет с собой в трубу тепло. Боров на дымоходе не поможет, чтобы жгут в нем успел раскрутиться, догореть и остыть, нужна его длина около 12 м.

Видео: самодельная буржуйка из газовых баллонов

Из курьезных воплощенных в металле конструкций самая заметная – газовая буржуйка. Вставляют в топку пропановую горелку – и готово. Гореть-то горит, но баллон газа такое «усовершенствование» съедает быстрее, чем тепловая пушка. Причина – буржуйка никоим образом не рассчитана на газ. Все печи на газообразном топливе должны иметь, независимо от конструкции горелки, развитую внутреннюю теплообменную поверхность: оребрение, водогрейный регистр и т.п. Газ – чрезвычайно энергичное топливо, продукты сгорания очень легкие и быстро проскакивают в трубу. В буржуйке нет ничего, что могло бы задержать их, пока не отдадут тепло. В смысле конструкции хорошая газовая печь и буржуйка – антагонисты.

Как говорится, хохмы ради, стоит упомянуть о буржуйке… из алюминиевой 40-литровой молочной фляги! В источниках есть только схемы, что вполне понятно: чем бы это «авторы» стали топить печь, выполненную из материала с температурой плавления 660 градусов Цельсия?

Видео: необычная не совсем буржуйка из автомобильных дисков

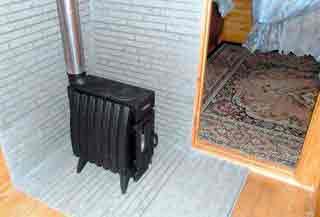

Буржуйка в интерьере

Из рисунков в тексте видно, что буржуйка может быть украшением интерьера, значащим, и даже доминирующим элементом его дизайна. Буржуйка-камин – одно из самых востребованных изделий своего сектора. Выполнена она может быть как стилизованной под старину, так и по-современному стильной (см. рис.) В любом случае в основе – готовая каминная топка на биотопливе. В сущности, это просто передвижной мини-камин, именуемый буржуйкой.

Но и старая, отреставрированная дровяная буржуйка в художественном оформлении отлично сыграет роль камина и в городской квартире, был бы в ней отдельный дымоходный канал (сталинки, хрущевки/брежневки с титанами или газовыми колонками, современные квартиры под свободную планировку в домах-монолитах). Самое главное ее достоинство в этом качестве – можно обойтись без разрешения пожарников (!). Почему? А она – не стационарный отопительный прибор. Кто и когда требовал разрешения на хранимый на балконе или в чулане мангал? Юридически переносная буржуйка на ножках – то же самое.

Второе ее достоинство – цена. До 20 тыр за новую, хорошую, красивую – это в каминном деле курам на смех. Только проект стационарного камина в городе, даже еще без согласования, обойдется дороже. Конечно, если по вине владельца камина-буржуйки случится пожар, ответственности в полной мере ему не избежать. Но наложить штраф за буржуйку-камин юридически столь хлопотно, что пожарникам легче закрыть на нее глаза.

Примечание: вышесказанное не относится к армейским буржуйкам, в т.ч. и к мелким прямоугольным. У них у всех есть лапы с отверстиями под болты в фундаменте, а это значит – прибор стационарный. Точно так же – готовые фабричные печи с лапами под болты.

Как топить буржуйку?

Буржуи, придумавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка проявила все свои достоинства, нужно определить минимальную и максимальную закладку каждого вида топлива. Тепло от перекормленной/недокормленной буржуйки вылетит в трубу из-за того, что в топке не сформируется циркуляция. В первом случае избыток газов просто не оставит для нее места, а во втором не хватит самих газов.

К счастью, буржуйка и тут неприхотлива: диапазон топливной массы, при которой сохраняется КПД, весьма широк. Определить его сразу можно так:

• Готовим ведро топлива.
• Закладываем буквально горсточку, разжигаем.
• Подкладываем понемногу, пока начало борова не засветится вишневым.
• Смотрим, сколько отобрано из ведра, это минимальная закладка.
• Подкладываем еще, порциями побольше, пока темной не останется 1/5-1/6 дальней части борова.
• Смотрим, сколько теперь отобрано, это максимальная закладка.

Примечание: определять нужно в пасмурный зимний день или при слабом рассеянном освещении такой же силы.

На высококачественном топливе (антрацит, пеллеты) боров может раскаляться кольцом, меняющимся по ширине и «гуляющим» по его длине. В таком случае для определения объема/массы закладок понадобится несколько топок. По мере выгорания топлива кольцо будет сужаться и смещаться к началу борова. На максимальной закладке оно в начале топки займет до трети его длины на дальнем конце, а при минимальной возникнет посередине него и будет в 3-4 ладони шириной.

Видео: буржуйка в отоплении гаража

В заключение

Печь-буржуйка – наглядный пример того, что все гениальное просто. Но столь любимое неформалами разных толков обратное утверждение: «Все простое гениально» абсолютно неверно. Поэтому и покупать, и самому делать буржуйку нужно с полным знанием дела, умом, вниманием и наблюдательностью.

Источник: http://clubpechnikov.ru/burzhujka/

Буржуйка из газового баллона на дровах: конструктивные особенности и технология изготовления

Среди разнообразных твердотопливных печей буржуйка является самой прожорливой – ее КПД не достигает и 40%.

Но благодаря своему бесхитростному устройству и низкой себестоимости, она все еще остается востребованной.

Привлекает и то, что такую печь легко может изготовить самостоятельно даже малоопытный человек, располагающий самыми простыми подручными материалами и изделиями.

В этой статье мы расскажем, как делается буржуйка из газового баллона на дровах, причем рассмотрим несколько вариаций.

Инструменты для изготовления буржуйки

Важным достоинством печи-буржуйки является то, что для ее изготовления понадобится только самый распространенный и доступный инструмент. Домашнему умельцу не придется обращаться в специализированную мастерскую по металлообработке, оснащенную мощным оборудованием – все работы можно выполнить в собственном гараже и буквально на коленке.

Буржуйка из газового баллона своими руками

Рассмотрим, как сделать буржуйку с газового баллона. Газовый баллон выбран в качестве заготовки для самодельной буржуйки по следующим причинам:

1. Он представляет собой фактически готовый корпус печи, так что мастеру не придется гнуть стальной лист на вальцах или варить буржуйку из нескольких фрагментов такого листа.
2. Газовый баллон имеет достаточно толстую стенку, поэтому печь из него получится долговечной. Тонкостенная заготовка быстро прогорела бы.
3. Найти данное изделие можно в любом регионе, а его приобретение обойдется в сущие копейки.

Помимо баллона потребуются такие материалы:

1. Стальной лист толщиной от 3 мм: из него вырежем варочную поверхность и кольцо под колосниковую решетку.
2. Труба диаметром 90 – 100 мм – будущий дымоход.
3. Стержни арматурные диаметром от 12 до 15 мм либо равнополочный уголок – материал, из которого будут вариться ножки печи и колосниковая решетка.

Необходимые инструменты

Рассмотрим детально арсенал, которым следует вооружиться изготовителю буржуйки:

1. Болгарка, официально именуемая угловой шлифовальной машинкой, и несколько отрезных и шлифовальных дисков «по металлу» для нее. Диаметр рабочей части инструмента значения не имеет.
2. Бытовой аппарат для электросварки, рассчитанный на сварочный ток в 200 А. Самыми компактными и практичными являются аппараты инверторного типа. Также потребуются электроды для сварки конструкционной стали, имеющие диаметр 3 – 4 мм. Перед проведением сварочных работ обязательно следует обзавестись защитной маской и специальной одеждой.
3. Дрель с комплектом сверл «по металлу» и керно.
4. Напильник.
5. Щетка с металлическим ворсом.
6. Молоток-шлакоотделитель.
7. Обычный молоток и зубило.
8. Плоскогубцы.

Приготовьте инструмент для измерений и разметки: рулетку или складной метр, маркер, мел или чертилку.

Подготовка газового баллона

В подавляющем большинстве случаев домашнему мастеру приходится работать с б/у-баллоном, внутри которого может оставаться некоторое количество газа.

Если попытаться разрезать такую емкость без подготовки, ее содержимое может сдетонировать.

Чтобы свести риск подобного происшествия к нулю, необходимо проделать с баллоном следующее:

1. Открутите установленный сверху вентиль, освободив тем самым горловину емкости.
2. Залейте баллон доверху водой и оставьте его в таком виде на сутки.
3. Выдержав положенное время, опорожните баллон.

Сливаемая из баллона вода, скорее всего, будет иметь неприятный запах, так что данную операцию лучше осуществлять на достаточном удалении от мест с постоянным пребыванием людей.

Изготовление вертикальной печи из баллона

Первую из предлагаемых в данной статье разновидностей буржуйки из газового баллона необходимо изготавливать в таком порядке:

1. На баллоне при помощи рулетки и маркера размечают положение проемов для загрузки топлива и удаления золы, которые должны находиться один над другим.
2. В соответствии с разметкой, в стенке баллона вырезают болгаркой два прямоугольных отверстия. Работать нужно аккуратно – тогда из вырезанных фрагментов можно будет сделать дверцы. Для этого к каждому из них нужно будет приварить полосу по всему периметру, петли и щеколду с ручкой.
3. Внутри корпуса, примерно на 30 – 50 мм ниже загрузочного проема, нужно приварить плоское кольцо (вырезается из стального листа), на которое будет укладываться колосниковая решетка. Этот этап не является обязательным – саму решетку также можно приварить к баллону. Но в этом случае она получится несъемной, а значит чистить ее от приставшей золы будет сложнее. Если с вырезанием кольца возиться не хочется, вместо него можно приварить три небольшие полочки, расположенные на равном удалении друг от друга.
4. Основа колосниковой решетки представляет собой кольцо, выполненной из арматурного стержня. Его наружный диаметр должен быть чуть меньше внутреннего диаметра баллона. К кольцу приваривают прутья решетки из арматурных стержней или уголка, оставляя между ними просвет в 8 – 10 мм.
5. Теперь необходимо правильно приварить к корпусу петли топочной дверцы, чтобы она стояла ровно и симметрично закрывала загрузочный проем. Сначала петли только прихватывают и лишь потом, убедившись, что дверца закрывается должным образом, приваривают окончательно.

На противоположной относительно петель стороне проема следует приварить вырезанный из стального листа крючок, который будет фиксировать щеколду дверцы.

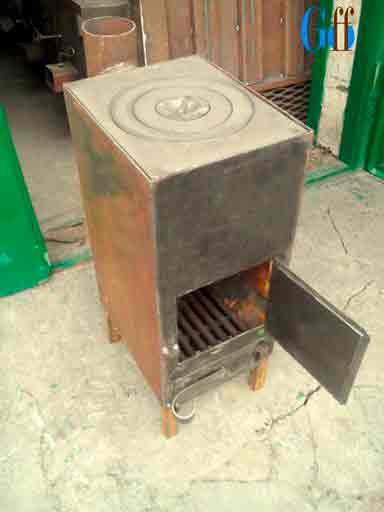

Готовая самодельная печка

1. Аналогичным образом производят монтаж дверцы зольной камеры.
2. Сверху на корпус наваривают вырезанный из стального листа круг, который будет играть роль свода топочной камеры и одновременно варочной плиты.
3. Дымоотводящий патрубок следует приварить к предварительно выполненному круглому вырезу на тыльной стороне корпуса, расположенному сразу под варочной плитой.

Остается оснастить самодельную буржуйку ножками, изготовленными из уголка или арматурных стержней.

Для отопления дачного домика вовсе необязательно проводить газ или использовать дорогое электрическое отопление. Печки буржуйки на дровах для дачи вполне справятся с задачей обогрева помещения в межсезонье.

Как перевести гигакалории в киловатты, подробно описано тут.

Знаете ли вы, что электрокотел можно изготовить своими руками? По ссылке http://microklimat.pro/otopitelnoe-oborudovanie/kotly/elektrokotel-svoimi-rukami.html приведена инструкция по изготовлению разных типов агрегатов.

Эффективная буржуйка из двух газовых баллонов

Двухбаллонная печь в сравнении с вышеописанным вариантом выигрывает в следующем:

• увеличена поверхность теплоотдачи, благодаря чему возросла скорость прогрева помещения;
• усваивается больше тепла, соответственно, КПД печи несколько увеличен;
• появляется возможность встроить в агрегат контур для нагрева воды.

Пошаговая инструкция по изготовлению этой версии буржуйки выглядит так:

1. С первого баллона срезается верхушка, но не по границе с цилиндрической частью, а несколько выше, чтобы диаметр образовавшегося отверстия был меньше внутреннего диаметра цилиндрической части на 30 – 35 мм. После сборки этот баллон займет горизонтальное положение и только что сформированное отверстие будет играть роль загрузочного люка для топлива.
2. В стенке того же баллона, которая теперь выступает днищем топочной камеры, необходимо выполнить серию отверстий диаметром 10 – 12 мм. Через них будет просыпаться зола из топки, то есть перфорированная стенка баллона выступит в качестве колосниковой решетки.
3. Снизу к стенке уложенного на бок баллона, точно под перфорацией, необходимо приварить короб с днищем – он будет служить зольной камерой. Данный элемент должен быть оснащен дверцей. Она должна надежно перекрывать проем, чтобы раскаленные угли никак не могли выпасть из зольника на пол. Не страшно, если дверца окажется полностью герметичной – в этом варианте буржуйки функция поддувала на нее не возлагается.
4. Далее к баллону приваривают ножки, стоя на которых он вместе с зольником будет занимать горизонтальное положение.
5. Загрузочный люк оснащаем откидной крышкой на петлях, изготовленной из верхней части 2-го баллона. Петли следует располагать над проемом, так чтобы крышка закрывалась под собственным весом. В ее центре нужно вырезать отверстие диаметром 75 мм, к краям которого приваривается короткий отрезок трубы с таким же внутренним диаметром. В стенках этого патрубка высверливаем два располагающихся друг против друга отверстия, вставляем в них отрезок арматуры и привариваем к нему диск диаметром, равным внутреннему диаметру патрубка. Получилось поддувало с заслонкой. Один конец ее оси должен быть достаточно длинным – после сгибания он превратится в ручку.
6. На завершающем этапе к 1-му баллону сверху на противоположной относительно топки стороне приваривают вертикально 2-й, для чего необходимо предварительно вырезать отверстие соответствующего диаметра.

Чертеж горизонтальной буржуйки

Внутри вертикальной части с шагом 250 – 400 мм ввариваются три диска, перекрывающих ее сечение. В 1-м диске высверливают несколько отверстий в правой части, во 2-м – в левой, в 3-м – снова в правой.

Вертикальная часть этой буржуйки играет ту же роль, что и каналы в канальной печи: дымовые газы до поступления в дымоход отдают здесь часть тепловой энергии. Перфорация в дисках заставляет дым двигаться по извилистой траектории, удлиняя его путь.

Буржуйка из баллона, установленного горизонтально

Основное отличие заключается в отсутствии вертикальной «канальной» части – вместо нее сразу вваривается патрубок для присоединения дымохода.

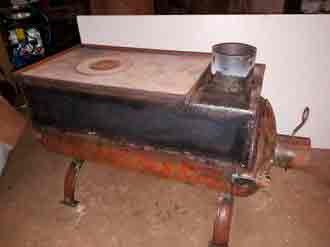

Эту печь можно оснастить варочной плитой. Для нее нужно изготовить прямоугольную раму, просто согнув прут диаметром 5 – 8 мм или сварив вместе 4 уголка.

Рама укладывается горизонтально на баллон и приваривается к нему, затем на нее сверху укладывается и приваривается варочная плита (стальной лист).

Рама – не единственный вариант опоры под плиту. Вместо нее к баллону с обеих сторон (по длине) можно приварить по стальной полосе, расположенной вертикально. Верхние края полос должны быть вровень с верхней поверхностью баллона – чтобы уложенная на эту опору варочная плита прилегала к нему.

Такую же плиту можно разместить и на 2-баллонной печи.

Оставить дачный домик вовсе без обогрева было бы легкомысленно, ведь даже летом бывает прохладно. Печки для дачи дровяные длительного горения — отличный вариант для организации экономичного и эффективного отопления.

О плюсах и минусах газовых печей для дачи читайте в этом материале.

Видео на тему

Источник: http://microklimat.pro/otopitelnoe-oborudovanie/pechi/burzhujka-iz-gazovogo-ballona-na-drovax.html

Печь-буржуйка своими руками: особенности конструкции (23 фото)

Разнообразие современных отопительных систем позволяет обогреть любой тип помещений. Десятки видов котлов и печей эффективно применяются как для жилых, так и для производственных помещений. Несмотря на модернизацию и совершенствование отопительных приборов, существуют такие виды печей, как печь буржуйка, которые благодаря своим техническим характеристикам и по сей день остаются востребованными на этапе обустройства некоторых категорий зданий.

Преимущества и отличия чугунных печек

Современные печи буржуйки – это несколько разновидностей устройств, позволяющих организовать отопление в помещениях небольшой площади. Печь-буржуйка может быть выполнена из различных материалов, отличаться конструкцией, размером и принципом работы. Особой популярностью подобные отопительные устройства пользуются в помещениях следующего типа:

• в дачных домиках;
• на садовых участках;
• в небольших загородных домах;
• в хозяйственно-бытовых строениях;
• в банных пристройках.

Наиболее известной и востребованной моделью такой мини-печки для отопления является чугунная печь «буржуйка». В настоящее время ассортимент подобных буржуек длительного горения, выпускаемых как отечественными, так и зарубежными заводами-изготовителями, настолько разнообразен, что позволяет подобрать подходящую «буржуйку» не только для дачи, но и для дома. Благодаря новым веяниям в дизайне и декоре жилья чугунная печь малых и средних размеров применима в качестве необычного камина.

Печи буржуйки в интерьере отлично вписываются в популярный стиль лофт, дополняют пространство, обеспечивают уют и комфортное пребывание в комнате. Используют такую конструкцию в качестве камина, но необходимо предварительно просчитать общую площадь комнаты, где планируется произвести установку.

Оптимальными размерами помещения, в котором такой импровизированный камин справится не только с декоративной, но и с отопительной задачей, является площадь от 55 до 65 квадратных метров. Гораздо лучше если мини-камин будет установлен по центру одной из стен, где отсутствуют оконные проемы. Металлические печи буржуйки допустимо красить, дополнять подходящими декоративными элементами.

Рекомендуется обнести такой домашний камин обычным строительным кирпичом по задней и каждой из боковых стенок конструкции. Кладку кирпича не следует делать впритык к поверхности печки, оставляя свободный зазор на расстоянии 12-15 см. Задумав возведение маленького камина в пределах собственного дома, каждый владелец должен помнить, что использование «буржуек» удобно тем, что они мобильны и допускают передвижение с места на место в случае необходимости. Но конструкции из чугуна способны служить только в качестве хорошей основы каминных объектов, исключая возможности их изготовления своими руками.

Изготовление самодельных «буржуек» горизонтального типа

Самодельная печь буржуйка, как правило, изготавливается на базе отработанного баллона для газа. Печь-буржуйка из газового баллона – это оптимальный вариант отопительного мини-устройства для садовых домиков и небольших бытовых помещений. Существует два варианта самодельной конструкции в зависимости от расположения баллона:

При любом способе изготовления «буржуек» длительного горения необходимо позаботиться о своей безопасности и предпринять все противопожарные меры. Для этого мало удалить остатки газа из баллона, необходимо дополнительно изнутри промыть емкость чистой водой. Такие манипуляции обеспечат безопасность использования отработанной тары и полностью очистят баллон изнутри. Рассматривая горизонтальное расположение печки, стоит учитывать, чем будет протапливаться устройство в дальнейшем. Если для жилья необходима печь буржуйка на дровах, то расположив баллон горизонтально, мы получим идеальное устройство для отопления, ничем не уступающее мощным заводским котлам.

Помимо этого дровяные печи-буржуйки горизонтального типа могут использоваться не только для отопления комнат, но и для приготовления, разогрева пищи. После очищения и промывки баллона можно приступать к непосредственной работе по созданию печи. Способов производства самодельной «буржуйки» достаточно много, но рекомендуется придерживаться следующего алгоритма действий:

• Срезка верха тары болгаркой или иным подходящим инструментом.
• Фиксация (приваривание) арматурных кусков во внутреннем баллоном пространстве.
• Разметка топочного отсека, прорезка на дне баллона прямоугольного отверстия, выполняющего в дальнейшем функцию входа.
• Сверление в дне печной заготовки нескольких отверстий с целью удаления излишних скоплений золы.
• Определить нужную высоту конструкции. С учетом этого отмерить подходящие по длине ножки «буржуйки» и приварить их к днищу.
• Верх заготовки снабдить дымоходной трубой. Элемент приваривается к заранее прорезанному отверстию.

В том случае когда изготавливается буржуйка с варочной поверхностью, то наверху баллона дополнительно приваривается металлическая рамка, максимально подходящая по размеру. Подобная печь-буржуйка с конфоркой отлично справится с поставленными задачами по обогреву воздуха и приготовлению пищи не только на даче, но и в иных строениях без центрального отопления, например, в складах, гаражах и рабочих подсобках.

Особенности вертикальных самодельных печек

Печь буржуйка для дачи, выполненная из газовых баллонов по вертикальному принципу, отличается тем, что занимает гораздо меньше места, нежели самодельная горизонтальная конструкция отопления. Большинство умельцев предпочитают сделать печь именно по такой схеме, так как она значительно проще своих аналогов:

1. Разметка нужного расположения зольника и дверцы.
2. Установка подходящих заслонок на проделанные прорези.
3. Отмерить 10 см от входа в топку и на обозначенном уровне приварить несколько арматурных колосников.
4. Приваривание ножек ко дну устройства.
5. Для дымохода просверливаются боковые отверстия, к которым приваривается металлическая трубка.

Верхняя поверхность такой буржуйки сравнительно мала, так что скомпоновать такую конструкцию с плитой достаточно сложно. Для этих целей следует располагать печную заготовку горизонтально. Главное преимущество вертикальной конструкции, кроме небольших габаритов, это быстрый нагрев воздуха. Печь буржуйка дачная вертикального типа часто используется для прогрева дачных домиков после зимнего периода или для повышения температуры воздуха в производственных помещениях с отрицательными температурами.

Возможность изготовить печь с водяным контуром самостоятельно

В чем необходимость изготавливать такую печку самостоятельно? На самом деле такие устройства достаточно дороги по цене и, соответственно, доступны не всем покупателям. А необходимость в такой печи велика у большинства населения. Именно поэтому, используя опыт бывалых мастеров и домашних умельцев, можно вполне успешно сделать такую «буржуйку» своими руками.

Печь-буржуйка с водяным контуром служит идеальным источником тепла при отсутствии централизованного отопления. Данная водяная отопительная конструкция обладает целым рядом преимуществ:

• высокие показатели производительности. Себестоимость самодельного прибора в разы ниже заводских печек, а при использовании бросового материала в качестве основы и вовсе равна нулю;
• печь функционирует вне зависимости от закладываемого топлива. Допустимо использовать уголь, торф, дрова, растительные отходы;
• автономный характер работы буржуйки, так как конструкция абсолютно не связана ни с одним источником электричества.

Печная система «буржуйки» действует в соответствии с принципом естественной циркуляции. Тепло исходит от носителя и распределяется по всему внутреннему пространству устройства. Во время сгорания топливных материалов буржуйка не нуждается в дополнительных источниках энергии, в том числе и электричестве.

Для того чтобы контурная буржуйка радовала своей работой, необходимо соблюдать определенную поэтапность в действиях:

1. выбор материала, из которого будет выполнена печка, и нужной формы устройства;
2. изготовление базового корпуса буржуйки. За основу чаще всего берется либо труба в диаметре около 300 мм, либо металлический лист 5 мм в толщину;
3. «раскрой» металла или трубы. Схематичное нанесение всех планируемых отверстий, сгибов и сварочных швов;
4. изготовление теплообменника, его монтаж и подключение к общей отопительной системе;
5. установка рабочих радиаторов.

Контурная буржуйка состоит из расширительного бака, труб, внутреннего теплообменника и встроенных радиаторов. Вследствие чего из–за многокомпонентности конструкции необходимо позаботиться о надежности крепления элементов и добротности всех сварочных швов. Надежные швы исключат возможность протечки в одной из частей конструкции.

Водяные контурные «буржуйки» обогревают за счет движения воды, начинающегося во внутреннем теплообменнике, поступающего в трубы, а затем в радиаторы, где и происходит отдача теплоэнергии во внешнее пространство. Остывшая вода вновь поступает в теплообменник.

Источник: http://roomplan.ru/doma/interer/pech-burzhujka/

Печи из металла: плюсы и минусы, конструкции, изготовление самодельных

Металлические печи имеют перед кирпичными ряд несомненных достоинств и столь же существенных недостатков. К первым относятся меньшая на порядок и более цена, высокий КПД, небольшой вес, высокая прочность и развитая технология обработки исходного материала – металла. К вторым – отсутствие «дыхания», ограниченный срок службы, повышенная опасность и короткая теплоотдача после протопки. Эти факторы дают некоторые следствия, на которых следует остановиться подробнее, прежде чем начинать разбор собственно металлических печей.

Достоинства

Металл – куда более податливый материал, чем керамика, но сопоставим с ней по прочности. Металл можно плавить и лить, сверлить, резать, гнуть, ковать, он после формовки детали не требует обязательных дополнительных расходов энергии на ее обжиг. Способов производства и обработки металла известно множество, а их научная и производственная база огромна. Поэтому, создавая металлическую печь, можно практически без ограничений применять разнообразные теоретико-конструкторские ухищрения для улучшения ее технико-эксплуатационных параметров без существенного увеличения цены. Если предельный в среднем за сезон КПЛ кирпичных печей составляет около 70%, то для металлической 85-90% не диковина.

Примечание: исходя из современных экологических условий, нужно стремиться получить КПД печи не менее 70%

Удельная, на единицу поперечного сечения, прочность кирпича и вообще керамики с уменьшением толщины детали резко падает, а у металла наоборот, возрастает. В результате такие важные показатели печи, как вес и себестоимость на единицу генерируемого тепла, у металлических печей в 10-20 раз и более ниже, чем у кирпичных. Хорошую новую металлическую печь для обогрева 100 кв. м жилой площади можно приобрести за $250-300, а б/у за $50.

Кроме того, металлическая печь – цельная конструкция, ее можно транспортировать готовой к употреблению, наклонить, толкнуть, ударить, даже уронить, не приведя в негодность. Т.е., металлическая печь мобильна. На месте эксплуатации она не требует фундамента, а ее установка сводится к выводу дымохода в дымовой канал здания. По миновании надобности печь можно убрать и определить на хранение до следующего случая.

Теплопроводность металла высока, а общая теплоемкость печи из него вследствие ее небольшой массы невелика. Поэтому металлическая печь быстро прогревается и так же быстро нагревает помещение. Этот же фактор дает высокий КПД: в кирпичной печи до 20% энергии топлива вылетает в трубу во время протопки, пока в массивном теле печи не наладится внутренний теплообмен и она не начнет аккумулировать тепло.

Далее, металлическое изделие физически более однородно, чем кирпичная кладка, и не пористо. Металлическая печь не отсыревает, не боится долгих перерывов в топке, не требует разгонных протопок после простоев. Фактическое отсутствие, вследствие высокой теплопроводности металла, внутренних тепловых потоков в теле печи, обуславливает быстрое догорание в ней дымовых газов в малом объеме пространства, что облегчает встраивание в печь варочной поверхности и водогрейных устройств.

Наконец, что немаловажно для частных владельцев, заводскую печь из металла можно заранее сертифицировать по пожарной безопасности как готовое изделие. Получить разрешение пожарников на ее использование в таком случае неизмеримо проще как по нервам, так и по деньгам. Есть модели металлических печей промышленного производства, вообще не требующие оформления в МЧС, лишь бы в здании имелся отдельный от вентиляции газоход.

Недостатки

Самый главный недостаток печей из металла – отсутствие «дыхания». Кирпичная печь по мере остывания вбирает в себя пары влаги, а при протопке отдает их в воздух. Поэтому в доме с кирпично-печным отоплением относительная влажность воздуха сама собой поддерживается в оптимальных для здоровья пределах. Металлическую печь можно заставить немного «дышать», облицевав кирпичом, стеатитом («мыльным камнем», талькохлоритовым сланцем), базальтовым или гипсокартоном, но эффект будет слабее, прочность печи снизится, а ее мобильность вовсе пропадет.

Из-за малой общей теплоемкости теплоотдача печи после протопки не превышает 2-3 час. Металлическую печь нужно или все время топить, или выполнять в виде печи длительного горения. И то, и другое – постоянный очаг огня. При установке печи в жилом помещении это дает круглосуточную опасность угара. Кроме того, металлическая печь во время работы может раскаляться докрасна, а это создает пожарную и травмоопасность. Поэтому МЧС самодельные металлические печи сертифицирует с большим скрипом и то, только предназначенные для установки в изолированные нежилые помещения.

Третий существенный недостаток металлических печей – небольшой, сравнительно с кирпичными, срок службы. Химически металл куда как менее стоек, чем керамика, а при высокой температуре он еще активнее реагирует со способными повредить его веществами. Срок службы печи из металла при регулярной топке редко превышает 20 лет; правда, это окупается уменьшением расходов на топливо и возможностью замены печи без ремонта здания.

О металле для печи

Как видим, именно физико-химические свойства металла для печи для печи во многом определяют ее качества. Будет печь приобретаться готовая или изготовляться самостоятельно, первейшее внимание следует обратить именно на него.

В популярных источниках можно встретить описания печек из… алюминиевого молочного бидона. Но для более-менее приемлемого КПД печи необходимо дожигать дымовые газы. При этом развивается температура не менее 400 градусов Цельсия, а в печах, удовлетворяющих требованиям экологии, не менее 600. Температура плавления алюминия – 660 по Цельсию; температурный предел прочности – 140 для конструкционного алюминия и 160-210 для алюминиевых сплавов. На этом вопрос об алюминиевых печах можно считать закрытым.

Обычная сталь

Температурный предел прочности и стойкости обычных конструкционных сталей около при длительном воздействии около 400 градусов; при 2-х часовом 600. Сталь на печи идет толщиной от 4 мм. Но и в этом случае о регулярном пользовании говорить нельзя: в морозных краях, где нужна интенсивная топка, печка может прогореть до окончания зимы. Некоторое исключение представляют собой печи длительного горения, отдельные их конструкции позволяют избежать длительного нагрева корпуса печи свыше 600 градусов, а сильно раскаленные детали в них массивные и заменяемые. Такие печи чаще всего и делают своими руками; некоторые популярные конструкции будут описаны далее.

Жаропрочные стали

Металлические печи промышленного производства выполняются из жаропрочной и жаростойкой стали. Современные спецстали толщиной 1,5-3 мм позволяют получить срок службы печи до 20 и более лет, небольшой ее вес, а сочетание теплоемкости с теплопроводностью печных сталей при правильном конструктивном исполнении гарантирует высокий КПД, до 80%. Фирменные стальные печи в продажу идут сертифицированными по требованиям МЧС, по пожаро- и травмобезопасности вполне пригодны для дома. Их установка чаще всего возможна просто на пол и требует только подключения к дымоходу. В большинстве случаев снабжаются варочной поверхностью и маломощным водогрейным регистром ГВС.

Конструкция таких печей на первый взгляд доступна для повторения. Но, чтобы сделать подобную самому, даже располагая материалом, нужно владеть как минимум достаточно сложной технологией TIG/MIG сварки и дорогим оборудованием для нее. Попытки варить жаропрочную нержавейку кустарными способами бессмысленны: после переплавки под дугой сталь теряет свои качества и печка трескается по швам быстрее, чем прогорит жестяная буржуйка.

Тем не менее, сделать печь самостоятельно с использованием жаропрочных сталей вполне возможно, и это намного повысит ее надежность и долговечность. Речь идет о воздухораспределительных устройствах печей длительного горения типа «Слобожанки», подробнее см. далее. Дорогого материала потребуется немного, можно подобрать и обрезки. А соединения в данном случае можно выполнять на усах, заклепках или в фальц.

Чугун в печи одновременно и металл, и не металл. От металла в нем остается невысокая стоимость и возможность аккуратно, не роняя и не ударяя, перемещать печку. С кирпичом чугун роднит не только хрупкость, но и малая для металла теплопроводность в сочетании с неплохой теплоемкостью. Именно чугунные печи могут греть после протопки до 3-х часов, но и прогреваются минут 40 как минимум.

Чугун на печи идет толщиной 6-25 мм. Тоньше нельзя, печка окажется слишком хрупкой. Но толще тоже нельзя, температурный коэффициент расширения (ТКР) у чугуна вполне металлический, и при «кирпичной» толщине стенок печь потрескается при протопке. Поэтому чугунные печи тяжелы, ставить их прямо на пол нельзя, нужно разобрать его настил до стяжки и нарастить ее до уровня пола. И «кирпичные» качества чугунной печи проявляются только при обогреве небольших, до 60 куб. м, помещений. В больших из-за малой теплопроводности стенок КПД печи будет ничтожным.

Чугун не дышит, как кирпич, но его химическая стойкость приближается к таковой керамики. Перерывов в топке и сырости воздуха чугун, как металл, не боится. Поэтому чугунные печи целесообразно использовать для обогрева хозяйственных помещений с нежной мелкой живностью: птичников, крольчатников, небольших теплиц.

Чугун, как известно, после отливки в заводских условиях кустарной механической обработке не подлежит. Все, что может сделать самодельщик с чугунной печкой – покрасить купленную. Покраска печей, кстати, тоже работа не из простых, см. далее.

Выбор схемы и типа

Что есть печь?

Раз уж речь дошла до печей как таковых, определимся, с чем же мы имеем дело; в классификации печей путаницы больше, чем ясности. Например, пламенную канальную печь считают печью с принудительной циркуляцией дымовых газов, а колпаковую – со свободной. Но какая в ней свобода дымовым газам, если уйти вверх им мешает свод колпака и тот же колпак, поглощая их тепло, заставляет их опуститься к дымоходу, расположенному внизу самым противоестественным образом? Единственное отопительно-варочное устройство с совершенно свободной циркуляцией – костер на земле.

С другой стороны, определение «принудительный» предполагает наличие наддува или дымососа, или того и другого. Наконец, использование тепла одного и того же источника в одном и том же устройстве в разное время возможно в разных целях. А источником тепла и его передатчиком куда следует не обязательно должно быть топливо и дымовые газы.

Поэтому печь мы определим как устройство, в котором поток тепла от компактного его источника направляется к приемнику тепловой энергии техническими средствами в пределах одного цельного устройства без использования отдельных линий теплопередачи. Под это определение подойдут и кухонный дровяной камелек, и плавильная электродуговая печь, и муфельная лабораторная, и походная солнечная.

Бытовые печи

Нас интересуют бытовые отопительно-варочные печи. Посмотрим на них сначала в общем, а затем учтем особенности нашего материала – металла. Основные схемы устройства бытовых печей показаны на рис.

Общие схемы бытовых печей

На левой поз. схема древнейшей печи как таковой – камерной. В ней дымовые газы от топки перепускаются в газовую камеру, где и догорают, за счет естественной циркуляции. Также естественным способом к горящему топливу подтекает наружный воздух. В сущности, это костер в пещере.

В современных промышленных камерных печах и специалисту трудно бывает узнать их первобытного предка, но с бытовыми проще, здесь топка с камерой дожигания объединены в один модуль – горнило. Для эффективного дожигания камера должна быть сводчатой. «Первобытные» камерные печи при некоторых усовершенствованиях могут быть весьма эффективными. Пример – дожившая до наших дней русская печь.

На средней поз. – канальная печь. Дымовые газы, сначала догорая, а затем постепенно остывая, проходят по каналам между перегородками, отдавая тепло телу печи. Возможно, поэтому канальную печь и считают «принудительной», путь газов в ней организован физически. Пока такая печь внутри не прогреется хотя бы до 400 градусов, дожигания вовсе нет, а затем оно растягивается от топки до дымохода, и добиться тут КПД свыше 60% очень сложно.

Колпаковая

Справа – колпаковая печь. Дымовые газы в ней задерживаются под сводом колпака, пока не догорят, а затем вдоль его стенок опускаются вниз, отдавая остатки тепла. При растопке нужно для начала дожигания прогреть только небольшой участок свода колпака, поэтому колпаковая печь может обеспечить КПД свыше 70%

Применительно к металлу

Отношение теплопроводности металла к его теплоемкости в десятки раз выше, чем у кирпича. Поэтому металл – препаршивейший накопитель тепла. Поглощая его, он быстро нагревается до высокой температуры, а затем так же быстро остывает.

Но если точно учесть свойства материала, металлические отопительные печи можно сделать и по классическим схемам, причем добиться от них более высоких параметров, т.к. потери тепла на прогрев печи при протопке минимальны. А высокая связность металлической конструкции позволяет применить принципы сжигания топлива, для кирпичных печей или вовсе неосуществимые, или осуществимые с большим трудом. Основные схемы металлических бытовых печей приведены на рис.

Схемы металлических бытовых печей

Металлическая камерная печь – на поз А. Узнаете? Буржуйка. Ее предки, комнатные печи, появились в начале XIX в, но отличались редкостной прожорливостью; впрочем, и топливо тогда стоило гроши. Разруха после революции в России заставила «бывших спецов» усовершенствовать буржуйку, тогда же она и получила свое название. Доработано было следующее:

• Для регулировки мощности по погоде в горнило встроили колосниковую решетку с поддувалом и его дверцей.
• Дымоход сделали невысоким, до 2,5-3 м от уровня колосниковой решетки.
• Диаметр дымохода взяли примерно 7-9 мм на 1 кВт тепловой мощности, в пересчете на современные единицы измерения.
• Начальный отрезок дымохода около 1-1,5 м сделали вертикальным и укутали теплоизоляцией.
• Далее следовал горизонтальный кусок дымохода – боров – длиной не менее 2,5 м, его вывели в форточку и нарастили обеспечивающим тягу вертикальным отрезком тоже в 1-1,5 м.

Роль свода горнила на минимальной топке играл первый вертикальный изолированный участок дымохода – газовый экономайзер, в нем догорали дымовые газы. На максимале пропускная способность дымохода оказывалась меньше, чем объем генерируемых в топке газов. В горниле при этом возникал вихрь, обеспечивающий основное дожигание, и печка становилась саморегулирующейся: газы уходили в трубу, только полностью догорев. Теплоотдача в комнату примерно на 25% обеспечивается нагретым телом печи и на 75% конвекцией от раскаленного борова. На выходе дымохода температура газов выше 100 градусов, поэтому выпадение конденсата (см. далее) исключено. Прочистка дымохода от сажи требуется не более 1 раза в год и не сложна, поскольку дымоход разборный. КПД печи – до 60% на сухих дровах или угле.

Буржуйку несложно приспособить и под канальную схему (поз. Б ↑), но сходство с кирпичной канальной печью остается только внешнее. Во-первых, из-за высокой теплопроводности металла от развитого лабиринта газоходов толку не будет, поэтому от него остается только одно горизонтальное колено. И роль его совсем иная: перегородка отделяет от топки камеру дожигания. Необходимый для него вторичный воздух поступает либо сквозь щели в конфорке на варочной поверхности, либо через отдельный воздушный дроссель-регулятор. Выход в дымоход – горизонтальный. Эти усовершенствования дали следующее:

1. КПД благодаря сосредоточенному в одном месте дожиганию вырос до 70-80%
2. Удельная по объему тепловая мощность печи выросла в 2-3 раза.
3. Печь не критична к величине тяги и вообще к параметрам дымохода, как обычная буржуйка: усилилась тяга, усилится горение в топке, но и разрежение в дожигателе. Вторичного воздуха в него пройдет больше и газы все равно догорят полностью.
4. Поскольку основное тепло генерируется в дожигателе, печь может работать в режиме как пламенного, так и длительного горения.
5. Теплопередача через тонкую металлическую перегородку от топки в дожигатель сразу же обеспечивает в нем температуру вспышки не догоревших газов, поэтому печь входит в режим практически мгновенно, что еще повышает ее КПД.
6. Раздельная регулировка подачи воздуха в топку и дожигатель позволяет настроить печь практически под любой вид твердого топлива.
7. Мощность печи можно регулировать не величиной загрузки топлива, а подачей воздуха. В буржуйке возможность регулировки мощности воздухом весьма ограничена, не более чем в 2-2,5 раза.
8. Температура варочной поверхности благодаря однородности термохимических процессов в дожигателе держится в пределах 250-300 градусов, что вполне подходяще для готовки.
9. Высокая интенсивность тепловыделения в печи позволяет организовать быстрый и равномерный прогрев помещения конвекцией.
10. На выходе в дымоход можно поставить теплообменник ГВС, не опасаясь ухудшения параметров печи и усиленного осаждения сажи.
11. На хорошем древесном топливе или угле прочистка дымохода требуется всего раз в 4-5 лет.

Современные отопительно-варочные бытовые печи малой (до 12-15 кВт) мощности почти все строятся именно по такой схеме. При самостоятельном изготовлении из жаропрочной стали нужно сделать дожигатель, в виде открытого сверху корыта (перегородка + боковые стенки). На корпус печи при этом пойдет обычная сталь от 4 мм, а на варочную плиту – чугун или сталь от 8 мм. Плиту нужно делать съемной, особенно стальную, т.к. от жара и термохимии в дожигателе она продержится год-два.

Длительного горения

Использование эффективной колпаковой схемы применительно к металлу заставило отказаться от пламени: никакой металлический колпак не поглотит, не перегревшись, столько тепла, сколько оно выделяет. Пришлось переводить печки в режим тления, это заодно позволило довести время теплоотдачи до 60-72 час от одной загрузки дров или до 20-30 суток (!) на угле. На печах длительного горения далее мы остановимся подробнее, а упрощенная, без системы подачи воздуха и технологических люков, схема такой показана на поз. В ↑:

• Топливная масса 1 тлеет в тонком поверхностном слое 2, сюда же тем или иным способом подается воздух.
• В процессе тления заметную роль играет пиролиз, термическое разложение твердого топлива на горючие летучие компоненты.
• Сгорание летучих происходит в пространстве под крышкой печи («колпаке») 3, здесь выделяется до 60% тепла.
• Если необходимо получить КПД печи более 70%, ее снабжают газовой рубашкой 4, здесь дымовые газы догорают обычным способом. Необходимый для этого воздух подсасывается на перевале из топливной камеры в газовую рубашку.

Печи длительного горения при простой конструкции могут обеспечить КПД до 80% и более, а температура в любом их месте редко превышает 600 градусов. Поэтому самодельные печи из металла, кроме банных, большей частью выполняются по этой схеме. Принимаясь за такую конструкцию, нужно учесть следующее:

1. Хотя печи длительного горения работают на любом твердом топливе от опилок до угля, расчетные (или выверенные на опытной конструкции) параметры они покажут только на том топливе, под которое разработаны. К примеру, дровяные котлымедленного горения КВ на угле греют как и на дровах, до 3-х суток. Специальный угольный котел, тоже медленного горения, на том же количестве угля – до 20. А на дровах он работать вообще не способен.
2. Продуктами полного сгорания органического топлива являются углекислый газ и вода, независимо от степени его обводненности; этот процесс сродни образованию метаболической воды в живых организмах. Газы в дымоход печей длительного горения уходят сильно остывшими, т.к. КПД печи высок, а температура в топке невысока. Поэтому в дымоходе образуется обильный конденсат, весьма токсичный, и конструкция дымохода должна содержать в себе его сборник с возможностью слива.
3. Печи длительного горения не терпят влажного топлива; как известно, влажное не тлеет, сколько воздуха к нему ни подавай.
4. Догружать топливо в печь до полного прогорания предыдущей загрузки нельзя за одним исключением, см. далее. Открывать крышку или загрузочный люк недогоревшей печи смертельно опасно: пиролизные газы химически агрессивны и ядовиты!

Примечание: непосредственно над зоной тления корпус печи раскаляется докрасна, но это не препятствует изготовлению его из обычной стали. По мере выгорания раскаленный пояс смещается вниз и длительность воздействия на металл предельной температуры не превышает допустимых 3-х часов.

Корпус печи можно сделать из любой подходящей круглой стальной емкости, напр. из бочки. Но окружить его герметичной газовой рубашкой уже сложнее. В любом случае такая печка греет преимущественно излучением, что не очень хорошо. Выход – окружить корпус печи, на расстоянии 70-80 мм от него, водогрейным регистром ГВС в виде змеевика или кольцеобразного бака. Усилится конвекция и будет горячая вода в душ и на кухню. Нужно только предусмотреть накопительный бак емкостью примерно от 10 л/кВт, иначе система вскипит.

Масляно-пиролизная

Такой эффективный термохимический процесс как пиролиз не мог не получить самостоятельного развития у гораздых на эксперименты самодельщиков. У них же, как правило, образуются некоторые запасы бросовых тяжелых горючих жидкостей, напр. отработки. Так появилась на свет металлическая пиролизная печь на отработанном масле, поз. Г ↑.

Масло горит в баке, куда через дроссель – регулятор мощности (он же – заправочное отверстие) подается первичный воздух. Горение слабое, оно нужно только для испарения топлива. Его пары поднимаются в пиролизную колонну – трубу с перфорированными стенками; в отверстия перфорации проходит вторичный воздух. В зону смешивания он поступает в избытке.

В зоне пиролиза колонны пары топлива горят, но тепло от этого большей частью расходуется на разложение топлива до легких летучих компонент, которые сгорают в зоне сгорания; здесь выделяется примерно 35% полезного тепла. Другие 35%, от ускользнувших от пиролиза тяжелых остатков, выделяются в дожигателе.

В дожигателе внутри находится неполная перегородка, горизонтальная или вертикальная. Зачем она? В зоне сгорания колонны вследствие избытка кислорода развивается высокая, до 1000 градусов, температура. При этом образуются эндотермические окислы азота. Они токсичны и на их образование уходит много энергии топлива.

При температуре выше 700 градусов окислы азота устойчивы и в зоне кислородного дожигания тяжелых радикалов останутся как были. Если дать им быстро остыть, они проскочат пик неустойчивости своей фазовой диаграммы и улетят в трубу, унося КПД печи. Чтобы оксиды азота распались сами, выделив потраченную на них энергию, их нужно задержать в зоне с температурой 450-600 градусов. Именно она и образуется за перегородкой перед выходом в дымоход. Почему? Там возникает вихрь.

Примечание: КПД печей на отработке толком никто не измерял. Известен только расход топлива на отопление стандартного гаража 4х7х2,2 м. Он равен 1,5-2,5 л/час.

Иногда гаражную буржуйку делают с круглым поддувалом диаметром по внешнему диаметру колонны масляной печки и ставят на высокие ножки. От масляной пиролизной печи оставляют бак с колонной, а самую колонну выполняют в виде дуги с горизонтальным выходом. Тогда, по мере накопления отработки, буржуйку используют как дожигатель пиролизной печи. Выход колонны вставляют в поддувало, и готова масляная буржуйка. Закончилась отработка – топим снова дровами/углем.

Примечание: дозаправлять печь на отработке в принципе можно, но опасно. Вообще эти печи – зажигательная бомба замедленного действия с запалом, установленным на неизвестный срок. Пожарными правилами их использование в быту запрещено и в широкую продажу они не поступают.

Об экранировании печей

Стальная печь в работе сильно нагревается и греет в значительной мере тепловым (инфракрасным, ИК) излучением. Для жилых помещений это нежелательно: в лицо пышет, а спина мерзнет. Их предпочтительно греть конвекцией. Кроме того, о раскаленную печку можно сильно обжечься.

Как превратить ИК в поток теплого воздуха? Очень просто: окружить печь с боков экраном из металлического листа на расстоянии 70-100 мм от печи и с таким же зазором от пола.

Можно встретить утверждения: мол, железный экран бесполезен, металл для ИК все равно что стекло. Во-первых, металл начинает пропускать электромагнитное излучение от рентгена и выше по частоте. Во-вторых, не как оконное, а как молочное стекло, частично и рассеянно. А для ИК любой металл непрозрачен, но отражает диффузно примерно их половину. На фото в ИК лист металла выглядит светло-серым.

Допустим, от печи на экран падает поток ИК единичной мощности. 0,5 его отразится обратно, а остальные 0,5 экран излучит в обе стороны, обратно и наружу. Итого наружу выйдет всего четверть. Это грубая схема, если экран сильно нагревается и его температура приближается к температуре печи, доля наружного излучения возрастает; до 1 при равенстве температур.

При расчете экрана его нужно согласовать с теплоемкостью и вязкостью воздуха, чтобы тепло между экраном и печью породило интенсивную конвекцию, а та остудила экран. При указанных выше размерах наружная температура экрана не превысит 70 градусов и теплоотдача конвекцией составит не менее 85% тепловой мощности печи.

Примечание: экран лучше делать раздвижным вширь, в виде 2-х Г-образных половин, и на отдельных ножках. Тогда, отодвигая/придвигая боковины, можно регулировать зазор между ним и печью сообразно режиму топки.

Внутренняя перегородка в печи экранировать будет плохо, т.к. температуры в топке и дожигателе близки. Но излучение вверх от варочной поверхности не опасно и конвекции не подавляет. Спереди экранировать просто нельзя: там дверцы и подход к печи. Осталось решить, что делать с излучением вниз от днища печи, нечего ему зря греть огнеопасный пол.

Эта проблема решается также без особых сложностей: зольник углубляем вниз от дверцы поддувала и выкладываем на сухую, без раствора, кирпичом. Можно засыпать кирпичным боем или песком, но тогда при выемке золы придется выгребать и выбрасывать засыпку. Если свести все эти способы в одно, получится схема экранирования, показанная на рис. выше.

Экранирование банной печи

Экранирование для бани

Удельная, на единицу объема помещения, мощность банных печей в 3-5 раз выше, чем комнатных, и стены нормальной бани деревянные, плохо проводящие тепло. Поэтому быстрый прогрев бани можно обеспечить только лишь конвекцией, с одной стороны. С другой – металлическая банная печка дает слишком жесткий жар все по той же причине, что не дышит. Исходя из этого, экран печи для бани делаем кирпичный; достаточно кладки в полкирпича на обычном цементно-песчаном растворе. Нужно только первый ряд выложить с промежутками для обеспечения конвекции, как показано на рис. справа.

Экранирование дачной печи

Экранирование для дачи

Дачный домик тоже невелик, зимой пустует и греть его до банной температуры не нужно. Поэтому дачную печку можно, в принципе, экранировать, как банную. Но лучше не полениться, установить на чердаке накопительный бак ГВС, а печь для дачи окружить, как экраном, ее водогрейкой, см. рис. слева. Вода поглощает ИК полностью, и пока народ тянет к печке зазябшие на огороде руки, а потом уплетает бутерброды, на варочной поверхности вскипит чайник, а в баке накопится достаточно воды для душа.

Примечание: экранирование пода печи изнутри теплоемким материалом дает здесь дополнительное преимущество – под печку можно засунуть обувь на просушку, не боясь, что она пересохнет и потрескается.

Печи-калориферы

Развитием идеи экрана-конвектора стало появление печей-калориферов. Они изначально конструируются так, чтобы возможно большая часть тепла превратилась в энергию движения нагретого воздушного потока. Для этого конвектор встраивают в топку или выполняют точно рассчитанный экран заодно с телом печи.

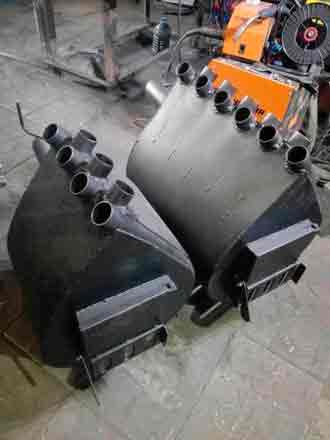

Известнейшая модель такого рода – печь булерьян или просто буллер (левая и средняя поз. на рис.) В РФ буллеры выпускаются по лицензии под маркой «Бренеран». Особенности буллера таковы:

• Булерьян – исключительно дровяная печь длительного горения. Пламенный режим является для нее аварийным, а все попытки приспособить буллеры к любому другому виду топлива пока были безуспешны.
• Топливно-режимная привередливость позволила подавать воздух в топку через один дроссель. Воздух в дожигатель поступает частично в смеси с дымовыми газами, частично через перфорированную перегородку между топкой и дожигателем.
• Хорошо продуманная конструкция и оптимальная конфигурация всей печи позволяют осуществлять регулировку мощности в широких пределах, в 10-12 раз.
• Округлая в разрезе топка и встроенный в нее на 2/3 вглубь конвектор из батарей труб обеспечивают мощную конвекцию (6 куб. м/мин на 1 кВт мощности топки) без существенного ухудшения КПД печи.
• Температура выходящего из батарей воздуха и наружной поверхности печи не превышает 70 градусов.
• При уменьшении мощности дросселем температура выходящего воздуха падает быстрее, чем его поток, т.е. на меньшей мощности буллер греет так же быстро, но слабее.

Длительность теплоотдачи булерьяна с одной полной загрузки топлива 8-12 час. Серийные буллеры выпускаются на мощность 10-200 кВт. КПД буллера около 60% Окружив печку экраном, его можно повысить до 66-67%, при этом температура наружной поверхности экрана будет около 55 градусов. Температура внутри буллера нигде не превышает 600 градусов, поэтому его вполне возможно изготовить самому из обычной стали, но делать с кондачка нельзя.

Секрет буллера – в точном внутреннем балансе тепла и воздуха. Отнять на конвекцию слишком мало тепла – печь даст мало горячего, пересушенного воздуха. Отнять много – топливо не прогорит как следует, образуется много золы, сажи, КПД печи упадет. Точно так же и с воздухом: конфигурация и соотношение размеров всех деталей печи обеспечивают автоматические перераспределение воздушных потоков внутри соответственно режиму горения. Но шаг вправо, шаг влево – опять зола, сажа, прожорливость и мало тепла.

Поэтому самому рассчитать буллер, руководствуясь начальными сведениями о теплотехнике, лучше и не пытаться. Можно повторить проверенную конструкцию, но точно выдерживая размеры, соблюдая инструкции и следуя спецификациям. Длина и конфигурация дымохода не критичны, но в нем необходим сборник конденсата, т.к. температура отходящих газов невысока.

Буллеры обычно применяются для отопления производственных помещений, в которых необходим равномерный по объему прогрев до комфортной или технологической температуры: теплиц, оранжерей, питомников теплолюбивых животных. Однако, установив буллер подходящей мощности в подвале, можно обеспечить воздушное отопление частного дома практически любой площади: большое количество сопел конвектора (от 7 до 23-25) позволяет организовать равномерную раздачу тепла по комнатам. Сопла батарей печи элементарно сопрягаются с воздуховодами из дешевого тонкостенного гофра, а устроить в доме систему воздушных каналов проще и дешевле, чем смонтировать трубы и регистры водяного отопления. Кроме того, отпадает необходимость в сложной, дорогой, энергозависимой и требующей ухода обвязке водяного котла.

В России от буллера отпочковалось немало сходных конструкций; одна из самых известных – линейка печей «Профессор Бутаков», правая поз. на рис. «Бутаковы» многотопливны, их КПД выше, чем у буллера, есть варочная поверхность, но здесь, в статье для самодельщиков, о них стоит упомянуть лишь вскользь: конструкция из спецстали рассчитана исключительно на промышленное производство. Кроме того, «Бутаковы» могут хорошо греть только 1 комнату: к выходу их батарей подключить воздуховоды очень сложно.

О воздушном отоплении

Воздушное отопление оптимально для индивидуальных домов в 1-2 этажа. Этажность дома стремительно пожирает его эффективность, поэтому оно вышло из обихода еще в тесных средневековых городах, хотя богатые усадьбы в древности отапливались именно воздухом.

Широкому его внедрению в частный сектор препятствует фактически только отсутствие узаконенных норм, правил, рекомендаций и методик инженерного расчета. Однако для самодельщиков с жилкой экспериментатора это плюс: раз не запрещено, значит, можно, лишь бы сам буллер был сертифицирован. Делай, как хочешь и умеешь, не боясь санкций: за что наказывать, если его в законе вовсе нет?

Медленные самоделки

Если в буржуйке и ее сородичах нет частей, грубое или небрежное изготовление которых совершенно испортило бы печь, то уже буллер дает пример того, что с печами длительного горения нужно поосторожнее. В них есть узлы, небольшая ошибка в исполнении которых сделает печь не только плохой, но и опасной. Поэтому на печках медленного горения остановимся подробнее; 2 популярных и 1 перспективная конструкции показаны на рис.

Схемы печей медленного горения

Поз. А – знаменитая бубафоня, самоделка на основе латвийского сланцевого котла Stropuva. Она относится к печам с закрытой зоной тления, поэтому ее КПД под 70%, а с газовой рубашкой свыше 75%. Воздух сквозь гнет-«блин» подается в центр зоны горения. Повышенный КПД обусловлен тем, что пиролизные газы догорают еще под гнетом, поэтому он должен быть или из спецстали, или толстым, 8-12 мм. Вторая особенность как следствие закрытого горения – бубафоню в крайнем случае можно догружать на ходу. Вонью шибанет, но не отравишься.

Удельная мощность бубафони около 0,3 кВт на 1 куб. дм топлива, что неплохо. Но самое топливо – опилки, стружка, мелкий горючий мусор, причем сухой. На дровах и угле КПД резко падает: длительность теплоотдачи остается такой же, 6-8, до 12 час. «Кормить» бубафоню качественным высокоэнергоемким топливом можно, если не полениться и сделать «блин» с изогнутыми профилированными лопастями. Это также увеличит возможность догрузки: проворот гнета при подъеме/опускании не собьет горения и повторного розжига печи не потребуется.

На поз. Б1-Б3 не менее популярная печь открытого горения «Слобожанка». Ее конструкция элементарна, к размерам и пропорциям не критична, от кастрюли до бочки. Печь может работать на бросовом топливе, дровах, угле, трофобрикетах. Конкурировать в бубафоней «Слобожанке» мешают 3 обстоятельства:

1. Догрузка на ходу невозможна, снимать крышку в недогоревшей печи смертельно опасно.
2. Вследствие открытого горения удельная тепловая мощность в 2-3 раза ниже, чем в печах с закрытой зоной горения.
3. Воздухораспределительная шахта из обычной стали толщиной 6 мм при регулярной интенсивной топке прогорает до окончания отопительного сезона, а корпус из 3 мм стали служит 2-3 года вследствие активной химической коррозии в газовой подушке.

Увеличить долговечность и удельную мощность «Слобожанки» можно, сделав жаровой корпус из спецстали. Воздухораспределителей делают несколько прямо в стенках корпуса (его развертка на поз. Б2). Но тогда приходится окружать печь воздушной рубашкой с перегородками да еще и делать кольцевое поддувало, поз. Б3. Для самодельщика такая конструкция слишком сложна, а в производстве нерентабельна. Поэтому «Слобожанки» выпускают лишь мелкими сериями мелкие же фирмы, а кое-каким спросом они пользуются только в южных регионах как печи для эпизодического отопления подсобных помещений.

Примечание: для печей с газовой рубашкой сборник конденсата придется заглубить в пол, а накопившийся выкачивать, т.к. в печах с газовой рубашкой выход в дымоход нижний.

На поз. В – схема печи, когда-то выпускавшейся советской военной промышленностью для обогрева казарм малых удаленных гарнизонов. Обладала высокой удельной мощностью; печка размером с бочку грела помещение в 150-160 кв. м. с потолком 4 м. Всеядна, в ней горело все, от сучанского антрацита до свежих бытовых отходов. Догрузка – на ходу без ограничений: грибок на воздуховоде/воздухораспределителе не давал свежей порции топлива похоронить зону тления, а сквозь массу топлива выходили уже полностью догоревшие газы. Из жаропрочной стали был сделан только перфорированный конус, соединением в фальц.

Ныне эта печь, похоже, забыта. Вероятная причина – громоздкость и неэстетичность всей системы. В штатную ее комплектацию помимо печи входили 3 секции по 2 м газовоздушных теплообменных регистров, каждый в виде оребренного пучка из 5 двухдюймовых тонкостенных труб. Попытки заменить их буржуечным дымоходом приводили к тому, что боров раскалялся до оранжевого, а печь начинала «плеваться» газом из-под крышки.

Установка печи

Прежде чем браться за любую печь, нужно определиться с местом ее установки. Первое правило при этом, если печь конвекционная, ее можно ставить где угодно. Если же печка греет преимущественно излучением, ее нужно ставить подальше от наружных стен, иначе поднявшийся температурный градиент между помещением и улицей приведет к большим теплопотерям и съест добрую долю КПД печи.

Далее, прикидываем вес печи, приходящийся на единицу площади ее проекции на пол. Если весовая нагрузка не превышает 150 кг/кв. м, то все ОК, печку можно ставить прямо на пол. Если нагрузка в пределах 150-400 кг/кв. м, настил пола придется разобрать и ставить печь на стяжку. Установка металлических печей, как правило, разбора настила пола и устройства фундамента не требует. В хозяйственных помещениях с земляным или любым другим полом без стяжки под печь нужно положить железобетонную плиту толщиной не менее 7 см. Вынос плиты за пределы контура проекции печи не менее 0,6 м во все стороны.

От стен бетонных или покрытых огнеупорной штукатуркой на вермикулите печь должна отстоять не менее чем на 0,6 м. От обычных оштукатуренных стен без обоев – не менее чем на 0,8 м. Если декоративная отделка стены любая горючая или способна разлагаться при нагреве (краска, пластик, обои), печь к ней нельзя придвигать ближе 1,2 м. Использование стационарных металлических печей для отопления деревянных строений правилами пожарной безопасности допускается в исключительных случаях по особому разрешению.

Теперь, если печь заводская и в доме предусмотрен дымоход, остается положить тепло- и пожарную изоляцию (см. ниже), подключить печь к дымоходу и, не производя ни малейшей топки, вызвать пожарного инспектора для освидетельствования. Оно, как правило, ограничивается мелкими замечаниями, и после уплаты госпоборов разрешение на эксплуатацию печи выдается. Обойдется вся эта процедура примерно в $150 и около месяца времени.

Если дымохода нет, его отдельно, до установки печи, нужно сделать и узаконить у пожарников и в СЭС. В случае с фирменной покупной печью это проще: к спецификации на хорошую печь обязательно прилагаются и ТУ на дымоход к ней. Выполнив его по требованиям, можно смело идти к пожарникам: после освидетельствования и уплаты чего следует в казну нужные бумаги будут выданы. С «левым» дымоходом дело хуже, для его строительства нужен утвержденный проект. Бесплатно проконсультируют, где его заказать и что в нем должно быть, в местном филиале ВНИИ ПО (ВНИИ Пожарной Охраны МЧС). Плохо тут то, что филиалы или отделения ВНИИ ПО есть только в довольно больших городах (от 150 тыс. примерно), а онлайновых консультаций они не дают.

И совсем плохо получается, если печка полностью самодельная: ее для узаконивания придется сначала сертифицировать в том же ВНИИ ПО. Причем с печами длительного горения, любыми на жидком топливе и газовыми туда можно и не соваться: они сертифицируются только заводские. Закона о наказаниях за самодельные печи нет, так что за «левую» не оштрафуют. Но, если имущество застраховано, то одно лишь наличие такой печи, хоть бы она вдали в кладовке холодная валялась, делает случай не страховым. А буде какое-то «вдруг что» причинило ущерб соседям, то лучше сразу расплатиться полюбовно, в суде крыть нечем будет.

Наконец, если все эти перипетии пройдены, кладем изоляцию: не менее 4 мм асбеста или базальтового картона, а на него лист железа толщиной от 1,5 мм. Вынос изоляции за контур печи не менее 50 мм по бокам и сзади и не менее 300 мм перед топкой. Если печь экранирована, вынос считается от контура экрана. Теперь к пожарникам, как уже сказано, и, по устранении указанных инспектором недостатков и выдаче разрешения можно топить.

Чертежи для примера

Комнатную буржуйку и буллер, вообще говоря, проще купить. Поэтому для примера даем чертежи 2-х востребованных конструкций: малой банной буржуйки, на 40-50 куб. м помещения, с водогрейкой, и гаражной печи на отработке. Для буржуйки нужен стальной или алюминиевый накопительный водяной бак от 100 л без теплоизоляции, а для масляной печи – дымоход от 4,5 м высоты со сборником конденсата. Материал и там, и там – обычная сталь 4 мм.

Источник: http://clubpechnikov.ru/pechi-iz-metalla/

«Буржуйка» в категории «Отопление»

• <>
  • <>

• Только с фото
• <><>
  • <>

• Киев
• 25.03.2018 21:50

• Бровары
• 15.10.2018 21:56

• Донецк
• 26.10.2018 23:44

• Харьков
• 28.10.2018 20:49

• Николаев
• 17.10.2018 11:05

• Харьков
• 26.10.2018 14:25

• Днепр
• 26.10.2018 22:24

• Запорожье
• 23.10.2018 06:04

• Днепр
• 26.10.2018 22:24

• Днепр
• 26.10.2018 22:24

• Днепр
• 26.10.2018 22:24

• Днепр
• 26.10.2018 22:24

• Днепр
• 26.10.2018 22:24

• Днепр
• 26.10.2018 22:24

• Днепр
• 26.10.2018 22:24

• Днепр
• 26.10.2018 22:24

• Моршин
• 21.10.2018 02:39

• Донецк
• 26.10.2018 21:42

• Фастов
• 26.10.2018 19:00

• Киев
• 28.10.2018 09:08

• Запорожье
• 27.10.2018 21:09

• Дрогобыч
• 27.10.2018 12:09

• Харьков
• 28.10.2018 20:49

• Дрогобыч
• 28.10.2018 15:19

• Кривой Рог
• 27.10.2018 21:37

• Каховка
• 24.10.2018 16:50

• Каховка
• 24.10.2018 16:50

• Каховка
• 24.10.2018 16:50

• Киев
• 25.10.2018 12:16

• Канев
• 24.10.2018 11:43

А все уже продано!

Сейчас на сайте нет товаров или услуг, соответствующих Вашему запросу. Попробуйте изменить параметры поиска.

Кстати, Вы можете стать первым в этой рубрике. Просто создайте магазин и разместите в нем объявление.

Кстати, Вы можете стать первым в этой рубрике. Просто разместите объявление.

Источник: http://besplatka.ua/stroitelstvo-i-remont/otoplenie/q-%D0%B1%D1%83%D1%80%D0%B6%D1%83%D0%B9%D0%BA%D0%B0

Чугунная печь на дровах как источник тепла для обогрева дачи

В дачном загородном доме хозяева бывают наездами либо проживают периодически, в том числе и зимой. На этот случай в помещениях нужно организовать простое и эффективное отопление, используя чугунные печи для дачи, способные работать на дровах и угле. В торговой сети и в интернет-магазинах предлагается множество разновидностей таких обогревателей, остается лишь понять, какую из них выбрать.

Виды бытовых печей из чугуна

Существует несколько разновидностей дровяных печек, изготовленных из специальной марки чугуна:

• простые отопительные (буржуйки);
• печи – камины;
• отопительно-варочные;
• источники тепла длительного горения.

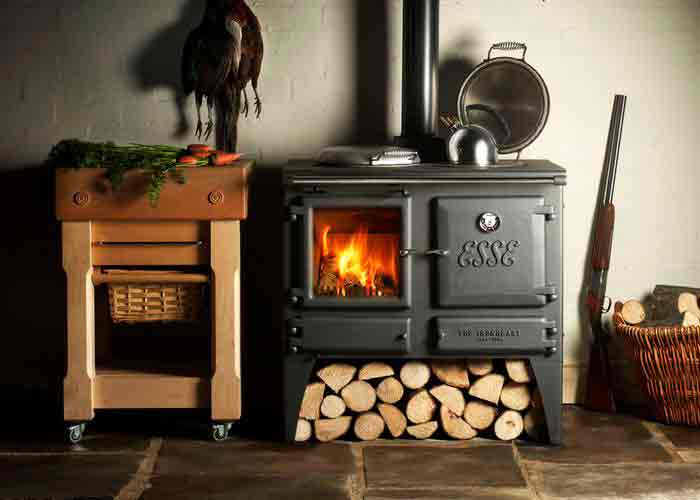

Так выглядят буржуйки из чугуна

Печь — буржуйка чугунная – простейший и самый дешевый вариант дачного отопителя на дровах. Агрегат состоит из двух камер – зольной и топливной, разделенных колосниками. Сзади или сверху корпуса выведен патрубок для подключения дымохода, а подача воздуха осуществляется путем прикрывания дверцы зольника либо с помощью регулируемой заслонки.

К сожалению, чугунные печи — буржуйки нельзя отнести к эффективным средствам обогрева дачи или частного дома. КПД подобных агрегатов не превышает 40%. Это значит, что львиная доля тепла от сжигания дров попросту вылетает в дымоходную трубу.

В плане эффективности недалеко от буржуек ушли и чугунные печи для дома, сделанные в виде каминов. Они скорее выполняют декоративную функцию, нежели реально обогревают комнаты. Отличие от первой группы состоит в схожести с настоящим камином по форме топливника и передней панели, закрытой широким панорамным стеклом.

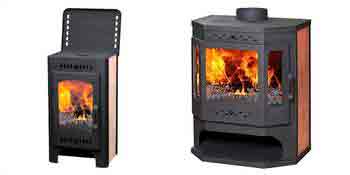

Отопитель с варочной конфоркой (слева) и печь-камин (справа)

Варочная печка из чугуна снабжена плитой с конфорками, куда можно поставить посуду для приготовления и разогрева пищи. По конструкции она мало отличается от традиционной буржуйки, только в более продвинутых моделях варочная поверхность защищена от прямого воздействия пламени горизонтальной перегородкой.

Наиболее эффективны для отопления дачи чугунные печи длительного горения. Их конструкция модернизирована различными способами с одной целью – максимально отнять вырабатываемое тепло от дымовых газов и передать его в помещение. За счет этих усовершенствований, которые будут описаны далее, КПД отопителя возрастает до 60%.

Чугунные печи для обогрева дач и частных домов, предлагаемые разными производителями, могут комплектоваться дополнительными элементами, расширяющими их функциональность:

• водяным контуром, используемым для подключения 1—2 отопительных радиаторов;
• панорамным стеклом, позволяющим созерцать горение дров и вовремя подкинуть полено – другое;
• удобной заслонкой для регулирования потока воздуха;
• духовкой, дополнительным отделением для дров.

Нередко в комплекте с чугунными печами – буржуйками поставляются разные полезные аксессуары – кочерга, скребок и металлическая подставка (поддон) для установки отопителя на полы.

Плюсы и минусы чугунных печек

Чугун – материал прочный и теплоемкий, изготовленная из него дровяная печка для дачи сохраняет тепло еще некоторое время после прогорания дров в топке. Помимо этого, чугунные обогреватели обладают и другими достоинствами:

1. Долговечность (25—30 лет). Свойство материала длительное время противостоять коррозии дает чугунным печам большое преимущество перед металлическими. Они не ржавеют от воздействия конденсата, возникающего при холодной растопке, и потому спокойно переносят периодическое использование в холодное время года.
2. Стенки чугунной топки не корродируют и не разрушаются под воздействием конденсата, смешанного с сажей и пеплом. В состав подобной смеси входят кислоты, разъедающие изделия из обычного металла.
3. Дровяные печки, предназначенные для обогрева загородных домов и дач, отличаются эстетичным внешним видом и оригинальным дизайном.
4. Длительному сохранению тепла способствуют толстые чугунные стенки отопительных и отопительно-варочных агрегатов.

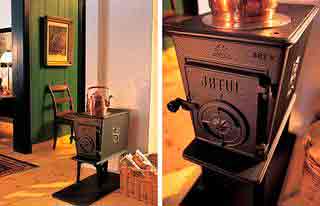

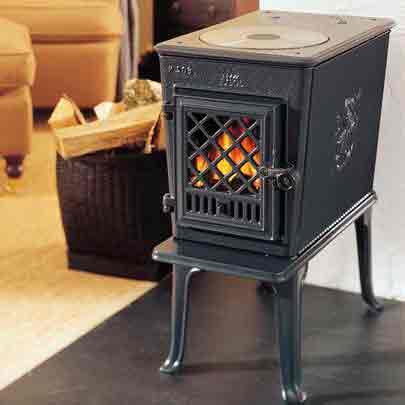

Фирменная буржуйка от норвежского бренда Jotul за 290 евро

Толстые стенки топливника из чугуна – палка о двух концах. Они долго остывают, это верно. Но и времени для разогрева им требуется больше, а значит, холодная печка на даче протапливается дольше.

Существенный недостаток отопителей, отпугивающий многих пользователей, — это их цена. Чтобы купить чугунную печь для отопления дома, придется заплатить на 50—100% больше, чем стоит дровяной обогреватель из стали. Остальные минусы не столь значительны:

• источник тепла имеет приличный вес, что следует учитывать при его размещении и монтаже;
• при пользовании варочной печкой из чугуна на раскаленную поверхность нельзя проливать воду, иначе от температурного шока она может треснуть;
• материал хрупок и может расколоться от сильного удара.

Печь-камин с оригинальным дизайном от бренда INVICTA (Франция) за 2800 у. е.

Для справки. Чугун не расколется от случайного падения агрегата и во время транспортировки. Подразумевается сильный удар твердым предметом либо инструментом, например, молотком.

О печах длительного горения

Длительность горения одной закладки дров в любой конвекционной печке можно увеличить традиционными способами – «придушить» ее по воздуху и перевести в режим тления, загрузить поленья покрупнее либо засыпать в топку уголь. Но эти мероприятия никак не повысят КПД теплогенератора, а переход в тлеющий режим даже снизит.

Одной загрузки топлива хватит на длительное время, если организовать эффективный отбор тепла, выделяющегося при сжигании, не позволяя ему улететь в трубу.

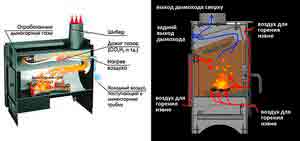

Горизонтальная и вертикальная печка с дымооборотами для эффективного отбора тепла

Бытовая печь для дачи из чугуна, рассчитанная на более длительное горение дров, модернизируется за счет таких конструктивных изменений:

1. Объем топливника увеличен, а для продуктов сжигания сделано от 1 до 3 дымооборотов – каналов, где газы движутся в разных направлениях. При этом они интенсивно обмениваются теплом со стенками этих каналов.
2. В печке устроена вторичная камера сгорания, где происходит дожигание горючих (пиролизных) газов, выделяющихся при тлении древесины. В эту камеру отдельно подается воздух, прогретый в основной топке.
3. Организован отбор тепловой энергии от продуктов горения, попавших в дымоход. На выходном патрубке может устанавливаться водяной теплообменник или же керамические накопители тепла, как это делается в финских и норвежских печах из чугуна.

На продолжительность горения чугунной печи – камина также оказывает влияние качество и величина дров. Сырая и свежесрубленная древесина будет гореть долго, но много тепла не даст. Поэтому лучше сжигать крупные сухие поленья либо высококалорийные топливные брикеты. Последние можно изготовить самостоятельно, что описано в отдельной статье.

Керамические накопители нагреваются от дымохода, а после долго отдают тепло в помещение

Как выбрать обогреватель для дачи

Ранее мы выяснили, что конвекционная чугунная печь приспособлена для периодического протапливания и не боится долгих простоев. Как и всякая буржуйка, она «всеядна», то есть, может жечь древесину разных пород, размеров и влажности, что очень важно для хозяев дачи. Остается понять, какую печку из предлагаемого ассортимента выбрать исходя из условий эксплуатации. Критерии выбора следующие:

• тепловая мощность агрегата;
• его размеры и назначение;
• дополнительные функции.

Мощность – важная характеристика, указанная в техническом паспорте любого отопителя. Нужно ее соотнести с размерами помещения, где планируется поставить печь. Например, в технических характеристиках чугунной печи «Бавария ПК 004» российского производства, изображенной на фото, указана мощность 12 кВт и кубатура помещения, на которое она рассчитана, — 90 м3. На эти данные и следует опираться при выборе источника тепла.

Печи Бавария ПК 004 и ПК 153 российского бренда Экокамин

Поскольку печное отопление является конвекционным (воздушным), то в инструкции по эксплуатации оборудования часто указывается не площадь обслуживаемых комнат, а их объем.

Перед тем как выбрать печь для дачного дома из чугуна, предлагаем ознакомиться с нашими рекомендациями на этот счет:

1. Для маленького домика или бытовки, размещенной на дачном участке, стоит купить малогабаритную, а лучше разборную модель печки. Тогда ее можно погрузить и увезти в автомобиле, чтобы в ваше отсутствие дровяной обогреватель не украли.
2. Если необходимо отопить 2—3 комнаты, то лучше взять печь с водяным контуром и подключить его к радиаторам, установленным в смежных помещениях. Но надо понимать, что это связано с повышенным расходом дров и постоянным присмотром за работой теплогенератора.
3. В загородный дом можно приобрести и установить красивую печь – камин с широким панорамным стеклом.
4. Чтобы готовить и разогревать еду, присмотрите себе печку с чугунной варочной плитой.

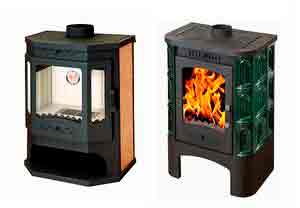

Модификации «Баварии» с водяным теплообменником (слева) и с отделкой из природного камня (справа)

Среди множества разнообразных чугунных печей можно также подобрать агрегат с духовым шкафом, разными дополнительными ящиками и оригинальной облицовкой из природного камня.

Заключение

Покупая печь для дачи, изготовленную из чугуна, нужно запомнить одно правило: хорошо прогреется только та комната, где данный отопитель установлен. В остальных температура будет ощутимо ниже, потому что туда попадет только нагретый воздух. Инфракрасное тепло, выделяемое чугунными стенками, останется в главном помещении.

Избежать подобной ситуации можно по финскому способу обогрева частных домов, совместив печное отопление с электрическим. Для этого в смежных комнатах ставятся электрические конвекторы, позволяющие уравнять температуру и поддержать ее, когда дрова в топке прогорят. Как это реализовано на практике, смотрите на видео нашего эксперта Владимира Сухорукова:

Источник: http://otivent.com/chugunnye-pechi-dlja-dachi
