Печь для гаража своими руками

Печь для гаража. Выбираем и создаем своими руками

Оглавление:

Для обогрева гаража не принято вкладывать много средств, и автолюбители предпочитают сделать печку самостоятельно. Какой она должна быть? Компактной, чтобы занимала минимум места. Энергоэффективной, чтобы хорошо разогревалась и равномерно прогревала воздух. Она должна иметь несложную конструкцию, чтобы при желании печь для гаража своими руками мог построить любой автовладелец. Этим свойствам соответствуют несколько видов тепловых агрегатов, среди которых можно выбрать наиболее подходящий вариант.

Выбираем печь для гаража

Для удобства пользования топка должна работать на твердом или жидком топливе. Недорогим и доступным из твердых разновидностей является дерево, а из жидких — отработанное масло. Печь для гаража на дровах — это металлический или кирпичный агрегат небольших размеров. Во втором случае отопление осуществляется длительное время на одной топке. Достаточно наполнять топку дровами утром и вечером, и печь будет отдавать тепло круглосуточно. Таковы свойства кирпича — наиболее теплоемкого материала.

Металлические агрегаты

Относительная трудность кладки кирпичной печи сделало ее редким явлением в гаражах. Намного чаще автолюбители устанавливают буржуйки. Она легко изготавливается своими руками, надо лишь обеспечить себя сварочным аппаратом. Буржуйка работает на дровах, но эффективна только во время работы топки: после сгорания топлива она быстро остывает. Самодельные буржуйки делают часто из стальных бочек. Такой способ сокращает время изготовления до нескольких часов.

Печь быстрого горения внешне похожа на буржуйку. Отличается она принципом работы топки: по мере сгорания дров, ее объем уменьшается за счет груза, который давит сверху. Таким образом, дрова сгорают, уменьшаются в объеме, но топка всегда полностью заполнена. За счет этого увеличивается время тления, корпус остается горячим длительное время, отопление гаража становится эффективным.

Из жидких видов топлива экономически выгодным является отработанное масло. Печка имеет самую простую конструкцию, она собирается из нескольких труб различного диаметра. Требуются сварочные работы. Время сборки занимает 2-3 часа. Далее рассматриваются особенности создания перечисленных видов печей, лучше других подходящих для отопления гаража.

Кирпичная печь — долго класть, но эффективно работает

Площадь гаража, как правило, небольшая, поэтому кирпичный агрегат достаточно сложить размерами 2х2,5 огнеупорных кирпича. Для работ применяют печной раствор из огнеупорной глины и песка. Еще лучше, если в смесь добавляют шамотный порошок. Топочную камеру формируют в 2, 3 и 4 рядах шамотным кирпичом. Корпус печки по высоте составляет 9 кирпичей. Дымоход гильзуют трубой из нержавейки, выходящей наружу через крышу.

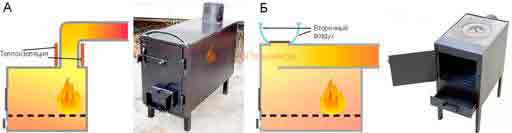

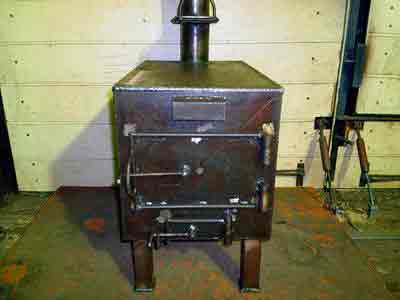

Буржуйка — просто, быстро, надежно

Отопление гаража буржуйкой — не самый энергоэффективный способ. Однако, если проблем с дровами нет, он является наиболее популярным. Для изготовления такого агрегата понадобятся следующие материалы:

  • уголок 25х25 мм,
  • труба диаметром 100 мм,
  • листовая сталь толщиной 3 мм и 5 мм для крышки и днища.

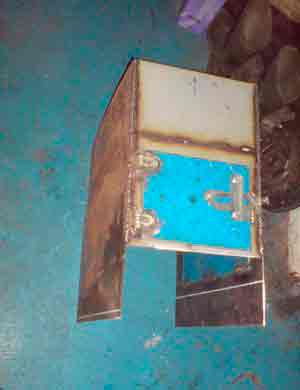

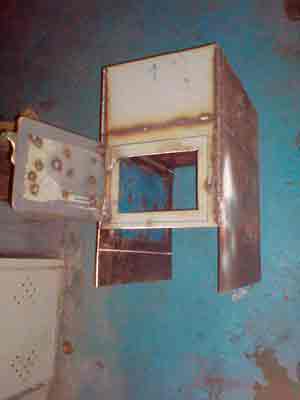

Корпус печи сваривают из стального прямоугольника 1250х600 мм. Если возможности гнуть сталь нет, берут железную бочку. Проемы для поддувала и топки вырезают соответственно 100х230 мм и 180х230 мм. Они должны располагаться на одной оси, расстояние между ними — 100 мм. Внизу располагается дверца поддувала, над ней — дверца топки.

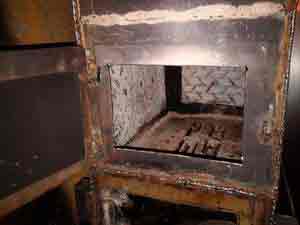

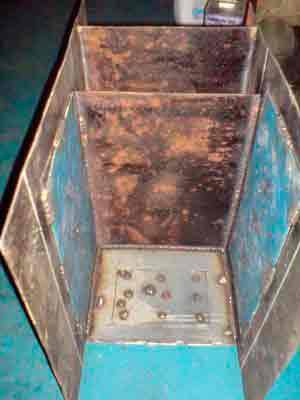

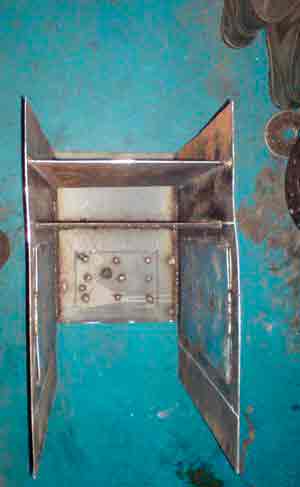

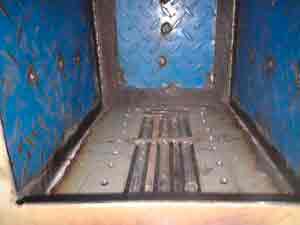

Из уголков внутри корпуса делают самодельные колосники, прикрепляя их сваркой к корпусу. Снизу и сверху цилиндр герметично закрывают стальными кругами d=405 мм (приваривают их по окружности). Для дымохода используют трубу d=100 мм. Она должна пройти сквозь заранее подготовленное отверстие в крышке. Герметичность обеспечивается сварным швом.

Дверцы можно использовать готовые или вырезать из стали. С одной стороны к ним приваривают трубки (навесные петли). В них вдевают прутки и приваривают к корпусу. Требуется также сделать для каждой дверцы запирающую пластину. Следует отметить, что буржуйка устанавливается на приваренные к днищу ножки. Место оборудуется с учетом пожарной безопасности.

Печь длительного горения — буржуйка с длительным обогревом

Если в крышке буржуйки сделать отверстие и опустить в топку груз, приваренный к трубе, получают печь длительного горения. Дымоход у такого агрегата выходит в верхней части цилиндра, а не через крышку. Дверцы для топки и поддувала отсутствуют. Воздух подается по трубе с грузом, а регулируется он заслонкой, накрывающей ее сверху. Дрова в печи длительного горения сгорают сверху, и груз, словно поршень, давит на них, обеспечивая наполненность уменьшающейся в объеме топки. Такая печь может обогревать гараж всю ночь без присмотра.

На отработке — самый дешевый вариант

Для того, чтобы сделать печь на отработке, используют трубы двух разных диаметров, например, 300 мм и 100 мм. Их собирают согласно схеме, формируя Н-образную установку с трубой-дымоходом. Размещают в месте, где поблизости нет горючих материалов. Из всех самодельных агрегатов этот отличается большей пожароопасностью. Оставлять его без присмотра нежелательно, если он собран по самой упрощенной схеме. Подробнее читайте в нашей статье «Печь на отработке своими руками».

Источник: http://opechkah.ru/pechi/dlya-garazha-svoimi-rukami

Делаем печь для гаража своими руками: обзор 4-х лучших самодельных конструкций

Автолюбители, имеющие гараж на приличном расстоянии от дома, всегда сталкиваются с проблемой его обогрева в зимний период. Ведь никакого смысла в холодном гараже нет. Поэтому каждый старается выдумать что-то для обогрева. Самое простое – включить электрический обогреватель, но проблема в том, что он не способен в полной мере прогреть такое помещение, как гараж. Кроме того, электричество не является дешевым видом энергии. Существует много вариантов создания эффективного отопления в гараже. Мы предлагаем вашему вниманию некоторые из них. Итак, делаем печь для гаража своими руками: обзор 4-х лучших самодельных конструкций.

Какие требования предъявляются к гаражным печам

В большинстве случаев гараж является не очень просторным помещением. Особенно это чувствуется, когда там находится машина. Тем не менее, автолюбитель проводит достаточно много времени в этом замкнутом пространстве. Исходя из этого, к печи, которой планируется оборудовать это помещение, предъявляются следующие требования:

  • Ее размеры должны быть компактными, чтобы она не мешала свободному проходу людей и въезду автомобиля.
  • Работать печь должна на твердом или жидком топливе, а лучше на обоих видах.
  • Разогрев печи до рабочей температуры должен происходить как можно быстрее.
  • Температуру в гараже печь должна поддерживать длительное время.
  • Конструкция обязана быть простой и легкой в изготовлении.
  • Стоимость материалов не может превышать разумных пределов.
  • Печь должна быть практична, удобна в обслуживании и повседневной эксплуатации.
  • Отопительный агрегат не должен выжигать кислород слишком сильно и выделять вредные вещества в помещение гаража.
  • Окружающие печку материалы должны быть надежно защищены от возгорания.

Всем эти требованиям, по нашему мнению, соответствуют следующие виды самодельных печей: кирпичная, металлическая буржуйка, агрегат на отработке, печь длительного горения. Рассмотрим каждую из них более подробно.

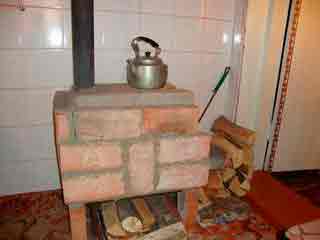

Кирпичная печь для гаража

Использование огнеупорного кирпича для сооружения печки в гараже не очень сильно распространено, поскольку этот вариант является достаточно трудоемким. Вместе с тем, кирпичная печь обладает рядом достоинств и полностью соответствует предъявляемым требованиям. Размеры такой печки небольшие: достаточно сложить ее на площади 2Х2,5 кирпича. Работает она на обычных дровах, а температуру поддерживает долго, так как кирпич обладает прекрасной теплоемкостью. Стоимость материалов невысока, а риск воспламенения чего-либо от такой печи минимален, так как кирпич не способен нагреться до очень высокой температуры.

Вместе с тем, имеются у этого варианта и недостатки. В первую очередь это сложность сооружения. Не каждый умеет обращаться с кирпичом и делать правильно кладку, не говоря уже о тонкостях печного дела. Поэтому, для кладки кирпичной печки лучше нанять печника, который предусмотрит все нюансы. Еще один недостаток – не слишком быстрый нагрев печи до рабочей температуры по сравнению с другими вариантами.

Если вы все же решили самостоятельно сложить печь в гараже, то для этой цели нужно использовать шамотный кирпич. В раствор тоже рекомендуют добавлять шамотный порошок. Под печь делают фундамент из бетона, на котором производят кладку. Длина печи 2,5 кирпича, а ширина 2 кирпича. Если вы хотите сделать плиту для нагревания емкости с водой, то длину нужно увеличить до 3,5 кирпичей. Высота печи обычно составляет 9 рядов кирпичей, после чего делают дымоход. Он может быть выполнен полностью из кирпича по типу шахты, проходящей через перекрытие. Другой вариант – металлическая труба диаметром 120 – 150- мм. В этом случае нужно позаботиться о грамотной огнезащите перекрытий и кровли.

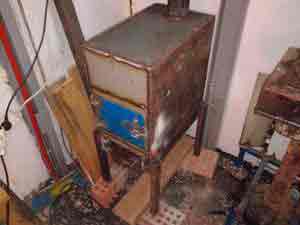

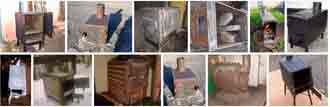

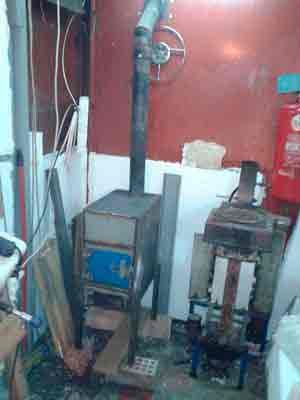

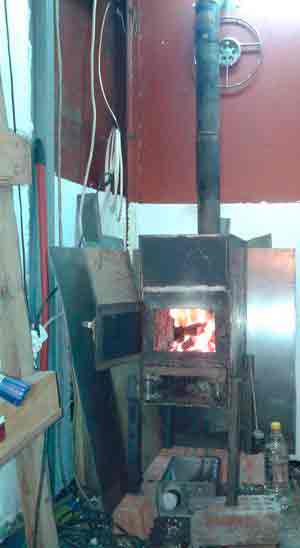

Буржуйка – простейший прибор для отопления гаража

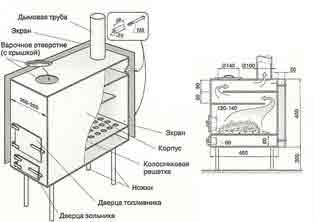

Самым простым и удобным в изготовлении вариантом обогревательного устройства для гаража является всем известная буржуйка. Это металлическая печь небольших размеров. Делают буржуйку из листового металла или из старой бочки. Подойдет и любая труба большого диаметра. В любом случае, главным критерием в выборе должна быть толщина металла. Она не должна быть меньше 5 мм.

Для изготовления буржуйки понадобится болгарка и сварочный аппарат. Для сооружения печки из листового металла, его режут болгаркой по шаблону. Чтобы размер был оптимальным для использования полноценных дров, длину деталей лучше взять 70 см, а ширину 30 см. Из четырех элементов указанных размеров сваривают параллелепипед. Заднюю стенку заваривают квадратом 30х30 см, а в передней стенке такого же размера вырезают проем для топки 25х25 см. Для этого проема делают дверцу с запорным устройством, и навешивают на шарниры, которые крепят сваркой. В дверце просверливают несколько отверстий для создания тяги.

Снизу приваривают ножки из швеллера или уголка необходимой длины, а сверху в задней части прорезают круглое отверстие диаметром 100 мм. Поверх него приваривают отрезок 110 миллиметровой трубы длиной 15 – 20 см. На нее будет надеваться дымоход, который должен быть хорошо изолирован от перекрытий и кровли. Его возможно вывести и в стену, но угол поворота должен быть не более 30 градусов.

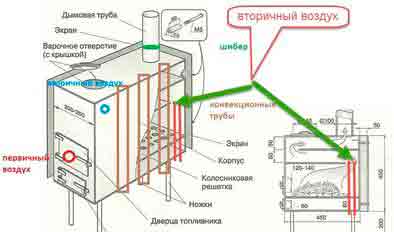

Более эффективный вариант буржуйки получается, если устроить в ней поддувало и зольник. Для этого в нижней части топки делают небольшое отделение, которое от топки отделено колосником, либо самодельной пластиной с прорезями. В это отделение предусмотрена отдельная дверца, через которую можно будет удалять золу.

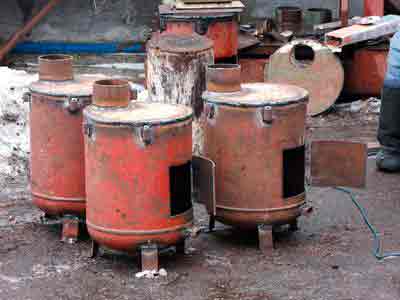

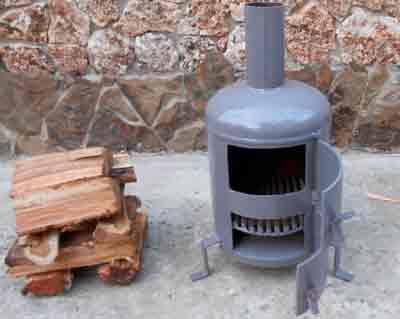

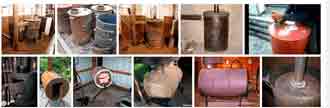

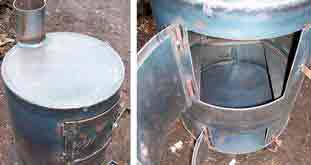

Сделать буржуйку из бочки или обрезка трубы еще проще. В случае бочки нужно только устроить дверцу, дымоход и ножки. Если у вас есть обрезок трубы, диаметром не менее 300 мм, то можно сделать из листового металла заднюю часть печки и дверцу. Все остальное сооружают аналогично предыдущим вариантам. Некоторые умельцы делают хорошие буржуйки из старых газовых баллонов. Для их разрезания, нужно сначала просверлить аккуратно отверстие, поливая сверло водой. Затем слить из баллона конденсат и залить туда воду. Только после полного промывания можно начинать резать баллон болгаркой.

Буржуйка обладает всеми необходимыми качествами: работает на дровах или угле, нагревается очень быстро, проста в изготовлении и обслуживании, практически ничего не стоит, если делать ее из бросового материала. В качестве недостатка можно назвать достаточно быстрое остывание при прогорании дров. Из-за сильного нагрева металлическая печка должна быть хорошо изолирована от стен гаража, если они деревянные. Чтобы КПД такого агрегата был больше, можно приварить к поверхности буржуйки перпендикулярные пластины шириной 5 см. Это увеличит площадь нагрева при незначительном увеличении габаритов.

Самодельная печка на отработанном масле

Не всегда дрова и уголь доступны для автомобилистов по доступной цене. А вот отработанное масло можно найти в любом гараже. Хорошо если у вас есть знакомые на ближайшем СТО. Тогда проблем с топливом для самодельной печки на отработке не будет и вовсе. Агрегат такого типа сегодня достаточно популярен, даже несмотря на его несколько замысловатую конструкцию. Впрочем, тот, кто умеет обращаться со сварочным аппаратом и болгаркой, сделает такую печь без особого труда.

Принцип действия такого агрегата основан на том, что газообразные вещества при смешивании с воздухом способны гореть с выделением большого количества тепла. Задача печи – перевести топливо из жидкого состояния в газообразное и воспламенить полученную газовую смесь. Для выполнения такой задачи, печь делают из двух отделов. В нижний заливают отработку, в котором она горит, выделяя еще более горючие газы. Они поднимаются во второй отдел, имеющий вид трубы с отверстиями для поступления воздуха. При контакте с кислородом происходит их воспламенение и сгорание с выделением колоссального количества тепла, несравнимого ни с каким другим видом печей.

Изготавливают такую жидкотопливную печь следующим образом. Берут листовое железо и варят из него нижнюю часть, которая является топливным баком. Его соединяют трубой, имеющей множество дыр диаметром 10 мм, с верхней камерой, где происходит догорание отработанных газов. Она в свою очередь соединяется с дымоходом, который должен быть строго вертикальным. В топливном баке имеется отверстие, в которое заливают отработку и поджигают ее. Это отверстие закрывают регулируемой заслонкой. С помощью нее контролируют количество поступающего воздуха, а, следовательно, и интенсивность горения. Если есть возможность изготовить такую печь из бочки или газового баллона, то это еще удобней.

Такая печь способна работать на любом жидком топливе, исключая легкие воспламеняющиеся вещества, такие, как бензин, ацетон или эфир. Лучше всего в качестве топлива подходят: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут. Из-за высокой температуры сгорания газа и присутствия открытого огня обращаться с такой печью нужно осторожно. Установлена она должна быть жестко, чтобы исключить ее случайное опрокидывание, так как горящее жидкое топливо, разлившееся по полу, вряд ли удастся быстро потушить. Ни в коем случае нельзя оставлять такую печь без присмотра. Агрегат можно усовершенствовать, соорудив устройство для капельной подачи отработки в бак.

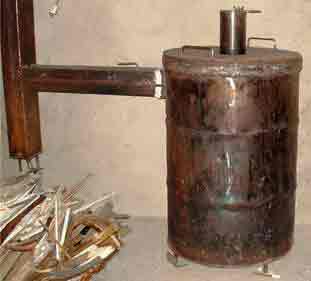

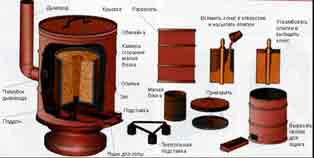

Печь на дровах длительного горения

Это самый экономичный, эффективный, но в то же время и самый сложный агрегат. Принцип его действия основан на сгорании пиролизных газов. Они имеют очень высокую энергию сгорания и выделяют большое количество тепла. Появляются пиролизы в результате медленного тления древесины при ограниченном доступе кислорода. В этом случае органические вещества распадаются на твердые и газообразные. Твердые тлеют, а газ поднимается в верхнюю камеру и возгорается, выделяя большое количество энергии.

Достоинством такой печи является ее очень высокий КПД. Одна охапка дров способна поддерживать работоспособность агрегата в течение 15 – 20 часов. Кроме дров в такой печи могут использоваться любые отходы деревопереработки: опилки, кора, сучки. Как более дорогой вариант: топливные брикеты, паллеты и другое современное твердое топливо.

Главной задачей при изготовлении печи длительного горения является создание в ней условий, позволяющих отделять пиролизы и воспламенять их отдельно от дров. Чаще всего для этого берут готовую 200 литровую металлическую бочку. Верх бочки отрезают и делают в нем отверстие, куда будет входить дымоход диаметром не менее 150 мм. Еще одно отверстие прорезают диаметром 100 мм. Туда будет вставлена труба для поступления воздуха. Затем делают тяжелый поршень. Для этого из листового металла вырезают круг чуть меньшего диаметра, чем бочка. В нем прорезают отверстие под трубу подачи воздуха и приваривают эту трубу. Снизу к получившемуся поршню приваривают пару кусков тяжелого швеллера. Поршень вместе с трубой вставляют сверху в бочку и закрывают всю конструкцию крышкой так, чтобы труба для воздуха вышла в приготовленное для нее отверстие. На ней делают еще и заслонку для регулирования потока.

Внизу бочки вырезают отверстия для люков подачи дров и зольника. Они должны закрываться плотно, чтобы исключить попадание туда воздуха, так как подаваться он должен через трубу в поршне. Устанавливают всю конструкцию на бетонный фундамент или кирпичную кладку.

Для заправки печи дровами, поршень нужно поднять за трубу в верхнее положение и зафиксировать там. Для этого можно придумать какие-нибудь фиксаторы. В топку накладывают дрова «под завязку». Затем поршень опускают, прижимая им дрова. Производят розжиг с помощью любой горючей жидкости, кроме бензина. Когда дрова разгорятся хорошо, доступ кислорода ограничивают. Выделившиеся пиролизы попадут в камеру над поршнем и воспламенятся там. Они будут гореть, выделяя очень много тепла, хотя дрова будут только тлеть.

При выборе варианта устройства печи в гараже необходимо руководствоваться принципом простоты и экономичности. Все предложенные варианты отвечают данным критериям и могут быть с успехом приняты автолюбителями.
Если же вы хотите сделать печь для бани своими руками, то смело переходите по ссылке.

Источник: http://stroyvopros.net/stroitelstvo-garazha/delaem-pech-dlya-garazha-svoimi-rukami-obzor-4-h-luchshih-samodelnyih-konstruktsiy.html

Как изготавливается печка для гаража своими руками — чертежи и описание

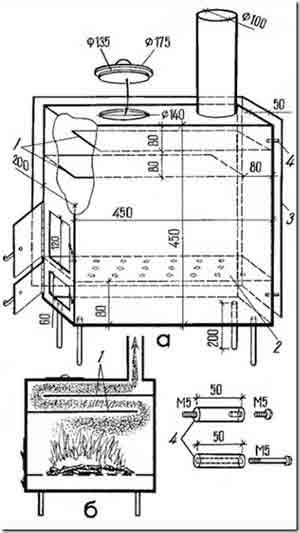

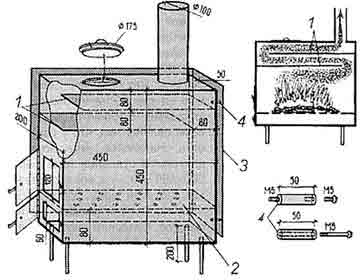

Чертеж буржуйки своими руками

Владельцы дач и коттеджей достаточно часто прибегают к отоплению гаража при помощи различных самодельных обогревателей. Особенно этот вопрос актуален для зимнего периода. Ведь слишком низкая температура воздуха создает некомфортные условия для работы, например, мелкого ремонта машины или ее технического обслуживания. Простой выход — сделать своими руками печку для гаража, чертежи которой можно найти как на специализированных сайтах, так и в технической учебной литературе.

Еще одним аргументом в пользу обязательного обогрева является то, что холодный воздух оказывает неблагоприятное воздействие на автомобиль, тем самым сокращая период его эксплуатации.

В помещении следует поддерживать температурный режим в пределах +5 градусов. В противном случае двигатель будет запускаться с большим трудом, а антифриз попросту замерзнет. Столкнувшись с подобными проблемами, владелец транспортного средства приходит к мысли, что ему требуется печь для гаража. Ее можно приобрести в магазине или же соорудить по чертежам своими руками.

Как правильно выбрать печку?

Перед тем как приобрести наиболее подходящий вариант отопительного прибора, владелец гаража должен определить промежуток времени, в течение которого будет обогреваться его автостоянка.

Важно! Если здание располагается отдельно, то в нем обязательно нужно смонтировать индивидуальную систему отопления, а также систему вентиляции и дымоотведения.

В гараже можно установить котел, функционирующий на жидком, твердом или газовом топливе. Такое устройство обладает большим КПД, к тому же оно доступно по стоимости. Главное условие, которое предъявляется к подобным изделиям — это мобильность и безопасность использования.

Электрические приборы представляют собой недешёвый способ обогрева, но владелец гаража может подобрать себе изделие с необходимой мощностью, чтобы максимально сэкономить на отоплении. Также в качестве отопительного устройства можно использовать печь, работающую на машинном масле, то есть на отработке.

Наиболее популярными разновидностями печей для отопления гаража являются:

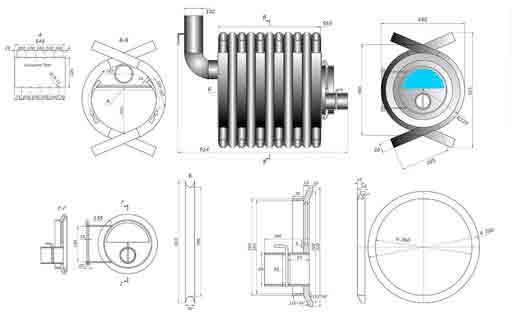

  • Булерьян. Это довольно дорогое по стоимости оборудование, которое функционирует по принципу конвертерного сжигания топлива. В его качестве для агрегата можно использовать дрова, торф, уголь или любые отходы древесины, кроме газообразных и жидких веществ. Однако подобный агрегат требует устройства дымохода с качественной теплоизоляцией. Да и само изготовление такой печи по силам лишь специалистам.

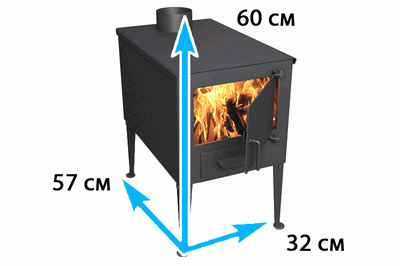

  • Буржуйка — самый компактный, дешевый и удобный вид печи, которую можно без труда сделать своими руками, предварительно выполнив правильный чертеж. Ее основное достоинство заключается в демократичной стоимости всех составляющих, которые без труда собираются в надежную и простую отопительную конструкцию. Но буржуйка при всей ее дешевизне требует постоянного контроля и отличается повышенной пожароопасностью.
  • Самый дешевый вариант обогревателя для гаража — это изделие, созданное собственными руками. Наиболее эффективной и экономной печью станет агрегат, функционирующий на «отработке», то есть на машинном масле, оставшемся после его смены в двигателе.

Особенности конструкции печи на «отработке»

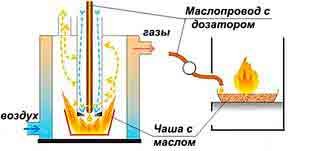

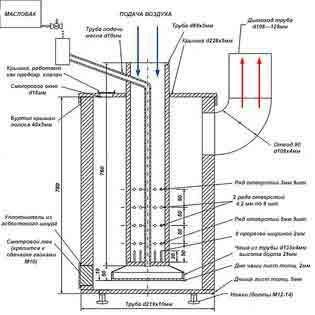

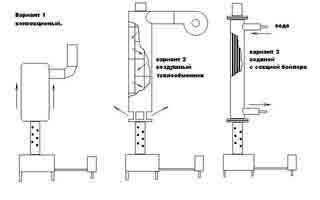

Принципиальная схема на отработке

Изготавливается такой тип печи по простой схеме — без форсунки и капельницы, поэтому от мастера не требуется ни особых знаний, ни умений в таком деле. Главный плюс агрегата — одновременное решение с его помощью нескольких вопросов:

  1. Обеспечивается эффективное отопление помещения.
  2. Печь при правильном расчете и изготовлении практически не дымит и не загрязняет воздух.
  3. Владелец экономит на эксплуатационных расходах, так как для отопления требуется или дешевое, или вовсе бесплатное отработанное топливо.
  4. Доступность источников горючего — можно использовать трансмиссионное, машинное или трансформаторное масло.

Конструктивно такая печь состоит из двух емкостей, которые между собой соединяются при помощи перфорированной трубы с большим количеством отверстий. Желательно, чтобы схема конструкции имела следующие технические характеристики:

Оборудование в гараже

  • Вес в пределах 30 кг.
  • Вместимость в пределах 12 литров.
  • Размеры в среднем 70x50x35 см.
  • Расход отработки в пределах 1 литр/ час.
  • Сечение вытяжки — 105 сантиметров.

Конструкция довольно проста, поэтому от владельца не требуется особой подготовки. Изначально нужно договориться с соседями по гаражу и установить на территории емкость для сбора отработки. Она должна быть обязательно из металла толщиной не менее 3 мм.

Для самой печи вам понадобится:

  • Стальная труба.
  • Две емкости.
  • Металлический уголок.

Важно соблюдать толщину выбираемого материала — она должна быть не меньше 4 мм. Температура горения доходит до +700–900 градусов, и более тонкий металл быстро прогорит. В качестве емкости можно использовать, например, корпус старого компрессора от пришедшего в негодность холодильника советского образца, а также небольшой старый пропановый баллон.

Этапы сооружения печи

Резка по металлу

Процесс создания печи на «отработке» для гаража состоит из следующих этапов:

  • Установите нижнюю емкость на ножки. Для этого изготовьте детали высотой 20 сантиметров из металлического уголка, уложите емкость горизонтально и приварите к ней ножки.
  • При помощи сварки прорежьте посредине нижнего корпуса отверстие, приварите трубу в вертикальном положении и соедините 2 емкости. Печи, которые делаются своими руками, рекомендуется выполнять из 2-х частей, чтобы верхняя емкость была съемной. Так удобнее чистить горелку от копоти. Нижняя емкость будет служить топкой и топливным бачком, а верхняя с соединительной трубкой — нагревательным элементом.
  • В трубе сделайте отверстия в количестве не менее 10 штук на высоте 0,5 м. При разметке главное помнить, что отверстия должны начинаться в 10 сантиметрах от корпуса печи.
  • На верхней плоскости топки подготовьте отверстие для заливки топлива и приварите крышку, благодаря которой можно будет регулировать степень нагрева помещения и мощность горения.
  • Следующий этап — приварите на верхнюю емкость патрубок.
  • В заключение соорудите вытяжную трубу длиной не меньше 4 метров и прочно закрепите ее на патрубке. Желательно сделать ее из оцинкованной стали.

По окончании изготовления печи следует ее сделать более презентабельной — покрасить смесью из силикатного клея, молотого мела и алюминиевой пудры.

Последний штрих

В завершение работ нужно установить конструкцию и разжечь ее:

  • Вложите в топливный бак для растопки некоторое количество бумаги, используя нижнее отверстие печи.
  • Залейте отработанное масло в количестве примерно 1 литра.
  • Подожгите бумагу и подождите несколько минут, пока масло не начнет закипать.
  • Печь, сделанная подобным образом своими руками, очень проста в эксплуатации. После того как масло начнет гореть, достаточно время от времени подливать по 3–5 литров топлива.

Несмотря на достоинства подобных печей нужно все-таки остановиться и на недостатках. Их не так уж много, но они существуют:

  • К первому минусу можно отнести тот факт, что дымоход не должен иметь длину менее 4 метров. Кроме того, при его устройстве следует избегать горизонтального положения отдельных участков.
  • И второй недостаток — это еженедельная очистка емкости для масла и дымохода. Чтобы эти недостатки не переросли в большую проблему, необходимо делать съемную емкость и такой же конструкции дымоход.

Заключение

Перед тем как приступить к созданию печи, следует просчитать все варианты, чтобы не только отопить свой гараж, но еще и сэкономить деньги на приобретении топлива. К тому же за подобной конструкцией необходимо правильно ухаживать — прочищать систему отработанного топлива, удалять налет в трубе, а перед топочной дверцей расположить негорючие материалы, покрытые листом металла. При правильном подходе даже самая простая печь, созданная умелыми руками, может сделать ваш гараж теплым и очень комфортным.

Источник: http://gidotopleniya.ru/specpomeshhenie/garazh/kak-izgotavlivaetsya-pechka-dlya-garazha-svoimi-rukami-chertezhi-i-opisanie-6757

Отопительная печка своими руками для гаража

Обычно в гаражах и мастерских, расположенных не рядом с домом, отсутствует отопление. С наступлением холодной поры заниматься ремонтом в них становится практически невозможно. Обычные электрические обогреватели с проблемой обогрева не справляются, несмотря на немалое количество потребленной электроэнергии. Выходом из ситуации является отопительная печка своими руками для гаража.

Поскольку гаражное строение состоит из помещения с ограниченным пространством, где автовладелец проводит немало времени, к изготовлению печки для гаража своими руками для него предъявляется ряд требований:

  • удобство и простота в эксплуатации и обслуживании;
  • сделанная печь для гаража своими руками имеет компактные размеры;
  • простота конструкции;
  • способность разогреваться быстро и длительно поддерживать нужный уровень температуры в помещении;
  • возможность использовать для обогрева твердое или жидкое топливо;
  • невысокая стоимость материалов для создания печи для отопления гаража.

Исходя из вышеизложенных требований, для обогрева небольших производственных или гаражных помещений лучшим выбором будут:

  • небольшая печка из огнеупорного кирпича;
  • некоторые разновидности буржуек;
  • отопительные печи на отработанном масле.

Когда планируется, что будет установлена печка своими руками для гаража, не нужно забывать о проблемах безопасности. Кроме этого, отопительное оборудование не должно существенно понижать наличие кислорода в помещениях и при нагреве выделять опасные для самочувствия людей вещества. Также необходимо предотвратить возгорание материалов, которые находятся в непосредственной близости к печи.

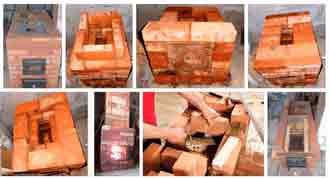

Кирпичная печка своими руками для гаража

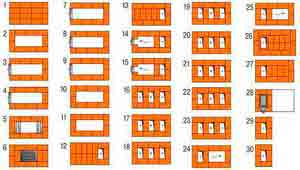

Для кладки топочной камеры на уровне второго, третьего и четвертого рядов берут шамотный кирпич. Высота такой кирпичной конструкции, как правило, составляет 9 кирпичей. Чтобы отвести печные газы, потребуется кирпичный дымоход со вставленной в него гильзой из нержавеющей стали. Вывод дымохода устраивают в большинстве случаев через крышу.
Людям, не имеющим опыта создания самодельной печи для гаража из кирпича, необходимо обсудить тонкости и нюансы создания печных конструкций с опытным мастером. Кладка кирпичных печек представляет собой целую науку, которой в совершенстве владеют только профессионалы. В том случае, когда работа будет сделана с большими недостатками, конструкцию придется разобрать и построить печь с нуля.

Самодельная печь-буржуйка медленного горения

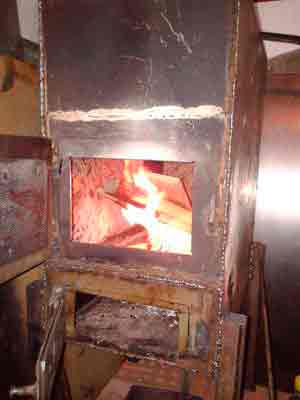

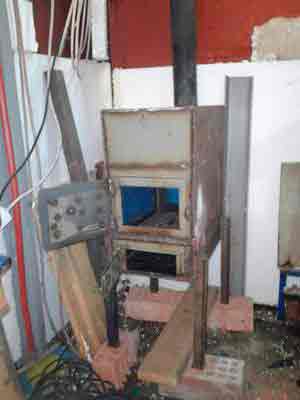

Изготовить печь для отопления гаража проще всего из металла, сделав так называемую буржуйку. Для этого потребуется листовой металл, металлическая бочка или труба. Для агрегата в виде куба желательно задействовать лист из металла. Если предпочтение отдано цилиндрической печке, используют трубы или бочки (детальнее: «Печь буржуйка своими руками — варианты изготовления»).

Вне зависимости от формы теплоагрегата толщина металла должна составлять не меньше 5 миллиметров. Металлическая труба, которая подойдет для изготовления буржуйки, должна имеет диаметр не меньше 300 миллиметров.
Вывод для дымоходной трубы желательно сделать сверху, но в ряде случаев удобнее будет с задней стенки. Но в таком случае нужно позаботиться, чтобы угол клона дымохода составлял не меньше 30 градусов. Для эффективного обеспечения отвода отработанных газов лучше всего использовать металлическую трубу, диаметр которой равен 120 миллиметров и более.

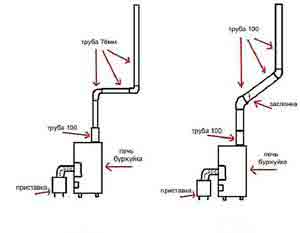

Дымоходную трубу, когда создается самодельная печь для гаража, на первых метрах нужно делать толщиной 2-3 миллиметра. Дело в том, что более тонкий металл при очень высоких постоянных температурах очень быстро прогорит.

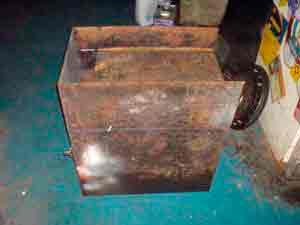

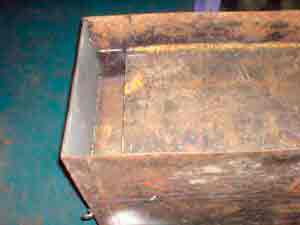

Под топкой следует обустроить место для золы. С этой целью используют металлическую горизонтальную пластину, на которой имеются прорези. Их параметры зависят как от вида используемого топлива, так и от того, какие имеет размеры самодельная печка в гараж. Для небольшого теплоагрегата, функционирующего на мелких дровах и угле, размеры прорезей должны составлять около 10-12 миллиметров. Что касается большого дровяного прибора, нужно сделать прорези не меньше 40 миллиметров.

Съемный ящик размещают перед перегородкой, его периодически очищают от золы по мере ее накапливания. Для изготовления такой емкости применяют 3-миллиметровую листовую сталь. С целью повышения КПД печки-буржуйки к ее бокам нужно приварить металлические 5-миллиметровой толщины пластины. Таким образом, удается увеличить площадь соприкосновения между воздухом и нагревательным устройством. В результате такого усовершенствования помещение прогревается быстрее.

Прежде, чем приступить к раскрою листового металла, когда делается печка своими руками для гаража, необходимо учитывать толщину материала изготовления и диска болгарки. Интересным вариантом изготовления буржуйки является способ, когда задействуют газовые баллоны.

Печь на отработанном масле для отопления гаража

Каждый владелец автотранспортного средства знаком с проблемой, когда у него собирается отработанное машинное масло, которое может стать топливом для теплоагрегата, способного обогреть гаражное строение (прочитайте: «Делаем отопление на отработке своими руками»). Печи для гаража на отработке пользуются немалой популярностью у автолюбителей. Их конструкционное решение более сложное по сравнению с буржуйкой. Такой отопительный прибор можно изготовить при желании самостоятельно (детальнее: «Как сделать самодельную печь на отработке своими руками»).

Печь для гаража на отработке состоит из двух частей. В первой камере отработанное масло сгорает, а вот во второй горят образовавшиеся газы после того, как они смешиваются с воздухом.
Печка, функционирующая на отработке, представляет собой устройство, которое состоит из следующих элементов:

  • температурной камеры;
  • топливного бака;
  • камеры дожигания;
  • дымохода.

В результате сгорания основного топлива образуются пары, поступающие в следующую камеру, где они смешиваются с воздухом. После этого при очень высокой температуре происходит их горение, в результате чего обеспечивается высокая эффективность функционирования прибора.

Чтобы сделать самодельные печи для гаража на отработанном масле, для нижнего бака можно взять уже готовый металлический ящик и приварить к нему ножки. Также в нем нужно сделать отверстие, прикрывающееся металлической заслонкой. В него наливают топливо, а заслонка служит для регулировки подачи первичного воздуха для отопления отработанным маслом.
Верхнюю камеру делают цилиндрической формы и соединяют ее с баком при помощи металлической трубы, в которой должны быть 10-миллиметровые отверстия для притока вторичного воздуха. В такой печи дымоход располагают только сверху.

В качестве топлива в ней можно использовать различные отработанные масла — соляровое, трансформаторное, нефтяное, трансмиссионное, а кроме них – мазут и дизтопливо. Запрещается применение легковоспламеняющихся веществ: бензина, керосина, растворителей.

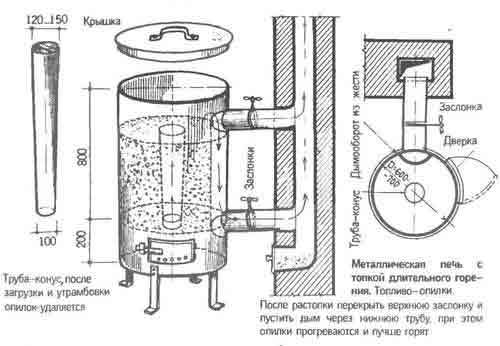

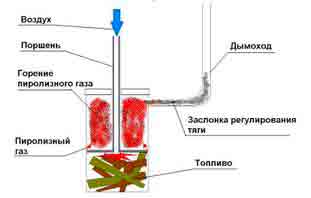

Печь длительного горения на дровах

Чтобы изготовить печь медленного горения для гаража, можно использовать готовую металлическую бочку, имеющую объем 200 литров (прочитайте также: «Печь медленного горения своими руками — варианты и способы»). Ее верхнюю часть срезают и вырезают отверстие для установки дымоходной трубы. Еще одно отверстие потребуется для 100-миллиметровой трубы для поступления воздуха.

Диаметр дымохода агрегата длительного сгорания должен составлять не менее 150 миллиметров – таким способом обеспечивается эффективная тяга и полное удаление остатков сгорания дров.
Потом приступают к изготовлению груза, представляющего собой круг, вырезанный из листа металла и приваренных к нему кусочков швеллера. Размеры этого круга должны позволять двигаться ему внутри бочки, после чего вырезают отверстие и приваривают к нему кусок 100-миллиметровой трубы. В качестве альтернативы используют длинный отрезок трубы из металла большого диаметра. К его краю приваривают квадратный металлический кусок, в результате чего конструкция получается более устойчивой. Читайте также: «Водяное отопление гаража».

В завершение работы груз помещают в бочку, а сверху прикрывают крышкой. Трубу для подачи воздуха вставляют в заранее вырезанное отверстие. Вырезают 2 люка – для подачи дров и удаления золы – и прикрывают их металлическими крышками. Печь длительного горения помещают на кирпичный фундамент (прочитайте также: «Отопительные печи длительного горения — выбираем оптимальный вариант»).

На видео пример изготовления печки своими руками для гаража:

Источник: http://teplospec.com/pechi-kaminy/otopitelnaya-pechka-svoimi-rukami-dlya-garazha.html

Печь для гаража своими руками

Печка для гаража (фото, чертежи, видео)

Вопросы обогрева гаражей в зимний период приходится решать владельцам построек, не подключенных к централизованной сети или не встроенных в единую отопительную систему загородного участка. Нередко дополнительная печка для гаража спасает автолюбителей, чья индивидуальная стоянка для авто отапливается с недостаточной эффективностью. С холодом, пагубно влияющим на автомобиль, не дающим работать в гараже хозяину, можно справиться несколькими способами. Выбор целесообразного варианта зависит от экономического состояния обладателя авто и типа постройки для его хранения.

Зачем нужен обогрев в гараже?

Нормативами регламентирован благоприятный для хранения автомашины температурный показатель, он составляет 5° С и допускает отклонения в один градус. Что происходит с авто при более низкой температуре, наверняка известно каждому автолюбителю. Большинство из них без сомнений успело столкнуться с трудоемким запуском двигателя в морозы, особенно ощутимым после длительной стоянки машины.

От воздействия низкой температуры может замерзнуть даже антифриз. Автолюбители, использующие для охлаждения простую воду и ежедневно сливающие ее на ночь, не могут заполнить радиатор горячей водой. От этого может лопнуть застывший от мороза блок цилиндров и головка данного узла. Попадая в сильно охлажденную среду, кипяток через пару мгновений замерзает и закупоривает каналы ледяными пробками.

Примитивный дорогостоящий метод предотвращения данных неприятностей – круглосуточная работа двигателя, сокращающая ресурс мотора и влекущая большие расходы. Причем владельцу авто все равно необходимо будет разогревать трансмиссию паяльной лампой или элементарным костром. После ознакомления со списком угроз и получения практического опыта, хозяин гаража приходит к естественному выводу: ему нужен заводской обогреватель или самодельная печка для гаража, поддерживающая постоянный температурный режим с продиктованными нормативами параметрами.

Типы печей для гаражей

  • На выбор оптимального способа обогрева оказывают влияние два основных аспекта:
  • период времени, в течение которого потребуется отапливать гараж;
  • размер суммы, которую хозяин в состоянии вложить в устройство печи.

Если гараж является бытовой пристройкой к жилому зданию, есть смысл оборудовать его отопительными устройствами с последующим подключением к общей сети. В автономном гараже, расположенном вдалеке от жилых строений с коммуникациями, нужно будет сделать индивидуальную систему.

Все используемые в наше время отопительные агрегаты для гаражей классифицируются на основании разницы в принципе работы источника энергии. Оснастить постройку можно, установив в гараже:

Газовый отопительный котел. Достаточно продуктивное оборудование отличает доступная цена, независимость от источников электропитания. Однако на участках, не имеющих доступа к центральным сетям газоснабжения, этот способ обогрева невозможен. К недостаткам отнесена взрывоопасность.

Агрегаты, поставляющие тепловую энергию за счет сгорания твердых видов топлива. Можно купить печь заводского зарубежного или отечественного производства, можно сделать простейшую печку для гаража собственноручно. Это наиболее рациональный метод отопления по затратам и получаемому эффекту.

Электрические отопительные приборы, привлекательной стороной которых является возможность выбрать оборудование с точно соответствующей потребностям мощностью. Отрицательное качество систем, питающихся от электросети, расход энергии с немаленькой оплатой.

Печи, функционирующие на отработанном машинном масле.

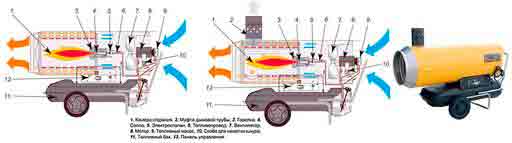

Отопительное электрооборудование представлено сейчас широким рядом заводских изделий. Основной аргумент в их пользу – мобильность, позволяющая устанавливать агрегаты в зонах, в максимальной степени нуждающихся в высоких темпах обогрева. Владельцы гаражей, не слишком обеспокоенные расходом электроэнергии, могут приобрести в магазинах инфракрасные системы, масляные радиаторы или тепловые пушки.

Выпускаемая производителями техника оснащается устройствами, с помощью которых можно задать направление теплового потока, скорректировать мощность. Есть колесики для удобства перемещения оборудования, системы, обеспечивающие пользователям безопасность, предупреждающие преждевременный износ и поломку агрегатов. Тепловые пушки и инфракрасные обогреватели есть также в ассортименте газовых систем.

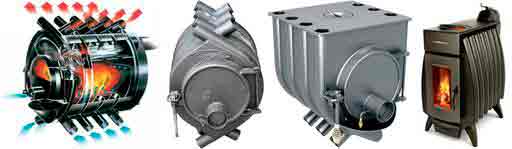

Обширный ассортиментный ряд заводских печей для гаража позволяет выбрать и купить агрегат с любой производительностью, перерабатывающий оптимальный для хозяина вид топлива.

Продуктивность с экономичностью сочетает оборудование, работающее на стандартном твердом топливе, в качестве которого используют уголь, специальные паллеты, дрова. Их в широком диапазоне выпускает промышленность.

Выполненные из жаропрочных материалов отопительные системы от производителей простейшим способом, описанным в инструкции, устанавливаются в указанных изготовителями местах. Однако элементарная печка для гаража на дровах, сделанная собственными руками, будет настолько же продуктивна, только обойдется в десятки раз дешевле.

Преимущества дровяной печки

Экономичная дровяная печь, сделанная собственными руками, проста в обслуживании, многие ее считают лучшим вариантом для обустройства автономно расположенных гаражей. Самая распространенная конструкция – печка-буржуйка, монтаж которой требует соблюдения двух главенствующих правил:

Печь-буржуйка может использоваться лишь в помещениях, имеющих отверстия, обеспечивающие приток воздуха, и трубопроводы, посредством которых осуществляется вытяжная вентиляция.

Установить обогревательную конструкцию необходимо в зоне гаража, удаленной от легковоспламеняющихся предметов, элементов из древесины, от мест размещения смазочных, горючих расходных материалов.

Один из вариантов печки-буржуйки может быть установлена только в гаражах с естественной или искусственной вентиляцией.

Кроме экономичности и оперативных темпов обогрева помещения популярность данной конструкции обосновывают следующие убедительные достоинства:

  • предельно низкая стоимость оборудования и доступная цена требующегося для его функционала топлива;
  • возможность при минимальных финансовых расходах самостоятельно смонтировать производительную прочную печь;
  • отличный КПД при незначительных размерах агрегата;
  • дешевая установка;
  • не трудоемкое обслуживание;
  • отсутствие необходимости в сооружении специального фундамента под печку;
  • возможность использовать собственноручное изделие для разогрева и приготовления пищи.

Недостатки у данного способа тоже имеются. Основной среди них довольно большой расход недорогого, но отнимающего некую сумму топлива. Быстро расходуются дрова, потому что металлическая конструкция не способна аккумулировать генерируемое тепло. Полученная в результате сгорания дров энергия тут же передается воздушной массе, но после того, как печь перестанут топить, металлический корпус очень быстро остывает.

Есть метод уменьшения топливных издержек, состоящий в модернизации конструкции. Печка-буржуйка потребует значительно меньше дров, если патрубок будет вмонтирован в корпус почти над дверцей, а не по традиции возле задней стенки.

Благодаря перемещению положения патрубка в первую очередь нагреваться будут стенки печки, а уже затем продукты сгорания попадут в трубу. Одновременно увеличится время отдачи тепловой энергии, так как глинобетонный, утепленный металлический или кирпичный трубопровод остывает медленнее, чем металл корпуса. К тому же будет сокращен период, требующийся для нагревания внутреннего пространства в гараже.

Конструктивные составляющие буржуйки

Вариативность конструкций печей типа «буржуйка» предопределяет отсутствие четких регламентов. Каждый мастер делает ее по своему усмотрению, сообразуясь с личными пристрастиями. Но независимо от того, какую схему предпочел изготовитель, у всех отопительных агрегатов данной разновидности есть общие конструктивные элементы, это:

Конструктивная схема простейшей печки-буржуйки

  • топка, представляющая собой стандартную камеру сгорания, ее конфигурация и размеры не декларируются строгими канонами;
  • колосниковая решетка, устанавливаемая в основании конструкции, она нужна для создания тяги и для размещения дров;
  • дымоходный трубопровод, он может быть изогнутым или спиральным, в случае использования стандартной прямой трубы, следует учесть, что длина прямых горизонтально установленных отрезков дымохода по строительным нормативам не должна превышать 1го метра.
  • зольник, расположенный под колосниковой решеткой, являющийся приспособлением для сбора золы.

Простейшая «буржуйская» печка состоит из металлического корпуса, оснащенного дверкой для подачи топлива, и патрубка, расположение которого определяется изготовителем. В качестве поддувала можно сделать небольшие отверстия в днище, они помогут создать неплохую тягу. Извилистость дымохода продиктована необходимостью сократить скорость движения горячего воздуха по трубе. Дым, задерживаясь в дымоходе, будет отдавать тепловую энергию помещению, а не «вылетать в трубу» с нежелательной стремительностью.

Печь, работающая на «отработке»

Главный плюс данного обогревательного оборудования – использование самого дешевого, зачастую бесплатного топлива. Простой надежный агрегат действует без форсунки и капельницы. Это предельно дешевая печка — своими руками в гараж ее сделать несложно, также не проблематично всегда находить для нее топливо.

Стандартная схема печки для гаража, функционирующей на отработанном масле, размеры мастер может подобрать свои.

Конструктивно перерабатывающая отработанное масло печь представляет собой две соединенные перфорированной трубой емкости. Нижний элемент с объемом 12 л выполняет функцию топки и топливного бачка. На верхней плоскости нижней части печки должно быть отверстие, оснащенное крышкой. Отверстие нужно для заливки топлива, крышка необходима для контроля работы самодельного оборудования. Приоткрывая и закрывая крышку, хозяин будет контролировать поступление требующегося для горения кислорода, от которого зависит продуктивность обогрева.

Верхняя емкость и соединяющая две основные части труба играют роль нагревательных элементов печи. Раскалиться данный самодельный прибор может до 800-900° С. Чтобы емкости не прогорели для их изготовления используют листовое железо толщиной от 4 до 6 мм. К верхней части печки приваривается патрубок, на который устанавливается выполненная из оцинкованного стального сплава вытяжная труба. Вся печная конструкция не должна быть монолитной, так как верхнюю емкость нужно будет снимать для удаления копоти из горелки.

Конструктивные составляющие будущей печки для гаража, перерабатывающей отработанное масло.

Как сделать печку своими руками

Для изготовления такого прибора не потребуются чертежи, какие-либо углубленные технические знания, профессиональные навыки. Расходовать агрегат будет до полутора литров в час, весит вся система не более 30ти кг. Стандартные размеры, не учитывающие вытяжную трубу, изменяются в пределах от 35 до 70 см. Чаще всего для изготовления вытяжки используют трубу с сечением 105 мм.

Для тех, кто желает узнать, как сделать печку в гараже правильно, и как быть, чтобы эксплуатация самоделки не вызывала проблем, есть несколько важных рекомендаций:

  • Предпочтительная высота дымохода около 4х метров, что необходимо для формирования хорошей тяги.
  • Печку, функционирующую на отработке, нужно чистить через каждые десять дней.
  • Сажи будет гораздо меньше, если диаметр верхней трубы больше, чем размеры выхлопного элемента.
  • Агрегат должен быть установлен в зоне гаража так, чтобы не было близко расположенных взрывоопасных веществ, возгораемых предметов.

Для работы печки годиться масло с любой степенью очистки. Вполне подойдет неочищенный состав. Если договориться с собственниками рядом стоящих гаражей и поставить для слива масла какой-нибудь резервуар, топливо для печки будет вообще бесплатным. Использовать для нагрева гаража можно трансмиссионное, трансформаторное, машинное масло, дизель, любое печное топливо.

Колоссальное количество печек для отработки, имеющих аналогичную конструкцию и работающих по единому принципу.

Такая печка-самоделка разжигается с помощью вложенной в нижний резервуар бумаги, газеты, поверх которой заливается топливо. Кипеть содержимое начнет минут через десять, процесс горения инициируется за счет способности масла самовозгораться. Топливо подливают порциями по 5 л. При использовании очищенных составов уходом за конструктивными элементами можно будет заниматься реже, в чем также окажет содействие увеличение сечения дымохода.

Видео: изготовление и советы по эксплуатации:

Функциональная эффективная печь для гаражной постройки может быть сделана собственными руками с минимальными затратами. Без особых проблем, непомерных затрат труда и профессиональных навыков сделать ее в состоянии начинающий мастер. Самодельные печки просты в использовании, продуктивны, при соблюдении правил безопасны.

Источник: http://eurosamodelki.ru/katalog-samodelok/auto-samodelki/pechka-dlya-garaga-svoimi-rukami-foto-chertegy-video

Делаем печь для гаража

Для отопления гаража или подсобного помещения не всегда выгодно использовать электрический обогреватель, в сильные морозы устройство не поможет. И уж, тем более, не всегда имеется возможность использовать центральное отопление, особенно если помещение находится далеко от дома. В таком случае, выходом из положения является печь для гаража своими руками. Данная статья представит варианты изготовления различных агрегатов, ознакомит с особенностями их конструкций, а также поможет разобраться, почему печь дымит.

Выбор печи

Гараж – помещение особенное. Нужно соблюсти некоторые требования, чтобы обеспечить должное качество отопления:

  • небольшие размеры;
  • варианты использования отопления на твердом или жидком топливе;
  • возможность быстрого разогрева;
  • длительное поддержание нужной температуры гаражного помещения;
  • легкая для самодельной сборки конструкция;
  • низкая стоимость используемых материалов;
  • удобство обслуживания.

Исходя из этих требований, печниками рекомендуются следующие виды печей:

  1. кирпичная печь для гаража, работающая на твердом топливе;
  2. металлическая буржуйка, также работающая на твердом топливе, обычно изготавливаемая из газового баллона;
  3. металлическая, в качестве топлива использующая отработанное масло;
  4. дровяная печь длительного горения.

После выбора типа агрегата, необходимо набросать чертеж или найти его в сети Интернет, а также, для большей наглядности, просмотреть видео-инструктаж. Теперь предлагаем к рассмотрению все варианты изготовления печей для отопления гаража.

Особенности изготовления кирпичной печи

Изготовление самодельного агрегата из кирпича – это процесс достаточно трудоемкий. Для качественной кладки необходимо использовать специальные схемы и видео инструкции. Итоговое устройство занимает небольшое пространство, измеряя в кладке – примерно 2 х 2.5 кирпича. Следует использовать огнеупорный кирпич, а для изготовления раствора в качестве компонентов применять песок, огнеупорную глину и шамотный порошок.

Для начинающих строителей возвести кирпичный агрегат – задача непростая. Поэтому лучше, чтобы процесс курировался опытным печником. Видео урок по изготовлению также может быть полезен.

Особенности конструкции буржуйки

Для отопления гаража проще всего сделать классическую буржуйку. В качестве материалов для изготовления используется листовой металл, труба, бочка или газовый баллон. Для корпуса кубической формы легче взять металлический лист. Труба, бочка или газовый баллон отлично подойдут для корпуса цилиндрической формы. Толщина металла не должна быть меньше 5 мм. Диаметр трубы или баллона должен быть не менее 300 мм.


Чтобы обеспечить место для вывода золы и сажи, под топкой устанавливается горизонтальная металлическая конструкция с отверстиями, размеры которых варьируются от вида топлива. Если агрегат работает на угле или опилках, то размеры отверстий должны быть 10-12 мм., для дровяной печи – не менее 40 мм.

Для извлечения накапливающейся золы под перегородкой устанавливается съемный металлический ящик, выполненный их трехмиллиметровой листовой стали. Для повышения КПД агрегата, к его корпусу, перпендикулярно бокам, привариваются металлические пластины толщиной 5 мм. Этот способ способствует увеличению площади нагреваемой поверхности, вследствие чего помещение нагревается быстрее.

Представить принцип работы печи наглядно поможет видео инструкция и дополнительные чертежи, найденные в Интернете.

Изготовление печи на отработке

Отработка или отработанное машинное масло – абсолютно экономичный вариант топлива. Конструкция такой печи на жидком топливе несколько сложнее, чем у обычной буржуйки, однако сделать подобный агрегат тоже несложно, особенно просмотрев видео инструктаж.

Печь на отработке имеет форму буквы “Н”, а ее конструкция состоит из следующих элементов:

  • топливного бака;
  • дожигательной камеры;
  • температурной камеры;
  • дымохода.

При сгорании топлива образующиеся пары горения отработки перемещаются в следующую камеру. Там, в результате взаимодействия с воздухом, стимулируется процесс горения. Температура повышается до очень высокого уровня, обеспечивая высокую эффективность прогревания помещения.

Верхняя камера, соединенная с баком металлической трубой, имеет форму цилиндра. В соединительной трубе по всей ее поверхности сделаны отверстия диаметром 10 мм. для дополнительной подачи воздуха. Конструкция такого агрегата на отработке предусматривает дымоход, устанавливающийся исключительно сверху.

Топливом в печи может быть любая отработка: солярное и нефтяное масло, трансформаторное, керосин и мазут, но использовать ацетон и бензин нельзя.

Особенности конструкции дровяной печи длительного горения

Достоинством такой печи является то, что загрузив топливо единожды, его можно не подкладывать затем в течение 20 часов. Такой эффект возможен благодаря специальной заслонке, которая как бы дозирует загруженное топливо, а процесс горения заменяется процессом тления. Режим горения регулируется с помощью продуха – это печь с наибольшим показателем уровня КПД.


Для изготовления тяжелого поршня, давящего на дрова, берется листовой металл, из которого вырезается круг меньшего диаметра, чем у бочки. В нем вырезается отверстие, к которому приваривается труба для подачи воздуха. К получившемуся поршню с нижней части приваривается несколько кусков тяжелого швеллера. Поршень вставляется сверху бочки и вся конструкция закрывается крышкой таким образом, чтобы труба для воздуха вышла в заготовленное отверстие. Для регулирования поступления воздуха устанавливается заслонка.

В нижней части корпуса печи необходимо сделать люки для подачи дров и зольника. Закрываться люки должны герметично. Поставить такую печь следует либо на фундамент, либо на кирпичную кладку. Видео инструкция поможет разобраться с правилами изготовления агрегата.

Что делать, если печь дымит

Главная и наиболее частая причина того, что печь начинает дымить – проблемы с дымоходом:

  • печь дымит, если дымоотвод имеет недостаточный диаметр; рекомендуемый диаметр не менее 110 мм;
  • агрегат дымит из-за того, что дымоотвод имеет недостаточную высоту.

Резюмируя все вышеизложенное, можно сделать вывод, что, независимо от выбора вида печи и используемого материала (баллон, бочка, труба), главное – желание и готовность изготовить печь самостоятельно. Рекомендуется подробно ознакомиться с наглядной инструкцией того, как сделать печь для гаража.

Источник: http://poluchi-teplo.ru/pch/garazh/delaem-pech-dlya-garazha.html

Печи для отопления гаража: что подойдет из заводских и самодельных, решения, схемы

Ну вот, лето красное пропело. И опять встает вопрос: нужна все-таки печь для гаража! По теплу недосуг было о ней подумать, хлопоты всякие мешали. Теперь, что называется, петух клюнул: хоть в систему охлаждения машины и антифриз залит, но на холоде аккумулятор чахнет. Ладно, пусть он с гелевым элетролитом, сульфатирования не боится при любом морозе. Но емкость все равно падает, масло загустевает, автомобиль заводится плохо, мотор греется долго. И самому уж никак не уютно что-то в «стойле» делать, когда дрожь пробирает и зубы сами собой вальсы Штрауса выстукивают.

Будем делать гаражную печку своими руками? Штука вроде как немудрящая. Не совсем так, гараж нужно обогревать по-иному, чем дом. Иначе на отопление, особенно если гараж производственный и люди там целый день находятся, топлива уйдет слишком уж много. Покупать готовую печь? Есть в продаже специальные гаражные, но чего стоят обещания продавцов? И как подобрать подходящую вот именно к этому гаражу? И чтобы тепло в яму проходило, здоровью никак на пользу не пойдет, если руки все время над головой, а ноги стынут. Желательно, конечно, купить такую, что и сама подешевле была, и грела хорошо, и служила долго.

Как остывает гараж?

Но почему это гараж нужно обогревать не так, как дом? Он много меньше, тут сказывается сидящий в печенках у технарей закон квадрата-куба: при уменьшении размеров геометрического тела отношение его поверхности к объему увеличивается. Соответственно, и самодельная печь для гаража, и готовая фирменная, должны иметь тепловую мощность на единицу объема помещения большую, чем домовая. Поясним на примере.

Вот дом, 10х12 м в плане, высотой с цоколем и перекрытиями 5 м. Крышу для простоты возьмем плоскую, сути дела это не изменит. Общий объем дома тогда выйдет 10х12х5 = 600 куб. м, а площадь его поверхности, считая и пол (сквозь него тоже тепло уходит) 10х5х2 (2 короткие стены) + 12х5х2 (2 длинные) + 10х12х2 (пол и крыша) = 100 + 120 + 240 = 460 кв. м. На один куб объема приходится 460/600 = 0,77 квадрата, через который тепло уходит.

Теперь стандартный гараж, 4х7х2,25 м. Объем – 63 куба; площадь поверхности – 105,5 квадратов. На 1 куб – 105,5/70 = 1,67 квадрата, считай, вдвое с лишним большая площадь теплопотерь. Если, скажем, по расчету печь для дома вышла на 10 кВт, то там на единицу объема приходится 10/600 = 0,017 кВт. Для гаража тогда нужно на 1 куб 0,037 кВт, а на весь объем 0,034х63 = 2,33 кВт. Если принять температуру в гараже 16 градусов (для работы) или даже 8 градусов (минимальную стояночную для машины), то мощность обогрева падает ненамного, до 1,8 и 1,2 кВт соответсвенно.

Как греть гараж?

Итак, уже видим, что для отопления гаража нужна печка экономичная: удельный на 1 куб помещения расход топлива здесь более чем вдвое выше. Второй важный момент – печь должна прогревать рабочий объем помещения («рабочий объем» сказано не зря, см. ниже) как можно быстрее, чтобы не затягивать визит владельца-частника или вводить коллектив в состояние надлежащей работоспособности, прежде чем у них появятся мысли о «горючем», которое заливают не в бак, а внутрь себя. Если гараж частный холодный, то печка должна также быстро прогорать и остывать. Тут сказывается уже не столько экономичность, сколько пожарная безопасность.

Примечание: уже по этой причине применение печей на дровах для отопления гаражей ограничено. Самая быстрая обычная дровяная печь разогревается за 15-20 мин, а делов-то в гараже может быть всего на полчаса. Исключение – печи длительного горения для постоянно обогреваемых гаражей, см. далее.

Наконец, гаражей на цоколе с подполом вообще не бывает, а капитальный со стенами в 2 кирпича и наружным утеплением по средствам далеко не каждому, поэтому, кстати говоря, требуемую для гаража тепловую мощность печи нужно как минимум удвоить против грубого расчета выше. Но можно ли вообще обогреть гараж, не тратя «еще полстолька», от того, что идет на дом?

Теплая шапка

Первый способ – шапка нагретого воздуха внутри помещения, не касающаяся или касающаяся самыми краями стен и потолка. Пол, если гараж не на вечной мерзлоте, в самый лютый мороз не выстудится так, как тонкие металлические стены и крыша без чердака. Создать такую шапку можно т. наз. естественно-ограниченной конвекцией.

Что это за зверь такой? Приходилось ли вам приходилось видеть, как резко вспыхивает масса, пусть и небольшая, высокоэнергичного горючего в холодную погоду? Тогда столб дыма скорее всего образовывал грибовидное облачко.

Происходит это оттого, что нагретый воздух, довольно быстро остывая, теряет свою кинетическую энергию и не может растолкать, чтобы подняться выше, плотный холодный воздух. Он ведь сколько-то весит и обладает инерцией, которую нужно преодолеть. Нагретому воздуху тогда приходится расширяться уже вниз и в стороны, т.к. окрестности горячего воздушного столба уже успели немного прогреться и стали не такими плотными. Точно такую же природу имеют характерные «наковальни» грозово-кучевых облаков и облако ядерного взрыва, но там мгновенное энерговыделение столь велико, что гриб образуется обязательно. Иногда даже два на одном столбе, как было в Хиросиме.

Т.е., для эффективного, экономного и быстрого прогрева гаража любого типа нужна печь сравнительно небольшой мощности, создающая достаточно быстрый, но не очень плотный конвективный поток. Невидимый теплый «гриб», закрутившись под потолком, осядет вниз, в т.ч. и в яму, а стен коснется только снизу. Если они снаружи прикрыты снегом, то 2/3-3/4 возможных теплопотерь через них придутся на верхнюю часть, до которой «гриб» не дотянется. А нет разности температур – нет и теплопотерь. Или они в 5-10 раз меньше, чем если бы гараж отапливался по-домашнему.

Примечание: подобный этому, только наоборот, принцип создания «прохладной шапки» используется в мобильных кондиционерах.

Тепловое излучение

Для мгновенного кратковременного обогрева рабочей зоны или, если гараж должным образом утеплен (см. ниже), его целиком, можно использовать тепловое (инфракрасное, ИК) излучение от специальных отопительных приборов; о них – далее. Но если гараж металлический или кирпичный со стенами в полкирпича, от них толку будет мало: и металл, и кирпич достаточно хорошо поглощают ИК. Через металлическую стенку, хорошо проводящую тепло, оно очень быстро пройдет наружу, а там его унесет конвекция. Плохо проводящий тепло кирпич, наоборот, будет накапливать его в себе. Отдавать начнет когда из гаража, возможно, нужно будет и уходить. И отдаст не более половины полученного, т.к. то, что накоплено, уйдет как минимум поровну внутрь и наружу. Реально – наружу больше, т.к. температурный градиент направлен туда.

Об утеплении гаражей

Уже ясно что, прежде чем сделать печь, гараж желательно утеплить. Но так, как дом, снаружи – накладно будет. Может быть, вообще невозможно, если гараж в общем ряду вплотную к соседним. Утепляться же изнутри вообще плохо: точка росы неизбежно будет попадать в зазор между утеплителем и стенкой, там будет выпадать конденсат, и строение через несколько лет придет в негодность.

Тем не менее, под обогрев теплой шапкой или ИК можно утеплиться изнутри. Для этого стены обшивают тонкими негорючими и не содержащими асбеста плохо проводящими тепло материалами, напр. плоским ондулином. Можно применять и древесные самозатухающие – ДВП, ДСП толщиной 4-6 мм. Но не самозатухающие пластики, вдруг возгорание, они выделят огромный объем ядовитых газов!

Обшивку делают, отступив 20-50 мм от стены. В металлическом гараже удобно крепить ее листы к каркасу, подложив шайбы, чтобы не было полностью замкнутых полостей. От пола также отступают на 50-70 мм. Перед обшивкой металлические стены грунтуют и красят в 2 слоя. На кирпичную желательно нанести слой вермикулитовой штукатурки.

При таком способе утепления конденсат под обшивкой будет испаряться, не навредив. Все указанные материалы хорошо отражают ИК, а воздушную шапку просто не подпустят к стене. Для постоянно обитаемых помещений вентилируемое утепление изнутри не годится, влажность без обогрева будет прыгать выше предельно допустимой по санитарным нормам!

О кирпичных гаражных печах

Второй вывод из вышеизложенного – кирпичная печь для обогрева гаража подходит плохо:

  • Теплоотдача кирпичных печей около 0,5 кВт с 1 кв. м их поверхности. Если подсчитать, какого размера печка нужна в гараж, то выйдет, что стоять там будет только она, а машину придется оставить снаружи.
  • Кирпичной печи для долгой жизни тоже нужен комфорт: ровный микроклимат в помещении и влажность в пределах санитарных норм. В гараже глиняный кладочный раствор скоро раскиснет и печь «поплывет»: глиняный раствор не схватывается, как цемент, но высыхает, а необожженная глина гигроскопична.
  • Конвекция от кирпичной печи довольно вялая. Ни о какой теплой шапке не может быть и речи; нагретый воздух отойдет к стенам и остынет, опускаясь вдоль них, прежде чем хоть что-то обогреет.
  • Кирпичная печь долго, 1-1,5 часа, прогревается. Частнику придется протапливать ее загодя (а если в гараж понадобилось зайти внезапно?), а в производственном гараже производительности труда в начале смены не жди. Да и потом, скорее всего, тоже. Доплачивать кому-либо за обязанности истопника – лишний расход, без которого можно обойтись, если печь прогревается быстро.

Тем не менее, кирпич для полноценного обогрева гаража нужен. Как дополнительный теплоаккумулятор, о чем будет сказано далее.

Выбираем гаражную печку

У себя дома

Тяжелые горючие жидкости (отработка, темное печное топливо, сланцевое масло, рапсовое масло, лакокрасочные отходы – шлам льняного, конопляного, хлопкового масла) либо найдутся на хозяйстве, либо есть в продаже. Причем цена 1 заключенной в них гигакалории оказывается ниже, чем газовой, не говоря уже об ЛВЖ. Нужно только сжечь их полностью, превратив либо в теплую шапку, либо в ИК. С этим успешно справляются масляные печи длительного горения разных типов.

Устройство масляной печи длительного горения

Общая схема их устройства показана на рис. Теплота сгорания топлива используется в несколько этапов, за счет чего масло само себя разлагает пиролизом в газификаторе (зона смешивания + зона пиролиза) до легких полностью сгорающих компонент. Воздух подтекает со стороны через отверстия в колонне без наддува по мере потребности. Непременная принадлежность такой печи – двухсекционная камера догорания, или дожигатель, вверху на рис. Две стадии дожигания необходимы потому, что при сгорании пиролизных газов развивается высокая тепмпература, отчего образуются окислы азота. Их нужно задержать в зоне с температурой не ниже 400 градусов, тогда они распадутся и выделят дополнительную энергию.

Масляные печи на отработке очень экономичны: на мощности 8-10 кВт расход топлива 1,5-2 л/ч. Разгораются практически мгновенно, дают мощнейший поток ИК, а если окружить печь экраном из оцинковки, то конвективная струя создаст теплую шапку в любом частном гараже. Если от собственно печи взять только топливный бак – испаритель, а газификатор с камерой сгорания выполнить изогнутым, то в качестве дожигателя можно использовать двухкамерную печку-буржуйку (в центре и справа на рис. внизу), о которой будет рассказано далее. Получится печка универсальная: дрова, уголь, отработка. Изменением подачи воздуха в топливный бак можно регулировать мощность печи в довольно широких пределах.

Масляные печи для гаража

Конструкций печей на отработке любителями разработано немало, их делают на заказ мастера-индивидуалы, мелкие фирмы и даже некоторые крупные предприятия. Цена – от $40-50. Недостаток всего один, но очень серьезный: масляно-пиролизная печь пожаро- и взрывоопасна. Из отверстий зоны сгорания бьет открытое пламя, а температура большой части поверхности печи намного превышает температуру вспышки паров ЛВЖ. Если пролить возле печи бензин, то его пары будут затянуты в газификатор, вспыхнут, давление в нем скачком повысится, а из топливного бака выбросится кипящее горящее масло. На уже пролитую ЛВЖ.

Поэтому обращаться к пожарникам за разрешением на эксплуатацию печи на отработке бесполезно, она запрещена. Ставить в частных гаражах не запрещено, но пользоваться – на свой страх и риск.

На производстве

Производственные гаражи чаще всего обширные и высокие, электрифицированные, а стены их кирпичные или бетонные. Кроме того, в производственные издержки закладывается некоторый расход дизтоплива на отопление. В таких условиях для общего обогрева самым экономичным источником тепла, причем мгновенного действия, оказываются тепловые пушки на жидком топливе, см. рис. ниже. Работают они на солярке; есть и многотопливные модели. КПД теплопушек под 100% С пульта управления можно задавать программу прогрева согласно сезону и параметрам помещения.

Примечание 3: теплопушки электрические и химические каталитические мы не рассматриваем; они используются в случае отсутствия жидкого топлива и отопление ими очень дорого.

Устройство и вид тепловых пушек на жидком топливе

Слева – схема устройства теплопушки прямого нагрева. В ней отработанные газы выходят в общем потоке с теплым воздухом. Хотя топливо расходуется буквально по каплям, тепловые пушки прямого нагрева можно применять только на открытом воздухе для наружного обогрева необитаемых объектов, в т.ч. грунта.

В теплопушках косвенного нагрева (в центре и справа) конструкция газовоздушного теплообменника сложнее и обеспечивает полное разделение нагреваемого воздуха и отработанных газов; последние удаляются в дымоход. Естественной тяги для дымохода не нужно, напор в нем создает вентилятор наддува, поэтому на дымовую трубу пойдет любой металлогофр, просунутый наружу как угодно. Но давление в дымоходе теплопушки выше атмосферного (в дымоходе с естественной тягой – ниже), поэтому щели и трещины в нем недопустимы, отработанные газы через них сразу пойдут в помещение.

Можно ли теплопушку домой?

Немало автомобилистов, соблазнившись высоким КПД, производительностью тепла и мгновенной готовностью к действию, раскошеливаются на теплопушку для гаража, тем более что в продаже есть модели малой мощности. А потом на форумах пишут что-то вроде: «Купил теплопушку, только зря солярку жрет. Как она цех на работе греет? Буду делать печку».

Автор пришел к правильному выводу. Дело в том, что кинетическая энергия воздушной струи из теплопушки для частного гаража слишком велика. Не успеет она образовать теплый гриб, ударится в стену или потолок, растечется по ним и зря выстудится. Вот и выходит – 800 кубов греет отлично, а 80 не может.

Сделать теплопушку на жидком топливе послабее нельзя. Сопло форсунки придется выполнить таким узеньким, что стабильного горения не получится даже на идеально профильтрованном и обезвоженном топливе из-за его собственной вязкости, капиллярных явлений и отложения микрочастиц битума. В общем, для обогрева малого частного гаража теплопушка не вариант.

И там, и там

Для местного обогрева ограниченных рабочих зон в производственных помещениях и малых частных гаражей более подойдет дизельная инфракрасная печь, см. рис. В ее основе – капельная испарительная горелка, работающая на любом тяжелом жидком топливе, от керосина и солярки до нефтешлама и пищевых растительных масел. Полное сгорание и КПД практически в 100% обеспечивается за счет наддува от микровентилятора в дожигатель, он же ИК-излучатель. Его чаще всего окружают рефлектором, но для длительного обогрева своего гаража лучше подойдет печь кругового излучения. При условии, что гараж утеплен под ИК-прогрев, как описано выше.

Дизельная инфракрасная печь

В производственных помещениях с потолками от 3,5 м высотой и принудительной приточно-вытяжной вентиляцией, обеспечивающей не менее 2-х обменов воздуха в час, дизельные ИК-печи допустимо эксплуатировать без дымохода. Норма, как правило, не более одной на 200 кв. м общей площади. Точнее оговаривается в спецификации на печь и в техпаспорте помещения. Для частного гаража печку придется снабдить простейшим дымоходом, таким же, как для теплопушки.

Газовая каталитическая инфракрасная печь

Вдруг устроить дымоход нет возможности, то предпочтительнее оказывается газовая каталитическая ИК-печь (см. рис. справа); такие можно использовать без специальных мер газоотведения даже в жилых помещениях. КПД тоже почти 100% Однако и у дизельной, и у газовой излучательных печек, кроме необходимости подготовки помещения под ИК-обогрев, есть еще один существенный недостаток: температура излучающей поверхности превышает температуру вспышки паров автомобильного горючего.

Если машина в гараже с дизельным двигателем, то опасность невелика: для вспышки паров солярки необходима их плотность, которой можно добиться только повышением давления до нескольких ати. А вот пары бензина могут создать необходимую для вспышки плотность уже при атмосферном давлении. Так что обогревать гараж с бензиновым автомобилем дизельной или газовой печкой нежелательно. Для газовой, кроме того, требуется отдельный баллон, который денег стоит. Протянуть из кухни в гараж трубопровод или шланг по морозу нереально, в нем осядет газоконденсат и перекроет просвет трубки.

Беремся за самоделки

Что ж, приходится сделать вывод, что для обогрева собственного гаража больше подходит металлическая печь на твердом топливе с дымоходом на естественной тяге. Мгновенно она не разогреется, но можно добиться полной изоляции внутреннего пространства гаража от пламени. Естественная тяга в дымоходе означает, что от устья топки до верхнего обреза дымовой трубы давление будет меньше атмосферного и обратный выброс пламени в штатном режиме горения исключен, что важно по пожарной безопасности.

А с точки зрения экономичности важно, что удельное энерговыделение дров, угля или брикетов как раз соответствует необходимому для придания конвективной струе кинетической энергии, требуемой для создания теплой шапки. Формальный проигрыш в КПД (60-85% у твердотопливных печей) на самом деле оборачивается экономией денег на обогрев за счет уменьшения теплопотерь.

И еще один существенный момент: большинство конструкций печей на твердом топливе позволяют устроить на них варочную поверхность. Речь идет не только и не столько о чайнике или кастрюле для собственного потребления. Разве не приходилось вам работать с защитными мастиками, ремонтными компаундами? На упаковке допустимый температурный диапазон начинается не от нуля или минуса. А если подогреть до 35-40 градусов, то и ляжет лучше и держаться будет прочнее. Можно перечислить еще много авторабот, требующих небольшого, но достаточно равномерного подогрева детали или ее покрытия. ИК так не нагреешь, излучение со всех сторон деталь или емкость не охватит.

Об экранировании печей

Печь с конвекционным экраном

Для того, чтобы конвективный поток воздуха сразу расплылся в гриб и образовал шапку, он должен быть слабым, но быстрым, т.е. достаточно сконцентрированным. Как этого добиться? Точнее, как помочь маломощной печке не дать нагретому воздуху сразу расползтись в стороны?

Технический прием для этого известен давно, это экранирование печи листовым металлом. Его сущность видна из рис. справа: в промежутке между экраном о печью оказывается запертым не менее половины (реально – до 3/4) ее ИК-излучения, которое, во-первых, обеспечивает температурный режим самой печи, необходимый для эффективного сгорания топлива и повышения КПД. А во-вторых, что уже важнее для обогрева, сильно греет воздух, создавая очаг конвекции маломощный, но хорошо сосредоточенный. Как раз то, что нужно для расплывания в гриб немного выше.

Хорошие гаражные печи ведут свою родословную от печки-буржуйки. Не удивительно, ведь большая буржуйская квартира в годы послереволюционной разрухи по требуемым для ее обогрева условиям тот же гараж. Первые буржуйки были простыми однокамерными, поз. А на рис. ниже. Им для эффективности необходим дымоход с длинным горизонтальным коленом – боровом. В гараже боров неудобен, да и раскаляется при топке докрасна. Но уже на буржуйках начала прошлого века была отработана топка печей способом медленного горения.

При медленном горении топливо горит сверху. Непосредственно под горящим слоем развивается его термическое разложение на летучие горючие вещества – пиролиз. Пиролизные газы, попадая сразу в пламя, сгорают и выделяют дополнительное тепло, повышая КПД печи.

Поскольку для дожигания улетающих в дымоход газов необходимо некоторое протяженное пространство, современные буржуйки и их потомков делают двухкамерными с дожигателем, поз. Б на рис. Вторичный воздух для дожигания может браться от общего потока в топку, через отдельный дроссель или через щели между вкладышами конфорки. Регулируя подачу воздуха, можно менять мощность печи. Специально под длительное горение были разработаны и особые виды печей, см. в конце.

Яхтенный камелек и туристская печка

О конструкции самодельной гаражной буржуйки мы поговорим далее, а из готовых покупных малый гараж лучше греть ее мини-потомками: яхтенно-катерными камельками-камбузами (слева на рис.) или туристскими походными печками длительного горения, справа там же. Камелек обойдется несколько дороже (где-то на $2-5), но создаст лучшую конвекцию и более продуман с точки зрения пожарной безопасности. Вообще, по требованиям к отопительно-варочной печи каюта крейсерской парусной яхты ближе к гаражу, чем палатка.

Камелек годится для кратковременного обогрева: он разогревается до номинальной мощности за 3-4 мин, но его нужно подтапливать. Прогрев гаража походной печкой начинает чувствоваться через 5-10 мин, смотря по погоде, но после растопки она отдает тепло без присмотра 3-6 час.

Печи-калориферы

Прямым потомком буржуйки с дожиганием является также известная печь булерьян или просто буллер. Применительно к гаражу ее следовало бы назвать печью-конвектором. Схема буллера показана слева на рис. Фактически конструкторы выполнили конвекционный экран в виде 2-х батарей труб-воздуховодов и свели его в одно с корпусом печи. КПД буллера до 75%, выпускаются печи булерьян на мощность от 2 до 200 кВт. Цена маломощных от $30. В РФ буллеры производятся серийно под марками «Бренеран» (вторая слева поз.), «Аляска», «Сибирь» и др.

Для гаража более подойдет т. наз. палаточный полубуллер, третья слева поз. Направленные прямо вверх сопла батарей облегчают расплывание воздушной струи в гриб, и варочная поверхность тоже не будет лишней. На принципе буллера выпускаются и печи-калориферы других типов (справа на рис.): «Профессор Бутаков», «Огонь-батарея» и др. Благодаря использованию современных материалов и компьютерных технологий для проектирования их КПД превышает 85%, но они в несколько раз дороже простого буллера той же мощности.

Как обмануть буллер?

Печь булерьян можно назвать идеальной для отопления гаража: теплоотдача начинается через 3-5 мин после растопки, можно топить в пламенном режиме на короткое время, а в режиме длительного горения одной загрузки топлива хватает на 6-8 час. Без существенного ухудшения КПД буллер можно топить, в отличие от специальных печей длительного горения, довольно-таки сыроватыми дровами.

Однако у буллера есть существенный недостаток: это печь исключительно дровяная. Ее разработали для нужд канадских лесорубов, и вопрос о каком-то другом топливе просто не стоял. Все попытки приспособить булерьян под уголь, торф и пр. пока не дали успешного результата.

Если речь идет о временной протопке для работы в гараже, то буллер можно обмануть, устроив в нем теплоаккумулятор из кирпича. Точнее, из боя шамотного кирпича средней крупности, от спичечного коробка до сигаретной пачки. Обычный кирпич не подойдет, его теплопроводность и теплоемкость слишком малы.

Бой шамота закладывают в топку неплотно, чтобы в кирпичной массе было достаточно воздушных ходов. Затем теплонакопитель разогревают паяльной лампой, газовой или бензоводушной горелкой. Когда шамот раскалится до красно-оранжевого, это около 5 мин, за которые помещение уже прогреется, горелку убирают, дверцу топки, воздушный дроссель регулировки мощности и шибер дымохода полностью закрывают. Теплоотдача в помещение продолжится еще 1-4 час, смотря по мощности печи, типу гаража и погоде. Присмотра, разумеется, не нужно.

А какая же все-таки лучшая печь для гаража? Булерьян? Если печь покупная, то да. Цена буллера невысока, греет отлично, топлива требует мало, как для гаража и придуман. Но если делать гаражную печь самому, то появляются немалые сложности, см. след. разд. В таком случае лучше будет остановиться на приспособленной к гаражу буржуйке, см. там же. Сделать ее элементарно просто, лишь бы сварка была. Кратковременно на дровах или угле греет не хуже буллера, а для длительного обогрева буржуйку можно запустить на отработке. Чего буллер, кстати говоря, не позволяет: из-за очень интенсивного отбора тепла в конвектор как дожигатель он почти не дожигает, только нагаром изнутри обрастает. Вот упрямая печка, никак кроме дров ничего не ест.

Примеры конструкций

Как пример к вышеизложенному здесь на рис. – чертежи печи булерьян на тепловую мощность до 6-13 кВт. Общее количество труб в батареях можно уменьшить до 6-7, тогда соответственно сократится и длина печи. Также вполне можно обойтись без смотровой вставки из жаростойкого стекла в дверце, печь разжигается абсолютно надежно.

Чертежи печи булерьян

Но вот точеные детали, гнутье труб по шаблону и фасонные заготовки из 4-мм стали нужны обязательно. Т.е., самому за изготовление буллера следует браться только достаточно опытному мастеру, имеющему возможность пользоваться хоть самым малым станочным парком.

Примечание: подробнее об изготовлении буллера для гаража, порядке топки и пользования печи можно посмотреть в видеороликах ниже.

Видео: пример изготовления булерьяна для гаража

Видео: эксплуатация печи булерьян в гараже

Чертежи печи-буржуйки для гаража

Эту буржуйку можно использовать как дожигатель печи на отработке, см. выше, удлинив ножки до 400-450 мм. В таком случае фланец под патрубок газификатора лучше расположить на боковой стенке под колосниковой решеткой и снабдить его глухой резьбовой крышкой, навинчивающейся при топке дровами/углем. В экране под газификатор нужно прорезать круглое окно, на эффективность печи оно заметно не повлияет. На дверцы топки и поддувала тогда нужно наложить изнутри асбестовые прокладки, чтобы исключить паразитный подток воздуха.

Деталь 1 (корпус и перегородки дожигателя) выполняются из стали 2,5-4 мм. Колосниковая решетка 2 – из стали толщиной 4-8 мм. Экран 3 – из жести или тонкой оцинковки. Варианты исполнения проставок под экран 4 показаны на врезке.

О печах длительного горения

Постоянно обогреваемый гараж с печным отоплением дело, вообще говоря, рискованное. Но в некоторых местностях у владельцев автомобилей просто иного выхода нет. В таком случае выручит печь длительного горения. Кроме того, что самодельные, из подручных материалов, «длинные» печки обеспечивают равномерную теплоотдачу в течение 12-24 час, они работают и на опилках, стружке, щепе, мелковеточном хворосте, соломе, сухих листьях, картонажно-бумажных отходах. Общие недостатки печей длительного горения следующие:

  • Топливо требуется только комнатно-сухое, т.е. в гараже нужно будет отвести место под дровник, что еще и увеличивает пожарную опасность.
  • В дымоходе оседает обильный конденсат (молекулы воды образуются при пиролизе древесины или летучих компонент угля), поэтому требуется колено дымохода с его сборником и вентилем для слива, что еще отнимает место под печь.
  • Погасить разожженную печь невозможно, топливо должно полностью прогореть само.
  • Эксплуатация самодельных печей длительного горения не разрешена пожарными правилами, что автоматически аннулирует страховку гаража и автомобиля.
  • Если машина взята в аренду или лизинг (аренду с выкупом), то арендодатель получает право в любой момент отобрать ее, не возвращая ни копейки из уже полученных платежей.

Печи длительного горения выполняются в основном по 2 схемам: с закрытой и открытой зонами горения. КПД и тех и других в любительском исполнении достигает 70% Печи с закрытой зоной горения развивают большую удельную тепловую мощность, но несколько сложнее по конструкции.

Пример первых – всем известная бубафоня, см. рис. ниже. Она весьма популярна, т.к. ее можно сделать из бочки, газового баллона, обрезка трубы и т.п. Бубафоня без экрана дает конвективный поток, как раз достаточный для создания теплой шапки. Однако у бубафони как печи для гаража есть серьезный недостаток: при задувании в дымоход возможно обратное горение, при котором из воздуховода бьет пламя, что в гараже никак ни к чему.

Печь длительного горения бубафоня в гараже

Из печей с открытой зоной горения достаточно популярна «Слобожанка», см. рис. ниже. Она предельно проста по конструкции и, если во время топки не снимать крышку, совершенно безопасна. «Слобожанку» малыми сериями выпускают некоторые мелкие частные предприятия. Но сделать ее из баллона или трубы не выйдет: диаметр печи должен быть в пределах 500-700 мм. При равных с бубафоней размерах мощность «Слобожанки» примерно вдвое ниже. Для создания теплой шапки необходим экран.

Печь Слобожанка с экраном

В заключение – а вдруг?

Вдруг – это возгорание в гараже. Печка там все-таки. На такой случай не лишним будет 1 или, для гарантии, пара меньших автоматических энергонезависимых углекислотных огнетушителей, их вешают на стену рядом с печкой. Нужно только выбрать по спецификации, чтобы объем выпускаемого газа был в 1,5-2 раза больше объема гаража. Как правило, огнетушителя с зарядом в 5 кг хватает.

Если просто открыть вентиль прибора, то ничего не произойдет: сжиженный углекислый газ в баллоне заперт выпуклой предварительно напряженной биметаллической мембраной. Если же баллон или непосредственно головка огнетушителя нагреется свыше 70 градусов, мембрана вывернется, наколется на острие, разорвется и газ пойдет наружу. С такой страховкой можно спать более-менее спокойно даже при обогреве гаража печью длительного горения.

Источник: http://clubpechnikov.ru/pech-dlya-garazha/

Печь для гаража своими руками

Самодельная печь для гаража на дровах: чертежи печи, фото пошагового изготовления своими руками.

В зимний период иногда приходится поработать в гараже, чтобы не крутить гайки на морозе, автор задумал собрать простую дровяную печь из материалов, что были в наличии.

Для изготовления печи были использованы вот эти чертежи печи, размеры пришлось немного изменить исходя из наличия материалов.

Чертежи печи.

Фото изготовления буржуйки.

Из листового метала толщиной 3 мм, был сварен корпус печи, сделана дверца для топки.

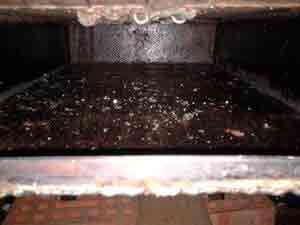

Вид с торца, показаны две перегородки лабиринта для дыма, перегородки позволяют снять больше тепла с дыма, ведь у печей буржуек большая часть тепла уходит в дымоход.

На стенках топки дополнительно наварены листы металла.

Из профильной трубы сделаны ножки, печь установлена в гараже.

Дымоход сделан из трубы диаметром 80 мм, конечно для дымохода это маловато, но другой трубы не было.

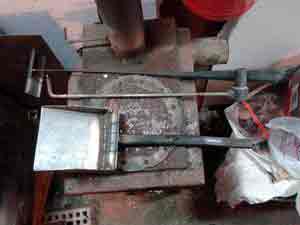

Колосники сварены из того что было под рукой.

Испытания прошли успешно, печь не дымит, греет хорошо.

Для отопления гаража такой печки буржуйки вполне достаточно.

Источник: http://sam-stroitel.com/pech-dlya-garazha-svoimi-rukami.html

Как сделать печку для гаража

Самый простой и удобный путь обогреть зимой гараж – это поставить какой-нибудь электрический обогреватель. Многие автолюбители так и делают, но им приходится потом сталкиваться со счетами за электроэнергию, что несопоставимы с полученным теплом из-за высокого тарифа. С другой стороны, печка для гаража на дровах или отработке не столь комфортна в эксплуатации, но уж точно обойдется дешевле. В данном материале будет изложено, как сэкономить еще больше и изготовить такую печку самостоятельно.

Дровяная печь

Требований к подобным печкам совсем немного:

  • чтоб хорошо выделяла тепло;
  • была пригодна для сжигания любой древесины;
  • поместилась на выделенном для нее пятачке.

Поскольку простые печи для гаража не особо нуждаются в эстетике, то обычно домашние мастера их сваривают из того, что попадется под руку либо найдется на металлоломе. Так что форма корпуса может быть произвольной, нашел кусок большой трубы – печка будет круглой, попался листовой металл – сделаем прямоугольную. По большому счету, это не имеет большого значения, гораздо важнее сама конструкция.

На просторах интернета полно чертежей разных печек, но все они производные от традиционной металлической буржуйки. Корпус отопителя можно ориентировать в горизонтальной или вертикальной плоскости, на эффективность работы это почти не оказывает влияния. Дело в том, что вертикальная самодельная печь для гаража, сделанная своими руками, занимает меньше места. В то время как в горизонтальную помещаются длинные поленья и с одной загрузки горит она дольше. Выбирайте, какой вариант вам больше по вкусу.

В традиционных буржуйках колосниковой решетки нет, эта печь является подовой. Дымоход же располагается в задней части и подводится сверху, как показано на чертеже:

В гараже, где хранятся легковоспламеняющиеся жидкости и масла, отсутствие зольника – не лучший вариант. При очистке пода горячие угли могут рассыпаться, неудобство для выполнения процедуры налицо. По этой причине простая печка на дровах получила колосники, зольник и дверцу для очистки, а то и выдвижной ящик. Что касается трубы, то ее варят в обычном месте либо на задней стенке.

А вот усовершенствованная двухходовая буржуйка имеет трубу в передней части. Конструкция печи способствует повышенной теплоотдаче, поскольку дымовые газы внутри нее делают два хода в разных направлениях, интенсивно обмениваясь теплом с металлическими стенками.

Последний ход газов завершается у лицевой стенки, поэтому и труба спереди. Подобная печь в гараж весьма эффективна, изготовить ее можно по чертежу, представленному выше:

Дополнительно повысить теплоотдачу поможет увеличение поверхности обмена. Мастера-умельцы давно решили этот вопрос, приваривая к корпусу ребра из полосовой стали толщиной 4—5 мм, как показано на фото:

Не вдаваясь в подробности и описание производства сварочных работ, дадим несколько общих рекомендаций:

  • старайтесь брать металл потолще, если возможно, то 4—5 мм. Тогда дровяная печь прослужит дольше;
  • при креплении дымохода сверху стенку лучше усилить, этот стык прогорает чаще всего;
  • наружные ребра заметно улучшают обмен теплом, их можно приварить к любой печке;
  • внутри можно установить хотя бы одну перегородку, как у двухходовой печи;
  • лучше в колосниковой решетке сделать много мелких отверстий, чем большие дырки, куда будут просыпаться не догоревшие угли.

Печь на отработанном масле

Самая простая печка для гаража, работающая на отработанном масле, хорошо известна всем. И, хотя ее чертеж нетрудно отыскать в рунете, мы на всякий случай представим его еще раз:

Как видите, в изготовлении такой отопитель несложен, а вот при эксплуатации есть нюансы. Главный враг подобных печек – вода, в силу разных обстоятельств попавшая в отработанное масло. Совсем небольшое ее количество вызывает сильные хлопки в перфорированном дожигателе (вертикальной трубе с дырками), что может привести к пожару. Выходит, что перед употреблением топливо нужно отстаивать, чтобы отделить воду.

Важно. Любая печь на отработке, как и на дровах, требует для стабильной работы дымохода с хорошей тягой, поэтому его рекомендуется поднимать на высоту не менее 4 м.

Второй недостаток отопителя – едкий запах на стадии розжига и разогрева. В остальном использование чудо-печи, как ее называют на специализированных форумах, особых нареканий не вызывает. Греет она вполне прилично. Но на тех же форумах мастера-умельцы давно предложили более надежную и эффективную конструкцию. И не такую пожароопасную. Принцип, по которому функционирует такая масляная печка, показан на рисунке:

Топливо сгорает в металлической чаше, расположенной на дне вертикально стоящей трубы (или газового баллона). В чашу оно подается каплями из дозирующего устройства. Благодаря такой схеме при необходимости печь на жидком топливе может сжигать и дизельное топливо, надо лишь настроить подачу воздуха и дозировку. Часть паров масла догорает внутри вертикальной перфорированной трубы – дожигателя при подаче вторичного воздуха. Устройство печи показано на чертеже:

В качестве корпуса можно применить толстостенную стальную трубу или баллон из-под пропана. Сортамент остального металла указан на чертеже, перечислять его еще раз мы не будем. Вместо этого заострим внимание на способе подачи воздуха, он может быть двух видов:

  • естественный, за счет тяги дымохода;
  • принудительное нагнетание вентилятором.

Самодельная капельная печка из трубы может работать и на малой тяге, если нет никакой возможности поднять дымоход повыше. Этому способствует установка вентилятора, нагнетающего воздух внутрь дожигателя. Тогда, заглянув в работающую печь сверху, можем наблюдать такую картину:

Способ считается более эффективным и вполне надежным, проверенным не одним владельцем гаража. При желании такая дизельная печка заключается в водяную рубашку, превращаясь в водогрейный котел. Это позволит устроить в гараже радиаторное отопление и значительно повысить комфорт при длительном пребывании в помещении зимой. Предостережение к масляным отопителям такое же, как и к дровяным: если в непосредственной близости находится высотный жилой дом, то придется вернуться к мысли об отоплении электричеством.

Рекомендации по установке

Самостоятельная установка печки в гараже должна выполняться по определенным правилам. Во-первых, нужно обеспечить работоспособность нагревателя, а во-вторых, принять меры по пожарной безопасности. Что касается первого момента, то он касается правильного монтажа дымохода, обязанного создать нормальную тягу. Здесь рекомендации следующие:

  • высота трубы – не менее 4 м, считая от колосниковой решетки;
  • поворотов – не более 3, при этом избегайте установки колен 90º, старайтесь применять 45 или 30º;
  • если есть горизонтальный участок, то его длина – не больше 1 м;
  • участок трубы на улице лучше утеплить базальтовой ватой, чтобы не допустить образования конденсата;
  • прикрепите дымоход к стене, чтобы он не нагружал тело печи.

Во время монтажа дровяной или масляной печи своими руками соблюдайте противопожарные требования. Вот их перечень:

  • на полы под печью уложите лист металла, выступающий со стороны дверцы на 1 м;
  • сгораемые конструкции стен около печки надо защитить экранами из металла или кирпича;
  • проходя дымоходом деревянное перекрытие, обеспечьте зазор между ним и трубой 250 мм, заполнив его базальтовым волокном;
  • дабы защитить газоход от задувания ветром, установите на него дефлектор или специальную насадку;
  • в гараже должна функционировать естественная приточно-вытяжная вентиляция.

Заключение

По сравнению с электрическим печное отопление гаража куда экономнее, а подчас и эффективнее. Но в монтаже и эксплуатации масляных и твердотопливных отопителей есть свои особенности, которые надо учитывать. Сделать печки своими руками не представит большой сложности для человека, владеющего необходимыми навыками. В крайнем случае изготовление можно поручить знакомому мастеру, выбрав подходящую конструкцию.

Источник: http://cotlix.com/kak-sdelat-pechku-dlya-garazha

Печка в гараж на дровах своими руками

Простая печка в гараж на дровах своими руками может быть сделана из разных материалов – кирпича, старого газового баллона или металлической бочки с толстыми стенками. Печь на дровах можно сделать и из куска толстостенной трубы.

Главное, при установке в гараже печи на твердом топливе, обустроить хорошую вентиляцию помещения – принудительную или естественную.

Виды дровяных печей, которые можно сделать своими руками

Самостоятельно несложно изготовить следующие конструкции печи на твердом топливе:

  • кирпичная печка – надежно и безопасно, требует некоторых навыков кладки кирпича;
  • буржуйка – легко сделать из труб, баллонов или толстостенных бочек;
  • печи длительного горения на дровах – понадобиться топка конус (баллон, труба) и сварочный аппарат;
  • печка на отработанном масле – понадобятся трубы, дрель, сварка и схема чертеж. Обязательно защитить печь от влаги и сырости.

Если сравнивать конструкции, то буржуйки нагреваются быстро, но не держат тепло, в отличие от кирпича. Печи длительного горения требуют строгого соблюдения размеров по схеме, а печи на отработанном масле нельзя устанавливать в гаражах из легко воспламеняемых материалов.

Вариант первый — надежный и эффективный кирпич

Порядовая схема кладки кирпича в простой печке для гаража

Кирпичная дровяная печка для гаража – традиционный надежный вариант отопления. По сравнению с металлическими котлами и буржуйками кирпич безопасней, но нагревается такая печь дольше, остывает тоже.

Для того чтобы своими руками сложить кирпичную печь на дровах понадобятся следующие материалы:

  • огнеупорный кирпич;
  • глина высокой жирности для кладочного раствора. Проще купить готовый огнеупорный раствор для кладки огнеупорного кирпича, в нем есть все необходимые присадки.

Совет. Проверяем жирность, скатывая из влажной глины шарик. Если такой шарик, брошенный на пол, трескается, то глина не подходит – низкая эластичность (жирность). Замачивать глину для кладки надо минимум на 24 часа перед замешиванием раствора.

  • цемент М300 и песок для цементного фундамента печки;
  • дверцы для поддувала и топки;
  • материал для колосниковой решетки;
  • асбестовая нить для герметизации;
  • задвижка для дымохода;
  • труба дымохода – асбестовая или двухслойная нержавейка.

Совет. Если сделать дымоход съемным, то летом можно будет использовать отверстие как дополнительную естественную вентиляцию.

Выбираем место для печи таким образом, чтобы дымоход не соприкасался с перекрытием кровли, и печь не мешала передвижению.

Последовательность кладки простой кирпичной печки для гаража, размеры 60х60 см, этого вполне достаточно для стандартного гаража:

  • фундамент под небольшую печь не стоит делать мощным, достаточно 50 см. если планируется высокая печь, то можно выполнить дополнительное армирование фундаментной цементной стяжки.

Обратите внимание. Если в гараже бетонированная цементная стяжка, то фундамент для печки можно не заливать.

  • после того, как цемент застынет надо уложить 2 слоя гидроизоляции (рубероид) и можно приступать к кладке печи;
  • сплошное основание печи – два сплошных ряда кирпича;
  • выставляем дверцу зольника, для жесткости фиксируя ее проволокой с четырех сторон. Проволока фиксируется раствором кладки;
  • порядовка кирпичной печи для гаража — порядок кладки легче понять, посмотрев видео материал.

В процессе кладки проверяем каждый ряд водяным уровнем, важно соблюдать горизонталь и вертикаль. Монтаж колосниковой решетки дополнительно требует герметизации асбестовой нитью.

Можно модернизировать кирпичную печь по типу «ракета», в этом случае теплоотдача увеличивается в два раза, за счет использования тепла труб дымохода.

Когда кирпичная печь своими руками построена, то сразу тестировать и растапливать ее нельзя. Нужно, чтобы кладка окончательно высохла.

Вариант второй – самодельная буржуйка

При наличии сварочного аппарата буржуйки, проверенные и простые конструкции, можно сделать за один день. Для топки буржуйки можно использовать толстостенные трубы, бочки и газовые баллоны. Прямоугольную буржуйку можно сварить из металлического уголка и стальных листов (толщина 3 мм).

Важные правила расположения буржуйки в гараже

Для того чтобы избежать возгорания надо соблюдать следующие правила пожарной безопасности при установке самодельной буржуйки:

  • расстояние до стен и воспламеняемых предметов – метр, до кирпичной стены расстояние – 0,5 метра;
  • стены и потолок вокруг печки дополнительно обшивают листами металла;
  • под печкой размещают толстый металлический лист – 10 мм или делают цементную стяжку – толщина 20 см;
  • обязательно устройство вентиляции (принудительной или естественной), чтобы при задымлении не произошло неприятностей. Зазор под воротами гаража в 5 см или два вытяжных отверстия под кровлей обеспечат достаточную естественную вентиляцию помещения.

До автомобиля расстояние от печки должно быть не менее двух метров. При близком контакте с раскаленными стенками печи есть вероятность повреждения краски или возгорания топлива.

Дополнительный защитный кожух из кирпичных стенок не только создаст конвекционный поток теплого воздуха и повысит теплоотдачу, но и обеспечит безопасность.

Обратите внимание. Обкладывать кирпичом можно только квадратные или прямоугольные буржуйки. Печь в виде цилиндра требует особого устройства конструкции кожуха, в виде боковых металлических ребер. Кожух из кирпича для цилиндра сократит теплоотдачу и приведет к быстрому прогоранию стенок.

Как сделать простую квадратную буржуйку

Для стандартного гаража отопительный прибор 30 х 30, высотой 50 см – вполне достаточно. Диаметр трубы для буржуйки – не меньше 30 см, толщина стенок – не менее 5 мм. Для дымохода подойдет труба диаметром 12 – 15 см, толщина 3 мм. Чтобы труба дымохода быстро не обледеневала, ее обматывают снаружи слоем минеральной ваты.

  • вначале чертим раскрой деталей печки, определяем все размеры;
  • вырезаем из листового металла по размеру необходимые детали;
  • вначале соединяем сваркой стенки и дно печи, но только прихватываем. Чтобы была возможность выставить все стороны строго по уровню;
  • после проверки вертикали и горизонтали можно проварить все соединения тавровым швом;
  • в готовый корпус устанавливаем нижнюю перегородку. В ней сразу надо просверлить отверстия для удаления золы (шаг между отверстиями полтора сантиметра, от стенок – 5 см);
  • перегородка располагается не ниже, чем 10 см от дна;
  • в задней стенке вырезаем круг для установки трубы дымохода;
  • дверцы топки и поддувала – расстояние от стенки – 5 см;
  • при креплении завес дверцы нужно учитывать, что они просядут от температуры, поэтому крепим их на 2 см выше;
  • последними монтируют ножки буржуйки – высота не меньше 15 см и устанавливают верхний лист печи.

Для того чтобы получить максимальную теплоотдачу труба буржуйки не должна быть прямой. Нужно установить трубы с двумя поворотами в 30 градусов и выводить их через стену гаража. Тогда продукты горения будут отдавать все тепло не улице, а помещению.

На видео показано, как сделать простую буржуйку из металлического листа и уголков и из старого газового баллона.

Вариант третий — печка на отработанном масле

Этот отопительный прибор дает максимальную теплоотдачу и практически не требует затрат на топливо – отработанное масло в гараже есть всегда. Единственный минус этой печки – нужен высокий дымоход, а продукты горения создают копоть, которую придется чистить часто.

Мини печка для гаража на отработке из дисков для авто. Смотрим видео, сделать такую печь – пара пустяков.

Вариант четвертый — дровяная печь длительного горения

Поддерживать плюсовую температуру в гараже сложно, особенно в конструкции из металла или профиля, даже утепленном. Поэтому печи длительного горения – лучшее решение для гаража, где надо просто поддержать температуру выше нуля, чтобы каждый день не прогревать двигатель и не портить свечи и не сажать аккумулятор.

Такую печку можно сделать из старого газового баллона, листов металла и даже из кирпича. Смысл в том, что в такой печи доступ воздуха в топку ограничен и дрова не горят, а тлеют, максимально увеличивая КПД топлива.

Закладка дров в такую печь сверху, топливо прижимается по мере сгорания металлическим поршнем.

Из простой старой бочки можно сделать отопительный прибор для гаража, который работает на опилках, тырсе и отходах строительства.

Даже полностью правильно сделав печь длительного горения своими руками, можно не добиться максимального тепла и расход дров будет большим. Причина – неправильная закладка топлива. Дрова в печи нельзя укладывать вертикально – только горизонтальная закладка.

В видео описаны причины, почему топливо в печи с верхней закладкой дров не прогорает полностью.

В качестве вывода — можно ли отапливать гараж такой дровяной печкой? Если соблюдать важные правила безопасности, то такие отопительные приборы прекрасное альтернативное решение для небольших гаражей без подключения к электричеству.

Что важно помнить:

  • нужна качественная вентиляция гаража, чтобы избежать угара при задымлении и пожара;
  • необходимо защитить металлические детали отопительного прибора кожухом из огнестойких материалов;
  • дымоход надо выводить так, чтобы он не соприкасался с деревянными стропилами кровли;
  • от раскаленных стенок печки до автомобиля должно быть не менее двух метров;
  • нельзя допускать, чтобы в топку попадала вода из дымохода, обязательно устройство защитного колпака на трубе;
  • выбирайте для печи прочные материалы;
  • печь на отработанном масле может взорваться, если в топку попадет влага;
  • чтобы конденсат не заливал дымоход, его утепляют минеральной ватой с фольгой или устанавливают съемные оцинкованные трубы с внутренним утеплением минеральной ватой.

Самый безопасный вариант для любого гаража – кирпичная печь длительного горения или буржуйка, защищенная кожухом из огнеупорного кирпича.

Источник: http://garazhov.ru/heating/pechka-v-garazh-na-drovah-svoimi-rukami.html

Смотрите также:
31.10.2018

Как сделать ракетную печь Самые простые решения по организации обогрева помещений частного дома всегда будут пользоваться популярностью, особенно среди домашних мастеров-умельцев. К таковым относится и ракетная печь на дровах, которую можно сделать своими руками,...

31.10.2018

Понятные чертежи для создания самой эффективной буржуйки своими руками В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и...

31.10.2018

Печь на отработке с наддувом: конструкция, принцип работы. Масляная печь Для обогрева технических помещений (гаража, мастерских и др. ) служит печь на отработке с наддувом или без него. Правильное изготовление устройства позволяет приобрести хорошее средство для...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
