Мини печка своими руками

Как строится мини русская печь своими руками?

Русская печь – классика жанра, как сказал бы любой опытный печник. Действительно, это многофункциональное устройство, где можно приготовить пищу, согреться на лежанке, любоваться открытым пламенем и даже высушить белье. Но! Самое главное – это обогрев дома, ведь камни даже по окончании горения еще долго удерживают тепло и сохраняют уют.

Настоящая русская печь в общем понимании это достаточно крупный объект, традиционно занимающий четверть кухни. Мы же предлагаем сделать такую же, но в несколько раз меньше. Прочитав нашу статью, вы узнаете, что такое мини русская печь своими руками и сколько у нее преимуществ перед большой «сестрой».

Мини русская печь действительно миниатюрная, ее стандартные размеры составляют 100х130 см, и потому она будет уместной даже в небольшом однокомнатном доме.

Чаще всего она используется для готовки пищи, поскольку занимает мало места, растапливается быстро, позволяет разместить сразу 2-3 предмета на конфорках, в ней же можно одновременно выпекать хлебобулочные изделия. И даже после окончания топки плита еще несколько часов держит температуру, что дает возможность поддерживать еду теплой.

Устройство русской печи и принцип работы – видео

Построить такой универсальный отопительный агрегат несложно и очень быстро – всего за 2 дня у вас получится миниатюрная печь русская своими руками. Главное разобраться в порядовке и выбрать качественные материалы.

Особенности русской мини печи

Первый отличительный признак – конструкция 2х топливников, где основной поставлен спереди, а малый позади, на них накладывается плита из чугуна с 2мя разноразмерными конфорками. В весенне-летний период еда готовится в основном на малом топливнике, что очень удобно. Не требует большого количества топлива, проще чистить и ухаживать.

Топливники предназначены не только для приготовления пищи, но и для отопления. Причем они могут работать одновременно в двух режимах или по отдельности, а топливо можно закладывать непосредственно в варочную камеру.

Поскольку русская печь экономка не подразумевает наличия лежанки, особенными являются и каналы, по которым подается к топливникам горячий газ и отводятся наружу угарный газ и дым. Как только печь начинает топиться, горячий газ сперва идет в первый отсек камеры, после чего черед подводы уходит к стенке. Далее идет к варочным камерам (конфоркам), а дым и угарный газ уходят через верхние отверстия варочной камеры и сразу в дымоход.

Строительство печки

Можно сильно не мудрствовать и заказать уже готовый экземпляр, тем более, что упрощенная мини русская печь встречается во многих магазинах отопительных приборов. Но мы все же советуем сделать русскую печь с плитой своими руками. Она прослужит вам несколько десятков лет, достаточно просто раз в 2-3 года чистить дымоход.

Даже миниатюрная русская печь всегда устанавливается на прочный фундамент. Недостаточно просто усилить пол, надо установить новый из кирпича или камня или залить бетоном и армировать его.

Какие понадобятся материалы

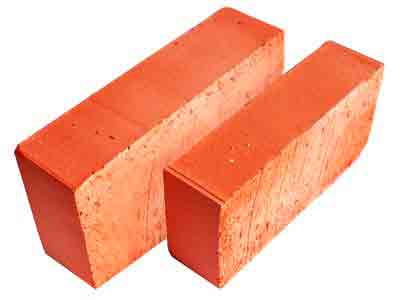

• красный кирпич – 750 шт.;
• шамотная глина;
• песок;
• войлок или асбестовое волокно для изоляции;
• рубероид на нижний слой также для тепло- и гидроизоляции;
• крепежные элементы;
• металлический уголок, лист и стальная проволока;
• колосниковая решетка – 2 шт.;

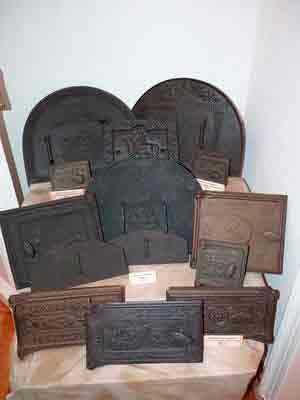

• дверцы для топочной камеры и поддувала – 2 шт.;
• заслонка – 1 шт.;
• задвижка – 1 шт.

• строительный уровень;
• шпатели;
• мастерок;
• дрель с насадкой миксер для смешивания раствора;
• ведра;
• сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

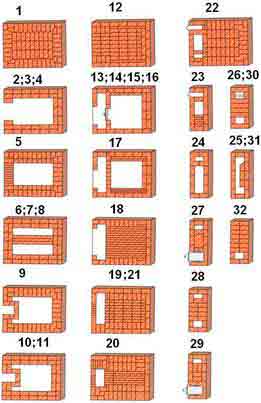

• 1 ряд – выкладывается стенка русской мини печи целыми кирпичами с обязательной перевязкой каждого шва.
• 2-5 ряды – выкладываются поддувала основного и малого топливников, отдельно столбики, на которые будет поставлена кирпичная арка. На этих же рядах можно сразу прикрепить дверцы в поддувала.
• 6 ряд – спиливаются кирпичи под конус непосредственно над колосниковой решеткой, а в каждый топливник ставится свой колосник.
• 7-8 ряды – закрепляются дверцы на обеих топливных камерах.
• 9 ряд – начало сужения канала отвода при выходе из основного топливника. Перегородка, в свою очередь, расширяется.
• 10 ряд – строится под так, чтобы по задней стенке обязательно проходил канал отвода шириной примерно 75-80 мм.
• 11 ряд – продолжается строительство пода, а передняя стенка дополнительно фиксируется уголками.
• 12 ряд – канал закрывается варочной плитой из чугуна.
• 13-16 ряд выкладываете полностью по рисунку, а на 15-мделает из металлического листа связи боковых стенок.
• 17 ряд – также дублируются связи боковых стенок металлическим листом и делается основание под перетрубье. Дополнительно нарезаются пазы под полосы.
• 18 ряд – начало закладки варочной панели, которая традиционно выполняется в форме арки. Она опирается на кирпичи под углом 10 градусов, которые дополнительно закрепляются глиняным раствором.
• 19 ряд – закладывается вентиляционный канал и начинается кладка дымохода.
• 20-21 ряды – выкладываются по рисунку.
• 22-24 ряды – кирпичи спиливаются под сборный канал, который должен получиться квадратным.
• 22-25 ряд – продолжается строительство дымохода с постепенным уменьшением просвета так, чтобы в итоге получился всего 1 кирпич.
• 27 ряд – по рисунку
• 28-29 ряды – соединяются горизонтальным каналом вертикальные по обеим сторонам, и закрывается листом металла.
• 30-32 ряд – по рисунку.

Как видим мини русская печь «Экономка» возводится достаточно быстро и просто. Здесь нет сложных переходов кирпича с увеличением и уменьшением сечения и каналов, нет отдельных камер, как в традиционной печи, оттого ее модно построить буквально за несколько дней.

Еще раз, но уже наглядно, как построить мини русскую печь своими руками – видео

Правила строительства мини печи

Существует ряд рекомендаций от опытных печников, которые, с одной стороны, позволят сделать все быстро и точно, с другой – обеспечить долговечность агрегата.

1. Покупайте только качественный кирпич и глину

Часто в попытке сэкономить нерадивые хозяева приобретают б/у кирпич, который не всегда бывает ровным и одинаковым по размеру, и который крайне сложно чистить от остатков кладочного материала. Шамотная глина – гарант того, что печь не лопнет в один прекрасный день или вечер и не отравит обитателей угарным газом.

1. Перед тем, как сложить русскую печь своими руками, изучите чертежи. Они составляются опытными мастерами, которые не один год занимаются кладкой различных печей и точно знают, какая порядовка будет лучшей.
2. Первые 3-4 раза растапливайте печь не в полную силу, чтобы вовремя обнаружить ошибки в кладке.

Мы не говорим, что они должны быть обязательно, но даже спецы иногда допускают ошибки, что уж говорить о начинающих печниках.

1. Соблюдайте технику безопасности

Это касается как собственно строительства русской печи своими руками, так и периода эксплуатации. Это прямой контакт с огнем, а с ним, как известно, шутки плохи.

В целом, русские печи для дома абсолютно безопасны. Ее конструкция предусмотрена таким образом, чтобы исключить выпадение угольков из топки или искр при закладке дров. Даже если вы совсем не умеете пользоваться русской мини печью, в крайнем случае, просто не сможете разжечь, но никакого вреда ни дому, ни его обитателям не причините.

Источник: http://www.portaltepla.ru/pechi/mini-russkaya-pech-svoimi-rukami/

Не в тесноте и не в обиде: маленькая кирпичная печь прогреет весь дом и не займет много места

Кирпичные печи, даже самые маленькие, имеют много преимуществ перед металлическими отопительными приборами.

Железные печки нагреваются очень быстро, но также быстро охлаждаются, не прогревая воздух. Мини-печь из кирпича долго отдает тепло и держит комфортную температуру несколько часов.

Это отопительное сооружение можно сделать самостоятельно, не прибегая к помощи профессионального печника.

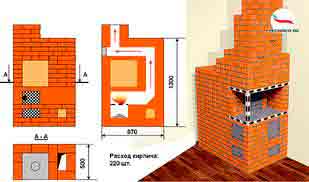

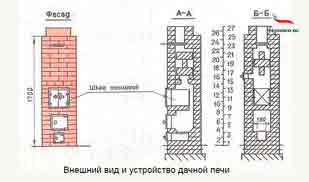

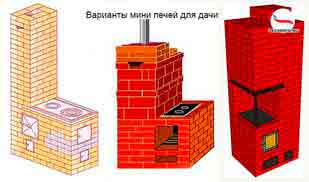

Схемы кирпичных мини-печей

Маленькие печи занимают небольшую площадь, размеры их оснований колеблются от 50 до 70 сантиметров в ширину и до 65—100 см в длину. Высота отопительного сооружения составляет от 1,5 до 2,3 метров. В печь встраивается варочный настил, духовой шкаф, водогрейный бак. Печниками также разработаны приборы, предназначенные только для отопления дома.

Небольшая отопительная конструкция

Это самое простое отопительное сооружение. Разберем модель следующих размеров:

• ширина основания — 51 см;
• длина основания (глубина) — 89 см;
• высота — 238 см.

Мини-печку устанавливают в середине кухни или у стены. Оптимальная площадь обогрева — 20—35 метров. Вокруг печи возводят межкомнатные перегородки, что позволяет нагревать и кухню, и смежное помещение.

Внутри устройства находятся:

• топочная камера;
• поддувало;
• дымовые каналы, ведущие в дымоход.

Топочная дверца мини-печки (чугунная или стеклянная) выбирается в зависимости от эстетических предпочтений хозяев дома. Дверца из жаростойкого стекла, через которую видно, как горят дрова, придает конструкции сходство с камином. В средней и верхней части печи устанавливают две дымовые задвижки. Для прочистки каналов есть одна дверца. Для возведения этой модели прибора потребуются:

• 260 штук кирпича керамического;
• 130 штук шамотного кирпича;
• колосник (40х23 см);
• топочная (30х20 см) и поддувальная (20х14 см) дверки;
• 2 дверцы для прочистных отверстий (20х40 см);
• металлический предтопочный лист (50х70 см);
• два листа рубероида размером 60х100 мм;
• песок и глина (или готовая глиняно-песчаная смесь для кладки), глиняно-шамотная смесь.

Справка. Кладочный раствор увеличивает объем прибора на толщину швов.

Основание и верхняя часть мини-печи выкладывается керамическим кирпичом на глиняно-песчаном растворе. Топку кладут из шамотного кирпича на глиняно-шамотную смесь.

На длинной стороне основания умещается три с половиной кирпича, на короткой — 2 стандартных кирпича длиной 25 см. В высоту кладка состоит из 35 рядов.

Маленькая отопительно-варочная печка

Это модель мини-печи для отопления и приготовления еды — удобное и очень компактное сооружение. Оптимальная площадь обогреваемого помещения при минусовых температурах — 20—25 квадратных метров.

Устройство имеет следующие размеры:

• длина основания (глубина) — 64 см;
• ширина основания — 51 см;
• высота — 215 см.

Конструкцию возводят на кухне. В прибор входят:

• поддувало;
• топочная камера;
• дымовые каналы, ведущие в дымоход;
• варочный настил;
• ниша для духового шкафа.

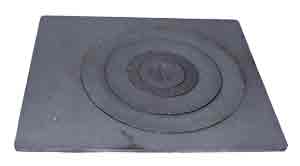

Варочный настил из чугуна имеет отверстие, закрывающееся диском и кругом. В продаже есть и сплошные настилы. В нише для духовой камеры располагают металлическую духовку или водогрейный бачок с краном. Если нишу оставляют свободной, она служит для просушки вещей. Для возведения печки понадобится:

• 222 штуки керамического кирпича;
• колосник (40х25 см);
• дверца для топки (20х20 см);
• дверца для поддувала (14х14 см);
• варочный настил (35х38 см);
• металлический духовой шкаф или водогрейный бачок;
• железный предтопочный лист (50х70 см);
• две дверцы для прочистных отверстий (20х14 см);
• две задвижки;
• кусок плоского шифера;
• уголок стальной;
• глина, песок или готовая глиняно-песчаная смесь для кладки.

Как сделать малогабаритную печь: рекомендации и пошаговая инструкция

Перед тем как приступить к кладке, проводят подготовительные работы. Они включают следующие этапы:

• выбор проекта;
• выбор и покупка материалов;
• покупка металлических деталей печки;
• подготовка инструмента, емкости для раствора;
• подготовка места для постройки печки;
• строительство мини-печи.

Выбор проекта

В интернете и в учебниках по печному делу есть порядовые схемы-чертежи десятка мини-печей.

Выбор велик, но если у домашнего мастера совсем нет опыта, стоит проконсультироваться с местными профессионалами или с людьми, которые успешно сооружали подобные печки. Выбирая устройство, которое планируется возводить своими руками, учитывают несколько факторов:

• площадь отапливаемого помещения;
• количество обогреваемых комнат;
• температуру воздуха в зимнее время;
• частоту использования отопительного сооружения;
• назначение мини-печи;
• опыт печного строительства и ремонта;
• материальные затраты.

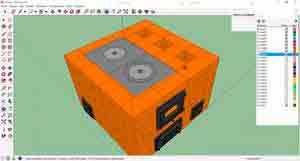

Фото 1. Перед началом строительства очень полезно смоделировать внешний вид, размеры и порядовку будущей печки.

Если планируется готовить пищу, предпочтительным будет вариант с варочным настилом и духовым шкафом. Потребность в горячей воде в зимнее время и в межсезонье закроет водогрейный бачок в нише. В ней же, убрав съемный бак, можно сушить обувь и другие вещи. Если в доме всегда есть электричество или газовая плита, выбирают вариант печи без варочного настила и ниши для духовки.

Для регионов, где зимняя температура опускается ниже 20 градусов и держится на этом уровне неделями, подойдет печь больших габаритов с тепловыми экранами. Мини-печку не рекомендуется топить непрерывно более двух часов подряд.

Для многих людей имеет значение дизайн конструкции. Ее можно облицевать плиткой или выложить кирпичом с рельефной поверхностью.

Для выбранного проекта мини-печи понадобится качественный кирпич. Следует выбирать ровный кирпич 1 сорта, равномерной окраски, без сколов и трещин.

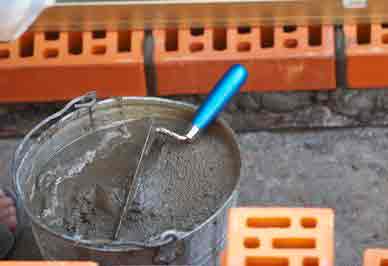

Для кладки кирпичей домашнему мастеру без опыта лучше выбрать готовую смесь в строительном магазине. Ее разводят по инструкции производителя.

Если мастер создает раствор из отдельных ингредиентов, следует приобрести песок и глину. Соотношение материалов определяют опытным путем. Раствор черпают шпателем и наклоняют его рабочую поверхность на 45—50 градусов. Кладочная масса нормального состава не опадает комьями со шпателя и не стекает с него.

Инструменты

Для работы понадобятся все инструменты печника и стол, на который можно будет вставать при кладке верхних рядов. В перечень инструментов входят:

• шпатели: широкий и узкий:
• мастерок;
• расшивки для формирования красивых швов;
• кельма;
• молоток печника с плоским обушком и киркой;
• киянка;
• уровень длинный строительный;

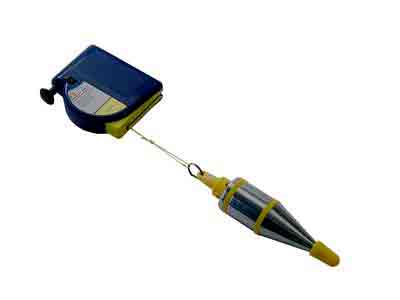

• отвес строительный;
• деревянный брус для каркаса;
• нити, леска, мел для разметки основания;
• болгарка с набором дисков для резки и шлифовки;
• правило алюминиевое.

Важно! Температура в помещении при кладке печи и ее просушивании должна быть плюсовой (от плюс 5 градусов).

Для приготовления раствора нужен большой бак. Для перемешивания пасты необходима деревянная мешалка (весло) и строительный миксер.

Подготовка места под печь

Перед кладкой мини-печи заранее готовят фундамент. Это нужно, потому что даже самый маленький прибор с кирпичной трубой весит от 500 кг и больше.

Такое давление на доски пола приведет к деформации пола и печных стенок. Это может стать причиной пожара на крыше и в доме.

Существует несколько вариантов возведения фундаментов. Строительство бетонного основания для мини-печи включает следующие шаги:

• раскопка котлована глубиной 50—70 см;
• утрамбовка грунта в котловане;
• укладка в котлован слоя щебня (20—25 см);
• укладка в котлован песка (слой 15—20 см);
• утрамбовка песка и щебня;
• гидроизоляция котлована рубероидом: стыки герметизируют гудроном, мастикой битумной;
• установка стальной арматуры с диаметром ячеек не более 8—10 см;
• заливка бетона и уплотнение его вибробуром;
• укладка на высохший бетон двух слоев рубероида для дополнительной гидроизоляции.

Важно! Печку возводят на фундаменте, который выступает за ее периметр на 10—20 см. Со стороны топки рекомендуется оставлять 50—70 см фундамента, чтобы смонтировать на нем предтопочную площадку.

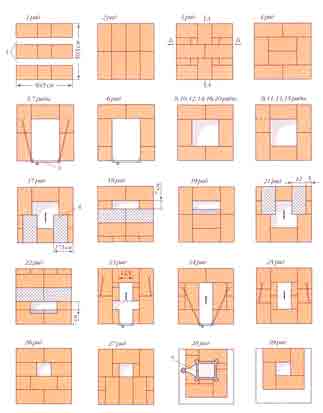

Порядовка кладки

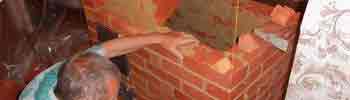

Кладка керамического кирпича ведется на глиняно-песчаный раствор на подготовленном фундаменте:

• 1 и 2 ряды. Сплошная кладка.

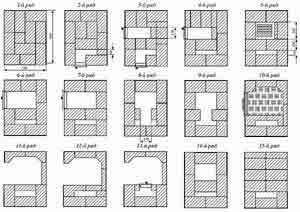

Фото 2. Схема кладки первых рядов для маленькой отопительно-варочной печки. Далее следует труба дымохода.

• 3 ряд. Выкладывают камеру для поддувала. Устанавливают (на проволоку или металлические планки) дверцу поддувала.
• 4 ряд. Продолжается кладка поддувала и укрепление его дверцы. Выкладывается уступ для колосниковой решетки.
• 5 ряд. На уступы свободно, без раствора, кладут колосник. Вокруг него оставляют зазоры по 5—7 мм.
• 6 ряд. В портал печи устанавливают топочную дверцу. Она крепится посредством укладки в швы стальной проволоки или с помощью стальных планок. Планки также укладываются в швы на раствор.
• 7—11 ряды. Кладка топки, окончательное закрепление дверцы укладкой проволоки (стальных пластин) в швы на раствор.

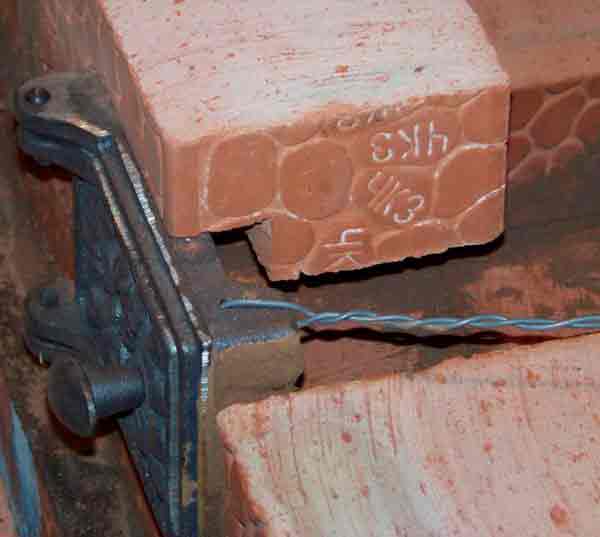

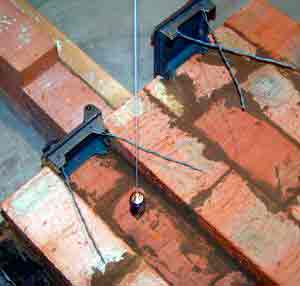

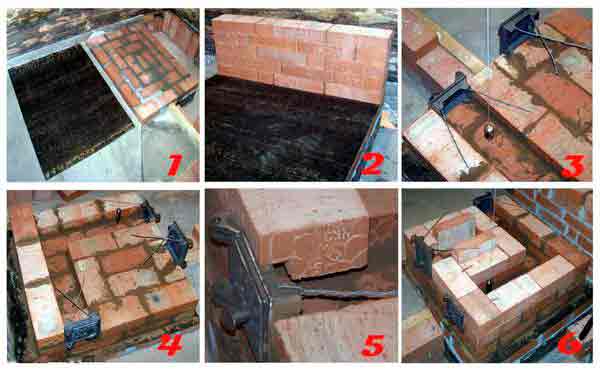

Фото 3. Установка и крепление дверок для топки и прочистки. С помощью отвеса следят за точностью кадки.

• 11а. По завершении 11 ряда укладывают металлическую полосу (или уголок), на которую будет опираться варочный настил. После этого кладут варочный настил.

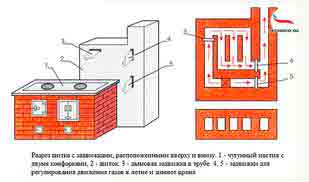

• 12—15 ряды. Возводятся стены вокруг варочного настила (варочная камера), выкладывается дымоход, идущий от топки.
• 15а. Для того чтобы над варочной камерой был свод из негорючего материала, на него кладут лист плоского шифера.
• 16 ряд. Свод варочной камеры закрывают сплошной кладкой, продолжают выкладывать дымоход.
• 17 ряд. Установка дверцы для чистки дымохода (на проволоку или стальные планки).
• 18 ряд. Закрепление дверцы.
• 19—22 ряды. Кладка по выбранной схеме.
• 23 ряд. Выкладывание ниши для духовки.
• 24 ряд. Кладка стенок духового шкафа, установка духового шкафа. На дно камеры по периметру кладут полосы асбестового картона. Духовку обматывают асбестовой веревочкой (для большего контакта с кирпичной кладкой и аккумуляции тепла) и окончательно устанавливают в нишу.
• 24—27 ряды. Вокруг духовки возводят кирпичную кладку.
• 28 ряд. Установка второй дверцы для очистки дымового канала.
• 29 ряд. Установка задвижки над дымовым каналом.
• 30 ряд. Кладка по выбранной схеме.
• 31 ряд. Установка второй задвижки над дымовым каналом.
• 32 ряд. Завершение кладки.

Кроме этого, 32 ряд является основой для возведения дымовой трубы. Она может быть кирпичной или металлической.

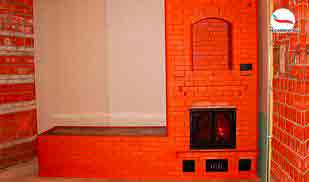

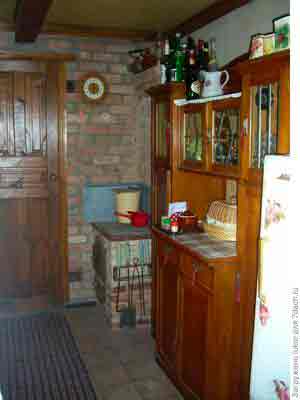

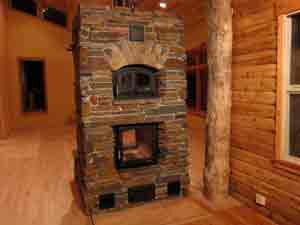

Фото 4. Пример готовой кирпичной мини-печки с декоративной отделкой. Конструкция не предусмотрена для приготовления пищи, но хорошо обогреет дом.

Проблемы при строительстве мини-печи своими руками

Печники-любители по неопытности совершают ошибки, которые затем приводят к проблемам. Рассмотрим самые распространенные случаи:

• Кладка печей с отклонением от проекта. В результате в дымовых каналах нет нормальной тяги, неравномерно нагреваются стены. Решением проблемы будет разбор печи и кладка по проверенным схемам.
• Кладка печей «на глаз», без использования уровня, каркаса, отвесов, правила. Устройство перекашивается, смещается центр тяжести, в процессе эксплуатации прибор быстрее рушится.
• Неправильное приготовление раствора. Кладка трескается и выкрашивается. Временное решение проблемы — покупка заводской смеси и заделка трещин новым раствором. Если кладка трескается постоянно и глубоко, печь придется переложить.
• Топка свежесложенного и непросохшего устройства. Это приведет к растрескиванию кладки, которую надо будет замазывать раствором.

Полезное видео

Ознакомьтесь с видео, в котором показан пример строительства маленькой отопительно-варочной печки с подробными пояснениями каждого этапа.

Рекомендации к использованию печи из кирпича

Компактную печь простой конструкции рекомендуется возводить в небольших зданиях временного проживания. Это могут быть дачные домики или времянки, построенные хозяевами усадьбы рядом с возводимым коттеджем. Мини-печь идеальна и для обогрева небольших производственных помещений без центрального отопления: мастерских и бытовок в сельской местности.

Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/mini-pech.html

Мини печка из кирпича: кладем сами

Мини печь кирпичная для дачи делается полностью своими руками и, причем, это не займет много времени. Печь кирпичная мини прекрасно подойдет там, где нет центрального отопления. Это, к примеру, дача.

Вы всегда сможете прийти и прогреть помещение, также приготовить себе еду. Сегодня мы расскажем, как сделать данную конструкцию. Цена установки не большая, и это может себе позволить каждый.

Также различные виды данной конструкции вы можете посмотреть на видео в этой статье.

Чем привлекательна мини-печь

Кирпичная мини печь для дачи довольно привлекательна по многим параметрам:

• Она занимает небольшую площадь, которая равняется 0,40 метра в квадрате. Не смотря на свои очень маленькие размеры, она может долго отдавать тепло и может служить альтернативой металлической печи-буржуйки.
• Из-за маленьких размеров для нее не нужно строить основательного фундамента. Ее можно выложить прямо на полу.
• Если пол деревянный, то на низ печки желательно положить лист металла с асбестом, чтобы защитить пол от возгорания. По сравнению с буржуйкой, она более функциональна, так как имеет варочную поверхность, на которой можно готовить пищу.
• Она может быть сделана полностью своими руками. От этого ее цена будет не значительной.

Чтобы обеспечить такую функциональность, в конструкцию печи включены:

1. Чугунная плита для приготовления еды.
2. Дымоходы, позволяющие увеличить КПД печи.
3. Дымовой зуб. Его применение позволяет превратить мини-печь в камин.

Мини печка из кирпича выкладывается на протяжении одного рабочего дня, конечно, если есть опыт работы.

После выкладки печи можно попробовать ее в работе путем частичного разжигания, использовав для этого деревянные щепки или бумагу.

Внимание: Разжигать печь с использованием больших полен, запрещено, так как под действием больших температур в конструкции печи могут появиться трещины.

После пробного разжигания, не дав возможности печке прогреться, ей дают возможность высохнуть естественным путем. На это может уйти до 2-х недель.

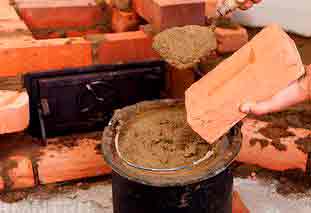

Раствор для кладки

Если вы делаете мини печи для бани кирпичные, тогда вам надо делать раствор с учетом высокой влажности.

• Чтобы выложить мини-печь, можно использовать различные виды растворов, таких как цементно-песочный, цементно-отсевной или глинисто-песочный. Цементно-отсевной раствор можно использовать для заливки основания под печь, если это необходимо. Цементно-песчаный раствор готовят для выкладки двух первых рядов печи, а глинисто-песочным раствором выкладывается вся кладка, начиная с третьего ряда.
• Глинисто-песчаный раствор требует гораздо большего времени для приготовления. Чтобы получился качественный раствор, глину замачивают с вечера, чтобы размякли все мельчайшие частицы глины. Мало того, необходимо подобрать нужную жирность глины, а точнее раствора, добавляя в него песок или более жирную глину. Процесс этот очень трудоемкий, но он необходим, чтобы мини-печка в итоге получилась достаточно прочной.
• Насколько готов раствор к работе, можно проверить с помощью мастерка: если он не прилипает к мастерку и не оставляет на нем своих следов, значит, его можно использовать. При этом его густота должна соответствовать густоте картофельного пюре.

Пошаговая схема кладки.

Установка мини печки

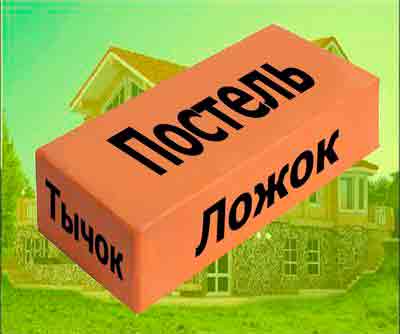

Кирпич — это традиционный материал для выкладки печей, которым пользуются на протяжении столетий. Мини печь из кирпича делается именно из кирпича, но лучше всего здесь при постройке применять их два вида.

• Для постройки рабочей часто стоит применить огнеупорный материал. Он сможет выдержат топку даже углем.
• Для отделки вполне подойдет и лицевой материал.

Внимание: В постройке можно применить просто один рядовой кирпич. Только в этом случае топить можно будет только одними дровами.

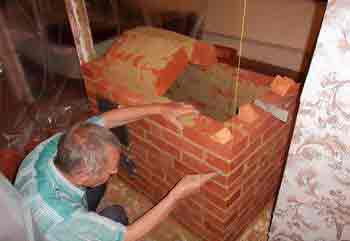

Делаем кладку

Заготовив нужное количество кирпича, можно приступать к работам, инструкция изложена ниже:

• В первую очередь, следует определиться с местом для мини-печи. От этого во многом зависит его эффективность.
• Кирпичная печь мини для бани займет площадь порядка 800х550 мм. Только нужно уложить пожарозащитную прослойку, а также слой гидроизоляции. В качестве гидроизоляционного слоя можно применить рубероид, а в качестве пожаробезопасного слоя, если основание деревянное, можно использовать листовой асбест.
• На слой гидроизоляции насыпается слой песка, толщиной около 10 мм.
• Сверху на песок укладывается первый ряд кирпичей, без применения раствора. Этот ряд выравнивается строго горизонтально, забивая выглядывающие кирпичи с помощью резинового молотка.
• На этот кирпичный ряд наносится тонкий слой глиняного раствора и сразу же устанавливается дверца поддувала. Дверца выставляется строго горизонтально и строго вертикально, после чего надежно фиксируется. После фиксации ее можно начинать выкладывать второй ряд.
• 3-й и последующие ряды выкладываются огнеупорным кирпичом (шамотным). После выкладки 3-го ряда следует установить колосниковую решетку, которая должна находиться по центру поддувала.
• 4-й ряд выкладывается в четверть кирпича (на ребро) не зависимо от того, как выкладывались предыдущие ряды. Задняя стенка выкладывается без раствора. В дальнейшем эти кирпичи будут удалены.
• После 4-го ряда приступают к установке дверцы топки. Ее устанавливают таким образом, чтобы она открывалась снизу-вверх. Она крепится так же, как и поддувальная, с помощью проволоки, концы которой вмуровываются между кирпичами, образующими ряды кладки. Дверка выставляется и надежно фиксируется.
• 5-й ряд кирпичей выкладывается согласно 4-го ряда, но кирпичи лежат плашмя.
• Затем выкладывается последний ряд 6-й, который ложится на ребро. Стенки дымохода и внутренняя поверхность кирпичей очищается от раствора и протирается влажной тряпкой.
• Следующий ряд ложится плашмя, при этом задняя стенка выкладывается на ребро в два кирпича.
• Этот ряд закрывает уровень топки и в этом ряду устанавливается кирпич под углом, чтобы он как бы нависал над топкой, смещая пламя ближе к центру плиты. Эта операция проделывается на восьмом ряду. Этот кирпич эффективен тогда, когда печь используется в роли камина, работая при открытой дверце топки.
• 9-й ряд смещают несколько назад, что позволяет поддерживать открытую дверцу. Чтобы обеспечить герметичность стыков плиты и кирпича, используют асбестовый шнур. Укладывать чугунную плиту на глину не рекомендуется.
• На 10-ом ряду формируют место для установки трубы. В данном случае используется приставная металлическая труба, изготовленная из легкого железа. Кирпичная труба для такой мини-печки будет тяжелой.
• Задвижка, уплотненная асбестовым шнуром, устанавливается на 11-м ряду.
• С помощью следующих рядов формируют часть трубы, которая стыкуется с металлической трубой – дымоходом.
• Заключительный этап строительства мини-печей – это ее побелка, но можно произвести декоративную облицовку кафельной плиткой. К сожалению, побелка не практична: приблизительно один раз в год побелку придется повторять, а кафельная плитка будет не только украшать печку, но и избавит от постоянных подбеливаний.
• Перед побелкой желательно очистить печку от мусора и произвести пробный розжиг. Если печка работает и нет никаких проблем, можно приступать к побелке или облицовке, после чего нужно дать время для полного высыхания. Это очень важно и спешить с розжигом мини-печки не стоит, чтобы не навредить. К отопительному сезону следует готовиться заранее, тогда зима покажется не такой холодной.

Материал для мини-печки

Строительство мини-печки своими руками требует, как минимум, умения определиться с качеством и количеством материала.

• Для того, чтобы сложить такую печь, нужно запастись красным кирпичом, около 60 штук, и огнеупорным (шамотным) кирпичом, около 40шт. Для того, чтобы сложить все кирпичи вместе, потребуется около двух ведер раствора.
• Печка не будет полноценной, если не приобрести и установить такие элементы, как топочная и поддувальная дверка, варочная плита и колосниковая решетка, а также металлическая задвижка. Что касается колосников, дверок и плиты, то лучше приобрести чугунные. Чугун не боится высоких температур и его не ведет при больших перепадах температур, если крупные элементы были сделаны согласно технологии.
• Конструкция мини-печки проста и для ее строительства не нужно больших усилий. Главное, правильно определиться с этапами ее выкладки и приобрести все необходимые материалы, иметь нужный инструмент и приготовить правильный раствор.

Внимание: Очень важно, чтобы кладка осуществлялась согласно основным требованиям, предъявляемым к выкладке таких поверхностей: быть ровной и аккуратной, а внутренние поверхности дымохода и топочной камеры не должны иметь наплывов из раствора.

• КПД такой мини-печи равняется приблизительно 90%, что говорит о многом. При этом важно отметить и финансовые затраты, которые являются минимальными, при этом функциональные возможности печки достаточно высоки.
• Можно соорудить мини-печку под любой горючий материал, но, как правило, в таких печах жгут дрова или уголь. Использование других горючих материалов не оправдано, исходя из некоторых требований, в том числе и пожарной безопасности.
• Используя дрова или уголь, от печки не исходит никаких посторонних запахов, которые смогли бы навредить здоровью. Можно себе представить, какой бы запах стоял в доме, если бы использовалось дизельное топливо. Только используя дрова, торф или уголь печка будет экологически чистой.

Внимание: Кирпичные мини печи для бани стоит делать только на дровах, ведь только такое топливо обеспечивает качественный обогрев и полностью безопасно.

Мини печь кирпичная для дачи может иметь довольно разную форму. Поэтому посмотрите предварительно фото и выберите нужный вариант.

Источник: http://iz-kirpicha.su/pechnoe-delo/pechi/mini-pechka-iz-kirpicha-87

Мини-печь из кирпича

Мини-печь своими руками может долго прослужить вам как в загородном доме, так и на даче или усадьбе, в общем, именно там, где у вас нет центрального отопления. В мире есть огромное количество разнообразных вариантов, с помощью которых можно сделать своими руками мини-печь. Такая печь может отличаться своей формой, размерами или, например, видом и схемой дымохода. Данную конструкцию может возвести даже неопытный мастер или человек без квалификации. Работа по изготовлению мини-печи своими руками займет совсем немного времени.

Мини-печь может стать не только источником тепла в доме, но и колоритной изюминкой, способной восхищать своим видом.

Материалы для выполнения работы

Правильное построение печи подарит множество уютных вечеров и убережет от пожаров и дыма.

• доски;
• 20 литров раствора из глины;
• 60 шт. красного кирпича;
• одна поддувальная дверка;
• чугунная плита;
• задвижка, топочная дверка;
• колосниковая решетка;
• 37 шт. кирпича шамотного.

Размер мини-печи занимает 0,4 квадратных метра и делается из кирпича, плашмя или же на ребро. Такой вид печи отлично сохраняет и отдает тепло.

Конструкция достаточно упрощена, так как мини-печь совсем нетяжелая и фундамент не обязателен. Пол обязательно должен быть из прочных и толстых досок, которые хорошо закрепляются.

Такая мини-печь своими руками является альтернативой печки-буржуйки, но она обладает более функциональными способностями и отопительной частью, в которой предусмотрена варочная часть. Также она выполняет функцию камина.

Данную печь можно возвести легко и даже за один день. В самом начале нужно топить печку щепой и бумагой, но не поленьями, поскольку при резком перепаде температуры могут появиться трещины на новом растворе, что, впоследствии, приведет к неправильному движению воздуха или дымлению. Перед тем как запускать печь в работу, очень важно, чтобы она хорошо просохла. Обычно в течение одной недели конструкция хорошо подсыхает.

Как же сделать печь?

Чтобы правильно соорудить печь своими руками, соблюдайте такие пункты:

Печь, указанная на фото, называется кухонной. Применение ее понятно из названия — на ней готовят пищу.

1. Выберите подходящее место для вашей новой мини-печки и в то место положите полиэтиленовую пленку, рубероид, гидрозоль или же пергамин. Размер одного из этих материалов должен быть 78х53 см.
2. На подстилку (ее толщина должна составлять 1 см) требуется высыпать и разровнять сухой песок.
3. Сверху на песок укладывайте первый ряд из 12 кирпичей, которые не нужно между собой охватывать креплением. После чего требуется выровнять кирпичи в один уровень, чтобы они лежали строго по горизонтали.
4. На первый ряд кирпичей необходимо нанести глину тонким слоем, после чего можно устанавливать поддувальную дверь. Очень важно, чтобы поддувальная дверь была обернута асбестовым картоном или шнуром. Поддувальную дверцу нужно закрепить проволокой, после чего можно приступать к укладке второго ряда.
5. Шамотный кирпич необходим для укладки третьего ряда мини-печи, по завершении чего нужно установить колосниковую решетку. Ее требуется вмонтировать над поддувалом, в том случае если третий ряд кирпичей уже полностью сформирован.
6. Кирпичи укладываем в четвертый ряд, но уже на ребро, а в середине дымохода нужно укладывать подставки для внутренней перегородки печи. Заднюю стенку печи укладываем кирпичами с выступом наружу и без глины — их называют вышибные кирпичи.
7. Далее требуется установить топочную дверь. Опять же, перед тем как устанавливать дверь своими руками, ее нужно обернуть асбестовым шнуром таким образом, чтобы она могла открываться снизу вверх. Закреплять ее требуется проволокой и на время зафиксировать двумя кирпичами. Первый кирпич положите сзади, а второй — на этот кирпич и сверху дверцы.
8. Плашмя нужно уложить пятый ряд кирпичей, и важно повторить контур предыдущего ряда. А вот шестой ряд необходимо класть ребром. Далее вам необходимо натереть стенки мини-печи мокрой тряпкой и приступать к седьмому ряду.
9. На седьмой ряд укладываем плашмя, для связки начиная с кирпичей в ¾ со следующими рядами. Далее ставим ребром два кирпича и начинаем делать заднюю стенку.
10. Когда будете укладывать восьмой ряд печи своими руками, то смотрите, чтобы он закрыл топочную дверь, над которой он заканчивается. Именно в восьмом ряду обязательно нужно установить над топкой скошенный кирпич, чтобы пламя в печи направлялось в центр конфорки чугунной плиты.
11. Предварительно нужно выложить слегка смоченный асбестовый шнур, чтобы все было герметично между плитой и кирпичами. Так как глина и чугун с разными коэффициентами расширения температуры, плита на глину не укладывается. Далее можно укладывать девятый ряд, но требуется незначительно его сместить, чтобы поддерживать дверцу открытой.
12. При укладке десятого ряда вам нужно сформировать дымовую трубу с расширением сзади. Для конструкции именно такой мини-печи не требуется насадная труба из кирпича, которая расширяется вверху, потому что такой вид трубы изменяет центр тяжести всей мини-печки. Схемы дымоходов существуют разные. Дымоходы бывают: прямыми, горизонтальными, вертикальными, прямоточными, противоточными, колпаковыми и комбинированными. Схема данной печки предусматривает прямой дымоход.
13. При укладке одиннадцатого ряда вставляем задвижку и уплотняем его асбестовым шнуром, который обмазывают глиной.
14. Таким образом, дымовая труба будет стыкаться с металлической. В случае если дымовая труба уйдет в сторону, перекрывайте ее тремя рядами кирпичей.
15. Дальше нужно вынуть кирпичи из четвертого ряда и прочистить дымоход от скопившейся там во время строительства грязи.
16. Побелка печи. Требуется защитить пленкой металлическую часть и стены печи. Чтобы печка не желтела, надо добавить в раствор молоко и синьку в небольшом количестве. Важно тщательно пробелить каждый кусочек печки, а особенно стыки чугунной поверхности и кирпичей.
17. Нужно хорошо закрыть щели между полом и первым рядом выложенных кирпичей с той целью, чтобы песок, который вы высыпали под кирпич, не просыпался.
18. Дальше требуется по окантовке печи прибить плинтус, который защитит конструкцию от высыпания песка. Плинтус надо прибивать плотно и вровень, чтобы не было щелей. Благодаря этому мини печь будет иметь отличный вид.
19. После того как вы протопите первый раз печь бумагой и щепой, оставьте на несколько дней открытыми все конфорки и двери, чтобы она хорошо просохла. Такая мини-печка будет выдерживать достаточно высокие перепады температуры и послужит вам долгие годы.

Удобство мини-печи

Можно допустить, что возможны и другие варианты мини-печи, как сложные в конструкции, так и легкие. Если использовать печку как камин, то она хорошо украсит ваш дом, наполнит его уютом, теплом и комфортом. Тем более что вы сами можете построить такое творение. Отличие мини-печки от микроволновки заключается в том, что в данной конструкции нет микроволн.

Источник: http://1pokirpichy.ru/postrojki/mini-pech-svoimi-rukami.html

Мини-печь из кирпича для дачи своими руками — простая конструкция и эффективность

Дача или небольшой загородный коттедж вполне могут отапливаться мини-печкой. Конструкции мини-печей имеют сходство с металлическими буржуйками — по скорости нагрева и компактности, но имеют значительно более высокий КПД. Конструкций и технологий возведения кирпичных мини-печек придумано много. Одна из самых простых схем мини-печки и будет рассмотрена.

Последовательность устройства маленькой кирпичной печи

Для мини-печки можно не подводить специальный фундамент. Деревянные полы, при условии, что доска имеет толщину от 50 мм, вполне могут служить основанием для печки.

• После выбора места для мини-печки, в углу здания, в простенке или в нише, выполняют гидроизоляцию под основание печи. Для этого применимы любые рулонные гидроизоляционные материалы в два слоя и обмазочная изоляция — битумные и битумно-полимерные мастики.
• На слой гидроизоляции насыпают крупный сухой песок толщиной 10 мм и выравнивают под горизонт. В первом ряду основания печки будет 12 кирпичей, уложенных насухо, без раствора. Выверка горизонтальности выполняется с помощью строительного уровня
• На стартовый ряд кирпичей наносят слой глиняного раствора, затем устанавливают поддувальную дверцу, обматывая ее шнуром из асбеста. Крепеж в кладку выполняют проволокой.
• Второй ряд и все последующие кладут на глиняном растворе. Под колосниковую решетку укладывают ряд не красным керамическим кирпичом, а шамотным, чтобы обеспечить футеровку мини-топки
• В четвертном ряду кирпичи кладут на ребро. Начиная от уровня начала дымоходного канала в задней стенке печи несколько кирпичей делают «вышибными» — укладывают их без раствора, для последующих чисток дымохода от сажи. Возможно установить вместо вышибных кирпичей еще одну дверцу, но теплопотери от металлической дверцы будут больше, чем от нескольких кирпичей без раствора. Кладку задней стенки с вышибными кирпичами делают с небольшим смещением наружу. Под внутреннюю перегородку дымоходного канала укладывают подкладки из асбокартона или шамота
• Топочную дверцу перед установкой обматывают асбестовым шнуром и выполняют крепеж на проволоке. открывание дверцы должно иметь направление вверх. Фиксируют дверцу в кирпичной кладке проволочными анкерами

• В пятом ряду кирпичи укладывают плашмя, в шестом — ребром, в седьмом плашмя, перевязка должна выполняться, и последний кирпич ряда всегда выкладывают, соблюдая перевязку с первым. Но кладку задней стенки рассматриваемой мини-печки делают только кирпичом на ребро.
• В восьмом ряду укладывается кирпич, закрывающий дверцу топки. В этом участке, над топкой, требуется кирпич со скошенной гранью, поскольку пламя должно быть направлено к варочной чугунной плите печки, к центру конфорки
• Устанавливать варочную плиту из чугуна на глиняный раствор и непосредственно на кирпич недопустимо, из-за значительной разницы линейного теплового расширения чугуна и керамики. Нагрев до высоких температур даст в зоне контакта деформации с последующим образованием трещин и разрушением. Периметр мини-печки под плиты должен иметь прокладку из асбестового шнура, а плиту монтируют на шнур
• После укладки девятого ряда в десятом формируется дымоходный канал. Малогабаритная печь может иметь различную конструкцию дымохода — прямой, прямоточный или противоточный, колпаковый, горизонтальный или вертикальный, а также комбинированный. При укладке кирпича задней стенки со смещением наружу, как в рассматриваемом примере, нужна будет труба дымохода, имеющая заднее расширение
• Одиннадцатый ряд — участок, где выполняется стык: соединяется кирпичный и металлический участки дымохода. В уровне стыка монтируют вьюшку-задвижку с предварительной обмоткой из асбестового шнура и последующей глиняной заделкой

Завершающий этап — первая прочистка дымохода. Вынимают вышибные кирпичи и удаляют строительный мусор из дымохода, затем устанавливают кирпичи на прежнее место

Для завершения работ необходима отделка:

• Песчаная подсыпка под стартовым рядом кирпича не должна высыпаться, для этого шов между полом и кирпичами заделывают глиняным раствором и закрывают плинтусом, для укрепления шва и придания сооружению общей эстетики
• Отделка самая простая и экономичная — побелка печки известью за два раза. Особо тщательно нужно пройти участок стыка между варочной плитой и нижним кирпичным рядом. С металла печной фурнитуры и плиты известку смыть очень трудно, поэтому разумным будет прикрыть их полиэтиленом или другим материалом от брызг и потеков побелки

В схемах-порядовках маленьких печей технических сложностей немного, и точно выполняя порядок печи кирпичом указанного формата, реально получить печной агрегат, который будет корректно работать, иметь экономичный расход топлива и не дымить в помещение. Еще несколько нюансов, обычных для выполнения кладки кирпичных печей любой конструкции:

1. Просушка печки до разгонной топки должна быть полной — глиняный раствор должен полностью высохнуть. В этом случае при обжиге он станет «каменным». Непросохший глиняный раствор, отдавая воду слишком быстро при нагреве, пойдет трещинами.
2. Разгонную топку производят на быстро сгорающем топливе — щепках, бумаге. Топочный отдел следует прогревать постепенно, с начальной небольшой температурой. Кирпич и раствор в швах должны прогреться медленно, с полным высыханием, это адаптирует материалы и всю конструкцию для последующих экстремальных эксплуатационных режимов — длительного контакта с открытым пламенем и термоударам. Если сразу протопить построенную печку углем или большими поленьями, то можно получить растрескивание растворной смеси в швах, не обязательно заметных визуально. Но топочные газы и воздух притока изменят движение в токе и дымоходном канале, а это прямое снижение эффективности, некорректная работа агрегата и дым в помещении.
3. Первые стартовые ряды печки выкладывают на цементно-песчаных растворах на портландцементе ПЦ400 или быстротвердеющем ПЦ500, при условии навыка быстрой кладки. Классические пропорции Ц:П = 1:4 и 1:5.
4. Глиняные растворы для печей готовят опытным путем, подбирая количество песка в зависимости от жирности применяемой глины. Обычная пропорция ½ — 1/3. Для маленькой печи не требуется большого количества глины, поэтому проще купить готовую сухую глину с указанной на упаковке жирностью. Иногда в глиняный раствор делают добавки шамотного порошка и соли (для предотвращения быстрого обезвоживания раствора в швах — стакан поваренной соли на ведро воды для раствора).

Самым сложным в конструкции маленькой печки является дымоходная труба и переходный участок к дымоходу. Дымоходы выкладываются кирпичами на ребро. Уменьшение толщины кладки возможно, поскольку в дымоходе температуры несравнимы с нагревом топочной камеры. Кроме того, уменьшаются общие габариты печки.

Мини-печки применяют в гаражах, для обогрева небольших служебных построек, а также дачных домов. Несмотря на малый габарит и простоту, мини-печь выполняет все функции отопительного агрегата — обогревает помещение, можно готовить пищу и сушить вещи. Для установки варочной плиты с двумя конфорками потребуется конструкция большей ширины и с внутренним разделением над единой топкой — для дымоходной трубы и варочной плиты. Но изменения в конструкциях непринципиальны, для устройства печи с другим размещением варочной плиты так же следует иметь хорошую схему-порядовку и досконально точно выполнять этапы кладки.

Источник: http://stroyfora.ru/p/post-353

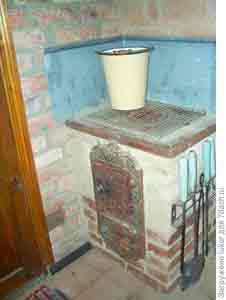

Когда мы проектировали свой дачный домик, муж категорически был против установки в доме печки. я теперь очень жалею, что послушалась его. Печки в доме явно не хватает. А ведь у меня уже были варианты установки печей с каминами. В одну комнату выходит печь, в другую камин. И все это сводится в один дымовой канал.

Но получилось, как получилось, и со временем мне все же пришлось установить маленькую (большую уже было не куда ставить) печурку. Она получилась очень симпатичной. Сейчас я бы вставила в нее водяной контур для отопления, а тогда мне никто не посоветовал такой хитрости, а сама я тогда еще таких тонкостей не знала, ведь всю жизнь прожила в панельном многоквартином доме.

Для устройства печки пришлось убрать часть стенки, разделяющей кухню и душевую комнату. Строители меня напугали, что придется разворотить всю стену, а я взяла дрель, насверлила по намеченной вертикальной лини дырок в кирпичах и аккуратно сколола лишнюю часть стенки, чем весьма удивила строителей :)))))

Часть печки с топкой и варочной поверхностью расположили в кухне, а часть с дымооборотами оказалась в душевой, что тоже оказалось уместным, поскольку подогревает это санитарное помещение в холодное время года.

Печку делали для быстрого прогрева помещения по приезду на дачу в холода, поэтому сложена она с толщиной стен в четверт кирпича. Нагревается очень быстро, да вот и остывает тоже довольно скоро. К утру поверхность печки становится чуть тепленькой.

Когда строительство печки подходило к завершению, я попросила мастера сделать в самом верху расширение, карниз из кирпичей. Получилось гармонично и на такой полке красиво смотрятся разные фишечки типа глиняного кувшина, старинного чугунного утюга, керосиновой лампы. Словом всего, что придает интерьеру кухни вида старинной деревенской кухни.

На боковой стенке примостился печной набор простых форм еще советского времени. Добротный, ковано-сварной, из тяжелого железа, хоть и простых форм, но основательный и надежный он стал отличным функциональным дополнением интерьера.

Кусок оцинкованного металла служит «фартуком» вокруг варочной панели плиты.

Источник: http://7dach.ru/lukor/mini-pechka-1972.html

Мини печь для дачи

Мини печь на даче решит вопрос с приготовлением пищи и обогревом дома в межсезонье. Небольшая печка не должна потреблять большого количества дров для протопки, при этом иметь высокий КПД и выдерживать сезонные перепады температур. Для этих целей существует несколько типов конструкций.

Строительство стационарной русской печи из кирпича подразумевает наличие большого дома. Для выдачи достаточно небольшого источника тепла. Им может быть электрический обогреватель или металлическая буржуйка. При этом не на каждом участке есть постоянный источник электроэнергии, а металлические котлы требуют большого количества топлива для прогрева помещения.

В такой ситуации, оптимальным будет самому сложить мини печку из кирпича. Существует большое количество вариантов изготовления.

Варианты небольших кирпичных печей

Русская печь с двумя дымовыми каналами или печка-трубка

Такой вариант конструкции совмещает в себе жарочную панель и источник тепла. Когда необходимо только лишь приготовить еду, нет необходимости протапливать всю поверхность печки. За счёт наличия прямого дымохода, жар от сгорания дров при варке пищи уходит напрямую в дымоход, не нагревая всю конструкцию. Это отличный вариант для дачи, где печь является источником тепла и плитой для готовки еды. В качестве жарочной панели можно использовать чугунную плиту на несколько конфорок или встроить покупную духовую камеру.

Печь-ракета

Печь-ракета не самый распространенный вариант в наших широтах. Принцип её работы заключается в отсутствия камеры сгорания, и вторичного догорания продуктов горения в утепленном дымоотводе. Такой источник тепла наиболее эффективен при протапливании небольших помещений. К тому же, данная система не требует много дров. Существуют конструкции с лежаком и щитом для приготовления пищи. Для возведения печи ракеты не надо большого умения в кладке, а в качестве строительных материалов можно использовать подручные средства: металлические вёдра, глину, опилки, битый кирпич и бутовый камень.

Повышаем КПД

Для того что бы повысить КПД металлического котла на даче или в бане, к ней можно пристроить кирпичный щит-дымоход. Продукты горения, проходя по системе дымовых каналов, обеспечат нагрев кирпича. А тот, за счет высокой теплоемкости, будет нагревать помещение после сгорания дров в буржуйке. Такая конструкция проста в строительстве и достаточно эффективна. Кирпичный щит может иметь два варианта дымохода: колпаковый и канальный. В случае канального дымоотвода, древесные газы, проходя по системе соединяющихся вертикальных каналов, отдают тепло в помещение. При колпаковом устройстве, продукты горения по мере остывания под сводом колпака, попадают в вертикальный дымоход и выводятся наружу.

Основные нюансы при строительстве мини печи

Перед возведением любой печи, стоит сделать предварительные чертежи всей конструкции, а так же детально проработать порядовку. В качестве строительного материала желательно использовать огнеупорный кирпич. Он имеет наиболее высокие теплотехнические характеристики. Если печка будет эксплуатироваться круглогодично, лучше применять кирпич из шамотной глины, для бани подойдет красный огнеупорный.

Смесь для кладки можно приобрести на рынке или сделать своими руками. Для этого в пропорции смешивают глину с песком и разбавляют водой.

Выбирать глину следует по жирности. Она не должна быть чрезмерно сухой или очень жирной. Готовый раствор должен плавно стекать с мастерка, и быть консистенции густой сметаны.

Готовую печь необходимо несколько раз протопить, увеличивая температуру нагрева. Это необходимо сделать для того что бы раствор в швах высыхал постепенно, без образования микротрещин. Полученную конструкцию, в дальнейшем можно заштукатурить или облицевать плиткой.

Источник: http://pechinfo.ru/svoimi-rukami/mini-pech-dlya-dachi

Как соорудить мини печь самостоятельно

Большое количество модификаций кирпичных печей дает возможность всем нам выбрать необходимую именно для нашего дома модель, которая бы обеспечивала достаточным теплом все помещения. Для небольших построек, а это дачи или загородные коттеджи, оптимальным вариантом будет мини печь. Необходимо отметить, что этот отопительный агрегат настолько прост в конструкции, что многие застройщики и дачники возводят их своими руками. Они чем-то напоминают металлические буржуйки, но по эффективности работы намного превосходят.

Итак, наша задача в этой статье рассказать о том, как можно возвести мини печь своими руками. Это не русская печь и даже не русская мини печь, это совершенно другая конструкция, хотя во многом напоминающая стандартные кирпичные русские печи. Добавим, что конструкций в плане их технологического возведения достаточно много, отсюда и разнообразие моделей. Мы не будем разбираться со всеми, а выберем одну из них, на наш взгляд, самую простую и разберем схему ее сооружения.

Угловая конструкция

Пошаговая схема

Так как маленькая кирпичная печь обладает небольшим весом, то под нее нет необходимости закладывать фундамент. Ее можно устанавливать даже на деревянный пол, который изготовлен из досок толщиною не меньше 5 мм.

• Выбирается место под печку, где делается гидроизоляция основания. Для этого может быть использован любой рулонный гидроизоляционный материал.
• Теперь поверх изоляции засыпается слой сухого песка. Его толщина в пределах 1 см.
• Теперь выкладывается первый ряд кирпичей количеством 12 штук. Кирпичи укладываются на сухую без раствора. Здесь важно соблюсти полную горизонтальность кладки, поэтому отнеситесь к этому серьезно.
• Первый ряд покрывается глиняным раствором.
• Устанавливается дверца от поддувала. Ее оборачивают асбестовым шнуром и закрепляют при помощи проволоки.
• Производится укладка второго ряда с использованием раствора.
• Третий ряд выкладывается из шамотного кирпича.
• Затем устанавливается колосниковая решетка.
• Четвертый ряд кирпичей укладывается на ребро.
• Тут же в районе дымохода устанавливаются подкладки, на которые будет устанавливаться перегородка кирпичной мини печи.

Внимание! Задняя стенка выкладывается с небольшим выступом во внешнюю сторону. Это первое. Второе – кладка производится без раствора. Такие кирпичи называются вышибные.

Установка топочной дверцы

Устанавливается топочная дверь. Ее также надо обмотать асбестовым шнуром и закрепить проволокой. Для фиксации можно подпереть дверцу кирпичом сзади, а один положить на нее сверху. Обратите внимание, дверца должна открываться снизу вверх.

Пятый ряд укладывается плашмя, шестой на ребро, седьмой опять плашмя. Кстати, последний выкладывается в перевязку с предыдущим. Задняя стенка выкладывается только кирпичами, уложенными на ребро.

Восьмой ряд закрывает топочную дверь. Но именно он должен обеспечить направление пламени к конфорке чугунной плиты, поэтому устанавливаем здесь, то есть над топкой, скошенный кирпич.

Теперь по всему периметру кирпичной печки малютки выкладывается асбестовый шнур, на который кладется чугунная варочная плита. Раствор в данном случае не применяется. Все дело в том, что чугун и глина имеют разный коэффициент теплового расширения, поэтому при их контакте с высокой температурой могут образоваться трещины.

Укладывается девятый ряд.

Десятый ряд. Именно здесь необходимо сформировать дымоход. Для малогабаритных печей из кирпича используются разные модификации дымоходов. Они могут быть прямыми, комбинированными, колпаковыми, горизонтальными или вертикальными, прямоточными или противоточными. В этой конструкции, которую мы разбираем, потребуется дымоходная труба прямого действия с задним расширением.

В формировании одиннадцатого ряда необходимо установить задвижку, обмотав ее асбестовым шнуром и заделав глиной. Именно в этом месте будет производиться стыковка кирпичной части дымохода с металлической.

Теперь вам надо удалить несколько вышибных кирпичей и прочистить дымоход от скопившегося в нем строительного мусора. Затем кирпичи устанавливаются на место.

Печка с варочной плитой

В принципе, печь готова. Остается только довести ее до ума. Для этого производятся небольшие окончательные работы.

• Необходимо хорошо заделать шов между первым рядом и полом, чтобы не высыпался песок из-под кирпичей. Глиняный раствор плюс плинтус – оптимальный вариант. К тому же плинтус только облагородит сооружение.
• Можно печку побелить. Особое внимание при побелке стыку между кирпичами и чугунной плитой. Это место надо обработать более тщательно. При выполнении данного вида работ рекомендуется закрыть полиэтиленовой пленкой дверцы печи и стены комнаты.

Герметизация швов и стыков

Полезные советы

Вот такая порядовка сооружения мини русской печи. Сложно? Если смотреть со стороны технического возведения, то не очень. Главное — правильно следовать инструкции, соблюдая все этапы возведения. На что еще необходимо обратить внимание?

• Сохнуть печка должна минимум неделю. Обязательное условие – это полностью высохший глиняный раствор.
• Первую растопку надо проводить, используя бумагу и щепу. Температура в топке должна быть небольшая. Здесь важно прогреть кирпичи и раствор, добиться их полного высыхания и адаптации под режим дальнейшей эксплуатации. Если начать использовать большие поленья, то при повышении температуры есть большая вероятность, что раствор начнет растрескиваться. Это в первую очередь отразиться на изменении движения воздуха и топочных газов внутри печки, что повлияет на ее эффективную работу. Во-вторых, трещины – это стопроцентная задымленность помещения.
• Для кладки кирпичей в первых рядах используется цементно-песчаный раствор, в который добавляется цемент марки М400 или М500. При этом соотношение цемент-песок – 1:4 или 1:5.
• Глиняный раствор готовится также с добавлением песка, где применяется соотношение 1:2 или 1:3. В данном случае все зависит от жирности используемой глины. Кстати, не стоит ничего проверять, просто купите в магазине глину с определенной жирностью, она, как и цемент, продается в бумажных мешках в сухом готовом виде.

Хотелось бы обратить ваше внимание на дымоход, а, точнее сказать, на переход в дымоход. Это достаточно сложная операция, которую словами не рассказать. Поэтому предлагаем рассмотреть один из вариантов перехода к дымоходной трубе, которая указана на фотографии снизу.

Переход на дымоход

В принципе, становится понятно, как выкладывается дымоходная труба. Здесь важно правильно выполнить порядовку последних рядов кирпичной кладки. Из фотографии становится понятным, что дымоход выкладывается кирпичами, уложенными на ребро. Во-первых, это рационально в плане уменьшения габаритов конструкции. Во-вторых, температура внутри дымохода в разы меньше, чем в топке, поэтому кирпич будет нагреваться не сильно.

Так как мы говорили о мини печке с чугунной варочной плитой, то эта фотография на первый взгляд вроде бы под наш вариант и не подходит. Но представьте, что наш агрегат будет немного шире в плане размещения варочной плиты. Все остальное производится точно также. Помните, мы упоминали о перегородке, которую начинали возводить с четвертого ряда. Так вот эта перегородка как раз будет местом возведения дымохода. Она становится разграничительной чертой между варочной плитой и дымоходной трубой, но с единой топкой под ними.

Оригинальная конструкция

Заключение по теме

Небольшие по размерам печки, работающие на дровах, сегодня используют не только в служебных постройках типа гараж. Их стали сегодня устанавливать и в небольших загородных домах. Это удобно во всех отношениях. Здесь и нагревательная установка, и варочная плита, и возможность организовать сушку вещей, и т. д. То есть, это многофункциональные агрегаты, которые прекрасно справляются с возложенными на них обязанностями.

Источник: http://otepleivode.ru/otoplenie/pechi-i-kaminyi/mini-pech.html

Малогабаритные печи из кирпича: выбора кирпича, приготовление раствора для кладки. Печь для гаража

Для летних кухонь, загонов для скота и гаражей очень выгодно ставить малогабаритные отопительные печи из кирпича, как обладающие высоким коэффициентом теплоотдачи и экономии. В качестве энергоресурса здесь можно использовать уголь, дрова, брикеты и пеллеты, в общем, все виды твёрдого топлива. Мы обратим внимание на отдельную конструкцию, а также основные принципы кладки и посмотрим видео в этой статье по этой теме.

Кирпичные печи и основы их кладки

Небольшая печь в гараже

Любая кирпичная мини-печь, точно так же, как и полногабаритная, требует определённого порядка для укладки кирпича и заливки фундамента. У всех сооружений есть определённая писаная или неписаная инструкция по эксплуатации, которая зависит от кладки и размеров отопительного устройства.

Названия сторон кирпича

• Каждая сторона кирпича имеет своё название и это нужно знать для осуществления его кладки, так как он может устанавливаться в любой плоскости. Это особенно актуально для кладки печей, где кирпич может ложиться плашмя (на постель), на торец (на тычок) либо на бок (на ложок).

• Для кладки малогабаритных печей, как правило, используется ложковая перевязка, которая на верхнем рисунке находится первой слева. Но любая перевязка подразумевает отсутствие непрерывных вертикальных швов. Это означает, что кирпич из верхнего ряда должен перекрывать стык на нижнем ряду и так до самого верха сооружения, включая дымоход, если он тоже кирпичный.
• На данное время в Российской Федерации существует единый стандарт на строительный кирпич, так одинарный имеет размеры 250x120x65 мм, полуторный полнотелый кирпич – 250x120x88 мм и двойной – 250x120x103 мм. Безусловно, существуют и другие размеры, например, двойной силикатный кирпич М 150 имеет 250x120x138 мм. Также отличается по размерам кирпич западноевропейского производства, к тому же там нет единых стандартов, точнее, их гораздо больше.
• Красный полнотелый кирпич классических размеров (250x120x65 мм) весит от 3,5 до 3,8кг. Буква М со стоящими за ней цифрами обозначает марку, а сами цифры обозначают допустимое давление на сжатие в кг/см 2 . Марки бывают М 75, М100, М125, М150, М200, М 250 и М300.

Таблица размеров шамотного кирпича

• Как видите, у шамотного кирпича несколько иные размеры и таблица здесь приведена специально, чтобы вы смогли сопоставить размеры, когда будете делать топку. Также есть другие виды огнеупорного кирпича, например, кварцевый, углеродистый или пустотелый. Но самым привлекательным на вид является шамотный, к тому же он может быть выполнен в разном цвете.

• Сейчас есть инструменты для быстрой и точной резки кирпича, и если раньше приходилось делать такие вещи топором или маленькой киркой, то сейчас для этого существует диск с алмазным напылением. Его устанавливают либо на болгарку, либо на электроциркулярку, но второй вариант позволяет резать только прямые линии, в то время как болгаркой (см. фото вверху) можно вырезать различные фигуры.

Совет. При резке кирпича болгаркой или электроциркуляркой возникает много пыли, поэтому, чтобы этого избежать, замачивайте обрабатываемый камень в воде или режьте его под слабой струёй со шланга.

Растворы для кладки

• Для кладки кирпича используют цементно-песочный, цементно-отсевный и глинисто-песочный раствор. Так, отсев вместо песка для раствора используют для заливки фундамента, а цементно-песочную смесь – одного или двух первых рядов кладки. Если для марок цемента М 400 и М 500 песок добавляется соответственно 1/4 и 1/5, то отсев дл стяжки уже нужно смешивать 1/6 и 1/7.

• Смесь из глины и песка приготовить несколько сложнее, так как для этого понадобится больше времени. Для того чтобы комья глины хорошо разбивались, их нужно замачивать в воде ещё с вечера, а те, которые не размокли, лучше всего размять руками, чтобы не оставалось мелких комочков.
• Соотношение глины к песку может быть 1/2 или 1/3 – всё будет зависеть от жирности раствора и это можно проверить мастерком. Нормальная консистенция будет в том случае, если раствор будет легко соскальзывать с мастерка, почти не оставляя следов, а по густоте будет, как картофельное пюре.

Печь для гаража

Принцип устройства печного фундамента

• Предлагаем вашему вниманию кирпичную печь-камин, построенную Александром Залуцким по проекту В. М. Колеватова с глухим подом. Если у вас уже есть залитый фундамент, то её можно возвести за половину дня, но на всякий случай, давайте посмотрим, как этот фундамент обустраивается. Глубина может колебаться от 50 до 70 см и даже, несмотря на то, что конструкция не будет слишком тяжёлой, нужно заглубляться ниже точки промерзания грунта.
• Учитывая, что печь у нас будет два на два с половиной кирпича, то есть, примерно, 50×63 см, периметр фундамента нужно будет увеличить минимум на 5 см в каждую сторону. Покройте дно выкопанной ямы песком на 10-15 см, залейте его водой, чтобы уселся, и затем засыпьте сверху щебень, оставляя 20-30 см до верха для цементной стяжки. Вместо щебня можно использовать отсев, гравий или разный строительный мусор.
• Засыпка тщательно утрамбовывается и на неё стелется рубероид. После заливки раствора и высыхания стяжки, накройте её ещё одним слоем рубероида по размеру возводимой печи.

Совет. Учитывая тот фактор, что почва всё время движется, горловину фундамента можно сделать немного (на 5-10 см) уже засыпки. Для этого на засыпку установите опалубку из досок.

Вид сбоку и сверху

• Укладываете на высохший и гидроизолированый фундамент пласт из кирпичей, размером два на два с половиной камня. Для этого используете цементный раствор, только обязательно проследите за тем, чтобы углы оставались прямыми, 90⁰, а основание строго горизонтальным. Нижний ряд вам не придётся резать вообще, хотя в дальнейшем это всё же предвидится.
• Мы рассматриваем, как возводить кирпичные мини печи, и кладём следующий ряд, но уже не сплошной, а только окантовку, то есть, всего семь кирпичей. Не забывайте о том, что сейчас мы уже переходим на глинисто-песочный раствор. На этот ряд мы будем устанавливать топочную дверцу, заблаговременно просверлив в ней отверстия для улучшения тяги (это видно на фото).

Установка кирпича над дверцей

• Дверцу устанавливаем на оцинкованную проволоку и обкладываем её тремя рядами кирпичей. Если есть шамотный кирпич, то топочное отделение лучше обложить ним, но в нашей ситуации установили только один шамот для экспериментальной проверки нагрева. Сверху дверцы ряд положили без какой-либо подрезки, но если размеры чугунной коробки этого потребуют, то лучше сделать вырезы.

Переход из топки на трубу

• Над дверкой поднимаете ещё два ряда кирпичей, и на этом топка будет заканчиваться. Третий ряд после топки будет укладываться тычком, то есть, поперёк, как это видно на верхней фотографии слева, таким образом, выходное отверстие получается размером в один кирпич. На следующем ряду опять используется ложковая кладка – камень устанавливается на постель, ложком наружу и внутрь.

Комбинирование вытяжного отверстия

• После этого начинается сужение вытяжки – кирпич кладётся на ребро и получается кладка два на полтора кирпича. После этого один ряд кладётся на постель, суживая выход до размеров кирпича, а потом опять на ребро и в средину вставляется перемычка, как это заметно на фото вверху с правой стороны.

• Так вы поднимаете кладку вплоть до металлической трубы, которую выпускаете через стену, устраивая, таким образом, колено. После этого кирпичная мини печь своими руками заканчивается, но это не означает, что её сразу можно растапливать. Лучше подождать хотя бы несколько дней, чтобы раствор хотя бы наполовину просох.

Совет. Скорее всего, в данном случае, вы будете устанавливать металлическую вытяжную трубу, цена которой будет ниже, чем у кирпичной. Но её обязательно поднять над верхней точкой крыши не менее 0,5м для улучшения тяги. Не забудьте над трубой установить колпак.

Заключение

Малогабаритные кирпичные печи для дачи или гаража складываются иногда без всякой схемы и предварительных расчетов. Но в таком случае, нужно хорошо знать принципы укладки печей и ясно представлять систему тяги в будущей конструкции.

Источник: http://klademkirpich.ru/kaminy-pechi/154-malogabaritnye-pechi-iz-kirpicha

Мини печь своими руками

Мини печь прекрасно подойдет для обогрева гаража, теплицы и даже небольшого частного либо дачного домика. Существует множество модификаций небольших печей, с обустройством которых можно безо всяких проблем справиться своими руками. Вашему вниманию предлагается руководство по сборке наиболее популярных и универсальных конструкций.

Мини печь своими руками

Содержание пошаговой инструкции:

Миниатюрная печь из банки

Этот вариант печи прекрасно подойдет любителям отдохнуть на природе. Готовое изделие имеет минимальный вес и занимает очень мало место в походном рюкзаке. При всей простоте конструкции печка из банки является очень удобной и производительной – литр воды можно будет вскипятить, затратив на это несколько небольших сухих веток.

Миниатюрная печь из банки

При этом подобная самодельная печь может работать не только на ветках, но и на листьях, шишках и даже сене. Голодными вы точно не останетесь!

Первый этап – подготовка компонентов

Заранее подготовьте три жестяные банки различного размера. Прекрасно подойдут емкости от консервов. Из самой большой банки вы сделаете корпус печи, среднюю по размерам банку поместите в корпус, а из маленькой емкости изготовите импровизированну ю конфорку.

Дополнительно подготовьте ножницы, брусок, электродрель и фломастер.

Второй этап – изготовление шаблона

Упомянутый деревянный брусок поможет вам правильно изготовить мини печь. Его вы будете использовать в качестве шаблона для создания отверстий и выполнения прочих мероприятий.

Первый шаг. Вставьте деревянный брусок вертикально в самую большую банку и приблизительно на уровне крышки наметьте на древесине пару линий на расстоянии порядка 8 мм.

Вставьте деревянный брусок вертикально в самую большую банку и приблизительно на уровне крышки наметьте на древесине пару линий на расстоянии порядка 8 мм

Второй шаг. Выпилите по разметке прямоугольную выемку такого размера, чтобы в нее мог свободно входить верхний край емкости.

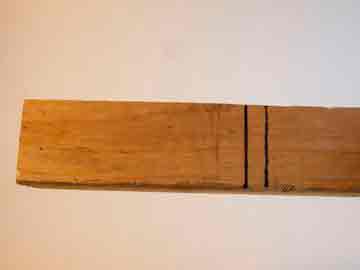

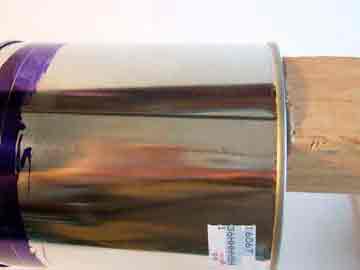

Вставьте брусок в банку и очертите маркером две линии примерно на уровне крышки

Сверлим выемку по разметке

Третий шаг. Установите брусок так, чтобы банка устойчиво на него опиралась, а верхняя кромка большой банки, при этом, держалась в подготовленном ранее углублении в бруске.

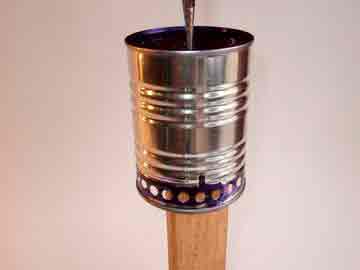

Надеваем банку на брусок

Третий этап – подготовка большой банки

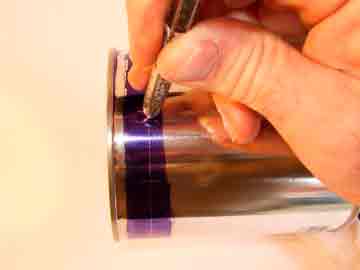

Первый шаг. Нанесите линию над нижним краем самой большой банки. Эта линия будет выполнять функцию разметки для создания вентиляционных отверстий. Линию можно нанести обыкновенным фломастером.

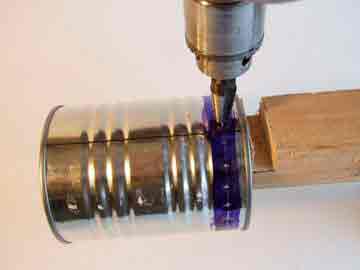

Второй шаг. Просверлите отверстия по линии разметки. Оптимальное количество отверстий можно подобрать только опытным путем. Избыточная вентиляция приведет к слишком быстрому сгоранию топлива, а при недостаточной тяге печь попросту не сможет нормально работать.

Поэтому сделайте для начала небольшое количество отверстий, а затем при необходимости досверлите их после первичных испытаний печи.

Четвертый этап – подготовка средней банки

Со второй банкой сделайте то же самое, что и с первой, с единственным отличием – вентиляционные отверстия должны находиться под верхней гранью, а не над днищем.

Под верхней гранью средней банки сверлим отверстия

В дне емкости среднего размера просверлите множество отверстий. Размер и количество этих отверстий подбирайте так, чтобы в будущем загруженное топливо не вываливались. В результате днище банки станет похоже на сито.

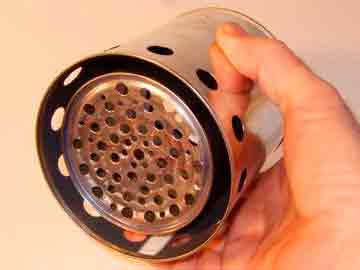

Просверливаем донышко средней банки

Пятый этап – сборка печки

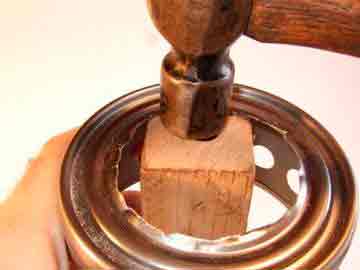

Вставьте банку среднего размера в самую большую емкость. Сопряжение должно быть достаточно жестким, но не плотным – между стенками двух банок обязательно необходим небольшой промежуток для циркуляции воздуха.

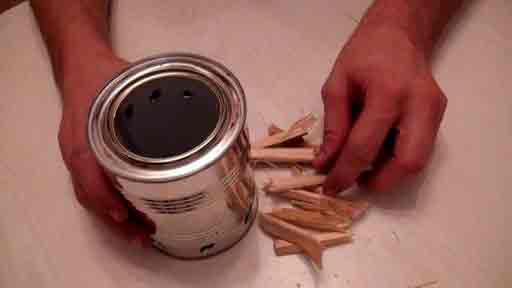

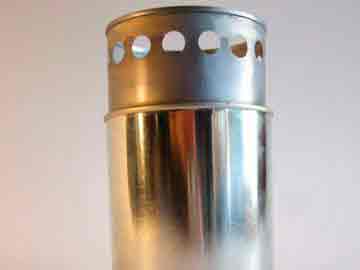

Вставляем среднюю банку в большую

Шестой этап – изготовление конфорки

Для создания конфорки используйте самую маленькую жестяную банку.

Отрезаем половинку маленькой банки, делаем отверстия ближе к краю, а также одно отверстие в донышке

Первый шаг. Подготовьте отверстия в боковой грани банки подобно тому, как вы это делали с предыдущими емкостями.

Второй шаг. Вырежьте дно банки при помощи ножниц для резки металла.

Третий шаг. Аккуратно выровняйте края конфорки и зачистите их с помощью напильника.

Седьмой этап – проверка печки

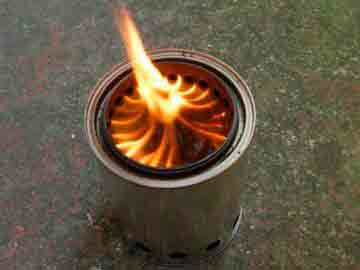

В среднюю банку загружаем щепки и поджигаем

Возьмите основную часть печи (среднюю емкость, вставленную в большую) и загрузите в нее горючее (шишки, щепки, листья, маленькие ветки и т.п.). По возможности загружайте в печь сухие сучки прямо с деревьев, т.к. горючее с земли может оказаться сырым.

Самая маленькая деталь — это конфорка. Ставим ее сверху

Подожгите загрузку и дайте ей разогреться. Сначала у вас может не очень хорошо получаться, но уже очень скоро вы научите разжигать печку буквально с пары спичек.

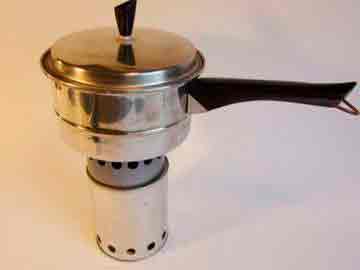

Греем еду или ставим чайник. Походная мини-печь готова

Дайте топливу интенсивно разгореться, установите на печь конфорку, а на нее – кастрюлю, чайник либо другую емкость.

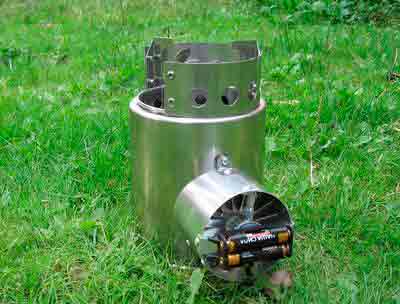

Усовершенствованная модель мини-печки с наддувом

Видео – Мини печь своими руками

Простая «печь-малышка» из кирпича для дома

Начинающим печникам рекомендуется обращать внимание именно на такую простую кирпичную печку. Готовая конструкция имеет небольшой размер – общая занимаемая площадь составляет не более 0,5 м2.

Набор для кладки кирпичной мини печи

Начните с подготовки приспособлений, необходимых для возведения рассматриваемого агрегата. Вам понадобится следующее:

красный печной кирпич;

Глина печная каолиновая

Плита чугунная на одну конфорку

Кладка печи

Печь малютка своими руками

Подготовив все необходимые приспособления, переходите непосредственно к этапу обустройства кирпичной печки «малютка».

Первый шаг. Выберите место для обустройства отопительного агрегата. Расстояние от стенок печи до ближайших стен помещения должно составлять не менее 300 мм.

Второй шаг. Выложите кирпичный фундамент размером 76х50,5 см. По глубине фундамент должен быть не меньше 5 рядов кирпичей. Выройте и выровняйте яму подходящего размера, уложите на ее дно слой глины, тщательно его утрамбуйте и укройте слоем рубероида.

Третий шаг. Выложите площадку из 12 кирпичей. Каждый кирпич обмазывайте раствором глины.

Выложив три ряда основания, укройте их вторым слоем рубероида и продолжайте кладку. Уровень фундамента должен совпасть с уровнем пола.

Обязательно проверяйте горизонтальность и вертикальность выкладки фундамента с помощью отвеса и уровня.

Четвертый шаг. Выложите первый надпольный ряд. Второй ряд выкладывайте так же, но предусмотрите место для монтажа поддувальной дверцы. Перед установкой дверцу поддувала обмотайте по краю прочной асбестовой веревкой. Закрепите дверку при помощи проволоки.

Пятый шаг. Выложите третий ряд печи из шамотного кирпича. Для кладки используйте отдельный раствор из огнеупорной глины.

Шестой шаг. Установите в четвертом ряду колосниковую решетку и продолжайте кладку, устанавливая кирпичи на ребра. В пятом ряду кирпич укладывайте плашмя, в шестом – снова на ребро.

Седьмой шаг. При кладке восьмого ряда установите скошенный кирпич. В этой конструкции он возьмет на себя функции дымового зуба и будет обеспечивать смещение огня при открытии топочной дверцы.

Восьмой шаг. Оберните дверцу топочной камеры асбестовым шнурком и установите ее на положенное место.

Установка топочной дверцы

Девятый шаг. При кладке девятого ряда смонтируйте варочную плиту.

Десятый шаг. Продолжайте кладку печи, пока не дойдете до начала устройства дымохода (начиная с десятого ряда). В дымоходе подготовьте подставки для установки внутренней перегородки. В задней стенке печного агрегата разместите выступающий наружу (вышибный) кирпич. Его смазывать раствором не нужно, т.к. к завершению работы этот кирпич необходимо будет вынуть.

Одиннадцатый шаг. При выкладке одиннадцатого ряда установите задвижку, предварительно обмотанную асбестовой веревкой. Установите дымоотводящую металлическую трубу.

Двенадцатый ряд. Выньте не закрепленный ранее выпирающий кирпич.

Дайте печи просохнуть в течение недели и можете начинать пользоваться агрегатом. Оптимальный вариант топлива – дрова.

Видео — Подробная кладка печи 3х3,5 кирпича (часть 1)

Видео — Подробная кладка печи 3х3,5 кирпича (часть 2)

Источник: http://svoimi-rykami.ru/stroitelstvo-doma/pechi_i_mangaly/mini-pech-svoimi-rukami.html
