Самодельная печь ракета

Содержание

Как делается ракетная печь своими руками

Среди изобилия обогревателей печного типа особого внимания заслуживают модели с высоким коэффициентом полезного действия. Одна из таких – ракетная печь, которая является экономичным тепловым нагревателем простой конструкции. Ракетная печь своими руками сооружается без существенных затрат на постройку сложной, громоздкой конструкции.

Особенности ракетной печи

Свое название печка получила за необычный звук, напоминающий работу реактивного двигателя при избыточном попадании воздуха в топку. На этом все сходство с летательными аппаратами заканчивается. Принцип работы реактивной печи точно такой же, как у большинства печных агрегатов: в топке горят дрова, а образовавшийся дым выводится через дымоход. При нормальной работе печи слышен только тихий треск сгорающих дров.

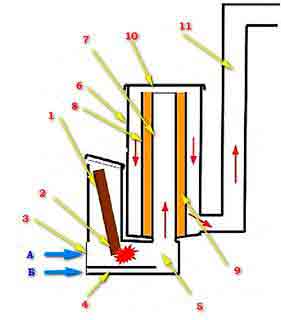

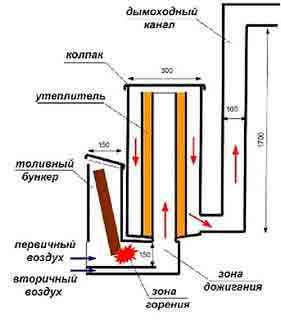

Принцип действия

Почти все обогреватели этого типа имеют вертикальную загрузку. Топливо, попадающее в печь, сгорает и постепенно оседает вниз. Большая часть воздуха поступает через поддувало, создавая приток кислорода, которого хватает на процесс дожигания топлива. Но его поток должен ограничиваться, так как холодный воздух будет остужать нагретую смесь.

При вертикальной загрузке главным регулятором является пламя, вытесняющее воздух.

Для поддержания горения и сохранения температуры есть жаровая труба, длина которой определяет качество тяги.

Важной составляющей является отдача тепла после топки. Для качественного выделения тепла его незначительная часть выводится наружу. Это позволяет быстрее нагревать помещение при минимальной теплопотере. Почти все ракетные печи сконструированы так, чтобы максимально сохранить теплоотдачу. При частой дозагрузке топлива ракетная печка превращается в агрегат непрерывного поступления тепла.

На данный момент существует два вида реактивных печей:

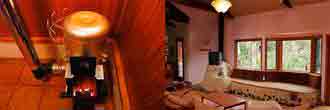

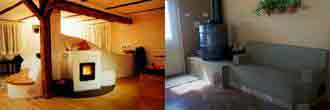

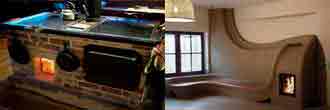

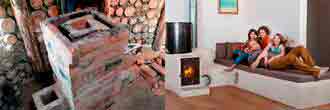

  1. Большая – полноценное отопительно-варочное устройство, изготавливаемое из огнеупорного кирпича и металлической бочки.

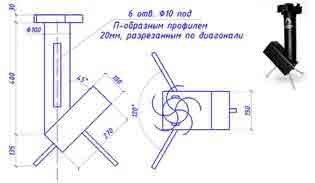

  2. Малая – переносная сверхэффективная печь из тонкого металла или жести. Часто используется для приготовления пищи на свежем воздухе в теплое время года.
    Малая печь, в отличие от полноценного стационарного устройства, имеет открытую топку и малый вес, благодаря чему завоевала популярность у туристов и любителей отдыхать на природе.

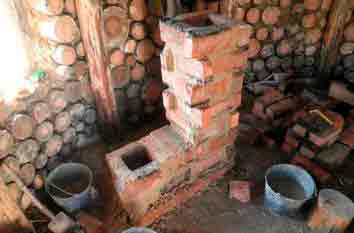

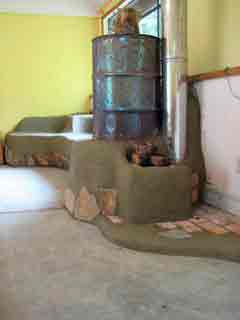

Реактивная печь из кирпича и металлической бочки

Для строительства стационарной печи длительного горения потребуются некоторые материалы и оборудование:

  • огнеупорный кирпич;
  • стальная бочка емкостью 200 л;
  • труба для изготовления дымохода;
  • щетка по металлу;
  • огнестойкая краска;
  • лопата;
  • керамзит;
  • саман;
  • перлит;
  • арматура;
  • песок, цемент;
  • кельма.

Подготовительный этап

  1. В полу необходимо вырыть котлован глубиной 30-50 см. Он нужен для того, чтобы уровень горизонтального дымохода не поднимался слишком сильно.
    2. Металлическая бочка будет служить колпаком для печки. Ее следует обжечь на огне и очистить от остатков краски и сажи при помощи щетки по металлу.

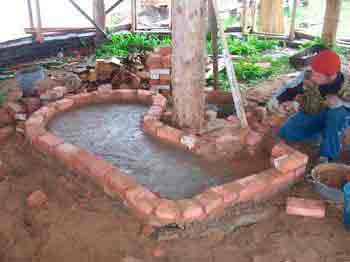

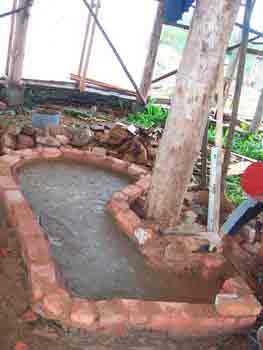

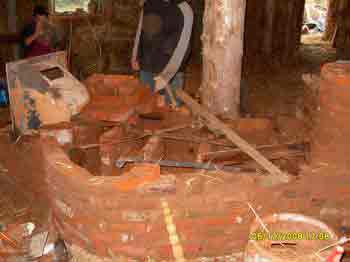

  1. Подготавливается опалубка для основания.
  2. В месте расположения камеры сгорания нужно углубиться на ширину нескольких кирпичей.
  3. На дно укладывается металлическая арматура.
  4. Вокруг нижней части топки укладываются кирпичи.
  5. Основание заливается цементным раствором.

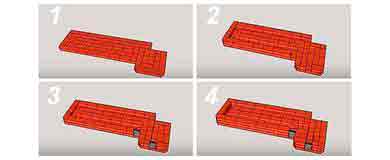

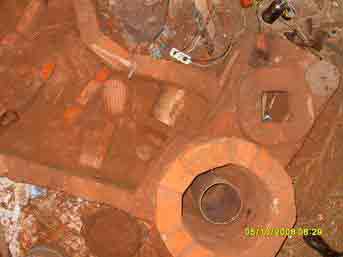

Поле высыхания раствора на основании можно переходить к кладке ракетной печи. Для нее применяется кирпич только из огнеупорной глины.

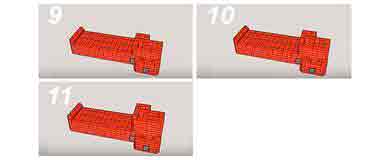

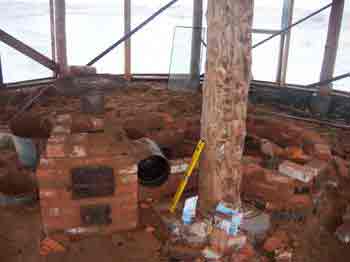

  1. Первый ярус выкладывается вверх, при этом должно остаться только отверстие для камеры сгорания топлива.
  2. На втором уровне кладки формируется нижний печной канал.

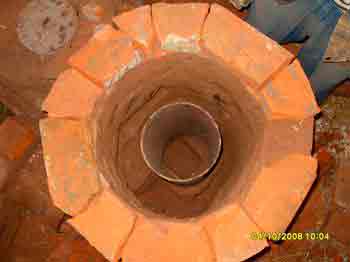

  3. На третьем ярусе кладки канал должен перекрываться так, чтобы получить два отделения: для камеры сгорания и вертикального канала.
  4. Подготовка к кладке верхнего канала. Кроме металлической бочки, понадобится старый водонагреватель объемом 150 л. В бочку нужно вставить фланец, к которому будет подключен дымоход и тройник для его чистки.
  5. Далее кладется восходящая часть печи.
  6. На восходящую часть надевается кусок обрезанного водонагревателя, а в пустоты между стенками засыпается перлит и заделывается глиной.
  7. Основание печи обкладывается мешками с песком, а основа кожуха обмазывается глиной.
  8. После подсоединения дымохода на восходящую часть надевается перевернутая металлическая бочка.
  9. Проводится пробная топка печи, после которой бочка красится краской, выдерживающей высокие температуры.

Обустройство дымохода

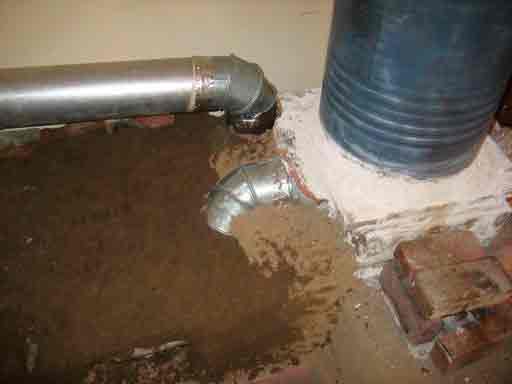

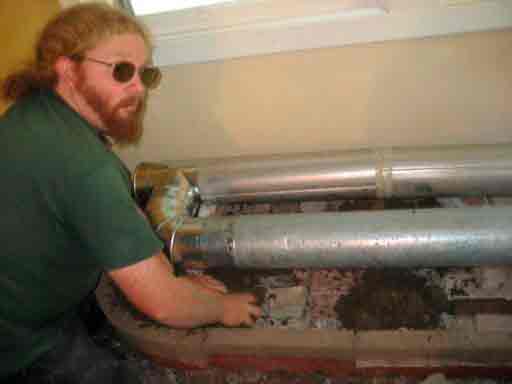

Дымоход нужно обложить мешками с песком и засыпать керамзитом. При помощи глины придается необходимая форма. Далее нужно установить решетку от барбекю в горловину камеры сгорания топлива и накрыть крышкой, а швы заделать глиной. После высыхания глины можно полноценно использовать ракетную печь.

Печь-ракета из газового баллона

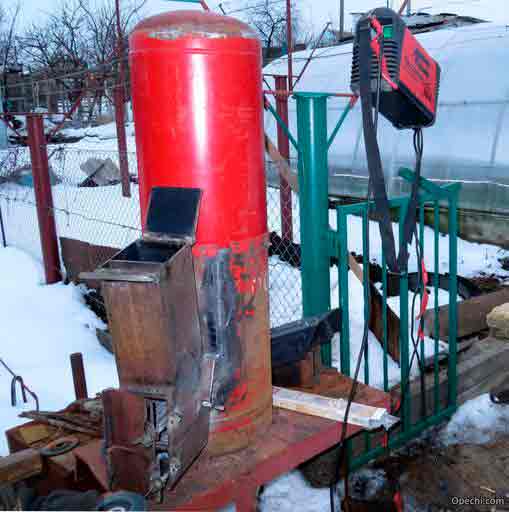

Очень часто самодельную ракетную печь делают именно из газового баллона. Такая конструкция позволяет обогревать помещение с площадью до 50 кв. м. Для ее изготовления с баллона необходимо срезать верхнюю часть и вырезать два проема, расположенные на противоположных стенках. К одному из них подключится жаровая труба, а через второй будут выводиться отработанные газы. При самостоятельном изготовлении ракетной печи нужно придерживаться некоторой последовательности.

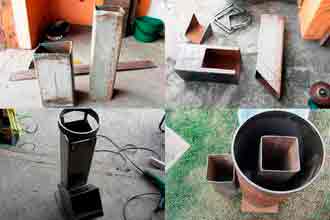

Изготовление топливного отсека

Детали печки соединяют при помощи сварки. Крышка топки должна плотно прилегать, поэтому желательно сделать ее из листового металла с прижимным винтовым механизмом. Камера для золы должна быть отделена от общей части отопительного отсека колосниками, сваренными из прута диаметром не менее 8 мм в форме решетки, которую необходимо приварить к внутренней части газового баллона. Дверца камеры для золы должна герметично закрываться, поэтому после ее изготовления необходимо по всему периметру приварить металлическую полосу. Далее осталось подсоединить к топливному отсеку жаровую трубу.

К трубе, которая будет выполнять функцию дымохода, нужно приварить под углом до 90 градусов небольшой кусок трубы, после чего всю конструкцию можно будет поместить внутрь баллона. Отвод с отрезком трубы необходимо вывести в один из проемов, расположенных возле нижней части газового баллона таким образом, чтобы дымоход располагался строго по центру. После размещения дымохода его наружная часть приваривается сплошным швом к жаровой трубе, а крышка фиксируется сверху. На вторую сторону баллона нужно приварить отрезок трубы, который будет играть роль отсека для золы. В нем прорезается окошко для прочистки.

Монтаж дымохода

К выводу отсека для золы приваривается горизонтальная часть дымохода, на которой можно будет устроить лежанку. Если вывод отработанных газов предполагается через металлогофру, то к отделению для золы следует приварить патрубок, а к нему прикрепить гофру. В заключение к месту вывода отработанных печных газов присоединяется наружный дымоход.

Оформление внешнего вида

После того как металлическая часть печи готова к эксплуатации, необходимо ее оштукатурить. Для футеровки топки нужно использовать смесь глины и небольшие кусочки кирпича в правильной пропорции – 1:1.

Если футеровка будет выполняться кирпичом, все пустоты необходимо засыпать строительным песком, а в случае использования речного песка, обогащенного глиной, придется прибегнуть к более сложной технологии:

  1. Песок очищается от крупного мусора и засыпается в кожух небольшим слоем. Далее нужно утрамбовать песок и слегка смочить для образования корки. Так же укладывают следующие слои, количество которых должно быть в пределах 5-7.
    2. Далее отделку из песка сушат в течение недели, замазывают печной глиной и только после этого переходят к дальнейшему изготовлению печи.

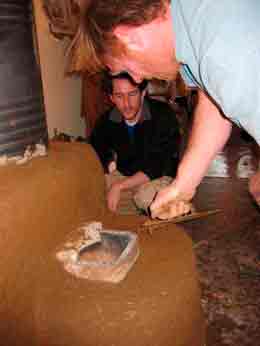

В конце процесса на все части ракетной печи наносят саман. Он приготавливается из следующих составляющих:

На 1 куб. м глины необходимо приблизительно 14-16 кг соломы. По своему составу глина может отличаться, поэтому корректировка приготовления самана должна производиться на месте.

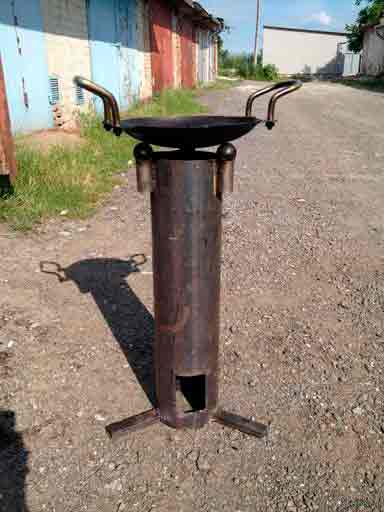

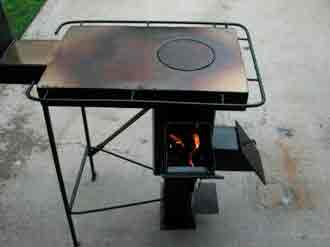

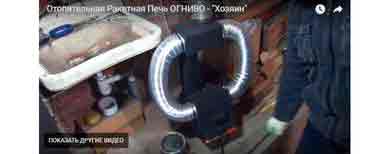

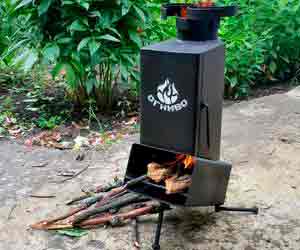

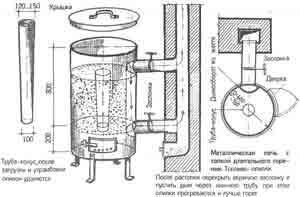

Самодельная переносная печь

Печка Огниво, с помощью которой можно приготовить обед для нескольких человек на свежем воздухе, всегда пригодится. Для ее изготовления нужен кусок профильной трубы 150 × 150, топливный отсек – 30 см, дымоход – 60 см, которые необходимо приварить в определенной последовательности. Ножки выполняются из одинаковых кусков арматуры, на которые нарезана резьба. Можно, конечно, сделать несъемные ножки, но с ними печка будет занимать гораздо больше места. Для того чтобы было удобно готовить пищу, на конце дымохода можно приварить шарики от ШРУСа, такой вариант исполнения намного лучше оригинальной версии.

Как растопить ракетную печь

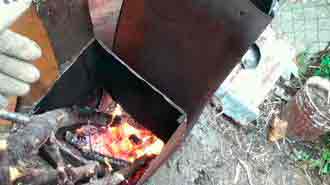

Ракетная печка, как и большинство моделей теплогенераторов с высоким КПД, соответствует своим характеристикам только в случае хорошо нагретого дымохода. Поэтому перед тем, как загрузить топливный отсек максимально, нужно его как следует прогреть. Для этого подойдет все что угодно: бумага, мелкие щепки, сухая трава и пр. Изменение звука реактивной печи будет подтверждением достаточно прогретой топки, в которую можно загружать основное топливо.

Источник: http://gidpopechi.ru/pechi/otopitelnaya/kak-delaetsya-raketnaya-pech-svoimi-rukami.html

Сообщества › Гаражные дела › Блог › Печь-ракета: Часть 3: Теория

Продолжение темы гаражной Печи-ракеты, постройка здесь и здесь.

В любой печи нужно создать тягу, чтобы воздух снаружи поступал внутрь к топливу, для обеспечения процесса горения.

В среднестатистической печи около 80% тепла от сгоревшего топлива вылетает в трубу, в силу конструкции, за исключением той части, что остается в помещении в результате излучения тепла и конвекции.

Печь-ракета, напротив, способна максимально эффективно собирать и оставлять тепло в помещении, опять же, в силу конструкции: J-труба, которая находится внутри самой печи. Как только процесс горения начинается, внутри печи образуется тяга, которая самопроизвольно «управляет» всем процессом.

В этом и состоит главное отличие Печи-ракеты от традиционной классической печи, например, «буржуйки».

Основные важные особенности Печи-ракеты.

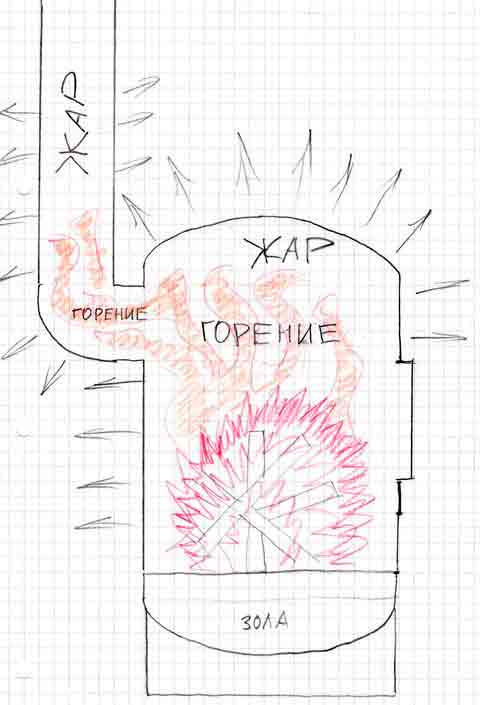

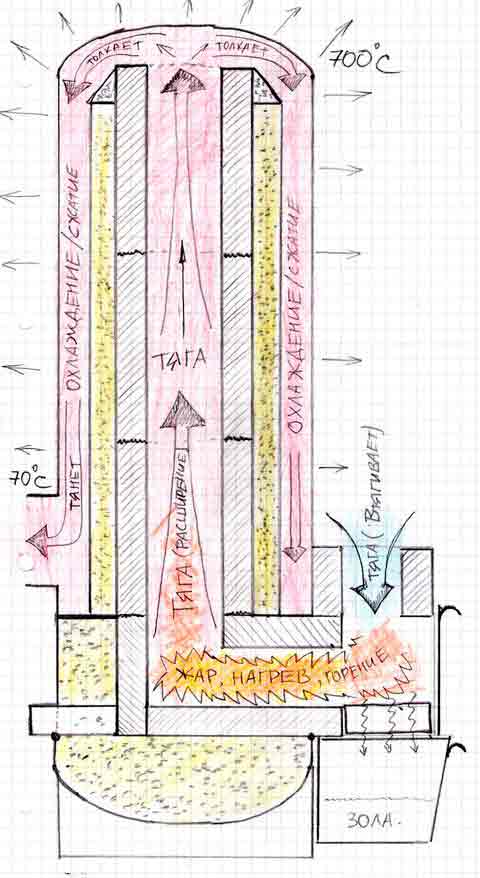

1. J-труба («сапог»), с прямыми внутренними углами. Горячие газы, поднимаясь по «голенищу сапога» тянут за собой воздух внутрь печи из «носка сапога», сквозь топливо.
2. Камера сгорания изолирована от внешней среды огнеупорным теплоизоляционным материалом, который позволяет все тепло оставить в топке. Теплоизоляция=высокая температура=полное сгорание топлива=высокая эффективность.
3. Теплоизолированная труба («голенище сапога»), которая находится внутри печи, создавая отличную тягу.
4. Топливо горит и прогорает снизу, поступая в зону горения под действием силы гравитации, своего рода автоподача.
5. Печь способна проталкивать печные газы по трубе наружу, поэтому эта труба не обязательно должна быть вертикальной, она может отходить от печи под любым углом, хоть вниз.
6. Необычайная эффективность использования топлива (энтузиасты подсчитали – до 70-80%)

Именно поэтому я выбрал эту конструкцию: эффективность печи такова, что температура трубы на выходе из гаража — от плюс 30 до 70 градусов, и это хорошо для битумной кровли гаража, которая не плавится и тем более не горит. И 80% тепла остается в помещении.

Другой плюс печи — легкость в обращении: растопка, хоть и требует определенных навыков, но не занимает много времени, глушить печь не нужно, достаточно прикрыть топливник и уйти — все закончится само собой. Малое количество золы вычищается за несколько секунд

Основные размеры моей печи

Так как печь строилась по фотографиям и видео (ZeroFossilFuel; alt-nrg.org/rocket.html), с модификациями в процессе постройки, то дам только основные размеры
1. Диаметр металлического кожуха = 295-300 мм, по диаметру стандартного газового баллона
2. Высота металлического кожуха = высота большого баллона без одной полусферы + высота малого баллона без одной полусферы (обе полусферы отрезаны по сварному шву.
3. Металлическая рамка лежит на шве нижней полусферы
4. Огнеупорный кирпич ША-8 кирпич разрезан повдоль, что дает внешние размеры 250х124х(65/2)
5. Каждый из трех сегментов трубы составлен из 4 кирпичей с внутренними размерами дымохода 95х95 мм
6. Это дает размер по диагонали квадрата сечения 220 мм, это также является диаметром оцинкованной трубы, использованной для теплоизоляции.
Остальные размеры подбирались по месту.

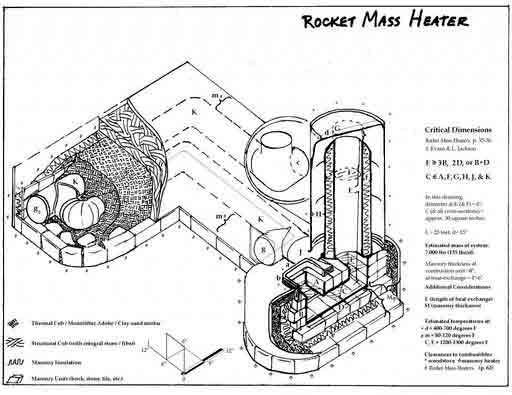

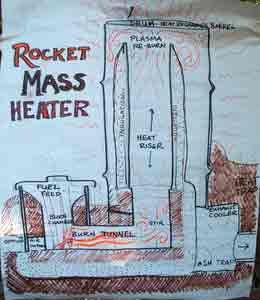

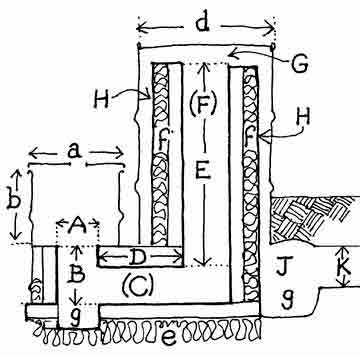

Рисунок взят из книги
“ROCKET MASS HEATERS: Superefficient Woodstoves YOU Can Build”
by Ianto Evans and Leslie Jackson, 2007

Сечение загрузочного отверстия А не должно превышать сечения остальных труб, выходящих из печи, для создания сильного входящего потока воздуха. Первоначально можно сделать одинаковое сечение, а затем сузить вставками.

Высота загрузочной шахты В не должна быть большой, чтобы не создавать собственную тягу в обратную сторону и не дать топливу гореть “назад” в помещение. В этом проекте В = 1 кирпич

(С) — сечение топки НИКОГДА не должно превышать сечения остальных частей дымоходов и отводящих труб, во избежание торможения выходящих из печи газов и снижения эффективности процесса горения. Здесь происходит сгорание топлива, и здесь самая высокая температура. Эту часть хорошо теплоизолируют, и ее могут делать не квадратной в сечении, а чуть шире и ниже, с сохранением площади сечения. Все остальные трубы следом за топкой должны быть равного или чуть большего сечения, чтобы не создавать помех потоку газов. Иногда в печах большего масштаба делают “голенище” с небольшим расширением кверху, для улучшения тяги.

Длина топки D должна быть по возможности минимальной, чтобы исключить потери тепла, которое нужно для создания условий в топке для максимально полного сгорания топлива.

Е — наиболее важный размер, от высоты “голенища” зависит создаваемая в печи тяга и температура кожуха печи. Идеальным вариантом является высота в 2 раза больше длины топки. Но можно делать и больше, как в данном проекте.

(F) — площадь сечения “голенища”, НЕ должна быть менее (С)

G — Пространство над “голенищем” должно позволять газам беспрепятственно подниматься, заворачивать вниз

Н — пространство между кожухом и “голенищем”. Площадь сечения этого кольца, что ли, не должна быть менее (F)

J и К также не должно быть менее (F), во избежание торможения газов.

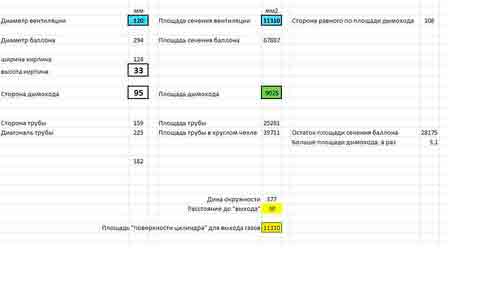

Вот таблица, где я рассчитывал площади сечений для прохода газов, из расчета внутреннего диаметра вытяжной трубы гаража 120 мм.

И напоследок — замеры времени и температуры

Источник: http://www.drive2.ru/c/1645807/

Основные виды и инструкция по изготовлению ракетной печи

Ракетная печь использовалась многими народами мира задолго до появления современных домашних и бытовых печей. Она служила, прежде всего, для обогрева жилища и обеспечивала теплое спальное место в доме. Приготовление пищи также играло немаловажную роль. При разработке устройства печи, нужно было придумать систему, которая смогла бы работать с максимально возможным КПД при загрузке древесного топлива низкого качества (в сухом и влажном виде).

В наше время ее используют для обогрева, для приготовления еды, а также в качестве элемента интерьера. Сделать ракетную печь своими руками можно практически из подручных средств. Все зависит от ее назначения и места, где она будет использоваться.

Принцип работы ракетной печи

Видов и конструкций ракетной печи много — от самых простых до многофункциональных. Для эффективной работы необходимо соблюдать некоторые правила эксплуатации печной конструкции. Выделяют 2 основных принципа работы ракетной печи, в независимости от ее конфигурации:

  • свободная циркуляция выделенных газов из топлива по сформированным печным каналам, без ручного проведения тяги дымохода;
  • догорание пиролизных газов, высвобождающихся от прогорания топлива в условиях недостаточной подачи кислорода.

Конструкция, характеристика и применение

Печь-ракета своим уникальным названием обязана характерному печному гулу, который можно слышать на протяжении всего процесса горения. Он отдаленно похож на звук взлетающей ракеты. Сходство с ракетой еще и в том, что в ней, в процессе горения, создается реактивная тяга. Конусовидную форму печи также можно связать с названием, но это не основная характеристика.

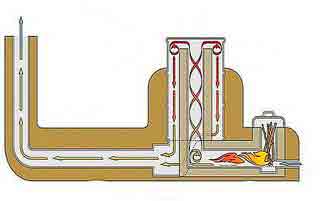

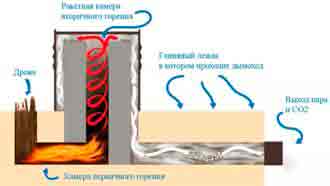

Различают 2 вида печной конструкции (представлены на схемах):

Простейшая печь-ракета

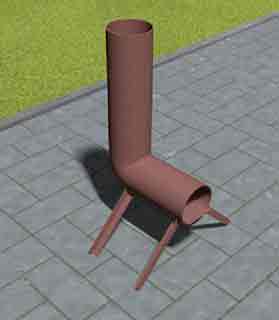

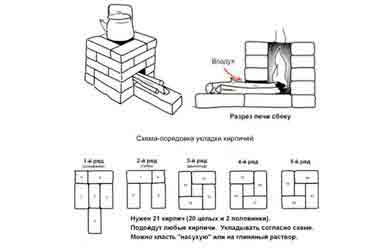

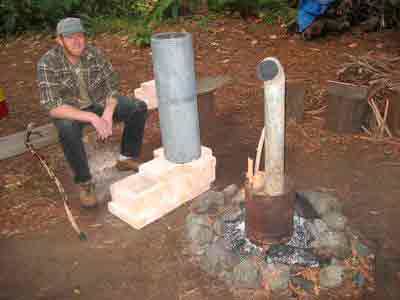

Самая простая конструкция ракетной печи прямого горения представляет собой 2 трубы, соединенные отводом — печь русская ракета.

Нижняя труба разделяется металлической пластиной. Верхняя часть трубы составляет примерно 2/3 от общего пространства, куда непосредственно закладывается основное топливо. Нижняя часть служит примитивным поддувалом, которое обеспечивает воздухообмен в печи.

Закладка топлива в данном случае горизонтальная. При вертикальной закладке печь ракетного типа состоит из двух вертикальных, разных по длине, труб, и третьей горизонтальной, служащей соединительным каналом. Последняя выполняет функцию топки.

Устанавливается простейшая форма реактивной печи обычно на открытом воздухе — с целью приготовления еды и подогрева воды.

Для изготовления стационарной простейшей печи ракеты из кирпича, используется материал, который устанавливается на жаростойкую платформу.

С целью достижения более высокой производительности, в простейшую конструкцию печки были добавлены новые элементы.

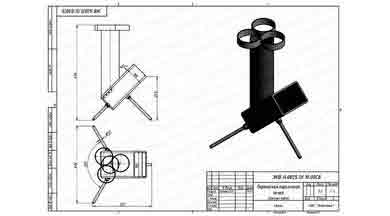

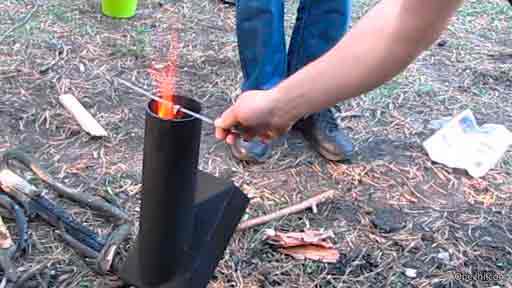

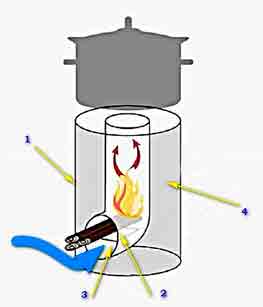

На схеме представлена походная реактивная печь. Нижняя труба разделяется специальной перемычкой, на топливный отсек(2) и отсек для отвода воздуха в область горения(3). Верхняя часть печи состоит из трубы-райзера, вокруг которой уложен теплоизолирующий состав(4), поверх закрывающийся внешним металлическим корпусом(1).

Работа печи складывается следующим образом: в топливный отсек закладывается разогревающее печь топливо (солома, бумага), после прогорания которого добавляется основное топливо (щепки, прутья и пр.). В процессе активного горения образуются раскаленные газы, поднимающиеся по райзеру и выходящие наружу. На срезе трубы устанавливается подставка под посуду для варки, с учетом промежутка 7-10 мм. В противном случае, при не сохранении необходимого зазора будет перекрыт выход для тяги кислорода, который, в свою очередь, поднимает раскаленные газы вверх. Процесс горения прекратится.

При соблюдении условия создания воздушной тяги, даже при закрытой топочной дверце процесс горения не прекратится. Здесь частично срабатывает второй принцип работы ракетной печи длительного горения — дожигание пиролизных газов в условиях недостаточной подачи кислорода.

Чтобы этот принцип работал в полной мере, необходимо обеспечение ракетной печи качественной термоизоляцией камеры вторичного горения, ведь для процессов образования и сжигания газов нужно соблюдение температурных требований.

Усовершенствованная конструкция

Такой тип ракетной печи в усовершенствованной комплектации может использоваться в домашних условиях как для приготовления еды, так и для обогрева комнат. Помимо топливного отсека и трубы, в ней присутствует второй корпус, наверху которого установлена варочная поверхность, а дымоход проведен на улицу. Отопить такой печкой можно помещение, площадью до 50 кв.м.

В результате проведенной модернизации, полезные качества и эффективность увеличивается за счет того, что ракетная печь длительного горения приобретает несколько уникальных и важных свойств:

  • в отличие от простой конструкции ракетной печи, в усовершенствованной используется второй наружный корпус, термоизолирующий материал вокруг трубы горения, герметично закрытая верхняя часть корпуса, что создает условия для поддержания высокой температуры длительное время;
  • автономное отверстие для подачи вторичного воздуха в модернизированной печи выполняет оптимальный поддув, в то время как в простой конструкции для этого используется открытая топка;
  • система дымохода спроектирована таким образом, что нагретый газовый поток не устремляется наружу из трубы сразу, а проходит по печным каналам, обеспечивая качественное догорание вторичного топлива, нагрев варочной панели и равномерную теплоотдачу воздуха в помещении через нагретый корпус печи.

В усовершенствованной конструкции используются дополнительные элементы, ориентированные на создание высокой теплоотдачи и многофункциональности ракетной печи. Здесь активно задействованы два принципа работы печи. Вначале происходит предварительное горение твердого топлива, которое при сгорании выделяет пиролизные газы, использующиеся как вторичное топливо.

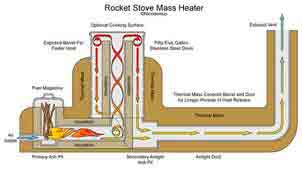

Принцип работы ракетной печи такой конструкции подробно изображен на схеме слева. В топливный отсек (1) загружается топливо для предварительного горения. В зоне самого активного теплообмена (2), в условиях недостаточной подачи первичного кислорода (А), регулируемого заслонкой (3), происходит выделение пиролизных газов. Они устремляются в конец огневого канала (5), где осуществляется их догорание. Благоприятные условия горения газов создаются благодаря высокой теплоизоляции конструкции и непрерывно поступающему потоку вторичного кислорода (Б).

Затем раскаленный газ поднимается вверх по внутреннему каналу трубы-райзера (7) под крышку корпуса, которую часто оборудуют под варочную поверхность (10), в связи с непрерывным высокотемпературным нагревом. Там скопление газа расходится по каналам, расположенным между райзером и внешним печным корпусом (6). В условиях постоянного нагрева корпуса, его стенки аккумулируют тепло, от чего воздух в помещении нагревается. После этого газовый поток опускается вниз по каналу, а затем выходит наверх, в трубу дымохода (11).

Процесс горения может продолжаться несколько часов. Для максимальной теплоотдачи печи и полного сжигания пиролизных газов, необходимо поддержание стабильно высокой температуры в райзере. Для этого его помещают в трубу чуть большего диаметра, которая называется обечайка (8). Образованное пространство между двумя трубами плотно заполняют жаростойким составом, например, просеянным песком, для обеспечения теплоизоляции в трубе.

Особенности эксплутации ракетной печи

  1. Перед загрузкой основного топлива печь нужно прогреть. Это больше касается больших и многофункциональных ракетных печей. В них без предварительного прогрева тепловая энергия будет использоваться вхолостую.
  2. Для разгона печи в открытое поддувало помещают сухую бумагу, древесную стружку, солому. Достаточный прогрев печи можно определить по гулу в печи, который в дальнейшем затихает. Затем в разогретую ракетную печку закладывается основное топливо, разжигающееся за счет разгонного.
  3. В начале горения основного топлива дверцу поддувала открывают полностью. Спустя время, как появляется печной гул, поддувало прикрывают до тех пор, пока гул не заменится шепотом. В дальнейшем для оценки состояния горения печи нужно так же ориентироваться на «печной звук», приоткрывая дверцу поддувала при затихании и прикрывая при возникающем гуле.
  4. Чем больше реактивная печь, тем меньшее отверстие для притока свежего воздуха необходимо. Целесообразно использование в такой печи отдельного поддувала.
  5. Регулировка мощности работы печи может происходить только за счет объема закладываемого топлива, но не за счет подачи воздуха.
  6. При самостоятельном изготовлении большой ракетной печи, ее бункер следует делать с плотно прилегающей крышкой, без просветов и щелей. В противном случае не будет обеспечиваться стабильный рабочий режим печи, что чревато расходом лишней топливной энергии.
  7. Вопреки распространенному мнению, ракетная печь для бани не подходит для установки, так как печь не выделяет ИК-излучение в достаточном количестве, которое необходимо для отопления стен и отдачи конвекции в воздушные массы в условиях бани. Печь ракета для бани, теоретически, может быть установлена только с использованием печного типа Широкова-Храмцова, характеристика которого дана ниже.
  8. Ракетная печь для гаража представляет мобильный вариант печной конструкции, способной быстро нагревать помещение. Основной элемент — нагревательный бак из трубы.

Виды топлива

При правильной сборке и эксплуатации, ракетную печь можно топить любым типом твердого топлива, древесиной и ее отходами. Например, ветками, листьями, дровами, углем, кукурузными стеблями, шишками, кусками ДСП, обломками мебели. Загружать топливо в печь можно как в сухом, так и в сыром виде. Это особенно актуально для ее эксплуатации в природных условиях, где не всегда можно отыскать сухое сырье.

Разновидности ракетных печей

Ракетную печь можно сделать самостоятельно или на заказ из различных материалов. Здесь необходимо ориентироваться на возможности и имеющиеся ресурсы.

Печь из газового баллона

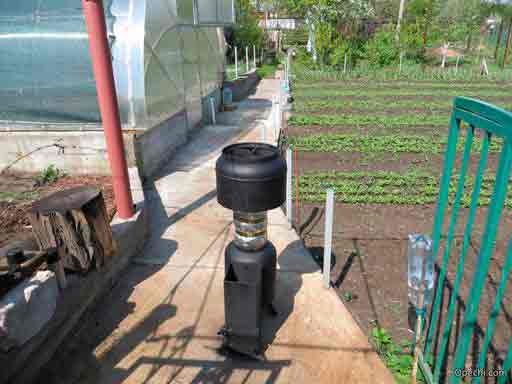

Использованный газовый баллон — широко распространенный материал для изготовления печи. Удобство его использования заключается в том, что это, по сути, уже готовая заготовка корпуса печи вытянутой конусовидной формы. Топливные затраты минимальны, а выделяемое тепло обогреет помещение площадью до 50 кв.м. Материал баллона нужно выбирать не взрывоопасный и устойчивый к высоким температурам и нагреву. Лучший вариант — это пропановый баллон из цельного металла, емкостью 50 литров, диаметром 35 см и высотой 85 см. Этого объема хватит для горения любого типа топлива.

Также для изготовления переносной ракетной печи из газового баллона используются объемы 12 и 27 литров, но с меньшей теплоотдачей. Баллон можно приобрести на специальной газовой заправке.

Перед началом изготовления печи из баллона стравливается газ, путем открытия вентиля на некоторое время. Затем, изготавливается простая печка-буржуйка. Далее срезается верхняя часть баллона, отверстие для вентиля остается. Вверху вырезается круглое отверстие с приваренной стальной полоской, служащее основой для дымохода.

Печь из кирпича

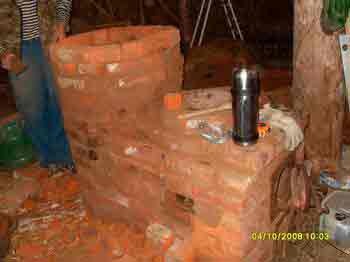

Может быть как стационарной, так и походной. Сложенная наспех, за 15-20 минут, ракетная печь из кирпича, осколков кирпича или булыжников «на сухую», отлично справится с приготовлением еды и подогревом воды. Недостаток такой печи в низкой экономии закладываемого топлива и небольшой теплоотдачей. Разогрев кирпичей в дымоходе до 1000 градусов позволяет конструкции быстро войти в рабочий режим. При этом ракета не дымит благодаря тому, что в такой температуре все топливо сгорает без остатка.

Ракетная печь с водяной рубашкой

Чаще всего используется стационарный печной тип. Особенность такой печи состоит в том, что теплоотдача идет не только на подогрев воздуха в помещении, но и для воды. Для этого ракетная печь с водяным контуром соединяется с теплоаккумулирующим баком — для создания системы автономного водоснабжения. Идеальный вариант для применения на даче или в частном воде, ведь устройство помогает снизить расходы на отопление и подогрев воды, что очень экономично.

Печь из бочки

Распространенная модель для отопления дома. Малозатратная в изготовлении и энергоемкая в теплоотдаче. Часто обустраивают совместно с теплой лежанкой. Способна прогреть помещение более 50 кв. м. Для изготовления печки отлично подойдет стандартная 200-литровая бочка диаметром 607 мм. Этот диаметр можно сократить почти вдвое, что удобно для встраивания трубы-райзера, выполненной из газового баллона или жестяных ведер, диаметром 300-400 мм. Словом, печь можно поставить из подручных материалов.

Печь Широкова-Храмцова

Отечественная модернизация ракетной печи. Основной материал — жаростойкий бетон, который создает отличную термодинамику в конструкции. Благодаря стабильной работе печи и низкой теплопроводности материала, часть тепла выходит наружу в виде ИК-излучения, что невозможно при эксплуатации других печных типов. Если использовать жаропрочное стекло, то печь можно приспособить под камин. Недостаток установкитакой печи — в высокой стоимости материала, на заготовку которого понадобится бетономешалка.

Для приготовления пищи и заготовок в домашних и уличных условиях, устанавливается усовершенствованная печная конструкция с широкой варочной поверхностью для установки нескольких емкостей. Вертикальная труба-райзер с приваренной к ней топкой находится прямо под варочной панелью, обеспечивая ее высокотемпературный нагрев. Скапливаясь под крышкой панели, газы выходят по горизонтальной трубе, равномерно нагревая всю площадь панели, и устремляются на выход по вертикальному дымоходному каналу.

Как сделать своими руками

Подробно рассмотрим изготовление печи-ракеты своими руками с лежанкой. Ее конструкция более громоздкая, сложнее установка, чем перечисленные выше типы печей, но благодаря пошаговой инструкции и схемам, построить ее самостоятельно не составит особого труда. Главное — соблюдение всех рекомендаций по установке.

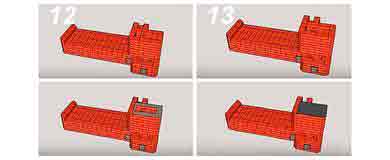

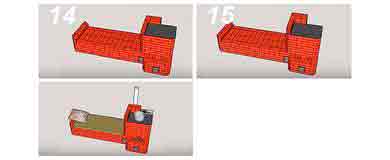

Пошаговая инструкция, как сделать ракетную печь:

  • Вначале, выполнить углубление на 10 см для установки топливного отсека, выложив его кирпичом из шамотной глины. Затем нужно установить опалубку по линии конструкции. Для более прочного фундамента можно использовать строительную арматуру или сетку, выложив ее на кирпичное основание.
  • С помощью уровня выложить основу для камеры горения.
  • Затем нужно залить конструкцию бетоном, и в течение суток дать просохнуть. После того, как раствор схватится, можно продолжать возведение печи.

  • Выложить основание печи, укладывая кирпич сплошным порядком.
  • Сформировать боковые стенки путем укладывания нескольких рядов кладки.
  • Выполнить обустройство нижнего канала ракеты, учитывая порядовку.
  • Затем нужно уложить ряд поперечных кирпичей так, чтобы труба-райзер и топочный отсек остались открытыми, а камера сгорания — скрытой.

  • Нужно взять корпус старого бойлера и обрезать с двух сторон так, чтобы в итоге получилась широкая по диаметру труба.
  • В нижнюю часть корпуса из-под ГСМ устанавливается фланец, в который будет установлена труба горизонтального термообменника. Чтобы соблюсти герметичность и безопасность изделия, нужно предусмотреть использование в работе сплошных сварных швов.

  • После этого в бочку врезается выходной патрубок. Бочка проходит очистку от ржавчины, покрывается грунтовкой и несколькими слоями термостойкой краски.
  • К дымоходу, расположенному горизонтально, нужно приварить боковую отводку для формирования зольника. Для облегчения его прочистки, при эксплуатации печи канал нужно оборудовать герметичным фланцем.
  • Далее из огнеупорного кирпича выкладывается жаровая труба, с соблюдением размеров 18×18 см квадратной формы. При выкладке внутреннего канала, важно соблюдение строгой вертикальности для стабильной работы печи. Для этого можно использовать обвес или уровень.

  • На жаровую трубу необходимо одеть кожух, а в образовавшееся пространство поместить перлитовые шарики. Нижнюю часть райзера нужно герметично замазать глиняной смесью, чтобы предотвратить просыпания теплоизолята.
  • Затем изготавливается топливная крышка — с помощью ранее отрезанной части от бойлера. К крышке, для удобства, можно приварить ручку.
  • Смешать глиняный раствор с древесными опилками (не дают потрескаться изделию), до 50% от общего объема. В итоге получается так называемая «саманная смазка», которой нужно обмазать внешний вид получившейся конструкции для маскировки неприглядных деталей и увеличения термоизоляции.

  • Далее формируется внешний вид печи. Выкладывается печной контур. Для этого можно использовать разные материалы: камень, кирпич, мешки с песком. Внутренняя часть заполняется щебнем, а верхняя замазывается саманной смесью.
  • 200-литровая бочка, служащая внешним печным корпусом, устанавливается на предварительно подготовленное основание. Обязательно, нужно установить бочку так, чтобы нижний патрубок был со стороны лежанки. Далее нижняя часть покрывается глиной для герметизации.
  • Затем из гофротрубы нужно сформировать канал для подачи воздуха с улицы, подвести его к топливному отсеку. Без установки такого канала, ракетная печь своими руками при работе будет потреблять теплый воздух из помещения.

  • После возведения основной части печной конструкции, проводится тренировочная растопка для проверки свободного выведения газов через горизонтальный дымоход.
  • К нижнему патрубку, установленному на основании из кирпича красного типа, подсоединяются трубы теплообменника.
  • Далее нужно выполнить монтаж дымоходной трубы своими руками, герметично уплотнив все соединения асбестовым шнуром или огнеупорной обмазкой.

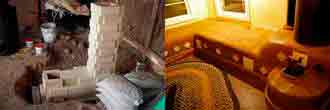

  • В конце лежанке нужно придать форму таким же способом, что и ранее — при формировании основного корпуса. Если оставить бочку открытой, без маскировки саманом, то жар при горении будет моментально поступать в помещение. Если же бочку замазать саманом полностью, оставив нетронутым крышку, то тепло будет аккумулироваться в корпусе, что создаст отличные условия для приготовления пищи на варочной поверхности.

Вместо бочки можно использовать газовый баллон (печь-ракета из газового баллона), а вместо бойлера — подогнанные под форму трубы, жестяные ведра. Очень важно при создании ракетной печи своими руками соблюдать точность и пропорциональность в размерах, используя чертежи. Это даст гарантию долгой и эффективной эксплуатации печи длительного горения своими руками.

Преимущества от использования самодельных ракетных печей, в обиходе значительны. Возведение печи не требует больших экономических затрат (на материалы, отопление) и временных (на изготовление печи уходит максимум 3-4 дня).

Высокая производительность и теплоотдача при неприхотливой загрузке топлива идеальна. Оформить печь можно в каких угодно вариантах, тем самым добавив новый элемент интерьера в дом.

Источник: http://kladempech.ru/raketnaya-pech/

Ракетные печи: особенности, преимущества, самостоятельная сборка и топка печи

Практичное отопительное устройство, не уступающее по своим функциональным возможностям традиционной буржуйке – это ракетная печь. Ее востребованность заключается в высокой эффективности, экономичности, доступности конструкции и простоте изготовления. Собрать подобный агрегат в домашних условиях под силу даже начинающим мастерам.

Что собой представляет печь-ракета?

Реактивная печь получила свое оригинальное название благодаря особой конструкции корпуса – традиционная форма устройства выполняется из отрезов металлических труб, соединенных между собой сварным швом. Внешне она напоминает ракетную установку. Упрощенную модель печи можно собрать за несколько часов.

Реактивным отопительный прибор становится в результате особенностей процесса горения топливного материала, когда в определенный момент работы при высокой подаче воздушной массы в топливную камеру печь начинает создавать мощное гудение и вибрацию.

Важно! Режим гудения ракетной печи характеризуется нерациональным расходом топлива в процессе его сгорания. Экономный режим нагрева обеспечивает тихую работу отопительного агрегата.

Принцип работы

Несмотря на то, что печь-ракета достаточно просто устроена, принцип ее действия основан на следующих процессах:

  • Естественная циркуляция нагретых газов и воздуха внутри каналов. Это значит, что прибор не требует дополнительного поддува, а внутренняя тяга создается дымоотводной системой. Чем выше дымоход, тем сильнее тяга.
  • Дожиг неотработанных газов (процесс пиролиза) осуществляется при незначительной подаче кислорода в топливную камеру. Он обеспечивает быстрое увеличение КПД устройства и эффективное расходование топливного материала в процессе сгорания.

Сам процесс топки печи осуществляется следующим образом:

  1. В топливный отсек закладываются дрова, и выполняется поджиг.
  2. Далее устанавливается стандартный режим работы печи, при котором осуществляется полный прогрев вертикальной части конструкции – дымоходной трубы.
  3. Достаточный разогрев корпуса печи обеспечивает воспламенение летучих веществ в дымоходе и разрежение воздуха в верхней его части.
  4. Естественная тяга возрастает, что приводит к притоку воздуха в топливный отсек и увеличению эффективности процесса горения.
  5. Для поддержания полного сгорания топливного материала печная конструкция должна быть оснащена специальной зоной для дожига пиролизных газов.

Простой вариант ракетной печи из профильной трубы предназначается для приготовления и разогрева пищи, а также для обогрева садовых домиков, дач и походных бань.

Достоинства и недостатки

Печь-ракета длительного горения приобрела особую популярность и востребованность благодаря своим положительным характеристикам:

  • Доступная конструкция и легкая сборка. Самый простой вариант печи можно изготовить в домашних условиях из доступных материалов за несколько часов.
  • Эффективная теплопередача с использованием различного типа древесного топлива – дров, щепы, веток, коры и стружки.
  • Широкий функционал. Возможность использования устройства для обогрева помещений, приготовления пищи и подогрева воды.
  • Полное сгорание топлива с возможностью дожига пиролизных газов. Это позволяет повысить КПД и при этом избежать отравления угарным газом.
  • Возможность повторной закладки топлива, не прерывая рабочий процесс.
  • Отсутствие необходимости в создании принудительной тяги в дымоотводной системе. Высокий уровень саморегуляции рабочих режимов прибора.

Эргономичная печь может быть установлена в любом помещении, а облегченные конструкции не требуют дополнительного обустройства усиленного фундамента.

Несмотря на существенные плюсы, подобный агрегат не лишен некоторых недостатков:

  • Отсутствие возможности автоматизации процесса топки. Самодельные печи требуют постоянного контроля над закладкой топливного материала со стороны человека.
  • Высокая вероятность получения ожогов при существенном нагреве металлической конструкции.
  • Устройство не предназначено для обогрева жилых домов большой площади и стационарных банных комплексов.
  • Конструкция печи предусматривает использование хорошо просушенного топлива, поскольку излишек влаги может привести к обратной тяге в дымоходе.
  • Неэстетичный внешний вид готового устройства.

Конструкция

Печка ракетного типа представлена достаточно простой конструкцией, которая изготавливается из труб требуемого диаметра.

Топливной камерой является горизонтальный отрез трубы, в который выполняется закладка топлива. В некоторых случаях печь может иметь вертикальный вариант загрузки. В этом случае прибор состоит из трех конструктивных элементов – двух вертикальных труб различной высоты, смонтированных на горизонтальную трубу. Короткий отрез трубы является топливным отсеком, длинный отрез – дымоходом.

Чтобы обеспечить повышение КПД, ракетные печи могут иметь дополнительные элементы конструкции:

  • Топливный отсек (вертикальное или горизонтальное положение) – для загрузки топлива.
  • Камера дожига (горизонтальная) – для сгорания топлива и аккумуляции тепловой энергии.
  • Поддувальный отсек – для дожига пиролизных газов, которые образуются при сгорании топлива.
  • Наружный корпус печи – для теплоизоляции конструкции.
  • Лежанка – площадка для отдыха в положении лежа или сидя.
  • Дымоходная труба – для вывода продуктов сгорания топлива и создания естественной тяги.
  • Варочная поверхность – горизонтальная площадка для приготовления пищи или подогрева воды.

Изготовление своими руками

Самодельная печь из отработанного газового баллона – доступный вариант дровяной печи, которая предусмотрена для эффективного обогрева помещений и экономного расхода топлива.

Чтобы сделать печь в домашних условиях, потребуется:

  • Пустой корпус баллона – 2 шт.
  • Металлическая труба для создания вертикального дымоходного канала (диаметр – 12 см).
  • Профильная труба для изготовления топливника и загрузочной камеры (длина 100 см, сечение – 12×12 см).
  • Отрезы металлических труб: короткий на 80 см (диаметр – 15 см) и длинный на 150 см (диаметр – 12 см).
  • Стальной лист (толщина 3 мм).
  • Металлические прутья.
  • Утепляющий жаростойкий материал (перлит).
  • Сварочное оборудование.
  • Болгарка.
  • Средства персональной защиты – очки и перчатки.

Чтобы обеспечить правильную сборку печи, рекомендуется подготовить рабочий чертёж с указанием точных размеров всех конструктивных элементов устройства.

Пошаговая инструкция по изготовлению ракетной печи:

  1. Из профильной трубы отрезается три отрезка – два из них по 30 см и один для лежака на 35 см. Из заготовки для лежака болгаркой проделываются прямоугольное отверстие для топливного отсека и полукруг для вертикальной трубы.
  2. Одна 30-сантиметровая заготовка разрезается продольно и приваривается к топливному отсеку для создания воздушного канала.
  3. Топливный отсек соединяется с трубой горячей сваркой.
  4. Из арматуры изготавливается колосник, для топливной камеры и зольника – дверки.
  5. Далее изготавливается вторичная камера для дожига пиролизных газов.
  6. Внизу баллона проделывается отверстие под топливный отсек. С наружной стороны баллона фиксируется колено под трубу диаметром 12 см для дымохода.
  7. Внизу трубы вырезается отверстие для очистки дымохода.
  8. Сверху на трубу насаживается отрезок трубы диаметром 15 см и приваривается сваркой к баллону.
  9. Свободное пространство между двумя трубами заполняется утеплителем, края закрываются сварным швом.
  10. Во втором баллоне отрезается днище и заваривается отверстие под вентиль. Он будет использован для дожига пиролизных газов.
  11. Оба баллона фиксируются друг с другом в специальный паз при помощи двух сварных колец так, чтобы обеспечить герметичность готовой конструкции. Паз уплотняется шнуром из асбеста.

Важно! Прежде чем приступить к топке самодельной ракетной печи, необходимо тщательно проверить качество соединительных швов и герметичность конструкции. В работающую установку не должны бесконтрольно проникать воздушные массы.

Как правильно топить ракету?

Для получения максимального эффекта отопления перед основной закладкой топливного материала печь ракетного типа следует тщательно разогреть. Для этого используются легковоспламеняющиеся материалы: бумага, щепа, сухая стружка, опилки, картон, камыш или солома, которые укладываются в открытый поддувальный отсек.

Прогрев системы приведет к появлению характерного звука – тихого или громкого гудения. Далее в прогретый прибор осуществляется закладка основного топлива для получения необходимого количества тепловой энергии.

Сам процесс топки выполняется по следующей схеме:

  • Открытие дверки в поддувальный отсек.
  • Закладка топливного материала для поддержания оптимальной температуры горения.
  • С появлением гула в печи поддувало закрывается до момента полного перехода в беззвучный режим работы.

Важно! Если закрытая воздушная задвижка привела к снижению интенсивности пламени, ее необходимо открыть, чтобы повысить тягу и усилить процесс горения топлива.

Другие виды ракетных печей

На основе базовой конструкции ракетной печи были созданы другие варианты отопительных устройств с более высоким КПД, которые предназначены для уличного использования и внутренней эксплуатации в качестве источника отопления и горячего водоснабжения.

Печка-плита

Прибор предназначен для приготовления пищи и зимней консервации, оборудован расширенной варочной поверхностью, рассчитанной на несколько емкостей.

Отличительной характеристикой ракетной плиты является то, что вертикальный канал с топливной камерой расположен в нижней части варочной поверхности. В этом случае горячий воздух из топки быстро нагревает поверхность, а чтобы плита как можно дольше оставалась горячей, топливные газы скапливаются внутри горизонтального канала. Остатки газовой смеси выводятся в вертикальный дымовой канал, соединенный углом с варочной поверхностью.

Для удобства эксплуатации печь оснащается устойчивыми опорами, поэтому ее легко можно использовать на любой поверхности как внутри помещений, так и на открытом воздухе.

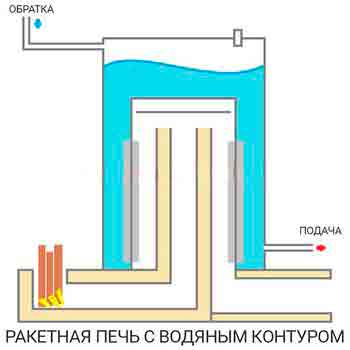

Печка с водяным контуром

Подобный агрегат оборудован теплообменником, который соединен с отопительной системой: радиаторами, трубами и водяным баком. Он предназначен для создания полноценной системы автономного отопления для небольшого садового или дачного домика.

Конструктивно печка состоит из таких функциональных элементов:

  • Вертикальный топливный отсек и жаровой канал из кирпича выкладываются на прочное бетонное основание. В нижней части конструкции имеется зольник с дверкой для удаления золы.
  • Вертикальный стальной канал с теплоизоляционной прокладкой, защищенный наружным металлическим кожухом.
  • Теплообменный узел с водяным контуром, установленный на металлический кожух.

Отличительной особенностью печи является создание водяной рубашки, когда по трубам вместо воздуха циркулирует жидкий теплоноситель, обеспечивающий эффективный обогрев помещений.

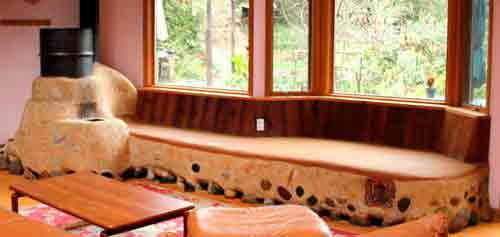

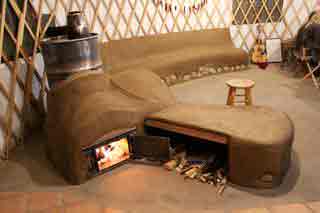

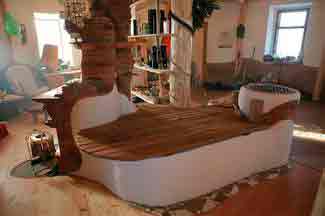

Печка с лежанкой

Другой вариант применения реактивной печи в быту – это обустройство удобной конструкции со специальной площадкой для отдыха в сидячем или лежачем положении. Лежанка может иметь различную форму исполнения – топчан, широкая кровать, компактный диван, скамейка.

Для изготовления лежанки используются кирпич, бутовый камень, глиняная масса с опилками. Высокая теплоемкость материалов способствует аккумуляции тепловой энергии длительное время, благодаря чему подобную печь рекомендуется устанавливать в жилых комнатах.

По типу используемого материала для изготовления конструкции ракетные печи бывают:

  • Глиняно-кирпичные . Хорошая теплоемкость кирпича и шамотной глины способствует тому, что подобные конструкции хорошо накапливают и выделяют тепло в помещение. Температурный режим горения топлива в подобных печах может достигать 1000 градусов. Глиняно-кирпичные агрегаты требуют минимального технического обслуживания, которое заключается в периодической обмазке корпуса глиной и устранении трещин.
  • Металлические . Подобные устройства изготавливаются из металлических бочек, газовых баллонов, огнетушителей, труб и листовой стали. Доступность материалов позволяет получить надежный и эффективный отопительный агрегат. Особой популярностью пользуются походные металлические печи – «Робинзон», «Огниво» или «Тайга». Они отличаются компактными размерами, возможностью установки в любом доступном месте и простотой эксплуатации.
  • Из подручных материалов . Упрощенные конструкции ракетных печей можно изготовить из самых дешевых и доступных материалов: консервных банок, стальных ведер и прочих емкостей. Маломощные печки можно использовать для быстрого подогрева воды в полевых условиях.

Мобильная печь – практичный и дешевый вариант для туристических походов и отдыха на природе, который предусмотрен для экономного расхода топлива и удобства эксплуатации в любых климатических условиях.

Стационарная печь – эффективный и безопасный вариант для обогрева небольших площадей, организации горячего водоснабжения и приготовления пищи.

При всех своих достоинствах реактивная конструкция печи, изготовленная своими руками, не подходит в качестве полноценного источника тепла для отопления жилого дома. А вот использовать технические возможности устройства для решения повседневных задач вполне приемлемо.

Источник: http://sdelatbanyu.ru/pechi-i-dymokhody/raketnaya-pech.html

Использование реактивной печи-ракеты с лежанкой для отопления дома или бани

Ракетная печь — это довольно простая конструкция длительного горения, которая пришла к нам из Северной Америки. Такие агрегаты получили известность по всему миру, от США до Австралии. Причина такой популярности очевидна и заключается в высокой энергоэффективности, простоте конструкции и дешевизне изготовления. И, может, для обогрева большого дома мощности такой печки будет недостаточно, но если речь идет о даче, то здесь ракетная конструкция придется как нельзя кстати.

Содержание

Особенности печи-ракеты

Реактивная печь с лежанкой — наиболее производительный вариант для дома

Несмотря на столь бешеную популярность в мире, в странах СНГ реактивная печь длительного горения известна лишь единицам. И это довольно странно, ведь в некоторых регионах нашей страны холода длятся более, чем полгода.

Ракетная или реактивная печь, вопреки своему названию, не подразумевает ничего сверхъестественного в своей конструкции. Никаких турбин здесь вы не найдете. Но все же есть в такой конструкции нечто сходное с космическим транспортом — и это поток пламени, отличающийся высокой интенсивностью, а также характерное гудение, возникающее в процессе работы.

Реактивные печи отопления устроены предельно просто, но несмотря на это в них используются передовые методики сжигания топлива. Рассмотрим, что же делает данную конструкцию столь эффективной:

  • По печным каналам происходит движение газообразных продуктов исключительно за счет естественной тяги. По этой причине принудительная эжекция здесь не требуется.
  • Процесс пиролиза, возникающий вследствие сухой перегонки твердого топлива.

Чертежи реактивных печей в самом простом варианте

Важно! Самая простая конструкция «ракеты» представляет собой трубу большого диаметра с характерным изгибом. При этом один ее участок является короче другого. Он устанавливается горизонтально и предназначается для закладки дров.

Рассмотрим процесс работы печи более подробно:

  • В топку производится закладка дров, которые затем поджигаются.
  • Далее прибор начинает работать в режиме традиционной буржуйки, который продолжается до тех пор, пока не прогреется более длинная вертикальная часть печки, представляющая собой дымовую трубу.
  • Металл разогревается докрасна, вследствие чего происходит воспламенение горючих веществ, скопившихся в дымоходе, в верхней точке которого появляется зона разрежения.
  • Тяга усиливается, обеспечивая усиление воздушного потока к дровам. Благодаря этому эффективность процесса горения существенно повышается.

Чертежи походной печи Робинзон

Совет! Чтобы реактивная тяга в печи стала еще сильнее, конструкцию следует оборудовать топочной дверцей. Работает это следующим образом: когда сечение воздушного канала уменьшается, то происходит прекращение подачи кислорода в топку. Таким образом, традиционный процесс горения перерастает в пиролиз, при котором древесина начинает тлеть и разлагаться. При этом процесс прогорания топлива замедляется, а потому тепло выделяется дольше.

  • Чтобы обеспечить полное сгорание топлива в результате пиролиза, в печи необходимо предусмотреть специальную зону, которая предназначается для дожигания газов. Более конкретно об этом будет сказано ниже, но здесь следует заметить, что наряду с теплоизоляцией дымохода такое усовершенствование классической «ракеты» позволяет ей успешно конкурировать с современными установками длительного горения.

Важно! Самая простая печь-ракета своими руками обычно используется для разогрева или приготовления пищи. Для этого необходимо лишь установить специальную площадку на вертикальном участке печи.

Плюсы и минусы подобных отопительных агрегатов

Печь ракетного типа с лежанкой: тепло и уют в вашем доме

Несмотря на всю простоту своего устройства, печь реактивного горения имеет целый ряд преимуществ:

  • Очень высокий КПД, который сопоставим с лучшими агрегатами, работающими на твердом топливе.
  • Конструкция может разогреваться до 1000 градусов по Цельсию.
  • Высокие показатели экономичности. В среднем печь-ракета из баллона расходует в три-четыре раза меньше дров в сравнении с обыкновенной буржуйкой.
  • «Всеядность». Можно использовать для работы печи любые виды твердого топлива (шишки, хвою, стружку, а также различные растительные отходы).
  • Для обеспечения бесперебойного отопительного процесса возможна дозагрузка топлива при работе устройства.
  • Печь-ракета надежна и проста в устройстве.
  • Экологичность. Ввиду полного прогорания топлива, дым, исходящий из ракетной конструкции, состоит из углекислого газа и водяного пара.
  • Полное сгорание топлива. При работе данного агрегата, температура достигает таких пределов, что происходит возгорание сажи.

Схематическое изображение движения воздушного потока по печной системе

  • Большое разнообразие конструкций. Наряду со стационарной печью существует переносная или походная. Также ракетная печка может с успехом использоваться для дома или бани.

К недостаткам таких агрегатов относятся:

  • При эксплуатации возникает риск того, что в помещение проникнет угарный газ.
  • Такие конструкции не подходят для использования в больших домах, поскольку их мощности будет недостаточно для комплексного обогрева.
  • При установке теплообменника водяного типа происходит спад тепловой мощности, что в результате нарушает нормальный рабочий режим.
  • Непривлекательный внешний вид. Однако многие любители этно-стиля поспорят с данным утверждением, ведь для них такая печная конструкция является просто находкой.

Виды отопительных приборов данного типа

Конструкция мобильной ракетной печи

Существует несколько вариантов подобного оборудования:

  • Мобильная. Такие конструкции могут легко переноситься с места на место и изготавливаются из ведер, жестяных банок, металлических труб и т. д.
  • Варианты, изготовленные из газовых баллонов.
  • Стационарная печь, выложенная из кирпича (шамотного).
  • Отопительные конструкции, оборудованные лежанкой.

Важно! Самыми сложными в изготовлении являются кирпичные агрегаты, поскольку они требуют определенных навыков каменщика. Однако при наличии детальных порядовок и элементарной прилежности, с работой сможет справиться даже начинающий специалист.

Теперь рассмотрим поподробнее, что же представляет собой каждый из вышеописанных вариантов.

Переносные ракетные печи

Такие конструкции являются наиболее простыми по устройству. Они представляют собой трубы, которые могут быть или согнутыми, или сваренными из отдельных отрезков. В данной конструкции может быть лишь одно усовершенствование; оно касается монтажа специальной перегородки, посредством которой обустраивается зольник. В ней предусматривается специальная прорезь, посредством которой происходит воздушный подсос.

Очень часто в нижней части загрузочной камеры устанавливается колосник, посредством которого осуществляется подача воздуха прямо в зону горения. В проем, предназначенный для закладки дров, устанавливается специальная дверца, необходимая для регулировки подачи воздуха.

Совет! Поскольку мобильная печка предназначена в основном для приготовления пищи, то в верхнем срезе дымоходной трубы желательно предусмотреть подставку для установки посуды.

Конструкция, изготовленная из газового баллона

Ракетная конструкция, изготовленная из баллона

Это следующий этап в эволюции отопительных приборов реактивного типа. Благодаря усложненной конструкции, такая печь обладает большими показателями экономичности и тепловой мощности. При этом изготовить такую печь можно из подручных средств. Понадобится баллон из-под газа, несколько обрезков стальных труб с толстыми стенками, а также лист металла, имеющий 5 мм в толщину.

Совет! Вместо баллона для корпуса может использоваться бачок из-под ГСМ или отрезок трубы, диаметр которой превышает 30 см. Обязательным требованием является наличие толстых стенок конструкции.

Особенности работы печи из баллона заключаются в следующем:

  • Дрова загружаются в топливник, воспламеняясь посредством сильного притока воздуха, поступающего через загрузочное окно.
  • Горючие газы дожигаются непосредственно в трубе, размещенной внутри баллона. Это происходит благодаря подаче вторичного воздуха.
  • Для усиления данного эффекта внутренняя камера должна быть утеплена, что позволяет поднимать внутреннюю температуру более, чем на 1000 градусов по Цельсию.
  • Двигаясь по системе, раскаленный газ доходит до колпака, попадая во внешнюю камеру, являющуюся теплообменником.

Схема работы печной конструкции из баллона

  • После того, как продукты сгорания остывают, производится их выведение посредством дымохода, установленного в нижней части конструкции с обратной ее стороны.

Важно! Для создания оптимального уровня тяги необходимо расположить верх дымоходной трубы на 4 метра выше загрузочного окна.

Устройство комбинированной конструкции

Комбинированная печка представляет собой агрегат, изготовленный из металлической бочки и кирпича. При этом шамотный кирпич используется не как облицовочный материал, именно из него выкладываются внутренние камеры и топливник. Таким образом, получается стационарный отопительный аппарат, который изготовлен из материалов высокой теплоемкости, а потому отлично накапливает тепло, осуществляя его отдачу в течение нескольких часов.

Совет! Это оптимальный вариант для обогрева жилых помещений.

Конструкция с лежанкой

Один из недостатков реактивных печей заключается в выведении большей части тепла посредством дымохода. Однако этим грешат практически все конструкции, работающие на твердом топливе. И в данном случае этот минус можно легко исключить посредством существенного увеличения длины дымоходных каналов.

Схема устройства ракетной печи с лежанкой

Речь идет о реактивных печах с лежанкой, которые являются отличным воплощением данной идеи. Такие агрегаты могут быть изготовлены из бутового камня или кирпича, в качестве декора используя пластичную массу, созданную из опилок и глины. Высокая теплоемкость используемых материалов позволяет таким конструкциям удерживать тепло в течение всей ночи, что вкупе с экономичностью делает подобные конструкции прекрасным выбором для помещений жилого типа.

Как сделать печь-ракету самостоятельно

Рассмотрим изготовление печи с лежанкой. Благодаря своим высоким техническим характеристикам она является элитой среди отопительных приборов. Это наиболее сложная по устройству конструкция, но благодаря предоставленным ниже схемам и чертежам, построить ее будет не так уж и тяжело. Среднее время строительства составляет около трех дней.

Пошаговая инструкция предполагает проведение следующих работ:

  • Углубляем на 10 см то место, где будет сформирован топливник, выложив его шамотным кирпичом. Далее нужно установить опалубку по контуру будущей конструкции.

Совет! Чтобы сделать фундамент более прочным, можно использовать арматуру или строительную сетку, которая укладывается сверху на кирпичное основание.

  • Используя уровень, выкладываем основу для рабочей камеры.
  • Далее следует заливка конструкции бетоном. Как только раствор схватится, можно продолжать строительство. В среднем раствор сохнет сутки.

  • Укладываем кирпич сплошным порядком, таким образом формируя основание печи.
  • Поднимаем боковые стенки, укладывая несколько рядов кладки.
  • Теперь обустраивается нижний канал ракеты, согласно порядовки.
  • Укладываем ряд кирпичей поперек, тем самым перекрывая камеру сгорания. Необходимо осуществить выкладку таким образом, чтобы райзер (вертикальный канал) и топочный проем остались открытыми.

Формирование камеры сгорания

  • Берем старый корпус бойлера, обрезаем его с двух сторон. В итоге должна получиться большая по диаметру труба.
  • В нижней части емкости из-под ГСМ необходимо установить фланец, именно в него будет установлена труба горизонтального теплообменника.
  • Для обеспечения герметичности необходимо предусмотреть сплошные сварные швы, что позволит существенно обезопасить конструкцию.

Монтируем нижний патрубок посредством сварки

  • Далее в бочку следует врезать выходной патрубок. После этого она очищается от ржавчины, покрывается грунтовкой, поверх которой наносится несколько слоев термостойкой краски.
  • К горизонтальному дымоходу следует приварить боковой отвод, который будет выполнять роль зольника. Чтобы обеспечить удобство его прочистки, необходимо оборудовать канал герметичным фланцем.
  • Используя огнеупорный кирпич, необходимо осуществить выкладку жаровой трубы. Ее внутренний канал должен иметь размер 18 на 18 см, будучи квадратной формы.

Выкладываем жаровую трубу

Совет! Выкладывая внутренний канал, необходимо строго контролировать вертикальность конструкции, используя для этого строительный уровень или обвес.

  • На жаровую трубу надевается кожух. В образовавшиеся промежутки необходимо разместить перлит. При этом нижнюю часть райзера необходимо загерметизировать глиняной смесью, что предотвратит просыпание теплоизолятора на пол.
  • Теперь следует изготовить топливный колпак. Для этого берется ранее отрезанная часть водонагревателя, к которой нужно для удобства использования приварить ручку.
  • Далее необходимо улучшить внешний вид конструкции путем нанесения на нее саманной замазки. Для этого глиняный раствор смешивается с древесными опилками (до 50%).

Выполнение обмазки печного корпуса

Совет! Опилки в замазке выполняют роль щебня в бетоне. Они используются для того, чтобы такая поверхность не растрескалась в процессе высыхания.

  • Сверху перлитовая засыпка также запечатывается посредством обмазки.
  • Далее формируем лицо печи. На данном этапе необходимо выложить печной контур. Для этого могут быть использованы кирпичи, камень, саман, мешки с песком и т. д. Внутреннюю часть необходимо заполнить щебнем, а верхней придать необходимую форму посредством обмазывания саманной смесью.
  • Кожух, изготовленный из металлической бочки, устанавливаем на подготовленное основание, при этом нижний патрубок емкости должен быть направлен в сторону лежанки. Нижнюю часть покрываем глиной, таким образом герметизируя ее.
  • Используя гофротрубу, необходимо подвести канал к топливнику. Именно посредством данного канала топка соединяется с внешней атмосферой.

Формирование канала для подачи воздуха снаружи

Важно! Если канал не установить, то печью будет осуществляться потребление теплого воздуха непосредственно из помещения.

  • Далее проводится первая растопка конструкции, целью которой является проверка свободного выведения газов посредством горизонтального дымохода.
  • Трубы теплообменника необходимо подсоединить к нижнему патрубку. Его следует установить на основании, выложенном из красного кирпича.
  • Монтируем дымоходную трубу. Соединения следует уплотнить, используя огнеупорную обмазку и асбестовый шнур.
  • Далее следует придать лежанке необходимую форму тем же способом, что и при вышеописанном изготовлении корпуса. При этом поверхность бочки может быть полностью скрыта саманом. Открытой стоит оставить лишь горизонтальную площадку — она впоследствии используется при разогревании пищи.

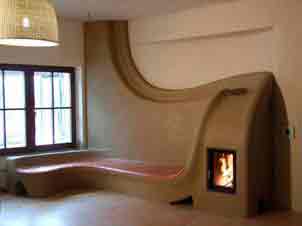

Так выглядит готовая печная конструкция с лежанкой

Совет! Проводить испытания конструкции следует только после полного высыхания обмазки самана. Если же запустить печку раньше, можно вызвать тем самым растрескивание декоративного слоя.

Заключение

Печь ракетного типа — это экономичный вариант для обогрева жилья и приготовления пищи. Такая конструкция отличается сравнительной простотой, но при этом имеет высокий КПД и длительность автономной работы.

Источник: http://kamin-maker.ru/pechi/reaktivnaya-pech-raketa/

Дровяные ракетные печи, их разновидности и сборка

Здесь вы узнаете:

Такое простое отопительное устройство, как ракетная печь, известно далеко не каждому человеку. Между тем ей мало равных по простоте и эффективности. Нельзя сказать, что она обладает наилучшими характеристиками, но и недостатков у нее мало. Существует множество разновидностей данных печей, отличающихся конструкцией и назначением. Мы рассмотрим их более подробно в рамках нашего обзора.

Устройство и принцип работы

Ракетные печи практически не имеют ничего общего с устройством ракетных двигателей или реактивных турбин. Напротив, они предельно просты конструкционно, в отличие от вышеуказанных устройств. Сходство заметно разве что в тихо шумящем пламени и высокой температуре сгорания – все это наблюдается после выхода печки на рабочий режим.

Рассмотрим устройство ракетных печей – они состоят из следующих элементов:

  • Топка – вертикальный или горизонтальный участок, в котором горят дрова;
  • Камера сгорания (она же жаровая труба, райзер) – здесь происходит процесс сгорания топлива с выделением большого количества тепла;
  • Поддувало – необходимо для корректной работы печки и запуска процесса сжигания пиролизных газов;
  • Теплоизоляция – окутывает вертикальную часть, образуя вместе с корпусом барабан;
  • Лежанка – используется по прямому назначению;
  • Дымоход – отводит продукты сгорания в атмосферу, создавая тягу;
  • Подставка под посуду – обеспечивает беспрепятственный уход жара.

В зависимости от вида ракетной печи, те или иные элементы могут отсутствовать.

Наибольшей эффективностью и удобством обладают ракетные печи с вертикальными топками (бункерами для топлива) и поддувалами – сюда помещаются большие объемы горючего, что обеспечивает длительное горение.

Самой важной частью ракетной печи является вертикальный барабан. Именно в нем наблюдается самая высокая температура, так как сюда вырываются языки пламени. Для того чтобы он начал работать, его необходимо тщательного прогреть. Без этого процесс горения будет слабым. Для прогрева в топку помещают бумагу, картон, мелкую щепу или тонкие ветки. Как только система прогреется, пламя в барабане начнет сгорать с гудением, что является признаком выхода на рабочий режим.

Ракетная (реактивная) печь без поддувала сжигает дрова прямым способом. Она более проста, но менее эффективна. Модель с поддувалом подает вторичный воздух к основанию райзера, что вызывает интенсивное сгорание горючих пиролизных газов. За счет этого повышается эффективность агрегата.

Топки в ракетных печах располагаются горизонтально или вертикально (под каким-либо углом). Горизонтальные топки не очень удобны, так как дрова в них приходится пододвигать к зоне горения вручную, самостоятельно. Вертикальные топочные камеры более удобны – загружаем в них горючее и занимаемся своими делами. По мере сгорания поленья будут проваливаться вниз, самостоятельно продвигаясь к зоне горения.

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

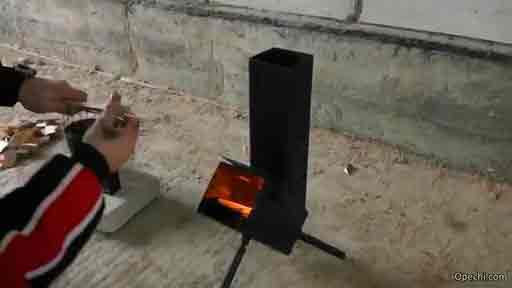

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

  • Простая конструкция;
  • Длительное сохранение тепла;
  • Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

Виды печек для разных условий эксплуатации

Печь ракета с водяным контуром, кирпичная или металлическая, сможет заменить собой котел. Теплообменник здесь устраивается в верхней части жаровой трубы в виде опоясывающей водяной рубашки. Внутри рубашки располагаются перемычки для более эффективного отвода тепла к теплоносителю. Конструкция предельно простая, она может обогревать домовладения площадью до нескольких десятков квадратных метров.

Ракетная печь для гаража может быть изготовлена из старого пузатого газового баллона или бочки. Для этого в выбранной таре делаются два отверстия – одно в верхней крышке, а другое на боковой поверхности. Внутрь вставляется Г-образная труба. Обладая небольшим опытом работы со сварочным аппаратом, все работы займут у вас максимум полчаса.

Также вы можете сделать печь вышеописанного ракетного типа из отрезков квадратной и металлической трубы по приведенному чертежу.

Также для обогрева гаража подойдет отопительная ракетная печь «Огниво – Хозяин». Это магазинная модель, изготавливаемая из алюминиевой гофрированной трубы и обычного листового железа. Она работает примерно по той же схеме и позволяет согреть гараж площадью до 30 кв. м.

Чертежей ее в открытом доступе пока нет, поэтому вы можете попробовать собрать печь «Огниво» своими руками на основе ее фотографии. Также ее можно купить на сайте производителя.

Мы уже говорили, что для обогрева больших домовладений потребуется ракетная печь длительного горения с водяным контуром. Маленькое домовладение из одной комнаты можно обогреть более простой печкой с лежанкой – так вы сэкономите место на мебели. Она состоит из следующих узлов:

  • Топка с вертикальной загрузкой – в нее помещаются поленья;
  • Камера дожигания – горизонтальный участок перед райзером (жаровой трубой), здесь происходит пиролизное горение;
  • Райзер с варочной поверхностью – вертикальный участок с металлическим корпусом, отдающим тепло в помещение;
  • Горизонтальные каналы – они нагревают лежанку, после чего продукты сгорания отправляются в дымоход.

Ракетная печка для обогрева дома из одной комнаты обмазывается глиной, чтобы получилась ровная и удобная лежанка – здесь можно постелить матрас или небольшое покрывало.

Для походного применения используются самые простые печи ракетного типа, изготавливаемые из металлических труб. Они отличаются компактностью, легко разжигаются и гасятся, быстро остывают и позволяют оперативно приготовить обед на открытом воздухе. Главное, не перестараться с количеством загружаемого топлива, чтобы не сжечь еду высокотемпературным пламенем.

Как увеличить эффективность печки

Реактивные печи длительного горения можно сделать еще более эффективными, если их немного доработать. Если райзер (жаровая труба) закрыт металлическим кожухом, приварите к наружной поверхности вертикально располагающиеся трубы небольшого диаметра – они образуют конвектор, эффективно прогревающий воздух в помещениях. Этот способ модификации подойдет для металлических агрегатов, используемых для обогрева помещений технического назначения (например, гаражей).

Любую металлическую ракетную печь можно сделать более эффективной, если обложить ее кирпичом или натуральным камнем. Кладка будет сохранять тепло и медленно отдавать его в помещение. Одновременно с этим она позволит избавиться от нестерпимого жара при слишком интенсивном прогреве.

Как сделать ракетную печь своими руками

Начнем с самого простого кирпичного образца, предназначенного для приготовления еды. Такую печку можно быстро сложить у себя во дворе без глиняного раствора, а после использования разобрать. Также возможна сборка стационарного варианта – для любителей готовить на открытом огне. На картинке ниже представлен чертеж печки, а точнее, ее порядовка. Здесь всего пять рядов.

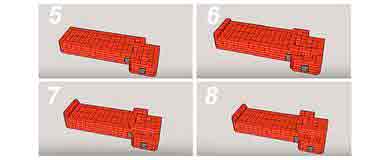

Первый ряд – это основание, включающее в себя шесть кирпичей. Второй ряд образует топку, а следующие три ряда формируют дымоход-райзер. В первом и втором рядах применяются половинки кирпичей, чтобы печка была прямоугольной, без торчащих элементов.

Сразу же после сборки можно приступать к растопке – готовьте на огне любые блюда в чугунных казанах и на сковородках, грейте чайники и кастрюли с водой.

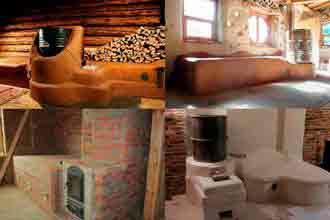

Большая ракетная печь с лежанкой

Главным преимуществом ракетной модификации перед русской печкой является ее компактность. Даже будучи оборудованной лежанкой, она порадует небольшими размерами. Изготовив ее из кирпича, вы получите в свое распоряжение эффективный источник тепла с удобнейшей лежанкой – домочадцы подерутся за право занять это теплое местечко.

Первый ряд образует основание нашей ракетной печи. Он состоит из 62 кирпичей, уложенных по показанной на рисунке схеме. Второй ряд образует каналы для подогрева лежанки – они проходят по всей ее длине. Здесь же монтируются чугунные дверцы, закрепляемые металлической проволокой – она удерживается между рядами. Количество используемых кирпичей – 44 шт. Столько же потребуется на третий ряд, полностью повторяющий контур второго. Четвертый ряд полностью закрывает каналы, греющие лежанку. Но здесь уже начинают образовываться вертикальный дымовой канал и топка – ряд включает в себя 59 кирпичей.

Еще 60 нужно на пятый ряд. Лежанка уже сформирована, осталось добить дымоходный канал и соорудить варочную поверхность. За это отвечает шестой ряд, включающий 17 кирпичей. Еще 18 нужно для седьмого ряда, 14 – для восьмого.

На девятый и десятый ряд потребуется 14 кирпичей, на одиннадцатый – 13 .

Ряд №12 у нас ключевой – отсюда начнется дымоходная труба. Также отсюда начинается отверстие, через которое поднявшийся к варочной поверхности воздух опустится вниз, к лежанке – требуется 11 кирпичей (это верхушка райзера). В ряду №13 этот процесс завершается, на него затрачивается 10 кирпичей. Теперь укладываем асбестовую прокладку, которая накрывается отрезком толстой листовой стали – это будет варочная панель.

На ряды №14 и №15 затрачивается по 5 кирпичей, они закрывают дымоходный канал и формируют невысокую стеночку между варочной поверхностью и лежанкой.

Аналогичным образом вы можете собрать ракетный котел длительного горения, найдя подходящую порядовку. Отдельные схемы предусматривают использование металлических узлов.

Источник: http://remont-system.ru/pechi-i-kaminy/drovyanye-raketnye-pechi-ih-raznovidnosti-i-sborka

Какой бывает ракетная печь? Принцип действия и особенности

Особенного внимания среди отопительных устройств заслуживает печь-ракета. Она имеет оригинальное строение, которое подразумевает использование доступных материалов и составляющих. Организовать такую печь своими руками может фактически каждый. Достаточно понимать, как читаются чертежи, а также уметь пользоваться основными строительными инструментами и материалами.

Вариант изготовления печки-ракеты своими руками

Принцип действия

Несмотря на простоту конструкции, печь-ракета подразумевает задействование сразу двух принципов работы:

  • свободное перетекание древесных газов по каналам;
  • пиролиз – дожигание газов, которые выделяются при горении.

Самая простая печка-ракета использует только первый принцип работы, поскольку для пиролиза недостаточно условий.

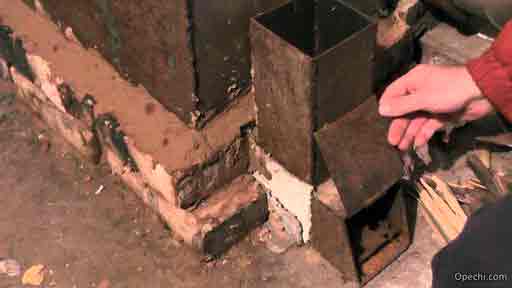

Аккуратная ракетная печка, изготовленная своими руками

Сначала рассмотрим варианты реактивных печей, используемых для приготовления пищи. В таком устройстве в качестве топливника используется короткая труба, расположенная горизонтально, а затем она направляется вверх. Это самая простая конструкция.

Закладка топлива в печку-ракету осуществляется непосредственно в трубу, после чего поджигается. В итоге образуется поток раскаленных газов, который ориентирован выйти наружу, а значит, стремится к вертикальному участку.

На срезе трубы размещается емкость, используемая для воды или еды. Между ней и трубой есть просвет, чтобы продукты горения могли выйти.

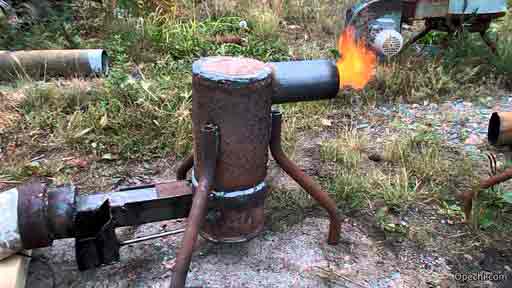

Многих интересует, почему такую печь называют ракетой. В конструкции имеется повернутое вверх сопло, из которого, при работе устройства, вырывается пламя. Отсюда и название.

Языки пламени, вырывающиеся из ракетной печки

Безусловно, прогреть помещение таким агрегатом не получится. Ракетная печь должна быть дополнена теплообменником, а также каналами для отвода продуктов горения. Для обеспечения высокой температуры на вертикальной части трубы выполняется утепление огнеупорным материалом.

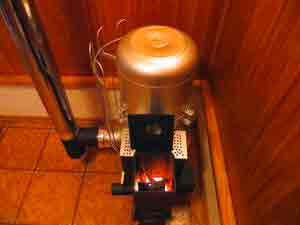

Сопло может накрываться колпаком. Это необходимо для качественного отбора тепла. Снизу горизонтального участка трубы создается канал для подачи вторичного воздуха.

Современный вариант исполнения подразумевает немного иную конструкцию. Такая реактивная печь подразумевает дожигание пиролизных газов, что возможно за счет поступления вторичного воздуха. К тому же под верхом колпака собираются продукты горения, что повышает давление до избыточного. Со временем тепло передается наружу через стенки трубы, что вынуждает газы остывать и спускаться вниз. Там их ждет горячий воздух, поэтому им приходится направляться в пространство между стенками колпака и трубы, отправляясь в дымоходный канал.

Применение ракетной печи с колпаком на участке

За счет пиролизных процессов существенно повышается КПД. А благодаря перетоку газов организовывается саморегулирующая система.

Продуктивный теплоотбор

Газы, которые направляются в дымоход, имеют высокую температуру. Поэтому понятно, что не стоит так просто от них избавляться. Ведь иначе эффект от устройства будет минимальным. Поэтому для печи-ракеты своими руками придумано несколько решений:

  • на ракетную печь устанавливается водяной контур;
  • газы пропускаются через каналы, оборудованные под лежанкой.

Печка-ракета с водяным отоплением изготавливается без колпака, энергия продуктов горения применяется в металлическом теплообменнике. Не стоит использовать змеевик с водой, лучше сделать водяную рубашку.

Также можно сделать дымоходные каналы, выложенные из кирпича. Они могут расположиться на полу, а сверху может быть оборудована лежанка. И в этом случае длина каналов должна быть точно рассчитана, а иначе придется организовывать естественную тягу.

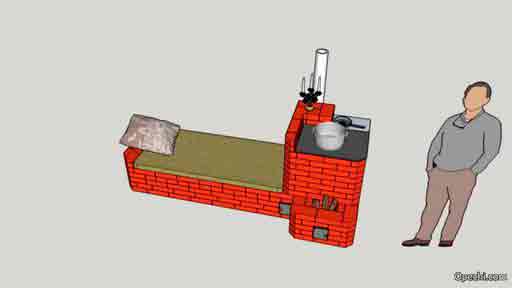

Конструкция кирпичной печи-ракеты с лежанкой

Преимущества

Создать ракетную печь своими руками – получить такие преимущества:

  • добавлять топливо можно во время процесса;
  • КПД не является постоянной величиной, но при правильном отборе тепловой энергии у газов он может быть весьма высоким;
  • естественная тяга дымохода не является обязательным условием;
  • доступность монтажа – для организации печи-ракеты своими руками достаточно небольшого опыта в печном деле, минимум затрат на материалы.

Использование ракетной печи на природе

Такие преимущества делают печку-ракету востребованным устройством.

Недостатки

Примечание: И пусть печка-ракета характеризуется простотой и привлекательностью, у нее есть и минусы. Например, есть определенные требования к качеству топлива. Дрова не должны быть влажными, иначе эффект пиролиза достигнуть не получится. К тому же за конструкцией нужен постоянный присмотр.

Изготовленная ракетная печь своими руками для бани слабо подходит, поскольку она отдает немного тепла, необходимого для парной. Малая площадь поверхности печи исключает эффективный прогрев бани.

Выделяют несколько видов печек-ракет:

  1. Кирпичные котлы. Имеют отличие от печей – оснащены встроенным теплообменником, из которого теплоноситель подается в отопительную систему: бак, трубы, радиаторы.
  2. Отопительные. Демонстрируют эффективность обогрева комнат, применяя конвекционный принцип действия.
  3. Конструкции с варочной панелью, их называют отопительно-варочными.
  4. Камины. Чаще всего используются для отопления одного помещения, в котором находятся.
  5. Для бани. Они имеют оригинальную конструкцию. Основная задача устройства – повышение температуры камней, благодаря чему обеспечивается разогрев воздуха в парилке. Важный показатель решений – интенсивность.

Простая конструкция ракетной печи, изготовленной своими руками

Конечно, это еще не все виды, которые существуют.

Из баллона

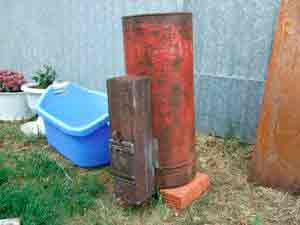

Это достаточно популярный вариант, который успешно реализуется руками множества умельцев. Чаще всего для изготовления используется газовый баллон объемом 50 л. Он будет выполнять функцию колпака. Для создания загрузочного бункера и топливника можно использовать трубу диаметром 15 см. Для дымохода применяется труба диаметром 10 см, для внутреннего канала – 7 см.

Применение печки-ракеты из газового баллона на участке

Нужно отрезать изделия нужной длины, у баллона – отсечь верхнюю часть. Далее, используя чертеж, следует своими руками сварить детали между собой. Проем между трубами 7 и 15 см заполнить теплоизоляционным материалом. Можно использовать песок, только его рекомендуется прокалить, чтобы убить органическую среду. Иначе процесс отопления будет сопровождаться неприятным запахом.

В собранном состоянии ракетная печь из газового баллона весит немного, поэтому особое основание для нее не требуется. К устройству нужно приварить ножки.

Из кирпича

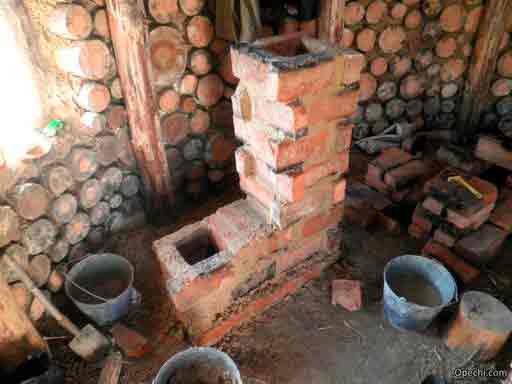

Своими руками можно сделать ракетную печь из кирпича. В этом случае придется сильно потрудиться, чтобы получить качественную конструкцию. Огневые каналы устройства изготавливаются с использованием шамотного кирпича. В качестве колпака можно использовать бочку.

Как может выглядеть печь-ракета, изготовленная из кирпича

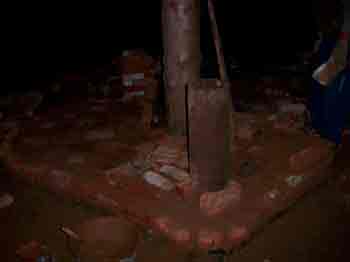

Для расположения конструкции рекомендуется вырыть небольшую яму, поскольку она должна находиться ниже уровня пола. Дно нужно уплотнить, после чего заливается бетонное основание толщиной 10 см. Когда раствор застынет, можно начинать кладку. Для этого используется раствор, в состав которого входит огнеупорная глина. Когда конструкция будет построена, раствор отвердеет, можно засыпать вырытую яму. На канал надевается бочка, у которой своими руками вырезается дно. Пространство между кирпичом и ней засыпается утеплителем.

Торец устройства обмазывается раствором, сверху надевается бочка большого размера, к низу которой приваривается дымоход.

Подводим итоги

Примечание: Ракетная печь – оригинальное решение, которое можно соорудить своими руками. Достаточно выбрать подходящий вариант конструкции, учесть рекомендации и требования. Предварительно обязательно нужно сделать чертеж. Если своими руками начертить схему не получается, можно использовать готовые варианты, представленные специалистами.

В этом деле главное – не торопиться, тогда результат обязательно будет соответствовать принятым нормам, станет эффективным инструментом для нагрева.

Подробное описание изготовления ракетной печи из стальных элементов.

Особенности конструкции и использования простой ракетной печи, которую можно брать с собой на рыбалку или отдых на природе.

Фирменная печь-ракета. Описание специалистом.

Источник: http://opechi.com/pechi/kakoj-byvaet-raketnaya-pech-princip-dejstviya-i-osobennosti.html

Ракетная печь: ракета своими руками, чертежи и видео, реактивная печка длительного горения, для отопления

Ракетную печь можно сделать самостоятельно с помощью обычной стали Ракетная печь широко известная во всем как отопительная конструкция долгого прожигания на твердом топливе. Чтобы достичь максимального КПД пришлось потрудиться. Печь на жидком топливе способна отдать всю свою энергию, а вот древесина труднее перерабатывается. Чтобы открыть весь потенциал дерева, в реактивных печах оборудовали камеру для дожигания газов.

    • Принцип работы ракетной печи длительного горения
    • Ракетная печь своими руками: преимущества, чертежи, недостатки
    • Чертежи реактивной печи из газового баллона и других видов
    • Чертежи печи «Огниво» и других моделей своими руками
    • Сборка реактивной печи своими руками для отопления
    • Усовершенствованная печь-ракета с водяным контуром
    • Ракетная печь своими руками чертежи (видео)
    • Примеры ракетной печи (фото идей)

Принцип работы ракетной печи длительного горения

Ракетная или реактивная печь Широкова-Храмцова получила свое название не из-за связи с космосом. Дело в форме прибора и шуме, который создается при работе, напоминающий работу ракеты. Но данный звук свидетельствует о неправильном использовании печи.

Виды ракетных печей длительного горения:

  • Переносная (мобильная);
  • Стационарная (для обогрева).

Наиболее популярная ракетная модель – «Робинзон». Ее часто используют в походах. Благодаря небольшому переносному аппарату можно понять принцип работы реактивных печей. Форма печи напоминает букву «L».

Если печь слишком шумит и гудит во время работы, то такой режим неэффективный и дорогостоящий. В норме должен быть тихий звук, немного шелестящий.

Реактивная печь имеет приемный бункер. Это горизонтальная часть трубы. В самом канале возникает тяга, именно она влияет на интенсивность горения, прогревающий корпус. Именно поэтому советуется ограничивать подачу кислорода. В противном случае дрова быстро сгорят и все тепло улетучится.

Ракетную печь длительного горения часто применяют для отопления гаражей и подсобных помещений

Работает печь на реактивной тяге за счет естественного потока горячего воздуха. Чем выше температура стенок топки, тем лучше горит древесина. Это позволяет быстро нагреть воду в большой емкости, что незаменимо в дорожном походе. Если оборудовать трубу теплоизоляцией, то после прогрева можно сжигать толстые поленья.

Ракетная печь своими руками: преимущества, чертежи, недостатки

При желании обычную конструкцию печи можно усовершенствовать. Так буржуйка теряет много тепла, но, оборудуя прибор водяным контуром или кирпичной кладкой, можно решить эти проблемы. Для всех этих манипуляций делают чертежи.

Преимущества реактивных печей:

  1. Простая и бюджетная конструкция. Можно использовать подручные материалы, без значительных финансовых затрат. Все работы можно выполнить своими руками, особых знаний и навыков не потребуется.
  2. Можно самостоятельно контролировать горение, выбирая нужную интенсивность.
  3. Высокий КПД. В целом все зависит от качества монтажа. Главное, отобрать максимум энергии у дымовых газов.

Но такая простая и удобная конструкция имеет и значительные недостатки. Так нужно подбирать особое топливо для буржуйки. Нельзя использовать влажные дрова, иначе пиролиз не произойдет. Топка может начать обильно дымить, и все газы направятся в дом. К тому же ракетная печь требует повышенных требований к безопасности.

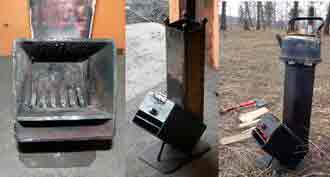

Самой популярной переносной моделью считается ракетная печь «Робинзон». Ее модифицировали и добавили колосниковую решетку.

Самодельные реактивные печи не используют для отопления бани. Они малоэффективные при инфракрасном свете, что играет важную роль для парной. Поверхностные конструкции имеют небольшую площадь обогрева, поэтому не могут протопить баню.

Чертежи реактивной печи из газового баллона и других видов

Печи длительного горения делятся на стационарные и мобильные. Мобильные печи используют в походах, пикниках, на природе для нагрева и приготовления пищи. Стационарные применяют для обогрева дома, хозяйственных построек, теплиц, гаража. При этом выделяют 4 типа конструкций.

Виды реактивных печей:

  • Самодельная походная печь из металлических труб, ведер, банок;
  • Реактивная конструкция из газового баллона;
  • Кирпичная печь с металлической емкостью;
  • Печка с лежанкой.

Чертежи реактивной печи из газового баллона можно скачать в интернете или сделать самостоятельно от руки

Переносная конструкция оборудована с отрезков трубы. Единственное отличие касается установленной перегородкой для зольника. Для нижней части могут использовать колосниковую решетку.

Прибор из газового баллона более трудный в постройке, но значительно увеличивает КПД. Для монтажа конструкции необходима бочка или газовый баллон. Дрова в топке сгорают из-за притока кислорода загрузкой через специальное окно.

Догорают газы в трубе, которая размещена внутри конструкции, за счет подачи вторичного воздуха. Усиливается эффект путем утепления внутренней камеры. Горячий воздух помещается в колпак, а дальше во внешнюю камеру. Через дымоход продукты горения удаляются.

Для создания тяги верх дымоотвода размещают выше загрузочного окна на 4 см.

Комбинированная модель из кирпича и металла – это стационарная конструкция. Благодаря высокой теплоемкости дровяная печь накапливает и отдает тепло в течение нескольких часов. Именно поэтому такой конструкцией отапливают жилые помещения.

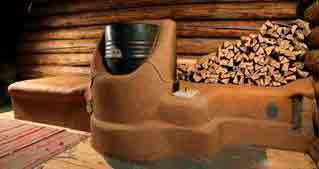

Ракетный агрегат с лежанкой – это усовершенствованный прибор, который способен дольше сохранять тепло. Так как часть тепла выходит через дымоотвод, то увеличили его длину. За счет быстрого иссечения горячих газов и большего дымоотвода и решилась эта проблема.

Так получаются массивные печи с лежанкой, которые схожие на диван или кровать. Это стационарные устройства из кирпича или камня. Благодаря уникальной конструкции печь способна удерживать тепло всю ночь.

Чертежи печи «Огниво» и других моделей своими руками

Лучше всего своими руками делать небольшие переносные конструкции: ракета «Огниво» и «Робинзон». Легко выполнить расчет, а для работы потребуется обрезки профильных труб и навыки сварки металла. Размеры могут отличаться от чертежа, это не страшно. Важно соблюдать пропорции.

Чтобы повысить интенсивность горения советуется добавить к конструкции импровизированные дюзы. Туда будет поступать вторичный воздух для дожигания.

Стационарные печи ракета делаются из газового баллона или металлической бочки. Эти элементы выполняют роль корпуса. Внутри печка оборудуется трубами меньшего размера или шамотным кирпичом. Из баллона можно сделать как стационарный агрегат, так и мобильный.

Схема печи непрерывного горения:

  • Дымоход;
  • Колпак;
  • Утеплитель;
  • Загрузочный бункер;
  • Зона горения;
  • Зона дожигания.

Печь Огнево можно купить в специализированном магазине по достаточно приемлемой цене

Сделать расчет печи ракета бывает непросто, ведь точной методики не существует. Следует обращать внимание на проверенные готовые чертежи. Необходимо для конкретного помещения определять свой размер отопительного оборудования.

Сборка реактивной печи своими руками для отопления

Строительство печи начинается с подготовительных работ. Для начала необходимо определиться с местом постройки. Его выбирают, ориентируясь на требования, которые касаются конструкций на твердом топливе: дровах или угле.

Когда с местом определились, необходимо правильно подготовить его к строительству. Деревянный пол под печкой демонтируют. Роют небольшой котлован и утрамбовывают дно.

В маленькой комнате реактивную печь размещают в углу. Загрузочный бункер занимает одну сторону, а лежак другую.

Бочку или баллон также необходимо подготовить к монтажу. Для этого с них срезают крышку и кран. Затем очищают конструкцию. Далее готовят раствор.

Этапы возведения реактивной печи с лежанкой:

  1. Дно выкопанной ямы выкладывают шамотным кирпичом. По контуру углубления делают опалубку. Выполняют армирование.
  2. Выкладывают основание и заливают бетоном. Спустя сутки, когда затвердеет бетон, начинают дальнейшие работы.
  3. Из шамотного кирпича выкладывают основание печки. Поднимают боковые стенки, делают нижний канал.
  4. Камера сгорания перекрывается кирпичом. По бокам остаются два отверстия. Один предназначен для топки, второй – для вертикальной трубы (райзера).
  5. Металлический корпус оборудуют фланцем, в который будет поступать горизонтальный канал печки. Все щвы должны быть герметичными, хорошо запаянными.
  6. К горизонтальной трубе прикрепляют боковой отвод, который служит зольником.
  7. Из кирпича делают жаровую трубу. Как правило, она квадратная.
  8. Жаровая труба оборудуется кожухом. Промежутки засыпаются перлитом.
  9. Монтаж колпака делается из отрезанной части бочки или баллона. Ее оборудуют ручкой.
  10. Оборудуют корпус печи с помощью кирпича или камня.
  11. Обустраивают переднюю часть печи. Выкладывают необходимый контур.
  12. На основание размещают подготовленную бочку. Нижнюю часть необходимо герметизировать глиной.
  13. С помощью гофрированной трубы формируют канал, соединяющий топку с улицей.
  14. К нижней трубе подсоединяют патрубки теплообменника.
  15. Устанавливают дымоход. Все элементы необходимо уплотнить, используя асбестовый шнур и огнеупорную обмазку.

Чтобы правильно собрать реактивную печь своими руками, стоит предварительно посмотреть обучающее видео и изучить рекомендации специалистов

Дальше следует придать печке формы лежанки. Наружный дымоход оборудуют уловителем пала и дегтя. Когда все материалы высохли, можно испытать конструкцию.

Усовершенствованная печь-ракета с водяным контуром

Котел долгого горения можно получить, если оборудовать печь водяной рубашкой. Нагрев воды может быть недостаточно эффективным. Дело в том, что основная часть теплого воздуха попадает в комнату и тарам на варочных поверхностях. Чтобы создать ракетный котел, необходимо отказаться от возможности приготовления пищи на плите.

Материалы необходимые для оборудования печки с водяным контуром:

  1. Шамотный кирпич и раствор для кладки;
  2. Стальная труба (диаметр 7 см);
  3. Бочка или баллон;
  4. Утеплитель;
  5. Листовая сталь и бочка меньшего диаметра, чем для корпуса, для создания водяной рубашки;
  6. Дымоход (диаметр 10 см);
  7. Детали для теплоаккумулятора (емкость, трубы, соединительный патрубок).

Характерная особенности ракетных печей с водяным контуром – изоляция вертикальной части обеспечивает сжигание пиролизных газов. При этом теплый воздух направляется в змеевик с водяным контуром и отдает тепло печке. Даже, когда все топливо прогорело, в отопительный контур все равно будет подаваться теплый воздух.

Ракетная печь своими руками чертежи (видео)

Реактивные печи лежанки широко известные в народе. Их использовала даже Корея, Китай, Англия и население Японии. Китайская печь отличалась от остальных возможностью обогревать весь пол. Но русский аналог ничем не уступает. Благодаря полезным новациям печь способна долго держать тепло.

Источник: http://thewalls.ru/neobyichnyie-resheniya/raketnaia-pech-raketa-svoimi-rykami-cherteji-i-video-reaktivnaia-pechka-dlitelnogo-goreniia-dlia-otopleniia.html

Печь ракета своими руками

К сожалению, у нас в стране о печи-ракете почти никто не знает. Между тем, подобная конструкция крайне полезна в ряде случаев ввиду практически полного отсутствия сажи при работе и высокой температуры горения.

Печь на реактивной тяге

Сегодня речь пойдет о том, как изготавливается печь ракета своими руками.

Содержание пошаговой инструкции:

Принцип работы

Горячие газы вместо дымохода попадают в специальный колпак, где они догорают (отсюда и отсутствие сажи). Температура при этом еще больше повышается, а давление, напротив, снижается. Цикл постоянно повторяется и вскоре печь выходит на режим горения с максимальной тягой (сила последней зависит от конструктивных особенностей и качества монтажа).

Температура в колпаке может достигать 1200ᵒС, вследствие чего все отходы сгорают почти без остатка, а выхлоп состоит преимущественно из углекислого газа и водяного пара.

Обратите внимание! Благодаря этому дымоход можно прокладывать под полом или через какую-нибудь нагревательную конструкцию (лежанку, например, или скамейку). Более того, горячий колпак можно использовать для нагрева воды, приготовления пищи, сушения фруктов и т. д.

К преимуществам можно отнести:

  • высокий КПД;
  • отсутствие сажи;
  • высокую температуру;
  • возможность использования в качестве топлива шишек, сырых веток, сухих растительных стеблей – при температуре в 1200ᵒ горит почти все;
  • низкий расход топлива – примерно в четыре раза ниже, чем в стандартной конструкции.

Виды ракетных печей

Существует несколько типов ракетных (или реактивных, как их еще называют) печей.

  1. Портативные конструкции из жестяных емкостей (банок из-под краски, ведер и проч.). Отличные помощники на стройплощадке или в походе, которые можно изготовить всего за несколько часов.
  2. Печи из огнеупорного кирпича и металлических бочек, предназначающиеся для прогрева теплоемких масс. Отличаются горизонтальным дымоходом, установленным под землей, и наружным стояком для обеспечения тяги.
  3. Полностью кирпичные конструкции используются для воздушного нагрева пола. Состоят сразу из нескольких дымоходных труб.

Обратите внимание! Ввиду сложности выполнения третьего варианта в данной статье будут рассмотрены только первые два.

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

В данном случае работа традиционно начинается с подготовки всего необходимого.

Изготовление реактивной печи из кирпича и металлической бочки, чертеж

Этап 1. Материалы и оборудование

Для строительства потребуется:

  • шамотный кирпич;
  • стальная бочка на 200 л;
  • труба для дымохода;
  • металлическая щетка;
  • старое барбекю;
  • огнестойкая краска;
  • штыковая лопата;
  • керамзит;
  • арматура;
  • саман;
  • перлит;
  • цементный раствор;
  • кельма.

Изготовление реактивной печи из кирпича и металлической бочки

Этап 2. Подготовка

Шаг 1. В полу вырывается котлован (по возможности) глубиной примерно в 30-50 см. Это необходимо для того, чтобы уровень горизонтального дымохода сильно не поднимался.

Шаг 2. Стальная бочка послужит колпаком для печи. Вначале бочка обжигается и очищается от сажи металлической щеткой, после чего окрашивается огнеупорной краской.

Обратите внимание! Краска наносится лишь после того, как будет установлен фланец для вывода дымохода.

Этап 3. Фундамент

Шаг 1. Готовится опалубка для будущего основания.

Шаг 2. В том месте, где будет топка, в грунт углубляются несколько кирпичей.

Шаг 3. На дно укладывается стальная арматура.

Шаг 4. Вокруг нижней точки топочной камеры по уровню укладываются кирпичи.

Шаг 5. Основание заливается бетонным раствором.

Изготовление реактивной печи из кирпича и металлической бочки

Этап 4. Кладка

После высыхания раствора можно приступать к кладке ракетной печи.

Обратите внимание! Для этого нужно использовать только огнеупорную глину.

Шаг 1. На первом ярусе кладка поднимается вверх, остается лишь отверстие для топочной камеры.

Шаг 2. На втором уровне формируется нижний канал печи.

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Изготовление реактивной печи из кирпича и металлической бочки

Шаг 3. На третьем канал перекрывается кладкой таким образом, чтобы получилось два отверстия – для топочной камеры и вертикального канала.

Обратите внимание! Кирпичи после кладки можно не отесывать – их все равно придется скрыть саманом и керамзитом.

Шаг 4. Подготовка к кладке вертикального канала. Помимо самой бочки, для этого потребуется старый водогрей примерно на 150 л.

В бочку встраивается фланец для подключения дымохода. Здесь же желательно установить тройник для чистки дымохода.

Шаг 5. Методом «сапожка» кладется восходящая часть конструкции. Внутреннее сечение этой части должно составлять примерно 18 см.

Шаг 6. На восходящую часть надевается обрезок водогрея, а пустоты между стенками заполняются перлитом. Верхняя часть перлита заделывается шамотной глиной.

Шаг 7. Основание печи обкладывается мешками, заполненными песком, основание кожуха обмазывается глиной. Пустоты между мешками и корпусом засыпаются керамзитом, после чего основание отделывается все той же глиной.

Шаг 8. Подсоединяется дымоход, на восходящую часть надевается перевернутая стальная бочка.

Шаг 9. Проводится пробный запуск печи, после чего бочка окрашивается огнестойкой краской.

Изготовление реактивной печи из кирпича и металлической бочки, схема

Этап 5. Обкладка дымохода

Шаг 1. Дымоход обкладывается мешками с песком и засыпается керамзитом.

Шаг 2. Конструкции придается соответствующая форма с помощью шамотной глины.

Обратите внимание! Ракетная печь при работе нуждается в большом количестве кислорода, поэтому рекомендуется провести воздуховод с улицы.

Остается лишь установить старое барбекю в горловину топки и закрыть его крышкой. Швы заделываются глиной. Все, кирпичная печь-ракета готова к эксплуатации.

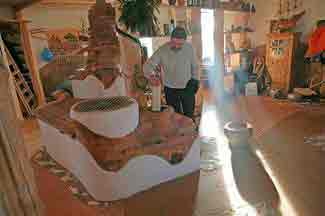

Печь-лежанка, построенная по принципу печи-ракеты

Печь-лежанка, построенная по принципу печи-ракеты

Печь-лежанка, построенная по принципу печи-ракеты, схема

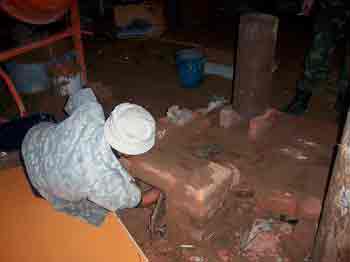

Печь-лежанка, построенная по принципу печи-ракеты, фундамент

Печь-лежанка, построенная по принципу печи-ракеты, фундамент

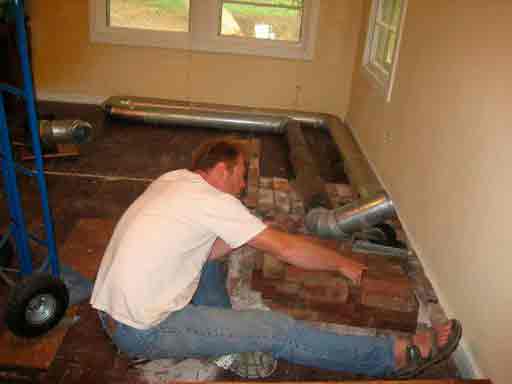

Печь-лежанка, построенная по принципу печи-ракеты, кладка

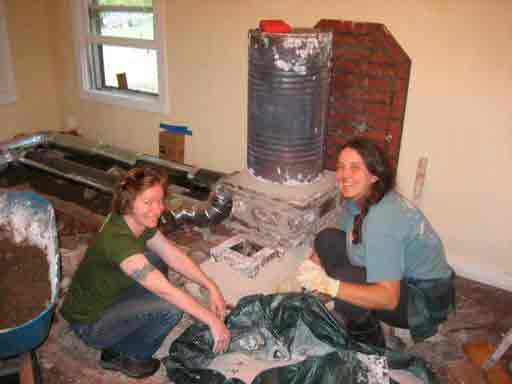

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Изготовление походно-садовой печи

В данной конструкции, как и в описанной выше, принцип работы заключается в изолировании огня и направлении тепловой энергии в нужное место.

Этап 1. Подготовка всего необходимого

Для приготовления портативной ракетной печи потребуются:

  • две жестяные емкости разного диаметра;
  • пара уголков;
  • стальные хомуты ø10 см;
  • труба из нержавеющей стали для дымоотвода;
  • мелкофракционный щебень;
  • болгарка;
  • ножницы по металлу.

Изготовление походно-садовой печи

Изготовление походно-садовой печи

Изготовление походно-садовой печи

Во втором ведре — нижней части печи ракеты прорезаем отверстие для трубы

Нарезаем металл на лепестки и загибаем внутрь ведра

Засыпаем в ведро мелкий щебень

Надеваем второе ведро-крышку на трубу печи ракеты

Из проволоки сгибаем комфорку для посуды

Из проволоки сгибаем конфорку для посуды

Растапливаем печь ракету

Этап 2. Сборка конструкции

Шаг 1. Из меньшего ведра изготавливается крышка для конструкции. Для этого в нем проделывается отверстие под дымоход (крышка при этом не снимается). «Лепестки» при этом лучше загибать внутрь – так труба будет надежнее фиксироваться.

Нижняя половина ведра срезается болгаркой.

Шаг 2. В нижней части другой емкости прорезается отверстие для подключения топливника. Жесть нарезается ножницами на «лепестки» и загибается внутрь.

Шаг 3. Прямоток собирается из трубы и пары уголков. Затем труба вставляется в ведро и соединяется там с «лепестками» с помощью стального хомута. Все, прямоток ракетной печи готов.

Шаг 4. Пространство между прямотоком и стенками ведра засыпается мелкофракционным щебнем. Последний будет выполнять в конструкции сразу две функции – термоизоляции и термоаккумуляции.

Шаг 5. Второе ведро (крышка) надевается на реактивную печь.

Шаг 6. Из стальной проволоки сгибается конфорка для посуды.

Обратите внимание! Вместо конфорки можно установить три кирпича.

Шаг 7. Остается лишь окрасить конструкцию термостойкой краской (желательно серой или черной). Для растапливания будет использоваться выходной патрубок прямотока.

Источник: http://svoimi-rykami.ru/stroitelstvo-doma/pechi_i_mangaly/pech-raketa-svoimi-rukami.html

Печь ракета своими руками

Решить вопрос с обогревом и приготовлением пищи поможет оригинальная конструкция простой разновидности печи ракета. Она быстро устанавливается в походных условиях или дворе. Простота конструкции позволяет свести работы по установке к одному часу. Монтаж более сложной разновидности данной печи, способной обогревать помещения жилых построек и не только можно провести своими силами с использованием подручных материалов. Все это благодаря конструктивным особенностям и техническим характеристикам.

Ракетная печь для обогрева дома

Дизайнерское решение целиком зависит от собственных предпочтений. Остается только разобраться с принципом работы, выбрать чертеж одной из разновидностей и смонтировать устройство, обладающее одним из самых высоких коэффициентов полезного действия.

Принцип работы

Как работает печь-ракета

Эффективность этой конструкции хорошо известна, она широко используется в некоторых странах до сих пор. Небольшие размеры не мешают обеспечить полную безопасность, избавить от угара.

  • Ракетная печь для обогрева дома не нуждается в дополнительной тяге дымохода. Циркуляция газа происходит сразу и постоянно по всем созданным каналам, уже не требуется принудительный поддув.
  • В печках всегда образуется газ, возникающий в результате пиролиза. Однако принципиальное отличие состоит в том, что в данном случае отмечается полное отсутствие сажи, поскольку весь процесс проходит закрыто и газ при температуре в 1200 градусов полностью выгорает без остатка.
  • При длительном использовании удается максимально использовать ее потенциал, поскольку нет такой зависимости от тяги и происходит полное выгорание. Многое зависит от выбранного варианта, соблюдения инструкций, качественной сборки.

Владельцу печи необходимо только создать благоприятные условия, чтобы получить больше тепловой энергии. Ему всего на всего нужно использовать просушенную древесину и не применять влажное топливо.

Разновидности

Отличие от подобных конструкций заключается также в том, что ракетная печь для обогрева дома позволит равномерно распределить тепло и обеспечит лучшую пожарную безопасность отапливаемого помещения.

Печи данного вида можно разделить на три подгруппы:

  1. Самая простая конструкция может быть как стационарной, так переносной. Ее часто устанавливают во дворе, берут с собой в поход. Реактивная печка поможет быстро приготовить еду, но при этом не сможет отопить дом. Для монтажа используют ведра, жестяные банки, металлические трубы.
  2. Более функциональным станет усовершенствованный вариант с горизонтальным, а не вертикальным, дымоходом. В качестве основы применяют бочку, камеру вторичного сгорания выкладывают кирпичом.
  3. Наиболее сложной стала система для воздушного обогрева пола. Придется установить сразу несколько труб для отвода дыма, кирпичная кладка потребует определенных знаний и мастерства.

Следует внимательно изучить чертежи, приобрести недостающие детали, чтобы сделанная печь ракета своими руками смогла выполнять сразу несколько функций. Затраты на обустройство все равно будут минимальными и в дальнейшем окупятся.

Простая мобильная печка

Чертеж походной ракетной печи Робинзон

  1. Чтобы получить колено канала необходимо произвести сварку двух труб, одна из которых должна быть короче. Их диаметр обычно составляет не меньше 150 миллиметров, а вот угол должен быть примерно в 90 градусов. Более короткий участок будет горизонтальным и станет топкой, которая иногда развернута кверху, чтобы удобнее загружать топливо.
  2. На самый верх вертикальной части укрепляют металлическую подставку, чтобы затем ставить емкости, готовить и подогревать.

Когда топливо разгорится, поток горячего воздуха устремится вверх. Тепловую энергию потребуется направить в нужном направлении.

  1. Помочь разделить очаг и воздуховод сможет установленный внутри топки лист металла, который присоединяют с помощью кронштейнов.
  2. Необходимо также приварить какую-то опору или ножки.
  3. Провести модернизацию поможет добавление третьего элемента — это будет горизонтальный канал с прямоугольным сечением. Воздуховод располагается произвольно, в том числе горизонтально. Чтобы циркуляция происходила постоянно, монтируют пластины на ребрах в нижней части или щечки, параллельные боковым стенкам люка.

Когда печька ракета будет готова, не помешает окрасить ее жаростойкой краской, чтобы продлить срок эксплуатации.

Усовершенствованная конструкция

Печь ракета с лежанкой

Если потребуется ракетная печь для обогрева дома, то следует остановиться на более усовершенствованном варианте с использованием теплообменника и дымоотводных каналов.

  1. Чтобы сохранить высокую температуру и обеспечить постоянный цикл, проводят утепление огнестойким материалом. Затем необходимо все закрыть все трубой или бочкой, которая будет иметь большой диаметр. Их покрывают специальной краской.
  2. На топку ставится дверь, в нижнюю часть канал для вторичного воздуха, чтобы осуществлять поддув. Здесь же устанавливают дымоход, помогающий нагретому воздуху быстрее циркулировать по корпусу. С этой целью в полу вырывают траншею на небольшую глубину.
  3. Затем создается фундамент. На дно кладут арматуру, по периметру — кирпичи, готовят опалубку. Остается залить все цементом и дождаться высыхания.
  4. В первом ряду кирпичной кладки оставляют место для отверстия топки, во втором формируется нижний канал. В третьем ряду делается перекрытие с двумя отверстиями для топки и канала.
  5. Когда потребуется поставить металлическую бочку, нужно соединительный элемент для дымохода, чтобы затем была возможность его почистить.
  6. Верхнюю часть выкладывают сапожком, сверху надевают емкость типа водогрея, чтобы заполнить пустоты. Основание тоже должно быть укрыто песком и керамзитом, замазано глиной.
  7. Остается только подсоединить дымоход и бочку, сделать пробный пуск, лишь затем обкладку и покраску.

Ракетная печь для обогрева дома будет практически готова. Только для постоянного притока воздуха и более рационального функционирования не помешает установить воздуховод. Все швы обычно заделываются огнеупорной глиной.

Видео по теме


  • Правила эксплуатации

    • В самом начале поддувало лучше открыть полностью, только затем сократить поступление кислорода. Отрегулировать работу печи будет несложно. Даже если заслонка случайно закрылась, то достаточно ее приоткрыть, чтобы огонь вновь разгорелся.
    • Перед тем как будет запущена ракетная печь для обогрева дома, следует произвести предварительный прогрев. Для этого хорошо подходит бумага и опилки. Лишь когда гул начнет затихать, можно начать загрузку основного подготовленного топлива.

    Заключение и выводы

    Ракетная печь сделанная своими руками станет настоящим украшением дома и поможет решить сразу несколько задач. Она сумеет быстро обогреть комнату до 50 квадратных метров, подсушить фрукты и ягоды, помочь приготовить вкусную еду и подогреть воду. При этом потребуется затратить минимальное количество топливо, так как КПД фактически приближается к ста процентам.

    Источник: http://1pokotlam.ru/pechi/raketnay.html

    Смотрите также:
    31.10.2018

    Самодельный электрокотел для отопления Как сделать самодельный электрокотел для отопления? Для частного дома очень важно оборудовать эффективную систему теплоснабжения. А для этого необходим современный нагревательный котел. Агрегат может работать на газе, твердом...

    31.10.2018

    Советы по изготовлению дымохода для буржуйки Буржуйка – печь длительного горения, которая появилась в период гражданской войны. В те печальные для народа годы она сыграла большую и незаменимую роль, спасая людей от холода. Сегодня буржуйки используются в качестве...

    31.10.2018

    Делаем воздушное отопление в гараже своими руками Постоянный рост стоимости энергоносителей заставляет хозяев гаражей искать более выгодные способы отопления, чтобы эксплуатация помещения была круглогодичной. Воздушное отопление гаража – один из таких способов,...

  • Комментарии

    Комментирование отключено.
