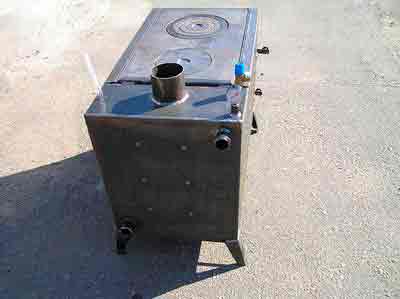

Буржуйка с водяным контуром

Как устроена буржуйка с водяным контуром – строительство своими руками

Система отопления в городских квартирах способствует созданию комфорта и уюта. Для многих регионов отопление – это самая важная часть жизнеобеспечения. Жильцы частных домов в этих областях решают проблему такого типа с помощью печей. Самым популярным видом отопительной системы в частном доме можно назвать буржуйку с водяным контуром. В ее конструкции имеются батареи отопления, что позволяет обогревать все строение. Приобрести готовую конструкцию можно в специализированном магазине, но стоит отметить, что ее стоимость довольно высокая. При небольшом бюджете можно самостоятельно сделать систему водяного отопления от буржуйки.

Преимущества печей-буржуек с водяным контуром

Буржуйка с водяным отоплением внутри имеет полость для подогрева воды, которая омывается горячим воздухом со всех сторон. В результате высокая температура держится продолжительное время. Кроме того буржуйка обладает следующими преимуществами:

• Высокая производительность печей-буржуек с водяным контуром и низкая стоимость в плане монтажа и использования по сравнению с конструкциями аналогичного типа.
• Возможность разжечь печку любым доступным топливом: углем, дровами и различными растительными отходами.
• Отсутствие необходимости в электропитании для работы буржуйки с водяной рубашкой, теплоноситель циркулирует в печи естественным путем.

Самостоятельное изготовление печки-буржуйки с водяным контуром

Отопление в виде печи-буржуйки с водяным контуром вполне можно сделать своими руками. Для этого есть два варианта изготовления: встроить котел для теплоносителя в готовую конструкцию или сделать печку самостоятельно от начала до конца.

Создание печи с нуля

Создание любой конструкции начинается с чертежа или рисунка, на котором указаны все размеры, в этом плане водяное отопление от буржуйки в гараже не является исключением. Кроме того перед началом работ следует подготовить набор необходимых инструментов. В частности речь идет о сварочном оборудовании, болгарке, молотке и плоскогубцах. В обязательном порядке нужно приобрести защитную одежду. Другими словами потребуется все, что необходимо для работы с металлом.

В соответствии с чертежом из листов металла вырезают основные элементы, после чего выполняют следующие действия:

• С помощью сварки соединяют боковые части и заднюю стенку с дном. При этом следует контролировать, чтобы между соединяемыми элементами выдерживался прямой угол.
• В промежутке между поддувалом и топкой следует расположить перегородку с несколькими продольными отверстиями. Они необходимы для удаления золы, образующейся в процессе горения твердого топлива.
• В передней части вырезают два отверстия для дверок и приваривают ее к основной конструкции.
• Приваривают навесы и устанавливают дверцы.
• К верхней части приваривают трубу для отведения продуктов горения.
• Проводят проверку качества сварных швов. При отсутствии дефектов приступают к добавлению водяного контура.

В процессе сборки буржуйки с водяным контуром своими руками не стоит забывать о пожарной безопасности, поэтому важно снизить воздействие высокой температуры на поверхность пола, в частности это относится к деревянным покрытиям. Для этой цели донную часть печки размещают на высоте 0,25-0,3 метра, используя специально сконструированные металлические ножки.

Как добавить водяной контур в печку-буржуйку

Особенностью печей с водяным контуром является наличие теплообменника, для изготовления которого могут использоваться стальные листы или трубы. Кроме того для такой конструкции нужно приготовить следующее:

• Готовую печь-буржуйку.
• Приборы отопления.
• Трубы.
• Листы металла.

Сборка проводится по следующей схеме:

• В верхней части основного корпуса вырезают отверстия, через них будет осуществляться подача и обратное возвращение теплоносителя.
• Затем приступают к изготовлению водяного бака. Для этого можно использовать любой материал, подходящий для эксплуатации в соответствующих условиях. В процессе изготовления следует учитывать, что бак занимает наибольшее пространство во всей конструкции, чем топка и зольник. В баке нужно сделать два отверстия, в которых будут установлены патрубки. Готовую конструкцию размещают в промежутке между топкой и задней стенкой, это пространство предварительно отделяют металлическим листом.
• На следующем этапе выполняют разводку труб, может использоваться коллекторное, однотрубное или двухтрубное отопление от буржуйки с водяным контуром. Следует учесть, что в большинстве случаев предпочтение отдают двухтрубной конструкции. Объяснение заключается в недостатков других видов. В частности коллекторную схему довольно сложно сделать самостоятельно, не прибегая к помощи профессиональных мастеров, а однотрубная схема не обеспечивает равномерного прогрева всех отопительных приборов.
• Далее по всему отапливаемому помещению к трубопроводу последовательно присоединяют патрубки для радиаторов и непосредственно приборы отопления.
• Для снабжения контура холодной водой к подающей трубе присоединяют расширительный бак. Для определения его параметров за основу берут общий объем жидкости в отопительном контуре. Специалисты рекомендуют делать расширительный бачок на 20% больше этого значения.
• После сборки всей системы проводят тестирование, чтобы выявить дефектные места. При их отсутствии начинают эксплуатацию печки-буржуйки с водяным контуром.
• Если система собрана правильно, то работа будет осуществляться по следующему принципу: вода в котле нагревается, поступает в отопительные приборы, остывает и вновь возвращается в теплообменник.

В зависимости от предпочтений хозяина металлическая печка-буржуйка с водяным контуром может иметь разный внешний вид. Ее можно покрасить или обложить кирпичом.

Буржуйка с водяным контуром, собственного изготовления позволяет получить существенную экономию расходов, связанных с отоплением частного дома. Благодаря такой конструкции можно обеспечить теплом любое жилое строение, повышая комфорт и уют внутри помещения.

Источник: http://teplospec.com/pechi-kaminy/kak-ustroena-burzhuyka-s-vodyanym-konturom-stroitelstvo-svoimi-rukami.html

Делаем печь буржуйку с водяным контуром своими руками

Печи, именуемые буржуйками, в настоящее время так же популярны, как и много лет назад. Их используют в домах, на дачах, в гаражах, банях, буржуйками также обогревают теплицы и даже МЧС применяет печи такого типа в чрезвычайных ситуациях. Буржуйку можно сделать своими руками или купить готовую заводскую модель. Советуем вам почитать наши статьи по самостоятельному изготовлению печи буржуйки в гараж, а также про изготовление буржуйки для бани.

Модификаций печи огромное множество: их дополняют баками для воды, подключают их к системам отопления (как воздушным, так и водяным), приспосабливают для работы на отработанном масле или на опилках.

Видео: печка с котлом водяного контура

Буржуйки делают из всего, что валяется в хозяйстве без дела:

• из отработанных огнетушителей;
• газовых баллонов;
• металлических бочек;
• бидонов;
• просто сваривают конструкцию из стали;
• делают кладку из кирпича.

От вида используемого материала зависят форма (цилиндрическая, прямоугольная и т.п.) и внешний вид печи.

Несмотря на такое разнообразие, общая конструкция каждой печи состоит из:

1. топки;
2. колосниковой решетки;
3. зольника;
4. дымохода;
5. дымовой трубы.

Размер загрузочного отверстия топки зависит от используемого топлива. Если применяются дрова, то и отверстие соответственно должно быть больше, чем в аналогичной печи, которую топят углем или топливными брикетами. Для защиты отапливаемого помещения от пожара, буржуйку устанавливают на фундамент или лист металла, изолируют ее кирпичной кладкой, отражателем или листами теплоизолирующего материала (минеральная вата, асбест), а дымовую трубу дополняют искроулавливателем. Если же необходимо установить печь в доме и подключить ее к водяному контуру, то конструкция дополняется трубами и баком для воды (другое название – теплообменник или котел). Особенно актуальна такая форма отопления становится с осенним понижением температуры и желанием хозяев сэкономить на отоплении собственных жилых и нежилых помещений.

Требования, предъявляемые к системе с водяным отоплением: хорошая циркуляция воды в системе и достаточный ее прогрев.

Водяной контур устанавливают либо к уже готовой печи, либо возводят в процессе строительства вместе с печью. Циркуляция в системе бывает естественной и принудительной (с использованием насоса).

Делаем водяной контур для буржуйки своими руками: пошаговая инструкция

Буржуйка, которая будет обогревать несколько комнат непременно должна быть смонтирована из долговечных материалов со значительным сроком эксплуатации. Например, это может быть листовая сталь толщиной от трех миллиметров или кирпичная кладка.

Первый этап строительства – подготовка эскиза или чертежа. Для этого выбираем место, где будет размещаться печь, рулеткой снимаем необходимые замеры. После этого вычисляем габариты конструкции и переносим их на чертеж.

Когда чертеж готов, приступают к разметке под фундамент и его кладке.

1. Производим разборку перекрытий пола и копаем котлован прямоугольной формы на глубину 40-50 см.
2. Засыпаем дно ямы бутом (мелкой кирпичной крошкой, песком, щебнем).
3. Заливаем слой бута цементом, проверяя горизонтальность заливки строительным уровнем. Ждем высыхания цемента.
4. На высохший слой цемента укладывают несколько слоев рубероида, выступающего гидроизолятором и предотвращающего влияние влаги из почвы на конструкцию печи.

Создаем змеевик водяного контура

Наиболее практична, долговечна и безопасна буржуйка из кирпича. А главный элемент буржуйки с водяным контуром – это теплоноситель (другие названия: змеевик, регистр или теплообменник). Этот теплоноситель устанавливают непосредственно в топке печи и подключают к системе водяного отопления. Конструкция змеевика может быть различной, выполненной либо из листовой стали толщиной от трех до пяти миллиметров, либо из полых стальных труб. Однако стальные конструкции менее популярны из-за малой поверхности нагрева.

Змеевик водяного отопления для буржуйки

Конструкция самого водяного контура состоит из следующих элементов:

• змеевик;
• трубы (чугунные, стальные, медные, биметаллические и т.п.);
• расширительный бак;
• радиаторы.

В качестве инструментов и дополнительных материалов пригодятся: сварочный аппарат, сверло и болгарка, молоток, кельма и цементный раствор, дюбель-гвозди.

Вода, нагреваясь в змеевике, поступает по трубам в радиаторы, установленные в комнатах, поле чего, остывая, вновь возвращается в змеевик.

Кирпичная буржуйка должна предусматривать отделения для розжига топлива, для сбора золы и пепла, отделение для размещения теплоносителя. В кирпичной кладке по мере строительства делают выводы для дымохода и труб, по которым происходит движение теплоносителя.

Монтаж водяного контура при строительстве кирпичной буржуйки

Процесс кладки печи с водяным контуром

Печь кладут из огнеупорного кирпича, скрепляя кладку печной глиной или специальной термостойкой смесью. Первые два ряда делают сплошными, далее выкладывают нишу для зольника (ящик, в который попадет зола), следующий ряд – кладка перекрытия под колосниковую решетку и установка таковой. При этом на фронтовой части буржуйки обязательно оставляют место под печную дверцу – поддувало. После того, как зольник готов, укладывают колосниковую решетку и переходят к кладке топливника, аналогично оставляя пространство для установки дверцы. Их закрепляют между кирпичами на специальные металлические рамки и на металлическую проволоку.

Когда топливник почти готов, в кладку зашивают змеевик и трубы – дымовую и под водяной контур. Верхнее перекрытие выполняют либо из кирпича, либо из толстой чугунной (стальной) плиты, выполняющей роль плиты. Дымовую трубу выводят через крышу, соблюдая противопожарные меры (изоляция металлической трубы от всех способных воспламеняться перекрытий).

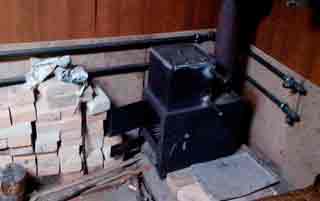

Монтаж системы водяного отопления

Подсоединяем магистральные трубопроводы, ведущие от печи к радиаторам. В случае если трубы проходят через стены, перекрытия ломают в месте прохождения трубы, а впоследствии заделывают цементом. Соединение труб осуществляют в зависимости от материала, из которого они изготовлены.

Радиаторы в помещении вешают на кронштейны под окно и к ним подводят трубы. Размер радиатора вычисляют исходя из подоконного пространства:

• расстояние от пола 10-15 см;
• от стены 2-5 см;
• от подоконника 10 см.

• отмечаем на стене местоположение кронштейнов;
• высверливаем отверстия под них;
• крепим кронштейны на стену, строго соблюдая вертикальность;
• собираем все краны радиатора по схеме и вешаем его на стену;
• монтируем отводящую и подводящую трубы.

Монтаж радиаторов к печи

На входе и выходе необходимо установить термодатчики, а также запорную (перекрывать движение воды) и регулирующую фурнитуру.

Обязательно нужно смонтировать расширительный бак, на случай внезапного закипания воды в системе.

При первом включении системы следует внимательно следить за всеми возможными протечками и за температурным режимом в буржуйке.

Павел Воробьёв главный редактор

Автор публикации 11.07.2018

Понравилась статья?
Сохраните, чтобы не потерять!

Источник: http://kamin-expert.ru/otopitelnaya/burzhuyka-s-vodyanyim-konturom-svoimi-rukami.html

Буржуйка с водяным контуром своими руками

Такой вид обогревателей, как буржуйки, сейчас популярны так же, как и много лет назад. Они применяются в частных домах, на дачах, при отдыхе в банях, гаражах и в теплицах. Даже такое государственное подразделение, как МЧС также применяет это устройство в чрезвычайных ситуациях. Буржуйку можно сделать своими руками,так как она имеет незамысловатую конструкцию, или же приобрести готовый заводской прибор. Недавно была написана публикация, руководствуясь которой можно самостоятельно сделать печь буржуйку в гараж и баню.

Содержание

Какие бывают буржуйки

Походных приборов для обогревания помещения, именуемых буржуйками, множество: их дополняют специальными емкостями для воды, переделывают для работы при помощи масла или опилок. Также, возможно, подключения буржуйки к системе отопления как и к воздушной, так и к водяной.

Буржуйку самостоятельно изготавливают из пустых газовых баллонов и огнетушителей,бидонов, металлических бочек и цистерн. Это делается довольно просто — сваривается стальная конструкция, или же делается кирпичная кладка. Форма и внешний вид печки зависят от вида используемого материала.

Несмотря на разный материал, буржуйка имеет стандартную конструкцию. Обычно она включает в себя такие составляющие, как: топка, колосниковую решетку, зольник, дымоход и дымовую трубу. Размер загрузочного отверстия топки прямым образом зависит от топлива, которым будет производиться отопление.

В буржуйке, отопляемой дровами, отверстие топки должно быть соответственно больше, нежели в печи, которая использует для обогрева уголь или брикеты. Буржуйку необходимо устанавливать на голый фундамент или на металлический лист, изолировать ее отражателем, кирпичной кладкой, или листами теплоизолирующего материала (например, асбест), дымовая трубка должна дополняться искроуловителем. Эти действия необходимы для защиты отопляемого помещения от возможного пожара.

С наступлением осенних холодов и понижением температурного столбца, у хозяев возникает желание сэкономить на отоплении. В таком случае очень актуальна стает форма отопления, с помощью которой есть возможность подключить печь в доме к водяному контуру. Такая конструкция дополняется трубами и водяным баком.

Система водяного отопления должна соответствовать нескольким требованиям. В первую очередь он должен иметь хорошую циркуляцию воды в системе, и, во-вторых, достаточный ее прогрев.

Водяной контур можно пристроить, как и к готовой печи, так и установить в процессе строительства печи. Различают естественную и принудительную циркуляцию в системе. Последняя работает при помощи насоса.

Как сделать буржуйку с водяным контуром

Для отопления несколько комнат или помещений буржуйкой, печка, прежде всего, должна быть изготовлена из долговечного, надежного материала. В идеальном варианте стоит рассмотреть такой материал, как, листовая сталь или кирпичная кладка.

На первом этапе строительства необходимо разработать эскиз чертежа. Сперва для этого стоит определиться с размещением печи. При помощи рулетки и других измерительных приспособлений необходимо совершить замеры, после которых будет произведен подсчет габаритов самой конструкции. Эти замеры лягут в основу чертежа.

Когда чертеж готов, приступают к разметке под фундамент и его кладке.

Для того чтобы выполнить кладку под фундамент, необходимо произвести разборку перекрытий пола и выкопать прямоугольный котлован глубиной 40-50 см. Дно ямы засыпается бутом, чему может послужить мелкая кирпичная крошка, щебень, песок.
Смесь бута заливается цементом, при этом важно сохранять горизонтальность заливки при помощи проверки ее строительным уровнем.
На высохший слой цемента укладывают несколько слоев рубероида, который служит в качестве гидроизолятора и материала, предотвращающего влияние влаги из почвы на конструкцию печи.

Монтаж буржуйки с водяным контуром

Наиболее долговечной, практичной и надежной принято считать буржуйку с кирпича.Главным же элементом буржуйки с водяным контуром является теплоноситель, который устанавливается в топке печи и подключается к системе водяного отопления. Материал теплообменника, как и его конструкция, могут быть абсолютно различными. В основном печка выполняется из листовой стали, или из стальных труб. Из-за малой теплоизоляции и теплоотдачи, последние теряют свою популярность.

Водяной контур состоит из таких элементов,как:

Во время работы пригодятся такие дополнительные инструменты и материалы:сверло и болгарка,сварочный аппарат,кельма, цементный раствор, молоток, дюбель-гвозди.

Сама система работает следующим образом: нагреваясь в змеевике, вода поступает в радиаторы, установленные в комнатах, остывая,возвращается в исходное место.

В кирпичной буржуйке должны предусматриваться отделения для топлива, золы и пепла, а также место для теплоносителя.

Печь выполняется из стойкого огнеупорного кирпича, скрепляя термостойким материалом кладку. Первые два ряда выкладываются сплошными, далее — отсек для зольника. Следующий ряд служит для кладки перекрытия под решетку и ее установки. На лицевой стороне печи необходимо отвести место под поддувало, что служит печной дверцей. После этого можно перейти к кладке топливника, где также необходимо пространство для дверцы. Конструкции закрепляются металлическими рамками между кирпичами.

Следующим этапом является зашив в кладку змеевик и трубы для дымохода, что выполняется из кирпича, и под водяной контур. Соблюдая противопожарные меры безопасности, что включают в себя изоляцию, дымовую трубу выводят через крышу.

Водяное отопление как система монтируется после завершения работ с самой буржуйкой. Измерительные приборы и циркуляционный насос устанавливаются по необходимости, или по желанию хозяев.

Необходимо помнить об подсоединении трубопроводов, что осуществляется в зависимости от изготовленного материала.

В комнате радиаторы размещаются под окнами, при помощи специальных кронштейнов. Вот некоторые нормы подоконного пространства, с помощью которых можно рассчитать размер радиатора: расстояние от стены 2-5 см, подоконника — 10 см, от пола — 10-15 см соответственно.

Монтаж радиатора производится в следующей последовательности:

1. Определение местоположения кронштейнов, после измерения подоконного пространства;
2. Высверливание резьбы при помощи вспомогательных материалов;
3. Крепление кронштейнов, при котором выполняется строгое соблюдение вертикальности;
4. Согласно схеме все краны радиаторы собираются, после чего изделие размещают на стенке;
5. Монтаж отводящей и подводящей трубы.

Не стоит забывать о термодатчиках и запорной регулирующей фурнитуре. На случай закипания воды, в систему необходимо внедрить расширительный бак, тем самым обезопасив себя от негативных последствий.

Во время первых минут работы буржуйки, необходимо обратить внимание на возможные подтекания и следить за температурным режимом внутри системы.

Источник: http://bricknews.ru/article/1542

Как сделать буржуйку

Сегодня мы расскажем вам, как сделать буржуйку своими руками. Этот вид печей незаслуженно обладает репутацией прожорливого агрегата с низким КПД, который, кстати, при правильном подходе достигает 60%. Конечно, до пиролизных печей длительного горения с их 85% буржуйкам далековато, но, тем не менее, тоже хороший показатель. Работать они могут на чем угодно: хоть на твердом топливе, хоть на отработанном масле. Но в последнем случае нужно дополнительно сделать специальное приспособление – горелку.

Как сделать буржуйку на твердом топливе

Буржуйка не обязательно должна отпугивать своим видом, бывают даже очень красивые.

Прежде чем с головой окунуться в изучение вопроса как сделать буржуйку своими руками, посмотрите на цены заводских моделей. По Москве самая дешевая конструкция стоит от 3,5 тыс. рублей. Деньги совсем небольшие, потому даже может и не стоит морочиться с изготовлением самостоятельно, тем более, если будете покупать листовую сталь. Дешевле точно не получится.

Другой вариант, когда нужна буржуйка с водяным контуром. Своими руками сделать будет в несколько раз дешевле, чем купить. Преимуществом такой конструкции является возможность подключать ее к водяному отоплению, хотя сказать, что такой подход будет практичным нельзя. Для контура обогрева нужно чтобы нагревательный элемент работал стабильно, без скачков температуры. К тому же периоды между подкладыванием горючего в топку должны быть максимально растянутыми во времени.

Поэтому, изготовленная буржуйка с водяным контуром своими руками, будет, мягко говоря, не самым оптимальным вариантом для обогрева помещений посредством батарей. Для этих целей лучше подходит пиролизная печь Булерьян или котел Стропува. Сделать буржуйки на дровах своими руками можно из:

• стального металлического листа;
• старого газового баллона;
• кирпича.

Как мы уже сказали покупать металл, а потом делать из него буржуйку на дровах своими руками – это как толочь воду в ступе. Занятие абсолютно бессмысленное, проще уж сразу купить готовое изделие. А вот если есть в хозяйстве старый газовый баллон или кирпич (новый или б/у – без разницы), то игра стоит свеч.

Современные пластинчатые радиаторы отопления обладают высочайшими характеристиками.

Уже зима пришла давно, но почему не греет батарея отопления? Ответ здесь.

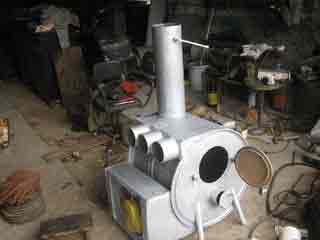

Буржуйка из газового баллона

Обратите внимание, поддувало квадратного сечения. Лучше, если оно круглое.

Вариантов, как сделать буржуйку из газового баллона, несколько. Конструкция может быть:

• с поддувалом и без;
• с колосниковой решеткой и без;
• с размещением дымохода сверху или сбоку;
• с экраном и без;
• с варочной поверхностью и без.

Помимо этого, расположение баллона в пространстве также может быть различным: горизонтальное или вертикальное. Мы рассмотрим вариант со всеми возможными дополнениями, если они вам не нужны, то просто пропускаете их. Сделаем горизонтально расположенную буржуйку с дымоходом в верхней части, поддувалом и варочной поверхностью. Дополнительно заключим корпус в экран. Колосниковая решетка в такой конструкции не нужна, она может быть применима только в вертикально расположенных печках.

Итак, как сделать буржуйку из газового баллона? Разделим наш ликбез на этапы, если какие-либо конструктивные элементы вам не нужны, просто пропускаете ненужный этап.

Первый этап: вырезаем отверстия в баллоне. Первым делом открутите вентиль вверху баллона и заполните его водой «по завязку». Пусть постоит так хотя бы день, чтобы все газы вышли. В принципе, можно начать обрезать верх заполненного водой резервуара, только осторожно, чтобы током не шибануло, ведь болгарка — это все же электрический прибор. Затем размечаем отверстия для дверки топки и поддувала, вырезаем их и зачищаем кромки.

Второй этап: вырезаем отверстие для дымохода. Это ключевой момент, тут ошибиться нельзя. Перед тем как сделать печь буржуйку своими руками нужно правильно рассчитать сечение дымохода.

Измеряем объём топки в литрах. Потом полученное число умножаем на 2,7 – это диаметр дымохода в миллиметрах.

Пример, у нас баллон 50 л. Умножаем на 2,7 и получаем 135 мм. Если диаметр дымоотвода будет подобран неправильно, дым может либо слишком быстро вылетать, естественно, прихватив все тепло с собой, либо пойдет в помещение, а это уже ни в какие ворота.

Этап третий: делаем круглую заглушку. Вырезаем из металла не менее 3 мм круглую заготовку по размеру баллона. В ней делаем два отверстия:

• одно прямоугольное – для дверей топки;
• второе круглое – для подачи воздуха.

Естественно, поддувало должно быть ниже дверки топки. Саму дверку нужно сделать немного больше, чем отверстие в торце, чтобы она плотно закрывалась и не проваливалась внутрь. В качестве воздуховода используйте кусок трубы, в нем нужно сделать клапан.

Этап четвертый: делаем клапан воздуховода. Из того же металла вырезаете круг, диаметр которого будет равен внутреннему сечению трубы. В самой трубе просверливаете посередине сквозное отверстие, в него вставляете болт, к которому прислоняете заслонку и прихватываете сваркой. На болт с обеих сторон накрутите гайки до упора и приварите их к трубе. Таким образом, заслонка будет фиксироваться в любом положении. Амплитуда ее движения будет не более четверти оборота, чего вполне достаточно.

Этап пятый: собираем конструкцию воедино. Сперва привариваете дымоход в подготовленное посадочное место. Дверку топки привариваете на завесы, а трубу подачи воздуха намертво. В дверке просверливаете отверстие и на заклепки садите металлическую полоску или уголок, который будет в качестве замка. На корпусе привариваете фиксирующее приспособление, как буква «Г» вверх ногами. Лучше если печка будет поставлена на ножки.

Этап шестой: монтаж варочной поверхности и экрана. Сверху навариваем лист металла – это будет наша плита для приготовления пищи. Вырезать отверстие нет смысла, так как будет это не очень удобно, да и корпус печки раскаляется достаточно сильно, ведь она же не пиролизного действия, а высокотемпературного. В конце делаем экран – это листы металла, приваренные к корпусу с отступлением в несколько сантиметров. Экран предостерегает от контакта с горячим корпусом и создает конвекцию воздуха. Главное, чтобы экран не был вплотную ни к корпусу, ни к варочной поверхности.

В конце подключаем дымоотвод. Требования:

• вертикальный участок от печки не менее метра, желательно утепленный;
• затем горизонтальный изгиб до 2,5–3 метров;
• во избежание ожогов можно сделать экран.

Пластилинообразная холодная сварка для чугунных батарей способна за считанные минуты избавить вас от проблемы утечки теплоносителя.

Если не работают батареи отопления, обратитесь в ЖЕК, пусть устранят причину. Здесь описаны возможные варианты, которые привели к неисправности.

Буржуйка из кирпича

Буржуйка из кирпича хоть и похожа на русскую печь, но таковой не является.

Изготовленная буржуйка из кирпича своими руками – явление достаточно редкое. Это связано с трудностями при сборке конструкции, а также особенностью ее работы. Кирпич хорошо аккумулирует тепло, но делает он это медленно. В то время как металлические печки уже в полную силу греют помещение, кирпичная буржуйка еще только чуть теплая. Зато железные перестают греть, когда огонь перегорел, а кирпичная еще некоторое время отдает накопленное тепло. При этом ее нельзя никуда перенести, разве что предварительно разобрав.

Сложности при изготовлении буржуйки из кирпича своими руками:

• нужен фундамент;
• нужны дверки с рамкой, иначе как их закрепить в кладке;
• нужны навыки, особенно чтобы сделать верх.

В принципе, тут и рассказывать нечего. Кладёте кирпич, вставляете дверку для топки. Если хотите, то можно сделать поддувало, в таком случае потребуется колосниковая решетка. Ее нужно установить по верхней кромке поддувала, таким образом, будет удобно убирать золу. Касательно того, как правильно сделать трубу для буржуйки мы уже пояснили.

Как сделать буржуйку на отработке

Таким образом горелка на отработке соединяется с металлической дровяной буржуйкой.

Мы уже рассказали, как самому сделать буржуйку, которая работает на любом виде твердого топлива. Действительно, загружать в них можно что угодно: брикеты, пеллеты, тырсу, опилки, дрова, уголь. Но ведь помимо твердого топлива есть агрегаты, которые приспособлены к жидкому топливу. Нет, сейчас речь не про жидкотопливные котлы для отопления, а про то, как сделать буржуйку на отработке.

Как всегда вариантов несколько, ведь хорошо, когда есть из чего выбрать:

• изделие, работающее исключительно на отработанном масле;
• горелка на отработке, которую можно использовать в обыкновенной буржуйке.

Теперь, вернемся к устройству печки буржуйки из газового баллона. Если вы обратили внимание, то мы рекомендовали сделать поддувало из трубы. В этом случае можно будет приспособить к такой печке горелку на отработке, и использовать буржуйку как на твердом, так и на жидком топливе. Опять же, рассмотрим рак сделать изделие, работающее только на отработке, а если остановиться на одном из этапов, то получим горелку. Этапы изготовления:

• делаем нижний резервуар любой формы;
• в верхней части вырезаем два отверстия: одно для заливания масла и подачи воздуха, а второе для трубы;
• изготавливаем трубу, в которой делаем перфорацию (много отверстий) и привариваем к нижнему резервуару;
• изготавливаем второй резервуар, который будет устанавливаться наверх. Со второго резервуара будет идти дымоход.

Если требуется только горелка, то нужно остановиться после того, как к нижней части будет приварена труба с перфорацией. К тому же необходимо делать не прямую трубу, а изогнутую, чтобы ее можно было вставить в отверстие воздуховода обыкновенной буржуйки.

Также не стоит приваривать гайки к болту, который держит заслонку в поддувале металлической буржуйки. Тут нужно чтобы заслонка открывалась полностью, четверти оборота будет недостаточно.

Буржуйка на отработке работает по принципу сжигания паров масла. Важно, чтобы отверстие в резервуаре для жидкого топлива, через которое оно заливается, было достаточно крупным, только в меру. Через него будет подаваться кислород, если отверстие будет мелким, то печку просто не удастся разжечь. Также необходимо сделать движимую заслонку, чтобы регулировать степень подачи кислорода.

Принцип работы и эксплуатация буржуйки

Принцип работы твердотопливной буржуйки заключается в сжигании топлива и максимальном использовании тепловой энергии, выделенной в результате горения. Чтобы повысить КПД нужно заставить теплые потоки максимально задержаться в топке. Для этого диаметр дымохода делают по определенной формуле. Благодаря правильному расчету теплый дым не сразу вылетает в трубу, а делает несколько витков в топке, отдавая все тепло.

Как правильно топить буржуйку дровами? Для начала делается закладка и поджигается. Первое время, пока пламя не разгорится в достаточной степени и не охватит большую часть дров, поддувало открывается на максимум. Затем подача воздуха практически полностью перекрывается, чтобы топливо начало тлеть.

Рассчитывать на дожиг газов, выделенных в результате пиролиза, не приходится, так как схема буржуйки на дровах не предусматривает второй камеры дожига. При этом время между закладками существенно увеличиться и печь будет работать в режиме поддержания температуры. Если же речь идет о буржуйке на отработанном масле, то тут все наоборот. Основное количество тепла выделяется благодаря сжиганию газов, выделенных из масла.

Источник: http://utepleniedoma.com/otoplenie/kak-sdelat-burzhujku

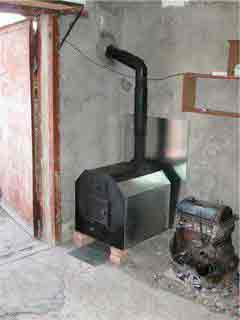

Отопление в гараже: буржуйка и батареи

Спрос на буржуйки был велик всегда. Они активно применяются для обогрева домов, бань, теплиц, дач. Отопление гаража буржуйкой также достаточно популярный метод обогрева. Тем более что подобная печь может изготавливаться в заводских условиях или же самостоятельно, из подручных материалов. Существует множество модификаций этой печи. Одной из наиболее эффективных является буржуйка с установленными батареями.

Конструкция системы

Буржуйку можно достаточно просто изготовить самостоятельно. Для этой цели отлично подходят отработанные газовые баллоны и огнетушители, бидоны, металлические бочки. Можно сварить буржуйку из стальных листов. Чаще всего она бывает прямоугольной, цилиндрической или какой-либо другой формы.

Конструкция буржуйки следующая:

• топка;
• дымовая труба;
• зольник;
• колосниковая решетка;
• дымоход.

Внимание: Размеры отверстия топки, зависят от применяемого топлива. Если используются дрова-отверстие должно быть широким, если же в качестве топлива применяются брикеты или уголь, размеры отверстия значительно меньше. Главным тут является возможность свободно укладывать в топку применяемое топливо.

Применяя буржуйку для обогрева гаража следует помнить, что она при неправильной эксплуатации способна стать причиной пожара. Чтобы этого избежать ее требуется устанавливать на стальной лист нужного размера или любое другое покрытие невосприимчивое к огню и большой температуре. Дымовая труба должна иметь искроулавливатель.

Чтобы добиться более качественного обогрева помещения, в нашем случае гаража, буржуйка может быть подсоединена к водяному контуру. В этом случае, она должна быть дополнительно укомплектована водяным баком и трубами. Как было доказано на практике, буржуйка с батареями, позволяет значительно быстрее и лучше обогреть гараж, даже в сильные морозы. Но чтобы сделать подобную отопительную систему, следует добиться хорошей циркуляции в ней воды.

Водяной контур может устанавливаться одновременно с буржуйкой или же немного позже. Циркуляция воды в отопительной системе может быть принудительной (с применением насоса) или естественной.

Достоинства

Буржуйка с батареей имеет многочисленные достоинства, делающие ее популярной для обогрева гаражей. Среди плюсов, можно выделить следующие:

1. Доступность топлива – буржуйка способна работать на дровах, брикетах, угле, торфе и т.д. Стоимость всех этих видов топлива небольшая и они доступны практически каждому.
2. Экономия – благодаря низкой себестоимости буржуйки с водяным контуром по сравнению с остальными системами отопления, она позволяет неплохо сэкономить, в то же время давая возможность эффективно обогреть помещение.

Кроме того, так как размеры буржуйки небольшие, в гараже можно без особых проблем отыскать место для ее монтажа.

Внимание: Буржуйка, если вы ее делаете самостоятельно, а не покупаете уже готовой, должна изготовляться из качественных, долговечных материалов. Лучше всего для этой цели подходит сталь, толщиной не менее 3 миллиметров.

Изготовление буржуйки с водяным контуром состоит из нескольких этапов. Первый и очень важный – подготовка чертежа. Чтобы его сделать, вначале следует определиться с тем местом где будет установлена печь, снять все нужные замеры и перенести их на чертеж.

Чаще всего буржуйка в гараже устанавливается на металлический лист. Но в некоторых случаях для нее может делаться фундамент. Эта операция производится в следующем порядке:

1. Разбираем основание пола и делаем прямоугольный котлован глубиной 40-50 сантиметров.
2. Засыпаем дно ямы слой песка, мелкой кирпичной крошки или щебня.
3. Заливаем забученное дно цементом. Производя эту процедуру, следует проверять горизонтальность с помощью уровня.
4. Ожидаем пока цемент полностью высохнет, после чего укладываем несколько слоев рубероида. Он выполняет функцию гидроизолятора и защищает буржуйку от влаги, которая способна просачиваться из почвы.

После того как фундамент готов, можно приступать к следующему этапу – изготовлению буржуйки.

Изготовление

Сделать буржуйку вовсе не сложно. Ко дну печи следует приварить две боковых и одну заднюю стенку. При этом учитывайте, что нижняя ее часть должна находиться на расстоянии не менее 30 сантиметров от поверхности пола. Этого можно добиться, приварив к ней металлические ножки. Хотя если пол сделан из негорючих материалов, выполнять это условие необязательно. Все элементы конструкции должны соединяться между собой под углом 90 градусов. Соединение производится сварочным аппаратом.

Покончив с этим, можно переходить к созданию перегородки между топкой и поддувалом. Она обязательно должна иметь отверстие для извлечения золы. Она должна находиться от стен на расстоянии примерно 5 сантиметров. Размер проема поддувала должен быть на 3 сантиметра меньше, чем размер самого поддувала.

Далее, следует приварить переднюю часть буржуйки, в которой должны быть заблаговременно сделаны дверные проемы с навесами. Окончив с этим, можно переходить к монтажу дверцы с задвижкой.

Сделав все описанное выше, следует внимательно осмотреть все сварные швы.

Внимание: Если обнаружатся какие-либо дефекты, их следует сразу устранить. В том случае, если все в порядке, можно приваривать верхнюю часть буржуйки и подсоединять к ней дымоотвод.

Водяной контур

При изготовлении буржуйки, следует уделить достаточное внимание водяному контуру. Главное в нем – теплоноситель. Он должен устанавливаться в топке печи, после чего подключаться к водяному контуру. Его конструкция может быть самой разной. Обычно для его изготовления используют лист стали толщиной 3-5 миллиметров. Можно его сделать и из стальных полых труб. Но учтите, подобные стальные конструкции, имеют небольшую площадь нагрева.

В состав водяного контура входит:

• расширительный бак;
• теплоноситель;
• стальные, чугунные или какие-либо другие трубы;
• радиаторы.

Из инструментов вам потребуется болгарка, сверло, сварочный аппарат и молоток.

Запустив эту систему обогрева, вода, которая будет нагреваться в теплоносители, будет поступать по трубам в батареи, установленные в гараже. После того как вода остынет, она снова будет возвращаться в теплоноситель. Это позволяет гарантировать качественное и надежное отопление вашего гаража своими руками. Буржуйка с батареей позволит обогреть его даже в сильные морозы.

Установка системы водяного отопления

Монтаж водяных контуров не занимает много времени и сил. К буржуйке при помощи труб подсоединяются радиаторы. При их соединении следует учитывать из какого материала они изготовлены.

Радиаторы подвешиваются на кронштейны, после чего к ним должны подводиться трубы, которые необходимо располагать на расстоянии от стены 2-5 сантиметров, а от пола 10-15 сантиметров.

Монтаж производится в следующем порядке:

1. На стенах отмечаются места установки кронштейнов.
2. Просверливаются для них отверстия.
3. Кронштейны закрепляются на стене. При этом должна соблюдаться вертикальность.
4. Радиатор собирается и вешается с помощью кронштейнов на стену.
5. Устанавливается подводящая и отводящая труба.

На входе и выходе следует установить регулирующую и запорную фурнитуру. Последняя необходима для перекрытия поступления воды. Также на входе и выходе рекомендуется монтировать термодатчики. Должен быть установлен и расширительный бак. Он требуется на тот случай, если в системе произойдет внезапное закипание воды.

После того как вся отопительная система установлена, следует проверить ее работоспособность.

Внимание: При этом следует внимательно следить за температурным режимом в буржуйке и возможными утечками.

После того как система отопления в гараже от буржуйки с водяным контуром будет создана, вы обеспечите его качественный обогрев в любую погоду. Вся система может быть изготовлена и монтирована самостоятельно. Это не займет много времени и сил.

Источник: http://znatoktepla.ru/otoplenie/v-garazhe/otoplenie-v-garazhe-burzhujka-i-batarei.html

Буржуйка с водяным контуром своими руками

10 декабря, 2013. Прочитано 9563 раз(а)

В наше время, отопление стало важнейшей системой жизнеобеспечения в доме. Многие современные люди всё чаще стали использовать для этого печи, предшественниками которых являются знаменитые «буржуйки». Сегодня самым распространённым видом буржуек являются печи с водяным контуром. От обычных буржуек такие печи отличаются тем, что к ним приделываются котёл и пару радиаторных батарей, с помощью чего можно обогревать не только одну комнату, но и весь дом.

Иными словами, буржуйка с водяным контуром, — это такой вид печи, где есть полость для подогрева теплоносителя ( тосол или вода и т.п. ). Во время работы такой буржуйки, горячие испарения от воды сильно омывают металлический котёл с разных сторон, поэтому стенки отопительной камеры нагреваются, за счёт чего, температура удерживается дольше.

Сборка буржуйки с водяным контуром

Для этого нам понадобится чугунный радиатор, который мы используем как водонагреватель. Разбираем его, очищаем от грязи, меняем бумажные прокладки между всеми секциями.
Теперь собираем части всего радиатора в последовательности:
— В секции, что соединяются, вворачиваем ниппели с левой и правой резьбой, после чего наматываем на них асбестовый шнур и затягиваем ключом ниппеля.
— Когда две секции стянутся, можем уже подсоединять третью.
— После этого спрессуем радиатор, таким образом, проверяем качество нашей сборки.
— Теперь берёмся к монтажу стояков.

Вход и выход холодной и горячей воды расположим по диагонали к батареи, а другие отверстия забиваем пробками.

Если вы намерены ставить печь где-нибудь в подвале или гараже, то стоит посадить ее на бетон.

Источник: http://o-builder.ru/burzhujka-s-vodyanym-konturom-svoimi-rukami/

Печь-буржуйка: обогреет, умоет, накормит

Печь с названием буржуйка появилась в нашей стране с началом Гражданской войны в ХХ веке. Буржуйкой её прозвали за округлую форму, напоминающую живот, и способность пережигать запас дров на 15–20 минут. Отдав все тепло стенам, буржуйка быстро остывает. Кстати, в США эту же печь назвали толстобрюхой. Популярность в нашей стране буржуйка получила за простоту изготовления. Печь делают из газового баллона, из обрезка трубы, из металлической бочки, сваривают из листов стали или чугуна. Из подручных материалов легко собрать времянку с водяным контуром, которая верой и правдой прослужит годы и десятилетия.

Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки

Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.

При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:

1. Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
2. Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.

Список материалов, которые применяются при создании буржуйки:

На нашем сайте есть немало статей, в которых описаны инструкции по изготовлению печей. В следующем материале вы найдёте руководство по монтажу печи-буржуйки, работающей на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Таблица: теплопроводность, теплоёмкость и температура плавления популярных материалов для создания буржуйки

Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.

Печки-буржуйки чаще всего делают из стали, потому что она имеет высокую температуру плавления и самую большую теплоёмкость среди всех доступных материалов

Изготовление печки из стали, железа и чугуна оправдано из-за распространённости этих материалов. С точки зрения теплопроводности и теплоёмкости им нужна доводка. Тепловую энергию печки целесообразнее использовать для нагрева воды, иначе она просто уйдёт в дымоход. Для ограничения потерь тепла также очень важно добиться полного сгорания топлива.

Идеальный вариант работы буржуйки — когда из трубы выходит едва тёплый воздух, а вся энергия направляется в горячее водоснабжение и отопление дома.

Таблица: достоинства и недостатки печки-буржуйки

• высокая скорость нагрева помещения;
• возможность приготовления горячей воды в теплообменнике;
• утилизация топливных отходов. В этой печке можно сжигать всё;
• простота изготовления и ремонта.

• высокая температура вокруг печки, вызывающая возгорание материалов на полу и стенах. Буржуйке нужна защита экранами;
• высокая температура внутри котла, которая приводит к выгоранию металла внутри конструкции (на верхней поверхности, в колосниках, задней поверхности печи и дымоходе);
• увеличенная скорость горения внутри котла, из-за которой топливо сгорает не полностью;
• большой расход топлива;
• высокая степень пересушивания воздуха;
• образование минеральных отложений на стенках рекуператора с проточной водой;
• необходимость следить за температурой в помещении. Замёрзнув, вода в аппарате разрушит трубы.

Как видно из таблицы, у буржуйки есть масса недостатков, поэтому если вы решитесь на установку этой конструкции, придётся учитывать все её слабые стороны.

Для гаража также можно смастерить простую печку на солярке. В нашем материале предлагается три конструкции. Более подробно здесь: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-na-solyarke-svoimi-rukami.html.

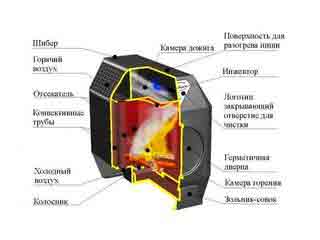

Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников

Буржуйка с водяным контуром работает следующим образом:

1. В топку загружают дрова.
2. Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
3. В систему отопления или водоснабжения поступает горячая вода.
4. Остатки тепла и горючих газов через дымоход удаляются из помещения.
5. Пепел через колосники падает в зольник.

В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:

Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи).

Теплообменник прямого сбора тепловой энергии располагается прямо в активной зоне

Водяной контур теплообменника нагревается за счёт вторичного излучения тепловой энергии от корпуса печи

Фотогалерея: распространённые виды теплообменников

Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков.
Самые распространённые конструкции теплообменников:

• встроенный в печку бак с водой — ёмкостной бойлер;
• трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
• магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.

Расчёт основных параметров буржуйки с водяным контуром

Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.

Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом.
Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

При изготовлении буржуйки используют толстостенный легированный металл

Вам также может быть интересна статья об изготовлении металлической печи для гаража: https://aqua-rmnt.com/otoplenie/pech-svoimi-rukami-iz-metalla.html.

Подготовительные работы перед сборкой обогревателя

Буржуйка является источником повышенной пожароопасности. Поэтому размещая её в углу помещения или около стены, необходимо:

1. Повесить на печь защитные экраны.
2. Поднять её от пола, а пол под ней возле дверей топки и зольника защитить кафельной плиткой или асбестовыми плитами.

Стены и пол в месте установки буржуйки должны защищаться несгораемыми материалами, а сама печка —подниматься на теплоизолирующее основание

Отбор тепла водяным контуром из активной зоны котла понижает температуру горения, снижает тепловое излучение печи. Теплообменник влияет на процесс горения как ведро воды на костёр. Внутри топки появляется холодная зона рекуператора, которая не даёт топливу полностью сгореть, вызывая образование сажи в дымопроводе и дыма над печной трубой. Буржуйка будет постоянно дымить.

Необходимые материалы и инструменты

Для изготовления печурки-времянки понадобятся следующие инструменты и материалы:

1. Болгарка.
2. Электро- или газосварка.
3. Электрическая дрель и свёрла.
4. Слесарный инструмент: плоскогубцы, молоток, напильник, шлифовальная бумага, линейка, метчик.
5. Сантехника: фитинги-американки, гайки под фитинги, шарнирные краны, переходники.
6. Уплотнитель или силикон для фитингов.
7. Металлический лист из легированной стали.

В качестве основы для изготовления печи могут использоваться:

1. Металлические бочки объёмом от 20 до 200 л.
2. Автомобильные диски от 2 шт.
3. Баллоны из-под пропана или углекислоты.
4. Толстостенные металлические трубы диаметром от 150 до 350 мм.
5. Металлические фляги для воды на 20, 30 или 40л.

Одним из самых популярных решений для изготовления буржуйки своими руками является переделка старого газового баллона

Если указанные материалы есть под рукой, значит, уже 2/3 конструкции будущей печки готово. Осталось лишь собрать всё в единое устройство.

Изготовление обогревателя и устройство магистрального бойлера на дымоходе буржуйки

Выбираем доступный материал для изготовления устройства. Учитываем, что для алюминиевого рекуператора материала нужно в два раза больше, чем для медного из-за свойств теплопроводности.
Для установки печи с теплообменником высотой в 500 мм понадобится:

1. Медная или алюминиевая трубка диаметром 16 мм длиной 50 м.
2. Газовый баллон или баллон из-под сжатого газа.
3. Труба для дымохода диаметром 150–210 мм.

Пошаговая инструкция изготовления времянки с бойлером:

Обрезаем газовый баллон. Подвариваем ножки.

Сначала у газового баллона необходимо срезать верхнюю часть

В нижней части баллона делаются отверстия для удаления золы и образования тяги

К поверхности, где просверлены отверстия, привариваем металлическую коробку для устройства зольника

Для горения топлива достаточно воздуха, который будет поступать через отверстия колосника

Видео: буржуйка с водяным контуром

Устройство ёмкостного теплообменника на дымоходе буржуйки

Собираем ёмкостной рекуператор, пользуясь схемой.

С помощью печки-буржуйки очень удобно наполнять горячей водой накопительный бак

Пошаговая сборка печки с водяной рубашкой:

1. Берём трубу диаметром 250–300 мм или пользуемся углекислотным баллоном.
2. Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра баллона (350х350 мм).

Отверстия под топку и поддувало вырезаются одно под другим при помощи болгарки

В нижней и верхней части углекислотного баллона привариваются гайки к которым будут подводиться трубы с теплоносителем

На финальном этапе крепится дымоход, а сварочные швы обрабатываются напильником

Необходимо проверить все места соединений при рабочем давлении в 2–4 атмосферы

Водонагреватель в бане вполне можно снабжать горячей водой через теплообменник печи

Особенности эксплуатации печки с водяной рубашкой

1. Желательно установить в гидросистему датчик температуры и давления.
2. Необходимо регулировать тягу в колосниках и в дымоходе.
3. Водяной контур в обоих типах теплообменников нужно снабдить расширительным бачком.
4. Водяная система магистрального типа нуждается в циркуляционном насосе, установленном на обратке, т. е. на нижней трубке.
5. Устройству с ёмкостным баком необходим циркуляционный насос, если диаметр отводов меньше 75 мм.
6. Необходимо предусмотреть место слива воды.
7. Нельзя топить печь без воды — теплообменник может прогореть.
8. После эксплуатации необходимо сливать воду.

Изменение температуры в теплообменнике происходит за счёт скорости горения печи. Тепло переходит в излучение, вода нагревается в дымоходе, а ещё через полчаса и в трубах. Система инерционна из-за высокой теплоёмкости воды, поэтому нужен большой запас топлива.

Буржуйка — огнеопасная конструкция, необходимо завести и разместить рядом огнетушитель и багор.

Чистка и ремонт печи

При регулярном использовании нужна чистка дымохода. Появление слоя сажи в 2–3 мм снижает тягу и уменьшает теплоотдачу.
Можно разбирать дымовую трубу и чистить её ершом, но это трудоёмко и не всегда возможно. Если буржуйка эксплуатируется ежедневно, то следует чистить дымоход огнём:

• раз в неделю протапливать печку осиновыми дровами. У осины высокая температура горения, которая сжигает сажу в дымопроводе. Подкладывать понемногу, после основного розжига;
• после разжигания огня вместе с дровами добавлять хорошо просушенные картофельные очистки. На одну засыпку требуется примерно половина ведра. Достаточно делать это раз или два раза в неделю и дымоход будет чист от сажи. Этот метод не сработает, если дымоход уже зарос слоем сажи в 1–2 см, в этом случае очистки только размягчат сажу, а счищать её со стенок трубы придётся ершом или металлическим скребком;

Сжигание картофельных очисток вместе с дровами защищает дымоход от образования налёта сажи

Полено сгорает в печи примерно за 1,5 часа и действует потом в течение двух недель, размягчая и удаляя сажу со стенок дымохода

Основными мероприятиями по ремонту печи являются:

1. Ремонт трубы. Труба дымохода — самое слабое место у буржуйки. Если она прогорает — её нужно менять.
2. Ремонт теплообменника. Магистральный теплообменник можно снять, отпаяв его от корпуса печи. А вот ёмкостной контур придётся сваривать заново через несколько лет.
3. Устранение дефектов корпуса печи. Если прогорает стенка или задняя поверхность, обычно на этот участок наваривают металлическую заплату. Щели можно заварить обрезками металлических прутов.

Все операции довольно просты и понятны, поэтому обслуживание печи-буржуйки не доставит больших проблем.

Видео: печка-буржуйка для гаража и чистка дымохода

Уже третью сотню лет служит нам печь, изобретённая Бенджамином Франклином. Она по-прежнему проста в изготовлении и неприхотлива в работе. Буржуйка с водяной рубашкой — это не только отопление и приготовление пищи. Это горячая вода в доме, на садовом участке, в гараже, на складе или на стройке. Новые технологи придали этой печке актуальность и в наши дни.

Источник: http://aqua-rmnt.com/otoplenie/burzhuyka-s-vodyanyim-konturom-svoimi-rukami.html

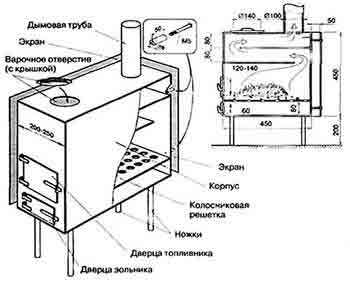

Понятные чертежи для создания самой эффективной буржуйки своими руками

В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и стабильный температурный режим, причем круглые сутки.

Для этой цели обычно используются печи, отличающиеся оптимальными показателями теплоемкости. Они максимально долгое время отдают тепло от проведенных время от времени топок. Кроме этого, широко используются разнообразные котлы, которые в постоянном режиме прогревают воздух или применяемый жидкий теплоноситель. Это что касается жилых помещений и сооружений.

Те что относятся к категории нежилых, отапливаются немного иначе. По той причине, что тепло здесь необходимо только иногда, получать его требуется максимально быстро и с одновременными небольшими материальными тратами. К подобным помещениям можно отнести такие объекты, как теплицы, разные вагончики, сараи, небольшие домики. Для них оптимальным вариантом будет эффективная буржуйка с водяным контуром своими руками самостоятельно сделанная и работающая на отработке

Основные преимущества буржуйки

По своей конструкции — это самая примитивная печь, которая, при этом, уже довольно давно доказала свою идеальную эффективность. Именно по этой причине печи, которые работают на отработке, и в настоящее время не теряют своей востребованности. Можно без проблем найти подходящий чертеж и сделать конструкцию своими руками.

Некоторые производители современного отопительного оборудования еще занимаются выпуском добротных моделей заводского плана, но, несмотря на это, буржуйки на дровах или на отработке довольно часто изготавливаются своими руками, опираясь на чертеж. При этом их общие характеристики порой намного выше, чем у стандартных заводских вариантов.

Ниже будут описаны основные особенности данного отопительного устройства, которые помогут определиться с тем, на какие важные детали необходимо обратить особое внимание, если было принято решение сделать печку своими руками.

Среди основных преимуществ данной печи можно отметить такие положительные факторы, как:

Буржуйка – это относительно простая конструкция, которая без особых проблем может быть выполнена простым мастером посредством использования подручных инструментов и материалов;

Данное изделие в результате получается довольно мобильным, причем даже при применении толстого металлического листа или футеровки;

Благодаря наличию стенок, выполненных из металла, печь оперативно нагревает помещение — именно по этой причине данное устройство для загородных дачных домиков и гаража является идеальным вариантом;

Низкая себестоимость печи, а также используемого топлива, так как очень часто подобные печи работают на отработке.

Прежде чем сделать печь такого плана, опираясь на чертеж или фото, стоит знать о наличии некоторых недостатков. По причине небольшой теплоемкости такая печь прогревает помещение тогда, когда осуществляется непосредственно сама топка.
Очень сильно нагревается стенка прибора, поэтому требуется предельная осторожность в процессе обращения с печью.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки
Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.
Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его из простого железа, у которого толщина равна 1 мм.
В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса
При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

Кроме того, используются такие элементы, как:

Погонажные профили;

Квадратной формы труба;

Специальные уголки;

Арматура;

Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку. Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.
Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Важные узлы конструкции

Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения.

Изготовление топочной камеры
Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок. Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами.

Изготовление зольника
Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия. Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами.

Колосниковая решетка
Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру.

Проемы и дверцы
Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей. Дверцы с корпусом соединяются посредством сварки и стальных навесов.

В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова.

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи:

• Для топки 250 на 250 мм.
• Для поддувала — высота 100 мм и ширина 250 мм.
• Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.

Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки.
Отведения газов и дыма
Трубы для данной печи должны быть диаметра от 100 до 150 мм. Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется.

Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла.

Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется.

Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости
Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения:

1. Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;
2. Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;
3. Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
4. Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

Подводя итоги

В данной статье были описаны основные моменты по изготовлению печей, которые работают на масле. Если знать все основные моменты их изготовления, можно быстро сделать буржуйку самостоятельно.

Все это только самые основные моменты, но есть также многочисленные дополнительные детали, типа ножек, ручек для перемещения и защитный экран. Данные детали обычно отражают чертежи, потому сделать все будет максимально легко и просто.

Источник: http://gidpopechkam.ru/pechki/burzhujki-chertezhi.html

Стальная буржуйка с водяным контуром своими руками

Содержание

С наступлением зимы большинство жителей загородных домов начинают думать о том, какую там установить печь. Использовать можно разные варианты, для этого сегодня предлагаются разные материалы и готовые заводские конструкции. За счет современных технологий получается достичь максимальной теплоотдачи и высокой производительности отопительной конструкции. Помимо всего прочего, разные очаги могут функционировать на разнообразных видах топлива (от дров до газа, угля и электричества). Неплохим вариантом является стальная буржуйка, подключаемая к водяному контуру. Этот прибор можно построить и своими силами, рассмотрим этот вопрос несколько подробнее.

Преимущества буржуйки

Этапы изготовления

Покупка печи-буржуйки, оборудованной специальным водяным контуром, — приобретение не из дешевых. Не все могут купить такой очаг, поэтому есть прекрасная альтернатива, тем более, если вы обладаете определенными строительными навыками, то тогда за дело.

Итак, изготовление буржуйки своими руками.

Выбор формы и элементов

Самый начальный этап считается особо значимым при изготовлении печки-буржуйки самостоятельно, потому что конфигурация отопительной конструкции обусловлена именно подбором подходящего материала. Приведем небольшой пример, если по плану вы хотите построить буржуйку круглого образца, то для ее выполнения применяется отрезок трубы или это может быть бывшая в употреблении бочка из металла. Печь прямоугольной либо квадратной формы можно изготовить из листа металла толщиной не меньше пяти миллиметров. В очаге предусматривается две части: зона выведения летучих продуктов горения и зона сжигания топлива.

Если вы хотите использовать для топки большие дрова, то в топке нужно выполнить специальное отверстие, сечение которого должно составлять не менее сорока на сорок сантиметров. Если вы собираетесь использовать более мелкое топливо, например, щепу или уголь, то эти размеры можно уменьшить в два раза.

В некоторых печах отвод дымовых газов осуществляется через заднюю часть топки, тогда во время установки дымохода следует предусмотреть правильный наклон, который обычно составляет тридцать градусов, не меньше. Подобным способом можно организовать полноценную тягу в приборе отопления. Если не выполнить такой наклон, может произойти задымление жилища.

Конечно, любому владельцу частного дома хочется увеличить теплоотдачу буржуйки, сделать это можно за счет оребрения боковых частей печи. Для этого используются пятимиллиметровые металлические пластины, которые приваривают к очагу перпендикулярно плоскости стенки. В результате увеличивается площадь теплоотдающей поверхности и повышается теплоотдача прибора.

Очень удобно использование кирпичей, которыми обкладывают буржуйку. Это поможет сохранить выделенное во время топки тепло и повысит безопасность использования печи.

Выбор материала и подготовка инструмента

Корпус очага изготавливается из трубы, диаметр которой составляет тридцать сантиметров, а толщина – пять миллиметров. Как вариант, металлические листы такой же толщины. Для дымохода берется труба диаметром двенадцать сантиметров и толщиной три миллиметра. Как вы заметили, толщина листов для дымохода меньше, это объясняется тем, что температура дымовых газов в зоне их выведения несколько ниже, чем в самой топливной камере, поэтому можно сэкономить на материале.

Для сбора твердых продуктов горения используется зольный ящик, устанавливающийся в нижней части агрегата. Точнее, зольник просто встраивают в поддувало, это очень удобно, потому что золу можно будет выгребать не с помощью кочерги, а простым высыпанием.

Инструменты для строительства печки нужно подготовить заранее. Самым важным является сварочный аппарат, сила тока которого оставить 200 А. Помимо всего прочего, нужно подготовить молоток, жесткую металлическую щетку, болгарку (диаметр – сто двадцать пять миллиметров), плоскогубцы и одежду для работ.

Раскройка материала и сборка конструкции

При раскройке материала нужно брать во внимание, в первую очередь, толщину стенок буржуйки.

На первом этапе дно будущего очага герметично соединяется с тремя стенками, переднюю пока не используют. Во время сварочных работ нижнюю часть располагают на высоте, которая может варьировать от двадцати пяти до тридцати сантиметров, это впоследствии снизит возможность нагрева пола. В дальнейшем необходимо будет смастерить для очага металлические ножки и приварить их к основе. Непременное условие, которое должно выполниться обязательно, — монтаж всех составляющих точно под углом девяносто градусов. Все стыки и элементы производятся с использованием сварочного аппарата методом таврового шва.

Между топливной камерой и печным поддувалом приваривается перегородка, в которой прорезается несколько зазоров для удаления твердых продуктов горения. Обычно такие зазоры выполняются на расстоянии в пять сантиметров от стен очага. Поддувальное отверстие следует сделать на три сантиметра меньше, чем поддувальное пространство. Далее по периметру приваривается передняя часть корпуса устройства, в ней заранее выполняют дверные проемы. К проемам приваривают навесы, именно на них и крепится поддувальная дверка и дверка топки. Для того чтобы они плотно закрывались, их оборудуют задвижками либо засовами.

Так как печь должна быть герметичной, после сварочных работ ее нужно проверить на плотность швов. На самом последнем этапе производят приваривание двух составляющих: трубы и верхней части буржуйки.

Конструкция водяного контура

Важной деталью печки считается теплообменник, устанавливающийся в топливной камере агрегата. После чего он подключается к самой отопительной системе. Устройство теплообменника может быть разнообразным, для изготовления используются либо стальные трубы, либо листовая сталь (толщина – пять миллиметров).

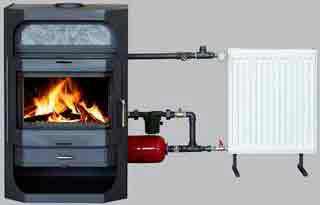

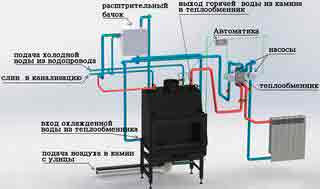

В состав водяного контура буржуйки входит расширительный бак, теплообменник, трубы, радиаторы.

Нагревающаяся в теплообменнике вода подается к радиаторам по трубам, после чего остывает и снова возвращается в теплообменник.

Установка системы осуществляется следующим образом

• монтаж радиаторов,

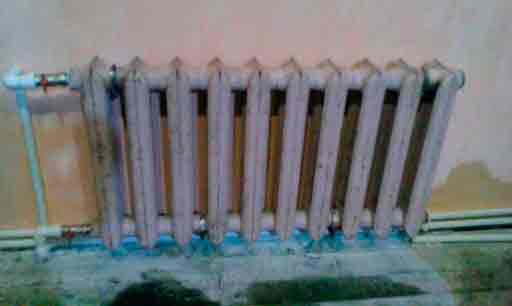

• подсоединение труб, которые идут от буржуйки к радиаторам. На входе и выходе устанавливается специальная регулирующая арматура,
• монтаж расширительного бака, использующегося впоследствии для того, чтобы горячая вода не порвала трубы.

Буржуйка с водяной рубашкой считается самым удобным вариантом отопления небольших загородных домов и подсобных помещений.

Рекомендуемое видео

Источник: http://www.kamin-best.ru/info/article/stalnaya_burzhuyka_s_vodyanym_konturom_svoimi_rukami/

Буржуйка с водяным контуром своими руками – миф или реальность?

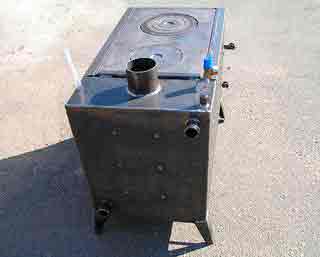

Буржуйка с водяным контуром (фото)

Русская, особенно сибирская зима известна на весь мир своей суровостью. Холодным зимним вечером, когда за окном доходит до -40 градусов ниже нуля, волей ни волей хочется быть менее зависимым от прихотей и проблем жилищно-коммунального сектора. В этом Вам может помочь буржуйка с водяным контуром, которая давно зарекомендовала себя как надёжный источник тепла. Водяной контур для буржуйки является неотъемлемой частью, так как осуществляет функцию теплопроводника.

Печь буржуйка с водяным контуром может быть самодельной (для тех, кто предпочитает всё делать своими руками и умеет это делать) либо фабрично изготовленной. В данной статье мы постараемся расставить все точки на «i» в споре между этими двумя видами. При этом стоит подчеркнуть, что фабричная буржуйка цена, на которую часто высока имеет также ряд недостатков.

При изготовлении буржуйки с водяным контуром своими руками стоит обратить внимание на следующие моменты:

• Перед началом работ необходимо составить примерный план работы и набросать чертёж предполагаемой печки, чтобы чётко представлять чего Вы хотите.
• Определитесь с формой и размерами будущей буржуйки. Чаще всего встречаются круглые (изготовленные из труб и предназначенные для отапливания небольших по площади и объёму помещений) и квадратные, точнее параллелепипед (сделаны из цельных листов металла, сваренных между собой). Размеры буржуйки с водяным контуром зависят от топлива, которое предполагается использовать: дрова (мелко или крупно нарубленные), уголь, древесные паллеты и так далее. Размер должен сочетать в себе два качества — подходить под топливо (чтобы достаточное количество для обогрева горючего материала легко помещалось в печь и оставалось место для поступления кислорода для оптимального горения). При проектировании печи не забудьте о необходимости наличия ящика для сбора золы для облегчения процесса обслуживания Вашей будущей буржуйки.

Самодельная буржуйка с водяным контуром состоит из трёх частей: камеры сгорания, камеры для нагревания теплопроводника и газоотвода (в идеале — вертикальная труба, обеспечивающая максимальную тягу и соответственно меньшее задымление помещения). Труба может располагаться строго вертикально над буржуйкой либо быть немного позади неё, при этом для оптимального отвода дыма угол наклона не должен превышать 30 градусов.

Касаемо вопросов теплопередачи, то лучше предусмотреть одновременно два варианта: воздушная передача (когда к буржуйке припаиваются строго перпендикулярно плоскости тонкие металлические полоски, выступающие в качестве радиатора). Такой способ оптимален для небольшого помещения и в относительно тёплую погоду. Более практичным считается буржуйка с водяным контуром, обеспечивающим наибольшую теплопередачу и функциональность Вашей печи. Для этого нужно приделать к Вашей буржуйке небольшой бак из прочного и толстого металла. Бак должен иметь крышку (для его чистки и наполнения водой) и выходящий из него шланг (для подсоединения бака с горячей в водой к контуру отопления).

К выбору материала нужно подойти с особым вниманием, чтобы в будущем стенки печи не треснули, не покоробились или не изменили своего цвета снаружи. Классической считается буржуйка с водяным контуром, изготовленная из трубы диаметром около 300 мм и толщиной стен не менее 5 мм. Для трубы следует использовать трубы с минимальной толщиной 3 мм и диаметром – 150 мм.

Для изготовления печи с водяными контуром Вам помимо материалов понадобятся болгарка, сварочный аппарат с мощностью не ниже 200 ампер, плоскогубцы, молоток и щётка по металлу.

Выше мы установили только особо важные акценты, на которые обязательно нужно обратить внимание при постройке буржуйки с водяным контуром самостоятельно. Тем же, кто не привык заморачиваться с моделированием и готов платить за качественный и надёжный товар, произведённый не кустарным способом, а в промышленных условиях и с применением новейших технологий энергосбережения и эффективности. Таким, по праву, считается буржуйка с водяным контуром, произведенная в России или странах скандинавского полуострова.

Источник: http://cassuspro.ru/burzhujka-s-vodyanym-konturom.html
