Как сделать обогреватель своими руками

Обогреватель из инфракрасной пленки своими руками — просто, тепло и недорого

Скептики утверждают, что ИК лучи вредны для человека. При этом охотно нежатся на пляже, забывая о том, что Солнце — самый мощный излучатель этих лучей. Наша звезда греет Землю миллиарды лет, а природа существует. Но в скептицизме есть и доля правды. Все мы получали ожоги загорая на пляже, прикосновение к горячей сковороде, кипятку или любому сильно нагретому веществу неминуемо приведет к травме.

Чтобы избежать этого, естественного, риска разработан обогреватель из инфракрасной пленки, сделать который своими руками не представляет труда. Отличительной особенностью отопления ИК лучами является тот факт, что нагревается не воздух, а предметы. Таким образом потребитель начинает ощущать тепло практически моментально после включения этого обогревателя. В традиционных системах отопления нагреватели сначала должны поднять температуру самих себя, потом воздуха в помещении и только после этого мы начинаем согреваться.

Устройство

Обогреватель, сделанный для использования излучения, не имеет жидкого теплоносителя, который может протекать или замерзнуть, если зимой уехать на несколько дней и отключить систему. Отсутствуют котел, насос трубы и батареи. Все его составляющие.

  • Нагревательный элемент — лампа, спираль или нить, которые вырабатывают тепловую энергию.
  • Отражатель, распределяющий тепло по помещению.
  • Провода.
  • Терморегулятор, с помощью которого устанавливается уровень нагрева.

Изготовить простейший инфракрасный обогреватель своими руками может ребенок. Для этого достаточно поместить лист фольги за батарею отопления. Для изготовления электрических приборов такого типа существует масса схем. Могут быть использованы различные источники тепла — от спирали для электрической печки до склеенных листов пластика с графитной прослойкой. Широкий ассортимент отражателей, вплоть до фольги от шоколадок и приспособленный регулятор напряжения.

Инфракрасная пленка

Самым современным материалом для изготовления обогревателя своими руками является инфракрасная пленка. Состоит из трех слоев.

  • Основа. Электротехнический полимер, имеющий высокие параметры огнеупорности.
  • Средний, рабочий, слой — карбоновое нетканое полотно, которое является нагревательным элементом. Серебряные и медные контактные шины.
  • Внешнее ламинирование выполнено из того же вещества, что и основа пленки.

Поскольку для установки не требуется специальной подготовки поверхности, а сам материал гибкий такой обогреватель из инфракрасной пленки своими руками несложно смонтировать на любом профиле и материале стены, пола или потолка.

Порядок выполнения работ

Теперь, когда вопрос как сделать обогреватель своими руками решен, рассмотрим возможные причины и методы ремонта такой системы.

Одним из основных достоинств этой схемы отопления является ее живучесть. Карбоновые полосы работают по всей своей поверхности, а их контакт с шинами осуществлен на всю длину материала. За счет этого, даже в случае пробоя в одном или нескольких местах, оставшаяся площадь каждого участка или полосы пленки будет продолжать работать.

Этот эффект можно сравнить с листом металла, на который подали электрический ток. Можно сделать отверстие в любой точке, все равно сам лист останется под напряжением. При таком повреждении ремонт инфракрасного обогревателя не требуется

Предположим, что произошел обрыв провода, и один или несколько участков перестали работать. При таком дефекте будет продолжать греть оставшаяся площадь обогревателя, ведь каждый фрагмент подключен параллельно.

Устранить эту поломку, не разбирая декоративный слой невозможно. Единственным методом борьбы с проблемой могут быть меры профилактического характера. Во время установки старайтесь избегать больших фрагментов, тогда выход из строя малого участка не окажет влияния уровень обогрева. Надежно крепите контакты. Не перегружайте провод. Кроме того, такая неисправность имеют крайне низкую степень вероятности. Мы смело ставим на потолок гипсокартон, под которым проходят провода к люстре или убираем кабель под штукатурку.

Стоит ли изготавливать обогреватель из инфракрасной пленки своими руками ? Технологии не стоят на месте. Еще 100 лет назад подавляющее число населения нашей планеты не знало о существовании электроэнергии, а автомобиля могли попросту испугаться. Но разве возможна нынешняя жизнь без этих вещей? Вспомните мобильный телефон 1990 года выпуска, который был рацией в чемодане президента. Посмотрите на нынешний смартфон, который есть у каждого школьника. Это прогресс.

Источник: http://pechiexpert.ru/obogrevatel-iz-infrakrasnoj-plenki-svoimi-rukami/

Как сделать обогреватель своими руками?

Промышленные обогреватели стоят недешево и потребляют довольно много электроэнергии. Поэтому в среде рачительных хозяев особым спросом пользуются самодельные обогреватели, производимые своими силами из подручных средств.

И в данной статье мы рассмотрим несколько вариантов самодельных отопительных приборов, трансформирующих электрическую энергию в тепловое излучение. Причем помимо обзора конструкции мы предложим нашим читателям еще и описание процесса, позволяющего изготовить электрический обогреватель своими руками.

Общие требования к электроприбору: тепло и безопасность

Самодельный нагревательный прибор не может быть сложным: ведь сложные «нагреватели» собираются из дорогостоящих блоков. Поэтому конструкционная схема «самоделки» должна быть максимально простой.

Обогреватель своими руками

А еще самодельный обогреватель не может быть мощным: ведь производительный прибор нужно собирать из прочных и дорогостоящих конструкционных материалов. Да и безопасность самодельных приборов с высокой производительностью, в большинстве случаев, явно «хромает».

Кроме того, самодельные генераторы тепла должны собираться из широко распространенных материалов. Поскольку экзотические «расходники» снижают вероятность успешного строительства самодельного обогревателя практически до нуля.

И было бы неплохо, если бы самодельный обогреватель потреблял минимум электроэнергии и производил максимум тепла. То есть банальный «перегон» электричества в тепло на тугоплавком контуре (например, вольфрамовой спирали) – это далеко не лучшее конструкционное решение.

Таким образом, если оценить все вышеприведенные пожелания здраво, то из всевозможных вариантов конструкций нам пригодится только схема самодельного генератор инфракрасного излучения. Ведь такой обогреватель потребляет минимум энергии, что уже хорошо, не разогревается выше 60-70 градусов по Цельсию, следовательно – можно не бояться пожара, и производится практически из отходов.

Поэтому далее по тексту мы рассмотрим две схемы сборки самодельных инфракрасных обогревателей.

Самодельный обогреватель «Доброе тепло»

Даже промышленный генератор инфракрасного излучения — это обычная графитовая пластина, размещенная между двумя слоями полимерной пленки. Ведь графит – это общеизвестный проводник электричества, обладающий весьма заметным сопротивлением. Оно и превращает слой графита в генератор тепловых волн.

Прототип самодельного нагревательного устройства — фабричный обогреватель «Доброе тепло»

То есть, перед тем как сделать обогреватель своими руками нам нужно, во-первых, найти порошкообразный графит, во-вторых, придумать способ нанесения этого материала на полимерную пленку и, в-третьих, подключить к «концам» такого контура клеммы, соединяемые с розеткой.

Источником графита могут быть сварочные графитовые электроды, а точнее их «огарки». Еще один источник графита – это отработавшие свое щетки троллейбуса. Словом, в качестве источника подойдет любое изделие из технически чистого графита.

Способ нанесения этого материала может быть только один – наклеивание. Закрепить графит на пластике как-то по-другому просто невозможно. Ну а технически это выглядит следующим образом: графит «толкут» до мелкодисперсной пыли (муки) и смешивают с любым теплостойким клеящим составом, приобретенным в ближайшем строительном супермаркете.

Установка клемм на пленку производится путем обычного механического обжатия нижнего слоя, перед наклеиванием верхнего. После чего к клеммам подсоединяют провод с вилкой.

В итоге сборка обогревателя типа «Доброе тепло» реализуется следующим образом:

Схема обогревателя типа «Доброе тепло»

  • Берется кусок плотной полиэтиленовой пленки или листового пластика, размерами метр на метр.
  • Далее нужно найти огарки графитовых электродов или «троллейбусные» щетки, истолочь их в ступе и смешать пыль с клеем.
  • Полученную массу нужно нанести на поверхность полимерной основы кистью, вырисовывая на пластике контур-змейку, элементы которой не пересекаются и не накладываются друг на друга.
  • Следующий шаг – установка (обжим) клемм и наклеивание верхнего слоя прозрачной полиэтиленовой пленки.

В финале вся конструкция монтируется ан деревянную раму, которую затягивают тонким гобеленом. А к клеммам подключается реостат и провод с вилкой. Регулируя сопротивление реостата можно откалибровать мощность обогревателя.

Инфракрасный обогреватель на свечной копоти

Вы хотите собрать инфракрасный обогреватель, но у вас нет, ни графитовых электродов, ни троллейбусных «щеток»? Не отчаивайтесь! Вы можете воспользоваться альтернативной технологией изготовления нагревательного контура из свечного нагара. Уж этого-то «добра» везде вдоволь!

Ну а сама технология сборки такого нагревательного контура выглядит следующим образом:

  • Вы берете два стекла абсолютно одинакового размера (обычно это прямоугольник габаритами 2-3 сантиметра на 5-7 сантиметров).
  • Далее стекло чистят и обезжиривают, после чего – охлаждают (можно в холодильнике).
  • Следующий шаг – подготовка токопроводящего слоя, который формируют «опаливая» стекло в верхней части пламени свечи. В идеале все стекло должен покрыть тонкий слой копоти, состоящей из несгоревших частичек углерода — сажи, которой можно заменить углеродосодержащий графит.
  • Далее стекло обтирают ветошью по контуру, очерчивая тонкий «бордюр» и накладывают, со стороны коротких, 3-сантиметровых граней, медную или алюминиевую фольгу, перекрывающую полсантиметра «закопченного» слоя. Причем фольга должна выходить за контур стекла на 1-2 сантиметра, образовывая отвод-клемму.
  • В финале закопченное стекло с клеммами покрывается очищенной и обезжиренной пластиной – вторым стеклом в заранее заготовленной паре. А торцы этого сэндвича запаиваются эпоксидной смолой.

После этого вам нужно поместить стекло с клеммами в особый паз, выточенный в дереве или полимерной пластине, уложив сторону с клеммами (их загибают поверх стекла) на токопроводящие «щетки», к которым подводят электричество от розетки.

Причем таких «гнезд», собираемых в параллельную или последовательную цепочку, может быть несколько. Далее нужно лишь включить эту цепь в розетку и разогретая электричеством сажа начнет излучать тепловые волны не хуже графита.

Источник: http://canalizator-pro.ru/kak-sdelat-obogrevatel-svoimi-rukami.html

Как сделать обогреватель без затрат?

Приобрести прибор для обогрева гаража или палатки в наше время задача не такая уж и трудная, так как рынок по продаже данных устройств наполнен всевозможными устройствами. Тем не менее создать обогреватель своими руками — занятие куда более выгодное в экономическом плане, да и к тому же интересное.

Переносное устройство для отопления гаража или другого небольшого помещения можно купить или сделать своими руками.

Требования к устройству

Переносное устройство, предназначенное для обогрева маленького помещения, довольно функционально по своей области применения.

Схема и общий вид электрического обогревателя для гаража.

Его можно использовать для обогрева гаража или чтобы поддерживать тепло палатки во время походов в холодное время года. Кроме того, устройство, созданное своими руками, подойдет для дачников и огородников, являясь полезным приобретением для создания комфортных условий выращивания растений в теплицах, особенно учитывая наши климатические условия с неожиданными перепадами температур.

Те, кто желает своими руками сконструировать обогреватель, не всегда возьмутся за данную работу, особенно если дело касается приобретения дорогих материалов для создания агрегата. Поэтому обогреватель должен быть выгодным и отвечать таким требованиям, как хорошая продуктивность, безопасность при использовании, особенно в условиях туристической палатки и гаража, где имеются горючие вещества, удобность, компактность и небольшое потребление энергии. Так как сделать обогреватель самостоятельно?

Большинство самодельных устройств во многом копируют механизм заводских вариантов. Исходя из этого, самодельный обогреватель для гаража или палатки можно сделать, опираясь на одну важную деталь — термопленку. Тепло, создаваемое ей, не будет направлено на нагревание воздуха. Вырабатываемое тепло будет направлено на сами предметы гаража, от которых тепловая энергия передается далее, в окружающую среду. Таким образом, обогреватель, созданный своими руками, не будет работать в холостом режиме, так как выработанное тепло передается на рядом находящиеся предметы. Лишь небольшая часть энергии расходуется при передаче тепла через воздух. Поэтому самодельный обогреватель для гаража обойдется недорого, так как он будет потреблять малое количество энергии, а отдавать максимум.
Что необходимо для создания обогревателя?

Для изготовления обогревателя вам понадобятся материалы и инструменты: 2 прямоугольных стекла, парафиновая свеча, фольга, герметик, кабель, эпоксидка, паяльник.

Материалы и компоненты для изготовления обогревателя своими руками могут найтись даже дома, поэтому, чтобы сделать обогреватель для гаража, не потребуется много времени. Но в дальнейшем может понадобиться мультиметр, чтобы сделать диагностику устройства на предмет работоспособности, поэтому его стоит либо приобрести, либо позаимствовать у друзей, если таковой у них имеется в наличии.

Список необходимых компонентов:

  1. Два куска стекла прямоугольной формы, которые должны иметь одинаковые размеры. Необходимая площадь для каждого из них составляет 20-25 кв. см.
  2. Свеча из парафина.
  3. Кусок алюминиевой фольги.
  4. Герметик.
  5. Двужильный силовой кабель, имеющий при себе вилку.
  6. Ножницы, которые потребуются для нарезания фольги.
  7. Эпоксидный клей.
  8. Паяльник.

Кроме того, не лишним будет запастись ватными тампонами, которые могут пригодиться для удаления сажи, и тряпочкой для очищения стекла.

Инструкция по изготовлению

Стеклянная заготовка для обогревателя после копчения выглядит вот так.

Первым делом следует тщательно очистить куски стекла от грязи, пыли, жировых следов и прочих загрязнений. После этого в ход идет парафиновая свеча, которой следует прокоптить одну из сторон каждого бруска стекла, чтобы создать на них необходимую токопроводящую поверхность. Стоит обратить внимание, что перед нанесением сажи следует стекла охладить. Данный шаг позволит создать разницу температуры между пламенем и стеклами, в результате чего улучшается образование сажи. Необходимо обратить внимание, что чем больше слой сажи, тем меньше сопротивление будет иметь устройство, в результате чего увеличивается нагрев стекол.

После вышеуказанных процедур излишки сажи необходимо убрать ватными тампонами. Далее необходимо сделать две полоски из алюминиевой фольги, их ширина равна размеру созданной поверхности из сажи. Полоски будут иметь функцию электродов. Затем на поверхность, покрытую сажей, наносится клей и укладываются электроды, которые должны частично выходить за пределы конструкции. После всего вышеупомянутая конструкция накрывается вторым куском стекла и тщательно герметизируется.

После завершения процесса изготовления обогреватель следует протестировать с целью выяснения имеющейся мощности устройства и сопротивления токопроводящего слоя. Если диагностика покажет, что мощность созданного своими руками обогревателя находится в норме, то прибор можно подключать к сети.

Основа для обогревателя подключается к сети с заземлением.

После завершения работы и тестирования устройства концы электродов необходимо завернуть в край нижнего стеклянного куска, при этом алюминий можно не паять. Созданный обогреватель следует проверить на контактной площадке, которая также проста в изготовлении. При подключении к питанию обогреватель начнет постепенно нагреваться до достижения им максимальной для устройства температуры, 40 градусов, что является балансом между генерацией тепла и теплоотдачей.

Дополнительный вариант

Данный вариант обогревателя можно создать своими руками, он также базируется на принципе термопленки и хорошо подойдет для гаража. Для изготовления этого устройства своими силами потребуются:

  1. Два листа слоистого бумажного пластика площадью 1 м²
  2. Эпоксидный клей.
  3. Графитовый порошок.
  4. Провод с исправной вилкой.

Подключение медных клем к устройству обогревателя.

Для начала следует смешать размолотый графитовый порошок с эпоксидным клеем. В результате получится клеящий состав, имеющий свойства проводника с высоким сопротивлением. Необходимо обратить внимание, что от количества графита в составе в дальнейшем зависит температура обогревателя, которая может достигать 65 градусов.

После проделанной процедуры на лист пластика зигзагом наносится клеящий состав. Для этого лучше использовать шершавую сторону пластика. После этого листы пластика соединяются между собой посредством эпоксидного клея, для наибольшей прочности изготавливается деревянная рамка, которая будет фиксатором для листов.

После завершения работы с листами с разных сторон устройства к графитовым проводникам прикрепляются медные клеммы. После этого прибор необходимо хорошо просушить, потому что даже малая часть влаги при подключении устройства к сети может навредить устройству. После просушки также проводится диагностика с измерением сопротивления устройства, что даст основание без опасений подключить прибор к сети питания.

Нагреватели данного типа можно использовать для обогрева гаража, для поддержания тепла в палатке, его конструкция не требует при создании наличия дорогостоящих материалов, которые, порой, бывает трудно найти в магазинах. Сделать обогреватель своими руками можно довольно быстро, и это не составит труда.

Источник: http://1poteply.ru/obogrevateli/sdelat-obogrevatel-svoimi-rukami.html

Как сделать обогреватель своими руками

Сегодня рассмотрим ряд конструкций обогревателей для злободневных случаев из жизни. Аппараты нужны людям везде:

  • в погребе;
  • на природе;
  • в аквариуме;
  • в гараже и на даче.

Рассмотрим, как сделать обогреватель собственноручно, из каких элементов. Выражаем благодарность энтузиастам и профессионалам, разместившим на форумах и сайтах остроумные варианты конструкции обогревателей. Осталось провести анализ идей и обобщить увиденное.

Масляный обогреватель для гаража

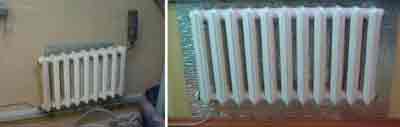

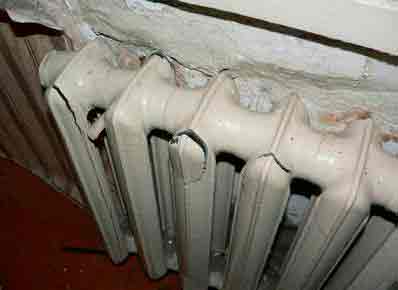

Если на земле валяется старый ненужный радиатор автомобиля, просто превосходно. Сгодится подвесной с центрального отопления, сделанный из листового железа. Чтобы сделать масляный обогреватель своими руками, понадобится масло. Подойдет техническое, лучше — используемое целенаправленно для повышенных температур. К примеру, для охлаждения двигателя. Поищите трансформаторное — такое масло рассчитано на воздействие экстремальных факторов.

Критерии! Масляный бак не достигает 80 градусов Цельсия. Среднее значение составляет 60. Выбирая масло, смотрите на коэффициент температурного расширения.

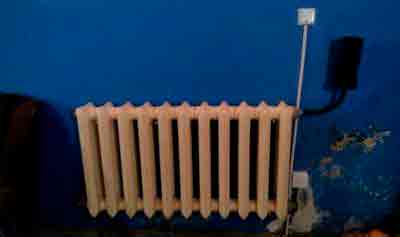

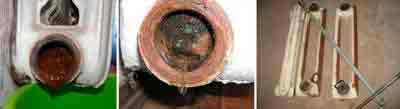

Начать следует с рамы. В работу берем герметичный радиатор, несложно догадаться, что конструкция весит немало. Для изготовления рамы масляного обогревателя пригодятся уголки, для сооружения устанавливаемого на колеса каркаса. Конкретную конструкцию предложить сложно, предпочтительна пригодная для транспортировки. Уголки скрепляются сваркой.

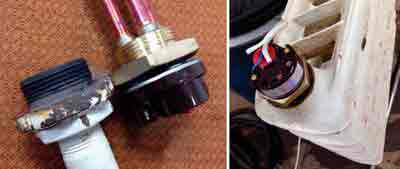

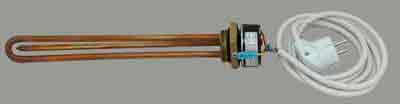

В донной части радиатора выполняется пара отверстий под ТЭНы. Нагревательные элементы позаимствуйте у старых приборов либо купите на рынке у торговцев. Масляный обогреватель снабжается помпой, призванной прокачивать рабочую жидкость через ТЭНы. Для приведения в действие понадобится электрический мотор.

Количество ТЭНов в масляном обогревателе выбирается, исходя из необходимой мощности устройства. Помпа устанавливается без прикосновения к ТЭНам. Реактивная струя направляется вдоль нагревательных элементов. Масляный обогреватель полностью герметичен. Стыки заварим, в крайнем случае, запаяем. Для аварийного слива масла предусмотрите закручивающуюся крышку. Установите клапан сброса давления. Это убережет радиатор от повреждения.

ТЭНы электрически подсоединяются параллельно, отбирается максимальная мощность сети 230 В. Чтобы регулировать температуру масляного обогревателя, дополните конструкцию выключателями. Протестировав изделие в сборе, смонтируйте радиатор на раму, а электродвигатель и выключатель заделайте в коробку. Не стоит забывать о заземлении: гараж не место, где стоит пренебрегать элементарными правилами безопасности.

Полученный прибор не даст замерзнуть хозяину. Теперь рассмотрим, как сделать обогреватель для овощей и прочей снеди, находящейся в погребе.

Подмороженная картошка чернеет и теряет вкусовые качества, просто не хранится. Небольшой самодельный обогреватель не даст продукции замерзнуть.

Автор изобретения рекомендует использовать силовую часть от стабилизатора напряжения на микросхеме КРЕН12А. Силовой транзистор и пара резисторов плотно монтируются на радиатор из листового алюминия. Смысл — передать металлу максимум тепла. Монтаж резисторов проводится на специальный теплопроводный гель. Средством, к примеру, смазывается контактная площадка процессоров в персональных компьютерах.

Это интересно! BIOS рекомендует бить тревогу при превышении порога 60 градусов Цельсия. При 85 начинают выходить из строя германиевые микросхемы.

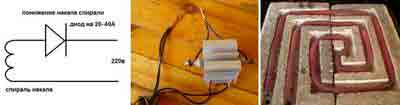

Подложку из текстолита возможно не использовать, проведя электрические соединения медью. Последние для надежности приклейте на алюминиевую пластину, самодельный обогреватель готов. Питание осуществляется напряжением 25 В постоянного тока.

По словам автора, транзистор быстро нагревается до 75 градусов Цельсия. Греются и резисторы, предусмотрительно смонтированные на специальный гель. Температура самодельного нагревателя достигает 50 градусов. Если разместить под лотком для картошки, выделяемого тепла хватит, чтобы предотвратить промерзание сельскохозяйственной продукции.

Когда холодно дома, сделать самодельный обогреватель получится из старого блока питания компьютера. Кулер должен быть исправен, в крайнем случае, для создания самодельного обогревателя замените сломавшийся вентилятор. Идея изделия: гетинаксовую печатную плату заменить на подложку из нефольгированного текстолита, к которой крепятся планки для намотки спирали из нихрома.

Ток греет витки проволоки, вентилятор обдувает конструкцию теплым потоком, хозяин радуется теплу.

Итак, приступим. Логично начать с расчета мощности и купить либо отрезать необходимое количество нихромовой проволоки. Для самодельного обогревателя лучше предусмотреть наличие двух раздельных спиралей, чтобы температуру удавалось регулировать.

Для каркаса пойдет текстолит без фольги, в котором сверлятся под проволоку отверстия. Три планки предлагается установить параллельно. Схема расположения отверстий в самодельном нагревателе соответствует принципу присутствия. Советовать сложно, проще по месту определиться, что и где сверлить.

При помощи небольших металлических уголков планки водружаются на подложку, параллельно и на равном расстоянии. Теперь намотаем спираль самодельного обогревателя. Нельзя касаться корпуса или деталей конструкции помимо планок. Для питания кулера придется изобрести нечто вроде выпрямителя из диодов, конденсатора и малогабаритного трансформатора.

Спираль включается непосредственно напрямую на 220 В переменного тока. Полученный прибор добавляется выключателями для спиралей и начнёт обдувать хозяина теплым воздухом. Разумеется, конструкция жжёт кислород, вдобавок станет пахнуть паленым. Создана исключительно для внеплановых холодов.

На рыбалке

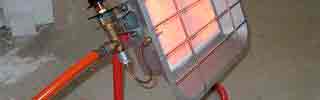

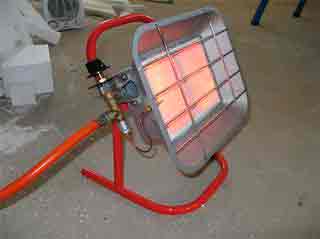

Керамический газовый инфракрасный обогреватель переносного типа стоит дорого, вдобавок рыбаки таскают скарб на себе. Для переноски традиционно используется железный ящик, который либо катят на санях, либо водружают на спину. Кому хочется тащить газовый баллон на 27 литров в придачу к 1,5-килограммовому обогревателю.

Отдельные энтузиасты предлагают изготовить обогреватель для палатки своими руками из газовой горелки для приготовления пищи. Размер вместе с емкостью немногим превышает флакон из-под Дихлофоса. Естественно, маленький прибор возьмете с собой на рыбалку.

Автор изобретения предлагает воспользоваться ситечком, небольшим куском сетчатой нержавейки, стальными пластинами для крепежа. Идея состоит в принципе работы светлых газовых инфракрасных обогревателей. Газ горит, греет сетку, та излучает в стороны тепло. Автор показывает, что указанная конструкция намного эффективнее, чем магазинная горелка для приготовления пищи, когда дело касается обогрева.

Для факела собирается насадка цилиндрическая. Боковина выгибается из отрезка сетчатой нержавейки, донышко и крыша изготавливаются из стали. Каждая круглая пластинка снабжается четырьмя захватами по краям. В результате из листа вырезается не круг, а скорее, шестеренка с зубцами.

В сборе конструкция напоминает автомобильный фильтр по форме. В дне прорезается отверстие под огонь горелки, кверху тормашками на загнутые зубцы одевается ситечко для чая. Не исключается, что аналогичное ситечко прикрепим к крыше для увеличения излучающей поверхности, но автор, создавая собственный газовый обогреватель, делать этого не стал.

Как прикрепить созданный «фильтр» к горелке, каждый решит самостоятельно. Пора заняться устранением замерзания газа в баллоне:

  1. Толстая медная проволока обернутая вокруг нагреваемой сетки и газовой емкости помогает слабо. Может, дело пойдёт лучше, если утеплить сверху носком или пожаробезопасным ПЕНОФОЛОМ.
  2. Автор предложил вместо проволоки использовать медную шину. Теплопроводность, понятное дело, много выше, чем единственной жилы, дело пошло на лад. Шина — отрез полосовой меди. Одним концом крепится к раскаленной сетке, другим к баллону.

Рекомендуется обернуть самодельный обогреватель ПЕНОФОЛОМ для сохранения тепла. Чтобы баллон не падал, в магазине присмотрите специальную подставку.

Автор замечает, что горелки встречают с горизонтальным расположением баллона. В этом случае самодельный обогреватель не падает, оберните шерстяным носком, чтобы газ не застывал на морозе.

Очевидно, что к устройству необходимо запастись дополнительным баллоном. На случай, если первого не хватит. Не помешает конструкция и тем, кто передвигается на машине.

Достаточно в U-образную трубку залить соляной раствор, снабдить с обоих концов пробками с продетыми угольными электродами, чтобы получить самодельный обогреватель для аквариума. Рапа проводит электрический ток, попутно нагреваясь и передавая тепло стенкам колбы. Мощность выбирается изменением концентрации соли. Нельзя допускать, чтобы уровень раствора вышел над поверхностью воды.

Источник: http://vashtehnik.ru/obogrevateli/kak-sdelat-obogrevatel-svoimi-rukami.html

Изготавливаем свой обогреватель

Сделать обогреватель самостоятельно просто.

Какой обогреватель стоит делать для дома

В домашних условиях можно изготовить практически все виды обогревателей. Исключение составляет инверторный, ведь его конструкция очень сложная. Большинство из современных устройств создают тепло с фактически 100-% эффективностью. Все они имеют электрический нагревательный элемент, основной частью которого является нихромная проволока.

Самый простой самодельный обогреватель для гаража и дома из этой проволоки имеет такое строение:

  1. Горизонтальная керамическая труба диаметром 12 см.
  2. Четыре опоры.
  3. Намотанная на трубу проволока.
  4. Подключен к проволоке провод с вилкой.

Такой обогреватель небезопасен, ведь кроме того, что проволока может разогреться до 1 000 °С, она еще и остается открытой. Контакт с ней грозит не только ожогом, но и поражением током. Также такое устройство может сжечь часть дома.

Он в отличие от большинства отопительных устройств не нагревает воздух вокруг себя, а отдает тепло окружающим предметам. Он греет только то, что нужно.

Автономное обогревательное устройство

Этот обогреватель рассчитан на ток с напряжением 12 вольт. Благодаря этому его можно подключать к аккумулятору. Его можно использовать в тех помещениях, где нет отопления, и где проводится ремонт, а также в гараже или любой комнате дома. Его мощности для отопления всей комнаты не хватит. Инфракрасные лучи он не создает. Он только нагревает воздух.

Для его изготовления нужно взять:

  1. Металлическую банку. Ею может быть банка из-под кофе. Ее высота и диаметр должны равняться 20 и 10 см соответственно. Эти величины могут отклоняться в большую или меньшую сторону. Изготовленную из пластмассы, картона или любого другого материала банку использовать не стоит. Это потому, что они плохо проводят тепло.
  2. Кронштейн. Он может представлять собой П-образную деталь детского металлического конструктора.
  3. Байонетный патрон.
  4. Автомобильную лампу от стоп-сигнала. Она рассчитана на напряжение 12 вольт. Ее мощность равна 25 Вт.
  5. Предохранитель на 2 А.
  6. Втулку из изолирующего материала.
  7. Кабель. Площадь поперечного сечения одного провода должна превышать 1 мм².

Последовательность изготовления автономного обогревателя

Устройство на 12 вольт изготавливают так:

  1. Сверлят в боковой стенке банки 20-30 отверстий. Их диаметр должен равняться 3 мм.
  2. Делают отверстие в дне банки. Его сверлят в центре дна. Диаметр должен равняться диаметру болта, которым будет фиксироваться кронштейн.
  3. Фиксируют кронштейн на дне банки.
  4. На верхней части кронштейна закрепляют патрон. Этот элемент должен находиться так, чтобы лампа не касалась стенок емкости.
  5. В боковой стенке банки на уровне верха кронштейна сверлят такую дырку, чтобы в ней поместилась втулка для кабеля.
  6. В это отверстие вставляют втулку и проталкивают через нее электрический провод, по которому будет идти ток напряжением 12 вольт. Кабель подключат к патрону.
  7. Вкручивают лампу и закрывают банку крышкой.
  8. В разрыв кабеля включают предохранитель.

Обогреватель на 12 вольт готов. Теперь его остается подключить к аккумулятору и подождать 10 минут. За это время самодельный обогреватель для гаража прогреется. При использовании устройства с рабочим напряжением 12 вольт нужно следить за напряжением аккумулятора. Оно не должно опускаться ниже 10 вольт. Иначе источник тока восстановить не удастся.

Масляное устройство

Самодельный масляный обогреватель – достаточно функциональное и безопасное устройство. Он имеет высокий КПД и поэтому подходит для тех помещений, в которых проводят ремонт различных домашних приборов.

Его конструкция состоит из герметичного корпуса, внутри которого находится масло и ТЭНы.

Перед тем, как сделать обогреватель своими руками, нужно подготовить такие материалы:

  1. Герметичную емкость. В ее качестве можно использовать алюминиевую или металлическую батарею, автомобильный радиатор.
  2. Техническое или трансформаторное масло.
  3. ТЭН 4 шт.
  4. Электрический мотор мощностью 2-2,5 кВт. Вместо него можно использовать насос с такой же мощностью.
  5. Включатель.
  6. Набор сверл.
  7. Уголки или профильную трубу с размерами 40х40 мм.
  8. Две трубки. Должны выдерживать температуру 100-150 °С.

Работать придется дрелью и сварочным аппаратом.

Алгоритм изготовления масляного обогревателя

  • Сварка рамы. Перед этим рисуют схему рамы. Для этого следует отталкиваться от размеров выбранной емкости и высоты, на которой должен размещаться корпус. Раму можно сделать в виде двух прямоугольников. Ширина прямоугольника должна быть больше глубины выбранной емкости, а длина – больше высоты емкости. Главная часть будет вставляться в прямоугольники. Эти части рамы должны находиться на концах емкости. Каждый прямоугольник должен иметь две ножки. Желательно их соединять одним уголком, который будет идти вдоль корпуса.
  • Вырезание 7 отверстий в выбранной емкости. 4 из них должны быть такими, чтобы в одной дырке мог поместиться ТЭН. Они могут находиться по углам радиатора. 2 отверстия нужны для помпы. Их делают в нижней части радиатора. Еще одна дырка нужна для заливки масла. Ее нужно сделать в самой высокой точке радиатора. Для вырезания отверстий можно использовать болгарку или сварку. Лучший вариант – автоген.
  • Изготовление крепления для фиксации насоса. Для этого к емкости приваривают металлические пластины с вырезанными в них отверстиями под болты. Эти пластины должны располагаться недалеко от отверстий для помпы.
  • Фиксация помпы и подключение ее к радиатору. Для ее подключения нужно использовать две трубки. Их можно приварить к радиатору и подключить через запорную арматуру к помпе. Можно к предназначенным для помпы отверстиям приварить штуцеры и к ним присоединить трубки.
  • Крепления ТЭНов. Их крепят с помощью болтовых соединений. Наиболее просто крепить те ТЭНы, основание которых имеет резьбу и представляет собой своеобразный большой болт. В таком случае к отверстиям в радиаторе приваривают штуцер с внутренней резьбой. Может подойти и гайка. В нее вкручивают ТЭН.
  • На отверстие для заливки масла накладывают и приваривают штуцер с наружной резьбой. На нем будет находиться крышка. Ее можно сделать из трубы. Для этого на одном конце нарезают внутреннюю резьбу. Она должна быть такой, как и резьба на штуцере. Труба должна иметь больший по сравнению со штуцером диаметр. Ко второму концу приваривают металлический квадрат-заглушку.
  • Проверяют герметичность всех отверстий. Для этого создают большое давление в середине масляного обогревателя.
  • Подключают ТЭНы. Для этого используют параллельный метод подключения.
  • Подключают регулятор напряжения и кабель с вилкой.
  • Устанавливают корпус на каркас и заземляют.
  • Наливают масло.

Теперь масляный обогреватель готов и его можно использовать. Со временем он может выйти из строя и потребовать ремонта. Ремонт сводится к замене ТЭНов или помпы. Иногда может потребоваться улучшение герметичности соединений. Такой ремонт не очень сложный.

Источник: http://poluchi-teplo.ru/radiatoryi/drugie-rad/izgotavlivaem-svoy-obogrevatel.html

Как сделать обогреватель своими руками?

Несмотря на то, что сегодняшний рынок предлагает потребителю бытовую отопительную технику множества видов, обогревательные приборы кустарного производства встречаются в быту достаточно часто.

В большинстве случаев причиной использования самодельных устройств является нежелание тратиться на покупку агрегата промышленного производства, стоимость которого, особенно от известного производителя, может быть значительной. Особенно это касается ситуаций, когда обогреватель приобретается не для квартиры, и в приоритете ошибочно оказывается эффективность устанавливаемого калорифера, а не его безопасность и эстетичность.

Не обсуждая степень уважительности подобных причин, рассмотрим, как из подручных средств собрать обогреватель своими руками, чтобы минимизировать риски эксплуатации такого оборудования.

Самодельные обогреватели – аргументы «за» и «против»

Как правило, изготовленные кустарным способом теплогенераторы являются копиями устройств, произведённых промышленным способом. Копии эти, за редким исключением, уступают оригиналам по многим параметрам, но в силу определённых обстоятельств потребитель часто выбирает именно самодельный агрегат.

«Плюсы» использования приборов кустарного производства:

  • сравнительно низкая себестоимость (при изготовлении своими руками и использовании подручных средств);
  • возможность сборки агрегата требуемых габаритов и изготовления корпуса с желаемыми прочностными характеристиками, вплоть до антивандального исполнения.

Основной аргумент «против» — неопределённая степень безопасности самодельных обогревательных устройств при эксплуатации, чреватая непредсказуемыми негативными последствиями не только для владельца агрегата, но и для окружающих.

Данный аргумент обусловлен многими факторами, и его обоснованность ежегодно подтверждается многочисленными пожарами, причиной которых становятся калориферы кустарного производства, используемые в нарушение Постановления Правительства Р.Ф. «О противопожарном режиме» No 390 от 25 апреля 2012 г. (с изменениями от 18.11.2017 г.)

Выдержка из Постановления по противопожарному режиму в Р.Ф. о запрете эксплуатации самодельных нагревателей

Что же касается второстепенных аргументов «против», то они следующие:

  • отсутствие легитимных гарантий изготовителя;
  • неопределённость некоторых характеристик самодельных приборов;
  • низкие эстетичность и степень автоматизации агрегатов кустарного изготовления.

Если ознакомление с данными аргументами всё же не подтолкнуло приобрести в магазине отопитель заводского выпуска, рассмотрим, как сделать обогреватель самостоятельно, чтобы вероятность несчастного случая при его применении была как можно меньше.

Электроотопитель из чугунного радиатора

Секционные сборные батареи из чугуна, традиционно применяемые в системах водяного или парового отопления, можно использовать и в качестве корпуса при изготовлении электрического — на базе ТЭНа обогревателя своими руками.

Электрообогреватели из чугунных радиаторов: слева – с расширительным бачком, справа – с герметичным корусом

Подготовка корпуса теплогенератора

В зависимости от места размещения и площади комнаты подбирают чугунный радиатор с нужным количеством секций и визуально оценивают его состояние. Если прибор долго не использовался, придётся его разобрать, очистить резьбовые соединения, освободить секции от окалины и собрать устройство заново, используя новые уплотнения в местах резьбовых соединений. Сделать это необходимо, так как в ёмкость будет заливаться масло или раствор антифриза (жидкости высокой проницаемости), и велика вероятность протечки агрегата через старые рассохшиеся уплотнения резьбы.

Ревизия б/у чугунного радиатора

Если навыков в этой работе нет, лучше обратиться за помощью к профессионалу – это избавит и от необходимости поиска специальных ключей.

Важно! После разборки и очистки резьбовых соединений, пока радиатор не собран, с его секций легче удалить старую краску – делается это с помощью болгарки или дрели со стальной щёткой-насадкой. Но эту операцию можно выполнить и позже – после сборки батареи.

После окончания сборки радиатора прежде всего определяют его ёмкость – временно вворачивают заглушки в три отверстия из четырёх, полностью заполняют агрегат водой, а затем сливают её в мерный сосуд. Это необходимо для определения потребности в масле или антифризе, а заодно для предварительного тестирования прибора на герметичность.

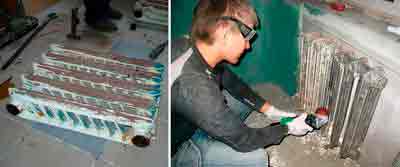

Удаление старой краски с чугунной батареи после проведения её разборки-сборки

После очистки болгаркой изделие обрабатывают грубой наждачной бумагой, очищают от пыли и обезжиривают нитрорастворителем. Затем радиатор покрывают грунтовочным составом и, после его высыхания, одним слоем краски финишного покрытия. Окраску производят краскопультом или узкой кистью с длинной ручкой.

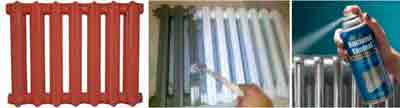

Предварительная покраска корпуса электрообогревателя из чугунной батареи

Выбор ТЭНа и его установка

Для будущего электрообогревателя необходимо подобрать трубчатый электронагреватель потребной мощности и максимально безопасной для данного прибора конструкции.

Важно! Упрощённой базой расчёта необходимой потребляемой калорифером мощности является правило – для обогрева 1 м 2 помещения в средней полосе России основному отопительному агрегату требуется 100 Вт энергии, а дополнительному средству обогрева – в 2-4 раза меньше.

То есть, усреднённо для основного отопления помещения площадью 20 м 2 батарею необходимо укомплектовать ТЭНом в 2 кВт мощности потребляемой электроэнергии.

Мощность трубчатого нагревателя должна находиться в пределах 0,75% от величины теплоотдачи батареи, чтобы обогреватель не нагревался и не выключался слишком быстро — это снижает эффективность работы отопителя. Усреднённая величина теплоотдачи одной секции чугунной батареи составляет 140 Вт. Значит, теплоотдача радиатора из 10 секций будет равняться 1,4 кВт, а мощность ТЭНа не должна превышать ¾ от этой величины – 1,05 кВт. Таким образом, в помещение площадью 20 м 2 в качестве устройств основного обогрева необходимо установить 2 чугунных электрорадиатора по 10 секций, каждый из которых оснащён ТЭНом мощностью в 1 кВт.

При выборе трубчатого электронагревателя нужно иметь в виду, что в идеале его длина должна быть меньше ширины батареи на 10 см – так происходит равномерный нагрев и конвекция антифриза во всех секциях. Обязательно следует приобретать ТЭН с терморегулятором – такой агрегат повысит относительную безопасность обогревателя и обеспечит работу в сравнительно экономичном режиме.

Трубчатый электронагреватель с регулятором температуры

Если отопитель планируется использовать для отопления нежилого помещения, то после установки на проектное место его можно оборудовать расширительным бачком – через футорку с одной из сторон в верхней части батареи, с противоположной стороны радиатора устанавливается заглушка. Это не пойдёт на пользу эстетичности прибора, но исключит фактор давления изнутри на радиатор расширяющегося при нагреве наполнителя.

Чугунная батарея с расширительным бачком

Если же бачок не использовать, то в футорку вместо его подводящей трубы монтируется кран Маевского – для возможности экстренного сброса давления.

В нижнюю часть радиатора с одной стороны вкручивается ТЭН, а с противоположной – заглушка.

Перед монтажом ТЭНа в батарею заливают трансформаторное масло или антифриз в количестве 80-85% от его объёма. Наружная резьба ТЭНов (дюйм с четвертью) идентична внутренней на батарее, поэтому установка узла не сложна.

Идентичность резьбы нагревателя и радиатора

Заполнение батареи

Определяется вид наполнителя (антифриз, трансформаторное масло или вода), и рассчитывается необходимое его количество – 80-85% от объёма воды, которая ранее была слита в мерную ёмкость из полностью заполненного радиатора.

Важно! Если температура в помещении при выключенном отопителе опускается ниже нуля, то использование воды в качестве наполнителя для батареи опасно – не слитая вовремя, она замёрзнет и разрушит агрегат.

Разрушенный замёрзшей водой чугунный радиатор в гараже

Последовательность действий при заливке жидкости в батарею следующая:

  • в нижнюю часть батареи с одной стороны вкручивается ТЭН, с другой – заглушка;
  • в верхнюю часть радиатора с одной стороны устанавливается заглушка;
  • обогреватель располагают вертикально – вверх оставшимся открытым отверстием, и через него в агрегат заливают наполнитель;
  • участок стены за устанавливаемым электрообогревателем обустраивается теплоизоляцией из слоя фольгированного пенофола с превышением в размерах на 10-15 см в каждую сторону – это уменьшит потери тепла на нагрев ограждающей конструкции;
  • отопитель располагают на проектном месте, после чего монтируют в верхнее свободное его гнездо футорку, к которой подключают кран Маевского или патрубок расширительного бачка.

Важно! Самодельный электрообогреватель из чугунной батареи необходимо оснастить отдельной питающей линией с индивидуальным устройством автоматического отключения.

Получить более наглядное представление об описанной выше технологии поможет просмотр этого видеоролика:
https://www.youtube.com/watch?time_continue=674&v=HOmXkuFKBUc

Нагреватель электрический спиральный

Небольшой самодельный обогреватель для гаража можно изготовить практически за пару часов.

Для этого понадобятся следующие материалы и инструмент:

  • огнеупорный (шамотный) кирпич – 2 шт.;
  • нихромовая спираль – 1,2-1,5 м;
  • стальной или алюминиевый уголок 35х35 или 40х40 мм – 1,5 м;
  • малая болгарка с дисками: по камню и отрезной по металлу;
  • дрель со свёрлами: по металлу – Ø 3мм, победитовое – Ø 6-8 мм;
  • узкое зубило с молотком;
  • заклёпки вытяжные с ключом.

Устройство, которое предстоит изготовить, будет представлять собой основание-изолятор из двух кирпичей с утопленной в них спиралью, расположенное на станине из уголковой стали.

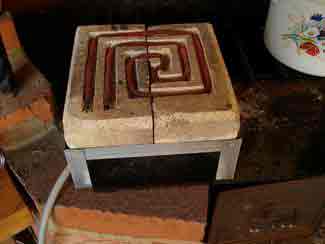

Самодельный электронагреватель на базе нихромовой спирали

На листе бумаги чертится квадрат 250х250 мм (длина кирпича), в котором компонуют схему расположения спирали – лабиринт из полос шириной 1 см, направленный от краёв квадрата к центру.

Кирпичи, которые выбираются с хорошей геометрией и без сколов, чистят, моют, сушат и располагают на ровной поверхности рядом друг с другом, чтобы образовался квадрат. На этот квадрат переносят контур начерченного на листе лабиринта.

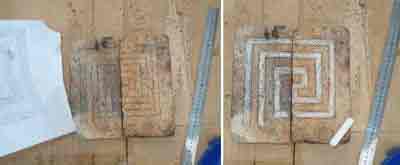

Пример разметки борозды под спираль

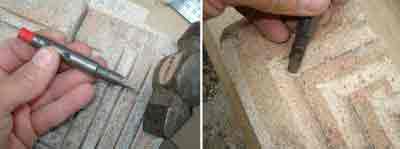

Болгаркой с диском по камню (сухорезом) на кирпичах формируют борозду. По границам канавки делают ровные надрезы на глубину 1 см, а затем боковой кромкой того же диска выбирают сердцевину между ними – так дно канавки получается ровным.

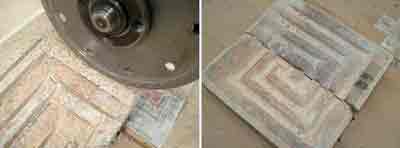

Выполнение болгаркой прямолинейных участков канавки под спираль

Если же вырубать середину между надрезами зубилом, то есть риск расколоть кирпич, к тому же, при удачном исходе всё равно придётся выравнивать дно борозды болгаркой.

Формируя на кирпичах диском прямые участки канавки, на поворотах не нужно выходить за границы контура, чтобы выполнить необходимую глубину канавки – это осторожно выполняется маленьким зубилом, которое можно сделать из метчика М10 или сверла Ø10 мм.

Доработка зубилом угловых участков борозды

После окончания формирования канавки в неё укладывают спираль.

Важно! Чтобы на обогреватель можно было ставить ёмкости для разогрева содержимого, уложенная в борозду спираль должна находиться ниже плоскости кирпичей на 3-5 мм.

В канавках начала «лабиринта» сверлом с победитовым наконечником выполняют два сквозных отверстия диаметром 6-8 мм – для последующего подключения концов спирали к питающему кабелю.

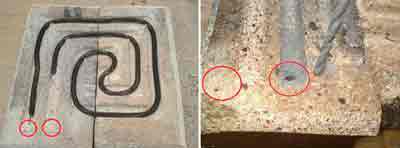

Места выполнения в кирпиче отверстий для вывода спирали вниз

Затем приступают к изготовлению из уголковой стали штатива для установки в него кирпичей.

Болгаркой с отрезным диском по металлу нарезают уголок по размерам – 4 элемента для рамки и 4 опорные ножки. Куски уголка можно соединить двумя способами:

  • электросваркой, предварительно выполнив рез концов фрагментов для рамки под углом в 45 о ;
  • вытяжными заклёпками, выполняя сверление отверстий в элементах, наложенных друг на друга внакладку.

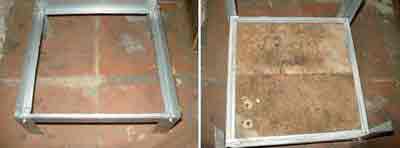

Собранная металлическая подставка под кирпичный изолятор

Толщина кирпича составляет 5,5-6,5 см, поэтому на обоих концах спирали распрямляем несколько витков до ровных участков длиной приблизительно по 10 см. Выпрямленные концы спирали проводятся через отверстия в кирпиче вниз и соединяются с концами питающего электрокабеля.

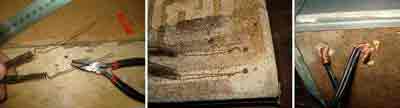

Подключение спирали к электрокабелю после вывода вниз через отверстия в кирпиче

Нагреватель устанавливают в рабочее положение, спираль распределяют в канавке до равномерного небольшого её натяжения по всей длине.

Выполняют пробное включение прибора в сеть. Электропроводка и автомат автоматического отключения линии должны быть рассчитаны на мощность не менее 3 кВт.

После выхода устройства в рабочий режим его спираль должна быть не ярко-красного, а буро-малинового цвета.

При излишнем накале спирали необходимо уменьшить силу тока, что делается путём добавки в схему диода на 20-40 А.

Схема параллельного включения двух понижающих накал диодов и нормальный цвет спирали в рабочем режиме

Расход электроэнергии таким самодельным обогревателем нельзя назвать экономным, но он вполне приемлем при непродолжительных включениях – мелкий ремонт автомобиля в гараже, для теплицы малой площади в качестве аварийного средства обогрева, разогрев пищи и т.д.

Заключение

Сделать самодельный обогреватель можно и многими другими способами – с использованием солнечных лучей, автомобильного аккумулятора, жидких энергоносителей, но выбранная технология должна сочетать продуманную степень безопасности, необходимую эффективность агрегата и достаточную компетентность изготовителя. Описанные выше теплогенераторы таким сочетанием критериев обладают.

Источник: http://znatoktepla.ru/obogrevateli/obogrevatel-svoimi-rukami.html

Масляный обогреватель своими руками? Легко!

Самодельный обогреватель можно с успехом использовать в местах с пониженными требованиями к дизайну. Гараж, дача – самые подходящие для этого помещения. Рассмотрим, как изготовить масляный обогреватель своими руками.

Делаем обогреватель для гаража

Для поддержания комфортной температуры в гараже не трудно самому сделать обогреватель на отработанном масле. Одновременно будет решена проблема его утилизации, что также является актуальным вопросом для автовладельцев. Для его сборки почти все элементы и запчасти можно найти в своем же гараже.

При изготовлении обогревателя понадобятся:

  • трубы металлические;
  • ТЭН (теплонагревательный элемент);
  • отработанное масло;
  • провод с вилкой.

Конструктивно, корпус можно выполнить в любом виде, удобном для размещения в гараже. На фото показана одна из возможных схем прибора.

Схема самодельного обогревателя на масле

Металлические трубы используются любого диаметра. Необходимо учитывать, что чем они тоньше, тем больше их понадобится. От площади, отдающей тепло, будет зависеть температура помещения. Длина труб тоже произвольна, желательно, чтобы она была максимальной, но при этом идеально гармонировала с размерами стенки, у которой будет установлена. Металл, из которого изготовлены трубы, существенного значения не имеет. Толщина стенок трубы может быть любой.

ТЭН выбирается по мощности и напряжению. Практика показывает, что 1,5-5 кВт нагревателя вполне достаточно для обогрева. Здесь необходимо учесть, что комфортная температура гаража и квартиры существенно различаются. А такая широкая разбежка мощности дана исходя из размеров обогревателя. Напряжение для подключения ТЭНа берется стандартное – 220 В. (другие параметры здесь не рассматриваем).

При выборе ТЭНа нужно проконсультироваться по этому вопросу у специалиста-электрика.

Отработанное масло. Большинство автолюбителей практически 2 раза в год меняют масло в двигателях своих машин самостоятельно. Поэтому, отработка, как правило, имеется у каждого. Остается собрать нужное количество и приступать к изготовлению обогревателя.

Перед заливкой отработанного масла в систему его необходимо тщательно профильтровать.

Изготовление подставки

Подставка делается из металлического уголка или профиля. Размеры задаются, исходя из общего размера обогревателя. Для ее изготовления понадобится сварочный аппарат и электрическая шлифмашина – «болгарка». Из уголка или профиля нарезаем элементы будущей подставки. Ее форма также произвольна. Только необходимо учесть такой момент, как легкость ее разборки. Вполне возможно, что возникнет необходимость разобрать обогреватель. Например, весной, когда он уже не нужен.

Прежде, чем начать изготавливать подставку, необходимо нарисовать ее схему, определить размеры и подготовить заготовки.

Для этого болгаркой аккуратно нарезаем нужное количество уголков и зашлифовываем их края. Остается «сварить» нарезанные по схеме заготовки. После сварки швы зачищаются, и подставка готовится к покраске.

Работа с трубами

После того, как схема масляного обогревателя выбрана, необходимо изготовить его корпус. Делаем чертеж, определяем размеры и начинаем работать болгаркой. Трубы нарезаются по длине в нужном количестве. После зачистки торцов они аккуратно и тщательно завариваются. От качества сварки будет зависеть работа всего обогревателя в целом. Протекающий шов – не только неприятность, но и возможная причина пожара. Заваривая торцы труб, оставьте один (на самой нижней трубе) свободным. Впоследствии в него будет вставляться ТЭН. Это означает, что заглушка будет другой конфигурации.

Готовые трубы обвязываются между собой. Обвязка делается трубами, только меньшего диаметра. На самой верхней трубе необходимо предусмотреть место, где будет находиться заливная пробка. Конструктивно ее можно выполнить в виде приваренного короткого сгона с муфтой, одна сторона которой будет заварена. Используя свой слесарно-механический опыт, конфигурацию обогревателя можно сделать более эстетичной, в отличие от той, что на фото. Кстати, корпус может быть не только трубчатым. Для этой цели неплохо подойдут радиаторы от автомобилей, старые чугунные батареи отопления и другие замкнутые емкости.

Для повышения безопасности работы желательно установить на верхней трубе предохранительный клапан, реагирующий на давление.

Монтаж ТЭНа

Электрическая часть самодельного обогревателя довольно простая по конструкции. Нагреватель, соединительный провод с вилкой – вот и все, что понадобится для ее монтажа. Для начала болгаркой вырезается пластина из металла, к которой будет прикреплен ТЭН. В ней высверливается или вырезается электросваркой отверстие согласно посадочному месту и крепежу нагревателя. Когда эта часть работы выполнена, пластина приваривается к оставленному для этих целей торцу нижней трубы. После обработки сварочных швов ТЭН устанавливается на свое место.

Прокладка между нагревателем и корпусом обогревателя делается из термо-маслостойкого материала (специальной резины). Электрический соединительный провод вполне подойдет от старого электроутюга. На этом сборку обогревателя на отработанном масле своими руками можно считать законченной. Остается залить теплоноситель и включить прибор в сеть.

Масло в обогреватель заливается в количестве 85% от внутреннего объема обогревателя.

Усовершенствование самодельного обогревателя

Если подобную конструкцию масляного обогревателя планируется использовать в другом месте, например, на даче, то в нее придется внести некоторые изменения. Они коснутся только электрической части. Дело в том, что в гараже вы находитесь временно, а на даче, по сравнению с гаражом – постоянно. Поэтому к температуре помещения требования будут разными.

Чтобы достигнуть комфортных условий обогрева дачного домика, электросхема обогревателя должна быть немного изменена. Для этого в цепь ТЭНа вводится реле, которое будет управлять нагревом элемента, поддерживать заданную температуру теплоносителя. И снова свою положительную роль может сыграть старый электроутюг, точнее его биметаллическая пластинка. В утюге она служила регулятором его нагрева, здесь ее назначение будет таким же – поддерживать заданную температуру масла. Помимо прямого будет и дополнительный эффект – экономия электроэнергии. Зависимость прямая – чем ниже температура, тем меньше расходуется электроэнергии.

Биметаллическая пластина утюга

Если планируется большой объем обогрева (например, теплица), то в прибор можно вмонтировать несколько ТЭНов.

Самодельный сконструированный масляный обогреватель полностью заменяет покупной, а по некоторым параметрам даже превосходит его. Это, во-первых, изготовление по нужным размерам. Во-вторых, ощутимая экономия материальных средств. Немаловажное значение будет иметь тот факт, что гараж немного очистится от ненужного хлама (трубы, обрезки уголка, профиля), из которого будет сделана полезная и необходимая вещь.

На видео показано изготовление немного другой модели масляного обогревателя.

Источник: http://tehnika.expert/klimaticheskaya/obogrevatel/maslyanyj-svoimi-rukami.html

Самодельные обогреватели

Когда необходим самодельный обогреватель для дома, дачи или гаража? Делать нагревательные приборы своими руками обычных людей толкает отсутствие централизованного отопления (в случае с гаражом или загородным домом). Для дома самодельная отопительная техника понадобится в ходе проведения строительных работ или в осенне-весенний период, когда централизованная подача тепла либо еще не включена, либо уже прекращена. Кстати, это самый подходящий момент делать замену труб отопления.

Обогреватель своими руками для дома люди делают с целью экономии на покупке оборудования заводского изготовления, цена на которые бывает очень высокой. Однако независимо от причин, по которым изготавливаются самодельные нагревательные приборы, все работы должны выполняться профессионально и в строгом соответствии с государственными нормами о безопасной эксплуатации подобного оборудования.

Правильный самодельный обогреватель для дома

Независимо от типа изготавливаемой отопительной техники и типа используемого энергоносителя, оборудование должно соответствовать следующим требованиям:

  • отличаться простотой в изготовлении;
  • иметь невысокую стоимость конструкционных материалов и элементов;
  • иметь высокую производительность;
  • достаточная мощность;
  • быть безопасным в использовании;
  • быть экономически выгодным с точки зрения изготовления и потребления энергоносителя;
  • по возможности компактным;
  • простым и удобным в использовании.

Безопасностью, экономностью и эффективностью может похвастаться любой обогреватель заводского производства. Для самодельной техники характерна повышенная мощность, производительность, простота в использовании, но безопасность – это спорный вопрос. Именно потому любой самодельный обогреватель для дома нуждается в проверке перед массовым использованием.

Несколько оптимальных вариантов как обогреть дачу зимой и в межсезонье.

Если постал вопрос о том, как отопить дачу без газа, то эта статья поможет внести ясность.

Эффективный инфракрасный излучатель

Любой инфракрасный излучатель, который используется для обогрева помещения, отличается эффективностью и высоким КПД. Все это достигнуто, благодаря уникальному принципу работы. Волны в инфракрасном спектре не взаимодействуют с воздухом, а повышают температуру поверхности предметов в комнате.

Те, впоследствии, передают тепловую энергию воздуху. Таким образом, максимум лучистой энергии переходит в тепловую. Именно по причине высокого КПД и эффективности, а еще из-за низкой стоимости конструкционных элементов, инфракрасные обогреватели все чаще изготавливаются самостоятельно обычными людьми.

ИК-излучатель на основе графитовой пыли. Самодельные обогреватели для комнаты,

работающие в инфракрасном спектре, могут изготавливаться из следующих элементов:

  • измельченный до пыли графит;
  • эпоксидный клей;
  • два одинаковых по размеру куска прозрачного пластика или стекла;
  • провод с вилкой;
  • медные клеммы;
  • терморегулятор (по желанию);
  • деревянная рама, соизмеримая с кусками пластика;
  • кисточка.

Для начала подготавливают рабочую поверхность. Для этого берется два куска стекла одинакового размера, например 1 м на 1 м. Материал очищается от загрязнений: остаток краски, жирных следов от рук. Здесь придется кстати спирт. После высыхания поверхности переходят к приготовлению нагревательного элемента.

Нагревательным элементом здесь выступает графитовая пыль. Она является проводником электрического тока с большим сопротивлением. При подключении к электросети графитовая пыль начнет разогреваться. Набрав достаточную температуру, она начнет излучать инфракрасные волны и мы получаем ИК обогреватель своими руками для дома. Но для начала наш проводник нужно закрепить на рабочей поверхности. Для этого нужно карбоновую пудру смешать с клеящим составом до образования однородной массы.

Самодельный обогреватель для комнаты.

На поверхность ранее очищенных стекол при помощи кисти делаем дорожки из смеси графита и эпоксидки. Это делают зигзагообразно. Петли каждого зигзага не должны доходить до края стекла на 5 см, тогда как оканчиваться и начинаться полоса из графита должна по одну сторону. При этом делать отступы от края стекла не нужно. В эти места будут крепиться клеммы для подключения электричества.

Накладываем стекла друг на друга теми сторонами, на которые нанесен графит, и скрепляем их при помощи клея. Для большей надежности полученную заготовку помещаем в деревянную оправу. К местам выхода графитового проводника по разным сторонам стекла крепятся медные клеммы и провод для включения прибора в электросеть. Далее самодельные обогреватели для комнаты нужно просушить в течение 1 суток. Можно в цепочку подключить термостат. Это упростить эксплуатацию оборудования.

В чем преимущества полученного прибора? Он изготавливается из подручных средств, а следовательно, отличается низкой себестоимостью. Он разогревается не выше 60°C, а потому о его поверхность нельзя ожечься. Стеклянную поверхность можно декорировать на свое усмотрение пленкой с разнообразными рисунками, что не нарушит целостности композиции интерьера. Хотите изготовить газовые самодельные обогреватели для дома? Видео поможет решить данную проблему.

Пленочный ИК отопительный прибор. Для полноценного обогрева комнаты средних размеров рекомендуется использовать готовые пленочные материалы, способные излучать ИК-волны. Они с избытком присутствуют на современном рынке.

Покупая пленочный материал, нужно обратить внимание на состав его нагревательного элемента. Последний не должен содержать свинец. Он опасен для здоровья. Качественный товар обязательно сопровождается сертификатом качества.

Необходимые конструкционные элементы:

    ИК-пленка 500 мм на 1250 мм (два листа);

Самодельный пленочным обогреватель для квартиры.

Подготовка поверхности стены под самодельный обогреватель для квартиры начинается с крепежа теплоизоляции. Ее толщина должна приравниваться минимум 5 см. Для этого снимается защитная пленка с самоклеящегося слоя и полистирол крепится к поверхности фольгой вверх. При этом материал нужно плотно прижимать к стене. Через час после окончания работ можно приступать к следующему этапу.

Листы ИК-пленки соединяются между собой последовательно. На обратную сторону материала наносится клей при помощи шпателя. Все это крепится на ранее монтированный полистирол. Для надежной фиксации обогревателя потребуется 2 часа. Далее к пленке крепится шнур с вилкой и термостат. Завершающим этапом является декорирование. Для этого подготовленную ткань крепят поверх пленки при помощи декоративных уголков.

Так ли важно отопление для бани и как сделать его с минимальными затратами.

Точный расход газа на отопление коттеджа можно определить, исходя из расчетов, указанны здесь.

Делаем масляный обогреватель своими руками

Самодельный регистр с тэном и воздухоотводчиком.

Как сделать обогреватель для дома своими руками высокой мощности? Для этого нужно обратить внимание на заводские модели масляных радиаторов. Воплотить их в жизнь самостоятельно не составит труда. Для этого нужно знать несколько нюансов. Читайте также : «Как сделать и подключить регистр отопления«.

Во-первых, емкость под будущий радиатор должна быть абсолютно герметичной. В противном случае теплоноситель будет вытекать, что приведет к перегреву нагревательного элемента (ТЭНа). Поэтому нужно освоить некоторые приемы правильной сварки металла. О них мы рассказывали в статье, про сварку труб для отопления.

Во-вторых, в качестве теплоносителя здесь должно выступать минеральное масло, по возможности – трансформаторное масло. Оно должно заполнять бак нагревательного прибора на 85%. Остальное пространство оставляется под воздух. Он необходим для предотвращения гидроударов. В-третьих, в случае использования чугунного бака для обогревателя используется стальной ТЭН. Для бака из нержавейки подойдет медный ТЭН. В данной системе нельзя использовать магниевые аноды.

  • старый, чугунный радиатор или стальные трубы с диаметром 15 см, трубы диаметром 7 см;
  • ТЭН;
  • трансформаторное масло;
  • терморегулятор;
  • двужильный шнур с вилкой на конце;
  • помпа до 2,5 кВт.

Работать придется при помощи сварочного аппарата, дрели, набора сверл и электродов. Пригодятся пассатижи. Делать масляный обогреватель для

Тэн вставляется в нижний торец.

квартиры своими руками начинают с подготовки бака. Если была взята старая, чугунная батарея, ее нужно разобрать на секции и тщательно прочистить от загрязнений и ржавчины, обязательно обезжирить внутреннюю поверхность. Если нужен обогреватель повышенной мощности, то готовят сварную конструкцию из подготовленных труб, где трубы большего диаметра располагаются горизонтально.

Трубы меньшего диаметра являются перемычками между основными. По ним будет циркулировать теплоноситель. Нужно запомнить, что в нижнем патрубке необходимо отставить отверстие для монтажа ТЭНа. Если нагревательных элементов будет несколько, они располагаются по разные стороны от бака и не должны соприкасаться. Отверстие оставляют и под помпу. ТЭН надежно закрепляют болтами. Отверстие под него можно проделать болгаркой или автогенов.

Если обогреватель для комнаты своими руками получается объемным и естественная циркуляция в нем теплоносителя невозможна, прибегают к помощи помпы. Она располагается в нижней части оборудования. Помпа не должна соприкасаться с ТЭНом.

После монтажа конструкционных элементов оборудование проверяют на герметичность. Если результат удовлетворителен, то заливается теплоноситель. Сливное отверстие надежно заделывается пробкой. Оборудование подключается к электросети параллельно. Схему дополняют биметаллическим термостатом из обычного утюга. Перед первым пуском установку заземляют. Масляные самодельные обогреватели для дома: видео подробно разъяснит о их устройстве и правилах монтажа:

Преимущества самодельных обогревателей

Обогреватель для дачи своими руками и самодельные нагревательные приборы для дома имеют одно неоспоримое преимущество перед заводскими аналогами. Первые выполняются из подручных средств, а потому их себестоимость невысокая. С другой стороны, самодельное оборудование должно делаться в строгом соответствии с правилами безопасной эксплуатации электрических и газовых приборов. Сегодня можно самостоятельно изготовить ИК-обогреватели, которые считаются самыми эффективными и недорогими. Если необходим прибор повышенной мощности, то можно изготовить в домашних условиях масляный радиатор. Существуют схемы изготовления домашних конвекторов, портативных печек для палаток.

Источник: http://utepleniedoma.com/otoplenie/samodelnye-obogrevateli

4 простые идеи, как сделать обогреватель своими руками

Обогреватель, сделанный своими руками, может быть не только эффективным, но и красивым

Решили собрать самодельный обогреватель для дома или гаража, но не знаете, как? Предлагаю вашему вниманию 4 простые идеи по изготовлению электрического камина, тепловой пушки, печки на свече и инфракрасной горелки. Я расскажу, как собрать такой обогреватель за 1 час.

Что можно сделать из подручных материалов

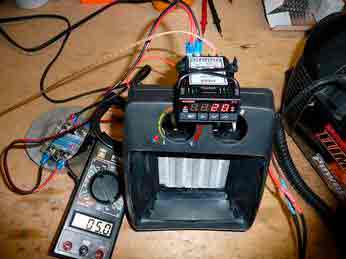

Внешне неказистый электрообогреватель с вентилятором нагревает воздух в помещении за считанные минуты

Сделать электрический обогреватель своими руками сможет каждый, даже не будучи профессиональным электромонтажником. Рассмотрим две пошаговые инструкции сборки тепловой пушки и спирального камина.

Идея первая — сборка электрического спирального камина

Такой камин станет неплохим решением для обогрева помещений с небольшой площадью. Например, изготовив электрообогреватель своими руками, можно будет отапливать домашнюю мастерскую или рабочий кабинет.

Обратите внимание на то, чтобы проволока была изначально ровная. Если есть участки, на которых проволока перекручена, то именно там самодельная спираль быстро перегорит.

  • По длинным сторонам кирпича делаются насечки на расстоянии 10 мм друг от друга;
  • Глубина насечек должна составлять 5 мм;
  • Насечки делаются по всем 4 граням.

  • С обеих сторон намотанную спираль прижимаем печными кирпичами;
  • Из металлической полосы, как показано на фото, изготавливаем пояс, который стянет три кирпича в одно целое.

  • После того, как обогреватель стянут металлической полосой, из того же металла нужно нарезать две прямоугольные полоски; Выгнув металлические полоски, привариваем их в нижней части нагревателя.

В нашем случае, труба была сделана из перфорированной жести. Если жесть не имеет отверстий, их нужно насверлить или прорезать, чтобы нагретый воздух мог выйти наружу.

Перед пробным включением осмотрите всю конструкцию и убедитесь в том, что витки самодельной спирали не соприкасаются. После этого конструкцию можно включить в сеть и опробовать в работе.

Идея вторая — сборка тепловой пушки из ведра и витой спирали

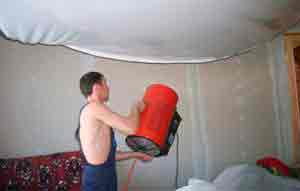

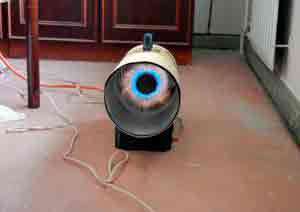

Тепловая пушка обязательна для монтажа натяжного потолка — теперь вы сможете сделать такой инструмент сами

Для изготовления такого обогревателя потребуется металлическое ведро, большой встраиваемый вентилятор и спираль от старой электрической плиты. Для сборки будет достаточно обычных инструментов, которые наверняка найдутся в любой домашней мастерской.

В таблице предложена простая инструкция монтажа.

Идея третья — изготовление микропечки на спиртовке или свече

Можно купить инновационный и недешевый парафиновый обогреватель, но эта печка выглядит отлично и греет лучше

Да, это не опечатка — такая печка занимает мало места, а в качестве топлива для интенсивного обогрева применяется обычная свечка или спиртовка!

Это все, что нужно для сборки очень эффективной и очень экономной печки

Для изготовления отопительного прибора потребуется два глиняных горшка разного размера и спиртовка. Из инструментов потребуется дрель с победитовым сверлом, карандаш и линейка. Итак, приступим к работе.

От этих линий переходим на стенки и, как показано на фото, отмечаем с каждой стороны по точке. Каждая из точек должна отступать от донышка на 20 мм.

При изготовлении обогревателя было перепробовано много разных способов сверления. Единственный рабочий способ — это сверление под водой сверлом по бетону.

При необходимости спиртовку можно заменить масляной лампадкой.

Ждем 5 минут, пока влага, набранная керамикой во время сверления, не выпарится полностью.

Ответы на вопросы по применению обогревателя

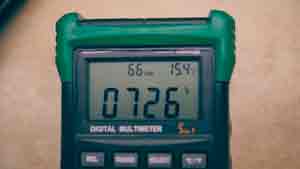

Это температура в верхней части печки уже через 10 минут после «растопки»

Как сильно и как долго греет? Если печка собрана правильно, тепла, полученного из спиртовки или из свечи, достаточно для обогрева небольшой комнаты в течении получаса. Топливо в спиртовке сгорает в течении 15-20 минут, нагревая керамические горшки и воздух под ними до высокой и температуры.

После этого, в течении 10-15 минут, керамика будет медленно высвобождать тепло в окружающую среду, то есть, в помещение.

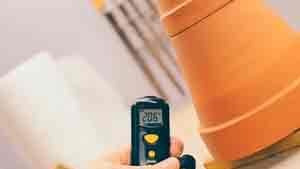

На цифровом термометре можно видеть температуру воздуха над верхним горшком там, где размещено отверстие для стока воды

Насколько опасна печка? Как вы могли заметить, на фото температура нагрева воздуха на выходе из горшка, в самой верхней точке, очень высокая. Но в нижней части горшка эта температура не поднимается выше +30 °С.

То есть, вблизи от прибора могут лежать ватные палочки или другие легковозгораемые предметы, и с ними ничего не произойдет. Но прикасаться к верхней части печки при эксплуатации не рекомендуется.

Можно ли покрасить печку? Хотя керамика сама по себе выглядит неплохо, горшки можно покрыть специальными термостойкими печными красками и лаками.

Можно ли использовать эпоксидный клей для склейки горшков? Нет, эпоксидный клей и аналогичные двухкомпонентные составы не являются термостойкими. Например, эпоксидный клей начинает разрушаться уже при температуре +60 °С.

Идея четвертая — изготовление инфракрасного обогревателя за 5 минут

На этом фото вы можете видеть, как сетка, нагретая горелкой, отдает тепло в окружающую среду

Обогреватели, работающие по принципу инфракрасного излучения, чаще всего бывают электрическими. Я же покажу, как сделать инфракрасный обогреватель на газе. Устройство очень простое и для его сборки нужны: походная газовая горелка, кусок металлической сетки для просеивания песка и сантехнический хомут.

Если почувствуете химический запах, не волнуйтесь — это с металлической сетки обгорает защитное покрытие. Уже через пару минут запаха не будет.

Подведем итоги

Теперь вы знаете, что простой и экономичный обогреватель можно собрать из разных материалов, цена которых невысока. Если вам понравились эти инструкции, напишите об этом в комментариях. Кроме того, обязательно посмотрите видео в этой статье.

Источник: http://otoplenie-gid.ru/elementy/767-kak-sdelat-obogrevatel-svoimi-rukami

Мастерская » Очень дешевый обогреватель своими руками (прототип)

Доброго времени суток. Решил сделать обогреватель для своей колонии, потому что температура в комнате упала до +19. Просмотрел различные конструкции, и отметил одну особенность — везде нужно что-то докупать. Поэтому решил придумать что-то свое, и исключительно из подручных материалов (имеющихся почти в каждом доме).

Остановился на концепции термопленки, так как греется мало, по всей поверхности, и не надо городить блок питания (питается прямо от сети).

Итак, материалы и принадлежности:

  1. Две полоски стекла (3х7 см)
  2. Немного алюминиевой фольги
  3. Свеча О_о
  4. Клей, герметик и т. п.
  5. Ватная палочка или что-то похожее.
  6. Кусок двухжильного провода с вилкой.
  7. Паяльник
  8. Желателен мультиметр.


Начинаем делать аналог термопленки.

1) Протираем стекла от грязи и жира. Зажигаем свечу и начинаем закапчивать одно из стеклышек над пламенем. (с одной стороны) Я двигал стекло взад-вперед раз 30-40 и в процессе давал ему 3 раза остыть.

У нас получилась токопроводящая поверхность с высоким сопротивлением.

2) Удаляем лишнюю сажу по краям ватной палочкой. (0,5 см)

3) Вырезаем из фольги две маленькие полоски под ширину оставшейся сажи. Это будут электроды.

4) Аккуратно наносим клей на очищенную поверхность, ложим электроды, и накрываем второй пластинкой стекла. Прижимаем.

Вот собственно и все.

Испытания.

Сопротивление получившегося слоя около 40 кОм (мерял не напрямую, в мультиметре батарейка сдохла). Чем толще слой сажи, тем сопротивление меньше и больше температура, и наоборот. Расчетная мощность около 1,2 Вт. Вывод — включать можно.

Выступающие концы фольги загнул и приклеил к стеклу снизу. С пайкой алюминия заморачиваться не стал и соорудил простую контактную площадку для испытаний.

После включения в сеть слой сажи начал мееедленно нагреваться и за 40 мин достиг температуры 37 градусов. Дальше температура расти отказалась. Наступил баланс теплообразования и теплоотдачи.

Выводы:

1) Результаты испытания меня порадовали. Все работает как и задумано при минимальных финансовых затратах. Потрачено всего лишь 0 р.

2) Это всего лишь прототип. Надо совершенствовать и экспериментировать.

И еще один важный момент: полоска сажи может быть совсем и не полоской, и даже не «змейкой», а рисунком. Простым черно-белым (вернее черно-прозрачным) рисунком. И все это можно реализовать как заднюю стенку формика.

Источник: http://antclub.ru/masterskaya/instrumenty/obogrevatel-prototip

Смотрите также:
31.10.2018

Как устроена буржуйка с водяным контуром – строительство своими руками Система отопления в городских квартирах способствует созданию комфорта и уюта. Для многих регионов отопление – это самая важная часть жизнеобеспечения. Жильцы частных домов в этих областях решают...

31.10.2018

Печь-ракета своими руками. Чертежи и особенности изготовления Печь-ракета – это не только удобное отопительное устройство, но и варочное оборудование, которое работает на твердом топливе. Параметры этого агрегата хороши, но не исключительны. Популярность устройства...

31.10.2018

Как сделать печку-буржуйку самому: подробное руководство в 8 простых шагов Печка-буржуйка — несложный и экономичный вариант для отопления помещений. Жилые помещения в настоящее время подключены к центральному или автономному отоплению (котлы), но остается проблема...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
