Самодельная уличная печь

Уличные Печь и Камин для дачи

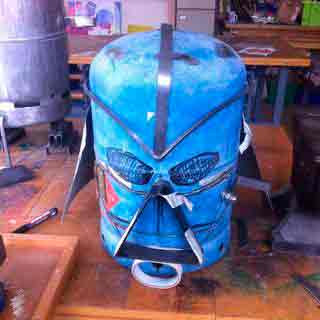

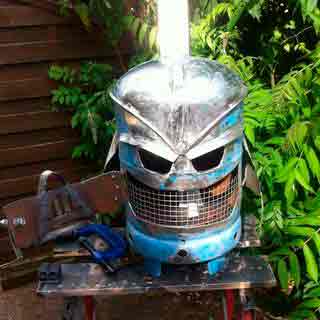

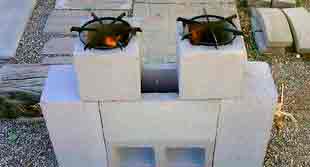

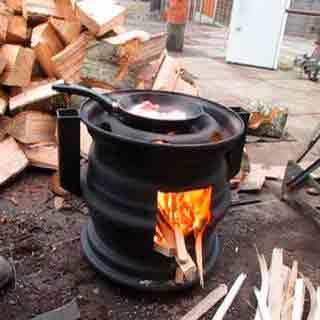

Простейшая дровяная кухонная печь для дачи — «Ракета» — представляет собой одну из разновидностей целой серии экономичных печей. Все печи просты в изготовлении и строятся из дешевых широко доступных материалов.

Основные элементы печи:

  • корпус — металлическая банка (барабан) емкостью около 20 л;
  • дымоход, топливник — обрезки металлической водосточной трубы, соединенные коленом под прямым углом;
  • топливная полка — обрезок металлического листа.

Для разжигания печи мелкие дрова, щепки кладутся на топливную полку, под которую можно положить смятый зажженый кусок газеты.

Начальный процесс сгорания топлива происходит на участке соединения топливника и дымохода.

Для уменьшения потерь тепла и повышения пожаробезопасности в корпус печи засыпается теплоизоляционный материал (вермикулит, керамзит, шлак).

В связи с отсутствием дымовой трубы печь можно эксплуатировать лишь на открытом воздухе (дачном участке).

Категории: благоустройство участка

Уличный камин

Простейший уличный камин представляет собой нишу в кирпичном (каменном) ограждении высотой 100. 140 см полукруглой, квадратной или треугольной формы и под очага, сложенный из камней. Огонь в таком садовом камине горит устойчиво и ровно даже в самую ветреную погоду, а при жестяном своде с трубой улучшаются тяга и теплоотдача.

Улучшенная конструкция уличного камина представляет собой камин цилиндрической формы с конусным сводом и трубой на треноге.

Для сооружения такого садового камина выкапывают котлован круглой формы диаметром 230 см и глубиной 40 см. Дно, стенки и края выкладывают пастелистым природным камнем или кирпичом на ребро. В середине выполняют под очага круглой формы диаметром 80 см. Над ним на металлической треноге из труб устанавливают конусный свод с трубой из листового железа. Камин окружают забором-частоколом из подтоварника диаметром 12..14 см и высотой 60 см. Колья забивают (закапывают) в грунт, а сверху по торцам крепят между собой скобами из проволоки диаметром 5. 6 мм.

В районах с частыми и обильными осадками котлован уличного камина целесообразно оборудовать водоотливной трубой с отводом воды в поглощающую яму.

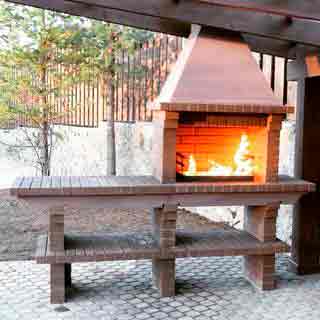

Для приготовления блюд с «дымком» наиболее пригоден особый вид уличного камина — гриль. По устройству он несколько отличается от обычного, т.к. имеет открытую топку с решеткой и приспособления для навешивания котелков, шампуров и т.п.

Пристенный монолитный садовый гриль из бетона с жестяным сводом можно устроить у каменной стены дома, во внутреннем дворике, у кирпичной стены хозяйственной постройки.

Очень удобен в эксплуатации открытый садовый гриль цилиндрической формы из кирпича (можно использовать и железобетонное кольцо), который кладут с подтеской или, что еще проще, с заполнением уширенных швов раствором с примесью шамотного песка или мелкодробленого красного кирпича. Такой гриль можно установить в любом месте участка, например в зоне отдыха.

Более совершенная конструкция камина-гриля, приспособленного для приготовления пищи, показана на рис. 5 – 7.

При сооружении такого камина-гриля используют:

  • уголки для каркаса и подкосов;
  • доски для боковых столиков;
  • листовое железо для свода с трубой;
  • красный кирпич.

Основание камина выполняют из монолитного бетона. Стенки очага кладут в полкирпича на глиняном растворе с примесью асбеста высотой в 6 рядов. В 3-ем и 5-ом ряду (снизу) обязательно вставляют металлические уголки 50х50 мм и длиной 45 см для крепления верхней и колосниковой решеток одинакового размера 45х45 см.

Колосниковую решетку выполняют из листовой стали толщиной 3. 4 мм, перфорированной отверстиями диаметром 10 мм в шахматном порядке; верхнюю — из полосовой стали сечением 20х5 мм, закрепленных ребром на прутках диаметром 10 мм.

Гриль можно установить в помещении, на террасе, в полуподвале с выводом наружу дымоходной трубы. При установке его на открытом воздухе между очагом и сводом желательно поставить заднюю стенку из листового железа.

При использовании уличных каминов нельзя забывать о мерах противопожарной безопасности.

Источник: http://www.liveinternet.ru/users/oksa1971/post221227600

Находим пути решения в сложных ситуациях

САМОДЕЛЬНАЯ УЛИЧНАЯ ПЕЧЬ

Сооружение уличного очага решает множество простых рутинных задач, которые для городского человека со стороны кажутся непонятными и неактуальными. С помощью печи под открытым небом можно делать всё: готовить еду себе и домашним животным, заниматься консервацией, печь хлеб и сушить грибы, быстро подогреть воду и, в конце концов, просто сжечь какой-то мусор, старые ветки.

Существует великое множество вариантов садовых, уличных очагов — это барбекю и мангалы, камины и аналоги буржуйки, тандыры и коптильни, печи под казан и варочные. Все они имеют своё назначение и свои особенности.

Далее речь пойдёт о кирпичной варочной печи, как наиболее универсальной. Понятно, что она должна быть практичной и функциональной, безопасной и долговечной, компактной и быстровозводимой, а при всём при этом — ещё и бюджетной.

Лучше всего, если пред началом каких-либо работ вы составите подробный чертёж (порядовку) с точным расположением каждого элемента конструкции, предварительно разработаете план действий. Определитесь с местом расположения, конструкцией, назначением, размером печи. На самом деле такой кропотливый подход сэкономит вам время и поможет рассчитать точное количество необходимого строительного материала.

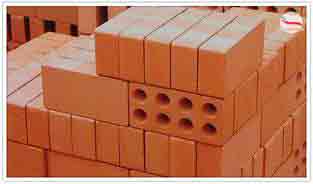

Для возведения печи в идеале нужно использовать новый термостойкий кирпич, без повреждений, с чёткими геометрическими размерами. Это позволяет производить кладку с минимальным слоем глиняного раствора, что является важным неписаным правилом «матёрого» печника. Для экономии средств, конечно, можно воспользоваться б/у кирпичом, но обязательно чистым, ровным и непременно огнеупорным.

Один из самых важных вопросов, который необходимо решить — это приготовление правильного раствора. Главное, чтобы он был не очень жирным, но в меру пластичным. Излишне жирный раствор растрескивается при высыхании, тощий раствор обладает недостаточной прочностью.

Многое зависит от особенностей доступной вам глины. Есть такая, которая без наполнителя подойдёт для кладки, жирные же глины смешивают с песком (лучше не речным) в различных пропорциях (чаще всего 1:1, 1:1.5, 1:2).

Существует масса способов проверки характеристик раствора, самый простой — это приготовить образцы разных пропорций, слепить из них шары и бросить на пол с высоты в 1 метр, если шар рассыплется, или на нём появятся трещины, значит раствор содержит слишком много песка. Поэкспериментируйте, меняя процентное содержание наполнителя, золотая средина обязательно отыщется.

Глину необходимо заранее (за 2-3 дня) замочить в подходящей ёмкости, затем, понемногу добавляя песок, разминать её, ногами или трамбовкой, чтобы не оставалось комков, а раствор стал однородным. Обязательно его нужно прощупать руками на предмет наличия ненужных примесей, сгустков, камешков.

Опытные печники все ингредиенты и готовую смесь рекомендуют просеивать или перетирать через сито. Не сомневайтесь, вы наверстаете это время при кладке, тем более что на сотню кирпичей нужно всего около трёх вёдер раствора.

В строительных супермаркетах можно приобрести готовые сухие смеси для кладки печей. Удобно, но дорого — не подойдёт (у нас бюджетный вариант).

КАК НАЙТИ ПОДХОДЯЩЕЕ МЕСТО ДЛЯ ПЕЧИ

Наша печь очень компактная, она занимает площадь всего 0.5 м2, но нужно грамотно определить место её закладки, чтобы вытяжная труба находилась в достаточном удалении от деревянных перекрытий, ограждающих конструкций, элементов кровли, а вблизи топки не было мебели, бытовой техники и прочих предметов. Необходим удобный доступ как непосредственно к плите, так и к «вышибному кирпичу» сзади печи. Хорошо, если над печью будет навес, чтобы дождями не размывало кладку.

Ввиду небольших размеров и соответственно веса, фундамент в привычном понимании можно не устраивать, достаточно ограничиться организацией подушки из щебня (50 — 100 мм) и песочной отсыпкой (10 — 30 мм). Основное назначение подушки — это выравнивание основания и равномерное распределение нагрузок. Для гидроизоляции нижнего ряда кирпича, перед кладкой необходимо положить соответствующего размера лист рубероида, полиэтилена или другого материала с подобными свойствами.

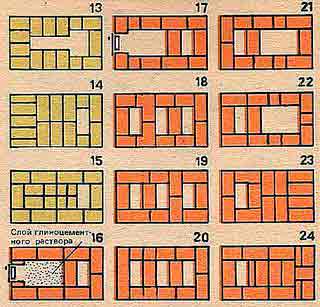

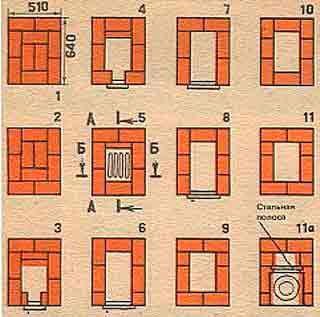

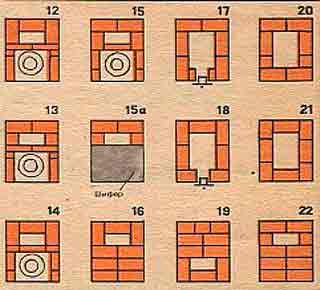

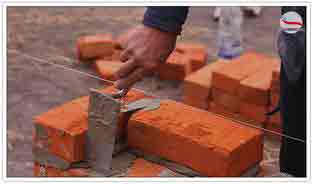

Первые ряды являются основой печи, их может быть от 2 до 5 в зависимости от того, на какую удобную высоту вы хотите поднять рабочую плоскость. Так как мы будем использовать фабричную плиту с двумя конфорками (450 — 750 мм), то целесообразными габаритами сооружения являются 500 Х 1000 мм — это 16 кирпичей, уложенных плашмя.

Каждый элемент нового ряда основы должен перевязывать кирпичи предыдущего. Обязательно с помощью строительного уровня проверяйте горизонтальность, вертикальность кладки. Прямоугольность определяется сравнением длины диагоналей (они обязательно должны быть равны).

И снова отметим, что золотое правило печника — чем тоньше слой раствора, тем качественней кладка (оптимальная толщина 3 -4 мм). Если швы слишком толстые, глина в них может трескаться и высыпаться, что неминуемо ведёт к неконтролируемым подсосам холодного воздуха (ухудшению тяги, перерасходу дров…).

КАК УТРОИТЬ И ПЕРЕКРЫТЬ ПОДДУВАЛО

Подняв основу, формируют приямок (поддувало), предназначенный для выборки золы и обеспечения доступа кислорода в топку снизу. Его высота равна двум рядам кирпича, уложенных плашмя (порядка 150 мм), глубина — 400 мм (примерно по длине колосников), боковые стенки делаем толщиной в полкирпича. Перекрываем этот колодец двумя стальными уголками длиной в 500 мм (ширина печи) полками вовнутрь.

Если использовать заводские чугунные колосники или колосниковую решётку, расстояние между уголками нужно брать с запасом не менее 10 мм для удобства замены прогоревших элементов и предотвращения повреждений вследствие расширения металла при нагревании. С этой же целью части уголков, замурованные в кладку, оборачивают асбестом.

Для экономии можно решётку собрать из обычной стальной арматуры, прутьев, уголков. Температуры горения дров в уличной печи это позволяют.

КАК ОБУСТРОИТЬ ТОПКУ И ЧТО ТАКОЕ ДЫМОВАЯ КАМЕРА

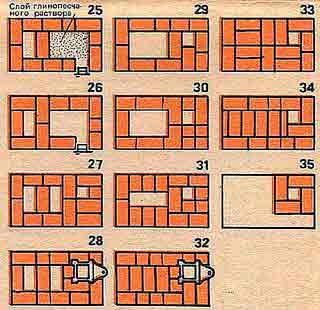

Размер топки по ширине ограничивается толщиной стенок (полкирпича) и составляет 270 мм. Высоту берём около 200 мм — это 3 ряда. Она обеспечивает хорошее прогревание плиты. Больший объём топки предназначается для отопления, когда необходима большая загрузка дров, или устройства водяного контура.

На уровне высоты расположения колосников в задней стене печи нужно положить неперевязанный «вышибной кирпич» (половинку кирпича на ребро), предназначенный для облегчения доступа к внутреннему пространству дымовой камеры (выборка сажи).

Переднюю часть топливника перекрываем уголком, а сзади, для установки трубы — металлической полосой на расстоянии 120 -130 мм, чтобы труба диаметром 150 мм опиралась на кирпич задней стенки и эту закладную.

В глубине топливной камеры, на расстоянии 500 мм от переднего края кладётся дымовой порог (зуб, гусёк), выполненный из двух кирпичей (снова плашмя), неперевязанных со стенами. Его назначение увеличивать тягу, сужая проход для горячих газов. Он разделяет колодец, состоящий из 3 рядов кирпича, на топку и дымовую камеру (хайло), на которую сверху монтируется труба. Более того, в нашем случае маленькая конфорка, расположенная над зубом, очень хорошо нагревается.

КАК МОНТИРОВАТЬ ПЛИТУ

Перед установкой чугунной плиты нужно смоченным асбестовым шнуром обмотать её контур, сделать из асбеста герметизирующую подушку. Укладывать металл непосредственно на глину не рекомендуется, из-за разного расширения при нагревании возможно появление трещин.

Вместо дорогой чугунной плиты с конфорками (за неимением вариантов б/у) можно использовать подходящий по размеру стальной лист толщиной более 5 мм.

ОСОБЕННОСТИ УСТАНОВКИ ТРУБЫ

Дымоход делаем из оцинкованной трубы, установленной на заднюю стенку и металлическую полосу, диаметром 150 мм и высотой 3 метра. Место примыкания дымохода к каменному основанию изолируем мокрым асбестом, закладываем кирпичом, слегка оштукатуриваем. Верх трубы фиксируем диагональными распорками из CD-профиля.

На оголовок дымовой трубы надеваем дефлектор (колпак, грибок). Он обеспечивает защиту от попадания дождевой воды в печь и от порывов ветра, сбивающих дымовой поток.

Часто есть смысл устанавливать на трубу искроулавливатель — проволочную сетку с мелкой ячейкой.

В местах близости расположения дымохода с деревянными конструкциями необходимо использовать термоизолирующие прокладки из листового асбеста.

При помощи болгарки на высоте 2 метра в металлической трубе делаем прорезь для установки задвижки (шибера). Она служит для регулирования печной тяги путём перекрывания дымового канала.

В продаже имеются трубы из нержавеющей стали, специально предназначенные для устройства дымоходов. Они долговечны и имеют красивый внешний вид, однако цена на них немного «кусается».

Вот, собственно, бюджетная уличная печь и готова. Как вы заметили, в её конструкции не использовались дверцы ни для топки, ни для поддувала. Вместо них применена заслонка из тонкого металла, закрывающая всю переднюю часть печи. Насверленные в ней отверстия предназначены для доступа воздуха в камеру горения.

Такая конструкция позволяет, убрав колосники, увеличить топку, использовать печь как мангал или камин.

Теперь, конечно, очень хочется быстрее проверить её в действие. Однако спешить нельзя, в зависимости от влажности и температуры воздуха кладка должна высохнуть в течение нескольких дней. А пока можно разжечь газетку и несколько тонких веточек, порадоваться результатом своей работы. Будьте уверены, она была не напрасна.

При некоторой доработке, такую печку можно приспособить для землянки или иного укрытия выживальщика.

Источник: http://shkola-v-blog.ru/blog/43656754220/SAMODELNAYA-ULICHNAYA-PECH

Как сделать садовую печку на загородном участке своими руками

Можно пригласить мастеров, которые займутся постройкой такой конструкции, но сроки выполнения работы и цена могут вас не устроить. Рекомендуем вооружиться необходимыми знаниями, инструментами и сделать этот дачный атрибут своими руками.

Существует несколько вариантов садовых печей:

Возводим печь-мангал самостоятельно

Рассмотрим строительство простейшей модели – мангала, сделать который под силу даже непрофессионалу.

Для работы понадобятся следующие элементы:

  • стальные уголки;
  • кирпичи;
  • колосник из чугуна;
  • дверцы топки, поддувала;
  • шамотная глиняная смесь.

Ниже представлено необходимое количество материала для постройки печи-мангала с габаритами 1600х1565х830 мм (ВхШхГ):

  • 200 кг термостойкого раствора;
  • 300 шт огнеупорного кирпича;
  • 20 шт шамотного кирпича.

Основные этапы работы:

  1. Готовим место для печки. Выбираем участок, находим ровную поверхность. Фундамент для будущей садовой печи желательно установить на глубину 40-50 мм, из них 20 см составит песчано-гравийная подушка. Обязательно делается арматурный каркас. Когда же нет возможности создать такую площадку, необходимо хорошенько утрамбовать выбранное место. Если в саду построена беседка для отдыха, мангал можно установить там. При отсутствии бетонного основания агрегат сооружают прямо на полу, затем декорируют тротуарной плиткой вокруг конструкции. При наличии в беседке деревянного напольного покрытия рекомендуется строить печь за сооружением.
  2. Определяем размеры мангала. Для этого выкладываем ряд кирпичей и размещаем решетку. Ее можно взять от старого холодильника или сварить самим из стальной проволоки толщиной 3-5 мм. Необходимо помнить, что металлическая решетка при нагревании расширяется, поэтому нужно оставлять место между ней и кирпичными стенками зазоров (по 10 мм с каждой стороны).
  3. Теперь устанавливаем ряды мангала. Чтобы они были ровными, можно натянуть веревки и с их помощью подравнивать конструкцию. Важно контролировать правильность горизонтальных и вертикальных рядов, иначе жаровня либо развалится, либо будет иметь непривлекательный вид. Необходимо промазывать уровни цементно-песочным раствором с глиной.

Состав раствора, необходимого для кладки печи

Сама консистенция не должна быть жирной. Важно, чтобы масса напоминала пластилин. В противном случае печь быстро даст трещины из-за сильного жара и неблагоприятных погодных условий. Но также не подойдет и тощий песчаный раствор. Он будет непрочным, а значит, садовая печь прослужит недолго. Качество состава напрямую зависит от глины. Некоторые сорта горной породы подходят идеально. Но бывают и такие, что необходимо разбавлять песком (желательно не речным) в пропорциях 1:1, 1:1,5 или 1:2.

Проверка качества раствора

Главное в составе – правильное сочетание песка и глины. Как этого добиться? Есть множество способов, но лучше всего воспользоваться следующим методом. Замешивается несколько вариантов смеси с разными пропорциями песка и глины, затем делаются шарики.

Порядок замешивания раствора

Глину замачиваем на несколько дней в воде, затем добавляем песок и хорошенько размешиваем. Это можно сделать ногами или с помощью бетономешалки. Разминаем смесь до однородного кашеобразного состояния. При этом твердых кусочков и камней быть не должно.

Руками тщательно проверяем качество смеси. Чтобы не пришлось долго убирать камни и разминать состав, песок и глину желательно просеивать через сито. Необходимо сделать столько раствора, сколько используете за один раз. Он быстро сохнет, поэтому нужно будет замешать новый состав. На 200 кирпичей идет примерно 6 ведер раствора. Если нет времени и желания делать состав самостоятельно, в специализированных магазинах продаются готовые смеси.

Рассмотрим еще один вариант строения агрегата на дачном участке.

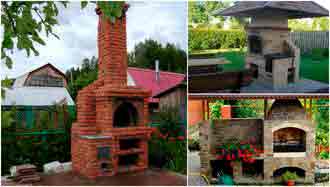

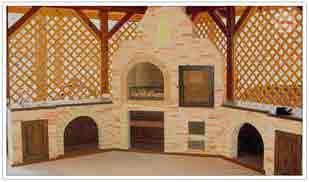

Комбинированная садовая печь из кирпича

Эта модель предназначена для постройки в беседке. Она сочетает в себе достоинства русской печки и барбекю. Для возведения такого агрегата требуется достаточно места. Скамейки, стулья, столы должны располагаться в отдалении от конструкции.

Основные этапы кладки садовой печи:

  1. Нужно определиться с параметрами устройства, подготовить чертеж, а также приобрести все необходимое для работы.
  2. Важно сделать прочный фундамент из цемента и песка. О том, как уложить основание, говорилось ранее.
  3. Необходимо подождать несколько дней, чтобы фундамент хорошо застыл.

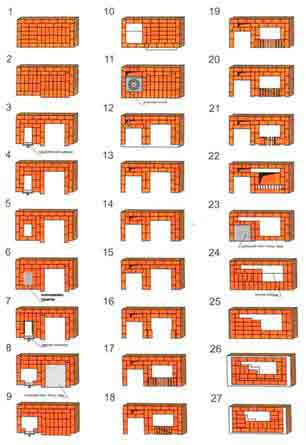

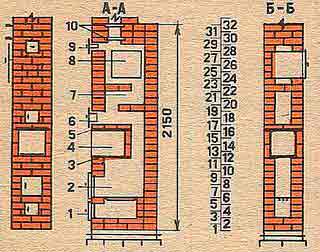

  4. Укладка печи делается по чертежу. Раствор замешивается из песка и глины в пропорции 3:1.
  5. Русская садовая печь оборудуется двумя решетками, которые должны располагаться на высоте 1 м над печкой. Одна из них предназначена для разведения огня, а на второй будет готовиться пища.
  6. Барбекю необходимо расположить на бетонном основании. Нужно организовать два отделения: стол для приготовления, куда можно встроить мойку, и жаровню, оснащенную трубой для дыма.
  7. Дымоход – главная часть в устройстве беседки. Наиболее удобная и правильная форма – трапециевидная. При установке этой системы необходимо быть осторожным, ведь малейшая ошибка может привести к неисправности конструкции.
  8. Используя чертежи, проблем со строительством русской печи и барбекю не возникнет. Главное – точное соблюдение размеров и необходимых форм.

Заключение

Потратив время и средства на строительство садовой печи, в будущем на дачном участке проблем с приготовлением пищи не возникнет. Выбирайте такую конструкцию садовой печи, которая будет соответствовать всем вашим требованиям. Это и удобство расположения, и эстетичность оформления, и разнообразие блюд, которые можно приготовить.

Печь на дачном участке придает особый уют вашему дому и бесподобный вкус приготовленной пище.

Источник: http://pechnoedelo.com/ulichnye/sadovaya-pech-svoimi-rukami.html

Как построить уличную печь своими руками?

Если будет построена уличная печь своими руками, то удастся сэкономить не только время, но и деньги. Одним из этапов строительства коттеджей, садовых и дачных домиков выступает возведение камина, наличие которого уже ни у кого не вызывает особого удивления. Для разнообразия такого устройства специалисты рекомендуют присмотреться к уличным печам — интересной альтернативе известного всем камина. При желании можно соорудить целые комплексы, которые будут содержать и печку, и мангалы, и барбекю, и коптильни.

Зачем нужны мангалы на улице

Среди главных преимуществ уличной дровяной печи и открытых барбекю выделяют:

  • украшение придомовой территории, дачного участка;
  • возможность приготовления пищи, консервации свежесобранных овощей и ягод, сушки фруктовых запасов, грибов;
  • удобство использования во время отдыха на природе в кругу близких и друзей;
  • сохранение полезного пространства внутри дома.

Прежде чем приступить к строительным работам, важно узнать, как делать уличный мангал своими руками и решить вопросы технического характера, в т. ч. по дизайну и сборке конструкции. Заранее нужно составить и проект уличной печи, в частности обязательно потребуется схема. Она должна содержать определенную информацию, например, на ней должна быть обозначена порядовка уличной печи. Это все нужно делать заранее, перед тем, как сложить печь.

Уличные печи и барбекю должны быть функциональными и практичными, служить долгие годы, обеспечивая безопасность эксплуатации, при этом строительство их должно обойтись максимально экономично. Есть разные вариации данной конструкции, например уличная печь под казан или совмещенная с коптильней.

Материалы для строительства

Большой ассортимент продукции на строительном рынке позволяет решить вопрос о подборе материалов для кладки уличной печи, возводимой своими руками. Так, варочные печи можно сделать из газобетонных блоков либо огнеупорного кирпича. Именно эти материалы способны в полной мере удовлетворить запросы застройщика для установки уличной печи из кирпича (или любого другого материала) и мангала во дворе. Более простым вариантом установки уличной печи своими руками считается приобретение уже готовой модели, изготовленной из металлического или чугунного каркаса. Такой выбор потребует дополнительных расходов, но он подходит для тех, кто не располагает временем на проведение монтажных работ или же не знает, как сделать уличную печь с коптильней и другими функциями самостоятельно.

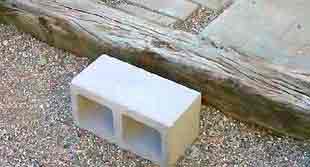

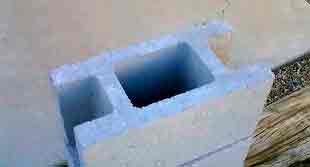

Газобетон, будучи самым дешевым материалом, существенно уступает кирпичной кладке с высокими огнеупорными свойствами внешней привлекательностью. Уличный мангал из блоков нуждается в финишной облицовке.

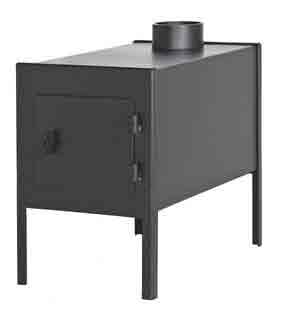

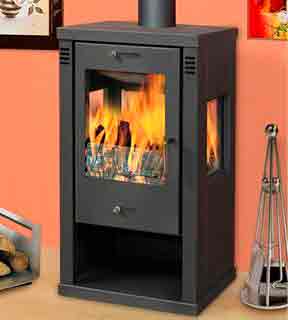

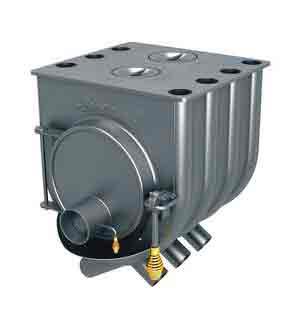

Для людей, готовых выложить лишние деньги за уже готовую к сборке печную конструкцию, предлагается много интересных решений. Например, можно приобрести готовую печь барбекю. В данном случае есть и положительные моменты:

  • высокая скорость получения готовой к эксплуатации печи;
  • простота монтажа устройства — справиться с работой по прилагаемой производителем инструкции сможет даже новичок, достаточно только иметь специальный клей и весь комплект изделия.

Единственной сложностью использования готовой уличной печи или гриль барбекю является то, что корпус топки все равно придется делать самостоятельно.

Несмотря на видимое удобство применения готовых вариантов, подобрать удовлетворяющие по всем параметрам уличные барбекю или варочную печь не так-то просто. Учитывая это, опытные мастера рекомендуют выделить свободное время и построить уличное барбекю своими руками. В этом есть несомненные преимущества, пренебрегать которыми не стоит, поскольку можно значительно сэкономить на собственном комфорте. Например, уличная печь для дачи из кирпича или любого другого материала будет иметь размеры, строение корпуса и облицовку, которые полностью соответствуют дизайну частного дома или дачи.

Выбор места для возведения конструкции

Когда вопрос о том, что это будет за конструкция, например финская уличная печь или русская, из кирпича или металла, решен, можно приступать к выбору места выполнения работ. При наличии уже готового коттеджа установка печи или барбекю для дачи требует соблюдения ряда правил и требований пожарной безопасности:

  1. Закладывается конструкция рядом с зоной отдыха, например около веранды или террасы. Если ни того, ни другого на участке нет, то необходимо продумать вариант строительства навеса и монтажа скамеек. Универсальная уличная печь от этого только выиграет.
  2. Размер конструкции определяется хозяином дома в зависимости от финансовых возможностей и запросов. Однако если это просто мангал из кирпича, то слишком большим его делать не стоит.
  3. Во избежание проникновения дыма в жилые помещения уличная русская печь или другая ее вариация должна сооружаться с подветренной стороны участка, при этом нужно избегать мест рядом с кустами и ветвистыми деревьями, на состояние которых негативно сказывается воздействие высоких температур.
  4. Уличные печи для дачи своими руками не следует закладывать близко к постройкам из быстровоспламеняющихся материалов.
  5. Участок вокруг печки для приготовления пищи на расстоянии нескольких метров обкладывается плиткой либо заливается бетоном.
  6. Для удобства рекомендуется сделать дорожку к жилым постройкам и установить уличное освещение, что позволит любителям вечернего и ночного отдыха с комфортом добраться из беседки, где расположена простая уличная печь для готовки еды или копчения, до дома.

Подготовительные работы перед строительством

Возведение любых объектов, в т. ч. и уличного мангала или печи, начинается с составления подробного плана предстоящих работ, поэтому изначально создается чертеж со всеми элементами будущей постройки. На данном этапе важно выбрать место расположения, определиться с вариантом дизайна и габаритами печи, составить чертежи. Все это необходимо для грамотного расчета нужных материалов и сокращения времени на возведение конструкции, иначе уличная печь из кирпича будет слишком дорогой.

Избежать проблем при монтаже печи и ее обслуживании можно, выбирая только качественные материалы и строительные смеси, особенно если это построенная печь для казана или дровяная.

По опыту печников можно говорить о целесообразности использования нового кирпича, не применяемого ранее в работе, что поможет существенно сократить расход цемента и увеличить прочность кладки печи с мангалом или другой конструкции в целом. Б/у кирпич может использоваться в качестве экономичного варианта, но только для обустройства внутренней конструкции печи или барбекю для дачи, пройдя предварительно тщательную зачистку от сажи, раствора и других старых смесей.

Правила приготовления раствора

Перед тем как построить печь на даче, готовят раствор. Немаловажным обстоятельством считается его консистенция — масса должна получиться пластичная, не жидкая. Если вы строите уличную печь своими руками с применением глины, то в нее добавляется песок. Для строительства печи с казаном или коптильней подходит не вся глина, а только соответствующая по степени жирности.

Для проверки следует приготовить имеющуюся глину и песок по 1 л каждого компонента. Масса тщательно перемешивается, и из нее катаются шарики 5 мм в диаметре. Как только они высохнут, их бросают с высоты 1 м на твердую поверхность. По тому шарику, который не потрескался и не разбился, можно судить о высоком качестве раствора и правильной пропорции составляющих компонентов.

Глина требует предварительного замачивания в воде на 2-3 дня. После процедуры раствор тщательно перемешивается, удаляется мусор, разминаются комочки до образования однородного состава. Строители рекомендуют для лучшей консистенции готовой массы просеивать сухие смеси ситом с ячейками сечением не более 1,5 мм.

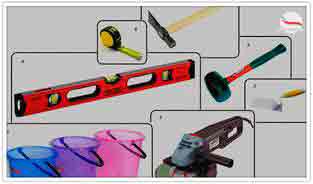

Необходимые инструменты

Набор инструментов и материалов, необходимых для строительства печи и мангалов, очень простой и может быть закуплен в любых строительных магазинах. Это:

  1. Газобетонные блоки или огнеупорный кирпич — основные материалы для строительства печи на даче своими руками, расход которых рассчитывается по чертежу.
  2. Облицовочный материал.
  3. Глина и песок в нужной пропорции — требуется для приготовления раствора на будущую кладку.
  4. Цементная смесь для заливки фундамента под уличную печь.
  5. Дверцы на поддувало и топку.
  6. Строительные инструменты для замеров — уровень, шнур для нанесения разметки.
  7. Инструменты для монтажа — лопата, шпатель, кельма.

Инструкция кладки уличной дровяной печки своими руками

Как только все приготовления по разработке чертежа и закупки материалов для того, чтобы была построена русская печь своими руками или мангал с крышей, будут завершены, можно приступать к очистке стройплощадки от мусора и выравниванию поверхности. С помощью данной инструкции может быть построена уличная печь-мангал-коптильня из кирпича своими руками. Далее следует монтаж конструкции в несколько этапов.

Первый — сооружение фундамента.

Дачные уличные печи имеют основу, которая должна быть прочной и мощной, способной выдерживать нагрузку постройки.

  1. Разметка выполняется при помощи шнура так, чтобы ширина замеров превышала ширину каркаса печки на 10 см.
  2. Далее выкапывается яма по размерам фундамента на глубину порядка 50 см.
  3. На дно ямы насыпается щебень или битый кирпич, все утрамбовывается.
  4. Заливается бетонная смесь, для приготовления которой смешивается цемент М300 и песок в пропорции 1:3 соответственно.

Второй этап — выполнение кладки:

  1. Для обеспечения гидроизоляции готового фундамента используют рубероид.
  2. Затем можно начинать строительство самого каркаса печи. Первый кирпич первого ряда должен быть цельным, второй — половинный или ¾. Ко второму ряду приступают только после завершения первого с проверкой параллельности кладки к уровню земли уровнем.
  3. Далее крепится поддувальная дверца, края которой для дополнительного уплотнения обматываются огнеупорным асбестовым шнуром.
  4. Порядовки должны содержать проволоку диаметром не менее 3 мм, к которой в будущем будет крепиться дверца. За счет нее обеспечивается надежное скрепление. Проволока прокладывается в борозде кирпича, предварительно высверленная болгаркой. От дверцы до кладки должно быть расстояние не менее 10 мм для того, чтобы при нагревании металлические изделия не соприкасались с кирпичом. Специалисты не рекомендуют заменять проволоку пластинами из металла по причине неудобства крепления к ним дверцы, если это чугунная печь. Обычная сварка не может использоваться для соединения металлических деталей к чугунным элементам. Об этом нужно позаботиться еще до того, как проекты будут одобрены.
  5. Как только поддувало будет перекрыто, осуществляется монтаж колосников. Для этого выполняются отверстия в каркасе так, чтобы колосник не выпирал за ряд кладки сложенных кирпичей.
  6. Ряд кладки до второй дверцы при необходимости монтируется из подрезанных болгаркой бесплатных кирпичей.
  7. В завершении конструкция накрывается плитой из камня или металла — она служит в качестве варочной поверхности.

Затем следует монтаж трубы дымохода. Печь на улице оптимально должна содержать модульный дымоход, выступающий долговечной конструкцией, не требующей особых навыков при строительстве, что очень важно, если раньше хозяин не делал этого никогда. Со строительством уличных печей можно справиться, придерживаясь следующих рекомендаций:

  • дымоход возводят только с поверхности печи, даже если она с тандыром;
  • все модули плотно монтируются друг к другу;
  • соединительные элементы кладутся так, чтобы в тот момент, когда будет использоваться уличная печь-камин, можно было свободно их почистить;
  • не допускаются стыки в стене или перекрытии;
  • кронштейны устанавливаются на расстоянии 2 м друг от друга;
  • дверца может быть чугунной либо стеклянной (во втором случае появляется возможность наблюдать за огнем во время использования).

Для изолирования стыков могут использоваться хомуты либо термостойкий герметик.

На заключительном этапе, когда собранная конструкция с казаном своими руками будет полностью готова, остается построить беседку, где одна из стен будет представлять собой мини-печь. Для придания внешней привлекательности садовые печи можно облицевать плиткой или штукатуркой.

Таким образом, если есть многофункциональная металлическая или кирпичная варочная печь, сделанная своими руками (для этого могут подойти и подручные материалы, например использованный кирпич или железный каркас) придомовую территорию или дачный участок удастся полноценно использовать для отдыха. Интересные варианты конструкции каминного комплекса могут стать красивым декоративным оформлением свободной площади рядом с частным домом за сравнительно небольшие деньги.

Источник: http://domolist.ru/letnyaya-kuhnya/kak-postroit-ulichnuyu-pech/

Строим кирпичную печь на улице своими руками

Для большинства россиян лето — это прежде всего дачный сезон. Но дача — это ведь не только рутинные посадка растений, прополка и полив грядок. Это еще и свежий воздух, чудесные пейзажи, прогулки вдоль реки…

А еда на природе — это же просто песня. Даже самые нехитрые блюда на даче приобретают непревзойденный вкус, тем более, если их приготовить прямо на улице.

Тут и появляется потребность в сооружении уличной печи из кирпича, сопряженная для многих с колоссальными затратами. На самом деле прибегать к помощи дорогостоящих специалистов нет необходимости. Совсем несложно построить самую простую печь из кирпича своими руками.

Разновидности уличных конструкций

К основным типам уличных печей относят:

  • русская печь;
  • камин;
  • тандыр;
  • мини-печь на отработке (буржуйка).

1. Русская — самая распространенная конструкция.

Для нее характерно дополнительное утепление боковых стенок (до ширины примерно 25 см), чтобы тепло расходовалось в меньших количествах. Данную конструкцию можно использовать даже в холодное время года, но необходимо следить за тем, чтобы температура воздуха не опускалась ниже 10 градусов.

По своим размерам русские печи делятся на три подгруппы:

  1. большие (150*240 см);
  2. средние (150*170 см);
  3. мини (150*160 см).

Плюсы и минусы:

К достоинствам русской печи можно отнести следующие:

  • универсальны: можно готовить на ней и супы, и шашлык, и выпечку;
  • для постройки используются относительно дешевые стройматериалы;
  • они экономичны (КПД >60%);
  • можно использовать любое твердое топливо для растопки;
  • просты в эксплуатации;
  • безопасны — низкая вероятность выпадания углей и искр благодаря глубокорасположенной топке;
  • вкусовые качества блюд, приготовленных в печи, превосходны.

Недостатки:

  • необходимо использовать твердое топливо, которое медленно горит;
  • наличие отходов (золы), которые нуждаются в утилизации;
  • длительная протопка и прогрев;
  • большие габариты.

Данный вариант приемлем, если площадь участка невелика, и если дачники не планируют регулярно готовить пищу на свежем воздухе.

Конструкция камина дает возможность наблюдать за процессом приготовления пищи. На открытом огне можно готовить мясо, рыбу, овощи.

Уличный камин отличается от тех, что устанавливают в помещении, прежде всего материалами, из которых изготовлен: они должны быть устойчивы к погодным явлениям.

Самый простой вариант камина выглядит как небольшой очаг, декорированный необходимым образом. Существуют и массивные конструкции, которые могут иметь крышу, а для сооружения их используется камень или кирпич.

Работать они могут как на дровах и угле, так и на жидком топливе или природном газе.

Главное отличие их от русских печей для дачи — создание уютной умиротворяющей обстановки для отдыха.

Печь Тандыр — это по истине «чудо печь», известна любителям восточной и кавказской кухни.

Его используют для жарки и копчения мяса, рыбы, приготовления лепешек и плова.

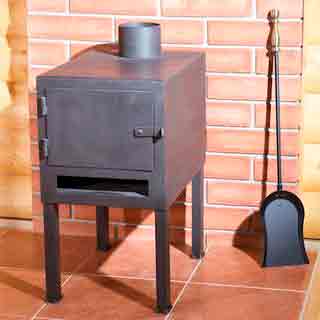

4. Мини-печь на отработке

Это относительно недорогая, простая для установки и эксплуатации конструкция.

Какой материал использовать

От функционала перейдем к материалам, из которых можно изготовить печь для дачи. Это газобетон и кирпич.

Этот материал обойдется дешевле, но печь не будет радовать вас привлекательным внешним видом. Они требуют дополнительной облицовки , что тоже требует вложений.

дороже по цене, но стоимость их окупится отличными функциональными возможностями и стильным дизайном.

Советуем все-таки прежде всего выбирать качество, ведь, как известно, «скупой платит дважды». Имейте в виду, что и кирпич должен быть только новый, иначе он не справится с постоянными изменениями температурного режима.

Качественные кирпичные печи устойчивы к любым температурам, газобетон же отличается низкой морозоустойчивостью, что подойдет не для всех регионов нашей страны.

Для дальнейшего анализа выбираем — кирпич.

Выбираем место

Чтобы определиться с местом на улице, где будет установлена печь, необходимо учесть следующие нюансы:

  • Печка должна быть близко к тому месту, где планируете принимать пищу: на летней кухне, возле беседки, неподалеку от обеденного стола.
  • Лучше, если поблизости будет источник воды, а также электричество.
  • Печку предпочтительно расположить в отдалении от выгребной ямы, туалета, сарая для домашнего скота.
  • Дорога — источник вредных газов и пыли — должна быть как можно дальше от печи.

Подготовка инструментов и материалов

С типом мы определились: это будет печь из кирпича. Место для нее выбрали. Настало время подготовить необходимые инструменты и материалы, и тогда можно приступать к работе.

Для изготовления печи вам необходимо обзавестись следующими стройматериалами:

  • огнеупорным кирпичом;
  • облицовочным кирпичом;
  • глиной, из которой вы в последствии выполните кладку (заменой глине вполне сможет послужить специальная строительная смесь, которая дороже по стоимости, но проста в использовании);
  • цементом, песком, щебенкой, стальными стержнями (они понадобятся вам, чтоб соорудить постамент);
  • дверцами (ими будут оснащены топка и поддувало);
  • стальной трубой (для монтирования дымохода);
  • асбестоцементным листом.

Невозможно построить даже самую простую печь, не имея под рукой:

  • строительного уровня;
  • кельмы;
  • лопаты;
  • шнура для разметки;
  • молотка;
  • «болгарки» (угловой шлифовальной машины).

Приступаем к работе!

Когда все материалы и инструменты подготовлены, можно начинать поэтапную работу.

1. Закладываем фундамент.

Печь для дачи будет базироваться на обычном ленточном фундаменте.

Этапы работы:

  • Разметить место фундамента, используя шнур. Основание печи должно возводиться в соответствии со строгими геометрическими пропорциями. Для этого советуем прибегать к помощи строительного уровня.
  • Подготовить траншею (яму глубиной до 50 см).
  • Предварительно утрамбовав землю, положить на дно металлические прутья, а затем засыпать яму щебнем. Чтобы грунт не осел, можно дополнительно установить прутья поперек ямы.
  • Развести цемент с песком (1:3) и залить фундамент. Через несколько дней он застынет полностью. Чтоб цемент не растрескался при жаркой погоде, можно регулярно совершать его полив.
  • Для защиты готового фундамента от попадания воды покрыть его слоем рубероида.
  • Для поднятия основания установите шлакоблочное основание и покройте его слоем асбеста. Другой способ — это установка дощатой опалубки, которую тоже заливают раствором цемента и песка.
  • Разметить границы будущей конструкции.

2. Возводим кирпичные стены.

Это также можно сделать своими руками:

  • Кирпич можно укладывать двумя способами: горизонтально или на ребро. Направление можно контролировать натянутой веревкой. Используйте строительный уровень и отвес, чтобы кладка была ровной.
  • После того, как первый ряд будет уложен, приступаем к установке дверки поддувала: с помощью проволоки (диаметр ее 3 мм) они будут крепиться к кирпичной кладке. Предварительно необходимо проделать в кирпичах надрезы, используя «болгарку».
  • Продолжаем кладку, не забывая следить за толщиной шва: она должна составлять 7 мм. Затем КИРПИЧ следует прижать и пристукнуть молоточком, а излишки раствора удалить с помощью мастерка.
  • Не забудьте предусмотреть на чертеже ПЕЧИ вторые дверки поддувала.
  • Когда закончите кладку кирпича, поверх них необходимо уложить плиту из асбестоцемента, в которой должны быть отверстия для воздуха. Эта плита нужна нам для приготовления или разогрева пищи.
  • В процессе укладки кирпича вы можете трансформировать конструкцию печи по своему вкусу: оборудовать места для духовки, лежанки и т.д.

3. Укладываем печную арку.

Укладка арки считается самым сложным этапом в построении печи. А если печь будет располагаться на улице, тем более арка должна быть аккуратной, ведь она всегда будет на виду у вас и ваших гостей.

Перед кладкой кирпичей хорошо, если в жарочной и топочной камерах будут вмонтированы две фанеры, а кладка будет производиться на их поверхность.

Будьте внимательны и аккуратны, выкладывая кирпичи. Окончив работу, уберите фанерки и оцените красоту готовой печной арки, которую вы создали своими руками.

4. Устанавливаем дымоход.

Дым из печи удаляется с помощью дымохода. Он обычно представляет собой стальную трубу, которую устанавливают на задней стенке печи и цементируют.

Для предотвращения ожогов открытая нижняя часть дымохода тоже покрывается цементом и закладывается кирпичами.

5. Придаем печи эстетический законченный вид.

Вашу печь для дачи можно превратить в настоящее произведение искусства, используя любой термостойкий материал: отделочный кирпич, плитку или керамогранит.

Используйте фантазию и создайте уют вокруг вашего очага: можно оборудовать печь барной стойкой, можно установить рядом мойку, шкафчики для посуды и продуктов.

6. Проверяем нашу печь, то есть затапливаем.

Необходимо обратить внимание на тягу, на наличие щелей, которые могут пропускать дым. Когда вы убедитесь, что ваша печь исправна и не имеет недочетов, можно приступать к приготовлению пищи на ней.

И не забывайте соблюдать технику безопасности!

Обязательно посмотрите небольшое, но очень полезное видео:

тем, кто все же решился на самостоятельную установку

  1. Определитесь с типом печи, устанавливаемой на улице.
  2. Определитесь с местом, на котором печь будет установлена.
  3. Подготовьте чертеж вашей будущей печи.
  4. Составьте список необходимых материалов и инструментов, проанализируйте рынок стройматериалов, а на основании него составьте смету расходов.
  5. Разработайте поэтапный план установки печи, это поможет сориентироваться по срокам, которые займет строительство.
  6. Приступайте к строительству! И пусть ваша печь долго радует вас и ваших близких вкуснейшими блюдами, приготовленными на ней.

Источник: http://pechinfo.ru/material/iz-kirpicha/stroim-kirpichnuyu-pech-na-ulitse-svoimi-rukami

Самодельная русская печь на улице под навесом — простой вариант изготовления

На сколько это удобно — иметь русскую печь, работающую прямо на улице, уже давно оценили дачники, садоводы, владельцы приусадебных участков. Она лучше всякой мультиварки жарит, коптит, тушит, томит и парит. К тому же весь процесс приготовления пищи происходит на свежем воздухе. А чтобы неожиданное ненастье не омрачило таинство создания вкусных блюд, установить такую печь следует под защитой навеса или крыши.

Особенности

Русская печь для улицы в отличие от классической модели оснащена горизонтально расположенным топливником и подом. Её дымовая труба более короткая, а боковые стенки утеплённые, что способствует увеличению КПД при меньшем расходовании топлива.

Для удобства пользования камеру для готовки в такой печи размещают с фронтальной части, а топочный отдел с левого бока. Рациональное устройство жарочной камеры позволяет использовать её не только для варки или жарки продуктов, но и как шашлычницу, коптильню для мяса или рыбы. А если установить заслонку, то она превращается в духовку для выпечки кулинарных изделий и хлеба.

Материалы и количество кирпича

Для кладки печи своими руками нужно заранее закупить все строительные материалы и печную фурнитуру:

Подручные инструменты

Комплект необходимых инструментов так же собирают заранее. Он должен состоять из:

  • Шлифмашинки угловой 230-ка;
  • Шлифмашинки угловая 125-ка (не обязательно, но желательно, чтобы не переставлять круг и чашку);
  • удлинителя с тройником (чтобы не переключать розетки);
  • уровня 80 см;
  • уровня 30 см;
  • линейки металлической 1 м;
  • рулетки 3м;
  • мастерка строительного кладочного;
  • молотка обычного и резинового;
  • миксера с насадкой для приготовления раствора или дрели с регулирующимися оборотами;
  • ведра для замешивания раствора;
  • емкости для замачивания кирпича;
  • тряпки для рук и кирпича;
  • бетономешалки (хотя можно мешать и вручную);
  • лопаты.

к содержанию ↑

Приготовление раствора

Раствор для кладки печи должен быть не только жаропрочным, но и пластичным, чтобы максимально упростить кладочный процесс. Приготовление раствора следует начинать с проверки качества глины. Для этого берут несколько частей глины с одинаковым объёмом и добавить воду, в таком количестве, чтобы получилась густая масса.

Затем в каждую часть вводят песок в разных пропорциях. Образованные смеси нужно основательно перемещать, разбавляя водой до нужной консистенции. Примерно, через 2 — 3 часа проводят испытание раствора. Для этих целей в смесь вводят деревянную палку или другой предмет, достают её и встряхивают.

О качестве раствора можно судить по толщине слоя, оставшегося на поверхности предмета:

    менее 2 мм — не достаточно глины;

более 3 мм — мало песка.

Правильность подбора ингредиентов можно проверить и таким способом:

из каждого пробного состава раствора слепить жгуты толщиной 10 — 15 мм;

оставить их на 2 — 3 дня для полного высыхания;

проверить качество глинопесчаного раствора по состоянию жгутов: трещины на образце из правильного состава смеси образуются только на поверхности, а внутренняя часть останется цельной, без разрывов.

Определившись о пропорциями, приступают к замесу основного объёма смеси:

замачивают глину на 2 — 3 суток в воде, перемешивая периодически с помощью лопаты;

песок просеивают через металлическое сито с размером ячейки 1,5 мм, отделяя различные примеси в виде мелких камешек, ракушек и т. п. При большом загрязнении песок промывают и сушат;

отстоявшийся глиняный водный состав также пропускают через сито для удаления инородных включений;

соединяют одни ингредиенты в одной ёмкости и смешивают до густой консистенции.

Количество кирпича и какого

Для возведения уличной печи используют кирпич обладающий:

стойкостью к воздействию температур выше 1000ºС;

способностью сохранять целостность пр резких скачках температур.

Печным кирпичом М200 или М250 красного цвета выкладывают внутренние поверхности корпуса печи. Он обеспечивает более равномерный прогрев печи, равномерную теплоотдачу. У печного кирпича очень плотная структура и низкий коэффициент поглощения влаги. Для кладки русской печи на улице его потребуется 550 шт.

В топочной камере и дымоходе температура может достигать 1300ºС, поэтому для её возведения нужен более огнеупорный кирпич — шамотный. В его состав входит огнеупорная глина, которая и обеспечивает его высокую термостойкость и жаростойкость. Обычно для изоляции огня в русской печи используют шамотный кирпич марки Ш8 размерами 250х120х55 мм. В данном случае его потребуется 150 шт.

Инструкция по изготовлению

Русская печь на улице обычно имеет сравнительно небольшие габариты, занимает не много места и быстро прогревается. Их строительство не требует особых профессиональных навыков. При правильной подготовке и наличие под рукой порядовке её вполне можно соорудить своими руками.

Уличная русская печь — тяжёлая массивная конструкция. Поэтому в качестве опоры грунтовой подушки или бетонной стяжки будет не достаточно. Под такую печь следует соорудить железобетонное основание в форме плиты. Глубина её подземной части должна быть минимум 50 см и выступать над поверхностью земли на 10 см. Пошагово процесс заливки фундамента выглядит следующим образом:

отрывают котлован на 25 — 30 см глубже и шире с каждой стороны на 10 см будущей конструкции и утрамбовывают его дно;

укладывают слой песка толщиной 15 см и уплотняют с проливкой водой;

устраивают щебёночную подушку толщиной 10 — 15 см с послойным уплотнением;

устанавливают опалубку, сбивая её из отдельных досок. Использовать для этих целей лучше листы фанеры, разрезав их на детали подходящего размера. Опалубка из щитов фанеры не имеет больших зазоров, не пропускает влагу, хорошо удерживают бетон в заданной форме, а конструкцию из досок желательно изнутри оббить рубероидом или полотнами полиэтиленовой плёнки;

монтируют армирующую конструкцию из двух слоев арматурной сетки. Одну из них укладывают в нижней, а другую в верхней части монолитной плиты. Между собой их соединяют вертикальными прутами арматуры. Связывают все эти элементы в единую систему вязальной стальной проволокой;

заливку бетона осуществляют слоями, уплотняя каждый слой строительным вибратором;

бетонная смесь набирает первоначальную прочность в течение недели. В этот период верхняя плоскость фундаментной плиты должна быть закрыта полиэтиленовой плёнкой. Периодически её нужно снимать и проливать смесь водой, что бы конструкция могла просохнуть равномерно, без образования трещин;

теперь можно снять опалубку. Кладочные же работы рекомендуется начинать не ранее, чем через 25 — 30 дней.

Для защиты от воздействия почвенных вод боковые поверхности готовой опоры обмазывают горячим битумом за 2 раза, на верхнюю поверхность наклеивают на битуме два слоя рубероида.

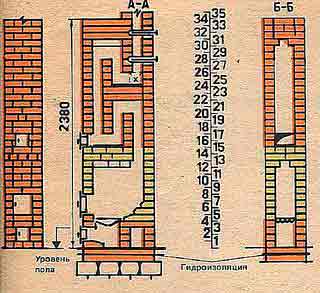

Кладка печи и дымохода

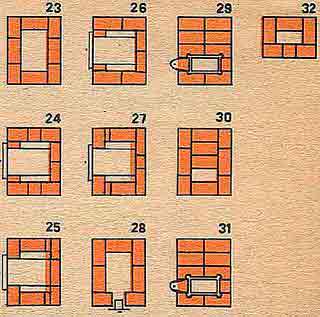

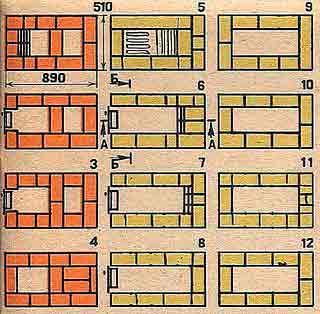

Порядовка уличной русской печи

Кладка согласно порядовки подставки печи с соблюдением перевязки

Перекрытие элементов подставки

Перевязка элементов перекрытия и формирование днища топки

Кладка топки с футеровкой шамотным кирпичом, установка дверцы

Перекрытие топочной камеры, установка решётки для барбекю

Формирование стенок жарочной камеры с перевязкой кирпича в каждом последующем ряду

Перекрытие жарочной камеры. Монтаж варочной плиты и асбестоцементного шнура в зазоры между неё и кирпичной поверхностью

Кладка свода жарочной камеры, продолжение формирования стен

Кладка козырька по периметру корпуса. Для этого крайние ряды корпуса выдвигаются

Сужение дымового отверстия

Полное перекрытие жарочной камеры и формирование дымового канала

Окончание формирования крышки жарочной камеры и дымового канала

Начало возведения дымохода

Перевязка первого ряда дымохода

Кладка дымовой трубы нужной высоты

Пример готовой работы

Изготовление навеса

Навес над русской печью на улице может иметь квадратную, прямоугольную или многогранную форму и возводиться из любого материала: металла, поликорбаната, дерева. Быстрее и экономичнее опор и других несущих конструкции использовать древесину хвойных пород или липы.

После разметки размеров постройки выполняется:

Выемка грунта под фундамент. Траншей глубиной не менее 30 см откапывают по периметру будущего навеса.

Уплотнение дна траншеи щебнем.

Укладка двух прутов арматуры диаметром 10 мм по всей длине траншеи и заливка бетонного раствора 15 см;

Монтаж каркаса из 4 стоек, скреплённых между собой в в верхней части распорками и брусом. Нижняя часть опор фиксируется к монолитной ленте с помощью металлических уголков.

Этап возведение крыши является самым ответственным элементом сооружения и имеет стропильную систему, способную выдержать вес кровельного покрытия и воздействие снеговой и ветровой нагрузки:

  1. Стропила крепят к горизонтальным брусьям каркаса, к ним прибивают обрешётку, на которую укладывают кровельный материал.
  2. Форма крыши для навеса над русской печью на улице может иметь двухскатную, вальмовую, или шатровую форму.
  3. Для кровельного покрытия используют битумную черепицу, деревянную дранку или металлопрофиль.
  4. Важный момент в этой конструкции — это защита примыкания кровельного покрытия к дымоходу от возгораний.
  5. Дымовую трубу нужно обрамить стальным фартуком, прикрепив его к обрешётке дюбелями или саморезами.
  6. Чтобы влага не проникала через зазоры между фартуком и кровельным покрытием, их следует заполнить силиконовым герметиком.

    Грунт на площадке под навесом нужно разровнять и уплотнить. Затем отсыпать слой щебёнки толщиной 15 — 20 см, выполнить песчаную подушку. Финишное напольное покрытие можно изготовить из тротуарной плитки или плоского камня. У основания под полы обязательно должен быть уклон в одну сторону для стока воды.

    Пример навеса для печи

    Кроме того, все деревянные элементы нужно пропитать специальными составами для повышения огнестойкости и влагостойкости.

    Сушка и финальные работы

    Перед тем, как начать использовать печь с максимальной теплоотдачей, её нужно просушить небольшими порциями топлива. Приступать к сушке нужно разу же после окончания кладочных работ и проводить ежедневно до того момента, пока не исчезнут все сырые пятна на поверхности корпуса, а дверца поддувала будет оставаться сухой без капель конденсата. В летнее время достаточно недели, но а зимой на улице такие работы вряд ли возьмётся выполнять.

    Украсить русскую печь на улице можно своими руками с помощью декоративной штукатурки или облицовки плиткой.

    Построить русскую печь на улице можно за несколько дней, пользоваться её долгое время. От непогоды и жарких лучей спасёт навес, под которым кроме печи можно удобно расположить обеденный стол, скамьи и кухонную утварь.

    Источник: http://pechnoy.guru/pechi/otopitelnye/russkaya-pech/rp-svoimi-rukami/russkuaya-pech-na-ulitse-pod-navesom-svoimi-rukami.html

    Мини печь для дачи

    Печь в дачном домике просто необходима, особенно в тех случаях, когда садовый участок используется не только как место отдыха, но и для плодотворной сельскохозяйственной работы, плоды которой обеспечивают садовода и его семью овощами и фруктами на всю зиму. Если дача служит своеобразным источником благосостояния, то ее владельцам приходится трудиться на земле с ранней весны и до поздней осени. В период «межсезонья», а иногда даже и летом, ночи бывают достаточно холодными, и поэтому без отопления будет очень некомфортно находиться в домике. Кроме этого, никак не обойтись в загородных условиях и без горячей пищи, а на костре готовить неудобно, да и не слишком гигиенично. И в том, и в другом случае на помощь всегда может прийти печь. Кроме того, можно вспомнить и об эстетической составляющей вопроса — большинство людей очень любят посидеть у открытой топки, наблюдая за языками пламени. Особенно приятно устроить такой уютный вечер и расслабиться в удобном кресле после активной работы в саду.

    Мини печь для дачи

    Как известно, далеко не все загородные домики могут похвастать большой площадью, поэтому чаще всего для таких условий выбирается мини печь для дачи.

    Критерии выбора дачной печи

    Исходя из конкретных условий будущей эксплуатации, необходимо определить критерии, по которым стоит подбирать печь для дачного домика. К ним могут относиться не только технические и эргономические характеристики, но и экономические соображения.

    Печка для условий дачного дома должна отвечать ряду важных критериев

    1. Компактность прибора или кирпичного сооружения является одним из главных условий для небольшого помещения дачи.
    2. Важнейшим условием для дачной печи является ее безопасность, так как обычно загородные домики возводят из древесины, которая быстро высыхает на солнце и при попадании на нее искр может вспыхнуть буквально как спичка. Кроме этого, сам прибор и дымоотводная труба должны быть полностью герметичны, иметь отличную внутреннюю тягу, так как угарный газ, попавший в помещения, может привести к необратимым трагическим последствиям.
    3. Печь, устанавливаемая на даче и не используемая в зимний период, должна выдержать без топки этот достаточно длительный период и не отсыреть.
    4. Быстрые растопка и прогревание прибора, распространение тепла по по мещениям тоже являются важными условиями для дачной печки, так как в дождливую погоду или просто по завершении работ в огороде хочется как можно быстрее расслабиться в тепле и выпить горячего чая.
    5. Желательно иметь на даче печь с большой дверцей топки – чтобы она смогла выполнять роль камина, так как без вечерних посиделок около огня будет обойтись достаточно сложно.
    6. Длительное сохранение тепла особенно необходимо, если дачники приезжают на дачу с ночевкой , чтобы тепла от протопленной с вечера печи хватало до утра.
    7. Без варочной поверхности в дачной печи будет обойтись непросто, особенно в тех случаях, если в поселке достаточно часто отключают электричество и не проведено газоснабжение.
    8. Немаловажным фактором является топливо, необходимое для печи. Чтобы сэкономить, стоит выбирать «всеядный» отопительный прибор, который можно будет натопить разными видами топлива — дровами, хворостом , брикетами, пеллетами , углем и даже бытовым мусором.
    9. Желательно, чтобы в печи было предусмотрено встраивание регистра горячего водоснабжения для душа.
    10. Простота выбранной конструкции отопительного прибора позволит установить или сложить его самостоятельно и сэкономить значительную сумму, так как вызов мастеров будет стоить достаточно дорого.
    11. Эстетичный внешний вид печи тоже немаловажен, так как она может декоративно преобразить помещение или, наоборот, внести в его оформление дисгармонию.

    Разновидности мини-печей по материалу изготовления

    Дачные мини-печки могут быть изготовлены из разных материалов – так, они бывают стальными, чугунными и кирпичными. Каждая из разновидностей имеет свои достоинства и недостатки. Какой тип будет предпочтительнее — зависит от нескольких критериев, которые будут рассмотрены ниже.

    Стальные печи

    Стальные печи можно назвать идеальным вариантом для установки их на даче. Конечно, изготовленные самостоятельно, они не будут выглядеть так же эстетично, как приобретенные в специализированных магазинах, но зато обойдутся самодельные печи гораздо дешевле.

    Стальные печи — наиболее доступны по стоимости и просты в установке

    Печь из стали является самым легким по весу и доступным по цене отопительным прибором. Она, как правило, достаточно мобильна, поэтому при желании на летний период ее можно даже переместить в беседку или на веранду, отсоединив от дымохода. Компактность стального прибора позволяет установить его в небольшом помещении, а его относительная легкость не требует устройства под него монолитного бетонного фундамента – достаточно будет организовать негорючий настил из асбестового и металлического листа.

    Печи из этого материала почти всегда имеют варочную поверхность, которая достаточно быстро прогревается и остается горячей на протяжении всей топки. Кроме этого, можно выбрать модель, имеющую духовку, позволяющую в дачных условиях выпекать хлеб или пироги.

    К недостаткам стальных изделий можно отнести следующие моменты:

    • Такие печи менее долговечны, чем чугунные или кирпичные, но так как топиться они будут не постоянно, то окислы металла, которые образуются под воздействием пламени и температур во время топок, в перерывах между ними, взаимодействуя с кислородом, образуют толстый жаропрочный нагар. Именно этот слой позволяет эксплуатировать печь в течение 18÷30 лет, то есть вдвое или трое дольше, чем при регулярном протапливании.
    • Не все стальные печи, хорошо зарекомендовавшие себя в иных условиях, подойдут для установки в дачных помещениях. Например, к таким можно отнести модели длительного горения «Слобожанка» или « Бубафоня », а также некоторые другие варианты. Они не рекомендованы по следующим причинам:

    — долгий нагрев поверхности;

    — отсутствие полноценной варочной поверхности;

    — имея относительно небольшой размер, все же занимают немало места, так как их нельзя устанавливать вплотную к стене;

    — не имеют стеклянных дверец, поэтому их можно использовать в качестве камина, только открыв настежь сплошную дверь. « Бубафоня » и вовсе невозможно использовать в этой роли.

    — достаточно неэстетичный внешний вид печей.

    • Нельзя использовать в помещениях дачи печи, работающие на отработке, так как они издают неприятный и вредный для здоровья запах. Кроме этого, они довольно-таки пожаро — и взрывоопасны.

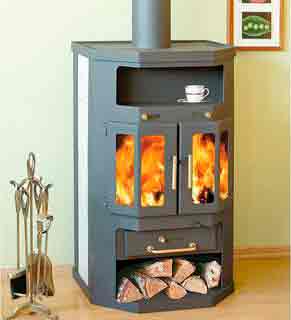

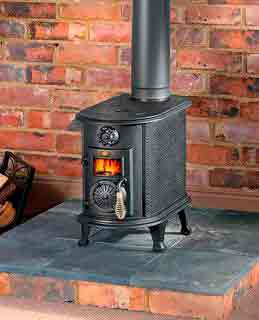

    Чугунные мини-печи

    Чугунные печи имеют множество преимуществ и отлично подходят для дачных условий, но только при условии стационарной установки. Этот металл обладает большой массой, и нужно учесть то, что вынести такую печь на улицу в летний период, скорее всего, не получится. Кроме этого, встроить самостоятельно в чугунную модель регистр ГВС также не удастся, так как чугун почти невозможно обработать в домашних условиях. Поэтому, если задумано установить печь с этой функцией, то нужно сразу приобретать модель, которая изначально ею оснащена.

    Чугунная печь — надежна, долговечна, имеет высокую теплоотдачу

    Це на на чугунные изделия достаточно высока, но и прослужит такая печь очень долго, если , конечно, не будет подвергаться резким перепадам температур (чугун может дать трещину, когда , например, на раскаленную печь выплескивается ведро холодной воды), и чрезмерным механическим нагрузкам – этот металл не любит ударов.

    Под чугунную печь необходимо устраивать фундамент, так как она очень тяжелая , и деревянный пол ее может не выдержать. Кроме этого, печь нагревается до высоких температур, поэтому фундамент необходим для соблюдения правил пожаробезопасности. Причем , он должен иметь достаточно большой размер и выходить за габариты печи на 400÷500 мм со всех сторон отопительного прибора.

    В остальном литая чугунная печь идеально подходит для дачи, что обусловлено следующими ее положительными качествами:

    • Для этого материала несущественны перерывы в отопительном периоде, так как он не окисляется и не прогорает.
    • Чугун не подвержен влиянию влажности, поэтому не покрывается ржавчиной.
    • Материал хорошо прогревается и очень долго держит тепло.
    • Обычно чугунные печи имеют достаточно большую варочную поверхность, позволяющую не только вскипятить чайник, но и установить рядом с ним кастрюлю или сковородку.
    • Как правило, отопительным приборам из этого материала придается весьма эстетичный внешний вид. Стенки печки могут быть украшены орнаментальным растительным рисунком. Чугунные печки могут иметь только декоративный внешний вид или же быть выполнены в виде кухонной плиты.
    • Подобная разновидность печей производится в большом размерном диапазоне, может иметь встроенный духовой шкаф и даже отопительный контур.

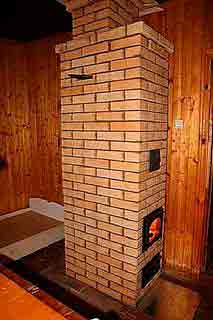

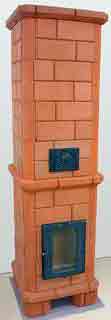

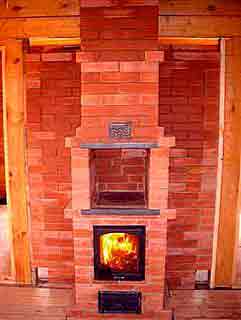

    Кирпичные печи

    Печи из кирпича считаются традиционными для частных домов в России, поэтому дачные постройки часто не являются исключением. Кирпичные печки справедливо признаны самыми надежными и теплоемкими .

    Многие владельцы загородных домов ни на что не променяют именно кирпичную печку

    Печку можно установить таким образом, что она будет обогревать сразу две комнаты без установки в нее отопительного контура. Правильно выведенная кирпичная печь с установленной задвижкой — вполне пожаробезопасна , но под такое строение нужно обязательно оборудовать надежный фундамент, полностью изолированный от фундамента стен. Это необходимо соблюсти в целях сохранения целостности кладки, так как при усадке фундамента самого дома он может потянуть за собой и основание печи.

    Следует помнить, что кирпичные печи очень не любят сырости и длительного простоя, поэтому, чтобы добиться от нужной теплоотдачи после неотапливаемого периода, необходимо провести две — три просушивающих топки без большой нагрузки. Причем , в каждой из них количество дров нужно увеличивать — этот процесс часто называют «разгоном».

    Именно по причине боязни кирпичными строениями сырости, такие печи устанавливают на даче только в тех случаях, когда загородный дом обитаем большую часть года, и есть возможность проводить периодическую топку.

    Многие жители частных или загородных дачных домов настоящими и полезными считают исключительно печи, возведенные из кирпича, не признавая отопительных приборов, изготовленных из других материалов. Действительно, кирпичные печи дарят дому особые тепл о и у ют. И что еще очень важно – они могут быть многофункциональными. Специалистами печного дела разработано немалое количество различных моделей, из которых вполне можно выбрать нужную для конкретной площади дачного дома.

    Обзор моделей небольших печей для дачи

    Чтобы легче было определиться с выбором, есть смысл рассмотреть несколько готовых моделей, изготавливаемых из различных материалов. Такие печки можно приобрести в специализированных магазинах, а некоторые из них (стальные и кирпичные), при наличии навыков, вполне можно изготовить и самостоятельно.

    Чугунные модели

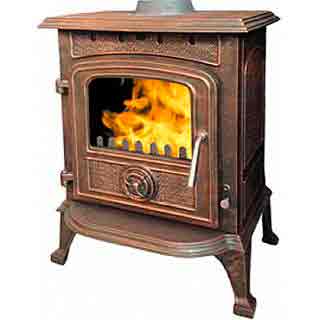

    Печь «PINETO»

    Отличная модель для дачи , как по размерам и дизайну, так и по характеристикам – печь «PINETO» польской компании «Nordflam» . Модель выполнена в «винтажном» стиле и имеет цвет бронзы, поэтому впишется в самые разные варианты интерьера, обязательно украсив его своим присутствием.

    Имея дверцу с огнеупорным стеклом, печь может быть использована в качестве камина. Варочная плита достаточно большая, чтобы на нее можно было установить два предмета посуды, то есть можно готовить сразу два блюда . Патрубок для трубы дымохода находится сверху, на варочной панели, а это значит, что печь может быть установлена весьма близко к стене дома, при условии установки защиты из жаростойкого материала — кирпича , специального гипсокартона, асбестовой плиты или керамической плитки.

    Эта модель имеет следующие технические характеристики:

    • Материал изготовления – чугун.
    • Вид топлива – дрова.
    • Мощность – 6 кВт.
    • Площадь обогрева – до 70 кв. м.
    • Печь имеет верхнее подключение.
    • Диаме тр тр убы дымохода – 120 мм.
    • КПД – 87%.
    • Тип открывания дверцы – боковой.
    • Модель имеет функции:

    — системы самоочистки стекла;

    • Ширина – 440 мм.
    • Высота – 610 мм.
    • Глубина – 330 мм.
    • Вес – 165 кг.

    Производитель дает гарантию на свой товар сроком в один год.

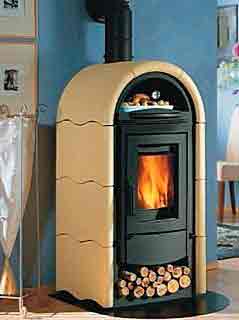

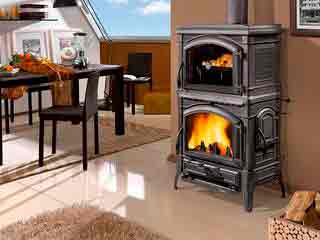

    Печь « Isоtta Forno»

    Еще один вариант компактной и эстетичной чугунной печи, произведенной известной в европейских странах, а теперь и в России, итальянской компанией «LaNordica» — модель « Isоtta Forno».

    Печь «Isоtta Forno»

    Этот отопительный прибор не займет много места, так как дополнительная функция — эмалированный духовой шкаф, расположен «вторым этажом» над топкой. Поэтому такую печь можно приобрести даже для обогрева совсем небольшого помещения.

    Цены на печь «Isotta Forno»

    Технические характеристики данной модели следующие:

    • Материал изготовления – чугун.
    • Вид топлива – дрова.
    • КПД – 90%.
    • Мощность – 11 кВт.
    • Площадь обогрева – 95÷100 кв. м.
    • Тип открывания дверцы – боковой.
    • Печь имеет верхнее подключение.
    • Диаме тр тр убы дымохода – 150 мм.
    • Модель имеет функции:

    — системы самоочистки стекла ;

    • Ширина – 795 мм.
    • Высота – 1244 мм.
    • Глубина – 530 мм.
    • Масса – 296 кг.

    Печь « Isоtta » выполнена полностью из чугуна и имеет двойные стенки, между которыми создается возможность циркуляции воздушных потоков.

    Панорамное стекло с функцией самоочистки способно выдерживать температурный нагрев в 750˚С.

    С боковой части печи расположена дверца, в которую закладываются более длинные поленья.

    Прибор оснащен регулятором подачи воздуха, который способен полностью перекрыть ее , что особенно важно при использовании режима длительного горения, а также для создания красивой картины игры языков пламени. Кроме этого, регулятор обеспечивает работу печи в режиме газогенерации и способствует очистке стекла от копоти.

    Эта модель печи способна обогреть площадь около 100 м² в течение часа, при этом стенки конструкции разогреваются до 80˚С.

    При полной закладке, в режиме тления (длительного горения с дожигом пиролизных газов), печь способна обеспечивать помещение теплом в течение 15÷18 часов.

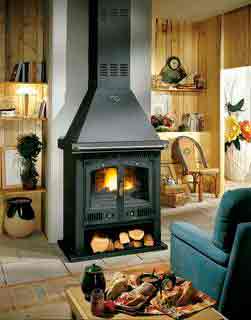

    Печь-камин «Svezia»

    Этот продукт итальянской компании «LaNordica» гармонично сочетает в себе изысканность вкуса и практичность, так как материалы, используемые в его изготовлении и отделке, эстетичны и долговечны. Корпус печи отлит из высококачественного чугуна, а облицовка состоит из стали и панелей из керамики или натурального камня. Эти материалы, а также стеклянная часть дверцы огнеупорны и выдерживают температуру в 750˚С.

    Модель оснащена съемным ящиком для сушки дров и зольником, которые устанавливаются в предусмотренные для них ниши в нижней части корпуса прибора. При достаточно высокой мощности, печь потребляет всего 2500 г дров в час.

    Технические характеристики печи-камина «Svezia» выглядят следующим образом:

    • Материал изготовления – чугун.
    • Материал отделки – сталь, керамика или натуральный камень.
    • Вид топлива – дрова.
    • КПД – 84,5%.
    • Мощность – 9 кВт.
    • Объем обогрева – 258 м³.
    • Печь имеет верхнее подключение.
    • Диаме тр тр убы дымохода – 150 мм .
    • Тип открывания дверцы – боковой .
    • Модель имеет функции:

    — системы самоочистки стекла ;

    — регулятор поступления воздуха;

    • Ширина – 599 мм.
    • Высота – 1254 мм.
    • Глубина – 544 мм .
    • Вес – 188÷230 кг , в зависимости от облицовки.
    • Размер очага составляет 377×340×385 мм.

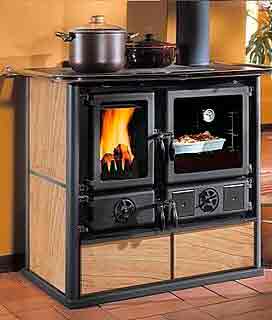

    Отопительно-варочная печь «Rosa Palladio»

    Этот вариант отопительно-варочной печи «Rosa Palladio» той же итальянской компании «LaNordica» имеет более крупные габариты, чем другие модели, но и оснащен значительно большими функциональными возможностями — это и просторная варочная плита и объемный эмалированный духовой шкаф, позволяющий не приготовить любые блюда, но и испечь хлебные изделия.

    Отопительно-варочная печь «Rosa Palladio»

    Эту модель вполне можно назвать комбинированной, так как ее каркас и основные элементы изготовлены из чугуна, а облицовка – из высококачественной стали и керамических плит, которые способствуют более длительному сохранению тепла. Печь может быть установлена в условиях кухни или комнаты, оформленной в деревенском стиле. Производятся печи с отделкой, выполненной в разной цветовой гамме — это бордово-кирпичный (« Бургундия »), молочно-розовый («капучино») и молочно-серый («пергамент») оттенки.

    Технические характеристики отопительно-варочной печи «Rosa Palladio» :

    • Материал изготовления – чугун.
    • Материал отделки — сталь и керамика.
    • Вид топлива – дрова.
    • КПД – 79,8%.
    • Мощность – 10 кВт.
    • Объем обогрева – 185 м³.
    • Печь имеет верхнее подключение.
    • Диаме тр тр убы дымохода – 150 мм .
    • Тип открывания дверцы – боковой .
    • Модель имеет функции:

    — системы самоочистки стекла ;

    — регулятор с двумя системами поступления воздуха;

    — режим длительного горения;

    — режим вторичного дожига .

    • Ширина – 1030 мм.
    • Высота – 851 мм.
    • Глубина – 660 мм .
    • Вес – 169 кг .
    • Размер дверки – 420×395 мм.
    • Размер топки составляет – 270×340×400 мм.

    Гарантия от производителя составляет 5 лет.

    Стальные печи

    Более доступные по цене, но не менее эффективные – стальные модели печей для дачи. Они могут иметь различный дизайн и формы – от самых простых до сложных. Стальные модели оснащаются только необходимыми функциями или же могут иметь расширенные возможности. Стоимость их составляет на сегодняшний день от 4000 до 25000 рублей, в зависимости от функциональности и дизайна.

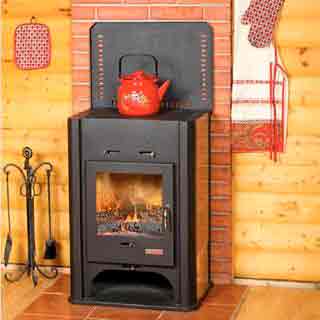

    Отопительно-варочная печь « Бренеран » тип ОО с двумя конфорками.

    Этот экономный вариант подойдет для небольшого по площади помещения, так как имеет компактные размеры, Однако , несмотря на это, она способна обогреть комнату объемом до 100 м³.

    Отопительно-варочная печь «Бренеран»

    Эта модель изготавливается российским производителем « Лаотерм » из высококачественной стали и имеет покрытие из жаростойкой краски, которая упрочняется с первой протопкой прибора.

    Цены на печь «Breneran»

    Печь оснащена регулятором поступления воздуха, который расположен на дверце, а на патрубке для подсоединения корпуса к дымоходу предусмотрен регулятор-газификатор. Варочная панель имеет две конфорки со съемными крышками, которые обеспечивают быстрый разогрев или приготовление пищи.

    Дверца этой модели оснащена комфортной безопасной ненагревающейся ручкой . Удобство печи состоит и в том, что она может отапливать два или три небольших изолированных помещения. Для этого к верхним отверстиям присоединяются гибкие рукава из металла и разводятся по комнатам.

    Технические характеристики печи « Бренеран »:

    • Материал изготовления – сталь, для топки используются листы толщиной в 4 мм.
    • Материал отделки – жаростойкая краска.
    • Вид топлива – дрова, брикеты, бумага, стружка, ветки и т.д .
    • КПД – 75%.
    • Мощность – 6 кВт.
    • Объем обогреваемого помещения – до 100 м³.
    • Печь имеет заднее подключение.
    • Диаме тр тр убы дымохода – 120 мм.
    • Тип открывания дверцы – боковой .
    • Модель имеет функции:

    — регулятор с двумя системами поступления воздуха;

    • Ширина – 455 мм.
    • Высота – 555 мм.
    • Глубина – 720 мм.
    • Вес – 73 кг .
    • Размер дверки : 420×395 мм .

    Гарантия от производителя составляет 2,5 года .

    Модель не имеет обзорного стекла на дверце, и если захочется посидеть около открытого огня, придется открывать ее настежь. Поэтому , в целях пожаробезопасности, под печь должна быть предусмотрена основа из жаростойкого материала, причем лист должен выходить за пределы корпуса прибора не менее, чем на 500 мм.

    Нужно отметить, что, несмотря на свои скромные размеры, печь имеет достаточно высокую цену. На сегодняшний день ее стоимость варьируется от 15000 до 19000 рублей.

    Отопительно-варочная печь «Везувий мини»

    Этот вариа нт ст альной печки-буржуйки можно назвать самым доступным по цене, по сравнению со всеми существующими моделями мини-печей для дачи, так как ее стоимость сегодня варьируется всего от 2800 до 4000 рублей. По сути, данная модель является обычной, всем знакомой буржуйкой и имеет очень простую конструкцию.

    Отопительно-варочная печь «Везувий мини»

    Печь изготавливается из стали толщиной в 5 мм. Прибор оснащен сплошной металлической дверцей с боковым открытием, не имеющей обзорного стекла.

    Цены на печь «Везувий мини»

    Еще одним недостатком некоторых вариантов этих печей является отсутствие зольного ящика, хотя производитель, давая характеристику изделию, отмечает, что дрова, сгорая, дают «зольную подушку», которая предотвращает перегрев донной части топки. Однако, отсутствие этого элемента исключает возможность качественно регулировать тягу внутри топки, и приходится такую регулировку выполнять самостоятельно, немного открывая топочную дверцу – а это, согласитесь, крайне неудобно. Поэтому , выбирая эту модель, лучше всего найти такой вариант, у которого предусмотрен зольник, одновременно являющийся регулятором тяги.

    Вариант с камерой-зольником

    Технические характеристики модели:

    • Материал изготовления – сталь толщиной в 5 мм.
    • Материал отделки – жаростойкая краска.
    • Вид топлива – дрова, брикеты, бумага, стружка, ветки и т.д .
    • КПД – 60÷70 % .
    • Мощность – 5 кВт.
    • Объем обогреваемого помещения — 100 м³.
    • Печь имеет верхнее или заднее подключение.
    • Диаме тр тр убы дымохода – 155 мм.
    • Тип открывания дверцы – боковой .
    • Ширина – 310 мм.
    • Высота – 623 мм.
    • Глубина – 470 мм.
    • Вес – 27 кг .
    • Размер дверки : 420×395 мм .
    • Модель имеет функции:

    — при наличии зольного выдвижного шкафа – регулятор поступления воздуха.

    Лучшим топливом для данной печи являются колотые сухие дрова, которые быстро разгораются и эффективно прогревают стенки прибора. Меньше всего дает копоти и засоряет дымохо д д ревесина березы и осины, но поленья требуется хорошо просушить, предварительно занеся в теплое помещение. Допускается применение и влажных дров, но они менее эффективны в плане отдачи тепла.

    Варочная панель – достаточно большая, и позволяет готовить на ней сразу два блюда, что вполне комфортно в дачных условиях.

    Модель обладает небольшим весом, поэтому может быть установлена даже на деревянный пол, предварительно защищенный жаростойким материалом.

    Минусом подобной буржуйки является отсутствие водяного контура для душа, но, при желании , его вполне можно установить, хотя этот процесс и потребует дополнительных затрат.

    Печь-камин «NARWIK WT»

    Стальная печь, изготовленная польским производителем компанией «EuroKom» , имеет водяной контур, что позволяет подогревать воду для использования ее в душе или при мытье посуды. Боковые стенки корпуса отделаны керамическими плитами, способствующими сохранению тепла и более длительной отдачи его в помещение.

    Печь-камин «NARWIK WT»

    Топка прибора изготавливается из высококачественной стали, имеющей толщину в 6 мм, и, кроме того , изнутри выкладывается шамотным кирпичом, защищающим металл от прогорания и также хорошо сохраняющим тепло на протяжении многих часов.

    В печи предусмотрены две ниши — для просушки дров и для разогревания или приготовления пищи. Конструкция оснащена выдвижным зольным ящиком.

    Принцип работы данной печи основан на естественной циркуляции тепла, и, кроме того , благодаря водяному контуру, тепловая энергия может быть передана по трубопроводу , проведенному в соседнее помещение.

    Небольшие размеры и эстетичный внешний вид прибора позволяет разместить его даже в небольшом помещении.

    Технические характеристики этой модели говорят о ее эффективности и комфортном использовании:

    • Материал изготовления – сталь.
    • Материал отделки – керамика.
    • Облицовка топки шамотным кирпичом.
    • Чугунная колосниковая решетка .
    • Вид топлива – дрова .
    • КПД – 78%.
    • Мощность – 11 кВт.
    • Площадь обогрева – 85 м².
    • Печь имеет верхнее подключение.
    • Диаме тр тр убы дымохода – 150 мм .
    • Тип открывания дверцы — распашной.
    • Модель имеет функции:

    — система самоочистки стекла;

    — регулятор поступления воздуха;

    — система обдува дверцы;

    — режим длительного горения – до 8 часов;

    — режим вторичного дожига ;

    — оснащение чугунным грилем;

    — панорамный вид пламени.

    • Ширина – 590 мм.
    • Высота – 970 мм.
    • Глубина – 550 мм.
    • Вес – 120 кг .
    • Размер топки составляет 270×340×400 мм.

    Гарантия от производителя составляет 5 лет.

    Естественно, имея такие расширенные возможности, печь не может стоить дешево , поэтому ее цена варьируется в диапазоне от 46000 до 65000 рублей.

    Еще одна, совсем миниатюрная стальная печка, представле на на предлагаемом видео:

    Видео: Дровяная печка «Мини-Горизонт»

    Кирпичные мини-печи

    Для тех, кто не признает других печей, кроме кирпичных, хотелось бы представить два варианта компактных сооружений, доступных по конструкции даже для самостоятельного возведения.

    Первый вариант

    Малогабаритная печь, оснащенная варочной плитой и дверцей с жаростойким обзорным стеклом.

    Компактная, но весьма функциональная кирпичная печка

    Этот вариант отопительного сооружения настолько компактен и прост по конструкции, что, загоревшись установить в дачном домике кирпичную печь, ее сможет возвести даже начинающий мастер. Чтобы работа была качественной, а печь простояла долгие годы, необходимо выполнять рекомендации и придерживаться представленных схем-порядовок.

    Далее будет представлен один из вариантов малогабаритных печей, так как их достаточно много и они могут иметь различные функции.

    Эта печь имеет следующие размеры: ширину – 510 мм, глубину – 640 мм и высоту – 2150 мм. Конструкция имеет одноконфорочную варочную плиту и духовой шкаф, который, при желании , может быть заменен на сушильную камеру или водогрейный бак.

    Данные размеры предполагают глубину топки не более 500 мм, а дымоходное отверстие сечением в один кирпич, уложенный плашмя.

    Следует заметить, что наличие варочной панели и духового шкафа не только позволяют приготовить горячую пищу, но и способствуют более быстрому прогреванию помещения, где установлена такая печка.

    Для обеспечения компактности печи, ее конструкция продумана таким образом, чтобы топка, варочная камера, духовой шкаф и дымоотводные каналы были расположены вертикально. Нагретый воздух, вместе с выделяемыми топливом газами, проходит снаружи задней стенки варочной камеры, а затем попадают в дымоотводные каналы и трубу.

    Данная конструкция состоит из следующих элементов, пронумерованных на размещенной ниже схеме:

    Общая схема печки

    1 – зольник или поддувальная камера;

    2 – топочная камера с чугунной дверцей;

    3 – варочная чугунная одноконфорочная плита;

    4 – варочная камера;

    5 – металлический уголок и пластины, перекрывающие варочную камеру и создающие основание для кладки;

    6 – камера для очистки дымоотводных каналов;

    7 – горизонтальный канал дымооборота ;

    8 – духовой шкаф;

    9 – вторая камера для очистки внутренних каналов;

    Для возведения подобной кирпичной мини-печки необходимо заготовить следующие материалы и детали (без учета устройства фундамента и дымоходной трубы):

    • Красный кирпич – 222 штуки;
    • Топочная дверца 200×200 мм – 1 шт.;
    • Поддувальная дверца 140×140 мм – 1 шт.;
    • Прочистные дверцы – 2 шт.;
    • Колосниковая решетка 250×400 мм – 1 шт.;
    • Чугунная варочная плита с одной конфоркой 380×350 мм – 1 шт.;
    • Духовой шкаф 320×280×420 мм – 1 шт.;
    • Задвижка -2 шт.;
    • Предтопочный металлический лист 500×700 мм – 1 шт .;
    • Панель плоского шифера 510×370 мм – 1 шт. ;;
    • Стальной уголок — 350×350×4 мм;
    • Глина – 5 ведер ;
    • Тугоплавкая глина – 2 ведра;
    • Песок – 14 ведер .

    Конструкция самой печи состоит из 31 ряда кирпича, уложенного плашмя. Схему порядовой кладки можно хорошо рассмотреть на представленных ниже чертежах.

    На данном рисунке показана порядовка с 1 по 11 ряд, причем обозначены линейные параметры первого ряда, то есть основы, на которые нужно будет ориентироваться, выводя строение в высоту.

    Порядовка с 1-го по 11-й ряд

    На третьем ряду устанавливается поддувальная дверца, а на пятом укладывается колосниковая решетка .

    Перед укладкой шестого ряда , на передний кирпич пятого устанавливается и закрепляется топочная дверца, которая затем подпирается с двух сторон кирпичами шестого ряда порядовки.

    После установки 11 ряда, отступив от задней стенки получившегося колодца на ширину кирпича, устанавливают металлическую полосу или уголок, который станет основой под укладку варочной плиты. Затем, пове рх ст енок и металлической перемычки, укладывается чугунная варочная панель.

    Следующая часть чертежа наглядно показывает кладку порядовки с 12 по 22-й ряд.

    Продолжение кладки — порядовка с 12-го по 22-й ряд

    С 12 по 15 ряды выводятся стенки варочной камеры и заднего вертикального дымоотводного канала.

    Выложив 15-й ряд, сверху него укладывают металлические уголки или же шиферный лист, который образует основу для дальнейшей сплошной кладки.

    На 17- ом ряду устанавливается дверца прочистной камеры, которая перекрывается на 22- ом ряду, а под ним образуется пустое пространство, объединенное с задним дымоотводным каналом.

    На последней части схемы показана кладка с 23 по 31 ряд.

    Завершение возведения — порядовка с 23-го по 32-й ряд

    На 24 ряду на внутренние края колодца укладываются отрезки асбеста. Затем короб духового шкафа обматывается асбестовой веревкой и устанавливается на предназначенное для него место. Асбестовая защита сохранит стенки шкафа от прогорания, а также поможет на более длительный срок сохранить в нем нагретый воздух.

    Далее, с 24 по 27-й ряд идет обкладка духового шкафа кирпичом.

    На 28- ом ряду устанавливается дверца прочистной камеры и сразу закрепляется с двух сторон кирпичной кладкой.

    На 29 и 31 рядах в кладку монтируются дымоходные задвижки, а с 32 ряда идет возведение дымохода.

    Как можно увидеть из чертежей, схема данной конструкции проста и доступна для исполнения, но все-таки прежде, чем начинать кладку на раствор, опытные печники рекомендуют провести сборку печи насухо.

    Для кладки любой отопительной кирпичной печки необходимо подготовить глиняный раствор, который состоит из одной части воды; четырех частей жирной глины и восьми частей песка. Перед замешиванием песок необходимо просеять, иначе смесь получится неоднородной, что будет мешать аккуратности кладки. Раствор, как правило, разводится из расчета – на 100 кирпичей два ведра смеси.

    Второй вариант

    Такая модель печи подойдет для дачи только в том случае, если нужно обеспечить в комнатах эффективное отопление, так как она способна полноценно отопить две достаточно больших комнаты. Поэтому такие печи чаще всего устанавливают даже в качестве части стены, которая является для них перегородкой. В конструкции отсутствует варочная плита и духовка, поэтому с помощью ее не получится приготовить горячую пищу или вскипятить чайник.

    Компактная отопительная печь

    Данная модель имеет следующие параметры: ширина – 510 мм, глубина – 890 мм, а высота – 2380 мм.

    Общая схема печи с разрезами

    Конструкция печи состоит из следующих элементов (начиная сверху):

    — прочистная камера с дверцей;

    — дверца зольника или поддувала;

    Такая печь состоит из 35 рядов кладки, и для ее возведения потребуются следующие материалы и чугунные детали (опять же – без учета обустройства фундамента и дымохода):

    • Красный кирпич – 260 шт.;
    • Шамотный кирпич для кладки топки – 130 шт.;
    • Колосниковая решетка 250×400 мм – 1 шт.;
    • Топочная дверца 200×300 мм – 1 шт.;
    • Поддувальная дверца 140×200 мм – 1 шт.;
    • Прочистные дверцы 140×200 мм – 2 шт.;
    • Задвижка – 2 шт.;
    • Предтопочный металлический лист 500×700 мм – 1 шт .;
    • Лист рубероида для гидроизоляции 1000 ×600 мм – 2 шт.;
    • Глина – 6 ведер ;
    • Тугоплавкая глина – 3 ведра;
    • Песок – 18 ведер .

    Раствор для кладки печи замешивается в тех же пропорциях, что и для первой модели.

    Порядовая схема состоит из трех частей, что позволит легко разобраться в возведении строения.

    Первая часть представляет кладку с 1 по 12-й ряд. Здесь также нужно особое внимание обратить на размерные параметры первого ряда, на который нужно будет ориентироваться на протяжении всей работы с помощью отвеса и строительного уровня.

    Порядовка — с 1-го по 12 -й ряд

    Первый ряд укладывается на на стеленный в два слоя на фундамент рубероид. Для более точного выведения первого ряда, на гидроизоляционном материале можно сделать разметку мелом.

    На втором ряду устанавливается поддувальная дверца, и начинает формироваться вертикальный дымоотводный канал.

    На пятом ряду укладывается колосниковая решетка , перекрывающая поддувальную камеру. Кладка , начиная с этого ряда и заканчивая 15-ым , производится шамотным кирпичом.

    На шестом ряду устанавливается и закрепляется проволокой топочная дверца. Дальнейшая работа идет согласно схеме.

    Вторая часть схемы представляет порядовку с 13-го по 24-й ряд.

    Средняя часть печи — с 13-го по 24-й ряд

    Данные схемы показываю постепенное формирование топочной камеры и вертикальных каналов, поэтому очень важно придерживаться точного повторения чертежа с соблюдением размеров кирпича. Выложив 16-й ряд, на 15- ом укладывают слой глиняно-цементного раствора, который укрепит дно прочистной камеры, а затем устанавливается и сама дверца.

    Далее, работа ведется точно по по рядовке.

    Последняя часть схемы представляет порядовку кладки с 25-го по 35-й ряд.

    Завершающий этап — с 25-го по 35-й ряд

    На 25-м ряду заделывается донная поверхность второй очистной камеры — для этого на кирпичную поверхность укладывается слой глиняно-песчаного раствора. На этом же ряду устанавливается и дверца прочистной камеры.

    Далее, кладка ведется по схеме и формируется канал дымохода.

    На 28-м и 32-м ряду устанавливаются две задвижки, с помощью которых будет регулироваться тяга.

    С 35-го ряда начинает подниматься дымоходная труба, сечением в полкирпича.

    При желании установить кирпичную печь на даче, можно найти и другие модели этих сооружений, однако, при отсутствии опыта не стоит выбирать конструкции, имеющие сложные внутренние схемы кладки, так как поначалу можно запросто запутаться в их конфигурации.

    Видео: пример кладки «на сухую» миниатюрной кирпичной печи для дачи

    Делая выбор в пользу той или иной печи, нужно учесть все «плюсы» и «минусы» материалов, эксплуатационные особенности конструкций, а также составить для себя списо к к ритериев, на которые следует опираться.

    Евгений Афанасьев главный редактор

    Автор публикации 10.01.2016

    Понравилась статья?
    Сохраните, чтобы не потерять!

    Источник: http://otoplenie-expert.com/drovyanye-pechi/mini-pech-dlya-dachi.html

    Уличная печь своими руками: самодельные проекты для дачи

    Повторное использование отживших свое вещей — одна из наших любимых тем. Зачем выбрасывать вещи, которым вполне можно дать вторую жизнь? Сегодня речь пойдет как раз о таком случае. Мы хотим предложить вам два проекта оригинальных самодельных дровяных печей, которые прекрасно подойдут для дачи. Чтобы сделать уличную печь своими руками, вам навыки разного уровня сложности. Для простой печки из бетонных блоков навыков особенных не нужно, а вот для печи из газового баллона понадобятся умения сварщика. Впрочем, эти печки прекрасно подходят для всех: они помогут набить руку для более сложных проектов.

    Простая уличная печь за 5 минут своими руками

    Трудно придумать более быстрый и простой вариант печки для дачи. Сложенная из бетонных блоков, она выручит вас в непредвиденных ситуациях, позволив приготовить полноценный обед на открытом огне.

    Необходимые материалы — три стеновых бетонных блока, как на нижнем фото.

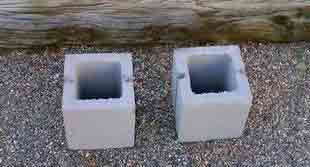

    Два квадратных блока.

    И один блок для опалубки с открытыми краями.

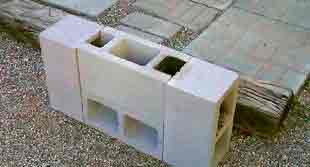

    Складываем четыре прямоугольных блока друг на друга без раствора.

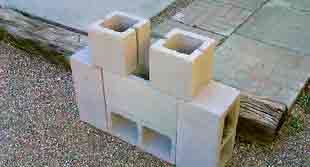

    Сверху добавляем два квадратных блока.

    На них кладем железные конфорки. И печка готова. Топится она хворостом и небольшими ветками сбоку на уровне второго снизу кирпича.

    Как сделать печь из старого газового баллона

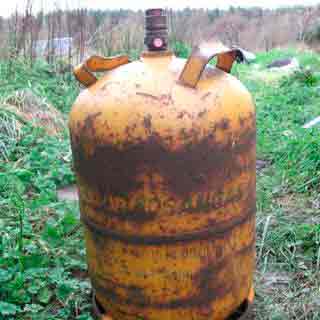

    Если у вас в хозяйстве есть старый газовый баллон, который и выкинуть жаль и применить некуда, то этот проект для вас. Эта печь в форме шлема Дарта Вейдера из Звездных Войн способна поразить даже взрослых.

    Для того, чтобы сделать самому такую уличную печь вам, кроме газового баллона, понадобятся и кое-какие металлические отходы: обрезки пластин и труб.

    Отдавайте себе отчет в том, что баллон необходимо разрезать, но перед этим его ОБЯЗАТЕЛЬНО нужно дегазировать, т.к. может возникнуть взрыво-пожароопасная искра. Поэтому делайте это грамотно, последовательно, без спешки:

    1. Для начала оставьте баллон на несколько дней на открытом воздухе с открытым вентилем. Затем необходимо намылить выходное отверстие клапана, чтобы проверить, что весь газ вышел.
    2. Отойдите с баллоном подальше от жилых домов, переверните баллон и постарайтесь максимально слить конденсат (учтите, что он взрывоопасен и воняет).

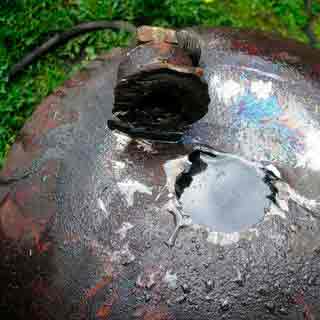

    3. Выкрутите вентиль из баллона. Если выкрутить не получается, можно осторожно спилить его ножовкой по металлу при этом обязательно попросите кого-нибудь поливать место реза водой пока вы пилите. Это поможет избежать возникновения искр.
    4. На дне баллона часто есть субстанция, похожая на жидкое мыло, и она тоже является пожароопасной. Поэтому баллон необходимо тщательно промыть, чтобы исключить остатки опасного вещества. После того, как вы избавились от вентиля, доверху наполните баллон водой. Вода вытеснит остатки газа и смоет конденсат со стенок (взбалтывайте баллон по мере наполнения). Но промыть баллон пару раз — недостаточно, лучший вариант — просверлить отверстие в нужном месте ниже уровня воды, подсоединить шланг и длительно промывать проточной водой.
    5. Теперь баллон можно резать болгаркой.

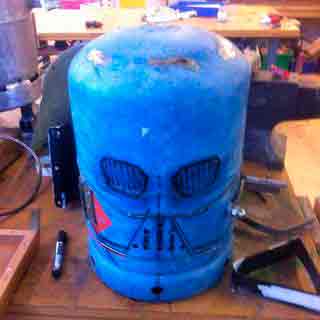

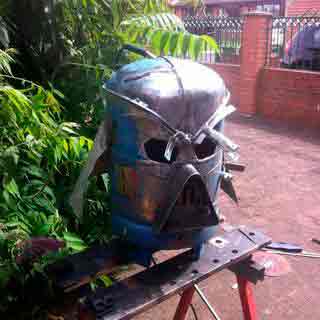

    Следующий шаг — создание образа. Возьми маркер и разметьте свой баллон для резки.

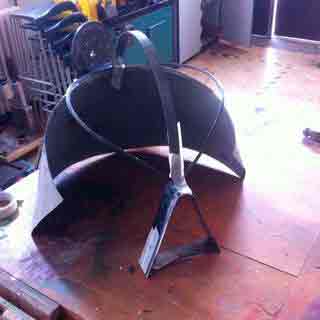

    Посмотрите, какие у вас есть ненужные обрезки и прикиньте, как вы можете использовать их для украшения своей печи.

    Соберите все детали на скотче, убедитесь, что все сделано аккуратно и доработайте нюансы.

    В местах сварки краску необходимо счистить.

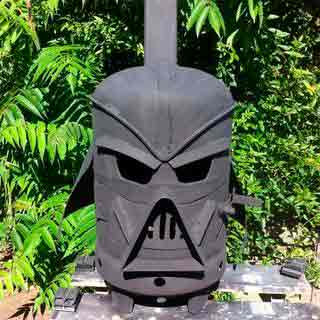

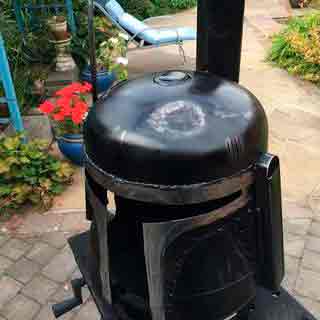

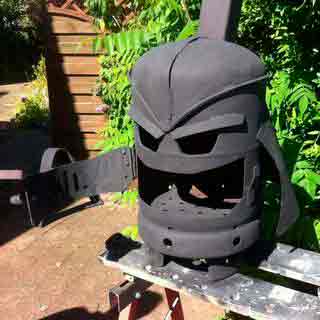

    Труба на затылке Темного Лорда — это дымоход. Чем выше она поднимается над топкой, тем сильнее будет тяга. Отверстия в дверце и в стенках баллона служат для притока воздуха. Также можно просверлить отверстия в дне.

    Передняя дверца открывается для загрузи топлива. Важно предусмотреть на ней задвижку.

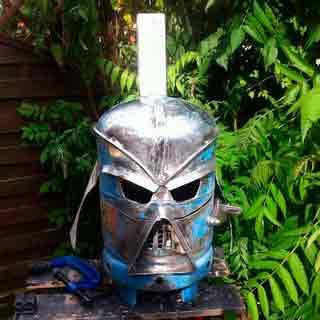

    Перед покраской стоит протестировать печь. Это не только позволит выявить и устранить функциональные недочеты в конструкции, но также поможет избавиться от остатков краски на баллоне.

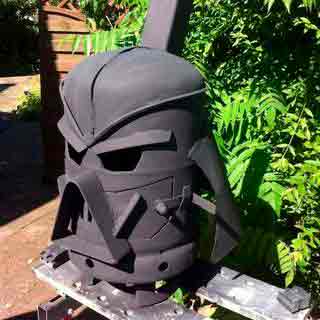

    После этого поверхность необходимо очистить щеткой по металлу и покрасить в несколько слоев специальной печной краской.

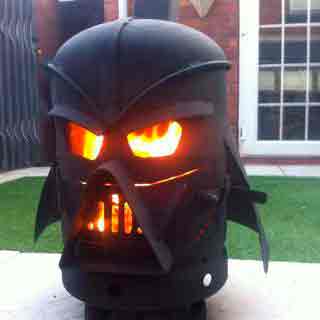

    Наша уличная печь своими руками получилась впечатляющей. Вы можете повторить этот дизайн или воссоздать какого-нибудь другого персонажа. Например, инопланетного наемника из тех же Звездных Войн.

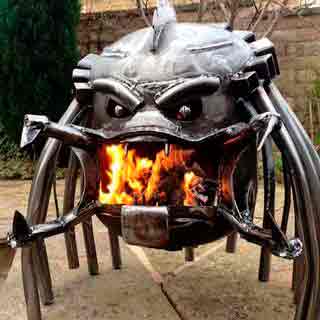

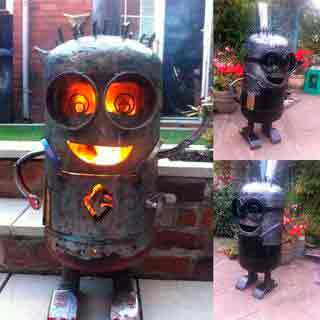

    Или персонажа какого-нибудь известного мультфильма… ну, это если вы предпочитаете светлую сторону.

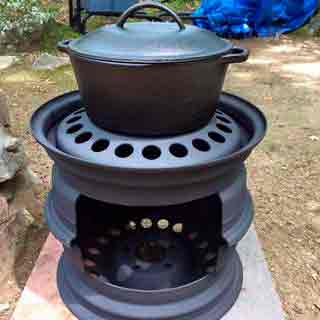

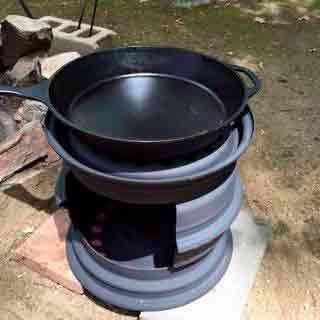

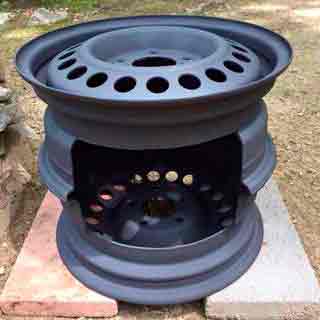

    Простая уличная печь своими руками из автомобильных дисков

    Если все это для вас слишком экстравагантно, или вы просто не хотите возиться с художественными изысками, то мы можем предложить вам проект простой и практичной уличной дровяной печи из двух автомобильных дисков. Если вы автолюбитель со стажем, то не исключено, что у вас в гараже завалялись старые диски. Вы легко можете вдохнуть в них новую жизнь, превратив их в уличную печь для своей дачи.

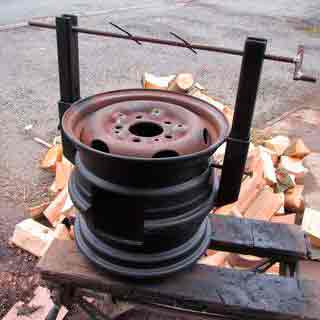

    Эта печь предельно проста в изготовлении. Нужно просто вырезать болгаркой окно для закладки дров, а потом сварить диски между собой по кругу.

    Как и с первой печью, перед покраской следует провести испытания.

    Может, она не внушает такого ужаса, как Звезда Смерти, но зато ней вполне можно готовить.

    А при желании к ней легко можно добавить вертел.

    Вот так легко можно своими руками сделать полезную и интересную вещь из того, что большинство людей посчитают ни к чему не пригодным хламом. Уличная печь своими руками для дачи — отличный проект для начинающего сварщика. Она не сложна и предоставляет массу возможностей потренироваться. А более опытные мастера сварочных работ найдут для себя огромное пространство для полета фантазии. В то же время, если вы допустите ошибку в работе, это совсем не страшно, ведь в конце концов — это всего лишь печь.

    Источник: http://idealsad.com/ulichnaya-pech-svoimi-rukami/

    Своими руками – Как сделать самому

    Как сделать что-то самому, своими руками – сайт домашнего мастера

    Уличная печь своими руками (+ фото и порядовки)

    Как сложить своими руками уличный очаг

    Печь в беседке

    Надёжность построенного своими руками уличного очага проверена опытом многолетнего использования, а его большие возможности восхищают даже самых требовательных любителей готовить на открытом воздухе.

    В последние годы в продаже появилось много декоративных мангалов и печей-барбекю, органично вписывающихся в пространство садового участка и придающих ему дополнительный шарм и декоративность. Однако сделаны они из готовых бетонных модулей и требуют строгого соблюдения режима эксплуатации — в частности, применения в качестве топлива древесного угля или торфобрикетов, так как сильное открытое пламя приводит к растрескиванию бетонных элементов. Другой особенностью таких очагов является их узкая специализация — они чаще всего приспособлены только для жарки на решётке.

    Поэтому, когда я решил строить своими руками уличную печь, то использовал устойчивый к высоким температурам кирпич и предусмотрел возможность приготовления блюд самыми разными способами. В моей печи можно жарить на шампурах и решётках, варить и жарить в кухонной посуде, печь и томить, как в русской печи, и даже коптить.

    Поделюсь своим опытом строительства уличной печи своими руками.

    Конструкция уличная печи

    Для приготовления пищи в кастрюлях и на сковородах требуется варочная плита — она перекрывает топку и за счёт этого нагревается. Плиты выпускают как цельные, так и с конфорками. Я выбрал вторую версию, потому что топку хотелось использовать и для жарки на углях. А чтобы перевести печь в режим барбекю, плиту предполагалось убирать, что удобнее делать со снятыми конфорками.

    В качестве топочной дверки я выбрал так называемую каминную — с овальным верхом. Благодаря её большим размерам (высота 288 и ширина 390 мм) в топку легко поставить и противень, и горшок.

    Фронтальную стенку над ней (до плиты) поднял на 3 ряда кирпичей — только так я смог уместить полку шестка, выложенную кирпичами на ребро. Таким образом, высота топки у меня составила 7 рядов кладки, что могло привести к недостаточному нагреву плиты (обычно эта высота составляет 5 рядов). Чтобы решить задачу «подъёма пламени» для обеспечения должного режима варки, я установил по бокам топки кирпичи на ребро, а на них положил стальные полосы — получилось что-то вроде приподнятого дополнительного колосника, на который и загружается топливо.

    В русской печи для выпечки хлеба используется жар нагретых кирпичей. Этот же принцип применяется и в моей печи: при протапливании сильно нагреваются шамотные кирпичи топки, устья трубы и — дополнительно — варочная плита. Благодаря этому в топке долгое время сохраняется температура, достаточная для выпекания хлеба или пирогов.

    Варочную камеру я перекрыл так называемой печной епанчой. Жар в этой камере поддерживается за счёт разогретых внутренних стенок и чугунной плиты. Здесь температура падает быстрее, чем в топке, но при закрытой заслонке даже через 8 часов после протапливания тепла достаточно для томления молока или запаривания каши.

    Коптильная камера представляет собой расширенный дымоход в задней части печи. Доступ в неё осуществляется через дверку над варочной плитой. В верхней части коптильни установлена штанга из железной трубы, на которую на S-образно изогнутых крючках подвешиваю для копчения куски мяса, сала или рыбу, а на выходе из неё — поворотная заслонка. Внизу коптильной камеры устанавливаю лотки для сбора жира.

    Выбор материалов для уличной печи

    Основной массив печи выложен из полнотелого печного кирпича. Но для экономии в закрытых местах (там, где кирпичи не выходят на наружные

    стенки) я использовал менее дорогой — строительный. Топку обложил шамотным кирпичом.

    Печь эксплуатируется в условиях высокой влажности — особенно осенью, при варке плодов и грибов, — и от использования глины в качестве вяжущего вещества я решил отказаться, остановившись на цементно-пес чаном растворе (1 : 3). Для дополнительной прочности прокладывал между рядами сетку толщиной 1 мм. В результате толщина шва увеличилась до 7 мм, что, однако, при аккуратно соблюдаемой последовательности перевязки рядов не портит внешнего вида печи.

    Для кладки внутренних стенок топки использовал раствор шамотной глины, в который добавлял примерно 10 % портландцемента марки 500. Здесь армирование не использовал, и толщина швов получилась примерно 3 мм.

    Порядовки печи показаны на рис. 1.

    Она является неотъемлемым функциональным и декоративным элементом печи. Для её изготовления я использовал мебельный щит толщиной 30 мм, который предварительно со стороны варочной камеры укрепил поперечными планками, чтобы щит не растрескался. Заслонку выпилил по размеру с небольшим завалом внутрь. Поскольку кирпичи арочной перемычки варочной камеры также завалены внутрь, заслонка закрывается плотно, враспор. Внутреннюю поверхность заслонки несколько раз пропитал огнезащитным раствором и

    покрыл чёрной огнеупорной краской. Лицевую сторону покрыл лаком и прикрепил к ней ручки. Ещё одна деталь в заслонке — небольшая дощечка-подошва, прикреплённая снизу. Благодаря ей не нужно искать, к чему прислонить вынутую из проёма заслонку, чтобы она не упала.

    Порядовки уличной печи

    Особенности эксплуатации уличной печи

    Плитой я пользуюсь как в обычной варочной печке. Для перевода очага в режим барбекю плиту поднимаю, предварительно удалив кольца, и прислоняю к задней стенке. В топку сверху вставляю мангал со сложенными ножками, загружаю топливо, устанавливаю плиту, закрываю заслонкой варочную камеру и поджигаю топливо.

    Когда дрова прогорят до нужной кондиции, открываю варочную камеру, убираю плиту и поднимаю мангал, при этом его ножки откидываются — на них и ставлю мангал. В таком положении верхний край мангала выступает над шестком на 2 см, что позволяет легко манипулировать шампурами и решётками. Можно жарить шашлыки!

    Наконец, если не хочется возиться с мангалом, а нужно быстро пожарить мясо или сосиски, это можно сделать непосредственно в топке на углях, расположив шампуры или сетку на установленных на ребро кирпичах.

    При горячем копчении стараюсь обеспечить вялое горение сырых дров из ясеня или ольхи (но не из хвойных деревьев или березы), добиваясь образования густого дыма. При этом температура в коптильной камере поднимается выше +100вС, значит, продукты подвергаются ещё и термической обработке. Для рыбы время готовки — в пределах 1/2 часа, для свинины — до 2 часов.

    Методом холодного копчения готовят предварительно вымоченные в рассоле продукты. Они имеют высокую влажность, и для уменьшения выпадения на них сажи в первые минуты копчения их обёртывают марлей. При холодном копчении огонь развожу в поддувале, насыпав на специальный поддон стружку лиственных пород (кроме березы). Продукты копчу в течение 8-12 часов, обеспечивая постоянный поток дыма.

    Уличный очаг своими руками- все фото к статье

    Выбор кирпича и раствора для кладки печки своими руками

    Для того чтобы печь или камин многие годы согревали дом и не доставляли проблем, необходимо правильно подобрать кирпич и раствор для кладки. Безупречно выложенная печь, но из некачественного или просто неподходящего для этого кирпича может стать причиной серьёзных неприятностей, вплоть до катастрофических. Высокие температуры способны привести к очень быстрому разрушению материалов. Поэтому их правильный выбор является основополагающим при возведении домашнего очага.

    Кирпич

    Для начала необходимо определить тип кирпича, потому что печной кирпич отличается от обычного жаростойкого. Он обязан выдерживать температуру выше 1000’С и не должен растрескиваться при нагревании и резком охлаждении.

    Материал представляет собой искусственный камень, изготавливаемый из природных минеральных компонентов и имеющий правильную геометрическую форму. Для производства кирпича используют обожжённую глину, содержащую оксид алюминия, глинозём и кремнезём, шамот, а также другие примеси. Размеры изделий 230 * 114 или 250 * 120 см, высота 65 см.

    При возведении печей и каминов используют три основных типа кирпича – шамотный, печной и облицовочный.

    Шамотный (огнеупорный) считается лучшим кирпичом для топки и дымохода печей и каминов. Если материал хорошего качества, из него можно сложить и всю печь целиком. Кирпич выдерживает температуру до 1600 ‘С без растрескивания и потери теплоизоляционных качеств благодаря наличию в своём составе огнеупорной глины, сохраняет свойства после многократных циклов нагрева-остывания. Кроме того, слабо реагирует на воздействие щелочей и кислотной среды. Отличить шамотный кирпич довольно просто: в его марки-ровке присутствует буква «LU-. Камень, выдерживающий температуру до 1400 ‘С, помечен буквой «А». Кирпич с обозначением «Б» кладут на участках, подвергающихся нагреву до 1350 ‘С. Определить, что материал обожжён, можно по двум признакам. Во-первых, при ударе изделие издаёт громкий металлический звук и разбивается на отдельные куски без крошек, а не рассыпается. Во-вторых, имеет соломенно-жёлтый цвет. Более светлый оттенок говорит о недостаточном обжиге.

    Печной камень предназначен для кладки оболочки печи, именно этот тип кирпича обеспечивает равномерность прогревания очага и дальнейшего распространения тепла по всему помещению. Это полнотелый красный кирпич, имеющий высокую плотность и низкий коэффициент водопоглощения. Для печей обычно используют изделия марки М200. М250 с коэффициентом теплопроводности не менее 0,61 Вт/м С. Только в таком случае конструкция будет обладать необходимой теплоёмкостью и долговечностью.

    Для отделки печи применяют, как правило, облицовочный (декоративный) камень, отличающийся широким выбором цветов и форм. Он может иметь шероховатую или гладкую поверхность, матовую или с отблеском. Фигурные элементы придают камину или печи индивидуальность и своеобразный шарм.

    Облицовочный кирпич бывает двух видов – лицевой и нелицевой. Лицевой кирпич отличается ровной поверхностью и чёткими размерами. Кроме изделий традиционной формы производители дополнительно выпускают угловые или клиновидные элементы, камни со скруглёнными краями, с волнистой либо шероховатой поверхностью и т. д. Цвет может варьироваться от светло-жёлтого до чёрного. Чаще всего для облицовки печей и каминов выбирают именно лицевой камень.

    Нелицевой кирпич имеет неоднородный оттенок и структуру. Его стоимость ниже, но при укладке появляются некоторые трудности из-за наличия на поверхности изделий вздутий и трещин.

    Шамотный кирпич не используют для облицовки по причине того, что у него высокий коэффициент температурной деформации, а значит, стенки камина или печки будут сильно перегреваться.

    После того как вы определились с типом кирпича, необходимо выбрать производителя, потому что качество одинакового по маркировке материала может заметно отличаться. Здесь может помочь печник с опытом, который распознает хороший кирпич по звуку. Или вы сами можете поставить рядом несколько разных кирпичей и постучать по ним молотком. При ударе правильный кирпич издаёт звонкий и чистый звук. Можно сравнить его со звоном хрустальных бокалов, в то время как плохой кирпич звучит глухо, как стеклянный стакан. Кроме того, на изделиях не должно оставаться никаких следов от молотка. Кирпич должен быть ровный, правильной формы. Естественно, без сколов, трещин, вкраплений посторонних веществ. Также нужно обратить внимание на отсутствие слюдообразной плёнки – это явный признак того, что товар некачественный и не выдержит перепадов температуры.

    Раствор для кладки печей

    Раствор для кладки печи должен обеспечивать надёжное сцепление кирпичей между собой, а также быть устойчивым к высоким температурам. Уже много веков в этой роли выступает смесь глины и песка. Самым простым, но и дорогим вариантом будет покупка готового раствора. Качественный продукт имеет нормальную пластичность, не трескается при высыхании, не разрушается под воздействием высоких температур. Существуют готовые смеси, компоненты которых уже очищены и просеяны, достаточно их просто перемешать миксером. Если же вы хотите сэкономить и у вас есть возможность накопать глины недалеко от места строительства, можно изготовить раствор само стоятельно. Но сначала нужно провести несложный опыт, чтобы определить оптимальное соотношение песка и глины. Компоненты просеивают и перемешивают. При этом лучше пользоваться строительным ситом с ячейками 3×3 мм, чтобы отсеять крупные частицы. Далее затворяют глину. Насыпают её слоем толщиной около 10-20 см и заливают водой до тех пор, пока жидкость равномерно не покроет глину. Сверху делают ещё один слой таким же образом. Через сутки в затвор добавляют песок в соотношении, полученном в результате опыта. Можно провести эксперимент, который покажет качество приготовленной смеси. На кирпич наносят слой раствора и после его высыхания с помощью мастерка проверяют прочность их сцепления. Появление трещин указывает, что необходимо изменить количество добавляемого песка.

    Первая растопка

    Грамотно выложенная из качественного кирпича печь не коптит и служит не один десяток лет. Многое зависит от правильности первой растопки. Для этого несколько раз повторяют цикл растопки-прогорания-остывания с неполной, но равномерной загрузкой топки дровами. Циклы следует проводить с минимальным перерывом, практически друг за другом. В этом случае избыточная влага, находящаяся в кладке, постепенно испарится, а кирпич и раствор приобретут монолитность.

    © Сергей Батов, Москва, замечательный автор

    Источник: http://kak-svoimi-rukami.com/2015/03/ulichnaya-pech-svoimi-rukami-foto-i-poryadovki/

    Печи уличные своими руками. Уличная печь-мангал-коптильня из кирпича

    В последнее время становятся все более распространены печи уличные. Их удобно использовать, кроме того, можно готовить пищу непосредственно в кругу друзей. Если вы построите такую конструкцию самостоятельно, то вам удастся сэкономить, а в итоге вы получите настоящее украшение участка.

    Применение

    Печи уличные способны помочь решить множество задач, среди них не только приготовление пищи, но и подготовка к засолке, а также сушка фруктов и грибов. Установка подобного типа будет отличаться безопасностью, практичностью и функциональностью, более того, среди ее качеств можно выделить долговечность. А если произвести такие работы самостоятельно, то и стоимость конструкции окажется не столь высокой.

    Подготовительные работы перед монтажом печи

    На строительном рынке сегодня достаточно много материалов, которые могли бы лечь в основу печи, выстроенной на улице. Однако на самом деле выбрать можно только некоторые из них, которые будут способны обеспечить долговечность конструкции. Наиболее часто применяют при проведении строительных работ огнеупорный кирпич, но можно использовать и газобетон, эти материалы могут переносить воздействие высоких температур. Если вы не имеете навыков в ведении такого рода работ, то можно приобрести готовую стальную печь, которую возможно установить в короткие сроки.

    Выбор материала

    Уличная печь своими руками может быть выполнена из газобетона, но смотреться он будет не столь представительно, как кирпич. Но если есть желание сэкономить, то стоит выбрать именно легкий бетон. Кроме того, кирпич не предполагает необходимости облагораживать его после применения в строительстве, чего нельзя сказать о газобетоне, поверхность которого после предстоит покрывать смесью для защиты от воздействия влаги. Стальные элементы кирпичной печи могут быть изготовлены самостоятельно или приобретены в виде печного литья.

    Выбор места для установки печи

    Печи уличные должны быть установлены там, где ими будет удобно пользоваться. Но это не главный критерий выбора. Необходимо учесть обстоятельство пожаробезопасности. Это указывает на то, что печь не должна быть установлена вблизи кустов и деревьев, а также деревянных построек. Кроме того, вблизи не должно быть легковоспламеняющихся материалов. По периметру печи рекомендуется уложить плиточный пол или любой другой материал, в основе которого будет, например, сталь. В качестве материала можно использовать и камень.

    Особенности проведения затворения раствора

    Печи уличные должны выстраиваться с использованием тщательно подготовленного раствора, его консистенция не должна быть жидкой, смесь нужно делать пластичной. Это позволит получить качественное заполнение швов, кроме того, удастся избавиться от потеков на лицевой стороне конструкции. При затворении раствора не стоит использовать излишне жирную глину, но если в наличии нет другой, предпочтительнее смешивать ее с песком.

    Перед тем как приступать к затворению раствора, глина должна быть проанализирована на жирность. Для этого следует подготовить несколько смесей глины и песка, каждая из которых будет иметь разное соотношение ингредиентов. Из подготовленного раствора необходимо сформировать шарики, диаметр которых равен 5 мм. Как только шарики высохнут, их нужно бросить на твердую поверхность, подняв на высоту, равную 1 м. Тот шарик, который не разобьется, можно считать правильным, именно из такого соотношения материалов следует готовить раствор.

    Правильная консистенция

    Глина перед началом работ должна быть замочена, в таком состоянии ее необходимо оставить на 3 дня. Это необходимо для того, чтобы глина набрала нужную пластичность. В процессе затворения раствора его необходимо перемешивать как можно более тщательно. А вот после того как замес будет завершен, следует своими руками перещупать всю массу, что позволит избавить состав от ненужного мусора. В конечном итоге необходимо получить такой раствор, который станет отличаться однородностью.

    Перед тем как начинать делать уличный мангал, все ингредиенты для раствора нужно тщательно просеять, используя для этого сито. Применять для этого рекомендуется сито, размер ячеек которого равен 1,5 мм, но не больше.

    Подготовка фундамента

    Уличный мангал получится очень тяжелым, поэтому для его установки необходимо подготовить фундамент. Первоначально территория размечается по размеру будущей конструкции, после можно приступать к рытью котлована. Делать его необходимо несколько больше размеров печи. По периметру основание должно выступать за пределы конструкции на 10 см. Заложить его необходимо на глубину, которая равна 50 см. После предстоит уложить песчано-гравийную подготовку, установить опалубку и арматуру. Это позволит подготовить все для последующей заливки раствора, к чему и рекомендуется приступать на следующем этапе.

    Для того чтобы подготовить раствор для фундамента, необходимо перемешать цемент М-300 и песок, использовать при этом рекомендуется пропорцию 1:3. После того как сухие ингредиенты будут готовы, можно к ним добавить воду, чтобы получить пластичный раствор, который потребуется разравнивать и распределять по опалубке.

    Проведение кладочных работ

    Уличные камины начинают укладывать только тогда, когда основание будет полностью готово и наберет прочность. На его поверхность укладывается изоляция, в качестве которой, как правило, используется рубероид. Начинать кладочные работы необходимо с целого изделия, тогда как в следующем ряду первый кирпич должен быть подрезан до ¾ или ½. Это позволит получить перевязку швов. После того как удастся завершить кладку первого ряда, можно приступать к кладке второго. Каждый ряд обязательно необходимо проверять уровнем.

    Уличные камины в области топки должны выкладываться с использованием огнеупорного кирпича. После того как удастся завершить первый ряд, можно установить дверцу поддувала. Однако перед этим предстоит обмотать ее контур с использованием асбестового шнура. Эти манипуляции требуются для того, чтобы дополнительно уплотнить дверку, а также ее прилегание к корпусу.

    Для того чтобы зафиксировать дверки, в порядовку необходимо монтировать проволоку. Использовать необходимо ту, что обладает диаметром в 3 мм. Некоторые мастера рекомендуют с этой целью использовать метод монтажа стальных пластин, к которым и производится крепеж. Однако в этом случае придется потратить большее количество сил, ведь необходимо при этом использовать специальную сварку. Если, изготавливая печь на садовом участке, для крепления дверок вы решили использовать проволоку, то в кирпиче предварительно необходимо проделать борозду, применить для этого рекомендуется болгарку. Паз между дверцей и кирпичом должен оказаться зазор, который равен примерно 10 мм.

    На следующем этапе предстоит перекрыть поддувало, что предполагает необходимость монтировать колосники. Для чего придется сделать зарезы в кирпиче. Это делается для того, чтобы колосник не оказался выше ряда кирпичей и располагался с некоторым зазором. Металл в момент повышения температуры будет расширяться, а при этом он не должен взаимодействовать с кладкой.

    Этап установки второй дверцы и дымоотвода

    Когда вами возводится уличная печь своими руками, кладку необходимо продолжать до момента установки второй дверцы. При необходимости подрезать кирпич это предстоит сделать с использованием болгарки. При этом так же важно обеспечить зазор, ширина которого будет равна 10 мм, располагаться паз должен между кирпичом и стальной кромкой. Как только вы дойдете до верха конструкции, можно будет уложить на нее каменную или стальную плиту, которая станет выступать в качестве варочной поверхности.

    Делая печи уличные для дачи, необходимо завершить всю конструкцию и приступать к монтажу дымоотвода, что является очень важным этапом строительства, ведь дымоотвод должен обладать абсолютной герметичностью по ходу перемещения газов. Допустимо применить модульную систему дымоотведения. Эта конструкция отличается длительным сроком службы и практичностью. Монтировать ее легко, а вот от стыков необходимо избавиться посредством хомутов, помогает при решении этой задачи и герметик, однако выбирать необходимо тот, что обладает качествами термостойкости.

    Выполняя уличные печи барбекю, монтировать дымоотвод, по мнению специалистов, необходимо от самой конструкции. Над стыками необходимо поработать наиболее тщательно. Применяя заготовки трубы, которые соединяются между собой, элементы необходимо вводить один в другой на глубину, которая равна ½ сечения трубы. Необходимо помнить, что в процессе эксплуатации печи ее предстоит чистить, именно поэтому нужно обеспечить свободный доступ ко всем составляющим.

    Печи уличные для дачи не должны иметь стыков, которые внедряются в стены и перекрытия. При выполнении камина можно обустроить топку методом укладки кирпича в виде свода. А вот если есть желание сделать конструкцию менее опасной, что актуально, если в доме есть дети, то можно установить дверку, которая обладает жаростойким стеклом. Однако и в этом случае следует позаботиться о том, что в местах соединения должен быть асбестовый шнур.

    Отделка печи

    Простая уличная печь после выполнения может быть отделана с использованием декоративной штукатурки, можно для этого применить и плитку. Если есть желание применить изразцы, то не следует забывать о том, что кладка должна обладать проволокой для крепежа.

    Альтернативные варианты

    Перед тем как приступать к проведению работ, вами должна быть подготовлена порядовка уличной печи, которую можно увидеть в статье. Важно определиться с размерами, ведь на маленьком участке обязательно должна быть не слишком большая печь, так как в противном случае конструкция станет загромождать пространство.

    Для изготовления печи можно использовать не кирпич, а сталь. В некоторых случаях мастера используют газовые баллоны. Тогда установка получится мобильной, и ее даже можно будет переносить по участку. А при необходимости печь можно будет взять с собой на отдых, что очень удобно. Однако предварительно баллон предстоит подготовить, спустив из него газ и тщательно вымыв.

    Источник: http://fb.ru/article/192794/pechi-ulichnyie-svoimi-rukami-ulichnaya-pech-mangal-koptilnya-iz-kirpicha

    Смотрите также:
    31.10.2018

    Самодельный котел из чугунных батарей. В качестве водонагревателя использовал обыкновенный чугунный радиатор типа М-140, который нашел около сносимых старых пятиэтажек (можно использовать радиаторы и других подобных типов). Чугунные радиаторы идеально подходят для...

    31.10.2018

    Печь для гаража. Выбираем и создаем своими руками Оглавление: Для обогрева гаража не принято вкладывать много средств, и автолюбители предпочитают сделать печку самостоятельно. Какой она должна быть? Компактной, чтобы занимала минимум места. Энергоэффективной, чтобы...

    31.10.2018

    Понятные чертежи для создания самой эффективной буржуйки своими руками В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и...

Комментарии

Комментирование отключено.
