Как сделать кирпичную печь

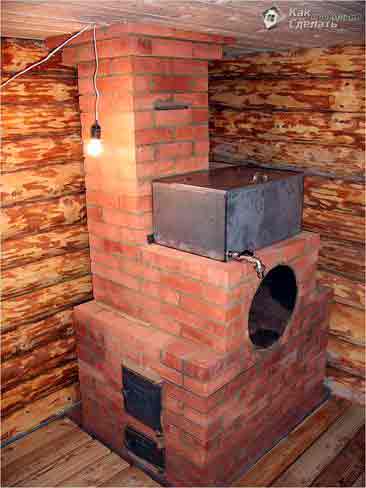

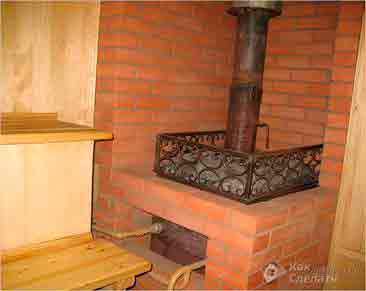

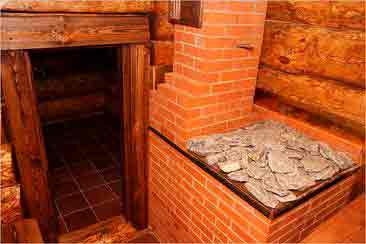

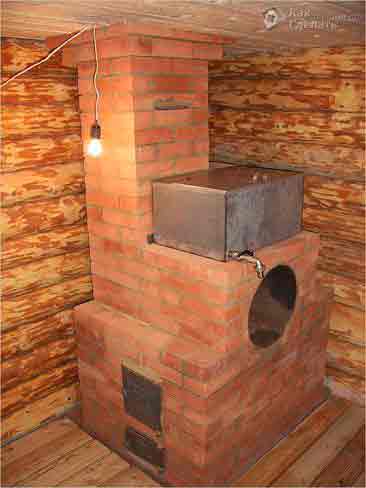

Кирпичная печь для бани своими руками

На этом этапе также следует определиться с видом топлива для будущей печи. Если планируется возвести классический вариант из кирпича, то в этом случае лучше всего подойдут дрова. Но рекомендуем рассмотреть и другие виды топлива, поскольку они могут оказаться более выгодными.

После того как размеры и другие общие характеристики банной печи определены, настала очередь позаботиться о необходимых материалах. Мастеру, решившему сложить это устройство, потребуется следующее:

  • шамотный кирпич для кладки топки;
  • красный огнестойкий кирпич, который необходим для обустройства каменки и дымохода; возможная альтернатива материалу – природный камень;
  • глина и крупнодробленый песок, из которых готовится раствор для кладки;
  • чугунное литье для печи: колосниковая и каминная решетки, вьюшки, дверцы (поддувальные и топочные), колодцы для чистки дымохода, плита из чугуна и др.;
  • рубероид или другой материал для гидроизоляции;
  • бак для нагрева воды;

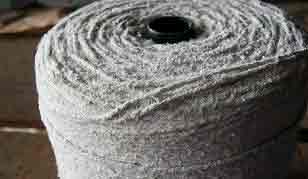

  • шнур из асбеста;
  • металлическая проволока с нанесенным цинковым покрытием (так называемая оцинковка);
  • стальные лента и уголок.

Перечисленные материалы – необходимый минимум для кладки простейшей банной печи из кирпича. Те, кто планируют сконструировать более функциональное устройство, должны быть готовы к дополнительным затратам.

Ниже представлено несколько секретов, зная о которых можно не сомневаться в правильности функционирования будущей печи:

  1. Стенкам такой конструкции не страшен перегрев, потому температура воздуха в этом помещении будет повышаться медленнее. Эта модель «холодного» вида.
  2. Перед кладкой банной печи необходимо изучить особенности такого материала, как кирпич. Нужно выбирать только качественную продукцию.

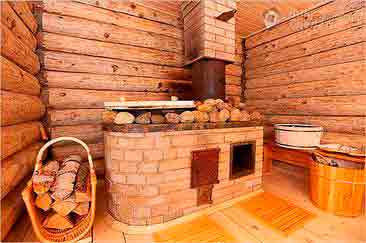

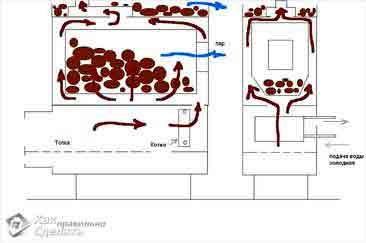

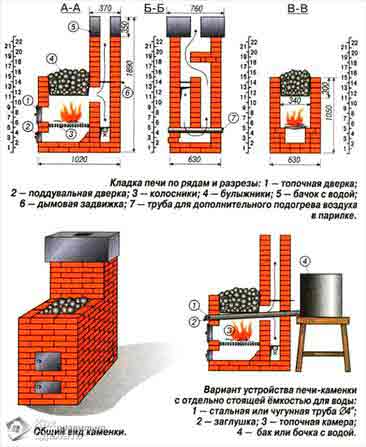

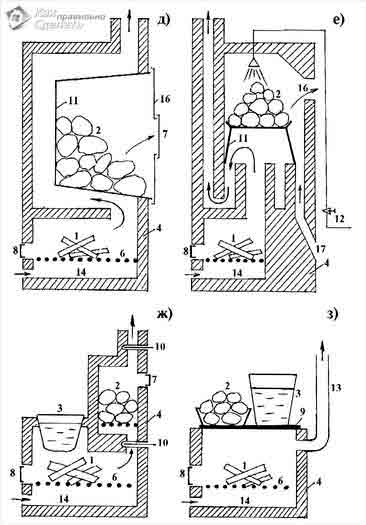

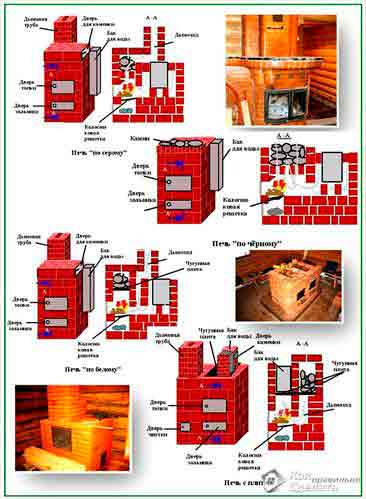

Отмечают следующие четыре варианта возведения банной печи:

  1. Исторический. На Руси баню топили только так – «по-черному»: дожидались, пока в топке прогорят дрова и дым уйдет через парную, и лишь потом заходили туда. Такой метод был обусловлен отсутствием дымовой трубы. Недостатки этого варианта очевидны. Из преимуществ – быстрый прогрев помещения, а также особенный аромат и пар.
  2. Смешанный. В этом случае дымоход есть, но продукты горения все равно попадают на камни, которые не изолированы от топки. Такой вариант строительства называют «по-серому». Как и в первом случае, помещение прогревается довольно быстро, но париться разрешается только при отсутствии огня в топке.
  3. Чистый, но неэкономичный. Нагрев камней происходит от плиты, потому дым в парилке отсутствует. Из недостатков этого варианта – длительный прогрев помещения (может занять до 12 часов), а также большой расход дров. Этот вариант получил название «по-белому».

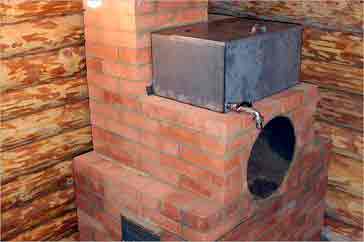

  4. Двойной: с кирпичной печью и плитой. Устройство такой модели заключается в установке 2 чугунных плит над дымоходом и топкой. Сверху размещают камни и бак с водой, который с трех сторон должен быть окружен кирпичной кладкой для поддержания высокой температуры.

Выбор материала

Определить, подходит ли он для кладки, можно по внешнему виду: сколы, трещины, неровные грани – достаточные основания, чтобы его забраковать. Еще одна проверка заключается в том, чтобы дать кирпичу упасть: он должен распадаться на крупные куски. Если вместо них получилось мелкое крошево, значит, такой материал не годится.

Иногда применяется и особый печной кирпич, главное отличие которого состоит в обжиге только трех сторон. Необожженный ложок в этом случае пойдет на кладку наружу (то есть из топки). Стоит отметить, что использование специального кирпича встречается не так часто. Обычно применяется классический красный.

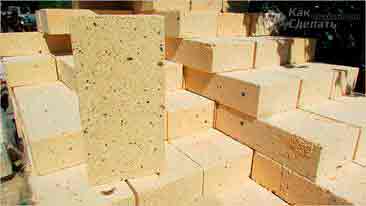

А вот топливную зону, как правило, оформляют шамотным кирпичом (марка Ш-5). Он бывает белым, светло-розовым или желтым. Благодаря особой технологии обжига этот материал выдерживает более высокие температуры, но отличается своими размерами. В большинстве случаев это значения не имеет: выкладываемая из него топка, как правило, с корпусом печи не связана, а значит, подгонять ряды под один уровень вряд ли придется.

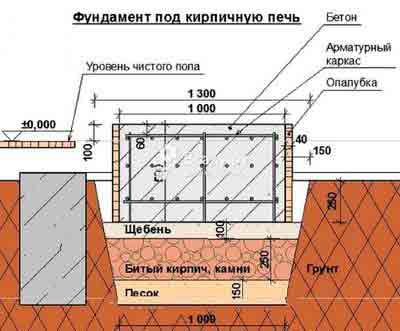

Что нужно знать о фундаменте печи

Как уже говорилось ранее, прежде чем возводить такую печь своими руками, необходимо подготовить соответствующие чертежи.

После этого нужно заняться ее фундаментом. У такой конструкции вес немаленький, а значит, на прочную опору нужно обратить особое внимание. Раньше в качестве фундамента использовалась прикорневая часть сосны (ее еще называют кремлевой). Она отличается крепостью и надежностью, что гарантировало такой печи устойчивость в течение многих десятилетий.

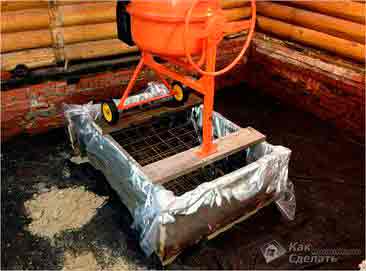

Современные мастера подготовку фундамента начинают с рытья котлована (достаточная глубина – 0,5 метра или чуть больше). Чтобы защитить основание от возможного смещения грунта и придать ему дополнительную устойчивость, ближе ко дну котлован нужно немного расширить. Затем необходимо засыпать туда чистый песок в достаточном количестве, залить водой и присыпать щебнем (подойдет и битый кирпич). Когда смесь усядется, можно начать монтаж щитовой или сборной опалубки, а затем установить в нее армированный каркас.

Следующий этап – заливка жидкого бетона до уровня, который примерно на 15 см ниже поверхности грунта. Когда он затвердеет, опалубку можно убирать, а в образовавшиеся пустоты засыпать мелкий гравий. После этого прямо на бетон нужно уложить несколько кусков рубероида, по размеру соответствующих фундаментной площадке. Этот материал используется для гидроизоляции, защищая будущую кирпичную печь для бани от возможной влаги почвы. Упускать этот важный момент нельзя: сырость влияет на прочность кирпичей, что может привести к разрушению конструкции.

Когда фундамент готов, пора заняться стенами устройства.

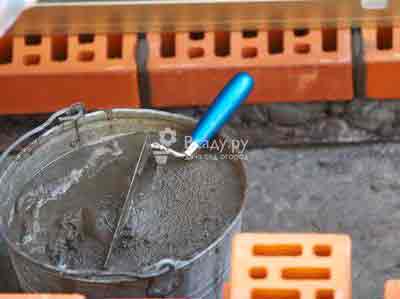

Идеальный раствор для кладки

Элементы кладки будущей печи скрепляются особой смесью, о приготовлении которой следует позаботиться заранее. В ее состав входят бетон, хорошо просеянный песок, а также глина, глубина добычи которой не должна быть меньше чем 1,5 метра от поверхности земли. Такую горную породу нужно очистить от мусора и примесей и оставить в емкости с водой на несколько дней.

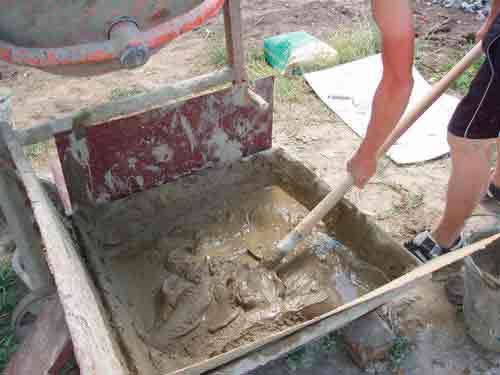

Размоченную глину разминают, затем перемешивают миксером вместе с небольшим количеством жидкости, постепенно доводя раствор до густоты сметаны. После этого в смесь можно добавить влажный песок, соблюдая пропорцию 1:2.

Стоит отметить, что такой раствор довольно быстро твердеет и становится непригодным для работы, теряя свойства. Поэтому использовать его нужно сразу в этот же день.

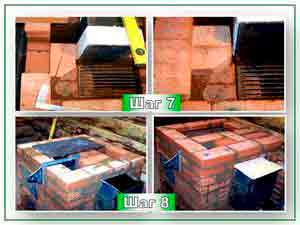

Шаг за шагом

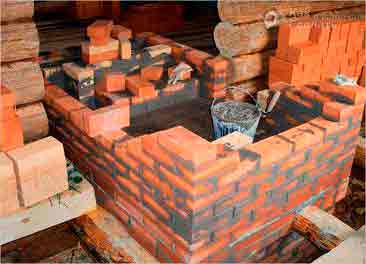

Возводя кирпичную банную печь, нужно помнить о том, что последовательность работы – важное условие правильного функционирования устройства в будущем.

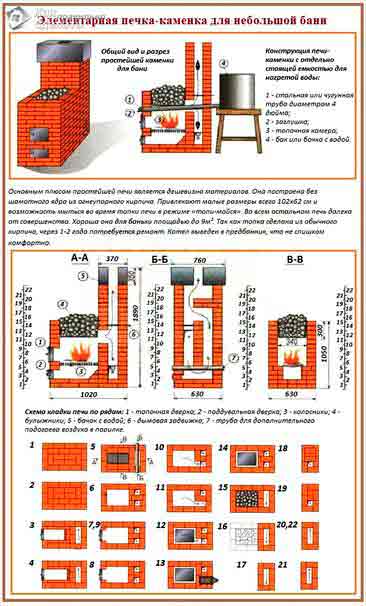

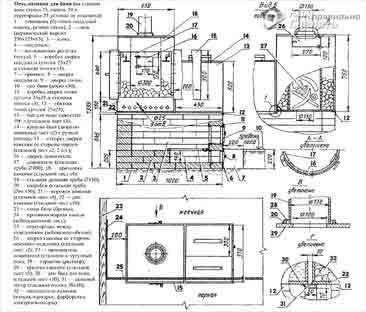

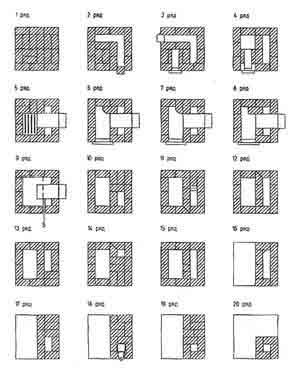

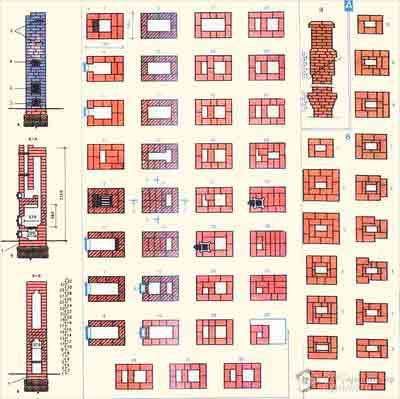

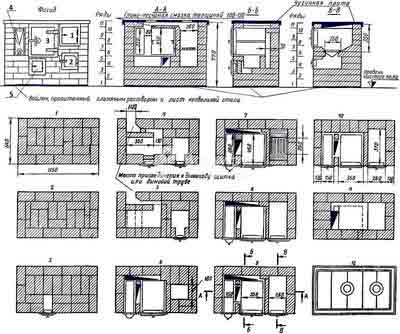

Прежде чем приступить к кладке, следует вычертить и распечатать порядовку, а также подготовить угольник, болгарку, плоскогубцы, абразивный круг и веник с совком.

Рассматриваемая конструкция печи предполагает установку прочистной дверцы в первом ряду кирпичной кладки. Следовательно, ее крепеж нужно будет разместить под кирпичами. Стальные элементы здесь не подойдут, поскольку нет возможности их закрепить. Поэтому необходимо использовать тонкую (примерно 3 мм) нержавеющую проволоку. Для увеличения податливости ее нужно прожечь.

Скрученный металлический прут помещают под первый ряд кладки, а в кирпичах болгаркой и абразивным кругом делают соответствующие прорези. После того как дверца будет установлена, образовавшиеся зазоры заполняют раствором из песка и глины.

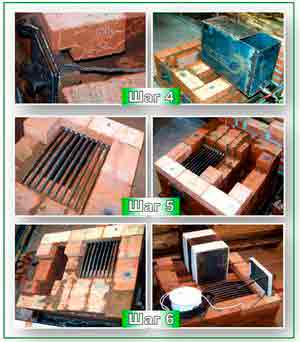

Когда первый ряд кирпичной кладки будет закончен, необходимо установить бак для воды, который можно сделать самостоятельно.

Прежде чем класть четвертый ряд, нужно будет вновь проверить, ровные ли у конструкции стены. То же самое касается и прямоты ее углов.

Печь для бани образуется верхней гранью четвертого ряда кирпичной кладки и торцами двух кирпичей, которые установлены в поддувале ребром.

Колосниковую решетку нужно подогнать так, чтобы между ней и топочной камерой остался зазор. В противном случае при нагреве решетка расширится и сдвинет кирпичи, которыми выложены стенки топки.

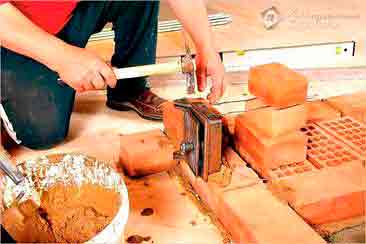

Отступая от порядовки: подгонка кирпичей

Стоит отметить, что при кладке печи не всегда получается точно следовать порядовке. Это идеальная схема, которая предполагает работу с таким же материалом. В действительности же кирпич может быть изготовлен не только с допуском, но и с браком. В этом случае, приступая к пятому ряду кладки, можно заметить наличие широкого зазора между кирпичами задней стенки. Раствор на основе песка и глины будет просто высыпаться из него. Поступить здесь нужно следующим образом: сдвинуть два кирпича так, чтобы ширина шва между ними не превышала 5 мм, а третий необходимо заменить несколькими брусками соответствующей ширины.

Прежде чем приступить к шестому ряду, нужно дважды обмотать асбестовым шнуром не только прочистную дверцу, но и ту часть емкости для воды, которая задевает кирпичи. Последнее делать необязательно, но желательно для соблюдения безопасности в том случае, если при топке в баке по какой-либо причине не окажется воды.

При установке дверцы топки ее нужно закрепить по той же схеме, что и прочистную створку. Единственное изменение касается количества проволоки: нужно скручивать не одну, а три для каждого отверстия. Это легко сделать, используя плоскогубцы.

Схема, описанная для подгонки кирпичей пятого ряда, подойдет также и для двух следующих уровней. Если этот момент упустить, большие зазоры станут причиной потери тепла кирпичной печи-камина. Следующим рядам кладки такая подгонка уже не потребуется.

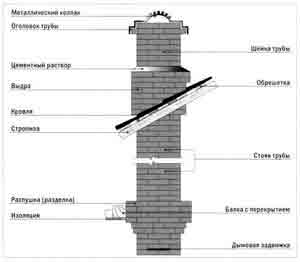

Секреты безупречного дымохода

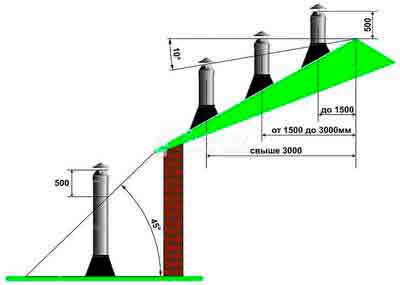

При установке дымохода нужно подумать о соблюдении правил пожарной безопасности. Не следует забывать о том, что расстояние от крыши до трубы не должно быть меньше 80 см. Что касается толщины стенок дымохода, она должна составлять не менее чем полтора кирпича. Быстро они не прогреются, однако тепло сохранят надолго. Кроме того эта мера поможет защитить внутренние стенки от образования конденсата.

Как правило, печь перекрывают с 12 по 19 ряды кладки, а на 21 нужно сформировать два канала, каждый размером с кирпич.

Расстояние над ядром необходимо перекрыть полным бруском с отнятой четвертью (так называемые трехчетверки), выпустив в проем справа.

Прежде чем заняться дымоходом, образовавшиеся пустоты следует утеплить минеральной ватой.

Закончив 22 ряд кладки, необходимо начать смещение каналов дымохода к центру. Если порядовка предполагает, что ядро должно быть полностью перекрыто, нужно уложить над ним еще один ряд кирпича.

Установка задвижек начинается после объединения каналов. Минимальное расстояние между ними составляет один ряд кладки кирпича.

Необходимо учесть, что размеры канала дымохода должны строго соответствовать указанным. Увеличение сечения приведет к медленному удалению продуктов горения топлива.

Чтобы печь для бани просушилась полностью, потребуется не меньше 14 дней. Завершив кладку, нужно проверить тягу, открыв для этого все дверцы и заглушки. Первая топка должна проходить при не до конца разогретой печи. В этом случае лучшим топливом станет щепа.

Источник: http://pechnoedelo.com/dlya-bani/pech-iz-kirpicha-svoimi-rukami.html

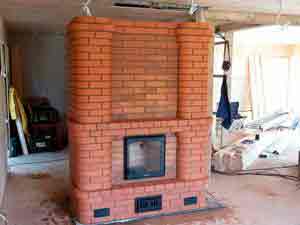

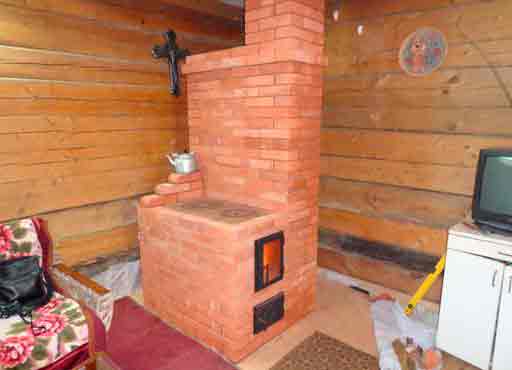

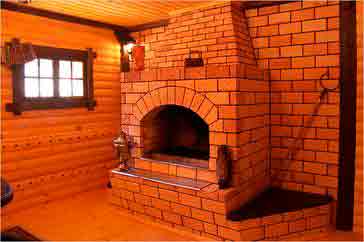

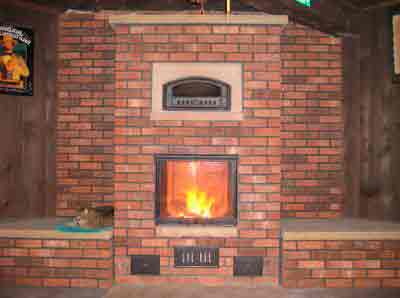

Печи из кирпича своими руками

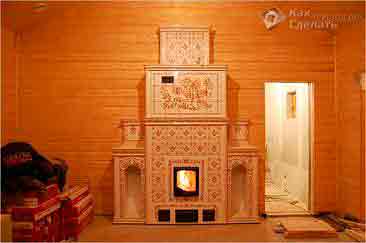

Еще только планируя постройку собственного дома, мы задумываемся, какое отопление сделать в нем. Ведь от этого решения будет зависеть и построение проекта. Если вблизи вашего дома есть теплотрасса, вы получили необходимое разрешение на подключение, то можете просто сделать своими руками кладку камина в доме. Например, когда централизованный отопительный сезон еще не начался. А в случае отсутствия отопления центрального характера многие владельцы домов, дач и коттеджей склоняются к тому, чтобы построить печь для дома из кирпича своими руками.

Кирпичные печи в России кладут издревле. Мастера по кладке печей всегда считались людьми уважаемыми. Так как не каждый сможет сделать печь своими руками, отвечающую всем предъявляемым к ней требованиям.

Кирпичные печи в России кладут издревле. Мастера по кладке печей всегда считались людьми уважаемыми. Так как не каждый сможет сделать печь своими руками, отвечающую всем предъявляемым к ней требованиям. Присутствие печи из кирпича в доме создает особую уютную атмосферу и согревает живым теплом.

Какие бывают печи для дома?

Кирпичные печи условно можно подразделить не следующие виды:

Современный вид печи для дома должен обладать следующими обязательными качествами — согревать, не дымить, быть пожаробезопасным, создавать дома уют и комфорт.

  1. Печь отопительная. В ее функции входит обогрев всего дома либо конкретной комнаты.

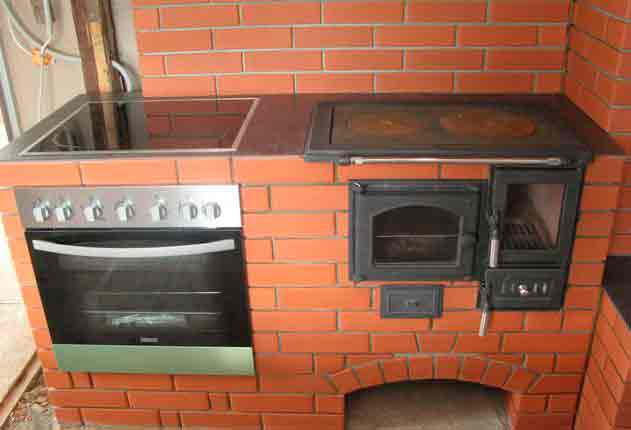

  2. Печь варочная. В ее задачу входит приготовление еды, от сушки фруктов до варки щей.
  3. Печь отопительно-варочного характера. Сочетает в себе два предыдущих вида.

Современный вид печи для дома должен обладать следующими обязательными качествами — согревать, не дымить, быть пожаробезопасным, создавать дома уют и комфорт.

Сделать кладку печи своими руками под силу не каждому, так как дело это достаточно ответственное, трудоемкое и требует определенных знаний. Конечно, с кладкой печи своими руками может справиться новичок, но все зависит от его желания и возможности.

Много полезной информации о кладке печей своими руками можно почерпнуть из книг, интернета и консультаций с профессионалами. Детально ознакомившись с технологией кладки печи, вы с легкостью выполните задуманное своими руками.

Подготовительные работы

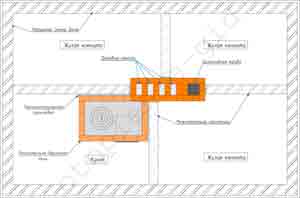

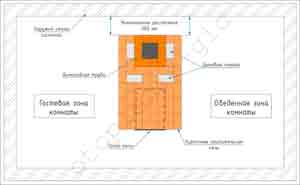

Перед кладкой печи необходимо определить место для ее установки. Профессионалы советуют тем, кто занимается кладкой печи в первый раз, сначала потренироваться, сделать макет печи.

В процессе этой работы будет понятно, что такое кладка, и если ошибки допущены, то они будут налицо, и их можно будет исправить. Важно, чтобы расстояние отделяющее трубу дымохода и перекрытия крыши (стропила) не было меньше 15 см. Если это правило соблюдено, можно размечать место, выделенное под печной фундамент.

Выполняется он по размеру больше основной конструкции печи. Для устройства фундамента обязательно наличие гидроизоляции. Еще одно правило: при выполнении кладки не забывайте осуществлять постоянный контроль ее правильности.

Печные стены должны быть выполнены строго вертикально. Внимание углам — особое. От того, насколько правильно вы их выстроите, будет зависеть и вся остальная кладка.

Для работы потребуются:

  • кельма;
  • шпатель;
  • уровень;
  • отвес;
  • шнуровка;
  • емкость для раствора;
  • лопата либо перфоратор;
  • вязальная проволока;
  • рулетка.

Краткая характеристика способов и порядка кладки печи

При первом способе кладки готовая кирпичная печь не подвергается заштукатуриванию, так как все швы заполнены раствором. Стены выкладываются либо в целый кирпич, либо в половину.

Печная кладка может быть разных видов. Например, кладка вподрезку либо кладка с пустыми швами. Отличия их существенны.

При первом способе кладки готовая кирпичная печь не подвергается заштукатуриванию, так как все швы заполнены раствором. Стены выкладываются либо в целый кирпич, либо в половину.

Существует и вариант кладки в 3/4.

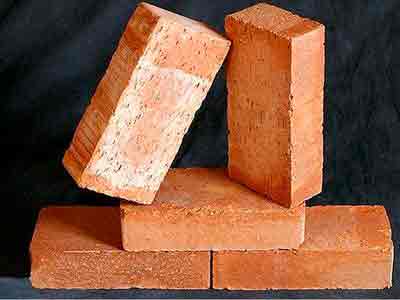

Для кладки печи используется кирпич, предназначенный именно для этих целей.

Другое его название — красный, полнотелый. Не рекомендуется использовать кирпич, бывший в употреблении, либо керамзитоблоки, а также щелевой кирпич.

  1. Выкладка первого ряда производится просто кирпичами, без использования раствора. После чего выполняется выравнивание кирпичей, определение передней стенки, мест расположения всех дверок. После такой прикидки кирпичи укладывают на раствор. После этого переходят к кладке углов.
  2. Далее, придерживаясь рекомендаций опытных мастеров, нужно выполнить весь печной контур. При помощи отвесов от печных углов к потолку протягивается бечевка. Эти вертикальные линии будут служить хорошим ориентиром в работе.
  3. Расположение мест поддувала, топочной камеры, зольника зависит от того, какой модели печь выкладывается. Поддувальная дверца обустраивается после 3 ряда кладки, через ряд после нее — зольник.
  4. Следующая — топка. Крепление дверок в кладке осуществляется с использованием обожженной проволоки. Когда дойдет очередь для кладки печного свода, появится необходимость подпила кирпичей. Здесь понадобится качественная стыковка. Печной свод укладывается после 2-го ряда над топочной дверцей.

Для выполнения облицовки топочной камеры применяется специальный кирпич огнеупорного характера. В связи с тем, что у такого кирпича и кирпича, используемого для кладки, различные температуры, жесткой связи между ними быть не должно.

При выполнении монтажа дымоходной трубы предусматривается наличие специальной задвижки, оснащенной хорошей системой регулировки.

Технологический порядок выполнения кладки печи

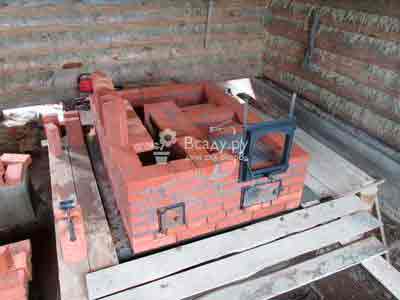

После того как первый ряд уложен, осуществляем укладку угловых кирпичей 2 ряда, с выполнением контроля вертикальности углов уровнем либо отвесом. Также как и 1 ряд, сначала выкладываем периметр, только потом середину 2 ряда.

  1. Как уже говорилось выше, первый кирпичный ряд сначала выкладываем без использования раствора, учитывая швы в соответствии с порядовкой.
  2. Далее определяем положение кирпичей на углах, укладываем их на раствор, проверяя горизонтальное положение при помощи уровня. Используя киянку, осаживаем кирпичи, которые выступают. После того как требуемая горизонтальность достигнута, выполняем первый кирпичный ряд с использованием раствора, не забываем про уровень.
  3. С помощью рулетки проверяем размер печи в плане и диагонали. Обязательно условие — равное значение диагоналей в прямоугольнике. При необходимости нужно подбить угловые кирпичи, до достижения нужного равенства. Теперь можно осуществить закладку кирпичом с использованием раствора, первого ряда, точнее, его середины.
  4. После того как первый ряд уложен, осуществляем укладку угловых кирпичей 2 ряда, с выполнением контроля вертикальности углов уровнем либо отвесом. Также как и 1 ряд, сначала выкладываем периметр, только потом середину 2 ряда. Далее, по выполнению 2 ряда, необходимо забить гвозди (80-100 мм) в шов углов между 1 и 2 рядами.

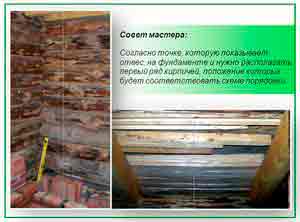

  5. Теперь выполняем опускание отвеса по очереди на всех углах второго ряда и делаем отметку на потолке точек, из которых производилось опускание. После чего в отмеченные точки, забиваем гвозди такой же длины, закрепляем шнур (капроновый) и осуществляем его натяжку.

Вертикальное положение шнуров проверяется с помощью отвеса. Устранение отклонений проводится выполнением подгибания верхних гвоздей. Таким образом вы выполнили контур будущей печки в пространстве. Все последующие ряды, точнее их вертикальность, необходимо контролировать по натянутым шнурам. Это значительно уменьшит время, затраченное на контроль.

Кладка последующих рядов выполняется аналогичным способом, каждый новый ряд сверяется с порядовкой. В процессе кладки проводим очистку внутренних и наружных поверхностей от излишка раствора, используя мастерок. Каждые 4-5 рядов осуществляем протирание стенок дымохода мокрой тряпкой.

Швы печной кладки, точнее их толщина, должны быть по возможности тонкими. Толстые швы способствуют выкрашиванию раствора и ослаблению кладки. Заполнение швов раствором должно быть плотным, до выдавливания излишков.

Еще одно правило, соблюдение которого обязательно — правило перевязки кирпичей. Оно подразумевает, что каждый шов вертикального характера обязательно должен перекрываться с помощью кирпича следующего ряда.

Чаще всего расположение вертикального шва оказывается по центру лежащего в следующем ряду кирпича. Однако не всегда получается так удачно. Иногда приходится выполнять кладку, делая перекрытие не по центру, а меньше половины кирпича. Лучше, если это расстояние будет не меньше чем четверть кирпичной длины.

Если кирпич с одной стороны резанный, то класть его нужно этой стороной наружу дымоходного канала. Так как такая поверхность является ослабленной, она может быстро разрушиться под воздействием высоких температурных режимов.

Топка печи традиционно выкладывается с использованием шамотного кирпича. Связано это с тем, что такой кирпич обладает большей устойчивостью к высоким температурам.

Выполнять перевязку швов кладки, выполненной из шамотного кирпича и печного, не следует, так как у них разный коэффициент линейного расширения. Из шамотного кирпича выкладывают либо ряд полностью, либо выполняют футеровку топки своими руками. Расстояние между футеровкой и кирпичом должно составлять не менее 5 мм.

Установка дверок печи. Рекомендации

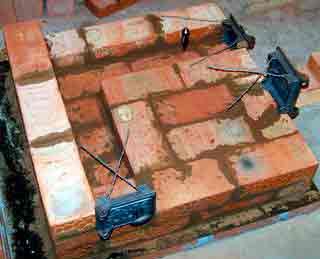

Перед тем как установить дверки на свое место, необходимо проверить их на качество плотности прилегания к раме дверного полотна. Также проверке подвергаются свобода вращения полотна на шарнирах, наличие перекосов (либо их отсутствие), качество закрытия дверки, отверстия для осуществления крепления.

Перед тем как установить дверки на свое место, необходимо проверить их на качество плотности прилегания к раме дверного полотна. Также проверке подвергаются свобода вращения полотна на шарнирах, наличие перекосов (либо их отсутствие), качество закрытия дверки, отверстия для осуществления крепления. Если какие-либо дефекты обнаружены, необходимо их устранить до выполнения установки, либо заменить дверку полностью.

Для выполнения установки используем вязальную проволоку. Необходимая длина около 50 см. Ее необходимо вставить в отверстия, расположенные на дверке, а затем свернуть вдвое и скрутить. В месте, где будет установлена дверка, кирпичную кладку обрабатываем раствором. Проводим установку дверки с проверкой вертикального и горизонтального положения, затем осуществляем фиксацию кирпичами. Концы проволоки закладываются в кладочные швы.

Установка топочной дверцы аналогична предыдущему варианту. Отличие заключается в том, что она подвергается оборачиванию асбестом.

Для того чтобы проволока не отгорела, верхнюю часть двери закрепляем с помощью кляммера. Его можно изготовить из стали (полосовой, 25х2,0). Крепление кляммера к дверце производится с помощью заклепок либо болтов.

Источник: http://1pokirpichy.ru/postrojki/pech-dlya-doma-svoimi-rukami.html

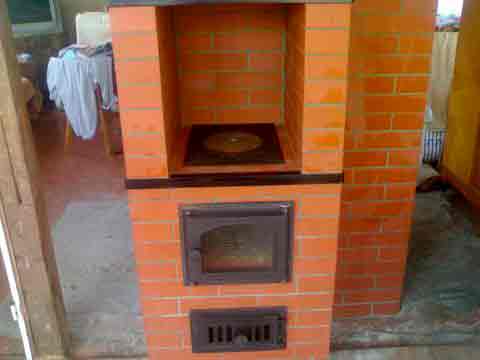

Как сделать кирпичную печь

Как сделать кирпичную печь своими руками.

Кирпичная печь имеет не сложную конструкцию её можно сделать самостоятельно за один день, такую печь можно использовать для отопления дачи, гаража или небольшого дома. В этой статье мы рассмотрим, как сделать максимально простую кирпичную печь.

Для изготовления печи нам понадобятся такие материалы:

  • Огнеупорный кирпич.
  • Песок, глина, вода.
  • Кусок рубероида для гидроизоляции.
  • Чугунная поверхность для плиты.
  • Дверца для топки.
  • Дверца для поддувала.
  • Колосники.
  • Задвижка для дымохода.
  • Кусок металлической трубы для наружной части дымохода.

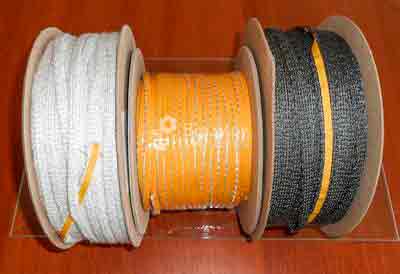

  • Асбестовый шнур.

Состав раствора для кладки печи из кирпича.

Поскольку для кладки печей используется только огнеупорный кирпич, то и раствор должен быть близкий к нему по составу. Наиболее подходящим по характеристикам считается глиняный раствор.

Нам понадобятся глина и песок в пропорции 1 : 1

В широкую ёмкость засыпаем глину, заливаем её небольшим количеством воды (примерно 4 часть от объёма глины) и даём ей размокнуть в течение 1 – 2 суток периодически перемешиваем глину.

Когда глина размокнет, можно приступать к приготовлению раствора. Добавляем в глину просеянный песок и тщательно перемешиваем лопатой, по мере надобности добавляем понемногу воду.

Должна получиться густая однородная смесь, консистенция смеси должна быть таковой, чтобы смесь очень медленно сползала с лопаты.

Как сделать кирпичную печь.

Выбираем в помещении подходящее место для печки, поскольку это небольшая печь с относительно небольшим весом, то для неё не обязательно делать капитальный фундамент, достаточно бетонной стяжки.

На бетонное основание будущей печки укладываем гидроизоляцию, можно использовать рубероид, гидроизол или аналогичный материал.

На гидроизоляцию насыпаем и трамбуем слой песка толщиной 1 см.

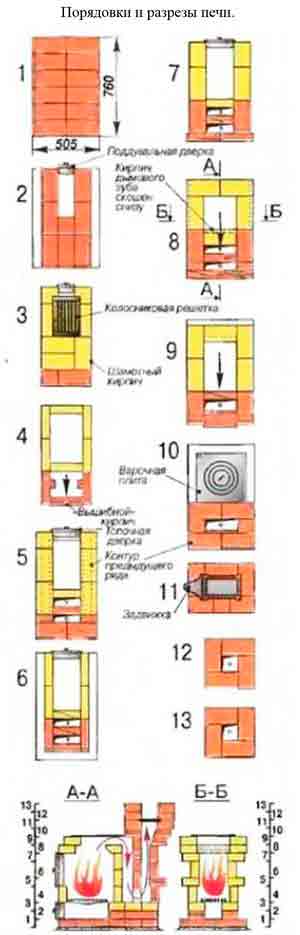

На слой песка выкладываем ряд кирпичей, ровняем кладку по уровню. На кладку укладываем тонкий слой раствора.

Выкладываем по схеме второй ряд кирпичей и устанавливаем дверцу поддувало.

Следующий ряд, устанавливаем колосниковую решётку.

Четвёртый ряд кирпича выкладываем на ребро.

Устанавливаем топочную дверку и фиксируем её кирпичами.

Пятый ряд выкладываем кирпич обычно плашмя.

Шестой ряд выкладываем на ребро.

В восьмом ряду устанавливаем скошенный кирпич, который будет направлять пламя на конфорку.

На девятый ряд укладываем чугунную варочную поверхность, под чугун нужно подложить асбестовый шнур, чтобы обеспечить герметичность между кирпичной кладкой и чугуном.

Десятый ряд, формируем дымоход.

Одиннадцатый ряд устанавливаем задвижку на дымоход.

Далее выкладываем дымоход и стыкуем его с лёгкой металлической трубой, которая будет выходить наружу.

После кладки, нужно дать печи отстояться несколько дней, чтобы раствор набрал прочность, после чего печь готова к использованию.

Источник: http://sam-stroitel.com/kak-sdelat-kirpichnuyu-pech.html

Как сделать кирпичную печь на дровах в гараж своими руками?

В гараже настоящему автолюбителю весьма часто приходится проводить немалое количество времени. Это становится настоящей проблемой, когда в холодные дни из-за низкой температуры в гараже практически невозможно заниматься различными делами. Выход из этой ситуации очень прост — кирпичная печь для гаража своими руками на дровах.

Обычный гараж, вмещающий одну машину, прогревается довольно быстро вследствие небольшого объема. Среднее посещение гаража – около двух раз в день, если не меньше, значит, система его обогрева не должна требовать постоянного ухода.

Кирпичная печь в гараже сможет давать тепло, пока дрова не перегорят, после чего начнет медленно остывать, что является очень удобным и комфортным способом сохранения тепла в гараже на длительный срок. В качестве горючего для печки подходят сухие дрова. После их сгорания угли долгое время передают жар стенкам агрегата и всему помещению.

Пример конструкции кирпичной печки на дровах для гаража

Пошаговая инструкция по изготовлению

Требующиеся материалы и их количество

Для создания кирпичной печи в гараже потребуется количество материалов, зависящее от предполагаемого размера печки. Для строительства печи среднего размера, подходящей под среднестатистический размер гаража понадобится:

  • Кирпич (290 штук);
  • Топочная дверь 250 на 180 мм (1 штука);
  • Решетка колосниковая 240 на 250 мм (1 штука);
  • Поддувальная дверка 130 на 130 мм (1 штука);
  • Задвижка 130 на 130 мм (3 штуки);
  • Чугунная плита 720 на 290 мм (1 штука).

к содержанию ↑

Какой кирпич требуется?

В строительстве печи для гаража на дровах длительного горения своими руками может использоваться обыкновенный красный облицовочный кирпич. Однако для выкладывания топки печи применяется исключительно огнеупорный кирпич.

При создании печи нельзя пользоваться силикатным кирпичом из-за разрушения его составляющих при высокой температуре. Кладка начинает осыпаться и крошиться, и весь процесс оказывается бесполезным.

Для длительного использования самодельной печи топку следует выкладывать лишь шамотным кирпичом.

Необходимые инструменты

Чтобы сделать кирпичную печь самостоятельно, вам понадобятся следующие приборы:

  • Кельма (мастерок);
  • Молоток-кирка;
  • Расшивка;
  • Шнур-причалка;
  • Порядовка;
  • Отвес;
  • Строительный уровень;
  • Правило;
  • Растворная лопата.

к содержанию ↑

Фундамент и нужен ли он?

Необходимость фундамента для кирпичной печи исходит из приблизительной массы самой печи. Если масса вашей печи менее 500 кг без фундамента можно легко обойтись, если пол покрыт армированной стяжкой. Под печь среднего размера отдельный фундамент уже требуется (модель кирпичной печи, описываемая в данной статье больше данной массы), так как масса получится больше 500 кг.

Теплоизоляция стен и потолка

Обычно в качестве теплоизоляционного вещества используют асбестовый шнур. Если вы предпочитаете не работать с асбестом, можете использовать нарезанный на полоски картон из минеральной ваты, который обладает высокой теплоустойчивостью и может выдерживать высокие температуры: 850-1200°C.

Подготовка раствора для кладки

Предварительно перед строительством печи требуется замочить огнеупорную глину в воде на трое суток для приготовления кладочного раствора. Когда глина будет готова, нужно тщательно перемешать ее с песком и шамотным порошком, после чего проверить раствор на отсутствие комков. Пропорции такие: 1:2 или 1:3 ( 1 часть глины и 2-3 части песка).

Перед использованием раствор надо проверить на качество: скатать маленький шарик, не растрескивающийся во время сушки, после чего бросить его с высоты одного метра на бетонное основание. Если шарик сохраняет свою первоначальную форму – качество глины хорошее.

Все ряды кирпича кладутся на подсыхающий глиняный раствор.

Схема, чертеж и порядовка

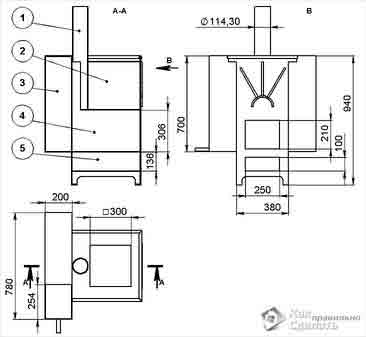

Ниже представлен схематический чертеж печки длительного горения для гаража на дровах, а также порядовка будущего сооружения. Самодельная печь для гаража на дровах среднего размера кладется в соответствии с представленными ниже изображениями.

Описание кладки

Как сделать печку в гараже своими руками на дровах? Это не так сложно, как кажется сначала. Чтобы построить кирпичную печь правильно, обязательно следуйте следующим указаниям и соблюдайте порядовку, указанную выше.

Процесс изготовления на видео:

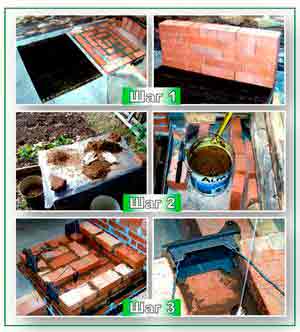

Инструкция с фото:

  • На подготовленный фундамент или основу начинайте укладывать кирпич в нужное вам количество рядов. Топку обязательно выкладывайте из огнестойкого кирпича;
  • Уложите колосниковую решетку на заранее подготовленный кирпичный выступ;
  • Установите в предназначенное место дверцы и поддувала. Двери поддувала и топки обвиваются асбестовым шнуром, после этого помещаются на глиняный раствор. Для фиксации допускается использование обыкновенной проволоки – закрепление ее с дверками и закладывание промеж рядов кирпича. На верхней плоскости при желании можете установить металлическую плиту.
  • Если вы хотите увеличить высоту печки, можете повторить кладку 14 и 15 рядов.
  • Начните выкладывать дымоход. При кладке дымохода важны точные расчеты в размерах, чтобы не было эффекта свиста от потоков воздуха, быстро спускающихся в слишком широкий дымоходный канал. Возможно достраивание дымохода в случае смены аэродинамики территории или же в связи с проблемой количества дыма.
  • Произведите расшивку швов кирпичной кладки. Толщина швов обычного кирпича – 5 мм, шамотного – 3 мм.

к содержанию ↑

Финальные работы

Во избежание столкновения с неприятными явлениями растрескивания швов и возникновением отрицательных последствий и даже до полной неисправности печки, следует на должном уровне осуществить сушку печи и хорошо подготовить ее к топке.

Чтобы ваша печь из кирпича для гаража на дровах своими руками служила вам долго, требуется доброкачественно организовать ее сушку и пробную топку.

По окончанию укладывания кирпича, необходимо начать сжигать средства легкого горения — лучину или бумагу во всех отделах печи два раза в день по 20 минут минимум.

К основоположной топке разрешается приступать, когда на наружности печи не будет оставаться влажных пятен и на металлической фурнитуре закончит появляться конденсат.

Гаражная печь на дровах своими руками – отличный выход из ситуации отсутствия тепла и комфортных условий в вашем гараже. При любых обстоятельствах печная конструкция даст результат, который вы ожидали. С ее помощью вы сумеете организовать и поддерживать желаемый климат внутри гаража.

Достоинства кирпичной печи:

  • Способна гарантировать приемлемую температуру в помещении, при надобности можно повысить климат всего лишь добавив топлива и обеспечив поступление воздуха в топку;
  • После топки остывает длительное время, температура в помещении сохраняется на долгий срок;
  • Очень экономична: при выполнении всей работы своими силами, расходы будут гораздо меньше, чем в других альтернативных вариантах отопления помещения;
  • Дрова и уголь, используемые печью для создания тепла, также являются самыми дешевыми по сравнению с другими вариантами;
  • Выжигает небольшие количества кислорода, не выделяет опасные вещества в помещение.

Источник: http://pechnoy.guru/otopitelnoe-oborudovanie/pech-dlya-garazha-otopitelnoe-oborudovanie/kirpichnaya-pechka-na-drovah-v-garazh-svoimi-rukami.html

Кирпичная печь для бани своими руками

Интерьер любой русской бани невозможно представить без печи, по доброй старой традиции она выкладывалась из обычного красного кирпича. Сегодня, несмотря на появление на строительном рынке новых и более совершенных материалов, красный кирпич по-прежнему широко используется при кладке банных печей. Для успешной работы с этим классическим материалом необходимо иметь хоть какое-то представление о банных печах, а также ознакомиться с простейшими приёмами кладки.

В данной статье мы бы хотели рассказать о том, как правильно сложить печь для бани из кирпича своими руками, а также продемонстрировать чертежи, фото и видео инструкции.

В первую очередь вам придётся побеспокоиться о подготовке рабочего инструмента и материала, применяемого при кладке. Для успешной работы вам потребуется следующее:

  • красный кирпич;
  • емкость для приготовления кладочного раствора;
  • разметочный инструмент (угольник, карандаш и т. п.);
  • пассатижи.

Первостепенной задачей, решаемой при закладке, является, конечно же, возведение надёжного фундамента под неё.

Кирпичную печь начинают строить с подготовки фундамента. Первым делом роют котлован, глубиной приблизительно 0,6 метра. Его ширина ближе ко дну должна немного превышать размер основной выемки, что обеспечит залитому фундаменту повышенную устойчивость к случайным смещениям грунта. Дно подготовленного таким образом приямка засыпается толстым слоем чистого песка. Затем песок заливается водой, а сверху присыпается щебнем или битым кирпичом. После усадки засыпанной смеси вдоль стенок котлована монтируется щитовая или сборная опалубка с последующей установкой в неё армированного каркаса.

И, наконец, в опалубку заливается подготовленный ранее жидкий бетон до уровня, который примерно на 15 см не достигает поверхности грунта. После «схватывания» бетона опалубка демонтируется, а образовавшиеся пустоты засыпаются мелким гравием.

Затем берутся два куска рубероида размером с фундаментную площадку и укладываются непосредственно на бетон. Рубероид используется в данном случае в качестве гидроизоляционного материала, защищающего сооружение от почвенной влаги.

Подготовка кладочного раствора

Перед тем как сделать кирпичную печь, вам следует подготовить специальный раствор, используемый для скрепления элементов кладки. Для его приготовления понадобится смесь песка и бетона, а также определённое количество размоченной в воде глины, добытой из глубинных пластов земли (не менее полутора метра от поверхности почвы). Отметим, что для подготовки такой смеси подходит только хорошо очищенный песок (просеянный через специальное мелкоячеистое сито).

Обратите внимание! В воде глина должна размачиваться до тех пор, пока её материал не приобретёт нужную пластичность. Лишь после этого можно будет добавлять её в кладочную смесь небольшими порциями.

Для получения раствора необходимой консистенции глину растворяют в исходной смеси путём её постепенного разминания с одновременным добавлением небольших порций воды. После тщательного перемешивания образовавшегося состава вы получите рабочий раствор, готовый к использованию. Обратите внимание на то, что за один замес лучше всего заготавливать такой объём раствора, который необходим для укладки нескольких рядов кирпича. При большом объёме приготовленной смеси она со временем теряет свою пластичность и постепенно засыхает.

Порядок кладки

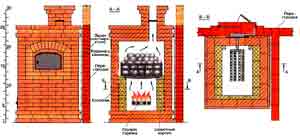

Порядок укладки стенок печи задаётся определённой схемой, которая носит название «порядовка». При её реализации первый ряд укладывается на гидроизоляционную прокладку, расположенную на основании фундамента (заметьте, что перед укладкой каждый кирпич должен смачиваться в воде).

При формировании этого и последующих рядов в соответствии со схемой порядовки кирпичной печи осуществляется так называемая «заводка» углов конструкции, заключающаяся в обязательной проверке их на правильность и вертикальность. Используя обычный угольник, вы сможете проверить их на соответствие 90 градусам, а при помощи строительного отвеса – на вертикальность.

Что касается схемы порядовки, то она определяется размерами отопительного сооружения и его конструкцией. Толщина образующихся в междурядье швов не должна превышать в среднем 4-5 мм; при этом торцы укладываемых кирпичей должны достаточно плотно прилегать друг к другу.

Обратите внимание! Каждый последующий кирпичный ряд укладывается с так называемой «перевязкой» по отношению к предыдущему (перевязкой называется смещение места стыковки в соседних рядах на полкирпича).

На третьем ряду кладки устанавливается поддувальная дверца. Но это делается только в случаях, когда подобный монтаж предусматривается рабочими чертежами. Крепление дверцы в кладке осуществляется с помощью стальной оцинкованной проволоки (или небольших стальных полос), концы которых замуровываются в специальные ниши, позже закладываемые кирпичом.

Перед укладкой следующего, четвертого ряда следует ещё раз проверить углы печки на соответствие их требуемым параметрам. Необходимость повторного контроля объясняется тем, что на этом ряду монтируются колосник с колодцем для сборки золы, падающей из топливного отсека. Для его установки вам потребуется выдолбить специальные площадки, размер которых выбирается с учётом температурного расширения колосника (приблизительно по 1 сантиметру с каждой стороны). Тыльная стенка на этом уровне выкладывается из битого кирпича в таком виде, чтобы обеспечить минимум сопротивления потокам воздуха.

На уровне шестого ряда кладки можно приступить к установке дверцы для поддувала, а на седьмом ряду – к монтажу дверки топочного отделения и колосника. Сразу отметим, что топочная дверца монтируется точно таким же образом, что и поддувальная. Вся эта фурнитура для банных печей выливается обычно из чугуна, самого прочного и огнеупорного материала из всех известных.

Далее, на восьмом ряду кладки устанавливается перегородка, с которой берёт своё начало дымоход. Аналогичным манером укладываются все остальные ряды вплоть до 14-го, где устанавливаются металлические П-образные швеллеры. На лицевой стенке нужно будет оформить проём для бака, используемого для нагрева воды. Эту емкость необходимо расположить так, чтобы в вертикальной плоскости она держалась на боковых стенах, опираясь на уложенные до этого швеллеры.

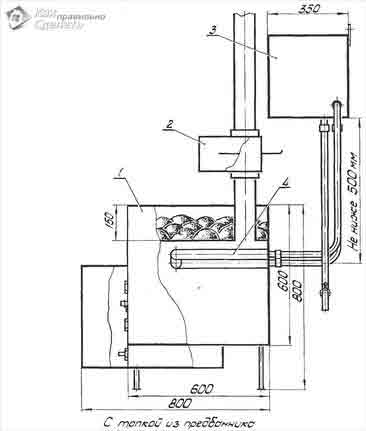

Установка бака и трубы для дымохода

Далее важно ознакомиться со схемой порядовки, начиная с 15-го венца. Этот ряд выкладывается из половинок кирпичей, расположенных под некоторым углом один к другому.

Образующееся при этом ложе будет служить основанием для обустройства стенки, используемой для изоляции ниши под бак от дымоходного канала. Три последующих ряда выкладываются аналогично 15-ому (естественно, с соблюдением перевязки). При этом не следует забывать о том, что расположенный на этом уровне бак должен быть изолирован от кладки путём обматывания его корпуса асбестом.

Начиная с 19-ого ряда, монтируется дверца, предназначенная для выпуска пара, образующегося в каменке, располагающейся именно на этом уровне. По достижении 20-го и 21-го рядов укладываются тонкие металлические полоски, обеспечивающие перекрытие дверцы для пара и крепление емкости, предназначенной для нагрева воды. В последующем, при установке бака, необходимо заполнить образующиеся при этом полости мелким кирпичным боем. С 23-го ряда кладки вы можете приступать к монтажу дымоходного канала, длина которого зависит от вида кровли.

Поперечные размеры дымохода выбираются исходя из особенностей конструкции. Таким образом, у массивной печи и канал дымохода должен иметь значительные размеры, и наоборот. При этом всегда следует помнить о том, что стенки дымохода и дымовых проходов должны выкладываться в полкирпича, а верхняя часть дымохода (сама труба) – возвышаться над кровлей не менее чем на полметра. Для оформления этой части дымохода необходимо использовать специальный раствор, не поддающийся вымыванию и разрушению от конденсата. Лучше всего для этих целей подходит смесь на основе извести или цемента.

Несколько слов об отделке, которая хотя и редко, но применяется при возведении печки. Для этих целей подходит любой раствор с содержанием небольшого количества асбеста. Также можно использовать и гипсовые растворы, при применении которых следует учитывать быстроту «схватывания» готовой смеси.

Перед оштукатуриванием вам следует очистить стенки от остатков застывшего раствора, расчистить глубокие швы и аккуратно зашпатлевать их.

Источник: http://kaksdelatbanyu.ru/kirpichnaya-pech-dlya-bani-svoimi-rukami/

Как сложить печку своими руками: пошаговая инструкция из 6 этапов

Новую печку из кирпича можно сложить не только в строящемся доме, но и в уже построенном.

Если вам нужно построить печку в загородном доме, то не обязательно обращаться к профессиональному печнику. Я расскажу, как самому сделать кирпичную печь, а также подробно опишу все особенности и нюансы ее строительства.

Разновидности бытовых печей

Перед тем как сложить печь из кирпича, нужно определиться, для чего она вам нужна. Существует три основных типа печей для частных домов:

  1. Отопительная печь предназначена исключительно для отапливания дома:
  • Она состоит из топки и массивного дымохода с развитой системой дымовых каналов;
  • Стенки дымохода позволяют эффективно передавать тепло от дымовых газов к окружающему воздуху;
  • Отопительные печи устанавливаются в домах с электрической или газовой плитой, и протапливаются только в холодное время года.

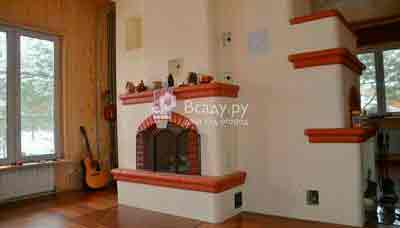

После завершения отделки комнаты отопительная печка с оригинальным дизайном станет украшением интерьера.

  1. Варочная печь применяется только для приготовления пищи:
  • Она отличается коротким прямым дымоходом, который выходит сразу на крышу;
  • Над топкой устанавливается чугунная плита для приготовления еды, а между топкой и дымоходом встраивается духовой шкаф. В нем можно приготовить горячие блюда, как в русской печи;
  • Такие печи обычно устанавливаются в летних кухнях или в частных домах с централизованным или газовым отоплением.
  1. Отопительно-варочная печь — может использоваться одновременно и для отопления, и для приготовления пищи:
  • В конструкции таких печей присутствует варочная поверхность, духовой шкаф и массивный дымоход с развитыми теплообменными каналами;
  • Отопительно-варочная печь — наиболее распространенный вариант, который чаще всего применяется при строительстве частных жилых домов и небольших дачных домиков.

В отопительно-варочную дровяную печку можно интегрировать современную бытовую технику.

Этап 1: выбор места для строительства

Безопасность, эффективность и удобство использования любой печи будет зависеть от того, насколько правильно она расположена внутри дома. Поэтому при выборе места для строительства я советую придерживаться следующих правил:

  1. Отопительные печи следует располагать в самом центре дома или посередине самой большой комнаты:
  • Такое расположение способствует максимально эффективному теплообмену и равномерному распределению нагретого воздуха по всему дому;
  • Массивный корпус печи будет служить естественной перегородкой для разделения пространства на отдельные локальные зоны;
  • Недопустимо пристраивать отопительную печь вплотную к наружной стене дома, потому что она будет зря расходовать топливо и отдавать часть своего тепла на улицу.

На схеме показано правильное расположение отопительной печи в гостиной.

  1. Варочные печи наоборот нужно устанавливать либо на открытом воздухе под навесом, либо на кухне вплотную к наружной стене дома:
  • Это делается для того, чтобы во время приготовления пищи часть тепла уходила на улицу и в кухне не было очень жарко;
  • Для этой же цели дымоход варочной печки лучше располагать в самом углу кухни, впритык к двум угловым наружным стенам.

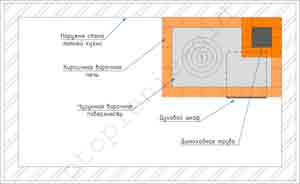

Варочную печь нужно располагать в углу, вплотную к наружным стенам летней кухни.

  1. Отопительно-варочные печки обычно располагаются следующим образом:
  • Кирпичный корпус печи с варочной поверхностью и духовым шкафом устанавливается в помещении кухни;
  • Дымоход делается немного со смещением, и встраивается в межкомнатные простенки между кухней и тремя комнатами;
  • Таким образом, во время протапливания печи в доме можно готовить кушать, и одновременно обогревать все помещения.

Такое расположение отопительно-варочной печи в доме позволяет обогревать сразу три комнаты и кухню.

Если вы располагаете печку между комнатами или вплотную к стене, то ее корпус нужно отделить от стен негорючим теплоизолирующим материалом. Для этого можно использовать листовой асбест или жесткие плиты минеральной ваты.

Этап 2: подготовка инструментов и материалов

Для самостоятельной кладки печи нужно подготовить инструменты и закупить необходимые строительные материалы.

Материалы:

  1. Обожженный полнотелый кирпич из красной глины применяется для кладки наружного корпуса печи и дымоходной трубы;
  2. Шамотный огнеупорный кирпич отличается более светлым оттенком и может выдерживать температуру до 1200 °C (показан на рисунке слева).

Обкладка шамотным кирпичом используется для внутренней футеровки топки и дымового колодца.

  1. Цемент марки М400 или М500;
  2. Карьерный или речной просеянный песок;
  3. Щебень гранитный с размером фракции 25-35 мм;
  4. Холодная чистая вода.

Для засыпки подушки под фундамент потребуется гранитный бутовый камень с размером частиц 150-250 мм.

  • Красная глина без посторонних примесей и твердых частиц;
  • Речной или карьерный просеянный песок;
  • Чистая холодная вода.

Если у вас на участке нет подходящей глины, то готовый глиняный порошок можно купить в строительных магазинах.

  1. Чугунная колосниковая решетка;
  2. Металлические прочистные дверцы;
  3. Чугунная дверца поддувала;
  4. Чугунная дверца топки;
  5. Шиберные заслонки для дымовых каналов;
  6. Стальная армирующая сетка для фундамента;
  7. Варочная поверхность из чугуна с круглыми конфорками.

  1. Плиты минеральной ваты толщиной 20-50 мм;
  2. Асбестовые листы толщиной 8-10 мм;
  3. Асбестовый шнур диаметром 3-10 мм (показан на фото слева);
  4. Стальной арматурный пруток диаметром 8-12 мм;
  5. Рубероид или строительная полиэтиленовая пленка.

Белые силикатные и обожженные пустотелые кирпичи использовать для печной кладки не допускается. Это же касается декоративных облицовочных кирпичей.

Инструменты:

  1. Пластиковое или металлическое ведро для раствора объемом 8-10 л;
  2. Болгарка с алмазным отрезным диском для подрезки кирпича;
  3. Строительная кельма или мастерок;
  4. Строительный уровень;
  5. Резиновая или пластиковая киянка;
  6. Рулетка длиной 3-5 метров;
  7. Кирка или печной молоток;
  8. Инструмент для расшивки стыков кирпича;
  9. Правило или ровный металлический профиль длиной не менее 1 метра;
  10. Металлический или деревянный угольник;
  11. Веревочный отвес.

  1. Широкая металлическая или пластиковая емкость объемом не менее 40-50 л;
  2. Мощная электрическая дрель или перфоратор;
  3. Насадка для перемешивания раствора;
  4. Совковая лопата;
  5. Два ведра одинакового объема – одно для воды, а второе для песка и глины;
  6. Металлическое сито с крупными ячейками для просеивания песка.

Этап 3: изготовление фундамента

Любую печь из кирпича нужно возводить на собственном фундаменте. Он устанавливается отдельно в грунте, и никак не связывается с основным фундаментом жилого дома:

  1. В емкости для раствора надо смешать 3,5 ведра песка и 1 ведро цемента;
  2. В сухую смесь долить воды, и тщательно перемешать до получения слегка текучей однородной массы;
  3. В жидкий раствор высыпать 5,6 ведер щебня, и еще раз перемешать до однородной густой консистенции.

Для повышения пластичности бетона, в раствор можно добавить 1-2 колпачка жидкого мыла или средства для мытья посуды.

  1. Под фундамент печи надо выкопать котлован глубиной 450-600 мм;
  2. Размеры котлована в плане должны быть на 100-150 мм больше габаритных размеров печи;
  3. Дно котлована утрамбовать, а боковые стенки укрепить опалубкой из ненужных досок или фанеры;
  4. На дно насыпать песчаную подушку толщиной 100-150 мм, а затем слой бутового камня толщеной 150-250 мм.

Для укрепления стенок, вместо опалубки можно установить по бокам котлована листы рубероида.

  1. На дно котлована уложить армирующую обвязку из сваренных арматурных прутков или стальных труб;
  2. Внутрь несколькими слоями залить бетонный раствор;
  3. Для удаления пузырьков воздуха и уплотнения бетона, раствор нужно в нескольких местах проткнуть до дна деревянным бруском или черенком от лопаты;
  4. В верхней части фундамента уложить стальную армирующую сетку, и сверху залить слоем раствора толщиной 20-40 мм.

  1. После заливки, бетонный раствор нужно выровнять при помощи правила;
  2. В конечном итоге верхняя плоскость фундамента должна получиться строго горизонтальной.
  3. По высоте она должна быть расположена на 80-120 мм ниже уровня чистового пола;
  4. В таком виде фундамент надо накрыть полиэтиленовой пленкой, и оставить в покое как минимум на одну неделю для застывания раствора.

Если в вашем доме уже уложено напольное покрытие, то для строительства печи его придется временно демонтировать или вырезать в полу проем. Размер проема должен быть на 200 мм больше размеров фундамента в плане с каждой стороны.

Этап 4: кирпичная кладка основания

Кладка любой кирпичной печи всегда выполняется в два этапа:

  1. Сухая кладка. Вначале нужно выложить все кирпичи на сухую без раствора. Это поможет понять особенности печки, разобраться с устройством дымовых каналов и устранить все возникшие недочеты.
  • При сухой кладке важно оставлять между всеми кирпичами одинаковые зазоры, которые в дальнейшем заполнятся кладочным раствором;
  • Для этого я советую использовать временные прокладки из фанеры или деревянных реек толщиной 5 мм;
  • На сухую нужно выложить все ряды кирпичей до начала дымоходной трубы. После этого каждый ряд надо пронумеровать и разобрать.
  1. Основная кладка. Если на первом этапе у вас не возникло никаких проблем, тогда можно приступать к основной кладке. Она выполняется с использованием глиняного раствора, согласно порядовой схеме и пронумерованным рядам кирпичей.

Ниже приведена пошаговая инструкция с наглядным описанием кладки отопительно-варочной печи:

  1. Сырую глину надо предварительно замочить на сутки в тазу с водой;
  2. В размокшую глину добавить небольшими порциями песок, и тщательно размять руками до исчезновения плотных комков;
  3. Общее количество песка может быть от 10% до 100% от объема раствора (в зависимости от жирности глины);
  4. Качественный глиняный раствор должен под своим весом сползать с лопаты или мастерка, и не прилипать к металлической поверхности.

Сухой глиняный порошок из магазина замачивать не требуется. Инструкция по его применению указана на упаковке.

  1. На верхнюю плоскость фундамента, при помощи битумной мастики наклеить гидроизоляцию из двух слоев рубероида;
  2. На рубероид нанести разметку по контуру основания будущей печи;
  3. Нижние два ряда кирпича нужно уложить на рубероид в сплошную;
  4. Целые кирпичи второго ряда должны перекрывать стыки между кирпичами нижнего ряда.

  1. Следующими двумя радами кирпичей нужно выложить полость для поддувала и прочистных каналов дымохода;
  2. В образовавшиеся проемы установить металлические дверцы.

  1. Чтобы закрепить чугунные дверцы в кирпичной кладке, в их рамке по углам нужно просверлить отверстия;
  2. В них вставить мягкую стальную проволоку, и вывести от каждого угла концы длиной 300-400 мм;
  3. Для уплотнения рамку каждой дверцы обернуть асбестовым шнуром;
  4. После установки дверцы на свое место, проволоку нужно заложить в раствор между верхним и нижним рядом кирпичей.

Этап 5: изготовление топливника

Далее для наружного корпуса печки можно использовать обычный красный кирпич, а кладку топливника и дымового колодца нужно выполнять с использованием шамотных кирпичей:

  1. Четвертый ряд служит основанием топки;
  2. В нижних шамотных кирпичах нужно болгаркой выбрать четверть, и уложить в нее колосниковую решетку;
  3. Она должна разделять топку и поддувало;
  4. С пятого ряда начинаются боковые стенки топки и разделительные перегородки вертикальных каналов.

  1. Шестой, седьмой и восьмой ряды, в целом выкладываются точно так же;
  2. Начиная с шестого ряда, в боковую стенку печи над поддувалом нужно встроить топочную дверцу;
  3. Она устанавливается и крепится так же, как я писал выше;
  4. Верхние грани кирпичей в перегородке между топкой и дымовым колодцем нужно немножко закруглить;
  5. Это делается, чтобы избежать обратной тяги от турбулентных завихрений дымовых газов.

  1. Над топочной дверцей надо выложить еще один ряд кирпичей;
  2. С внутренней стороны по периметру топки выбрать четверть на глубину 12-15 мм (показана красной линией);
  3. В нее вложить асбестовый шнур, пропитанный жидким глиняным раствором;
  4. На шнур уложить чугунную варочную поверхность так, чтобы ее верхняя плоскость оказалась заподлицо с верхней плоскостью кирпичей.

Этап 6: кладка верха и боковых стенок

Печные газы в верхней части дымоходных каналов имеют меньшую температуру, чем в топке, поэтому дальнейшую кладку можно выполнять из обычного красного кирпича.

  1. Над варочной поверхностью выложить продолжение вертикальных дымовых каналов и боковые стенки печки;
  2. Они служат не только для красоты, но и для увеличения жесткости всей конструкции;
  3. Высота этой части должна составлять не более 6-7 рядов кирпича.

  1. На высоте 400-450 мм над варочной поверхностью надо изготовить козырек;
  2. Он нужен для того, чтобы жир и пар от приготовления еды не разлетался по всему дому;
  3. Снизу под нависающие ряды кирпичной кладки, для усиления нужно положить стальной уголок 32х32 мм.

  1. Верхнюю часть дымовых каналов над козырьком надо выложить на высоту девяти рядов кирпичей;
  2. Три ряда в верхней части перегородки между первым и вторым каналом надо не докладывать до конца;
  3. Это окно нужно для перетекания дымовых газов из первого во второй канал;
  4. В третьем дымовом канале между предпоследним и последим рядом кирпичей надо установить шиберную заслонку.

  1. В самом верхнем ряду кладка кирпичей над первым и вторым дымовыми каналами выполняется всплошную;
  2. Третий канал остается открытым, поскольку от него будет выходить на крышу труба дымохода;
  3. Над ним нужно выложить оголовок из одного или двух рядов кирпичей;
  4. Он будет служить для присоединения дымовой трубы.

Такая отопительно-варочная печка хорошо подойдет для дачи или небольшого загородного дома.

Заключение

Инструкция получилась подробной, так что с ее помощью домашний мастер, я думаю, сможетсвоими руками сложить печку из кирпича. Но если у вас остались какие-либо вопросы по этой теме, посмотрите подобранные по теме видео. Ну и спрашивайте в комментариях, я постараюсь оперативно ответить.

Источник: http://otoplenie-gid.ru/elementy/pechka/770-kak-slozhit-pechku-svoimi-rukami-poshagovaya-instrukciya

Печь для бани своими руками

Уважаемые любители бани!

А по другому быть не может, раз Вы зашли на этот сайт. Вы решили построить печь в бане своими руками? Тогда Вам сюда! Позвольте представиться: Семенов Петр Дмитриевич, 1954 г.р., белорус, г. Витебск, женат, двое (и один внук), высшее, нет, не был, не имею, не участвовал, не привлекался. Несколько лет назад построил небольшой дачный дом. В связи с ограниченным бюджетом решил печь в доме построить своими руками. Опыт был более, чем скромный. Подносил кирпичи и раствор печнику при ремонте печи в родительском доме. Участвовал в строительстве печи у друга на даче, тоже в качестве подсобника.

Перечитал гору литературы и отважно взялся за дело. И печь получилась, исправно отапливает дом, да еще и душу согревает – ведь это я сам, своими руками, своими мозгами все это соорудил!

И когда стал вопрос о строительстве бани, то никаких сомнений и колебаний уже не было: печь у меня будет кирпичной и построю я ее сам. Поскольку банька на даче, используется она в период с апреля по ноябрь. На сегодняшний день пошел уже третий сезон ее эксплуатации, накоплен некоторый опыт. У всех, кто посещал мою баньку мнение однозначное: банька просто замечательная! В парилке мягкий уютный климат, печь выдает бесконечное количество ядреного и в то же время ласкового укутывающего пара. Атмосфера комфортная, дышится легко. Поэтому смело могу рекомендовать свою банную печь для повторения.

В своих комментариях к фотографиям этапов строительства печи я постарался подробно объяснить все сложные моменты кладки. Насколько мне это удалось – судить вам. Буду рад видеть вас либо в комментариях ниже, либо в своей теме на дружественном форуме «Баня». Мой ник: Петр С.

Источник: http://ruspar.ru/wiki/osnovy/furnace-for-bath-with-own-hands/

Кладка печей своими руками от фундамента до дымохода

Качественная отопительно-варочная печь — идеальный очаг для обогрева и приготовления пищи. Кирпичная кладка печей своими руками не вызовет сложностей у опытного дачника. Мы расскажем как правильно подготовить фундамент и раствор, выбрать строительные материалы и трубы, а также пошагово разберем схемы порядовки и строительные чертежи.

Построить печь для дома из кирпича своими руками вполне под силу даже начинающему каменщику. В связи с обилием и доступностью информации достаточно только выбрать подходящую конструкцию с порядовкой и подробным описанием всех этапов работы, запастись терпением и делать кладку аккуратно и внимательно. Рассмотрим подробно, как построить печь своими руками из кирпича.

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола. Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника.

Подготовка фундамента под кирпичную печь

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот «пирог» для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Приготовление раствора для печной кладки

В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

Готовим раствор для печи из кирпича своими руками

На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

  • Глину на сутки замачивают в холодной воде.
  • Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
  • Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

Проводим испытание проб:

  • раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
  • В случае, когда на пробе образовались трещины более 2 мм — раствор не годен.
  • При глубине трещинок до 2 мм — раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
  • Если поверхность пробы не потрескалась или покрылась мелкой сеткой — такой раствор вполне пригоден, чтобы сделать печь своими руками.

Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

Не бойтесь попросить совета

Опытные печники гораздо точнее определяют нужную консистенцию раствора, просто разминая его в руках. Поэтому, при наличии возможности, рекомендуем обратиться к ним за советом.

Кирпичная печь для дома своими руками видео

Технология кладки кирпича

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь — всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

Схема печи из кирпича для дачи

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Кладка печей своими руками

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами — так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала — в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство — кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний «вышибной» кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой — девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

Стекловолоконный термостойкий шнур для уплотнения

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается «вышибной» кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался — по ее периметру прибивают плинтус.

Печи из кирпича для дачи видео

Выбираем трубы для дымохода

Дымоходом для данной печки послужит любая металлическая или асбестоцементная труба с каналом около 200 кв. см, что соответствует 11,5 см диаметра для круглого сечения. Высота верхнего обреза трубы над уровнем колосника топочной камеры — не менее 4 м. Высота части, выступающей над кровлей — не менее полуметра. Если печь дымит при первых запусках — трубу можно нарастить на 25-50 см.

Печи своими руками: чертежи размещения дымохода

Отделка кирпичной печи

Готовая кладка печи своими руками белится снаружи простой меловой побелкой или тонкой штукатуркой. В качестве связующего можно добавить в воду жирного молока. А предотвратить выступание желтизны поможет обычная синька.

Если вы решаете, как сложить печь более высокого уровня — выбирайте один из доступных вариантов ее облагораживания:

  • обкладывание декоративным фасадным кирпичом или печными изразцами;
  • наружный металлический экран;
  • декоративная расшивка или окраска швов теплостойкой краской.

Отделка печи из кирпича своими руками

Обкладывание кирпичом и изразцами следует предусмотреть заранее, поскольку в процессе строительства наружные элементы перевязываются с кладкой. Эта работа требует большого опыта и ее лучше доверить профессиональным печникам. Металлический экран лучше установить не вплотную, а на некотором расстоянии от тела печи. Тогда он будет играть роль воздушного конвектора, что существенно повысит скорость обогрева помещения.

Зная, как построить печь в доме своими руками, вы сможете обеспечить доступным отоплением любое небольшое помещение. Накопленный опыт при первом строительстве станет основой для дальнейшего совершенствования этого востребованного мастерства.

Источник: http://vsadu.ru/post/kladka-pechej-svoimi-rukami-iz-kirpicha-foto-shemy.html

Кирпичная печь для бани — выбор кирпича и разбор выкладывания порядовки

Какими бы ни были выгодными и упрощенными металлические печи для бани, и как бы быстро они не прогревали парилку, большинство опытных печников всегда советуют своим клиентам именно кирпич. Ведь только в таких парных атмосфера на редкость комфортная, дыхание не затруднено, тепло приятное, а пар идет насыщенный, но не обжигающий. Мягкое тепло – вот конек всех кирпичных печей для бань, которые просто идеальны для тех, кто предпочитает использовать парную часто и со вкусом. А уж дизайн у таких печей просто потрясающий – ведь из такого строительного материала можно выложить какие угодно архитектурные шедевры.

Кирпичный вариант печи всегда выглядит наиболее роскошно и традиционно

Каких видов бывает кирпичная печь?

Саму печь для бани из кирпича можно построить четырех видов: «по-белому», «по-серому», по-черному и «с плитой».

Кирпичные печи для бань, топящиеся «по-черному», не имеют дымохода, и именно такие когда-то и использовали в деревнях. Говорят, только в них действительно качественный пар и аромат, но каждый раз нужно ждать, пока полностью не сгорит топливо.

Далее, печи для бани из кирпича «по-серому» строятся уже с дымоходом и куда более экономичны – баня прогревается достаточно быстро. Но сажа в них все-таки откладывается на камнях, а потому здесь тоже нужно ждать полного сгорания дров.

Виды кирпичных печей (по способы нагреванию камней) и их конструктивные особенности

Печи «по-белому» совершенно не загрязняют помещение, но достаточно долго прогревают его – до 12 часов. Все потому, что нагрев камней в них происходит от перекрывающей металлической плиты. Зато хранят тепло они тоже много часов.

Можно сделать своими руками еще и такую печь в баню из кирпича: бак и камни расположены на двух чугунных плитах, которая еще и не до конца закрыта – чтобы помещение прогревалось быстрее. С трех сторон этот бак закрывается кожухом из кирпича, который обеспечивает высокую температуру воды.

Расположен бак прямо над топкой, а камни – над дымоходом. Причем их можно даже менять местами.

Газифицированная кирпичная печь-каменка — вполне современное решение

Какой нужен кирпич для строительства печи?

При ограниченном бюджете для строительства банной печи можно выбрать самый обыкновенный кирпич среднего качества. Но стоит в таком случае готовиться к тому, что размеры таких кирпичей могут не отвечать стандарту – 25х12х65 мм, а потому швы квадрата могут не получаться до 10 мм – что допустимо при строительстве дома, но абсолютно не допустимо для возведения банной печи. В этом случае будет необходимо укоротить по длине средний кирпич – тот, что составляет сторону квадрата, где последовательно уложены три кирпича. Размеры печи станут немного меньшими из-за этой манипуляции – 74х74 см, зато ширина швов не окажется больше 5 мм.

Как сложить печь самостоятельно?

Итак, как говорится, не боги горшки лепят, и не только мега-мастер способен построить добротные кирпичные печи для бани своими руками. Все, что нужно – это знать хотя бы азы кладки и строго, до последнего сантиметра, следовать представленной порядовке. И все получится!

Пример одной из многочисленных вариантов порядовки

Шаг 1. Работа над основанием

В первую очередь необходимо позаботиться о гидроизоляции железобетонного фундамента – это поможет ему даже в самое жаркое лето оставаться холодным. Сам фундамент для печи нужен прочный, ровно на 10 см превышающий размеры самого агрегата.

А вот внизу нужно оставить свободное пространство с небольшим отверстием в передней части – это подпечье, которое будет служить для хранения инвентаря. Сверху оно накроется кирпичным сводом с деревянными брусками, бетонными балками или же сталью. Поверх всего этого и будет строиться настил.

Для работы понадобятся несколько кусков рубероида, размер которых будет полностью соответствовать площади кирпичей поверх фундамента. Первых два куса отделят бетонную часть готового фундамента от первого ряда кирпичей, а остальные будут уложены между промежуточным рядом кирпичей и массивом печи. А вот все возможные огрехи во время строительства фундамента будут полностью устранены благодаря кирпичам промежуточного ряда.

Теперь нужно нарезать кирпич для сооружения защитной стенки в 5 рядов – благодаря ей вагонка в бане будет полностью защищена от возгорания, если такая применялась. В качестве раствора для этой стены уже смело можно применять цемент-песчаный раствор.

Для точности первой кладки нужно подвесить тросик отвеса – так, чтобы его острый конец был выше печной кладки первого ряда. Вот так он провисит еще долго.

Начало конструирования — первые три шага строительства

Шаг 2. Подготовка глины и песка

Теперь нужно подготовить глину – ведь насухо будет ложиться только первый ряд. А цемент при кладке использовать нельзя – он плохо переносит высокие температуры.

Добротная кирпичная печь в баню строиться должна из глины, добытой на полуметровой глубине и хорошо очищенной от примесей, а также замоченной перед употреблением на несколько суток. Для этого можно вырыть специальную канаву неподалеку от бани.

Нуждается в подготовке и песок под печи для бань из кирпича – его тоже необходимо хорошо очистить от мусора и просеять, иначе в узкие швы будут попадать мелкие частицы от гальки.

Теперь глину нужно размять каким-нибудь удобным твердым предметом – печники, например, используют для этого «весло». После разминания в нее нужно добавить воду и перфоратором с миксером все хорошо перемешать. В итоге глина должна быть на вид как густая сметана. Только после этого к ней можно добавлять слегка политый водой песок.

Совет печника: «Если глина была найдена слишком жирная, соотношение песка к ней должно быть как 1:2».

Хороший ли получился раствор, можно проверить с помощью сухой чистой палки – ее нужно окунуть в смесь и вынуть:

  • Если на полке останется слой в 2 мм – раствор годен.
  • Если толщина слоя – менее 1 мм, значит, нужно добавить глину.
  • Если больше 3-х мм – нужен еще песок.

Заготавливать раствор заранее по целому ведру не нужно – он быстро теряет свое качество. Лучше по небольшим порциям – кирпичные печи-каменки для бани строятся не спеша, с толком и расстановкой.

Шаг 3. Начало кладки печи

Теперь, как только глиняный раствор и все инструменты готовы, можно начинать саму кладку. Всего же для работы понадобиться распечатанная порядовка, плоскогубцы, угольник, совок с веником и наждачный круг, чтобы потом им обрабатывать кирпичи.

Итак, конструкция кирпичной печи для бани такова, что на первом ряду кладки будет находиться первая прочистная дверца, а потому ее нижние крепежные элементы будут заделаны еще под сами кирпичи. К слову, ни одна книга по печному делу не посоветует использовать для крепления дверей проволоку – но полоски стали закрепить обычно попросту нечем. Да и оцинкованная проволока диаметром 3 мм за многие годы, судя по отзывам, вовсе не приводит к разбалтыванию печных дверец. А чтобы она легче сгибалась, ее можно немного прожечь.

Далее, чтобы скрученная проволока не мешала дальнейшей укладке кирпичей, в них лучше заранее прорезать специальные канавки. Тоже касается и приочистных дверцей – они по высоте немного больше, чем толщина кирпича, а потому в последних тоже нужны прямоугольные вырезы – 3-5 мм больше высоты той части дверок, что выступает. А все щели потом нужно будет заполнить глиняным раствором.

Шаг 4. Установка бака для воды

Как только подгонка кирпичей под скрученную проволоку будет завершена, и новый ряд кирпичей займет свое место, можно переходить к установке бака для воды – если такой планировался, конечно.

Качественный бак для такой печи можно сварить даже самостоятельно. Главное – правильное установить.

Середина процесса конструирования — шаги с четвертого по шестой

Шаг 5. Закрепление колосниковой решетки

Если вдруг так случилось, что два кирпича в поддувале, стоящие на ребре, не достали до верхней кромки четвертого ряда – это, значит, что производители кирпича не выдержали размеры. И что нужно болгаркой из нового кирпича вырезать две пластины – так, чтобы с раствором они под колосниковой решеткой образовали идеально ровную поверхность.

Самое главное – следить за тем, чтобы колосниковая решетка не упиралась в стенки топки. Иначе при высокой температуре она расширится и немного раздвинет кирпичи. Если упирается – нужна подгонка.

Шаг 6. Подгонка кирпичей пятого ряда

Если кирпичная печь каменка предполагает наличие бака для воды, может появиться новая проблема: два кирпича, перекрывающие дымовой канал у задней стенки печи, благодаря возможному незаметному для глаза несоответствию стандартным размерам способны оставить меду собой достаточно широкие щели. Замазывать которые глиной бесполезно – она рано или поздно вывалиться. А потому для решения этой проблемы нужно сделать вот что: вдоль левой стенки эти два кирпича нужно сдвинуть на 3 см в сторону поддувала, сделать между ними минимальной щель, а третий кирпич заменить на два бруска такой ширины, чтобы между ними тоже были почти нулевые щели. Только левый брусок нужно сдвинуть на 1,5 см вперед – и все.

После таких манипуляций можно уже спокойно обматывать печную дверцу асбестовым шнуром в два слоя, как и сам бак там, где он будет контактировать с кирпичами. Это необходимо сделать для перестраховки – кто-то может потом начать топить печь, забыв предварительно налить в бак воды.

Шаг 7. Закрепление топочной дверцы

Для закрепления топочной дверцы тоже подходит оцинкованная проволока – даже в 2 мм диаметром. Только скручивать нужно будет не один кусок для каждого отверстия, а целых три. А сам способ заделки и подгонки кирпича такой е, как и при закреплении прочистных дверок. Только свитые шесть проволок намного жестче, а справиться с ними не сложно с помощью обычных плоскогубцев.

Шаг 8. Кладка 6-8-го ряда

На этом этапе может снова поджидать та же проблема, что и при кладке 5-го – несоответствие размеров приобретенного кирпича стандарту. Ведь чертежи кирпичных печей для бани априори рассчитаны на доброкачественный материал. А вследствие невидимого для глаза брака чего снова появится щель – и заделывать ее глиной бесполезно, куда лучше применить уже старый проверенный метод – замену кирпича двумя брусками.

Заканчиваем укладку основной конструкции — седьмой и восьмой шаги

А вот уже в восьмом ряду подгонки не понадобится. И, как только будет выложен 9-й ряд, можно будет устанавливать плиту – так, чтобы ее края лежали на кирпичах на расстоянии 20-25 мм. Для придания фирменного вида у плиты можно закруглить углы. А дальше уже – строительство дымохода, о чем на нашем портале есть отдельная статья.

Источник: http://stroy-banya.com/delaem_pech/kirpichnaya-pech-dlya-bani.html

Кирпичная печь для бани своими руками

  • 1 Общее описание
  • 2 Процесс изготовления
  • 2.1 Подготовка
  • 2.2 Монтаж основания
  • 2.3 Дальнейший монтаж
  • 3 Печь-каменка
  • 3.1 Из кирпича
  • 3.2 Из металла
  • 4 Видео
  • 5 Фото
  • 6 Чертежи

Строительство своей бани – это, бесспорно, решение, достойное уважения. Баня не просто позволяет, не выходя со двора решать вопросы проведения гигиенических процедур, причем, невзирая на время года, но поможет поправить здоровье и привести в норму нервную систему.

Целебные свойства бани известны с незапамятных времен и являются частью народной медицины во многих странах.При этом важно понимать, что во многом эти качества обуславливаются особыми способами протапливания помещения. Например, нередки случаи, когда для того, чтобы баня «заработала, как надо» ее необходимо топить в течение нескольких часов, при этом используя специальные дрова и добавки. А, следовательно, и печь для такой бани нужна, способная выдерживать такие интенсивные температурные нагрузки.

В статье мы поговорим о том, как сделать кирпичную печь для бани своими руками, дадим пошаговую инструкцию, чертежи, фото и видео материалы.

Общее описание

Печь каменка

Прежде чем переходить к рассмотрению технологического процесса изготовления печи для бани, необходимо несколько слов сказать о том, в чём будут заключаться общие моменты проведения работ и какие материалы и инструменты для этого потребуются.

Для начала необходимо сказать, что печь для бани будет в значительной степени отличаться от простой печи, устанавливаемой в доме. Главным образом отличия будут обусловлены функциональным предназначением печки. Дело в том, что постройка печи в доме предполагает ее использование в целях отопления помещения, приготовления пищи и в некоторых случаях использования ее в качестве спального места. При этом использовать ее планируется в помещении, которое имеет нормальные показатели влажности. А если речь идет о печи для бани, то она кроме обогрева помещения, должна нагревать еще и воду, а происходить это всё будет в помещении с, мягко говоря, повышенной влажностью. Кроме того, от банной печи зачастую требуются более высокие температуры, чем от ее домашнего аналога. Эти обстоятельства накладывают отпечаток и на технологию проведения работ и на используемые при этом материалы.

Процесс изготовления

Порядовка

Для того чтобы в общих чертах понимать то, как сделать кирпичную печь для бани нужно уточнить для себя, что задача предстоит не из легких. Даже в деревнях, где печное отопление является привычным моментом и без преувеличения частью жизни, за изготовление печей берутся лишь единицы. Секреты процесса передаются устно и требуют длительной практики. Хотя с другой стороны, сделать простую печку, при должном объеме знаний и наличии опыта в принципе возможно. Работы при этом можно разделить на несколько этапов, выполнять которые стоит последовательно.

Подготовка

Кирпич огнеупорный

Одним из важнейших моментов любого дела является подготовка. В случае монтажа печки в баню речь идет о том, что нужно закупить все нужные материалы и подготовить инструменты. Здесь всё, казалось бы, просто, но есть некоторые нюансы:

  • Прежде всего, важно отметить, что для изготовления печи потребуется несколько сортов кирпича. Так, для монтажа топки нужен жаропрочный (шамотный) кирпич, а для изготовления дымоходов можно обойтись и обычным.
  • На этом же этапе необходимо приготовить все металлические элементы печи, такие как дверцы, заглушки, колосники и прочее. Важно проверить, чтобы детали не имели трещин, так как это сократит срок эксплуатации и возникнет риск возникновения пожароопасных ситуаций.
  • Если планируется установка нагревательного котла для воды, то это также должно быть учтено на подготовительном этапе, так как в зависимости от места его расположения будут несколько отличаться и действия. К слову, можно для того, чтобы обеспечить посетителей горячей водой можно обойтись и без оборудования нагревательного бака.
  • Также на этом этапе нужно определиться с местом расположения будущей печи и демонтировать напольное покрытие, а также выпилить лаги, если пол уже установлен.

Монтаж основания

Фундамент под кирпичную печь

Для того чтобы печь стояла долго и выполняла свои функции качественно не обойтись без монтажа прочного и ровного основания.

  • Для этого в месте предполагаемой установки демонтируется напольное покрытие и лаги, а земляное основание немного заглубляется по форме будущей печи.
  • Затем в углублении выполняется цементно-песчаная стяжка. При этом необходимо принимать во внимание, что толщина стяжки должна быть не менее 30 см, а также слой её должен быть армирован стальной арматурой, толщина которой должна составлять не менее 10 мм.
  • После того как стяжка просохнет необходимо уложить первый слой кирпичей, которые будут играть роль основания всей последующей кладки.

Здесь можно добавить, что работы, связанные с цементным раствором вряд ли можно назвать чистыми, поэтому, если есть желание обезопасить от загрязнений поверхности, например, пола, их необходимо закрыть пленкой.

Дальнейший монтаж

Кладка банной печи

После того как основание будет готово можно приступать к укладке последующих рядов кирпича. Кстати говоря, полная и подробная порядовка кирпичной печи для бани будет отличаться в зависимости от выбранной конструкции. Ее подробное описание представляет собой отдельный материал, ниже будет приведен лишь примерный порядок действий.

  • Сначала укладывается первый ряд кирпича. Уже на этом этапе необходимо отразить все конструктивные особенности печи. Здесь имеются в виду воздуховоды, непосредственно место топки, будущая труба и так далее. Кирпичи укладываются вплотную друг к другу на раствор. Остатки снимаются мастерком.
  • Далее, по рядам аналогичным образом укладываются последующие слои кирпича до места установки первой дверцы воздуховода (поддувала). После установки оной, укладка кирпича продолжается. Здесь можно добавить, что если выполнить не просто воздуховод, а над поддувалом оставить свободное место, то с его помощью можно решить вопрос подачи горячей воды в моечное отделение. Внутрь этого пространства помещается гофрированный металлический шланг, который выводится концами наружу. Когда печка будет топиться, шланг будет соответственно немало нагреваться. Если запустить по нему воду, то, на выходе получится горячая вода. Таким образом, отпадает необходимость в нагревательном баке, что особенно актуально для помещений, имеющих скромные габариты.
  • Так, двигаясь постепенно по рядам, формируется «тело» печки. Когда подойдет очередь установки колосников, для удобства можно выбрать некоторое пространство в двух кирпичах, равное толщине колосников и устанавливать их в это место.
  • После того как будет сформировано топочное пространство, в соответствии с проектом печи, можно либо перекрыть его кирпичами, либо уложить металлическое основание, на которые в дальнейшем будут уложены камни.
  • Далее, примерно таким же образом, выкладывается вытяжная труба, в самом верху которой, для экономии материала, можно присоединить металлическую трубу и вывести сквозь крышу.

Печь-каменка

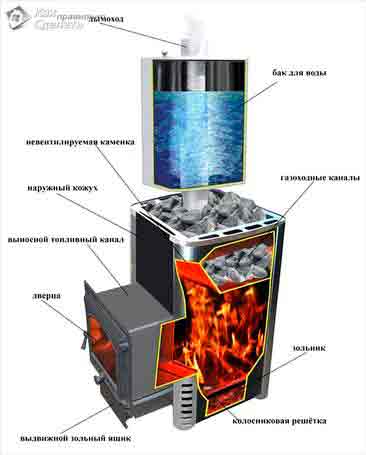

Важнейшим элементом бани является печь. В наше время для этих целей обычно используются печи-каменки. Они бывают кирпичными и металлическими. Сказать из какого материала печь-каменка лучше сложно. Тут скорее все зависит от некоторых обстоятельств, а именно от площади бани, количества человек, пребывающих за день в этом помещении и т. д. Ввиду этого, рассмотрим особенности металлической и кирпичной каменки по отдельности.

Каменки также бывают закрытыми и открытыми. Открытая каменка быстро нагревается, но и также быстро остывает. Она отлично проходит для небольших компаний. Камни в такой печи уложены над топливником кучей. Их температура может поднять до 250º.

Закрытая каменка передает тепло на одном уровне. В ней предусмотрена паровая дверь. В процессе сжигания топлива дверь закрыта, благодаря чему дым от огня не проникает в помещение. Дверцу можно открыть только перед входом в парилку. Благодаря этому температура в парилке прогревается до 60º.

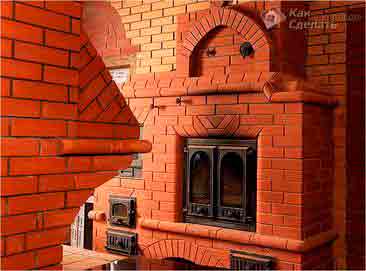

Из кирпича

Особенность кирпичной печи-каменки заключается в том, что она имеет толстые стенки, построенные из жаростойкого кирпича. Печь этого типа довольно габаритна, имеет закрытую каменку и большой объем камней. Сжигать в ней можно только твердое топливо. Как правило, это дрова или торф.

Среди преимуществ печи стоит отметить следующие:

  1. Возможность отапливать бани более 30 м 2 .
  2. Конструкция пожаробезопасная.
  3. Долго сохраняет тепло в бане.
  4. Даже на второй день тепло в бане сохраняется в районе 20º, что позволяет использовать помещение, например, для стирки белья.

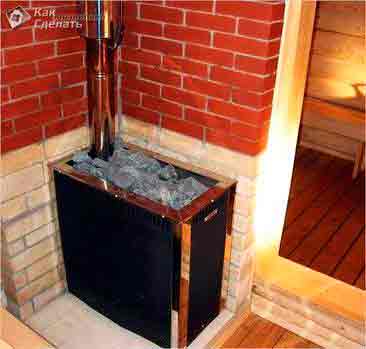

Из металла

Металлические каменки всего 1,5–2 часа нагревают баню. Они довольно компактны, поэтому идеально подходят для небольших помещений. Каменки обычно открытого типа. Камни греются за счет камеры сгорания. В металлической печи можно сжигать разные виды топлива в зависимости от модели.

Основные преимущества печи:

  • Быстрый нагрев бани.
  • Конструкция малогабаритна, имеет небольшой вес, а это уменьшает затрат на ее монтаж.
  • Возможность принятия банных процедур в процессе топки.

О том, как сделать печь-каменку вы можете узнать из этой статьи «Печь-каменка своими руками».

На этом общее описание процесса установки кирпичной печи для бани можно считать законченным. Для наиболее полного понимания процесса можно ознакомиться с соответствующими видео по тематике.

В этом видео очень подробно и доходчиво объясняется, как сделать кирпичную печь для бани своими руками:

Также предлагаем вам прочитать статью «Котел для бани своими руками».

Печь отделана декоративным кирпичом

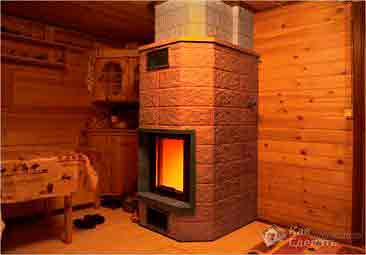

Облицована кафелем

С баком для воды

Печь в деревенской бане

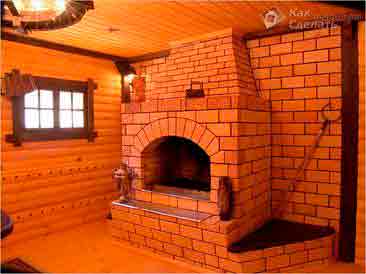

Печь-камин из кирпича

В комнате отдыха

С функцией котла

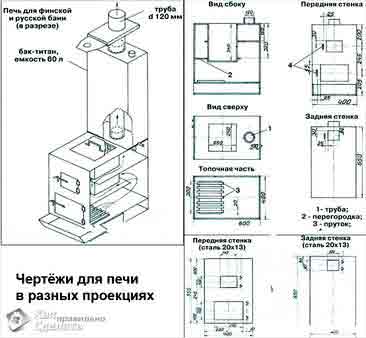

Чертеж железной печи

Чертеж кирпичной печки

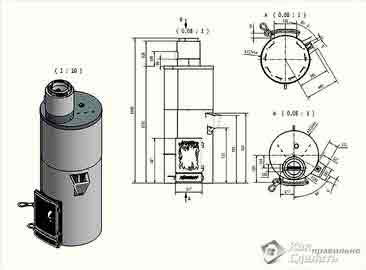

Чертеж металлической печи

Печь из трубы

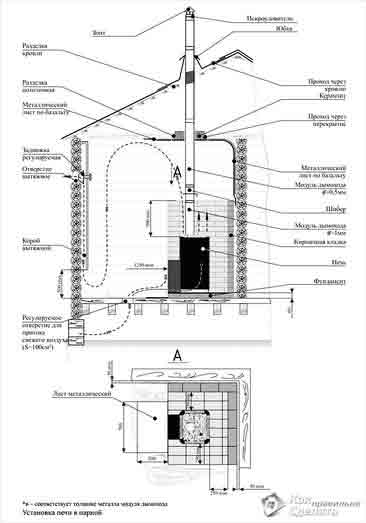

Конструктивная схема печи

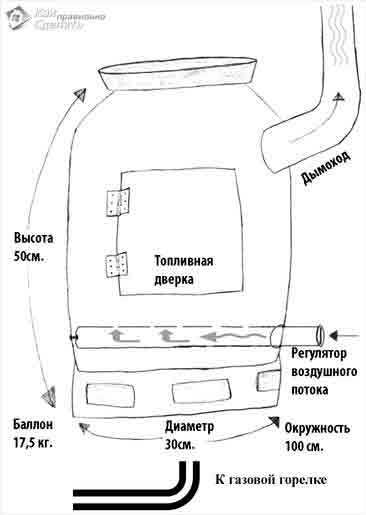

Из баллона

Второй вариант

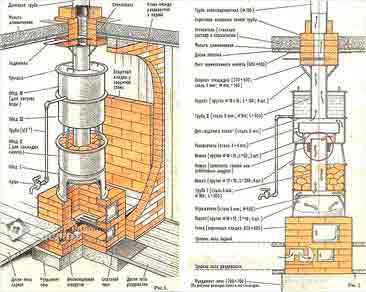

Схема каменки

Схема печи

С топкой из предбанника

Парная в схематичном формате

Принцип тяги и распределения воздуха в печи

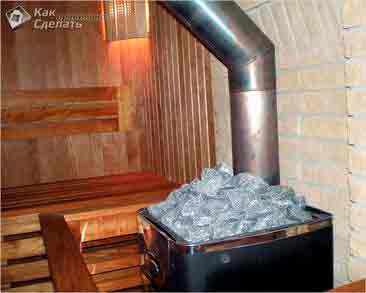

Железная печка для бани

Источник: http://kakpravilnosdelat.ru/kirpichnaya-pech-dlya-bani-svoimi-rukami/

Смотрите также:
31.10.2018

Печь для гаража. Выбираем и создаем своими руками Оглавление: Для обогрева гаража не принято вкладывать много средств, и автолюбители предпочитают сделать печку самостоятельно. Какой она должна быть? Компактной, чтобы занимала минимум места. Энергоэффективной, чтобы...

31.10.2018

Как делается печь-щепочница своими руками? Порой, бывает жизненно необходимо быстро разогреться с помощью костра, не разводя большой огонь, разогреть воду или пищу без затрат на газе или при остром дефиците дров, порой просто необходим походный вариант...

31.10.2018

Самодельный электрокотел для отопления Как сделать самодельный электрокотел для отопления? Для частного дома очень важно оборудовать эффективную систему теплоснабжения. А для этого необходим современный нагревательный котел. Агрегат может работать на газе, твердом...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
