Как сделать ракетную печь своими руками

Ракетная печь Робинзон своими руками

Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле: уйдет несколько кусков трубы квадратного сечения, небольшой кусок листовой стали для дверки поддувала, прутки для изготовления ножек и колосника. Все настолько просто, что имея небольшой опыт в сварке, ее можно сварить за пару часов. В статье мы опубликуем имеющиеся чертежи, покажем несколько вариантов готовых печей с указанием размеров и использованных материалов, выложим видео урок о принципах их построения. На основании этих материалов вы сможете изготовить печь Робинзон своими руками.

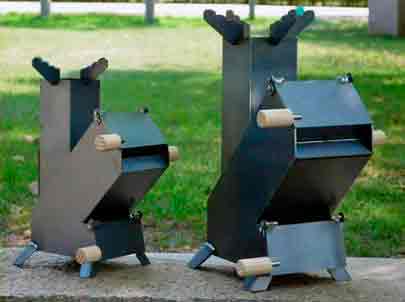

Походная печь Робинзон

Ракетные печи привлекательны простотой конструкции и экономичностью. Но, за кажущейся незамысловатостью, стоит точный расчет. Отклонятся в размерах очень нежелательно: все перестанет работать вообще или сжигание топлива будет крайне неэффективным.

Общие принципы

Портативная переносная печь «Робинзон» была сделана на основе отопительной ракетной печи. Применен тот же принцип: в бункере-топливном отсеке сгорают дрова, огонь, из-за потока воздуха, попадает в зону горения — горизонтальный участок трубы и частично поднимается вверх по дымовой тубе. Сначала, пока печь не разогрета, вся энергия уходит на разогрев дымовой трубы. Потом, когда она прогреется, газы от высоких температур воспламеняются повторно, происходит вторичное догорание газов. По тому же принципу устроены осовремененные газогенераторные пиролизные котлы.

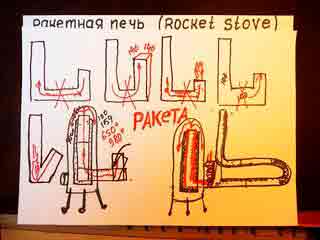

Как работает печь-ракета

В печи Робинзон все немного проще: нам не нужно греть помещение. Основная ее задача: разогреть воду и приготовить еду. Но принципы остаются теми же: огонь должен разогреть дымовую трубу, а ее длинны должно хватить на дожиг газов. Потому для нормальной работоспособности придерживайтесь следующих пропорций:

  • Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
  • Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
  • Сечение дымовой трубы не должно быть меньше размеров топливника.

Устройство печи Робинзон: чертежи и размеры

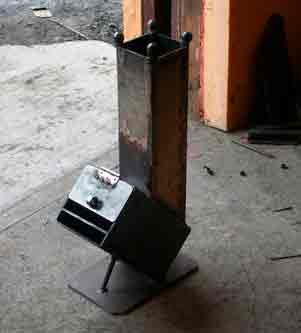

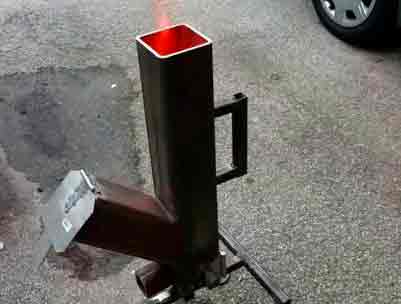

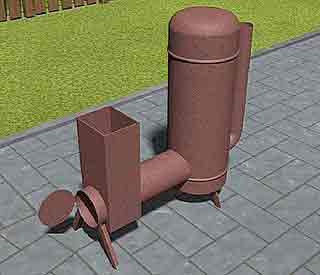

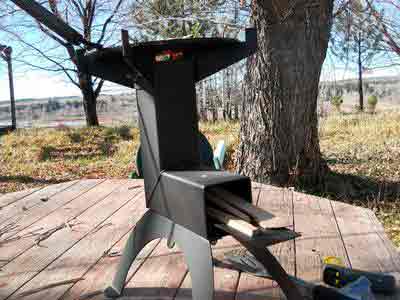

Так выглядит походная печь Робинзон

В оригинале «Робинзон» сварена из профильной трубы 150*100 мм. Самодельные аналогичные печки делают из трубы близкого диаметра. Иногда топливный отсек ставят из куска профильной трубы, а дымоход — из круглой. Важно при этом, чтобы сечение дымоходы было не меньше, чем у топливника, иначе может возникать обратная тяга.

Ниже выложим чертежи ракетной печи Робинзон с указанием наиболее распространенных размеров: профильная труба 150*150 мм, топливник длиной 30 см, дымовая труба не менее 60 см. Вообще при таком размере топливника она может быть до 90 см, но памятуя о том, что это все-таки походный вариант, указываем минимально возможную длину.

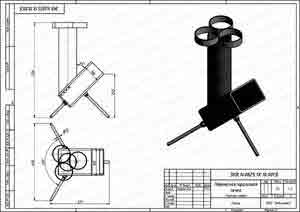

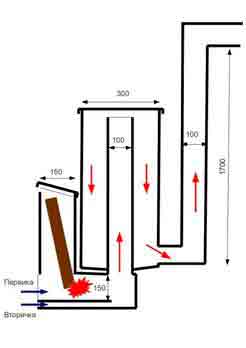

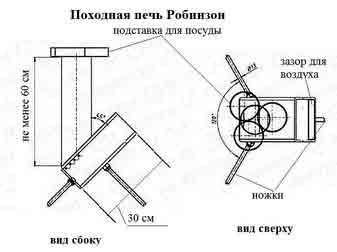

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Ножки выполнены из прутка с резьбой, на месте устанавливаются и затягиваются гайками. Этот вариант самый компактный, но откручивать/прикручивать к закопченному железу ножки — не самое лучшее занятие. Альтернативные варианты опоры: приваренный к днищу стальной лист или стационарные ножки. Их не нужно прикручивать, но в багажнике они места занимают больше.

В случае с оригинальной печью Робинзон в ней не предусмотрен канал подачи воздуха для горения и нет крышки для регулировки горения. В самодельных есть усевершенстовование: в нижней части топливного отсека приваривается пластина, оканчивающаяся колосниковой решеткой. Топливо укладывается на эту пластину. Щель внизу позволяет подавать кислород прямо в зону горения. Для регулирования интенсивности горения к топливному отсеку приваривают крышку-заслонку. По размерам она чуть шире топливного отсека (на чертеже 156,4 мм при ширине топливника 140 мм). Она не должна перекрывать его полностью — иначе огонь затухнет. Делают по размерам ее меньше, чем топливник или встраивают шиберную заслонку.

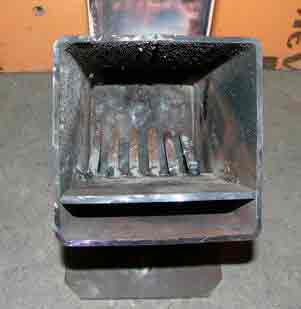

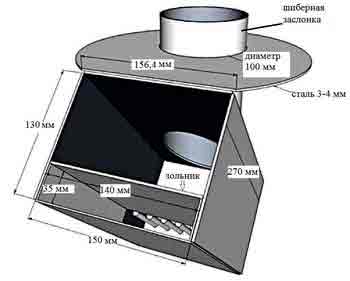

Чертеж топливника печи Робинзон с зольником и поддувалом

Печь Робинзон своими руками: два фото и три видео варианта

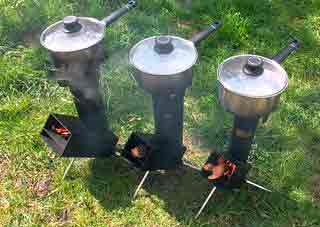

Народные умельцы делают небольшие походные ракетные печи из разных отрезков металла. На фото ниже вы видите что получилось — готовая печь Робинзон, сделанная своими руками мастеровым из Пензы. Использованы три небольших отрезка профильной трубы 160*160 мм, из которых сварен топочный отсек. Его общая длина получилась 40 см. Цельный кусок трубы 120*120 мм длиной 60 см использован для дымохода. В топке зольник сварен из листового металла 8 мм и стального прутка 12 мм. Вместо ножек приварена металлическая пластина: толщина 8 мм, размеры 180*350 мм.

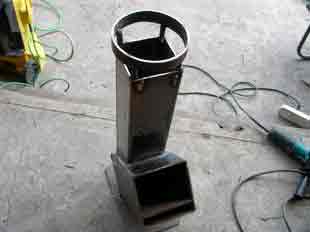

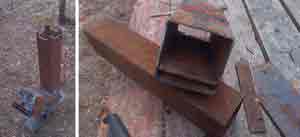

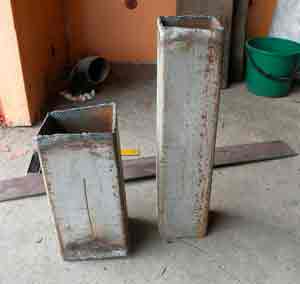

Это готовая печь Робинзон и то, из чего ее сварил своими руками мастер (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

По словам автора: растопленная печь горит хорошо, не дымит и не капризничает. Только перед загрузкой «серьезным» топливом: ветками и щепками, ее нужно протопить бумагой, сеном, сухой травой или очень тоненькими ветками. Когда труба разогреется, можно закладывать более «толстые дрова».

Сложности с растопкой холодной печи вообще характерны для ракетных топок. В данном же случае имеем еще и зауженный дымоход, что делает растопку более проблематичной.

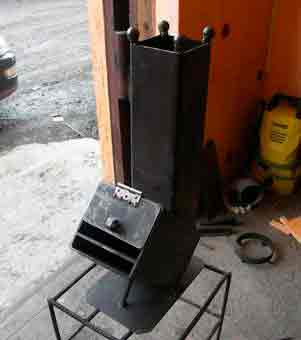

Второй вариант самодельной походной печи ракетного типа — из двух профильных труб: 160*160 мм длиной 30 см для топки и 120*120 мм длиной 60 см для дымохода (лучше брать не меньшего сечения — тяга будет лучше). Для зольника, дверцы и подставки использована сталь 5 мм. Зольник вырезан в половину длины топки, к пластинке доварены армарутные прутки 12 мм диаметра. Крышка не доходит до пластины зольника примерно на 2 см, вместо ручки использована гайка большого диаметра. Опорная пластина размерами 20*30 см.

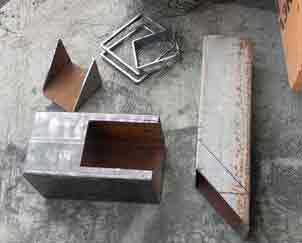

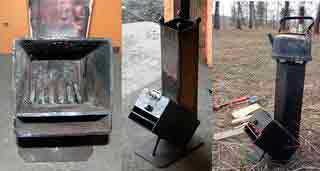

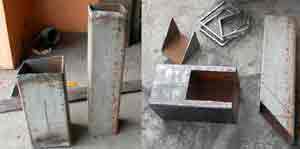

Материалы и процесс изготовления печи Робинзон своими руками (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

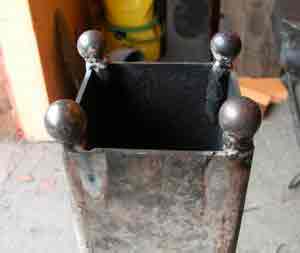

Чтобы посуду было удобно ставить и чтобы дыму было куда уходить, по углам трубы приварены шарики от шруса. Этот вариант оказался удобнее, чем предложенный в оригинале (три кольца, сваренных между собой) — на такую печку можно поставить посуду с круглым дном — казан, например. Эта посуда чаще всего есть у охотников и рыболовов, а не кастрюли с плоским дном. Отлично становится и чайник: три литра воды в нем закипает за 20 минут. Жара хватает и на то, чтобы пожарить мясо, и на другие задачи по приготовлению пищи.

Портативная печь Робинзон: испытания в гараже и на трехдневной охоте (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Теперь обстоятельный видео-рассказ от автора усовершенствованной печи о всех тонкостях изготовления ракетного Робинзона своими руками, а также о том, как правильно его топить.

Это видео-сюжет о двух ракетных печах: знакомом уже самодельном Робинзоне и мини-печке, сделанной из консервных банок разного диаметра. Работает эта мини-печка по тому же принципу, но размеры имеет более чем компактные.

А этот видео-рассказ для тех, кто хочет сделать отопительно-варочную ракетную печь. Сделана она тоже по типу печи «Робинзон», но уже с теплоизолированым кожухом.

Источник: http://teplowood.ru/pech-robinzon-svoimi-rukami.html

Самостоятельное изготовление печи ракетного типа

Переносные и стационарные ракетные печи (реактивные) зарекомендовали себя как практичные, энергоэффективные устройства. Свое название отопительно-варочные агрегаты получили из-за характерного рева, напоминающего звук реактивного двигателя – он раздается при попадании в топку избыточного количества воздуха. Функционируя в стандартном рабочем режиме, печка не нарушает акустический комфорт в помещении.

Самодельные ракетные печи

Особенности реактивной печи

Первая печь данного типа создавалась для использования в полевых условиях – необходим был агрегат для быстрого приготовления пищи и отопления, причем рассчитанный на эксплуатацию в условиях дефицита топлива. Разработчикам удалось найти решение, которое позволило изготовить компактную твердотопливную печку с высоким КПД.

Дальнейшие модификации агрегата привели к изобретению стационарной печки с подогреваемой лежанкой. В отличие от привычной русской печи, ракетные печи не громоздкие и проще в самостоятельном изготовлении. Теплогенератор способен проработать на одной закладке топлива около 6 часов, при этом стационарная конструкция, для сооружения которой используется саманная штукатурка, еще в течение полусуток после прогорания дров отдает накопившееся тепло.

Стационарная конструкция ракетной печи с лежанкой сохраняет тепло около 6-ти часов на одной закладке

Достоинства конструкции

Реактивная печь пользуется растущим спросом, поскольку это энергонезависимый источник тепла, который:

  • прост в монтаже – примитивный вариант ракетной печки собирается из подручных материалов за полчаса;
  • эффективно работает даже на топливе с низкой теплотворной способностью – сырых дровах, тонких ветках, щепках, коре и т.д.;
  • обеспечивает отопление и позволяет готовить пищу;
  • полностью сжигает топливо с дожигом древесного газа, что снижает до минимума риск проникновения в помещение угарного газа.

Конструкция печки дает возможность использовать ее в доме не боясь нанести урон продуманному интерьеру – корпус стационарного агрегата практически полностью можно спрятать в привлекательную «оболочку», которая будет выполнять функцию теплоаккумулятора.

Чтобы понять, как достигается неплохой КПД при работе на низкокачественном топливе, необходимо разобраться в принципах действия реактивной печки.

Твердое органическое топливо в ходе термического разложения выделяет газообразные вещества, которые также разлагаются и в итоге превращаются в древесный газ (смесь горючих и инертных газов), который сгорает с высокой теплоотдачей.

В обыкновенной твердотопливной печи теплоэффективность древесного газа практически не используется, поскольку газообразная промежуточная фаза уходит с дымом в трубу, где остывает и оседает на стенках в виде нагара, который представляет собой тяжелые углеводородные соединения. Чем выше влажность твердого топлива, тем меньше образуется древесного газа и тем больше копоти на стенках дымовой трубы. Соответственно, тем хуже греет печка.

Печь ракетного типа отличается от обычных твердотопливных агрегатов тем, что ее конструкция позволяет обеспечить условия, при которых значительная часть промежуточных газов не улетучивается, а превращается в древесный и дожигается. Это достигается за счет горизонтального теплоизолированного канала, где газы перемещаются медленнее, чем в вертикальной трубе, а термоизолятор предотвращает остывание и превращение в нагар. В итоге даже из сырого топлива извлекается значительно больше тепловой энергии по сравнению со сжиганием в обычной печи.

В сложных моделях реактивных отопительных агрегатов принцип действия печи длительного горения, где предусмотрен дожиг пиролизных газов, объединен с конструктивными особенностями классических кирпичных печей, в которых нагретый воздух и газ циркулируют по внутренним каналам. При этом такая ракета не нуждается в организации дополнительного поддува – тягу в ней создает дымоход, и чем он выше, тем интенсивнее восходящий поток.

Несмотря на то, что ракетные печи способны выжать максимум тепловой энергии из низкокачественного топлива, оптимальные показатели КПД они демонстрируют при использовании сухих дров.

Сложности и недостатки

К недостаткам можно отнести:

  • ручное управление печью – топливо приходится регулярно подкладывать (время прогорания закладки зависит от конфигурации отопителя);
  • некоторые элементы конструкции нагреваются до высоких температур и грозят ожогом при случайном контакте с кожей;
  • ракету не рационально использовать в качестве банной печи, поскольку помещение она прогревает долго.

Конструкция реактивной печки выглядит предельно простой, но на изобретение такого агрегата ушло немало времени, поскольку залогом эффективной работы является точный расчет, чтобы режим горения топлива оптимально соотносился с силой тяги и т.д.

Важно! Ракетные печи – теплотехническая система, требующая тонкой балансировки. Несоблюдение размеров конструкции или погрешности в сборке, неправильный режим работы агрегата оборачиваются тем, что печка громко ревет при работе из-за нестабильного газового вихра в дымоходе, требует больше горючего при низкой теплоотдаче и быстро зарастает копотью.

Реактивная печь была изобретена в США, и тонкости ее построения не разглашаются – общедоступны лишь подкорректированные чертежи, опираясь на которые сложно соорудить по-настоящему эффективный отопитель.

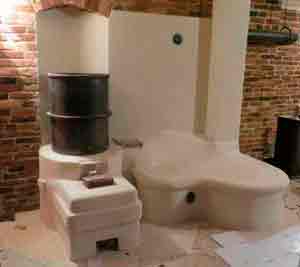

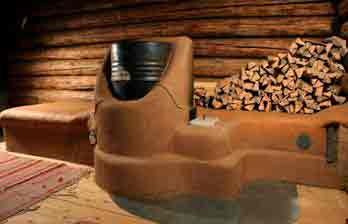

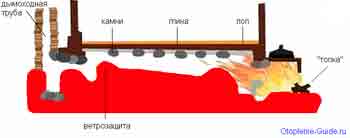

Печь-лежанка в домашней обстановке

У нас в стране умельцы-печники и люди, разбирающиеся в теплотехнике, «довели до ума» некоторые виды конструкций или разработали собственные, работающие по тому же принципу. Если вы желаете построить ракетную печь своими руками, чертежи желательно брать с российских, а не с зарубежных сайтов, и читать отзывы тех, кто уже сделал и опробовал выбранную вами конструкцию.

Модели для уличного и походного использования

Для подогрева воды и приготовления еды подойдут реактивные печи самой простой модификации, изготовленные из металлической трубы или кирпича. Их без труда делают своими руками для хозяйственных нужд.

Для изготовления металлической варочной уличной печки достаточно двух труб, соединенных коленом под прямым углом. К конструкции привариваются ножки из арматурных стержней и подставка под посуду (чтобы между дном емкости и срезом трубы имелся зазор для выхода дыма).

Уличная ракетная печка из труб

Такую конструкцию совершенствуют, вставив в горизонтальную трубу еще одно колено с трубой, высота которой должна быть меньше дымоходной части – она будет выполнять функцию вертикального топливника.

Еще более функциональная модификация – походная печка из трубы прямоугольного сечения с приваренным под углом топливником (он же служит зольником). Такую печь ракету своими руками по чертежам изготовить достаточно просто.

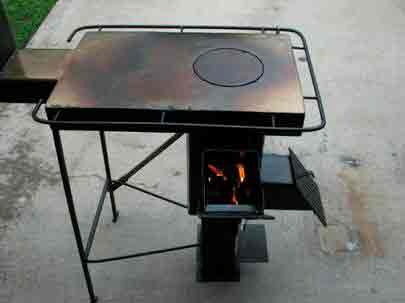

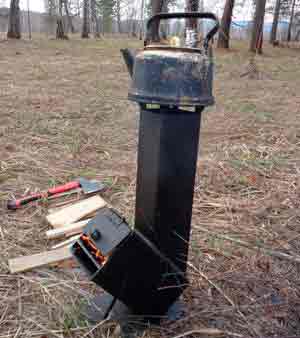

Походная ракетная печь Робинзон с подставками для посуды

Для изготовления простейшей уличной реактивной печки из кирпича потребуется 5 минут времени, 20 целых кирпичей и еще две половинки. Плюс металлическая подставка под посуду.

Чертеж печи Робинзон с подставкой для посуды

Такую печку сначала требуется вывести на рабочий режим – прогреть трубу, сжигая бумагу и щепки, поскольку в холодной трубе газ застаивается, мешая топливу хорошо разгореться. Когда труба прогреется, при розжиге дров появится мощная тяга.

Реактивная печка из кирпичей Внимание! Реактивная печь с горизонтальным топливником имеет существенный недостаток — требуется постоянно пододвигать сгорающие дрова. Наклонный или вертикальный загрузочный бункер, по стенкам которого дрова съезжают вниз под собственным весом, делает агрегат удобнее в использовании.

Обогревательно-варочные печи для помещений

Для отопления теплицы, гаража или мастерской также можно использовать реактивные агрегаты, которые легко и быстро монтируются своими руками.

Аналог примитивной печи из металлической трубы возводится из кирпича на земляном полу или специально подготовленном фундаменте. Ракетная печь из кирпича монтируется из полнотелого керамического или шамотного кирпича с использованием жаростойкого раствора.

Стационарная печь из кирпича на земляном полу

Более эффективный вариант отопительной ракетной печи изготавливается с использованием металлической бочки, которая служит кожухом и позволяет утеплить райзер (внутреннюю трубу, которая выполняет функцию камеры сгорания и дымохода). В качестве утеплителя используется зола, просеянный песок, смесь песка с шамотной глиной. Термоизоляция помогает создать условия для эффективной выработки древесного газа, а чем больше его выделится из топлива, тем выше тепловая отдача печи на дровах. Кроме того, этот термоизоляционный материал (его требуется хорошо уплотнить при укладке) играет роль теплоаккумулятора, способного несколько часов после прогорания дров греть воздух в помещении.

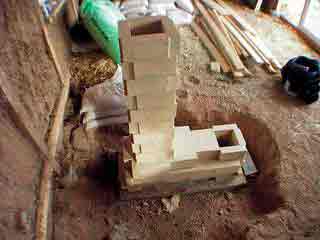

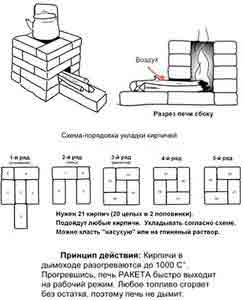

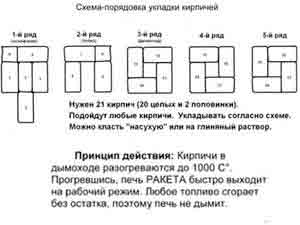

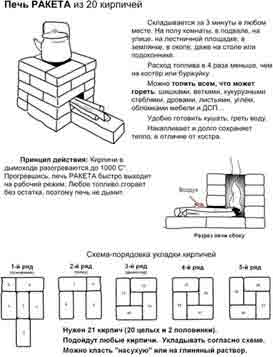

Печь Ракета из 21 кирпича

Усовершенствованные обогреватели

Реактивная печка со свободным выходом газа не подходит для использования в качестве отопительной, поэтому ее дополняют каналами для отвода дыма и теплообменником. Чертежи ракетной печи различных конструкций помогают наглядно увидеть разницу.

Принцип работы усовершенствованного агрегата следующий:

  • чтобы в вертикальном канале поддерживалась высокая температура, способствующая выработке древесного газа, ее термоизолируют огнестойким материалом, при этом сверху устанавливают кожух (из бочки либо трубы большего диаметра) с герметично закрытым верхом;
  • топочную камеру снабжают дверкой, в нижней части предусматривают специальный канал для подачи вторичного воздуха – этот поддув требуется для дожига древесного газа (в простых моделях воздух поступает только через топку без дверцы);
  • за счет установки дымоотводной трубы в нижней части кожуха, нагретый воздух не уходит напрямую в атмосферу, а циркулирует по каналам внутри корпуса печи, активно отдавая тепло;
  • дымовые газы с самой высокой температурой попадают в верхнюю часть корпуса, непосредственно под плоскую крышку, что дает возможность использовать ее как варочную панель, а уже остывший поток устремляется в дымоходную трубу;
  • КПД печки повышается за счет подсоса вторичного воздуха для сжигания пиролизных газов, причем интенсивность его подачи регулируется самой системой, поскольку зависит от того, насколько быстро остывают дымовые газы в верхней части корпуса.

К усовершенствованным отопительным агрегатам реактивного типа относится ракетная печь длительного горения, которую можно изготовить из газового баллона, а также печка с водяной рубашкой.

Реактивный отопительный агрегат из пропанового баллона

Ракетная печь из газового баллона – это простая в изготовлении дровяная печка, которая экономично расходует топливо, эффективно прогревает помещение.

Для ее сборки используется:

  • пустой баллон из-под пропана (корпус агрегата);
  • труба стальная диаметром 100 мм (для обустройства дымохода и вертикального канала);
  • труба стальная профильная 150х150 мм (изготавливается топливник и загрузочный бункер);
  • сталь листовая толщиной 3 мм.

Изготовление печи из газового баллона требует использования сварочного аппарата. Если вы планируете собрать такую печь ракету своими руками, чертежи помогут точно соблюсти оптимальные размеры всех элементов конструкции.

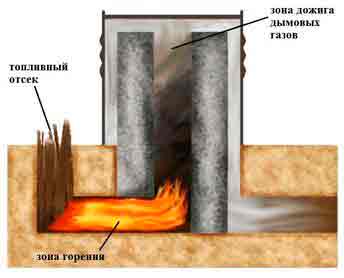

Схема протекания процессов в ракетной печи

На предварительном этапе работ следует подготовить газовый баллон – вывернуть вентиль, наполнить емкость доверху водой, чтобы гарантированно удалить из емкости пары газа, способные взорваться от искры. Затем верхнюю часть отрезают по шву. В нижней части получившегося цилиндра прорезают отверстие под дымоход, а в днище – под камеру сгорания с присоединенным топливником. Вертикальный канал выводится через отверстие в днище, с нижней стороны приваривается конструкция из профильной трубы, согласно чертежу ракеты.

Внимание! Крышку из листового металла следует сделать съемной и предусмотреть негорючий уплотнитель (асбестовый шнур) для надежной герметизации. Плоскую крышку используют в качестве варочной поверхности.

Если монтируется печь ракета из газового баллона своими силами, следует внимательно отнестись к качеству сварных швов и проверить их герметичность – в работающую печь не должен бесконтрольно поступать воздух. Если все в порядке, можно установить дымоход.

Важно! Верх дымовой трубы требуется поднять на высоту 4 метра относительно уровня топливника, чтобы обеспечить необходимую интенсивность тяги.

Такая печь для дома регулируется по мощности объемом загрузки топлива. Реактивная печка вводится в режим подачей воздуха через топочную камеру, это регулируется крышкой бункера. Далее в агрегат постоянно подается вторичный воздух. Данная печка для отопления в завершении топочного процесса взревывает, поскольку перекрыть подачу вторичного воздуха нельзя, и на внутренних стенках вертикального канала оседает нагар. Крышку кожуха делают съемной, чтобы можно было периодически его удалять.

Котельный агрегат

Котел длительного горения можно получить, если смонтировать водяной контур на дымоходе печки, изготовленной из газового баллона или иных материалов, но по той же схеме, указанной выше. Однако нагрев воды в контуре такого агрегата будет происходить неэффективно, поскольку основная часть тепловой энергии отдается в воздух помещения и емкостям на варочной поверхности.

Эффективный вариант ракетной печи из металлической бочки

При желании создать ракетный котел для водяного отопления с высоким КПД, придется пожертвовать варочной функцией. Печь ракета своими руками по чертежу, представленному ниже, может быть смонтирована в короткие сроки.

Для этого потребуется:

  • шамотный кирпич и огнеупорный кладочный состав (для монтажа основания печки с топливником);
  • стальная труба диаметром 70 мм (для вертикального канала);
  • стальная бочка (для кожуха);
  • огнеупорный теплоизолятор;
  • листовая сталь толщиной 3 мм и металлическая бочка (или труба) меньшего диаметра, чем кожух (для обустройства водяной рубашки и дымовых каналов для нагрева водяного контура);
  • труба стальная диаметром 100 мм для дымохода;
  • емкость, трубы и соединительные патрубки для обустройства теплоаккумулятора.

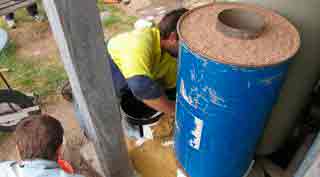

Ракетная печь с водяным контуром характеризуется тем, что теплоизоляция вертикального канала обеспечивает оптимальный режим сжигания пиролизных газов, при этом весь нагретый воздух попадает в «змеевик» с водяной рубашкой и отдает там основную часть тепловой энергии, нагревая теплоноситель.

Ракетная печка с водяным контуром

Теплоаккумулятор продолжит подавать нагретый теплоноситель в отопительный контур даже после остывания самой печи. Емкость с водой снабжают толстым слоем утеплителя.

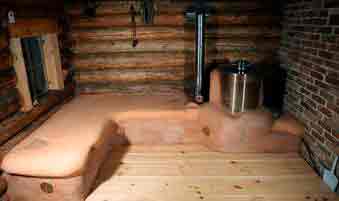

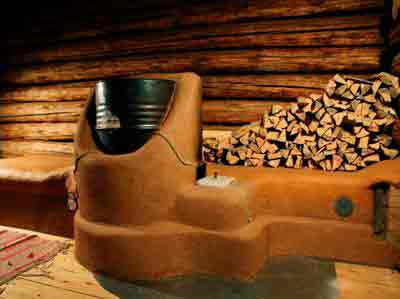

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка. Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков.

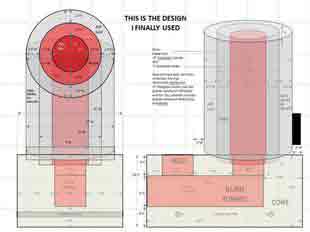

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это:

  • D – диаметр барабана (корпуса печи);
  • S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что:

  1. Высота барабана (Н) составляет от 1,5 до 2 D.
  2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
  3. Толщина обмазочного слоя на барабане – 1/3 D.
  4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
  5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
  6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
  7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
  8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
  9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
  10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
  11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
  12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
  13. Высота дымовой внешней трубы должна составлять от 4 метров.
  14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, — до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Варианты отопительных агрегатов

Обустройство ракетной печи из газового баллона можно выполнить и в случае создания отопителя с лежанкой. Конструкция несколько отличается от той, что была рассмотрена выше.

  • длины жаровой трубы;
  • наличия теплоизоляции вертикального канала;
  • подсоединения горизонтального, а не вертикального внешнего дымохода.

Схема ракетной печи Обратите внимание! Расширенная часть внешнего дымохода – это зольник, в который должен быть доступ для очистки – металлическая дверца, уплотненная негорючим материалом.

За счет того, что дымоходный канал можно выполнить длинным и изогнутым, печке легко придать оригинальную форму.

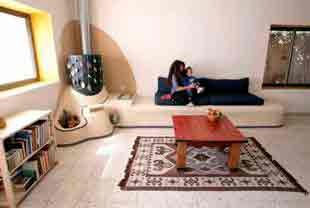

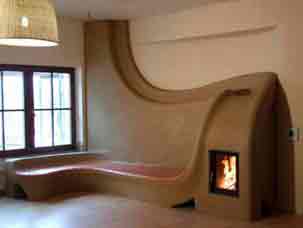

Вариант изготовления печки-лежанки с оригинальной формой

Саманная обмазка, выполняющая функцию теплоакумулятора, изготавливается из смеси жирной глины с песком и резаной соломой.

Принципы запуска печки

Перед тем как загрузить штатное топливо, выполняют растопку бумагой, стружкой, соломой и другими сухими легкими материалами, которые укладывают в открытое поддувало. Когда вертикальный канал достаточно прогреется, гул печи стихает или меняет тон. Это сигнал к тому, что можно закладывать основное топливо, оно разгорится от разгонного.

Реактивная печь сама не отрегулируется, поэтому крышку бункера малой печи или дверцу поддувала стационарного агрегата следует держать открытой, пока штатное топливо не разгорится и печь не загудит. Дверку прикрывают, добиваясь снижения звука до «шепота». Когда звук печи снова усилится, дверку вновь прикрывают немного плотнее. Если дверка захлопнулась, то подняв ее можно дать топливу нормально разгореться.

Ракетная печь мобильная – удобный походный вариант, нетребовательный к топливу и экономичный. Стационарные агрегаты, в зависимости от конструкции и размеров, находят свое применение для обогрева жилых и вспомогательных помещений.

Источник: http://profiteplo.com/pechi-i-kaminy/23-raketnaya-pech-svoimi-rukami.html

Ракетная печь своими руками: принцип работы, чертежи

Некоторые источники утверждают, что свое название ракетная печь (rocket stove) получила благодаря особому звуку, который она издает во время использования. Оговоримся сразу – сильный гул слышен только во время растопки, а затем, правильно сложенная печь гудеть не должна. Звук, который вы можете услышать от хорошо сложенной конструкции, будет больше напоминать шелест, шёпот, но никак, ни звук взлетающей ракеты.

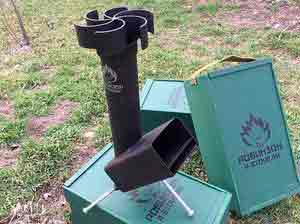

Реактивная печь «Робинзон».

КПД печи увеличивается благодаря особенностям конструкции, которая позволяет использовать не только тепловую энергию, получаемую в результате сгорания топлива, но и дополнительную часть тепла, образуемую во время дожига пиролизного газа.

Конечно, печь ракета проста в изготовлении, удобна в использовании, практична, не требовательна к качеству древесного топлива. Однако ее работа зависит от правильности расчетов и точности изготовления всей конструкции.

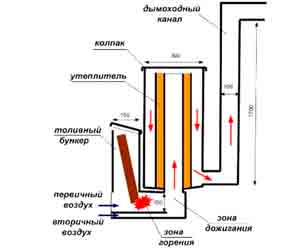

Чертеж ракетной печи.

Общая схема устройства печи выглядит следующим образом:

  • Несмотря на простоту конструкции, сверхэффективная ракетная печь длительного горения требует точного соблюдения пропорций ее частей:
  • Диаметр дымовой трубы не меньше диаметра топливного бункера;
  • Длина горизонтального отсека зоны горения не больше половины вертикального расширяющегося участка;
  • Высота бункера для топлива равна длине горизонтального участка;
  • Длина дымохода в 6-10 раза больше высоты вертикальной камеры вторичного сгорания.
  • Теплоизолирующая саманная обмазка лежанки не меньше 2/3 высоты, над трубой дымохода не менее 15 см.

Принцип работы

В вертикальный бункер загружается топливо. При правильном устройстве печи ракеты топливо горит только в нижней части, постепенно оседая под собственным весом. Горение в камере первичного сгорания поддерживается за счет подходящего кислорода, проникающего с потоком воздуха через поддувало. Затем топливные газы свободно передвигаются в зону дожига, в результате пиролизной реакции воспламеняются, прогревают камеру вторичного сгорания и колпак. За счет разности температур в камерах первичного горения и вертикального колпака создаётся тяга, а горячий воздух проходит в дымоходный канал. Система отвода продуктов сгорания состоит их внутренней части (обогреваемой жилище) и внешней (выводящей дым и газ из помещения наружу).

Во время работы топливо сгорает практически стопроцентно, а на выходе остается только вода и углекислый газ. Длинный дымоход обеспечивает почти полное охлаждение, поэтому из трубы может течь вода. И как следствие, не требуется высокая труба, чаще всего ее выводят просто продолжением горизонтального участка через стену.

Ракетную печь можно использовать одновременно и как средство для приготовления пищи, и для отопления небольшого помещения. Особенности конструкции позволяют прогревать поверхность колпака до 400°C, этот участок печи используется как варочная поверхность, а длинный дымоход чаще всего превращается в лежак, который способен отдавать тепло до 12 часов после протопки. Эффект теплоаккумулятора увеличивается при правильно выполненной футеровке (обмазке) корпуса дымохода.

Ракетная печь «Огниво».

Ракетная печь своими руками

При изготовлении печи ракеты своими руками понадобятся следующие материалы:

  • Для печи большого объема – бочки от горюче-смазочных материалов, объемом 200 л и диаметром 600 мм. Для внешнего корпуса печи среднего размера используются газовые баллоны, диаметра 300 мм (возможно использование и жестяных ведер, 400-450 мм);
  • Для огнепровода печи на основе бочки ГСМ подготавливается 135 миллиметровая стальная круглая труба или профильная (120х120 мм). Под печь с внешним корпусом из газового баллона используются круглые трубы 70 мм или профильные 70 и 150 мм;
  • Вся конструкция складывается из жести или тонкой листовой стали толщиной 2-3 мм. (Более тонкая жесть может быть использована только для устройства дымохода).
  • Теплоизолирующие прокладки из минерального картона;
  • Для дымохода – гофротруба. Диаметр трубы должен быть в полтора раза больше диаметра огнепровода;
  • Кирпич огнеупорный, шамотный лом, глина, песок. Солома (для самана);
  • Фурнитура для печи (дверцы топливника и зольника). Обязательное требование – цельность, герметичность, которая обеспечивается прокладками из минерального картона.

Преимущества и недостатки

Главное преимущество – простота монтажа – нами уже упоминалось, однако, данный тип печей завоевал популярность благодаря еще дополнительному ряду особенностей.

  1. В качестве топлива можно использовать дрова, дерево любого качества и состояния. Конечно, для реакции горения пиролизных газов сырых дров потребуется большая температура, но и в таком случае в результате первичного сгорания топлива будет выделяться тепловая энергия, которой достаточно для кипячения воды, приготовления пищи;
  2. Несмотря на простоту конструкции, тепловая отдача, на которую способна печь ракета изготовленная на основе бочки ГСМ может достигать 18кВт. Таких параметров достаточно, чтобы обогревать помещение до 20 м². Малая печь (на основе газового баллона) при соблюдении всех правил установки и монтажа, может иметь мощность до 10кВт.
  3. Хорошо протопленная реактивная печка способна длительное время сохранять тепло, в течение полусуток (до 12 часов) не требуя дополнительных подтопок.

Реактивная печка в доме.

Однако, нельзя упомянуть о некоторых недостатках конструкций данного типа:

  1. Некоторые виды ракетных печей нельзя использовать для нагрева воды с последующей подачей в радиаторы или в систему горячего водоснабжения, т.к. в принципе присоединение дополнительных теплообменников (змеевиков) нарушает герметичность внутреннего бункера, или снижает его теплоизоляционные характеристики, что ведет к невозможности использования технологии дожига пиролизных газов;
  2. Общая регулировка работы печи возможна только за счет уменьшения или увеличения количества дров. Поддувало, которым регулируется поток воздуха, используется только для первичного розжига.
  3. Ракетная печь не относится к конструкциям быстрого действия. (Напротив, она требует достаточно длительного подготовительного времени на растопку и обогрев собственного корпуса и столь же долго остывает). Поэтому такую конструкцию невозможно использовать в гаражах, банях.

Источник: http://otoplenie-guide.ru/oborudovanie/pech/rocket-stove

Реактивная печь: пошаговая инструкция по изготовлению самодельной конструкции

На сегодняшний день придумано множество видов печей самых разнообразных конструкций. В отношении большинства из них действует правило: чем выше характеристики агрегата — тем больше умения и опыта требуется от изготавливающего его мастера. Но правил без исключений, как известно, не бывает. В данном случае разрушителем стереотипов является печь-ракета — весьма продуманный экономичный теплогенератор с незатейливой конструкцией, который не требует от исполнителя каких-то особых навыков. Последнее обстоятельство объясняет популярность «ракеты». Наша статья поможет читателю понять, в чём состоит изюминка этого чуда техники, и научит изготавливать его своими руками из подручных материалов.

Что такое печь-ракета и чем она хороша?

Печь-ракета или реактивная печь получила свои впечатляющие названия только за характерный звук, который она издаёт при нарушении режима эксплуатации (избыточная подача воздуха в топку): он напоминает рёв реактивного двигателя. Вот и всё, больше ничего общего с ракетами у неё нет. Работает она, если не вдаваться в детали, так же, как и все её сёстры: в топке горят дрова, дым выбрасывается в дымоход. В норме печь издаёт тихий шелестящий звук.

Вариант обустройства реактивной печи

Откуда же берутся эти загадочные звуки? Расскажем обо всём по порядку. Вот что следует знать о ракетной печи:

  1. По назначению она является отопительно-варочной.
  2. «Ракета» может быть оборудована таким важным и нужным элементом, как лежанка. Печи других видов с такой опцией (русская, колпаковая) являются гораздо более громоздкими и сложными.
  3. По сравнению с обычными металлическими печами время работы на одной закладке топлива несколько увеличено — с 4 до 6 часов. Это объясняется тем, что данный теплогенератор создан на основе печи с верхним горением. Кроме того, благодаря наличию саманной штукатурки, печь после топки отдает тепло ещё в течение 12 часов.
  4. Печь разрабатывалась для эксплуатации в полевых условиях.

Преимущества конструкции

  • Энергонезависимость.
  • Простота конструкции: применены самые доступные детали и материалы, при необходимости упрощённую версию печи-ракеты можно собрать за 20 мин.
  • Способность работать с достаточно высокими характеристиками на низкокачественном сыром топливе: коре, щепе, тонких сырых ветках и пр.

Принцип действия ракетной печи предоставляет пользователю определённую свободу в выборе её дизайна. Кроме того, агрегат можно соорудить таким образом, что на виду останется только небольшая его часть и в смысле эстетики интерьеру помещения будет нанесён минимальный урон.

Реактивная печь с лежанкой

Как видно, реактивной печи есть чем похвастаться. Но в первую очередь любителей печного дела привлекает сочетание простоты конструкции и неплохих, хотя и не самых высоких, характеристик при работе на бросовом топливе. Эти самые характеристики — изюминка «ракеты». Попробуем понять, как удалось добиться таких показателей.

КПД твердотопливного теплогенератора зависит от многих факторов, но едва ли не самым определяющим является степень дожигания пиролизных газов. Появляются они вследствие термического разложения органического топлива. От нагрева оно как бы испаряется — большие углеводородные молекулы распадаются на маленькие, образующие горючие газообразные вещества: водород, метан, азот и др. Эту смесь часто называют древесным газом.

Жидкое топливо, например, отработанное масло, распадается на древесный газ практически сразу и он сгорает тут же — в топке. А вот с древесным топливом дело обстоит иначе. Распад твёрдых веществ на пригодный для сжигания летучий продукт — древесный газ — происходит в несколько этапов, причём промежуточные ступени тоже имеют газообразную форму. То есть мы имеем следующую картину: сначала из древесины выделяется некий промежуточный газ и для того, чтобы он превратился в газ древесный, то есть распался ещё больше, необходимо продлить воздействие на него высокой температуры.

И чем более влажным является топливо, тем более «затянутым» становится процесс полного распада. Но газы-то имеют свойство улетучиваться: в обычной печи промежуточная фаза по большей части высасывается тягой в дымоход, где она остывает, так и не успев превратиться в древесный газ. В результате вместо высокого КПД мы получаем нагар из тяжёлых углеводородных радикалов.

В печи-ракете, наоборот, созданы все условия для окончательного распада и дожигания выделяющихся промежуточных газов. В сущности, применён очень простой приём: сразу за топкой имеется горизонтальный канал с хорошей теплоизоляцией. Газы в нём движутся не так быстро, как в вертикальной трубе, а толстая теплоизолирующая шуба не даёт им остыть. Благодаря этому, процесс распада и дожигания осуществляется в более полном объёме.

На первый взгляд такое решение может показаться примитивным. Но простота эта обманчива. Инженерам и исследователям пришлось немало повозиться с расчётами, чтобы увязать необходимую силу тяги с оптимальным режимом горения и многими другими факторами. Таким образом, печь-ракета является очень тонко настроенной теплотехнической системой, при воспроизведении которой очень важно соблюсти правильное соотношение основных параметров.

Если изготовление и регулировка агрегата были выполнены правильно, газы будут двигаться как положено, издавая при этом лёгкий шелест; при нарушении режима или неправильной сборке печи вместо устойчивого газового вихря в газоходе образуется нестабильный, с многочисленными локальными завихрениями, вследствие чего будет слышен ревущий ракетный звук.

Недостатки

  1. Реактивная печь управляется вручную, к тому же пользователю постоянно приходится следить за ней и осуществлять регулировку.
  2. Поверхность некоторых элементов нагревается до высоких температур, так что при случайном прикосновении пользователь может получить ожог.
  3. Область применения несколько ограничена. К примеру, реактивная печь не может использоваться в бане, так как она не способна быстро прогреть помещение.

Следует учитывать и ещё одно обстоятельство. Его нельзя считать недостатком печи, это, скорее, важная особенность. Дело в том, что «ракета» была изобретена в США. А граждане этой страны, где любая идея может принести хороший заработок, не столь охотно делятся своими наработками, как это было принято, к примеру, в Советском Союзе. На большинстве чертежей и схем, получивших распространение, не отображена или искажена важнейшая информация. К тому же к некоторым применяемым в ней материалам у нас просто нет доступа.

В результате у домашних мастеров, особенно тех, кто не владеет тонкостями печного дела и теплотехники, вместо полноценной реактивной печи зачастую получается некое устройство, которое поглощает топливо в огромных объёмах и постоянно зарастает копотью. Таким образом, полная информация о ракетной печи народным достоянием пока не стала и к заморским картинкам следует относиться с большой осторожностью.

Вот, например, популярная у нас схема реактивной печи, которую многие пытаются использовать в качестве образца.

Чертёж: как устроена печь

Чертёж мобильной печи-ракеты

На первый взгляд всё кажется понятным, на самом же деле многое осталось «за кадром».

Например, огнеупорная глина просто обозначена термином Fire Clay — без указания сорта. Не указано массовое соотношение перлита и вермикулита в смеси, из которой выложены тело печи (на схеме — Core) и футеровка элемента под названием Riser. Также на схеме не уточняется, что футеровка должна состоять из двух частей с различной функцией — теплоизолятора и теплоаккумулятора. Не зная об этом, многие пользователи делают футеровку однородной, из-за чего характеристики печи существенно падают.

Разновидности реактивных печей

На сегодняшний день существует только два вида печей этого типа:

  1. Полноценная стационарная отопительно-варочная ракетная печь (её ещё называют большой).
  2. Малая ракетная печь: применяется для приготовления пищи в тёплое время года. В отличие от первого варианта является переносной и имеет открытую топку (предполагается использование на открытом воздухе). Очень популярна среди туристов, так как имеет компактные размеры и при этом способна развить мощность до 8 кВт.

Устройство малой печи-ракеты

Как уже говорилось, реактивная печь проста в изготовлении, поэтому мы рассмотрим полноценный вариант.

Конструкция и принцип действия

Печь, которую мы попытаемся изготовить, изображена на рисунке.

Печь-ракета: фронтальный разрез

Как видно, её топочная камера (Fuel Magazine) является вертикальной и снабжена плотно закрывающейся крышкой (препятствует подсосу лишнего воздуха), как в печи с верхним горением (зольник обозначен термином Primary Ash Pit). Именно этот агрегат и был взят за основу. Но традиционный теплогенератор с верхним горением работает только на сухом топливе, а создатели «ракеты» хотели научить её с успехом переваривать и влажное. Для этого было сделано следующее:

  1. Был подобран оптимальный размер поддувала (Air Intake), так чтобы количество поступающего воздуха было достаточным для дожигания газов, но при этом они не остывали сверх меры. В этом случае принцип верхнего горения обеспечивает некую саморегуляцию: если огонь сильно разгорится, он становится препятствием для поступающего воздуха.
  2. За топкой был установлен хорошо утеплённый горизонтальный канал, называемый туннелем горения (Burn Tunnel) или жаровой трубой. Чтобы скрыть назначение этого элемента, на схеме его обозначили ничего не говорящим значком пламени. Теплоизоляция (Insulation) должна иметь не только низкую теплопроводность, но и низкую теплоёмкость — вся тепловая энергия должна остаться в газовом потоке. В жаровой трубе промежуточный газ распадается на древесный (в начале участка), который затем полностью сгорает (в конце). При этом температура в трубе достигает 1000 градусов.
  3. За жаровой трубой был установлен вертикальный участок, называемый внутренним или первичным дымоходом (Internal or Primary Vent). На схемах скрытные американцы часто обозначают этот элемент ничего не поясняющим термином Riser. Фактически первичный дымоход представляет собой продолжение жаровой трубы, но его разместили вертикально, чтобы создать промежуточную тягу, а заодно сократить горизонтальную часть печи. Как и жаровая труба, первичный дымоход имеет теплоизолирующее покрытие.

Примечание. Кому-то из читателей, знакомых с устройством пиролизных печей, может показаться, что к основанию первичного дымохода было бы неплохо подать вторичный воздух. Действительно, горение древесного газа при этом было бы более полным, а КПД печи — более высоким. Но при таком решении в потоке газов образуются вихри, вследствие чего отравляющие продукты горения частично проникают в помещение.

Далее перед инженерами стояла задача отобрать тепло горячих газов, имеющих температуру около 900 градусов.

Ёмким теплоаккумулятором, способным выдержать такую температуру, является шамотный кирпич (выдерживает до 1600 градусов), но печь, как помнит читатель, предназначалась для полевых условий, поэтому нужен был более доступный и недорогой материал. Лидером в этом отношении является саман (на схеме обозначен термином Thermal Mass), но для него температурный предел составляет 250 градусов. Чтобы остудить газы, вокруг первичного дымохода был установлен тонкостенный барабан из стали (Steel Drum), в котором они расширяются. На крышке этого барабана (Optional Cooking Surface) можно готовить пищу — её температура составляет около 400 градусов.

Чтобы усвоить ещё больше тепла, к печи был присоединён горизонтальный дымоход с лежанкой (Airtight Duct) и только потом — наружный дымоход (Exhaust Vent). Последний оборудовали вьюшкой, которая закрывается после протопки: она не даст теплу из газохода лежанки улетучиться на улицу.

Чтобы трубу внутри лежанки можно было время от времени чистить, сразу за барабаном была установлена вторичная зольная камера (Secondary Airtight Ash Pit) с герметично закрывающейся прочистной дверцей. Основная часть нагара из-за резкого расширения и охлаждения газов оседает именно в ней, поэтому прочистку наружного дымохода приходится делать крайне редко.

Поскольку вторичную зольную камеру приходится открывать не чаще двух раз в год, вместо дверцы можно применить более простую конструкцию — крышку на винтах с прокладкой из асбеста или базальтового картона.

Расчёт печи

Прежде чем говорить о размерах печи, обратим внимание читателя на важный момент. В отношении всех твердотопливных теплогенераторов действует закон квадрата-куба. Суть его можно пояснить на простом примере.

Представьте куб со стороной в 1 м. Его объем составляет м 3 , а площадь поверхности — 6 м 2 . Соотношение объёма к площади поверхности — 1:6.

Увеличим объём тела в 8 раз. Получился куб со стороной 2 м, площадь поверхности которого составляет 24 м 2 .

Таким образом, поверхность увеличилась только в 4 раза и теперь соотношение объёма к поверхности составляет 1:3. В печах от объёма зависит количество выделяемого тепла и его мощность, а от площади поверхности — теплоотдача. Эти параметры взаимосвязаны, поэтому бездумно масштабировать ту или иную схему печи, подгоняя под нужные для себя размеры, нельзя — теплогенератор может вообще оказаться неработоспособным.

При расчёте ракетной печи задаются внутренним диаметром барабана D, который, как было сказано выше, может варьироваться в пределах от 300 мм (печь на 15 кВт) до 600 мм (печь на 25 кВт). Эта «вилка» как раз и обусловлена законом квадрата-куба. Также мы будем использовать производную величину — площадь поперечного сечения барабана S: S = 3.14 * D^2 /4.

Источник: http://ultra-term.ru/otoplenie/reaktivnaya-pech-poshagovaya-instrukciya-po-izgotovleniyu-samodelnoj-konstrukcii.html

Ракетная печь

Ракетная печь – отопительный прибор высокой эффективности с вертикальной топочной камерой небольшого диаметра. Конструкция печи довольно проста и сделать ее самостоятельно по силам даже простому пользователю, знакомому со сваркой, а не только профессиональному печнику.

Топливо ракетной печи сжигается практически полностью, благодаря конструктивным особенностям, позволяющим прибору работать в режиме длительного горения.

Чаще всего ракетную печь используют для приготовления пищи, но также очень популярны отопительные варианты, с подогревом пола или с организацией теплого лежака. Это объясняется высокой экономичностью печи, ее эффективностью и возможностью использования самого примитивного топлива: сухих веток, травы и шишек. При этом сгорают не только древесные отходы, но и сажа, так как в рабочем режиме прибора достигается высокая температура нагрева.

Конструкция ракетной печи

Самая простая ракетная печь – это труба, согнутая под углом в девяносто градусов, размещенная в открытом металлическом цилиндре . Топкой служит более короткая горизонтальная часть прибора, а дымоходом – вертикальная. Обычно такая конструкция характерна для варочных печей, с поверхностью нагрева, размещенной на конце вертикального участка трубы. При горении топлива пламя вырывается из дымохода, подобно огню из сопла ракеты, поэтому печи такой конструкции и получили название «ракетных».

Для отопления используют ракетную печь более сложной конструкции, например, с загрузочной камерой, приваренной под углом в сорок пять градусов к корпусу, и колпаком, блокирующим выход дымовых газов через вертикальный отрезок трубы, изолированный жаропрочным утеплителем.

В нижней части ракетной печи организованы каналы для первичного и вторичного воздуха, один из которых необходим для поддержания режима первичного сгорания топлива, а второй – для розжига пиролизных газов, которые скапливаются в конце горизонтального участка трубы. В рабочем режиме печи раскаленная газовая смесь устремляется вверх, по пути отдавая тепловую энергию стенкам корпуса, и , остывая, идет вниз, но не по трубе, а между стенками корпуса и дымохода и далее – в горизонтальные дымоотводные трубы, так как спуск в обратном направлении блокирует раскаленный поток газа, поднимающегося вверх. Так как остывающий низходящий поток газа имеет высокую температуру, целесоотразно использовать его для отопления помещения, устанавливая по его периметру трубу, либо организуя сеть дымоотводных каналов в полу.

Еще один оригинальный способ забора тепла ракетной печи – установка над дымоотводом лежанки из огнеупорного материала, как это реализрвано в китайской печке канн.

Также существуют модели ракетной печи с водяной рубашкой, позволяющие не только отапливать помещение, но и обеспечивать потребителя горячей технической водой.

Виды ракетной печи

Сегодня существует следующие разновидности реактивных печей:

  • Туристские или походные варочные печи из металлических банок.
  • Металлические ракетные печи с наружным топливным бункером и горизонтальным дымоходом.
  • Печи ракеты с водной рубашкой.
  • Реактивные печи из термобетона (печь-ракета Широкова-Храмцова).
  • Кирпичная печь ракета.

Достоинства и недостатки реактивных печей

К плюсам печей ракет можно отнести:

  • Простоту конструкции.
  • Низкую стоимость материалов.
  • Достаточную тепловую эффективность.
  • Саморгулирование процесса горения.

К отрицательным свойствам реактивных печей относятся

  • Переменность КПД
  • Невозможность использования в качестве каменки – из-за того, что печь дает слишком мало тепла в инфракрасном диапазоне
  • Требование сухого топлива
  • Контроль процесса горения

Варочная ракетная печь своими руками (видео)

Источник: http://fireplace.su/raketnaya-pech.html

Ракетная печь длительного горения своими руками

Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.

Фото 1 Ракетная печь в интерьере

Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.

Принцип работы

Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.

Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 1000 0 С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.

Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.

Фото 2 Ракетная печь в интерьере

В числе основных преимуществ ракетных печей можно отметить следующее:

  • высокий коэффициент полезного действия – 85%;
  • очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;
  • отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;
  • возможность использовать любое твердое топливо;
  • минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.

Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.

Самая простая конструкция из бочки или газового баллона

Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции. Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.

Фото 3 Печь-ракета походная

Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.

Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.

Фото 4 Схема походной ракеты

Для повышения эффективности конструкции рекомендуется использовать вторичный кожух. Его можно изготовить из бочки или использованного газового баллона.

Видео 1 Простая конструкция переносной варочной ракетной печи

Ракетная печь из кирпича за 20 минут

Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.

Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов

Кирпичная печь ракетного типа своими руками:

Фото 5 Печь Ракета из 20 кирпичей

Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.

Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток – вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.

Печь-ракета длительного горения

Фото 6 Конструкция стационарной печи-ракеты

Схема ракетные реактивные печи своими руками

Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

Как работает ракета:

Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).

На основании этих показателей рассчитываются размеры ракетной печи:

  • высота барабана составляет 2 его диаметра;
  • высота глиняной обмазки – 2/3 высоты;
  • толщина обмазки – 1/3 диаметра;
  • площадь сечения трубы – 7% от ее поперченного сечения;
  • площадь поддувала – 1/2 сечения трубы;
  • жаровая труба по горизонтали и вертикали должна быть одинаковой;
  • объем зольника – 4-6% от высоты барабана;
  • площадь сечения внешнего дымохода — двойное поперченное сечение трубы.
  • толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
  • толщина обмазки лежанки – 1/4 диаметра барабана;
  • высота внешней трубы – 4000 мм;
  • длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.

Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.

Фото примеров оригинального исполнения

Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет – бочку, ведро, оцинковку.

Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.

Футеровка жаровни делается гораздо быстрее – на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком – с водой и временем на просушку.

Схема футеровки трубы

Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.

Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.

Недостатки отопительного прибора

  1. Нередко этот прибор используют для подогрева пищи или воды – действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
  2. Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.

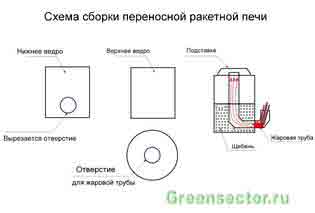

Схема сборки переносной ракетной печи

В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.

  • 2 ведра;
  • труба из нержавеющей стали;
  • речной песок или щебень для футеровки.

Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.

Шаг 2. Разделяете трубу на 2 части – короткий загрузочный участок и блинное колено-дымоход.

Шаг 2. Вставляете трубу в отверстие в ведре.

Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.

Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.

Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.

Ракетная печь из газового баллона

Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.

Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.

Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.

Источник: http://www.portaltepla.ru/pechi/raketnaya-pech-svoimi-rukami/

Что такое ракетная печь: варианты конструкции, схемы и принцип работы

Этот необычный вид отопительных систем не знаком рядовым застройщикам. Многие профессиональные печники также никогда не сталкивались с подобными конструкциями. Это не удивительно, поскольку идея ракетной печи сравнительно недавно пришла к нам из Америки и сегодня энтузиасты пытаются донести ее до массового сознания граждан.

Благодаря простоте и дешевизне конструкции, тепловому комфорту и высокому КПД ракетные печи заслуживают написания отдельной статьи, которую мы и решили им посвятить.

Как работает печь-ракета?

Несмотря на громкое космическое название, данная отопительная конструкция не имеет ничего общего с ракетными системами. Единственный внешний эффект, придающий некоторое сходство – струя пламени, которая вырывается из вертикальной трубы у походного варианта ракетной печки.

Работа этого очага основана на двух базовых принципах:

  1. Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
  2. Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе).

Самая простая реактивная печь работает по принципу прямого горения. Добиться термического разложения древесины (пиролиза) ее конструкция не позволяет. Для этого необходимо выполнить мощную теплоаккумулирующую обмазку внешнего кожуха и качественную термоизоляцию внутренней трубы.

Несмотря на это переносные ракетные печи хорошо выполняют свои функции. От них не требуют большой мощности. Генерируемого тепла вполне хватает для готовки пищи и обогрева в палатке.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

  1. Высота колпака H составляет от 1,5 до 2D.
  2. Высота его глиняной обмазки – 2/3H.
  3. Толщина обмазки – 1/3D.
  4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
  5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
  6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
  7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
  8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
  9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
  10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
  11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
  12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
  13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Преимущества и недостатки ракетных печей

Важное достоинство правильно построенной конструкции – всеядность. Такую печь можно топить любым видом твердого топлива и древесных отходов. Причем, влажность древесины особой роли здесь не играет. Если же кто-то утверждает, что такая печка может работать только на хорошо высушенных дровах, то это значит, что при ее строительстве были допущены грубые ошибки.

Тепловая отдача ракетной печи, основой которой является барабан из бочки, весьма внушительная и достигает 18 кВт. Печка из газового баллона способна развить тепловую мощность до 10 кВт. Этого вполне достаточно для отопления комнаты площадью 16-20 м2. Отметим также, что регулировка мощности ракетных печей производится только за счет изменения объема загружаемого топлива. Подачей воздуха изменить теплоотдачу невозможно. Регулировку поддувалом используют только для ввода печи в рабочий режим.

Поскольку количества тепла, генерируемого ракетной печью весьма велико, то не грех использовать его для таких бытовых нужд, как подогрев пищи (на крышке барабана). А вот использовать такой очаг для нагрева воды, используемой в системе радиаторного отопления нельзя. Любое внедрение в печную конструкцию змеевиков и регистров негативно сказывается на ее работе, ухудшая или останавливая процесс пиролиза.

Полезный совет: перед тем, как приступить к возведению стационарной реактивной печи, изготовьте упрощенную походную конструкцию из металла или глины. Так вы отработаете основные приемы сборки и получите полезный опыт.

К минусам ракетных печей можно отнести невозможность их применения в банях и гаражах. Их конструкция рассчитана на аккумулирование энергии и длительный обогрев. Поэтому она не может дать много тепла в короткий промежуток времени, как это необходимо в парилке. Для гаражей, в которых хранятся горючесмазочные материалы, печь с открытым пламенем тоже не лучший вариант.

Собираем ракетную печь своими руками

Проще всего собирается походно-садовый вариант реактивной печи. Для этого вам не придется закупать кладочные материалы и готовить саман для обмазки.

Несколько металлических ведер, стальная труба из нержавейки для жарового канала и мелкий щебень для засыпки – вот и все нужно для того, чтобы сделать ракетную печь своими руками.

Первый шаг – вырезание ножницами по металлу отверстия в нижнем ведре для пропуска жаровой трубы. Его нужно сделать на такой высоте, чтобы под трубой осталось место для щебеночной засыпки.

Второй шаг – установка в нижнее ведро жаровой трубы, состоящей из двух колен: короткого загрузочного и длинного для выхода газов.

Третий шаг – вырезание отверстия в днище верхнего ведра, которое надевается на нижнее. Оголовок жарочной трубы вставляют в него так, чтобы его срез был на 3-4 см выше днища.

Четвертый – засыпка мелкой щебенки в нижнее ведро на половину его высоты. Она нужна для аккумулирования тепла и термоизоляции жарового канала.

Последний шаг – изготовление подставки для посуды. Ее можно сварить из круглой арматуры диаметром 8-10 мм.

Более сложный, но при этом долговечный, мощный и эстетичный вариант ракетной печки требует использования газового баллона и толстой стальной трубы прямоугольного сечения.

Схема сборки при этом не меняется. Отвод газов здесь организован сбоку, а не вверху. Для приготовления пищи у баллона отрезают верхнюю часть с вентилем и на ее место вваривают плоскую круглую пластину толщиной 4-5 мм.

Источник: http://greensector.ru/pechi-i-mangaly/chto-takoe-raketnaya-pech-varianty-konstrukcii-skhemy-i-princip-raboty.html

Изготовление ракетной печи своими руками

Простые варианты печи для обогрева помещения, подогрева пищи и воды всегда пользуются популярностью, особенно у домашних мастеров, которые стремятся изготовить подобные агрегаты самостоятельно. К подобным конструкциям относится печь-ракета, которая работает на дровах, и прекрасно справляется в возложенными на неё задачами, при этом не требует сложных материалов для изготовления. Сегодня мы подробнее остановимся на конструкции такого интересного отопителя, а также предоставим чертежи и видео, для того чтобы сделать ракетную печь своими руками.

Принцип работы

Прежде чем приступать к изготовлению агрегата, следует подробно рассмотреть принцип его работы. Сразу хотелось бы уточнить, что ракетная печь для дома не имеет ничего общего с реактивным двигателем и полётами в космос. Подобное название печи было присвоено в народе за счёт необычного внешнего вида: агрегат очень похож на перевёрнутую ракету и при работе издаёт характерное гудение.

Гудение появляется у печи только при определённом режиме работы, когда в топливник подаётся слишком большое количество кислорода. Обратите внимание на то, что если ваша печь слишком громко гудит или издаёт несвойственный рёв, это свидетельствует о неправильной, неэкономичной и неэффективной работе. Правильная работа ракетной печи сопровождается еле слышным шелестом.

Переносную ракетную печь очень часто берут с собой в поход для подогрева пищи

Тепловые агрегаты подобного типа в зависимости от сферы применения можно разделить на:

Первые в основном используются в походных условиях, они мобильны, легко транспортируются и не занимают много свободного места. Второй вид конструкции более капитальный. Его используют для установки в помещениях, для обогрева комнаты или для подогрева пищи.

Принцип работы ракетной печи проще всего показать на примере простейшей туристической топки «Робинзон». Конструкция представляет собой перевёрнутую трубу в виде буквы «Г».

В ту часть трубы, которая находится в горизонтальном положении по отношению к поверхности земли, загружается твёрдое топливо (дрова, щепки), далее топливо поджигается со стороны вертикальной части трубы.

В переходном канале создаётся тяга, которая усиливается по мере прогрева топлива, в связи с чем для эффективной работы необходимо перекрывать подачу воздуха снаружи. Если подача воздуха не будет ограничена, дрова перегорят впустую, и никакая тепловая энергия в итоге не будет получена.

Даже простейшая ракетная печь способна обеспечить нагрев воды в большой ёмкости за считанные минуты. Если произвести правильную изоляцию верхней части трубы, в устройстве можно будет сжигать толстые поленья и обогревать помещение большой площади.

Виды ракетных печей

В зависимости от типа конструкции ракетные печи подразделяют на:

  • Ракетная печь с водным контуром (при правильном обустройстве способна заменить полноценный твердотопливный котёл);
  • Ракетная печь из газового баллона;
  • Ракетная печь «Огниво – Хозяин»;
  • Простая ракетная печь из кирпича с лежанкой;
  • Походные варианты из металлических труб.

Общий вид ракетной печи, выполненной из газового баллона

Достоинства и недостатки

К достоинствам печи ракетного типа можно отнести:

  • Высокий показатель тепловой отдачи, который в некоторых случаях достигает 18 кВт;
  • Высокий КПД;
  • Сверхэффективная работа, которая характеризуется полным выгоранием дров, углей и сажи, загруженных внутрь;
  • Для обеспечения горения подойдут даже отходы деревообрабатывающей промышленности (щепки, листья, сучья, ветки, листья вне зависимости от степени влажности);
  • Экономичное горение и малый расход древесины;
  • Высокий температурный режим на выходе (подогрев большой ёмкости с водой осуществляется за несколько минут).

Вместе с достоинствами, у печей подобного типа выделяют и недостатки:

  • Установка змеевика для подогрева воды снижает тепловую эффективность печи;
  • Непрерывный цикл горения делает невозможным установку ракетной печи в гаражах и банях;
  • Маленький размер топки не даёт за один раз загрузить сразу большое количество топлива, для обеспечения длительного горения производится постоянная подкладка дров.

Как сделать ракетную печь своими руками

Многие принимают решение установить ракетную печь за счёт возможности изготовить её из подручных средств. Такая печь не требует дорогостоящих материалов и комплектующих, при этом выделяется среди других дровяных печей оригинальной конструкцией.

Для изготовления печи достаточно хоть немного разбираться в чертежах и уметь работать руками. Специально для домашних мастеров мы рассмотрим несколько вариантов изготовления ракетной печи.

Походная из профильной трубы

Данная конструкция выделяется максимальной простотой, поэтому именно с неё можно начать работы по освоению технологии строительства ракетных печей. При правильном подходе весь процесс производства займёт не более 3-4 часов.

Изготовленная печь будет иметь небольшие габаритные размеры и вес, именно поэтому её удобно брать с собой в походы и на рыбалку.

Мы рассмотрим немного усложнённый вариант ракетной печи, за счёт дополнительной детали значительно облегчится процесс дальнейшего использования агрегата. Речь идёт о небольшой металлической пластине с решёткой, которая вынимается для удобной загрузки дров.

Чтобы сделать печь, необходимо приготовить следующие элементы:

  • Два отрезка квадратной трубы размерами 15 на 15 см (толщина металла – 3 мм). Длина одной трубы – 45 см, другой – 30 см;
  • 4 полоски стали толщиной 3 мм и размерами 30 на 5 см;
  • 2 стальные полосы толщиной 3 мм и размерами 14 на 5 см.
  • Решётка из металла размерами 30 на 14 см. Если решётку подходящих размеров не удалось приобрести, можно изготовить её самостоятельно из стальных прутков.

Походная печь-ракета выполняется в виде загнутого отрезка трубы

Производство печи включает в себя следующие этапы:

  1. Производим разметку двух труб для дальнейшего среза болгаркой под углом в 45 градусов;
  2. Соединяем трубы между собой подрезанными сторонами и свариваем;
  3. Вверху вертикальной трубы делаем на углах 4 пропила, вставляем в них подготовленные полоски из стали, чтобы образовался крест, привариваем конструкцию;
  4. Делаем раму для выдвижной решётки из оставшихся стальных полосок, накладываем на раму решётку и привариваем;
  5. Проверяем печь на работоспособность;
  6. Когда агрегат полностью остынет, окрашиваем его жаростойкой краской для придания привлекательного внешнего вида.

Конструкцию можно немного усовершенствовать, приварив к выдвижной решётке ручку.

Некоторые умельцы изготавливают печь-ракету прямо в походных условиях из двух жестяных банок из-под газировки. Такая печь даёт минимальное количество тепла, однако для подогрева ужина или стакана воды её вполне хватит.

Из газового баллона

Для изготовления ракетной печи из газового баллона, схема которой представлена на рисунке, потребуется:

  • 80 см стальной трубы с диаметром 158 мм и толщиной металла 4 мм;
  • 150 см стальной трубы с диаметром 127 мм и толщиной стенки 3,4 мм;
  • Труба профильная длиной 100 см, размером 12 на 12 см и толщиной стенки 4 мм;
  • 2 пустых газовых баллона;
  • Листовой металл;
  • Стальные прутки;
  • Материал для тепловой изоляции;
  • Металлическая труба диаметром 12 см для дымохода.

Схема печи из газового баллона с размерами

Процесс производства включает следующие этапы:

  1. Профильную трубу разрезаем на две части. Одна должна иметь длину 30 см, вторая – 35 см. Во второй трубе выпиливаем отверстие под топку и под вертикальную трубу будущей плиты;
  2. Оставшийся кусок профильной трубы распиливаем вдоль, привариваем его к топке (будет служить отверстием для подачи воздуха);
  3. Привариваем топку к вертикальной трубе;
  4. Изготавливаем дверцы для топки и зольника;
  5. Проверяем работоспособность изготовленной конструкции (первичная камера), дожидаемся её остывания;
  6. С помощью болгарки выпиливаем в нижней газового баллона отверстие под топку. Привариваем трубу диаметром 120 мм, которая будет выполнят роль дымохода, в нижней части трубы проделываем отверстие для чистки дымохода;
  7. К дымоходу привариваем кусок трубы немного большего диаметра, к баллону привариваем топку;
  8. В образовавшееся в баллоне пространство между трубой и поверхностью баллона засыпаем перлит, который выступает в качестве теплового изолятора;
  9. У второго баллона болгаркой отрезаем дно, завариваем отверстие возле вентиля, конструкция будет выполнять роль ёмкости для поджигания газов;
  10. Соединяем все части печки между собой.

Более подробный процесс изготовления печи-ракеты из газового баллона рассмотрен на видео.

Видео: ракетная печь из газового баллона

Из кирпичей

Схема самой простой ракетной печи рассмотрена на рисунке.

Самая простая конструкция предполагает наличие 21 кирпича

Для строительства усовершенствованной конструкции понадобится около 20-30 кирпичей и сухая глина.

Из кирпичей складываем конструкцию, как на картинке. По внешнему виду она напоминает ракету, которая приготовилась к старту.

Для придания конструкции прочности и устойчивости используется глина

Проверяем печь на работоспособность, дожидаемся, пока кирпичи остынут, и обмазываем их подготовленной глиной. Процесс изготовления завершён. Как только глина полностью высохнет, печь можно начинать использовать.

Видео: печь ракета из двадцати кирпичей

Конструкция длительного горения

Самый оптимальный вариант печи длительного горения – печь с лежанкой. Такая конструкция отлично подойдёт для обогрева небольшого помещения.

Ракетная печь длительного горения — это отличный вариант для обогрева жилища

Процесс изготовления предусматривает следующие шаги:

  1. Место, где впоследствии будет находиться топка, углубляется в землю на 10 см, в образовавшееся углубление укладывается огнеупорный камень;
  2. По периметру кладки устанавливается опалубка, на дно стелется арматурная сетка;
  3. Нижняя часть будущей рабочей камеры укладывается на одном уровне с установленной опалубкой, конструкция заливается бетоном;
  4. Сооружённая часть оставляется на сутки до полного застывания бетона, далее формируется основание печи и камера сгорания;
  5. Стенки будущей печи постепенно поднимаются по периметру;
  6. Укладывается нижний канал ракетной печи;
  7. Построенная конструкция обшивается кирпичом, кроме мест, где будут располагаться топка и рейзер;
  8. Ёмкость из металла (подойдёт железная бочка или баллон из-под газа) обрезается болгаркой с двух сторон, покрывается грунтовкой и окрашивается жаростойкой краской, в нижнюю часть врезается патрубок;
  9. К трубе дымохода приваривается отвод, который будет исполнять роль зольника;
  10. Из кирпича выкладывается жаровая труба в виде квадрата;
  11. В образовавшийся зазор между металлической ёмкостью и кладкой засыпается теплоизоляционный материал;
  12. Формируется корпус будущей печи, все кирпичные поверхности зачищаются с помощью глины, производится укладки будущего контура печи-лежанки;
  13. Проверяется работоспособность печи;
  14. Уплотняются все зазоры, формируется форма лежанки, сверху застилается саман.

Как правильно топить печь

Если для топки мобильных ракетных печей не требуется особой подготовки, то для того, чтобы печь длительного горения работала на пределе своих возможностей, необходимо обязательно произвести предварительный прогрев. Подобное мероприятие также позволяет снизить степень загрязнения дымохода.

Прогревать печь удобнее всего бумажными листами, деревянными щепками и опилками. Степень прогрева оценивается по возникающему гулу в канале. Изначально гул будет сильным, это свидетельствует о высокой тяге и маленькой температуре, по степени снижения шума можно говорить о повышении температуры в топке.

Для прогрева ракетной печи лучше всего использовать мелкие щепки и опилки

Как только шум начал уменьшаться, в топку загружается основное топливо. Минут через 15 заслонка начинает постепенно закрываться. Зазор должен быть отрегулирован таким образом, чтобы из печи доносился еле слышный шелест.

Удачных конструкций ракетных печей в сети предостаточно, при этом авторы часто руководствуются больше интуицией, чем техническими расчётами. Главное — придерживаться «Г-образного» вида конструкции, а дальше всё зависит лишь от вашей фантазии.

Обязательно проверяйте работоспособность печи на предварительном этапе.

Источник: http://kotel.guru/pechi/izgotovlenie-raketnoy-pechi.html

Ракетная печь своими руками. Как сделать, инструкция, фото

Сколько разновидностей печей существует и не перебрать. Это и обычная буржуйка и печи из кирпича и тандыр и вот еще одна вариация – ракетная печь. Сразу скажем, что название это не научно-конструкторское, а более народное. Все дело в том, что такая печь чем-то похожа на ракету, а вернее труба, через которую вырываются прямые языки пламени, словно из ракетного реактивного двигателя.

На самом деле в таком конструкторском решении, когда тепло отбирается из тяговой трубы есть свое разумное решение. Ведь самый жар в простых печах зачастую улетает в небо, то есть в никуда, что свойственно для банных печей, печей буржуек, когда в печи не применена система колодцев. В этом же случае, то есть в ракетной печи, место для подогрева расположено сразу над трубой. В итоге, самые горячие газы омывают своим потоком место нагрева, тем самым значительно повышая КПД печки. После того как мы разобрались с конструктивными особенностями, приступим к частному примеру изготовления ракетной печки своими руками.

Инструменты и материалы для изготовления ракетной печки своими руками

Для изготовления использованы следующие материалы:
-профильная труба 160*160мм — 30см.
-профильная труба 120*120мм — 50см.
-лист 5мм — 16*16см.
-лист 5мм — 15*15см.
-лист 5мм — 30*20см.
Из инструментов нужен будет сварочный аппарат, болгарка с наждачными кругами.

Процесс изготовления ракетной печи своими руками

Отталкиваться будет от этого чертежа, хотя конечно не все будет сделано в соответсвии с ним.

Берем нашу трубу.

Выпиливаем окна для присоединения и спиливаем угол у тяговой трубы

Привариваем площадку для установки нагреваемой емкости или как в нашем случае «пальцы» от шаровых опор. Здесь надо понять на какой точно высоте выставить площадку, чтобы обеспечить хороший КПД. Если площадка будет слишком высоко, то толку с такой печки будет немного. Именно поэтому лучше первоначально поэксперементируйте, а потом приварите площадку окончательно.

В нашем случае оптимальная высота над трубой оказалась 3-4 см.

Внутрипечки вваривается перегородка и колосники. Под перегородкой будет поддувало, а колосники не дадут забить отверстие из него, обеспечивая постоянную тягу в трубу.

Привариваем дверку на петле. Можно приступать к полевым испытаниям.

Такая ракетная печь может стать прекрасной альтернативой газовым горелкам и керосиновым примусам, которые берут с собой в поход туристы. Да, она несколько больше, но КПД у нее ни чуть не меньше. а если учесть то, что печь работает на «подножном» топливе, также способна без проблем гореть на снегу, влажной почве, не требовательна к хранению и транспортировке, то это вполне достойный альтернативный вариант.

Источник: http://xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai/otoplenie/kaminy-i-pechi/685-raketnaya-pech-svoimi-rukami-kak-sdelat-instruktsiya-foto

Реактивная печь длительного горения своими руками

Реактивная печь, часто называемая печью-ракетой, это уникальное изобретение неизвестного автора, совместившая в себе простоту конструкции буржуйки, достоинства печи длительного горения и эффективность колпаковой печи.

Судя по многообразию модификаций реактивной печи, можно предположить, что над разработкой ее конструкции трудились многие специалисты своего дела, и процесс этот еще не завершен.

Можно предположить, что идея создания первой реактивной печи родилась в голове пользователя обычной буржуйки, утомившегося рубить дрова и подбрасывать их в топку небольшими порциями. Вероятно, он предположил, что неплохо было бы буржуйку дополнить бункером с вертикальной загрузкой топлива, в который можно было бы помещать сучья и ветки деревьев без предварительной подготовки.

В результате приваривания к корпусу металлической печи вертикального короба, нижняя часть которого совмещена с топкой и составляет с ней одно целое, возникла первая реактивная печь, с успехом используемая в качестве мобильной печки для рыбалки, пикников и походов.

Преимущества ракетной (рекативной печи)

Применяют ее, в основном, для приготовления пищи в походных условиях. Для обогрева помещений это устройство не подойдет. У печи нет дымохода и отверстие, через которое происходит съем тепла, совмещено с отверстием для удаления дымовых газов из зоны горения топлива.

Достоинства реактивной печи для пикника

  • Печь компактна – ее можно поместить в багажник автомобиля.
  • По сути, печь состоит из трех отрезков профильной трубы, соединенных сварными швами. При желании ее можно сделать своим руками без предварительных расчетов и чертежей.
  • Реактивная печь работает как устройство длительного горения. Розжиг печи производится снизу, а закладка дров осуществляется сверху. При этом топливо поступает в зону горения постепенно, по мере прогорания дров. В бункер для закладки дров можно поместить поленья большой длины расположив их вертикально и, тем самым обеспечить непрерывное действие устройства в течение длительного времени.

Идея реактивной печи для пикника оказалась столь хороша, что ее производство налажено промышленным образом. К примеру, ракетные печи Помощник выпускаются различного размера и разной мощности и продаются по цене от 1700 рублей.

Но на этом конструкторская мысль свою работу не закончила. Следующая модификация реактивной печи рассчитана уже не на приготовление пищи, а на отопление.

Реактивная печь для отопления

В реактивной печи для отопления горелка для приготовления пищи заменена колпаком, разделенным на две части перегородкой, к которому подсоединен дымоход, создающий постоянное разрежение в устройстве.

Идея простая: дрова загружаются вертикально в топливный бункер и по мере прогорания, опускаются вниз, в зону горения. Дымовые газы под воздействием постоянного разрежения движутся в сторону колпака, омывают его стенки и перегородку, отдавая запас тепловой энергии, меняют направление движения, и уходят в дымоход.

Следует отметить, что конструкция предельно проста, но при этом эффективна. Печь действительно имеет высокий КПД, а горизонтальное расположение дымовых каналов позволяет использовать их для устройства обогреваемых лежанок, что также повышает тепловую эффективность печи.

Но не все так благополучно, как может показаться на первый взгляд. Дело в том, что разрежение в печи может создаваться не только со стороны дымохода, но и со стороны вертикально расположенного топливного бункера. По идее, дымоход должен создавать преобладающую тягу, и в большинстве случаев, так оно и есть. Но при отсутствии тяги в трубе, например, при задувании ее ветром, преобладающей может стать тяга в топливном бункере, что приведет к обратной тяге и выбросу дыма, а также угарного газа, в дом. Последствия в этом случае могут быть необратимыми.

Исходя из этого, применять реактивную печь для отопления жилых помещений нельзя, но можно использовать для обогрева хозяйственных построек и теплиц. Для этого топливный бункер нужно расположить снаружи строения, а дымоход, соединяющий его и колпак печи, пропустить через стену строения. При таком расположении печи заброс угарного газа в отапливаемое помещение полностью исключен.

Как сделать ракетную печь своими руками

Для устройства реактивной печи своими руками многие мастера рекомендуют использовать газовый баллон на 50 литров, у которого предварительно срезается верхняя часть. Внутрь баллона вставляется стальная труба столщиной стенок не менее 5 мм. Топливный бункер сваривают из стали толщиной не менее 5 мм. В нем расположена зона горения, пожтому металл лучше использовать жаростойкий.

Топливный бункер и колпак печи соединяют с помощью отрезка трубы, а к обратной части колпака приваривают дымоход. Реактивная печь готова. Остается ее правильно установить со всеми мерами противопожарной безопасности.

Источник: http://aquagroup.ru/articles/reaktivnaya-pech-dlitelnogo-goreniya-svoimi-rukami.html

Смотрите также:
Буржуйка для гаража с принудительным обдувом
31.10.2018

ide16rus › Блог › Буржуйка Для тепла в гараже пару лет назад сварил из 4мм стали буржуйку с двумя участками горизонтального дымохода для повышенной теплоотдачи. Электричеством топить бетонную коробку реально только либо если электричество халявное и можно день и ночь...

31.10.2018

Печь на отработке с наддувом: конструкция, принцип работы. Масляная печь Для обогрева технических помещений (гаража, мастерских и др. ) служит печь на отработке с наддувом или без него. Правильное изготовление устройства позволяет приобрести хорошее средство для...

31.10.2018

Особенности устройства и типы дровяных печей для бани и кухни Приятное тепло, исходящее от полыхающих полешек, проникающий в уставшие после трудового дня мышцы, жар камней, политых настоянной на травах водой в бане, мясо с картошечкой, яичница с ветчиной, наваристый...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
