Печь для казана из дисков

Печь для казана из колесных дисков

Казан и диски автомобильные. Что может быть у них общего? Ведь это совершенно разные вещи, то есть автомобильная деталь и посудина явно не предназначены к взаимному сочетанию. Однако существует устройство, когда они прекрасно работают в своеобразном тандеме. Такой конструкцией является печь для казана из колесных дисков, без которой невозможна полная функциональность подобного вида посуды на природе.

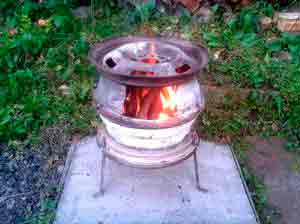

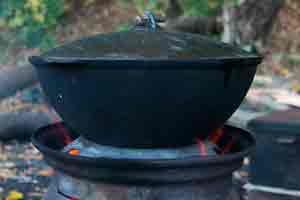

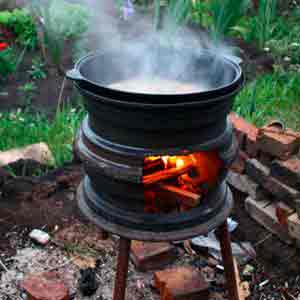

Печка под казан из автомобильных дисков – это идеальное решение для дач, при выездах на природу или просто для посиделок в собственном саду.

Ее преимущества бесспорны:

  • Минимальные расходы. Раздобыть старые детали не проблематично, так как их всегда можно найти у автомобилистов. Остальные же расходы тоже не потребуют значимых сумм.
  • Быстрый разогрев подобной конструкции и обеспечение казану равномерного распределения тепла.
  • Высокая термостойкость. Диски свободно выдерживают высокие температуры.
  • Приемлемая долговечность. Цикличность использования особой роли не играет. Примечательно, что такое устройство для казана из дисков устойчиво к деформированию и прогоранию.
  • Замечательные характеристики КПД.
  • Малый расход топлива.
  • Элементарность устройства и его изготовления.
  • Мобильность конструкции и удобность ее конфигурации.

Исходные материалы

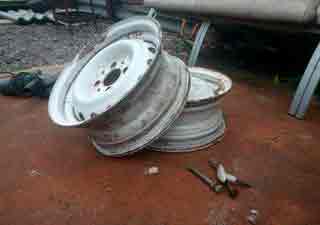

Чтобы сотворить печь из дисков для казана – требуется всего пара автомобильных дисков. Причем крайне желательно, чтобы это были именно штампованные модели, так как литые диски определенно недолговечны. Это обусловлено тем, что в литых дисках присутствуют алюминиевые сплавы.

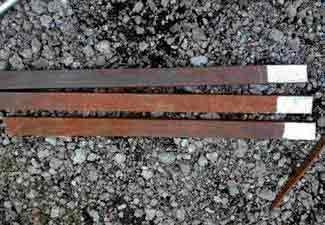

Дополнительно из материалов понадобятся: пластины или профильная труба для ножек, проволока, болт, петли для дверцы и металлический лист для закрытия днища будущей печи.

Печь под казан требует рекордный минимум материалов:

  • Инструменты для создания печи
  • Перечень необходимых инструментов – тоже предельно краток по своему содержанию. Это:
  • Аппарат для сварки.
  • Соответственно – электроды.
  • Небольшая «болгарка».
  • Диски для зачистки и отрезные.
  • Измерительные и разметочные средства.
  • Тяжелый молоток.

Процесс создания

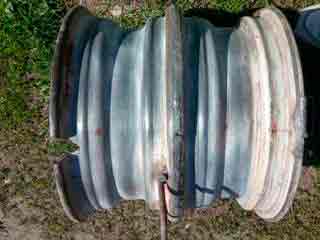

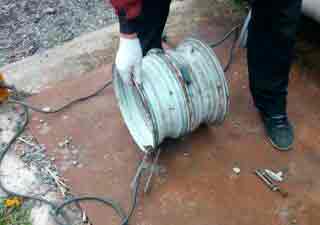

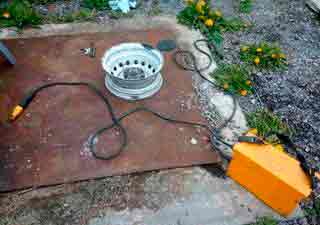

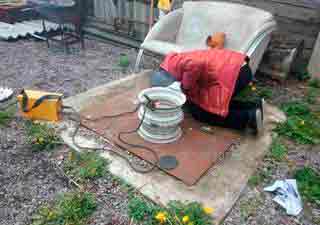

Сооружение печного устройства из дисков своими руками начинается с преобразования дисков в необходимые конструктивные детали.

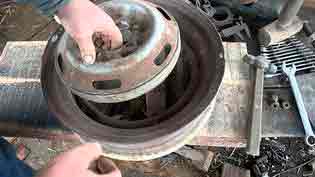

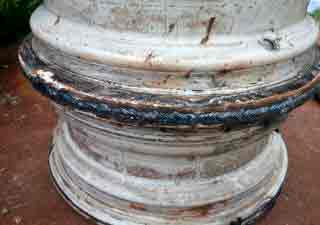

Его располагают так, чтобы крепежная часть находилась вверху. Далее по отверстиям крепления «болгаркой» вырезается круговое отверстие и вырезанное содержимое удаляется. Размеры круга определяют применительно к имеющемуся казану, что позволит достичь устойчивости этой специфической посуды. Отверстие непременно должно быть идеально круглым, и поэтому все огрехи исправляются немедленно.

Диск для нижнего отсека печного устройства устанавливается крепежной площадкой вниз. Затем на нем размещают верхний, и их сопрягающиеся кромки тщательно провариваются по кругу.

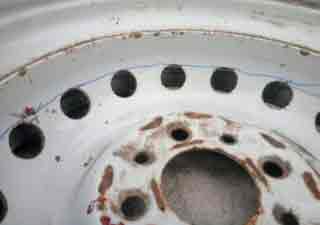

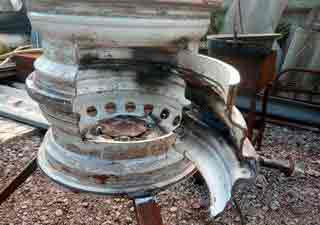

Переходим к системе топочной камеры. Для ее создания в основании вырезается фрагмент прямоугольный формы. Его ориентировочные размеры в сантиметрах равны

20х12 (для дисков от легковушек). При разметке расположения топочной камеры необходимо сделать отступ

2 см от нижней кромки диска. Подобное ухищрение гарантированно обеспечивает не только высокую жесткость конструкции, но и облегчает эксплуатацию топки.

Вырезанный для топочной камеры фрагмент диска сохраняется. В дальнейшем он послужит отличной дверцей топки.

После завершения операции формирования топочной камеры можно выбрать два варианта печки под казан из дисков. Один из них предельно прост, а вот второй потребует некоторых дополнительных деяний.

Это простейший вариант печки из дисков, своими руками изготовленный.

Вполне очевидно, что этот вариант не требует никаких дополнительных манипуляций с конструкцией. Печка для казана вполне готова к эксплуатации даже с открытой печной камерой. Однако тягу придется регулировать путем прикрытия топочного отверстия подручными материалами, например – листом железа. Подставка для такого варианта печного устройства абсолютно не нужна и конструкция может располагаться прямо на земле. Но следует помнить, что такая простейшая вариация потребляет более значительное количество дров.

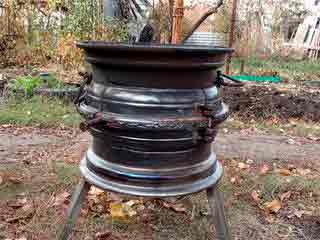

При желании и должном старании вполне возможно изготовить более совершенную модель, и печь для казана из колесных дисков будет выглядеть более презентабельно. Примером может служить следующий образец:

В этом варианте присутствуют дополнительные элементы конструкции, которые облегчают эксплуатацию печного устройства и придают ему более эстетичный вид. Это:

  1. Дверца топки. Они изготавливаются из вырезанного ранее фрагмента нижнего диска. Его обрабатывают, шлифуют, приваривают петлю крепления. Ручкой такой дверцы может служить обычный болт.

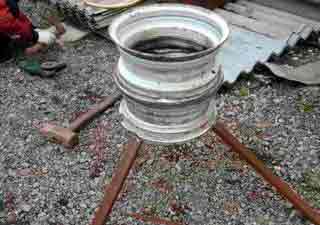

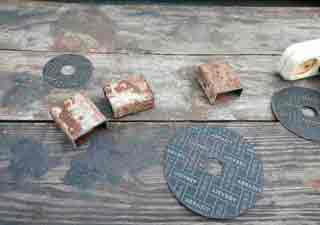

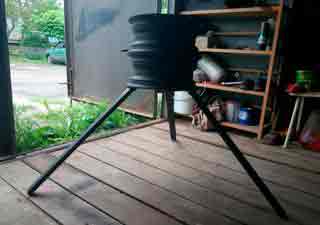

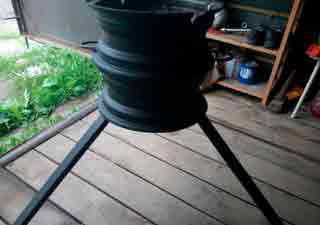

  2. Лапки устойчивости. Для надежности конструкции можно приварить к нижней кромке диска-основания несколько лапок устойчивости. Вполне подойдут отрезки профильных труб или полосовой стали. Если процесс приготовления пищи осуществляется в помещении, то такую печь необходимо установить лапками на металлический лист. Такая подставка обеспечит противопожарную безопасность.

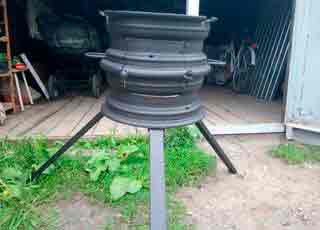

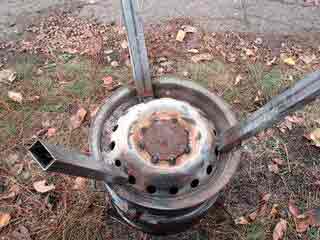

  3. Ножки. Если вариант с лапками устойчивости не особо привлекателен, то к конструкции можно приварить ножки. Это позволит поднять печь из дисков для казана на такую заданную высоту, которая явно обеспечит более комфортное приготовление пищи. Ножки изготовляются, как правило, из профильных труб.

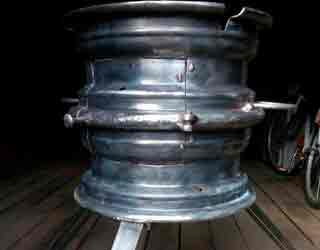

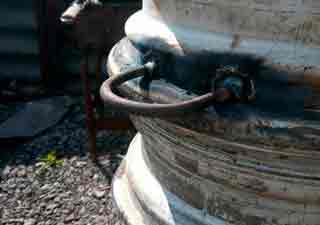

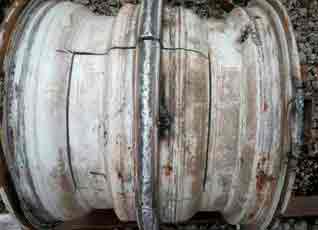

  4. Ручки. К созданной печной конструкции желательно приварить ручки. Они обеспечат удобство переноски. Их можно сделать маленького размера, а можно изготовить и большими фигурными. Для ручек применяются отрезки стальных полосок или стали-катанки.

На этом этапе можно считать, что для этого варианта печи все монтажно-сборочные процессы завершены.

Примечательно, что ни для первого варианта, ни для второго абсолютно не нужна печная труба.

Готовые печи обоих вариантов необходимо растопить и прокалить в «холостом» режиме. Это позволит выявить изъяны сборки и полностью удалит старую краску.

Далее готовая печка для казана тщательно зачищается и красится огнеупорной краской.

Вполне очевидно, что печка под казан из автомобильных дисков абсолютно не требует ощутимых финансовых затрат, материалов и времени, а также элементарна в своем воплощении.

Источник: http://edaturistu.ru/dacha/pech-kazana-kolesnyh-diskov

Делаем печь из колесных дисков: пошаговая инструкция

Приобретение переносной печи для дачи или банной печки – мероприятие, требующее наличия серьезной суммы. Задача садовой печи не настолько велика, чтобы тратить деньги на изделие заводского производства. Гораздо проще и дешевле изготовить печь из дисков. Негодные автомобильные диски владельцы часто выбрасывают, их можно недорого купить в приемках металла. Для сооружения печи из колесных дисков своими руками потребуются навыки работы с болгаркой и сварочным аппаратом.

Чем хороша печь из колесных дисков

Печь из колесных дисков выгодна тем, что материал для ее изготовления легко найти. Диски автомобиля выполняются из специальных сталей большой толщины, мало подверженных коррозии. Толщина металла имеет важную роль в работе любой печи. Повышенная толщина материала не дает деформироваться конструкции под воздействием высоких температур. Печь из автомобильных дисков работает на любом твердом топливе, даже на угле, имеющем очень высокую температуру сгорания. Толстый металл лучше аккумулирует тепло, хотя и уступает по инертности чугуну, остывает несколько быстрее.

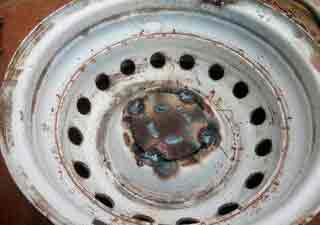

Диски имеют особую конструкцию – торцевую часть с отверстиями. Этот конструктивный элемент пригоден для организации комфорки, снижает скорость уноса тепла, применяется для изготовления самодельной колосниковой решетки. Внешний обод диска выполнен с нелинейной поверхностью – это способствует увеличению площади теплоотдачи, оптимизирует движение дымовых газов при использовании для сооружения дымового канала. В отличие от чугунных печей стальная печь из дисков обладает высочайшей ударной прочностью, не боится попадания воды на раскаленные поверхности.

Главные критерии, говорящие о преимуществах печи из дисков, выполненной своими руками:

  1. Доступность материала изготовления;
  2. Высокая прочность, надежность;
  3. Выгодная конфигурация единичного элемента – автомобильного диска;
  4. Продолжительный срок службы;
  5. Простота изготовления;
  6. Универсальность по топливу.

Перечень материалов и оборудования для монтажа

Для изготовления печи из дисков потребуются, прежде всего, сами автомобильные диски. Лучше всего использовать диски от легковых автомобилей и малотоннажных грузовиков. Печи из дисков крупных грузовых автомобилей большой грузоподъемности получатся излишне громоздкими и тяжелыми, трудно добиться герметичности их соединений. Для самостоятельного монтажа и сборки понадобятся следующие материалы:

  • Стальная арматура большого диаметра;
  • Металлический уголок;
  • Материал для изготовления решетки;
  • Лист металла для монтажа дверки;
  • Небольшие куски металла для упоров;
  • Труба с толщиной стенки не менее 5 мм и диаметром от 100 мм;
  • Стальная труба с толщиной стенки от 2,5 мм диаметром 80 – 100 мм.

Стальная арматура применяется для изготовления ножек садовой печи, ножки монтируют также из стального уголка. Металлический уголок используют как основание для укладки шампуров, его чаще выполняют съемным. Для укладки шампуров можно положить уголки на верхний раструб диска перпендикулярно шампурам. Стальная решетка служит для приготовления барбекю, гриля, служит основой для установки котла или казана. Решетку изготавливают из стальной арматуры.

Печи из дисков выполняют чаще с дверцей. Для этого потребуется лист металла, дверные петли или импровизированная петля из гаек и болтов разного диаметра. Наличие дверцы повышает безопасность печи, улучшает процесс горения.

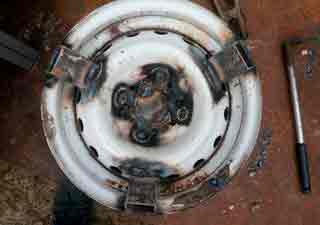

Упоры, выполняемые по периметру, служат основанием для установки казана, прочно фиксируют съемную решетку. Толстостенная труба диаметром более 100 мм пригодится для изготовления печи для бани из дисков. Труба диметром от 80 мм и толщиной стенки потребуется для монтажа дымохода для садовой печи.

Для изготовления агрегата своими руками понадобятся следующие инструменты:

  1. Сварочный аппарат;
  2. Маска сварщика, электроды;
  3. При наличии – баллоны с газовым резаком;
  4. УШМ (болгарка) с отрезными и зачистными дисками;
  5. Кувалда;
  6. Молоток;
  7. Измерительный и разметочный инструмент – мел, карандаш, маркер и рулетка.

Газорезку удобнее использовать для резки металла – диски имеют выпуклые закругленные поверхности, их обработка болгаркой будет проходить с некоторыми трудностями. Прорезанное газовой горелкой окно проще обработать от нагара болгаркой с зачистным кругом. Кувалда пригодится для выправки сильно погнутых автомобильных дисков.

Правила пожарной безопасности при обустройстве самодельных печей

Соблюдение правил пожарной безопасности – важнейший аспект при эксплуатации и изготовлении самодельных печей. Это в равной степени относится и к печам заводского изготовления.

Поверхности печей имеют очень высокую температуру – это может вызвать возгорание легковоспламеняемых веществ. Что касается печей из дисков – они не имеют зольника, зола с частицами горячих углей может просыпаться через колосниковую решетку. Для их сбора необходимо установить емкость соответствующего диаметра, исключающего унос горячих частиц.

Немаловажный фактор – наличие дверцы топки. Закрытая дверца замедляет скорость сгорания топливной загрузки, предотвращает вылет горячих частиц, искр.

При строительстве банной печи из дисков или печи для сауны сгораемые строительные конструкции должны располагаться на безопасном расстоянии от раскаленных поверхностей, экранироваться слоем несгораемого материала. Несгораемый материал должен иметь низкий коэффициент теплопроводности. Расположение печи в саду, на даче не рекомендуется вблизи сгораемых конструкций и материалов.

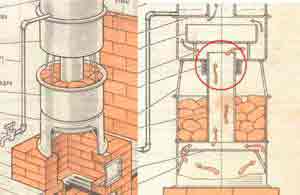

Как сделать печь из дисков для бани своими руками

Диски из металла на банных печах служат надстроенным комплексом на каменной печи. Они выполняют следующие задачи:

  1. Служат поверхностью теплоотдачи в помещение бани;
  2. Являются основанием для сооружения каменки;
  3. Служат стволом дымохода;
  4. На их основе часто сооружается контур нагрева воды – устанавливается бак.

Монтаж самой печи из металлических дисков нецелесообразен. Возможно возникновение утечек дыма в негерметичности сварочных швов, металл обладает низкой инертностью и быстро остывает.

Процесс монтажа надстройки состоит из следующих этапов:

  1. На готовую каменную печь устанавливается первый диск. Диск устанавливается свободной стороной вниз. Стыки с поверхностью печи герметизируются.
  2. На лицевую сторону первого диска лицевой стороной устанавливается второй диск, они свариваются между собой.
  3. В центре сложенных вместе лицевых сторон вырезается отверстие, соответствующее диаметру подобранной трубы для дымохода. На вырезанное отверстие устанавливается труба, герметично приваривается.
  4. Во внутренне пространство второго диска вокруг трубы укладывается каменная подборка – она послужит каменкой. Камни обладают очень высокой инертностью, долго сохраняют тепло. Они принимают тепло от разогретых металлических дисков, разогреваются и при обливании водой производят пар.
  5. По периметру второго диска приваривают 4 стойки одинаковой длины.
  6. На стойки лицевой частью вниз устанавливают третий автомобильный диск, через него пропускают дымовую трубу.
  7. Третий диск приваривается к трубе дымохода.
  8. Поверх диска часто устанавливают самодельные баки с отверстием в центральной части для прохождения дымовой трубы. В баках производится нагрев воды.
  9. Место прохода горячей части трубы дымохода через строительные конструкции герметизируется несгораемыми материалами.
  10. В верхней части дымохода сооружается заслонка или шибер для регулирования силы тяги.

Иногда печи для бань с применением автомобильных дисков строят по упрощенной схеме. На поверхность топки устанавливают плиту, на нее ставят открытый бак для нагрева воды. Далее, за плитой, на дымовой канал вместо верхней стенки укладываются швеллера. Стыки швеллеров герметизируются глиной. Поверх швеллеров укладывается каменка.

После каменки сооружается вертикальный комплекс из сваренных между собой дисков. Комплекс служит каналом дымохода, работает как отопительный прибор, отдавая тепло в помещение. Подобная конструкция намного надежней и герметичней, не требуется сооружение бака для воды замысловатой формы с проходным пространством.

Садовая мини печь из автомобильных дисков

Владельцы земельных участков частных домов и дачники часто сооружают для приготовления блюд на открытом воздухе различные мангалы, жаровни и так далее. Отличным решением этой задачи послужит изготовление садовой печи из автомобильных дисков.

Изделие можно выполнить в универсальной конфигурации. На печи можно жарить шашлык, готовить плов в казане, приготовить различные продукты на решетке.

Монтаж садовой печи довольно прост. Потребуется два автомобильных диска. В одном диске вырезается центральная часть лицевой стороны. Диск устанавливается отверстием вниз. По периметру диска приваривают ножки из стальной арматуры большого диаметра или уголка. На вырезанное отверстие устанавливается самодельная колосниковая решетка.

Во втором диске лицевая сторона вырезается почти полностью, он приваривается к первому диску. Во втором диске (в верхней части) привариваются опоры для установки решетки. На опоры может устанавливаться казан (без решетки). Решетка изготавливается из арматуры или труб малого диаметра.

В боковой поверхности вырезают окно для дверцы. Дверцу из металла крепят с помощью заводских или самодельных петель, можно поступить проще – повесить на стальные крюки.

Садовые печи изготавливаются в двух вариантах – с дымовым патрубком или без него. Дымовой патрубок из куска метровой трубы уводит большую часть дымовых газов в канал, облегчая процесс приготовления блюд – через решетку проходит малая часть дымовых газов. При использовании сырых дров, древесных щепок в процессе горения образуется большое количество дыма. В этом случае сооружение дымохода обязательно. Иначе посуда излишне закоптится, пища приобретет резкий запах дыма.

Для монтажа дымохода в боковой поверхности второго (верхнего) диска прорезается отверстие соответствующего диаметра. К нему приваривается патрубок длиной 200 – 300 мм. К патрубку приваривается стальной отвод, к которому монтируют вертикальную трубу дымохода. Стыкование патрубка и вертикальной трубы иногда производят без отвода, через косой стык.

Источник: http://pechiexpert.ru/pech-iz-diskov/

Как сделать печку из колесных дисков

Многие мастера-умельцы делают дровяные печки и даже котлы из толстостенных труб. Но зачастую такая труба становится слишком дорогим удовольствием, в то время как под рукой может оказаться пара-тройка старых колес от машины. В таком случае у вас может получиться замечательная печка из колесных дисков, а о том, как ее смастерить, мы расскажем в данной статье.

Какие печки можно сделать из автомобильных дисков?

На данный момент домашние умельцы изобрели несколько разновидностей железных печек, собранных из колесных дисков. Их можно разделить по сферам применения:

  • отопительные;
  • банные;
  • для приготовления пищи, в том числе чтобы жарить шашлык.

Эти автомобильные детали привлекательны в первую очередь толщиной металла. Корпус дровяной печи из стального диска прогорит очень нескоро, особенно если взять колесо от грузового автомобиля. Последние, как правило, используют для изготовления банных печей, поскольку они отличаются большими размерами и толщиной металла. Для банной печи, часто работающей в экстремальных условиях, это немаловажный фактор.

Из дисков от легковых и коммерческих автомобилей может получиться как хороший дровяной отопитель в гараж, так и небольшая печка для шашлыка. Разберем их все по порядку.

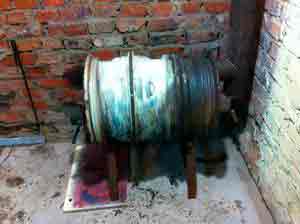

Теплогенератор на дровах, сваренный из дисков

Автора печи, представленной ниже на фото, вдохновила конструкция известных обогревателей типа «Булерьян». Только оригинал стоит приличных денег, а вот такое собственноручное изделие обходится вдесятеро дешевле, при условии, что в хозяйстве найдется 3 колеса от УАЗа или ГАЗели. Кроме того, потребуется немного листового металла и трубы диаметром 100—150 мм, да еще короткий патрубок Ø76 мм.

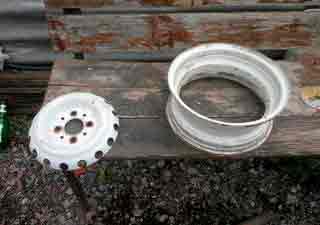

Самое трудное – вырезать из колесных дисков внутреннюю часть. Болгаркой не очень удобно, да и металл толстый. Предпочтительнее газовый резак, но если его нет, то сгодится и болгарка. Затем с помощью сварочного аппарата диски герметично стыкуются, образуя корпус. Задняя часть закрывается металлическим листом с приваренным к нему патрубком дымохода Ø100—150 мм. Если есть желание, то на этом патрубке устанавливается заслонка регулирования тяги, как показано на фото:

Делать заслонку управления тягой необязательно, если сделать печь из колесных дисков с регулируемой подачей воздуха. Для этого в переднюю дверцу встраивается патрубок с воздушной заслонкой с подпружиненной осью. Кроме этого, внутри топливника установлена дополнительная пластина, разделяющая пространство на 2 части, как в «Булерьяне». Вверху получается вторичная камера, куда и приварен патрубок дымоходной трубы.

Печь может принимать любой диаметр, длину и ориентацию в пространстве. Все зависит от количества и размера дисков, а еще – от вашей фантазии.

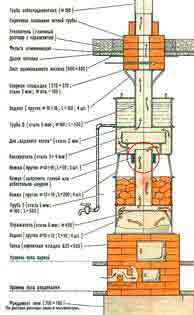

Печь для бани

Для изготовления банной печи колеса от легковых машин не подойдут, — слишком малы. Автор идеи, чья схема показана ниже, использовал 4 старых обода от грузовика ЗИЛ-130. Располагаясь один над другим, каждый из них выполняет свою функцию:

  • первый диск служит колпаком для камеры сгорания. По задумке банная печь имеет небольшой топливник из кирпича с дверцами, выходящими в предбанник;
  • второй обод – это каменка;
  • третий – дополнительный теплообменник, отбирающий энергию дымовых газов и передающий ее внутрь парной;
  • четвертый диск – это бак для нагрева воды.

Примечание. Можно обойтись и без кирпичной топки, организовав таковую внутри первого обода. Но тогда топить баню придется из парной, да и плотно прилегающие дверцы в корпусе диска сделать сложнее.

Все дополнительные детали из металла, необходимые для сборки печи, показаны на следующей схеме. Банная печь, сделанная своими руками, работает по такому принципу: дрова, горящие в топливнике, отдают тепло через свои стенки и обод №1 с вырезанным дном. Он сварен со вторым диском, где дно осталось на месте, благодаря чему его можно заполнить камнями. Внутри сквозь них проходит труба с уходящими продуктами горения и нагревающими каменку.

Далее, труба попадает внутрь третьего обода, где вместо дна установлен рассекатель газов из листового металла. Продукты горения омывают рассекатель, а печка для бани из дисков отдает больше тепла, так как эта секция играет роль экономайзера. Ну и последняя стадия охлаждения дымовых газов проходит внутри 4-го обода, превращенного в бак с крышкой и краном для воды. В результате печь работает не хуже заводских экземпляров, а по долговечности она переплюнет любую из них.

Печь для шашлыка

Это замечательное приспособление изготавливается из двух дисков от колес легковых авто. Хотя, если кому-то захочется печку побольше, то никаких ограничений нет: можно применить колеса от УАЗа или ГАЗ-53. В одном из них аккуратно вырезается дно, а затем обода свариваются вместе.

Чтобы агрегат надежно устанавливался на любой поверхности, к нижней секции сваркой крепятся ножки, как показано на фото.Кстати, отверстие для ступицы тоже надо заглушить, а вот боковые отверстия можно оставить, сквозь них в топку будет поступать воздух. Для удобства переноски к корпусу снаружи привариваются ручки, а в боковой части вырезается проем под дверцу.

Последняя изготавливается из этого же кусочка, посаженного на петли. Все, печь из автомобильных дисков для шашлыка и приготовления пищи готова. Как показывает практика, на ней умещается 5 шампуров с мясом.

Совет. Отрезанное днище верхнего диска выбрасывать не надо, оно может служить подставкой для небольшой кастрюли, чайника или сковородки.

С другой стороны от дверцы следует приварить патрубок для дымохода, достаточно диаметра 50—70 мм. Плитку можно немного модернизировать, так как при работе через нижние отверстия просыпается пепел, это не очень приятно. Отверстия надо заглушить, а поступление воздуха регулировать дверцей топливника. Подробности о печке показаны на видео:

Заключение

После изучения сути вопроса напрашивается вывод, что изготовление печи из колесных дисков – дело очень простое. Отчасти это так, особенно для людей, хорошо знакомых со сварочными и слесарными работами по металлу. Хотя в случае с банной печью придется повозиться с кирпичной кладкой, да и монтаж в парной надо выполнить правильно. Ну а для тех, кто еще не дружит со сварочным аппаратом, есть прекрасная возможность потренироваться на печках.

Ещё по теме  Простой обогреватель своими руками

Источник: http://cotlix.com/pech-iz-kolesnyx-diskov

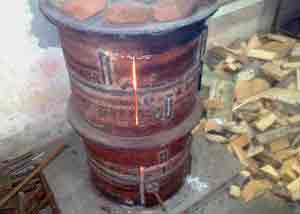

Печка из автомобильных колесных дисков своими руками

Зима — отличная пора для того, чтобы вспомнить летние посиделки на природе, как вы с друзьями отдыхали возле казана или у костра с шашлыками. В принципе даже холодными зимними днями вы можете побаловать себя и своих родных шашлыками, если у вас имеется мангал. Несколько труднее обстоит дело с казаном.

Для этого вам понадобится специальная печь. Кроме всего прочего, вы сможете использовать ее и в качестве отопительного прибора для обогрева небольшого помещения.

Но не стоит раньше времени отказываться от идеи сделать печь под казан своими руками. Если у вас в хозяйстве завалялись несколько старых колес от автомобиля, то вы легко справитесь с этой задачей.

Почему колесные диски идеально подходят для изготовления корпуса печи?

Если оглянуться, то можно найти массу разных материалов и подручных средств, которые можно использовать для создания печки своими руками. Обычно владельцы ее делают из металлической бочки, но не учитывают следующий отрицательный момент — во время работы в самодельной печке будет создаваться до того сильный огонь, что тонкие стенки топки не смогут его выдержать и прогорят. Если вы хотите, чтобы это самодельное сооружение прослужило вам как можно дольше, то лучше, конечно, использовать стальной лист подходящей толщины. Правда, обойдется вам такая печка в серьезную сумму.

Но в целях экономии вы можете изготовить печь из автомобильных дисков. Ведь эта конструкция имеет массу преимуществ:

  • Низкие расходы. Найти бесхозные колесные диски не составляет большого труда.
  • Прочность и длительный срок конструкции. Автомобильные диски выполнены из толстой стали, поэтому самодельная печка из них прослужит вам не один год.
  • Высокая термостойкость. Учитывая материал, из которого изготовлены автомобильные диски, они легко выдержат частое и длительное воздействие высоких температур.
  • Быстрый нагрев. Печка этой конструкции быстро нагреется до требуемой температуры независимо от того, какое топливо вы будете для неё использовать.
  • Отсутствие ограничений по размерам. Вы можете изготовить печку любых размеров, всё зависит от особенностей дисков, которые вы будете использовать.
  • Высокий КПД.

Важным преимуществом колесных печей является то, что изготовить их не составляет большого труда даже без наличия опыта. Единственное, что может осложнить вам реализацию этого замысла — отсутствие необходимых инструментов. Для изготовления самодельной печки из колес от автомобиля вам обязательно понадобится сварочный аппарат и болгарка.

Как сделать печку из колесных дисков своими руками?

  1. Один из имеющихся у вас дисков послужит верхней частью будущей печи. Расположите его так, чтобы крепежная часть оказалась сверху. Затем при помощи болгарки вырежьте через болтовые отверстия круг и извлеките центральную часть. В итоге у вас должна получиться устойчивая поверхность, на которую вы сможете установить казан.
  2. Второй диск, который будет служить вам нижней частью печи, расположите таким образом, чтобы крепежная площадка оказалась внизу. На неё установите приготовленный верхний диск. Если вы все сделали верно, то вверху конструкции будет находиться отверстие для помещения в него казана. Участок, где примыкают две поверхности друг к другу, следует проварить по кругу.
  3. Чтобы изготовить топочную камеру, нужно в нижнем колесе проделать отверстие, которое должно иметь размеры 20 x 12 см. Обязательно сделайте отступ 2 см от нижнего края, это поможет обеспечить большую прочность конструкции. Советуем приберечь вырезанный кусок металла, хорошенько зашлифуйте острые края и прикрепите к изготовленному окошку, используя болтово-гаечное соединение. Эта часть будет использоваться вами в качестве дверцы.
  4. Успешно выполнив предыдущие этапы, вам необходимо приварить к печи подножки. Для их изготовления вы можете взять стальные уголки. Для нашей самодельной печи будет достаточно трех ножек длиной 25–30 см.
  5. Советуем добавить в конструкцию и ручки, которые помогут вам удобнее перемещать печь.
  6. После завершения всех действий на дне конструкции останется открытое отверстие в ступице. На неё нужно положить металлическую пластину.

В итоге вам понадобится всего лишь 2-3 часа на то, чтобы обзавестись удобной и практичной печкой из дисков для казана. Это очень компактное приспособление, которое вы легко сможете взять с собой, поместив его в багажник легковой машины.

Буржуйка из дисков в качестве банной печки

По аналогичной схеме вы можете сделать из старых колес и знакомую всем печь буржуйку. Чтобы ее изготовить, вы можете использовать большие диски от грузовой машины типа КрАЗ-255Б.

Если вы в точности соблюдите порядок работы, то у вас должна получиться отличная конструкция диаметром 50 см, высотой 140 см и толщиной стенок 1 см. Она отлично справится с ролью даже банной печи.

В качестве основания буржуйки вы можете взять секции от старых отопительных батарей, на которые сверху и снизу необходимо прикрепить металлические листы толщиной 5–8 мм. В итоге у вас должна получиться основа печи, имеющая размеры 0,6 x 0,6 м и высоту 0,4 м.

Не забудьте добавить в печь из колесных дисков топочную камеру с дверцей, которую нужно сделать в основании. До того как вы начнете устанавливать корпус из дисков, вырежьте отверстие в верхнем листе основания.

После этого вам нужно выполнить следующие простые действия:

  1. Берем автомобильные диски и ставим их друг на друга. Убедившись, что они совмещены правильно, свариваем их между собой по всему периметру. Далее корпус необходимо приварить к основанию в нижней части.
  2. В диске, который будет располагаться внизу конструкции, нужно вырезать отверстие, а затем вварить боковую трубу сечением 0,2– 0,3 м. Это место будет служить нам отсеком для закладки камней в случае, если вы будете использовать печь в парилке. В остальных случаях отруба послужит вам топкой. Тогда для изготовления основания желательно взять цельный лист и загерметизировать крепежную панель.
  3. Теперь необходимо подготовить верхний диск. По контуру отверстий для болтов необходимо вырезать отверстие и вытащить его. Затем нам понадобится металлический лист толщиной 4–5 мм, из которого мы сделаем крышку. В нем сразу нужно сделать отверстие для дымохода и приварить к ободу верхнего колеса.
  4. В завершение в созданное отверстие вваривают дымоходную трубу сечением примерно 10 см.

После успешного выполнения всех этапов вы можете покрыть печку огнеупорной краской. Прежде вы должны тщательно удалить остатки старой краски. Чтобы это было проще сделать, советуем прокалить печь на огне, после чего вы с легкостью сможете убрать всю грязь. Дождавшись, когда печка полностью остынет, можете приступать к покраске. Учитывая условия эксплуатации печи, лучше всего использовать черную термостойкую эмаль.

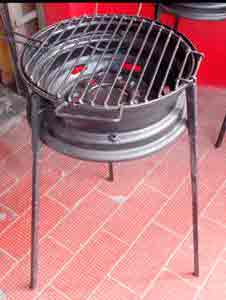

Мангал из колесных дисков

Можно назвать много причин, почему стоит изготавливать мангал из старых колесных дисков. Это не только легкое и удобное в переноске приспособление. Вдобавок вам будет легко поддерживать требуемую температуру благодаря свободному доступу воздуха.

Наверняка не у одного владельца возникало желание изготовить самодельный мангал из колесных дисков. Поэтому сегодня существует немало вариантов изготовления этого приспособления. Чтобы у вас не возникло больших трудностей с изготовлением, рассмотрим самую простую конструкцию, собрать которую можно, имея минимальный набор материалов. Всё, что необходимо сделать – уложить на нижнее отверстие диска стальной лист или иной материал, который отыщется в вашем хозяйстве.

Но при всех своих достоинствах мангал подобной конструкции обладает определенными минусами:

  • Низкий уровень посадки плоскости для приготовления пищи;
  • Если приспособление будет стоять на земляной поверхности, то тяги для поддержания огня будет недостаточно и он может погаснуть.
  • Небольшой объем топочной камеры.

Мангал такого исполнения столь же удобен в использовании, как и обычная походная подставка под шампуры из кирпича. Этот вариант вас не разочарует, если вы будете использовать его нечасто. В остальных случаях вам стоит задуматься о создании более надежного и удобного мангала.

Как сделать мангал из колёсных дисков?

Чтобы изготовить мангал, который выдержит более активную эксплуатацию, вам нужно приготовить два колесных диска и небольшой набор инструментов и материалов:

  • Сварочный аппарат и комплект электродов;
  • Болгарку;
  • Профильную трубу длиной 1 м;
  • Крепежные элементы — болты и гайки;
  • Проволоку;
  • Одежду для индивидуальной защиты — перчатки и маску.

Сам процесс изготовления мангала из двух автомобильных дисков очень прост. Для наглядности опишем его в виде последовательных этапов:

  1. Берем первый диск и вырезаем, используя болгарку или газовый резак, крепежную площадку. Затем диски нужно приварить по кругу друг к другу. Это нужно сделать так, чтобы на дне конструкции оказалась оставшаяся перегородка из первого, обработанного диска.
  2. Теперь нам нужно сделать дверцу. Для вашей печки она не помешает, с ее помощью вам будет легче поддерживать огонь. Вы в любой момент можете подкладывать новые порции топлива, не снимая блюдо с мангала. Но чтобы всё сделать максимально аккуратно, сперва вам следует наметить границы дверцы, нанеся их на боковую поверхность колесной печи. Рекомендуется располагать дверцу на 2–3 см выше дна. Примерно по центру прямоугольника, которым вы изобразили дверцу, будет проходить сварной шов. После нанесения разметки начинаем вырезать отверстие для дверцы, а по завершении этой операции необходимо зашлифовать края выреза. Далее, берем болты и на одной из боковых сторон прямоугольника сооружаем петли, чтобы дверца могла легко открываться. К дверце привариваем гайки, с помощью которых можно будет навесить ее на болты, которые предварительно нужно установить на корпусе. В завершение этого этапа необходимо изготовить ручку для дверцы. Для нее нам потребуется дополнительный болт. Его нужно приварить в паре сантиметров от края на стороне, противоположной от петель.
  3. Теперь нужно заняться изготовлением ножек мангала. Вам будет легче пользоваться печью, если вы оснастите ее ножками длиной 60–80 см. Однако вы также можете выбрать для себя другие подходящие размеры. Ножки можно сделать из профильной трубы: для этого ее нужно разрезать на три равных куска определенной длины. После этого дело остается за малым — отрезки нужно приварить к корпусу печи на равном друг от друга расстоянии. Чтобы каждая ножка была наклонена под одинаковым углом, старайтесь иx устанавливать с упором в бортик и перегородку. Если вы это сделаете, то конструкция будет более устойчивой вне зависимости от точки соприкосновения с поверхностью.
  4. Завершающим шагом изготовления самодельной печки является создание ручек для удобного перемещения мангала. Лучше всего их установить в центре конструкции по бокам от дверцы. Сперва нанесите границы ручек, затем приварите к корпусу гайки и проденьте в них ручки, которые можно изготовить из толстой проволоки 8 мм.

Заключение

Часто бывает так, что возникает острая необходимость в печке, чтобы, к примеру, подогреть воды или приготовить особое блюдо. Не каждый владелец захочет тратить на нее деньги. В таком случае ее можно изготовить своими руками, причем для этого вам потребуются доступные материалы. Это могут быть колесные диски, которые часто валяются без дела. Они выполнены из довольно толстой стали, поэтому отлично подойдут для изготовления корпуса будущей печи. Все, что вам потребуется для реализации этого замысла — болгарка, сварочный аппарат и немного терпения. Если вы имеете навыки работы с этими инструментами, то без особых усилий сделаете печку из колесных дисков.

Источник: http://bane.guru/pechi/pechka-iz-avtomobilnyh-kolesnyh-diskov-svoimi-rukami.html

Как сделать мангал под казан из автомобильных дисков

Многие из нас любят среднеазиатскую кухню, в частности плов. Классический плов готовится в огромном чашеобразном казане из чугуна на открытом огне. Для удобства готовки можно построить небольшой мангал под казан, который уже имеется в наличии. Способов строительства подобных конструкций своими руками масса, но в этой статье мы подробно расскажем, как сделать мангал под казан из дисков, которые отслужили свой срок на колесах автомобиля.

Особенности конструкции

Собственно основное достоинство импровизированного мангала из колесного диска в том, что затраты на его строение сведены к минимуму, а итоговый результат весьма достойный. Практически у каждого дачника есть все необходимые материалы и инструменты для изготовления. Конструкция получается долговечной и простой в использовании.

Для строительства понадобятся автомобильные диски, которые уже отслужили. Поскольку они выбрасываются, либо сдаются в лом, стоимость у них незначительная, поэтому их легко можно будет найти у себя в гараже или на любой СТО. Так же потребуется некоторое количество металлического профиля для создания ножек и несколько кусочков металла для центральной заглушки и изготовления ручек.

Трудности могут возникнуть лишь в том случае, если вы никогда не работали со сварочным аппаратом, но вы же всегда можете пригласить специалиста, чтобы он помог вам сделать несколько сварных швов.

Пошаговый алгоритм

Первое, что понадобится для строительства, это пара классических штампованных автомобильных дисков из прочного металла. Размеры дисков следует подбирать под свой казан, может быть подойдет 13 вариант, а может 15, хотя очень крупная конструкция не нужна.

На одном из дисков размечаем линию отреза, в аккурат выше круглых отверстий, и срезаем этот круг с помощью сварочного аппарата.

Отрезанный круг отлично сгодится как крышка, на которую можно будет поставить кастрюли или чайник, поэтому не спешите ее выбрасывать.

На втором диске необходимо заварить главное центральное отверстие, для чего потребуется небольшой кусок толстого металла.

Затем два диска ставятся друг на друга и при помощи все того же сварочного аппарата соединяются в единую конструкцию.

Получается внушительный шов, который крепко соединяет два диска. Чтобы сделать его более презентабельным, можно доработать его болгаркой, срезая сильно выступающие элементы и обтачивая края.

Чтобы конструкция устойчиво стояла на необходимом уровне, понадобятся ножки. Ножки можно намертво приварить к мангалу, если вы готовите дачный вариант, а можно сделать конструкцию разъемной. Во втором случае приспособление будет мобильным, его без труда можно будет возить в багажнике машины и при необходимости собирать. В качестве креплений для ножек могут выступить небольшие куски профиля, большего по сечению, чем сами ножки. Эти три детали следует приварить к мангалу с трех сторон (в данном случае изготавливается тренога).

Здесь не нужны точные расчеты, вполне достаточно примерно прикинуть равные расстояния и приварить нужные детали ко дну мангала из дисков под одинаковым углом.

Ножки так же вырезаем из металла, в частности используем прямоугольный профиль.

Стоит примерить ножки, вставив их в заготовленные пазы. Если входить они будут с трудом, следует обработать края деталей болгаркой, а после забить в пазы при помощи молотка.

Отметим, что многие мастера советуют сделать четыре опоры, так как считают треногу не очень устойчивой конструкцией.

Далее размечаем дверку, которая будет открываться прямо в топку и вырезаем ее по линии.

На следующем этапе придется подключить фантазию и инженерные навыки, чтобы создать для дверки достойную петлю. Например, можно сделать ее из одного болта. Необходимо отрезать от него шляпку, затем подобрать две гайки, которые на него накручиваются. Одну гайку следует приварить к дверке, а вторую к стенке мангала. Накрутив болтик на резьбы обеих гаек, получится удобная петля. В качестве ручки можно приварить любую подходящую по размерам железяку.

Можно сделать две петельки, используя все те же болты, здесь вся работа производится на усмотрение мастера.

Чтобы было легче транспортировать мангал, следует приварить к нему с двух сторон проушины, ну или хотя бы с одной стороны. Такие импровизированные ручки позволят удобно нести мангал, и при этом не опасаться испачкаться сажей, копотью или грязью.

Для более равномерного выхода дыма, можно сделать четыре равномерных выпила по диаметру диска. На этом работы с очагом по формированию его формы закончены.

Чтобы удалить с автомобильных дисков краску, следует обжечь получившийся мангал со всех сторон. Для окончательной обработки можно использовать корщетку, шкурку.

Затем при помощи термостойкой краски необходимо окрасить конструкцию в подходящий цвет. Черный смотрится весьма гармонично.

Как видите, сделать мангал под казан достаточно просто, особых хитростей здесь нет. Простая и удобная конструкция позволит установить казан и приготовить плов, а при желании на ней можно сделать шашлык, используя подходящие по длине шампура.

Таким простым и нехитрым способом мы создаем отличные условия для отдыха на природе, который сопровождается готовкой вкусной и полезной еды.

Источник: http://ochg.ru/konsultatsiya/mangal-pod-kazan.html

Как сделать печку из автомобильных дисков

Обустройство полноценной каменной печи для сада, дома или бани требует значительных физических и денежных затрат, и в некоторых случаях возможно обойтись самодельными устройствами. Хорошим выбором станет печка из дисков автомобиля, которая поможет приготовить пищу на огне, обогреет небольшую комнату или баню.

Главное преимущество таких печей – доступность и высокое качество материала, из которого они будут производиться. Сталь для дисков отличается твёрдостью и прочностью, в отличие от обычной, которая может прогореть. Материал не отличается особой жаростойкостью, но её запаса вполне хватит для организации печи. Ко всему прочему данная сталь не выделяет в воздух вредные вещества при чрезмерном нагреве, что очень важно при приготовлении пищи. Изготовить подобную печку из автомобильных дисков своими руками возможно при наличии большого желания и должного инструмента.

Достоинства и недостатки

Дисковая печь обладает рядом следующих преимуществ:

  • Материалы для изготовления доступны повсеместно, и даже покупка старых дисков не обернётся серьёзными финансовыми затратами;
  • Простота в изготовлении устройства;
  • Готовая печь имеет достаточный запас прочности для использования на протяжении длительного времени;
  • Готовая конструкция не занимает слишком много свободного места;
  • Автомобильная сталь демонстрирует устойчивость к высоким нагрузкам, механическим повреждениям и деформациям;
  • Можно использовать в условиях повышенной влажности;
  • Изделие подходит для использования с топливом различного вида: древесина, пеллетное топливо, древесный и каменный уголь.

Заострим внимание на том, что почти любая изготовленная печь из колёсных дисков будет переносной, что весьма удобно в условиях частного дома или дачи

Несмотря на все достоинства, у печек такого вида есть и свои недостатки:

  • При установке устройства прямо на земле не создаётся достаточная тяга для поддержания горения топлива, в итоге горелка часто гаснет;
  • Мангал получается слишком низким, и без дополнительных ножек готовить пищу на нём неудобно;
  • Стальные диски слишком быстро нагреваются, и при неосторожном обращении можно получить серьёзные ожоги;
  • Сталь слишком быстро остывает, в результате для поддержания нужной температуры требуется закладка большого количества топлива.

Из-за недостатков подобные печи практически не используются в качестве основного прибора для отопления дома или дачи, но при этом они отлично подойдут для обогрева бани, технических помещений, а также для приготовления пищи.

Как сделать печку из дисков

Самодельная печь из автомобильных дисков не требует особых навыков для изготовления, и с процессом в состоянии справиться даже начинающие домашние мастера. Главное в процессе – чётко следовать инструкции и соблюдать элементарные правила личной безопасности. Ниже мы рассмотрим процесс изготовления печи для казана, самодельного мангала и устройства для обогрева банного помещения.

Печь для казана

Начинать работы по производству печи из дисков автомобиля для казана лучше с подготовки необходимых материалов и инструментов. Для работы нам потребуются:

  • Рулетка;
  • Наждачная бумага;
  • Гаечные ключи различного диаметра;
  • 100 см трубы прямоугольного сечения;
  • 3 болта и три гайки к ним. Лучше брать крупные болты, с ними будет проще работать;
  • 4 гайки 10-го размера;
  • Проволока диаметром не менее 4 мм;
  • Болгарка с дисками по металлу;
  • Сварочный аппарат и электроды к нему;
  • Средства личной защиты (маска, перчатки, защитный фартук);
  • 2 автомобильных диска.

Старые автомобильные диски можно найти в гаражных кооперативах или шиномонтажках, где вам отдадут их практически даром

Выбирать диаметр автомобильных дисков стоит в зависимости от того, какого размера казан вы планируете использовать. Если котелок небольшой, то вполне подойдут небольшие диски от легкового авто 13 или 14 радиуса. Если вы собираетесь готовить на печи блюда для большой компании, то отдавать предпочтение лучше дискам от грузовых автомобилей.

Процесс изготовления печи начинается с обработки самих колёсных дисков. Бывшие в употреблении колёса отличаются соответствующим внешним видом: металл темнеет, краска на поверхности местами облупилась, и могут появиться участки со ржавчиной. Для подготовки дисков необходимо обработать всю поверхность наждачной бумагой. Окрашенные диски стоит хорошо накалить на огне и обработать растворителем.

Ещё по теме  Как сделать кирпичную печь

Изготовление печи для казана производится сварочным методом. Работы выполняются поэтапно и включают следующие шаги:

1. Варочная панель.

Устанавливаем один из дисков на землю креплениями вверх. Делаем разметку на поверхности в виде круга (в качестве ориентиров можно использовать болтовые отверстия). С помощью болгарки вырезаем ровный круг по отметке. Из диска получилась варочная поверхность, которая будет удерживать казан над печью. Вырезанное отверстие необходимо отшлифовать с помощью наждачной бумаги, что позволит в дальнейшем избежать травмирования.

2. Изготовление корпуса печи.

Берём второй диск, устанавливаем его на землю крепежами вниз. Устанавливаем на диск подготовленную в первом шаге часть так, чтобы круглое отверстие оказалось сверху. Свариваем оба диска между собой по шву, зачищаем шов с помощью наждачной бумаги.

В нижней части печки вырезаем прямоугольное отверстие, размеры которого будут удобны для подкладывания топлива внутрь печи. Не делайте отверстие слишком близко к дну: должно оставаться место для удержания углей. Отверстие обрабатываем наждачной бумагой и привариваем к нему два крупных болта, а на вырезанную металлическую часть две гайки. К вырезанному металлу привариваем третий болт, который будет исполнять роль дверцы. Привариваем дверцу на болты.

Дополнительное отверстие для подачи воздуха делать не стоит, так как с этими функциями прекрасно справиться дверца

Чтобы сделать печь более мобильной, можно немного модернизировать конструкцию. Толстую проволоку выгибаем в виде ручек и привариваем по обе стороны печи.

Трубу прямоугольного сечения разрезаем на 3 равные части. Длина одной части – около 30 сантиметров. Переворачиваем печь вверх дном и привариваем к нему ножки под небольшим углом. Угол позволит сделать конструкцию максимально устойчивой. На дно также можно приварить заплатку из листовой стали, которая в будущем предотвратит выпадение угольков на землю.

Ножки приподнимут печку, что повысит её удобство для приготовления пищи

Готовую печь для казана можно задекорировать термостойкой эмалью. Желательно отдавать предпочтение тёмным цветам, так как яркие цвета быстро потеряют оттенок, и на поверхности появятся следы гари.

Видео: печка для сковороды или казана

Мангал из дисков

Для изготовления мангала стоит продумать схему устройства будущей конструкции, запастись нужными материалами и инструментами. Также необходимо обладать навыками резки и сварки изделий из металла.

Удалённая сторона отлично подойдёт в качестве подставки для сковороды или кастрюли

Для производства работ потребуются следующие материалы и инструменты:

  • Старый автомобильный диск;
  • Болгарка с насадкой для чистки металла;
  • Сварочный аппарат и электроды к нему;
  • Наждачная бумага или железная щётка для очистки ржавчины;
  • Напильник;
  • Перфоратор;
  • Молоток;
  • Несколько больших болтов;
  • Труба прямоугольного профиля;
  • Решётка для гриля.

На первом этапе подготавливают колёсные диски. Для снятия старой краски можно хорошо прогреть диски и обработать их растворителем. Старая краска и ржавчина также хорошо убирается с помощью наждачной бумаги, железной щётки или абразивной насадки.

Самый простой вариант мангала изготавливается из одного диска. Манипуляции с диском включают следующие этапы:

  1. С одной стороны диска вырезаем внутреннюю часть таким образом, чтобы образовалась конструкция, напоминающая по внешнему виду котелок;
  2. Если отверстия в днище слишком крупные, и через них в процессе использования печи могут просыпаться угольки, то навариваем дополнительную пластину из стали. Не закрывайте отверстия полностью, в противном случае угли не будут продуваться, и внутри конструкции не удастся добиться достаточного жара;
  3. Со стороны дна привариваются ножки из профильной трубы или толстого стального прута: высота одной ножки не менее 40 сантиметров в длину. Приваривайте ножки под наклоном, так готовая конструкция получится более устойчивой;
  4. С помощью наждачной бумаги тщательно обрабатываем все срезанные края;
  5. Сверху конструкции устанавливаем решётку. Приваривать её не стоит, так как съёмная будет более практичной.

Можно немного усовершенствовать конструкцию для барбекю, проделав в боковой части окошко для загрузки топлива и сбора перегоревшей золы. Ещё одно усовершенствование – приваренные ручки из проволоки в боковых частях, которые упростят перенос конструкции.

Печь для бани

Чтобы сварить печь для бани из необходимо подготовить следующие материалы и инструменты:

  • Болгарка с дисками по металлу;
  • Оборудование для сварки и электроды;
  • Индивидуальная защита (очки, перчатки, фартук);
  • Труба для отвода дыма сечением 160 мм и толщиной металла 5 мм;
  • Металлические листы толщиной не менее 8 мм;
  • Крепления для дверцы;
  • Красный кирпич;
  • Цемент и песок для раствора;
  • 4 автомобильных диска для грузовиков.

При изготовлении печи для бани желательно отдавать преимущество именно колёсным дискам от грузовика, диаметр которых более 500 мм, а толщина стали не менее 10 мм.

Общая схема работы банной печки из автомобильных дисков

Как и при изготовлении других печей, на начальном этапе следует подготовить диски и очистить их от старой краски, загрязнений и ржавчины. Далее процесс изготовления конструкции включает в себя следующие этапы:

  1. С помощью двух дисков делаем бак для горячей воды. Для этого привариваем диски друг к другу в районе обода. На дно готовой конструкции привариваем лист металла, а в центре делаем отверстие по диаметру трубы для отвода дыма. Труба должна иметь крепления в левой или правой части для смещения конструкции в сторону при необходимости. В боковой части устанавливается кран для подачи воды, в верхней части делается крышка для бака. Обратите внимание на то, что бак должен быть полностью герметичным.
  2. Наполняем готовый бак водой и проверяем присутствие течей. Если проблемные места присутствуют, то с помощью сварки плотно фиксируем отверстия.
  3. Устанавливаем готовый бак в парилке.
  4. Свариваем два оставшихся диска между собой, чтобы в итоге получилась полая конструкция. Внутрь цилиндра помещаем решётку, которая будет служить для выкладывания камней. Верхняя часть будет открытой, а нижняя будет эксплуатироваться в качестве топки.
  5. В боковой части нижнего диска вырезаем отверстие, которое соответствует по размерам дверце для топки. Привариваем к стенкам отверстия дверные подвесы и монтируем на них дверку.
  6. Чтобы готовая печь прослужила как можно дольше, необходимо залить надёжный фундамент. Для нижней части лучше использовать бетонную смесь, а для верхней подойдёт кладка из огнеупорного кирпича.

Правильно изготовленная дисковая печь способна производить нагрев воздуха и воды в парной до оптимальной температуры всего за час.

Видео: печка для парной

Изготовить печь из отработанных и старых автомобильных дисков не сложно, и реально произвести даже начинающим мастерам, которые освоили работу со сварочным аппаратом. Просто следуйте инструкциям и рекомендациям, и тогда итоговая конструкция получится качественной и долговечной.

Источник: http://teplo.guru/pechi/kak-sdelat-pechku-iz-avtomobilnyih-diskov.html

Печь из дисков автомобиля своими руками: для барбекю и казана

При поиске альтернативных решений для обогрева помещений, многие люди обращают внимание на печь из дисков автомобиля. Правильное обустройство такой конструкции позволяет обогреть около 15−16 квадратных метров площади, поэтому его можно назвать хорошим решением для домашней бани или неплохим варочным прибором.

Главное достоинство изделия — доступность основного материала, который используется для создания. Речь идёт о толстой, стойкой стали с повышенной прочностью. Не секрет, что котельная сталь листового и профильного типа отличается высокой стоимостью, а обычная конструктивная в печном строении быстро деформируется и перегорает.

Создать печку из автомобильных дисков своими руками достаточно просто. Для этого следует применить два куска металла с одним размером и весом: один простой стальной, а второй из колесного диска, а затем нагреть эти элементы до соответствующей температуры. Можно сделать это в кухне на газе. Первая деталь сразу начнёт издавать запах горячего железа, а вторую можно будет раскалить до оранжевого цвета (это случается при температуре около 900 градусов).

При этом в воздухе будет отсутствовать неприятный запах гари. Печи из автомобильных дисков пользуются популярностью из-за такой особенности, что они практически не сушат воздух и не выделяют в окружающую среду опасные токсины. Это объясняется тем фактом, что колесные диски выполнены из специальных сталей, которые обладают устойчивой к коррозии поверхности. Жаропрочность подобных изделий, конечно же, не нормируется, правда, допустимого запаса стойкости вполне хватает для обустройства дровяно-угольной печки.

Важные особенности дисков

Чтобы успешно соорудить печку из автомобильных дисков в домашних условиях, недостаточно просто выучить преимущества таких изделий. Важно также обратить внимание и на недостатки исходного сырья, а также ряд конструктивных особенностей печей. Из недостатка специальной стали — отсутствие нормирования на сварочные свойства. Сегодня существует несколько различных технологий производства колесных дисков, но в большинстве случаев сварочные мероприятия ограничены с последующим термоотпуском (отжигом), а также дефектоскопией шва. Поэтому никто из производителей дисков даже не догадывается, что в дальнейшем его продукция будет поддаваться сварке.

Исходя из этой особенности, нельзя пренебрегать правилами безопасности и делать печь длительного горения на отработках из дисков. То же самое касается пиролизных печей, которые способны в один момент растрескаться и стать причиной проникновения опасного, кипящего вещества в помещение. А ведь локализировать очаг возгорания будет непросто, т. к. он должен догореть окончательно. На основе таких колесных дисков можно создавать лишь твердотопливные печки.

Важная особенность: сварочные швы для особых эксплуатационных условий, которые не прошли соответствующую сертификацию на качество, считаются ненадежным решением.

Правила создания

В любом случае при соблюдении некоторых важных правил создание твердотопливной печки из дисков автомобиля будет возможной и успешной. Такую конструкцию вы сможете эксплуатировать в небольших нежилых помещениях, таких как дачный дом, мастерская и т. д. Важно внимательно изучить такие особенности:

  1. Важно, чтобы сварной шов оставался высококачественным и с визуальной точки зрения. Избегайте появления видимых дефектов в виде трещин, брызг, раковин, пузырей и прочих неровностей.
  2. За один раз сваривают две сопряженные заготовки. Проводить варку всей конструкции категорически запрещено.
  3. После успешного завершения проводки каждого шва сваренные детали оставляют на некоторое время для рассасывания остаточных внутренних напряжений. На каждый килограмм массы требуется от трёх минут.
  4. Готовую печь после суточной выдержки на рассасывание тех же напряжений дополнительно прогоняют (если речь идёт о стационарной печке, то подобное действие занимает около трёх часов. Переносные уличные нуждаются в часовом прогоне).

На протяжении этого периода происходит и отжиг печи. Если в процессе обработки появляются мелкие дефекты сварки, не больше двух швов, их можно устранить спустя сутки, после чего прогон повторяют.

Что нужно знать о печах

Если вы намерены сделать печку из дисков колес для казана или обогрева нежилого помещения, будьте готовы обратить внимание на ещё одну особенность. Исходя из правил строения пламенных печей на твердом топливе, от пола топки или колосниковой решетки, т. е. места где размещается топливный продукт, до первого по вертикали препятствия току дымовых газов должно находиться около 40−50 сантиметров. Такой вариант необходим при использовании кондиционного топлива. Если оно сырое или бросовое, расстояние увеличивают до 60−80 сантиметров. В таком случае время прогрева печи стремительно вырастает. Поэтому использовать такое топливо для дисковых печей нецелесообразно.

Не секрет, что из твердых топливных продуктов могут выделяться горячие пиролизные газы, которые существенно влияют на тепловыделение. Если они соприкасаются с менее нагретой поверхностью, скорее всего, им не удастся догореть, в результате чего выпадет сажа. Дальнейшее использование такой печи приводит к её закоксованию, на своде топки и в дымоходе появляется плотный нагар. Он существенно уменьшает тепловую эффективность, но отличается пожароопасностью.

Изготовленная из дисков печка часто наполняется именно бросовым топливом, в числе которого:

  1. гнилой сушняк;
  2. сыроватые обрезки;
  3. и другие продукты.

Правда, негодных дисков на печь с приличной высотой может попросту не хватить или же оптимальная схема конструкции предотвратит возможность создания высокой топки. В таком случае для подготовки печи придётся применить нестандартную колосниковую решетку из прочного стального листа в диаметре от 6 миллиметров и арматурных прутьев от 10 миллиметров. Переживать, что допустимого воздуха не хватит для горения не нужно: через отверстие диаметром 10 сантиметров, при дымоходе 1,5 метра высотой, воздуха будет достаточно для 18 кВт мощности на дровах и 30 кВт на угле.

Какой тип выбрать для себя

Учитывая вышеупомянутые особенности, необходимо правильно подойти к выбору подходящего типа печи из дисков. Необходимость самостоятельного обустройства печи из автомобильных дисков бывает в следующих случаях:

  1. Если требуется обогревать небольшие нежилые помещения, например, дачный домик или мастерскую. Использование качественных колесных дисков позволит достичь максимального качества печи, а также существенно упростит изготовление.
  2. Если требуется обустроить основную «жаровую» часть печного строения, не используя дорогую жаропрочную сталь.
  3. Если вы собираетесь использовать печку для приготовления еды. В таком случае придётся изготовить печь для казана из дисков автомобиля.

Чаще всего автомобильные диски эксплуатируются при создании мобильных (переносных) уличных и садовых варочных печей, а также для обустройства огнища под костер. Простейший вариант печи-очага из дисков подразумевает использование большой массы и высоты борта, что существенно улучшает показатели теплоотдачи и обеспечивает надёжную защиту от воздействий ветра.

Печка для казана

Не секрет, что лучший вариант использования автомобильных колес — для печей под казан. В таком случае принято ставить конструкцию на специальную подставку. За счёт круглой формы ёмкость прогревается равномерно, чего нельзя добиться в обычных кирпичных печах. К тому же в последнем случае присутствует риск оседания сажи. Дисковые конструкции равномерно распределяют нагрев и предотвращают лишний расход дров, что очень важно при использовании бросовой разновидности топлива.

Собранные на участке щепки не способны обеспечить должное количество тепла для приготовления плова или бешбармака, а сыроватые и подгнившие решения в массивном топке попросту не справляются с задачей подогрева варочной посуды до определенной температурной отметки. Печь под казан из автомобильных дисков исключает такое явление лишь в том случае, если она выполнена в точности с установленными правилами.

Дымовые газы передвигаются по пути наименьшего сопротивления. Если требуется сварить два отдельных диска и прорезать в боковой части топочное отверстие, то горячие газы пойдут и через технологические отверстия в ступице диска, т. к. их общая площадь гораздо больше, чем крепежных и осевого.

Если добиться максимальной температуры разогрева, то, возможно, в осевом отверстии образуется язычок пламени, но размещенный на конфорке казан заставит жар уйти вбок.

Подобный вариант печки из дисков по-особому востребован для приготовления разных видов пищи путём томления над углями, правда, мало кто применяет этот метод в наши дни.

Для правильного изготовления печки под казан необходимо снабдить её плотно закрывающейся дверцей на загрузочном проеме. Также казан должен плотно прилегать к вырезу конфорки, периодически закрывая технологические отверстия.

Чтобы успешно добиться таких результатов достаточно вырезать с помощью отвертки середину ступицы. Оставшиеся элементы не будут выброшены, т. к. их можно будет задействовать в качестве хорошего колосника.

Печка для барбекю

Если вы намерены сделать печку под барбекю из дисков, то сердцевину не нужно вырезать. В этом случае на конфорке размещается решетка — рассекатель пламени, который будет выполнять роль кулинарной решетки-радиатора. Основное достоинство конструкции заключается в том, что на рашпере появляются разные температурные зоны, открывающие широкие возможности для одновременного приготовления разных блюд.

Это очень удобно при выезде на пикник, где каждый сможет получить пищу по своему вкусу. Печку такого типа принято изготовлять из дисков с небольшим количеством технологических отверстий. В качестве деталей для рабочей решетки используются велосипедные спицы. Варить их необязательно, т. к. они отлично фиксируются друг с другом и с помощью жаростойкого клея по металлу (метод холодной сварки).

Если вам необходимо создать печь буржуйку, то можно использовать диски целиком. Из-за толстого металла теплоёмкость и время теплоотдачи существенно улучшаются, но они гораздо хуже, чем в случае применения литых чугунных печей. Из недостатков конструкции — высокая трудоёмкость обустройства усовершенствованной печи с повышенной продуктивностью работы за счёт сложной конструктивной конфигурации.

Если вы располагаете большим количеством бросового топлива, то при создании печки-буржуйки для нежилого помещения можно и отказаться от использования перегородок-рассекателей. Подобный вариант несложно изготовить и из дисков грузового автомобиля. Это позволит достичь более высоких показателей КПД и более продуктивной теплоотдачи.

В итоге, учитывая большие размеры горизонтальных буржуек, чаще всего люди отдают предпочтение вертикальным решениям. Если же задача заключается в изготовлении печи из дисков, то первым делом нужно найти подходящий колосник и зольник. Важно не допустить, чтобы угли и горячая зола сыпались на противопожарную отмостку.

Если говорить о теплотехнических свойствах, то они существенно улучшаются с помощью обеих хитростей:

  1. Первая заключается в окружении верхней жаровой части специальным кольцевым кожухом из тонкой стали, но не оцинкованной, так как цинк способен расплавляться под воздействием температуры 440 градусов. Решение незаменимо в тех случаях, где требуется быстрый прогрев комнаты.
  2. Второй вариант подразумевает облицовку печи любым доступным материалом, который характеризуется высокой теплоёмкостью и теплопроводностью.

Руководствуясь такими рекомендациями и конструктивными особенностями печек из автомобильных дисков, вы сможете соорудить высокоэффективное решение за короткое время. Главное, внимательно следить за инструкцией и изучать схему.

Источник: http://tokar.guru/metallicheskie-izdeliya/pechi-i-mangaly/pech-iz-diskov-avtomobilya-svoimi-rukami-dlya-barbekyu-i-kazana.html

Печь под казан (или ведро) из колесных дисков своими руками. Усовершенствована путем упрощения.

Показать панель управления

  • Опубликовано: 30 май 2015
  • Печь под казан из колесных автомобильных дисков своими руками. Реализация конструкции занимает всего 5 минут. Отличный вариант для пикников, выездов на природу, на охоту, рыбалку. Доступно всем. Абсолютно бесплатно.
    Le four sous le chaudron des roues avec leurs mains . Il a amélioré grâce à la simplification .
    The furnace under the cauldron of the wheels with their hands . It improved through simplification .
    Piec pod kocioł kół z ich rąk . To poprawić poprzez uproszczenie.
    O’z qo’li bilan g’ildiraklar qozon ostida o’choq . Bu soddalashtirish orqali yaxshilandi .
    Өз қолдарымен дөңгелектерін қазандықтың астына пеші . Ол жеңілдету арқылы жақсарды .
    Öz qoldarımen döñgelekterin qazandıqtıñ astına peşi . Ol jeñildetw arqılı jaqsardı .
    Der Ofen unter dem Kessel der Räder mit ihren Händen. Es verbessert durch Vereinfachung .
    The ofni undir pottinum á hjólum með höndum sínum . Það batnað með einföldun.
    El horno bajo el caldero de las ruedas con sus manos . Mejoró través de la simplificación .
    用自己的双手轮子的大锅下的炉子。它通过简化提高。
  • Развлечения
  • Печьавтодискколесные дискиказанохотарыбалкапикникприродаотдыхкашакостерогоньухапловдачапоездка

Комментарии • 161

отличная идея, только прорезь для дров сделаю в нижнем диске

ты просто лодырь

В двух словах бы сказал а варить уметь надо

Лайк! Очень просто все.

Я бы на верхнем диске заглушил длинные боковые отверстия.Да бы не грелся казан полностью,а только снизу.И пару ручек с боков верхнего диска.

Ещё один плюс этой конструкции в том что золу можно будет вытряхнуть лего и просто, и даже не представляю как это делать в свареной конструкции. Спасибо за видео

на работе подобрал диск и тормозной барабан от грузовика. первый раз шашлык жарил на барабане. это ппц. угля или дров ваще минимум — накаляется и держит темпер мама не горюй)))

Я видел Ваш ролик год назад, оценил простоту изготовления. Сейчас целенаправленно искал ваш ролик. В плане усовершенствования: в шиномонтаже попросил у ребят диск 14 и диск 15 дюймов. Один на другой ставятся идеально. Осталось прорезать окошко. В субботу буду пробовать на берегу Волги. Спасибо автору.

Ольга Алекс Правильно вы мыслите)

Подскажите, верно ли мое предположение, что если взять диски с разницей в 1 дюйм в диаметре — тогда не придется загибать края у одного и разгибать у второго? Если да, то это отличная идея! Останется упросить соседа по даче, чтобы он вырезал болгаркой дверцу и можно готовить. )))

Вот и я думал какие диски подходят друг к другу в плане замка.Спасибо за совет.Но я попробую 13 и 14- тый.

Пожалуйста! Для Вас и стараюсь!

Как вы набираете тысячи просмотров? Завидую молча.

Все не так просто.

Идея классная. Но я попробую вырезать диск по крепежные отверстия. Чтобы повысить КПД Думаю, лишним не будет!

Ещё по теме  Буржуйка для гаража с принудительным обдувом

Не советую. Отверстия вполне достаточно, а вернуть как было потом не получится. Я недавно заклинивший навес на этой печке кипятил в масле в консервной банке, а с вырезом она бы провалилась. Да и тушенку может когда-то придется в банке разогревать, или чай в кружке кипятить. Помните: «семь раз отмерь. «

как временный вариант пойдет, пока нормальную печь не сделал.

А МНЕ НРАВИТСЯ СВАРКОИ И БОЛГАРКОИ ПО РАБОТАТЬ

завтра же так и сделаю. а то сижу голову себе морочу какую же мне конструкцию сварганить из дисков . спасибо ))

для казана нужно вырезать верхнюю часть но с расчетом что бы использовать как решетку казан должен погружаться в печь на 2/3 мне кажется печь вашу нужно перевернуть что бы верхний диск не одевать а вставлять в нижнийножки можно сделать прямо на диске в нижнем диске сделать пропилы той части которую вы отгибали и отогнуть трех ножек будет достаточно они получатся низенькие но достаточно для прохода воздуха на них можно подобрать трубки нужной длинны кому как понравится их можно сделать сьемными зафиксировать болтиками с барашками или саморезамиа вниз положить лист металла желательно с бортиком или старый металлический поднос для сбора золы и безопасности от пожаракстати поставить диски один на другой не обязательно отбивать молотком всю окружность можно просто сделать симметричные пропилы в обоих дисках как для ножек и эти пропилы отогнуть вниз или в верх они и будут фиксаторами а кому захочется в этих же местах скрутить саморезами или болтиками для надежности

Смотрели с удовольствием .Палец в верх. и Дружба на век. Буду рад видеть Вас на моем канале .Заходи в Гости.

Это отличная идея, таким людям респект, очень хорошие вещи придумывают. Такую вещь можно собрать для дачи, и это будет идеальная печь под казан. Здесь все по полочкам разложено и понятно как все сделать.

Интересная идея для печи. Сварка не требуется и это очень удобно. Очень интересная идея за бесплатно. Дров можно закладывать много и она компактная, так как разбирается. Обязательно надо соорудить такую печь.

Оригинальная конструкция! Всего то, два колесных диска, один готовые колосники, а второй рассекатель пламени и подставка под казан. Вместо кирпичей только ножки приварить надо. В частном доме или на даче вещь просто необходимая, затраты нулевые, старые диски можно найти без особого труда. Доработал болгаркой и все, закидывай дрова готовь в казане плов.

Автор данного видео настоящий изобретатель. Обязательно воспользуюсь полученной информацией, к тому же она была очень полезной. Сам бы наверное никогда не додумался о таком применении колесных дисков.

Вот что называется Быстро! Просто! Беззатратно! Варили уху на такой печи, из плюсов отмечу что сварилась она быстро, и без попадания туда мусора от костра. Из минусов — поджарилась «попа» у котла, чуток сильнее чем на костре. По поводу модификации: можно, но только для применения во дворе, в багажнике все место займет.

Умно, ничего не скажешь, до такого не каждый додумается. Вы,я скажу, большой талант! Всё доступно и понятно, думаю нужно будет попробовать сделать нечто подобное, вряд ли получиться как у автора, но я буду стараться, а видео лайк)
Вариант очень хорошо подойдет для длительных походов, но всё же подготовительные работы нужно проводить (это про работы болгаркой). В плане эстетики, конечно, не очень красиво. Но тут, как известно, на вкус и цвет.

Автор настоящий изобретатель, если с автомобильных дисков изобрел такую конструкцию печи. Да, конструкция отличная, хорошо пригодится в любом деле, для выезда на природу, рыбалку, да и необходимая вещь в собственном доме, где можно поставить такую печь в саду. Летом буду пробовать сделать именно такую печь.

Спасибо светлой голове. Нужная вещь из бросового материала. У нас в городе заложили первый камень для постройки собора. После молебна нужно было накормить прихожан. Вот где пригодилась печь. И уха всем понравилась.

Хм хорошая идея. Вот только вопрос не будет ли этот диск прогорать после нескольких использовань? Далее по сборке сама конструкция не будет ли очень тяжелой? Да и в общем как на счет эстетического момента?

Об эстетике тут не идет, а вот диск не прогорит, это точно.

Источник: http://ru-clip.net/video/9dbRp1Lj6D4/%D0%BF%D0%B5%D1%87%D1%8C-%D0%BF%D0%BE%D0%B4-%D0%BA%D0%B0%D0%B7%D0%B0%D0%BD-%D0%B8%D0%BB%D0%B8-%D0%B2%D0%B5%D0%B4%D1%80%D0%BE-%D0%B8%D0%B7-%D0%BA%D0%BE%D0%BB%D0%B5%D1%81%D0%BD%D1%8B%D1%85-%D0%B4%D0%B8%D1%81%D0%BA%D0%BE%D0%B2-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8-%D1%83%D1%81%D0%BE%D0%B2%D0%B5%D1%80%D1%88%D0%B5%D0%BD%D1%81%D1%82%D0%B2%D0%BE%D0%B2%D0%B0%D0%BD%D0%B0-%D0%BF%D1%83%D1%82%D0%B5%D0%BC-%D1%83%D0%BF%D1%80%D0%BE%D1%89%D0%B5%D0%BD%D0%B8%D1%8F.html

Мастерим из самых необычных подручных материалов: изготовление печки из автомобильных дисков своими руками

Задавшись целью самостоятельно сделать печь, люди часто используют подручный материал.

Замечательно для сооружения отопительной конструкции подходят колесные диски – железная часть автомобильного колеса. Благодаря качеству и толщине металла они идеально подойдут для этой цели.

Плюсы печи из автомобильных дисков

Преимущества такой печи очевидны:

  • не нужно тратиться на материалы;
  • устойчивость металла к высоким температурам и огню дает возможность использовать любой вид топлива;
  • множество вариантов дисков позволит соорудить печь оптимальных размеров;
  • материал обладает высокой теплоотдачей;
  • толщина металла увеличивает долговечность агрегата;
  • быстрое и простое конструирование прибора.

Из колесных дисков можно сделать несколько разновидностей отопительной конструкции:

Изготовление печи для бани своими руками

Постройка печи включает в себя подготовку и непосредственно сам процесс изготовления.

Применение дисков от грузового автомобиля

Если вдруг вам достались только колесные диски от грузовых автомобилей, не расстраивайтесь — они тоже подходят. Печь из них прослужит еще дольше благодаря толщине металла.

Важно! Диски берутся только стальные, легкосплавные для этих целей не подходят.

Необходимый инвентарь

Для сооружения отопительного агрегата понадобятся:

  • 4 одинаковых колесных диска нужного размера;
  • болгарка;
  • сварочный аппарат;
  • толстый лист металла или печная вставка;
  • ножки (необязательны).

Схема банной печки из колесных дисков КАМАЗа, чертеж

Если взять диски от грузовых автомобилей, например, Камаза, то срок эксплуатации устройства увеличится в два-три раза. Суть такой конструкции сводится к тому, что 4 диска устанавливаются друг на друга и скрепляются сварочным швом.

Фото 1. Чертёж печи для бани из автомобильных дисков. Включает в себя топку, каменку, бак для нагрева воды.

Первый диск служит топкой: в нем вырезается окошко для закладки топлива и крепится дверца. Второй диск служит в роли каменки. Третий используется в качестве ещё одного теплообменника, четвёртый является баком для подогрева воды.

При необходимости придания конструкции устойчивости привариваются металлические ножки.

Подготовка

Возьмите колёсные диски нужного размера, очистите от грязи, ржавчины или отшелушивающихся остатков краски. Для этого прокалите их на костре и пройдитесь щеткой по металлу. Определитесь, какой из дисков будет на дне конструкции. Сделайте мелом разметку для топочного отверстия.

Процесс сооружения печи

  1. Нижние два диска будут служить топочной камерой и каменкой. Для топки вырезают окошко примерно 20 на 12 см. Здесь важно не резать близко к краям — отступите от них по 2 см, и конструкция не потеряет своей прочности. Далее приваривается второй диск, а между ними устанавливается решётка, на которой будут располагаться камни.
  2. Бак для воды необходимо сделать герметичным, поэтому к диску необходимо приварить дно из металлического листа. Сбоку устанавливается кран для воды.

  1. Далее все отдельные части конструкции свариваются между собой.
  2. На дно топочной камеры положите печную вставку или, вырезанную из железного листа, пластину.

Вот и все — печь готова. По желанию к ней можно приварить ножки.

Сначала сделайте надрезы по намеченному контуру, а потом прорежьте до конца. Обязательно зашлифуйте края срезов, чтобы не пораниться.

Справка. При вырезании топочного отверстия часто возникают трудности. Металл толстый, а диск постоянно падает или проворачивается. Совет прост — воспользуйтесь тисками. Зажмите в них диск и вырезайте отверстие.

Завершив работы по конструированию, неплохо бы покрасить новую печь жаропрочной краской. Но красить можно только остывший металл, поэтому дождитесь, пока остынет конструкция. Лучше всего смотрится агрегат черного цвета.

Преимущества дисковой печи

  1. Главное преимущество печи из дисков — ее мобильность. Она не тяжелая, легко переносится и ставится где угодно.
  2. Еще одна особенность — сваренная конструкция не будет деформироваться и не потрескается.
  3. Прибор очень быстро накаляется и хорошо отдает тепло.

Фото готовых проектов

Фото 2. Вариант готовой банной печи из автомобильных дисков. Каменка располагается в верхней части устройства, бак для воды не предусмотрен.

Фото 3. Печь-буржуйка из старых автомобильных дисков. Всего состоит из трёх дисков, которые располагаются горизонтально.

Фото 4. Печка из автомобильных дисков, включающая место для установки казана. Также устройство можно использовать в качестве мангала.

Полезные советы

  1. Важно в месте сварки проложить качественный шов — на нем не должно быть заметно никаких дефектов.
  2. Работая со сварочным аппаратом, нельзя сразу пытаться сварить все — работа делается поэтапно. Сварив вместе детали, нужно подождать остывания шва до температуры касания.
  3. При сборке конструкции не забудьте, что для правильной работы печи важно предусмотреть размер топочной камеры под вид топлива, которым планируете пользоваться.
  4. После завершения работы обязательно испытайте конструкцию и устраните выявленные недочеты.

Внимание! Все сварочные работы должны проводиться с соблюдением правил техники безопасности, в защитной одежде и маске. Не прикасайтесь к деталям, пока они не остынут.

Полезное видео

Посмотрите интересное видео, в котором демонстрируется процесс изготовления печи для бани из старых автомобильных дисков.

Печь — друг в походе и на даче

Не поленитесь — потратьте 3—4 часа свободного времени и станьте обладателем удивительной и очень функциональной печи из колесных дисков. Ее плюсы очевидны:

  • легкая;
  • переносная;
  • быстро нагревается и отдает тепло;
  • бюджетная;
  • для нее подходит любое топливо;
  • не прогорает.

Мобильная печь из старых колесных дисков станет незаменимой для использования в бане. А если соорудить печку с местом под казан, устройство станет прекрасным дополнением при посиделках на природе или встречах с друзьями на даче. Установив на нее казан, смело можете готовить вкусный суп или кашу, а сняв казан и положив сверху решетку — получите отличные шашлыки.

Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/dlya-dachi/iz-diskov.html

Как сделать печь из дисков своими руками: пошаговая инструкция. Печь под казан

Многие мастера сегодня изготавливают дровяные печи и котлы, используя толстостенные трубы. Но иногда такие изделия становятся слишком дорогим удовольствием, тогда как под рукой могут оказаться несколько старых дисков от машины. При этом вы можете изготовить печь, которая окажется совершенно бесплатной. Придется лишь потрудиться над самой конструкцией, используя собственное мастерство и смекалку. Некоторые мастера и вовсе создают такие «произведения искусства», которые заслуживают внимания.

Такие конструкции привлекательны не только производительностью, но и толщиной металла. Корпус прогорит довольно не скоро, особенно если использовать колесо от грузового автомобиля. Последние применяются для изготовления банных печей, так как отличаются габаритными размерами и внушительной толщиной металла. Для банной печи, которая довольно часто работает при больших нагрузках, этот фактор нельзя назвать маловажным. Если же использовать диски коммерческого или легкового автомобиля, то удастся изготовить дровяной отопитель для гаража или небольшую печь для шашлыка.

Подготовка инструментов

Если вы решили выполнить очаг для казана или обычную печь, используя автомобильные диски, то необходимо позаботиться о наличии инструментов, среди них следует выделить:

  • сварочный аппарат;
  • электрическую дрель;
  • зубило;
  • кувалду;
  • диски;
  • малярную кисть;
  • линейку;
  • болгарку;
  • ножовку по металлу;
  • молоток;
  • напильник;
  • плоскогубцы;
  • рулетку.

Примечательно, что почти любая из выполненных моделей на основе дисков будет переносной, что очень удобно, ведь использовать данную конструкцию можно будет в бане или на улице. Лучше всего используют стальные штампованные диски, диаметр которых изменяется в пределах от 40 до 50 см. Их высота может составить 25 см. Очаг для казана, как и банная печь, не может быть выполнен из алюминиевых дисков, а также тех, что изготовлены на основе алюминиевых сплавов.

Изготовление печи в виде теплогенератора

Если вы решили изготовить печь из дисков, то можете взять в основу конструкции Булерьян. Оригинал будет стоить достаточно приличных денег, а вот изделие, выполненное вручную, обойдется дешевле. Если вы отыщете три колеса от ГАЗели или УАЗа, то можете считать, что половина работы уже выполнена. Будет необходим листовой металл и трубы, диаметры последних должен быть равен пределу от 100 до 150 мм. Подготовьте короткий патрубок, с диаметром 76 мм.

Когда выполняется печь из дисков по такой технологии, самым сложным будет вырезать внутреннюю часть. Углошлифовальной машиной при этом работать не очень удобно, ведь металл довольно толстый. Лучше всего использовать газовый резак, однако если его нет, сгодится и первый из упомянутых инструментов. С помощью сварочного аппарата диски должны быть герметично состыкованы таким образом, чтобы получился корпус. Заднюю часть нужно закрыть металлическим листом, к которому приваривается патрубок дымохода. На этот патрубок при желании можно установить заслонку, она позволит регулировать тягу. Однако наличие заслонки не обязательно, если печь будет обладать регулировкой подачи воздуха. Для этого в дверцу, расположенную спереди, необходимо встроить патрубок с заслонкой с подпружиненной осью. Внутри топливника устанавливается пластина, которая будет разделять пространство на две части. Более понятной данная методика станет, если вы ознакомитесь с конструкцией Булерьян. Сверху будет располагаться вторичная камера, куда приваривается патрубок дымохода. Когда изготавливается печь из дисков на основе Булерьяна, конструкция может иметь любой диаметр, ориентацию в пространстве и длину. Все будет зависеть от того, каковы размеры дисков и их количество.

Изготовление большой печи для бани

Для проведения таких работ обычных дисков от легковых машин будет недостаточно, так как они обладают малым диаметром. Лучше всего запастись старыми ободами от грузовика ЗИЛ-130. Они будут использованы в количестве 4. Располагаться элементы должны один над другим, каждый будет выполнять свою роль. Первое изделие выступит колпаком для камеры сгорания. Банная печь будет обладать небольшим топливником из кирпича, его следует снабдить дверцами, которые должны выходить в предбанник. Каменкой будет второй обод, тогда как третий будет выполнять роль дополнительного теплообменника. Он станет отбирать энергию газа и передавать ее внутрь парной. Последний диск будет баком для нагрева воды.

Что необходимо помнить при изготовлении банной печи

Когда изготавливается банная печь из дисков своими руками, топочную часть обычно выполняют из красного термостойкого кирпича, который укладывается на глиняный раствор. Если размеры корпуса равны 625×625 мм, то придется приобрести примерно 60 кирпичей. При установке второго обода его следует расположить ступицей вниз, только так в нем можно будет расположить достаточное количество камней. К центральному отверстию ступицы приваривается нижний конец отрезка трубы, его длина должна составить 50 см.

Сверху обода необходимо зафиксировать подъемные пластины для воды. В диске номер 4 следует просверлить отверстие для трубы с вентилем для наполнения бака горячей водой. То колесо, куда будет наполняться вода, должно быть освобождено от ступицы. Снизу к ободу приваривается дно из стального листа, толщина которого варьируется в пределах от 4 до 5 мм. В центральной части выполняется отверстие, к которому приваривается нижний конец второй трубы, при этом отверстие должно выходить внутрь трубы и герметизироваться стенками.

Для справки

Когда выполняется печь из дисков для бани, можно обойтись и без кирпичной топки. Ее в этом случае обустраивают внутри первого обода. Однако топить баню придется из парной, кроме того, плотно прилегающие дверцы в корпусе будет сделать гораздо сложнее.

Особенности расположения ободов

Горящие в топливнике дрова будут отдавать свое тепло сквозь стенки первого обода, в котором вырезается дно. Он приварен ко второму диску, где дно на месте, благодаря этому появляется возможность заполнить его камнями. Внутри проходит труба, через нее будут уходить продукты сгорания. Труба должна попасть внутрь третьего обода, где вместо дна стоит рассекатель газов. Его выполняют из листового металла. Последняя стадия охлаждения газов проходит внутри последнего обода, который имеет вид бака с краном и крышкой. Печь в результате работает не хуже заводских моделей, а по долговечности она оказывается даже лучше любой из них.

Печь для казана и шашлыка

Печь под казан может использоваться еще и в качестве мангала. Данное приспособление можно выполнить всего лишь из двух дисков от колес легковой машины. Если же вам нужна конструкция побольше, то ограничений здесь нет, можно использовать колеса от ГАЗ-53 и УАЗа. В одном из них прорезается дно, а после обода свариваются между собой. Агрегат должен устанавливаться надежно на любой поверхности, для этого к нижней секции укрепляются ножки с использованием сварочного аппарата. Отверстия для ступицы необходимо заглушить, тогда как боковые отверстия оставляются, сквозь них в топку будет проникать воздух. Для того чтобы переносить корпус было удобно, к нему снаружи следует приварить ручки, а в боковой части проделать проем для установки дверцы. Последняя должна быть выполнена из куска, который усаживается на петли. Можно считать, что печь из дисков на этом готова. Как показывает практика, на ней может уместиться казан, а при необходимости – пять шампуров с мясом.

Примечание

После того как вы выполнили печь под казан, выбрасывать днище верхнего диска не стоит, оно может стать подставкой для кастрюль, сковородок для чайника. Этот элемент прекрасно впишется в экстерьер вашего участка.

Дополнительные рекомендации для проведения работ

Кроме того, можно отметить, что с другой стороны дверцы устанавливается патрубок для дымохода, при этом будет достаточно диаметра в пределах от 50 до 70 мм. Плитка может быть немного переделана, ведь при работе через нижние отверстия будет просыпаться пепел, что не всегда хорошо. Отверстия необходимо заглушить, а поступление воздуха можно будет скорректировать с помощью дверцы топливника.

Рекомендации по обустройству верхней части дисковой печи

Самодельная печь из дисков в верхней части должна иметь железное дно. Толщина стальной пластины должна быть равна 8 мм. Эта емкость будет использоваться для подогрева воды. Объем данного котла составить примерно 95 л, однако этот объем будет нагреваться достаточно быстро, ведь через него проходит дымоход, который тоже будет нагреваться. Для того чтобы котел с водой было удобно использовать, в его конструкцию необходимо включить кран. Дымоход сверху фиксируется, к нему укрепляется крышка. На заключительном этапе по сооружению и монтажу конструкций следует вывести через потолок и крышу трубу. Изолировать конструкцию необходимо от деревянных материалов и других легковоспламеняющихся предметов.

Вопрос герметичности

Когда выполняется печь из дисков КамАЗа или автомобилей любых других марок, важно сварить стыки конструкции максимально надежно. Это обусловлено тем, что в процессе работы устройства дым будет проникать сквозь щели и попадать внутрь бани. Это нельзя назвать приятным и безопасным. Большое внимание необходимо уделить именно стыкам. По прошествии некоторого срока использования печи от воздействия высоких температур на ней могут образоваться щели, однако их можно легко устранить, обработав глиной, а также посыпав сверху сухим песком. Это позволит вовремя обнаруживать новые трещины.

Прежде чем начинать эксплуатировать печь из автомобильных дисков, необходимо обработать ее краской, которая устойчива к колебаниям высоких температур. Верхней части конструкции важно уделить особое внимание, ведь именно там происходит испарение жидкости. При этом металл теряет свои качественные характеристики и подвергается коррозии. Трубу дымохода лучше всего будет дополнить листом нержавеющей стали. Горячая вода будет негативно воздействовать на любую конструкцию. Для фиксации можно подготовить хомут, который выполняется самостоятельно или приобретается в магазине.

Правила пожарной безопасности

Когда выполняется печь из дисков для казана или печь для бани, важно соблюсти правила пожарной безопасности. Внизу не должно быть деревянного покрытия, важно установить конструкцию на огнеупорную поверхность. Перед комнатой с топкой должен устанавливаться огнеупорный щит, который имеет вид пласта железа с размерами 20×30 см. Ширина должна быть несколько больше самой двери. По периметру снизу следует установить дополнительную изоляцию. А промежуток между изоляцией и печью обычно засыпают сухим песком, который сверху укладывается камнями. В этом случае печь из колесных дисков будет работать, не становясь источником опасных ситуаций.

Источник: http://fb.ru/article/269494/kak-sdelat-pech-iz-diskov-svoimi-rukami-poshagovaya-instruktsiya-pech-pod-kazan

Смотрите также:
31.10.2018

Печи Бутакова: Студент, Инженер, Профессор Печи профессора Бутакова пользуются в России большой популярностью. Они способны невероятно быстро нагреть любое помещение, что говорит о мощности продукции. Но функционирует печь в весьма экономичном режиме. Достаточно...

31.10.2018

Плюсы и минусы самодельной печи длительного горения на дровах Твердотопливные печи, работающие на дровах, имеют один серьезный недостаток: достичь автоматизации процесса топки очень сложно, а для некоторых конструкций невозможно. Периодически приходится отвлекаться от...

31.10.2018

Ракетная печь Робинзон своими руками Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле:...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
