Печь на отработке с наддувом: конструкция, принцип работы. Масляная печь

Для обогрева технических помещений (гаража, мастерских и др.) служит печь на отработке с наддувом или без него. Правильное изготовление устройства позволяет приобрести хорошее средство для отопления помещений и нагрева воды.

Отработанное масло часто бывает некуда девать, а как топливо оно хорошо подходит, поскольку не надо приобретать и складировать дрова или расходовать электричество. Расход топлива не превышает 2 л в час. При этом его не надо особенно подготавливать в плане подогрева, очистки и подачи насосом под давлением.

Достоинства печи на отработке

При правильной эксплуатации и соблюдении норм безопасности у печи проявляются следующие достоинства.

Эффективный обогрев закрытых пространств: технических помещений, теплиц, бытовых построек.
Быстрый прогрев помещений.
Независимость аппарата от газа и электричества.
Конструкция позволяет готовить пищу.
При нормальном режиме печь не дает много гари и копоти.
Простота эксплуатации.
Возможность транспортировки из-за небольших габаритов и веса.
Отсутствие открытого пламени.
Для изготовления печи можно использовать металлолом.
Печь обеспечивает сжигание масла и его паров. При правильной эксплуатации устройство не будет пожароопасным.

Недостатки

Имеются, к сожалению, у него и недостатки:

отработку следует фильтровать, поскольку примеси забивают питающую трубку;
необходимость сооружения дымохода длиной более 4 м;
наличие открытых раскаленных поверхностей;
необходимость частой чистки печи и дымохода;
неприятный запах топлива;
загрязнение помещения и одежды при контакте с отработкой;
погасить печь можно только после полного выгорания топлива;
пожароопасность при неправильной эксплуатации, например, при переполнении отработкой камеры сгорания;
масло загорается только при нагреве до температуры вспышки;
гудение в процессе работы.

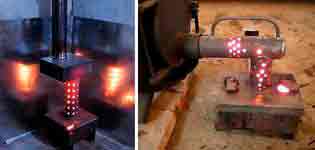

Принцип действия

Основой для печи на отработке послужил керогаз, который ранее использовался на дачах и в деревнях. В качестве топлива в нем применялся керосин, пары которого дожигали в отдельной камере. Чтобы не тратиться на топливо, был разработан способ сжигания отработанного масла, которое некоторые предприятия отдают дешево или даром.

Сделать печь своими руками не так трудно, но процессы сгорания масел, происходящие в ней, сложны. Чтобы пары полностью сгорали, их надо закручивать для лучшего перемешивания. Для полного сгорания масла тяжелые компоненты надо предварительно расщепить на легкие. Процесс называется пиролизом. Для испарения необходим подогрев самого масла.

Принцип работы масляной печи заключается в том, что сначала отработку поджигают в нижней камере. При этом в нее поступает воздух через дроссельную заслонку, которой регулируют интенсивность горения. Пары масла вместе с воздухом поднимаются вверх по вертикальной трубе, которая вместе с верхним бачком является камерой дожигания. При этом смесь перемешивается под действием силы Кориолиса. Интенсивность зависит от правильности выбора длины и диаметра камеры сгорания.

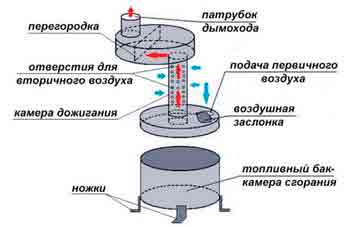

Для полного сгорания воздух через нижнюю заслонку поступает в недостаточном количестве. Поэтому он дополнительно подсасывается через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Затем поток газов переходит в камеру окончательного дожигания, выполненную в виде расширенной емкости сверху. Она сделана с горизонтальным разносом между выходом камеры сгорания и входом дымохода, необходимого для создания температурного скачка между зонами кислородного и окисно-азотного дожигания. Дело в том, что при температуре ниже 600 0 С оксиды азота активней кислорода, и они окисляют частицы топлива в первую очередь, разлагаясь при этом. С ростом температуры основным окислителем становится кислород и вредные вещества уходят через дымоход в атмосферу. Поэтому высокая температура в верхнем бачке нежелательна.

Виды печей на отработанном масле

Печи работают по принципу дожигания испарений при нагреве масла. Под это топливо подходит пиролизный агрегат, где можно производить его нагрев в вакуумной камере. В ней образуются испарения и поступают в печь дожигания. Туда же подается воздух для поддерживания горения. Пары сгорают с интенсивным выделением тепла.

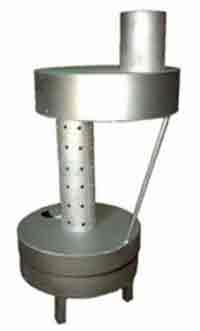

Печь на отработке можно сделать самостоятельно. Материалом могут быть газовые баллоны, трубы или листовая сталь.

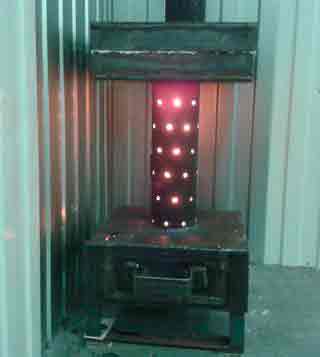

Как сделать печь небольшой мощности своими руками

Если владеть техникой электросварки, масляную печь можно сделать самостоятельно. Подготавливаются материалы по чертежам печи.

Чтобы собрать устройство, потребуются некоторые инструменты. Это:

аппарат для сварки;
шлифовальный электроинструмент;
дрель со сверлами;
слесарные инструменты.

После сборки соединения проверяются на герметичность, чтобы масло не могло просочиться через сварные швы и уплотнения.

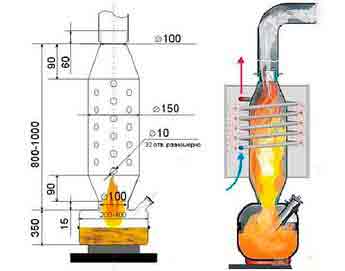

Масляная печь на отработке включает две цилиндрические емкости, соединенные перфорированной трубой. Верхний бачок содержит внутри перегородку и смещен относительно нижнего по оси. Круглые емкости можно заменить на квадратные или прямоугольные. Печка при этом не станет хуже работать. На пол конструкция устанавливается с помощью приваренных ножек.

Обычная масляная печь имеет мощность не более 3-4 кВт. Ее можно сделать больше за счет пропорционального увеличения размеров. Следующим этапом является установка двух камер дожигания, бака для отработки с подачей в первую камеру сжигания и выдвижной топки. Наиболее эффективной является масляная печь с наддувом. Получение мощности более 15 кВт путем увеличения размеров нецелесообразно. Интенсивность испарения масла имеет предел, выше которого появляется сажа и чад.

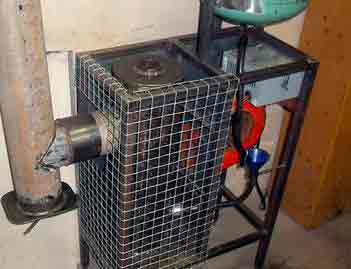

Печь на отработке с наддувом

Изготовление двух камер требует проведения качественной сварки, потому конструкция получается сложной. Проще сделать все в одной емкости. Все физико-химические процессы будут происходить в ней. В данном способе отбор тепла от продуктов сгорания не нарушает работу процесс горения. Оптимальным вариантом является печь на отработке из газового баллона с применением наддува.

Печка представляет собой закрытый сосуд с заслонкой сверху для регулирования подачи воздуха. Через центральную часть по трубе подается воздух от вентилятора. После него надо установить обратный клапан, чтобы дымовые газы не попадали в помещение после прекращения принудительной подачи воздуха. В нижней части нагнетательной трубы выполнено множество отверстий для подачи необходимого количества воздуха в камеру дожигания.

Самодельные конструкции печей

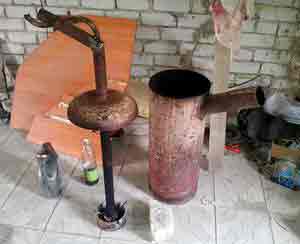

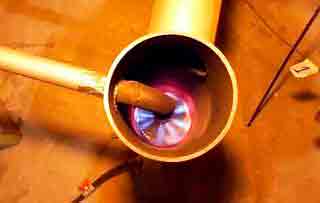

Печь на отработке из газового баллона с наддувом обладает повышенной тепловой мощностью. При неправильной подаче воздуха под давлением можно достичь обратного результата до прекращения процесса горения. Здесь удобно увеличить длину дымохода, сделав горизонтальный участок, переходящий в конце в вертикальный. При этом улучшается обогрев помещения за счет большей поверхности теплоотдачи, но следует знать, что при слишком большой протяженности горизонтальных участков и наличии поворотов дымохода без наддува печь работать не будет. Высота трубы должна быть не менее 4 м, диаметр — не менее 10 см. Допустимо не более двух поворотов дымохода на 90 0 .

Печь на отработке с наддувом и дозаправкой может работать длительный период. Увеличивать размер камеры сгорания нельзя: масло не прогреется. Если при этом получится ее растопить, неконтролируемое горение большого количества топлива создает пожароопасность. Емкость заполняется не более чем на 2/3 объема в количестве до 0,5 л. Дозаправку можно обеспечить через трубку с краном по закону сообщающихся сосудов или подавать сверху капельным способом через воронку по трубе. Малые порции масла, попадающие на раскаленную чашу, мгновенно испаряются и воспламеняются. Преимуществом способа является отсутствие большого количества кипящего масла в камере сгорания, создающего опасность выброса. Тогда даже мини-печь на отработке с наддувом может отапливать помещение достаточно долго. Сложность заключается в обеспечении непрерывности процесса капельной подачи отработки, которая обычно контролируется визуально. Для этого нужна ее тщательная очистка и дозировка. Здесь следует отдавать предпочтение промышленным моделям. Печь на отработке с наддувом и дозаправкой лучше работает, когда масло распыляется воздухом.

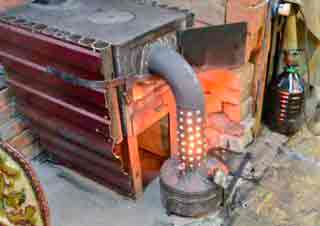

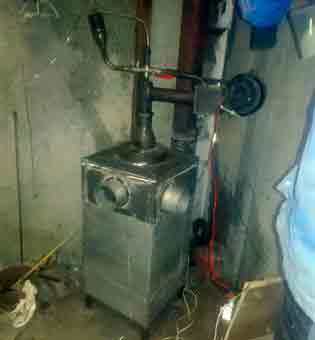

Такое устройство встраивают в буржуйку, и она эффективно работает. Здесь важно обеспечить визуальный контроль за подачей масла снаружи печи. Расход регулируют краном, чтобы поступала тонкая струйка. При этом меняется мощность. Большое количество топлива подавать не нужно. Здесь эффект обеспечивается за счет попадания капель масла на раскаленную поверхность чашки. Когда топлива поступает немного, печь можно легко погасить, перекрыв его подачу.

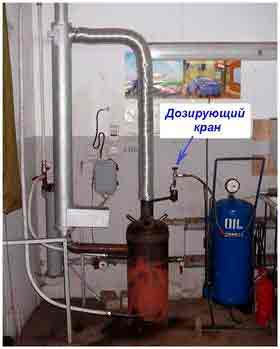

Самодельные конструкции удобно подпитывать от внешней емкости через поплавковый регулятор уровня топлива. Поступление топлива в камеру сгорания создается через сообщающиеся сосуды. Мощность печи изменяется за счет воздушной заслонки.

Наддув можно использовать с целью усиления тяги, поскольку эффективное удаление продуктов сгорания — не менее важный процесс, чем нагнетание кислорода в топку. Вытяжка улучшается двумя способами — инжекционным и эжекторным.

Эжекторная конструкция печки с наддувом предпочтительней, так как здесь достаточно вентилятора производительностью от 1500 л/ч (кухонный, компьютерный или промышленный ВН-2).

Средства повышения эффективности печей

Простая мини-печь на отработке с наддувом не всегда устраивает пользователей из-за низкой производительности и малой функциональности. Для улучшения ее работы применяются дополнительные устройства.

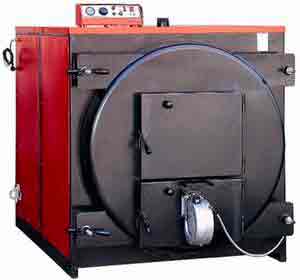

Печь на отработке с водяным контуром. Работа печи с отбором тепла на водяное отопление организуется путем обвязывания корпуса змеевиком или создания водяной рубашки на дымоходе. В первом варианте змеевик делают из медной трубы, встроенный в систему отопления дома. Через нее производят циркуляцию теплоносителя. Водяная рубашка из металла делается в верхней части корпуса печи. Через нее также производится циркуляция жидкого теплоносителя. Простейшими устройствами являются труба, проходящая внутри камеры дожигания, и кожух на дымоходе. Чтобы печь на отработке с наддувом была эффективной, количество воды в резервуаре, контактирующим с ней, должно быть не менее 30 л. Экономайзер позволяет обогревать помещения с большими площадями. Печь на отработке с водяным контуром должна иметь расширительный бак с аварийным сливом, если жидкость закипит. Мембранную емкость устанавливать не рекомендуется.
Воздушный теплообменник. Многие путают его с наддувом, но принцип работы у них разный. Самым простым теплообменником является обдув печки вентилятором. Способ не требует никаких конструктивных изменений, а обогрев помещения улучшается. Можно также прогонять воздух по трубе, вмонтированной в камеру дожигания или через короб, установленный сверху печки. Основным отличием воздушного теплообменника от наддува является то, что воздух не контактирует с топливом и продуктами сгорания, а подогревается через стенку. Слишком охлаждать камеру дожигания не рекомендуется, поскольку в ней сгорают экологически вредные окислы азота. Лучше отбирать тепло от дымохода, на входе в который температура продуктов сгорания составляет около 400 0 С.

Эксплуатация печи

Сначала печь разжигают. Здесь используют ветошь, бумагу и горючие жидкости. Растворитель или бензин наливают на поверхность масла и быстро поджигают длинным факелом. Долго выжидать нельзя, иначе образуется смесь паров горючей жидкости с воздухом и воспламенение происходит с хлопком. Поджиг с помощью легковоспламеняющихся жидкостей требует особой аккуратности.

Перелив топлива не допускается, иначе может произойти выброс. После разогрева масло начинает кипеть. Процесс регулируется воздушной заслонкой.

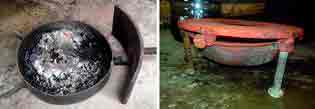

Емкости периодически очищаются металлической щеткой. Места скопления нагара простукиваются молотком.

Работа такого агрегата, как печь на отработке с водяным контуром, постоянно контролируется, так как нужно следить за тем, чтобы количество теплоносителя не было ниже нормы. С антифризом следует обращаться осторожно, не допуская его попадания на тело.

Заключение

Сжигать отработанное масло предпочтительней, чем перерабатывать. Тем более что разработана специальная печь на отработке с наддувом, для которой не требуется печное топливо, а можно сжигать масло напрямую. Целесообразность ее применения также заключается в высоком КПД, достигающем 80 %. Самодельная печь на отработке с наддувом может быть сделана из подручных средств, что позволит сэкономить значительные средства.

Источник: http://fb.ru/article/276744/pech-na-otrabotke-s-nadduvom-konstruktsiya-printsip-rabotyi-maslyanaya-pech

Как самому сделать печь на отработанном масле

С каждым годом отработанное масло становится все менее выгодным энергоносителем. Судите сами: сжигая топливо по цене 13 р. (0.25 у. е.) за 1 литр, вы ежемесячно затратите на обогрев 100 м² около 7 тыс. рублей (125 у. е.). Но в гаражах и небольших дачных домиках с периодическим отоплением самодельные масляные обогреватели востребованы по сей день. Отсюда и цель статьи: доступным языком пояснить, как лучше сделать печь на отработке своими руками из металлопроката либо газового баллона. Здесь же вы найдете чертежи для изготовления разных конструкций.

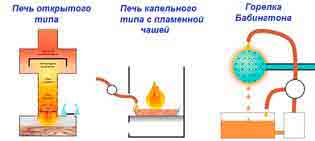

Разновидности самодельных печек

Машинное масло, вдобавок загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
Капельная печь на отработанном масле с закрытым дожигателем;
Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Примечание. Серьезные мастера, собаку съевшие в вопросах использования жидкого топлива, навострились делать в единичных экземплярах факельные горелки по заводским образцам. Но в силу сложности исполнения подобные конструкции недоступны широкому кругу домашних и гаражных умельцев, поэтому здесь рассматриваться не будут.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

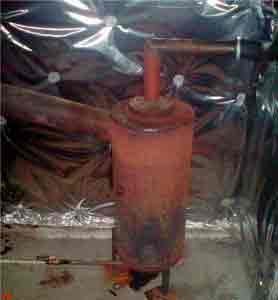

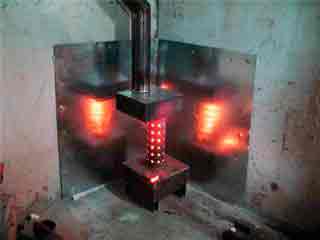

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Для справки. Верхняя камера – не обязательный атрибут отопителя. Существует более эффективное решение по отбору тепла – изготовить дожигатель с поворотом на 90° и направить его в наклонный дымоход, теплообменник – экономайзер или внутрь обычной дровяной буржуйки.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
неразъемный корпус тяжело чистить от сажи.

Хотя внешне отопители отличаются, но действуют по одному принципу

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;

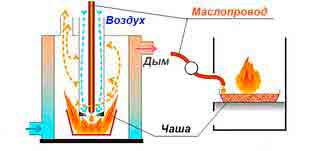

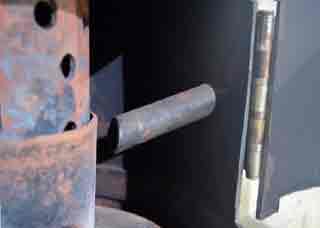

топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;

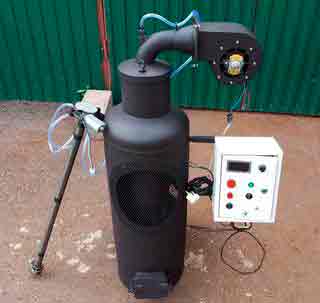

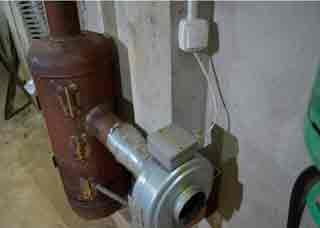

для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

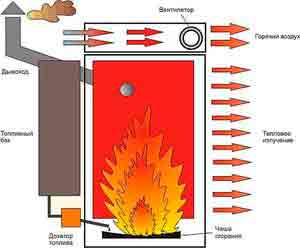

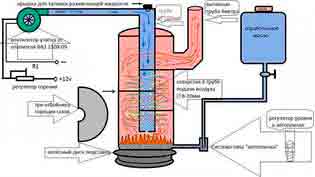

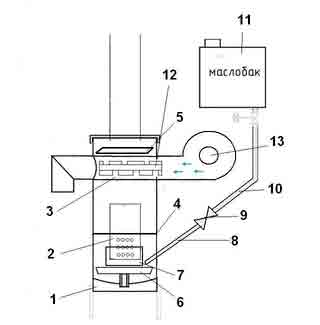

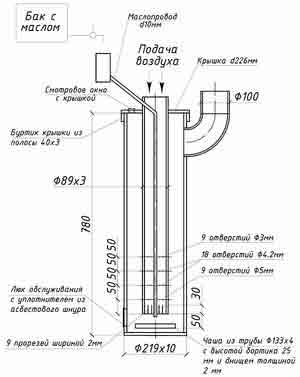

Схема капельницы с нижней подачей горючего

Примечание. Буржуйка способна работать и от естественной тяги дымохода, но тогда диаметр и число отверстий в дожигателе необходимо увеличить.

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус агрегата в одном месте

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.

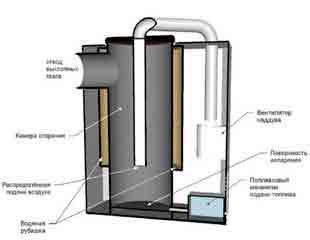

Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
Топливоподача и мощность агрегата поддается регулировке.
Нетребовательность к высоте дымохода и удобство очистки.

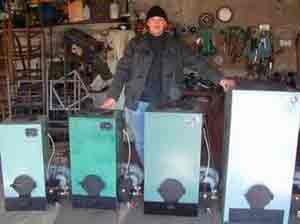

Котел, сжигающий отработавшее машинное масло и солярку

Лирическое отступление. Поскольку турбированные масляные отопители работают практически бездымно, то сажа в небольших количествах накапливается только в чаше. Толковый мастер предусмотрит, чтобы она с легкостью вынималась.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

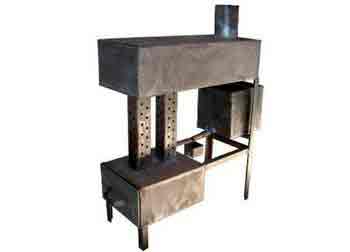

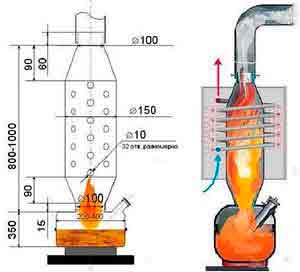

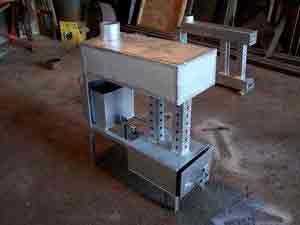

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста – организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие – выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

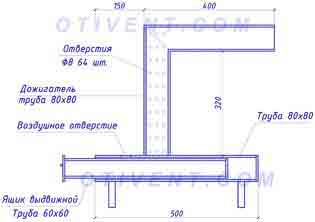

Размеры агрегата — произвольные и могут меняться при необходимости

Совет. Размеры труб для топливника и корпуса выбирайте в зависимости от объема обогреваемого помещения. Для обычного гаража 6 х 3 м подойдет профильная труба 80 х 80 х 4 мм, на топливный ящик возьмите размер 60 х 60х 4 мм. Сгодится и круглый металлопрокат, но с ним работать сложнее.

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.

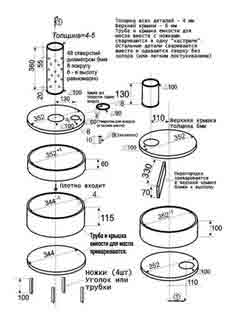

Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

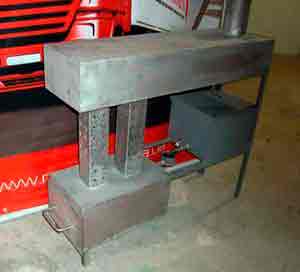

Здесь мастер для лучшей теплоотдачи поставил ребра из полосы 40 мм

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину – 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Важный момент. Перед запуском отопительного агрегата убедитесь, что общая высота дымохода (считается от масляной камеры до среза трубы на улице) составляет не менее 5 м, в противном случае нарастите его до нужной отметки.

Один из простых способов отбора тепла – подключение печки к горизонтальной трубе длиной 3—4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача – добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3—5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Совет. Не перестарайтесь и не наделайте много сверлений, из-за чего буржуйка станет дымить в помещение. Очень развернуто об изготовлении, настройке и обслуживании рассказывается в видео:

Делаем капельный отопитель

Чаще всего для сборки капельниц мастера-умельцы используют старые кислородные и пропановые баллоны с диаметром 220 и 300 мм соответственно. Первые предпочтительнее из-за мощных толстых стенок, способных долго служить и не прогореть. Также подойдет труба из низкоуглеродистой стали (Ст 3—10) с толщиной стенок от 5 мм.

Совет. Идеальный вариант долговечного корпуса – труба из жаропрочной нержавеющей стали, легированной хромом, молибденом или никелем (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Возможно, такая найдется у вас или у соседа в гараже. Специально покупать ее не нужно – обойдется слишком дорого.

Металлопрокат для остальных деталей подбирайте по чертежу печи с верхней подачей отработки в зону горения. Вентилятор для нагнетания – «улитка» от салонного отопителя ВАЗ 2108 либо его китайский аналог, топливная магистраль – нержавеющая трубка диаметром 8—10 мм.

Технология изготовления такая:

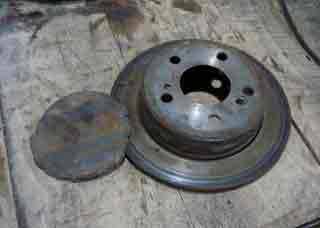

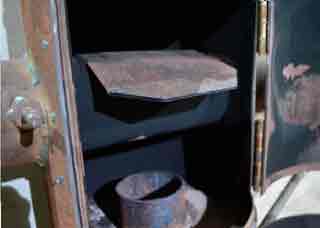

Сделайте пламенную чашу из обрезка трубы или возьмите готовую стальную емкость. Она должна выниматься через ревизионный люк, так что не делайте поддон слишком большим.
Вырежьте в корпусе проемы для дымоходного патрубка и прочистного люка. В последнем сделайте обрамление и установите дверцу (можно с креплением на болтах).

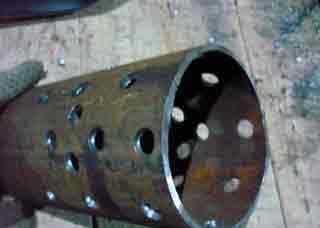

Изготовьте дожигатель. Не торопитесь сверлить все отверстия, указанные на чертеже, выполните сначала 2 нижних ряда. Остальные доделаете в процессе настройки печи.
Приварите к дожигателю крышку и воздуховод с фланцем для монтажа вентилятора. Присоедините устройство топливоподачи, как это сделано на фото.
Соберите отопительный агрегат и подсоедините его к дымоходу.

Совет. Для большей устойчивости к корпусу не помешает приварить раму из стального профиля или уголка по примеру, изображенному на фото.

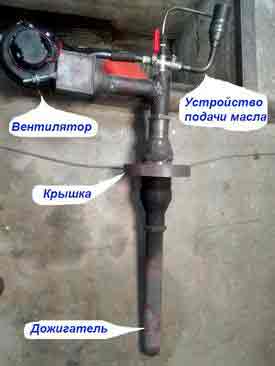

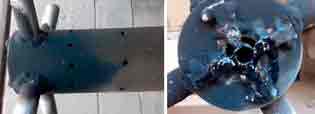

Дожигатель крупным планом — вид сбоку и с торца

Чтобы регулировать мощность нагрева, нужно предусмотреть управление оборотами вентилятора и устройство для дозирования топливоподачи (как правило, применяют автопоилку с разрывом струи). По отзывам мастеров на популярном форуме, где обсуждаются вопросы отопления отработкой, расход горючего в печи можно контролировать визуально. Тенденция такая: если в разрыве струи масло идет каплями, то сгорает меньше 1 литра в час, а когда течет тоненькая струйка – более 1 л/час.

Рекомендация. Управление производительностью вентилятора реализуйте с помощью дешевого китайского ШИМ – регулятора (цена вопроса – около 8 у. е.).

Разные конструкции чаш для капельницы

После розжига и прогрева отопителя необходимо настроить оптимальный режим работы. Процедура выполняется по той же схеме, что и с чудо-печкой: нужно добиться максимально прозрачного дыма из трубы путем сверления в дожигателе дополнительных отверстий. Идеальный цвет пламени – синий, нормальный – желтый, а красноватый — неудовлетворительный. В последнем случае наблюдается низкая теплоотдача, высокий расход и образование сажи. Подробности о конструкции и сборке печи смотрите в видеосюжете:

Выводы и рекомендации по отбору тепла

Главный вывод звучит так: если вы являетесь одновременно сварщиком и слесарем, то решите задачу по изготовлению масляной буржуйки без особых затруднений. Повозиться придется лишь с настройкой и организацией подачи отработки в капельнице.

Примечание. Автоматическое пополнение топливной емкости можно организовать и для печки открытого типа. Резервуар с отработанным маслом подключается к камере сгорания трубкой, чтобы они действовали по принципу сообщающихся сосудов.

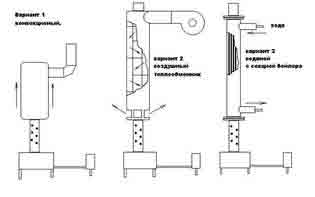

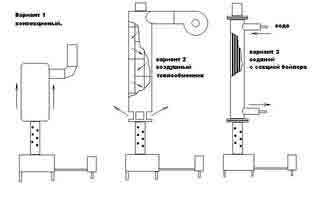

Схемы дымоходных теплообменникоа

Как вы поняли, просто сделать печь на солярке и отработке недостаточно, надо еще правильно отобрать у нее теплоту, дабы она не улетала без пользы в дымоход. Практикуются следующие способы:

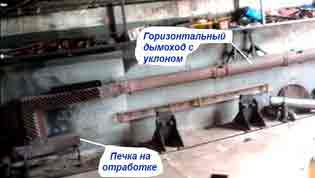

Как уже говорилось выше, можно проложить дымоход под уклоном по всей длине помещения, а потом вывести его на улицу вертикально.
Устроить обдув корпуса бытовым вентилятором.
Обварить тело буржуйки дополнительными теплосъемными ребрами.
Изготовить и поставить на дымоход экономайзер (в народе его называют регистром и бойлером) – теплообменник самоварного типа. Такие применяются в твердотопливных котлах и состоят из нескольких дымогарных труб, омываемых снаружи водой.

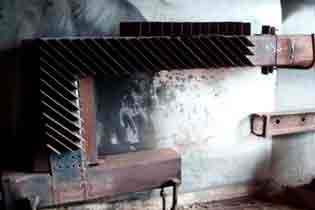

Простейший способ снять тепло с нагретого топливника — наварить ребра

Важный момент. Обдувать корпус чудо-печки не рекомендуется по понятным причинам. Водяной контур, установленный на дымоход, нужно подключать к системе отопления с принудительной циркуляцией и расширительным баком открытого типа, чтобы уберечься от закипания. При периодической топке трубопроводы заполняются антифризом.

Схема обвязки экономайзера с водяным отоплением

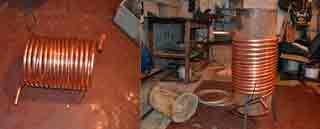

Последний способ отбора тепла – для опытных мастеров. Превратите простую капельницу в котел на отработанном масле – установите на корпус водяную рубашку толщиной 3—4 см и утеплите снаружи, как об этом рассказывается в последнем видео:

Источник: http://otivent.com/pech-na-otrabotke-svoimi-rukami

Как сделать печь на отработанном масле своими руками

Пожалуй, нет такого человека, который бы не пытался сэкономить на топливе для отопления. Это возможно, если использовать отопительные печи на отработанном масле. В них можно подавать любое масло, способное гореть: трансмиссионное, дизельное, машинное, кондитерское и растительное. И в результате, с печью не возникнет никаких проблем. Ниже мы расскажем о том, как соорудить самодельную печь на отработанном масле, используя для этого самые дешевые подручные материалы.

Как работают самодельные масляные печи

При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.

Бывают масляные печи с двумя камерами сгорания. Нижняя камера предназначена для нагрева топлива с последующим его испарением. Горючие пары направляются вверх, насыщаясь кислородом при прохождении через трубу с отверстиями. Попадая в верхнюю часть трубы, смесь воспламеняется, а ее догорание происходит во второй камере. При этом высвобождается большее количество тепла при меньшем количестве дыма.

Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.

Чтобы процесс горения получался предельно эффективным, масло в нижнюю камеру нужно подавать малыми порциями, тоненькой струйкой или капельным методом. Такую технологию называют капельной подачей (детальнее: «Как сделать печь на отработке капельного типа своими руками – пошаговое руководство»). Такие печи имеют несколько вариантов исполнения, некоторые из которых мы опишем далее.

Плюсы и минусы таких печей

Основным плюсом масляных печей является то, что они могут использовать в качестве топлива отработанное масло, которое было бы утилизировано. При правильной технологии изготовления печи после сгорания масла в атмосферу практически не выбрасывается вредных элементов.

Дополнительно можно отметить такие достоинства:

простота конструкции;
высокая эффективность;
минимальные затраты на оборудование и топливо;
возможность использования масел любого происхождения;
масло может содержать до 10 % грязных примесей.

Однако присутствуют и значительные отрицательные качества. Во-первых, если не соблюдать технологию, то топливо будет загораться частично. В результате, вредные испарения могут накапливаться в помещении, что может грозить опасными последствиями для человека. Поэтому обязательным условием является оборудование комнаты с масляным котлом системой вентиляции.

Стоит выделить такие дополнительные минусы:

для получения достаточной тяги дымоход должен быть не менее 500 см в высоту;
крышу и дымовую трубу следует каждый день обслуживать;
сложный розжиг: вначале нужно раскалить чашу, а уже после подавать топливо;
сложность в изготовлении котла с возможностью подогрева воды.

Ввиду описанных выше особенностей, в качестве отопления жилых домов такие печи практически не используются.

Область применения

Печи отопления на отработанном масле простых конструкций направлены на нагрев воздуха. Они еще именуются тепловыми пушками, теплогенераторами или калориферами. Они способны пересушивать воздух, поэтому для обогрева жилых помещений практически не используются. Основное их назначение – обогрев технических помещений, таких как: автомойки, СТО, гаражи, цеха, а также склады, на которых отсутствуют горючие вещества.

Если печь доработать, установив змеевик для подогрева воды, или соорудить водяную рубашку, то ее уже можно будет использовать как водяной отопительный агрегат.

Так как вы интересуетесь вопросом, как сделать масляную печь своими руками, ниже приведем подробную инструкцию этого процесса.

Ещё по теме Мини печка своими руками

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: «Как сделать печь на отработке из газового баллона – теория и практика»). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

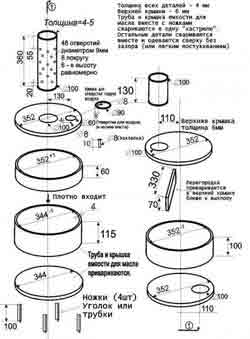

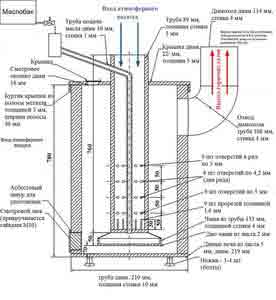

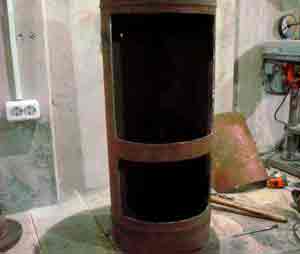

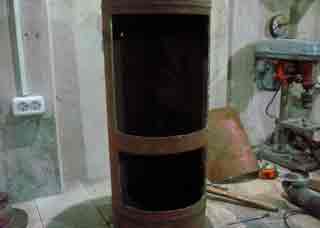

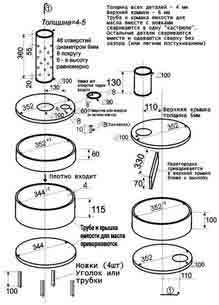

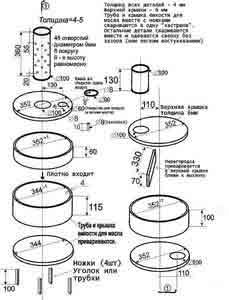

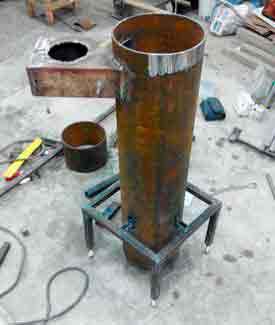

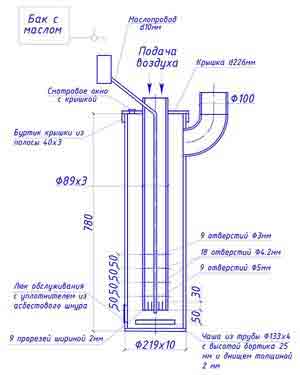

Вначале нам нужно создать корпус – делается это в такой последовательности:

Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
Далее к дну приваривают ножки, которые можно изготовить из болтов.
Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.

Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.

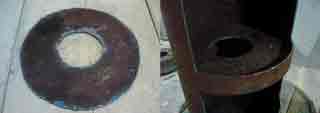

Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
Монтируем крышку вместе с приспособлением для подачи топлива.
Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

Самодельная мини печь на отработке

Довольно легко соорудить мини-печь на отработке своими руками. Такие печи имеют небольшие размеры и массу всего в 10 кг, при этом они потребляют около 1,5 литра топлива в час с выделением 5-6 кВт тепла. При увеличении мощности выше этих показателей печь может взорваться. Это незаменимая мини-печка на отработке для гаража (прочитайте: «Как сделать мини печь на отработке – устройство, варианты конструкции»). Она даст возможность быстро прогреть помещение при сильных морозах. Она не только компактная, но еще и очень экономична, поэтому ее еще называют гаражной.

Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.

Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.

Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см. Особое внимание стоит уделять свариванию швов в воронках.

Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

Вокруг верхушки дожига в печи на отработке с водяным отоплением делают несколько витков из стальной трубки, по которой подают в воду. Чтобы снизить падение температуры газов, змеевик прячут под теплоотражающим стальным кожухом. Подающаяся снизу холодная вода после прохождения через спираль нагревается и попадает в систему. Читайте также: «Как работает печь на отработке с водяным контуром – устройство, как сделать своими руками».

Чудо печь на отработке

Такой вариант печи довольно популярен для установки на дачах и в гаражах. Она имеет маленькую удобную печку, оснащенную круглыми или квадратными зонами горения. Конструкция печи столь удачна, что существует даже промышленные варианты ее исполнения. В продаже можно встретить такую печь с названием Рица.

Заводские агрегаты с наддувом

Бывают не только сделанные своими руками печи на отработке с наддувом, но и те, что изготавливаются на предприятиях. Существуют импортные варианты и российские. Импортные котлы работают на жидком топливе. Благодаря принципу наддува, масло в них распыляется на мельчайшие капельки, которые поджигаются уже после соединения с воздухом. Печи импортного изготовления работают по тому же принципу, однако они обустроены особой горелкой, в которой топливо вначале прогревается, а уже потом распыляется.

В российских печах чаще всего применяется первый принцип, при котором на раскаленную чашу подается топливо, которое позже, превращаясь в газ, соединяется с воздухом и зажигается.

Такой принцип работы имеют устройства со следующими названиями:

Геккон. Изготавливается во Владивостоке. Бывают мощностью 15, 30, 50 и 100 КВт/час. Такие печи могут нагревать воду, поэтому их можно встраивать в водяные отопительные системы.
Тайфун. Реализует такие печи фирма «Беламос». Они предназначены для нагрева воздуха. Предложены две модели – Тайфун ТМ 15 и ТГМ 300, которые способны выдавать 20-30 КВт/час.
Елочка-Турбо. Можно приобрести печь мощностью 15 и 30 кВт. Они также предназначены для разогрева воздуха, однако присутствует возможность сделать водяную рубашку.
Тепламос. Бывают мощностью от 5 до 50 кВт/час. Являются тепловыми пушками. Для их запуска вначале разогревают при помощи электричества плазменную чашу, а уже после достижения определенной температуры переходят к подаче топлива и воздуха в область горения.

Чертежи и схемы

Разработано огромное количество различных чертежей для сооружения масляных печей. Рассмотрев хотя бы несколько из них более подробно, вы сможете получить представление об их конструкции, чтобы создать безопасную и эффективную печь на отработке самостоятельно.

Источник: http://teplospec.com/pechi-kaminy/kak-sdelat-pech-na-otrabotannom-masle-svoimi-rukami.html

Как сделать печь на отработанном масле

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

Показанные на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

простота конструкции и дешевизна;
нетребовательность к качеству топлива;
хорошая теплоотдача;
отопитель спокойно переносит периодические растопки в зимнее время;
компактность и мобильность;
отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно — дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

Устройство и принцип работы печки

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:

Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

сварочный аппарат;
угловая шлифовальная машина;
дрель с набором сверл;
комплект слесарного инструмента;
измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

большая мощность;
высокий КПД сжигания топлива;
можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

Источник: http://cotlix.com/kak-sdelat-pech-na-otrabotannom-masle

teplomex.ru

Отопление и водоснабжение дома

Печь на отработке своими руками по чертежам

Принцип работы печи на отработанном масле чем-то напоминает работу керогаза, этого очень распространенного прибора в советские времена.

Родственниками чудо печи на отработке были также, используемые во время войны, газогенераторные установки. В этой статье поговорим о том, как сделать печь на отработке своими руками, рассмотрим схемы и чертежи печей.

Итак, процесс работы печи заключается в следующих двух принципах:

— химическое топливо довести до разложения на фракции, которые будут активнее и легче первоначального вида топливной энергии;

— полученные фракции сжечь, как в керогазе во 2-ой или 3-ей стадии.

Сегодняшние печки совершенно не похожи на конструкции их предшественников, помимо буржуйки на отработке. Этому есть свое объяснение. В советские времена еще не было выявлено вредного эффекта парниковых газов, которые возникали при сжигании топлива до образования CO2 и паров воды.

В то время, к сожалению, еще не изобрели синтетическое масло, а при не достаточном сгорании топлива возникали мутагены и канцерогены. А натуральное машинное масло не имело свойства повышаться до высокой температуры в процессе горения. Вредные для человека вещества образовывались в очень малых количествах.

Современная же чудо печь на отработке способна производить их в большом количестве, что отрицательно сказывается на состоянии окружающей среды и здоровье человека. В современной медицине есть термин «веселящий газ» — это закись азота, применяемая для осуществления обезболивающей процедуры наркоза по особой дозировке и под присмотром специалистов.

При использовании печи на отработке необходимо учитывать следующее:

1. Окислы азота в больших количествах образуются только при температуре более 900 градусов.

2. Практически безвредные пары воды, CO2 и азот получаются при температуре равной приблизительно 600 градусов.

3. Окислы азота не в состоянии окислить кислород, если температура будет ниже 400 градусов.

Печка должна работать зимой постоянно, а если нет сливного масла, тогда во сколько обойдется покупка топлива для этой печки?

Цена отработки колеблется от 5 до 14 рублей в России путем самовывоза (это 5 руб/км).

Приобрести отработанное масло не так легко, необходимо приобрести специальную лицензию. В общем, никто не продаст вам масло по бросовой цене. Но есть некоторые предприятия, которые могут отдать обработку практически даром, лишь бы вы ее вывезли самостоятельно.

Печь на отработке внешне выглядит довольно просто, но внутри нее происходят сложные процессы. При выборе подходящего вам устройства не лишним было бы вспомнить о принципе Кориолисовой силы.
Что это такое?

Сила Кориолиса очень ярко представлена в процессе вращения Земли, именно эта сила действует на струю воды, стекающую из ванны и как бы закручивает ее. Поскольку эта самая закрутка образуется лишь в участках труб, имеющих вертикальную форму, сила и мощь этой закрутки воды зависит от размера этой части трубы.

Но закрутить по принципу силы Кориолиса газ не так просто, поскольку газы сжимаются. Для того, чтобы получить основную порцию тепла, газ все-таки надо перемешивать, т.е. закручивать. Для этого используют разные устройства, изготовить которые вручную очень сложно. И все-таки силу Кориолиса можно применять проще.

В печи на отработанном масле используется топливо, сложное по своему составу. Для его полного сгорания необходимы тяжелые составляющие этого топлива, разлагающиеся на более легкие, а кислород не способен это сделать.

Печь на отработке

Каким образом все это достигается в производственных условиях

Масло можно просто поджечь. При нагревании оно начнет выделять пары. Далее все происходит с учетом силы Кориолиса, размера дымохода и качества топлива. При свободном притоке воздуха в резервуар ваша печь на отработке будет работать качественно при избыточном количестве кислорода. Вот почему камере сгорания необходимы дырчатые отверстия.

Расширение над камерой сгорания не всегда имеет форму колпака. Оно может иметь и форму перегородки. Самое важное и это отделение зоны окисно-азотного от зоны кислородного дожигания , для того, чтобы возник необходимый перепад температур между этими зонами.

Дозаправка печей

Предположим, что вы сделали пристройку к своей печи, от которой в ваш дом пошло горячее водоснабжение. Теперь вашей печи необходимо топливо сроком минимум на одну ночь. Вы можете обеспечить дозаправку по схеме сообщающих сосудов. Необходим дроссель. Он будет регулировать процесс горения, что обеспечит вашему жилищу безопасность.

Можно попробовать применить печь на отработанном масле с наддувом

Наддув к вашей печи тепловой мощности, но его не так легко встроить в печь. Хотя попробуйте применить наддув для другой цели. Увеличить тягу может дымоход с поворотами. Сначала к печи горизонтально устанавливается труба, а уже к ней монтируется труба вертикальная. Если вы хотите, чтобы тепло в вашем доме было постоянно, используйте такой способ и горение в вашей отопительной печи будет не нарушено.

Существуют два способа наддува:

Первый способ абсолютно безопасен, даже при уменьшении функции наддува ваша печь сохранит температуру и будет проводить тепло, но недостаточное.

Для второго способа можно применить любой вентилятор: кухонный, компьютерный, главное, чтобы он производил от 1500 л/ч. Но учтите, что при прекращении принудительной подачи воздуха вредные вещества могут заполнить ваше жилище. Для этого между эжектором и вентилятором устраивается специальный клапан-хлопушка с перекрывающей пружиной.

Данный вариант кажется несложным только по-началу и на рисунке, а по-факту получается гораздо сложней. Учтите, что нагрев от печи на отработке будет неравномерным, тем более, если помещение не было предварительно утеплено. Некоторые пользователи советуют приварить на камеру специальный набалдашник. Мы не советуем этого делать, т.к. ваш дожигатель быстро остынет.

У печи на масле существует определенный запас тепла, это 15-20% от ее мощности. От этого запаса вполне возможно отбирать по несколько киловатт (2-3). Но делать это нужно равномерно и очень осторожно. Для этого вам пригодится комнатный вентилятор, который будет обдувать вашу печь. Она немного охладится, но при этом не произойдет температурный скачок, который мог бы нарушить работу печки. Этот способ можно отлично использовать в условиях гаража.

Смотрим видео

Как можно использовать горячее водоснабжение

Монтировать бак для воды на дожигатель — это означает нарушить процесс горения в печке. Не лучше ли взять тепло там, где оно не пригодится? Для такой печи поглотитель тепла необходимо вмонтировать в печь уже в процессе ее сборки.

Змеевик в такой конструкции лучше заменить на водяную рубашку или контур, таким образом, у вас должна получиться печь на отработке с водяным контуром. Не забудьте про зазор 50 мм для доступа воздуха сверху и 150 мм снизу, тогда рубашка станет выше. Хотя 75% тепла все равно идет из верхней части, которая соприкасается с дожигателем. Такая печь обеспечит обогрев небольшого дома.

Не забывайте, что у системы саможога имеются определенные недостатки.

1. В этих приборах зола сгорания всегда раскалена, т.к. процесс сгорания идет с открытым пламенем. Поэтому использовать их в доме нельзя. Как вариант, можно использовать их в специальных пристройках.

2. Увеличить мощность, увеличив размеры сооружения тоже бессмысленно, получите только сажу и газ.

3. Если вы решили погасить печь порошковым огнетушителем, порошок взорвется мгновенно, попав на раскалившиеся детали. Если печь разогрелась, дайте горючему выгореть до конца.

4. Очень трудно осуществить процесс отбора тепла. Температурный режим будет нарушен. Запомните: печь на отработке очень скупа, она никогда не даст вам свое тепло просто так.

5. При заправке может произойти вскипание топлива сразу во всем резервуаре, что вызовет взрыв.

6. При все своей экономичности (1,5 л/час), часть топлива превращается в шлак, который нужно постоянно удалять.

Ни в коем случае не используйте разборную конструкцию резервуара, только цельный сварной. Иначе ваша конструкция не справится с кипящим маслом.

Сконструировать печь на отработке своими руками, учтя выше сказанные побочные действия? Это реально, только нужно постараться.

Ведь главная опасность всех печей на саможоге — горящее в баке топливо. Необходимо попробовать испарять масло как-то иначе. И вот здесь уже необходима горелка на отработке.

Ее возможно изготовить самостоятельно(паровая чаша). В эту чашу попадает топливо, где сначала происходит процесс его испарения, а затем оно сгорает. В эту же чашу поступает с помощью вентилятора воздух. Для того, чтобы разогреть чашу нужно разжечь горелку.

В промышленности чаша применяется нечасто. А вот наши «Кулибины» используют ее с большим успехом. Правда, для этого необходимо иметь определенные знания. При применении в качестве топлива отработанного масла нужен процесс дожигания топлива вне чаши. Для этого в воздухоотводе используются специальные разрезы. Вырисовывается некая печная камера сгорания.

Одним из самых эффективных приспособлений для сжигания масла является горелка Бабингтона.

У нее есть ряд преимуществ. Такая горелка экологически полностью безопасна и работает без копоти. Ее можно монтировать практически в любую печку.

Итак, печь на отработанном масле для дома или для гаража — это очень удобный и экологичный аппарат. Но, к сожалению, соорудить такую конструкцию по силам далеко не всем.

Самая простая в изготовлении печь — это печь на отработке из газового баллона бывшего в употреблении.

Эти баллоны с толстой стенкой, поэтому будут находиться в эксплуатации долго. Печь из 1 такого баллона согреет дом до 90 кв.м. Так же эту печь вполне возможно перемонтировать для водяного обогрева. Здесь не нужна подача воздуха. Сделайте так, чтобы высота контура находилась внутри прибора.

Печь на отработанном масле из газового баллона

— топливный резервуар объемом 10-13 литров
— дымоходные 4-х метровые трубы, d=100 мм, с толщиной стенки до двух миллиметров
— трубы для горелки
— сварочный аппарат и электроды
— уголки из стали
— дрель со сверлами
— сопутствующий инструмент

Возьмите баллон объемом 50 литров с толщиной стенки до 15 мм. Толще не надо, потому что баллон не сможет прогреться и топливные пары от масла не испаряться. Уберите запах газа для фиксирования утечки (одоранты). Слейте конденсат, затем промойте водой.

После этих процедур баллон закопайте в землю или установите в поддон, залив водой до самого верха. Срежьте верх баллона болгаркой. Часть низа баллона — это камера, а верх — крышка.

Далее приварите ножки из уголков, поставьте на них баллон.
Прорежьте отверстие на расстоянии 11-14 см от верха для вытяжки. Вставьте в это отверстие дымоходную трубу с тонкими стенками d= 100 мм и монтажной длиной от 4 метров.

В самой трубе, при помощи дрели, просверлите отверстие и прикройте его пластинкой. Так вы будете контролировать приток воздуха. Запомните — дымоход не должен иметь ни уклонов, ни поворотов. Сам дымоход должен составлять минимум 4 метра.

На расстоянии 100 мм от участка сварки проделайте отверстие 2-3 мм. Потом еще 1 отверстие выше 5 мм. Далее сделайте еще десяток таких же. Заключительное отверстие не выше полуметра от места сварки. Сделайте еще одно отверстие для следующей трубы d=6-7 см. Вставьте трубу горизонтально и заварите.

Ещё по теме Печь на отработанном масле с водяным контуром

В той части верха, которую вы отрезали сделайте отверстие, через которое будете потом заливать масло. Не используйте масло, не прошедшее предварительную очистку, т.к. в нем могут содержаться частицы воды или спирта, что может привести к пожару или взрыву.

Дальше, подсоедините поднос в верхней части для подогрева кружки воды. Отработанное масло заливайте не более чем две трети баллона. Запечите листок бумаги, положите сверху масла и прикройте крышку. Температура в печке повысится, что приведет к самовозгоранию паров масла.

Никогда не используйте керосин и не добавляйте масло в уже работающую конструкцию

Печь на отработке из стальных листов

Она легкая (27 кг), компактная, ее можно использовать при низкой температуре воздуха, и сверху на ней даже готовить пищу.

Что нужно, чтобы собрать эту печь самостоятельно

— два листа из стали 4 и 6 мм толщиной, соответственно
— сварочный аппарат + электроды
— четырехметровая труба диаметром 100 мм и толщиной стенки 4-5 мм под дымоход
— четыре стальных уголка высотой 200 мм
— чертежи
— труба для горелки
— сопутствующие инструменты

Печь на отработке из стальных листов

1. Распечатайте чертежи для печей на отработке. Изготовьте детали по чертежу. Разложите стальной лист и начинайте «болгаркой» вырезать детали.

2. Проверьте герметичность швов. Вырежьте 11,5 см полосу, сложите ее в обруч d=34 см. Приварите ее электродом. Должна получиться емкостная труба под масло.

3. Из этого же листа вырежьте круглый кусок диаметром 34 см — это крышка, которую затем приварите к трубе. Приварите уголки к этой крышке со всех 4 сторон. Вот вам и емкость для отработанного масла.

4. Вырежьте из стального листа полоску шириной 6 мм , сверните ее в обруч d= 35,2 см. Из того же листа вырежьте круглый кусок d=35,2 см.

5. Сделайте в середине отверстие d= 100 мм под дымоходную трубу. Отступите справа от этого отверстия 40 мм и сделайте еще одно 50-60 мм. Сварите обруч 35,2 см вместе с кругом такого же диаметра. У вас должен получиться бачок для залива отработанного масла.

6. Из 6 мм стального листа вырежьте обруч d= 35,2 см. Отступите от края несколько сантиметров и сделайте отверстие d=10 см. Расстояние от середины отверстия до середины обруча должно составить приблизительно 110 мм. — это отверстие под патрубок, в него вставляется дымоходная труба.

7. Сделайте патрубок, отрежьте от трубы d=10 см кусок высотой 130 мм.

8. Вырежьте из 6 мм листа прямоугольник 70 на 330 мм . У вас получится перегородка. Вставьте ее и приварите в обруч d=35.2 см. Вставьте патрубок в 100 мм отверстие.

9. Подготовьте трубу для горелки. Отступите снизу 360 мм, сделайте 48 отверстий диаметром 9 мм, 6 кругов по 8 отверстий через 6 см друг от друга.

10. Вставьте трубу с отверстием в крышку емкомсти для отработанного масла. Детали не привариваются.

11. Вставьте выхлопной патрубок в отверстие бачка.

12. Соедините верх и низ резервуара, но не сваривайте!

13. Приварите бачок к трубе с 48 отверстиями. С обратной стороны к трубе приварите конструкции.

14. Смонтируйте дымоход из 4 м. трубы. Не составляйте дымоход горизонтально. Укрепите эти трубы отводами из стальных прутков.

Посмотрите этот ролик: печь на отработке своими руками видео

Возможно ли приобрести уже готовую печь на отработанном масле и сколько она стоит

Такие печи существуют и пользуются хорошим спросом. Основные производители- это турки и итальянцы. Простейшая печь на отработке обойдется вам около 1 тысячи долларов, а печь посложнее уже в районе 8000 $. Есть возможность купить и российские печи, работающие на нефтяном шламе, например, «Тунгуска» или «Индигирка».

Источник: http://teplomex.ru/pechi/pech-na-otrabotke-svoimi-rukami-po-chertezham.html

Как самостоятельно сделать печку на отработанном масле?

Масляная отработка из двигателя и других устройств является очень популярным топливом для обогрева гаражей и даже домов. Использование вторсырья с пользой всегда приятно. А в случае, когда этот вопрос касается энергоресурсов для обогрева это еще и выгодно. Роль «первой скрипки» в этой ситуации выполняет печь на отработке своими руками. Другие названия этого устройства – тепловая пушка, теплогенератор и калорифер.

В качестве топлива можно использовать любое горючее масло. Дизельное, машинное, трансмиссионное, растительное, кондитерское. Абсолютно любое. Печь работающая на отработанном масле с водяным контуром также делается из вторсырья: куски металла, старый кислородный или газовый баллон или обрезки труб разного диаметра. Задача данной статьи рассказать о том, как устроены такие печи, и как сделать подобный агрегат самостоятельно.

Преимущества печей на отработанном масле

Среди автомобилистов печь на отработанном масле своими руками достаточно популярна. Она хорошо обогревает небольшие помещения с небольшими требованиями к эстетике и чистоте. Данный агрегат отлично подойдет для гаража, мастерской, небольшого дачного домика и прочих подобных строений.

Самодельные печи на отработке обладают следующими положительными сторонами:

низкая себестоимость и простота конструкции;
низкие требования к качеству горючих материалов;
хорошие показатели теплоотдачи;
периодические растопки в зимнее время никоим образом не сказываются на самом агрегате;
компактность и мобильность;
нет необходимости в сложной установке.

Для надежной и бесперебойной работы такой печи для гаража, нужен только хороший дымоход.

К минусам этого устройства можно отнести низкий КПД и неприятный запах паров масел, который возникает во время некоторых режимов работы. Стоит упомянуть и о появлении пятен на полу или одежде, которые появляются во время непосредственного контакта с отработкой. Впрочем, сделать печь на отработке с наддувом более эффективной вполне по силам любому мастеру-самоучке, как это сделать мы расскажем далее.

Стандартная конструкция печки сделана таким образом, чтобы греть воздух. Для того чтобы обеспечивать теплом жилище, печь в таком исполнении используется редко: сжигается кислород от раскаленных металлических стенок, сушится воздух. Но для обогрева технических или производственных помещений данная конструкция подходит идеально из-за ее способности быстро поднять температуру в помещении. Такие печи часто можно встретить в гаражах, автомойках, теплицах, складах и прочих производственно-технических помещениях.

Конструкция и принцип действия масляной печи

Конструкция выглядит как два бачка, верхний и нижний, соединенные перфорированной трубой. Они смещены относительно поперечной оси друг друга. Многие считают, что бачки в идеале должны быть цилиндрической формы, но на практике выяснилось, что прямоугольные абсолютно им не уступают. Для того что конструкция была установлена на пол, в ее устройстве предусмотрены ножки. Устройство печи изображено на схеме ниже:

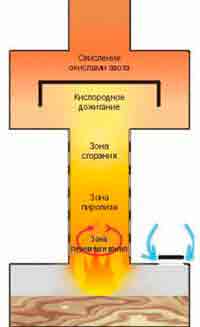

Принципом работы аппарата является пиролизное сжигание тяжелого топлива. Многие знают, что машинное масло воспламеняется при достаточно высоких температурах, и для сжигания в домашних условиях потребуется обратить его в пары. Чтобы создать данный эффект потребуется заполнить отработкой нижний бак через отверстие где-то наполовину, после чего разжигать. Но для этого понадобится легкое топливо вроде растворителя или бензина.

Во время горения бензина отработка нагревается и начинает испаряться, в результате чего пары воспламеняются и печь начинает «работать». Нижний бак является первичной камерой сгорания, там топливо частично сгорает благодаря подаче через отверстие воздуха. Для регулировки интенсивности процесса служит специальная заслонка, при помощи которой частично перекрывается поток воздуха. Максимальный расход топлива 2 л/ч, в режиме поддержки температуры – 0,5 л/ч.

Печка на отработке своими руками оборудуется вертикальным газоходом, на котором есть большое количество отверстий для прохода вторичного воздуха. Продукты горения, которые попадают в перфорированную трубу вперемешку с парами отработки хорошо в ней и внутри верхнего бачка дожигаются. После этого дымовые газы выходят из печи через патрубок дымохода, огибая перегородку. Их температура довольно высокая, и для того чтобы уберечь большую часть тепла вместе с газами, рекомендуется провести следующие действия:

дымоход проложить вдоль стены через все помещение, сделав уклон в сторону печи, это проверенный метод, стенки трубопровода обладают хорошей теплоотдачей;
смонтировать водяной контур, экономайзер, сразу за патрубком, подключив к нему небольшой бак, аккумулятор, и пару радиаторов отопления.

С водяным контуром масляная печь может работать только в постоянном режиме. Если же предполагается ею пользоваться лишь периодически, то в качестве теплоносителя рекомендуется использовать антифриз. Таким образом, можно повысить КПД с 40% как у буржуйки, до вполне серьезных 50-55%.

Какие материалы и инструменты нужны?

Любой мастер обладающий навыками работы со сварочным аппаратом, может легко и быстро сделать печь своими руками. Для начала нужно сделать заготовку материалов сверяясь с чертежами печи на отработанном масле.

Действуя по такой подробной инструкции, как сделать печь, остается только собрать заготовленные детали. Для выполнения работ понадобится стандартный набор инструментов и приспособлений:

сварочный аппарат;
болгарка;
дрель с набором сверл;
комплект слесарного инструмента;
измерительные приспособления.

После того как сборка окончена, обязательно нужно проверить герметичность обеих емкостей и качество сварочных швов, так как со временем отработка способна просочится сквозь мельчайшие поры и дефекты. Самостоятельно выполнить эту операцию достаточно легко, есть много методов. Можно намылить стыки, а внутрь баков подать сжатый воздух, либо промазать швы керосином и визуально определить дефекты.

Для обогрева помещения средней площади, мощность масляной печи требуется увеличивать, конструкции описанной выше будет недостаточно. Используя подобный метод, мощность невозможно наращивать бесконечно, но все-таки варианты существуют. К примеру, печь оборудованная двумя камерами дожигания выдвижной топкой и отдельным топливным баком, что показана ниже:

Как сделать печь для сжигания отработки из трубы?

Если корпус уже готов изготовление печи упрощается. Принцип работы этого устройства основывается на испарении в плазменной чаше. Она способна выдать до 15 кВт тепла (дает обогрев площади около 150 м2). Увеличить теплоотдачу, внеся какие-либо изменения конструкции (увеличения подачи воздуха или объема печи) невозможно, можно нарушить тепловой режим, получив большее количество чада, взамен большего количества тепла, а это небезопасно.

При наличии навыков работы со сваркой, можно самостоятельно сделать из трубы печь работающую на отработанном масле. Инструкция, как сделать печку на отработанном масле:

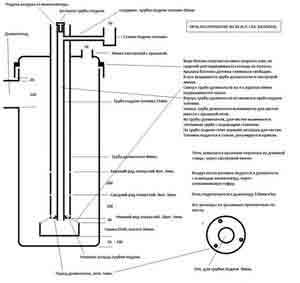

Понадобится толстостенная труба диаметром 210 мм, толщиной стенок 10 мм и высотой 780 мм.
Из 5 мм листовой стали вырезается дно диаметром 219 мм и привариваем его с одной стороны.
К дну приваривают ножки (для их изготовления могут подойти болты).
От дна на расстоянии около 70 мм делается смотровое окошко. Оно будет служить для отслеживания горения и разогревать чашу на «старте». Размеры делаются исходя из личных предпочтений удобства. Дверца делается из вырезанного куска трубы, приварив прежде тонкий буртик. Закрываться все же должно герметично, для этого по периметру дверцы прокладывается асбестовый шнур. Так же можно воспользоваться печным литьем, в этом случае размеры окошка должны вырезаться под него, крепится оно будет на болтах прямо к корпусу, наличие асбестового шнура обязательно и в данном случае.
Трубу для отвода дыма приваривают с противоположной стороны, отступив от верха 7-10 см. Ее делают трубы диаметром 108 мм и толщиной стенок 4 мм.

Из 5 мм листа металла вырезается круг 228 мм в диаметре.
Из полосы шириной 40 мм и толщиной 3 мм по краю приваривается бортик.
В центре крышки делается отверстие диаметром 89 мм, сбоку делается еще одно отверстие диаметром 18 мм, оно будет служить еще одним смотровым окошком. Для него
делается крышка, которая одновременно будет служить предохранительным клапаном.
Для подачи топлива и воздуха делается труба.
Для этого понадобится труба диаметром 89 мм, с толщиной стенок 3 мм и высотой 760 мм.
По окружности высверливаются 9 отверстий диаметром 5мм, на расстоянии 50 мм от края.
Еще два ряда отверстий диаметром 4,2 мм делается на 50 мм выше этих отверстий, по 8 отверстий ряд.
Отступив еще 50 мм делается 4 ряд отверстий по 3 мм в диаметре, количеством 9 штук.
При помощи болгарки нарезаются прорези толщиной 1,6 мм и высотой 30 мм, они должны располагаться с этой же стороны. По окружности их должно быть 9 штук.
С другого конца трубы вырезается отверстие диаметром 10 мм, на расстоянии 5-7 мм от края.
В полученное отверстие вставляется труба подачи топлива, диаметром 10 мм и толщиной стенок 1 мм. Она должна заканчиваться на одном уровне с трубой подачи воздуха. От расположения емкости с топливом зависят длинна и угол изгиба.
Готовая труба подачи воздуха и топлива приваривается к крышке. Ее выставляют таким образом, чтобы она не доставала до дна корпуса 120 мм.

Далее делаем чашу для топлива:

Отрезается кусок длиной 30 мм от трубы диаметром 133 мм и толщиной стенок 4мм.
Круг диаметром 219 мм вырезается из стального листа 2 мм.
Приваривается к куску трубы, это и будет чаша для подачи топлива.
Сборка.
Чаша монтируется внутрь корпуса на расстоянии 70 мм от дна. Таким образом будет возможность наблюдать и разжигать ее из нижнего смотрового люка.
Устанавливаем крышку с устройством подачи топлива/воздуха.
Монтируется дымоход на дымовой патрубок. Им служит труба диаметром 114 мм, толщиной стенок 4 мм и высотой не менее 4-х метров. Часть остающаяся в помещении можно не изолировать, а та часть которая будет выходить на улицу лучше утеплить. Дымоход должен иметь строго вертикальное положение, любые наклонные участки исключаются.
Испытания можно проводить после того как установлен масло-бак. Для этого в чашу ставится немного бумаги, которая заливается горючим и поджигается. Как только бумага почти окончательно прогорела, отрывается подача масла.

Данный чертеж печи работающей на отработке неспроста дан с таким подробным указанием материалов. Именно такие детали и нужно использовать. Результатом работы такой печи с расходом топлива 1 – 1,5 л/ч, можно обогреть помещение площадью 150 м2.

Особенности масляной печи с наддувом

Обогреть частный дом площадью 100 м2 поможет печь, работающая на отработке, в конструкцию которой встроена принудительное нагнетание воздуха в зону горения. Данные преимущества очевидны:

повышенная мощность;
высокий КПД сжигания топлива;
увеличить КПД использования тепла можно с помощью автоматизации устройства;
экономичность.

Сделать такую печку на отработке несколько сложнее, кроме этого данная конструкция напрямую зависит от стабильности электроснабжения. В районах, где нередки случаи отключения электричества, понадобятся особые меры для обеспечения бесперебойного электроснабжения при помощи генераторов.

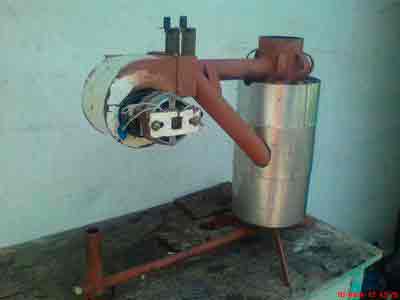

Самодельная печь с наддувом, работающая на отработке, это закрытый цилиндрический сосуд, внутри которого располагается знакомая нам камера дожигания, которая выглядит как труба с отверстиями. В нижней части конструкции располагается дверца открывающая доступ к топке и розжигу. К верхней части цилиндра приварен дымоходный патрубок, а при помощи обычной врезки сквозь боковую стенку или верхнюю крышку, принудительная подача воздуха в виде трубы с отверстиями.

На дне сосуда располагается топливо (отработка), которое подается автоматически во мере потребления. Методы подачи могут быть самыми разнообразными: при помощи поплавкового механизма или из емкости с помощью погружного механизма, все зависит от личных предпочтений. На рисунке изображена схема печи с нагнетанием воздуха, водяной рубашкой и топливоподачей при помощи поплавкового клапана.

При помощи небольшого количества растворителя или бензина отработка разжигается на дне емкости, после включается нагнетатель вентилятор. Как только топливо прогреется, оно начинает выделять пары, которые сжигаются с избытком кислорода. Как результат образуется мощный факел пламени, который распространяется по всем направлениям как видно на фотографии.

Совет. Эта конструкция отличается одной особенностью: из-за сильного пламени очень сильно раскаляется дно сосуда. В случае необходимости обогрева одного помещения, Снаружи напротив данной зоны устанавливают обдувающий вентилятор. В случае, когда требуется отапливать целый дом, печь снабжается водяной рубашкой.

Продукты горения, выходящие из емкости печи могут достигать довольно высокой температуры, порядка 400 0С. Как и в предыдущей конструкции, для того чтобы уменьшить теплопотери, дымоход необходимо снабдить теплообменником подключенным к системе отопления через накопительный бак. Это поможет увеличить эффективность печи до 80 – 85%.

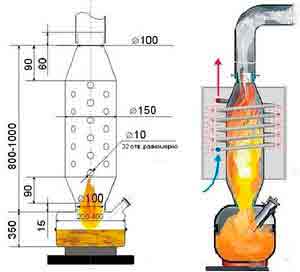

Как изготовить простую печку на отработке с наддувом?

Для того чтобы изготовить печь на отработке с наддувом, потребуется старый пропановый баллон. В нем вырезаются отверстия для дымохода и дверцы, а также понадобится врезать трубу для подачи воздуха, ее диаметр не играет большой роли, но для нас идеальным будет 50 мм.

Отверстия в трубе делаются диаметром 9 мм по тому же принципу что и в обычной печке. Также потребуется сделать крышку с уплотнением из асбестового шнура. Для этого нужно будет отрезать верх баллона, для удобства к крышке можно будет приварить ручки.

Для того чтобы самодельная печь работающая на отработке могла функционировать в разных режимах и могла регулироваться ее укомплектовывают нужной автоматикой. Для этого потребуется приобрести контроллер с датчиками температуры, который связывают по схеме с вентилятором. В этом случае появляется возможность управлять температурой нагрева снижая или увеличивая производительность нагнетателя.

Довольно часто подобная конструкция делается без принудительной подачи воздуха. Вся работа напрямую зависит от тяги в дымоходе, а регулирование осуществляется при помощи заслонки вручную. Теперь, как сделать печь на отработке своими руками, имея чертежи, вы знаете. А как это работает в реальных условиях можно увидеть на видео:

Источник: http://santehnikportal.ru/otoplenie/sdelat-pechku-na-otrabotke.html

Печь на отработке своими руками

Печь на отработке – нестандартное, но очень эффективное решение для обогрева технических помещений, автомастерских и гаражей. Такая конструкция предназначена для быстрого и экономного отопления при минимальных затратах и высоком КПД. Учитывая то, что производственные помещения редко бывают утепленными, мощность печи должна быть выше стандартной, которая рассчитывается по формуле 5 кВ/50 м 2 . В нашей статье вы узнаете, как сделать печь на отработке своими руками: чертежи из газового баллона, видео запуска, плюсы и минусы такой конструкции.

Если принимать во внимание сложность изготовления и стоимость топлива, печь на отработке из газового баллона – самый бюджетный и самый эффективный вариант. Во многом помогает сама форма – сферическая, по сути, идеальная топка. Для любой печи основополагающим является наличие двух отверстий – входного, куда загружается топливо, и выходного – откуда выходят переработанные газы, и это легко сделать из уже готового баллона. Его форма подходит еще и тем, что цилиндр удерживает необходимое давление, при этом расход металла минимальный.

Фото 1 Схема печи на отработке из газового баллона

Газовый баллон на 50 литров
Стальная труба для вывода горящих газов, с перфорацией, диаметром 100 мм с толщиной стенки 3-5 мм.
Стальная труба теплообменника, диаметром 100 мм с толщиной стенки до 3-5 мм.
Перегородка между испарительной камерой и камерой сгорания, стальной лист толщиной 4 мм.
Козырек над теплообменником, повышает эффективность нагрева трубы, стальной лист толщиной 4 мм.
Чаша испаритель, можно использовать автомобильный тормозной диск.
Соединительная муфта.
Водопроводная полудюймовая труба для подачи отработки в камеру сгорания.
Вентиль, регулирующий подачу топлива — обычный сантехнический шаровой кран.
Шланг подачи топлива, допускается применение гибкой, огнеупорной трубы.
Емкость для хранения отработки, подойдет любой баллон с интегрированным игольчатым вентилем.
Завихритель потока воздуха. Используются два сваренных угольника с шириной полки 50 мм.
Канальный вентилятор.

Пошаговое руководство по изготовлению

Перед тем, как приступить к собственно созданию отопительного устройства, необходимо выпустить весь газ и конденсат. Для того, чтобы проверить, насколько освободился баллон, намажьте выходное отверстие на вентиле мылом или концентрированным моющим средством – как только перестает пузыриться, можно приступать.
Если вентиль съемный, аккуратно снимаете его. Если нет – в днище делаете дрелью отверстие и скручиваете вентиль. При этом обратите внимание, что даже при условии выхода всего газа, риск взрыва все равно остается. Для того, чтобы себя обезопасить, старайтесь во время высверливания не прижимать с усилием дрель и постоянно на сверло лейте воду.

Фото 2 Сверлим дрелью отверстие в днище и выкручиваем вентиль

После того, как снят вентиль, заливаете баллон водой и оставляете его на несколько минут, чтобы полностью удалить все газовые элементы.
На баллоне вырезаете два отверстия, как показано на фото. Ширина – в пределах третье части диаметра баллона. Первый проем делаете высотой 20 см, второй – 40 см, перемычка между ними – не менее 5 см. Так у вас получилась импровизированная камера сгорания, где можно будет использовать даже твердое топливо.

Фото 3 Вырезаем два отверстия в баллоне

Теперь вам надо разделить между собой камеру сгорания и теплообменник. Для этого из листа металла 4 мм вырезаете круг по диаметру баллона (стандарт – 2,95 см). Далее по центру этого круга вырезаете еще один диаметром 10 см, который нужен для горелки.

Фото 4 Вырезаем круг из листа металла

Изготовление горелки. Берете трубу диаметром 10 см с толщиной стенки 4 мм и высотой 20 см и высверливаете по периметру несколько отверстий. Диаметр произвольный – 1,5-2 см.

Фото 5 Изготовление горелки из трубы

Обязательно зачистите все отверстия от заусенец. Если этого не сделать, со временем оседающая копоть приведет к их сужений и ухудшению характеристик печи на отработке из пропанового баллона.

На горелку надеваете мембрану и привариваете ее горячей сваркой точно по центру.

Фото 6 Мембрана для горелки

Вставляете заготовку в баллон и привариваете уже по всему периметру. Если приварить трубу по нижней границе перегородки, можно будет заправлять печь на отработке не только отработанным маслом, но и твердым топливом – щепой, брикетами, гранулами и т.д.

Фото 7 Муфта установлена в баллон

Готовите чашу испаритель. Раз речь идет о гараже или автомастерской, для этой цели идеально подойдет тормозной диск.

Фото 8 Чаша-испаритель готова

Если такого под рукой нет, чащу делаете из любого жаропрочного металла, который не будет деформироваться от перепада температур.

Завариваете дно и крышку, оставляя широкое отверстие, куда будет подаваться отработанное масло. Это черновой вариант печи, который, впрочем, и самый популярный (смотрите видео).

Фото 9 Завариваем дно и крышку

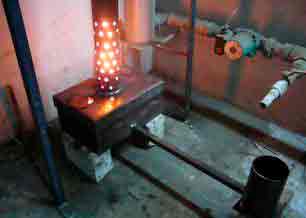

Видео 1 Запуск печи на отработанном масле

Можно усовершенствовать конструкцию, приварив на крышку трубу под углом до 40 градусов и обрезав так, чтобы получился «носик». Это делается для того, чтобы было удобно наливать масло.

Фото 10 Патрубок для более удобной заливки масла

А если вы на трубу прикрутить обычный шаровой кран (см. фото), то конструкция получится еще и безопасной. Поскольку позволит перекрыть подачу топлива при проблемах на баке.

В качестве теплообменник также выступает труба диаметром 10 см, которая в корпус входит строго горизонтально.

Фото 12 Теплообменник внутри

Фото 13 Теплообменник снаружи

Для концентрации горячего воздуха на конец трубы можно приварить теплоотражающий экран, изготовленный из металлического листа 4 мм.

Конструкция печи с водяным контуром

Этот вариант является усовершенствованной моделью самодельной печи на отработке из кислородного баллона, которая при необходимости сможет протопить даже жилое помещение. Для этого ее понадобится врезать в общую систему отопления дома.

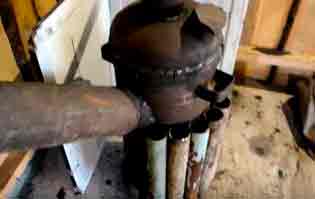

Выделяют 2 основных метода организации печи на отработке с водяным контуром:

обвязывание корпуса змеевиком;
изготовление «рубашки» на горелке.

Первым способ очень простой, экономичный. Но достаточно эффективный. В качестве змеевика можно использовать обычную медную трубу, которая врезается в систему отопления дома с тем, чтобы обеспечить циркуляцию теплоносителя.

Фото 14 Обвязка печи змеевиком

Второй способ боле сложный, который предполагает изготовление отдельной водяной рубашки, надеваемой впоследствии на саму горелку.

Фото 15 Делаем водяную рубашку

Фото 16 Водяная рубашка

Преимущества и недостатки

Как и любой отопительный прибор, печь на отработке из газового баллона 5 л имеет свои плюсы и минусы.

простейшая схема, которая позволяет соорудить печь буквально за несколько часов;
безотказная простая конструкция, в которой просто нечему ломаться и выходить из строя;
останавливается сразу, как только прекращается подача топлива, остывает относительно быстро;
независимость от источников энергии, поскольку основное топливо печи на отработке – отработанное масло;
универсальность – такие печи могут использоваться не только в гаражах и автомастерстких, но и в теплицах, производственных помещениях и т.д.;
минимальный расход топлива – до 2 литров отработанного масла в час.

открытые отверстия увеличивают риск пожара в несколько раз;
категорически запрещено оставлять печь без контроля;
не рекомендуется использовать сильно загрязненную переработку. Желательно пропустить ее через фильтр либо установить на входящее отверстие отдельный фильтр;
минимальная высота дымохода – 400 см, чтобы исключить риск отравления переработанными газами;
каждый раз после эксплуатации печи ее и дымоход необходимо чистить;
шумная работа печи.

Техника безопасности

Фото 17 Соблюдайте технику безопасности при установке печи

Учитывая то, что печь на отработке (масле отработке) чрезвычайно пожароопасная, при эксплуатации необходимо соблюдать ряд мер предосторожности, а именно:

печь устанавливается только на стационарную негорючую основу – бетонная или цементная площадка, плитка, металлические листы;
при работе устройства в помещении не должно быть сквозняков, чтобы огонь не вырывался из открытого отверстия;
легковоспламеняющиеся предметы должны располагаться на расстоянии не менее 3-5 метров от печи.

Условия эксплуатации печи на отработке

Чтобы запустить печь, на дно необходимо налить отработанное масло, сверху залить керосин или солярку. Далее поджигаете жгут из бумаги или ткани и просовываете его в отверстие.

Желательно каждый раз после работы печи чистить печь. Копоть и сажа, накапливающиеся на металлических поверхностях, изолируют отражающие свойства металла и значительно уменьшают КПД печки.

Делать печь на отработке из газового баллона своими руками целесообразно только в том случае, если у вас есть такое топливо. Найти его несложно, поскольку автомастерские должны отработанное масло утилизировать. Но некоторые «бизнесмены» умудряются такое масло даже продавать. Судя по ценам в сети, в среднем по региону цена за литр отработанного масла колеблется от 5 до 15 рублей.

Источник: http://www.portaltepla.ru/pechi/pech-na-otrabotke-svoimi-rukami/

Как сделать печь на отработанном масле

В последние годы отработавшие машинные масла и светлое печное топливо подскочило в цене, поэтому покупать его для обогрева стало не слишком выгодно. Тем не менее многие владельцы гаражей и мастерских остаются приверженцами масляного отопления, поскольку горючее достается им недорого. А если изучить, как сделать саму печь на отработке своими руками, то можно сэкономить еще больше, ведь заводские отопители тоже стоят денег. Представляем 2 популярных конструкции жидкотопливных буржуек, которые вы сможете изготовить самостоятельно.

Разновидности масляных печей

Если вы уже пытались разобраться в самодельных обогревателях на отработанном масле и искали чертежи в интернете, то наверняка ознакомились с огромным разнообразием изделий от домашних мастеров. В действительности все отопительные агрегаты – это производные от двух базовых конструкций, работающих по принципу пиролизного сжигания:

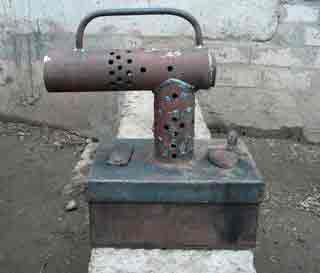

Двухкамерная чудо-печь прямого горения с открытой перфорированной трубой – дожигателем.
Печка – капельница с дожигателем закрытого типа, помещенным внутрь топливника.

Двухкамерная чудо печка

Справка. Эффективно сжигать сильно загрязненные жидкие смазки можно также с помощью горелок. Но они довольно сложны в изготовлении, да и применять горелочные устройства лучше в котлах, подключенных с водяному отоплению.

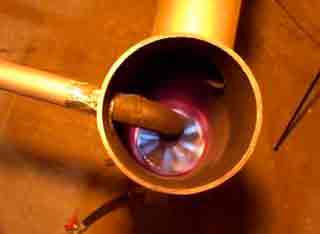

Принцип действия чудо-печки, изображенной на фото, очень простой. Поскольку маслоотработка самостоятельно не воспламеняется и не горит, ее нужно сначала нагреть и испарить. Это происходит в первичной камере, заполняемой топливом примерно на треть. Печь работает по такой схеме:

Отработку надо разжечь с помощью легковоспламеняющегося горючего, после чего она начинает испаряться и гореть. Воздух подается через заслонку в крышке топливника.
Масляные пары и пиролизные газы устремляются вверх по трубе, где смешиваются с воздухом из отверстий. За счет этого происходит их сжигание.
Во вторичной камере дожигание газов продолжается. Чтобы выделяемое тепло сразу не вылетало в дымоход, камера поделена на 2 отсека перегородкой, задерживающей продукты горения.

Ещё по теме Самодельная буржуйка с варочной плитой

Гаражные умельцы, чаще всего применяющие эти печи на отработке, вносят в конструкцию множество изменений – изогнутый под 90° дожигатель, вторичная камера в виде бочки или стального теплообменника, приваренный бак для автоматического пополнения топлива и так далее. Это не меняет принцип работы агрегата и делается с одной целью — повысить эффективность отопителя и получить больше тепла.

Капельная печь отличается тем, что перфорированная труба установлена внутри топливной камеры и служит для подачи воздуха на горение. Отработка, поступающая по маслопроводу, капает в специальную чашу, где благополучно сжигается, как это показано на схеме. Для предварительного разогрева топливная трубка прокладывается внутри дожигателя. Агрегат может функционировать как за счет естественной тяги в дымоходе, так с наддувом воздуха вентилятором. Второй вариант позволяет повысить теплоотдачу печи при неизменном расходе горючего.

Чтобы вы могли выбрать себе подходящий вариант масляного обогревателя для гаража, дачи или теплицы, предлагаем разобрать плюсы и минусы обеих конструкций.

Преимущества и недостатки чудо-печки

Двухкамерная печь на отработанном масле обладает одним существенным достоинством – простотой и дешевизной изготовления. Сделать ее – не проблема для любого человека, владеющего навыками сварочных работ. Второй плюс – способность сжигать самые загрязненные масла, поскольку они заливаются прямо в камеру без всяких трубок, которые могут засориться.

Теперь о недостатках:

низкий КПД, на что указывает высокая температура отходящих газов (к дымоходу не притронешься);
средний расход горючего – 1,5 л./час, максимальный – до 2 литров, что очень много;
печь дымит в помещение при розжиге и немного коптит после прогрева;
высокая пожароопасность.

Важный момент. Если в самодельную печку налить отработку с примесью воды или антифриза, то при его испарении в камере появляются хлопки с разбрызгиванием капель горящего масла через отверстия дожигателя. Отсюда возникает опасность пожара, который нельзя тушить водой.

Указанные недостатки проверены на практике и подтверждаются многочисленными отзывами реальных пользователей. Чтобы у вас не возникало сомнений на этот счет, предлагаем ознакомиться с видео, где показана работа печи на масле вперемешку с водой:

Плюсы и минусы капельницы

В отличие от предыдущего обогревателя, печь на отработке капельного типа безопасна в эксплуатации, потому что горючее подается малыми порциями в чашу, а труба с отверстиями упрятана в стальной корпус. Сильные стороны печки выглядят так:

экономичный расход топлива – от 0,5 до 1,5 л/час;
возможность сжигания масел с примесью воды либо антифриза;
эффективное горение топлива, что подтверждается бездымным выхлопом на улицу;
печь с принудительным наддувом воздуха нетребовательна к высоте дымохода;
агрегат не дымит в помещение.

Так происходит горение в капельнице

При желании капельницу можно усовершенствовать, снабдив автоматикой безопасности, либо превратив в котел путем монтажа водяной рубашки. Для подачи тепла к 2—3 регистрам достаточно сварить печь с водяным контуром в виде змеевика, установленного в верхней части корпуса.

Справка. Некоторые умельцы заранее прорезают в корпусе печки дверцы. Они служат не только для очистки от сажи, но и для загрузки дров, если кончилась отработка.

Негативный момент – засорение маслопроводов при эксплуатации отопителя. Чтобы этого избежать, отработавшую смазку приходится процеживать и отстаивать. С той же целью в отдельном топливном баке штуцер маслопровода врезается на 5—10 см выше дна емкости, куда оседает мусор.

Изготавливаем простую печь

Если вас не отпугивают недостатки двухкамерной печки либо вы располагаете отработкой без примесей, то приготовьте для сборки агрегата следующие материалы:

металл толщиной 4—5 мм или обрезки толстостенных труб большого диаметра для корпуса;
куски металлопроката для ножек;
труба 100 х 4 мм пойдет на дожигатель и выход дымовых газов;
кусочек стального листа толщиной до 2 мм – на воздушную заслонку.

Примечание. Форма корпуса не имеет большого значения. Из кусков трубы печка выйдет круглой, из листовой стали – квадратной. Из труб диаметром 200—300 мм можно изготовить мини-печь, хотя в нее придется чаще подливать горючее.

Ориентируясь по размерам, указанным на чертеже масляной печи, вырежьте заготовки и приступайте к сборке в соответствии с инструкцией:

Сварите нижнюю (первичную) камеру и приделайте к ней ножки. Вырежьте сверху круглое отверстие и поставьте на заклепке воздушную заслонку.
Просверлите в трубе диаметром 100 мм отверстия, как это указано на чертеже.
Приварите готовый дожигатель к топливнику.
Соберите вторичную камеру с перегородкой и патрубком дымохода. Сварите ее с верхним торцом перфорированной трубы. На этом печка готова.

Несколько слов о том, как сделать модернизацию печи на отработке. Если вы изготовите 2 дожигателя и увеличите размеры вторичной камеры, то сможете нарастить мощность отопительного агрегата. Образец такого изделия показан на фото, к нему также приделан топливный бак с системой безопасного пополнения «на ходу».

Пример оригинальной конструкции с согнутым дожигателем, предназначенным для бани, вы сможете увидеть в очередном видеоматериале:

Как сделать капельную печь из баллона

Как правило, печка на отработке с капельной подачей масла в чашу делается из трубы диаметром 200 мм либо старого газового баллона из-под пропана. Последний лучше взять советского образца, где толщина стенок составляет до 5 мм.

Совет. Не стоит брать для сборки отопителя кислородный баллон. Причин две: слишком большой вес и длительный прогрев из-за толстых стенок, а также опасность взрыва во время резки металла.

При изготовлении топливника из трубы вам придется сделать и приварить к ней дно с крышкой. В этом плане газовый баллон удобнее: нужно выкрутить вентиль, наполнить его водой и отрезать болгаркой верхнюю часть. После этого действуйте по инструкции:

Проделайте отверстия в корпусе для дымохода и в крышке – под монтаж дожигателя. В нижней части баллона можно прорезать ревизионный проем, закрываемый крышкой на болтах, что и показано на чертеже.
Изготовьте трубу дожигателя, просверлив отверстия согласно чертежу. В нижнем торце сделайте отрезным кругом 9 пазов.
Смастерите стальную чашу, можно из автомобильного тормозного диска, как показано на фото. Установите ее на дно топливника, приподняв ее на 3—5 см.
Поставьте на место дожигатель и наденьте крышку баллона. Вставьте в трубу маслопровод, чтобы его конец находился над чашей.
Сделайте топливный бак со штуцером (например, из расширительного бачка отопления) и подвесьте его на стену возле печки. Остается лишь подключить дымоход и можно приступать к розжигу.

Если вы хотите сделать печь на отработке с водяным контуром, то поместите внутрь топливника змеевик из толстостенной трубки, лучше – из нержавейки. Разместите его в верхней зоне, а концы трубок выведите наружу сквозь отверстия в стенках. Потом их можно подключить к батареям водяного отопления гаража, как это сделано на фото.

Подробно об устройстве капельной печи на отработанном масле, изготовленной своими руками из газового баллона, рассказано в следующем видео:

Заключение

Самодельные печки на отработке могут быть очень эффективными, особенно когда они сделаны по уму и модернизированы. В отдельных случаях масляным отопителем можно обогревать частный дом, но тогда нужно сварить для печи водяную рубашку и превратить ее в котел. Последний придется вынести в отдельное здание, например, летнюю кухню или сарай. Иначе в котельной появится грязь и стойкий запах отработанного масла.

Источник: http://qustu.com/kak-sdelat-pech-na-otrabotannom-masle/

Печь на отработке – собираем сами, своими руками

Проблема утилизации некоторых веществ может быть решена достаточно просто, если речь идет о машинном масле. Оно используется при работе механизмов, машин или отдельных узлов, увеличивая срок их службы. Но в процессе эксплуатации свойства масла ухудшаются, и требуется его замена.

А отработка, являясь токсичной, при попадании в грунт или воду приведет к их загрязнению. Поэтому применение ее в качестве топлива является одним из самых безопасных способов утилизации. Бывшее в эксплуатации масло востребовано среди народных умельцев, собирающих печь на отработке своими руками.

Она применяется для обогрева дач, гаражей и других подсобных помещений, справляясь со своей главной функцией весьма эффективно.

Отработка – что это и где применяется?

В машинах и механизмах, где происходит соприкосновение различных деталей требуется регулярная смазка трущихся частей. Для этого используются специальные масляные продукты, вырабатываемые из нефти или искусственных составляющих. Однако в процессе работы устройств масло подвергается нагреву, загрязняется различными примесями и теряет свои смазывающие качества.

Поэтому все механизмы, работающие с применением данных продуктов, требуют их регулярной замены, а отработка отправляется на специальное производство, где происходит ее очистка. В таком состоянии она применяется в качестве топлива для печей, конструкция которых была разработана народными умельцами.

Разнообразие самодельных агрегатов, их плюсы и минусы

Сколько специалистов, столько и мнений. Каждый, кому пришлось столкнуться с разработкой печи на отработке собственными руками, старается усовершенствовать ее в соответствии с возможностями и требованиями. Поэтому назвать конкретное количество моделей печей на отработке сложно.

Можно отметить, что самыми популярными являются два вида:

Собираемая на основе баллона
Печь с наддувом на отработке (с применением автомобильного вентилятора)

Вопрос проектирования и сборки одного из них и будет описан ниже, но сначала рассмотрим, насколько выгодна такая печь, и стоит ли заниматься этим самостоятельно.

По мнению специалистов, собрать печь на отработке своими руками достаточно просто, а работа ее не только экономически выгодна, но и не представляет опасности для окружающей среды. Мобильность устройства позволяет транспортировать его в багажнике собственного авто.

Но самым главным ее достоинством является возможность применять в качестве топлива отходов. Простота конструкции исключает поломки, а отсутствие сложных элементов позволяет работать в любых условиях – это можно увидеть, изучая аппараты на отработке, чертеж которого очень прост для понимания. Найти его можно в сети или заказать в специальных компаниях.

Так как в процессе работы самодельные печи на отработке сжигают лишь пары, то огонь не имеет возможности переброситься на расположенные поверхности, делая такой агрегат совершенно пожаробезопасным.

Среди отрицательных черт аппарат на отработке, имеет значительную протяженность дымохода не менее 4 м, а также недопустимость присутствия в нем горизонтальных элементов. Еще один недостаток – необходимость еженедельной чистки контейнера для масла и дымовых каналов. Однако эти особенности легко устранимы при оборудовании съемного дымохода и увеличения объема бака для топлива, ухаживать за которыми удобнее.

Принцип действия аппарата на отработке

Работа такой печи основана на использовании в качестве топлива масла, пары которого сжигаются в процессе эксплуатации. В результате происходит нагрев корпуса, выполненного из металла и окруженного со всех сторон изогнутыми трубами. Последние играют роль воздуховодов, по которым нагретый воздух поднимается вверх, отнимая тепло у агрегата и тем самым отапливая помещение.

Схема печи из баллона

Самостоятельное изготовление отопительного аппарата дело хлопотное и требующее серьезного подхода. Но его можно значительно упростить, если в качестве корпуса применить кислородный или газовый баллон вместо сварных элементов. Толщины стенок такой емкости достаточно для длительного использования агрегата.

Смотрим видео печь сделанная из былона:

Для того чтобы работа печи соответствовала требованиям пожарной безопасности и могла отапливать практически любое помещении ее оснащают водяной системой. Такие образцы способны поддерживать температуру на уровне 22°С даже в любую погоду. Купить в магазине эту модель на отработке нельзя, но сделать самому можно.

Обычно они работают от естественной тяги. Масло в них чаще всего поставляется самотеком. Вывод отработанных газов происходит через дымоход, высота которого составляет 6,5м. Для его изготовления используют металлические трубы диаметром 110 мм.

Забор тепла осуществляется через водяной контур, на выполнение которого потребуется газовый баллон объемом в 100 л. Он разрезается на три части и только одна из них применяется при создании отопительного оборудования.

Высота контура соответствует уровню, на котором располагается источник огня, находящийся внутри агрегата. Такие особенности конструкции позволяют не допускать значительного нагревания баллона.

Более подробную схему, чертежи печи на отработке и руководство по сборке можно найти в сети или заказать в компании специализирующейся на разработке аналогичных проектов.

Правильная эксплуатация или как разжечь

Агрегаты, работающие на бывшем в употреблении масле, используют для обогрева различных помещений. Поэтому процесс их розжига максимально упрощен. Для этого требуется положить в печь бумагу и залить в бак литр масла.

Затем бумага поджигается, ее горение приводит к нагреву масла до температуры самовозгорания, далее топливо подливается небольшими порциями в течение всего этапа работы устройства. Интенсивность горения регулируется заслонкой поддувала.

Смотрим видео, о правильной эксплуатации:

Следует помнить, что самодельная печь на отработанном топливе работает только на масляных смесях, и заливка в нее бензина и его составляющих запрещены.

Разница между водяным и воздушным отоплением очевидна. Последнее более эффективно, так как прогрев происходит быстрее. Однако не только эта особенность делает использование агрегатов на отработке популярным.

Не менее важным аспектом является отличие и в установке. Для данного оборудования – это будут небольшие затраты на дымоход и емкость для топлива. А вот использование водяных аппаратов требует намного больше средств и времени на проведение монтажных работ системы отопления.

Где нельзя устанавливать печь?

Хотя воздушный обогрев и является пожаробезопасным, но и применение такого оборудования имеет свои ограничения. Во-первых, агрегаты выполнены из металла, а значит, нагреваются в процессе эксплуатации, что может привести к возгоранию легковоспламеняющихся веществ и предметов, расположенных в непосредственной близости от последних. Поэтому печи на отработке нельзя устанавливать в местах, где хранится бензин и другие аналогичные составы.

Во-вторых, горизонтальная печь на отработанном топливе требует профилактического осмотра и чистки, а значит должна устанавливаться так, чтобы к ней был свободный доступ со всех сторон не менее 0,5 м для печей на отработке.

В-третьих, такие агрегаты работают за счет естественной тяги, а значит, не могут быть установлены в помещении, где есть сквозняки.

Затраты на печь, сделанную своими руками

Как правило, народные умельцы собирают оборудование из деталей, которые имеют под руками, поэтому его стоимость одна из самых низких.

Если же рассматривать конкретную модель, состоящей из минимального числа узлов и деталей, то ее изготовление обойдется вам в сумму, не превышающую 20 долларов.

Учтя, что топливо в большинстве случаев вообще ничего не стоит, можно сказать, что данный агрегат один из самых экономных среди отопительной техники.

Конструкция печей на отработке не содержит сложных узлов и механизмов. В ней отсутствуют регулирующие и контролирующие приборы, что делает агрегат предельно долговечным и надежным при минимальной стоимости. А о том, как сделать на отработке печь самостоятельно мы рассмотрели выше.

Источник: http://megakotel.ru/pech-na-otrabotke-sobiraem-sami-svoimi-rukami.html

Печь на отработанном масле своими руками

С пользой применить бросовые материалы всегда приятно. А если это касается топлива и отопления — это еще и очень выгодно. Ярким примером являются отопительные печи на отработанном масле. Они могут использовать любое масло, которое может гореть. Трансмиссионное, дизельное, машинное, кондитерское, растительное… Действительно любое. Проблем с топливом для таких агрегатов нет. Что нашли, то залили. Причем печь на отработке своими руками делают тоже из бросовых материалов: старого газового или кислородного баллона, отрезков труб разного диаметра или кусков металла.

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Строение печи на отработанном масле с трубой подачи воздуха

Второй способ разделения «тяжелого» топлива (масло любого происхождения ) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Принцип работы печи на отработанном масле с плазменной чашей

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Достоинства и недостатки

Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:

простая конструкция;
высокая эффективность;
низкая стоимость оборудования и топлива;
работает на любых маслах, органического, синтетического, растительного происхождения;
допускается содержание до 10% загрязняющих веществ.

Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит неполностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.

Для сравнения: это котел на отработанном масле с надувной горелкой. Технология иная, как и конструкция (подробнее в видео почти в конце статьи)

Есть еще минусы:

для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
требуется регулярная чистка чаши и дымовой трубы — ежедневная;
проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).

Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.

Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

Печи на отработке своими руками — для гаража лучший вариант

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

Как сделать печь на отработанном масле

Сегодня уже есть не один десяток разных конструкций. Они используют разные методики извлечения тепловой энергии, имеют разное строение.

Печи для сжигания отработки из трубы

Печь сделать проще, если корпус уже готов. В качестве такого можно использовать газовый или кислородный баллон, толстостенную бочку или трубу. Ниже приведенная схема поясняет, как сделать печку на отработанном масле из трубы.

Работа этого агрегата основана на испарении в плазменной чаше. Она может выдавать до 15 кВт тепла (в среднем обогреть может 150 квадратов площади). Большей теплоотдачи за счет каких-либо изменений (размеров печи или увеличением подачи воздуха) невозможно: нарушится тепловой режим и вместо большего количества тепла получится большее количество чада, а это — небезопасно.

Печь на отработке из трубы можно сделать своими руками при наличии навыков сварки

Порядок сборки такой:

Делаем корпус.
1. Берем толстостенную трубу диаметром 210 мм, толщиной стенки 10 мм. Высота 780 мм.
2. Из листовой стали толщиной не менее 5 мм вырезаем дно диаметром 219 мм и привариваем его с одной стороны. Это дно.
3. К дну приваривают ножки (их можно сделать из болтов).
4. На расстоянии 70 мм от дна делают смотровое окошко. Через него можно будет отслеживать горение и разогревать чашу на «старте». Размеры, соответственно делаете чтобы было вам удобно. Саму дверцу делают из вырезанного куска трубы, приварив тонкий буртик. Но закрываться все должно герметично, потому по периметру дверцы прокладывают асбестовый шнур. Можно использовать печное литье, тогда размеры отверстия вырезаются под нее. Крепить ее можно на болты прямо к корпусу (асбестовый шнур обязателен и тут).
5. С противоположной стороны корпуса отступив от верха 7-10 см, приваривают трубу для отвода дымовых газов. Ее диаметр 108 мм, толщина стенки 4 мм.

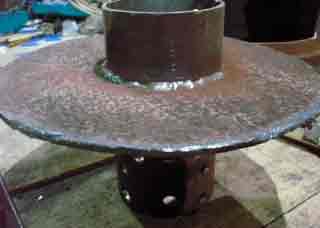

Мастерим крышку.
1. Из металла толщиной 5 мм вырезают круг диаметром 228 мм.
2. По краю приваривают буртик из полосы металла шириной 40 мм, толщина металла — 3 мм.
3. По центру крышки вырезается отверстие диаметром 89 мм, второе диаметром 18 мм вырезается сбоку. Меньшее отверстие служит еще одним смотровым окошком, на него изготавливается крышка, которая по совместительству используется как предохранительный клапан.

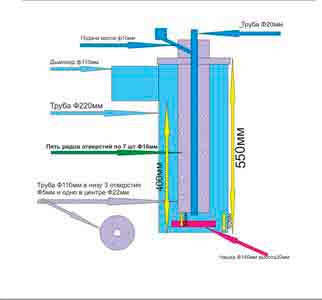

Делаем трубу для подачи воздуха и топлива.

Берем кусок трубы диаметра 89 мм, с толщиной стенки 3 мм, длиной 760 мм.
Отступив от края 50 мм по окружности высверливают 9 отверстий по 5 мм диаметром.
На 50 мм выше этих отверстий делают еще два ряда дырок диаметром 4,2 мм, по 8 шт в каждом ряду.
Поднявшись еще выше на 50 мм делают четвертый ряд отверстий по 3 мм в диаметре. Их должно быть 9 штук.
С той же стороны, по краю болгаркой нарезаются прорези толщиной 1,6 мм и высотой 30 мм. По окружности трубы их нужно сделать 9 шт.
С другого конца трубы, отступив 5-7 мм вырезаем отверстие диаметром 10 мм.
В вырезанное отверстие вставляем трубу подачи топлива. Ее диаметр 10 мм, толщина стенки 1 мм. Заканчивается она на одном уровне с трубой подачи воздуха. Длинна и угол изгиба зависят от того, где будет расположена емкость с топливом.

Пример самодельной печи из трубы

После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

Чертеж печи из трубы или баллона в видео формате

Печь на отработанном масле из баллона (кислородного или газового) представлена автором в видео. Конструкция похожа на описанную выше, но с оригинальными доработками (и она немного проще)

Мини печь на отработке своими руками

Эта самодельная печка при небольших размерах и весе (10 кг), расходе топлива порядка 0,5 лира в час выдает 5-6 кВт тепла. Сильнее ее растопить можно, но не нужно: взорваться может. Конструкция любима автолюбителями: гараж даже в сильные холода разогревает быстро, масло расходует экономно, да еще и компактна. Потому ее можно назвать «гаражной».

Топливный резервуар этой маленькой воздушной пушки собран из дна и верхушки стандартного 50-литрового газового баллона. Получается очень надежная конструкция (сохраните хотя бы один круговой шов от баллона — там есть уплотнительное кольцо, которое придаст большую прочность. Сделать резервуар можно из любой другой емкости подобных размеров: диаметром 200-400 мм и высотой порядка 350 мм.

Маленькая печь на отработке, весит она около 10 кг, своими руками ее изготовить несложно

Кроме емкости для топлива нужно сделать трубу, в которой перемешивается топливно-воздушная смесь. Толщина стенок тут не менее 4 мм. Использовать можно трубу подходящего диаметра. Конуса варят из конструкционной стали не тоньше 4 мм.

Указанные на чертеже размеры печи на отработанном масле могут быть скорректированы в большую или меньшую сторону, но только на 20 мм — не более. Особенно тщательно нужно проваривать швы в местах воронок: тут топливно-воздушная смесь задерживается долго, из-за чего температура немалая.

Длинна трубы дымохода — не более 3,5 метров. Иначе, из-за слишком хорошей тяги, топливо будет вытягивать в трубу, что значительно повысит расход и снизит теплоотдачу.

На рисунке справа показан водогрейный вариант самодельной печи. Вокруг верхней части зоны дожига делают несколько витков стальной трубки, по которой пропускают воду. Для того чтобы температура газов не сильно падала, змеевик закрывается теплоотражающим кожухом из стали. Холодная вода подается снизу, проходя по спирали, нагревается и уходит в систему.

Чудо печь на отработке

Этот вариант очень популярен у дачников и в гаражах. Удобная небольшая печка, которую делают с круглыми или квадратными зонами горения. Конструкция настолько удачна, что есть даже промышленные варианты. Например, одно из предприятий продает ее под названием «Рица». На схеме даны все необходимые размеры.

Схема печи на отработанном масле с размерами — все, что нужно для того чтобы сделать ее самостоятельно

Видео-отчет о том, как собирать эту печь поможет сориентироваться в порядке работ.

В видео ниже показан вариант с квадратными емкостями, ее заправка и размеры.

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

Котлы на отработке российского производства «Геккон»

Чертежи и схемы

Моделей печей, в которых используется отработанное масло создано немало. И ниже представлены несколько схем, которые могут натолкнуть вас на идею, и, печь на отработке своими руками, будет эффективной, экономной и безопасной.

Источник: http://stroychik.ru/otoplenie/pech-na-otrabotke-svoimi-rukami

Смотрите также:

Чертеж печки на отработанном масле

31.10.2018

Как работает печь на отработке капельного типа, сделанная своими руками? Печи на отработке отличаются простой конструкцией и работают на дешевом топливе — отработанном масле. Наиболее стабильной и безопасной работы можно добиться, если сконструировать капельную подачу... →

Самая простая походная печь своими руками

31.10.2018

Как делается печь-щепочница своими руками? Порой, бывает жизненно необходимо быстро разогреться с помощью костра, не разводя большой огонь, разогреть воду или пищу без затрат на газе или при остром дефиците дров, порой просто необходим походный вариант... →

Печь из колёсных дисков

31.10.2018

Автомобильные диски для изготовления печи Большинство людей, умеющих делать многие вещи своими руками, часто используют толстые трубы при сооружении дровяной печи для дома или котла для бани. Такое строительство стоит очень дорого и не каждому будет по карману. А вот... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум

Печь на отработке с наддувом

Печь на отработке с наддувом: конструкция, принцип работы. Масляная печь

Достоинства печи на отработке

Недостатки

Принцип действия

Виды печей на отработанном масле

Как сделать печь небольшой мощности своими руками

Печь на отработке с наддувом

Самодельные конструкции печей

Средства повышения эффективности печей

Эксплуатация печи

Заключение

Как самому сделать печь на отработанном масле

Разновидности самодельных печек

Устройство и недостатки буржуйки открытого типа

Плюсы и минусы капельницы

Как сварить простую печь

Делаем капельный отопитель

Выводы и рекомендации по отбору тепла

Как сделать печь на отработанном масле своими руками

Как работают самодельные масляные печи

Плюсы и минусы таких печей

Область применения

Печь на отработанном масле из трубы своими руками

Самодельная мини печь на отработке

Чудо печь на отработке

Заводские агрегаты с наддувом

Чертежи и схемы

Как сделать печь на отработанном масле

Печь на отработке для гаража

Устройство и принцип работы печки

Как изготовить?

Масляная печь с принудительным нагнетанием воздуха

Конструкция печи с наддувом

Рекомендации по изготовлению

Заключение

teplomex.ru

Отопление и водоснабжение дома

Печь на отработке своими руками по чертежам

Как самостоятельно сделать печку на отработанном масле?

Преимущества печей на отработанном масле

Конструкция и принцип действия масляной печи

Какие материалы и инструменты нужны?

Как сделать печь для сжигания отработки из трубы?

Особенности масляной печи с наддувом

Как изготовить простую печку на отработке с наддувом?

Печь на отработке своими руками

Пошаговое руководство по изготовлению

Конструкция печи с водяным контуром

Преимущества и недостатки

Техника безопасности

Условия эксплуатации печи на отработке

Как сделать печь на отработанном масле

Разновидности масляных печей

Преимущества и недостатки чудо-печки

Плюсы и минусы капельницы

Изготавливаем простую печь

Как сделать капельную печь из баллона

Заключение

Печь на отработке – собираем сами, своими руками

Отработка – что это и где применяется?

Разнообразие самодельных агрегатов, их плюсы и минусы

Принцип действия аппарата на отработке

Схема печи из баллона

Правильная эксплуатация или как разжечь

Где нельзя устанавливать печь?

Затраты на печь, сделанную своими руками

Печь на отработанном масле своими руками

Принцип работы самодельных печей

Достоинства и недостатки

Область применения

Как сделать печь на отработанном масле

Печи для сжигания отработки из трубы

Чертеж печи из трубы или баллона в видео формате

Мини печь на отработке своими руками

Чудо печь на отработке

Заводские варианты

Чертежи и схемы

Комментирование отключено.
