Буржуйка для гаража с принудительным обдувом

ide16rus › Блог › Буржуйка

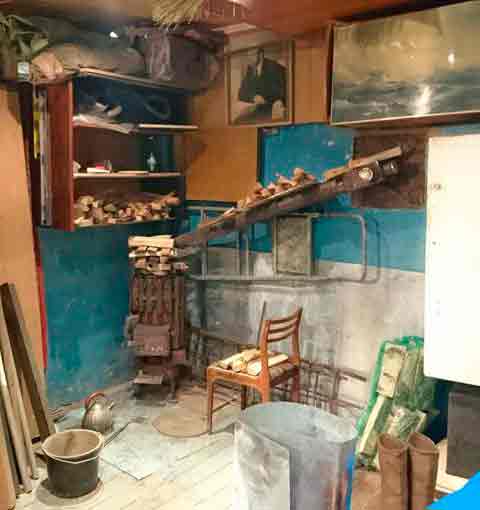

Для тепла в гараже пару лет назад сварил из 4мм стали буржуйку с двумя участками горизонтального дымохода для повышенной теплоотдачи.

Электричеством топить бетонную коробку реально только либо если электричество халявное и можно день и ночь напролёт спокойно жечь несколько штук 4кВаттных конвекторов или теплопушек, либо если тщательно всё утеплить (но один фиг потолок в моём случае и пол остаются открытыми), но это совсем уже другие вложения и время.

Буржуища получилась хотя и косячная (неудачно сделал поддувало, поленился сразу же сделать правильный зольник, не там расположил дверцу, хотя изначально много думал и прикидывал), но в целом свою функцию очень не плохо выполняет, хотя и дрова жрёт только так…

Летом надо собраться и сделать:
1. Перевесить дверцу на торец печи, а бочину заварить.
2. Заварить то место, где сейчас поддувало, и установить зольник и поддувало ближе к дверце, на поддувало положить чугунную колосниковую решётку.
3. Под колосниковой решёткой сделать ёмкий съёмный зольник.
4. Организовать три системы поддува: первая — через зольник, т.е. подача воздуха в зольник, а далее снизу вверх через колосниковую решётку; вторая — это система поддува через отдельную трубу в самый центр пламени. Это будет круглая или профилированная труба с насверленными в ней дырками вправо и влево. Трубка будет выведена наружу и снабжена отдельным своим краном; и третья — это такая же трубка, но у потолка топки для вторичного дожига печных газов. Оказалось, что если правильно дозировать воздух, то можно очень не хило дожигать вторичные печные газы и при этом помимо дополнительного тепла ещё и повысить безотходность печи, потому что меньше золы выпадает в «
5. Загерметизировать все щели :)))) А то оказалось, что не все швы герметичны. Когда печь разгорелась, то тяга уже начинает зверски всасывать воздух через любые щели. Но пока печь только разогревается и тяга слабая, то в эти щели частенько выходит дым и это неприятно, хотя его и не видно.
6. Очень хочется в дверцу воткнуть жаропрочное стекло, потому что иначе не видно насколько эффективно работает та или иная система поддува и какова интенсивность горения.
7. Обязательно надо на две стенки наварить «кожух», по которому буду мощным вентилятором прогонять воздух. Тогда можно будет по одной стене гаража пустить металлический воздуховод и подавать в него горячий воздух, который через решётки подавать вдоль пола в гараж. Он всё-равно будет подниматься, но зато эффективно будет прогревать весь объём гаража.

Некоторый диапазон регулировок и сейчас есть. На видео хорошо видно.

Комментарии 7

У меня вот такая, если интересно.

Успехов и не мерзнуть.

А не думал внутри печки лабиринт сделать, чтобы газы задерживались на выходе?
Еще можно вокруг трубы сварить короб и накидать туда камней, которые будут забирать тепло и рассеивать его по гаражу после остывания буржуйки. )

Дык у меня и есть лабиринт, но, правда, только с двумя горизонтальными участками. Я побоялся, что тяги не хватит и будет сильно дымить в гараж.

В принципе, там и так выходные печные газы остывают. Температура стенок топки достигает 600-650 градусов, температура «плиты» (верхней части, Где чайник стоит) уже всего 300 градусов. Температура выхлопной трубы в 30см от корпуса печки уже всего 280. И это при том, что нет принудительного обдува (раньше был, но вентилятор оплавился Ж-))))) ).

Я для себя пришёл к выводу, что нужно всё-таки оставлять 2 загиба. 4 загиба горизонтального дымохода — это уже и тягу снизит, и на печке фиг чайник вскипятишь (маленький чайник с 0,5л воды при 300 градусах закипает и то около минут 20. А если температура ещё ниже будет — то вообще никогда не закипит).

Важно только замутить с задней стороны (которая к стенам обращена) закрытый воздуховод для подогрева нагнетаемого воздуха (т.е. вентилятором с одной стороны в кожух загоняешь воздух, а с другой он выходит уже раскалённым) и гнать этот воздух по оцинкованным воздуховодам вдоль всего гаража, подавая его снизу вдоль пола. А с той стороны, которая обращена в сам гараж, надо наварить рёбер из 1мм стали, сантиметров по 5-10 шириной, чтобы усилить теплоотдачу в воздух и замутить эффективную конвекцию, но при этом не загородить и не убить эффект инфракрасного подогрева. А то как только ставишь любой непрозрачный экран ИК подогрев сразу прекращается, а на это уходит львиная доля тепловой мощности.

А касательно хорошей тяги (т.е. почему не хочу её душить) — очень важно, чтобы недуром тянуло, пока печь разогревается и пока в топке горят дрова, потому что там вовсю прёт сажа, и если тяги будет недостаточно, то вся сажа будет оседать в дымоходе и особенно в его горизонтальных участках. Я уже убедился, что так оно и происходит, когда много гоняешь печь на «слабом» режиме, задушив воздухоприток. Нужно, чтобы у печи был «турборежим», в котором возникает бешеная тяга и пламя почти достаёт до входа в выходную трубу, потому что тогда печь сама себя худо-бедно чистит хотя бы в дымоходе, а внутренности ей я чищу уже через специальную дверцу.

Так что верх печи я переделывать не буду. Разве что надо только будет сделать в дымоход герметичную заслонку, чтобы запирать её после топки, когда печь погасла (а то влажный воздух из гаража выходит через эту трубу и помимо того, что уносит тепло, так ещё и очень обмерзает труба изнутри и печь потом разжечь нереально — весь дым в гараж! Я в сильные морозы перед тем, как зажигать печь, сначала минут 40 в неё тупо дую строительным феном, чтоб хоть как-то оттаять и пробить дымоход). Трубу утеплять надо, займусь этим летом тоже, но одним утеплением тут не спасёшь ситуацию. Надо по-любому задвижку делать. Тем более, что она очень поможет регулировать режим работы печи и поможет удержать тепло на тлеющей печи. А то когда одни угли остаются, то они тлеют вообще без дыма, отдают кучу тепла, но это тепло улетает в трубу не успев нагреть стенки печи. В результате пустая трата дров…

Ну ты даешь! Целый трактат написал о технологии печей и отопления! )))
Верно, конечно мыслишь и нужно будет как-нибудь взяться за это дело, но это уже летом, поскольку сейчас все эти махинации проводить не очень хочется на морозе.
А вообще, я больше склоняюсь вот к такому техническому решению:
pechi-centr.ru/otopitelnye_pechi_bule

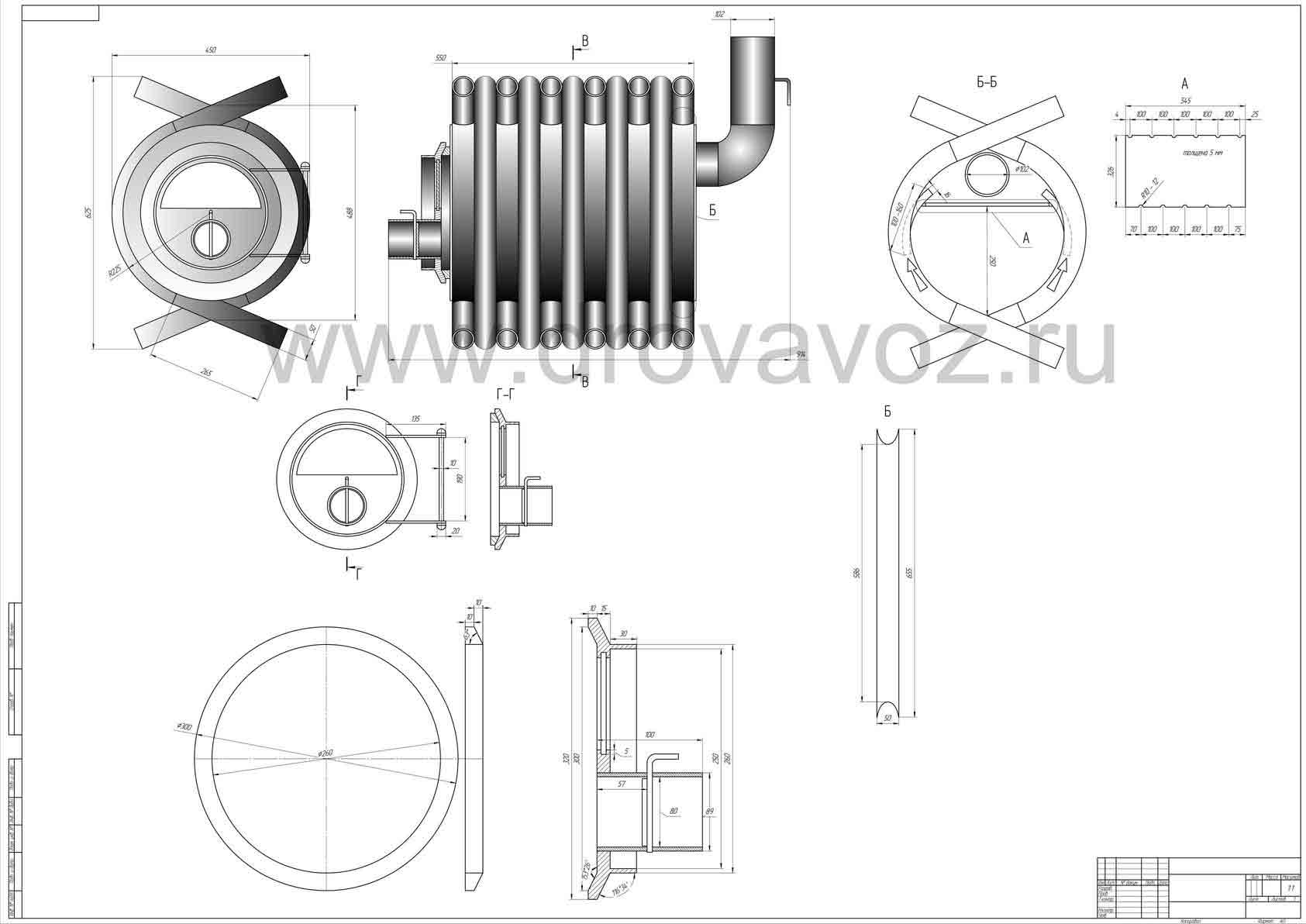

Слыхал когда-нибудь про булерьян? Классная штуковина, нагревает помещение очень быстро и при этом имеет довольно высокий КПД.
У меня тоже труба забивается, особенно когда использую сырые дрова лиственных пород и горение получается «ленивым». Для этой цели использую длинный шланг, запущенный в трубу, и вращательно-поступательными движениями очищаю сажу с ее стенок. Здорово помогает.
А для «турбо-режима» иногда использую пылесос на выдув, подводя его снизу к колосникам. Тогда аж дверца а стенки начинают пылать! )))

Про бурельян я слышал, но видел на практике эти печи — в гаражах не работают нифига. Т.е. такая печь может работать в помещении, хорошо утеплённом и отлично держащем тепло и не имеющем постоянно вентиляции. Инфракрасного обогрева там нет, потому что все стенки двойные-тройные. Кроме того, если через эти трубы принудительно гнать воздух, то он не успевает сильно прогреться. Поэтому я хочу 2 стенки (из 4х) своей печи зашить в кожух с лабиринтом внутри, чтобы нагнетаемый воздух успел внутри раскалиться градусов до 150-200, скажем… а на выходе уже по утеплённому металлическому воздуховоду такой вот горячий воздух подавать в объём гаража от самого пола.

А у меня печушка попроще будет — простая коробка, в днище которой насверлено отверстий для золы и подвода воздуха и небольшой желобок под этими отверстиями.
За печкой стоит производительный вентилятор, а сама она обложена кирпичом со всех сторон, и в этот узкий канал вентилятор и прогоняет теплый воздух, который проходит вдоль ворот.
Разогревается вся эта система довольно долго, но когда уже прогрелась — в гараже еще долго сохраняется тепло от кирпичей! ))
В данный момент печуха уже изрядно подгорела и требует замены…

Источник: http://www.drive2.ru/b/925726/

Изготовление буржуйки с увеличенным КПД (часть 4)…

Всем привет. Продолжаю изготовление. Уже была первая растопка и вторая, результаты в конце.кто не читал, вот этапы постройки:ЧАСТЬ 1ЧАСТЬ 2ЧАСТЬ 3ЧАСТЬ 4 (в блоге)

Сделал переднюю стенку, вырезал окно под дверцу топки и усилил каркасом.

Размеры подбирал чтобы можно было вынуть перегородки по диагонали. Они спокойно вынимаются, проверял.

сделал дверку из вырезанного куска передней стенки, уголков и листа металла. Снаружи имеются отверстия в нижней части, изнутри тоже, но уже сверху. Так дверка охлаждается. !сразу оговорюсь что конструкция не очень удачная, нужно внутренний лист закрепить на шпильках, а не обваривать по периметру. Он сильнее греется, расширяется и выгибает дверку наружу. Исправлю!

Так же сделал петли.

Изнутри довольно плотно.

Изготовил 4 ножки. 3 из них регулируемые по высоте.

Приварил ножки на место, сделал механизм запирания дверцы. Кусок пластины ГУРа, арматура, шаровая.Так же сделал упоры для дверцы, она на шарнире.

Можно сказать что печь готова, начинаю обшивать воздушный контур чтобы сделать принудительный обдув.купил лист жести 0.5мм и погнал. крепил саморезами и заклепками.сначала низ:

т.к. хотел чтобы воздух принудительно шел сверху — вниз и забирался с улицы, сделал раструб под гофру, но так случилось что вентилятор который может протолкнуть поток очень шумный, пересмотрел схему. Забор будет снизу, и подаваться по гофре вдоль гаража.

Давно валались пара начатых баллончиков термокраски, решил использовать. (цвет чистое совпадение, никакой смысловой нагрузки))))

Чтобы краска высохла ее надо прогреть, а печка посреди гаража. долго ждал когда высохнет под дуйкой, а потом взял газовую горелку, сунул в поддувало, закрыл шибер на трубе и нагрел ее градусов до 150.Запихал ее на место, тяжелая зараза. килограмм 100 примерно.Выложил топку огнеупорными кирпичами

И растопил. Сразу скажу с краской проперся, на баллончике написано 400градусов, НО фаренгейта. Краска выгорала, воняла. да и фиг с ней.

А теперь самое интересное, выводы:1. Горит долго, очень долго! Охапка сухих щепок и досок в старой буржуйке сгорала за минут 15, в новой горит а потом тлеет час-полтора. Полную еще не пробовал забивать, но за 5 часов я 3 раза закидывал небольшое колличество на угли, и мне достаточно. Очень жарко.2. Без обдува вентилятором воздух на выходе нереально горячий. Рука не терпит, поток очень мощный. Пакет мгновенно скукоживается, пластиковая бутылка кукожится быстро через секунду. думаю больше 300 градусов.3. Краска вонючая, но уже обгорела но не отлетает.4. труба у меня около 4 метров диаметром сотка, более чем достаточно. Заслонка закрыта на 50%, дым в помещение не идет.5. дверку переделаю, очень не хватает гляделки. Не понятно горит или тлеет.6. вторичный воздух похоже работает. по выгоранию краски видно что температура во второй камере почти как и в первой. Посмотреть не получается.7. кирпичи внутри топки очень улучшают горение. из трубы даже нет намека на дым. Даже на ДСП нет вони.8. По затратам: если не учитывать запасы железок в гараже и прочей ерунды из которой сделана печь, а посчитать что покупал в магазине она мне вышла 2120р профиль, 500р колосники, 500р жесть, 70р заклепки. Итого: 3190р. Округлю до 4000р на проволоку и газ для сварки.

Еще нужно будет понаблюдать, возьму пирометр и термометр и засеку за сколько и на сколько нагреется гараж. Посмотрю температуру горячего воздуха, сделаю забор с улицы(уж очень жарко).

Пока машина в покраске руки чешутся)

обновление после пары недель работы:И так произвел некоторые измерения.1. с -5 в гараже до градусов 13(когда можно спокойно переодеваться без пара изо рта) при температуре на улице -18 градусов(гараж капитальный) нагревает минут за 30 с момента «начал разжигать»2. если не включать обдув воздухом, то при естественной циркуляции при помощи конвекции на выходе достигается температура 310 градусов цельсия, и это при закрытом поддуве в режиме медленного горения.3. с мощным обдувом на выходе из гофры 100мм диаметром, которую я закрепил на печке, скорость потока примерно 2-3 м/сек, и температура около 120 градусов.4. гараж нагревается спокойно до тридцатки. Очень жарко.5. золы очени мало, за 2 недели только раз чистил зольник(сегодня). Расход дров очень умеренный.

Как полностью все проверю напишу отчет.

Запись пользователя artemii303 из сообщества Сделай Сам на DRIVE2

Источник: http://zen.yandex.ru/media/drive2diy/izgotovlenie-burjuiki-s-uvelichennym-kpd-chast-4-5a9048d05f49672d86b6445d

Родная печь буржуйка: своими руками?

Печь буржуйка представлена в виде металлического отопительного агрегата с дымоходом. Отопление гаража и прочих подсобных помещений осуществляется с помощью печи. Прежде чем сделать агрегат, рекомендуется определить его размеры. Этот параметр зависит от площади отапливаемого помещения и свободного пространства.

Преимущества и недостатки

Печь буржуйка обладает следующими преимуществами:

  • применение дешевого отопления;
  • низкие затраты;
  • компактность;
  • можно установить печку буржуйку без основания и дымохода.

К минусам отопительного агрегата относят:

  • обустройство вентиляции;
  • высокий расход топлива.

Чтобы сократить последний показатель, устанавливают выходной патрубок. Тепло будет отдаваться стенкам камеры. Буржуйка для гаража обкладывается кирпичом. Подобная конструкция повышает теплоотдачу. Прежде чем изготовить агрегат, подготавливается схема, изучаются виды устройств (с духовкой, плитой). На чертежах указывают размеры составных элементов устройства. Буржуйка для гаража изготавливается из чугуна. Изделие представлено бункером и дверцами топки. Некоторые виды печек буржуек укомплектованы зольником и патрубком для дымохода.

Последнее устройство увеличивает теплоотдачу. Низкая температура кожуха (стального или керамического) создает безопасную для пользователя поверхность. Буржуйку делают из бидона газовой колонки на 40 л. В бидоне делают 2 отверстия (для поддувала и патрубка).

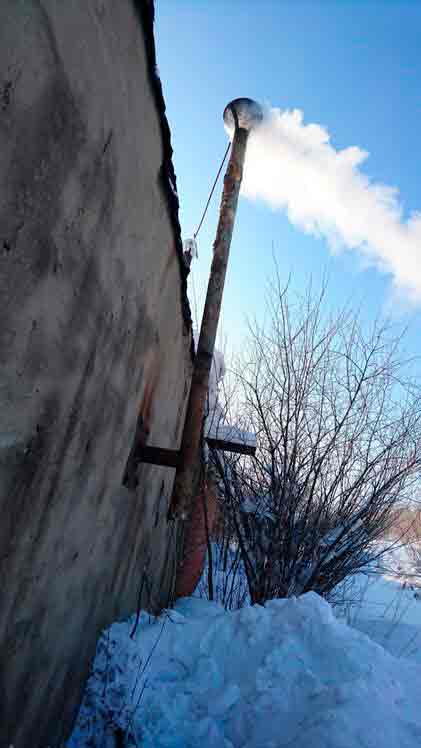

Если имеется сварочный аппарат, дымовая труба изготавливается своими руками. Для изготовления колосника применяют стальную проволоку диаметром в 6 мм. Чтобы топливо горело эффективно, потребуется растянуть колосник.

Затем обустраивают опоры. Для установки буржуйки используют кирпичные стойки (высота 13 см) либо приваривают ножки. От длины дымовой трубы зависит степень тепловой потери. Чтобы дым полностью выходил из помещения, потребуется герметично соединить узлы конструкции.

В гараже можно установить буржуйку на отработке. К ее плюсам относят утилизацию отходов и применение отработанного моторного масла. Конструкция состоит из следующих элементов:

Изделие изготавливают из металла толщиной в 4 мм, а крышку — в 6 мм. Диаметр соединительной трубы составляет 100 мм. В трубе делают 50 отверстий. Высота дымохода должна превышать 4 м. Элементы конструкции сваривают между собой.

Заключение по теме

При использовании буржуйки рекомендуется соблюдать технику безопасности. Масло рекомендуется заливать в холодную печь. Уровень топлива должен быть на 5-10 см ниже крышки корпуса. В горловину укладывают ветошь либо газету. При поджигании растопочного материала соблюдают технику безопасности.

При горении появляется гул. На такой печи можно разогревать еду и кипятить воду. Минусом конструкции является высокая пожароопасность. Вокруг буржуйки не должно быть мусора и предметов, которые имеют высокую степень возгорания. Нельзя использовать в печках бензин и прочие легковоспламеняющиеся вещества. Вода не должна попадать в емкость с маслом.

В помещении, где смонтирована печь на угле, дровах и масле, обустраивают вентиляционное отверстие. Такая система предотвращает накопление угарного газа. Если буржуйка работает, доливать масло запрещено. Агрегат заправляют после того, как он остынет.

Для самостоятельного изготовления печи на угле и масле потребуются минимальные временные и материальные затраты — сварка, металл, рулетка, болгарка. Буржуйку можно установить в мастерской, гараже и прочих подсобных помещениях.

Источник: http://moigarazh.ru/oborudovanie/pech-burzhujka-ustanovka-otopleniya-vidy-razmery.html

Буржуйка для гаража с принудительным обдувом: фото изготовления

Простая и практичная печь буржуйка с теплообменником и принудительным обдувом для отопления гаража: фото пошагового изготовления с описанием.

Печь буржуйка, представленная в этой статье, сделана из двух газовых баллонов, печь состоит из двух камер: — нижней топки и верхней — теплообменника.

Материалы для изготовления самодельной печи:

  • Газовые баллоны на 27 литров – 2 шт.
  • Профиль 40 х 40 х 3мм длиной по 40 см – 10 шт.
  • Дымоход – труба диаметром 90 мм длиной 3,5 м.

На фото показан процесс сборки буржуйки из газовых баллонов.

В верхнем баллоне автор вырезал отверстия под отрезки профильных труб.

Вставил трубы в отверстия.

Вот так выглядит теплообменник с низу.

Изготовил простую дверцу для печки.

Защёлка дверцы имеет три положения для регулировки подачи воздуха в топку.

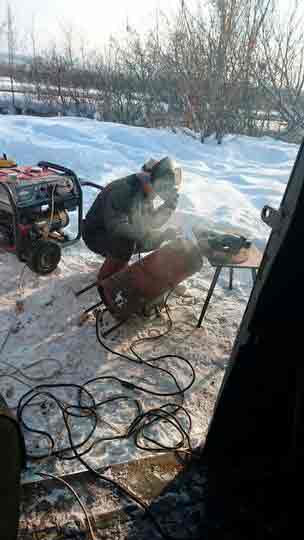

Сварил всю конструкцию в одно целое.

Испытания печи прошли успешно.

Сбоку напротив теплообменника, поставил вентилятор для обдува буржуйки, КПД печи значительно возрос, гараж прогревается за считанные минуты.

Буржуйка получилась довольно эффективной, одной закладки дров хватает на 40 минут горения. Печь хорошо обогревает гараж, что позволяет работать в нём в зимний период.

Источник: http://fotostroy.ru/byrjyika-dlia-garaja-s-prinyditelnym-obdyvom-foto-izgotovleniia.html

Модернизация буржуйки. часть1.

Опубликовано Jura Rjabush 1 лет назад
Искать Jura Rjabush

Модернизация печи- буржуйки в условиях дачи. Если есть интерес узнать, как такую печурку заставить работать в пиролизном режиме советую пересмотреть мое видео https://www.youtube.com/watch?v=UytBhYSGb1I&t=21s.

Похожие видео

Печка буржуйка. Повышаем КПД.

Хочу поделится своим способом повышения эффективности обычной печки буржуйки.

Буржуйка с радиаторами

Буржуйка с наваренными радиаторами. Толщина листа 4мм. Ширина 42см/ высота 70см/глубина 62см. Внутри перегородка. Огонь уходит не сразу в трубу, а огибается вокруг перегородки и больше отдает тепла стенкам печи. наваренные снаружи ламели — радиаторы(они же еще и дополнительная жесткость корпусу) не дают перегреватся стенкам, тем самым больше отдавая тепло помещению.

Дурная буржуйка. Неудача АнтиковкА 9

Начался глобальный переезд на новую платформу, альтернатива YouTube, с большим количеством плюшек как для зрителя, так и автора. Переходите и смотрите https://viuly.io/channel/72713 и не забудьте зарегистрироваться)). Всем удачи, здоровья и больше монеток за просмотры и лайки)))! Начался глобальный переезд на новую платформу, альтернатива YouTube, с большим количеством плюшек как для зрителя, так и автора. Переходите и смотрите https://viuly.io/channel/72713 и не забудьте зарегистрироваться)). Всем удачи, здоровья и больше монеток за просмотры и лайки)))! Круглосуточное вещание о ковке 24/7, присоединяйтесь в любое время суток и смотрите лучшие ролики о холодной ковке круглые сутки https://www.youtube.com/channel/UCXzRz94yWkGuQHd8lPziC7Q ——————————————————————— По мотивам одного из видео в ютубе сделал буржуйку с дымогарными трубами для большего сьема тепла. Печь предпологается использовать в герметичном кожухе с продувкой. Получится должен простейший вариант воздушного отопления. Печь будет находится вне помещения. Видео создано и залито 12.01.17. Момент выхода неизвестен, я и сам не знаю когда оно выйдет . Результаты ее работы тоже не иследованы. ———————————————————————————————————Второй канал о работе цеха, и о том что не входит в основной канал http://www.youtube.com/channel/UCXzRz94yWkGuQHd8lPziC7Q Группа ВК https://vk.com/grrombkyoutube Группа ВК ижютюб https://vk.com/izhyoutube #Художественная ковка. #Минимум вложений. #Максимальный результат. Было бы #желание. Теперь еще добавлен плейлист и по ГОРЯЧЕЙ КОВКЕ Многие заканчивая строительство своего дома сталкиваются с тем что нужны #перила, #ограждения, #ворота, #качели, #мангал и многое без чего нельзя представить свой дом. Но стройка это достаточно затратный процесс, и встает вопрос об экономии. А почему бы не сделать это самому? Ответ очевиден. Конечно да. Холодная #художественная ковка как раз тот вариант тот нужен вам. Для создания красивых кованых вещей необязательно иметь какую то мастерскую, огромный набор инструментов, #горн, и прочие горелки. Все намного проще. Дoстаточно иметь #сварку, #болгарку , #молоток, желание и цель. В своих видео я постараюсь популярно обьяснить принципы изготовления #кованых изделий без нагрева и заумных станков. Поверьте в то что можно из практически ничего, сделать очень качественные и богатые вещи, Кроме того это может превратится в Ваше любимое хобби! И пусть соседи лопнут от зависти)))). Примеры тех немногих работ что мы сделали практически за 8-10 лет можно посмотреть #Закрытая группа ВК: https://m.vk.com/grrombkyoutube Группа ВК ижютюб https://vk.com/izhyoutube (группа для создателей ютуб каналов) Подписывайтесь на канал, и да прибудет с Вами кованая сила!)) http://www.youtube.com/user/grrombk?sub_confirmation=1 Реферальная ссылка: http://join.air.io/grrombkyoutube .Антиковка вручную зеркало канала на Viuly https://viuly.io/r/K8002675a9a95e52 https://www.instagram.com/antikovka_grrombk_youtube/

Дожигатель дымовых газов на булер и подобные Горячий Мастер

ссылки- 0 камин теория горения https://www.youtube.com/watch?v=yH2B9_KorHs&list=PLADHkgPd6ahbsfLnzrRuteyHKdivawRtR&index=79 1 дымоход для печи длительного горения https://www.youtube.com/watch?v=t2uvRdWgAq8&index=7&list=PLADHkgPd6ahYwUVRWcaCYEdU7EbDLw3A7 2 теплопотери в доме https://www.youtube.com/watch?v=QnsoSvKnuKw&index=14&list=PLADHkgPd6ahYwUVRWcaCYEdU7EbDLw3A7 3 нормы дымохода дровяной печи https://www.youtube.com/watch?v=kafrO9VN6UM&index=21&list=PLADHkgPd6ahYwUVRWcaCYEdU7EbDLw3A7 4 конднсат дровяной яд https://www.youtube.com/watch?v=pKPu3Q9XqGI&index=6&list=PLADHkgPd6ahYwUVRWcaCYEdU7EbDLw3A7 5 печь дровяная правила использования https://www.youtube.com/watch?v=GJHxuMkCD1w&list=PLADHkgPd6ahbsfLnzrRuteyHKdivawRtR 6 советы и видео уроки про банястроение https://www.youtube.com/playlist?list=PLADHkgPd6ahbw_73lNFaJTT5wlHqOkOes

Самое дешёвое отопление гаража.

Отопление гаража своими руками= буржуйка = печь = тепло в гараже = дёшево = обогрев гаража Композиция «Ice Flow» принадлежит исполнителю Kevin MacLeod. Лицензия: Creative Commons Attribution (https://creativecommons.org/licenses/by/4.0/). Оригинальная версия: http://incompetech.com/music/royalty-free/index.html?isrc=USUAN1200088. Исполнитель: http://incompetech.com/

Пиролиз полиэтилена (эксперимент №10)

9 месяцев назад

Поддержка канала: http://www.donationalerts.ru/r/inventor777

Испаритель для БУРЖУЙКИ. Модернизация.

На три прямоугольные трубы (которые прогорели от жары!) я сверху наварил три угольника 50х50х5 (толщиной 5 мм). Дрова лежат на угольниках и разогревают ИСПАРИТЕЛЬ. Затем после вскипания воды начинает гореть ВОДЯНОЙ ПАР (водяной газ!). А именно горит водород. Температура в буржуйке резко и надолго возрастет. Пока не выкипит полностью ВОДА.

Радиатор дымохода на буржуйку

Радиатор/теплообменник дымохода на буржуйку. Для увеличения площади теплоотдачи, с целью больше снять тепла в помещении и меньше отдать на улицу.

Супер-печь.1 часть.Самодельная печь из профильной трубы. Для отопления гаража или хоз.постройки

Эффективная буржуйка с боковыми стенками из профильной трубы.Супер-печь. Печь для гаража собранная из профильной трубы и листового металла. Из того, что было под рукой. Идеальный вариант для отопления гаража или небольшой хозяйственной постройки.

Буржуйка от Теплостали на 50 кубов: с дожигом! дешёвая! толстая! мобильная! в кунг подходящая!

Делают тут: http://купить-буржуйку.рф Дачникам — ок! строительным организациям — ок! Рыбакам-охотникам — ок!

Повышение КПД буржуйки в гараже

Супер Буржуйка «Мойдодыр». Как я делал печь для гаража.

Фотографии, используемые для видеоролика: https://yadi.sk/d/k_OS97kY3NW3ws Как-то раз осенней порой стало холодать, а нужно было подготовить машину к зимнему сезону. И я задался вопросом утепления гаража. Так как у меня были для производства буржуйки все необходимые инструменты, такие как сварочный аппарат, болгарка, я начал искать информацию о том как сделать буржуйку. Самая стандартная и распространённая буржуйка имеет вот такую конструкцию. Есть более продвинутые варианты. Например этот. Здесь экраны, которые находятся на некотором расстоянии от корпуса не дают воздуху двигаться хаотично. Нагретый стенками буржуйки воздух поднимается вверх. Соответственно, холодный воздух постоянно подсасывается снизу. Таким образом, процесс нагрева помещения происходит гораздо быстрее за счёт направленного движения воздуха. И, соответственно, чем сильнее печь нагревается и чем больше разница температур, тем воздух движется быстрее. И я бы, наверное, сделал точно такую же печь, если бы мне не посоветовали более крутой вариант. Обратите внимание, на этой печи есть две трубы. Одна для выброса угарного газа на улицу, другая для, как вы уже догадались, принудительного нагрева воздуха и движения его по помещению. То есть воздух здесь, поступая снизу через трубу, поднимаясь на более существенную высоту, чем в предыдущем варианте, сильно нагреваясь, выходит через боковую трубу и распространяется по помещению. Приводится в движение воздух как за счёт разницы температур, так и за счёт вот таких вентиляторов. Но так как такого количества листового металла у меня не было, я решил заменить листовой металл трубами. Корпус я решил сделать по этой схеме, добавив жароотражатели из этой схемы. Но обратите внимание по какой сложной траектории в этом случае проходит угарный газ. Если наружная труба не слишком высока, либо её диаметр мал, то газ будет пробиваться через дверцы. Даже если газ будет по-немногу проникать в помещение, при долгом нахождении в нём, могут быть серьёзные последствия для здоровья. Поэтому я решил не рисковать и сделал отверстие напротив выхлопной трубы немногим меньше её диаметра. Произведя раскрой стандартного листа металла, шириной 1,5 м, разрезав его, я приступил к сварке. Толщину листов я выбрал 4 мм для стенок и 8 мм для жароотражателей. Кстати говоря, так как цена на 8 миллиметровый лист кусается, я сделал так. Ширину стандартного листа поделил на 4 части, а из этих 4-х частей сделал 2 отражателя. Но в дальнейшем один из отражателей пришлось вырезать. Ох и не просто же это было сделать. Причина заключалась в том, что места под дрова осталось мало. Дальше я приступил к сварке труб. По этой тонкой трубе, которая будет находиться внутри трубы с большим диаметром, холодный воздух снизу будет двигаться вверх, за это время нагреваясь, затем он пойдёт в помещение. Сварка труб большего диаметра была связана с определёнными проблемами точного их разреза. Естественно, так как я этого ранее никогда не делал, вырезал я их не ровно. Проблему исправил при помощи следующей технологии. Берёте либо второй электрод, очистив его от защитного слоя, либо кусок проволоки и прикладываете её к месту, где нужно залатать дыру. Сварочный электрод прикладываете к концу этой проволоки (я использовал проволоку в данном случае толщиной 5 мм). Тем самым, проволоку вы используете в качестве так сказать, пластилина, которым вы замазываете дыру. Кстати говоря, при помощи такой же технологии я полностью отремонтировал днище своего автомобиля. В следующих роликах покажу как я это делал. Увлёкшись этим процессом, я варил до поздней ночи, чего не советую. Во-первых это большой стресс для зрения, во-вторых для соседей. В результате вот что у меня получилось. Заслонку я сделал самую обыкновенную. Наподобие этой, но без пружинки, так как какого-то промежуточного положения я не использую. Она либо открыта, либо закрыта. Бывают и такие конструкции. Внизу я разместил вентилятор, на печь поставил ёмкость с песком и камнями. Нагреваясь, они сохраняют тепло до 6 часов. Некоторые советуют использовать мелкий гравий, который сохраняет тепло несколько суток. К стене я приставил листы железа, отражающие тёплый воздух. Стену я заштукатурил, так как через кирпич, а особенно через швы между кирпичами тепло с быстро забирается и помещение быстро остывает. Вначале я сделал одноконтурное отопление, затем решил добавить второй параллельный нижний контур, но как оказалось, зря, потому что, как вы догадались, горячему воздуху проще подняться вверх и пройти по верхнему контуру, чем по нижнему. Тем не менее, с таким отоплением вы не замёрзнете даже в самую суровую зиму. Желаю успехов. Ниже этого видео располагается ссылка на фотографии, место для жалоб, предложений, а так же кнопка, под названием «подписаться на канал». Не пропустите. Впереди вас ждёт много интересного.

буржуйка + дуйка с высоким кпд

Есть нюансы по мотору(. .Надо шахту дальше отвести,греется сильно. и труба выхлопа 100 вообще слабая.хотя-бы 133-150

Буржуйка моей мечты

Вертикальная колпаковая печка системы Васильева. Колпак съемный и является магазином для дров. По мере сгорания, дрова опускаются из магазина в камеру сгорания и так пока не станут золой. Время горения значительно больше, чем у обычной буржуйки. Добавлять дрова можно через дверцу, а также сверху, предварительно сняв колпак. Калибр печки на видео — 152 мм. Высота печки — 55 см, высота магазина — 25 см. Но если взять за основу баллон для пропана, то печка получится раза в два больше. И сможет обогреть большое помещение. В нее можно будет грузить бревна и они будут гореть целый день. Камера сгорания в вертикальной печи Васильева (ВПВ) регулируемая за счет подвижной колосниковой решетки. Можно сделать маленькую камеру сгорания — будет уходить меньше дров и увеличится время сгорания, но уменьшится количество тепла. Можно увеличить камеру сгорания — будет больше тепла и меньше времени горения, и больше уйдет дров. Можно выбирать то, что тебе больше нужно. Колпаковые печи известны давно. Их разрабатывал, например, Грум-Гржимайло, известный специалист в области пламенных печей. Отличие ВПВ от прочих колпаковых печей — съемный колпак-магзин и регулируемая по величине камера сгорания.

Переделка печки буржуйки

Вот так переделал свою буржуйку. Пока поработает так. =========================================== ☛Зарабатывай на своих видеороликах: http://join.air.io/hobbypro ☛Вернуть часть денег за покупки в Китае: https://cashback.epn.bz/?i=9fb65 ========================================== Подписаться на канал https://www.youtube.com/channel/UCHlRWxjfnnGZ1y_5rwYy8cw/featured?sub_confirmation=1 Доступные плейлисты https://www.youtube.com/channel/UCHlRWxjfnnGZ1y_5rwYy8cw/playlists =========================================== Мой сайт: http://www.hobbypro-blog.ru Следите в социальных сетях: http://vk.com/hobbypro69 https://twitter.com/HobbyPro69 https://www.facebook.com/profile.php?id=100011334756069 https://ru.pinterest.com/HobbyPro69/ #ХоббиПро #Хоббипро69 #Хоббипро #HobbyPro #Буржуйка #БуржуйкаСвоимиРуками #БуржуйкаИзГазовогоБаллона #БуржуйкаФото #БуржуйкаВГараж #БуржуйкаВГараже #БуржуйкаНедорого #КакСделатьБуржуйку #ПечьБуржуйка #ПечкаБуржуйка #БуржуйкаСвоимиРукамиВидео #ПечьДровяной #ОтоплениеГаража #Печь #СвоимиРуками #Печка #Самоделки #Отопление #Гараж #Сварка #ДляГаража #ДляДачи #КакУстановитьБуржуйку #БуржуйкаИзАвтодисков #ДелаемБуржуйку #БуржуйкаДляГаража #КакОтопить #хобби #про #хоббипро #буржуйка #своими #руками #газового #баллона #фото #гараж #недорого #сделать #печь #печка #видео #дровяной #отопление #сварка #для #установить #делаем #отопить #самоделки #дачи #автодисков #хоббипро69 #hobby #pro https://www.instagram.com/hobbypro1/ Помощь на развитие канала https://money.yandex.ru/to/410011032595186 WebMoney R139416723460, Z592210389124

Увеличение теплоотдачи буржуйки.

12 месяцев назад

Решил таким путем увеличить теплоотдачу, соорудили змеевик, результат что надо.

Источник: http://1-tube.ru/watch/NmNE0K__08E

Печь для гаража на дровах: изготовление своими руками

В настоящее время многие автолюбители устанавливают в своих гаражах системы отопления. Это необходимо для повышения уюта и комфорта сооружения. Согласитесь, гораздо приятнее ремонтировать личный автомобиль в отапливаемом помещении. Зачастую перед автолюбителем встает задача выбора оптимально подходящего типа печи. Наиболее распространенными и универсальными считаются печи для гаража на дровах.

Виды печей

Наиболее распространенные конструкции дровяных печей:

  • Буржуйка.
  • Буржуйка с водяным контуром.
  • Кирпичная.
  • Длительного горения.
  • Конвекторная печка.

Буржуйка – наиболее распространенная дровяная печка, используемая для отопления гаража. Простота конструкции обеспечила ей большую популярность еще в двадцатые годы ХХ века. Для ее изготовления подойдет любой подручный материал: старые железные бочки, пропановые баллоны, простой железный короб.

Принцип действия очень простой: при сгорании дров в топке агрегата, корпус нагревается и отдает тепло в помещение.

Буржуйка с водяным контуром является модификацией буржуйки. Основное отличие – наличие водяного контура. Он состоит из системы трубопроводов, запорной арматуры, расширительного бака, теплообменника, насоса, радиаторов.

Принцип действия такой — вода в теплообменнике нагревается и по системе трубопроводов поступает в радиаторы. В результате теплообмена тепло поступает в помещение. С помощью насоса остывшая вода из радиатора перекачивается в теплообменник для последующего нагрева.

Кирпичная печь – самая эффективная в плане отопления помещения. Благодаря своей конструкции и используемому строительному материалу, она имеет высокий КПД. Такая печь быстро нагревается при топке дровами, и долго держит тепло. Принцип действия такой же, как у буржуйки.

Конвекторная печь также является модификацией буржуйки. Её конструкция отличается наличием системы принудительной конвекции. Она состоит из вентилятора и коллектора.

Благодаря этой системе, КПД конвертерной печи выше, чем у буржуйки.

Принцип действия аналогичен принципу действия буржуйки. Отличие только в том, что вентилятор принудительно вытесняет нагретый воздух из коллектора в помещение.

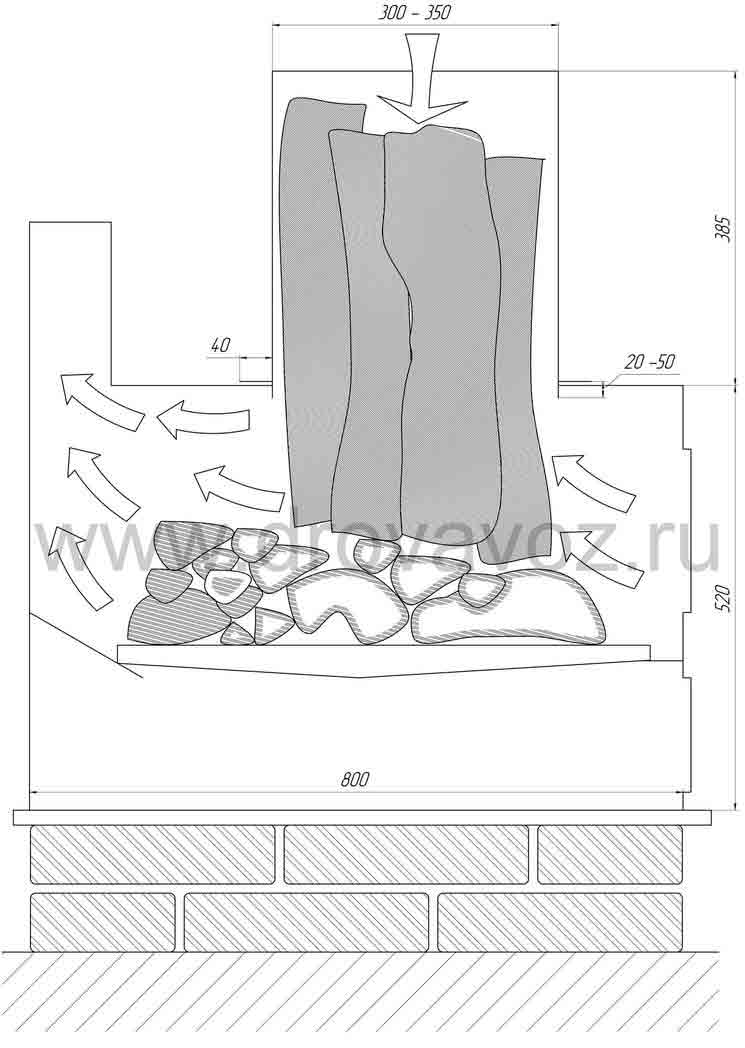

Печь длительного горения – это тоже модификация буржуйки. В её конструкции используется эффект верхнего горения. Благодаря этому, данная конструкция имеет высокий КПД. Принцип действия: горение в топке агрегата происходит под грузом, благодаря этому, зона огня имеет малую площадь. Это обеспечивает длительное горение твердого топлива.

Плюсы и минусы

Как и любой отопительный прибор, дровяная печь имеет свои преимущества и недостатки.

Рассмотрим некоторые преимущества:

  • Относительно невысокая цена топлива.
  • Универсальность прибора при эксплуатации. Можно использовать отопительный прибор для отопления помещения, приготовления и подогрева пищи.
  • Монтаж и установка гаражной печи очень простые и не требуют больших затрат.
  • Для изготовления агрегата могут использоваться подручные материалы.
  • При эксплуатации не требуется использование дополнительных установок и приборов.
  • Небольшие габаритные размеры агрегата делают его универсальным при использовании в гаражах.
  • Эксплуатация такого прибора не требует использования дополнительного вида энергии (электричества).

К недостаткам данной конструкции можно отнести:

  • Такие печи имеют большую теплоотдачу, в результате чего они быстро нагреваются и быстро остывают.
  • Для поддержания высокой температуры в печи необходимо периодически подкладывать дрова.
  • Необходим постоянный контроль за процессом отопления для обеспечения безопасности.

Особенности

Для эффективной работы печи её конструкция должна обладать определенными качествами. Так как помещение гаража имеет небольшие размеры, печь должна быть, в первую очередь, компактной. Экономичность при эксплуатации для отопительного прибора также важна. Кроме того, затраты на изготовление агрегата должны быть минимальными.

Необходимо предусмотреть возможность топки разными видами топлива. Это сделает агрегат экономически выгодным. Изготавливая печь своими руками, вы можете сделать ее максимально удобной в эксплуатации. Учитывая все свои потребности, вы создадите уникальный и неповторимый обогревательный прибор.

Для начала необходимо выбрать материал, из которого вы будете изготавливать печь на дровах. Здесь сыграют роль ваши навыки в работе с кирпичом или металлом. Но в обоих случаях необходимо помнить, что обогревательный прибор не должен снижать объем кислорода в помещении. Он должен как можно дольше выделять тепло для обогрева помещения.

Основное правило при эксплуатации печи – отсутствие выделения вредных веществ.

Выбирая конструкцию отопительного прибора, помните, что она не должна быть пожароопасной.

Изготовление своими руками

Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.

Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам. Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.

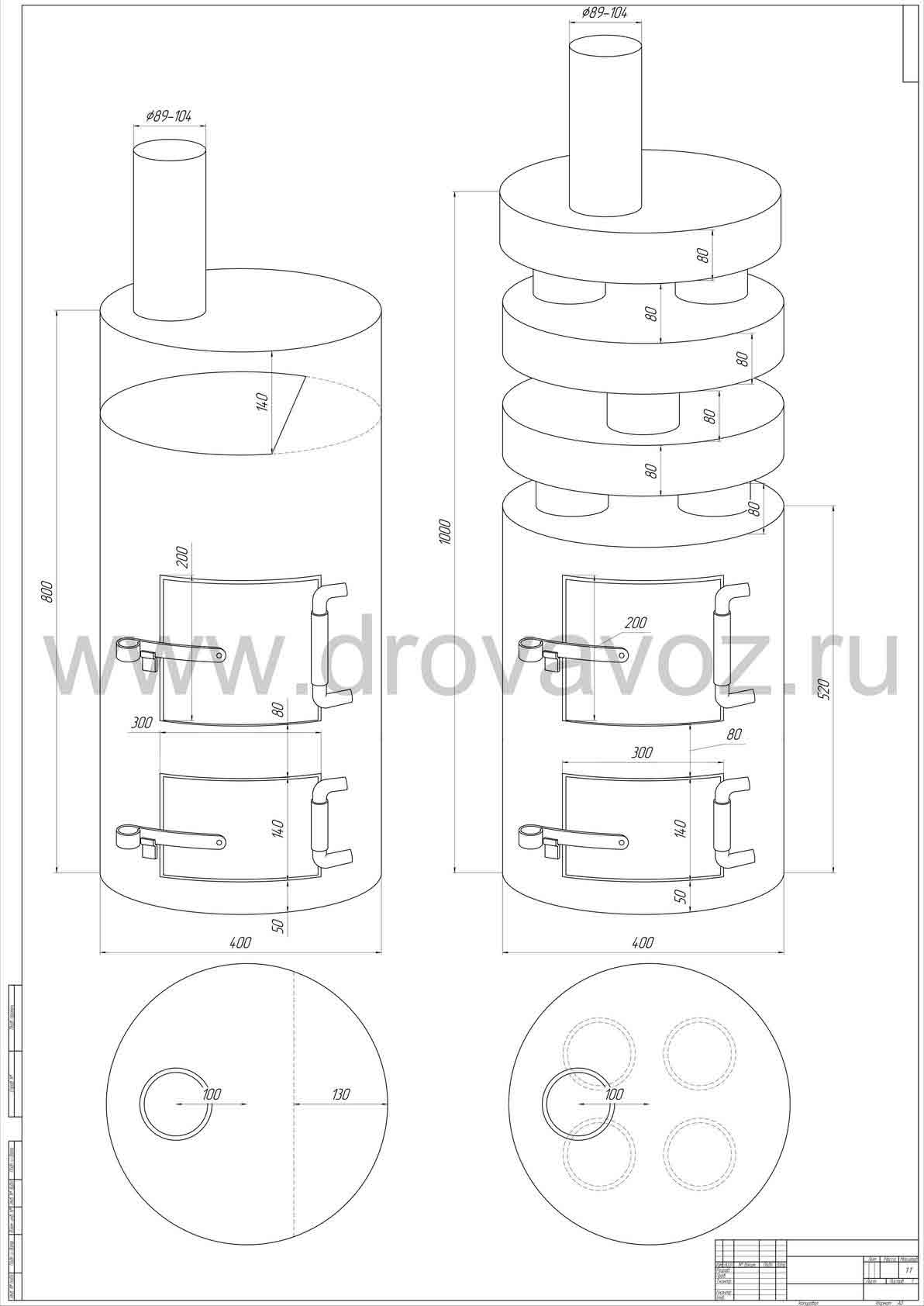

Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.

Далее проделываем следующее:

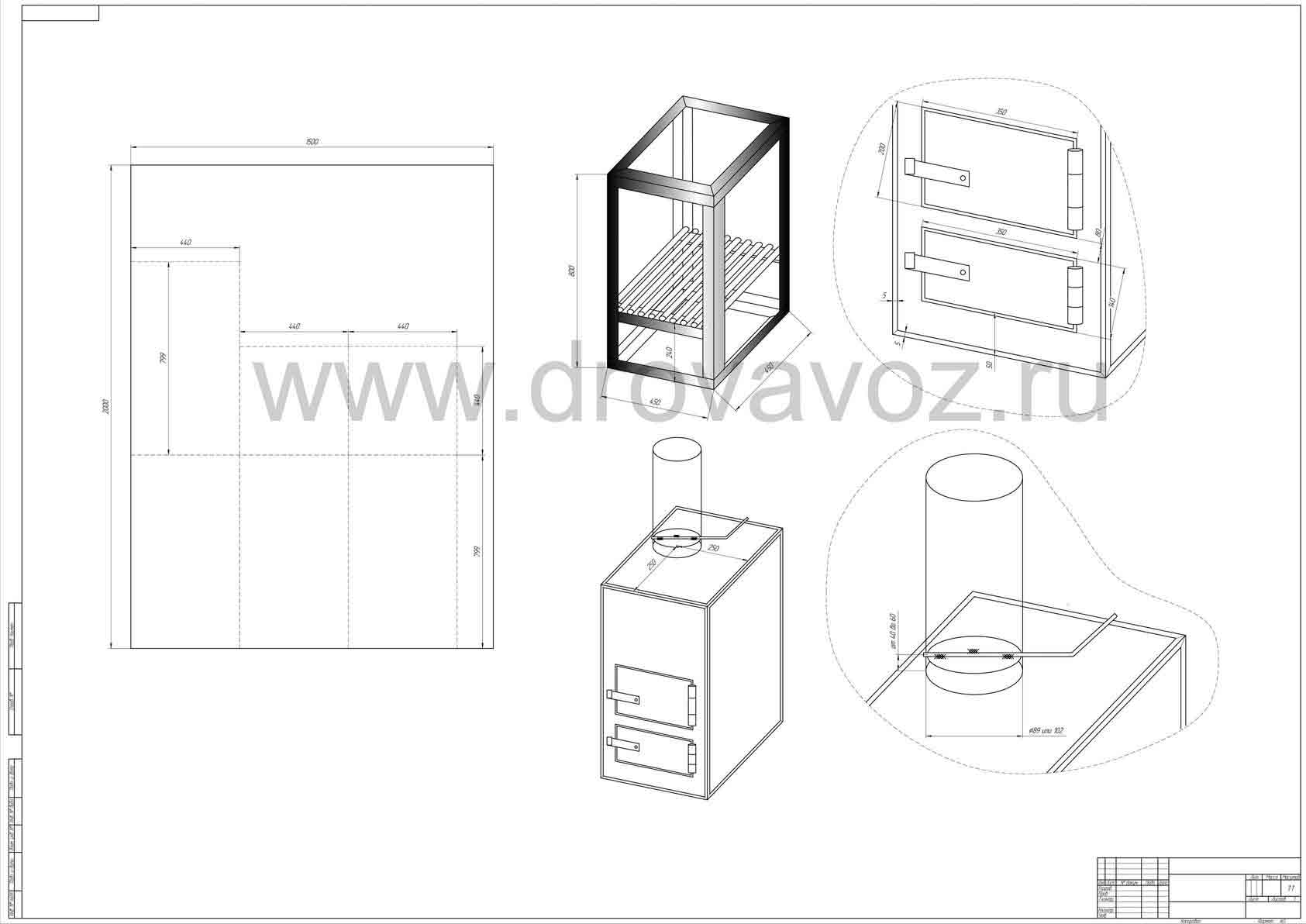

  • Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
  • К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
  • Монтируем и привариваем дно.

  • Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
  • К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.

Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.

В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.

Конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.

Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.

Многие считают, что лучший отопительный прибор для гаража – это печь длительного горения. В основе ее конструкции лежит вертикальная буржуйка. Основные отличия – это боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. В верхней крышке вырезаем отверстие и вставляем поршень. Он давит на дрова внутри печи, обеспечивая «верхнее горение».

Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.

Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.

Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.

Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.

Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.

Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.

Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.

Полезные рекомендации

Установив печь в гараже, необходимо проверить ее работоспособность и пожаробезопасность:

  • Нарубленные в размер печи дрова укладываем в топочную камеру. Заполняем её на 1/3.
  • Крышку для подачи воздуха необходимо закрыть.
  • Разжигаем дрова в топке. Начинаем эксплуатацию печи.

Отопительный прибор необходимо устанавливать на некотором расстоянии от легковоспламеняющихся жидкостей. Не менее одного раза в две недели необходимо проводить санитарную уборку печи. Диаметр дымохода должен быть больше диаметра выхлопного отверстия. Такая конструкция не позволяет скапливаться саже.

Все варианты по-своему уникальны. Затраты на изготовление могут быть минимальными, если использовать подручный материал. Также можно предусмотреть работу агрегата на разных видах топлива. Помимо этого, вы сами можете придумать дизайн отопительного прибора. Это сделает его неповторимым и уникальным.

С любым обогревательным прибором ваш гараж приобретет уют и станет комфортабельным.

О том, как сделать супер-печь из баллона, смотрите в следующем видео.

Все права защищены, 14+

Запрещено использование любых материалов без нашего предварительного письменного согласия.

Источник: http://www.stroy-podskazka.ru/postrojki/garazh/pech-na-drovah/

Печь буржуйка в гараж с принудительным обдувом (13 фото)

Весной этого года построил гараж, и теперь возникла необходимость отапливать ее. Так как в холод поработать и посидеть с друзьями в холодном гараже особо не приятно.

Конструкция печи состоит из двух баллонов на 27 литров. Толщина металла 3мм, что вполне достаточно. Для съема тепла с топки использовал профиль 40*40*3 мм. 10 кусков по 40 см. Они в свою очередь служат и пламегасителем.

Конструкция печи состоит из двух баллонов на 27 литров. Толщина металла 3мм, что вполне достаточно. Для съема тепла с топки использовал профиль 40*40*3 мм. 10 кусков по 40 см. Они в свою очередь служат и пламегасителем.

Прорезаем отверстия для профиля.

Примеряем, смотрится внушительно

Делаем крышку, получилось немного криво… но на функциональность не влияет.

Приступаем резать второй баллон

Стыкуем все части и провариваем, ушло килограмм электрода…

Ну и пробная топка.

Итог: печка получилась с очень высоким кпд, с профилей снимается большое количество тепла. Печь еще не доделана, в планах сделать диффузор на вдув и выдув тепла с регулируемым направлением тепла. Забыл сказать дымоход труба 89 мм, длиной 3,5 метра.

Из минусов на данном этапе не очень сильная тяга, в принципе ее достаточно, дрова горят умеренно, одной закладки хватает на 40-60 минут, но хочется, чтоб был запас тяги.

Возможно Вам будет интересно

Интересные фото обо всём на свете (20 фото)

В нашем мире огромное количество удивительных вещей, которые мы пока даже и не видели. В этом посте

Взорвавшаяся шина отбросила мать с ребенком на руках

12 октяря, в Даньцзянкоу (провинция Хубэй, Китай) сотрудник автомастерской решил подкачать шину

Хотел уничтожить пауков при помощи паяльной лампы, но слегка перестарался (5 фото)

Многие люди страдают арахнофобией, но у кого-то это может иметь самые странные проявления. К

Беспощадная сила и мощь волн (17 гифок)

Стихия может быть беспощадной, а лодки и корабли, которые мы строим, могут быть вовсе не рассчитаны

Юмор и шутки из социальных сетей (33 фото)

Сегодня уже пятница, поэтому сегодняшний день нужно обязательно начинать с отличного настроения,

Зачем ставить две, если и одной двери хватит? (2 фото)

Мы уже много раз видели различный креативный подход к дизайну квартир, но подобное, честно говоря,

Особенности Нью-Йоркской парковки (20 фото)

Начну сразу с полезного, если вы турист и впервые оказались в Нью-Йорке, и наверняка несколько дней

Кто такие «Best Boy», которых можно увидеть в титрах многих фильмов? (5 фото)

Если вы можете назвать себя настоящими киноманами, тогда вас тоже, наверное, интересует, кто же

Полезное устройство для работы со срезанными деревьями

Если вы когда-нибудь в своей жизни срезали дерево, вы точно сталкивались с проблемой его нарезки

Футуристический дом на колёсах за $350 000 (8 фото)

Скоро в первую свою поездку должен будет отправиться футуристический трейлер, который при нажатии

Житель ОАЭ не смог сдержать смех, узнав что у британца всего одна жена

Несколько лет назад британский телеведущий и писатель Марк Долан встретил в Объединенных Арабских

Интересные факты о Мадагаскаре (1 фото)

Площадь острова Мадагаскар составляет около 587 000 квадратных километров. Это четвертый по

Источник: http://nevsedoma.com.ua/index.php?newsid=257039

Изготовление буржуйки, чертежи, как сделать буржуйку своими руками

Автор: Игорь Верников, опубликовано 12/08/2011

Еще статьи из раздела Все о печах

Печь из металла в форме коробки или бочонка с дверкой и трубой. Выведенной чаще всего просто в форточку помещения, это простое отопительное изобретение выручало в те трудные периоды, когда в помещениях не было настоящей русской печи или возможности ее топить из-за проблем с дровами.

Прозвали печку в народе, отчего то «буржуйка», она имела большой кпд, этой незатейливой печи хватало нескольких маленьких березовых дров, чтобы быстро дать тепло помещению, в котором она временно находилась.

И по сей день, печь буржуйка служит для гаража для дачи, в различных времянках строителей и ремонтников, согревает дачные домики или в начальные периоды освоения участков. Больше того, о «буржуйках» приходится вынужденно вспоминать и устанавливать их своими руками, даже в квартирах тех городов и поселков, которые по воле чиновников оказываются неподготовленными к зимнему сезону.

Простота конструкции и эффективная согревающая способность (большой кпд) этих буржуек малышек, дали толчок к разработкам конструкций различных промышленных их вариантов, в том числе разрекламированной печи булейран или булерьян, кому как нравиться.

В этой статье хочется рассказать о конструкции разновидностях и особенностях работы различных печей для бани, гаража. Начиная с самых простых и заканчивая современными печами Bullerian. Надеюсь, предоставленные чертежи булейран, и советы как изготовить булерьян, полезны читателю.

Начнем с самой простой круглой печки буржуйки для дачи. Она представляет собой металлический цилиндр из трубы диаметром 300 – 450 мм высотой 600 – 800 мм. С толщенной стенки 8 – 10 миллиметров.

Отличительной особенностью этой печи, будет являться нерегулируемая тяга, далее мы рассмотрим и печи с регулируемой тягой. Рассмотрим общий вид печи и последовательность изготовления по чертежам 1А левая печь.

Первым делом чтобы ограничить выход теплого воздуха из печи по будущему дымоходу вверх, необходимо вварить пластину. Она представляет собой, вид усеченного круга. Пластина перекроит диаметр печи на 2/3. После этого, размечаем места под будущие дверцы, как показано на чертеже 1А левая печь. И определим место, где вварим арматуру диаметром 14 – 16 мм как показано на чертеже 1А левая печь.

С открытых концов, труба заваривается пятаками, подходящего диаметра, такой же толщены что и стенки. Там где будет верх печки буржуйки, вырезается отверстие диаметром 89 – 100 мм. Поверх приваривается труба соответствующего диаметра. Далее тонким кругом болгаркой аккуратно вырезают дверцы и приваривают к ним петли и заслонки.

Теперь вы знаете, как сделать простейшую печку буржуйку своими руками.

Эта конструкция печи, является простейшей, она ни требует много времени на изготовление и высокой квалификации сварщика. Но есть и ряд минусов, круглые печи, имеют меньшую площадь соприкосновения с воздухом, чем квадратные.

Основным элементом печки, является труба большого диаметра, а следовательно и толщена стенки у таких труб, тоже большая. По этой причине, такие буржуйки для бани и гаража, долго прогреваются и достегают малой максимальной температуры, а вот остывают напротив очень быстро. Нерегулируемая тяга не позволяет подобрать оптимальный режим горения.

Чтобы компенсировать эти недостатки самодельной буржуйки, лет 10 назад я стал искать способ дольше сохранять тепло. Самым первым вариантом была стопка из четырех кирпичей, уложенных вокруг трубы для буржуйки. Стопка кирпичей росла, а удовлетворения от работы печи не было, кпд не улучшился.

Затем, я сделал печь, с квадратной верхней плитой. По периметру выкладывал коробку из кирпича, а пространство между стенками короба и выходной трубой, засыпал керамзитом. Этот вариант был уже чуть лучше, но и он не стал последним.

Чтобы основательно повысить кпд, надо было решить две задачи. Первая — удлинить путь раскаленных газов от топочной камеры буржуйки до входа в дымовую трубу. Вторая — увеличить тепловую емкость изготовленной печи.

В последнем моем варианте, удалось удовлетворить оба эти требования, такая печь успешно обогревала мой гараж всю зиму.

После окончания топки, печка буржуйка сделанная своими руками, продолжала обогревать помещение еще в течении 3 — 5 часов. Новая печь представляет собой все ту же народную буржуйку, сваренную из трубы, но с приваренным сверху теплообменником. Теплообменник состоит из нескольких толстых полых «блинов», соединенных между собой короткими трубами для буржуйки. Блинов может быть от одного до четырех. У меня их, например, три. Сверху на теплообменник надет круглый короб его нет на чертеже 1А правый чертеж, согнутый из листовой стали, а все пространство между ним и «блинами» теплообменника засыпано песком с крупным гравием.

Конструкцию, этой печи буржуйки для дачи, я подсмотрел у своего соратника инженера самоучки В.И. Зеленкова. В ее хитроумном инженерном решении нетрудно увидеть признаки обыкновенной буржуйки, обогащенной, новыми преимуществами. Здесь отсутствие возможности накапливать и длительное время сохранять тепло компенсируется возможностью контроля длительности горения, то есть это буржуйка с повышенным кпд.

Печь булейран или булерьян, тоже не дает дровам быстро прогорать, а разрешает только тлеть, то есть длительное время отдавать тепло. Но булейран булерьян сложна в изготовлении а при покупке способна разорить незажиточную семью. Оказывается, такой же эффект может быть получен и от обычной буржуйки для гаража — достаточно снабдить ее небольшой пристройкой, предлагаемой В.И. Зеленковым.

Основными недостатками металлических печей, изготовленных своими руками, являются низкие экономичность и теплоемкость то есть кпд. Большое количество тепла не аккумулируется (как, например, в толстых стенках кирпичных печей), а просто улетает в трубу.

Для экономии березовых дров и обеспечения выравнивания теплового режима корпуса такой печи ее выгоднее топить короткими дровами, уменьшив сам объем топки. Однако березовые дрова, все равно прогорают довольно быстро, и их необходимо постоянно подбрасывать в печку, что делает ее эксплуатацию не очень-то удобной, особенно в длительный отопительный период в холодное время года.

Но общее время горения дров, можно значительно растянуть, увеличив при этом общий кпд печки, если выполнить ряд конструктивных дополнений к традиционной конструкции печи. Для этого нам потребуется лишь изготовить из листовой стали глухой герметичный цилиндр, как показано на чертеже 1Б. Этот цилиндр, будет заполнен длинными поленьями дров.

Цилиндр должен иметь надежную опору это или упорный фланец приваренного к цилиндру или конус. Для удобства установки пристройки и снятия к нему следует приварить ручки, произвольной формы на чертеже 1Б буржуйки они не показаны.

При заполнении рабочей кассеты березовыми дровами необходимо проконтролировать свободное их перемещение при ее опрокидывании. Перед установкой цилиндра с березовыми дровами печку необходимо растопить, в это время появляется стартовый запас углей.

Дрова, опустившись из цилиндра на угли, начнут разгораться. При этом интенсивному горению будет подвергаться только выдвинутая в топку часть дров до верхней плиты печки.

Другая часть дров, находящаяся в кассете, будет дополнительно просушиваться за счет движения дымовых газов, а затем опускаться в топку под тяжестью своей массы по мере сгорания выдвинутой части дров.

При высоте цилиндра 420 мм с одной закладки дров, время беспрерывной работы такой интересной печи сделанной своими руками, составляло около 4 часов.

Самодельная печка буржуйка, получается очень практичная и разумная хотя и не без своих минусов.

Главным минусом всех печек, такой конструкции можно назвать задымленность помещения. После того как все дрова прогорели, необходимо заложить новую партию. Как только мы поднимаем цилиндр из печи медленно, но упорно начинает подниматься дым.

Конечно, можно проветрить помещение если это гараж или какая то друга постройка хозяйственного типа. А вот для жилых помещений я бы не советовал применять печь Зеленкова.

Хочу рассказать о еще одной конструкции печи. Главной особенностью этой самодельной буржуйки, является наличие регулируемой тяги и квадратный тонкостенный корпус.

При выборе формы печи я бы советовал мыслить так — круглые печки выглядят лучше, чаще всего быстрее в изготовлении но при одинаковых габаритных размерах, у квадратных печек, больше площадь поверхности, а следовательно больше площадь соприкосновения с воздухом. По этой причине у нее повышенный кпд, она быстрее нагревают помещение это правильная буржуйка.

Теперь поговорим о размерах буржуйки. Маленькая печь в ее исконном размере потеряла актуальность, так как живем мы не военное время и с дровами у нас все в порядке да и помещения наши гораздо просторнее чем в то время.

Слишком большая печь тяжела в изготовлении и при перемещении силами одного человека. Основываясь на том, что размер березовых дров, как правило, колеблется в пределах от 30 до 40 см. Предлагаю варить своими руками по чертежам 1В печку, размером основания 45 на 45см и высотой 80см.

Такая буржуйка для дачи, легко кушает почти всех размеров дрова, при этом занимает мало места, ее можно поставить прямо в угол.

Следующий момент, толщина металла буржуйки. Практика показывает, что толстый металл порядка 8 миллиметров плохо прогревается, дрова прогорают в пустую получается не высокий кпд. Слишком тонкий металл нагревается быстро, но после нагревания синеет и вспучивается (вся печь теряет форму). Для себя я определился, что толщена стенки, должна равняться 3 миллиметрам максимум 4. Печь из такого металла служит прекрасным источником тепла и не теряет свою форму.

Дальше нам стоит отправиться на металлобазу и приобрести необходимый металл, для изготовления печки буржуйки по чертежам.

Лист железа тройки 1,5 на 2 метра

Уголок на 40 с толщенной стенки 4 или 5 мм в количестве 7метров

Кусок трубы диаметром 89 или 102 миллиметров длинной 40 см

Арматура диаметром 16 мм в количестве 6.2 метра

Кусочек гладкого стержня диаметром 8 или 10 мм длинной 50 см

Четыре завесы для дверей

Сварочный аппарат около 5 кг электродов тройки, знакомый сварщик и ящик водки (шутка!).

Кстати, обычно если хорошо попросить, металл вам порежут в размер на базе по вашим эскизам. Если вы сомневаетесь или попросту не знаете как раскроить лист то могу описать следующий вариант буржуйки, показанный на чертеже 1В.

Изготовление следует начинать со сварки каркаса из уголка. Как раскроить уголки и какой длинны нарезать, показано на чертеже 1В.

Сразу хочу заметить, избыточная прочность нашей печи будет вредна, по этой причине особо прочные швы следует подчистить болгаркой. Если этого не сделать, то катет шва будет мешать, при дальнейшей процедуре обшивания листами.

Далее следует приварить последовательно прутки арматуры к уголку. Этот шаг очень ответственный. Если, очень часто приваривать прутки, то расстояние между ними забьется золой, воздух перестанет двигаться между ними, огонь в печке будет тухнуть. Если расстояние сделать очень большим, то уже не зола, а раскаленные угольки, будут падать между прутьями, необходимый жар будет потерян. Оптимальным зазором между прутками арматуры следует считать 18 -20 мм.

Затем, на каркас укладывают листы металла и обваривают сплошным швом по периметру снаружи. Таким образом, необходимо зашить весь периметр буржуйки.

Далее аккуратно ровняем срез трубы, по которой будет двигаться дым. Приложим трубу, как показано на чертеже 1В, аккуратно обведем по кругу карандашом, вырежем болгаркой или электродом отверстие.

Для того чтобы регулировать тягу, нам понадобится изготовить своими руками шибер внутри выходной трубы. Шибер, представляет собой металлический пятак, из того самого листа что и стенки буржуйки. Диаметр пятака как правило на 3, 4 мм меньше чем внутренний диаметр трубы в которой он будет работать.

В отрезке трубы дрелью делаем два отверстия диаметром чуть больше диаметра прутка. Отгибаем произвольно под 90 градусов часть прутка, вставляем в просверленные отверстия, снизу подкладываем пятак и прихватываем в нескольких местах.

Обратите внимание, на чертеж печки буржуйки, после стыковании заготовок, в обычном положении, под действием силы тяжести пруток, должен постоянно держать шибер открытым. После всех операций, можно приваривать трубу с шибером к печке, на место ранее вырезанного отверстия в соответствии с чертежом 1В.

Возьмем карандаш, линейку, основательно разметим на печи отверстия под дверцы. Болгаркой аккуратно вырежем отверстия получившиеся куски металла и станут самими дверьми. Не бойтесь получившиеся зазоры будут только помогать горению а через щели в темную комнату будет пробиваться свет от огня чертеж 1В.

Нам остается изготовить засовы и завесы, это дело сугубо индивидуальное и здесь каждый свободен на выдумку. Теперь мы знаем, как изготовить буржуйку с повышенным кпд своими руками.

Предыдущая конструкция, является окультуренной формой буржуйки, достаточно проста и пригодна для любого помещения. Что называется — не дымит и греет. Однако не всегда, самые простые конструкции, являются самыми удачными. Апогеем инженерной мысли по праву считается буржуйка с красивым именем булерьян (булериан, bullerian).

Все рассмотренные выше печи, отдают тепло только с внешней своей поверхности. Особенностью конструкции этой печи являются многочисленные вваренные тонкостенные трубы, через которые проходит воздух.

Печь буржуйка, булерьян булириан изготовленная своими руками обеспечивает принудительное движение или другим языком конвекцию воздушных масс, благодаря чему происходит быстрое нагревание воздуха и его плавное распределение по всему объему помещения. Здесь работает простой физический принцип: теплый воздух поднимается наверх, а более холодный постоянно всасывается с пола.

Конструкция булерьян, булиреан такова, что каждая из труб, полностью прикасаясь к топке, успевает нагреть проходящий через нее воздушный поток до 50 – 90 градусов Цельсия и это не реклама. Самые маленькие печи буржуйки конструкции булерьян (bullerian, булериан) пропускает через себя 2 куб.м воздуха в минуту это очень неплохо. При этом температура самой буржуйки остается достаточно низкой порядка 50 градусов. КПД этой печи по самым смелым подсчетам достигает 60%.

Печь булерьян (булериан, bullerian) работает в двух режимах по следующей схеме — «быстрого обогрева» и «дожига». Печь в первом режиме нагревает холодный дом за 20-25 минут. Затем Вы закладываете полную печку не колотыми березовыми дровами и с помощью заслонки переводите ее в режим дожига. Топливом для печи булерьян (bullerian, булериан) служат как обычные березовые дрова, так и топливные брикеты.

Устанавливать печь следует не ближе 1 метра от стен и горючих материалов, свободное расстояние перед топкой должно быть 1 метр и более. При установке следует приподнять печь от пола на 20 сантиметров и поместить на основании из кирпича, камня или другого негорючего материала.

Дымоход для булерьян (bullerian, булериан) можно изготовить из кирпича или металлических труб из металла толщиной 1мм. Диаметр круглой трубы должен составлять минимум 100 мм, размер квадратной из кирпича минимум 90 мм. Дымоход для булерьяна не должен иметь горизонтальных участков длиной более 1 м. Для очистки дымохода для булерьяна следует предусмотреть съемную часть или отверстие с дверью. Труба дымохода должна всегда подниматься над коньком крыши. Если крыша плоская, труба должна подниматься на 0,5 м над ней.

Многие мои знакомые в свое время задавались вопросом как сделать булейран своими руками где взять чертежи булерьян. Подумав и почесав затылок многие отказывались от этой идеи слишком трудоемка. Дело в том, что печь сшивается как бы из кусочков. Необходимо неплохо владеть сварочным делом, что бы печь получилась не только функциональная но и красивая.

Изначально перед изготовлением нам необходимо определиться из чего мы будем делать воздуховодные трубы. Диаметр труб печи булейран булерьян должен быть 50 – 80 миллиметров. Затруднение лишь в том, что трубы должны представлять собой форму полумесяца. Мы можем согнуть своими руками прямые трубы, с помощью промышленного трубогиба, или собрать их из многочисленных отводов.

Как делать печь булерьян булиреан своими руками решать вам. Я для себя выбираю первый способ, он попросту проще. На металлический лист толщенной от 12мм и выше мы укладываем согнутые отводы, между отводами и кусками удлиняющих труб оставляем зазор порядка 2 мм. Затем необходимо закрепить всю эту конструкцию струбцинами (такие есть в каждом хозяйственном магазине) хомутами, вообщем включите фантазию. В таком положении, провариваем почти все стыки, затем снимаем с плиты и довариваем остаток. У нас получается одна из труб по которым будет проходить горячий воздух. Затем берем тонкие трубки диаметром 12 – 14 мм гнем их кольцом диаметром приблизительно равным диаметру печки. Затем ввариваем в трубу как показано на чертеже 1Д.

Чем больше труб мы изготовим, тем длиннее будет наша печка булерьян (bullerian, булериан). Для нашей печки булерьян bullerian, булериан принимаем количество равное 11 секциям. После того как все трубы сварены приступаем к созданию каркаса.

На туже плиту укладываем заготовку и зажимаем струбцинками затем берем еще заготовку и накладываем на первую с перехлестом. Что бы зафиксировать вторую заготовку в ровном горизонтальном положении подложим под нее кусочек такой же трубы из которой изготовлена сама заготовка и прижмем все это струбцинками. Такова наилучшая схема изготовления булерьян. Все стадии изготовления заготовок, булериан булерьян своми руками вы найдете на чертеже 1Д.

Аккуратно собираем конструкцию на точечные прихватки. Следующую заготовку также через кусочек трубы фиксируем и прихватываем. После того как все заготовленные трубы собраны на прихватки, мы начинаем обваривать боковины печи. Вырезаем из листового железа полосы размеры которых показаны на чертеже 2Д.

Полоса должна слегка на 1 сантиметр утопать от основной грани стенки как на чертеже 2Д. Способ сварки пластины следующий. Ввариваем на прихватки самый торец пластины, где у нас находится выемка. Затем за другой конец поджимаем пластину к трубкам и прихватками фиксируем ее через каждые 5 сантиметров. Таким образом постукивая и подгибая приварим все пластины. После того как все пластины собраны на прихватки мы можем начать обваривать их сплошным швом.

При такой последовательности сварки, печь булерьян bullerian, булериан не теряет геометрии. Затем привариваем лист железа размеры которого показаны на чертеже внутри печки смещая его к одной из торцевых сторон, например к той где будет труба. Размечаем на листовом железе (тройке) торцевые стенки, вырезаем и ввариваем, сначала на прихватки, а затем сплошным швом. В задней стенке, к ней смещена выставленная пластина, вырезаем круглое отверстие диаметром 100мм. Затем ввариваем туда отвод, такого же диаметра концом вверх. В другой лицевой стенке вырезаем круглое отверстие диаметром 250 мм. И ввариваем ранее проточенный на токарном станке фланец. Протачиваем на станке крышку и петли, ввариваем ее с петлями как показано на чертежах 1Д.

Можно добавить в крышку декоративное огнеупорное стекло такое же как на рисунке. Под крышкой можно предусмотреть лоток любой формы, в него будут падать угольки золы при ее извлечении.

В крышке и в дымоходной трубе вставлены два шибера. Один регулирует подачу воздуха другой диаметр выпускной трубы. Конструкция шиберов может быть различной, я предлагаю указанные на чертеже 1В.

Источник: http://www.drovavoz.ru/izgotovleniye-burzhuyki-chertezhi-kak-sdelat-burzhuyku-svoimi-rukami.html

Буржуйка для гаража своими руками: инструкция и чертежи

Приветствую владельцев гаражей, которые задумались над тем, как с минимальными затратами и не прикладывая при этом сверх усилий обустроить компактную печку-буржуйку, работающую на твердом топливе. Подобные печи обычно изготавливаются из металла, имеют цилиндрическую или прямоугольную форму, могут служить, как для отопления гаража, так и для разогрева еды или кипячения чайника.

Выбираем проект

Если у вас нет возможности воспользоваться сварочным аппаратом, проще всего использовать в качестве корпуса печи какую — либо емкость, изготовленную из стали – в нашем случае это будет старая молочная фляга – бидон, выполненная из луженой, стали.

Даже при изготовлении буржуйки самой простой конструкции следует предварительно подготовить схему конструкции, либо использовать готовый чертеж эффективной модели, например такой:

Инструменты и материалы

Изготовление небольшой печки из металла не потребует использовать сложные и дорогостоящие инструменты. Достаточно иметь в наличии:

  • старую молочную флягу объемом 38 — 40 литров;
  • стальную трубу или готовый дымоход диаметром около 100 мм;
  • металлический прут круглого сечения, диаметром 0,6 мм;
  • зубило, молоток и напильники прямой и круглый;
  • разметочный маркер и рулетку;
  • лист кровельной стали, лист войлока;
  • асбестовый шнур или огнеупорный герметик и листовой асбест.

Подготовительные работы

Флягу из-под молока следует тщательно помыть, очистить от загрязнений и внимательно осмотреть. Она должна быть целой, без дыр и признаков ржавчины. Крышка на горловине фляги будет служить дверцей топки.

Наша печка изготавливается из бидона, расположенного горизонтально. Лучше всего заранее позаботиться о каркасе, на который можно устойчиво установить буржуйку. В частности, его можно выложить из кирпича, предусмотрев по длинным сторонам выступы, предохраняющие металлический цилиндр от смещения.

Кирпичное основание заодно послужит аккумулятором тепла, немного повысит КПД печки и позволит лучше прогревать помещение с одной закладки топлива. В гараже, буржуйку устанавливают на небольшом расстоянии от стен и, как можно дальше от легковоспламеняющихся смесей.

Инструкция по созданию корпуса печки — буржуйки

Шаг 1: Вырезаем поддувало. Как и любая печь, так и «буржуйка» должна иметь поддувало, отверстие которое находится ниже дверцы для закладки топлива. Поддувало обеспечивает приток кислорода, необходимого для горения, и дает возможность легко удалять золу.

При помощи маркера нарисуйте прямоугольник на скошенной части фляги. Затем по контуру прорубите отверстие при помощи зубила и молотка. Края поддувала следует обработать плоским напильником.

Совет: если вы не хотите «париться» с вырезкой поддувала, то можно просто в нижней части крышки высверлить несколько поддувальных отверстий.

Шаг 2: Отверстие для дымохода. Далее нам требуется проделать отверстие для трубы дымохода. Установите флягу на бок строго горизонтально, при этом поддувало должно находиться внизу и быть параллельным земле. В верхней части донышка фляги отметьте маркером место для дымохода. Диаметр нарисованной окружности должен быть немного меньше внешнего диаметра трубы.

При помощи зубила по контуру вырубаем круг, края получившегося отверстия обработать круглым напильником. Важно не торопиться, и чтобы обеспечить точность подгонки дымохода к основанию, регулярно примерять трубу к отверстию. Горизонтальный участок дымохода должен войти в него максимально плотно, без зазоров.

Шаг 3: Колосник. Для обустройства колосника нам понадобится металлический прут – согнутый змейкой. Размеры змейки надо прикидывать на месте, они зависят от размеров фляги. Готовую конструкцию потребуется аккуратно согнуть, чтобы она прошла в топочное отверстие буржуйки и уже на месте расправить и правильно закрепить. Так — же желательно над крышкой закрепить лист металла образующий дымооборот.

Дымоход и предтопочный лист

Чтобы защитить пол около топки буржуйки, уложите на него предтопочный лист. Для этого, из листового кровельного железа вырезается заготовка и с обеих сторон окрашивается масляной краской для защиты от коррозии. Подходящий по размерам лист войлока требуется смочить раствором глины, который повысит его жаростойкость, уложить на металлический лист и дать высохнуть. Готовая конструкция укладывается перед буржуйкой металлической стороной вверх.

Чтобы иметь возможность регулировать интенсивность сгорания топлива, из куска листового металла можно изготовить дверку на поддувало печки.

Дымоход можно использовать готовый, состоящий из короткой горизонтальной части и длинной вертикальной трубы, либо изготовить самому. Если нет сварочного аппарата, придется колена, отрезанные под углом 45 градусов надежно крепить друг к другу при помощи мягкой жести.

Я рекомендую вертикальную часть дымохода выполнить из двух труб с разъемным соединением. Нижняя часть со временем прогорит и ее придется менять. Лучше, если верхняя часть, проходящая через кровлю гаража, будет отдельной и закрепленной стационарно, с использованием негорючего материала для теплоизоляции. Все стыки труб между собой обрабатываются огнеупорным герметиком. Оптимальные размеры дымохода — таковы:

Функциональность и КПД печи

Если есть сварочный аппарат, по вышеизложенной схеме можно изготовить дровяную печку-буржуйку из трубы большого диаметра или бака, установив их вертикально и приделав донца, либо выполнить прямоугольный корпус печи из листового металла. Верхние горизонтальные поверхности в этом случае можно использовать как плиту. Чертеж такой печки будет таков:

Металлическая буржуйка греет помещение, пока прогорает топливо. При этом основная часть тепла в прямом смысле улетает в трубу. Чтобы воздух в гараже быстрее и равномернее прогревался, требуется увеличить теплоотдачу.

Для этой цели к корпусу печки можно приварить стальные полосы или металлические трубы с шагом в несколько сантиметров. «Оребрение» увеличит площадь контакта разогретого металла с воздухом.

Еще один вариант повысить теплоотдачу – буржуйка с обдувом. Электрический вентилятор, размещенный за корпусом печки, будет гонять нагретый воздух быстрее, равномерно прогревая гараж.

Обратите внимание на вентиляцию гаража – она должна исправно функционировать, чтобы не происходило накопления угарного газа.

Видео по теме «буржуйка для гаража своими руками»:

Источник: http://postroju-dom.ru/otoplenie/164-burzhujka-dlya-garazha-svoimi-rukami

Communities › Сделай Сам › Blog › Умное тепло в гараже ( часть 1 )

Буржуйка .
Самая обыкновенная .
Газовый баллон ( 50 л)
Труба 89

Из всего моего набора ( по словам людей кто видел эту конструкцию ) все не то .

Как только я начинал советоваться с людьми ( которые хоть что то понимают в печках ), все как один мне говорили — ТВОЯ КОНСТРУКЦИЯ РАБОТАТЬ НЕ БУДЕТ

Гараж Площадью 35 кв не отопит .
Баллон бери больше
Трубу сечением больше да и длиннее .

НО, мне нужно было маленькую печку ( для меньшего расхода дров )
Да и еще с высоким КПД

Как говорится и рыбку схавать, и в лес зайти )

Прекрасно было понятно, что труба маленького сечения быстро забьется .
Чистка трубы — не самый приятный процесс

НО НАМ НУЖНО ЧТО БЫ БЫЛО ВСЕ ЛЕГКО!

Для этого в дымоход был врезан Узел для чистки .

1) ОТКРУТИЛ ЗАГЛУШКИ

2) ЗАПИХАЛ В ТРУБУ ЕРША

3) ЕРША В ШУРУПОВЕРТ

ЧИСТКА ДЫМОХОДА ЗАНИМАЕТ ПРИМЕРНО 5-7 минут

По этому поводу скоро сделаю отдельный пост .

При всей этой конструкции, гараж до +20 ( при температуре за бортом — 15 ) прогревается за 1-1.5 часа .

Концентрация всего тепла скапливается вокруг ПЕЧЕЛИУСА .

В гараже еще нет вентиляции ( никакой )
Только щели в воротах .

Тут я задумался

Как повысить КПД

1 ) обварить трубами печку ( после первой протопки результат был на лицо ) но этого опять мало . Нам нужно все тепло которое уходит в трубу, оставить в гараже .
2) Думал об обдуве печки ( очень хороши вариант )
3) остановился в итоге НА ЗАБОРЕ ВОЗДУХА ОТ БУРЖУЙКИ .

Пока вся система в доработках и на испытании ( НО! Хочу сказать что результатом очень доволен +20 — +25 за час КАК ДВА ПАЛЬЦА …

В планах утеплить трубу
Поставить 2 заборника воздуха
Утеплить ворота и повесить занавес
До конца вынести весь хлам из гаража
И рассказать вам об этом )

В ближайшее время сделаю еще один подробный пост ( о ГУЛЯНИИ ТЕПЛОГО ВОЗДУХА по гаражу )

НУ и берите мои труды на вооружение )

FakeHeader

Comments 47

Молодца! От прошлого хозяина гаража досталась такая же. Отличная вещь а с обдувом будет вообще ЖАРА =)

Трубами конечно обварить, как у оргАна это очень хорошая идея, только площадь соприкосновения со стенкой печки очень малая! Я приварил, вернее прихватил проф. трубы 50х50, пока сколько было отрезков 4 штук, а летом обойду всю по кругу(из стальной трубы б/у теплотрассы D=500vvмм и толщ. стенки 8 mm и надо будет вварить тр.D=100мм горизонтально, чтобы вент присобачить для быстрого сугреву! Хотя может для сугреву, для начала 100 пальнуть?

Очень не плохо, при размерах печки я бы сказал отлично! А камни с Ундор?)

И от туда тоже 😉 С каждого места по камню)

На дымоход намотать змеевик из вентеляционной гофры и гнать через него воздух вентелятором.
Буржуйка по тому и буржуйка что тепла много в трубу уходит. Ещё можно попробовать сделать дымоход змеевиком по стене весь в рёбрах и тянуть через него дым дымососом. Но тут надо посчитать. Очень рекомендую сходить в библиотеку и спросить советские или ранее справочники строителя. Читать разделы отопления. Там написано как правильно и дёшево всё это расчитать и построить. Начиная от печей заканчивая паровым и водяным отоплением.
Вполне вариант что более правильно в балон и или дымоход встроить змеевик и брать пепло водой возможно с циркуляционным насосом. Отдавать его радиатором отопления аллюминиевым с принудительным обдувом.
В общем цены тем книгам нет.
А то что ты сделал работает но КПД оставляет желать лучшего.
Чтобы дымоход чистить реже правильно настрой подачу воздуха. Если его не хватае то печь коптит. Дым тёмный, а дымоход забивает сажей от неполного сгорания.

Почитайте в и-нете про историю буржуйки и почему она так называется. Я почитал. Дров на топку бани в половину меньше уходить стало и прогревается банька быстрее.
А банную буржуйку я полу-трубами обварил, циркуляцию запустил, прогрев равномернее заметно стал.

скажите а для чего трубы наваривают на печку?

«А банную буржуйку я полу-трубами обварил, циркуляцию запустил, нагрев равномернее заметно стал.» — сказал уже. Про то, что тёплый воздух легче и вверх стремится в средней школе рассказывают.

Че вас прёт по буржуйкам! ? В инети куча печей которые куда технолоничнее и в изготовление не сложнее такие как: ракетная печь, бубафоня и др. дак они раза в два три экономичней а тепла столькоже!

подвести воздух с улицы к поддувалу, сейчас в топку попадает уже прогретый воздух из помещения, который компенсируется холодным через щели в воротах.

Печка — УРАГАН!
Не хотел ставить лайк только из-за того что не шлифанул сопли от сварки и не покрасил брутально… учти на будущее))))

все почистил .
Просто на фото не видно )
Даже швы на трубе зачистил)

Да верю. Это уже эстетство) на вкус и цвет. Конечно, утеплять гараж надо, будет прогреваться за полчаса. И автоподачу дров я смотрю придумал? Кулибин!)))

* У моего товарища газовый котел самопальный 100%, кроме баллона, с радиаторами по стенам — в полчаса уже очень тепло (хотя не утепленный гараж, все в трубу)

хорошо когда площадь гаража позволяет !

я думаю такую малютку можно в любой гараж запихать)

тебе сказать как ОЧЕНЬ просто чистить трубу?
Суешь петарду в трубу и рвешь ее. Вся сажа упадет на дно.
Поставь в печку два дожигателя и КПД сразу возрастет, а труба будет холоднее. И наружнюю ОБЯЗАТЕЛЬНО утеплять. Возьми базальтовую вату на фольге и оберни ей трубу. Фиксировать можно проволочными хомутами. Если боишься, что фольгу обдерут — обмотай стеклополотном.

Трубу утеплять однозначно нужно )))

Буду теплить минватой ( а поверх оцинковкой )

Петарды не пробовал, а вот строительные патроны кидал ( вооооообще понту ноль )

По поводу дожигателя можно поподробнее ?

тебе сказать как ОЧЕНЬ просто чистить трубу?
Суешь петарду в трубу и рвешь ее. Вся сажа упадет на дно.
Поставь в печку два дожигателя и КПД сразу возрастет, а труба будет холоднее. И наружнюю ОБЯЗАТЕЛЬНО утеплять. Возьми базальтовую вату на фольге и оберни ей трубу. Фиксировать можно проволочными хомутами. Если боишься, что фольгу обдерут — обмотай стеклополотном.

я свою печку на отработке периодически взрываю… правда не петардами )
а вот насчет утепления трубы вопрос — зачем это делается?

тепло на улицу не уходит
Меньше конденсата
Соответственно и труба дольше чистой останется )

м! возмем на заметку!

я свою печку на отработке периодически взрываю… правда не петардами )
а вот насчет утепления трубы вопрос — зачем это делается?

Из-за охлаждения трубы сохраняет поток газов и тяга не падает на выходе.

тебе сказать как ОЧЕНЬ просто чистить трубу?
Суешь петарду в трубу и рвешь ее. Вся сажа упадет на дно.
Поставь в печку два дожигателя и КПД сразу возрастет, а труба будет холоднее. И наружнюю ОБЯЗАТЕЛЬНО утеплять. Возьми базальтовую вату на фольге и оберни ей трубу. Фиксировать можно проволочными хомутами. Если боишься, что фольгу обдерут — обмотай стеклополотном.

подскажите пожалуйста а про какие дожигатели идёт речь?

дожигатель — это пластина металла, которая находится в топке выше уровня максимальной загрузки дров с дырками для свободного прохода газов. При топке любым тяжелым топливом, пары топлива (или просто газы) вылетают в трубу. Чтобы этого не было делают вот такие дожигатели. Для баллона это будет диск с зазором от стенок, центральным отверстием 100 мм и отверстиями по полю. толщина — не более 2 мм. Он должен сильно раскалиться. Чтобы дать для горения кислород, делают фурму сверху — трубу 89 мм с дырками в заваренном дне и в самой трубе на уровне дожигателя. Труба выходит из верха печки и на конце делают подпружиненную внутреннюю заслонку для регулирования воздуха.
Разжигаем печку на полном поддувале, когда печка разгорится и раскалится дожигатель, прикрываем поддувало и открываем заслонку наверху. И поперло. Но нужна высокая труба для тяги, чтобы могло сосать из фурмы.

Источник: http://www.drive2.com/c/2830868/

Смотрите также:
31.10.2018

Печь с водяным контуром на отработке своими руками Зимой остро встает вопрос о том, как отопить небольшое помещение без десятков килограммов сожженного угля/дров, а также без специального оборудования. К счастью, уже давно есть довольно простое решение – печь на...

31.10.2018

Актуальность и преимущество печей на опилках Современный мир все больше осознает угрозу исчерпаемости привычных видов топлива. В развитых западных странах, особенно в Европе, находящейся в зависимости от поставок газа и нефти из других стран, ведется активный поиск...

31.10.2018

Плюсы и минусы самодельной печи длительного горения на дровах Твердотопливные печи, работающие на дровах, имеют один серьезный недостаток: достичь автоматизации процесса топки очень сложно, а для некоторых конструкций невозможно. Периодически приходится отвлекаться от...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
