Печь на отработке своими руками

Печь, работающая на отработанном масле или мазуте – идеальный вариант для отопления гаражей, теплиц или помещений для содержания животных. Ее конструкция несложна, и сделать ее можно буквально за несколько часов. Для того чтобы сделать печь на отработке своими руками, можно использовать не только металлические листы, но и старые трубы подходящего диаметра, бочки или использованные газовые баллоны.

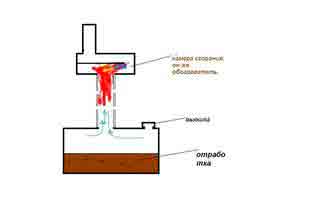

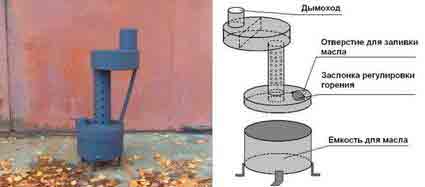

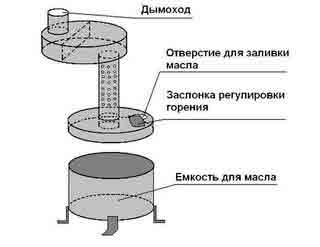

Схема печи, работающей на отработке

Топливом в такой печи являются пары, выделяемые при кипении отработанного масла. Состоит она из двух камер. В первую (нижнюю) емкость через специальное отверстие заливается масло. При розжиге (в это же отверстие проталкивается подожженная бумага или ветошь, смоченная в бензине) нагретые пары поднимаются по перфорированной трубе во вторую (верхнюю) камеру, где сгорают окончательно.


Печь на отработке состоит из двух камер, соединенных перфорированной трубой

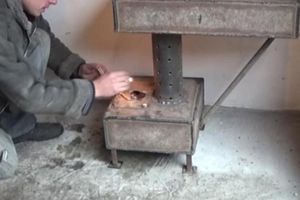

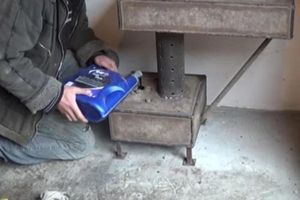

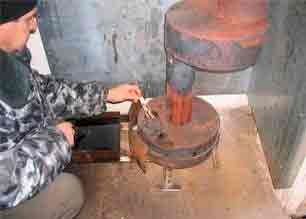

Розжиг печи

Для того, чтобы нагретый воздух не уходил слишком быстро в трубу, в верхней камере предусматривается перегородка.

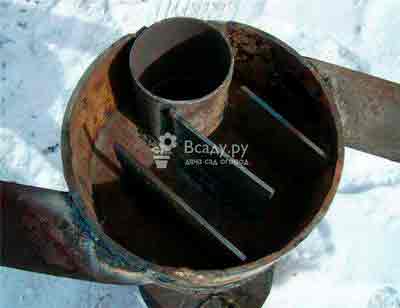

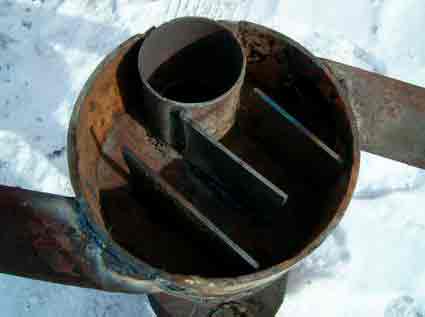

В верхней камере дожига делается перегородка для задержки газов

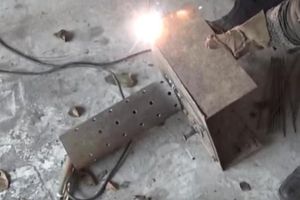

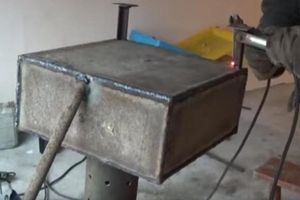

Сборка печи

1. Размеры печи могут быть произвольными. Однако ее мощность напрямую зависит от объема камеры для масла (он может составлять от 10 до 30 л). С помощью стандартной буржуйки на отработке размером 750×350×500 мм вполне можно протопить помещение размером 120 куб. м.

2. Для изготовления нижней камеры можно взять металл 4 мм. Толщина металла для верхней камеры, нагревающейся сильней, 6 мм.

3. Верхняя вторая камера обычно по размеру совпадает с нижней или может быть чуть больше. Не следует делать ее слишком объемной – в просторной камере нагретый газ будет слишком быстро остывать.

4. Для нормального функционирования устройства требуется подача воздуха в обе камеры. Для этой цели в первой из них предусматривается регулирующая заслонка, которая остается открытой при розжиге и перекрывается сразу же после закипания отработки.

5. В качестве регулятора воздуха можно использовать и отверстие для заливки масла. В таком случае на нем предусматривается задвижка.

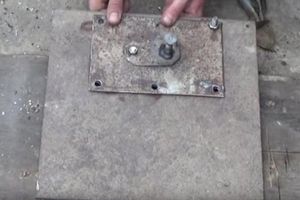

Отверстие для заливки масла может служит и регулятором подачи воздуха

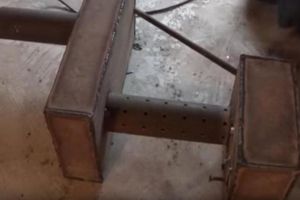

Нижняя камера должна быть разборной

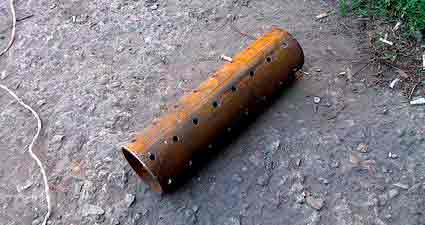

6. Подача воздуха во вторую камеру осуществляется через перфорацию в трубе. Стандартная длина такой трубы 35-65 см, диаметр от 100 мм. Отверстия размером 12-16 мм в ней располагаются через каждые 7-10 см. Вместо трубы можно использовать и небольшой газовый баллон.

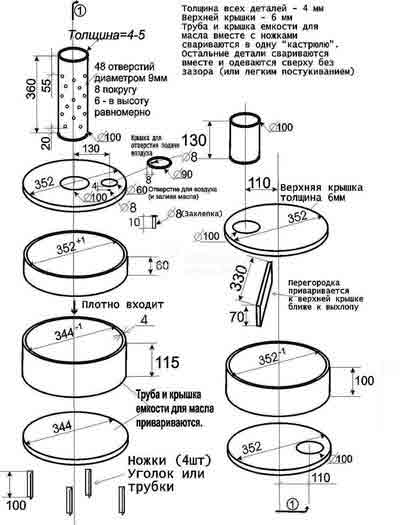

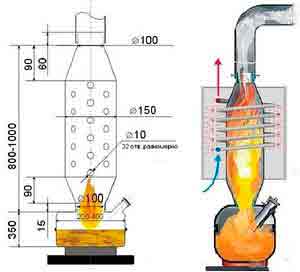

Схема печи на отработке

7. Для обеспечения достаточной циркуляции нагретого воздуха буржуйка устанавливается на ножках. Так как полы в подсобных помещениях чаще всего неровные, лучше предусмотреть регулировку длины каждой ножки. Для этого они прикручиваются на болты к нижней камере.

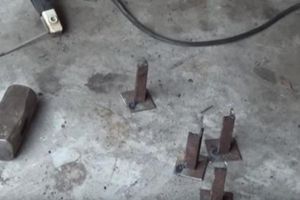

8. Вес этой печи небольшой (от 30 кг), поэтому во избежание ее опрокидывания в нижней части подставки лучше сделать отверстия для прикручивания их к полу.

9. В качестве подставки вместо ножек можно использовать и кирпичи. Но, так как такая буржуйка является пожароопасным устройством, следует предусмотреть ее надежное крепление.

Вариации печей на отработке

1. Вариантов исполнения таких буржуек множество. Меняться может как их форма (она может быть любой), так и расположение отдельных ее частей.

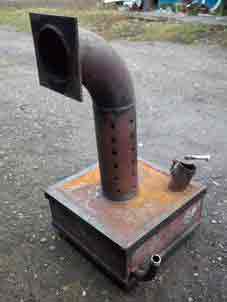

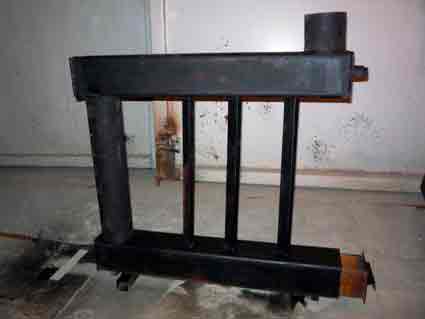

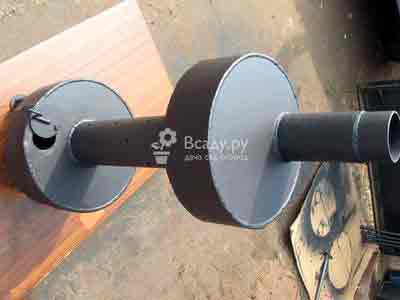

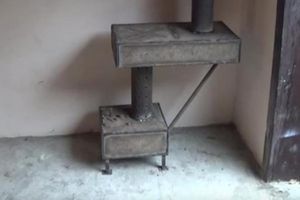

Конструкция печи может быть любой

2. Более усовершенствованной моделью является печь с расширительным бачком для отработанного масла. Регулировка подачи топлива в ней осуществляется с помощью крана. При таком варианте объем камеры для масла может быть меньшим.

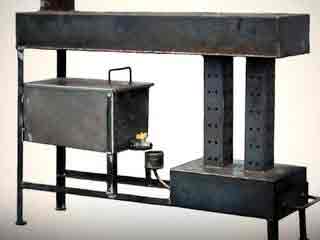

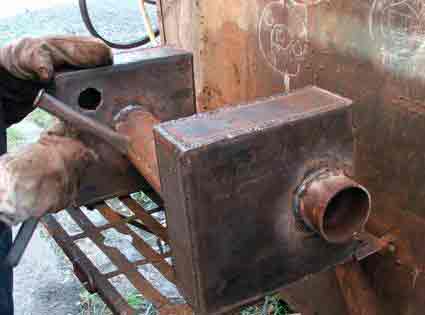

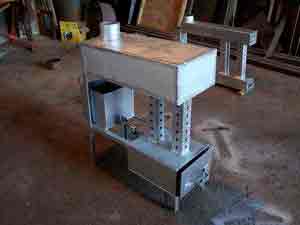

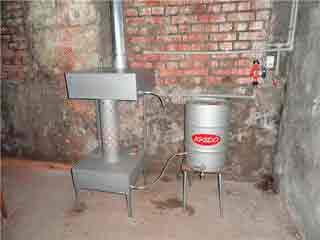

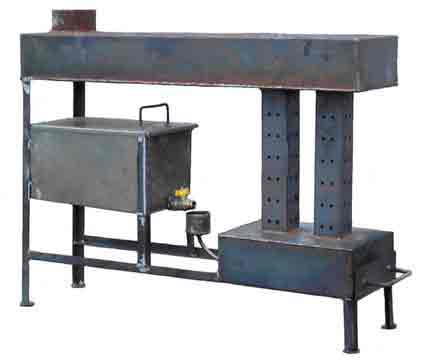

Печь с дополнительным баком для подачи отработки


Еще один вариант буржуйки с баком для доливки масла

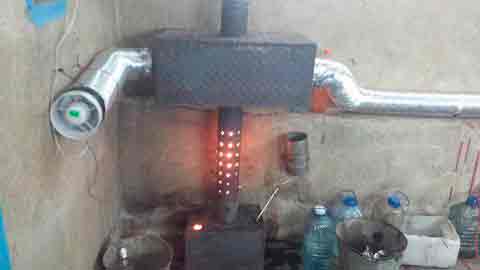

3. Для отопления больших помещений можно использовать принудительный поддув с помощью вентилятора. Подобное усовершенствование не только ускорит подачу тепла в помещение, но и предохранит металл от излишнего перегрева и выгорания.

4. С помощью внутреннего обдува верхней камеры возможно повысить КПД печи за счет увеличения скорости и объема сгорания газа. Причем дымить такая конструкция будет гораздо меньше. Для увеличения нагнетания воздуха используют канальный вентилятор, который крепится рядом с печью и подключается к ней с помощью 100-миллиметрового воздуховода с заслонкой для регулировки поступления воздуха. Во избежание обратной тяги после вентилятора монтируется обратный клапан.

5. Для того, чтобы печь работала в автоматическом режиме, в ней можно предусмотреть капельную подачу масла.

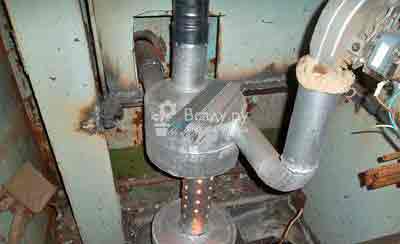

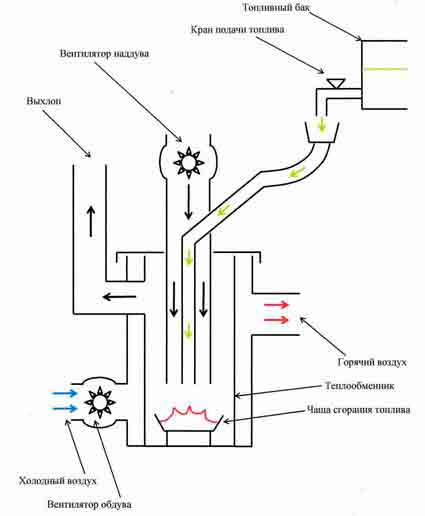

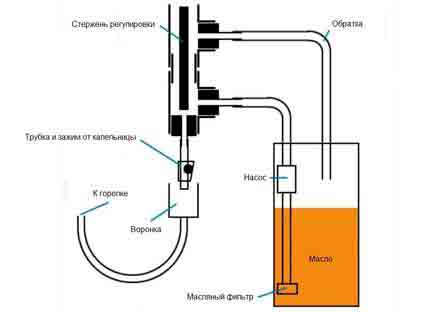

Печь с капельной подачей масла

6. Так как подобная конструкция весьма экономична, а ее КПД достаточно высок (до 75%), печь на отработке вполне можно использовать для отопления теплиц или помещений для содержания животных. Для равномерного обогрева помещений можно предусмотреть в ней водяную «рубашку» объемом 100-120 л. Для этого печь или дымовая труба окружается второй стенкой, заполненной водой. При этом в «рубашке» делается два сгона: один сообщается с водопроводом, а второй – с батареями отопления.

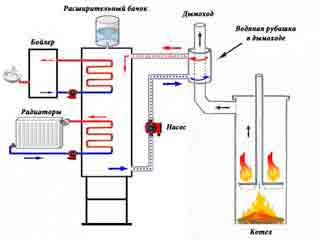

Печь с водяной «рубашкой» на дымоходе

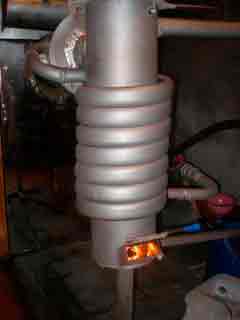

Водяной «рубашкой» в такой буржуйке является труба, огибающая печь

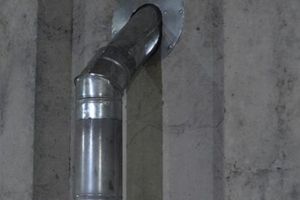

Устройство дымохода

Так как для подобной печи важно наличие мощной и стабильной тяги, дымоход должен иметь достаточную высоту – от 4 м (расстояние от поверхности печи). При хорошей тяге снижается и вероятность отравления канцерогенными продуктами сгорания топлива, что также немаловажно.

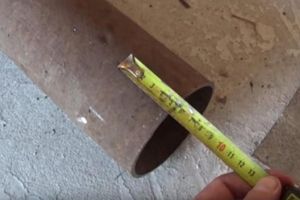

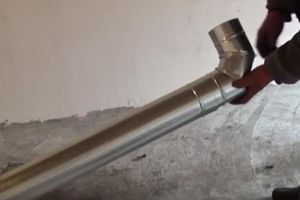

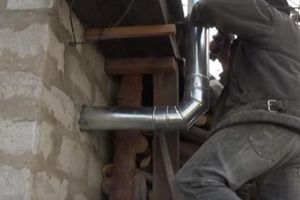

Для устройства дымоотвода используют трубу 100 мм диаметром. Так как дымоход в таких устройствах забивается сажей очень быстро, изгибы и наклоны в нем не допускаются – труба должна располагаться строго вертикально.

Эксплуатация печи на отработке

Правильно собранная печь не должна коптить и дымить. Если это происходит, значит, в ее конструкции есть серьезный изъян. Начать дымить она может и при забитом дымоходе: прочищать его придется намного чаще, чем дымоотводы обычных печей.

Чтобы удалить прилипший нагар, трубу лучше вначале простучать, а лишь затем очистить ее от остатков сажи. В регулярной промывке (в идеале раз в неделю) нуждается и емкость для масла.

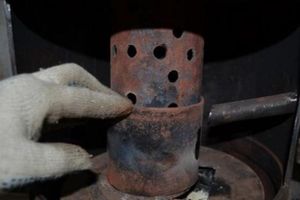

Очистка нижней камеры

Еще одним недостатком такой печи является ее повышенная пожароопасность. В случае выплеска горячего масла (а это легко может произойти при сильном забивании трубы сажей или попадании в емкость для масла воды) окружающие предметы могут легко воспламениться. Поэтому при эксплуатации печи следует соблюдать следующие правила:

• допустимое расстояние между стеной и печью – 0,5 м;

• такая буржуйка устанавливается только на бетонное основание или металлический лист подходящего размера;

• деревянные стены и стены, обшитые любым горючим материалом, также обшиваются металлом; такие металлические листы не только смогут защитить обшивку стен от возгорания, но и будут служить отражателями тепла;

• чтобы масло при нагревании не выплескивалось, заполнять им камеру следует только на две третьи;

• доливать топливо при интенсивном горении печи запрещается;

• не следует хранить в кочегарке легкогорючие вещества или предметы.

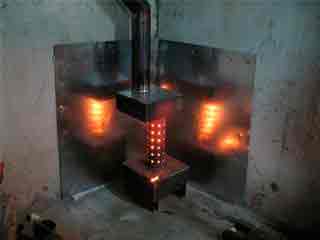

Обшивка стен металлом существенно увеличивает КПД печи

Видео: печь на отработке своими руками

Источник: http://svoimi-rukamy.net/111-pech-na-otrabotke-svoimi-rukami.html

Печь на отработанном масле своими руками

С пользой применить бросовые материалы всегда приятно. А если это касается топлива и отопления — это еще и очень выгодно. Ярким примером являются отопительные печи на отработанном масле. Они могут использовать любое масло, которое может гореть. Трансмиссионное, дизельное, машинное, кондитерское, растительное… Действительно любое. Проблем с топливом для таких агрегатов нет. Что нашли, то залили. Причем печь на отработке своими руками делают тоже из бросовых материалов: старого газового или кислородного баллона, отрезков труб разного диаметра или кусков металла.

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Строение печи на отработанном масле с трубой подачи воздуха

Второй способ разделения «тяжелого» топлива (масло любого происхождения ) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Принцип работы печи на отработанном масле с плазменной чашей

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Достоинства и недостатки

Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:

  • простая конструкция;
  • высокая эффективность;
  • низкая стоимость оборудования и топлива;
  • работает на любых маслах, органического, синтетического, растительного происхождения;
  • допускается содержание до 10% загрязняющих веществ.

Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит неполностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.

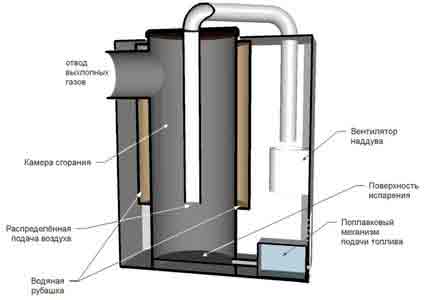

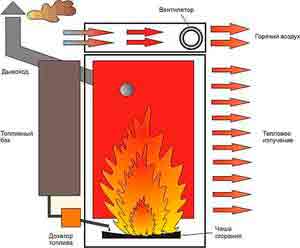

Для сравнения: это котел на отработанном масле с надувной горелкой. Технология иная, как и конструкция (подробнее в видео почти в конце статьи)

Есть еще минусы:

  • для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
  • требуется регулярная чистка чаши и дымовой трубы — ежедневная;
  • проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
  • водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).

Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.

Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

Печи на отработке своими руками — для гаража лучший вариант

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

Как сделать печь на отработанном масле

Сегодня уже есть не один десяток разных конструкций. Они используют разные методики извлечения тепловой энергии, имеют разное строение.

Печи для сжигания отработки из трубы

Печь сделать проще, если корпус уже готов. В качестве такого можно использовать газовый или кислородный баллон, толстостенную бочку или трубу. Ниже приведенная схема поясняет, как сделать печку на отработанном масле из трубы.

Работа этого агрегата основана на испарении в плазменной чаше. Она может выдавать до 15 кВт тепла (в среднем обогреть может 150 квадратов площади). Большей теплоотдачи за счет каких-либо изменений (размеров печи или увеличением подачи воздуха) невозможно: нарушится тепловой режим и вместо большего количества тепла получится большее количество чада, а это — небезопасно.

Печь на отработке из трубы можно сделать своими руками при наличии навыков сварки

Порядок сборки такой:

  1. Делаем корпус.
    1. Берем толстостенную трубу диаметром 210 мм, толщиной стенки 10 мм. Высота 780 мм.
    2. Из листовой стали толщиной не менее 5 мм вырезаем дно диаметром 219 мм и привариваем его с одной стороны. Это дно.
    3. К дну приваривают ножки (их можно сделать из болтов).
    4. На расстоянии 70 мм от дна делают смотровое окошко. Через него можно будет отслеживать горение и разогревать чашу на «старте». Размеры, соответственно делаете чтобы было вам удобно. Саму дверцу делают из вырезанного куска трубы, приварив тонкий буртик. Но закрываться все должно герметично, потому по периметру дверцы прокладывают асбестовый шнур. Можно использовать печное литье, тогда размеры отверстия вырезаются под нее. Крепить ее можно на болты прямо к корпусу (асбестовый шнур обязателен и тут).
    5. С противоположной стороны корпуса отступив от верха 7-10 см, приваривают трубу для отвода дымовых газов. Ее диаметр 108 мм, толщина стенки 4 мм.
  2. Мастерим крышку.
    1. Из металла толщиной 5 мм вырезают круг диаметром 228 мм.
    2. По краю приваривают буртик из полосы металла шириной 40 мм, толщина металла — 3 мм.
    3. По центру крышки вырезается отверстие диаметром 89 мм, второе диаметром 18 мм вырезается сбоку. Меньшее отверстие служит еще одним смотровым окошком, на него изготавливается крышка, которая по совместительству используется как предохранительный клапан.
  3. Делаем трубу для подачи воздуха и топлива.
    1. Берем кусок трубы диаметра 89 мм, с толщиной стенки 3 мм, длиной 760 мм.
    2. Отступив от края 50 мм по окружности высверливают 9 отверстий по 5 мм диаметром.
    3. На 50 мм выше этих отверстий делают еще два ряда дырок диаметром 4,2 мм, по 8 шт в каждом ряду.
    4. Поднявшись еще выше на 50 мм делают четвертый ряд отверстий по 3 мм в диаметре. Их должно быть 9 штук.
    5. С той же стороны, по краю болгаркой нарезаются прорези толщиной 1,6 мм и высотой 30 мм. По окружности трубы их нужно сделать 9 шт.
    6. С другого конца трубы, отступив 5-7 мм вырезаем отверстие диаметром 10 мм.

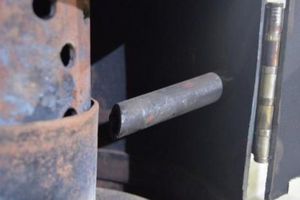

    7. В вырезанное отверстие вставляем трубу подачи топлива. Ее диаметр 10 мм, толщина стенки 1 мм. Заканчивается она на одном уровне с трубой подачи воздуха. Длинна и угол изгиба зависят от того, где будет расположена емкость с топливом.

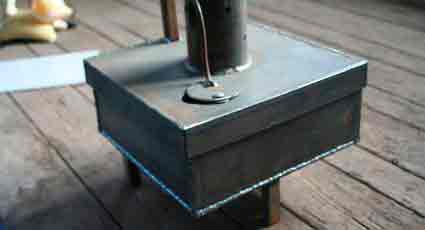

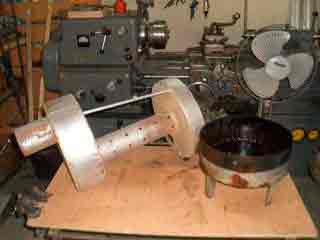

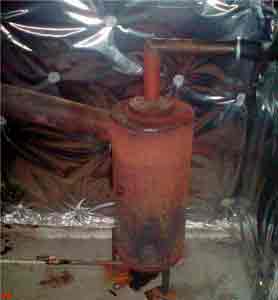

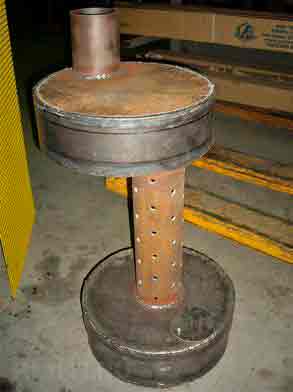

    Пример самодельной печи из трубы

    После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

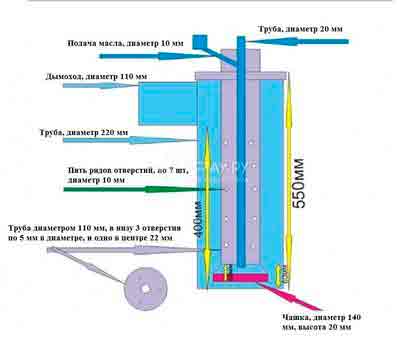

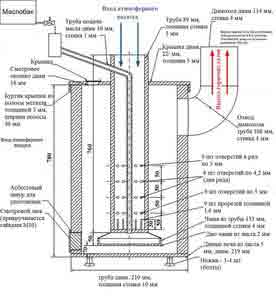

    Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

    Чертеж печи из трубы или баллона в видео формате

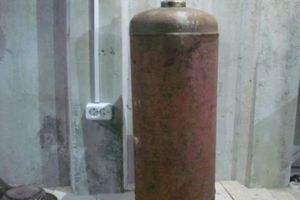

    Печь на отработанном масле из баллона (кислородного или газового) представлена автором в видео. Конструкция похожа на описанную выше, но с оригинальными доработками (и она немного проще)

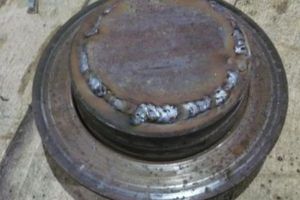

    Мини печь на отработке своими руками

    Эта самодельная печка при небольших размерах и весе (10 кг), расходе топлива порядка 0,5 лира в час выдает 5-6 кВт тепла. Сильнее ее растопить можно, но не нужно: взорваться может. Конструкция любима автолюбителями: гараж даже в сильные холода разогревает быстро, масло расходует экономно, да еще и компактна. Потому ее можно назвать «гаражной».

    Топливный резервуар этой маленькой воздушной пушки собран из дна и верхушки стандартного 50-литрового газового баллона. Получается очень надежная конструкция (сохраните хотя бы один круговой шов от баллона — там есть уплотнительное кольцо, которое придаст большую прочность. Сделать резервуар можно из любой другой емкости подобных размеров: диаметром 200-400 мм и высотой порядка 350 мм.

    Маленькая печь на отработке, весит она около 10 кг, своими руками ее изготовить несложно

    Кроме емкости для топлива нужно сделать трубу, в которой перемешивается топливно-воздушная смесь. Толщина стенок тут не менее 4 мм. Использовать можно трубу подходящего диаметра. Конуса варят из конструкционной стали не тоньше 4 мм.

    Указанные на чертеже размеры печи на отработанном масле могут быть скорректированы в большую или меньшую сторону, но только на 20 мм — не более. Особенно тщательно нужно проваривать швы в местах воронок: тут топливно-воздушная смесь задерживается долго, из-за чего температура немалая.

    Длинна трубы дымохода — не более 3,5 метров. Иначе, из-за слишком хорошей тяги, топливо будет вытягивать в трубу, что значительно повысит расход и снизит теплоотдачу.

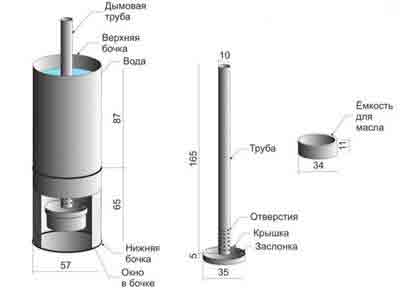

    На рисунке справа показан водогрейный вариант самодельной печи. Вокруг верхней части зоны дожига делают несколько витков стальной трубки, по которой пропускают воду. Для того чтобы температура газов не сильно падала, змеевик закрывается теплоотражающим кожухом из стали. Холодная вода подается снизу, проходя по спирали, нагревается и уходит в систему.

    Чудо печь на отработке

    Этот вариант очень популярен у дачников и в гаражах. Удобная небольшая печка, которую делают с круглыми или квадратными зонами горения. Конструкция настолько удачна, что есть даже промышленные варианты. Например, одно из предприятий продает ее под названием «Рица». На схеме даны все необходимые размеры.

    Схема печи на отработанном масле с размерами — все, что нужно для того чтобы сделать ее самостоятельно

    Видео-отчет о том, как собирать эту печь поможет сориентироваться в порядке работ.

    В видео ниже показан вариант с квадратными емкостями, ее заправка и размеры.

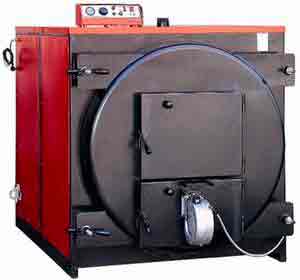

    Заводские варианты

    Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

    Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

    Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

    В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

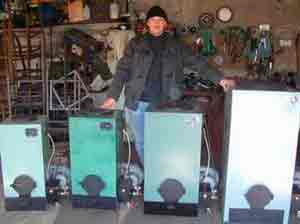

      Геккон. Производится во Владивостоке. Делают агрегаты мощностью 15, 30, 50 и 100 кВт/час. Это — водогрейные котлы, которые встраиваются в систему водяного отопления. Цены от 70 000 рулей за 15 кВт котел.

    Котлы на отработке российского производства «Геккон»

    Чертежи и схемы

    Моделей печей, в которых используется отработанное масло создано немало. И ниже представлены несколько схем, которые могут натолкнуть вас на идею, и, печь на отработке своими руками, будет эффективной, экономной и безопасной.

    Источник: http://stroychik.ru/otoplenie/pech-na-otrabotke-svoimi-rukami

    Печь на отработке своими руками

    Печь, использующая в качестве топлива не энергоресурсы, а бесполезные отходы, загрязняющие почву и воду – это не фантастика, примером такого агрегата может стать печь, работающая на отработанном масле. Конструкция ее настолько проста, что ее может выполнить своими руками даже начинающий сварщик. Печь на отработке значительно экономит затраты на отопление производственных помещений, гаража, теплицы, а при подключении отопительного контура – даже жилого дома.

    Устройство и принцип действия печи

    По принципу действия печь на отработке близка к пиролизной печи. Горение в ней происходит в два этапа: на первом этапе происходит горение паров отработанного масла с образованием горючих газов, на втором – догорание этих газов при высоких температурах. Благодаря полноте сгорания дым от печи содержит мало токсичных и вредных примесей, а эффективность этого отопительного прибора довольно высока.

    Чтобы добиться полного сгорания отработанного масла, необходимо четко придерживаться рекомендаций по устройству печи. Этот отопительный прибор обязательно содержит следующие конструктивные элементы:

    • Нижняя камера сгорания, низкотемпературная, совмещенная с баком и оснащенная отверстием для регулируемой подачи воздуха. Через него также доливают топливо и поджигают печь;
    • Средняя камера, в которой происходит горение газов в смеси с воздухом. Камера выполнена в виде трубы с отверстиями, через которые обеспечивается поступление большого количества воздуха;
    • Верхняя камера – в ней дожигаются остатки газа, и происходит образование дыма. К верхней камере присоединена дымовая труба, выведенная в дымоход.

    Дымоход для печи на отработке должен быть не менее 4 метров, при этом не допускается его горизонтальное расположение. Отработанное масло дает значительное количество нагара, который оседает в трубах, поэтому горизонтальные участки дымохода быстро забиваются сажей. При этом продукты горения попадают в помещение, и находящиеся там люди могут получить отравление. Дымоход в пределах помещения допускается прокладывать под углом от 45 до 90 градусов, вне помещения – только строго вертикально. Верхнюю часть трубы нужно защищать оголовком, чтобы не допустить попадания осадков и задувания ветра.

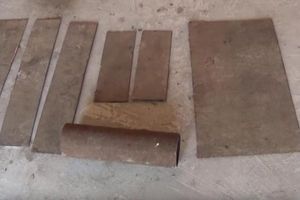

    Материалом для изготовления печи на отработке своими руками может быть жаропрочная или конструкционная сталь толщиной от 4 мм. При этом необходимо учесть, что наибольшую тепловую нагрузку испытывает верхняя камера – при отсутствии принудительного охлаждения она может нагреваться до 800°С. Поэтому целесообразно выполнять ее из наиболее толстого металла.

    Печку можно сделать как из обрезков труб разного диаметра, так и из листового железа. При изготовлении печи необходимо запастись инструментом и материалами:

    • Болгарка с отрезным и шлифовальным кругом;
    • Сварочный аппарат и электроды;
    • Металл листовой и обрезки трубы;
    • Уголок для выполнения ножек;
    • Краска по металлу, выдерживающая воздействие высоких температур.

    Технология выполнения печи

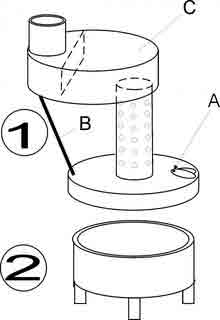

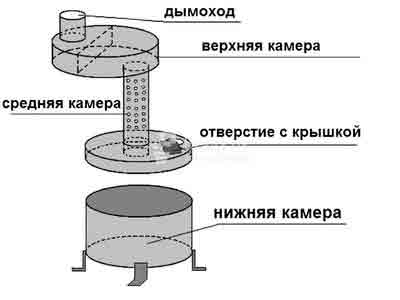

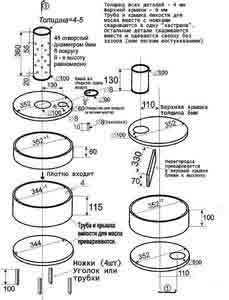

    Чертеж печи, работающей на отработанном масле, приведен на рисунке.

    1. Изготовление нижней камеры. Камера первичного сгорания в такой печи совмещена с топливным баком. Она представляет собой круглый бак с крышкой, в крышке выполнены отверстия для залива масла и для трубы, являющейся второй камерой печи. По указанным на рисунке размерам вырезают детали нижнего бака, зачищают края болгаркой и сваривают их. Стенки удобнее сделать из обрезка трубы. Приваривают к стенкам бака дно из листового металла, ножки из уголка. Вырезают крышку с отверстиями: отверстие 100 мм по центру и 60 мм ближе к одному из краев. Крышка может быть съемной – это облегчит очистку бака и транспортировку печи.

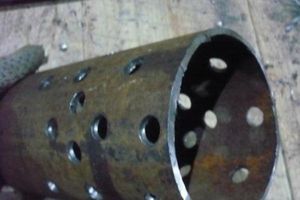

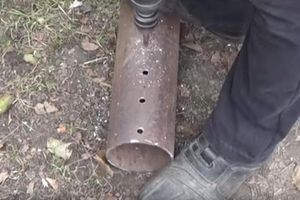

    2. В отрезке трубы диаметром 100 мм и длиной около 360 мм сверлят отверстия для подачи воздуха. Их диаметр должен составлять примерно 1/10 диаметра трубы, в данном случае на рисунке приведен размер 9 мм. Отверстия должны располагаться равномерно по окружности и высоте трубы.
    3. Трубу приваривают к крышке нижнего бака, соблюдая перпендикулярность. Также на крышке выполняют воздушную заслонку, она может держаться на заклепке или болтовом соединении. Диаметр отверстия под заслонку – 60 мм. Через это же отверстие производят залив масла и розжиг печи.
    4. Верхний бак выполняют аналогично нижнему. Стенки бака также удобно выполнить из трубы 355 мм. В пластине, играющей роль дна, выполняют отверстие 100 мм, смещенное к одному из краев дна. С нижней части к отверстию приваривают небольшой отрезок трубы диаметром 110 мм – он служит для надевания на перфорированную камеру сгорания газов.

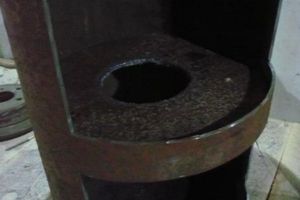

    5. Крышка верхнего бака подвергается воздействию наиболее высоких температур, поэтому ее лучше выполнить из металла 6 мм. В верхней крышке делают отверстие для дымовой трубы, его располагают со стороны, противоположной отверстию в дне камеры. Между ними к верхней крышке приваривают отсекатель – перегородку из толстого металла. Располагать отсекатель нужно ближе к дымовому отверстию.
    6. Сверху к крышке приваривают дымовую трубу, которую позже подсоединяют к дымоходу. Для придания конструкции жесткости между нижней и верхней камерой приваривают распорку из уголка или трубы диаметром 20-32 мм. Саму печь можно окрасить высокотемпературной краской по металлу.

    Установка и розжиг печи на отработке

    Печь на отработке устанавливают на ровной, забетонированной или выложенной кирпичом площадке на расстоянии не менее 1 метра от горючих стен и материалов. Ее необходимо выровнять по отвесу и уровню, чтобы избежать перекосов. Отверстие для залива масла нужно располагать так, чтобы было удобно осуществлять загрузку топлива и регулировку поступления воздуха.

    Дымоход выполняют по возможности вертикально, при этом его длина должна превышать 4 метра – это обеспечит хорошую тягу. Внешняя часть дымовой трубы должна быть утеплена во избежание скопления конденсата кислот, разрушающих конструкцию.

    Печь приведенной разборной конструкции удобна при очистке: достаточно снять дымоход с дымовой трубы и верхнюю часть с высокотемпературной камерой, после чего можно удалить нагар и сажу из печки.

    Печь может работать на любом отработанном масле, минеральном или синтетическом. Залив топлива осуществляется на уровень, не превышающий половины бака, чтобы оставалось место для образования паров масла. После залива масла нужно выждать некоторое время при полностью открытой заслонке – пары масла перед розжигом должны насытиться кислородом. Розжиг осуществляют с помощью каминных спичек или лучины, опущенных в бак через отверстие.

    После розжига отверстие прикрывают наполовину, а после нагрева печи регулируют им поступление воздуха в бак, обеспечивая ровное горение газов в перфорированной трубе.

    [stextbox id=»Для информации»]Внимание! Нельзя заливать в печь бензин, керосин, растворители и другие легковоспламеняющиеся вещества с высокой степенью испарения! Это может привести к взрыву!

    Повышение эффективности печи

    Печь на отработке простой конструкции прекрасно подходит для отопления гаража, мастерской, теплицы. Однако для помещений с постоянным пребыванием людей она не годится – нагретые поверхности печки будут выжигать кислород в помещении, что вредно для дыхательной и нервной системы людей. Поэтому для отопления домов и производственных зданий печь лучше вынести в отдельное помещение, а отопление здания осуществлять с помощью водяной системы отопления.

    Для этого дымовую трубу сразу после выхода из верхней камеры пропускают через герметичный бак, в котором выполнены штуцера для подачи и отвода воды. Штуцера располагают на разном уровне. К верхнему, расположенному в зоне наибольшего нагрева, подключают трубу прямой подачи теплоносителя. К нижнему – трубу обратки. Систему отопления выполняют в зависимости от типа и площади здания.

    Другим способом повышения эффективности печи на отработке является принудительная конвекция воздуха. Она осуществляется с помощью вентилятора, нагнетающего прохладный воздух к верхней камере трубы. Забирая часть тепла у печи, воздух обогревает помещение и одновременно охлаждает высокотемпературную камеру, продлевая срок службы металла.

    Печь на отработке – настоящая находка для автомастерских и гаражей, а также других объектов, где в результате деятельности получаются отходы масел. Она не только является экономичным отопительным прибором, но и решает проблему утилизации отходов, загрязняющих почву и канализационные стоки. На верхней крышке печи, кроме того, можно нагревать воду для бытовых нужд или готовить еду. Печь необходимо выполнять с соблюдением рекомендованных размеров и пропорций, а после установки огородить от случайного прикосновения, и она будет безопасна в использовании и эффективна.

    Источник: http://stroyvopros.net/vodosnab_otopl/pech-na-otrabotke-svoimi-rukami.html

    Как сделать печь на отработанном масле

    Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

    Печь на отработке для гаража

    В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

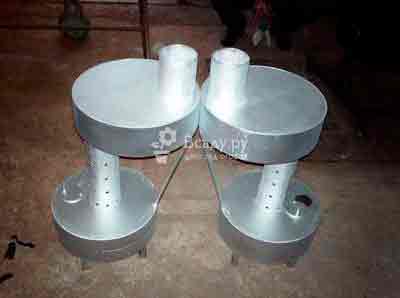

    Показанные на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

    • простота конструкции и дешевизна;
    • нетребовательность к качеству топлива;
    • хорошая теплоотдача;
    • отопитель спокойно переносит периодические растопки в зимнее время;
    • компактность и мобильность;
    • отсутствует необходимость проведения монтажных работ.

    Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно — дымоходная труба с хорошей тягой.

    Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

    Устройство и принцип работы печки

    Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

    Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

    Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

    Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

    • проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
    • сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

    Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

    Как изготовить?

    Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:

    Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

    • сварочный аппарат;
    • угловая шлифовальная машина;
    • дрель с набором сверл;
    • комплект слесарного инструмента;
    • измерительные приспособления.

    По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

    Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

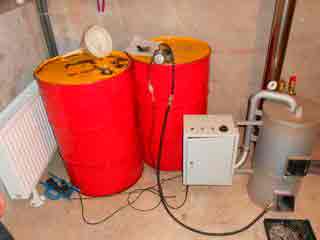

    Масляная печь с принудительным нагнетанием воздуха

    Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

    • большая мощность;
    • высокий КПД сжигания топлива;
    • можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
    • экономичность.

    Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

    Конструкция печи с наддувом

    Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

    Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

    Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

    Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

    Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

    Рекомендации по изготовлению

    Чтобы сделать печь на отработке с наддувом, проще всего взять старый баллон из-под пропана. В нем надо вырезать проемы для дверцы и дымохода, а также врезать трубу для подачи воздуха. Диаметр последней не имеет решающего значения, в нашем случае подойдет размер 50 мм. Отверстия в трубе надо проделать диаметром 9 мм по такой же схеме, как и в обычной печке. Кроме того, придется отрезать верх баллона и выполнить крышку с уплотнением из асбестового шнура. Для удобства не помешает приварить к ней ручки. Как это все реализовано на практике, можно посмотреть на видео:

    Чтобы печь на отработке, сделанная своими руками, могла работать в разных режимах и поддавалась регулировке, ее снабжают соответствующей автоматикой. Для этого приобретают контроллер с датчиками температуры и связывают его по схеме с вентилятором. Тогда появится возможность устанавливать необходимую температуру нагрева и управлять ею, снижая при необходимости производительность нагнетателя.

    Для справки. Зачастую такая конструкция изготавливается без принудительной подачи воздуха. Работа агрегата полностью зависит от силы тяги в дымоходе, а регулирование происходит вручную, заслонкой.

    Заключение

    Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

    Источник: http://cotlix.com/kak-sdelat-pech-na-otrabotannom-masle

    Как сделать своими руками печь на отработке из подручных материалов

    Чтобы обеспечить в своем неотапливаемом гараже приемлемую температуру в зимний период, можно соорудить своими руками печь на отработке. Она обойдется не дорого, да и топливо для нее можно достать по бросовой цене, если постараться. Существует несколько вариантов сооружения такой конструкции различной степени сложности. Рассмотрим некоторые из них.

    Чтобы сэкономить на отоплении маленького хозяйственного помещения, можно соорудить печь на отработке своими руками

    Принцип действия печей на отработанном масле

    Мазут с давних пор используется человеком, как топливо. Являясь одним из самых тяжелых компонентов нефти, это вещество идет не только на горючее, а также на производство различных масел и других жидкостей нефтехимического производства. Как и все составляющие нефти, мазут и его производные обладают хорошей горючестью с выделением большого количества тепла. Отработанное автомобильное масло должно утилизироваться при помощи сложных технологических процессов. Однако, от него можно получить пользу, осуществив сгорание в самодельной печи на отработке. Чертеж простейшего варианта такой конструкции может выглядеть так, как показано ниже.

    Отработанное масло является очень сложным веществом, состоящим из смеси различных углеводородов. Если его поджечь, то выгорят лишь летучие вещества, а все остальное уйдет в отходы. Причем они очень токсичны и их запрещено выбрасывать на обычную на свалку. При нагревании без горения отработка начинает распадаться на многие составляющие, большинство из которых газообразные. Вот они-то, при достаточном доступе кислорода, сгорают полностью, не оставляя вредных веществ. Чтобы такой процесс произошел, необходимо соорудить печь на отработке. Своими руками это можно сделать, например, из старого газового баллона.

    Принцип работы печи на отработанном масле

    Как изготовить своими руками печь на отработке проще всего

    Для того, чтобы самостоятельно сделать печку для гаража, которая в качестве топлива будет потреблять отработанное автомобильное масло, нужно найти старый газовый баллон. Перед тем, как начать его разрезать, нужно выпустить весь остаточный газ и слить конденсат. После этого баллон промывают водой, чтобы исключить даже саму возможность воспламенения. Для разборки баллона, нужно спустить с него газ с помощью нажатия на клапан.

    Полезный совет! Чтобы убедиться, что газ в баллоне полностью отсутствует, необходимо клапан смазать жидким мылом. Нажимать на клапан необходимо пока мыльный раствор не перестанет пузыриться.

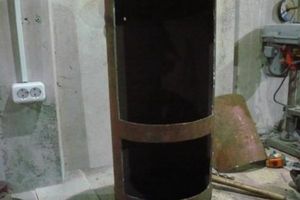

    Пример самодельной печи, изготовленной из газового баллона

    После полного спуска газа, клапан нужно отвинтить. Если сделать это невозможно, то придется в донной части баллона просверлить небольшое отверстие, диаметром 10 мм. Для этого берем дрель и в центре дна сверлим, не нажимая сильно, чтобы не получить искры. Для уверенности место сверления постоянно поливаем водой. Как только отверстие будет готово, внутрь баллона наливают обычную воду и промывают его. Затем воду сливают и размечают места разрезов на баллоне.

    При изготовлении из газового баллона печи на отработке своими руками, чертеж которой был представлен ранее, необходимо отрезать нижнюю часть. Ее высота 20 см. К ней приваривают ножки, которые можно сделать с возможностью регулировки для удобства установки на любой поверхности.

    Монтажные размеры печи из бочки для создания своими руками

    Из нижней части делают первичную камеру сгорания. В нее будет заливаться отработанное масло, которое в процессе регулируемого горения будет нагреваться и разлагаться на летучие фракции. Верхнюю часть этой камеры закрывают круглой крышкой из стали толщиной 4 мм. Она обязательно должна легко сниматься при необходимости, так как внутренняя поверхность камеры нуждается в еженедельной тщательной очистке от шлаков.

    В середине крышки прорезают отверстие с диаметром 10 – 15 см. На него приваривают трубу длиной 50 см, в которой просверливают множество 10 мм. отверстий. Труба должна быть толстостенная, не менее 4 мм. В этой же крышке сбоку делается отверстие меньшего, до 5 см диаметра. В него вставляют небольшую трубку с заслонкой. Она играет роль горловины для заливки масла и дросселя для управления поступления воздушной смеси в топку.

    Печь на отработке, сваренная из листового металла

    Так как, созданная своими руками, печь на отработке, нуждается в отводе дыма без выхлопа огня, то из верхней части баллона изготавливают еще одну камеру, в которой отработавшие газы остывают перед вылетом в трубу. Внутри этой камеры имеется перегородка, предотвращающая прямое попадание огня в выхлопную трубу. Раскаленные газы успевают полностью догореть в этой камере пока огибают данную перегородку.

    Полезный совет! Высота вытяжной трубы должна составлять 4 м. Это оптимальный размер для обеспечения надлежащей тяги. Она должна быть строго вертикальной, так как любые горизонтальные участки способны накапливать в себе конденсат.

    Создание печи на отработке своими руками

    Такая печь работает следующим образом. Через отверстие в камере сгорания заливается отработанное масло на две третьих ее объема. Там оно и поджигается. Когда горение усилится, заслонку прикрывают. Это обеспечивает более экономный расход масла и его полное выгорание. Не сгоревшие сразу фракции при нагревании поднимаются в дырчатую трубу, где контактируют с воздухом, после чего воспламеняются и сгорают, выделяя тепло в большом количестве. Отработанные газы попадают в верхнюю камеру, где происходит их окончательное догорание и выхлоп в трубу.

    Так из обычного газового баллона можно сделать печь на отработке. Чертеж со всеми деталями и их размерами можно посмотреть на фото.

    Печь на отработке своими руками (видео)

    Использование капиллярных технологий при изготовлении печи

    Кроме описанного выше простейшего способа изготовления масляной печи, применяют и более усовершенствованные варианты. Одним из них является капиллярная печь на отработке. Своими руками ее сделать тоже под силу каждому, кто умеет обращаться с металлом и инструментами.

    Масло в такой конструкции не просто наливают в камеру сгорания, где оно находится в большом количестве, а делают это постепенно путем капельной системы. Этот метод позволяет выгорать маслу с большей отдачей, а его расход снижается до минимума. Отдельно от печи в верхней части устанавливается масляный бак, который патрубком соединен с камерой сгорания печи. В патрубке установлен регулировочный кран, с помощью которого дозируют поступление масла в топку. В остальном конструкция ничем особым не отличается от самой простой печи на отработке. Своими руками чертежи, представленные ниже, помогут сделать такой агрегат без труда.

    Схема капельной подачи топлива для самодельной печи

    Организация дополнительных возможностей печи на отработанном масле

    При изготовлении самодельной печки, которая работает на отработанном масле можно использовать электрические вентиляторы. С помощью них можно не только нагнетать воздушную массу в камеру сгорания, но и отводить горячий воздух от печи, создавая искусственную циркуляцию в помещении, что значительно ускорит процесс его прогрева до нужной температуры. Для этого вокруг основной камеры монтируют кожух, в котором создается поток воздуха при помощи вентилятора. Можно в живую увидеть работу такой, созданной своими руками печи на отработке. Видео всего процесса горения очень интересное и наглядное.

    Статья по теме:

    Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка.

    Еще одно усовершенствование – это изготовление водяного контура к самодельной масляной печке. Змеевик из трубы помещен внутрь вторичной камеры сгорания, где наблюдается наибольшая температура. Либо он накручивается снаружи на дырчатую трубу. Змеевик соединен с подающей и обратной трубой системы отопления. При нагревании жидкости происходит ее естественная циркуляция во всех батареях. Сделать такую печь на отработке своими руками, видео которой хорошо отражает ее эффективность, можно за один день.

    Более сложная конструкция печи на отработке с водяным контуром и вентилятором наддува

    Полезный совет! При необходимости в систему может быть также установлен центробежный насос, который позволит более эффективно использовать энергию нагретой воды. Она не будет успевать сильно остывать при прохождении всего трубопровода.

    Преимущества и недостатки масляных печей

    Как и у всех самодельных конструкций, у масляных печей имеется главное достоинство – это дешевизна. Их можно сделать из старых деталей, которые давно валяются в углу гаража, ожидая своего применения. Вторым плюсом этих устройств является тот факт, что они работают фактически на никому не нужном дешевом топливе, получить которое не составляет труда. Эти печи очень быстро способны нагреть небольшое помещение, так как используют открытый огонь.

    Камера печи на отработанном масле — вид изнутри

    Переходя к минусам, следует сказать, что такие самодельные конструкции не претендуют на положение постоянных и основных источников энергии. Они только помогают согреть подсобные помещения. Итак, перечислим все минусы масляных печей:

    • невозможность использования внутри жилых помещений;
    • увеличение размеров камеры сгорания не приводит к увеличению мощности устройства, так как КПД снижается;
    • нельзя погасить печь огнетушителем с порошком, так как смесь просто взрывается от раскаленных деталей печи;
    • невозможно точно регулировать интенсивность теплообмена;
    • есть риск взрыва при закипании отработки.

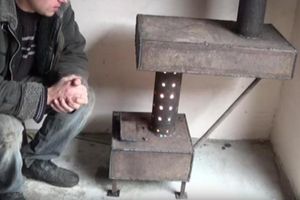

    Пример печи на отработке, которую можно сделать своими руками

    Создавая печь на отработке своими руками, мы задаемся вопросом, где брать для нее топливо. Этот вопрос может быть решен самым простым образом. Необходимо просто договориться с хозяином одного из автосервисов, расположенных возле вашего дома. Возможно, он с удовольствием пойдет на то, чтобы продавать вам по низкой цене это ценное для вас топливо, но не имеющего для него никакой практической пользы.

    Полезный совет! При эксплуатации печи с открытой камерой сгорания не следует допускать нарушения правил пожарной безопасности.

    Это может привести к последствиям, убытки от которых наверняка превзойдут всю выгоду от такой печи.

    Как сделать печь на отработке своими руками (видео)

    Источник: http://remoo.ru/otoplenie/kak-sdelat-svoimi-rukami-pech-na-otrabotke

    Печь на отработке своими руками

    Отработка — это дешёвое топливо, которое можно использовать для работы печи. Отработанное моторное, индустриальное и трансмиссионное масло имеется в большом количестве на автотранспортных предприятиях и СТО. Вместо утилизации отработанное масло можно использовать повторно, что сэкономит немалое количество денег. Теплоотдача от отработанного масла равноценна электрическому обогревателю в 15 кВт. Расход топлива при этом 0,5−2 литра в час. Однако и здесь встречаются некоторые трудности. Подробнее о них, а так же о том, как самому сделать печь на отработке вы узнаете из статьи.

    Плюсы и минусы использования отработанного масла

    Печи на отработке берут на вооружение принцип прямого нагревания воздуха, и в результате такого использования отработанного масла можно отапливать гаражи, теплицы, мастерские. Лучше всего применять такие печи на автосервисах, потому что отпадает необходимость искать топливо. Оно и так под рукой в большом количестве.

    Достоинства использования отработанного масла:

    • при сгорании масла нет гари и копоти
    • простота эксплуатации
    • пожаробезопасность (само по себе отработанное масло не горит, горят только его пары)

    Недостатки использования отработанного масла:

    • отработанное неочищенное масло из техносервисов не подходит для котлов, потому что оно содержит много примесей, воду, спирты и пр. Использование такого неочищенного масла приведёт к засорению фильтра, форсунок, а то и вообще может взорваться в блоке подогрева топлива. Поэтому отработанное масло нужно очищать и фильтровать, что в домашних условиях сделать невозможно. Подготовленное очищенное отработанное масло стоит примерно 12 рублей за литр (солярка стоит от 28,4 рублей за литр).
    • любой автосервис и государственное автотранспортное предприятия обязаны заключать договоры с фирмами, занимающимися утилизацией отработанного масла. Т. е. они платят деньги за то, чтобы от него избавиться, то, соответственно, не будут за просто так раздавать отработанное масло налево и направо.
    • отработанное масло нельзя держать в холоде. На улице оно замёрзнет, поэтому необходимо либо хранить масло в отапливаемом помещении, либо зарывать бочку на глубину промерзания земли.

    Виды печей на отработке

    Самыми популярными печами на отработанном масле являются пиролизные печи и турбо-горелки. В пиролизных печах отработанное масло нагревается при недостатке кислорода в первой камере, где происходит разложение масла. Продукты разложения сгорают во второй камере с достаточным количеством кислорода, выделяя при этом большое количество тепла. Температуру пиролиза можно менять путём уменьшения или увеличения подачи воздуха в пиролизную камеру. Главный недостаток такой печи — необходимость регулярной чистки от накапливающихся в камере фракций, а также невозможности автоматического поддержания определённой температуры.

    Турбо-горелки работают по принципу дизельных двигателей. Масло выбрызгивается в камеру, и масляные пары начинают гореть. Недостатком такого вида печей можно считать высокую чувствительность к качеству масла, а также необходимость разогревать его перед использованием.

    По типу конструкции печи на отработке подразделяются на печи, изготовленные из газового баллона, конструкции с поддувом и модели с капельной подачей топлива.

    Печь на отработке из газового баллона

    ​ Материалы и инструменты для изготовления печи

    Проще всего изготавливается печь из использованного газового, кислородного или углеродного баллона. Баллоны имеют хорошую толщину стенок, благодаря чему такая печь прослужит не один год. Отопительный агрегат из одного баллона сможет отапливать помещение до 90 м 2 . Также такую конструкцию можно переоборудовать для водного отопления. Печка из баллона не потребует принудительной подачи воздуха, а масло будет поступать самотёком. Чтобы баллон не нагревался до пожароопасных температур, необходимо высоту контура агрегата установить в соответствии с высотой источника горения внутри устройства. Для изготовления печи из отработанного баллона необходимо приобрести:

    • трубы для дымохода внутренним диаметром не менее 10 см, толщиной стенок не более 2 мм и длиной не менее 4 м;
    • резервуар для топлива объёмом 8−15 литров;
    • трубы для горелки;
    • сварочный аппарат и электроды;
    • болгарка;
    • напильник;
    • стальные уголки;
    • дрель и набор свёрл;
    • уровень и рулетка.

    Технология изготовления

    Берём использованный бесшовный баллон на 50 л толщиной до 1,5 см. Если стенки будут толще, то баллон не будет достаточно прогрет изнутри, и пары масла не будут испаряться. Температура кипения масла примерно 300 0 С, поэтому в камере будет выше 600 0 С. Затем нужно избавиться от неприятного запаха одоранта (газа для определения утечки) в газовом баллоне. Для этого на улице сливается конденсат, и промывают несколько раз водой. Затем баллон заливается до верха водой, ставится вертикально в специальный поддон или закапывается до устойчивого положения в землю.

    Болгаркой срезается верх баллона. После первого надреза вода начинает стекать в поддон или на землю. Когда она стечёт вода, можно продолжить срез верха. Большая часть низа будет служить камерой, а срезанный верх с вентилем станет крышкой печи.

    К нижней части баллона при помощи сварочного аппарата привариваем из стальных уголков 20 см «ножки» для печки. Затем баллон ставится на «ножки». В верхней части отпиленной нижней половины баллона отступаем сверху 10−15 см и при помощи сварки прорезаем отверстие для основной вытяжной трубы по диаметру трубы.

    В качестве вытяжки надо выбрать тонкостенную дымоходную трубу диаметром не менее 10 см и длиной не менее 4 м. Вставляем её в проделанное отверстие, держим строго вертикально и привариваем. В дымоходной трубе также надо сделать небольшое отверстие, прикрытое пластиной. С его помощью можно регулировать подачу воздуха.

    ВНИМАНИЕ! Дымоход должен быть прямым и вертикальным. Никаких наклонов и углов! Длина дымоходной трубы не должна быть меньше 4 м.

    От места сварки отступаем вверх 10 см и проделываем сварочным аппаратом маленькое отверстие диаметром 2−3 мм. Через 5 мм вверх делаем ещё одно отверстие. Таким же образом делаем 10 аналогичных отверстий, последняя должна быть на высоте 50 см от места сварки.

    В этой же трубе на высоте одного метра от пола делается отверстие для новой трубы диаметром 5−8 см и длиной 2−4 м. Труба вставляется параллельно полу и заваривается при помощи сварки.

    В отрезанной верхней части баллона прорезается отверстие диаметром 5−8 см. Туда будет заливаться переработанное масло.

    ВНИМАНИЕ! Ни в коем случае нельзя заливать в такую конструкцию неочищенное масло. Оно может содержать воду или спирты, и в случае повышения температуры может произойти взрыв и пожар. Если всё это будет происходить в гараже, то последствия могут быть катастрофическими!

    В верхней снимаемой части баллона можно подсоединить «поднос», на котором можно будет подогреть кружку воды или кашу. Для этого из стального листа вырезается квадрат или прямоугольник небольшого размера и приваривается к крышке. Либо его можно установить на трубе, которая расположена параллельно полу.

    Эксплуатация печи

    Наливается отработанное масло на 2/3 баллона. Затем нужно зажечь лист бумаги, положить его поверх масла и закрыть крышку печи.

    Через определённое время температура внутри печи начнёт повышаться, масло будет испаряться и произойдёт самовозгорание масляных паров.

    ВНИМАНИЕ! Нельзя подливать масло в работающую печь. Также нельзя использовать в качестве топлива бензин и керосин.

    После окончания работы и остывания печи надо очистить её от содержимого. Верхнюю снимаемую часть очистить от скопившейся сажи, постучав крышкой о баллон.

    Печь на отработке из стальных листов

    Материалы и инструменты

    Весьма популярны среди умельцев из народа конструкции печей на отработанном масле, выполненные из стальных листов. Такая печь имеет компактные размеры (70/50/35 см без дымохода), весит 27 кг, к ней можно подключить отопление, её можно использовать на морозе, а верхнюю часть печи можно использовать для приготовления пищи. Для изготовления такой печи нам понадобится:

    • стальной лист толщиной 4 мм
    • стальной лист толщиной 6 мм
    • болгарка
    • напильник
    • сварочный аппарат и электроды
    • труба с внутренним диаметром 10 см, длиной не менее 4 м и толщиной стен 4−5 мм для дымохода
    • стальные уголки высотой 20 см 4 штуки в качестве ножек для печи
    • чертёж
    • уровень и рулетка
    • молоток
    • трубы для горелки из стали, меди или окрашенной жести

    Этапы изготовления печи из стальных листов

    Для начала распечатываем чертёж будущей печи с нарисованными на нём деталями.

    1. Далее делаем детали согласно чертежу. Детали для резервуара делаются из стального листа толщиной 4 мм, а для дна топливника и крышки резервуара из листа в 6 мм толщиной. Листы раскладываются на ровной поверхности, на них делаются разметки и с помощью болгарки вырезаются детали. Все сварочные швы проверяются на герметичность и зачищаются напильником.
    2. Из листа толщиной 4 мм вырезается полоса шириной 115 мм, и складываем на листогибочном станке полосу в кольцо диаметром 34−34,5 см.Привариваем электросваркой полосу. У нас получилась труба ёмкости для масла.
    3. Из того же стального листа вырезаем круг диаметром 34,5 см. Это будет крышка ёмкости для масла. Привариваем крышку к трубе для ёмкости масла. Также к крышке привариваем с 4-х сторон уголки. Ёмкость для масла готова!
    4. Из стального листа толщиной 6 мм вырезаем полосу шириной 6 см и сворачиваем из неё кольцо, чтобы получился диаметр 35,2 см.
    5. Из того же листа в 6 мм врезаем круг диаметром 35,2 см. Делаем ровно посередине круга отверстие диаметром 10 см. В него будет вставляться труба дымохода. Справа от отверстия отступаем 4 см и делаем ещё одно отверстие в 5−6 см, куда будет вливаться масло. Свариваем кольцо диаметром 35,2 см с кругом диаметром 35,2 см. Бак для заливки масла готов!
    6. Изготавливаем нижнюю часть резервуара. Из стального листа толщиной 6 мм вырезаем круг диаметром 35,2 см. Отступаем несколько сантиметров от края круга и вырезаем отверстие диаметром 10 см. От центра отверстия до центра самого круга должно быть примерно 11 см. Это будет отверстием для патрубка, в который вставиться дымоходная труба.
    7. Из трубы диаметром 10 см отрезаем часть высотой 13 см. это будет патрубок.
    8. Из листа толщиной 6 мм вырезаем прямоугольник шириной 7 см и длиной 33 см. Это будет перегородка. Её надо поместить в круг диаметром 35,2 см ближе к отверстию диаметром 10 см и приварить. Вставляем в отверстие 10 см выхлопной патрубок высотой 13 см.
    9. Подготавливаем трубу для горелки. На ней снизу на расстоянии 36 см делаем равномерно 48 отверстий в 9 мм, 6 кругов по 8 отверстий через 6 см друг от друга.
    10. Вставляем трубу с отверстиями в крышку ёмкости для масла, изготовленную из листа толщиной 4 мм. С помощью уровня смотрим, чтобы труба была вставлена ровно. Если есть какие-то отклонения, то они устраняются с помощью напильника и болгарки. Детали должны плотно входить друг в друга, но не привариваться.
    11. В отверстие бака для заливки масла вставляем выхлопной патрубок высотой 16 см.
    12. Соединяем нижнюю и верхнюю часть резервуара. ВНИМАНИЕ! Не свариваем! Детали должны вставляться друг в друга. Для укрепления делаем уплотнительное кольцо диаметром 35,4 см и надеваем поверх конструкции резервуара. Проверяем уровнем точность прилегания деталей.
    13. Привариваем электросваркой бак для заливки масла к трубе с 48-ю отверстиями. С другой стороны трубы с отверстиями привариваем конструкцию, скреплённую уплотнительным кольцом. Перед сваркой внимательно выверяем уровнем точность установки деталей! Отверстие для заливки масла оснащаем круглой пластиной, которую можно легко сдвигать-отодвигать по принципу дверного глазка.
    14. Теперь из трубы длиной 4 м монтируем дымоход. Если в помещение он может располагаться под наклоном, то на улице строго вертикально, чтобы не происходило задувание ветра. ВНИМАНИЕ! Ни в коем разе нельзя проводить дымоход горизонтально! Если наклонные трубы длинные, то их можно укрепить специальными отводами из стальных прутьев.

    Эксплуатация печи на отработке

    При желании можно придать печи эстетичный вид. Для этого делаем специальную краску: в литровую банку наливаем пол-литра жидкого стекла, 200 грамм алюминиевой пудры и 20 грамм мела. Банка закрывается крышкой и интенсивно встряхивается. Этой смесью при помощи обычной кисти прокрашивается печь. Получившейся смесью можно покрасить три печи, поэтому количество ингредиентов смело можно уменьшить вдвое.

    Чтобы пользоваться печью на отработке, нужно соблюдать определённые меры предосторожности.

    • не ставить на сквозняке
    • нельзя располагать печь вблизи с легко воспламеняемыми предметами
    • вокруг печи должно быть по полметра свободного пространства
    • нельзя допускать, чтобы в масло попадала вода, иначе кипящее масло начнёт выплёскиваться через отверстия в трубе
    • внимательно проверяйте герметичность дымохода
    • в качестве топлива используйте только техническое масло

    Печь нагревается до рабочего состояния за 5 минут. Для этого надо залить на 2/3 бак для топлива и сверху долить немного бензина и растворителя (20−30 грамм). На длинной проволоке надо сделать горящий фитиль и через отверстие для заливки масла поджечь бензин. Он поможет маслу разогреться до нужной температуры, чтобы началось испарение паров и их воспламенение. После этого в трубе с отверстиями образуется устойчивый столб пламени, питающегося кислородом. Интенсивность пламени можно регулировать отверстием-поддувалом, куда заливается масло.

    ВНИМАНИЕ! Не оставляйте работающую печь без присмотра!

    Видеообзор печи на отработанном масле

    Источник: http://teplo.guru/pechi/zhidkostnye/pech-na-otrabotke-svoimi-rukami.html

    Делаем печь на отработанном масле для дачи своими руками

    Печь на отработке является самым выгодным решением для отопления дачи, которая используется для сезонного проживания. В нашей статье, мы расскажем о принципе работы этого нехитрого устройства, а также предоставим все необходимые материалы для самостоятельного создания печи.

    Постоянное повышение цен на традиционное голубое топливо заставляет искать альтернативные источники тепла для отопления. Богатое на углероды и другие горючие компоненты, честно отработавшее свой ресурс, машинное масло является отличным топливом и вполне может претендовать на роль замены других источников тепловой энергии.

    Простая по конструкции и вполне доступная для создания в домашних условиях, печь на отработке, позволит использовать, по сути, дармовой продукт, сэкономив при этом немалую сумму. По многочисленным отзывам, такие печки неплохо работают с соляркой и другими трудновозгораемыми продуктами нефтеперегонки, включая жидкий гудрон, солидол и т.д.

    Принцип работы печи на отработке

    По принципу работы печь на отработанном масле является пиролизной. Под действием температуры сложные азотно-углеродные цепочки масляных молекул вначале расщепляются на элементарные химические элементы, затем окисляются кислородом воздуха, и наконец — охлаждаются, попутно преобразовываясь в совершенно безвредный азот и водяной пар.

    Конструкция печи должна строго соответствовать проекту

    Несмотря на то, что конструкция печи чуть сложнее устройства кастрюли, в ней происходят очень непростые процессы и нарушение условий их протекания легко может привести к появлению очень опасных окислов азота, известных под названием веселящий газ.

    Если все размеры и форма печки выдержаны правильно — сгорание топлива будет очень эффективным и чистить дымоход от сажи и копоти почти не придется.

    Конструктивно печка включает три основных зоны:

    • зона горения паров кипящего масла;
    • зона высокотемпературного горения продуктов пиролиза;
    • камера дожигания горючих соединений и понижающего температурного скачка.

    Для более глубокого понимания работы, рассмотрим проверенную и очень распространенную конструкцию простой самодельной печки.

    Принцип работы печи на отработанном масле

    Нижняя камера представляет собой плоскую емкость с налитым маслом. После выхода печки в рабочий режим верхний слой масла закипает, получившийся пар загорается. В зоне горения образуется множество турбулентных потоков, которые играют роль дросселя, мешая свободному поступлению горящей смеси во вторую зону. Получается саморегулирование. Кроме того, под действием силы Кориолиса, именно турбулентные потоки закручивают горящие газы в вихревой поток, играющий решающую роль в последующих физических процессах.

    Воздух, необходимый для горения масла, поступает через отверстие с заслонкой. Открыванием заслонки можно регулировать скорость сгорания и тепловую мощность печки. При полном закрывании заслонки печь постепенно затухнет.

    Закрутившись в жгут, горящие масляные пары попадают во вторую зону, где происходит их высокотемпературное дожигание. Камера представляет собой трубу, определенного диаметра и высоты. Для практически неограниченного доступа воздуха в трубе делается множество отверстий. Вращающиеся газы активно перемешиваются с кислородом, процесс окисления проходит очень бурно и температура данной зоны легко может подняться до 800-900 и выше градусов. При такой температуре активность азота превышает активность кислорода и в верхней части второй зоны образуется большое количество вредных азотных и углеродных окислов.

    Верхняя камера печки на отработке выполняет сразу две функции. Во-первых, там происходит окончательное кислородное дожигание несгоревших пиролизных остатков. Во-вторых, особая конструкция верхней камеры обеспечивает понижающий температурный скачок, во время которого азот теряет свою активность и снова вытесняется кислородом. В результате на выходе печки получается совершенно безвредный газообразный азот, горячий водяной пар и твердые частицы оксида углерода, выводящиеся в дымоход и частично оседающие на его стенках в виде сажи.

    Чтобы все процессы происходили в строгом соответствии с теорией, а продукты сгорания не представляли опасности — лучше всего воспользоваться готовыми чертежами проверенной конструкции, эффективность и безопасность которой подтверждена не одним десятком энтузиастов.

    Конструкция печи на отработанном масле

    Лучший материал для корпуса печки — жаропрочная или тугоплавкая конструкционная сталь.

    Конструкция печи на отработке

    Для нижней камеры будет достаточно стали шириной 4 мм. А верхнюю и среднюю камеру, температура нагрева которых гораздо выше, толщину материала следует брать не менее 5,5 мм. Все детали свариваются сплошным швом. Камеры, как верхняя, так и нижняя могут быть квадратными, но круглое сечение и протяженность камеры посередине — обязательное условие устойчивого процесса высокотемпературного кислородного горения. Обычно для нее используют отрезок толстостенной стальной трубы подходящего диаметра.

    Стандартная конструкция печи на отработке, фото

    Для надежного отвода продуктов сгорания нужен дымоход высотой не менее 4 м. Для большей эффективности нагрева воздуха в помещении дымоход может иметь наклонные участки, идущие под углом до 45 градусов. Но чем больше наклон дымохода — тем больше в нем оседает сажи. Конструкция и размеры всех элементов приведены на схематическом чертеже ниже.

    Схема печи на отработанном масле с размером деталей

    Для самостоятельного изготовления печки потребуется:

    • сварочный аппарат;
    • болгарка с отрезными и шлифовальными кругами;
    • готовые детали и подготовленные обрезки труб необходимого диаметра;
    • краска для облагораживания внешнего вида вашей печки.

    Краску для печи на отработке можно сделать самостоятельно. Для этого смешиваем пол литра жидкого стекла (нужно использовать именно строительный силикатный клей), 200 г серебрянки (алюминиевой пудры), 20 г молотого мела. Подбором пропорции мела добиваемся нужной консистенции краски. Такая краска получится термостойкой, и подходит для работы с повышенной температурой. Также можно использовать термостойкие кремнеорганические краски и эмали, такие как Цельсит-500, Церта.

    После окрашивания печка на отработанном масле получает нарядный, почти заводской внешний вид.

    Печка на отработке после окраски

    Увеличение эффективности обогрева помещения

    Для усиления эффективности нагрева помещения требуется обеспечить более интенсивный отбор у печки излишков тепла. Сделать это можно двумя способами:

    • принудительным обдувом горячего корпуса — воздушное отопление;
    • нагревом воды с последующей перекачкой ее в систему отопления — радиаторная система обогрева.

    Отбор тепла производится в верхней зоне, где температура достигает максимума. Оба варианта уже разработаны и ниже представлены самые удачные и простые конструкции таких печек.

    Печка на отработанном масле с воздушным обдувом

    На фото хорошо видно, как организована дополнительная камера для нагрева воздуха. Перегородки образуют своеобразный лабиринт и удлиняют путь прохождения через нагретую зону. Камера воздушного обдува наваривается сверху верхней камеры сгорания. По уверениям разработчиков, эффективность нагрева помещения возрастает более чем в два раза.

    Вместо воздушного лабиринта можно приварить водяной котел. Нагретую воду придется гнать в радиаторы насосом, но увеличение эффективности обогрева помещения того стоит.

    Правила безопасности при пользовании печкой

    Учитывая высокую открытость пламени и высокую температуру нагрева — печка на отработке является источником повышенной опасности. Поэтому углекислый огнетушитель возле нее — не прихоть пожарного инспектора, а жизненная необходимость.

    Для разжигания печи поверх масла наливается немного легковоспламеняющейся жидкости, например растворителя или бензина. Наливается совсем немного — чтобы начального пламени хватило для появления паров масла.

    Печь на отработке в системе отопления дачи

    Очень важно исключить попадание воды в кипящее масло. К чему это приведет, легко понять, вспомнив, что происходит, если на сковородку с раскаленным маслом случайно попадет капля воды. Источником воды может стать кастрюля или чайник на печке, скопившийся на внутренних поверхностях в холодное время иней или конденсат. Не рекомендуется наливать вместо масла другие горючие жидкости неизвестного происхождения.

    Простота конструкции и эксплуатации печи на отработке делает ее необычайно привлекательной для умельцев, а дешевизна топлива и малое его потребление — очень выгодным и в экономическом плане.

    При соблюдении элементарных правил безопасной эксплуатации это устройство вполне может стать основным источником тепла для пристроек, хозяйственных помещений, и даже дач для сезонного проживания.

    Источник: http://vsadu.ru/post/pech-na-otrabotke-princip-raboty-foto-shemy-chertezhi-proekty.html

    Сборка печи на отработке своими руками

    Здесь вы узнаете:

    Для обогрева нежилых и технических помещений нередко используются отопительные агрегаты, работающие на альтернативных видах топлива. Например, печка на отработке работает на отработанном машинном масле. Причем помимо отработки в нее можно заливать и многие другие виды топлива – это мазут, растительные масла, трансмиссионное масло и многое другое. Эффективность подобных печей доказана опытом многочисленных пользователей. А имея в своем распоряжении источник недорого топлива, можно обеспечить себя теплом за минимальные деньги.

    В этом обзоре, посвященном печам на отработке, мы расскажем:

    • Об основных разновидностях печей на жидком топливе;
    • О типах используемого топлива;
    • Как сделать печь на отработке капельного типа своими руками;
    • Как сделать пиролизную печь на отработанном масле;
    • О популярных заводских печках;
    • О технике безопасности при использовании печей на отработке.

    Самодельная печка на отработанном машинном масле характеризуется простотой конструкции и высокой эффективностью. А низкий расход масла обеспечит минимальные расходы на получение тепла.

    Характеристики печей

    Печь на отработанном масле хороша тем, что может работать на самом низкокачественном и дешевом топливе. В этом плане повезло тем, кто работает мастером по ремонту автомобилей в собственном гараже – занимаясь плановой заменой машинного масла, можно добывать отработку практически в неограниченных количествах. Масляная печь и сама собой отличается своей дешевизной, ведь ее можно собрать из остатков старого железа.

    Отработанное масло — это очень дешевый вид топлива, а для автомастерских и совсем бесплатный.

    Масляная печка на отработке сжигает топливо максимально безопасным способом. Если поджечь отработанное масло, налитое в какую-нибудь емкость, оно будет чадить и коптить, рождая адские ароматы и заполняя обогреваемые помещения едким и далеко не безопасным дымом. Да и тепла от такого горения будет образовываться очень мало. Печь на отработанном масле, обладая продуманной конструкцией, сжигает топливо так, что оно не образует копоти.

    В зависимости от конструкции печи и ее размеров, она может обогревать площадь до 500 кв. м. и даже больше. Расход масла мизерный – он составляет от 0,5 до 5 л/час, в зависимости от мощности агрегата. Температура горения достигает +400-500 градусов. Средняя высота дымохода – от 4 до 5 метров. Печки могут работать как на чистом, так и на загрязненном топливе. Полученное тепло может использоваться в самых разных целях:

    • Для прямого обогрева помещений за счет образуемого тепла;
    • Для приготовления пищи (подходят лишь некоторые модели);
    • Для работы в составе систем водяного отопления.

    Таким образом, печь на отработке – это довольно универсальный отопитель, обладающий простым устройством, высокой эффективностью и дешевизной.

    Основные разновидности печей

    Печи на отработке подразделяются на две большие категории, по типу разложения топлива на горючие составляющие. Сейчас мы расскажем, для чего вообще нужно разлагать отработку. Как мы уже говорили, в чистом виде она горит с выделением минимального количества тепла, образуя огромное количество дыма и копоти. Соответственно, толку от такого горения мало. Но если мы нагреем горючее до определенной температуры, оно начнет распадаться на составные фракции.

    Схема работы пиролизной печи на отработанном масле в качестве топлива.

    Полученные составляющие смешиваются с кислородом воздуха и образуют горючую смесь. Она сгорает при более высоких температурах и не образует копоти. Если мы взглянем на дымоход, то мы увидим, что из него вырывается лишь небольшое количество светлого дыма. Этот дым тоже опасен, но он отправляется у нас за пределы помещения. А внутри нас ждет вожделенное тепло.

    Печь на масле может работать за счет пиролиза. На поверхности топлива разжигается огонь, в результате чего оно начинает испаряться, сгорая практически полностью в перфорированной пиролизной камере. Окончательное сгорание всех остатков происходит в камере дожигания. Преимущества схемы:

    • Максимально простая конструкция;
    • Практически полное сжигание топлива;
    • Выделение большого количества тепла;
    • Универсальность использования печки;
    • Минимальное количество образуемой сажи.

    Самодельная печь на отработке, построенная на основе такой схемы, порадует простотой розжига и быстрым выходом на рабочий режим.

    Схема действия капельной печи, работающей на отработке.

    Капельная печь устроена чуть сложнее – здесь применяется немного иной способ разложения горючего. Оно попадает на специальную разогретую чашу, распадается на составляющие, которые сгорают с большим выделением тепла. Выйдя на рабочий режим, печь-капельница будет сжигать горючие фракции при максимальной высокой температуре – цвет пламени изменится с желтого на бело-голубой, напоминая плазму. За счет этого капельные печки и получили свое альтернативное название – печи на отработке с плазменной чашей.

    Сами печи на отработке могут иметь самую разную конструкцию. В одних используется естественная подача топлива, а где-то применяется наддув, увеличивающий эффективность сгорания топлива и повышающий температуру пламени. Также они могут отличаться по типу корпуса. Например, в пиролизных моделях тепло выделяется камерой дожигания и пиролизной камерой. Печка на отработке закрытого типа греет своим металлическим корпусом или вовсе используется для подогрева теплоносителя во встроенном теплообменнике.

    Достоинства и недостатки

    Вы уже знаете, каков принцип работы печи на отработанном масле. Пиролизный принцип прост, но менее эффективен. А капельные модели более сложны по своей конструкции, но обеспечивают максимально полное сгорание топлива. К тому же, они могут работать в составе систем водяного отопления. Прежде чем мы расскажем, как сделать печку на отработке, необходимо поговорить о достоинствах и недостатках этого оборудования. Начнем с положительных черт:

    Как видите, в устройстве печи, работающей на отработке, действительно нет ни чего сложного.

    • Простота конструкции – обладая набором инструментов, сварочным аппаратом и умением работать руками, печку можно без труда собрать своими руками;
    • Универсальность – оборудование может использоваться для обогрева помещений и гаражей, а также для приготовления пищи;
    • Дешевизна в эксплуатации – благодаря низкой стоимости печного топлива, эксплуатация подобных печей не приведет к большим расходам (в некоторых случаях горючее можно доставать абсолютно бесплатно или по дешевке);
    • Возможность работы на любых типах масел – от трансмиссионного до обычного растительного (подсолнечного, если не жалко жечь этот продукт);
    • Минимальное количество вредных выбросов – тут все зависит от выхода на рабочий режим и температуры сгорания.

    Не обошлось и без недостатков:

    Нужно регулярно чистить дымоход, чтобы он не забился окончательно.

    • Печи на отработке должны эксплуатироваться в проветриваемых помещениях. В противном случае есть риск отравления продуктами разложения топлива и продуктами его горения;
    • Повышенные требования к дымоходам – для работы печи на отработке нужен хороший дымоход высотой около 5 метров. Он должен выдерживать высокие температуры. Причем использование излишне высокого дымохода недопустимо – иначе устройству будет трудно выйти на рабочий режим;
    • При горении отработанного масла образуется сажа – оборудование нуждается в регулярной чистке. Кроме того, топливо сгорает не полностью, поэтому его остатки нужно будет удалять.

    Несмотря на довольно серьезные недостатки и ограниченность сферы применения, печи на отработке продолжают оставаться довольно популярным оборудованием.

    Печное топливо

    Как мы уже говорили, в качестве топлива для печей на отработке могут использоваться любые виды топлива. Самый простой вариант – приобрести отработанное машинное масло. Его стоимость составляет от 25 рублей за литр. Если хорошо постараться, можно отыскать масло по более доступным расценкам. В этом отношении везет мастерским по замене автомобильного масла – его можно добыть из клиентских автомобилей (обычно его никто не забирает).

    Помимо отработки, можно использовать любые виды масел:

    Растительное масло быстро воспламеняется, если его хорошенько разогреть. Это даже становится причиной пожаров.

    • Растительное – самое обычное подсолнечное масло хорошо горит, выделяя большое количество тепловой энергии;
    • Трансмиссионное масло – если вам посчастливилось раздобыть бочку этого масла, то вы можете использовать его для работы своей печки;
    • Синтетические масла – отличное жидкое топливо для печей на отработке.

    Помимо масла, для растопки печки вам может потребоваться керосин – он применяется в пиролизных печах.

    Заводские печи, их характеристики и особенности

    На фото заводская печь Тепламос НТ-612, работающая на отработанном масле.

    Прежде чем мы расскажем, как сделать печь на отработке своими руками, рассмотрим несколько моделей печей заводской сборки. Типичный пример – печь Тепламос НТ-612. Это типичный капельный безвентиляторный обогреватель, ориентированный на использование в гаражах, мастерских, ангарах и прочих нежилых и технических помещениях. Мощность прибора варьируется от 5 до 15 кВт, расход топлива – от 0,5 до 1,5 л/час.

    Тепламос НТ-612 относится к печам закрытого типа. В ней присутствуют дымоход и труба для подачи воздуха. Сгорание горючего происходит во внутренней камере. Для того чтобы печь вышла на рабочий режим, ее необходимо разогреть с помощью небольшого количества дизтоплива, налитого в специальную чашу. После сгорания топлива мы получаем готовую к заправке и дальнейшей работе печку – открываем подачу отработки и поджигаем ее.

    Мини-печь на отработке типа «буржуйка» проста как спичечный коробок. Она изготавливается из листового железа и характеризуется универсальностью – она отапливает нежилые помещения и позволяет готовить еду (на поверхность камеры дожигания помещаются небольшие кастрюли, сковородки и чайники). Мощность подобных агрегатов варьируется в самых широких пределах. Работает оборудование на основе пиролиза.

    Жар МС-25 может работать как на отработанном масле, так и на солярке.

    Рассмотрим более солидную печь – это теплогенератор Жар МС-25. Агрегат может работать как на отработанном масле, так и на солярке. Для его работы необходима электроэнергия, питающая встроенный вентилятор. Тепловая мощность аппарата составляет 25-50 кВт, что позволяет ему обогревать площадь до 500 кв. м. При этом максимальный расход составляет до 4,5 л/час. Печка достаточно большая, весит она 130 кг и требует наличия хорошего дымохода. Температура поступающего в отапливаемые помещения воздуха составляет +50-70 градусов.

    Сборка печи своими руками

    Мы уже рассмотрели все особенности печей, работающих на отработанном масле. Также были затронуты агрегаты промышленного изготовления, в том числе мини-печь на отработке типа «буржуйка». Осталось только разобраться с самодельными устройствами. Мы уже говорили, что можно собрать печку самостоятельно, используя сварочный аппарат, набор инструментов и подходящее железо. Рассмотрим этот процесс с практической стороны.

    Далее мы расскажем, как сделать печь на отработке своими руками. Начнем с самого сложного варианта – это самодельная печь для гаража из баллона. Основой для ее изготовления послужит старый газовый или кислородный баллон, из которого нужно слить конденсат. Баллоны обладают довольно толстыми стенками, поэтому в конце работы мы получим безопасную печь, сделанную своими собственными руками.

    Печь из газового баллона своими руками

    Глядя на чертеж самодельной печи на отработке, мы можем заметить, что роль корпуса у нас играет сам баллон, от которого отпиливается верхняя часть. Высота корпуса – 550 мм.

    Сейчас мы разберемся, как собрать печь на отработке из газового баллона. Для этого нам понадобятся сварочный аппарат, электроинструменты и рулетка. Помимо баллона необходимо подготовить:

    • Отрезок трубы диаметром 110 мм (по ней будет подаваться воздух);
    • Отрезок трубы диаметром 20 мм (по ней будет подаваться топливо);
    • Металл для наварки ножек;
    • Металл для создания чаши.

    Из верхней части изготавливаем крышку, через которую внутрь баллона будет вставлена труба диаметром 110 мм, не доходящая до дна на 60 мм. К нижней части этой трубы привариваем крышку с четырьмя отверстиями (одно отверстие в центре, его диаметр составляет 22 мм, еще три отверстия диаметр 5 мм по радиусу, с небольшим отступом от середины). В отверстие посередине вставляется труба диаметром 20 мм, через которую осуществляется подача топлива.

    К нижней части внутренней трубы привариваем металлическую чашу – в ней у нас будет гореть солярка, разогревающая чашу, в которую впоследствии будет капать отработка. Сама чашка изготавливается из куска трубы диаметром 140 мм и куска листового железа, вырезанного в виде круга и приваренного с нижней сторону. Высота чаши составляет 20 мм.

    В конечном итоге у вас должна получиться подобная конструкция.

    Далее приступаем к формированию дымохода и поддувала. Поддувало делается в самой нижней части нашей печки – через него в чашу заливается солярка для розжига и прогрева. Также через него поджигается капающая отработка. Отверстие под дымоход вырезаем в верхней боковой части – в полученное отверстие ввариваем кусок трубы диаметром 110 мм. Впоследствии к ней нужно будет приварить саму трубу дымохода.

    В завершение всего привариваем верхнюю крышку – процесс создания печи на отработанном масле своими руками можно считать завершенным. Теперь ее нужно проверить в тестовом режиме – лучше всего проводить эксперименты на улице. Заливаем в чашку немного солярки и ждем, пока она прогорит. После этого открываем вентиль с отработкой и смотрим, как начинается процесс выхода на рабочий режим. Только после завершения испытания можно приступать к монтажу печи в отапливаемом помещении.

    Делаем пиролизную печь на отработке

    Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

    Схема сборки пиролизной печи, работающей на отработке.

    Данная печь будет состоять из трех основных частей:

    • Емкость для масла с крышкой и заслонкой;
    • Камера сгорания/пиролиза;
    • Камера дожигания.

    Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

    Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

    Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

    Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

    Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

    Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

    Меры безопасности

    Печка в гараж на отработке – это простое и недорогое решение для обогрева помещения технического назначения. А если гараж представляет собой мастерскую, куда часто приезжают по вопросам замены масла, то с топливом проблем не возникнет – его всегда будет в достатке. В процессе эксплуатации печи следует проявлять осторожность:

    • Не разжигайте неисправные печи;
    • Не используйте для розжига бензин, спирт и прочие агрессивно горящие жидкости;
    • Не перегревайте печи;
    • Не оставляйте оборудование без присмотра;
    • Не прикасайтесь к раскаленным элементам;
    • Держите рядом огнетушитель;
    • Самодельные печи на отработке должны пройти тестирование в уличных условиях.

    Соблюдая эти правила, вы обеспечите полную безопасность помещения и убережете себя от травм и ожогов.

    Источник: http://remont-system.ru/pechi-i-kaminy/sborka-pechi-na-otrabotke-svoimi-rukami

    Печь на отработке для гаража своими руками: пошаговое руководство по конструированию

    В гаражах или мастерских в целях экономии финансов нередко вместо дорогого котла устанавливают печь на отработке: своими руками обрабатывают металлические детали, сваривают их и получают модель, напоминающую «буржуйку».

    Однако при выборе конструкции и в процессе изготовления можно столкнуться со сложностями, которые постараемся разобрать ниже.

    Что такое масляная отработка

    Отработкой или отработанным маслом называют продукт, который остается в результате функционирования автомобильного двигателя. Моторное, трансмиссионное или другое индустриальное масло накапливается в больших количествах на станциях СТО, в автомобильных мастерских, а также у простых владельцев автомобилей.

    В процессе использования масло теряет свои полезные качества, накапливает соли, шлаки, смолы, мельчайшие частицы металла, однако люди и такому неликвидному продукту нашли применение.

    В небольших количествах его используют для хозяйственных нужд:

    • смазывают рабочий инструмент (например, бензопилы);
    • пропитывают древесину (шпалы для ж/д магистралей);
    • смазывают трущиеся детали легкого транспорта (самокатов, велосипедов);
    • применяют в качестве жидкости для разжигания костра;
    • покрывают поверхности, залитые битумом.

    Как и в конце прошлого столетия, отработку используют в качестве топлива для печей, установленных в условно жилых помещениях – гаражах, подсобках, мастерских. Если печку соорудить самостоятельно, то при постоянно пополняющихся запасах отработанного масла отопление помещения окажется практически бесплатным.

    Почему популярны печи на отработанном масле

    Главная причина народной любви к самодельным печам – невысокая (или нулевая) стоимость самого агрегата и топлива к нему. Некоторые доморощенные мастера-умельцы делают такие обогревательные приборы в качестве эксперимента и одновременно полезного устройства. С появлением самодельной печи на отработанном масле отпадает решение вопроса о «пристраивании» вторсырья.

    Как же действует агрегат на отработке? Процесс заключается в расщеплении тяжелого с примесями топлива, имеющего довольно сложный состав. По-другому процесс, при котором наблюдается нехватка кислорода и горение не самого топлива, а его паров, называется пиролизом.

    Чтобы процесс запустить, необходимо произвести испарение топлива, затем нагреть полученные пары до температуры около +300-400 ºС, после чего сжигание будет производиться самопроизвольно. Останется дожидаться полного сгорания топлива.

    Существует 2 схемы, которые используют при самостоятельном изготовлении печей:

    • наполнение резервуара маслом и поджигание его, вследствие чего пары испаряются и начинают гореть;
    • применение горелки, при котором три зоны (пиролиза, поджигания и догорания) объединяются и делают процесс горения более эффективным, регулируемым и безопасным.

    Вторая схема более сложная, требует серьезной доработки топлива и точности изготовления, поэтому рассмотрим более простые модели из первой группы.

    Преимущества использования печки для гаража на масляной отработке:

    • простота конструирования и обслуживания устройства;
    • экономность расхода топлива – около 1,5-2 л в час;
    • отсутствие копоти и нагара;
    • безопасность хранения запасов отработки;
    • существует возможность подключения воздушного или водяного отопительного контура;

    Компактность агрегата тоже крайне важна для небольших помещений.

    Недостатки тоже имеются:

    • необходимость в регулярной чистке печи и дымохода;
    • обязательный элемент – вертикально распложенный дымоход высотой не менее 4 м;
    • для печей с форсунками следует использовать только очищенное масло (примерная стоимость фильтрованного продукта – 8-12 руб./л);
    • одно из условий хранения отработки – плюсовая температура, то есть необходимо или отапливаемое в зимний период помещение, или зарытый в землю резервуар.

    Перед изготовлением или приобретением готовой печи необходимо рассмотреть все плюсы и минусы самодельных устройств, а потом уже принимать окончательное решение.

    Проекты для самостоятельного изготовления

    Вариантов изготовления печей на отработке великое множество. Их делают из металлических заготовок или использованных емкостей (баллонов), с пиролизом и турбо-горелками, с капельной подачей или поддувом. Мы остановимся на двух популярных моделях, которые в большей степени подходят для самостоятельного конструирования и сборки.

    Модель из металлического листа

    В гаражах и на близлежащей территории часто можно найти ненужные металлические детали, чугунные плиты, стальные листы, трубы. Среди них наверняка найдется несколько предметов, подходящих для сварки печки. Например, для изготовления простой модели потребуется следующий материал:

    • старый стальной лист толщиной 3,5 мм;
    • отрезок стальной трубы с толщиной стенки 4,5 мм;
    • жестяная труба для дымохода диаметром 110 мм.

    Кроме того, понадобится инструмент, который обычно есть в наличии у любого владельца гаража: сварочный аппарат с электродами, циркулярная пила с отрезными и шлифовальными дисками, молоток, плоскогубцы. Обязательно – комплект рабочей защитной одежды для сварочных работ с очками и перчатками.

    Перед процессом сварки подготавливаем часть деталей.

    Когда часть деталей подготовлена, приступаем к сварочным работам, но циркулярную пилу далеко не убираем – она может пригодиться для вырезания или отрезания отдельных фрагментов.

    Чтобы осадки и мусор не попадали в дымоход, на конце саморезами закрепляем колпак. Безопасная высота дымохода – около 4 м. Выведенные над крышей продукты горения быстро рассеются в атмосфере и не нанесут вреда людям или растениям.

    После полного завершения работ по сборке и монтажу необходимо произвести тестирование и, если будут обнаружены огрехи в работе, постараться их исправить. Поверку качества горения производим в следующем порядке.

    В процессе конструирования и сварки могут быть выявлены следующие ошибки:

    • слишком тонкие стенки камер и труб (быстрый износ, невозможность долго сохранять тепло);
    • недостаточно большое отверстие для заливки масла и регулировки силы горения;
    • неудачно выбранное место установки печи;
    • разные диаметры трубы печи и дымохода (для соединения придется использовать переходник);
    • неточно подогнанные размеры деталей для сварки (швы получатся рыхлыми и прослужат недолго);
    • розжиг с помощью бензина – возможен взрыв, лучше использовать растворители (Уайт-спирит и подобные).

    Если сварить печь по правилам, она прослужит долго и с легкостью обогреет помещение площадью 20-30 м².

    Как сделать печь из газового баллона

    Второй вариант, который стал популярен благодаря удачной схеме сборки, — печь из обычного газового баллона, очищенного от содержимого.

    Сначала составляем схему печи.

    Объем баллона – 50 л. Толщина стенок металлических труб – 4-5 мм, внутреннее сечение – 100 мм. Для перегородки между двумя камерами и изготовления козырька лучше использовать куски металлического листа толщиной не менее 4 мм. В качестве резервуара для масла, из которого происходит испарение, использован тормозной диск.

    Масло поступает в испаритель по трубе диаметром ½ дюйма. Часть трубопровода выше шарового крана для обеспечения удобства монтажа может быть гибкой. Шаровой кран установлен, чтобы всегда была возможность в аварийном порядке перекрывать подачу топлива. Для изготовления завихрителя выбрана пара металлических уголков, сваренных между собой.

    Далее рассмотрим, как сделать компактную печь на отработанном масле для подсобного помещения или гаража.

    Чтобы нагретый воздух циркулировал по помещению, необходимо установить теплообменник. Это стальная труба с диаметром 100 мм. Наиболее подходящее место – внутри корпуса, между горелкой и дымоотводящей трубой. Для удержания пламени к верхней части теплообменника привариваем металлическую площадку, вырезанную из 4-миллиметрового листа.

    Принудительную подачу воздуха организуем с помощью канального вентилятора. Ее можно сделать автоматической, применив термореле. Чтобы тепло лучше сохранилось, внутрь трубы помещаем завихритель – конструкцию из двух сваренных металлических уголков, полки которых нарезаны и развернуты в виде лопастей.

    Осталось сделать две дверцы, каждая из которых имеет нюансы. Для верхней обязательной деталью является прочный замок, обеспечивающий надежное закрывание на период работы печи. В нижней части второй дверцы делаем зазор, чтобы воздух мог свободно поступать внутрь корпуса и поддерживать горение масла.

    После изготовления печи производим тестирование. Наливаем в поддон немного масла, затем помещаем туда же небольшой кусочек губки, пропитанной растворителем. Поджигаем губку. Масло разогревается, начинает испаряться, в горелке появляется пламя. Через трубку понемногу подаем масло в испаритель. Если необходимо остановить горение, перекрываем подачу отработки (закрываем оба вентиля). Как только остатки в поддоне сгорят, процесс горения прекратится.

    Правила эксплуатации и ТБ

    Сколько бы ни говорили о безопасности самодельных печей, они остаются устройствами, неправильное обращение с которыми может привести к ожогам или загоранию окружающих предметов. Вследствие этого существует ряд запретов.

    Нельзя производить следующие действия:

    • применять вместо отработанного масла другие виды топлива;
    • использовать неисправное оборудование;
    • устанавливать обогревательное устройство в помещении без хорошо налаженной вентиляции;
    • разжигать огонь, если печь не оборудована дымоотводным каналом;
    • перегораживать отверстие в горелке;
    • покидать помещение с работающей печью надолго;
    • размещать около нагретого корпуса легковоспламеняющиеся жидкости или предметы;
    • разбрызгивать на раскаленную поверхность масло или воду.

    Пользоваться печью имеют право только взрослые, детей или животных в процессе работы агрегата к нему подпускать запрещено.

    Выводы и полезное видео по теме

    Процесс создания и запуска обогревательного устройства проходит гораздо легче, если приняты все меры безопасности и учтены нюансы изготовления и монтажа. Предлагаем видеоролики с полезными рекомендациями.

    Как правильно запустить печь:

    Обзор работающей печи. Советы по эксплуатации:

    Подсказки по устройству и использованию:

    Решить вопрос с утилизацией отработки можно достаточно легко, соорудив в гараже металлическую печь. Самодельный обогревательный прибор, работающий на дешевом топливе, функционирует не хуже покупных дорогостоящих моделей. Но если вы не уверены в своих силах, лучше обратитесь за помощью к опытным мастерам, близко знакомым с нюансами изготовления и монтажа масляных печей.

    Источник: http://sovet-ingenera.com/otoplenie/o-drugoe/pech-na-otrabotke-svoimi-rukami.html

    Масляная печь на отработке с наддувом

    Принцип функционирования масляной печи на отработке с наддувом

    На дне сосуда находится отработанное масло, которое по мере необходимости автоматически подается в топку из емкости двумя способами: с помощью поплавкового механизма или погружного насоса. Чтобы быстро и легко разжечь отработку, к ней нужно добавить немного растворителя или бензина и включить вентилятор, нагнетающий воздух. Пары, что активно выделяются после прогревания отработанного масла, вместе с избыточным количеством кислорода сжигаются в печи.

    Особенность этого самодельного устройства на масле заключается в том, что его нижняя часть сильно раскаляется от пламени, разгоревшегося внутри. По этой причине при обогреве одного помещения требуется устанавливать вентилятор, воздушные потоки которого будут обдувать раскаленную поверхность конструкции. Если же это устройство задействовано в отоплении всего дома, то хозяину следует побеспокоиться о создании водяной рубашки.

    Разновидности печей

    В зависимости от способа наддува выделяют несколько типов отопительных устройств. Самым безопасным считается инжекционный метод, при котором печь продолжает сохранять тепло, даже если уменьшить функции наддува.

    При эжекторном способе требуется установка какого-либо вентилятора производительностью 1500 м3/ч. Чтобы во время прекращения принудительной подачи воздуха не допустить заполнения жилища вредными веществами, нужно позаботиться о монтаже между вентилятором и эжектором специального клапана-хлопушки с перекрывающей пружиной.

    Предостережения относительно установки печи

    Существуют определенные правила, которые необходимо соблюдать во избежание пожара. Среди них отмечают следующее:

    1. Непозволительно устанавливать отопительную конструкцию в том месте, где постоянно наблюдается сквозняк.
    2. Важно обезопасить печку на масле от попадания на нее посторонних предметов. То же самое касается и наличия легковоспламеняющихся элементов, а также работы с ними вблизи подобного устройства.
    3. Печь должна быть установлена так, чтобы вокруг нее оставалось как минимум полметра свободного пространства.

    Советы для умельцев

    Для того чтобы смастерить такую конструкцию для отопления, внимательно изучите чертеж печи на отработке с наддувом.

    Подобное масляное устройство можно изготовить из старого баллона от сжиженного газа. При этом стоит срезать верх емкости и соорудить крышку с уплотнителем, роль которого выполнит асбестовый шнур.

    Весь процесс создания конструкции состоит из вырезания проемов для обеспечения доступа к отработке и обустройства дымохода. Отверстие для розжига и слежения за топкой необходимо оборудовать дверцей.

    Кроме того, нужно позаботиться о врезке трубы, по которой будет подаваться воздух. В этом случае диаметр не играет особой роли, потому труба 45 мм будет в самый раз. По всей длине металлического предмета нужно проделать небольшие отверстия диаметром до 9 мм. Их должно получиться около 50 штук.

    Заключение

    Подобный агрегат может обогреть жилище площадью до 150 м². Горючего он расходует немного – всего 1 литр в час при 14-15 °C внутри помещения. Если этого недостаточно, то температуру можно повысить, регулируя заслонки либо увеличив обороты моторчика наддува. При этом затраты топлива будут больше на поллитра в час.

    Нельзя сказать, что самодельная масляная печь с наддувом – это очень простое устройство и сделать его совсем несложно. Но, с другой стороны, имея большое желание и некоторые навыки, можно с легкостью соорудить печь на отработке с вентилятором своими руками.

    Источник: http://pechnoedelo.com/metallicheskie/pech-na-otrabotke-s-nadduvom.html

    Смотрите также:
    31.10.2018

    Устройство печки из бочки Печка из бочки имеет достаточно простую конструкцию и неприхотлива в применении и обслуживании. Все это позволяет легко и быстро соорудить ее своими руками. Особенно важно то, что процесс изготовления не потребует применения какого-либо...

    31.10.2018

    Самодельный электрокотел для отопления Как сделать самодельный электрокотел для отопления? Для частного дома очень важно оборудовать эффективную систему теплоснабжения. А для этого необходим современный нагревательный котел. Агрегат может работать на газе, твердом...

    31.10.2018

    Понятные чертежи для создания самой эффективной буржуйки своими руками В домах, в которых люди проживают долгое время, качественные и функциональные отопительные устройства должны осуществлять свою работу в постоянном режиме. Это поможет обеспечить в доме комфортный и...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
