Печь профессора Бутакова

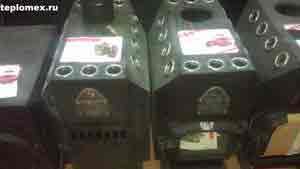

Печи Бутакова: Студент, Инженер, Профессор

Печи профессора Бутакова пользуются в России большой популярностью.

Они способны невероятно быстро нагреть любое помещение, что говорит о мощности продукции.

Но функционирует печь в весьма экономичном режиме.

Достаточно сказать, что для обогревания помещения, естественно, одинакового объема, для данной печи надо в вдвое меньше топлива по сравнению с кирпичной печью и почти в 12 раз (!) меньше, чем «буржуйка».

Любопытно, что именно «буржуйка» и является прототипом газогенераторных печей Бутакова.

Работает изделие на твердом топливе. В качестве топлива можно использовать:

  • прессованную бумагу
  • остатки картона
  • торф
  • дрова
  • мелкий уголь.

Идеальный вариант использования печи Бутакова — на даче, к которой невозможно или невыгодно проводить электрическое или газовое отопление.

Печи Бутакова практично и довольно удобно применять:

  • в различных складских помещениях
  • для отопления гаражей или подвалов
  • разнообразных ангарах
  • строительных бытовках
  • передвижных станциях
  • др. технических помещениях.

Принцип работы данной печи следующий: генерируясь через нижние отверстия, поток воздуха, согреваясь в печи, поступает через верхние отверстия в помещение.

Топливо тлеет, а не горит, потому что оно подвержено пиролизному процессу. Минимальное содержание кислорода приводит к термическому распаду топлива.

Печи Бутакова — это печи длительного горения.

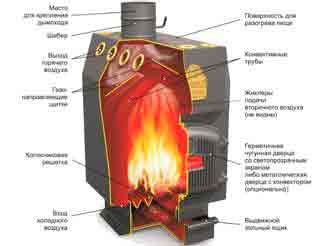

Конструкция отопительных печей профессора Бутакова очень проста. Она состоит из:

  • Двухкамерного топливника (газификация, дожигание);
  • Зольника (для остатков использованного продукта);
  • Колосника (это заслонка, расположенная между топливником и зольником);
  • Воздуховодных труб;
  • Дымохода.

Как видите, ничего нового, но ученый Бутаков, учтя недостатки аналогичных предыдущих конструкций, сумел исключить потерю тепла, увеличив теплоотдачу своей продукции до 85%.

Все модели печей Бутакова имеют единое назначение, одинаковый принцип работы, идентичную конструкцию и общее топливо. Они отличаются габаритами, мощностью, числом труб и их диаметрами и объемами отапливаемых помещений.

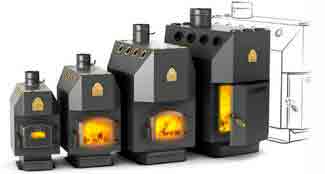

Серия представлена шестью моделями. Самая компактная из них, «Гимназист», изготавливается под заказ, остальные производятся серийно. В данной статье мы рассмотрим три модели данной серии.

Если вам нравиться печь в её первозданном виде, то вам обязательно понравиться печь голландка. Настоящая русская печь.

Или вот ещё вариант печи: практично, тепло, красиво.

Печь Бутакова «Студент»

Данная печь, пожалуй, самая популярная из всех шести моделей. «Студент» обладает чугунным колосником и имеет режим газогенерации.

Верхняя часть печи предназначена для полноценного приготовления (разогрева) пищи. Есть модификации со стеклом.

Кроме того, печь «Студент» может быть оснащена чугунной дверцей или оборудована стальной дверцей.

70-килограммовая печь имеет мощность в 9 кВт, что позволяет отапливать помещения до 150 куб. метров. Диаметр дымохода составляет 120 мм, а предельный объем загрузки топлива — 20 литров

Печь Бутакова «Инженер»

Это 100-килограммовое изделие предназначено для обогрева больших площадей.

Мощность (15 кВт) модели «Инженер» дает возможность обогревать 250 куб. метров.

Диаметр дымохода аналогичен предыдущей модели, но предельный объем загрузки топлива в два раза больше — 40 литров.

Как и «Студент», модель «Инженер» имеет две модификации. Первый вариант укомплектован стальной дверцей, а второй снабжен чугунной дверцей, оснащенной светопрозрачным экраном.

Модель «Профессор»

Вторая по мощности, после модели «Академик», установка.

230-килограммовая печь, обладающая мощностью в 40 кВт, способна обогреть помещение в 1000 куб. метров.

Данная модель, оборудованная 200-миллиметровым диаметром дымохода, в состоянии отопить большие производственные цех, огромные гаражи и др. аналогичные объекты.

Одна закладка (200 литров) топлива будет достаточно долго обогревать помещение.

Если модель «Профессор» будет работать только на угле, то у неё имеются две модификации, касающиеся выхода дымовой трубы. В первом случае — вверх, во втором — назад.

Отзывы на печи профессора Бутакова

В интернете про печи Бутакова можно прочитать множество отзывов. Подавляющее большинство из них лестные.

«…Дизайн печей Бутакова невероятно красивый. Например, печь Булерьян напоминает какого-то монстра, да и поставить на него ничего нельзя. А вот Бутаков и внешне симпатичный, и пищу на нем можно разогреть, и даже подключить к нему отопление…»

«…Печь Бутакова хорошая. Полностью доволен. Имею на даче маленький домик (5,5х6,2) в один кирпич, плюс урса и сайдинг. Стоит включить печь в 30-градусный мороз, как в доме, спустя 30 минут, устанавливается температура +27. Если полностью протопить печь ближе к ночи, то красные головешки будут лежать и утром…»

«…Я приобрел Бутакова в кирпич. Как только начинаю топить, тепло сквозь воздушные решетки отдается в комнаты. Потом кирпич нагревается, отдавая тепло, даже при завершении топки. У меня двухэтажный дом. На первом этаже две комнаты, плюс крыльцо. Мне нравится приобретенная продукция…»

Эта статья расскажет о том как правильно рассчитать мощность электрического котла.

У вас частный двухэтажный дом и вы не можете определиться с системой отопления? Статья по адресу: http://obogreem.net/otoplenie-zdanij/sistema-otopleniya-zdanij/shema-otopleniya-dvuhe-tazhnogo-doma.html поможет вам принять правильное решение.

Итак, почему стоит покупать печи Бутакова?

  • Конструкция топливника этих моделей напоминает усеченный параллелепипед. Поэтому при термическом распаде топлива максимально используется тепловая энергия;
  • Воздуховодные трубы внутри периметра топливника расположены строго вертикально. Они пересекаются только вверху, находясь в газопламенной среде, под специально рассчитанным углом;
  • Входные отверстия воздуховодных труб снабжены горизонтальными срезами, расположенными в 120 мм от основания подножек. Это дает возможность воздуху абсолютно свободно поступать в газогенератор. А наличие газонаправляющих щитков позволяет предельно эффективно использовать газопламенный поток;
  • Благодаря расположению на топочной дверце кожуха-конвектора, дверца является полноценным «участником» процесса теплообмена;
  • За счет зольника (специальный ящик для отработанных продуктов) можно, не прерывая работу котла, вычищать золу;
  • Верхняя поверхность печей Бутакова контактирует с потоком пламени. А так как она горизонтальная, то есть возможность разогревать на ней пищу.
  • Газогенераторный котел Бутакова горит равномерно. Если надо увеличить температуру и ускорить процесс горения, используется большой сменный колосник;
  • Профессор обратил внимание, что на стенках дымоходов обычно оседает (при сгорании топлива) конденсат. Это жидкие продукты распада, обладающие весьма неприятным запахом. Поэтому ученый решил применить вертикально монтированный патрубок присоединения дымохода. Этим решением он добился возврата жидких продуктов обратно в печь, где они сгорают полностью (без остатка);
  • Печь после полной закладки может функционировать в диапазоне 8-12 часов, время работы зависит от модели;

Для обеспечения дополнительной безопасной эксплуатации, при установке печи профессора Бутакова, она может быть фиксирована к полу.

Источник: http://obogreem.net/otopitel-ny-e-pribory/pechi/pech-butakova.html

Отопительная печь ПРОФЕССОР БУТАКОВ СТУДЕНТ

Технические характеристики, модель СТУДЕНТ:
Объем отапливаемого помещения до 150 м3
Мощность 9 кВт
Коэффициент полезного действия 85%
Глубина 520 мм
Ширина 370 мм
Высота 650 мм
Масса 70 кг
Объем камеры сгорания 60 л
Внутренний диаметр дымохода 120 мм
Тип: печь отопительная дровяная газогенераторная
Производитель: Термофор, Россия

*при покупке с дымоходом

Стальная дровяная отопительная печь для дома ПРОФЕССОР БУТАКОВ модель СТУДЕНТ — самая первая из с ерийно выпускаемых моделей. Не смотря на молодость, печь ПРОФЕССОР БУТАКОВ — СТУДЕНТ уже завоевала популярность на российском рынке газогенератрных печей. Отопительная дровяная печь колосникового типа с выдвижным зольным ящиком, с режимом газогенерации, с системой контроля горения и возможностью приготовления пищи на плоской верхней поверхности. ПРОФЕССОР БУТАКОВ СТУДЕНТ имеет большой сменный колосник с жестко контролируемой нижней подачей питающего воздуха, который обеспечивает равномерное горение по всей площади топливника. Топочная дверца с размещенным на ней кожухом-конвектором является эффективным радиатором.

На заметку:
Серия печей ПРОФЕССОР БУТАКОВ. Интересная серия – детище отечественных инженеров. «Бутаковы» имеют привлекательный внешний вид и стабильно выигрывают у своих аналогов. Производитель добился большей теплоотдачи с единицы поверхности печи за счет увеличения конвективных труб и более эффективного их встраивания в конструкцию. В этой серии более удачно расположен патрубок присоединения трубы – сверху. Конденсат поэтому стекает непосредственно в печь, где сгорает без остатка. В линейке печей ПРОФЕССОР БУТАКОВ тоже присутствует несколько типоразмеров изделий, расчитанных на отопление помещений разного объема. Серийно выпускается 5 печей ПРОФЕССОР БУТАКОВ для отопления помещений с максимальным объемом от 150 до 1200 м3 и номинальной мощностью от 9 до 55 кВт соответственно. Модели отличаются габаритными размерами, массой, объемом камеры сгорания, максимальным объемом единовременно загружаемого топлива, диагональю проема топочной дверцы, диаметром и количеством конвективных труб, суммарным сечением прохода нагреваемого воздуха, суммарной площадью поверхностей нагрева, диаметром и высотой дымохода. ВНИМАНИЕ! Выбор модели котла имеет первостепенное значение при организации воздушного отопления и требует предметной консультации с квалифицированным специалистом.

Отопительная печь ПРОФЕССОР БУТАКОВ СТУДЕНТ стекло

Технические характеристики, СТУДЕНТ стекло:
Объем отапливаемого помещения до 150 м3
Мощность 9 кВт
Коэффициент полезного действия 85%
Глубина 520 мм
Ширина 370 мм
Высота 650 мм
Масса 70 кг
Объем камеры сгорания 60 л
Внутренний диаметр дымохода 120 мм
Тип: печь отопительная дровяная газогенераторная
Производитель: Термофор, Россия

*при покупке с дымоходом

Стальная дровяная отопительная печь для дома ПРОФЕССОР БУТАКОВ модель СТУДЕНТ — самая первая из с ерийно выпускаемых моделей. Не смотря на молодость, печь ПРОФЕССОР БУТАКОВ — СТУДЕНТ уже завоевала популярность на российском рынке газогенератрных печей. Отопительная дровяная печь колосникового типа с выдвижным зольным ящиком, с режимом газогенерации, с системой контроля горения и возможностью приготовления пищи на плоской верхней поверхности. ПРОФЕССОР БУТАКОВ СТУДЕНТ имеет большой сменный колосник с жестко контролируемой нижней подачей питающего воздуха, который обеспечивает равномерное горение по всей площади топливника. Топочная дверца с размещенным на ней кожухом-конвектором является эффективным радиатором. Модель со стеклом.

Отопительная печь ПРОФЕССОР БУТАКОВ ИНЖЕНЕР

Технические характеристики, ИНЖЕНЕР:
Объем отапливаемого помещения до 250 м3
Мощность 15 кВт
Коэффициент полезного действия 85%
Глубина 620 мм
Ширина 440 мм
Высота 800 мм
Масса 100 кг
Объем камеры сгорания 120 л
Внутренний диаметр дымохода 120 мм
Тип: печь отопительная дровяная газогенераторная
Производитель: Термофор, Россия

*при покупке с дымоходом

Стальная дровяная отопительная печь для дома ПРОФЕССОР БУТАКОВ модель ИНЖЕНЕР — аналогичная по характеристикам СТУДЕНТУ, но более мощная печь из серии ПРОФЕССОР БУТАКОВ. ПРОФЕССОР БУТАКОВ ИНЖЕНЕР предназначена для отопления больших помещений объемом до 250 куб. м (в зависимости от заданной температуры и степени теплозащищенности помещения). Все печи ПРОФЕССОР БУТАКОВ приспособлены для приготовления еды.

Отопительная печь ПРОФЕССОР БУТАКОВ ИНЖЕНЕР стекло

Технические характеристики, ИНЖЕНЕР стекло:
Объем отапливаемого помещения до 250 м3
Мощность 15 кВт
Коэффициент полезного действия 85%
Глубина 620 мм
Ширина 440 мм
Высота 800 мм
Масса 100 кг
Объем камеры сгорания 120 л
Внутренний диаметр дымохода 120 мм
Тип: печь отопительная дровяная газогенераторная
Производитель: Термофор, Россия

*при покупке с дымоходом

Стальная дровяная отопительная печь для дома ПРОФЕССОР БУТАКОВ модель ИНЖЕНЕР — аналогичная по характеристикам СТУДЕНТУ, но более мощная печь из серии ПРОФЕССОР БУТАКОВ. ПРОФЕССОР БУТАКОВ ИНЖЕНЕР предназначена для отопления больших помещений объемом до 250 куб. м (в зависимости от заданной температуры и степени теплозащищенности помещения). Все печи ПРОФЕССОР БУТАКОВ приспособлены для приготовления еды.

Отопительная печь ПРОФЕССОР БУТАКОВ ДОЦЕНТ

Технические характеристики, модель ДОЦЕНТ:
Объем отапливаемого помещения до 500 м3
Мощность 25 кВт
Коэффициент полезного действия 85%
Глубина 800 мм
Ширина 570 мм
Высота 1000 мм
Масса 140 кг
Объем камеры сгорания 250 л
Внутренний диаметр дымохода 150 мм
Тип: печь отопительная дровяная газогенераторная
Производитель: Термофор, Россия

*при покупке с дымоходом

Стальная дровяная отопительная печь для дома ПРОФЕССОР БУТАКОВ «Доцент» — аналогичная по характеристикам предыдущим печам из серии ПРОФЕССОР БУТАКОВ. ПРОФЕССОР БУТАКОВ ДОЦЕНТ предназначена для отопления крупных помещений объемом до 500 куб. м. Дровяная печь бесколосникового типа с режимом газогенерации. Предназначена для экономичного воздушного отопления помещений различного назначения (коттеджей, домов, теплиц, ангаров, особняков и т.п.), а так же для разогрева и приготовления пищи.

Отопительная печь ПРОФЕССОР БУТАКОВ ПРОФЕССОР

Технические характеристики, модель ПРОФЕССОР:
Объем отапливаемого помещения до 1000 м3
Мощность 40 кВт
Коэффициент полезного действия 85%
Глубина 930 мм
Ширина 660 мм
Высота 1200 мм
Масса 280 кг
Объем камеры сгорания 500 л
Внутренний диаметр дымохода 200 мм
Тип: печь отопительная дровяная газогенераторная
Производитель: Термофор, Россия

*при покупке с дымоходом

Стальная дровяная отопительная печь для дома ПРОФЕССОР БУТАКОВ модель ПРОФЕССОР — аналогичная по характеристикам предыдущим печам из серии ПРОФЕССОР БУТАКОВ. Выполнена в максимальном внешнем и отопительном объемах.

Графические материалы по серии печей ПРОФЕССОР БУТАКОВ:

Печи ПРОФЕССОР БУТАКОВ предназначены для экономичного воздушного отопления помещений с максимальным объемом от 150 до 1200 кубических метров.
Печи ПРОФЕССОР БУТАКОВ отмечены по потребительским свойствам превосходящими все имеющиеся аналоги.
Максимальный объем отапливаемого помещения определен для каждой модели печей ПРОФЕССОР БУТАКОВ из условий обеспечения эффективного конвекционного теплообмена и нормативов общего термического сопротивления ограждающих конструкций по СНиП II-3-79 (для жилых помещений Московского региона 3,2 м2 x C° / Вт).
Изготовители провели глубокую проработку теплотехнических характеристик, уделили внимание эргономичности, компактности и надежности печей ПРОФЕССОР БУТАКОВ. Опытные образцы воздухогрейных котлов ПРОФЕССОР БУТАКОВ успешно выдержали двухлетние испытания на реальных объектах в Западной Сибири и прошли государственную сертификацию. Рекордно развита площадь поверхностей нагрева печей ПРОФЕССОР БУТАКОВ, одной стороной контактирующих с пламенем, а другой — с воздухом отапливаемого помещения. Большой герметичный топливник и система вторичного горения позволяют эффективно использовать печь ПРОФЕССОР БУТАКОВ в режиме длительного горения. Конвективные теплообменные трубы по всему поперечному сечению и по всей длине, от начала до конца, находятся непосредственно в пламени. Топливник относительно длинный, высокий, неширокий и усечен в верхней части. Такая форма наиболее полно соответствует форме тепловой эпюры свободно сжигаемого твердого топлива. Передняя и задняя поверхности, на которых размещены конвективные трубы, полноценно участвуют в конвективном теплообмене. Течение пламени и горячих дымовых газов направлено вдоль конвективных труб, от самого их начала до самого их конца. На верхней горизонтальной поверхности печи ПРОФЕССОР БУТАКОВ, контактирующей с пламенем, можно разогреть или даже приготовить пищу. Большой сменный колосник обеспечивает равномерное горение. При необходимости он позволяет резко форсировать горение для быстрого подъема температуры или просушивания сырого топлива. Емкий выдвижной зольный ящик позволяет одним движением, не прерывая горения, удалить золу. Входные отверстия конвективных теплообменных труб находятся на значительном удалении от пола, что благоприятно для циркуляции воздуха. Отопительная печь ПРОФЕССОР БУТАКОВ имеет устойчивое основание с отверстиями для дополнительного крепления его к полу. Для установки печи ПРОФЕССОР БУТАКОВ не требуется никаких дополнительных оснований или подиумов.

Быстрый доступ к ценам на весь ассортимент продукции компании Печки-Лавочки:

Источник: http://www.pechki.ru/pechi_butakov.html

Отопительная печь профессора Бутакова: конструкция, принцип действия, монтаж

Сегодня существует широкий ассортимент современного отопительного оборудования, работающего на газе и энергии земли (тепловые насосы) — это пожалуй самые экономичные способы отопления дома. Однако старые, добрые дровяные и угольные печи по-прежнему занимают достойное место среди отопительных приборов. Одним из самых экономичных приборов в своем классе является отопительная печь профессора Бутакова.

Ещё по теме  Буржуйка с водяным контуром

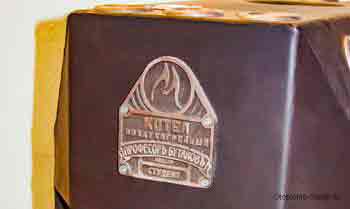

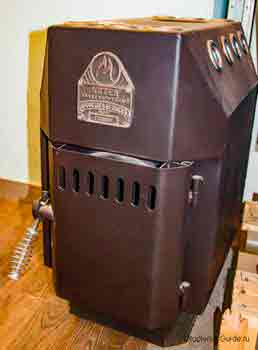

Котел воздухогрейный «Профессоръ Бутаковъ» модель Студент.

Эта печь уникальной конструкции предназначена для эффективного воздушного отопления различных помещений: частные дома и дачи, гаражи, теплицы, производственные, складские и подвальные помещения.

История печи Бутакова

Сергей Ефимович Бутаков

Первый образец данной конструкции был изготовлен во второй половине 2002 года в Новосибирской области. Спустя несколько месяцев образец получил все необходимые сертификаты, а в конце 2004 года был получен патент на изобретение (патент под номером 2242679). Автором конструкции является инженер-теплотехник Е.Ю. Зубкевич, который назвал свою конструкцию в честь брата своего деда доктора технических наук, профессора С.Е. Бутакова.

Спустя год, в октябре 2003 года Зубкевич заключает договор с компанией «Термофор», которая взяла на себя производство и реализацию продукции. Однако сотрудничество было приостановлено в 2008 году.

Конструкция и принцип действия

Принцип действия отопительных печей профессора Бутакова основан на процессе конвекции (теплый воздух всегда поднимается вверх). Принцип такой же, как у печи Булерьян, единственное отличие (помимо внешнего вида), заключается в наличии у «бутаковских» печей колосниковой решетки (колосник). Именно печь Булерьян была взяла за основу при создании новой конструкции.

Чугунная термоустойчивая колосниковая решетка защищает дно топки от преждевременного перегорания, именно она больше всего подвержена воздействию огня. В случае прогорания решетки, она может быть легко заменена на новую.

Колосник обеспечивает равномерное горение по всей площади топки, а также контролирует подачу воздуха. Благодаря этому можно увеличить подачу воздуха в топку, тем самым ускорив нагревание помещения.

Через решетку остаточные продукты горения попадают в зольный отсек, откуда в дальнейшем вычищаются. Очистку можно осуществлять прямо в процессе работы печи, что позволяет применять топливо с высоким образованием сажи. Интенсивное горение используется для сжигания накопившейся сажи.

Зольный отсек оснащен задвижкой, благодаря которой можно регулировать объем поступающего в топку воздуха.

Конструкция отопительного камина

Конструкция отопительных печей Бутакова состоит из сварного стального корпуса с встроенными трубами, которые играют ключевую роль во всей конструкции, именно по ним осуществляется процесс конвекции. Холодный воздух втягивается через нижнюю часть труб, далее проходя вдоль корпуса разогревается, и уже горячий выходит через верхнюю часть труб. Разогретый воздух быстро распространяется по отапливаемому помещению, что позволяет за короткое время довести температуру до комфортного уровня. Для большей эффективности конвективные трубы также расположены в передней и задней частях корпуса печи.

В качестве топлива используются дрова, а также различные брикеты и пеллеты.

Верхняя часть корпуса может быть использована для приготовления пищи и подогрева воды. В среднем 1 литр воды нагревается за 10-15 мин.

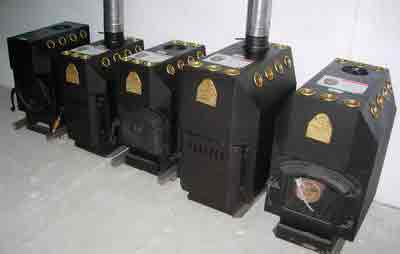

Модельный ряд

Весь модельный ряд печей Бутакова имеет красивый дизайн, который подойдет практически к любому интерьеру.

Отличительной особенностью этой модели является то, что она именно отопительно-варочная. В верхней части корпуса установлена специальная варочная плита (модификации «Гимназист-2»(с варочной плитой и общим весом 49 кг и мощностью 8 кВт) и «Гимназист-3»(с варочным кружком и общим весом 34 кг)), которая отсутствует у других моделей. Однако отсутствие варочных плит не говорит о том, что другие модели нельзя использовать для приготовления пищи и кипячения воды.

Выход дымохода находиться в верхней части корпуса, что позволяет сэкономить пространство в помещении. Однако у такой конструкции есть существенные недостатки: конденсат и сажа опускаются прямо в печь;

неудобно прочищать дымоход, т.к. каждый раз приходиться вынимать его из печи, что достаточно проблематично.

В модификации «Гимназист-1» реализована конструкция без варочной плиты.

Характеристики:

  • Мощность — 5 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 50-100 м³
  • Вес — 34 кг
  • Размеры — 400х500х500 мм
  • Толщина стенок — 2,5 мм
  • Объем топки — 60 л
  • Диаметр дымоходной трубы — 115 мм
  • Стоимость в зависимости от модификации — от 4800 до 6800 руб.

Одна из самых распространенных моделей, идеально подойдет для дач и небольших частных домов, а также для хорошо утепленных частных домов большего размера. Отопительная печь профессора Бутакова Студент обладает увеличенным диаметром труб, а также меньшей толщиной их стенок, что позволяет увеличить теплообмен, т.к. «живое» сечение для движения воздуха по трубам увеличивается в этом случае с 35% до 70%.

Выход дымохода находиться в задней части корпуса и крепится через тройник. Такое конструктивное решение позволяет осуществлять чистку дымохода, не отсоединяя его от печи. Для начала очистки необходимо только отсоединить съемное дно тройника. К тому же конденсат и сажа осыпаются в тройник, а не в саму печь, как у «Гимназиста». Тройник оснащен задвижкой, благодаря которой можно регулировать тягу. Дно тройника снабжено специальным штуцером для удаления конденсата.

Характеристики:

  • Мощность — 9 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 150 м³
  • Вес — 57 кг
  • Размеры — 370х545х650 мм
  • Объем топки — 74 л
  • Диаметр дымоходной трубы — 120 мм

Существует 3 модификации этой модели:

  • дровяная с металлической дверцей, цена — 11900 руб;
  • угольная с металлической дверцей, цена — 12800 руб;
  • с чугунной дверцей со встроенным стеклом, цена — 13900 руб.

Является самой популярной моделью из всего модельного ряда, т.к. идеально подходит для частных домов и дач, а также для малых производственных помещений. Также, как у «Студента», конструкция «Инженера» состоит из увеличенных в диаметре конвективных труб с меньшей толщиной стенок, что также значительно увеличивает теплоотдачу печи.

Характеристики:

  • Мощность — 15 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 250 м³
  • Вес — 75 кг
  • Размеры — 440х645х800 мм
  • Объем топки — 120 л
  • Диаметр дымоходной трубы — 120 мм
  • Стоимость — дровяная: 16000 руб; угольная: 16700 руб; со стеклянной дверцей: 17700 руб.

Данная модель в основном используется для отопления складских и производственных помещений, а также крупных частных домов.

Характеристики:

  • Мощность — 25 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 500 м³
  • Вес — 143 кг
  • Размеры — 570х800х1000 мм
  • Объем топки — 250 л
  • Диаметр дымоходной трубы — 150 мм
  • Стоимость — от 28000 руб

Самая мощная печь из всего модельного ряда.

Характеристики:

  • Мощность — 40 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 1000 м³
  • Вес — 57 кг
  • Размеры — 670х1110х1250 мм
  • Диаметр дымоходной трубы — 200 мм
  • Стоимость в зависимости от модификации — от 32500 руб.

Как выбрать?

При подборе модели отопительной печи Бутакова следует обратить внимание на следующие моменты:

  • Площадь отапливаемого помещения. Если у вас маленький дачный домик или маленькая теплица, соответственно лучше взять модели «Гимназист» или «Студент». Нет смысла переплачивать за саму печь и за топливо при ее использовании.
  • Комплектация. У каждой модели есть модификации, которые незначительно отличаются друг от друга: вид топлива; наличие термоманометра или термостойкого стекла на дверце.
  • Диаметр дымохода.

Особых сложностей в установке печи профессора Бутакова нет, однако необходимо соблюдать определенные правила, связанные в первую очередь с пожарной безопасностью. Основное внимание следует обратить на дымоход, который должен быть герметичным, ровным и теплоизолированным, а также на расположение котла и его изолированность от горючих материалов. Во многом монтаж схож с установкой Булерьяна.

Итак, монтаж осуществляется в следующей последовательности:

Особое внимание следует уделить пожарной безопасности.

Подготавливается место, где будет стоять сам отопительный агрегат, для этого не требуется установка специального фундамента. Котел монтируется непосредственно на пол, на ровную теплоизоляционную поверхность (металлические листы на 10 мм асбестовом картоне). К тому же, основание прибора оснащено отверстиями для крепежа, поэтому при желании печь можно зафиксировать на полу.

  • Рядом стоящие стены также необходимо теплоизолировать до уровня на 250 мм выше верхней части печи. В качестве теплоизоляции может выступать 25 мм слой штукатурки по металлической сетке, либо 10 мм асбестовый картон с металлическим листом. Печь должна стоять не ближе, чем 380 мм от стены.
  • Перед топочной дверцей следует выложить металлический лист 700х500 мм. При чем 700 мм сторона должна примыкать к топке.
  • Необходимо определить место прохода дымоходной трубы в перекрытии (потолке), после чего сделать в нем квадратное отверстие. Отверстие следует теплоизолировать (базальтовая вата + металлические листы).
  • Отопительная печь профессора Бутакова ставиться на подготовленное место, желательно установить на подставку из кирпичей или любого другого не горючего материала.
  • Подсоединить дымоход к печи через тройник и вывести через перекрытие.
    • Определить место прохода в крыше.
    • Проделать отверстие в крыше и установить остальные части дымохода. Дымоходная труба должна возвышаться над коньком на 500 мм. При чем, часть дымохода, расположенная вне отапливаемого помещения (находящаяся в условиях минусовых температур) должна быть теплоизолирована материалом, способным выдержать температуру +400°C. Идеальным вариантом является установка так называемого «сэндвича» (теплоизолированной трубы).
    • Изолировать отверстие в крыше базальтовой ватой.
    • Пространство вокруг печи можно обложить кирпичами или другим негорючим материалом.

    Источник: http://otoplenie-guide.ru/oborudovanie/pech/otopitelnaya-pech-professora-butakova

    Воздухогрейный котел «Профессор Бутаков на угле»

    Серия воздухогрейных котлов «Профессор Бутаков на угле» теперь может топиться каменным углем. Каменный уголь является более теплотворным топливом, чем дрова, так что грех этим не воспользоваться и не приобрести Бутакова на углях.

    В отличие от серии воздухогрейных котлов, работающей на обычных дровах, серия на угле имеет 5 моделей котлов (исключается модель «Гимназист» как эконом-вариант) — от «студента» до «академика» с соответствующими техническими характеристиками и возможностями.

    Особенности воздухогрейного котла на угле

    • 1 — Герметичная чугунная дверца с жаростойким светопрозрачным экраном позволяет визуально контролировать процесс горения угля.
    • 2 — Экран из жаростойкой нержавеющей стали принимает на себя инфракрасное излучение от горящего каменного угля, предохраняя конвективные трубы котла. После прогорания экрана он заменяется аналогичным.
    • 3 — Новая чугунная колосниковая решетка штатно работает при температуре свободно сжигаемого каменного угля.

    Принцип работы (наличие конвективных труб по периметру и т.п.) тот же, что и Бутакова на дровах, но, разумеется, все же внесены кое-какие изменения с учетом того, что котел работает на угле. В частности, в конструкцию внесены защитные экраны из жаростойкой стали с хромом не менее 13% — для защиты металла в тех местах, где печь наиболее подвержена выгоранию. Ведь мы с вами знаем, что если топливом является каменный уголь, то высокие температуры могут быстрее способствовать изнашиванию некоторых частей печи и котла. Таким образом, конвективные трубы надежно защищены от этого неприятного явления.

    Итак, если вы предпочитаете «кормить» котел каменным углем, вас устраивает принцип работы и эффективный прогрев котлов с конвективными трубами, то отопительные воздухогрейные котлы «Профессор Бутаков» на угле — созданы специально для вас.

    Купить печь «Профессор Бутаков на угле»

    Купить котел «Профессор Бутаков на угле» можно, кликнув «Купить» и оформить покупку в корзине.

    Источник: http://pechi.5qp.ru/catalog/professor_butakov_na_ugle

    Печь Профессор Бутаков Студент: обзор потребительских характеристик и отзывы владельцев

    Для отопления загородных домов издавна применяются печи и камины, работающие на твердом топливе, обычно на дровах.

    При выборе модели важно соблюдать баланс между экономичностью, ценой и функционалом.

    Одним из популярных вариантов являются печи профессора Бутакова – отопительные приборы, состоящие из нескольких моделей.

    Особенности

    Все модели, разработанные Бутаковым, производятся в Новосибирске фирмой «Термофор», которая специализируется на отопительных приборах и котлах длительного действия, а также печах для бань.

    К особенностям строения всех печей относятся:

    1. Длительность горения: благодаря особой конструкции, дрова внутри приборов горят и тлеют до 10 часов, что позволяет значительно экономить на топливе.
    2. Небольшие размеры и разные модели: это позволяет устанавливать печь практически в любом помещении, от небольших сараев до цехов.
    3. Система сбора продуктов горения: конденсат, образующийся при сгорании топлива, не выходит наружу, а поступает обратно в топку, где вновь сгорает, но уже без остатка.
    4. Ящик для золы: его можно выдвинуть и очистить в процессе горения.
    5. Увеличенная поверхность устройства, которая участвует в тепловом обмене: об этом необходимо помнить, так как поверхность сильно нагревается и может привести к ожогам или пожарам.

    Печи Бутакова представлены в нескольких моделях:

    1. «Гимназист» — подходит для обогрева помещения размеров до 100 куб. см.
    2. «Студент» — до 150 куб. см.
    3. «Инженер» — до 250 куб. см.
    4. «Доцент» — до 500 куб. см.
    5. «Профессор» — до 1000 куб. см.

    Более полный обзор печей Бутакова представлен здесь: https://teplo.guru/pechi/piroliznye/butakova.html

    Технические параметры

    Это одна из наиболее распространенных печей, которую выбирают для небольших жилых и производственных помещений, гаражей, подвалов, теплиц.

    Она имеет следующие характеристики:

    1. Габариты – 53 см *37 см *78 см, диаметр дымохода – 12 см, его длина составляет 5 метров, вес печи составляет 77 кг.
    2. Отапливает до 150 куб. см воздуха, объем камеры сгорания составляет 74 литра.
    3. Имеет мощность в 9 кВт, КПД достигает 85%.
    4. Производится из жаропрочной стали и не имеет стеклянных элементов, которые могут пострадать при эксплуатации.
    5. Одной закладки топлива хватает максимально на 7 часов.
    6. Благодаря плоской поверхности на печи можно разогревать пищу, а наличие воздухогрейного котла позволяет проводить тепло в многоэтажном доме, отапливая все помещения.
    7. «Студент» является не только дровяной печью: в нем можно сжигать любое твердое топливо.
    8. Имеет невысокую, по сравнению с остальными моделями, стоимость.

    Одним из вариантов печи является модель «Студент Гидравлик». Она имеет большие размеры, вес (90 кг) и мощность (16 кВт) и может отопить до 400 куб. см. Среди используемых материалов значатся сталь и стекло в дверце.

    Установка печи не требует особых знаний и приглашения специалистов – с ней легко справится сам владелец. Благодаря небольшим параметрам и весу ее легко можно занести в помещение и перевезти самостоятельно в прицепе или багажнике.

    Канадская печь Бренеран имеет схожую мощность. Детальный обзор данной конструкции представлен здесь: https://teplo.guru/pechi/piroliznye/ustanovka-breneran.html

    Печь Бутакова «Студент» имеет огромное количество положительных отзывов владельцев благодаря сочетанию скромных размеров, невысокой цены и всех достоинств, относящихся ко всем печам Бутакова.

    Ее технические свойства позволяют использовать модель для поддержания тепла в небольших домиках, не тратя при этом слишком много денег.

    Смотрите видео, в котором пользователь делится опытом эксплуатации печи Профессор Бутаков-Студент:

    Источник: http://teplo.guru/pechi/piroliznye/professor-butakov-student.html

    teplomex.ru

    Отопление и водоснабжение дома

    Печи Бутакова: особенности, модельный ряд, характеристики

    Печи профессора Бутакова длительного горения находят применение и широкое распространение и отзывы в России и за ее пределами. Они обладают достаточно симпатичным внешним видом, имеют довольно разнообразный модельный ряд, неплохие технические характеристики, и, самое главное, очень экономичные в использовании.

    Ещё по теме  Самодельная печь буржуйка

    Печи Бутакова отзывы на которые часто встречаются на просторах интернета, могут применяться для отопления частного дома или дачи, гаража или небольшого производственного цеха, а также теплиц.

    Разберем поподробнее типы печей Бутакова, основные параметры, особенности конструкции, принцип работы, преимущества и недостатки, а также установку печи и монтаж дымохода.

    Модельный ряд печей Бутакова

    Печи Бутакова выпускаются новосибирской компанией «Термофор», которая специализируется, в основном, на разработке и выпуске отопительных печей длительного горения, а также котлов длительного горения и печей для бани.

    Печи Студент: модельный ряд

    1. Гимназист (до 100 м3).

    2. Студент (до 150 м3).

    3. Инженер (до 250 м3).

    4. Доцент (до 500 м3).

    5. Профессор (до 1000 м3).

    Самая маленькая печь «Гимназист» обладает компактными размерами и способна обогреть помещение до 100 м3. Она имеет только одну модификацию с выходом дымохода наверх.

    Остальные модели: «Студент», «Инженер», «Доцент» и «Профессор» выпускаются либо с выходом дымоотводящего патрубка наверх, либо сзади, на тыльной стороне печи.

    Основные технические характеристики печей Бутакова

    Технические характеристики печей Бутакова

    Особенности конструкции печи Бутакова

    1. Увеличенная площадь поверхности нагрева печи.

    2. Боковые конвекционные трубы нагреваются пламенем по всей их длине.

    3. Возможность использования работы печи как в обычном режиме, так и в режиме длительного горения (газогенерации).

    4. В отличие от печей Бренеран, существует возможность разогрева пищи на ровной горизонтальной поверхности печки.

    5. Наличие колосника и ящика для сбора золы (кроме печи «Гимназист»), что тоже является преимуществом по сравнению с тем же «Бренераном» или печью «Сибирь».

    6. Отсутствие в печах встроенного теплообменника для отопления.

    Печь состоит из стального корпуса толщиной 3 мм. Внутри него вертикально установлены специальные конвекционные трубы. Те, которые находятся по бокам, изогнуты в верхней части и перекрещены между собой.

    В передней и задней частях печи находятся прямые конвекционные трубы со специальными жиклерами-дожигателями для подачи вторичного воздуха в камеру, расположенные на верхнем участке труб. Такая конструкция печи улучшает процесс теплообмена в топке, что способствует получению высокого КПД.

    Рассмотрим схему устройства печи Бутакова на примере дровяной печи «Студент»:

    Устройство печи Бутакова

    Принцип работы печей длительного горения

    В процессе горения твердого топлива в топке, раскаленный газ под воздействием высокой температуры нагревает конвекционные трубы, через которые поступает горячий воздух из печи в отапливаемое помещение. Сам же дым поднимается внутри камеры вверх и через дымоход выходит в атмосферу.

    В начале работы откройте дверцу, распределите дрова в топке, приоткройте зольник и шибер. Для того, чтобы печь Бутакова начала работать в режиме длительного горения необходимо полностью закрыть зольник и перекрыть шибер на 2/3. В этом случае, в камере будет гореть не сама древесина, а газ выделяемый при ее термическом нагреве.

    В таком режиме печь сможет работать до 10-12 часов при условии, что перед началом растопки печи камера сгорания была заполнена топливом максимально по всему объему, шибер установлен в нужное положение и высота дымохода соответствовала необходимым нормам для данного вида печи (смотрите таблицу «Тех.характеристики»).

    Какое топливо можно использовать для печи Бутакова:

    — дрова;
    — древесная стружка, опилки;
    — торфяные брикеты;
    — пеллеты.

    Дымоход для печи «Термофор»: Студент, Инженер, Доцент и Профессор

    Установка печи Бутакова

    — минимальная высота дымохода должна быть 5 метров от колосниковой решетки до зонтика, для печей Доцент и Профессор 6 и 8 метров, соответственно;

    — минимальный диаметр дымохода должен составлять 120 мм, а у печей Доцент и Профессор 150 и 200 мм, соответственно;

    — используйте специальные утепленные трубы-сэндвич, выполненные из нержавейки толщиной не менее 0,5 мм;

    — обязательно изолируйте проход дымохода сквозь межэтажные перекрытия при помощи специальных коробов, заполненных керамзитом, или проходников утепленных базальтом;

    — рекомендуется устанавливать конденсатосборник, для предотвращения попадания конденсата и сажи в топку печи.

    При правильной эксплуатации печи Бутакова обеспечат эффективный и равномерный прогрев вашего помещения, сэкономят средства на закупку топлива и время для его регулярной закладки. Это особенно актуально в наше время для дома, не имеющего дорогостоящей системы отопления. В то же время, эффективность данной печи длительного горения намного выше, чем у простых отопительных печей или каминов. Смотрим видео.

    Источник: http://teplomex.ru/pechi/pechi-butakova-osobennosti-modelniy-ryad.html

    Отопительная печь длительного горения Бутакова Профессор: преимущества и недостатки, особенности монтажа и эксплуатации

    Осенне-зимний период для жителей частного сектора и дачников традиционно считается непростым временем года. И основной проблемой, в случае отсутствия центрального отопления, неизменно является подготовка к отопительному периоду.

    Комфорт и тепло в морозные и долгие зимние вечера обеспечат экономичные и эффективные отопительные приборы – печи профессора Бутакова.

    Общие сведения

    Модельный ряд обогревателей представлен пятью видами:

    По многочисленным отзывам обывателей отопительный котел «Профессор» является самым выгодным в своей категории.

    Печка «Профессор» непревзойденной конструкции предназначена для нагревания воздуха в помещениях больших объемов: для дачи, производственных, складских помещений.

    Печь Бутакова является устройством длительного горения. Подробнее о подобных дровяных печах можно узнать здесь: https://teplo.guru/pechi/piroliznye/drovyanye-pechi-dlitelnogo-goreniya.html

    Конструктивные особенности

    Устройство печи Профессор Бутаков. (Для увеличения нажмите)

    Данная модель относится к приборам длительного горения и состоит из нижеследующих элементов:

    1. Отсек сгорания. Сконструирован он из двух камер – дожига и газификации.
    2. Зольная часть. Здесь происходит накапливание остатков топлива.
    3. Колосник – поставляет воздух в зону перегорания газов.
    4. Конвекционные трубы. В них также происходит нагрев воздуха. Они дают старт свободной циркуляции воздушных масс.

    С помощью теплосъемника можно с конвективных трубок печи направить нагретый воздушный поток в соседние комнаты. Разводку теплого воздуха осуществляют с помощью алюминиевой гофры. Съемник тепла монтируется на боковую сторону обогревателя.

    Аналогом нашего устройства по праву считается печь Булерьян. Познакомиться с ней подробнее можно здесь: https://teplo.guru/pechi/proekty/pech-buleryan.html

    Правила монтажа

    Установку обогревательного устройства следует доверить специалистам, но соблюдая определенные инструкции, монтаж печи можно осуществить собственными силами.

    Последовательность действий монтирования отопительного прибора таковы:

    • место, где будет установлена печка, устилается металлическими листами на 10 мм асбестовом картоне;
    • стеновые участки, расположенные рядом с котлом, отгораживают картоном на асбесте или оштукатуривают на высоту 25 см выше уровня агрегата;
    • впереди печи укладывается металлическая пластина (70,0 х 50,0 см);
    • прорезать и осуществить изоляцию отверстия для дымохода;
    • дымоход должен превышать уровень крыши на 50,0 см;
    • часть дымоходной трубы, которая выходит на улицу и будет взаимодействовать с холодным воздухом в зимний период, необходимо обернуть теплоизоляционным материалом.

    Для экономии топлива кроме печей длительного горения используют пиролизные конструкции. Об основных видах можно прочитать здесь: https://teplo.guru/pechi/piroliznye/piroliznaya-pech.html

    Технические характеристики

    Из всего номенклатурного ряда обогревателей Бутакова печь «Профессор» является самой мощнейшей.

    Инженерные параметры говорят сами за себя:

    • объем обогреваемого помещения — около 1000 м³;
    • мощность максимальная – 40 кВт;
    • коэффициент полезного действия – 85 %;
    • габариты (Д х Ш х В) – 1110х670х1250 мм;
    • масса агрегата – 57 килограммов;
    • диапазон топки – 400 литров;
    • диаметр дымохода – 20 см;
    • минимальная высота дымоходной трубы – 8,0 м.

    Средняя стоимость данной модели в зависимости от разновидности составляет приблизительно 32,5 тыс. рублей.

    Достоинства и недостатки конструкции

    Как и все технические устройства, печь Профессор обладает своими определенными преимуществами и недостатками.

    К неоспоримым достоинствам данного отопительного прибора относятся:

    1. Отсутствие негативного воздействия на окружающую среду и человека. Конструктивная особенность топливной камеры создает условия для полного перегорания используемого топлива. Поэтому вредных веществ и отходов горения не наблюдается.
    2. Любая деталь конструкции такой печи наделена высокой функциональностью и способствует увеличению коэффициента полезного действия.
    3. Высокая пожаробезопасность основана на двух обстоятельствах – отсутствие пламени в открытом виде и тление топлива (неполное сгорание).
    4. Высококачественные материалы, их которых изготовляется корпус отопительного прибора, и герметическое устройство топливника обеспечивают отменную надежность.
    5. Одна порция топлива обеспечивает продолжительный цикл работы – от 8-ми до 12-ти часов.
    6. Данные обогреватели занимают небольшое пространство в помещении благодаря оптимальным габаритам.
    7. Увеличенный срок службы в сочетании с демократичной ценой служат хорошей рекомендацией для приобретения и использования печи.

    Возможно, Вам пригодится статья об отопительных печах длительного горения.

    Статью о том, как собрать пиролизную печь своими руками, читайте здесь.

    Детище Бутакова — печь «Профессор» обладает определенными недостатками, которые не оказывают существенного влияния на процесс отопления помещения:

    1. Существует риск получить ожоги от сильно нагревающегося корпуса.
    2. Усиленное осушение воздушного пространства в процессе обогрева требует искусственного, принудительного увлажнения воздуха в помещении.
    3. Недолговременное охлаждение топочного отсека приводит к быстрому снижению температуры в комнате.

    Принятое решение отапливать собственный дом или производственное помещение обогревательным устройством «Профессор» не позволит испытать разочарования при выборе данной модели. А нетребовательность печи к видам горючего позволит не заморачиваться на каком-то одном виде топлива.

    Смотрите видео, в котором пользователь делится впечатлениями от работы печи Профессор Бутаков Доцент:

    Источник: http://teplo.guru/pechi/piroliznye/professor-butakov.html

    Продукция: котлы воздухогрейные «Професоръ Бутаковъ»

    Выпускаются печи плохие, хорошие, а есть печи ЛУЧШИЕ.

    Котлы воздухогрйные «ПРОФЕСОРЪ БУТАКОВЪ» предназначены для экономичного воздушного отопления жилых и производственных помещений, гаражей, подвалов, теплиц и т. д., а также для разогрева пищи. Работа котлов допускается в диапазоне изменения температуры окружающей среды от +40 °С до -60 °С, значение климатических факторов соответствует исполнению УХЛ категории размещения 3 по ГОСТ 15150-69.

    Серийно выпускается три моделей котлов («СТУДЕНТ», «ИНЖЕНЕР» и «ДОЦЕНТ») для отопления помещений с максимальным объемом от 150 до 500 кубических метров и номинальной мощностью от 9 до 25 кВт соответственно. Все выпускаемые модели объединены общим назначением, принципом действия, компоновкой и применяемым топливом.

    Конструкционные особенности котлов

    Корпус котла представляет собой цельносварную конструкцию оригинального типа, изготовленную из стали. Между верхней крышкой и днищем корпуса герметично закреплены перекрещивающиеся вверху конвективные трубы, в задней и передней крышках аналогично установлены прямые конвективные трубы с открытыми торцами. Трубная система вместе с корпусом образует топочную камеру. На перекрещивающихся вверху конвективных трубах установлены газонаправляющие щитки, предназначенные для равномерного распределения газовых потоков.

    Дверь топочной камеры, вращающаяся на шарнирах, открывается на 120° и имеет полость с установленным в ней уплотнителем. Механизм запирания надежно фиксирует дверцу в закрытом положении поворотом ручки.

    Колосниковая решетка имеет вид желоба, скапливающаяся зола в которых предохраняет колосники от перегрева. Данная конструкция печи имеет повышенный КПД за счет увеличения теплообмена в топочной камере.

    Конвективные трубы позволяют быстро распределить нагретый воздух по всему помещению. Верхняя поверхность корпуса печи может быт использована для приготовления пищи. (1,5 литра воды закипит примерно за 20 минут).

    Котёл приспособлен только для режима тления. Не допускается нагрев теплоотдающих поверхностей — корпуса и конвективных труб — свыше 350 градусов Цельсия! Используемое топливо в моделях с металлической дверцей и защитными экранами – дрова, уголь, в моделях с чугунной дверцей с жаропрочным стеклом – дрова.

    Отличительные черты наших котлов

    Вот критерии, которым старался следовать автор создания котла воздухогрейного «Професоръ Бутаковъ»:

    • — Функциональность
    • — КПД
    • — Экологичность
    • — Пожарная безопасность
    • — Надежность
    • — Доступность
    • — Долговечность

    И, безусловно – ДИЗАЙН!

    Пояснения к выбранным критериям. Некоторые из них можно объединить, например, первые три об одном и том же: функциональность обозначает практическую полезность и удобство, КПД определяет практическую полезность количественно и, если все, что должно сгореть — сгорает, то и экология будет благоприятной.

    Пожарная безопасность и надежность — критерии безусловные. К безусловным критериям также относится и отдельно выделенный дизайн.

    Несколько конфликтующие доступность (цена) и долговечность приводят к неизбежным, но экономическицелесообразным компромиссам. Но все эти критерии были выбраны потом, а в начале была идея, толчком к которой послужил взгляд, брошенный на калорифер из Канады «Буллерьян». (прототипом послужило другое отопительное устройство). И сразу заработала критика (автор в свое время был обременён познаниями и профессией теплотехника).

    Трубы для конвекции – это хорошо, но почему они не целиком в топочном пространстве, при этом появился бы полноценный корпус и всё это существенно увеличило бы поверхность теплообмена. Зачем такое обилие сварных швов и почему, собственно, выбрана форма «бочки»? Вспомнились экранирования трубами топок парогенераторов ТЭЦ и вообще организация там теплообменных процессов.

    В общем, можно сделать лучше и существенно. И за пару вечеров были сделаны эскизы, послужившие основой для изготовления опытного образца и выпуска отопительных котлов малыми сериями.

    Не обошлось и без проколов. Автор кается, но один конструктивный элемент он «собезьянничал», позаимствовав, не проверив, у «Буллерьяна». Элемент этот предназначен для подачи вторичного воздуха на сжигание генераторных газов и помпезно назван «инжектором».

    Автор, исследовав инжектор с помощью изогнутой проволочки, пришёл к выводу, что это просто трубка зауженным устьем, через которую собственно и попадает воздух в разреженное топочное пространство из конвективных труб.

    Признав такую конструкцию на веру, автор котла воздухогрейного практически повторил его в своем устройстве, назвав устья воздушных трубок «жиклерами» (так называют калиброванные отверстия автомобильных карбюраторов). Впоследствии было обнаружено, что от этих трубок больше вреда, чем пользы.

    В интенсивном режиме горения, возможно, они частично и работают, но вот в тлеющем (генераторном)…Да, в этом режиме КПД несколько повышался, но вот странность: наличие вредностей (несгоревшего топлива) было выше, чем в интенсивном режиме. Причиной явилась недостаточная температура генераторных газов в момент их встречи с вторичным воздухом, который также имел ещё более низкую температуру.

    С целью достижения полноты сжигания генераторных газов компания «Професоръ Бутаковъ» провела серию опытных работ и, в итоге, положительный результат был получен.

    В ближайшее время вниманию пользователей будет предложена новая версия популярного котла, который будет выпускаться и в варианте, предназначенном для водяного отопления. Данные сертификационных испытаний будут сообщены дополнительно.

    В выпускаемых ныне моделях также произошли изменения.

    1. В моделях «Студент» и «Инженер» увеличен диаметр конвективных труб и уменьшена толщина их стенки, вследствие чего живое сечение по проходу нагреваемого в них воздуха, по сравнению с распространенными на рынке калориферами (соответственно с такими же объемами топок) увеличилось с 35% до 70 %, что заметно улучшило условия теплообмена.
    2. Выход дыма теперь происходит не сверху, а из задней стенки корпуса через присоединенный на «герметике» тройник. Это изменение, хотя и в ущерб компактности, произведено с учетом пожеланий многочисленных пользователей. Теперь чистку дымовой трубы можно осуществлять, не отсоединяя её от котла, и сам котел меньше «засаживается».

    Тройник теперь оснащен герметичной дроссельной заслонкой для регулирования тяги и съемным донышком для возможности чистки дымовой трубы на проход. Для возможности удаления конденсата в донышке теперь имеется штуцер.

    Ещё по теме  Самодельная печь буржуйка из тормозных барабанов

    Появилось простое устройство для фиксации зольного ящика в задвинутом состоянии (герметичность, пожарная безопасность). А на панели зольного ящика установлена заслонка, позволяющая тонко регулировать первичный воздух (воздух,поступающий под колосник)

    Технические характеристики котлов «Професоръ Бутаковъ»:

    Таблицу для всего модельного ряда продукции компании «Профессор Бутаков» можно увидеть на нашем форуме.

    Источник: http://professor-butakov.ru/pb/

    Печь Бутакова – особенности и модельная линейка

    Газогенераторные конструкции заслужили оправданную репутацию агрегатов, которые можно отнести к категории надежных и экономичных, когда дело касается системы отопления дома. Есть в этой категории прибор, который в последнее время стал очень популярным. Это печь Бутакова. Название она получила по фамилии профессора, который якобы изобрел принцип ее работы. В чем же ее популярность и высокая востребованность? Для того чтобы понять, приведем два сравнения.

    1. Этот тип печей в 10-12 раз меньше потребляет топлива, чем обычная металлическая буржуйка, при той же тепловой отдаче.
    2. Тот же показатель только при сравнении с кирпичной печкой – в два раза.

    Этими двумя сравнениями можно показать, насколько эффективно работает печь профессора Бутакова. За счет чего же такой низкий расход топлива? В принципе, как и во многих экономичных агрегатах, здесь используется процесс пиролиза, который отличается тем, что топливо сгорает при низком содержании кислорода, поэтому выделяются так называемый пиролизный (топочный) газ. Последний, смешиваясь с кислородом, образует воздушно-газовую смесь, которая, сгорая, выделяет большую тепловую энергию.

    Но и это еще не все. В этой отопительной установке кроме процесса пиролиза используется конвекция. Вот почему с помощью данного типа печей производится быстрый нагрев помещений.

    Устройство агрегата

    Устройство и принцип работы отопительного прибора

    Итак, он основан на двух процессах.

    1. Процесс пиролиза происходит в основной камере сгорания топлива, где оно не горит, а попросту тлеет. При этом есть возможность регулировать подачу свежего воздуха в зону сгорания за счет закрытия или открытия отдушины, через которую воздух и поступает в топку прибора. При таком сгорании выделяется большой объем газа, он в свою очередь направляется в специальную камеру, где полностью и сгорает, смешиваясь с кислородом.
    2. А вот конвекция достигается за счет установки в конструкцию специальных труб. Ими окружают топочную камеру и выводят концы вверх, через которые нагретый воздух и проникает в помещение, нагревая его. Все происходит естественным путем, то есть, холодный воздух снизу забирается через нижние отверстия труб, проходит по всей трубной конструкции и выходит наружу.

    Внимание! Есть в данной конструкции один минус – это образование конденсата за счет перепада температуры в дымоходе. Так вот проблема эта решена полностью – в нее устанавливается специальный патрубок, через который конденсат попадает прямо в топочную камеру, где и испаряется.

    Котлы Бутакова пиролизного типа

    Казалось бы, что такая схема и устройство обычны для многих моделей пиролизных отопительных агрегатов. Даже буржуйки стали делать по такому типу. Конечное, многое во всех предлагаемых вариантах общего есть, но есть и достаточно серьезные отличия.

    К примеру, установленные в печке трубы – это не просто конструкция, которая ставится в произвольном виде. Здесь необходимо точно учесть угол наклона каждой трубы. К тому же придется придерживаться определенного порядка установки самих труб вокруг топки. Обратите внимание на дверцы, их установка – это не просто навешивание на петли, ведь в самих дверцах располагается конвекционная камера, за счет чего и повышается скорость прогрева помещений.

    Вернемся к пиролизу. Казалось бы, что можно еще придумать, чтобы этот процесс происходит более эффективно. В этой конструкции изобретателям сделать это удалось. Все тестирования данного аппарата подтверждают, что на сегодняшний день в плане пиролиза это самая эффективная установка. Плюс ко всему удалось увеличить удобство обслуживания. В печке установлен специальный зольник, который можно вытаскивать и очищать в процессе работы самого агрегата.

    Есть у всех газогенераторов один существенный недостаток – постоянный перепад температур. В печке Бутакова эта проблема была решена за счет колосника.

    • Во-первых, он достаточно большой.
    • Во-вторых, появилась возможность за счет колосниковой решетки поднимать интенсивность горения огня в топке. То есть, если вам необходимо быстро увеличить температуру в помещении, надо просто правильно установить колосник.

    Банные печи

    Достоинства и недостатки

    Итак, о преимуществах этого типа отопительных агрегатов многое мы уже сказали. Это на самом деле экономичные и эффективно работающие отопительные печи. Но, к сожалению, не все проблемы с их помощью решаются. Что же можно отнести к недостаткам?

    • Начнем с того, что если по каким-то причинам печь была отключена, то она быстро остывает.
    • При установке печи Бутакова своими руками, обязательно предъявляйте повышенные требования к дымоходу. Он должен соответствовать всем предъявляемым правилам пожарной безопасности, быть без лишних отводов и обязательно утепленным.
    • При работе агрегата внешний стальной кожух сильно разогревается.

    И все же хотелось бы еще раз напомнить вам о плюсах:

    • Достаточно высокий КПД.
    • Быстрый нагрев помещений, к тому же равномерный.
    • Установить печь не проблема, сделать это можно достаточно быстро.
    • Достаточно широкий диапазон мощностей: от 7 до 55 кВт.

    Кстати, мощностные характеристики печки стали эквивалентом модельного ряда.

    Модельный ряд

    Модельная линейка

    В настоящее время производитель, а это отечественная компания «Термофор», предлагает несколько моделей:

    • Гимназист мощностью 6-7 кВт
    • Студент – 9 кВт. Весит 70 кг.
    • Инженер 15 кВт, вес 113 кг.
    • Доцент 25 кВт, масса – 164 кг.
    • Профессор 40 кВт, вес – 235 кг.
    • Академик 55 кВт, вес 300 кг.

    Технические характеристики

    Как видите, ряд на самом деле достаточно широкий. Но почему такие названия? Все дело в том, что автор отопительной установки сам профессор, он преподавал теплотехнику в институте, поэтому разбил линейку по подобию категорий учащихся и преподавательского состава.

    Но это неполная классификация. Есть подразделы, которые отличаются друг от друга используемым видом топлива. К примеру, «Студент» и «Инженер» выпускаются трех модификаций.

    1. Воздухогрейные дровяные котлы.
    2. Угольные.
    3. «Гидравлик». Это водогрейные дровяные установки.

    В чем их отличия между собой? Начнем с угольных печей. Так как уголь обладает более высокой тепловой отдачей, то в топке температура становится более высокой, что негативно сказывается на некоторых металлических элементах агрегата. Так вот, трубы конвективной отдачи здесь закрыты специальным кожухом, который защищает их от сильного перегрева. Кожух изготавливается из нержавейки, и сделаны они по типу сменного элемента. За счет них увеличивается срок эксплуатации труб, а соответственно и самой печки.

    Увеличена прочность колосниковой решетки. Дверца котла оборудована жаростойким стеклом, так что появилась возможность наблюдать за огнем визуально. Хотя необходимо отметить, что в последних сериях выпуска и в дровяных установках были уже установлены стеклянные дверцы.

    Печь «Студент-Гидравлик»

    В водогрейных моделях конвекционные трубы были заменены на водяную рубашку. Обязательно устанавливается термометр, с помощью которого можно отслеживать параметры воды. Есть некоторые опции, которые увеличивают функциональность котла. К примеру, могут быть установлены ТЭНы, которые будут поддерживать необходимую температуру теплоносителя, если котел погас. Все водогрейные варианты могут работать и на угле, и на дровах, и на торфяных брикетах.

    Хотелось бы немного остановиться на модели Гимназист. Это самая маленькая печь в данной категории, поэтому ее выбирают чаще всего дачники, которые посещают свой загородный коттедж зимой от случая к случаю. Необходимо отметить, что с ее помощью можно обогреть небольшой домик общей площадью до 100 м². но это самая простая модель без модификаций:

    • У нее всего лишь один вариант, в котором дымоход выходит только наверх. У остальных моделей труба может выходить и сверху, и сзади, и с тыльной стороны.
    • В ее конструкции присутствует только стальная дверца. У других моделей дверцы могут быть стальными, чугунными и чугунными со стеклянными вставками.

    Модель с водогрейным бойлером

    Особенности конструкции

    Почему мы решили затронуть тему особенностей конструкции. Ведь уже было упомянуто, что это детище отечественного производителя. Все так и есть, но самого автора разработки подтолкнуло на изобретение знаменитая канадская печь Буллерьян. Так они вроде совершенно не похожи? Внешне – да, а вот внутренняя конструкция даже очень. Конечно, надо отдать должное российским инженерам, которые довели канадца до ума, сделали его более экономичным и эффективно работающим. Поэтому и пришлось видоизменить некоторые конструктивные позиции.

    • Внешне это уже не бочка.
    • Увеличена площадь нагрева.
    • Конвекционные трубы нагреваются по всей их длине.
    • Печи Бутаков можно использовать как в обычном режиме, так и в режиме газогенерации. Ведь не зря они относятся к категории котлов длительного горения.
    • Наличие колосниковой зоны и ящика для удаления золы.
    • Есть возможность разогревать пищу на верхней ровной и плоской поверхности.
    • В конструкции установлены два вида конвекционных труб: боковые изогнуты к верху и имеют перекрестное направление между собой, спереди и сзади расположены прямые трубы. Это своего рода дожигатели, через них во вторую камеру сгорания топочного газа поступает вторичный воздух, который поддерживает в ней горение.

    И последний вопрос: а можно ли собрать печь Бутакова своими руками – чертежи ведь есть в свободном доступе? Можно все, но стоит ли? Лучше приобрести заводской вариант – это надежность, это безопасность и гарантия производителя.

    Источник: http://otepleivode.ru/otoplenie/pechi-i-kaminyi/pech-butakova.html

    Печи Профессор Бутаков для отопления дома, дачи. Производит печи Профессор Бутаков компания «ТЕРМОФОР» г.Новосибирск.

    Печи Бутакова для отопления дома активно завоевывают отечественный рынок. Они довольно компактны при установке в помещении, так как дымоходная труба не выступает за габариты печки в горизонтальном плане.

    Печи термофор Профессор Бутаков имеют очень развитую поверхность теплообмена, благодаря чему быстро прогревают воздух в помещении, создавая мощные конвекционные потоки воздуха через свои трубы-конвекторы, которые охватывают практически всю поверхность топки.

    На плоской верхней плите печи Профессор Бутаков можно готовить пищу. Двойная топочная дверка дает дополнительную теплоотдачу для обогрева помещения.

    Печь Бутакова очень эффективна, т.е. у нее очень хорошее соотношение объема топки к поверхности теплообмена. По этому параметру печи бутакова, пожалуй, вне конкуренции в классе печей конвекционного обогрева.

    1 — печь бутакова Гимназист-100 рассчитана для отопления помещениий объемом до 100 м. куб. Печь бесколосникового типа, поэтому отличается более высоким КПД, потому что топливо в таких печах выгорает практически полностью.

    2 — печь бутакова Студент-150 с металлическим колосником рассчитана для отопления помещений объемом до 150 м.куб. На печи бутакова Студент-150 возможно приготовление пищи при соответствующем режиме ее работы.

    3 — печь бутакова Инженер-250 с металлическим колосником рассчитана для отопления помещений объемом до 150 м.куб. На печи бутакова Инженер-250 возможно приготовление пищи при соответствующем режиме ее работы.

    Модельный ряд печей Профессор Бутаков расширен дополнительно за счет выпуска печи Студент-150 и печи бутакова Инженер-250 с чугунной топочной дверкой, в которой вмонтирована вставка из жаропрочного стекла SCHOTT ROBAX®.

    Теперь можно наблюдать процесс горения непосредственно через прозрачную стеклянную вставку в топочной дверке.

    Основные технические характеристики печей термофор Профессор Бутаков для дома, для дачи

    Гимназист-100

    Студент-150

    Инженер-250

    Если Вы хотите рассчитать стоимость дымохода печи термофор Профессор Бутаков, рекомендуем воспользоваться удобным и наглядным
    калькулятором ИНТЕРНЕТ-МАГАЗИНА ТЕПЛОДРАЙВ
    на странице быстрого рассчёта дымохода.
    При рассчёте учтите, что диаметр трубы для печей термофор Профессор Бутаков составляет 120 мм и толщина стали от 0.5 мм до 1.0 мм.

    Печи Нормаль- печи конвекционного нагрева воздуха для дома, для дачи. Производит печи Нормаль компания ТЕРМОФОР г.Новосибирск.

    Серийно выпускаются 2 модели:

    печь Нормаль-2 Турбо

    Особенности устройства печей термофор Нормаль:

    Корпус печи термофор Нормаль и печи термофор Нормаль-2 Турбо представляет собой цельносварную конструкцию прямоугольной формы, изготовленную из конструкционной стали.

    Для подачи вторичного воздуха в топливную камеру в лицевой части печи термофор Нормаль-2 и печи термофор Нормаль-2 Турбо с обеих сторон установлены каналы дожигателей.

    Колосниковая решетка в печи термофорНормаль и печи термофор Нормаль-2 Турбо изготовлена из массивного литейного чугуна.

    К печи термофор Нормаль-2 Турбо можно подключать вентилятор для ускоренной прокачки воздуха через конвекционные трубы.

    Печь термофор Нормаль и печь термофор Нормаль-2 Турбо способны работать в интенсивном режиме при откратых залонках (режим буржуйки) и в экономном (газогенераторном) режиме. Время работы на одной закладке топлива в экономном режиме до 8 часов. В интенсивном режиме варочный настил печи термофорНормаль и печи Нормаль-2 Турбо нагревается до высокой температуры, достаточной для приготовления пищи.

    Основные технические параметры модельного ряда отопительно-варочных печей термофор Нормаль

    Если Вы хотите рассчитать стоимость дымохода печи термофор Нормаль, рекомендуем воспользоваться удобным и наглядным
    калькулятором ИНТЕРНЕТ-МАГАЗИНА ТЕПЛОДРАЙВ
    на странице быстрого рассчёта дымохода.
    При рассчёте учтите, что диаметр трубы для печей термофор Нормаль-1, печи термофор Нормаль-2 или Нормаль-2 Турбо составляет 120 мм и толщина стали от 0.5 мм до 1.0 мм.

    Печи ОГОНЬ-БАТАРЕЯ — линейка новых отопительно-варочных печей длительного горения. Производит печи Огонь-батарея компания ТЕРМОФОР г.Новосибирск.

    Особенности устройства печей термофор Огонь-батарея:

    Совершенные теплотехнические характеристики получены при помощи компьютерного математического моделирования

    Стильный дизайн позволяет устанавливать печь в самом современном интерьере

    Чугунная конфорка с двумя кольцами разных диаметров позволяет готовить пищу на открытом огне в посуде разного размера, загружать топливо сверху и прочищать от сажи верхнюю часть печи

    Нержавеющий теплообменник (в модификациях с литерой «Б») позволяет нагревать воду для бытовых нужд

    Высокоэффективные щелевые конвекторы защищают от жесткого инфракрасного излучения и преобразуют 77% полезного тепла в мягкие конвекционные потоки

    Вместительный топливник позволяет заполнить печь максимальным количеством дров для длительного непрерывного горения

    Большая вертикально-ориентированная дверца топливника позволяет удобно наполнять печь дровами до самого верха.

    Тонкая регулировка интенсивности горения позволяет бесступенчато выбирать любой режим работы печи

    Универсальный выход дымовой трубы позволяет одинаково удобно выводить дымовую трубу и вверх, и назад

    Фиксатор положения заслонки дымохода надежно удерживает ее в выбранном Вами положении

    Продуманная геометрия топливника исключает скопление непрогоревших углей. Все топливо постепенно ссыпается на колосник под действием силы тяжести

    Сменная защита предохраняет топливник от прогорания в месте скопления горячих углей

    Герметичный зольник с замком исключает неконтролируемый подсос воздуха, но при этом удалять золу по-прежнему легко и удобно

    Наряду с обычнрй линейкой печей термофор «Огонь-батарея» выпускается линейка печей «Огонь-батарея ЛАЙТ» в которой отсутствует конфорка, стеклянная вставка в торочной двери и ряд декоративных эдементов. Это позволило уменьшить цену в среднем на 3000 рублей по сравнению с аналогами обычной линейки печей, но тепловая мощность при этом не потерялась.

    Источник: http://www.teplodrive.ru/Termofor/butakov.html

    Смотрите также:
    31.10.2018

    Как сделать обогреватель своими руками? Промышленные обогреватели стоят недешево и потребляют довольно много электроэнергии. Поэтому в среде рачительных хозяев особым спросом пользуются самодельные обогреватели, производимые своими силами из подручных средств. И в...

    31.10.2018

    Печь-ракета своими руками. Чертежи и особенности изготовления Печь-ракета – это не только удобное отопительное устройство, но и варочное оборудование, которое работает на твердом топливе. Параметры этого агрегата хороши, но не исключительны. Популярность устройства...

    31.10.2018

    Поместится даже в карман! Как изготовить печь-щепочницу своими руками Печь-щепочница – небольшое по размерам устройство, на котором можно вскипятить воду или приготовить еду. Она используется в походах, на рыбалке, на даче. В зависимости от размеров годится для одного...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
