Чертежи печей щепочниц

Содержание

Поместится даже в карман! Как изготовить печь-щепочницу своими руками

Печь-щепочница – небольшое по размерам устройство, на котором можно вскипятить воду или приготовить еду.

Она используется в походах, на рыбалке, на даче.

В зависимости от размеров годится для одного или нескольких человек. Такая печь экономно расходует топливо.

Схемы печи-щепочницы, чертежи

Благодаря компактным размерам печь не занимает много места, весит мало. Этим она выгодно отличается от газовой горелки, для которой обязательными будут баллоны с газом. Суммарный вес горелки с баллонами достигает нескольких килограммов. А щепочница весит в зависимости от конструкции около килограмма.

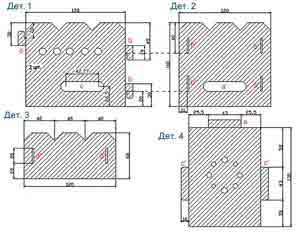

Фото 1. Чертёж печи щепочницы квадратной формы. Содержит четыре детали, указаны размеры каждого элемента.

Конструкцию несложно сделать самому из подручных материалов. Для одного человека её изготавливают из большой консервной банки. Вариант покрупнее собирают из барабана отслужившей стиральной машины.

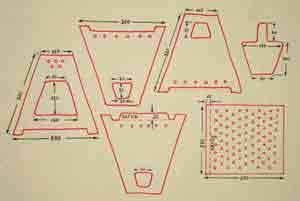

Фото 2. Чертёж печи щепочницы конусовидной формы. Подобное устройство можно складывать гармошкой.

Если же размер нужен больше, чем у банки, а ненужной машинки нет, в качестве материала подойдёт листовой металл. Существует несколько видов конструкций. Они различаются формой и сферой применения.

Важно! Все приборы предполагают отверстия для воздухозабора в нижней части. Благодаря этому обеспечивается хорошая тяга и прогорание топлива.

Первая: печь под котелок

Этот вариант предназначен для использования в походах, преимущественно в одиночных. У большинства туристов есть армейский котелок стандартного размера. Под него и изготавливается печь. Форма щепочницы схожа с ёмкостью для приготовления пищи. Этот вариант конструкции наиболее лёгок.

Справка. Габариты печи подбираются таким образом, чтобы котелок помещался без зазора. Тогда он быстрее нагревается, поскольку тепло не выходит наружу через щели. Для подгонки чертёж дна делают, обводя крышку котелка с отбортовкой.

Вторая, квадратной формы

Большинство посуды для приготовления пищи всё-таки имеет круглую форму, поэтому предыдущий вариант для неё не годится. И в походе, и на даче пригодится щепочница квадратной формы в сечении.

Если сделать её разборной, то прибор будет удобнее транспортировать и хранить. Габариты при необходимости соразмерно увеличиваются.

Форма отверстий в боковых стенках может быть любой.

Третья трапециевидная

Эта печь-щепочница тоже складная, но собирается «гармошкой», а не разделяется на отдельные части. Отличается от предыдущей трапециевидной формой.

Такая печь более устойчива, тепло в приборе концентрируется в центральной плоскости.

Если верх конструкции сделать слишком узким, часть жара будет теряться через отверстия в верхней стороне стенок. Весит прибор примерно около килограмма.

Изготовление печки своими руками

Одно из преимуществ печки-щепочницы — ее несложно сделать самостоятельно. Для начала выберите подходящий проект. Подготовьте материалы и инструменты. Затем постройте печь.

Выбор схемы зависит от нескольких параметров:

  • от места использования — в походе или на даче;
  • от количества человек, для которых потребуется готовить;
  • от того, какие материалы есть в наличии.

Выбор материалов и подготовка инструментов

Для схемы 1 используется оцинкованная или «баночная» жесть. Для 2 варианта лучше взять сталь толщиной в 1—2 мм. Печь получится тяжелее (около килограмма), но прочнее. Более толстый металл не нужен, так как размеры устройства незначительные.

Понадобится стальная проволока толщиной в 3—4 мм. Её можно заменить спицами. В целом для подобных проектов зачастую используют материалы, бывшие в употреблении (но с хорошим качеством).

Для креплений подготовьте болты, гайки и граверные шайбы. Для создания печи по третьей схеме понадобятся рояльные петли.

Из инструментов потребуются:

Строительство печи по схеме 1

Этапы строительства следующие:

  1. Разметьте шаблон на бумаге или картоне. Можно распечатать схему.
  2. Дно вырезается по размеру крышки котелка.
  3. Разметьте лист металла по этому шаблону и вырежьте.
  4. В боковых стенках и на дне проделайте отверстия. Дырки в стенах служат как для тяги, так и для крепления проволоки, на которую будет ставиться котелок.
  5. Согните лист, который будет служить стенками, в нужную форму.
  6. Загните в двух местах «лепестки», обозначенные на схеме.
  7. Установите на них дно.
  8. Вновь загните «лепестки».
  9. Плотно скрепите конструкцию.
  10. Оставшиеся «лепестки» будут служить ножками.
  11. Вставьте куски проволоки или обрезанные спицы в соответствующие отверстия.

Внимание! Отверстия на дне должны быть небольшими, чтобы не вываливались кусочки углей.

Как сделать щепочницу по схеме 2

Вырежьте стенки по шаблону. Их размеры зависят от габаритов посуды, которую планируется использовать с печкой.

В такой конструкции загибать ничего не требуется. Но для устойчивости сделайте надрезы, в которые будут вставляться стенки. Тогда не потребуется дополнительного крепления.

Просверлите отверстия в стенках и вставьте спицы-опоры. Проверьте, как собирается печь.

Сборка печи-щепочницы по схеме 3

Чтобы создать пирамидальную печь, проделайте следующие этапы:

  1. Вырежьте заготовки по шаблону.
  2. Просверлите отверстия.
  3. Выполните более крупное отверстие для дверцы и поменьше под дымоходы.
  4. Край одной из стенок подогните, чтобы держался колосник.
  5. Обрежьте рояльные петли под размер стенок, скрепите ими стены.
  6. Присоедините к ним дверцу и колосник (тоже через петли).
  7. Из петли, прикрепленной к крайней стенке, выдвиньте спицу и загните её кончик. Эта спица будет держать устройство в собранном виде.

Возможные сложности

Конструкция щепочницы элементарна и не требует при изготовлении особых знаний или специальных инструментов. Основная сложность во время строительства следующая: необходимо согнуть лист так, чтобы стенки плотно обхватывали дно. В этом вопросе помогут трубы соответствующего диаметра.

Полезное видео

Посмотрите видеообзор на печку-щепочницу из нержавейки, сделанную своими руками.

Какое топливо подходит для устройства

Такой вид печи крайне неприхотлив к топливу. Используются ветки, щепки, кора деревьев, сосновые шишки, хворост, топливные брикеты, спирт, сухое топливо. Последние два варианта используются в крайнем случае. Лучший материал — древесное топливо.

Источник: http://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/sadovaya/shchepochnitsa.html

Печь-щепочница

Печь-щепочница подойдет для использования в случаях, когда нет возможности традиционным способом нагреть воду, приготовить пищу, согреться, находясь в туристическом походе, на рыбалке, на даче и в других местах. Главное ее преимущества:

  • простота сборки и эксплуатации;
  • компактность;
  • легкий вес конструкции;
  • многообразие видов топлива;
  • быстрота нагрева.

Особенности

Корпус печи собирают из стальных листов небольшого размера, которые в нижней части имеют щели и отверстия для доступа воздуха, стенки вставляются друг в друга через пазы. Конструкция имеет дно и приподнята над уровнем земли так, что влажность поверхности становится не таким важным условием для сохранения огня, это также помогает повысить циркуляцию воздуха и увеличить температуру горения. Верхняя часть стенок-сплошная, выполняет функцию защиты от ветра. Соединяют стенки конструкции перегородки (прутья или решетка), на которые ставится котелок, кружки или продукты для приготовления.

В качестве топлива используются не только щепки, но и мелкие дрова, мелкие ветки, хворост, кора, шишки, спиртовки, сухое спрессованное топливо, опилочные брикеты и многое другое. Все это позволяет использовать щепочницу в местах, где мало дров, как альтернативу газовым горелкам.

Печь-щепочница из банки

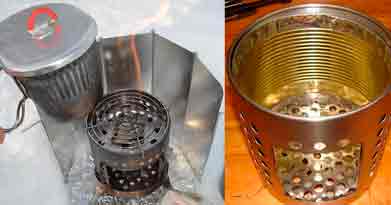

Одним из самых простых вариантов является печь-щепочница, сделанная из большой жестяной банки. Для создания понадобится лишь использованная банка, в которой вырезаются отверстия для поступления воздуха, небольшая топка для топлива. Такая конструкция подойдет для подогрева лишь кружки воды с использованием сухого топлива или щепок. Похожую конструкцию делают из металлических сушилок для столовых приборов, потому что их форма аналогична и уже имеет дырки для проветривания.

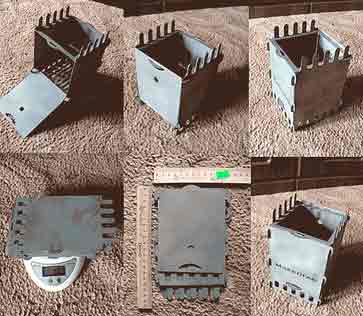

Складная щепочница

Для создания такого вида печки понадобится приложить больше усилий, начать необходимо с чертежа конструкции. Как образец можно использовать схемы готовых промышленных вариантов. Когда чертеж будет готов, потребуется найти подходящий материал для сборки, лучше всего использовать листовую нержавеющую сталь, толстый алюминий. Также потребуются инструменты: болгарка, молоток, дрель, наждак.

Как правило, конструкция включает в себя четыре боковые панели, дно и дополнительные элементы: верхние подставки для приготовления еды, топку и др.

Дно прикрепляется на одну из стенок при помощи шарниров, а на противоположной стенке делается уступ-стопор. Топку желательно оснастить небольшим засовом, чтобы дверца не открывалась, и не выбивался огонь. В такие конструкции легко добавить специфические авторские элементы, которые сделают печь- щепочницу еще более практичной и индивидуальной.

Источник: http://poluchi-teplo.ru/pch/spec/pech-shhepochnitsa.html

Как делается печь-щепочница своими руками?

Порой, бывает жизненно необходимо быстро разогреться с помощью костра, не разводя большой огонь, разогреть воду или пищу без затрат на газе или при остром дефиците дров, порой просто необходим походный вариант отопительно-варочного или кострового элемента. В этом случае спасет печь-щепочница, выживайка, или, другими словами, печь Бонда. Такое устройство станет помощником как в походе, так и на даче, чтобы разогреть чайник или сварить еду, при этом не занимая много места в сложенном виде, и не требуя столько топлива, как газовая горелка.

Печь щепочница

Подобную конструкцию сложно встретить в продаже, в отличие от горелки, поэтому проще всего изготавливается печь-щепочница своими руками. Прежде всего стоит рассмотреть преимущества этой конструкции:

  • Печь щепочница –выживайка обеспечивает хорошую тягу. Это говорит о том, что для быстрой растопки печки подойдет любое горючее, при этом можно получить максимум тепловой энергии.
  • Ее смело можно разжигать в местах, где запрещено разводить открытый огонь – после печи-щепочницы не остается тлеющих углей и не исходит языков пламени.
  • Она легко поместится в туристический рюкзак благодаря компактным размерам.
  • При наступлении экстремальных условий на природе, можно воспользоваться сухим горючим или спиртом из набора выживания, чтобы разжечь печку-щепочницу.

Схема и особенности конструкции походной печи-щепочницы таковы, что, при сборе ее каркаса из металлических листов, внизу остаются отверстия для доступа воздуха, а циркуляция воздуха и температура горения увеличивается с помощью приподнятого дна над землей, не подверженного ее влажности. Сверху стенки печки сплошные, защищающие огонь от ветра. Они соединены прутьями или металлической решеткой, на которую можно поставить посуду или чайник.

Печь щепочница своими руками

Чтобы быть полностью уверенным в качестве изготавливаемой печки, предварительно можно набросать чертежи будущей конструкции. Печку щепочницу можно изготовить из подручных материалов, примеров несколько:

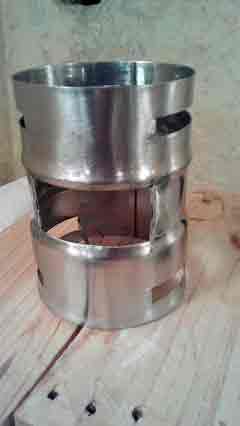

Печка из барабана стиральной машины

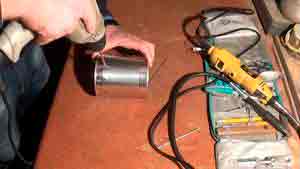

С помощью болгарки срезается часть нержавеющего металла из отжившей свой срок старой стиральной машины. Понадобится полоса из нержавейки шириной 18-20 см, которая будет определять высоту печки. Длина полосы должна составлять 65 см, из нее нужно скрутить трубу. Сбоку конструкция оборудуется отверстием с дверкой, которая в открытом положении служит для закладывания дров, а в закрытом направляет весь жар наверх. Отступив 5 см от верха, необходимо сделать отверстия для шампуров, а верхнюю часть снабдить решеткой для посуды. Снизу оборудуется колосник с тремя отверстиями для установки колышков, фиксирующих печку в одном положении.

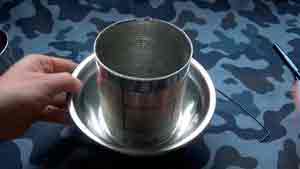

Печка из подставки для столовых приборов

Во многих хозяйственных магазинах или отделах, специализирующихся на продаже посуды, можно встретить круглые подставки для сушки столовых приборов из нержавейки, снабженные отверстиями по всей поверхности. Сбоку изделия необходимо наметить место разреза маркером для закладки дров внутрь конструкции, затем аккуратно вырезать это место болгаркой. К нижней части прикручиваются четыре болта с гайками, которые будут служить ножками для печки. Из металлических прутков можно сделать решетку, просунув их через верхние отверстия.

Печь-щепочница из банки

Самый простой вариант с использованием подручных материалов – щепочница из банки. Для изготовления понадобится обычная жестяная банка, по периметру которой делаются отверстия для циркуляции воздуха. Такая миниатюрная конструкция подходит для разогрева кружки с водой с использование щепы или сухого горючего.

Складная конструкция

Турбо-печь щепочница изготавливается из металлических листов толщиной до 1,5 мм. Для этого предварительно изготавливается эскиз будущей конструкции, затем наносится на лист из металла. На листе вырезаются отверстия для болтов, выравниваются кромки. Должно получиться пять деталей: четыре боковые части и дно, а также дополнительные элементы, такие как верхняя подставка для посуды, топка, крепления для установки на землю. Чтобы конструкция легко раскладывалась, боковые части скрепляются мебельными петлями. Дно крепится с помощью шарниров, а топка снабжается маленьким засовом, чтобы дверца не открывалась самопроизвольно.

Усовершенствовать конструкцию можно, если придать ей пирамидальную форму – таким образом,она станет более устойчивой, а снизу можно подкладывать более габаритное топливо. При этом улучшится тяга, а огонь сосредоточится под посудой благодаря сужающейся верхней части. В качестве подручного материала можно использовать ненужный оконный или балконный отлив. Из него нужно вырезать четыре трапеции и один квадрат. В верхней части трапеций вырезаются отверстия для дымохода, а в одной из них – отверстие для дверки. Квадратная часть также просверливается на множество отверстий, затем все элементы соединяются друг с другом рояльными петлями. К одной из трапеций крепится квадратная решетка-колосник, а к другой – дверка. Для большего удобства перед изготовлением этой конструкции необходимо сделать подробные чертежи.

Источник: http://pohod-lifehack.ru/pech-shhepochnitsa-svoimi-rukami/

Сообщества › Организация Лагеря › Блог › Печка-щепочница, самоделка

Всем привет! Дублирую запись из своего бортовика.
Снег сошёл, всё везде зачесалось, в том числе и руки :))) Не вытерпел и решил сделать то, что собирался сделать в прошлом туристическом сезоне. А собирался я сделать небольшую печку-щепочницу, чтобы в походах быстро и с минимальным количеством дров готовить пищу.
Видел много различных конструкций подобных печек, в том числе и складных. В итоге решил сделать свою собственную и не складную :)
На свалках нужного материала не нашёл (ведь покупать неинтересно, интересно сделать из подручного материала), поэтому отправился на строительный рынок и купил подходящего размера кусок дымохода из нержавейки за 190 руб. На этом вложения заканчиваются :)
После небольшого надругательства болгаркой над дымоходом, получилась нужная конструкция. Вышло грубовато, но функционально.

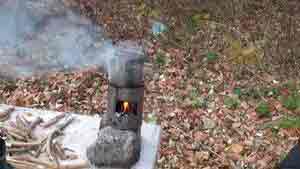

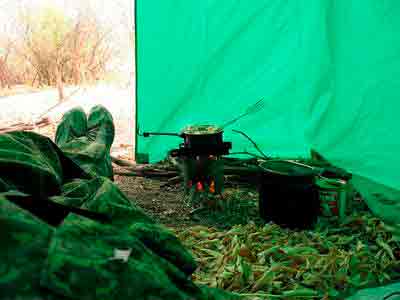

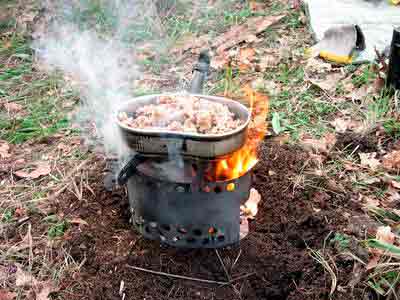

Произведены полевые испытания. Условия: t воздуха +10, моросит дождик, кипятится 1 литр воды в котелке. Засек время: с момента розжига пары щепок до закипания воды проходит около 8 мин. Расход топлива: 0,6 литра :) или кусок доски размером 20х15х2 см (причём ушел не весь).
Результатом доволен, жду хорошей погоды :)

Метки: печка-щепочница

Комментарии 37

Диаметр дымохода какой?

120-140мм, точно не помню.

Первый шаг к огнемету. Ждем следующий шедевр. :)

как вариант посидеть с дымком у речки)

В Ярославле что, дров не хватает? )

Дров навалом! :) Просто мне хотелось сделать девайс, с помощью которого можно жечь немного, но эффективно. Не разводить костёр, не ставить треногу… Работа над КПД, так сказать ))) Да и просто интересно помастерить что-то.

в лес с собой доску то же брать ? )))
+

с нашим правительством это не за горами ))))

дада и я так подумал )))

в лес с собой доску то же брать ? )))
+

Да )) И разрешение на распил доски должно быть на руках и на розжиг огня )))) И еще налог на сожженный кислород из расчета 5 руб за куб. см. сгоревшго топлива заплатить придётся )))))
А если серьезно — в лесу веточек мелких полно, на них отличная температура получается. На всякий случай я держу в гараже распиленный сухой паллет (на любом складе можно утащить сломанный и разобрать), из него делаю щепки на растопку.

))))
ещё негорючее полотно подкладывать, сертифицированное

отличная печка получилась.сам пользуюсь второй год .сделал несколько штук разных www.drive2.ru/c/2216385/?…1553245&page=0#a131553245

Вариант из подручных средств. Всякое может пригодиться)

Кстати, я именно из банки и хотел изначально сделать. Попользовался несколько раз, прогорела — выборосил, вырезал новую. Но не нашел нигде крупной банки просто ))) Поэтому разозлился и купил кусок трубы нержавеющей ))

Источник: http://www.drive2.ru/c/2990299/

Печка мини-щепочница

Походная мини-печка. Размеры (Д х Ш х В) 75 х 75 х 100 мм. Работает на щепках и сухом горючем, а также можно использовать под спиртовую горелку. Толщина листа – 1 мм.

Состав: Чертежи в масштабе 1:1. Для резки на лазере или плазме.

Софт: AutoCAD 2015

Автор: adun

Дата: 2016-02-28

Просмотры: 8 717

172 Добавить в избранное

Еще чертежи и проекты по этой теме:

Софт: AutoCAD 16

Софт: КОМПАС-3D 16.0.10

Состав: Контур табличка адресная заготовка орхидея фаленопсис файлы dxf и frw;

Софт: КОМПАС-3D 16.0.10

Состав: Контур табличка адресная заготовка файлы dxf и frw;

Софт: КОМПАС-3D 16.0.10

Состав: Контур попугай на ветке файлы dxf и frw

Софт: КОМПАС-3D 16.0.10

Состав: Контур собаки пород Доберман, Малинуа файлы dxf и frw

Автор: adun

Дата: 2016-02-28

Просмотры: 8 717

172 Добавить в избранное

НЕТ КОММЕНТАРИЕВ

Оставьте комментарий, отзыв о работе, жалобу (только конкретная критика) или просто поблагодарите автора.

Источник: http://vmasshtabe.ru/stl/pechka-mini-shhepochnitsa.html

Как сделать печку щепочницу своими руками

Если вы любите отдых на природе, вдали от городской суеты, то, наверное, уже сталкивались с таким удобным приспособлением для разогрева пищи или воды, как печка-щепочница. Впрочем, сфера ее применения достаточно широка. Например, если у вас есть дача, но приезжаете вы туда редко, то в возведении полноразмерной печи нет никакой необходимости. Щепочница в таком случае будет идеальным вариантом. Ее можно оставить на даче, или привозить с собой и потом забирать. В качестве топлива здесь используют щепки, тонкие ветки деревьев и так далее.

Печка-щепочница своими руками – важные моменты

Как видим, это действительно весьма удобный вариант походной плиты. Более того, печку-щепочницу несложно смастерить самому. В данном случае вам понадобятся:

  • самые минимальные навыки работы с металлом;
  • соответствующий инструмент;
  • исходный материал.

Сделать такую печку можно даже в гараже, как говорится, было бы желание.

Здесь все достаточно просто – главное, обеспечить хорошую тягу. Если все сделано правильно, то такая печка будет экономной в плане потребления топлива, давая при этом максимум тепловой энергии.

Есть несколько вариантов изготовления щепочницы в домашних условиях. Вот один из наиболее распространенных – округлая печь. Для ее изготовления вам понадобятся инструменты:

  • пассатижи;
  • напильник;
  • молоток;
  • кернер;
  • дрель;
  • ножницы и ножовка по металлу.

Предварительно нужно заготовить материал, с которым вы будете работать. Для изготовления печки вам, в частности, понадобятся стальной лист толщиной от 1 до 1,5 миллиметра. Также нужно будет взять по 3 граверные шайбы, гайки и болта. Ну и, наконец, стальная проволока. Кстати, ее вполне можно заменить велосипедными спицами.

Далее размечаем лист по шаблону, вырезаем форму и проделываем все технологические отверстия. Чтобы его изогнуть, используем молоток, нанося аккуратные удары. В данном случае главное – не переусердствовать. Придать корпусу печки нужную округлость можно с помощью металлической трубы подходящего диаметра.

Дном печки будет часть развертки металла. Вырезается оно с припуском в 1 сантиметр. После этого дно вставляют в образовавшийся цилиндр. В боковых частях корпуса следует проделать отверстия – они могут быть любой формы. Теперь в верхней части щепочницы нужно установить решетку. Для ее изготовления используем заготовленную ранее проволоку.

Вот еще один, достаточно распространенный вариант изготовления походной печки в форме четырехгранника с размерами 12 × 12 × 15 сантиметров. Для этого нам понадобятся такие же инструменты и материалы, как и в первом случае. Далее создаем развертку будущей печи на бумаге, переносим рисунок на металл и вырезаем конструктивные элементы. Следует отметить, что такая печка будет разборной, соответственно, не займет много места при транспортировке. В нижних и боковых частях стенок и на всех сторонах дна нужно проделать отверстия для шпилек. Последние изготавливаются из стальной проволоки. Как раз с их помощью конструкция собирается в единое целое. Из проволоки также изготавливается и решетка для печки.

Конструкцию можно немного усложнить, добавив дополнительные подставки для подогрева воды, жарки мяса и так далее. Принцип изготовления здесь примерно такой же, как в предыдущем варианте. Однако есть и свои особенности. В частности, боковые стены крепятся любыми подвижными петлями. Здесь очень хорошо подходят мебельные шарниры. Одним из них нужно прикрепить дно к одной из стен. На противоположной стороне при этом нужно установить стопор – это повысит надежность фиксации нижнего элемента конструкции. Чтобы не позволять пламени пробиваться наружу, установите на дверцу щепочницы затвор.

Источник: http://gidpopechi.ru/pechi/ulichnye/kak-sdelat-pechku-shhepochnitsu-svoimi-rukami.html

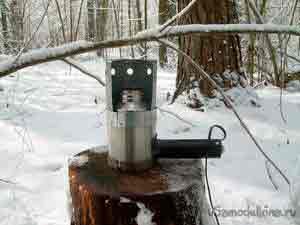

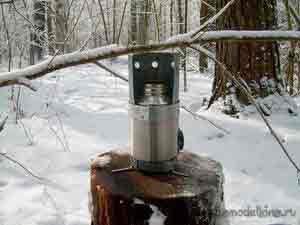

Турбо-печь щепочница из термоса!

Не поймите не правильно, это не реклама. Для меня это только образец для очередной самоделки. Из минусов для меня было: высокий ценник и расположение вентилятора и моторчика близко к огню, хоть и лопасти железные. Основательно рассмотрев конструкцию как покупных, так и разных самодельных, мне был не понятен один нюанс. Почему полезный воздух с турбины врезается во внутреннюю сплошную стенку? Ответ я нашел у продавца вот такой:

«Особенность модели “Airwood Euro BM” состоит также и в том, что пространство между двумя стенками печки (между камерой сгорания и внешним кожухом) фактически герметично, то есть весь воздух из блока нагнетания (поддува) гарантировано подается в камеру сгорания».

Может оно и так, по ютубовским роликам она неплохо греет воду и лишь на пару минут уступает газовой.
Стенка, которая меня смутила.

На мой взгляд, это не есть хорошо, я бы старался сделать, что бы воздух максимально поддувал снизу. Ещё холодный воздух будет «врезаться» в горячую стенку и деформировать тонкую сталь.

Ладно, пора браться за дело и всё самому проверять.

Материал:
Старый ненужный термос
Стальные и алюминиевые заклепки 3.2

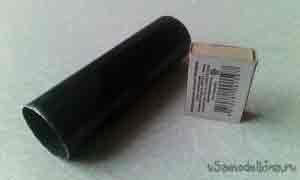

Тонкостенная труба
Оцинковка

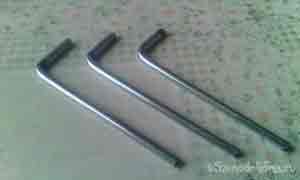

Стальной пруток

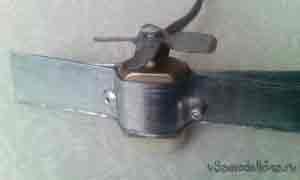

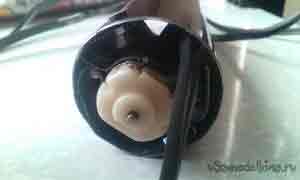

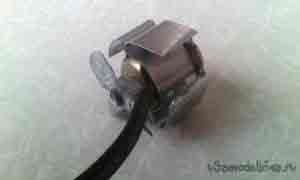

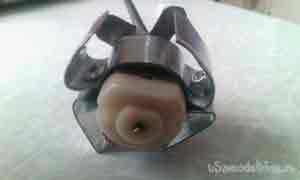

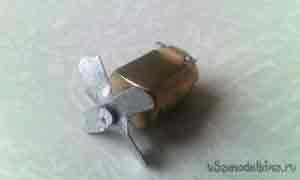

Моторчик и провод
Болтики и гайки на 3

Инструменты:
Заклепочник
Болгарка
Бор машинка
Ножницы по металлу
Шуруповерт/дрель

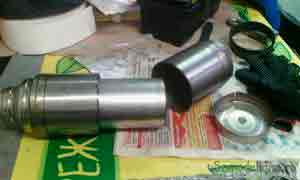

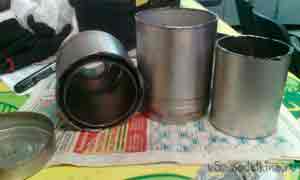

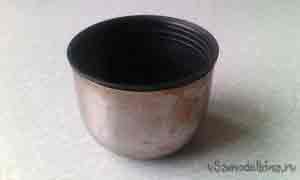

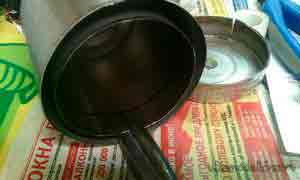

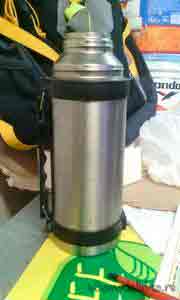

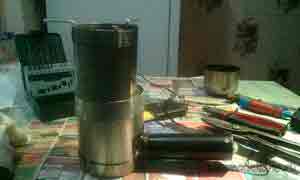

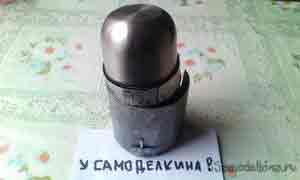

Нашел я на кухне старый нерабочий литровый термос. Сразу мысль, а почему бы с него не сделать печку.

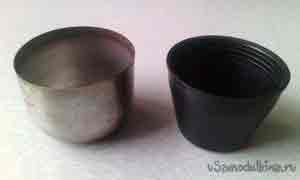

На этом этапе мое мнение разделилось. Если делать из верхней части, то в узковатое горлышко будет неудобно подбрасывать топливо. А если использовать нижнюю часть, то надо придумать крепление внутренней камеры сгорания. Эх, была не была, делаю из верхней.

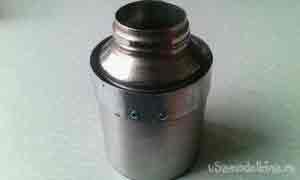

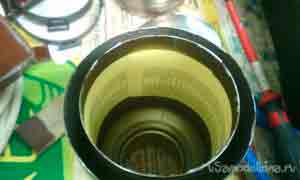

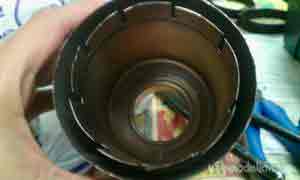

В верхней части термоса внутренняя колба уже закреплена, и остается только сделать дно. Для этого я использую маркер, обычный лист бумаги и ножницы по металлу.

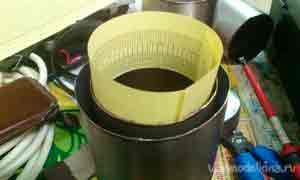

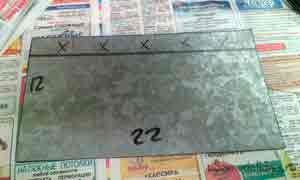

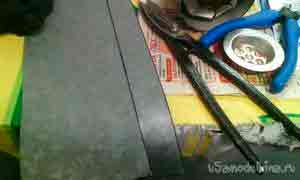

Вставляем бумагу, соединяем листочки, и отмечаем маркером. Таким способом у вас гарантированно ровно будет отмечена окружность.


Толщину не скажу, примерно 1,5 мм.

Обрезаю болгаркой! Будьте ОСТОРОЖНЫ с этим инструментом, очки обязательны и замену круга производите только на отключенной машине.

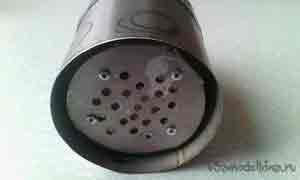

Ещё будут отверстия, ниже на фото вы увидите.

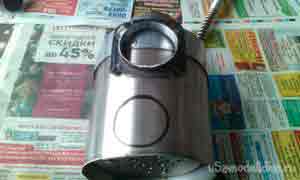

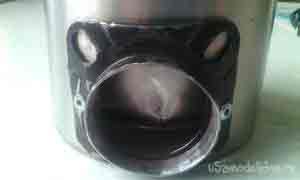

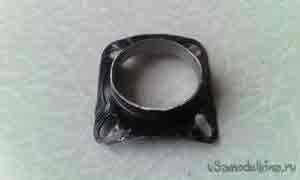

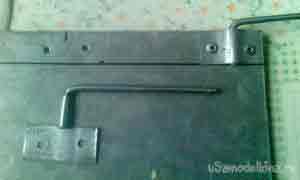

Так как хотелось сделать всё компактно и удобно, то пришлось попариться с поиском подходящего диаметра трубы для поддува. Я планировал прятать трубу вовнутрь щепочницы.

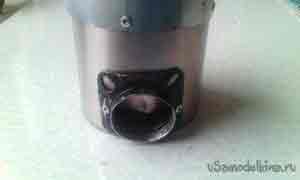

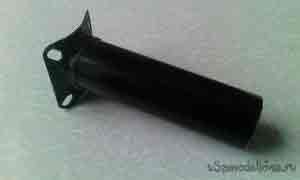

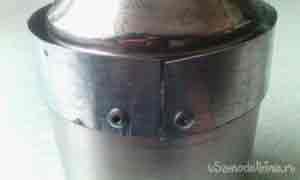

На фото видно, что я подпилил немного свой крепеж трубы к печке.

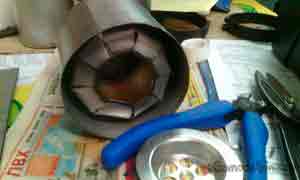

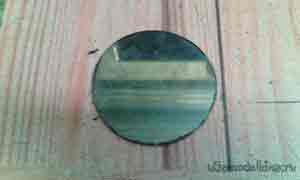

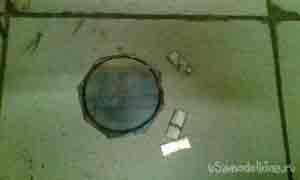

Я вырезал круг при помощи своей бор машинки и маленького круга. Ухххх, нержавейка «скушала» аж два мини круга. Сверлю отверстия и на стальные заклепки прикрепляю «воздушный переходник».

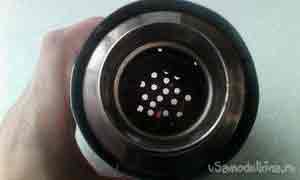

Я все-таки сделал так, что бы хоть немного было видно дно внутренней камеры. Версия герметичного попадания воздуха в камеру сгорания меня смущала немного.

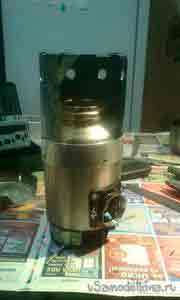

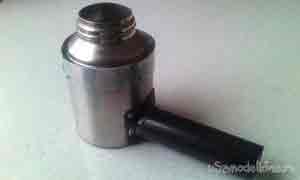

Выглядит, как кальян :)

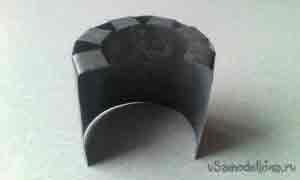

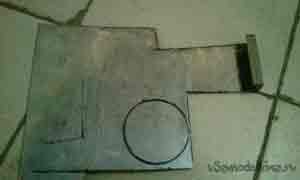

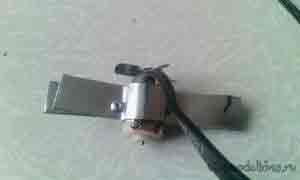

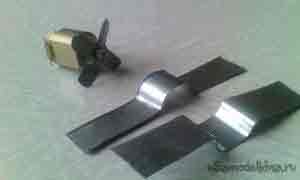

На всякий случай я решил сделать универсальную печку. А вдруг забудешь батарейки или провод переломается, всякое может быть. Поэтому делаю еще одну приспособу (даже и не знаю как назвать) для естественного поддува снизу.

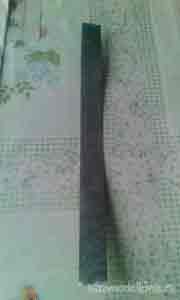

Как всегда оцинковка.

Вставляю оцинковку до упора, и получается зазор для воздуха. Ставить его желательно с подветренной стороны. Щепочница стоит уверенно и не шатается. Так же видны отверстия про которые я выше говорил.

Если посуда будет широкой, то можно и вверх вставить.

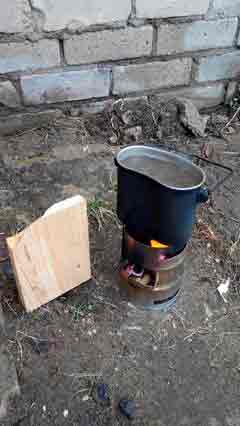

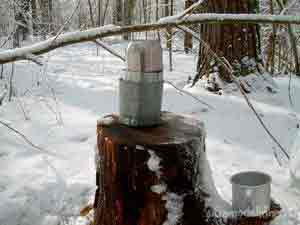

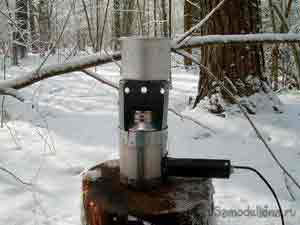

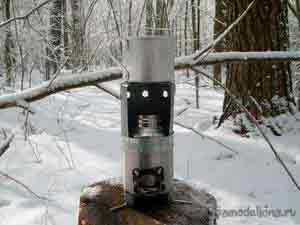

Отзыв без преукрас: конкретно поиском сухих дров я не занимался, ломал ветки с упавших деревьев. Ветки были с небольшим снежным покровом и под ним очень тонкий слой льда, как глазурь. В руках этот слой таял. Одним словом дрова были сыроватые. В обычном режиме моя доморощенная печка пыхтела и дымила как паровоз, языки пламени вырывались изредка и подогреть пищу было не реально, только коптить чего :). А вот при подключении турбины стало заметно веселее. Угли раздулись, и огонь вырвался ровным пламенем вверх. В турбо режиме конечно веселее дело происходит, только успевай подбрасывать дрова. Но всё равно, мне показалось, что воздушного потока маловато и я в днище насверлю больше отверстий. Думаю, что такая небольшая печка подойдет для одного человека, максимально на двоих. Кружку и котелок из под фляги она закипятит, но что-то побольше, думаю придется долго ждать. Опять же, надо тестировать в реальных условиях.

Небольшые видео по работе печки в турбо режиме.


Вывод: если задаться целью, то можно сделать турбо печь щепочницу не хуже чем покупная. Минусом своей печки всё-таки считаю небольшое отверстие для заброски дров и слабоватый поток воздуха (думаю с воздухом это решаемо). Плюсы это компактность, небольшой вес, моторчик расположен далеко и не сгорит, не требует капитала вложений (заклепки не в счет :). Ну вроде всё.

Источник: http://usamodelkina.ru/8862-turbo-pech-schepochnica-iz-termosa.html

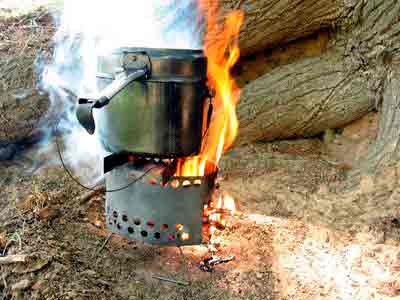

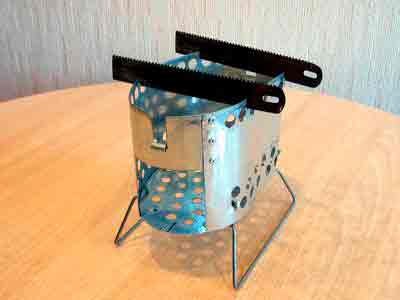

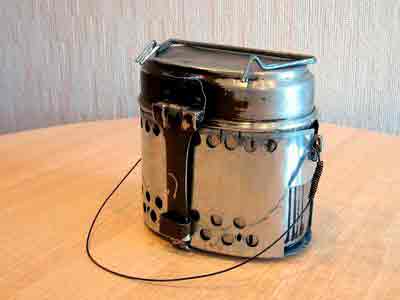

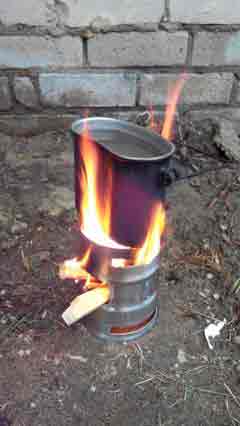

Самодельная щепочница под армейский котелок

Туристам и любителям велопоходов наверняка тема походных печек знакома и интересна. Продаётся много щепочниц и заводского и кустарного производства самых разных конструкций. Я хочу рассказать вам о своей печке-щепочнице, которой пользуюсь уже не один год. Обычно на ней кипятится вода для чая или разогреваются консервы. В своё время я заинтересовался этой темой и в сети наткнулся на похожую конструкцию, которая после различных экспериментов несколько видоизменилась и превратилась в сегодняшний вариант.

Конструкция самодельной печки довольно простая и сделать можно, буквально, на коленке за пару часов.

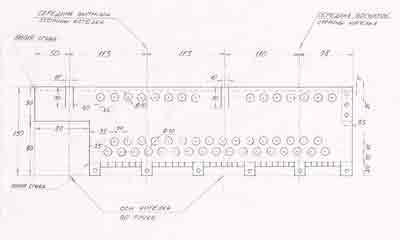

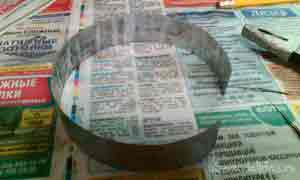

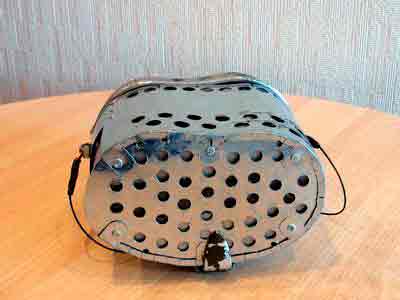

Корпус печки состоит из двух деталей — боковая стенка и дно. Всё это было вырезано ножницами по металлу из самой обычной оцинкованной жести толщиной 0.3 мм. и склёпано алюминиевыми заклёпками. Для сверления отверстий я использовал конусное сверло. Но было бы быстрее, если использовать какой-нибудь пробойник подходящего диаметра.

Отверстия под заклёпки лучше сверлить сначала только на одной части, заготовки. Когда согнёте её вокруг котелка и придадите форму, по готовым отверстиям будет проще наметить и просверлить ответные. Котелок должен свободно вставляться внутрь печки до самой крышки без лишних усилий.

Верхний край печки я загнул на 5 мм., чтобы он не был острым и для придания чуть большей жёсткости. Вырезы под боковые крепления ручки котелка просто загнул в виде трубочек. За них можно теоретически подвесить щепочницу на металлическом тросике если поставить некуда. Но на практике мне это ни разу не пригодилось. Выкройку дна печки можно сделать просто обведя карандашом низ котелка на бумаге с небольшим запасом миллиметра в три примерно или чуть больше. Перенесите контуры дна на металл, вырежьте заготовку и просверлите большие отверстия. Затем вставьте дно внутрь печки и отметьте ответные отверстия под заклёпки. Просверлите их и приклепайте дно на место.

Ножки щепочницы сделаны из 3 мм. электрода. С него нужно сбить покрытие и зачистить наждачной бумагой. Затем изогнуть в виде скобы. Концы, которые будут вставляться в корпус печки по форме напоминают букву «Z». Нужно следить, чтобы обе ножки получились одинаковыми. Иначе придётся каждый раз присматриваться, какая из них правая, а какая левая. Также очень желательно, чтобы размер ножек позволял положить их внутрь котелка. Вставляются в печку они со стороны дна и немного выходят наружу через боковую стенку. Отверстия под них я сверлил так же по месту.

Подставки под котелок сделал из двустороннего китайского полотна по металлу. Сделал небольшие пропилы в бортах печки и в самих подставках. Не сказал бы, что такая конструкция самая удобная, но котелок стоит устойчиво. А зазор позволяет подкладывать палочки в печку сверху, не снимая котелка.

Делая ещё одну печку-щепочницу, я наверняка бы внёс изменения в конструкцию. И вы можете не копировать мою выкройку, а нарисовать свою. Расскажу немного об основных принципах, которые важны для нормальной работы печки. Самое главное для огня — кислород. Так как у этой конструкции нет принудительного наддува воздуха и нет трубы для создания тяги, то достаточное количество воздуха для горения можно обеспечить только с помощью отверстий в корпусе. Обязательно нужно сверлить всё дно и нижнюю часть печки с боков. Ряд отверстий сверху тоже нужен. Кроме того, нельзя котелком полностью перекрывать верхнюю часть щепочницы — огонь сразу станет гореть в разы менее интенсивно. Поэтому я сделал подставки под котелок такими высокими. Пламя греет дно котелка и беспрепятственно поднимается вдоль его стенок, так же подогревая содержимое.

Ножки так же служат для свободного поступления воздуха снизу. Кроме того, они согнуты под таким углом, чтобы площадь опоры была шире котелка. Иначе можно легко перевернуть конструкцию, подкладывая дрова.

Для розжига щепочницы я сначала кладу на дно скомканную бумагу (не принципиально, можно любую растопку). Затем насыпаю тоненькие веточки и после до верха заполняю печку более толстыми палочками. Ставлю на места подставки, на них котелок с водой. Через отверстие в торце поджигаю бумагу. Полной закладки хватает, чтобы вскипятить минут за пять около поллитра воды. Если котелок будет полный потребуется дополнительно подкладывать дрова. Если в этот момент внутри печки лежат более толстые палочки, которые дают хорошие угли, бросайте на них мелкие сухие щепки. Так огонь быстро наберёт силу. Если подкладываемые щепки будут покрупнее или чуть сырые, то они выделяя немного пара, они будут сначала плохо разгораться и притушивать уже горящие угли, из-за чего время закипания воды увеличится.

Основной враг этой да и, пожалуй, любой другой щепочницы – это ветер. Так как котелок ничем не прикрыт с боков, то ветер легко сдувает пламя в сторону и не даёт закипеть воде. У любого костра площадь горения и само пламя гораздо больше, хотя и на него ветер тоже заметно влияет.

Плюсы этой печки, на мой взгляд, очевидны.

Во-первых, это очень малый вес – 200 грамм вместе с ножками и подставками под котелок!

Во-вторых, габариты. Можно сказать их нет вовсе, так как печка в походном положении занимает вокруг котелка буквально миллиметры. И если в рюкзак влез котелок без печки, то и с печкой точно поместится.

В-третьих, ей не нужно много дров. Чтобы вскипятить воду на чай, достаточно буквально горстки щепок. В сосновых посадках я даже ни куда не хожу за дровами — хватает того , что можно взять на расстоянии вытянутой руки.

В-четвёртых, после такой щепочницы не остаётся на земле выжженного следа и она гораздо менее пожароопасна, чем, скажем, костёр.

В-пятых, простота изготовления. Я пробовал делать из алюминия и из миллиметровой нержавейки и пришёл к выводу, что всё это лишние движения. Оцинкованная тонкая жесть легко обрабатывается и гнётся. Её жёсткости хватает с запасом. Цинковое покрытие (оно, вроде, вредное для человека) быстро обгорает.

И ещё один момент, возможно спорный. Я использовал печку под тентом, установленным в виде вигвама. Небольшое пламя ни как не повредило тент. Внутри стало довольно тепло, хотя и немного дымно. Костёр там бы разжигать не стал.

Сама печка, как ни уверяли скептики, за три лета частого использования пока так и не прогорела. Прогорают те печки, в которых длительное время горит огонь для обогрева или серьёзной готовки. Я же более получаса щепочницу не использую. Её основное назначение — кипятить воду на чай и подогревать консервы. Хотя и простой суп можно сварить при желании, только придётся постоянно подбрасывать дрова, из-за небольшого объёма топки они быстро прогорают.

Видеообзор и тест этой печки с комплектом походной кухни – видео (откроется во всплывающем окне на этой же странице)

Форма котелка не самая подходящая для приготовления пищи. Он сделан так, чтобы его было удобно носить солдату (хотя, это удобство тоже довольно спорное). Известно, что лучше и быстрее нагреваются более плоские формы с большей площадью дна. Используя принципы описанные выше можно сделать подобную печку и под небольшую круглую кастрюльку.

Источник: http://vetervpole.ru/gear/samodel/39-samodel

Самодельная щепочница под армейский котелок

Туристам и любителям велопоходов наверняка тема походных печек знакома и интересна. Продаётся много щепочниц и заводского и кустарного производства самых разных конструкций. Я хочу рассказать вам о своей печке-щепочнице, которой пользуюсь уже не один год. Обычно на ней кипятится вода для чая или разогреваются консервы. В своё время я заинтересовался этой темой и в сети наткнулся на похожую конструкцию, которая после различных экспериментов несколько видоизменилась и превратилась в сегодняшний вариант.

Конструкция самодельной печки довольно простая и сделать можно, буквально, на коленке за пару часов.

Корпус печки состоит из двух деталей — боковая стенка и дно. Всё это было вырезано ножницами по металлу из самой обычной оцинкованной жести толщиной 0.3 мм. и склёпано алюминиевыми заклёпками. Для сверления отверстий я использовал конусное сверло. Но было бы быстрее, если использовать какой-нибудь пробойник подходящего диаметра.

Отверстия под заклёпки лучше сверлить сначала только на одной части, заготовки. Когда согнёте её вокруг котелка и придадите форму, по готовым отверстиям будет проще наметить и просверлить ответные. Котелок должен свободно вставляться внутрь печки до самой крышки без лишних усилий.

Верхний край печки я загнул на 5 мм., чтобы он не был острым и для придания чуть большей жёсткости. Вырезы под боковые крепления ручки котелка просто загнул в виде трубочек. За них можно теоретически подвесить щепочницу на металлическом тросике если поставить некуда. Но на практике мне это ни разу не пригодилось. Выкройку дна печки можно сделать просто обведя карандашом низ котелка на бумаге с небольшим запасом миллиметра в три примерно или чуть больше. Перенесите контуры дна на металл, вырежьте заготовку и просверлите большие отверстия. Затем вставьте дно внутрь печки и отметьте ответные отверстия под заклёпки. Просверлите их и приклепайте дно на место.

Ножки щепочницы сделаны из 3 мм. электрода. С него нужно сбить покрытие и зачистить наждачной бумагой. Затем изогнуть в виде скобы. Концы, которые будут вставляться в корпус печки по форме напоминают букву «Z». Нужно следить, чтобы обе ножки получились одинаковыми. Иначе придётся каждый раз присматриваться, какая из них правая, а какая левая. Также очень желательно, чтобы размер ножек позволял положить их внутрь котелка. Вставляются в печку они со стороны дна и немного выходят наружу через боковую стенку. Отверстия под них я сверлил так же по месту.

Подставки под котелок сделал из двустороннего китайского полотна по металлу. Сделал небольшие пропилы в бортах печки и в самих подставках. Не сказал бы, что такая конструкция самая удобная, но котелок стоит устойчиво. А зазор позволяет подкладывать палочки в печку сверху, не снимая котелка.

Делая ещё одну печку-щепочницу, я наверняка бы внёс изменения в конструкцию. И вы можете не копировать мою выкройку, а нарисовать свою. Расскажу немного об основных принципах, которые важны для нормальной работы печки. Самое главное для огня — кислород. Так как у этой конструкции нет принудительного наддува воздуха и нет трубы для создания тяги, то достаточное количество воздуха для горения можно обеспечить только с помощью отверстий в корпусе. Обязательно нужно сверлить всё дно и нижнюю часть печки с боков. Ряд отверстий сверху тоже нужен. Кроме того, нельзя котелком полностью перекрывать верхнюю часть щепочницы — огонь сразу станет гореть в разы менее интенсивно. Поэтому я сделал подставки под котелок такими высокими. Пламя греет дно котелка и беспрепятственно поднимается вдоль его стенок, так же подогревая содержимое.

Ножки так же служат для свободного поступления воздуха снизу. Кроме того, они согнуты под таким углом, чтобы площадь опоры была шире котелка. Иначе можно легко перевернуть конструкцию, подкладывая дрова.

Для розжига щепочницы я сначала кладу на дно скомканную бумагу (не принципиально, можно любую растопку). Затем насыпаю тоненькие веточки и после до верха заполняю печку более толстыми палочками. Ставлю на места подставки, на них котелок с водой. Через отверстие в торце поджигаю бумагу. Полной закладки хватает, чтобы вскипятить минут за пять около поллитра воды. Если котелок будет полный потребуется дополнительно подкладывать дрова. Если в этот момент внутри печки лежат более толстые палочки, которые дают хорошие угли, бросайте на них мелкие сухие щепки. Так огонь быстро наберёт силу. Если подкладываемые щепки будут покрупнее или чуть сырые, то они выделяя немного пара, они будут сначала плохо разгораться и притушивать уже горящие угли, из-за чего время закипания воды увеличится.

Основной враг этой да и, пожалуй, любой другой щепочницы – это ветер. Так как котелок ничем не прикрыт с боков, то ветер легко сдувает пламя в сторону и не даёт закипеть воде. У любого костра площадь горения и само пламя гораздо больше, хотя и на него ветер тоже заметно влияет.

Плюсы этой печки, на мой взгляд, очевидны.

Во-первых, это очень малый вес – 200 грамм вместе с ножками и подставками под котелок!

Во-вторых, габариты. Можно сказать их нет вовсе, так как печка в походном положении занимает вокруг котелка буквально миллиметры. И если в рюкзак влез котелок без печки, то и с печкой точно поместится.

В-третьих, ей не нужно много дров. Чтобы вскипятить воду на чай, достаточно буквально горстки щепок. В сосновых посадках я даже ни куда не хожу за дровами — хватает того , что можно взять на расстоянии вытянутой руки.

В-четвёртых, после такой щепочницы не остаётся на земле выжженного следа и она гораздо менее пожароопасна, чем, скажем, костёр.

В-пятых, простота изготовления. Я пробовал делать из алюминия и из миллиметровой нержавейки и пришёл к выводу, что всё это лишние движения. Оцинкованная тонкая жесть легко обрабатывается и гнётся. Её жёсткости хватает с запасом. Цинковое покрытие (оно, вроде, вредное для человека) быстро обгорает.

И ещё один момент, возможно спорный. Я использовал печку под тентом, установленным в виде вигвама. Небольшое пламя ни как не повредило тент. Внутри стало довольно тепло, хотя и немного дымно. Костёр там бы разжигать не стал.

Сама печка, как ни уверяли скептики, за три лета частого использования пока так и не прогорела. Прогорают те печки, в которых длительное время горит огонь для обогрева или серьёзной готовки. Я же более получаса щепочницу не использую. Её основное назначение — кипятить воду на чай и подогревать консервы. Хотя и простой суп можно сварить при желании, только придётся постоянно подбрасывать дрова, из-за небольшого объёма топки они быстро прогорают.

Видеообзор и тест этой печки с комплектом походной кухни – видео (откроется во всплывающем окне на этой же странице)

Форма котелка не самая подходящая для приготовления пищи. Он сделан так, чтобы его было удобно носить солдату (хотя, это удобство тоже довольно спорное). Известно, что лучше и быстрее нагреваются более плоские формы с большей площадью дна. Используя принципы описанные выше можно сделать подобную печку и под небольшую круглую кастрюльку.

Источник: http://vetervpole.ru/gear/samodel/39-samodelnaja-pechka

Простенькая, но эффективная щепочница своими руками 1

Сделайте прототип минипечки и вы поймете, как это удобно, когда не надо собирать кучу дров, чтобы вскипятить немного воды для походного чая. Собрав немного щепок, шишек и хворосту, можно за считанные минуты сделать печку для экономного подогрева.

Особенность ее не только в простоте изготовления, но и в том, что здесь все природное, не требуется никаких аккумуляторов и батареек, в которых нуждаются турбопечки, хотя, конечно, и у них есть свои преимущества. Но не всегда требуется экономия топлива и скоростной разогрев кастрюли или чайника. Вот для этого случая такое устройство, как описанное в нашей статье просто идеально.

Единственно, что требуется — мастерство и некоторое время для работы над ее изготовлением. Но работа того стоит, даже без специального приспособления для искусственного поддува, данная модель достаточно эффективна и особенно экономична.

Если нужна печка дешевая, но солидная, то в то приобрести ее можно в китайском интернет-магазине.

А вот такую печку (фото ниже) можно приобрести в другом интернет-магазине.

Рыбакам и туристам пригодится способ изготовления щепочницы, которую легко сможет сделать своими собственными руками человек, у которого есть минимум инструментов и опыта. Пригодится такая печка и на даче, когда пропадет свет на какое-то время.

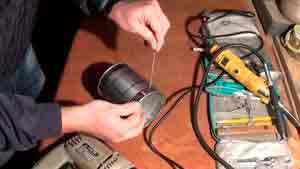

Для изготовления минипечки потребуется: консервная банка подходящего размера, два стальных прутика или четыре маленьких болтика с гайками.

Печка для щепок в работе
В этом видео на канале Sudachok UA мы с товарищами едем на рыбалку.
Но начинаем мы эту рыбалку необычно — а с обеденной трапезы, в ходе которой я демонстрирую свою самодельную «печку щепочницу» в действии. Потом мы поплыли на рыбалку и поймали пару судаков. Хорошее настроение нас не покидало на протяжении рыбалки, а солнце и отличная погода радовали глаз. Надеюсь это видео вам понравится.

Источник: http://izobreteniya.net/shhepochnitsa-svoimi-rukami/

Смотрите также:
31.10.2018

Как сделать обогреватель своими руками? Промышленные обогреватели стоят недешево и потребляют довольно много электроэнергии. Поэтому в среде рачительных хозяев особым спросом пользуются самодельные обогреватели, производимые своими силами из подручных средств. И в...

31.10.2018

Печь-ракета своими руками. Чертежи и особенности изготовления Печь-ракета – это не только удобное отопительное устройство, но и варочное оборудование, которое работает на твердом топливе. Параметры этого агрегата хороши, но не исключительны. Популярность устройства...

31.10.2018

Устройство печки из бочки Печка из бочки имеет достаточно простую конструкцию и неприхотлива в применении и обслуживании. Все это позволяет легко и быстро соорудить ее своими руками. Особенно важно то, что процесс изготовления не потребует применения какого-либо...

Комментарии

Комментирование отключено.
