Самодельная буржуйка для гаража

Содержание

Отопление в гараже: буржуйка и батареи

Спрос на буржуйки был велик всегда. Они активно применяются для обогрева домов, бань, теплиц, дач. Отопление гаража буржуйкой также достаточно популярный метод обогрева. Тем более что подобная печь может изготавливаться в заводских условиях или же самостоятельно, из подручных материалов. Существует множество модификаций этой печи. Одной из наиболее эффективных является буржуйка с установленными батареями.

Конструкция системы

Буржуйку можно достаточно просто изготовить самостоятельно. Для этой цели отлично подходят отработанные газовые баллоны и огнетушители, бидоны, металлические бочки. Можно сварить буржуйку из стальных листов. Чаще всего она бывает прямоугольной, цилиндрической или какой-либо другой формы.

Конструкция буржуйки следующая:

  • топка;
  • дымовая труба;
  • зольник;
  • колосниковая решетка;
  • дымоход.

Внимание: Размеры отверстия топки, зависят от применяемого топлива. Если используются дрова-отверстие должно быть широким, если же в качестве топлива применяются брикеты или уголь, размеры отверстия значительно меньше. Главным тут является возможность свободно укладывать в топку применяемое топливо.

Применяя буржуйку для обогрева гаража следует помнить, что она при неправильной эксплуатации способна стать причиной пожара. Чтобы этого избежать ее требуется устанавливать на стальной лист нужного размера или любое другое покрытие невосприимчивое к огню и большой температуре. Дымовая труба должна иметь искроулавливатель.

Чтобы добиться более качественного обогрева помещения, в нашем случае гаража, буржуйка может быть подсоединена к водяному контуру. В этом случае, она должна быть дополнительно укомплектована водяным баком и трубами. Как было доказано на практике, буржуйка с батареями, позволяет значительно быстрее и лучше обогреть гараж, даже в сильные морозы. Но чтобы сделать подобную отопительную систему, следует добиться хорошей циркуляции в ней воды.

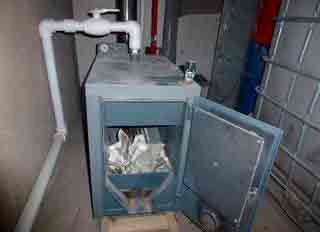

Водяной контур может устанавливаться одновременно с буржуйкой или же немного позже. Циркуляция воды в отопительной системе может быть принудительной (с применением насоса) или естественной.

Достоинства

Буржуйка с батареей имеет многочисленные достоинства, делающие ее популярной для обогрева гаражей. Среди плюсов, можно выделить следующие:

  1. Доступность топлива – буржуйка способна работать на дровах, брикетах, угле, торфе и т.д. Стоимость всех этих видов топлива небольшая и они доступны практически каждому.
  2. Экономия – благодаря низкой себестоимости буржуйки с водяным контуром по сравнению с остальными системами отопления, она позволяет неплохо сэкономить, в то же время давая возможность эффективно обогреть помещение.

Кроме того, так как размеры буржуйки небольшие, в гараже можно без особых проблем отыскать место для ее монтажа.

Внимание: Буржуйка, если вы ее делаете самостоятельно, а не покупаете уже готовой, должна изготовляться из качественных, долговечных материалов. Лучше всего для этой цели подходит сталь, толщиной не менее 3 миллиметров.

Изготовление буржуйки с водяным контуром состоит из нескольких этапов. Первый и очень важный – подготовка чертежа. Чтобы его сделать, вначале следует определиться с тем местом где будет установлена печь, снять все нужные замеры и перенести их на чертеж.

Чаще всего буржуйка в гараже устанавливается на металлический лист. Но в некоторых случаях для нее может делаться фундамент. Эта операция производится в следующем порядке:

  1. Разбираем основание пола и делаем прямоугольный котлован глубиной 40-50 сантиметров.
  2. Засыпаем дно ямы слой песка, мелкой кирпичной крошки или щебня.
  3. Заливаем забученное дно цементом. Производя эту процедуру, следует проверять горизонтальность с помощью уровня.
  4. Ожидаем пока цемент полностью высохнет, после чего укладываем несколько слоев рубероида. Он выполняет функцию гидроизолятора и защищает буржуйку от влаги, которая способна просачиваться из почвы.

После того как фундамент готов, можно приступать к следующему этапу – изготовлению буржуйки.

Изготовление

Сделать буржуйку вовсе не сложно. Ко дну печи следует приварить две боковых и одну заднюю стенку. При этом учитывайте, что нижняя ее часть должна находиться на расстоянии не менее 30 сантиметров от поверхности пола. Этого можно добиться, приварив к ней металлические ножки. Хотя если пол сделан из негорючих материалов, выполнять это условие необязательно. Все элементы конструкции должны соединяться между собой под углом 90 градусов. Соединение производится сварочным аппаратом.

Покончив с этим, можно переходить к созданию перегородки между топкой и поддувалом. Она обязательно должна иметь отверстие для извлечения золы. Она должна находиться от стен на расстоянии примерно 5 сантиметров. Размер проема поддувала должен быть на 3 сантиметра меньше, чем размер самого поддувала.

Далее, следует приварить переднюю часть буржуйки, в которой должны быть заблаговременно сделаны дверные проемы с навесами. Окончив с этим, можно переходить к монтажу дверцы с задвижкой.

Сделав все описанное выше, следует внимательно осмотреть все сварные швы.

Внимание: Если обнаружатся какие-либо дефекты, их следует сразу устранить. В том случае, если все в порядке, можно приваривать верхнюю часть буржуйки и подсоединять к ней дымоотвод.

Водяной контур

При изготовлении буржуйки, следует уделить достаточное внимание водяному контуру. Главное в нем – теплоноситель. Он должен устанавливаться в топке печи, после чего подключаться к водяному контуру. Его конструкция может быть самой разной. Обычно для его изготовления используют лист стали толщиной 3-5 миллиметров. Можно его сделать и из стальных полых труб. Но учтите, подобные стальные конструкции, имеют небольшую площадь нагрева.

В состав водяного контура входит:

  • расширительный бак;
  • теплоноситель;
  • стальные, чугунные или какие-либо другие трубы;
  • радиаторы.

Из инструментов вам потребуется болгарка, сверло, сварочный аппарат и молоток.

Запустив эту систему обогрева, вода, которая будет нагреваться в теплоносители, будет поступать по трубам в батареи, установленные в гараже. После того как вода остынет, она снова будет возвращаться в теплоноситель. Это позволяет гарантировать качественное и надежное отопление вашего гаража своими руками. Буржуйка с батареей позволит обогреть его даже в сильные морозы.

Установка системы водяного отопления

Монтаж водяных контуров не занимает много времени и сил. К буржуйке при помощи труб подсоединяются радиаторы. При их соединении следует учитывать из какого материала они изготовлены.

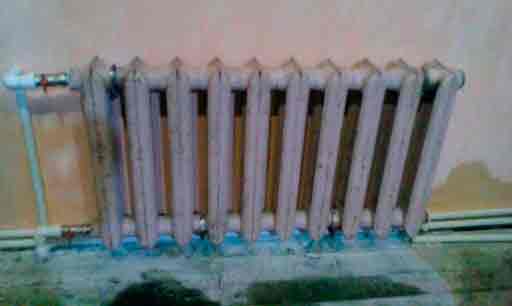

Радиаторы подвешиваются на кронштейны, после чего к ним должны подводиться трубы, которые необходимо располагать на расстоянии от стены 2-5 сантиметров, а от пола 10-15 сантиметров.

Монтаж производится в следующем порядке:

  1. На стенах отмечаются места установки кронштейнов.
  2. Просверливаются для них отверстия.
  3. Кронштейны закрепляются на стене. При этом должна соблюдаться вертикальность.
  4. Радиатор собирается и вешается с помощью кронштейнов на стену.
  5. Устанавливается подводящая и отводящая труба.

На входе и выходе следует установить регулирующую и запорную фурнитуру. Последняя необходима для перекрытия поступления воды. Также на входе и выходе рекомендуется монтировать термодатчики. Должен быть установлен и расширительный бак. Он требуется на тот случай, если в системе произойдет внезапное закипание воды.

После того как вся отопительная система установлена, следует проверить ее работоспособность.

Внимание: При этом следует внимательно следить за температурным режимом в буржуйке и возможными утечками.

После того как система отопления в гараже от буржуйки с водяным контуром будет создана, вы обеспечите его качественный обогрев в любую погоду. Вся система может быть изготовлена и монтирована самостоятельно. Это не займет много времени и сил.

Источник: http://znatoktepla.ru/otoplenie/v-garazhe/otoplenie-v-garazhe-burzhujka-i-batarei.html

Буржуйка своими руками чертежи самая эффективная

Мало в каком фильме о войне не увидишь буржуйку с пылающими дровами, рядом с которой сгрудились солдаты и о чем-то совещаются.

Простая форма в виде бочки, выведенное наружу в форточку колено и пара-тройка поленьев могли быстро и эффективно отопить даже большое помещение. Почему такую конструкцию назвали буржуйкой, осталось в истории, но и на сегодняшний день эта печь пользуется заслуженной популярностью. Ниже мы с вами разберем как же сделать быстро буржуйку своими руками, покажем самые эффективные модели, а так же увидим фото и видео наиболее удачных моделей печей.

Преимущества и недостатки использования буржуек

По аналогии с любыми другими приборами отопления, буржуйки также отличаются определенными плюсами и минусами в работе.

Из положительных свойств можно отметить следующее:

  • использование неограниченного ассортимента твердого топлива – дрова, опилки, уголь, щепа, брикеты, пеллеты, торф и т.д. В некоторых случаях в качестве топлива используют даже переработанное машинное масло;
  • возможность изготовления буржуйки своими руками (чертежи см. ниже) практически из подручных материалов;
  • компактный размер печи, что позволяет размещать даже в небольшом помещении;
  • нет необходимости монтажа дымохода, фундамента и площадки.

К отрицательным характеристикам относится:

  • необходимость защиты от выпадения из топки предметов сгорания – угольков, искр и т.п.;
  • сильный и быстрый нагрев стенок печи, что увеличивает риск травмы окружающих;
  • большой расход топлива – такую печь рационально использовать только для кратковременного обогрева.

Разновидности конструкций печей

Конструктивно буржуйка представляет из себя прямоугольную или овальную емкость, оборудованную топкой с дверцей, зольником и коленом для вывода дыма (аналог дымохода).

Предпочтительный материал – нержавеющая сталь или чугун. Чугун принимает любой вид топлива, но при этом отличается хрупкостью – запрещено резкое охлаждение корпуса буржуйки.

В промышленных масштабах буржуйки различаются на следующие категории:

  • печь с варочной поверхностью;
  • пиролизная;
  • оснащенная увеличивающим теплоотдачу кожухом.

Основная особенность буржуйки заключается в том, что ее в большинстве случаев делают кустарным способом, используя для этого металлические ящики, бидоны и прочие подходящие емкости. Далее мы расскажем и покажем, как сделать буржуйки своими руками – чертежи, фото, видео

Между собой печи различаются по следующим категориям:

  • материал изготовления – чугун, сталь, кирпич;
  • функциональность – с варочной поверхностью, калориферные и газогенераторные;
  • вид топлива – твердое и жидкое.

Классическая печь

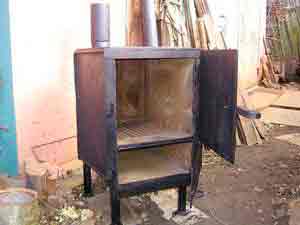

Печь из металлического листа является традиционным вариантом, который в полной мере раскрывает характеристики буржуйки.

Фото 1 Классическая печь-буржуйка

Процесс изготовления

  • металлический лист 4 мм;
  • арматура диаметром 10-15 мм для колосника;
  • уголки;
  • труба (диаметр по схеме);
  • болгарка;
  • сварка.

Видео 1 Пример изготовления красивой буржуйки своими руками

Вырезаете болгаркой из листа металла все детали корпуса по чертежу

Фото 2 Раскрой листа металла корпуса печи-буржуйки

На задней и боковой стенке горячей сваркой привариваете уголки, на которые потом будете укладывать колосник и еще один лист (на чертеже), который должен будет удерживать кирпичи.

Фото 3 Раскрой металла задней стенки печи-буржуйки

Увеличить время прогорания дров поможет правильно сделанная колосниковая решетка. Если это будет не цельный стальной лист, но наборная решетка из арматуры (до 15 см в диаметре), тлеющее топливо само по себе будет подсасывать необходимый воздух, за счет прогорание будет более полным и долговременным.

Далее вырезаете 2 дверцы (для топки и зольника) и надеваете их на петли. На верхней части вырезаете отверстие для трубы, к которому привариваете гильзу высотой 200 мм. После этого к гильзе привариваете или надеваете трубу, угол изгиба которой составляет 450.

Технология самой эффективной буржуйки была приведена В.Логиновым. В качестве материала используется металлический лист, колосники – арматура, для соединения деталей – горячая сварка, для нарезки – пневмоножницы или болгарка.

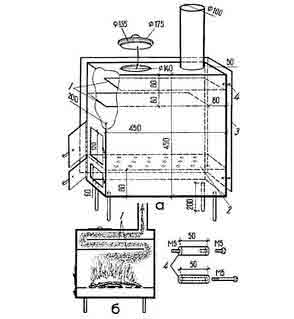

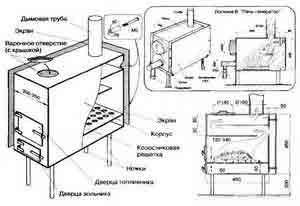

Фото 4 Самая эффективная буржуйка, чертеж конструктора В. Логинова

Для увеличения теплоотдачи необходимо обеспечить определенный коэффициент сопротивления дымохода.

Как определить диаметр дымоходной трубы

Рассчитываете объем камеры сгорания (литр) по отношению к диаметру трубы (мм) в соотношении 1:2,7. Для примера, если объем топки составляет для печного газа должно быть создано сопротивление. Из теплотехнических расчётов объём камеры сгорания в литрах должен быть в 2,7 раза меньше в цифровом выражении, чем диаметр трубы в миллиметрах. Для примера, если объем топки составляет 70 литров, то диаметр трубы будет 182 мм.

Буржуйка из молочного бидона

Вторым по популярности после металлического листа материалом для изготовления буржуйки выступает молочный бидон. Это легко объяснимо, поскольку воздухонепроницаемый корпус уже практически готов, а все остальное можно выполнить своими руками буквально в течение пары часов.

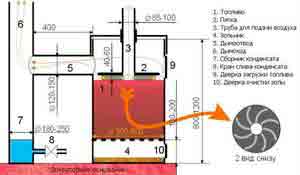

Фото 5 Чертеж печь-буржуйка из молочного бидона

Процесс изготовления

  1. Пробиваете зубилом или вырезаете серповидную щель под горловиной. Это будущее поддувало
  2. На дне бидона вырезаете отверстие для патрубка, куда будет вставлена гильза и надета дымовая труба.
  3. Колосник в такой буржуйке лучше делать змеевидным либо наборным из арматуры, но при этом необходимо аккуратно вставить его в бидон, чтобы не понадобилось вырезать дополнительных отверстий.
  4. Размеры буржуйки из бидона – на чертеже. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Чем длиннее дымовая труба, тем меньшими будут теплопотери.

Буржуйка из газового баллона

Отличным материалом является газовый баллон, который также в полной мере обеспечивает герметичность конструкции и безопасное ее использование.

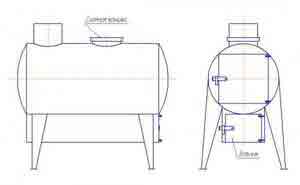

Фото 6 Эскиз-схема печь буржуйка из газового баллона

Материалы и инструменты:

  • отработанный газовый баллон;
  • металлический лист 4 мм;
  • труба (диаметр см. выше);
  • арматура для набора решетки;
  • уголки;

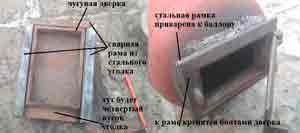

  • топочная дверца;
  • болгарка
  • сварка.
  1. Для начала сбиваете верхний обод с краном и вырезаете на нижней части баллона серповидное отверстие под поддувало
  2. Ко дну баллона привариваете патрубок, куда будет вставлена гильза и надета дымовая труба.
  3. Колосник в такой буржуйке лучше делать наборным из арматуры, в этом случае будет происходить естественная подтяжка воздуха и топлива будет сгорать практически полностью.
  4. Размеры буржуйки из баллона – на фото. Уже готовую конструкцию следует поставить на ножки или сделать основу из кирпича.

Видео 2 Пример изготовления буржуйки из газового баллона в домашних условиях

Буржуйка пережила самые разные времена и доказала, что является самым надежным и простым способом обогрева небольших помещений. Несмотря на относительную простоту конструкции, при ее изготовлении необходимо соблюдать определенные пропорции, чтобы увеличить время прогорания закладки и, соответственно, КПД печи.

Фото самых эффективных буржуек по версии читателей

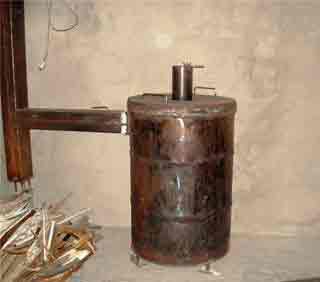

Фото 7 Самодельная буржуйка своими руками

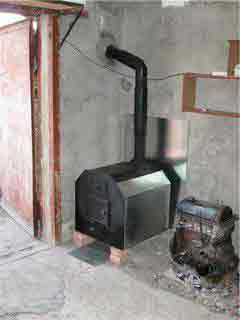

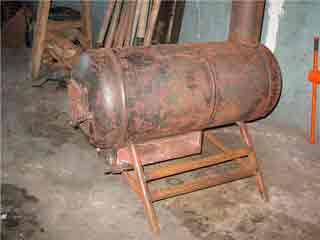

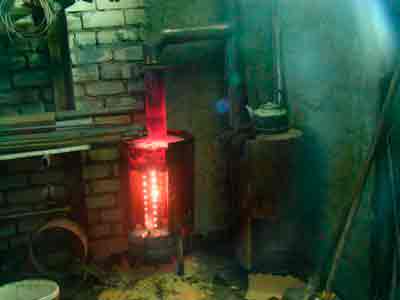

Фото 8 Отличный вариант буржуйки для гаража

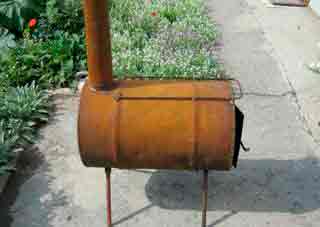

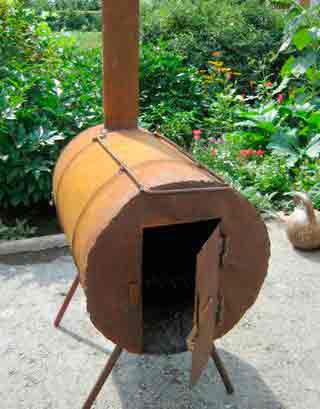

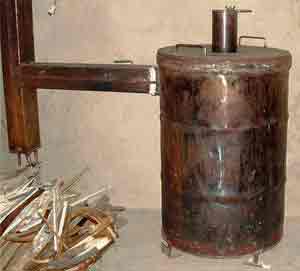

Фото 9 Буржуйка из металлической бочки, сделанная своими руками за 2 часа

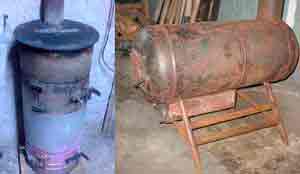

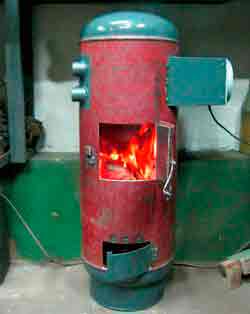

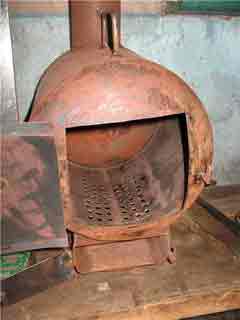

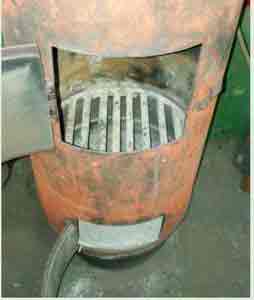

Фото 10 Печь-буржуйка из использованного газового баллона

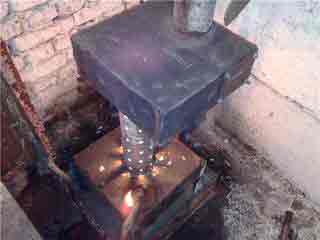

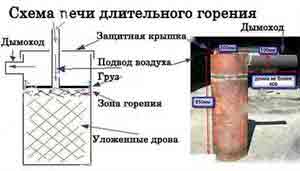

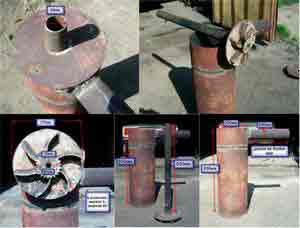

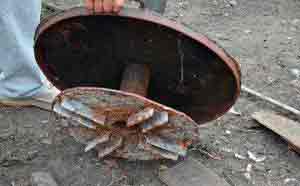

Фото 11 Печь по типу “Бубафоня”

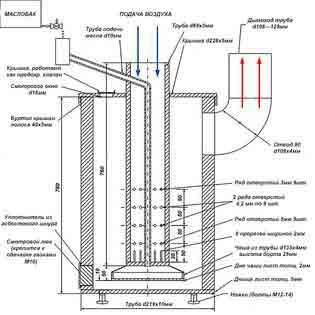

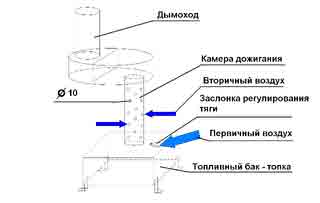

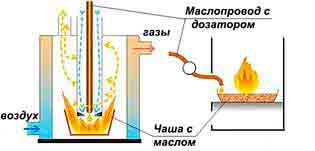

Фото 13 Схема буржуйки на отработанном масле (отработке)

Источник: http://www.portaltepla.ru/pechi/burghujka-svoimi-rukami-cherteghi/

Как сделать своими руками печь-буржуйку на дровах для гаража: обогрев, правильная установка и чертежи

Буржуйка – один из самых простых и удобных способов обогреть гараж.

Различные варианты таких печей представлены на рынке, но изготовить буржуйку можно и своими руками.

Печь для гаража своими руками на дровах: правила безопасности

Сделанная своими руками буржуйка в гараж, в первую очередь должна быть безопасной. При ее пользовании необходимо соблюдать следующие правила:

  • пол и стены вокруг печи должны быть выполнены из огнеупорного материала: плитки, железа, штукатурки, кирпича. Стены допустимо обшить специальным гипсокартоном;
  • рядом с печью не должны находиться воспламеняющиеся предметы или вещества;
  • печь допустимо строить только из проверенных качественных материалов;
  • гараж должен быть оборудован системой вентиляции.

Дровяная печь для гаража своими руками — это соблюдение правил. Поэтому вентиляция гаража, оснащенного буржуйкой, крайне важна по двум причинам:

  • при недостатке кислорода огонь в печи будет гаснуть или гореть слабо;
  • избыток углекислого газа в помещении может стать причиной отравления или смерти.

Для отвода из гаража продуктов горения обязательно обустройство дымохода, но если в трубе возникнут проблемы вентиляция предотвратит возгорание гаража или отравление находящихся в нем людей.

Необходимый доступ свежего воздуха можно обеспечить, оставив небольшой (до 5 см.) зазор под воротами или сделав несколько вентиляционных отверстий под крышей.

Печка в гараж на дровах своими руками:

Выбор места

Лучше всего устанавливать буржуйку в углу стены, противоположной воротам. Тепло, исходящее из дальнего угла, прогреет помещение и сохранится в гараже даже при открытии ворот. Расстояние от стены до печи может быть около 0,5 м. если стены выполнены из кирпича, железа или любого негорючего материала. При деревянных стенах лучше отодвинуть печь на 1 м., а стены обложить кирпичом, плиткой или закрыть стальным фартуком.

Снизу под печь подкладывают железный лист толщиной около 1 см. или цементируют поверхность пола в радиусе 1-1,5 м. Благодаря этому случайно выпавшие из печи угольки или отлетевшие искры остынут, не вызвав пожара в гараже.

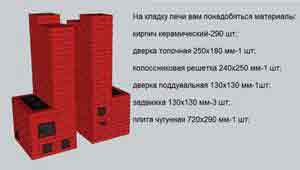

Повысить безопасность и увеличить теплоотдачу буржуйки помогут кирпичные стенки, выложенные по бокам и с торца печи. Медленно остывающий кирпич поддержит температуру в гараже несколько часов после окончания топки печи.

Самостоятельно обкладывать кирпичом можно только квадратную или прямоугольную печь. Неправильное обкладывание камнем цилиндрической буржуйки может привести к сокращению отдачи тепла в помещение и быстрому прогоранию металлических стенок печи. Увеличить теплоотдачу печи, изготовленной из части трубы, можно приварив к ее бокам металлические ребра.

Размеры буржуйки для гаража составляют:

  • высота 50 см. (корпус 30 см. и ножки 20см.);
  • ширина 30 см.;
  • длина 50 см.

При изготовлении буржуйки из металлической трубы, диаметр последней должен быть не менее 30 см. При любой форме печи минимальная толщина металла – 5 мм.

Печь в гараж на дровах своими руками — чертежи:

Запас топлива

Дрова – самое популярное топливо для печей, устанавливаемых в гараже. Они позволяют быстро прогреть помещение и стоят недорого (или заготавливаются самостоятельно, т.е. достаются бесплатно).

Для буржуйки подходят хорошо просушенные (лучше с выдержкой более года) дрова, напиленные по 25 см. и хранящиеся в проветриваемом месте с защитой от осадков. Идеально для хранения дров подойдет сарай, но складывать их под навесом тоже можно. При выборе топлива стоит учесть, что разная древесина дает неодинаковое количество тепла:

  • сосна, ель и лиственница быстро прогорают и дают мало тепла;
  • дуб, береза, акация, груша, яблоня, вишня и клен имеют большую плотность, медленнее горят и дают больше тепла.

Кроме того, при сжигании хвойных пород образуется много сажи, которая оседает на дымоходе и создает пожароопасную ситуацию. Не менее опасно сжигание березы – выделяющийся деготь смешивается с сажей и оседает трубах и на стенках топки.

Самый опасный способ топки – сжигание древесины хвойных пород или березы в тлеющем режиме. Смолы и деготь оседают на трубах и пропитывают кирпич, счистить их механическим путем невозможно.

Запасаться дровами желательно за год-два до использования. Доставку можно заказать через интернет или по объявлениям в местных газетах. Но запастись дровами можно бесплатно:

  • в лесных районах получить разрешение для вырубки деревьев на определенном участке (потребуется собрать документы и потратить время на посещение инстанций);
  • собрать в рощах, лесополосах и дворах сухие и поваленные ветром деревья и крупные ветки;
  • обратиться на ближайшую пилораму, где деревянные отходы сжигают или позволяют забрать желающим (возможно, понадобится небольшое вознаграждение работникам);
  • найти участок, где осуществляют вырубку леса мебельные комбинаты — на месте остаются ветви, верхушки и прикорневые части деревьев, которые можно пилить и забирать.

Изготовление

Как сделать буржуйку в гараж? Перед началом работ необходимо подготовить чертеж буржуйки для гаража, материалы и инструменты для изготовления:

  • листовое железо или отрезок трубы для корпуса толщиной не менее 5 мм.;
  • трубу для дымохода диаметром 12 см. и толщиной 3 мм.;
  • прутья для крепления трубы к стене диаметром 12 мм.;
  • железо толщиной 3 мм. для изготовления ящичка для сбора золы;
  • сварочный агрегат;
  • электроды диаметром 4 мм;
  • болгарка;
  • сварочная маска, краги и спецодежда;
  • отделитель;
  • клещи;
  • молоток;
  • дрель.

Самая эффективная буржуйка для гаража своими руками — чертежи:

Первый этап – подготовка деталей. Определившись с чертежом печки для гаража на дровах, размером и формой, детали очерчивают мелом на металле и вырезают. При раскрое необходимо учитывать толщину стенок и круга.

Сборка буржуйки – второй этап изготовления – осуществляется не обязательно на месте установки. При помощи сварки прихватками соединяют три боковые стенки и дно печки, проверяют перпендикулярность соединения и для проверки размеров прикладывают переднюю стенку. Последующее проваривание швов стыков деталей осуществляют тавровым швом.

В готовый корпус устанавливают и приваривают перегородку между топкой и поддувалом, в которой заранее сделаны отверстия для золы. Отверстия в перегородке делают на расстоянии 5 см. от стенки печи и в 1,5 см. от следующего отверстия. Высота установки перегородки – не меньше 10 см. от дна печи – из образовавшегося проема нужно будет удалять золу.

В задней части печи вырезают круглое отверстие для дымохода. В передней стенке – прямоугольные для поддувала и топки. Боковые края отверстий должны проходить на расстоянии 5 см. от стенок, нижний край поддувала – совпадать с дном печи.

Вырезанные прямоугольники приваривают на навесы, максимально приблизив к верхней части проема – со временем дверцы просядут от температуры. Обе дверцы необходимо оборудовать простыми засовами, которые хорошо двигаются даже в раскаленном состоянии.

Готовую переднюю стенку приваривают к корпусу. Внимательно проверяют все швы и исправляют погрешности. Приваривают к корпусу ножки, длина которых не меньше 12 см., а затем — верхнюю крышку.

Последний этап изготовления печи – установка и монтаж дымохода. Печь устанавливают на заранее подготовленное, соответствующее нормам пожарной безопасности, место. К отверстию в задней стенке приваривают трубу.

Как правильно сделать дымоход для буржуйки в гараже? Самый простой вариант дымохода – прямая труба, проходящая через крышу – не оправдан с точки зрения сохранения тепла. Желательно создать на трубе поворот в 90 градусов (оптимально, если поворот создается за три изгиба, по 30 градусов в каждом) и вывести ее через стену.

Верх трубы крепят к стене при помощи прутьев, вторую сторону которых монтируют в стену, утапливая не меньше, чем на 10 см.

При монтаже дымохода для буржуйки в гараже важно добиться герметичности всех соединений, иначе в помещение будут попадать дым и сажа.

Помимо кирпичных стенок, готовую буржуйку можно оборудовать сверху плитой для разогрева пищи или снимающимся водяным баком для повышения теплоотдачи.

Установка буржуйки в гараже позволит сэкономить на приобретении готовой печи и быстро обогреть гараж в холодной время года.

Источник: http://ru-house.net/postrojki/garazh/obustrojstvo/otoplenie-g/burzhujka-svoimi-rukami.html

Как сделать печку для гаража

К сожалению для гаражей отопление не предусмотрено (хотя, может, и к счастью, учитывая нынешние тарифы), потому обогреваться приходится самостоятельно. Ну а любой обогрев — это печка. В данном случае она должна быть небольшой, но эффективной — требуется быстро вывести помещение из «минуса» в хороший «плюс». Так что выбирая конструкцию, не забывайте что печь для гаража должна быстро и легко разгораться. Еще желательно, чтобы она могла топиться отходами — закупать хорошие дрова очень небюджетно, да и хранить особо негде. Ну и еще одно требование — конструкция должна быть простой, чтобы легко можно было сделать своими руками.

Какие печки можно сделать для гаража

В холодном гараже зимой находится очень неприятно. Потому и требуется обогрев. Гаражные печки обычно небольшие стальные типа буржуйка. Делают их из толстостенных бочек, отрезков трубы или из газовых баллонов. Такие гаражные печи более просты в исполнении, требуют только небольших доработок, ведь корпус, а иногда и дно, уже есть. Варят печи и из листового металла, но это варианты для тех, кто тесно дружит со сваркой. Кирпичные печки в гаражах встречаются не очень часто — они все-таки более габаритные, нагреваются меньше, что не совсем подходит для данного случая.

Одна из печей для гаража

Наиболее распространены буржуйки, работающие на дровах, в них же закладывается все что горит. Такая всеядность и быстрый нагрев — это их основные плюсы. Также у них немало недостатков и один из них — прожорливость, потому в последнее время стали делать более экономные печи длительного горения. Обычно используется принцип верхнего горения. Хороши они тем, что одна полная закладка (печь из 50 литрового пропанового баллона) может гореть до 8 часов. Все это время в гараже тепло.

Особняком идут печки на отработке. Подобного топлива в гаражах достаточно, но с отработкой надо быть осторожным — там содержатся тяжелые металлы и чтобы они не попадали внутрь требуется отличная тяга.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

  • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
  • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

Как сделать колосники

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

Печь для гаража длительного горения

Все из того же газового баллона можно сделать печь для гаража длительного горения. Есть разные конструкции, но наиболее проверенная и стабильно работающая называется Бубафоня — по нику автора, который ее придумал и выложил на одном из форумов. Это было около 5-6 лет назад. С тех пор у многих стоит это чудо — простая и оригинальная конструкция, высокая эффективность и то, что закладывать можно не только дрова, но и стружки и даже опилки. Можно даже доработать Бубафоню под водяное отопление в гараже, что делалось уже не раз (водяная рубашка вокруг корпуса).

Дровяная печь в гараж длительного горения (схема и фото)

Есть у этой самодельной дровяной печки только один недостаток — чтобы выгрести золу придется переворачивать корпус вверх ногами. Правда есть уже доработки, которые этот недостаток устраняют. Такую печку в гараж при наличии сварочного аппарата сделать можно своими руками за несколько часов — очень проста в изготовлении.

Конструкция

В данной печи используется принцип верхнего горения: дрова горят сверху, пламя распространяется вниз по мере прогорания верхних слоев. Этим и объясняется большое промежуток времени на горение — вниз пламя распространяется намного медленнее. Тем не менее, обогрев эффективен. Уже в первые минуты начинает выделяться достаточное количество тепла.

Примерно так выглядит груз с надетой на трубу крышкой

Эта печка традиционно круглая, вертикальная. Корпус — обычный цилиндр с дном без приваренной крышки. Основной фокус в форме и строении подвижной части. Ее часто называют «груз», но это только одна из функций. Еще эта часть подводит воздух в зону горения. Она представляет собой металлический круг, к которому в середине приварена труба. На тыльной стороне металлического круга — от центра к краям — наварены уголки или куски небольшого швеллера. Это возуховоды, по которым воздух поступает на периферию области горения. Есть еще крышка с вырезанным в центре отверстием, через которое пропускается труба груза. Дымовой патрубок приваривается практически в самом верху корпуса. Его горизонтальная часть не должна быть больше 40 см, далее труба поднимается вверх. Высота дымохода не менее 2-3 метров, но определять надо по тяге — чтобы при любой погоде дым не шел в гараж.

Принцип работы

Заполнив корпус дровами вперемежку со стружками и опилками, закладку разжигают. На трубу надевают крышку и, когда пламя разгорится, устанавливают крышку сверху. Так как труба полая, через нее в зону горения подается воздух, который поддерживает горение.

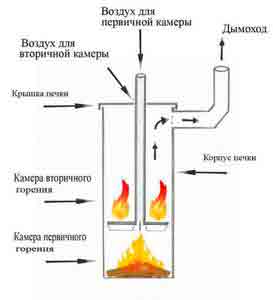

Принцип работы Бубафони

Диаметр круга «груза» немного меньше диаметра корпуса — через эту щель в верхнюю часть (на рисунке подписано как «камера вторичного горения») попадают продукты сгорания. Как известно, они сами горючи и могут выделить большое количество тепла. В этой зоне, при хорошо разогретой печи, эти газы воспламеняются. Воздух для горения поступает из щели в крышке в зоне прохода трубы. Что-то может «подтягивать» и по кругу. Это не столь важно. Важно, что крышку не стоит делать герметичной а также то, что из-за этого тяга в трубе должна быть отличной.

Воспламенившиеся в верхней части газы дают не меньше тепла, чем горящие дрова. Этим и объясняется эффективность обогрева при использовании данной конструкции. Догоревшие газы выходят в дымоход. По мере сгорания груз опускается все ниже,до тех пор, пока не догорит вся закладка. После того как печь погаснет и остынет, можно закладывать новую партию дров и начинать процесс сначала. Вынимать золу приходится после нескольких топок — дрова сгорают полностью, от закладки остается только небольшая кучка пепла да пару углей от самых нижних дров.

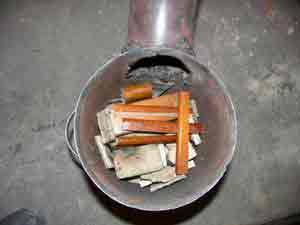

Вот такими «дровами» топится эта печь для гаража

Вот вкратце весь принцип работы данного агрегата. Как видите, тут есть не только верхнее горение, но и дожиг газов. Очень простая и действительно хорошо работающая конструкция.

Процесс изготовления

Скорее всего вы уже поняли, как все делать, но вкратце опишем процесс. Сначала поговорим о материалах, которые нужны для этой печки. Чаще всего используют 50-литровые пропановые баллоны. Подойдет и бочка с толстыми стенками и кусок трубы диаметром от 300 мм до 600 мм. Высота корпуса в готовом виде — от 110 см до 200 см. Кроме этого понадобится:

  • труба диаметром 85-100 мм, длина — около 1,4-2,3 метра — зависит от высоты корпуса (для воздуховода);
  • труба диаметром 120-150 мм длиной 40 см (дымовой патрубок);
  • лист металла толщиной от 4-5 мм — вырезать круг для груза/воздуховода;
  • полоса металла шириной в 3 см толщиной 2-3 мм — приварить бортик на крышку;
  • уголки с толщиной полки 4-5 мм или такие же швеллера, ширина полки — 50-70 мм;
  • ручка металлическая — приварить на крышку и к корпусу — 4 шт (по две штуки).

Детали самодельной печи длительного горения Бубафоня в разобранном состоянии

Это все необходимые материалы. Теперь собственно о том, что и как делать. Будем исходит из того, что гаражную печку делаем из газового баллона.

  • У промытого водой баллона срезаем верхнюю часть. Это будет крышка, так что отрезаем и 3-5 см от стенок. Места среза обрабатываем напильником.
  • В верхней части отрезанной крышки удаляем вентиль. Сюда будет входить труба. Корректируем отверстие под диаметр воздуховода. Герметичности добиваться нет смысла — в щель должен поступать воздух, но напильником надо обработать.
  • По окружности крышки привариваем полосу металла — нижний ее край должен на 1,5-2 см выступать. Так крышка будет держаться на корпусе.
  • Привариваем ручки. Их можно сделать из толстого прутка. Деревянные накладки ставить бесполезно — быстро обуглятся.
  • Из листа металла вырезаем круг, диаметр которого на пару сантиметров меньше диаметра корпуса. Края обрабатываем напильником.

Еще один вариант

На этом все. Сделана печь для гаража своими руками.

Доработки конструкции качаются удобства использования. Больше всего неудобств доставляет необходимость переворачивать нелегкий корпус для того чтобы вытрусить золу. Чтобы избавиться от этого в нижней части делают зольник и традиционные колосники. Решение понятное, но это новшество может привести к тому, что дрова будут сгорать быстрее — будет идти подсос воздуха через щели дверки. Если кислорода в нижней части будет много, дрова будут гореть быстро, а не в режиме тления, как это происходит в оригинальной конструкции. Выход — делать дверку герметичной, с бортиками и уплотнением.

Эффективная и экономичная печь для гаража — чертеж с размерами

Второе усовершенствование касается количества и формы ребер на диске-воздуховоде. Их делают не из уголков или швеллера, а из стальных полос. Их изгибают и слегка смещают, так что проходя воздух как бы закручивается. Приваривают 6-8 штук вместо изначальных 4. Эта переделка дает только плюсы — более равномерно распределяется воздух по зоне горения, дрова горят равномерно по всей площади.

Порядовка кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

Изображение печи и необходимые материалы

Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

Порядовка кирпичной печи для гаража

Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

Высоту печи можно увеличить повторив 14 и 15 ряды.

Продолжение формирования отопительного щитка

Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.

Чертежи и схемы

Описывать все конструкции долго. Многое можно понять по чертежам.

Схема металлической печки в гараж из баллона

Печь для гаража на опилках

Схема с размерами печи для гаража (из листового металла)

Источник: http://stroychik.ru/garazh/pech-dlya-garazha-svoimi-rukami

Печь для гаража своими руками: лучшие примеры изготовления самоделок

Частный гараж — помещение специфическое и в зимний период обычно очень холодное. Ни для человека, ни для автомобиля такой микроклимат совершенно не полезен, но использование стандартных электрообогревателей обычно оказывается слишком дорогостоящим и малоэффективным.

Остается изготовить печь для гаража своими руками, выбрав один из подходящих вариантов.

Особенности отопления гаража

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции. Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома. Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры на уровне 16 градусов хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке — 8 градусов — подойдет агрегат на 1,2 кВт. Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.

Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.

Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.

Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма. Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.

Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.

Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.

Несколько слов об утеплении

Гаражи эконом-класса практически никогда не утепляют снаружи по очень простой причине — это слишком дорого для помещения, которым постоянно не пользуются. Да это и не всегда возможно, например, в гаражных кооперативах строения ставят очень близко друг к другу, зазор не позволяет выполнить монтаж утеплителя.

Но и внутренняя теплоизоляция гаражного помещения может оказаться проблематичной. При монтаже утеплительного материала непосредственно на металлические стены в месте их контакта возникает так называемая точка росы, т.е. место скопления конденсата. Практически всегда при контакте с влагой утеплитель приходит в негодность довольно быстро.

Да и для самого строения такая ситуация может оказаться губительной. В металлическом гараже утепление можно поставить, но лучше установить подходящий материал на некотором расстоянии от стены, примерно в 20-50 мм. От пола следует отступить на 50-70 мм. В качестве профиля лучше всего использовать шайбы, чтобы избежать создания замкнутых контуров под покрытием.

При таком варианте монтажа конденсат также будет появляться, но благодаря циркуляции воздуха под слоем утеплителя влага будет постепенно испаряться, не нанося ощутимого вреда строению. Но для гаража, который отапливается постоянно, этот вариант не подходит, поскольку влажность внутри помещения большую часть времени будет чрезмерно высокой. Это подвергнет риску как здоровье людей, так и состояние автомобиля.

В качестве материала для такого “вентилируемого” утепления рекомендуется использовать плиты, например, ДВП, ДСП, т.е. древесные самозатухающие при возгорании. Рекомендуемая толщина — около 5 мм. Прекрасно подойдет плоский ондулин или его аналоги. Эти материалы обладают способностью отражать инфракрасное излучение, что обеспечивает эффективный обогрев.

А вот пластик, даже обладающий свойствами затухания, ставить в гараже категорически не рекомендуется. Такие материалы при возгорании выделяют ядовитые испарения, из-за которых избежавшие пожара люди могут просто отравиться. Запрещено использовать в качестве утепления также плиты, в составе которых имеется асбест.

При утеплении холодного кирпичного гаража рекомендуется сначала оштукатурить стены вермикулитовым составом, чтобы защитить их от влаги. Стены металлического гаража следует окрасить в два слоя, предварительно прогрунтовав основание.

Обзор возможных вариантов

Для гаража чаще всего используют следующие варианты самодельных печей:

  • кирпичная дровяная печь;
  • буржуйка;
  • печь длительного горения;
  • печь на отработке.

Каждый из этих вариантов печей для гаража, сделанных своими руками имеет определенные преимущества и недостатки. Некоторые агрегаты можно сочетать, чтобы расширить возможности по отоплению гаража и сделать этот процесс более удобным и выгодным.

#1: Кирпич — могут возникнуть проблемы

Печь из кирпича иногда делают в гараже, хотя это и не самый простой вариант. Устройство с основанием два на два с половиной кирпича справится с обогревом небольшого пространства, но такая печь разогревается не слишком быстро, а потом длительное время отдает тепло. Поэтому она не очень хорошо подходит, если владелец заходит в гараж только на небольшой срок.

Создать упомянутую выше теплую шапку с помощью дровяной печи практически невозможно, поскольку она не способна выдавать достаточно интенсивный поток теплого воздуха. Рекомендуется растапливать такую печь заранее, примерно за час до начала работ.

Чтобы сложить дровяную печь этого типа, понадобится огнеупорный и шамотный кирпич. В кладочный раствор следует добавить огнеупорную глину, а также шамотный порошок. Топливную камеру делают на уровне второго-четвертого рядок, которых в кладке обычно не больше девяти. Конечно, понадобится устроить дымоход.

Его также выполняют из огнеупорного кирпича, а внутрь ставят стальной вкладыш. Дымоход выводят через крышу, кладка должна быть аккуратной и ровной. Выбирая для своего гаража кирпичную печь, следует помнить, что постоянные перепады влаги через некоторое время приведут к ухудшению вязкости кладочного раствора, т.е. устройство прослужит не слишком долго.

#2: Буржуйка — просто и надежно

Самый простой вариант самодельной печки в гараж — обычная буржуйка. Ее не сложно изготовить из подручных материалов. Подойдет и листовой металл, и старый газовый баллон, и отрезок трубы или ненужная бочка. Главное, чтобы толщина металла была хотя бы 5 мм. Если используется предмет цилиндрической формы, то его сечение должно быть не менее 300 мм.

На дымоход рекомендуется взять металлическую трубу с толщиной стенки 2-3 мм и сечением не менее 120 мм. Из металла или заготовки (баллона, трубы, бочки и т.п.) вырезают топочную камеру. На дне устраивают решетку для топлива, а под решеткой делают ящик для сбора золы. Для этого элемента подойдет и металл толщиной в 3 мм.

Вверху камеру закрывают и вертикально выводят вверх дымоход. Остается только приделать ножки из металлического уголка. Чтобы повысить эффективность обогрева, некоторые мастера приваривают к бокам буржуйки небольшие металлические “крылья”. Это увеличит площадь соприкосновения воздуха с горячим металлом, т.е. ускорит прогрев помещения.

Для буржуйки следует приготовить ровное и прочное основание, покрытое огнестойкими материалами. Окружающие стены также следует защитить от возможного возгорания. Кроме того, в непосредственной близости от буржуйки не должны находиться никакие посторонние предметы.

Поверхность такой печки может нагреваться до очень высоких температур. Следует помнить об опасности получить серьезный ожог при случайном прикосновении к ней. При работе со старым газовым баллоном также нужно проявить осторожность. Бывали случаи взрыва остатков газа при распиливании такой емкости. Специалисты рекомендуют предварительно наполнить баллон водой, чтобы вытеснить горючие остатки.

В этом ролике продемонстрирован опыт изготовления классической буржуйки:

#3: Печь на отработке — эффективно, недорого

Конструкция такого агрегата немного сложнее буржуйки, но его эффективность бьет многие рекорды. Для начала, отработанное масло найдется у каждого автолюбителя, а если его недостаточно, то приобрести такое топливо можно практически в любом автосервисе по более чем умеренной цене. В отличие от буржуйки, такую печь делают из двух отделов, соединенных перфорированной металлической трубой.

В нижнем отделе сгорает отработанное масло, которое дает некоторое количество тепла и превращается в горючий газ. По трубе этот газ поступает во вторую камеру сгорания, попутно смешиваясь с небольшим количеством воздуха. Полученная газовая смесь при сжигании дает впечатляющее количество тепла.

Первая камера, в которой сгорает отработанное масло, может быть сделана из листового металла или подходящей металлической емкости квадратной, круглой или прямоугольной конфигурации. Чтобы процесс горения протекал правильно, в этой емкости делают заслонку для регулирования количества поступающего в камеру воздуха.

Снизу нужно приделать ножки из уголка или толстой проволоки, главное, чтобы они были достаточно прочными, чтобы выдержать металлическую конструкцию. Сверху делают круглое отверстие и вставляют в него трубу с перфорацией. Обычно эта труба служит опорой для верхней камеры, а также подвергается воздействию высоких температур от сгорающего масла.

Поэтому понадобится конструкция с достаточно толстыми стенками, чтобы выдержать и дополнительный вес, и температуру. В противном случае она очень скоро прогорит. Верхнюю камеру обычно делают в виде короткого и широкого цилиндра из толстого металла. Сверху нужно поставить дымоход, боковое расположение трубы для удаления дымных газов в этом случае не допускается.

Требования к установке печи на отработке примерно такие же, как и для буржуйки: ровное и прочное основание, защита окружающего пространства от перегрева и возгорания. Сжигать в такой печи можно практически любые отработанные масла: соляру, трансмиссионные составы, мазут, дизельное топливо, керосин и т.д.

Однако следует воздержаться от экспериментов с составами, для которых характерно легкое и быстрое воспламенение, т.е. от сжигания в такой печи бензина или различных растворителей. Незначительное количество бензина допускается использовать для розжига отработки.

А бензин, пролитый непосредственно возле разогретой печи может привести к серьезному пожару. Официально оформить разрешение на установку такой печи невозможно, это запрещено нормами пожарной безопасности. Владельцы частного гаража имеют право установить такой агрегат, но они несут полную ответственность за возможное возгорание.

Интересным решением может стать гибрид буржуйки и печи на отработке. Для этого камеру, в которой сжигают отработку, снабжают изогнутой перфорированной трубкой, а буржуйку делают двухкамерной, чтобы можно было сжигать в ней не только дрова, но и отработанное масло. Агрегат можно будет использовать для двух видов топлива в зависимости от ситуации.

Подробный обзор по изготовлению и эксплуатации печи на отработке представлен в видео:

#4: Печь длительного горения — высокий КПД

Принцип работы этой печи позволяет получить максимальное количество тепла при сжигании обычных дров. Топливо в большом количестве загружается в камеру сгорания, туда же подается умеренное количество кислорода. В таких условиях древесина не сгорает сразу, а медленно тлеет, выделяя при этом горючий газ.

Этот газ сгорает в верхнем отделе топочной камеры при очень высокой температуре, чем и обеспечивается высокий КПД такого типа устройств.

Здесь показан процесс создания интересного варианта печи длительного горения:

Проще всего изготовить печь длительного горения из металлической бочки с толстыми стенками. Емкость размером около 200 литров считается оптимальной для таких целей. Сверху нужно сделать крышку с дымоходом и отверстием для подачи свежего воздуха, необходимого для горения.

Сечение дымохода должно составлять около 150 мм, а трубы для воздуха — 100 мм. Важный элемент печи этого типа — груз, который придавливает тлеющие дрова. Для его изготовления понадобится металлический круг чуть уже, чем диаметр бочки, а также два куска швеллера, которые исполнят роль утяжелителя.

В этом элементе также проделывают отверстие для подачи воздуха, затем к этому отверстию приваривают трубу с сечением 100 мм. Она должна быть немного длиннее, чем высота корпуса печки. Сбоку делают загрузочное отверстие для дров с дверцей, а снизу ставят решетку и емкость для золы, приваривают прочные ножки.

Дрова сгорают в печи длительного горения почти полностью, оставляя небольшое количество отходов, поэтому большой зольник здесь не нужен. Чтобы запустить такую печь, нужно сверху загрузить дрова, прижать их грузом, затем накрыть конструкцию крышкой, продев в соответствующее отверстие трубу для воздуха. По мере тления количество дров будет уменьшаться, груз опустится. Для установки такой печи также необходимо прочное основание и безопасное окружение.

Выводы и полезное видео по теме

Видео-презентация устройства в гараже автономной отопительной системы на основе печки:

Варианты самодельных печей достаточно разнообразны, и конструкции таких устройств не особенно сложные. Понадобятся навыки работы с металлом, сварочный аппарат и вполне доступные материалы. Правильно изготовленная печь работает эффективно и служит долго.

Источник: http://sovet-ingenera.com/otoplenie/pechi/pech-dlya-garazha-svoimi-rukami.html

Как сделать буржуйку на отработке для гаража

Для большинства людей гараж – это строение, где не только содержится, но и обслуживается автомобиль. Соответственно, в зимнее время года для проведения каких-либо работ его необходимо периодически отапливать. И здесь один из самых подходящих вариантов — буржуйка на отработке, сделанная своими руками с наименьшими затратами. В данной статье как раз и освещаются вопросы изготовления разного рода печек на отработанном масле, которые можно установить в неотапливаемый гараж.

Конструктивная схема буржуйки на отработанном масле

На данный момент можно выделить 2 вида самодельных печей для сжигания отработки, которыми активно пользуется большая часть владельцев гаражей:

  • простая буржуйка со вторичной камерой дожигания;
  • печь – капельница.

Примечание. Существуют также и самодельные универсальные печи, могущие попеременно работать на дровах и отработанном масле. Но они имеют ряд существенных недостатков и недоработок, из-за чего мы не можем рекомендовать изготавливать такие в домашних условиях.

Простая буржуйка на отработанном масле, изображенная на фото, имеет самую распространенную конструкцию и встречается чуть ли не в каждом гараже. Причина такой популярности – простота в изготовлении и эксплуатации отопителя. Работает она просто: топливо в нижнем бачке после розжига и нагрева выделяет масляные пары, сгорающие в первичной камере. Воздух для горения поступает через заслонку, установленную на отверстии для залива отработки.

Через отверстия в трубе – дожигателе в печь подается вторичный воздух, за счет чего в верхней камере сгорают выделяющиеся пиролизные газы. Там же происходит обмен теплом между металлическими стенками камеры и продуктами горения, после чего последние покидают буржуйку через дымоход. Конструктивная схема печи показана на рисунке:


Подобные отопители хоть и весьма просты, но имеют несколько неприятных минусов:

  • практика показывает, что в холодные дни такой буржуйки не хватает на отопление всего гаража. Прогревается лишь тот угол, где она установлена и пространство вокруг дымоходной трубы;
  • агрегат пожароопасен, в чем убедилось множество автомобилистов. Стоит только в отработке оказаться толике воды (что часто бывает), как печь начинает стрелять брызгами горящего масла;
  • во время розжига и первых минут горения буржуйка выделяет в помещение едкий дым.

Тому, кого не останавливают этакие мелочи, подскажем, как сварить данную печку для отопления гаража. Понадобится листовой металл толщиной 4 и 6 мм, а также труба диаметром 100 мм и толщиной стенки 4—5 мм. В трубе просверливаются отверстия, а из металла вырезаются заготовки, как это изображено на сборочном чертеже буржуйки:


Сборка производится посредством электросварки. Учитывая текучесть масла, качеству сварных швов следует уделить пристальное внимание, а в конце выполнить их проверку на проницаемость, предварительно удалив шлак. О том, как надо делать простую чудо – печь, показано в видеоролике:

Изготовление капельной печи

Это более прогрессивная версия отопителя на отработанном масле, а главное, — более безопасная. К тому же в нем оптимизирован процесс сжигания топлива, отсюда и повышенная эффективность. Правда, изготовить своими руками капельную буржуйку для сжигания отработки гораздо сложнее, тут потребуется больше материалов и приспособлений. В частности, нужно приспособить подходящую емкость под отдельный маслобак и установить туда насос для подачи топлива.

Примечание. Есть вариант установки топливного бака выше уровня печи с тем, чтобы масло поступало по трубке самотеком.

Самодельная буржуйка капельного типа действует следующим образом. На дне вертикального корпуса круглой формы (часто делается из газового баллона) расположена чаша, где и происходит процесс горения. К чаше подведена трубка, из которой капает отработанное масло.


Сверху внутрь топливника входит труба со множеством отверстий или прорезей, предназначенных для подачи вторичного воздуха и пиролизного дожигания паров. Отсюда и название этого элемента – дожигатель. Как сделать подобную буржуйку на отработке для гаража, детально показано на чертеже:


В конструкции печки, изображенной на чертеже, предусмотрена подача горючего по принципу самотека, а воздух внутрь топливника поступает естественным образом, за счет тяги в дымоходе. Под такую работу рассчитано также количество и диаметр отверстий. Важно, что трубка топливоподачи проходит внутри дожигателя, что позволяет заранее подогреть отработку перед сгоранием.

Важно. В верхней части отопителя делается небольшое отверстие с крышкой. Оно играет роль смотрового окошка и взрывного клапана безопасности, в случае сильного хлопка внутри печки эта крышка просто отлетит в сторону, а корпус не разорвет.

Усовершенствованная капельная буржуйка для гаража имеет принудительную подачу отработанного масла и нагнетание воздуха вентилятором. При этом труба дожигателя не пронизывает верх печки, а входит в нее сбоку, через патрубок дымохода. А вот трубка из нержавейки, подающая топливо в зону горения, прокладывается прямо сквозь корпус к чаше. Как это сделано на практике, хорошо видно на фото:


Здесь внедрена хорошая мысль – в качестве взрывного клапана поставить плиту с конфорками. Также изменена и конструкция дожигателя. Вместо множества отверстий по всей длине канала, на конце трубы с помощью болгарки сделаны косые прорези. Причем продвинутые мастера делают величину этих прорезей регулируемой, дабы управлять потоком вторичного воздуха. Первичный же воздух поступает к чаше через нижнее отверстие в трубе.


В результате получается ровный и мощный факел пламени, бьющий во все стороны и нагревающий корпус агрегата докрасна. Представьте, что расход масла в отопителе, показанном на фото, составляет не более 1 литра в час, при этом буржуйки вполне хватает для отопления средних размеров гаража. Тем домашним умельцам, что желают глубже вникнуть в тему эффективного сжигания отработанного масла, рекомендуется посетить специализированный форум termoportal.ru.

Как правильно установить буржуйку в гараже

Как правило, в помещении для хранения автомобиля также находятся различные горюче-смазочные материалы и ветошь, способные воспламениться от малейшей искры. Изготовление отопителя – это только первый этап, надо его еще правильно установить в гараже, при этом должны соблюдаться 3 условия:

  • печь должна стоять в удобном месте и в то же время обогревать все помещение;
  • в непосредственной близости от агрегата не должно быть никаких горючих материалов;
  • важно правильно устроить дымоход, чтобы не возникало вопросов, почему печь дымит внутрь помещения.

Совет. Многие автомобилисты предпочитают хранить масла и смазки в подвале гаража, тогда в случае нештатной ситуации не произойдет их возгорания от самодельной буржуйки.

Обычно отопитель стараются установить в дальнем углу помещения, где он не будет мешать проведению работ по обслуживанию авто. При этом дымоход можно вывести как вертикально через кровлю, так и проложить под наклоном вдоль всей стены, а потом уже повернуть на улицу. В первом случае КПД буржуйки будет невысоким, поскольку короткий участок дымохода не в состоянии передать тепло от дымовых газов воздуху помещения.

В этой ситуации есть простое решение – смастерить дымоход с водяным контуром. Участок трубы заключается в герметичную водяную рубашку с двумя патрубками. Чем больший участок удастся охватить, тем эффективнее будет происходить отбор тепла. К патрубкам такого теплообменника можно присоединить пару самодельных регистров отопления, обеспечив циркуляцию воды с помощью насоса.

При втором варианте прокладки вдоль стены, когда дымоходный канал напрямую нагревает воздух в гараже, важно обеспечить хорошую тягу, иначе агрегат может плохо работать и дымить. Когда дымоход установлен правильно, то высота верхнего среза трубы над камерой сгорания буржуйки составляет не менее 4 м.

Заключение

Нет сомнений в том, что самодельная буржуйка, функционирующая на отработанном масле, — один из лучших вариантов для обогрева гаража. Вопрос в том, кому какая конструкция отопителя больше подходит или приходится по душе. Если изучить отзывы и мнения специалистов на этот счет, что высказываются на различных форумах, то большая часть склоняется к сборке капельной печи, чем к изготовлению простого и небезопасного агрегата.

Источник: http://cotlix.com/kak-sdelat-burzhujku-na-otrabotke-dlya-garazha

Инструкция по изготовлению простой буржуйки своими руками

Иногда возникают ситуации, когда необходимо без существенных материальных затрат, максимально эффективно и быстро отопить малогабаритное помещение (гараж, мастерскую или склад). Отличным решением проблемы станет компактная буржуйка сделанная своими руками, для создания которой необходимы смекалка, желание, инструменты и металл.

Простая буржуйка может строится из материалов, которые имеются под рукой. Можно воспользоваться обычным бидоном или толстостенной бочкой. Многолетняя практика показала, что очень толстый металл (свыше 8 мм) слишком трудно прогреть. Таким образом снижается КПД и большая часть тепла идет не на отопление.

Если металл окажется слишком тонким, под действием высоких температур он начнет деформироваться и быстро утратит первоначальную форму. Самый лучший из вариантов – стенки около 3-4 мм.

Вводное видео по работе печи

Прямоугольная буржуйка с отражателем

Решая вопрос какую форму и размеры должна принимать готовая буржуйка, каждый должен самостоятельно. Человек с инженерным образованием и навыками может взять любую, даже самую простую конструкцию, и внести в нее желаемые изменения, направленные на улучшения.

Чертеж прямоугольной буржуйки:

Простая и многофункциональная буржуйка своими руками изготавливается из следующих материалов:

  • Наброски и простой чертеж конструкции с указанием всех основных размеров
  • Листовой металл (его количество зависит от желаемых габаритов печи)
  • Стальные уголки (толщина 4-5 мм)
  • Металлическая трубка 25-30 мм
  • Труба 180 мм
  • Сварочный аппарат
  • Рабочий ручной и электрический инструмент

Корпус печи будет делаться в виде прямоугольника стальными листами, которые свариваются между собой встык. Необходимо нарезать заготовки под пять основных плоскостей (дно, верх, боковые и задняя стенки). На лицевой панели расположится поддувало и дверка для топочной, поэтому с ней можно будет решить вопрос позже.

Вначале привариваются боковые поверхности ко дну. Необходимо следить, чтобы они располагались строго вертикально, воспользовавшись уровнем или угольником, и стыковались под прямым углом. Прихватив в 2-3 местах, еще раз убеждаемся в правильности их расположения и довариваем.

После приваривается задняя стенка. Все внутреннее пространство необходимо поделить на три части:

Рекомендуем к прочтению: статью о том как самостоятельно сделать пиролизный котел

Последние два необходимо разделить колосниковой решеткой, на которую будет укладываться твердое топливо (торф, дрова). Ее делают следующим образом:

  1. Изнутри по бокам на определенной высоте (10-15 см) приваривают на всю длину уголки
  2. Для решетки необходимо подготовить из толстой листовой стали полоски шириной 25-30 мм и длиной, соответствующей ширине буржуйки

  • Расстояние между пластинами – около 5 см
  • Привариваются полосы к двум металлическим прутам диаметром 15-20 мм максимально надежно, так как им предстоит выполнять еще одну роль – ребра жесткости

Нет необходимости приваривать решетку ко внутренним уголкам. В случае необходимости (чистка буржуйки, ремонт) ее можно легко будет достать. Спустя некоторое время некоторые пластины могут перегореть и станут нуждаться в замене. Можно назвать еще множество причин оставить решетку съемной.

На следующем шаге необходимо приварить сверху два металлических прута, на которых будет располагаться отражатель. Последний представляет собой металлический лист, который разделяет дымооборот и топку. Отражатель делается съемным.

Необходимо расположить отражатель так, чтоб спереди образовался канал, позволяющий уходить дыму. Он будет разогреваться внутри больше всех, поэтому делают его из очень толстого металла (12-16 мм).

Наступает время приступать к завершающим этапам работ. Вначале приваривается будущая крышка буржуйки. Будет не лишним заранее предусмотреть отверстие для дымоходной трубы. Затем вырезается и приваривается верхняя перемычка, затем более узкая, размещенная на уровне колосниковой решетки и отделяющая дверцы колосниковой решетки и зольника.

Заморачиваться сильно по поводу размеров дверок не стоит. Главное, чтоб через них было удобно закладывать дрова и удалять пепел с золой. Дверца для топки делается, как правило, почти на всю ширину, чтобы можно было извлекать отражатель и колосниковую решетку, для зольника – уже.

Далее необходимо приварить ручки для дверок для буржуйки, защелки и завесы. Последние рекомендуется сделать самому из толстого прута и стальной трубки. Сложности такая работа составить не должна.

Собрав все воедино, наступает пора подумать над тем, чтоб установить готовую конструкцию на ножки. Их рекомендуется выполнять из металлической трубки 2-3 см в диаметре и 8-10 см по длине с приваренной на конце гайкой и вкрученным болтом. Это позволит регулировать высоту. Многим такой шаг может показаться странным, но в процессе монтажа все станет понятно.

Наступает пора подумать о дымоходе, который будет изготовлен из трубы диаметром 15-18 см. При этом она должна выводится наружу посредством отверстия в стене. Изгибы делаются под углом в 45 градусов, никаких участков, расположенных горизонтально, быть не должно.

На нижнем конце дымоходной трубы необходимо предусмотреть вращающуюся заслонку. Для нее из листового металла вырезается окружность, диаметром чуть меньше аналогичной характеристики трубы, в которой сверлится отверстие под ручку для вращения. Последнюю можно сделать из металлического прутка.

Размещать дымоходную трубу необходимо на гильзе высотой 15-20 см. Она делается из изделия диаметром чуть меньше дымоходного и приваривается по отверстию к верхней крышке. Настала пора установить буржуйку, отрегулировать высоту и все – можно греть помещение.

Возможно вас так же заинтересует статья о способах реализации альтернативного отопления частного дома

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

  • Бидон
  • Труба для дымоотвода
  • Проволока для колосника
  • Сварочный аппарат
  • Рабочие инструменты

Приступаем к работе

  1. Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
  2. В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
  3. Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
  4. Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
  5. Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

  • Полная автономность и энергетическая независимость
  • Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
  • Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
  • Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
  • Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

  • Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
  • Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
  • Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
  • Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.

Источник: http://v-teplo.ru/kak-sdelat-pech-byrjuiky.html

Делаем печь для гаража своими руками: обзор 4-х лучших самодельных конструкций

К сожалению множества автолюбителей, центральное отопление для гаражей, расположенных далеко от дома, технологиями не предусмотрено. В холодное время года температура в помещении становится, мягко говоря, не комфортной, а в сильные морозы — попросту невыносимой. Стандартный электрический обогреватель с проблемой практически не справляется: счета за электроэнергию растут, а количество тепла остается почти неизменным. Выход из ситуации — сделать печь для гаража своими руками.

Гараж — место специфическое. Это помещение с ограниченным пространством, в котором автовладелец порой проводит очень много времени. Поэтому к устройству печки для гаража предъявляются такие требования:

  • компактные размеры;
  • возможность использования твердого или жидкого топлива;
  • способность быстро разогреваться;
  • способность длительно поддерживать высокую температуру в помещении;
  • простая конструкция;
  • относительно невысокая цена материалов;
  • удобство в эксплуатации и обслуживании.

Проверку на соответствие этим требованиям выдерживает небольшая печь из огнеупорного кирпича, некоторые разновидности буржуек, а также агрегаты, в которых используют отработанные материалы.

Планируя изготовление печки в гараж своими руками, не стоит забывать о вопросах безопасности. Отопительное оборудование не должно заметно снижать количество кислорода в помещении и выделять при нагреве опасные вещества. Кроме того, следует предотвратить возможность возгорания окружающих печку материалов.

Вариант #1 — надежный и эффективный кирпич

Кирпичные печи в гаражах встречаются не часто, поскольку вариант это достаточно трудоемкий. Такое устройство занимает небольшую площадь, примерно 2Х2,5 кирпича. Для кладки берут огнеупорный кирпич, а также замешивают раствор из песка, огнеупорной глины и шамотного порошка.

При изготовлении кирпичной печи для гаража используют специальный шамотный кирпич, а во время замешивания раствора рекомендуется добавлять шамотный порошок

Для топочной камеры используют шамотный кирпич на уровне второго, третьего и четвертого рядов кирпичной кладки. Высота такой кирпичной печи обычно равна девяти кирпичам. Для отвода печных газов устраивают кирпичный дымоход, в который вставляют гильзу из нержавеющей стали. Выводят дымоход, как правило, через крышу.

Начинающим строителям, решившим возвести в гараже кирпичную печку, следует обсудить нюансы проекта с опытным печником — ведь это целая наука, достойная отдельной профессии. Если при работе будут допущены значительные огрехи, кладку придется разрушить и полностью переделать.

Вариант #2 — самодельная буржуйка

Изготовить печь своими руками для гаража проще всего из металла, т. е. сделать обычную буржуйку. Для этого используют листовой металл, металлическую трубу или бочку. Из металлического листа проще сделать агрегат кубической формы, а из трубы или бочки, разумеется, получится цилиндрическая буржуйка. Толщина металла в любом случае должна быть не менее 5 мм. Подходящая для изготовления буржуйки металлическая труба должна быть достаточно широкой, не менее 300 мм диаметром.

Чтобы сделать буржуйку для гаража своими руками, понадобится листовой металл или подходящая по размеру металлическая емкость, а также уголок, трубы и другие материалы

Вывод дымоходной трубы предпочтительнее организовать сверху, однако иногда это удобнее делать с задней стенки. В последнем случае необходимо позаботиться, чтобы уклон дымохода составлял не менее 30 градусов. Для эффективного отвода отработанных газов предпочтительно использовать металлическую трубу диаметром 120 мм и более. На первых метрах дымоходная труба должна быть достаточно толстой — 2-3 мм. Более тонкий материал при постоянном нагревании быстро прогорит.

Непосредственно под топкой следует организовать место для вывода золы. Для этого используют горизонтальную металлическую пластину с прорезями. Размеры прорезей зависят от размеров буржуйки и вида топлива. Для небольшой печки, работающей на угле и мелких дровах размеры прорезей должны составлять 10-12 мм, а для большой дровяной печи следует сделать прорези не менее 40 мм.

Под перегородкой устанавливают съемный ящик, который периодически вычищают по мере накапливания золы. Для ящика используют трехмиллиметровую листовую сталь. Чтобы повысить КПД буржуйки, перпендикулярно к ее бокам приваривают металлические пластины толщиной 5 мм. Таким образом увеличивается площадь соприкосновения воздуха с обогревающим агрегатом и помещение нагревается быстрее.

При раскрое листового металла следует учитывать толщину собственно материала, а также толщину диска болгарки. Интересный вариант изготовления буржуйки из газовых баллонов представлен в видеоматериале:

Вариант #3 — печка на отработанном масле

Дрова и уголь доступны не везде, а вот некоторым количеством отработанного машинного масла обладает каждый автолюбитель. Поэтому агрегат, в котором используется такое масло, очень популярен. Хотя его конструкция несколько сложнее, чем у буржуйки, можно без проблем изготовить такую печку для гаража своими руками.

Печь на отработке для гаража состоит из двух отделов, в первом из которых сгорает отработанное масло, а второй предназначен для горения образовавшихся газов, смешанных с воздухом

Печь на отработке представляет собой Н-образное устройство, состоящее из:

  • топливного бака;
  • камеры дожигания;
  • температурной камеры;
  • дымохода.

Пары, образующиеся при сгорании основного топлива, поступают в следующую камеру и смешиваются в ней с воздухом. Здесь происходит дополнительное горение при очень высокой температуре, что обеспечивает высокую эффективность работы устройства.

Изготавливают печь на отработанном масле из листового металла. Для нижнего бака можно использовать готовый металлический ящик, к которому следует приварить ножки. В нем необходимо сделать отверстие с металлической заслонкой. В него подают топливо, а заслонкой регулируют подачу первичного воздуха.

Верхняя камера имеет цилиндрическую форму. Она соединена с баком металлической трубой, в которой сделаны отверстия диаметром 10 мм для поступления вторичного воздуха. Дымоход в такой печке следует устанавливать исключительно сверху.

В такой печи можно использовать самые разные виды отработки: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут и т. п. Однако применение таких легковоспламеняющихся веществ, как ацетон, бензин или растворители недопустимо, хотя небольшое количество бензина можно использовать при розжиге печи.

Вариант #4 — дровяная печь длительного горения

Особенность печи длительного горения в том, что дрова в нее не нужно подкладывать в течение 10-15 и даже 20 часов. Достигается такой результат с помощью полной загрузки топливом и специальной заслонки. Тяга в печи становится умеренной, после чего дрова не горят, а скорее медленно тлеют. Интенсивность горения регулируется с помощью продуха.

В печи длительного горения дрова не горят, а тлеют, что позволяет обогревать гараж в течение 10-20 часов, не добавляя дрова в топку

Для изготовления печи длительного горения рекомендуется использовать уже готовую металлическую бочку объемом 200 литров. Верхнюю часть бочки срезают и делают в ней отверстие под дымоходную трубу. Кроме того, следует сделать отверстие для 100-миллиметровой трубы, через которую будет поступать воздух. Чтобы обеспечить эффективную тягу и полное удаление продуктов сгорания топлива, диаметр дымохода печи длительного сгорания должен быть не менее 150 мм.

Затем изготавливают груз. Это круг, вырезанный из листового металла, к которому приваривают пару кусков швеллера. Размеры круга должны позволять ему свободно двигаться внутри бочки. Затем вырезают отверстие, к которому приваривается отрезок 100-миллиметровой трубы. В качестве альтернативы бочке можно использовать достаточно длинный отрезок металлической трубы большого диаметра. Чтобы сделать дно, к краю трубы можно приварить не круглый, а квадратный кусок металла, чтобы сделать конструкцию более устойчивой.

Груз вставляют в бочку, а сверху ее накрывают крышкой. При этом труба для подачи воздуха вставляется в вырезанное для нее отверстие. Остается вырезать два люка: для подачи в печь дров и для удаления золы. Люки закрывают металлическими крышками. Готовую печь длительного горения обычно устанавливают на специальный кирпичный фундамент.

Источник: http://aqua-rmnt.com/otoplenie/bani-i-garazh/pech-dlya-garazha-svoimi-rukami.html

Как сделать буржуйку для гаража своими руками

Автолюбители, которые являются вдобавок и владельцами гаража, знают не понаслышке, что зимой гараж надо обязательно отапливать. Конечно, не постоянно, а во время нахождения в нем людей. А так как гараж для многих – это своеобразный мужской уголок, то мужчины стараются установить внутри помещения небольшую печку. Вариантов, кстати, здесь немало. Нас же в этой статье будет интересовать один вариант – буржуйка. Это самый простой вид отопительного прибора, который работает на твердых видах топлива. Тем более, изготовить такой агрегат несложно. Итак, тема нашей статьи – буржуйка для гаража своими руками.

Начнем с того, что существует достаточно большой модельный ряд этого простого отопительного прибора. Классификация производится и по способу изготовления, и по материалам, из которых печь будет собираться, и по способу сжигания топлива. Мы не будем отклоняться в разные стороны от темы, просто разберем так называемый классический вариант. Вот он на фото снизу.

Буржуйка в классическом исполнении

Материалы для печки

В первую очередь вам потребуется металлический лист толщиною 4-5 мм. Тоньше брать не рекомендуется, такой лист быстро прогорит. Обязательно труба диаметром 80-120 мм. Диаметр будет зависеть от размеров установки. Чем меньше самодельная печь для гаража, тем меньше диаметр устанавливаемого дымохода. На фотографии видно, что буржуйка устанавливается на ножках. Функции ножек может выполнять не только металлический уголок, но и куски трубы диаметром 20-32 мм.

Что можно сказать по поводу используемых для сборки печки материалов? Все они металлические, а, значит, собирать такую печку своими руками сможет только тот человек, который владеет навыками работы со сварочным аппаратом. Если таким навыками вы обладаете, но проблемы отпадают сами собой.

Типовая конструкция

Устройство и принцип работы

Перед тем как начать сборку буржуйки, необходимо разобраться, как она работает. В принципе, ничего сложного здесь нет. Внутрь печки на колосниковую решетку закладываются дрова, которые прогорая, выделяют большое количество тепловой энергии. Последняя передается металлическому корпусу агрегата, который и выделяет ее в помещение. Угарные газы и дым выходят через дымоход наружу. Все просто.

Но необходимо обратить внимание вот на какой момент. Дрова просто так без кислорода гореть не будут, поэтому необходимо позаботиться о том, чтобы свежий воздух постоянно поступал в зону горения. Здесь есть два варианта:

  1. Вырезать на лицевой стороне отверстие для поддувала и установить туда заслонку.
  2. Сделать несколько отверстий, через которые воздух будет поступать внутрь печки. Как показано на фотографии №2.

Буржуйка для гаража состоит из корпуса (в нашем случае это ящик прямоугольного сечения), с лицевой стороны сделано топочное отверстие и навешена дверца. Обязательно устанавливается дымоходная труба, для этого надо в задней стенке или сверху корпуса сделать отверстие и приварить к нему патрубок диаметром чуть меньше диаметра дымохода и высотою 10-15 см.

Сборка буржуйки

Этапы сборочного процесса

Даже такой небольшой отопительный прибор, а, точнее сказать, его сборка, делиться на несколько этапов, отвечающих на основной вопрос, как сделать буржуйку в гараж.

Подготовительный

В первую очередь определяемся с размерами. Как и в случае с любыми печками, размер буржуйки подбирается под размеры гаража. И чем последний больше, тем больше должна быть печь. Хотя это чисто условное соотношение.

Далее приобретается необходимый материал, который подрезается под установленные нами размеры. Кстати, резку можно проводить болгаркой или газосваркой.

  • Металлический лист необходимо разделить на шесть частей. Из него собирается корпус, поэтому стоит сначала определиться с формой отопительного прибора. В данном случае нас будет интересовать сечение, ведь оно может быть прямоугольным или квадратным. Если выбран квадрат, то четыре стенки будут одинаковыми. Задняя же и лицевая стенки будут другими, но одинаковые между собой.
  • Теперь в лицевой стенке делается прямоугольное отверстие. Через него будет производиться закладка дров. Вырезанный кусок выбрасывать не надо. Из него можно сделать дверцу, приварив к нему петли. Чтобы дым не проходил внутрь помещения через неплотно прижатую дверцу, рекомендуется с внутренней стороны прикрепить к ней асбестовый шнур по всему периметру.
  • В одной из основных стенок делается отверстие под дымоход. К нему приваривается приготовленный патрубок.
  • Из трубы или уголка нарезаются четыре ножки.
  • Изготавливается колосниковая решетка. Это может быть все тот же металлический лист, в котором придется сделать отверстия. А можно изготовить решетку из металлической арматуры или проволоки.

В готовом виде

Итак, теперь можно переходить к основному процессу.

  • Сначала свариваются между собой нижняя стенка и две боковые.
  • Затем к ним приваривается задняя часть и лицевая.
  • Внутрь под колосниковую решетку привариваются упоры. Саму решетку лучше сделать съемной, чтобы легче было вычищать золу и пепел из печки. В качестве упоров могут выступать уголки или проволока, которые привариваются вдоль корпуса.
  • Устанавливается колосник. Это надо делать именно сейчас, со стороны топки сделать это будет затруднительно.
  • Приваривается верхняя стенка.
  • Далее привариваются ножки.

Все, самодельная печь для гаража готова. Ее надо установить, подсоединить дымоход, уложить изнутри решетку и провести пробную растопку.

Источник: http://otepleivode.ru/otoplenie/pechi-i-kaminyi/burzhuyka-dlya-garazha-svoimi-rukami.html

Как сделать своими руками буржуйку в гараж на дровах

Женщины часто не понимают всю ценность гаража для мужчин, для которых он является вторым домом (а для некоторых и первым). Они готовы проводить там сутки напролет. Но для этого в гараже необходимо создать комфортные условия. И в первую очередь, стоит позаботиться о температурном режиме. Сделать это можно своими руками достаточно просто — с помощью буржуйки в гараж. Естественно, ее можно купить в любом магазине, где есть данная категория товаров. Но любому мужчине будет гораздо приятнее смастерить ее собственноручно. Способов, как сделать буржуйку в гараж очень много. Самые популярные и не затратные представлены ниже.

Классическая модель буржуйки

Наиболее распространённым вариантом будет стандартная классическая модель буржуйки в гараж, выполнить которую можно своими руками. Времени на ее изготовления понадобится не так уж и много, а результат будет греть душу и тело.

Принципиальный чертёж классической буржуйки для гаража с размерами

Вся работа над изготовлением буржуйки в гараж будет проходить в ниже представленном порядке:

  • Сделать детальный чертеж буржуйки, на котором будут нанесены необходимые размеры;
  • Отобрать нужные материалы и инструменты для работы;
  • Раскроить все детали;
  • Непосредственно процесс изготовления.

Как собрать буржуйку?

При сборе возникает только один вопрос: как сварить все детали так, чтобы обогреватель работал как можно эффективнее. В первую очередь, профессиональные мастера советуют сваривать дно буржуйки, две стенки и верх. Данную процедуру лучше всего провести с помощью таврового шва, который будет крепко держать стороны.

Квадратная классическая буржуйка очень проста в изготовлении

После того, как буржуйка для гаража, а вернее ее основа сделана, нужно поставить и приварить сварочным аппаратом перегородку. Она должна располагаться между поддувалом и топкой, в которой предварительно просверливаются отверстия для пепла. Проем в перегородочной части размещается на расстоянии в пять сантиметров от стенки обогревателя. Все отверстия должны быть сделаны с интервалом в полтора сантиметра между собой.

Затем нужно выполнить в гараже дымоход для буржуйки. В этих целях на задней части обогревательной дровяной печи делается круглая луза, к которой будет привариваться труба. Тогда же, на передней стенке проделать две прямоугольные дыры — поддувало и топка. Вырезанный материал не выбрасывается — он крепится на навесы, которые нужно максимально приблизить к верху проема, поскольку заслонки просядут при взаимодействии с высокой температурой. На дверцы поддувала и топки поставить надежные засовы, работающие при любой температуре. Сделанную переднюю стенку приваривают к ранее сделанной конструкции. Сразу же делают и ножки под корпус печи, высота их должна быть более 12 сантиметров.

Заключительным этапом конструирования печи на дровах будет установка дымохода. Самодельная буржуйка должна быть установлена в определенном месте, где риск возникновения пожара сводится к минимуму. Наиболее распространённый вариант вариант-прямая труба. Иногда ставят трубу, проходящую через крышу, но она плохо держит тепло.

Варианты дымоходов для буржуйки в гараже

Мастера советуют сделать в трубе три поворота, каждый из которых по тридцать градусов (в суме должно выйти девяносто). Затем она выводится сквозь стену, на улицу (утапливается не меньше, чем на десять сантиметров). Самым важным моментом здесь будет герметизация, иначе все отходы (дым и сажа) будут проникать в гараж. А это чревато последствиями для здоровья.

Буржуйка из газового баллона

Буржуйка в гараж из газового баллона — второй по распространённости вариант. Так как стоимость баллона невысокая, то сделать печь на дровах будет совсем не затратно. Плюсом такого материала является то, что он имеет грубые стенки, легко обрабатываемые сварочным аппаратом и отлично держащие тепло.

В этом случае, единственной сложностью будет подготовка баллона, ведь с него необходимо выпустить весь газ. Даже если конструкция стояла несколько дней с открытым вентилем, и на первый взгляд газ вышел, то его пары могут оставаться внутри. А это очень взрывоопасно.

Горизонтальная буржуйка

Зачастую, буржуйку с баллона делают в горизонтальном виде, поскольку по своей форме он подходит для топочной камеры. Снизу просто монтируется поддувало-пепельник, с отдельной дверцей. Но это легкий вариант. В более сложном золовник устраивается внутри баллона, но такой способ не очень рациональный.

Внутренняя конструкция буржуйки

Вместо колосниковой решетки необходимо посверлить отверстия (внизу баллона), которые будут размещены друг от друга на расстоянии сантиметр-полтора. Такие отверстия можно просверлить в три-пять рядов. При наличии настоящей решетки, в стенке баллона прорезается окошко, куда она и вставляется. Конечно же, ее эффективность гораздо больше, чем в обыкновенных просверленных отворах.

Общий вид буржуйки горизонтальной

Для дверцы топки берут отдельно вырезанный с метала прямоугольник, крепящийся на навесы. В магазинах можно купить уже готовые конструкции дверей для закрытия топки. Готовую баллонную конструкцию надо приварить к ножкам, их можно вырезать из уголков или трубы. Высоту подставки можно делать такую, чтобы было удобно разжигать и следить за печью. Сзади сделать выход для дымохода, который будет изготовлен по тому же принципу, что и в предыдущей модели.

Вертикальная буржуйка

Если гараж не располагает достаточным количеством места для того, чтобы сделать горизонтальную печь, то так же можно изготовить и вертикальную. С целью этого, баллон разделяется на две камеры, внутри приварить кронштейны. На них будет накладываться круглая, соответствующая размерам решетка (или просверлить отворы в подобранном металлическом диске). Как и в других моделях, ставят две двери — для топки и для поддувала.

Вертикальная буржуйка из баллона

Для заглушки верхней части используется лист металла. Дымоход делается из трубы диаметром десять-одинадцать сантиметров, загнутой на девяносто градусов (три раза по тридцать).

Видео: авторская инструкция по изготовлению буржуйки

На что обратить внимание при установке буржуйки?

Нужно понимать, что такое приспособление для обогрева гаража не очень безопасно. А для того, чтобы минимизировать любые риски, следует прислушаться к простым правилам.

  1. Внутреннее покрытие гаража должно быть сделано с материалов, которые стойки к огню (кирпич, штукатурка, плитка, железо);
  2. Не размещать легковоспламеняющиеся предметы вблизи источника тепла;
  3. Материалы для конструирования буржуйки должны быть качественными;
  4. В помещении (гараже) должна присутствовать функционирующая система вентиляции.

Где установить печь?

Наиболее оптимальный вариант для установки — в углу той стены, которая находится напротив входа. Таким образом, тепло не будет выходить из гаража. Расстояние между буржуйкой и стеной может быть любое, но для экономии места и эффективности обогрева оптимально делать расстояние в пол метра. Но это только при условии, что стены сделаны из огнестойкого материала. Ежели они деревянные, то отодвинуть печь минимум на метр, а также обложить стену огнеупорным материалом. Под низ буржуйки для гаража можно подложить металлический лист, толщина которого будет составлять минимум восемь миллиметров, или залить бетоном участок пола вокруг обогревателя (полтора метра в радиусе). Это делается для того, чтобы искры, выпадающие с буржуйки не вызвали загорание.

Буржуйка в гараже полезная вещь

Чем топить печь?

Самый популярный и недорогой материал для топки печи — дрова. Они обладают свойством быстро прогревать любое помещение. Тем более, иногда их можно достать бесплатно. Но при подборе дров, необходимо помнить, что не все они горят одинаково. Их разделяют на две категории:

Источник: http://uteplenieplus.ru/kak-uteplit/garazh/burzhujka-dlya-garazha-svoimi-rukami/

Смотрите также:
31.10.2018

Особенности устройства и типы дровяных печей для бани и кухни Приятное тепло, исходящее от полыхающих полешек, проникающий в уставшие после трудового дня мышцы, жар камней, политых настоянной на травах водой в бане, мясо с картошечкой, яичница с ветчиной, наваристый...

31.10.2018

Печь, работающая на отработанном масле или мазуте – идеальный вариант для отопления гаражей, теплиц или помещений для содержания животных. Ее конструкция несложна, и сделать ее можно буквально за несколько часов. Для того чтобы сделать печь на отработке своими руками,...

31.10.2018

Как делается печь-щепочница своими руками? Порой, бывает жизненно необходимо быстро разогреться с помощью костра, не разводя большой огонь, разогреть воду или пищу без затрат на газе или при остром дефиците дров, порой просто необходим походный вариант...

Комментарии

Комментирование отключено.
