Подпорные стенки в садовом дизайне своими руками

Подпорная стенка своими руками

  1. 1 Знакомимся с конструкцией
  2. 2 Дерево
  3. 3 Камень
  4. 4 Габионы
  5. 5 Кирпич
  6. 6 Бетон
  7. 7 Пошаговая инструкция
  8. 8 Видео
  9. 9 Фото

Участок, отведенный под сад, не всегда имеет ровный рельеф. Очень часто встречаются территории с холмами. Многие считают, что их нужно максимально выровнять, но на самом деле – это отличный вариант для внедрения в ландшафтный дизайн различных оригинальных идей. Одной из таковых является изготовленная подпорная стенка своими руками. Сделать ее можно из самых разных материалов любой конструкции. В этой статье будут приведены общие рекомендации и советы специалистов по обустройству качественной стенки в саду.

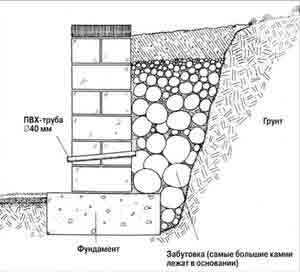

Знакомимся с конструкцией

Прежде чем заняться строительством, следует внимательно изучить конструкцию. Это позволит правильно спланировать всю работу и получить хороший результат. Так, любая подпорная стенка состоит из трех основных частей:

  1. Фундамент. Как и при строительстве дома, эта часть находится почти вся под землей, что позволяет принять ей всю нагрузку строения.
  2. Тело. Основная часть – вертикальная стенка.
  3. Дренаж. Искусственный водоотвод снижает вероятность разрушения от влаги.

Следующим этапом станет проведение расчета подпорной стенки, так как на нее с противоположной стороны будет действовать давление грунта. Из-за этого следует тщательно продумать ее проектирование, чтобы были созданы преграды для сопротивления давления. Исходя из среднестатистических данных, на даче чаще всего возводят стены высотой от 30 см до 1,5 м. Они небольшие, поэтому можно с легкостью выполнить все расчеты самостоятельно, не привлекая специалистов.

Лучше всего с поставленной задачей справится специальная компьютерная программа для ландшафтного проектирования. При разнице более чем 1,5 м потребуется консультация профессионалов, а также инженерно-геологические изыскания.

Обратите внимание! Если сделать неправильные расчеты, то уже следующей весной, вполне вероятно, что грунт вместе со стеной обрушится и придется все делать с самого начала.

Выбирать материал необходимо не наугад, а спланировано. На выбор будет влиять не только размер планируемого бюджета, но и существующий стиль участка, ландшафтный дизайн. Подключив фантазию, можно достаточно быстро все придумать и обязательно зарисовать, чтобы затем произвести расчет необходимого количества материала. Рассмотрим самые распространенные варианты.

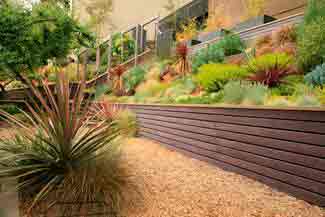

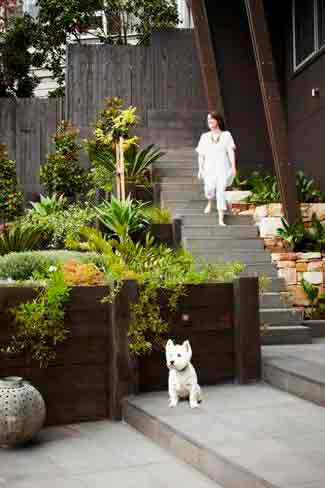

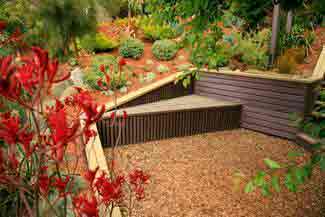

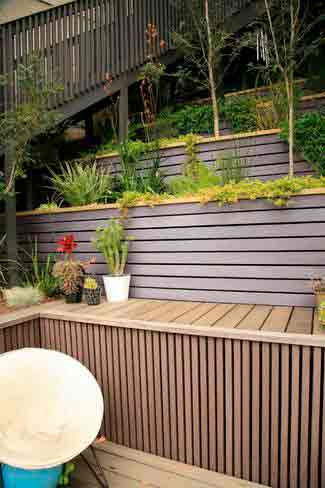

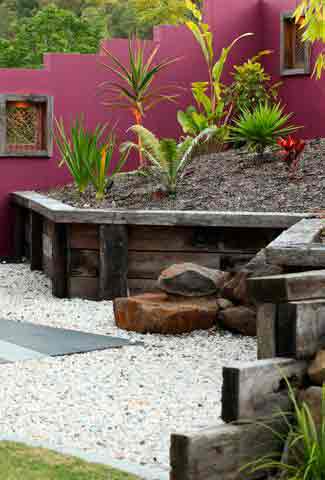

Дерево

В этом случае не любой пиломатериал подойдет, так как речь идет о толстых и прочных бревнах. Устанавливаются они как вертикально, так и горизонтально, в зависимости от проекта. Создавая подпорную стенку из бревен, следует учесть несколько основных моментов:

  • диаметр поленьев должен быть не менее 25–30 см;
  • каждый необходимо вкопать в землю на глубину не менее 40 см (параметр определяется в зависимости от высоты конструкции);
  • устанавливают максимально плотно друг к другу для получения надежной опоры;
  • надежности придаст и арматура или хомуты, которыми проводят скрепление.

Сначала идет фундамент, а затем слой дренажа. Также допустимо создание простой подушки из гравия, но при этом древесину следует обработать защитными средствами от насекомых и влаги. К числу таковых относят:

  • профессиональные (можно приобрести в магазине);
  • машинное масло;
  • рубероид.

С обратной стороны засыпают слой любого материала для формирования водоотвода.

Обратите внимание! Для удобства фиксирования бревен в земле выкапывается траншея.

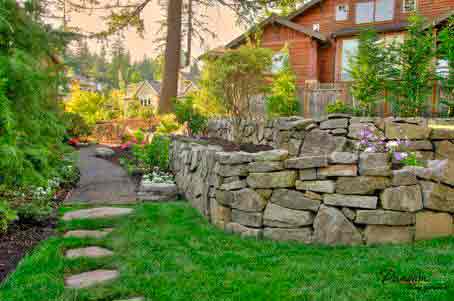

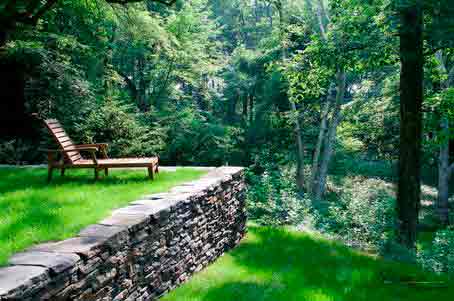

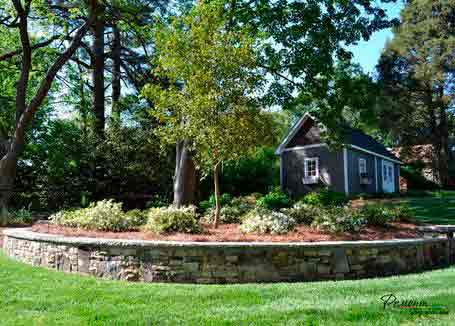

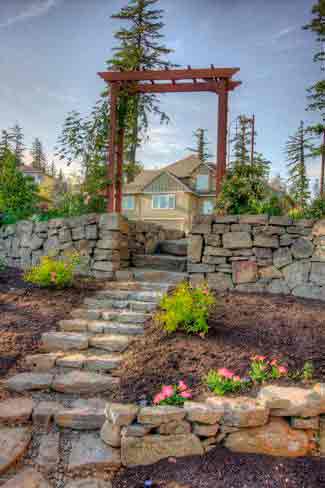

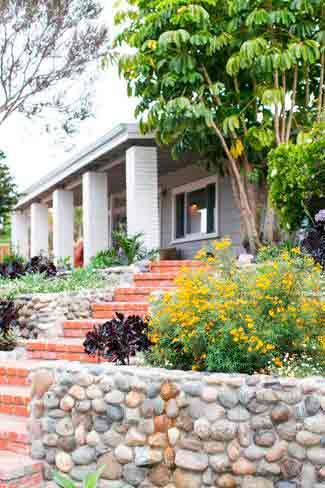

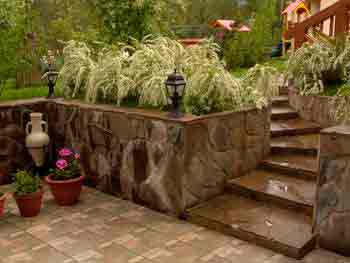

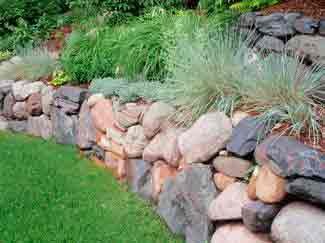

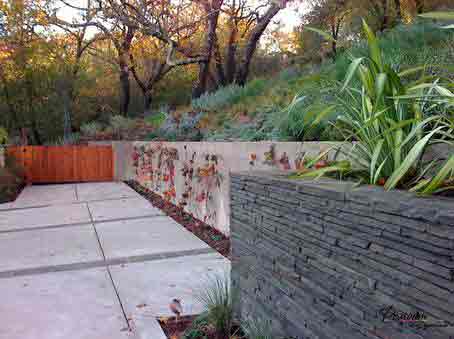

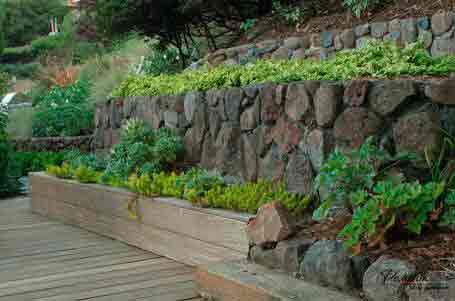

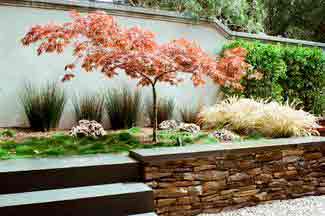

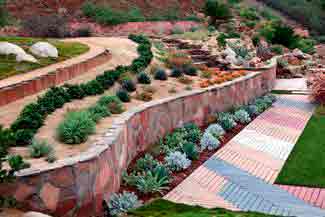

Камень

Из-за большой трудоемкости и затрат многие отказываются создавать подпорные стенки из камня. Все же если вы решились на этот сложный процесс, то приступить следует к формированию дренажа и фундамента. Эти слои необходимо укладывать в заранее выкопанную траншею. Фундамент следует усилить. Для этих целей подойдет:

  • проволока;
  • арматура;
  • гнутые электроды и др.

После того как фундамент полностью застынет, можно переходить к укладке натурального камня:

  • гранит;
  • диабаз;
  • кварцит и другие породы.

Тип кладки выбирается абсолютно в индивидуальном порядке: всухую или классическая кладка. Многие предпочитают первый вариант, так как в этом случае пустоты можно заполнить грунтом, смешанным с семенами цветов, трав и даже мха.

Обратите внимание! Избегайте при кладке камня крестообразных стыков, так как они повлияют на прочность всей подпорной стенки. Лучше всего использовать шахматную схему.

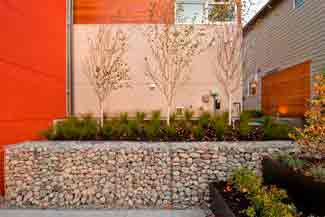

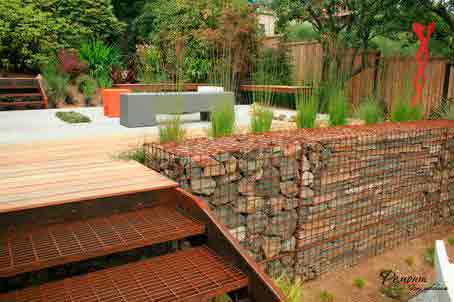

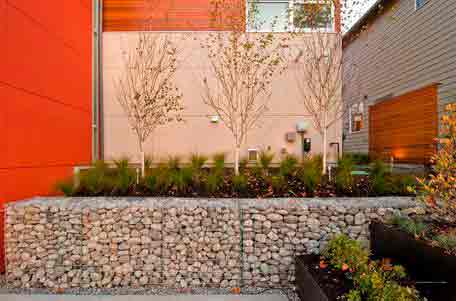

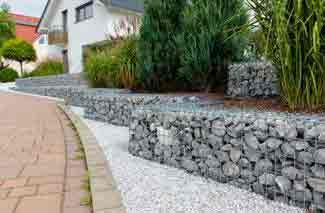

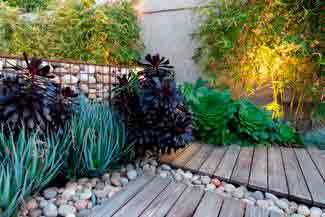

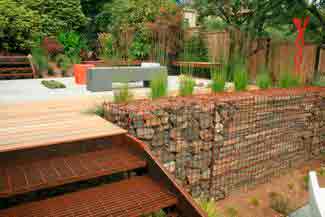

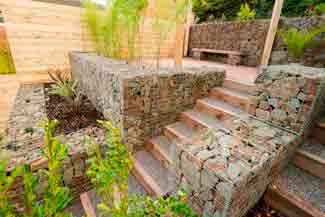

Габионы

Это инновационное решение не так давно появилось. Современные дизайнеры быстро нашли габионам применение не только в сооружении заборов и ограждений, но и при создании подпорных стенок. Конструкция представляет собой металлические сетки различных форм, которые наполняют камнями.

Подготовленные контейнеры выставляют в ряд и перевязывают между собой проволокой. Все элементы ставят последовательно и засыпают материалом. При использовании простого гравия можно не заморачиваться, а вот с декоративным камнем придется делать все аккуратно и осторожно. В результате получится оригинальная конструкция.

Обратите внимание! Если планируемая стена будет небольшой высоты, то можно обойтись и без фундамента, но при высоте в 1 м и более потребуется предварительная заливка с гравийно-песчаной подушкой.

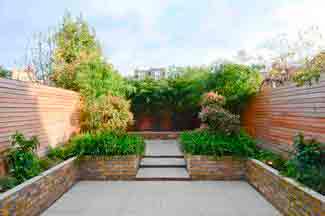

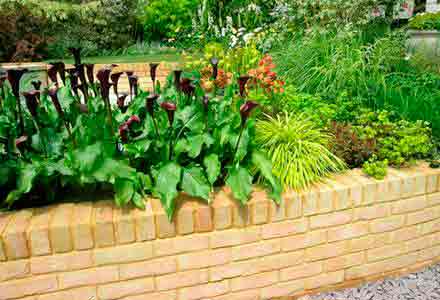

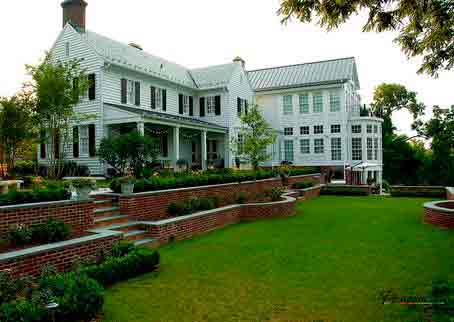

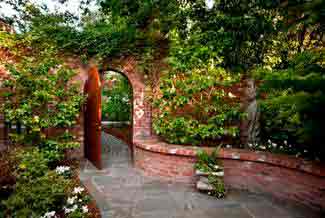

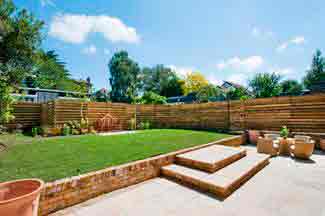

Кирпич

Сделать подпорную стенку из кирпича не составит большого труда, так как схема и технология идентична строительству дома. Требования практически ничем не отличаются, нюансами являются только жесткость и давление с внутренней части:

  • для невысокой стенки высотой в 50 см будет достаточно стены в полкирпича;
  • стена высотой до 1 м требует ширины в один кирпич;
  • если конструкция больше 1 м потребуется усиленная кладка в полтора кирпича.

Между стеной и фундаментом должна быть заложена водоотводная система, чтобы защитить материал.

Обратите внимание! Фундамент стенки подразумевает наличие перевязки и дренажа, особенно для высоких конструкций.

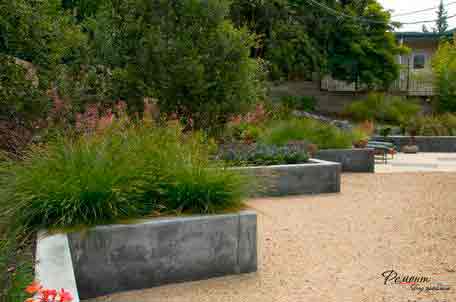

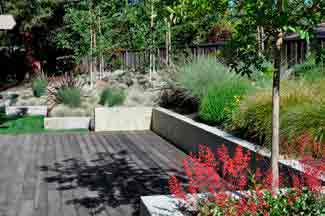

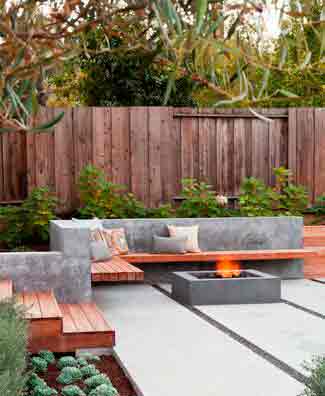

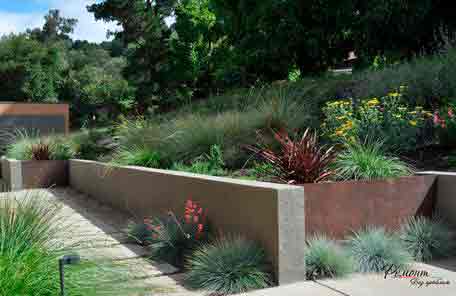

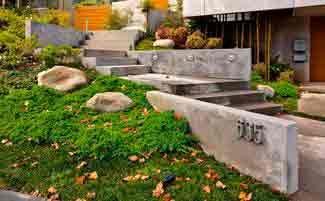

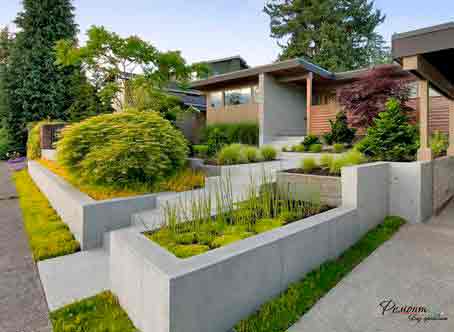

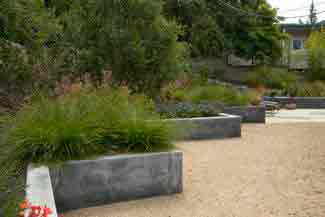

Бетон

Также простой и доступный способ создать крепкую и надежную стенку. Особенно процесс не вызовет трудностей у мужчин, которые хоть раз сталкивались с этим строительным материалом. Так, для того чтобы создать прочную подпорную стенку из бетона будет достаточно:

  • качественно выполнить перевязку;
  • заложить дренаж;
  • создать опалубку;
  • предусмотреть гидроизоляцию и водоотводную систему;
  • замесить раствор в правильной пропорции.

Чтобы придать серой стене привлекательность, следует провести декоративную отделку по своему усмотрению.

Обратите внимание! Следует учесть, что стенка будет в несколько раз тяжелее, чем кирпич или камень.

Пошаговая инструкция

Теперь рассмотрим на подробном примере, как сделать подпорную стенку в сад своими руками. Остановимся на кирпиче, так как этот материал достаточно распространен и при обустройстве не потребует многих силовых и временных затрат. Она будет выступать в роли разделителя и отделит одну зону от другой.

Подготовительные работы достаточно простые:

  • подобрать остатки кирпича после строительства в количестве 120 шт.;
  • установить размеры: длина – 150 см, ширина – 50 см и высота 50 см;
  • нанесение разметки на выбранный участок;
  • подготовка инструментов: мастерок, молоток, расшивка, шнур и отвес.

Далее следует основной процесс строительства:

  1. Выкапываем котлован для дренажа по очерченному периметру глубиной не более 20 см. Формируем песчаную подушку, хорошо утрамбовываем и поливаем водой для максимальной усадки.
  2. В роли гидроизолятора будет достаточно листа рубероида, который должен соответствовать размеру подпорной стенки.
  3. Готовим раствор: пропорция цемента к песку соответствует 1:3. Добавляем воды до получения необходимой консистенции.
  4. Первый ряд кладем прямо на рубероид. Сначала, чтобы сделать все ровно, устанавливают крайние кирпичи и натягивают между ними нить. Весь нижний ряд должен состоять из 24 кирпичей: 6 штук в длину и 4 в ширину. Если есть надколотые кирпичи, то лучше всего уложить их поврежденной частью в середину.
  5. Второй ряд также начинают строить с углов по технологии первого, но при этом швы кладки не должны совпадать. Руководствуйтесь «шахматной» технологией. Для удобства целые кирпичи молотком, у которого есть зауженный конец, раскалывают на ровные 2 половинки. Выравнивать ровность следует отвесом.
  6. Последующие ряды повторяем аналогично описанной выше технологии. Остатки выступающего раствора сразу же удаляем со стенки мастерком.

Небольшая подпорная стенка может послужить не только подставкой для цветов, но и выступить в роли скамейки.

Обратите внимание! Выбирая для строительства старый кирпич, можно придать ему эффект старины, который очень популярен в современном дизайне.

Планируя возвести подпорную стенку на садовом участке, следует учесть, что она будет выполнять не только практическую, но и декоративную функцию. При тщательной планировке и аккуратном возведении конструкция станет настоящей изюминкой всего ландшафтного дизайна. Материалов и технологий по украшению и отделке стены огромное количество, поэтому каждый сможет подобрать для себя оптимальный и подходящий вариант.

Видео

Видеоролик, касающийся строительства подпорной стенки из бетона, смотрите ниже:

Еще одно более подробное видео:

Источник: http://stroysvoimirukami.ru/podpornaya-stenka-svoimi-rukami/

Строительство домов

Далеко не каждый владелец может похвастаться идеально ровным рельефом, отсюда и вывод — подпорные стенки на участке являются абсолютно незаменимым элементом, который может стать не только хорошим украшением вашего сада, а и сооружением, разделяющим его на зоны.

Процесс возведения подпорной стенки своими руками не сложный, в ходе него можно воплотить в жизнь самые различные фантазии ландшафтного дизайна. В этой статье мы рассмотрим все важные нюансы при строительстве подпорной стены своими руками.

Оглавление

  1. Устройство и функции подпорных стен
  2. Параметры, от которых зависит устойчивость подпорной стены
  3. Ключевые аспекты при организации подпорной стены
  4. Подземная часть — виды и устройство фундамента
  5. Дренаж, водоотвод и гидроизоляция — гарант надежности и долговечности подпорной стенки
    • Организация водоотвода
    • Дренирующий слой между почвой и стенкой
    • Гидроизоляция — дополнительная надежность и долговечность конструкции
  6. Материалы для изготовления подпорных стенок своими руками
    • Деревянные подпорные стенки
    • Как сделать подпорную стенку из бетона
    • Кирпичная подпорная стенка
    • Подпорная стенка из природного камня
  7. Как сделать подпорную стенку на участке своими руками- мастер класс
  8. Подпорные стены в ландшафтном дизайне

Устройство и функции подпорных стен

Конструкции подпорных стен могут отличаться друг от друга, так как каждая выполняет свою функцию –укрепительную или декоративную, и каждая рассчитана на определенную степень воздействий, однако «костяк» стенки одинаковый, она состоит из таких основные элементы:

  • Фундамент – подземная часть

Именно он выдерживает всю тяжесть давления почвы.

  • Тело – наземная часть

Внутренняя сторона стены «контактирует» с землей, обводя собой возвышенность на участке. Внешняя сторона (лицевая) является открытой, может быть ровной или косой.

  • Дренаж и водоотвод – защитные коммуникации

Во время проектирования конструкции обязательно необходимо предусмотреть способы отвода излишней воды и влаги, которые все время будут накапливаться за внутренней ее поверхностью.

Подпорные стены одновременно сочетают в себе несколько функция:

  • отлично производят зонирование участка;
  • отменно преобразят и станут декоративно-художественным элементом ландшафта;
  • выполнят непревзойденную укрепительную и защитную функцию;
  • решат проблему неровности участка.

Параметры, от которых зависит устойчивость подпорной стены

Подпорная стенка должна быть максимально устойчивой, способной выдержать высокое давление, в ином варианте огромная вероятность разрушения сооружения и сползания грунта. Поэтому следует просчитать все факторы, влияющие на ее прочность.

На стенку действуют следующие физические силы:

  • собственный вес возведения;
  • давление почвы, которую удерживает стенка;
  • силы трения и сцепления с почвой;
  • дополнительный вес элементов, которые могут быть на ней.

Явления, влияющие на конструкцию:

  • набухания грунта в зимнюю пору;
  • ветер (если высота стенки составляет более 2 м);
  • вибрации (если рядом, к примеру, проложена железная дорога);
  • сейсмические явления (зависит от особенностей региона)
  • подмывание дождевой водой.

Еще один фактор, влияющий на устойчивость сооружения, – это толщина стенки. Она зависит от типа грунта и высоты конструкции – чем мягче почва и чем больше высота подпорки, тем шире должен быть защитный «щит».

Ключевые аспекты при организации подпорной стены

Подпорные стены – это сложная инженерная конструкция, поэтому при ее обустройстве следует учитывать ряд факторов, от которых зависит их прочность, надежность и долговечность. Конечно, лучше это дело доверить специалистам, однако обладая определенными специфическими навыками и зная все условия, при которых возможно строительство опоры, можно и самостоятельно произвести возведение конструкции.

  1. Строительство подпорных стен возможно только на устойчивых грунтах – щебень, глина, гравий, супеси и т.д.
  2. Для успешного обустройства важно, чтобы уровень промерзания почвы становил не более 1,5 м от поверхности земли.
  3. Грунтовые воды должны проходить ниже 1 м, а лучше — 1,5 м от поверхности земли.
  4. При самостоятельном обустройстве необходимо помнить, что наземная часть подпорной стены не должна превышать 1,4 м. Для возведения более высокого опорного сооружения лучше обратится к профессионалам, так как для этого нужны специальные расчеты, учитывающие давление грунта и его подвижность.

Подземная часть — виды и устройство фундамента

Подпорная стена, у которой высота становит более 30 см, обязательно должна иметь надежный фундамент.
Общее правило при организации фундамента: чем мягче и неустойчивее почва, тем глубина фундамента должна быть больше.

Желательные пропорции глубины фундамента и высоты опоры в зависимости от рыхлости грунта:

  • Если почва достаточно плотна, то соотношение глубины фундамента и высоты надземной части должно составить 1:4 соответственно.
  • Если земля средней рыхлости, то глубина фундамента становит 1/3 высоты опоры.
  • Если почва рыхлая, мягкая, то глубина фундамента стены должна составлять ½ ее высоты.

Фундамент может состоять из гравия, щебня, бетона, уплотненными цементом или тяжелой глиной.

Дренаж, водоотвод и гидроизоляция — гарант надежности и долговечности подпорной стенки

При оборудовании опоры недостаточно обеспечить высококачественный фундамент и надежно установить на нем подпорную стену, очень важно защитить конструкцию с обратной стороны от излишней влаги, оказывающая разрушительное на нее влияние.

Вне зависимости от материала, размеров и формы подпорной стены для предотвращения скапливания воды и влаги,оказывающие разрушительное влияние на конструкцию, обязательно необходимо организовать водоотвод и дренаж, а также при необходимости гидроизоляцию внутренней стороны опоры.

Организация водоотвода

Водоотвод подпорной стенки разделяют на поперечный, продольный и комбинированный.

Поперечная организация водоотвода подразумевает установку отверстий в каждом 2 или третьем ряду кладки диаметром не более 10 см или трубок под наклоном, чтобы вода незамедлительно уходила за пределы участка.

При продольном водоотводе, как его часто называют – подземный, вдоль подпорной стенки под почвой на уровне фундамента укладывается гофрированная, керамическая или асбоцементная труба диаметром 10-15 см, окутанная геотекстильным материалом, который впитывает воду, попадающая в дальнейшем через небольшие отверстия в трубу и отводимая за пределы терассы.

Чтобы предотвратить попадания атмосферной воды в конструкцию кладки, которая при минусовой температуре приведет к разрушению подпорной стенки, необходимо предусмотреть козырек или карнизный блок с некоторым уклоном.

Дренирующий слой между почвой и стенкой

После сборки стены и нескольких дней ее простоя необходимо преступить к заполнению пространства между склоном и самой стеной. Для этого лучше всего подойдут крупнообломочные грунты, к примеру, гравий, галька, крупный песок. Также для этого зачастую используются небольшие куски кирпича и остальные отходные материалы. Не учитывая то, что гравий оказывает немалое давление на опору, он служит дополнительным дренажным слоем.

Дренирующие смеси и грунт засыпаются послойно, где каждый отдельный слой трамбуется. Более предпочтительными считаются крупнообломочные грунты и пески супеси.

На верхней части укладочного материала лучше всего использовать растительный грунт. После того как утрамбован последний слой подпорной стены, необходимо ее оставить в таком состоянии на несколько недель не придавая ей нагрузок. Благодаря этому укрепляющий материал наберет всех своих свойств. Очень важно заложить сверху ранее снятый почвенный слой, в котором достаточно гумуса. Проделав все выше перечисленные работы, можно смело приступать к обустройству террасы.

Гидроизоляция — дополнительная надежность и долговечность конструкции

Для увеличения срока эксплуатации подпорных деревянных, кирпичных, металлических, бетонных стенок необходима их гидроизоляция со стороны почвы. Для этого можно использовать такие материалы: рубероид или кровельную толь, нанесенную в два слоя. Можно также при сухих грунтах обмазать внутреннюю поверхность битумом или мастикой.

Материалы для изготовления подпорных стенок своими руками

Прежде всего, перед выбором материала для подпорной стенки, следует четко понимать ее назначение. В описании выше уже говорилось о том, что подпорная стенка может быть укрепительным сооружением, а также декоративным компонентом садового участка.

Если подпорная стена будет служить как укрепляющий элемент крутой склонности или местности, то для ее сооружения лучше всего использовать природный камень или бетон. К примеру местность, которая находится рядом с железной дорогой, постоянно поддается грунтовым вибрациям, а под таким давлением более хрупкие материалы очень быстро потеряют свои свойства, что в итоге сильно скажется на надежности стены.

Вот когда подпорная стенка устанавливается с целью добавления декоративного элемента и не подвергается физическим нагрузкам, то в качестве материала можно использовать габионы, дерево или кирпич.

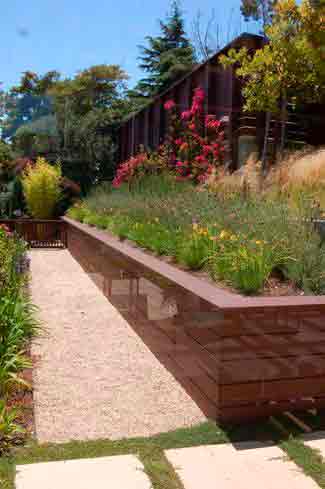

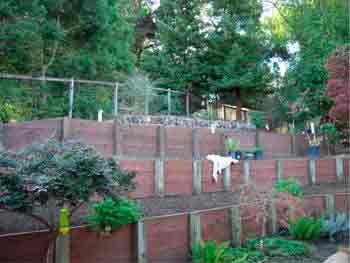

Деревянные подпорные стенки

Такой тип создания подпорной стенки считается дешевым в установке, но сам процесс установки не так уж прост и займет больше всех времени. Для ее создания и установки изначально понадобиться ровная, качественная древесина. Более упрощенным методом возведения считается вертикальное расположение бревен, плотно подогнаны друг к другу. Бревно в диаметре от 12 до 18 см в диаметре, считается самым оптимальным для деревянных опорных стенок. Высота бревна зависит от того, какую высоту опорной стены вы собираетесь возвести. Определяясь со своей высотой, не забывайте учесть тот факт, что минимум 50-60 см придется затратить в качестве установки подпорной стенки, зарывая эту часть в землю.

Бревна располагаются строго вертикально и вплоть друг к другу. Сверху их необходимо плотно обмотать проволокой, а для предотвращения смещения можно еще их соединить гвоздями. Чтобы обеспечить максимальную устойчивость после фиксации бревен траншею полностью заливают бетоном.

Предотвращая гниение дерева, часть которого будет находиться постоянно в земле, лучше всего смазать его машинным маслом.

Следующий метод — «заборчик» более сложный в возведении, так как в нем вертикальные бревна учреждаются с определенными промежутками. Создаются специальные отверстия, в которые устанавливаются, плотно друг к другу, бревна с меньшим диаметром.

Для ее создания Вам нужны качественные и ровные бревна, так как гнилая древесина очень быстро превратит Ваши старания и затраченное время в сплошное разочарование. Чаще всего используется самый простой вариант — вертикально расположенные бревна, которые плотно стыкаются друг с другом. Рекомендуемый диаметр ствола такой же, как у выше описанном методе, но часть, уходящая в землю, немного меньше и составляет 40-50 см. Этой длинны достаточно, чтобы в весеннее время они стояли твердо и не смещались, когда земля обычно поглощает влагу в несколько раз больше.

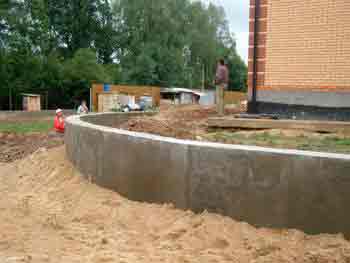

Бетонная подпорная стенка

Такая конструкция считается самой долговечной и основательной. Процесс ее сооружения начинается с того, что вам нужно вырыть траншею, которая по периметру будет точным отражением стены. Глубина траншеи зависит от высоты вашей стены.

На дно траншеи укладываем смесь гравия и щебня, потом арматуру, которую закрепляем связной проволокой, а только потом уже выводим опалубку. Опалубка делаем из досок, толщина которых не меньше 25 мм и не больше 45 мм. С помощью стяжек или гвоздей придаем сооружению крепости, дабы в дальнейшем она не рассыпалась, деформируя бетон. Под давлением смеси возможно выгибание боковых стенок опалубки и чтобы их предостеречь, забиваем металлические прутья с промежутком до 1.5 метра.

После всех подготовительных работ по укрепляющей части подпорной стены, равномерно заливаем бетон. Спустя несколько дней, когда сформируется стена, опалубку можно снять и при наличии неровностей, подровнять их штукатуркой.

Переход на следующий уровень — облицовочные работы, в которых материал каждый выбирает на свой вкус.

Опора из кирпича

Технология укладки кирпичной стенки такая же, как при обычном строительстве. Единственное отличие между ними — уменьшенная толщина сооружения. Стена, не превышающая метра высоты, выкладывается половинным кирпичом, если же выше, то целым. Облицовочный материал для кирпичной стены используется такой же, как и для бетонной.

Под данное сооружение необходим фундамент, а глубина его фундамента будет полностью зависеть от итоговой высоты стены, состава почвы и степени ее промерзания. Что касается ширины, то как правило, она больше на 20-30 см от самой подпорной стенки.

В процессе постройки стены очень важно соблюдать соотношение длины к толщине (1:3). Подпорная кирпичная стена всегда отличалась особенностью своего дизайна. Ее монтаж нельзя считать одним из самых простых, но и к сложным он тоже не относится.

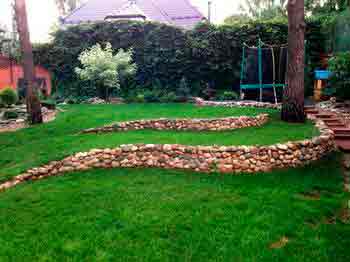

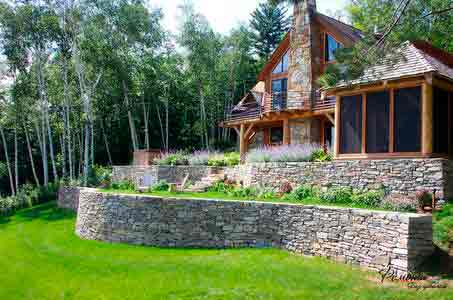

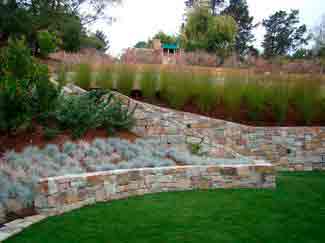

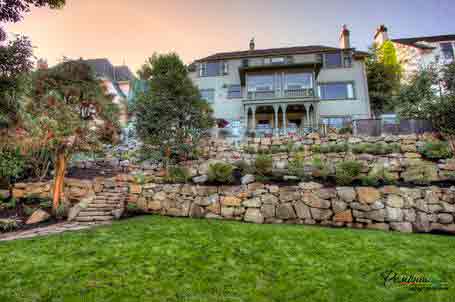

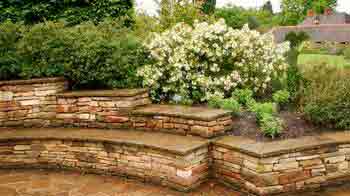

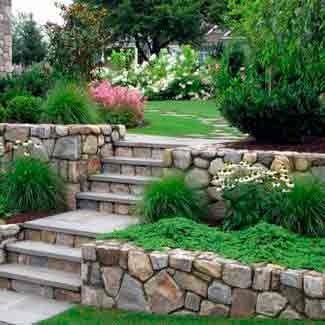

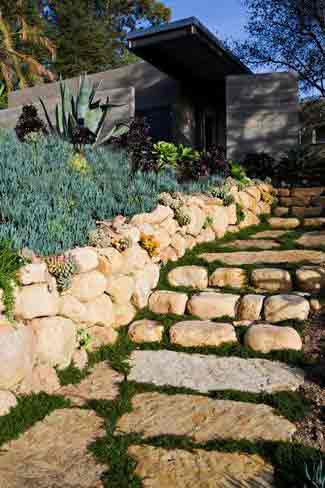

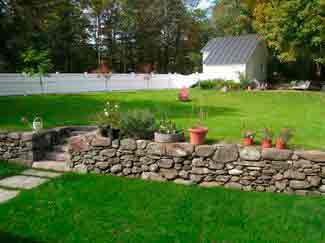

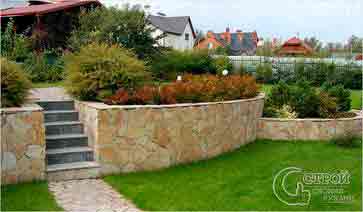

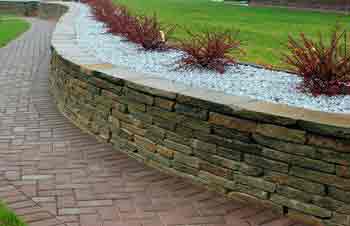

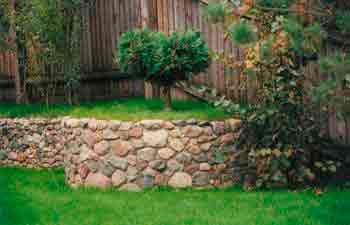

Подпорная стенка из природного камня

Установка каменной стены требует сравнительно больше материальных и физических затрат, однако это того стоит, так как такая опора выглядит очень красиво и эстетично.

Большим плюсом подпорной стенки из камня считается то, что ранее сформированные земляные карманы, позволяют высаживать туда растения. Природный камень считается самым привлекательным материалом, с которого можно создать подпорную стену своими руками. Базальт, гранит, а также сиенит считаются самыми распространенными видами природного камня. Придать более старинного вида подпорной стене можно с помощью известка или песчаника. Быстро впитывая влагу, они обрастаю мхом, этим самым создавая эффект старинности. Ширина фундамента всегда залаживается более 30 см. Не придерживаясь этой нормы, стена в большинстве случаев оказывалась неустойчивой.

Как сделать подпорную стену на участке своими руками – мастер-класс

Делаем подпорную стену из природного камня высотой 1 метр с продольным водоотводом.

Шаг 1. Разметка участка

Изначально выбираем место для нашей опоры – уклон возле терассы, расположенной выше уровня земли. Затем по углам предполагаемой области расположения опоры вбейте колышки и натяните шнур.

Шаг 2. Подготовка траншеи

По контуру разметки садовым ножом прорежьте почву и лопатой снимите небольшой слой земли. Затем непосредственно следует перейти к выкапыванию траншеи глубиной в 40 см.

Шаг 3. Фундамент

Тщательно выровняйте и утрамбуйте дно траншеи. После этого следует залить слой бетона, глубина которого должна быть не менее 30 см. Пропорции составляющих бетонной смесь для фундамента: 1 часть бетона, 6 частей гравия и песка.

Если грунт рыхлый, то перед заливкой смеси бетона необходимо соорудить деревянное ограждение. Бетонная подушка должна полностью высохнуть, для этого потребуется примерно 3 дня.

Шаг 4. Известковый слой

После полного высыхания фундамента перед укладкой камня на него следует нанести известковую смесь слоем в 2-3 см. Она состоит из извести, песка, воды и цемента. На 1 часть негашеной извести требуется 3-4 части песка, при этом на каждый килограмм этого состава нужно 300 мл воды. Для того чтобы избежать комков, воду необходимо добавлять понемножку. После этого добавляется цемент в соотношении: 1 часть цемента на 7 частей смеси.

Шаг 5. Укладка камня

Камни тщательно очистите от грязи и смочите водой. Камни следует укладывать не один на один, так как в этом случае конструкция может рухнуть при малейшем внешнем воздействии. Стык одной пары должен быть расположен посередине камня предыдущего ряда. По краям следует укладывать более крупные и правильной формы камни, в середину подойдут камни поменьше, при этом старайтесь для каждого находить свое устойчивое положение.

Следующий ряд стенки устанавливают по тому же принципу, используя известковый раствор. Важно, чтобы смесь была минимальной толщины (1- 1,5 см), так как в ином случае слишком толстые швы будут быстрее разрушаться. Чтобы конструкция была устойчивее и прочнее, желательно, чтобы ее задняя грань было выполнена с небольшим уклоном в сторону удерживаемой почвы, около 5-10 градусов.

Стоить помнить, что ломанные криволинейные конфигурации подпорных стен более прочны надежны, так как такая линия стены имеет уменьшенную длину пролета и,соответственно,подвергается воздействию меньших нагрузок, а шероховатая поверхность задней стенки обеспечивает лучшее сцепление с землей

Шаг 6. Дренаж и водоотвод

После каждого установленного ряда опоры между стенкой и грунтом следует засыпать слой гравия со щебнем или мелкими камушками, после чего тщательно его трамбуют. После укладки второго ряда опоры необходимо позаботиться о дренажной трубе.

По завершению установки подпорной стены излишки известкового раствора удалите с помощью воды, губки и щетки.

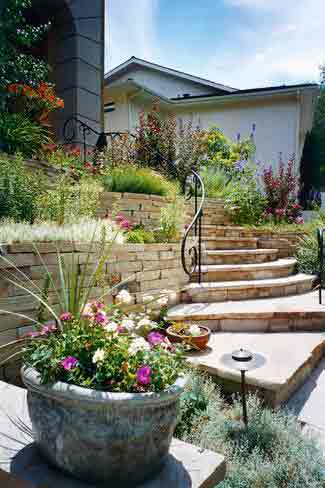

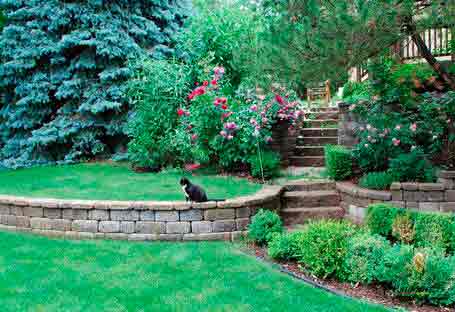

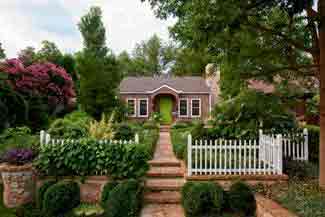

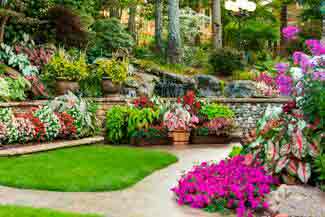

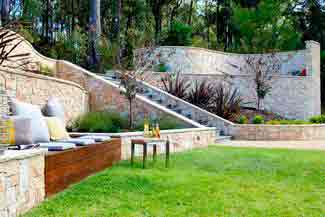

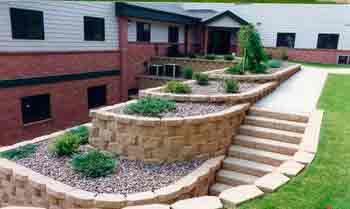

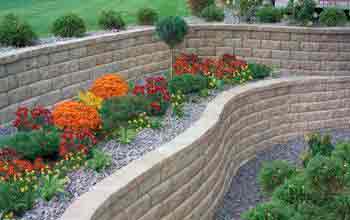

Подпорные стены в ландшафтном дизайне

Изначально следует отметить, что каждый участок имеет свои индивидуальные формы, размеры и рельеф, поэтому при обустройстве подпорной стенки должен быть свой особый подход, учитывая личностные предпочтения, вкус, стиль дома, сада и садовых дорожек. Например, если ландшафт имеет ярко выраженный рельеф, то прекрасно будет смотреться вертикальная планировка, которая заключается в разбиении участка на несколько горизонтальных уровней, закрепленные подпорами. Если

земельная площадь небольшая, то лучше возводить стенки высотой до 60 см, да и кусты вдоль них будут лучше расти. Слишком больший стены будут создавать ощущение тяжести, если же участок предполагает такие постройки, то их следует «разбавить» различными архитектурными элементами, к примеру, скамейками, ступеньками, нишами и т.д.

Выбор материала подпорной стенки также напрямую зависит от конкретных дизайнерских решений. Если вы желаете «возвысить» монументальность опоры, то используйте рельефные, фактурные материалы, устанавливайте гранитные большие камни, уложенные с немалым швом, или же мощные бревна. Если же вы, наоборот, хотите сделать ваш рельеф более утонченным, незаметным и элегантным, тогда производите облицовку стены мелкими камнями, штукатуркой.

Источник: http://strport.ru/stroitelstvo-domov/kak-sdelat-podpornuyu-stenu-na-uchastke-svoimi-rukami-0

Подпорная стенка: технология изготовления, устройство и инструкция по постройке своими руками. 160 фото видов и вариантов применения

Участок, отведенный под сад, не всегда имеет ровный рельеф. Очень часто встречаются территории с холмами. Многие считают, что их нужно максимально выровнять, но на самом деле – это отличный вариант для внедрения в ландшафтный дизайн различных оригинальных идей. Одной из таковых является изготовленная подпорная стенка своими руками. Сделать ее можно из самых разных материалов любой конструкции. В этой статье будут приведены общие рекомендации и советы специалистов по обустройству качественной стенки в саду.

Когда стоит создавать подпорную стенку

Перепад высот или уклон на территории сада лучше укрепить и зафиксировать

. Однако подпорная стенка на участке может иметь не только утилитарное, но и декоративное значение: ровная гладь быстро наскучит, а вертикаль способна ее «сломать».
Стенка может стать границей миксбордеров, принять участие в зонировании пространства
.

Подпорную стенку строят не только из камня, поэтому можно выбрать материал, гармонирующий с окружающим ландшафтом и постройками. Главное, что объединяет любые конструкции, – дренаж в их основании: он не даст воде размыть постройку.

Для справки

. На рыхлых почвах перед тем, как залить фундамент под основание, в котловане делают деревянное ограждение. В основании любой подпорной стенки должен быть дренаж

Пошаговая инструкция

Теперь рассмотрим на подробном примере, как сделать подпорную стенку в сад своими руками. Остановимся на кирпиче, так как этот материал достаточно распространен и при обустройстве не потребует многих силовых и временных затрат. Она будет выступать в роли разделителя и отделит одну зону от другой.

Кирпичная подпорная стенка

Подготовительные работы достаточно простые:

  • подобрать остатки кирпича после строительства в количестве 120 шт.;
  • установить размеры: длина – 150 см, ширина – 50 см и высота 50 см;
  • нанесение разметки на выбранный участок;
  • подготовка инструментов: мастерок, молоток, расшивка, шнур и отвес.

Далее следует основной процесс строительства:

  1. Выкапываем котлован для дренажа по очерченному периметру глубиной не более 20 см. Формируем песчаную подушку, хорошо утрамбовываем и поливаем водой для максимальной усадки.
  2. В роли гидроизолятора будет достаточно листа рубероида, который должен соответствовать размеру подпорной стенки.
  3. Готовим раствор: пропорция цемента к песку соответствует 1:3. Добавляем воды до получения необходимой консистенции.
  4. Первый ряд кладем прямо на рубероид. Сначала, чтобы сделать все ровно, устанавливают крайние кирпичи и натягивают между ними нить. Весь нижний ряд должен состоять из 24 кирпичей: 6 штук в длину и 4 в ширину. Если есть надколотые кирпичи, то лучше всего уложить их поврежденной частью в середину.
  5. Второй ряд также начинают строить с углов по технологии первого, но при этом швы кладки не должны совпадать. Руководствуйтесь «шахматной» технологией. Для удобства целые кирпичи молотком, у которого есть зауженный конец, раскалывают на ровные 2 половинки. Выравнивать ровность следует отвесом.
  6. Последующие ряды повторяем аналогично описанной выше технологии. Остатки выступающего раствора сразу же удаляем со стенки мастерком.

Скамейка на подпорной стенке

Небольшая подпорная стенка может послужить не только подставкой для цветов, но и выступить в роли скамейки.

Обратите внимание!
Выбирая для строительства старый кирпич, можно придать ему эффект старины, который очень популярен в современном дизайне.

Планируя возвести подпорную стенку на садовом участке, следует учесть, что она будет выполнять не только практическую, но и декоративную функцию. При тщательной планировке и аккуратном возведении конструкция станет настоящей изюминкой всего ландшафтного дизайна. Материалов и технологий по украшению и отделке стены огромное количество, поэтому каждый сможет подобрать для себя оптимальный и подходящий вариант.

Гарантия прочности

Стенка может быть не только каменной: опора из бетона не менее хороша, а главное – обойдется дешевле

. Бетонная стена может иметь изгибы и повороты, поэтому ее устройство потребует траншеи. Глубина зависит от высоты постройки: метровая ограда потребует 30–40 см. На дно котлована укладывают подушку из гравия и щебня, сверху кладут арматуру, скрепленную вязальной проволокой , и выводят опалубку из досок 25–40 мм толщиной, которые нужно плотно пригнать друг к другу и закрепить гвоздями или стяжками.
Чтобы доски не выгибались и держали массив бетона, через каждые метр-полтора в землю вкапывают стояки
. Заливая бетон в готовую конструкцию, надо следить за равномерностью заполнения формы.

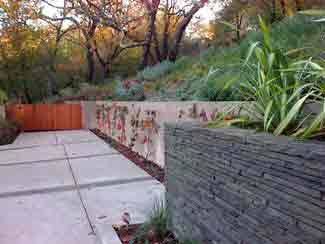

Подпорная стенка в ландшафтных дизайнах

Сразу же стоит сказать, что у каждого участка имеется своя индивидуальная форма, размер, особенности рельефа. Потому в процессе строительства подпорных стенок применяются свои особые подходы с учётом личностных предпочтений хозяина, его вкусов, стиля самого дома, территории сада и всего, что к нему относится. К примеру, если данный ландшафт с выраженным рельефом, то тогда стоит использовать вертикальную планировку. Это такой ход был бы действительно уместен. Для этого участок разбивается на горизонтальные уровни, которые закрепляются подпорами.

Для небольшой земельной площади высота возводимой стены достигает 60 см. Кусты отлично растут вдоль таких конструкций. В то время как слишком высокая стена создаёт неприятное впечатление тяжести. Если же на участке всё-таки заранее планируются подобные постройки, то они «разбавляются» с помощью различных интересных архитектурных элементов (например, скамейкой, нишами, ступенями и прочим подобным).

Выбранный материал для постройки подпорных стенок должен объясняться конкретными дизайнерскими решениями. Это было бы логично. Ведь для «возвышения» монументальности опоры применяется рельефный, фактурный материал. Также в данном случае приветствуется установка больших гранитных камней, уложенных крупным швом. А ещё здесь уместно использование мощного бревна. Для создания более утончённого, в какой-то степени незаметного, но с другой стороны элегантного рельефа облицовка стен делается с помощью мелких камней и штукатурки.

Сегодня можно воплотить в жизнь любой проект. Важно не нарушать технологию строительства.

Облицовка стенки

Дав застыть бетону, опалубку снимают, выравнивают дефекты с помощью штукатурного раствора и делают облицовку . Ее выполняют природным или искусственным камнем, керамической облицовочной плиткой и т. п. Материал кладут в несколько приемов

: установив снаружи два декоративных ряда, оставляют их на пару дней застывать, затем кладут еще несколько рядов и опять ждут усадки. И так до вершины стены, когда вся работа будет закончена.

4 составляющие подпорной стенки

  • Фундамент – подземная часть основа всей конструкции
  • Тело – надземная часть, расположенная на фундаменте
  • Дренаж, повышающий долговечность
  • Водоотвод, увеличивающий срок службы

Бетон

Также простой и доступный способ создать крепкую и надежную стенку. Особенно процесс не вызовет трудностей у мужчин, которые хоть раз сталкивались с этим строительным материалом. Так, для того чтобы создать прочную подпорную стенку из бетона будет достаточно:

  • качественно выполнить перевязку;
  • заложить дренаж;
  • создать опалубку;
  • предусмотреть гидроизоляцию и водоотводную систему;
  • замесить раствор в правильной пропорции.

Конструкция бетонной подпорной стенки

Чтобы придать серой стене привлекательность, следует провести декоративную отделку по своему усмотрению.

Обратите внимание!
Следует учесть, что стенка будет в несколько раз тяжелее, чем кирпич или камень.

Кирпичная подпорная стенка

Не менее распространена кирпичная кладка для устройства подпорной стенки

. Может быть, кирпич покажется вам слишком прозаичным материалом, но если после строительства дома остались его запасы, то стоит пустить их в дело. Кладут кирпичи точно так же, как и при строительстве зданий. Правда, толщина будет поменьше – для метровой опоры достаточно ширины в полкирпича (если делать выше, то кладем в один кирпич) . Кладка кирпичной стены должна иметь фундамент не менее 30 см глубиной и шириной на 20–30 см больше ширины самой стены. В выкопанную траншею заливают бетон так, чтобы его уровень был ниже поверхности земли на 5 см. Кирпич кладут после затвердения бетона.
Окончив кладку, можно оштукатурить и облицевать стенку подобно бетонной
, а можно оставить как есть.

Камень

Из камня

Из-за большой трудоемкости и затрат многие отказываются создавать подпорные стенки из камня. Все же если вы решились на этот сложный процесс, то приступить следует к формированию дренажа и фундамента. Эти слои необходимо укладывать в заранее выкопанную траншею. Фундамент следует усилить. Для этих целей подойдет:

  • проволока;
  • арматура;
  • гнутые электроды и др.

После того как фундамент полностью застынет, можно переходить к укладке натурального камня:

  • гранит;
  • диабаз;
  • кварцит и другие породы.

Из крупных камней

Тип кладки выбирается абсолютно в индивидуальном порядке: всухую или классическая кладка. Многие предпочитают первый вариант, так как в этом случае пустоты можно заполнить грунтом, смешанным с семенами цветов, трав и даже мха.

Устройство подпорной стенки из камня

Обратите внимание!
Избегайте при кладке камня крестообразных стыков, так как они повлияют на прочность всей подпорной стенки. Лучше всего использовать шахматную схему.

Сухой метод

При сухом способе камни просто укладывают друг на друга – крупные в шахматном порядке

, а пространство между ними заполняют более мелкими фракциями. Преимущества такого метода – относительная дешевизна и естественный внешний вид конструкции. Если засыпать щели между камнями грунтом и высадить растения, то стенка станет выглядеть красиво и натурально. Правда, недостатки у нее тоже есть: малый запас прочности и внушительная толщина постройки. Максимальная высота сухой каменной подпорной стенки – 4 метра.

Как делать подземную часть. Какой фундамент выбрать

Подпорные стенки с высотой больше 30 см в обязательном порядке должны быть с надёжным фундаментом. Главный принцип, о котором нельзя забывать, когда закладываете фундамент: если грунт мягкий и неустойчивый, то глубину фундамента надо делать больше.

Если вы хотите выровнять свой участок, прочитайте нашу статью, и вы узнаете, как это сделать.

Глубина фундамента и высота опоры с учётом рыхлости почвы

  • Если грунт довольно плотный, то глубина фундамента и высота верхней части опоры (над землёй) должны соотноситься как 1:4.
  • При наличии грунта со средней рыхлостью глубина фундамента должна составлять 1/3 часть от высоты опоры.
  • В случае, если грунт рыхлый, мягкий, глубина фундамента должна быть 1/2 от её высоты.
  • Бетон, щебень, гравий, уплотнённые тяжёлой глиной либо цементом, должны составлять фундамент.

Если вы подбираете фундамент не только для подпорной стенки, но и для дома, много информации вы найдете здесь

Связующее звено для подпорной стенки

Если стенка «на века», то камни скрепляют известково-цементным раствором. Стоит вначале разложить камни насухую (без скрепляющего состава), чтобы легче было подобрать наиболее удачное сочетание камней по размеру, цвету и форме. Это поможет сделать кладку плотнее. Когда «мозаика» на следующем уровне сошлась, можно перекладывать ее уже с раствором. На высохший фундамент наносят примерно 2 см раствора, затем укладывают первый связующий камень (один из самых больших камней), далее по краю кладут другие более крупные камни. Середину можно заполнить булыжниками поменьше, стараясь уложить их как можно плотнее. На первый слой камня выкладывают второй уровень, чтобы шов двух нижних перекрывался серединой верхнего. Связующие камни идут по всей длине стены не реже чем через метр. В конце поверхность камней очищают от раствора водой с мылом.

Использование дренажа, водоотвода и гидроизоляции для постройки подпорных стен

Для оборудования опоры нужно не просто заложить качественный фундамент и возвести на нём опорную стенку. Конструкция нуждается в защите с другой стороны от влаги, которая негативно на неё влияет.

Организация водоотвода, дренажа и, если надо, гидроизоляции внутренней стороны стенки – всё это необходимые меры независимо от того, какой материал используется, и какие размеры и форму имеет подпорная стена. Самое основное, что это предотвращает скапливание влаги и воды, которые по понятным причинам действуют на конструкцию разрушительно.

Организация водоотвода

Водоотвод подпорных стен бывает поперечным, продольным, а также комбинированным.

При поперечной организации водоотвода в каждых вторых либо третьих рядах кладки устанавливаются специальные отверстия (их диаметр не должен превышать 10 см) или трубки под наклоном. Тогда вода будет сразу же уходить за территорию участка, чего мы и добивались.

Для продольного (подземного) водоотвода вдоль подпорных стен (под землёй на уровне фундамента) кладут гофрированные, керамические либо асбоцементные трубы (их диаметр составляет около 10-15 см), окутанные геотекстильными материалами, впитывающими воду, поскольку та попадает через маленькие отверстия в трубу и отводится за территорию площадки.

Также делаются специальные козырьки либо карнизные блоки с уклоном, чтобы атмосферная вода не попадала в кладку, потому что при низких температурах это повлечёт за собой разрушение подпорных стенок. А этого допустить никак нельзя.

Дренирующие слои между стеной и землёй

Когда стена собрана и простояла уже пару дней, пространство между ней и склоном нужно обязательно заполнить. Для данной задачи подойдёт крупнообломочный грунт (например, с гравием, крупным песком и галькой). Придётся запастись небольшими кусками кирпича и остальным отходным материалом. Без учёта того, что гравий давит на опору, это – дополнительный дренажный слой.

Каждый слой дренирующих смесей и грунта засыпается отдельно для того, чтобы эти слои трамбовать. Здесь предпочтительно иметь дело с крупнообломочным грунтом и песками супеси.

Использование растительного грунта нужно для верхнего шара укладочных материалов. Когда с утрамбовкой последнего слоя подпорной стенки будет покончено, стена оставляется в этом состоянии на пару недель без дополнительной нагрузки. Такая мера приведёт к тому, что укрепляющие материалы обретут все необходимые свойства. Нужно также заранее снять слой грунта с достаточным количеством гумуса и положить его сверху. Проделав все эти манипуляции, можно со спокойной душой переходить к оборудованию площадки.

Использование гидроизоляции

Чтобы увеличить срок эксплуатации подпорной кирпичной, деревянной, металлической или бетонной стенки, необходимо провести её гидроизоляцию со стороны земли. Для данного важного мероприятия пользуются рубероидом или кровельным толем, нанесённым в два слоя. Если грунт сухой, можно использовать битум или мастику для нанесения на внутреннюю поверхность.

Подпорная стенка из дерева

Более легкий способ строительства – стенка из дерева

. Для ее изготовления понадобятся ровные и качественные бревна (стволы диаметром 12–18 см). Проще всего поставить бревна вертикально, плотно пригнав друг к другу и вкопав в землю. Высота конструкции будет зависеть от ваших предпочтений, но при этом не забывайте, что
стволы надо закопать на глубину 40–50 см
. Это позволит им твердо стоять и не «гулять» весной и осенью, когда грунт, перенасыщенный влагой, начнет плыть. Для метровой стенки длина бревна будет не меньше полутора метров.

Защитите стволы от гниения

: густо обмажьте нижнюю часть разогретым битумом или обработайте специальными пропитками.

Подпорная стенка: устройство и функции

Существуют разные конструкции подпорной стены. Всё зависит от функции, которую должна выполнять данная постройка. Подпорная стена может быть как декоративной, так и укрепительной. Для каждой из двух видов должна быть определённая степень воздействия. Но «костяк» всегда состоит из таких главных компонентов:

  • из фундамента (подземной части). На него и приходится вся тяжесть давления грунта;
  • из тела (наземной части). Стенка с внутренней стороны «контактирует» с землёй и обводит собой возвышение на участке. С внешней (лицевой) стороны стена открыта, она бывает ровная и косая;
  • из дренажа и водоотвода (защитных коммуникаций). Когда Вы проектируете конструкцию, следует заранее просчитывать способ отвода лишней влаги и воды, которые постоянно накапливаются за внутренними поверхностями построек.

У подпорных стен есть такие функции:

  • они хорошо зонируют участок;
  • прекрасно могут преобразить ландшафт, являются его декоративно-художественными элементами;
  • защитная и укрепительная способность;
  • они сделают участок ровным.

Стенка из камня вокруг дома

Дом, «обернутый» невысокой подпорной стенкой из камня, выглядит интереснее. Даже без богатого строительного опыта вам будет по силам построить такую же. Итак, соберите камни и приступайте к укладке.

Стенка из камня вокруг дома

Кладем стенку

  1. Выкопайте траншею для подпорной стенки, удалив слой дерна и почвы. Готовя траншею, периодически проверяйте ее уровень.
  2. Подготовьте раствор. Установите связующий камень, на который вы будете выкладывать остальные. Кладите камни ряд за рядом.
  3. Вымойте стенку обычной водой из шланга без применения химикатов и жестких щеток, чтобы не испортить цвет и фактуру камней.

В завершение

Подпорная стенка стоит под открытым небом, а значит, подвергается атмосферным воздействиям. Очень важно обработать швы кладки, чтобы постройка прослужила вам как можно дольше. Специальные составы (герметики) уберегут опору от деформации и разрушения.

Не всегда дачный участок может иметь ровный рельеф. Часто территория участка располагается на холмистой местности. Поэтому желание счастливого дачника максимально выровнять все неровности не всегда считается самым рациональным. Можно продумать и внедрить у себя на участке различные идеи по ландшафтному дизайну. Именно подпорная стенка на даче своими руками сможет стать одной из основных идей по благоустройству вашего участка.

Необходимо отметить, что любой земляной участок имеет свои формы, размер и рельеф, которые влияют на выбор оптимального материала и формы подпорной стенки. А также при проектировании подпорной стенки на участке обязательно нужно учитывать стиль дома и других строений, личностные предпочтения, дизайн участка.

По функциональности подпорные конструкции можно разделить:

  • Декоративные стенки способны выполнять функцию архитектурного украшения участка. Такие сооружения устанавливаются чаще всего на ровных земельных участках либо на участках, имеющих небольшой уклон.
  • Защитные стенки. Основной их задачей является удержание грунта на крутых склонах, что позволяет существенно увеличить полезную площадь под высадку растений, кустарников и садовых деревьев. Устройство подпорной стенки требуется при уклоне грунта более 8%. Актуальным является сооружение защиты на участках, расположенных вблизи водоёмов или оврагов. Такое укрепление склонов предотвращает сползание грунта от потоков талой и дождевой воды.

Чтобы исключить возможность развала сооружения и сползания грунта, защитная стенка должна иметь максимальную устойчивость и способность удерживать высокое внешнее давление. Поэтому при проектировании необходимо учитывать все факторы, определяющие прочность конструкции.

В процессе эксплуатации на стенку действуют физические силы:

Явления, которые могут влиять на конструкцию:

  • Подмывание талой и дождевой водой;
  • Возможность набухания почвы в зимнее время;
  • Присутствие вибрации грунта (соседство с железной дорогой);
  • Сейсмической активности в этом регионе.

Основным фактором, напрямую влияющим на устойчивость конструкции, является толщина стен. Чем выше подпорки и мягче почва, тем толще должны быть стены.

Увеличение устойчивости стены

При проектировании подпорной стенки на участке необходимо учитывать ряд мероприятий, которые способны увеличить её устойчивость:

Декоративные или укрепительные подпорные стенки могут значительно отличаться, выполняя свою определённую функцию. Однако, все такие конструкции имеют несколько составляющих:

Фундамент опорной стены

При возведении подпорной стены высотой более 30 см обязательно нужно делать надёжный фундамент. При устройстве фундамента необходимо обязательно учитывать плотность грунта на этом участке. Оптимальным соотношением глубины основания и высоты наземной части

  • При плотном грунте такое соотношение составляет ¼;
  • Для грунта средней плотности – 1/3;
  • На мягкой и рыхлой почве – ½.

Заливку фундамента выполняют цементным раствором с добавлением щебня, гравия или кусков бетона. Для усиления основания можно использовать металлическую арматуру и подпорный камень.

Гидроизоляция и дренаж

Для увеличения надёжности и продления срока службы устраиваемой конструкции обязательно нужно серьёзно отнестись к качественной гидроизоляции стены и отводу воды

Гидроизоляция выполняется путём нанесения на внутреннюю сторону сооружения слоя битумной мастики. Для надёжности желательно наклеить на мастику несколько слоёв рубероида.

Следующим шагом будет устройство водоотвода. Их бывает три вида:

Чтобы избежать возможного разрушения наружной части стены от попадания воды, на неё устанавливают под уклоном карнизный блок или козырёк.

После завершения обустройства всех коммуникаций необходимо произвести засыпку грунтом

между склоном и опорной стеной. Выполняют её слоями, при этом утрамбовывая каждый из них. Первые слои нужно заполнять строительными отходами камня или кирпича, затем засыпаем слой песка или гравия. Для верхнего слоя применяется растительный грунт.

Что влияет на устойчивость подпорных стен

Максимальная устойчивость, стойкость к высокому давлению – очень важные качества, которыми должна обладать качественно сделанная подпорная стенка. Иначе сооружение легко может разрушиться, а грунт сползти. Потому нужно учитывать каждый фактор, от которого зависит прочность подпорных стен.

Итак, надо разобраться, что же всё-таки действует на подпорные стенки? Влияние собственного веса постройки, сил сцепления и трения с грунтом, давления почвы, дополнительного веса компонентов, которые могут находиться на ней – всё это имеет колоссальное значение.

Ещё по теме  Как сделать дорожки на даче своими руками

Что может влиять на конструкцию постройки:

  • набухание почвы зимой;
  • сила ветра (если подпорная стена выше 2 м);
  • уровень вибраций (например, если недалеко находится железная дорога);
  • любое сейсмическое явление (каждому региону свойственны свои особенности);
  • подмывание дождевыми водами.

Дополнительным фактором, влияющим на уровень устойчивости постройки, является толщина стены. Её определяет тип почвы и высота самой конструкции. Если грунт мягкий, а подпорка высокая, то естественно, что ширина защитного «щита» должна быть больше. Это логично.

Как сделать подпорную стенку своими руками

Перед началом возведения подпорной стенки на даче необходимо чётко определиться с её назначением. Если вы решили сделать укрепляющую конструкцию, то лучше сделать стенку из природного камня или бетона. В случае желания использовать стенку в качестве декоративного элемента или малых нагрузок на конструкцию можно использовать габионы, дерево или кирпич.

Как сделать подпорную стенку из бетона

Бетонная конструкция

считается самой надёжной и долговечной. Процесс её изготовления начинается с рытья траншеи строго по периметру планируемой стены и устройства фундамента. Глубина траншеи целиком зависит от высоты сооружения.

Затем из досок толщиной 25–45 мм делаем опалубку. Чтобы под давлением раствора не происходило выгибание досок, загоняем металлические прутья, с промежутком до 1,5 метра.

После всех мероприятий по укреплению, равномерно заливаем бетон в опалубку. Через несколько дней, после полного высыхания бетона, снимаем опалубку.

Готовую бетонную стену можно в дальнейшем оштукатурить или облицевать любым отделочным материалом.

Подпорная стенка из кирпича

Стенка из кирпича

делается, как и при обычном строительстве любого дома. Стена высотой до одного метра делается толщиной в половину кирпича, а выше — в целый кирпич. В дальнейшем стену облицовывают любым отделочным материалом для наружных работ.

Фундамент под стенку из кирпича имеет небольшие особенности. Он, как правило, устраивается на 20–30 см шире основной конструкции. Глубина полностью зависит от высоты стены, состава почвы и степени промерзания грунта.

Подпорная стенка из камня своими руками

Изготовление стены из камня требует сравнительно больших затрат как материальных, так и физических. Однако эти затраты вас порадуют красотой и прочностью сделанной конструкции.

Кладка из камня делается двумя способами:

Так как камень является тяжёлым материалом, то и устройство фундамента должно быть правильным и прочным, с укреплением металлической арматурой.

Перед кладкой камни необходимо полностью очистить от грязи и смочить водой

. Укладывать камни один на один нельзя. Стык одной пары должен располагаться посередине камня нижнего ряда. Желательно по краям стенки укладывать более крупные камни, а в середину можно и поменьше размером. При этом необходимо находить для каждого камня своё устойчивое положение. Швы нужно стараться делать минимальной толщины, чтобы меньше разрушались во время эксплуатации сооружения.

Подпорная стенка из дерева

Процесс установки стены из дерева

не очень прост и может занять много времени, но деревянные системы привлекают своей дешевизной. Оптимальным вариантом для устройства деревянных опор считается применение брёвен диаметром 12–18 см. При выборе высоты брёвен нужно учитывать, что 50–60 см будет закопано в землю.

Располагать брёвна из дерева нужно плотно друг к другу в строго вертикальном положении. Сверху дерево необходимо плотно укрепить проволокой, а для устранения смещения можно скрепить гвоздями. После полной фиксации брёвен, траншею необходимо полностью залить бетоном. Для предотвращения гниения дерева часть, находящаяся в земле, должна быть обработана специальным материалом.

Подпорная стенка из габионов

Подпорные стены из габионов

стали применяться совсем недавно. Для создания такой стены проволокой увязывают между собой габионы. Такая стена выгодно отличается от бетонных или каменных конструкций:

Монтаж габиона:

  • На подготовленное основание (достаточно только выровнять поверхность) устанавливаются контейнеры из металлической сетки;
  • Габионы связываются оцинкованной вязальной проволокой;
  • Укладываются руками камни типа плитняка, после чего заполняется остальной объём габиона галькой, щебнем или булыжником;
  • Контейнеры укладываются до нужной длины и высоты стенки. Между собой они крепятся оцинкованной проволокой.

Подпорные стенки в ландшафтном дизайне

Любой участок имеет свои особенности, рельеф, размеры. Поэтому при строительстве подпорной стенки нужно учитывать все нюансы ландшафтного дизайна

. Вертикальная планировка будет прекрасно смотреться, если ландшафт имеет чётко выраженный рельеф. Такой участок желательно разбить на несколько горизонтальных уровней.

Если ваш участок небольшой по площади, то желательно применять стенки высотой до 60 см.

В зависимости от конкретного дизайнерского решения производится выбор материала для изготовления подпорных стенок. Решение о том, как сделать подпорную стену, каждый хозяин принимает индивидуально.

Знакомимся с конструкцией

Принципиальное устройство
Прежде чем заняться строительством, следует внимательно изучить конструкцию. Это позволит правильно спланировать всю работу и получить хороший результат. Так, любая подпорная стенка состоит из трех основных частей:

  1. Фундамент. Как и при строительстве дома, эта часть находится почти вся под землей, что позволяет принять ей всю нагрузку строения.
  2. Тело. Основная часть – вертикальная стенка.
  3. Дренаж. Искусственный водоотвод снижает вероятность разрушения от влаги.

Подпорная стенка из разных материалов: устройство

Следующим этапом станет проведение расчета подпорной стенки, так как на нее с противоположной стороны будет действовать давление грунта. Из-за этого следует тщательно продумать ее проектирование, чтобы были созданы преграды для сопротивления давления. Исходя из среднестатистических данных, на даче чаще всего возводят стены высотой от 30 см до 1,5 м. Они небольшие, поэтому можно с легкостью выполнить все расчеты самостоятельно, не привлекая специалистов.

Для загородных участков актуальны невысокие подпорные стенки

Лучше всего с поставленной задачей справится специальная компьютерная программа для ландшафтного проектирования. При разнице более чем 1,5 м потребуется консультация профессионалов, а также инженерно-геологические изыскания.

Обратите внимание!
Если сделать неправильные расчеты, то уже следующей весной, вполне вероятно, что грунт вместе со стеной обрушится и придется все делать с самого начала.

Выбирать материал необходимо не наугад, а спланировано. На выбор будет влиять не только размер планируемого бюджета, но и существующий стиль участка, ландшафтный дизайн. Подключив фантазию, можно достаточно быстро все придумать и обязательно зарисовать, чтобы затем произвести расчет необходимого количества материала. Рассмотрим самые распространенные варианты.

Поговорим о секретах…

Испытывали ли Вы когда-нибудь боли в суставах? И Вы не понаслышке знаете, что такое:

  • невозможность передвигаться комфортно и легко;
  • боль во время или после физических упражнений;
  • дискомфорт при подъемах и спусках по лестнице;
  • воспаление в области суставов, припухлости;
  • неприятный хруст, щелканье не по собственному желанию;
  • беспричинные и невыносимые ноющие боли в суставах…

Просим ответить на вопрос: вас это устраивает? Разве такую боль можно терпеть? Сколько денег Вы уже «слили» на неэффективное лечение? Пора заканчивать с этим! Согласны? Сегодня мы публикуем эксклюзивное интервью с профессором Дикулем , в котором доктор раскрыл секреты избавления от болей в суставах, лечения артритов и артрозов.

Внимание, только СЕГОДНЯ!

  • Почему дизайнеры прибегают к подпорным стенкам в саду или на даче
  • Какие материалы и инструменты вам понадобятся для подпорных стенок
  • Фундамент — основа надежной и красивой подпорной стенки
  • Кладка камней: непосредственное выполнение работ
  • Разновидности подпорных стенок

Подпорная стенка: Как ее сделать на участке?

На дачных и городских участках, где сложный рельеф с холмистыми или овражистыми местами создаёт немало проблем, касающихся разбития сада и планирования красивого двора, хочется навести порядок. Обычно в таком случае территорию участка удобно поделить на террасы, которые располагаются на разных уровнях. Подпорная стенка в таких случаях играет ключевую роль.

Террасированием участка называется процесс искусственного формирования укреплённой горизонтальной плоскости – террасы или уступа.

Подпорная стенка строится на границах между такими плоскостями, что позволяет предотвратить появление обвалов и оползней, а также вымывание плодородных слоёв земли.

К сожалению, так и есть, что не все владельцы земельного участка могут сказать, что у них ровный рельеф. Вот и напрашивается вывод, что подпорная стенка является незаменимой частью участка. Она не только украсит Ваш сад, но это сооружение также будет разделять его на специальные зоны.

А вы задумывались о том, как обустроить свой сад? Эта статья вам поможет!

Сделать подпорную стенку самому совсем не сложно. Во время самого процесса реализовываются самые разнообразные планы, связанные с ландшафтным дизайном. Дальше мы будем рассматривать главные особенности строительства подпорных стенок собственными руками.

Почему дизайнеры прибегают к подпорным стенкам в саду или на даче

Это дизайнерское ландшафтное решение имеет на самом деле несколько функций. Больше всего используют владельцы неровных участков. С их помощью можно легко подчеркнуть рельефные перепады и даже превратить их в достоинство ландшафта. И наоборот, те, кому не по вкусу скучные ровные участки, стремятся сделать подпорную стенку, чтобы придать саду изысканности. Дизайнеры называют этот прием «сломать плоскость».

Подпорные стенки украсят границы ваших миксбордеров или отделят друг от друга разные зоны в вашем саду или на дачном участке.

Можно, например, разделить ею участок на зону отдыха и огород или даже отделить границы дома. Построить подпорную стенку вполне возможно своими руками, главное — правильно обдумать проект будущего сооружения.

Вернуться к оглавлению

Кирпич

Из кирпича

Сделать подпорную стенку из кирпича не составит большого труда, так как схема и технология идентична строительству дома. Требования практически ничем не отличаются, нюансами являются только жесткость и давление с внутренней части:

  • для невысокой стенки высотой в 50 см будет достаточно стены в полкирпича;
  • стена высотой до 1 м требует ширины в один кирпич;
  • если конструкция больше 1 м потребуется усиленная кладка в полтора кирпича.

Между стеной и фундаментом должна быть заложена водоотводная система, чтобы защитить материал.

Обратите внимание!
Фундамент стенки подразумевает наличие перевязки и дренажа, особенно для высоких конструкций.

Какие материалы и инструменты вам понадобятся для подпорных стенок

В последнее время расширился спектр материалов для сооружения подпорных стенок для сада или дачи. Часто можно увидеть, например, подпорные стенки из бревен. О долговечности таких сооружений говорить не приходится, поэтому самым распространенным материалом остается камень, в том числе и грубо обработанный булыжник. Камни могут быть разной ширины и длины, но обязательное условие, чтобы высота их была приблизительно одинаковой. Для придания камням нужной формы используют кирку, если вы не приобрели уже отделанный камень, готовый к применению.

Кроме того, чтобы сделать кладку подпорной стенки, вам понадобится известковый раствор, гравий и бетон. Известковый раствор состоит из воды, песка и негашеной извести. 240-300 мл жидкости должно приходиться на 1 кг сухой смеси из 1 части извести и 3-5 частей песка. Раствор необходимо тщательно вымешивать на протяжении нескольких минут, чтобы предотвратить образование комков. Можно использовать с этой целью строительное сито с большими отверстиями. Иногда для большей прочности, когда делают раствор, в него добавляют цемент в соотношении 1:7 (одна часть цемента и 7 частей известкового раствора). Гравий и бетон потребуются для сооружения .

Из инструментов вам понадобятся:

  • кирка;
  • мастерок;
  • рулетка или линейка;
  • колышки для разметки;
  • деревянные клинья;
  • деревянные доски для шаблона;
  • шнур;
  • садовый нож;
  • лопата;
  • деревянный скребок;
  • щетка с жесткой щетиной.

Вернуться к оглавлению

Габионы

Из габионов

Это инновационное решение не так давно появилось. Современные дизайнеры быстро нашли габионам применение не только в сооружении заборов и ограждений, но и при создании подпорных стенок. Конструкция представляет собой металлические сетки различных форм, которые наполняют камнями.

Подготовленные контейнеры выставляют в ряд и перевязывают между собой проволокой. Все элементы ставят последовательно и засыпают материалом. При использовании простого гравия можно не заморачиваться, а вот с декоративным камнем придется делать все аккуратно и осторожно. В результате получится оригинальная конструкция.

Устройство подпорной стенки из габионов

Обратите внимание!
Если планируемая стена будет небольшой высоты, то можно обойтись и без фундамента, но при высоте в 1 м и более потребуется предварительная заливка с гравийно-песчаной подушкой.

Фундамент — основа надежной и красивой подпорной стенки

Если место выбрано и проект составлен, начинайте работу из сооружения фундамента под будущую подпорную стенку. Его параметры зависят от размеров самой стенки. По высоте она может быть любой, но ширина не должна быть менее 30 см, иначе вы рискуете получить неустойчивое сооружение. Фундамент должен превышать ширину кладки на 20 см.

Согласно проекту, вбейте по углам будущего сооружения колышки, натянув между ними шнур. Следующий шаг — очистка фундаментной ямы от дерна и верхнего слоя почвы на нужную глубину, которая зависит от нескольких факторов. Во-первых, надо взять во внимание возможную глубину промерзания почвы (в этом случае фундамент должен быть на 20-30 см глубже). Во-вторых, учитывайте предполагаемую высоту подпорной стенки (на 1 м надземного сооружения должно приходиться 0,5 м заглубления фундамента). В-третьих, параметры фундамента зависят от плотности почвы (чем она рыхлее, тем больше необходимо углубить основание).

В подготовленную траншею заливаем бетонную подушку. Деревянное ограждение понадобится, если почва слишком рыхлая. В любом случае основание под подпорную стенку должно остановиться на 5 см ниже уровня земли. Если вы решили сделать фундамент в сухую погоду, для его полного застывания достаточно будет 4-5 дней; если климатические условия хуже, этот период рекомендуется увеличить. Во время осадков накройте сооружение полиэтиленовой пленкой.

Вернуться к оглавлению

Расчет подпорных стенок разных видов и конструкций

Вычисления выполняются на основании пособия к СНиП 2.09.03-85. Расчет проводится по двум группам предельных состояний и включает в себя проверки по:

  • устойчивости стены к сдвигам;
  • подвижности грунта;
  • надежности фрагментов подпорной конструкции и мест стыковки деталей;
  • возможным деформациям;
  • безопасным размерам раскрытия трещин.

Эта работа достаточно трудоёмкая даже для профессионального строителя. Необходимо совершить просчеты по многим сложным формулам, при этом учитывая воздействие нескольких факторов на строение одновременно.

Чтобы построить безопасное сооружение рекомендуется обратиться за помощью к опытным специалистам. Декоративные стенки можно сооружать без расчетов, исходя из минимальных требований.

Если вид подпорной стенки и ее конструкция подобраны правильно, а при сооружении не нарушалась технология, такой защитный элемент позволит обеспечить безопасность его эксплуатации даже при весомых перепадах рельефа участка.

Кладка камней: непосредственное выполнение работ

Прежде чем построить стенку, смочите камни водой и отсортируйте их таким образом, чтобы они соответствовали по размеру, оттенку, а самые крупные отложите для того, чтобы они ложились насквозь и выполняли главную связывающую функцию.

Нанесите на застывший фундамент слой известкового раствора, который должен быть не менее 2 см, и расположите на нем несколько крупных связывающих камней, а между ними другие, стараясь уложить их как можно плотнее. Теперь по тому же принципу можно делать другой слой, но старайтесь связывающие компоненты размещать всегда в разных местах, чтобы кладка получилась прочнее.

Но прежде чем приступить к последующим слоям, необходимо сделать деревянный шаблон в торцах предполагаемого сооружения. Таким образом вы получите совершенно ровную кладку. Для этого используют ровные доски. Сама стойка имеет форму прямоугольника с перемычками по диагонали. Ширина стойки равна ширине стенки, а высота — ее высоте. Между боковыми ребрами стойки натягивают шнур. Он должен прикрепиться так, чтобы можно было им свободно двигать, перемещаясь к каждому последующему слою.

Для большей уверенности, что каждый камень надежно ляжет именно на свое место, сначала можно класть камни без раствора, стараясь продвигаться небольшими участками, чтобы запомнить положение составляющих будущей стенки. При этом не следует забывать, что на шов между камнями в нижнем слое всегда должен ложиться целый камень последующего слоя. И только тогда можно сделать чистовую кладку с раствором. Количество раствора не должно быть слишком большим, поскольку он быстрее разрушается, делая всю конструкцию менее надежной.

Иногда случается так, что какой-то камень не достаточно плотно ложится в кладку. В этом случае используйте деревянные клинья, вбивая их в образовавшееся отверстие, которое впоследствии заполняется раствором, но только после высыхания основной кладки.

От того, какое давление предполагается на тело стенки, определяют также необходимость наклона передней или задней стенки сооружения. На природных рельефных участках устойчивость обеспечивается за счет массы грунта и самой стенки. В этом случае конструкция жестко заглублена и считается упругой. Кроме каменных, в том числе из булыжника, кирпичных и бетонных стенок, к упругим конструкциям относят и сооружения, в которых использовалась сухая кладка, габионные и ряжевые стенки. Для таких конструкций, высота которых не превышает 1,5 м, наклон передней грани стенки может быть минимальным (10-15 градусов).

Угол наклона задней части можно определить, используя формулу:

  • e — угол наклона расчетной плоскости к вертикали;
  • b — ширина подошвы фундамента;
  • h — расстояние от поверхности грунта до подошвы фундамента;
  • t — толщина стенки.

Угол наклона рассчитываемой плоскости к вертикали e определяется не более (45° -j /2), где

j — угол внутреннего трения.

Таким образом, угол наклона стенки также приблизительно можно определить по формуле:

Причем найденный показатель будет отличаться для разных типов грунта: для песчаных — от 26 до 40, для глинистых — от 18 до 30.

Готовую подпорную стенку в вашем саду или на даче необходимо очистить от излишков извести. Сначала используйте деревянный скребок, а потом — щетку и губку. Очищайте готовое сооружение посредством воды, а не химических растворов, которые могут изменить цвет камня или даже деформировать его.

Как правильно организовать подпорную стену. Основные моменты

Подпорная стенка является достаточно сложной инженерной конструкцией, потому перед тем, как её сооружать, необходимо брать во внимание определённые факторы, влияющие на уровень прочности, надёжности и срок службы стены. Безусловно, когда этим делом занимаются настоящие специалисты, всё делается строго по правилам. И это очень хорошо. Но имея определённые специфические навыки и учитывая обстоятельства, при которых можно строить опору, Вы можете и сами без проблем возвести такую конструкцию.

  • Строить подпорные стены можно исключительно на устойчивой почве (на щебне, глине, супеси, гравии и тому подобное).
  • Успешное обустройство возможно только, если промерзание грунта составит не больше 1,5 метра от поверхности почвы.
  • Уровень грунтовых вод не должен быть выше одного метра, лучший вариант – это 1,5 м от поверхности земли.
  • Если Вы делаете постройку сами, то помните, что наземную часть стенки нельзя делать выше 1,4 м. Строить более высокое опорное сооружение должны мастера, потому как здесь не обойтись без специальных расчётов, учитывающих давление почвы и её подвижность.

Другие материалы

Их масса. Посмотрим примеры:

Стеклянные бутылки

Дом, стены которого сделаны из стеклянных бутылок. Провинция Сисакет, Таиланд.

Старые покрышки

Несмотря на пластичность материала, у стенки из покрышек масса достоинств.

Одни из этих достоинств является то, что такую стенку очень легко озеленить.

Пример озеленения.

Причем озеленить можно настолько, что покрышки будут практически полностью скрыты растениями.

Вот так выглядит хорошо скрытая зеленью стена из покрышек.

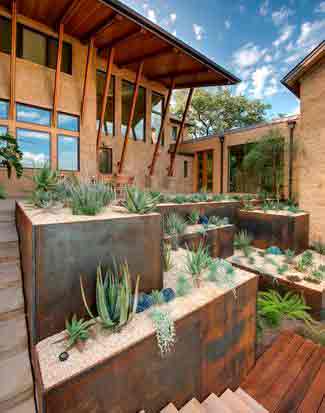

Металл

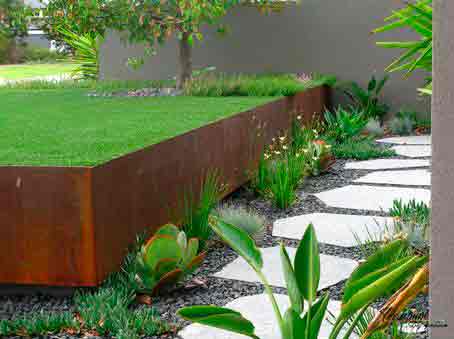

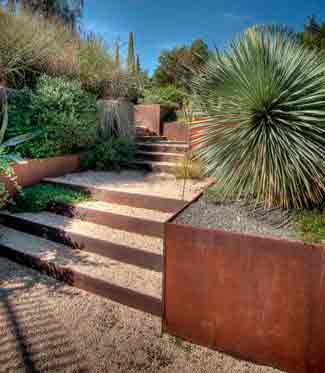

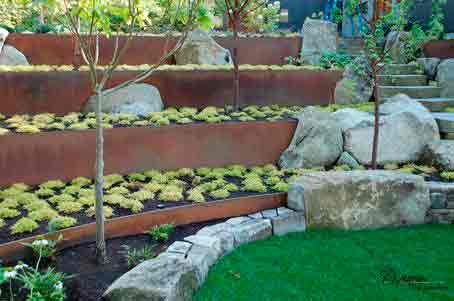

Листовой металл, профнастил, габионы — такие подпорные стенки обычно более функциональны, чем декоративны, однако и тут возможны эффектные варианты.

Плетенки из ивняка

Такие подпорные стенки традиционно плетут в топких местностях вдоль рек, они — редкость, хотя плетенки могут быть очень красивы, к тому же стенка из ивняка экологична и очень быстро превращается в живую изгородь.

Пеноблоки

Благодаря пустотам внутри они являются очень удобным материалом для создания зеленых стен.

Кирпичные стены на участке

Для подпорных стен используются прочные разновидности полнотелого кирпича. Габариты фундамента рассчитываются аналогично каменным строениям. При высоте не превышающей 60 см, толщина стенки составляет полкирпича – 12 см. При высоте от 60 до 1 метра – толщина в кирпич.

Защитные мероприятия и засыпка стены

Прежде чем засыпать грунт между стеной и холмом, необходимо выполнить ряд мероприятий:

    Скапливаемая в грунте вода будет со временем разрушать каменную или деревянную стену. Избежать неприятностей поможет строительство водоотвода. Простейший тип сооружения – поперечный. Он заключается в проделывании 10 см отверстий в третьих рядах кладки стены. Устройство продольного водоотвода состоит из уложенной вдоль стены перфорированной трубы. Сверху ее обматывают геотекстильным полотном. Трубу укладывают на уровне основания с уклоном в сторону слива.
    Продольный дренаж: 1 — стена, 2 — фундамент, 3 — дренаж, 4 — щебень, 5 — геотекстиль, 6 — песок, 7 — грунь.

Поперечный дренаж: 1 — щебень, 2 — стена, 3 — дренажная труба.

  • Для гидроизоляции стену покройте битумной мастикой. Сверху прикрепите пару слоев рубероида.
  • Верхнюю часть стены закройте наклонным козырьком, чтобы дождевая вода не разрушала материал.
  • Засыпку внутренней стороны стены выполняйте слоями. Вначале укладывайте дренажный слой из камней, кирпича, гравия, крупнозернистого песка. Сверху засыпьте плодородную почву. На ней через две недели можно своими руками высаживать любимые растения.
  • Построенную своими руками стену можно украшать на свой вкус. Это высадка вьющихся растений, декоративные подсветки, красивые облицовочные материалы, кованые элементы и многое другое. Все зависит от фантазии хозяина и возможности материальных затрат.

    Как устроена конструкция

    Подпорное сооружение устанавливается практически в любом необходимом вам месте на даче, но состоять она обязательно должна из определенных частей. Это фундамент, который удерживает на себе все сооружение, тело стенки из материала, который вы выбрали, а также специальный водоотвод, способствующий защите основного материала производства.

    Строительство домов

    Далеко не каждый владелец может похвастаться идеально ровным рельефом, отсюда и вывод — подпорные стенки на участке являются абсолютно незаменимым элементом, который может стать не только хорошим украшением вашего сада, а и сооружением, разделяющим его на зоны.

    Процесс возведения подпорной стенки своими руками не сложный, в ходе него можно воплотить в жизнь самые различные фантазии ландшафтного дизайна. В этой статье мы рассмотрим все важные нюансы при строительстве подпорной стены своими руками.

    Оглавление

    1. Устройство и функции подпорных стен
    2. Параметры, от которых зависит устойчивость подпорной стены
    3. Ключевые аспекты при организации подпорной стены
    4. Подземная часть — виды и устройство фундамента
    5. Дренаж, водоотвод и гидроизоляция — гарант надежности и долговечности подпорной стенки
        Организация водоотвода
    6. Дренирующий слой между почвой и стенкой
    7. Гидроизоляция — дополнительная надежность и долговечность конструкции
    8. Материалы для изготовления подпорных стенок своими руками
        Деревянные подпорные стенки
    9. Как сделать подпорную стенку из бетона
    10. Кирпичная подпорная стенка
    11. Подпорная стенка из природного камня
    12. Как сделать подпорную стенку на участке своими руками- мастер класс
    13. Подпорные стены в ландшафтном дизайне

    Устройство и функции подпорных стен

    Конструкции подпорных стен могут отличаться друг от друга, так как каждая выполняет свою функцию –укрепительную или декоративную, и каждая рассчитана на определенную степень воздействий, однако «костяк» стенки одинаковый, она состоит из таких основные элементы:

    • Фундамент – подземная часть

    Именно он выдерживает всю тяжесть давления почвы.

    • Тело – наземная часть

    Внутренняя сторона стены «контактирует» с землей, обводя собой возвышенность на участке. Внешняя сторона (лицевая) является открытой, может быть ровной или косой.

    • Дренаж и водоотвод – защитные коммуникации

    Во время проектирования конструкции обязательно необходимо предусмотреть способы отвода излишней воды и влаги, которые все время будут накапливаться за внутренней ее поверхностью.

    Подпорные стены одновременно сочетают в себе несколько функция:

    • отлично производят зонирование участка;
    • отменно преобразят и станут декоративно-художественным элементом ландшафта;
    • выполнят непревзойденную укрепительную и защитную функцию;
    • решат проблему неровности участка.

    Параметры, от которых зависит устойчивость подпорной стены

    Подпорная стенка должна быть максимально устойчивой, способной выдержать высокое давление, в ином варианте огромная вероятность разрушения сооружения и сползания грунта. Поэтому следует просчитать все факторы, влияющие на ее прочность.

    На стенку действуют следующие физические силы:

    • собственный вес возведения;
    • давление почвы, которую удерживает стенка;
    • силы трения и сцепления с почвой;
    • дополнительный вес элементов, которые могут быть на ней.

    Явления, влияющие на конструкцию:

    • набухания грунта в зимнюю пору;
    • ветер (если высота стенки составляет более 2 м);
    • вибрации (если рядом, к примеру, проложена железная дорога);
    • сейсмические явления (зависит от особенностей региона)
    • подмывание дождевой водой.

    Еще один фактор, влияющий на устойчивость сооружения, – это толщина стенки. Она зависит от типа грунта и высоты конструкции – чем мягче почва и чем больше высота подпорки, тем шире должен быть защитный «щит».

    Ключевые аспекты при организации подпорной стены

    Подпорные стены – это сложная инженерная конструкция, поэтому при ее обустройстве следует учитывать ряд факторов, от которых зависит их прочность, надежность и долговечность. Конечно, лучше это дело доверить специалистам, однако обладая определенными специфическими навыками и зная все условия, при которых возможно строительство опоры, можно и самостоятельно произвести возведение конструкции.

    1. Строительство подпорных стен возможно только на устойчивых грунтах – щебень, глина, гравий, супеси и т.д.
    2. Для успешного обустройства важно, чтобы уровень промерзания почвы становил не более 1,5 м от поверхности земли.
    3. Грунтовые воды должны проходить ниже 1 м, а лучше — 1,5 м от поверхности земли.
    4. При самостоятельном обустройстве необходимо помнить, что наземная часть подпорной стены не должна превышать 1,4 м. Для возведения более высокого опорного сооружения лучше обратится к профессионалам, так как для этого нужны специальные расчеты, учитывающие давление грунта и его подвижность.

    Подземная часть — виды и устройство фундамента

    Подпорная стена, у которой высота становит более 30 см, обязательно должна иметь надежный фундамент. Общее правило при организации фундамента: чем мягче и неустойчивее почва, тем глубина фундамента должна быть больше.

    Желательные пропорции глубины фундамента и высоты опоры в зависимости от рыхлости грунта:

    • Если почва достаточно плотна, то соотношение глубины фундамента и высоты надземной части должно составить 1:4 соответственно.
    • Если земля средней рыхлости, то глубина фундамента становит 1/3 высоты опоры.
    • Если почва рыхлая, мягкая, то глубина фундамента стены должна составлять ½ ее высоты.

    Фундамент может состоять из гравия, щебня, бетона, уплотненными цементом или тяжелой глиной.

    Дренаж, водоотвод и гидроизоляция — гарант надежности и долговечности подпорной стенки

    При оборудовании опоры недостаточно обеспечить высококачественный фундамент и надежно установить на нем подпорную стену, очень важно защитить конструкцию с обратной стороны от излишней влаги, оказывающая разрушительное на нее влияние.

    Вне зависимости от материала, размеров и формы подпорной стены для предотвращения скапливания воды и влаги,оказывающие разрушительное влияние на конструкцию, обязательно необходимо организовать водоотвод и дренаж, а также при необходимости гидроизоляцию внутренней стороны опоры.

    Организация водоотвода

    Водоотвод подпорной стенки разделяют на поперечный, продольный и комбинированный.

    Поперечная организация водоотвода подразумевает установку отверстий в каждом 2 или третьем ряду кладки диаметром не более 10 см или трубок под наклоном, чтобы вода незамедлительно уходила за пределы участка.

    При продольном водоотводе, как его часто называют – подземный, вдоль подпорной стенки под почвой на уровне фундамента укладывается гофрированная, керамическая или асбоцементная труба диаметром 10-15 см, окутанная геотекстильным материалом, который впитывает воду, попадающая в дальнейшем через небольшие отверстия в трубу и отводимая за пределы терассы.

    Чтобы предотвратить попадания атмосферной воды в конструкцию кладки, которая при минусовой температуре приведет к разрушению подпорной стенки, необходимо предусмотреть козырек или карнизный блок с некоторым уклоном.

    Дренирующий слой между почвой и стенкой

    После сборки стены и нескольких дней ее простоя необходимо преступить к заполнению пространства между склоном и самой стеной. Для этого лучше всего подойдут крупнообломочные грунты, к примеру, гравий, галька, крупный песок. Также для этого зачастую используются небольшие куски кирпича и остальные отходные материалы. Не учитывая то, что гравий оказывает немалое давление на опору, он служит дополнительным дренажным слоем.

    Дренирующие смеси и грунт засыпаются послойно, где каждый отдельный слой трамбуется. Более предпочтительными считаются крупнообломочные грунты и пески супеси.

    На верхней части укладочного материала лучше всего использовать растительный грунт. После того как утрамбован последний слой подпорной стены, необходимо ее оставить в таком состоянии на несколько недель не придавая ей нагрузок. Благодаря этому укрепляющий материал наберет всех своих свойств. Очень важно заложить сверху ранее снятый почвенный слой, в котором достаточно гумуса. Проделав все выше перечисленные работы, можно смело приступать к обустройству террасы.

    Гидроизоляция — дополнительная надежность и долговечность конструкции

    Для увеличения срока эксплуатации подпорных деревянных, кирпичных, металлических, бетонных стенок необходима их гидроизоляция со стороны почвы. Для этого можно использовать такие материалы: рубероид или кровельную толь, нанесенную в два слоя. Можно также при сухих грунтах обмазать внутреннюю поверхность битумом или мастикой.

    Материалы для изготовления подпорных стенок своими руками

    Прежде всего, перед выбором материала для подпорной стенки, следует четко понимать ее назначение. В описании выше уже говорилось о том, что подпорная стенка может быть укрепительным сооружением, а также декоративным компонентом садового участка.

    Если подпорная стена будет служить как укрепляющий элемент крутой склонности или местности, то для ее сооружения лучше всего использовать природный камень или бетон. К примеру местность, которая находится рядом с железной дорогой, постоянно поддается грунтовым вибрациям, а под таким давлением более хрупкие материалы очень быстро потеряют свои свойства, что в итоге сильно скажется на надежности стены.

    Вот когда подпорная стенка устанавливается с целью добавления декоративного элемента и не подвергается физическим нагрузкам, то в качестве материала можно использовать габионы, дерево или кирпич.

    Деревянные подпорные стенки

    Такой тип создания подпорной стенки считается дешевым в установке, но сам процесс установки не так уж прост и займет больше всех времени. Для ее создания и установки изначально понадобиться ровная, качественная древесина. Более упрощенным методом возведения считается вертикальное расположение бревен, плотно подогнаны друг к другу. Бревно в диаметре от 12 до 18 см в диаметре, считается самым оптимальным для деревянных опорных стенок. Высота бревна зависит от того, какую высоту опорной стены вы собираетесь возвести. Определяясь со своей высотой, не забывайте учесть тот факт, что минимум 50-60 см придется затратить в качестве установки подпорной стенки, зарывая эту часть в землю.

    Бревна располагаются строго вертикально и вплоть друг к другу. Сверху их необходимо плотно обмотать проволокой, а для предотвращения смещения можно еще их соединить гвоздями. Чтобы обеспечить максимальную устойчивость после фиксации бревен траншею полностью заливают бетоном.

    Предотвращая гниение дерева, часть которого будет находиться постоянно в земле, лучше всего смазать его машинным маслом.

    Следующий метод — «заборчик» более сложный в возведении, так как в нем вертикальные бревна учреждаются с определенными промежутками. Создаются специальные отверстия, в которые устанавливаются, плотно друг к другу, бревна с меньшим диаметром.

    Для ее создания Вам нужны качественные и ровные бревна, так как гнилая древесина очень быстро превратит Ваши старания и затраченное время в сплошное разочарование. Чаще всего используется самый простой вариант — вертикально расположенные бревна, которые плотно стыкаются друг с другом. Рекомендуемый диаметр ствола такой же, как у выше описанном методе, но часть, уходящая в землю, немного меньше и составляет 40-50 см. Этой длинны достаточно, чтобы в весеннее время они стояли твердо и не смещались, когда земля обычно поглощает влагу в несколько раз больше.

    Бетонная подпорная стенка

    Такая конструкция считается самой долговечной и основательной. Процесс ее сооружения начинается с того, что вам нужно вырыть траншею, которая по периметру будет точным отражением стены. Глубина траншеи зависит от высоты вашей стены.

    На дно траншеи укладываем смесь гравия и щебня, потом арматуру, которую закрепляем связной проволокой, а только потом уже выводим опалубку. Опалубка делаем из досок, толщина которых не меньше 25 мм и не больше 45 мм. С помощью стяжек или гвоздей придаем сооружению крепости, дабы в дальнейшем она не рассыпалась, деформируя бетон. Под давлением смеси возможно выгибание боковых стенок опалубки и чтобы их предостеречь, забиваем металлические прутья с промежутком до 1.5 метра.

    После всех подготовительных работ по укрепляющей части подпорной стены, равномерно заливаем бетон. Спустя несколько дней, когда сформируется стена, опалубку можно снять и при наличии неровностей, подровнять их штукатуркой.

    Переход на следующий уровень — облицовочные работы, в которых материал каждый выбирает на свой вкус.

    Опора из кирпича

    Технология укладки кирпичной стенки такая же, как при обычном строительстве. Единственное отличие между ними — уменьшенная толщина сооружения. Стена, не превышающая метра высоты, выкладывается половинным кирпичом, если же выше, то целым. Облицовочный материал для кирпичной стены используется такой же, как и для бетонной.

    Под данное сооружение необходим фундамент, а глубина его фундамента будет полностью зависеть от итоговой высоты стены, состава почвы и степени ее промерзания. Что касается ширины, то как правило, она больше на 20-30 см от самой подпорной стенки.

    В процессе постройки стены очень важно соблюдать соотношение длины к толщине (1:3). Подпорная кирпичная стена всегда отличалась особенностью своего дизайна. Ее монтаж нельзя считать одним из самых простых, но и к сложным он тоже не относится.

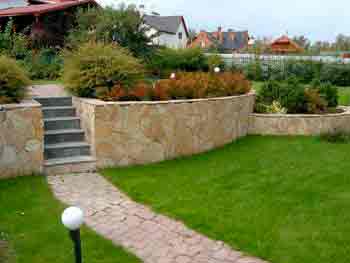

    Подпорная стенка из природного камня

    Установка каменной стены требует сравнительно больше материальных и физических затрат, однако это того стоит, так как такая опора выглядит очень красиво и эстетично.

    Большим плюсом подпорной стенки из камня считается то, что ранее сформированные земляные карманы, позволяют высаживать туда растения. Природный камень считается самым привлекательным материалом, с которого можно создать подпорную стену своими руками. Базальт, гранит, а также сиенит считаются самыми распространенными видами природного камня. Придать более старинного вида подпорной стене можно с помощью известка или песчаника. Быстро впитывая влагу, они обрастаю мхом, этим самым создавая эффект старинности. Ширина фундамента всегда залаживается более 30 см. Не придерживаясь этой нормы, стена в большинстве случаев оказывалась неустойчивой.

    Как сделать подпорную стену на участке своими руками – мастер-класс

    Делаем подпорную стену из природного камня высотой 1 метр с продольным водоотводом.

    Шаг 1. Разметка участка

    Изначально выбираем место для нашей опоры – уклон возле терассы, расположенной выше уровня земли. Затем по углам предполагаемой области расположения опоры вбейте колышки и натяните шнур.

    Шаг 2. Подготовка траншеи

    По контуру разметки садовым ножом прорежьте почву и лопатой снимите небольшой слой земли. Затем непосредственно следует перейти к выкапыванию траншеи глубиной в 40 см.

    Шаг 3. Фундамент

    Тщательно выровняйте и утрамбуйте дно траншеи. После этого следует залить слой бетона, глубина которого должна быть не менее 30 см. Пропорции составляющих бетонной смесь для фундамента: 1 часть бетона, 6 частей гравия и песка.

    Если грунт рыхлый, то перед заливкой смеси бетона необходимо соорудить деревянное ограждение. Бетонная подушка должна полностью высохнуть, для этого потребуется примерно 3 дня.

    Шаг 4. Известковый слой

    После полного высыхания фундамента перед укладкой камня на него следует нанести известковую смесь слоем в 2-3 см. Она состоит из извести, песка, воды и цемента. На 1 часть негашеной извести требуется 3-4 части песка, при этом на каждый килограмм этого состава нужно 300 мл воды. Для того чтобы избежать комков, воду необходимо добавлять понемножку. После этого добавляется цемент в соотношении: 1 часть цемента на 7 частей смеси.

    Шаг 5. Укладка камня

    Камни тщательно очистите от грязи и смочите водой. Камни следует укладывать не один на один, так как в этом случае конструкция может рухнуть при малейшем внешнем воздействии. Стык одной пары должен быть расположен посередине камня предыдущего ряда. По краям следует укладывать более крупные и правильной формы камни, в середину подойдут камни поменьше, при этом старайтесь для каждого находить свое устойчивое положение.

    Следующий ряд стенки устанавливают по тому же принципу, используя известковый раствор. Важно, чтобы смесь была минимальной толщины (1- 1,5 см), так как в ином случае слишком толстые швы будут быстрее разрушаться. Чтобы конструкция была устойчивее и прочнее, желательно, чтобы ее задняя грань было выполнена с небольшим уклоном в сторону удерживаемой почвы, около 5-10 градусов.

    Стоить помнить, что ломанные криволинейные конфигурации подпорных стен более прочны надежны, так как такая линия стены имеет уменьшенную длину пролета и,соответственно,подвергается воздействию меньших нагрузок, а шероховатая поверхность задней стенки обеспечивает лучшее сцепление с землей

    Шаг 6. Дренаж и водоотвод

    После каждого установленного ряда опоры между стенкой и грунтом следует засыпать слой гравия со щебнем или мелкими камушками, после чего тщательно его трамбуют. После укладки второго ряда опоры необходимо позаботиться о дренажной трубе.

    По завершению установки подпорной стены излишки известкового раствора удалите с помощью воды, губки и щетки.

    Подпорные стены в ландшафтном дизайне

    Изначально следует отметить, что каждый участок имеет свои индивидуальные формы, размеры и рельеф, поэтому при обустройстве подпорной стенки должен быть свой особый подход, учитывая личностные предпочтения, вкус, стиль дома, сада и садовых дорожек. Например, если ландшафт имеет ярко выраженный рельеф, то прекрасно будет смотреться вертикальная планировка, которая заключается в разбиении участка на несколько горизонтальных уровней, закрепленные подпорами. Если

    земельная площадь небольшая, то лучше возводить стенки высотой до 60 см, да и кусты вдоль них будут лучше расти. Слишком больший стены будут создавать ощущение тяжести, если же участок предполагает такие постройки, то их следует «разбавить» различными архитектурными элементами, к примеру, скамейками, ступеньками, нишами и т.д.

    Выбор материала подпорной стенки также напрямую зависит от конкретных дизайнерских решений. Если вы желаете «возвысить» монументальность опоры, то используйте рельефные, фактурные материалы, устанавливайте гранитные большие камни, уложенные с немалым швом, или же мощные бревна. Если же вы, наоборот, хотите сделать ваш рельеф более утонченным, незаметным и элегантным, тогда производите облицовку стены мелкими камнями, штукатуркой.

    Конструктивные особенности

    Подпорные стенки могут быть инженерным или декоративным сооружением.

    В первом, они устраиваются для предотвращения оползней, не позволяют обрушиться или сползти грунтовой массе со склона холма, оврага или берега водоема. Это капитальные сооружения, требующие привлечения специалистов.

    Во втором случае, они несут лишь эстетическую функцию и призваны быть украшением загородного экстерьера.

    Выбирая материал для подпорной стенки важно учесть его прочностные характеристики, гигроскопичность и наличие пор. Рекомендуется использование клинкерного кирпича, и натурального камня – их поверхность обладает малым водопоглощением и является долговечной в эксплуатации. Бетон также характеризуется высокой прочностью, но уступает вышеперечисленным материалам уровнем эстетичности. Хотя есть современные стили, где бетон будет смотреться уместно и гармонично.

    Вне зависимости от предназначения подпорной перегородки в определенном ландшафтном пространстве, ее конструкция едина для всех вариантов – это основание и видимая часть.

    Снаружи вертикальная плоскость конструкции может быть ровной или иметь уклон, а с тыльной стороны она примыкает к поверхности почвы.

    Важно! Приступая к проектированию подпорной стенки, необходимо продумать каким образом будет производиться водоотведение от конструкции. Скопление влаги с задней её стороны неизбежно.

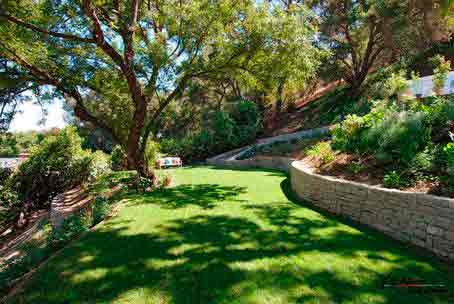

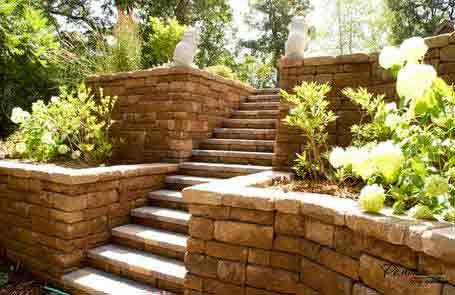

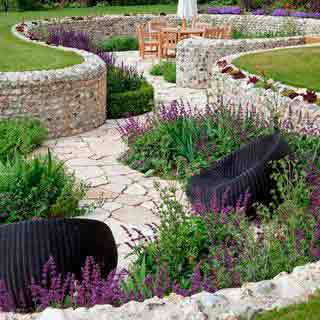

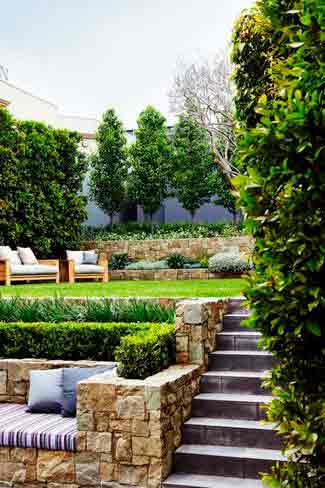

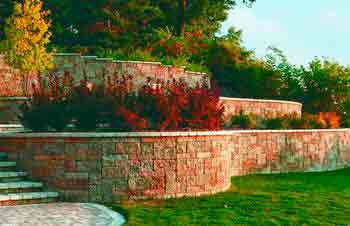

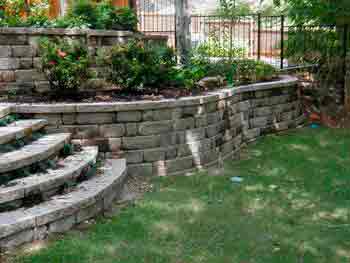

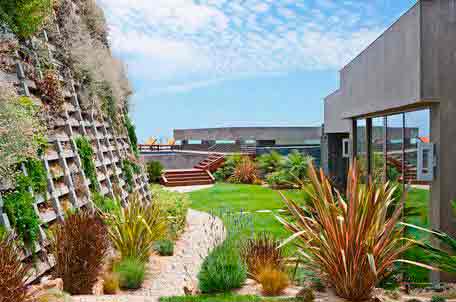

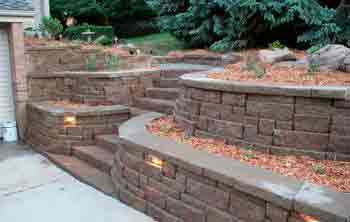

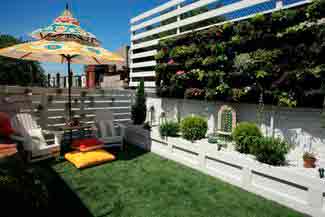

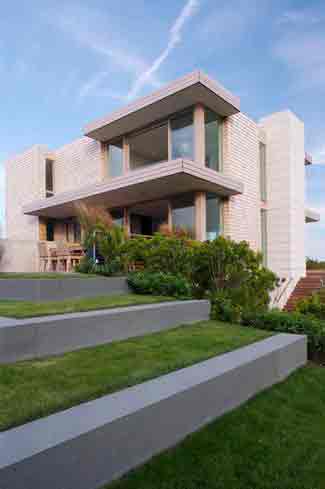

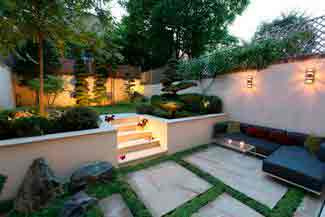

    Фотогалерея

    Еще 25 вариантов подпорных стенок для вдохновения, возможно, одна из них послужит прообразом вашей собственной конструкции:

    Если участок расположен на холмистой местности, то это скорее награда, чем наказание. Предоставляется возможность в организации уникального неповторимого, как само явление природы, ландшафтного пространства при участии подпорных стен, которые будут гармонично смотреться в компании садовых цветов и фонтанов, хвойных растений и альпийских горок.

    Применение в строительстве габионов

    Довольно простое устройство подпорной стены получается из габионов. Эти коробы заводского изготовления сделаны из металлической сетки с нержавеющим покрытием. Габионы производятся разных размеров и форм.

    Чтобы построить стену своими руками, лучше использовать коробчатый вид габионов:

    1. Габион снизу имеет острые штыри для фиксации. Этими штырями короб забиваете в грунт на месте установки стены.
    2. Между собой короба связываете оцинкованной проволокой.
    3. Через открывающуюся крышку внутрь сетки накладываете камни разных размеров. Крупные фракции надо класть ближе к краю. Середину можно заполнить даже мелким щебнем.
    4. От большого веса боковые стенки сетки могут выгнуться. Избежать этого поможет их стяжка расчалками.
    5. Полный короб закрываете крышкой, фиксируя специальным замком.

    Конструкция из габионов может деформироваться от большого давления грунта, но никогда не разрушится.

    Разновидности подпорных стен

    Если вы запланировали сделать подпорные стенки своими руками, то должны не только изучить их устройство, но и разобраться с основными разновидностями таких сооружений. К примеру, в зависимости от особенностей установки их можно разделить на две категории:

    • монолитные стены представляют собой целостную конструкцию для подпорки, которая создается на железобетонных заводах и отливается в опалубку, чтобы сразу приобрести нужные пропорции;
    • сборные стенки, в отличие из монолитных, могут изготавливаться не только путем литья бетона, но и формироваться из составляющих, выполненных на каменной, кирпичной, деревянной и другой основе.

    Подпорные стенки могут отличаться и по своей глубине. Стены глубокого заложения имеют глубину, превышающую ширину конструкции более чем в 1,5 раза. Неглубокие, соответственно, имеют меньшую глубину.

    Стены высотой до метра считаются низкими, более двух – высокими. Средние стены – наиболее распространенный вариант для укрепления ландшафта на даче.

    Внимание! Стены средней и большой высоты перед монтажом следует спроектировать, используя специальные методы (например, воспользовавшись компьютерными программами), поскольку общепринятые параметры могут не подойти для вашей местности.

    Также данные конструкции могут отличаться по способу обеспечения устойчивости:

    • массивные стены – это конструкции, которые получаются стойкими и надежными за счет своей массы (кирпичной или бетонной). На их изготовление требуется больше материалов, а также трудовых и временных затрат. Чтобы грамотно выполнить эти работы, следует ориентироваться на готовое технико-экономическое обоснование. В большинстве случаев массивные стенки имеют одинаковые параметры;
    • полумассивные стены имеют устойчивую конструкцию за счет своей массы, а также благодаря грунту на фундаменте. Их изготавливают из армированного бетона;
    • тонкоэлементные стены, как правило, создают путем соединения плит из железобетона. Они получаются устойчивыми за счет массы грунта над фундаментной плитой, а роль собственной массы в этом процессе — не слишком высокая;
    • тонкие стены устойчивы исключительно за счет основания в грунте.

    Устройство подпорных стенок на даче должно зависеть от особенностей ландшафта. Только при их изучении вы сможете выбрать оптимальный тип конструкции. В зависимости от этих факторов можно остановиться на монтаже подпорной стенки без фундамента или конструкции с надежной основой. Также стенки могут располагаться автономно или соединяться с сооружениями, пандусами, лестницами и прочими элементами участка.

    Что собой представляют подпорные стенки

    Конструкция

    Перед тем как создать зону террас, нужно разобраться, что собой представляют подпорные стенки в ландшафтном дизайне. Для начала рассмотрим конструкцию. Она состоит из таких элементов:

    1. Фундамент — это самая важная часть стены, от которой во многом зависит устойчивость всей конструкции. Обычно она скрывается под землёй, поэтому невооружённым глазом её нельзя увидеть. Задача фундамента принимать всю нагрузку грунта.
    2. Тело или основная часть — кирпичная кладка, брёвна или бетонная конструкция. Это видимая часть подпорной стены.
    3. Дренаж или водоотвод. Данный элемент позволяет защитить стену от разрушительного воздействия атмосферных осадков.

    Для большего укрепления конструкции используется щебень. Он позволяет надёжно зафиксировать стену в земле, обеспечив ей более длительный срок эксплуатации.

    Как рассчитать конфигурацию подпорной стены

    Перед тем как использование подпорной стенки в ландшафте вашего участка станет возможным, необходимо сделать расчёт с учётом максимального количества факторов влияния.

    Внимание! На подпорную стенку воздействует в первую очередь сила давления грунта.

    При проектировании и дальнейшем использовании подпорной стенки в ландшафте участка вы должны учесть, каким сопротивлением должна обладать конструкция, чтобы оказать сопротивление воздействию грунта.

    Если расчёт будет неправильным, то сооружённая вами стена в лучшем случае наклониться, а в худшем и вовсе завалится. Стандартная высота сооружения данного класса составляет от 0,3 до полутора метра.

    Важно! При расчётах особое значение имеет материал, который вы используете.

    Сразу нужно сделать одно важное уточнение — самостоятельный расчёт подпорных стенок в ландшафте допускается только в тех случаях, когда высота не превышает полутора метра. Во всех остальных случаях без помощи квалифицированного инженера обойтись не получится.

    Размер подошвы рассчитывается с коэффициентом 0,6, который умножается на высоту стены. Чтобы вычислить соотношение толщины и высоты лучше всего воспользоваться плотностью грунта:

    1. Грунт обладает высокой плотностью — соотношение толщины к высоте 1:4. К таким типам грунта причисляют кварц, известняк и шпат.
    2. Грунт средний плотности — соотношение 1 к 3. Чаще всего подобные параметры применяют при возведении сооружения на сланце или песчанике.
    3. Мягкий грунт — толщина не менее 50 процентов от длины. Дело в том, что песчано-глинистые грунты имеют повышенный риск обрушения. Поэтому, чтобы зафиксировать их на месте требуется использование подпорных стенок немалой толщины. В противном случае сооружение с большой долей вероятности обрушится.

    В случае, когда вам приходится использовать подпорные стенки в ландшафте с проблемной геодезией — лучше обратиться к специалисту. Только квалифицированный инженер сможет провести нужные расчёты с учётом всех переменных.

    Ещё по теме  Изготовление ворот своими руками

    Возведение стенки

    Для возведения на участке надежной опорной конструкции из строительных блоков или монолитного бетона нужно правильно сделать предварительные расчеты и выполнять монтаж согласно проектным чертежам изделия. При соблюдении всех требований защитно-декоративное строение прослужит продолжительный период.

    Рытье траншеи

    Первый этап возведения подпорки на земельном участке — это подготовка траншеи по контуру будущего строения. Для сокращения сроков выполнения строительных работ рекомендуется арендовать экскаватор. Но выравнивание и зачистка траншеи осуществляются вручную при помощи лопат.

    Глубина рва будет зависеть от предполагаемых размеров железобетонной защиты. Если ее высота будет меньше 1 м, тогда достаточно вырыть котлован глубиной 0,4 м.

    На дно насыпается первоначально слой щебня, поверх которого укладываются металлические прутья или специальная армирующая сетка. Это придаст фундаменту прочность. Арматурные стержни устанавливаются вертикально по всему контуру рва. Это нужно для лучшей связки цементного раствора.

    Если траншея не предусмотрена, тогда необходимо тщательно подготовить под бетонную подпорку поверхность грунта — очистить ее от сорняков, снять лопатой верхний слой почвы с травой и выровнять.

    Сооружение опалубки

    Опалубка для заливки тяжелой бетонной конструкции должна изготавливаться из прочного массивного материала. Для этой цели можно использовать деревянные щиты толщиной 3 см и бруски для их соединения между собой сечением 5х10 см.

    Для фиксации опалубочной конструкции на месте возведения подпорки можно использовать деревянные колья или металлические штыри, которые забиваются в землю с шагом не более 50 см.

    Монтаж опалубки начинается с установки задней стенки, вдоль которой забиваются колья, затем монтируются остальные элементы конструкции. На этом этапе строительных работ изготавливается система дренажа.

    Обустройство дренажа

    Правильно обустроенная система дренажа удаляет воду от задней стены опорной конструкции и предупреждает вымывание почвы.

    • поперечный;
    • продольный;
    • комбинированный.

    При выполнении монтажа дренажной системы поперечного типа в подпорной стенке проделываются отверстия Ø 10 см или закладываются готовые трубки.

    Чтобы водоотвод обеспечивал удаление воды за пределы подпорки, его делают под наклоном. Шаг дренажа составляет 1 м.

    При устройстве продольной дренажной системы на уровне с фундаментным основанием прокладывается труба, предварительно отделанная геотекстилем.

    Можно использовать асбоцементные (пластиковые) гофрированные трубы, имеющие перфорацию. Геотекстильный материал впитывает влагу и задерживает песок, по трубам осуществляется отвод воды за пределы строения.

    Расчет и замес цементного раствора

    Чтобы сделать прочную декоративную бетонную подпорку и она не разрушалась в процессе эксплуатации от температурных перепадов, для изготовления смеси рекомендуется использовать качественный морозостойкий цемент.

    Для ручного замеса большого объёма бетонного раствора используется ёмкость, сколоченная из обрезной доски, а для небольшой порции достаточно любого ведра от 20 литров.

    Пропорция компонентов раствора для отливки защитного сооружения:

    • 1 доля цемента;
    • 3 доли песка;
    • 1 доля мелкого щебня (гравия);
    • 1 доля воды.

    Компоненты тщательно перемешиваются в емкости вручную с помощью лопаты. Можно арендовать бетономешалку, чтобы ускорить выполнение строительных работ. Полученная однородная масса заливается в предварительно установленную опалубочную конструкцию.

    После заливки необходимо обеспечить правильную просушку сооружения. Влага из бетона должна удаляться постепенно, материал не должен пересохнуть. Для этого конструкцию накрывают полиэтиленовой пленкой, периодически приподнимают для контроля схватывания раствора.

    Чтобы бетон не потрескался в жаркий летний период, не начал деформироваться, на этапе схватывания и высыхания его периодически смачивают водой.

    Демонтаж опалубочной конструкции выполняется не раньше истечения 5-7 суток. А полностью материал высыхает на протяжении 28 суток. После этого шпателем осуществляется зачистка поверхности от образовавшихся бугорков и наплывов.

    Заливка бетонной смеси происходит только после установки арматурного пояса по всей длине опалубки.

    Заполнение пространства за опорной конструкцией

    Первоначально укладывается дренажное полотно или засыпается дренажный грунт. Затем укладываются слои отобранного грунта по 20-40 см, каждый из которых тщательно трамбуется. Сверху кладется срезанный ранее растительный слой почвы.

    Естественная усадка грунта произойдет через 2-3 недели, поэтому понадобиться дополнительная подсыпка. Для этих целей нельзя использовать ил, торф, мерзлый грунт и почву, которая содержит более 5% растворимых и органических компонентов.

    Гидроизоляция поверхности

    Задняя часть защитной подпорки надежно гидроизолируется. В качестве материала можно использовать рубероид или толь. Гидроизоляционный материал укладывается в 2 слоя на битумную мастику. При обустройстве бетонной конструкции на сухом грунте ее заднюю поверхность достаточно покрыть битумом в 2 слоя.

    Укрепление канавы на дачном участке

    Зачастую на даче возникает необходимость укрепления канавы, которую можно сравнить с двумя небольшими склонами и применить все вышеописанные технологии для создания искусственной террасы. Боковины канавы могут иметь разный наклон, а, значит, могут быть укреплены разным способом, либо сторона с небольшим уклоном может оставаться без укрепления. В большинстве случаев, когда канава имеет небольшую глубину, приемы будут несколько иные.

    Самый надежный и долговечный способ — отлить лоток для канавы из бетона по следующей технологии:

    1. Предварительно готовится подушка из песка и щебня (по 10 см). Основа для лотка трамбуется.
    2. Далее устанавливается опалубка из досок, которые крепятся к забитым в землю колышкам. Внутренняя часть опалубки скрепляется из досок в виде лотка и устанавливается на опоры (кирпич, камень и т. п) выше наружных стенок на 10 см.
    3. Заливается бетон. При этом через каждые 2 м в бетон нужно заложить обработанные антисептиком прокладки из дерева для предотвращения разрушения при замораживании и оттаивании почвы. Разделительные прокладки можно также выполнить из нескольких слоев рулонной гидроизоляции.

    Несколько быстрее и красивее получится, если из бетона отлить только дно канавы, а боковины выложить готовым бетонным бордюром. Более простой способ — использование для укрепления скатов канавы листового материала: шифер, металлосайдинг, пластиковые панели, готовые пластиковые бордюры для сада или бордюр из бетона. Материал режется на пластины одинакового размера и закапывается или забивается в землю на глубину, обеспечивающую достаточное крепление нижней части заготовки.

    Далее плоскость стены укрепляется забитыми в землю опорами. В качестве опор может выступать оцинкованная труба, просмоленный брус и даже пластиковая канализационная труба (оранжевого цвета, для наружного применения). Расстояние между опорами выбирают таким, чтобы лист боковины не изгибался под воздействием грунта.

    Чем надежнее материал — тем дольше прослужит канава. Замечательное решение — установить между стенками канавы распорные элементы. Их можно сделать из дерева. Во всяком случае, они прослужит дольше, чем вбитые в землю колья. Крепить распоры следует на 1/3 высоты от верхнего края стенки.

    Укрепляем склоны

    Если грунт слишком рыхлый, на участке присутствуют крутые склоны и есть опасность обрушения почвы, не стоит игнорировать эту проблему. Следует укрепить склон растениями с мощной корневой системой. Так, вы получите живое армирование. Если ситуация посложнее, следует применить геосинтетики, такие как георешетка, геосетка, геотекстиль или биомат. После основных работ и фиксации укрепляющего материала на склоне, нужно сверху засыпать его плодородной почвой и высадить подходящие растения.

    Если вы уже построили подпорную стенку на своем ландшафтном участке, то поделитесь личным опытом в этом вопросе, а особенно какой материал вы решили выбрать. Сделать это можно, оставив комментарий в конце этой статьи.

    Декоративная отделка и оформление

    Чтобы подпорная стенка не только выполняла защитные функции, но и декоративные необходимо продумать отделку. Лучше заранее все распланировать и спроектировать. Стена должна гармонично вписываться в ландшафтный дизайн на территории участка. Самый распространенный способ декоративной отделки на сегодняшний день является высадка растений. Оптимальным вариантом станет выбор среди почвопокровных видов, которые удачно подчеркнут любой элемент ландшафтного участка.

    Среди распространенных вариантов стоит выделить несколько вариантов оформления. Одним из таковых является искусственный водоем или фонтан. Не менее привлекательно будет смотреться и альпийская горка. Вьющиеся растения будут заплетаться по всей подпорной стене. Также интересным вариантом станет мох. Для этого стену можно полить кефиром – это позволит ускорить рост растений, а также состарит конструкцию.

    Предотвратить возможные ошибки поможет грамотное сочетание используемых цветов и материалов. К примеру, если постройки на территории выполнены из дерева, то стена также должна быть выполнена из пиломатериалов.

    Подпорная стенка может стать как прекрасным дополнением запланированного ландшафтного проекта, так и выполнять защитные функции. Так как она находится под открытым небом, то постоянно подвергается атмосферным воздействиям. Чтобы защитить внутреннюю часть конструкции необходимо тщательно обрабатывать швы кладки. Используйте специальные герметики, они позволяют уберечь опору от разрушения или деформации. Различные эксперименты с декорированием позволят получить оригинальные и необычные результаты.

    Возможные материалы и как их использовать?

    Для строительства подпорной стенки возможно выбрать как монолитное сооружение с контрфорсами, так и облегченный вариант из кирпича или блоков. Рассмотрим несколько видов строительных конструкций, а также оценим их преимущества и недостатки.

    Природный камень — функционально и красиво

    К природному камню относятся такие материалы, как валуны, плитняк, бутовый камень, булыжник. Суть натурального камня – твердая и долговечная горная порода. Достоинством природного камня, безусловно, служит его естественная красота, не требующая дополнительной обработки. Подтверждением тому станут многочисленные фото уже готовых объектов. Если указывать на минусы, то следует вспомнить его относительно высокую стоимость, да и весит природный камень немало.

    Как вариант можно рассмотреть искусственный камень. Он дешевле, но «теряет облик» через определенное время. Если это обстоятельство значения не имеет, тогда подпорная стенка из искусственного камня также может быть построена.

    Бетон серый, но надежный

    Бетон — это материал относительно недорогой и достаточно надежный. Разумеется, придется повозиться с установкой опалубки, подготовкой раствора и заливкой. Но если требуется стена высокой прочности, тогда бетон — самый наилучший для такого случая вариант.

    Заметим, что из железобетона можно отлить стенку, практически, любой конфигурации. Внешний вид бетона не вызывает оптимизма, но иногда это и не нужно. Во всяком случае, ровная и шероховатая поверхность бетонной стенки допускает, практически, любой вариант отделки. Армирование бетона повышает прочность и позволяет получить долговечный элемент ландшафта.

    Отметим, что армирование железобетонной стенки необходимо при возведении габаритного объекта, когда склон проходит через весь участок. Если же речь идет о небольшой конструкции, можно обойтись без контрфорсов, масштабной заливки и армирования, используя кладку из кирпича или природного камня.

    Кирпич бывает разный

    Кирпич вполне пригоден, особенно если это клинкерный облицовочный материал с имитацией природного камня. Однако стоимость такого кирпича заметно выше цены керамического. Стандартный кирпич — не лучший вариант, так как легко разрушается под воздействием влаги и мороза. Силикатный кирпич не подходит вовсе. На сложном склоне практикуется усиление подпорной стенки из кирпича контрфорсами.

    Подходит фундаментальный блок сплошной (ФБС)

    Строительная промышленность использует ФБС для строительства усиленных фундаментов. Делают из ФБС и подпорные стенки, но для их сооружения потребуется подъемный кран. Монтаж железобетонной подпорной стенки без крана не получится, ведь блоки обладают большим весом. Зато стенку из фундаментальных блоков можно построить очень быстро.

    Пеноблоки можно использовать

    Этот материал активно применяется в строительстве жилых домов, подходит и для возведения подпорной конструкции. Он обладает целым набором положительных качеств: легкий, удобен при монтаже, сравнительно недорог. Отмечая недостатки пеноблоков, следует указать на невзрачную поверхность, что требует облицовки подпорной стенки отделочным материалом. Производители предлагают более дорогой вариант пеноблоков с готовой декоративной текстурой, в таком случае отделка не понадобится.

    Керамзитобетонные блоки — тоже вариант

    Керамзитобетонные блоки вполне пригодны для нашего случая. Надо учитывать, что такие блоки обычно имеют внутренние пустоты. Если внутрь будет попадать вода, блок будет разрушен морозом. Надо заметить, что изначально блоки из керамзитобетона заметно прочнее пеноблоков. Данное качество позволяет сооружать из них даже чаши бассейнов. Практически все перечисленные блоки имеют не лучший внешний вид, но допускают самые разные варианты отделки.

    Основные материалы

    Перед тем как сделать стену необходимо подобрать материал. Среди самых распространенных можно выделить:

    • кирпич;
    • дерево;
    • камень;
    • бетон;
    • габион.

    Дерево

    Считается, что самым простым и легким материалом является дерево. Из него возводить стену будет значительно легче, чем из камня или габионов. Для создания стены подбирают бревна, высотой от 1 до 1,5 м. При этом 50 см должны находиться в земле, а 1 м послужит защитной опорой.

    Та часть бревен, которая будет погружаться в грунт, требует специальной обработки, чтобы дольше прослужить. Для этого используются специальные современные средства или горячий битум.

    Размеры траншеи должны быть на 10-15 см больше бревен. Дно устилается подушкой из гравия и утрамбовывается. При установке пиломатериалов можно использовать проволоку, чтобы повысить плотность стенки. Также можно применить гвозди в качестве крепежей. После установки, траншея заливается бетоном.

    Бетон

    Этот материал является самым долговечным и практичным. Такие стенки смогут выдержать даже большое давление грунта. Если приложить немного фантазии, то подобная конструкция может получиться весьма презентабельной. Также в случае с бетоном можно для декора использовать отделочные материалы:

    • камень;
    • плитку;
    • кирпич.

    Начинать строительство необходимо с фундамента, а именно с траншеи. Максимальная глубина – 50 см. Вся технология идентична, как и в случае с любым зданием или забором. Обустраивается опалубка и подушка и гидроизоляционный слой. Прочность конструкции обеспечивается за счет арматурной сетки.

    Камень

    Для возведения подпорных стен из камня может быть использована сухая кладка или же цементный раствор. Огромный ассортимент природного и искусственного камня позволяет подобрать подходящий вариант для обустройства ландшафтного дизайна на садовом участке, выполненном в любом стиле. Чаще всего используется:

    • гранит;
    • базальт;
    • кварцит;
    • диабаз;
    • ракушник.

    Фундамент для каменной подпорной стенки изготавливается из бетона. Ширина должна быть в 2 раза больше самой стены. Если при кладке будут образовываться пустоты, то их затирают специальной смесью. При сухой кладке камней в швах используют садовый грунт, в который затем сажают растения.

    Кирпич

    Достаточно часто после ремонтно-строительных работ остается кирпич как цельный, так и колотый. Не стоит выкидывать его или продавать, так как из него можно возвести красивую, но достаточно прочную подпорную стенку. Кладка мало отличается от технологии строительства дома. Единственным отличием является толщина. Для стены высотой в 60 см можно выполнять кладку в полкирпича, ширина в один кирпич должна предназначаться для опоры в 1 м и более.

    Габионы

    В последнее время конструкции из габионов часто используют для ограждения частной территории или же при создании архитектурно-декоративных элементов. В основу конструкции входят блоки из проволоки наполненные камнями. Стоит отметить, что в этом случае нет необходимости обустраивать фундамент, но для больших конструкций необходимо дополнительное крепление. Все блоки скрепляются между собой оцинкованной проволокой. При закладке камней декоративные и красивые элементы укладывают с лицевой стороны. Остальной объем может быть заполнен более простыми камнями:

    • щебень;
    • булыжник;
    • галька.

    Технология строительства подпорной стены на рельефном участке будет напрямую зависеть от материала, из которого она будет выполнена. При формировании подпорной стены необязательно применять ровную, горизонтальную линию. Это может быть волна или произвольные рисунки.

    Как сделать водоотвод

    Мало засыпать траншею для фундамента песком и гравием, залить качественный фундамент и корректно расположить на нем конструкцию украшения ландшафта и зонирования участка. Очень важно защитить стенку с обратной стороны от влажности, для чего нам и потребуется качественный дренах, водоотводная система.

    На данный момент, профессионалы этой области рекомендуют мастерам устанавливать следующие типы водоотводов:

    • Подземный дренаж представляет собой специальную перфорированную дренажную трубу, которая оборачивается в геотекстиль и устанавливается в самом основании конструкции стенки. Благодаря трубе вода не накапливается, а просто уходит по ней в любое место слива;
    • Наземный дренаж устанавливается с обратной стороны стенки из любого рыхлого материала, который не дает воде доходить до поверхности материала сооружения, а дает возможность воде уходить вниз. Это может быть гравий или битый кирпич;
    • Дренаж с фильтрационными отверстиями в стенке можно сделать в конструкции из камня или бетона. Для этого необходимо в каждом втором ряду кладки оставить всего лишь один вертикальный шов без скрепляющего материала. Именно через эти швы, которые должны быть расположены через каждые 1,5- 2 м, и будет уходить вода.

    Устройство подпорных стенок требует определенного внимания, а потому выберите материал, выполните все требования и не забудьте о самом главном, что вы хотите сделать на участке – украсить ландшафт. Именно в такой последовательности и если все делать правильно, вы сможете добиться хороших результатов.

    Из бетона

    Для начала следует рассчитать размеры будущего сооружения. В зависимости от типа грунта и размеров конструкции, толщина стенки должна составлять примерно 25–50 см. На 1/3 своей высоты, для надежной устойчивости, стенка должна быть углублена в землю. Поэтому следует вырыть траншею, глубина которой зависит от планируемой высоты стены. На дно засыпаем песок, затем гравий или щебень и тщательно утрамбовываем.

    Возводим опалубку и укрепляем ее подпорками. Желательно, чтобы в основании стенка была чуть шире, чем в верхней части. Это придаст ей устойчивости.

    Подгоняем доски плотно друг к другу и устанавливаем стояки. Если стенка очень высокая (более 1 м), а грунт слишком рыхлый, следует вмонтировать в конструкцию арматуру, связанную в местах пересечения металлической проволокой. Затем заливаем в опалубку бетон.

    Со стороны откоса следует провести гидроизоляцию конструкции с помощью рулонных или обмазочных гидроизолирующих средств. Иначе влага, накапливающаяся за стенкой, может постепенно разрушить ее основание. Также, чтобы решить эту проблему, за стенкой устанавливают дренажные трубы. Когда сооружение из бетона простоит несколько дней и наберет прочность, пространство между стенкой и откосом заполняем щебнем, гравием или галькой, слой за слоем трамбуя. Верхний слой должен состоять из плодородного грунта.

    Главный недостаток бетонной стенки заключается в ее внешнем виде. Она не очень презентабельно выглядит. Исправить это можно с помощью облицовочных материалов. Для этого часто используют натуральный или искусственный камень, а также керамическую плитку, предназначенную для наружных работ.

    Клеевой состав для закрепления облицовки должен быть высококачественным, а именно влагостойким и устойчивым к перепадам температур.

    Если вы по каким-то причинам не планируете использовать облицовочные материалы, то требования к ровности бетонной стенки возрастут. Все огрехи заливки следует очень тщательно исправить с помощью штукатурного раствора. Чтобы стенка получилась гладкой, перед заливкой бетона к внутренней стороне опалубки можно прикрепить рубероид или другой аналогичный материал. После завершения всех работ бетонную стенку можно декорировать ампельными растениями.

    Чтобы облегчить задачу, иногда монолитную стенку из бетона решают заменить конструкцией из бетонных блоков.

    Строение из природного камня

    Хорошим украшением дачи являются стены из природного камня – бута. Большая масса строения не требует увязки с холмом. После возведения стена не нуждается в особом уходе и прослужит долгое время. Выкладку камней можно делать насухо, засыпая пустоты плодородным грунтом. В дальнейшем между швами высаживают вьющиеся растения. Но такой вариант требует больших навыков работы по укладке камня. Лучшим вариантом строительства каменной стены на даче своими руками является мокрый метод кладки. Он заключается в укладке камней на цементный раствор.

    Выбор материала

    Вес каждого камня может достигать 30 кг и более. Размеры и форма так же разнообразны. Поэтому перед кладкой стены его надо рассортировать:

    • самые большие образцы пойдут для обустройства фундамента и кладки нижних рядов;
    • из крупных камней с ровной поверхностью выкладывают лицевую сторону строения;
    • мелкие фракции пойдут внутрь кладки.

    В процессе кладки камни придется скалывать до меньших размеров. Для этих целей используют 5-ти килограммовый молоток и долото. После примерки камня на нем делают отметку восковым карандашом. Затем по отметке устанавливают долото под углом в сторону скола и резко бьют молотком.

    Особенности перевязки кладки

    Перевязку швов неровного бута надо соблюдать во всех направлениях: между бутом в каждом ряду и между соседними рядами:

    • камни укладывают попеременно короткими и длинными сторонами;
    • для связки лицевой и тыльной части кладки на уровне в 60 см и в последнем ряду делают поперечную кладку. Для этих целей используют крупные фракции бута, равные ширине стены.

    Выкладывая стену своими руками, не следует делать строение больше 1-1,2 м. Без определенного навыка стена получится неустойчивой.

    Строительство подпорной стенки из камней

    Порядок возведения стены

    Строительные работы необходимо выполнять при температуре не ниже +5оС. Для заделки пустот между камней отдельно приготовьте жидкий раствор. Далее приступаете к работе согласно инструкции:

    1. Сделав разметку участка, приступаете к рытью траншеи под основание. Ее ширина должна быть на 60 см больше толщины стены. Глубину определяют по уровню промерзания грунта, плюс добавляют 10 см для надежности.
    2. Дно траншеи плотно трамбуете. Затем расстилаете геотекстиль так, чтобы его края выходили выше обеих сторон траншеи.
    3. Сверху геотекстильной ткани насыпаете 15 см гравийную подушку. Если на участке пучинистый грунт, толщину подушки надо увеличить до 50 см с условием заглубления нижнего ряда камней не менее чем на 20 см.
    4. По обе стороны траншеи вбиваете по 2 прута с уклоном 8 см в сторону холма на каждые 100 см высоты стены. Между ними натягиваете два шнура по краю лицевой и тыльной стороны стены.
    5. На гравий устанавливаете ряд больших камней. Широкие пустоты забиваете щебнем. Далее все мелкие пустоты заливаете цементным раствором. Основание готово для строительства подпорной конструкции.
    6. Первый ряд камня укладываете без раствора по лицевой и тыльной кромке строения. Их надо выкладывать с учетом перевязки швов фундаментного камня. Выровняв кладку по шнуру, приподымаете каждый камень и укладываете его на 40 мм слой раствора, пристукивая сверху молотком.
    7. Пространство между кромками закладываете меньшими фракциями на цементный раствор. Образовавшиеся пустоты заливаете раствором с добавлением мелких камней.
    8. Последующие ряды выкладывают аналогично, постепенно поднимая вверх шнур. Не забудьте сделать поперечную кладку на уровне в 60 см и последнем ряду.
    9. Закончив кладку, приступаете к расшивке швов раствором. Для придания эстетичности в раствор можно добавить цветной пигмент. Расшивку лучше делать канавками, чтобы по ним сбегала вода. По мере высыхания раствора, смачивайте швы водой, чтобы они набрали прочность.

    Источник: http://proffstroygroup.ru/strojka/podpornaya-stenka-na-uchastke.html

    Делаем подпорные стенки на даче

    Использование в ландшафтном дизайне подпорных стенок позволяет не только решить проблемы с перепадами высот, но и выгодно обыграть совершенно ровный участок. Зачастую дачникам приходится вести строительство и разбивать сад на неудобной территории, ведь под дачные наделы отводят, как правило, склоны холмов и оврагов, где затруднено выращивание растений. Обустройство такого участка требует особых навыков, дополнительных материальных и трудозатрат. Но именно сложные случаи позволяют проявить фантазию и сделать из сада настоящий райский уголок.

    УЧАСТОК НА СКЛОНЕ

    При осваивании участка на склоне вопрос вертикальной планировки нужно решать в первую очередь. Комплекс необходимых мероприятий по укреплению склона напрямую зависит от величины уклона.

    При маленьких и средних уклонах — до 8 % — можно укрепить склон растениями, например задернить или высадить почвопокровники: разные виды очитков, копытень европейский, будру плющевидную, барвинок, а также кустарники, дающие корневую поросль или укореняющиеся в местах соприкосновения веток с почвой, — это кизильники иволистный и Даммера и виноград девичий пятилисточковый. Но для устройства огорода такой способ все равно не подходит.

    При уклонах выше среднего (от 8 % до 15 %) владельцам участка лучше проводить террасирование склона, то есть организовывать горизонтальные площадки — террасы, разделенные подпорными стенками. Это поможет защитить землю от почвенной эрозии и предотвратить ее размывание, сделает возможным и удобным размещение разных необходимых построек, а также посадку растений и дальнейший уход за ними. Часто приходится с помощью строительства подпорных стенок приподнимать участок в случае близкого стояния грунтовых вод или, наоборот, на бедных песчаных или каменистых склонах создавать приподнятый сад на привозном грунте.

    ПЛАНИРУЕМ ТЕРРАСЫ

    Для разработки плана террасирования сначала с помощью специальных строительных приборов (геодезическая съемка) определяют перепад высот на участке — нижнюю и верхнюю точку, а также отметки прилегающих к участку территорий. Когда стало понятно, какой перепад высот, можно решить, на сколько террас разделить пространство. Обычно среднюю высоту подпорной стенки принимают от 40-50 см до 1-1,2 м. Более высокие стенки требуют серьезной строительной подготовки и влекут за собой увеличение затрат: мощный фундамент, армирование, бетонирование и т. д.

    Например, если перепад высот на участке составляет около 1,5 м, разбить его можно на 3 террасы, разделенные подпорными стенками высотой 50 см. Не стоит начинать строить подпорные стенки ближе 3-5 м от дома, то есть жилой дом желательно расположить на основной террасе с отметкой 0,00. Хозпостройки и другие объекты -беседку, бассейн, сад и огород, детскую площадку и т. д. — можно размещать на террасах с отметками +0,50, +1,00 или -0,50, -1,00 и т. д. В ходе вертикальной планировки особое внимание уделяйте вопросам отвода от строений ливневых и талых вод, стараясь, чтобы дом располагался на более высокой точке.

    ВАРИАНТЫ ОРГАНИЗАЦИИ

    На практике подпорные стенки строят из таких материалов: бетонированная стенка с отделкой декоративным материалом (кирпичом, камнем, деревом и т. д.); стенка на бетонном фундаменте с последующей кладкой из камня, скрепленного цементным раствором; стенка из готовых бетонных блоков, которые выпускают в широкой гамме цветов, размеров и рисунка, и подпорная стенка, уложенная методом сухой кладки, когда камни плотно укладывают без использования цементного раствора.

    Последний метод более трудоемок, предполагает тщательный подбор камней и квалифицированную укладку. Для возведения сухой стенки наиболее подойдет сланец, песчаник, плиточный известняк, гранит. Желательно, чтобы материал отделки подпорных стенок в саду сочетался с отделкой дома и других сооружений, мощениями и дорожками.

    СТЕНКА С ОБЛИЦОВКОЙ

    Чаще всего подпорные стенки строят из бетона с последующей отделкой декоративным камнем. Они выглядят очень привлекательно, долговечны и хорошо вписываются в ландшафт. Чтобы минимизировать давление от вспучивания грунта на стенку зимой, сначала устраивают песчано-гравийную подушку под основанием стенки, которая в зависимости от грунта и высоты самой стенки может быть от 20 до 60 см.

    Для стенки, высота которой не превышает 60 см, достаточно подушки из щебня толщиной 20-30 см и ленточного фундамента 50 см. На прочных глинистых почвах толщина фундамента должна составлять 1/л, на среднерыхлых — 1/з, на песчаных или на влажных почвах — не менее у2 высоты стенки. Если стена выше 1 м, глубина заложения фундамента должна быть не меньше глубины промерзания грунта, иначе неизбежна деформация конструкции. Если высота стенки превышает 1,5 м, расчеты лучше доверить специалистам.

    На песчано-гравийную подушку заливают бетонированный ленточный фундамент с применением деревянной опалубки. Для надежности конструкции, особенно в случае значительных перепадов высоты, рекомендуется армирование фундаментов. Если грунт подвижный, близко залегают грунтовые воды (1-1,5 м от поверхности грунта), большой перепад высот (более 1,5 м), то подпорная стенка должна заглубляться с расчетом в 1,5 раза больше ее ширины. Потом изготавливают бетонную стену, пристреливают металлическую сетку и облицовывают камнем. Все материалы крепятся на цементный раствор или строительные клеи. Для большей устойчивости и сопротивляемости давлению грунта вертикальная кладка должна иметь небольшой уклон в сторону склона.

    ОРГАНИЗУЕМ ДРЕНАЖ

    Чтобы в основании стенки не скапливалась вода, вдоль всей стенки устраивают дренаж из щебня, гальки, битого кирпича или крупнозернистого песка толщиной 70-100 мм, а также в ходе строительства или бетонирования закладывают трубки диаметром около 5 см через каждые 1-3 м с выводом за пределы террасы в ливнеприемник.

    При продольном дренаже вдоль стенки на уровне фундамента укладывается дренажная гофрированная труба, завернутая в геотекстиль, либо перфорированные керамические или асбоцементные трубы диаметром 100-150 мм. Если участок оснащен автоматическим поливом или находится в зоне постоянной влажности, а также в случае строительства приподнятых клумб, которые интенсивно поливаются, для продления службы конструкций их лучше дополнительно гидроизолировать изнутри.

    Обязательно гидроизолируют стенки из кирпича, дерева, бутобетона, металла и других подверженных водной коррозии материалов. В качестве гидроизоляции применяют рубероид, толь кровельную (в 1-2 слоя), наклеивая по горячей битумной мастике, либо синтетические гидроизоляторы. На сухих песчаных почвах достаточно обмазать поверхность горячей мастикой, битумом (лучше в 2 слоя).

    Чтобы участок выглядел интересным и привлекательным, старайтесь не планировать длинные, прямолинейные и слишком высокие подпорные стенки, разрезающие участок по всей длине. Интереснее смотрятся несколько разновысоких террас, изломанных площадками, лестницами, нишами и каскадами.

    Схема озеленения лестницы с подпорными стенками…

    Чтобы визуально смягчить каменные стенки и вписать их в пейзаж, высадите над и под ними декоративные кустарники, хвойные и многолетники, которые красивым каскадом будут
    ниспадать вниз: можжевельник горизонтальный, кизильник Даммера, многолетние лианы, почвопокровные розы, однолетние и многолетние цветы.

    1. Можжевельник китайский
    2. Туя западная
    3.Туя восточная
    4. Ель канадская
    5. Туя западная
    6. Сосна горная
    7. Ель европейская
    8. Можжевельник горизонтальный
    9. Можжевельник горизонтальный
    10. Кизильник Даммера, Cotoneaster dammeri.
    11. Почвопокровные и миниатюрные розы.
    12. Цветы: флокс шиловидный, тимьяны, обриеты, петуния, вербена и т. д.
    13. Спирея ниппонская

    3… ВАРИАНТА ДЛЯ ПОДПОРНОЙ СТЕНКИ

    БУТОВАЯ СТЕНА НА ЦЕМЕНТНОМ РАСТВОРЕ

    1-Стена из бута на цементном растворе. 2-Дренажный слой из щебня. 3-Дренажная труба. 4-Бетонный фундамент. 5- Подушка из гравия.

    БЕТОННАЯ СТЕНА С ОБЛИЦОВКОЙ

    1-Стена из монолитного бетона. 2- Облицовка. 3-Дренажный слой из щебня. 4-Дренажная труба. 5-Труба для отвода дождевой воды. 6-Бетонный фундамент. 7-Подушка из гравия

    БУТОВАЯ СТЕНА НА СУХОЙ КЛАДКЕ

    1-Камни. 2-Наполнение пустот грунтом. 3- Дренажный слой из щебня. 4- Дренажная труба. 5-Бетонный фундамент. 6- Подушка из гравия. 7- Грунт.

    Строительство подпорных стенок может преследовать и декоративную функцию. С их помощью создают интересный рельеф на плоском скучном участке, устроив приподнятые клумбы, разновысокие площадки, подиумы, соединенные между собой лестницами, водными каскадами и горками.

    Источник: http://maja-dacha.ru/delaem-podpornye-stenki-na-dache/

    Делаем подпорную стенку самостоятельно по схеме

    Подпорная стенка в ландшафтном дизайне является абсолютно незаменимым элементом, способным не только украсить участок, но и разделить его на зоны. Поэтому мы решили рассмотреть тему более детально и поведать читателям, как может быть построена подобная конструкция своими руками.

    Подпорная стенка представляет собой некий упор, преграду и одновременно довольно оригинальное украшение ландшафта дачи. Особенной популярностью данный элемент ландшафта пользуется очень.

    Сегодня мы расскажем вам о том, как, не прилагая особых усилий и не затрачивая серьезных средств, построить стену, которая будет не только формировать клумбы или целый участок разнообразных декоративных насаждений, но и сдерживать грунт от оползней и самовольной геопластики.

    Как устроена конструкция

    Подпорное сооружение устанавливается практически в любом необходимом вам месте на даче, но состоять она обязательно должна из определенных частей. Это фундамент, который удерживает на себе все сооружение, тело стенки из материала, который вы выбрали, а также специальный водоотвод, способствующий защите основного материала производства.

    Какие материалы подойдут для работы

    В первую очередь, материал стоит определять исходя из ландшафтного дизайна и стиля участка, подключив фантазию и обязательно собственное мнение. Далее же стоит решать по бюджету. Честно говоря, какой бы материал вы ни выбрали, стоимость не будет серьезно отличаться, только если это не самый дорогой материал и не заказ профессиональной бригаде. Экономьте и делайте все своими руками, так будет гораздо дешевле, да и интереснее.

    Подпорная стенка из дерева

    Под деревом мы имеем в виду толстые бревна, которые можно устанавливать в землю вертикально или горизонтально, тем самым формируя из них стену.

    Бревна выбираются диаметром в 20-30 см, устанавливаются плотно друг к другу, чтобы создать надежную опору для грунта позади и оригинальную внешность для самого сооружения. Для бревен выкапывается специальная траншея, глубиной не менее 40-60 см, в зависимости от высоты подпорной стенки. Такая глубина установки даст серьезную прочность стенке, но учесть стоит и слой дренажа и фундамента.

    В принципе, установить бревна можно и на обыкновенную гравийную подушку, но обработать их специальной защитой от влаги просто обязательно. Для этого можно взять профессиональные средства защиты древесины, или же обыкновенное отработанное машинное масло, рубероид и так далее.

    Установка происходит очень плотно, в зависимости от решений дизайна, бревна скрепляются арматурой, хомутами, поперечными перемычками и так далее. После, они засыпаются для устойчивости, а с обратной стороны происходит просыпка слоем материалов для создания водоотвода и уже готовым грунтом для клумбы или формирования другого участка для растений.

    Сооружение из камня

    Довольно редкий вариант, так как процесс устройства такого сооружения считается трудоемким, да и недешевым, ведь купить качественный камень по невысокой цене вряд ли удастся.

    Начинается работа с дренажа и фундамента – первоначальных слоев, которые укладываются в специально вырытую траншею по линии хода стенки. После заливки усиленного фундамента (сойдет для этого и строительный мусор – арматура, проволока, гнутые электроды, прочее) поверх него укладывается натуральный камень. Чаще всего, это кварцит, гранит, диабаз и прочие породы, которые наиболее для данного процесса подходят.

    Тип кладки выбирать придется вам, и здесь вы можете смело использовать сухую или классическую кладку.

    Сухая кладка происходит стандартно, а пустоты прокладываются грунтом с семенами растений – цветов, трав, мха. Если же вы решили класть камень на цементную смесь, то пустоты следует отделать специальной затиркой.

    При кладке камня рекомендуется обустраивать качественный дренаж и фундамент, избегать крестообразных стыков, которые влияют на прочность конструкции, перевязывать стенку швами в шахматном порядке.

    Вариант из габионов

    Популярный сегодня вариант. В готовом виде габионы представляют собой различной формы металлические сетки с каменным материалом внутри. Если подпорная стенка из габионов будет невысокая, то возможна ее установка без фундамента, просто на хорошо расчищенную и подготовленную площадку. Если же высота в 1 метр и более, необходимо будет заливать фундамент с гравийно-песчаной подушкой.

    Контейнеры устанавливаются и перевязываются между собой. Установка происходит последовательно, просыпаясь материалом. Если вы используете обыкновенный гравий, можно не особенно ломать голову над производством стенки, но если есть желание получить более декоративный внешний вид, по лицевой стороне необходимо будет аккуратно укладывать плитняк, гранит и прочие материалы, а остальной контейнер просыпать недорогим булыжником, галькой или тем же гравием.

    Конструкция из кирпича

    Стенки из кирпича как и обыкновенные, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стена будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см – в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.

    Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.

    Сооружение из бетона

    Выливать стенки из бетона довольно просто, особенно потомственным строителям или постоянным читателям нашего сайта, ведь мы неоднократно работали с цементом и фундаментами. Достаточно качественной перевязки, стандартного под требования параметров сооружения фундамента с дренажом, опалубки и качественного раствора. Также стоит заметить, что цельная стена может быть тяжелее кирпича или дерева, а потому следует обязательно сделать фундамент более прочным и широким.

    Не стоит забывать и о качественной защите готового изделия от влажности грунта, а потому обязательно установите водоотводную систему для сохранения целостности и жесткости нашей конструкции.

    Очень часто бетонные стенки получаются не самыми симпатичными, а потому для соблюдения всех требований ландшафтного дизайна, необходимо будет произвести декоративную отделку. Тут уж в помощники привлекайте собственную фантазию, которая и надиктует вам необходимые материалы.

    Как сделать водоотвод

    Мало засыпать траншею для фундамента песком и гравием, залить качественный фундамент и корректно расположить на нем конструкцию украшения ландшафта и зонирования участка. Очень важно защитить стенку с обратной стороны от влажности, для чего нам и потребуется качественный дренах, водоотводная система.

    На данный момент, профессионалы этой области рекомендуют мастерам устанавливать следующие типы водоотводов:

    • Подземный дренаж представляет собой специальную перфорированную дренажную трубу, которая оборачивается в геотекстиль и устанавливается в самом основании конструкции стенки. Благодаря трубе вода не накапливается, а просто уходит по ней в любое место слива;
    • Наземный дренаж устанавливается с обратной стороны стенки из любого рыхлого материала, который не дает воде доходить до поверхности материала сооружения, а дает возможность воде уходить вниз. Это может быть гравий или битый кирпич;
    • Дренаж с фильтрационными отверстиями в стенке можно сделать в конструкции из камня или бетона. Для этого необходимо в каждом втором ряду кладки оставить всего лишь один вертикальный шов без скрепляющего материала. Именно через эти швы, которые должны быть расположены через каждые 1,5- 2 м, и будет уходить вода.

    Устройство подпорных стенок требует определенного внимания, а потому выберите материал, выполните все требования и не забудьте о самом главном, что вы хотите сделать на участке – украсить ландшафт. Именно в такой последовательности и если все делать правильно, вы сможете добиться хороших результатов.

    Строим подпорную стену своими руками (видео)

    Сегодня мы поговорили об очень интересном оформлении дачной территории, которое помогает с удерживанием грунта, разделением участка на зоны и декорированием, но не забывайте обращаться к нашим материалам и в будущем, ведь вас ожидает много интересного! Рекомендуем узнать, как укрепить склоны и укосы на дачном участке.

    Источник: http://dachadecor.ru/planirovka-uchastka/podpornaya-stenka-svoimi-rukami-ustroystvo-materiali-vozvedenie

    Дизайн Кафе

    Подпорные стенки в ландшафте: из чего и как можно сделать хорошие “подпорки”?

    Если дачный или приусадебный участок расположен в местности со сложным рельефом, то при его обустройстве приходится решать вопрос с укреплением откосов и склонов. Используя подпорные стенки в ландшафте, можно не только устранить данную проблему, но и украсить территорию участка еще одним архитектурно-планировочным элементом. В качестве материалов, подходящих для возведения подпорных стенок, используются бетонные блоки, природный камень, бревна, кирпичи и габионные конструкции. Искусственные сооружения иногда устанавливают на абсолютно ровных площадках, чтобы внести «изюминку» в дизайн участка. На насыпной плодородной земле устраивают великолепные цветники, которые на возвышенном месте смотрятся особенно необычно и красиво. Усилить эффект перепада высот в саду можно с помощью высадки специально подобранных сортов растений. Помимо посадки цветов стены-опоры могут служить основой для встраивания дополнительных элементов декора, что увеличивает функциональность их использования.

    В данном видеоролике показано, как можно построить на участке подпорные стенки своими руками, используя для этого кирпичи или бетонные блоки.

    Способы укладки каменных подпорных стенок

    Существует несколько способов укладки камней. Однако в любом случае первый ряд укладывают в выемки, специально подготовленные в грунте. Камни последующих рядов выкладывают в шахматном порядке, обеспечивая тем самым надежную двухточечную опору для каждого их них. Для придания особой прочности подпорные стенки из камня скрепляют цементным раствором. Стенки, играющие в большей степени декоративную роль, возводят «сухим» способом:

    • Укладка камней, имеющих одинаковую высоту, ровными горизонтальными рядами применяется в садах, оформленных в регулярном стиле. В качестве материала используют песчаник или гнейс. Данные породы камней не создают проблем при обработке, позволяя сформировать нужное количество блоков равной величины.
    • Укладка прямоугольных камней, имеющих разную высоту, горизонтальными рядами. Такая подпорная стенка выглядит менее строго. Считается универсальной, а потому подходит для оформления любого сада, независимо от выбранного стиля ландшафтного дизайна. При подборе материала обращают внимание на оттенок камня.
    • В усадьбах, оформленных в сельском стиле, выполняют подпорные стенки из бутового камня. Как правило, эти камни имеют разные размеры, что усложняет процесс их укладки. Зато у дизайнера открывается широкое поле для фантазии при работе с таким материалом.
    • Пользуется популярностью у специалистов и циклопическая кладка природных камней, имеющих округлую форму. Идеально подходит для этого как морская, так и речная галька. В пространства, образующиеся между соседними камнями, насыпается грунт, и высаживаются специальные неприхотливые сорта цветущих растений.

    Форма и размер камней также определяет вид будущей подпорной стенки.

    Подпорная стенка, выложенная сухим способом из подобранных по размеру и цвету камней природного происхождения, является украшением участка

    Вид сухой каменной стенки в разрезе:

    Продольный разрез каменной подпорной стенки, на котором хорошо видны основные конструктивные элементы данного сооружения. Отклонение стенки от вертикали составляет 15 градусов

    1. Траншея, в которую закладывается фундамент, служащий прочным основанием для опорной стенки. Ширина траншеи составляет 40 см, если высота сооружаемой стенки будет равна одному метру.
    2. Дренажная труба, которая обеспечивает отвод воды. Если не предусмотреть наличие дренажа в основании стенки, то накапливающаяся за ней вода подмоет грунт и разрушит сооружение.
    3. Связующий камень, укладываемый длинной стороной вглубь фундамента, обеспечивает дополнительную устойчивость конструкции. Для этой же цели при укладке камней специально придают стенке небольшой уклон, составляющий не более 10-15 градусов.
    4. Слой из камня и щебня, которым заполняется траншея. При засыпке каменно-щебеночная смесь тщательно утрамбовывается. За счет этого стенка становится шире и намного устойчивее.
    5. Ниши, образующиеся между отдельными камнями, заполняют землей. Иногда специально между камнями оставляют «гнезда», чтобы потом высадить в них ампельные (вьющиеся) растения. После их разрастания стенка превращается в красивый декоративный элемент ландшафтного дизайна.

    Обратите внимание! Для опорных стенок, сооружаемых на солнечных открытых местах, подходит колокольчик, армерия, бурачок, мыльнянка. Также прекрасно растут в таких условиях очиток, обриета, камнеломка, зверобой, флокс низкорослый. Можно посадить на солнце прострел, молодило, веснянку, веронику, гипсофилу, гвоздику-травянку. Для подпорных стенок, находящихся в тени, следует выбирать хохлатку, камнеломку, цимбаллярию, лобулярию, вальштейнию, папоротники.

    Как укрепить террасу бревнами?

    В некоторых регионах проще и дешевле для строительства опорных стенок использовать бревна, имеющие одинаковый диаметр. Деревянная подпорная стенка в ландшафтном дизайне смотрится не менее красиво, чем каменное сооружение.

    Один из возможных способов сооружения подпорной стены из круглых бревен равного диаметра, надежно удерживающих склон от разрушения

    Бревна пропитываются специальными растворами, сдерживающими процесс гниения, и устанавливаются вертикально в заранее выкопанную траншею. Чтобы стенка крепко держалась в грунте, ее заглубляют на полметра. Соседние бревна располагают плотно друг к другу. Сооружение будет ровным в течение длительного времени, если на дно траншеи насыпать слой щебня и хорошенько его утрамбовать. Свободное пространство в траншее вокруг бревен засыпается гравием, а затем заливается бетонным раствором.

    Источник: http://diz-cafe.com/postroiki/podpornye-stenki-v-landshaftnom-dizajne.html

    Как использовать подпорные стенки в ландшафтном дизайне: 75+ функциональных и эстетичных идей

    Подпорная стенка из дерева в ландшафтном дизайне придомового участка

    Чтобы понять, как будут выглядеть подпорные стенки в ландшафтном дизайне , фото их реализаций, снятых на других участках, помогут как нельзя лучше. Но помимо их внешнего вида стоит знать и то, как они создаются, чтобы понять, с какими сложностями можно столкнуться при их проектировании, и какие проблемы участка с их помощью можно решить.

    Красивая небольшая клумба с оригинальной подпоркой из дерева под старину

    Металлическая декоративная подпорка с эффектом ржавчины

    Бетонный небольшой заборчик с отделкой галечником

    Подпорная стена с отделкой из глянцевой «шоколадной» плитки

    Варианты конструкций и цель их установки на участке

    Подпорные стенки и дорожки в ландшафтном дизайне занимают особое место. Их нельзя недооценивать, поскольку они могут смотреться в ряде случаев даже более удачно, чем клумбы и альпийские горки . Более того, с цветниками они могут с ними неплохо сочетаться, создавая некое подобие висячих садов.

    Подпорная стенка является важным элементом ландшафтного дизайна

    Ландшафтный дизайн участка подпорными стенками сложно испортить, напротив, они позволяют решить не только вопрос наличия стационарных декораций, но и ряд сложных проблем, связанных с грунтом на участке. С их помощью можно устранить вероятность сезонного сползания грунта, связанного с избыточной влажностью или излишком почвы.

    Подпорная сетка из габиона с наполнением из крупного камня

    С точки зрения декоратора их можно рассматривать и для создания различных зон, часть из которых будет выполнять одну функцию, а часть – другую.

    Подпорная стенка из кирпича, зонирующая зону отдыха и лужайку

    Однако различаются стенки не только по функциональному типу, но и по своим габаритам, хотя оба эти понятия взаимосвязаны. Исключительно декоративную функцию выполняют миниатюрные и компактные стенки высотой до полуметра. Стенки среднего размера порядка 50 – 70 сантиметров в вышину уже выполняют функцию сдерживания грунта – подпорку, а высокие объекты, по высоте превышающие 1 метр, уже выполняют в первую очередь полноценное сдерживание грунта в особенно больших объемах. Они используются как рациональное решение проблем движения грунта.

    Невысока подпорная конструкция, выполняющая декоративную функцию

    Используемые материалы и способы декорирования

    Впрочем, различать стенки можно и по другим признакам, например, по используемым материалам. Наверняка вы видели красивые подпорные стенки в ландшафтном дизайне на каких-либо участках. Их делают из натуральных, композитных материалов, цемента, металла и даже пластика .

    Ещё по теме  Лавочка из бревен своими руками

    Подпорная стенка из тонких ламелей с угловой скамьей

    Объекты могут полностью выполняться из натурально камня , но их функциональность достаточно ограничена ввиду очевидных причин, поэтому чаще натуральный камень используют в качестве декоративной составляющей, а основу все же делают из кирпича , бетонных или железобетонных плит. При этом могут в качестве основы использоваться как уже готовые изделия, так создаваться на участке с нуля на базе доступных компонентов.

    Бетонные блоки, погруженные наполовину в землю

    Для облицовки стен могут применяться натуральные камни, например, песчаник, плитняк и известняк.

    Отделочный кирпич под старину украсит фасад подпорной стены во дворе

    Металлические стенки обычно облицовке не подвергают, а используют как есть, но дополнительно обрабатывают, чтобы избежать преждевременного повреждения конструкции увеличения срока эксплуатации. Пластик может вовсе использоваться без дополнительной обработки при условии его высоких декоративных свойств.

    Подпорная конструкция из плотного металла

    Для облицовки также широко применяется кирпич , плитка , а в редких случаях даже мозаика . Дополнительным декором могут выступать растения, высаженные на огораживаемом участке. Единственным условием при этом является лишь то, чтобы корневая система их была слаборазвитой. В противном случае растения могут со временем непоправимо повредить стенки.

    Подпорная стенка из классического красного кирпича с эффектом состаривания

    Особенности разработки конструкции

    Поскольку стенки представляют инженерные сооружения, для их проектирования следует придерживаться некоторых правил, которые касаются следующих категорий:

    • Фундамент;
    • Габариты и пропорции;
    • Вспомогательные элементы.

    Декоративная каменная подпорка для поддержания грунта

    Независимо от типа стенок, они в обязательно порядке должны иметь фундамент. Необходимо это в первую очередь для создания устойчивой основы, препятствующей саморазрушению стенок под влиянием совокупности факторов. Также фундамент дополнительно будет сдерживать почву.

    Подпорная стена из блочных секций в ландшафте строгого выдержанного стиля

    Важно: фундамент можно не устанавливать лишь в том случае если стенка носит лишь декоративный характер и используется для создания геопластики – искусственной коррекции плоского рельефа участка.

    Подпорная сена, предназначенная для предотвращения смещения грунта

    Если фундамент не будет обустраиваться, требуется вместо него создать такую конструкцию стены, которая будет сдерживать плодородный слой почвы, особенно если это касается многоуровневого террасирования. В таком случае будет создаваться не отдельный фундамент, а углубленная часть стены, расширенная у основания. Она будет выполнять ту же функцию. Углублять стену в таком случае придется минимум на треть ее высоты, соответственно при высоте 90 см подземная часть будет составлять 30 см. Ширина нижней части должна быть вдвое больше верхней.

    Бетонная стенка с небольшим фундаментом

    Стенки в обязательном порядке должны содержать дренажные элементы. По желанию в конструкцию можно внедрить и элементы подсветки , которые будут выполнять освещение участка в сумеречное время.

    Ландшафтный дизайн придомового участка с хорошим освещением

    Способы самостоятельного обустройства

    Существует немало способов того как построить подпорную стенку ландшафтный дизайн . В их число входит несколько базовых конструкций, каждая из которых имеет свои преимущества и особенности. Наиболее популярны из них три:

    • Габионы ;
    • Полноценные ограждения;
    • Компактные ограждения.

    Оригинальная подпорная стенка из габионов

    Наименее затратным в этом случае будет использование габионов. В таком случае подпорные стенки своими руками изготовляются очень быстро и не требуют особого терпения и усидчивости. Подобные конструкции начали использовать в эпоху Возрождения. Их конструкция несколько изменилась, но назначение и основные черты остались теми же. Их особенность в мультифункциональности, поэтому их можно использовать не просто как часть общей концепции или особенность дизайна, а как полноценную основу. Но стоит отметить, что в таком случае участок будет больше напоминать защищенный во всех смыслах форт.

    Подпорные стенки из бетонных плит, расположенные вдоль лестницы

    Более привлекательны в этом случае будут небольшие изготовленные преимущественно из камня и клеящего раствора стенки, а также созданные в том же стиле более габаритные сооружения, выполняющие сразу и функцию террасирования, а не просто декорирования участка . Их создавать гораздо сложнее, но если стиль участка является приоритетом, то их использование будет однозначно предпочтительнее.

    Стенка как декоративный элемент, визуально разделяет территорию на микроучастки

    Габионы

    Они делаются быстро, и что самое важное – любой высоты. Для их конструирования не требуется бетонный раствор, а лишь натуральные камни и прямоугольной формы металлическая сетка – контейнер. Единственное условие – ячейки сетки должны быть меньшего размера, чем самый малый камень, который ее наполняет. Габионы можно устанавливать один на другой и тем самым формировать высоту стены. Они могут использоваться как для террасирования, так и просто для сдерживания больших масс грунта. В черте города и за его пределами нередко можно встретить такие же конструкции, удерживающие уровень грунта при создании мостов и набережных.

    Форма, размеры и цвет каменного наполнителя, оказывает влияние на декоративные сооружения из габионов

    Особенность этого метода заключается в том, что все используемые сетки должны иметь одинаковый размер и совместимую форму. Также желательно при этом использовать камни из одного месторождения, чтобы сохранить цветовую гамму на всем участке.

    Рекомендуется использовать камень-наполнитель, который на треть превышает размер ячейки сетчатого контейнера

    Наилучшим вариантом считаются в качестве основы взятые сетки из металла с полимерным покрытием. Оно защитит конструкцию от коррозии и позволит на длительный период сохранить стенку в первозданном виде.

    Гармоничное сочетание габионов с местным ландшафтом

    Полноценные стены и заборы

    Если временные ресурсы позволяют больше, можно сделать более привлекательную стенку, но не менее функциональную стенку. В качестве ее основы будет использоваться бетонная или железобетонная плита, отлитая на месте. Под нею требуется создать из полипропиленовых труб и щебня.

    Имитация невысокого забора с помощью подпорной стенки

    Для создания тела стенки потребуется разборная опалубка, и при создании высоких и многоуровневых конструкций со ступенями еще и каркас . Застывшую на следующие сутки стену можно освобождать от опалубки и декорировать по собственному замыслу – плиткой , диким или искусственным камнем и т.п. Но есть еще один интересный вариант, который можно реализовать на своем участке.

    Подпорная стенка выступает фундаментом для заборчика

    Этот метод наиболее приемлем для тех, кто не располагает достаточными средствами на покупку дикого камня, а найти поблизости такой строительный вариант нет возможности. В таком случае свежий едва схватившийся бетонный состав можно текстурировать под камень.

    Крупный дикий камень, выполняющий функцию забора и подпорной стены

    Делается это при помощи кельмы, которой проводится разметка будущих булыжников. Каждый из них должен иметь свой уникальный размер, форму и положение. По проведенной разметке производится создание искусственных швов, по которым создаются борозды на бетонной поверхности.

    Красивое сочетание подпорных стен из разных материалов в одном дворе

    После застывания бетон можно дополнительно обработать металлическими щетками для создания эффекта камня, смыть пыль и после высыхания поверхности раскрасить поверхность и вскрыть водоустойчивым фасадным лаком.

    Садовая дорожка и место для отдыха украшено подпорной стеной с отделкой диким камнем

    Совет: окрашивайте соседние участки в разные оттенки, чтобы создать иллюзию разнообразия используемых пород камня

    Несколько видов каменных пород на одной стенке в классическом саду

    Подпорные стенки в ландшафтном дизайне: фото миниатюрных стенок и бордюров

    Стенку небольшой ширины (до 20-30 см) можно укладывать и без использования бетонной основы. Исходным материалом будут служить блоки, кирпич или натуральный камень. Они будут укладываться на ленточный фундамент. За стеной со стороны грунтовой насыпи потребуется установить дренаж в виде щебня, который заворачивается в рулон из агроволокна. Сверху этот рулон будет засыпаться плодородным слоем почвы вровень с установленной стеной.

    Низкая бетонная стенка, украшающая ландшафтный дизайн дворика

    Что касается самой кладки , то ее лучше устраивать при помощи не бетонного раствора, а специального клея, предназначенного для склеивания камней. Его продают в виде сухой смеси, которая разводится водой до нужной консистенции.

    Хаотично сложенная стенка из разных каменных пород

    Совет: раствор не должен быть жидким, дабы не оставлять потеков и прочих следов на уже готовой части стены. Выводить их очень сложно, а выглядят они непрезентабельно.

    Подпорная стенка из плоского камня, выполненная методом сухой кладки

    Клеящий состав важно укладывать таким образом, чтобы он не доходит до края стены на 2-3 см. Если после укладки он все же будет виден, излишки придется убирать вручную.

    Аккуратная работа по отделке стенки камнем

    Еще один важный момент при создании стенок – качественная подготовка материалов. К примеру, камень сложно соединять между собой ввиду большого количества пыли и осколков. Поэтому его желательно промыть большим количеством воды с напором и только после этого использовать.

    Невысокие подпорные стены, возведенные на участках местности с резким перепадом высот

    Кладку можно использовать классическую, либо косую. Во втором случае стена не будет иметь ровной поверхности, поэтому ее придется накрывать горизонтальным слоем камней. Но в целом такая кладка будет выглядеть более натурально и соответствовать по стилю горной породе при условии, что слой клеящего раствора будет незаметен.

    Стенка как художественно-декоративный элемент ландшафтного дизайна

    Напутствие и выводы

    Как понятно из вышеизложенного материала подпорные стенки из камня в ландшафтном дизайне занимают особое место. Он позволяют применять на участке геопластику, формировать рельеф, придавать ему правильные геометрические формы, играть с уровнями. Последняя возможность особенно четко видна при внедрении такого дизайнерского приема как террасирование.

    Многоуровневая подпорная стенка с яркими красивыми клумбами

    Наиболее удачно подпорные стены вливаются в участки, расположенные на склонах, независимо от того в какой части именно они находятся. Они одинаково выигрышно справляются с возложенной на них миссией, если участок располагается на вершине холма, в его средней части или даже в низине. При этом в каждом случае они будут выполнять различные функции.

    Подпорные стенки помогут упростить задачу по планировке и оформлению участка

    Подобные стенки хорошо работают в сочетании со ступенями, могут выступать отличной основой под скамейки, а также использоваться в качестве разграничителей зон на участке. Они помогут не только выигрышно обыграть нестандартный рельеф, но и создать его с нуля на абсолютно плоском участке. Это получится сделать и если стена будет всего одна, и если их будет создаваться целый каскад.

    Рациональное использование садовой площади с помощью укрепляющей стенки

    Последним, но немаловажным плюсом такого элемента может стать возможность создания настоящей ограды, основой которой будет такая же стена, выходящая за пределы участка. Используйте подобное инженерное сооружение на своем участке, и вы сможете оценить все его преимущества.

    Источник: http://happymodern.ru/podpornye-stenki-v-landshaftnom-dizajne-foto/

    Использование подпорных стенок в ландшафте

    Что делать, если участок, который вам достался, обладает не самым ровным рельефом? В первую очередь не нужно опускать руки. Современные методы создания ландшафтного дизайна позволяют превратить данный недостаток в преимущество благодаря использованию подпорных стенок.

    Использование подпорных стенок обосновано на участках, которые находятся на склонах. Подобная методика создания ландшафтного дизайна позволяет с максимальной пользой задействовать каждый сантиметр земли.

    Благодаря вашим действиям крутой склон вскоре превратится в зону ландшафтных террас, которые не только будут выполнять чисто эстетическую функцию, но и позволят вам разбить свой огород или даже сад.

    По внешнему виду террасы напоминают ступеньки, на каждой из которых разбит небольшой огород. За поддержку этой конструкции отвечают подпорные стенки. Их использование позволяет создать благоприятный ландшафт для растений.

    Что собой представляют подпорные стенки

    Конструкция

    Перед тем как создать зону террас, нужно разобраться, что собой представляют подпорные стенки в ландшафтном дизайне. Для начала рассмотрим конструкцию. Она состоит из таких элементов:

    1. Фундамент — это самая важная часть стены, от которой во многом зависит устойчивость всей конструкции. Обычно она скрывается под землёй, поэтому невооружённым глазом её нельзя увидеть. Задача фундамента принимать всю нагрузку грунта.
    2. Тело или основная часть — кирпичная кладка, брёвна или бетонная конструкция. Это видимая часть подпорной стены.
    3. Дренаж или водоотвод. Данный элемент позволяет защитить стену от разрушительного воздействия атмосферных осадков.

    Для большего укрепления конструкции используется щебень. Он позволяет надёжно зафиксировать стену в земле, обеспечив ей более длительный срок эксплуатации.

    Как рассчитать конфигурацию подпорной стены

    Перед тем как использование подпорной стенки в ландшафте вашего участка станет возможным, необходимо сделать расчёт с учётом максимального количества факторов влияния.

    При проектировании и дальнейшем использовании подпорной стенки в ландшафте участка вы должны учесть, каким сопротивлением должна обладать конструкция, чтобы оказать сопротивление воздействию грунта.

    Если расчёт будет неправильным, то сооружённая вами стена в лучшем случае наклониться, а в худшем и вовсе завалится. Стандартная высота сооружения данного класса составляет от 0,3 до полутора метра.

    Сразу нужно сделать одно важное уточнение — самостоятельный расчёт подпорных стенок в ландшафте допускается только в тех случаях, когда высота не превышает полутора метра. Во всех остальных случаях без помощи квалифицированного инженера обойтись не получится.

    Размер подошвы рассчитывается с коэффициентом 0,6, который умножается на высоту стены. Чтобы вычислить соотношение толщины и высоты лучше всего воспользоваться плотностью грунта:

    1. Грунт обладает высокой плотностью — соотношение толщины к высоте 1:4. К таким типам грунта причисляют кварц, известняк и шпат.
    2. Грунт средний плотности — соотношение 1 к 3. Чаще всего подобные параметры применяют при возведении сооружения на сланце или песчанике.
    3. Мягкий грунт — толщина не менее 50 процентов от длины. Дело в том, что песчано-глинистые грунты имеют повышенный риск обрушения. Поэтому, чтобы зафиксировать их на месте требуется использование подпорных стенок немалой толщины. В противном случае сооружение с большой долей вероятности обрушится.

    В случае, когда вам приходится использовать подпорные стенки в ландшафте с проблемной геодезией — лучше обратиться к специалисту. Только квалифицированный инженер сможет провести нужные расчёты с учётом всех переменных.

    Выбираем дизайн подпорной стенки

    Безусловно, использование подпорной стенки в ландшафте позволяет сделать проблемный участок отличным местом для огородничества или сада. Но особое значение имеет и эстетичный вид конструкции.

    Поэтому первое, что вам стоит узнать про сооружение подпорной стенки у себя на даче — это особенности её использования в ландшафте. Ведь она может быть как декоративной, так и функциональной.

    Декоративная подпорная стенка отличается от капитальной используемым материалом и конструкцией. Для её сооружения используют габионы, деревянные столбики или кирпич. Для капитального строения лучше всего подойдут бетонные или каменные конструкции с качественной дренажной системой.

    Чтобы придать подпорным стенкам по-настоящему декоративный вид, можно использовать несколько распространённых приёмов. К примеру, чтобы создать красивый ландшафт пустите по стенам вьющиеся растения. Их использование придаст сооружению более натуральный вид.

    Подпорные стенки отлично подходят для использования в качестве подставок для вазонов. Также на них можно поставить разнообразные декоративные фигурки. Это в значительной мере украсит дизайн вашего дачного ландшафта.

    Какие подпорные стенки можно использовать в ландшафте участка

    Из дерева

    Чтобы ваш дачный ландшафт выглядел по-настоящему декоративным, рекомендуется использование древесины. Для сооружения такой стены вам понадобятся качественные брёвна, имеющие ровную форму.

    Наиболее простым при создании данного сооружения в ландшафте считается использование вертикально установленных брёвен. При этом их нужно плотно пригнать друг к другу, чтобы обеспечить монолитность декоративной стены.

    Вам нужно взять стволы, диметр которых лежит в диапазоне от 12 до 18 сантиметров. Их использование аргументировано нормами в СНиПах. Потом брёвна нужно закопать в землю. Высоту вы выбираете самостоятельно. Но при этом нужно учитывать, что глубина погружения составляет порядка пятидесяти сантиметров.

    Использование качественных брёвен позволит вам украсить ландшафт вашего участка. Но при этом вы должны закопать их не менее чем на полметра. В противном случае весной или осенью вся конструкция может обрушиться. Также перед погружением их не помешает обработать специальным составом от гниения и термитов.

    Из бетона

    Использование подобных сооружений в ландшафте отличается высокой надёжностью и стойкостью к разнообразным природным явлениям. Правда, есть один нюанс. Чтобы сооружение смотрелось презентабельно его нужно как минимум облицевать.

    Чтобы создать данный проект по облагораживанию и модерации ландшафта — выройте траншею. Она должна в точности повторять линии возведения стены. Учтите, что допускается использование поворотов и изгибов.

    Глубина зависит от высоты стены. Чтобы возвести сооружение высотой в метр, допускается использование траншеи глубиной в 40 сантиметров. Основание делается из щебня. Для достижения большей прочности понадобится арматура. Она скрепляется между собой проволокой. Только после этого делается опалубка.

    Чтобы сооружение имело высокую прочность необходимо, чтобы бетон равномерно заполнил созданный ранее каркас. Тогда использование данной стены в ландшафте вашего участка будет максимально долгим.

    Из кирпича и камня

    Использование кирпичной кладки позволяет создать отличный элемент ландшафта с декоративным дизайном. Чтобы возвести сооружение до метра достаточно ширины в полкирпича, если выше, то в один. В конце процесса сооружение желательно отштукатурить.

    Ширина стены из камня не может быть менее 30 сантиметров. Чтобы кладка была надёжной, допускается использование только качественного раствора. Вначале кладётся связующий камень, а по бокам остальные.

    Итоги

    Подпорные стенки позволяют создать многоярусный ландшафт, который способен превратить даже самый сложный горный участок в цветущий сад. При этом данные сооружения можно использовать в качестве декоративных элементов.

    Источник: http://bouw.ru/article/ispolyzovanie-podpornih-stenok-v-landshafte

    Подпорная стенка на участке с уклоном

    Путешественники и просто любители горных дорог привыкли видеть подпорные стенки — сооружения, защищающие от разрушения почвы и ее попадания на проезжую часть. Серая каменная преграда под зелеными склонами стала привычной частью природного пейзажа. Больше полувека назад появились некоторые разновидности подпорок. В наше время в частных владениях есть также ограждения преимущественно с декоративным значением и соответствующей облицовкой. Перепады высот теперь активно используют в ландшафтном дизайне. Их оставляют в первоначальном виде, скрывают или как-то подчеркивают. Подпорные конструкции собирают из десятка разных материалов и при кардинально отличающихся технологиях. Используют геотекстиль, металлические сетки, свайные столбы. Обычные стеновые конструкции укладывают слоями или одним блоком. В результате дороги получают защиту от оползней, а в частных владениях улучшается почва.

    Устройство и функция

    В простом значении подпорные стенки делят на укрепительные и декоративные. Различие между видами состоит в разной степени нагрузок и воздействия. Конструкция непременно включает в себя подземную, надземную части и защитные коммуникации. На фундамент давят грунт и сама стенка. Наземная часть (тело) закрывает возвышение и с внешней стороны. Бывает ровной и косой. Защитную роль играют дренаж и водоотвод. Эти коммуникации отводят воду и влагу, избыточно накапливающуюся на внутренностях.

    Подпорные поверхности выполняют 4 функции: зонирования, укрепительную, защитную и декоративную. Первая подразумевает отделение неровных ухабистых участков от остальной территории. Укрепление означает фиксацию грунта и препятствование осыпанию. Дополнительно — это защита целостности построек. Декоративность выражается качествами облицовки, разнообразием формы и высоты.

    Особенности проектирования

    Проектирование должно выполняться на основании:

    1. Чертежей плана.
    2. Отчета об инженерно-технических изысканиях.
    3. Технологического задания.

    СНиПы и нормы обязывают строителей учитывать факторы окружающей среды и свойства материалов. Это — нужный уровень водонепроницаемости, изменения в физико-механических особенностях грунтов, передача горизонтальных нагрузок, возможность применения распорных и анкерных конструкций. В нормах есть рекомендации по мероприятиям и конструктивным решениям, направленным на снижение давления на ограждение. Включая использование геотекстиля и разгружающих элементов. Для определения бокового давления почвы учитывают внешние нагрузки и воздействие на массив. В том числе от расположенных рядом строений, их фундаментов, строительных механизмов и нагрузок с проезжей части. Помимо этого, нужно учесть наклон граней к вертикали и смещение границ инженерно-геологических объектов от горизонтальной оси. В проекте рассчитывают деформационные характеристики стенки и прочностные на стыке ограждения и грунта.

    От чего зависит прочность подпорной стены

    Прочность напрямую связана с устойчивостью и способностью выдерживать давление. На стенку воздействует большая масса почвы, но при этом медленно движущаяся в результате геологических процессов. При возведении преграды учитывают ее собственный вес, близость ж/д путей и сейсмическую активность. Помимо этого, явления, связанные с воздействием водных потоков: высоту залегания подземных вод, вероятность размывания дождями, набухание почвы зимой. Подпорный элемент с высотой 2 метра и более устанавливают с учетом силы ветра, типичной для региона. Прочность прямо зависит от толщины стены. Последний показатель подгоняют под тип и уровень почвы, высоту преграды. Чем выше параметры высоты рельефа и самой стены, мягкости грунта, тем большая понадобится толщина. При этом избыточный собственный вес может стать причиной трещин.

    Основные моменты строительства опорной стены

    Технология строительства включает сложные аспекты. Расчеты производят исходя из критериев прочности, надежности и желаемого срока службы. На компактных участках допускается самостоятельное возведение. В этом случае действуют также другие ограничения и нормы. Стену строят своими руками при условии устойчивости грунтов. Супесь, гравий, щебень и глина — приемлемые варианты. Следует также иметь в виду, что самостоятельное укрепление почвы на склоне категорически запрещено. Стены возводят на субстрате с промерзанием в пределах полутора метров от поверхности. Самостоятельное устройство имеет ограничение в 1,4 м на высоту для наземной части преграды. Расчеты для габаритных конструкций производят профессионалы: определение параметров усложняется с увеличением высоты забора выше упомянутого показателя. Нормы допускают уровень залегания подземных потоков на глубине не менее 1 метра, в идеале — от 1,5.

    Закладка фундамента

    Основание формируют под стенки выше 30 см. Глубину фундамента увеличивают по мере рыхлости почвы. В плотный субстрат заливают основу с пропорцией 1:4 по отношению к наземной части. Основание на одну треть от ограждения закладывают в грунтах средней мягкости. На рыхлой и неустойчивой земле под фундамент приходится оставлять половину общей высоты. Самые надежные варианты основания имеют в составе щебень или гравий и песок, уплотненный цементом или глиной. Раствор заливают в подготовленную опалубку по принципу ленточного фундамента. Устройство нормальной подпорной стенки предусматривает крепкое основание и такое же ограждение. От внутреннего разрушения постройку защищают слоем гидроизоляции. Меры на противодействие влиянию влаги включают организацию водостоков и дренажа. Путь для водоотвода следует планировать заранее.

    Возведение стены и увеличение ее устойчивости

    Метод строительства зависит от материала. В большинстве случаев контактную часть склона выравнивают. Возведение каменной конструкции производят с использованием больших камней, объединяющих стену с почвой на нужном уровне, вокруг которых и строят ограждение. При этом выдерживают расстояние для дренажной прослойки. Ее организовывают через зазоры. Сами камни собирают мозаикой и скрепляют цементной смесью. В промежутках высаживают растения с мочковатыми корнями. Они укрепят стену. Помимо этого, есть еще около десяти методов повышения устойчивости. Во-первых, внутреннюю сторону стенки возводят под наклоном к земле. Неровные грани на внутренней поверхности снижают давление. Пустотелые гранулы в дренаже снимают лишнюю нагрузку. Выстроенные консоли снаружи и разгрузочные площадки на внутренней части строения тоже повышают устойчивость.

    Некоторые технологии возведения:

    1. Макволл.
    2. Террамеш.
    3. Зеленый Террамеш.

    Организация водоотвода

    Есть продольный, поперечный и комбинированный варианты. Первый тип обустройства, называемый также подземным, означает прокладку вдоль ограды асбоцементной, керамической или гофрированной трубы толщиной 10—15 см. Ее заворачивают в геотекстильный материал, который вбирает воду. Жидкость попадает в трубу через небольшие отверстия, и «уходит» за пределы террасы. Поперечный вид отвода организовывают с добавлением отверстий в каждом втором-третьем ряду диаметром в пределах 10 см. Способ может подразумевать монтаж трубок под наклоном, чтобы вода быстро покидала участок. Водоотвод — это в том числе защита от воздействия атмосферных осадков. В строение добавляют карнизный блок с небольшим уклоном — он защищает от попадания воды в систему и, соответственно — от разрушения стенки во время морозов. Правильный выбор можно сделать после изучения погодных особенностей местности.

    Дренаж между стеной и землей

    После сооружения стены и паузы в несколько дней на простой переходят к заполнению промежутка между склоном и оградой. Используют крупнообломочные грунты, крупный песок, гальку, гравий. Еще применяют крупные частицы: разные отходные материалы, фрагменты кирпича. Гравий оказывает значительное давление на конструкцию, но в дренажной системе это — дополнительный слой. Грунт и дренирующие смеси укладывают послойно, на каждом этапе система трамбуется. Для подпорной стены лучшими вариантами считают пески, супеси и крупнообломочные грунты. Вверху укладочного материала обычно применяют растительный грунт. После утрамбовки последнего пласта ограждения, его оставляют на пару недель без нагрузок. За это время материал-укрепление получит основную массу свойств. Важно, чтобы сверху находился снятый раньше грунтовый пласт с достаточной концентрацией гумуса. Только потом приступают к обустройству террасы.

    Грунты с растворимыми и органическими включениями примерно на 5 % от общей массы непригодны для обратной засыпки!

    Использование гидроизоляции

    Целесообразность изоляции определяют по двум критериям: типу поверхности материала и разновидности грунта. По первому параметру выделяют пористую и гладкую структуры. Губчатая быстро впитывает влагу, имеет высокие показатели водопроницаемости. В то же время на ней часто образовывается конденсат, что приводит к снижению прочности. В свою очередь, для сухого типа грунта достаточно напыления гидроизоляционного покрытия или мастики. Изоляцию влажной почвы организовывают рулонными материалами. Обычно на подпорных ограждениях применяют обмазочную гидроизоляцию водонепроницаемыми составами. Данный тип защиты наносят в сухую погоду на подогретую поверхность. Вариант с поклейкой гидроизоляции предусматривает применение рулонных материалов для кровельной функции и мастик как связующих агентов. Мембранную изоляцию кладут на обмазку. Можно заказать и профессиональную гидроизоляцию.

    Некоторые варианты гидроизоляции:

    • кровельная толь;
    • рубероид.

    Как произвести расчет подпорных стенок разных видов и конструкций

    Расчет подпорных заграждений и их фундаментов производят по двум группам предельных состояний. По первой из них вычисления осуществляют в связи с 6 видами проверок. Речь идет об устойчивости стен к сдвигу, повороту и опрокидыванию, а также о несущей способности и прочности основания. Проверки касаются также прочности узлов и соединений, фильтрационной устойчивости и аналогичного показателя у распорных элементов. В расчеты по второй группе входят данные по стойкости к трещинам и прочности соединения «фундамент — подпорная конструкция». Для подпорок типа «стена в грунте» выполняют расчет по стенкам траншеи с тиксотропным раствором. Для ограждений из отдельных частей производят вычисления по параметру продавливания почвы между разными элементами. Расчет гибких стен с распорным или анкерным креплением делают на основании нелинейных контактных моделей или численных методов с нелинейными моделями сплошных сред.

    Особенности возведения опорной стены из разных материалов

    Исторически самым популярным вариантом был скрепленный бетонными растворами камень, но в последнее время появляется все больше альтернатив:

    • полнотелый кирпич;
    • дерево;
    • сваи;
    • шины;
    • геотекстиль.

    Природный камень выглядит органичнее остальных материалов. Его закрепляют с помощью композитов, но иногда валуны используют для наполнения металлических решеток. Тогда получают габионы — подпорки с повышенной несущей способностью. Деревянные постройки собирают вертикально или горизонтально. Первая методика оставляет больше решений в плане обустройства участка, не требует подбора одинаковых элементов. Кирпичные строения возводят с определенным типом кладки, в половину, в целый и т. д. Делают обычные кирпичные ряды, с фундаментом. Бетонные стены бывают сплошными и сборными. Их армируют и выравнивают штукатуркой. Облицовывают плиткой или черепицей из-за однообразного внешнего вида. Ограждения из покрышек могут достигать крупных размеров. Их возводят в сжатые сроки. Наполняют с помощью лопаты — песком, щебнем и грунтом.

    Из бетона

    В большинстве случаев бетонные стенки формируют путем заливки. Сначала роют траншею, глубину подбирают в соответствии с высотой планируемой стены и особенностями почвы. Дно покрывают гравием и щебнем. Потом формируют арматурный каркас: форма может быть произвольной. Следующим делом устанавливают опалубку. После этих манипуляций переходят к заливке бетона. На этом этапе предусматривают трубки для отвода жидкости. В случае чего отверстия проделывают после застывания с помощью алмазного бурения. После засыхания бетона снимают опалубку и штукатурят стены для выравнивания. В дальнейшем переходят к отделочным работам. Бетонные конструкции считают одними из наиболее долговечных. При этом установка ограждения может производиться с применением сборных железобетонных систем. Тогда прибегают к резке алмазными кругами.

    Из полнотелого кирпича

    Это один из самых бюджетных материалов. Более того, кирпичи остаются после строительства других объектов. Для декоративного покрытия используют отходные фрагменты, а также старые и битые элементы. Кирпич — лучший материал для подпорных конструкций со сложной геометрией, к примеру, с выступами, углублениями, углами, закруглениями. Технология кладки не отличается от варианта обычного строительства. В то же время для невысоких преград выбирают укладку в полкирпича. Укрепления выше 1 метра возводят техникой в полный кирпич, дополнительно с усилением арматурой. Фундамент обустраивают перевязкой и гравийным дренажом. За стенкой делают усиленный водоотвод, так как кирпич плохо переносит влажность. Сооружение обычно отделывают — декоративной плиткой. Дизайнеры при этом используют любые текстуры и цвета.

    Из природного камня

    Классический, надежный и стильный вариант стенки. Каменное ограждение органично сочетают с любой цветовой гаммой. Высокую стоимость материала можно компенсировать за счет собственных материалов. Их собирают в горной местности, причем за несколько дней находят достаточное количество для большой ограды. Стенки возводят из округлых валунов, прямоугольных каменных блоков, острых фрагментов скальной породы. В регулярных садах часто используют блоки из известняка или песчаника с укладкой ровными рядами. Валуны разных габаритов укладывают для имитации естественного нагромождения. Строительство начинают с рытья траншеи, заполнения фундамента и организации дренажа. Основание укрепляют проволокой, арматурой и металлическими строительными отходами. Низкие стенки возводят на камнях, на половину зарытых в землю. Пустоты иногда заполняют грунтом с семенами растений. На крутых склонах камни скрепляют цементным раствором.

    Из природного камня можно возводить габионы — тогда материал будет закреплен в прочной металлической решетке.

    Из дерева

    Средний по цене метод строительства. Стены с горизонтальной кладкой возводят из идеально ровной, высушенной древесины. Обычно из бревен, но используют также бруски — берут цельные, так как клееные под воздействием дождя могут расслоиться. Возможна вертикальная и горизонтальная установка. Во втором случае, помимо других качеств, нужно подбирать элементы одинаковой длины и толщины. Их скрепляют поперечинами, хомутами и арматурой. Вертикальная кладка — более быстрая, удобная и экономичная. В этом случае можно применять отходные пиломатериалы с разными габаритами. Иногда преграды возводят из стволов, спиленных прямо на даче или где-то поблизости. Например, из старых бревен или мертвых деревьев. Для невысоких стенок по 40—90 см берут также фрагменты из неровных стволов фруктовых деревьев. На извилистых участках устанавливают именно вертикальные ограждения.

    Использование габионов

    Отдельного внимания достойны стенки-габионы. Их выполняют в виде металлического каркаса с большим количеством пустого места внутри. Это решетка с шагом в 5—10 см, соответственно для камней диаметром от 7—12 см. Сетки делают из стальной проволоки. Соседние блоки при этом прочно соединяют. Надежность укреплений зависит напрямую от массы камней. Способность удерживать почву на склоне у габионов намного выше, чем у обычной подпорной стены. Укладка будет простой в техническом плане, ведь не понадобятся укрепляющие слои и фундамент. Положительный момент заключается и в возможности многоуровневой установки. При этом природного сырья потребуется больше. Габионы используют уже давно в горных местностях, особенно вдоль рек. Высокие ограждения ставят в местах, где наблюдаются камнепады. В последнее десятилетие конструкции приобрели популярность в ландшафтном дизайне. Появились фигурные варианты, не выполняющие функцию стены.

    Системы со временем только укрепляются, ведь пустоты между камнями заполняются грунтом и растениями.

    Из покрышек

    Один из наименее трудоемких и самых дешевых вариантов. Тем более, что в шиномонтажных сервисах покрышки иногда отдают даром. Шины обрабатывают огнеупорными средствами и устанавливают вдали от жилых домов. В процессе строительства старые шины выкладывают рядами в колонны. В центре каждой забивают анкерные сваи. Потом покрышки плотно заполняют песком и щебнем, часто еще и грунтом. Ряды же крепят болтами. Ограждения из покрышек возводят также методом настилания. У шин вырезают одну боковину. Первый ряд наполняют песчано-щебневой смесью по самый верх. На него кладут прочный листовой материал. Чем тяжелее слой, тем надежнее будет стенка. Последующие ряды кладут по такому же принципу, в чем-то похожем на кирпичную кладку. Стенку потом закрепляют анкерными сваями с внешней стороны — без них возможно смещение всей конструкции.

    Из шпунтовых свай

    Конструкция будет состоять из сплошного ряда. В качестве материала выбирают что угодно: железобетон, дерево, металл и даже пластик. Боковые поверхности свай оборудуют передним и задним соединительными замками. В почву сначала вбивают сваю с передним соединением. После нее монтируют элемент с задним замком, в сторону этого крепления. Обе детали соединяют, и добавляют плотности с помощью связывающего вещества. Оно также препятствует продольному смещению столбов относительно друг друга. Вдоль пешеходной зоны высота преграды должна составлять минимум 1 м. Для ограждений формируют дренажные системы для оттока грунтовых и атмосферных вод. Делают каналы и желобки с гравием и щебнем. Гидроизоляцию устраивают двумя пластами горячего битума, дополнительный второй — на случай, если в почве есть соединения с агрессивной реакцией на составы из битума.

    Армогрунтовая подпорка

    Ее применяют как альтернативу каменной или деревянной стене. Конструкцию формируют путем заполнения грунтом геотекстильного полотна. Сейчас подпорные стены собирают с добавлением смесей земли и щебня в плетеные георешетки. Специальный текстиль с натуральным наполнителем выкладывают в несколько ярусов. Ограждение закрепляют металлическими анкерами, причем для надежности и защиты от смещения количество деталей увеличивают. Сверху подпорное сооружение отделывают плитами. Армогрунтовые конструкции выгодны в сейсмоопасных зонах, ведь эффективность геополотен при неравномерной осадке выше, чем у жестких строений. Решетчатая система способствует тому, чтобы почва выдерживала большие нагрузки и сохраняла целостность на участках с максимальной крутизной. Текстиль для горизонтального армирования обладает всеми важными качествами:

    • Высокой прочностью на разрыв.
    • Сильным сцеплением с грунтом.
    • Низким уровнем деформации.

    Подпорная стена в ландшафтном дизайне

    В этой сфере дизайна ограждения с подпорной функцией выступают в роли центрального элемента: в ландшафтном искусстве активно используют перепады высот и каскадные формы. Подпорные стенки сочетают с дорожками, альпийскими горками и клумбами. С цветниками создают подобие «висячих садов». Опоры в 50—70 см в высоту выполняют также основную функцию. Конструкции выше 1 м устанавливают в основном для сдерживания почвы или подчеркивания высоких форм рельефа. В ландшафтном дизайне материалами изготовления стенок выступают камень, металлы, цемент и пластик. При этом укрепительные конструкции бывают полноценными, компактными или же выполняются из габионов. Последние представляют собой металлические решетки с наполнением крупными камнями. На фоне зеленой травы, растений и цветов эти изделия выглядят органично. Вдобавок получится неплохая экономия.

    Заключение

    Подпорные ограждения бывают укрепительными и декоративными. Стены используют из соображений безопасности: они защищают от оползней и уменьшают масштаб возможных разрушений. Над дизайнерской составляющей следует задуматься всем, кто пока не хочет покупать рельефный участок. Ведь опорами не только улучшают почву, с их помощью формируют уровни и плавные переходы, даже террасные ландшафты. Перед возведением конструкций изучают почву, внешние факторы в плане нагрузки и давления, учитывают количество осадков. Стены строят из натурального камня, дерева, кирпича, бетона, свай и покрышек. Специальные конструкции делают из геотекстиля, металлических каркасов. На высокие ограждения выделяют фундамент, обычно ленточный. Затем возводят основную часть стены, оставляя промежуточный слой. В конце работ обустраивают водоотвод, дренаж и устанавливают гидроизоляцию.

    Источник: http://roomester.ru/landshaft/podpornaya-stenka.html

    Подпорные стенки: варианты садовых конструкций

    Укрепляющая стенка из утилитарного сооружения стала главным объектом для украшения ландшафта. Модели и материалы зависят от инженерного назначения, дизайнерской фантазии и тематической идеи. Если вы еще не оформили участок, и ничего не имеете против вариантов в стиле модерн или классического исполнения, изложенная ниже информация, поможет ориентироваться в капитальных укреплениях и декоративных возведениях. Первые – предусматривают наличие фундамента; вторые – выполняюся из камня на небольшой гравиной подушке в 20 см. Вы удачно:

    1. обыграете перепады на участке;
    2. предотвратите оползание грунта;
    3. разделите площадь на сегмены или обнесете дом декоративной вертикалью;

    Соседство природного водоема или глубокого оврага тоже вынуждает обращаться к строительству укрепительных объектов. При возведении дома их используют на отрезках с глубоким перепадом рельефа. Относительно осложненный участок нивелирует стена из мелких конгломератов, помогающая зрительно скорректировать небольшие ложбины.

    Линия послужит границей для миксбордеров или обозначит монументальность возвышенности. Фактурные глыбы или стена из каменных вазонов красиво украсят территорию. Дерево, нутуральные или искусственные камни, кирпич, бетонные блоки, геотекстильный и габионные сетки будут основой для таких возведений.

    Представьте, сколько нужно энергозатрат, чтобы выравнять участок с оврагами. Придется привозить грунт, засыпать ямы и «причесывать» поверхность. У задачи есть другой вариант решения – многофункциональная альтернатива, в совокупности действий дающая высокий коэффициент эстетичности и практичности. Вертикальной стеной допускается связать сад с цоколем дома, подвести ее к альпинарию либо водоему.

    По причине избегания в ландшафтном дизайне сплошных линий, их разбивают архитектурными элементами – лестницами, нишами, скамейками либо цветниками. Пунктирными переходами также позволительно разделить территорию на функциональные сегменты, и таким приемом значительно усложнить зрительное впечатление от панорамных композиций.

    Стенки из прозаичных материалов

    Сооружения выше 1 м требуют компетентности в строительном деле. Учитывается подвижность грунта, его рыхлость, водные потоки, дренажная система. При таком формате на укрепительную стену окажут давление сдерживаемый грунт и ливневые потоки. Высокие заборные конструкции ставят редко – исключительно для берегового укрепления водоемов.

    В остальных случаях придерживаются средного значения в 60 см. Обычно делают несколько террас, обозначенных штучными конструкциями – в количестве 2 или 3. В большинстве вариантов требуется возведение фундамента. При рыхлой почве делают основание на сваях, на глинистых – поверхностную бетонную стяжку.

    Рациональным способом для обозначенной проблемы считается деревянное укрепление. Но в саду регулярного типа стенки из поленьев не возводят. Дерево призвано украшать пейзажные сюжеты. В целом сооружение представляет собой конструкцию с вертикальным устремлением бревен окружностью от 12 до 20 см, стоящих плотной шеренгой, и закопанных в глубину до полуметра. Высота задается относительно конечной цели.

    Примечание!
    1. Нижняя часть ствола, предназначенная для сокрытия, должна быть обработана машинным маслом или покрыта пленкой из горячего битума.
    2. Исходя из естественного подъема воды от корня кверху, поленья следует перевернуть, и верхушку сделать основанием. Согласно биологическим процессом жидкость в обратную сторону не потечет и, как следствие, влага из грунта не будет впитываться. Такой прием предотвратит загнивание.

    В аналогичной версии бревна крепятся поочередно со стволами меньшего диаметра в горизонтальном положении.

    Бетонная вертикаль

    Укрепления из бетона может быть монолитным и сборным. Первый вариант выполнен в виде прямоугольной или трапециевидной геометрии с наклоном в 10 градусов. Допускаются ломаный либо ступенчатый профили и другие модельные особенности. Второй вид выпускают из железобетона отдельными плитами, и конструктор легко сложить в стену Про долговечность бетона давно все сказано, в готовом виде он требует облицовки.

    1. для начала выройте траншею в 40 см глубиной при расчете на метровую высоту.
    2. сделайте гравийно-щебневую засыпку и несколько см, и сверху уложите арматуру для надежности, сцепленную мягкой проволокой.
    3. с помощью досок, плотно зафиксированных скобами, выполните опалубку. При этом дополняйте конструкцию через каждый метр столбиками, иначе тяжелый бетон прорвет ограду.
    4. осталось залить раствор, и основание будет готово дней через 5. Достойный вид невзрачной поверхности придадут разнообразие облицовочных материалов. Роскошные коллекций тротуарный плиток и имитаций структур удивляют креативом.

    Система «Техноблок» современный вид бетона. Это – новинка для возведения монолитных сооружений. Отличается от бетонной стены возможностью одновременного строительства и облицовки. Материал – железобетон, а для опалубки берутся панели разных конфигураций. Конструкция призвана выдерживать стену до 5 м высотой.

    Каменные кладки

    Кирпичная кладка – прозаичный способ возведения стен с допустимой разницей в ширине, насыщенным красным цветом, естественно вписывающейся в любую концепцию. Она составляет полкирпича при метровой высоте и в два раза больше в случае с конструкцией размером с забор. Заключительный этап подразумевает покрытие лаком для прочности и яркости цвета. В отличие от предыдущего варианта – требует основательного фундамента, обусловленного 4-мя факторами:

    1. высотой возводимой вертикали (требуется основание в 30 см для 1 м.);
    2. рельефом грунта (при рыхлой почве – плюс 10 см);
    3. глубиной промерзания ( на 12 см ниже обозначенного уровня);
    4. шириной основания, превышающей на 30 см параметр толщины.

    В траншею заливают раствор, в 5 см не достигающий краев. При наличии рыхлой почвы предварительно ставится опалубок, и только потом добавляется бетон. Фундамент застывает около недели прежде, чем на нем умастится кирпич.

    Укладка камня не подразумевает фундамента, и для полуметровой высоты достаточно их сцепления известковым составом для надежности. Вначале на готовую гравийную насыпку наносится 2 см раствора, и на стяжку крепится самый большой конгломерат, определяющий ширину будущей стены. Затем по границе выкладываются крупные образования, а середина – булыжниками средних размеров. После первого этажа выстраивается очередной – и так до нужной высоты.

    Схема укладки аналогично кирпичной: верхний камень перекрывает шов соединения предыдущего ряда. С шагом в 1 метр используются большие образования, играющие связующую роль.

    ПЕРВОНАЧАЛЬНО СТЕНА ВЫМАЩИВАЕТСЯ БЕЗ ПОДДЕРЖКИ РАСТВОРА. ЭТОТ ПРИЕМ ПОМОЖЕТ СКОРРЕКТИРОВАИТЬ НЕУДАЧНЫЕ МОМЕНТЫ, ОБЕСПЕЧИВ ВОЗМОЖНОСТЬ ЗАМЕНИТЬ НЕ ПОНРАВИВШИЙСЯ ФРАГМЕНТ. ТОЛЬКО ПОСЛЕ ТОГО, КОГДА ПАЗЛЫ СОЙДУТСЯ, СЛЕДУЕТ ПЕРЕХОДИТЬ НА СЛЕДУЮЩИЙ УРОВЕНЬ, ЗАКРЕПИВ ДЕЙСТВИЯ ИЗВЕСТКОВОЙ СТЯЖКОЙ.

    После финишных мероприятий камни моются с мылом и щеткой! Чистящие средства меняют природный цвет и делают их блеклыми.

    Современные решения

    Габионы. Красиво и элегантно решается проблема с помощью сооружения, состоящего из металлической сетки с содержанием гальки, булыжниками, и др. Прямоугольная или цилиндрическая форма габионов быстро приживается в качестве инженерных застроек. Это – современная альтернатива кладкам на растворе, выгодно отличающаяся от привычного формата. Со временем они превращаются в зеленые блоки, и великолепно украшают территорию.

    Монтаж обусловлен установкой каркаса из толстой металлической сетки на заданной линии. Контейнеры связываются проволокой, и заполняются камнями в полном объеме.

    Вместо песчано-гравийной насыпки внутри габион зачастую оснащается уплотненным геотестилем. Довольно быстро зазоры забиваются грунтом, и этот факт обеспечивает консолидацию всего сооружения и его надежность.

    Конструкция из геотекстиля. Материал представлен спектром марок, и имеет высокие характеристики. Подпорные конструкции выполняются как из обозначенного материала, так и из его модифицированной версии – армированной георешетки, и предусматривают совмещение видов. Все версии выдерживают нагрузку осадков, и адаптированы под температурные колебания. Геотенический материал выполнен листовыми полосами до 200 мм, соединенных швом между собой, и образующих ячеистую решетку. Ее размеры обусловлены цифровыми показателями нагрузки, и зависят от структурных особенностей заполнителя.

    Идеи для облицовки

    От выбора облицовочного материала, его совместимостью со стилистической идеей, и корректирующих нюансов, будет зависеть вид стенки. Коллекция отделочных версий представлена разнообразием видов: галька, штукатурка, натуральные камни.

    Облицовка укрепительной вертикали проводится на плиточный раствор посредством наклеивания отдельных элементов. Удобно работать с геометрическими формами, но что делать, если это фигурная брекча или асимметричные формы нестандартных фактур? Камень поддается болгарке, поэтому несложно подогнать пластину под уже наклеенный фрагмент. Приятно иметь дело со структурой песчаников, причем смотрятся они в композициях естественно и всегда актуальны для дизайна. Готовую стену следует покрыть лаком.

    Если выполнить стенку, фасад дома в одном стиле, и продублировать камень в композиции тротуарных дорожек, можно говорить о классике ландшафтного жанра. Часть сада, утопающую в растениях, предлагается декорировать деревянным укреплением. Например, оштукатуренный дом с колоннами, парадной лестницей, балюстрадами на фоне сада с белой ротондой каменный стенки, украшается вазонами или скульптурами, и выглядит величественно.

    1. сочетайте в декорировании несколько видов камней, идентичных по параметрам, и выложите вертикаль полосами, которые для яркости допускается слегка подкрасить в «растительные» цвета;
    2. вымостите сегменты укрепительного основания валунами – оформите их в виде столбиков;
    3. организуйте подпорную конструкцию в виде альпийской горки, воспроизведенную из песчаников, разбив цветы в пустотах между ними или высадив карликовые кустарники, способных прижиться на скромной площади.Технология подразумевает заранее разработанный проект, поскольку придется сдвигать камни, чтобы образовались ниши для посадок;

    В таких «карманах» приживутся вербейник, травянка, будра и изящно свесятся лианы. Если пониже расположить вьюны – растения красиво переплетутся, и создадут растительную композицию. Отличный выход – декоративные мхи. Маленькая хитрость: чтобы они быстрее разрастались – намажьте валуны кисломолочным продуктом, и налет «старины глубокой» будет вскоре обеспечен.

    Вышеизложенная информация – краткий обзор технологий возведения подпорных укреплений. Строительная индустрия значительно шире представлена интересными вариантами облицовки, что позволяет создавать уникальные ландшафты.

    Источник: http://www.remontbp.com/podpornye-stenki/

    Смотрите также:
    Деревянный забор-жалюзи своими руками
    02.05.2020

    Как сделать деревянный забор жалюзи своими руками Заборы–жалюзи становятся очень популярными среди владельцев частных домов. Они устанавливаются наравне с иными ограждениями, так как имеют привлекательный внешний вид и ряд существенных преимуществ. Их название возникло...

    02.05.2020

    Умные инструменты для дачи своими руками Работа на земле действительно может быть легкой и приятной, если пользоваться правильными инструментами, и мы расскажем вам, как сделать такие приспособления для огорода своими руками! Посмотрите на изобретения и...

    02.05.2020

    Как из простых паллет сделать яркие ограждения для цветочных клумб Из деревянных транспортировочных паллет можно сооружать стильные ограждения для цветочных клумб. Паллеты (поддоны) обычно оставляют после доставки стройматериалов. Их можно приобрести отдельно или взять...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
