Сделай своими руками мотоблок

Самодельный мотоблок: изготовление техники своими руками

Земельные наделы в деревнях и большие дачные участки требуют колоссальных трудовых затрат в период вспашки, окучивания и культивации. Значительно облегчить задачу можно с помощью трактора, но его стоимость для многих мелких фермеров и огородников запредельно высока. Отличным решением в этом случае будет сборка самодельного мотоблока из бензопилы или мотоцикла.

  • Область применения
  • Конструирование агрегата своими руками
    • Необходимые комплектующие
    • Изготовление рамы
    • Создание силовой части
    • Основные узлы
    • Навесное оборудование
  • Самодельный прицеп

Область применения

Преимущество мотоблока заключается не только в его низкой стоимости, но и в повышенной маневренности, что позволяет производить работы на таких участках, где трактор просто не сможет пройти по габаритам. С его помощью можно обрабатывать делянки размером всего в один квадратный метр.

В зависимости от установленного дополнительного оборудования мотоблок используется для проведения тех или иных видов работ на земельном участке. Легкие модели обычно комплектуются инструментом для прополки и фрезой. Более тяжелые экземпляры уже могут использоваться для вспашки, окучивания и покоса.

На тяжелый мотоблок допускается установка следующих приспособлений:

  • грабли;
  • косилка;
  • борона;
  • плуг;
  • прицеп;
  • фреза;
  • снегоочиститель.

При помощи такого устройства, если добавить к нему сиденье и прицеп, можно перевозить различные грузы весом до 300 кг на небольшие расстояния. Его активно используют для посадки и сбора картофеля, других сельскохозяйственных культур. Мотоблок выступает в роли незаменимого помощника при очистке больших участков от снега, бурения и удобрения почвы.

Конструирование агрегата своими руками

Несмотря на то что стоимость такого аппарата во много раз меньше полноценного трактора, купить мотоблок заводской сборки может позволить себе далеко не каждый дачник или деревенский житель. Цены на фирменные изделия колеблются в пределах от 30 до 200 тысяч рублей. Самые дешевые — это агрегаты китайского производства, надежность которых крайне сомнительна.

Сборка самодельного мотоблока своими руками — вариант выгодный. Требуемые затраты, при наличии большинства запчастей, которые обычно всегда имеются в личных хозяйствах, будут минимальны, а качество ничем не хуже заводского.

Необходимые комплектующие

Перед началом работ по сборке следует определиться с тем, какая номинальная мощность будет у мотоблока-самоделки. Самый оптимальный вариант — использовать в качестве донора запчастей мотоцикл ИЖ Планета 5 или мощную бензопилу, например, «Урал». Но можно применять любые аналогичные двигатели.

Для сборки самодельного мотоблока понадобятся:

  • чертежи;
  • сварочный аппарат;
  • набор инструментов;
  • стальные трубы;
  • колеса от автомобиля или листовой металл;
  • донор (мотоцикл или бензопила).

В процессе проведения работ потребуются дополнительные детали для соединения двигателя и рамы. Навесное оборудование можно использовать заводское или тоже сделать самостоятельно из подручных средств.

Изготовление рамы

Поскольку в каждом конкретном случае конструкция агрегата может отличаться в зависимости от применяемых деталей и двигателя, перед началом сборки нужно составить план работ и сделать необходимые чертежи конструкции, опираясь на руководство по эксплуатации заводского мотоблока.

Общие принципы и порядок действий при изготовлении несущей конструкции таковы:

  1. Металлические трубы соединяют в виде двух лонжеронов с загнутыми вверх краями.
  2. К этим краям приваривается мотоциклетный руль. С его помощью будет осуществляться управление мотоблоком.
  3. К лонжеронам привариваются поперечные стальные усилители. Они будут служить опорой для трансмиссии и двигателя.
  4. С заднего края конструкции приваривается металлическая пластина, на которой будет крепиться аккумулятор.

Помимо этого, можно использовать готовую мотоциклетную раму, слегка ее доработав. Понадобится удалить переднюю вилку и все части, которые мешают установке нового оборудования. Сзади нее следует приварить крепление для сцепки.

При таком варианте обычно сразу устанавливают колеса от автомобиля, добавляя в конструкцию ось из цельного кругляка.

Создание силовой части

Независимо от того, мотоциклетный двигатель устанавливается на мотоблок, от мотороллера или бензопилы, все они должны иметь активное воздушное охлаждение. Для облегчения запуска требуется изменить систему питания, заменив клапан подачи топлива на лепестковый.

Глушитель используют мотоциклетный либо изготавливают его самостоятельно из трубы, диаметром 70 мм. Для этого от нее нужно отрезать небольшую часть длиной около 25 см, наполнить опилками и стружками. Выходное отверстие надо сузить в два раза.

Располагаться глушитель должен так, чтобы полностью обеспечивать отвод отработавших газов в сторону от человека, который будет управлять мотоблоком. Для двигателя собирают отдельную стальную конструкцию из труб диаметром 42 мм. Внешне она должна напоминать салазки со скобами, имеющими отверстия под болты, при помощи которых ее крепят к основной раме.

Основные узлы

Кроме колес, двигателя и рамы многофункциональный мотоблок должен быть оборудован дополнительными узлами, без которых невозможно выполнение ряда основных задач, и его использование будет ограничено простой перевозкой грузов.

Уменьшитель хода — элемент коробки передач, который делает возможным работу агрегата на самой маленькой скорости. В заводских моделях уменьшитель хода установлен на редуктор, соответственно, это необходимо сделать и на самодельном мотоблоке. Во время посадки или сбора картофеля, посевных работ или вспашки земли от силовой установки требуется максимальная мощность при самых малых оборотах. Достичь такого эффекта без установки этого узла не получится.

Редуктор — механизм, который обеспечивает передачу крутящего момента двигателя к отдельным узлам, приводящим мотоблок в движение. Устанавливают его между колесами агрегата и двигателем.

При работе с некоторым дополнительным оборудованием передача крутящего момента происходит непосредственно к нему. Если установлены бур, фреза, снегоуборщик или гусеницы, то редуктор начинает работать с ними напрямую. Без соответствующего опыта и знаний не стоит пытаться самостоятельно собрать и установить этот узел: лучше приобрести его в магазине или снять со старой техники.

Навесное оборудование

Мотоблок — многофункциональный агрегат и помимо обработки земельного надела его активно используют при уборке территорий, перевозке грузов и покосе травы. С помощью установленного на задней части рамы кронштейна к нему прикрепляются: плуг, борона, грабли, фреза, копалка, бульдозерный нож, валики, щетки и другие устройства.

Многие модели, в том числе и самодельные, оснащены только рулем управления. Человек в этом случае идет позади мотоблока в процессе выполнения работ. Однако, если это необходимо, можно изготовить адаптер, который позволит управлять агрегатом сидя.

Для адаптера понадобится:

  • стальной лист;
  • сиденье;
  • пара колес;
  • труба;
  • сцепка;
  • инструменты и сварочный аппарат.

На конце трубы прямоугольного сечения, длиной 1,7 м и шириной 6 см, высотой 4 см, нужно приварить полуметровую трубу, на которой будут находиться стойки колес. Высота этих стоек от крепления до центра оси — 35 см. Посадочное место может быть любой конструкции, но не должно превышать размеров 45×45 см.

После сборки и установки колес на раме крепят управление навесным оборудованием и соединяют конструкцию с мотоблоком при помощи сцепки.

Самодельный прицеп

Прицеп можно изготовить несколькими способами и с применением различных материалов. Как правило, самодельные конструкции делают из металлического каркаса и дерева.

Порядок действий:

  1. Изготовить водило, состоящее из дышла и поворотного корпуса. Соединить с рамой так, чтобы шарнир находился внутри трубчатого корпуса.
  2. Раму изготовить по заранее нарисованным чертежам из трубы диаметром 60 мм. Обшить деревом или металлическим листом.
  3. При помощи цельной металлической оси установить автомобильные колеса на конструкцию.
  4. Из дерева собрать сиденье для водителя.

Задний борт прицепа делают откидным для облегчения погрузки и разгрузки. По бокам приваривают металлические усилители. Прицеп окрашивают и соединяют с мотоблоком.

Источник: http://sotka.guru/dachnye-prisposobleniya/motobloki/samodelnyy-motoblok-izgotovlenie-tehniki-svoimi-rukami.html

Как сделать мотоблок своими руками?

Многие жители сельских районов, а также счастливые обладатели дачных участков занимаются возделыванием земель для посадки и выращивания различных овощных культур. Порой эта работа сопровождается огромными физическими затратами. Каждый рачительный хозяин старается облегчить свой труд и увеличить производительность выполняемых операций, что заставляет его приобретать мотоблок для обработки участка.

Можно приобрести готовое заводское устройство, благо современная промышленность предлагает большое количество моделей, но это потребует большого количества денежных вложений. Экономный хозяин, который обладает определенными знаниями техники и проведения слесарных работ, постарается узнать о том, как сделать мотоблок своими руками и осуществить задуманные планы на практике.

Назначение агрегата

В первую очередь, сделанный своими руками мотоблок – самодельная конструкция, которая призвана упростить обработку почвы на не очень больших по размеру участках. А во вторых, такой агрегат является прекрасным приспособлением для доставки малогабаритных грузов при проведении различных работ.

С помощью сделанного своими руками мотоблока можно успешно осуществлять следующие операции:

  1. Вспашка и боронование почвы с использованием различного навесного оборудования, которое можно как приобрести в магазине, так и сделать самостоятельно.
  2. Осуществлять перевозку различных грузов весом до 300 кг. Прицеп для этих целей можно разработать самостоятельно или купить готовое устройство.
  3. Заниматься посадкой сельскохозяйственных культур.
  4. Производить окучивание посадок.
  5. Завозить удобрения на участок.
  6. Осуществлять сбор готового урожая.

Некоторые владельцы сделанного своими руками мотоблока используют его для уборки снега, подметания территории участка и даже для бурения.

Основные элементы мотоблока

Прежде чем приступить к сборке конструкции, необходимо определиться с характером будущих работ, от этого будет зависеть номинальная мощность механизма.

Основными узлами для сборки мотоблока своими руками в домашних условиях являются:

  1. Двигатель, который можно применять от старого мотоцикла, бензопилы (лучше использовать мощный мотор «Урала»).
  2. Трансмиссия устройства и редуктор.
  3. Несущая рама механизма, собирается самостоятельно, при этом процесс создания прицепного устройства оказывает существенное влияние на параметры основания агрегата.
  4. Дополнительное оборудование для мотоблока, своими руками (плуг, окучник) изготавливается в соответствии с требованиями хозяина и исходя из наличия материалов.
  5. Колесная система, которая может оборудоваться грунтозацепами для улучшения эффективности работы всего механизма.

Двигатель мотоблока

Мотор для изготовления мотоблока своими руками чаще всего используют из имеющегося в наличии старого агрегата. Здесь диапазон моделей достаточно велик. Основным требованием этого узла является наличие в его конструкции воздушного принудительного охлаждения, которое способствует оптимальной работе механизма при небольшой скорости передвижения.

Часто используется двигатель от мотороллера, который подходит по всем параметрам для оборудования мотоблока. Своими руками его собрать вполне возможно. Мощность этого агрегата достигает 13 лошадиных сил, что является приемлемым для планируемого устройства.

Для облегчения старта мотора от такого агрегата понадобится немного увеличить тягу, что достигается заменой установленного клапана на лепестковый тип. Это позволит существенно сэкономить расход топлива во время работы мотоблока.

Двигатели от мотоциклов являются слишком мощными, поэтому для оптимальной работы изготовленного своими руками мотоблока устанавливают уменьшитель хода.

Уменьшитель хода

Такое устройство, которое является составной частью коробки передач, позволяет нормально работать двигателю на низких скоростях, что необходимо при нарезании борозд и выкапывании картошки.

Все промышленные модели мотоблоков оборудуются системой уменьшения хода, поэтому ее наличие на самодельном устройстве также будет очень актуально. При его отсутствии применение домашнего помощника окажется возможным только для транспортировки грузов.

Стоит отметить, что изготовить такое приспособление самостоятельно сложно, поэтому проще купить его в специализированном магазине либо снять со старой техники.

Цепной редуктор

Это устройство позволяет уменьшить число оборотов вала мотора и увеличить крутящий момент, который передается от двигателя к рабочему оборудованию.

Цепной редуктор состоит из следующих элементов:

  1. Первая ступень имеет две звездочки с шагом 12,75 мм. Ведущая, которая установлена на выходном валу двигателя, имеет 17 зубьев, а ведомая, расположенная на наружном фланце первичного вала второй ступени, располагает уже 57 зубьями.
  2. Вторая ступень этого устройства собирается из звездочек с шагом 19,05 мм. Ведомая имеет 25 зубьев, а ведущая – 11.
  3. Так, вторая ступень располагается в непосредственной близости к почве, поэтому от засорения придется установить картер.
  4. Картер представляет собой емкость с резиновой крышкой.
  5. Между картером и поперечиной приваривается подкос.
  6. Для подшипников в стенках коллектора делаются специальные гнезда.
  7. Регулировка цепи второй ступени осуществляется поворотом корпуса подшипника с эксцентриком вокруг своей оси.
  8. Вал второй ступени зажимается между стенками картера на подшипниках.
  9. Смазка происходит путем погружения нижней части зубьев шестерни.
  10. Чтобы масло не вытекало, нужно установить сальники в корпус подшипника.

Несущая рама агрегата

Перед тем как сделать мотоблок своими руками, необходимо точно продумать расположение и место установки всех основных элементов устройства. Для этого понадобится изготовить несущую раму.

Изготавливается несущее устройство с учетом количества колесных пар. Простейшая рама представляет собой салазки. Изготовить ее можно из стальной трубы диаметром 42 мм. По центру и краям несущей конструкции привариваются скобы с просверленными отверстиями. Затем рама переворачивается центральной скобой книзу и сваркой крепится к поперечной балке. Чтобы увеличить площадь стыкуемой поверхности, поперечины необходимо слегка выгнуть.

Ближе к загибу между трубами приваривается металлическая площадка, которая является местом для аккумулятора и одновременно усиливает конструкцию.

Картер редуктора представляет собой соединение между двигателем и его ходовой частью и также является составной частью несущей рамы. В нижней части его образуется крепление для грузовой тележки или подрамника культиватора.

Колеса для самодельного мотоблока

Как и любое другое механическое устройство, мотоблок в движение приводится колесами. Для этих целей вполне пригодны пневматические колеса от мотоколяски. Но даже большие колеса не всегда способны эффективно осуществлять движение мотоблока, особенно по сложной почве и поверхности со сложным рельефом грунта.

Применение резиновых колес наиболее эффективно при перевозке грузов или работе на твердых грунтах. Для улучшения сцепления с почвой поверх шин крепится бандаж из стальной ленты. Такие приспособления называются грунтозацепами.

Особенности грунтозацепов

Существует три основных вида усиленных колес, которые наиболее часто можно встретить на мотоблоках:

  1. Металлические накладки на шины, которые делаются из стального листа толщиной примерно 5 мм. На них привариваются уголки. Крепление такого приспособления осуществляется поверх шины при помощи болтового соединения.
  2. Стальные грунтозацепы чаще всего устанавливаются на самодельные мотоблоки, так как имеют очень простую конструкцию. Представляют собой металлические диски с приваренными лопастями.
  3. Колеса, сделанные из автомобильных дисков, на которые просто привариваются металлические уголки.

Иногда умельцы устанавливают гусеницы на мотоблок своими руками. Применяются такие приспособления только на агрегатах с четырьмя колесами.

Многие владельцы больших участков из мотоблоков «Нева» своими руками изготавливают мини-тракторы, которые намного комфортнее и эффективнее в работе.

Изготовление плуга своими руками

Навесное оборудование для самодельного мотоблока является его неотъемлемой частью. Чаще всего применяются плуги. Изготовить такое приспособление можно из стального листа толщиной около 5 мм.

Первым делом создается лемех для плуга. Делать его лучше из стандартного диска от циркулярной пилы. Важным условием качественной вспашки земли самодельным лемехом является его правильная заточка после того, как рабочие поверхности будут отбиты на наковальне.

После создания лемеха необходимо сделать отвал. Для этих целей применяется металлическая труба диаметром 0,58 м. Вырезав и согнув все необходимые детали, плуг собирают по шаблону, который желательно изготовить предварительно.

После изготовления всех нужных узлов (лемех, отвал, стойка, щиток) их соединяют между собой точечной сваркой. Если аккуратно и внимательно осуществить все операции, то можно создать плуг, который не уступает по функциональным характеристикам заводским аналогам.

Помните, что при создании мотоблоков своими руками, фото которых можно увидеть в этой статье, рачительный хозяин экономит деньги. При этом конструкция агрегата полностью будет соответствовать желаниям и требованиям самого владельца.

Источник: http://fb.ru/article/35085/uu-kak-sdelat-motoblok-svoimi-rukami

Как сделать своими руками мотоблок

Почти десяток лет тому назад приобрёл домик с приусадебным участком в деревне. Участок надо было обрабатывать, но без техники этот труд был непосильным, а денег на неё уже не осталось. Вот и вынужден был построить для этих целей мотоблок.

Опыт самодеятельного конструирования к тому времени у меня уже имелся — опять же для поездок в деревню в зимнее время сделал «палочный» снегоход (с ремённо-брусковой гусеницей). Мотоблоков же хотя и видел немало (как промышленного производства, так и самодельных), но сам таковой строил впервые, поэтому многое делал так, как подсказывало чутьё. В прикидках мотоблок должен был стать ещё и транспортным средством для тех же поездок, причём грузовым и даже вездеходным, так как часть пути до деревни составлял просёлок, который и дорогой-то назвать можно только с большой натяжкой.

Забегая вперёд, отмечу, что конструкция оказалась довольно удачной: простой и надёжной. Впоследствии я сам построил несколько подобных мотоблоков на заказ, да и другие умельцы, в том числе и ребята, при постройке своих машин взяли его за образец. При подготовке публикации использовал фотографии нескольких из них, поэтому исполнение отдельных узлов может и не совпадать с исходной конструкцией. Но зато может быть использовано теми, кто захочет повторить конструкцию в своём варианте.

Делаем мотоблок своими руками чертежи размеры

С выбором силового агрегата проблем не было — в наличии имелся не новый, но вполне работоспособный двигатель от мотоцикла «ИЖ-Планета-3». Его когда-то приобрёл «в мешке», разобранным на части, но проревизировал и собрал. Проектной мощности 18 л.с. он, конечно, обеспечить уже не мог, так как его цилиндр был уже довольно изношен, но сил 15 — 16 он всё же выдавал.

Признаться, и этого хватало с избытком. От него, как от печки, и начал «плясать», хотя особых переделок, кроме оборудования цилиндра принудительным воздушным охлаждением, на нём не производил. Позднее заменил клапан на лепестковый — с ним характеристики двигателя изменились в лучшую сторону — облегчился пуск, заметно увеличилась тяга, уменьшился расход топлива, да и сам двигатель стал работать плавнее и тише.

Значительной реконструкции пришлось подвергнуть другой агрегат — редуктор. Его вместе с гпавной передачей использовал от грузового мотороллера «Муравей».

Во-первых, удалил из чашки дифференциала сателлиты. Окна чашки расширил, срезав сваркой перемычки между соседними парами уже имевшихся окон. Чашку дифференциала посадил на вал и приварил через расширенные окна одну деталь к другой.

Во-вторых, выточил приводной вал основным диаметром 30 мм для установки фрез или колёс с цапфами в серединной его части под подшипники 207 (заменил их на 80207 — с боковыми защитными шайбами). На концах вала, совместно со ступицами колёс, просверлил отверстия, в которые вставил цилиндрические шпонки — как оказалось, при интенсивной и тяжёлой эксплуатации диаметральные болты, крепящие колёса на валу, не выдерживают — их срезает. В торцах вала выполнил резьбовые отверстия (гнёзда) М10, в каждое из которых вкручивал винт с уширенной шайбой — она не позволяет выпадать шпонке. Здесь же отмечу, что колёса — от мотоблока промышленного производства «Каскад». Для землеобрабатывающих работ ставлю бескамерные (гусматик) колёса размером 5.00-10″, а для транспортных — пневматические 6.00-12″.

В-третьих, срезал с картера редуктора выступающие за пределы его половинок ушки-втулки. Сами половинки картера «обложил» с трёх сторон (спереди, сверху и сзади) обвязкой из стального прокатного уголка с полками 30×25 мм. С обвязкой пришлось повозиться, чтобы поплотнее её подогнать, но зато теперь усилился и сам дюралюминиевый картер.

Вал со звёздочками переставил с левой части привода на правую. Крепёжные отверстия в щёчках (фланцах) первичного вала редуктора почти совпадают, за исключением некоторых, — их надо просверлить. Такую перестановку можно было бы и не делать, но это упростило трансмиссию и дало возможность обойтись без промежуточного вала.

Затем перешёл к компоновке взаимного расположения силового агрегата и редуктора. Но предварительно изготовил мотораму (по сути, она же служит и рамой всего мотоблока). Моторама представляет собой трубу квадратного сечения длиной 600 мм, сваренную из двух отрезков швеллера №12. На мотораме сверху разместил картер силового агрегата, а снизу к ней пристыковал картер редуктора так, чтобы приводной вал располагался примерно на середине её длины. Поскольку расстояния от плоскостей симметрии у мотора и редуктора разные, первый пришлось сместить на десяток миллиметров в левую (по ходу) сторону. При этом картер двигателя подвинул на мотораме ещё вперёд, чтобы немного увеличить расстояние между звёздочками трансмиссии и установить между ними ещё одну — натяжную. В этом месте трансмиссии (между звёздочками силового агрегата и редуктора) для увеличения тягового усилия можно было бы установить промежуточный вал (иногда его называют «ходоуменьшителем»). Но на моём мотоблоке приемлемое общее передаточное число «выведено» за счёт применения коробки перемены передач от «ИЖ-56», а мощности двигателя и так в избытке.

После выверки взаимного расположения в одной плоскости выходной звёздочки силового агрегата (звёздочка вторичного вала КПП силового агрегата) и входной звёздочки редуктора к мотораме приварил обвязки половинок картера, а для крепления на мотораме силового агрегата — кронштейны-ушки из стального 4-мм листа, выгнутого в форме штампованного швеллера. На мотораму установил картер двигателя, примерил и приварил к ней кронштейны. По месту просверлил в кронштейнах крепёжные отверстия. Вообще-то, если в кронштейнах крепления картера двигателя выполнить не обычные отверстия, а продолговатые пазы, то можно обойтись и без натяжной звёздочки, а натягивать цепь — смещением двигателя относительно моторамы, упростив этим конструкцию трансмиссии.

После компоновки основных агрегатов приступил к конструированию остальных креплений: рычагов управления, прицепных и навесных устройств. Рычаги управпения (изготовлены из толстостенной трубы наружным диаметром 27 мм) прикручиваются к заднему кронштейну крепления силового агрегата и поддерживаются подкосами. А на самих рычагах позже закрепил на стойках топливный бак. Сзади к мотораме приварил форкоп — часть тягово-сцепного устройства мотоблока с тележкой. Форкоп служит для навески землеобрабатывающих орудий: плуга, культиваторов и др. Впереди к мотораме приварил штырь для навески балластных плит, повышающих сцепление с дорогой на раскисшем просёлке или с почвой при обработке посадок на участке.

Как было отмечено в начале статьи, цилиндр двигателя оборудовал принудительным воздушным охлаждением. Крыльчатка центробежного типа — от салонной печки автомобиля УАЗ. Привод крыльчатки — через ремённую передачу со шкивами с передаточным числом 1. Приводной шкив смонтирован на роторе генератора. В качестве ремня использовано резиновое кольцо («пассик»), отрезанное от камеры мотоцикла «ИЖ» — оно не требует натяжения и легко снимается для отключения привода в прохладную погоду. Кожух выклеил из стеклоткани на эпоксидном связующем по предварительно изготовленному проволочному каркасу. Он (кожух) — быстросъёмный, закрепляется на цилиндре двумя пружинами. Но следует признать, что крыльчатка не в полной мере обеспечивает охлаждение цилиндра в экстремальных условиях при движении на низших передачах, а потому планирую её заменить.

Фрезы для мотоблока своими руками

Фрезы (их две) тоже сам делать не стал, а, как и колёса, приобрёл заводские, «стрельчатые», или, по-другому, — «гусиные лапки» — их делают на местном Пермском заводе для мотоблока «Каскад». Ступицы фрез — толстостенные трубы с внутренним диаметром 30 мм — без переделок насаживаются на вал моего мотоблока — ведь вал я под них и вытачивал. Закрепляются фрезы на валу двумя болтами каждая, через соответствующие сквозные отверстия в обеих деталях. Диаметр ометания фрез по «стрелкам» составляет 350 мм. Каждая снабжена четырьмя рядами лап (по три лапы в ряду). И надо отметить, что этими фрезами остался доволен: они не дробят сорняки, а выбрасывают их на поверхность (правда, иногда и наматываются), не зарываются в землю и идут плавно. Даже проводил такой эксперимент: работающий мотоблок отпускал в «свободное плавание» вдоль по 50-метровому участку, и он самостоятельно нормально пахал (культивировал), никуда не сворачивая. Конструкции подобных, но самодельных фрез не раз приводились на нашем сайте www.umeltsi.ru, а потому даю без чертежа. Ширина захвата при культивации с удлинителями вала — до 900 мм.

Кроме «стрельчатых» фрез приспособил готовые или изготовил и другие землеобрабатывающие орудия: плужок, окучник, культиватор, картофелевыкапыватель.

Минимальная скорость мотоблока около 5 км/ч. На такой скорости произвожу пахоту, культивацию, копаю картошку.

Зажигание на двигатель поставил электронное — от мотоцикла «Восход». Мотоблок оборудовал путевой фарой.

Поскольку мотоблок сразу задумывался ещё и как мототягач, то для него изготовил прицепную грузовую одноосную тележку с кузовом грузоподъёмностью до полутонны и двухместным сиденьем. Сделать мягкий диван со спинкой тоже не составляло большого труда, но тогда нельзя было бы перевозить длинномерные грузы, а иногда приходится транспортировать брёвна длиной до шести метров. Впрочем, и спинку нетрудно сделать съёмной. Дышло прицепа — из прямоугольной трубы сечением 50×40 мм с 2,5 мм стенками. Оно подкреплено ещё двумя подкосами из равнополочного уголка №4.

Тягово-сцепное устройство — простое, но надёжное, шкворневого типа. Кузов тележки с размерами в плане 1200×1200 мм — деревянный, борта — из доски-вагонки толщиной 16 мм, пол — из доски «двадцатки» и обшит стальным 1,5-мм листом.

Телега для мотоблока своими руками

Шасси тележки с колеёй колёс 1500 мм собрано из двух боковых прицепов от мотоцикла «ИЖ». Колёса тоже от него. Их подвеска торсионная, мягкая, поэтому проехать на тандеме «мотоблок — тележка» 60 — 70 км по относительно ровной полевой дороге не составляет труда. До скорости в 50 км/ч тандем послушен в управлении. За сезон накатываю на нём 3 — 4 тысячи километров по делам: в лес за дровами, в поле за сеном (вот только косить его пока «не научил») и на рыбалку. Очень важный узел прицепа и мотоблока — тягово-сцепное устройство. Конструкция его может быть разной, но надёжной. Ещё оно должно позволять прицепу поворачиваться относительно мотоблока не только в горизонтальной плоскости, но и в ограниченном вертикальном секторе, чтобы не происходило зависания колеса тележки. Общая длина прицепной тележки — 2.5 метра.

За счёт мощности двигателя, сблокированных колёс, обутых в шины с крупным протектором типа «ёлочка», скоростных качеств мотоблок с прицепной тележкой получился машиной повышенной проходимости, поэтому эксплуатирую его с ранней весны до поздней осени. В некоторых дорожных (а точнее — бездорожных) ситуациях выручает и появившаяся за счёт редуктора передача заднего хода. Колёса на валу, а точнее их ступицы, закрепляются двумя болтами. Но от нещадной эксплуатации мотоблока болты не раз срезало. Поэтому дополнительно закрепил их от проворачивания на валу ещё продольными цилиндрическими шпонками.

Мотоблок стал незаменимым помощником на приусадебном участке и вообще в хозяйстве.

За время эксплуатации перебрал только редуктор: увеличился люфт в подшипниках. И то пожалел — сезона два ещё можно было бы ездить.

Источник: http://www.umeltsi.ru/dacha/1435-sdelat-svoimi-rukami-motoblok.html

Навесное оборудование для мотоблока своими руками, идеи и чертежи приспособлений

  • Виды навесного оборудования
  • Плуги
  • Бороны
  • Окучники
  • Фрезы
  • Картофелесажалка и картофелекопалка
  • Косилки
  • Прицеп
  • Адаптер
  • Снегоуборщик
  • Какое навесное оборудование для мотоблока можно сделать своими руками?
  • Навесное оборудование для мотокультиваторов: типы, производители и самоделки
  • Как сделать навесное оборудование к мотоблокам своими руками
  • Самодельный окучник к мотоблоку
  • Самодельная картофелесажалка
  • Как сделать грунтозацепы к мотоблокам своими руками
  • Второй способ изготовления самодельных грунтозацепов
  • Самодельный прицеп к мотоблоку
  • Навесное самодельное оборудование — фрезы и плуг
  • Мотоблоки и навесное оборудование к ним: видео
  • Делаем оборотный плуг для мотоблока своими руками
  • Похожие записи
  • Делаем навесное оборудование к мотоблокам своими руками, фото и чертежи
  • Чем комплектуются мотоблоки
  • Грунтозацепы своими руками
  • Плуг и фреза своими руками
  • Картофелесажалка для мотоблока своими руками
  • Плоскорез для мотоблока своими руками
  • Окучник для мотоблока своими руками
  • Прицеп для мотоблока своими руками
  • Снегоуборщик своими руками
  • Купить навеску и прицепное к мотоблоку в интернет-магазинах

Всем известна поговорка о том, что короля играет свита. Без сопровождения толпы вельмож, советников и грозной стражи любой монарх покажется вам обычным человеком. Точно так же без дополнения в виде навесного оборудования самый дорогой мотоблок – бесполезный кусок металла.

О разновидностях навески для данного вида техники и их возможностях мы поговорим в этой статье.

Содержание статьи:

Виды навесного оборудования

Основная мотивация при покупке любого мотоблока — обработка земли. Этой задаче конструкторы уделили максимум внимания.

Перечень предлагаемых к продаже навесных приспособлений включает:

  • плуг;
  • борону;
  • окучник (разновидность плуга с V- образным или тарельчатым лемехом);
  • фрезу;
  • картофелекопалку;
  • картофелесажалку;
  • косилку.

Плуги

Эволюция распашных приспособлений воплотилась в следующих видах устройств:

  • Плуг стандартный. Широкий нож – лемех такого устройства при вспашке рыхлит землю, подрезая корни сорняков. Загнутый лист – отвал переворачивает пласт земли.

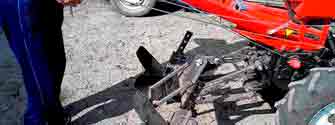

Способ крепления стандартного плуга к мотоблоку иллюстрирует рисунок №1. Основные части этого устройства: лемех, отвал, стойка, каблук, полевая доска видны на рисунке №2.

  • Оборотный (поворотный, двухобортный) плуг. На общей раме под углом 90 или 180 градусов закреплены два плуга. Отвалы у них направлены в разные стороны. В рабочем положении один из них вспахивает землю, а второй находится сбоку. После прохода борозды их меняют местами, нажимая (или снимая) фиксатор и поворачивая в сторону. Благодаря этому оператору не приходится каждый раз возвращаться к началу участка, делая холостой пробег.
  • Плуг Зыкова. Усовершенствованный вариант классического плуга. Отличается от него измененной геометрией лемешно-отвальной поверхности. Благодаря доработке он хорошо переворачивает почвенный пласт и крошит его.

В двухоборотном исполнении и в полной комплектации – грядиль, колесо и кронштейн-сцепка (цена в РФ на 2018 год 17-18 тыс. руб.)

Разработанный и производимый в Украине, плуг Зыкова в России пока еще встречается редко. Лишь отдельные энтузиасты самодельщики пытаются воспроизвести его в домашних мастерских.

Бороны

Земля, перевернутая плугом – «полуфабрикат», требующий доводки. Для этой работы используют борону, которая разбивает большие комья и выравнивает почву.

Существует две разновидности борон:

Дисковая борона (цена около 11 000 руб.)

Следует отметить, что дисковые конструкции выполняют боронование качественнее и чище зубчатых.

Окучники

Этот вид навесного оборудования для мотоблоков предназначен для рыхления почвы и создания борозд при посеве, высадки рассады и прополки.

По конструкции окучники бывают:

  • однорядными и двухрядными (с фиксированной и переменной шириной захвата);
  • дисковыми;
  • роторными (активными);

Однорядные окучники с фиксированной шириной (25-30 см) предназначены для работы с легкими мотоблоками (до 4 л.с.). Переменная ширина захвата и двухрядная установка позволяет использовать эти устройства на более мощных механизмах и обрабатывать ими грядки разной ширины.

Двухрядный окучник на усиленной раме (средняя стоимость 2.5-3 тыс. руб.)

Дисковый окучник (средняя стоимость 3-4 тыс. руб.)

Роторные (пропеллерные) окучники не нуждаются в использовании сцепки, поскольку их ставят вместо колес мотоблока. Зубчатые диски особой конфигурации хорошо рыхлят грунт и вырывают сорняки в междурядьях.

Окучник роторный ОР-380 Цена 2600-3000 руб.

Фрезы

Могут выполнять несколько операций:

  • рыхлить и выравнивать землю;
  • измельчать комки почвы и перемешивать ее слои;
  • смешивать удобрения;
  • уничтожать сорняки.

В комплекте с мотоблоком обычно идут универсальные фрезы, снабженные саблевидными ножами. Ими удобно работать на мягкой почве. Для плотной и заросшей сорняками почвы предназначены механизмы, получившие название «гусиные лапки».

Фреза «гусиные лапки»

Высокая механическая прочность и особая форма фрез позволяет рыхлить ими запущенные участки, с корнями вырывая сорняки. Осенью с их помощью уничтожают насекомых вредителей, залегших в землю на зимовку.

Картофелесажалка и картофелекопалка

Главная культура наших полей и дачных участков – картошка требует значительных затрат труда при посадке и сборе урожая. Для механизирования этих операций применяют два навесных агрегата: картофелесажалку и картофелекопалку.

Первый снабжается небольшим плугом, делающим бороздку. Сразу за ним на раме установлен бункер, из которого картофель через равные промежутки времени падает в землю. Два наклонных диска-окучника, прикрепленных к задней части рамы, засыпают грядку. Так за один проход выполняется сразу три операции.

Прицепная картофелесажалка КСМ-1А сама делает бороздку и закладывает в нее картофель

Тот, кто хотя бы один раз копал картошку лопатой, наверняка оценит полезность этого простого приспособления. Картофелекопатель, закрепленный на сцепке мотоблока, состоит из плуга с приваренными к нему стальными прутьями. Поднимая землю под кустами, он аккуратно извлекает на поверхность клубни. Собрать их в мешок или ящик после такой обработки – дело не сложное.

Помимо веерных существуют более эффективные вибрационные копалки грохотного типа. Они предназначены для обработки больших участков. Подключение такого оборудования производится через вал отбора мощности, который передает крутящий момент на шкив картофелевыкапывателя, заставляя вибрировать рабочие элементы механизма.

Вибрационная картофелекопалка (цены на устройства стартуют в среднем с 12 тыс. руб.)

Косилки

Покос травы – еще одна важная рабочая операция, выполняемая навесными агрегатами.

Для мотоблоков производят косилки двух типов:

Роторная конструкция проще в обслуживании. Сегментная напоминает парикмахерскую машинку. Она сложнее по конструкции, но срезает траву чище роторной. Такую навеску используют для стрижки больших газонов.

Роторная косилка, средняя цена в зависимости от модели 14-20 тыс. руб.

Кроме чисто земледельческих орудий, мотоблоки агрегатируются с другими устройствами:

  • прицепом-тележкой;
  • адаптером (двухколесная тележка с сиденьем и без кузова);
  • снегоуборщиком;
  • мотопомпой;

Прицеп

Работа на земельном участке и на территории усадьбы связана с транспортировкой удобрений и кормов, урожая и дров. Решить эти задачи можно с помощью тележки-прицепа. Она превращает мотоблок в транспортное средство «малого радиуса действия».

Полезная опция, которой оснащают некоторые виды мотоблочных прицепов, – самосвальный кузов, облегчающий разгрузку.

Адаптер

Полезное дополнение к мотоблоку, наделяющее его функциями мини-трактора. Хороший адаптер избавляет владельца от утомительного хождения по участку.

По конструкции адаптеры бывают безрулевыми (только сиденье, рычаг подъема навески и тормоз) и оснащенные рулем.

Такой незамысловатый механизм облегчает обработку земли и продается по цене в среднем от 10 000 рублей

Адаптер с рулем в несколько раз дороже. Несмотря на это он полностью оправдывает свою стоимость, если принять во внимание его рабочие возможности.

Грейдер, мини-трактор, самосвал и пахотный агрегат. Функции четырех механизмов совмещает в себе рулевой адаптер в полной комплектации (цена около 32 000 руб.)

Снегоуборщик

Многие владельцы не ставят зимой свой мотоблок на прикол. С его помощью можно освободить от снежного покрова обширные участки усадьбы. Снегоуборочные приспособления, агрегатируемые с ним, можно поделить на несколько групп:

  • лопаты-отвалы;
  • роторные отбрасыватели;
  • щеточные механизмы.

Самое простое и доступное по цене – устройство отвального типа. Ширина лопаты, фиксируемой к передку мотоблока, может составлять от 0,8 до 1,5 метра. Выбор ее размера зависит от мощности мотора. Конструкцией отвала предусмотрена регулировка наклона и угла поворота.

Там, где лопата беспомощна, а это часто происходит при высоких снеговых наметах, роторный снегоуборщик справится с работой. Он подключается к валу отбора мощности мотоблока. Шнекороторная конструкция обладает высокой производительностью и уверенно очищает участок от снежного покрова высотой до 50 см.

Щеточная навеска применяется для очистки территорий с дорогим декоративным покрытием, требующим максимально аккуратной работы.

Для полива делянок, расположенных далеко от электролиний и близко к водоемам созданы мотопомпы. Этот вид навесного оборудования для мотоблоков подключается к валу отбора мощности. Средняя производительность мотопомп составляет 20-40 м3 жидкости в час. Создаваемый напор достигает 4-5 метров при глубине всасывания до 10 метров.

Какое навесное оборудование для мотоблока можно сделать своими руками?

Здесь все зависит от квалификации домашнего мастера и набора инструмента, которым он располагает. Новичкам мы советуем начинать свои опыты с самых простых конструкций – веерной картофелекопалки или окучника.

Конструкция устройства для копки картофеля представлена на эскизе. Она состоит из широкой гнутой пластины (лапы), приваренной к вертикальной сошке и полевой планке. К задним краям лапы с помощью сварки крепятся зубья из арматуры.

Из окучников проще сделать дисковую модель. Ее главные элементы – диски можно вырезать из торцов старых газовых баллонов. У них подходящая форма, диаметр и толщина металла.

Конструкционных решений самого устройства придумано достаточно много, в этом вы можете убедится посмотрев видео-ролики самодельщиков, а также различные сборочные схемы.

Один из примеров устройства регулируемого дискового окучника

Кроме тарельчатых дисков потребуются:

  • две стойки из стальной полосы;
  • два подшипника качения;
  • болты для крепления стоек к раме и регулировки поворотных секторов;
  • поперечина из профильной трубы;
  • Т-образный поводок.

Главное условие качественной работы такого механизма – точность изготовления всех деталей и симметричность установки дисков. В противном случае его будет уводить во время движения с борозды.

Самодельный адаптер к мотоблоку для навесного оборудования.

Навесное оборудование для мотокультиваторов: типы, производители и самоделки

Самым эффективным оборудованием для дачи в сельской местности и для загородного дома является мотоблок. Только как устройство сам по себе мотоблок бесполезен. Для того, чтобы с ним работать, нужно навесное оборудование.

Для владельца небольших участков купить навесы для своего мотоблока будет не очень невыгодно. А вот владельцу большого участка, покупка качественного оборудования быстро окупится. Но, что делать, уже имея мотоблок в хозяйстве и не имея возможности купить для него дополнительное оборудование? Ответ простой: сделайте навесное оборудование к мотоблокам своими руками.

Как сделать навесное оборудование к мотоблокам своими руками

В принципе, большинство оборудования очень простое в конструкции и его легко сделать из того, что под рукой. Правда, сцепку для навесов вам все же придется купить. А другие устройства как картофелесажалка, картофелекапалка, грунтозацепы, сеялку, окучники вы можете сделать и сами.

Самодельный окучник к мотоблоку

Чтобы сделать самодельный окучники к мотоблоку, нужно взять два металлических диска толщиной в 2 мм и расположить их друг напротив друга так, чтобы они раскрывались наружу.

Когда мы подобрали правильный угол дисков, нам нужно закрепить окучник болтами или просто приварить.

Теперь нам нужно закрепить его на купленной нами сцепке к мотоблоку и вперед!

Самодельная картофелесажалка

Устройство самодельной картофелесажалки чем-то напоминает окучник. Здесь тоже есть два диска внизу, но сверху есть специальная чаша, в которую засыпают клубни картошки. Из отверстия в чаше клубни попадают в землю, а диски картофелесажалки устроены, чтобы закапывать их при каждом шаге.

Для того, чтобы сделать самодельную картофелесажалку, нам нужно собрать раму, колеса и колесную ось, стальные штифты, бункер для клубней, зацепные звездочки и регулировочный механизм. При изготовлении навеса внимательно отнеситесь к раме, потому что это главный орган картофелесажалки.

К нему крепятся все остальные органы. Колеса спереди закройте металлической пластиной, без неё картошка будет выпадать из бункера тогда, когда нам этого не нужно.

Правильно подберите и настройте регулировочный аппарат картофелесажалки. Это нужно для того, что правильно распределить посадочный материал в почве. Бункер снизу затяните резиной, чтобы картошка не выпадала зря. Картофелесажалка может работать на самых разных колесах.

Как сделать грунтозацепы к мотоблокам своими руками

Для того, чтобы сделать их самостоятельно, вам нужно иметь несколько заготовок, болгарку и сварочный аппарат.

Для того, чтобы сделать грунтозацепы, вы можете использовать старые колесные диски от автомобиля. Достаньте стальной уголок, он потом будет нашими зубьями на грунтозацепах. Возьмите полуось и закрепите на неё подшипник.

В центр колесного диска приварите квадратную пластину так, чтобы она своими углами касалась краев диска. Для верности проделываем дыры в пластине и дополнительно прикручиваем её болтами к диску. Полуось с внутренней стороны диска прикрепляем к нашей пластине.

Когда наше колесо готово, займемся зацепами для него. Ранее мы говорили, что вам нужно купить стальной уголок для того, чтобы потом переделать его вручную. Итак, разрезаем уголок болгаркой на части, складываем каждые два отрезка в угол и скрепляем их сварочным аппаратом.

Зацепы, которые у нас получились, необходимо разместить на ободе диска на дистанции друг от друга 15-20 см.

Второй способ изготовления самодельных грунтозацепов

Есть другой способ сделать колеса с грунтозацепами. Он пригодится вам, если у вас имеется старый ненужный газовый баллон, и нет грунтозацепов. Обрезаем круг (обод) из баллона шириной от пяти до семи сантиметров, окружность обода должна быть 30 см.

После этого из металлической пластины в 40 мм делаем зацепы и так же как в предыдущем варианте крепим их на расстоянии 15 см друг от друга. Кроме того, к каждому зацепу в его центр привариваем дополнительную пластину, которая создает дополнительный «зуб» грунтозацепа.

К краю каждого зацепа добавляем еще 60 см — это для большего вхождения в почву. К ободу одного из металлических дисков привариваем квадратную пластину, на которой будет ось грунтозацепа.

Самодельный прицеп к мотоблоку

Теперь рассмотрим конструкцию и возможности самодельного прицепа к мотоблоку. Иногда производители сами их не делают к продаваемому мотоблоку, или делают но некачественные, часто они гнутся при перевозке груза, там где прицеп соединяется с колесами. Самым лучшим это самодельный прицеп к мотоблоку, получиться дешевле в 2-3 раза и соответственно надежнее.

Для начала изготавливаем кузов будущего прицепа. Для этого берем стальные трубы с прямоугольным сечением или можем использовать уголки как в случае с грунтозацепами. Нам нужно болгаркой разрезать трубы под прямым углом и потом можно обшивать кузов деревом или металлом. Приделываем спереди сиденье для водителя. Так вы сможете управлять мотоблоком с тележкой, сидя и держа его за ручки управления мотоблоком.

Когда наш кузов готов, пора подумать как будет ездить наша тележка. Нам нужно сделать колесную ось взяв задний мост с легкового автомобиля, сняв с него редуктор. Также можно использовать как ось металлический стержень обточенный по краям так, чтобы можно одеть колеса для тележки.

Когда прицеп готов, еще нужно прикрепить её к мотоблоку. Сцепляться с мотоблоком прицеп при помощи поворотного узла. Для его изготовления берем трубу с прямоугольным сечением и привариваем её к нижнему ребру тележки так, чтобы образовался правильный треугольник, и край кузова был основанием этого треугольника.

Мы также упоминали о изготовление поворотного узла. Он представляет из себя цилиндр с консолью на двух подшипниках. Такая конструкция устройства позволяет колесам тележки и мотоблока двигаться независимо друг от друга.

Внизу вы можете видеть чертежи стандартной тележки для мотоблока

Навесное самодельное оборудование — фрезы и плуг

Одними из главных навесных орудий для мотоблока являются фрезы и плуг. Только фрезами пользуются только на мягкой и постоянно обрабатываемой почве, а плуг используется на целине. Также плуг дороже и его может позволить себе не каждый дачник. Но, в принципе, сама эта статья создана для тех, кто хочет весь комплект навесного оборудования и не хочет (или не может) за него платить.

Для самодельного плуга берете металлическую пластину толщиной от 3 до 5 мм и трубу, стенки которой должны быть 5 мм в толщине. Также нам надо будет изготовить корпус плуга.

В начале берем металлическую пластину и затачиваем её как затачивали бы косу. Сделаем из пластины отвал. Для этого его нужно вырезать болгаркой. Лемех выглядит в форме трапеции, его образец вы можете посмотреть ниже. Теперь крепим трубу. И еще нам нужен самодельный лемех. Покупной заменим диском циркулярной пилы. Все изготовленные нами детали теперь крепим к корпусу плуга и присоединяем к мотоблоку через сцепку.

Мотоблоки и навесное оборудование к ним: видео

А теперь для более ясного представления себе каким может быть навесное оборудование, представляем вам видео с возможным навесом для мотоблока.

Делаем оборотный плуг для мотоблока своими руками

Ранее мы рассмотрели возможность использования плуга (самодельного) вместо фрезы как навесное оборудование для мотоблока. И фреза и плуг выполняют похожие функции, но по качеству обработки отличаются. Так же само отличается и оборотный плуг от стандартного.

Такой плуг имеет усложненную конструкцию, в которой корпус сверху оборудован загнутым пером. Благодаря такому строению оборотный плуг не только вспахивает землю, но и переворачивает пласт земли, которую вспахал. Это бывает полезно при работе с тяжелой почвой.
Устройство оборотного плуга намного сложнее, чем у обычного, и самостоятельно сделать оборотный плуг может только профессионал. Очень сложно бывает правильно подобрать качественные заготовки и в процессе нигде не ошибиться.

Для того, чтобы собрать такой плуг самому, нужно знать из чего собирать, то есть, какие его детали нужно сначала изготовить.

Чтобы сделать плуг Зыкова своими руками, вам нужно сделать стойку, которой будете цеплять плуг к мотоблоку, корпус плуга с лемехом, полевую доску (благодаря ей плуг становится более устойчивым) и перо, которым переворачивается земля.
Отвал этого плуга делаем из трубы с полметра в диаметре с толщиной стенок в 5 мм. Включаем сварочный аппарат, чтобы вырезать отвал, который мы потом шлифуем болгаркой. Для корпуса берез стальную пластину толщиной в 2-3 мм.

Похожие записи

Самодельные ПЛОСКОРЕЗЫ для мотоблока./ Homemade ploskorezy for motoblock.

Делаем навесное оборудование к мотоблокам своими руками, фото и чертежи

С приобретением мотоблока у пользователя появляется желание использовать его во всех домашних работах для дачи, огорода и пр. Некоторые стремятся сразу приобрести максимально возможный набор навесного оборудования для мотоблока, другие покупают только минимальный ряд, докупая постепенно остальное. Третья категория владельцев берется за самостоятельное изготовление своими руками приспособлений и дополнительных устройств. Порой они по многим параметрам превосходят то, что может предложить промышленность.

Чем комплектуются мотоблоки

Сам по себе мотоблок представляет только силовой агрегат с колесами. Чтобы он мог выполнять полезную работу, его нужно превратить в сельскохозяйственную машину, дополнив навесным оборудованием. Только тогда начинают проявляться положительные стороны этого энергонасыщенного устройства.

Небольшой список основного навесного оборудования и насадок:

  1. Грунтозацепы позволят мотоблоку двигаться по пашне.
  2. Плуг и фреза. Издавна глубокая обработка земли с оборотом пласта выполнялась плугами. Почвенная фреза представляет устройство, способное разрыхлить плодородный слой.
  3. Картофелесажалка облегчит труд сельского жителя и дачника при посадке картофеля.
  4. Плоскорез – это один из древних инструментов, который переживает второе рождение с возникновением идей органического (экологического) земледелия.
  5. Окучники. Увеличение урожая корнеплодов, а также повышение эффективности корневой системы растений достигается использованием окучников.
  6. Прицеп превращает мотоблок в транспортное средство, которое может перевозить грузы на участке и дорогах общего пользования.
  7. Снегоуборщик расширяет период использования мотоблока, зимой он активно используется для расчистки снега.

Это далеко не полный список навесного оборудования для мотоблока.

Не обязательно приобретать весь комплект навесного оборудования для мотоблока сразу. По мере необходимости приобретается или изготавливается дополнительные инструменты.

Грунтозацепы своими руками

Крутящий момент двигателя через трансмиссию передается на колеса. Чтобы двигаться по пашне, нужно создать достаточное усилие. Увеличить тягу можно, повысив коэффициент сцепления колеса с грунтом. Поэтому грунтозацеп увеличивает этот коэффициент в несколько раз, позволяя не увеличивать массу силового агрегата.

Чтобы изготовить это навесное оборудование, нужно приобрести:

  • листовую сталь толщиной 2-3 мм, достаточно сталь обычного качества ст3;
  • равнобокий уголок 35-50 мм;
  • трубу с внутренним диаметром более 25 мм.

Этот набор заготовок достаточен для начала работ. Остается выбрать конструкцию или разработать собственную.

Грунтозацеп может быть ведущим и накладным. Ведущие грунтозацепы устанавливают на место базовых колес мотоблока. Накладные надеваются поверх базового колеса. Чаще делают ведущие самодельные грунтозацепы.

Плуг и фреза своими руками

Плуг при всей своей внешней простоте довольно сложен в изготовлении. Обычно изготовление начинают со сцепки – специальное навесное оборудование. На сцепке закрепляют корпус – это и есть основной рабочий орган. Мотоблочный плуг производит подрезание почвенного слоя. Далее формируется пласт, а затем происходит его оборот.

Конструкция корпуса плуга включает несколько составляющих:

  • лемех – врезается в почву;
  • отвал – служит для создания заданного движению пласту и оборот;
  • полевая доска – стабилизирует направление хода всего сельскохозяйственного агрегата.

Для мотоблока интересна конструкция поворотного плуга, одним перемещением фиксатора плуг легко изменяется с правого на левый и наоборот. Это очень удобно для обработки земли на небольших по протяженности участках.

Если плуг можно условно признать пассивной рабочей навеской, то почвенная фреза является активной. При обработке почвы снимают колеса, перемещение агрегата происходит за счет вращения фрез. Рабочие лопатки совершают вращательное движение и разрыхляют землю.

Для изготовления фрез используют полосовой прокат толщиной от 5 мм и больше. Для снижения сопротивления в процессе работы лопатки затачивают.

Картофелесажалка для мотоблока своими руками

Картофелесажалка механизирует труд по посеву картофеля. Это навесное оборудование состоит из:

  • бункера, где концентрируется посевной материал;
  • дозатора в виде барабана, вращающегося совместно колесами мотоблока, он захватывает картофелины и направляет их в семяпровод;
  • семяпровода, направляющего семена в почву;
  • рыхлителя, создающего посевную борозду в почве;
  • дисковых окучников, завершающих операцию посева картофеля.

Существует много разных конструкций картофелесажалок. Мастера используют имеющиеся у них емкости для бункера, подбирают варианты изготовления дозатора с применением фанеры. В отдельных сажалках потоком воздуха ускоряют перемещение посадочных клубней в почву. Есть совсем простые конструкции, в них фанерные диски заменяют сразу несколько исполнительных механизмов по дозированию и укладке картофелин в борозду. Многие самодельные авторы изобрели оригинальные навесные агрегаты.

Для изготовления картофелесажалки для мотоблока понадобится:

  • тонкая листовая оцинкованная сталь;
  • профильные трубы для формирования корпуса навесного оборудования;
  • полосовая сталь толщиной 4-5 мм;
  • катаный уголок небольшого формата.

Плоскорез для мотоблока своими руками

Срезать корневища сорняков, рыхлить почву на небольшую глубину без оборота пласта могут такие насадки, как плоскорезы. Плоскорез для мотоблока достаточно прост в изготовлении. Для него понадобятся:

  • лист толщиной 5 или 6 мм;
  • лист толщиной 2 мм;
  • профильная труба 40х40 со стенкой 3 мм.

Порядок изготовления этого самодельного навесного оборудования:

  1. Из толстого листа по шаблону вырезают стойку. На стойке сверлят крепежные отверстия.
  2. Из тонкого листа вырезается лапа плоскореза. По шаблону на наковальне производится сгибание лапы согласно чертежу. Элемент плоскореза собирается с помощью заклепок или сваривается в единый узел.
  3. Из профильной трубы вырезаются заготовки рамы для фиксации рабочего органа. Прорабатывается схема подъема и опускания рамы. Далее сваривается сцепка, на которой в дальнейшем будут установлены элементы плоскорезов.
  4. Делается схема привязки навесного оборудования к мотоблоку. Полученные данные переносятся на раму. Изготавливаются пластины для фиксации сцепки. Проверяется работоспособность на подъем и опускание. Все изделия окрашиваются с помощью грунт-эмали 2 в 1 для защиты от коррозии.

Навесное оборудование испытывается в полевых условиях. При необходимости вносятся коррективы для улучшения показателей.

Окучник для мотоблока своими руками

Окучник создает почвенную гряду. Почва подгребается к корням, и площадь питания увеличивается в несколько раз при повышении уровня земли вокруг стебля культурного растения. Различают окучники на мотоблоки:

  • листерный (туковый) окучник конструктивно похож на корпус плуга с двумя отвалами, он движется в междурядьях, перемещая землю из канавки в гряду. Их используют при сравнительно небольшой ширине междурядий;
  • дисковый окучник в виде двух дисков, охватывающих гряду. При их движении гребень создается сразу с обеих сторон;
  • роторный (пропеллерный), имеющий активные пластины, подкидывающие почву в гряду.

Листерные окучники часто оснащают регулируемыми отвалами. Это позволяет изменять ширину захвата рабочего органа. Пропеллерные навески многие используют для окучивания картофеля, но подрезая корневища многолетних сорняков, они способствуют засорению поля.

Наиболее распространены дисковые окучники, ими несложно манипулировать в процессе работы. Их также несложно изготовить своими руками.

Прицеп для мотоблока своими руками

Прицеп расширяет возможности мотоблока. С ним он превращается в транспортное средство, способное доставлять разные грузы. Параметры этого самодельного навесного оборудования для мотоблока зависят от имеющейся мощности. Чем она выше, тем более сложным может стать тележка.

Для энергонасыщенных мотоблоков с двигателями более 10 л.с. возможны двухосные прицепы, которые могут перевозить до 1000 кг груза. Обычно строят небольшие одноосные прицепы, грузоподъемность которых составляет 300-500 кг.

Есть важное требование. Надежность и управляемость прицепного устройства должна соответствовать характеристикам, предъявляемым к транспортным средствам, эксплуатируемым на дорогах общего пользования. Поэтому чаще всего используют оси или мосты от другой колесной техники. Многие ориентируются на применение готовых мостов от легковых автомобилей и грузовых мотороллеров.

Колеса от мотороллеров рассчитаны на нагрузку более 150 кг на каждое. Поэтому их и берут за основу при проектировании. Некоторые самодельщики комплектуют прицеп запасным колесом, чтобы на дороге выполнить быструю замену.

Главное создать прочную раму, так как она будет воспринимать нагрузку от перевозимых материалов. В то же время от прочного каркаса зависит и безопасность всех участников движения при эксплуатации мотоблока с прицепом на дорогах, где имеются и другие транспортные средства.

Снегоуборщик своими руками

Приобретая мотоблок, большинство пользователей рассчитывает эксплуатировать его только в весенне-летний период. На самом деле при использовании энергонасыщенного агрегата зимой в качестве снегоуборщика можно значительно увеличить эффективность его применения в личном хозяйстве. Бывают периоды, когда снег приходится убирать с дорожек и территории почти каждый день.

Для уборки снежного покрова применяют несколько типов мотоблочных снегоуборщиков:

  • шнековый с роторным отбрасывателем;
  • бульдозерного типа с отвалом;
  • лопата-отвал – это упрощенный тип снегоуборщика;
  • роторно-вентиляторный.

Для большинства пользователей достаточно иметь отвал-лопату, этот снегоуборщик изготовить значительно проще.

Пользователь в зависимости от своих условий определяется с типом снегоуборщика, нужного ему. Многие берутся за изготовление сложного шнека, полагая, что именно это устройство будет помогать в зимний период. На самом деле большинство убеждается, что проще просто сдвинуть снег, освободив проезжую часть и территорию.

Источник: http://mtz-80.ru/bez-rubriki/navesnoe-oborudovanie-dlya-motobloka-svoimi-rukami-idei-i-chertezhi-prisposoblenij

Инструкция по изготовлению мотоблока своими руками

Если вы серьёзно задумываетесь заняться выращиванием каких-либо огородных культур у себя на даче или возле частного дома, вам понадобится мотокультиватор. Эта универсальная чудо-машина может полностью автоматизировать большую часть агротехнических мероприятий на вашем участке, позволяя проводить вспашку почвы, сажать и выкапывать картофель, убирать снег, а иногда и выполнять транспортировку некоторых грузов, включая урожай и удобрения.

  • Что представляет собой мотоблок
  • Преимущества культиватора
  • Особенности выбора агрегата
  • Самодельный мотоблок по инструкции Архипова
  • Пошаговое руководство по сборке
  • Модернизация самодельной конструкции

Не секрет, что такой незаменимый прибор можно купить в любом сельскохозяйственном гипермаркете, однако его стоимость может быть запредельно высокой. Поэтому всё чаще дачники стараются сделать мотоблок своими руками. А ведь на самом деле это не требует особых усилий и навыков, а объём расходов при этом сокращается до минимума.

Что представляет собой мотоблок

Мотоблок, или мотокультиватор, представляет собой самоходный двухколесный агрегат, который оборудован двигателем внутреннего сгорания. Приспособление свободно движется вперед, а дачник идёт сзади него, держась за рукоятки с различными узлами и элементами управления. Многие доступные модели обладают несколькими передачами для движения вперед и назад. Чтобы эксплуатация такого изобретения была максимально продуктивной, его оснащают дополнительными орудиями, включая плуг, позволяющий проводить вспахивание и культивацию земли.

Средняя масса мотоблока достигает 100 кг, а мощность двигателя нередко превышает 8 лошадиных сил. За счёт таких особенностей подобное средство может стать незаменимым для вспашки огородной территории.

Следует обратить внимание на тот факт, что все мотоблоки оборудованы специальным приводом для навесного оборудования, который позволяет передавать часть мощности мотора на подвешенную сенокосилку. В основном такой универсальный механизм позволяет справляться с различными сельскохозяйственными работами, включая:

  • вспашку земли;
  • культивацию;
  • транспортировку урожая (в таком случае необходимо обзавестись небольшим прицепом);
  • стрижку травы.

С помощью подобных миниатюрных грузовичков жители наших регионов перевозят дрова, удобрения и урожай. В зимний период его можно использовать в качестве инструмента для уборки снега. Даже самая слабая модель беспроблемно тянет груз массой до 400 кг.

Преимущества культиватора

Несмотря на множество достоинств, излишняя универсальность мотоблока необходима не каждому дачнику. Да и довольно внушительный вес порой усложняет эксплуатацию устройства при выполнении ежедневных задач. Поэтому многие владельцы дачных участков отдают предпочтение упрощенной версии в виде культиватора. Подобное решение характеризуется доступной стоимостью и небольшим энергопотреблением.

Большинство культиваторов гораздо меньше мотоблоков. Вместо колес, которые предусмотрены в классическом варианте, здесь установлены специальные фрезы, которые способны взрыхлять и перемалывать землю при движении. Именно они являются главным рабочим элементом культиватора. Применять дополнительное оборудование, работающее от силовой установки этого прибора, к сожалению, нельзя. Это объясняется отсутствием соответствующего привода.

Среди возможной «оснастки» лишь «пассивные» инструменты, такие как:

  • плужок;
  • картофелекопалка;
  • окучники и др.

Вес культиватора не превышает 50 кг, при этом на рынке можно встретить множество мощных моделей весом до 20 кг. За счёт таких характеристик машину очень просто удержать руками, да и потребление топлива остаётся на минимальном уровне. Кстати, некоторые изделия оборудованы электрическим двигателем.

Стоимость культиваторов существенно отличается от стоимости мотоблоков. Относительно маломощный и недорогой мотоблок мощностью 6 лошадиных сил будет стоить в два раза дороже, чем культиватор с аналогичными рабочими показателями.

Особенности выбора агрегата

При желании выбрать подходящую модель мотоблока обратите внимание на ряд важных параметров. Среди них:

  • обрабатываемая площадь;
  • тип решаемых задач;
  • мощность оборудования.

Если размеры вашего участка не превышают 10 соток, то, естественно, лучше остановить свой выбор на приборе для культивации земли. Если же вы владеете более крупной территорией, здесь есть смысл задуматься о покупке полноценного мотоблока.

Что касается показателей мощности, то их выбирают с учетом типа работ, которые будут проводиться на участке. Для сезонной вспашки почвы в осенний период достаточно приобрести агрегат мощностью двигателя 5,5−6 лошадиных сил. Правда, если речь идёт об обработке целины и сухих почв, то вам понадобится приобрести более тяжелую модель с усиленным мотором. Скорее всего, он будет работать на бензиновом топливе стандарта А92 или А95. Также есть дизельные разработки, потребляющие от 2 до 2,5 литров топливной смеси за час усердной работы.

При желании приобрести миниатюрную версию трактора, отдавайте предпочтение продукции от проверенных брендов. Не секрет, что малая техника европейского производства может комплектоваться «родными» силовыми установками более известных производителей, поэтому такой двигатель сможет прослужить будущему хозяину очень долгое время. Если обеспечить оборудованию надлежащий уход и обслуживание, оно свободно проработает около 15 лет, и столько же после капитального ремонта в хорошем сервисном центре.

Что касается китайской продукции, то она не может похвастаться хорошими показателями мощности, надёжностью и долговечностью. Однако и в этом сегменте можно найти вполне неплохое решение. Просто тщательно изучите репутацию компании, узнайте отзывы реальных покупателей на форумах и порталах для фермеров.

Самодельный мотоблок по инструкции Архипова

Конструкция такого мотоблока выполнена в виде самоходного двухколесного агрегата, который поставляется с двигателем от мотороллера ВП-150М. Эта модель мотора обладает таким конструктивным характером, что при повышенных нагрузках происходит принудительное охлаждение головки цилиндра с помощью воздуха.

Если соблюдать инструкцию Архипова, то на следующем этапе придётся изготовить сваренную из труп П-образную раму, а затем выточить на токарном станке колесную ось. Для основной и регулирующих тяг следует создать 3 шарнира, которые будут выполнять роль соединяющих элементов между мотоблоком, рулем и плугом.

В свою очередь, раму агрегата оборудуют стальной трубой с осью, используя сварочный аппарат. Это позволит осуществить натяжение тросов, идущих к коробке переключения передач. Само натяжение обеспечивается с помощью качающего коромысла. Переключение передач осуществляется с помощью приваренного отрезка стальной трубы.

Что касается аналогов подобной разработки, то их действительно очень много, правда, оригинальная версия обладает некоторыми бесспорными достоинствами.

Преимущества мотоблока Архипова:

  • Наличие шарнирного соединения. Не секрет, что большинство обрабатывающих приспособлений и тягачей оборудованы жестким соединением, что негативно сказывается на маневрировании агрегата, усложняя работу с ним. Все элементы разработки Архипова соединены между собой с помощью шарниров. За счёт такого параметра появляется возможность менять направление движения в процессе работы без вынимания плуга из борозды.
  • Смещение оси к направлению движения. При обрабатывании почвы с помощью мотоблока у многих дачников возникает такая проблема, как постепенное смещение агрегата в сторону под воздействием сопротивления. Чтобы выравнивать борозду, приходится прикладывать много усилий. Для компенсации заноса мастер разместил ось плуга под небольшим углом в сторону движения. Выполняя работу, конструкция слегка смещается влево, а необходимое направление регулируется посредством шарниров тяги.
  • Уровень глубины пахоты. В большинстве существующих моделей мотоблоков глубина погружения рабочего элемента обусловлена опусканием или подъёмом плуга. В случае с данной разновидностью её изменяют автоматическим образом. Для регулировки изменяется угол плуга по отношению к борозде. В свою очередь, конструкцию оборудуют полевой доской, выполняющей роль подъёмной силы при произвольном зарывании плуга в землю. Если же проблема проявляется противоположным образом, и лемех появляется над поверхностью земли, то угол атаки вновь погружается в землю на конкретную глубину.

Пошаговое руководство по сборке

Начинать сборку агрегата нужно с обустройства ходового вала. Затем его оснащают корпусом с подшипниками, приваривают звездочку и фиксируют обгонные муфты, которые выполняют роль дифференциала. Затем конструкцию снабжают колесами и рамой с телескопической тягой, плугом и рулем.

Самодельная версия сельскохозяйственного мотоблока имеет в своём распоряжении специальные колеса, которые способны обеспечивать максимальное сцепление с грунтом.

Чтобы соединить раму агрегата с подвеской и рамой мотороллера, следует применить две металлические трубы дугообразного вида. Между ними устанавливают ёмкость для хранения топливной смеси.

При обустройстве силовой установки применяется кронштейн, который оснащён стальной осью длиной 150 мм. Его приваривают консольным образом к П-образной раме. Саму ось оборудуют мотором с подвеской, а собранное изделие соединяют с дугами рамы. Только после этого происходит монтаж вторичного вала, протягивание тросов и натягивание цепи.

Модернизация самодельной конструкции

Мотоблок Архипова пользуется огромной популярностью среди широкой аудитории дачников и огородников за счёт своей универсальности. Очень часто его применяют в качестве плуга или культиватора. Чтобы расширить функционал, достаточно заменить съёмные детали для плуга деталями со снятыми отвалами для культиватора. По мере своего перемещения по огороду прибор будет заглублять борозды в землю, укладывая туда клубни картофеля. Для запашки посадочного материала достаточно оборудовать агрегат отвалами и повторно пройтись между высаженными рядами.

Аналогичным путём происходит окучивание проросших растений. Сельскохозяйственный мотоблок характеризуется отличной продуктивностью и простотой в использовании даже для таких целей, как сбор урожая. Чтобы поменять ширину захвата, достаточно применить разные отвалы. К тому же агрегат способен собирать пропущенный картофель и оставшуюся ботву при наличии граблей или борон.

Универсальная конструкция незаменима не только для работ в сфере сельского хозяйства. Её также можно эксплуатировать для уборки снега в зимнюю пору. Такой верный помощник станет хорошим инструментом при очистке дорожек и приусадебной территории от листьев или мусора. Достаточно оборудовать его валиком с круглой щеточкой и дополнительной звёздочкой, что позволит расчищать тротуары.

Каждый уважающий себя дачник рано или поздно приходит к вопросу покупки или изготовления мотокультиватора. Подобный агрегат — действительно ценная находка для людей, занимающихся органическим земледелием. С его помощью можно обрабатывать и небольшие огороды, и крупные территории от 30 соток.

Несмотря на компактные размеры, такой миниатюрный «грузовик» не уступает по продуктивности работы некоторым тракторам. Мощный двигатель способен перерабатывать самую тяжелую почву, а простота в использовании позволяет эксплуатировать его даже при отсутствии конкретного опыта. К тому же изготовить такое приспособление гораздо проще, чем может показаться на первый взгляд. Достаточно обратить внимание на существующие инструкции и воспользоваться рекомендациями профессионалов.

Источник: http://tokar.guru/stanki-i-oborudovanie/motobloki/instrukciya-po-izgotovleniyu-motobloka-svoimi-rukami.html

Самодельный мотоблок своими руками

Обработка земельного участка требует огромных физических усилий. Необходимость использования специальной техники очевидна. Перед владельцем земельного участка становится выбор: купить или арендовать специальную технику? Альтернативный вариант – сделать мотоблок своими руками.

Приемлемый вариант, который выглядит экстравагантно, но поможет сэкономить деньги и при этом получить самодельный мотоблок, который облегчит выполнение сельхоз работ.

Необходимые материалы

Начнем с того, что отыщем запчасти для будущего самодельного мотоблока. Всякий мотоблочный механизм оснащен следующими техническими составляющими:

  • двигатель;
  • трансмиссия;
  • блок управления;
  • ходоуменьшитель (редуктор);
  • система агрегатирования.

Мотор снимается с устаревшего или неисправного мотоцикла. При выборе движка предпочтение отдается двухтактным двигателям, но это не означает, что четырехтактные не используются при создании мотоблока. Подходящим вариантом является мотор, снятый с мотоцикла «ИЖ ПЛАНЕТА».

Трансмиссия в мотоблоках используется нескольких типов:

  • зубчатая (стандартная трансмиссия трактора);
  • зубчато-червячная;
  • ремнево-зубчато-цепная;
  • гидрообъемная (новый, дорогой технический девайс, который недавно появился на рынке).

Блок управления состоит из совокупности рычагов, переключающих скорости, кнопки, увеличивающей или уменьшающей подачу топлива в двигатель, тормоза.

Требуется, чтобы конструкция оснащалась системой агрегатирования, которая является важным элементов конструкции, соединяя самодельный мотоблок и созданное для него своими руками навесное оборудование. Поэтому кронштейн обязан крепко быть прикреплен к несущей раме конструкции и оснащен устройством распределения мощности при повышении нагрузки на него.

Чертежи самодельных мотоблоков

Схема мотоблока на базе мотоцикла Минск

Чертеж мотоблока на базе мотоцикла Восход-3М

Чертеж мотоблока на базе мотороллера

Инструменты для сборки

Сборка технических узлов своими руками потребует специальных навыков и понимания основ машиностроения. Потребуется специальное оборудование:

  • сварочный аппарат;
  • угловая шлифовальная машинка;
  • дрель;
  • набора ключей;
  • отвертки.

Кроме прочего необходимы болты, гайки и шурупы, чтобы крепить приспособления на каркас будущего мотоблока.

Изготовление мотоблока

Приступаем к изготовлению мотоблока:

  1. Собираем раму: используем сварочный аппарат, целесообразно использовать цельный металл. Делаем конструкцию жесткой. Конструкция рамы состоит из двух лонжеронов, задние концы требуется изогнуть кверху, а передние скрепить сваркой. К задней части присоединяем блок управления с рычагами. Между собой лонжероны соединяем поперечными планками. Передняя планка будет играть роль подставки для трансмиссии и аккумуляторной батареи.
  2. Место крепления мотора изготавливается в виде салазок, к боковым сторонам привариваются скобы, а к центру водопроводная труба диаметром 42 мм. К середине образовавшихся салазок крепится поперечная дуга, которая имеет отверстия для крепления двигателя и основания рамы. В передней поперечине рамы делается место для установки цепи натяжения, обеспечивающей работу редуктора.
  3. Установка редуктора – важный элемент изготовления самодельного мотоблока. Редуктор выполняет преобразование энергии крутящего момента в более низкие скорости. Обычно редуктор устанавливается между двигателем и колесами. Существуют варианты самодельных мотоблоков, когда редуктор может быть использован не только для движения мотоблока, но и для работы бура, фрезы, пневмохода-самоделки и т.п.
  4. Оснащаем двигатель воздушным охлаждением, используем электродвигатель, рассчитанный на 12 вольт.
  5. Ставим колеса, не превышающие 10 дюймов. Шлицевые нарезки полуосей передают крутящий момент колесам. Чтобы улучшить сцепление колес с грунтом, можно установить специальный бандаж, изготовленный из проволоки или цепей – т.е. делаем грунтозацепы своими руками.
  6. Устанавливаем выхлопную систему, которая остается без изменений. Несмотря на то, что существует возможность установки снятой с мотоцикла выхлопной, можно сделать выхлопную собственными руками. Потребуется труба, из которой будет сделан патрубок, и банки–глушители. Переходник между патрубком и глушителем должен изготовит токарь, самостоятельно сделать этот узел крепления невозможно.
  7. Подготавливаем место для топливного бака, который можно сделать собственноручно: подойдет любая пластиковая канистра, емкостью не менее 5 литров. В канистре проделывается отверстие и выводится специальный шланг, по которому будет транспортироваться горючее.
  8. Соединяем агрегаты и узлы между собой и запускаем мотоблок.

Пользуясь всеми вышеописанными советами можно самостоятельно собрать мотоблок за довольно короткое время, используя только подручные материалы и затратив незначительное количество денежных средств.

Источник: http://moymotoblok.ru/samodelki/samodelnyj-motoblok-svoimi-rukami-video-foto-chertezhi/

Навесное оборудование для мотоблоков своими руками

Мотоблок незаменим в современном хозяйстве. Оснащаемая различными навесными агрегатами, эта техника может делать буквально всё, начиная окучиванием картофеля и заканчивая уборкой снега или заготовкой дров. В то же время универсальнцми мотоблоки можно назвать с большой натяжкой: как правило, список оборудования, подключаемого даже к самым дорогим моделям, ограничен 2-3 видами навесных узлов. Впрочем, довольствоваться только тем, что предлагает производитель, вовсе не обязательно. Ведь практически любой из мотоблочных агрегатов, которые могут потребоваться для ведения домашнего или садово-огородного хозяйства, можно сделать самостоятельно.

Самодельное навесное оборудование для мотоблоков

Что делать, если мотоблок у вас уже есть, а установить на него заводское навесное оборудование не представляется возможным? Выход один – самостоятельно сконструировать необходимый функциональный узел, не уповая на изобретательность производителя и щедрость игроков рынка.

Список навесных агрегатов для мотоблоков весьма разнообразен. В него входят:

  • плуги;
  • бороны;
  • грабли;
  • картофелекопатели, окучиватели и картофелесажалки;
  • косилки;
  • плоскорезы-пропольники;
  • почвофрезы;
  • сеялки; подметальные щётки и снегоуборщики;
  • дровоколы;
  • отвалы;
  • водяные помпы;
  • насосы-опрыскиватели и т.д..

Очевидно, что столь богатый арсенал навесного оборудования не в ходит ни в одну комплектацию. Остаётся только представить, во сколько помимо самого мотоблока обойдётся покупка всех необходимых для ведения хозяйства агрегатов. Не стоит забывать и о том, что на рынке по-настоящему универсальные мотоблоки можно пересчитать по пальцам. То есть оборудование, которое подлходит к какой-либо конкретной модели довольно редко можно подключить к другой. К счастью, производители всё же предусматривают возможность модификации выпускаемой мотоблочной техники, в основном за счёт дополнительного навесного оборудования. К таковому можно отнести:

  • дополнительные полуоси (ступицы);
  • ходоуменьшители;
  • грузы (утяжелители);
  • грунтозацепы;
  • сиденья-адаптеры;
  • транспортировочные тележки и прицепы;
  • сошники (упорные рычаги);
  • сцепки и пр.

Любой из этих узлов можно сделать самостоятельно или взять от других моделей и адаптировать под вашу. Но прежде всего следует удостовериться в их совместимости. Мощность двигателя, габариты и вес, способ подключения, рабочие нагрузки и т.д. – всё это следует учесть ещё на стадии разработки, иначе вы рискуете потратить силы и средства впустую.

Изготовление самодельного адаптера-прицепа

Адаптер позволяет превратить мотоблок в мини-трактор и максимально автоматизировать садово-огородные работы.

Его конструкция включает:

  • металлическую раму;
  • сцепку;
  • поперечную штангу;
  • раскосы;
  • колёсные стойки, ось и колёса;
  • органы управления;
  • сиденье оператора;
  • тележку или прицеп.

Простая рама для адаптера изготавливается из металлической трубы круглого или прямоугольного сечения длиной 1,5-1,7 м. С одного конца к ней приваривается дышло (сцепку) – элемент, с помощью которого конструкция будет крепиться к фаркопу мотоблока, а с другой – поперечная штанга, ширина которой выбирается в соответствии с шириной колёсной базы последнего. К штанге привариваются стойки колёс и раскосы, функция которых заключается в обеспечении жёсткости конструкции и амортизации при передвижении по участку. Что касается колёс, их можно снять с обычной садовой тележки либо автомобильного прицепа.

Как правило, соединение адаптера мотоблока и навесного оборудования выполняется посредством одинарной сцепки. Управление же функциональными агрегатами осуществляется посредством рычага с 2 или 3 коленами – переключая их вы сможете регулировать положение установленного навесного агрегата. Кроме того, можно использовать дополнительный рычаг для контроля прилагаемого усилия. В завершение по центру поперечной штанги нужно приварить металлическую «ногу», на которой будет размещено сиденье оператора.

Чем длиннее дышло адаптера, тем мощнее должен быть мотоблок. При этом мощность двигателя последнего влияет и на выбор колёс, а также сечения трубы, из которой будет изготавливаться рама.

Дисковый окучник для мотоблока

Наиболее удобным в эксплуатации вариантом является дисковый окучник. Для работы с ним нужно прилагать минимум физических усилий, причём с понижением скорости движения возрастает его мощность, что положительно сказывается на эффективности работы. Кроме того, дисковая конструкция окучника отличается универсальностью – с помощью такого инструмента можно выполнять сельскохозяйственные работы как сразу после посадки огородных культур, так и в период их интенсивного роста.

Конструкция дискового окучника включает:

  • диски;
  • Т-образный поводок (раму);
  • стойки;
  • винтовые талперы.

Талперы предназначены для регулировки угла поворота дисков. От последнего зависит глубина погружения последних, а также усилие, необходимое для выполнения работы. Для облегчения труда оператора окучник оснащается подшипниками скольжения, которые обеспечивают надёжность конструкции и удобство в эксплуатации.

Диски изготавливаются из легированной стали толщиной 1,5-2 мм. Их наружные кромки выгибаются, а по центру выполняется отверстие для переходников, с помощью которых они будут крепиться к раме окучника. Если возможность изготовить диски самостоятельно отсутствует, можно позаимствовать их у отслужившей свой срок сеялки или другого подобного оборудования.

Окучник может иметь фиксированную или переменную ширину захвата. Во втором случае вы сможете регулировать расстояние между дисками, переставляя стойки. Элементы навесного агрегата соединяются с помощью болтов или сваркой.

Картофелекопалка к мотоблоку своими руками

Эта разновидность навесного оборудования значительно облегчает процесс уборки урожая картофеля, а также других клубневых культур.

Основными конструктивными элементами картофелекопалки являются:

  • сварная рама ;
  • лемех ;
  • редакционного узла;
  • барабана-очистителя.

Лемех — подвижная часть картофелекопалки — изготавливается из стальных прутьев и одной или нескольких заострённых стальных пластин. Острые кромки и концы конструктивных элементов лемеха затупляются так, чтобы предотвратить повреждение клубней картофеля.

Для изготовления сварной рамы необходимы металлический уголок размером около 60х40 мм, профилированная труба и отрезок швеллера №8. Размеры, а также вес рамы, который зависит от веса используемых материалов и особенностей принятого конструктивного решения, должны соответствовать габаритам и мощности мотоблока.

Редакционный узел — главный элемент картофелекопалки. Для его изготовления понадобится два металлических цилиндра, которые будут выполнять роль стаканов для соединительных втулок – с помощью такой конструкции обеспечивается взаимодействие ведущего и ведомого валов. Далее из металлической трубы диаметром 25 мм необходимо сделать ступицы, к которым привариваются передаточные звёздочки. Последние с помощью шпонок призматической формы насаживаются на втулки.

Самая сложная часть картофелекопалки — барабан-очиститель. Его конструкция включает пару роликовых цепей по 94 звена каждая, которые одеваются на специальные стержни. Этот элемент, получивший название «беличье колесо», закрепляется на двух фиксированных осях, что обеспечивает его подвижность при вращении. Таким образом усилием вала двигателя лемех картофелекопалки, прикреплённый к подвижному кожуху, будет менять угол наклона, совершая в процессе движения мотоблока копательные движения.

Угол наклона рабочей части и глубина копа регулируются с помощью ползунка. Он изготавливается из фторопласта, а его параметры подбираются в соответствии с характеристиками основного агрегата (мощности двигателя, скорости передвижения и т.д.), а также свойств обрабатываемой почвы.

Самодельный снегоуборщик для мотоблока

Не каждый может позволить себе купить профессиональный снегоуборочный агрегат. Да и стоит ли это делать, если работать он будет всего лишь несколько раз в году? С другой стороны вовсе необязательно заниматься расчисткой территории вручную – вполне приличный снегоуборочный узел к мотоблоку вы можете изготовить и самостоятельно.

Наиболее простым вариантом является снегоуборщик отвального типа. Он состоит из двух основных элементов: адаптера и, собственно, отвала. Первый состоит из пары металлических штанг и трёх кронштейнов. С помощью штанг отвал крепится к раме мотоблока, а кронштейны обеспечивают возможность регулировки его положения по горизонтали и вертикали. Это можно делать вручную, так и с помощью тягового или рычажного механизма. Основу такой системы составляет поворотный узел, который можно позаимствовать у различной самоходной техники или изготовить своими руками, используя в качестве основы узлы передних колёс легкового автомобиля.

Чтобы сделать бульдозерный отвал нужно изготовить металический каркас, который с одной стороны обшивается 1-2 мм листом жести Высота и ширина снегоуборщика выбираются в соответствии с параметрами основного узла — мотоблока, а также особенностями обслуживаемого участка. Если дорожки на вашем дворе имеют ширину не более 70-80 см, идеальным вариантом будет 50-см отвал, с которым вы сможете легко маневрировать в процессе уборки снега. На нижнюю кромку отвала, расположенную под углом по отношению к основной оси каркаса, с помощью болтовых или заклёпочных соединений устанавливается нож. Чем больше наклон ножа, тем легче отвал срезает затвердевшие слои снега. Малый угол напротив позволяет передвигать снежную массу без существенного увеличения мощности двигателя.

Для повышения конструктивной жесткости отвал можно обшить по периметру металлическим уголком, а каркас снабдить дополнительными рёбрами. Однако всё это приводит к утяжелению конструкции и, как сделствие, к повышенному расходу горючего и моторесурса основного агрегата.

Универсальное навесное оборудование к мотоблоку своими руками

Некоторые виды функциональных узлов мотоблока имеют схожую конструкцию и принцип работы. Поэтому если вы занимаетесь их изготовлением самостоятельно, подумайте об универсальности. К примеру, картофелекопалку можно модифицировать под картофелесажалку, а снегоуборщик под мини-бульдозер. Несколько изменений в конструкции и один и тот же узел можно будет использовать для решения различных хозяйственных задач – это позволит сэкономить не только деньги и силы, но также и площадь, необходимую для хранения оборудования.

Источник: http://dm-st.ru/navesnoe-oborudovanie-dlya-motoblokov-svoimi-rukami

Как сделать самодельный мотокультиватор

Разработано немало машин и механизмов, которые помогают культивировать, нарезать борозды, пропалывать междурядья, окучивать растения. Зачастую они довольно сложные, дефицитные и дорогие. В случае, когда земельные участки небольших размеров, на которых легкие почвы, многие садоводы предпочитают пользоваться ручным культиватором, выпускаемым отечественной промышленностью. В этом случае работа проводится преимущественно вдвоем.

Используют для этого характерный метод «шаг вперед, полшага назад»: продвижение вперед идет большими толчками, с 10 сантиметровым откатом назад. Поскольку этот метод повышал производительность работы в сравнении с ручным трудом, но физически изматывал, было решено оснастить культиватор самым простым двигателем внутреннего сгорания, то есть сделать самодельный мотокультиватор.

Как сделать самодельный мотокультиватор, описание и чертежи

Установить двигатель от мопеда, сделать двухступенчатую силовую передачу, и в качестве звоздочек установить доступные велосипедные (чтобы число зубов было равно 41).

В первую очередь модернизировали раму окучника. Вначале отрезали вилку крепления колеса. Вместо нее прикрепили немного удлиненную новую вилку, с помощью электросварки. На передней части этой вилки приварили трубу, которая является дополнительным усилителем и одновременно с этим служит несущим элементом для промежуточного вала и двигателя.

Поскольку окучник, в результате изменений, становится самоходным, необходимо его штатное колесо усиливать. Для этого на обод и ступицу приваривается трехлучевая спица. Она вырезается из стального листа, толщиной 2 мм. Само колесо модернизировали, приварив к нему двадцать грунтозацепов, изготовленных из стального уголка 20х20, длинной 60 мм. На ступицу колеса, с левой стороны, установили велосипедную звездочку.

Устанавливаемый двигатель от мопеда оборудовали принудительным охлаждением. Чтобы это было возможным в крышке сцепления двигателя сделали отверстие, диаметром 29 мм, которое находится на одной оси с гнездом ведущей шестерни коленчатого вала. Это отверстие будет использовано для установки болта-оси и ступицы-втулки для крыльчатки вентилятора.

Как сделать мотокультиватор своими руками

  • колесо с грунтозацепами (1),
  • велосипедная звездочка (2),
  • трехлучевая приварная спица (3),
  • рама мотокультиватора (4),
  • выхлопная труба с глушителем (5),
  • модернизированный двигатель от мопеда (6),
  • топливный бак (7),
  • трубчатая V-образная стойка (8),
  • звездочка промежуточного вала (9),
  • труба, усиливающая раму (11),
  • рукоятки с ручками управления дроссельной заслонкой карбюратора и сцеплением (12),
  • механизм крепления и регулировки рукояток (13),
  • лапа культиватора-окучника (14),
  • узел (16).

Для изготовления крыльчатки использовался дюралюминиевый лист, толщина которого 0,5-1,0 мм. Заготовка перед этим была размечена, после чего были просверлены крепежные отверстия. Затем было надрублено зубилом, прорезано ножницами, а получившиеся лопасти были отогнуты. Такая крыльчатка крепится к коленвалу с помощью фасонной гайки, ступицы-втулки и специального болта М8. Чтобы это получилось нужно следовать простой методике, и частично перебрать двигатель.

Вначале переставляем головку цилиндра. Ее нужно повернуть так, чтобы перпендикулярно крышке муфты сцепления установились вертикальные ребра охлаждения. Потом от цапфы коленчатого вала отделяем ведущую шестерню, используя штатный съемник. Последнюю надежно закрепляем в тисках, установив перед этим защиту от «сминания», и переходим к вентилятору.

К ступице-втулке накрепко прикручиваем крыльчатку винтами М4. С обратной стороны обязательно расклепываем крепежные элементы. Шлицами к крыльчатке навинчиваем фасонную гайку на резьбу М20, тем самым подготавливаем узел для соединения с ведущей шестерней.


Для изготовления нижней крышки кожуха вентилятора используют листовой металл. Далее ее устанавливают на крышку муфты сцепления и соединяют винтом М6. Следят за тем, чтобы максимально совместились обе детали. Центры дополнительных крепежных отверстий устанавливают в крышке муфты, используя для этого отверстия крышки кожуха. После этого обе детали вновь снимают с двигателя, для нарезки резьбы М5 и сверления недостающих отверстий. Когда крышка сцепления установлена на место, к ней привинчивают крышку вентилятора.

Далее работаем с цапфой коленчатого вала. На нее ставят шестерню в сборе с ступицей-втулкой, крыльчаткой и фасонной гайкой. Используя специальный болт М8, все это жестко фиксируется вместе. А используя фасонную гайку, распирают «намертво». Последнюю можно свинтить на резьбовом участке ступицы-втулки.

Для изготовления верхней части кожуха вентилятора, используют лист белой жести или кровельное железо, толщина которого 0,3-0,5 мм. Заготовка сгибается по тонким линиям, а внутрь отгинаются «язычки». После чего необходимо пропаять швы и установит кожух на двигатель. Крепежные отверстия в нижней крышке и отверстия в кожухе для свечи выполняются при монтаже, «по месту».

Ось промежуточного вала вытачивается заново, используя сталь-45. Делается это так, чтобы на него легче насаживались, с одной стороны — сваренные звездочки, а с другой приводной шкиф. Узел промежуточного вала собирается из педального, велосипедного вала.

Для изготовления всех трубчатых элементов силовой конструкции мотокультиватора используются отрезки водогазо-проводных труб. Чтобы избежать трещин и поломок во время изгибания, рекомендуется заполнять песком внутреннюю полость. Для этих целей зимой можно использовать воду, с последующей заморозкой, что гарантирует трубам высокую плавность и качество изгиба.

Бензиновый бак взят от мопеда «Рига», из которого самотеком к двигателю поступает топливо. Бак установлен на двух трубчатых стойках, которые приварены к ступице промежуточного вала.

От мотоцикла взято управление дроссельной заслонкой карбюратора и сцеплением. Тросы взяты от мотороллера. В поручне, за ручкой сцепления, сверлят отверстие в 4 мм. Туда вставляется в отжатом положении скоба фиксации рычага. При изготовлении ручки делаются съемными, благодаря чему мотокультиватор легко размещается в багажнике автомобиля.

Во время испытания, при культивации картофеля, была достигнута производительность обработки — пятнадцать соток за один час.

Источник: http://motoblok-kultivator.com/kak-sdelat-samodelnyj-motokultivator/

Самодельные приспособления для мотоблока, описание, видео, фото

Обрабатывать дачные, приусадебные земельные участки легче и удобнее с помощью небольшого трактора. И не беда, если не хватает средств на покупку – его можно самому смастерить из недорогого мотоблока. Тем более, когда есть интерес к технике, инженерные способности, нужное оборудование и инструменты, сделать это будет совершенно не сложно. Главное разобраться в технических аспектах, подготовиться к трансформации и правильно выбрать сам мотоблок.

Делаем самоделки к мотоблоку своими руками

Для быстрой и качественной обработки грунта нужно сделать самодельные фрезы типа «гусиные лапки» для мотоблока, которые будут перемешивать почву на достаточную глубину и разбивать твердые комья.

Самодельные грабли для мотоблока также являются полезным навесным устройством. Правильнее всего иметь несколько таких различных по своему виду граблей.

Самодельный окучник для мотоблока также понадобится каждому огороднику. Окучник позволит сформировать ровные и высокие гребни на всех грядках с корнеплодными культурами. Самодельный отвал для мотоблока облегчит уборку снега и песка с земельного участка, создаст хорошие условия для дальнейшей почво обработки.

Какие самоделки можно собрать, переделав обычный мотоблок

Варианты интересных самоделок из мотоблока бывают разные. Все зависит от потребностей и фантазии его хозяина. Одни самоделки используются для совершенствования обработки почвы, другие для охоты и рыбалки, а третьи просто для развлечения. Можно выделить несколько типичных конструкций, которые наиболее часто можно встретить:

  • Практичный и удобный минитрактор.
  • Снегоход для любителей зимней рыбалки и охоты.
  • Не боящийся бездорожья вездеход.
  • Болотоход для поездок за клюквой.
  • Мотособака для транспортировки саней.
  • Каракат для движения по пересеченной местности.
  • Подобие квадроцикла.

Для сооружения любого из этих агрегатов понадобятся элементарные знания механики.



Самодельные грабли для мотоблока

При желании вы сможете легко изготовить самодельные грабли для мотоблока. Для граблей с широким захватом для сена можно использовать обычные водопроводные трубы, отличающиеся своими диаметрами. Вам необходимо будет надеть специальную втулку на круглый стержень, после чего простучать его поверхность, слегка проворачивая.

При изготовлении лучше всего подойдет круглый прут. Большинство деталей граблей скрепляется электросваркой, поскольку данный способ прост, и при этом получается надежная конструкция.

Большей простоты конструкции можно достичь, если поворотные части на осях будут закреплены без подшипников качения.

Грабли для сена к мотоблоку лучше сделать складными, так как это упростит их транспортировку.

Монтаж двигателя и гидравлики

Самым выгодным вариантом для переделки мотоблока в самодельный трактор считается одноцилиндровый дизельный мотор с водяным охлаждением — такой обычно ставят на китайские мотоблоки марки Скаут, Зубр и российскую Неву. Одноцилиндровый дизель экономичен, поэтому эксплуатация произведённого на его основе минитрактора не будет накладной. Его, как правило, размещают на передней части рамы, что позволяет небольшому трактору поддерживать оптимальное равновесие во время эксплуатации с дополнительным инструментарием. На месте расположения мотора устанавливают систему крепления, которую лучше сделать «плавающей» (скользящей), чтобы упростить регулирование и натяжение ремней.

Передачу усилия от мотора к задним колёсам самодельного трактора организовывают при помощи ременной передачи. Раздаточную коробку ВОМ, как и коробку передач, можно использовать со списанного автомобиля ГАЗ-53. Силовой агрегат самоделки монтируют таким образом, чтобы шкив ВОМ располагался в одной плоскости со шкивом, размещённым на задней оси минитрактора. Заодно намечают место для расположения педали сцепления. Ременную передачу закрывают защитным чехлом, чтобы избежать соскальзывания в процессе работы и сделать её срок службы более продолжительным. После завершения основной работы на самодельный минитрактор с двигателем от мотоблока устанавливают гидравлический подъём. Комплект гидравлики переделки должен включать масляный насос, бачок для масла, гидроцилиндр и распределитель. Все составные части системы соединяются гибкими маслостойкими шлангами. Желательно, гидравлику сделать с плавающим режимом — это обеспечит полноценную работу навески мототрактора.

Недорогой трактор по цене мотоблока всего за 150 тысяч! — Закажи тут. Большой выбор навесного оборудования, которое также подойдет для тракторов самоделок смотри по ссылке. Весь модельный ряд мотоблоков (Скаут, Угра, Нева и др.) —

Затем производят установку водительского кресла, а так же фар и габаритов, если планируется передвижение минитрактора по автодорогам. Они обеспечат безопасность при эксплуатации транспорта в тёмное время суток и позволят избежать проблем с требовательными сотрудниками дорожных патрульных служб.



Как сделать самодельный отвал на мотоблок

Мотоблок может служить качестве бульдозера для выравнивания грунта, очистки тротуаров или дорог от грязи и снега. Для этого его нужно сделать самодельный отвал на мотоблок, как правило используется листовой металл толщиной 1-2 мм. Внутри отвала привариваются четыре стальные ребра (жесткости) из листа толщиной 3-4 мм.

В них по месту высверливают отверстия для скрепления отвала со штангами в строго вертикальном положении по отношению к передку мотоблока. Низ отвала также лучше обшить жестью, чтобы он не зарывался в землю.

  • 1 – лист отвала (жесть);
  • 2 – стойка 4шт (ребра жесткости);
  • 3 – нижний лист отвала (жесть);
  • 4 – нож;5 – проушина крепления тяги.

Монтаж тормозной системы и электрооборудования

После установки двигателя приступают к монтажу не менее важного узла минитрактора — тормозной системы. В магазине можно купить новые тормоза для самодельного агрегата или воспользоваться унифицированными деталями от легкового транспортного средства. Для начала определяют место (воспользовавшись компоновочной схемой), где в переделке будет располагаться педаль тормоза. На обозначенной делянке монтируют крепление для педали и основной тормозной цилиндр. Затем цилиндр подсоединяют шлангами к тормозным барабанам, расположенным на передних колёсах переоборудованного трактора. Сразу после этого тормозную систему проверяют на герметичность и если она нарушена — придётся всё переделать. Чтобы избежать нелепых ошибок, лучше воспользоваться наглядным чертежом, на котором показаны все основные узлы трактора. Для контроля систему обязательно прокачивают и удаляют остатки воздуха. Это сделает её работоспособной и обеспечит подобающую функциональность. Дополнить систему можно ещё и стояночным тормозом.

Следующий этап самостоятельной переделки мотоблока в полноценный минитрактор – подключение электрооборудования и вывод датчиков на панель приборов. Сделать это рекомендуется для удобства и безопасности эксплуатации транспорта. На панель выводят измеритель температуры, показатель охлаждения жидкости, ключ зажигания, датчик давления масла и уровня топлива в бензобаке. По желанию самодельный трактор снабжают звуковым сигналом, стоп-сигнальными лампами и указателями поворотов. Дополнительно сельхозтехнику можно оснастить элементами обшивки и навесом. Это придаст минитрактору привлекательный вид и сделает работу оператора более комфортной. После завершения процесса модернизации мотоблока, следует провести обкатку самодельного минитрактора, чтобы произошла «притёрка» деталей и улучшилась смазываемость сопрягаемых поверхностей.



Удобная самодельная сеялка к мотоблоку

Условно сеялки к мотоблокам подразделяются по числу одновременно засеиваемых рядов – от 1 до 5, выделяют также сеялки овощные и сеялки точного высева. Сеялки овощные применяются для пунктирного посева овощей: моркови, лука, свеклы. Аппарат для подачи семян приводится от опорно-приводных колес секций. Кроме того частота вращения аппарата регулируется сменными звездочками.

Сеялки овощные точного высева имеют щеточное высевающее устройство. В таком устройстве вращающаяся щетка ворошит слой семян в бункере, чтобы они высыпались в отверстие, расположенное в его задней стенке. Отверстие закрывается поворотным диском, имеющим отверстия различного диаметра. Поворотом диска можно изменять размер отверстий и таким образом менять норму высева семян.

Самодельная сеялка к мотоблоку обычно соединяется с мотоблоком при помощи универсальной сцепки, благодаря которой можно комплектовать мотоблок двухрядными и четырехрядными сеялками.



Установка ходовой части

По окончанию монтажа приспособления для навески устанавливают на обе оси (переднюю, заднюю), а уже на них – колёса. На заднюю ось обычно крепят те, что шли в комплектации с мотоблоком (Скаут, Зубр, Нева), а на переднюю насаживают колёса от легкового авто или какой-нибудь сельхозтехники. Важно, чтобы они были с глубоким протектором – это сделает самодельный минитрактор техникой высокой проходимости и с улучшенным сцеплением колёс с грунтом.

Для оборудования самодельного трактора полноценной передней ходовой частью покупают ступицы в сборке с тормозной системой и желательно в комплекте с рулевыми тягами, рулевым колесом, редуктором и рулевой колонкой. Их так же можно переделать, сняв с подержаной легковой техники. Крепление передних колёс к минитрактору осуществляют таким образом:

  • Подбирают металлическую профильную трубу, соответствующую толщине передней оси самодельного трактора;
  • К торцам профиля прикрепляют колёсные ступицы;
  • Конструкцию со ступицами закрепляют на передней раме прямо по центру;
  • Монтируют рулевые тяги, после чего выравнивают их с рулевым редуктором;
  • Осуществляют фиксацию редуктора на раме;
  • Ставят рулевую штангу, рулевое колесо;
  • Регулируют рулевую колонку.

Иногда переднюю подвеску трактора дополняют пружинными амортизаторами для обеспечения более комфортных условий работы. После того, как по чертежу собрали рулевую колонку, нужно сделать монтаж задних колёс.

Заднюю ось культиватора устанавливают на подшипники, плотно запрессованные в сферические втулки. На неё монтируют шкив, который будет передавать крутящий момент от двигателя к вращающимся узлам. Можно задние колёса переломки оставлять без дифференциала – это упростит конструкцию и сведёт к минимуму пробуксовку будущего минитрактора при эксплуатации на сыпучих грунтах. Оптимальный диаметр колёс трактора — 30-36 см (как у модели Скаут Т-15). Если самодельный дизельный агрегат поставить на колёса меньшего размера, он попросту будет крениться вперёд. Монтаж больших колёс сделает машину неуправляемой и ухудшит её манёвренность, особенно при работе с прицепом. По окончанию установки колёс и рулевой колонки начинают компоновку основного узла агротехники — двигателя.



Самодельная лопата для мотоблока

Мотоблок часто выступает в роли бульдозера, выравнивающего грунт, а также очищающего тротуары или дороги от грязи снега. Для он оснащается лопатой-отвалом.

Делается самодельная лопата для мотоблока без всяких трудностей, если у вас в хозяйстве имеются«болгарка», дрель и сварочный аппарат.

Долго искать подходящий металл вам не придется, так как для изготовления лопаты-отвала подойдет обычная двухсот литровая стальная бочка. Аккуратно порезав ее на три части, вы получите три криволинейных сегмента для лопаты. Сварив по контуру два из них, получите лопату -отвал с толщиной металла в 3 мм, чего вполне хватит для требуемой жесткости лопаты-отвала.

Каракат — ещё одно устройство, которое можно изготовить из мотоблока

Данный агрегат представляет собой интерес для тех, кому необходимо пересекать болотистую местность. Он способен выступать в качестве неплохой альтернативы болотоходу. В настоящее время каракат можно без особых проблем изготовить из мотоблока.

Изначально, как в случае с минитрактором и вездеходом, следует установить широкую вторую ведомую ось. После этого будущий каракат из мотоблока необходимо оснастить специальными дисками. Их вряд ли удастся найти в свободной продаже. Сделать их самому — не проблема. Для этого потребуется приобрести по 2 алюминиевых тазика на каждый диск. В дальнейшем происходит сваривание этих тазиков вместе днищами. После этого вырезается отверстие, подходящее по диаметру ступице. Затем останется только наварить по краям фиксационный контур, необходимый для удержания объёмных шин для караката.



Делаем самодельный дисковый окучник для мотоблока

Самодельный дисковый окучник для мотоблока начинаем изготавливать с поиска ненужных в хозяйстве крышек от стальных кастрюль (лучше не эмалированных, а просто металлических). Нужный диаметр примерно 40-50 см с учетом того, что глубина прорастания в землю корней картофеля не большее чем 15-20 см. Далее затачиваем лопасти крышек, а в нашем случае они уже являются дисками окучника, на шлифовальном станке. Если крышки плоские, то их немного загибают в одну из сторон молотком.

Далее, чтобы сделать удобный окучник, нужно изготовить тележку, к которой и будут крепиться диски, сдвигающие почву. Это может быть конструкция из труб и втулок, к ее нижней раме крепим небольшие опорные колеса.

После этого можно переходить к испытаниям такого окучника прямо на картофельном участке огорода.



Особенности изготовления культиватора с мотором от мопеда

Существует множество вариантов переделки бензиновой техники под мотокультиватор, или наоборот, изготовление снегохода из сельхозтехники. Ниже рассмотрим, как выполняется переделка мотокультиватора на основе мопеда.

В основу агрегата вложен двигатель Д8. Вокруг цилиндра потребуется напаять жестяной сосуд для вливания воды – таким образом, получиться своеобразная система охлаждения. Воду необходимо периодически менять, чтобы не допускать нагревания цилиндра выше 100 °С.

Переделанный агрегат должен снабжаться цепным редуктором с использование велосипедной звездочки. Нижняя часть редуктора будет выполнять силовую функцию, поэтому выходной вал потребуется усилить металлическими втулками, надежно зафиксированными на редукторе.


Подобная модернизация старого мопеда даст возможность изготовить надежный мотокультиватор, который позволит вспахивать почву и сможет выполнять ряд других функций.



Как правильно сделать самодельный плуг к мотоблоку

Нужно ли делать плуг для мотоблока, если особых навыков металлообработки не имеется? Да, стоит. Конструкция этого сельхоз орудия достаточно проста и потому правильно сделать самодельный плуг к мотоблоку по силам каждому желающему.

Прежде чем приступить к реализации своего замысла, нужно просмотреть предыдущие посты нашего сайта, где подробно с чертежами мы описывали процесс изготовления.

Лучше всего для работы подойдут профессиональные инструменты, они позволят выполнить все технологические операции своими руками на требуемом уровне и при этом сохранят свое качество. Любительский инструмент для подобной работы непригоден потому, что его уровень прочности недостаточен для выполнения некоторых из операций.



Из каких элементов состоит самодельный агрегат?

Чтобы сделать мотокультиватор своими руками, требуется изучить конструкцию любого агрегата, предлагаемого на продажу. Именно «магазинный вариант» и должен стать своеобразным макетом, на который необходимо ориентироваться при сборке самоделки. Самодельная конструкция должна состоять из таких элементов:

  • Мотора внутреннего сгорания или электрического двигателя. Электропривод можно позаимствовать у старого промышленного компрессора или системы вентиляции. В качестве мотора внутреннего сгорания оптимально подойдет двигатель от мопеда. Нередки случаи, когда самодельный мотокультиватор собирался на основе бензопилы. В любом случае потребуется позаботиться об эффективной системе охлаждения, чтобы мотор не перегревался;
  • Редуктора – обязательная деталь любого сельскохозяйственного агрегата. Высокая скорость, которая наблюдается на валу, оказывается слишком высокой для небольшого мотора, поэтому понижающий редуктор поможет уменьшить обороты и нарастить усилие на рабочем валу;
  • Ручек для управления агрегатом. Они служат органами для удерживания культиватора. Также на рукоятках нужно расположить рычаги переключения скорости и муфты. В любом случае устройство должно получиться максимально комфортным.

Подыскав все эти элементы, можно приступать к сборке. Чтобы допустить как можно меньше ошибок, советуем подготовить приблизительные чертеж, в котором нужно указать последовательность подключения каждого из узлов.



Самодельная фреза гусиные лапки, для мотоблока

Это цельносварная не разборная стальная фреза, что придает ей значительно большую прочность, чем у обычных культиваторных фрез. Самодельная фреза гусиные лапки, для мотоблока показывает большую эффективность и успешно используется при вспашке твердой почвы. Ее можно агрегатировать практически с любым мотоблоком или мотокультиватором с подходящим диаметром оси.

Фрезу«гусиные лапки» очень хорошо использовать при вспашке земли под посадку картофеля, особенно если грунт твердый с крупными комьями земли, либо когда для профилактики от жука колорадского, проволочника и других огородных вредителей нужно ускоренно вспахать огород «в зиму».

«Гусиные лапки» продаются как правило не заточенными, и многими огородниками, которыми уже испытаны эти фрезы, рекомендуется затачивать их для более легкой и быстрой вспашки.

Ниже приведены чертежи самодельной фрезы «гусиные лапки2 с диаметром 520 мм., захватом 1250 мм., общим количеством лучей 30 шт. по 3 шт. на секцию. Луч крепится к катушкам на болтах.

При вспашке почвы такой фрезой она разрыхляется и поднимается на глубину в среднем от 40 до 100 мм., в зависимости от влажности.



Что такое мотособака и каракат

Кто когда-нибудь катался на мотобуксировщике, изготовленном специально для этих целей, обращал внимание на его поразительную схожесть с мотоблоком. Тогда, почему же нельзя сделать его самостоятельно. Ведь двигатель, органы управления, способ формирования крутящего момента и передачи его на колеса схожи. Отличие только в том, что у мотособаки имеется пара гусениц, которая позволяет двигаться по снегу и тащить за собой сани по бескрайнему заснеженному полю. Чтобы воплотить мечту в готовое изделие, так необходимое для зимней рыбалки и охоты, можно просто купить готовый комплект гусениц на шасси. Если для кого-то стоимость этой конструкции покажется высокой, можно изготовить ее самостоятельно. В этих целях необходимо досконально изучить особенности сооружения гусеничной конструкции, которая состоит из ведомой и ведущей звездочки на каждую гусеницу и нескольких резиновых катков. Все это смонтировано на раме, сваренной из швеллера. На ней же крепят двигатель и руль с органами управления. Соорудить сани на лыжах уже не представляет никакого труда, для того, кто справится с предыдущей задачей.

Не стоит обходить стороной и такую интересную самоделку, как каракат. Ее преимущества в огромных колесах, представляющих собой камеры, стянутые ремнями. Иногда вместо ремней используют грузовые покрышки. Их облегчают путем вырезания лишних элементов. Оставляют только протектор и часть борта. Для изготовления удобнее всего использовать электрический лобзик.

Колесо для караката в сборе

Диски для караката используют обычные автомобильные, к которым крепят расширяющую конструкцию. Иногда поступают очень оригинально, сваривая вместе два круглых металлических тазика и вырезая у них отверстия в днищах под ступицу, как на фото ниже.

Колесо для караката из двух тазиков

Хотя такой каракат из мотоблока выглядит довольно неуклюже, он способен достаточно резво преодолевать заболоченные участки местности, а также перевозить до 100 кг груза.

Так может выглядеть каракат из мотоблока

Устройство для копания картофеля

Данное приспособление является незаменимым в период сбора урожая клубневой культуры, в особенности картофеля. Такие самоделки для мотоблока своими руками выполнить не так уж и просто. Перед работой необходимо создать чертежи навесного оборудования и продумать при этом каждую деталь.

Рама, как основной корпус, путем сварки изготавливается из металлических уголков или швеллеров. Она должна быть достаточно прочной и устойчивой.

Для непосредственного сбора клубней необходима 1 или 2 металлические пластины с закругленными краями, делается это для того, чтобы они не разрезали картофель. Также потребуются металлические прутья, которые привариваются к пластине. Вся вместе эта конструкция называется лемехом — это подвижная деталь данного устройства.

Не менее важный элемент оборудования — это редакционный узел. Для его изготовления необходимо приобрести 2 металлических цилиндра, они предназначены для соединения 2 втулок, которые обеспечивают взаимодействие валов.

Корпус для очистки клубней. Его достаточно сложно изготовить неопытному мастеру. Для его сборки необходимо приобрести роликовые цепи, стальные стержни, именно с их помощью требуется собрать конструкцию, которая по своему внешнему виду будет напоминать колесо для белки. Это колесо нужно прочно закрепить на 2 специальных стержнях таким образом, чтобы барабан смог вращаться.

Правильно собранные детали позволят применять в работе это устройство многие годы, а качественный результат будет радовать.



Что из себя представляет данная конструкция?

По сути мотоблок – это современный вариант коня. При проживании в селе он является незаменимым агрегатом.

Часто случается так, что нет возможности загнать трактор на приусадебный участок для вспахивания земли из-за его больших размеров. Мотоблок же способен работать в самых труднодоступных местах и даже обрабатывать делянки, размером в один квадратный метр.

Одно из главных достоинств данного устройства – это минимальное потребление топлива. Как правило, полного бака, объёмом 4,8 литров, хватает на полдня работы, а порой и больше. Если учесть, что многие виды работ на земле приходится делать своими руками, такой агрегат является незаменимым в сельском хозяйстве. Вскапывание, окучивание, межевание, посадку и выкапывание картофеля можно смело возложить на его стальные плечи, сэкономив при этом массу времени и сил.

Такое устройство заводской сборки стоит от 30 до 200 тысяч рублей, начиная от китайских производителей и заканчивая мощными дизелями BMW и Toyota. Дешёвый китайский вариант может подвести в любую минуту, а приобретать агрегат именитых компаний – накладно. Гораздо проще использовать в качестве донора старую технику и, прикупив некоторые запчасти, собрать мотоблок своими руками. Это обойдётся дешевле, даже чем китайский вариант.

Работы, которые можно выполнить при помощи такого устройства:

  1. Перевозка грузов, максимальная нагрузка 250-300 кг. Для этого за сцепку мотоблока присоединяется прицеп с сидением и местом под перевозимые тяжести.
  2. Вспашка и боронование при помощи фрезы, культиватора и бороны.
  3. Посадка как картофеля, так и любой другой культуры.
  4. Удобрение почвы.
  5. Окучивание.
  6. Уборка картофеля.

Благодаря наличию широкого выбора дополнительного оборудования, этот агрегат можно использовать для подметания, бурения и уборки снега. Для установки одного оборудования потребуется сцепка, а другое подключается напрямую к редуктору.

Возможные проблемы

Однако, как и любая другая вещь, мотоблоки могут ломаться. Особенно если они низкого качества. Ниже мы расскажем о ремонте мотоблока.

Итак, все проблемы можно разделить на несколько категорий:

Неправильно подается топливо. Для решения проверьте зажигание и прочистите бензобак, а также всю систему, отвечающую за подачу топлива. Снова попробуйте завести мотоблок. Если это не помогает, то можете промыть топливный кран и бак чистым бензином, а затем продуть соединительный шланг, находящийся около карбюратора.

Поломка карбюратора. Об этом также может сигнализировать проблема с подачей топлива. Для того, чтобы починить деталь, проверьте в каком состоянии находятся кронштейн и поплавок. Отрегулируется конструкцию отверткой в случае, если что-то не так. Также проверьте исправность клапанов.

Садовые дорожки своими руками — как сделать красивые дорожки быстро и просто из подручных материалов (100 фото)

Детская площадка своими руками: пошаговая инструкция как построить из подручных материалов детскую площадку

  • Веранда своими руками — чертежи, размеры, схемы и варианты изготовления веранды (80 фото)
  • Кроме этого, проверьте те, на сколько крепко держатся элементы трансмиссии. Если крепление недостаточно плотное, затяните болты. Либо же если обнаружите какие-нибудь дефекты, то обязательно замените поломанные детали.

    Еще одним вариантом поломки может быть проблема с двигателем – отказывает педаль зажигания (устраняется удалением нагара), либо же они могут быть вызваны поломками в свечах или электросети. К сожалению, тут починить уже ничего не получится. Придется просто заменить деталь.



    Картофелесажалка

    Для того чтобы собрать самостоятельно данное навесное устройство, необходимо подготовить следующие детали:

    1. Рама является основным несущим элементом, ее можно сварить из металлических уголков и швеллеров.
    2. К раме необходимо присоединить металлическую ось, к которой будут крепиться колеса.
    3. В нижней части рамы крепится бункер для картофеля.
    4. Зацепные звездочки следует правильно прикрепить к раме и соединить с регулировочным механизмом.

    Особое внимание необходимо уделить правильно отрегулированному расположению звездочек, так как от этого будет зависеть распределение клубней в почве во время посадки. Колеса на этом устройстве могут быть разного диаметра, все зависит от габаритов самого мотоблока и навесного оборудования.

    Некоторые умельцы умудряются создавать универсальные приспособления для земляных работ, к примеру, путем добавления или снятия каких-либо деталей можно создать из мотокультиватора картофелесажалку, а грабли легко переделать в бороны, путем смены основных насадок на раме. Если подойти к этому вопросу грамотно и со знанием дела, то можно постепенно собрать весь необходимый инструмент для домашних и сельскохозяйственных работ на мотоблоке.



    Пошаговое конструирование

    Определите мощность ДВС. Помните: ДВС с воздушным охлаждением перегреваются от длительной работы, им необходима и принудительная вентиляция. Поэтому отложите ДВС от бензопил, даже от «Урала 2Т Электрон» с 5 лошадиными силами (л.с).

    Продуктивнее ДВС от мотоциклов марки «Планета» – одно- и двухцилиндровые (16-22 л.с). Подойдут и советские мотороллеры группы «Вятка» (прототип итальянской «Веспы»), а также «Тула» и ее прототипы, в том числе, грузовой «Муравей». Их мощность – от 5,5 до 8-11 л.с. Такие мотоциклы и мотороллеры еще стоят в гаражах и сараях, их можно за бесценок купить по объявлениям.

    Читайте здесь: Бассейн своими руками — советы как построить стационарный каркасный плавательный бассейн

    Продолжим подробные инструкции, как сделать мотоблок. Тем, кто имеет земельный участок в 20-50 соток предложим изготовить мотоблок с ДВС одноцилиндрового мотоцикла Иж-49 или двухцилиндрового К-700, или первых выпусков «Уралов».

    Техническая ценность «Иж-49» – в стальной головке двигателя, а не алюминиевой. Несмотря на мощность в 11,5 л.с, этот «Иж» даст фору в тяговой силе преемнику – «Иж-Планета П-5» с его двадцатью «лошадьми».

    В селах еще сегодня им без переделок пашут огороды. А на прицепах возят до полутора-двух тонн сена. Они тихоходные, поэтому не греются.

    Что необходимо для сборки:

    • «донор», с которого снимаются некоторые запчасти;
    • чертежи (из Интернета или паспорта заводского мотоблока);
    • сварочный, желательно и мини-токарный агрегат (есть школьного типа);
    • набор инструментов.



    Инструменты для сборки

    Конечно же, не обойтись в столь сложных работах без специального инструмента. Самое необходимое, без чего начинать работы будет бессмысленно:

    • сварочный аппарат и электроды;
    • комплект слесарного инструмента, включая ножовки, напильники, тиски, фрезы и зенкеры, плашки и метчики под различную резьбу;
    • дрель или мощный шуруповерт, с комплектом сверл разной толщины;
    • набор рожковых ключей;
    • отвертки;
    • болгарка и отрезные диски по металлу;
    • комплект различных гаек, болтов и саморезов;
    • измерительный инструмент, линейка, рулетка, угольник, штангенциркуль и нутромер.

    Для полного обеспечения пригодится еще мини-токарный станок, но это уже достаточно экзотический инструмент для домашнего мастера. Хотя с помощью него можно легко выточить именно ту деталь, без которой мотоблок не работает должным образом.

    С инструментом необходимо уметь обращаться и, что еще важнее, соблюдать технику безопасности. Работы с таким устройством, как сварочный аппарат или болгарка, могут привести к возгоранию или нанести непоправимый вред здоровью. Поэтому крайне важно:

    1. Соблюдать инструкции производителя инструмента.
    2. Работать в защитных перчатках и очках.
    3. Спецодежда должна плотно прилегать к телу и изготавливаться из трудногорючих материалов.
    4. Обязательно проверять исправность электроинструмента и проводки перед началом работ.
    5. Все действия должны проводиться в хорошо освещенных и проветриваемых помещениях.

    Внимание! Соблюдение техники безопасности при работах со сварочным и режущим инструментом – обязательное требование



    Изготавливаем культиватор

    Самодельный культиватор для мотоблока изготавливается из стального листа размером 150х150 мм. Фреза изготавливается из пластин 250х40 мм. Пластины соединяются попарно в виде фрезы. Обычно крепят их болтами. Далее берутся две металлические трубы, которые соединяются между собой уже готовыми фрезами. Вся конструкция крепится к валу мотоблока.



    Изготовление рамы устройства

    Перед тем как сделать самодельный мотоблок, стоит заранее подготовить все необходимые детали и составить чертеж. Рама представляет собой несущую конструкцию, которая необходима для закрепления остальных частей мотоблока. Для ее создания нужно выполнить следующие действия:

    • Из металлической трубы необходимо согнуть и соединить конструкцию в виде двух лонжеронов, края которых загнуты вверх.
    • После этого к задней стороне лонжерона приваривается руль от мотоцикла «Иж».
    • Чтобы прицеп был более надежным, к лонжеронам привариваются поперечины. Они увеличивают жесткость конструкции. Передняя поперечина будет служить упором для натяжителя цепи трансмиссии.
    • Около загибов заднего края лонжеронов нужно приварить пластину из металла. Она будет служить опорой для аккумулятора.

    Как изготовить сцепляющий узел?

    Данная деталь должна быть изготовлена из прочного материала, так как является связующим звеном между инструментом для работы и тяговой силой мотоблока. Этот узел должен иметь прочные элементы фиксации с обеих сторон.

    Для его изготовления понадобятся следующие инструменты и материалы:

    1. Металл или швеллера. Они понадобятся для создания основного корпуса узла.
    2. Элементы крепления в виде болтов, гаек и стальных стержней.
    3. Для того чтобы положение узла можно было менять, нужно продумать, какой элемент регулировки необходим. Это должен быть прочный и металлический рычаг.
    4. Для сборки этой детали мотоблока понадобится сварочный аппарат, набор ключей, сверла и дрель по металлу.

    Такие самодельные приспособления должны соответствовать габаритам и грузоподъемности машины. Узел должен иметь достаточно прочные детали крепления и по своим размерам подходить к основному оборудованию.

    Купить или сделать самому?

    Конечно, изготовить нужно универсальную сцепку, так как к ней можно будет присоединить, как самодельные устройства, так и приобретенные.

    Универсальный узел собирается в следующей последовательности:

    1. Для начала необходимо взять 2 одинаковые по своим размерам металлические дуги П-образной формы, для их изготовления прекрасно подходят швеллера. В каждой металлической пластине нужно просверлить отверстия: в одной — 6 шт., а в другой — 8 шт.
    2. Корпус является более сложной деталью и собирается при помощи сварочного аппарата. У него четко должны быть отмерены и просверлены отверстия для соединительных элементов, а на одной из скоб необходимо продумать, как выполнить подвижное соединение.
    3. Самым сложным в этой работе считается изготовление рычага, вернее, самого механизма регулировки положения мотоблока. Основные его детали — это винт, кронштейн и рукоятка.

    Для выполнения данной работы рекомендуется воспользоваться специальным станком, на котором можно будет выточить все необходимые детали. Когда сцепка будет собрана и готова к эксплуатации, стоит проверить прочность ее присоединения и крепления рабочего приспособления для мотоблока.



    Основа конструкции

    Основой конструкции послужит металлическая рама из трубы. К ней прикрепите цепной редуктор и отрегулируйте ход. Это послужит основой для прикрепления транспортной тележки и прочих навесных устройств.


    Источник: http://texnotoys.ru/dom-i-sad/samodelnyj-motoblok.html

    Сделай своими руками мотоблок

    Самоделки для мотоблока (52 видеоролика)

    Супервидеоподборка самых лучших видеороликов

    1. Картофелесажалка для мотоблока своими руками

    Картофелесажалка от Ильдара Сунагатуллина

    Как сделать картофелесажалку для мотоблока (начало)

    Как сделать картофелесажалку для мотоблока 2

    Как сделать картофелесажалку для мотоблока 3

    Как сделать картофелесажалку для мотоблока 4

    Как сделать картофелесажалку для мотоблока 5 (размеры)

    КАРТОФЕЛЕСАЖАЛКА самодельная (испытания)

    Самодельная картофелесажалка. Пашу и сажаю картошку.

    2. Самодельные культиваторы для мотоблока

    Самодельные ежи-культиваторы для мотоблока

    Самодельный культиватор для минитрактора из мотоблока

    Самодельный культиватор междурядный для мотоблока

    Прополочный культиватор на скорую руку

    3. Самодельные плоскорезы для мотоблока

    Пропалыватель междурядий картофеля для мотоблока своими руками. Плоскорез для мотоблока

    Плоскорез для мотоблока. Захват 1 метр

    Культиватор-пропольник 2-х рядный к мотоблоку

    4. Самодельный окучник для мотоблока

    Дисковый окучник для мотоблока своими руками

    Дисковый окучник для мотоблока своими руками. Размеры

    Окучники для посадки картофеля. Супер вариант!

    Дисковые окучники с культиваторными лапами для окучивание картофеля

    Фотообзор создания дискового окучника для мотоблока

    5. Самодельные косилки для мотоблока

    Самодельная роторная косилка к мотоблоку в паре с адаптором
    Ножы расположены выше один по отношению к другому 1 см. Роторы сделаны из метала 3 милиметра. В воздухозаборник вмонтирован дополнительный воздушный фильтр бумажный, половина от легкового авто.

    КОСИЛКА НА МОТОБЛОК СВОИМИ РУКАМИ (мотоблок нева МБ 3)
    В этом видео, я покажу, как работает роторная косилка на мотоблок, сделанная из металлолома. Ширина захвата самодельной косилки составляет 45 см, высота среза 3.5 см. Роторная косилка сделана для мотоблока нева МБ 3, хорошо косит траву любой высоты, как низкой, так и высокой.

    6. Самодельные грунтозацепы для мотоблока

    Как сделать грунтозацепы для мотоблока. Процесс изготовления.

    Минивидео про изготовление своими руками самодельных грунтозацепов к мотоблоку.

    7. Самодельная картофелекопалка для мотоблока

    Картофелекопалка предназначена для выкапывания корнеплодов на дачном либо приусадебном участке. Агрегатируя свой мотоблок вибрационной картофельной копалкой вы значительно облегчите себе процесс выкапывания картофеля, что раньше занимало день Вашего времени превратитя в час. В этой модели картофелекопалки производителем учтены все недостатки выпущенных ранее экземпляров. В соответствии с просьбами ранее купивших эту модель клиентами были внесены изменения в конструкцию копалки. На сегодняшний день Полтавская вибрационная картофелекопалка является самой популярной моделью в своем классе, чему свидетельствуют поисковые запросы в Яндекс и Гугл. Цена производителя, доставка в любой регион Украины будут приятным завершением покоупки копалки.

    Характеристики картофелекопалки для мотоблока:

    — ширина захвата: до 390 мм
    — глубина обработки: до 180 мм
    — привод: ременной
    — сепаратор грунта: регулируется оборотами двигателя
    — габариты, ДхШхВ: 900х670х570 мм
    — вес: 34 кг

    Простейшая самодельная картофелекопалка для мотоблока веерного типа. В этом видео показываю изготовленную мной картофелекопалку, которой копаю картофель более 3-х лет на своем участке.

    Картофелекопалка изготовлена из подручных материалов под мотоблок «Нева»,без использования грохота. Легкая, простая, надёжная и с минимальными затратами.

    8. Самодельный дровокол для мотоблока

    Винтовой колун для мотоблока

    Измельчитель веток+дровокол для мотоблока

    Как сделать дровокол

    9. Самодельный снегоуборщик к мотоблоку

    Самодельный шнековый снегоуборщик для мотоблока своими руками

    10. Самодельная сеялка для мотоблока

    Кукурузная сеялка для мотоблока

    11. Самодельный прицеп к мотоблоку

    Прицеп можно прицепить к машине, минитрактору и мотоблоку

    Прицеп для мотоблока своими руками

    Размеры прицепа для мотоблока и минитрактора своими руками

    Источник: http://eurosamodelki.ru/video-samodelki/video-sovety-master-klassy/samodelki-dlya-motobloka-52-video

    Ещё по теме  Декоративная мельница для сада
    Смотрите также:
    02.05.2020

    Как изготовить коптильню своими руками, если есть чертежи и размеры Копченая рыба и мясо неспроста относятся к деликатесам — копчение позволяет не только придать продуктам неповторимый вкус и аромат, но и существенно продлить срок хранения. Продукты из магазина, к...

    02.05.2020

    Теплица своими руками из полипропиленовых труб Когда появляется необходимость в теплице или парнике, материалом выбора часто становятся пластиковые полипропиленовые трубы, в первую очередь, в силу простоты установки и низкой стоимости готовой постройки. В этой статье мы...

    02.05.2020

    Как построить дровяник своими руками на дачном участке Большинство владельцев загородной недвижимости, так или иначе, сталкиваются с проблемой хранения дров на своем участке. В этой публикации будет подробно рассказано, как создать удобный дровяник своими руками,...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
