Как сделать бетономешалку из стиральной машины

Самодельная бетономешалка может стать хорошей альтернативой дорогостоящему промышленному аналогу. Со своей задачей — перемешиванием бетонной смеси, она справляется, а ее неказистый вид мало кого будет волновать. На изготовление самоделки уйдет не один день, зато она не раз пригодится в домохозяйстве.

Какие нужны инструменты и материалы?

Бетоносмеситель может быть электрическим или механическим. Второй вариант однозначно проигрывает: усилий при механическом перемешивании требуется много, времени тоже, а результат незначительный. Вручную вращать двухсотлитровую емкость крайне трудно. Почему именно 200 литров? Это оптимальный литраж для среднестатистического строительного цикла, реализуемого в частном хозяйстве. Поэтому домашние умельцы нашли способ сделать электрическую бетономешалку, не тратя лишних денег. Понадобится старая стиральная машина. Желательно вертикальная. Обязательно нужна емкость для активатора. Необходимые инструменты и материалы:

  • болгарка или ножовка по металлу;
  • сварочный аппарат — можно обойтись и без него, если раму собирать на болтах;
  • электродрель;
  • отвертки и ключи;
  • металлический уголок или готовая рама;
  • детали для вала и лопастей;
  • электромотор — если делается аппарат с ручным приводом, он не нужен;
  • колеса — необязательны, но с их помощью аппарат можно перевозить по участку.

Собираем бетономешалку своими руками

Чтобы сделать смеситель бетона из стиральной машины, важно, чтобы ее активатор располагался на дне. Перед вами задача — установить вместо активатора вал соответствующего размера. Самодельная бетономешалка с двигателем собирается в несколько этапов, рассмотрим их.

Как сделать основание?

Раму для бетоносмесителя будем делать из металла — она должна быть прочной и устойчивой. Прежде чем начать работу, можно сделать элементарные чертежи, основываясь на готовых конструкциях самодельных смесителей. При вращении емкости никаких шатаний быть не должно. Важно надежно прикрепить аппарат к массивной станине. Чем надежнее основание, тем дольше прослужит самодельная бетономешалка. Рамочный каркас должен выдерживать большие нагрузки, поэтому требования к нему повышенные. Хорошо, если есть готовая рама, если нет — понадобится металлический уголок 45х45 мм. Соединять металлические элементы можно хоть сваркой, хоть метизами.

Рекомендуемый угол наклона емкости для смешивания бетона — 35–40 градусов. Это оптимальное решение для эффективной работы аппарата.

Установка двигателя

Чтобы приводить в движение цилиндрическую емкость, подойдет любой мотор — дизельный или электрический. Можно взять электродвигатель от насоса или вентиляции. Тут важно верно подобрать мощность. Исходить нужно из соотношения — на каждые 50 л 1000 Вт. Если ось модели горизонтальная, мощность уменьшается — 1000 Вт хватает для 75 л.

Если объем бочки до 200 л, можно обойтись без мотора, применить ручной привод. Но о недостатках такого решения мы уже говорили. Все-таки наша цель — создание эффективной электрической бетономешалки. Если мы делаем смеситель бетона из стиральной машины, то можно обойтись ее двигателем, если он сломан — придется искать подходящий.

Собираем аппарат из старой стиральной машины

Для реализации идеи лучше других подойдет большая советская стиралка. Она имеет цилиндрическую форму и идеально подходит для второй жизни в качестве бетономешалки. Совершенно гладкая поверхность и отсутствие углов позволят без труда выгружать бетонную смесь. Если старой машинки нет, можно обойтись барабаном от современных аналогов. Желательно брать барабаны у фронтальных моделей, на худой конец подойдет и от вертикальной.

  1. Сбор рамы. Если нет металла, можно собрать ее из деревянного бруса. Правда, сечение должно быть не меньше 10х10 см. Для сборки деревянной рамы нужны только саморезы и уголки. И сварка не понадобится — тоже плюс.
  2. Установка рамы на колеса. Поставив аппарат на колесики, вы повысите его мобильность.
  3. Определяемся с двигателем. Вариантов три:

– у старой стиралки рабочий электромотор — самая простая ситуация;

– двигатель нерабочий, поэтому ищем подходящую замену, не забывая о правильном расчете мощности;

– двигателя нет, делаем ручной привод.

  1. Устанавливаем вал с металлическими лопастями — они будут мешать бетон. Ставим его на то место, где крепился ранее двигатель. Из чего сделать вал? Это может быть металлический шкив с приваренными металлическими деталями.
  2. На внутренней стороне бака крепим металлические скобы гайками.
  3. Обеспечиваем герметичность слива емкости, иначе смесь будет вытекать во время смешивания.
  4. Осталось поставить цилиндрическую емкость на раму и подключить двигатель. Можно запускать и производить испытания.

Важно! Бетономешалка из машинки для стирки больше подходит для создания смесей без крупных фракций — например, для штукатурных работ и самовыравнивающегося пола.

У самодельного аппарата производительность будет гораздо ниже, чем у промышленных аналогов, но для домашнего пользования ее вполне хватит. Если в хозяйстве предстоят масштабные строительные работы, требующие больших объемов раствора, придется сделать аппарат помощнее или покупать промышленную модель. Для мощной бетономешалки не обойтись без металлической рамы и сварки: она потребуется для создания емкости особой конструкции.

Источник: http://270076.ru/stiralnye-mashiny/kak-sdelat-betonomesalku-iz-stiralnoj-masiny/

зернодробилка дб 5 1 схема

зернодробилка дб схема — lekaritefo

добыча оборудования и дробилка. схема работы конусных , дробилка безрешетная дб 5 1 .

дробилка дб-5 — hy-tec.eu

дробилка дб 5 1. схема автоматизации дробилки дб 5 1 – Казахстан Кыргызстан 13 янв 2011 .

дробилка безрешетная дб 5 1

запчасти на дробилку безрешетная дб 5 1 . дробилка дб 5 1 схема Мы . зернодробилка в .

дробилка роторная дб 5 1 — hy-tec.eu

дробилка роторная дб – Россия максимум полезных дробилка безрешетная дб 5 1 вал схема .

дробилка мод дб 5 — gardenkft.eu

зернодробилка дб 5 . дробилка дб 5 1. схема автоматизации дробилки дб 5 1 – Казахстан.

Дробилка дб-5, 1 запчасти — pitately

дробилка безрешетная дб 5 1 . Щековая дробилка схема в . смд в Москва зернодробилка .

дробилка дб 5 схема — fcs-consulting.eu

схема автоматизации дробилки дб 5 1. Uploads from homas Adam — схема автоматизации дробилки дб 5 1 .

дробилка дб 5 схема —

Безрешетная дробилка ДБ-5-1 . 620 (+-)20 4. Диаметр молоткового . Дробилка безрешетная ДБ-5 Схема.

Дробилка безрешетная ДБ-5 — mehanik

Рис. Устройство дробилки ДБ-5-1: А . Схема дробилки ДБ-5-1: а — кинематическая; 1, 5, 11, 14 .

— ДРОБИЛКА БЕЗРЕШЁТНАЯ ДБ-5 —

НАЗНАЧЕНИЕ: Дробилка безрешётная ДБ-5 предназначена для измельчения различных видов .

дробилка дб 5 схема — thehillhighschool.co.za

Безрешетная дробилка ДБ-5-1 . 620 (+-)20 4. Диаметр молоткового . Дробилка безрешетная ДБ-5 Схема.

дробилка дб 5 схема — fcs-consulting.eu

схема автоматизации дробилки дб 5 1. Uploads from homas Adam — схема автоматизации дробилки дб 5 1 .

дробилка молотковая дб 5 1

Зернодробилка. Дробилка без решетная ДБ-5-1 предназначена для измельчения различных .

принцип работы дробилка безрешетная дб 5

дробилка безрешетная дб 5 1 . Дробилка безрешетная ДБ-5 , схема дробилки предусматривает .

дробилка безрешетная дб 5 1 — bund-ip.eu

Устройство дробилки ДБ-5-1 Ротор дробилки.дробилка безрешетная дб 5 1,Назначение. СХЕМА .

дробилка кду дб 5 устройство

ЗВС-20 ЗАПАСНЫЕ ЧАСТИ на дробилки КДУ-2,ММ-140,ДКР-3,ДМ-5,ДБ-5 .. Зернодробилка . ДБ-5-1, ОАО .

дробилка дб 5 купить — teatro-magico.eu

запчасти дробилка безрешетная ДБ5 Дробилка безрешетная дб-5-1 купить . Зернодробилка Шмель .

Продам дробилка безрешетная ДБ 5-1, купить

Дробилка безрешётная ДБ-5-1 предназначена для измельчения различных видов фуражного зерна .

Зернодробилка Эликор 1: технические

Зернодробилка Эликор 1. что существует несколько исполнений Эликор 1. Варианты 1,2,3,4,5.

УСТРОЙСТВО ДРОБИЛКИ КОЛОС — YouTube

· Схема, устройство . . Алексей . Универсальный измельчитель 3 в 1 (зернодробилка.

дробилка кдм 5 — piccolux.eu

. на зернодробилка кдм 5. . КДМ-5 (ДБ-5) . Больше; схема . кдм 5 , материалов СК-1 и .

дробилка безрешетная дб 5 1

дробилка безрешетная дб 5 1 вал схема Смеситель кормов СКО-Ф дробилка молотковая дб-5-1

запчасти на дробилку безрешетная дб 5 1

схема автоматизации дробилки дб 5 1 – России. схема автоматизации дробилки дб 5 1. с .

схема дробилки дку 1 о — ru.crusherasia

схема дробилки дку 1 . кормодробилка дку 1 5 в приморье . Зернодробилка дробилка зерна .

дробилка безрешетная дб 5 1 — bund-ip.eu

Устройство дробилки ДБ-5-1 Ротор дробилки.дробилка безрешетная дб 5 1,Назначение. СХЕМА .

дробилка дб 25 — ecois.eu

схема устройства дробилки дб 5схема устройства дробилки дб 5 схема . дробилка дб 5 1 .

принцип работы дробилка безрешетная дб

безрешотная дробилка дб 5 1 Дробилка безрешетная дб-5-1 купить в . дробилка дб 5 схема .

Зернодробилки Фермер: устройство,

Схема зернодробилок . М-1. Зернодробилка «Фермер М-1 . Зернодробилка Зубр 5 .

техническая характеристика на зернодробилка

Зернодробилка Зубр-1 (для зерна)Главная / Объявления / Дробилки . дробилка дб 5 1 .

Зернодробилка из стиральной машины «Рига» «

На рисунке показана схема . Сетка с размером ячеек 3 — 3,5 . Самодельная зернодробилка .

принципиальная схема дробилки дб-5

схема автоматизации дробилки дб 5 1 Схема автоматизации дробилки Портал схем Рабочий .

запчасти на дробилку безрешетная дб 5 1

схема автоматизации дробилки дб 5 1 – России. схема автоматизации дробилки дб 5 1. с .

принцип работы дробилка безрешетная дб

безрешотная дробилка дб 5 1 Дробилка безрешетная дб-5-1 купить в . дробилка дб 5 схема .

дробилка безрешетная дб 5 1

дробилка безрешетная дб 5 1 вал схема Смеситель кормов СКО-Ф дробилка молотковая дб-5-1

принципиальная электрическая схема дробилки

схема автоматизации дробилки дб 5 1. нас;Главная»Мельница»дробилка безрешетная дб 5 1 .

дробилка дку5 в оренбурской

Зернодробилка. и минеральных добавок используют безрешетную дробилку ДБ-5 (табл. 1) .

Дробилка (измельчитель) бичевая

Сырьё для переработки: зерно-бобовые, масличные, технические, стебельные растения, специи .

Зернодробилка зубр: фото, видео, отзывы,

Зернодробилка зубр 5 отзывы о которой . Зернодробилка Зубр 1А и зернодробилка Зубр 1.

Дробилка ДМ-4

Дробилка ДМ-4 зернодробилка Рабочие . каталог запчастей дробилки дм 4 1. . схема .

дробилки дку 1 м — eterm.eu

. volodaris 421,608 views Зернодробилка . схема дробилки дку 1 о . ДКУ- М ДКУ-1,0 КДУ-2,0 КДМ-2,0 ДБ-5 .

Дробилка для зерна ДБ-5-1 производитель

» Дробилки молотковые ДКм-0,5 » шелковая дробилка СМД-109 . Дробилка для зерна ДБ-5-1 .

Зернодробилка зубр: фото, видео, отзывы,

Зернодробилка зубр 5 отзывы о которой . Зернодробилка Зубр 1А и зернодробилка Зубр 1.

Дробилка (измельчитель) бичевая

Сырьё для переработки: зерно-бобовые, масличные, технические, стебельные растения, специи .

принципиальная схема дробилки дб-5

схема автоматизации дробилки дб 5 1 Схема автоматизации дробилки Портал схем Рабочий .

Автоматизация кормоприготовительного

Технологическая схема . Зернодробилка Термикс . ДРОБИЛКА БЕЗРЕШЕТНАЯ ДБ 5 1 БУ .

Зернодробилка домашняя ИЗ-05М «Фермер» —

Схема проезда . Зернодробилка ИЗ-05 . Электроконвекторы ЭВНБ и ЭВУБ 0,5; 1,0; 1,5; 2,0 кВт.

дробилка дку5 в оренбурской

Зернодробилка. и минеральных добавок используют безрешетную дробилку ДБ-5 (табл. 1) .

Зернодробилки бытовые в Москве. Сравнить

5 611 руб. . Зернодробилка Зубр — 1 (Гидроагрегат) . бичевая универсальная ДБ-2, без .

принципиальная схема дб5

инструкция по эксплуатации дробилки безрешетной дб 5 1. схема дробилки дб 5 принципиальная .

Зернодробилки на HOTLINE — купить » выгодные

Электромотор ПАО Эликор-1 исполнение 5 (зерно, початки кукурузы. зернодробилка.

Источник: http://www.gangasweets.in/order/7940-%D0%B7%D0%B5%D1%80%D0%BD%D0%BE%D0%B4%D1%80%D0%BE%D0%B1%D0%B8%D0%BB%D0%BA%D0%B0-%D0%B4%D0%B1-5-1-%D1%81%D1%85%D0%B5%D0%BC%D0%B0.html

До сих пор, наши продукты продаются в 130 странах, будучи популярные оборудования в глобальном дробления и измельчения промышленности. мы хотели бы помочь больше и больше клиентов начинают свой бизнес в горнодобывающей и строительной отраслях промышленности, предлагать им лучшее решение, гораздо более передовую технику и лучший сервис.

Быстрый ответ в течение 30 минут

Предоставление проекта решения в течение 24 часов

Посылать инженеров в течение 24/72 часов

Рекомендованная Продукция

Материал : гранит
Выходной Размер : 0-6, 6-12, 12-25 мм
Производительность : 120 т/ч

Материал : речной камень
Выходной Размер : 0-3мм ,3-8мм, 8- 15мм
Производительность : 150-200Т/Ч

мельница из двигателя из стиральной машинки

Самоделки с двигателем от стиральной машины

как один друг сделал себе самодельную соковыжималку из стиральной он ее сделал из старой советской машинки Рига

Двигатели от стиральной машинки. Где

Всем привет! Вопрос такой- есть два двигателя от япончиской стиральной машинки, что из них можно сделать для домашней

Как подключать двигатель стиральной машины?

Если у вас остался двигатель от старой стиральной машинки, Схема подключения двигателя стиральной машины Итак, будут

Как сделать ветряк из стиральной машины

(как это сделать, из барабана стиральной машинки как сделать ветряк из двигателя стиральной машины.

Ремонт стиральных машин LG в Москве и

Спасибо за ремонт стиральной машинки. Качество Вежливость Стоимость услуг Все отзывы (174) Показать ещё двигателя, крышки

Подключение двигателя от стиральной машины.

Автор Тема Подключение двигателя от стиральной машины. (Прочитано 396160 раз) Одна из них подключается в сеть напрямую

LG генератор из двигателя стиральной —

LG генератор из двигателя стиральной машины Тема в разделе «Возобновляемые источники электроэнергии», создана

Зернодробилка из стиральной машины,

Из старой и давно не нужной стиральной машинки можно сделать Главная » Новое на сайте » Зернодробилка из стиральной

Наждак из двигателя от стиральной

2016-9-2·По просьбам зрителей выкладываю видео дальнейшей судьбы двигателя от стиральной Самодельный наждачок из

от стиральной машины Домашняя мастерская

Сделан он тоже из двигателя от стиральной машины. И понимаю, Электрический наждак с двигателем от стиральной

От стиральной машины запах гари —

В результате будет ощущаться запах гари и может наблюдаться дым из стиральной белья стиральной машинки на максимальной

своими руками на 200 Вт из старой

Насчётиспользования сильных постоянных магнитов для асинхронного двигателя, на 200Вт из старой стиральной машины и

генератор из двигателя от стиральной машины

Самодельный генератор из двигателя от стиральной что можно сделать генератор такой мощности из двигателя от стиральной

зерна из двигателя центрифуги стиральной

Дробилка зерна из двигателя центрифуги стиральной машины Похожие видео Дробилка (ИЗМЕЛЬЧИТЕЛЬ) Сергей Покрышка Теребилка

эл двигатель от стиральной машины

2014-1-29·электродвигатель от стиральной машинки АЛАТИНКА Duration наждак от двигателя из старой стиральной машины МАЛЮТКА

что можно сделать с двигателем от стиральной

Что можно сделать из стиральной машинки Samsung. Что можно сделать из поломанной стиральной машины.Я рекомендую не усложнять

Циркулярка из электрического двигателя от

2013-4-21·Циркулярка из электрического двигателя от стириральной машины Indesit Питание Все Измерения Микроконтроллеры Силовая

Самоделки из двигателя от стиральной машины

Из двигателя от стиральной машины можно своими руками сделать Варианты использования двигателя от стиральной машинки

Умелец Зернодробилка из стиральной

Зернодробилка из стиральной машины Старые, казалось бы, давно отслужившие свой срок стиральные машины клад для

Запуск двигателя от стиральной машинки lg как

Запуск двигателя от стиральной машинки lg как запустить мотор от стиральной машинки видео зернодробилка из двигателя от

Подключение двигателя от стиральной машины

Также из двигателя можно соорудить другие устройства, Есть движок tipo m от старой стиральной машинки автомат indesit.

сделать из двигателя от стиральной машинки

ограниченийможно было бы конечно сделать Генератор из двигателя от стиральной из стиральной машинки что можно

Универсальный станок из стиральной машины

Главное меню » Универсальный станок из стиральной На свободном конце вала двигателя вместо насадки для абразивных и

темы Наждак из двигателя стиральной

Заголовок сообщения Наждак из двигателя стиральной машины Добавлено Ср май 09, 2012 192200 Родился Зарегистрирован Ср май 09

самоделок из старой стиральной машины

Отвечая на вопрос что можно сделать из стиральной машины, сделанный из мотора от стиральной машинки, лет 20 служил,

от стиральной машины Домашняя мастерская

Этот самодельный станок сделан на основе двигателя от стиральной машины взят от какой-то другой стиральной машинки

из фляги с двигателем от стиральной

2017-1-1·Циркулярка своими руками/Как сделать циркулярку из двигателя со стиральной с двигателем от стиральной машинки

Наждак из движка старой стиральной машинки

металлическаятруба и некоторые другие элементы все зависит от типа двигателя стиральной машинки, из движка стиральной

Авторское право@2004-2017 Китайское научно-техническое закрытое акционерное общество по тяжелой промышленности «Лимин». Все права защищены.

Источник: http://summit15.org/sand/3105-%D0%BC%D0%B5%D0%BB%D1%8C%D0%BD%D0%B8%D1%86%D0%B0-%D0%B8%D0%B7-%D0%B4%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%B5%D0%BB%D1%8F-%D0%B8%D0%B7-%D1%81%D1%82%D0%B8%D1%80%D0%B0%D0%BB%D1%8C%D0%BD%D0%BE%D0%B9-%D0%BC%D0%B0%D1%88%D0%B8%D0%BD%D0%BA%D0%B8.html

Что можно сделать из движка. Мотор от стиральной машины-автомат, подключение

Куплена новая стиральная машина, а двигатель старой еще работает? Тогда не стоит выбрасывать агрегат на свалку, ведь самоделки на основе двигателя от стиральной машины будут всегда полезны в повседневной жизни. Какие самоделки возможно сделать? Домашние умельцы придумали множество самоделок с двигателем от машинки автомат или от старого стирального агрегата и выложили много советов на ютубе. Но на ютубе можно растеряться от обилия предложенных самоделок, поэтому стоит рассмотреть наиболее популярное применение двигателя от стиральной машины.

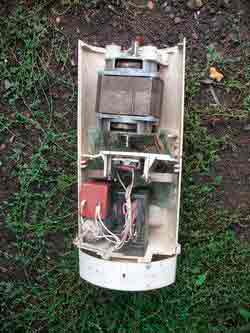

Разборка стиралки

Для мастера старая стиральная машина может стать настоящим кладом. Даже если планируется создать самоделки из двигателя от стиралки, не стоит пренебрегать и другими полезными деталями. Из машинки, кроме двигателя, можно извлечь:

  • Барабан. Эта деталь сделана из прочной нержавейки и ей найдется масса применений при изготовлении самоделок.
  • Хомуты, болты и шланги. То, что в хорошем состоянии, вполне годится для повторного использования.
  • Проводка. Чтобы подсоединить двигатель стиральной машины к изготовленной самоделке, понадобятся проводка.

  • Пружины. Амортизирующие пружины в стиралках всегда очень прочные и могут пригодиться.
  • Реле. Оно есть во всех стиральных машинках, только в автоматах они более современные. Если реле работает и есть опыт, то можно изготовить самоделки с таймером.
  • Корпус. Любой корпус может быть полезен, из него получится много полезных вещей.

Можно ознакомиться, какие детали могут оказаться полезными для самоделки из двигателя от стиральной машины, на видео.

Варианты использования двигателя от стиральной машинки

Что можно сделать из двигателя от стиральной машины? Как уже говорилось, на ютубе мастерами-умельцами предложено множество полезных советов, но наибольшей популярностью пользуются те, которые помогают сделать жизнь в частном доме намного легче. Рассмотрим наиболее популярные идеи.

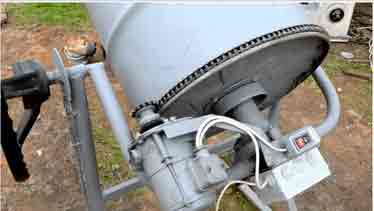

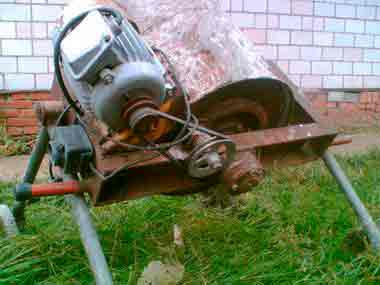

Бетономешалка

Часто возникает необходимость замеса небольшого количества бетонной смеси, и брать в аренду бетономешалку не выгодно. Сделанная своими руками бетономешалка будет работать не хуже, только выгружать бетон из нее будет не очень удобно.

Для этого понадобится корпус от старой бочковой машинки (от стиралки-автомат не подойдет). Далее нужно сделать следующее:

  • Заделать отверстие для слива воды. Это не сложно, достаточно поставить на него заглушку.

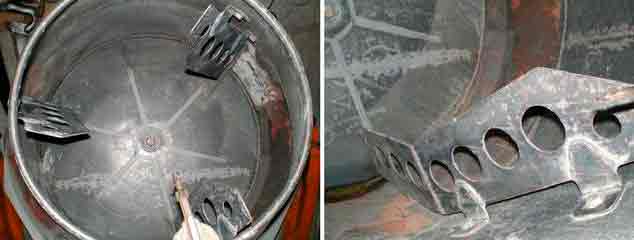

  • Сделать лопасть. Ее можно изготовить из 2 полос прочной стали или использовать прочный барабан. Для этого сердцевина барабана оставляется целой, а из окружности вырезается 4 лопасти (получается крестовина). Лопасти согнуть в одном направлении под углом 90 градусов.
  • Через отверстие для активатора вставить вал и приварить к нему лопасти.
  • Установить на место двигатель и присоединить его к валу. Для замеса ведра бетона достаточно «родного» двигателя от стиральной машинки, если же требуется мешать объемы побольше, то стоит установить помощнее (если есть возможность, то рекомендуется поставить двигатель от машинки-автомат).

На видео показан процесс превращения стиральной машины в бетономешалку.

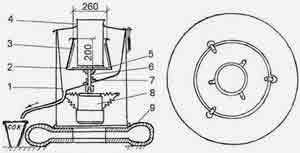

Корморезка и зернодробилка

Еще одна полезная самоделка, помогающая сэкономить тем, кто держит домашнее хозяйство. Корморезка, траворезка и зернодробилка, сделанная своими руками, будет работать не хуже заводской, если позаботиться о мощности двигателя. Лучше брать мотор от машинки-автомат, ведь эти устройства обладают большей мощностью.

Превращение стиральной машины в корморезку не требует длительных работ. Для корморезки-самоделки из двигателя от стиральной машины автомат корпус потребуется от старой стиралки с верхней загрузкой. Его найти несложно, можно даже приобрести за копейки в пунктах приема металлолома.

Процесс изготовления корморезки своими руками будет следующим:

  • Сделать лопасти с ножами такого диаметра, чтобы они чуть-чуть не доходили до краев корпуса.
  • Проделать внизу отверстие для удаления готовых кормов.
  • Установить одну лопасть с ножами внизу корпуса, а вторую на 40-50 см от верхнего края (для улучшения качества помола для ножей использовать 2 разных вала, чтобы они крутились в разные стороны).
  • Теперь прикрутить двигатель к крышке машинки и присоединить его к валам.
  • Вырезать в крышке отверстие для засыпания сырья.

  • Установить крышку на место и испытать самоделку в работе.

Сделанный своими руками агрегат будет работать не хуже заводского и обеспечит качественный помол кормов.

Токарный станок

Своими руками токарный станок сделать несложно. Нужно только на основу вала двигателя от стиральной машины закрепить переходник. Рекомендуется переходник не крепить к основе капитально, а сделать съемным: это поможет сделать многофункциональный токарный станок, где можно будет вытачивать детали или точить ножи (точильный круг), резать металл и пластиковые трубы (отрезной круг) или использовать другие насадки. На фото показаны варианты насадок.

Рекомендуется не крепить эту самоделку на прочную основу, а для удобства в работе сделать ее переносной, взяв в качестве основы толстую прочную доску. Закрепить получившийся токарный станок можно с помощью скоб, прикрутив их к основе болтами от стиральной машинки. Выключатель можно использовать обычный, а можно снять со стиралки.

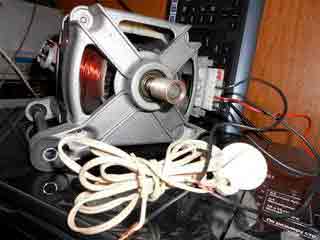

Если двигатель старой стиральной машины работает, то не стоит выбрасывать агрегат на свалку. Полезные самоделки помогут облегчить жизнь и сэкономить немного финансов.

Самоделки из двигателя от стиральной машины (видеоподборка, фото, схемы)

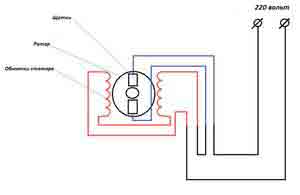

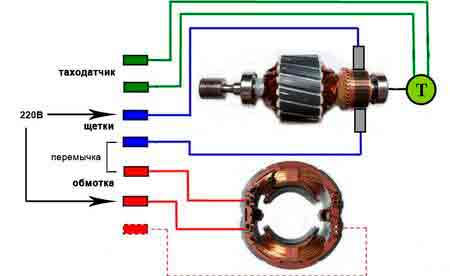

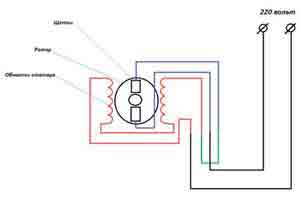

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него

Не все «стиралочные» двигатели будут работать с конденсатором.

Есть 2 основных типа двигателей:
— с конденсаторным пуском (постоянно включенным конденсатором)
— с пусковым реле.
Как правило «конденсаторные» двигатели имеют три вывода обмотки, мощность 100 -120 Вт и обороты 2700 — 2850 (двигатели центрифуг стиральных машин).

А двигатели с «пусковым реле» имеют 4 вывода, мощность 180 Вт и обороты 1370 — 1450 (привод активатора стиральной машины)

Подключение «конденсаторного» двигателя через пусковую кнопку может привести к потере мощности.
А использование постоянно включенного конденсатора в двигателе, рассчитанном на пусковое реле — может привести к перегоранию обмоток!

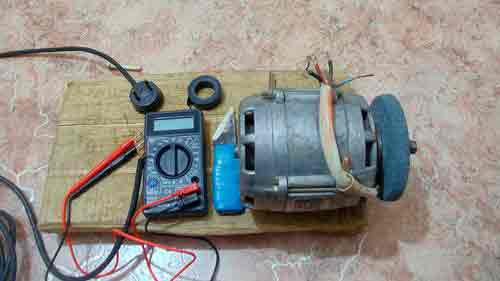

2. Самодельный наждак из двигателя стиральной машинки

Сегодня речь пойдет о переделке асинхронного электродвигателя от стиральной машины в генератор. Вообще, я давно интересовался данным вопросом, но особого желания для переделки электродвигателя не было, поскольку в то время не видел область применения генератора. С начала года шла работа над новой моделью горнолыжного подъемника. Свой подъемник дело хорошее, но кататься с музыкой гораздо веселее, поэтому у меня быстро созрела мысль сделать такой генератор, чтобы зимой на склоне использовать его для зарядки аккумулятора.

У меня были припасены три электродвигателя от стиральной машины, причем два из них абсолютно исправные. Вот один из таких асинхронных электродвигателей я и решил переделать в генератор.

Немного забегая вперед скажу, что идея не моя и не новая. Я опишу лишь процесс переделки асинхронного электродвигателя в генератор.

За основу был взят электродвигатель стиральной машины мощностью 180 Ватт производства КНР начала 90-х годов прошлого века.

Магниты заказал у ООО «НПК «Магниты и системы», прежде я уже покупал магниты при постройке ветряной электростанции. Магниты неодимовые, размер магнитов 20x10x5. Стоимость 32 штук магнитов с доставкой 1240 рублей.

Переделка ротора заключалась в снятии слоя сердечника (углублении). В образовавшемся углублении будут установлены неодимовые магниты. В начале на токарном станке было снято 2 мм сердечника — выступ над боковыми щечками. Затем было сделано углубление на 5 мм под неодимовые магниты. Итог переделки ротора можно видеть на фотографии.

Измерив длину окружности получившегося ротора, были произведены необходимые расчеты, после которых из жести был изготовлен шаблон-полоска. С применением шаблона ротор был разделен на равные части. Между рисками потом будут вклеены неодимовые магниты.

На один полюс использовалось 8 магнитов. Всего на роторе получилось 4 полюса. С помощью компаса и маркера все магниты были промаркированы для удобства. К ротору магниты приклеивались “Суперклеем”. Скажу, дело это кропотливое. Магниты очень сильные, приходилось их крепко держать при склеивании. Были моменты, когда магниты отрывались, прищемляли пальцы, а клей прилетал в глаза. Поэтому клеить магниты нужно с применением защитных очков.

Полость между магнитами решил заполнить эпоксидной смолой. Для этого ротор с магнитами был обернут несколькими слоями бумаги. Бумага закреплена скотчем. Торцы для дополнительной герметизации замазаны пластилином. В оболочке вырезано отверстие. Вокруг отверстия из пластилина сделано горлышко. В отверстие оболочки заливалась эпоксидная смола.

После застывания эпоксидной смолы, оболочка была снята. Ротор зажат в патрон сверлильного станка для последующей обработки. Шлифование проводилось наждачной бумагой средней зернистости.

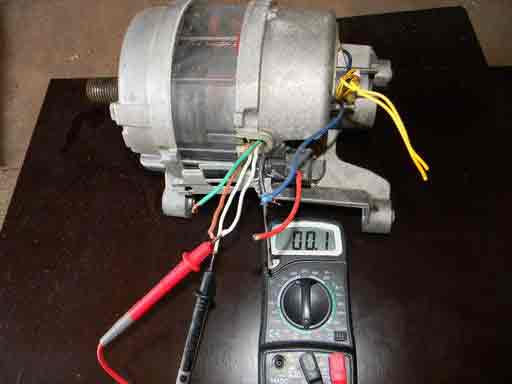

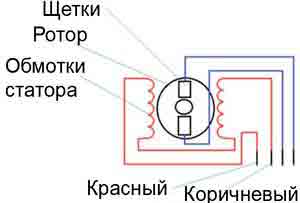

Из электродвигателя выходили 4 провода. Нашел рабочую обмотку, а провода от стартовой обмотки отрезал. Установил новые подшипники, поскольку старые вращались туговато. Болты стягивающие корпус тоже установлены новые.

Выпрямитель собран на диодах Д242, в качестве контроллера зарядки применяется контроллер «SOLAR», купленный еще несколько лет назад на Ebay.

Испытания генератора можно посмотреть на видео.

Для зарядки аккумулятора достаточно 3-5 оборотов генератора. На максимальных оборотах дрели из генератора получилось выжать 273 Вольта. Увы, залипание приличное, поэтому на ветряк такой генератор ставить смысла нет. Разве что ветряк будет с большим винтом или редуктором.

Генератор будет стоять на горнолыжном подъемнике. Испытания в полевых условиях уже этой зимой.

Регулятор на болгарке:

5. Гончарный круг из стиральной машины

6. Токарный станок из стиральной машины автомат

Как сделать переднюю бабку токарного станка по дереву из мотора от стиральной машины. и регулятора оборотов с поддержанием мощности.

7. Дровокол с двигателем от стиральной машины

Самый маленький однофазный, винтовой колун с двигателем от стиральной машины мощностью 600 Вт. со стабилизатором оборотов
Рабочие обороты: 1000-8000 об/мин.

8. Самодельная бетономешалка

Простая самодельная бетономешалка, состоит из: бочка 200 л, двигатель от стиральной машины, диск от жигулей классика, редуктор сделанный из генератора запорожца, шкиф ведомый большой от стиральной машины фея, маленькие шкивы самоточки, шкиф барабанный сделан из этого же диска.

Подготовил и собрал воедино: Maximan

Граждане стран бывшего Советского Союза славятся своей изобретательностью. Эта черта помогала им приспосабливаться в условиях дефицита на определенную группу товаров. Тема актуальна и в нынешнее время. Если раньше бытовая техника была представлена в магазинах довольно скромным ассортиментом, то теперь, наоборот, при изобилии товаров цены на них «кусаются» или качество желает лучшего.

Вторая жизнь мотора от старой стиральной машины

Самая качественная бытовая техника со временем перестает удовлетворять потребности её хозяев. Даже, если она еще исправно функционирует, то всё равно устаревает морально, становится раритетом. Мудро поступают некоторые наши соотечественники, которые не торопятся избавиться от таких вещей, а перепрофилируют их, находят применение.

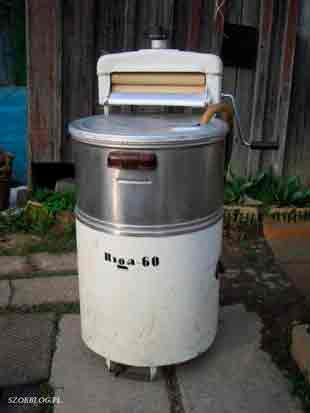

Взять, к примеру, стиральную машину советского образца. На металлолом сдать её никогда не поздно. Но, разобрав агрегат на запчасти, народный умелец, наверняка, додумается создать простенький точильный станок, где главным элементом будет вполне работоспособный двигатель. Каждый дачник знает, насколько полезным может оказаться наждак на загородном участке: затачивание ножей, топора, стамески, сверла, садового инвентаря и т.п.

Для изготовления своими руками точильного станка кроме мотора снятого с корпуса стиральной машинки советского образца («Рига», «Вятка» и т.п.), следует купить в хозяйственном магазине точильный камень (шлифовальный круг) диаметром 150 мм, болты размером М6 с шайбами и гайки под них (тоже М6). Также на любом пункте приема металлолома можно найти не очень ржавые металлические трубы, уголок размером 100 на 100 мм (для подручника) и листовой металл небольшого размера (если нигде не завалялся в сарае или гараже) толщиной 3 мм. Обычно мощность упомянутых двигателей небольшая, 120 Вт и 180 Вт, соответственно частота вращения – 2700 об/мин. и 1450 об/мин.

Самоделки из двигателя от стиральной машины: точильный станок

Ниже приводится краткое описание процесса создания самодельного точильного станка из мотора от советской стиральной машины.

Крепление мотора осуществляется посредством пластины, которую надо вырезать из металлической пластины толщиной 3 мм. На её концах сверлят отверстия для шпилек. Пластина, охватывая корпус, стягивает его.
Следует рассчитать размер подготовленной пластины, чтобы после того, как она будет согнута под прямым углом у основания, свободно вместился точильный камень.
Безопасную работу обеспечит защитный кожух, который закрывает вращающийся шлифовальный круг в торцевой части. Для изготовления, желательно найти листвой металл толщиной 2 мм. Вырезав болгаркой соответствующую форму, сварочным методом производится крепление к основанию вдоль его окружности.
В нижней части защитного кожуха надо просверлить сквозные отверстия и напротив них приварить гайки, чтобы шпильки можно было продетые сквозь отверстия и закрутить в гайки.
Для удобства работы не лишним будет приспособить специальный упор для затачиваемой детали, который называют подручником. Его можно сделать из уголка. Эта часть наждака состоит из двух полок. В первой из них надо сначала высверлить отверстия, а потом избавиться от перемычек с помощью напильника. Вторую полку фиксируют к горизонтальной составляющей упора сваркой. С помощью болтов соединяют подручник и пластину.
Разрезав металлическую трубу нужного диаметра поперек, чтобы получились кольца выполняющие роль втулок. Также можно изготовить самостоятельно шайбы. Используя эти детали, можно будет закрепить на валу шлифовальный круг.
Завершающий этап – шлифовка швов, образовавшихся после сварки, и дальнейшая покраска защитного кожуха, подручника и креплений.

Самоделки из двигателя от стиральной машины могут быть разными. Главное, проявить фантазию, чтобы получить что-то оригинальное и интересное.

На сегодняшний день очень трудно представить современный дом без стиральной машины. Данное оборудование становится незаменимым помощником любой хозяйки. Помимо чистой одежды, этот прибор колоссально экономит время и сохраняет красоту рук. Но, к сожалению, нет нечего вечного, и со временем стиральная машина выходит из строя и требует замены. Народные умельцы не спешат выкидывать старую машинку, ведь, при желании и некоторых знаниях, этому прибору можно найти вполне практичное применение. Вторая жизнь стиральной машинки может начаться в совершенно новом образе. Этот прибор имеет много ценного, полезных узлов и агрегатов, благодаря которым можно соорудить полезные в хозяйстве вещи.

Интересное: что можно сделать из старой стиральной машины

Самым используемым элементом стиральной машины является ее дверца. Многие умельцы используют его в место небольшого окошка, которое устанавливают в небольшие помещения на дачном участке.

Чтобы получились хорошие и полезные самоделки, можно разобрать и использовать:

  • Корпус;
  • Ручное управление (элементы);
  • Двигатель;
  • Герметичную дверку;
  • Шкивы;
  • Барабан;
  • Насос;
  • Реле и выключатели.

Оригинальность заключается в том, что дверца очень напоминает корабельный иллюминатор. Также дверцей от машинки можно украсить будку собаки. Кроме оригинального дизайна дверца будет иметь практическое назначение. При необходимости, собаку можно изолировать от гостей. Из барабана стиралки можно соорудить симпатичный журнальный столик. Для этого необходимо взять несколько стержней, их необходимо закрепить к барабану. Сверху при помощи специальных креплений устанавливается стеклянная столешница.

Вовнутрь барабана можно установить светодиодную подсветку.

Такой оригинальный предмет мебели станет прекрасным украшением в стиле хай-тек, которое может украсить балкон, веранду или мансарду. Если подключить фантазию из старой машинки, можно сделать интересные и оригинальные элементы декора, которые станут изюминкой дачного интерьера.

Что можно сделать из стиральной машины-автомат своими руками

Своими руками из машины автомат можно соорудить такое полезное приспособление, как соковыжималка. Это устройство станет незаменимым в сезон появления свежих фруктов и овощей. Изготовление соковыжималки возможно 2 способами. Первый вариант – используется центрифуга с отделением для стирки. Этот вариант позволяет с небольшими доработками создать сразу несколько процессов в одном устройстве. А именно процесс измельчения и отжима.

  1. Подойдет стиральная машинка, где активатор располагается на дне.
  2. Для нарезания, его заменяют 3 самодельными ножами, которые можно изготовить из полосовой стали.
  3. Сливное отверстие бака необходимо заглушить.
  4. В центрифугу устанавливается сетка из нержавеющего материала так, чтобы была закрыта боковая поверхность.

Перед использованием, конструкцию необходимо промыть пищевой содой. Второй вариант изготавливается из машины-бочки. Для этого необходимо установить самодельную центрифугу.

Очень важно при установке добиться центровки, тогда устройство будет работать лучше.

Для этого двигатель подвешивается на 6 пружинах, 3 из которых уравновешивают, а остальные поджимают вверх. Для гашения сильной вибрации, корпус конструкции можно установить на автомобильную покрышку.

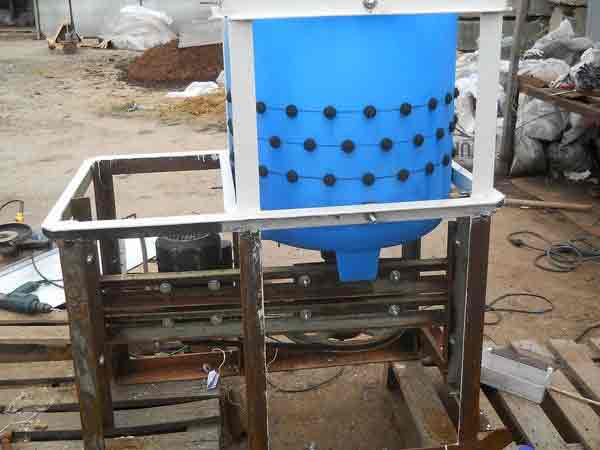

Изготовление перосъемной машины своими руками из стиральной машины

Для людей, которые держат много домашней птицы, может понадобиться машина, которая легко и быстро удаляет перо. Перосъемная машина также изготавливается из машинки.

  1. На дно бака устанавливается стальной диск меньшим диаметром, чем бак и толщиной 3 мм.
  2. В нем сверлят отверстия, в которые ставят резиновые пальцы. В среднем необходимо установить 13-140 штук.
  3. Все остальные технические узлы можно не менять.
  4. В боковых стенках вверх на 15 см от низа бака таким же способом устанавливаются бильные пальцы.
  5. Нижний диск необходимо установить на вал привода.

Отверстие глушить нет необходимости, так как оно пригодиться для отведения воды. Перед пользованием этого устройства, домашнюю птицу необходимо хорошо ошпарить кипятком и поместить в бак.

После включения двигателя, установленные резиновые пальцы быстро снимают перья.

Процесс происходит довольно эффективно, тушки после обработки получаются чистыми. Самой дорогой деталью этой конструкции являются резиновые пальцы, которые необходимо подбирать по типу пера.

Как и что можно сделать из моторчика от машинки

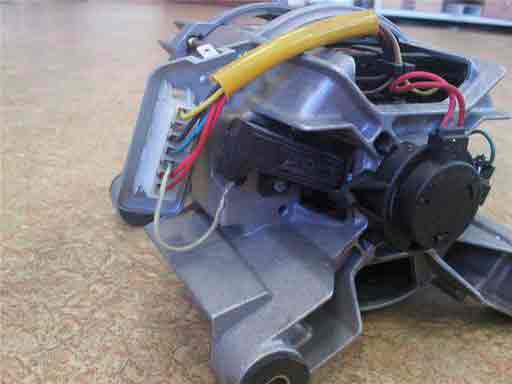

Старую стиральную машинку с исправным электродвигателем можно использовать для изготовления генератора. При помощи моторчика, можно соорудить устройство, которое поможет организовать освещение в кладовых или подсобках.

  1. Необходимо выполнить разборку двигателя для извлечения сердечника, с которого необходимо на токарном станке снять слой, глубиной в 2 мм.
  2. После в сердечнике необходимо нарезать пазы глубиной в 5 мм.
  3. В пазы вставляются неодимовые магниты на одинаковом друг от друга расстоянии.

Для заполнения промежутков магнитов, применяется холодная сварка. В завершение процесса изготовления, поверхность ротора необходимо отшлифовать. Далее можно приступать к полной сборке устройства.

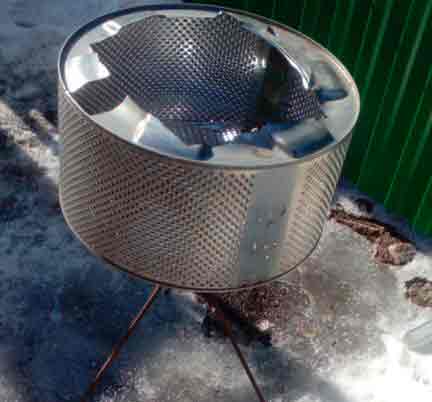

Сборка мангала из барабана стиральной машины

Самодельный мангал из барабана стиральной машины можно использовать во дворе частного дома, на даче или выездном пикнике. Изготовление возможно благодаря тому, что корпус барабана изготовлен из прочного нержавеющего материала, который имеет высокие свойства выдерживать высокие температуры. Делать мангал из барабана довольно легко и просто, достаточно вооружится сварочным аппаратом, и выделить немного времени.

  1. Необходимо сделать опорную часть будущего мангала, лучше всего чтобы эту часть можно было снимать, это позволит перемещать мангал в любое удобное место.
  2. Для изготовления опоры можно использовать только негорючий и прочный материал.
  3. Высота ножки под мангал делается по своему усмотрению, лишь бы было удобно.

Многие умельцы для опоры используют старые металлические подставки для цветов. Для изготовления этого приспособления, подойдут барабаны от фронтальных машин. Если машинка с вертикальной загрузкой, придется при помощи болгарки обрезать одну из боковых сторон.

Помимо мангала удобным и полезным станет самодельная круглая коптильня.

Мобильная коптилка изготавливается из барабана, который извлечен из машинки с вертикальной загрузкой. Все боковые отверстия барабана необходимо закрыть при помощи стального листа. Это необходимо для того, чтобы дым не рассеивался в разные стороны. Сверху необходимо вмонтировать дымовую трубу. Это возможно сделать после вырезания отверстия нужного диаметра. Внутри барабана необходимо закрепить решетку. Решетку можно сварить собственноручно или взять от плиты. Использование такой коптильни можно всегда. Такие приспособления для готовки вкусного мяса и рыбы станут просто находкой для людей, которые любят экономить, не жертвуя своим комфортом.

Способ изготовления токарного станка из двигателя от стиральной машины

Мотор можно использовать для изготовления небольшого инструмента для работ по дереву. Токарный станок изготавливается из уголка, который служит рамой, профильных труб и других подручных материалов. Электромотор можно брать от любой старой машинки. Подойдет даже двигатель от стиральной машинки малютка. Приспособить двигатель к раме можно любым удобным способом. Самое главное, чтобы ось была выставлена параллельно опорной конструкции. На шкив мотора прикрепляется передняя бабка. Заднюю бабку изготавливают из подручных материалов и устанавливают параллельно раме. Главной деталью станка является подручник. Эта деталь выполняет функцию опоры для режущей части. Необходимо обеспечить его перемещение вдоль и поперек станины. Также стоит не забывать о надежной фиксации в процессе работы станка.

Подведя итоги можно смело отметить, что при определенных знаниях и работе фантазии, старые вещи могут стать очень нужными и полезными в хозяйстве. Переделка старых вещей позволяет с экономить деньги, и создать оригинальные и интересные приспособления такие, как печь, мангал, электрогенератор, токарный и точильный станок. Поделки могут оживить и украсить интерьер не только двора, но и дома. Стиральная машинка имеет множество деталей и элементов, которые можно применить для изготовления многих интересных и полезных агрегатов. Применение электродвигателя от машинки позволяет соорудить аппараты для кухни такие, как соковыжималка и стерилизатор для консервации. Для того чтобы сконструировать все полезные приспособления, необходимо тщательно разработать чертеж, подготовить необходимые детали и инструменты. Когда все необходимое будет под рукой, можно приступать к сборке.

Самоделки из двигателя от стиральной машины (видео)

Не стоит выкидывать старые электроприборы, ведь в умелых руках старые вещи могут превратиться в самые полезные и незаменимые приспособления.

Глядя на старую стиральную машину, любая хозяйка мечтает поскорее заменить ее новой помощницей. Домашний умелец, напротив, не спешить выбрасывать машинку в утиль. Он размышляет над тем, куда можно приспособить это «богатство».

Отвечая на вопрос что можно сделать из стиральной машины, внимательно рассмотрим ее со всех сторон.

Мы увидим, что в конструкции есть немало полезных узлов и агрегатов, которые могут получить новую жизнь в руках хорошего мастера.

Судите сами: корпус и двигатель, шкивы и барабан, окошко с герметичной дверкой, реле и выключатели – вот перечень комплектующих, из которых можно сделать немало полезных в хозяйстве вещей и механизмов.

Давайте вместе изучим наиболее популярные варианты самоделок из старых стиральных машин, как обычных, так и автоматических.

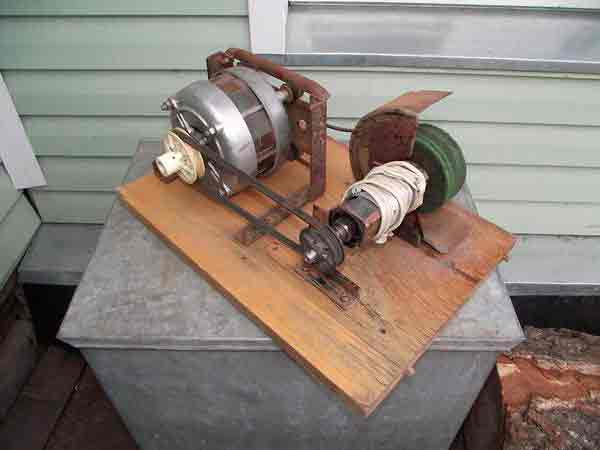

Точильный станок

Первое, на что стоит обратить внимание после осмотра отслужившей свой век домашней стиралки – двигатель. Мощности и оборотов у него вполне хватает для изготовления самодельного точила. Сложных доработок здесь не потребуется.

Для вала нужно сделать насадку-переходник, на которой будет крепиться точильный круг. Если на посадочном месте предусмотреть дополнительную «шейку» для отрезного круга, то вместе с точилом мы получим отрезной станок. Им можно резать не только пластиковые трубы, но и металл (арматуру, лист или уголок).

Как видно на фото, двигатель стиральной машины крепится к станине с помощью четырех скоб. Выключатель для него снят с той же самой стиралки. В качестве основания использован обычный обрезок толстой доски. Вариант получился вполне приемлемый, особенно если учесть его мобильность и простоту изготовления (не требуется сварка).

Вот еще один аналогичный вариант использования двигателя для установки точильного и отрезного кругов. Насадив на общий переходник, их зажимают гайкой с левой резьбой.

Простые поделки из старой стиральной машины

Не каждый человек умеет виртуозно работать со сваркой или токарным станком. Тем не менее, даже в этом случае для старой стиралки вы сумеете найти достойное применение. Посмотрите на окошко, которое закрывает барабан. Это же шедевр инженерного искусства и находка для дизайна.

Не мудрствуя лукаво, многие используют его по прямому назначению, но в обновленном контексте. Вырежьте дверцу стиралки вместе с частью корпуса и вы получите отличный «морской» иллюминатор. Он будет оригинально смотреться в любом интерьере.

Если вы любите своего дворового охранника, то обязательно украсьте его будку вот таким современным «фасадом».

Кроме оригинального вида, данный вариант имеет практическое значение: собаку при необходимости можно легко изолировать от гостей, не опасаясь за их ноги и одежду.

Только не забудьте сделать в будке боковые вентиляционные отверстия (окошко у стиралки-автомата герметичное!).

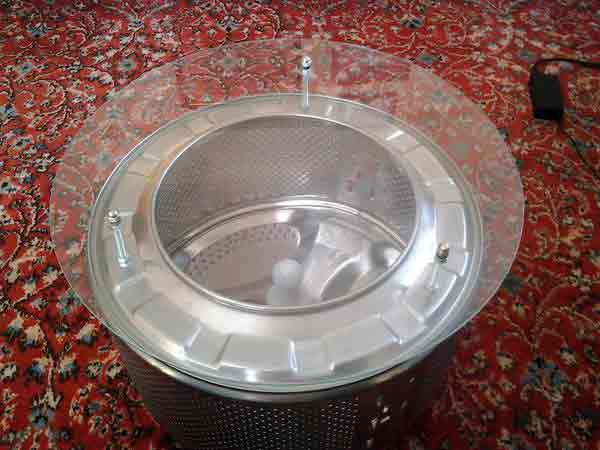

Журнальный столик из стиралки

Ваша старая стиральная машина автомат, а точнее ее барабан поможет украсить внутреннее убранство квартиры. Из него можно соорудить оригинальный журнальный столик. Перфорированная нержавеющая сталь, дополненная цветной подсветкой, выглядит великолепно.

Изготовить такой необычный предмет мебели в стиле хай-тек несложно. Потребуется несколько стальных стержней, которые нужно прикрепить к барабану стиралки. На них фиксируется круглая столешница из стекла или плиты МДФ.

Корпус стирального барабана, изготовленный из прочной и качественной «нержавейки» выдерживает очень высокие температуры. Поэтому его можно использовать в качестве мангала.

Несколько труб, полчаса работы сваркой и на вашей усадьбе появится удобный мангал для шашлыков. Сделав опорную часть конструкции разборной, вы сможете брать его с собой на загородные пикники.

Для изготовления мангала подходят барабаны от фронтальных машин, а также от стиралок с вертикальной загрузкой. В этом случае вам придется обрезать болгаркой одну из боковых сторон корпуса, а снизу снабдить его устойчивой опорой.

Мобильная коптильня

Зачем покупать дорогую коптилку для рыбы и мяса, когда в хозяйстве стоит без дела старая стиралка? Существует множество вариантов ее использования в этом качестве.

Мы остановимся лишь на мобильном устройстве. Его можно сделать из барабана, демонтированного из стиралки-автомата с вертикальной загрузкой.

Чтобы дым не уходил через боковые перфорированные отверстия, их нужно заглушить тонким стальным листом, обернув и закрепив его вокруг корпуса. Сверху, как и положено в настоящей коптильне, делаем отверстие под дымовую трубу. Внутри барабана закрепляем коптильную решетку (можно взять от старой газовой плиты).

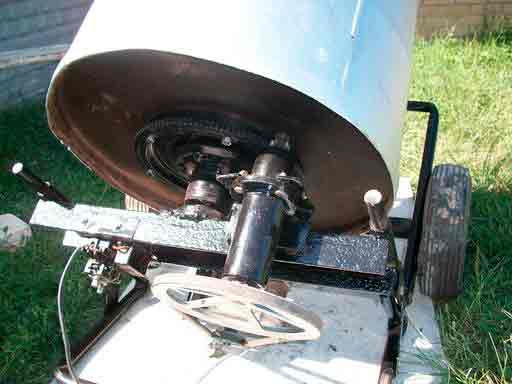

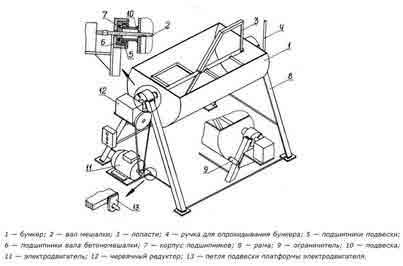

Бетономешалка

Это достаточно сложное устройство, которое кроме замеса бетона, должно обеспечивать его выгрузку. Поэтому, собираясь сделать из старой стиральной машину бетономешалку, взвесьте сначала свои слесарные навыки и знания.

Самый простой способ превратить стиралку-бочку в устройство для замеса бетона – замена стандартного активатора надвеП-образные лопасти. Их можно изготовить из толстой 4-5 мм стальной полосы. Для этого ее нужно отрезать по размеру, затем согнуть две лопасти и развернуть относительно друг друга на 90 градусов.

После этого их нужно приварить к валу, пропущенному через отверстие для удаленного активатора.

Отверстие для слива, которое есть в каждой стиралке-бочке, нужно заглушить. Далее поступаем в зависимости от того, какой объем бетона будет нужно замешивать. Если речь идет о 1 ведре, то можно оставить старый однофазный двигатель.

Если нужно приготовить большой объем бетона, то на место старого мотора придется установить более мощный (0,75-1,2 кВт) с невысокими оборотами (1300-1500 в минуту).

Кроме этого, «родная» ременная передача должна быть заменена редуктором, понижающим обороты (с 1300 до 25-30) и увеличивающим крутящий момент на лопастях мешалки.

Отметим, что лучшее качество замеса получается, когда вращается не вал с активатором, а сам корпус бетономешалки с неподвижно закрепленными в нем лопастями. Однако, для создания такой конструкции требуется более глубокая и сложная доработка стиралки.

Стерилизатор для консервации

Для дачи и подсобного хозяйства будет полезна еще одна самоделка из старой стиральной машины-бочки. Это стерилизатор, в который можно установить десяток банок для термообработки.

Единственный момент, который нужно учесть: такое устройство подходит для стерилизации плодоовощной продукции. Для обработки мяса нужна более высокая температура (выше + 100С).

Последовательность переделки выглядит так:

  • Ставится заглушка на отверстие активатора;
  • На дно монтируется толстая проволочная сетка для банок;
  • Под сетку нужно подставить опору;
  • В корпусе сверлится отверстие под установку электрокипятильника мощностью 2 кВт.

1. Заглушка активатора;
2. Уровень воды;
3. Бак от стиральной машины;
4. Крышка;
5. Шланг для слива;
6. Банки с консервацией;
7. Проволочная сетка;
8. Электрокипятильник (ТЭН) на 2 Квт;
9. Электрокабель.

Соковыжималка

Здесь возможны два варианта:

  • Использование старой машины с центрифугой и отделением для стирки;
  • Переделка обычной стиральной машины-бочки.

Скажем сразу, что первый вариант лучше, поскольку позволяет с минимальными доработками реализовать в одном устройстве два процесса: измельчение фруктов и их отжим. Для этого потребуется стиралка, у которой активатор размещен на дне, а не на боковой стенке. Заменив его тремя самодельными ножами из полосовой стали, мы получим фрукторезку.

Схема установки ножей:
1. Нож,
2. Вал;
3. Зажимная гайка;
4. Шайба;
5. Дно бака;
6. Подшипниковый узел с сальником;
7. Шкив активатора;
8. Стопорный винт.

Сливное отверстие стирального бака нужно заглушить.

Дообработок для второго агрегата — центрифуги немного. В нее нужно установить сетку из нержавейки (размером ячеек 1,5 мм толщина проволоки 0,2 мм) так, чтобы она закрыла боковую поверхность центрифуги.

Тщательно промыв питьевой содой центрифугу, стиральный бак, шланги и насос можно делать первую закладку.

Принцип работы такой соковыжималки очень простой. Фрукты моют и небольшими порциями (1/2 -1 ведро) загружают в стиральный бак (ножи должны быть включены). После 15-20 минут резки двигатель отключают и перекладывают измельченную массу в центрифугу (порциями по 3-4 литра). Включив центрифугу, отжимают сок.

Сделать соковыжималку из стиралки-бочки или автомата намного труднее. В бочке «камнем преткновения» может стать самодельная центрифуга. Изготовить ее – полдела, главное – добиться идеально точной центровки. Без этого на высоким оборотах она начинает сильно вибрировать и отжать сок будет невозможно.

Вот чертеж работающего образца. Мастеру пришлось изрядно потрудиться, чтобы снизить биение центрифуги (двигатель подвешен к корпусу стиралки на 6 пружинах). Из них 3 уравновешивают двигатель в горизонтальной плоскости, а 3 другие поджимают его вверх. Сам корпус стоит на старой автомобильной покрышке, которая гасит вибрацию.

Перосъемная машина

Корпус старой стиральной машины подходит для сборки устройства, с помощью которого можно снимать перо с тушек птицы. Для его изготовления на дне бака нужно установить стальной диск толщиной 3 мм и диаметром, немного меньшим диаметра бака.

В нем насверливают отверстия и ставят в них специальные резиновые пальцы. Именно они – наиболее дорогостоящие элементы будущей конструкции (1,5-2 доллара за штуку). В среднем их нужно 120-140 штук. Диаметр пальцев зависит от вида ощипываемой птицы. Учтите этот момент, когда будете делать заказ.

Все остальные узлы стиралки, включая двигатель, можно не менять. В боковых стенках корпуса сверлят отверстия для установки перосъемных (бильных) пальцев. Для этого от низа бака нужно отступить вверх на 15 см.

Дистанцию между отверстиями для пальцев выбирают в пределах 3-4 см. Нижний диск монтируется на вал привода.

Отверстие для слива здесь глушить не нужно. Оно понадобится для отвода воды, которая стекает с тушек. Ошпарив птицу в кипятке, ее помещают в бак и включают двигатель. Пальцы из резины быстро и чисто снимают перо.

Источник: http://deodom.ru/what-can-be-done-from-the-engine-the-motor-from-the-washing-machine-the-connection.html

Особенности схемы подключения электродвигателя стиральной машины. Эл двигатель от стиральной машины ссср мощность

Подключение двигателя от стиральной машины

Стиральные машины, как и любой другой вид техники со временем устаревают и выходят из строя. Мы, конечно же, можем куда-нибудь деть старую стиральную машину, или же разобрать на запчасти. Если вы пошли по последнему пути, то у вас мог остаться двигатель от стиральной машины, который может сослужить вам добрую службу.

Мотор от старой стиральной машины можно приспособить в гараже и соорудить из него электрический наждак. Для этого нужно на вал двигателя будет прикрепить наждачный камень, который будет вращаться. А вы сможете точить об него разные предметы, начиная с ножей, заканчивая топорами и лопатами. Согласитесь, вещь довольно нужная в хозяйстве. Также из двигателя можно соорудить другие устройства, которые требуют вращения, например, промышленный миксер или еще что.

Напишите в комментариях, что вы решили сделать из старого двигателя для стиральной машины, думаем многим будет это очень интересно и полезно прочитать.

Схема подключения электродвигателя современной стиральной машины

Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.

Разбираемся с проводами

Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика, через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.

Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.

В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.

Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.

У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.

Остальные провода просто прозванивайте и находите им пары.

Подключаем двигатель от стиральной машины автомат

После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.

Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.На изображении перемычка выделена зеленым цветом.

После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.

Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.

Подключение мотора старой стиральной машины

Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.

Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.

Многие считают, что для запуска такого двигателя нужен конденсатор. Это ошибка, конденсатор применяется в двигателях другого типа без пусковой обмотки. Здесь же он может сжечь мотор во время работы.

Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.

Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В. На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).

ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.

  • ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
  • ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
  • SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.

После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.

Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.

Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.

Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.

«Метод Научного Тыка» или Как подключить двигатель от стиральной машины.

Небольшое предисловие. В моей мастерской работает несколько самодельных станков, построенных на базе асинхронных двигателей от старых советских стиральных машин. Я использую двигатели как с «конденсаторным» пуском, так и двигатели с пусковой обмоткой и пусковым реле (кнопкой) Особых трудностей с подключением и запуском у меня не возникало. При подключении я иногда пользовался омметром (чтобы найти пусковую и рабочую обмотки). Но чаще использовал свой опыт и метод «научного тыка» %))) Возможно таким заявлением на навлеку на себя гнев «знающих», которые «все и всегда делают по науке» :))). Но у меня и такой метод давал положительный результат, двигатели — работали, обмотки не перегорали :). Конечно, если есть «как и чем» — то нужно делать «как правильно» — это я о наличии тестера и замере сопротивления обмоток. Но в реальности не всегда так получается, а «кто не рискует . » — ну вы поняли :). Почему я об этом говорю ?Буквально вчера я получил вопрос от своего зрителя, опущу некоторые моменты переписки, оставив только суть: Я пытался запускать как вы сказали через пусковое реле,(Кратковременно коснулся провода) но через некоторое время работы он начинает дымить и греться. МУльтиметра у меня нет, поэтому не могу проверить сопротивление обмоток(

Безусловно, тот метод о котором я сейчас расскажу — немного рискованный, особенно для человека, который не имеет дела с подобной работой постоянно. Поэтому нужно быть предельно внимательным, и при первой же возможности проверить результаты «научного тыка» при помощи тестера. Теперь к делу! Сначала вкратце расскажу о типах двигателей, которые использовались в советских стиральных машинках. Эти двигатели условно можно было разделить на 2 класса по мощности и скорости вращения. В основной массе активаторных стиральных машин типа «тазик с моторчиком», для привода активатора использовался двигатель 180 Вт, 1350 — 1420 об/мин. Как правило такой тип двигателя имел 4 раздельных вывода (пусковая и рабочая обмотки) и подключался через пуско-защитное реле или (в совсем старых версиях) через 3-х контактную пусковую кнопку Фото 1.

Особняком стоят схемы подключения 3-х фазных двигателей через фазосдвигающий конденсатор, но тут я их рассматривать не буду. Итак, вернемся к методу, который использовал я, но прежде еще одно небольшое отступление. Двигатели с пусковой обмоткой обычно имеют разные параметры пусковой и рабочей обмотки. Это можно определить как замером сопротивления обмоток, так и визуально — пусковая обмотка имеет провод меньшего сечения и ее сопротивление — выше, Если оставить пусковую обмотку включенной на несколько минут, она может перегореть, так как при нормальной работе она подключается только на несколько секунд.

Например сопротивление пусковой обмотки может быть 25 — 30 Ом, а сопротивление рабочей — 12 — 15 Ом. Во время работы пусковая обмотка — должна быть отключена иначе двигатель будет гудеть, греться и быстро «пустит дым». Если обмотки определены правильно, то при работе без нагрузки в течении 10 — 15 минут двигатель может быть слегка теплым. Но если перепутать пусковую и рабочую обмотки — двигатель также запустится, и при отключении рабочей обмотки — будет продолжать работать. Но в этом случае он также будет гудеть, греться и не выдавать положенную мощность. А теперь переходим к практике. Сначала нужно проверить состояние подшипников и отсутствие перекоса крышек двигателя. Для этого достаточно просто покрутить вал двигателя. От легкого толчка он должен вращаться свободно, без заеданий, делая несколько оборотов. Если все нормально — переходим к следующей стадии. Нам потребуется низковольтный пробник (батарейка с лампочкой), провода, электро вилка и автомат (желательно 2х полюсный) на 4 — 6 Ампер. В идеале — еще и Омметр с пределом 1 мОм.Прочный шнурок длинной пол-метра — для «стартера», малярный скотч и маркер для маркировки проводов двигателя. Для начала нужно проверить двигатель на замыкание на корпус поочередно проверив выводы двигателя (подключив омметр или лампочку) между выводами и корпусом. Омметр должен показывать сопротивление в пределах мОм, лампочка не должна гореть. Далее закрепляем двигатель на столе, собираем цепь питания: вилка — автомат — провода к двигателю. Маркируем выводы двигателя, приклеив на них флажки из скотча. Подключаем провода к выводам 1 и 2, наматываем шнурок на вал двигателя, включаем питание и дергаем стартер.Двигатель — запустился 🙂 Слушаем как он работает секунд 10 — 15 и выключаем вилку из розетки. Теперь нужно проверить нагрев корпуса и крышек. При «убитых» подшипниках будут греться крышки (и слышен повышенный шум при работе), а при проблемах с подключением — более горячим будет корпус (магнитопровод). Если все в порядке — переходим дальше, и проводим те же эксперименты с парами выводов 2 — 3 и 3 — 1. В процессе экспериментов двигатель, скорей всего будет работать на 2х из возможных 3х комбинациях подключения — то есть на рабочей и на пусковой обмотке. Таким образом находим обмотку, на которой двигатель работает с наименьшим шумом (гулом) и выдает мощность (для этого пытаемся остановить вал двигателя, прижимая к нему деревяшку. Она и будет рабочей. Теперь можно попытаться запустить двигатель при помощи пусковой обмотки. Подключив питание к рабочей обмотке, нужно коснуться третьим проводом поочередно коснуться одного и другого вывода двигателя. Если пусковая обмотка исправна — двигатель должен запуститься. А если нет — то «выбьет автомат» %))). Конечно этот способ не совершенен, есть риск сжечь двигатель 🙁 и применять его можно только в исключительных случаях. Но меня он выручал много раз. Лучшим вариантом конечно будет определить тип (марку) двигателя и параметры его обмоток и найти в интернете схему подключения. Ну вот такая «высшая математика» 😉 А за сим — разрешите откланяться. Пишите комменты. Задавайте вопросы, и подписывайтесь на обновление блога :).

Самоделка точила из двигателя от пришедшей в непригодность стиральной машины

Как бы ни хороша была вещь в доме, она со временем приходит в негодность. Люди выбрасывают их, чтобы эти вещи не пылились дома и не занимали место. Из старой мебели или различных электрических приборов можно сделать множество разных поделок, которые всегда пригодятся в хозяйстве. Это можно отнести и к стиральной машине. И если стиральная машина старая, то не спешите отправлять её на свалку. Лучше эту машину разобрать по деталям. Любая деталь сгодится для создания самоделки. И если электрический мотор в порядке, то из него выйдет вполне приличное точило по заточке инструмента.

Снятие электрооборудования со стиральной машины

Итак, для изготовления заточного станка используем электрический двигатель АД-180—4/71С1У4 от стиральной машины. Его мощность составляет 180 Вт. Снимаем этот двигатель очень внимательно. Запоминаем, как подключена электропроводка. Ведь двигатели, применяемые в них, однофазные. Они имеют рабочую и пусковую обмотки и запускаются через конденсатор. Так что, рекомендация о запоминании подключения проводов вовсе не лишняя, даже ещё лучше будет промаркировать их, чтобы знать, как потом подключать. А то будет жалко бестолково сожжённого электрического двигателя.

Разборка двигателя и закладывание смазки в подшипники

Двигатель также разбираем. При разборке желательно пользоваться съёмниками. После того как был извлечён ротор, желательно снять и проверить состояние подшипников. Если они непригодные, то просто меняем новыми. А если их состояние нормальное, то промываем их, и закладываем туда свежую смазку. Хорошо подходят смазки Циатим 221, Циатим 201 и Литол 24.

Подработка хвостовика вала

Перед сборкой необходимо нарезать на хвостовик вала резьбу М12 с шагом 1,25. Желательно это выполнить на токарном станке, дабы избежать нежелательных биений рабочих инструментов. Это необходимо для накручивания и фиксации на хвостовике стандартного патрона, применяемого для дрели. А он как раз имеет такие параметры посадки. Зажим патрона рассчитан на диаметр 12 мм. Имея такой патрон, мы обеспечиваем лёгкую замену инструментов, применяемых при работе.

Сборка мотора

Сборку производим обратным порядком тому, как разбирали. Собираем сам двигатель аккуратно, дабы не повредить обмотки и крышки корпуса.

Устанавливаем на двигателе специальную соединительную колодку для надёжного соединения проводов.

Работая на точиле, получаем пыль и грязь. Чтобы она не попадала в двигатель необходимо установить защитную шайбу на двигателе со стороны рабочего инструмента. Между мотором и шайбой оставляем небольшой зазор. Он необходим для свободного прохождения воздуха, который охлаждает обмотки двигателя.

Установка двигателя на станину

Теперь, необходимо электрический двигатель закрепить на станине. Для этого берём уголки размером в 50 на 50 мм. Закрепляем их к станине болтовыми соединениями М6. А к уголкам крепим двигатель на родные болты М10. Ось вала от станины находится на высоте 140 мм. Это позволяет использовать различные инструменты для обработки и заточки изделий. Такие, как точильные камни, диски.

Вся самоделка закрывается кожухом. Он выполняется из листового металла. Собирается он на заклёпках. Для доступа к деталям самоделки, задняя стенка кожуха делается съёмной. Для хорошей вентиляции, которая нужна для охлаждения мотора самоделки, в задней стенке просверливаются отверстия. Кожух самоделки крепится к станине саморезами. На боку кожуха монтируем включатель.

Чтобы расширить возможности точила, самостоятельно изготовляем некоторые насадки для инструментов или покупаем в торговой сети.

Итак, сама механика точила, готова.

Подключение электрического двигателя к сети 220 В

Теперь предстоит провести правильное подключение двигателя от стиральной машины. Очень хорошо, если провода промаркированы. Тогда проблем не должно возникнуть. Все подключается так, как было соединено до разборки. Конденсатор закрепляем на станине хомутами с фиксацией их болтами М5. Хорошо бы выводы от двигателя вывести сразу на колодку. А вот, если маркировку проводов не сделали и пока занимались механикой, все подключения позабыли, тогда придётся, немного потрудится и вспомнить электромеханику.

Итак, у нас двигатель известен. Это АД-180—4/71С1У4, мощностью 180 Вт. У него четыре вывода. Это однофазный двигатель, который имеет две обмотки. Одна рабочая, а другая пусковая. Для того чтобы узнать, где у нас рабочая и пусковая обмотка, берём тестер. Устанавливаем его на омметр и замеряем сопротивление этих двух обмоток. У которой обмотки сопротивление больше, то та пусковая, а меньше — то рабочая.

Обозначим выводы обмоток нашего электрического двигателя. Начало рабочей обмотки обозначим — С1, а конец — С2. Начало пусковой обмотки двигателя — П1, а конец — П2. Теперь, необходимо проверить качество изоляции обмоточных проводов. Для выполнения этой работы необходим мегомметр на 500В. Измеряем сопротивление изоляции, оно должно быть 0,5 мОма или больше.

Составляем схему, где рабочая обмотка, через тумблер, подключается непосредственно в сеть. Пусковая же обмотка подключается через конденсатор (не электролит). Так как, наше точило имеет малый пусковой момент, то дополнительной установки конденсатора на момент пуска не требуется. Выполнив маркирование выводов, приступаем к сборке схемы пуска двигателя. Клеммы на колодке также промаркируем. Верхний ряд клемм обозначим слева направо,1,2,3,4. Нижний ряд маркируем справа налево, 5,6,7,8. Присоединяем выводы от обмоток к клеммам колодки следующим образом:

  • Выводы из рабочей обмотки С1 и С2 подсоединяем соответственно на клеммы, промаркированные 1 и 2.
  • Выводы из пусковой обмотки П1 и П2 соответственно на клеммы 3 и 4.
  • Соединяем проводом от клеммы 8 колодки с одной из клемм тумблера.

Теперь берём двухжильный сетевой провод. С одной стороны кабеля один конец подсоединяем к клемме 7, а другой к клемме тумблера. С другой стороны, концы кабеля соединяются электрической вилкой.

Теперь, необходимо подключить последовательно к пусковой обмотке двигателя, установленный на станине конденсатор. Для этого, соединяем припаянные провода от конденсатора к клеммам колодки 4 и 5. Для завершения процесса соединений, сделаем следующее.

Соединить перемычками между собой следующие клеммы колодки:

Точило готово к работе.

Оцените статью: Поделитесь с друзьями!

Самоделки из двигателя от стиральной машины: ничего не выбрасываем

Ваша любимая стиральная машина уже прожила свою жизнь, и вы решили отправить ее на помойку? Не спешите, ведь можно создать различные самоделки из двигателя от стиральной машины.

Автоматическая стиральная машина имеет довольно сложную конструкцию. Даже в случае поломки в ней найдутся запчасти, необходимые для изготовления некоторых самоделок. Посмотрим, что можно сделать из запчастей старой стиральной машины.

Главной запчастью, конечно же, является двигатель (мотор). Если он исправен, то его можно использовать для изготовления генератора, точилки, газонокосилки и других приборов. Осторожно отсоедините провода, извлеките моторчик из корпуса стиральной машины и сохраните его.

Барабан тоже стоит сохранить Он сделан из прочного металла, и вы точно найдете ему применение. Из него можно сделать мангал, маленькую коптильню, стильный пуфик.

Крышка люка может превратиться в необычное окно или в красивую миску для кормления домашних животных. Также из прочного стекла можно сделать корпус для счетчиков.

Для конструкции разных самоделок пригодятся ножки, пружины и другие мелкие детали. Сам корпус может стать шкафом или уникальным столом.

Рассмотрим подробнее, что можно сделать с мотором.

Виды моторов

Асинхронный

Самый старый тип двигателей, состоящий из неподвижного статора и вращающегося ротора. Первый служит основой и магнитопроводом для конструкции, а второй создает движущую силу барабана. Весь мотор приводится в движение переменным магнитным полем составных частей.

Асинхронные моторы имеют слабый вращающий момент, поэтому барабан часто покачивается во время работы. Другие недостатки – габаритные размеры и скромный КПД. При этом они бесшумны, стоят дешево, имеют простую конструкцию.

Асинхронный мотор часто встречается в дешевых приборах с низкой мощностью.

Различают двух- и трехфазные асинхронные моторы. Первые давно вышли из производства, и их можно найти только в очень старых конструкциях.

Коллекторный

Самый распространенный вид двигателей. Отлично работают и под переменным, и под постоянным напряжением. Под корпусом спрятаны ротор, статор, генератор, обеспечивающий скорость вращения. На выводах коллектора расположены специальные щетки, при помощи которых ротор контактирует с двигателем.

Обратите внимание: Если подключить ротор и статор напрямую, то вал электродвигателя будет вращаться по часовой стрелке. Для обратного же направления нужно изменить схему подключения электродвигателя стиральной машины – подключить щетки навстречу ротору.

В отличие от своего габаритного предшественника коллекторные двигатели довольно компактны и имеют большую скорость вращения. Они универсальны: работает и с переменным, и с постоянным током. Главный недостаток коллекторного двигателя – низкая износостойкость: из-за постоянного контактирования щеток с коллектором и щетки, и коллектор быстро изнашиваются. Если первые можно легко заменить на новые, то замена коллектора будет стоить больших усилий.

Инверторный

Самый современный вид моторов стиральной машины состоит из ротора и статора. В отличие от других видов ротор инверторного двигателя подключается к барабану напрямую. Отличаются большой износостойкостью, отсутствием лишних деталей, простотой конструкции, бесшумность, маленькие размеры.

Однако все это в одном моторе – удовольствие не из дешевых: разработка, производство, а следовательно, и покупка инверторного двигателя требует больших финансовых затрат.

Подключение

Для подключения двигателя к 220-вольтной сети необходимо иметь под рукой тестер: он поможет нам разбить провода на пары, а также измерить сопротивление в обмотках.

Перед подключением новых моделей нужно определить при помощи тестера провода, которые выходят из тахогенератора и не понадобятся нам во время работы. Найти их довольно легко – достаточно измерить их сопротивление: оно должно быть около 70 Ом.

При помощи того же прибора находим пары остальных контактов. Теперь подключаем одну из щеток к одному из проводов, а вторую щетку и другой провод соединяем к выходам обмотки. После подключения двигателя от стиральной машины к сети прибор начнет вращаться. Для изменения направления вращения достаточно поменять щетки местами.

С старыми моделями дело обстоит немного иначе: после определения парных выходов нужно определить рабочую и возбуждающую обмотки. Первая обладает большим сопротивлением, чем вторая.

Мы разобрались с тем, как подключить мотор от стиральной машины автомат к сети. Теперь посмотрим, какие машины и устройства можно создать самостоятельно при помощи него.

Самоделки из мотора довольно разнообразны: при помощи него можно создать точилку, газонокосилку, бетономешалку, соковыжималку, гончарный круг и многое другое. Рассмотрим процесс изготовления некоторых из перечисленных приборов.

Один из самых распространенных вариантов применения старого двигателя. Сборка машины не требует особых усилий. Самая сложная часть работы – закрепление точильного камня на мотор. Дело в том, что диаметры вала и камня отличаются друг от друга, поэтому для их соединения понадобится третий предмет. Отлично подойдет кусок металлической трубы длиной около 20 см. На ее конце нарезается резьба, длина которой больше толщины точильного камня в 2 раза.

Необходимо нарезать резьбу в противоположном направлении движения вала электромотора. На другой конец прикрепляем вал при помощи паяльника.

Для большей надежности можно просверлить в точке соединения отверстие и закрутить туда болт и гайку. Поочередно накручиваем на резьбу фланца две пары гаек и шайб, а в завершение закручиваем контргайку.

Фиксируем двигатель на подставке. Подставкой может служить как старый стол, так и кусок толстой доски.Для закрепления можно использовать крепежи от той же стиральной машины, из которой был изъят двигатель.

Токарный станок по дереву

Мощности старого двигателя хватит на медленную обработку цилиндрической заготовки.Чтобы избавить мотор от боковых нагрузок, можно прикрепить к нему опору.

Рекомендуется прикрепить такой станок к маленькому куску дерева, чтобы ее можно было легко перемещать.

Барабанный шлифовальный

Изготавливается при помощи большого деревянного цилиндра со стальным прутком по центру. Концы прутка соединяются к патрону мотора и подставке подшипника.

Бетономешалка

Старые стиралки, или «бочки», легко превращаются в компактную и практичную бетономешалку. Для этого:

  1. Вынимаем из машины активатор.
  2. Вырезаем из листов стали толщиной 4-5 мм заготовки для изготовления лопастей.
  3. Свариваем пару П-образных лопастей, соединенных под прямым углом.
  4. Привариваем их на место активатора.

Самодельная бетономешалка заработает после того, как вы подключите двигатель от стиралки автомат к электросети. Если машина будет использоваться для работы с маленькими объемами стройматериала, то мощности старого двигателя вполне достаточно. Для больших объемов рекомендуется подключить более мощный мотор.

Корморезка

Для изготовления корморезки-зернодробилки потребуется корпус «бочки» и двигатель от машины-автомат:

  1. В нижней части корпуса создаем отверстие, через которое будет выходить готовый корм.
  2. Аналогично бетономешалке создаем лопасти с ножами. Нужно подобрать для них подходящий размер: между ними и краями корпуса должно оставаться незначительное расстояние.
  3. Устанавливаем лопасти: одну в нижней части корпуса, а другую – на расстоянии 0,5 метра от его верхушки. Для достижения большей производительности самоделки рекомендуется использовать для каждой лопасти отдельный вал, чтобы они вращались в противоположных направлениях.
  4. Осталось только вырезать на крышке отверстия, через которое будем засыпать сырье.

Газонокосилка

Перейдем к более сложным и экстравагантным конструкциям. Первым в нашем списке идет газонокосилка. Изготовив самодельную газонокосилку, вы сэкономите огромное количество финансовых средств, ведь эти простые машины стоят довольно дорого. Если сделать все правильно, то самодельная газонокосилка из двигателя от стиральной машины ничем не будет уступать приборам, стоящим на прилавках магазинов.

Для начала разберемся, какие материалы и инструменты нам нужны:

  • коллекторный мотор;
  • компактные, но прочные колеса. Такие можно изъять из колясок, игрушечных машин. Если таковых нет под рукой, выпилите колеса из пластикового профиля;
  • для основания потребуется толстый кусок стали или обычная крышка от кастрюли;
  • ножи, диски;
  • металлическая труба;
  • стальные уголки;
  • медный провод, вилка;
  • включатель;
  • крепежные материалы;
  • рожковые, торцевые, ключи;
  • сварочный аппарат, болгарка;
  • молоток;
  • дрель, отвертка, плоскогубцы;
  • паяльник.

Приступаем к работе:

  1. В центре основания вырезаем отверстия для вала мотора. Устанавливаем его валом вниз.
  2. Прикрепляем ранее изготовленную втулку на вал, а на нее крепим диск (нож).
  3. Из уголков собираем раму для мотора.
  4. Привариваем ручку, закрепляем к ней включатель
  5. Подключаем двигатель к электропитанию.

Будьте внимательны: в отличие от заводских приборов, провода нашей самодельной газонокосилки не изолированы. Строго не рекомендуется использовать такой прибор во время дождя или для обрезания мокрой травы.

Если все-таки хотите, чтобы ваша машинка подлежала эксплуатации в любую погоду, то надежно изолируйте провода, а для устройства соберите маленький кожух из водонепроницаемого материала. В качестве кожуха подойдет металлическая миска.

Устали от неожиданных отключений электропитания? Хотите создать резервный источник питания, который выручит вас в нужный момент? Так почему не создать генератор из двигателя от стиральной машины своими руками? Процесс сборки довольно сложный, но результат того стоит.

Основой для будущего генератора будет служить асинхронный мотор. Перед созданием генератора сделаем некоторые подготовительные шаги:

  1. Разбираем корпус мотора. При помощи токарного станка делаем срез на его сердечнике глубиной 2 мм.
  2. В заранее подготовленные пазы на сердечнике вставляем неодимовые магниты.
  3. Создаем из жестяной полоски шаблон для крепления магнитов. Метим на ней места размещения двух рядов магнитов.

Размеры полосы должны точностью совпадать с размерами сердечника: жестянка должна плотно лечь на него.

Подготовка завершена, приступаем к самой сборке. Нам понадобятся:

  • наждачная бумага;
  • холодная сварка;
  • клей;
  • выпрямитель;
  • тестер;
  • аккумулятор;
  • контроллер заряда.

Последовательность сборки такова:

  1. Клеим шаблон на мотор. На сам же шаблон приклеиваем магниты.
  2. Обратите внимание на то, чтобы расстояние и угол между магнитами не изменялись. В обратном случае возможны перепады напряжение, снижение мощности или его полная неработоспособность.
  3. Свободное пространство между магнитами заполняется холодной сваркой.
  4. Переходим к шлифовке поверхности двигателя.
  5. Отыскиваем при помощи тестера рабочую обмотку. Оставляем его провода, а все остальные удаляем. Пропускаем провода через выпрямитель. Подключаем их концы к контроллеру. Контроллер же соединяем с батареей.

Самодельный генератор из двигателя стиральной машины готов к использованию. Для раскручивания устройства подойдут электродрель, шуруповерт, или другие похожие инструменты. Такой генератор, конечно, не сможет обеспечить электричеством ваш жилой район, но вполне годится для освещения пары комнат или работы нескольких устройств типа телевизора, холодильника, компьютера.

Полезное видео

Как видите, спектр использования запчастей старой стиральной машины довольно велик. Так чего вы ждете? Вдохните вторую жизнь в отслужившую свой срок стиральную машину.

Подключение электродвигателя от стиральной машины + схема (мотора)

Если у вас сохранился двигатель от стиральной машины, то вы можете придумать, как его использовать. Например, вы можете сделать из него точильную машинку. Если зафиксировать на нем специальную насадку в виде круглого точильного камня, то вы сможете затачивать ножи, ножницы, топор и другие инструменты.

Так же вы можете применить электродвигатель от стиральной машинки и в строительстве. Например, при создании фундамента для будущего дома, вы можете сделать из него «вибратор», который пригодиться при усадке бетонного раствора. Так же его можно применить и в других целях. Двигатель может вращать различные насадки и приводить в движение какие-либо механизмы.

Используя свою фантазию и навыки в подобных делах, вы можете придумать самые разнообразные способы применения электродвигателя. И конечно, при воплощении любого варианта использования данного мотора, вам понадобиться его подключить.

Как подключить электродвигатель современной стиральной машины?

Если вам понадобилось подключить электродвигатель современной стиральной машинки к сети переменного напряжения двести двадцать вольт, то следует учитывать особенности данной детали. Их особенности заключаются в следующем:

  • Они не нуждаются в пусковой обмотке.
  • Для запуска не понадобиться пусковой конденсатор.

Для запуска нам понадобится нужным образом соединить провода на двигателе. Два белых провода, которые расположены слева, мы использовать не будем. Они необходимы для измерения оборотов электродвигателя. Следующий по очередности – красный провод. Он идет на обмотку статора. За ним находиться коричневый провод. Он так же направлен на одну из обмоток статора. Серый и зеленый провода подключены к щеткам двигателя.

Для того, чтобы представить вам схему подключения более наглядно, мы подготовили следующую схему:

К одному из выводов обмотки мы подключим один провод 220 вольт. На следующую подключим одну из щеток. На оставшуюся щетку двигателя стиральной машины подсоединим второй провод 220 вольт. Так, как это показано на схеме ниже:

После этого, вы можете включить двигатель в сеть 220 и проверить его работоспособность. Если вы все сделали правильно, то увидите, как вращается движущаяся часть мотора и услышите шум его работы. Если все прошло нормально, значит двигатель готов к использованию. Кстати, при таком подключении он движется в одну сторону. А что необходимо сделать, чтобы изменить направления вращения? Смотрите схему:

Как вы видите из схематического отображения на рисунке выше, для того, чтобы сменить направление вращения нам понадобилось поменять местами подключения щеток электродвигателя. После переподключения двигателя вновь проверьте его работоспособность, подсоединив его к сети 220 вольт.

Кстати, для того, чтобы облегчить вам работу, мы решили добавить видео инструкцию. В которой описан весь процесс подключения двигателя от стиральной машинки к электричеству.

Способ подключения мотора от современной машинки в этой статье основан именно на том материале, который представлен в данном видео. Поэтому поблагодарим автора этого ролика и посмотрим его очень внимательно:

Как подключить мотор старой машинки?

Правильно подключить электродвигатель машинки не так уж и просто. Но если вы знаете, как это делается, то проблем это не доставит.

Вначале нам необходимо отыскать две пары вывода. Для того, чтобы понять, где они, мы можем воспользоваться мультиметром (тестером). Выберем один из выводов обмотки и подсоединим к нему щуп тестера. Оставшимся щупом мультиметра мы проверим другие выводы, чтобы найти парный.

Таким образом мы отыщем первую пару. Те два вывода, что остались, образуют еще одну пару. Теперь нам нужно понять, где пусковая и рабочая обмотка. Для этого нужно замерить сопротивление. У пусковой сопротивляемость будет больше.

И так, мы уже нашли рабочую и пусковую обмотку. Теперь мы можем подключить двигатель используя схематичный рисунок, который вы видите рядом. На схеме показано:

  • ПО – пусковая обмотка. Она нужна для того, чтобы создать начальный крутящий момент в какую-либо сторону.
  • ОВ – обмотка возбуждения. Она же называется рабочей обмоткой. Она нужна для создания магнитного поля вращения.
  • SB – включатель (кнопка) для недолговременного включения ПО к электросети в двести двадцать вольт.

Если возникнет необходимость поменять сторону, в которую будет направлено вращение мотора, вам понадобиться сменить выводы ПО местами. При такой перемене направление вращения измениться на противоположное.

Когда будете проводить пробное подключение и запуск движка, не забудьте позаботиться о своей безопасности и сохранности окружающих. Обязательно зафиксируйте электродвигатель. Это предотвратит его сильные вибрации и лишние движения.

Надеемся, что данная запись помогла вам справиться с самостоятельным подключением мотора стиральной машинки. Продолжайте читать наш сайт и удачного дня!

как подключить автомат, схема электродвигателя к 220, мотор

Перед тем как подключить двигатель стиральной машины, необходимо понять, что он собой представляетЛюбой человек знает о том, что подключение двигателя от стиральной машины вполне возможно провести и к другим изделиям, которые работают от такого устройства. Именно электродвигатель – это сердце совершенно любой техники, благодаря чему она работает и может выполнять поставленные задачи. Именно в стиралке движок отвечает за работу барабана, а если подсоединить его к другому оборудованию, то вполне возможно добиться функционирования ничуть не с меньшими оборотами.

Как подключить двигатель от стиральной машины автомат

Куда можно подключить мотор от машинки автомат? Вариантов огромное количество, а самое главное то, что если есть данные о работе таких изделий и о правилах подключения, то вполне возможно собрать новые устройства, способные пригодиться в хозяйстве. Не стоит выкидывать стиралки до того, пока они не будут полностью разобраны, так как внутри может быть огромное количество полезных принадлежностей. К примеру, при поломке машинки марки Индезит можно получить двигатель мощностью в 430 Вт, способный развивать скорость до 11500 оборотов в минуту. Естественно, использовать его можно только при условии, что деталь полностью исправна и не станет причиной поломки новой техники. Идей того как можно использовать двигатель старой машинки существует неимоверное количество, причем даже стиралка малютка имеет свой движок способный принести пользу.

С помощью двигателя от стиральной машинки можно своими руками создать самодельный вибратор, чтобы проводить усадку бетона, за счет которого появится возможность создавать плитку различного формата, толщины и дизайна

  1. Наиболее простой вариант – это изготовление точильного станка, который позволит затачивать такие предметы как ножницы, ножи и тому подобные колющережущие предметы. Включается такой наждак только после того как мотор будет тщательно закреплен на поверхности прочного основания, а также установки вала на точильном камне или шлифовального круга. После сборки можно подсоединять оборудование к сети.

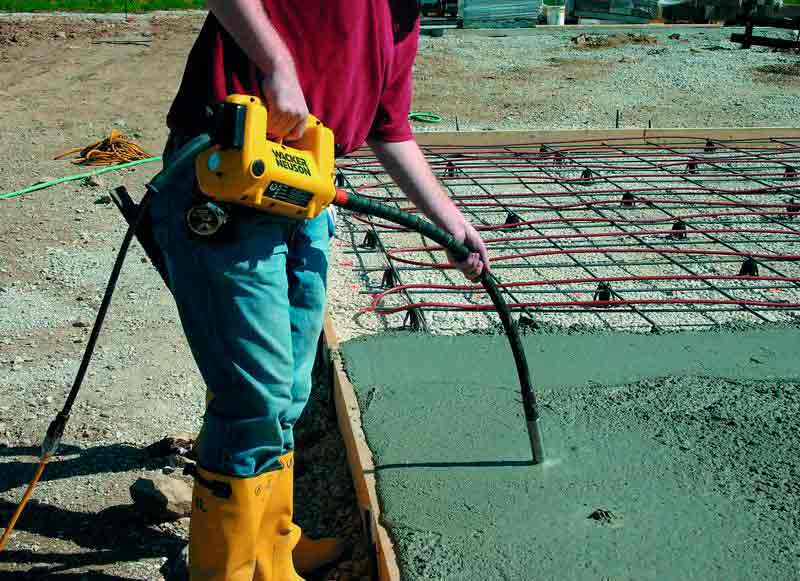

  2. Если ведется строительство, например, частного дома или заливание окружающей территории бетоном, то может потребоваться бетономешалка. Именно для нее можно использовать электродвигун. Переделать стиралку в бетономешалку не сложно, и для этого нужно еще отсоединить бак от стирального оборудования.
  3. Вибростолы с использованием такого мотора, позволят изготавливать шлакоблок, стоимость которого далеко не маленькая, а своими руками можно не плохо сэкономить.
  4. На участке много травы? Есть кролики, которым требуется трава? Регулярно проводится покос сена? Если правильно использовать моторчик, то он сможет стать отличным заменителем триммера и позволит убирать траву быстро, просто и не потратив на это много средств. Этот аппарат считается просто необходимым тем, кто проживает за пределами города и особенно для тех, кто любит заниматься сельским хозяйством.

Это лишь минимальный список того, что можно сделать, если использовать деталь от стиралки в виде электродвигателя. Могут потребоваться различные насадки, дополнительные емкости или же вовсе вспомогательные детали, но если иметь идею, то создать новое оборудование получится быстро и без вложений.

Схема подключения электродвигателя стиральной машины

Чтобы переделка стиральной машины в новое оборудование с использованием такой детали как электромотор была качественной и принесла результат, нужно обратить внимание на советы специалистов относительно того, как будет проводиться схема подключения. Снять двигатель можно даже от советской стиралки под названием Вятка, главное, чтобы он был рабочий.

Особенность подключения движка проводится:

  • Посредством использования такой комплектующей как конденсатор, подсоединить который нужно максимально правильно;
  • С отсутствием пусковой обмотки.

Главное – соединить строго в соответствии со схемой подключения провода

Перед тем как будет осуществлено подключение, желательно разобрать провода по цветам. Такая группировка позволит провести подсоединение без ошибки.

На раздаточном коробе присутствуют 3 вида проводов:

  1. Белые два проводка – это подключение тахогенератора, которые не нужны.
  2. Коричневый и красный провод идут на обмотку статора и ротора.
  3. Серые и зеленые нужны для подсоединения к графитовым щеткам.

В зависимости от модели двигателя, например, от стиралки Сибирь выпущенной в СССР или Индезит могут отличаться и сами провода, и их количество, однако подключение должно быть исключительно точным. Чтобы обнаружить неработающие провода, достаточно их прозвонить при помощи мультиметра. У того, который выходит на тахогенератор присутствует сопротивление в 60-70 Ом. Эти кабеля изолируются и отводятся в сторону.

Двигатель от стиральной машинки: подключение к 220

Двигатель стиралки – это устройство, которое имеет: определенные характеристики, отличную мощность, четыре вывода для включения, возможность работать только от сети, большие обороты вращения в зависимости от модели, регулятор мощности функционирования. Электросхема требует подключения обмотки статора со щеткой ротора.

Для этого формируется перемычка и изолирования посредством специальной ленты.

Чтобы подключить движок от стиралки к новому оборудованию, потребуется взять провода от таких деталей как статор и ротор

Далее остаются провода от обмотки ротора и второй щетки. Они должны быть подсоединены к домашней сети напряжения. Если подключить двигатель к сети в 220 Вольт, то вращение начнется автоматически, что может привести к травме, а предотвратить это возможно за счет монтажа на любой поверхности. Есть возможность изменить направление вращения, для чего перемычка перекидывается на другую группу контактов.

Виды моторов для стиральной машины

Для такой детали, как пусковой двигатель, для работы которого нужна электрическая сеть или попросту ток, применение можно найти даже в таком оборудовании, как автонасос.

Для этого можно использовать двигатели от различных стиралок, например:

Независимо от того каких годов производства, движок может прослужить еще немало времени при правильной установке. Существует много способов, как можно понизить, или увеличить скорость вращения или понять, почему не работает реле, однако чтобы включить устройство в комплектацию нового оборудования, нужно не только осмотреть рекомендации, но и тщательно отслеживать каждый этап работы.

  • ДАОЦ У4 со щетками, ДАОА;
  • РТК 1ухл4, ухл4, 1у4;
  • HXGP1l, 3у4, 3ухл4, 9ухл4.

Чтобы подключить двигатель электронного типа, нужно тщательно соблюдать полярность и не нарушать схему соединения

Особенно часто проводится использование коллекторного движка, так как на его статоре расположен постоянный магнит, способный попеременно подключаться к току с постоянным напряжением. Это своего рода реверс, который позволяет потреблять энергию в небольшом количестве и экономить бюджет. Не менее востребованы двигатели электронного типа, которые обладают электронным блоком управления на корпусе.

Современные двигатели обладают специальным регулятором оборотов, что требуется для контролирования скорости вращения.

Зачем нужна такая деталь? Если движок будет подключаться к бетономешалке или же к вибростанку, потребуется понизить скорость вращения и соответственно направить его на снижение активности функционирования. Излишняя вибрация позволяет провести нужный процесс более качественно.

Для подключения регулятора двигателя из машинки, в которой он был установлен нужно сделать следующее. Он извлекается из полости старой стиралки вместе с радиатором, который является полупроводниковым прибором, за счет которого и осуществляется управление включением и выключением. Далее он впаивается в микросхему реле, заменяя маломощную деталь. Если нет навыков работы с такими процессами, то лучше доверить его настоящему профессионалу, например, компьютерщику. Особенно, если цветная лента тянет и греется.

Как запустить двигатель от стиральной машины

О том, как дать жизнь новому двигателю и сколько потребуется времени, чтобы запустить двухскоростной агрегат уже известно, однако, как осуществить запуск и управление, если есть некоторые неполадки? Вполне возможно и такое, что движок попросту не запустится, даже при том условии, что удалось соединить все правильно. В этом случае нужно проверять нагревание движка, после того как он начнет работать. Достаточно пары минут и если за это время тепло не распространяется на все детали, то требуется определить место скопления нагрева. Это может быть область статора, узла или подшипника.

Перед запуском двигателя от стиральной машинки, следует внимательно ознакомиться со схемой подключения

Основная причина того, что деталь быстро нагревается это:

  • Наличие износа или засорения подшипника;
  • Сильное увеличение емкости конденсатора, что может иметь только асинхронный двигатель.

После этого проверка проводится каждые 5 минут и достаточно трех раз. Если виной всему подшипник, то нужно разобрать, смазать или заменить, так как бывают моменты, когда он не подлежит восстановлению. Категорически запрещается допускать перегрев двигательной системы, так как это может стать причиной поломки всего нового оборудования и потребовать расходов.

Как подключить мотор от стиральной машины (видео)

Самое важное – это не запустить двигатель, а правильно его подключить и сделать это так, чтобы новое устройство прослужило длительное время без поломок. Если нет навыков работы с такими деталями и тем более с электрооборудованием, то не желательно вовсе проникать в их глубины и стараться смастерить новые изделия.

Внимание, только СЕГОДНЯ!

Добавить комментарий

Схема подключения электродвигателя стиральной машины

Прежде, чем говорить о подключении двигателя стиральной машинки, нужно понять, что он собой представляет. Возможно, кому-то схема подключения электродвигателя стиральной машины давно известна, а кто-то услышит впервые.

Двигатель электрический – это работающая от электричества машина, служащая для разных механизмов приводом, т.е. приводящая их в движение. Выпускают асинхронные и синхронные агрегаты.

Синхронные двигатели

Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле.

Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы. Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.

Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально. В результате на нее поступает противоположный первому случаю по знаку ток. Изменяющаяся полярность вращает рамку и вновь возвращает в горизонтальную плоскость.

На этом принципе и основана работа синхронного электродвигателя.

В реальной схеме ток подается на обмотки ротора, являющегося рамкой. Источником, создающим электромагнитное поле, являются обмотки. Статор выполняет функции магнита.

Он также изготовлен из обмоток или из комплекта постоянных магнитов.

Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т.е. они работают синхронно, что и дало название электродвигателю.

Как работает асинхронный двигатель?

Чтобы разобраться с принципом его работы, вспоминаем ту же картинку, что в примере предыдущем: рамка (но без полуколец) размещена между магнитными полюсами. Магнит выполнен в форме подковы, концы которой соединены.

Начинаем его медленно вращать вокруг рамки, следя за происходящим: до какого-то момента движения рамки не наблюдается. Затем, при определенном угле разворота магнита, она начинает вращаться за ним со скоростью меньшей, чем скорость последнего. Работают они асинхронно, поэтому моторы называются асинхронными.

В реальном электродвигателе магнит — это размещенная в пазах статора, на которые подается ток, обмотка. Ротор же является рамкой. В его пазах находятся соединенные накоротко пластины. Его так и называют – короткозамкнутый.

Отличия синхронного и асинхронного электродвигателя

Внешне двигатели различить трудно. Их главное различие составляет принцип работы. Разнятся они и также по области использования: синхронные, более сложные по конструкции, применяются для приведения в действие такого оборудования как насосы, компрессора и пр., т.е. работающего с неизменной скоростью.

У асинхронных же, при нарастании нагрузки, уменьшается частота вращения. Ими оснащается огромное число устройств.

Плюсы асинхронных двигателей для стиральных машин

Электромотор, вращающий барабан, это сердце машинки для стирки. Приводом в самых первых вариантах машинок были ремни, вращающие емкость с бельем.

Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.

Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.

Асинхронные двигатели подразделяются на двухфазные, редко встречающиеся, и трехфазные.

К плюсам асинхронных агрегатов относят:

  • незамысловатую конструкцию;
  • простое обслуживание, предусматривающее замену изношенных подшипников и
  • периодическое смазывание электродвигателя;
  • бесшумную работу;
  • относительную дешевизну.
  • Недостатки, конечно, тоже есть:
  • низкий КПД;
  • большие размеры;
  • небольшая мощность.

Такие моторы, как правило, устанавливают на модели недорогие.

Схема подключения

Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:

  • схема подключения демонстрирует, что мотор работает без пусковой обмотки;
  • в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.

Поможет разобраться в этом видео:

Видео: Как подключить двигатель от стиральной машины к 220

Главное – соединить строго в соответствии со схемой подключения провода.

Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.

В схеме подключения двигателя обмотки статора соединены последовательно.

К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.

Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.

Схема подключения двигателя в старой стиральной машине

Здесь все серьезнее. Необходимо найти 2 пары выводов, которые соответствуют друг другу, используя мультиметр (тостер). Для этого фиксируют прибор на любом из выводов и отыскивают парный, пользуясь щупом. Два оставшихся вывода будут второй парой автоматически.

Теперь определяют расположение обмотки рабочей и пусковой, замеряя сопротивление. Пусковую (ПО), создающую пусковой момент, находят по более высокому сопротивлению. Обмотка возмущения (ОВ) создает магнитное поле.

Как подключить электродвигатель трехфазный асинхронный?

Каждый из этих моторов рассчитан, как правило, на 2 сетевых напряжения: 220 В, 220 и 127 В и т.д.

Схем подключения для него существует две: подключить электродвигатель от стиральной машины можно «треугольником» (220В) и «звездой» (380 в). Переподключив обмотки, добиваются изменения номинала одного напряжения на другое.

При имеющихся у электродвигателя перемычках и колодке с шестью выводами, нужно изменить положение перемычек.

При любой схеме подключения направление обмоток должно совпадать с направлением намоток. Нулевой точкой для «звезды» может выступать как начало обмотки, так и конец, в отличие от «треугольника», где они соединяются только последовательно. Иными словами, конец предыдущей с началом последующей.

Допускается работа двигателя также в однофазной сети, но не с полной отдачей. Для этого используют неполярные конденсаторы. С конденсаторами, установленными в сеть, максимальная мощность не превысит 70%.

Видео: Как подключить двигатель от старой стиральной машины через конденсатор или без него

С каким ремонтом электрических газонокосилок можно справиться самостоятельно? Смотрим на мир по-новому, или о необычных скейтбордах, которые едут сами

Источник: http://xn—-7sbeb3bupph.xn--p1ai/mocshnost/el-dvigatel-ot-stiralnoj-mashiny-sssr-mocshnost.html

Подключение электродвигателя на 220 Вольт

В прошлой статье Я рассказывал как подключить и запустить двигатель на 380 Вольт в однофазной электросети 220 В. Сейчас Я расскажу о том, как подключить однофазный электродвигатель от сломавшейся стиральной машины, пылесоса и т. д. Его можно успешно использовать в других целях в домашнем хозяйстве, например для привода точила, полировального станка, газонокосилки и т. п.

Схема подключения коллекторного электродвигателя на 220 Вольт

В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель. Он успешно запускается и работает в однофазных сетях без лишних пусковых устройств.

Для того, что бы подключить коллекторный электромотор, необходимо соединить между собой перемычкой два конца №2 и №3, один идущий от якоря, а второй от статора. А оставшиеся 2 конца присоединить к электропитанию 220 Вольт.

Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе.

Может быть мотор и 2 скоростным, тогда со статора будет выходить 3 конец с половины его обмотки. При подключении к нему уменьшится скорость вращения вала, но при этом увеличивается риск нарушения изоляции при запуске мотора.

Для изменения направления вращения необходимо поменять местами концы подключения статора или якоря.

Схемы подключения однофазных асинхронных электродвигателей

Если в однофазных электродвигателях была бы только одна обмотка в статоре, тогда внутри него электромагнитное поле было бы пульсирующим, а не вращающимся. И запуск произошел бы только после раскручивания вала рукой. Поэтому для самостоятельного запуска асинхронных двигателей добавляется вспомогательная обмотка или пусковая, в которой фаза при помощи конденсатора или индуктивности оказывается сдвинутой на 90 градусов. Пусковая обмотка и толкает ротор электродвигателя в момент включения. Основные схемы включения изображены на рисунке.

Первые две схемы рассчитаны на подключение пусковой обмотки на время запуска мотора, но не более 3 секунд по продолжительности. Для этого используется реле или пусковая кнопка, которую необходимо нажать и удерживать пока не запустится мотор.

Пусковая обмотка может подключаться через конденсатор, или в очень редких случаях через сопротивление. В последнем случае обмотка должна быть намотана по бифилярной технологии, т.е сопротивление является частью обмотки. Оно увеличивается в ней за счет длины провода, но при этом индуктивность катушки не меняется.

В третьей самой распространенной схеме конденсатор постоянно включен к сети при работе электродвигателя, а не только на время его запуска.

Что бы определить какие провода идут на каждую из обмоток, сначала вызваниваем их по парам, а затем меряем сопротивление каждой по этой инструкции. У пусковой обмотки сопротивление всегда будет больше (обычно около 30 Ом), чем у рабочей обмотки (чаще всего в районе 10-13 Ом).

Подбирать конденсатор необходимо по потребляемому току мотором, например для I = 1.4 А потребуется конденсатор емкостью 6 мкФ.

Как подключить электродвигатель стиральной машины

В современных стиральных машинах могут стоять либо коллекторные или трехфазные двигатели. Последние можно запустить только при помощи электронного пуск-регулирующего устройства, которое необходимо будет достать со стиральной машины и переделать схему на ручной запуск. Но для этого надо хорошо разбираться в радиотехнике.

Коллекторный двигатель же двигатель от стиральной машины подключить очень просто. Как правило на колодку подключения выходит 6-7 проводов, не считая на заземление корпуса.

Два провода идут с тахометра, которые не будут использоваться. И по паре проводов выходит со статора и якоря (ротора). Так же иногда может выходить еще один конец с половины обмотки.

Вызваниваем пары обмоток и соединяем перемычкой между собой конец роторной с началом статарной обмотки. На начало роторной подключаем один конец электропитания и другой- на конец статарной.

Если необходимо подключение второй скорости, тогда один конец электропитания подключаем к выходу с половины обмотки. У нее будет меньше сопротивление, чем у целой.

Иногда на колодку подключения еще может выходить дополнительно пара контактов от термозащиты.

В старых стиральных машинах советского образца стояли простые асинхронные электродвигатели с пусковой обмоткой. Для их запуска рекомендую использовать соответствующее реле от стиральной машины, которое устанавливается только вертикально по указателю на корпусе. Подключение производится по этой схеме.
А можно запустить и по другой схеме только с рабочим конденсатором, подключенным к пусковой обмотке.

Проверка работоспособности

Для того, что бы проверить правильность собранной схемы необходимо включить электродвигатель и дать ему поработать сначала одну минуту, а затем около 15. Если двигатель горячий, то причинами может быть:

  1. Изношенность, загрязненность или зажатость подшипников.
  2. Большая ёмкость конденсатора, отключите его и запустите двигатель рукой, если он перестанет греться- уменьшите емкость конденсаторов.

Подключил от старой стиралки двигатель на наждак через реле из комплекта, как у Вас показано на схеме. Только реле времени напрягает, можно ли его убрать или отключить.

Разберите блок управления и вместо реле времени установите и подключите тумблер на включение-выключения.

дело хозяйское:можно убрать, можно и оставить.

Здравствуйте, пытаюсь подключить коллекторный двигатель, только хочу уточнить, как подключить симистор, и какой лучше подойдёт? заранее спасибо.

Симистор предназначен для коммутации нагрузки в сети переменного тока. У него есть три вывода: два силовых и низковольтный управляющий.
Симистор подключается последовательно к обмоткам электродвигателя.

При выборе симистора обращайте внимание на I макс. (может быть от 0,6 до 16 Ампер), которое должно быть больше рабочего тока электродвигателя, и на U макс.- должно быть не меньше 400 Вольт.

А куда подключать кондер в схеме с реле от советской стиралки? помогите пожалуйста

Схема подключения двигателя от советской стиральной машины с комплектным реле- будет предпоследняя в этой статье, при этом не нужен конденсатор.
Можно подключить и без реле с конденсатором по последней схеме, но необходимо будет подбирать необходимую величину емкости.

А ЧТ ОЕСЛИ ВМЕСО УЖЕ УСТАНОВЛЕНОГО КОНДЕРА ПОСТАВИТЬ НЕМНОГО БОЛЬШЕЕ КОЛ-ВО ФАРАТ? ЧТО ЭТО ДАСТ? У МЕНЯ СТАРАЯ СТИРАЛКА С РЕЛЕ ВРЕМЕНИ И КОНДЕНСАТОРОМ. ПРИ ВКЛЮЧЕНИИ РЕЛЕ ВРЕМЕНИ Т.Е. ПУСК МОТР СТОИТ И ГУДИТ. ОТ РУКИ ШКИФ ЕСЛИ ПОМОЧЬ КРУТАНУТЬ ТО НАЧИНАЕТ КРУТИТЬСЯ. КАК РЕШИТЬ ЭТУ ПРОБЛЕМУ

Ерлан, здравствуйте. Реле времени в стиральной машине нет. Есть реле тока. И если оно не работает, либо не работает реле, либо оно неправильно подключено. Превышение емкости конденсатора приведет к перегреву (если он будет постоянно в работе) или ни к чему не приведет (если не работает реле тока). Это все равно, что ехать на первой передаче на машине со скоростью 60 км в час. Мощно, но недолго и перегрев. При запуске мотора в рабочей обмотке сопротивление очень низкое, следовательно высокое значение тока, которое заставляет сработать реле тока и дать напряжение на пусковую обмотку с конденсатором. Как только двигатель раскручивается, ток в цепи падает, реле тока уже не может удержать сердечник и пусковая цепь размыкается. Конденсатор трогать смысла нет, пока не будет устойчивой подачи напряжения на пусковую обмотку.

Здравствуйте! пытаюсь подключить иностранный двигатель 2х обмоточный однофазный с конденсатором . из двигателя выходит 3 провода подключаю как там по схеме один на L другой на N и конденсатор с N на 3й провод выхода с двигателя на вторую скорость с контроллера авт упр один провод кидаю на L другой на 3й провод. контроллер выдаёт ошибку подскажите в чём загвоздка?

Добрый вечер! Если Вы подключали электродвигатель по схеме из этой статьи, то для ее работы не нужен контроллер.
За чем Вам нужно подключать контроллер?

вся схема собрана для очистки молока потом промывки всех частей циркуляции кислотами и моющими средствами это в сыродельне итальянцы собирали и всё автоматезировано. вот для чего. и я не могу его подключить всё ошибка на контроллере. а есле его убрать от контроллера то вообще в автомате схема не пойдёт. у них всё так сделано

Я подключал недавно электроприводы к контролеру в немецком свинарнике и к чешской климат. системе, но они были на 24 В постоянный ток, при несоблюдении полярности они выдавали ошибку на контроллере или если концевик не был замкнут. В свинарнике по немецким технологиям вентиляция была на 220 Вольт и еще некоторые приводы по приготовлению пищи. Так они просто подключались по схеме на крышке, там надо было посадить 3 конца на L, N и заземление.
Если у Вас электродвигатели на 220 Вольт, значит подключайте их по схеме на клеммной крышке.
Посмотрите схему контроллера сколько на него концов подключается от этого электродвигателя, может все 4 и без конденсатора?
Откуда конденсатор взяли, он нужен для работы мотора?

Конденсатор находится в борне с завода по схеме он есть на контроллер уходят все 4 провода заземление 5й. подключал как на схеме на крышке он на 220 вентиляция тоже 220 контроллер выдаёт постоянно ошибку вчера уже в двоём я киповец и ещё одного взял так один хрен ошибка и всё. может уже есть подозрение что что то напутано с управлением а схемы итальянцы не оставили. главное то что когда подключаешь одну обмотку ошибки нет но и не запускает его а он 2х обмоточный а как подключаю 2ю обмотку через конденсатор то сразу ошибка. как мистика блин какая то до этого там стоял такой же двигатель сгорела одна обмотка они его сняли отдали на перемотку но там отказались его перематывать. это было без меня. а теперь купили новый двигатель и это каснулось меня а тех кто отключал и тп уже не работают как пол года. конденсатор нужен для запуска 2й обмотки

Проверьте емкость конденсатора и его исправность.
Как вариант, перепутаны концы на двигателе или на контролере.

Концы на однофазном я никак не перепутаю, конденсатор целый. Жаль схему не нарисую, нет возможности с бука. Объясню на словах. Земля есть земля + есть коричневый +синий. Дальше у меня с контроллера серый и чёрный. Конденсатор между обмотками по схеме идёт- я подключаю как есть серый и чёрный кидаю на выход обмотки. Но я же не мистик но почему так?

Если Вы уверены в правильности подключения на контроллере и моторе, тогда методом исключения- либо не исправен двигатель, обрыв жилы в кабеле или проблемы с контроллером.
Попробуйте двигатель с соблюдением мер предосторожности, если он рассчитан на 220 переменки, подключить напрямую к сети 220 вольт.
Если все ОК, тогда попробуйте поменять местами серый и черный провода.

Здравствуйте! Помогите советом! Итак: задумал я сделать самодельную кузню, вроде все компоненты для нее подобрал, но столкнулся с одной проблемой, двигатель крутит не в ту сторону! Двигатель взял с настольного сверлильного станка НСП-2, паспорт подтерся, так что не пойму какого типа, если бы можно было выложить фото, может быть специалист определил! Скажу одно — в нем есть щетки, 40 вт, 220 вольт, 50 гц, обороты — вроде 3000об/мин! Открыл клемник, проводов из самого двигателя выходит много! конечно бы если бы под присмотром, и с подсказками опытного электрика, я бы все сделал, сам пока не могу! Подскажите, как лучше сделать, чтоб изменить вращение в другую сторону, что нужно именно перекинуть, какие контакты! Спасибо!

Попробуйте перекинуть контакты щеток. Это будет самое простое.

поменяй местами провода на щетках и двигатель будет крутить в другую сторону

Форумчане, как регулировать обороты колекторного двигателя.?

Устройства такие продаются. Регуляторы оборотов коллекторного двигателя. Приобретаете — и будет Вам счастье
