Деревообрабатывающие станки своими руками

Самостоятельное изготовление деревообрабатывающего станка

Дерево – неповторимый, уникальный, экологически чистый материал, что делает его высоко востребованным и популярным. Выполнение изделий из этого материала принято в мире верхом мастерства. Самодельные деревообрабатывающие станки пользуются спросом у мелких предпринимателей, выполняющих индивидуальные заказы.

Имея под рукой деревообрабатывающие инструменты или специальный станок, легко проявлять фантазию и мастерство по всем направлениям – построить дом, оборудовать дачный участок, изготовить мебель и предметы интерьера.

В специализированных магазинах многофункциональные станки стоит недешево, поэтому, как альтернативу, стоит рассмотреть возможность изготовить станок для деревообработок самостоятельно.

Особенности агрегатов

Какие бывают деревообрабатывающие станки? Какие виды работ несложно на них производить?

В основном на станках делают обрезку и нарезку древесины, ее шлифовку, а дополнительно – токарные работы. Исходя из этого, станки делят на такие виды:

универсальные;
специализированные;
узкопрофильные.

При правильном подходе и изготовлении, самодельные агрегаты получаются универсальными и в состоянии справиться со всеми этими задачами.

Основы начального этапа, которые необходимо учесть для того, чтобы сделать деревообрабатывающий станок своими руками.

Необходимо учесть, что для установки станка потребуется необходимое количество места. Желательно иметь для этого отдельное помещение, чтобы все материалы и приспособления были под рукой.

Перед тем как приступить к подготовке деталей для сборки, необходимо составить точные чертежи. Если опыта в этой сфере не имеется, следует прибегнуть к помощи мастера или найти информацию на просторах интернета.

Составляющие прибора

Детали, из которых чаще всего состоят станки по дереву.

Станина (корпус, рабочий стол)

На него будет крепиться будущая конструкция. Часто изготавливают из стали, чугуна, то есть конструкция должна быть довольно тяжелой и устойчивой, чтобы станок держался на ней надежно. Все детали скрепляются при помощи сварки, что более долговечно.

Иногда проводится сборка при помощи болтов, но такие крепления имеют способность разбалтывания, поэтому в таких случаях придется регулярно проверять и подтягивать конструкцию. Часто станина дополнительно укрепляется цементом – в этом случае рабочее место будет неподвижным. Но бывают конструкции и с подвижным столом.

Валовый механизм

пильный;
ножевой;
шпиндельный.

На вал с торца устанавливается режущий механизм, а с другой стороны привод в виде ремня от блока управления. Вал располагается наверху рабочей станины и часто имеет толщину 30 см в окружности.

Режущий блок

Та часть, которая будет отвечать непосредственно за обработку древесины. Меняется с учетом того, какую операцию необходимо произвести. Это иногда бывает циркулярный нож, фреза, шлифовальный или наждачный круг, лобзиковый нож.

Блок управления

Механизм работы станка, то есть двигатель. Он отвечает за работу, регулировку частоты вращений рабочих деталей. К нему предъявляются особые требования: мощность должна быть 1,5–3 кВт, а скорость 1,5–2,5 тыс. оборотов. Крепится двигатель внизу под рабочим столом.

Направляющая часть

Это движущаяся планка, при помощи которой регулируют ширину и толщину отрезаемых деталей, манипуляция помогает избежать траты времени на дополнительную разметку, создает определенную безопасность при удерживании деревянных заготовок. Устанавливается на верхнюю часть станины с возможностью передвижения и надежного закрепления.

Дополнительное оборудование

Самодельный деревообрабатывающий станок требует внедрения нескольких деталей, с помощью которых механизм сможет повторять маневры промышленного агрегата. Существуют дополнительные детали, входящие в корпус.

Электропроводка – мощность электричества должна тянуть 380 В. Проводка должна быть сделана грамотно, с соблюдением всех норм безопасности. Провода закрепляются так, чтобы не появилась вероятность попадания в двигатель или режущие механизмы.

Защитные кожухи – устанавливаются на все опасные детали станка и призваны защищать части тела от повреждений при случайном соскальзывании деталей при обработке. Чаще всего изготавливаются из жести или текстолита.

Сборка устройства

Основная проблема, часто возникающая при изготовлении – комплектующие детали. Многофункциональный станок требует от мастера внимания и щепетильности. Специалисты в этой области советуют приобретать заводские механизмы и части. Они изготовляются из инструментальной стали и довольно прочны и надежны в работе.

Если возможность заказа заводских изделий отсутствует, следует использовать подручные средства, например, механизм от бензопилы или циркулярной. В этом случае стоит учесть, что детали будут, не столь долговечны, а самодельные агрегаты не будут иметь высокую степень безопасности.

После того как все детали и необходимые материалы подготовлены и схемы сборки станка ясна, надо приступать непосредственно к самому процессу. Согласно чертежам, сначала собирается и укрепляется станина. Затем крепятся двигатель и ротор.

Любой станок по дереву сможет помочь владельцу в быту. Заранее собранные и выточенные правильно детали, позволят сделать сборку очень быстрой. После установки всех необходимых конструкций, необходимо проверить пусковой механизм и работу двигателя. И только после этого необходимо установить необходимую режущую часть и попробовать станок в работе.

Если все моменты были соблюдены с точностью и все составляющие детали изготовлены и закреплены правильно, то самодельные деревообрабатывающие станки не будут уступать по своей функциональности заводскому. Останется только соблюдать технику безопасности и работать на станке в свое удовольствие.

Видео по теме: Станок деревообрабатывающий многофункциональный

Источник: http://promzn.ru/stanki-i-oborudovanie/samodelnye-derevoobrabatyvayushchie.html

Инструменты

Деревообрабатывающий станок используется не только в столярных или промышленных мастерских. Применяя данное устройство в хозяйстве есть возможность самостоятельно изготовить любой предмет фурнитуры и даже построить дом. О том как изготовить деревообрабатывающие станки своими руками рассмотрим далее.

Устройство деревообрабатывающего станка
Преимущества и сфера использования деревообрабатывающих станков
Основные виды деревообрабатывающих станков
Самодельные деревообрабатывающие станки — инструкция по изготовлению
Упрощенный вариант изготовления деревообрабатывающего станка

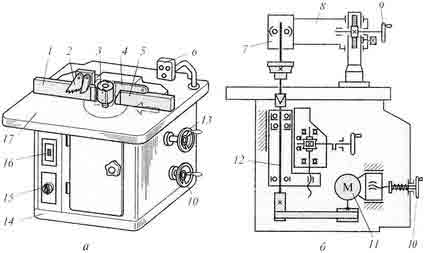

Устройство деревообрабатывающего станка

Каждый деревообрабатывающий станок состоит из основных и дополнительных частей. В качестве основных частей выступает:

рабочая плита,
станина,
устройство вала,
один из вариантов режущего инструмента,
механизм, отвечающий за передачу движения.

Дополнительные элементы деревообрабатывающего станка:

участки с ограждением опасного места,
точка, отвечающая за подачу деревянного материала,
приспособление для запуска станка,
устройство для смазки.

В качестве станины используется тяжеловесное сооружение, выполненное из чугуна или из цельного стального сплава. Все конструктивные части станка устанавливают на станину. Она отвечает за их месторасположение и за устойчивость устройства. В большинстве случаев установка станины производится на железобетонный фундамент.

Основной функцией рабочего стола является фиксация всех рабочих элементов. Его изготавливают из предварительно отшлифованного чугуна. Есть два варианта стола: подвижный и неподвижный.

Чтобы прикрепить режущий инструмент к станку используется устройство рабочего вала. Есть несколько разновидностей данного устройства, которые различаются типом режущего инструмента, прикрепленного к нему. Выделяют:

пильный,
ножевой,
шпиндельный рабочий вал.

Он всегда изготавливается из точенной стали, характеризуется прочностью, сбалансированностью и наличием места, на котором крепится режущий инструмент.

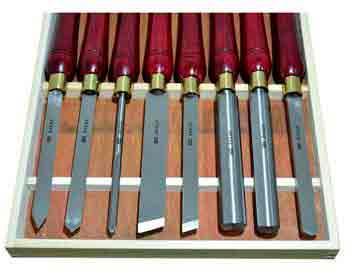

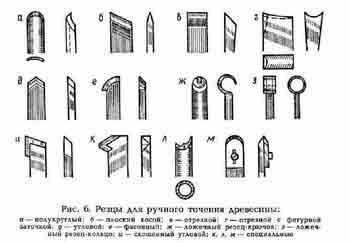

В качестве режущего инструмента выступают различные детали. Они различаются конструктивными и функциональными особенностями, а также формой и размерами.

Для их изготовления используется высококачественная углеродная сталь. Рассмотрим некоторые виды режущих инструментов для деревообрабатывающего станка:

устройство в виде круглого диска применяется на станках круглопильного типа;
инструмент в форме пильной ленты применяют на ленточнопильных станках;

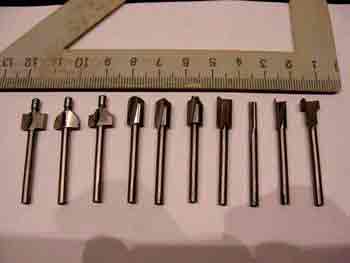

ножи плоского и фасонного типа используют на фрезерных, строгальных или шипорезных конструкциях;
на сверлильных деревообрабатывающих станках пользуются сверлами;
долбежную цепь применяют на цепнодолбежных устройствах;
для ферезерных и шипорезных станков отличным вариантом станет использование крючков, прорезных дисков и фрез;
на деревообрабатывающих станках циклевального типа используют циклевальные ножи;
для шлифовальных станков используется рулонная шкурка.

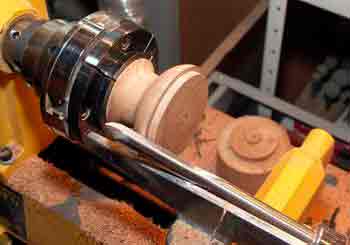

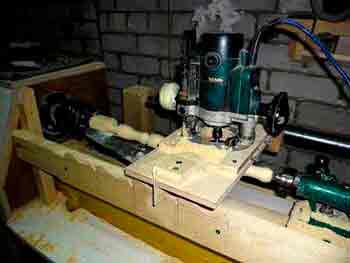

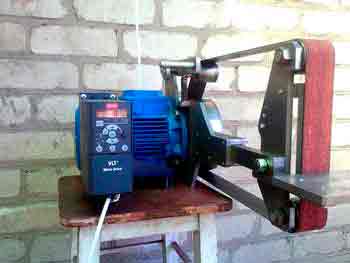

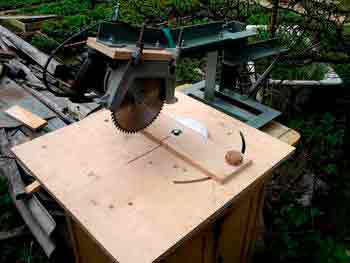

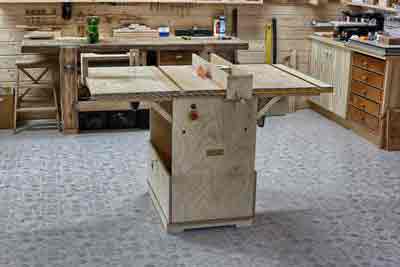

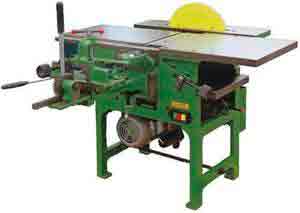

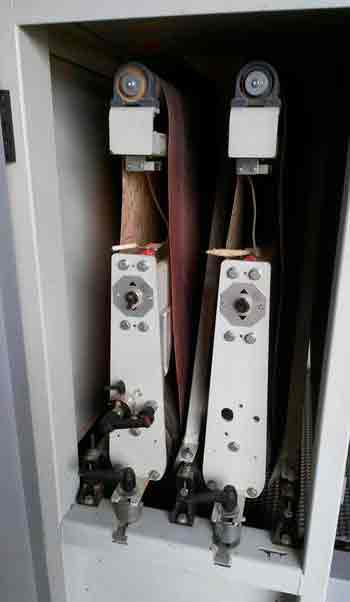

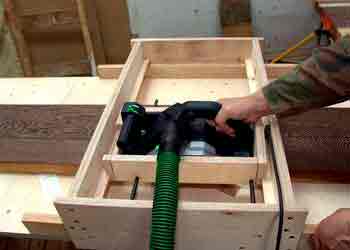

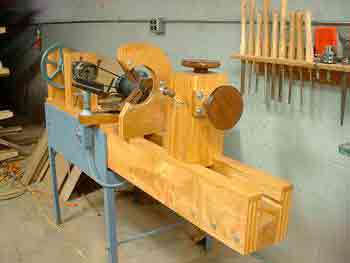

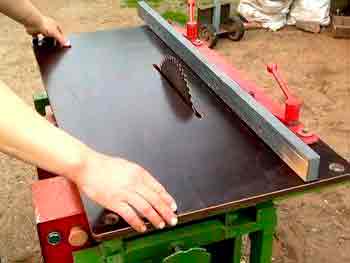

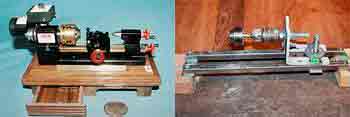

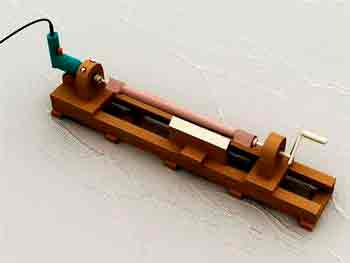

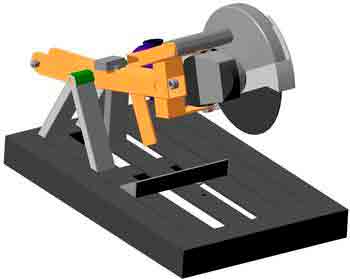

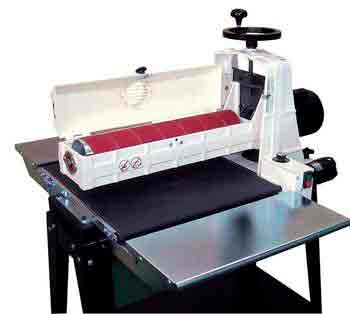

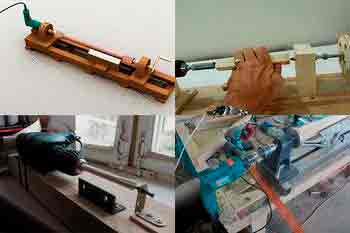

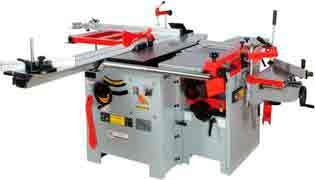

Деревообрабатывающие станки фото:

Преимущества и сфера использования деревообрабатывающих станков

Деревообрабатывающие станки имеют большое количество преимуществ перед ручными инструментами по обработке деревянных поверхностей. Во-первых, скорость работы деревообрабатывающего станка намного выше, поэтому используя данный аппарат существенно экономится время на обработку одной детали.

Универсальный деревообрабатывающий станок способен обрабатывать различные детали, и производит несколько видов работы, например, шлифовку, фрезеровку и сверление.

При соблюдении всех технологий изготовления деревообрабатывающего станка, такое устройство способно прослужит его владельцу не один десяток лет.

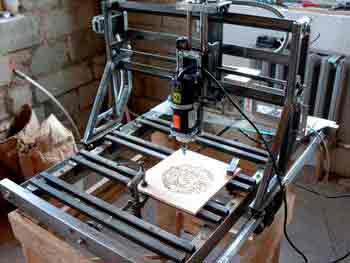

Современные деревообрабатывающие станки с ЧПУ имеют усовершенствованные функции работы, в процессе выполнения которых, человек работающий на станке, практически не перетруждается. Достаточно произвести запуск, предварительно записанной программы и установить деталь. С такими темпами, количество деталей увеличивается, а время на их обработку — уменьшается. Такие станки способны работать круглосуточно и непрерывно.

Если рассматривать деревообрабатывающие станки бытового назначения, то среди них также выделяют много достоинств:

1. Такие станки оснащены двигателем со средней мощностью в 2,2 кВт, такая мощность позволяет выполнять работу быстро и не перегружаясь.

2. Такие станки обладают хорошим качеством обрабатываемой продукции.

3. Они не требуют больших затрат по обслуживанию и эксплуатации.

4. Возможность установки дополнительных приставок, позволяет увеличить количество функций бытового деревообрабатывающего станка.

5. Основными функциями такого станка является распиливание, шлифование, фрезеровка и сверление дерева.

6. Большое количество функций и универсальность такого оборудования позволяет работать с различными видами дерева, при этом выполняя разнообразные операции.

7. Если рассматривать о деревообрабатывающих станках отзывы, то для частного или домашнего использования отличным вариантом станет покупка или самостоятельное изготовление бытового станка.

Сфера использования деревообрабатывающих станков достаточно широкая, из-за их многофункциональности. Они применяются как в частной, так и в промышленной деревообработке.

С помощью деревообрабатывающих станков изготавливают полуфабличные элементы или заготовки, такие как доски, бруски, шпон, стружка. Также на них изготавливают детали к деревянным изделиям или целые деревянные конструкции, например: паркет, лижи, мебель, детали музыкальных инструментов и т.д.

Все задачи, которые связаны с обработкой дерева с легкостью решает деревообрабатывающий станок. Это устройство осуществляет не только распиливание и сверление дерева, но и его шлифовку и даже резьбу, на изготовление которой вручную требуется в десятки раз больше времени.

Основные виды деревообрабатывающих станков

В соотношении с технологическим принципом обработки дерева деревообрабатывающие станки разделяют на:

универсальные,
специализированные,
узкого производства.

Станки универсального назначения отличаются широкой популярностью из-за их многофункциональности. Их используют на разнообразных как производственных, так и индивидуальных предприятиях. Особенность такого станка состоит в том, что на нем возможно выполнять практически все виды обработки дерева. Но в то же время, качество выполненной работы будет немного ниже, чем, например, у специализированного станка.

Специализированные деревообрабатывающие станки способны выполнять только одну функцию, при этом способны перенастраиваться и используются в разных отраслях.

Использование специальных станков сводится к изготовлению определенных деталей, другие операции на таком станке выполнить невозможно.

Специализированные станки бывают:

фрезерного типа,
круглопильного типа,
ленточнопильного типа,
продольно-фрезерного типа,
сверлильного типа,
шипорезного типа,
сверлильно-фрезерного типа,
токарного типа,
долбежного типа,
шлифовального типа.

Одним из главных видов обработки дерева являются фрезерные станки, которые выполняют функции:

фрезерования деталей в различных направлениях,
фасонного производства деталей,
вырезки неординарных элементов,
изготовления пазов.

Фрезерные деревообрабатывающие станки разделяют на:

устройства простого типа, которые бывают одно- и двухшпиндельными;
станки копировальные — занимаются изготовлением небольших деталей, на основе применения сложных технологий;
карусельные станки выполняют обработку плоского и фигурного типа.

Также выделяют деревообрабатывающие станки настольного типа, которые в свою очередь разделяются на:

станки вертикального типа,
горизонтального типа,
продольного типа,
узкоспециализированного типа.

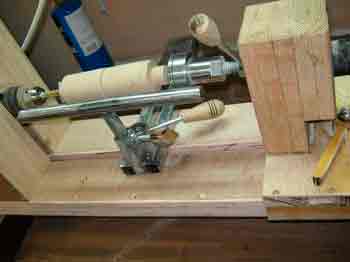

Станки токарные — работают с разными видами дерева от мягких до твердых пород. Они оснащены копировальным устройством, изготавливающим однотипные детали. Сфера использования не ограничивается художественными мастерскими. Токарные станки изготавливают детали разнообразных форм: конических, цилиндрических.

Токарные станки разделяют на:

центровые — в них подается инструмент механизированно или вручную, которые поддается резке, предназначены для изготовления однотипных деталей;
лоботокарные — изготавливают модельные детали;
круглопалочные — производят изделия, в которых диаметр изменяется по длине детали.

Деревообрабатывающие станки круглопильного типа выполняют продольное, угловое и поперечное распиливание. Бывают ручными и механизированными.

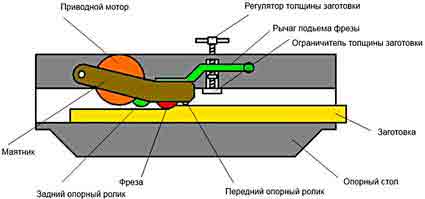

Реймусовые станки строгают доски под плоским уклоном. Бывают:

односторонними,
двухсторонними,
многоножевыми.

Для определения вида или типа деревообрабатывающего станка существуют специальные обозначения. Первая одна или две буквы обозначают тип по принципу работы, а следующие — технологические свойства станка. Чтобы узнать количество рабочих элементов на узле между этими буквами существуют цифры.

В соотношении с точностью выполнения обработки детали, выделяют деревообрабатывающие станки:

первого класса (О) — обозначающие очень высокую точность обработки;
второго класса (П) — точность составляет одиннадцать или двенадцать квалитетам;
третьего класса (С) — с точностью тринадцать пятнадцать квалитетам;
четвертого класса (Н) — с пониженной точностью.

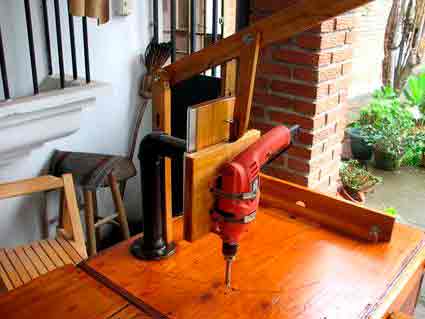

Самодельные деревообрабатывающие станки — инструкция по изготовлению

Для изготовления универсального деревообрабатывающего станка понадобится наличие:

электродвигателя,
вала,
патрона для сверл,
станины, которая регулируется по высоте.

Это приспособление с легкостью заточит, отшлифует и разрежет деревянные детали.

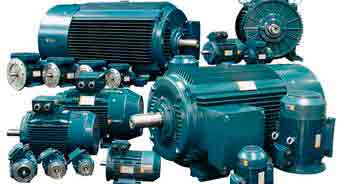

Выбирая двигатель обратите внимание на такие параметры:

синхронность,
мощность в интервале от 0,6 до 1,5 кВт,
средняя скорость вращения вала за минуту 2500 оборотов.

Вал должен иметь приспособление для крепления патрона под сверла. Если оно отсутствует требуется подточить конечную часть вала с помощью напильника. Диаметр крепления должен быть чуть больше диаметра патрона. Затем включите двигатель и подточите патрон, таким образом, чтобы он закрепился на вале. С помощью надфиля и притирочной пасты подгоните патрон под размер вала. При отсутствии такой пасты, следует потереть наждачную бумагу и ее абразив развести маслом.

В центральной части вала следует просверлить отверстие и нарезать резьбу M5 M6, чтобы уберечься от случайного сползания патрона следует произвести его фиксацию при помощи потайной головки.

Стандартное расположение станка позволяет располагать деревянную деталь в разных положениях по отношению к станку.

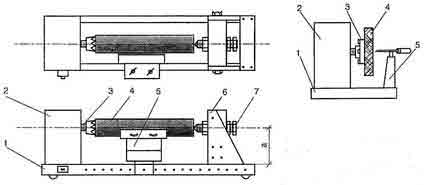

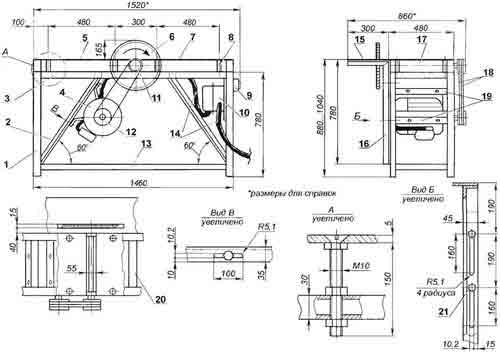

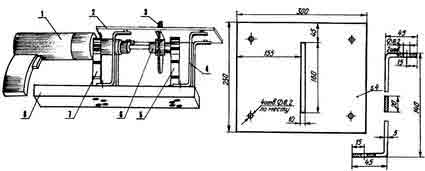

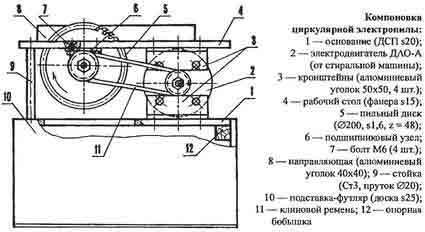

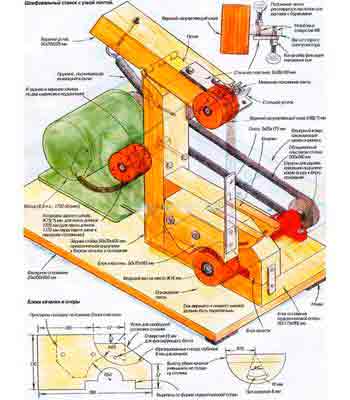

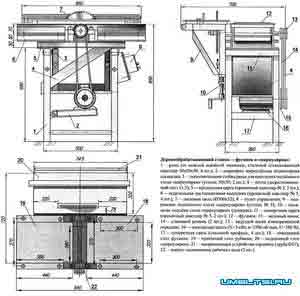

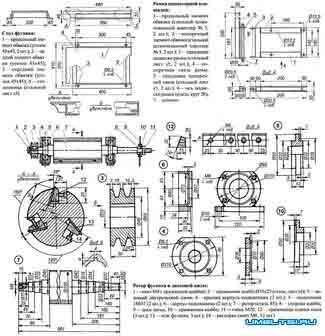

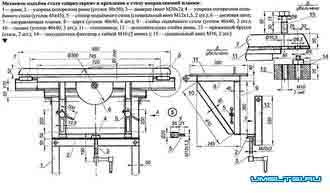

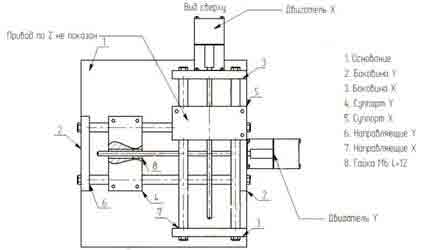

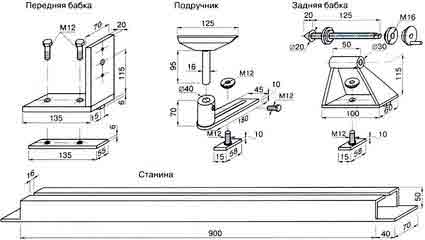

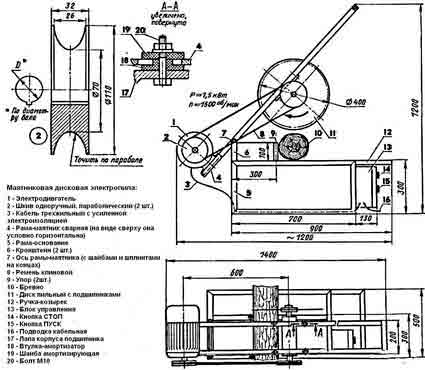

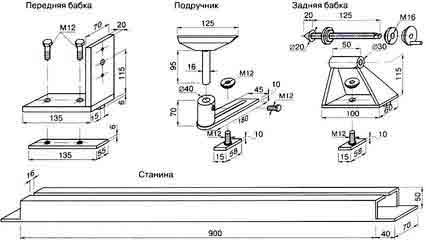

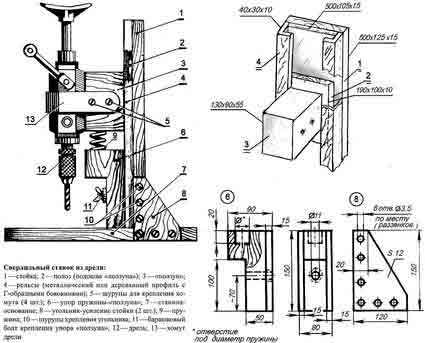

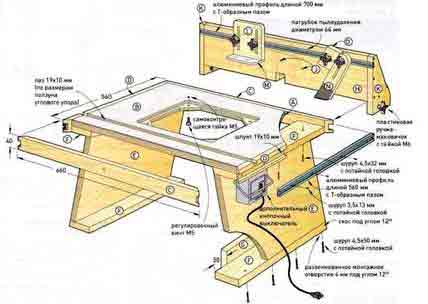

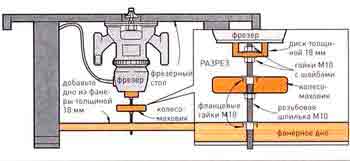

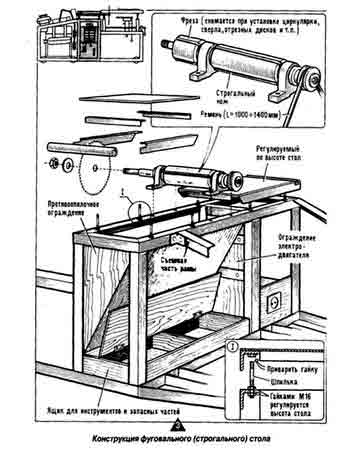

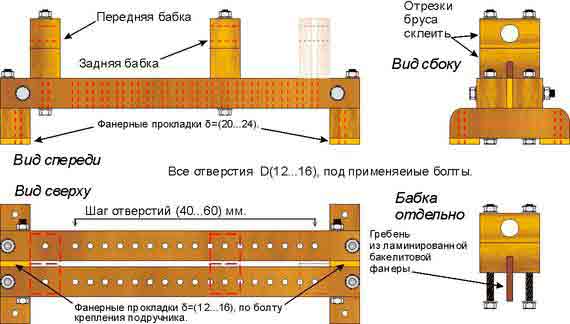

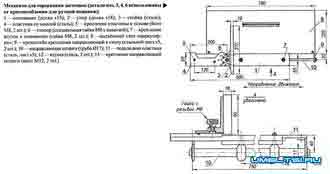

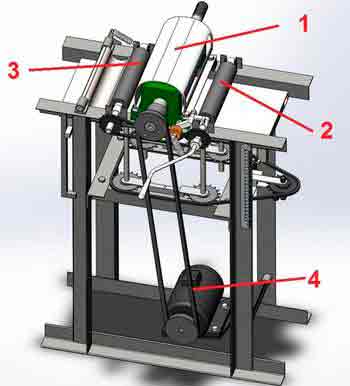

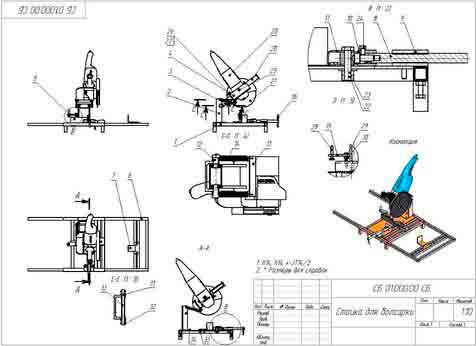

Чертежи деревообрабатывающего станка:

Крепление стола к раме производится при помощи двух болтов, а крепление планок — с помощью фиксирующих скоб.

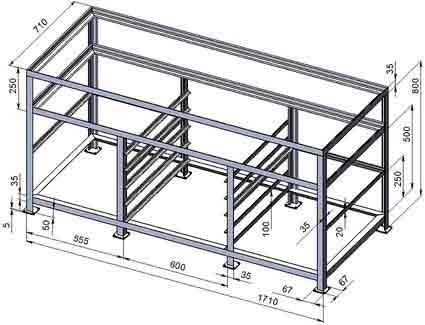

Для сооружения рамы понадобится шесть металлических уголков, сечение которых составляет 2,5х2,5 см, и один уголок с сечением 4х4 см. Их длина составляет 30 см. Для соединения примените сварочный аппарат. Следите за качеством сварочных швов, так как станок в процессе работы постоянно вибрирует.

Для изготовления столешницы возможно использование пластика, металла, доски или фанеры.

Чтобы установить детали на пространстве стола потребуется изготовление планки и скобы. Чтобы устанавливать в отверстие патрона шкиву, фрезу или пилу, следует дополнительно изготовить втулки переходного характера и оправки.

Упрощенный вариант изготовления деревообрабатывающего станка

Изготовление деревообрабатывающего станка необходимо начинать с его функционального предназначения, чем меньше функций выполняет устройство, тем его легче соорудить.

Чтобы изготовить станину, возьмите металлический уголок или трубу. Сварите крепкий каркас, а затем усильте его при помощи дополнительных уголков, для снижения уровня вибрации конструкции.

Лучше установить станину в определенное место и забетонировать ее в пол.

Следующий этап сооружение или покупка деревообрабатывающего вала, который имеет ширину 30 см, который способен разместить сразу несколько ножей.

Для сооружения стола используйте прочную и ровную сталь, толщиной около 1 см. Чтобы отрегулировать толщину строгания сделайте раскладной стол, состоящий из двух отдельных частей. Таким образом, высота одной части будет регулироваться. При этом вторая часть требует жесткой фиксации.

В качестве двигателя возьмите устройство мощностью от 2 до 5 кВт, со скоростью вращения от 2000 до 3000 оборотов в минуту. Если скорость будет меньше, это скажется на качестве работы станка.

На раму установите двигатель. Натяните ремни и сделайте двигающийся уголок, который поможет регулировать длину распиливания детали. Установите еще один уголок, который будет выравнивать положение заготовки по отношению к режущему инструменту.

Источник: http://strport.ru/instrumenty/derevoobrabatyvayushchie-stanki-svoimi-rukami

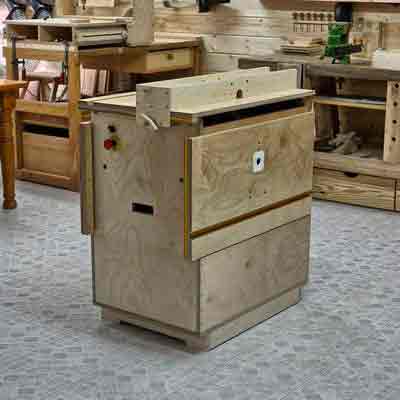

Как сделать компактный многофункциональный станок

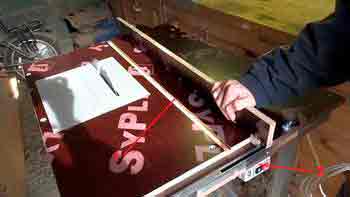

Всем мозгоремесленникам доброго времени суток! Для тех из вас, у кого нет больших мастерских или малогабаритных стеллажей под инструмент, пригодится самоделка этой статьи, в которой компактно умещены все полезные инструменты, и которую легко можно перемещать на другие рабочие площадки.

При создании этой мозгоподелки я старался сделать ее как можно компактной, чтобы ей можно было удобно пользоваться даже в небольшом пространстве, а перемещать даже при отсутствии у вас автомобиля. Для этого у нее имеются транспортировочные колеса, и передвигать поделку можно в одиночку, а если все же использовать для этого авто, то потребуется лишь небольшая помощь при погрузке.

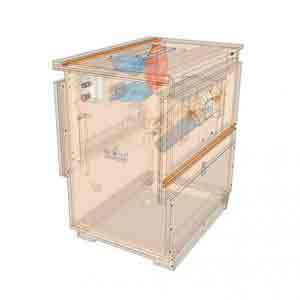

Этот компактная станок-самоделка включает в себя: циркулярный стол, фрезерный стол и лобзик. А еще в ней имеется большой шкаф в котором вы можете хранить другой свой инструмент.

Чтобы показать поделку в действии я сделаю пару ящиков из дешевых сосновых досок.
На видео показано как я нарезаю доски для ящиков на циркулярном столе с помощью салазок, для получения требуемых размеров пользуюсь дополнительной планкой с зажимом.

Потом я делаю канавку для основания.
Нужный угол можно получить используя угловой упор с направляющей.
Сняв накладку можно выставить угол наклона диска, в данном случае 45 градусов.
Направляющая лобзика регулируется в трех осях, тем самым можно использовать лезвия разных размеров — от 100 до 180мм, тем самым получая максимальную высоту среза 70мм.

Далее я делаю ручку выдвижного ящика, и для этого использую фрезером, которым навожу округлую фаску. Здесь также имеется направляющая для углового упора, а еще будет полезен выносной подшипник для фрезерования кривых линий. Сам фрезер можно наклонять под углом 45°.
Ящик готов, и он занимает предназначенное ему место.

Соединение паз-шип можно на этом мозгостоле сделать двумя путями. Во-первых, с помощью лобзика, дополнительной планки и углового упора. А во-вторых, на циркулярном столе, используя специальный кондуктор.

С диском самого большого размера, который можно установить на самоделку (235мм), можно получить максимальный рез 70мм. На направляющей имеются небольшие регулировочные болты для уменьшения наклона, а при необходимости даже для блокировки.

Для соединения деталей я выбрал второй способ, для этого одни части следует помещать с одной стороны кондуктора, а другие — со второй.

И вот что получилось, переходим к фрезеру, на этот раз уже используем прижимное устройство, чтобы сделать паз основания. Для этого необходимо поднять циркулярную пилу и выставить фрезер под углом 45°.

Шаг 1: Нарезка деталей

Начинается создание многофункционального стола-самоделки с нарезки всех деталей и их нумерации.
Далее для получения прорези ручки высверливаются 4 угловых отверстия и «допиливаются» лобзиком. Затем высверливаются отверстия тех же размеров, что и диаметр и толщина шайбы системы открывания. Отверстия зенкуются.

После этого подготавливается место для установки кнопок включения питания и аварийного отключения. Затем с помощью дюбелей и 50мм-х саморезов собирается корпус мозгостола. По желанию, детали корпуса обрабатываются лаком, так поделка будет лучше выглядеть и дольше прослужит.

Подготовив корпус, собираются 3 верхние части. Для этого нарезаются детали откидных рамок и в них высверливаются необходимые отверстия. Отверстие под трубку сверлится такого диаметра, чтобы эта трубка свободно в нем вращалась, так как она является осью вращения откидных крышек.

Затем выбирается полость под циркулярную пилу. Я это сделал с помощью своего 3D-фрезера, за неимением подобного это можно сделать обычным фрезером с помощью соответствующих кондукторов и направляющих.

С лицевой стороны крышки циркулярного стола выбирается полость под быстросъемную панель, сняв которую можно будет менять угол наклона диска. Саму панель можно использовать для настройки глубины фрезерования полости.

Установив циркулярную пилу в предназначенную полость размечаются отверстия под ее крепление. Хорошо подходит для этого 3D-фрезер, потому что на сверлильном станке данные отверстия нельзя будет просверлить из-за его ограниченной рабочей поверхности.

Шаг 2: Начало сборки

На данной стадии начинается постепенная сборка портативного многофункционального станка для мастерской самодельщика.

Размечается и выбирается с помощью циркулярного стола паз под направляющую. Две дополнительных фанерки дадут необходимую глубину для прочного крепления планки направляющей. Далее на крышку крепится планка с нанесенной на него самоклеящейся рулеткой.

После этого высверливается отверстие для фрезера. Затем отрезаются трубки для осей вращения и на корпус монтируются рамки откидных крышек. В соответствии с чертежами изготавливаются и устанавливаются фиксирующие подпорки.

К рамке прикладывается крышка фрезера, выравнивается и крепится саморезами посредством отверстий в канале направляющей.

Затем подготавливается крышка лобзика, в ней выбирается паз под этот самый лобзик. Если для крышки используется материал не со скользящей поверхностью, такой как у меламина, то поверхность этой крышки следует обработать лаком, чередуя со шлифовкой.

Сделав это, вырезаются и собираются детали механизма вертикального подъемника фрезера, с помощью которого будет регулироваться глубина фрезерования.

Далее склеиваются вместе две фанерки, чтобы сделать из них держатель самого фрезера. В них высверливается отверстие того же диаметра, или подходящего, что и при создании крышки фрезера. Этот держатель мозгофрезера можно сделать на ЧПУ-станке или даже заказать онлайн.

Готовый держатель фрезера крепится к вертикальному подъемнику, и теперь его можно попробовать в действии.

Для разметки радиуса пазов наклона временно крепятся к вертикальному подъемнику обычные петли, а для изготовления ручек-вертушков используются обрезки фанеры.

Шаг 3: Завершение сборки

Эту стадию сборки самоделки я начну с тех деталей, о которых позабыл ранее. Они придадут стабильности системе подъема.

Для начала нарезаются детали основания, я сделал это на своем циркулярном столе, затем они собираются в рамку, которая крепится к дну корпуса многофункционального мозгостола. Высота этой рамки должна быть такой же, что и высота имеющихся колесиков.

На створки одной из откидных крышек крепится щеколда, а створки другой — замок. Это может быть полезно при транспортировке поделки и выступать в качестве превентивной меры от кражи вашего инструмента.

Далее подготавливается 4-х разъемный электроудлинитель, в два разъема которого будут включаться лобзик и фрезер, а в два оставшихся — дополнительный электроинструмент. Розетка для циркулярной пилы подключается через кнопку включения питания и кнопку аварийного отключения. Провод удлинителя наматывается на специальные сделанные для этого ручки.

Быстросъемные панели сделаны из опалового метакрилата. Они помещаются на свои места, а прорезь в панели циркулярной пилы аккуратно делается самой пилой. В качестве направляющего подшипника я использовал аксессуар из комплекта старого фрезера. Это приспособление будет полезно при фрезеровании изогнутых линий.

После этого уровнем проверяется плоскость всей верхней части поделки, если они откидные крышки не лежат в плоскости центральной части, то это легко исправляется регулировкой наклона фиксирующих подпорок.

Далее проводится проверка перпендикулярности рабочих частей инструментов и плоскости стола. Для проверки фрезера в нем закрепляется трубка, по которой и смотрится перпендикулярность оси фрезера и плоскости стола, а еще проверяется параллельность канала направляющей и циркулярного диска. Ну и наконец, проверяется перпендикулярность полотна лобзика.

После этого крышки стола складываются, чтобы проверить не мешают ли мозгоинструменты друг другу.

Шаг 4: Полезные приспособления

Данный шаг повествует об изготовлении некоторых полезных аксессуарах для стола-самоделки.

Первым делом нарезаются детали салазок, далее выбирается паз под ползунок направляющей. После этого две фанерные детали скрепляются вместе саморезами, при этом положения саморезов следует выбрать так, чтобы они не мешали последующей доработке этой детали. Затем в специально подготовленный паз на нее наклеивается измерительная лента, и этот аксессуар для мозгостола покрывается лаком, чередуя со шлифованием, тем самым создавая на этом приспособлении необходимую гладкую поверхность.

Салазки собираются, помещаются на многофункциональную самоделку и от них отрезается лишнее и прорезается срединный пропил, а затем еще наклеивается измерительная лента.

От саней откручивается ползунок направляющей и делается паз для кондуктора «шип-паз». Такого же как у другого моего циркулярного стола.

Ползунок канала настраивается таким образом, чтобы исчез крен между болтами. Сам ползунок можно при необходимости застопорить просто закрутив бота по максимуму.

Далее нарезаются детали для стойки, она собирается, и лакируется-шлифуется. После сборки стойки изготавливается фиксирующая система для нее. Дюбели, вклеенные в эту фиксирующую систему, используются как направляющие оси. В окончании сборки стойки изготавливается ручка фиксирующей системы, а затем вся стойка проверяется в действии.

Дополнительно на стойку устанавливается пылесборник для фрезера, а в боковую сторону мозгостойки у пылесборника вкручиваются резьбовые втулки для прижимной панели.

Сделав это проверяется параллельность стойки и циркулярного диска, затем в паз боковой стенки вклеивается измерительная лента.

Закончив с этим, нарезаются детали кондуктора «шип-паз», которые затем склеиваются и зачищаются.

Шаг 5: Еще несколько полезных приспособлений

Это последнее видео данного мозгоруководства, и в его первой части показано как сделать угловой упор (для его создания можно наклеить распечатанный шаблон или воспользоваться линейкой). Заготовку упора можно уже нарезать на самом многофункциональном станке.

Резьба в ползунке направляющей дюймовая, если же необходима метрическая, то придется воспользоваться метчиком.

Обязательно стоит временно прикрутить заготовку упора к направляющей, чтобы убедиться, что радиус поворота сделан верно.

Затем нарезаются детали шипового кондуктора, при этом необходимо для уменьшения трения слегка увеличить толщину крепления кондуктора.

Чтобы изготовить прижимную панель на фанерную заготовку наклеивается шаблон, пазы настройки этой панели выбираются с помощью фрезера мозгостанка. В нужных местах крышки с фрезером монтируются резьбовые втулки.

Далее изготавливается направляющая пилки лобзика, фиксирующая система этой направляющей такая же, как и у стойки.

Сначала собирается система регулировки подшипников, чтобы избежать износа фанеры используется металлическая пластина. Одно из отверстий делается большим, чтобы посредством этого производить настройку подшипников.

Тоже самое проделывается с фанеркой.

После этого механизируется система регулировки высоты, и теперь конструкция может перемещаться в трех осях, тем самым получается необходимое положение.

Наконец, готовую направляющую для пилки можно проверить в действии, при этом важно удерживать распиливаемую дощечку двумя руками, чтобы она достаточно прочно прилегала к плоскости стола.

О компактной многофункциональной самоделке всё, удачи в творчестве!

Источник: http://mozgochiny.ru/instrumentyi-diy/kak-sdelat-kompaktnyiy-mnogofunktsionalnyiy-stanok/

Как сделать токарный станок по дереву своими руками в домашних условиях, чертежи с размерами?

Очень часто бывает такая ситуация, что денег на некоторое, очень нужное, оборудование для своей домашней мастерской не хватает или вовсе нет. В то же время для работы постоянно нужно что-то точить.

Вот тогда и возникает необходимость сделать самому недостающее оборудование, а данном случае токарный станок по дереву. Можно ли его сделать своими руками в домашней мастерской и затратно ли это?

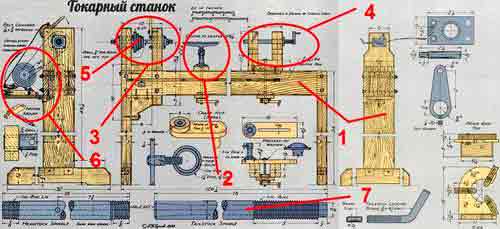

Общая конструкция и устройство самодельного агрегата

При проектировании самодельного станка для токарных работ можно рассмотреть два варианта конструкций: с электроприводом и без электродвигателя. Несмотря на древность метода обработки древесины с помощью мускулатуры человека, этот вариант имеет право на существование в условиях, когда необходимо обработать древесину, но возможности использовать электричество нет.

Основными конструктивными элементами токарного станка перечислены ниже.

Станина

Станина представляет собой раму всего механизма. Именно от надежности станины зависит безопасность мастера и качество будущего изделия.

Электрический привод

Привод: ротор двигателя или педаль для ножного привода.

Передняя бабка

Передняя бабка — патрон для зажима изделия и последующего его вращения. На нее через шестеренчатую передачу передается, шкивы или ремень передается вращение от двигателя. На конце бабки установлен шпиндель с планшайбой для фиксации изделия.

Задняя бабка

Задняя бабка нужна для дополнительной фиксации заготовки, что поможет повысить точность соблюдения оси вращения и избежать лишних вибраций. Она представляет собой свободно вращающееся острее, которое можно передвигать вдоль оси вращения изделия, для регулировки расстояния между бабками.

Подручник

Подручник необходим для опоры стамески во время обработки древесины. Без подставки под ручной инструмент невозможно соблюдать высокую точность попадания острия лезвия в эскизные линии и крайне сложно регулировать силу нажатия резца.

Простой способ самостоятельного изготовления станины

Надежность станины ключевая характеристика станка. От свойств материала и качества соединения частей станины зависит безопасность человека и качество изделия.

Исходя из этих требований выбор падает на металлические профили, ДСП, фанеру или цельную древесину (желательно твердых парод: дуб, береза или самая распространенная: сосна).

Если выбор остановился на металлической раме, то необходимо выбрать швеллер, двутавр или профильная труба будет нести несущие функции станка. Здесь выбор зависит исключительно от доступности материала, его цены и удобства монтажа. Однако металлическая станина – самая простая по конструкции: нужно только два двутавра, на которых после крепится двигатель, задняя бабка, подручник и суппорт.

Если выбор-древесина или ДСП, то исходя из предварительного эскиза-чертежа с имеющимися размерами двигателя и всех прочих элементов формируется конструкция станины. Как правило, она состоит из столешницы, которая играет роль основания, стойки для задней бабки и коробки, на которой крепится мотор и ось передней бабки.

Помимо этого, между стойками бабок пускаются две параллельные рейки, на которых крепится подвижная дощечка-суппорт. Между рейками выдерживается зазор в 5 см. После необходимо сварить станину сварочным аппаратом — это придаст дополнительную прочность конструкции.

Если станок предполагается настольный, то ножки ему не к чему, однако при обработке тяжелых и массивных элементов станина должна быть независимой и ее устойчивость не должна вызывать вопросы. В таком случае необходимо предусмотреть ножки. Их изготавливают их прокатной стали, например, уголка или из бруса.

Размеры станка прежде всего зависят от целей, которые преследует мастер. Большинство операций в домашних условиях выполняются с изделиями до 80 см длиной, поэтому чаще всего габариты станка по длине равны 80 см. Если рама из металла, то две заготовки равной длины разрезаются болгаркой.

Выбор электродвигателя для деревообрабатывающих операций

Не менее важным элементом станка является двигатель. Основной характеристикой, которой необходимо уделить достаточно внимания является мощность. Независимо от типа двигателя — однофазный или трехфазный, мощность может колебаться от 1200 до 2000 Вт.

Отлично подходят двигатели:

От стиральной машины, если токарный станок необходим для работ небольшого объема и размер заготовки не будет превышать 30–40 см, в данном случае точная максимальная длина подбирается опытным путем. Подобные двигатели способны помогать в обработке мелких изделий, посуды, небольшие набалдашники на лестницу и тому подобные элементы интерьера.

Некоторые модели стиральных машин оборудованы асинхронным электромотором, в котором, меняя обмотку, можно ступенчато менять скорость вращения вала. Подобные двигатели ставят также в напольные вентиляторы, только там они меньшей мощности порядка 40–100 Вт. Такого мотора хватит для мини-станка для мелких бытовых изделий.

Двигатель от стиральной машины выдает около 300–500 Вт, этого более, чем достаточно для средних нужд токаря по дереву. Моторы в стиральных машинах намного лучше подходят для токарных работ, так как в самом приводе узлы подшипников рассчитаны на большие нагрузки на излом вала. Это даст возможность обрабатывать стволы с небольшим отклонением от цилиндрической формы.

Выбор способа передачи

Передача крутящего момента с двигателя, а заготовку, может осуществляется двумя способами.

Прямая передача

Прямая передача привода на заготовку — это самый простой способ конструкции, однако не самый совершенный. Недостатки прямой передачи:

Невозможно регулировать скорость вращения, так как мотор без дополнительных агрегатов не может менять скорость вращения посредством лишь изменения поступающего напряжения, Этот недостаток особенно заметен при работе с твердыми породами, такими как, дуб, тик или яблоня.
Высокая нагрузка на вал двигателя и более короткий срок его службы по сравнению с приводом посредством ременной передачи. Тяжелые изделия особенно сильно будут влиять на износ мотора. Это связано прежде всего с тем, что подшипники большинства моторов (кроме двигателей в стиральных машинах) не рассчитаны на продольную нагрузку. Также более внимательно придется относиться к центрованною материала, ведь любая неточность приведет к чрезмерным вибрациям, которые при высоких оборотах могут сделать работу невыполнимой.

Ременная передача

Этот способ передачи вращения гарантирует более длительный срок службы мотора, дает возможность регулировать скорость вращения заготовки. При этом сам двигатель располагается со смещением от оси вращения деревянного изделия, а крутящий момент передается с помощью ремня и нескольких шкивов.

Если обеспечить станок шкивами нескольких радиусов, появится возможность менять скорость вращения передней бабки. Благодаря тремя или более шкивам разного диаметра можно смело браться за обработку твердых пород древесины. Если запастись необходимым инструментом, то можно даже работать с мягкими сплавами.

Установка передней и задней бабки

Одни из самых главных деталей станка — это передняя и задняя бабки. Между ними зажимается заготовка. Передняя бабка непосредственно осуществляет вращение изделия.

Конструкция передней баки состоит из двух подшипников типа S, V или U, которые крепятся болтами к станине вала, выточенного, из углеродистой стали диаметром 40 мм, патрон для зажима детали.

Вал оборудован тремя или четырьмя штифтами, которые способствуют ликвидации вибрации. Вал пропускается через подшипник и на него крепят штифты с креплением шпонкой или другим фиксатором цилиндрических деталей, после вал закрепляется на втором подшипнике, который уже намертво притягивается болтами к стальным уголкам или доске станины.

Задняя бабка также производит вращательные движения, однако не приводит изделие в движение. Особенно важным является зафиксировать заднюю бабку на одной оси с передней, ведь от этого будет зависеть вся последующая работа.

Задняя бабка состоит из следующих элементов:

Основание из стального уголка или аналогичного материала, подобное основанию передней бабки.
Направляющая труба.
Внутренняя трубка или пиноль. Изготавливается таким образом, что ее можно поместить в направляющую трубу, а после пропустить через пиноль приводной винт.
Приводной винт. Винт с гаечной резьбой под трубку пиноли. Для крепления маховика на задней части предусматривается 8 мм резьба.

Как изготовить подручник в домашних условиях?

Опора для ведения резца вдоль ствола заготовки это и есть подручник. Лучше всего изготовить его из стальной трубы или уголка, потому что деревянные опоры быстро стираются и не способны выдерживать столь серьезные нагрузки, как металлическая деталь того же размера.

Можно изготовить его, сварив т-образно две трубы, а можно поступить еще проще и закрепить на станине кусок доски с деревянной бобышкой, однако точность и износостойкость такой конструкции не долговечна. Главное, в обустройстве подручника-это то, что верхняя грань трубы или уголка должна соответствовать оси вращения заготовки: в таком случае риск сломать стамеску минимален.

Как надежно закрепить заготовку

Дерево – капризный материал: он легко расщепляется, колется и мнется. Чаще всего в переднюю бабку монтируют трезубец — этот держатель универсален и чаще всего именно им оснащаются бытовые станки и многие самодельные.

Единственное, самостоятельно изготовить трезубец крайне сложно, поэтому его лучше приобрести. Помимо, трезубца существует также винтовой патрон и зажимной патрон, который представляет собой трубку с винтовыми отверстиями по радиусу, в отверстия вкручиваются зажимные винты и крепко фиксируют заготовку.

Часто планшайбу изготавливают самостоятельно из фанеры толщиной 12–16 мм. Так, шайбу собирают из двух слоев фанеры и, с одной стороны, крепят к стальному листу толщиной около 2 мм. В таких зажимах сверлятся сквозные отверстия и вставляют туда шипы, их роль может играть острия гвоздей.

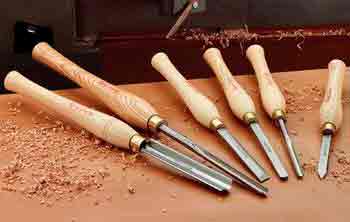

Как выбрать резцы самому?

Резцы по дереву – обязательный инструмент для обработки древесины. Их можно изготовить самостоятельно или купить в магазине. Резцы по дереву имеют одну конструкцию, хотя различную форму.

Ещё по теме Ручной фрезер своими руками

Среди резцов по дереву наиболее популярны следующие инструменты:

Универсальный нож-косяк, который по форме похож на сапожный нож треугольной формы.
Клюкарза – похожий на стамеску инструмент с изогнутым лезвием.
Ложкорез – кольцеобразный резец, который используют для вырезания посуды с глубокими углублениями.
Стамеска, наиболее распространенный тип резца по дереву.

В свою очередь, стамески бываю всевозможных форм для выполнения множества задач.

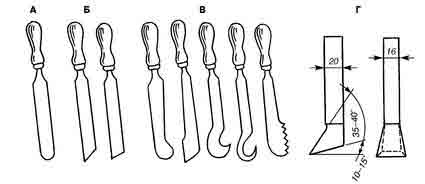

Резцы для ручного точения древесины различают на следующие типы:

Полукруглые.
Плоские косые.
Отрезные.
Отрезные с фигурной заточкой.
Угловые.
Фасонные.
Резец-крючок.
Резец-кольцо.
Скошенный угловой.

Специальные, могут состоять из двух металлических пластин, которые можно двигать относительно друг друга, благодаря чему можно получать уникальные рез или рисунок.
Самыми востребованными резцами для токарных работ являются:

Рейтер — инструмент с полукруглой формой режущего наконечника.
Мейсель — инструмент со скошенным плоским лезвием.

Применяется для обработки дерева и доведения его до состояния готового изделия.

Как изготовить резцы?

Стоимость наборов качественных моделей высока, а самостоятельно их изготовить не составит труда. Тем более, что профессионалы предпочитают изготавливать инструмент своими силами.

Для изготовления резцов по дереву своими силами необходим электрический станок для заточки металлических инструментов или болгарка с отрезными и шлифовальными дисками.

Лезвия для резца по дереву можно изготовить из высококачественной стали.

Сверло.
Скальпель.
Советские напильники особенно широко применяются для изготовления самодельных резцов.
Лезвие ножовки по металлу.
Лезвие циркулярной пилы, углеродистая сталь так же популярна, ведь заточенные резцы из углеродистой стали дольше прочих держат заточку.

Процесс создания резца несложен:

Первым делом болгаркой (УШМ) нарезаются полосы нужного размера.
Болгаркой или электрическим точильным станком формируется необходимая форма лезвия.
После посредством смены зернистости абразивных дисков затачивается заготовка и острие резца готово. Остается лишь оформить рукоятку. Наиболее твердая древесная порода – дуб отлично подходит для изготовления рукоятки. Также популярны береза и яблоня, которые не сильно уступают в своей податливости при обработке.

Лезвие помещается наполовину, раскроенного вдоль, бруска-заготовки будущей рукоятки и приклеивается столярным клеем. Можно также выбрать выемку в бруске, точно повторяющую форму острия. После бруски зажимают под прессом и склеиваются. Происходит обточка рукоятки до эргономичной формы и обжигается газовой горелкой, обрабатывается маслом или лакируется.

Оптимальными размерами рукоятки принято считать длину около 12 см, а заготовка под рукоять, может быть сечения 22*22–24 мм. После ошкуривания рукоятки на стамеску надевается зажимное кольцо, которое надежно фиксирует лезвие в деревянной ручке.

Углы заточки фасок равны для всех видов резцов и достигают порядка 18–25 градусов. Длина острия в среднем равна 20–35 мм. Для сохранения остроты лезвия в процесс работы оно периодически охлаждается в емкости с холодной водой.

Заточка выполняется следующим образом:

Посредством точильного бруска, периодически смачиваемом водой.
Заточка на менее зернистом бруске и на наждаке самой малой зернистости.
Полировка кожаным ремнем с пастой ГОИ. Паста ГОИ продается в любом автомобильном или хозяйственном магазине.

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

Станины.
Электродвигателя для вращения передней бабки.

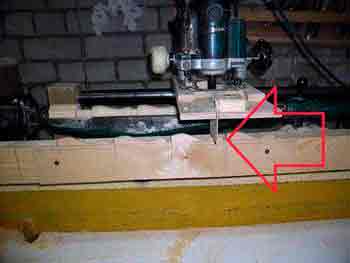

Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

Из электродрели

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

Общие правила эксплуатации

При работе на токарном станке соблюдение техники безопасности-залог комфортной работы.

Снять всю бижутерию, особенно цепочки или серьги. Заправить длинные волосы под спецодежду. Все, что может намотать на цилиндр изделия необходимо надежно отстранить от станка.
Всегда перед началом работы надежно закрепить заготовку и после вынуть ключ, если таковой предусмотрен.

Источник: http://vseostankah.com/tokarnyj-stanok-po-derevu/svoimi-rukami-kak-ego-sdelat-chertezhi-s-razmerami.html

Самодельные станки по дереву для домашней мастерской: качественное оборудование без лишних затрат

Время чтения: 12 минут Нет времени?

Отправим материал вам на e-mail

При хорошем оснащении становятся доступными сложные технологические процессы. Значительно упрощает обработку заготовок из древесины специализированное оборудование с электроприводом. Но приобретение его сопряжено со значительными инвестициями. Чтобы решить успешно такую задачу, следует изучить внимательно материалы данной статьи. Здесь рассказано о том, как самому создать функциональные станки по дереву для домашней мастерской.

Некоторые образцы самодельного оборудования по своим потребительским характеристикам ничем не хуже заводских изделий

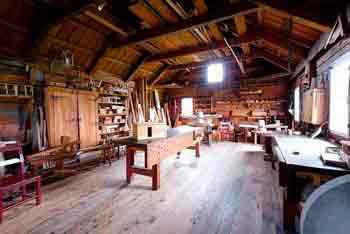

Принципы оснащения домашней мастерской, подготовительные мероприятия

Прежде чем приступить непосредственно к техническому оборудованию, следует сделать несколько общих замечаний по соответствующему специализированному помещению:

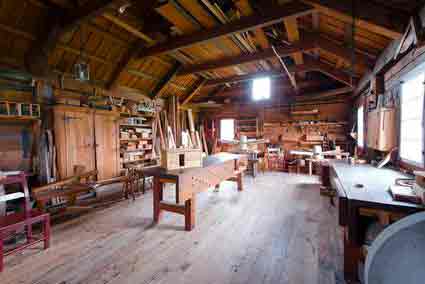

Удобно, когда мастерская размещена в отдельном здании. Это подразумевает достаточный простор, отсутствие лишних беспокойств, возможность полноценного оснащения вентиляцией и другими инженерными системами.
Если комната находится в пристройке, или цокольном этаже, ее надо хорошо изолировать от жилой зоны.
Площадь стандартной мастерской не должна быть менее 6-7 м. кв. Высота – достаточная для свободного прохода и максимального уровня поднятого инструмента (от 2, 5 м и более).
Здесь пригодятся качественные системы вентиляции, отопления, освещения. Каждую инженерную систему следует рассмотреть отдельно, чтобы исключить чрезмерные затраты в период эксплуатации.
Необходимо убедиться в том, что электрической мощности достаточно для бесперебойного питания всех станков по дереву для домашней мастерской.

К сведению! Если в оборудовании есть электронные блоки, пригодятся специальные автоматы в цепи, предотвращающие повреждение бросками напряжения, защитное заземление. Надо обеспечить соответствие параметров сети характеристикам силовых агрегатов (220 V, одна фаза; 380 V, три фазы).

Следующая группа практических рекомендаций дополнена поясняющими фотографиями.

Чтобы обеспечить эффективное поглощение звуков, применяют специальные материалы для обивки стен, потолка

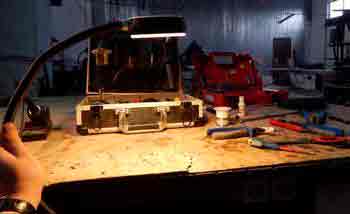

Спектр излучения светильника на верстаке должен приближаться к естественному солнечному свету

Применение такого источника снизит утомляемость, поможет сохранить хорошее зрение. Предпочтительно установить светодиодный прибор. Он не нагревает окружающее пространство, как обычная лампа накаливания. В отличие от газоразрядного аналога, его трудно повредить механическим воздействием.

Надо создать проходы, достаточно широкие для свободного перемещения и удобного расположения на рабочем месте

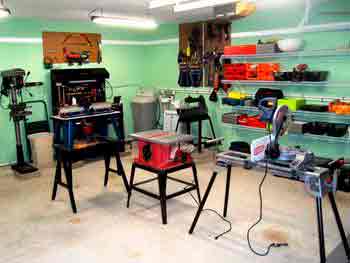

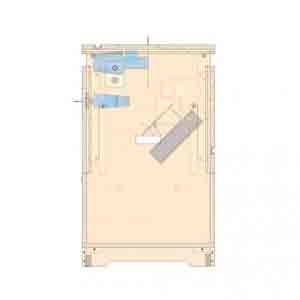

План мастерской и состав оборудования определяют с учетом характеристик изделий, которые будут здесь создаваться

Станки по дереву для домашней мастерской и специальные приспособления: основные определения, технологии изготовления

Далее подробно рассмотрены разные виды оборудования. Но сначала надо сделать несколько важных замечаний общего плана:

Каждый станок предназначен для выполнения ограниченного набора рабочих операций с заготовками определенных размеров.
Как правило, специализированная техника удобнее для работы по сравнению с универсальными моделями.
Станок деревообрабатывающий своими руками будет сделать проще, если вначале составить точный список требований к его характеристикам. Чрезмерная мощность не обязательна. Необходимый крутящий момент можно обеспечить с применением редуктора.
Аналогичным образом, установив соответствующий передаточный механизм, изменяют скорость вращения рабочего вала. Для более точной обработки пригодится плавная регулировка данного параметра в широком диапазоне.
Чтобы сократить затраты, можно использовать в конструкции электромотор дрели с разбитым корпусом, иные рабочие части вышедшего из строя оборудования.
Самые сложные механические и электронные узлы придется приобретать отдельно. Затраты на воспроизведение некоторых технологий в домашних условиях превосходят стоимость готовых изделий.
Срок службы техники с электроприводом будет увеличен, если защитить ее от избыточных нагрузок. В частности, пригодится оснащение автоматикой, отключающей питание при перегреве двигателя.

Важно! Не следует пренебрегать вопросами техники безопасности. Приводные шкивы закрывают кожухами. Перед рабочими инструментами устанавливают листы из прозрачного пластика.

Качественные средства индивидуальной защиты применяют не только на производстве, но и в быту при работе на станке

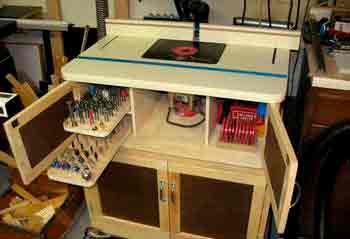

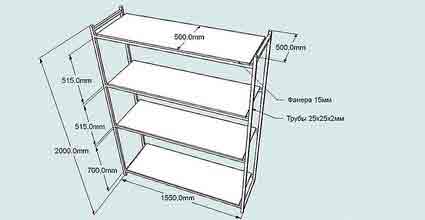

Для рационального использования свободного пространства пригодятся настенные и потолочные полки, стеллажи, крючки и специальные держатели. Точное место установки соответствующих приспособлений для столярки выбирают с учетом особенностей технологических процессов, размещения станков и верстаков.

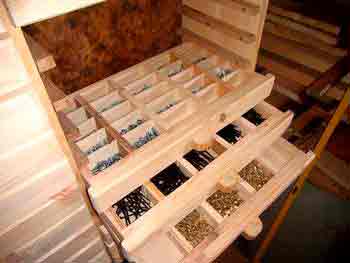

Выдвижные полки с мелкими ячейками для хранения крепежных изделий

Узкий шкаф при правильном проектировании его конструкции способен вместить много разнообразных инструментов

Статья по теме:

Самодельные станки и приспособления для домашней мастерской. Наш обзор поможет вам подобрать и смастерить самодельные станки и приспособления для домашней мастерской, а также разобраться в технологии их изготовления.

Создание токарного станка по дереву для домашней мастерской

Технические параметры соответствующих изделий вместе с описаниями можно найти в сети Интернет.

Эти чертежи с размерами токарного станка по дереву своими руками помогут лучше изучить типовую конструкцию

Основной деталью является станина (1). К ней прикрепляют другие части изделия. Она обеспечивает не только целостность силового каркаса, но и хорошую устойчивость на поверхности. Столярный станок предназначен для обработки сравнительно легких заготовок, поэтому данную деталь вполне можно изготовить из древесины твердых пород.

В центральной части установлен суппорт с подставкой под ручной резец (2). Вместо нее может быть установлен держатель для жесткой фиксации инструмента. Заготовка закрепляется между передней (3) и задней (4) бабкой. Она вращается с помощью электромотора (6). Для изменения крутящего момента на оси в данной конструкции применяют ременную передачу и шкив (5). Суппорт и задняя бабка перемещаются по горизонтали по специальному валу (7), который установлен внутри станины.

Важно! Данные чертежи можно использовать для изготовления действующего станка. Следует только учитывать, что все размеры тут приведены в дюймах.

Этот проект вполне можно использовать для изготовления токарно-копировального станка по дереву своими руками. Следует только дополнить его специальным приспособлением, которое предназначено для последовательного создания одинаковых изделий.

Его можно сделать из типового фрезера

Для его закрепления в нужном месте надо изготовить специальную подставку. В данном примере использована фанера 10 мм, из которой вырезана площадка с размерами 480×180 мм. Приведенные размеры можно изменять, с учетом реальных параметров фрезы. Отверстия в фанерке вырезают так, чтобы в них прошли крепежные болты, инструмент. Для жесткой фиксации по контуру площадки закрепляют шурупами деревянные бруски.

Этот шаблон определяет траекторию перемещения фрезы

Такая конструкция привлекает простотой, доступностью составных частей, разумной стоимостью. Но надо отметить некоторые недостатки:

Для перемещения фрезы придется использовать две руки. Это необходимо для создания достаточного усилия и предотвращения заклинивания.
Минимальный радиус, по которому будут созданы изгибы деталей ограничен диаметром инструмента (фрезы).
Чтобы обрабатывать заготовки из разных пород дерева необходима точная регулировка скорости вращения вала, а в данном примере такая возможность не предусмотрена.

Этот пример объясняет, что даже проверенную временем и практическим опытом конструкцию при внимательном изучении оборудования и технологического процесса получится усовершенствовать.

Самодельный токарный станок по дереву своими руками: видео с инструкцией и комментариями автора проекта

Как сделать недорогой самодельный токарный станок по дереву своими руками

Простейший набор деталей для действующей конструкции

С помощью этого комплекта токарный мини станок по дереву своими руками сделать будет не сложно. Такую станину можно закрепить на деревянном, или металлическом основании. Точные параметры передней бабки подбирают с учетом габаритов и посадочных мест креплений двигателя. Более чем достаточно будет силовых параметров электромотора от бытовой стиральной машины. Для столярного оборудования такого типа хватит мощности от 250-300 кВт, если обеспечить ее передачу на вал с применением редуктора (шкива).

Принципиальная схема станка, созданного на основе стандартной дрели

Последний пример надо изучить подробнее. Выбрав подходящий инструмент с электроприводом, можно получить необходимую мощность, скорость вращения. Стандартный патрон пригодится для надежного и быстрого закрепления заготовки. В современной технике такого вида предусмотрена защита от перегрева, попадания пыли внутрь корпуса. Тут установлены качественные переключатели, эффективная изоляция. Одного этого рисунка достаточно чтобы понять, как самому сделать токарный станок.

Изготовление резцов для токарного станка по дереву из подручных материалов

Эти необходимые для работы инструменты можно приобрести в специализированном магазине

Для изготовления резцов своими руками понадобятся соответствующие заготовки

Подойдут напильники, пилы, гаечные ключи, другие изделия, созданные из инструментальной стали. Проще обрабатывать заготовки квадратной формы (в разрезе сечения). Следует убедиться в отсутствии трещин, иных дефектов, уменьшающих прочность. Для жесткой фиксации проходных резцов станок надо оснастить специальным держателем.

Важные компоненты для стационарной циркулярной пилы своими руками

В этом оборудовании важнейшие функции выполняет стол, поэтому его параметрам надо изучить с особым вниманием. В нем устанавливают электродвигатель с приводными механизмами, элементы цепи питания и управления. Он должен быть рассчитан на вес встроенных компонентов и деревянных заготовок. Надо не забывать, что в процессе эксплуатации возникнут статические и динамические нагрузки, вибрации.

Для повышения надежности стол для ручной циркулярной пилы своими руками можно создать на металлическом каркасе

При уточнении параметров станка надо учесть следующие факторы:

Для этого оборудования мощность силового агрегата должна быть не менее 0,85 кВт.
При расчете конструкции надо проверить высоту выступающей кромки диска. Она будет определять максимальную глубину пропила.
Минимальная скорость вращения рабочего вала ограничена 1,5 тыс. оборотов в минуту. Желательно ее увеличить, чтобы в ходе выполнения рабочих операций не изменялся цвет деревянной заготовки.

Направляющую для циркулярной пилы своими руками создают с ровной кромкой (1). Выключатель (2) устанавливают на большом расстоянии от вращающегося диска для упрощения отключения двигателя при возникновении аварийных ситуаций

Описание недорогой циркулярной пилы из болгарки своими руками

Как и в предыдущем примере, при создании такого станка можно упростить решение задачи с помощью стандартных электроинструментов.

Чертежи стойки для болгарки своими руками

Рисунок в формате 3D

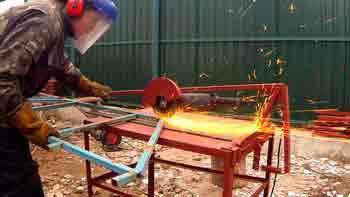

Такую схему используют для создания отрезного станка

Привод с режущим диском закрепляют на поворотном коромысле. Для облегчения физических усилий – устанавливают пружину, или противовес. Перемещение инструмента допустимо только в вертикальном направлении по дуге. Эта конструкция является мобильной. Ее можно устанавливать внутри помещений и на открытом воздухе на подходящем основании. При необходимости, болгарку можно демонтировать. Она закреплена винтовыми соединительными элементами на демпфирующей деревянной (резиновой) прокладке.

Для создания приспособления для циркулярной пилы своими руками можно применить этот чертеж. Коррекции в проект вносят с учетом размеров инструмента, дополнительных личных требований

При установке соответствующего диска такой станок пригоден для разрезания металлических деталей. Если предполагается выполнения рабочих операций с большими нагрузками, силовой каркас опоры и столешницу рекомендуется сделать из стальных элементов

Станина для болгарки своими руками: чертежи, видео, алгоритм изготовления отдельных частей и сборка:

Преимущества и процесс создания простейшего фрезерного станка по дереву для домашней мастерской

Это оборудование используют для выемки пазов по заданным размерам и аккуратного сверления под разными углами. С его помощью можно быстро снять четверть, создать углубление заготовке определенной формы. Даже без подробного объяснения понятно, что такие возможности пригодятся хозяину частного дома. Остается разобраться с тем, как изготовить фрезерный самодельный станок по дереву. Будет ли такое решение экономически целесообразным, или выгоднее приобрести технику фабричного производства?

Ответ на поднятые вопросы можно дать после подробного изучения соответствующих конструкций.

Чертеж ручного фрезерного станка по дереву

В центральной части стола устанавливают силовой агрегат, который вращает фрезу. С помощью прижимов и других приспособлений обеспечивают фиксацию заготовки в нужном положении и перемещение ее по заданной траектории. Такое рабочее место оснащают системой оперативного пылеудаления.

Чтобы исключить ошибки в ходе реализации проекта, обратите внимание на отдельные параметры элементов конструкции:

Стол для выполнения рабочих операций создают в стационарном исполнении. Его размеры и нагрузочные способности определят с учетом характеристик обрабатываемых образцов.
Специалисты рекомендуют в нижние части опор установить винтовые регуляторы. С их помощью можно установить точное горизонтальное положение конструкции даже на поверхности с неровностями.
Силовой каркас можно собрать из стальных труб (прямоугольных профилей). Для изготовления столешницы подойдет качественная и достаточно толстая древесно-стружечная плита. Тонкий лист металла будет вибрировать, что ухудшит точность обработки.
Если выбрать двигатель мощностью 500-900 Вт, возможностей фрезы будет достаточно только для снятия тонких слоев, создания относительно небольших углублений.
При установке силового агрегата 900-1900 Вт допустимо выполнение более сложных операций. Однако допустимы некоторые затруднения при обработке заготовок из древесины твердых пород.
В мощные станки (более 2000 Вт) можно устанавливать фрезы любых типов. Такое оборудование относится к профессиональному уровню. Оно рассчитано на длительную эксплуатацию без перегрева мотора.
Для изготовления монтажной пластины через которую двигатель прикреплен к столешнице, можно использовать лист из стеклотекстолита, металла.
Чтобы обеспечить хорошую видимость в рабочей зоне, над столом монтируют подсветку.

С помощью дополнительного дна из толстой фанеры (ДСП, ДВП) и маховика уменьшают вибрации, повышают точность обработки заготовок

В следующей таблице представлена информация о том, сколько стоит ручной фрезерный станок по дереву на отечественном рынке.

Бренд/модель, фото	Мощ- ность, Вт	Макси- мальная скорость вращения шпинделя об/ мин	Цена, руб.	Примечания
PROMA/ SF-40	1500	24000	17500-18900	Предназначен для создания пазов, фальцевания, фрезерования.
Энкор/ Корвет-82	1500	2400	14200-15900	Отличительные элементы конструкции: упор углового типа со шкалой, упрощающей обработку под определенным углом; боковые подставки для поддержания крупных заготовок.
Proxxon/ МТ 400	100	25000	14200-15700	Компактная легкая модель с маломощным двигателем. Предназначена для обработки небольших заготовок из древесины мягких пород.
PROMA/ TFS-120	5500	9000	175000-183000	Оборудование профессионального уровня. Подключается к трехфазной сети 380 V. Пригодно для оснащения специализированных деревообрабатывающих предприятий.
X-CUT/ XC-3040	800	24000	188000-196000	Компактный станок с числовым программным управлением (ЧПУ). Для удобства управления оснащен выносным пультом. Загрузка новых программ с компьютера допустима с применением «флешки».

Такие изделия создают на оборудовании X-CUT

Целесообразность реализации проекта фрезерного станка с ЧПУ своими руками

Применение программного управления позволяет с высокой точностью создавать крупные серии деталей, выполнять уникальную и особо тщательную обработку. Для начала нового технологического процесса – достаточно загрузить новую программу и нажать копку «Пуск». Простое и сложное задание будет выполнено станком фрезеровочным по дереву автоматически, без вмешательства и контроля со стороны пользователя. Эта методика исключает ошибки оператора, обеспечивает высочайшее качество.

Преимущества оборудования этого класса очевидны. Остается выяснить, возможно ли создать станок ЧПУ по дереву своими руками. Ниже отмечены особенности оборудования данного класса:

Придется обеспечить возможность перемещения фрезы по горизонтали во всех направлениях. Для этого понадобится не только соответствующая конструкция креплений, но и дополнительные электромоторы.
Точное позиционирование инструмента обеспечивают с помощью датчиков, шаговых двигателей.
Понадобится программное обеспечение, которое будет управлять движением фрезы, выполнять контрольные функции.

Для изготовления такого оборудования необходимы хорошие знания и практические навыки в электронике, механике, металлообработке и других областях

Важно! Даже при наличии подробного описания и чертежей фрезерный станок с ЧПУ по дереву своими руками будет сделать очень сложно.

Как самостоятельно сделать фрезы для станков по дереву

Для создания тих изделий понадобятся заготовки из прочной, устойчивой к высокой температуре и сильным механическим воздействиям инструментальной стали. Подойдут испорченные сверла, арматура, прутки. Необходимую форму можно создать с помощью алмазного диска, который установлен в точильном станке. Заточку кромки выполняют под углом от 7 до 10 градусов. Слишком узкая рабочая часть быстро будет испорчена даже при обработке мягкой древесины.

Миниатюрные самодельные фрезы для станка с ЧПУ по дереву

Чертежи и рекомендации для создания рейсмусового станка своими руками

Качественное воспроизведение этого вида обработки требует применения значительных усилий. Потому рекомендуется использовать трехфазный электродвигатель мощностью от 5 кВт и более с максимальной скоростью вращения ротора от 4,5 тыс. об/ мин.

Эту схему можно использовать для изготовления самодельного рейсмусового станка по дереву

Вал (1) с одним или несколькими ножами вращается с помощью электродвигателя (4), двух шкивов и ремня. Для прижима и перемещения заготовки здесь установлены ролики (2, 3) и ручной привод с цепным механизмом. Конструкция собрана на прочной раме из стальных уголков.

С учетом личных предпочтений не сложно подготовить чертежи рейсмуса своими руками. Для коррекции технических характеристик учитывают объем будущих работ, параметры заготовок, размеры помещения.

Изготовление функционального рейсмуса из электрорубанка своими руками

Быстро и недорого можно сделать станок на основе стандартного инструмента с электрическим приводом.

Для создания рейсмуса из рубанка своими руками надо внимательно изучить это фото

На снимке видно, что электроинструмент закрепляют над заготовкой в специальной раме. Обеспечивают возможность перемещения его в продольном и поперечном направлении со строгим сохранением между ними угла 90°. Современный рубанок оснащают специальным выводом для подключения пылесоса. Поэтому не возникнет проблем с удалением отходов.

Технология создания шлифовального станка по дереву своими руками

Это оборудование выполняет свои функции с применением жестких валов и гибких полотен с нанесенным на поверхность абразивом, щеток и других специальных инструментов.

Для создания шлифовального ленточного станка своими руками можно использовать эту схему

Аналогичная конструкция фабричного производства, собранная на металлической раме

В калибровально-шлифовальные станки по дереву устанавливают широкие ленты. Такие инженерные решения предназначены для массового производства изделий

В барабанном шлифовальном станке по дереву заготовки обрабатывают с применением подобных сменных инструментов

Для изготовления техники бытового уровня рекомендуется выбрать относительно простую конструкцию с движущейся лентой. Ее можно создать самостоятельно после определения необходимой длины с учетом точного расположения поддерживающих роликов. Применяют следующий алгоритм:

Ширину ленты устанавливают от 15 до 25 см.
Из подходящего по зернистости полотна наждачной бумаги нарезают полосы.
Их наклеивают на гибкую основу из плотного материала встык, без больших швов.
Предотвращают соскальзывание ленты с помощью увеличения диаметра опорных роликов в центральной части на несколько миллиметров. Также пригодится установка на них слоя из резины.

Статья по теме:

Шлифовальная машинка по дереву. Какие существуют виды машинок, для каких целей они предназначены и как выбрать лучший инструмент? Об этом и многом другом читайте в нашем материале.

Правильное создание фуговального станка по дереву своими руками

Схема строгального станка по дереву для дома

Обратите внимание на следующие детали этой конструкции:

Специальные направляющие плоскости предотвращают разбрасывание отходов, упрощают сбор опилок.
Регулировки стола по высоте позволяют настроить точно настроить режим обработки заготовки.
Встроенный ящик пригодится для хранения запасных частей, сменных инструментов.
Вместо фрезы тут можно установить циркулярную пилу, отрезной диск сверло. Создание такого фуганка своими руками поможет оснастить свою мастерскую многофункциональным оборудованием без лишних затрат.

Качественные самодельные станки по дереву своими руками: видео, дополнительные материалы и рекомендации, выводы

Приведенные сведения убедительно свидетельствуют о том, что много практических задач в ходе оборудования личной мастерской можно решить успешно собственными силами. Упрощает реализацию проектов применение уголков, крепежа, иных готовых изделий из металла. В некоторых случаях допустима установка стандартного электроинструмента, который будет выполнять основные функции. Но для точных выводов в любом случае пригодится сравнительный анализ с аналогичным оборудованием, представленным в торговой сети.

Создание разных деревообрабатывающих станков для домашней мастерской описано в следующих видеоматериалах.

Источник: http://homemyhome.ru/stanki-po-derevu-dlya-domashnejj-masterskojj.html

Самодельные станки и приспособления для домашней мастерской

В данной статье рассматриваются самодельные станки и приспособления для домашней мастерской. Здесь подробно изложены особенности самых популярных и необходимых инструментов, сделанных своими руками, а также приспособлений для мастерской или гаража, пошаговые технологии их изготовления и прочие полезные рекомендации по этой теме.

Многие владельцы домашних мастерских создают своими руками необходимое им оборудование

Самодельные станки и приспособления для домашней мастерской: общая информация

Каждый владелец гаража или мастерской в зависимости от своих потребностей сам подбирает оснащение. Многие из них знают как делаются самодельные станки и приспособления для гаражей, поэтому обходятся собственными силами при обустройстве помещения, подгоняя уже под себя технические особенности конструкций.

Так, при создании металлического слесарного верстака своими руками чертежи и размеры изделия на них можно подогнать под параметры помещения и другие условия. Даже для небольшой домашней мастерской потребуется отвести достаточно пространства, чтобы разместить хотя бы конструкцию универсального складного верстака и минимальный набор инструментов. Необходимая площадь для этого составляет минимум 3-5 м?.

Мастерская, обустроенная в специально отведенном для этого помещении

Изготовление приспособлений для хранения инструмента: полки, стеллажи

На самом деле очень сложно добиться оптимальных рабочих условий. Желательно, чтобы размер помещения был не менее 6,5 м. Для обустройства мастерской можно сделать пристройку к дому или гаражу. Это решение будет самым выгодным при любом раскладе.

Перед тем как проектировать чертеж складного верстака своими руками, который имеет самую габаритную конструкцию (поэтому его размеры учитываются в первую очередь), стоит определиться с некоторыми моментами:

обозначить, какие виды работ будут выполняться в мастерской;
определить список необходимого инструментария и оборудования.

С помощью крепления инструмента на стене можно существенно сэкономить полезное пространство в мастерской. Для этого прекрасно подойдут полки или стеллажи. Можно удачно скомпоновать эти конструкции, добившись самого рационального распределения площади.

Домашняя мастерская должна быть расположена так, чтобы шум от работающих инструментов не мешал жильцам

В целях экономии пространства можно обзавестись специальным приспособлением для циркулярной пилы своими руками, изготовленным на основе обычной дрели. Такой универсальный станок может выполнять сразу несколько функций, объединяя в себе возможности:

циркулярной пилы;
шлифовального станка;
точила;
токарного мини — станка по дереву;
отрезного станка.

Рабочий стол можно объединить с тисками для столярного верстака и укомплектовать его выдвижными ящиками, чтобы хранить мелкие инструменты.

Полки для инструментов своими руками: популярные конструкции

Металлические конструкции более прочны и надежны, а деревянные – доступны в цене.
Существует несколько вариантов рационального хранения инструментов:

настенные полки;
стеллажи для инструмента своими руками;
потолочные полки подвесного типа;
полки-щиты для подвешивания мелких инструментов.

Полка-щит из перфорированной стали для подвешивания мелких инструментов

Технология изготовления полки под инструменты своими руками (щит):

Из фанерного листа выпиливается щит, размечаются на нем места, где будут установлены полочки.

Используя лобзик, выпиливаются полки, имеющие боковые стенки. Длина этих боковушек должна совпадать с длиной щита.

Выполняется сборка полок под инструменты и фиксация их на поверхности щита с помощью длинных самонарезающих винтов.

Осуществляется монтаж крючков. В щите выполняются отверстия, куда устанавливаются дюбели. В них нужно вкрутить специальные крючки, оснащенные резьбой. Предварительно стоит распределить весь инструмент и обозначить точки, где он будет висеть.

Производится монтаж кронштейнов или проушин на задней стенке конструкции.

Останется только закрепить полку-щит на стене. Чтобы проушины не соскальзывали с анкеров, рекомендуется фиксировать их специальными шайбами.

Схема устройства с монтажными размерами стеллажа под инструмент в мастерской

Изготовление столярного верстака своими руками: чертежи, видео, технология

На чертеже столярного верстака должны присутствовать следующие детали:

Рабочая поверхность – для ее изготовления рекомендуется взять доску толщиной 6 см и более. Подойдут такие породы дерева, как дуб, граб или бук. Допускается использование нескольких узких досок, предварительно обработанных олифой.

На верхней крышке крепится конструкция самодельных тисков своими руками, которые также следует внести в чертеж. Если предполагается установка изделия крупного размера, для его изготовления лучше взять древесину. Допускается изготовление и последующий монтаж небольших слесарных тисков своими руками из стали.

Опоры верстака – можно изготовить из липы или сосны. Между ними обязательно следует установить продольное соединение в виде планок. Это повысит устойчивость стола.

Полки для хранения инструментов – крепятся под верстаком. Конструкции могут быть фиксированными или выдвижными.

Существует несколько модификаций верстаков:

мобильный;
стационарный;
складной (универсальный).

Изготовление слесарного верстака своими руками: как сделать конструкцию из металла

Для слесарных работ лучше изготовить металлический верстак своими руками, ведь деревянный для этого не подойдет. Дело в том, что древесина не так прочна. К тому же при работе с металлическими заготовками столешница из этого материала будет постоянно повреждаться и быстро придет в непригодность.

На общем чертеже слесарного верстака своими руками можно выделить пять основных компонентов конструкции:

Для продольной жесткости изделия используются горизонтальные балки (3 шт.) размером 6х4см. Длина – немного превышает 2 м.
Стоечные малоразмерные балки (9 шт.) из профилированных труб размером 6х4 см. Они используются для сборки каркасной части тумб. В угловой зоне имеются наварные распорки, изготовленные из стальных полосок. За счет всех этих элементов рама получается жесткой и очень прочной.
Стоечные балки (4 шт.) длиной 9-10 см (сечение 6х4 см). Для этого лучше использовать металлические профильные трубы с толстыми стенками (более 2 мм).
Уголок № 50 (4 шт.), который будет использоваться в качестве вертикальных стоек. Высота этих элементов -1,7-2 м. Здесь будет крепиться рабочий инструментарий.

Размеры слесарного верстака:

Параметры верстака	Размер, см
Длина конструкции	2200
Ширина конструкции	750
Высота конструкции	950
Ширина тумбы с ящиками	750
Просвет между тумбами	700

Технология изготовления верстака своими руками: как сделать сборку

Изготовление универсального верстака своими руками начинается со сборки рамы. Для этого нужно взять пару коротких и пару длинных балок. В процессе сваривания эти элементы могут подвергнуться скручиванию.

Чтобы этого не допустить, необходимо:

Выложить детали на идеально ровной плоскости.

В местах размещения стыковочных узлов (их 4 шт.) балки прихватываются с помощью точечного метода сварки.

После этого полноценно выполняются все сварочные швы. Сначала на одной стороне рамы, затем – на ее обратной стороне.

Монтажная схема слесарного верстака из металла

Затем крепятся задние вертикально расположенные стойки и задняя балка (длинная, одна из трех). Обязательно нужно проверить насколько ровно по отношению друг к другу они размещены. Если имеются какие-то отклонения, балки можно осторожно подогнуть с помощью молотка. В конце выполняется сборка остальных стоечных элементов с вертикальным характером расположения, а также элементов, обеспечивающих жесткость.

Когда рама готова, к ней можно приварить уголки, предназначенные для усиления конструкции. Столешница формируется из деревянных досок. Предварительно их нужно пропитать огнестойкой жидкостью. Затем сверху укладывается лист металла.

На вертикальных стоечных элементах можно закрепить щит из фанеры для инструментов. Этот же материал используется для того, чтобы зашить тумбы. Для ящиков можно использовать металлические коробки или изготовить деревянные конструкции.

Можно использовать для того, чтобы более подробно разобраться в технологии изготовления верстака своими руками, видео, которое размещено ниже:

Особенности создания токарного станка по дереву для домашней мастерской

В технологии изготовления токарного станка по дереву своими руками особое место занимает станина. От этой детали напрямую зависит работа прочих деталей, а также устойчивость всей конструкции. Она может быть металлической или деревянной.

Для создания токарно — копировального станка по дереву своими руками можно использовать старый ручной фрезер, который уже не нужен. Этот инструмент помещается на фанерной площадке толщиной 1,2 см и размером 20х50 см. Предварительно в ней нужно выполнить отверстия, предназначенные для фрезы и крепежных элементов. Сюда же будут монтироваться упоры из брусков. Они необходимы для того, чтобы фреза находилась в фиксированном состоянии. Сам фрезер крепится двумя гвоздями между фиксаторов.

На самом деле совершенно несложно изготовить копирующую конструкцию самодельного токарного станка по дереву своими руками – видео — материалов в сети достаточно.

Основные части простейшего токарного станка (слева — только с ведущим центром, справа — с ведущим и ведомым центрами): 1 — рама; 2 — привод; 3 — ведущий центр; 4 — заготовка; 5 — упор для резца; 6 — задняя бабка; 7 — ведомый центр (центр-болт); а — высота

Пример самодельного токарного станка по дереву своими руками

Для основания лучше взять стальной профиль с толстыми стенками. Чтобы конструкция получилась надежной, рекомендуется использовать две опоры. Поверх них будет установлена станина. Для скрепления деталей применяется пазовый тип соединения. Предварительно нужно изготовить опорные платформы, предназначенные для бабок (задней и передней).

Перечень деталей для токарного станка по дереву (как самому сделать сборку конструкции на основе этого списка понять несложно):

Силовой компонент – можно использовать электрический двигатель от старого насоса или стиральной машины.

Бабка (задняя) – подойдет головка от дрели с высоким запасом мощности.

Бабка (передняя) – для организации этой детали лучше купить заводской шпиндель, оснащенный 3-4 штифтами. Благодаря этому появляется возможность смещать заготовку по отношению к вращательной оси.

Опорный элемент – стол для резцов может быть совершенно любой конфигурации, главное, чтобы он обеспечивал комфорт во время работы.

Шкив – представляет собой соединяющий элемент между передней бабкой и валами в электромоторе.

Чертеж для изготовления самодельного токарного станка

В качестве вспомогательной информации можно использовать для сборки токарного станка по дереву своими руками видео, подробно отражающее этот процесс.

Второй пример деревообрабатывающего токарного станка своими руками

Альтернативным решением будет изготовление конструкции простейшего токарного мини — станка по дереву своими руками на основе электрической дрели. Этот пример технологии можно использоваться в качестве пробы перед тем, как соорудить более серьезный инструмент.

Этот тип станка подойдет для обработки деревянных заготовок небольшого размера. Материалом для станины могут послужить брусья из древесины. Обратную бабку можно заменить сочетанием вала, установленного на опорный подшипник. Чтобы зафиксировать заготовку нужно будет достать соответствующую насадку на дрель.

Данная конструкция имеет свои недостатки, они связаны с:

высокой вероятностью того, что возникнут погрешности во фрезеровке;
низким уровнем надежности;
отсутствием возможности выполнять обработку деревянных заготовок большого размера.

Простой деревообрабатывающий токарный мини-станок, созданный своими руками

Но не стоит отказываться от этого варианта, ведь он положен в основу технологий создания более совершенных и сложных токарных инструментов. Чтобы правильно рассчитать конструкцию, определите для себя необходимые эксплуатационные свойства и технические характеристики.

Принцип изготовления резцов для токарного станка по дереву

Технология в данном случае осложнена лишь правильным выбором заготовок, которые не только должны иметь соответствующий запросам уровень твердости режущей кромки, но и правильно устанавливаться в фиксатор – державку.

Рекомендуемые виды заготовок:

Прутки стали арматурной – лучше использовать варианты, имеющие заводские исходные размеры и квадратную форму сечения.

Напильники или рашпили – подойдут изношенные заготовки, однако не допускается брать в работу материал с глубокими сколами или трещинами.

Рессоры автомобильные – перед применением этих заготовок им нужно будет придать квадратную форму, что сможет сделать далеко не каждый. Для этой цели пригодится сварочный аппарат. Подойдет и автоген.

Токарные резцы: А — с полукруглым лезвием для чернового точения; Б — с прямым лезвием для чистового точения; В — фасонные; Г — станочный проходной

На станке можно предусмотреть возможность смены резцов. Для этого изготавливается особая модификация корпуса с необходимыми монтажными деталями. Эти элементы должны быть достаточно прочными, чтобы выдерживать нагрузки в процессе работы и при этом сохранять исходное расположение кромочной части.

Когда резец изготовлен, выполняется его заточка, а режущая кромка закаливается. После того как режущая часть накалилась, резец нужно окунуть в машинное масло. С помощью технологии медленной закалки поверхность изделия можно сделать максимально твердой. В этом случае накаленная заготовка должна остывать в естественном режиме.

Приспособления для заточки ножей своими руками: чертежи и рекомендации

Для изготовления точила из двигателя от стиральной машины своими руками можно ограничиться мотором от старой советской конструкции, например, СМР-1,5 или Рига-17. Мощности в 200 Вт будет достаточно, хотя можно увеличить этот показатель и до 400 Вт, выбрав другой вариант движка.

Перечень деталей, необходимых для заточного станка своими руками, включает:

трубку (чтобы выточить фланец);
гайку для фиксации камня на шкиве;

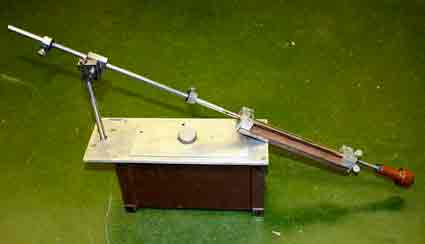

Самодельное приспособление для заточки ножей

металл для изготовления защитного кожуха для точила своими руками (толщина 2,-2,5 мм);
камень точильный;
электрический кабельный шнур, имеющий вилку;
устройство для старта;
уголок из металла или же брусок из дерева (для станины).

Диаметр фланца должен соответствовать размерам втулки на моторе. Кроме этого, на данную деталь будет надеваться точильный камень. С одной стороны на этом элементе выполняется резьба. Отступ должен равняться толщине круга, умноженной на 2. Резьба наносится метчиком. С другой стороны фланец необходимо запрессовать на вал мотора с помощью нагревания. Фиксация осуществляется болтовым или сварочным соединением.

Рабочая обмотка мотора присоединяется к кабелю. Она имеет сопротивление 12 Ом, вычислить которое можно с помощью мультиметра. Пусковая обмотка для точила для ножей своими руками будет иметь 30 Ом. Затем изготавливается станина. Рекомендуется брать для нее металлический уголок.

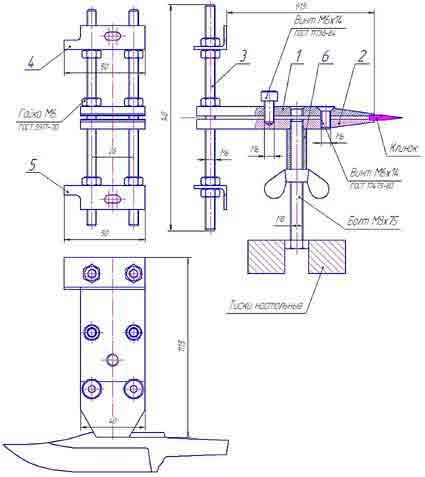

Сборочный чертеж самодельной универсальной точилки для ножей

Некоторые люди нуждаются в заточном станке для цепей бензопил. Своими руками сделать такую конструкцию можно из станины с 3 опорами, двух шпинделей, шагового двигателя (2 кВт) и труб, используемых в качестве держателей.

Инструкция по созданию стационарной циркулярной пилы своими руками

Создание стола для ручной циркулярной пилы своими руками является важнейшим этапом создания станка, поскольку на этой конструкции будут размещаться основные детали оборудования в виде:

силового агрегата;
контрольного блока;
режущего компонента;
других составляющих.

Опорная станина на столе для ручного инструмента выполняет функцию направляющей для циркулярной пилы своими руками. Она контролирует направление, в котором осуществляется распил, и фиксирует заготовку.

Строительство стола для ручной циркулярной пилы является важнейшим этапом создания станка

Пилорама – модификация циркулярной пилы. Отличие заключается лишь в том, что диск размещен снизу. На конструкцию стола для циркулярной пилы своими руками возложена функция станины. Здесь же установлен силовой агрегат, блок, фиксирующий диск и система контроля.

На этапе проектирования для циркулярной пилы своими руками чертежей следует брать во внимание некоторые факторы:

Глубину, на которую будет осуществляться пропил материала, – показатель зависит от геометрии диска.

Уровень мощности электрического мотора – достаточно будет удельного показателя в 800 Вт.

Зона монтажа системы контроля – управление должно располагаться как можно дальше от диска.

Вращательная скорость – минимально допустимый показатель составляет 1600 об./мин., иначе в процессе резки будет происходить изменение цвета.

Схема устройства стационарной циркулярной пилы

Как изготовить циркулярную пилу из болгарки своими руками

Сначала изготавливается столешница из листового материала. На него наносится разметка в соответствии с размерами инструментария. По этой разметке выполняются вырезы для установки пилы.

Установка параллельного упора для циркулярной пилы своими руками, изготовленного из деревянной рейки. Элемент закрепляется на столешнице.

Паз для упора – данные элементы формируются на столешнице методом фрезеровки.

Монтаж линейки для измерений – зона установки размещается у передней кромки режущего элемента. Линейка будет использоваться для контроля размерных параметров заготовок.

Установка струбцин – дополнительный компонент для фиксации заготовки.

Для станка из циркулярной пилы своими руками потребуются ножки. Они монтируются с учетом габаритов столешницы из деревянных брусьев с сечением 4х4 см. Допускается использование стальных уголков. Чтобы обеспечить дополнительную устойчивость, между опорами следует установить ребра жесткости. Рядом с рабочим местом помещается контрольный блок. Не стоит отказываться от установки УЗО и приспособлений, предохраняющих двигатель от перегрузок.

Вариант циркулярной пилы из дрели. Компоновочная схема: 1 — привод (электродрель); 2 — рабочий стол (дюралюминий, лист s5); 3 — дисковая пила; 4 — стойка (Ст3, полоса 20?5, 4 шт.); 5 — опорный держатель вала оправки; 6 — оправка; 7-держатель электродрели; 8 — опорная плита (мебельная ДСП, s30)

Технология создания отрезного станка по дереву

Технология изготовления самодельного отрезного станка:

Нарезка деталей из уголка для сборки рамы (общий размер – 120х40х60 см).

Сборка рамы методом сварки.

Фиксация швеллера (направляющая) с помощью сварки.

Монтаж вертикальных стоек (2 шт.) на швеллер (болтовое соединение).

Сборка рамы из труб для установки электрического движка и вала под необходимым наклоном (45х60 см).

Установка плиты с двигателем в задней части рамы.

Изготовление вала, укомплектованного фланцами, опорами и шкивом (высота выступания фланца – 3,2 см).

Монтаж опор, подшипников и шкивов на вал. Фиксация подшипников осуществляется на верхнюю раму в углублениях, выполненных в плите.

Монтаж коробки с электрической схемой на нижний участок рамы.

Установка вала в зоне между стойками. Диаметр – 1,2 см. Поверх вала должна быть надета втулка с минимально возможным зазором, так, чтобы эти элементы скользили.

Приваривание коромысла, изготовленного из швеллера (80 см), на втулку. Размер плеч коромысла должен находиться в рамках следующего соотношения: 1:3. С наружной стороны необходимо закрепить пружины.

Простая конструкция отрезного станка для домашней мастерской

Останется выполнить монтаж мотора на короткое плечо коромысла. На длинное плечо помещается режущий элемент. Вал и двигатель соединяются с помощью ременной передачи. Для столешницы можно использовать лист металла, строганную доску.

Сборка сверлильного станка своими руками: видео как сделать конструкцию, рекомендации

Хороший чертеж сверлильного станка из дрели своими руками – основное условие, чтобы обзавестись необходимым инструментом. Для создания такого станка не нужно применять особенные материалы и покупать дополнительные комплектующие.

Составляющие для конструкции самодельного сверлильного станка своими руками:

станина (основание);
вращательный механизм (дрель);
приспособление, обеспечивающее подачу;
вертикально расположенная стойка для фиксации дрели.

Для создания сверлильного станка из дрели не нужно применять особенные материалы и покупать дополнительные комплектующие

В освоении технологии изготовления сверлильного станка из дрели своими руками видео — материал может оказать неоценимую помощь.

Руководство по созданию сверлильного станка своими руками (как сделать простейшую конструкцию):

Для стойки лучше использовать ДПС, чтобы деталь получилась массивной или мебельную плиту толщиной более 20 мм. Это позволит свести на нет вибрационное воздействие инструмента. Допускается использование основания от старого микроскопа или фотоувеличителя.

Точность сверлильного станка из дрели своими руками зависит от направляющих (2 шт.). Они служат основой для перемещения колодки, на которой располагается дрель. Для изготовления направляющих лучше всего взять стальные полосы. Впоследствии они будут надежно прикручены шурупами к стойке.

Для колодки нужно взять хомуты из стали, благодаря которым на данной детали будет надежно закреплен вращательный механизм.

Для изготовленного своими руками сверлильного мини — станка необходим механизм подачи вращательного инструмента. Классическая схема конструкции предполагает использование пружины и рычага. Пружина закрепляется между колодкой и стойкой.

Существует множество приспособлений для заточки сверл своими руками, видео — материал поможет разобраться в этой теме.

Особенности фрезерных станков с ЧПУ своими руками

Программное обеспечение считается важной составляющей во фрезерном станке с ЧПУ по дереву своими руками. Чертежи обычной конструкции с учетом этого условия должны включать дополнительные элементы под него:

порт LPT;
блок ЧПУ.

Сборка фрезерного станка по дереву для домашней мастерской

На первом этапе составляются для фрезерного станка по дереву своими руками чертежи, которые включают информацию о размещении всех компонентов конструкции, их размеры, а также способы фиксации.

Схема фрезерного станка с ЧПУ

Далее собирается опорная рама из труб, заранее нарезанных на детали необходимого размера. Для скрепления нужно использовать сварочный аппарат. Затем выполняется контроль размерных параметров, чтобы приступить к изготовлению рабочей поверхности.

Действовать нужно в рамках следующей схемы:

На ДВП плиту наносится разметка и вырезается из нее столешница.

Если фреза будет размещаться вертикально, в плите нужно сделать вырез для нее.

Выполняется монтаж шпинделя и электрического двигателя. При этом шпиндель не должен выходить за плоскость рабочей поверхности.

Устанавливается ограничительная планка.

Обязательно перед работой стоит провести испытания станка. Включенный фрезер не должен слишком сильно вибрировать. Чтобы скомпенсировать этот недостаток рекомендуется дополнительно устанавливать ребра жесткости.

Важнейшим требованием к станкам для мастерской является безопасность эксплуатации

Сборка фрезерного станка по металлу своими руками

Пошаговая инструкция по изготовлению самодельного фрезерного станка по металлу:

Колонна и станина изготавливаются из металлического швеллера. В результате должна получиться конструкция П-образной формы, где в качестве нижней поперечины выступает основание инструмента.

Из уголка выполняются направляющие. Материал необходимо отшлифовать и соединить с колонной болтами.

Из профильной трубы с квадратным сечением изготавливаются направляющие для консоли. Сюда нужно вставить штыри, имеющие навинченную резьбу. Перемещение консоли будет осуществляться за счет автомобильного домкрата ромбовидного типа на высоту в 10 см. При этом возможности амплитуды в сторону составляют 13 см, а столешница может перемещаться в рамках 9 см.

Рабочая поверхность вырезается из фанерного листа и крепится винтовым способом. Головки крепежа нужно утопить.

На рабочую поверхность выполняется монтаж тисков, изготовленных из трубы с квадратным типом сечения и металлического уголка, сваренных между собой. В качестве фиксирующего заготовки элемента лучше использовать штырь, покрытый резьбой.

Схема устройства фрезерного станка (а — общий вид, б — кинематическая схема): 1 , 5 — направляющие линейки; 2 — зубчатый сектор; 3 — фреза; 4 — ограждение; 6 — пульт управления; 7 — дополнительная опора шпинделя; 8 — кронштейн; 9 — маховичок подъема кронштейна; 10 — маховичок натяжения ремня; 11 — электродвигатель; 12 — шпиндель; 13 — маховичок настройки шпинделя по высоте; 14 — станина; 15 — переключатель частоты вращения шпинделя; 16 — выключатель; 17 — стол

После этого нужно прикрепить к шпинделю конус (Морзе 2) и выполнить на него установку цангового или сверлильного патрона.

Особенности изготовления рейсмусового станка своими руками

Чертежи рейсмуса своими руками со сложной конструкцией предполагают использование дорогостоящих компонентов:

подшипников, обладающих повышенной износостойкостью;
стальных прокатных листов;
зубчаток;
шкивов;
мощного электрического движка.

В результате затраты на изготовление самодельного рейсмуса существенно возрастают. По этой причине многие стараются ограничиться простейшей конструкцией.

Инструкция для самодельного рейсмусового станка по дереву:

Элемент конструкции	Данные
Станина	Рамы (2 шт.), изготовленные с применением сварки на основе уголка (4-5 см). Соединение рам осуществляется за счет шпилек (сточенные 6-гранники – 3,2 см).
Протяжка	Резиновые валики выжимного типа от стиральной машинки. Выточены под размер подшипников и надеты на ось диаметром 2 см. Действует за счет вращательных ручных движений.
Стол	Отшлифованная доска крепится к станине с помощью болтового соединения, головки должны быть потайными. Доски нужно обработать маслом (уже отработанным).
Двигатель	на 3 фазы, мощность – 5,5 кВт, вращательная скорость – 5000 об./мин.
Защитный кожух	Изготовлен из жести (6 мм), надетой поверх каркасного уголка (20 мм).

Сборка рейсмуса из электрорубанка своими руками

Для создания самодельного рейсмусового станка нужно поместить рубанок на брусок, зафиксировать его с помощью такого приспособления, как струбцины, не забыв при этом оставить зазор.

Схема изготовления рейсмуса из рубанка своими руками очень проста:

опорный брус закрепляется на удобной поверхности;
необходимая величина зазора подбирается за счет добавления прослоек фанеры;
на полученное основание крепится струбцинами конструкция рейсмуса из электрорубанка.

Две струбцины удерживают основание на столе, другие две – рубанок. Убедившись в надежности этого крепления, можно приступать к использованию инструмента.

Схема устройства самодельного рейсмусового станка

Схема создания шлифовального станка по дереву своими руками

Рекомендации по изготовлению расходного ленточного шлифовального станка своими руками:

Оптимальная ширина шлифовальной ленты 20 см.
Наждачное полотно ленты разрезается на полоски.
Наклейка абразивной ленты выполняется встык.
Чтобы укрепить шов, нужно подложить под низ плотный материал.
Не рекомендуется использовать низкокачественный клей, так как он спровоцирует разрыв материала по шву.
Диаметр вала для ленты в центре должен быть на 2-3 мм шире, чем по краям.
Чтобы лента не скользила, рекомендуется выполнить намотку из тонкой резины (велосипедное колесо).

Калибровально — шлифовальные станки по дереву относятся к группе барабанных конструкций. Эта категория обширна и включает множество разновидностей оборудования.

Для изготовления барабанного шлифовального станка по дереву своими руками можно выбрать следующие конструкции:

плоскошлифовальная – заготовка обрабатывается в рамках одной плоскости;
планетарная – с ее помощью на заготовке формируется ровная плоскость;
круглошлифовальная – с ее помощью обрабатываются заготовки цилиндрической формы.

Из видео, размещенного ниже, можно узнать как сделать своими руками станок шлифовального типа.

Правила эксплуатации фуговального станка по дереву своими руками

В конструкциях изготовленного своими руками фуговального станка очень важно правильно выставить настройку оборудования, чтобы погрешности не превышали дозволенные показатели:

перпендикуляр – максимально 0,1 мм/см;
плоскость – 0,15мм/м.

С технологией изготовления фуганка своими руками можно ознакомиться при помощи видео.

Если в процессе эксплуатации на обрабатываемой поверхности появляется эффект мшистости или подпалины, значит затупились режущие элементы. Чтобы обработка деталей с габаритами менее 3х40 см была более комфортной, удерживать их нужно с помощью толкателей.

Кривая поверхность заготовки после выполненной обработки свидетельствует о том, что нарушено правильное размещение ножей и рабочей поверхности. Эти элементы нужно выставить заново.

Все эти станки могут быть полезны для проведения ремонта в доме или элементарной починки вещей. Поэтому их присутствие в домашней мастерской будет нелишним. Независимо от того, каким будет оснащение гаража, все станки требуют аккуратного и внимательного отношения. Во время работы никогда нельзя забывать о безопасности.

Источник: http://ibuildrussia.ru/samodelnye-stanki-i-prisposobleniya-dlya-domashnej-masterskoj

Станок деревообрабатывающий, универсальный своими руками

Сначала скажу о своём хобби. Люблю мастерить: создавать своими руками нужные в доме вещи, повышающие комфортность и украшающие жилище. Особенно мне нравится работать с деревом — плотничать, столярничать. Поэтому решил сделать станок деревообрабатывающий своими руками.

Желание иметь в своём пользовании «помощника», ускоряющего работу и повышающего её качество, послужило главным мотивом к созданию представляемого комбинированного станка для получения столярных заготовок, а можно сказать — деревообрабатывающего мини-комплекса.

Мой практический, хотя и небольшой опыт работы на промышленных станках, как деревообрабатывающих, так и металлорежущих, оказался весьма полезным при проектировании и изготовлении этого мини-комплекса. Теперь с его помощью можно производить самую различную обработку: пиление (как в продольном, так и поперечном направлении волокон); строгание; шлифование и полирование, точение и сверление (да мало ли ещё чего — всё трудно перечислить) изделий из дерева, а некоторые операции даже из металла.

Мини-комплекс состоит из двух, в общем-то, независимых, станков (если не считать, что первый служит для второго основанием или опорой). Первый — это циркулярная пила с электрофуганком. Второй — токарно-сверлильный станок.

Чертежи деревообрабатывающего станка

Циркулярная пила с электрофуганком своими руками

Сегодня разговор пойдёт о циркулярной пиле с электрофуганком. Рассмотрим его устройство подробнее. Но прежде всего отмечу, что спроектирован он, так сказать, по агрегатной схеме (ножи фуганка и дисковая пила имеют общий привод и закреплены на одном рабочем валу — роторе). Данное решение позволило мне сделать конструкцию более простой и технологичной, что, несомненно, сказалось на рациональном размещении основных узлов и агрегатов. В этом станке есть узлы как промышленного изготовления, так и заказанные профессионалам и, конечно же, сделанные собственными руками. Имеются даже необычные детали, например, опорная часть станка — рама, не что иное, как «ноги» от старой швейной машины. И она удачно вписались в общую конструкцию практически без переделок, а точнее — ширину стола рубанка подогнал под её соответствующий размер. Основные части станины (царги, поперечины, дистанционные подложки) были изготовлены из швеллера №5. Обе конструкции: рама и станина — сварные.

Установленный на станке трёхножевой ротор с двусторонними (обоюдоострыми) ножами фуганка, пильные диски с твердосплавными напайками, различного рода приспособления позволяют получать изделия из пиломатериала высокого качества. В режиме фугования (строгания) ширина обработанной поверхности составляет 260 мм, а глубина резания — до 2 мм.

Ротор (или рабочий вал) — наиболее важная, сложная и ответственная деталь станка. К тому же он является общим для фуганка и циркулярки. Его я изготовил (а вернее заказал токарю, а потом фрезеровщику) сообразно чертежам. Но поскольку деталь эта очень ответственная, а публикация была достаточно давно, приведу чертёж ротора ещё раз, тем более, что в него внёс свои изменения: например, удлинил ножи, а соответственно и ротор, посадочные места (цапфы) под другие подшипники и т.д.

На этом же сайте «подсмотрел» и механизм подъёма стола «циркулярки» — регулировкой высоты его на станке, заменив дисковую пилу на подходящую фрезу (или той же пилой за один или несколько проходов), можно производить выборку пазов, «четвертей» и фальцев различных размеров.
Пильный диск имеет диаметр 300 мм и позволяет за один проход обеспечить максимальную высоту распила (или глубину паза) до 80 мм. Обрезанию кромок доски под разными углами помогает приспособление, монтируемое на краю рабочего стола циркулярной пилы. Этот скользящий механизм (назову его салазками) очень удобен при обработке торцевых кромок доски.

Надёжность данного станка была проверена в процессе создания другого станка — токарного. Работая над его станиной, я в течение трёх часов подряд прорезал продольные направляющие продолговатые отверстия (пазы) на верхних полках её швеллеров при помощи отрезных кругов, установленных на месте пильного диска, а затем производил их шлифование.

На середине станины (половине длины) установлен рабочий вал, подшипниковые узлы которого закреплены на ней при помощи болтов М20х1,5 длиной 70 мм. Привод вала осуществляется с левой стороны. Если смотреть со стороны места работающего, то левую часть составляет ножевая часть строгальной головки. На правой стороне расположена шейка вала диаметром 32 мм. В зависимости от производимой операции на ней могут быть установлены: циркулярная пила, фреза, наждачный, шлифовальный или отрезной круг. Важно! Гайка крепления инструмента на валу имеет правую резьбу. Рабочая поверхность станка сформирована из трёх стальных плит (столов).

Две плиты расположены по сторонам от строгального ротора (вала). Первая — приёмный стол, располагается ближе к столяру, второй стол — отводящий. Оба стола имеют одинаковые размеры. Специального механизма регулировки высоты относительно режущего инструмента у отводящего стола нет, и эта операция осуществляется по мере необходимости с помощью стальных прокладок.

Поверхности столов изготовлены из стального листа толщиной 5 мм в форме перевёрнутых лотков (или желобов), установленных в рамки из уголков 45×45 и приваренных к ним.

Стол циркулярной пилы, напротив, в процессе работы может быть легко выставлен по высоте относительно пильного диска с помощью встроенного подъемного механизма. На правой стороне стопа «циркулярки» на продольной направляющей размещен механизм, имеющий шкалу установки угла, при помощи которого можно производить торцевание концов досок, причём не только под прямым, но и под любым другим углом. За основу этого механизма взято соответствующее приспособление для ручной ножовки.

Замечу, что описанное приспособление легко убирается: снимается или опускается вниз. Продольная направляющая изготовлена из стальной трубы диаметром 17 мм. её крепление производится с помощью кронштейнов-ушков на краях стола циркулярной пилы.

На этой же стороне данного же стола посредством прижимных брусков болтами М10 к столу крепится направляющая планка, выполненная из стального прокатного уголка 50×50 мм. Расстоянием между диском пилы и планкой определяется ширина отрезаемой заготовки. А сама планка помогает выдержать заданную ширину по всей длине заготовки без разметки последней.

Привод ротора — рабочего (инструментального) вала — осуществляется двухручьевой клиноременной передачей (хотя на практике использую только один ремень) от трёхфазного (380 В) электродвигателя мощностью 3 кВт с частотой вращения 1500 оборотов в минуту. Двигатель располагается в самом низу внутри рамы и закреплён шарнирно на подвешенном консольно подрамнике, что позволило решить проблему натяжения ремня без дополнительного ролика. Для обеспечения качественной обработки материала частота вращения рабочего вала была увеличена за счет ускоряющей клиноременной передачи. У привода диаметр шкива мотора больше диаметра шкива рабочего вала в полтора раза, следовательно, ножевой ротор и дисковая пила вращаются с угловой скоростью около 2250 оборотов в минуту. Питание электродвигателя осуществляется через четырёхжильный кабель, электропроводка выполнена со всеми требованиями норм безопасности, рама имеет заземление. На случай короткого замыкания или перегрузок пусковой автомат способен почти мгновенно отключить электропитание в автоматическом режиме. После работы станок следует обесточить, очистить от опилок и пыли.

Станок функционирует уже шесть лет. Провожу регламентные работы: шприцую подшипниковые узлы, проверяю исправность крепления ножей фуганка, состояние зубьев пильного диска, осматриваю клиновые ремни привода и кабели питания станка.

Не лишним будет напомнить о том, что станок относится к механизмам повышенной опасности. Вращающиеся детали и не используемые режущие инструменты необходимо закрывать закреплёнными кожухами. Работа на станке требует предельной концентрации внимания, соблюдения правил техники безопасности. Не спешите, не прикладывайте силу для ускорения процесса, трудитесь в своё удовольствие. Рабочее место столяра должно быть хорошо освещено, пространство около станка — достаточно свободным, покрытие пола не скользким.

Источник: http://www.umeltsi.ru/stanki/1150-stanok-derevoobrabatyvayuschiy-universalnyy.html

Как сделать деревообрабатывающий станок для дома и домашней мастерской своими руками

При наличии деревообрабатывающих станков мастер может выполнить ряд необходимых работ по обустройству дома. Однако не всегда есть возможность приобрести заводские модели. В качестве альтернативы можно рассмотреть вариант изготовления их своими руками.

Основные операции деревообработки

Сначала необходимо определиться с видами деревообрабатывающих станков. Их конструкция и функциональные особенности зависят от типа проводимых операций.

Помимо необходимых ручных электрических инструментов для обработки древесины потребуется сделать дополнительное техническое оборудование. На первом этапе составляется перечень выполняемых работ. В домашних условиях он может быть ограничен элементарной порезкой и небольшой обработкой деревянных поверхностей. Если же планируется небольшое производство — необходимо расширить перечень операций.

Виды работ, которые можно сделать своими руками в мастерской с помощью специального оборудования:

обрезка. Осуществляется для формирования первичной формы детали или при заготовке дров. Во втором случае вместо традиционной бензопилы можно использовать пилорамы;
фрезеровка и шлифование. С их помощью происходит обработка поверхности для достижения гладкой формы, а также удаление заусенец и возможных дефектов древесины;
токарные работы. Один из самых сложных типов операции. Помимо специфического оборудования потребуется специальный ручной инструмент и практические навыки.

Это оптимальный перечень выполняемых операций. Он может быть дополнен другими типами работ.

Для качественной обработки древесины необходимо предусмотреть наличие инструментов для покраски или покрытия лаком. Они позволят увеличить срок эксплуатация детали, сохранят ее первоначальный внешний вид.

Проектирование конструкции деревообрабатывающих станков

Самым сложным этапом является профессиональное создание чертежей для изготовления деревообрабатывающего станка своими руками. Во время выполнения этой работы необходимо учитывать будущие характеристики оборудования, а также наличие комплектующих для него.

Существуют определенные правила по разработке технической документации. Они заключаются в определении первоначальных условий, согласно которым составляется схема оборудования. Практически все деревообрабатывающие станки, которые можно сделать своими руками, состоят из следующих элементов:

корпус (опорный стол, станина). На нем устанавливается все необходимое оборудование: силовая установка, блок обработки дерева, устройство для изменения текущих параметров;
обрабатывающий блок. Его конфигурация и конструкция зависят от типа работ. Для резки дерева дома применяют дисковые или ленточные пилы. Тонкая обработка осуществляется с помощью лобзикового станка;
устройство управления. С его помощью осуществляется изменение режима работы — частота вращения детали или механического воздействия на ее поверхность.

В качестве дополнительных компонентов при изготовлении самодельного деревообрабатывающего оборудования своими руками зачастую используют различные типы подсветок, измерительные инструменты. Они могут быть неотъемлемой частью конструкции.

Специалисты рекомендуют использовать комплексный подход во время проектирования. Изучаются чертежи заводских и самодельных моделей, выбирается подходящий вариант для мастерской.

Выбор комплектующих для деревообрабатывающих станков

На фактические характеристики будущего оборудования влияет качество комплектующих. Одной из проблем при изготовлении деревообрабатывающего станка своими руками является выбор деталей.

Специалисты рекомендуют применять как можно больше заводских комплектующих. В первую очередь это относится к блокам обработки. Так, при изготовлении пилорамы для дома в качестве основы можно взять бензопилу. Это же относится к шлифовальному и фрезерному оборудованию. Детали для обработки изготавливается из инструментальной стали. Она характеризуется повышенной твердостью и прочностью. Поэтому сделать самостоятельно фрезу или валик с режущей кромкой будет проблематично.

Параметры выбора комплектующих:

соответствие характеристик расчетным данным. Это относится к геометрическим размерам, материалу изготовления;
возможность самостоятельной обработки;
продолжительный срок эксплуатации.

После учета всех вышеописанных факторов можно приступать к проектированию и изготовлению деревообрабатывающего станка своими руками. Также необходимо позаботиться о мерах безопасности во время работы. В конструкции должны быть предусмотрены защитные панели, отсутствие вероятности прямого контакта с движущимися частями.

Источник: http://stanokgid.ru/derevo/derevoobrabatyvayushchie-stanki-dlya-doma-svoimi-rukami.html

Деревообрабатывающий мини цех на дому: учимся самостоятельно монтировать станки по дереву для домашней мастерской

С помощью специальных механизмов по обработке древесины можно создать свою столярную мастерскую. Для начала необходимо решить, какие виды работ планируется выполнять: будет это индивидуальное производство мебели, или только определенных деталей, изделия простые или дизайнерские,

обработка древесины будет осуществляться «с нуля» или с готовым массивом. Станки по дереву для домашней мастерской можно сделать своими руками, но для этого потребуются кое-какие инструменты и время.

Столярная мастерская – как начать

Станки по дереву для домашней мастерской можно подобрать как узкопрофильные, так и многофункциональные. Чтобы личный столярный цех работал полноценно:

Помещение желательно удалить подальше от жилых комнат. Как вариант – отдельно стоящий гараж или сарай.
Площадь мастерской должна быть не менее 6 кв/м. Это в том случае, если планируется минимум оборудования и инструментов. Если ставить несколько станков, тогда необходимо около 25 кв/м.
Отдельно выделить место для стенда с инструментами.
Угол для хранения заготовок из древесины.
Если в планах есть покраска изделий, то необходима еще площадь для малярного цеха – около 5 кв/м. Помещение должно проветриваться.

Для безопасности работы существуют несколько правил:

Для отопления нельзя использовать открытый огонь. Древесина легко воспламеняется.
Желательно обработать противопожарным раствором деревянные детали в помещении, заменить старую проводку, установить заземление. Провода укладываются в металлические трубы. Все эти мероприятия надо проводить до начала работ со столярным оборудованием.
Наладить вентиляцию, особенно в малярном помещении.
При работе с режущими инструментами освещение должно быть достаточно ярким. В случае необходимости – использовать подсветку.

Не рекомендуется игнорировать технику безопасности на начальном этапе, так как травматизм при работе с электрическим и распильным оборудованием достаточно велик.

Многопрофильные и узкоспециализированные станки

Специалисты, а также практикующие столяры, советуют выбирать для домашней работы несколько станков, выполняющих определенные однотипные задачи. Такой подход выгоден в плане качества работы и ремонта оборудования.

Хотя имеет свои недостатки – несколько машин в помещении занимают гораздо больше места, чем один универсальный. С многопрофильными станками другая проблема: трудно подобрать модель по необходимой комплектации, цене и качеству.

Вдобавок – если выходит со строя какой-либо механизм, то весь станок приходится разбирать. Работа останавливается. Плюс такого агрегата – не занимает много места. Вполне можно обойтись маленьким помещением.

Если не находится подходящий вариант оборудования, остается создать столярный станок по дереву своими руками. Это может быть как универсальный агрегат, так и узкоспециализированный.

Многопрофильные

Многопрофильные деревообрабатывающие станки для домашней мастерской своими руками – это механизмы, которые выполняют несколько видов операций по обработке дерева. Можно найти или собрать различные комплектации:

фуговальный станок, распил, фрезерный;
фугование, распил;
фуганок, пила, рейсмус, долбежное устройство;
с различными видами пиления: под углом, поперечно, продольно + строгание и фрезеровка;
с различными видами строгания, пиления, несколькими фрезерными и сверлильными функциями.

Многопрофильные станки – лучший выбор для небольшой мастерской.

Узкоспециализированные

В домашних цехах наиболее востребованы токарные, фрезерные и рейсмусовые станки.

Фрезерные

Фрезерные механизмы используются для изготовления плинтусов, оконных рам. На фрезерном станке по металлу для домашней мастерской делают обтачку кромки деталей, прорезают пазы, создают замки, осуществляют декоративную обработку деталей из древесины.

Различают фрезерное оборудование:

ручное – для мелких деталей;
стационарное – для крупных.

легкие фрезы;
средние;
тяжелые.

По материалу работы:

станок по дереву;
по металлу.

При работе с древесиной иногда возникает потребность в изготовлении металлических деталей – например, производство мебели. В таком случае фрезерный станок по металлу для домашней мастерской будет не лишним.

Для периодического использования в быту подойдут легкие модели или ручные фрезы. В строительстве и для профессионального изготовления мебели необходим стационарный станок.

Механизм фрезерного станка состоит из:

станины, которая способна выдерживать нагрузки и должна быть достаточно жесткой и тяжелой;
столешницы, на которой крепятся все части оборудования;
параллельного упора;
пылесоса;
движущихся салазок.

Чтобы собрать фрезерный столик для домашней мастерской, необходимо взять цельную плиту ДСП, готовый фрезерный механизм, стальные штанги для укрепления фрезера (диаметр 8 мм и длина 400 мм), электрический лобзик для вырезания формы под рабочий механизм, дрель с насадками, крепления, отвертку, напильник.

Этап № 1

Произвести разметку стола под готовый механизм: для этого установить его в центре и обвести маркером. На одном углу дрелью сделать входное отверстие для лобзика. Установить в лобзик пилу и вырезать отверстие. Поменять пилу в лобзике на фрезу для обкатки, зачистить края отверстия. Далее при помощи напильника расширить отверстие, чтобы устройство плотно село в столешницу.

Этап № 2

Изготовить крепление для фрезерного устройства.

Вставить штанги в сквозные отверстия основания фреза, закрепить винтами. Вставить фрез в столешницу и с двух сторон отметить маркером, где необходимо будет снять верхнюю часть дерева для укладки креплений в один уровень со столом. Поменять насадку на лобзике и вырезать пазы.

Далее подготовить деревянные бруски для финального крепления штанг, отметить места, где они будут находиться. И так же сделать углубления в столешнице.

Сделать круглым напильником прорези с нижней стороны бруска, чтобы дерево плотно легло на железные прутья и зафиксировало их. Отметить три точки крепления на деревянных заготовках – по краям и по центру, просверлить. Далее в готовых пазах столешницы установить крепежные шайбы симметрично отметкам на брусках и соединить детали. При помощи шуруповерта и болтов прикрутить планки к столешнице. Механизм готов к работе.

Осторожно! Болты не должны просверлить столешницу насквозь.

Преимущество такого способа в том, что не требуется отдельно налаживать и настраивать упорный механизм, устанавливать подающие салазки. Это все уже имеется на готовом механизме.

Токарные

Токарные станки используются для обтачки деталей цилиндрической формы, изготовления резьбы. Режущий механизм движется по салазкам вдоль изделия. Деталь закреплена по краям и совершает вращательные движения. При помощи токарного станка можно создавать изделия в форме шара, спирали.

В зависимости от целей и задач, станки бывают компактные и производственные. Они отличаются размерами и мощностью, а также устройством станины – литая или сварная.

Наиболее практичным является токарно-фрезерный станок по дереву. Своими руками можно собрать быстро и недорого, используя подручные материалы. Такая машина будет выполнять 3-4 операции.

Деревообрабатывающие станки для домашней мастерской может сделать любой желающий, не имея при этом опыта ни в обращении с древесиной, ни с инструментами.

Необходимые элементы:

мотор – подойдет со старых стиральных машин или промышленной вентиляции;
защитный корпус для мотора;
головка от старого шуруповерта для задней бабки;
крепеж для задней бабки;
станина;
салазки.

Процесс изготовления в общих чертах выглядит так:

На станину привариваются 2 длинные рейки, которые будут выполнять роль салазок.
С одной стороны крепится мотор, который впоследствии желательно спрятать под защитный корпус и вывести панель управления наружу. В качестве панели управления можно использовать электропакеты. Возможно подключить каждую операцию на отдельный выход. В результате получится 2 кнопки: на вращение по часовой стрелке и против нее, 2 кнопки для регулирования скоростей, одна кнопка «Пуск».
С другой стороны устанавливается задняя бабка – держатель деталей, собранный из старого шуруповерта с выточенным наконечником. Подвижность бабки обеспечивается специальной пластиной, которая прикручивается неплотно к днищу крепежа таким образом, что салазки оказываются посредине между пластиной и самим крепежом. Конструкцию можно смазывать периодически для более легкого движения.
В станине делаются отверстия через каждые 10 см, для того чтобы можно было закреплять подручник.
Изготавливается подручник. Устанавливается на салазки и при помощи болта закрепляется в нужном положении. При необходимости болт можно ослабить и переместить подручник в другое место.

Если при этом добавить фрезу с одной стороны, то можно одновременно выполнять фрезеровочные работы. Получится универсальный станок по дереву для дома.

Строгальные станки своими руками с чертежами

К строгальным станкам относятся рейсмусовые, фуговальные и шлифовальные машины для древесины.

Рейсмусовый механизм

Самодельные рейсмусовые станки по дереву, сделанные своими руками не хуже заводских. При этом есть возможность организовать свое рабочее пространство удобно и дешево.

Рейсмусовый станок экономит время, когда необходимо изготовить много однотипных деталей, например – отшлифованных деревянных профилей. Принцип работы простой: с одной стороны подается необработанная доска, с другой стороны она выходит идеально ровная.

Вариантов использования станка несколько:

в качестве шлифовальной машины;
как фуганок.

Для домашней сборки рейсмусового станка необходимы такие инструменты:

токарный станок;
дрель электрическая;
сварка;
болгарка;
устройство для сверления или сверлильный станок.

Ножевой вал проблематично сбалансировать самостоятельно, поэтому его лучше купить в готовом виде.

При работе желательная скорость – 5000 об/мин. Мощность мотора должна быть при этом 4 кВт.

Стол, обычно сварной, устанавливается в середине помещения, чтобы можно было ходить вокруг и контролировать заготовки, подающиеся в устройство.

Железные детали станка следует покрасить, чтобы предотвратить образование ржавчины.

Устройство рейсмусового станка по дереву.

Вращающийся нож.
Прижимная пружина.
Вал 1.
Вал 2.
Коромысло для синхронизации и фиксации вальцов.
Нижнее коромысло.
Нижняя пружина.
Нижний вал.

Для корректной работы прибора требуется регулировка валов и глубины срезания стружки.

Для двухсторонней обработки доски устанавливается два ножа – сверху и снизу.

Фуговальный станок по дереву своими руками

Станки предназначены для подготовки деталей для шлифования. Выравнивают поверхность, убирают зазубрины и пороги. Можно изготовить мини столярный станок по дереву для дома. Это достаточно простое устройство, которое состоит из рабочей поверхности, которая непосредственно обрабатывает дерево, упора и мотора.

В один уровень со станиной устанавливается вал ножей. Для более качественной шлифовки можно сделать регулируемую станину, чтобы перепад уровней вала и столешницы был минимальный. Тогда обработку делают в два этапа – черновой и финишный.
Подключается мотор. Для домашних работ достаточно мощности 750 Вт. Для более серьезных операций – не менее 1,5 киловатт.
С одной стороны приваривается ограждение под углом 90 градусов. Это служит упором для деталей.

В процессе изготовления станков по дереву своими руками следует иметь ввиду, что можно совмещать похожие функции в одном механизме. Как, например – фуговальный и шлифовальный.

Шлифовальные станки чаще всего используют для производства паркетной доски, чтобы довести ее до нужной степени гладкости. В этом случае используются полировальные и шлифовальные колеса или колодки.

Важно! Шлифовальная пыль наносит вред органам дыхания, поэтому необходимо продумать систему пылеотвода.

Циркулярная пила своими руками

Устройство необходимо для распиливания и подготовки деталей к дальнейшей обработке. Первое, что нужно мастеру для домашней работы с древесиной. На таком станке распиливают дрова на дачном участке, измельчают ненужные деревянные заготовки.

Рабочий агрегат со сварным столом и мотором стоит дорого. Есть более дешевые способы для изготовления пилы в домашних условиях. Циркулярный станок по дереву, изготовленный своими руками, работает не хуже заводского. Использовать для этих целей можно ручную пилу и болгарку.

Циркулярная пила из болгарки

Первым делом необходимо решить, какой мощности мотор будет установлен на станок. Специалисты не рекомендуют более 1250 Ватт, так как это очень затратные приборы. При выполнении домашней работы достаточно подобрать мощность мотора в пределах от 850 до 1200 Ватт.

Стол для циркулярки желательно сварить из стальных элементов и погрузить в бетон. Самое опасное в работе такого устройства – это вибрации.

Внимание! Не разрешается крепить части станины раскручивающимися болтами, так как при вибрациях они могут разойтись.

Итак. Заготовить составные части:

болгарку;
станину;
дополнительный выключатель;
мотор;
ремень.

Процесс установки пилы:

Устанавливается станина в удобном месте.
Мотор крепится внизу между рамами.
Диск болгарки выводится на необходимую высоту (можно также соорудить регулируемую высоту диска над рабочей поверхностью).
Включатель устройства выводится на отдельную розетку.

При установке циркулярной пилы следует придерживаться правил техники безопасности:

электрический узел требуется защитить от попадания воды и влаги;
ремень лучше устанавливать кожаный, так как при попадании под распил посторонних твердых предметов, диск может разрушиться. Кожаный ремень имеет свойство проскальзывать по шкивам в таких ситуациях, тогда как железные шестеренки просто остановятся и сломают деталь;
если стол имеет колеса, то они должны обязательно фиксироваться для обеспечения неподвижности рабочего места при использовании устройства;
не изготавливать рабочую поверхность из ДСП, так как этот материал неустойчив к вибрации;
параллельно диску желательно установить упор для фиксации деталей;
детали пилы должны смазываться.

Мотор монтируется на материале, который не проводит ток. Необходимо обеспечить изоляцию от стальных частей станины, установить защиту от замыкания и перегрева.

Из ручной пилы

При работе с большими заготовками, например, при распиливании дров, можно изготовить стационарный циркулярный станок из дисковой пилы.

Это уже практически готовый инструмент. Только его необходимо закрепить по всем правилам.

Иногда станина изготавливается из дерева для снижения частоты вибрации, но делается она массивная и укрепляется несколькими опорами. Для верхней части стола используют оргстекло или стеклотекстолит. Для стального диска пилы в столе делается прорезь.

Дополнительное оборудование для станков

В качестве «гаражного» оборудования необходим мощный гидравлический пресс:

для утилизации отходов методом брикетирования;
для работы с древесиной (склеивание);
с металлом, если требуется согнуть или выпрямить;
в кулинарии для отжимания соков или изготовлении сыра.

Пресс домашнего производства способен развивать давление в 10 – 15 тонн. Такой силы вполне достаточно для хозяйских нужд.

Вторым нужным механизмом, особенно для человека, имеющего автомобиль, является съемник механизма шаровых опор. Для чего он нужен? При длительной эксплуатации машины шаровые опоры изнашиваются и ее составные части прикипают друг к другу.

В автосервисе могут предложить молоток и монтировку в качестве ударной силы для выбивания детали. Соглашаться на такие эксперименты не стоит, потому как есть шанс повредить проушину либо нарушить всю подвеску. Тогда ремонт обойдется гораздо дороже, чем самому изготовить подходящее устройство и заменить опоры.

Выводы – если автолюбитель пропустил текущую диагностику ходовой части машины, и в самый неподходящий момент машина просела на одну сторону, это означает, что намечается серьезный ремонт с использованием специфической техники, которую необходимо будет изготовить у себя в гараже.

Пресс из гидравлического домкрата своими руками

Наиболее распространенным является пресс на основе гидравлического домкрата. Необходимо выбрать конструкцию, что удобнее: чтобы домкрат давил снизу или сверху.

автомобильный домкрат стаканного типа;
швеллер с допустимыми нагрузками (необходимо рассчитать);
болты или металлические рейки для усиления углов;
сварочный аппарат;
расширительный бачок для жидкости;
пружины – от 2 до 4 штук;

Выбрать марку металла. Для рабочих нагрузок до 5 тонн используются швеллера марки 8П. До 10 тонн – 10П. До 20 тонн – 14П. Сварить раму и укрепить верхние углы металлом горячего проката. При использовании болтов рабочую нагрузку разделить на их количество. При этом детали должны испытывать нагрузку в пять раз меньше максимально допустимой.
Установить опору для рамы. Имеет смысл забетонировать основание пресса, у которого рабочие нагрузки будут больше 15000 кг.
Установить домкрат к верхней балке, прикрутив болтами, которые выдерживают вес самого устройства с небольшим запасом. Сверху приделать расширительный бачок.
Изготовить насадку на шток домкрата. Пустотелую балку залить бетоном и заварить, чтобы не деформировалась во время работы.
Насадку приварить к куску трубы, чтобы обеспечить правильный стык со стаканом домкрата.
Установить нижнюю балку с возможностью регулировки и среднюю подвижную.
Возвратный механизм делается с помощью пружин, которых может быть до 4 шт. Для этого кольца держатели привариваются к верхней бабке и рабочей поверхности поршня.

Съемник шаровых опор

Имеются различные конструкции, которыми можно снять шаровые опоры:

в виде прищепки;
металлическая вилка.

В первом случае верхняя часть механизма напоминает вилку с двумя лапками. Нижняя соединяется при помощи двух болтов с гайками. При использовании устройства лапки при помощи молотка заводятся под шар, а нижняя часть докручивается до полного отделения пальца.

Чертеж данной модели. Вид сбоку и сверху.

Как сделать. Инструкция:

Верхнюю и нижнюю детали можно выточить на токарном станке.
Соединить две составные между собой при помощи болта с гайкой.
Зафиксировать обе детали металлическими пластинами с двух сторон.

Вилка – более простой механизм для удаления шаровых опор. Работает по принципу домкрата. При использовании необходимо будет приложить усилие для введения устройства под шаровый механизм и помочь пальцу выйти при помощи деревянного молотка.

Для изготовления вилки потребуется кусок металла величиной со спичечную коробку. На токарном станке придать необходимую форму и приварить ручку. Отшлифовать острые края и заполировать.

В готовом виде выглядит так.

Внимание! Недостаток устройства в том, что при введении его между проушиной и опорой нарушается пыльник. Поэтому использовать необходимо только при замене шаровой опоры.

Фрезы для станков по дереву

Существует огромное количество специальных фрез для различных операций по дереву. В комплекте с оборудованием обычно продается несколько вариантов, но иногда этого бывает недостаточно для выполнения рабочих операций.

Например, при вытачивании различных форм из дерева применяются фигурные ножи. Есть фрезы для обработки краев изделия, выполнения острых углов, шлифовочные, для выборки пазов, галтельные, «ласточкин хвост», фасонные.

При необходимости можно изготовить недостающие детали для работы своими силами.

Для этого потребуется:

карандаш с бумагой для зарисовки макета фрезы;
ножницы для вырезания;
клей, чтобы наклеить заготовку на металл;
токарный станок для вырезания металлических деталей;
металлическая заготовка нужного размера;
камень для затачивания ножа.

Этап № 1

На бумаге необходимо зарисовать будущую деталь. Далее вырезать и приклеить на металлическую пластину.

Этап № 2

На токарном станке удалить весь ненужный металл. Зашлифовать острые углы детали.

Осторожно! Деталь обычно имеет маленький размер, поэтому работать с болгаркой нужно аккуратно.

Этап № 3

Произвести заточку ножа точильным камнем.

Технология изготовления различных по форме фрез.

Обычно используют заготовки цилиндрической формы. Это могут быть стальные пруты и заводские сверла, которые в процессе дорабатывают до нужных параметров.

Домашние детали могут достаточно долго работать с деревом или мягкими металлами, но для более твердых материалов они не подходят – быстро затупляются или ломаются.

Для эффективной работы фрезерной головки необходимо соблюдать некоторые правила:

затачивать необходимо под углом 5 – 7 градусов;
для заточки использовать алмазные насадки;
следить за ровностью нижней части ножа и тыльной, так как потом они будут вставляться в барабан фрезы.

Чтобы изготовить спиральную насадку из сверла, которой можно делать углубления, обрабатывать край изделий, необходимо взять сверло и точильный камень. Спирали затачиваются до остроты, то есть снимается часть металла. Далее выполняется обработка усов фрезы. Их также точат на шлифовальной машине. Фреза готова. Для работы необходимо вставить сверло в ручной фрезерный механизм.

Из сверла можно выполнить различные виды насадок: конусные, чтобы снимать ненужный материал с краев изделия; пальчиковые – для выборки углублений.

Из цилиндрических заготовок можно изготовить трапециевидные фрезы. Для этого из монолитной детали снимается половина материала – это для крепления. Остальную часть затачивают в форме трапеции и делают надсечки, которые впоследствии будут ножами фрезы. Ножи подготавливаются к заточке шлифовальным камнем, затем шлифуются мелкодисперсной наждачной бумагой.

Простые фрезы с двумя-тремя пазами, чтобы выполнять стыковочные швы на древесине, в домашних условиях сделать возможно. Более сложные модели, которые требуют точной подгонки по размерам, рекомендуется заказывать на заводе.

Дополнительные рекомендации по сборке станков

Тем, кто имеет опыт работы с древесиной, имеет навыки конструирования станков по дереву своими руками, можно попробовать расширить функционал обычного станка и создать устройство с числовым программным управлением.

Такие станки позволяют моделировать этапы работы и осуществлять их самостоятельно. Точность выполнения операций значительно выше на станках с ЧПУ.

Сконструировать такое устройство возможно двумя способами: купить составные части и собрать по инструкции или подобрать необходимые детали самостоятельно. Процесс занимает довольно много времени, но стоит затраченных усилий.

Сложность создания механизма заключается в том, что фрезерная головка должна двигаться в трех плоскостях. За основу можно взять раму от сверлильного станка. С помощью кареток от принтера фреза будет двигаться в двух направлениях: вперед-назад и вправо-влево.

Далее необходим шаговый двигатель и зубчатый ремень. Шаговые двигатели также можно снять с печатных устройств. Их нужно будет три.

По чертежам следует собрать все остальные части станка. Следующий этап – установка электроники и программного обеспечения. Затем тестирование станка на предмет неточностей в работе.

Важно! При самостоятельном подборе деталей для станка с ЧПУ, необходимо учитывать качество изготовления, так как от него будет зависеть точность работы механизмов.

С помощью столярных станков можно успешно заниматься изготовлением изделий на продажу. Древесина пользуется спросом как при строительстве, так и при обустройстве дома внутри.

Полезное видео: столярная мастерская в домашних условиях

Источник: http://stroim.guru/instrumenty/derevoobrabatyvayushhij-mini-tseh-na-domu.html

Токарный станок по дереву своими руками: советы по изготовлению и использованию

Обработка заготовок из дерева выполняется на специальном токарном оборудовании. Использование аппарата такого типа позволяет выполнять…

Обработка заготовок из дерева выполняется на специальном токарном оборудовании. Использование аппарата такого типа позволяет выполнять различные операции с высокой точностью. В случае необходимости можно изготовить токарный станок по дереву своими руками. Это позволит сэкономить финансы. Для изготовления данного устройства необходимо ознакомиться с его конструктивными особенностями и воспользоваться советами специалистов.

Конструкция самодельного токарного станка по дереву может быть предельно проста, но для получения желаемого результата следует детально разобраться с его спецификой и особенностями применения

Устройство токарного станка по дереву

Этот агрегат включает в себя несколько главных узлов. Каждый из них выполняет определенную функцию. Для изготовления самодельного устройства потребуется более подробно ознакомиться со структурой этих элементов.

Домашний токарный станок, который изготавливается своими руками, позволит значительно сэкономить на покупке такого дорогостоящего оборудования

Станина. Основа любого станка, в том числе и деревообрабатывающего. Данный узел обеспечивает устойчивость конструкции на рабочей поверхности, а также способствует фиксации отдельных элементов станка. Благодаря станине все составляющие располагаются в нужных местах.

Важно запомнить, что стационарные устройства имеют более габаритную станину, оснащенную ножками. В свою очередь, настольные агрегаты имеют более компактную основу, что делает их мобильными. При производстве станка по дереву своими руками нужно уделить особое внимание этому узлу, так как от него зависит точность и эффективность работы конструкции в целом.

Передняя бабка. Этот узел выполняет очень важную функцию: обеспечивает вращение деревянной болванки во время ее обработки. Заготовка фиксируется в патроне, расположенном в шпиндельном валу. Стоит отметить, что некоторые малогабаритные станки включают в себя переднюю бабку, которая может двигаться по направляющим основы (станины). Ее перемещение позволяет отрегулировать расположение отдельных деталей относительно друг друга.

Когда деталь подвергается обработке, переднюю бабку токарного станка надежно закрепляют. Модели, которые относятся к стационарным, нередко совмещают этот элемент со станиной, что делает его полностью неподвижным.

Схема токарного станка по дереву

Задняя бабка. Этот узел, входящий в состав деревообрабатывающей конструкции, не является статичным. Он выполняет очень важную функцию: фиксирует в нужном положении болванку во время ее обработки. Закрепление заготовки посредством заднего узла учитывает ее прижим к патрону. Благодаря тому, что задняя бабка способна свободно перемещаться по направляющим элементам станины, обеспечивается фиксация и обработка деталей разной длины.

Обратите внимание! Задняя бабка обязательно должна располагаться на одной линии со шпиндельным валом.

Суппорт. Очень важный элемент конструкции, благодаря которому реализуется перемещение резца. Причем последний может иметь различное расположение по отношению к шпинделю. В большинстве самодельных устройств такого типа данную функцию выполняет подручник, надежно закрепленный в рабочем положении.

Эта часть станка способна перемещаться по направляющим основы (станины). Малогабаритные настольные устройства, как правило, подразумевают использование такого элемента, как упор для резцов.

Суппорт универсального токарного станка предназначен для перемещения закрепленного резца вдоль оси шпинделя

Таким образом, как серийный, так и самодельный станок является довольно сложной конструкцией. Любой агрегат для обработки дерева включает в себя несколько взаимосвязанных между собой узлов. Перед тем как сделать токарный станок по дереву своими руками, необходимо четко понять назначение его составляющих.

Как сделать токарный станок по дереву: изготовление станины

В серийных устройствах станина в большинстве случаев выполняется из чугуна. Этот материал отличается своей массой. Для самодельного агрегата следует выбрать менее тяжелый вариант. Например, в качестве основы будущей конструкции можно выбрать уголки из прокатной угловой стали. Рекомендуемая длина отрезков составляет 125 см.

Протяженность станины можно увеличить, однако это действие потребует вмешательства и в другие части деревообрабатывающего агрегата. Перед его изготовлением рекомендуется составить план на бумаге. А также можно на профильном сайте взять готовый чертеж, который поможет в сборке станка токарного по дереву своими руками.

Рассмотрим поэтапно алгоритм действий по изготовлению этого агрегата. В первую очередь необходимо разместить соответствующие уголки на горизонтальной поверхности (открытой стороной друг к другу). Затем между ними рекомендуется разместить калиброванные вкладыши, которые позволят сохранить нужную дистанцию в 4,5 см.

Составные части самодельного токарного станка размещаются непосредственно на станине

Далее необходимо соединить направляющие. Для этих целей чаще всего используют такие же уголки, отличающиеся только по размеру (19 см). Точки, в которых будет выполняться сварка, рекомендуется заранее пометить. Перемычки располагаются возле краев длинных уголков. На следующем этапе производится сама сварка.

Полезная информация! Станина любого самодельного станка по дереву – основа конструкции, поэтому ее монтаж является очень важным. Любое нарушение в будущем отразится на эффективности и точности работы агрегата, выполненного своими руками.

Затем необходимо выполнить крепление еще одной перемычки такого же размера. Она должна иметь вырезы под длинные уголки. После монтажа этой детали обязана образоваться ячейка под шип передней бабки. Размеры этого геометрического элемента требуют точного соблюдения. Для установки стандартного шипа передней бабки достаточно 4,5х16,5 см.

Деревообрабатывающий станок своими руками: как сделать подручник

Традиционно эта деталь включает в себя две составляющие. Они выполняются из стальных уголков. Стандартные габариты заготовок для сварки – 5 и 3 см. Стыковка этих элементов производится посредством сварки (в длину). В результате получается два отрезка, которые должны иметь протяженность 26 и 60 см.

Подручник на токарном станке – нужен для упора резцов при работе с деревом

Короткий элемент используется в качестве настраиваемого основания подручника. Причем одну из полок уголка необходимо подрезать под углом таким образом, чтобы осталось 11 см нетронутого профиля. Перед выполнением этой же манипуляции на другом крыле необходимо отступить от края на 6 см. Сам угол во втором случае остается прямым.

Далее нужно выполнить ответную рамку самодельного деревообрабатывающего станка. Для изготовления этого элемента подойдет стальная пластинка. На следующем этапе необходимо выполнить направляющий элемент и его зажим. В качестве материала для этих целей можно воспользоваться обычной дюймовой трубой. В ней нужно произвести посредством болгарки продольную прорезь. Мастера советуют не делать эту деталь длиннее 15 см.

Затем производится установка направляющей гильзы в уголок 2,5 см. Разрез, выполненный болгаркой, должен располагаться перпендикулярно относительно одной из полок. Далее конструкцию необходимо зафиксировать в зажиме и соединить с помощью сварочной аппаратуры. После этого трубка накрывается вторым уголком и тем же способом соединяется с ним.

Готовая направляющая деталь стыкуется посредством сварки с выступающей полкой уголка. Для окончательного закрепления необходимо приварить к рейке гайку, а вторую деталь оснастить винтом. Также не стоит забывать о том, что с обратной стороны нужно выполнить дополнительную фиксацию конструкции. Для этого можно приварить к отдельным ее частям металлический прут. Он придаст структуре прочность и жесткость.

Схема подручника для токарного станка на эксцентриковом зажиме

Подручник фиксируется на отрезке арматуры (гладкой), которая должна иметь диаметр 2 см. Такой стержень фиксируется с обратной стороны уголка приблизительно по его центру. В конце необходимо соединить арматуру с длинной деталью (60 см).

Самодельный токарный станок по дереву: выбор привода

Привод должен обладать мощностью, достаточной для обработки деревянных изделий. При покупке этого устройства желательно обратить внимание на стандартные модели. Их мощность варьирует в пределах от 1200 до 2000 Ватт. Этого вполне достаточно для обработки разного рода деталей в домашних условиях. Чаще всего применяется привод с показателем мощности 1200 Ватт.

Асинхронные двигатели часто используются в самодельных токарных станках по дереву. Своими руками изготовить данный прибор не получится. Еще одна характеристика, которая распространена среди приводов, устанавливаемых на станки собственного изготовления, – трехфазность.

Обратите внимание! При сборке подобного оборудования в домашних условиях довольно трудно приобрести двигатель, который бы имел необходимую частоту вращения. Однако при желании этот показатель можно отрегулировать с помощью изменения диаметра шкивов.

Самодельный токарный станок должен иметь достаточную мощность для обработки изделий из дерева

При монтаже привода рекомендуется оборудовать станину специальной пластиной. Она фиксируется на воротных навесах и обеспечивает более плотное прижатие ремешка. Некоторые умельцы устанавливают на площадку педаль, что позволяет менять количество оборотов в секунду во время обработки деревянной болванки.

Токарный станок своими руками: передняя и задняя бабка

Для изготовления этих узлов необходимо иметь доступ к металлообрабатывающему станку. В случае, если такая возможность отсутствует, рекомендуется купить готовые конструктивные элементы. Передняя бабка деревообрабатывающего агрегата включает в себя два корпуса, которые относятся к категории подшипниковых.

Выполняя самостоятельную сборку станка, важно помнить, что высота оси шпинделя над основанием должна быть не меньше, чем 12 см. Этот показатель оказывает влияние на типоразмер переднего узла. Наиболее подходящим в данной ситуации является подшипниковый блок, имеющий высоту 7 см. Сам вал можно выполнить на металлообрабатывающем устройстве. Его диаметр не должен быть меньше 4 см.

В свою очередь, процедура изготовления задней бабки токарного станка по дереву своими руками является менее сложной. В состав этого модуля входит 4 элемента, среди которых:

Бабка предназначена для точного поддержания и перемещения обрабатываемой на станке детали относительно режущего инструмента или поверхности

направляющая (наружная);
внутренняя трубка;
приводной винт.

Основание рекомендуется выполнить из стального уголка, высота которого не должна превышать 10 см. Для создания направляющей можно воспользоваться трубкой, имеющей размеры 4х15 см. В ее задней части необходимо установить специальную пробку с отверстием (0,8 см). В таком случае внутренняя трубка будет иметь габариты 2 см. Далее необходимо изготовить приводной винт. На него наносится резьба под гайку во внутренней трубке.

Стоит также отметить, что передняя и задняя бабка должны располагаться на одной линии. В противном случае дальнейшее конструирование деревообрабатывающего станка не принесет никакого результата. Бабки фиксируются к станине таким же образом, как и подручник.

Изготовление резцов для токарного станка по дереву своими руками

В случае необходимости данные функциональные элементы можно приобрести в профильном магазине или заказать через интернет. Однако многие мастера предпочитают самостоятельно изготавливать эти приспособления. Наиболее популярными режущими элементами на сегодняшний день являются рейер и мейсель. Их достаточно просто выполнить на заточном станке.

Для того чтобы сделать эти режущие элементы, потребуется заготовка. В качестве ее можно использовать старые инструменты (например, напильник). Металлообрабатывающий агрегат позволяет довольно быстро выполнить заточку этой болванки. Формовка выполняется в двух точках: там, где будет располагаться лезвие и хвостовой.

Следующим этапом изготовления резца по дереву своими руками является набивка выточенной ручки с фиксаторным кольцом. Таким образом производится самостоятельное изготовление резцов для деревообрабатывающего агрегата.

Обратите внимание! В качестве первоначального материала для выполнения этих функциональных элементов можно использовать не только напильники, но и рашпили или арматуру.

А также важно запомнить, что самодельный инструмент сначала нужно протестировать на мягких древесных породах. Такая проверка позволит определить, насколько качественно выполнен резец и целесообразно ли его использование при работе с твердыми породами.

Токарно-фрезерный станок по дереву своими руками

С конструктивной точки зрения, серийные агрегаты такого типа являются довольно сложными. Это связано с тем, что они оснащаются ЧПУ. В домашних условиях воссоздать подобную систему невозможно, поэтому специалисты рекомендуют изготавливать максимально простые фрезерные агрегаты.

Опытные домашние мастера предпочитают не покупать дорогое заводское оборудование, а делают его простой аналог своими руками

В первую очередь рекомендуется выполнить чертеж токарного станка по дереву. Своими руками можно начертить простой план, который будет включать в себя перечень материалов и схему будущей конструкции.

При изготовлении такого агрегата не рекомендуется использовать классический вариант, в котором болванка располагается между передним и задним узлом. Также желательно отказаться от функциональной части, представленной резцом. В этом случае функциональным элементом будет выступать ручной фрезер. Достоинства такой конструкции в ее экономности и повышенной функциональности.

Токарно-фрезерное оборудование, используемое для обработки дерева, включает в себя несколько компонентов. Их можно выполнить самостоятельно. Вначале необходимо сделать основу агрегата (станину). Для ее изготовления, как правило, используют деревянные бруски. Опора такого типа отличается высокой прочностью и жесткостью.

Затем выполняется фиксация переднего узла, который не должен двигаться. Задняя бабка, наоборот, должна менять свое положение за счет перемещения по монтажной панели.

Простейший самодельный токарный станок для обработки деревянных заготовок состоит из нескольких основных частей: рамы, передней и задней бабки, ведущего и ведомого центров

Что качается электродвигателя, то для увеличения его эффективности используют один распространенный способ. На вал привода монтируют диск меньшего диаметра, а на аналогичный элемент переднего узла – большего. Взаимодействие в этом случае выполняется посредством ременной передачи.

Как уже было сказано выше, в этом случане инструментом для токарного стака по дереву служит фрезер. Он монтируется в верхней точке опоры на выполненную своими руками платформу. Важно запомнить, что в самодельных устройствах исключается возможность подключения функционального элемента к ЧПУ. Таким образом, именно в указанном порядке изготавливается простейший агрегат с фрезой, оснащенный по минимуму.

Токарный станок по дереву с копиром своими руками

Копир – это приспособление, позволяющее выполнять резьбу на заготовке по заданному шаблону. Благодаря ему становится возможным производить однотипные детали с высокой скоростью. Копировальный станок по дереву позволяет избежать кропотливой работы и чаще всего используется в домашних мастерских.

Для самостоятельного изготовления копировального элемента можно взять за основу ручной фрезер. Его необходимо разместить на фанерной доске, толщина которой не должна быть больше, чем 1,2 см. Стандартные габариты для такой заготовки составляют 20х50 см.

Токарно-копировальный станок позволяет своими руками изготавливать однообразные детали из дерева

Полезная информация! Продуктивность фрезерно-копировального станка по дереву позволяет использовать его не только в домашних условиях, но и на небольших производствах.

Затем необходимо просверлить отверстия для фиксаторных элементов, а также установить небольшие бруски, которые будут выполнять назначение опоры для функциональной части. Далее фрезу нужно разместить между фиксаторами и закрепить посредством обычных саморезов. После этого остается разместить на станке брусок (7х3 см). С его помощью производится крепление трафарета.

Так выполняется изготовление своими руками токарного станка по дереву с копиром. Видео, которые позволяют наглядно разобраться в этом вопросе, можно посмотреть в интернете. Сделать это устройство не так сложно. Вся работа сводится к простой модернизации обычного агрегата.

Мини токарный станок по дереву своими руками

В домашней мастерской можно изготовить и менее габаритное устройство. Мини токарный станок по дереву своими руками имеет размер от 20 до 30 см. Для того чтобы его сделать, потребуется старый моторчик и блок питания от ненужной магнитолы советского образца. Такое небольшое устройство отлично подойдет для обточки маленьких деталей из дерева (например, рукояток).

Мини станок можно начинать собирать в любой последовательности, главное, соблюдать очередность при сборке его деталей

А также данный прибор можно использовать как мини токарный станок по металлу. Своими руками нетрудно изготовить такой небольшой аппарат, который позволит придавать нужную форму не только деревянным заготовкам, но и изделиям из олова и даже алюминия.

В этом случае существует определенный алгоритм действий, которого стоит придерживаться. В первую очередь необходимо взять металлический лист и подготовить коробочку, которая будет выполнять функцию футляра для двигателя. Специалисты рекомендуют выбирать листы толщиной 1-1,5 мм. Пластину необходимо выгнуть в виде буквы «П» и выполнить в ней отверстие под вал.

Далее нужно изготовить сразу несколько элементов из деревянного бруска. Толщина материала должна быть приблизительно 2-3 см. Вначале выполняется несущий кожух, а потом – опорные детали под моторчик и задний узел.

На следующем этапе нужно нарезать квадратные детали из дерева и склеить из них «башню». Затем необходимо закрепить полученную конструкцию с помощью саморезов (4 шт.). В конце остается только пометить точку держателя, функцию которого выполняет саморез, и зафиксировать планшайбу со стороны двигателя.

Мини станок по дереву значительно облегчается процесс обработки древесины, делает работу более увлекательной

Такая инструкция позволяет изготовить небольшой станок, размеры которого не будут превышать 25 см. Безусловно, для серьезной работы такое устройство не подойдет. Но для выполнения мелких задач такой прибор является наиболее подходящим вариантом, который очень просто собрать своими руками. Мини токарный станок расходует очень мало электрической энергии, что также является плюсом.

Токарный станок по дереву своими руками из дрели

Если у вас в мастерской присутствует верстак, то тогда процесс изготовления деревообрабатывающего агрегата значительно упрощается. В этой ситуации нет необходимости в поиске материалов для станины, в ее непосредственной сборке. Заменить токарное устройство способна обычная дрель, зафиксированная на ровной, горизонтальной поверхности верстака.

Полезная информация! Дрель выполняет сразу несколько функций, которые в обычном станке приходятся на передний узел, а также привод вращения.

Фиксация дрели выполняется посредством струбцины и хомута, который необходимо закрепить на шейке электронного инструмента. Однако остальные составляющие, необходимые для обработки деревянных заготовок, все же придется собрать.

Токарный станок из дрели, сделанный своими руками, позволит сэкономить на приобретении нескольких обрабатывающих устройств специализированного типа

В первую очередь это касается задней бабки, выполняющей роль упора. Данный узел закрепляется параллельно дрели и, как правило, изготавливается из деревянных брусков. Для надежности рекомендуется также воспользоваться винтом для регуляции, головка которого заточена под конус.

Дальнейшая сборка токарного станка из дрели производится довольно просто. Подручник может быть заменен обычным деревянным бруском, который фиксируют на горизонтальной плоскости посредством струбцины.

Главное правило при сборке такой нехитрой конструкции – соблюдение центровки оси вращения шпинделя и винта регулировки на заднем узле. Например, из обычной дрели можно на время собрать токарный прибор. Причем на таком станке можно как выполнять обработку дерева, так и производить заготовки из мягких металлов (алюминия, меди и т. д.).

Правила использования самодельного токарного станка по дереву

Специалисты рекомендуют изучить обучающие материалы, которые позволят разобраться в эксплуатационных нюансах выполненного своими руками токарного станка по дереву. Видео на эту тематику можно без труда отыскать в интернете.

Следуя простым рекомендациям можно длительное время сохранить изначальные параметры токарного станка

Также нелишним будет рассмотреть основные правила, которых стоит придерживаться во время работы на таком оборудовании. Каждое из них необходимо выполнять в обязательном порядке. Например, перед тем как приступить к обработке заготовки, необходимо убедиться в том, подходит ли она для этого. Болванка не должна иметь сучков, трещин и деформаций древесины.

Размещение заготовки также требует соблюдения определенной процедуры. Фиксация производится посредством специального крепежа, который размещается на валу переднего узла и на задней планке.

Отдельно стоит сказать о том, что на точность обработки оказывает влияние скорость вращения болванки. Регуляция скорости производится путем изменения положения приводного ремня в каналах шкивов. Процесс обработки деревянной заготовки требует внимательности. Рекомендуется проводить замеры изделия, обточенного с помощью функционального элемента.

Во время работы необходимо не забывать о спецодежде. Для защиты глаз от стружки и пыли используются очки. А также перед началом работы необходимо выполнить проверку исправности отдельных элементов оборудования.

Станок разрешается эксплуатировать тому, кто ознакомлен с его работой, техническим обслуживанием и предупрежден о возмож- ных опасностях

Ответ на вопрос о том, как сделать токарный станок по дереву в домашних условиях, позволит вам сэкономить финансы. Самостоятельная сборка данного агрегата требует предварительных расчетов, составления схемы, а также внимательности. Соблюдение инструкции – основное правило, которым необходимо руководствоваться, конструируя такое устройство. Самодельный агрегат может стать полезным дополнением любой домашней мастерской.

Источник: http://psk-remont.ru/2018/03/19/%D1%82%D0%BE%D0%BA%D0%B0%D1%80%D0%BD%D1%8B%D0%B9-%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%BA-%D0%BF%D0%BE-%D0%B4%D0%B5%D1%80%D0%B5%D0%B2%D1%83-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0/

30.04.2020

Как самостоятельно подключить насосную станцию к скважине? Инструкция +Фото и Видео Загородные дома редко имеют подключение к централизованному водоснабжению, по этой причине на участках организуют собственные источники питьевой воды. Одним из них является скважина. →

Газонокосилка своими руками

31.10.2018

Как сделать газонокосилку своими руками? Оформляя ландшафт приусадебного участка, часто свободные площадки отводятся под посев газонной травы. Независимо от высоты высаживаемых растений периодически требуется состригать отросшие побеги. Сделать это без газонокосилки... →

Как сделать зубчатый шпатель своими руками
