Горелка для камина своими руками
Горелка для биокамина своими руками – это бюджетный вариант для украшения интерьера или сада. Она имеет большое преимущество – отсутствие дымохода. Сгораемое топливо никак не влияет на воздух в пространстве, т. к. при этом выделяются лишь вода и углекислый газ.
- Плюсы и минусы биокамина
- Устройство горелки для биокамина
- Емкость для топлива
- Корпус
- Топливо
- Фитиль
- Металлическая решетка
- Безопасность
- Виды горелок для биокаминов
- Капиллярная
- Самотечная
- Фитильная
- Виды биокаминов
- Как сделать горелку для биокамина своими руками
- Простая горелка
- Горелка с наполнителем
- Декорирование горелки для биокамина
- Имитация камина с дымоходом
- Заключение
Плюсы и минусы биокамина
Биокамин имеет свои достоинства и недостатки. Самые значимые из них.
- легко зажигается и гасится;
- не требует дополнительных устройств, электропитания;
- это дополнительный источник тепла;
- безопасные продукты горения.
- часто огонь в устройстве находится в открытой конструкции, это не всегда безопасно;
- покупка обойдется в приличную сумму;
- недешевое топливо, которое быстро сгорает.

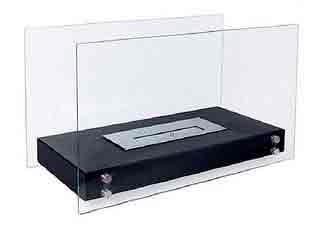

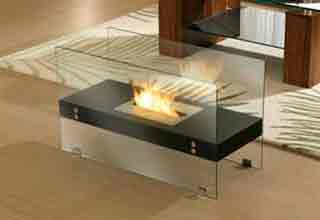

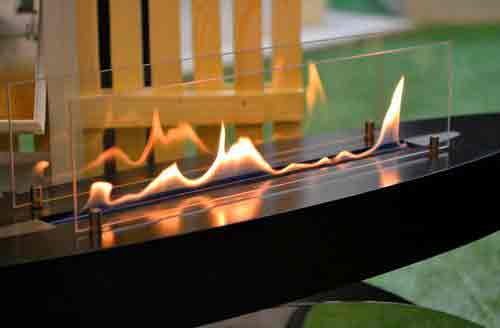

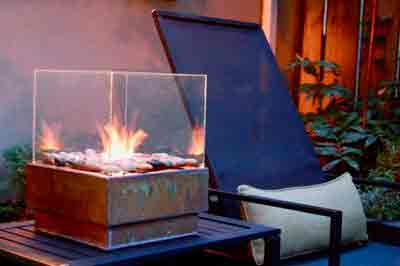

Настольный биокамин может отличаться оригинальным дизайнерским решением
Устройство горелки для биокамина
Биокамин состоит из нескольких элементов. К каждому из них предъявляются определенные требования, что обеспечивает безопасную работу устройства.
Главные составные части биокамина – корпус, защитная решетка из металла и емкость для топлива
Емкость для топлива
Главный элемент биокамина – это емкость для топлива, ее делают металлической. Неважно, как она будет выглядеть внешне, ее все равно не будет заметно. Главный критерий – устойчивость к высоким температурам и герметичные стыки, чтобы не вытекало топливо.
В качестве емкости для топлива можно использовать обычную жестяную банку
От емкости для топлива до стенок портала или корпуса должно быть не менее 10 см. Если подразумевается наличие нескольких горелок, их размещают на некотором удалении друг от друга, около 5-10 см.
Корпус
Корпус биокамина должен быть из жаропрочного материала, желательно обработать его краской, устойчивой к высоким температурам.
Портал биокамина может быть из:
- огнеупорного стекла;
- металла;
- керамики;
- мрамора.

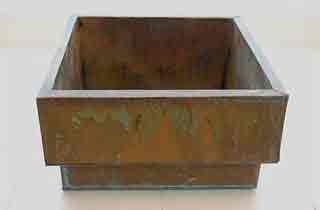

Металлический корпус – одно из самых распространенных решений
Топливо
Огонь горит за счет биоэтанола, – это экологичная жидкость из спирта, которая при горении выделяет только углекислый газ и воду. При его использовании в квартире нет неприятного запаха.
Жидкое топливо получают путем переработки с/х культур, например, картофеля. Иногда топливо может быть гелеобразным.

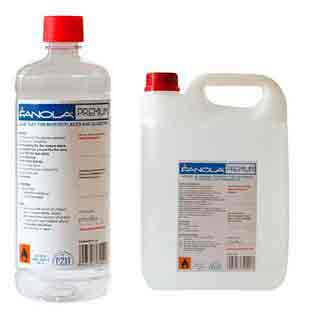

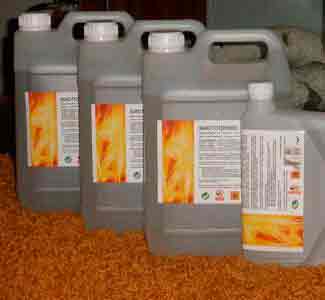

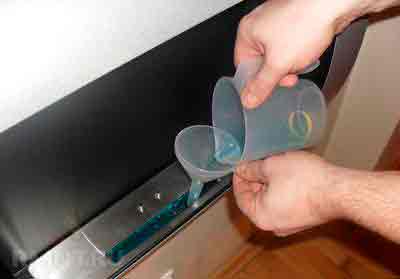

Обычно топливо выпускается в прозрачных бутылках большого объема
500 мл топлива хватает на 1,5 часа.
Фитиль
Внутреннюю и внешнюю части соединяет фитиль. К нему нет особых требований, в качестве него можно взять обычный шнурок или кусок ткани.
Фитилем для камина может стать обычный шпагат
Металлическая решетка
Металлическая решетка позволяет равномерно распределить тепло по всей площади. Также на ней удобно расположить декоративные элементы в виде камней, ракушек и т. д.

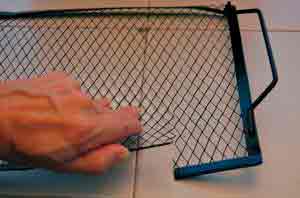

Металлическую решетку можно заказать отдельно или сделать самостоятельно
Безопасность
Эксплуатация биокамина может быть опасной для здоровья, если не соблюдать ряд простых правил.
- Если камин будет большим, лучше установить вокруг него защиту в виде огнеупорного стекла.
- Корпус может быть выполнен из любого жаропрочного материала, обычно это металлическая коробка.

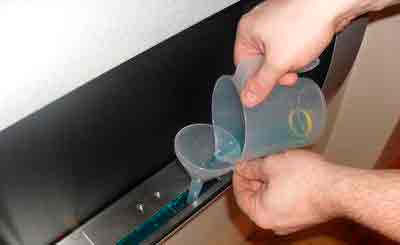

- Топливо следует заливать только во время эксплуатации камина. Жидкость на основе спирта все равно испарится, если оставить ее на открытом воздухе. Такие регулярные испарения небезвредны.
- Огонь нельзя оставлять без присмотра или располагать его вблизи сквозняков, вентиляторов.
- Собирая корпус горелки, следует тщательно проверить герметичность швов.
- Расстояние между легко воспламеняющимися объектами и камином должно составлять не менее 1,5 м. Между остальными объектами не менее 1 м.
Виды горелок для биокаминов
Хоть биокамины и отличаются по внешним параметрам, внутреннее устройство у них практически одинаковое.
Существует лишь 3 вида устройства горелок:
- капиллярная;
- самотечная;
- фитильная.

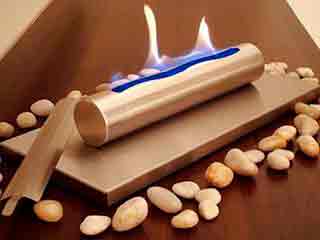

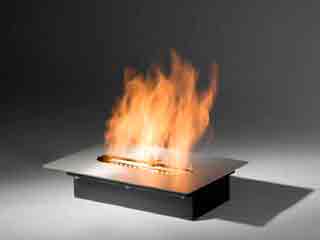

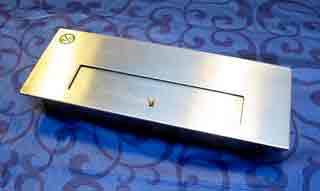

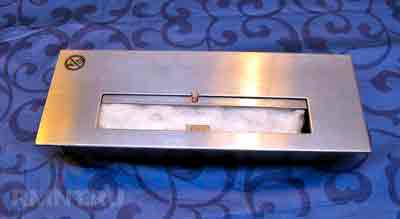

Стандартная горелка для биокамина отличается простотой устройства
Капиллярная
Капиллярная горелка требует использования точно отмеренной дозы топлива. Оно затягивается в саму горелку с помощью капиллярных сил.
У нее есть ряд минусов:
- пока прогревается испаритель, присутствует запах спирта;
- в начале горения пламя сильно вспыхивает, но успокаивается через несколько минут;
- переизбыток топлива провоцирует брызги, при высоких температурах это может быть опасно;
- в капиллярном устройстве всегда остается немного неизрасходованного топлива;
- обязательно наличие заслонки для регулировки огня;
- наполнитель приходится менять, т. к. он регулярно забивается продуктами горения.
Простая конструкция капиллярной горелки способна работать до 2 часов
Самотечная
Топливо моментально попадает в испаритель. За счет этого поджег камина осуществляется сразу. Огонь держится стабильно, нужды в заслонке нет, но ее добавляют для регулирования пламени в декоративных целях. Конструкция довольно сложная, ее невозможно повторить самостоятельно.
Горючее в самотечном устройстве используется до конца за счет прогрева топливного бака
Фитильная
Испаритель фитильной горелки — это одновременно топливный бак, который подогревается пламенем. Заправку осуществляют «на глазок», перелив топлива не опасен. Главное, чтобы наполнитель полностью пропитался топливом.
В заслонке нет необходимости, т. к. пламя стабильное.
В фитильной горелке обязательно наличие металлической решетки для распределения тепла
Важно! Некоторые покупные камины работают от розетки. Это связано с дополнительной функцией освещения, звуков и т. д. Огонь всегда настоящий, в электричестве нет острой необходимости.
Виды биокаминов
Прежде чем приступить к проектированию биокамина, следует разобраться, где он будет находиться и какую функцию выполнять.
- настольные;

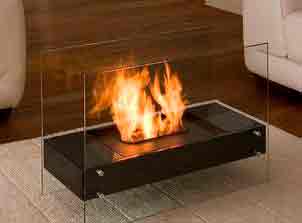

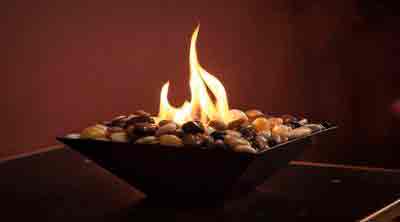

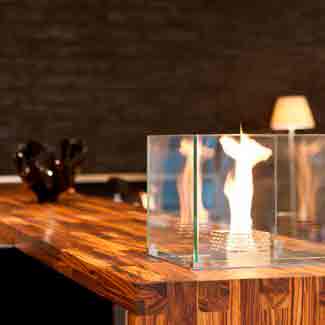

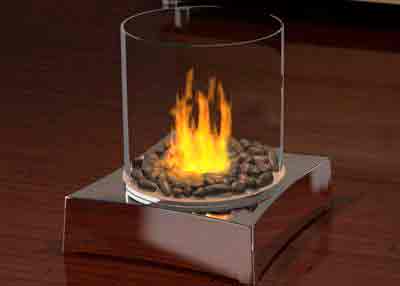

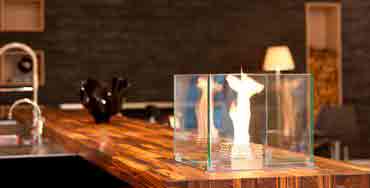

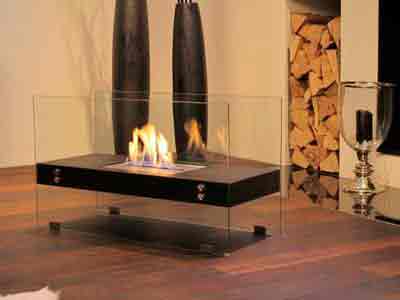

Компактные устройства не займут много места
- настенные;

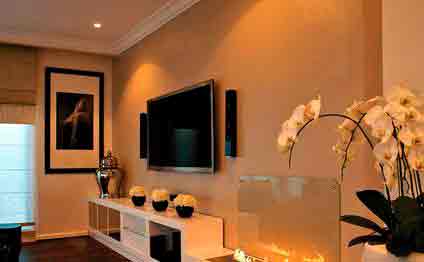

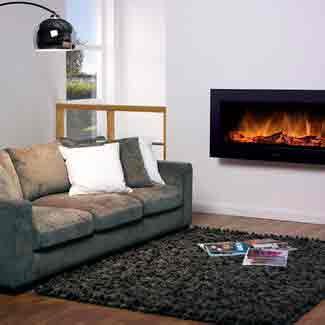

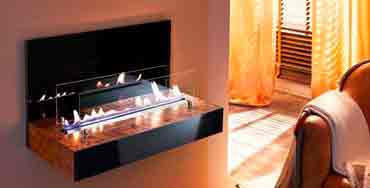

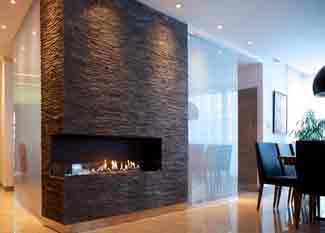

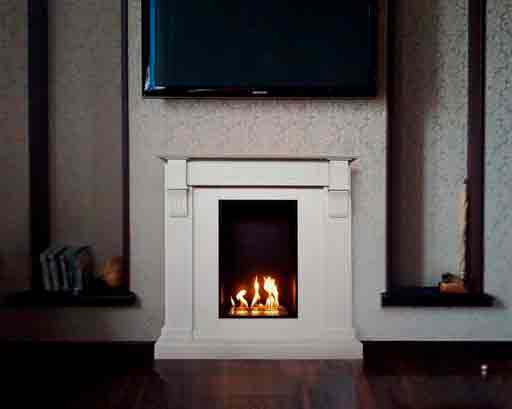

Настенный камин гармонично впишется в гостиную
- напольные.

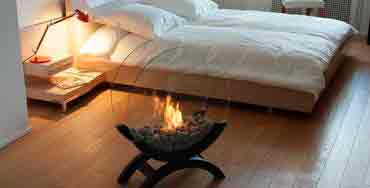

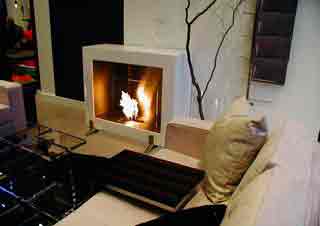

Напольное устройство идеально для большой комнаты
Настольные камины обычно небольшого размера, круглой или прямоугольной формы, выполняются из керамики или металла. Расстояние от стекол до горелки не должно быть менее 10 см.
Настенные камины всегда имеют вытянутую прямоугольную форму, чтобы их можно было легко прикрепить к стене. Заднюю стенку всегда выполняют из жаропрочного материала, например, металла. Переднюю часть производят из огнеупорного стекла.
Напольные биокамины – самые крупные. Часто их декоративно выполняют как стандартные камины с дымоходом. Если это обычный биокамин, его просто устанавливают на подиум.
Как сделать горелку для биокамина своими руками
Горелку для биокамина, чертеж которой необходимо прорисовать с учетом всех размеров, собирают из жестяной банки, корпуса и фитиля. Далее по желанию монтируют металлическую решетку, минеральную вату, огнеупорное стекло и т. д.

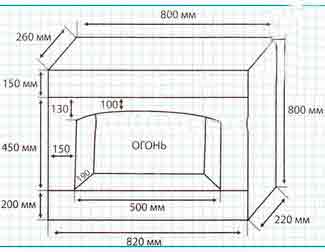

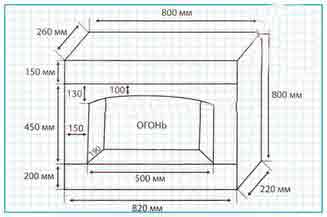

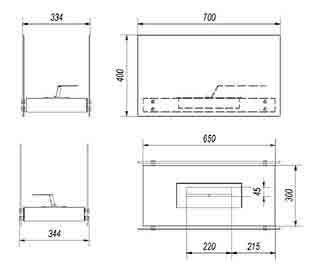

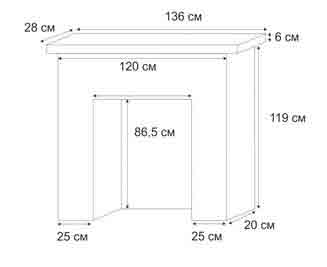

Чертежи корпуса биокаминов фитильного, капиллярного и самотечного типа помогут собрать устройства своими руками
Простая горелка
Самый простой вариант – горелка из жестяной банки. В емкость заливают биоэтанол. Для лучшего распределения тепла можно положить металлическую решетку, для красоты выложить на нее камни. Место над отверстием поджигают.
Хорошо, если корпус камина будет металлическим с двойными стенками.

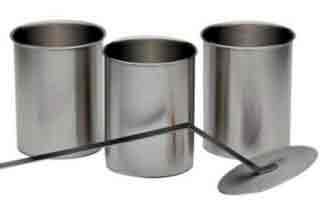

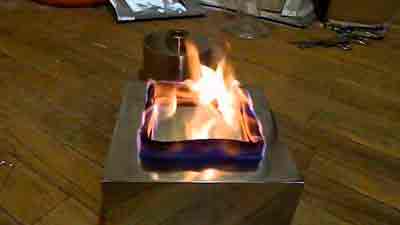

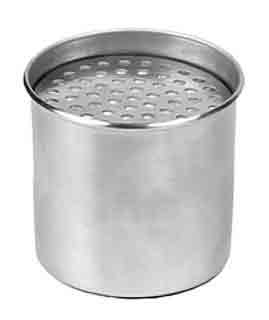

Самые простые горелки напоминают жестяную банку
Горелка с наполнителем

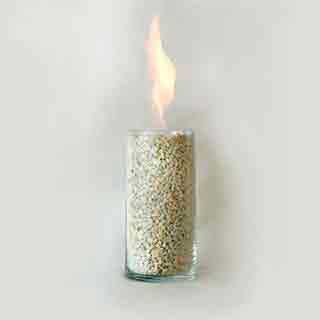

Методика работы аналогична простой горелке, но в качестве наполнителя выкладывают минеральную вату или стекловату. Лучший вариант – белая стекловата на акриловой основе, она хорошо впитывает жидкость, легко пропускает пары.
При наполнении емкости вата не должна утрамбовываться, ее свободно размещают в резервуаре. Сверху устанавливают металлическую сетку, затем заливают топливо. Вата быстро впитывает биоэтанол и продлевает его время горения.

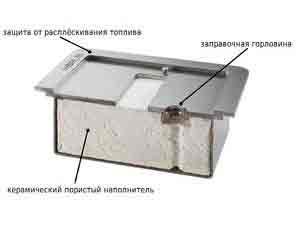

Горелки для биокамина с минеральной ватой – один из вариантов более сложной конструкции

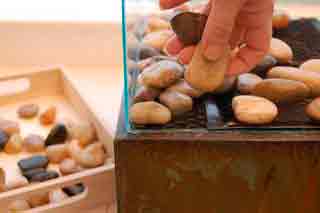

Декорирование горелки для биокамина
Украшения аккуратно скрывают элементы горелки, помогают сделать из обычного камина стильный предмет интерьера.
Материалы для украшения:

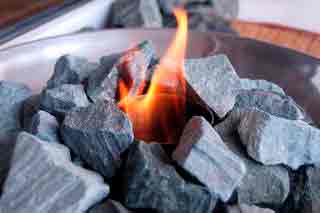

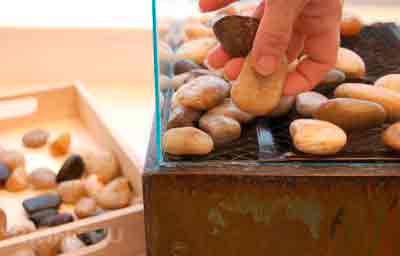

- любые натуральные камни, галька;

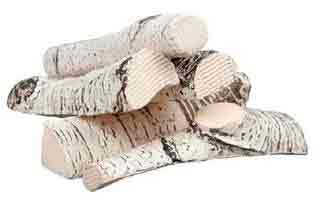

- керамические муляжи поленьев;
- ракушки;

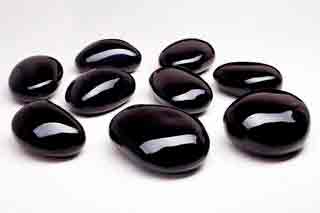

- муляжи угольков из стеклокерамики.
Элементы декора зависят от интерьера, в котором будет располагаться камин.

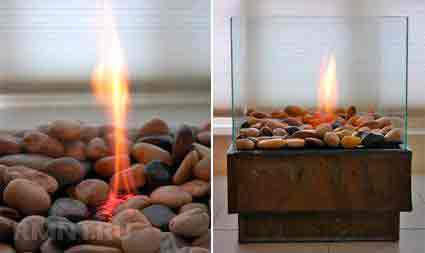

Для комнат со светлым интерьером подойдет сочетание ракушек и белых округлых камней.

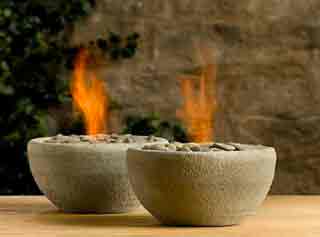

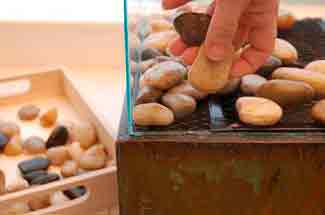

Камин, декорированный белыми камнями, подойдет для гостиной в стиле модерн
Для классической гостиной лучше выбирать имитацию поленьев или угольков. Чаще всего камин украшают разными натуральными камнями.
Имитация камина с дымоходом

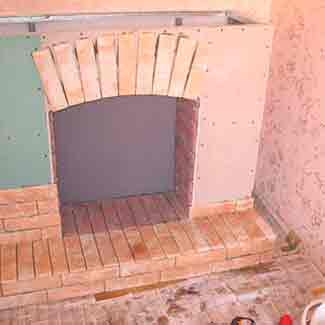

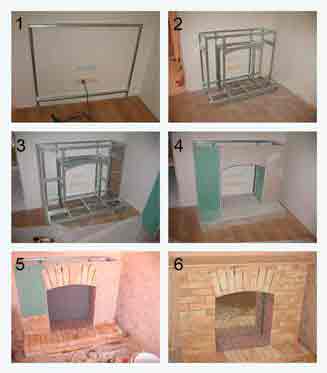

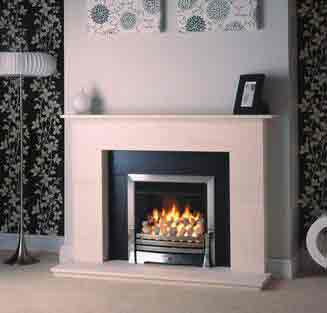

Большой популярностью пользуется имитация настоящего камина с порталом. Такая конструкция горелки для биокамина не будет отличаться от обычной конструкции из жестяной банки.

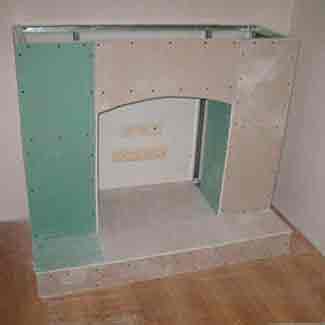

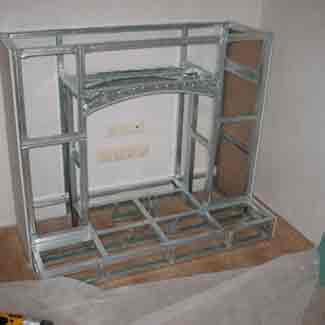

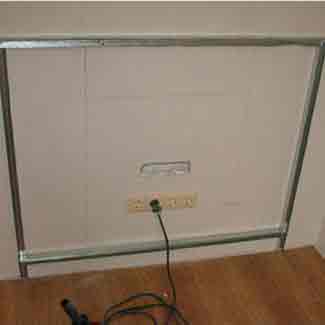

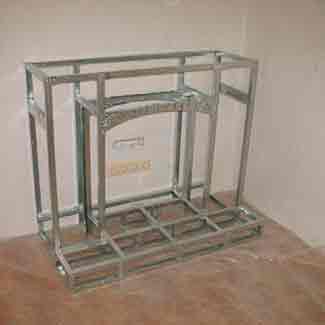

Портал выполняют из гипсокартона, металлопрофиля. Покраску осуществляют акриловым красителем с минеральным пигментом. Свод необходимо обработать жаростойкой эмалью, это защитит его от возгорания.
Такие порталы все равно имеют риск воспламенения, при эксплуатации биокамина не стоит отходить от конструкции.
Заключение
Горелка для биокамина своими руками – это просто. Понадобятся топливо, жестяная банка и немного фантазии. Главное – позаботиться о безопасности и красиво декорировать элемент интерьера.
Источник: http://vdome.club/materialy/svoimi-rukami/gorelka-dlya-kamina-svoimi-rukami.html
Как сделать биокамин своими руками?
Человека всегда привлекал открытый источник огня. Ведь он создает уютную и теплую атмосферу, успокаивает и согревает. Но не все могут себе позволит установить настоящие камины, особенно кто проживает в квартирах. Альтернативой обычному камину стал биокамин, который позволяет наслаждаться изумительным видом огня в любых условиях.
- Описание и принцип работы ↓
- Преимущества и недостатки ↓
- Классификация ↓
- Настольные ↓
- Напольные ↓
- Настенные ↓
- Как сделать своими руками? ↓
- Топливо ↓
- Советы ↓
Биокамин – новейшее устройство, которое заменяет дровяные конструкции. Он дает настоящий живой огонь. При этом, они выглядят привлекательно, становятся отличным декором любого интерьера. Эти устройства абсолютно безопасны и могут использоваться как внутри помещений, так и на открытом воздухе.
При использовании этого камина не требуется организация дымохода. Единственное, по причине высокой стоимости конструкции не каждый может себе позволить такую роскошь. Но и здесь наши соотечественники нашли выход. Они стали создавать биокамины самостоятельно, в домашних условиях.
Описание и принцип работы
Биокамин состоит из следующих элементов:
- Бак для топлива. Он находится внутри, снизу конструкции, представляет собой металлическую емкость различной формы. Топливных блоков может быть несколько.
- Очаг. Это место, в котором располагается пламя. Его состав зависит от размеров камина. Маленькие модели содержат совмещенный очаг с емкостью для топлива.
- Портал. Это емкость, в которой заключены очаг и бак. Размеры и формы могут быть различными. В большинстве случаев, биокамины выполняются в стиле хай-тек, то есть никакого лишнего декора нет.
Конструкция представляет собой спиртовую горелку определенной формы. В баке находится тампон, который «продвигает» жидкость к месту сгорания. Суть работы состоит в том, что пары горючей жидкости – биоэтанола – сгорают в очаге, образуя пламя.
Преимущества и недостатки
Экокамины имеют свои положительные черты и недостатки.
К преимуществам их использования можно отнести:
- Удобство использования. Для его установки не требуется создания дымохода, капитального основания, жаропрочной обвязки. Это позволяет устанавливать его в любом месте. Конструкция простая и легкая, что позволяет переносить ее в удобное место или перевешивать.
- Простота конструкции и приемлемая стоимость элементов, которые можно приобрести отдельно. Ассортимент изделий велик, можно подобрать что-то индивидуально. Также, эти изделия можно приобрести по индивидуальному заказу.
- Безопасность. Топливо при горении распадается на абсолютно безопасные составляющие. Устройство камина такого, что стенки защищены от возгорания. Это позволяет использовать в изготовлении портала даже дерево или гипсокартон. Розжиг осуществляется с использованием специального устройства – зажигалки.
- Высокая функциональность. Помимо эстетического удовольствия от наблюдения за огнем, камины дают еще тепло.
- Надежность. Конструкция не имеет сложных деталей, которые могут ломаться, истираться. Срок эксплуатации не ограничен, если пользоваться им правильно. Обслуживание камином минимальное, поскольку нагара от горения не образуется.
- Возможность выбора изделия любого дизайна, изготовление на заказ. Стоимость простой модели доступна большинству покупателей.
К недостаткам можно отнести:
- Работает биокамин на одном виде топлива.
- Специальное топливо, производящееся для каминов, стоит довольно дорого. Час обогрева этим агрегатом обойдется в сумму не менее 100 рублей.
- Помещение обязательно следует проветривать.
Классификация
Модели каминов можно подразделить в зависимости от их месторасположения:
- Настольные.
- Напольные.
- Настенные.
Настольные
Эта разновидность представляет собой емкость в виде цилиндра или куба, которая выполнена из жаропрочной керамики, стали или стекла. Оформление производится декоративными камнями, этот вариант отлично подходит для создания романтической атмосферы.
Существует и встроенный биокамин в маленький столик, это очень удобно, поскольку он может стать ярким и необычным акцентом в интерьере.
Напольные
Чаще всего представляют имитацию настоящего камина. Устанавливаются в большинстве случаев около стены или в углу. Мобильные устройства можно легко передвигать с места на место. Угловой вариант отлично впишется в небольшое помещение, подарит ему уют и мягкость.
Настенные
Могут быть просто навесными или встроенными. Дизайн первых вариантов максимально простой, а встроенные модели требуют создания специальных ниш, которые оборудуются в процессе ремонта помещения.
Как сделать своими руками?
Материалы для изготовления
Своими руками можно создать любой вид камина, поскольку он представляет собой, по сути, газовую горелку. Наиболее прост в исполнении настольный вариант.

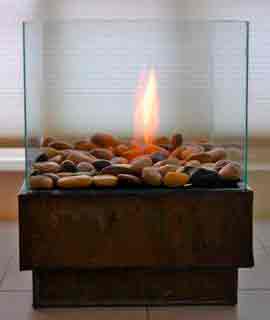

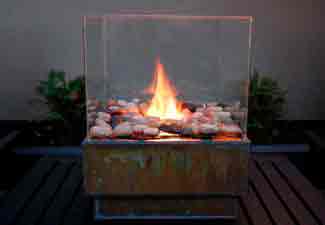

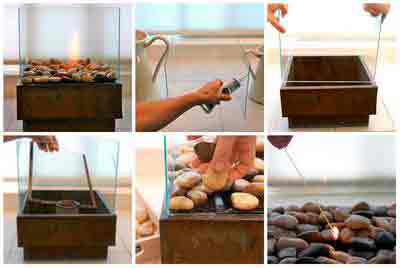

Для создания настольного биокамина самостоятельно потребуются следующие материалы и инструменты:
- Стекло и приспособление для резки. Можно взять стекло для окон или фоторамок.

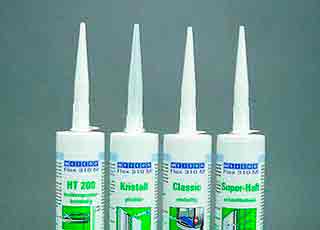

- Герметик для склейки (лучше силиконовый).
- Основание – металлический короб, сетка (часто используются решетки для барбекю или строительные сетки, а для основы берется противень).
- Емкость под горючее (металлический бачок, стакан).
- Фитиль.
- Горючее.
- Композиционные материалы для оформления.
Прежде всего следует определиться с положением будущей конструкции. Чтобы создать камин грамотно, нужно представить все параметры на бумаге, нарисовать эскиз с соблюдением всех пропорций. Также, стоит определить размеры каждой составляющей и порядок сборки конструкции.
Совет! При определении с видом и формой топливного бака, следует учесть тот момент, чтобы удобно было доливать туда топливо.
Изготовление экокамина включает в себя следующие этапы:

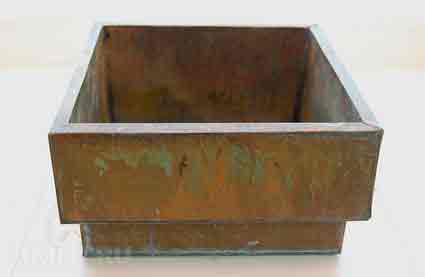

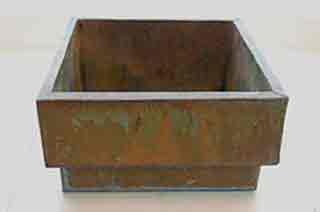

- Создание основания. Для этого необходимо взять металлический короб или другую емкость, которая легко вместит в себя топливный бак. Форма может быть любая, но обязательно должно присутствовать дно. Изнутри по стенкам создаются дополнительные бортики, которые позволят в дальнейшем установить туда сетку.
- Выбор емкости для горючего. Это может быть металлический стакан, банка с крышкой, в которой сверху вырезается отверстие под фитиль. Высота стенок емкости должна быть меньше, чем у основания примерно на 2-3 сантиметра. Топливный бак по размерам выбирается меньше основания, чтобы он поместился внутрь.

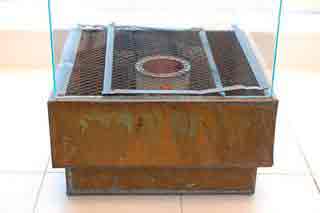

- Установка решетки. Размер ее должен быть на сантиметр меньше, чем площадь основания изнутри. Ячейки решетки – 0,5-1,5 сантиметра.

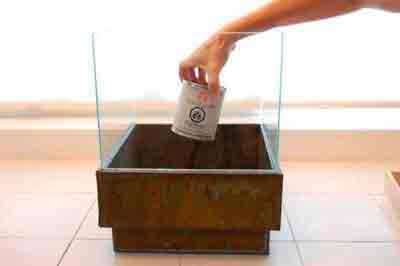

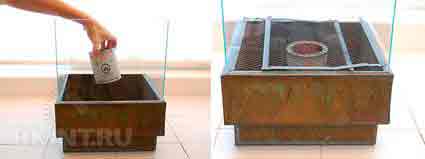

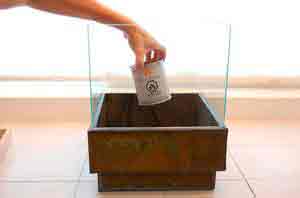

- Сборка конструкции: в основание вставляется топливный бак с горючим, помещается в него фитиль, который продевается через решетку. Камин можно уже использовать! Осталось только украсить изделие, выложить внутри красивые камни.

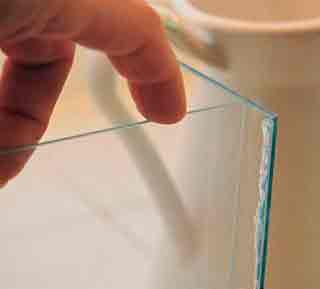

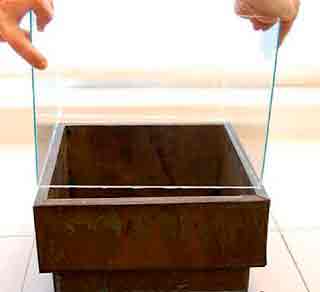

- Создание стенок. Для этого вырезают стеклянные заготовки по намеченным размерам, соединяют между собой детали силиконовым герметиком. Следует подождать, когда конструкция высохнет. Готовую колбу устанавливают на основание.
Топливо
В качестве горючего используется биоэтанол. Эта жидкость не имеет цвета и запаха. Она в составе имеет спирт и выступает в качестве заменителя бензина. При горении она не выделяет никаких вредных веществ и копоти. Расход на час горения примерно 100 миллилитров.
Важно! Топливо для домашних горелок следует выбирать только чистое.
Существует возможность приготовить топливо самостоятельно. Для этого следует смешать медицинский спирт с бензином в пропорции 10:1. Можно использовать заправку для зажигалок «Zippo».
Советы
Стоит помнить, что все требования безопасности должны неукоснительно соблюдаться:
- Камин – не игрушка для детей. При его использовании стоит следить, чтобы рядом с огнем не было малышей.
- Хранение биотоплива рядом с источником огня и в свободном доступе запрещено.

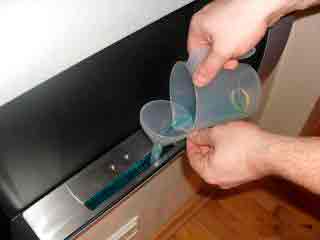

- Нельзя доливать горючее во время работы камина. Стоит подождать, пока оборудование остынет.

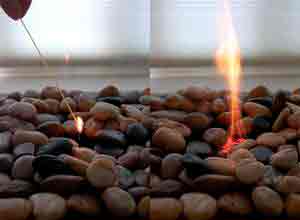

- Розжиг производится только с помощью специальной зажигалки.
Биокамин служит отличным декором интерьера, при этом, его также можно усовершенствовать. Например, выложить на решетку керамические поленья, имитирующие настоящие дрова. Такой источник огня можно использовать не только в помещениях, но и на улице. К примеру, украсить беседку угловым самодельным экокамином.
Источник: http://househill.ru/kommunikacii/otoplenie/kamin/biokamin-svoimi-rukami.html
Изготовление биокамина в домашних условиях
Камин — это неотъемлемый атрибут любого богатого и статусного помещения. Он предназначен не только для украшения интерьера, но и для создания уютной атмосферы в комнате. Такое устройство стоит довольно дорого и требует особых условий, которые невозможно создать в условиях городской квартиры. Для решения этой проблемы были придуманы приспособления, которые работают без дыма и золы. При этом можно сделать такой биокамин своими руками.
Общие сведения
Изготовление биокамина — это довольно трудное мероприятие, которое требует значительных затрат времени и денежных средств. Кроме этого, нужно владеть навыками подобной работы или хотя бы иметь общее представление о ней.
Устройство биокамина
Перед тем как сделать биокамин своими руками, необходимо подробно изучить, как он устроен. Независимо от вида, он состоит из одних и тех же элементов.К ним относятся следующие:
- Отопительный блок. В качестве этого элемента может выступать топливный бак с задвижкой или обыкновенная горелка. Как правило, блок изготавливается из нержавеющей стали или металла. Материал выбирается довольно толстый, что помогает защитить устройство от воздействий больших температур и повысить продолжительность его работы. Объём топливного бака может варьироваться от 60 мл до 5 литров.
- Корпус. Его форма и размеры напрямую зависят от дизайна интерьера. Среди множества моделей выделяются открытые и закрытые корпуса. В обоих случаях можно выбрать оригинальную конструкцию, которая идеально впишется в помещение и поможет создать в нём уют и тепло.
- Декоративные элементы. Эти небольшие детали изготавливаются из огнеупорных материалов и предназначаются для украшения изделия. Чаще всего, ими могут быть различные камни для горелок, кованые решётки, керамические поленья и прочие атрибуты каминов.
Разновидности изделий
Перед тем как изготовить биокамин для квартиры своими руками нужно определиться с местом его расположения в комнате. От этого фактора будет зависеть вид выбираемого изделия. Существует три основных варианта:

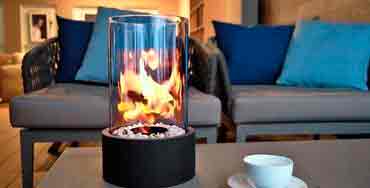

Настольные. Это небольшие конструкции, которые могут делаться различных форм и оформляться миниатюрными элементами. Пламя в них находится за специальным защитным экраном, что исключает возможность случайного получения ожога и образования очага возгорания. Настольные изделия выполняют только декоративную функцию и абсолютно не обогревают комнату.

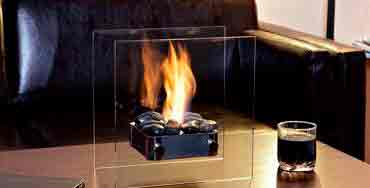

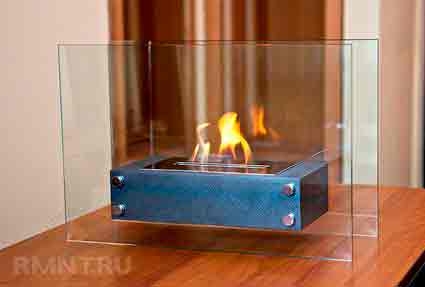

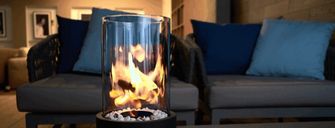

Декоративные настольные биокамины безопасны в использовании

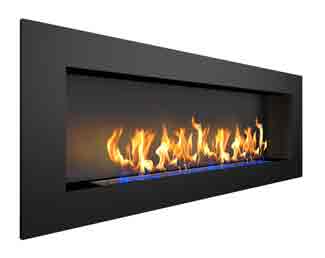

Настенные. Эти биокамины мастерятся из стекла либо металла. Их длина может достигать 1 метра, что сделает устройство довольно тяжёлым. Из-за этого нужно предусматривать специальные крепежи для поддержания увесистой конструкции.
Настенные биокамины подойдут для любого богатого и статусного помещения
Напольные. Это самый красивый и часто используемый вид биокамина. Свою популярность он получил благодаря схожести с настоящими деревянными изделиями. Напольные устройства могут монтироваться в стену или нишу либо располагаться в углу комнаты.
Напольный – самый распространенный вид биокамина
Все эти устройства могут быть установлены в обычной квартире многоэтажного дома. Исключение составляют только габаритные изделия, которые займут много свободного пространства и затруднят перемещение по комнате.
Преимущества и недостатки
Сделанный своими руками экокамин, как и любое другое устройство, имеет свои положительные и отрицательные стороны. Первых значительно больше, поэтому можно смело выбирать вид и начинать его монтаж. При этом не стоит забывать о недостатках, так как они могут сильно повлиять на комфорт в помещении и создать его владельцам дополнительные неудобства.
К преимуществам биокаминов можно отнести такие:
- Простота конструкции. Изделие не требует дорогостоящего дополнительного оборудования, прокладывания дымохода и вентиляции. Кроме этого, установка выполняется без согласования с различными инстанциями и соседями.
- Лёгкость конструкции. Как правило, даже самые габаритные модели редко весят более 100 кг. Эта особенность позволяет упростить процесс транспортировки и монтажа.
- Безопасность. При соблюдении простейших мер предосторожности риск получения какой-либо травмы или возникновения пожара сводится к минимуму.
Биокамины безопасны для детей и животных
К отрицательным характеристикам относят:
- Малое количество выделяемого тепла. Даже самые мощные и габаритные изделия не способны обогреть помещение, в котором они установлены.
- Необходимость частого проветривания комнаты и обустройство хорошей вентиляции.
- Высокая стоимость устройства.
Способы изготовления
Если нет достаточного количества денег на покупку устройства, то единственным возможным вариантом остаётся изготовление биокаминов своими руками. Это поможет не только сэкономить средства, но и максимально адаптировать изделие под имеющееся пространство и свои требования.
Настольный вариант
Этот вид биокамина часто используется для украшения интерьера и придания ему оригинальности. Настольные изделия отличаются особой безопасностью и прекрасным внешним видом.
Изготовить биокамин своими руками совсем не сложно
Для того чтобы сделать миниатюрную конструкцию, понадобится минимальное количество материалов и инструментов. Это значительно удешевит устройство, что позволит изготовить его даже людям с ограниченными финансовыми возможностями.
Во время работы понадобятся следующие предметы:
- строительная стальная сетка;
- металлическая коробка;
- стекло толщиной не более 3 миллиметров;
- силиконовый герметик;
- стеклорез;
- шнур для фитиля;
- биотопливо (можно приобрести по небольшой цене в специализированных магазинах любого населённого пункта);
- элементы декора.
Размеры и форма изделия выбираются исходя из личных предпочтений и доступного места.
При этом важно правильно выполнить все расчёты. Расстояние от горелки до стекла не должно быть меньше 15 сантиметров. В противном случае материал будет перегреваться и быстро испортит внешний вид сделанного своими руками биокамина. Чертёж изделия должен учитывать все те факторы, которые повлияют на работу устройства.
Процесс изготовления настольного камина прост и состоит из следующих этапов:
- В самом начале сооружается топливный блок. Для него берётся металлический ящик и аккуратно покрывается краской. Важно наносить материал только на внешние стенки. Обработку внутренней части производить запрещается, так как во время горения могут выделяться вредные, для человека и окружающей среды, вещества.
- Детали из стекла соединяются друг с другом при помощи силиконового герметика. При этом важно зафиксировать конструкцию в правильном положении и оставить в таком виде до полного высыхания материала.
- Как только это произошло, со стеклянного изделия удаляются остатки герметика. Делать это проще всего при помощи лезвия или острого ножа.
- На следующем этапе подготавливается биотопливо. Оно размещается в нижней части металлической коробки и меняется по мере использования.
- Из металлической сетки формируется крышка. Она аккуратно вырезается по нужному размеру и укладывается в 2 слоя.
- Поверх неё укладываются декоративные камни, которые обеспечат более равномерное распределение тепла, идущего от горелки.
- Готовое изделие дополнительно украшается и приобретает свой окончательный внешний вид.
Готовый биокамин можно задекорировать по своему усмотрению. Это могут быть кристаллы или небольшие гладкие камушки.
Напольное приспособление
Такая декоративная конструкция отличается тем, что может быть выполнена в любой форме и размере. В этом плане нет чётких ограничений, и внешний вид изделия зависит только от фантазии автора. Корпус может быть выполнен практически из любого доступного материала, а отопительный блок — только из металла.
Для работы нужно купить:
- негорючий гипсокартон;
- отопительный блок;
- металлический профиль;
- саморезы по металлу;
- шуруповёрт, нож для резки гипсокартона, ножницы по металлу;
- шпатлёвка и термоустойчивый клей;
- керамическая плитка;
- затирка;
- строительный уровень;
- дерево для оборудования каминной полки;
- материалы для изоляции.
Составьте схематический план будущего биокамина. Не помешает также составить список того, что вам понадобиться в процессе работы.
Перед началом работы необходимо определиться с габаритами будущего изделия и местом его расположения в квартире. Важно обеспечить требуемые условия для безопасности конструкции.
Делается напольный биокамин с соблюдением такой последовательности действий:
- По предварительно выполненной схеме разметки прикрепляются направляющие профили.
- В них вставляются и закрепляются саморезами стоечные детали.
- Профили прикрепляются к стене для большей жёсткости конструкции.
- В стенки заготовки укладывается спрессованная вата, которая выполняет роль изоляционного материала.
- На листы гипсокартона наносится необходимая разметка и вырезаются заготовки.
- Затем они прикладываются к каркасу и фиксируются саморезами.
- Поверх гипсокартона наносится штукатурка.
- Внутренняя часть корпуса обкладывается керамической плиткой. При этом важно оставить место для установки горелки.
- После этого устанавливается каминная полка и украшается выбранными элементами декора.
- В самом конце устанавливается самодельная или покупная горелка, а также каминная решётка.
Настенная конструкция
Технология самостоятельного изготовления такого биокамина практически не отличается от напольных моделей. Первым делом разрабатывается дизайн будущего изделия, рисуется чертёж портала и всего устройства. В нём указываются все необходимые размеры, в которых учитываются все требования пожарной безопасности. Как только подготовительные работы были завершены, на выбранную стену наносится разметка.
Во время монтажа будет использовано:
- металлический профиль или труба;
- листы гипсокартона и стекла;
- крепёжные детали;
- керамическая плитка;
- изоляционный материал;
- затирка;
- специальный клей;
- декоративные элементы.
Если вы собрали настенный камин, уделите должное внимание его закреплению.
Важно надёжно закрепить биокамин на стене и обеспечить его правильную работу. Это не только обезопасит конструкцию, но и убережёт владельцев от непредвиденных аварийных ситуаций.
Пошаговая инструкция:
- По намеченным линиям крепятся металлические профили.
- В них вставляются стоечные элементы и надёжно фиксируются.
- Точно так же собирается весь каркас конструкции.
- Стенки аккуратно обшиваются гипсокартоном.
- Затем укладывается слой любого доступного изоляционного материала.
- Внутренние стенки и нижняя часть обкладываются керамической плиткой.
- Швы затираются специальным составом.
- На корпус наносится гипсовая штукатурка.
- В нижнюю часть устанавливается горелка.
- Для дополнительной защиты по всему периметру устанавливается защитное стекло.
- Стыки обрабатываются герметиком и оставляются до полного высыхания.
Изготовление биокамина своими руками — это довольно трудоёмкое мероприятие, требующее больших затрат времени и денежных средств. При правильном подходе к делу и соблюдении рекомендаций профессионалов можно значительно упростить процесс и максимально ускорить его.
Источник: http://kaminguru.com/kamin/izgotovlenie-biokamina.html
Биокамин для квартиры: как сделать настольный биокамин своими руками
Что такое биокамин, как он устроен и сколько стоит? В чём преимущество биокаминов перед традиционными и в чём их недостатки? Ответы на эти и многие другие вопросы вы найдёте в нашей статье. Также мы расскажем о том, как создать настольный биокамин своими руками.
- Элементы биокамина
- Горение биокамина
- Достоинства биокамина
- Недостатки биокамина
- Биокамин своими руками
- Создаём основание
- Подбираем топливный бак
- Решётка
- Создание прозрачных стенок
- Турбогорелки
Биокамин представляет собой источник открытого огня, который работает на экологически чистом жидком биотопливе. Он состоит из очага, в котором непосредственно происходит горение, и портала, который обрамляет очаг из топливного бака. Рассмотрим эти части камина по отдельности.
Элементы биокамина
Топливный бак — часть очага в виде металлической ёмкости, заполненной тампоном. Ёмкость может иметь разную форму, но располагается всегда снизу. В верхней части бака есть отверстие, через которое выходят пары спирта — оно же служит форсункой. Отдельного упоминания заслуживает само топливо биокамина.
Биоэтанол, денатурат — спирт, полученный из органических продуктов путём перегонки сбродившего сусла. В исходном виде это пищевой этиловый спирт. Чтобы предотвратить использование в пищу, его денатурируют, или попросту отравляют. При этом в жидкость обычно добавляют индикатор, как правило, фиолетовый.
Очаг — место непосредственного горения пламени. Малые модели — настольные, мобильные, походные — совмещают очаг с топливным баком без дополнительных деталей (кроме крышки для длительного хранения). Крупные модели имеют в районе очага металлическое обрамление, задвижку, панель управления и скрытый пьезоэлемент для поджига.
Портал — форма, в которую заключен очаг. Портал может иметь самые разнообразные формы, но большинство современных биокаминов исполнены в аскетическом стиле хай-тек.
Устройство биокамина, видео
Горение биокамина
Биокамин по своей сути — спиртовая горелка, выполненная в заданной форме. Тампон в топливном баке служит для создания эффекта капиллярности — жидкость продвигается по волокнам к месту сгорания. В основе работы горелки лежит пиролиз — горение газа, в данном случае паров биоэтанола. Из-за отсутствия в материале топлива твёрдых примесей и включений, продукты сгорания можно отнести к экологически чистым веществам.
Достоинства биокамина
Биокамин — новый продукт на рынке, который стремительно набирает популярность. Это не только дань моде, но и масса выгодных преимуществ.
Удобство. Чистота выбросов при горении позволяет использовать биокамин без дымохода. Это решающее преимущество делает его исключительно технологичным изделием — камин можно поставить в любом месте, удовлетворяющем требованиям установки. Для него не нужен отдельный фундамент и жаропрочная обвязка пола. Примерно 50% этих изделий выполнены в переносном варианте, остальные монтируются на пол, стены и даже подвешиваются к потолку.
Технологичность. Очаг спиртовой горелки можно приобрести отдельно, без портала. Затем его можно установить в топку уже существующего традиционного камина. Это сохранит функции и внешний вид интерьера и избавит от необходимости заготовки твёрдого топлива и от риска задымления. Полноценные биокамины из-за простоты и дешевизны конструкции исполняются в достаточном ассортименте размеров. Портал можно также сделать на заказ из любого материала.
Безопасность. Заводские очаги поставляются в комплекте с защитными панелями и кожухами, поэтому портал биокамина можно выполнить из гипсокартона или дерева, не опасаясь воспламенения от перегрева. Розжиг и горение топлива происходит без искр и колебаний пламени (при использовании специальной зажигалки). При сгорании топливо распадается на водяной пар и СО2. Концентрация диоксида углерода незначительна и не отражается на качестве воздуха при наличии стандартного проветривания помещений.
Функциональность. В обычном камине большая часть тепла отводится вместе с токсичными отработанными газами через дымоход. В биокамине вся температура от горения отдаётся окружающему воздуху. Устройство средних размеров по мощности эквивалентно электрическому обогревателю на 3 кВт.
Надёжность, простота устройства. Базовые модели спиртовых каминов не имеют механизмов, подвижных деталей, истирающихся частей. При правильной эксплуатации это «вечные» устройства (срок службы неограничен). «Биогорение» не образует нагара, что сводит обслуживание камина к протирке вместе с другими элементами интерьера. Более сложные и дорогие модели имеют электронное управление — с панели, пульта ДУ или Wi-Fi с планшета или телефона. Как и любые электронные устройства, они могут выйти из строя, но не чаще прочих.
Оригинальность и красота. Новый биокамин можно подобрать под совершенно любой дизайн — от минималистического холодного хай-тека до роскошного барокко. Портал можно заказать в любой мастерской, из любого материала. Такой очаг открытого огня посередине помещения станет эмоциональным центром всего дома, интуитивно напоминая об отдыхе далёких предков ночью у костра. Всегда ровные и стабильные языки пламени — «живой» предмет интерьера, который можно перемещать на своё усмотрение.
Стоимость. Цена самого устройства вместе с порталом не превышает цену на камин такого же формата традиционной или электрической компоновки.
Недостатки биокамина
Наряду с достоинствами это изделие имеет собственные недостатки, которые являются данью удобству, безопасности и экологичности.
Зависимость от одного вида топлива. Горелка работает только на спиртах, в то время как обычный камин можно топить любым твёрдым горючим веществом.
Относительная дороговизна топлива. Отопительный блок (горелка) средних размеров потребляет 0,3–0,4 литра в час. Стоимость 1 литра топлива в среднем 200–250 рублей*. Горение камина в течение одного часа обойдётся примерно в 100 рублей.
* Речь идёт о заводском топливе для биокаминов.
Проветривание. Обязательное требование к помещению, т. к. камин не имеет собственного дымохода.
Минимальная площадь помещения. Комната, в которой установлен очаг, должна быть не менее 25 кв. м.
Стоимость биокаминов
Название | Размеры, мм | Характеристики | Цена, руб. |
Напольные | |||
DirectCheminee Universal, Франция/Россия | 760х335х800 | 1 ТБ* 2,5 л, стенки очага в комплекте, классический вид | 75 000 |
DirectCheminee Universal Х2, Франция/Россия | 980х345х1100 | 2 ТБ по 2,5 л, стенки очага в комплекте, классический вид | 95 000 |
Planika CALVADOS Cherry/Ivory, Польша | 860х870х365 | 1 ТБ 2,8 л, портал из дерева, классический вид | 120 000 |
DirectCheminee Baroque Italiano, Франция/Россия | 1300х400х1100 | 1 ТБ 3 л, портал и столешница из литьевого мрамора, изысканный вид | 145 000 |
BERLONI Turin, Италия | 1100х1100х320 | 2 ТБ по 2,2 л, портал МДФ и окрашенная сталь | 58 000 |
Horus Freedom Wall, Италия | 950х400х870 | 1 ТБ 2,9 л, портал из стали и стекла | 160 000 |
Horus Tetris, Италия | 1000х1000х450 | 1 ТБ, нержавеющая и окрашенная сталь, закалённое стекло, независимое расположение | 177 000 |
Настенные | |||
Planika Wallfire, Польша | 360х810х210 | термостат, тепловентилятор, нержавеющая сталь/стекло, 2,5–3,7 кВт | 191 000 |
Horus ZEN, Италия | 1200х340х450 | сталь/стекло, 2,1–2,8 кВт | 140 000 |
Horus Closer inox Frame, Италия | 640х640х220 | сталь/стекло, 1,8–2,2 кВт | 110 000 |
DirectCheminee Premier, Франция/Россия | 800х250х500 | Любой вариант отделки из любого материала, 1,8–2,6 кВт | 42 000 |
DirectCheminee Autofire 146 electronic, Франция/Россия | 1460х290х620 | Полностью электронная система контроля, расход 1 л/час, 6,2 кВт | 300 000 |
DirectCheminee Monumentale Huge на 5 топок, Франция/Россия | 2000х300х790 | 5 ТБ, окрашенная сталь, 5,8 кВт | 220 000 |
Настольные (малые) | |||
DirectCheminee Биосвеча Reed 3, Франция/Россия | — | Элемент интерьера, нерж. сталь | 16 000 |
DirectCheminee Биосвеча «Классика» на мраморном основании (коллекция Modern), Франция/Россия | — | Элемент интерьера, нерж. сталь, мрамор | 9 000 |
DirectCheminee Блок-бокс 2,5 л (Искусственный камень), Франция/Россия | 440х340х105 | Нерж. сталь, искусственный камень на выбор (200 видов) | 28 000 |
DirectCheminee Блок-бокс INOX 5 л, Франция/Россия | 550х510х350 | Нерж. сталь, отделка поверхности — зеркало, металл, дерево | 50 000 |
Planika Simple Commerce, Польша | высота 420, диаметр 380 | Стеклянная колба — Италия, горелка — 1,5 л (7 часов) | 48 500 |
Planika Stone, Польша | высота 410, диаметр 450 | Стеклянная колба — Италия, в основании скандинавский полевой камень, горелка — 0,6 л (до 2х часов) | 82 000 |
Planika VERANDA GF-07 Стол, Польша | высота 597, диаметр 700 | Стекло — Италия, ножки дерево — тик, горелка 1 л (3,5 часов) | 95 000 |
* ТБ — топливный блок.
Биокамин своими руками
Как было сказано выше, биокамин на жидком топливе — спиртовая пиролизная горелка. Всё, что нам нужно будет сделать, чтобы получить комнатный безопасный источник огня — это организовать все элементы в декоративном виде. Мы опишем метод создания настольного переносного биокамина, на основе принципа работы которого можно создать и стационарный очаг.
Создаём основание
Основание настольной декоративной горелки должно представлять собой устойчивую коробку или ёмкость, в которую целиком войдёт топливный бак. Её можно сделать из дерева, металла, камня или подобрать из имеющихся деталей. Она может быть любой геометрической формы, но обязательно должна иметь дно. На внутренней стороне бортов необходимо нашить планку 20 мм шириной для последующей установки сетки и колбы.
Подбираем топливный бак
Ёмкость для горючей жидкости должна быть обязательно металлической. Можно вырезать её из консервной банки и снабдить металлической крышкой с отверстием. Высота ёмкости должна быть меньше высоты основания на 20–30 мм и свободно в неё входить.
Решётка
Предназначена для визуального скрытия горелки. Желательно подобрать жёсткую решётку с ячейкой 5–15 мм. Подрезать решётку на 1 см меньше внутренних размеров короба основания.
На данном этапе «камин» уже можно использовать. Для этого нужно установить ёмкость с топливом в короб основания, погрузить фитиль и продеть его через решётку. Саму решётку установить на планки короба основания, сверху положить красивые камни и прижать ими фитиль. В итоге получится пламя, которое пробивается сквозь камни.
Такая компоновка даёт максимальную близость к огню, что негативно сказывается на пожарной безопасности изделия. Практически все настольные камины имеют одну общую деталь — «колодец» со светопрозрачными стенками в виде колбы или трубы прямоугольного сечения.
Создание прозрачных стенок
Для этого нужно вырезать стекло таким образом, чтобы после соединения стенок колбу можно было установить на рейки. Склеить стенки можно обычным силиконовым герметиком.
Создавая проект настольного камина, помните об удобстве заправки топливной ёмкости.
Спиртовая горелка — вещь полезная в хозяйстве, походах и непредвиденных случаях жизни. Изготовить её можно из пары жестяных банок.
Горелка на спирту. Видео-урок, как сделать своими руками
Турбогорелки
Пошаговое видео турбогорелки на спирту
Мини-горелка своими руками
Также полезными могут оказаться спиртовые свечи.
Спиртовые свечи своими руками, видео
По такому же принципу можно создавать и более крупные изделия. При использовании самодельных биогорелок помните главное правило — топливо должно быть чистым. Однако даже его можно изготовить самостоятельно, смешав 10 частей медицинского спирта с 1 частью бензина Аи-95.
Источник: http://www.rmnt.ru/story/fireplaces/biokamin-dlja-kvartiry-kak-sdelat-nastolnyy-biokamin-svoimi-rukami.784636/
Биокамин своими руками: устройство и пошаговая инструкция по сборке
Ценителей живого домашнего очага по всему миру довольно много. Однако не все, по разным причинам, имеют возможность установить дома полноценный камин. Биокамин — превосходная альтернатива расслабляющему домашнему огню. Его возможно расположить абсолютно в каком угодно месте. Например в углу, в виде самостоятельного объекта интерьера, или вмонтировать в стену.
Также он не менее превосходно выглядит, как на столе, так и на полу. Биокамин способен функционировать постоянно. В сравнении со своими электрическими аналогами он не сушит окружающий воздух и ему не нужны дрова. Содержание такого нагревателя не предполагает значительных затрат и времени на обслуживание. Для его обустройства не потребуется выполнение капитальных работ и разрешение пожарного ведомства. И, что самое интересное, выполнить биокамин своими руками может каждый домашний мастер.
Принцип работы биокамина
Биокамин выполняется в виде простой системы, функционирующий, благодаря сжиганию нового вида жидкой топливной смеси — биоэтанола. Его энергетические качества надо учитывать при создании биокаминов своими руками. Простота конструкции и доступность всех материалов, не потребует от исполнителя потратить значительные усилия в ходе его производства. И издержки на приобретение материалов будут незначимыми. В итоге мастер получит необычный предмет интерьера. Который в свою очередь, создаст в доме тепло от реального и живого огня.
Устройство выполняется из простых 4-х основных блоков:
- Основание — каркасная конструкция для фиксирования рабочих узлов;
- предохранительного экрана из тугоплавкого стекла, для защиты помещения от возможного распространения огня;
- расходной емкости для биоэтаноловой топливной смеси;
- горелочное устройство для розжига и ведения процесса горения.
При необходимости, у биокамина, выполненного своими руками, монтируют конструкционный портал. Который позволяет максимально полно вписать его в интерьер. Из-за своей популярности, промышленность, и отечественная, и западная наладили выпуск биокаминов. В торговой сети их сегодня предостаточно, но стоимость их довольно высока. В следствии чего многие пользователи приняли решение изготовить его самостоятельно.
Виды и подвиды биокаминов
Мастеру перед тем, как начать собирать биокамин своими руками придется выбрать место его размещения. Это сделать не сложно, поскольку, они производятся в самых разнообразных видах. По этому параметру они подразделяются на 4 ключевые вариации: Напольного типа, настенного крепления, декоративные настольные и встраиваемые поверхности.
Помимо этого подобные обогреватели распределяется на подвиды:
- Прямоугольной конфигурации — наиболее распространенная конструкция;
- торцевые — модули, которые устанавливаются в торцевой участок комнатной стенки;
- сквозные — крепятся в стеновых перегородках и архитектурных украшениях, например, колоннах;
- угловые — самый компактный вариант размещения, что особенно хорошо подходит для того, чтобы сделать биокамин своими руками в малогабаритной квартире.
Классификация биокаминов абсолютно логична. Некоторые модификации обладают стилистической универсальностью. Их, возможно, успешно интегрировать, как в традиционном интерьере, так и в необычные «лофт» или «хай-тек».
Настенные устройства
Данные биокамины выполняются в форме большой плоской конструкции, которая фиксируются на стенке. Лицевая панель для безопасной эксплуатации закрывается термоустойчивым стеклом. Подобным образом оформляют и боковые панели. Задняя стенка выполнена из жароустойчивого стройматериала, чаще всего из металла.
Конструкция элементарна в установке. Она монтируется на введенные в стену крепежные детали. Строение абсолютно безвредно в использовании. Потому что при горении биотоплива задняя стенка и днище конструкции разогреваются очень слабо. Поэтому они не в состоянии стать источником возгорания или спровоцировать ожог у нечаянно прикоснувшегося к поверхности обогревателя человека.
Напольные биокамины
Этот вариант ставится на настил либо на компактный подиум. В случае если технологически и по конструктивным характеристикам модели днище не нагревается в процессе работы устройства корпуса. То подобную модель размещают на любую подходящую ровную плоскость пола.
Для многих вариаций напольного типа, доступна мобильная версия отопителя. В этом случае ее, возможно, свободно переставить на любое удобное свободное место. Данные неизолированные камины могут использоваться на обогрев помещения. Правда только в течение кратковременного периода.
Настольные устройства
Данные модели представляют собой малогабаритные варианты напольных образцов. Располагаются они на стеллажах, столах либо специализированных подставках. Там, где позволяют их незначительные размеры украсить интерьер.
Их сложно отнести к полноценным каминам, по той причине, что они весьма компактны. Зато у этой модификации свои преимущества — они весьма мобильны. Их просто переносить с одного на другое место. Они высокофункциональные и довольно удобные в применении.
Встраиваемые модели
Весьма органично выглядят встраиваемые биокамины. Подобные устройства устанавливаются в специально приготовленную полость в стене. Выделяются они тем, что их лицевая панель выполнена, в форме продолжения стенки и видимы только с лицевой стороны.
Конструкция биокаминов «фонариков» выполняется с выпуклой фронтальной поверхностью. Они чуть-чуть выходят из стены здания, что делает их довольно необыкновенными и заманчивыми. Инсталлировать такой биокамин в интерьер комнаты гораздо сложнее, чем простую настенную конструкцию. Поэтому данная конструкция для установки доступна только высококачественным специалистам.
Перед тем как сделать биокамин такой модификации нужно очень ответственно подбирать для него посадочное место. Так как передвижение такого устройства в будущем станет довольно затратным и сложным.
Особенности производства биодизеля
Значение «био» в словосочетании «биотопливо» поясняется, тем, что для производства данного топливного состава применяется исключительно натуральное возобновляемое сырье. В связи с этим оно экологически чистое и полностью биологически разлагаемое.
Основополагающими составляющими, применяемыми для создания данного топлива, считаются травяные и зерновые культуры, с большим объемом крахмала и сахарозы. Наилучшим сырьем по праву признана кукуруза и тростник.
Традиционный горючий состав топливной жидкости:
- Биоэтанол — обычный этанол, добываемый в ходе обработки растительного исходного сырья, приблизительно 95%;
- Метилэтилкетон (бутанон) — химсоединение кетонов, прозрачная летучая жидкость с ацетоновым запахом, около 1%;
- очищенная вода, примерно 4%.
Помимо отмеченных ингредиентов в жидкотопливный состав добавляют денатоний бензоат представляющий кристаллическое вещество, беловатого оттенка, горький на вкус. Эта добавка предназначается, чтобы не использовалось спиртосодержащее биотопливо в роли горячительных напитков.
Производится биотопливо различных марок, состав его может немного разнится, но в основном, вышеуказанные ингредиенты, в нем остаются постоянными. На сегодня цена подобного горючего остается высокой. Расход горючего напрямую зависит от числа горелочных устройств и производительности биокамина. Ориентировочно на 3 часовое отопление топочный блок в 4 кВт, в течение часа потребляет около литра топлива. Стоимость его на российском рынке, например, для популярного вида SLKamin STANDART, обходится 300 рублей за 1 литр
Биокамина своими руками: рекомендации по сборке, пошаговая инструкция
Благодаря простой конституции, биокамин возможно выполнить самостоятельно. Тем более, что он в итоге обойдется в разы дешевле, чем готовая конструкция. Немалое преимущество такой самодельной конструкции — она может стать неповторимой авторской моделью. Перед тем как приступить к самостоятельному изготовлению биокамина, следует подготовить точный чертеж с подробной деталировкой всех рабочих узлов. Его можно выполнить самостоятельно, если у пользователя достаточно опыта или найти интересную модель в интернете.
Материалы для производства биокамина
Превосходно произведенная схема биокамина в дальнейшем серьёзно упростит мастеру работу по сборке конструкции. Для изготовления биокамина потребу такие строительные материалы:
- Каркас из металлических деталей.
- Стекло для экрана. Предпочтительнее выбирать закаленный термостойкий вариант, хотя для многих бытовых вариантов и обыкновенное стекло также будет пригодным. Толщину необходимо выбирать не менее 5 мм. Можно купить один большой лист и нарезать его на детали самостоятельно, а можно это выполнить в стекольной мастерской, указав профессионалам размеры. Это более предпочтительный вариант, поскольку там можно заказать дополнительно, сделать полировку краев и посоветоваться с мастерами по вопросу крепления экрана.
- Горелочное устройство
- Топливный блок, для него, как правило, подбирают стальной резервуар.
В определенных моделях жидкотопливный бак, корпус и микрогорелку выполняют в отдельной самостоятельной конструкции, но надежнее все же, делать их отдельно.
Топливный блок
Он считается ключевым компонентом системы. Его конструкция не должна позволять вытекать жидкой топливной смеси. Перед тем как сделать биокамин своими руками, нужно позаботиться о герметичности топливного блока, который обязан быть исполненным на высочайшем качественном уровне. По существующим чертежам выполняют топливный бак, скроив лист нержавеющего металла и соединив его вместе. Для формирования системы равномерного распределения очага горения, понадобится стальная сетка, устанавливаемая на бак с топливом.
По конструкционным требованиям ячейки в сетке должны быть маленькими или можно сложить сетку несколько раз. Огонь к матрице будет подходить от фитиля, для которого можно использовать обыкновенный надежный, тканевый шпагат. Он объединяет топливный бак с сеткой, выводя факел наружу. Для декорирования нагревателя используют гальку или керамические материалы, например, для имитации дровяных поленьев. Такие элементы загружают внутрь топочной конструкции, прямо на сетку. В ящик монтируют топливный бак. В наиболее объемных системах применяется ряд топочных блоков.
Пошаговая инструкция
Вначале делают защитный экран. Для этой цели замеряется площадь железного короба-корпуса, куда он будет вставлен. В случае, если подходящего стекла нет, можно применять подручные материалы, к примеру, устаревшие фоторамки. Все кромки строящегося экрана обрабатывают специальным герметическим средством и накрепко прижимают. Герметик довольно скоро застывает. Лишний материал бережно срезают.
Под площадь короба вырезают мелкую стальную сетку. В заранее приготовленную железную емкость вливают топливную смесь, помещают ее в короб и прикрывают сеткой, уложенной в пару слоев. Подготовленный биокамин декорируют по своему вкусу. В большинстве случаев применяют дизайнерские камни либо гальку. Когда украшения будут завершены, стеклянный кожух закрепляют на корпусе.
Нюансы изготовления
Биокамин, изготовленный в стеклянном корпусе, становится замечательным украшением любой комнаты. Он способен работать несколько часов. Для того, чтобы запалить камин заново, бак жидкого топлива заполняют новой порцией. Перед использованием такого топлива его нужно встряхивать.
Это оригинальное нагревательное устройство, имеющее свои нюансы, которые необходимо принимать во внимание при его создании:
- Камин имеет дело с открытым огнем, поэтому необходимо позаботится о безопасности окружающих и выбрать место установки защитного экрана. Располагать который потребуется на определенном расстоянии от открытого пламени. Специалисты утверждают, что расстояния в 15 см будет достаточно для такой конструкции. Если факел будет ближе, то существует возможность, что экран, даже выполненный из закаленного стекла лопнет.
- Топливную емкость для биокамина рекомендуется сделать металлической, толщиной 3 мм и выше. Если она будет выполнена из более тонкого металла, в зоне высоких температур, он прогорит.
- Для крупных каминов топливную емкость лучше приобрести в магазине, чтобы не подвергать окружающих опасности.
- Число горелок устанавливается по проекту.
- Специалисты советуют не помещать огромные биокамины в небольших комнатах. Считается нормальным, если для комнаты размером до 30 м2 будет установлен камин с 2-мя горелками и не больше.
Современные модификации биокаминов
Сегодняшние биокамины способны управляться пультом управления и любым устройством, имеющем вай фай. Изготовление биокаминов производится разнообразными по размерам и конфигурациям. Правильно выбрать оптимальную модель можно в специализированных торговых центрах. Они выпускаются различными производителями как отечественными, так и зарубежными.
Наиболее популярные модели:
- Art Flame. Его конструкция идеально вписывается в интерьер, поскольку выполняется по лекалам дизайнерского бюро из США.
- Датская фирма-производитель представили свои модели на рынке биокаминов всего лишь пару лет назад. Предприятие приобрела авторитет у покупателей благодаря высокому качеству устройства, безопасным исполнением и уникальным дизайном.
- Bio-Blaze. Голландские устройства выделяются от других мобильностью, их можно перемещать в любое доступное место. Кроме каминов предприятие выпускает жидкотопливные каминные блоки.
- GlammFire – португальский изготовитель агрегатов формата люкс с широкой линейкой моделей от навесных до переносных. Они отличаются высочайшим потребительским качеством и выполнены в соответствии с европейскими стандартами.
Фотографии к тексту
Биокамин для торгово-развлекательных центров
Принципиальное устройство биокамина
Топливный бак
Настенные устройства
Настольный биокамин
Напольные устройства
Биокамин для обогрева спальной комнаты
Видео: разнообразие конструкций и стилей оформления биокаминов
Изготовление биокамина своими руками возможно без особых издержек и усилий. Подобные модели характеризуются несложной конструкцией, что гарантирует их прочность и безопасность. Принцип функционирования таких установок сохранился неизменным, с древнейших времен. Сегодня они опять востребованы, благодаря новым экологическим топливным материалам. Повышенный спрос на данные модели свидетельствует об их полезности и эффективности.
Источник: http://pechiexpert.ru/biokamin-svoimi-rukami-ustrojstvo-i-poshagovaya-instruktsiya-po-sborke/
Как сделать биокамин своими руками: пошаговое руководство
Биокамин предоставляет возможность владельцам квартир в многоэтажных домах наслаждаться уютом и теплом открытого огня. Эти конструкции по всем параметрам превосходят электрические аналоги, способные лишь имитировать очаг. Существует несколько видов каминов, но любой из них несложно сделать своими руками в домашних условиях.
Что такое биокамин и его функции в интерьере квартиры и дома
Биокамин (экокамин) – устройство, предназначенное для обогрева помещения и работающее на экологически чистом топливе. Не требует монтажа дымохода или вытяжки. Может быть установлен в квартире с любым стилевым решением интерьера, привнесёт в него ноту уюта, спокойствия и гармонии. Самостоятельно экокамины можно изготавить из недорогих подручных материалов.
При установке биокамина не требуется монтировать дымоход и вытяжку
Конструкции для украшения и обогрева помещения могут быть мало- и крупногабаритными. С их помощью оформляют зоны отдыха и релакса, акцентируют внимание на каком-либо элементе интерьера, нередко используют в качестве атрибутов романтического вечера. Для их установки в городских квартирах не требуется ни разрешений, ни согласований.
Производители экокаминов предлагают широкий ассортимент моделей. Есть конструкции, управляемые дистанционно, оснащённые системой расхода топлива.
- при обогреве помещения не снижают уровень влажности воздуха;
- не требуют сложного монтажа;
- 100% отдача тепла, так как исключены его потери при прохождении через дымоход.
Устройство и принцип работы
Декоративное оформление экокамина может быть самым разным, но любая из этих конструкций состоит из нескольких элементов.
- Топливный блок. Представляет собой жаропрочную ёмкость, в которую установлена горелка.
- Горелка. Изготавливают из металла или камня (натурального или искусственного). Может быть оснащена регулируемой заслонкой, с помощью которой контролируют интенсивность горения.
- Защитный экран. Устанавливают с одной, двух или четырёх сторон топливного блока.
- Корпус. Не каждая модель биокамина имеет корпус. В миниатюрных устройствах его роль выполняет топливный сектор.
Принцип работы экокамина прост: в горелку наливают топливо и поджигают его с помощью специальной зажигалки с удлинённым «носиком». Устройства небольшого размера, не защищённые массивными экранами, зажигают обычными списками или зажигалками.
Интересным выбором для квартиры станет электрокамин. Статья, посвящённая его изготовлению, расположена здесь: https://aqua-rmnt.com/otoplenie/elektrokamin-svoimi-rukami.html
Виды биокаминов
В зависимости от габаритов конструкции и места её установки, различают несколько видов биокаминов.
Есть несколько типов биокаминов
Напольные
Преимущества такого камина заключается в его мобильности
Массивные и основательные конструкции, которые могут быть установлены рядом со стеной или в любом месте помещения. Дизайнерское решение корпуса самое разное. Есть экокамины, изготовленные в виде ствола дерева, кованые, оформленные резными металлическими полотнами, украшенные вставками из цветного стекла.
К напольным устройствам покупают керамические дрова, внешне почти неотличимые от настоящих. Возможны имитации хвойных и лиственных пород деревьев. Эти аксессуары максимально приближают внешний вид биокамина к натуральному. Горелку украшают колотыми или округлыми камнями. Они необходимы для создания эффекта более «живого», натурального пламени.
Настенные (навесные)
Навесной биокамин можно разместить на любой высоте
Настенные биокамины — лёгкие и небольшие по весу устройства, оснащённые защитными огнестойкими и прозрачными экранами с 1,2 или 3 сторон. Все модели плоские, оборудованные задней стенкой из жаропрочного материала. К преимуществам этого вида биокаминов относят:
- лёгкий вес;
- возможность установки на любой высоте;
- современное стилевое решение.
Чтобы исключить возможность падения, навесные устройства надёжно закрепляют на стенах.
Настольные
Настольный камин станет стильным предметом интерьера
Настольные биокамины — миниатюрные эффектные изделия, способные украсить любой интерьер. Чаще всего состоят из металлического корпуса, заполненного мелкими камнями. По периметру или с двух сторон оснащены прозрачными стёклами. Главное преимущество этих моделей заключается в малом расходе топлива. Миниатюрные экокамины станут украшением праздничного стола, создадут спокойную и умиротворённую обстановку.
Встраиваемые
Встраиваемые биокамины выпускают в виде металлических модулей с передним защитным экраном.
Биокамины такого типа можно встроить в стены или специальные ниши
Устанавливают в ниши, выстроенные из кирпича, бетона или гипсокартона. Есть модели, предназначенные для встраивания в мебель. Топливный блок и горелку оформляют керамическими дровами или камнями.
Встраиваемые экокамины имеют свои преимущества:
- позволяют экономить пространство и являются оптимальным выбором для малогабаритных квартир;
- обеспечивают современный дизайн помещения;
- оснащаются регулируемым по высоте экраном.
Какое топливо можно использовать
Ботопливо — горючее, не выделяющее в атмосферу вредных веществ. Различают три его вида:
- биоэтанол;
- биогаз;
- биодизель.
Жидкое топливо
У жидкого биотоплива нет запаха и оно полностью сгорает
Для эксплуатации экокаминов используют биоэтанол, который получают посредством переработки растительного сырья. Это обычный этиловый спирт, который продаётся в ёмкостях разного объёма: от 0,5 до 10 литров.
Средний расход — 0,3–0,5 л/ч (литров в час). В процессе сгорания этого объёма топлива выделяется около 5 кВт тепловой энергии. Поэтому экокамин средних размеров можно использовать для обогрева помещения. Эффективность этого оборудования сопоставима с электрообогревателями мощностью 3 кВт/ч.
Преимущества жидкого топлива:
- экономный расход;
- полное сгорание;
- отсутствие запаха;
- возможность регулирования интенсивности горения с помощью заслонок;
- не оставляет сажи и жирного налёта после сгорания, поэтому горелки и топливный блок легко очистить.
Производители предлагают биотопливо, обогащённое специальными присадками, обеспечивающими яркие цвета пламени. Биоэтанол получают из крахмалосодержащего сырья:
- кукурузы (стеблей и початков);
- свёклы;
- маниока;
- сахарного тростника;
- картофеля;
- ячменя.
Сырьё измельчают и ферментируют с помощью дрожжей, глюкомилазы и амилосубтилина. После чего отправляют на брагоректификацию. Лидерами по производству биоэтанола являются Бразилия, Китай и Индия.
Жидкое топливо можно изготовить самостоятельно. Для этого понадобятся:
- 96% спирт;
- бензин «Б-70».
Ингредиенты смешивают в пропорции 1:9 (одна часть бензина и 9 частей спирта). Расход полученного топлива будет большим, чем у биоэтанола: до 1 л/ч. Но собственноручно приготовленное топливо все равно выгоднее, так как для него требуется дешёвое сырье.
- Art Flame;
- FANOLA;
- «Биотепло».
Твёрдое топливо
Твёрдое топливо — дрова или сухое горючее. Оно не используется для эксплуатации биокаминов. Количество тепла, получаемое при сгорании этих видов топлива, превышает допустимые для экокаминов нормы.
Как сделать биокамин своими руками — пошаговая инструкция
Напольный биокамин по своему внешнему виду может быть неотличим от настоящего, выложенного из кирпича и имеющего дымоход. Конструкционное решение корпуса может быть разным:
- с колоннами;
- с выступами;
- иметь форму чаши или тумбы на ножках.
Основу биокамина проще и дешевле соорудить из гипсокартона и металлопрофиля. Из этих материалов можно сделать геометрически правильный, полукруглый или волнообразный корпус. Вместо ГКЛ можно использовать дерево, прочный пластик или металл.
Проектирование и чертежи
На этапе проектирования биокамина определяются с его размерами и местом установки. Напольные конструкции — стационарные, потому нужно выбрать такое место, чтобы камин гармонично вписывался в интерьер после смены дизайна помещения или приобретения новой мебели. Для малогабаритных квартир подойдут напольные конструкции средних размеров, указанных на чертеже.
Чертёж поможет быстро изготовить все необходимые детали камина
Изготовление корпуса
Для монтажа корпуса биокамина потребуются:
- гипсокартон толщиной 9 мм;
- металлопрофиль ПП 60/27;
- саморезы;
- шуруповёрт;
- серпянка;
- грунтовка;
- шпатлевка;
- шпатель с узким металлическим лезвием;
- рулетка;
- линейка;
- пузырьковый уровень длиной не менее 80 см;
- карандаш или маркер.
Для декорирования корпуса подойдут:
- искусственный камень;
- керамическая плитка;
- пластиковые панели «под кирпич» или «под камень».
Этапы монтажа корпуса
- Разметка стены и пола. Ориентируясь на ранее составленный чертёж, на стене отметьте угловые точки задней стенки камина и соедините их прямыми линиями. На полу отметьте местоположение передней стенки корпуса.
На полу и стене сделать разметки, прикрепить металлические профили
Из металлического профиля смонтировать корпус камина
Нарезать листы гипсокартона
Готовый корпус обшить гипсокартоном
Для отделки корпуса камина используйте только специальные облицовочные материалы
Установка топливного блока и горелки
Металлическую ёмкость для топливного блока можно сделать своими руками из нержавеющей стали толщиной 2 мм. Необходимо изготовить прямоугольную конструкцию с дном и невысокими бортиками. Размеры блока должны соответствовать габаритам корпуса.
Горелка представляет собой металлический картридж, который устанавливается в ёмкость. Вместе они образуют топливный блок. Важный элемент горелки — перфорированная заслонка, с помощью которой тушат пламя и регулируют его интенсивность.
При самостоятельном изготовлении учитывают следующее:
- горелка должна свободно входить в металлическую ёмкость;
- верхняя панель горелки может представлять собой металлическую пластину с прорезями;
- внутреннюю полость горелки можно заполнить минераловатным утеплителем или медицинской ватой.
Принцип работы топливного блока:
- в металлическую ёмкость наливают экотопливо;
- наполнитель горелки впитывает жидкость;
- поджигают топливо с помощью зажигалки.
Декорирование камина
На передней стенке биокамина устанавливают защитный экран из обычного оконного стекла с шлифованными кромками. Топливный блок украшают керамическими дровами или камнями.
Камин в частном доме является не только декоративным элементом, но и источником тепла. Пошаговая инструкция по кладке углового камина расположена в данном материале: https://aqua-rmnt.com/otoplenie/uglovoj-kamin-svoimi-rukami-poshagovaya-instrukciya.html
Рекомендации по эксплуатации
Для того чтобы эксплуатация биокамина была безопасной и в целях увеличения её срока, рекомендуется придерживаться нескольких несложных правил.
- Нельзя ставить ёмкость с горючим вблизи открытого огня.
- Дозаправка топливного блока возможна только после его полного остывания.
- Недопустимо разжигать огонь легковоспламеняющимися материалами: бумагой, деревянными щепками, пластиком.
- Запрещается добавлять топливо в горелку с огнём.
- При попадании капель биоэтанола на корпус экокамина или пол, горючее тщательно вытирают сухой ветошью.
Отзывы
Собственноручно сделал небольшой напольный биокамин. Основные материалы — металлопрофиль и МДФ. Обшил, отделал под кирпич. В магазине купил полуобуглившиеся керамические дрова, которые не сразу отличишь от настоящих. Теперь у меня дома есть свой уютный уголок. Довольны все, и жена, и дети.
По сути биокамин — это емкость со спиртом, красиво оформленная. Я сделал его из обычного небольшого керамического горшка для цветов. На дно наспал камней, наверху поставил горелку. Стекла не устанавливал, так как камин стоит на столе и дает небольшое пламя. Использую для романтических встреч.
Сергей, 40 летНижний Новгород
Мы купили красивый напольный камин Decoflame. В нем есть встроенные микропроцессоры, которые контролируют расход топлива. Эта технология называется CEVB. Камин достаточно мощный, способен обогреть небольшое пространство. Для большого камина нужна хорошая вентиляция. Мы устанавливали принудительную с встроенной вытяжкой. Ни разу не пожалели о покупке. Биокамин делает квартиру уютной.
Анна 26 летХабаровск
У нас теплый климат, биокамин купили для красоты, а не обогрева. Мы взяли настенную модель и теперь вечерами любуемся на живой огонь.
Ирина 30 летКраснодар
Мне биокамин подарили внуки. С ним мои одинокие вечера стали теплее и уютнее. Расход топлива небольшой. 1 л хватает на 3 часа непрерывного горения.
Видео: изготовление экокамина из стекла
Видео: мастер-класс по изготовлению настольного биокамина
Биокамин поможет создать благоприятный для эмоционального состояния микроклимат, украсит помещение и вызовет восхищение у гостей. Эту несложную конструкцию можно сделать самостоятельно из недорогих материалов.
Источник: http://aqua-rmnt.com/otoplenie/biokamin-svoimi-rukami.html
Мастерим биокамин для своей дачи: очаг с “живым огнем” без дыма и золы
Безопасно обустроенный открытый огонь действует на человека успокаивающе. Ведь он создает атмосферу уюта и тепла. Но далеко не все имеют возможность соорудить у себя в доме или на участке камин. Прекрасной альтернативой этому устройству может выступить биокамин – живой огонь без дыма и золы. В отличие от традиционного варианта, биокамин не предполагает обустройства дымохода поскольку в процессе сгорания биотоплива не выделяются какие-либо вредные вещества.
Что такое биокамин и чем он хорош?
Биокамины можно смело именовать новым поколением традиционных дровяных каминов и обогревательных устройств. Настоящее живое пламя, возникающее в результате сгорания биотоплива, созданного на основе спиртов, не выделяет копоти и дыма и не оставляет после себя следы гари и сажи.
Современные биокамины давно завоевали любовь среди широкого круга покупателей благодаря привлекательному внешнему виду и безопасности в применении
Их можно устанавливать как на открытых площадках загородного участка, так и в закрытом помещении дома. Но поскольку открытый огонь имеет свойство сжигать кислород, помещение, в котором горит импровизированный очаг необходимо периодически проветривать.
В зависимости от места расположения устройства выделяют несколько видов биокаминов: настенные, напольные и настольные.
Настенные – компактные плоские конструкции, боковые и задняя стенки которых изготавливают из металла, а передняя часть защищается стеклом
Настольные – выступают миниатюрной имитацией каминов. Они имеют защитный стеклянный экран, сквозь который отлично просматривается живой огонь
Напольные – имитируют традиционные дровяные устройства. Их устанавливают на полу открытых площадок, либо в нишах или углах помещения
В зависимости от размера конструкции биокамины могут иметь от одного до нескольких топливных блоков – горелок. В качестве топлива чаще всего используется биоэтанол, который не оставляет продукты сгорания.
У биокаминов масса достоинств: простота монтажа, не требует обустройства дымохода, нет грязи от дров, отсутствует сажа и копоть. Единственным недостатком популярных обогревательных устройств является их цена. Однако мастера, владеющие базовыми знаниями и имеющие навыки строительства, смогут подтвердить, что сделать биокамин своими руками не столь уж сложная задача.
Предлагаем вам посмотреть видео, где конструируется простейшая модель биокамина, чтобы вы поняли как это просто:
Способы самостоятельного изготовления биокамина
Конструкция #1 – миниатюрное настольное устройство
Для изготовления настольного очага нам потребуется:
- Стекло и стеклорез;
- Силиконовый герметик (для склейки стекол);
- Металлическая сетка;
- Металлическая коробка под основание конструкции;
- Емкость под горючее;
- Негорючие композиционные материалы;
- Шнурок- фитиль;
- Горючее для биокамина;
Для обустройства экрана камина можно использовать обычное оконное стекло толщиной в 3 мм или стекло с фоторамок.
Самая простая форма настольного биокамина – с прямоугольным или квадратным основанием. Обустройство такой конструкции займет всего несколько часов
В качестве металлического сетчатого основания отлично подойдет противень для духовки, решетка для барбекю или строительная сетка из нержавеющей стали. Для обустройства емкости под горючее можно использовать металлический стакан. Топливный блок биокамина проще всего сделать из металлического кашпо квадратной или прямоугольной формы.
Альтернативой негорючим композиционным материалам может выступить морская галька и любые жаростойкие камни небольших размеров
Габариты конструкции зависят только от пожеланий мастера. Однако при расчете размеров следует учитывать, что расстояние от горелки до боковых стекол не должно превышать 15 см. В то же время при слишком близком расположении стекла к открытому огню существует вероятность, что оно лопнет. Количество горелок определяется с учетом размеров площадки или комнаты. В среднем на территорию площадью 16 квадратных метров достаточно настольного биокамина с одной горелкой.
Определившись с габаритами конструкции и учитывая размеры нижней части биокамина – металлического топливного блока, вырезаем 4 заготовки из стекла.
Из заготовок собираем стеклянный кожух, который будет выполнять роль экрана биокамина. Стеклянные элементы соединяем между собой при помощи силиконового герметика
Аккуратно соединив и проклеив все стеклянные элементы, оставляем экран до полного высыхания герметика. Остатки подсохшего силиконового герметика удобно счищать обычным лезвием.
Чтобы хорошо зафиксировать стеклянные заготовки, собранный экран располагаем между неподвижными предметами и оставляем его на несколько часов
Переходим к обустройству топливного блока.
В центр металлического короба устанавливаем банку, наполненную топливом. Если для обустройства биокамина используем две и более горелок, то их размещаем в коробе на расстоянии 15 сантиметров друг от друга
Делаем сетчатый настил: из металлической решетки с помощью ножниц по металлу вырезаем прямоугольник, размер которого соответствует габаритам короба.
Металлическую решетку укладываем на стенки короба, для надежности прихватывая углы конструкции в нескольких местах сварными швами
Из шнурка скручиваем фитиль и погружаем один из его концов в емкость с топливом. Саму металлическую сетку укрываем жаропрочными камнями, декорируем керамическими поленьями и другими негорючими материалами.
Помимо декоративной функции жаропрочные камни будут равномерно распределять тепло горелки по всей поверхности решетки к стеклянному кожуху
Настольный биокамин готов. Остается только установить на металлический блок стеклянный короб и поджечь пропитанный топливом фитиль.
Конструкция #2 – угловая вариация для беседки
Угловой вариант биокамина интересен тем, что его смело можно разместить в углу беседки или веранды. Занимая минимум места, он привнесет в атмосферу ноток уюта и комфорта, располагающих к приятному отдыху.
Поскольку биокамин является объектом повышенной пожароопасности, следует всегда оставлять достаточное расстояние от самого очага до стенок и верхней части конструкции
Для изготовления угловой конструкции нам потребуется:
- Направляющий и стоечный металлический профиль длиной 9 м;
- 1 лист негорючего гипсокартона;
- 2 кв.м минеральной (базальтовой) ваты;
- Финишная гипсовая шпаклевка;
- 2,5 кв.м кафеля или искусственного камня;
- Затирка и термоустойчивый клей для кафеля;
- Дюбель-гвозди и саморезы;
- Емкость для топлива;
- Жаропрочные камни и негорючие декоративные элементы.
Определившись с местом расположения и конструкцией будущего очага для грамотного расчета необходимых материалов и визуализации образа на листе бумаги рисуем эскиз, соблюдая пропорции. Потом можно мастерить, лучше всего начать с разметки.
На стену наносим разметку, по которой крепим предварительно обрезанные направляющие профили. В них вставляем стоечные профили, фиксируя элементы саморезами
После того как проверили вертикальность конструкции с помощью отвеса, прикрепляем каркас к стене, используя дюбель-гвозди и саморезы. Стойки камина для надежности желательно скрепить перемычками.
Сам каркас снаружи обшиваем гипсокартоном, прикручивая его на саморезы через каждые 10-15 см. В области топки прокладываем 5-ти сантиметровый слой минеральной ваты
В дне топки оставляем углубление, в которую впоследствии будем устанавливать горелку. Поскольку в процессе эксплуатации очага температура вокруг горелки может достигать 150°С, основание топливной части делаем из жесткого негорючего материала.
Обшитую гипсокартоном конструкцию зашпаклевываем и облицовываем кафелем, огнеупорной плиткой или природным камнем, который органично будет сочетаться с другими элементами зоны отдыха
После завершения работы затираем швы специальной затиркой.
Камин готов. Остается протереть поверхность сначала влажной, а затем сухой тряпкой и выложить жаростойкие камни и декоративные элементы
В качестве емкости для биотовлива удобно использовать специальный бак или цилиндрическую горелку. Чтобы обеспечить безопасность близким, переднюю стенку биокамина можно закрыть жаростойким стеклом и кованой каминной решеткой.
Делаем топливо для такого очага
Топливом для биокамина выступает биоэтанол – жидкость без цвета и запаха, содержащая спирт и выступающая заменителем бензина. Главным его преимуществом является то, что в процессе горения он не выделяет вредные газы и не оставляет после себя сажу и копоть. Поэтому камины на биотопливе не требуют монтажа вытяжек, благодаря чему достигается стопроцентная теплоотдача. И к тому же в процессе горения биоэтанола за счет выделяющихся водяных паров происходит увлажнение воздуха.
Приобрести топливо можно в специализированных магазинах. Его выпускают в пластиковых бутылях и канистрах. Одного литра жидкости хватает на 2-5 часов непрерывного горения
Топливо для биокамина можно сделать и своими руками. Для этого потребуется:
- Медицинский спирт 90-96 градусов;
- Бензин для зажигалок Zippo.
Бензин способен превратить синее лабораторное пламя в живой очаг оранжевого цвета. Необходимо всего лишь смешать эти два компонента в такой пропорции, чтобы бензин составлял 6-10% от объема медицинского спирта. Готовый состав хорошенько взбалтываем и заливаем в емкость для топлива. Расход топлива составляет 100 мл на 1 час горения.
После поджигания топлива первые 2-3 минуты пока пламя маленькое в радиусе нескольких метров от биокамина ощущается легкий запах алкоголя. Но по мере нагревания топлива, когда начинают гореть пары, а не сама жидкость, запах быстро рассеивается, а пламя становится живым и игривым.
Источник: http://diz-cafe.com/dekor/biokamin-svoimi-rukami.html
Биокамины для квартиры своими руками: преимущества и недостатки, где биокамин можно купить и как сделать самому
Биокамин — это отличная замена настоящим каминам в квартирах многоэтажек. Многие жители частных домов тоже мечтают о «живом огне», но не всегда есть возможность по тем или иным причинам сложит настоящий очаг. Конечно, помимо биокаминов в продаже представлены и электрические варианты, имитирующие живой огонь, но работая долгое время, они сушат воздух, да и электроэнергия требует достаточно больших затрат. Биокамин же не имеет этих недостатков, поэтому может использоваться длительное время и в любых помещениях.
Биокамины для квартиры своими руками
Биокамины для квартиры своими руками можно изготовить при наличии необходимых для этого материалов. Готовые варианты подобных интерьерных украшений стоят недешево , поэтому при желании преобразить дизайнерский обли к к вартиры биокамином, вполне можно попробовать изготовить его самостоятельно.
Биокамин может иметь различные формы, поэтому можно выбрать именно ту, которая больше подходит для оформления интерьера. Включив фантазию, огонь биокамина заключают в круглые или прямоугольные типы ограждения — это может быть небольшая ваза или короб, камин у стены или встроенный в нее , а также установленный посередине комнаты или даже на рабочем столе. Естественно, работа над таким аксессуаром уюта потребует некоторого времени, большого старания и высокой аккуратности.
Но прежде, чем приступать к работе, необходимо разобраться с устройством этого декоративного прибора и понять, что нужно для его нормальной работы.
Биокамины становятся в последнее время все более популярными и модными для разных стилей интерьеров, они имеют свои плюсы и минусы в эксплуатации, о которых тоже неплохо знать.
Принципиальное устройство биокамина
Строение биокамина незамысловато — основными его элементами является емкость для топлива и окружающее ее декоративное оформление.
- Топливная емкость является основным элементом биокамина . Помимо, собственно, бачка , она имеет и горелку, которую изготавливают из металлических сплавов или искусственного камня. Горелка может иметь разные формы и размеры, поэтому из них выбирают ту, которая идеально подходит для выбранного обрамления.
Горелка камина может иметь самые разные формы
Горелка должна иметь крышку, которую открывают только при зажжении огня, а чтобы затушить его, достаточно просто ее закрыть.
Заводской бачок с горелкой, оснащенной крышкой
В емкость заливают необходимое количество биотоплива, которое , сгорая, «оживляет» всю конструкцию.
Заправка биокамина топливом
- Топливный бак с горелкой обычно устанавливают на площадку или помещают в прозрачную емкость , материал которой способен выдерживать повышенные температуры горения огня.
В качестве корпуса иногда используется огнестойкий стеклянный стакан
Окружают его декоративными украшениями, которыми могут служить камни различной величины или атрибуты, имитирующие поленья или угли от дров — их изготавливают из негорючего материала.
Эти атрибуты, которые подсвечиваются зажженным огнем горелки, создают особую атмосферу и настроение. Оформление всегда подбирается под общий стиль интерьера, так как биокамин должен органично вписываться в него.
Биокамин должен органично вписываться в интерьер помещения
- Топливом для подобных каминов является биоэтанол, который продается в пластиковой таре в специализированных магазинах. Для небольшого по размерам биокамина такой бутылки хватит надолго , но если зажигать огонь каждый вечер, то нужно обязательно иметь его про запас .
Емкости с биотопливом для каминов
По химическому составу биотопливо безопасно, так как производят его на основе натурального сырья. Оно не дает копоти и дыма, на стеклянной поверхности не собирается гари, отходов при горении топливо не оставляет, а коэффициент выделяемого тепла даже выше, чем при сгорании древесины.
Несмотря на подобные теплотехнические качества топлива, биокамином не нагреешь комнаты, да и декоративная емкость вокруг него не нагревается до температур плавления, поэтому не стоит бояться за то, что она будет испорчена. Благодаря качеству не нагревать воздуха в помещении, биокамин можно использовать в летние вечера, когда нужно просто создать особое романтическое настроение. Приятно посидеть у такого огня и в дождливый пасмурный день — он сделает комнату уютной и комфортной.
При работе подобного камина горит не само топливо, а выделяемые им пары. Конструкция топливной емкости такова, что его отделение, в которое заливается топливо, изолировано от той части, где происходит горение ( горелки ). В каминах, продаваемых в магазинах, установлен специальный датчик, который держит под контролем обстановку вокруг пламени, а при возникновении какой-то нештатной ситуации он дает команду на закрытие заслонки для прекращения подачи топлива. Кроме этого, высота пламени в биокамине может регулироваться. Оснащенные электроникой варианты биокаминов могут управляться дистанционно, например, смартфоном или планшетом.
Видео: пример современного биокамина с электронным управлением
Цены на топливные блоки и биотопливо для биокаминов
Первый шаг – составление эскиза биокамина
При создании этого интерьерного аксессуара самостоятельно, лучше всего для начала сделать рисунок и расставить на нем примерные размеры будущего биокамина . Увидев, что в итоге получилось, вполне можно будет оценить наглядно свои возможности по его изготовлению.
Топливный блок сделать самостоятельно достаточно сложно, поэтому его обычно приобретают в готовом заводском виде в специализированных магазинах.
Если планируется изготовить декоративное обрамление из отдельных деталей, то далее рекомендовано сделать чертеж с точными размерами, чтобы они идеально подходили друг к другу, иначе, возможно придется переделывать всю работу. Кроме этого, рисунок и чертеж помогут увидеть, какие материалы нужны, и какое их количество нужно подготовить.
В качестве примера можно рассмотреть изготовление биокамина , расположенного между двух стеклянных экранов.
Материалы и детали для изготовления биокамина
Первое, что приобретается — это топливный бачок. Он может иметь прямоугольную форму, чуть меньшего или большего размера. Учитывая этот параметр, вырезается отверстие в подставке под емкость .
Бак с горелкой лучше приобрести в магазине
Если же решено изготовить емкость самостоятельно, металлический ли ст дл я коробки нужно выбирать не менее, чем 3 мм толщиной. Металл должен быть нержавеющий, иначе возможны химические реакции и вредные для здоровья человека испарения при горении.
Бачок биокамина должен состоять из двух отделений — нижнего, куда заливается топливо, и верхнего — для испарений и горения огня. Они должны быть связаны между собой небольшими отверстиями, через которые пары топлива будут попадать в верхний отдел биокамина – на горелку.
Цилиндрический бачок с решеткой — его можно изготовить и самостоятельно
Другим вариантом емкости может стать кружка из нержавеющего металла, имеющая сверху металлическую сетку, которая и станет разделителем топлива и паров. Она же будет рассекателем огня. Через сетку легко добавлять в нижнюю часть емкости топливо, а также зажигать огонь.
Такая емкость может быть совсем небольшого размера. Ее можно использовать одну или же установить несколько штук, в зависимости от величины декоративной подставки. Кружки можно расположить по кругу, в один или несколько рядов.
Если для изготовления горелки приобретена кружка, имеющая ручку, и принято решение ее удалить, то это нужно делать очень аккуратно и не повредить сам металлический цилиндр. Емкость не должна иметь посторонних отверстий, так как топливо, вытекая, может вспыхнуть в самом неожиданном месте. В любом случае , для полной гарантии, топливную емкость лучше всего установить еще в одну металлическую тару.
Цены на биокамины Berloni
Не менее важно и окружение топливного бака, то есть его декоративное оформление. Если оно будет недостаточно красиво, то биокамин не будет давать должного эффекта, а он по своему прямому предназначению должен стать эстетическим украшением комнаты.
Чаще всего такие изделия обрамляют жаростойким стеклом, которое значительно усилит эффект от горящего пламени, и, кроме того, оградит его от всех окружающих воздействий, например, сквозняка, но в то же время позволит лицезреть всю красоту живого огня.
В емкости или на панели, где установлена горелка, хорошо будут смотреться круглые камни одного или разных расцветок. Их аккуратно раскладывают или приклеивают вокруг огня, а также иногда рассыпают хаотично.
Пламя «прячется» среди гранитных фрагментов
Если биокамин предполагается сделать переносным, то его обычно располагают на тумбе, и кроме этого аксессуара на ее поверхность ничего не ставится. В этом случае такое оригинальное украшение может стать центром композиции интерьера всей комнаты.
Устанавливают конструкцию биокамина и в каминный портал, имитирующий настоящий очаг, выстроенный у стены. Для придания естественности, вокруг емкости выкладывают специальные керамические дрова, которые почти невозможно отличить от настоящих. Вместо дров можно использовать угли или полусгоревшие ветки, также изготовленные из керамики.
Искусственные «дрова» для биокамина
Видео: разнооразие конструкций и стилей оформления биокаминов
Самостоятельная сборка биокамина
В качестве примера можно рассмотреть сборку двух вариантов биокаминов, которую можно провести самостоятельно.
Первый вариант: пламя между двух экранов
Такой биокамин можно установить на пол или на широкую тумбу.
Биокамин из двух стеклянных экранов
Для работы потребуются:
— Для изготовления панели, в которую будет устанавливаться емкость биокамина , необходим гипсокартон или толстая фанера, деревянные бруски 50 × 30 или 40 × 30 мм и саморезы.
— Огнестойкое стекло, из которого будут изготавливаться ограждающие прозрачные стенки.
— Топливная емкость , оснащенная задвижкой.
— Болты, шайбы, силиконовые прокладки, которые укладывают между стеклом и металлическим крепежом.
— Металлические или пластиковые ножки для стекол и прокладки из резины для них.
— Жаростойкий материал для того, чтобы обезопасить место вокруг топливной емкости или же огнезащитная краска.
Примерный чертеж такого биокамина
- Сначала нужно сделать основу для установки топливного бака. Следуя размерам составленного заранее чертежа, отпиливается два отрезка бруса, на который будут закреплены фанерные части основы. Выпиливается верхняя панель и боковые части. Нижняя же сторона в конструкции отсутствует, так как она будет излишне утяжелять конструкцию. Кроме того, снизу удобнее будет крепить стеклянное обрамление.
- В верхней плоскости выпиливается прямоугольное отверстие необходимого размера для установки топливной емкости .
- Затем на каркас закрепляются все элементы основы, тщательно обрабатываются края. Если вместо фанеры применялся гипсокартон, то его края нужно заделать шпатлевкой.
- В стеклянных панелях необходимо просверлить отверстия, соответствующие диаметру болтов. Они могут быть просверлены внизу стекла или ближе к его середине. С этой достаточно сложной задачей справиться непросто, так как материал может легко треснуть, поэтому этот процесс лучше доверить мастеру, который имеет для этого специальный инструмент .
- Далее, на боковых частях основы производится разметка расположения крепежных деталей, и просверливаются отверстия, также соответствующие диаметру болтов.
- Через стекло и отверстия в основе пропускают болты. Их обязательно оснащают силиконовыми прокладками, внутри каркаса устанавливают шайбу, а затем завинчивают гайку. Проце сс пр оводится с повышенной аккуратностью, так как стекло может не выдержать чрезмерного давления.
Боковые стеклянные экраны крепятся к основе декоративными болтами
- Ножки на стеклянные панели устанавливаются следующим этапом, но сначала в них укладывают резиновые прокладки.
- Когда конструкция будет готова, в ее верхнюю часть в выпиленное отверстие устанавливается топливная емкость .
- На поверхность, вокруг горелки, можно уложить или приклеить камни или другие негорючие декоративные материалы.
Узнайте, как сделать камин из картона своими руками, задача доступная всем, из нашей новой статьи.
Второй вариант: биокамин — «аквариум»
Другой вариант биокамина выглядит более респектабельно, но тоже достаточно прост в монтаже.
Такой биокамин — «аквариум» несложно изготовить самостоятельно
Для того, чтобы провести сборку такой модели, нужно подготовить следующие материалы:
— Стекло для стенок – можно взять огнеупорный, а можно и обычный материал, имеющий большую толщину.
— Силикон – он необходим для склеивания стеклянных стенок по углам. Этот материал используют для сборки аквариумов, поэтому в его надежности сомневаться не приходится.
Силикон потребуется для склеивания стеклянных стенок
— Квадратный вазон, изготовленный из металлических листов или дерева. Если используется древесина, то она должно быть обязательно обработана специальными антипиреновыми составами, предупреждающими возгорание материала .
Короб-вазон — можно сделать самому
— Металлическая сетка для закрепления в вазон, на которую будут в дальнейшем выкладываться декоративные камни или дрова. Ее можно приобрести в строительных или специализированных магазинах. Чтобы не покупать лишнего материала, нужно заранее снять мерки с вазона, примерно на 2 — 3 см от его верха.
— Красивые камни, имеющие гладкую поверхность. Их понадобится достаточно много. Чем глубже установлена сетка и больше периметр вазона, тем больше понадобится декоративных камней.
Камни для декоративного оформления биокамина
— Топливный бачок, состоящий из двух емкостей , который имеет высоту на три-четыре сантиметра ниже вазона-основы. Одна емкость должна легко помещаться в другую. Устанавливается емкость посередине вазона. Если вазон деревянный, то лучше изолировать бачок, обернув его изовером .
Можно установить один или несколько топливных бачков
— Для организованного горения иногда применяют фитиль, который изготавливают из хлопчатобумажного шнурка.
- В первую очередь, конечно же, должен быть куплен или изготовлен вазон, так как именно он задас т т он всей остальной работе над биокамином.
- По размерам готового вазона из стекла вырезают стенки обрамления. Далее их вертикальные края промазывают силиконом, и элементы соединяют в куб с открытой верхней и нижней частью.
Склеивание стеклянных стенок
- Под склеенный угол подставляются подпорки для того, чтобы силикон схватился — его застывание происходит достаточно быстро. Стекло нужно проклеивать очень аккуратно, не размазывая герметик, а срезать его излишек можно только лишь после полного застывания.
Установка стеклянного куба
- В центр вазона помещают первую металлическую емкость большего размера, ее рекомендуется прихватить на силикон. В нее ставится емкость меньшего размера, которая и является топливным бачком .
Бачок устанавливается по центру вазона
- Сверху емкостей закрепляют металлическую сетку по всему периметру коробки. Сетка может быть углублена в вазон или уложе на на его края, если они достаточно широкие. Не нужно забывать оставить место для установки обрамления из стекла.
Устанавливается сетка, на которой будет проводиться декорирование
- Далее, сверху вазона ставят стеклянный куб, который тоже можно прихватить к краям основы силиконом.
- Последним этапом работ является декорирование поверхности уложенной сетки подготовленными камнями или керамическими дровами небольших размеров. Между этими декоративными элементами пропускается фитиль, через который будут поступать пары от топлива.
Работа завершается выкладкой декоративных камней
- Камни или другая декорация биокамина – это не только украшение этого аксессуара, но и его функциональная часть, так как она работает на равномерное распределение производимого тепла по металлической решетке .
Видео: еще один интересный вариант изготовления биокамина
Сделать биокамин своими руками достаточно просто, если иметь под рукой все необходимые материалы. Кроме этого, нужно набраться терпения, чтобы работа получилась качественной, и изделие невозможно было отличить от профессионально изготовленного интерьерного аксессуара.
Источник: http://stroyday.ru/remont-kvartiry/interernye-resheniya/biokaminy-dlya-kvartiry-svoimi-rukami.html
Биокамин своими руками: устройство, виды, варианты сборки
Погода переменчива, даже в летнюю пору неожиданно может наступить похолодание. Отчаиваться не стоит, если такая неприятность настигла во время отдыха на даче. Согреться и создать комфортный микроклимат в помещении поможет биокамин. Соорудить его доступно собственными силами из подручных средств. А установить уместно не только в жилом помещении, но и прямо на улице под навесом или в беседке.
Устройство биокамина
Биокамины представляют альтернативный вид обогревательных устройств, одновременно используемых для декорирования помещения или зоны отдыха на даче. Для его эксплуатации нет необходимости заготавливать большое количество дров, следить за тем, чтоб они были всегда сухими. В обслуживании биокамины также простые, постоянно контролировать процесс горения поленьев нет нужды. Достаточно заполнить ёмкость горелки жидкой горючей смесью и на определённое время о поддержании огня можно забыть. Период сгорания одной порции топлива зависит от объёма бачка и используемого вида спиртовой смеси.
Самый примитивный биокамин состоит из следующих конструктивных элементов:
• короба из стекла;
Виды биокаминов
Камины, работающими на биологическом топливе, бывают в разных вариантах конструкции. Все устройства условно делятся на 4 вида.
• Настенные камины – плоские удлинённые конструкции, выполненные из огнеупорного материала. Передняя стенка закрывается в целях безопасности оргстеклом. Задняя часть и основа изготавливается преимущественно из металла. Конструкция фиксируется на стену специальными кронштейнами. Для обслуживания камина снимать корпус не придётся. Данный вариант хоть и предусматривает близкое расположение к стене, но является безопасным ввиду того, что в процессе горения биотоплива поверхности нагреваются слабо. Спровоцировать пожар при правильной эксплуатации такое устройство не сможет.
• Настольные камины являются частью декора, его детали перекликаются с элементами отделки и предметов мебели. Особенность таких конструкций – компактный размер. Размещать их можно не только на столах, но и полках, тумбах, подиуме. Тепла настольные варианты воспроизводят мало, но выигрывают такие качества, как мобильность и эстетичность.
• Напольные камины – увеличенный вариант настольных конструкций. Они также мобильны, но имеют более впечатляющий список функциональности. Размещать устройства можно на любой ровной поверхности, будь то пол или подиум.
• Встраиваемые камины обладают качествами всех перечисленных конструкций, кроме мобильности. Они могут быть больших и компактных параметров, оформляться в любой конфигурации, декорироваться самыми необычными предметами, но переустанавливать такие устройства нет возможности ввиду того, что короб встраивается прямо в стену.
Преимущества каминов на биотопливе
Биокамины пользуются популярностью у обитателей многоквартирных домов, жителей частного сектора и дачников. Его устанавливают в жилые помещения, на уличные площадки и террасы. Всё это объясняется следующими преимуществами устройства:
• отсутствие неприятных запахов и дыма при горении, что достигается благодаря наличию заслонок;
• простой быстрый способ отключения живого огня, достаточно перевернуть ручку заслонки;
• герметичность топливного бачка, что исключает засорение горючего при редкой эксплуатации камина;
• возможность регулировать интенсивность огня;
• высокие эстетические качества.
Варианты сборки биокаминов своими руками
Камины на биотопливе представляют собой простую конструкцию, с формами и отделкой которой можно бесконечно экспериментировать. В статье рассматриваются два варианта устройств: со стационарной установкой и мобильным стеклянным коробом, который можно использовать внутри помещения, а также на террасе или в беседке.
Вариант №1: стационарный угловой камин
Такая конструкция может монтироваться как внутри помещения, так и в беседке с глухими стенами. Угловое расположение имеет ряд преимуществ, основным из которых является экономный расход свободного пространства. С эстетической стороны камин привносит в атмосферу уюта, что делает отдых комфортным и приятным.
Для начала стоит подготовить необходимые материалы:
• металлические профили (направляющий и стоечный) – 9 м;
• гипсокартон негорючего типа – 1 лист;
• лист металла – 1 м2;
• базальтовая вата – 2 м2;
• искусственный камень или керамическая плитка – 2,5 м2;
• гипсовая шпаклёвка для финишных работ;
• клеевая смесь для кафеля;
• метизы (дюбели, саморезы);
• бачок для топлива цилиндрической формы (можно использовать несколько жестяных баночек);
• натуральные камни, галька и другой негорючий декор.
Монтаж начинается с определения угла и разметки. Старая отделка должна демонтироваться. Выявленные трещины и дыры нужно заделать шпаклёвкой (либо штукатуркой). Для удобства рекомендуется предварительно составить чертёж с указанием параметров камина. Так легче рассчитать количество материалов, и распланировать последовательность работ.
По нанесённой разметке собирается каркас из профилей. Каждый элемент проверяется уровнем и отвесом во избежание перекосов. Стойки конструкции скрепляются перемычками для надёжности. Дно камина следует делать с углублением, чтобы можно было замаскировать внутрь ёмкость с горючей жидкостью. В целях безопасности днище выстилается листом металла, так переживать за пол во время эксплуатации камина не придётся.
Верхняя часть каркаса и боковые стороны заполняются базальтовой ватой. Теплоизолятор обеспечит длительное сохранение тепла на поверхности конструкции. Далее все поверхности обшиваются гипсокартоном негорючего вида.
Завершается монтаж декорированием поверхности. Для этого нужно обработать рабочую зону грунтовкой, после чего зашпаклевать её. После просушки поверхности снова грунтуются и облицовываются декоративной плиткой из камня или керамики. После застывания клеевой смеси затиркой заделываются швы.
В портал готовой конструкции устанавливаются горелки с топливом, закрываются сверху металлической сеткой и засыпаются негорючими камнями. Сквозь каменную насыпь после поджога горелки будут пробиваться игривые языки пламени, на которые можно смотреть бесконечно.
Вариант №2: напольный биокамин
Смастерить красивый напольный биокамин можно на основе аквариума. Помимо него понадобятся также:
• металлическая сетка (по размерам дна аквариума) – 2 шт.;
• ёмкость под горючее;
• крупные камни округлой формы (около 10-15 см в диаметре);
• шнурок, выполняющий функцию фитилька;
Вначале в аквариум укладывается металлическая сетка, которая засыпается песком (слой 15-20 см). Затем в него заглубляется одна или несколько небольших ёмкостей из металла. При этом между стеклом и топливным бачком должно оставаться расстояние не менее 15 см. Далее снова укладывается металлическая сетка, элементы которой будут удерживать фитиль. Емкость заполняется топливом, на дно погружается один конец шнурка (фитиля), другой фиксируется поверх сетки. Для маскировки и эстетичности останется выложить большие камни поверх песка, искусно закрыв выглядывающие поверхности топливного бачка.
Такой вариант отличается простотой. Декорировать его можно любыми жаростойкими предметами, поэтому есть возможность проявить собственный дизайнерский талант. Конструкция мобильная, легко меняет место размещения.
Как сделать топливо для биокамина
В качестве горючего для биокамина рекомендуется использовать специальную жидкость – биоэтанол. Топливо не имеет цвета и запаха, в процессе горения не выделяет вредные вещества. После использования не оставляет на стенках конструкции копоти и сажи. Отсутствие опасных для здоровья людей продуктов горения позволяет обустраивать камины без вытяжек. Это увеличивает теплоотдачу устройства до 100%.
Если приобрести готовое биотопливо нет возможности, его можно приготовить самостоятельно в домашних условиях. В качестве сырья потребуются:
• медицинский спирт (более 90%);
• бензин, предназначенный для зажигалок Zippo.
Оба компонента смешиваются в такой пропорции, чтобы часть бензина составляла 6-10% от общего объёма. Для часа беспрерывной работы камина потребуется около 100 мл горючей жидкости. На первых минутах работы после поджигания топлива может появиться запах алкоголя. Но эффект по мере нагревания жидкости проходит самопроизвольно (через 2-3 минуты). Красивая игра пламени будет радовать домочадцев в вечернее время суток или во время обеда в беседке, когда природа проявляет свои женские капризы.
Источник: http://nastroike.com/dom-i-dacha/biokamin-svoimi-rukami-ustrojstvo-vidy-varianty-sborki
Как сделать биокамин своими руками
Здесь вы узнаете:
- Что такое биокамин
- Устройство и принцип работы
- Достоинства биокамина
- Недостатки биокамина
- Разновидности изделий
- Правила изготовления
- Делаем настольный биокамин своими руками
- Биокамин в форме стакана
- Как сделать напольную конструкцию
- Как создать топливо для биокамина самостоятельно
Как сделать биокамин своими руками — интересная задача. Самостоятельно можно изготовить настольный или напольный биокамин, а также приготовить биотопливо для такого камина.
Что такое биокамин
Входящий в моду биокамин представляет собой декоративный источник открытого огня, работающий на так называемом биотопливе. Для безопасной эксплуатации устройство обрамляется порталом, задерживающим внутри себя пламя.
Конструктивно биокамин – это горелка, работающая на спиртовом топливе. Обязательный элемент устройства – топливный бак, в котором содержится достаточный для работы запас горючей жидкости.
В бак вставляется фитиль, по волокнам которого топливо поднимается к месту сгорания. Собственно горение осуществляется в специальной чаше, которая может иметь самую разную форму. Размеры биокаминов значительно разнятся.
Установка биокамина – отличный способ украсить интерьер, сделать его необычным и привлекательным. В зависимости от типа устройства и модели огонь может быть полностью открыт или же закрыт с нескольких сторон стенками портала, прозрачными и непрозрачными
Чтобы погасить пламя, достаточно накрыть горелку специальной заслонкой. Она перекроет доступ кислорода, без которого невозможен процесс горения. Заслонка обязательно должна быть в наличии для каждого устройства. Прибор может иметь несколько горелок.
Кроме того, некоторые горелки оснащаются форсунками. Это делает языки пламени максимально похожими на те, что образуются при горении дров в костре или камине.
Приборы очень удобны в использовании. Прежде всего, им не нужен дымоход. В процессе горения биотопливо окисляется до углекислого газа и водных паров. Отсутствие в горючей жидкости тяжелых примесей позволяет ей сгорать полностью, без образования сажи, копоти и летучих токсичных веществ.
Поэтому отведения дыма (а он и не образуется) не требуется. Благодаря этому биокамин можно устанавливать в любой точке помещения.
Ему не нужна жаропрочная обвязка пола или отдельный фундамент. Специальное разрешение на его монтаж тоже не требуется. Единственное, что нужно учесть при выборе места под установку биокамина, – это возможность проветривания комнаты или наличие эффективной вентиляции. Это необходимо, поскольку при горении используется кислород, количество которого должно постоянно пополняться.
Чтобы биокамин не отличался от настоящего, его можно оформить дровами, выполненными из огнеупорной керамики. Их выпускают в виде целых или полусгоревших поленьев
Биокамины не только декоративны, но и функциональны. В отличие от традиционных каминов, где большая часть тепла «уходит» в дымоход, устройства полностью отдают свое тепло в помещение. Безусловно, использовать такой прибор как отопительный не получится, но обогреть какую-то зону в помещении он сможет. Биокамины полностью безопасны при условии грамотной эксплуатации.
Промышленность выпускает максимально комфортные в использовании модели, оснащенные электронным управлением. Ими можно управлять с пульта или посредством Wi-Fi. В последнем случае вполне возможно интеграция устройства в систему «Умный дом», удаленное управление им с телефона или с планшета. Понятно, что стоимость автоматических биокаминов на порядок выше, чем у обычных.
При этом стандартные модели можно считать «вечными», поскольку конструктивно они предельно просты и ломаться в них нечему, тогда как напичканные электроникой приборы вполне могут выйти из строя.
Главным недостатком биокаминов считается их высокая стоимость. Достаточно дорогой будет и эксплуатация устройств, поскольку для их работы требуется только специальное топливо. Заменить его на дешевый аналог не получится.
Устройство и принцип работы
В традиционном исполнении биокамин состоит из следующих элементов:
- Горелка — изготавливается из жаропрочного металла и натуральных или искусственных камней. Для контролирования интенсивности горения в конструкции может быть предусмотрено наличие специальной регулируемой заслонки.
- Топливный блок — имеет вид емкости, предназначенной для заливки топлива.
- Защитный экран — размещается с боков или со всех сторон прибора с целью обеспечения безопасности и предотвращения вероятности вылета искр.
- Корпус — в некоторых устройствах он отсутствует. В миниатюрных моделях его функцию может выполнять топливный сектор.
Достоинства биокамина
Биокамин — новый продукт на рынке, который стремительно набирает популярность. Это не только дань моде, но и масса выгодных преимуществ.
Удобство. Чистота выбросов при горении позволяет использовать биокамин без дымохода. Это решающее преимущество делает его исключительно технологичным изделием — камин можно поставить в любом месте, удовлетворяющем требованиям установки. Для него не нужен отдельный фундамент и жаропрочная обвязка пола. Примерно 50% этих изделий выполнены в переносном варианте, остальные монтируются на пол, стены и даже подвешиваются к потолку.
Технологичность. Очаг спиртовой горелки можно приобрести отдельно, без портала. Затем его можно установить в топку уже существующего традиционного камина. Это сохранит функции и внешний вид интерьера и избавит от необходимости заготовки твёрдого топлива и от риска задымления. Полноценные биокамины из-за простоты и дешевизны конструкции исполняются в достаточном ассортименте размеров. Портал можно также сделать на заказ из любого материала.
Безопасность. Заводские очаги поставляются в комплекте с защитными панелями и кожухами, поэтому портал биокамина можно выполнить из гипсокартона или дерева, не опасаясь воспламенения от перегрева. Розжиг и горение топлива происходит без искр и колебаний пламени (при использовании специальной зажигалки). При сгорании топливо распадается на водяной пар и СО2. Концентрация диоксида углерода незначительна и не отражается на качестве воздуха при наличии стандартного проветривания помещений.
Функциональность. В обычном камине большая часть тепла отводится вместе с токсичными отработанными газами через дымоход. В биокамине вся температура от горения отдаётся окружающему воздуху. Устройство средних размеров по мощности эквивалентно электрическому обогревателю на 3 кВт.
Надёжность, простота устройства. Базовые модели спиртовых каминов не имеют механизмов, подвижных деталей, истирающихся частей. При правильной эксплуатации это «вечные» устройства (срок службы неограничен). «Биогорение» не образует нагара, что сводит обслуживание камина к протирке вместе с другими элементами интерьера. Более сложные и дорогие модели имеют электронное управление — с панели, пульта ДУ или Wi-Fi с планшета или телефона. Как и любые электронные устройства, они могут выйти из строя, но не чаще прочих.
Оригинальность и красота. Новый биокамин можно подобрать под совершенно любой дизайн — от минималистического холодного хай-тека до роскошного барокко. Портал можно заказать в любой мастерской, из любого материала. Такой очаг открытого огня посередине помещения станет эмоциональным центром всего дома, интуитивно напоминая об отдыхе далёких предков ночью у костра. Всегда ровные и стабильные языки пламени — «живой» предмет интерьера, который можно перемещать на своё усмотрение.
Стоимость. Цена самого устройства вместе с порталом не превышает цену на камин такого же формата традиционной или электрической компоновки.
Недостатки биокамина
Наряду с достоинствами это изделие имеет собственные недостатки, которые являются данью удобству, безопасности и экологичности.
Зависимость от одного вида топлива. Горелка работает только на спиртах, в то время как обычный камин можно топить любым твёрдым горючим веществом.
Относительная дороговизна топлива. Отопительный блок (горелка) средних размеров потребляет 0,3–0,4 литра в час. Стоимость 1 литра топлива в среднем 200–250 рублей*. Горение камина в течение одного часа обойдётся примерно в 100 рублей.
Речь идёт о заводском топливе для биокаминов.
Проветривание. Обязательное требование к помещению, т. к. камин не имеет собственного дымохода.
Минимальная площадь помещения. Комната, в которой установлен очаг, должна быть не менее 25 кв. м.
Название | Размеры, мм | Характеристики | Цена, руб. |
Напольные | |||
DirectCheminee Universal, Франция/Россия | 760х335х800 | 1 ТБ* 2,5 л, стенки очага в комплекте, классический вид | 75 000 |
DirectCheminee Universal Х2, Франция/Россия | 980х345х1100 | 2 ТБ по 2,5 л, стенки очага в комплекте, классический вид | 95 000 |
Planika CALVADOS Cherry/Ivory, Польша | 860х870х365 | 1 ТБ 2,8 л, портал из дерева, классический вид | 120 000 |
DirectCheminee Baroque Italiano, Франция/Россия | 1300х400х1100 | 1 ТБ 3 л, портал и столешница из литьевого мрамора, изысканный вид | 145 000 |
BERLONI Turin, Италия | 1100х1100х320 | 2 ТБ по 2,2 л, портал МДФ и окрашенная сталь | 58 000 |
Horus Freedom Wall, Италия | 950х400х870 | 1 ТБ 2,9 л, портал из стали и стекла | 160 000 |
Horus Tetris, Италия | 1000х1000х450 | 1 ТБ, нержавеющая и окрашенная сталь, закалённое стекло, независимое расположение | 177 000 |
Настенные | |||
Planika Wallfire, Польша | 360х810х210 | термостат, тепловентилятор, нержавеющая сталь/стекло, 2,5–3,7 кВт | 191 000 |
Horus ZEN, Италия | 1200х340х450 | сталь/стекло, 2,1–2,8 кВт | 140 000 |
Horus Closer inox Frame, Италия | 640х640х220 | сталь/стекло, 1,8–2,2 кВт | 110 000 |
DirectCheminee Premier, Франция/Россия | 800х250х500 | Любой вариант отделки из любого материала, 1,8–2,6 кВт | 42 000 |
DirectCheminee Autofire 146 electronic, Франция/Россия | 1460х290х620 | Полностью электронная система контроля, расход 1 л/час, 6,2 кВт | 300 000 |
DirectCheminee Monumentale Huge на 5 топок, Франция/Россия | 2000х300х790 | 5 ТБ, окрашенная сталь, 5,8 кВт | 220 000 |
Настольные (малые) | |||
DirectCheminee Биосвеча Reed 3, Франция/Россия | — | Элемент интерьера, нерж. сталь | 16 000 |
DirectCheminee Биосвеча «Классика» на мраморном основании (коллекция Modern), Франция/Россия | — | Элемент интерьера, нерж. сталь, мрамор | 9 000 |
DirectCheminee Блок-бокс 2,5 л (Искусственный камень), Франция/Россия | 440х340х105 | Нерж. сталь, искусственный камень на выбор (200 видов) | 28 000 |
DirectCheminee Блок-бокс INOX 5 л, Франция/Россия | 550х510х350 | Нерж. сталь, отделка поверхности — зеркало, металл, дерево | 50 000 |
Planika Simple Commerce, Польша | высота 420, диаметр 380 | Стеклянная колба — Италия, горелка — 1,5 л (7 часов) | 48 500 |
Planika Stone, Польша | высота 410, диаметр 450 | Стеклянная колба — Италия, в основании скандинавский полевой камень, горелка — 0,6 л (до 2х часов) | 82 000 |
Planika VERANDA GF-07 Стол, Польша | высота 597, диаметр 700 | Стекло — Италия, ножки дерево — тик, горелка 1 л (3,5 часов) | 95 000 |
* ТБ — топливный блок.
Разновидности изделий
Перед тем как изготовить биокамин для квартиры своими руками нужно определиться с местом его расположения в комнате. От этого фактора будет зависеть вид выбираемого изделия. Существует три основных варианта:
Настольные. Это небольшие конструкции, которые могут делаться различных форм и оформляться миниатюрными элементами. Пламя в них находится за специальным защитным экраном, что исключает возможность случайного получения ожога и образования очага возгорания. Настольные изделия выполняют только декоративную функцию и абсолютно не обогревают комнату.
Декоративные настольные биокамины безопасны в использовании
Настенные. Эти биокамины мастерятся из стекла либо металла. Их длина может достигать 1 метра, что сделает устройство довольно тяжёлым. Из-за этого нужно предусматривать специальные крепежи для поддержания увесистой конструкции.
Настенные биокамины подойдут для любого богатого и статусного помещения
Напольные. Это самый красивый и часто используемый вид биокамина. Свою популярность он получил благодаря схожести с настоящими деревянными изделиями. Напольные устройства могут монтироваться в стену или нишу либо располагаться в углу комнаты.
Напольный – самый распространенный вид биокамина
Все эти устройства могут быть установлены в обычной квартире многоэтажного дома. Исключение составляют только габаритные изделия, которые займут много свободного пространства и затруднят перемещение по комнате.
Правила изготовления
Если вы хотите выполнить сборку топливного блока своими силами, советуем придерживаться следующих правил:
- Если конструктивные особенности предусматривают наличие стекла и некоторых элементов изготовленных из него, выбирайте исключительно огнеупорное, жаростойкое покрытие;
- Горелка подвергается воздействию высоких температур и сальному нагреву, именно поэтому для её сборки используйте исключительно нержавеющую сталь;
- Для дополнительной защиты, внутреннее содержимое должно перекрываться сеткой с мелкими отверстиями для поступления воздуха. Далее укладываются декоративные элементы, такие как: камни или керамические дрова;
- Для того чтобы в биокамине можно было легко образовать пламя, заранее установите пропитанный биоэтанолом достаточно длинный фитиль. Закрепите его между камнями, так чтобы один его конец находился прямо в топливном резервуаре.
Важно: одним из недостатков каминов, является высокий расход топлива и его немалая стоимость. Однако при необходимости такое топливо можно изготовить самостоятельно, соблюдая определённые пропорции и воспользовавшись проверенной инструкцией. Для каминов такого типа нет необходимости проводить и устанавливать дымоход. Важно регулярно осуществлять проветривание помещения.
Делаем настольный биокамин своими руками
Миниатюрный камин собирается вручную из недорогих материалов в течение нескольких часов. Наиболее простая форма – с квадратным или прямоугольным основанием.
Материалы для работы
- стекло;
- стеклорез;
- герметик силиконовый для склейки стекол;
- сетка из нержавеющей стали;
- стальная коробка под основание камина;
- фитиль (шнур);
- биоэтанол (горючее);
- металлический стакан – емкость под горючее;
- жаростойкие камни и негорючие композиционные материалы.
Инструкция для сборки
Собрав комплектующие для биокамина можно приступать к сборке устройства. Пошаговая инструкция позволит собрать биокамин своими руками без лишних трудностей:
- Первое, что нам нужно сделать, склеить защитный экран из стекла. Силиконовый герметик сохнет в районе суток, поэтому стекло соединяется заранее.
Создание стеклянного защитного экрана
- Затем необходимо собрать, найти, сделать металлический каркас в виде короба, в который будет установлена горелка и на который вы поставите защитный экран.
Подходящий металлический каркас
Установка защитного экрана
- На следующем этапе в каркас помещается горелка. Если горючее продавалось в жестяной банке, то она вполне может сыграть эту роль. Если тара была пластиковая, можно использовать любую жестяную банку подходящего размера.
Размещаем в каркасе горелку
- В банку помещаем фитиль, выводим его на сетку и закрываем декоративными камнями.
Подготовка металлической сетки
Установка сетки внутри каркаса на горелку
- Накрываем получившуюся конструкцию защитным экраном, закладываем декоративные элементы и самодельный биокамин готов.
- Закрываем сетку декоративными камнями.
Запускаем биокамин
Биокамин в форме стакана
При наличии колбы с круглым сечением можно изготовить оригинальный биокамин.
Для работы понадобятся
- стеклянная колба без дна (диаметр не менее 30 см);
- глиняное кашпо или металлическая круглая банка с толстыми стенками (размер должен соответствовать размеру колбы);
- жаропрочные галька или песок;
- металлическая сетка;
- ножницы по металлу;
- металлический стакан под горелку, фитиль, топливо.
Порядок сборки камина
- устанавливаем стеклянную колбу в кашпо;
- в центр помещаем собранную горелку (стакан с топливом и фитилем);
- вокруг горелки засыпаем мелкие камешки или песок;
- накрываем горелку двумя слоями металлической сетки, обрезанной по диаметру кашпо (применяя ножницы по металлу);
- на сетку укладываем слой жаропрочных декоративных камней или других элементов.
Как сделать напольную конструкцию
Напольная конструкция вписывается в любой интерьер, так как имитирует дровяные камины
Преимущество напольных биокаминов — в разнообразии форм и размеров. Они могут напоминать геометрическую фигуру, чашу или тумбу, оставаться стационарными или мобильными. Но отопительный блок для них должен быть изготовлен из металла. Сам корпус при этом можно сделать из камня, дерева, пластика, керамики или гипсокартона. Главное, следить, чтобы огонь не затрагивал пожароопасные элементы.
Необходимые материалы и инструменты
- отопительный блок;
- негорючий гипсокартон (1 лист);
- металлический профиль с направляющими и стоечными элементами (8 – 9 м);
- дюбель-гвозди, саморезы по металлу и с потайной головкой;
- термоустойчивый клей для плитки, шпатлёвка;
- ножницы по металлу, шуруповёрт, нож для резки гипсокартона;
- изоляционные материалы (2 кв.м);
- керамическая плитка;
- затирка (около 2 кг);
- строительный уровень, рулетка;
- дерево или другой материал для каминной полки;
- декор для украшения готового биокамина.
Все расчёты необходимо делать с учётом размеров места для будущего биокамина. Один из вариантов представлен на чертеже.
Подготовительные работы
Чертёж необходимо создавать с учётом пожаробезопасности
В этом варианте предусмотрено обустройство топки
На этом этапе необходимо определиться с размерами и дизайном биокамина: большой или маленький, пристенный, угловой или расположенный в центре комнаты. После этого создаётся чертёж или эскиз с учётом пожаробезопасности объекта. Рассчитывая его размеры, нужно следить за тем, чтобы расстояние от очага до стенок конструкции и каминной полки составляло не менее 15 – 20 см. После этого на основании чертежа на стену и на пол наносится разметка.
Пошаговая инструкция по изготовлению
Процесс предусматривает выполнение нескольких этапов: от крепления профиля и до декорирования обшитого гипсокартона
- Сборка каркаса. По готовой разметке крепятся предварительно подготовленные направляющие профили. Затем в них вставляются стоечные элементы, которые впоследствии закрепляются саморезами. С помощью отвеса контролируется вертикальность.
- Крепление профилей к стене на дюбель-гвозди. При этом стойки дополнительно закрепляются перемычками.
- Закладка изоляционного материала в стены сооружения. Им может служить спрессованная базальтовая вата.
- Обшивка гипсокартона. Для этого необходимо нанести разметку на листы гипсокартона и обрезать ненужные элементы с помощью специального ножа. Главное, с одной стороны делать надрез, надламывая материал с другой. Выполняя обшивку будущей конструкции, нужно вкручивать саморезы на расстоянии 10 – 15 см друг от друга. По окончании этих работ следует нанести гипсовую штукатурку.
- Отделка биокамина. Для этого стенки и дно корпуса обклеиваются керамической плиткой, за исключением углубления для установки горелки.
- Затирка швов. После неё монтируется каминная полка, а сама конструкция украшается подготовленными декоративными элементами — лепниной, мозаикой, облицовочным кирпичом.
- Установка горелки. Её можно приобрести или сделать самостоятельно из металлического стакана, в который опущен фитиль. В последнем случае не удастся регулировать высоту пламени, но и платить за заводскую конструкцию не придётся.
Если есть время, желание и сварочный аппарат, стоит самому соорудить топливный блок с задвижкой. Принцип его действия тот же, только состоять такая горелка должна из одной или двух камер, соединённых между собой перфорацией. В этом случае сгорать будет уже не топливо, а его пары, однако, это позволит контролировать интенсивность пламени.
Заключительным этапом может быть установка кованной или каминной решётки из жаропрочного стекла, которая обеспечит дополнительный уровень безопасности для домочадцев.
Из-за громоздкости напольных биокаминов их очень часто проектируют в виде угловых конструкций. Последние могут быть симметричными или асимметричными, когда вместо одной из задних стенок у камина устанавливается колонна. Их установка практически не отличается от установки стандартных напольных биокаминов, за исключением чертежа.
Как создать топливо для биокамина самостоятельно
Биоэтанол, не имеющий цвета и запаха, продается в магазинах, однако смесь можно изготовить и самому. Для этого нужно:
- Приобрести бензин и медицинский спирт 90-96 градусов.
- Смешать компоненты так, чтобы бензин составлял не более 10% всего объема жидкости.
- Хорошо взболтать смесь и залить ее в емкость для топлива.
Магазинного литра биоэтанола хватает на 2-5 часов горения в биокамине, а приготовленная смесь расходуется в количестве примерно 100 мл за 1 час. Стоит отметить, что в первые минуты горения самодельного топлива может ощущаться легкий запах алкоголя, который, однако, быстро рассеивается.
Источник: http://remont-system.ru/alternativnaya-energiya/kak-sdelat-biokamin-svoimi-rukami
02.05.2020
Декоративная штукатурка своими руками: дешёвый вариант дорогой отделки После многолетнего использования обоев, не смотря на все их разнообразие, хочется отделать стены чем-то новым. Поэтому многие начинают присматриваться к новым отделочным материалам. Одним из самых... → |
02.05.2020
Как сделать душевой поддон своими руками Несмотря на наличие различных моделей в продаже, можно сделать душевой поддон своими руками. Это позволит не только сэкономить средства, но и выполнить конструкцию, в точности соответствующую планировке помещения и вашей идее его... → |
02.05.2020
Гардеробная из кладовки — фото идеи как превратить кладовку в удобный гардероб Нужен большой шкаф для одежды? Сделайте гардеробную из кладовки. Это отличное дизайнерское решение, которое подарит вам много места для хранения ваших вещей. В отличие от обычного шкафа, в... → |
Комментирование отключено.
