Настройка на тепло радиаторов отопления в квартире своими руками

Типовые схемы систем отопления и способы подключения радиаторов

Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.

Разновидности разводки отопления

В зависимости от способа подвода теплоносителя к радиаторам распространение получили следующие схемы систем обогрева зданий и сооружений:

  • Однотрубная.
  • Двухтрубная.

Данные способы отопления принципиально различаются друг от друга, и каждый обладает как положительными свойствами, так и отрицательными.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

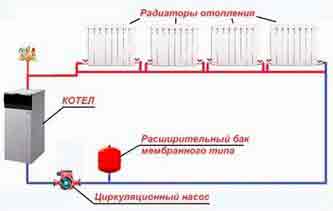

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

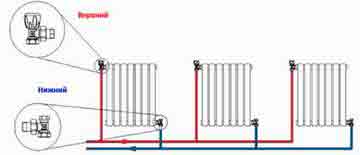

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

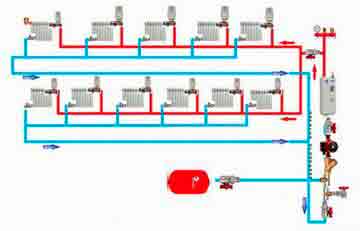

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

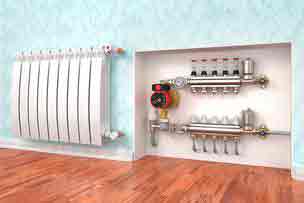

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

  • Боковое (стандартное) подключение;
  • Диагональное подключение;
  • Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Источник: http://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html

Монтаж и подключение радиаторов отопления своими руками

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

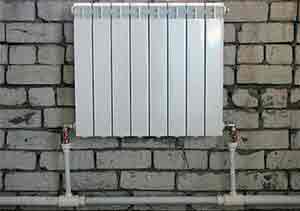

Возможна установка радиаторов отопления своими руками

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

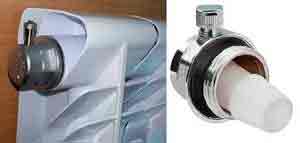

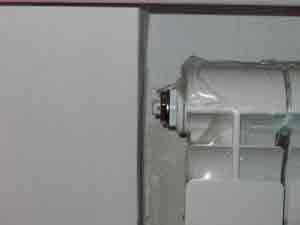

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

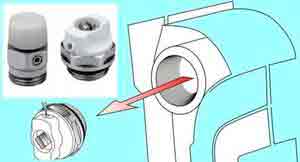

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Где и как разместить

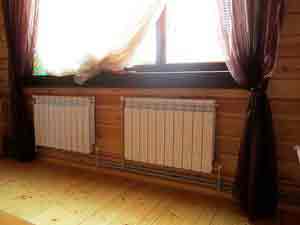

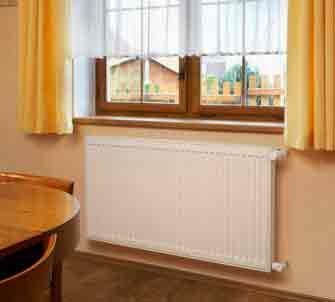

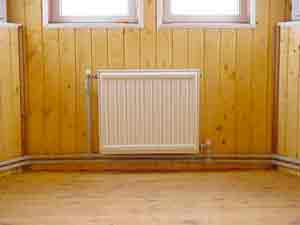

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

  • посередине оконного проема, допустимое отклонение — 2 см;
  • расстояние от радиатора до пола — 8-12 см;
  • до подоконника — 10-12 см;
  • от задней стенки до стены — 2-5 см.

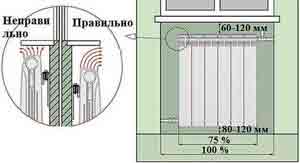

Расстояния от радиатора отопления до окна

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

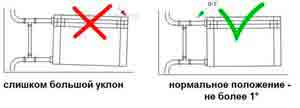

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

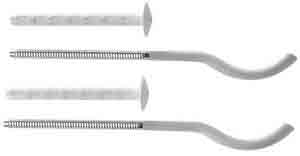

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

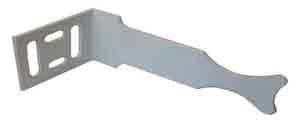

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

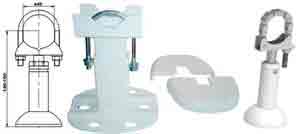

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

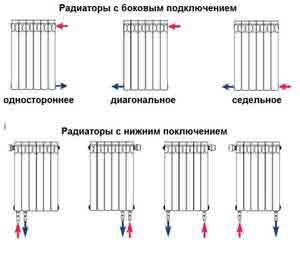

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

  • седельное;
  • одностороннее;
  • диагональное.

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

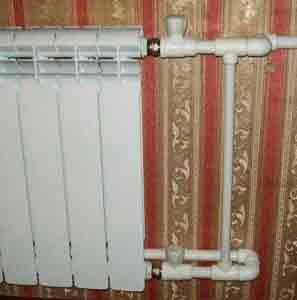

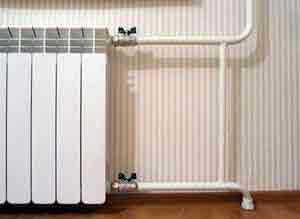

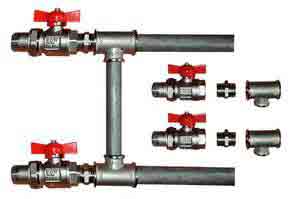

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

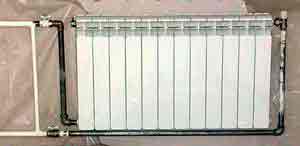

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

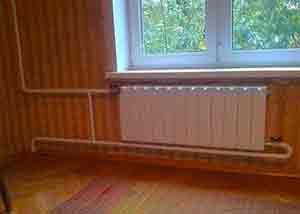

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

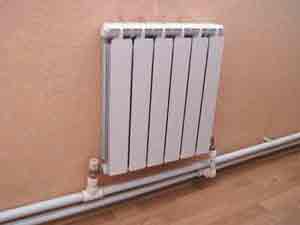

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Видео-уроки по установке радиаторов отопления



Источник: http://stroychik.ru/otoplenie/ustanovka-radiatorov

Как регулировать батареи отопления

Если система индивидуального отопления рассчитана правильно, никаких регуляторов не понадобиться: в каждой комнате будет поддерживаться стабильная температура. Но вот в многоэтажных домах после тотальных переделок отопления, регуляторы могут стать очень полезными.

Регулировать теплоотдачу радиаторов отопления нужно по нескольким причинам. Первая: это позволяет сэкономить на отоплении. В квартирах многоэтажных домов уменьшены счета за оплату будут только в том случае, если установлен общедомовой счетчик тепла. В частных домах при наличии автоматизированного котла, который сам поддерживает стабильную температуру, вам регуляторы на радиаторы вряд ли понадобятся. Разве что у вас стоит старое оборудование. Тогда экономия будет довольно существенной.

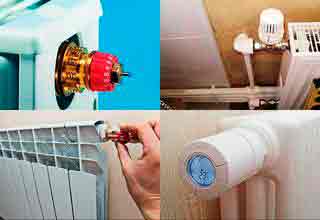

Ручные регуляторы на радиаторах

Вторая причина, по которой ставят регуляторы на радиаторы отопления, — это возможность поддерживать тот температурный режим в комнате, который вы хотите. Нужно вам в одной комнате +17 o C, а в другой +26 o C, выставили соответствующие значения на термоголовке или прикрыли вентиль, и имеете настолько теплый воздух, насколько хотите. Причем неважно в квартире расположены у вас батареи, и теплоноситель поступает централизовано, или отопление индивидуальное. И абсолютно неважно, какой стоит котел в системе. Регуляторы радиаторов никак не связаны с котлами. Они работают сами по себе

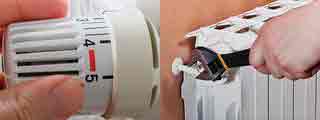

Как регулировать батареи отопления

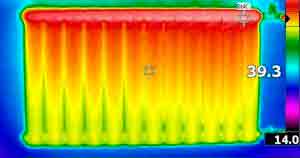

Чтобы понять, как происходит регулировка температуры, вспомним, как работает радиатор отопления. Он представляет собой лабиринт труб с разного вида ребрами, для увеличения теплоотдачи. На вход радиатора поступает горячая вода, проходя по лабиринту, она нагревает металл. Он в свою очередь нагревает находящийся вокруг воздух. Благодаря тому, что на современных радиаторах ребра имеют специальную форму, улучшающую движение воздуха (конвекцию), горячий воздух распространяется очень быстро. При активном нагреве от радиаторов идет ощутимый поток тепла.

Такая батарея — очень горячая. В этом случае регулятор установить нужно

Из всего этого следует, что изменив количество проходящего через батарею теплоносителя, можно изменять температуру в комнате (в определенных пределах). Этим и занимается соответствующая арматура — регулирующие вентили и терморегуляторы.

Сразу скажем, что никакие регуляторы не могут повысить теплоотдачу. Они ее только понижают. Если в комнате жарко — ставьте, если холодно — это не ваш вариант.

Насколько эффективно изменяется температура батарей, зависит во-первых от того, как рассчитана система, есть ли запас мощности отопительных приборов, а во-вторых, от того насколько правильно подобраны и установлены сами регуляторы. Немалую роль играет инерционность системы в целом, и самих отопительных приборов. Например, алюминий быстро нагревается и остывает, а чугун, имеющий большую массу, очень медленно изменяет температуру. Так что с чугуном нет смысла что-то изменять: слишком долго ждать результата.

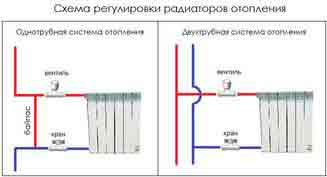

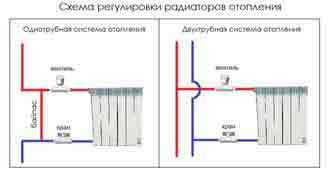

Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке чтобы увеличить ее размер)

Как увеличить теплоотдачу батарей

Можно ли увеличить теплоотдачу радиатора зависит от того, как его рассчитали, и есть ли запас мощности. Если радиатор просто не может выдать больше тепла, то и любые средства регулировки тут не помогут. Но можно попробовать изменитьситуацию одним из следующих способов:

  • В первую очередь проверить засорение фильтров и труб. Засоры — встречаются не только в старых домах. Чаще наблюдаются в новых: во время монтажа в систему попадает разного рода строительный мусор, который при запуске системы забивает устройства. Если чистка не дала результатов, переходим к кардинальным мерам.
  • Увеличить температуру теплоносителя. Это возможно в индивидуальном отоплении, но очень сложно, скорее невозможно, при централизованном.

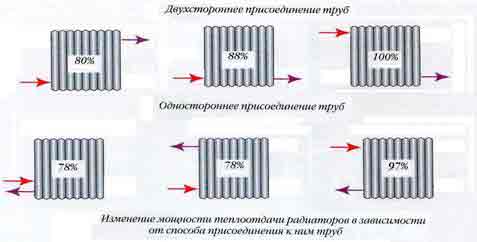

  • Изменить подключение. Не все типы подключения радиаторов одинаково эффективны, например, обратное боковое дает снижение мощности на 20-25%, также влияет и место установки отопительного прибора. Подробнее о типах подключения батарей читайте тут.
  • Нарастить количество секций. Если подключение и установка выбраны оптимальные, а в комнате все равно недостаточно тепло, значит, тепловой мощности отопительного прибора не хватает. Тогда нужно дорастить несколько секций. Как это сделать, читайте тут.

Регулировкой температуру радиатора не поднять

Основной недостаток регулируемых систем состоит в том, что им необходим определенный запас мощности всех приборов. А это дополнительные средства: каждая секция стоит денег. Но за комфорт заплатить не жалко. Если у вас в комнате жарко, жизнь не в радость, также как и в холодной. А регулирующая арматура — универсальный выход из положения.

Устройств, которые могут изменять количество протекающего через отопительный прибор (радиатор, регистр) теплоносителя, много. Есть совсем недорогие варианты, есть имеющие приличную стоимость. Есть с ручной регулировкой, автоматической или электронной. Начнем с самых недорогих.

Вентили или краны

Это самые малозатратные, но, к сожалению, и самые малоэффективные устройства регулировки радиаторов.

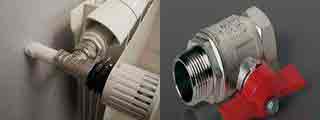

Шаровые краны

Часто на входе в батарею ставят шаровые краны и с их помощью регулируют поток теплоносителя. Но это оборудование имеет другое назначение: это запорная арматура. Они нужны в системе, но для полного отключения потока теплоносителя. В том случае, например, если отопительный прибор потек. Тогда стоящие на входе и выходе радиатора отопления шаровые краны позволят без останова системы и слива теплоносителя произвести его ремонт или замену.

Для регулировки шаровые краны не предназначены. У них только два рабочих состояния: полностью «закрыто» и полостью «открыто». Все промежуточные положения наносят вред.

Шаровые краны — запорная арматура и для регулировки радиатора не подходит

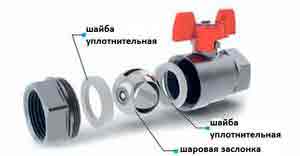

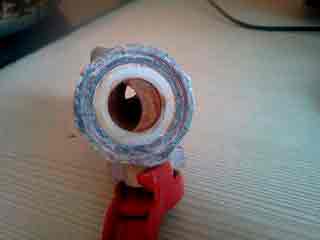

Какой вред? Внутри этого крана стоит шарик с дыркой (отсюда и название — шаровой). В штатных положениях (открыто или закрыто) ему ничего не грозит. Но в остальных случаях содержащиеся в теплоносителе твердые частицы (особенно их много в системах централизованного отопления) понемногу стачивают и откалывают кусочки. В результате кран становится негерметичным. Тогда, даже если он стоит в положении «закрыто», теплоноситель продолжает поступать в радиатор. И хорошо, если в это время не произойдет авария, и не понадобиться перекрыть воду. Но если, вдруг такое случится, ремонта не избежать. Как минимум, придется менять напольное покрытие, а что нужно будет ремонтировать в нижнем помещении, зависит от того, насколько оперативно перекроют стояк работники коммунальных служб (или вы, если у вас собственный дом). Да, шаровой кран может работать в нештатном режиме какое-то время, но все равно ломается. И скорее рано, чем поздно.

Для тех, кто все равно решил регулировать радиатор именно таким способом, стоит иметь в виду, что их устанавливать тоже нужно грамотно, иначе не избежать «приятных» бесед с управляющей кампанией. Так как к такому способу чаще прибегают в многоквартирных домах, то расскажем о том, как подключать их при вертикальной разводке. Чаще всего разводка однотрубная вертикальная. Это когда через потолок заходит в комнату труба. К ней подключен радиатор. Со второго входа радиатора труба выходит, и через пол идет в нижнее помещение.

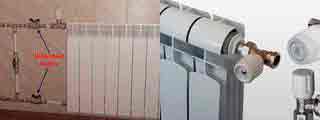

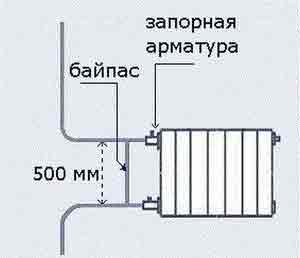

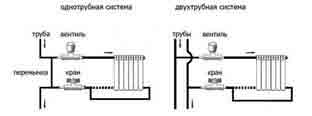

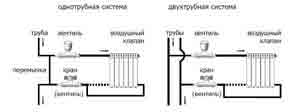

Как правильно подключать радиатор при вертикальной однотрубной разводке

Вот тут нужно правильно поставить краны: обязательная установка байпаса — обходной трубы. Он нужен для того, чтобы при закрытом потоке на радиаторы в квартире (кран закрыт полностью или частично), в общедомовой системе циркулировала вода.

Иногда шаровой кран ставят на байпасе. Изменяя количество проходящего через него теплоносителя, тоже можно изменять теплоотдачу батареи отопления. В этом случае для большей надежности системы и возможности отключения кранов должно быть три: два отсекающих на радиаторах, которые будут работать в штатных режимах, и третий, который будет регулирующим. Но тут есть один подводный камень: иногда можно забыть, в каком положении стоят краны, или дети поиграют. Результат: заблокирован весь стояк, холод в квартирах, неприятные разговоры с соседями и управляющим.

Так что шаровые краны регулировки батарей отопления лучше не использовать. Есть другие устройства, предназначенные именно для изменения количества протекающего через батарею теплоносителя.

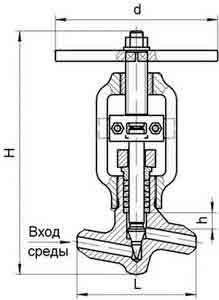

Игольчатый вентиль

Игольчатый вентиль сильно снижает пропускную способность системы

Это устройство в системе отопления устанавливают обычно перед манометром. В других местах оно наносит больше вреда, чем пользы. Все дело в строении. Само устройство эффективно и плавно изменяет поток теплоносителя, понемногу его перекрывая.

Но все дело в том, что из-за особенностей конструкции, ширина прохода для теплоносителя в них меньше в два раза. Например, у вас установлены дюймовые трубы, и на них такого же размера игольчатый кран. Но пропускная его способность в два раза меньше: седло всего ½ дюйма. То есть, каждый установленный в системе игольчатый кран снижает пропускную способность системы. Несколько последовательно установленных устройств, например, в однотрубной системе приведут к тому, что последние отопительные приборы или не будут греться совсем, или будут еле теплыми. Потому рекомендуемая часто однотрубная схема с игольчатыми вентилями на практике приводит к тому, что большая часть радиаторов или не греет совсем, или греет очень слабо.

По причине сильного сужения прохода не рекомендуется ставить игольчатый вентиль и для регулировки радиаторов отопления: их теплоотдача резко снизится. Поднять ее можно:

  • сняв игольчатый вентиль;
  • в два раза увеличив количество секций,
  • установив устройство, имеющее в два раза большие соединительные муфты (на дюймовые трубы нужно будет поставить двухдюймовый вентиль, что вряд ли кого-то устроит).

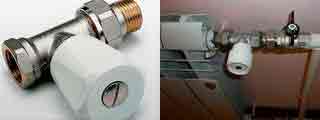

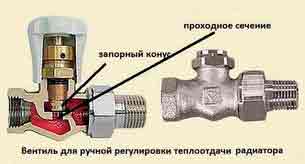

Регулирующие радиаторные вентили

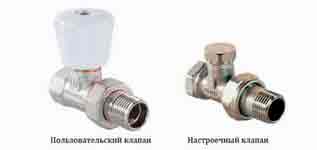

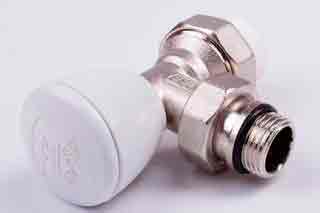

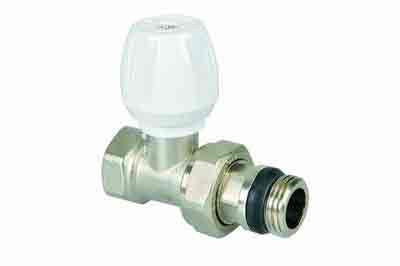

Специально для ручной регулировки радиаторов предназначены радиаторные вентили (краны). Они бывают с угловым или с прямым подключением. Принцип работы этого ручного регулятора температуры состоит в следующем. Поворачивая вентиль, вы опускаете или поднимаете запорный конус. В закрытом положении конус полностью перекрывает поток. Двигаясь вверх/вниз, он в большей или меньшей степени перекрывает поток теплоносителя. Из-за такого принципа действия эти устройства называют еще «механический регулятор температуры». Устанавливается он на радиаторы на резьбу, к трубам подсоединяется при помощи фитингов, чаще обжимных, но есть разные типы, совместимые с разными типами труб.

Регулирующий вентиль может только снизить температуру

Чем хорош регулировочный вентиль для радиатора? Он надежен, ему не страшны засоры и мелкие абразивные частицы, которые находятся в теплоносителе. Это касается качественных изделий, конус клапана которых изготовлен из металла и тщательно обработан. Цены на них не очень велики, что немаловажно при большой системе отопления. В чем недостаток? Каждый раз приходится изменять положение вручную, из-за чего поддержание стабильной температуры проблематично. Кого-то это устраивает, кого-то нет. Для тех, кто хочет постоянной или строго заданной температуры, больше подойдут автоматические устройства регулировки температуры радиаторов.

Автоматическая регулировка

Автоматическое поддержание температуры в помещении хорошо тем, что один раз выставив ручку регулятора в нужное положение, вы надолго избавитесь от необходимости что-то крутить и менять. Регулировка температуры радиаторов отопления происходит постоянно и непрерывно. Недостаток таких систем — значительная стоимость, и, чем больше функционал, тем дороже обойдется устройство. Есть еще некоторые особенности и тонкости, но о них ниже.

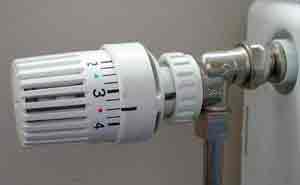

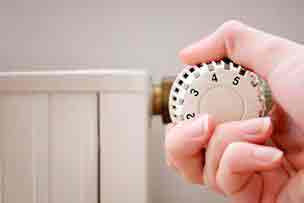

Регулировка радиаторов термостатами

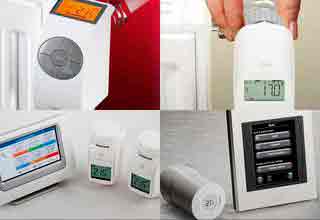

Для поддержания постоянной заданной температуры в комнате (помещении) используют термостаты или терморегуляторы для радиаторов отопления. Иногда это устройство могут называть «терморегулирующий клапан», «термостатический вентиль» и т.п. Названий много, но подразумевается одно устройство. Чтобы было понятнее, нужно объяснить, что термовентиль и термоклапан — это нижняя часть устройства, а термоголовка и термоэлемент — это верхняя. А все устройство целиком — радиаторный термостат или терморегулятор.

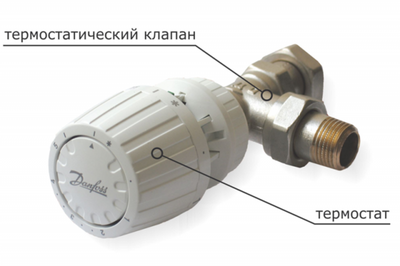

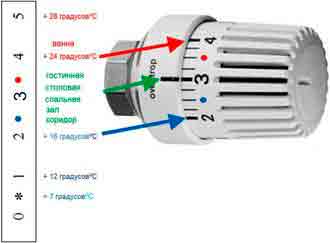

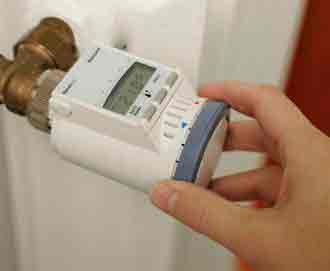

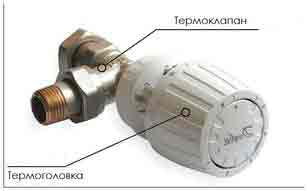

Так выглядит термостат на радиатор

Большая часть таких приборов не требует никакого источника питания. Исключение — модели с цифровым экраном: в них в термостатическую головку вставляются батарейки. Но срок их замены достаточно длительный, потребляемые токи невелики.

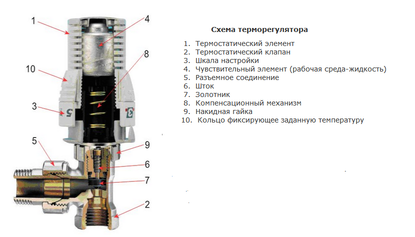

Конструктивно радиаторный термостат состоит из двух частей:

  • термостатический клапан (называют иногда «корпус», «термовентиль», «термоклапан»);
  • термостатическая головка (называют еще «термостатический элемент», «термоэлемент», «термоголовка»).

Сам клапан (корпус) изготавливается из металла, чаще из латуни или бронзы. Его конструкция схожа с устройством ручного вентиля. Большинство фирм нижнюю часть радиаторного термостата делают унифицированной. То есть на один корпус можно устанавливать головки любого типа и любого производителя. Уточним: на один термоклапан можно ставить термоэлемент и ручного, и механического, и автоматического типа. Это очень удобно. Если вы захотели изменить способ регулировки, не нужно покупать все устройство. Поставили другой термостатический элемент и все.

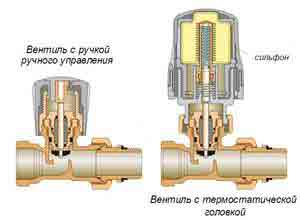

Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке

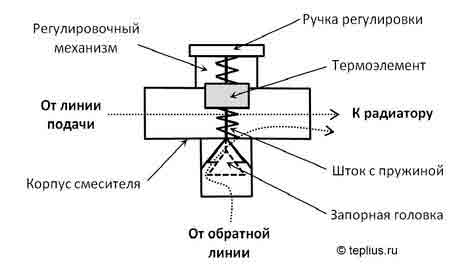

В автоматических регуляторах отличается принцип воздействия на запорный. В ручном регуляторе его положение изменяется поворотом рукоятки, в автоматических моделях обычно стоит сильфон, который давит на подпружиненный механизм. В электронных всем управляет процессор.

Сильфон — это основная часть термоголовки (термоэлемента). Представляет собой небольшой герметичный цилиндр, в котором находится жидкость или газ. И жидкость, и газ, имеют одно общее свойство: их объем сильно зависит от температуры. При нагревании они значительно увеличивают свой объем, растягивая цилиндр-сильфон. Он давит на пружину, сильнее перекрывая поток теплоносителя. По мере остывания, объем газа/жидкости уменьшается, пружина приподнимается, увеличивается поток теплоносителя, снова происходит нагрев. Такой механизм, в зависимости от калибровки, позволяет поддерживать заданную температуру с точностью до 1 o C.

Как работает терморегулятор, посмотрите в видео.

Радиаторный термостат может быть:

  • с ручной регулировкой температуры;
  • с автоматической;
    • со встроенным датчиком температуры;
    • с выносным (проводным).

Также есть специальные модели для однотрубных и двухтрубных систем, корпуса из разных металлов. Подробнее о радиаторных термостатах читайте тут.

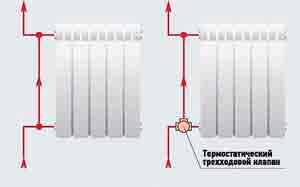

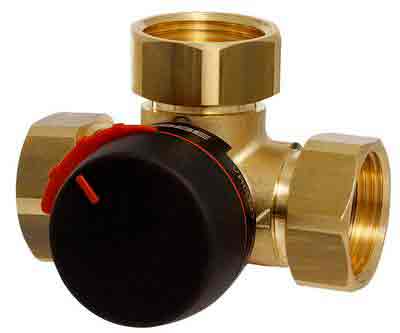

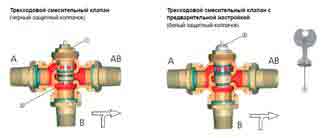

Использование трехходовых клапанов

Трехходовой клапан для регулировки температуры батарей используют редко. У него немного иная задача. Но в принципе, это возможно.

Поставив со стороны подачи трехходовой клапан тоже можно регулировать температуру теплоносителя

Трехходовой клапан устанавливается на месте соединения байпаса и подающей трубы, идущей к радиатору. Для стабилизации температуры теплоносителя он должен быть оснащен терморегулирующей головкой (типа описанных выше). Если температура возле головки трехходового клапана поднимается выше заданной, поток теплоносителя на радиатор перекрывается. Он весь устремляется через байпас. После остывания, клапан срабатывает в обратном направлении, и радиатор снова нагревается. Такой способ подключения реализуется для однотрубных систем, причем чаще с вертикальной разводкой.

Итоги

Регулировка батарей отопления возможна с использованием разных устройств, но правильно это делать нужно при помощи специальной регулирующей арматуры. Это ручные регуляторы (краны) и автоматизированные — термостаты, в некоторых вариантах возможно использование трехходового клапана с термоголовкой.

В каком случае что использовать? В многоэтажных квартирах с централизованным отоплением предпочтительнее трехходовой клапан и регулировочные краны. А все потому, что зазор в термостатах для теплоносителя не очень широк, и при наличии в теплоносителе посторонних частиц он быстро засоряется. Потому их рекомендуют использовать в системах индивидуального отопления.

Если в квартире очень хочется автоматическую регулировку радиатора, можно до термостата поставить фильтр. Большую часть примесей он будет задерживать, но придется его регулярно промывать. Как почувствуете, что радиатор стал чересчур холодным, проверьте фильтр.

В частных домах с регулировкой батарей все просто: что вам больше подходит, то и ставьте.

Источник: http://teplowood.ru/regulirovka-temperatury-radiatorov-otopleniya.html

Регулировка вентиля батарей отопления в квартирах

Правильно проведенная регулировка батарей отопления в квартире позволит уменьшить расходы на коммунальные услуги, обеспечив при этом комфортный температурный режим в доме. Управляют работой радиаторов специальные автоматические клапаны и другая запорная аппаратура. Монтаж терморегуляторов не представляет сложности, поэтому такую работу вполне по силам выполнить самостоятельно каждому домовладельцу.

  • 1. Для чего нужно регулировать батареи
  • 2. Принцип работы радиаторов
  • 3. Способы увеличения теплоотдачи
  • 4. Арматура и электронные приспособления
    • 4.1. Запорные краны
    • 4.2. Ручные вентили
    • 4.3. Автоматические терморегуляторы
    • 4.4. Трёхходовые клапаны

    Использование соответствующих клапанов и механической запорной арматуры позволяет отрегулировать батареи отопления в частном доме и поддерживать оптимальную температуру в отдельных комнатах.

    Например, на кухне или в гостиной можно установить термоклапан на уровне 20 градусов Цельсия, а в спальне или детской комнате отрегулировать радиаторы на большую эффективность, поддерживая температуру на уровне 22−24 градусов.

    Сегодня многие квартиры в многоэтажках оснащены индивидуальными счетчиками тепловой энергии, соответственно, правильно настроив батареи, можно уменьшить свои расходы на обогрев помещения. В отдельных случаях только при установке простейших клапанов на радиаторы отопления экономия может достигать 30−40% от средних ежемесячных затрат.

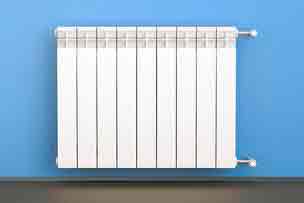

    Сегодня в наших домах используются различные типы радиаторов, отличающиеся своей конструкцией и материалом, из которого они изготовлены. Чугунные батареи постепенно вытесняются эффективными биметаллическими и алюминиевыми радиаторами, которые позволяют быстро обогревать помещение, сокращая при этом расходы на коммунальные нужды.

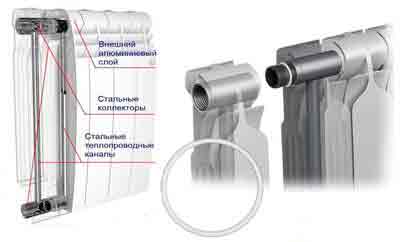

    Конструкция стандартного радиатора представляет собой лабиринт из труб, имеющий многочисленные рёбра, которые увеличивают теплоотдачу. Через входной патрубок в батарею поступает горячая вода, она нагревает металлические элементы, что позволяет обеспечить интенсивный обогрев помещения.

    Регулировка эффективности обогрева батареи заключается в изменении количества теплоносителя, попадающего внутрь радиатора. Соответственно, уменьшив или увеличив его объем, можно оперативно варьировать температуру в помещении. Для такой регулировки используются всевозможные вентили и терморегуляторы, которые отличаются надежной конструкцией, они долговечны и просты в эксплуатации.

    Необходимо лишь понимать, что использование вентилей, терморегуляторов и другой запорной арматуры не сможет повысить теплоотдачу имеющейся системы отопления.

    Основное назначение таких клапанов — это уменьшение интенсивности обогрева помещения, что позволяет регулировать температуру в батареях, создавать в доме оптимальный микроклимат и экономить на коммунальных расходах.

    Если домовладельцу необходимо увеличить теплоотдачу системы обогрева, то нужно будет поменять старые неэффективные радиаторы на новые установки или же выполнить соответствующее обслуживание батареи.

    Для увеличения теплоотдачи рекомендуется выполнить следующее:

    • Проверяют трубы и фильтры на предмет засорения. Такая работа выполняется летом, что позволяет провести сервис без отключения от обогрева всего стояка.
    • При автономном обогреве можно увеличить температуру теплоносителя. Однако в квартирах при централизованном отоплении сделать это будет невозможно.
    • Изменение типа подключения батарей также может положительно сказаться на их эффективности. Например, боковой способ монтажа радиаторов уменьшает мощность обогрева на 25%.
    • Имеется возможность установки дополнительных батарей или же увеличения количества секций. Такая работа выполняется исключительно после согласования с коммунальными службами.

    Проще всего повысить эффективность системы отопления, установив новые современные батареи. Такие радиаторы отличаются компактными габаритами, они просты в эксплуатации, а благодаря своей уникальной конструкции позволяют быстро нагревать помещение, одновременно уменьшая коммунальные платежи.

    Для регулировки батареи в квартирах могут использоваться различные приспособления, которые отличаются надежностью, простотой в эксплуатации и предлагаются по доступным ценам. Вся запорная аппаратура может быть разделена на несколько основных групп.

    Это простейшие приспособления, позволяющие уменьшать объем теплоносителя, поступающего в установленные радиаторы. Запорная арматура выполняется в виде шаровых кранов, имеющих два положения:

    • «Открыто» — в радиатор поступает максимально возможный объем теплоносителя и батарея греет на полную мощность.
    • «Закрыто» — ток теплоносителя остановлен, а радиатор отопления быстро остывает.

    Оставлять шаровые краны в промежуточном положении не рекомендуется, так как клапан быстро повреждается твердыми частицами, содержащимися в теплоносителе отопительной системы. Недостатком использования запорных кранов для регулировки батареи является необходимость частых манипуляций, когда домовладельцу вручную требуется открывать и закрывать вентили. С помощью таких устройств будет невозможно создать оптимальный и устойчивый температурный режим в помещении.

    Краны с ручной регулировкой позволяют убавить батарею отопления, сокращая объем теплоносителя, поступающего в радиаторы. Такая корректировка выполняется за счёт уменьшения или увеличения диаметра проходного отверстия.

    Ручной вентиль имеет запорную головку, положение которой изменяется в зависимости от расположения рукоятки. Для упрощения регулировки объёма поступающего в батарею теплоносителя на корпусе крана может быть нанесена шкала с делениями, чтобы выставлять нужную температуру батареи.

    Автоматические терморегуляторы позволяют в полностью автономном режиме поддерживать оптимальный микроклимат в помещении. Такая запорная аппаратура способна реагировать на показатели температуры воздуха в комнате, автоматически изменяя степень нагрева радиатора. Рабочим элементом у таких терморегуляторов является игольчатый клапан, который дозирует объем поступления жидкости в батарее.

    Используемые сегодня автоматические регуляторы можно разделить на две основных категорий:

    1. 1. Электронные.
    2. 2. Термостатические.

    Термостатические регуляторы по своей конструкции отдаленно напоминают ручной вентиль. Внутри клапана находится термодатчик, который способен определять температуру воздуха в помещении, а также механизм регулировки со шкалой настройки и управляющей рукояткой. Домовладельцу необходимо установить на терморегуляторе оптимальную температуру, и в последующем арматура будет работать в полностью автономном режиме, оперативно изменяя объем поступающего в радиаторы теплоносителя в зависимости от температуры воздуха в помещении.

    Электронные терморегуляторы обладают расширенным функционалом, могут оснащаться выносными термодатчиками, а имеющийся блок управления может включать различные дополнительные настройки, в том числе способен обеспечить всю работу отопления в полностью автономном режиме. Наличие функции программирования запорной аппаратуры позволяет оптимальным образом настраивать всю систему, существенно сокращая расходы на коммунальные нужды.

    Благодаря функции программирования можно настроить обогрев таким образом, чтобы днем в будни, когда жильцы находятся на работе, в батареи поступало минимальное количество теплоносителя, а вечером, когда требуется максимально интенсивный обогрев, регулируемый клапан открывал трубы на максимум. Отопление быстро нагреет помещение, обеспечивая комфорт проживания в квартире и в частном доме.

    Источник: http://oventilyacii.ru/otoplenie/regulirovka-ventilya-batarej.html

    Регулировка батарей отопления в квартире

    Методы регулировки радиаторов системы отопления с помощью кранов, терморегуляторов и сервоприводов

    Во время профессионального проектирования системы отопления необходимо учитывать три основных фактора: номинальную мощность, схему установки приборов и их регулировку. Для решения последней задачи необходимо использовать специальную арматуру, а также устройства для изменения температурного режима на конкретном участке схемы. Как же правильно выполняется регулировка системы отопления домов и квартир: краны, радиаторы, батареи?

    Способы регулировки системы отопления

    Отопительная система с регулировочной арматурой

    Существует несколько способов изменения характеристик теплоснабжения. Своевременная гидравлическая регулировка системы отопления необходима для стабилизации давления на определенных участках и всей схемы в целом. Температурная корректировка служит инструментом изменения степени нагрева воздуха в конкретном помещении. Чаще всего для этого используется кран для регулировки температуры отопления.

    Все вышеперечисленные характеристики во многом зависят от работы котла. Однако для нормализации параметров системы необходима установка дополнительных компонентов. В зависимости от функции они разделяются на следующие виды:

    • Температурные. Служат для частичного или полного перекрытия потока теплоносителя в радиаторах или в отдельном контуре. С помощью кранов, терморегулятора или узлов смешивания выполняется регулировка батарей отопления в квартире;
    • Давление. Температурная разница между подающей и обратной магистралью может вызвать скачки давления. Это приведет к разбалансировке системы, что ухудшит ее работу. Для устранения этой проблемы монтируют гидрострелки, как делают коллекторную разводку труб.

    На практике своевременная регулировка кранов на радиаторах отопления снижает расходы на энергоноситель. Также с помощью регулировочной арматуры можно изменять степень нагрева воздуха в помещении.

    Фактические показатели работы отопительной системы должны совпадать с расчетными. Таким образом можно уменьшить количество регулировочных элементов.

    Обвязка радиатора отопления

    Регулировка отопления в многоквартирном доме или частном коттедже выполняется с помощью специальных устройств. Они устанавливаются на определенных участках системы и могут работать в автоматическом или ручном режиме. Их монтаж выполняется на радиаторах, смесительных узлах и коллекторах.

    Прежде чем выбрать определенную модель необходимо выяснить оптимальный способ изменения температурного режима для давления в системе. В зависимости от внутреннего устройства регулировка радиаторов отопления в квартире может осуществляться двумя методами:

    • Частичное перекрытие объема теплоносителя в батарею. Для этого устанавливают краны и терморегуляторы;
    • Смешивание потоков горячей и остывшей воды для формирования теплоносителя с нужной температуры. Это выполняется с помощью узлов смешивания, в которых монтируются двух и трехходовые клапана.

    Полноценная регулировка системы отопления частного дома может быть осуществлена только после тщательного изучения устройств этих компонентов.

    Краны для регулировки отопления

    Конструкция конусного вентиля

    Самый простой способ изменения температурного режима работы батарей является монтаж запорной арматуры. С ее помощью выполняется регулировка кранов отопления в квартире или доме. В зависимости от конструкции они могут выполнять две функции — оперативное перекрытие потока теплоносителя во время проведения ремонтных работ или регулировка горячей воды в батарею.

    Шаровые краны не предназначены для изменения потока объема теплоносителя. Поэтому регулировка температуры батареи отопления с их помощью невозможна. Для этого необходимо использовать другую модель крана — конусный вентиль. В нем с помощью штока изменяется проходной диаметр на участке магистрали.

    Монтаж конусного вентиля является дешевым механизмом изменения температуры в батарее отопления. Однако наряду с этим его эксплуатация имеет несколько недостатков:

    • Ручной режим работы. При изменении степени нагрева воды в трубах для уменьшения или увеличения притока тепла для радиатора необходимо самостоятельно регулировать положение штока;
    • Рекомендуется устанавливать термометр для снятия показаний температуры в радиаторе;
    • Со временем резиновая прокладка истончается, что приводит к поломке.

    В настоящее время регулировка температуры радиатора отопления с помощью кранов не практикуется. Для этого используют другие механизмы со значительно большим набором функций.

    На уже установленный конусный вентиль можно монтировать так называемый сервопривод. Он будет изменять положение штока в автоматическом режиме в зависимости от температуры в помещении или в отопительной системе.

    Терморегулятор радиатора отопления

    Лучше всего если регулировка температуры радиатора отопления происходит в автоматическом и полуавтоматическом режиме. Эту функцию выполняют терморегуляторы — устройства для изменения объема потока воды в батарею.

    Чаще всего для обвязки радиатора используют терморегуляторы прямого действия. Конструктивно они схожи с вышерассмотренными кранами за одним исключением — положение штока меняется автоматически в зависимости от температуры горячей воды.

    Эта система регулировки температуры отопления состоит из механической части и чувствительного элемента. Функции последнего может выполнить парафин или любая жидкость с высокой степенью температурного расширения. При повышении температуры чувствительный блок давит на седло клапана, тем самым инициируя опускания штока. Регулировка температуры срабатывания происходит с помощью пружины, соединенной с термостатическим элементом.

    Преимущество подобной регулировки батарей отопления в квартире заключается в автоматическом режиме работы устройства. Пользователю достаточно установить требуемый уровень нагрева радиатора на терморегуляторе. Но кроме этого необходимо знать специфику регулировки радиаторов отопления квартиры:

    • В подавляющем случае у терморегуляторов нет функции подключения к внешним датчикам температуры. Их работа не зависит от степени нагрева воздуха в помещении, что может стать причиной определенного дискомфорта;
    • После длительного простоя седло клапана фиксируется в корпусе. Для его устранения следует вручную опустить и поднять шток;
    • Каждая модель терморегулятора рассчитана на определенный температурный режим работы.

    Несмотря на кажущиеся преимущества терморегуляторов перед регулировкой кранов на радиаторах отопления, они не могут сильно влиять на изменение степени нагрева батарей. Эту функцию выполняют другие устройства.

    Для полноценной работы радиаторы в его обвязке помимо терморегулятора должен присутствовать кран Маевского для устранения воздушных пробок.

    Сервоприводы для регулирования отопления

    Сервоприводы в отоплении

    Большим функционалом обладает другой вид терморегулятора – сервопривод. Он может монтироваться для регулировки кранов отопления в квартире с уже установленной арматурой. Фактически сервопривод выполняет функции изменения положения штока на кране в зависимости от внешних факторов – температуры теплоносителя или степени нагрева воздуха в помещении.

    В отличие от терморегулятора у большинства моделей сервопривода существует встроенный температурный датчик. Но это не является недостатком, так как для комплексной регулировки отопления в многоквартирном доме можно подключить несколько устройств к одному термометру. Таким образом будет выполняться регулировка притока объема теплоносителя сразу во всех радиаторах. Дополнительно сервоприводы применяются для комплектации следующих компонентов отопления:

    • В коллекторной группе теплого пола. Они являются частью системы регулировки температуры отопления в частном доме в комплектации с двух или трехходовым клапаном;
    • Подключение к суточному или недельному программатору даст возможность автоматизировать работу отопления.

    Кроме этого сервоприводы устанавливаются на любых участках отопительной системы, где необходимо в автоматическом режиме регулировать объем притока теплоносителя.

    Для регулировки температуры в батарее отопления с помощью сервоприводов следует дополнительно установить температурный датчик. Поэтому чаще всего предпочтение отдается терморегуляторам.

    Особенности установки и обслуживания регуляторов

    Схема установки терморегулятора

    После выбора оптимальной модели терморегулятора или крана для регулировки температуры отопления следует выполнить их правильную установку. Место расположения арматуры напрямую зависит от ее функции и конструкции.

    Чаще всего компоненты регулировки монтируются в обвязке конкретного радиатора отопления. Они устанавливаются на подающей трубе либо на байпасе. При этом для комфортной регулировки температуры батарей отопления рекомендуется придерживаться следующих правил:

    • Устройство не должно быть закрыто декоративными панелями или другими предметами интерьера;
    • Срок службы терморегуляторов во многом зависит от качества теплоносителя. Поэтому перед ним следует установить сетчатый фильтр, который защитит седло клапана от известкового налета;
    • Во время монтажа регулировочного клапана температуры отопления нужно следовать схеме установки. На корпусе устройства стрелочками показано направление движения теплоносителя;
    • Многие терморегуляторы и сервоприводы подключаются к электросети. Поэтому нужно обеспечить подвод электропитания к ним.

    Перед установкой и дальнейшей регулировкой отопительных батарей в квартире необходимо ознакомиться с инструкцией производителя. В ней прописываются условия монтажа эксплуатации конкретного регулировочного элемента.

    Одним из важных показателей регулировочных кранов отопления квартиры является максимальная и минимальная пропускная способность. Они должны соответствовать текущим параметрам системы.

    Обслуживание регуляторов и кранов

    Опрессовка выполняется только после установки регулирующей арматуры

    После установки следует провести предварительную регулировку кранов на отопительных радиаторах. Для этого температурный режим работы и давление в системе должны быть нормальными. Затем, изменяя степень нагрева теплоносителя проверяется работа регулирующей арматуры. Система тестируется в нескольких режимах. Увы, но выполнить самостоятельную регулировку отопления в доме многоквартирного типа по этой схеме не получится, так как у потребителей нет возможности изменить степень нагрева теплоносителя.

    Фактически проверить работоспособность конкретного элемента можно только при запуске центрального теплоснабжения. Т.е. корректная регулировка отопительных радиаторов в квартире осуществляется в отопительный сезон.

    Во время запуска системы теплоснабжения обязательно осуществляется полная регулировка отопительная система частного дома. Она должна включать в себя следующие этапы:

    • Проверка работоспособности кранов и терморегуляторов;
    • Соответствие их фактических параметров паспортным данным;
    • Если во время контрольной регулировки степени нагрева батарей отопления выявлен неисправный элемент — его необходимо заменить.

    Кроме этого, нужно помнить, что на работу системы влияет ряд внешних факторов: степень теплоизоляции дома, климатические особенности конкретного региона. Это также должно учитываться при температурной регулировке радиатора отопления.

    В видеоматериале показан пример организации регулировки радиаторов отопления в доме:

    Как регулировать температуру батареи отопления с помощью механических и электронных устройств

    Нагревание радиатора происходит за счет циркуляции в нем горячей теплонесущей жидкости. Чем выше температура и/или объем поступающего в радиатор теплоносителя, тем сильнее он нагревается, тем самым, повышая температуру в помещении, где он установлен. Соответственно, при снижении температуры и/или объема жидкости, уменьшается нагрев радиатора и снижается температура в помещении.

    Для регулировки температуры батарей отопления применяются различные устройства, позволяющие создавать комфортные условия в обогреваемых помещениях. Это позволяет значительно сократить расходы, что особенно важно для владельцев загородных домов, имеющих автономное отопление.

    Обзор регуляторов температуры

    Все устройства для контроля нагрева батарей отопления можно разделить на несколько основных групп, отличающихся устройством и принципом работы.

    Запорные (перекрывные) краны

    Шаровой кран с двумя положениями

    Самый простой способ отрегулировать температуру радиатора – установить на его входе запорный кран, который управляет подачей горячего теплоносителя из системы отопления.

    В качестве запорной арматуры чаще всего используются шаровые краны с двумя крайними положениями – «открыто» и «закрыто»:

    • в открытом положении в радиатор поступает наибольший объем горячей теплонесущей жидкости;
    • в закрытом положении крана циркуляция теплоносителя полностью прекращается и радиатор остывает.

    Оставлять шаровой кран в промежуточном положении нежелательно. так как это быстро выведет его из строя.

    При помощи запорных кранов возможна только очень грубая регулировка температуры в помещении, требующая постоянного контроля и ручного управления кранами.

    Принцип работы регулировочного вентиля заключается в плавном изменении объема теплоносителя. поступающего в радиатор за определенную единицу времени.

    Происходит это за счет изменения диаметра сечения проходного канала вентиля.

    Ручной регулирующий вентиль

    Вентиль состоит из клапана с входным и выходным патрубком и установленной внутри запорной головкой конусного типа, связанной с рукояткой, на которой имеется отградуированная шкала.

    При повороте рукоятки в ту или другую сторону запорная головка перемещается относительного проходного отверстия клапана, увеличивая или уменьшая объем поступающей жидкости.

    Необходимая температура радиатора устанавливается поворотом регулировочной рукоятки по соответствующим меткам на шкале.

    Преимуществами ручных вентилей:

    • простота конструкции;
    • надежность в работе;
    • небольшая стоимость.

    Главный недостаток заключается в необходимости периодического контроля и ручной корректировке работы вентилей.

    Этот регулятор температуры для радиатора отопления работает за счёт автоматического изменения нагрева обогревателя в зависимости от окружающей температуры воздуха в помещении.

    Происходит это путем дозирования объема подачи жидкости за счет плавного изменения проходного сечения клапана по сигналу от встроенного или выносного датчика температуры.

    Автоматические терморегуляторы бывают термостатическими и электронными.

    Термостатические

    Конструкция термостатического терморегуляторы состоит из проходного клапана с запорной головкой конусного типа и установленной на нем термоголовки, управляющей работой клапана.

    В термостатическую головку встроены:

  • датчик температуры окружающего воздуха, механически связанный с запорной головкой клапана;
  • регулировочный механизм с рукояткой управления и шкалой настройки.

    Датчик представляет собой термочувствительный элемент в виде герметической гофрированной емкости (сильфона), заполненного специальной легкоиспаряемой жидкостью или газом.

    Схема терморегулятора в разрезе

    При увеличении температуры в окружающем воздухе термочувствительный элемент расширяется и через шток с пружиной перемещает запорную головку клапана, уменьшая диаметр его проходного сечения и ограничивая поступление теплоносителя. В результате снижается интенсивность нагрева радиатора и понижается температура в помещении.

    При снижении температуры окружающего воздуха термоэлемент датчика сжимается и поток теплоносителя увеличивается.

    Значение нужной температуры в помещении, которую должен поддерживать терморегулятор, устанавливается вручную с помощью рукоятки со шкалой настройки. При необходимости термостатический регулятор может быть снабжен дополнительным выносным датчиком температуры, связанным с основным термоэлементом тонкой капиллярной трубкой.

    Достоинства такого регулятора:

    • полная независимость от электропитания;
    • относительно небольшая стоимость.
    • особые требования к месту размещения термостатического элемента;
    • необходимость дополнительной корректировки устройства в процессе эксплуатации.

    Электронный терморегулятор с блоком управления

    Данный тип терморегулятора состоит из клапана с запорной головкой и установленного на нем блока управления.

    В блок управления входит:

  • электронный датчик температуры;
  • схема управления (как правило, на основе микропроцессора);
  • панель управления с ЖК дисплеем и кнопками;
  • исполнительный механизм в виде электромеханического реле.

    Процесс регулирования температуры данным прибором происходит также, как и в термостатическом регуляторе, но при этом перемещение запорной головки клапана осуществляется не термоэлементом, а сердечником электромагнитного реле по сигналу от схемы управления.

    Датчик температуры и панель управления могут быть выносными, совмещенными в одном корпусе или раздельно. Электропитание регулятора осуществляется от батареек или бытовой электросети.

    Электронные терморегуляторы с микропроцессорным управлением обладают гораздо большими функциональными возможностями, позволяя с высокой точностью поддерживать заданную температуру и программировать различные режимы работы по часам, дням и т.д.

    Главными их недостатками являются достаточно высокая стоимость и зависимость работы от наличия электропитания.

    Термостата для батареи отопления

    К особому виду устройств для регулировки температуры радиаторов отопления относится термостат с ручной настройкой.

    Принцип его работы, в отличие от обычных терморегуляторов, заключается в изменении температуры, а не объема теплонесущей жидкости. Происходит это за счет подмешивания в горячий теплоноситель остывшей жидкости, выходящей из радиатора в обратную линию системы.

    Достоинством этого устройства является простота и надежность конструкции, а недостаток заключается в необходимости использования для его монтажа дополнительных отрезков труб и соединительной арматуры.

    Устройство и принцип действия

    Термостат состоит из смесительного клапана с тремя патрубками и установленным внутри термочувствительным элементом.

    Данный элемент представляет собой герметичную емкость с эластичными стенками, внутри которой находится специальное вещество, изменяющее свой объем в зависимости от температуры окружающей среды. Термоэлемент связан с запорной головкой смесителя посредством штока с пружиной.

    Сверху на корпусе смесителя устанавливается регулировочный механизм с рукояткой ручной настройки.

    В зависимости от температуры подаваемого в смеситель теплоносителя термоэлемент расширяется или уменьшается в объеме, перемещая шток запорной головки. При этом открывается канал обратной подачи смесителя.

    Остывшая жидкость из обратной линии на выходе радиатора попадает в смеситель и, смешиваясь с горячим теплоносителем из линии подачи системы, остужает его до нужной температуры.

    При уменьшении температуры теплоносителя термоэлемент уменьшается в объеме и канал подачи жидкости из обратной линии закрывается.

    Поддержание необходимой температуры батареи осуществляется регулировочным механизмом, имеющим рукоятку ручной настройки со шкалой.

    Помимо термостатических, существуют также смесители с электромеханическим или электромагнитным приводом и дистанционным управлением от выносных датчиков температуры и/или электронных блоков управления. Они обеспечивают более точное автоматическое регулирование заданной температуры в квартире.

    Недостатками таких устройств является энергозависимость от наличия постоянного электропитания и высокая стоимость.

    Выбираем место установки

    Регуляторы нужны для помещений, в которых происходит частое изменение температурных режимов (кухни, комнаты на солнечной стороне), а также там, где необходимо постоянно поддерживать стабильную комфортную температуру (спальни, детские).

    В частных домах регулирующие устройства нужно устанавливать на вторых этажах, так как там скапливается теплый воздух, поднимающийся из нижних этажей.

    Выбор места установки конкретного устройства определяется его типом и расположением самого радиатора. Как правило, регулятор монтируется между входным отверстием радиатора и трубопроводом подачи теплоносителя.

    Для запорных кранов, вентилей и смесительных термостатов местонахождение для них относительно пространства помещения не имеет никакого значения, поэтому место установки определяется только удобством доступа к ним в ходе эксплуатации.

    Устанавливайте терморегуляторы на батареи, перед которыми есть открытое пространство

    Для автоматических терморегуляторовсо встроенными датчикамитемпературы место их пространственного расположения в помещении играет большую роль, так как от этого во многом зависит правильность их функционирования.

    Связано это с тем, что термодатчик регулятора измеряет температуру воздуха в ближайшем окружающем его пространстве.

    На значение измеряемой датчиком температуры могут влиять прямые солнечные лучи, сквозняки, дополнительные источники, выделяющие холод или тепло (холодильники, различные электроприборы и пр.), в том числе и сама батарея отопления.

    Их не рекомендуется устанавливать в нишах, за предметами мебели или плотными шторами, так как это значительно искажает измерение термодатчиком реальной температуры в помещении.

    При невозможности выполнить это условие следует использовать автоматические регуляторы с выносным термодатчиком. который можно разместить в любом удобном подходящем месте.

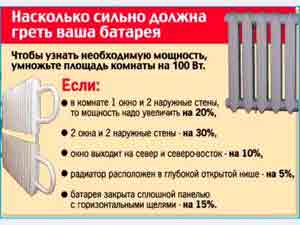

    Методики расчета количества секций батарей в зависимости от площади помещения и материала, из которого выполнен обогреватель.

    Для поддержания постоянной температуры дополнительно можно использовать автоматику для котла, а именно – комнатный термостат. Описание этого устройства доступно по ссылке.

    Устанавливаем и настраиваем устройство

    По классической схеме регулятор устанавливается на входном отверстии радиатора в соответствии со схемой его подключения к отопительной системе.

    Существует также и альтернативная схема установки, при которой регулятор монтируется на выходе радиатора. По мнению многих специалистов это повышает эффективность теплоотдачи и точность регулировки нагрева батарей за счет ограничения оттока остывшей жидкости из обогревательного прибора.

    Альтернативную схему можно применять только для ручных и автоматических терморегуляторов, но не для термостатов .

    Установка регулятора температуры на батарею

    Сам процесс монтажа не представляет особой сложности и практически не отличается от установки других видов трубопроводной арматуры. Перед этим следует внимательно изучить прилагаемую к прибору инструкцию.

    В однотрубных системах водяного отопления перед каждым радиатором должна устанавливаться перемычка (байпас) между подающей и обратной линиями, чтобы не нарушать циркуляцию теплоносителя во всей системе.

    При установке автоматических регуляторов термостатическая головка или электронный блок управления клапаном должен располагаться в горизонтальном положении перпендикулярно плоскости радиатора, чтобы исключить тепловое воздействие обогревательного прибора на датчик температуры.

    Ручные устройства в дополнительных настройках не нуждаются.

    Настройка автоматических устройств осуществляется согласно прилагаемым к ним инструкциям и общим правилам эксплуатации подобных приборов.

    По общему правилу в комнате нужно установить термометр и максимально исключить тепловые потери в помещении через окна и двери, после чего полностью открыть клапан регулятора, включив максимальный режим нагрева радиатора.

    При достижении по термометру температуры в комнате на 5-7 градусов выше требуемой регулятор полностью закрывают и ждут, когда температура в комнате снизится до нужного значения.

    После этого начинают постепенно поворачивать рукоятку регулятора в сторону открывания до момента открытия запорной головки клапана, что можно определить по резкому нагреванию корпуса регулятора и появлению журчания жидкости в трубах и батарее.

    Ручку регулятора оставляют в таком положении. Регулировка прибора считается оконченной.


    Почему незамерзающий теплоноситель для систем отопления лучше обычной воды. Рассмотрим плюсы и минусы антифриза.

    Биметаллические радиаторы отопления: технические характеристики, конструктивные особенности, параметры теплоотдачи и другие важные факты http://teplius.ru/radiatory/vidy/bimetallicheskie/tehnicheskie-harakteristiki.html

    Как регулировать батареи отопления

    Если система индивидуального отопления рассчитана правильно, никаких регуляторов не понадобиться: в каждой комнате будет поддерживаться стабильная температура. Но вот в многоэтажных домах после тотальных переделок отопления, регуляторы могут стать очень полезными.

    Регулировать теплоотдачу радиаторов отопления нужно по нескольким причинам. Первая: это позволяет сэкономить на отоплении. В квартирах многоэтажных домов уменьшены счета за оплату будут только в том случае, если установлен общедомовой счетчик тепла. В частных домах при наличии автоматизированного котла, который сам поддерживает стабильную температуру, вам регуляторы на радиаторы вряд ли понадобятся. Разве что у вас стоит старое оборудование. Тогда экономия будет довольно существенной.

    Ручные регуляторы на радиаторах

    Вторая причина, по которой ставят регуляторы на радиаторы отопления, — это возможность поддерживать тот температурный режим в комнате, который вы хотите. Нужно вам в одной комнате +17 o C, а в другой +26 o C, выставили соответствующие значения на термоголовке или прикрыли вентиль, и имеете настолько теплый воздух, насколько хотите. Причем неважно в квартире расположены у вас батареи, и теплоноситель поступает централизовано, или отопление индивидуальное. И абсолютно неважно, какой стоит котел в системе. Регуляторы радиаторов никак не связаны с котлами. Они работают сами по себе

    Как регулировать батареи отопления

    Чтобы понять, как происходит регулировка температуры, вспомним, как работает радиатор отопления. Он представляет собой лабиринт труб с разного вида ребрами, для увеличения теплоотдачи. На вход радиатора поступает горячая вода, проходя по лабиринту, она нагревает металл. Он в свою очередь нагревает находящийся вокруг воздух. Благодаря тому, что на современных радиаторах ребра имеют специальную форму, улучшающую движение воздуха (конвекцию), горячий воздух распространяется очень быстро. При активном нагреве от радиаторов идет ощутимый поток тепла.

    Такая батарея — очень горячая. В этом случае регулятор установить нужно

    Из всего этого следует, что изменив количество проходящего через батарею теплоносителя, можно изменять температуру в комнате (в определенных пределах). Этим и занимается соответствующая арматура — регулирующие вентили и терморегуляторы.

    Сразу скажем, что никакие регуляторы не могут повысить теплоотдачу. Они ее только понижают. Если в комнате жарко — ставьте, если холодно — это не ваш вариант.

    Насколько эффективно изменяется температура батарей, зависит во-первых от того, как рассчитана система, есть ли запас мощности отопительных приборов, а во-вторых, от того насколько правильно подобраны и установлены сами регуляторы. Немалую роль играет инерционность системы в целом, и самих отопительных приборов. Например, алюминий быстро нагревается и остывает, а чугун, имеющий большую массу, очень медленно изменяет температуру. Так что с чугуном нет смысла что-то изменять: слишком долго ждать результата.

    Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке чтобы увеличить ее размер)

    Как увеличить теплоотдачу батарей

    Можно ли увеличить теплоотдачу радиатора зависит от того, как его рассчитали, и есть ли запас мощности. Если радиатор просто не может выдать больше тепла, то и любые средства регулировки тут не помогут. Но можно попробовать изменитьситуацию одним из следующих способов:

    • В первую очередь проверить засорение фильтров и труб. Засоры — встречаются не только в старых домах. Чаще наблюдаются в новых: во время монтажа в систему попадает разного рода строительный мусор, который при запуске системы забивает устройства. Если чистка не дала результатов, переходим к кардинальным мерам.
    • Увеличить температуру теплоносителя. Это возможно в индивидуальном отоплении, но очень сложно, скорее невозможно, при централизованном.
    • Изменить подключение. Не все типы подключения радиаторов одинаково эффективны, например, обратное боковое дает снижение мощности на 20-25%, также влияет и место установки отопительного прибора. Подробнее о типах подключения батарей читайте тут .
    • Нарастить количество секций. Если подключение и установка выбраны оптимальные, а в комнате все равно недостаточно тепло, значит, тепловой мощности отопительного прибора не хватает. Тогда нужно дорастить несколько секций. Как это сделать, читайте тут.

    Регулировкой температуру радиатора не поднять

    Основной недостаток регулируемых систем состоит в том, что им необходим определенный запас мощности всех приборов. А это дополнительные средства: каждая секция стоит денег. Но за комфорт заплатить не жалко. Если у вас в комнате жарко, жизнь не в радость, также как и в холодной. А регулирующая арматура — универсальный выход из положения.

    Устройств, которые могут изменять количество протекающего через отопительный прибор (радиатор, регистр) теплоносителя, много. Есть совсем недорогие варианты, есть имеющие приличную стоимость. Есть с ручной регулировкой, автоматической или электронной. Начнем с самых недорогих.

    Вентили или краны

    Это самые малозатратные, но, к сожалению, и самые малоэффективные устройства регулировки радиаторов.

    Часто на входе в батарею ставят шаровые краны и с их помощью регулируют поток теплоносителя. Но это оборудование имеет другое назначение: это запорная арматура. Они нужны в системе, но для полного отключения потока теплоносителя. В том случае, например, если отопительный прибор потек. Тогда стоящие на входе и выходе радиатора отопления шаровые краны позволят без останова системы и слива теплоносителя произвести его ремонт или замену.

    Для регулировки шаровые краны не предназначены. У них только два рабочих состояния: полностью «закрыто» и полостью «открыто». Все промежуточные положениянаносят вред .

    Шаровые краны — запорная арматура и для регулировки радиатора не подходит

    Какой вред? Внутри этого крана стоит шарик с дыркой (отсюда и название — шаровой). В штатных положениях (открыто или закрыто) ему ничего не грозит. Но в остальных случаях содержащиеся в теплоносителе твердые частицы (особенно их много в системах централизованного отопления) понемногу стачивают и откалывают кусочки. В результате кран становится негерметичным. Тогда, даже если он стоит в положении «закрыто», теплоноситель продолжает поступать в радиатор. И хорошо, если в это время не произойдет авария, и не понадобиться перекрыть воду. Но если, вдруг такое случится, ремонта не избежать. Как минимум, придется менять напольное покрытие, а что нужно будет ремонтировать в нижнем помещении, зависит от того, насколько оперативно перекроют стояк работники коммунальных служб (или вы, если у вас собственный дом). Да, шаровой кран может работать в нештатном режиме какое-то время, но все равно ломается. И скорее рано, чем поздно.

    Для тех, кто все равно решил регулировать радиатор именно таким способом, стоит иметь в виду, что их устанавливать тоже нужно грамотно, иначе не избежать «приятных» бесед с управляющей кампанией. Так как к такому способу чаще прибегают в многоквартирных домах, то расскажем о том, как подключать их при вертикальной разводке. Чаще всего разводка однотрубная вертикальная. Это когда через потолок заходит в комнату труба. К ней подключен радиатор. Со второго входа радиатора труба выходит, и через пол идет в нижнее помещение.

    Как правильно подключать радиатор при вертикальной однотрубной разводке

    Вот тут нужно правильно поставить краны: обязательная установка байпаса — обходной трубы. Он нужен для того, чтобы при закрытом потоке на радиаторы в квартире (кран закрыт полностью или частично), в общедомовой системе циркулировала вода.

    Иногда шаровой кран ставят на байпасе. Изменяя количество проходящего через него теплоносителя, тоже можно изменять теплоотдачу батареи отопления. В этом случае для большей надежности системы и возможности отключения кранов должно быть три: два отсекающих на радиаторах, которые будут работать в штатных режимах, и третий, который будет регулирующим. Но тут есть один подводный камень: иногда можно забыть, в каком положении стоят краны, или дети поиграют. Результат: заблокирован весь стояк, холод в квартирах, неприятные разговоры с соседями и управляющим.

    Так что шаровые краны регулировки батарей отопления лучше не использовать. Есть другие устройства, предназначенные именно для изменения количества протекающего через батарею теплоносителя.

    Игольчатый вентиль сильно снижает пропускную способность системы

    Это устройство в системе отопления устанавливают обычно перед манометром. В других местах оно наносит больше вреда, чем пользы. Все дело в строении. Само устройство эффективно и плавно изменяет поток теплоносителя, понемногу его перекрывая.

    Но все дело в том, что из-за особенностей конструкции, ширина прохода для теплоносителя в них меньше в два раза. Например, у вас установлены дюймовые трубы, и на них такого же размера игольчатый кран. Но пропускная его способность в два раза меньше: седло всего ½ дюйма. То есть, каждый установленный в системе игольчатый кран снижает пропускную способность системы. Несколько последовательно установленных устройств, например, в однотрубной системе приведут к тому, что последние отопительные приборы или не будут греться совсем, или будут еле теплыми. Потому рекомендуемая часто однотрубная схема с игольчатыми вентилями на практике приводит к тому, что большая часть радиаторов или не греет совсем, или греет очень слабо.

    По причине сильного сужения прохода не рекомендуется ставить игольчатый вентиль и для регулировки радиаторов отопления: их теплоотдача резко снизится. Поднять ее можно:

    • сняв игольчатый вентиль;
    • в два раза увеличив количество секций,
    • установив устройство, имеющее в два раза большие соединительные муфты (на дюймовые трубы нужно будет поставить двухдюймовый вентиль, что вряд ли кого-то устроит).

    Регулирующие радиаторные вентили

    Специально для ручной регулировки радиаторовпредназначенырадиаторные вентили (краны). Они бывают с угловым или с прямым подключением. Принцип работы этого ручного регулятора температуры состоит в следующем. Поворачивая вентиль, вы опускаете или поднимаете запорный конус. В закрытом положении конус полностью перекрывает поток. Двигаясь вверх/вниз, он в большей или меньшей степени перекрывает поток теплоносителя. Из-за такого принципа действия эти устройства называют еще «механический регулятор температуры». Устанавливается он на радиаторы на резьбу, к трубам подсоединяется при помощи фитингов, чаще обжимных, но есть разные типы, совместимые с разными типами труб.

    Регулирующий вентиль может только снизить температуру

    Чем хорош регулировочный вентиль для радиатора? Он надежен, ему не страшны засоры и мелкие абразивные частицы, которые находятся в теплоносителе. Это касается качественных изделий, конус клапана которых изготовлен из металла и тщательно обработан. Цены на них не очень велики, что немаловажно при большой системе отопления. В чем недостаток? Каждый раз приходится изменять положение вручную, из-за чего поддержание стабильной температуры проблематично. Кого-то это устраивает, кого-то нет. Для тех, кто хочет постоянной или строго заданной температуры, больше подойдут автоматические устройства регулировки температуры радиаторов.

    Автоматическое поддержание температуры в помещении хорошо тем, что один раз выставив ручку регулятора в нужное положение, вы надолго избавитесь от необходимости что-то крутить и менять. Регулировка температуры радиаторов отопления происходит постоянно и непрерывно. Недостаток таких систем — значительная стоимость, и, чем больше функционал, тем дороже обойдется устройство. Есть еще некоторые особенности и тонкости, но о них ниже.

    Регулировка радиаторов термостатами

    Для поддержания постоянной заданной температуры в комнате (помещении) используюттермостаты или терморегуляторы для радиаторов отопления. Иногда это устройство могут называть «терморегулирующий клапан», «термостатический вентиль» и т.п. Названий много, но подразумевается одно устройство. Чтобы было понятнее, нужно объяснить, что термовентиль и термоклапан — это нижняя часть устройства, а термоголовка и термоэлемент — это верхняя. А все устройство целиком — радиаторный термостат или терморегулятор.

    Так выглядит термостат на радиатор

    Большая часть таких приборов не требует никакого источника питания. Исключение — модели с цифровым экраном: в них в термостатическую головку вставляются батарейки. Но срок их замены достаточно длительный, потребляемые токи невелики.

    Конструктивно радиаторный термостат состоит из двух частей:

    • термостатический клапан (называют иногда «корпус», «термовентиль», «термоклапан»);
    • термостатическая головка (называют еще «термостатический элемент», «термоэлемент», «термоголовка»).

    Сам клапан (корпус) изготавливается из металла, чаще из латуни или бронзы. Его конструкция схожа с устройством ручного вентиля. Большинство фирм нижнюю часть радиаторного термостата делают унифицированной. То есть на один корпус можно устанавливать головки любого типа и любого производителя. Уточним: на один термоклапан можно ставить термоэлемент и ручного, и механического, и автоматического типа. Это очень удобно. Если вы захотели изменить способ регулировки, не нужно покупать все устройство. Поставили другой термостатический элемент и все.

    Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке

    В автоматических регуляторах отличается принцип воздействия на запорный. В ручном регуляторе его положение изменяется поворотом рукоятки, в автоматических моделях обычно стоит сильфон, который давит на подпружиненный механизм. В электронных всем управляет процессор.

    Сильфон — это основная часть термоголовки (термоэлемента). Представляет собой небольшой герметичный цилиндр, в котором находится жидкость или газ. И жидкость, и газ, имеют одно общее свойство: их объем сильно зависит от температуры. При нагревании они значительно увеличивают свой объем, растягивая цилиндр-сильфон. Он давит на пружину, сильнее перекрывая поток теплоносителя. По мере остывания, объем газа/жидкости уменьшается, пружина приподнимается, увеличивается поток теплоносителя, снова происходит нагрев. Такой механизм, в зависимости от калибровки, позволяет поддерживать заданную температуру с точностью до 1 o C.

    Как работает терморегулятор, посмотрите в видео.

    Радиаторный термостат может быть:

    • с ручной регулировкой температуры;
    • с автоматической;
      • со встроенным датчиком температуры;
      • с выносным (проводным).

    Также есть специальные модели для однотрубных и двухтрубных систем, корпуса из разных металлов. Подробнее о радиаторных термостатах читайте тут.

    Использование трехходовых клапанов

    Трехходовой клапан для регулировки температуры батарей используют редко. У него немного иная задача. Но в принципе, это возможно.

    Поставив со стороны подачи трехходовой клапан тоже можно регулировать температуру теплоносителя

    Трехходовой клапан устанавливается на месте соединения байпаса и подающей трубы, идущей к радиатору. Для стабилизации температуры теплоносителя он должен быть оснащен терморегулирующей головкой (типа описанных выше). Если температура возле головки трехходового клапана поднимается выше заданной, поток теплоносителя на радиатор перекрывается. Он весь устремляется через байпас. После остывания, клапан срабатывает в обратном направлении, и радиатор снова нагревается. Такой способ подключения реализуется для однотрубных систем. причем чаще с вертикальной разводкой.

    Регулировка батарей отопления возможна с использованием разных устройств, но правильно это делать нужно при помощи специальной регулирующей арматуры. Это ручные регуляторы (краны) и автоматизированные — термостаты, в некоторых вариантах возможно использование трехходового клапана с термоголовкой.

    В каком случае что использовать? В многоэтажных квартирах с централизованным отоплением предпочтительнее трехходовой клапан и регулировочные краны. А все потому, что зазор в термостатах для теплоносителя не очень широк, и при наличии в теплоносителе посторонних частиц он быстро засоряется. Потому их рекомендуют использовать в системах индивидуального отопления.

    Если в квартире очень хочется автоматическую регулировку радиатора, можно до термостата поставить фильтр. Большую часть примесей он будет задерживать, но придется его регулярно промывать. Как почувствуете, что радиатор стал чересчур холодным, проверьте фильтр.

    В частных домах с регулировкой батарей все просто: что вам больше подходит, то и ставьте.

    Ремонт батарей отопления может заключаться в их замене на новые, изменении количества секций, промывке или…

    Какая температура батарей отопления в квартире — норма? Во время отопительного сезона должна поддерживаться оптимальная…

    Как регулировать температуру батареи отопления? Регуляторы температуры отопления для радиаторов 6 лучших пород собак для…

    Какая температура батарей отопления в квартире — норма? Во время отопительного сезона должна поддерживаться оптимальная…

    Источник: http://krovati-i-divany.ru/sovetyi/%D1%80%D0%B5%D0%B3%D1%83%D0%BB%D0%B8%D1%80%D0%BE%D0%B2%D0%BA%D0%B0-%D0%B1%D0%B0%D1%82%D0%B0%D1%80%D0%B5%D0%B9-%D0%BE%D1%82%D0%BE%D0%BF%D0%BB%D0%B5%D0%BD%D0%B8%D1%8F-%D0%B2-%D0%BA%D0%B2%D0%B0%D1%80.html

    Регулировка батарей отопления в квартире

    Эта страница посвящена столь значимой теме как регулировка батарей отопления в квартире: как отрегулировать систему в многоквартирном доме, как настроить радиатор с помощью крана Маевского, методы регулирования подачи тепла.

    О том, как регулировать батареи отопления в квартире, задумывается все больше жителей многоквартирных домов.

    Связано это, как с желанием экономить тепло, чтобы уменьшить оплату за него, так и возможностью контроля над его качеством.

    Как показывает на своих примерах жизнь, зачастую отопительный сезон и холода приходят внезапно, когда службы, ведающие теплом к ним не готовы.

    Температурные нормы в помещении

    Наверняка, каждый житель хотел бы иметь в многоквартирном доме регулятор отопления в квартире, чтобы с его помощью создавать комфортные для себя условия проживания в зимний период. На самом деле, далеко не каждый знает, что это такое, и для чего нужна регулировка отопления в квартире.

    На самом деле она дает возможность:

    1. Носителю свободно двигаться по трубам отопительного контура, избегая завоздушенности. Это позволяет ему полноценно отдавать тепло помещению, создавая приятный микроклимат.
    2. Дает возможность снижать до 20-25% затраты, уменьшая нагрев радиаторов. Как показывает практика, понижение нагрева воздуха в помещении всего на 1 градус дает экономию до 6%.
    3. Регулировка температуры батареи отопления в квартире позволяет увеличивать подачу тепла, если его недостаточно.

    Любые работы по регулировке или настройке отопительной системы лучше делать до начала отопительного сезона.

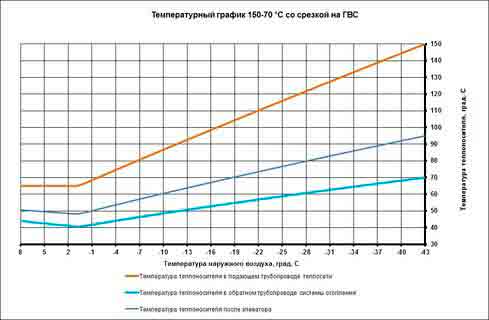

    Чтобы определять, насколько поднимать или опускать температуру в системе, необходимо знать, что считается нормой. Если обратиться к СНиП, то там сказано, что для угловых помещений это +20-22, а для остальных – +18 градусов.

    Исходя из этих данных, потребитель знает, что регулировка температуры радиаторов отопления в квартире помогла ему сэкономить, если он самостоятельно ее охладил, или наоборот.

    К сожалению, далеко не все жилые здания могут быть оснащены регуляторами тепла:

    1. Если в многоэтажном доме вертикальная верхняя разводка трубопровода, то установка регулирующих вентилей невозможна. Это означает, что подача теплоносителя начинается с верхних этажей, поэтому там в любой мороз «Африка» и жильцы вынуждены открывать форточки, тогда как на нижних этажах радиаторы чуть теплые.
    2. При наличии в здании однотрубной системы такой проблемы нет, так как носитель, пройдя по всем батареям, возвращается назад в центральный стояк. Это позволяет теплу равномерно распределяться по всем помещениям, не зависимо от их этажности, а на подающей трубе у всех батарей отопления установлены регулирующие клапаны.
    3. Двухтрубная система, хотя и считается несколько более дорогой, тем не менее, самая лучшая, как в подаче тепла, так и его регулировки. В ней предусмотрены отдельные трубы для подачи носителя и возвращения его в систему. В такой схеме регулировка радиатора отопления в квартире проводится по отдельности в каждой комнате, так как они все оснащены специальными клапанами или автоматическими устройствами.

    Как показывает практика, можно назвать счастливцами тех, у кого в квартирах есть регуляторы теплоподачи. Это позволяет им создавать комфортные для себя условия проживания и оптимизировать расходы.

    Методы регулирования подачи тепла

    Основной задачей регулирования является достижение определенного нагрева воздуха в помещении.

    Сделать это можно, применив следующие методы:

    1. Количественным называется способ, при котором при помощи запорного механизма или циркуляционного насоса меняется скорость подачи теплоносителя в систему. Количество носителя уменьшается при его замедлении, и его проходит значительно меньше за единицу времени.
    2. Если изменить качество носителя, влияя на его нагрев, получается качественный метод регулировки системы отопления.

    Регулировка отопления в многоквартирном доме первым способом считается простой, если производится циркуляционным насосом. Когда становится холодно, он «гоняет» теплоноситель по системе с большой скоростью. Стало жарко, его работа замедляется, и носитель течет в минимальном темпе.

    Подобные механизмы оснащены автоматикой, позволяющей устанавливать режим экономии, например, на ночь или когда в квартире никого нет.

    У данного способа есть недостаток. Температура снижается во всех помещениях одинаково, что не совсем приемлемо, например, для детской комнаты или ванны.

    Лучшим вариантом регулировки отопления является тот, где каждый радиатор в отдельности оснащен специальным устройством. Так можно установить комфортную температуру в любом помещении, например, понизив ее в кухне, где горячие батареи не нужны, или подняв в спальне.

    Виды регулирующих устройств

    Во многом от качества этих устройств зависит способность по-настоящему влиять на температуру воздуха в помещении.

    Регулирующая арматура для отопления многоквартирного дома бывает нескольких видов:

      Как перекрыть батарею отопления в квартире? По сути, регулировочный кран – это теплообменник запорного устройства, который крепится к радиатору. Одним из таких устройств являются шаровые краны, основная функция которых в защите системы от аварийных ситуаций, а их способность проворачиваться на 90 градусов позволяет перекрывать теплоносителю доступ или открывать ему путь по трубам. Их с натяжкой можно назвать регулирующими, так как их назначение – защита.

    Шаровой кран должен быть либо открыт, либо закрыт. В половинчатом состоянии у него со временем повреждается уплотнение, и он дает течь.

  • Стандартные вентили являются бюджетным вариантом регулирующих устройств, и прок от них такой же.Так как в них нет температурной шкалы, то можно только предполагать, насколько поменяются условия в квартире при их открывании или закрывании.
  • Как регулировать отопление в квартире? Регулировка системы отопления многоквартирного дома при помощи устройства, оснащенного термической головкой, дает возможность контролировать уровень нагрева и охлаждения отопительной системы.
  • Последний вид терморегуляторов бывает двух типов:

    1. Устройство прямого действия, в основе которого сифон с газом или специальной жидкостью, реагирующей на любые температурные изменения теплоносителя. Если он разогревается, то носитель внутри сифона, запаянного в корпус, будет расширяться и давить на специальный клапан. Тот, перемещаясь под давлением, перекрывает теплоносителю отопительной системы доступ в нее. При понижении температуры, происходит обратный процесс.
    2. Лучшим, но и более дорогим вариантом является регулятор с электронным датчиком. Задав ему необходимые параметры, автоматика самостоятельно будет отслеживать любые нарушения параметров в ту или иную сторону.

    Как отрегулировать отопление в многоквартирном доме? Чтобы действительно знать, как настроить батареи отопления в квартире, лучше приобрести качественный терморегулятор, задать ему необходимые параметры, и быть уверенным, что все находится под его неустанным контролем. Этот прибор, регулируя подачу носителя в систему, поможет сэкономить на оплате тепла, таким образом, оправдав свою рентабельность.

    Регулировка батарей отопления в квартире: увеличение теплоотдачи

    Случается, что качество поставляемых услуг от управляющих компаний не всегда бывает на должном уровне и люди испытывают дискомфорт в своих жилищах. В этом случае они задаются вопросом, что делать, если отопление в квартире слабое? Ответом может стать поиск причины холода в помещениях. Либо это дефекты в системе, либо требуется увеличение теплоотдачи радиаторов.

    Холодными батареи бывают по нескольким причинам:

    1. Система завоздушена и потребуется слив носителя, чтобы убрать воздух из труб.
    2. Были допущены ошибки при подключении, например, из-за того, что байпас остался в открытом положении, нарушается циркуляция носителя.
    3. Изначально неверные расчеты системы, например, по количеству и качеству радиаторов или диаметру труб.
    4. Отопительные системы имеют свойство засоряться при долгой эксплуатации, что крайне мешает нормальному продвижению носителя по трубам, и как результат, батареи чуть теплые.

    Возможны и другие дефекты, но их поиск лучше доверить специалистам.

    В том случае, если просто нужно увеличить КПД батарей, то это можно сделать следующим способом:

    1. Если не хватает тепловой мощности из-за неправильных ее расчетов, то достаточно подключить дополнительные секции к батарее, чтобы в помещении стало теплее.
    2. Иногда стоит проверить эффективность подключения батареи. Например, если было использовано обратное боковое, то это снижает КПД радиатора на 20-25 %. Если система отопления позволяет изменить подключение, то, согласовав это с работниками управляющей компании, нужно это сделать.

    Иногда бывает так, что недовольство жильцов вызывает жара, а не холод, тогда они задаются вопросом, как убавить отопление в квартире. Сделать это можно лишь при помощи терморегулятора, но никак не перекрытием батарей. Как отмечают специалисты, иногда нужно систему отбалансировать, чтобы она стала работать безупречно, и это можно сделать своими руками.

    Как отрегулировать батареи отопления в квартире – видео:

    Почему в квартире холодно?

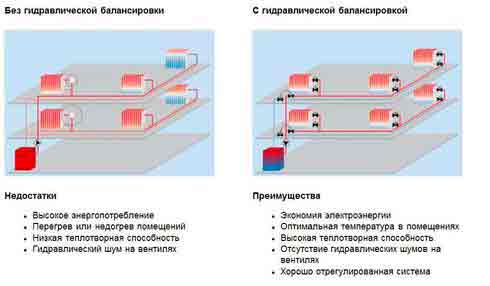

    Когда выясняется, что одна часть системы горячая, а другая нет, то следует узнать, как отрегулировать радиатор отопления в квартире. Иногда это сделать просто, если у него установлены терморегуляторы. В обратном случае, придется обращаться за помощью к специалистам.

    Причины холодных батарей:

    1. Перед началом сезона должна проводиться продувка системы, которую осуществляют техники теплосети.
    2. Эксплуатационная регулировка проводится во время отопительного сезона, чтобы видеть результаты перенастройки системы. Для этого как раз используются регулирующие устройства.
    3. Иногда необходимо поменять место батарей или их расположение относительно пола и подоконника. Неправильно монтированные, они не позволяют теплому воздуху свободно циркулировать по помещению, отсюда и холод.
    4. Если обогревающий контур устарел, то балансировка системы отопления в многоквартирном доме не поможет, так как требуется полная замена радиаторов и стояков.

    Иногда внезапная разбалансировка батарей и холод в квартире вызваны тем, что соседи поставили у себя новые батареи, сняв термостаты. В этом случае вопрос решается так же заменой радиаторов.

    Дополнительные способы регулирования

    Когда недовольство качеством услуг от теплосети становится большим, люди начинают искать возможности, способы регулирования системы отопления в многоквартирном доме, как исправить положение, и что установить, чтобы в квартире стало тепло, а платить за это меньше. В этом случае возможны ошибки, которые могут привести к поломке сети всего дома.

    Например, регулировка системы отопления многоквартирного дома задвижками категорически запрещена.

    Они относятся к категории запорной арматуры, поэтому могут действовать только в двух положениях: «открыто» и «закрыто». Жильцы, не зная этого, пытаются оставлять задвижки приоткрытыми, что выводит их из строя.

    Система погодного регулирования отопления в многоквартирном доме будет полезна, если в нем установлен общедомовой прибор учета. Только в этом случае подобное устройство дает экономию до 35% расхода тепла. В основе погодного регулятора отопления для многоквартирного дома находится датчик, который улавливает перепады температур снаружи и реагирует на них, меняя температуру в сети. Подобное устройство вместе с установкой обойдется жителям дома боле 500 000 руб.

    Регулировка батарей отопления кранами Маевского помогает при завоздушенности системы, чего иногда достаточно, чтобы батареи стали теплые.

    Делая выводы, можно сказать, что сегодня вопрос, кто регулирует температуру отопления в многоквартирном доме, особенно актуален. Жильцы желают участвовать в этом процессе, и если система отопления позволяет, то обращаются в управляющее хозяйство с заявлениями об установки терморегуляторов на своих радиаторах.

    Выбор устройств для этого достаточно большой на отечественном рынке и их монтирование не занимает много времени, но дает ощутимые результаты, как по качеству тепла, так и по его экономии. Поэтому стоит изучить принципы работы термостатов, подать заявление на его установку, и затем наслаждаться комфортным теплом в своей квартире.

    Источник: http://netholodu.com/gde-otoplenie/v-kvartire/regulirovka-batarej.html

    Как отрегулировать, убавить батареи отопления в частном доме — читаем во всех подробностях

    Регулировка батарей отопления в квартире позволяет одновременно решить несколько задач, в числе которых главная заключается в уменьшении расходов на оплату некоторых коммунальных услуг. Реализуется такая возможность разными способами: механическим путем и в автоматическом режиме.

    Однако при изменении параметров системы…

    Как правильно регулировать температуру батареи отопления, вручную или автоматически

    Регулировка батарей отопления в квартире позволяет одновременно решить несколько задач, в числе которых главная заключается в уменьшении расходов на оплату некоторых коммунальных услуг.

    Реализуется такая возможность разными способами: механическим путем и в автоматическом режиме. Однако при изменении параметров системы отопления не повышается среднее значение температуры в помещении. Можно лишь уменьшить его до нужного уровня, отрегулировав положение арматуры. Целесообразно устанавливать такие устройства на батареи в домах, где прохладно зимой.

    Для чего нужно производить регулировку

    Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

    1. Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
    2. Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
    3. В случае, когда радиаторы сильно нагревают воздух в квартире, приходится часто открывать окна. Зимой это делать нецелесообразно, т. к. можно простудиться. Чтобы не пришлось постоянно открывать окна с целью нормализации микроклимата в помещении, следует установить на батареи регуляторы.
    4. Появляется возможность изменять по своему усмотрению температуру нагрева радиаторов, причем в каждом помещении задаются индивидуальные параметры.

    Как регулировать батареи отопления

    Чтобы повлиять на микроклимат в квартире, нужно уменьшить объем проходящего через отопительный прибор теплоносителя. При этом есть возможность только снизить значение температуры. Регулировка системы отопления производится путем поворота вентиля/крана или изменения параметров узла автоматики. Количество проходящей по трубам и секциям горячей воды уменьшается, вместе с тем батарея нагревается менее интенсивно.

    Чтобы понять, как взаимосвязаны эти явления, нужно больше узнать о принципе работы системы отопления, в частности, радиаторов: горячая вода, попадающая внутрь отопительного прибора, нагревает металл, который, в свою очередь, отдает тепло в воздушную среду. Однако интенсивность прогрева помещения зависит не только от объема горячей воды в батарее. Играет важную роль и тип металла, из которого изготовлен отопительный прибор.

    Чугун отличается существенной массой и медленно отдает тепло. По этой причине на такие радиаторы нецелесообразно устанавливать регуляторы, т. к. прибор будет долго охлаждаться. Алюминий, сталь, медь — все эти металлы моментально прогреваются и остывают сравнительно быстро. Работы по установке регуляторов следует производить перед началом отопительного сезона, когда в системе отсутствует теплоноситель.

    В многоквартирном доме нет возможности менять среднее значение температуры воды в трубах системы отопления. По этой причине лучше установить регуляторы, позволяющие влиять на микроклимат в помещении другим способом. Однако это невозможно реализовать, если теплоноситель подается по направлению сверху вниз. В частном доме есть доступ и возможность менять индивидуальные параметры оборудования и температуру теплоносителя. Значит, в данном случае часто нецелесообразно монтировать регуляторы на батареи.

    Вентили и краны

    Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.

    Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

    Запорные краны

    Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача — отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.

    Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.

    Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.

    Ручные вентили

    В эту группу входят две разновидности арматуры:

    1. Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.
    2. Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.

    Автоматическая регулировка

    Преимуществом такого метода является отсутствие необходимости постоянно менять положение вентиля/крана. Нужная температура будет поддерживаться в автоматическом режиме. Регулировка отопления таким способом обеспечивает возможность однократно задать нужные параметры. В дальнейшем уровень нагрева батареи будет поддерживаться узлом автоматики или другим устройством, установленным на входе отопительного прибора.

    Если необходимо, индивидуальные параметры могут задаваться многократно, на что влияют личные предпочтения жильцов. К недостаткам такого метода относят существенную стоимость комплектующих. Чем более функциональными являются приборы для управления количеством теплоносителя в радиаторах отопления, тем выше их цена.

    Электронные терморегуляторы

    Эти устройства внешне напоминают регулирующий вентиль, однако есть существенное различие — в конструкцию заложен дисплей. На нем отображается температура воздуха в помещении, которую необходимо получить. Такие устройства работают в паре с выносным датчиком температуры. Он передает информацию электронному терморегулятору. Чтобы нормализовать микроклимат в комнате, достаточно лишь задать нужное значение температуры на устройстве, а регулировка будет выполнена в автоматическом режиме. Располагают электронные терморегуляторы на входе батареи.

    Регулировка радиаторов термостатами

    Устройства данного вида состоят из двух узлов: нижнего (термовентиль) и верхнего (термоголовка). Первый из элементов напоминает ручной вентиль. Он выполнен из прочного металла. Преимуществом такого элемента является возможность установки не только автоматического, но и механического вентиля, все зависит от потребностей пользователя. Чтобы изменить значение температуры нагрева батареи, конструкцией термостата предусмотрен сильфон, который оказывает давление на подпружиненный механизм, а последний, в свою очередь, изменяет площадь проходного сечения.

    Использование трехходовых клапанов

    Такие устройства выполнены в виде тройника и предназначены для установки в точке соединения байпаса, входной трубы в радиатор, общего стояка отопительной системы. Для повышения эффективности работы трехходовой клапан оснащается терморегулирующей головкой, такой же, что и у ранее рассмотренного термостата. Если температура на входе в клапан выше нужного значения, теплоноситель не попадает в батарею. Горячая вода направляется через байпас и проходит дальше по отопительному стояку.

    Когда клапан остывает, пропускное отверстие вновь открывается и теплоноситель поступает внутрь батареи. Целесообразно устанавливать такое устройство в случае, если система отопления однотрубная, а разводка труб вертикальная.

    Рекомендации по монтажу устройств

    Чтобы иметь возможность регулировать температуру батареи в квартире, рассматривают любой вид клапанов: они могут быть прямого или углового типа. Принцип установки такого прибора несложный, главное, правильно определить его положение. Так, на корпусе клапана указано направление потока теплоносителя. Оно должно соответствовать направлению движения воды внутри батареи.

    Располагают вентили/термостаты на входе отопительного прибора, если необходимо, врезают кран еще и на выходе. Это делается для того, чтобы в будущем появилась возможность самостоятельно производить слив теплоносителя. Регулирующие устройства устанавливаются на батареи отопления при условии, что пользователь точно знает, какая труба подающая, т. к. в нее выполняется врезка. При этом учитывают направление движения горячей воды в стояке: сверху вниз или же снизу вверх.

    Повышенной надежностью отличаются обжимные фитинги, поэтому они используются чаще. Соединение с трубами — резьбовое. Термостаты могут быть оснащены накидной гайкой. Для уплотнения резьбового соединения применяют ФУМ-ленту, лен.

    Как наладить, отрегулировать, отбалансировать систему обогрева

    Нередкая ситуация – один радиатор горячее другого, чего не должно быть. Или в одном месте дома прохладно, а в другом жарко. Значит, систему отопления нужно как-то наладить, как говорят специалисты, – отбалансировать. Возможно, что для этого не нужно вовсе вызывать сантехника, а отрегулировать отопление можно и своими руками.

    Для этого на каждом радиаторе или между плечами системы должны быть установлены регулировочные краны или (и) балансировочные клапаны.

    Но в некоторых случаях систему нужно переделывать. Далее подробней о возможных неполадках в отоплении и правилах балансировки.

    Если не хватает мощности радиаторов

    Бывает и так, что отбалансировать систему отопления затруднительно, так как распределение мощности радиаторов совсем не соответствует теплопотерям комнат.

    Рекомендации по подбору радиаторов следующие: на 10 м кв. площади – 1 кВт, но это значение умножают на 1,2 если в комнате одно окно, 1,3 если окно большое, 1,4 если два окна и комната угловая, 1,5 если там уже 3 окна или большая площадь остекления.

    Кроме того мощность радиатора указывается для температуры 90 градусов, но ведь топить собираемся максимум на 70 градусов, не так ли? Значит, теплопотери умножаем еще на 1,3. А если применяется низкотемпературный обогрев – не более 50 градусов, то еще раз умножаем на 1,3.

    Почему низкотемпературный обогрев самый комфортный и экономичный? Подробней об экономичных конденсационных котлах

    Мощность одной секции алюминиевого, биметаталлического радиатора (толщиной и шириной примерно 80 мм), или чугунного радиатора (старого образца типа МС-140) составляет приблизительно 170 — 180 Вт. Наборку из 7 секций принято считать не менее чем киловатной.

    Кроме того, радиаторы должны устанавливаться в характерных местах, чтобы создавать тепловую завесу источнику холода. Типично – под окнами, возле двери.

    Лучше распределить количество секций батарей (размеров) в соответствии с теплопотерями и особенностями системы отопления, чем балансировать, прикрывать ток жидкости.

    Простые причины неполадок системы отопления

    Возможно, что в системе отопления находится воздух и по этой причине теплоноситель плохо поступает к одному или нескольким отопительным приборам.

    В самых высоких местах в трубопроводе устанавливают воздушные краны (краны Маевского) которые можно открыть вручную. Или автоматические воздухоотводчики. Краны Маевского обычно устанавливают и на каждом радиаторе. Пройдитесь по системе, откройте краны, спустите воздух.

    Еще причине плохой работы – засорение, в первую очередь, фильтрующего элемента. Открутите фильтр и прочистите его.

    Перед любой балансировкой системы отопления прочистите фильтр.

    В неправильно-собранных системах, кроме того, может быть засорение в нижних точках на перепадах уровня трубопровода, и завоздушивание в верхних точках, например трубопровод обведен вокруг двери без воздухоотводчика.

    Балансировка системы с помощью кранов-регуляторов

    Возможно, что самая конструкция системы требует балансировки. Например, используется одно длинное плечо, а второе короткое.

    Или длина плеча тупиковой схемы слишком большая. Или применяется лучевая схема, которая требует настройки изначально. А бывает, что делают архаичные однотрубные системы с недостатками. В любом случае в итоге имеется значительный неравномерный нагрев.

    Итак, на радиаторах установлены балансировочные клапаны, остается сделать так, чтобы температура всех радиаторов была бы примерно одинаковой.

    Принцип балансировки простейший – не закрывать (максимально открыть) краны на самых холодных и немного «прикрутить» самые горячие. В результате на холодные пойдет больше теплоносителя, на горячие меньше, температура их выровняется.

    Пример, как отрегулировать отопление в одноэтажном доме

    Характерный пример – не удалось сделать два плеча тупиковой схемы, так как прокладке труб мешала дверь, сделали одно плечо и насадили на него «аж» 7 радиаторов.

    В результате температура последнего в плече на 9 градусов меньше чем ближайшего к котлу. Можно сделать такие действия – на последних 3 радиаторах краны полностью оставить открытые. На первом балансировочный кран открыть из положения полного закрытия на 1,5 оборота, на втором – на 2 оборота, на 3 и 4 на 2,5 оборота.

    Подразумевается, что всего балансировочный клапан регулируется в 4,5 оборота, а длина трубопроводов в пределах небольшого дома. Но регуляторы бывают разной конструкции, длины разные, поэтому в каждом случае – свое количество оборотов.

    После балансировки нужно выждать минут 20 затем снова измерять температуру входящего патрубка радиатора, возможно придется дополнительно что-то регулировать на четверть оборота…

    Принципы регулировки

    Создавать значительные закрытия нельзя.

    Основной принцип балансировки – максимально открыть путь для движения теплоносителя. Закрытие – это вынужденная мера.

    Поэтому добиться в данном примере одинаковой температуры не стоит. Правильно согласиться с тем, что первый будет горячее на 3 – 4 градуса при температуре теплоносителя в 80 градусов и на пару градусов при низкотемпературном обогреве 50 градусов.

    А чем мерить-то? Профессионалы посмотрели бы на каждый радиатор через тепловизор и сделали теплофото. Но можно обойтись и контактными термометрами – специальные приборы для монтажников-отопителей. Но в быту чаще меряют просто рукой и судят по ощущениям. Чувствительная в этом отношении мочка уха – но стоит ли ухом тереть по радиаторам…

    Пример для двухэтажного дома

    Еще характерный пример, когда проектировщики-монтажники сумели так сделать систему отопления, что установили и на первом и на втором этажах примерно равную мощность радиаторов (площади примерно равны), причем балансировку этажей относительно друг друга впаять забыли.

    В результате на первом этаже все еще холодно, а на втором этаже уже жара.

    Опять выручат балансировки установленные непосредственно на радиаторах. На втором этаже просто отрываем краны на 2 оборота вместо полных 4,5, уменьшив, таким образом ток жидкости процентов на 30. Снизив энергоотдачу, выравниваем температурный режим, при необходимости закрываем больше…

    Дополнительная информация – какие схемы разводки отопительного трубопровода применяются

    Схема на которой отсутствует возможность балансировки между двумя плечами — типичная ошибка в самодельных системах.

    Наладка по проекту

    При обычном грамотном монтаже современной системы отопления балансировка не нужна вовсе, схема делается так, что все радиаторы греют оптимально. К тому же зачастую их автоматизируют термоголовками, с помощью которых можно задать температуру в отдельной комнате.

    Небольшую сумятицу в вопросы наладки отопления вносят проектировщики и проектные данные. В проекте закладывается количество проходящего теплоносителя и балансировка каждого радиатора – насколько оборотов должен быть повернут каждый балансировочный кран определенного типа.

    Этим достигается некая точность выполнения проектных решений. Но для пользователя это практически не имеет значения, так как соблюдение проектной точности весьма мало влияет на конечный результат. А большие значения балансировки (как в примерах выше) в проекте заложены быть не могут. Поэтому на очень точное регулирование в соответствии с проектом можно не обращать внимания.

    Шумящий радиатор

    Еще один момент, который требует решения, – слишком большое количество теплоносителя проходящего через радиатор. При этом радиатор шумит и это неприятно. Причины – неправильная схема отопления, забалансированность (закрытость) других радиаторов, слишком мощный насос в системе. Все это нужно устранять.

    Слишком мощный насос – болезнь самодельных систем отопления, потому как домашним мастерам «кажется», что кашу маслом не испортишь. Но здесь получается другое — немалые деньги на ветер и шум в радиаторах. Как подбирается насос к системе отопления…

    Шумящий радиатор требует балансировки системы или ее переделки.

    Сложный случай – закрытие проходного отверстия трубопровода во время монтажа. Выявить дефектное место сложно, бывает нужно переделывать целое плечо трубопровода. Подобное характерно для полипропиленовых труб, в которых возможны наплывы материала при пайке. Подробней – как паять полипропилен и не допустить брака

    Регулировка вентиля батарей отопления в квартирах

    Правильно проведенная регулировка батарей отопления в квартире позволит уменьшить расходы на коммунальные услуги, обеспечив при этом комфортный температурный режим в доме. Управляют работой радиаторов специальные автоматические клапаны и другая запорная аппаратура. Монтаж терморегуляторов не представляет сложности, поэтому такую работу вполне по силам выполнить самостоятельно каждому домовладельцу.

    Для чего нужно регулировать батареи

    Использование соответствующих клапанов и механической запорной арматуры позволяет отрегулировать батареи отопления в частном доме и поддерживать оптимальную температуру в отдельных комнатах.

    Например, на кухне или в гостиной можно установить термоклапан на уровне 20 градусов Цельсия, а в спальне или детской комнате отрегулировать радиаторы на большую эффективность, поддерживая температуру на уровне 22−24 градусов.

    Сегодня многие квартиры в многоэтажках оснащены индивидуальными счетчиками тепловой энергии, соответственно, правильно настроив батареи, можно уменьшить свои расходы на обогрев помещения. В отдельных случаях только при установке простейших клапанов на радиаторы отопления экономия может достигать 30−40% от средних ежемесячных затрат.

    Принцип работы радиаторов

    Сегодня в наших домах используются различные типы радиаторов, отличающиеся своей конструкцией и материалом, из которого они изготовлены. Чугунные батареи постепенно вытесняются эффективными биметаллическими и алюминиевыми радиаторами, которые позволяют быстро обогревать помещение, сокращая при этом расходы на коммунальные нужды.

    Конструкция стандартного радиатора представляет собой лабиринт из труб, имеющий многочисленные рёбра, которые увеличивают теплоотдачу. Через входной патрубок в батарею поступает горячая вода, она нагревает металлические элементы, что позволяет обеспечить интенсивный обогрев помещения.

    Регулировка эффективности обогрева батареи заключается в изменении количества теплоносителя, попадающего внутрь радиатора. Соответственно, уменьшив или увеличив его объем, можно оперативно варьировать температуру в помещении. Для такой регулировки используются всевозможные вентили и терморегуляторы, которые отличаются надежной конструкцией, они долговечны и просты в эксплуатации.

    Необходимо лишь понимать, что использование вентилей, терморегуляторов и другой запорной арматуры не сможет повысить теплоотдачу имеющейся системы отопления.

    Основное назначение таких клапанов — это уменьшение интенсивности обогрева помещения, что позволяет регулировать температуру в батареях, создавать в доме оптимальный микроклимат и экономить на коммунальных расходах.

    Способы увеличения теплоотдачи

    Если домовладельцу необходимо увеличить теплоотдачу системы обогрева, то нужно будет поменять старые неэффективные радиаторы на новые установки или же выполнить соответствующее обслуживание батареи.

    Для увеличения теплоотдачи рекомендуется выполнить следующее:

    • Проверяют трубы и фильтры на предмет засорения. Такая работа выполняется летом, что позволяет провести сервис без отключения от обогрева всего стояка.
    • При автономном обогреве можно увеличить температуру теплоносителя. Однако в квартирах при централизованном отоплении сделать это будет невозможно.
    • Изменение типа подключения батарей также может положительно сказаться на их эффективности. Например, боковой способ монтажа радиаторов уменьшает мощность обогрева на 25%.
    • Имеется возможность установки дополнительных батарей или же увеличения количества секций. Такая работа выполняется исключительно после согласования с коммунальными службами.

    Проще всего повысить эффективность системы отопления, установив новые современные батареи. Такие радиаторы отличаются компактными габаритами, они просты в эксплуатации, а благодаря своей уникальной конструкции позволяют быстро нагревать помещение, одновременно уменьшая коммунальные платежи.

    Арматура и электронные приспособления

    Для регулировки батареи в квартирах могут использоваться различные приспособления, которые отличаются надежностью, простотой в эксплуатации и предлагаются по доступным ценам. Вся запорная аппаратура может быть разделена на несколько основных групп.

    4.1 Запорные краны

    Это простейшие приспособления, позволяющие уменьшать объем теплоносителя, поступающего в установленные радиаторы. Запорная арматура выполняется в виде шаровых кранов, имеющих два положения:

    • «Открыто» — в радиатор поступает максимально возможный объем теплоносителя и батарея греет на полную мощность.
    • «Закрыто» — ток теплоносителя остановлен, а радиатор отопления быстро остывает.

    Оставлять шаровые краны в промежуточном положении не рекомендуется, так как клапан быстро повреждается твердыми частицами, содержащимися в теплоносителе отопительной системы. Недостатком использования запорных кранов для регулировки батареи является необходимость частых манипуляций, когда домовладельцу вручную требуется открывать и закрывать вентили. С помощью таких устройств будет невозможно создать оптимальный и устойчивый температурный режим в помещении.

    4.2 Ручные вентили

    Краны с ручной регулировкой позволяют убавить батарею отопления, сокращая объем теплоносителя, поступающего в радиаторы. Такая корректировка выполняется за счёт уменьшения или увеличения диаметра проходного отверстия.

    Ручной вентиль имеет запорную головку, положение которой изменяется в зависимости от расположения рукоятки. Для упрощения регулировки объёма поступающего в батарею теплоносителя на корпусе крана может быть нанесена шкала с делениями, чтобы выставлять нужную температуру батареи.

    4.3 Автоматические терморегуляторы

    Автоматические терморегуляторы позволяют в полностью автономном режиме поддерживать оптимальный микроклимат в помещении. Такая запорная аппаратура способна реагировать на показатели температуры воздуха в комнате, автоматически изменяя степень нагрева радиатора. Рабочим элементом у таких терморегуляторов является игольчатый клапан, который дозирует объем поступления жидкости в батарее.

    Используемые сегодня автоматические регуляторы можно разделить на две основных категорий:

    1. 1. Электронные.
    2. 2. Термостатические.

    Термостатические регуляторы по своей конструкции отдаленно напоминают ручной вентиль. Внутри клапана находится термодатчик, который способен определять температуру воздуха в помещении, а также механизм регулировки со шкалой настройки и управляющей рукояткой. Домовладельцу необходимо установить на терморегуляторе оптимальную температуру, и в последующем арматура будет работать в полностью автономном режиме, оперативно изменяя объем поступающего в радиаторы теплоносителя в зависимости от температуры воздуха в помещении.

    Электронные терморегуляторы обладают расширенным функционалом, могут оснащаться выносными термодатчиками, а имеющийся блок управления может включать различные дополнительные настройки, в том числе способен обеспечить всю работу отопления в полностью автономном режиме. Наличие функции программирования запорной аппаратуры позволяет оптимальным образом настраивать всю систему, существенно сокращая расходы на коммунальные нужды.

    Благодаря функции программирования можно настроить обогрев таким образом, чтобы днем в будни, когда жильцы находятся на работе, в батареи поступало минимальное количество теплоносителя, а вечером, когда требуется максимально интенсивный обогрев, регулируемый клапан открывал трубы на максимум. Отопление быстро нагреет помещение, обеспечивая комфорт проживания в квартире и в частном доме.

    4.4 Трёхходовые клапаны

    Для регулировки температуры батареи может использоваться трехходовой клапан, который устанавливается на соединение подающей трубы и байпаса. Это устройство стабилизирует работу радиатора, уменьшает или увеличивает интенсивность нагрева помещения. Трёхходовой клапан оснащается терморегулирующей головкой, которая упрощает регулировку батарей. Такая запорная аппаратура станет оптимальным выбором для однотрубных систем обогрева, имеющих вертикальную разводку.

    К преимуществам запорной аппаратуры этого типа можно отнести ее универсальность использования, отличную надежность, долговечность и доступную стоимость. Однако по своему функционалу она уступает автоматическим электронным терморегуляторам, что несколько ограничивает ее использование.

    Рекомендации домовладельцам

    Ручные вентили имеют доступную стоимость, что положительно сказывается на их популярности у отечественных домовладельцев. Это надежная и простая в использовании запорная аппаратура, которая позволит упростить регулировку радиаторов отопления.

    В многоквартирных домах, где имеется централизованное отопление, теплоноситель может содержать крупнодисперсную взвесь и посторонние частицы, способные засорять термостаты. Поэтому при использовании автоматических регуляторов перед ними обязательно устанавливаются фильтры, которые очищаются с частотой раз в месяц.

    Сегодня в продаже можно найти десятки различных видов запорной арматуры для радиаторов отопления. Предпочтение следует отдавать немецким и итальянским клапанам и регуляторам, которые будут отличаться надежностью, долговечностью и великолепным качеством сборки. А вот недорогие вентили от отечественных или китайских производителей имеют посредственное качество и прослужат от силы один-два отопительных сезона, после чего потребуют замены.

    При установке запорной арматуры рекомендуется на выходе из радиатора врезать дополнительный кран, что позволит выполнять самостоятельный слив теплоносителя. Это упрощает прочистку батареи и фильтрующих элементов. Домовладелец будет избавлен от необходимости постоянно вызывать сантехников и обесточивать стояк для обслуживания радиаторов отопления.

    Регулирующие краны устанавливаются с использованием обжимных фитингов. Резьбовой вид соединения с трубами позволит гарантировать отсутствие протечек, а при необходимости можно с легкостью выполнить замену и обслуживание термостата. Для уплотнения фитингов используют лен или фум-ленту.

    Регулировка тепла в батареях отопления в квартире и в частном доме позволяет не только обеспечить максимально возможный комфорт проживания, но и экономит расходы домовладельца на оплату коммунальных услуг. Для управления работой радиаторов могут использоваться ручные, механические и электронные клапаны.

    Необходимо правильно подобрать запорную арматуру, а в последующем грамотно смонтировать ее, что позволит обеспечить беспроблемность эксплуатации терморегуляторов, которые будут работать в полностью автономном режиме.

    Регулировка батарей отопления в квартире

    Выбор режима отопления в жилом доме или квартире зачастую не зависит от жильцов – если отопительные приборы смонтированы строителями, питаются от общего источника тепла и не имеют органов регулировки. Однако подача тепла в многоквартирные дома зачастую осуществляется в странных режимах, что и заставляет владельцев квартир менять радиаторы, устанавливать на них регулировочные устройства и устраивать дополнительные схемы отопления. В этой статье мы разберемся, что такое регулировка батарей отопления в квартире и как это правильно делать.

    Особенности теплоотдачи радиаторов и способы ее изменения

    При попытках регулировки отопления в многоквартирном доме необходимо в первую очередь уяснить, по какой схеме подключены батареи, насколько эффективно они отдают тепло и в каком состоянии находятся. Выделяют одно- и двухстороннее присоединение труб. Из иллюстрации понятно, что односторонний вариант – это подключение входной и выходной трубы с одной стороны радиатора, двухсторонний – с разных. Эффективность отдачи тепла при этом зависит от того, где расположена подающая и отводящая труба. Это связано с большей плотностью холодной жидкости (при разнице в 2…10 градусов различие небольшое, но принципиальное) и ее большим удельным весом. Таким образом, остывший теплоноситель автоматически опускается в нижнюю часть радиатора. Если нагретая жидкость подается снизу, ей сложно вытеснить холодную в верхнюю часть отопительного прибора. В результате эффективность отопления падает.

    Таким образом, наиболее рациональный вариант для «проходных» радиаторов – подключение подводящей трубы к верхней части радиатора, отводящей – к нижней с противоположной стороны. Замыкающая рабочую «цепочку» (то есть ряд параллельно соединенных радиаторов) батарея может подсоединяться по принципу «сверху- внизу по той же стороне».

    Если, несмотря на правильный тип подключения, радиаторы дают недостаточно тепла, необходимо выяснить температуру теплоносителя. Это можно сделать с помощью данных счетчика тепла (если он установлен и имеет такую функцию) или термометра. Также может помочь анализ с помощью тепловизора (данный метод удобен и для проверки зашлакованности радиаторов – по изменению цвета понятно, какие секции работают, какие – нет).

    Согласно стандартам, нагрев теплоносителя зависит от наружной температуры и определяется по входящему в дом трубопроводу.

    Интересно: самостоятельно определить, действительно ли нагрев радиаторов достаточен для создания комфортного температурного режима в помещении, можно с помощью простых расчетов. Для это можно воспользоваться данными, приведенными ниже.

    15 х 100 = 1500 Вт.

    С учетом поправок

    1500 +1500х(30+10)/100 = 2100 Вт

    Если температура теплоносителя достаточна, но радиаторы отдают слишком мало тепла – их придется менять. Если теплоотдача равномерная, но слишком низка температура подаваемой жидкости – ничего не поделать, придется разбираться с коммунальщиками или устраивать дополнительное отопление.

    Если батареи слишком горячие

    В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

    Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

    Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

    Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

    Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку.

    Автоматические регуляторы

    Автоматические устройства состоят из термоклапана и термоголовки.

    Клапан позволяет менять сечение в подводящей трубе, термоголовка на основании выносных или встроенных датчиков температуры, а также дополнительных контроллеров, дает команду на изменение положения штока в клапане.

    В наиболее простом (и дешевом) варианте устройства содержится капсула с газом или жидкостью, которая под действием изменения температуры расширяется и сжимается. Расположенный рядом с этой капсулой поршень штока смещается в сторону уменьшения или увеличения проходного сечения трубы. Более сложные приборы имеют питание от батарейки или аккумулятора, передают усилие на шток с помощью электротока. Некоторые варианты подключаются к домовой электросети, например, термостаты, встроенные в общую систему «умный дом».

    Вопрос, как регулировать температуру батареи отопления с помощью термостата – в полностью автоматизированном режиме или с контролем владельца жилья – решается в зависимости от общей схемы системы «умный дом» и особенностей ее работы.

    На качество работы вынесенных датчиков температуры также влияют:

    • плотные шторы, закрывающие его;
    • слишком малое расстояние между подоконником и датчиком;
    • установка отопительного прибора в нише.

    Регулировка отопления подачей или обраткой

    Частично отрегулировать нагрев всех отопительных приборов в квартире или доме можно с помощью так называемой гидравлической балансировки. Для более равномерного распределения воды в системе применяют установку терморегуляторов и кранов на всех батареях. При настройке системе проверяется температура «обратки» в радиаторах. Она должна иметь разницу +- 1 градус Цельсия.

    Балансировка проводится при полностью (на максимум) открытых термоголовках. Для проверки температуры обратки используется контактный термодатчик, например, в мультиметре.

    Для радиаторов с повышенной температурой выходной трубы уменьшают сечение входной и проверяют систему еще раз.

    Как отрегулировать батареи отопления в частном доме с котлом

    Если отопительная система индивидуальна и «питается» от газового или электрического котла, то, помимо предложенных мер регулировки, можно просто изменить настройки нагревательного прибора. Обычно диапазон нагрева теплоносителей составляет 58…84 градуса Цельсия. Превышение нагрева запрещено во избежание порчи труб. Меньший, чем указан, нагрев может привести к образованию кислотного конденсата, портящего котел.

    Таким образом, регулировка батарей отопления в частном доме путем регулировки газового котла отопления происходит следующим образом:

    • усиление или уменьшение нагрева теплоносителя;
    • выжидание для стабилизации температуры в системе (проверять желательно температуру обратки на каждом из радиаторов, контактным термодатчиком);
    • новая регулировка.

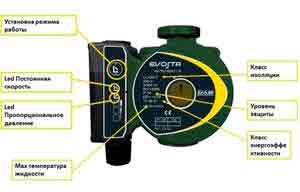

    Также в индивидуальных отопительных системах регулировать теплооотдачу можно с помощью регулировки циркуляционного насоса для отопления.

    От его скорости – минимальной, средней, высокой – зависит быстрота движения нагретой жидкости по отопительным приборам. Чем быстрее вода движется по трубам, тем эффективнее теплоноситель отдает тепло. Поскольку обычно скорость движения составляет 30…90 л/мин, возможности регулировки достаточно широкие.

    Регулировать прибор можно вручную или автоматически, в зависимости от модели.

    Для некоторых приборов предусмотрена только автоматическая регулировка.

    Повысив – или понизив – скорость прохождения нагретой воды по радиаторам, можно существенно изменить параметры отопительной системы. При наличии гидравлической балансировки качество отопления повышается на 20…45%, а экономия (газа, электричества, денег на оплату коммунальных услуг) может достигать 30…35%.

    Заключение

    Ожидать «милостей от природы», то есть нормальной подачи тепла и его правильной регулировки со стороны коммунальных служб можно долго и – увы – безрезультатно. Поэтому лучше взять дело в свои руки и отрегулировать батареи отопления в своем доме или квартире самостоятельно, в соответствии с предложенными рекомендациями.

    Источник: http://derevyannie-doma.com/instruktsii/regulirovka-batarey-otopleniya-vybor-i-nastroyka-regulyatora-v-kvartire-ili-chastnom-dome.html

    Регулировка батарей отопления: регулятор, как регулировать температуру радиатора в квартире, батареи с регулятором тепла кранами, радиаторы с регулировкой

    Критерии выбора

    Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

    Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

    • диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
    • рабочее давление (PN, в диапазоне 15–40 и выше);
    • вид соединения, наличие резьбы внутри или снаружи, американки.

    Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

    Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

    При выборе следует учитывать характеристики кранов:

    • шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
    • конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
    • терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

    Установка кранов на батареи отопления

    Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:

    • в системах централизованного теплоснабжения;
    • в частных домах и квартирах с индивидуальным источником тепла;
    • в многоквартирных домах, оборудованных индивидуальной котельной.

    Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда ее недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.

    При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.

    В централизованных сетях часто возникают перепады давления и гидроудары при сезонном запуске. Используемый в этом случае шаровой кран должен быть рассчитан на давление не менее 16 Бар. По материалу надо выбрать изделие отличного качества, так как в теплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.

    Для частных домов, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.

    В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.

    Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.

    Чтобы упростить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры надо использовать такое известное соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.

    Методы регулирования подачи тепла

    Основной задачей регулирования является достижение определенного нагрева воздуха в помещении.

    Сделать это можно, применив следующие методы:

    1. Количественным называется способ, при котором при помощи запорного механизма или циркуляционного насоса меняется скорость подачи теплоносителя в систему. Количество носителя уменьшается при его замедлении, и его проходит значительно меньше за единицу времени.
    2. Если изменить качество носителя, влияя на его нагрев, получается качественный метод регулировки системы отопления.

    Если в многоквартирном доме установлено качественное оборудование, то эти 2 метода производятся одновременно.

    Регулировка отопления в многоквартирном доме первым способом считается простой, если производится циркуляционным насосом. Когда становится холодно, он «гоняет» теплоноситель по системе с большой скоростью. Стало жарко, его работа замедляется, и носитель течет в минимальном темпе.

    Подобные механизмы оснащены автоматикой, позволяющей устанавливать режим экономии, например, на ночь или когда в квартире никого нет.

    У данного способа есть недостаток. Температура снижается во всех помещениях одинаково, что не совсем приемлемо, например, для детской комнаты или ванны.

    Лучшим вариантом регулировки отопления является тот, где каждый радиатор в отдельности оснащен специальным устройством. Так можно установить комфортную температуру в любом помещении, например, понизив ее в кухне, где горячие батареи не нужны, или подняв в спальне.

    Контроль температуры отопления

    Важным параметром любой системы отопления является оптимальный температурный режим ее работы. Подходящим считается отношение горячего и остывшего теплоносителя 75/50 или 80/60. Однако такое значение не всегда приемлемо для определенных участков сети. Как правильно отрегулировать отопление в доме в таком случае? Необходима установка специального оборудования. Некоторые из них предназначены для регулировки радиаторов отопления.

    Смесительные узлы

    Их главным элементом является двух или трехходовой кран. Один из патрубков подключается к трубе отопления с горячей водой, второй к обратной. Третий монтируется на участок магистрали, где нужно обеспечить пониженный уровень температуры теплоносителя.

    В качестве дополнительных смесительные узлы комплектуются датчиком температуры и термостатическим блоком управления. От датчика поступает сигнал об уровне нагрева теплоносителя и он открывает или закрывает смесительную задвижку, тем самым регулируя двухтрубную систему отопления. Чаще всего подобные механизмы устанавливают в коллекторы водяного теплого пола.

    Если нужно отрегулировать отопление водяного теплого пола в многоквартирном доме — нужно учитывать температурный режим работы труб. Чаще всего он не превышает 45 град.

    Сервоприводы

    Сервопривод для радиаторов

    Как отрегулировать отопление в многоквартирном доме, если нет возможности самостоятельно изменять температуру воды в трубах? Для этого нужен монтаж специальной запорной арматуры. Можно ограничиться установкой простых кранов – с их помощью регулируется приток теплоносителя в радиаторы. Однако в таком случае регулировку придется выполнять каждый раз самостоятельно. Лучшим вариантом будет монтаж сервоприводов.

    В конструкцию этого устройства входит термостат и сервопривод. Для работы необходимо выполнить следующие действия.

    1. Установить нужное значение температуры на термостате.
    2. Сервопривод будет автоматически отрывать или закрывать приток теплоносителя в радиатор.

    Кроме подобных моделей можно приобрести эконом вариант, включающий в себя только термостат. В этом случае уровень регулировки будет не настолько точным. Но как отрегулировать систему отопления в многоквартирном доме, если установлены старые батареи? Есть модели терморегуляторов, которые предназначены для монтажа в чугунные радиаторы. Такая мера сделает настройку температурного режима к квартире более точной.

    Для регулировки перепада давления в системе отопления нельзя использовать терморегуляторы. Они лишь ограничат приток теплоносителя в радиатор, не влияя на температурный режим всей системы.

    Предназначение и параметры

    Кран на батарею является важным элементом, благодаря которому отопительная и водопроводная системы эффективно и бесперебойно работают.

    Во время поломок системы через него обеспечивается перекрытие системы для оптимальных ремонтных работ. Лучше всего изначально приобретать специальные краны с терморегулятором, с помощью которых может быть реализована регулировка теплоотдачи батарей.

    Наиболее часто монтируется специальный кран Маевского. причем он устанавливается на радиаторы. С его помощью обеспечивается стравливание воздуха.

    Правильно установленная система со всеми необходимыми элементами будет позволять:

    • при необходимости можно будет отключать всего один сломанный радиатор для проведения ремонтных работ без необходимости перекрывать весь контур;
    • изделия с терморегулятором дают возможность регулировки температуры в радиаторе, поэтому при необходимости она может повышаться или понижаться;
    • кран Маевского позволит спускать воду из радиаторов или осуществлять стравливание воздуха;
    • вся система будет эффективно защищена от различных поломок и проблем, а также опасных гидравлических ударов;
    • за счет возможности регулировки обеспечивается экономия затрат на отопление помещений.

    Стабилизация давления в системе отопления

    Расширение воды в результате нагрева является естественным процессом. В этом показателе давление может превысить критическое значение, что неприемлемо с точки зрения эксплуатации отопления. С целью стабилизации и уменьшения давления на внутренние поверхности труб и радиаторы нужно установить несколько элементов отопления. Отрегулировать систему отопления в частном доме с их помощью будет намного проще и эффективнее.

    Регулировка расширительного бака

    Расширительный мембранный бак

    Представляет собой стальную емкость, разделенную на две камеры. Одна из них заполняется водой из системы, а во вторую нагнетается воздух. Значение давления в воздушной равно нормальному в отопительных трубах. В случае превышения этого параметра эластичная мембрана увеличивает объем водяной камеры, тем самым компенсируя тепловое расширение воды.

    До того как отрегулировать перепад давления в системе отопления нужно проверить состояние и настройку расширительного бака. Отрегулировать давление в системе отопления можно, приобретя модель бака с возможностью его изменять в воздушной камере. В качестве дополнительной меры устанавливают манометр для визуального контроля этого значения.

    Однако при значительном скачке давления этой меры будет недостаточно. Так можно отрегулировать перепад давления в системе отопления в том случае, если оно не превышает критическое значение. Поэтому рекомендуется установка дополнительных устройств.

    Как отрегулировать группу безопасности

    Группа безопасности отопления

    Эта группа приборов, включает в себя следующие элементы:

    • Манометр. Предназначен для визуального контроля работы системы отопления;
    • Воздухоотводчик. В случае превышения температуры воды 100 град избыток пара воздействует на седло клапана устройства, выпуская наружу воздух из труб;
    • Предохранительный клапан. Работает так же как и водухоотводчик, но нужен для слива избыточного теплоносителя из труб.

    Как отрегулировать радиатор отопления с помощью этого блока? Увы, но он предназначен для предотвращения аварийных ситуаций во всей системе. Для батарей необходимо устанавливать другое устройство.

    Кран Маевского

    Конструктивно он схож с предохранительным клапаном. Особенностью являются небольшие размеры и возможность монтировать на патрубок радиатора с небольшим диаметром.

    Для того чтобы правильно отрегулировать батареи отопления, нужно знать в каких случаях применяется кран Маевского:

    • Устранение воздушных пробок в радиаторах. Открыв клапан, выпускается воздух до тех пор, пока не потечет теплоноситель;
    • Настройка параметров критического значения давления. При возникновении аварийного расширения воды клапан открывается и происходит стабилизация давления в радиаторе.

    Конструкция крана Маевского

    Последняя функция является дополнительной и чаще всего не применяется. С этой задачей лучше всего справляется группа безопасности. Правильная регулировка отопления в доме должна включать в себя все вышеперечисленные элементы.

    При самостоятельном регулировании двухтрубной системы отопления при работающем котле нужно постоянно отслеживать показания термометров и манометров.

    Работы по регулировке отопления запорной арматурой

    На протяжении всего процесса поступающая в систему вода должна иметь постоянную температуру. Регулировку, как правило, производят согласно перепадам температуры при помощи изменения объема подаваемой воды, что зависит от типа отопительной системы и теплового ввода.

    Зависят перепады температуры от объема расходуемой воды и эта величина обратно пропорциональна. Таким образом, чтобы увеличить перепад до необходимого значения, следует уменьшить расход теплоносителя. Для этого или прикрывают задвижку, расположенную на вводе, или уменьшают сам расход.

    Чем больше проходит воды через обогревательные приборы, тем скорость ее передвижения выше и соответственно теплоноситель меньше остывает. В итоге средняя температура в радиаторе повышается и увеличивается теплоотдача прибора. После завершения регулировки в тепловом узле, наладке подлежат отдельные стояки конструкции. В случае возникновения проблем ремонт проводят так, чтобы можно было задействовать регулировочные краны для системы отопления на стояках или балансировочные вентили (подробнее: «Регулировочные краны для радиаторов отопления, установка вентиля «).

    Когда на отопительных стояках имеются лишь краны, производят только предварительную регулировку. При этом учитывают, что чем ближе расположен стояк к вводу, тем больше следует приоткрыть кран. Это необходимо, чтобы запорная арматура на отопление на самом близком стояке пропускала минимальный объем воды.

    Одновременно на стояке, находящемся дальше всего нужно открыть кран, такой как на фото. Сначала проверяют качество прогрева самого дальнего по расположению стояка и заканчивают тем, который находится ближе всего.

    Обычно в двухтрубных системах по причине напора перегреваются приборы на верхних этажах. Если этого недостатка нет на нижнем этаже, тогда необходима регулировка радиаторов отопления верхних. При наличии крана двойной регулировки есть возможность уменьшить проходное сечение. При отсутствии таких кранов регулировка батарей отопления производится при помощи установки дроссельных шайб.

    В двухтрубных системах теплоснабжения равномерность прогрева радиаторов будет повышаться при увеличении расхода воды. Важнейший параметр для отопительных конструкций – рабочее давление (прочитайте: «Потери и перепад давления в системе отопления — решаем проблему «). Чтобы его понизить используют регулятор давления в системе отопления, а для повышения – циркуляционные насосы.

    Температура теплоносителя при выполнении регулирования прибора не может превышать 50-60 °С. После завершения наладки температуру воды необходимо довести до 90 °С, и проверить еще раз нагреваемость радиаторов при таком температурном режиме. Желательно для регулировки систем отопления обращаться за услугой к специалистам.

    Пошаговая инструкция регулировки температуры

    Чтобы обеспечить комфортные условия пребывания в помещении нужно выполнить некоторые основные действия.

    Схемы подключения

    1. Изначально на каждой батарее необходимо стравить воздух до того, пока из крана струйкой не потечет вода.
    2. Затем необходимо отрегулировать давление в батареях.
    3. Для этого в первой батарее от котла нужно открыть вентиль на два оборота, на второй – на три, и далее по такой же схеме, увеличивая на каждом радиаторе количество оборотов открываемого вентиля. Таким образом, давление теплоносителя равномерно распределится по всем радиаторам. Это обеспечит ему нормальное прохождение по трубам и лучший прогрев батарей.
    4. В принудительной системе отопления прокачку теплоносителя, контроль рационального потребления тепла помогут осуществить регулировочные вентили.
    5. В проточной системе хорошо регулируют температуру, встроенные в каждую батарею терморегуляторы.
    6. В двухтрубной системе отопления можно контролировать не только температуру теплоносителя, но и его количество в батареях с помощью как ручной, так и автоматической систем управления.

    Вентили и краны

    Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.

    Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

    Запорные краны

    Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача – отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.

    Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.

    Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.

    Ручные вентили

    В эту группу входят две разновидности арматуры:

    1. Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.
    2. Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.

    Запорные устройства

    Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

    Схема шаровой конструкции

    Самой простой и часто используемой разновидностью кранов являются шаровые:

    Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

    Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

    Обратите внимание! В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент. Так что лучше этого не делать без крайней необходимости

    • Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
    • Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
    • Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

    Шаровая конструкция с американкой

    В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

    Устройство в разрезе

    • Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
    • Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
    • В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
    • Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

    Обратите внимание! Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

    Модель в полипропиленовом корпусе

    На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

    С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

    Кран Маевского

    При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

    Для его удаления используются специальные устройства – так называемые краны Маевского:

    Устройство для выпуска воздуха

    • Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
    • Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

    Обратите внимание! Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа

    В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

    Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

    Фото установленного клапана

    Настройка по температуре

    Очень часто у домовладельца нет никакой проектной документации, а систему придумал и собрал талантливый сварщик дядя Ваня. Тогда остается только регулировать каждую батарею по температуре.

    Чтобы выполнить балансировку системы отопления своими руками, надо на выходе каждого радиатора установить специальный вентиль, такой как показан на фото. Дополнительно понадобится электронный термометр, измеряющий температуру на любой поверхности.

    Для справки. Балансировать систему можно и старым способом, с помощью шайб. Но проходное отверстие в шайбе все равно надо рассчитать по расчетному расходу теплоносителя.

    Процесс начинается с того, что полностью открывается вентиль на самом дальнем и мощном отопительном приборе. Остальные открываются на определенное число оборотов. Например, если батарей на одной ветви – 6 шт. а клапан откручивается на 5 оборотов, то на первом радиаторе делаем 1 оборот, на втором – два и так далее, последний открываем до конца. Приблизительная балансировка двухтрубной системы отопления частного дома заключается в том, чтобы температура на выходах всех нагревателей была одинаковой.

    Для этого надо измерять температуру металлического корпуса вентиля. Когда она высокая, то немного прикрывать его, если низкая – открывать. Следующий замер надо делать спустя 10 минут, чтобы температура после изменения успела стабилизироваться.

    Балансировка центральной отопительной системы

    При нормальной работе обогревательной сети все радиаторы должны получать одинаковое тепло. Но в том случае, если не правильно произведена балансировка батарей отопления, тогда в начале цепи радиаторы будут слишком горячими, а в конце еле теплыми.

    Рассмотрим, как можно решить данную проблему. Для того чтобы проконтролировать поток жидкости по системе, необходимо на каждый отопительный прибор установить вентиль двойной регулировки. При этом если в начале цепи закрыть часть клапанов можно обеспечить распределение горячей воды, которое будет более равномерным.

    Для того чтобы правильно сделать балансировку системы, необходимо перекрыть отопление, дать воде охладиться и открыть клапаны на всех батареях. Для этого снимают с них крышки и при помощи плоскогубцев включают их.

    Далее подключают отопление и переходят к первой батарее в цепи, регулируют ее и далее, поочередно балансируют и другие

    Если не знают очередность, тогда при включении системы обращают внимание на их нагрев

    Это важно! Термометры для радиаторов устанавливают на обратную и подающую трубы. Закрывают клапан, а после постепенно вновь открывают его до тех пор, пока между показаниями термометров не установиться разница в 10°C (по Фаренгейту 20°C)

    Тоже повторяют со всеми радиаторами, входящими в конкретную цепь. В итоге получают сбалансированную и эффективно работающую отопительную систему.

    Не удивляйтесь, если вентиль на последней батарее будет полностью открыт, так как для хорошего обогрева помещения необходимо равномерная работа (обогрев) всей системы.

    Для эффективной работы отопительной системы и для качественного обогрева помещения необходимо сбалансировать работу цепи. Для этого лучше пригласить специалистов, которые быстро и качественно выполнят данную задачу, а если хотите сделать все самостоятельно, но не знаете, как правильно отрегулировать батареи отопления, то ознакомьтесь с инструкцией и с нюансами работы.

    • Биметаллические радиаторы отопления: новое слово с мире тепла
    • Напольный радиатор отопления – шаг навстречу современному дизайну жилого помещения
    • Основные отличия устройства водяного теплого пола от других систем отопления жилища
    • Как грамотно использовать при монтаже маты для теплого водяного пола

    Смесительно-регулировочная арматура

    Ярким представителем этой группы устройств является термостатический трехходовой клапан.

    Его задача – качественное регулирование теплоносителя, то бишь, по температуре, а не по расходу. Трехходовой клапан действует не так, как запорно-регулирующий кран, он работает как смесительный узел. Настроенный выдавать теплоноситель определенной температуры, элемент смешивает два потока в необходимых пропорциях.

    Смесительный узел отопления

    Устройство представляет собой латунный корпус с тремя патрубками, внутри которого находится шток, управляемый термостатическим приводом. Шток проходит через 2 седла, регулируя протекание сквозь них нужного количества воды из двух патрубков, чтобы в третьем получить смесь установленной температуры.

    Принцип работы трехходового клапана

    Надо сказать, что не каждая система отопления нуждается в подобной арматуре. Сфера применения смесительных устройств – поддержание температуры в контурах теплых полов, отдельных радиаторах или целых группах отопительных приборов, а также в малых циркуляционных контурах твердотопливных котлов. А вообще, все частные случаи использования смесительных клапанов перечислить довольно трудно, поскольку их может быть очень много в современных схемах водяного отопления.

    Источник: http://vse-otoplenie.ru/regulirovka-batarej-otoplenia-v-kvartire-vidy-zapornoj-armatury-kak-otregulirovat-obogrev-castnogo-doma

    Схемы подключения радиаторов отопления: обзор самых лучших способов

    Вы планируете поменять приборы отопления в собственном доме? Для этого пригодятся знания о видах разводки батарей, способах их присоединения и размещения. Согласитесь, ведь от правильности подобранной схемы подключения радиаторов отопления в конкретном доме или помещении напрямую зависит ее эффективность.

    Правильное подключение батарей – очень важная задача, ведь оно способно обеспечить во всех комнатах комфортную температуру в любое время года. Хорошо, когда расход топлива минимальный, а в жилище тепло в самые холодные дни.

    Мы поможем вам разобраться в том, что потребуется для максимально эффективной работы радиаторов. В статье вы найдете много полезной информации о способах подключения батарей и о их реализации без привлечения специалистов. Приведены схемы, а также видеоматериалы, которые помогут наглядно понять суть вопроса.

    Что нужно для эффективной работы батарей?

    Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

    Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

    Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

    • размер и тепловая мощность отопительных приборов;
    • место их расположения в комнате;
    • способ подключения.

    Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

    Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

    Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

    Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.

    Также следует придерживаться таких основных правил монтажа батареи под окном:

    • все радиаторы в одной комнате располагаются на одном уровне;
    • ребра конвекторов в вертикальном положении;
    • центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
    • длина батареи не менее 75% от длины самого окна;
    • расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

    От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

    Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.

    Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

    Особенности схем подключения

    Существует принципиальное отличие в схемах подключения отопительных приборов в зависимости от типа разводки труб. Она бывает однотрубная и двухтрубная. Каждый из этих типов подразделяется на систему с горизонтальными магистралями или вертикальными стояками.

    В зависимости от выбранного типа разводки будет отличаться вариант подключения батарей. Для однотрубной и двухтрубной систем возможно использовать боковое, нижнее, диагональное подключение отопительных приборов.

    Основная задача – выбрать оптимальный вариант, который сможет удовлетворить потребности конкретного жилища в необходимом количестве тепла.

    Эти два типа разводки относятся к тройниковой системе подсоединения труб. Кроме нее выделяют коллекторные схемы. Их еще называют лучевой разводкой. Ее основная особенность заключается в прокладывании трубопровода по отдельности к каждому отопительному прибору.

    Недостаток – трубы проходят напрямую через помещения всего этажа и их потребуется достаточно много. Это повлияет на стоимость системы. Существенный плюс – они монтируются чаще всего в пол, не влияя на дизайн помещения.

    Такой вариант, существенно увеличивающий расход труб, последнее время активно применяется при проектировании отопительных схем. Коллекторное соединение приборов отопления используется в системе «теплый пол». В зависимости от типа проекта она может служить как дополнительный источник отопления или основной.

    Особенности однотрубной системы

    Вид отопления, в котором все батареи подсоединяются в один трубопровод, называют однотрубным. Нагретый и остывший теплоноситель движется по одной трубе, поочередно поступая во все приборы. Важно для нее правильно подобрать диаметр, иначе труба не справится со своими обязанностями и эффекта от такого отопления не будет.

    У однотрубной системы есть свои недостатки и достоинства. Многие начинающие мастера считают, что выбрав этот тип разводки, можно здорово сэкономить на монтаже отопительных приборов и труб. Но это заблуждение. Ведь для качественной работы системы потребуется правильно все подключить, учитывая массу нюансов. В противном случае в комнатах будет холодно.

    Однотрубная система действительно способна экономить средства при использовании подающего вертикального стояка. Это актуально для 5-этажек, где выгодно монтировать одну трубу, чтобы уменьшить расход материалов.

    При таком варианте нагретая вода поступает по главному стояку вверх, распределяясь далее по остальным стоякам. Поочередно теплоноситель заходит в отопительные приборы каждого этажа, начиная с самого верхнего.

    Чем ниже вода опускается, следуя по стояку, тем меньше становится ее температура. Эта проблема решается путем увеличения площади радиаторов на нижних этажах. Радиаторы однотрубной системы желательно оборудовать байпасами.

    Это даст возможность без проблем демонтировать отопительный прибор, например, для ремонта, не нарушая работоспособность всей системы.

    В однотрубной системе горизонтальной разводки можно использовать попутное или тупиковое движение теплоносителя. Она хорошо работает для трубопроводов с общей протяженностью до 30 м. Оптимальное количество подсоединенных отопительных приборов в этом случае – 4-5 шт.

    Двухтрубная разводка: основные отличия

    Двухтрубная разводка предполагает использование 2 трубопроводов: один для прохождения нагретого теплоносителя (подача), второй – для остывшего, направляющегося обратно в нагревательный бак (обратка). В результате каждая батарея принимает воду примерно одинаковой температуры, что позволяет равномерно прогревать все комнаты.

    Использование двухтрубной разводки считается наиболее желательным. При таком присоединении отопительных приборов происходят наименьшие потери тепла. Циркуляция воды может быть попутной и тупиковой.

    Эта система обслуживания радиаторов характеризуется удобной регулировкой их тепловой производительности.

    Многие мастера, самостоятельно монтирующие систему отопления своего дома, отзываются о двухтрубке неодобрительно. Основной аргумент – большой расход труб, что существенно удорожает проект.

    При детальном рассмотрении этого утверждения выясняется, что при правильном подключении приборов и использовании оптимальных диаметров труб в частном доме система обойдется не намного дороже однотрубной.

    Ведь для устройства последней нужен больший диаметр труб и большая площадь приборов. На окончательную цену повлияет стоимость труб меньшего диаметра, лучшая циркуляция теплоносителя и минимальные потери тепла.

    Подсоединение приборов отопления в двухтрубной системе может осуществляться по диагонали, сбоку, снизу. Допустимо использование горизонтальных и вертикальных стояков. Самый эффективный вариант – диагональное подключение. Он позволяет максимально использовать тепло, равномерно распределяя его по всем отопительным приборам.

    Боковое присоединение батарей

    Боковое подсоединение используется в двух- и однотрубных разводках. Оно еще называется односторонним. Основная особенность – труба подачи и обратка монтируются с одной стороны батареи.

    Такая система применяется в многоэтажных домах при вертикальной подаче теплоносителя. Главное условие – установка перемычки перед присоединением к трубопроводу, именуемой байпас, и кранов, чтобы была возможность снять радиатор, не нарушив всю систему.

    Одностороннее подключение эффективнее всего работает при незначительной длине отопительного прибора – 5-6 секций. Присоединение радиаторов большой протяженности таким способом будет иметь большие теплопотери.

    Специфика нижнего подключения

    Схема, при которой используется нижнее подключение, чаще всего применяется для решения дизайнерских задач. Когда нужно скрыть трубы, вмонтировав их в стену или пол.

    Производители приборов отопления предлагают различные модели и вариации радиаторов с нижним присоединением. В паспорте изделия указано, как правильно подключить конкретную модель батареи отопления.

    Внутри узла подключения радиатора есть встроенные производителем шаровые краны, позволяющие при необходимости его демонтировать. Такая информация позволяет своими руками установить приборы в систему.

    Нижнее подключение не рекомендуется использовать при естественной циркуляции воды. Высокие потери тепла от нижнего присоединения компенсируются за счет большей мощности радиаторов.

    Диагональная схема подключения

    Подключение по диагонали характеризуется минимальной теплопотерей. Его особенность – тепло подается с одной стороны прибора, проходит через все секции и выходит через отверстие другой стороны. Оно применяется для одно- и двухтрубных систем.

    Этот вариант присоединения батарей можно реализовать двумя способами:

    • Теплоноситель заходит в верхнее отверстие прибора, циркулирует по нему и вытекает из нижнего бокового отверстия с другой стороны.
    • Вода поступает в нижнее отверстие с одной стороны и, пройдя по всему радиатору, выходит из его верхнего противоположного отверстия.

    Диагональная схема эффективно работает при подключении длинных батарей, с общим количеством секций 12 шт и более.

    Естественное или принудительное движение воды?

    Вариант подключения батарей зависит от того, какой тип движения воды или антифриза предполагается использовать для функционирования системы. Есть всего 2 варианта: естественная циркуляция и принудительная.

    Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.

    Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.

    При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.

    При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

    Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение.

    Для домов площадь которых 100 м 2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об установке циркуляционного насоса. Его мощность зависит от площади отапливаемого помещения.

    Устанавливается насос на подающем или обратном трубопроводе. Чтобы удалять из системы лишний воздух, предстоит в самой верхней точке трубопровода вмонтировать автоматические спускники или использовать батареи с кранами Маевского для ручного стравливания.

    Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.

    Правила подключения радиаторов отопления

    Вне зависимости от выбранного типа радиаторов и подходящей для них схемы подключения, важно правильно все рассчитать и смонтировать.

    В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить.

    Для небольших жилых домой можно самостоятельно выбрать подходящую схему и вмонтировать отопительные приборы. Обязательно нужно учитывать особенности своего жилища, правила установки батарей и целесообразность использования той или иной схемы.

    При монтаже радиаторов не нужно забывать, что тип материала у самой батареи и труб должен быть одинаковым. Пластиковые трубы, подключенные к чугунным отопительным приборам принесут много проблем, испортив систему отопления.

    Выводы и полезное видео по теме

    Ролик об отличии естественной и принудительной циркуляции теплоносителя в системе отопления:

    Видео, наглядно демонстрирующее отличия разных схем системы отопления:

    Схема эффективного подключения батарей отопления при двухтрубной системе:

    От выбора схемы подключения батарей для своего жилища напрямую зависит эффективность отопления. При правильном варианте минимизируются потери тепла. Это позволяет получить максимальный эффект при наименьшем использовании топлива. Монтаж батарей можно выполнять своими руками. Важно учитывать особенности постройки, чтобы холодные батареи не помешали комфортной жизни в уютном доме.

    Если вас заинтересовал предложенный нами к рассмотрению материал, возникли вопросы и повод для дискуссии, приглашаем к размещению комментариев.

    Источник: http://sovet-ingenera.com/otoplenie/radiator-obogrev/sxemy-podklyucheniya-radiatorov-otopleniya.html

    Балансировка системы отопления в частном доме: Как распределить тепло по комнатам

    Для правильной работы системы отопления необходимо провести ее балансировку. Эта процедура не только повысит комфорт, но и поможет сэкономить на отоплении.

    Балансировка системы отопления в частном доме зачастую является необходимой процедурой. Как правило, выполнять ее нужно еще при изначальном обустройстве. Впрочем, иногда хозяевам везет, и даже пропуск данной операции никак не влияет на качество домашнего отопления.

    Балансировка системы отопления

    • Симптомы неполадок
    • Необходимые инструменты
    • Работа с однотрубной и двухтрубной системой
    • Работа с лучевой разводкой и теплыми полами

    Однако бывают и другие ситуации. Например, если вы при входе в самую дальнюю от котельной комнату замечаете, что там определенно гораздо холоднее, чем в других, то это повод задуматься о равномерности распределения теплоносителя.

    Дело в том, что любая жидкость, согласно одному из основных гидравлических законов, предпочитает течь по пути наименьшего сопротивления. Если предоставить теплоносителю идти так, как вздумается, то он не станет заботиться о том, чтобы равномерно прогреть все радиаторы, находящиеся в доме. Вот почему балансировка зачастую просто необходима.

    Симптомы неполадок

    Стоит сразу сказать, что просто из любви к искусству лезть к вентилям не нужно. У многих специалистов технической направленности есть любимая фраза: «Работает — не трогай». Здесь ее тоже вполне можно применить. Если вы не замечаете каких-либо негативных признаков в работе отопительной системы, то пусть она функционирует в текущем режиме. Если вы наобум покрутите краны, то можете, наоборот, все разбалансировать, и потом придется это исправлять.

    Давайте рассмотрим те явления, которые являются явными признаками отсутствия балансировки:

    • разница температур в помещениях. Как уже говорилось выше, при некачественной балансировке или полном ее отсутствии в одних комнатах будет гораздо холоднее, чем в других. Самые близкие к котлу помещения будут мучить вас удушливой жарой, а в самых дальних вы будете мерзнуть;
    • одна из батарей отопления постоянно журчит. Такой шум свидетельствует о неполадках в токе теплоносителя;
    • теплый пол, залитый бетонной стяжкой, неравномерно прогревает поверхность.

    Если вы только что смонтировали новую отопительную систему, то она априори нуждается в балансировке, независимо от наличия каких-либо признаков.

    Следует учесть, что далеко не каждая проблема в работе отопительной системы связана с ее балансировкой. Наоборот, бывают случаи, когда проводить эту операцию абсолютно бессмысленно:

    • завоздушенность системы;
    • протечка;
    • образование засора;
    • нарушение работоспособности расширительного бака.

    Все эти факторы могут привести к неравномерному прогреву помещений. Балансировка здесь не поможет. Нужно устранять причину, по которой нарушена работоспособность системы. Например, чтобы разобраться с завоздушенностью, воспользуйтесь кранами Маевского, которые обычно установлены на радиаторах. С их помощью можно легко и быстро изгнать воздух из того места, где ему быть не положено. Как только справитесь с воздушной пробкой, ток теплоносителя сразу восстановится.

    Что касается других причин, то все очевидно. Протечку нужно заделать (или заменить поврежденный элемент на новый), засор устранить, расширительный бак починить (как правило, проблема заключается в разрыве мембраны). Только после этого, если проблемы с распределением теплоносителя все же сохраняются, можно провести балансировку.

    Если вы живете во многоквартирном доме, то вопрос, как отбалансировать систему, не стоит. Напротив, своими руками вам туда лезть вообще нельзя, поскольку любые неверные действия негативно скажутся не только на вашей квартире, но и на соседских. Если вы заметили проблемы с отоплением в таком жилище, то обратитесь в управляющую компанию — решение подобных ситуаций находится исключительно в их компетенции.

    Что касается частного дома с автономной системой отопления, некоторые хозяева считают, что можно просто регулировать поток теплоносителя в радиаторах с помощью обычных запорных шаровых кранов. На самом деле, это не так.

    То есть, если вы откроете такой кран всего наполовину, то объем поступающей жидкости, конечно, снизится, тем самым изменится и температура в помещении. Но вот с запорным оборудованием вскоре возникнут проблемы. Шаровой кран не предназначен для таких манипуляций, его жизненные принципы просты: ему необходимо быть либо полностью открытым, либо полностью закрытым. Любые полумеры ухудшают его работоспособность, а затем и вовсе выводят из строя.

    Поэтому балансировку нужно проводить, как говорится, с умом. А о том, как это сделать, расскажем сейчас подробно.

    Необходимые инструменты

    Если вы спросите профессионала по сантехническим работам, какой прибор понадобится для проведения операции балансировки, то, скорее всего, услышите про тепловизор. Он используется для определения уровня прогрева всех элементов отопительной системы. Но стоимость такой «машинки» довольно высока. Покупать прибор ради одной операции смысла нет. В принципе, можете попробовать взять его в аренду, если найдете. Но давайте все же попробуем обойтись более простыми и доступными средствами.

    Например, вам вполне достаточно будет следующих вещей:

    • электронный контактный термометр. Необходим для измерения температуры нагрева отопительного оборудования;
    • отвертка;
    • ключ-шестигранник, с помощью которого производится поворот штока балансировочного клапана;
    • бумага и маркер или карандаш.

    В идеале, надо бы запастись схемой разводки, по которой собиралась отопительная система. Но зачастую проектная документация попросту отсутствует, ибо сборка производилась по временным зарисовкам и практически «на коленке».

    В таком случае, придется восполнить недостающее. Вам нужно сделать на бумаге хотя бы примерную зарисовку того, как располагаются все элементы отопительной системы. На этом плане необходимо указать, в какой последовательности радиаторы подключены к контуру и насколько они удалены от котельной.

    Вторым этапом подготовки является промывка грязевика, расположенного на входе в отопительный котел. Затем разогрейте отопительный прибор до максимальной мощности. Как правило, температура теплоносителя при этом должна составлять примерно 80 градусов. Этот процесс не зависит от того, какая погода стоит на улице — разогревать все равно нужно.

    Работа с однотрубной и двухтрубной системой

    Стоит сразу сказать, что процедура балансировки различается в зависимости от того, с какой системой вы работаете. Для однотрубной и двухтрубной процедура одна, для коллекторной и теплых полов — другая. Начнем с первой.

    Суть процедуры проста. Необходимо сначала измерить текущий температурный режим у всех радиаторов. При обнаружении критической разницы в показателях гармония достигается путем регулировки потока с помощью специальных балансировочных кранов, расположенных у входа в батарею. Пошагово процедура выглядит следующим образом.

    1. После того как котел прогрел теплоноситель до максимально возможной температуры, откройте все клапаны, отвечающие за регулировку тока.
    2. измерьте температуру жидкости на выходе ее из котла. Для этого необходимо приложить электронный контактный термометр к тому патрубку, с помощью которого к водонагревателю подсоединяется труба, ведущая к радиаторам и прочим отопительным приборам.
    3. Перейдите к радиатору, который расположен ближе всего к котельной. По очереди приложите термометр к трубам, по которым теплоноситель подается и уходит. В идеале, разница температур должна составлять не более 10 градусов между притоком и оттоком. Если этот показатель в норме, то с данным радиатором проблем нет.
    4. Произведите проверку каждого радиатора точно так же, как описано в третьем пункте. Результаты наблюдений обязательно записывайте.
    5. Теперь сравните показатели, полученные на входной трубе первой и последней батареи в контуре. Если разница находится в пределах двух градусов, то у первой пары радиаторов прикройте балансировочные вентили на пол-оборота или на целый оборот. Затем снова произведите измерения.
    6. Когда добьетесь таким образом разницы от трех до семи градусов между первой и последней батареей, у первых двух радиаторов снова прикройте вентили, теперь уже процентов на 50–70. У обогревателей, расположенных в середине контура, произведите ту же процедуру, но на 30–40 процентов. Радиаторы, завершающие систему, не трогайте.
    7. После проведения всех этих процедур подождите полчаса. За это время радиаторы прогреются уже с учетом нововведений. Снова произведите замеры. Если разница между первым и последним радиатором составляет 2–3 градуса, то все нормально. Если нет, то снова повторите настройку каждого обогревателя. Вентили следует перекрывать понемногу, на четверть или половину оборота. Когда добьетесь того, чтобы температура во всех прогретых батареях стала одинаковой, процедура будет завершена.

    Такая процедура прекрасно подходит для балансировки двухтрубной закрытой отопительной системы. Конечно, количество оборотов вентилей во время регулировки может варьироваться — все зависит от конкретно вашего дома. Поэтому не поворачивайте их сразу сильно, лучше все делать постепенно. С помощью терпения и регулярных замеров вы сможете добиться идеального результата.

    Что касается однотрубной системы, к контуру которой обычно подсоединено не более четырех радиаторов, то она не нуждается в таком дотошном подходе. Как правило, ее регулировка производится путем небольшого перекрытия притока теплоносителя в батарею, которая размещена ближе всех к нагревательному котлу.

    Работа с лучевой разводкой и теплыми полами

    Как уже упоминалось выше, для коллекторной разводки используется несколько иная процедура. Она подходит как для радиаторов, так и для теплых полов — в общем, для балансировки всей системы, подключенной к одному узлу.

    Настройка может осуществляться двумя разными способами. Для первого из них на коллекторе должны иметься ротаметры. Эти элементы представляют собой прозрачные колбы и являются расходомерами. Для балансировки вам потребуется произвести некоторые расчеты. При этом используется следующая формула:

    Буквой G в данном случае обозначается массовый расход нагретого теплоносителя, который течет по контуру. Единица измерения — кг/ч. Буква Q обозначает количество тепловой энергии, которая должна выделяться отопительным контуром, оно измеряется в Вт. Что касается Δt, то это разность температур, полученных на входе в петлю контура и на выходе из нее. Расчетное значение данного параметра составляет 10 градусов.

    Таким образом, вы можете посчитать, сколько литров нагретого теплоносителя должно проходить через определенный участок контура за минуту. Необходимое количество выделяемого тепла можно посчитать, исходя из стандартных значений. Согласно им, на каждый квадратный метр площади необходимо 100 Вт.

    Приведем пример расчета. Допустим, площадь вашей комнаты составляет 20 м2. Значит, на ее обогрев необходимо 2 кВт тепловой энергии. Подставляем полученное значение в формулу, приведенную выше, и получаем следующий результат:

    На расходомерах значения указываются в л/мин, поэтому необходимо конвертировать значение, поделив полученный показатель на 60. Получается примерно 2,87 л/мин.

    После проведения расчетов процедура балансировки осуществляется следующим образом.

    1. Заполните и опрессуйте отопительный контур. Нагревательный котел можно при этом не включать. А вот циркуляционный насос обязательно требуется запустить.
    2. Термостатические вентили на второй части коллектора перекройте, это делается вручную с помощью специальных колпачков.
    3. Теперь откройте первый вентиль. Произведите настройку ротаметра, который ему соответствует, с помощью нижнего кольца — его нужно вращать. Таким образом, задайте определенный уровень расхода теплоносителя.
    4. После того как разберетесь с первой группой вентиль + расходомер, закройте этот кран и переходите ко второй паре.
    5. Таким образом, по очереди произведите настройку каждого ротаметра. В завершение откройте их все и проверьте, правильно ли каждое устройство показывает расход теплоносителя.

    Если ротаметров нет, то процесс производится по результатам измерения температуры в петлях контура. Процедура в таком случае будет довольно муторной и долгой.

    Если вам необходима балансировка не теплого пола, а радиаторов, подключенных с помощью лучевой разводки, то все делается точно так же. Для большей уверенности можно ориентироваться и на коллекторные ротаметры, и на температурные замеры. Уверены, что после прочтения сегодняшней статьи проблем с балансировкой у вас не возникнет. Успехов!

    Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

    Понравилась статья? Напишите свое мнение в комментариях.
    Подпишитесь на наш ФБ:

    Источник: http://econet.ru/articles/balansirovka-sistemy-otopleniya-v-chastnom-dome-kak-raspredelit-teplo-po-komnatam

    Ещё по теме  Как сделать фальшкамин для квартиры своими руками
    Смотрите также:
    02.05.2020

    Чертежи лестницы на чердак Чертежи чердачной лестницы не отличаются особой сложностью. Но ряд особенностей для расчета и проектирования следует учесть. Тогда полученная конструкция будет отвечать основным требованиям безопасности и удобства перемещения между уровнями.

    02.05.2020

    Обязана ли УО проводить текущий ремонт без решения общего собрания В Жилищном кодексе РФ закреплено, что решение о проведении текущего ремонта общего имущества принимают собственники помещений в доме на общем собрании. Узнайте, должна ли управляющая организация, по...

    02.05.2020

    Фальш-камин своими руками Владельцам городских квартир о настоящем камине с уютно потрескивающими дровами приходится только мечтать – перекрытия типовых домов могут не выдержать такой нагрузки, а дымоходы в многоэтажках почти всегда отсутствуют. Фальш-камин своими...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
