Самодельная таль

Содержание

Укрепляем самодельные подъемные устройства

Самодельные подъемные устройства в настоящее время приобретают все большую популярность. При строительстве, при работе в гараже приходится часто перемещать грузы большого веса. В строительстве ручная транспортировка занимает значительное время, и не всегда удается установить пандусы или леса. В любом случае гораздо проще и эффективнее пользоваться подъемниками.

Схема подъемного крана

То же касается и автомобильной темы, гараж с подъемником гораздо удобнее в эксплуатации. Наиболее простые подъемники представляют собой обыкновенную балку, жестко закрепленную одним концом, а на втором конце устанавливается подвижный блок. Через блок перекидывается веревка, с помощью которой грузы затягиваются вручную.

Такой самодельный подъемник достаточно прост в изготовлении, но с практической точки зрения очень неудобен. Во-первых, груз поднимается все равно вручную, а во-вторых демонтаж и монтаж балки с одного места в другое занимает еще больше времени, чем простое перетаскивание тяжестей. Подобные механизмы применяются в рубленых домах.

Постройка рубленого дома

Материалы и инструменты:

  • столбовые опоры;
  • деревянная верхняя балка;
  • металлическая направляющая;
  • колесо-шкив;
  • подшипники;
  • цепная таль;
  • распоры;
  • шкив;
  • сварочный аппарат.

Если вопрос о том, как самому сделать подъемник для сруба, заставляет задуматься, то вот достаточно простое решение. На 2 вертикально вкопанные столбовые опоры устанавливается верхняя балка длиной чуть больше длины будущего строения. Такой зазор дает возможность перетаскивать бревна непосредственно от штабеля к месту установки.

Деревянную балку необходимо сверху снабдить металлической направляющей, по которой будет двигаться механизм. Далее технология проста, колесо-шкив на подшипнике соединяется с Г-образной металлической деталью, к другому концу которой прикрепляется ручная цепная таль грузоподъемностью не менее 750 кг. Такой минимум объясняется тем, что вес тридцатисантиметрового в поперечнике сруба колеблется от 270 до 400 кг, в зависимости от влажности древесины.

Столбы для такой конструкции должны быть не менее 20 см в поперечнике, и балка, из расчета нагрузки, представляет собой брус не менее чем 15Х20 см в поперечном срезе.

Направляющая представляет собой отрез арматуры, к которой через равные расстояния, не более полуметра, привариваются кончики гвоздей. Они и будут прикреплять направляющую к деревянной балке.

Балка закрепляется на пару десятков см в сторону от столбов, чтобы избежать сцепки транспортировочного устройства и столба.

Для укрепления конструкции на прибитую балку устанавливаются распоры. Если высота столбов 4-5 м, то для устойчивости их необходимо вкопать в землю на 1 м и установить распоры с той стороны, в которую идет сдвиг балки.

Шкив, желательно чтобы он имел бортики, надевается на направляющую и подъемник готов к работе.

Самодельный подъемный кран

При индивидуальном строительстве не обойтись без подъемного крана, который также можно сделать при необходимости своими руками.

Самодельный кран поможет монтировать перекрытия, фундамент и все остальные элементы конструкции, благодаря своей способности опускаться ниже нулевой отметки на 2,5 м и подниматься на высоту порядка 2 м.

Такой кран позволяет транспортировать груз на расстояние в пределах 3 м. Для домашнего строительства должно хватить предложенных возможностей.

В такой конструкции не предусмотрен поворотный механизм, так как кран не рассчитан на грузы более 300 кг и легко поворачивается вручную вместе со всей конструкцией.

Для того, чтобы сделать подъемный кран своими руками, понадобится:

  • 4 телескопических трубы внешним диаметром 140 мм,
  • трехметровая двутавровая балка,
  • металлические уголки для опорных конструкций,
  • тельфер или ручная лебедка.

Самодельный подъемный кран

Телескопические трубы попарно свариваются с концами балок, состоящих из двух примыкающих уголков длиной 1,5 и 0,5 м, таким образом, получаются 2 П-образные конструкции, которые для устойчивости свариваются балкой по основанию и укрепляются треугольными распорами.

К меньшей раме, которая будет выполнять функцию задней опоры крана, привариваются дополнительные опорные уголки, препятствующие опрокидыванию будущего подъемного устройства.

По центру нижней части горизонтальных балок приваривается двутавровая балка так, чтобы меньшая рама находилась на краю двутавра, а большая чуть дальше 1,5 м от меньшей.

К нижней части двутавра крепится лебедка, которая будет горизонтальным передвижным устройством, тогда как телескопическая система поможет перемещать грузы в вертикальном направлении.

Подъемник в гараже

Как изготовить самодельный подъемник в гараже? Автолюбители достаточно часто прибегают к самостоятельному ремонту транспортного средства, а снять автомобильный двигатель вручную — задача не из легких.

Для таких целей просто необходимо иметь гаражный подъемник, пусть даже сделанный своими руками. Система разборной кран балки не займет много места, и делается из:

  • поперечной трубы,
  • квадратных стоек на треугольных опорах, оснащенных колесиками,
  • ручной лебедки.

Труба вставляется в крепления, приваренные к верхней части стоек и закрепляется болтами. Лебедка приваривается к вертикальной стойке, а к балке привариваются 2 ролика, по которым движется трос от лебедки. Лебедка в гараж тоже с легкостью делается своими руками.

После использования самодельная кран балка разбирается на 2 опоры и поперечную балку, которые помещаются в любом углу гаража. Преимущество такой кран-балки состоит в том, что ее создание не требует специальных навыков и материалов, все можно найти под рукой.

К тому же кран-балка позволит поднимать и транспортировать в пределах гаража грузы до 800 кг.

Самодельная лебедка для гаража. Конструкция лебедки предполагает наличие барабана с тросом, который крепится на валу к каркасу из труб квадратного сечения. На внешний край барабана крепится большая звездочка, а малая на цепной передаче крепится к электроприводу. Если лебедка планируется ручная, то к валу, на котором закреплен барабан, прикрепляется рукоятка.

Автоподъемник в гараже. Для починки автомобиля в гараже должна быть предусмотрена яма или эстакада, но проще организовать подъемник. Хоть это и достаточно рискованное мероприятие, но оборудовать подъемник в гараже своими руками имеет практический и экономический смысл.

Наиболее простой автоподъемник представляет собой уже описанный мостовой кран с лебедкой, в таком случае после подъема на необходимую высоту авто ставится на платформы. Но есть риск обрыва троса, поэтому существует другой гаражный подъемник.

Для изготовления ножничного подъемника понадобятся:

  • швеллера, из которых изготавливается площадка и основание,

а для изготовления ножниц подойдут:

  • двутавровые балки,
  • гидроцилиндр,
  • втулки,
  • насос,
  • распределитель на две секции.

Балки скрепляются втулками по принципу ножниц, а гидроцилиндр с ручкой помогает поднять ножницы на нужную высоту.

Источник: http://tvoygarazh.ru/oborudovanie/samodelnye-podemnye-ustrojstva.html

Лебедка своими руками

Движение по пересеченной местности даже на внедорожнике с высокой проходимостью может создавать массу проблем. Для повышения проходимости очень часто проводится установка на автомобилях дополнительного оборудования, которое позволяет преодолевать сложные участки пути. Примером назовем лебедку. Сегодня устанавливается лебедка на УАЗ и многие другие автомобили. При желании изготавливается лебедка своими руками и устанавливается не только на Ниву, но и другие внедорожники. Стоит учитывать, что самодельная лебедка может быть предназначена для подъема груза и других целей. К примеру, есть переносные варианты исполнения, которые могут устанавливаться на колесо или другой элемент автомобиля. Рассмотрим особенности изготовления лебедки, ее виды и многие другие моменты подробнее.

Лебедка своими руками

Конструкция

Прежде чем приступать к изготовлению лебедки своими руками следует рассмотреть особенности конструкции. Устройство лебедки для авто может существенно отличаться, к примеру, по типу используемого привода при изготовлении.

Классическая конструкция автомобильной или мотолебедки имеет следующие особенности:

  1. Барабан, на который проводится накручивание применяемой лебедки. Лебедки самодельные для автомобиля могут иметь различные размеры применяемого барабана. Стоит учитывать, с увеличением его размера можно проводить наматывание большого количества троса, но и нагрузка также повышается.
  2. Привод. Конструкция предусматривает создание усилия, за счет которого и происходит наматывание троса. Существуют самые различные схемы привода, все они обладают определенными достоинствами и недостатками.
  3. Очень часто устанавливается редуктор. Она предназначен для повышения передаваемого усилия на барабан.
  4. Чертежи предусматривают и наличие самой различной основы. Стоит учитывать, что шасси должно обладать высокой устойчивостью к нагрузке, надежно крепиться к основанию.
  5. Самодельная таль.

Скачать чертежи, по которым будет проводится создание конструкции можно в интернете. Технология сборки во многом зависит от сложности реализуемого проекта.

Изготовление

Многие автомобилисты придерживаются мнения, что самодельные лебедки более надежные и долговечные. Если и приобретать подобную конструкцию на авто, то следует отдавать предпочтение дорогим вариантам исполнения от известных производителей.

Важным конструктивным элементом можно назвать барабан, на который наматывается трос. Изготовить барабан для лебедки можно своими руками при применении трубы определенного диаметра в качестве сырья. Толщина стенок трубы должна быть не менее 3 мм, так как в противном случае барабан под воздействием нагрузки деформируется. В данном случае понадобится сварочный инструмент, так как щеки крепятся именно сваркой.

Изготавливая лебедку своими руками также приходится проводить установку редуктора. Сегодня самодельный редуктор встречается крайне редко, так как проще всего его снять с другого механизма. В большинстве случаев проводится установка редукторов, которые применяются для открытия и закрытия дверей троллейбусов. При отсутствии подобного механизма к рассматриваемой задаче можно приспособить и другие разновидности редуктора.

Необходимые детали подбираются в зависимости от выбранного чертежа. К примеру, лебедка из дрели обладает своими особенностями, в большей степени подходит для мотоцикла, так как установленные механизм не рассчитан на высокую нагрузку. Рассматривая способы изготовления стоит учитывать, что в большинстве случаев применяется сварка для создания неразъемного соединения. Однако, сама конструкция к бамперу крепится зачастую болтами, так как нужно обеспечить возможность для обслуживания.

Типы лебедок

В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:

  1. Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
  2. Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
  3. Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.

Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

Не стоит забывать также о том, что конструкция имеет ручной привод.

На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

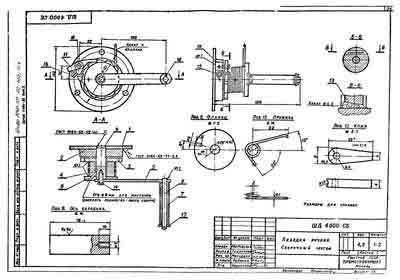

Чертеж ручной лебедки

Электрическая

Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

  1. Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
  2. В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
  3. Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.

Гидравлическая

Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:

  1. Барабана с тросом.
  2. Механического элемента, передающего вращение барабану.
  3. Гидравлического привода.
  4. Масляным насосом или компрессором.
  5. Баком для масла.

Кроме этого, подобная автомобильная лебедка довольно сложна в изготовлении, имеет большие размеры. Сложность конструкции также определяет необходимость в выполнении периодического обслуживания.

Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.

Лебедка из стартера своими руками

Довольно большое распространение получила конструкция, в которой применяется стартер для передачи усилия. Лебедка из стартера своими руками изготавливается в том случае, когда нельзя подобрать наиболее подходящий редуктор.

Рассматривая то, как сделать лебедку из стартера своими руками, отметим нижеприведенные моменты:

  1. Создается шасси согласно скаченному или разработанному проекту. Соединение всех элементов проводится сваркой.
  2. Изготавливается барабан. Для этого можно использовать трубу требуемого диаметра, но есть и более сложные механизмы.
  3. Барабан фиксируется на валу со звездочкой, на которую будет передаваться усилие.
  4. Конструкция барабана крепится на корпусе вместе со стартером.
  5. Стартер соединяется с валом.
  6. Проводится подключение источника питания к управляющими блоку, проверяется работа устройства.
  7. Создаются защитные элементы основных механизмов. Не стоит забывать о том, что при движении по пересеченной местности на лебедку может оказываться различного рода воздействие. Качественная защита позволяет существенно продлить срок службы конструкции.
  8. Лебедка устанавливается на автомобиле и проверяется в деле.

Лебедка из стартера

Самодельная лебедка из стартера характеризуется относительно небольшими габаритными размерами, а также высокой эффективностью в применении. Именно поэтому она создается чаще других конструкций.

Преимущества и недостатки самодельной лебедки

Многие автомобилисты задаются вопросом, стоит ли изготавливать лебедку из подручных материалов или лучше приобрести уже готовый вариант исполнения. Для начала отметим, что самодельная лебедка обладает нижеприведенными достоинствами:

  1. Высокая ремонтопригодность. Если устройство изготовлено своими руками, то провести его ремонт будет не сложно. При этом все необходимые материалы также будет найти не сложно.
  2. Низкая стоимость. Покупные конструкции обходятся довольно дорого. Лебедку изготовить самостоятельно можно при использовании подручных материалов, что существенно снижает стоимость изделия.
  3. Проще провести установку на автомобиле. Самодельная лебедка изначально изготавливается под конкретный автомобиль.

Что касается покупных вариантов исполнения, то они зачастую обладают более компактными размерами и высоким показателем КПД. Многие конструкции также пригодные для ремонта. Единственным их недостатком, конечно же, является высокая цена. Кроме этого, некоторые лебедки могут устанавливаться только на подготовленное место, для чего придется изменять бампер или приобретать новый.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник: http://stankiexpert.ru/tehnologicheskaya-osnastka/prisposobleniya/lebedka-svoimi-rukami.html

Таль ручная из тормозного рычага

На сайте «Наша дача» неоднократно читал про самодельные приспособления для поднятия грузов. У всех них есть, конечно, плюсы. Но мой самый лучший.

Хочу предложить свой вариант ручной тали, которую сделал из тормозного рычага грузового автомобиля Зи/1-130. В машине он служит для подвода колодок с накладками к тормозному барабану, т.е. для уменьшения зазора между ними. Чтобы воспользоваться моей разработкой, нужны навыки токарных и электросварочных работ (или придется обратиться к специалистам).

Узел намотки
На токарном станке обрезал вал разжимного кулака (ВРК) до нужного размера (рис. 1-9). Надел на него и приварил на расстоянии 90 мм друг от друга две шайбы — получил намоточный барабан. К одной из шайб изнутри припарил кольцо, на которое свободно проходит подъемный трос. Продел его в кольцо и запрессовал в другое, обеспечив надежную фиксацию конца троса внутри барабана. На ВРК вертикально закрепил пластину, другой ее конец присоединил к поперечному валику с резьбовыми окончаниями. На валике свободно вращается трубка, по центру которой приварил проушину — для подвешивания тали к перекладине.

Привод
На выступающий конец червячной передачи, имеющий вид шестигранника, установил торцевую головку от ключа. Чтобы закрепить ее, просверлил в «червяке» отверстие, накрутил резьбу и зафиксиропал болтом с шайбой. К головке приварил рукоятку. С ее помощью вращаю барабан, наматывающий трос с грузом.

Данное приспособление использую для подъема и спуска центробежного насоса типа «Кама» («Агидель»), которым откачиваю поду из канализационного колодца, а также для других работ, требующих подъема тяжестей.

Источник: http://naha-dacha.ru/samodelki/503-tal-ruchnaya-iz-tormoznogo-rychaga.html

Ручная механическая таль

В подсобном хозяйстве и при выполнении определенных строительных работ часто возникает необходимость в подъеме или перемещении тяжелых грузов.

Приглашать по каждому поводу крановщика — никаких денег не хватит. Поэтому, пораскинув мозгами, смастерил себе ручную механическую таль, которая мне очень помогла о чем я расскажу ниже.

Разведя на земле стойки под углом 120 град., поднимаем их за соединительный узел вверх, устанавливая в виде треноги. Передвигая на земле поочередно каждую стойку к центру, выставляем нужную высоту тали и конуса треноги. Предназначенный к подъему груз цепляем к тросу и, вращая редуктор, отрываем от земли.

С помощью данного приспособления приходилось дома поднимать и грузить в прицеп токарный станок 1Б-61А весом более тонны, менять тракторный двигатель. Кроме этого, таль часто использовали на ферме для подвески туш при снятии шкур. И очень пригодилось устройство при установке каменного памятного знака «Деревня Орсичи, 1560 лет».

Важные нюансы
Дополнительный плюс приспособления в том, что монтаж и работа по силам одному человеку. Величина стоек может доходить до 5 м.

Рис. 1 Условный чертеж тали 1 — опорные стойки (3 шт.), 2 — металлический прут, 3 — гайки с шайбами (2 шт.), 4 — цепь
Рис. 2 Кинематическая схема 1 — средняя стойка, 2 — блок, 3 — трос, 4 — червячный редуктор

Источник: http://www.umeltsi.ru/prisposoblenia/2716-ruchnaya-mehanicheskaya-tal.html

Я выживаю везде!

воскресенье, 10 мая 2015 г.

Самодельная лебедка (тельфер, таль). Как сделать подъемный механизм

Многие домашние мастера хотели бы иметь в своем гараже или мастерской какой либо подъемный механизм, типа тельфера, талей или лебедки. Конечно, можно их купить и готовые, но они стоят как правило не очень дешево – несколько тысяч рублей. Да и в продаже бывают не часто. Имеющиеся практически в любом магазине автомобильные спасательные рычажные лебедки нельзя применять для подъема грузов. Потому что их стопоры сделаны с помощью храпового механизма. А он хорошо работает только в одну сторону. Поднять такой лебедкой груз легко. А вот опустить плавно – проблематично. При самостоятельном же изготовлении талей или лебедки мастер сталкивается с задачей – где взять мощный надежный редуктор ( с передачей не менее 1:20 – 50) и обязательно с эффектом самоторможения. Как правило – это мощные червячные редукторы и попадают в руки мастера они не часто.

Между тем, сделать самодельную лебедку или таль может практически каждый, и что говорится, из подручных материалов. В продаже имеются резьбовые шпильки длиной до 2 метров. И она может послужить отличным редуктором для самодельного подъемного механизма.

Устройство такой лебедки понятно из эскизов. Принцип работы лебедки прост. Если вращать саму резьбовую шпильку, а гайке на этой шпильке не давать прокручиваться, то гайка будет перемещаться вдоль шпильки. Усилие при этом перемещении значительно больше, чем требуется для вращения шпильки (по такому же принципу работают все винтовые домкраты, увеличение усилия там достигает 20-30 кратной величины).

Торцы шпильки закреплены в подшипниках, которые в свою очередь установлены в опорах. Гайка на шпильке представляет собой прямоугольную металлическую пластину, к которой приварены обычные гайки. Пластина не дает гайкам прокручиваться. К пластине же прикреплен и трос. Трос пропущен через одну из опор и переброшен через блок. На другом конце троса – подъемный клюк или система строп (это зависит от назначения подъемной лебедки).

Привод шпильки проще всего осуществлять вручную. Для этого на одном из ее концов закреплен шкив или шестеренка. (можно, например, использовать даже велосипедную). Через шкив или шестеренку переброшен прочный шнур или цепь бесконечной петлей. Если тянуть за ту или иную сторону шнура, то шпилька будет вращаться, а гайка перемещаться вдоль шпильки. Соответственно будет за собой и трос, и груз будет или опускаться или подниматься. Самоторможение механизма абсолютное, никакое усилие на гайке не заставит вращаться шпильку. Скорее уж вся резьба сорвется.

Разумеется, можно сделать и электрический привод с помощью любого реверсивного электродвигателя мощностью в 200-500 Вт. Удобно использовать, например, какую либо недорогую электрическую дрель с переключателем направления вращения. Сейчас такие дрели во множестве имеются в продаже. Электропривод можно сделать и напрямую и через дополнительный шкив или гибкий вал.

Подобная самодельная лебедка сможет поднимать вес в несколько сотен килограмм. Этого в большинстве случаев достаточно для домашних нужд. Длина шпильки, вернее возможность перемещения вдоль нее гайки, определяет высоту подъема (в простейшем варианте исполнения этого самодельного тельфера). Если взять шпильку длиной 2 метра, то эта высота составит примерно 170-180 см, что в подавляющем большинстве случаев более чем достаточно для домашней мастерской или гаража. Впрочем высоту подъема несложно и увеличить простыми приемами.

Например – сделать две таких лебедки (согласитесь, ведь себестоимость их едва ли больше нескольких сотен рублей). И использовать их поочередно, перецепляя груз с одной на другую через каждые 1,5 – 1,7 метров подъема. Второй вариант – установить на суппорте (основании) лебедки дополнительные паразитные шкивы (блоки). Тогда, подняв груз на максимальную высоту, мы подключаем паразитный блок к тросу, и переключаем шпильку на обратное вращение. Поскольку блоком мы изменили направление усилия на тросе, то груз будет не опускаться (как в обычном порядке), а продолжать подниматься. Таких паразитных блоков может быть несколько.

Суппорт (основание) для такой лебедки можно сделать из прочного сухого деревянного бруса или толстой доски. Хотя конечно лучше применить металлический профиль или швеллер. Все соединения выполняются при помощи сверки или на болтах. Все зависит от назначения и возможностей мастера. Несложно и организовать перемещение этого тельфера под потолком. Например с помощью какой то тавровой балки, размещенной по центру мастерской. А сам суппорт установить на балку так, что бы он мог вращаться вокруг своего центра. Тогда будет доступна практически любая точка гаража или мастерской. Подобного результата можно, конечно добиться и с помощью различных блоков, была бы возможность ух на что то закрепить. Разумеется, балки перекрытия строения так же должны быть рассчитаны на дополнительную нагрузку.

На основе подобных самодельных лебедок можно сделать и самодельный подъемный кран. Для этого потребуется как минимум две таких лебедки. Удобнее всего разместить их в стреле крана. Одна из лебедок будет поднимать саму стрелу (изменять ее угол наклона) , а вторая – поднимать сам груз. Разумеется не стоит забывать и про противовес.

Простота и доступность такой самодельной лебедки открывает достаточно широкий простор для ее применения в домашней мастерской, гараже или на стройке.

Источник: http://shkola-v.blogspot.com/2015/05/blog-post_282.html?m=1

Гараж: самодельные подъемные устройства

Самодельные подъемные устройства — это незаменимый инструмент для гаража, в котором планируется проведение серьезного ремонта автомобиля. При помощи такого вспомогательного приспособления можно легко извлечь двигатель машины, приподнять край кузова или даже весь автомобиль.

Простые в изготовлении самодельные подъемные механизмы в несколько раз облегчают и ускоряют работу не только в гараже, но и возле дома. Они незаменимы при строительстве и ремонте, перемещению строительного мусора, разгрузке тяжестей.

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего. Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении. Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

  1. Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
  2. Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
  3. Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

  1. Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
  2. Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Вернуться к оглавлению

Какими характеристиками должен обладать гаражный подъемник

Так как устройство будет использоваться в довольно стесненных условиях стандартного гаража, к нему выдвигаются определенные требования. Во-первых, оно не должно быть слишком большим — такой автомобильный подъемник, несмотря на высокую мощность, занимает много места, что очень нежелательно на такой небольшой площади. Во-вторых, рекомендуется отдавать предпочтение механизмам с небольшим вертикальным ходом, иначе вы рискуете упереться им в потолок.

Второе требование — грузоподъемность. Ее рассчитывают, отталкиваясь от видов работ, для которых разрабатывается автоподъемник. От предназначения зависят и габариты механизма. Если для обычной замены колеса подойдет и обычный домкрат, то для более масштабных работ понадобится автомобильный подъемник с платформой, хотя для таких ответственных действий рекомендуется прибегать к помощи профессиональной техники.

Материалы и инструменты

Конструируя подъемник для гаража своими руками, нужно иметь в арсенале не только чертежи будущего устройства, но и вооружиться набором инструментов и качественных, устойчивых к нагрузкам материалов. Прежде всего вам понадобятся:

  • сварочный аппарат;
  • болгарка с отрезным кругом по металлу;
  • болты и гайки для крепления;
  • стальные трубы диаметром 40-50 мм;
  • стальной уголок или профилированная труба сечением 35-40 мм;
  • трос;
  • самодельная лебедка для гаража (ее можно и приобрести, вариант заводского производства будет отличаться большей надежностью).

По мере того, как запланированная самодельная лебедка для гаража будет воплощаться в реальность, список комплектующих к ней может немного измениться, в зависимости от ваших конкретных требований к устройству механизма.

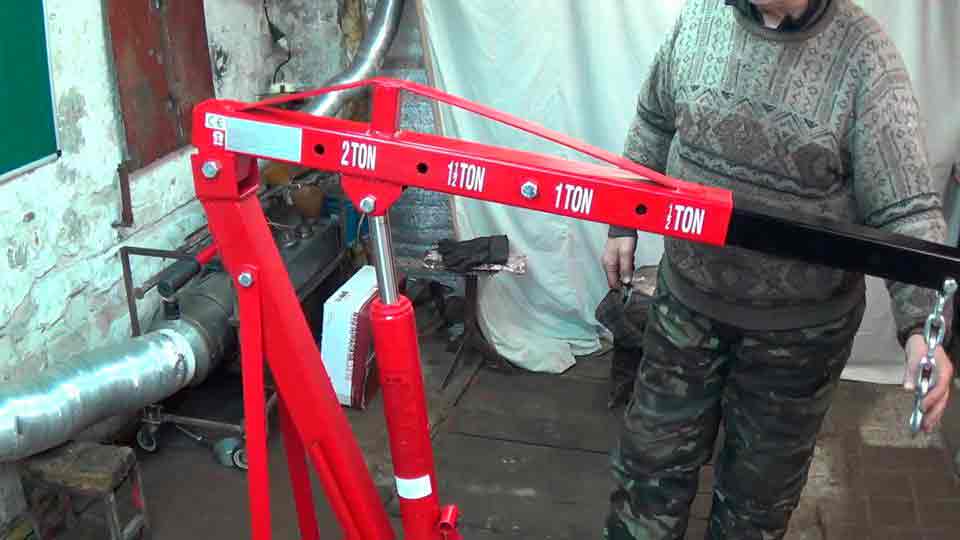

Как собрать простой кран

Перед тем, как собрать подъемник своими руками, следует создать подробный чертеж с указанием размеров всех деталей и способа их крепления между собой. На данном этапе определяется тип механизма — это может быть кран балка для гаража, обычная лебедка, подвешенная к потолку, мощный домкрат с ручным, электрическим или гидравлическим управлением. Часто умельцы конструируют даже такие сложные устройства, как двухстоечный подъемник, способный выдерживать вес легкового автомобиля.

Одна из самых простых моделей, к которым относится самодельная лебедка для гаража, состоит из консольно зафиксированной стрелы, установленной на вертикальной стойке из стальной трубы. На стреле монтируется тележка с лебедкой. Вертикальную трубу приваривают к основанию. Это может быть массивная стальная пластина или непосредственно фундамент гаража. Самодельная лебедка для гаража будет надежнее, если закрепить верхний конец стойки на потолочном перекрытии помещения.

Рабочая часть механизма — небольшая лебедка. Если она самодельная, кран несколько потеряет в надежности, поэтому лучше приобрести устройство заводского изготовления.

Сквозь паз в блоке лебедки пропускается стальной трос, на конце которого устанавливается крюк. Вращая рукоятку лебедки, вы будете приводить блок с тросом в движение, поднимая груз на заданную высоту.

Заключение по теме

Гараж с подъемником — мечта многих автомобилистов, ведь с подобным приспособлением он превращается в собственный, комфортный и бесплатный автосервис.

Сконструировать подъемник в гараже своими руками довольно просто. Достаточно только запастись необходимыми материалами, инструментами, и четко определить список задач, которые будет выполнять устройство.

Источник: http://moigarazh.ru/oborudovanie/samodelnye-podemnye-ustrojstva-kran-balka-svoimi-rukami.html

Самодельная лебедка (тельфер, таль). Как сделать подъемный механизм для гаража, мастерской, стройки.

Многие домашние мастера хотели бы иметь в своем гараже или мастерской какой либо подъемный механизм, типа тельфера, талей или лебедки. Конечно, можно их купить и готовые, но они стоят как правило не очень дешево – несколько тысяч рублей. Да и в продаже бывают не часто. Имеющиеся практически в любом магазине автомобильные спасательные рычажные лебедки нельзя применять для подъема грузов. Потому что их стопоры сделаны с помощью храпового механизма. А он хорошо работает только в одну сторону. Поднять такой лебедкой груз легко. А вот опустить плавно — проблематично. При самостоятельном же изготовлении талей или лебедки мастер сталкивается с задачей — где взять мощный надежный редуктор ( с передачей не менее 1:20 – 50) и обязательно с эффектом самоторможения. Как правило — это мощные червячные редукторы и попадают в руки мастера они не часто.

Между тем, сделать самодельную лебедку или таль может практически каждый, и что говорится, из подручных материалов. В продаже имеются резьбовые шпильки длиной до 2 метров. И она может послужить отличным редуктором для самодельного подъемного механизма.

Устройство такой лебедки понятно из эскизов. Принцип работы лебедки прост. Если вращать саму резьбовую шпильку, а гайке на этой шпильке не давать прокручиваться, то гайка будет перемещаться вдоль шпильки. Усилие при этом перемещении значительно больше, чем требуется для вращения шпильки (по такому же принципу работают все винтовые домкраты, увеличение усилия там достигает 20-30 кратной величины).

Торцы шпильки закреплены в подшипниках, которые в свою очередь установлены в опорах. Гайка на шпильке представляет собой прямоугольную металлическую пластину, к которой приварены обычные гайки. Пластина не дает гайкам прокручиваться. К пластине же прикреплен и трос. Трос пропущен через одну из опор и переброшен через блок. На другом конце троса — подъемный клюк или система строп (это зависит от назначения подъемной лебедки).

Привод шпильки проще всего осуществлять вручную. Для этого на одном из ее концов закреплен шкив или шестеренка. (можно, например, использовать даже велосипедную). Через шкив или шестеренку переброшен прочный шнур или цепь бесконечной петлей. Если тянуть за ту или иную сторону шнура, то шпилька будет вращаться, а гайка перемещаться вдоль шпильки. Соответственно будет за собой и трос, и груз будет или опускаться или подниматься. Самоторможение механизма абсолютное, никакое усилие на гайке не заставит вращаться шпильку. Скорее уж вся резьба сорвется.

Разумеется, можно сделать и электрический привод с помощью любого реверсивного электродвигателя мощностью в 200-500 Вт. Удобно использовать, например, какую либо недорогую электрическую дрель с переключателем направления вращения. Сейчас такие дрели во множестве имеются в продаже. Электропривод можно сделать и напрямую и через дополнительный шкив или гибкий вал.

Подобная самодельная лебедка сможет поднимать вес в несколько сотен килограмм. Этого в большинстве случаев достаточно для домашних нужд. Длина шпильки, вернее возможность перемещения вдоль нее гайки, определяет высоту подъема (в простейшем варианте исполнения этого самодельного тельфера). Если взять шпильку длиной 2 метра, то эта высота составит примерно 170-180 см, что в подавляющем большинстве случаев более чем достаточно для домашней мастерской или гаража. Впрочем высоту подъема несложно и увеличить простыми приемами.

Например — сделать две таких лебедки (согласитесь, ведь себестоимость их едва ли больше нескольких сотен рублей). И использовать их поочередно, перецепляя груз с одной на другую через каждые 1,5 – 1,7 метров подъема. Второй вариант — установить на суппорте (основании) лебедки дополнительные паразитные шкивы (блоки). Тогда, подняв груз на максимальную высоту, мы подключаем паразитный блок к тросу, и переключаем шпильку на обратное вращение. Поскольку блоком мы изменили направление усилия на тросе, то груз будет не опускаться (как в обычном порядке), а продолжать подниматься. Таких паразитных блоков может быть несколько.

Суппорт (основание) для такой лебедки можно сделать из прочного сухого деревянного бруса или толстой доски. Хотя конечно лучше применить металлический профиль или швеллер. Все соединения выполняются при помощи сверки или на болтах. Все зависит от назначения и возможностей мастера. Несложно и организовать перемещение этого тельфера под потолком. Например с помощью какой то тавровой балки, размещенной по центру мастерской. А сам суппорт установить на балку так, что бы он мог вращаться вокруг своего центра. Тогда будет доступна практически любая точка гаража или мастерской. Подобного результата можно, конечно добиться и с помощью различных блоков, была бы возможность ух на что то закрепить. Разумеется, балки перекрытия строения так же должны быть рассчитаны на дополнительную нагрузку.

На основе подобных самодельных лебедок можно сделать и самодельный подъемный кран. Для этого потребуется как минимум две таких лебедки. Удобнее всего разместить их в стреле крана. Одна из лебедок будет поднимать саму стрелу (изменять ее угол наклона) , а вторая — поднимать сам груз. Разумеется не стоит забывать и про противовес.

Простота и доступность такой самодельной лебедки открывает достаточно широкий простор для ее применения в домашней мастерской, гараже или на стройке.

Источник: http://www.delaysam.ru/sadtech/sadtech45.html

Самодельный универсальный подъемник

Хотелось бы сделать самодельный универсальный подъемник такой как во вложении.Длина пролета подъемника 2,5м.Хочу сделать раздвижной с общей длиной пролета 3м.Какой при этом нужно использовать швеллер?Плпнирую поднимать груз до 1000кг,а возможно и до 2000кг?

Ну в расчетах я не силен .Но если делать балку в виде фермы ,то она бОльшую нагрузку выдержит .Я например на ферме из 45 уголка пролёт около 4 метров ,поднимал цепной талькой за зад Форд Транзит .Типа вашей траверсы у нас в колхозах используют для летней разборки тракторов ,снятия двигателей .

Шмель написал :
Длина пролета подъемника 2,5м.Хочу сделать раздвижной с общей длиной пролета 3м.

Поясните мысль – что, куда и на сколько раздвигается; в таком описании сложно что-то понять.

Шмель написал :
груз до 1000кг,а возможно и до 2000кг

Две большие разницы.

Эх! тряхнем стариной!

Шмель написал :
Какой при этом нужно использовать швеллер

Задача поставлена некорректно.
Примем в расчет нагрузку 2000кг+ некие коэффициенты и пролет 3м.
Если нужен именно швеллер и причем единственный? то необходим №18, но как при этом будет ездыкать по нему тельфер для меня загадка. Если спаренный швеллер то необходимы №14х2. А уж если надумаете двутавр поставить , то необходим №18, а еще лучше №18М что предпочтительнее всего для таких целей.

Источник: http://www.mastergrad.com/forums/t159631-samodelnyy-universalnyy-podemnik/

Самодельная лебедка – не просто, а очень просто!

Многие считают, что лебедка – это типично автомобильный аксессуар. Применение этому приспособлению можно найти в быту. Как и любой другой инструмент, лебедку можно изготовить самостоятельно.

Общий принцип конструкции следующий: при помощи шкивов, звездочек, шестерен – изменяется передаточное отношение. В результате прилагаемое усилие многократно увеличивается, позволяя при помощи небольшого источника тяги перемещать значительные тяжести.

Для понимания процесса ознакомимся с разновидностями лебедок, рассматривая варианты самостоятельного изготовления:

Механическая лебедка

По типу привода подразделяется на рычажную, с храповым механизмом вращения, и барабанную, в которой усилие от рукоятки передается посредством шестеренчатого или цепного редуктора.
Рычажная лебедка удобна за счет своей компактности.

Еще одно неоспоримое достоинство – ее не нужно крепить к станине или фундаменту. Достаточно растянуть трос между якорем и перемещаемым грузом, – и можно прилагать усилие от 400 кг до 4 тонн. Каждый ход рычага проворачивает катушку с тросом на определенный угол, подтягивая груз. Единственный недостаток – в барабан помещается мало троса, обычно 5-7 метров.

Барабанная лебедка требует стационарного размещения, и имеет более габаритные размеры. Однако это позволяет использовать трос в несколько десятков метров. Усилие умножается за счет передаточного отношения шестерен или цепной передачи. Отдельно идут конструкции с червячным приводом, но суть применения не меняется.

При наличии болгарки и сварочного аппарата – ручная самодельная лебедка по силам даже начинающему мастеру. Вся конструкция видна на фотографии:

Компоненты можно подобрать в запасниках вашей мастерской, или изготовить самостоятельно, с помощью болгарки и мощной дрели. Тяговое усилие подобной конструкции не больше 1000 кг. В домашнем хозяйстве большего и не требуется.

Так же точно, приложив смекалку – можно изготовить лебедку барабанную. Достаточно подобрать подходящую пару шестерен. Барабан делается из водопроводной трубы.

Трехмерная модель редуктора изображена на иллюстрации. Остальное – дело техники и подбор материалов.

Есть еще вариант ручной лебедки, но это совсем уж экстремальный вариант. Хотя, в трудной ситуации такое приспособление может выручить.

Электрическая лебедка

Исходя из названия – вращение обеспечивает электродвигатель.

Главное преимущество конструкции – не нужно прилагать физических усилий. Да и находиться рядом с работающим механизмом не обязательно, у большинства экземпляров имеется пульт.
Как сделать самодельную лебедку с электроприводом? Не сложнее, чем механическую.

Единственная деталь, которую придется взять извне – собственно мотор. Остальные запчасти либо делаются своими руками, либо приобретаются на вес в пунктах приема металла.
Самая популярная разработка отечественных «кулибиных» — лебедка из стартера.

Самодельный кран из лебедки – два устройства в одном

Независимо от того, самодельная у вас лебедка, или фабричная – ее можно с успехом применить в качестве силового блока для подъемного крана.

При строительстве или ремонте дома, вы обязательно столкнетесь с подъемом тяжестей на большую высоту. Конечно, можно обойтись талями, либо стационарной лебедкой и системой блоков. Но согласитесь, небольшой подъемный кран – это совсем другой уровень работ.

Разработать чертеж можно при помощи любой программы CAD. Главное – правильно рассчитать нагрузку и подобрать материал.

Данный образец рассчитан на подъем грузов 150-200 кг. Этого вполне достаточно для современной коттеджной стройки. На создание механизма потрачено три полноценных рабочих дня. Стоимость считать нет смысла, поскольку большинство деталей буквально со свалки.

Новый только трос (безопасность, прежде всего). Крюк удалось найти в порту, лебедка для подъема стрелы ручная, используется в хозяйстве уже много лет.

Для подъема рабочего троса применена самодельная лебедка с заводским редуктором и электродвигателем от компрессора мощностью 2 кВт. Двигатель трехфазный, поэтому несложно было выполнить реверсную систему пуска на конденсаторах.

Видео обзор ручных лебедок промышленного производства.

Конструкция получилась надежной, испытания проводились на взятии веса в 300 кг. После этого спокойно можно оперировать грузами 100-150 кг без риска получить травму.

Источник: http://obinstrumente.ru/ruchnoj-instrument/samodelnaya-lebedka.html

Как своими силами собрать лебедку для авто

Строительные и монтажные лебедки – просто незаменимый инструмент на любой строительной площадке. Они необходимы для опускания, подъема, подтягивания груза, при возведении конструкций и перемещении больших грузов по площадке. Также они применяются как самостоятельный механизм на погрузочных работах. Однако не всегда есть возможность купить электрическую или механическую лебедку. В таком случае эта статья будет вам полезна, ведь по ней может быть сделана лебедка своими руками.

От чего отталкиваться при выборе?

Для начала необходимо разобраться, какие лебедки бывают и для чего их используют, ведь, чтобы узнать, как сделать лебедку своими руками, нужно понять, что именно делать. По назначению они делятся на тяговые (для горизонтального перемещения груза) и подъемные (для подъема и опускания груза). По типу привода они бывают ручными и электрическими. По принципу действия делятся на механические, гидравлические, рычажные, скреперные и червячные. А по конструкции – на односкоростные, многоскоростные, однобарабанные и многобарабанные.

Примечание! От типа и способа работы механизма будет зависеть то, как самодельная лебедка будет монтироваться.

Рычажные лебедки применяются во всех сферах, где необходимо переместить груз, пусть это будет металлопрокат или же несколько листов гипсокартона. Электрическая необходима для поднятия больших весов: на крупных стройплощадках и предприятиях. Она может перемещать грузы как вертикально, так и горизонтально. Ручная рычажная лебедка применяется в быту. Она большую роль играет на складах, где необходимо постоянно перемещать грузы. Тяговая же применяется в строительстве для осевого перемещения грузов на большие расстояния.

Делаем своими руками ручную лебедку

Выбрав, какой тип механизма нам нужен, можно приступать к его изготовлению. Лебедка ручная своими руками делается в следующем порядке. В магазине покупаются специальные резьбовые шпильки, которые нам понадобятся для работы. Принцип работы основан на том, чтобы резьбовая шпилька легко вращалась, а гайка, закрепляющая ее, не давала валу прокручиваться. Для затраты минимума сил можно сделать так, чтобы гайка вдоль шпильки не перемещалась. Далее делаем следующее:

  • Шпилька и ее торцы закрепляются на подшипниках. Это необходимо для того, чтобы гайка не прокручивалась;
  • Крепится трос, который пропускается через опоры и перекидывается через блок;
  • На конце троса фиксируется крюк и система строп (в зависимости от цели применения подъемника);
  • Привод шпильки вставляется вручную. Для большей простоты на конце механизма крепится шкив или шестеренка.

Как сделать ручную лебедку из нескольких подручных материалов, мы разобрались. Это достаточно просто и не требует особых навыков. Сложнее изготавливается самодельная электрическая лебедка. Но такая конструкция не только сэкономит деньги для вас, но и будет полностью отвечать требованиям бытового использования.

Мотор – сила

Электролебедка своими руками изготавливается сложнее, поэтому резонно будет посмотреть урок, наподобие «самодельная лебедка видео». Основная сложность заключается в том, какой тип двигателя выбрать. От этого будет зависеть ее способность к перемещению и подъему грузов. На что следует обратить внимание при выборе электромотора для подъемника:

  • Потребляемый ток. В идеале это будут пределы 260-280 А;
  • Скорость протяжки. Средняя ее скорость должна составлять 1 метр за 20 секунд;
  • Стоимость. Двигатель отнимает 30-40% бюджета на всю конструкцию.

Примечание! Если у вас есть электромотор, но он не подходит по вышеописанным характеристикам – не отчаивайтесь, из моторов с другими характеристиками тоже получится лебедка электрическая своими руками.

Сам принцип работы механизма можно оставить такой же, как и у ручного аппарата. Единственное, что меняется, – вместо ручного механизма устанавливается электродвигатель, с помощью которого и работает вся конструкция. Ручная лебедка самодельная перед установкой мотора укрепляется, ведь его установка предполагает поднятия тяжелых грузов.

Источник: http://ogodom.ru/lebedka-svoimi-rukami-samodelnaja-ruchnaja-jelektricheskaja.html

Смотрите также:
03.11.2018

Как сделать бензогенератор на 12 вольт Можно конечно купить любой обычный бензогенератор на 220 вольт и подключить зарядное устройство и это будет бензогенератор с выходом 12 вольт. Но если вы ищете именно 12-ти вольтовый бензогенератор значит вы хотите иметь большую...

03.11.2018

Кран-гусь своими руками: чертежи, фото самоделки Самодельный кран гусь сделанный умельцем своими руками из домкрата, удобное приспособление для работ по ремонту двигателя автомобиля. Сделал себе в гараж простой подъёмный кран-гусь по ниже приведённым чертежам,...

Мототележка самодельная
03.11.2018

САМОДЕЛЬНЫЙ ГРУЗОВИЧОК-МОТОТЕЛЕЖКА Эта мототележка с двигателем ВП-150М от мотороллера «Вятка» неплохо себя зарекомендовала, и со временем по его образцу и подобию, с некоторыми усовершенствованиями, я сделал еще одну однотипную машину с двигателем от мотоцикла...

Комментарии

Комментирование отключено.
