Самодельные гусеницы своими руками

Изготовление гусеницы своими руками: фото, чертежи, рекомендации

Многие любители самодельной техники занимаются разработкой и изготовлением вездеходов на гусеничном ходу.

Применяются самые разные решения при воплощении задумок в жизнь, но самой большой проблемой энтузиастов этого вида транспорта были и остаются гусеницы. Конечно, никто не запрещает использовать в своих образцах движители заводского изготовления, но хочется, чтобы вездеход (или снегоход), сделанный своими руками, имел и самодельные гусеницы. Давайте рассмотрим некоторые способы изготовления гусениц, которые показали достаточно хорошие эксплуатационные характеристики.

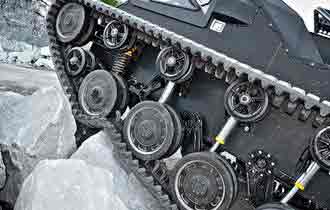

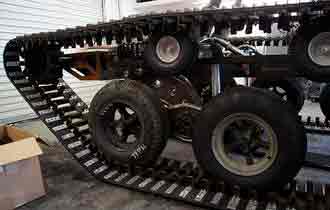

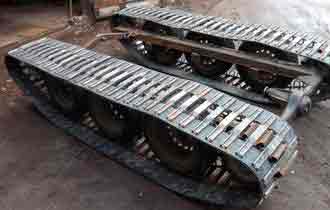

Простейший вариант

Гусеничный движитель для снегоходов и легких вездеходов можно сделать на основе обыкновенной втулочно – роликовой цепи и транспортерной ленты. Для изготовления такой гусеницы нет необходимости иметь специальные инструменты или оснастку, все делается “на коленке”.

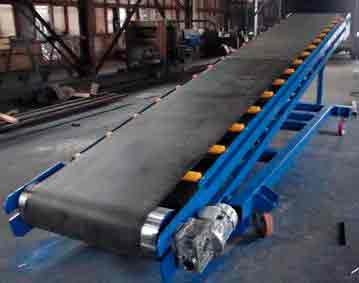

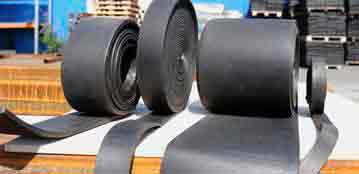

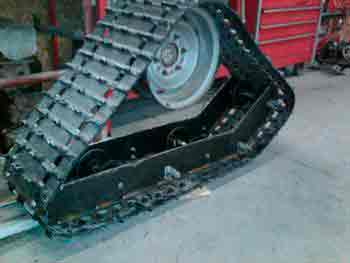

Гусеница из транспортной ленты

Для продления срока службы ленты, желательно прошить ее края леской с шагом около сантиметра (точно так же как швеи делают обметывание краев ткани), это убережет ленту от разлохмачивания. Соединение ленты в кольцо можно выполнить любым доступным способом, например, использовать шарнир по типу рояльной петли, или сшить торцы ленты (менее надежный способ).

Толщину ленты следует подбирать исходя из мощности двигателя. При использовании двигателей от мотоциклов отечественного производства, хорошие результаты показывает лента толщиной 8 – 10 миллиметров, которая используется на сельскохозяйственных транспортерах.

Не смотря на простоту изготовления, такая самодельная гусеница для снегохода имеет приличный ресурс и к тому же легко поддается ремонту в случае необходимости.

Гусеницы из покрышек

Довольно распространено среди самодельщиков изготовление гусениц из автомобильных покрышек. Для этой цели подбираются покрышки от грузовых автомобилей, желательно с подходящим рисунком протектора (будет меньше работы с шиной в дальнейшем).

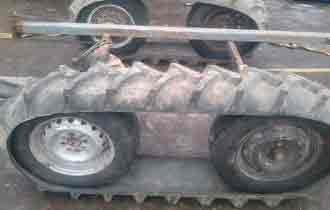

Гусеница из покрышки

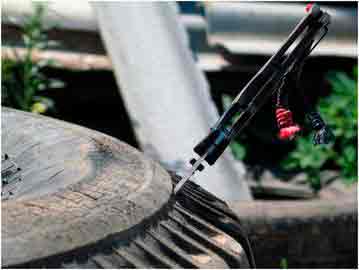

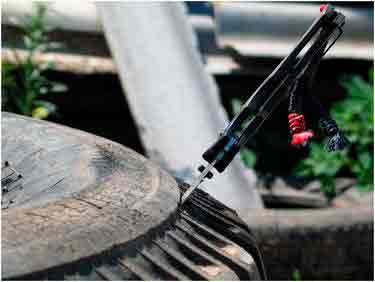

Для изготовления такой гусеницы необходимо вырезать из покрышки борта, оставив только беговую дорожку. Работа эта достаточно трудоемкая и требует большого терпения, поскольку из инструментов применяется только хорошо заточенный сапожный нож.

Для упрощения работы можно время от времени смачивать лезвие в мыльном растворе, тогда резина легче разрезается. Как вариант, можно рассматривать применение самодельных приспособлений для резки, либо воспользоваться электролобзиком, на котором закреплена пилка с мелким зубом (пилку тоже лучше смачивать мыльной водой).

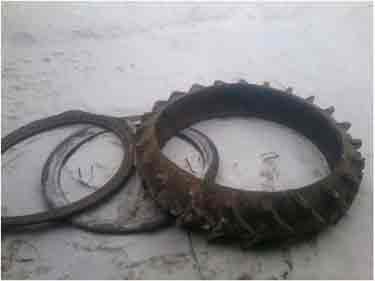

Сначала от покрышки отрезаются борта, затем при необходимости, снимаются лишние слои с изнаночной стороны получившегося кольца (если дорожка слишком твердая). После этого, если рисунок протектора не удовлетворяет требованиям конструктора, нарезается новая структура грунтозацепов.

Самодельная гусеница из покрышки обладает несомненным преимуществом перед вышеописанным образцом, так как она имеет изначально замкнутый контур, а значит и надежность ее будет в разы выше. Минусом является ограниченная ширина готовой гусеницы, однако при необходимости можно использовать сдвоенный и строенный по ширине вариант.

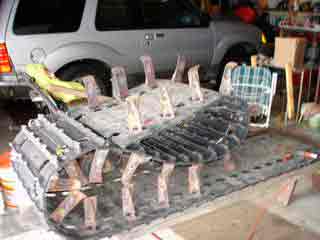

Гусеницы из ремней

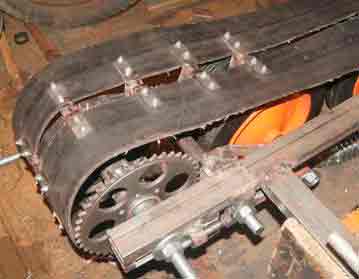

Привлекательный из-за своей относительной простоты вариант изготовления гусеницы своими руками.

Ремни с клиновидным профилем соединяются в единое целое с помощью грунтозацепов прикрепленных к ремням с помощью заклепок или винтов.

Таким образом, получается гусеничное полотно с уже имеющимися отверстиями под ведущую звездочку (для этого потребуется лишь оставить промежутки между ремнями).

Способов изготовления гусениц много – главное иметь желание и терпение, и тогда все получится.

Источник: http://gredx.ru/articles/samodelnye-gusenitsy

Самодельные гусеницы своими руками

С развитием техники появляется все больше различных конструкций механизмов, которые эксплуатируются зимой. Но с приходом весны, такие машины остаются невостребованными до следующего сезона, а их владельцам приходится менять средство передвижения. Нерентабельно и нецелесообразно иметь два транспортных средства, которые отличаются только ходовой частью. И отличным решением было создать мотоцикл-снегоход, который был бы универсальным и мог бы одинаково успешно использоваться и зимой и летом. Для этого можно изготовить самодельную гусеницу.

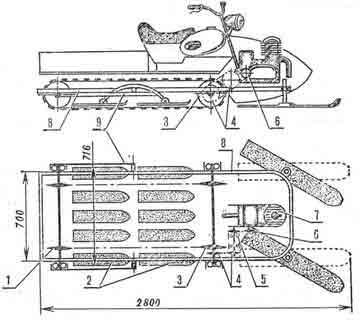

Давно надумал обзавестись снегоходом, но от покупки промышленного «Бурана» решил воздержаться. И не только потому, что эта машина не дешева и, предзначенная только для зимней эксплуатации, летом лишь занимает место в гараже. Бывает, соберешься ранней весной на рыбалку, а дорога до не ближнего водоема уже освободилась от снега, и «Буран» уже не пройдет. Но, к сожалению, и старый друг — мотоцикл — здесь не поможет: за обочиной снег еще глубок и рыхл.

Популярной моделью является механизм снегохода, базой для которого послужил мотоцикл ИЖ с коляской.

Самодельные гусеницы своими руками

Суть переделки заключается в том, что заднее колесо заменим гусеницей, а остальные колеса — широкими лыжами, изготовленными из металла. После таких нехитрых манипуляций, ваш мотоцикл превратится в снегоход, который будет легко проходить снежные заносы и подъемы, а на дороге развивать скорость до 40 км/ч. Процесс переоснащения на летний вариант и назад не займет много времени (около 15 минут). А компактный размер комплекта гусениц и лыж позволит вам всегда держать его под рукой.

Устройство лыж, которые установим на место переднего колеса и колеса коляски, довольно незамысловатое. Их можно изготовить из дюралюминиевого листа, проклепанного продольными уголками, благодаря чему, лыжи приобретут продольную жесткость. Дальше к уголкам нужно прикрепить две металлические полосы, а между полосами, с помощью двух болтов зафиксировать колесо. Скользящая поверхность для лыж может быть изготовлена из нержавейки, латуни или полиэтилена. Это позволит значительно уменьшить трение о снег. А чтобы повысить управляемость, на передней лыже нужно выполнить специальный подрез — стальное вертикальное ребро на нижней плоской части.

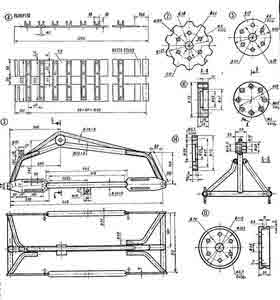

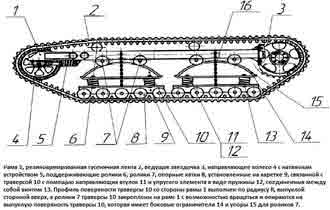

Гусеницы своими руками чертежи

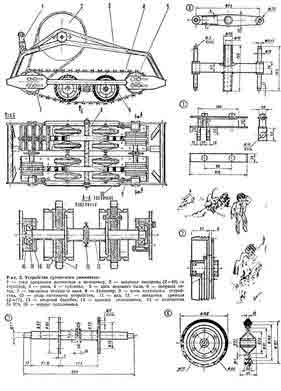

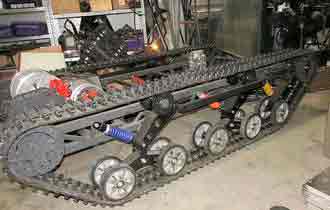

Более сложен в изготовлении гусеничный движитель, устанавливаемый на место снятого заднего колеса мотоцикла.

Как сделать гусеницу своими руками для мотоцикла

Его рама сварена из стальных труб диаметром 30 и диаметром 20 мм и четырех стальных пластин толщиной 8 мм. Продольные пазы в пластинах предназначены для подсоединения переднего и заднего валов опорных барабанов гусеницы и регулировки ее натяжения. К вертикальной трубчатой дуге приварена стальная втулка. Через ее отверстие при установке на мотоцикл проходит ось снятого заднего колеса. Ушко в передней части* этой дуги служит для крепления специального узла, которым вся рама фиксируется на задней вилке мотоцикла. А два таких же ушка, приваренных под продольными трубами, необходимы для подсоединения оси балансиров. Кроме того, на концах эти трубы имеют упоры для резьбового натяжителя гусеницы.

Валы передних и задних опорных барабанов гусеницы выточены из стального прутка 0 25 мм. На концах каждого проточены шейки под подшипник № 204, а в средней части приварены звездочки (Z=17) цепней передачи и фланцы опорных барабанов. Так как ведущим является только передний вал, звездочка заднего не используется, зато валы получаются полностью взаимозаменяемыми, что может пригодиться при выходе из строя звездочки.

Корпуса подшипников этих валов выточены из стальных заготовок. В них, помимо гнезда под подшипник, выполнены осевые отверстия для крепления и пластинам рамы и радиальное отверстие (по месту) — под длинную шпильку, используемую как шток натяжного устройства гусеницы.

Крышки корпусов имеют проточку для установки уплотнительной манжеты и крепятся к корпусу болтами IVI5.

Опорные барабаны гусеницы выточены из дюралюминиевых заготовок и собираются из двух половин на шести болтах Мб. При сборке между ними зажимаются вырезанные из толстого резинового листа ведущие звездочки — на переднем валу и цилиндрические катки — на заднем. Зубья ведущих звездочек передают усилие гусенице, зацепляясь за грунтоэацепы через зазор между лентами гусеницы. А сами барабаны катятся по внутренней стороне гусеницы. Полукруглые канавки на их наружной поверхности сделаны для того, чтобы головки винтов, которыми грунтозацепы крепятся к ленте, не мешали работе.

Гусеница состоит из четырех полос шириной 56 мм, вырезанных из транспортерной ленты и соединенных вместе общими грунтозацепами — стальными П-образными профилями, согнутыми из полос толщиной 2 мм.

Передний вал гусеницы приводится во вращение цепной передачей от ведущей звездочки (Z=42), установленной на месте колеса. Собственно звездочка заимствована от мотоцикла ИЖ-10. Она крепится шестью болтами Мб к дообработанной, как показано на чертеже, н лесной ступице. Монтируется эта деталь на заднюю вилку аналогично заднему колесу с добавлением простой распорной втулки.

Промежуточными опорами гусеничного движителя являются балансиры — установленные на общей оси четыре двуплечих рычага с закрепленными на концах осями катков.

Не найдя подходящих по размеру и прочности колес для балансира, сделал их сам. С помощью несложного штампа выдавил из круглых стальных пластин половинки дисков колес, выточил бронзовые ступицы — подшипники скольжения и пресс-форму для шин катков. Соединив полудиски шестью болтами, получил прочное колесо, легко ремонтируемое в случае износа.

Источник: http://www.umeltsi.ru/samodelki-vezdehody/1126-samodelnye-gusenicy.html

Самодельные гусеницы своими руками – как сделать гусеничный ход и привод для мотобуксировщика, снегоход из мотоблока Нева

Обладатели мотоблоков все чаще и чаще идут на всевозможные самодельные изготовления различных комплектующих к данному агрегату.

В итоге мы получаем навесное оборудование, сделанное своими руками, преобразование мотоблока в более мощный, посредством установки нового двигателя, а также множества всевозможных переделок и дополнений.

Безусловно, это все не от хорошей жизни, потому что большинство владельцев мотоблока стремятся не только сэкономить на его покупке, но и снизить расходы на его дальнейшую эксплуатацию.

В частности, многие хотят изготовить самодельные гусеницы для мотоблока, желая повысить тем самым характеристики проходимости своих агрегатов.

Полученный в итоге мотоблок на гусеницах будет выполнять уже немного другую роль в личном хозяйстве человека, потому что он уже становится полноценным транспортным средством, чем-то напоминающим гусеничный трактор.

Соответственно, перед ним открывается гораздо более широкий фронт работ, что во многом оправдывает подобного рода самостоятельные переделки.

Об устройстве

Гусеничные мотоблоки намного меньше распространены, чем их колесные аналоги. Объяснение этому довольно понятное – колесные мотоблоки Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза более приспособлены для вспахивания земельных угодий, т.е. его конструкция наиболее подходящая для работы на земле.

Таким образом, все переделывания колесного мотоблока в гусеничный заключается в дополнительному присоединению по одному колесу с каждой стороны. В результате мы получаем 4-х колесный мотоблок, на который уже можно надевать гусеницы (самодельные или купленные в магазине, например, гусеница Буран).

Кстати, дополнительные колеса можно сделать съемными, чтобы можно было оперативно превращать его обратно в стандартный мотоблок для работы в огороде. Это можно реализовать путем крепления данных колес к оси, которая уже есть у нас в наличии, через гибкую или жесткую передачу.

Такое решение наиболее целесообразно, ведь отпадает необходимость в приваривании дополнительных креплений.

Что касается устройства таких мотоблоков, то они полностью идентичны колесным мотоблокам:

    Двигатель. В гусеничных моделях используется более мощный 4-тактный движок, у которого присутствует функция блокировки осей.

Это важно, потому что она позволяет гусеничному мотоблоку разворачиваться на месте, не описывая полный круг для разворота.

Прежде чем приступать к описанию способа самостоятельного изготовлению гусениц, не помешает оценить предложение некоторых специальных магазинов, продающих мотоблоки и сопутствующие к ним материалы. В частности, оценим стоимость некоторых разновидностей гусениц для известных мотоблоков.

Снегоходные приставки на мотоблок Нева

Так, гусеницы на мотоблок Нева, цена которых составляет порядка 28 тысяч рублей, представляет собой полноценную снегоходную приставку. Отдельно можно приобрести сиденья для водителей, благодаря чему, мотоблок Нева становится похожим на гусеничный минитрактор, пусть и с меньшими рабочими показателями.

  • развиваемая скорость (с мотоблоком Нева) – около 18 км/ч;
  • общий вес приставки – 37 кг;
  • длина – 100 см;
  • ширина – 60 см;
  • высота – 34 см;
  • число пассажиров – один водитель и один пассажир.

Более подробно о гусеничном приводе для мотоблока Нева смотрите на видео:

Кроме того, в продаже имеется приставка к мотоблоку на гусеницах, предназначенная для присоединения к моделям Агат и Салют. Стоимость ее составляет 25-27 тысяч рублей. В данной конструкции отсутствует возможность присоединения водительского сиденья, что несколько ограничивает возможности данного устройства.

Однако, для езды по бездорожью и снежному покрытию он вполне подходит. Снегоходные приставки на гусеницах к мотоблоку довольно распространены, что показывает довольно большое количество различных моделей в интернет-магазинах.

Отличительной их особенностью является возможность управления ими не только с помощью двух рук, следуя за мотоблоком, но и сидя в санях складного типа, которые, правда, нужно приобретать отдельно.

Если учесть, что средняя цена на такие приставки составляет порядка 30 тысяч рублей (плюс цена складных саней – порядка 5 тысяч рублей), можно сказать, что самостоятельное изготовление гусениц является довольно оптимальным выходом для тех, у кого нет возможности тратить лишние денежные средства на приобретение.

Читайте также статью о том, как сделать сани для снегохода своими руками.

Необходимые материалы

Как уже было сказано ранее, для превращения колесных мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер, Хускварна в гусеничный понадобится наличие довольно мощного двигателя, обладающего осевой блокировкой.

Мощность важно потому, что такой мотоблок будет использоваться на достаточно сложной поверхности, проходимость по которой требует дополнительных технических данных.

Немного резюмируя, можно выделить основные материалы, которые нам понадобятся:

  • Наличие самого мотоблока с КПП, обладающим мощным 4-тактным двигателем с блокировкой осей.
  • Пара дополнительных колес, чтобы можно было натянуть на них гусеницу.
  • Сама самодельная гусеница, изготовленная из сподручных средств.
  • В зависимости от того, какой материал будет использоваться при изготовлении, нам могут понадобиться две большие автомобильные покрышки, либо транспортная лента.

С помощью данных материалов можно изготовить вполне работоспособный гусеничный мотоблок.

При этом, можно сделать полноценный минитрактор на гусеницах, если добавить дополнительную грузовую платформу, либо использовать в качестве вездехода по снегу, добавив платформу на полозьях. В общем, полный простор для фантазии.

Пошаговая инструкция

Многие задаются вопросом – как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько действенных способов самостоятельного изготовления гусениц, проверенных на практике.

Из транспортной ленты для увеличения проходимости вездехода

Одним из самых простых методов считается изготовление гусеницы из транспортной ленты, с использованием втулково-роликовой цепи. Легкость заключается в том, что для их изготовления не нужно пользоваться большим количеством инструментов и вспомогательных средств.

Чтобы продлить эксплуатационный срок нашей транспортной ленты в устройстве гусеничного мотоблока, можно прошить её по краям леской, соблюдая шаг в 10 мм. Для соединения ленты в необходимое нам кольцо, можно прошить её по торцам, либо воспользоваться шарниром.

Особое внимание следует уделить толщине транспортной ленты, ведь она напрямую зависит от степени нагрузки на агрегат. Оптимальным будет выбор ленты толщиной не менее 7 мм. Кроме того, нам надо позаботиться о дополнительном колесе с каждой стороны.

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке.

Гусеничный модуль из автопокрышки

Гусеницы из автопокрышек для мотоблока тоже являются довольно распространенной самоделкой, отличающейся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о поиске правильных автомобильных покрышек.

Владельцы фермерских хозяйств все чаще прибегают к приобретению специальных технических устройств — зернодробилок, с помощью которых можно перерабатывать сырье, готовя, таким образом, корм для питания самостоятельно. Перейдя по ссылке ознакомитесь, как сделать зернодробилку из стиральной машины своими руками.

На отечественном рынке сельскохозяйственной техники присутствуют различные варианты культиваторов не только российского, но и иностранного производства. Культиватор Мантис — надежная и практичная техника на десятилетия.

В последнее время большой популярностью пользуется малогабаритная сельскохозяйственная техника, позволяющая осуществлять ту же работу, что и их «старшие братья», но стоят они при этом на порядок меньше. Тут все о различных видах и характеристиках мини зерноуборочных комбайнов.

В частности, они должны обладать необходимым рисунком протектора, желательно, чтобы они были от тракторов или крупногабаритных машин. Рисунок протектора очень важен, потому что он выполняет роль грунтозацепов, а также повышает сцепление гусеницы с поверхностью.

Разделим процесс изготовления на несколько шагов:

  • Найдя подходящие покрышки, нам необходимо вырезать из них дорожку для гусениц. Это довольно трудоемкая работа, на которую придется потратить достаточно много времени.
  • Для вырезания можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе – это поможет лучше резать резину.
  • Также нужно срезать обе боковины с покрышек. Для упрощения процесса, боковину можно срезать с помощью электрического лобзика с мелкими зубьями.
  • При необходимости, уберите лишние части внутри покрышки. Данную манипуляцию нужно выполнять, если дорожка слишком тверда изнутри.

Преимуществом такого способа является отсутствие необходимости его соединения в кольцо, т.к. покрышка уже имеет замкнутую структуру. Это повышает показатели надежности таких гусениц, что достаточно важно в условиях больших нагрузок.

Однако, такие гусеницы получаются довольно ограниченной длины – ровно по длине автомобильной покрышки.

Как сделать самодельную гусеницу из ремней и цепей

Вездеходы на гусеницах из мотоблока можно изготовить при помощи самых обычных ремней, обладающих клиновидным профилем. Соединяются ремни между собой посредством грунтозацепом, прикрепленные к ремням при помощи заклепок или винтов.

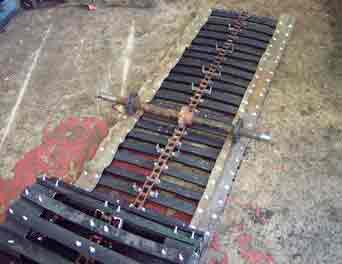

Еще одним способом является изготовление гусеницы из цепей одинакового размера. Подобного материала навалом в гараже у многих дачников, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим моментам:

  • Берутся две цепи одинаковых размеров.
  • Последние звенья данных цепей необходимо разжать, после чего соединить их в замкнутое кольцо.
  • Далее зажимаем звенья и завариваем их.

Крепление цепей между собой осуществляется при помощи грунтозацепов, которые можно сделать из обычных стальных пластин нужной толщины. Соединяются они с цепью при помощи болтов.

Мотоблок на гусеницах Буран

Если у вас нет желания изготавливать самостоятельно гусеницы, то можно позаимствовать ее от старой техники. К примеру, довольно неплохую работу показывает мотоблок на гусеницах от Бурана.

Целесообразно использовать именно старую деталь, ведь новая бурановская гусеница будет стоить достаточно дорого, а цель подобных переделок – это максимальная экономия на затратах.

Дополнительные советы и предупреждения по изготовлению гусянки своими руками

Прежде чем приступать к изготовлению самодельной гусеницы, нужно четко понимать ее необходимые параметры. Дело в том, что в случае изготовления очень высокой гусеницы, будет изменен центр тяжести самого мотоблока, что неизбежно приведет к определенным проблемам при поворотах, т.е. агрегат будет заваливаться на бок.

Чтобы этого избежать, вторую ведомую ось нужно увеличить на несколько сантиметров. Можно также немного расширить колесную базу имеющегося мотоблока. Для этого можно приобрести втулку в специальном магазине, после чего установить ее на ведущий вал.

Помимо требований к мощности двигателя, стоит обратить внимание на систему его охлаждения. Дело в том, что воздушное охлаждение не очень хорошо справляется при высоких нагрузках, что ведет к значительному перегреву мотора.

Таким образом, предпочтение лучше отдавать двигателем с водяным охлаждением, которые показывают более стабильные показатели в работе.

Заключение

Присоединение гусениц к мотоблоку позволяет существенно увеличить показатели проходимости данного устройства. Это приводит к увеличению спектра потенциальных работ, с которыми может справиться получившийся мотоблок. Иными словами, гусеничная база в некоторых позициях выигрывает у привычной колесной базы.

Однако, подобное переделывание мотоблока подходит далеко не для всех владельцев данных агрегатов. В первую очередь, речь идет об особых требованиях к используемому двигателю, который должен быть достаточной мощности.

Что касается процесса переделки, то они вполне себе реальны в домашних условиях, так что это весомая альтернатива продающимся в магазинах гусеничным приставкам, как и многие другие самоделки для мотоблока своими руками из подручных материалов.

Читайте также про еще одну важную деталь для мотоблока – прицеп и о том, как навеска на мотоблок намного расширяет его функции.

Источник: http://machinspec.com/selskoxozyajstvennaya/motoblok/gusenicy-svoimi-rukami.html

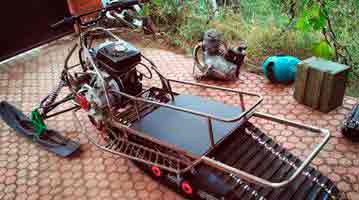

Самодельный снегоход на гусеницах с двигателем от Лифана

Снегоход – универсальное техническое средство для передвижения в зимнее время года. Благодаря особенностям ходовой части оно способно преодолевать километры глубокого снега, развивая при этом до 50-70 км/ч. Экономный расход топлива, маневренность и необычайная простота управления – вот все то, что делает его незаменимым там, где зимние метели и сугробы бывают едва не круглый год. Правда, стоимость таких машин колеблется от нескольких до десятков тысяч у.е., что затрудняет процесс покупки.

В ситуации, когда приобретение заводского снегохода – нереальная мечта, а обстоятельства требуют его наличия, на помощь приходят самоделки, готовые решить ее менее затратным способом. Одной из них считается переделка мотоблока в снегоход, которой мы посвятим материал статьи.

Особенности самодельных снегоходов

Продажей снегоходов на территории СНГ занимается огромное количество компаний. Но цены на них высоки даже для семей с приличными доходами. Если вы не хотите переплачивать деньги за рекламу и являетесь трудолюбивым и креативным человеком, то попробуйте сделать самодельный снегоход.

Сделанный собственноручно самоход стоит в 7-10 раз дешевле, чем самые дешевые модели, изготовленные заводским образом.

Успешность собственноручного изготовления снегохода зависит от нескольких факторов:

  • ваше личное мастерство;
  • ваше инженерно-конструкторское мышление;
  • наличие деталей и агрегатов от других снегоходов, мотоциклов и прочего.

Следует иметь в виду, что езда на снегоходе, как и на любом транспортном средстве, сопряжена с повышенной опасностью. Несмотря на то, что самодельные аппараты, как правило, не способны развивать скорость более 15 км/ч, к качеству деталей, к сварке, к креплению элементов болтами следует подходить со всей серьезностью. Вопрос эксплуатационной безопасности и надежности конечного агрегата должен являться основным для любого человека, имеющего намерение смастерить снегоход собственными руками.

Технические характеристики

Самодельные снегоходы на гусеницах своими руками с двигателем Лифан имеют параметры:

  • двигатель Lifan объемом 9 л. с. оборудован электростартером;
  • гусеница (ГУС) с роликами и звездами, ролики и звёзды от Бурана;
  • рама из трёх элементов: труб, уголков и косынок;
  • руль от мотороллера;
  • две звезды: первая – главная, вторая – ведомая;
  • цепь от мотоцикла Минск;
  • самая высокая скорость – 30 км/ч, а средняя – 15 км/ч.

Принцип работы двигателя Лифан: крутящий момент передается с ведущего вариатора на ведомый, а с него уже непосредственно на вал ведущей звездочки ГУС.

Подготовка

Перед тем, как приступить к изготовлению снегохода, необходимо рассчитать основные параметры аппарата. Если вы немного инженер-конструктор, то уместно сделать чертеж агрегата. В принципе все снегоходы устроены одинаково и просто. Ваша задача – сделать надежный аппарат по образцу и подобию всех других вариантов этого класса транспортного средства.

Что потребуется для изготовления:

  1. Труба для рамы, для подвесок и других каркасных элементов.

Экспериментальным путем было установлено, что оптимальный диаметр трубы – 40 мм. Если вы используете профиль, то будет достаточно 25 х 25 мм. Толщина стенки – 2 мм. При меньших параметрах – будет снижена устойчивость аппарата к деформациям. При больших – произойдет утяжеление машины, что, соответственно, отразится на и без того не блестящих ездовых характеристиках.

  1. Колеса с резиной на оси.

Подойдут колеса от квадроциклов (небольших моделей с диаметром колеса 30-40 см), каких-нибудь тележек и т.д. Всего потребуется 2 оси с 2 колесами на каждой.

  1. Клиновые ремни или транспортерная лента.

Основной элемент «гусениц». Оптимальная толщина – 3 мм. Этого достаточно для устойчивости и износостойкости.

  1. ПВХ-трубы.

Из них делаются грунтозацепы — второй элемент «гусениц». Оптимальный диаметр 40 мм при толщине стенки – 5 мм.

  1. Двигательная установка.

Как правило, используют двигатель, карбюратор, топливный бак от мотоцикла.

  1. Передаточный механизм.

Как правило, используют звезды и цепь от мотоцикла, звезды от снегоходов. Ведущий вал от любого агрегата, подходящий по габаритам.

  1. Направляющие лыжи.

Оптимально брать лыжи от другого снегохода. Так как этот элемент должен быть максимально надежным, рассчитанным на нагрузку самого агрегата, плюс – водителя и возможных пассажиров.

  1. Руль.

Как правило, используют руль от мотоцикла, соответственно с ручкой газа и тросом.

  1. Платформа, сидение, кузов.

В принципе можно обойтись и без платформы, закрепив сидение(я) и кузов (опционально) непосредственно на раме. Но иногда на раме конструируют дополнительную платформу, например, из деревянных досок, которые обеспечивают незначительную амортизацию, позволяют разместить несколько сидений, и в тоже время несильно утяжеляют конструкцию.

  1. Амортизаторы.

Данный элемент вносит дополнительную сложность в конструкцию. Поэтому часто обходятся без него, тем более, если предполагается ездить по не утрамбованному снегу. Амортизация устанавливается на переднюю подвеску и сидение водителя. Можно взять от старого снегохода или от мотоцикла.

  1. Мелкие детали.

Помимо перечисленных выше, для изготовления снегохода потребуются другие стандартные детали: болты, шпильки, гайки, шарниры.

Изготовление гусеницы для вездехода своими руками

Многие жители северных широт и мест с плохой проходимостью занимаются разработкой и сборкой различной техники с повышенной проходимостью. Не исключением стали и вездеходы на гусеничном ходу. Существует большое количество различных вариантов создания подобной техники. Но самым проблемным вопросом для конструкторов вездеходов является изготовление гусениц.

Можно, конечно использовать их заводского производства, но полностью собрав своими руками вездеход, хочется иметь и гусеницы собственного производства. На сегодняшний день существует несколько вариантов создания таких движителей, которые практически не отличаются своими техническими характеристиками от заводских.

Простой вариант гусениц

Самый простой вариант гусениц для вездеходов и снегоходов, изготавливается из обычной роликово-втулочной цепи и транспортерной ленты. При этом для ее производства не требуется какое-либо специальное оборудование и инструменты. При этом работу можно выполнить чуть ли не по середине жилой комнаты.

Чтобы транспортерная лента прослужила длительное время, необходимо обшить ее края леской с расстоянием между стежками около одного сантиметра. Это занятие очень похоже на обметывание ткани швеями. В любом случае такая прошивка предотвратит распускание ленты во время движения. Скрепить торцы между собой можно любым подходящим способом. Для этого может подойти шарнирное соединение, напоминающее рояльную петлю, или просто сшить, но вряд ли оно долго продержится.

Толщина транспортерной ленты зависит от мощности силового агрегата. Если в вездеходе установлен двигатель от мотоцикла советского изготовления, тогда отлично зарекомендовала себя лента толщиной 0,8 – 1 см, применяемая на транспортерах в сельском хозяйстве. Для придания гусенице жесткости необходимо у ее внутренней части прикрепить втулочно-роликовую цепь. Сделать это можно с помощью болтов или жесткой стальной проволоки. Главное, чтобы цепь плотно прилегала в поверхности транспортерной ленты.

Гусеницы, изготовленные таким способом отличаются своей длительной эксплуатацией, хоть и проста в производстве. К тому же при необходимости можно с легкостью провести ремонт, даже в полевых условиях.

Движители из покрышек

Многие владельцы самодельных вездеходов и снегоходов используют в качестве гусениц для своей техники обычные покрышки от автомобиля. Для этих целей необходимы покрышки от грузовиков, при этом стоит выбирать их с требуемым рисунком, чтобы не усложнять себе работу в дальнейшем.

Чтобы изготовить гусеничный движитель из покрышки, необходимо отрезать от нее борта, оставив только часть с протектором. Это мероприятие отнимает много сил и требует соблюдать терпение, так как для работы необходим только сапожный нож с хорошей заточкой.

Для того, чтобы немного упростить изготовление необходимо периодически мочить нож мыльным раствором, что облегчит процесс разрезания резины. Некоторые для этих целей используют специально разработанные устройства. Также можно применят электрический лобзик, с закрепленной на нем пилкой с мелким зубом. Ее тоже необходимо поливать мыльным раствором.

Первым делом следует отрезать борта от покрышки. Далее, если нужно, требуется снять несколько внутренних слоев в получившейся гусенице. Это делается для придания ей мягкости. Если рисунок протектора не устраивает, тогда следует приступать к нарезке нового, что достаточно кропотливое занятие.

Такой вид гусеничных грунтозацепов имеет одно неоспоримое преимущество перед предыдущим вариантом. Поскольку она цельная, без соединений, то и надежность ее значительно выше. Из отрицательных моментов можно отметить небольшую ширину гусеницы, но для ее увеличения можно срастить две или три покрышки.

Ременные гусеницы

Простота изготовления таких гусеничных движителей все больше привлекает владельцев вездеходов к применению их на своей технике. Ремни с профилем в виде клина собираются в единую конструкцию при помощи грунтозацепов, которые крепятся к ремням заклепочным способом либо винтами.

В следствии чего получается, что полотно гусеницы уже обладает отверстиями под звездочку. Чтобы это сделать, необходимо укладывать ремни с небольшими промежутками.

Изготовление гусеницы к вездеходу

Под названием вездеход понимают транспортное средство с повышенной проходимостью. К ним можно отнести трактора, снегоходы, внедорожники и танки. Так как зачастую вездеходы изготавливают своими руками из подручных транспортных средств. Зачатую на это уходят мотоциклы или мотороллеры, но в итоге получается транспортное средство, не боящееся ни бездорожья, ни грязи. Повышенная проходимость вездехода в основном зависит от его гусеничных движителей, которые одеваются на колеса.

В этом варианте гусеница будет иметь четыре полосы по 5 сантиметров шириной. Их необходимо вырезать из обычной транспортерной ленты. После чего провести соединение боковыми сторонами с помощью профиля в форме буквы П. Далее необходимо изготовить балансиры. Используя штамп, нужно из листовой стали изготовить детали в пол колеса. После этого необходимо изготовить ступицы из бронзы. Полуколеса следует соединить шестью болтами. Балансиры изготовлены.

Следующим шагом будет производство валов для опорных барабанов гусеницы. В них следует выполнить отверстия для подшипников. Барабаны можно изготовить из дюралюминиевых заготовок. Соединяя их между собой необходимо вставить звездочку из резины. Получается, что гусеница приводится в движение от ведущей звездочке с цепной передачей. Ее устанавливают на заднюю вилку. После чего следует собрать всю гусеницу в единое целое.

Вертикальную дуга необходимо оснастить стальной втулкой, через которую проходит ось колеса. К ушку на этой втулке крепится механизм, фиксирующий конструкцию задней вилки. На остальные ушки вездехода крепятся гусеничные балансиры. Движитель готов у использованию.

Как видно, изготовить гусеницу можно разными способами, главное иметь терпение и желание.

Как сделать: инструкция

Вначале варится каркас – рама. Очевидно, что чем больше будет рама, тем тяжелее получится аппарат и тем медленнее он будет двигаться. Оптимальная длина рамы – 2 м плюс/минус.

На раме последовательно фиксируются:

  • ведущий вал с принимающей звездой;
  • силовая установка с передающей звездой и бензобаком;
  • передняя колесная ось (неподвижное крепление к раме сваркой или болтами);
  • задняя колесная ось (крепится фиксировано при помощи подвижного направляющего элемента);
  • передняя подвеска с рулевой конструкцией и направляющей лыжей (лыжами);
  • сидение(я) и кузов.

Гусеницы изготавливаются из приводных клиновых ремней или транспортерной ленты. Оптимальная ширина гусениц – от 40 до 50 см. При меньшей ширине (40) снегоход будет более маневренен и лучше управляем. При большей (50+) – улучшается проходимость аппарата.

Функцию грунтозацепов выполняют распиленные вдоль пополам пвх-трубы указанного выше диаметра. Они крепятся к резиновой основе при помощи болтов и гаек. Недостаточной ширины клиновые ремни можно скреплять друг с другом металлическими грунтозацепами.

Для того чтобы иметь возможность регулировать натяжение гусеничного полотна, задняя колесная ось крепится при помощи подвижного направляющего элемента, позволяющего фиксировать положение оси в определенном положении.

Дополнительные замечания:

  1. Центр тяжести должен приходиться примерно на центр конструкции. Так как силовая установка крепится впереди, то сидение водителя должно быть смещено к центру над передним мостом или немного смещенным кзади.
  2. Расстояние между ведущим валом и силовой установкой должно быть минимальным, чтобы минимизировать потери передаваемой на вал энергии.
  3. Если вы устанавливаете амортизатор под сидение, то передняя опора сидения крепится на профильной дуге жестко, а сзади сидение опирается на амортизатор.
  4. Если вы делаете снегоход с расчетом на большую загрузку, то для снятия части веса с гусениц целесообразно установить дополнительную лыжу посредине базы (между двумя гусеницами). Эта лыжа, длинной 50-70 см, крепится непосредственно к раме. Однако такая конструкция предполагает более точный предварительный расчет с последующим выравниванием высоты «ножки», что осложняет изготовление снегохода.
  5. В шинах снегохода желательно поддерживать невысокое давление, чтобы избежать быстрого износа деталей и высокого расхода топлива.

Рассмотренный вариант снегохода является наиболее простым по конструкции. При наличии инструментов, сварочного аппарата он может быть собран в гараже без проблем.

Как поставить мосты

Размещайте их под площадкой, предназначенной для погрузки. На 1 мост уйдёт 2 надувных колеса от телеги и стержень металлический. В норме, колеса находятся в свободном вращении и не оснащены проводами.

Если снегоходы построены на основе двигателя от мотоблоков, то колеса нужно накачать на ½ объема, и к внешним концам колёс приварить фиксирующие устройства, при помощи которых мосты прикрепляются к раме.

Передний мост находится в стоячем состоянии, его фиксирующие устройства приварены к раме. Проверьте, чтобы задний свободно двигался вдоль рамы (он служит для натяжения гусеницы). Его фиксирующие элементы включают затяжки болтовые М10, которыми закрепляется мост в рабочее состояние.

Подбор двигателя

Силовой агрегат должен иметь тягово-сцепное устройство с ручной системой управления. Можно использовать мотор от мотоблока Нева.

На его основе можно сделать снегоход для транспортировки грузов и перевозки 1 или 2 пассажиров. Мощность такого устройства составит 6-7 лошадиных сил. Снегоходная приставка к мотоблоку поможет увеличить грузоподъемность.

Основные достоинства такого устройства:

  • доступная цена;
  • силовой агрегат японского производства;
  • 4-тактный 1-цилиндровый двигатель;
  • система воздушного охлаждения;
  • возможность использовать бензин в качестве горючего.

Мотоблок Нева имеет 8 модификаций. Возможная мощность составляет от 6 до 8 лошадиных сил. Имеется цепной переключающий редуктор для 4 возможных скоростей. Топливный бак в зависимости от конкретной модели имеет объем от 3 до 5 л. Мощность двигателя позволит перевозить несколько человек и груз.

Изготовление гусеницы из ремней

Следующий вариант гусеницы особенно привлекателен тем, что в процессе проведения работ не придется тратить лишние силы. Перед началом необходимо подготовить ремни, которые имеют клиновидный профиль. Их предстоит соединить в одно целое, применяя зацепы для почвы, которые фиксируются винтами, в качестве альтернативного решения можно использовать заклепки. В итоге получится гусеница для снегохода, своими руками созданная, которая имеет отверстия, предназначенные для ведущей звездочки. Для того чтобы образовать отверстия, необходимо будет оставить некоторое пространство между ремнями.

Нюансы конструкции

Основные элементы конструкции снегохода составляет ведомая и ведущая часть. Ведомая часть включает в себя амортизаторы, рулевую колонку, полозья.

Основные составляющие ведущей части — это силовой агрегат, рама, привод.

Основные схемы и чертежи можно найти в специальной литературе. На основе готового проекта необходимо сделать эскиз и картонный макет будущего устройства. Первоначально следует определиться с вариантами использования снегохода. Это поможет подкорректировать чертеж и определить элементы, которые необходимо приобрести, а также те, что можно изготовить своими руками.

Коробку передач и двигатель нужно установить на ведущей части будущего снегохода. Предварительно нужно определить, на каком ходу готовое устройство будет двигаться — гусеничном или колесном. У обоих вариантов есть свои плюсы и минусы.

Самые распространенные виды саней для зимней ловли рыбы

На замерзших водоемах самыми удобными являются следующие виды конструкций для транспортировки тяжелых рыболовецких принадлежностей:

Металлические сани, которые в свою очередь подразделяются на разборные и неразборные.

Читайте здесь Раколовка своими руками: изготовление и применение в летний и зимний период (145 фото)

Санки из дерева. Чтобы деревянные санки служили долго и исправно, они должны быть обработаны специальной пропиткой и покрыты водостойкой краской. Эти меры предосторожности помогут защитить деревянные полозья и корпус изделия от влаги.

Санки-волокуши для рыбалки. Данная конструкция ручной транспортировки имеет целый перечень достоинств, речь о которых пойдет немного ниже.

Надувные санки. Самое простое изделие, которое к тому же легче всего транспортируется из дома на место рыбалки. Единственный недостаток — надувные санки не отличаются особой прочностью, а соответственно, надежностью.

Финские санки. Многие рыбаки признают только такие сани. Это конструкция, состоящая из длинных полозьев и укрепленного на них высокого стула.

Главный плюс — финские сани не надо тащить. На них можно передвигаться точно так же, как на лыжах, вместо палок отталкиваясь ногами. Помимо этого у рыбака уже есть комфортное место для сидения у проруби.

Эти и другие виды саней удобно прикреплять к снегоходам.

Снегоход на колесном или гусеничном ходу

Снегоход из мотоблока проще всего сделать на колесном ходу. Для этого понадобятся только специальные колеса и (при желании) прицеп небольшого размера. Снегоход на колесном ходу обладает большей маневренностью. Колеса, установленные сзади, имеют относительно малый удельный вес. Чтобы агрегат не буксовал на рыхлом снегу, потребуется дополнительно установить специальные цепи.

Колеса для снегохода можно сделать из камер от грузовых автомобилей. В спущенном виде их надевают на колеса мотоблока и обматывают цепями, концы которых нужно закрепить, камеры накачать насосом.

Другой вариант — надеть на колеса мотоблока и прицепа металлические обручи по 1 на каждое колесо. Необходимые габариты определяются размером колес. Диаметр обруча должен быть немного меньше, а ширина — в 2-3 раза больше, чем у колес.

Чтобы улучшить сцепление с поверхностью и устойчивость снегохода на обручи (с тыльной стороны), нужно приварить по 5 или 6 пластин из металла. Необходимая толщина — 25 мм. Получится имитация грунтозацепов. Надевать подготовленные обручи нужно на спущенные камеры, которые после накачивания плотно прижмутся к ним.

Снегоход на гусеничном ходу — это устройство более сложной конструкции. Фактически это снегоходная гусеничная приставка к мотоблоку, работающая на основном моторе. Подобные самоделки получаются устойчивые, надежные, с высокой проходимостью. В регионах с обильным снежным покровом такой снегоход будет просто незаменим в зимнее время.

Гусеницы для мотоблока своими руками сделать несложно. Для этого можно использовать такие подручные материалы, как:

  • трубы водопроводные;
  • цепи мотоциклетные;
  • ленты конвейерные.

Чтобы лента на гусеницах дольше оставалась в рабочем состоянии, ее края необходимо предварительно прошить леской. Стежки нужно делать через каждые 10 мм. Чтобы замкнуть ленту в кольцо, нужно аккуратно сшить края.

Снегоход на гусеничном ходу не будет буксовать даже в очень глубоком и рыхлом снегу. Однако при высокой проходимости маневренность у него будет заметно ниже, ведь мотоблок на гусеницах значительно тяжелее. Вес ходовой части снегохода на гусеничном ходу будет до 30 кг.

Гусеничный снегоход из мотоблока: процесс изготовления в домашних условиях

Снегоход, рисунок которого представлен ниже, базируется на моторе культиватора «Нева». Его производство начинают с рамы.

Рама для снегохода своими руками

Раму выполняют из металлических труб с диаметром, который используют для мотоциклетных рам. Так же подходят водопроводные трубы. Для придания нужной формы применяют трубогиб.

Чтобы упростить задачу и сократить время на проектировке, мы предлагаем воспользоваться уже готовыми чертежами.

Обозначения согласно чертежу:

  1. рама;
  2. зубчатая звездочка вала промежуточного типа;
  3. промежуточный вал;
  4. звездочка с зубцами;
  5. зубчатые детали;
  6. приводные элементы гусеницы;
  7. гусеничный вал;
  8. лыжные опорные стойки;
  9. катки-натяжители для гусениц;
  10. ось для натяжения катков;
  11. фаркоп;
  12. натяжитель;
  13. барабанные фланцы;
  14. стойка руля.

После сварки рамных элементов по установленным размерам в ее передней части делают подрамник – на нем локализуется мотор. Для этого приваривается подставка с отверстиями под него. Такие же отверстия должны быть и в самой траверсе. Через эти прорези будет удобно натянуть цепь привода и регулировать положение тягового агрегата.

Для того чтобы обеспечить пуск устройства рукояткой, подсельную раму смещают в заднюю часть агрегата. Бесценным бонусом будет оснастка исходного мотоблока функцией принудительного охлаждения. Это уменьшит износ карбюратора и тягового механизма.

Промежуточный вал для снегохода из мотоблока

На схеме представлен общий вид промежуточного вала. Цифрами на рисунке обозначены:

  1. опорная часть для сиденья оператора;
  2. поперечина – делается из нержавеющей трубы 28 х 28;
  3. стоечная ось – из труб 18 х 18;
  4. траверса – из металлического уголка со стороной не менее 25 мм;
  5. укосина – в качестве нее берется стальная заготовка 0,4 х 0,05 м;
  6. подшипники № 204;
  7. вал (на основе трубы);
  8. зубчатая звездочка (как и элемент 10);
  9. лонжерон;
  10. кожух в резиновом исполнении.

Все эти детали можно сделать своими руками.

Изготовление рулевой колонки для снегохода: базовый чертеж с размерами

Правильно собранная и отрегулированная рулевая колонка – обязательное условие для проходимости снегохода из мотоблока по глубокому снегу и беспрепятственного преодоления им неровностей рельефа.

Согласно предложенной нами схеме рулевой блок образуют:

  1. рамная траверса;
  2. стальная стойка в трубном исполнении;
  3. рулевая опора из уголка;
  4. вал, приспособленный из трубы-нержавейки;
  5. перекладина;
  6. сошка;
  7. шайба из бронзы;
  8. втулка;
  9. гайка типа М10.

После их соединения переходим к гусеничной части снегохода.

Гусеницы для снегохода на базе мотоблока

Гусеничная снегоходная приставка изготавливается собственноручно при помощи одного из предложенных вариантов:

  • конвейерной ленты;
  • труб для водопровода;
  • мотоциклетных цепей.

Для легкого снегохода можно ограничиться обычной транспортерной лентой, к которой приспосабливают роликовую цепь.

Для более серьезных самоделок лучше изготавливать траки гусениц из реек в количестве не менее 30 шт с расстоянием между соседними в 3,8 см.

Рекомендуемый размер траков по чертежу составляет 50 х 3,8 х 1,8 см. Желательно обзавестись шаблон-стапелем, чтобы не допустить кривизны и расхождения в значениях.

Согласно рисунка:

  1. гаечные стяжки;
  2. звездчатый элемент;
  3. привод траков;
  4. натяжитель;
  5. каток;
  6. реечный трак;
  7. самодельный лонжерон;
  8. ведомый механизм;
  9. лыжа;
  10. подвеска для лыж;
  11. болт, как и 12 и 13;
  12. направляющая;
  13. шуруп;
  14. опорный башмак;
  15. крепеж для подшипника;
  16. ось катка.

Нельзя забывать о передних лыжах.

Их усиливают лонжеронами, добавочными пружинами и снабжают рычагом для вытаскивания снегохода в случае застревания.

После того, как базовые блока подготовлены, переходим к этапу сборки.

Подготовительные работы

Самодельный снегоход из мотоблока можно будет использовать для хозяйственных работ, туристических прогулок, спортивных занятий. После определения варианта использования основную схему нужно будет немного подкорректировать.

Чтобы сделать снегоход из мотоблока своими руками , необходимо приготовить следующие инструменты и материалы:

  • аппарат для ручной сварки;
  • специальную маску и рукавицы;
  • болгарку;
  • ножовку по металлу;
  • комплект напильников;
  • трубогиб;
  • трубы рамные, например, от мотоцикла;
  • кронштейны, хомуты и другой крепеж;
  • мелкие детали;
  • мотор.

Чтобы сэкономить средства, многие запчасти и детали для снегохода можно изготовить самостоятельно или использовать составляющие от другой техники. Решая вопрос о том, как сделать снегоход из мотоблока, можно воспользоваться советами знакомых, имеющих подобный опыт, специальную литературу. Готовые схемы, чертежи, фотографии и видеоролики позволят лучше представить себе конструкцию снегохода и основные моменты его создания.

Размеры деталей нужно рассчитать с особой точностью. Для создания снегоходной приставки лучше выбрать готовый чертеж.

Снегоход на базе мотоблока: различные варианты конструкции

Среди имеющихся на сегодня разновидностей снегоходов из мотоблока встречаются:

  • колесные;
  • гусеничные;
  • снегоход на лыжах.


Колесный снегоход имеет примитивную конструкцию. Единственным элементом, который заменяют, являются колеса – вместо них ставят большие по размеру покрышки или вовсе колеса низкого давления. Их делают полноприводными, чтобы техника беспроблемно поворачивалась в стороны. Среди недостатков колесных снегоходов из мотоблока — пригодность лишь для неглубоких сугробов.
Самодельный снегоход на лыжах так же считается одним из наиболее простых вариантов замены фирменных мотосаней. Если в качестве основы взять готовые сани, процесс сборки максимально упрощается. Возможен и другой метод, когда лыжи делают самостоятельно из пластика.

Гусеничный снегоход на базе двигателя от мотоблока считается наиболее трудоемким по процессу воссоздания. Учитывая его универсальность, отличную проходимость и маневренность остановимся на нем более подробно.

Основные этапы работы

Вначале нужно сделать форму. Для этого рамные или водопроводные трубы изгибаются трубогибом в нужном варианте. Для предварительного соединения используется сварка точечным способом. Это позволит выявить и устранить допущенные ошибки.

Окончательно нужно закрыть стыки неразрывным единым швом. К готовой раме приварить кронштейны. На них устанавливается:

  • силовой двигатель;
  • полозья;
  • рулевая конка;
  • сиденья.

Под сиденье для снегохода можно приспособить старое мебельное кресло или стул. Другой вариант — снять готовое сиденье со старого мотоцикла. При желании можно сделать 2 или 3 посадочных места.

Удобное рулевое управление для снегохода получится из руля от старого велосипеда, мопеда и другой техники. Можно изготовить руль самостоятельно из куска гнутой трубы.

Пошаговая инструкция сборки снегохода из мотоблока

  1. собрать раму;
  2. установить двигатель, который для повышенной устойчивости должен поместиться в центре машины, и зафиксировать его;
  3. поставить промежуточный вал для снижения угловой скорости и повышения тягового потенциала;
  4. настроить рулевую колонку;
  5. агрегировать гусеницы;
  6. выбрать посадочное место и снабдить его старым сиденьем от автомобиля.

После успешного тестирования для защиты от коррозии внешних металлических частей снегоход зачищают и окрашивают.

Крепление прицепа и дополнительные элементы

Двухколесный одноосный мотоблок можно сделать 4-колесным и 2-осным при помощи небольшого прицепа. Его нужно намертво приварить к раме мотоблока.

Вначале к концу дышла нужно приварить металлический брусок длиной примерно 0,5 м. Он крепится в точке соединения прицепа и мотоблока параллельно основной оси.

Отступив от края на 6 см, сверлится по 1 отверстию с каждой стороны бруска. Добавочное крепление обеспечат хомуты из металла, их нужно накинуть на ось мотоблока и скрепить болтами и контргайками, к которым предварительно приваривается крестовина. Болт при этом пропускается через отверстия в крестовине и в хомуте.

Подобное сложное крепление будет надежным фиксатором для прицепа и всей конструкции в целом. Это уменьшит маневренность снегохода, но увеличит его устойчивость.

В качестве места для пассажиров можно использовать старые, но еще крепкие сани. Их легко присоединить к мотоблоку своими руками. Для перевозки багажа сани можно прикрепить к задней части сварной рамы.

Лыжи под полозья для снегохода лучше использовать деревянные. У пластмассовых сцепление заметно хуже. К рулевой колонке их крепят специальными шарнирами. На лыжи необходимо установить подрезы. Для этого можно использовать металлический прут сечением 8 мм.

Амортизаторы на снегоход устанавливаются обязательно — это обеспечит комфорт во время езды. Какие амортизаторы будут установлены (новые или снятые со старого мотоцикла) нужно определить заранее. Можно установить рычажные с мотоцикла. Это позволит сделать правильную конструкцию.

Стойки

На следующем этапе к лонжерону необходимо приварить 3 стойки, выполненные из стального уголка. Наиболее оптимальным вариантом послужат уголки размером 30 х 30 мм. Их также необходимо соединить стальными поперечинами. Так конструкция будет образовывать небольшой портал. Между передней его частью и серединой с правой стороны сделайте площадку – приварите стальной лист в 2 мм. После этого сюда поместите редуктор бензопилы и промежуточный вал цепной передачи.

В месте между задним порталом и средней его частью можно установить ящик. Зачем? Он будет служить опорой для сиденья, которое необходимо приварить туда на финальном этапе.

Передняя часть рамы должна соединиться с траверсой переднего моста. В качестве балки можно использовать обычную водопроводную трубу с диаметром не менее 30 мм.

К концам данной трубы приварите втулки рулевых лыж. Посередине балки прикрепите стойку, которая будет служить моторным подрамником. Все эти детали также необходимо сделать из трубы, причем в местах соединений на стойках и балке следует дополнительно приварить косынки со стального листа в 2 мм. Так конструкция станет прочной и, соответственно, надежной.

Техника безопасности

Готовый снегоход необходимо вначале опробовать на ровной местности. Пассажиров и грузы можно начинать перевозить только после успешных испытаний. Снегоход — это транспортное средство. Он может двигаться со скоростью до 70 км/ч, поэтому основные правила передвижения следует обязательно соблюдать, чтобы не попасть в аварию

С особой осторожностью следует ездить на незнакомых открытых пространствах или в лесу, особенно по свежевыпавшему снегу. Большие скорости в этом случае развивать не следует. Оптимальный вариант — не более 30 км/ч.

Готовясь к поездке на снегоходе, необходимо надеть защитный шлем и специальный костюм. Обычный ватник и валенки лучше не использовать. Очень опасно ездить на самодельном снегоходе по водоемам, покрытым льдом. Это очень опасно, даже если самодельное устройство в полном порядке.

Технология проведения работ

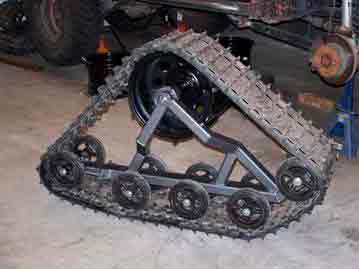

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Как сделать самодельный снегоход, и стоит ли овчинка выделки?

Самодельный снегоход, сможет соорудить любой человек мало-мальски разбирающийся в технике. Перед тем как начать делать снегоход, нужно понять какие преимущества вы от этого получите. Плюсы самостоятельной сборки:

  • Стоимость. Для некоторых это может выступать самым главным плюсом. Цена самодельного снегохода обойдется в разы дешевле, чем, если приобретать его в магазине.
  • Характеристики. Делая снежный агрегат, вы сами контролируете весь процесс, выбираете конфигурацию, мощность и внешний вид.
  • Надежность. Собирая аппарат самостоятельно, вы будете использовать самые лучшие комплектующие и детали.

Качественно сделанную машину своими руками можно использовать не только в городе, на ней вполне безопасно выезжать за пределы населенных пунктов, на горнолыжные базы и путешествовать по бездорожью.

Преимущества самодельного снегохода на основе двигателя Лифан

Аппарат оснащен механическим приводом и мотором, поэтому снижается риск застрять в сугробе. Управляется лыжами, рулевая система расположена спереди, легко маневрировать.

В чем преимущества «самоделки»? Готовый снегоход, по информации специалиста «fermerinform», в наше время можно купить в мотосалоне почти любого города, но цена на такую технику принуждает многих людей, которым по нраву зимняя езда, производить «самоделки» на гусеницах самостоятельно.

Преимущества «самоделки» по сравнению с заводским:

  • Цена – основной фактор для большинства людей. Стоимость готовых снегоходов лидирующих компаний выше стоимости «самоделок», собранных из подручных изделий и других деталей.
  • Компактные размеры.
  • Возможность собрать снежный мотоцикл любых подходящих размеров, соответствующих предпочтениям хозяина. Это относится, как минимум, внешней формы, запаса мощности и типа ходовой.
  • Надежность – это так категория, которая присуща далеко не всем аппаратам от популярных производителей. При самостоятельном изготовлении владелец использует более надежные материалы и уделяет много внимания основным элементам механизма.
  • Польза – возможность использовать, с пользой для аппарата, завалявшиеся в гараже и подсобном помещении материалы, а также элементы и приспособления с остальных устройств.

Специалист по снегоходу «Буран». Занимаюсь рыболовством в свободное время.

«Самоделки» нашли применение на улицах городов, на бездорожье загородных участков и горных курортов.

С чего начать?

Лучше всего начать работу по сборке аппарата своими руками с чертежей. Для создания чертежа не лишними будут инженерные навыки. Однако если вы в этом не преуспели, то стоит воспользоваться интернетом и распечатать готовую схему. Во всемирной паутине есть возможность найти чертежи снегоходов разных модификаций, от самых простых и дешевых вариантов до сложных, сконструировать которые под силу лишь опытному механику. Чертежи есть в общем доступе, распечатав которые вы без труда соорудите машину мечты. Изучая чертежи, обратите внимание на массу агрегата, чем он будет легче, тем выше будет его проходимость. Снегоход с легкостью будет маневрировать по рыхлому и глубокому снегу. Однако не только масса готового изделия влияет на проходимость, не менее важна опорная площадь гусеницы.

Фото санок для рыбалки

Обратите внимание!

    Лодочный мотор своими руками — советы начинающим, проекты, чертежи и пошаговое описание постройки основных узлов и элементов (видео + 120 фото)

Кормушка для зимней рыбалки — секреты использования и техника прикармливания рыбы в зимний период (115 фото)

Донные снасти — самые эффективные виды оснастки и особенности техники заброса (95 фото и видео)

Помогите проекту, поделитесь в соцсетях

Из чего состоит снегоход?

Любые снегоходы состоят из основных деталей, которые будут не измены вне зависимости от модификации аппарата, таких как:

  1. Рама. Можно использовать раму от старого мотоцикла или мотороллера, если таковая отсутствует, то можно сварить ее на заказ. Токарь запросто справится с такой задачей.
  2. Двигатель. Можно использовать мотор от мотоблока, хотя стоит сказать, что при его мощности, получившееся изделие лучше назвать детским снегоходом, разогнать его до приличной скорости не выйдет. Есть альтернатива использовать мотор от мотоцикла или скутера. Выбор двигателя зависит еще и от массы снегохода.
  3. Гусеницы. Самая важная и одновременно сложная деталь снегохода.
  4. Привод. Соединяет двигатель и гусеницу. Для привода отлично подходит цепь от мотоцикла.
  5. Руль. Тут нужно отталкиваться от личных предпочтений и удобства, но чаще всего он также берется от скутера или мотоцикла.
  6. Лыжи. Здесь используется готовый вариант, если таковой имеется или можно сделать лыжи из фанеры. Лучше отдать предпочтение листам фанеры толщиной не менее 3 мм.
  7. Топливный бак. Для этой детали следует выбрать емкость из пластика или металла. Вместимость 15 литров вполне достаточна для того чтобы преодолевать большие расстояния при этом она не займет много места.
  8. Сиденье. Лучше всего изготовить на заказ, так как самодельный снегоход будет эксплуатироваться в суровых условиях, следует отдать предпочтение прочным, износостойким материалам. Не забывайте об удобстве, вы должны чувствовать на нем себя комфортно.

Как выбрать санки для зимней рыбалки

Современные рыбаки имеют возможность выбрать для транспортировки своих аксессуаров всевозможные конструкции фабричного производства, либо же сделать подобные санки своими руками.

Сложно определить, какой вид санок лучше всего подойдет конкретному рыбаку — пластиковые санки для рыбалки либо же переделанные обычные санки для детей. В этом вопросе все рыбаки делают свой выбор самостоятельно, исходя из своих предпочтений и удобства.

Также многие мужчины обращают внимание на прочность и вместительность изделия, простоту эксплуатации и возможность хранения в летнее время.

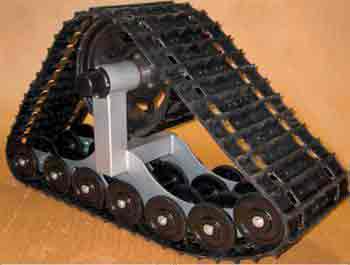

Можно ли сделать гусеницы самому?

Это самый сложный элемент, для самостоятельного изготовления. Гусеницы машины играют решающую роль в том, какую скорость будет развивать агрегат, и какова будет сцепка с ледяным покрытием. Качественно сделанные кустарным способом гусеницы способны прослужить достаточно долгое время. Чаще всего для гусениц используют покрышки от автомобиля. Для начала нужно освободить покрышки от бортов, оставив лишь гибкую дорожку. Теперь нужно изготовить грунтозацепы. Для этого используют пластиковую трубу диаметром 4 см. Ее нужно распилить на части длинной 50 см, получившиеся заготовки распилить еще вдоль. Эти детали крепятся к покрышке болтами. Важно соблюсти одинаковый интервал крепления грунтозацепов, в противном случае гусеница будет соскакивать с катка. Оптимально будет крепить их на расстоянии 5 см друг от друга. Аналогичным методом делают гусеницы. Для их изготовления нужно использовать транспортерную ленту, которую следует отрезать, сделав длину оптимальной для самодельного агрегата. Важно правильно и надежно сцепить обрезанную ленту. Для этого ее концы накладываются друг на друга на 5 см и фиксируются болтами. Как вариант, для изготовления гусениц можно воспользоваться клиновыми ремнями. Они скрепляются грунтозацепами, образуя гусеницу с готовыми выемками под шестерню. Делая гусеницы своими руками нужно учесть такой нюанс: чем больше площадь гусеницы, тем лучше аппарат будет проходить по сугробам, но в управлении будет хуже. В магазинах, готовые изделия чаще всего представлены в трех вариантах, со стандартными гусеницами, широкими гусеницами и сверхширокими. Чтобы упростить себе задачу, вместо самостоятельного производства, можно приобрести гусеницы в магазине. Таким образом, вы получите возможность приобрести гусеницы подходящие под рельеф местности и условий перемещения.

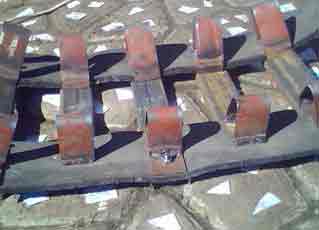

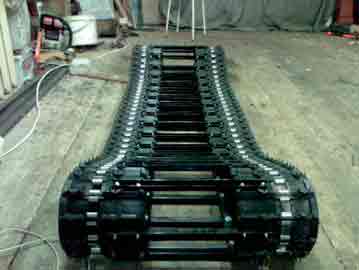

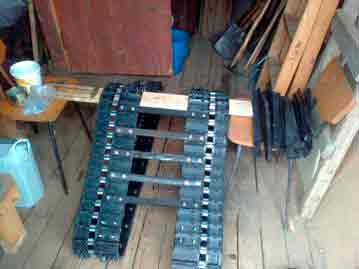

Создание грунтозацепов

Звенья гусеничной ленты создаются из полиэтиленовой трубы диаметром 4 см и толщиной стены 5 мм, разделенной на две равные части продольно. Цельное место грунтозацепа должно прилегать к ленте. На легких снегоходах 1 звено ленты объединяет гусеничную пару. Если ширина гусениц 150, то длина трака 500.

Нарежьте грунтозацепы при помощи пилы дискового типа, предназначенной для работы по дереву. Можно использовать станок с 2-я направляющими (металл и дерево), которые жестко зафиксированы на стоячей столешнице. Стены труб распиливайте поочерёдно.

Длина между звеньями зависит от свойств ЗК на приводной оси. Обычно, расстояние составляет до 7 см — его нужно выдерживать с погрешностью до 3-х мм, чтобы предотвратить нарушение работы привода, когда грунтозацепы «идут» на траки ведущих колёс, а гусеница проскакивает и слетает с катков.

Особенности сборки

Готовую раму, сваренную собственноручно или позаимствованную от другой техники нужно оснастить рулем с помощью сварки. Двигатель устанавливается строго в соответствии с чертежом. Лучше всего, чтобы он располагался как можно ближе к карбюратору. На готовую конструкцию нужно установить гусеницы, которые были изготовлены заранее. Когда проделана основная работа, можно приступать к подключению бака, тросов газа и тормоза, установке сиденья.

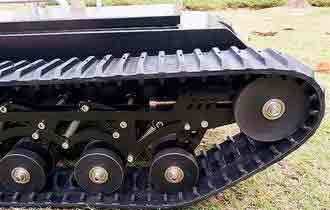

Принцип движения гусеничного транспорта

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора:

  • крутящий момент Мк, передаваемый от двигателя/силового привода к ведущим колесам;
  • сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами, служащими в качестве активных грунтозацепов.

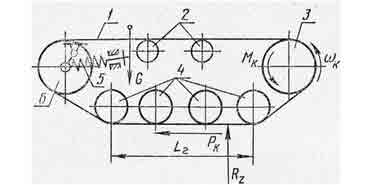

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

  • поз. 1 – гусеница;
  • поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
  • поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
  • поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
  • поз. 5 – амортизаторы;
  • поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом:

  1. На ведущую звездочку (поз. 3) подается крутящий момент Мк .
  2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
  3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:
  • усилие Rz – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
  • весовая нагрузка G;
  • касательная реакция грунтовой опоры Рк .

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Самый простой способ изготовления снегохода

Взять за основу мотоблок и видоизменить его в снегоход – это, наверное, самый легкий способ для создания агрегата для передвижения по снегу. Его можно использовать полностью, можно взять лишь некоторые детали. Если мотоблок используется полностью, то к нему нужно приварить раму с задней осью и модифицировать рабочий вал в привод, который должен передавать вращающие движения от двигателя к гусенице. Если использовать мотоблок не полностью, то из него следует взять только двигатель и рулевую вилку. На нижнюю часть вилки нужно будет установить гусеницы. В этом случае нужно также учитывать, что мощность мотоблока рассчитана на вес и давление колес, которые меньше чем гусеницы. Для того чтобы избежать лишней траты бензина и амортизации деталей, колеса снегохода должны быть с низким давлением. Мини самодельный снегоход легок в управлении. К слову сказать, если самодельный снегоход получился не очень мощный и развивает скорость до 15 км/час, то оснащать его тормозами не обязательно. Для остановки самодельного снегохода достаточно просто снизить обороты, и он остановится сам. Подойдя к работе серьезно и изучив всю имеющуюся информацию, наверняка вы будете гордиться своим агрегатом собранным собственноручно!

Подготовка к сборке

Самодельные снегоходы создают на гусеницах, которые приводятся в движение двигателем от Лифана, монтированным на жесткой железной раме. Они поддерживаются в рабочем состоянии колёсами и роликами. Основные типы исполнения:

  • с цельной рамой или переломной;
  • с жесткой подвеской или амортизированной;
  • с двигателем Лифан или мотором от мотоциклетной коляски.

Для эффективного рулевого управления применяются небольшие лыжи. Облегченные виды массой до ста килограммов и предназначены для движения со скоростью до 15 км/ч, обычно не требуют оснащения тормозной системой, так как они просто останавливаются при снижении оборотов. Произвести самодельный аппарат на ГУС легко, если пользоваться алгоритмом:

  • подбор силового агрегата, расчёт рамы и ходового элемента;
  • сбор рамы точечного типа сварки;
  • устройство руля;
  • подготовка двигателя Лифан в проектное состояние на крепление;
  • проверка конструкции на стойкость к перевороту;
  • капитальный тип сварки рамы, установка двигателя Лифан;
  • монтаж приводного оборудования системы и мостов;
  • сбор и установка ГУС;
  • установка элементов кузова.

Проведите дополнительные испытания. При нормальной езде и отсутствии опрокидывания, во время движения, загоните в гараж и разберите. Раму очистите от ржавчины, окрасьте. По окончании ремонта, рекомендуется провести отделку других элементов.

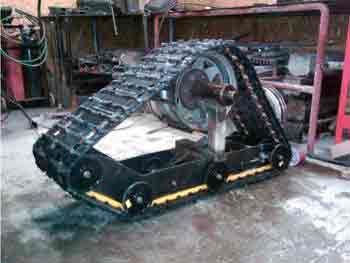

Гусеницы для снегохода своими руками

В качестве движителя можно использовать детали гусеницы от снегохода «Буран» (фото 1)

,, но если такую найти не удастся, вы можете приобрести новую. Из одной такой гусеницы вы сделаете 4 заготовки. Если у вас есть друзья-единомышленники, объединитесь с ними и уже совместно купите необходимую деталь. В этом случае, стоимость гусеницы для каждого участника будет заметно ниже.

Я связался с компанией, которая поставляет комплекты движителей, и заполучил у них как запасные запчасти пластмассовую лыжу без крепления к вилке и неширокую резиновую гусеницу.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Из скутера детский снегоход своими руками

Конструкцию скутера значительно изменять не нужно. Это позволит с минимальными затратами сил и времени вернуть на место стандартную комплектацию транспортного средства с окончанием зимы и снова использовать его в теплое время года.

Если у Вас нет токарных и фрезерных станков для изготовления необходимых деталей, можно купить уже готовые, или использовать те, которые найдутся в вашем гараже и на разборке автомобилей. Также, некоторые элементы под силу будет сделать самостоятельно с помощью простых инструментов и сварочного аппарата.

В торгующем запасными частями к снегоходам магазине я купил ведомую звездочку гусеницы снегохода «Буран». Приобрёл ещё два колёсика от стандартного китайского самоката для деток и два небольших резиновых колеса с роликовыми подшипниками от тележки. Передаточное отношение в трансмиссии скутера рассчитано на эксплуатацию этого транспорта по хорошим дорогам со скоростью до 40-60 км/ч. При движении по заснеженным дорогам нагрузка на двигатель возрастёт, и его мощности может не хватить, а скорость 40-60 км/ч на заснеженных и скользких дорогах вообще опасна. Потому я изменил передаточное отношение, поставив вместо ведущего колеса скутера колесо меньшего диаметра от спортивного автомобиля-карта. Для этого мне пришлось из старого помятого диска ведущего колеса мопеда вырезать тормозной барабан со шлицами для ведущего вала и просверлить в нём отверстия для крепления колёсного диска меньшего диаметра (фото 2)

Чтобы гусеница не проскальзывала и не сползала с колеса во время движения, я сделал специальные зацепы (фото 3)

из пластмассовых водопроводных труб, которые входят в отверстия на гусенице. Подобрать резиновую покрышку, чтобы длина её окружности была кратна целому количеству шагов отверстий на гусенице, практически невозможно. Я изготовил из полоски кровельного металла бандаж необходимого диаметра, на котором при помощи мебельных болтов-глухарей Мб с большой шляпкой, на равном расстоянии друг от друга, с шагом соответствующим расположению отверстий на гусенице закрепил зацепы

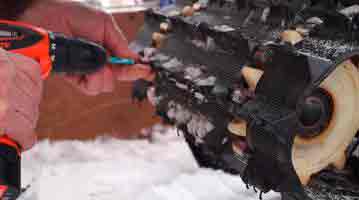

(фото 4)
. Бандаж надел на колесо и прикрепил к покрышке при помощи тех же болтов
(фото 5)
.

У меня из обычного колеса получилась импровизированная мягкая ведущая звёздочка для гусеницы.

Ведомую звёздочку я сделал, соединив болтами М8 готовую пластмассовую ведущую звёздочку снегохода «Буран» с двумя резиновыми колёсиками от тележки с роликовыми подшипниками. Для оси подошла шпилька с резьбой М10 (фото 6)

Раму гусеничного движителя изготовил с использованием металлических уголков и труб квадратного сечения (фото 7)

. Размеры рамы и различных её деталей не привожу, так как желающие повторить конструкцию будут ориентироваться на марку своего скутера и размеры выбранной ими гусеницы.

Для своего мопеда я приобрёл специальную лыжу из комплекта для мотоцикла, но вполне подойдёт обычная широкая самодельная деревянная лыжа или пластмассовая — от детского снегоката «Аргамак», только снизу к ней надо обязательно приделать металлический конёк (подрез), чтобы на скользкой дороге скутер не терял управление. Лыжа прикрепляется к передней вилке скутера через специальную стойку и имеет две степени свободы движения, благодаря чему при наклоне скутера влево или вправо лыжа всей плоскостью остаётся на снегу.

Пластиковый обвес скутера на морозе очень хрупкий и к тому же имеет карманы. Попадающий в них снег подтаивает в гараже, а потом замерзает, увеличивая тем самым массу скутера. Я решил сделать минимальный кожух над гусеницей, широкую площадку для ног и декоративный щиток на переднюю вилку, а для дальних поездок в холодную и ветреную погоду устанавливаю лобовое стекло.

Самостоятельно изготовить из стеклопластика кожух на гусеницу несложно, но, прежде чем клеить кожух, надо сделать матрицу. Из подходящего по размерам куска оргстекла, поликарбоната или любой другой пластмассы вырезаем боковину будущего кожуха (фото 19)

Кладём её на лист большего размера, который послужит другой стенкой матрицы, и при помощи термоклея по периметру боковины крепим пластмассовые уголки.

Теперь отрезаем полоску тонкого и гибкого пластика, по ширине равную будущему кожуху. Собираем матрицу, с клеем прикрепляя на уголках ранее выкроенную боковину, днище и большую панель. Стыки деталей промазываем пластилином. Таким образом, получилась матрица для выклейки кожуха гусеницы.

Затем нарезаем стеклоткань на куски нужного размера и, промазывая эпоксидной смолой, плотно укладываем их в матрицу. Через сутки матрицу разбираем и извлекаем получившийся кожух. Остаётся срезать излишки стеклопластика по контуру и красить изделие.

По подобной технологии изготовлена и площадка для ног, только добавил порошок серебрянки в эпоксидную смолу для придания ей вязкости и цвета.

Хочу сразу предупредить, что по глубокому и рыхлому снегу скутер с такой узкой гусеницей не едет (закапывается). Ему не хватает опорной площади гусеницы и мощности двигателя, но по занесённым снегом дорожкам и по свежевыпавшему снегу глубиной 10-15 см скутер идёт легко и даже способен буксировать за собой санки с ребёнком.

С наступлением весны, когда снег сошёл, я снял лыжу и поставил вместо неё колесо, и скутер превратился из скутера-снегохода в скутер-вездеход.

Особенности детских электроснегокатов

При разработке конструкции зимнего электротранспорта для детей, производители обеспечивают максимальную безопасность его использования. Для исключения возможности опрокидывания снегоката, детские модели оснащают лыжными полозьями, располагая их так, чтобы они находились на максимальной ширине.

Прочные полозья электроснегохода при таком расположении позволят передвигаться не только по плотному снежному покрову, но и по рыхлому снегу. Основной особенностью модельного ряда электроснегокатов для детей является простое управление, небольшая максимальная скорость устройства и возможность ее ограничения.

Снегокаты, предназначенные для младшего возраста, оборудуются дистанционным управлением, позволяющим родителя иметь полный контроль за работой двигателя, даже если транспорт находится на некотором расстоянии. Не менее важно, что самокаты с электродвигателями не требуют обслуживания. Современные электросамокаты оснащаются электроприводом в виде мотор-колеса.

Широкое колесо для снегоката имеет внутри бесщеточный двигатель без редуктора. Конструкция колеса выполнена таким образом, что оно много шире стандартного устройства и соприкасается с поверхностью, по которой передвигается транспортное средство, большей плоскостью. Еще одна особенность, характерная для любого электроснегоката – аккумулятор тщательно защищен от попадания влаги.

Особое внимание производители уделяют надежности тормозной системы, а при создании дизайна устройства исключают присутствие острых углов. Любая модель отличается использованием в конструкции только плавных линий.

Мотосани для зимней рыбалки — плюсы и минусы

К плюсам в приобретении данного устройства относят:

  1. Относительно небольшой размер;
  2. Широкий модельный ряд, в котором можно выбрать и подогрев руля, а также источник питания на больший расход;
  3. Можно перевозить нескольких пассажиров;
  4. Под сиденьем имеется карман, куда можно сложить приспособления, а не вести их в руках;
  5. Можно хранить в небольшом помещении;
  6. Легкая конструкция, которую можно изготовить самостоятельно;
  7. При правильном использовании и хранении может долго служить;
  8. Быстрое превращение из собранного состояния в разобранный и соответственно наоборот.

Недостатками являются:

  • Высокая стоимость, которая не всегда является по карману рыбаку;
  • Минимальный размер бака, куда помещается не так много топлива, необходимо при себе иметь бак с запасом, чтобы не застрять далеко от людного места.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо
сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.
Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

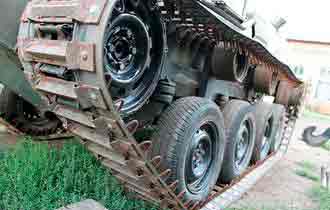

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

  • внедорожники;
  • болотоходы;
  • амфибии;
  • гусеничные тягачи и транспортеры;
  • квадроциклы;
  • машины категории ATV и т.п.

Стоимость их не всем по карману, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Общее устройство снегохода

Снегоход — это сани, которые работают с помощью двигателя. Они подвижны, поворотливы и способны развивать скорость свыше 85 миль/ч. Техника среднего класса может преодолевать подъемы в 20°. Крутые склоны до 65° способны пройти снегоходы с более высоким классом. Общее устройство снегохода:

  1. Управление техники происходит посредством рулевых рукояток. Рукоятки соединены с лыжами, которые стоят впереди.
  2. Руль оборудован приводами: газа и тормоза. С помощью этих рычагов регулируется скорость и торможение снегохода.
  3. Задние колеса отсутствуют, а вместо них установлена цельная резиновая лента (гусеничная), которая передвигает снегоход. Через цепь и ремень она связана с двигателем.
  4. Некоторые модели можно изготовить на камерах от тракторных колес.

Благодаря своей конструкции снегоходы преодолевают труднопроходимые места, которые не способны пройти автомобили. С их помощью завозят продукты в заснеженные районы, в которых отсутствуют дороги. Но большинство людей привыкли использовать их для развлечений.

Изготовление конструкционных элементов

Прежде чем приступить к изготовлению конструкционных элементов, подготавливают чертеж, требуемые материалы и инструменты. Можно взять готовые чертежи на основе снегоходов Снегирь или Вепрь. Из инструментов понадобится:

  • сварочный аппарат;
  • трубогиб или готовая рама;
  • молоток;
  • отвертки.

Так как конструкция у миниснегохода низкая, сиденье делают прочным из водонепроницаемого материала. Бак под топливо изготавливают из металла. Его объем должен составлять от 10 до 15 л. В качестве привода можно использовать цепь от мотоцикла.

Как сделать гусеницу для снегохода

Гусеница для снегохода создается из покрышек или транспортерной ленты. Работа будет сложной и трудоемкой, если в качестве основы используют покрышки. Из них выкраивают бортики, поэтому для работы требуется острый сапожный нож или электрический лобзик. Чтобы облегчить процесс, покрышки выбирают с подходящим рисунком протектора. Изготовление самодельной гусеницы:

  1. Бортики из покрышки вырезают ножом. Если лезвие ножа периодически смачивать в мыльном растворе, то процесс резки станет легче. При использовании электрического лобзика устанавливают лезвие с маленькими зубцами и смачивают водой.
  2. Если при вырезке дорожка получилась твердой или с изнаночной стороны образовались лишние слои, их также срезают.
  3. Нарезку новой структуры делают тогда, когда произошло несовпадение рисунка протектора. Сделанная конструкция должна цепляться за почву, поэтому структура рисунка должна быть правильной.

Гусеница, выполненная по такому чертежу, достаточно надежна благодаря тому, что имеет замкнутый контур. Ее недостаток — это узкая ширина. Чтобы сделать больший размер, ее удваивают. Если гусеницу делают из транспортерной ленты, то ее объединяют в цельное кольцо. Это можно сделать 2 способами:

  • по типу рояльной петли (с шарниром);
  • нашивки ленты.

Нужно выбрать подходящую толщину ленты, если ее нашивают. Ее толщина должна подходить к мощности двигателя. Самодельный снегоход из мотоцикла «ИЖ» предусматривает использование ленты толщиной 10 мм. Чтобы срок эксплуатации на снегоход увеличился, края транспортерной ленты прошивают леской. Швы делают по способу обметывания краев с промежутком в 1 см.

Подкаты

Подкат — это подвижная платформа, которая защищает ходовую часть техники от ненужных механических нагрузок. Платформу применяют, когда необходимо загнать снегоход в гараж. Для ее изготовления используют металлическую трубу среднего диаметра (6×6 мм), ролики и подшипниковую систему. Колеса устанавливают с резиновым покрытием и металлическими дисками. Их диаметр должен соответствовать весу техники.

Лыжи для снегохода состоят из основания, амортизирующей детали, стержня, вилки и сошки, ножки звена. Лыжи можно изготовить разной конструкции из различных материалов. Если для основания применяют пластиковые накладки, то их дополняют расширителями. Расширители монтируют креплениями к шасси снегохода. Пластиковая конструкция подходит для маленькой техники. Для снегоходов больших и средних размеров понадобятся металлические лыжи.

  1. Чтобы придать лыжам форму, вырезают основу из картонного трафарета. При этом впереди формируют изгиб. Величину изгиба делают по собственному усмотрению. Лыжня с большим изгибом плохо скользит и собирает снег. А это создает лишнее торможение. Потому не стоит его делать слишком большим. Приблизительный размер лыжни составляет 2,5 см в ширину и 100 см в длину.
  2. По краям каждой детали приваривают трубу. Это придает дополнительную жесткость изделию и защищает его от камней, которые встречаются на пути.
  3. Там где проходит изгиб, трубу приваривают по контуру.
  4. Амортизирующие детали фиксируют на лыжах. В качестве крепежных элементов используют болты.
  5. Площадку и носовую часть лыж соединяют гидравлической трубой. Верхняя часть готова.
  6. Для нижней части гидравлическую трубу фиксируют в 4 точках и сжимают.
  7. Затем саморезами прикрепляют полиэтиленовую трубу, предварительно разрезав ее. Вместо полиэтиленовой трубы можно использовать полипропиленовую.

Готовые лыжи обязательно красят.

Склизы

Склизы — это съемные направляющие, по которым скользит гусеница снегохода. Они не дают гусенице провисать между колесами и защищают ее от истирания. Склизы для снегоходов можно приобрести в магазине или изготовить из водопроводной трубы. Толщина трубы должна составлять около 10 мм. Из нее делают полоски, которые монтируют к полозьям.

Катки

Катки — это опорные элементы гусеничной ходовой системы. Они создают плотный контакт между гусеничной лентой и поверхностью грунтовой опоры. В качестве опор используют стальные листы.

Вариатор

Вариатор — это специальный механизм, который позволяет плавно регулировать скорость в мини-снегоходах. Сафари является самым популярным вариатором. Он состоит из 2 шкивов: ведомого и ведущего, поэтому способен регулировать 2 параметра. Это обороты и сопротивление движения. Шкив сработает, как сцепление, если уровень оборотов мотора достигнет 2200 об/мин. При этом двигатель и вал реверса разъединяются.

Двигатель

Чтобы снегоход получился мощным, нужно выбирать мощный двигатель. Лучшие двигатели для сборки снегохода — это двигатели типа Лифан мощностью 15 л. с. Эта модель оснащена понижающим редуктором и имеет центробежное автоматическое сцепление.

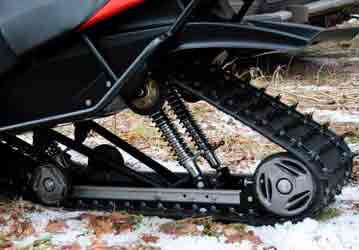

Ходовая и подвеска

Задняя и передняя подвески — это амортизационная система снегохода. Передняя подвеска создает ходовой части плавность движений. При этом водитель не ощущает никаких вибраций на неровной дороге.

Если выбирать подвеску по принципу действия, то телескопическая является самой популярной.

Она состоит из амортизатора и пружины. Эти детали расположены в стойке и устраняют ударные нагрузки. Снегоходы, оборудованные такой подвеской, поворотливы в условиях с густой растительностью и деревьями.

Каждый снегоход оснащен рамой. Эту деталь можно позаимствовать у мопеда, скутера или квадроцикла или сварить из труб. Диаметр трубы должен быть более 40 мм.

Изготовление отдельных элементов снегохода

Принцип переделки мотоцикла, бензопилы и мопеда практически одинаковый. Если узнать, как изготовить отдельные элементы, сделать это будет намного проще.

Подвеска

Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке. Для ее изготовления нужно подготовить:

  • шасси;
  • два рычага;
  • связующие рельсы;
  • шарниры.

После подготовки можно приступать к изготовлению подвески:

  1. Передний рычаг соединить со скользящими рельсами с одной стороны и с шасси с другой с помощью шарниров.
  2. С задним рычагом поступают аналогичным образом.
  3. Расположить торсионные пружины между скользящими рельсами и задней реактивной штангой.
  4. Между рычагами подвески расположить крепление двух силовых элементов.

Для крепления подвески используют стяжки рычагов.

Двигатель

Выбор двигателя для снегохода является важным этапом, поскольку от этого зависят мощность транспортного средства, его способность двигаться по заснеженным дорогам.

Оптимальной мощностью двигателя для снегохода считается мощность в диапазоне 6-30 л. с.

Поэтому чаще всего делаются эти транспортные средства с двигателем Лифан или с деталью из мотоцикла или мопеда.

Подъемник для снегохода

Это устройство может потребоваться, если снегоход застрял в снегу или ему требуется ремонт. Сделать своего рода домкрат несложно:

  1. Из металлического уголка шириной 25 мм сделать конструкцию по типу швеллера. Высота — 19 см. Посередине сделать два отверстия для крепления вилки.
  2. К низу приварить пластину, которая будет выполнять роль направляющей. Сверху расположить аналогичную часть, но не фиксировать. Расстояние между ними — 14 см.
  3. В этих пластинах сделать отверстия, через которые пропустить трубу домкрата. Верхнюю же сделать подпружиненной.
  4. Рядом с верхней пластиной под углом расположить еще одну деталь, которая будет играть роль крюка и придерживать подпружиненную часть.
  5. Сделать вилку для подъемника. Его длина 12 см. Одну сторону зафиксировать в швеллере. На расстоянии 67 мм расположить вторую ось крепления. В вилку вставить кусок трубы, которая проходит через вторую ось. К этой трубе приварить металлическое кольцо (можно взять металлическую пластину, в котором сделать дополнительные отверстия для резинок), сквозь которое пропустить трубу домкрата.
  6. Это кольцо мотоциклетными резинками зафиксировать на площадке под пружиной верхней пластины. Чтобы резинки не сползали, их можно закрепить винтиками.

Колеса

Для хорошей проходимости транспортное средство делают на камерах. Колеса для снегохода должны быть большого диаметра. Но лучше оснастить конструкцию лыжами. Их можно изготовить из фанеры, труб большого диаметра. Если есть такая возможность, то их можно взять с другого снегохода, в том числе и детского. Дополнительно нужно будет сделать втулки поворота для них, при этом наличие подшипников в этой системе необязательно.

Хорошо чувствуют себя самодельные снегоходы на гусеничном ходу. Возможно самостоятельное изготовление этой части. Приводится в движение гусеница колесами, которые располагаются внутри нее, для чего подойдут колеса от садовой техники. Сама же деталь может быть изготовлена из пластиковых труб, даже если изготавливаются двухгусеничные снегокаты. Подойдут трубы диаметром в 4 см. Если их распилить, то они смогут выполнять функцию грунтозацепов гусеницы.

Независимо от того, какое транспортное средство переделывается на снегоход, насколько сильными являются изменения и кто смастерил конструкцию, рекомендуется сначала пройти испытание на открытой местности. Если они прошли без проблем, то можно отправляться на более дальние дистанции.

Требования к переоборудованию техники на гусеничный ход

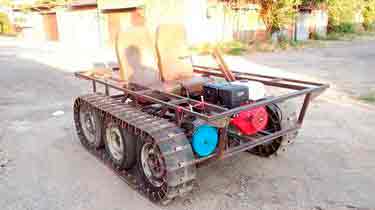

На рисунке показана простейшая по конструкции самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

  1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
  2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
  3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
  4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило — следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Важно: колеса на мотоблоке должны быть одинакового диаметра.

Материалом для самоделки могут послужить:

  • обычная транспортерная лента и втулочно-роликовая цепь;
  • автомобильные покрышки;
  • ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

  • Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм — ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
  • Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
  • Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
  • Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы — покрышка сама является замкнутой структурой с протектором для сцепления.

Лучше всего для гусеницы подойдут автопокрышки от колес для грузовых автомобилей или трактора, имеющие выраженный рельеф протектора.

Процесс изготовления делится на несколько этапов:

  1. Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
  2. Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
  3. Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

  • Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
  • Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

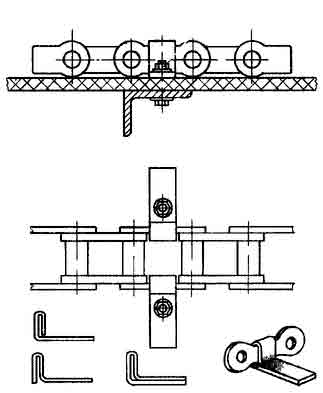

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

  • Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
  • Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
  • Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
  • Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.

Дополнительные аксессуары

К категории дополнительных элементов можно отнести амортизаторы, сани и прицеп.

Благодаря амортизаторам езда на снегоходе будет более комфортной. Для достижения правильной конструкции можно воспользоваться рычажными, предназначенными для мотоцикла. Они могут быть новыми или подержанными, но этот момент необходимо решить заранее.

Сани – отличный способ перевозить багаж или пассажиров. Если вы решили использовать старые сани, убедитесь, что они достаточно прочные и безопасные.

Если изначально у вас одноосный двухколесный мотоблок, компактный прицеп поможет превратить его в двуосный четырехколесный снегоход. К раме техники он дожжен быть приварен намертво.

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

  1. Не проваливаться в снег.
  2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

  • опоры в виде полозьев, колес или гусениц для удержания веса конструкции с пассажирами на поверхности снега,
  • двигатель с редуктором, передаточным устройством и топливным баком,
  • движители, толкающие конструкцию вдоль поверхности снега,
  • рулевое устройство, изменяющее вектор взаимодействия со снегом для поворота,
  • рама, на которую монтируются все узлы.

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов Буран или любых инструментов и средств передвижения с мотором скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Надувные колеса

По затратам времени вторая после снегокатов и саней по привлекательности конструкция самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора. На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и непромокаемый материал. По окружности на равном расстоянии друг от друга поперек камеры надеваются цепи или прочно крепятся поперечины для увеличения сцепления. Диски для колес можно взять велосипедные, мотоциклетные или сделать самостоятельно.

Если в надувной конструкции не будет полозьев, то она сможет ездить даже без снега по почве.На такие вездеходы можно ставить рамы вместе с двигателями от мотоциклов Иж, Урал или Днепр. Недостатки конструкции габариты, вес и высокая степень уязвимости колес, но на популярности скоростной самодельной пневматики это не отражается.

Снегоход из бензопилы своими руками схема изготовления (чертежи)

Легкий снегоход из бензопилы «Урал»: 1 —руль; 2 — топливный бак (от бензопилы «Дружба»); 3—силовой агрегат (от бензопилы «Урал»); 4—втулка стойки рулевой лыжи (труба 030, 2 шт.); 5—рулевая лыжа (2 шт.); 6—приводное зубчатое колесо гусеницы (капрон, лист s1 5, 2 шт.); 7—гусеница (от снегохода «Буран», укороченная); 8—рама; 9—опорный каток (от картофельной сортировки, 18 шт.); 10—подкос спинки-ограничителя (труба 1/2); 11—натяжное устройство гусеницы (2 шт.); 12 — натяжное зубчатое колесо гусеницы (капрон, лист sl5, 2 шт.); 13—подшипник № 80204 в корпусе (4 шт.); 14—короб-багажник (дно—фанера s4, борта—доска s20);

15—сиденье (крышка—фанера s4, поролон, кожзаменитель); 16 — 1-я ступень цепной передачи; 17 — 2-я ступень цепной передачи; 18—спинка-ограничитель сиденья (труба 1/2″) 19—ведомая звездочка 1-й цепной передачи (большая звездочка ходоуменьшителя—промежуточного вала), z = 38; 20—ведущая звездочка 2-й ступени цепной передачи (малая звездочка ходоуменьшителя), z = 10; 21 —ведомая звездочка 2-й ступени цепной передачи (приводная звездочка ведущего вала гусеницы), z = 18; 22—ведущая звездочка 1-й ступени цепной передачи (звездочка выходного вала редуктора), z = 12; 23 —рычаг поворотного кулака; 24—рулевая тяга (2 шт.); 25—рулевой вал с сошкой; 26—балка переднего моста (труба 030); 27—приводной вал гусеницы; 28 — натяжная ось гусеницы.

Для начала необходимо создать схемы и чертежи для создания снегохода, чтобы соединить между собой следующие узлы:

  • двигатель;
  • трансмиссия;
  • лыжи или гусеница.

Причем гусеницу не обязательно конструировать самому, можно взять уже имеющийся механизм со старого «Бурана». А если вам необходимо сделать детский транспорт, то и лыжи будут хороши.

Читать также: Собственная частота колебаний пружинного маятника

Стойки

Рулевая лыжа: 1 —полоз (капрон, лист s20, от детского снегоката); 2—пружина (нормально растянутая, от заднего амортизатора мопеда); 3—опорный подпятник пружины; 4 — подрез (дюралюминиевый уголок 20×20); 5 — — крышка пружины (уголок 35×35); 6— крепление пружины к крышке (болт М8 с шайбой); 7 — опорный рычаг (труба 30×30); 8 — проушина крепления стойки-вилки к рычагу лыжи (сталь, лист s2); 9— проушина крепления опорного рычага к лыже (сталь, лист s2); 10 —оси (болт М8, 2 шт.);

Выловив 237 кг рыбы браконьеры не понесли наказания!

На допросе задержанные рыболовы раскрыли название секретной приманки.

11—стойка поворотного кулака (велосипедная рулевая стойка с коронкой и частью вилки); 12—рулевая сошка (сталь, лист s4); 13— крепление рулевой сошки (тика М16); 14 — крепление подпятника пружины и проушины рычага к лыже (болт М5 с потайной головкой, 7 шт.); 15 —втулка рычага (стальная труба диаметром 30); 16— подшипник скольжения (капроновая втулка, 2 шт.); 17 — втулка стойки (стальная труба диаметром 30) На виде сверху детали 11, 12, 13 поворотного кулака условно не показан.

В качестве стоек для изготовления снегохода можно использовать уголки из стали размером 3 х 3 см. Их соединение производится стальными поперечинами. В результате получается не сильно большой портал. Для создания площадки рекомендуется соединить лист стали толщиной 2 мм методом точечной сварки с передней его частью и серединой правой стороны конструкции транспортного средства. Именно сюда в дальнейшем будет помещаться редуктор нашей бензопилы и вал цепной передачи.

На фрагменте свода заднего портала и середины машины рекомендуется смонтировать некрупный модуль, который станет хорошей опорой для сидения.

Соединение передка рамы и траверсы переднего моста обеспечивается с помощью балки. В качестве связующего элемента в данном случае выступает стандартная водопроводная труба радиусом не меньше 1,5 см.

По окончанию этой трубы привариваются втулки рулевых лыж, а по ее середине монтируется стойка. Последняя и будет выступать в качестве моторного подрамника.

Гусеница

Рама снегохода с гусеничным блоком: 1 — — задняя часть лонжерона (стальной лист s2, с отбортовками, 2 шт.); 2 — натяжное устройство (4 шт.); 3 — задний портал (уголок 30×30); 4—средняя часть лонжерона (уголок 50×63, 2 шт.); 5—кронштейн-вилка установки оси опорных катков (стальной лист s2, 10 шт.); 6 — средний портал (уголок 30×30): 7—площадка для крепления редуктора силового агрегата и промежуточного вала-ходоуменьшителя (стальной лист s2); 8 — косынки (стальной лист s2,4 шт.);

9— передний портал (уголок 30×30); 10—передняя составная часть лонжерона (стальной лист s2 с отбортовками); 11 — ось натяжных зубчатых колес; 12—-натяжное зубчатое колесо гусеницы (2 шт.); 13—ось опорных катков (сталь, круг 10, 5 шт.); 14—крепление оси (гайка М10 и пружинная шайба, 20 компл.); 15—дистанционная втулка (дюралюминиевая труба); 16 — каток (18 шт.); 17—подшипниковый узел (4 шт.); 18—приводное зубчатое колесо гусеницы (2 шт.);

19—приводной вал гусеницы; 20 — приводная звездочка ведущего вала (ведомая звездочка 2-й ступени цепной передачи), z = 18; 21 —втулка поворотного кулака рулевой лыжи (труба диаметром 30, 2 шт.); 22 — балка переднего моста (труба диаметром 30); 23 — косынки (4 шт.); 24 — подмоторная стойка (труба диаметром 30); 25 —бандаж катка (резиновое кольцо, 18 шт.)

Если вы решили сделать собственноручно мини-версию снегохода, то в качестве гусениц можно применять гусеницы со старого «Бурана». Но эту запасную часть необходимо немного доработать, укоротив заготовку не меньше чем на полметра и соединив ее транспортной лентой. Зубчатые колеса можно сделать с листа капрона толщиной в 1,5 см.

Приводной вал

Приводной вал гусеницы (натяжной вал такой же, только поз.4 заменена на поз.1): 1—левый (по ходу) наконечник (сталь, круг 22); 2 — вал (сталь, труба 028×2); 3 — фланец крепления зубчатого колеса к валу (стальной лист s4, 2 шт.); 4—правый (по ходу) наконечник вала (сталь, круг 29); 5—зубчатое колесо привода гусеницы (2 шт.); 6—лонжерон рамы (2 шт.); 7 — крышка корпуса подшипника (сталь, 2 шт.);

8 — подшипник 80204 (2 шт.); 9— корпус подшипника (сталь, 2 шт); 10 — приводная звездочка вала; 11 —крепление звездочки на валу (гайка М12 с уширенной и пружинной шайбами; 12—шпонка (сталь 20); 13—уплотнение (фетр, 2 шт.); 14—крепление зубчатого колеса к фланцу вала (болт М8 с уширенной и пружинной шайбой, 8 компл.); 15—крепление корпуса подшипника к лонжерону (болт М6 с пружинной шайбой, 4 компл.)

Приводной вал выступает в качестве трубчатого элемента радиусом 1,4 см. Поверх него накладывается фланец со специальными отверстиями для фиксации зубчатых колес. К окончанию приводного вала впресовываются и ввариваются контактным методом сварки наконечники-цапфы. Кроме того они должны подвергаться проточке под подшипники.

Читать также: Разомкнуто реле высокого давления

О двигателе

Самым ответственным в этом механизме считается двигатель. Другие же запчасти, к примеру, цепь и шина, не имеют такого большого значения в процессе конструирования рассматриваемого вида транспорта. В этом случае самое важное, вовремя проследить за правильной работой мотора. Если последний находится в исправном состоянии, снегоход будет работать очень долго и без любых нареканий.

Звездочки

Обратите внимание, что в данном случае наконечник справа создается несколько длиннее того, что слева. На удлинении производится шпоночный паз для фиксации звезды цепной передачи. Именно этот элемент именуется звездочкой вала гусеницы, который надежно закреплен с помощью гайки. Хотя изначально на изделии необходимо создать желаемую резьбу.

Габариты наконечников натяжного вала рекомендуется производить идентичными. Причем крепление делается аналогично конструкции приводного механизма.

Рулевое управление

В качестве руля вы можете использовать руль от скутера или даже обычного велосипеда. Здесь важно в дальнейшем произвести вывод ручного управления на элемент. Рекомендуется сделать наборку таковой, чтобы центральная ось мгновенно производила регулировку тяги для дальнейшего управления лыжами и комфортного передвижения.

Тормозная система

Тормозная система в данном транспортном средстве вовсе не предусмотрена, но при желании ее можно сделать. Но особого смысла в этом нет, поскольку машина не развивает больших скоростей. Хотя все делается исключительно по вашему усмотрению.

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

  • Ведомая звёздочка большого диаметра.
  • Зубчатые колёса, приводящие в движение гусеницы.
  • Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Простые детские снегоходы

Самый простой способ сделать опору это установить широкие лыжи под раму. Особенно привлекателен вариант создания мотосаней тем, что для их сборки используются детский снегокат и инструмент с мотором небольшой мощности например, шуруповерт, ручная газонокосилка-триммер или бензопила мощностью в 2 лошадиные силы.

Детский снегоход из бензопилы собирают, не усиливая его раму, но для перевозки взрослых людей в зимней одежде стоит добавить прочности в конструкцию.

Отзывы рыбаков

Давно мечтаю о таком агрегате, но стоимость слишком уж кусается. Пока езжу с соседом на самостоятельно собранном устройстве, все нравится. Из подручных материалов он собрал сани, затратив при этом всего лишь 5000 рублей. Но, что скрывать возился он с ним практически год, но это того стоит. Оценка:

Андрей Николаевич, 56 лет

Уже 10 лет использую Вьюгу, которая перешла ко мне от отца, у которого она прослужила 7 лет. Средство передвижение достаточно хорошее, особенно выручает в тех моментах, когда нет подъезда к месту ловли на машине. Передвигаюсь на нем всегда с друзьями, 2 человека помещаются свободно, если сломается несмотря на цену куплю новый, так как без него уже не представляю зимнюю рыбалку на дальние расстояния.

Ростислав Степанович, 44 года

У меня всегда была мечта приобрести мотофинк, но, к сожалению, с небольшой заработной платой не мог себе этого позволить, совсем недавно мне подарили его дети. Не могу нарадоваться, модель у меня Хаски, за два года использования показал себя только с хорошей стороны. Уезжаю на нем на далекие расстояния и никогда не боялся, что он перестанет работать. Оценка:

Виктор Евгеньевич, 52 года

У отца имеется такое устройство, зимняя рыбалка только на нем. Но один раз не вытащили канистру с бензином из машины и соответственно забыли взять с собой. Наловили рыбу, с радости поехали назад и остановились, с места сдвинуться не можем, всю голову сломали, потом додумались залить бензин, но он отсутствовал. Пришлось идти пешком 3 километра по морозу. Теперь первым делом проверяем запас. Оценка:

Леонид Николаевич, 25 лет

Изобретение хорошее, но уж больно дорогое. Я бы смог заплатить за него 15 00 – 20 000, если бы нашел такую стоимость купил бы не раздумывая. Оценка:

Анатолий Александрович, 34 года

Данное устройства естественно не является одним из дешевых, но может служить длительный срок если соблюдать советы:

  1. Не стоит нагружать агрегат большим весом пассажиров;
  2. Вариант привода должен быть сразу выбран, так как его нельзя изменить в процессе использования;
  3. Корпус должен быть из прочного материала;
  4. Необходимо соблюдать правила хранения и сборки.

Отметим! Вышесказанное поможет выбрать не только устройство, но и продлить дорогостоящей покупке существование и правильное функционирование.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

  • Из транспортной ленты толщиной 3 мм.
  • Из автомобильной покрышки.
  • Из клиновых ремней.
  • Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

  • От края ленты 15−20 мм.
  • Между болтами на траках 100−120 мм.
  • Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

  1. Доступность старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
  2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев ленты.
  3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
  4. Шины колес МТЗ обладают высокой прочностью и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
  5. Универсальность применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
  6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков работы с тракторными покрышками отмечают два обстоятельства:

  • ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
  • необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Чертежи самодельного снегохода Жук

Снегоходы
Динамические качества снегоходу обеспечивает одноцилиндровый двухтактный двигатель от мотоцикла ММВЗ — 3.111, плавность хода — подрессоренные лыжи и независимая пружинная подвеска корпуса, а проходимость — движитель, представляющий собой одну резиноармированную гусеничную ленту от «Бурана».

ДВИГАТЕЛЬ мощностью 10,5 л.с. — легкий и надежный, с отличными пусковыми качествами. На снегоходе он работает в частично закрытом подкапотном объеме, и, чтобы не допускать перегрева, пришлось оснастить его вентилятором принудительного охлаждения.

От ведущей звездочки (z = 14) главной передачи двигателя крутящий момент цепью ПР- 12,7 передается звездочке (z = 24) первичного вала реверс-редуктора. Последний(его передаточное отношение 1:1,64) — от лодочного мотора СМ-500В. На вторичном валу реверс-редуктора закреплена звездочка (z = 16), от которой цепью ПР-15 крутящий момент передается звездочке (z = 20) ведущего вала гусеницы. На нем же установлены две текстолитовые звездочки (z = 9), входящие своими зубьями в окна гусеницы и заставляющие ее двигаться.

КОРПУС снегохода собран с применением дуговой электросварки из предварительно изготовленных узлов и деталей: рамы снегохода, рамы реверс-редуктора, тоннеля, багажника, приборного щитка, днища моторного отсека, подножек и прочего.

Сварка велась пунктирно — прихватками. Необходимая жесткость корпуса обусловлена как прочностными характеристиками примененных материалов, так и его конструктивными особенностями (ребра жесткости, гофр, накладки и т. д.).

Сиденье водителя сделано из фанеры толщиной 10 мм. латексной губки и обивки из искусственной кожи, приколоченной к фанерному основанию обойными гвоздями. Сиденье установлено шарнирно (откидывается вправо на двух петлях), открывая доступ к багажнику (замка багажник не имеет).

Моторный отсек с трех сторон защищен резиновым бампером трапециевидного сечения, приклепанным к боковине отсека трубчатыми заклепками с шагом 50 мм через стальную ленту-накладку. Спереди в бампере прорезаны три продолговатых отверстия-воздухозаборника для вентиляции подкапотного пространства. Кроме того, на подножки вровень с трубами рамы снегохода уложены деревянные планки и прикреплены к обшивке снизу шурупами. Поверх планок настлан резиновый коврик и прибит к ним мелкими гвоздями. Наконец, капот оснащен ветровым стеклом, а тоннель гусеницы сзади прикрыт резиновым щитком.

КАПОТ изготовлен из листовой стали толщиной 1,5 мм при помощи дуговой электросварки. На нем смонтированы путевая фара (с кабелем подключения ее к бортовой электросети) и ветровое стекло. Капот установлен на бампере и прикреплен к корпусу снегохода двумя пружинными замками.

Напомню, что двигатель снегохода работает в частично закрытом подкапотном пространстве, и, чтобы избежать перегрева, мне пришлось оснастить его вентилятором принудительного охлаждения.

Постараюсь объяснить, как я это сделал.

Отсоединив рычаги переключения передач и запуска, снял левую крышку картера, стараясь не повредить прокладку. В крышке, примерно в том месте, которое находилось напротив коленвала двигателя, просверлил отверстие диаметром 20 мм.

Далее, сняв с коленвала гайку крепления ведущей звездочки, заменил ее приспособлением для точной разметки контура отверстия (на внешней поверхности крышки картера) под корпус вентилятора. Приспособление представляет собой стальной стержень диаметром 18 мм, один конец которого оформлен в виде гайки (для навинчивания на хвостовик коленвала), а другой имеет сквозное радиальное отверстие (для

Г-образной чертилки) и осевое резьбовое (для фиксирующего чертилку винта).

Затем вернул крышку картера на место, вставил в приспособление чертилку и зафиксировал ее с таким расчетом, чтобы своим остро заточенным концом она очерчивала окружность диаметром 50 мм.

Временно установил на место рычаг запуска двигателя и осторожно провернул коленчатый вал — чертилка на крышке картера оставила четко видимую риску окружности. Сначала грубым круглым, а затем тонким полукруглым напильником я удалил лишний металл, не забывая примерять предварительно выточенный на токарном станке корпус вентилятора.

Вставив корпус в крышку, разметил и просверлил отверстия под крепежные винты. Запрессовал манжетное уплотнение и подшипники с распорной втулкой. Между корпусом и крышкой установил прокладку из плотного картона толщиной 1 мм.

Вал крыльчатки со стороны двигателя имеет шестигранную полость, в которую плотно входит штатная гайка крепления ведущей звездочки. Шестигранная полость с гайкой создают своего рода шлицевое соединение.

Для более надежной работы вентилятора фланец крыльчатки выточен из дюралюминия. Крыльчатка — от двигателя мотороллера «Электрон». Поскольку направление ее вращения на мотороллере обратно направлению вращения коленвала двигателя снегохода, то своими лопатками крыльчатка обращена к крышке картера. На этой же стороне находятся воздухозаборные отверстия, надежно защищенные от попадания посторонних предметов. Кожух, воздуховод и фланец улитки сварены электродуговой сваркой.

Воздуховод был подогнан к двигателю по месту; сварочные швы обработаны напильником, и вся улитка окрашена в красный цвет.

СИСТЕМА ПИТАНИЯ. На снегоходе применена простая и надежная система питания: топливо поступает к карбюратору по бензопроводу самотеком. Штатная крышка в поплавковой камере карбюратора заменена другой, с горизонтальным расположением штуцера, что дало возможность исключить «лишнее» колено бензопровода. Топливный бак — от мопеда «Рига- 12» емкостью 5,5 л (для моего снегохода такой емкости вполне достаточно). Габариты бака позволили легко «вписать» его в подкапотное пространство, зажав в жестком хомуте с резиновой прокладкой.

ВЕДУЩИЙ ВАЛ гусеницы расположен под приборным щитком и состоит из собственно вала с приваренными к нему двумя дисками-ступицами и двух текстолитовых звездочек, каждая из которых крепится к ступицам шестью болтами М8. Левый конец вала вставлен в шарикоподшипник, глухой корпус которого прикреплен к стенке тоннеля снегохода шестью болтами М6. Правый конец вала пронизывает корпус подшипника, стенку тоннеля и несет на себе звездочку, зафиксированную шпонкой и винтом М 10×1,5. Корпуса обоих подшипников имеют пресс-масленки.

МЕХАНИЗМ НАТЯЖЕНИЯ с направляющим валом гусеницы расположен в конце тоннеля и прикреплен к раме снегохода. Он состоит из двух кронштейнов, приваренных к законцовкам труб рамы, стальных стаканов, корпусов подшипников с подпружиненными штоками и стального вала с двумя текстолитовыми звездочками. На концах вала — подшипники с манжетными уплотнениями, удерживаемые в корпусах стопорными кольцами. Корпуса подшипников направляющего вала также имеют пресс -масленки.

Натяжение гусеницы регулируется двумя тягами с гайками М10х1,5. Под массой водителя снегоход немного «проседает» — и гусеница ослабевает. Поэтому подтягивать ее нужно до размера 20—25 мм между каждым стаканом и корпусом подшипника.

ОПОРНЫЕ ТЕЛЕЖКИ. На снегоходе имеются три опорных моста (три оси) с шестью опорными тележками, состоящими из балансиров, катков и пружин.

Конструктивно все двенадцать сварных балансиров совершенно одинаковые. Каждый из них представляет собой комбинацию из шести деталей.

Катки вращаются в шарикоподшипниках. Чтобы они не соскакивали с осей, концы последних расклепаны. Втулки катков дюралюминиевые, обода — резиновые, заклепки — стальные. Так как подшипники закрытые и смазки не требуют, то пресс- масленки здесь отсутствуют.

Упругими элементами тележек являются пружины. Они постоянно находятся в слегка сжатом состоянии, поскольку распрямиться до конца им не дают упирающиеся друг в друга стерженьки, приваренные к балансирам снизу.

ОРГАНЫ УПРАВЛЕНИЯ Руль снегохода — мотоциклетного типа. Выгнут из стальной трубы диаметром 21 мм. На правом роге руля расположен рычажок управления дросселем от мотоцикла ИЖ-49, на левой — рычаг сцепления.

Рукоятка управления реверс-редуктором расположена справа от приборного щитка. Она имеет три фиксированных положения: левое — движение вперед, среднее — «нейтраль», правое — движение назад.

Рукоятка запуска двигателя находится слева от приборного щитка, на тоннеле гусеницы. Если резко дернуть рукоятку на себя, то прикрепленный к ней шнур через блок потянет рычаг запуска — и двигатель заработает. Здесь же находится педаль переключения передач.

Скорость движения снегохода контролируется по спидометру. Рядом с ним установлены переключатель «ближнего — дальнего» света и общий выключатель электропитания. Кстати, энергией электрооборудование «Жука» снабжается от генератора Г-427 двигателя.

РУЛЕВОЕ УПРАВЛЕНИЕ. Пожалуй, это самая сложная и трудоемкая система снегохода. Как и руль, рулевой вал изготовлен из стальной трубы диаметром 21 мм. Пространственное положение ему задают два съемных кронштейна — верхний и нижний. Первый двумя болтами М8 прикреплен к приборному щитку; второй, несущий на себе еще и узел крепления двигателя, — четырьмя такими же болтами — к стенке тоннеля гусеницы.

Рулевой вал может поворачиваться — подшипниками скольжения ему служат запрессованные в кронштейны бронзовые втулки. Они имеют каналы для подвода смазки, которая подается через пресс-масленки, имеющиеся по бокам кронштейнов (на чертежах не показаны).

Нижний конец вала снабжен съемным карданным шарниром от мотоцикла «Урал-2». Одна из вилок кардана приварена к двуплечей качалке, которая вместе с подшипником установлена на цапфе, приваренной к днищу моторного отсека снегохода. Двуплечая качалка с трехплечей, а та, в свою очередь, с сошками лыжных шкворней соединены регулируемыми по длине тягами. Все восемь пальцев тяг зашплинтованы. Втулки шкворней смазываются через пресс-масленки (на рисунках не показаны). Отклонение лыж от продольной оси влево и вправо достигает 25°.

ЛЫЖИ. Полозья рулевых лыж изготовлены из стального листа толщиной 2,5 мм. Для лучшей управляемости и предохранения от абразивного износа снизу они имеют подрезы из стальной полосы сечением 10×6 мм. Отогнутые вниз боковые кромки полозьев, а также лонжероны П-образного профиля придают им необходимую жесткость. В горизонтальных полках лонжеронов имеются отверстия диаметром 20 мм, через которые производилась сварка лонжеронов с полозьями.

Амортизатор каждой лыжи сделан из одного листа рессоры автомобиля ГАЗ-69. Сзади амортизаторы закреплены как обычно — с помощью проушин, резиновых втулок и болтов. Спереди же они имеют с лыжами подвижное (скользящее) соединение. Поскольку необходимый для данной конструкции изгиб передних законцовок амортизаторов потребовал бы предварительного термического отпуска металла и последующей закалки, то избран пусть грубый, зато более простой путь: законцовки сначала были лишены петель, затем отрезаны, перевернуты и приклепаны к рессорам.

Такая конструкция благодаря подвижности соединения позволяет амортизатору упруго прогибаться и воспринимать нагрузку, а уступ на законцовке ограничивает его от чрезмерного прогиба. Для меньшего истирания поверхностей лонжеронов, контактирующих с амортизаторами, между ними введены тефлоновые прокладки. Так как крейсерская скорость снегохода сравнительно небольшая, то ударные нагрузки невелики, и такой амортизации вполне достаточно.

Кроме того, к носкам лыж приварены ручки, согнутые из листовой стали толщиной 2,5 мм. Они нужны в основном для переноски и погрузки снегохода (с использованием поручня сзади) или для разворота снегохода вручную в узких местах.

Все Сам и своими руками

Николай комментирует:

Двигатели с трансмиссией, полностью готовые для установки на Вашу технику. Для снегоходов, вездеходов. багги, картов и т.д. Подробная информация тут: спам удален

Коля комментирует:

Спамеров — под нож!

комментирует:

Где купить мотофинки, их стоимость

Приобрести транспортное средство, которое имеет название мотофинки, можно несколькими средствами:

  1. В большом магазине, предназначенном для активного спорта и рыбалки. Положительными сторонами этого выбора будет модельный ряд, который можно осмотреть, протестировать.
  2. Заказать в интернет-магазине с доставкой на дом, проверку так же можно осуществить при курьере. Только вот оплата должна быть либо при получении, либо с первоначальным взносом, который следует доверять только проверенным компаниям;
  3. На оптовой базе, где цена будет немного ниже, чем в вышесказанных центрах. Продавец поможет определиться с выбором и расскажет положительные и отрицательные сторона.

Источник: http://texnotoys.ru/avto/samodelnyj-snegohod.html

Как сделать гусеницы для вездеходов своими руками: чертеж, конструкция и комплектующие

Изготовление гусениц на вездеход своими руками позволяет построить оригинальную конструкцию, обеспечивающую высокую проходимость на зыбком грунте и снежном покрытии. В основе ходовой части вездехода могут использоваться стандартные покрышки или металлические колеса с треугольными выступами. Для изготовления гусеницы применяется транспортерная лента с дополнительными элементами из стального профиля.

  1. Виды гусениц
  2. Как подобрать для своего вездехода
  3. Как сделать гусеницу своими руками
  4. Чертежи
  5. Установка
  6. Поломки и возможность ремонта

Виды гусениц

Гусеничные ленты подразделяются на несколько разновидностей:

  1. По материалу звеньев. Например, для тяжелой техники используются сборные ленты из металлических элементов, соединенных пальцами. Звенья могут изготавливаться по технологиям литья, штамповки или сварки. Для легких или самодельных машин используют резиновые гусеницы, отличающиеся сниженной массой и низким уровнем шума.
  2. По конструкции и типу смазки шарнира. В самодельных гусеницах на вездеход вместо шарниров часто используется эластичная лента с внутренним армирующим слоем, которая не требует смазки в процессе эксплуатации.
  3. По типу зацепления ведущего колеса и конструкции опорных катков. В самодельной технике используются стандартные колеса от легковых автомобилей, крутящий момент передается за счет силы трения. Встречаются гусеничные снегоболотоходы с металлическим ведущим колесом, которое оснащено зубьями для зацепления со звеньями гусеничной ленты.

Как подобрать для своего вездехода

При подборе гусеницы на уже построенный снегоболотоход требуется учитывать длину опорной плоскости и конструкцию ходовой части. В утилитарных вездеходах возможно использование гусеницы из покрышек (от колесных тракторов или сельскохозяйственной техники), которые лишены боковой части. Беговая дорожка надевается на штатные шины техники, для регулировки натяжения необходимо перемещать одну из осей. От корректности натяжения зависит ресурс самодельной гусеницы, при плохом контакте происходит ускоренный износ шин на колесах и внутренней части ленты.

Возможно применение гусеницы, изготавливаемой по технологии сварки из отдельных звеньев, которые соединяются пальцами на шплинтах. Конструкция аналогична используемой на гусеничных тракторах, в конструкцию ходовой части вездехода требуется ввести двойные опорные катки и ведущие колеса с зубчатым венцом. Недостатком является повышенный вес и шум при движении. Для снижения уровня шума устанавливаются резиновые накладки, которые требуется менять по мере износа.

Для машин заводского изготовления предлагаются оригинальные комплектующие.

Например, гусеница для вездехода «Штурм» изготовлена из монолитной эластичной ленты, оборудованной симметричными грунтозацепами. Движитель имеет ширину 500 мм, что позволяет передвигаться по грязи и снегу. В конструкции предусмотрены усилители, не позволяющее ленте сойти с колес при резких маневрах. На машинах «Странник» используются эластичные ленты из морозостойкой резины с внутренней армирующей сеткой, предусмотрены боковые зацепы для удержания.

Как сделать гусеницу своими руками

Для изготовления гусеничной ленты требуется подготовить комплектующие и инструменты:

  • ленту от транспортера;
  • металлический профиль прямоугольного сечения;
  • крепежи;
  • сварочный агрегат;
  • оборудование для обрезки деталей (например, болгарку);
  • электрическую дрель;
  • гаечные ключи;
  • молоток;
  • приспособление для установки металлических элементов в резиновую ленту.

Общий алгоритм изготовления движителя:

  1. Нарезать металлический профиль на отрезки, соответствующие ширине будущего движителя.
  2. Деформировать элементы на оправке, добиваясь формирования зацепов на концах.
  3. Приварить на кондукторе наклонные упоры, предотвращающие сход гусеницы при движении с опорных катков.
  4. Прикрепить сваркой к внешней стороне отрезок арматуры, повышающий проходимость на зыбком грунте.
  5. Разрезать эластичное полотно на симметричные полосы, ширина отрезка определяется на стадии проектных работ.
  6. Просверлить или пробить в резиновом полотне отверстия, через которые крепятся металлические детали.
  7. Просверлить в звеньях отверстия для фиксации к резиновому основанию.
  8. Прикрепить звенья болтами, предусматривая установку металлической прокладки.
  9. Соединить концы полученного движителя стальными накладками и винтами с гайками, а затем установить конструкцию на вездеход.
  10. Отрегулировать положение натяжного ролика и проверить работоспособность машины. При обнаружении повреждений провести доработку и усилить конструкцию.

Чертежи

Перед тем как изготовить движитель, необходимо разработать чертежи будущей конструкции. В схеме учитываются точки установки опорных катков и ведущего колеса. Необходимо сделать натяжитель с дополнительным катком, который позволяет компенсировать растяжение ленты из резины или композита в процессе работы. Если планируется использование ведущего колеса с цевочным зацеплением, то прорабатывается конфигурация треугольных выступов, которые будут контактировать с соответствующими окнами в гусеничной ленте.

Установка

Полученная конструкция надевается на ходовую часть вездехода, на которой находится ведущее колесо и натяжной ролик. Резиновые покрышки располагаются по центру ленты, установка упоров и изгиб металлических элементов обеспечивают удержание гусеницы при маневрировании. Ведущие колеса изготовлены из стального барабана, на котором имеются накладки треугольного сечения.

Детали соединены между собой сваркой, колесо крепится к ступице ведущего моста болтами. В конструкции предусмотрены тормоза с раздельным приводом, позволяющие изменять направление хода.

Поломки и возможность ремонта

К основным поломкам гусеничных лент, сделанных самостоятельно или в кустарных условиях, относят обрыв эластичного основания или изгиб металлических накладок. Для восстановления работоспособности конструкции требуется разобрать болтовые соединения и произвести замену вышедших из строя деталей. Рекомендуется производить профилактический осмотр движителя после каждой поездки, не допускается хранение вездехода с загрязненной ходовой частью.

При нарушении соосности катков возрастает нагрузка на ходовую часть и ленту. Причиной дефекта является разрушение подшипников или слабая затяжка болтов, удерживающих мосты на раме вездехода. Регулярный профилактический осмотр ходовой части самодельного снегоболотохода позволяет обнаружить и устранить неисправности до момента повреждения гусеничной ленты.

Источник: http://specmahina.ru/vezdehod/kak-sdelat-gusenitsy-svoimi-rukami.html

Как сделать гусеницу для снегохода своими руками

Для подобного транспорта гусеницы становятся большой проблемой, с которой сталкивается множество любителей езды на снегоходах. Чтобы решить вопрос, некоторые прибегают к самым разным вариантам воплощения задумок.

В статье представлены самые достойные методы быстрого сооружения самодельной гусеницы для снегохода, которые прекрасно себя проявили в эксплуатации.

Инструменты и материал

Для изготовления разных видов самодельных гусениц применяется одинаковый инструмент и материал. Такого добра предостаточно в каждом хозяйском дворе. А если чего-то не хватает, то можно купить в магазине. Перечень необходимых материалов и инструментов:

  • большой нож с прочным наточенным лезвием, желательно работать с охотничьим видом;
  • для упрощенной работы применяется электрический лобзик, но зубья на лезвии должны быть мелкими;
  • гаечные ключи, болты и гайки — это необходимо для оснащения гусеницы сцеплением. Рекомендуется подбирать длинные болты. Гайка закручивается с внешней стороны изделия (болт пропускается с внутренней стороны на внешнюю сторону);
  • леска для упрочнения краев;
  • трос или подобный материал для связывания отдельных частей будущей гусеницы на снегоход;
  • молоток и острый штырь для проделывания отверстий в изделии.

Изготовление гусениц из покрышек

Этот вариант сооружения резиновых гусениц имеет ряд преимуществ. Материала можно найти предостаточно. При острой необходимости не составит сложности провести ремонтные работы в очень короткое время. Чтобы смастерить резиновые гусеницы, следует выбирать шины от грузового транспорта. К тому же и протектор должен быть идентичным по рисунку с остальными покрышками — это существенно упростит дальнейшую работу.

Процесс изготовления:

  1. Изначально берется покрышка. Делается поперечный разрез, чтобы получилась полоса. Из нее вырезаются борта — должна образоваться своего рода беговая дорожка. Процедура требует большого терпения, ведь вырезка лишних частей покрышки довольно трудоемкая. Из инструментов используется большой нож с хорошим острым лезвием.
  2. Резина легко поддается резке, если нож вымочить в теплой мыльной воде. Нужно периодически выполнять смачивание. Чтобы добиться большей простоты в работе, следует применить электрический лобзик с полотном мелкого зуба. Лезвие также время от времени промачивается в мыльной жидкости.
  3. При высокой твердости покрышки рекомендуется с внутренней стороны извлечь пару слоев резины — это очень тяжело, поэтому проще отыскать шину с мягкой структурой. В случае неудовлетворения рисунка протектора допускается новая нарезка грунтозацепов по своему усмотрению.

Резиновая гусеница, сделанная своими руками, имеет огромный плюс — это замкнутый контур. При таком достоинстве надежность и прочность значительно повышаются. Единственное, чему надо уделить внимание, это закреплению отдельных элементов покрышки при создании трака на снегоход. Зачастую некоторые варианты покрышек не подходят по ширине. В таком случае следует отыскать материал под конкретные параметры или стягивать мелким тросом отдельные куски.

Транспортная лента для гусеницы

Такой материал очень распространен. Поэтому не составит особых сложностей найти транспортную ленту. Можно приобрести в использованном состоянии или по возможности просто попросить у друзей.

Процесс изготовления:

  1. Транспортная лента в скором времени может испортиться во время эксплуатации, поэтому необходимо выполнить прошивку сторон материала при помощи толстой лески. Сделать надо так, как швеи прошивают края ткани методом обметывания. Если не сделать работу, то через некоторое время произойдет превращение краев в лохмотья, следовательно, разрыва ленты не избежать. Чтобы придать резиновой полоске вид кольца, используется сшивание торцов, но способ не очень надежный. Проще применить шарнир, исходя из типа рояльной петли.
  2. От мощности мотора зависит толщина транспортной ленты. Прекрасные результаты показывает полоска толщиной 1 см. Она применяется в сельскохозяйственной технике. Допускается использование ленты от старых советских мотоциклов.

Преимущества заключаются в предостаточном количестве ресурса. При поломке самодельную гусеницу можно восстановить в сжатые сроки без профессиональных инструментов. До покупки полноценного трака можно довольно долго эксплуатировать ленточный вариант.

Ремни для гусениц

Этот вариант отличается высокой простотой в изготовлении и не требует каких-либо навыков. Материал достаточно распространенный. С его приобретением не возникнет каких-либо сложностей.

Процесс изготовления:

  1. Ремни имеют клиновидную форму, следовательно, создать цельное полотно очень просто. А грунтозацепы можно изготовить по собственному желанию. В качестве сцепления используются болты с гайками или заклепки.
  2. Ремни удобны тем, что имеют отверстия, которые легко подгоняются под ведущую звезду снегохода. Для этих целей в процессе работы оставляется зазор между полосками.
  3. Для закрепления допускается применять любой прочный материал, к примеру, трос мелкого диаметра. Важно, чтобы работа была сделана качественно, иначе при езде вся конструкция развалится.

На самом деле существует намного больше методов изготовления гусениц своими руками. Также не мешает подключить свою фантазию и придумать что-то получше и заменить покрышки и резину на более практичный материал. Но, тем не менее, траки из покрышек считаются лучшим решением. В изготовлении они просты, а затраченное время на работу будет минимальным.

Видео

Посмотрите, как можно изготовить надежные гусеницы для снегохода своими руками.

Источник: http://liveposts.ru/articles/avto-at/vnedorozhniki/gusenitsu-dlya-snegohoda

Как сделать гусеницу для снегохода своими руками?

  1. Инструменты и материалы
  2. Варианты изготовления
  3. Рекомендации

Знать, как сделать гусеницу для снегохода своими руками, очень полезно. В этом случае она будет точно соответствовать ожидаемым характеристикам. Кроме того, на его изготовление пойдут только качественные материалы.

Инструменты и материалы

В подавляющем большинстве случаев снегоходные гусеницы формируют из транспортерной ленты либо из покрышек. Но изготовление из покрышек сложное, долгое и слишком кропотливое. В некоторых случаях движитель снегохода производят из клиновых ремней. В различных вариантах гусеницы еще делают из цепи и из пластиковых труб.

Для работы понадобятся:

  • большие ножи с хорошо заточенным лезвием;
  • электрический лобзик с мелким зубом;
  • болты;
  • гайки;
  • ключи гаечные;
  • леска (помогает упрочнить края);
  • трос либо похожий материал, помогающий упрочнять гусеницу;
  • молоток и острый инструмент для подготовки отверстий;
  • профильная труба прямоугольного сечения;
  • гровера;
  • шайбы;
  • арматура.

Варианты изготовления

На фото ниже приведена возможная схема создания гусеницы для снегохода. Длина основного участка составляет 5,8 м. При этом используются катки величиной 0,07 м. Межосевое расстояние принимается равным 0,9 м.

Продвинутые люди могут этим чертежом не ограничиться и изучить еще вариант кинематической схемы снегохода в целом.

Изготовление гусеницы для снегохода своими руками при наличии чертежей происходит весьма просто. Но если взять даже самую лучшую транспортерную ленту в чистом виде, то она будет быстро изнашиваться во время эксплуатации. Исправить положение помогает прошивка по краям толстой леской. Ничего оригинального тут придумывать не надо — придется только действовать так же, как при шитье обметывают края ткани. Именно периметр является самым уязвимым звеном, и неважно при этом делается ли гусеница на 1 метр, на 2 метра или какой-то другой длины.

Полоса резины должна быть закольцована. Некоторые люди просто сшивают торцы, но подобная методика недостаточно надежна. Куда лучше будет задействовать шарнир, который подбирают под рояльную петлю.

Важно: толщину ленты надо подбирать под мощность двигателя. В большинстве случаев достаточно толщины 1 см, как на сельскохозяйственных машинах.

Но некоторые люди отмечают, что для снегоходной гусеницы подойдет и резина, снятая со старого мотоцикла (выпуска до 1990 года). Правда, такой ресурс по очевидным причинам встречается уже редко. Альтернативное решение — сделать гусеничный движитель на основе ремней. К клиновидному полотну добавляют грунтозацепы собственной конструкции. Чаще всего на сцепление идут заклепки либо комбинация «гайка-болт».

Ремни оснащают еще на производстве отверстиями, которые несложно подогнать под главную звезду снегохода. Надо только оставить определенный промежуток между полосами. Крепление такой конструкции производится с помощью троса маленьких диаметров и иных прочных материалов.

Важно: спешить не следует. В противном случае велик риск, что на ходу вся сборка рассыпется.

Полезно рассмотреть и альтернативные решения (которых, на самом деле, очень много). По одной из схем также предполагается использование транспортерной ленты. Дополнительно потребуется профильная труба прямоугольного сечения. Для крепления применяют гайки, болты, граверы и шайбы. Начинают работу с самодельным движителем, формируя заготовки траков.

Их просто отрезают точно по ширине гусеницы при помощи УШМ. Когда черновые заготовки сделаны, им надо придать особую форму, опрессовывая на станке.

Рекомендация: края траков стоит смазать отработанным маслом.

После этого наваривают ограничивающие клыки и арматуру, напоминающую литеру Y. Полученные экземпляры проверяют и подгоняют на том месте, куда они должны встать.

Собрать гусеницу самому, когда сделаны траки, уже не составляет особого труда. Надо только проделать в ленте отверстия при помощи заточенной на торце трубки. Боковину трубки оснащают тоже отверстием, которое помогает извлекать резиновую крошку и пыль. Траки сверлят электродрелью, на каждом краю должно быть два отверстия. Сборка с такими заготовками не составляет труда.

Но есть еще несколько тонкостей, которые необходимо учесть в любом случае. Если на первом плане будет повышенная проходимость, то нужно изготовить двухгусеничный снегоход, который к тому же устойчивее имеющего одну опору. Никакой практической разницы в работе нет, разве только придется сделать еще одну гусеницу дополнительно. Сами движители иногда приходится дорабатывать, выполняя шиповку саморезами. Такая процедура призвана повысить проходимость транспортного средства до максимума.

На снегоходе без шипов, как показывает практика, очень сложно заезжать на обледеневшие берега, на скользкие серпантины. Если процедура выполнена правильно, можно забыть о такой проблеме как минимум на один сезон. Правда, стоит учесть, что шипованные гусеницы хуже поворачивают, особенно на асфальте. Но безопасность в сложных условиях стоит того. Необходимо также уделить внимание задней подвеске, которая должна четко работать в связке с гусеницами.

Связанные подвески применяют в спортивных и грузовых моделях. Но вот на глубоком снегу и при использовании длинных гусениц лучше подойдут несвязанные подвески. Такое исполнение усиливает тягу и отлично распределяет весовую нагрузку.

Важно: соответствовать гусеницам должны и амортизаторы. Кроме основных моментов, желательно учесть и несколько дополнительных нюансов.

Рекомендации

Толщина ленты подбирается сообразно мощности двигателя. На снегоходе, куда ставят мотоциклетный мотор, хватает и ленты наподобие используемой в сельскохозяйственных транспортерах. Если за основу берут покрышки с грузовиков, то нужно подбирать их по рисунку протектора, чтобы упростить работу. Из покрышек выкраивают борта, но оставляют участки для беговых дорожек.

Важно: нож при такой работе должен быть исключительно остр; сократить трудоемкость манипуляций помогает смачивание лезвия в мыльном растворе, хотя лучше взять электрический лобзик.

Какой бы вариант ни был избран, нужно стремиться максимально облегчить всю конструкцию. Тогда поездки по рыхлой снежной целине не составят труда. Для привода самодельных гусениц от двигателя некоторые энтузиасты берут ведущие звездочки со старых «Буранов». Крепить грунтозацепы можно на мебельные болты диаметром 6 мм, между ними надо выдерживать одинаковое расстояние. Резка труб пройдет лучше, если работать поочередно с двумя сторонами и не пытаться прорезать насквозь.

Установка «бочонков» (склизов) необязательна. Снегоходы без такого элемента ездят ненамного хуже. Любой чертеж или схему надо адаптировать к доступным расходным материалам. Болты желательно брать подлиннее, чтобы не испытывать неудобств. Есть и самый радикальный способ изготовить гусеницу для снегохода своими руками — разрезать пополам стандартный движитель от «Бурана».

Еще один способ создания гусеницы для снегохода своими руками из пластиковой трубы и транспортерной ленты представлен в следующем видео.

Источник: http://stroy-podskazka.ru/snegohody/gusenica-svoimi-rukami/

Гусеница своими руками для снегохода или автомобиля. Как сделать гусеницу своими руками?

Гусеница своими руками может быть изготовлена любым мастером. Если вы давно задумывались над тем, как изготовить гусеницу, то вам стоит прочесть представленные рекомендации. Для проведения работ можно использовать самые разные инструменты и материалы. Допустимо, конечно, применить при необходимости гусеницу, которая была произведена в условиях завода. Но это обойдется гораздо дороже, чем если изготовлением вы займетесь самостоятельно. В статье будет представлено несколько вариантов изготовления гусениц, один из которых вы можете выбрать для себя.

Простой вариант изготовления гусеницы

Рекомендации по проведению работ

Гусеница своими руками может быть изготовлена методом сопряжения элементов в единое кольцо, это можно осуществить несколькими способами. Так, допустимо применить шарнир по типу рояльной петли, можно использовать и менее надежный способ, который предполагает нашивку торцов ленты. Важно учесть, что должна быть выбрана толщина ленты, которая соответствует мощности мотора. Если предполагается использовать двигатель от мотоцикла отечественного производства, то можно применить ленту, толщина которой равна 10 мм, по типу той, что используется на сельскохозяйственных транспортерах.

Если гусеница своими руками будет изготавливаться по такой технологии, то вам не придется потратить много сил. Несмотря на то, что такая модель гусеницы делается довольно просто, она имеет длительный срок службы и большой ресурс.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Изготовление гусеницы из ремней

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать. Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

Источник: http://www.syl.ru/article/196868/new_gusenitsa-svoimi-rukami-dlya-snegohoda-ili-avtomobilya-kak-sdelat-gusenitsu-svoimi-rukami

Делаем самодельные гусеницы

Многие люди занимающиеся изготовлением самодельной техники, разрабатывают также и вездеходы на гусеничном ходу и самодельные гусеницы на мотоблок. При воплощении этой задумки в жизнь, люди применяют самые разные решения. Но изготовление гусениц остается большой проблемой для любителей такого вида транспорта.

Ведь, если вездеход или снегоход сделан своими руками, то и гусеницы должны быть самодельными.

Очень простой вариант гусениц

Среди самодельщиков очень распространено изготовление гусениц, используя автомобильные покрышки. Для этого выбираются покрышки, у которых подходящий рисунок протектора, от грузовых автомобилей.

Чтобы изготовить такую гусеницу, нужно вырезать борта из покрышки, и оставить беговую дорожку. Это довольно трудоемкая работа, требующая хорошего терпения, ведь используемым инструментом является заточенный сапожный нож.

Чтобы работа шла легче, время от времени лезвие ножа можно смачивать в мыльном растворе, для более быстрого разрезания резины. Один из вариантов — это применить самодельное приспособление для резки, или использовать электролобзик с пилкой с мелким зубом.

После отрезания бортов, если дорожка получилась слишком твердая, можно снять лишние слои резины внутри получившегося кольца. Если рисунок протектора не подходит для условий использования, тогда нарезают новую структуру грунтозацепов.

Несомненное преимущество самодельной гусеницы из покрышки перед гусеницей из транспортной ленты, в изначально замкнутом контуре, а значит и надежности. Минус этой гусеницы в ограниченной ширине заготовки, что можно исправить использовав сдвоенный по ширине вариант.

Источник: http://bce-legko.ru/delaem-samodelnye-gusenicy/

Как сделать гусеницы для техники из покрышек своими руками

При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.

Популярность гусеничной техники среди бытовых пользователей столь велика, что многие домашние умельцы самостоятельно «переобувают» свои колесные автосредства в самоделки — гусеницы, изготовленные из подручных материалов.

Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость личной авто- и мототехники при минимальных финансовых затратах.

Принцип движения гусеничного транспорта

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора:

  • крутящий момент Мк, передаваемый от двигателя/силового привода к ведущим колесам;
  • сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами, служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

  • поз. 1 – гусеница;
  • поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
  • поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
  • поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
  • поз. 5 – амортизаторы;
  • поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом:

  1. На ведущую звездочку (поз. 3) подается крутящий момент Мк .
  2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
  3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:
  • усилие Rz – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
  • весовая нагрузка G;
  • касательная реакция грунтовой опоры Рк .

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

  1. Доступность старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
  2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев ленты.
  3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
  4. Шины колес МТЗ обладают высокой прочностью и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
  5. Универсальность применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
  6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков работы с тракторными покрышками отмечают два обстоятельства:

  • ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
  • необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

  1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
  2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
  3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
  4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

  • внедорожники;
  • болотоходы;
  • амфибии;
  • гусеничные тягачи и транспортеры;
  • квадроциклы;
  • машины категории ATV и т.п.

Стоимость их не всем по карману, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Алгоритм изготовления гусеничной ленты своими руками

Гусеничную ленту для любой модели из перечисленных выше категорий техники изготавливают из покрышек различных типоразмеров, соответствующих выбранной конструкции. Разберем пошагово, как сделать гусеницу из покрышки.

Работы по изготовлению ленты носят унифицированный характер и подчиняются общему алгоритму.

Специальных познаний при изготовлении гусеницы из тракторной или автомобильной покрышки не требуется, однако без определенных слесарных навыков не обойтись.

Процесс формообразования гусеничной ленты из покрышки МТЗ состоит из нескольких этапов:

  1. Выбирается шина с не сильно изношенным рельефом протектора.
  2. Вырезается дорожка для гусеницы с использованием остро заточенного сапожного ножа. Работа с острым ножом является травмоопасной и требует повышенной осторожности и внимания.
  3. Чтобы резина лучше резалась, рекомендуется нож периодически смачивать мыльным раствором.
  4. Вырезание ножом можно с успехом заменить электролобзиком, обезопасившись от возможного травмирования.
  5. Срезаются обе боковины покрышки.
  6. Удаляются излишки материала изнутри покрышки.

Критерием качественно выполненной работы является ровный срез без взлохмаченных краев полученной ленты.

Таким образом, элемент гусеницы готов к использованию:

Видео по теме

Увидеть самодельную гусеницу для снегохода из покрышки в действии можно на этом видео:

Заключение

Изготовление самодельных гусениц для переоснащения техники на гусеничный ход является очень популярным способом расширить функциональные возможности машин при минимальных затратах.

Использование демонтированных старых тракторных покрышек для ГД способствует решению вопросов утилизации старых шин без применения традиционных методик переработки отходов — сжигание, перемалывание, химобработка и т.п.

Источник: http://rcycle.net/rezina/shiny/izdeliya-i-podelki/gusenitsy-dlya-tehniki-iz-pokryshek

Смотрите также:
27.04.2020

Багги своими руками как сделать? Багги своими руками - чертежи «Легкие тележки», то есть изношенные и переделанные автомобили, освобожденные почти от всех частей кузова, давно пользуются популярностью во многих странах. Первые самодельные машины для гонок по бездорожью...

27.04.2020

Как сделать снегоход своими руками: пошаговое описание строительства простого и эффективного снегохода (110 фото) Зима – это то время года, когда всё вокруг покрывается «пушистым одеялом» в виде снега. Наша страна находится в такой климатической зоне, где каждую зиму мы...

27.04.2020

Мотоцикл болотоход своими руками Мотовездеход своими руками Идея построить небольшой мотовездеход выросла из нереализованного подросткового желания иметь свой мотоцикл. В принципе, сейчас при наличии денег можно купить хоть черта лысого, но построить самостоятельно все...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
