Как сделать веловездеход своими руками

Самодельные вездеходы на шинах низкого давления

На территории нашей страны не везде есть хорошие дороги без болот и грязи, поэтому нужен вездеход, который сможет проехать труднодоступные места. Далее мы рассмотрим самодельные вездеходы на шинах низкого давления, принципы их создания и изучим некоторые рекомендации для начинающих конструкторов. Начнем с классификации вездеходов.

  1. Разновидности самодельных вездеходов
  2. Гусеничные
  3. Модели на шинах низкого давления (ШНД)
  4. ТТХ агрегата
  5. Принцип создания вездехода на колесах
  6. Двигатель или мотоблок
  7. Ходовая часть
  8. Как сделать самодельный колесный вездеход
  9. Рама вездехода
  10. Задний мост с подвеской
  11. Вездеход на основе мотоблока
  12. Сборка
  13. Траки вездехода с двигателем от мотоблока
  14. Вездеход с оборудованным спальным местом
  15. Двигатель и трансмиссия
  16. Тормоз
  17. Крепление гусеницы

Разновидности самодельных вездеходов

Среди самодельщиков большой популярностью пользуются две основные модели – гусеничные машины и снегоболотоходы своими руками на шинах низкого давления. На этих примерах и будем знакомиться с машинами.

Гусеничные

Достаточно сложные в изготовлении вездеходы имеют преимущества и отрицательные качества. Из положительных – это хорошая проходимость, в данном отношении у гусеничных моделей отсутствуют конкуренты. Машины этого класса часто производятся с применением двигателей ВАЗ, поэтому расход горючего у них больше по сравнению с другими, но и запаса мощности хватает в отличие от аналогов с мотоциклетными силовыми агрегатами.

Отрицательными качествами являются большой расход топлива и высокая стоимость вездехода. Даже с учетом того, что многие комплектующие могут быть в наличии, денежные затраты будут больше, если сравнивать с колесными моделями.

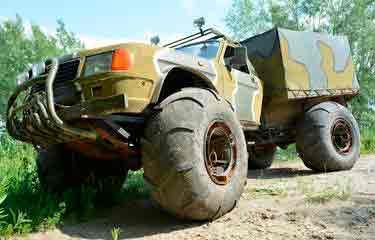

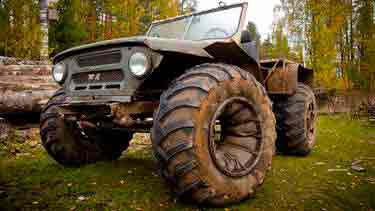

Модели на шинах низкого давления (ШНД)

Их создают на базе рамы и двигателя от мотоцикла. Сделать 3-х колесный вездеход ШНД гораздо легче, чем модель из гусеницы, при этом сложных в производстве элементов нет, а комплектующие части намного дешевле и доступнее, тот же силовой агрегат от мотоцикла будет стоить дешевле. Конечно, степень удобства ниже, но можно сделать на самодельном каракате маленькую кабину и оборудовать ее обогревающим прибором.

ТТХ агрегата

Приведём средние техническое характеристики самоделок на шинах низкого давления:

  • ломающаяся рама;
  • колеса УРАЛ;
  • двигатель японский, дизель, три цилиндра, примерно 30 л/с;
  • коробка передач;
  • раздатка НИВА;
  • рулевой механизм.

Вездеходы на спец.шинах низкого давления являются популярными среди конструкторов и у этого есть определенные причины, одна из которых простота изготовления.

Принцип создания вездехода на колесах

Для начала определитесь со своими потребностями и поймите, какой тип машины вы хотите сделать. Тут многое зависит от условий и личного желания, поэтому что-то порекомендовать сложно.

  • если нет опыта работы с механизмами гус. типа, то начните с простой пневматики;
  • определитесь с условиями эксплуатации, вместимостью, грузоподъемностью и, исходя из этих данных наметьте общую концепцию будущей машины;
  • перейдите к эскизному проекту вездехода, на котором в общих чертах;
  • наметьте компоновку и расположение всех узлов и агрегатов транспортного средства, не забываем и о водителе с пассажирами, если аппарат многоместный.

Теперь определимся с обстоятельствами эксплуатации, характеристиками такими как вместимость и грузоподъемность. С учетом этой информации наметьте концепцию машины в будущем и перейдите к проекту вездехода эскизного типа, где в общем есть компоновка и расположение каждого узла и агрегата ТС. Важно помнить о водителе, пассажирах, их количестве, чтобы рассчитать места для них.

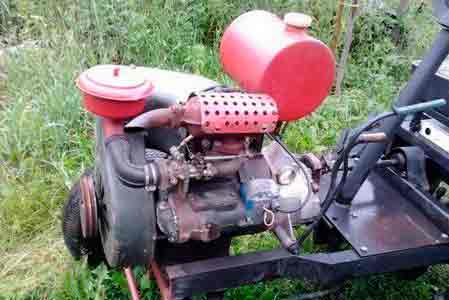

Двигатель или мотоблок

Подойдет не любой силовой агрегат, основное требование к нему – функция принудительного охлаждения, потому что вездеходы ездят на небольших скоростях, и простой мотор от мопеда может перегреваться. Если было решено использовать небольшой двигатель от мотоцикла, то нужно охладить его, используя вентилятор и кожух, направляющий движение воздушного потока.

Силовой агрегат должен иметь нормальный запас мощности, чтобы обеспечить вездеходу возможность проезжать в разных условиях. Для расчета подходящей нужно использовать формулу: nдв. макс. =10-3 Nуд.mп; (nдв. Наибольшая мощность, Nуд – удельная мощность на одну тонну веса, находящаяся в пределе 20 – 35 л.с.).

Если есть желание использовать машину в течение круглого года, лучше воспользоваться 4-х тактным силовым агрегатом. Эти двигатели просто запускаются и стабильно функционируют при минусовой температуре по сравнению с 2-х тактными моделями. Точных рекомендаций по разновидностям мотора, бензинового или дизельного, нет, но у всех есть свои особенности и положительные-отрицательные качества.

Среди моторов производителей России хорошо зарекомендовали себя варианты от мотоциклов, а из автомобильных распространены модели семейства «ЗАЗ». Достаточно часто можно видеть силовые агрегаты, которые собраны на базе тракторных пускачей с использованием элементов иных моторов, они работают с разными типами сцепления и коробками передач. Сейчас распространены вездеходы самодельные, которые состоят из мотоблока, что связано с возникновением на рынке дешевых двигателей производства КНР.

Энтузиасты создают самоделки на гусеничном ходу и больших шинах с использованием китайских силовых агрегатов, которые производятся по сертификату японских производителей. Они отличаются высоким качеством и небольшой ценой при нормальных мощностях.

Основные части машины, которые можно приобрести или изготовить самостоятельно на базе мотоблока:

  • рама —организует мобильное ТС;
  • задний мост (предназначен для того, чтобы монтировать задние колёса);
  • посадочное место — его рекомендуется защитить от воды и грязи;
  • освещение требуется для безопасного движения в любое время.

Вездеход, произведённый на мотоблочной основе, часто маломестный, грузоподъемность не больше 200 кг. Ширину можно рассчитать, учитывая условия устойчивости к опрокидыванию, она должна быть в пределах от 1.1 тыс. мм и больше.

Новые мотоблоки от производителей Нева, МТЗ и Угра оборудованы двигателями с мощностью выше 10 л.с., этого хватает для движения со скоростью 10 км/ч и более. По бездорожью, во время прохождения жижи или сложных мест скорость может быть в пределах 1-2 км/ч.

Ходовая часть

Конструкция ходовой части имеет независимые подвески, при этом технологически они сложнее, но обеспечивают удобства водителю и пассажирам. Вместе с колесами на базе пневматиков получается хороший эффект.

Рама есть разных видов: просторная, плоская, цельная или раздельная (для машин с гусеницами или колесами). При этом сочлененный тип вездехода имеет хороший потенциал для конструкторской мысли. Но из-за сложностей находит небольшое применение в такой сфере, как вездеходы самоделки.

Источник: http://catfishing.ru/snegoxody/samodelnye-vezdekhody-na-shinakh-nizkogo-davleniya/

Как сделать гусеницы для вездеходов своими руками: чертеж, конструкция и комплектующие

Изготовление гусениц на вездеход своими руками позволяет построить оригинальную конструкцию, обеспечивающую высокую проходимость на зыбком грунте и снежном покрытии. В основе ходовой части вездехода могут использоваться стандартные покрышки или металлические колеса с треугольными выступами. Для изготовления гусеницы применяется транспортерная лента с дополнительными элементами из стального профиля.

  1. Виды гусениц
  2. Как подобрать для своего вездехода
  3. Как сделать гусеницу своими руками
  4. Чертежи
  5. Установка
  6. Поломки и возможность ремонта

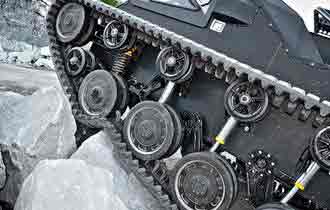

Виды гусениц

Гусеничные ленты подразделяются на несколько разновидностей:

  1. По материалу звеньев. Например, для тяжелой техники используются сборные ленты из металлических элементов, соединенных пальцами. Звенья могут изготавливаться по технологиям литья, штамповки или сварки. Для легких или самодельных машин используют резиновые гусеницы, отличающиеся сниженной массой и низким уровнем шума.
  2. По конструкции и типу смазки шарнира. В самодельных гусеницах на вездеход вместо шарниров часто используется эластичная лента с внутренним армирующим слоем, которая не требует смазки в процессе эксплуатации.
  3. По типу зацепления ведущего колеса и конструкции опорных катков. В самодельной технике используются стандартные колеса от легковых автомобилей, крутящий момент передается за счет силы трения. Встречаются гусеничные снегоболотоходы с металлическим ведущим колесом, которое оснащено зубьями для зацепления со звеньями гусеничной ленты.

Как подобрать для своего вездехода

При подборе гусеницы на уже построенный снегоболотоход требуется учитывать длину опорной плоскости и конструкцию ходовой части. В утилитарных вездеходах возможно использование гусеницы из покрышек (от колесных тракторов или сельскохозяйственной техники), которые лишены боковой части. Беговая дорожка надевается на штатные шины техники, для регулировки натяжения необходимо перемещать одну из осей. От корректности натяжения зависит ресурс самодельной гусеницы, при плохом контакте происходит ускоренный износ шин на колесах и внутренней части ленты.

Возможно применение гусеницы, изготавливаемой по технологии сварки из отдельных звеньев, которые соединяются пальцами на шплинтах. Конструкция аналогична используемой на гусеничных тракторах, в конструкцию ходовой части вездехода требуется ввести двойные опорные катки и ведущие колеса с зубчатым венцом. Недостатком является повышенный вес и шум при движении. Для снижения уровня шума устанавливаются резиновые накладки, которые требуется менять по мере износа.

Для машин заводского изготовления предлагаются оригинальные комплектующие.

Например, гусеница для вездехода «Штурм» изготовлена из монолитной эластичной ленты, оборудованной симметричными грунтозацепами. Движитель имеет ширину 500 мм, что позволяет передвигаться по грязи и снегу. В конструкции предусмотрены усилители, не позволяющее ленте сойти с колес при резких маневрах. На машинах «Странник» используются эластичные ленты из морозостойкой резины с внутренней армирующей сеткой, предусмотрены боковые зацепы для удержания.

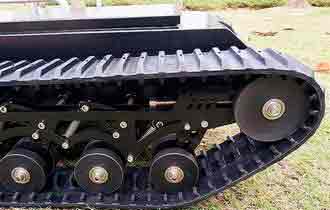

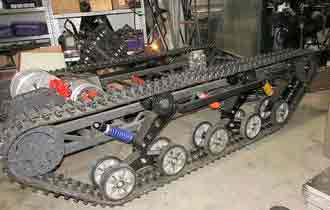

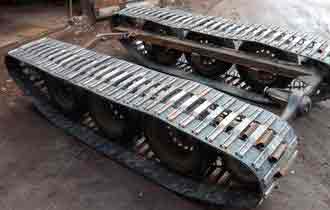

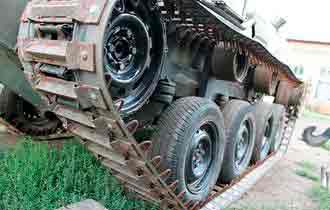

Как сделать гусеницу своими руками

Для изготовления гусеничной ленты требуется подготовить комплектующие и инструменты:

  • ленту от транспортера;
  • металлический профиль прямоугольного сечения;
  • крепежи;
  • сварочный агрегат;
  • оборудование для обрезки деталей (например, болгарку);
  • электрическую дрель;
  • гаечные ключи;
  • молоток;
  • приспособление для установки металлических элементов в резиновую ленту.

Общий алгоритм изготовления движителя:

  1. Нарезать металлический профиль на отрезки, соответствующие ширине будущего движителя.
  2. Деформировать элементы на оправке, добиваясь формирования зацепов на концах.
  3. Приварить на кондукторе наклонные упоры, предотвращающие сход гусеницы при движении с опорных катков.
  4. Прикрепить сваркой к внешней стороне отрезок арматуры, повышающий проходимость на зыбком грунте.
  5. Разрезать эластичное полотно на симметричные полосы, ширина отрезка определяется на стадии проектных работ.
  6. Просверлить или пробить в резиновом полотне отверстия, через которые крепятся металлические детали.
  7. Просверлить в звеньях отверстия для фиксации к резиновому основанию.
  8. Прикрепить звенья болтами, предусматривая установку металлической прокладки.
  9. Соединить концы полученного движителя стальными накладками и винтами с гайками, а затем установить конструкцию на вездеход.
  10. Отрегулировать положение натяжного ролика и проверить работоспособность машины. При обнаружении повреждений провести доработку и усилить конструкцию.

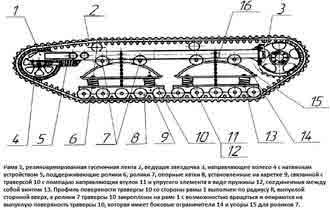

Чертежи

Перед тем как изготовить движитель, необходимо разработать чертежи будущей конструкции. В схеме учитываются точки установки опорных катков и ведущего колеса. Необходимо сделать натяжитель с дополнительным катком, который позволяет компенсировать растяжение ленты из резины или композита в процессе работы. Если планируется использование ведущего колеса с цевочным зацеплением, то прорабатывается конфигурация треугольных выступов, которые будут контактировать с соответствующими окнами в гусеничной ленте.

Установка

Полученная конструкция надевается на ходовую часть вездехода, на которой находится ведущее колесо и натяжной ролик. Резиновые покрышки располагаются по центру ленты, установка упоров и изгиб металлических элементов обеспечивают удержание гусеницы при маневрировании. Ведущие колеса изготовлены из стального барабана, на котором имеются накладки треугольного сечения.

Детали соединены между собой сваркой, колесо крепится к ступице ведущего моста болтами. В конструкции предусмотрены тормоза с раздельным приводом, позволяющие изменять направление хода.

Поломки и возможность ремонта

К основным поломкам гусеничных лент, сделанных самостоятельно или в кустарных условиях, относят обрыв эластичного основания или изгиб металлических накладок. Для восстановления работоспособности конструкции требуется разобрать болтовые соединения и произвести замену вышедших из строя деталей. Рекомендуется производить профилактический осмотр движителя после каждой поездки, не допускается хранение вездехода с загрязненной ходовой частью.

При нарушении соосности катков возрастает нагрузка на ходовую часть и ленту. Причиной дефекта является разрушение подшипников или слабая затяжка болтов, удерживающих мосты на раме вездехода. Регулярный профилактический осмотр ходовой части самодельного снегоболотохода позволяет обнаружить и устранить неисправности до момента повреждения гусеничной ленты.

Источник: http://specmahina.ru/vezdehod/kak-sdelat-gusenitsy-svoimi-rukami.html

Вездеход и болотоход из мотоблока своими руками

В сельском хозяйстве очень часто приходится применять специальные устройства, например, мотоблоки. Они помогают владельцам дачных участков вспахивать огород, сажать и собирать урожай осенью, расчищать дорожки на участке от снега в зимнее время. Всё это можно сделать, используя навесные устройства. Каждый владелец может самостоятельно создать вездеход из мотоблока своими руками.

  • Особенности конструкции
  • С чего важно начать
  • Какой двигатель лучше использовать
  • Создание своими усилиями
  • Процесс конструирования
  • Особенности караката
    • Создание вездехода
    • Материалы для работы
  • Особенности пневмохода и болотохода

Особенности конструкции

Такие устройства считаются универсальными, поэтому более мощные машины переделывают до небольших тракторов. С таким средством владелец сможет сэкономить денежные средства и получить практичное и удобное устройство. В сельской местности, как правило, преобладают труднопроезжаемые дороги. Да и многие владельцы любят зимнюю рыбалку, а также походы в осенний лес за грибами.

Самодельные транспортные устройства, состоящие из мотоблоков, обладают широким видовым спектром. Положительная черта мини-трактора заключается в его комфортном использовании. При создании такого средства передвижения очень важно учитывать несколько особенностей: смещение главного центра тяжести, увеличение передней оси, а также использование нового дифференциала.

В настоящее время в продаже имеются целые комплекты, которые помогают повышать количество встраиваемых в устройство функций.

Для тех кто хочет ездить на сельском участке по снежным дорогам, также хорошо подойдёт этот вариант. Создать снегоход своими руками довольно просто. Самым сложным в этом случае является составление чертежей и монтаж шасси на четырёх колёсах. Особенностью такого транспорта можно считать минимальное давление, которое приходится на поверхность земли. Лучше всего изготовить специализированные сцепки с землёй, исходя из колёс мотоблока.

Для владельцев тяжеловесных машин всё намного легче. Строение транспортного устройства почти незаметно. В этом случае владельцу нужно только закрепить грунтозацепы на поверхности колёс транспортной модели.

Существуют некоторые особенности создания вездехода. Главные детали, которые нужно покупать либо создавать самостоятельно для транспорта на основе мотоблока:

  • рама — нужна для создания мобильного транспорта в труднопроходимых участках;
  • задний мост важно использовать дня монтирования задних колёс;
  • место для посадки водителя — его следует защитить от попадания грязи и воды из-под колёс при езде;
  • освещение, которое поможет безопасно передвигаться в любое время суток.

Вездеход с основой в виде мотоблока создаётся, как одноместный транспорт. Общая грузоподъёмность такого оборудования должна доходить до 200 килограмм. Ширина будет рассчитана из устойчивости к возможному опрокидыванию транспорта, чаще всего она начинается с 1100 мм.

Современные выпускаемые в производство мотоблоки МТЗ, Угра и Нева включают в себя мощность, превышающую 10 лошадиных сил. Такой мощности вполне хватит, чтобы двигаться со скоростью больше 10 километров в час. При езде по непроходимым местам и топким участкам скорость может значительно уменьшаться и доходить всего до 1−2 миллиметров в час.

С чего важно начать

Перед тем как начать переделку старого транспорта, очень важно определиться с некоторыми особенностями. Можно создать конструкцию на гусеницах или же пневматических колёсах. Устройство с передвижением на гусеницах считается более сложным в управлении — это нужно обязательно учитывать.

Далее следует определиться с тем, в каком месте и при каких условиях будет применяться устройство, а также какую массу оно сможет без ущерба перевозить. После этого можно начать разработку эскиза .

При этом запрещено брать любой попавшийся двигатель. В нём должно присутствовать принудительное охлаждение. Следует приобретать мотоблоки, в которых будет воздушное и водяное охлаждение. Мотор в таком транспорте должен обязательно быть очень мощным, чтобы можно было легко передвигаться по любой местности.

При использовании самодельного вездехода в зимнее время лучше всего приобрести четырёхтактный двигатель. Именно он дает хорошие показатели функционирования при низких температурах на улице, считается мобильным и лёгким в управлении.

Небольшой вездеход, созданный своими усилиями, станет настоящей гордостью для каждого умельца. Такое оборудование в магазине стоит дорого, поэтому намного легче и дешевле будет собрать его из подручных средств.

Какой двигатель лучше использовать

Трудно точно ответить на такой вопрос. Любой двигатель (как бензиновый, так и дизельный) обладает и плюсами, и существенными минусами. Бензин стоит много, а дизель при низких температурах быстро мёрзнет.

Вездеходы своими руками из мотоблока очень популярны из-за того, что на их производстве есть большое количество китайских устройств с мощными и качественными двигателями, которые можно приобрести по доступной стоимости. Это помогает купить простую машину, а после улучшить её на своё усмотрение. Моторы считаются простыми в обслуживании, их можно в любой момент приобрести в качестве запасной части.

Для создания ходовой части мастера советуют применять в строении специальную независимую подвеску колёс. Хотя она и проста по своей структуре, пользователь получает простое и комфортное в пользовании устройство. Если такой возможности нет, то можно использовать простые пневматические колёса.

Рама может быть двух типов: плоская либо пространственная. В случае когда транспорт создаётся на гусеницах— он цельный, если на колёсах —сочленённый. Сочленённая система может применяться и для устройств на гусеницах.

Создание своими усилиями

Нужно отметить, что само слово «вездеход» подразумевает под собой автомобиль, способный ездить по различным дорогам, которые простой транспорт не осилит.

Нужно отметить, что каракат, пневмоход, болотоход — всё это лишь синонимы, которые отличаются друг от друга лишь особенностями в модификации. Если человек сможет сделать вездеход своими руками, то получит возможность ездить по сельскохозяйственной местности в любое время года.

Двигатель в устройстве может быть как дизельным, так и бензиновым, главное, чтобы такая деталь было по-настоящему мощной и включала в себя специальное водяное и воздушное охлаждение.

Процесс конструирования

Процесс создания такого устройства будет включать в себя несколько этапов:

  1. Сначала следует определиться с главной основой для создания транспортного средства. Для этого можно брать раму от старого мотоцикла ИЖ либо УРАЛ. С помощью таких деталей машина приобретёт большую манёвренность и сможет быстро преодолевать любые препятствия на дороге.
  2. Второй шаг будет включать в себя конструирование заднего моста и подвески для колёс. Для соединения задней и передней подвески мастер применяет стойку, покос и рулевую втулку.
  3. Встраиваемые в транспорт колёса нужно брать только от мощных грузовых машин. Также хорошим выбором для устройства станут камеры, которые будут отличаться низким давлением. При правильном выборе пользователь сможет в дальнейшем водить машину в полной безопасности и наслаждаться лёгкостью управления.
  4. Установка мотора — это самый важный шаг во всём процессе конструирования внедорожника на базе мотоблока (вездехода). В конце работы нужно правильно прикрепить двигатель, тормоза, сцепление и систему выхлопа газа.

Особенности караката

По принципу работ каракат почти ничем не отличается от внедорожника, только главной его особенностью являются крупные колёса, которые перетянуты надёжными ремнями. На первый взгляд, машина может показаться слишком большой и неповоротливой, но такое устройство можно спокойно использовать даже на самых трудных территориях, со скоростью до 70 километров в час.

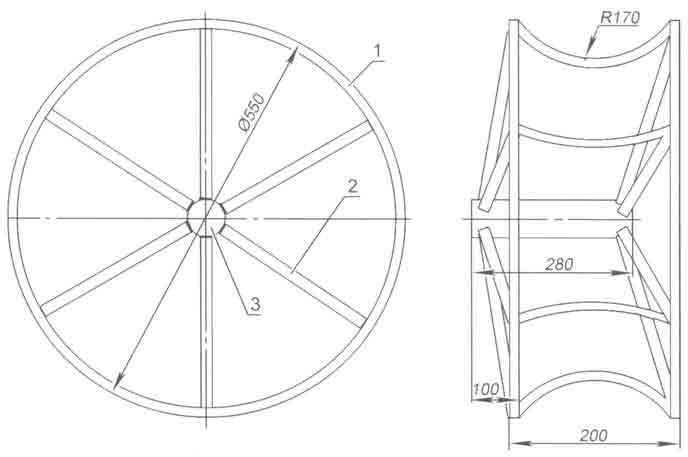

Есть четыре основных способа создания больших колёс для вездехода:

  1. Первый метод считается довольно простым: для этого используют два диска из листа металла, которые устанавливаются на втулку. После на неё монтируется специальная камера, которая крепится отрезками специальной транспортерной ленты.
  2. Второй способ включает в себя крепление главного диска на втулку и скрепление перемычек. После к ним привариваются кольца по бокам.
  3. Третий метод очень схож со вторым, только для центрального диска в этом случае используется специальная спица из трубы либо металлического листа.
  4. Четвёртый способ включает в себя установку на втулку двух дисков, которые больше похожи на снятые с колёс детали мотороллера.

С помощью крепкой подвески, которую можно легко сварить из стальных труб и совместить с шарнирами, каракат может выдерживать очень большие нагрузки. Управлять таким транспортом сложнее, так как часто в основе средства лежит простая червячная передача.

Чтобы создать правильный каракат их мотоблоков, можно применить на практике советы от мастеров, которые касаются вездеходов, а также внимательно рассмотреть соответствующие проекты.

Мастерам, которые понимают в механике и строении мотоблоков, будет намного легче создать действительно эффективный и комфортный в использовании транспорт, который станет настоящим помощником при поездках на разных территориях и при разных погодных условиях.

Создание вездехода

Многие владельцы мотоблоков знают о том, что их можно очень легко и быстро превратить в снегоход, который поможет быстро передвигаться по заснеженным и неудобным территориям.

Главное в этом случае — подобрать подходящий двигатель. Опытные пользователи рекомендуют покупать транспорт, в котором будет предусмотрено ручное управление и тягово-сцепной механизм. Чаще всего применяют мотоблоки, конструкция которых включает применение 4-тактного 1-цилиндрового двигателя на бензине, который обладает системой охлаждения воздушного типа.

Материалы для работы

До начала конструирования снегохода нужно приготовить соответствующие материалы. К ним будут относиться:

  • рама;
  • привод;
  • полозья;
  • рулевая колонка;
  • сильные колёса (либо гусеницы, оснащённые снегозацепами);
  • силовое устройство.

Некоторые элементы можно делать самостоятельно, а некоторые нужно покупать. Например, раму лучше всего будет взять от старого мотоцикла, а для поворотных стоек лыж воспользоваться продольными трубами рамы от ненужного велосипеда.

Особенности пневмохода и болотохода

Как уже было отмечено, болотоход, а также пневмоход — это всего лишь аналоги вездехода. Первый вариант станет простым в передвижении по неровностям, а его модификация чаще всего включает в себя от трёх до шести колёс.

Главной особенностью как пневмохода, так и болотохода на основе мотоблока считается использование колёс, которые оказывают низкое давление. В этом случае шины должны весить очень мало, характеризоваться эластичностью и оказывать небольшое давление на грунт. Вместе с обширным радиусом качания оборудование будет отличаться своей выносливостью и проходимостью.

Два транспорта создаются по одному проекту, как и вездеход, поэтому многие производители используют сразу три определения в одном контексте. Благодаря простым методам переделки можно самостоятельно создать хороший квадроцикл, который не будет нуждаться в накатной дороге и не побоится склонов и сильных неровностей.

Специалисты отмечают, что при наличии специальных деталей, инструментов, чертежей и минимальных навыков в механике мотоблок можно полностью модифицировать и изменить до нужного вездехода.

Источник: http://sotka.guru/dachnye-prisposobleniya/motobloki/vezdehod-i-bolotohod-iz-motobloka-svoimi-rukami.html

Как сделать мотовездеход своими руками?

  1. Инструменты и материалы
  2. Изготовление
  3. Рекомендации

Моторизованная вездеходная техника в отечественных условиях очень важна и полезна. Но купить ее могут себе позволить далеко не все люди. Потому необходимо выяснить, как сделать мотовездеход своими руками в короткий срок и без чрезмерных затрат.

Инструменты и материалы

Ключевое звено конструкции — мотор — можно взять даже из бензопилы высокой мощности. Но корпус почти всегда приходится делать самостоятельно. Даже когда за основу берут старый мотоцикл, мотороллер или квадроцикл, его приходится очень серьезно дорабатывать. Распространенный комплект для сборки включает:

двигатель (мощностью хотя бы 5 л. с., потому что меньше — уже несерьезно);

профильную трубу с квадратным сечением;

колеса не менее 24 дюймов в диаметре;

рулевое колесо и механизм для него;

цепь для трансляции усилия;

звезды ведущего и принимающего звеньев;

материалы для окрашивания.

Выполнить работу помогут:

комплект ключей гаечных;

угловая машина для шлифовки металла;

Изготовление

Чтобы изготовить мотовездеход своими руками по схеме 2х2, необходимо прежде всего внимательно изучить базовые чертежи.

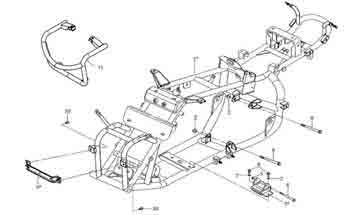

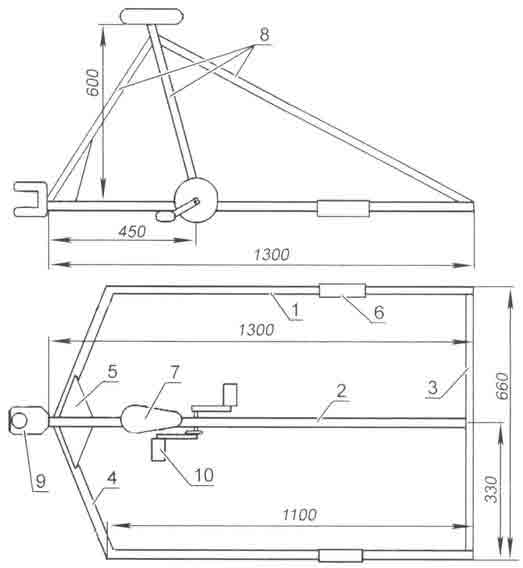

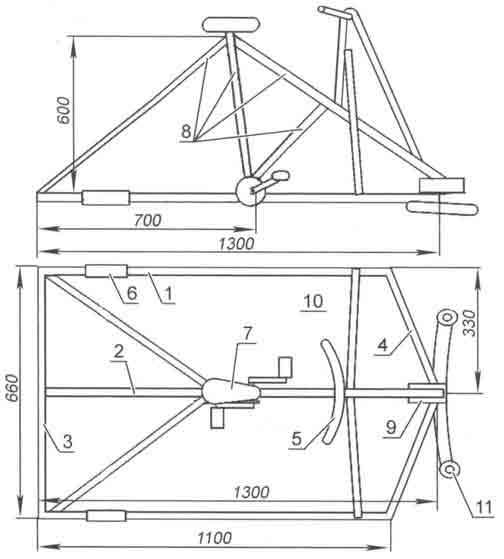

Тут представлена, к примеру, общая принципиальная схема рамы устройства.

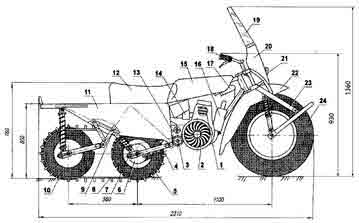

А это — самодельный трехколесный аппарат на базе мотоцикла. Его общая длина составляет 2,31 м, расстояние между серединами крайних колес равно 1,1 м. В целом такой схемы, думается, уже достаточно для серьезной сборки.

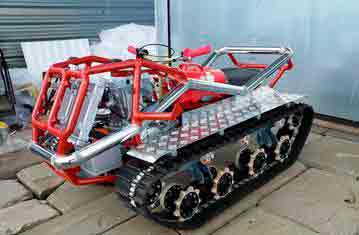

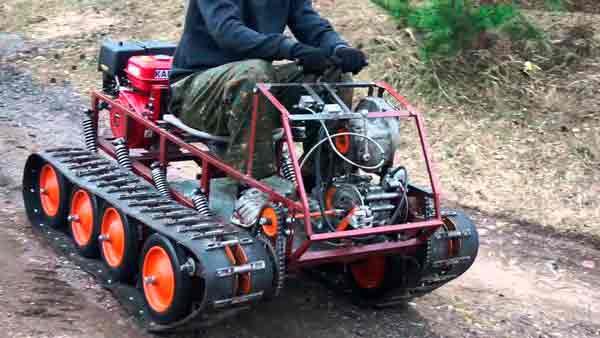

Довольно хорошие результаты на бездорожье может показать гусеничный вездеход типа переломка. Такие модели обычно рассчитаны именно на полное отсутствие дорог, когда надо ехать на охоту или рыбалку. Чаще всего выбирают полный привод, благодаря которому обеспечивается максимальная проходимость. Для создания рамы стоит взять профильную трубу из стали сечением 4х4х0,2 см. Важно: облегчить конструкцию получится, если сделать второстепенные компоненты вездехода из трубы сечением 2х2х0,2 см.

Аналогичные трубчатые изделия применяют для формирования кабин и кунгов. Ведущий вариатор оптимизируют под тот мотор, который планируется использовать. Концы ведомого вала стоит дополнить фланцами от «Нивы». Обязательна установка блокировки либо использование самоблокирующегося дифференциала.

Передаточные числа для большей надежности стоит просчитать как с коробкой, так и при ее отсутствии.

Сделать мини-мотовездеход по системе 4х4 можно на базе мотоблока. Раму варят из профиля 4х4х0,2 см. Ездить такая самоделка может на шинах низкого давления, снятых с любого подходящего по формату квадроцикла. Приводить в движение задний мост удобнее и надежнее всего цепной передачей. Органы управления советуют брать с автомобилей ВАЗ.

Но все же более практичный и проходимый аппарат всегда катается на гусеницах. Основой для таких самоделок могут послужить корпуса самых разных автомашин. Некоторые умельцы используют в качестве «донора» ЗАЗ либо УАЗ. Но никто не мешает применить и старый ИЖ. Гусеничные вездеходы, кстати, обычно еще отличаются и плавучестью, что особенно полезно в богатых водоемами местностях.

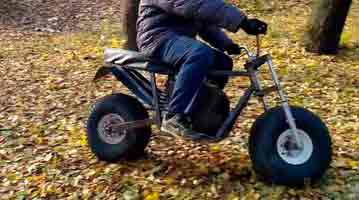

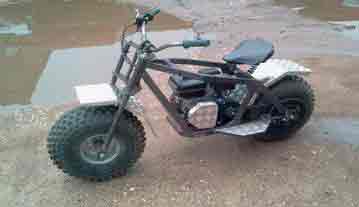

Если же говорить про двухколесные модели, то они имеют свое важное преимущество — такие устройства относятся к особо легкой категории. Их гораздо проще и удобнее перевозить в самых разных местах. Подобную технику можно взять в поезд, в междугородний автобус. Да и вытаскивание застрявшего транспорта из ям существенно упрощается.

Редуктор в мотовездеходе на двух колесах может быть взят даже с бензопилы; в плане устройства ничего примечательного эта модель не представляет.

Рекомендации

Самый простой способ получить гусеничный вездеход — использовать грузовую тележку. Лента (гусеница) формируется из резиновой полосы. Надо будет только предусмотреть меры, чтобы она не соскакивала. Стоит учесть, что гусеница, повышая проходимость, одновременно отнимает изрядную часть мощности у транспортного средства. Потому имеет смысл сразу ставить более мощный мотор, чем на колесном аналоге.

Для достижения максимальной скорости двигатель должен создавать усилие не менее 20 л. с. Важно: готовые чертежи из интернета полезны. Но лучше взять оттуда только полезные идеи, а не копировать чьи-то схемы механически. Сделать траки проще всего из металлических уголков. Уменьшить расходы можно, если закупать основные узлы мотовездехода на разборках.

О том, как сделать мотовездеход своими руками, смотрите в следующем видео.

Источник: http://stroy-podskazka.ru/vezdehody/moto-svoimi-rukami/

Самодельные вездеходы из мотоблока своими руками

На основе мотоблока часто делают самодельные вездеходы и другие транспортные средства высокой проходимости. Причин для этого несколько:

  • имеется энергонасыщенный транспортный блок, обладающий высокими тяговыми характеристиками, собранный на раме;
  • управление двигателем и трансмиссией перенесено на удобные ручки;
  • масса мотоблоков невысока, их можно перевозить к нужному месту в багажнике, кузове или на автомобильном прицепе.

Для охоты и рыбалки легкий мини вездеход достаточно востребован. Но промышленность пока не увидела коммерческих перспектив в создании комплектов навесного оборудования, преобразующего серийный мотоблок в транспорт повышенной проходимости. Имеются довольно интересные примеры создания подобных машин. Самодельщики своими руками создали образцы для подражания. Есть простор для идей при разработке новых интересных устройств.

Особенности вездеходов из мотоблока

Основные узлы, которые следует приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

  • рама, она служит для организации мобильного транспортного средства;
  • задний мост нужен для установки задних колес;
  • посадочное место для водителя, его желательно защитить от попадания влаги и грязи из-под колес;
  • система освещения нужна, чтобы безопасно двигаться в любое время суток.

Вездеход на базе мотоблока создается, как одноместное транспортное средство. Его грузоподъемность должна быть около 200 кг. Ширина рассчитывается из условий устойчивости к опрокидыванию, обычно она составляет от 1100 мм и более.

Современные мотоблоки Нева, Угра, МТЗ и другие оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км/ч. По бездорожью, при прохождении жижи или топких мест скорость может снизиться до 1-2 км/ч.

Как сделать самодельный колесный вездеход

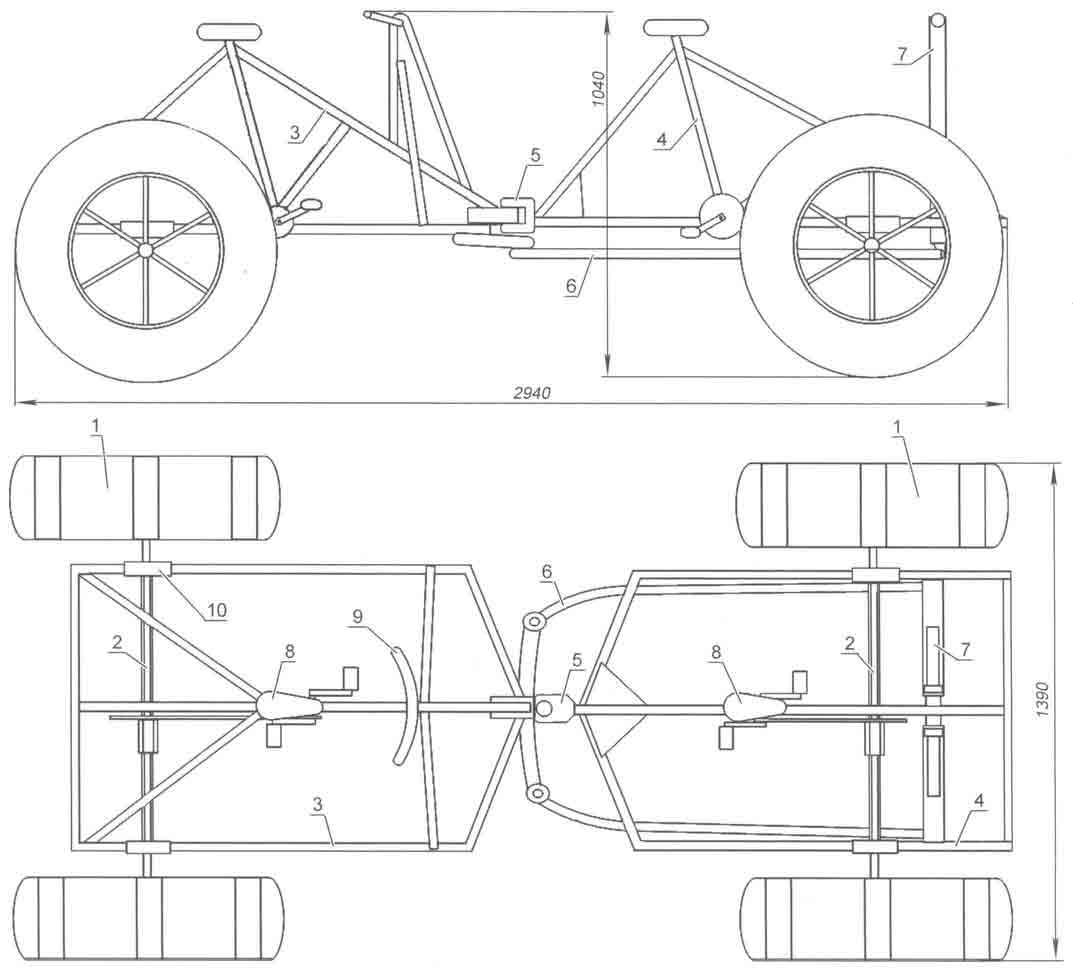

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Двигатель должен иметь систему принудительного охлаждения. При движении на малой скорости набегающего потока будет недостаточно, чтобы поддержать оптимальный тепловой режим.

Рама вездехода

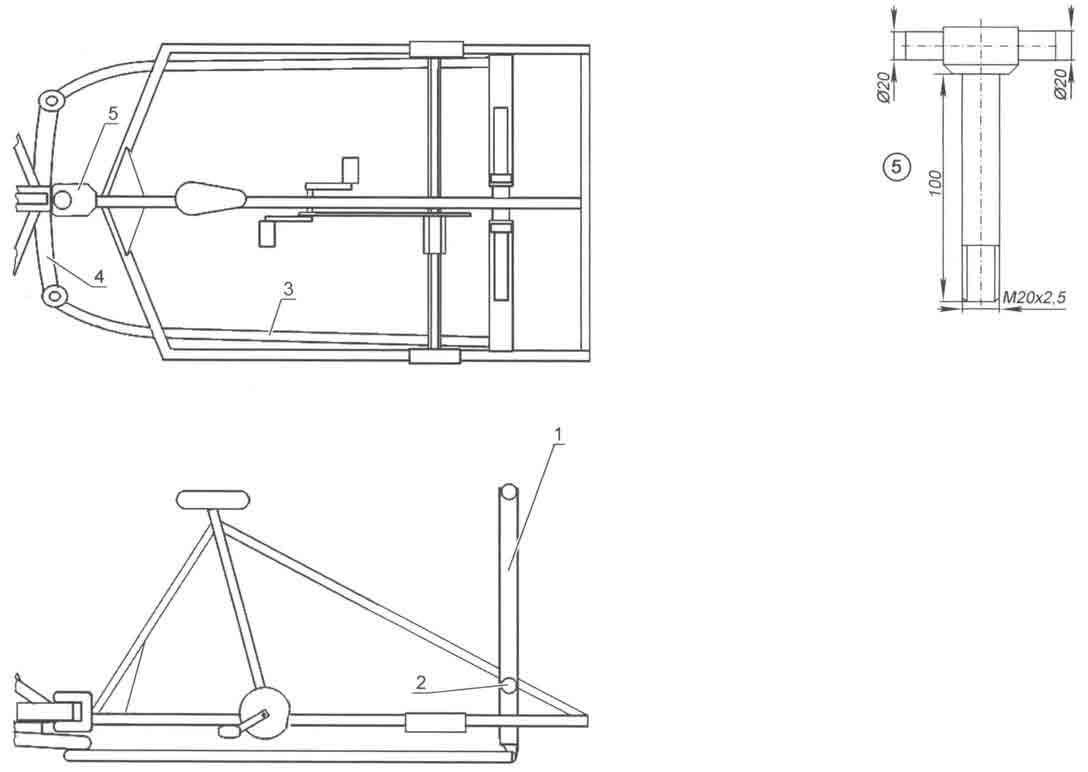

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жесткой рамой.

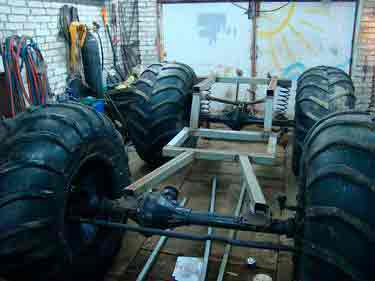

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Задний мост на лыжах применяется в зимнее время. Сопротивление движению минимальное, конструкция значительно упрощается.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

  1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
  2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
  3. В отверстие диска выводится воздушный клапан.
  4. Колесо накачивается воздухом.
  5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

  1. На сваренную или готовую раму устанавливается мотоблок.
  2. Монтируется задний мост и, если нужно, передний.
  3. На раме размещается сидение.
  4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
  5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
  6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
  7. Проверяется работоспособность тормозов.
  8. Устанавливаются электрические цепи и осветительные приборы.

По мере изготовления отдельных элементов и узлов проверяют их работоспособность. Здесь предусматривается пятикратный запас прочности.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

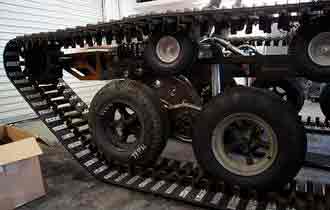

Самодельные гусеничные вездеходы своими руками

Снизить удельное давление на грунт поможет использование гусениц. Вес распределяется по всей площади траков. Такой движитель вездехода на базе мотоблока способен преодолевать песок, заболоченные участки, крутой подъем и иные препятствия.

Некоторые самодельщики делают траки для гусениц металлическими из пластин толщиной более 5 мм. К пластинам приваривают кольца из водопроводных труб. Другой вариант исполнения траков – полностью из труб ПВХ, нарезанных вдоль. Траки крепятся между собой на транспортерной ленте или другой основе.

Проще изготовить траки из композитных материалов. Для этого применяют стеклоткань и эпоксидную смолу. В качестве каркаса используют стеклополимерную арматуру. В специальных формах изготавливают траки. После изготовления нужного количества их собирают в гусеницу. При изготовлении траков из композитных материалов используют элементы для сочленения из износостойких сталей.

Есть варианты применения траков из древесины. Потребуется их пропитка защитными смесями.

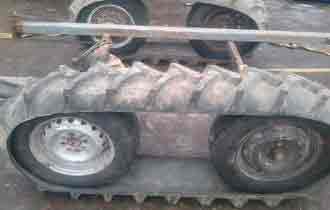

Самый простой способ изготовления гусеницы для вездехода на базе мотоблока – это использование транспортерной ленты. Для одной гусеницы нужны две полосы. Их соединяют в кольцо, а потом с помощью отрезков стальной трубы создают гусеницу.

На видео можете увидеть вариант изготовления водонепроницаемого корпуса, удерживаемого на плаву. В этом случае гусеничный движитель позволит перемещаться не только по земле, но и по воде. Получится вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

Источник: http://moymotoblok.ru/samodelki/samodelnye-vezdehody-iz-motobloka-svoimi-rukami/

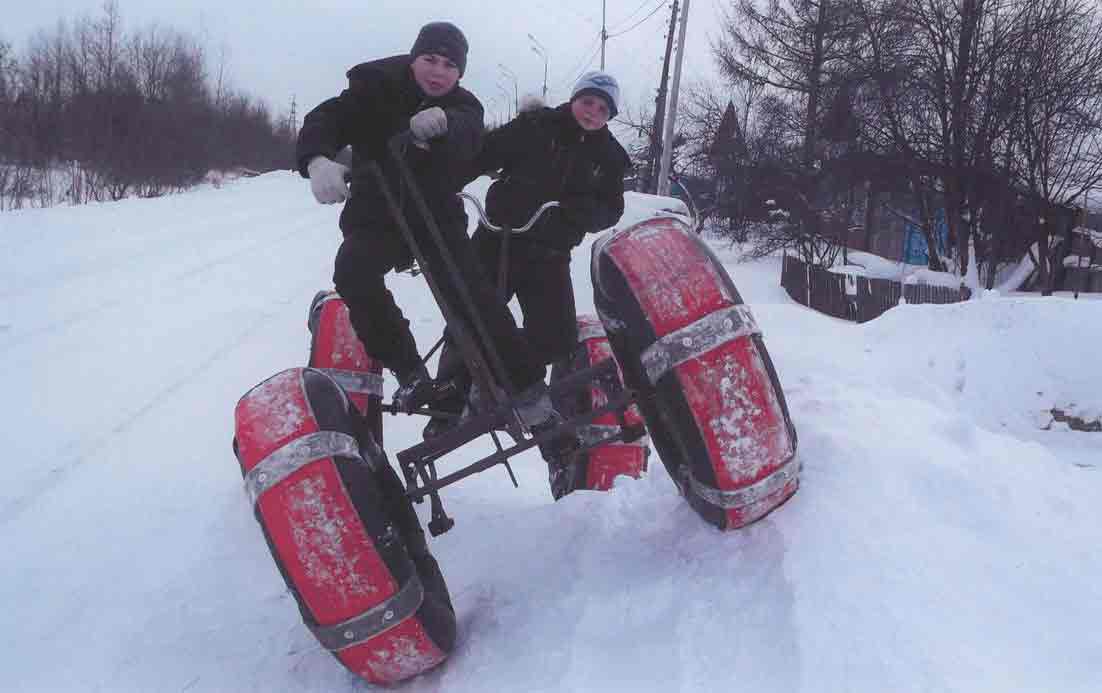

Как сделать веловездеход своими руками

Мотовездеход своими руками

Идея построить небольшой мотовездеход выросла из нереализованного подросткового желания иметь свой мотоцикл. В принципе, сейчас при наличии денег можно купить хоть черта лысого, но построить самостоятельно все же интереснее 🙂

Начал с того, что распланировал примерную компоновку в SolidWorks и закупил детали. Колеса приобрел китайские, применяемые в легких квадроциклах, прицепах итд. Мотор использовал Lifan 6.5 л/с, клон Honda GX200, применяемого в картинге. Двигатель купил сразу с редуктором и автоматическим сцеплением.

Далее построил стапель для сварки рамы. Забегая вперед хочу сказать, что это было правильным решением, потому что позволило построить раму с правильной геометрией, что повлияло на ходовые качества и управляемость мотовездехода.

Стапель для сварки рамы.

Постройка мотовездехода совпала с возрожением мастерской из пепла (предыдущую потерял со всем оборудованием при довольно неприятных обстоятельствах), поэтому оборудования было очень мало. В связи с этим раму решил строить из прямоугольного стального профиля.

Рама на стапеле.

Получилась вот такая конструкция:

Готовая рама v1.0.

Далее были изготовлены ступицы колес:

Началась сборка аппарата:

В процессе работы над мотовездеходом я нашел в Тольятти контору, которая делает интересные редукторы для подобной техники. От стандартных китайских они отличаются сухим сцеплением, более удачными передаточными числами и, что самое главное, наличием понижающей передачи. Я выкинул штатный китайский редуктор и заменил его на тольяттинский. Так будущий мотовездеход обзавелся автоматической трансмиссией с «понижайкой», как у взрослых внедорожников.

Двигатель с новым редуктором, установленный в раму.

Тормоза — дисковые, от скутера.

Звезды мотоциклетные, под 520-ю цепь. На века 🙂

В дальнейшем, после первых испытаний, эту звездочку заменил на бОльшую, с 52 зубами — для оптимизации передаточных чисел.

Слева — новая приводная звезда.

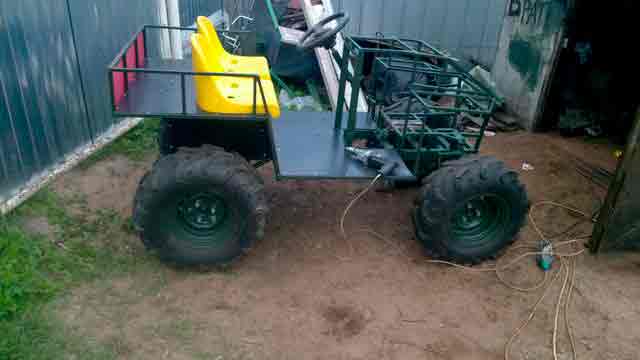

Мотовездеход перед испытаниями:

После первых испытаний передалал руль, добавил крылья и элементы защиты агрегатов:

Ездит этот аппарат вот так:

Отъездив на нем всю осень 2014 и зиму 2015, решил исправить найденные недочеты. В первую очередь это коснулось рамы. Рама из прямоугольного профиля оказалась слишком тяжелой, что сказалось на общей массе мотовездехода. К тому же, из-за большой ее ширины в верхней части человеку среднего роста было не удобно ездить, т.к. приходилось очень широко расставлять ноги.
Чтобы это исправить, раму решил переделать полностью. На этот раз ее делал из круглой трубы D=30мм. Трубогиб у меня уже был, поэтому аккуратно согнуть трубу проблем не составило. Собирал на том же стапеле:

Рама из круглой трубы на стапеле

Собираем все заново.

Из-за большой загруженности по основной работе этот проект двигался очень медленно, и полностью собрать аппарат заново удалось лишь недавно. Испытаний новой конструкции пока не было, фото с новой рамой пока нет.

Источник: http://eurosamodelki.ru/katalog-samodelok/auto-samodelki/motovezdehod-svoimi-rukami

Вездеход на шинах низкого давления своими руками

Среди охотников, рыболовов, а также лиц, проживающих в труднодоступной местности, пользуются внушительной популярностью самодельные вездеходы на шинах низкого давления. Своими руками изготовить подобное транспортное средство вполне возможно, при условии наличия необходимых материалов, инструментов, чертежей и квалификации.

Виды самодельных вездеходов

Легкие вездеходы, которые также называют каракаты на шинах низкого давления, пользуются высочайшим спросом, поскольку они отлично подходят для передвижения по бездорожью. Они выгодно отличаются от стандартных внедорожников, поскольку способны перемещаться при полном отсутствии дорожного покрытия в условиях пересеченной местности. Подобные изделия отличаются простой конструкцией и широкими функциональными возможностями, что делает их идеальным транспортным средством для использования в труднодоступных областях страны. Существует сразу несколько разновидностей подобного рода изделий, что позволяет каждому выбрать для себя оптимальный вариант. Среди них целесообразно упомянуть:

  • пневмоходы лодочного типа, которые отличаются доступной стоимостью и простейшим устройством. Снабжаются силовым агрегатом подвесного типа, что позволяет им осуществлять передвижения по водоемам небольших размеров;
  • гусеничные изделия, отлично подходящие для передвижения по болотам и водоемам с большим количеством растительности. Изготовить подобную конструкцию значительно сложнее, поскольку для этого потребуется подобрать подходящий гусеничный привод;
  • болотоходы на шинах низкого давления — самый простой в изготовлении и перспективный тип, который может быть создан из подручных материалов с минимальными затратами.

Поскольку последняя разновидность является наиболее простой в сборке, целесообразно ознакомиться с ней подробнее. Подобные вездеходы работают по одинаковому принципу, предусматривающему использование колес большого размера для передвижения по бездорожью. Существует сразу несколько подвидов каракатов данной разновидности. Среди них следует отметить:

  • полноприводные модели, предусматривающие использование КПП и ходовой от автомобилей. Отличается наличием полного привода, а также герметичным корпусом, изготовленным на основе лодки;
  • трициклы — изделия с 3 колесами, собирается на основе ненужных мотоцикл, чаще всего отечественного производства;
  • вездеход из мотоколяски — предполагает размещение силового агрегата под сиденьем, в качестве основы используется мотоколяска, а также детали автомобиля;
  • модели, где основой выступают легковые транспортные средства либо квадроциклы.

Крайне важно перед изготовлением определиться с разновидностью вездехода, его моделью, а также раздобыть подходящие чертежи, что позволит не допустить ошибок в процессе самостоятельной сборки.

Характеристики вездехода

Реальные характеристики вездехода на шинах низкого давления напрямую зависят от используемых узлов и элементов, а также разновидности устройства. Настоятельно рекомендуется использовать силовые агрегаты достаточной мощности, что позволит без каких-либо проблем преодолевать даже сложные препятствия.

Что нужно для изготовления вездехода

Планируя изготовить вездеход своими руками, необходимо заблаговременно убедиться в наличии материалов, чертежей, а также соответствующего инструмента. Для большинства соединений, особенно рамы, рекомендуется использовать сварочный аппарат, что позволит гарантировать длительный срок службы и высокую прочность конструкции.

Материалы

В качестве основы для вездехода на шинах низкого давления может быть удобно использовать мотоблок, что позволит существенно сократить затраты и упростить процесс самостоятельной сборки. Потребуется найти сразу несколько элементов, без которых сооружение караката будет невозможным:

  • рама подходящей формы и размеров;
  • задний мост, который будет использоваться для монтажа задних колес;
  • сидение для водителя, а также средства его защиты от грязи, осадков;
  • осветительные приборы, которые потребуются для движения в темное время суток.

Подобного рода устройство является одноместным, однако при желании, можно установить дополнительные сидения.

Комплектующие для рамы должны подбираться таким образом, чтобы грузоподъемность транспортного средства составляла не менее 200 кг. Она должна быть устойчивой к опрокидыванию, что особенно важно при поездках по неоднородному рельефу.

Также следует убедиться в том, что мощность двигателя мотоблока, используемого в качестве основы для транспортного средства, достаточна для выбранной конструкции. Универсальными вариантами можно считать мотоблоки Нева, МТЗ, Угра, а также прочие отечественные изделия, у которых мощность мотора больше 10 л.с.

Также стоит заблаговременно позаботиться о системе охлаждения, поскольку при движении на малой скорости ветер не сможет понизить температуру мотора до приемлемых значений.

Чертежи

Изучив чертежи вездеходов на шинах низкого давления, мастер может внести в конструкцию будущего изделия свои изменения, что позволит адаптировать его для решения конкретных задач либо улучшить технические характеристики. Примером может служить редуктор, который позволит улучшить показатели крутящего момента.

Порядок изготовления

Планируя собрать самодельный болотоход, целесообразно убедиться в наличии всего необходимого, после чего придерживаться следующей инструкции:

  1. Сварить раму, используя металлопрофиль квадратного/прямоугольного сечения.
  2. При желании можно изготовить ломающуюся раму, что станет оптимальным вариантом для поездок по местности со сложным рельефом. Для этого потребуется использовать шкворень, а также независимую подвеску для переднего и заднего моста.
  3. Собрать задний мост, в качестве которого можно воспользоваться аналогичной деталью от старого автомобиля, например Москвич.
  4. Реализовать подвеску, используя амортизаторы, мост соединить с рамой посредством болтов.
  5. Установить на раму мотоблок.
  6. Разместить сидение.
  7. Закрепить защиту рамы из металла или пластика.
  8. Установить колеса, осветительные приборы.

Также конструкция модели может предполагать наличие тормозной системы, что актуально для транспортных средств, передвигающихся с большой скоростью. В этом случае удобнее всего будет использовать старый мотоцикл и установить тормоза на этапе монтажа колес.

Как сделать шины низкого давления

Желая изготовить вездеход подобной конструкции, необходимо предварительно ознакомиться с тем, как сделать ободрыши — шины низкого давления. В качестве основы целесообразно использовать старые покрышки от грузового транспорта, при этом крайне важно, чтобы их степень износа была небольшой. Самому сделать подобные шины довольно просто, достаточно придерживаться следующего алгоритма действий:

  1. Очистить шины от грязи.
  2. Надрезать их по внутреннему периметру, что позволит демонтировать проволоку.
  3. Разметить прямоугольники около надреза и вырезать их, используя строительный нож.
  4. Снять проволоку и зафиксировать покрышку.
  5. Ободрать шину от внешнего слоя.

После подобных манипуляций у мастера в распоряжении будет камера, из которой можно сделать колесо, создав шинный каркас. Для этого потребуется сварить диски для шин низкого давления, например, из алюминиевого таза, отшлифовать каркас и одеть его на подготовленную камеру. Подобные колеса можно устанавливать на самодельный вездеход, изготовленный на основе мотоблока.

Преимущества шин

Подобные колеса пользуются внушительной популярностью при проектировке вездеходов, что обусловлено широким перечнем преимуществ, выгодно отличающих их от прочих возможных вариантов. Среди них целесообразно упомянуть доступную стоимость, что позволит существенно сократить затраты на изготовление модели.

Колеса отлично подойдут для передвижения по различным видам местности, что позволяет использовать их в различных регионах и погодных условиях. Существуют и другие преимущества подобных элементов:

  • малый вес, что позволяет значительно улучшить динамические характеристики готового транспортного средства;
  • за счет большой площади удается успешно передвигаться по пескам, снегу и прочим труднопроходимым видам местности;
  • отсутствие негативного влияния на грунт, что позволяет использовать вездеход для поездок по полям.

Вездеход с такими колесами можно использовать в качестве маломощной тракторной техники для выполнения простых задач, что делает его универсальным решением.

Заключение

Самодельные вездеходы являются отличным решением для передвижения в сельской местности, где дорожное покрытие находится в плачевном состоянии, либо отсутствует. Наличие подобных колес позволяет конструкции эффективно передвигаться по полям, снегу, песку, болотам и другим труднодоступным участкам.

Источник: http://traktoramira.ru/vezdehody/vezdehod-na-shinah-nizkogo-davleniya-svoimi-rukami.html

Рубрика «Вездеходы»

Самодельный вездеход «Газель»

Умелец построил вездеход с кузовом от «Газели», оригинальное решение для бездорожья в деревне.

Гусеничный вездеход своими руками

Самоделка вездеход на гусеничном ходу, для поездок на охоту, рыбалку.

Настоящий «монстр бездорожья» самодельный вездеход

Путешествуя по просторам нашей страны, порой можно встретить довольно необычную самодельную технику.

Самодельный вездеход 6х6 УАЗ «буханка»

УАЗ «буханка» переоборудованный в вездеход на шинах низкого давления с колёсной формулой 6х6.

Самодельный вездеход на шинах низкого давления

Вездеход самоделка на шинах низкого давления.

УАЗ на шинах низкого давления

Представляем Вашему вниманию вездеход УАЗ на шинах низкого давления.

Гусеничный болотоход своими руками

Гусеничный вездеход, болотоход, построил Владимир из Большеречья, Омской области.

Вездеход на базе «ГАЗели»

Вездеход на шинах низкого давления: фото и описание самоделки.

Самодельный вездеход из мотоцикла «Урал»

Вездеход самоделка, для поездок в лес, по грибы, ягоды и на речку на рыбалку.

Самодельный вездеход на шинах низкого давления, для поездок по тайге

Самодельный вездеход «переломка» на шинах низкого давления, для поездок на охоту и рыбалку по тайге.

  • Автомобили
  • Багги
  • Вездеходы
  • Мотоциклы
  • Трактора

Источник: http://auto-samodelki.ru/vezdexody/

Как сделать вездеход из мотоблока своими руками в домашних условиях

Многие сегодня применяют мотоблоки. Отличие этой техники в возможности улучшить и переделать её в каракат, квадроцикл или вездеход из мотоблока. Можно расширить работоспособность техники без особенных трат денег и поддержки профи. Конструирование предполагает несколько этапов. Сначала нужно продумать идею, составить чертеж и схему. После решают вопрос с материалами, и после того, как все готово, переходят к непосредственной работе.

Пока не начали конструировать

Прежде чем делать самодельный вездеход из мотоблока, из старого транспорта, уточняют тонкости. Можно делать вездеход на базе мотоблока на гусеничном ходу или же пневмоколёсах. Агрегат с гусеничным передвижением не сложен в управлении — это важно принять во внимание. Необходимо понять, где, при каких условиях будете использовать устройство, а также, сколько людей, какой вес транспорт сможет без ущерба возить. Далее можно разрабатывать:

  • эскиз;
  • чертежи.

Сложно найти бензиновый инструмент, который бы сравнился с бензопилой по количеству самоделок. Лебедки, лодочные…

Однако запрещается брать любой автодвигатель. В двигателе должно быть принудительное охлаждение. Необходимо купить устройства, где будет воздухо- и водоохлаждение.

При применении самодельного мотоблока вездехода зимой лучше взять 4-тактный мотор. Именно он превосходно работает при низких температурных режимах, он мобильный, простой в управлении. Маленький вездеход 4х4 с двигателем от мотоблока, сделанный самостоятельно, станет истинной гордостью для любого мастера. Агрегаты можно купить по низкой стоимости, поэтому проще, экономичнее собрать своими руками.

Какой двигатель использовать

Проблематично конкретно дать ответит на этот вопрос. Любой двигатель (как на бензине, так и на дизеле) имеет преимущества и недостатки. Бензин дорогой, а дизельное топливо при минусах быстро замерзает. Вездеходы, сделанные самостоятельно очень актуальны из-за того, что на их производстве есть много китайских агрегатов с мощными и высококачественными двигателями, которые можно заказать относительно недорого. Это дает возможность приобрести простое авто, а после модернизировать его по индивидуальному желанию. Двигатели считаются легкими в техобслуживании, их можно когда угодно использовать в качестве запчасти. Для того чтобы сделать ходовую часть профи рекомендуют применять в конструировании уникальную независимую колесную подвеску. Несмотря на то, что она простая по конструкции, строитель получает простое и комфортабельное в применении устройство.

Когда независимой подвески нет, то можно:

  • применить простые пневмоколёса (от двух до четырех);
  • сделать агрегат из мотоблоков на шинах низкого давления.

Раму разрешено использовать двух типов: плоскую или пространственную. В ситуации, когда транспортное средство конструируется:

  • на гусеницах— оно цельное;
  • на колесах — сочлененное.

Чтобы собрать мини-трактор из мотоблока своими руками без совершения ошибок, понадобится пошаговая инструкция и…

Вторая система может использоваться и для техники на гусеничном ходу. Можно посмотреть видео.

Как происходит построение

Сделать несложно, надо только иметь опыт работы с транспортом, механикой. Создают базу для транспорта. Для этого разрешается применять раму от б/у мототранспорта модели ИЖ или УРАЛ. Благодаря этим деталям транспортное средство станет наиболее маневренным, будет просто преодолевать любые ямы, кочки на дорожном полотне.

Создание самодельной техники поэтапное:

  1. Строительство моста сзади, колесной подвески. Чтобы соединить подвески спереди, сзади необходимо использовать автостойку, покос, втулку руля.
  2. Конструируемые в транспортное средство колеса необходимо брать исключительно от мощнейших грузовиков. Отличным выбором для агрегата станут шины, что отличаться пониженным давлением. При рациональном подборе мастер может управлять транспортом в полнейшей безопасности, не переживая за маневренность.
  3. Монтаж двигателя — это главный этап во всём процессе сборки машины на базе мотоблочной конструкции (вездехода).

Как демонстрируют фото в автожурналах, вездеход, сделанный в гараже, смотрится эффектно, он уверенный. Каракат из мотоблочного агрегата имеет отличия. Их несколько. Необходимо при помощи сварочного аппарата сделать раму из металлопрофиля или трубок из металла. Монтируют приводы спереди, сзади. Можно брать дифференциальные и целые элементы. Мост спереди, и детали на рулевое управление, разрешено брать от ходовой части автомобиля.

«Родной» двигатель и редуктор, может сменить многоступенчатая КПП для комфортного, простого управления скоростными режимами. В конце сборки на технику монтируют скаты. Каракат на 4 колёсах с мотором необходимо протестировать. Прежде чем конструировать вездеход подготавливают материалы. Это:

  1. Рама.
  2. Привод.
  3. Полозья.
  4. Рулевая колонка.
  5. Сильные колеса (или гусеницы со снегозацепами).
  6. Силовое устройство.
  7. Сварочный аппарат.
  8. Ключи.

Двигатель для мотоблока марки Нева часто садовники и огородники могут менять на новый. Причин для процедуры может быть…

Отдельные детали можно сделать, а какие-то необходимо купить. Раму правильно будет взять от старого мототранспорта, а для поворотных стоек лыж применить продольные трубки рамы от б/у велосипедного транспорта.

Пневмоход и болотоход

Болотоход – транспорт с высокопроходимостью. Агрегат шикарно показал себя на топких территориях, мелководьях, илистых и болотах. Такой транспорт актуален у тех, кто часто ходит за город, туристов, которые преодолевают сотни километров сложного бездорожья. Конструирование самодельных болотоходов такое же, как и при изготовлении квадроцикла или караката. Пневмоход – вид авто, разработанный в 50 гг. прошлого столетия.

Условно такой транспорт можно назвать мотоблоком на пневматических колёсах. Понятно, основным отличием пневмохода от других самодельных моделей из мотоблока является база колес. Шины низкого давления за счёт малого усилия на дорогу дают возможность избежать прогрузки, буксовки, неприятностей.

Поэтапная инструкция

Каракат из мотоблока – это рациональное вложение сил и финансов. Вездеход из мотоблока создают по схеме. Конструируют основу. Можно будет взять готовые рамы. Например снять с б/у машин Урал или Иж. Они прочные и с маневренностью. Мост сзади включает обе подвески, которые делают из: стойки, покоса, втулки. Для колёсной базы вездехода. Разрешено применять б/у запаску с грузовой машины. Транспорт на ШНД легок в езде, с маневренностью. Монтируют сборную конструкцию двигателя, чтобы вездеход исполнял необходимый функционал. Если монтаж мотора окончен, ставят:

  • трансмиссию;
  • выхлопные части;
  • тормозную конструкцию.

Подойдут детали со старого транспорта. Квадроцикл отличается хорошей проходимостью, манёвренностью, безопасностью. Он похож на 4-колёсный мотоциклетный транспорт. Обычно квадроцикл конструируют на мотоблоке от автомобиля Нева. Поэтапная инструкция следующая:

  1. Переделка колес. Колёса разводят на равноценное расстояние от автокузова адаптерами.
  2. Модернизируют и делают усиление рамы. Правильно применять готовое основание от мототранспорта, оно надежное, не спровоцирует проблем.
  3. Устанавливают автодиски. Можно применить низкий профиль. Сократить трение между шинами, ободом можно прокладками из ткани.
  4. Монтируют шины. Подходят колеса от грузовиков. Можно брать шины с малым давлением. Ставить амортизирующие элементы не надо.

После простых манипуляций созданный квадроцикл из мотоблока применяют на бездорожье. Кроме транспорта можно сделать ШНД.

Мотоблок на пневматических колесах создает минимальное действие на дорогу. На мосту сзади применяют самодельные шины, которые можно ставить на:

  1. Болотоход.
  2. Мотосани (аэросанки).
  3. Снегоход.
  4. Буксировщик мотоблочный.

Можно купить магазинные элементы или приобрести детали отдельно (автопокрышки, камеры, диски). Схема сборки следующая:

  1. Стандартные диски и крепежи сваривают трубками из металла.
  2. Изготавливают большие камеры с более надежным креплением.
  3. На готовый расширенный диск закрепляют шины. Её можно купить или применить б/у с грузовика. В дырку диска заводят воздухоклапан.
  4. Колесо наполняют насосом. Созданные шины монтируют на вездеход из мотоблока.

Повышая мощь стандартного колёса обустраивают протектором. Для крепежа камер подойдут цепи, траки, сделанные в мастерской.

Были описаны более популярные самодельные модели с мотором от мотоблока. Однако на этом изобретательность мастеров из народа, в отношении такого агрегата не завершается. Жители севера давно оценили плюсы аэросанок, мотосанок, снегоходов. А минитрактор или буксировщик на мотоблочном моторе активно применяют фермеры.

Источник: http://sadovij-instrument.ru/trimmery-motokosy/samodelki/vezdehod-iz-motobloka-svoimi-rukami.html

ВЕЛОВЕЗДЕХОД «МЕДВЕДЬ»

Я веду активный, здоровый образ жизни. Мне очень нравится кататься на велосипеде. Но это – летом. В межсезонье и зимой на нем ездить трудно и даже небезопасно – мешают грязь, снег и гололед. Я задумался, а нет ли транспортных средств с велоприводом, способных преодолевать перечисленные преграды и даже плавать? В условиях Сибири такой транспорт для недальних поездок был бы незаменим. В продаже в городских магазинах, если и было что-то подходящее, но стоило очень дорого. И тогда решил сделать такую машину сам (кстати, самую первую мою значительную конструкцию). Даже еще не начав строительства, дал ей название в честь «хозяина тайги» – «Медведь».

Просмотрев подшивку журналов «Моделист-конструктор» с 2005 по 2010 год, узнал, что существует довольно много разнообразной самодельной техники (разных видов и типов), не нуждающейся в дорогах. Для реализации своего замысла в качестве прототипа выбрал «пневмоход» – всесезонное транспортное средство с шинами низкого давления.

ПРОЕКТИРОВАНИЕ

Хотелось построить достаточно простую и в то же время оригинальную машину, обладающую высокой надежностью, проходимостью и устойчивостью, удобную в эксплуатации. Таковым представлялся четырехколесный полноприводной веловездеход на шинах низкого давления, к тому же имеющий задний ход. Причем машина должна быть двухместной: во-первых – для увеличения «мощности»; во-вторых – если застрянешь – легче вытаскивать; ну и в-третьих – вдвоем просто веселее.

Рис. 1. Двухместный четырехколесный веловездеход на шинах низкого давления:
1 – спицевое колесо на шине низкого давления (4 шт.); 2 – приводной вал колес (2 шт.); 3 – задняя полурама (профильная труба 20x20x2); 4 – передняя полурама (профильная труба 20x20x2); 5 – узел сочленения полурам; 6 – рулевое управление; 7 – рычаги рулевого управления (2 шт.); 8 – седло (велосипедное, 2 шт.); 9 – руль-опора «ведомого; 10 – ползун (профильная труба 25x25x2, 4 шт.)

Проектированию веловездехода предшествовало изучение соответствующей литературы, интернет-источников, чтобы выявить конструктивные особенности, позволяющие транспортному средству преодолевать пересеченную местность, болота, снеговые заносы, водные преграды. В то же время вездеход не должен наносить урон легкоуязвимой северной природе.

Были выполнены эскизы веловездехода в нескольких вариантах (впоследствии выбран один), рассчитаны приблизительно потребность и стоимость материалов и деталей, необходимых для создания машины. В ходе проектных работ изучил сортамент применяемых материалов и характеристики изделий, освоил программу Microsoft Office Visio 2007.

ОПИСАНИЕ ВЕЛОВЕЗДЕХОДА

Трансмиссия вездехода не совсем обычная. Она двойная. Ведущий пилот (он же рулевой) с помощью «персонального» цепного привода вращает передний вал с колесами, а «ведомый» пилот посредством своего такого же привода -задние колеса. Приводы – велосипедные, односкоростные. Только ведущую и ведомую звездочки поменял местами (по сравнению с велосипедом: теперь малая стоит на каретке, а большая – на валу), то есть передачу сделал понижающей -количество зубьев ведущей звездочки меньше, чем у ведомой. Ведущую на 32 зуба снабдил более длинными, чем штатные, шатунами. В качестве ведомой применил ведущую звездочку от велосипеда «Урал» на 48 зубьев. Уменьшение передаточного числа до 0,67 и увеличение длины шатунов позволили обеспечить достаточный крутящий момент.

Рис. 2. Передняя полурама:
1 – лонжерон; 2 – срединная балка; 3 – передняя поперечина; 4 – задняя косая полупоперечина (2 шт.); 5 – косынка (2 шт.); 6 – ползун; 7 – седло; 8 – подседельные стойки; 9 – проушина узла сочления полурам; 10 – кареточный узел привода Рис. 3. Задняя полурама:
1 – лонжерон; 2 – срединная балка; 3 – передняя поперечина; 4 – задняя косая полупоперечина (2 шт.); 5 – поручень; 6 – ползун; 7 – седло; 8 – подседельные стойки; 9 – втулка узла сочленения полурам; 10 – кареточный узел привода; 11 – сошка Рис. 4. Рулевое управление (рама – наложенная проекция):
1 – рулевой рычаг (2 шт.); 2 – ось рулевого рычага (2 шт.); 3 – рулевая тяга; 4 – рулевая сошка (приварена к задней полураме); 5 – узел сочленения полурам с Т-образным шкворнем Узел сочленения полурам: на переднем плане – рулевая сошка (правая сторона), приваренная к задней полураме и шарнирно присоединенная к ней рулевая тяга, идущая от рычагов управления на передней полураме

Для простоты конструкции и повышения проходимости решил отказаться от дифференциала и сделать привод, как у детского велосипеда – даже без втулки и обгонной муфты. Такой «прямой» привод дает возможность двигаться задним ходом, что в условиях бездорожья или стесненных условиях немаловажно. Привод каждого вала осуществляется независимо. Сплошной вал в любых дорожных условиях вращает сразу оба колеса. Хотя такой привод затрудняет поворот и педали крутятся постоянно. Но ведь вездеход сделан не для катания с горок.

Валы изготовлены из шестигранника S24. Концы валов проточены под подшипники 202 и отверстия ступиц колес. Корпуса подшипников изготовлены из трубы подходящего диаметра и приварены к ползунам. Ступица колеса прижимает подшипник к валу, не позволяя ему «гулять». Соединения ступиц колес с валом – шпоночные. Ступицы ведомых звездочек тоже шестигранные – кованые.

РАМА

На вездеходе применена «ломающаяся» рама, состоящая из двух, шарнирно связанных частей («полурам»), которые могут поворачиваться относительно друг друга в горизонтальной и вертикальной плоскостях. Такая конструкция позволяет избавиться от зависания колес при передвижении по неровной дороге. Для обеспечения достаточной жесткости и небольшой массы раму решил изготовить из сравнительно легкой профильной трубы сечением 20x20x2 мм.

Обе полурамы имеют одинаковые размеры и отличаются только некоторыми деталями соединения (сочленения) и подседельными стойками. Перед сборкой (сваркой) на продольные балки (лонжероны) одеваются ползуны – отрезки трубы сечением 25x25x2 мм длиной по 100 мм. К передней полураме привариваются рулевые рычаги в сборе с осями, а к задней – рулевая сошка.

Шкворень – Т-образная деталь, соединяющая две полурамы, переделан из старого шарнира карданного вала грузового автомобиля.

КОЛЕСА

Колеса вездезхода – спицевые. Ободья и спицы – достаточно легкие и прочные, изготовлены из профильной трубы квадратного сечения 10x10x1,5 мм. В качестве шин использованы камеры от автомобиля КамАЗ.

Рис. 5. Трансмиссия (привод вала):
1 – рама; 2 – приводной шатунный узел; 3 – ведущая звездочка(z=32,22); 4 – цепь; 5 – вал (сталь, шестигранник S24); 6 – ведомая звездочка (z=48); 7 – втулка ведомой звездочки (кованая, шестигранная); 8 – упор ползуна (2 шт.); 9 – винт натяжения (2 шт.); 10 – резьбовой упор на лонжероне (2 шт.); 11 – ступица колеса (2 шт.); 12 – шпонка (2 шт.); 13 – гайка М20; 14 – ползун; 15 – подшипник 202

Не буду приводить расчетов, которые я производил, чтобы определить запас плавучести «Медведя» (их может сделать любой старшеклассник), но скажу, что сила Архимеда почти вчетверо больше, чем вес вездехода. Стоит отметить, что при длительном нахождении на солнце или морозе камеры приходят в негодность – становятся жесткими, на них появляются трещины. Для решения этой проблемы можно использовать облегченные покрышки или обматывать камеры брезентом.

РУЛЕВОЕ УПРАВЛЕНИЕ

Рулевое управление (только у «ведущего») – рычажное, посредством «перелома» полурам. В передней части рамы на оси установлены два слегка изогнутых вертикальных рычага (как у гусеничного трактора) длиной по 800 мм. Верхняя их часть загнута к центру, а нижняя – смещена к колесам, чтобы рулевые тяги не мешали педалям. Длина нижнего рычага составляет 200 мм, что дает четырехкратное увеличение усилия. Рулевые тяги взяты от автомобиля ВАЗ-2106 и переделаны. Перед «ведомым» установлен велосипедный руль, который служит лишь поручнем.

ЗИМНИЕ ПОЛЕВЫЕ ХОДОВЫЕ ИСПЫТАНИЯ

Для зимних испытаний вездехода использовали методику, описанную в статье Р.Г. Данилова «Автомобили для бездорожья». Испытания проводились на дороге и на заснеженном поле с покровом от 200 до 600 мм. Вертикальные препятствия имитировались с помощью снежных брустверов различной высоты. Температура воздуха менялась от -5 до -20 °С. Вездеходом управляли я и Максим Ермаков.

«Медведь» хорошо шел по твердой прямой дороге. Но, как и ожидалось, из-за отсутствия дифференциала, при повороте (когда одно из колес притормаживалось) становилось труднее, приходилось увеличивать нагрузку и на педали. Этот же фактор сказывался и на маневренности. Радиус поворота составил 4 м.

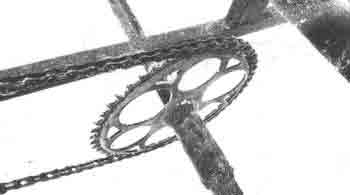

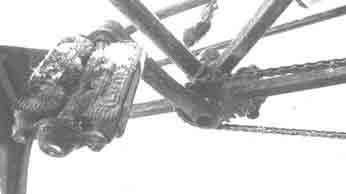

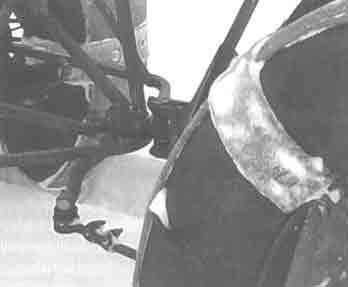

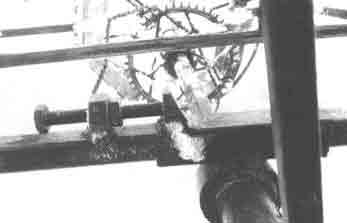

Педальный привод цепной передачи с ведущей звездочкой Цепной привод приводного вала с ведомой звездочкой Узел натяжении цепи приводного вала

При движении по пересеченной местности «Медведь» свободно преодолевал препятствия высотой до 400 мм. Этому способствуют «ломающаяся» рама и высокий клиренс «Медведя» (370 мм.). При попытке проехать по рыхлому снегу глубиной 400 мм выяснилось, что трансмиссия с передаточным числом 0,67 не обеспечивает достаточного крутящего момента на колеса (у водителей не хватало сил). При движении по снегу глубиной менее 200 мм «Медведь» шел уверенно, но водители быстро уставали. Наличие заднего хода оказалось необходимым при развороте на стесненных участках местности или дороги. При застревании на сложных участках можно прибегнуть к «раскачке» машины.

После замены ведущей 32-зубой звездочки на 22-зубую (передаточное число снизилось до 0,46) максимальная скорость по хорошей дороге уменьшалась, зато движение по снегу, а также через препятствия значительно облегчилось.

Но нам с трудом удалось проехать по снежной целине с покровом 400 -500 мм. При этом глубина колеи составила 300 мм. Это означало, что шины «Медведя», вместо того чтобы подминать снег, режут его, что ухудшает проходимость. Было замечено, что при накачивании камеры раздуваются неравномерно, местами образуются выпуклости, нарушающие геометрию колеса. Для предотвращения этого явления на камеры колес поставили наружный бандаж из старого пожарного рукава.

После установки бандажа «дорожка» колеса стала относительно плоской. Наружный диаметр колеса уменьшился на 100 мм, ширина увеличилась на 40 мм. При движении по 430-мм снежному покрову глубина колеи уменьшилась до 200 – 240 мм. Благодаря увеличению пятна контакта колеса стали меньше пробуксовывать.

Для измерения возможностей по преодолению уклонов на передней полураме смонтировали самодельный угломер. При испытаниях «Медведь» начинал сваливаться на бок только на косогоре с поперечным уклоном в 35° и забирался в гору с подъемом до 17°.

ЛЕТНИЕ ХОДОВЫЕ ИСПЫТАНИЯ

Проводились на сырой луговине, заболоченном водоеме, грязевом болоте. При движении по сырой луговине за «Медведем» оставалась колея из примятой травы. После прохождения по ней пешком обнаружил, что мои следы наполнились водой. По расчетам, вездеход оказывает удельное давление на грунт в 2,5 раза меньшее, по сравнению с человеком.

Испытания вездехода на плавучесть проводили на заболоченном водоеме, и они полностью подтвердили расчеты.

«Медведь» имеет положительную плавучесть. Скорость движения по воде была не больше 1км/ч, при этом на крутящиеся элементы трансмиссии наматывались водоросли. Попытка движения по плавучим островам камышей не удалась -нам не хватило сил.

Рис. 6. Приводной вал в сборе Рис. 7. Колесо:
1 – обод (профильная труба 10×10, 2 шт.); 2 – спица (профильная труба 10×10, 12 шт.); 3 – ступица

Двигаться по пересеченной местности (кочкам, ухабам) в летнее время по тому же маршруту легче, чем зимой, так как отсутствуют препятствия в виде снежных сугробов. Мы преодолевали кучу песка высотой около 1200 мм. «Медведь» хорошо идет по кочковатой луговине и пересеченной местности. Максимальная скорость, которую смогли развить на вездеходе по хорошей грунтовой дороге, – 6 км/ч.

Во время эксплуатации выяснилось, что не все велосипедные детали и узлы трансмиссии при установке на вездеход выдерживали нагрузки и выходили из строя. Их приходилось заменять более прочными самодельными или мотоциклетными.

После испытаний мы пришли к выводу, что при движении по вертикальным преградам с поперечным уклоном необходимо снижать скорость, а длительный подъем сильно затруднен. Тяжело было двигаться и по глубокому рыхлому снегу. Проходимость же по грязевым болотам и сырой луговине оказалась хорошая, а по пересеченной местности с небольшими вертикальными препятствиями – удовлетворительная.

Небольшой вес веломобиля (от 70 до 90 кг с поклажей) позволяет в сложных дорожных условиях вытаскивать его вручную.

ИСПЫТАНИЯ НА ТЯГОВОЕ УСИЛИЕ

Для испытаний на тяговое усилие использовали методику, описанную в книге Ю.В. Гинзбурга «Промышленные тракторы». Испытания проводились с помощью электронного переносного динамометра АЦД на ровной бетонной площадке в помещении (при температуре + 14°С) и на укатанной снежной дороге (при температуре на улице -14°С). Полная масса «Медведя» (с седоками) составила около 240 кг.

Для измерения тягового усилия веловездеход прицепляли через динамометр к неподвижному грузу массой 500 кг. Начинали вращать педали, равномерно увеличивая силу давления на них до момента пробуксовки колес. При этом фиксировалось на динамометре максимальное значение приложенной силы. Испытания проводились пятикратно, и затем вычислялось среднее значение. Было произведено измерение тягового усилия переднего, заднего и полного приводов.

ЗАКЛЮЧЕНИЕ

В ходе строительства «Медведя», проведения его ходовых испытаний и многочисленных промежуточных доработок я изучил особенности конструкции вездеходов, их агрегатов и узлов. Выявил достоинства и недостатки своей конструкции, факторы, влияющие на кпд трансмиссии.

К достоинствам «Медведя» можно отнести: хорошую проходимость по пересеченной местности, грязи, болотам, сырой луговине и даже по воде, простоту конструкции, экологичность и бесшумность. Вездеход привлекает к себе внимание окружающих благодаря своей необычной конструкции. Использование велопривода позволяет приближаться на вездеходе непосредственно к местам их обитания, без стресса для диких животных и птиц проводить наблюдения за ними. Понятно и то, что вездеход, тем более плавающий, незаменим для охоты и рыбалки в нашей местности. «Медведь» – это экологичное транспортное средство повышенной проходимости, которое подходит для путешествий по пересеченной местности и бездорожью, активного отдыха и в качестве велотренажера. Для его управления не нужно водительское удостоверение. Однако необходима слаженная работа «ведущего» и «ведомого», их спортивная подготовка и навыки управления.

К недостаткам «Медведя» можно отнести: затрудненное движение по рыхлому глубокому снегу, небольшую скорость, отсутствие тормозов.

Бездифференциальный привод негативно сказывается на маневренности, но положительно – на проходимости, что в условиях бездорожья важнее. Длительный подъем по уклону вверх затруднен, но при необходимости один из членов экипажа может и подтолкнуть машину.

Предварительные расчеты показали, что вездеход обладает необходимым запасом плавучести.

В ходе же испытаний, при движении по болотистой местности выяснилось, что «Медведь» не только не тонет, но и не кренится и может передвигаться по воде, почти как по суше (только медленнее), с двумя седоками.

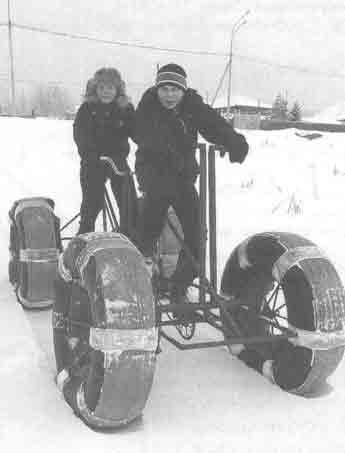

Веловездеход И. Балина из г. Тобольска Тюменской области

В дальнейшем я планирую оснастить «Медведь» дифференциалами, багажниками и тормозами (хотя экстренное торможение можно осуществлять резким поворотом – веломобиль тут же останавливается даже на воде).

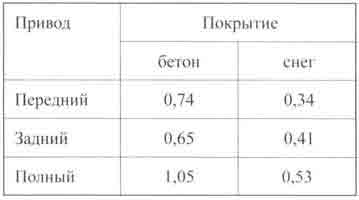

Результаты испытаний на тяговое усилие

PS. Выражаю благодарность моему деду – Сергею Николаевичу Балину за помощь в проектировании и сборке вездехода.

И. БАЛИН, г. Тобольск, Тюменская обл.

Литература

1. Р. Данилов. Автомобили для бездорожья. «Техника и вооружение» № 7, 2009, с. 11.

2. Ю. Гинзбург и др. Промышленные тракторы. М.: Машиностроение, 1986.

Источник: http://modelist-konstruktor.com/razrabotki/velovezdexod-medved

Смотрите также:
27.04.2020

Простой колесно-лыжный снегоход на пневматиках Колесно-лыжный снегоход — трехопорный, с двумя задними ведущими пневматиками и одной управляемой лыжей спереди. Конструкция снегохода по сравнению с другими машинами подобного типа предельно проста, что позволяет сделать...

31.10.2018

Мотовездеход своими руками: фото сборки Самодельный мотовездеход сделанный своими руками из двигателя Lifan: фото сборки с описанием, также видео испытаний самодельного вездехода. Двухколёсный мотовездеход – это мотоцикл повышенной проходимости на широких шинах низкого...

27.04.2020

Самодельные квадроциклы руками народных умельцев Квадроцикл – это четырехколесный гибрид мотоцикла и трактора, транспорт, одинаково успешно используемый как в сельском хозяйстве, так и в сфере отдыха. Еще несколько лет назад русский человек считал квадроцикл иноземной...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
