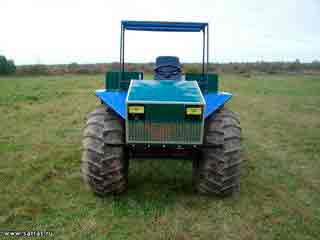

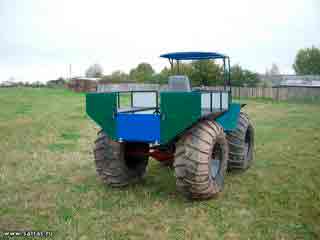

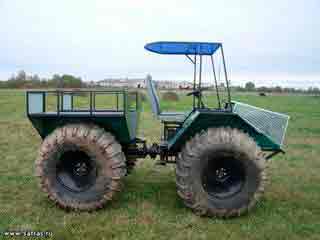

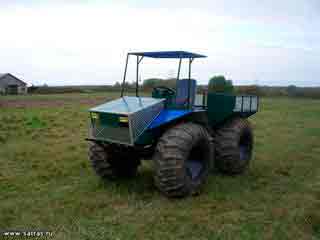

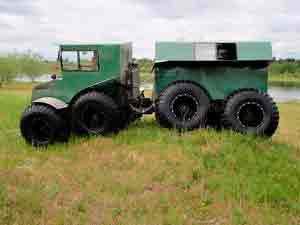

Вездеход Бобик

Краткие технические характеристики:
Тип рамы – шарнирно-сочленённая (“ломающаяся”).
Двигатель – Lifan 182FD, 11л.с., четырёхтактный, принудительного воздушного охлаждения.
Коробка передач – Ваз-2106, четырёхступенчатая.
Мосты – ВАЗ-2106, передаточное число 3,9.
Покрышки – ободранные ВИ-3 (КРАЗ-255Б), фактический размер 1250*520-21″.
Диски – закрытые, под забортовку, с фиксацией покрышки.
Габаритные размеры (Д*Ш*В) – 3300*1950*2300
Грузоподъёмность на суше/воде – 300/200 кг.
Снаряжённая масса вездехода – 780 кг.
Максимальная скорость – 25 км/ч.

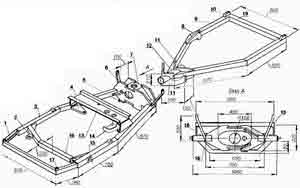

Конструкция вездехода:
Полурамы сварены из профильной трубы 40*20*1,5, 40*25*2 и 40*40*2.
Размер передней полурамы (Д*Ш*В) – 1650*800*260. 750 мм занимает моторный отсек, остальное отведено под водительское место.
Задняя полурама трапециевидной формы. Вершина 200 мм шириной, основание 810 мм шириной, боковые грани длиной по 900 мм. Высота полурамы 260 мм.

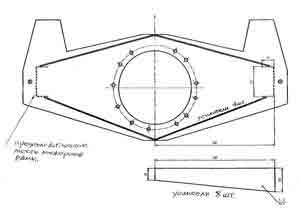

К внутренним торцам полурам приварены плиты из листовой стали 10 мм толщиной, для крепления поворотного кулака.
Расстояние от внутренних торцов полурам до середины мостов составляет 790 мм. Таким образом база вездехода равна 1830 мм.

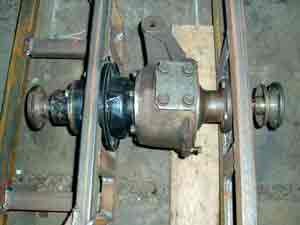

В основе узла перелома лежит поворотный кулак переднего моста УАЗ. Внутри, в двух подшипниках №180106, одном подшипнике №180208 и двух втулках вращается ШРУС типа “Бирфильд” от УАЗа.

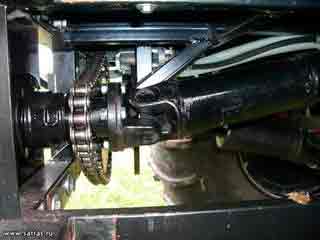

В переднюю полураму выходит самодельный флянец, к которому пакетом крепиться ведомая звёздочка цепного редуктора, тормозной диск и карданный вал привода переднего моста. В заднюю полураму выходит заводской флянец от ГП моста УАЗ.

Цепочка привода колёс выглядит следующим образом:

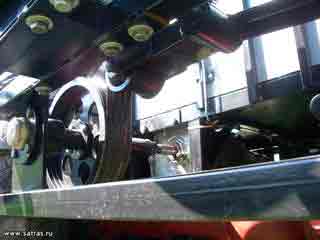

На двигателе установлен ведущий шкив диаметром 95 мм. Шкив имеет 5 ручьёв профиля “А”: 4 для ремённого сцепления и 1 для привода генератора. Длина ремней 1250 мм (генераторный от дизеля Д-240 и почти всех его модификаций). Ремни натягиваются натяжным роликом при помощи двух пружин.
Ведомый шкив имеет диаметр 260 мм. Установлен он на опорном валу, который вращается в двухрядном подшипнике переднего колеса ВАЗ-2108. К концу опорного вала приварена шлицевая втулка от диска сцепления ВАЗа-Классики. В эту втулку входит первичный вал КПП ВАЗ-2106.

Выходной вал КПП обрезан по начало шлицов. На шлицы одевается флянец кардана Ваз-Классики, труба кардана при этом обрезается до требуемого размера.
Второй флянец кардана прикручивается к первичному валу цепного редуктора, к котором приварена звёздочка Z=13, шаг 19,05 мм.
Сам первичный вал вращается в конических подшипниках передней ступицы ВАЗ-Классика, которая в свою очередь прикручена к подвижной плите. Меняя положение плиты можно регулировать натяжение цепи.

Далее, на раздающем валу поворотного кулака установлена ведомая звёздочка Z=41. С раздающего вала осуществляется непосредственный привод мостов Ваз-2106 при помощи карданных валов (укороченные от Ваз-2121 “Нива”).

Водительское место:
Сиденье от пассажирской Газели. Под сиденьем находится аккумулятор на 60 А/ч. Рулевая колонка переделана из колонки Ваз-2106, оттуда же взята верхняя крестовина рулевого вала. Нижняя крестовина от М-2141, соединяются они при помощи профильной трубы 20*20*2. Как не трудно догадаться, рулевой механизм (“рейка”) также позаимствован от автомобиля М-2141.
Педальный узел от Ваз-Классики. Педаль сцепления посредством тросика связана с натяжным роликом ремённого сцепления. Педаль тормоза через шток связана с главным цилиндром сцепления от УАЗа, который выступает в роли главного тормозного цилиндра и приводит в действие суппорт от Ваз-2108. Педаль газа самодельная. Связана с карбюратором через тросик.
Под рулём, по правую сторону, находится “приборная панель”, включающая в себя тумблер света фар, тросовую тягу воздушной заслонки карбюратора, кнопку сигнала и выключатель “массы”.

Источник: http://sanatatur.ru/forum/viewtopic.php?f=8&p=1044671

Узел перелома на вездеход из кулака УАЗ

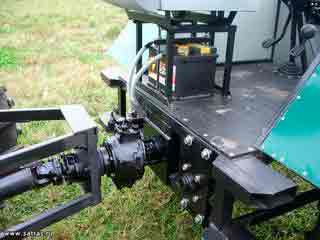

При постройке караката с ломающей рамой, возникла необходимость сделать узел соединяющий две полурамы, внутри которого был бы расположен механизм передающий вращение на кардан заднего моста. Встал вопрос делать полностью самодельный узел, либо использовать готовый узел от серийно выпускающейся техники. Свой выбор я остановил на втором варианте в виду меньших трудозатрат и потому, что на глаза мне попался поворотный кулак от Уаза, с конструкцией которого я был не плохо знаком. Было принято решение заменить ШРУС Уаза на наружный ШРУС от а\м “Нива” по следующим причинам:
1. Большой вес уазовского ШРУСа.
2. Большие потери на трение.
3. Низкое качество.

Почему ШРУС от Нивы? Просто был под рукой, но можно использовать от ВАЗ-09 и т.п.
ШРУС работает при большем угле излома, чем крестовины и каракат можно сделать очень маневренным, что очень важно при передвижении по лесу. В качестве донора взят поворотный кулак Уаз в сборе со ступицей.

1. Полностью разбираем поворотный кулак УАЗ.

2. Промеряем шейку шара, чтобы выяснить толщину стенки после проточки посадочного под внутренний подшипник, посадочное точится в месте расположения упорной шайбы уазовского ШРУСА (инструменты: штангенциркуль и металлическая линейка).

Варианты подшипников: шариковые закрытого типа №180105 (47\25 мм) или №180205 (52\25 мм).
Посадочное под второй подшипник шара точится в месте расположения сальника, подшипник шариковый закрытого типа № 180205 (52\25 мм). Между подшипниками ставится распорная втулка выточенная из трубы подходящего размера.

3. Сбиваем шайбу с гранаты Нива, болгаркой отрезаем шлицевую часть и сверлим в гранате отверстие диаметром 25 мм.

4. Делаем заготовку вала из хвостовика заднего моста Ваз, предварительно срезаем зубья шестерни болгаркой, чтобы облегчить работу токарю, протачиваем вал диаметром 25мм.

5. Надеваем на вал фланец под кардан и отмеряем от заднего торца фланца до конца вала 110 мм, лишнее (обычно 15 мм тела вала) отрезаем болгаркой. На заднем торце вала снимаем фаску под сварной шов. Вставляем вал в корпус гранаты и очень аккуратно провариваем внутри, можно предварительно прогреть заготовку. Внутренний шов не должен выступать в полость гранаты, иначе не встанет сепаратор! В корпусе гранаты снаружи также снята фаска, аккуратно провариваем. После охлаждения заготовки собираем гранату.

6. Забиваем внутренний подшипник, вставляем распорную втулку и забиваем наружный подшипник. Вставляем нивскую гранату в подшипники и собираем поворотный кулак.

7. Берём корпус трещётки и протачиваем в нём посадочное под два шариковых подшипника закрытого типа №180305 (62\25 мм). С внутренней стороны оставляем упорный буртик для подшипников, а снаружи подшипники фиксируются колпаком ступицы (корпуса трещётки), в котором просверлено отверстие диаметром по посадочному месту под сальник фланца заднего моста.

8. Подбираем палку ШРУСа диаметром 25мм (соединяет внутреннюю и наружную гранаты на Ниве), снимаем с неё стопорные кольца, промеряем необходимую длину и обрезаем, на внешнюю часть привариваем предварительно проточенный фланец заднего моста, к которому будет прикручиваться задний кардан.

Источник: http://satras.ru/publ/v_pomosch_samodelschiku/tekhnologii/uzel_povorota_pereloma_ot_uvata/9-1-0-7

Шарнирная рама на УАЗ.
Обзор конструкций “ломающихся” рам.

У обычного человека, фраза “ломающаяся рама” ассоциируется с тяжелой поломкой грузовика или внедорожника.

Однако, есть инженерные решения, которые специально предназначены для такой возможности “переламывать” раму без последствий :).
Это делается для увеличения проходимости и маневренности автомобиля.

Еще в 1919г. итальянский инженер Павези сконструировал автомобиль-тягач высокой проходимости Fiat-Pavesi P4 с колесами очень большого размера. Для поворота автомобиля был реализован принцип “ломающейся” рамы. (источник – patriot4x4.ru)

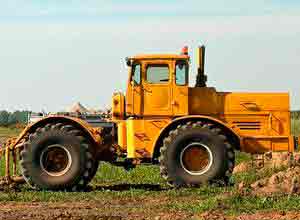

В нашей стране, в 1961 году по заданию правительства был разработан Трактор К-700 с ломающейся рамой. Целью проекта было — создать первый отечественный колесный трактор, пятого тягового класса. На фото трактор К-701

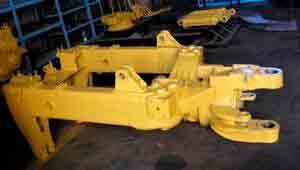

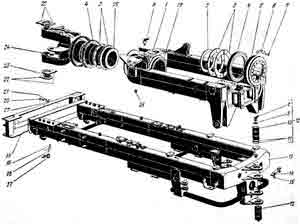

Полу-рама трактора К-700 имеет внушительные размеры

Сборочный чертеж соединительного шарнира трактора К-700

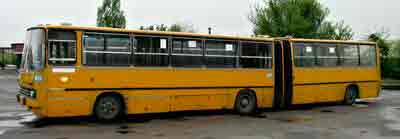

А кто не помнит городской сочлененный автобус Икарус-280?

Уникальные свойства автомобилей с ломающейся рамой сподвигли многих конструкторов на реализацию такого решения в различного рода вездеходах. Причем как одиночек-самоделкиных, так и в промышленном масштабе.
Тут хотя бы вспомнить шведский гусеничный болотоход Лось, у которого есть множество подражателей.
Но и в рядах колесной техники есть на что посмотреть:

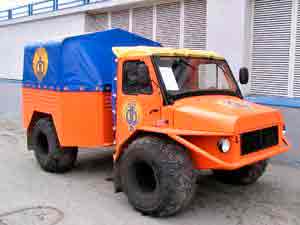

Cнегоболотоходы СКУ

Cнегоболотоходы СКУ, которые производила Северодвинская фирма Дифтонг, имеют две секции соединенных между собой поворотно-сцепным устройством, что позволяет звеньям складываться друг относительно друга в горизонтальной плоскости.
Снегоболотоходы описаны в журнале Авторевю за 2006 год

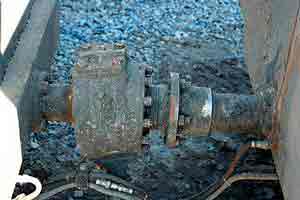

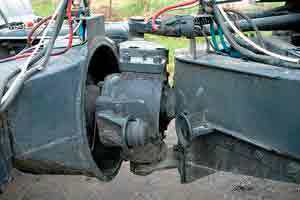

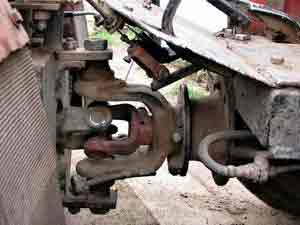

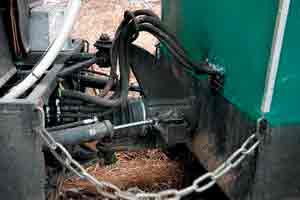

Фотография шарнирного соединения

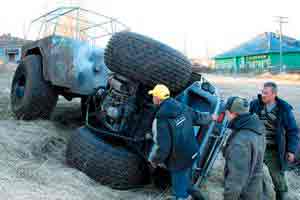

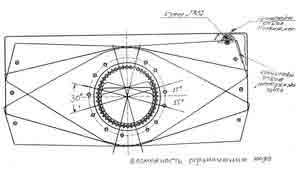

Фотография демонстрирующая, что нужно обязательно делать ограничитель поворота

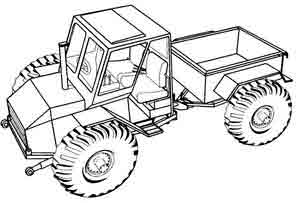

Трактор “Сибиряк”

Универсальное самодвижущееся средство Сибиряк. Подробно описанное в журнале Моделист-Конструктор

На Сибиряке установлена шарнирно-сочлененная рама

Наиболее интересен центральный шарнирный узел.
Он состоит из силового корпуса, являющегося задней частью передней полурамы, шарнира равных угловых скоростей (ШРУС), передающего крутящий момент к заднему мосту, и шарового корпуса, шарнирно закрепленного и силовом.
Хвостовик шарового вставлен в специальный корпус задней полурамы и имеет возможность поворачиваться в нем при изменении взаимного расположения полурам. Специальный корпус связан с задней полурамой двумя 20-мм пластинами.

Силовой корпус, сваренный из листов толщиной 20 мм. воспринимает нагрузки, действующие на машину в вертикальной плоскости, а шаровая опора, закрепленная в конических подшипниках корпуса, служит для разворота полурам относительно друг друга в горизонтальной плоскости.
Осуществляется такое перемещение гидроцилиндром попорота, установленным между передней полурамой и кронштейном шаровой опоры.

Основой для центрального узла стали детали от поворотного кулака переднего колеса автомобиля ЗИЛ-131 идентичного по конструкции автомобилю ГАЗ-66, но отличающегося размерами.
Хвостовик шарового корпуса и хвостовики полуосей ведущего и ведомого валов ШРУС подверглись доработке.
Подшипниками в осевом шарнире являются бронзовые втулки, а тяговые (продольные) усилия воспринимаются упорным шариковым подшипником. Полости шарниров уплотнены сальниками и набиты консистентной смазкой.

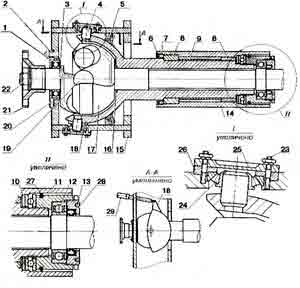

Центральный шарнирный узел:
1 — подшипник 60212; 2— шпилька М10 (6 шт.): 3, 10 — кольца упорные (сталь 45, s2). 4 — шкворень; 5 — манжета (от штатного узла); 6 — кольцо пружинное; 7 —- манжета (1-115×145); 8 — вкладыши (бронза): 9 — проставка; 11 — гайка упорная; 12 — подшипник 8212; 13 — гайка контрящим; 14 — корпус специальный; 15 — корпус центральною шар-шарнирного узла; 16 — кольцо; 17 — вал ведомый; 18 — шаровой корпус; 19 — вал ведущий; 20, 26 — корпуса подшипников (сталь 45). 21 — фланец (cram. 45) 22— гайка М32; 23 — шпилька М5 (6 шт.); 24 подшипник конический (штатный); 25 — крышка подшипника: 27 — кольцо уплотнительное (резина); 28 — манжета (1—85х110); 29 — гидроцилиндр рулевой.

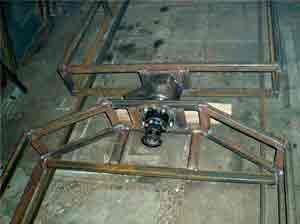

Часто, поворотный узел для вездеходов изготавливают из поворотного кулака переднего колеса полноприводного автомобиля, например из поворотного кулака УАЗ

(с сайта lunohodov.net и karakaty.ru)

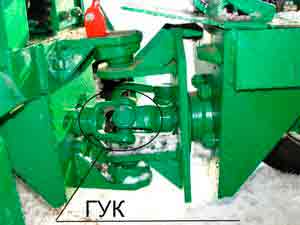

Есть шарниры в виде вилки (с форума сайта www.snowmobile.ru)

Сочлененный вездеход “Аркуда” и “Атака”

Вездеходы “Аркуда” и “Атака” производились на Ирбитском автоагрегатном заводе . Описание в журнале Авторевю

Снегоболотоход Тром 8

Описание 8-ми колесного снегоболотохода есть в журнале Авторевю

“Мамонтенок”

Вездеходы с ласковым названием “Мамонтенок” от компании Арктиктранс построены с использованием узлов полноприводного армейского грузовика ГАЗ-66. Описание автомобиля в журнале Авторевю. Описание в журнале “Коммерческий транспорт”

Шарнирное соединение здесь намного массивнее, в отличии от легких вездеходов

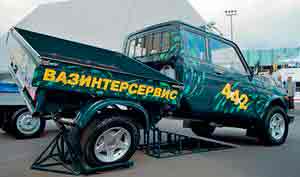

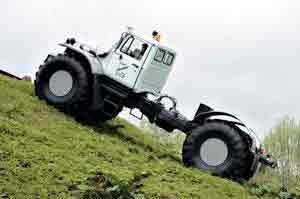

Пикапы на основе ВИС-2346

Опытный автомобиль ВИС-2346Э «Капрал» производства компании “ВАЗинтерсервис”, первый раз был показан в 2000 году на VI-ом Тольяттинском международном автосалоне.
Автомобиль создан на базе серийного пикапа ВИС-2346 и отличается от него наличием специального опорно-поворотного устройства (шарнира), позволяющего передней и задней частям автомобиля поворачиваться относительно друг друга на угол до 30° в поперечной плоскости.

Основной задачей, которую позволяет решить такая конструкция, является увеличение проходимости за счет уменьшения вероятности диагонального вывешивания машины (при этом, в случае движения машины по ровной дороге шарнир следует заблокировать для обеспечения лучшей устойчивости). Благодаря применению такого решения, ведущие мосты автомобиля получили дополнительно в общей сложности 500 мм свободного неподрессоренного хода – по 250 мм вверх и вниз относительно горизонтального расположения.

Примечательно, что для “Капрала” не пришлось разрабатывать оригинальные комплектующие – установленное в автомобиле опорно-поворотное устройство изготавливается в производстве технологического оборудования АО “АВТОВАЗ” и применяется в заводской робототехнике.
Глушитель с выхлопной трубой переместился из-под полурамы на заднюю стенку пассажирской кабины, поскольку в случае стандартного ее размещения вся система выпуска неминуемо подвергалась бы скручиваниям. Топливный бак у “Капрала” расположился под грузовой платформой, а не под пассажирской кабиной, как у обычного пикапа – такое решение привело к «пляскам» индикатора уровня топлива при перекосах платформы.

В 2005 году, тольяттинской компанией «Техникс Рос Моторс» был создан и презентован схожий по характеристикам автомобиль — собрат «Капрала» — автомобиль «Сержант». (Репортаж drom.ru с производства пикапов ВИС)

Описание этих автомобилей были в журнале ЗаРулем №4 от 2001 года (локально) и в журнале “Колеса” за 2003 год (ВАЗ-2346 “Капрал”: жесткость на скручивание?)

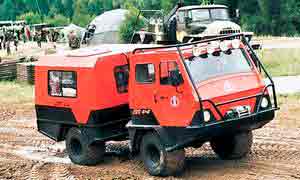

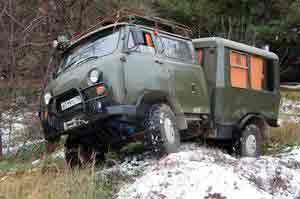

УАЗ-Кемпер со скручивающейся рамой

Используя технологию, которую отработали на “Капралах” были сделаны УАЗы со скручивающейся рамой. Это Кемпер на базе краснодарского автоклуба “Кубань”и грузовичок на базе УАЗ-39095

Машины входили в состав комплекса из трех УАЗов для длительного автономного путешествия по бездорожью.

Основной узел – шарнир, который соединяет две полурамы автомобиля изготовлен согласно патенту за номером 2047531.

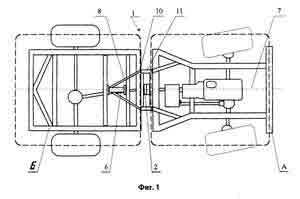

На фиг. 1 приведен вид транспортного средства в плане; на фиг. 2 то же, вид сбоку; на фиг. 3 схема разгружения подшипника.
Сочлененное транспортное средство 1 с приводом на все колеса содержит две независимые полурамы А и Б, соединенные между собой с возможностью относительного перемещения. Между полурамами установлен основной шарнир 2, имеющий внутренний диаметр 3, достаточный для свободного прохода через него карданного вала 4.
На полураме Б соосно с подшипником 2 на кронштейнах 5 установлен подвижный элемент 6 (в качестве элемента 6 могут быть использованы, например, вал, установленный в подшипниках, или шаровая опора, или шаровый разъем), вращающийся вокруг оси 7. К элементу 6 неразъемно присоединены брусья 8 и 9. Вторые концы 10 брусьев разъемно закреплены на соединительных элементах 11 полурамы А. Концы 10 брусьев разнесены в стороны от продольной оси автомобиля 7.

Транспортное средство работает следующим образом.
При движении по бездорожью полурамы А и Б могут перемещаться вокруг горизонтальной продольной оси одна относительно другой на угол до 23о. Возможность взаимного перемещения обеспечивает шарнир 2, соединяющий полурамы А, тяги 8 и 9, вращаясь на элементе 6 и отслеживая перемещение одной полурамы относительно другой, разгружают шарнир 2 и увеличивают зону его работоспособности (см. фиг. 3). Возникающие продольные силовые нагрузки между полурамами А и Б воспринимаются в первую очередь соединителями 8 и 9, так как они соединены жестко (без люфтов), частично гасятся за счет их собственной упругости, и затем передаются на шарнир 2.

При движении по дорогам общего пользования силовой каркас работает так же, как и при движении по бездорожью, воспринимая максимум нагрузок и разгружая шарнир 2.

Шарнир в нерабочем положении фиксируется штырями с двух сторон, что позволяет автомобилю комфортно передвигаться по дорогам общего пользования. (на фото штыри вынуты)

Чертежи

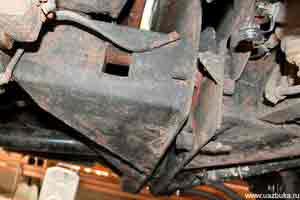

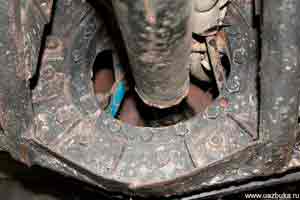

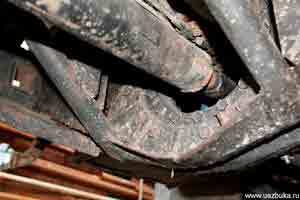

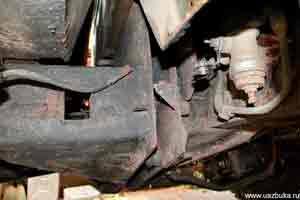

Внутри шарнира (подшипника) проходит кардан на задний мост и все коммуникации:
провода, тормозные трубки, воздушные шланги.

Эта конструкция была изначально протестирована на грузопассажирском автомобиле УАЗ-ВД “VARAN”

Источник: http://www.uazbuka.ru/rama/articulated_frame_uaz.html

Узел перелома на вездеход из кулака УАЗ: подробно

Подробная инструкция как сделать узел перелома на вездеход или минитрактор из кулака от УАЗа.

При постройке вездехода или минитрактора с ломающейся рамой, самая основная деталь — это узел перелома, который соединяет две рамы, в нём встроен ШРУС передающий вращающий момент через кардан на задний мост. Также узел переломной рамы позволяет совершать повороты транспортного средства.

Для минитракторов и вездеходов массой до 1т можно использовать поворотный кулак от переднего моста УАЗа, который нужно основательно доработать, поставить в него ШРУС, зафиксировать его подшипниками.

Ниже предоставлена подробная фото инструкция переделки кулака УАЗа в узел перелома вездехода.

Приобретён ШРУС от УАЗа.

Также понадобится пара задних ступичных подшипников от ВАЗ 2108.

Поворотный кулак от переднего моста УАЗа.

Примерка, наносим размеры.

Трещётку растачиваем под подшипник.

Часть чулка моста

УАЗа также растачиваем под подшипник.

Сам ШРУС сделан из закалённого металла который очень тяжело поддаётся обработке, чтобы расточить его, сначала нужно (отпустить металл), для этого нужно металл нагреть на газовой горелке и положить в угли для остывания. После обработки металл станет более податливым для токарных работ.

Теперь нужно осадить подшипники на свои места.

На фото все детали для сборки узла перелома.

Источник: http://doctor-medic.ru/pervaja-pomosh/15956

Узел перелома из кулака газ 66 чертеж

Я данный узел разрабатывал под свои требования. Основное из них — использование в кулаке Газ-66 стандартного ШРУСа УАЗ, и стандартной плиты под ступицу УАЗ в задней полураме, а вовсе не облегчение веса. Хотя вес тоже облегчился, что неплохо. Выложил у себя на сайте как вариант. Не хороший или плохой, а как имеющий право на жизнь, благо он успешно прошёл испытания.

По поводу стопорных колец. На заводской ступице глубин канавки 1 мм. На моей ступице увеличил глубину до 1,5 мм. Можно увеличить и до 2 мм, но пока нет такой необходимости — никто не жаловался.

А недостатки есть у любого решения. Тот же узел от Трома 8 требует не меньшего количества станочных работ. И уж точно большего количества опыта и знаний при его разработке. Много ли таких, кто безошибочно смогут повторить его в железе с первого раза, глядя только на фото? Чертежей-то нет. А тут готовые чертежи: отдал токарю и всё, пусть делает.

К слову сказать, узел по типу Трома-8 тоже имеется в разработке, но не проверен. Проверю на практике — выложу и эти чертежи.

За размещение у себя на сайте хоть и корявых, но зато проверенных на практике чертежей, я получил уже немало благодарностей от людей. Значит кому-то они помогают и значит я стараюсь не зря. Это важно.

Надо пояснить. Всё ИМХО разумеется
