Делаем снегоход своими руками — проще не бывает!

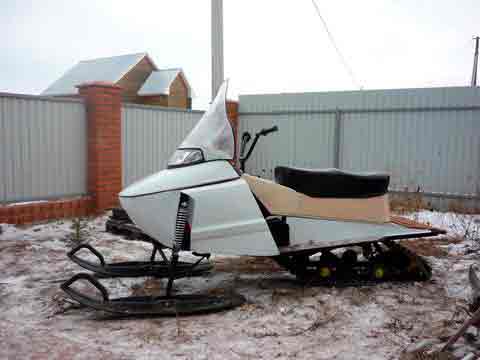

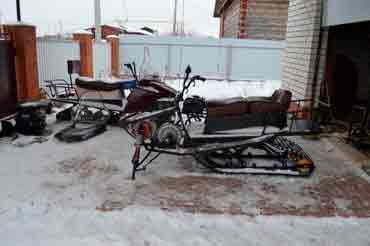

Этот снегоход я сделал буквально за пару выходных в гараже на даче. Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости в глубоком рыхлом или мокром снегу он не уступает большинству снегоходов промышленного производства.

Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортёрной ленты и пластмассовых водопроводных труб в качестве грунтозацепов. Сначала у меня были сомнения е надёжности такой гусеницы и в том, как поведут себя пластмассовые детали на морозе. Но за время двухлетней зимней эксплуатации поломок и сильного износа труб не произошло. Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше масса снегохода и чем больше опорная площадь гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я попытался сделать конструкцию максимально лёгкой.

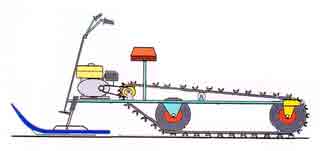

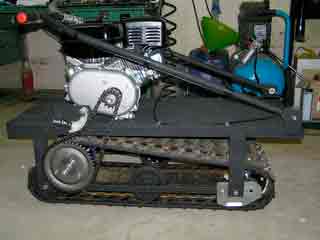

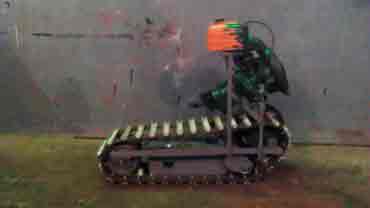

Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по транспортёрной ленте, на которой закреплены грунтозацепы. А привод гусеницы от мотора осуществляется цепью через ведомый вал специальными ведущими звездочками. Их я взял от снегохода Буран».

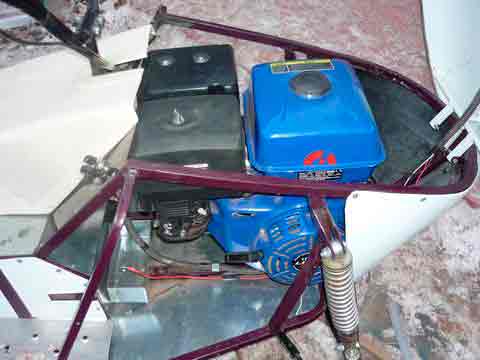

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. быстро не разгонишься. Ездить на снегоходе я собирался не по укатанным дорожкам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж для снижения массы снегохода и упрощения всей конструкции.

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу диам.40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.
При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами диам.6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Для сверления в транспортёрной ленте отверстий под крепежные болты диам.6 мм я сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

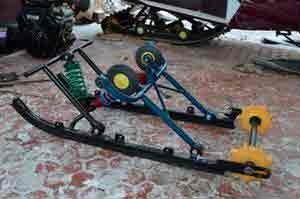

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика (всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными.

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки»». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким: гусеница — 9 кг;
ведущий вал в сборе — 7 кг; две пары колёс с осями — 9 кг; двигатель и руль — 25 кг;
пара лыж — 5 кг;
рама —15 кг;
двухместное сиденье со стойками — 6 кг.
Итого всё вместе весит 76 кг.
Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).
Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

Сергей ХОМЯКОВ, г. Москва ([email protected])

Источник: http://eurosamodelki.ru/katalog-samodelok/samodelnie-supergadjety/delaem-prostoy-snegohod-svoimi-rukami

Велосипед-снегоход на гусеничном ходу, открывающий новые возможности велопрогулок

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

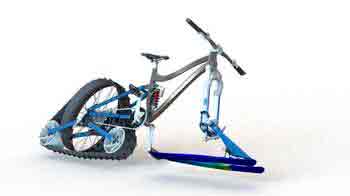

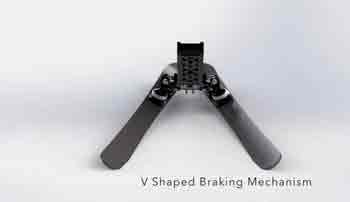

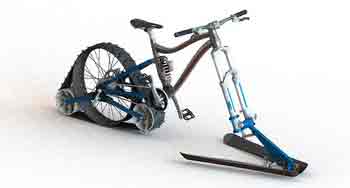

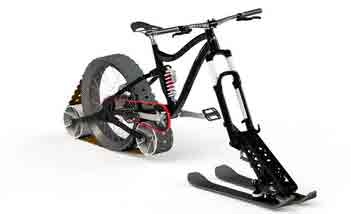

Группа канадских студентов презентовала инновационный концептуальный велосипед для езды по снегу. Идея родилась из обычного снегохода, а также из нескольких весьма похожих проектов велосипедов. Главная особенность новинки, заключается в том, что это не просто велосипед способный ездить по снегу, это велосипед который ездит по заснеженному бездорожью.

По сути, Avalanche – это не велосипед, а только составные части, способные превратить почти любой спортивный велосипед в снегоход. Происходит это путем замены колес. Оба колеса велосипеда снимаются, после впереди устанавливаются лыжи, а в задней части гусеница.

Гусеница Avalanche покрыта пластиковым ребристым траком, который обеспечивает прекрасное сцепление с поверхность. Велосипед может ехать даже по гладкому льду. Он не застревает в снегу, не проваливается и не пробуксовывает. Состоит гусеница из основного колеса и двух роликов, которые служат для натяжения трака. В колесе и роликах предусмотрен снегоотводящий механизм, который препятствует забиванию и заклиниванию составных частей.

Проект Avalanche финансируется за счет краудфандинговой площадки Kickstarter. Для выпуска проекта на рынок, студентам достаточно собрать всего 2 тысяч долларов США. Запущен проект был несколько дней назад. Приобрести Avalanche можно будет за 100 долларов.

Тех, кому нравятся смарт-вещи, обязательно заинтересует уникальный «умный» велосипед от китайского Google . Аналогов этому байку пока нет во всем мире.

Понравилась статья? Тогда поддержи нас, жми:

Источник: http://novate.ru/blogs/110615/31661/

Как сделать снегоход из велосипеда

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Группа канадских студентов презентовала инновационный концептуальный велосипед для езды по снегу. Идея родилась из обычного снегохода, а также из нескольких весьма похожих проектов велосипедов. Главная особенность новинки, заключается в том, что это не просто велосипед способный ездить по снегу, это велосипед который ездит по заснеженному бездорожью.

По сути, Avalanche – это не велосипед, а только составные части, способные превратить почти любой спортивный велосипед в снегоход. Происходит это путем замены колес. Оба колеса велосипеда снимаются, после впереди устанавливаются лыжи, а в задней части гусеница.

Гусеница Avalanche покрыта пластиковым ребристым траком, который обеспечивает прекрасное сцепление с поверхность. Велосипед может ехать даже по гладкому льду. Он не застревает в снегу, не проваливается и не пробуксовывает. Состоит гусеница из основного колеса и двух роликов, которые служат для натяжения трака. В колесе и роликах предусмотрен снегоотводящий механизм, который препятствует забиванию и заклиниванию составных частей.

Проект Avalanche финансируется за счет краудфандинговой площадки Kickstarter. Для выпуска проекта на рынок, студентам достаточно собрать всего 2 тысяч долларов США. Запущен проект был несколько дней назад. Приобрести Avalanche можно будет за 100 долларов.

Тех, кому нравятся смарт-вещи, обязательно заинтересует уникальный «умный» велосипед от китайского Google . Аналогов этому байку пока нет во всем мире.

Понравилась статья? Тогда поддержи нас, жми:

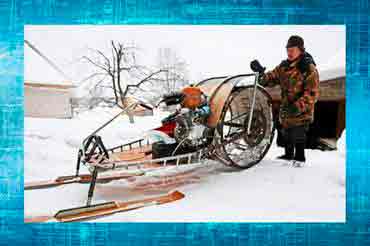

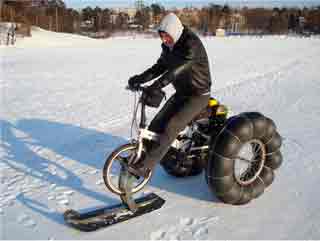

Зимой часто отправляюсь на охоту и рыбалку по узким, плохо протоптанным заснеженным тропкам, целине. Для комфортного передвижения придумал велоснегоход самоделку «Снегирь».

Моно-колесо Создал устройство максимально простым, разборным и регулируемым. Для колеса использовал стандартный обод, расширив его алюминиевым листом (фото 1). Педальный узел для снегохода, выточил на токарном станке под стандартные велосипедные шатуны.

От «Нивы» взял камеру для колеса. Чехол на нее сшил из брезента, используя капроновые нити. Наклеил на покрышку контактную поверхность из резины, проклеил все швы и закрыл резиновыми полосками.

У камеры правильная форма, она не раздувается, как шарик даже при максимальном накачивании. Грунтозацепы для колеса не использовал.

Основа с регулировкой
Раму снегохода весом 2:5 кг сварил из запчастей велосипеда, силовую ее часть изготовил в виде рогатины (фото2). Сиденье прикрепил на отдельном «подседельном мостике», оно регулируется по высоте. Получилась эффективная шоссейная посадка. Руль, у которого тоже можно менять высоту, выбрал такой, чтобы с помощью разных хватов менять посадку и смещаться, загружая своим весом либо лыжу (при глубоком снеге), либо колесо (на насте).

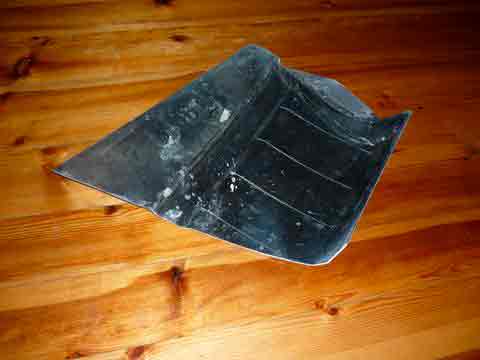

У сломанного сноуборда снял скользяк (нижнюю часть) и канты — получилась лыжа весом 846 г (фото 3). Для устойчивости прикрепил ее к раме жестко, так что управлять устройством несложно.

Откуда стартуем
Вес велоснегохода «Снегиря» — 8,7 кг. Расчетная крейсерская скорость по укатанному снегу — 8-12 км/ч. Снегоход сделанный своими руками, движется без проблем по лыжне, снегоходному следу, едва протоптанной тропке или заметному уплотнению. Если толщина снежного рыхлого покрова около 30 см, начинает буксовать колесо, проваливаясь на 10 см при старте. Этого можно избежать, если начинать движение с более твердого покрытия, а потом ехать по рыхлому снегу.

Каждый рыбак, охотник, да и просто любитель экстремального вида отдыха конечно же мечтают о снегоходе. Чтобы кататься на рыбалку либо в лес или просто совершать прогулки и любоваться природой. Но все снегоходы начиная даже с самой маленькой цены не по карману простому человеку, а такой вид транспорта очень нужен. Как же быть в данной ситуации простому человеку. Вот и автор долго ломал голову как быть, где взять столько денег, это нереально. Но немного погодя его осенила идея создания снегохода из велосипеда, эдакого прогулочного снегохода. Как раз в гараже валялся старый поломанный велосипед, он то и стал донором для создания вело- вездехода. И так, что же представляет из себя данная конструкция — заднее колесо — пневмо-каток или моно-колесо, в передней части лыжа, которую сделал из старого скейтборта. Задняя вилка переделана под моно-колесо, вот по сути и весь смысл данной конструкции. Теперь разберем поближе, как автор выполнял работы по созданию снегохода из велосипеда и что для этого ему понадобилось.

Материалы: старый велосипед, камера от автомобиля «нива», брезент, алюминиевый лист, старый скейт борт, труба.
Инструменты: сварочный аппарат, болгарка, молоток, набор ключей, токарный станок, наждачная бумага, клей.

Для моно-колеса автор сделал вот такую вот вилку.

Источник: http://moreremonta.info/strojka/kak-sdelat-snegohod-iz-velosipeda/

Как изготовить из велосипеда снегоход

Любому мальчишке и взрослому человеку, любящему природу и покатушки на любом виде транспорта, хоть разок, но мечталось о своем снегоходе, на котором любые сугробы преодолимы и любые расстояния под силу для того, чтобы проехать по снегу на рыбалку или просто для забавы, чтобы посмотреть на новые места, где еще ни разу не был.

Однако снегоходы – удовольствие не из разряда дешевых, и все мечты разбиваются о печальную реальность у большинства не очень богатых людей.

Что же делать при таком раскладе обычному среднестатистическому человеку, когда ну очень нужно иметь возможность ездить по снегу на рыбалку и т.д.?

Вот такой проблемой озадачившись, один талантливый умелец пораскинул и придумал новое средство передвижения по сугробам.

Идея снегохода из байка

Возникла идея изготовить на базе рамы от велосипеда снегоход, вещь конечно, не ахти какая мощная, но для прогулок по снегу, чтобы прочувствовать всю радость свободного пересечения пространства, очень даже пойдет.

У него в сарае как раз кстати был старый и пришедший уже в негодность велосипед, который и стал донором для реализации этой практичной идеи.

Рассмотрим конструкцию снегохода на основе рамы от велосипеда

Все очень лаконично и не ушло слишком далеко от простой концепции самого велосипеда. Заднее колесо выступает как пневмоколесо или моноколесо, а в переднюю вилку заправлена лыжа от скейтборда. Заднюю вилку пришлось подогнать для большого пневмоколеса. Такая простая структура снегохода на основе велосипеда с лыжей.

Рассмотрим теперь, какие элементы и материалы нужны для данной разработки: велосипед, камера от машины “нива”, брезентовая ткань, лист алюминия, лыжа от скейтборда, кусок трубы.

Инструменты: сварочный аппарат, наждачка, болгарка, молоток, гаечные ключи, токарный станок, клей. Для превмоколеса мастер изготовил вилку, как показано на фото ниже.

На втором этапе было сделано металлическое колесо, из листа алюминия изготовлено расширение. Далее на колесо была установлена упомянутая выше камера от “нивы”. Колесо было снабжено брезентовым чехлом.

На переднюю вилку поставил лыжу из ненужного для своих прямых целей скейтборда.

Вот и вся лаконичная структура вело-снегохода, которая не столь сложна в повторении и может быть сделана при желании в условиях обычной мастерской. На фото ниже – проверка полученного велосипедного снегохода в полевых условиях.

Источник: http://izobreteniya.net/kak-sdelat-iz-ramyi-snegohoda-velosiped/

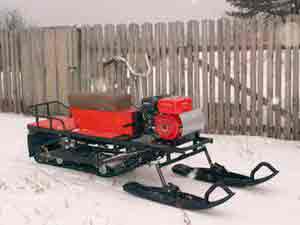

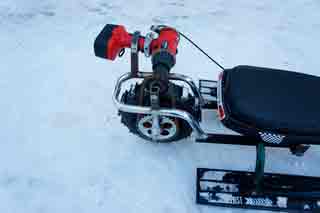

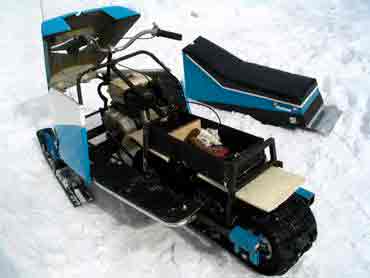

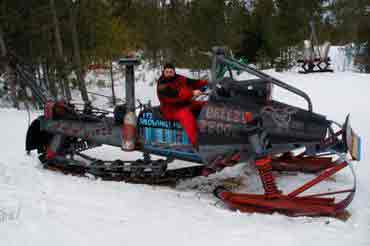

Самодельный снегоход на гусеницах с двигателем от Лифана

Снегоход – универсальное техническое средство для передвижения в зимнее время года. Благодаря особенностям ходовой части оно способно преодолевать километры глубокого снега, развивая при этом до 50-70 км/ч. Экономный расход топлива, маневренность и необычайная простота управления – вот все то, что делает его незаменимым там, где зимние метели и сугробы бывают едва не круглый год. Правда, стоимость таких машин колеблется от нескольких до десятков тысяч у.е., что затрудняет процесс покупки.

В ситуации, когда приобретение заводского снегохода – нереальная мечта, а обстоятельства требуют его наличия, на помощь приходят самоделки, готовые решить ее менее затратным способом. Одной из них считается переделка мотоблока в снегоход, которой мы посвятим материал статьи.

Особенности самодельных снегоходов

Продажей снегоходов на территории СНГ занимается огромное количество компаний. Но цены на них высоки даже для семей с приличными доходами. Если вы не хотите переплачивать деньги за рекламу и являетесь трудолюбивым и креативным человеком, то попробуйте сделать самодельный снегоход.

Сделанный собственноручно самоход стоит в 7-10 раз дешевле, чем самые дешевые модели, изготовленные заводским образом.

Успешность собственноручного изготовления снегохода зависит от нескольких факторов:

  • ваше личное мастерство;
  • ваше инженерно-конструкторское мышление;
  • наличие деталей и агрегатов от других снегоходов, мотоциклов и прочего.

Следует иметь в виду, что езда на снегоходе, как и на любом транспортном средстве, сопряжена с повышенной опасностью. Несмотря на то, что самодельные аппараты, как правило, не способны развивать скорость более 15 км/ч, к качеству деталей, к сварке, к креплению элементов болтами следует подходить со всей серьезностью. Вопрос эксплуатационной безопасности и надежности конечного агрегата должен являться основным для любого человека, имеющего намерение смастерить снегоход собственными руками.

Технические характеристики

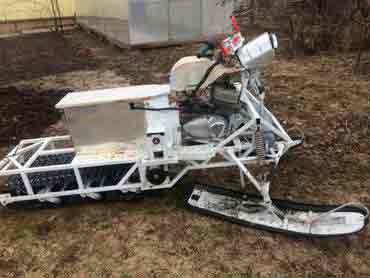

Самодельные снегоходы на гусеницах своими руками с двигателем Лифан имеют параметры:

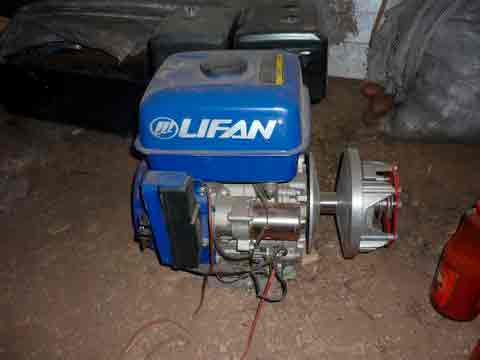

  • двигатель Lifan объемом 9 л. с. оборудован электростартером;

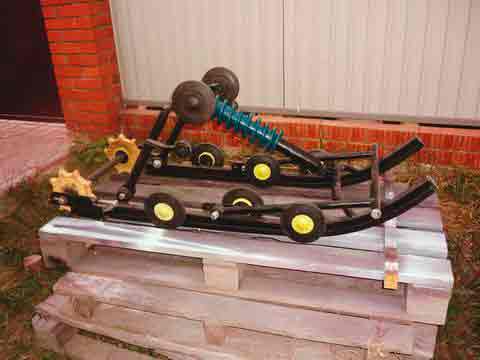

  • гусеница (ГУС) с роликами и звездами, ролики и звёзды от Бурана;
  • рама из трёх элементов: труб, уголков и косынок;
  • руль от мотороллера;
  • две звезды: первая – главная, вторая – ведомая;
  • цепь от мотоцикла Минск;
  • самая высокая скорость – 30 км/ч, а средняя – 15 км/ч.

Принцип работы двигателя Лифан: крутящий момент передается с ведущего вариатора на ведомый, а с него уже непосредственно на вал ведущей звездочки ГУС.

Подготовка

Перед тем, как приступить к изготовлению снегохода, необходимо рассчитать основные параметры аппарата. Если вы немного инженер-конструктор, то уместно сделать чертеж агрегата. В принципе все снегоходы устроены одинаково и просто. Ваша задача – сделать надежный аппарат по образцу и подобию всех других вариантов этого класса транспортного средства.

Что потребуется для изготовления:

  1. Труба для рамы, для подвесок и других каркасных элементов.

Экспериментальным путем было установлено, что оптимальный диаметр трубы – 40 мм. Если вы используете профиль, то будет достаточно 25 х 25 мм. Толщина стенки – 2 мм. При меньших параметрах – будет снижена устойчивость аппарата к деформациям. При больших – произойдет утяжеление машины, что, соответственно, отразится на и без того не блестящих ездовых характеристиках.

  1. Колеса с резиной на оси.

Подойдут колеса от квадроциклов (небольших моделей с диаметром колеса 30-40 см), каких-нибудь тележек и т.д. Всего потребуется 2 оси с 2 колесами на каждой.

  1. Клиновые ремни или транспортерная лента.

Основной элемент «гусениц». Оптимальная толщина – 3 мм. Этого достаточно для устойчивости и износостойкости.

  1. ПВХ-трубы.

Из них делаются грунтозацепы — второй элемент «гусениц». Оптимальный диаметр 40 мм при толщине стенки – 5 мм.

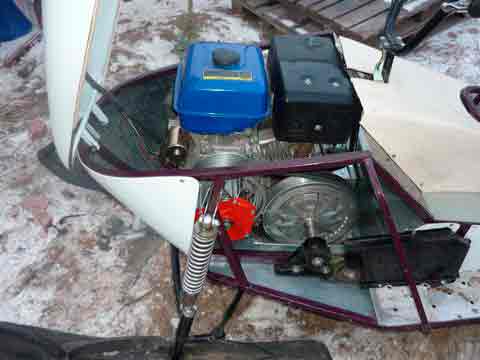

  1. Двигательная установка.

Как правило, используют двигатель, карбюратор, топливный бак от мотоцикла.

  1. Передаточный механизм.

Как правило, используют звезды и цепь от мотоцикла, звезды от снегоходов. Ведущий вал от любого агрегата, подходящий по габаритам.

  1. Направляющие лыжи.

Оптимально брать лыжи от другого снегохода. Так как этот элемент должен быть максимально надежным, рассчитанным на нагрузку самого агрегата, плюс – водителя и возможных пассажиров.

  1. Руль.

Как правило, используют руль от мотоцикла, соответственно с ручкой газа и тросом.

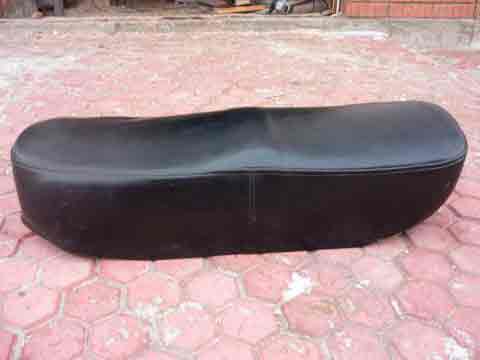

  1. Платформа, сидение, кузов.

В принципе можно обойтись и без платформы, закрепив сидение(я) и кузов (опционально) непосредственно на раме. Но иногда на раме конструируют дополнительную платформу, например, из деревянных досок, которые обеспечивают незначительную амортизацию, позволяют разместить несколько сидений, и в тоже время несильно утяжеляют конструкцию.

  1. Амортизаторы.

Данный элемент вносит дополнительную сложность в конструкцию. Поэтому часто обходятся без него, тем более, если предполагается ездить по не утрамбованному снегу. Амортизация устанавливается на переднюю подвеску и сидение водителя. Можно взять от старого снегохода или от мотоцикла.

  1. Мелкие детали.

Помимо перечисленных выше, для изготовления снегохода потребуются другие стандартные детали: болты, шпильки, гайки, шарниры.

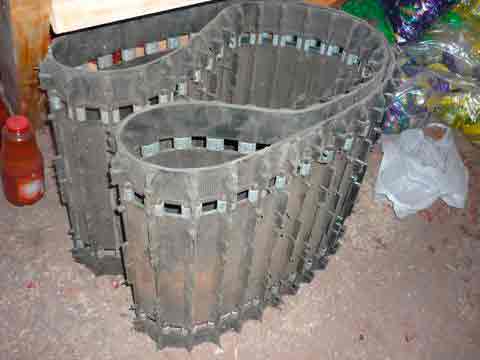

Изготовление гусеницы для вездехода своими руками

Многие жители северных широт и мест с плохой проходимостью занимаются разработкой и сборкой различной техники с повышенной проходимостью. Не исключением стали и вездеходы на гусеничном ходу. Существует большое количество различных вариантов создания подобной техники. Но самым проблемным вопросом для конструкторов вездеходов является изготовление гусениц.

Можно, конечно использовать их заводского производства, но полностью собрав своими руками вездеход, хочется иметь и гусеницы собственного производства. На сегодняшний день существует несколько вариантов создания таких движителей, которые практически не отличаются своими техническими характеристиками от заводских.

Простой вариант гусениц

Самый простой вариант гусениц для вездеходов и снегоходов, изготавливается из обычной роликово-втулочной цепи и транспортерной ленты. При этом для ее производства не требуется какое-либо специальное оборудование и инструменты. При этом работу можно выполнить чуть ли не по середине жилой комнаты.

Чтобы транспортерная лента прослужила длительное время, необходимо обшить ее края леской с расстоянием между стежками около одного сантиметра. Это занятие очень похоже на обметывание ткани швеями. В любом случае такая прошивка предотвратит распускание ленты во время движения. Скрепить торцы между собой можно любым подходящим способом. Для этого может подойти шарнирное соединение, напоминающее рояльную петлю, или просто сшить, но вряд ли оно долго продержится.

Толщина транспортерной ленты зависит от мощности силового агрегата. Если в вездеходе установлен двигатель от мотоцикла советского изготовления, тогда отлично зарекомендовала себя лента толщиной 0,8 – 1 см, применяемая на транспортерах в сельском хозяйстве. Для придания гусенице жесткости необходимо у ее внутренней части прикрепить втулочно-роликовую цепь. Сделать это можно с помощью болтов или жесткой стальной проволоки. Главное, чтобы цепь плотно прилегала в поверхности транспортерной ленты.

Гусеницы, изготовленные таким способом отличаются своей длительной эксплуатацией, хоть и проста в производстве. К тому же при необходимости можно с легкостью провести ремонт, даже в полевых условиях.

Движители из покрышек

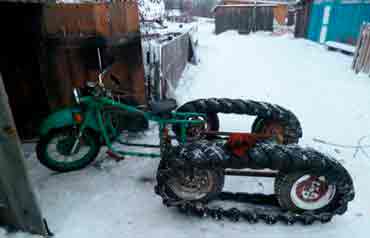

Многие владельцы самодельных вездеходов и снегоходов используют в качестве гусениц для своей техники обычные покрышки от автомобиля. Для этих целей необходимы покрышки от грузовиков, при этом стоит выбирать их с требуемым рисунком, чтобы не усложнять себе работу в дальнейшем.

Чтобы изготовить гусеничный движитель из покрышки, необходимо отрезать от нее борта, оставив только часть с протектором. Это мероприятие отнимает много сил и требует соблюдать терпение, так как для работы необходим только сапожный нож с хорошей заточкой.

Для того, чтобы немного упростить изготовление необходимо периодически мочить нож мыльным раствором, что облегчит процесс разрезания резины. Некоторые для этих целей используют специально разработанные устройства. Также можно применят электрический лобзик, с закрепленной на нем пилкой с мелким зубом. Ее тоже необходимо поливать мыльным раствором.

Первым делом следует отрезать борта от покрышки. Далее, если нужно, требуется снять несколько внутренних слоев в получившейся гусенице. Это делается для придания ей мягкости. Если рисунок протектора не устраивает, тогда следует приступать к нарезке нового, что достаточно кропотливое занятие.

Такой вид гусеничных грунтозацепов имеет одно неоспоримое преимущество перед предыдущим вариантом. Поскольку она цельная, без соединений, то и надежность ее значительно выше. Из отрицательных моментов можно отметить небольшую ширину гусеницы, но для ее увеличения можно срастить две или три покрышки.

Ременные гусеницы

Простота изготовления таких гусеничных движителей все больше привлекает владельцев вездеходов к применению их на своей технике. Ремни с профилем в виде клина собираются в единую конструкцию при помощи грунтозацепов, которые крепятся к ремням заклепочным способом либо винтами.

В следствии чего получается, что полотно гусеницы уже обладает отверстиями под звездочку. Чтобы это сделать, необходимо укладывать ремни с небольшими промежутками.

Изготовление гусеницы к вездеходу

Под названием вездеход понимают транспортное средство с повышенной проходимостью. К ним можно отнести трактора, снегоходы, внедорожники и танки. Так как зачастую вездеходы изготавливают своими руками из подручных транспортных средств. Зачатую на это уходят мотоциклы или мотороллеры, но в итоге получается транспортное средство, не боящееся ни бездорожья, ни грязи. Повышенная проходимость вездехода в основном зависит от его гусеничных движителей, которые одеваются на колеса.

В этом варианте гусеница будет иметь четыре полосы по 5 сантиметров шириной. Их необходимо вырезать из обычной транспортерной ленты. После чего провести соединение боковыми сторонами с помощью профиля в форме буквы П. Далее необходимо изготовить балансиры. Используя штамп, нужно из листовой стали изготовить детали в пол колеса. После этого необходимо изготовить ступицы из бронзы. Полуколеса следует соединить шестью болтами. Балансиры изготовлены.

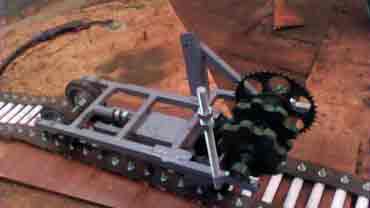

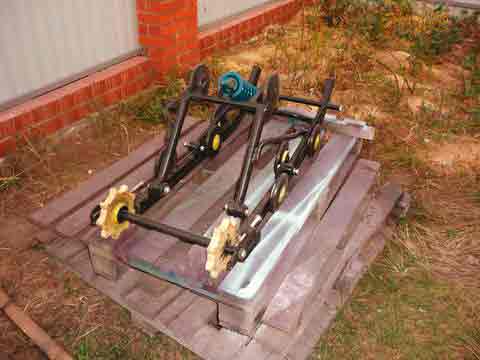

Следующим шагом будет производство валов для опорных барабанов гусеницы. В них следует выполнить отверстия для подшипников. Барабаны можно изготовить из дюралюминиевых заготовок. Соединяя их между собой необходимо вставить звездочку из резины. Получается, что гусеница приводится в движение от ведущей звездочке с цепной передачей. Ее устанавливают на заднюю вилку. После чего следует собрать всю гусеницу в единое целое.

Вертикальную дуга необходимо оснастить стальной втулкой, через которую проходит ось колеса. К ушку на этой втулке крепится механизм, фиксирующий конструкцию задней вилки. На остальные ушки вездехода крепятся гусеничные балансиры. Движитель готов у использованию.

Как видно, изготовить гусеницу можно разными способами, главное иметь терпение и желание.

Как сделать: инструкция

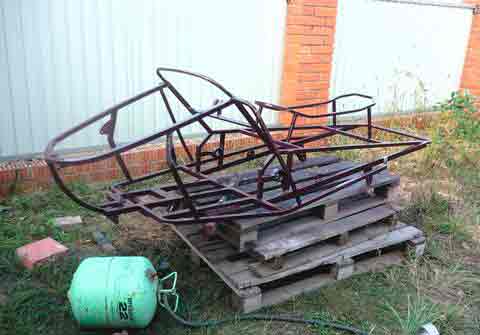

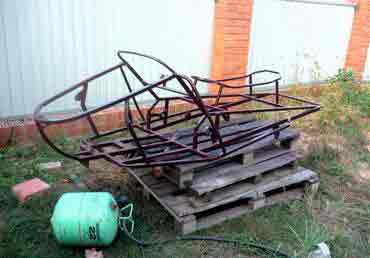

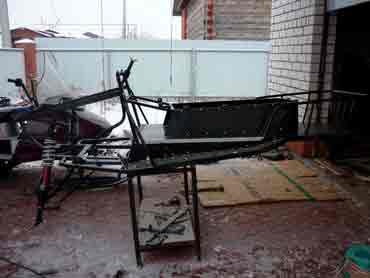

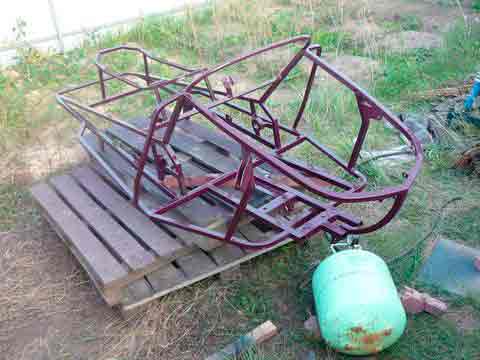

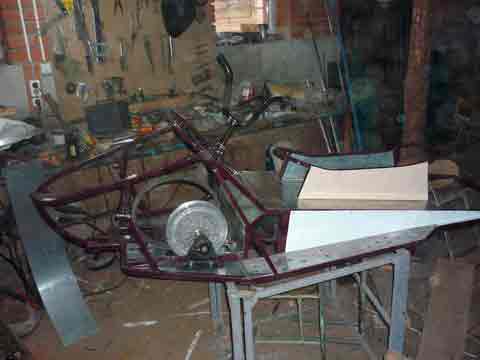

Вначале варится каркас – рама. Очевидно, что чем больше будет рама, тем тяжелее получится аппарат и тем медленнее он будет двигаться. Оптимальная длина рамы – 2 м плюс/минус.

На раме последовательно фиксируются:

  • ведущий вал с принимающей звездой;
  • силовая установка с передающей звездой и бензобаком;
  • передняя колесная ось (неподвижное крепление к раме сваркой или болтами);
  • задняя колесная ось (крепится фиксировано при помощи подвижного направляющего элемента);
  • передняя подвеска с рулевой конструкцией и направляющей лыжей (лыжами);
  • сидение(я) и кузов.

Гусеницы изготавливаются из приводных клиновых ремней или транспортерной ленты. Оптимальная ширина гусениц – от 40 до 50 см. При меньшей ширине (40) снегоход будет более маневренен и лучше управляем. При большей (50+) – улучшается проходимость аппарата.

Функцию грунтозацепов выполняют распиленные вдоль пополам пвх-трубы указанного выше диаметра. Они крепятся к резиновой основе при помощи болтов и гаек. Недостаточной ширины клиновые ремни можно скреплять друг с другом металлическими грунтозацепами.

Для того чтобы иметь возможность регулировать натяжение гусеничного полотна, задняя колесная ось крепится при помощи подвижного направляющего элемента, позволяющего фиксировать положение оси в определенном положении.

Дополнительные замечания:

  1. Центр тяжести должен приходиться примерно на центр конструкции. Так как силовая установка крепится впереди, то сидение водителя должно быть смещено к центру над передним мостом или немного смещенным кзади.
  2. Расстояние между ведущим валом и силовой установкой должно быть минимальным, чтобы минимизировать потери передаваемой на вал энергии.
  3. Если вы устанавливаете амортизатор под сидение, то передняя опора сидения крепится на профильной дуге жестко, а сзади сидение опирается на амортизатор.
  4. Если вы делаете снегоход с расчетом на большую загрузку, то для снятия части веса с гусениц целесообразно установить дополнительную лыжу посредине базы (между двумя гусеницами). Эта лыжа, длинной 50-70 см, крепится непосредственно к раме. Однако такая конструкция предполагает более точный предварительный расчет с последующим выравниванием высоты «ножки», что осложняет изготовление снегохода.
  5. В шинах снегохода желательно поддерживать невысокое давление, чтобы избежать быстрого износа деталей и высокого расхода топлива.

Рассмотренный вариант снегохода является наиболее простым по конструкции. При наличии инструментов, сварочного аппарата он может быть собран в гараже без проблем.

Как поставить мосты

Размещайте их под площадкой, предназначенной для погрузки. На 1 мост уйдёт 2 надувных колеса от телеги и стержень металлический. В норме, колеса находятся в свободном вращении и не оснащены проводами.

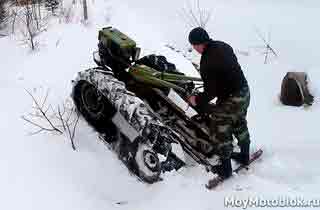

Если снегоходы построены на основе двигателя от мотоблоков, то колеса нужно накачать на ½ объема, и к внешним концам колёс приварить фиксирующие устройства, при помощи которых мосты прикрепляются к раме.

Передний мост находится в стоячем состоянии, его фиксирующие устройства приварены к раме. Проверьте, чтобы задний свободно двигался вдоль рамы (он служит для натяжения гусеницы). Его фиксирующие элементы включают затяжки болтовые М10, которыми закрепляется мост в рабочее состояние.

Подбор двигателя

Силовой агрегат должен иметь тягово-сцепное устройство с ручной системой управления. Можно использовать мотор от мотоблока Нева.

На его основе можно сделать снегоход для транспортировки грузов и перевозки 1 или 2 пассажиров. Мощность такого устройства составит 6-7 лошадиных сил. Снегоходная приставка к мотоблоку поможет увеличить грузоподъемность.

Основные достоинства такого устройства:

  • доступная цена;
  • силовой агрегат японского производства;
  • 4-тактный 1-цилиндровый двигатель;
  • система воздушного охлаждения;
  • возможность использовать бензин в качестве горючего.

Мотоблок Нева имеет 8 модификаций. Возможная мощность составляет от 6 до 8 лошадиных сил. Имеется цепной переключающий редуктор для 4 возможных скоростей. Топливный бак в зависимости от конкретной модели имеет объем от 3 до 5 л. Мощность двигателя позволит перевозить несколько человек и груз.

Изготовление гусеницы из ремней

Следующий вариант гусеницы особенно привлекателен тем, что в процессе проведения работ не придется тратить лишние силы. Перед началом необходимо подготовить ремни, которые имеют клиновидный профиль. Их предстоит соединить в одно целое, применяя зацепы для почвы, которые фиксируются винтами, в качестве альтернативного решения можно использовать заклепки. В итоге получится гусеница для снегохода, своими руками созданная, которая имеет отверстия, предназначенные для ведущей звездочки. Для того чтобы образовать отверстия, необходимо будет оставить некоторое пространство между ремнями.

Нюансы конструкции

Основные элементы конструкции снегохода составляет ведомая и ведущая часть. Ведомая часть включает в себя амортизаторы, рулевую колонку, полозья.

Основные составляющие ведущей части — это силовой агрегат, рама, привод.

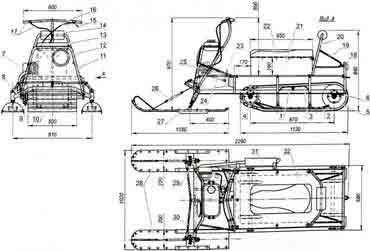

Основные схемы и чертежи можно найти в специальной литературе. На основе готового проекта необходимо сделать эскиз и картонный макет будущего устройства. Первоначально следует определиться с вариантами использования снегохода. Это поможет подкорректировать чертеж и определить элементы, которые необходимо приобрести, а также те, что можно изготовить своими руками.

Коробку передач и двигатель нужно установить на ведущей части будущего снегохода. Предварительно нужно определить, на каком ходу готовое устройство будет двигаться — гусеничном или колесном. У обоих вариантов есть свои плюсы и минусы.

Самые распространенные виды саней для зимней ловли рыбы

На замерзших водоемах самыми удобными являются следующие виды конструкций для транспортировки тяжелых рыболовецких принадлежностей:

Металлические сани, которые в свою очередь подразделяются на разборные и неразборные.

Читайте здесь Раколовка своими руками: изготовление и применение в летний и зимний период (145 фото)

Санки из дерева. Чтобы деревянные санки служили долго и исправно, они должны быть обработаны специальной пропиткой и покрыты водостойкой краской. Эти меры предосторожности помогут защитить деревянные полозья и корпус изделия от влаги.

Санки-волокуши для рыбалки. Данная конструкция ручной транспортировки имеет целый перечень достоинств, речь о которых пойдет немного ниже.

Надувные санки. Самое простое изделие, которое к тому же легче всего транспортируется из дома на место рыбалки. Единственный недостаток — надувные санки не отличаются особой прочностью, а соответственно, надежностью.

Финские санки. Многие рыбаки признают только такие сани. Это конструкция, состоящая из длинных полозьев и укрепленного на них высокого стула.

Главный плюс — финские сани не надо тащить. На них можно передвигаться точно так же, как на лыжах, вместо палок отталкиваясь ногами. Помимо этого у рыбака уже есть комфортное место для сидения у проруби.

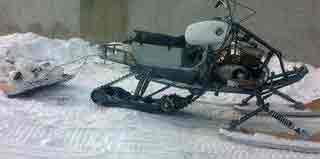

Эти и другие виды саней удобно прикреплять к снегоходам.

Снегоход на колесном или гусеничном ходу

Снегоход из мотоблока проще всего сделать на колесном ходу. Для этого понадобятся только специальные колеса и (при желании) прицеп небольшого размера. Снегоход на колесном ходу обладает большей маневренностью. Колеса, установленные сзади, имеют относительно малый удельный вес. Чтобы агрегат не буксовал на рыхлом снегу, потребуется дополнительно установить специальные цепи.

Колеса для снегохода можно сделать из камер от грузовых автомобилей. В спущенном виде их надевают на колеса мотоблока и обматывают цепями, концы которых нужно закрепить, камеры накачать насосом.

Другой вариант — надеть на колеса мотоблока и прицепа металлические обручи по 1 на каждое колесо. Необходимые габариты определяются размером колес. Диаметр обруча должен быть немного меньше, а ширина — в 2-3 раза больше, чем у колес.

Чтобы улучшить сцепление с поверхностью и устойчивость снегохода на обручи (с тыльной стороны), нужно приварить по 5 или 6 пластин из металла. Необходимая толщина — 25 мм. Получится имитация грунтозацепов. Надевать подготовленные обручи нужно на спущенные камеры, которые после накачивания плотно прижмутся к ним.

Снегоход на гусеничном ходу — это устройство более сложной конструкции. Фактически это снегоходная гусеничная приставка к мотоблоку, работающая на основном моторе. Подобные самоделки получаются устойчивые, надежные, с высокой проходимостью. В регионах с обильным снежным покровом такой снегоход будет просто незаменим в зимнее время.

Гусеницы для мотоблока своими руками сделать несложно. Для этого можно использовать такие подручные материалы, как:

  • трубы водопроводные;
  • цепи мотоциклетные;
  • ленты конвейерные.

Чтобы лента на гусеницах дольше оставалась в рабочем состоянии, ее края необходимо предварительно прошить леской. Стежки нужно делать через каждые 10 мм. Чтобы замкнуть ленту в кольцо, нужно аккуратно сшить края.

Снегоход на гусеничном ходу не будет буксовать даже в очень глубоком и рыхлом снегу. Однако при высокой проходимости маневренность у него будет заметно ниже, ведь мотоблок на гусеницах значительно тяжелее. Вес ходовой части снегохода на гусеничном ходу будет до 30 кг.

Гусеничный снегоход из мотоблока: процесс изготовления в домашних условиях

Снегоход, рисунок которого представлен ниже, базируется на моторе культиватора «Нева». Его производство начинают с рамы.

Рама для снегохода своими руками

Раму выполняют из металлических труб с диаметром, который используют для мотоциклетных рам. Так же подходят водопроводные трубы. Для придания нужной формы применяют трубогиб.

Чтобы упростить задачу и сократить время на проектировке, мы предлагаем воспользоваться уже готовыми чертежами.

Обозначения согласно чертежу:

  1. рама;
  2. зубчатая звездочка вала промежуточного типа;
  3. промежуточный вал;
  4. звездочка с зубцами;
  5. зубчатые детали;
  6. приводные элементы гусеницы;
  7. гусеничный вал;
  8. лыжные опорные стойки;
  9. катки-натяжители для гусениц;
  10. ось для натяжения катков;
  11. фаркоп;
  12. натяжитель;
  13. барабанные фланцы;
  14. стойка руля.

После сварки рамных элементов по установленным размерам в ее передней части делают подрамник – на нем локализуется мотор. Для этого приваривается подставка с отверстиями под него. Такие же отверстия должны быть и в самой траверсе. Через эти прорези будет удобно натянуть цепь привода и регулировать положение тягового агрегата.

Для того чтобы обеспечить пуск устройства рукояткой, подсельную раму смещают в заднюю часть агрегата. Бесценным бонусом будет оснастка исходного мотоблока функцией принудительного охлаждения. Это уменьшит износ карбюратора и тягового механизма.

Промежуточный вал для снегохода из мотоблока

На схеме представлен общий вид промежуточного вала. Цифрами на рисунке обозначены:

  1. опорная часть для сиденья оператора;
  2. поперечина – делается из нержавеющей трубы 28 х 28;
  3. стоечная ось – из труб 18 х 18;
  4. траверса – из металлического уголка со стороной не менее 25 мм;
  5. укосина – в качестве нее берется стальная заготовка 0,4 х 0,05 м;
  6. подшипники № 204;
  7. вал (на основе трубы);
  8. зубчатая звездочка (как и элемент 10);
  9. лонжерон;
  10. кожух в резиновом исполнении.

Все эти детали можно сделать своими руками.

Изготовление рулевой колонки для снегохода: базовый чертеж с размерами

Правильно собранная и отрегулированная рулевая колонка – обязательное условие для проходимости снегохода из мотоблока по глубокому снегу и беспрепятственного преодоления им неровностей рельефа.

Согласно предложенной нами схеме рулевой блок образуют:

  1. рамная траверса;
  2. стальная стойка в трубном исполнении;
  3. рулевая опора из уголка;
  4. вал, приспособленный из трубы-нержавейки;
  5. перекладина;
  6. сошка;
  7. шайба из бронзы;
  8. втулка;
  9. гайка типа М10.

После их соединения переходим к гусеничной части снегохода.

Гусеницы для снегохода на базе мотоблока

Гусеничная снегоходная приставка изготавливается собственноручно при помощи одного из предложенных вариантов:

  • конвейерной ленты;
  • труб для водопровода;
  • мотоциклетных цепей.

Для легкого снегохода можно ограничиться обычной транспортерной лентой, к которой приспосабливают роликовую цепь.

Для более серьезных самоделок лучше изготавливать траки гусениц из реек в количестве не менее 30 шт с расстоянием между соседними в 3,8 см.

Рекомендуемый размер траков по чертежу составляет 50 х 3,8 х 1,8 см. Желательно обзавестись шаблон-стапелем, чтобы не допустить кривизны и расхождения в значениях.

Согласно рисунка:

  1. гаечные стяжки;
  2. звездчатый элемент;
  3. привод траков;
  4. натяжитель;
  5. каток;
  6. реечный трак;
  7. самодельный лонжерон;
  8. ведомый механизм;
  9. лыжа;
  10. подвеска для лыж;
  11. болт, как и 12 и 13;
  12. направляющая;
  13. шуруп;
  14. опорный башмак;
  15. крепеж для подшипника;
  16. ось катка.

Нельзя забывать о передних лыжах.

Их усиливают лонжеронами, добавочными пружинами и снабжают рычагом для вытаскивания снегохода в случае застревания.

После того, как базовые блока подготовлены, переходим к этапу сборки.

Подготовительные работы

Самодельный снегоход из мотоблока можно будет использовать для хозяйственных работ, туристических прогулок, спортивных занятий. После определения варианта использования основную схему нужно будет немного подкорректировать.

Чтобы сделать снегоход из мотоблока своими руками , необходимо приготовить следующие инструменты и материалы:

  • аппарат для ручной сварки;
  • специальную маску и рукавицы;
  • болгарку;
  • ножовку по металлу;
  • комплект напильников;
  • трубогиб;
  • трубы рамные, например, от мотоцикла;
  • кронштейны, хомуты и другой крепеж;
  • мелкие детали;
  • мотор.

Чтобы сэкономить средства, многие запчасти и детали для снегохода можно изготовить самостоятельно или использовать составляющие от другой техники. Решая вопрос о том, как сделать снегоход из мотоблока, можно воспользоваться советами знакомых, имеющих подобный опыт, специальную литературу. Готовые схемы, чертежи, фотографии и видеоролики позволят лучше представить себе конструкцию снегохода и основные моменты его создания.

Размеры деталей нужно рассчитать с особой точностью. Для создания снегоходной приставки лучше выбрать готовый чертеж.

Снегоход на базе мотоблока: различные варианты конструкции

Среди имеющихся на сегодня разновидностей снегоходов из мотоблока встречаются:

  • колесные;
  • гусеничные;
  • снегоход на лыжах.


Колесный снегоход имеет примитивную конструкцию. Единственным элементом, который заменяют, являются колеса – вместо них ставят большие по размеру покрышки или вовсе колеса низкого давления. Их делают полноприводными, чтобы техника беспроблемно поворачивалась в стороны. Среди недостатков колесных снегоходов из мотоблока — пригодность лишь для неглубоких сугробов.

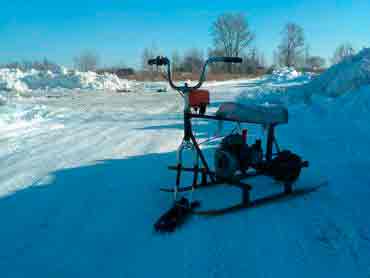

Самодельный снегоход на лыжах так же считается одним из наиболее простых вариантов замены фирменных мотосаней. Если в качестве основы взять готовые сани, процесс сборки максимально упрощается. Возможен и другой метод, когда лыжи делают самостоятельно из пластика.

Гусеничный снегоход на базе двигателя от мотоблока считается наиболее трудоемким по процессу воссоздания. Учитывая его универсальность, отличную проходимость и маневренность остановимся на нем более подробно.

Основные этапы работы

Вначале нужно сделать форму. Для этого рамные или водопроводные трубы изгибаются трубогибом в нужном варианте. Для предварительного соединения используется сварка точечным способом. Это позволит выявить и устранить допущенные ошибки.

Окончательно нужно закрыть стыки неразрывным единым швом. К готовой раме приварить кронштейны. На них устанавливается:

  • силовой двигатель;
  • полозья;
  • рулевая конка;
  • сиденья.

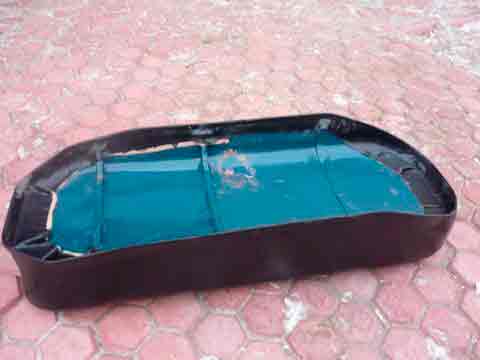

Под сиденье для снегохода можно приспособить старое мебельное кресло или стул. Другой вариант — снять готовое сиденье со старого мотоцикла. При желании можно сделать 2 или 3 посадочных места.

Удобное рулевое управление для снегохода получится из руля от старого велосипеда, мопеда и другой техники. Можно изготовить руль самостоятельно из куска гнутой трубы.

Пошаговая инструкция сборки снегохода из мотоблока

  1. собрать раму;
  2. установить двигатель, который для повышенной устойчивости должен поместиться в центре машины, и зафиксировать его;
  3. поставить промежуточный вал для снижения угловой скорости и повышения тягового потенциала;
  4. настроить рулевую колонку;
  5. агрегировать гусеницы;
  6. выбрать посадочное место и снабдить его старым сиденьем от автомобиля.

После успешного тестирования для защиты от коррозии внешних металлических частей снегоход зачищают и окрашивают.

Крепление прицепа и дополнительные элементы

Двухколесный одноосный мотоблок можно сделать 4-колесным и 2-осным при помощи небольшого прицепа. Его нужно намертво приварить к раме мотоблока.

Вначале к концу дышла нужно приварить металлический брусок длиной примерно 0,5 м. Он крепится в точке соединения прицепа и мотоблока параллельно основной оси.

Отступив от края на 6 см, сверлится по 1 отверстию с каждой стороны бруска. Добавочное крепление обеспечат хомуты из металла, их нужно накинуть на ось мотоблока и скрепить болтами и контргайками, к которым предварительно приваривается крестовина. Болт при этом пропускается через отверстия в крестовине и в хомуте.

Подобное сложное крепление будет надежным фиксатором для прицепа и всей конструкции в целом. Это уменьшит маневренность снегохода, но увеличит его устойчивость.

В качестве места для пассажиров можно использовать старые, но еще крепкие сани. Их легко присоединить к мотоблоку своими руками. Для перевозки багажа сани можно прикрепить к задней части сварной рамы.

Лыжи под полозья для снегохода лучше использовать деревянные. У пластмассовых сцепление заметно хуже. К рулевой колонке их крепят специальными шарнирами. На лыжи необходимо установить подрезы. Для этого можно использовать металлический прут сечением 8 мм.

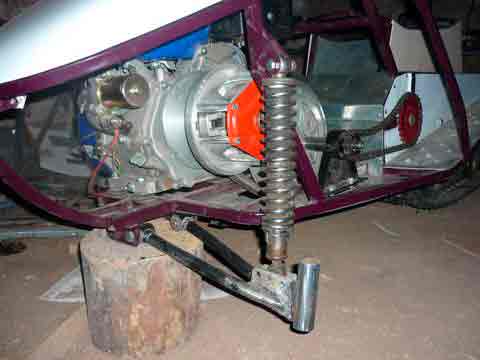

Амортизаторы на снегоход устанавливаются обязательно — это обеспечит комфорт во время езды. Какие амортизаторы будут установлены (новые или снятые со старого мотоцикла) нужно определить заранее. Можно установить рычажные с мотоцикла. Это позволит сделать правильную конструкцию.

Стойки

На следующем этапе к лонжерону необходимо приварить 3 стойки, выполненные из стального уголка. Наиболее оптимальным вариантом послужат уголки размером 30 х 30 мм. Их также необходимо соединить стальными поперечинами. Так конструкция будет образовывать небольшой портал. Между передней его частью и серединой с правой стороны сделайте площадку – приварите стальной лист в 2 мм. После этого сюда поместите редуктор бензопилы и промежуточный вал цепной передачи.

В месте между задним порталом и средней его частью можно установить ящик. Зачем? Он будет служить опорой для сиденья, которое необходимо приварить туда на финальном этапе.

Передняя часть рамы должна соединиться с траверсой переднего моста. В качестве балки можно использовать обычную водопроводную трубу с диаметром не менее 30 мм.

К концам данной трубы приварите втулки рулевых лыж. Посередине балки прикрепите стойку, которая будет служить моторным подрамником. Все эти детали также необходимо сделать из трубы, причем в местах соединений на стойках и балке следует дополнительно приварить косынки со стального листа в 2 мм. Так конструкция станет прочной и, соответственно, надежной.

Техника безопасности

Готовый снегоход необходимо вначале опробовать на ровной местности. Пассажиров и грузы можно начинать перевозить только после успешных испытаний. Снегоход — это транспортное средство. Он может двигаться со скоростью до 70 км/ч, поэтому основные правила передвижения следует обязательно соблюдать, чтобы не попасть в аварию

С особой осторожностью следует ездить на незнакомых открытых пространствах или в лесу, особенно по свежевыпавшему снегу. Большие скорости в этом случае развивать не следует. Оптимальный вариант — не более 30 км/ч.

Готовясь к поездке на снегоходе, необходимо надеть защитный шлем и специальный костюм. Обычный ватник и валенки лучше не использовать. Очень опасно ездить на самодельном снегоходе по водоемам, покрытым льдом. Это очень опасно, даже если самодельное устройство в полном порядке.

Технология проведения работ

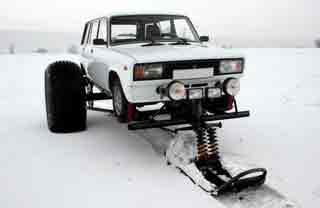

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

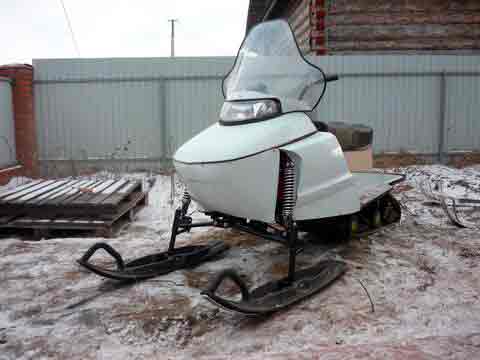

Как сделать самодельный снегоход, и стоит ли овчинка выделки?

Самодельный снегоход, сможет соорудить любой человек мало-мальски разбирающийся в технике. Перед тем как начать делать снегоход, нужно понять какие преимущества вы от этого получите. Плюсы самостоятельной сборки:

  • Стоимость. Для некоторых это может выступать самым главным плюсом. Цена самодельного снегохода обойдется в разы дешевле, чем, если приобретать его в магазине.
  • Характеристики. Делая снежный агрегат, вы сами контролируете весь процесс, выбираете конфигурацию, мощность и внешний вид.
  • Надежность. Собирая аппарат самостоятельно, вы будете использовать самые лучшие комплектующие и детали.

Качественно сделанную машину своими руками можно использовать не только в городе, на ней вполне безопасно выезжать за пределы населенных пунктов, на горнолыжные базы и путешествовать по бездорожью.

Преимущества самодельного снегохода на основе двигателя Лифан

Аппарат оснащен механическим приводом и мотором, поэтому снижается риск застрять в сугробе. Управляется лыжами, рулевая система расположена спереди, легко маневрировать.

В чем преимущества «самоделки»? Готовый снегоход, по информации специалиста «fermerinform», в наше время можно купить в мотосалоне почти любого города, но цена на такую технику принуждает многих людей, которым по нраву зимняя езда, производить «самоделки» на гусеницах самостоятельно.

Преимущества «самоделки» по сравнению с заводским:

  • Цена – основной фактор для большинства людей. Стоимость готовых снегоходов лидирующих компаний выше стоимости «самоделок», собранных из подручных изделий и других деталей.
  • Компактные размеры.
  • Возможность собрать снежный мотоцикл любых подходящих размеров, соответствующих предпочтениям хозяина. Это относится, как минимум, внешней формы, запаса мощности и типа ходовой.
  • Надежность – это так категория, которая присуща далеко не всем аппаратам от популярных производителей. При самостоятельном изготовлении владелец использует более надежные материалы и уделяет много внимания основным элементам механизма.
  • Польза – возможность использовать, с пользой для аппарата, завалявшиеся в гараже и подсобном помещении материалы, а также элементы и приспособления с остальных устройств.

Специалист по снегоходу «Буран». Занимаюсь рыболовством в свободное время.

«Самоделки» нашли применение на улицах городов, на бездорожье загородных участков и горных курортов.

С чего начать?

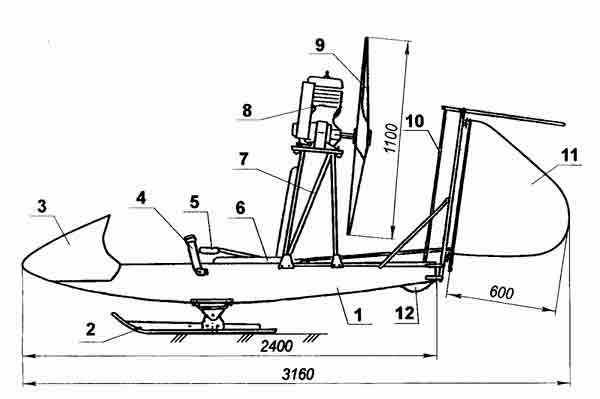

Лучше всего начать работу по сборке аппарата своими руками с чертежей. Для создания чертежа не лишними будут инженерные навыки. Однако если вы в этом не преуспели, то стоит воспользоваться интернетом и распечатать готовую схему. Во всемирной паутине есть возможность найти чертежи снегоходов разных модификаций, от самых простых и дешевых вариантов до сложных, сконструировать которые под силу лишь опытному механику. Чертежи есть в общем доступе, распечатав которые вы без труда соорудите машину мечты. Изучая чертежи, обратите внимание на массу агрегата, чем он будет легче, тем выше будет его проходимость. Снегоход с легкостью будет маневрировать по рыхлому и глубокому снегу. Однако не только масса готового изделия влияет на проходимость, не менее важна опорная площадь гусеницы.

Фото санок для рыбалки

Обратите внимание!

    Лодочный мотор своими руками — советы начинающим, проекты, чертежи и пошаговое описание постройки основных узлов и элементов (видео + 120 фото)

Кормушка для зимней рыбалки — секреты использования и техника прикармливания рыбы в зимний период (115 фото)

Ещё по теме  Самодельный квадроцикл с двигом от ИЖ Планета

Донные снасти — самые эффективные виды оснастки и особенности техники заброса (95 фото и видео)

Помогите проекту, поделитесь в соцсетях

Из чего состоит снегоход?

Любые снегоходы состоят из основных деталей, которые будут не измены вне зависимости от модификации аппарата, таких как:

  1. Рама. Можно использовать раму от старого мотоцикла или мотороллера, если таковая отсутствует, то можно сварить ее на заказ. Токарь запросто справится с такой задачей.
  2. Двигатель. Можно использовать мотор от мотоблока, хотя стоит сказать, что при его мощности, получившееся изделие лучше назвать детским снегоходом, разогнать его до приличной скорости не выйдет. Есть альтернатива использовать мотор от мотоцикла или скутера. Выбор двигателя зависит еще и от массы снегохода.
  3. Гусеницы. Самая важная и одновременно сложная деталь снегохода.

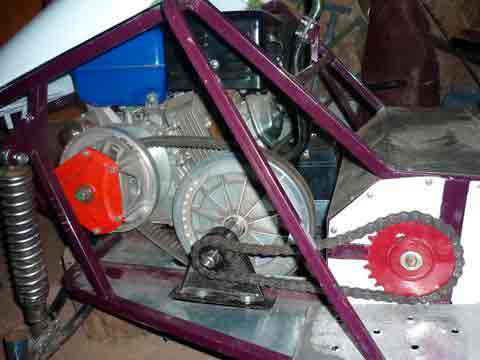

  4. Привод. Соединяет двигатель и гусеницу. Для привода отлично подходит цепь от мотоцикла.
  5. Руль. Тут нужно отталкиваться от личных предпочтений и удобства, но чаще всего он также берется от скутера или мотоцикла.
  6. Лыжи. Здесь используется готовый вариант, если таковой имеется или можно сделать лыжи из фанеры. Лучше отдать предпочтение листам фанеры толщиной не менее 3 мм.
  7. Топливный бак. Для этой детали следует выбрать емкость из пластика или металла. Вместимость 15 литров вполне достаточна для того чтобы преодолевать большие расстояния при этом она не займет много места.
  8. Сиденье. Лучше всего изготовить на заказ, так как самодельный снегоход будет эксплуатироваться в суровых условиях, следует отдать предпочтение прочным, износостойким материалам. Не забывайте об удобстве, вы должны чувствовать на нем себя комфортно.

Как выбрать санки для зимней рыбалки

Современные рыбаки имеют возможность выбрать для транспортировки своих аксессуаров всевозможные конструкции фабричного производства, либо же сделать подобные санки своими руками.

Сложно определить, какой вид санок лучше всего подойдет конкретному рыбаку — пластиковые санки для рыбалки либо же переделанные обычные санки для детей. В этом вопросе все рыбаки делают свой выбор самостоятельно, исходя из своих предпочтений и удобства.

Также многие мужчины обращают внимание на прочность и вместительность изделия, простоту эксплуатации и возможность хранения в летнее время.

Можно ли сделать гусеницы самому?

Это самый сложный элемент, для самостоятельного изготовления. Гусеницы машины играют решающую роль в том, какую скорость будет развивать агрегат, и какова будет сцепка с ледяным покрытием. Качественно сделанные кустарным способом гусеницы способны прослужить достаточно долгое время. Чаще всего для гусениц используют покрышки от автомобиля. Для начала нужно освободить покрышки от бортов, оставив лишь гибкую дорожку. Теперь нужно изготовить грунтозацепы. Для этого используют пластиковую трубу диаметром 4 см. Ее нужно распилить на части длинной 50 см, получившиеся заготовки распилить еще вдоль. Эти детали крепятся к покрышке болтами. Важно соблюсти одинаковый интервал крепления грунтозацепов, в противном случае гусеница будет соскакивать с катка. Оптимально будет крепить их на расстоянии 5 см друг от друга. Аналогичным методом делают гусеницы. Для их изготовления нужно использовать транспортерную ленту, которую следует отрезать, сделав длину оптимальной для самодельного агрегата. Важно правильно и надежно сцепить обрезанную ленту. Для этого ее концы накладываются друг на друга на 5 см и фиксируются болтами. Как вариант, для изготовления гусениц можно воспользоваться клиновыми ремнями. Они скрепляются грунтозацепами, образуя гусеницу с готовыми выемками под шестерню. Делая гусеницы своими руками нужно учесть такой нюанс: чем больше площадь гусеницы, тем лучше аппарат будет проходить по сугробам, но в управлении будет хуже. В магазинах, готовые изделия чаще всего представлены в трех вариантах, со стандартными гусеницами, широкими гусеницами и сверхширокими. Чтобы упростить себе задачу, вместо самостоятельного производства, можно приобрести гусеницы в магазине. Таким образом, вы получите возможность приобрести гусеницы подходящие под рельеф местности и условий перемещения.

Создание грунтозацепов

Звенья гусеничной ленты создаются из полиэтиленовой трубы диаметром 4 см и толщиной стены 5 мм, разделенной на две равные части продольно. Цельное место грунтозацепа должно прилегать к ленте. На легких снегоходах 1 звено ленты объединяет гусеничную пару. Если ширина гусениц 150, то длина трака 500.

Нарежьте грунтозацепы при помощи пилы дискового типа, предназначенной для работы по дереву. Можно использовать станок с 2-я направляющими (металл и дерево), которые жестко зафиксированы на стоячей столешнице. Стены труб распиливайте поочерёдно.

Длина между звеньями зависит от свойств ЗК на приводной оси. Обычно, расстояние составляет до 7 см — его нужно выдерживать с погрешностью до 3-х мм, чтобы предотвратить нарушение работы привода, когда грунтозацепы «идут» на траки ведущих колёс, а гусеница проскакивает и слетает с катков.

Особенности сборки

Готовую раму, сваренную собственноручно или позаимствованную от другой техники нужно оснастить рулем с помощью сварки. Двигатель устанавливается строго в соответствии с чертежом. Лучше всего, чтобы он располагался как можно ближе к карбюратору. На готовую конструкцию нужно установить гусеницы, которые были изготовлены заранее. Когда проделана основная работа, можно приступать к подключению бака, тросов газа и тормоза, установке сиденья.

Принцип движения гусеничного транспорта

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора:

  • крутящий момент Мк, передаваемый от двигателя/силового привода к ведущим колесам;
  • сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами, служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

  • поз. 1 – гусеница;
  • поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
  • поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
  • поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
  • поз. 5 – амортизаторы;
  • поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом:

  1. На ведущую звездочку (поз. 3) подается крутящий момент Мк .
  2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
  3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:
  • усилие Rz – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
  • весовая нагрузка G;
  • касательная реакция грунтовой опоры Рк .

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Самый простой способ изготовления снегохода

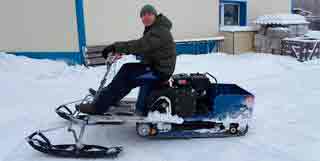

Взять за основу мотоблок и видоизменить его в снегоход – это, наверное, самый легкий способ для создания агрегата для передвижения по снегу. Его можно использовать полностью, можно взять лишь некоторые детали. Если мотоблок используется полностью, то к нему нужно приварить раму с задней осью и модифицировать рабочий вал в привод, который должен передавать вращающие движения от двигателя к гусенице. Если использовать мотоблок не полностью, то из него следует взять только двигатель и рулевую вилку. На нижнюю часть вилки нужно будет установить гусеницы. В этом случае нужно также учитывать, что мощность мотоблока рассчитана на вес и давление колес, которые меньше чем гусеницы. Для того чтобы избежать лишней траты бензина и амортизации деталей, колеса снегохода должны быть с низким давлением. Мини самодельный снегоход легок в управлении. К слову сказать, если самодельный снегоход получился не очень мощный и развивает скорость до 15 км/час, то оснащать его тормозами не обязательно. Для остановки самодельного снегохода достаточно просто снизить обороты, и он остановится сам. Подойдя к работе серьезно и изучив всю имеющуюся информацию, наверняка вы будете гордиться своим агрегатом собранным собственноручно!

Подготовка к сборке

Самодельные снегоходы создают на гусеницах, которые приводятся в движение двигателем от Лифана, монтированным на жесткой железной раме. Они поддерживаются в рабочем состоянии колёсами и роликами. Основные типы исполнения:

  • с цельной рамой или переломной;
  • с жесткой подвеской или амортизированной;
  • с двигателем Лифан или мотором от мотоциклетной коляски.

Для эффективного рулевого управления применяются небольшие лыжи. Облегченные виды массой до ста килограммов и предназначены для движения со скоростью до 15 км/ч, обычно не требуют оснащения тормозной системой, так как они просто останавливаются при снижении оборотов. Произвести самодельный аппарат на ГУС легко, если пользоваться алгоритмом:

  • подбор силового агрегата, расчёт рамы и ходового элемента;
  • сбор рамы точечного типа сварки;
  • устройство руля;

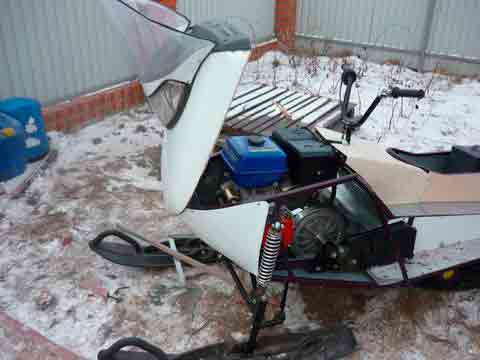

  • подготовка двигателя Лифан в проектное состояние на крепление;
  • проверка конструкции на стойкость к перевороту;
  • капитальный тип сварки рамы, установка двигателя Лифан;
  • монтаж приводного оборудования системы и мостов;
  • сбор и установка ГУС;
  • установка элементов кузова.

Проведите дополнительные испытания. При нормальной езде и отсутствии опрокидывания, во время движения, загоните в гараж и разберите. Раму очистите от ржавчины, окрасьте. По окончании ремонта, рекомендуется провести отделку других элементов.

Гусеницы для снегохода своими руками

В качестве движителя можно использовать детали гусеницы от снегохода «Буран» (фото 1)

,, но если такую найти не удастся, вы можете приобрести новую. Из одной такой гусеницы вы сделаете 4 заготовки. Если у вас есть друзья-единомышленники, объединитесь с ними и уже совместно купите необходимую деталь. В этом случае, стоимость гусеницы для каждого участника будет заметно ниже.

Я связался с компанией, которая поставляет комплекты движителей, и заполучил у них как запасные запчасти пластмассовую лыжу без крепления к вилке и неширокую резиновую гусеницу.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Из скутера детский снегоход своими руками

Конструкцию скутера значительно изменять не нужно. Это позволит с минимальными затратами сил и времени вернуть на место стандартную комплектацию транспортного средства с окончанием зимы и снова использовать его в теплое время года.

Если у Вас нет токарных и фрезерных станков для изготовления необходимых деталей, можно купить уже готовые, или использовать те, которые найдутся в вашем гараже и на разборке автомобилей. Также, некоторые элементы под силу будет сделать самостоятельно с помощью простых инструментов и сварочного аппарата.

В торгующем запасными частями к снегоходам магазине я купил ведомую звездочку гусеницы снегохода «Буран». Приобрёл ещё два колёсика от стандартного китайского самоката для деток и два небольших резиновых колеса с роликовыми подшипниками от тележки. Передаточное отношение в трансмиссии скутера рассчитано на эксплуатацию этого транспорта по хорошим дорогам со скоростью до 40-60 км/ч. При движении по заснеженным дорогам нагрузка на двигатель возрастёт, и его мощности может не хватить, а скорость 40-60 км/ч на заснеженных и скользких дорогах вообще опасна. Потому я изменил передаточное отношение, поставив вместо ведущего колеса скутера колесо меньшего диаметра от спортивного автомобиля-карта. Для этого мне пришлось из старого помятого диска ведущего колеса мопеда вырезать тормозной барабан со шлицами для ведущего вала и просверлить в нём отверстия для крепления колёсного диска меньшего диаметра (фото 2)

Чтобы гусеница не проскальзывала и не сползала с колеса во время движения, я сделал специальные зацепы (фото 3)

из пластмассовых водопроводных труб, которые входят в отверстия на гусенице. Подобрать резиновую покрышку, чтобы длина её окружности была кратна целому количеству шагов отверстий на гусенице, практически невозможно. Я изготовил из полоски кровельного металла бандаж необходимого диаметра, на котором при помощи мебельных болтов-глухарей Мб с большой шляпкой, на равном расстоянии друг от друга, с шагом соответствующим расположению отверстий на гусенице закрепил зацепы
(фото 4)
. Бандаж надел на колесо и прикрепил к покрышке при помощи тех же болтов
(фото 5)
.

У меня из обычного колеса получилась импровизированная мягкая ведущая звёздочка для гусеницы.

Ведомую звёздочку я сделал, соединив болтами М8 готовую пластмассовую ведущую звёздочку снегохода «Буран» с двумя резиновыми колёсиками от тележки с роликовыми подшипниками. Для оси подошла шпилька с резьбой М10 (фото 6)

Раму гусеничного движителя изготовил с использованием металлических уголков и труб квадратного сечения (фото 7)

. Размеры рамы и различных её деталей не привожу, так как желающие повторить конструкцию будут ориентироваться на марку своего скутера и размеры выбранной ими гусеницы.

Для своего мопеда я приобрёл специальную лыжу из комплекта для мотоцикла, но вполне подойдёт обычная широкая самодельная деревянная лыжа или пластмассовая — от детского снегоката «Аргамак», только снизу к ней надо обязательно приделать металлический конёк (подрез), чтобы на скользкой дороге скутер не терял управление. Лыжа прикрепляется к передней вилке скутера через специальную стойку и имеет две степени свободы движения, благодаря чему при наклоне скутера влево или вправо лыжа всей плоскостью остаётся на снегу.

Пластиковый обвес скутера на морозе очень хрупкий и к тому же имеет карманы. Попадающий в них снег подтаивает в гараже, а потом замерзает, увеличивая тем самым массу скутера. Я решил сделать минимальный кожух над гусеницей, широкую площадку для ног и декоративный щиток на переднюю вилку, а для дальних поездок в холодную и ветреную погоду устанавливаю лобовое стекло.

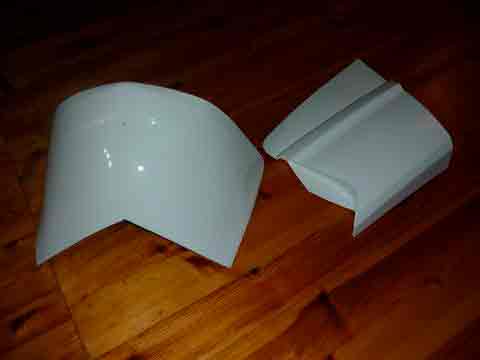

Самостоятельно изготовить из стеклопластика кожух на гусеницу несложно, но, прежде чем клеить кожух, надо сделать матрицу. Из подходящего по размерам куска оргстекла, поликарбоната или любой другой пластмассы вырезаем боковину будущего кожуха (фото 19)

Кладём её на лист большего размера, который послужит другой стенкой матрицы, и при помощи термоклея по периметру боковины крепим пластмассовые уголки.

Теперь отрезаем полоску тонкого и гибкого пластика, по ширине равную будущему кожуху. Собираем матрицу, с клеем прикрепляя на уголках ранее выкроенную боковину, днище и большую панель. Стыки деталей промазываем пластилином. Таким образом, получилась матрица для выклейки кожуха гусеницы.

Затем нарезаем стеклоткань на куски нужного размера и, промазывая эпоксидной смолой, плотно укладываем их в матрицу. Через сутки матрицу разбираем и извлекаем получившийся кожух. Остаётся срезать излишки стеклопластика по контуру и красить изделие.

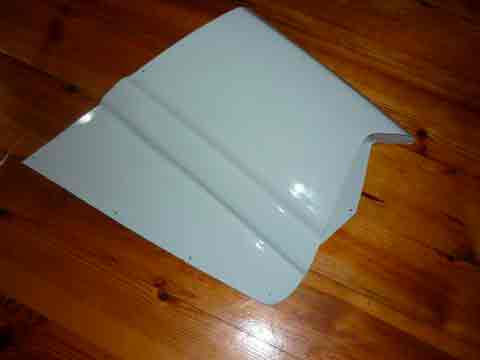

По подобной технологии изготовлена и площадка для ног, только добавил порошок серебрянки в эпоксидную смолу для придания ей вязкости и цвета.

Хочу сразу предупредить, что по глубокому и рыхлому снегу скутер с такой узкой гусеницей не едет (закапывается). Ему не хватает опорной площади гусеницы и мощности двигателя, но по занесённым снегом дорожкам и по свежевыпавшему снегу глубиной 10-15 см скутер идёт легко и даже способен буксировать за собой санки с ребёнком.

С наступлением весны, когда снег сошёл, я снял лыжу и поставил вместо неё колесо, и скутер превратился из скутера-снегохода в скутер-вездеход.

Особенности детских электроснегокатов

При разработке конструкции зимнего электротранспорта для детей, производители обеспечивают максимальную безопасность его использования. Для исключения возможности опрокидывания снегоката, детские модели оснащают лыжными полозьями, располагая их так, чтобы они находились на максимальной ширине.

Прочные полозья электроснегохода при таком расположении позволят передвигаться не только по плотному снежному покрову, но и по рыхлому снегу. Основной особенностью модельного ряда электроснегокатов для детей является простое управление, небольшая максимальная скорость устройства и возможность ее ограничения.

Снегокаты, предназначенные для младшего возраста, оборудуются дистанционным управлением, позволяющим родителя иметь полный контроль за работой двигателя, даже если транспорт находится на некотором расстоянии. Не менее важно, что самокаты с электродвигателями не требуют обслуживания. Современные электросамокаты оснащаются электроприводом в виде мотор-колеса.

Широкое колесо для снегоката имеет внутри бесщеточный двигатель без редуктора. Конструкция колеса выполнена таким образом, что оно много шире стандартного устройства и соприкасается с поверхностью, по которой передвигается транспортное средство, большей плоскостью. Еще одна особенность, характерная для любого электроснегоката – аккумулятор тщательно защищен от попадания влаги.

Особое внимание производители уделяют надежности тормозной системы, а при создании дизайна устройства исключают присутствие острых углов. Любая модель отличается использованием в конструкции только плавных линий.

Мотосани для зимней рыбалки — плюсы и минусы

К плюсам в приобретении данного устройства относят:

  1. Относительно небольшой размер;
  2. Широкий модельный ряд, в котором можно выбрать и подогрев руля, а также источник питания на больший расход;
  3. Можно перевозить нескольких пассажиров;
  4. Под сиденьем имеется карман, куда можно сложить приспособления, а не вести их в руках;
  5. Можно хранить в небольшом помещении;
  6. Легкая конструкция, которую можно изготовить самостоятельно;
  7. При правильном использовании и хранении может долго служить;
  8. Быстрое превращение из собранного состояния в разобранный и соответственно наоборот.

Недостатками являются:

  • Высокая стоимость, которая не всегда является по карману рыбаку;
  • Минимальный размер бака, куда помещается не так много топлива, необходимо при себе иметь бак с запасом, чтобы не застрять далеко от людного места.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо
сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.
Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

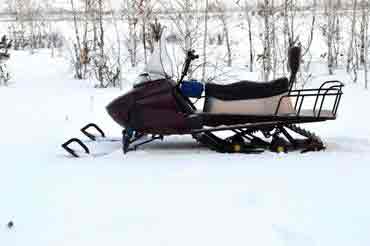

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

  • внедорожники;
  • болотоходы;
  • амфибии;
  • гусеничные тягачи и транспортеры;
  • квадроциклы;
  • машины категории ATV и т.п.

Стоимость их не всем по карману, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

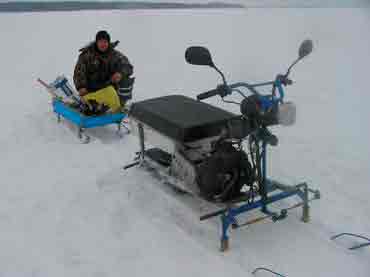

На фото показан самодельный мотобуксировщик на базе мотоблока.

Общее устройство снегохода

Снегоход — это сани, которые работают с помощью двигателя. Они подвижны, поворотливы и способны развивать скорость свыше 85 миль/ч. Техника среднего класса может преодолевать подъемы в 20°. Крутые склоны до 65° способны пройти снегоходы с более высоким классом. Общее устройство снегохода:

  1. Управление техники происходит посредством рулевых рукояток. Рукоятки соединены с лыжами, которые стоят впереди.
  2. Руль оборудован приводами: газа и тормоза. С помощью этих рычагов регулируется скорость и торможение снегохода.
  3. Задние колеса отсутствуют, а вместо них установлена цельная резиновая лента (гусеничная), которая передвигает снегоход. Через цепь и ремень она связана с двигателем.
  4. Некоторые модели можно изготовить на камерах от тракторных колес.

Благодаря своей конструкции снегоходы преодолевают труднопроходимые места, которые не способны пройти автомобили. С их помощью завозят продукты в заснеженные районы, в которых отсутствуют дороги. Но большинство людей привыкли использовать их для развлечений.

Изготовление конструкционных элементов

Прежде чем приступить к изготовлению конструкционных элементов, подготавливают чертеж, требуемые материалы и инструменты. Можно взять готовые чертежи на основе снегоходов Снегирь или Вепрь. Из инструментов понадобится:

  • сварочный аппарат;
  • трубогиб или готовая рама;
  • молоток;
  • отвертки.

Так как конструкция у миниснегохода низкая, сиденье делают прочным из водонепроницаемого материала. Бак под топливо изготавливают из металла. Его объем должен составлять от 10 до 15 л. В качестве привода можно использовать цепь от мотоцикла.

Как сделать гусеницу для снегохода

Гусеница для снегохода создается из покрышек или транспортерной ленты. Работа будет сложной и трудоемкой, если в качестве основы используют покрышки. Из них выкраивают бортики, поэтому для работы требуется острый сапожный нож или электрический лобзик. Чтобы облегчить процесс, покрышки выбирают с подходящим рисунком протектора. Изготовление самодельной гусеницы:

  1. Бортики из покрышки вырезают ножом. Если лезвие ножа периодически смачивать в мыльном растворе, то процесс резки станет легче. При использовании электрического лобзика устанавливают лезвие с маленькими зубцами и смачивают водой.
  2. Если при вырезке дорожка получилась твердой или с изнаночной стороны образовались лишние слои, их также срезают.
  3. Нарезку новой структуры делают тогда, когда произошло несовпадение рисунка протектора. Сделанная конструкция должна цепляться за почву, поэтому структура рисунка должна быть правильной.

Гусеница, выполненная по такому чертежу, достаточно надежна благодаря тому, что имеет замкнутый контур. Ее недостаток — это узкая ширина. Чтобы сделать больший размер, ее удваивают. Если гусеницу делают из транспортерной ленты, то ее объединяют в цельное кольцо. Это можно сделать 2 способами:

  • по типу рояльной петли (с шарниром);
  • нашивки ленты.

Нужно выбрать подходящую толщину ленты, если ее нашивают. Ее толщина должна подходить к мощности двигателя. Самодельный снегоход из мотоцикла «ИЖ» предусматривает использование ленты толщиной 10 мм. Чтобы срок эксплуатации на снегоход увеличился, края транспортерной ленты прошивают леской. Швы делают по способу обметывания краев с промежутком в 1 см.

Подкаты

Подкат — это подвижная платформа, которая защищает ходовую часть техники от ненужных механических нагрузок. Платформу применяют, когда необходимо загнать снегоход в гараж. Для ее изготовления используют металлическую трубу среднего диаметра (6×6 мм), ролики и подшипниковую систему. Колеса устанавливают с резиновым покрытием и металлическими дисками. Их диаметр должен соответствовать весу техники.

Лыжи для снегохода состоят из основания, амортизирующей детали, стержня, вилки и сошки, ножки звена. Лыжи можно изготовить разной конструкции из различных материалов. Если для основания применяют пластиковые накладки, то их дополняют расширителями. Расширители монтируют креплениями к шасси снегохода. Пластиковая конструкция подходит для маленькой техники. Для снегоходов больших и средних размеров понадобятся металлические лыжи.

  1. Чтобы придать лыжам форму, вырезают основу из картонного трафарета. При этом впереди формируют изгиб. Величину изгиба делают по собственному усмотрению. Лыжня с большим изгибом плохо скользит и собирает снег. А это создает лишнее торможение. Потому не стоит его делать слишком большим. Приблизительный размер лыжни составляет 2,5 см в ширину и 100 см в длину.
  2. По краям каждой детали приваривают трубу. Это придает дополнительную жесткость изделию и защищает его от камней, которые встречаются на пути.
  3. Там где проходит изгиб, трубу приваривают по контуру.
  4. Амортизирующие детали фиксируют на лыжах. В качестве крепежных элементов используют болты.
  5. Площадку и носовую часть лыж соединяют гидравлической трубой. Верхняя часть готова.
  6. Для нижней части гидравлическую трубу фиксируют в 4 точках и сжимают.
  7. Затем саморезами прикрепляют полиэтиленовую трубу, предварительно разрезав ее. Вместо полиэтиленовой трубы можно использовать полипропиленовую.

Готовые лыжи обязательно красят.

Склизы

Склизы — это съемные направляющие, по которым скользит гусеница снегохода. Они не дают гусенице провисать между колесами и защищают ее от истирания. Склизы для снегоходов можно приобрести в магазине или изготовить из водопроводной трубы. Толщина трубы должна составлять около 10 мм. Из нее делают полоски, которые монтируют к полозьям.

Катки

Катки — это опорные элементы гусеничной ходовой системы. Они создают плотный контакт между гусеничной лентой и поверхностью грунтовой опоры. В качестве опор используют стальные листы.

Вариатор

Вариатор — это специальный механизм, который позволяет плавно регулировать скорость в мини-снегоходах. Сафари является самым популярным вариатором. Он состоит из 2 шкивов: ведомого и ведущего, поэтому способен регулировать 2 параметра. Это обороты и сопротивление движения. Шкив сработает, как сцепление, если уровень оборотов мотора достигнет 2200 об/мин. При этом двигатель и вал реверса разъединяются.

Двигатель

Чтобы снегоход получился мощным, нужно выбирать мощный двигатель. Лучшие двигатели для сборки снегохода — это двигатели типа Лифан мощностью 15 л. с. Эта модель оснащена понижающим редуктором и имеет центробежное автоматическое сцепление.

Ходовая и подвеска

Задняя и передняя подвески — это амортизационная система снегохода. Передняя подвеска создает ходовой части плавность движений. При этом водитель не ощущает никаких вибраций на неровной дороге.

Если выбирать подвеску по принципу действия, то телескопическая является самой популярной.

Она состоит из амортизатора и пружины. Эти детали расположены в стойке и устраняют ударные нагрузки. Снегоходы, оборудованные такой подвеской, поворотливы в условиях с густой растительностью и деревьями.

Каждый снегоход оснащен рамой. Эту деталь можно позаимствовать у мопеда, скутера или квадроцикла или сварить из труб. Диаметр трубы должен быть более 40 мм.

Изготовление отдельных элементов снегохода

Принцип переделки мотоцикла, бензопилы и мопеда практически одинаковый. Если узнать, как изготовить отдельные элементы, сделать это будет намного проще.

Подвеска

Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке. Для ее изготовления нужно подготовить:

  • шасси;
  • два рычага;
  • связующие рельсы;
  • шарниры.

После подготовки можно приступать к изготовлению подвески:

  1. Передний рычаг соединить со скользящими рельсами с одной стороны и с шасси с другой с помощью шарниров.
  2. С задним рычагом поступают аналогичным образом.
  3. Расположить торсионные пружины между скользящими рельсами и задней реактивной штангой.
  4. Между рычагами подвески расположить крепление двух силовых элементов.

Для крепления подвески используют стяжки рычагов.

Двигатель

Выбор двигателя для снегохода является важным этапом, поскольку от этого зависят мощность транспортного средства, его способность двигаться по заснеженным дорогам.

Оптимальной мощностью двигателя для снегохода считается мощность в диапазоне 6-30 л. с.

Поэтому чаще всего делаются эти транспортные средства с двигателем Лифан или с деталью из мотоцикла или мопеда.

Подъемник для снегохода

Это устройство может потребоваться, если снегоход застрял в снегу или ему требуется ремонт. Сделать своего рода домкрат несложно:

  1. Из металлического уголка шириной 25 мм сделать конструкцию по типу швеллера. Высота — 19 см. Посередине сделать два отверстия для крепления вилки.
  2. К низу приварить пластину, которая будет выполнять роль направляющей. Сверху расположить аналогичную часть, но не фиксировать. Расстояние между ними — 14 см.
  3. В этих пластинах сделать отверстия, через которые пропустить трубу домкрата. Верхнюю же сделать подпружиненной.
  4. Рядом с верхней пластиной под углом расположить еще одну деталь, которая будет играть роль крюка и придерживать подпружиненную часть.
  5. Сделать вилку для подъемника. Его длина 12 см. Одну сторону зафиксировать в швеллере. На расстоянии 67 мм расположить вторую ось крепления. В вилку вставить кусок трубы, которая проходит через вторую ось. К этой трубе приварить металлическое кольцо (можно взять металлическую пластину, в котором сделать дополнительные отверстия для резинок), сквозь которое пропустить трубу домкрата.
  6. Это кольцо мотоциклетными резинками зафиксировать на площадке под пружиной верхней пластины. Чтобы резинки не сползали, их можно закрепить винтиками.

Колеса

Для хорошей проходимости транспортное средство делают на камерах. Колеса для снегохода должны быть большого диаметра. Но лучше оснастить конструкцию лыжами. Их можно изготовить из фанеры, труб большого диаметра. Если есть такая возможность, то их можно взять с другого снегохода, в том числе и детского. Дополнительно нужно будет сделать втулки поворота для них, при этом наличие подшипников в этой системе необязательно.

Хорошо чувствуют себя самодельные снегоходы на гусеничном ходу. Возможно самостоятельное изготовление этой части. Приводится в движение гусеница колесами, которые располагаются внутри нее, для чего подойдут колеса от садовой техники. Сама же деталь может быть изготовлена из пластиковых труб, даже если изготавливаются двухгусеничные снегокаты. Подойдут трубы диаметром в 4 см. Если их распилить, то они смогут выполнять функцию грунтозацепов гусеницы.

Независимо от того, какое транспортное средство переделывается на снегоход, насколько сильными являются изменения и кто смастерил конструкцию, рекомендуется сначала пройти испытание на открытой местности. Если они прошли без проблем, то можно отправляться на более дальние дистанции.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

  1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
  2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
  3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
  4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило — следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Важно: колеса на мотоблоке должны быть одинакового диаметра.

Материалом для самоделки могут послужить:

  • обычная транспортерная лента и втулочно-роликовая цепь;
  • автомобильные покрышки;
  • ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

  • Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм — ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
  • Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
  • Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
  • Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы — покрышка сама является замкнутой структурой с протектором для сцепления.

Лучше всего для гусеницы подойдут автопокрышки от колес для грузовых автомобилей или трактора, имеющие выраженный рельеф протектора.

Процесс изготовления делится на несколько этапов:

  1. Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
  2. Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
  3. Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

  • Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
  • Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

  • Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
  • Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
  • Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
  • Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.

Дополнительные аксессуары

К категории дополнительных элементов можно отнести амортизаторы, сани и прицеп.

Благодаря амортизаторам езда на снегоходе будет более комфортной. Для достижения правильной конструкции можно воспользоваться рычажными, предназначенными для мотоцикла. Они могут быть новыми или подержанными, но этот момент необходимо решить заранее.

Сани – отличный способ перевозить багаж или пассажиров. Если вы решили использовать старые сани, убедитесь, что они достаточно прочные и безопасные.

Если изначально у вас одноосный двухколесный мотоблок, компактный прицеп поможет превратить его в двуосный четырехколесный снегоход. К раме техники он дожжен быть приварен намертво.

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

  1. Не проваливаться в снег.
  2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

  • опоры в виде полозьев, колес или гусениц для удержания веса конструкции с пассажирами на поверхности снега,
  • двигатель с редуктором, передаточным устройством и топливным баком,
  • движители, толкающие конструкцию вдоль поверхности снега,
  • рулевое устройство, изменяющее вектор взаимодействия со снегом для поворота,
  • рама, на которую монтируются все узлы.

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов Буран или любых инструментов и средств передвижения с мотором скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Надувные колеса

По затратам времени вторая после снегокатов и саней по привлекательности конструкция самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора. На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и непромокаемый материал. По окружности на равном расстоянии друг от друга поперек камеры надеваются цепи или прочно крепятся поперечины для увеличения сцепления. Диски для колес можно взять велосипедные, мотоциклетные или сделать самостоятельно.

Если в надувной конструкции не будет полозьев, то она сможет ездить даже без снега по почве.На такие вездеходы можно ставить рамы вместе с двигателями от мотоциклов Иж, Урал или Днепр. Недостатки конструкции габариты, вес и высокая степень уязвимости колес, но на популярности скоростной самодельной пневматики это не отражается.

Снегоход из бензопилы своими руками схема изготовления (чертежи)

Легкий снегоход из бензопилы «Урал»: 1 —руль; 2 — топливный бак (от бензопилы «Дружба»); 3—силовой агрегат (от бензопилы «Урал»); 4—втулка стойки рулевой лыжи (труба 030, 2 шт.); 5—рулевая лыжа (2 шт.); 6—приводное зубчатое колесо гусеницы (капрон, лист s1 5, 2 шт.); 7—гусеница (от снегохода «Буран», укороченная); 8—рама; 9—опорный каток (от картофельной сортировки, 18 шт.); 10—подкос спинки-ограничителя (труба 1/2); 11—натяжное устройство гусеницы (2 шт.); 12 — натяжное зубчатое колесо гусеницы (капрон, лист sl5, 2 шт.); 13—подшипник № 80204 в корпусе (4 шт.); 14—короб-багажник (дно—фанера s4, борта—доска s20);

15—сиденье (крышка—фанера s4, поролон, кожзаменитель); 16 — 1-я ступень цепной передачи; 17 — 2-я ступень цепной передачи; 18—спинка-ограничитель сиденья (труба 1/2″) 19—ведомая звездочка 1-й цепной передачи (большая звездочка ходоуменьшителя—промежуточного вала), z = 38; 20—ведущая звездочка 2-й ступени цепной передачи (малая звездочка ходоуменьшителя), z = 10; 21 —ведомая звездочка 2-й ступени цепной передачи (приводная звездочка ведущего вала гусеницы), z = 18; 22—ведущая звездочка 1-й ступени цепной передачи (звездочка выходного вала редуктора), z = 12; 23 —рычаг поворотного кулака; 24—рулевая тяга (2 шт.); 25—рулевой вал с сошкой; 26—балка переднего моста (труба 030); 27—приводной вал гусеницы; 28 — натяжная ось гусеницы.

Для начала необходимо создать схемы и чертежи для создания снегохода, чтобы соединить между собой следующие узлы:

  • двигатель;
  • трансмиссия;
  • лыжи или гусеница.

Причем гусеницу не обязательно конструировать самому, можно взять уже имеющийся механизм со старого «Бурана». А если вам необходимо сделать детский транспорт, то и лыжи будут хороши.

Читать также: Собственная частота колебаний пружинного маятника

Стойки

Рулевая лыжа: 1 —полоз (капрон, лист s20, от детского снегоката); 2—пружина (нормально растянутая, от заднего амортизатора мопеда); 3—опорный подпятник пружины; 4 — подрез (дюралюминиевый уголок 20×20); 5 — — крышка пружины (уголок 35×35); 6— крепление пружины к крышке (болт М8 с шайбой); 7 — опорный рычаг (труба 30×30); 8 — проушина крепления стойки-вилки к рычагу лыжи (сталь, лист s2); 9— проушина крепления опорного рычага к лыже (сталь, лист s2); 10 —оси (болт М8, 2 шт.);

Выловив 237 кг рыбы браконьеры не понесли наказания!

На допросе задержанные рыболовы раскрыли название секретной приманки.

11—стойка поворотного кулака (велосипедная рулевая стойка с коронкой и частью вилки); 12—рулевая сошка (сталь, лист s4); 13— крепление рулевой сошки (тика М16); 14 — крепление подпятника пружины и проушины рычага к лыже (болт М5 с потайной головкой, 7 шт.); 15 —втулка рычага (стальная труба диаметром 30); 16— подшипник скольжения (капроновая втулка, 2 шт.); 17 — втулка стойки (стальная труба диаметром 30) На виде сверху детали 11, 12, 13 поворотного кулака условно не показан.

В качестве стоек для изготовления снегохода можно использовать уголки из стали размером 3 х 3 см. Их соединение производится стальными поперечинами. В результате получается не сильно большой портал. Для создания площадки рекомендуется соединить лист стали толщиной 2 мм методом точечной сварки с передней его частью и серединой правой стороны конструкции транспортного средства. Именно сюда в дальнейшем будет помещаться редуктор нашей бензопилы и вал цепной передачи.

На фрагменте свода заднего портала и середины машины рекомендуется смонтировать некрупный модуль, который станет хорошей опорой для сидения.

Соединение передка рамы и траверсы переднего моста обеспечивается с помощью балки. В качестве связующего элемента в данном случае выступает стандартная водопроводная труба радиусом не меньше 1,5 см.

По окончанию этой трубы привариваются втулки рулевых лыж, а по ее середине монтируется стойка. Последняя и будет выступать в качестве моторного подрамника.

Гусеница

Рама снегохода с гусеничным блоком: 1 — — задняя часть лонжерона (стальной лист s2, с отбортовками, 2 шт.); 2 — натяжное устройство (4 шт.); 3 — задний портал (уголок 30×30); 4—средняя часть лонжерона (уголок 50×63, 2 шт.); 5—кронштейн-вилка установки оси опорных катков (стальной лист s2, 10 шт.); 6 — средний портал (уголок 30×30): 7—площадка для крепления редуктора силового агрегата и промежуточного вала-ходоуменьшителя (стальной лист s2); 8 — косынки (стальной лист s2,4 шт.);

9— передний портал (уголок 30×30); 10—передняя составная часть лонжерона (стальной лист s2 с отбортовками); 11 — ось натяжных зубчатых колес; 12—-натяжное зубчатое колесо гусеницы (2 шт.); 13—ось опорных катков (сталь, круг 10, 5 шт.); 14—крепление оси (гайка М10 и пружинная шайба, 20 компл.); 15—дистанционная втулка (дюралюминиевая труба); 16 — каток (18 шт.); 17—подшипниковый узел (4 шт.); 18—приводное зубчатое колесо гусеницы (2 шт.);

19—приводной вал гусеницы; 20 — приводная звездочка ведущего вала (ведомая звездочка 2-й ступени цепной передачи), z = 18; 21 —втулка поворотного кулака рулевой лыжи (труба диаметром 30, 2 шт.); 22 — балка переднего моста (труба диаметром 30); 23 — косынки (4 шт.); 24 — подмоторная стойка (труба диаметром 30); 25 —бандаж катка (резиновое кольцо, 18 шт.)

Если вы решили сделать собственноручно мини-версию снегохода, то в качестве гусениц можно применять гусеницы со старого «Бурана». Но эту запасную часть необходимо немного доработать, укоротив заготовку не меньше чем на полметра и соединив ее транспортной лентой. Зубчатые колеса можно сделать с листа капрона толщиной в 1,5 см.

Приводной вал

Приводной вал гусеницы (натяжной вал такой же, только поз.4 заменена на поз.1): 1—левый (по ходу) наконечник (сталь, круг 22); 2 — вал (сталь, труба 028×2); 3 — фланец крепления зубчатого колеса к валу (стальной лист s4, 2 шт.); 4—правый (по ходу) наконечник вала (сталь, круг 29); 5—зубчатое колесо привода гусеницы (2 шт.); 6—лонжерон рамы (2 шт.); 7 — крышка корпуса подшипника (сталь, 2 шт.);

8 — подшипник 80204 (2 шт.); 9— корпус подшипника (сталь, 2 шт); 10 — приводная звездочка вала; 11 —крепление звездочки на валу (гайка М12 с уширенной и пружинной шайбами; 12—шпонка (сталь 20); 13—уплотнение (фетр, 2 шт.); 14—крепление зубчатого колеса к фланцу вала (болт М8 с уширенной и пружинной шайбой, 8 компл.); 15—крепление корпуса подшипника к лонжерону (болт М6 с пружинной шайбой, 4 компл.)

Приводной вал выступает в качестве трубчатого элемента радиусом 1,4 см. Поверх него накладывается фланец со специальными отверстиями для фиксации зубчатых колес. К окончанию приводного вала впресовываются и ввариваются контактным методом сварки наконечники-цапфы. Кроме того они должны подвергаться проточке под подшипники.

Читать также: Разомкнуто реле высокого давления

О двигателе

Самым ответственным в этом механизме считается двигатель. Другие же запчасти, к примеру, цепь и шина, не имеют такого большого значения в процессе конструирования рассматриваемого вида транспорта. В этом случае самое важное, вовремя проследить за правильной работой мотора. Если последний находится в исправном состоянии, снегоход будет работать очень долго и без любых нареканий.

Ещё по теме  Как сделать самодельный каракат своими руками

Звездочки

Обратите внимание, что в данном случае наконечник справа создается несколько длиннее того, что слева. На удлинении производится шпоночный паз для фиксации звезды цепной передачи. Именно этот элемент именуется звездочкой вала гусеницы, который надежно закреплен с помощью гайки. Хотя изначально на изделии необходимо создать желаемую резьбу.

Габариты наконечников натяжного вала рекомендуется производить идентичными. Причем крепление делается аналогично конструкции приводного механизма.

Рулевое управление

В качестве руля вы можете использовать руль от скутера или даже обычного велосипеда. Здесь важно в дальнейшем произвести вывод ручного управления на элемент. Рекомендуется сделать наборку таковой, чтобы центральная ось мгновенно производила регулировку тяги для дальнейшего управления лыжами и комфортного передвижения.

Тормозная система

Тормозная система в данном транспортном средстве вовсе не предусмотрена, но при желании ее можно сделать. Но особого смысла в этом нет, поскольку машина не развивает больших скоростей. Хотя все делается исключительно по вашему усмотрению.

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

  • Ведомая звёздочка большого диаметра.
  • Зубчатые колёса, приводящие в движение гусеницы.
  • Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Простые детские снегоходы

Самый простой способ сделать опору это установить широкие лыжи под раму. Особенно привлекателен вариант создания мотосаней тем, что для их сборки используются детский снегокат и инструмент с мотором небольшой мощности например, шуруповерт, ручная газонокосилка-триммер или бензопила мощностью в 2 лошадиные силы.

Детский снегоход из бензопилы собирают, не усиливая его раму, но для перевозки взрослых людей в зимней одежде стоит добавить прочности в конструкцию.

Отзывы рыбаков

Давно мечтаю о таком агрегате, но стоимость слишком уж кусается. Пока езжу с соседом на самостоятельно собранном устройстве, все нравится. Из подручных материалов он собрал сани, затратив при этом всего лишь 5000 рублей. Но, что скрывать возился он с ним практически год, но это того стоит. Оценка:

Андрей Николаевич, 56 лет

Уже 10 лет использую Вьюгу, которая перешла ко мне от отца, у которого она прослужила 7 лет. Средство передвижение достаточно хорошее, особенно выручает в тех моментах, когда нет подъезда к месту ловли на машине. Передвигаюсь на нем всегда с друзьями, 2 человека помещаются свободно, если сломается несмотря на цену куплю новый, так как без него уже не представляю зимнюю рыбалку на дальние расстояния.

Ростислав Степанович, 44 года

У меня всегда была мечта приобрести мотофинк, но, к сожалению, с небольшой заработной платой не мог себе этого позволить, совсем недавно мне подарили его дети. Не могу нарадоваться, модель у меня Хаски, за два года использования показал себя только с хорошей стороны. Уезжаю на нем на далекие расстояния и никогда не боялся, что он перестанет работать. Оценка:

Виктор Евгеньевич, 52 года

У отца имеется такое устройство, зимняя рыбалка только на нем. Но один раз не вытащили канистру с бензином из машины и соответственно забыли взять с собой. Наловили рыбу, с радости поехали назад и остановились, с места сдвинуться не можем, всю голову сломали, потом додумались залить бензин, но он отсутствовал. Пришлось идти пешком 3 километра по морозу. Теперь первым делом проверяем запас. Оценка:

Леонид Николаевич, 25 лет

Изобретение хорошее, но уж больно дорогое. Я бы смог заплатить за него 15 00 – 20 000, если бы нашел такую стоимость купил бы не раздумывая. Оценка:

Анатолий Александрович, 34 года

Данное устройства естественно не является одним из дешевых, но может служить длительный срок если соблюдать советы:

  1. Не стоит нагружать агрегат большим весом пассажиров;
  2. Вариант привода должен быть сразу выбран, так как его нельзя изменить в процессе использования;
  3. Корпус должен быть из прочного материала;
  4. Необходимо соблюдать правила хранения и сборки.

Отметим! Вышесказанное поможет выбрать не только устройство, но и продлить дорогостоящей покупке существование и правильное функционирование.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

  • Из транспортной ленты толщиной 3 мм.
  • Из автомобильной покрышки.
  • Из клиновых ремней.
  • Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

  • От края ленты 15−20 мм.
  • Между болтами на траках 100−120 мм.
  • Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

  1. Доступность старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
  2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев ленты.
  3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
  4. Шины колес МТЗ обладают высокой прочностью и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
  5. Универсальность применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
  6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков работы с тракторными покрышками отмечают два обстоятельства:

  • ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
  • необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Чертежи самодельного снегохода Жук

Снегоходы
Динамические качества снегоходу обеспечивает одноцилиндровый двухтактный двигатель от мотоцикла ММВЗ — 3.111, плавность хода — подрессоренные лыжи и независимая пружинная подвеска корпуса, а проходимость — движитель, представляющий собой одну резиноармированную гусеничную ленту от «Бурана».

ДВИГАТЕЛЬ мощностью 10,5 л.с. — легкий и надежный, с отличными пусковыми качествами. На снегоходе он работает в частично закрытом подкапотном объеме, и, чтобы не допускать перегрева, пришлось оснастить его вентилятором принудительного охлаждения.

От ведущей звездочки (z = 14) главной передачи двигателя крутящий момент цепью ПР- 12,7 передается звездочке (z = 24) первичного вала реверс-редуктора. Последний(его передаточное отношение 1:1,64) — от лодочного мотора СМ-500В. На вторичном валу реверс-редуктора закреплена звездочка (z = 16), от которой цепью ПР-15 крутящий момент передается звездочке (z = 20) ведущего вала гусеницы. На нем же установлены две текстолитовые звездочки (z = 9), входящие своими зубьями в окна гусеницы и заставляющие ее двигаться.

КОРПУС снегохода собран с применением дуговой электросварки из предварительно изготовленных узлов и деталей: рамы снегохода, рамы реверс-редуктора, тоннеля, багажника, приборного щитка, днища моторного отсека, подножек и прочего.

Сварка велась пунктирно — прихватками. Необходимая жесткость корпуса обусловлена как прочностными характеристиками примененных материалов, так и его конструктивными особенностями (ребра жесткости, гофр, накладки и т. д.).

Сиденье водителя сделано из фанеры толщиной 10 мм. латексной губки и обивки из искусственной кожи, приколоченной к фанерному основанию обойными гвоздями. Сиденье установлено шарнирно (откидывается вправо на двух петлях), открывая доступ к багажнику (замка багажник не имеет).

Моторный отсек с трех сторон защищен резиновым бампером трапециевидного сечения, приклепанным к боковине отсека трубчатыми заклепками с шагом 50 мм через стальную ленту-накладку. Спереди в бампере прорезаны три продолговатых отверстия-воздухозаборника для вентиляции подкапотного пространства. Кроме того, на подножки вровень с трубами рамы снегохода уложены деревянные планки и прикреплены к обшивке снизу шурупами. Поверх планок настлан резиновый коврик и прибит к ним мелкими гвоздями. Наконец, капот оснащен ветровым стеклом, а тоннель гусеницы сзади прикрыт резиновым щитком.

КАПОТ изготовлен из листовой стали толщиной 1,5 мм при помощи дуговой электросварки. На нем смонтированы путевая фара (с кабелем подключения ее к бортовой электросети) и ветровое стекло. Капот установлен на бампере и прикреплен к корпусу снегохода двумя пружинными замками.

Напомню, что двигатель снегохода работает в частично закрытом подкапотном пространстве, и, чтобы избежать перегрева, мне пришлось оснастить его вентилятором принудительного охлаждения.

Постараюсь объяснить, как я это сделал.

Отсоединив рычаги переключения передач и запуска, снял левую крышку картера, стараясь не повредить прокладку. В крышке, примерно в том месте, которое находилось напротив коленвала двигателя, просверлил отверстие диаметром 20 мм.

Далее, сняв с коленвала гайку крепления ведущей звездочки, заменил ее приспособлением для точной разметки контура отверстия (на внешней поверхности крышки картера) под корпус вентилятора. Приспособление представляет собой стальной стержень диаметром 18 мм, один конец которого оформлен в виде гайки (для навинчивания на хвостовик коленвала), а другой имеет сквозное радиальное отверстие (для

Г-образной чертилки) и осевое резьбовое (для фиксирующего чертилку винта).

Затем вернул крышку картера на место, вставил в приспособление чертилку и зафиксировал ее с таким расчетом, чтобы своим остро заточенным концом она очерчивала окружность диаметром 50 мм.

Временно установил на место рычаг запуска двигателя и осторожно провернул коленчатый вал — чертилка на крышке картера оставила четко видимую риску окружности. Сначала грубым круглым, а затем тонким полукруглым напильником я удалил лишний металл, не забывая примерять предварительно выточенный на токарном станке корпус вентилятора.

Вставив корпус в крышку, разметил и просверлил отверстия под крепежные винты. Запрессовал манжетное уплотнение и подшипники с распорной втулкой. Между корпусом и крышкой установил прокладку из плотного картона толщиной 1 мм.

Вал крыльчатки со стороны двигателя имеет шестигранную полость, в которую плотно входит штатная гайка крепления ведущей звездочки. Шестигранная полость с гайкой создают своего рода шлицевое соединение.

Для более надежной работы вентилятора фланец крыльчатки выточен из дюралюминия. Крыльчатка — от двигателя мотороллера «Электрон». Поскольку направление ее вращения на мотороллере обратно направлению вращения коленвала двигателя снегохода, то своими лопатками крыльчатка обращена к крышке картера. На этой же стороне находятся воздухозаборные отверстия, надежно защищенные от попадания посторонних предметов. Кожух, воздуховод и фланец улитки сварены электродуговой сваркой.

Воздуховод был подогнан к двигателю по месту; сварочные швы обработаны напильником, и вся улитка окрашена в красный цвет.

СИСТЕМА ПИТАНИЯ. На снегоходе применена простая и надежная система питания: топливо поступает к карбюратору по бензопроводу самотеком. Штатная крышка в поплавковой камере карбюратора заменена другой, с горизонтальным расположением штуцера, что дало возможность исключить «лишнее» колено бензопровода. Топливный бак — от мопеда «Рига- 12» емкостью 5,5 л (для моего снегохода такой емкости вполне достаточно). Габариты бака позволили легко «вписать» его в подкапотное пространство, зажав в жестком хомуте с резиновой прокладкой.

ВЕДУЩИЙ ВАЛ гусеницы расположен под приборным щитком и состоит из собственно вала с приваренными к нему двумя дисками-ступицами и двух текстолитовых звездочек, каждая из которых крепится к ступицам шестью болтами М8. Левый конец вала вставлен в шарикоподшипник, глухой корпус которого прикреплен к стенке тоннеля снегохода шестью болтами М6. Правый конец вала пронизывает корпус подшипника, стенку тоннеля и несет на себе звездочку, зафиксированную шпонкой и винтом М 10×1,5. Корпуса обоих подшипников имеют пресс-масленки.

МЕХАНИЗМ НАТЯЖЕНИЯ с направляющим валом гусеницы расположен в конце тоннеля и прикреплен к раме снегохода. Он состоит из двух кронштейнов, приваренных к законцовкам труб рамы, стальных стаканов, корпусов подшипников с подпружиненными штоками и стального вала с двумя текстолитовыми звездочками. На концах вала — подшипники с манжетными уплотнениями, удерживаемые в корпусах стопорными кольцами. Корпуса подшипников направляющего вала также имеют пресс -масленки.

Натяжение гусеницы регулируется двумя тягами с гайками М10х1,5. Под массой водителя снегоход немного «проседает» — и гусеница ослабевает. Поэтому подтягивать ее нужно до размера 20—25 мм между каждым стаканом и корпусом подшипника.

ОПОРНЫЕ ТЕЛЕЖКИ. На снегоходе имеются три опорных моста (три оси) с шестью опорными тележками, состоящими из балансиров, катков и пружин.

Конструктивно все двенадцать сварных балансиров совершенно одинаковые. Каждый из них представляет собой комбинацию из шести деталей.

Катки вращаются в шарикоподшипниках. Чтобы они не соскакивали с осей, концы последних расклепаны. Втулки катков дюралюминиевые, обода — резиновые, заклепки — стальные. Так как подшипники закрытые и смазки не требуют, то пресс- масленки здесь отсутствуют.

Упругими элементами тележек являются пружины. Они постоянно находятся в слегка сжатом состоянии, поскольку распрямиться до конца им не дают упирающиеся друг в друга стерженьки, приваренные к балансирам снизу.

ОРГАНЫ УПРАВЛЕНИЯ Руль снегохода — мотоциклетного типа. Выгнут из стальной трубы диаметром 21 мм. На правом роге руля расположен рычажок управления дросселем от мотоцикла ИЖ-49, на левой — рычаг сцепления.

Рукоятка управления реверс-редуктором расположена справа от приборного щитка. Она имеет три фиксированных положения: левое — движение вперед, среднее — «нейтраль», правое — движение назад.

Рукоятка запуска двигателя находится слева от приборного щитка, на тоннеле гусеницы. Если резко дернуть рукоятку на себя, то прикрепленный к ней шнур через блок потянет рычаг запуска — и двигатель заработает. Здесь же находится педаль переключения передач.

Скорость движения снегохода контролируется по спидометру. Рядом с ним установлены переключатель «ближнего — дальнего» света и общий выключатель электропитания. Кстати, энергией электрооборудование «Жука» снабжается от генератора Г-427 двигателя.

РУЛЕВОЕ УПРАВЛЕНИЕ. Пожалуй, это самая сложная и трудоемкая система снегохода. Как и руль, рулевой вал изготовлен из стальной трубы диаметром 21 мм. Пространственное положение ему задают два съемных кронштейна — верхний и нижний. Первый двумя болтами М8 прикреплен к приборному щитку; второй, несущий на себе еще и узел крепления двигателя, — четырьмя такими же болтами — к стенке тоннеля гусеницы.

Рулевой вал может поворачиваться — подшипниками скольжения ему служат запрессованные в кронштейны бронзовые втулки. Они имеют каналы для подвода смазки, которая подается через пресс-масленки, имеющиеся по бокам кронштейнов (на чертежах не показаны).

Нижний конец вала снабжен съемным карданным шарниром от мотоцикла «Урал-2». Одна из вилок кардана приварена к двуплечей качалке, которая вместе с подшипником установлена на цапфе, приваренной к днищу моторного отсека снегохода. Двуплечая качалка с трехплечей, а та, в свою очередь, с сошками лыжных шкворней соединены регулируемыми по длине тягами. Все восемь пальцев тяг зашплинтованы. Втулки шкворней смазываются через пресс-масленки (на рисунках не показаны). Отклонение лыж от продольной оси влево и вправо достигает 25°.

ЛЫЖИ. Полозья рулевых лыж изготовлены из стального листа толщиной 2,5 мм. Для лучшей управляемости и предохранения от абразивного износа снизу они имеют подрезы из стальной полосы сечением 10×6 мм. Отогнутые вниз боковые кромки полозьев, а также лонжероны П-образного профиля придают им необходимую жесткость. В горизонтальных полках лонжеронов имеются отверстия диаметром 20 мм, через которые производилась сварка лонжеронов с полозьями.

Амортизатор каждой лыжи сделан из одного листа рессоры автомобиля ГАЗ-69. Сзади амортизаторы закреплены как обычно — с помощью проушин, резиновых втулок и болтов. Спереди же они имеют с лыжами подвижное (скользящее) соединение. Поскольку необходимый для данной конструкции изгиб передних законцовок амортизаторов потребовал бы предварительного термического отпуска металла и последующей закалки, то избран пусть грубый, зато более простой путь: законцовки сначала были лишены петель, затем отрезаны, перевернуты и приклепаны к рессорам.

Такая конструкция благодаря подвижности соединения позволяет амортизатору упруго прогибаться и воспринимать нагрузку, а уступ на законцовке ограничивает его от чрезмерного прогиба. Для меньшего истирания поверхностей лонжеронов, контактирующих с амортизаторами, между ними введены тефлоновые прокладки. Так как крейсерская скорость снегохода сравнительно небольшая, то ударные нагрузки невелики, и такой амортизации вполне достаточно.

Кроме того, к носкам лыж приварены ручки, согнутые из листовой стали толщиной 2,5 мм. Они нужны в основном для переноски и погрузки снегохода (с использованием поручня сзади) или для разворота снегохода вручную в узких местах.

Все Сам и своими руками

Николай комментирует:

Двигатели с трансмиссией, полностью готовые для установки на Вашу технику. Для снегоходов, вездеходов. багги, картов и т.д. Подробная информация тут: спам удален

Коля комментирует:

Спамеров — под нож!

комментирует:

Где купить мотофинки, их стоимость

Приобрести транспортное средство, которое имеет название мотофинки, можно несколькими средствами:

  1. В большом магазине, предназначенном для активного спорта и рыбалки. Положительными сторонами этого выбора будет модельный ряд, который можно осмотреть, протестировать.
  2. Заказать в интернет-магазине с доставкой на дом, проверку так же можно осуществить при курьере. Только вот оплата должна быть либо при получении, либо с первоначальным взносом, который следует доверять только проверенным компаниям;
  3. На оптовой базе, где цена будет немного ниже, чем в вышесказанных центрах. Продавец поможет определиться с выбором и расскажет положительные и отрицательные сторона.

Источник: http://texnotoys.ru/avto/samodelnyj-snegohod.html

Как из велосипеда сделать снегоход

Как изготовить из велосипеда снегоход

Любому мальчишке и взрослому человеку, любящему природу и покатушки на любом виде транспорта, хоть разок, но мечталось о своем снегоходе, на котором любые сугробы преодолимы и любые расстояния под силу для того, чтобы проехать по снегу на рыбалку или просто для забавы, чтобы посмотреть на новые места, где еще ни разу не был.

Однако снегоходы – удовольствие не из разряда дешевых, и все мечты разбиваются о печальную реальность у большинства не очень богатых людей.

Что же делать при таком раскладе обычному среднестатистическому человеку, когда ну очень нужно иметь возможность ездить по снегу на рыбалку и т.д.?

Вот такой проблемой озадачившись, один талантливый умелец пораскинул и придумал новое средство передвижения по сугробам.

Идея снегохода из байка

Возникла идея изготовить на базе рамы от велосипеда снегоход, вещь конечно, не ахти какая мощная, но для прогулок по снегу, чтобы прочувствовать всю радость свободного пересечения пространства, очень даже пойдет.

У него в сарае как раз кстати был старый и пришедший уже в негодность велосипед, который и стал донором для реализации этой практичной идеи.

Рассмотрим конструкцию снегохода на основе рамы от велосипеда

Все очень лаконично и не ушло слишком далеко от простой концепции самого велосипеда. Заднее колесо выступает как пневмоколесо или моноколесо, а в переднюю вилку заправлена лыжа от скейтборда. Заднюю вилку пришлось подогнать для большого пневмоколеса. Такая простая структура снегохода на основе велосипеда с лыжей.

Рассмотрим теперь, какие элементы и материалы нужны для данной разработки: велосипед, камера от машины “нива”, брезентовая ткань, лист алюминия, лыжа от скейтборда, кусок трубы.

Инструменты: сварочный аппарат, наждачка, болгарка, молоток, гаечные ключи, токарный станок, клей. Для превмоколеса мастер изготовил вилку, как показано на фото ниже.

На втором этапе было сделано металлическое колесо, из листа алюминия изготовлено расширение. Далее на колесо была установлена упомянутая выше камера от “нивы”. Колесо было снабжено брезентовым чехлом.

На переднюю вилку поставил лыжу из ненужного для своих прямых целей скейтборда.

Вот и вся лаконичная структура вело-снегохода, которая не столь сложна в повторении и может быть сделана при желании в условиях обычной мастерской. На фото ниже – проверка полученного велосипедного снегохода в полевых условиях.

Был велосипед – стал снегоход

Чего только не придумают народные умельцы. Так, сегодня набирают популярность такие переделки, как снегоходы из других транспортных изделий. Широкое применение снегоход в наших широтах получил из-за своей универсальности в суровом климате страны. Сегодня в сети можно найти множество вариантов переделок. В частности, одной из таких вариаций является зимнее транспортное устройство, изготовленное из велосипеда. Причем сделать такой транспорт можно своими руками.

Что можно взять с велосипеда?

Казалось бы, что там снимать с велосипеда, чтобы сделать снегоход. Однако для изготовления снегохода своими руками понадобится практически весь велосипед. В частности, от велика, потребуется вся рама, вилка, сиденье.

Для того чтобы сделать снегоход, лучше всего использовать горный вариант или любой другой с усиленной, легкой рамой и большим набором скоростей. В качестве силового агрегата целесообразно использовать мотор от мотоцикла. Он имеет небольшую массу, но при этом выдает довольно неплохой крутящий момент и скорость. В частности, можно взять двигатель от мотоцикла ?Минск? или ?Иж?.

Своими руками можно изготовить снегоход, который способен разгоняться до скорости в 30?50 км/ч по ровной трассе. Транспорт зимнего типа из велосипеда рассчитан на одного человека, масса которого составляет до 80?100 кг. При этом снегоход может перемещать еще и небольшой дополнительный груз.

Дополнительно к запчастям велика потребуются следующие детали и изделия:

  • лыжа длиной от 60 до 80 см и чем шире, тем лучше;
  • два куска железной трубы диаметром до 50 мм (лучше всего использовать легкую из алюминия, но с толстой стенкой);
  • кусок швеллера или П-образный кронштейн;
  • металлическую пластину шириной 25?50 мм и толщиной 4?5 мм;
  • квадратный профиль;
  • толстую резину или готовые гусеницы. Готовые изделия для ходовой можно найти на рынке строительной техники. Например, необходимые на снегоход гусеницы подойдут от мини-экскаватора;
  • три пары металлических (желательно) колесиков от небольшой тележки.

Из инструмента понадобится:

  • набор гаечных ключей;
  • плоскогубцы;
  • молоток;
  • сварочный аппарат;
  • дрель.

Сборка передней части снегохода

Первоначально следует демонтировать с велосипеда переднее колесо. Теперь к заготовленной лыже по центру крепим кусок швеллера или П-образный кронштейн. Это можно сделать при помощи обычных болтов. Будет достаточно четыре болта М8 или М10. После этого отрезаем два одинаковых куска трубы. Трубы закрепляем на вилке велосипеда (по одной трубе на каждый ?рог?). Прочно закрепить трубки на вилке, можно при помощи П-образных струбцин или хомутов. На каждый элемент вилки следует использовать минимум по два крепежных элемента.

Трубы крепятся симметрично друг другу. Для придания дополнительной жесткости сконструированным на вилке удлинителям посередине длины трубок сверлим сквозные отверстия, стягиваем их между собой длинным болтом или шпилькой. После этого обрезаем закрепленные трубки по длине, чтобы они были длиннее нижней части велосипеда на 20?30 см.

Возвращаемся к лыже с кронштейном. С двух сторон швеллера/кронштейна необходимо сделать отверстия симметрично друг другу. В краях трубок (около земли) на вилке сверлим отверстия такого же диаметра, как и в швеллере. Отверстия должны быть не менее 11?13 мм. Теперь соединяем удлиненную вилку с лыжей через отверстия. Для этого используем длинный болт М10-М12. Таким образом, лыжа устанавливается на велоснегоход. При этом она остается подвижна в вертикальной плоскости, что позволяет совершать спуск/подъем под различным углом. Управлять транспортным средством можно поворачивая руль, как и на велосипеде.

Работа с приводной частью транспорта

Первоначально с велосипеда снимаем заднее колесо. Вместо него будет устанавливаться гусеничная ходовая. Если готовые гусеницы не удалось купить, то делаем их своими руками из резины. Следует отрезать полосу шириной около 40?50 см. На одну из сторон заготовленного куска резины набиваем металлические, пластиковые или деревянные планки. Эти маленькие элементы для весоснегохода будут служить снегозацепами, поэтому лучше всего сделать повыше. Края резины соединяем между собой, чтобы получился замкнутый кусок со снегозацепами на поверхности.

Колесики собираем попарно на оси. С учетом диаметра колесиков и длины собранной гусеницы, необходимо сделать рамку, которая будет служить общей платформой для всех трех пар роликов. Две пары колес монтируем к раме намертво, а третью крайнюю пару подвижно в горизонтальной плоскости. Ее подвижность обеспечит хорошее натяжение резины, и как следствие, предотвратит проскальзывание гусениц. На ось первой пары колес закрепляем звездочку от заднего колеса мотоцикла.

Собранную раму с гусеницей необходимо установить в задней части велосипеда. Это можно сделать, приварив раму привода к раме велосипеда пластинами. Однако если рама велика титановая или алюминиевая, то крепить привод следует болтами, так как в домашних условиях вряд ли удастся осуществить сварку к цветному металлу. Расстояние от гусеницы до рамы должно составлять не менее 5?10 см.

Приступаем к установке силового агрегата на велоснегоход. Лучшим местом для мотора являются рога велика за сидением. Там движок не будет мешать ногам и не будет страха обжечься об него. Однако можно поставить его и по центру рамы, но только с верхней обшивкой. Стоит отметить, что движок с лапкой переключения лучше всего поставить посередине рамы, а мотор с переключением скоростей на рулевой рукоятке целесообразно расположить сзади.

На снегоход двигатель ставится таким образом, чтобы его звездочка стала над звездочкой гусеничного привода. При установке силового агрегата потребуется доварка пластин и швеллера для фиксации его на раме велосипеда. Как их приварить, следует ориентироваться на месте. После этого необходимо сделать цепь нужной длины и соединить звездочки. Бак монтируем максимально близко к двигателю.

Таким образом, снегоход практически собран. Устанавливаем все органы управления силовым агрегатом и тормозную планку. Для комфорта подбираем сидение поудобнее.

Вот так, несложно, можно собрать снегоход без серьезных вложений, который использует в качестве базы велосипед. Велоснегоход можно модифицировать своими руками по усмотрению, но приведенной схемы будет вполне достаточно для езды по заснеженным полям.

Как сделать снегоход из велосипеда

Зимой часто отправляюсь на охоту и рыбалку по узким, плохо протоптанным заснеженным тропкам, целине. Для комфортного передвижения придумал велоснегоход самоделку «Снегирь».

Моно-колесо Создал устройство максимально простым, разборным и регулируемым. Для колеса использовал стандартный обод, расширив его алюминиевым листом (фото 1). Педальный узел для снегохода, выточил на токарном станке под стандартные велосипедные шатуны.

От «Нивы» взял камеру для колеса. Чехол на нее сшил из брезента, используя капроновые нити. Наклеил на покрышку контактную поверхность из резины, проклеил все швы и закрыл резиновыми полосками.

У камеры правильная форма, она не раздувается, как шарик даже при максимальном накачивании. Грунтозацепы для колеса не использовал.

Основа с регулировкой
Раму снегохода весом 2:5 кг сварил из запчастей велосипеда, силовую ее часть изготовил в виде рогатины (фото2). Сиденье прикрепил на отдельном «подседельном мостике», оно регулируется по высоте. Получилась эффективная шоссейная посадка. Руль, у которого тоже можно менять высоту, выбрал такой, чтобы с помощью разных хватов менять посадку и смещаться, загружая своим весом либо лыжу (при глубоком снеге), либо колесо (на насте).

У сломанного сноуборда снял скользяк (нижнюю часть) и канты — получилась лыжа весом 846 г (фото 3). Для устойчивости прикрепил ее к раме жестко, так что управлять устройством несложно.

Откуда стартуем
Вес велоснегохода «Снегиря» — 8,7 кг. Расчетная крейсерская скорость по укатанному снегу — 8-12 км/ч. Снегоход сделанный своими руками, движется без проблем по лыжне, снегоходному следу, едва протоптанной тропке или заметному уплотнению. Если толщина снежного рыхлого покрова около 30 см, начинает буксовать колесо, проваливаясь на 10 см при старте. Этого можно избежать, если начинать движение с более твердого покрытия, а потом ехать по рыхлому снегу.

Снегоход из велосипеда

Каждый рыбак, охотник, да и просто любитель экстремального вида отдыха конечно же мечтают о снегоходе. Чтобы кататься на рыбалку либо в лес или просто совершать прогулки и любоваться природой. Но все снегоходы начиная даже с самой маленькой цены не по карману простому человеку, а такой вид транспорта очень нужен. Как же быть в данной ситуации простому человеку. Вот и автор долго ломал голову как быть, где взять столько денег, это нереально. Но немного погодя его осенила идея создания снегохода из велосипеда, эдакого прогулочного снегохода. Как раз в гараже валялся старый поломанный велосипед, он то и стал донором для создания вело- вездехода. И так, что же представляет из себя данная конструкция — заднее колесо — пневмо-каток или моно-колесо, в передней части лыжа, которую сделал из старого скейтборта. Задняя вилка переделана под моно-колесо, вот по сути и весь смысл данной конструкции. Теперь разберем поближе, как автор выполнял работы по созданию снегохода из велосипеда и что для этого ему понадобилось.

Материалы: старый велосипед, камера от автомобиля «нива», брезент, алюминиевый лист, старый скейт борт, труба.
Инструменты: сварочный аппарат, болгарка, молоток, набор ключей, токарный станок, наждачная бумага, клей.

Для моно-колеса автор сделал вот такую вот вилку.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Сделаем снегоход своими руками из велосипеда!

На сегодняшний день снегоход является излюбленным средством передвижения в условиях, где обычная колесная техника не сможет проехать. Однако снегоходы очень дороги и не всем по карману. Выход из ситуации один – сделать снегоход своими руками. Из обычного велосипеда.

Снегоход своими руками. Пошаговое руководство:

  1. Первым делом необходимо будет заменить переднее колесо велосипеда на лыжу. Это действие необходимо для снижения трения с дорогой в момент соприкосновения. Заднее колесо велосипеда также придется заменить. Вместо него нужно будет поставить гусеничный привод или специальную базу. О том, как сделать такую базу – в пункте 2.
  2. Итак, как из велосипеда сделать снегоход, заменив при этом заднее колесо на специальную базу? Базу можно сделать из двух труб, которые необходимо соединить спереди с рулевой колонкой. Далее с помощью трубы потоньше надо проделать аналогичную операцию и сзади. Все эти манипуляции необходимо проводить при помощи сварки.
  3. Далее нужно в местах стыка усилить раму. Это можно сделать при помощи стальных заготовок в виде листа. Далее приварите к нижней части руля поперечину из тонкой трубы. К поперечине шарнирно прикрепите навеску передней лыжи. После этого возьмите: две гайки, шайбы, втулку и стальную шпильку. С помощью этих элементов соберите крепеж шарнирного соединения.
  4. Тормоз должен быть сделан по виду и подобию скребка. Форма должна напоминать дверную петлю. Неподвижный элемент конструкции тормоза должен держаться на винтах и гайках в задней части лыжи, а подвижный элемент тормоза – на 4-х стержнях из стали. Если велосипед-снегоход будет тормозить, то стержни будут входить в отверстия лыжи и углубляться в снег.
  5. Теперь Вам необходимо изготовить сами лыжи. Предпочтительней всего изготавливать лыжи из дюрали или фанеры. Рассмотрим первый способ. Возьмите 4 куска фанеры. Их толщина должна быть 5 мм. Склейте их. Сделанную лыжу прикрепите к рулевому валу. Стальной пружиной хорошо зафиксируйте конструкцию.

У вас получилось сделать снегоход своими руками. Осталось лишь покрасить ваше изобретение в желаемый цвет. В путь-дорогу!

Источник: http://avtopraim.ru/velosiped/kak-iz-velosipeda-sdelat-snegohod.html

Сообщества › Кулибин Club › Блог › Снегоход своими руками

Постройка началась с изготовления рамы:

Рама собрана и сварена из профильной трубы по собственным чертежам.

Были закуплены:
двигатель, гусеница, ролики, ведомый и ведущий валы со звездочками, ведущий и ведомый вариаторы (ведущий вариатор «Сафари»).

После этого началась сборка ходовой части:

Начался процесс сборки:
Установка ведомого вариатора с ремнем на раму.

Сборка передней подвески, установка двигателя и регулировка вариаторов.
Двигатель, для меньшей вибрации, установлен на резиновые подушки.

Все узлы и агрегаты были установлены на свои места, после чего началось изготовление обшивок:
Накладки моторного отсека изготовлены из пластика (полипропилена).

Изготовлено сидение на металлическом каркасе с мягкой набивкой и обтянуто искусственной кожей.

И вот он, красавец! Стоит во дворе и ждет снега 🙂

Лобовое стекло от снегохода «Тикси», фара от скутера «Атлант», капот изготовлен из капота ВАЗ2110. Лыжи от снегохода «Тайга».

Есть свободный доступ к узлам и агрегатам для ремонта и регулировки:

Окончательно с цветом и названием не определились. Ждем ваших вариантов )

Метки: снегоход, самодельный, своими руками

Комментарии 227

А вариатор отдельно покупали? от чего он?

Я так понял он у вас без заднего хода?

не пробовали от бурана реверс поставить?

У нас на новом снегоходе стоит реверс с бурановского нутром. Смотрите личный блог.

Понятно, ща гляну, спасибо)

А какая длина склизов у вас получилась?

Не помню… Замерить надо будет.

Можно ещё фото задней ходовой части, чтобы можно было лучше рассмотреть. Собрались строить снегоход. Очень понравился ваш вариант. Заранее спасибо.

Это надо будет еще сфотографировать отдельно, т.к. кроме тех, что в этой записи, больше нет.

Если можно конечно и нетрудно)

Блииин ты молодец. классный аппарат.

Супер. Но я б взял дизелек китайский ни 25лосей. По цене примерно тоже

а фара как зацеплена от штатного генератора двигателя?лампочки ещё не перегорали?

а поделиться чертежом рамы можно?

К сожалению, чертежей нет как таковых.

Даа, не перевелись кулибины!
Кстати, Что в баллоне из под R22, пропан?

Бюджет:
Двигатель 12,5т.р.
Вариаторы примерно 9т.р.
Лента 7,5т.р.
Лыжи 5т.р.
Валы ведущий и ведомый 2т.р.
Склизы и ролики на 4т.р.
Лобовое стекло 1т.р.
Фара 450р.
В агрегатах везде установлены 205 подшипники.
Остальное из подручных материалов. Токарные работы не учтены.

Бюджет:
Двигатель 12,5т.р.
Вариаторы примерно 9т.р.
Лента 7,5т.р.
Лыжи 5т.р.
Валы ведущий и ведомый 2т.р.
Склизы и ролики на 4т.р.
Лобовое стекло 1т.р.
Фара 450р.
В агрегатах везде установлены 205 подшипники.
Остальное из подручных материалов. Токарные работы не учтены.

просто супер!
как подвеска себя чувствует?

Беляш!
Великолепный практический пример того, что если руки и голова растут из нужных мест можно и в космос полететь )

Руки из правильного места!

Да, нет слов, просто супер!отличная работа!могу сказать воплотил мою мечту)))интересно, чертеж когда делал, размеры брал с чего-то снимал или воображение так развито?

Размеры прикидывались навскидку по картинкам различных снегоходов. Да и сам чертеж — это несколько набросков на листочке сделанные от руки.

По — моему «пеликан» будет самое то

Это просто волшебство. вот это у тебя руки. Красавчик просто слов нет

Вообще нормально получилось, но думаю 13 сил мало все таки для снежика) в рысе 40 и то маловато)

Наверняка Рысь намного тяжелее.

250 кг в рысе 119

Это просто фантастика! Ты красавчик, такое замутил!
Если это не комерческая тайна, то может выложишь чертежи какие есть, здесь есть люди которым такой аппарат нужен и они могут его сделать но голова до такого не дошла.
Удачи во всех начинаниях!

гениально! руки из нужного места!

цвет думаю как охртничий камуфляж «камыш» только белый(винил).
а название «йети» или какая нибудь «чупакабра»))

Бомба! Мечтаю что то подобное построить!

Название Кит )) похож в профиль)) респект!

сколь стоит вариатор, шкив ремень?трансмиссия в общем

Вариаторы по 4000 каждый, ремень 600руб.

какую скорость развивает

Еще не испытывали. Снега нет )

Это офуенно! Слов нет.

Снегоходных дел мастер!

Видео давай, снегоход что надо!

действительно пици цену вложений и всех затрат

руки откуда нужно!
Молодец!

все просто и наверняка очень надежно

круть во сколько встал в итоге?

Зачет! Видно с какой любовью и инженерной мыслью создавался аппарат!

Охренеть. Вот это объём рабооооот!

Круто, очень круто! Боеву или спортивную окраску и будет вообще улёт!
Установи ролик натяжения цепи, провисание великова-то.

Хороший вариант ) На нижних фотографиях есть натяжитель )

СУПЕР! Всех благ!

Голосом Генерала:»Ну, вы блин даете!»

Офигеть, люди ваще не парятся… взяли и сделали снегоход. =)

Зимний камуфляж думаю самое то будет

А натянителя для цепи никакого не предусмотрено? И еще вопрос, а где собственно тормоза?)
А в остальном работа очумительная! Респект и уважуха

На нижних фотографиях есть натяжитель. Дисковые тормоза установим на вариаторе )

Классно получилось! Думаю ему хорошо подойдет камуфляжный окрас и было бы неплохо приделать сзади ящик для всяких инструментов и мелочей чтобы и сзади он смотрелся массивнее, заодно небольшую спинку сделаешь для пассажира. А руль нужно сделать немного прямее и опустить вниз как на спортивных мотоциклах

Руль регулируемый по наклону. Спинка для пассажира предусмотрена в дальнейшем ) Ящик для инструментов находится под сидениями.

Мое почтение, молодец!

Супер!
Теперь квадроцикл начинай ))

В проекте, на этом же двигателе и вариаторе думаем собрать квадрик )

класс!
похож на лягушонка…правда одноглазый)))

Уважение! голова и руки от туда растут где им место !

грандиозный проект.отлично построен

Молодец.
Только дизайн слабоват.

Доработки еще будут )

Вес двигателя 31кг + рама с агрегатами примерно 50кг

вот бы видео посмотреть как да че и покатушки.

Постараемся сделать подробное видео )

Молодец-мужик! 5+ Это лучше, чем водку пьянствовать.

а в какую сумму это всё вылилось?

Бюджет:
Двигатель 12,5т.р.
Вариаторы примерно 9т.р.
Лента 7,5т.р.
Лыжи 5т.р.
Валы ведущий и ведомый 2т.р.
Склизы и ролики на 4т.р.
Лобовое стекло 1т.р.
Фара 450р.
В агрегатах везде установлены 205 подшипники.
Остальное из подручных материалов. Токарные работы не учтены.

круто, спасибо за подробности!

красава тоже думаю но времени пока нет.для каких целей делался?

Просто покататься и можно на рыбалку съездить )

так и назови .золотые руки и голова.или золотая голова и руки)))

Ну блин, Вы даёте! Класс!

Да молодцы! Много работы сделали.

Круто. Просто нет слов.

Бюджет:
Двигатель 12,5т.р.
Вариаторы примерно 9т.р.
Лента 7,5т.р.
Лыжи 5т.р.
Валы ведущий и ведомый 2т.р.
Склизы и ролики на 4т.р.
Лобовое стекло 1т.р.
Фара 450р.
В агрегатах везде установлены 205 подшипники.
Остальное из подручных материалов. Токарные работы не учтены.

Баллон является ресивером для краскопульта )

они рассчитан на давление, по разным данным, от 18 до 24 бар. Этого хватает? учитывая и объем и давление, которое набивается компрессором
просто есть возможность (теоретическая, мы вообще-то их повыбрасывали, потому что они одноразовые и их нигде не принимают) взять пару таких баллонов. Вот думаю, как их можно применить быту

Источник: http://www.drive2.ru/c/1482657/

Самодельный снегоход: постройка недорогой конструкции своими руками

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

  1. Не проваливаться в снег.
  2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

  • опоры в виде полозьев, колес или гусениц для удержания веса конструкции с пассажирами на поверхности снега,
  • двигатель с редуктором, передаточным устройством и топливным баком,
  • движители, толкающие конструкцию вдоль поверхности снега,
  • рулевое устройство, изменяющее вектор взаимодействия со снегом для поворота,
  • рама, на которую монтируются все узлы.

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов Буран или любых инструментов и средств передвижения с мотором скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Простые детские снегоходы

Детский снегоход из бензопилы собирают, не усиливая его раму, но для перевозки взрослых людей в зимней одежде стоит добавить прочности в конструкцию.

Ледовые мотосани

Прогулка по реке зимой скользкое занятие. Однако, если заменить снегокат на санки и приладить к ним мотор от бензопилы Дружба мощностью 4-5 л.с., получится безопасное средство передвижения по льду:

КПД и скорость саней на льду значительно выше, чем у других конструкций. Но по рыхлому снегу такая конструкция пойдет с большим трудом.

Надувные колеса

По затратам времени вторая после снегокатов и саней по привлекательности конструкция самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора.

На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и непромокаемый материал. По окружности на равном расстоянии друг от друга поперек камеры надеваются цепи или прочно крепятся поперечины для увеличения сцепления.

Диски для колес можно взять велосипедные, мотоциклетные или сделать самостоятельно.

Если в надувной конструкции не будет полозьев, то она сможет ездить даже без снега по почве.На такие вездеходы можно ставить рамы вместе с двигателями от мотоциклов Иж, Урал или Днепр. Недостатки конструкции габариты, вес и высокая степень уязвимости колес, но на популярности скоростной самодельной пневматики это не отражается.

На гусеничном ходу

Гусеничные опоры применяются чаще других, одновременно выполняя функцию движителей. Причина в высоком КПД и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя устойчивость и маневренность. Существует несколько вариантов того, как своими руками сделать гусеницы для снегохода:

  • из транспортерной ленты,
  • из покрышек грузовика,
  • из приводных клиновидных ремней.

Поперек транспортерной ленты надо прикрутить болтами распиленные вдоль оси пластиковые или ПВХ трубки не больше дюйма в диаметре.

С таким легким аппаратом может справиться даже ребенок.

Старые покрышки колес грузовика с зимним протектором тоже можно использовать в качестве гусениц, если отрезать от них боковины. Поперечины им не нужны, а вот обметать края леской с шагом в сантиметр придется, иначе покрышка быстро разлохматится.

Приводные ремни, так же, как транспортерную ленту, нужно оборудовать грунтозацепами. Несколько параллельных ремней, от 2 и больше, соединяют между собой поперечными прочными грунтозацепами, прикрепляя их к ремням заклепками или с помощью винтов. Расстояние между соседними зацепами должно равняться шагу ведущей звездочки.

  • Гусеницы из транспортерной ленты или ремней часто усиливают цепью, что увеличивает надежность и долговечность движителя.
  • В таких снегоходах легкость сочетается с надежным приводом.

Одна из разновидностей гусеничных снегоходов это мотособака, которая получила название по сходству с упряжной собакой для нарт. В ущерб маневренности была облегчена конструкция, тяговое усилие также увеличилось. Зато это самый эффективный механизм буксировки по снегу.

Для смены направления нужно прикладывать значительные усилия со смещением центра тяжести мотособаки.

Основные размеры для сборки двухместного снегохода, указанные на чертеже, помогут сделать езду комфортной. Остальные размеры будут зависеть от наличия запасных частей, схемы сборки.

При движении дискомфорт от встречного ветра ослабляют, установив мотоциклетное стекло и брызговики для ног. Но полностью закрыться на таком транспорте от холодного ветра невозможно. Для комфорта нужна полностью закрытая кабина, а значит вырастет вес и потребуется более мощный двигатель.

Снегоход с автомобильным двигателем предназначен для длительных поездок на большие расстояния. При теплоизолирующем материале кузова поездка сравнима с комфортом легкового автомобиля.

А самый простой способ достижения комфорта это просто поставить заднеприводный автомобиль на широкие опоры вроде лыж, гусениц или пневматических колесных камер, а также пустить привод штатных колес к снегоходным движителям и прикрепить переднюю лыжу к рулевой сошке.

Ещё по теме  Снегоход из скутера своими руками

Нелишним будет при изготовлении предусмотреть сменную схему замены колес на лыжи и обратно, если использовать для переделки запасные детали.

Апгрейд самодельных снегоходов

Прокатившись на собранном своими руками простом снегоходе, невозможно удержаться и от мыслей по улучшению транспорта. В первую очередь можно снизить влияние морозного ветра. Для этого обычно используют готовые обтекатели, ветровые стекла например, как у популярного Бурана:

В короткие зимние дни не раз пригодится свет от мотоциклетной или автомобильной фары. Чтобы лампа светила, потребуется генератор. Для мини-конструкций достаточно установить велосипедный генератор с приводом от редуктора мотора. Скоростные аппараты потребуют более мощного освещения.

Нет предела совершенству. Однажды собранный снегоход можно бесконечно дооборудовать все новыми приспособлениями для работы, комфорта и надежности. Немало форумов по этой теме существуют в сети, позволяя передавать свой и учитывая чужой опыт конструирования зимнего транспорта.

Как сделать снегоход своими руками — подробная инструкция

Во время холодов транспорт на двух колесах становится неактуальным, а на заснеженных просторах проехать иногда невозможно даже на автомобиле. Что же делать в ситуации, если денег на покупку более приспособленного к суровой зиме транспорта нет?

В этом случае можно изготовить самодельный снегоход. Зимние транспортные средства чаще всего оснащаются гусеничным приводом, спереди устанавливаются рулевые лыжи.

Снегоход обладает высокой проходимостью, легким весом (70-80 кг), что позволяет ему ездить как по ценному снегу, так и по укатанным заснеженным дорогам. Управлять этим транспортным средством просто, а развиваемая скорость невелика.

Так что ездить на снегоходе зимой загородом – это не только удобно, но и безопасно.

Особенности самодельных снегоходов

Продажей снегоходов на территории СНГ занимается огромное количество компаний. Но цены на них высоки даже для семей с приличными доходами. Если вы не хотите переплачивать деньги за рекламу и являетесь трудолюбивым и креативным человеком, то попробуйте сделать самодельный снегоход.

  • Сделанный собственноручно самоход стоит в 7-10 раз дешевле, чем самые дешевые модели, изготовленные заводским образом.
  • Успешность собственноручного изготовления снегохода зависит от нескольких факторов:
  • ваше личное мастерство;
  • ваше инженерно-конструкторское мышление;
  • наличие деталей и агрегатов от других снегоходов, мотоциклов и прочего.

Следует иметь в виду, что езда на снегоходе, как и на любом транспортном средстве, сопряжена с повышенной опасностью.

Несмотря на то, что самодельные аппараты, как правило, не способны развивать скорость более 15 км/ч, к качеству деталей, к сварке, к креплению элементов болтами следует подходить со всей серьезностью.

Вопрос эксплуатационной безопасности и надежности конечного агрегата должен являться основным для любого человека, имеющего намерение смастерить снегоход собственными руками.

Подготовка

Перед тем, как приступить к изготовлению снегохода, необходимо рассчитать основные параметры аппарата. Если вы немного инженер-конструктор, то уместно сделать чертеж агрегата. В принципе все снегоходы устроены одинаково и просто. Ваша задача – сделать надежный аппарат по образцу и подобию всех других вариантов этого класса транспортного средства.

Что потребуется для изготовления:

  1. Труба для рамы, для подвесок и других каркасных элементов.

Экспериментальным путем было установлено, что оптимальный диаметр трубы – 40 мм. Если вы используете профиль, то будет достаточно 25 х 25 мм. Толщина стенки – 2 мм. При меньших параметрах – будет снижена устойчивость аппарата к деформациям. При больших – произойдет утяжеление машины, что, соответственно, отразится на и без того не блестящих ездовых характеристиках.

Подойдут колеса от квадроциклов (небольших моделей с диаметром колеса 30-40 см), каких-нибудь тележек и т.д. Всего потребуется 2 оси с 2 колесами на каждой.

  1. Клиновые ремни или транспортерная лента.

Основной элемент «гусениц». Оптимальная толщина – 3 мм. Этого достаточно для устойчивости и износостойкости.

Из них делаются грунтозацепы — второй элемент «гусениц». Оптимальный диаметр 40 мм при толщине стенки – 5 мм.

Как правило, используют двигатель, карбюратор, топливный бак от мотоцикла.

Как правило, используют звезды и цепь от мотоцикла, звезды от снегоходов. Ведущий вал от любого агрегата, подходящий по габаритам.

Оптимально брать лыжи от другого снегохода. Так как этот элемент должен быть максимально надежным, рассчитанным на нагрузку самого агрегата, плюс – водителя и возможных пассажиров.

Как правило, используют руль от мотоцикла, соответственно с ручкой газа и тросом.

  1. Платформа, сидение, кузов.

В принципе можно обойтись и без платформы, закрепив сидение(я) и кузов (опционально) непосредственно на раме. Но иногда на раме конструируют дополнительную платформу, например, из деревянных досок, которые обеспечивают незначительную амортизацию, позволяют разместить несколько сидений, и в тоже время несильно утяжеляют конструкцию.

Данный элемент вносит дополнительную сложность в конструкцию. Поэтому часто обходятся без него, тем более, если предполагается ездить по не утрамбованному снегу. Амортизация устанавливается на переднюю подвеску и сидение водителя. Можно взять от старого снегохода или от мотоцикла.

Помимо перечисленных выше, для изготовления снегохода потребуются другие стандартные детали: болты, шпильки, гайки, шарниры.

Как сделать: инструкция

Вначале варится каркас – рама. Очевидно, что чем больше будет рама, тем тяжелее получится аппарат и тем медленнее он будет двигаться. Оптимальная длина рамы – 2 м плюс/минус.

На раме последовательно фиксируются:

  • ведущий вал с принимающей звездой;
  • силовая установка с передающей звездой и бензобаком;
  • передняя колесная ось (неподвижное крепление к раме сваркой или болтами);
  • задняя колесная ось (крепится фиксировано при помощи подвижного направляющего элемента);
  • передняя подвеска с рулевой конструкцией и направляющей лыжей (лыжами);
  • сидение(я) и кузов.

Гусеницы изготавливаются из приводных клиновых ремней или транспортерной ленты. Оптимальная ширина гусениц – от 40 до 50 см. При меньшей ширине (40) снегоход будет более маневренен и лучше управляем. При большей (50+) – улучшается проходимость аппарата.

Функцию грунтозацепов выполняют распиленные вдоль пополам пвх-трубы указанного выше диаметра. Они крепятся к резиновой основе при помощи болтов и гаек. Недостаточной ширины клиновые ремни можно скреплять друг с другом металлическими грунтозацепами.

Для того чтобы иметь возможность регулировать натяжение гусеничного полотна, задняя колесная ось крепится при помощи подвижного направляющего элемента, позволяющего фиксировать положение оси в определенном положении.

Дополнительные замечания:

  1. Центр тяжести должен приходиться примерно на центр конструкции. Так как силовая установка крепится впереди, то сидение водителя должно быть смещено к центру над передним мостом или немного смещенным кзади.
  2. Расстояние между ведущим валом и силовой установкой должно быть минимальным, чтобы минимизировать потери передаваемой на вал энергии.
  3. Если вы устанавливаете амортизатор под сидение, то передняя опора сидения крепится на профильной дуге жестко, а сзади сидение опирается на амортизатор.
  4. Если вы делаете снегоход с расчетом на большую загрузку, то для снятия части веса с гусениц целесообразно установить дополнительную лыжу посредине базы (между двумя гусеницами). Эта лыжа, длинной 50-70 см, крепится непосредственно к раме. Однако такая конструкция предполагает более точный предварительный расчет с последующим выравниванием высоты «ножки», что осложняет изготовление снегохода.
  5. В шинах снегохода желательно поддерживать невысокое давление, чтобы избежать быстрого износа деталей и высокого расхода топлива.

Рассмотренный вариант снегохода является наиболее простым по конструкции. При наличии инструментов, сварочного аппарата он может быть собран в гараже без проблем.

Как построить снегоход своими руками

  • Рыбаки, охотники и любители зимних видов спорта используют снегоходы для проезда к лучшим местам отдыха.
  • Даже недорогие модели такой техники стоят около сотни тысяч рублей, чаще — больше.

Желающие сэкономить могут собрать самодельный снегоход на гусеницах в условиях обычной гаражной мастерской. Стоимость деталей для постройки не превышает 40 тысяч рублей.

  1. Самодельные снегоходы устраиваются на гусеничном ходу.
  2. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме.
  3. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:
  • С цельной либо переломной рамой.
  • С жёсткой либо амортизированной подвеской.
  • С двигателем от мотоблока либо от мотоколяски.
  • Для рулевого управления используются короткие лыжи.
  • Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой.
  • Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:
  1. Подбор двигателя, расчёт рамы и ходовой части.
  2. Сборка рамы точечной сваркой.
  3. Устройство рулевого управления.
  4. Установка двигателя в проектное положение на временное крепление.
  5. Проверка конструкции на устойчивость к опрокидыванию.
  6. При успешной проверке — капитальная сварка рамы, установка двигателя.
  7. Установка приводной системы, мостов.
  8. Сборка и установка гусениц.
  9. Монтаж деталей кузова.

После этого проводят финальные испытания. Если снегоход едет нормально и не опрокидывается, то его загоняют в гараж и разбирают.

Раму очищают от ржавчины, окрашивают в 2 слоя, производят финишную отделку остальных элементов, после чего собирают своими руками самодельный снегоход на гусеницах.

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля.

Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

  • Топливным баком.
  • Системой зажигания.
  • Понижающим редуктором с числом 1:2.
  • Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

Марка Модель Мощность, л. с. Объём, см3 Масса, кг Примерная цена, тыс. руб.
Kipor KG160S 4,1 163 15,5 20−25
Sadko GE- 200 R 6,5 196 15,7 15−20
Lifan 168 FD-R 5,5 196 18,0 15−20
Zongshen ZS1684 6,5 196 16,0 10−15
Nomad NT200R 6,5 196 20,1 10−15
Brait BR-177F-2R 9,0 270 30,0 10−15
Honda GX — 270 9,0 270 25,0 45−50

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

  • Двигатель.
  • Сцепление.
  • Редуктор.
  • Бензобак (объёмом 5−10 литров).
  • Глушитель.
  • Генератор.
  • Коммутатор и катушку электронного зажигания.

Часть элементов подойдёт от старых мотоциклов («Минск», «Восток», «Ява», «Урал»). Бензобак располагают как можно ближе к карбюратору, чтобы сократить длину патрубков.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм.

При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой.

  1. Сидения подбираются с гидрофобным покрытием.
  2. В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси.
  3. Максимальный угол поворота ограничивают, вваривая металлические пластины.
  4. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.
  5. Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы.

Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме.

В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

  • Ведомая звёздочка большого диаметра.
  • Зубчатые колёса, приводящие в движение гусеницы.
  • Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение.

Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»).

Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты.

Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы.

Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

  • Из транспортной ленты толщиной 3 мм.
  • Из автомобильной покрышки.
  • Из клиновых ремней.
  • Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с.

Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна.

Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы.

Изделия не годятся для использования с маломощными моторами от мотоблоков.

Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

  • Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость.
  • Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности.
  • В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер.

  1. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм.
  2. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.
  3. Конвейерную ленту также закольцовывают болтами М6.
  4. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов.
  5. Для гусеницы шириной 150 мм выдерживают следующие расстояния:
  • От края ленты 15−20 мм.
  • Между болтами на траках 100−120 мм.
  • Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении.

Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару.

При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см.

Заданное расстояние выдерживается с погрешностью не более 3 мм.

В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Ходовая часть

Лёгкие снегоходы, предназначенные для катания по рыхлому снегу, оснащаются шарнирной подвеской из удлинённой гайки М16. Это лёгкая конструкция с простым устройством, не обеспечивающая комфортных ездовых характеристик самоделки.

  • Снегоходы на гусеницах, предназначенные для проезда по укатанному снегу, должны предусматривать амортизаторы (от мотоцикла или мопеда).
  • Амортизаторы устанавливаются в местах крепления лыж и мостов к раме.
  • Ход подвески подбирают таким, чтобы движущиеся элементы не касались кузова снегохода во время работы.

Рулевая и лыжи

Рулевое управление выводится на две фронтальные лыжи по схеме, конструктивно схожей с подвеской.

Рывковый трос своими руками

  1. Выполняется из шпильки с резьбой, установленной в удлинённой гайке М16, жёстко приваренной к раме.
  2. Используется руль от мопеда или мотоцикла («Минск»).
  3. Всего в конструкции используется 3 пластиковые лыжи от детского самоката (либо самодельные из фанеры толщиной 3 мм).
  4. Пара фронтальных лыж применяется для руления.

Третья лыжа опорная, служит для поддержания ленты в рабочем состоянии. Она короче остальных, размещается между мостами (по центру).

К опорной лыже крепится Т-образная балка, жёстко приваренная к раме. Сверху балки — свободно вращающиеся ролики для гусениц.

Установка такой конструкции не нужна, если гусеница не провисает.

Устройство мостов

Мосты размещаются под погрузочной площадкой. На один мост уходит 2 надувных колеса от садовой тележки и металлический стержень. Колёса свободно вращаются и не имеют привода.

В снегоходах, построенных на базе моторов от мотоблоков, колёса накачивают наполовину. К внешним торцам колёс привариваются фиксаторы, с помощью которых мосты крепятся к раме.

Передний мост неподвижен, его фиксаторы жёстко привариваются к раме.

Задний мост должен свободно передвигаться вдоль рамы, поскольку служит для натяжения гусеницы.

Его фиксаторы предусматривают фрикционные затяжки из болтов М10, закрепляющие мост в рабочее положение.

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

(5 Голосов, в среднем: 5,00

Самодельный снегоход на гусеницах своими руками из мотоблока: видео, чертежи, фото

Как только в нашей стране начинается зима, учитывая климат, двухколесный транспорт убирается в гараж до весны. Бывает невозможно использовать автомобиль для передвижения из-за обильного снега. И тут на помощь всем автолюбителям, которые хотят передвигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Возможность купить себе дополнительное транспортное средство есть не у всех, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Преимущества и особенности самодельного снегохода

  • Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
  • Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
  • Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
  • Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
  • Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции. Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.

Устройство самодельного мотоблочного снегохода

Это востребованное изобретение, которое можно сделать самостоятельно при наличии качественных деталей. Мотоблок берется частично (отдельные детали) или используется полностью.

Если вы решили использовать его не в полной комплектации, на него необходимо приварить несущую раму с задней осью, рулевой вилкой и колесами.

Наиболее трудным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при изготовлении самохода будет использование деталей от мотоблока. Потребуется только изъять с готового мотоблока вилку рулевой и двигатель.

Мотор можно расположить в задней части конструкции.

Перед началом самостоятельного изготовления конструкции начертите чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно несложная и с ней справится любой человек, для этого не обязательны техническое образование и какие-то навыки.

Если вы не заканчивали инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы для самодельного снегохода

На чертеже рама, которая вам потребуется при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе – это основная деталь, за счет которой ваш транспорт будет передвигаться.

Если все сделать правильно согласно чертежу, у вас получится снегоход на основе гусянки.

Чертеж рамы cнегохода на гусеницах

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

  1. Рама. В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
  2. Сиденье. Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.

  1. Двигатель. Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.
  2. Бак. Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.
  3. Лыжи. Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.
  4. Руль. При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.
  5. Гусеницы. Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.
  6. Привод. Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.
  • Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.
  • Если самостоятельно не получится произвести расчеты и составить чертеж, то для примера используйте чертеж с нашего сайта.
  • Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

  • Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.
  • Из транспортерной ленты:
    • отрезаем ленту необходимой длины;
    • прошиваем края леской;
    • замыкаем в кольцо, сшивая торцы;
    • на полученное полотно прикрепим грунтозацепы. В качестве грунтозацепов используем водопроводные трубы из пластика диаметром не менее сорока мм (распиливаем вдоль).
    • крепим трубы к полотну шурупами.

Гусеница из транспортерной ленты и труб ПВХ

Как сделать гусеницу своими руками, более подробно написано в отдельной статье. Возможно, вас заинтересуют другие самодельные приспособления к мотоблоку.

Лыжи – это самая простая деталь, которую можно с легкостью изготовить. Опять же для изготовления необходим чертеж, на котором указаны все параметры. Ниже представлен чертеж, по которому можно изготовить лыжи для снегохода.

Если вы решили сделать снегоход на основе мотоблока, то надеемся, что вся выше предоставленная информация окажется полезной.

Видео-подборка

Делаем снегоход своими руками — проще не бывает!

Делаем снегоход своими руками — проще не бывает!

Этот снегоход я сделал буквально за пару выходных в гараже на даче. Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости в глубоком рыхлом или мокром снегу он не уступает большинству снегоходов промышленного производства.

Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортёрной ленты и пластмассовых водопроводных труб в качестве грунтозацепов.

Сначала у меня были сомнения е надёжности такой гусеницы и в том, как поведут себя пластмассовые детали на морозе. Но за время двухлетней зимней эксплуатации поломок и сильного износа труб не произошло.

Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше масса снегохода и чем больше опорная площадь гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я попытался сделать конструкцию максимально лёгкой.Принцип работы снегохода очень прост (рис. 1).

Внутри гусеницы установлены четыре колеса, которые при движении катятся по транспортёрной ленте, на которой закреплены грунтозацепы. А привод гусеницы от мотора осуществляется цепью через ведомый вал специальными ведущими звездочками.

Их я взял от снегохода Буран».

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. быстро не разгонишься.

Ездить на снегоходе я собирался не по укатанным дорожкам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж для снижения массы снегохода и упрощения всей конструкции.Сначала изготовил гусеницу.

Пластмассовую водопроводную трубу диам.40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.

При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами диам.6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Для сверления в транспортёрной ленте отверстий под крепежные болты диам.6 мм я сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря.

Раму снегохода сделал сам из квадратных труб 25×25 мм.Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма.

В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой стойки лыж.Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение.

Так как расчётная скорость снегохода — невелика (всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными.

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки»». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким: гусеница — 9 кг;ведущий вал в сборе — 7 кг; две пары колёс с осями — 9 кг; двигатель и руль — 25 кг;пара лыж — 5 кг;рама —15 кг;двухместное сиденье со стойками — 6 кг.Итого всё вместе весит 76 кг.

Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см.

Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).

Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

Сергей ХОМЯКОВ, г. Москва ([email protected])

Как построить снегоход и еще четыре интересные самоделки

Парень из воронежского села построил своими руками снегоход и рассказал о процессе. Мы нашли еще несколько интересных и полезных устройств, которые можно сделать своими руками: краскопульт из старого аэрозоля, защиту для смартфона и мост из вагона.

18-летний Алексей Сотников, выпускник технического лицея из села Нижний Мамон Воронежской области построил снегоход своими руками. На это у него ушло половина мотоцикла, немного мотороллера, немного запчастей от сельхозтехники и два года исследований.

— Это третья модель, — указал Алексей на свое изделие. — Сначала вообще строил квадроцикл…. Потом решил, что лыжи зимой надежнее… Построил — рама сломалась, слишком легкая была, из трубы… Сделал новую, попрочнее…

В Сорочинске пенсионер построил горнолыжный курорт для всех желающих

Разговаривает Сотников неохотно. Зато мастерит с удовольствием. В лицее он освоил несколько профессий сразу: слесаря, сварщика, механизатора, — а рукодельничать любит с детства.

«Он отопление сделал своими руками в доме, ворота в гараже, много чего… Вон даже модем самодельный на дом прицепил», — отец Алексея с законной гордостью показал укрепленную на длинном шесте пластиковую параболу.

Сотников-младший хмурился и смотрел на свой снегоход.

Двигатель от мотоцикла «Иж-Юпитер»: два цилиндра, 24 лошадиные силы. Трансмиссия от мотороллера, с задней передачей. Самодельный бензобак, сваренная из металлического профиля рама.

Гусеница из транспортерной ленты с траками собственной конструкции сзади, впереди подпружиненные алюминиевые лыжи. Фара от трактора, сигнал-сирена и тонированное лобовое стекло.

На боку масляной краской гордое имя «Буран».

Изделие легко бороздит полуметровый снег, а запаса мощности хватает для дрифтинга, рассказал отец. Алексей молчал и кривился — шумиха вокруг снегохода ему явно не нравилась. Свою задачу он выполнил — переплюнул приятеля, первым в селе построившего снегоход, — а остальное его не интересовало. На вопрос о творческих планах мастер пробурчал: «В армию пойду».

Вторая жизнь аэрозолей

Из пустого баллончика из-под аэрозоля, шприца и куска виниловой трубки можно сделать миниатюрный краскопульт.

Из виниловой трубки делается переходник между носиком шприца и клапаном баллончика (кнопку-пульверизатор надо на время снять).

Соответственно диаметр трубки должен быть таким, чтобы она плотно садилась на шприц и баллон. Переходник должен быть максимально коротким, чтобы закачиваемая краска не засыхала в нем.

Шприцем в баллончик закачивается жидкость. Последовательность такая: сначала нажимаем на клапан баллончика, затем опорожняем шприц, закрываем клапан, отсоединяем шприц.

Закачивать необходимо примерно половину емкости баллона. Стоит учесть, что его клапан из обычной резины и входящий в состав нитрокрасок растворитель быстро выведет его из строя.

Поэтому один и тот же аэрозоль в качестве краскопульта не стоит использовать больше одного раза.

После закачки жидкости необходимо создать в баллончике избыточное давление. Для переходника от компрессора к клапану баллона подойдет чехол от иглы шприца. Открытый его конец вставляется в шланг компрессора, с другой стороны разогретой иглой делается отверстие, которым переходник надевается на клапан баллона. Давление внутри баллона необходимо довести да 2,5-3 килограммов на сантиметр.

Накачав воздух, надо вернуть на место пульверизатор и можно распылять.

Бампер для смартфона

Основная причина дорогостоящих поломок смартфонов — падение на боковые грани, при которых перекашивается и трескается дисплей. Защитить гаджет поможет пояс-бампер из эластичного пластикового браслета, который продается в любом магазине игрушек. Если правильно выбрать цвет, защита получится еще и нарядной.

Автор идеи советует запастись сразу несколькими браслетами, поскольку опыт показывает, что приемлемый результат получается не сразу. В противном случае у вас окажется несколько разноцветных бамперов на все случаи жизни.

Браслет натягивается по периметру устройства: аккуратно, чтобы все углы оказались закрыты, а смартфон был надежно защищен. Затем карандашом или тонким маркером намечаются отверстия для портов и кнопок. Снимаем браслет, острым ножом и ножницами прорезаем отверстия: маленькие для наушников и зарядного устройства, побольше — для кнопок и разъемов.

  • Натягиваем бампер обратно — ваш смартфон под защитой!
  • Огнемет от комаров
  • Экстремалы могут изготовить из баллончика с аэрозолем бытовой огнемет — создатели устройства предлагают использовать его для борьбы с вредными насекомыми и зомби.

Нам понадобится бытовая пьезозажигалка для газовых плит и баллончик дезодоранта. Пристроив его в зажигалку наподобие краскопульта — так, чтобы струя распыленной жидкости попадала на дугу пьезоэлемента, получаем портативный огнемет со струей пламени до 30 сантиметров. Будьте осторожны, берегите дом от пожара!

Еще более экстремальным выглядит объект, созданный жителями грузинского города Ахалкалаки. Отчаявшись ждать помощи от властей, они сами соорудили пешеходный мост через реку, использовав для этого старый пассажирский вагон.

До сих пор списанный подвижной состав активно использовался для создания гаражей, сараев, дачных домиков и даже временного православного храма (в Воронеже). Но идея моста-вагона пленяет не только простотой и эстетической изощренностью, но и туристической привлекательностью. В вагоне хватит места не только для пешеходов, но и, например, бара.

Источник: http://regionvtormet.ru/metally/samodelnyj-snegohod-postrojka-nedorogoj-konstruktsii-svoimi-rukami.html

Купить в интернет-магазине, лучшие цены, недорогая доставка

Вы здесь

Как сделать из велосипеда снегоход.Подробная инструкция

Снегоходы

Снегоходы – машины не из дешёвых, особенно новые, да ещё и от ведущих мировых производителей. Как же быть тем, кто, увлекаясь рыбалкой, охотой, туризмом, спортом, видит снегоход, что называется, во сне и наяву, но не имеет средств, достаточных на приобретение новой машины? Конечно, можно «сунуть голову в кредитную петлю», уплатив, хотя и по частям, за новый снегоход сумму, чуть ли не вдове превышающую его реальную и без того высокую стоимость. Однако из данной ситуации существует ещё один и, пожалуй, наиболее оптимальный выход, а именно: купить подержанный снегоход. И если вы, поразмыслив и ещё раз тщательно оценив свои возможности, всё же примете именно такое решение, будьте внимательны и не рубите сгоряча.

Подержанный снегоход – это то же, что и б/у автомобиль: покупать его можно, но осмотрительно и с большой осторожностью, соблюдая ряд определённых условий, чтобы купить, как говорят в Одессе, «вещь, а не рухлядь». Продажа снегоходов б/у осуществляется в основном людьми вполне порядочными, которые без утайки расскажут покупателю обо всех слабых местах машины и посоветуют, на что необходимо обратить внимание при эксплуатации. Однако встречаются, к сожалению, любители слукавить, и как раз на этот случай – несколько советов покупателям-новичкам.

Сегодня в магазинах и на рынках осуществляется продажа снегоходов, как новых, так и б/у, самых разных предназначений и от самых разных производителей. Снегоходы YAMAHA. снегоходы ARCTIC CAT, снегоходы POLARIS, отечественные снегоходы – весь ассортимент просто не перечислить. При этом снегоходы Ямаха и другие снегоходы от ведущих зарубежных изготовителей, как правило, достаточно надёжны даже после нескольких лет эксплуатации. Тем не менее, остановив свой выбор на конкретной машине, прежде чем принять окончательное решение, следует обратиться к компетентному специалисту. Если же по каким-то причинам это невозможно, совершите осмотр самостоятельно, но учтите: он должен быть предельно внимательным и дотошным.

Прежде всего, убедитесь в правильности геометрии кузова, в отсутствии на нём вмятин и других внешних повреждений. Очень важно, чтобы на пластиковых поверхностях кузова и его спрягаемых деталях не было сколов, зазоров, трещин – последствий возможной аварии. Обратите первоочередное внимание также на то, в каком состоянии находится гусеница: она не должна быть изношенной или надорванной. Помните, что новая гусеница обойдётся вам не меньше, чем в тысячу условных единиц.

Далее, конечно, двигатель. Определить его состояние визуально очень сложно, если вообще возможно. Хорошо иметь при себе компрессометр и замерить компрессию в каждом из цилиндров, убедившись в её наличии и отсутствии расхождений по значениям.

Следующий момент – состояние вариатора, масла, элементов подвески. Проверив всё и убедившись в исправности, попросите продавца завести машину и оцените ритмичность работы двигателя на слух. Необходимо попробовать снегоход на ходу: при этом должны отсутствовать стуки, скрежет и другие посторонние звуки. Машина должна двигаться плавно, без рывков, «нырков» и подскоков.

И в заключение ещё один совет. Сегодня во многих населённых пунктах существует прокат снегоходов. Прежде чем выложить немалую сумму на покупку снегохода, хотя бы даже и подержанного, подумайте: не имеет ли для вас смысла хотя бы поначалу, чтобы поднабраться опыта, использовать этот вид сервиса?

:
Самодельный велосипед с мотором на винтовой тяге или аэровелосипед.

Snow Bike — велосипед снегоход

Что делать любителю летнего экстрима, если зимой ему вдруг приспичило проехаться на горном велосипеде? Конечно, всегда есть альтернатива в виде лыж, хотя это и не совсем то. Но счастье экстремала уже рядом — теперь можно покататься по снежному простору на своём велике. И даже совместить это с лыжами — при желании.

Канадская компания Ktrak Cycle появилась по довольно-таки простой причине. Её основателям когда-то надоели обычные велосипеды, поэтому горный вариант этого транспортного средства им пришёлся по душе.

Но и горные велосипеды им вскоре наскучили, и потому ребята из этой фирмы решили сделать нечто, на чём можно было бы кататься в разных природных условиях, например, ещё и зимой. Ну, и чтобы с гор. Ну, и чтобы это «нечто» оставалось велосипедом.

Вот таким трансформациям в зимнее время можно подвергнуть свой велосипед. Главное — всё же не оставлять его без колёс.

Как правило, у велосипеда переднее колесо связано с рулём и используется для направления движения, а заднее колесо является ведущим (конечно, бывают и всякие извращения, но не о них сейчас речь). Однако в определённых ситуациях, связанных, скажем, с погодными условиями, сцепление колёс с поверхностью настолько ухудшается, что велосипед становится просто неудобным, а то и довольно опасным транспортом.

При этом некоторые поверхности — особенно снег, песок или грязь — становятся совершенно «некатаемыми». Вот для таких-то случаев и придуманы приспособления из пока что небольшой серии, называющейся, разумеется, Ktrak. Кстати, эта идея напоминает о Shuttle-Bike — штуке, которая делает все велосипеды водоплавающими.

Не используйте Ktrak, пока не ознакомитесь с правилами безопасности

Благодаря Ktrak на велосипеде можно кататься по снегу или песку без особых затруднений. Для этого вместо заднего колеса нужно установить специальный гусеничный привод, состоящий из большого колеса и нескольких передаточных колёс. В результате контакт с поверхностью улучшается, и велосипед становится намного более устойчивым.

Но трение совсем не нужно в месте контакта рулевого колеса с дорогой (если таковая имеется), особенно когда велосипед используется для самого интересного — для спуска по снежным склонам. Поэтому без переднего колеса решили обойтись. Но не то чтобы совсем — его решили заменить лыжей, укрепляемой на вилке. Ну, а чем же ещё, если снег?

Описание

ервые экземпляры своих великов Ktrak Cycle начнёт продавать с января 2007 года, но заказы на них принимаются уже сейчас. Задний привод для взрослого велосипеда обойдётся в $400, для детского — в $200. Цена лыжи — той, что используется вместо переднего колеса, — $140 для больших и $90 для детских велосипедов.

Особенно приятно, что добавление этих частей не слишком сказывается на тяжести велосипеда. После замены колёс на лыжи и заднеприводную систему его масса увеличивается всего на два с половиной килограмма, или, по словам создателей, на вес шести бутылок пива (такие у них скромные бутылки).

Колесо Ktrak — главная часть велосипеда в случае, если вам вдруг понадобится пробираться на нём зимой через сугробы

Отвечая на вопрос «На каждый ли велосипед можно приделать комплект?», продавцы Ktrak отшучиваются: «Нет, не на любой — у вашего велосипеда обязательно должно быть заднее колесо и седлодержатель. Иначе никак». Но всё же нужно учесть и размеры приводов, которые фирма сейчас делает высотой 20, 24 и 26 дюймов.

Если не знать о том, что на этих снимках запечатлено испытание первых образцов Ktrak, радость этих людей, почему-то рассекающих в снегах на велосипедах, кажется беспредметной

В комплектах используются современные материалы для металлических компонентов — авиационный алюминий, для покрытий колёс — упрочнённый нейлон; траковая лента изготовлена из усиленного полиуретана. Лыжу делают из дерева, покрытого пластиком.

Возможно, кто-то скажет, что велосипед на снегу — это не ахти как удобно и весело. Но нет: как уверяют в Ktrak Cycle, такая езда — действительно классное развлечение. Можете посмотреть ролик на YouTube, он точно не даст соврать.

Пожалуй, ощущениям ездоков на велосипедах с Ktrak позавидуют и лыжники, и сноубордисты

Подтвердила это и выставка Interbike в Лос-Анджелесе, на которой в сентябре Ktrak привлёк к себе внимание многих посетителей. «Люди хотели приобрести Ktrak прямо на выставке, — рассказывает сотрудник канадской компании Кайл Ривз (Kyle Reeves). — Дилеры тоже очень заинтересовались нашей разработкой».

А кататься по свежевыпавшему снегу, между прочим, неудобно не только на обычном велосипеде, но и на мотоцикле.

Мотоцикл неустановленного производителя, оснащённый прибамбасами от SnoXcycle. Судя по комментариям на сайте изготовителя, основная идея разработки — сделать мотоцикл доступным круглый год

Вот поэтому-то где-то в районе Скалистых гор ещё несколько лет назад и был «разработан и протестирован» для мототранспорта аналог Ktrak — SnoXcycle. Это похожий набор из специальной лыжи и привода с передаточными колёсами и гусеницей. Приспособлен он, правда, не для любых моделей, но в списке числятся мотоциклы самых известных марок — Honda, Husaberg, Husqvarna, Kawasaki, KTM, Suzuki, Yamaha, — что тоже неплохо.

В Канаде тоже выпускают нечто похожее по виду — Snow Hawk. Это мотоцикл, точнее — сноумобиль, предназначенный для езды по заснеженным просторам. У него есть и передняя лыжа, и задний гусеничный привод. Впрочем, это целые мотоциклы, а не «набор насадок». Ну, ничего, тоже сойдёт — как вариант.

Snow Hawk — так же лихо и очень похоже. Но немножко не в тему.

Разумеется, мототехника с такими условиями справляется более лихо и зрелищно. Но всё же мотоцикл с передней лыжей и задней гусеницей пока что неплох на снегу, хотя, в отличие от «исправленных» велосипедов, не так хорош в грязи и песке. К тому же мы как любители всяческих «зелёных» технологий хотим напомнить, что моторный вариант, вдобавок ко всему, пока не очень-то экологичен.

Источник: http://reglinez.org/mo-to/poderzhannye-snegohody-pokupaj-no-vybiraj-avto

Как сделать снегоход своими руками: пошаговое описание строительства простого и эффективного снегохода (110 фото)

Зима – это то время года, когда всё вокруг покрывается «пушистым одеялом» в виде снега. Наша страна находится в такой климатической зоне, где каждую зиму мы должны быть готовы к большим осадкам. Нередко снег выпадает совсем неожиданно и тогда движение по всему городу останавливается.

К счастью в больших городах есть станции метро, где постоянно курсируют подземные поезда, на которых без проблем можно добраться в любую точку города.

Совсем другие дела обстоят в маленьких городах и деревнях, где движение любого транспорта не возможно во время сильных снегопадов.

Но даже из такого сложного положения можно найти выход, а именно передвигаться на снегоходе. Сегодня мы поговорим с вами о том, как сделать самодельный снегоход своими руками.

Краткое содержимое обзора:

  • Снегоход своими руками
  • Снегоход сделанный из Урала
  • Делаем снегоход при помощи бензопилы
  • Заключение
  • Фото снегоходов своими руками

Снегоход своими руками

Для начала нужно осуществить постройку рамы. Для этого вам понадобятся:

  • Несколько деревянных брусков.
  • Дрель со всеми комплектующими.
  • Стандартный набор болтов и гаек.
  • Ручная пила.
  • Несколько листов листового железа.

Вначале делаем основную конструкцию из деревянных брусков. Работу осуществляем путём закрепления брусков между собой и создания своеобразной опоры для каркаса.

Далее при помощи дрели необходимо на брусках закрепить листы железа. После можно переходить к установке заранее собранного двигателя со всеми вытекающими.

Обращаем ваше внимание на то, что данное средство передвижения будет сделано в не заводских условиях, а это значит, что вы не сможете быть уверенным на 100% насчёт безопасного передвижения на таком своеобразном транспортном средстве. Будьте предельно осторожны!

Снегоход сделанный из Урала

Сейчас вы узнаете, как сделать снегоход из Урала своими руками. Стоит отметить, что такое средство передвижения будет намного безопасней, чем предыдущий вариант. Это обуславливается тем, что 70% работы будет происходить с уже работающими деталями.

Процесс осуществления такой работы будет происходить в такой последовательности.

Снимите колёса с мотоцикла, и крепко зафиксируйте мотоцикл на раме, путём приваривания.

Далее нужно мотоцикл с рамой установить на уже заранее подготовленные гусеницы снегохода и прикрепить его на специально отведённые для этого штыри.

Весь оставшийся процесс работы будет направлен на проверку качества установки мотоцикла, а также плотной фиксации всех болтов.

Как отмечают многие «Кулибины нашего времени», такой снегоход будет крайне эффективен во время преодоления больших расстояний за городом в заснеженной местности. Удобное рулевое управление мотоцикла Урал, сделает процесс передвижения намного приятней.

Если вы планируете сделать из мотоблока полноценный снегоход, то мы настоятельно рекомендует посетить множество инженерных сайтов и чатов, где вам расскажут, как из мотоблока сделать снегоход своими руками, а также дадут множество действительно полезных советов.

Делаем снегоход при помощи бензопилы

Бензопила – универсальное средство для работы с большими деревянными брусьями, которые тяжело поддаются деформации

С помощью этого инструмента можно смастерить настоящий снегоход.

Давайте разберём, как сделать снегоход своими руками из бензопилы. Первым делом обратите внимание на 2-ой подзаголовок статьи, в которой указаны все необходимые материалы для строительства. Итак, давайте начнём:

  • Исходя из размеров будущего снегохода, начните бензопилой корректировать размеры брусьев.
  • Далее бензопилой начинаем выпиливать мелкие детали, которые будут нужны для надёжной фиксации нижней опоры.
  • Следом идёт такая же последовательность действий, как уже было написано ранее.

Заключение

Надеемся, что статья была для вас полезной, и теперь вы будете знать, как сделать снегоход на гусеницах своими руками при помощи самых простых комплектующих.

Источник: http://vsesvoimirykami.ru/kak-sdelat-snegoxod-svoimi-rukami/

Смотрите также:
27.04.2020

Своими руками - Как сделать самому Как сделать что-то самому, своими руками - сайт домашнего мастера Скутер снегоход своими руками – фото и инструкция как сделать ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

27.04.2020

«Иж» в квадрате: «ИЖ-Quad» Ижевский мотор, шасси убитой мотоколяски, немного деталей от прочей совкотехники, куски металла, стеклоткань, эпоксидка… Ах, да, умелые руки отца и сыновей Паскал, которые терпеливо строили «квадр», вдохновившись журнальными фото Can-Am DS...

27.04.2020

Мотоцикл болотоход своими руками Мотовездеход своими руками Идея построить небольшой мотовездеход выросла из нереализованного подросткового желания иметь свой мотоцикл. В принципе, сейчас при наличии денег можно купить хоть черта лысого, но построить самостоятельно все...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
