Квадроцикл своими руками
Самодельные квадроциклы руками народных умельцев

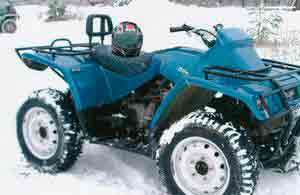

Квадроцикл – это четырехколесный гибрид мотоцикла и трактора, транспорт, одинаково успешно используемый как в сельском хозяйстве, так и в сфере отдыха. Еще несколько лет назад русский человек считал квадроцикл иноземной диковинкой. А сегодня он в состоянии самостоятельно спроектировать и изготовить его. Кроме того, сегодня куда более частым явлением на территории России являются именно самодельные квадроциклы, а не фабричные. Далее мы попытаемся разобраться в том, почему происходит именно так, а не иначе.

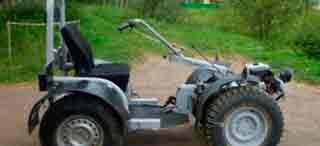

Квадроцикл, собранный своими руками – распространенное явление
С каждым днем появляется все больше смельчаков, решившихся создать квадроцикл из подручных средств и деталей старых советских мотоциклов. Естественно, созданный своими руками автотранспорт существенно отличается от фабричного характеристиками. И зачастую он более мощный, но экономный. Масса самодельного квадроцикла обычно не превышает 300 килограммов, что также значительно облегчает его эксплуатацию.
Названия и суть основных этапов создания квадроцикла

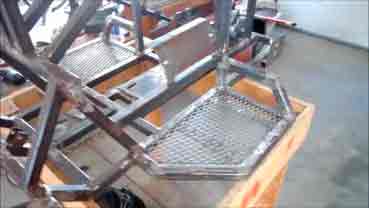

- Конструирование несущей рамы. Обычно, создавая самодельные квадроциклы, фото образцов которых представлены в статье, раму делают из стальных труб и металлического профиля. Часто в качестве несущей конструкции используют раму старого простаивающего в гараже мотоцикла, к которой приваривают новое несущее основание.
Заключительный этап и отделочные работы
Заключительным этапом создания самодельного квадроцикла является установка сидений и фар. В данном случае идеальным выбором станут противоугонные фары, ведь квадроцикл должен подходить для использования в любую погоду. Особое внимание следует уделить количеству сидений на квадроцикле и решить, будет ли это сидение только для водителя или для водителя и пассажира.
Квадроциклы, сконструированные на базе «Оки»
На протяжении 20 лет (с 1988 по 2008) на просторах нашей бескрайней родины одним из самых распространенных автомобилей была отечественная «Ока» (ВАЗ-1111, СеАЗ-11116). На сегодняшний день «Ока» является одним из наиболее популярных вариантов автотранспорта, на базе которого создают самодельные квадроциклы. При изготовлении квадроциклов обычно используют двигатель, коробку передач, колеса и иные вспомогательные детали данного автомобиля. Непосредственно монтаж и конструирование квадроцикла на базе автомобиля «Ока» производится в соответствии с чертежами, созданными опытными конструкторами. Определяющим моментом при создании квадроцикла является формулирование цели его использования. Исходя из этого, будущий владелец квадроцикла останавливает свой выбор на одном из двух существующих вариантов двигателя «Ока» (35 л. с. и 53 л. с.).

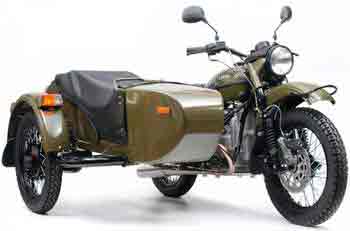

Квадроциклы, сконструированные на базе мотоцикла «Урал»

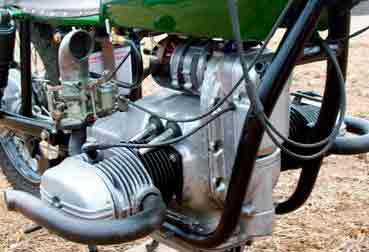

На данный момент еще несколько десятилетий назад популярные в России отечественные «Уралы» сменены куда более юркими и экономными зарубежными моделями. В связи с этим у многих в гаражах еще недавний лучший «друг» стоит без дела и гниет. Но ни один русский человек не способен допустить того, чтобы добро пропадало зря.Поэтому «Уралы» все чаще используются для создания сравнительно нового для русского человека вида транспорта. Мотоцикл этот единогласно признан народными умельцами оптимальной основой для создания квадроцикла. Самодельные квадроциклы из него получаются на порядок более экономичными и обладают большей тягловой силой, чем их фабричные аналоги.
Создание квадроцикла на базе «Урала» состоит из двух этапов: конструирование задней части и передней. Использование редуктора «Урала» при создании задней части квадроцикла обеспечит конструкции не только прочность, легкость, но и простоту. Готовое средство в итоге и не будет оборудовано дифференциалом, чем, в сущности, можно и пожертвовать во имя сокращения временных затрат на его создание. Что касается конструирования передней части будущего транспортного средства, то оно займет куда больше сил и времени, чем предыдущий этап. Большая часть работы заключается в доведении до ума передних рычагов квадроцикла. Связано это с тем, что они должны быть менее жесткими, чем у автомобиля, но мощнее мотоциклетных.
Квадроциклы, сконструированные из скутеров
Мотороллер (скутер) – легкий мотоцикл с расположенным под сиденьем двигателем – является идеальным вариантом, на базе которого можно создать самодельный квадроцикл. Транспортное средство, созданное силами умельцев на базе скутера – отличная альтернатива лучшим заводским экземплярам.
Квадроциклы, сконструированные на базе мотороллера «Муравей»
На протяжении 36 лет советским заводом «Тулмаш» был организован выпуск мотороллеров «Муравей». Всего за эти годы было выпущено 8 моделей, отличающихся объемом бензобака и мощностью мотора. Сегодня мотороллер «Муравей» — идеальный вариант базы для создания квадроцикла своими руками. Для того чтобы переделать «Муравей» в квадроцикл, следует произвести некоторые достаточно несложные действия: несколько переконструировать раму, поработать над переустановкой подседельных стоек и так далее. Особого внимания, продолжительных усилий и времени потребует установка руля и тормозов будущего квадроцикла. Конструируя квадроциклы самодельные, категорически не рекомендуется использовать тормозную систему, ранее бывшую в употреблении. Гораздо надежнее будет приобрести новую. В то же время рулевую систему можно использовать и из старого мотороллера «Муравей» или автомобиля «Ока». Заключительным этапом создания квадроцикла из мотороллера «Муравей» является установка поворотников, фар и стопов.
Вместо заключения. Почему многие отдают предпочтение не фабричным, а самодельным квадроциклам?
Самодельный квадроцикл, по сравнению с серийным фабричным, является гораздо более экономичным, легким и комфортным в эксплуатации.
При сборке транспортного средства своими руками владелец учитывает свои вкусовые предпочтения и требования в области функциональности.
Собирая квадроцикл самостоятельно, мастер имеет возможность произвести отделочные работы (обшивка, покраска, тюнинг, наличие/отсутствие приятных мелочей), исходя из своих пожеланий.
Источник: http://www.syl.ru/article/143546/mod_samodelnyie-kvadrotsiklyi-rukami-narodnyih-umeltsev
6 комплектаций самодельных квадроциклов: собираем квадрик своими руками
Как сделать самодельный квадроцикл — вопрос, который является мечтанием практически любого юного конструктора.
Однако осуществляются такого рода мечты далеко не у всех и далеко не в том возрасте, в котором хотелось бы. Но иногда мечтатели все-же воплощают желаемое в реальность.
- Навыки составления чертежей, возможность выполнять сложные технологический процессы, имение средств и времени — это основные требования при создании самодельного транспортного средства.
- Сегодня мы расскажем вам о том, как сконструировать самодельный квадроцикл, используя запчасти из оки и покажем этот процесс с помощью фото подборки.
- Узнать один из способов и убедиться в реальности осуществления самостоятельного создания квадроцикла из автомобильных частей можно в приведенном ниже примере.
Полноприводный квадроцикл на базе автомобиля «ОКА» своими руками (конструктор-любитель Сергей Плетнев)
Для начала приведем общие характеристики проекта:
- Длина – 2300 мм;
- Ширина – 1250 мм;
- Высота – (крайние точки колес) – 1250 мм;
- База – 1430 мм;
- Клиренс – 300 мм;
- Двигатель – достался от автомобиля «ОКА»;
- Колеса – диски: «ВАЗ» 2121 (Нива);
- Шины — CoordiantOffRoadR15;
- Амортизаторы – «ОКА»;
- Ступицы – «ВАЗ» 2109;
- Межколесные редукторы – «ВАЗ» классика
- Максимальная скорость – 60 км/ч
- Коробка передач, взятая из «ОКИ» была модифицирована заменой стандартной главной пары шестерней на цепной привод.
- Сделано это было для повышения скорости на ровной дороге. А выглядит это так:
В собранном виде
В разобранном виде
В виде несущих частей рамы выступают водопроводные трубы (ВГП 25х3,2). Были закуплены в виде двух отрезков по 7900 мм и весом в 38 кг на сумму 1150 рублей.
- Для рычагов и подвесок также потребовались водопроводные трубы (ВГП 20х2,8) – два отрезка длиной по 6100 мм, весом в 20 кг обошлись в 650 рублей.
- Два б/у задних моста от «копейки» (ВАЗ 2101) — в сумме 3000 рублей.
- От «восьмерки» (ВАЗ 2108) взяты кулаки в сборе с дисками, суппортами и прочим + валы приводов – в сумме за все эти БУ детали было потрачено 4000 рублей.
Пригодились металлические листы, гайки, болты, шайбы, сайлентблоки и др. – расходных крепежных приспособлений и материалов на такие дела всегда должно хватать.
Из вышеперечисленных деталей с помощью сварки, трубогиба и слесарных инструментов была создана вот такая конструкция.
С помощью сварки скреплено большинство конструктивных деталей. Был установлен карбюратор.
Карбюратор самодельного полноприводного квадроцикла
Металлические планки для подвески, двигателя и мостов также закреплены сварными швами
Ступицы соединяются с подвеской новыми фтулками, шайбами и болтами
От заднего поста подведены полуоси к ступицам. Приварено крепление для амортизаторов
В коробке передач применяется удлиненный шток самодельного производства
На снимке видно, как было подведено крепление для коробки и положение штока снаружи
Поворотный кулак взят от «ВАЗ» 2109 а рулевая сошка выполнена из металлической пластины самостоятельно
Дальнейшая сборка
- К раме приварены бортовые подножки, установлен передний мост, к переднему мосту подсоединен кардан от коробки передач, установлены передние амортизаторы. Передние полуоси подсоединены к ступицам и мосту
- Установлена тормозная система отдельно для задник колес
- Установлена рулевая и тормозная система для передних колес

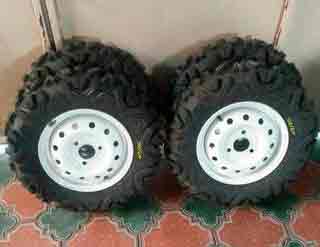

- Закуплена внедорожная резина (в данном случае наиболее подходящий вариант)

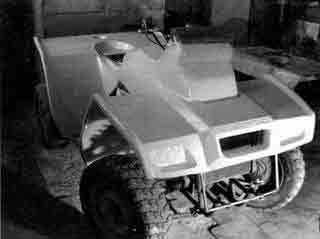

Наступил этап создания матрицы квадроцикла. Пригодились монтажная пена, картон, смола, стеклоткань, арматура и прочее.
Технология применения материалов при создании матрицы – это очень сложный процесс, требующий глубокого и детального изучения
Но автор проекта обошелся поверхностными знаниями и своей смекалкой. По его словам, формой и прочностью изделия он остался доволен.
Легкой арматурой и картоном задан каркас крыльев, а также передней и задней частей облицовки. Пена была залита с запасом в места, где предполагалось делать выпуклые формы.
Засохшая пена была обработана напильником, отбойным молотком, ножем и другими инструментами
Был установлен масляный радиатор от вертолета и нанесен первый слой стекловолокна

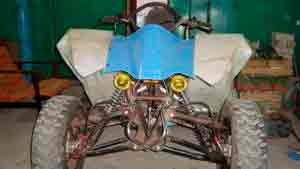

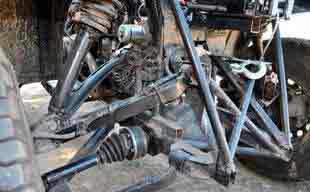

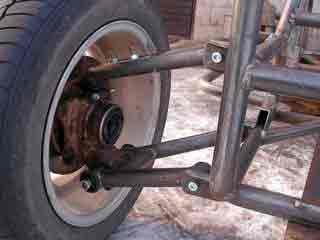

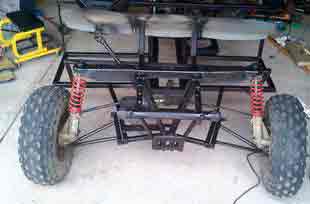

Передняя подвеска полностью собрана. Родная шаровая «ВАЗ» 2109 снизу. Сверху рулевой наконечник от «УАЗа»
- Обработанная поверхность. Вид сбоку
- Ступицы были подогнаны под колеса «НИВЫ» специальными переходниками
- Вид ступицы сбоку
Матрица почти готова. Заготовлены дополнительные части рамы, предусмотренные для использования в качестве багажника и бампера одновременно.
Сиденье самодельное. Руль позаимствован от мотоцикла «Минск». К нему были подведены элементы управления.
Покраска квадроцикла
- Далее, когда все конструктивные детали были готовы, квадроцикл был полностью разобран для покраски.
- Окрашенная рама
- Окрашенные элементы подвески
Сборка

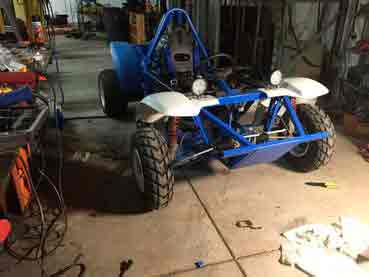

Завершающая часть работы – сборка.
Использованы самодельные глушители. В качестве бензобака использована пластиковая канистра. Смонтирована электроника.
С другого ракурса.
Окончание работы
Панель позаимствована из автомобиля «ОКА».
Квадроцикл своими руками
Квадроцикл из магазина — удовольствие доступное далеко не каждому. Поэтому многие умельцы изготавливают квадрики своими руками. И в этой статье мы расскажем о наиболее интересных из них.
В деле изготовления квадроцикла может пригодится всё что найдётся в гараже и рядом. Каждое транспортное средство сделанное своими руками уникально и индивидуально, поэтому о чертежах и схемах приходится говорить с трудом.
Мало кто описывает детально процесс постройки своего детища, от этого найти конкретную информацию крайне сложно. Но есть и исключения.
Как сделать квадроцикл своими руками
в 2012 году талантливый конструктор С. Плетнёв поделился чертежами и нюансами постройки своего детища.
Что было использовано в конструкции ТС:
- Передние и задние колёса от Нива Шевроле 15 дюймов
- Двигатель а-м Ока
- Коробка передач Ока
- Межколёсные редукторы от задних мостов вазовской «классики»
- ШРУС от автомобиля ВАЗ-2108, 12 шт
- Топливный бакиз канистры на 20л
- Упор пассажираиз подголовника Оки
- Сцепления от Оки
- Руль от мотоцикла Урал»
- Щиток приборов от автомобиля Ока
Основные технические характеристики квадроцикла:
Масса | 430кг |
Длина | 2300 мм |
Ширина | 1250 мм |
Высота по рулю / по седлу | 1250 / 900 мм |
Дорожный просвет, | 300 мм |
Колесная база | 1430 мм |
Колея | 1045 мм |
Максимальная скорость | 65 км/ч |

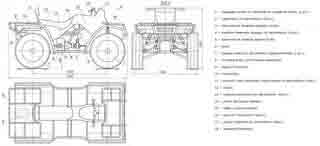

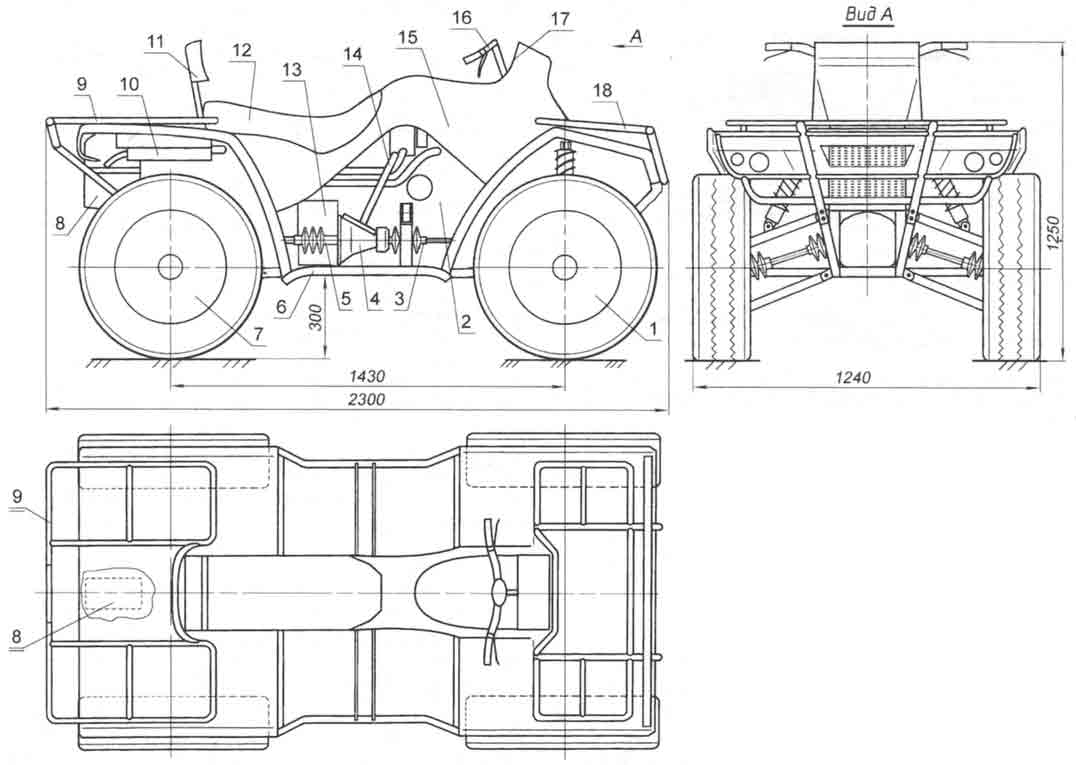

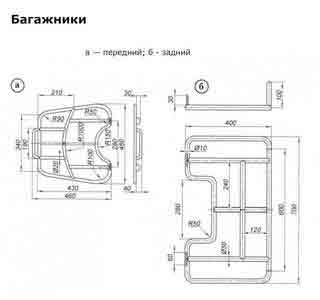

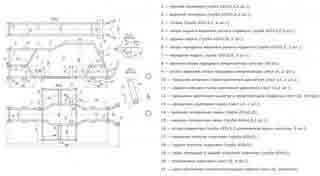

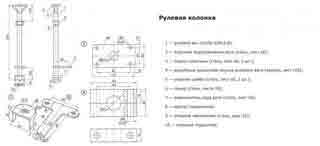

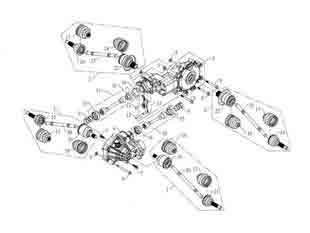

Чертежи квадроцикла:

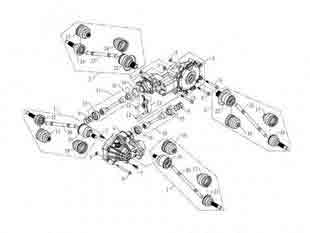

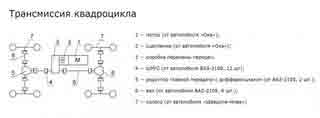

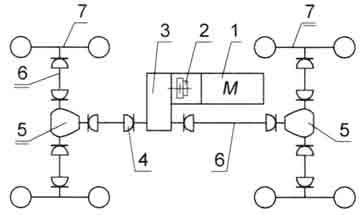

Трансмиссиясделано из узлов автоваза с некоторыми доработками. Например лоя уменьшения скорости и повышения крутящего момент вместо главной пары использовалась цепная передача.
Межколёсные редукторы заимствованы от классики, полуоси удалены и заменены на ШРУСы от переднего привода ваза. Так же шарниры равных угловых скоростей использованы и в других узлах трансмиссии.

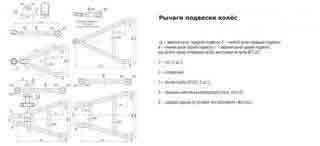

Подвеска независимая на треугольных поперечнырычагах. Амортизаторы от Оки.
Глушитель самодельный из 2х секций, изолированный азбестом.

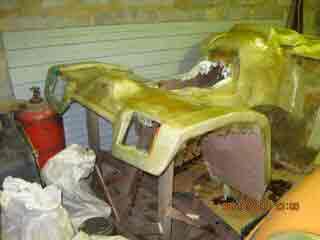

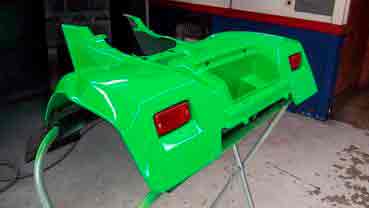

Обвес сделан из стеклопластика. На создание такого пластика ушло 10кг эпоксидной смолы, 1кг пластификатора и столько же отвердителя. 15 метров стеклоткани и 5 метров стекломата.
Обвес квадроцикла — стеклопластиковый. Выклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.
- Бампера и кенгурятники сварены из труб 20мм круглого профиля.

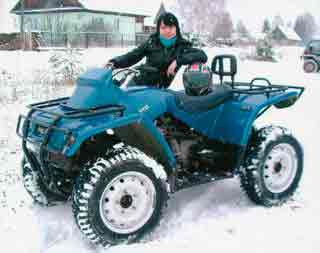

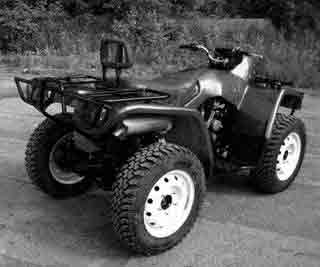

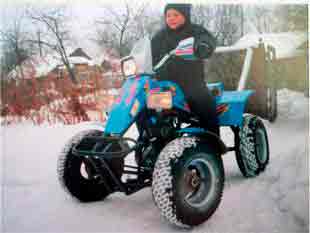

- Фото готового квадроцикла:

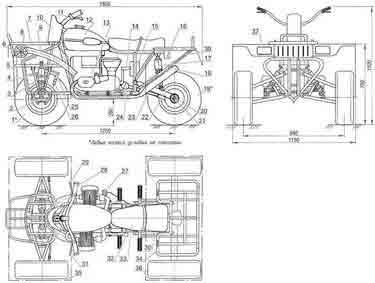

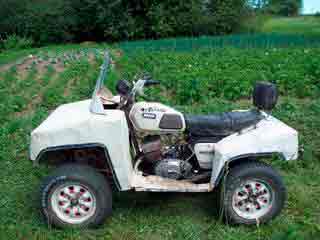

Квадроцикл из мотоцикла
- Данный квадрик сделан на базе мотоцикла Урал.
- Все подробности в видео.

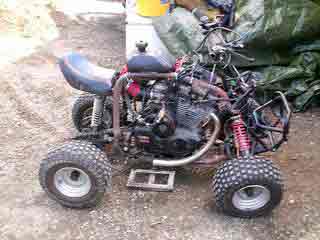

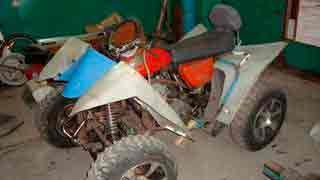

Квадроцикл с мотором ИЖ Юпитер. Раздатка от мотоцикла Муравей.
Как сделать квадроцикл своими руками
Довольно многие охотники, рыболовы, да и просто любители активного отдыха мечтают о своем квадроцикле. Но цены даже на подержанную технику, большинству не по карману, не говоря уже о новой технике. Отчаиваться не стоит, ведь сегодня мы узнаем как сделать квадроцикл своими руками! Это отличный транспорт для хозяйственных нужд, для перевозки прицепов, обладающий высокой проходимостью благодаря короткой колесной базе, а так же простой в управлении. Но сразу хотим сказать, чтобы сделать самодельный квадроцикл потребуется много времени. Как показывает практика, проект может занять от 6 до 12 месяцев в среднем.

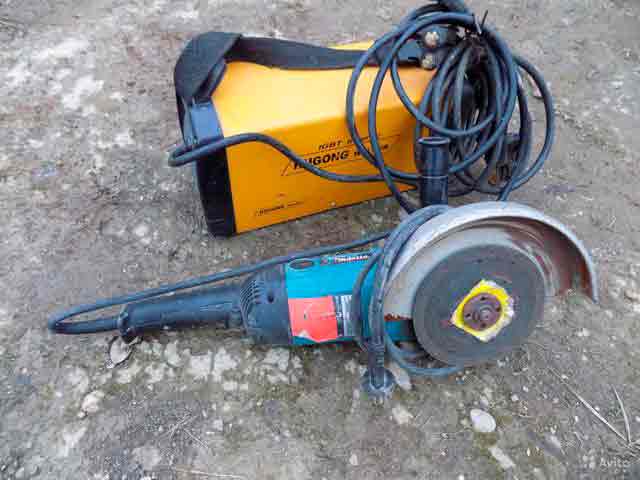

Итак, приступим. В первую очередь подготовьте инструмент и оборудование. Понадобится много сварочных работ, для которых вполне подойдет ручная электродуговая сварка. Выбирайте электроды для сварки ответственных и вибронагруженных конструкций, чем и будет являться рама квадроцикла. Кстати, эту самую раму можно варить своими руками из обычных водопроводных труб.
Такие легко найти на ближайшем приеме металлолома, или металлобазе. Выбирайте диаметр трубы от 25 до 32мм, а толщина стенки должна быть в районе 3мм. Для гибки таких труб желательно иметь трубогиб, но если его нет, то гнуть трубы для каркаса рамы можно и вручную при помощи рычага, разогревая место желаемого загиба газовой горелкой, а лучше газо-кислородным резаком.
Выбор основных частей
Следующим шагом будет подбор необходимых в первую очередь деталей, а именно:
- двигателя
- колес
- амортизаторов
- рамы
- заднего моста
Если вы хотите собрать простой легкий квадрик с приводом только на заднюю ось, то предпочтительно выбрать двигатель от мотоцикла средней кубатуры, от 250 кубов и выше.
В зависимости от бюджета постройки это может быть практически любой мотор от советского мотоцикла, желательно с цепной передачей за счет чего получится достаточно просто сделать привод задней оси. Ось можно изготовить из трубы, выполненной из конструкционной стали.

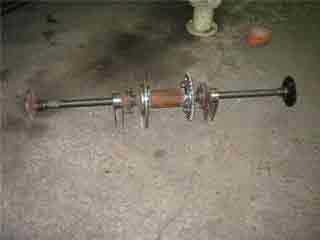

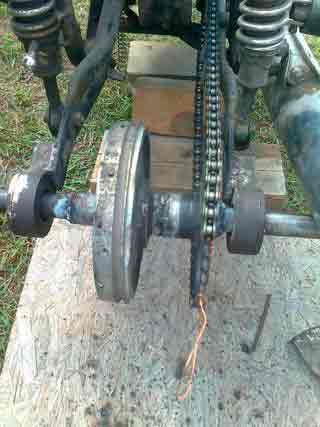

В центре приварить фланцы для крепления ведомой звезды и дискового тормоза, а по бокам установить ступичные подшипники от авто, предварительно запрессовав их в изготовленные заранее корпусы.
Корпусы служат для крепления оси в сборе к маятнику. Маятник можно оставить стандартный, дополнительно усилив его и сделать новое крепление под суппорт дискового тормоза. Также, не забывая сделать крепления для тормозного шлага вдоль маятника.
Следующая наша задача выбор колес. И идеальным вариантом не только в плане доступности, но и по размерам будут колеса от Оки.
Главная особенность в том, что такие штампованные диски очень легкие, идеально впишутся в пропорции самодельного квадроцикла, а самое главное на них отлично подходит резина от заводских квадриков, которая значительно улучшит проходимость. Как это выглядит, можно увидеть далее:
Подбор донора для новой рамы
Как сделать квадроцикл в изготовлении ещё проще? Можно просто использовать раму – донор, к примеру от мотоцикла Урал приварив задний мост к штатному маятнику и лишь немного изменить переднюю подвеску! Толстая рама Урала выполнена из хорошей стали, имеет отличный запас прочности.
А двигатель с большим крутящим моментом как нельзя кстати подойдет для такой цели. Что касается коробки передач, то лучше использовать её от мотоцикла Днепр. Она рассчитана на хорошие нагрузки, отличается четкостью переключения передач, а самое важное это наличие задней скорости, что является обязательной функцией полноценного квадроцикла.

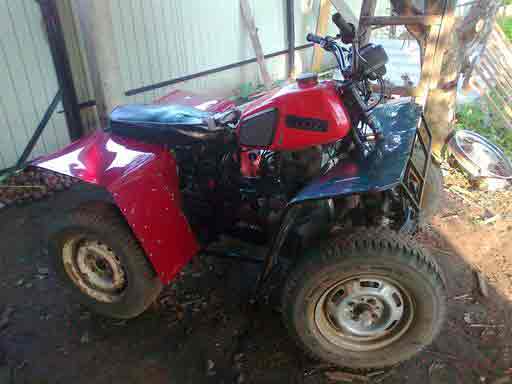

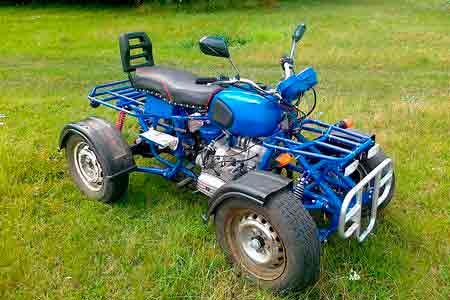

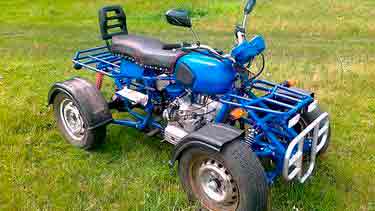

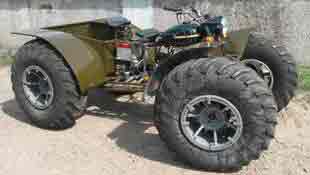

Фото пример самодельного квадроцикла из Урала ниже:
Сборка квадроцикла своими руками дело непростое. И, пожалуй, самое сложное, это сделать рулевое управление. Для этого сначала сварите каркас передней части квадроцикла, Затем понадобятся поворотные кулаки от автомобиля, например от Нивы, но подойдут и любые другие. После чего вам нужно соорудить рычаги подвески. Уделите особое внимание конструкции крепления рычагов, так как в их сопряжении с рамой возникают большие нагрузки, поэтому не лишним будут дополнительные ребра жесткости. Рычаги, как правило, крепятся на болтах через сайлентблоки. Это резинометаллический шарнир который является обязательным звеном в подвеске. Он гасит колебания колес, не давая вибрации передаваться на раму. Рычаги можно сделать по данным чертежам.
Идём дальше. Какая передняя подвеска без амортизаторов? Здесь можно применить 4 мотоциклетных амортизатора по одному на каждый рычаг в передней части, и два на маятник для амортизации задней оси.
Подойдут задние амортизаторы от Ижа, но если готовы раскошелиться на газомаслянные с подкачкой, то это даст вам возможность регулировать подвеску под дорожные условия, что очень кстати для такой техники как квадроцикл!
Полный привод и автомобильный двигатель
А как самому создать квадроцикл с приводом на все 4 колеса спросите вы? Выше мы рассмотрели самый простой вариант. Но возможен вариант не только с двигателем от мотоцикла, но и с автомобильным движком! И далее мы расскажем как сделать квадроцикл с двигателем от Оки. В случае с полноприводным квадроциклом с автомобильным двигателем дела обстоят намного серьёзнее.
Здесь уже нельзя использовать за основу мотоциклетную раму, её придется сварить полностью с нуля под автомобильный двигатель. Кстати, он может быть не только от Оки, но и любой другой в зависимости от ваших желаний и возможностей. Сразу не забудьте о системе жидкостного охлаждения.
Проектирование рамы рассчитывайте так, чтобы разместить радиатор с вентилятором в защищенном месте от лесных веток. Двигатель с коробкой следует монтировать вдоль рамы, для того чтобы приводной вал с коробки передач сразу был направлен к заднему мосту. Для распределения вращения колес на каждое колесо понадобится 2 одинаковых моста, к примеру от Жигулей.
Но для установки придется укоротить их. Чтобы увеличить проходимость, при желании можно изготовить понижающий цепной редуктор, совместив со стандартной коробкой передач. При этом ведущая шестерня должна быть несколько меньше ведомой. Несложными подсчетами отношения диаметров этих шестерен, можно узнать на сколько уменьшится максимальная скорость и увеличится тяга.
Если квадроцикл не планируется использовать для езды по дорогам общего пользования, то это будет весьма значимым техническим решением.
Теперь, когда рама и ходовая часть квадроцикла будет собрана, двигатель установлен, вам нужно задуматься о второстепенных конструкциях, благодаря которым использовать технику будет практично. Топливный бак хорошо подойдет от мотоцикла Урал. Его внушительной емкости будет достаточно даже для двигателя автомобиля.
Важной модификацией будет установка «шноркеля». Так как двигатель в раме расположен довольно низко, то и воздушный фильтр соответственно забирает воздух снизу. Чтобы исключить попадание в него воды при преодолении бродов, крайне рекомендуется сделать это.
Полностью нужно переделать и выхлопную систему, с выводом отработавших газов довольно на высоком уровне, чтобы так же вода не попала внутрь. Так же для квадроцикла нужно большое широкое сиденье перемещая вес тела, удастся добиться лучшего контроля при движении.
Из алюминиевого листового металла можно сделать защиту днища для защиты рычагов передней подвески и двигателя. Не лишним в лесу будет лебедка установленная в передней части. Для освещения дороги можно использовать противотуманные автомобильные фары.
Работа над внешним видом
В заключение, чтобы привести квадроцикл в надлежащий внешний вид, похожий на настоящий вам нужен корпус. Для этого понадобится эпоксидная смола ЭД-20 и стеклоткань. Эти компоненты можно купить в хозяйственном или строительном магазине.
Для придания такой формы, для начала нужно вырезать заготовку из плотного пенопласта, который так же продается в крупных строительных магазинах в виде пластин 1 м2 что очень удобно для создания таких проектов. Затем в несколько слоев наносится стеклоткань при этом каждый слой промазывается смолой.
Чем больше слоев, тем прочнее корпус. Не забудьте про металлические крепления, которые необходимо вставлять между слоями, в дальнейшем за которые будет крепится корпус к раме квадроцикла. После сушки, можно грунтовать, шлифовать и красить.
Такой корпус из стеклоткани имеет легкий вес и является очень прочным.
При серьезном подходе к делу такой квадроцикл мало в чем будет уступать заводскому, а по затратам на сборку получается во много раз дешевле. При том что собрать такую вещь можно под себя и получить море удовольствия от вождения.
Квадроцикл своими руками – в копилку мастеру
Процесс изготовления квадроцикла в условиях обычного гаража. Даны общие рекомендации по работе этого средства передвижения.
Квадроцикл – отличное решение для бездорожья. Он популярен у любителей экстремального отдыха, рыбаков, охотников и всех, кому надо забраться в такие места, где машина не проедет. Этот вид транспорта прост в управлении, обладает прекрасной проходимостью и достаточно устойчив во время движения.
Заводские квадроциклы стоят довольно дорого, поэтому народные умельцы выбирают эконом-вариант: делают такие машины сами. Конечно, это решение не для всех: надо не только иметь золотые руки и необходимый для работы инструмент, но и хорошо разбираться в устройстве автомобиля, мотоцикла и собственно квадроцикла.
С чего начать?
Если появилось настойчивое желание самостоятельно сделать это чудо техники, начать стоит с планирования. Необходимо определиться, с моделями, на основе которых будет собран транспорт, и составить под них чертежи.
Обязательно продумать, какие инструменты будут необходимы в процессе работы и позаботиться о том, чтобы они были в исправном состоянии. Каким бы скучным ни казалось это занятие, без предварительной подготовки ничего не выйдет.
Если по каким-либо причинам нет возможности самостоятельно сделать чертеж, следует найти готовый вариант.
Далее понадобятся исходники. Квадроцикл с технической точки зрения представляет собой помесь из машины и мотоцикла. Соответственно, для его изготовления понадобится мотоцикл и машина.
Оптимально подобрать отечественные модели на вторичном рынке, это будет недорого, но по качеству вполне удовлетворительно для строительства квадроцикла. Машину лучше использовать небольшую типа «Оки» или «Нивы».
Из мотоциклов очень популярен для таких целей «Урал», можно взять «ИЖ».
Технология
Когда чертежи готовы, исходники закуплены, а инструменты ждут в гараже, можно приступать к изготовлению самодельного квадроцикла. От качества работы зависит в конечном итоге жизнь и здоровье людей, поэтому надо не торопиться и делать все последовательно.
Для начала следует выбрать двигатель и систему охлаждения. Обычно используется двигатель от мотоцикла, поскольку он расходует меньше бензина и занимает меньше места, но можно взять и автомобильный. Поскольку летом он может перегреваться, лучше брать модель с воздушным охлаждением, оптимально – принудительным (с помощью кулера).

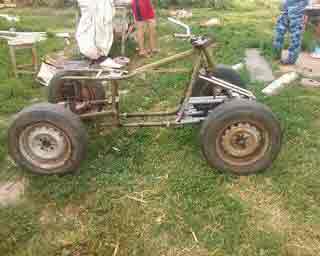

Рама должна быть собрана так, чтобы на ней можно было зафиксировать движок. Спереди он будет находиться или сзади – непринципиально, главное, чтобы был надежно закреплен. Тут есть два варианта:
- Делать новую раму «с нуля» из труб. При этом надо иметь оборудование, позволяющее гнуть материал.
- Взять за основу раму от мотоцикла, убрать лишнее и добавить необходимое.
Прежде чем делать окончательный вариант каркаса, желательно сделать точечную сварку и свериться с чертежами.
Как сделать квадроцикл своими руками на основе готовой рамы?
Необходимо снять с нее все лишнее, оставив только сам каркас. Задняя часть убирается, а спереди наращиваются трубы, и приваривается мост.
Далее берутся запчасти от автомобиля и дополнительные металлические трубы, оптимальным вариантом будут водопроводные. Для изготовления рамы под кузов понадобится труба 70х40. Ее длина должна равняться или быть больше длины рессоры, а ширина такая же, как у моста.
Кардан необходимо соединить с коробкой при помощи резиновой муфты, а с мостом – с помощью фланцев. Привод легко делается своими руками с помощью цепи от «ИЖа».
Если планируется установка пружин на амортизаторах, задний маятник желательно оставить с сайлентблоками.
Далее следует мост приварить к вилке. Швы необходимо усилить с помощью косынок для большей надежности. Вместо карданного вала можно использовать полуось от «Оки».
После изготовления рамы на ней необходимо закрепить двигатель. Глушитель можно использовать самодельный.
Трансмиссия
Монтировать ее необходимо качественно, чтобы не было люфта. Двигатель и привод можно снять с мотоцикла, а колеса использовать от машины. Багажник легко делается из труб с тонкими стенками.
Есть два возможных варианта управления:
- С помощью рулевого колеса (в таком случае берется основа от машины).
- С помощью руля от мотоцикла. Вместе с рулем забирается топливный бак. Для самодельного рулевого вала подойдет труба 20 мм со стенками 2,8. Снизу должен быть ограничитель.
Подвеску можно сделать либо переднюю, либо заднюю. В изготовлении задней возможны два варианта:
- Используется задний мост автомобиля. Его необходимо будет укоротить. Конструкция получится тяжелой, но будет дифференциал, который полезен на трассах.
- Используется редукторно-карданная конструкция. На задней оси монтируется редуктор, а на дисках крепятся колеса. Это более облегченный вариант подвески для самодельного квадроцикла. В нем отсутствует дифференциал, но это некритично.
Передняя подвеска используется от мотоцикла. Можно сделать полноприводную модель, но это гораздо более трудоемкая работа, к тому же требует определенных навыков в токарном деле.
Маятниковые рычаги устанавливаются так, чтобы при повороте колеса квадроцикла не цепляли двигатель. Если используется рама от «Урала» следует вынести колеса дальше. К рулевой колонке привариваются две сошки: на левое и правое колесо. Передняя стойка должна иметь наклон.
Квадроцикл с полным приводом
Для его изготовления понадобится рулевая система от автомобиля, привод от механической трансмиссии, подвеска и дифференциалы. Подвеску, как и рулевое управление, можно снять с автомобиля. Рама в таких случаях варится полностью «с нуля», отталкиваясь от размера двигателя будущего квадроцикла. На передней подвеске следует учесть место под редуктор для привода.
Используя приобретенную на вторичном рынке продукцию автопрома, можно относительно недорого собрать транспорт для труднопроходимых дорог и сельской местности. Одним из бюджетных вариантов исходниика является мотоцикл «Урал», поскольку он недорогой, имеет задний привод и четырехтактный движок. Благодаря своим положительным сторонам он пользуется популярностью.
Квадроцикл, сделанный самостоятельно, — это не только удобный и практичный транспорт, это повод для гордости и возможность продемонстрировать свое мастерство. Внешне он может уступать заводским конструкциям, однако по своим техническим характеристикам квадроциклы домашнего производства ничуть не хуже.
Пожалуй, единственный минус (не считая затраченного времени, поскольку любимое дело не бывает в тягость) – это необходимость привлекать автоэкспертов, чтобы получить документы и иметь возможность зарегистрировать квадроцикл.
Как собрать самодельный квадроцикл
На первый взгляд может показаться, что собрать самодельный квадроцикл, это задача не из легких. На самом деле все намного проще, чем кажется, при наличии необходимых запчастей и инструментов. Вездеходный аппарат такого типа обычно конструируется из деталей, которые можно найти на любом неиспользуемом мотоцикле, который находится в приличном рабочем состоянии.
Необходимый набор инструментов
Для сборки квадроцикла понадобится небольшое помещение, с хорошим освещением и отоплением. Если осуществлять сборку летом, то можно расположиться под навесом.
Двигатель и трансмиссия
В качестве силового агрегата для самодельной вездеходной машины подойдут двигатели от мотоциклов советского производства таких, как «Урал» или «Днепр». Для более легкой и маневренной техники можно использовать агрегаты из мотоциклов типа «Ява» или «ИЖ», которые комплектовались одноцилиндровыми двухтактными двигателями.
Для упрощения конструкции будущего квадроцикла, вместе с двигателем лучше использовать ту же трансмиссию и привод, которыми они укомплектованы изначально.
Для конструирования машины с полным приводом понадобится установка дополнительного редуктора.
Такое в самодельных аппаратах применяется крайне редко, так как реализовать дополнительный узел без резкого добавления в весе, в домашних условиях будет затруднительно.
Рама и подвеска
Рама для самодельного аппарата обычно изготавливается самостоятельно с нуля. В качестве материала для рамы можно использовать заготовки из старого мотоцикла.
Трубы, из которых они изготовлены, имеют небольшой вес и необходимую прочность и гибкость. В крайнем случае, материал можно подобрать самому. Тут главным параметром будет вес.
Чрезмерно толстые трубы или профиль сделают квадроцикл очень тяжелым и непосильным для быстрой и маневренной езды.
В качестве подвески можно использовать амортизаторы с пружинами из тех же мотоциклов. Сама подвеска исполняется в виде буквы «А», и подвижно закрепляется на раме. Амортизаторы и пружины следует подбирать таким образом, чтобы они выдержали вес будущей машины, и обеспечивали плавную езду с хорошей управляемостью на ухабах и ямах.
Рулевое управление и колеса
Рулевое управление частично можно использовать мотоциклетное, с дополнением приводов на два колеса. Привод осуществляется посредством добавления в конструкцию рычагов и шаровых опор, которые можно позаимствовать из автомобиля. Главная задача рулевого управления, это точное и комфортное руление.
Колеса для вездехода лучше всего использовать из автомобиля, так они более широкие, и позволят повысить проходимость аппарата. Диаметр колес нужно рассчитывать таким образом, чтобы самодельный квадроцикл мог развивать достаточную скорость, а также имел гармоничный внешний вид.
Кузов и электроника
Для установки навесного оборудования, бензинового бака и органов управления, можно использовать раму от мотоцикла, которая конструктивно соединяется с рамой квадроцикла. Особое внимание при этом следует обратить на устойчивость вездехода, его вид и удобность посадки водителя.
Не стоит забывать и об установке на самодельный квадроцикл всех необходимых приборов освещения и наружной сигнализации. Фары, задние фонари и указатели поворотов вполне можно использовать из того же мотоцикла, с которого было взято все остальное.
Посмотрите, какой самодельный квадроцикл в деле!
Квадроцикл своими руками — разбираем все сложности при создании вездехода
К сожалению, не у каждого человека есть возможность приобрести квадроцикл в магазине. Все более или менее интересные модели сейчас стоят достаточно дорого, а покупать поддержанный квадроцикл, — это всегда определенный риск.
В связи с этим, многие мотолюбители советуют сделать четырехколесный вездеход собственноручно, использую двигатель и запчасти от какого-нибудь старого советского мотоцикла. Ранее, мы уже рассказывали вам о том, как сделать квадроцикл из мотоцикла Урал.
В сегодняшней же статье, мы поговорим о других донорах, которые можно использовать, если вы решили собрать квадроцикл своими руками.
Почему стоит собрать квадроцикл своими руками?
Собрать четырехколесный вездеход собственноручно, определенно помогает решить несколько проблем. Первая причина, из-за которой люди решают сделать самодельный квадроцикл, это конечно же небольшой бюджет.
Если проанализировать рыночные цены на квадроциклы, то можно понять, что такие транспортные средства можно считать чуть ли не за роскошь. Цены на самые простые и маломощные модели начинаются от 150 тысяч рублей, например, Yamaha Blaster YFS200.
Такого одноместного «квадрика» в принципе хватит, но мощности будет вечно не хватать.
А вот модели квадроциклов с двигателями, объемом 500-800 см3 обойдутся гораздо дороже, примерно 500 тысяч рублей. Можно рассмотреть и китайские модели, типа российского производителя Stels, но за ними придется хорошо следить. Новые вездеходы этого бренда обойдутся приблизительно в 300-400 тысяч рублей, но и двигатели уже гораздо интереснее – 45-70 л.с.
Нюансы при эксплуатации самодельного «квадрика»
Если вы точно решили сделать квадроцикл своими руками, то вам стоит знать о тонкостях его эксплуатации. В принципе, если вездеход вам нужен для катания по непролазным местам, где патрульных машин никогда и не бывало, то волноваться, наверное, не о чем.
Столкнуться с проблемами вам придется в том случае, если вы планируете ездить даже по небольшим населенным пунктам, в которые иногда заезжают патрульные автомобили. Поймав вас без документов на данное транспортное средство, то с вероятностью 99% у вас его заберут.
Вся сложность заключается в регистрации самодельного квадроцикла, ведь в ГИБДД вам скорее всего откажут. По-хорошему, зарегистрировать самоделку можно, но сделать это крайне непросто.
Поэтому сборка самодельного квадроцикла имеет смысл только в том случае, если вы его эксплуатирует в какой-нибудь глуши.
Определяемся с выбором
Итак, как сделать квадроцикл своими руками? При создании самодельного квадроцикла нам необходимо определиться с донором, то есть мотоциклом, который будет лежать в основе нашего проекта. Для четырехколесного вездехода отлично подойдут старые советские мотоциклы.
С них мы можем позаимствовать двигатель с коробкой передач, раму, руль и при желании, такие детали как бак, сидение и другие элементы.
Так как у нас уже была статья про самодельный квадроцикл из мотоцикла Урал, то в этом обзоре мы поговорим о том, как сделать квадроцикл на базе мотоцикла ИЖ.
Для нашей цели нам подойдут практически все модели мотоциклов от Ижевского завода. Единственное, что важно понимать, это мощность двигателя.
Все-таки в конечном результате получится достаточно тяжелая конструкция, поэтому наилучшим решением будет использование последних моделей – ИЖ Юпитер 5 или ИЖ Планета 5.
Более интересные модели, вроде ИЖ Планета Спорт рассматривать нет смысла, потому как найти их достаточно непросто, а если и возможно, то лучше их восстановить, ведь мотоцикл достаточно редкий и интересный. Переходим к главному, как сделать квадроцикл и что для этого нужно.
Задняя подвеска
Как только вы определились с донором, в нашем случае это ИЖ Юпитер 5, необходимо полностью разобрать мотоцикл. После разборки нам понадобится рама, на которой все и держалось, включая двигатель. Вполне логично, что для увеличения надежности конструкции, раму необходимо укрепить в нескольких местах.
Теперь необходимо сварить задний мост так, чтобы вместо колеса на ось мог встать блок подшипников с приводом цепи. Пример, вы можете видеть на фото.
В качестве подвески можно использовать обычные амортизаторы от мотоцикла, а для заднего моста подойдут детали со старого автомобиля жигули.
Можно пойти более сложным путем и установить моноамортизатор, но тогда опять же придется искать запчасти с автомобиля, например, с той же Жигули или Оки.

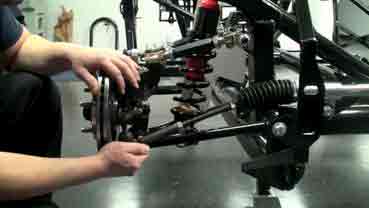

Передняя подвеска
Как только задняя подвеска закончена и установлена, можно переходить к передней части мотоцикла, в которой все несколько сложнее. В случае, когда мы имели дело с задней подвеской, у нас была возможность выбирать, сколько амортизатором будет установлено. При создании передней подвески у нас только один вариант – использовать два амортизатора.
На роль донора для передней части квадроцикла отлично подойдет автомобиль Ока. С нее нам понадобятся амортизаторы, поворотные узлы и рулевая трапеция.
Однако будьте готовы к тому, что запчасти все-равно придется изменять, — что-то приваривать, отпиливать, подпиливать. Также неплохим и более простым вариантом, будет установка моноблока с фиксированными колесными плоскостями.
Тогда вам не придется искать рулевую трапецию, муфты, шарниры и прочие запчасти.
Моноблок — это действительно простой вариант, ведь для установки понадобится буквально час времени. Единственный минус такой конструкции передней подвески, это более тяжелый механизм. Поворачивать руль будет несколько сложнее, чем при подвеске с амортизаторами.
Двигатель
Многие задаваясь вопросом о том, как сделать квадроцикл своими руками, понимают, что начинать стоит с двигателя. И действительно, главной деталью в будущем квадроцикле является двигатель. От того насколько мощный он будет зависит конечный результат, да и в целом вся конструкция.
Конечно же, можно оставить двигатель от мотоцикла донора, но в итоге «квадрик» получится не такой мощный. Если же немного серьезнее подойти к созданию вездехода, то установка более мощного двигателя будет отличным решением.
Надеемся, что мы ответили на ваш вопрос о том, как сделать квадроцикл самому.
Рама квадроцикла своими руками: детальная инструкция
Любой квадроцикл испытывает сильную нагрузку при движении, и поэтому чтобы обеспечить надлежащие условия для передвижения производители стараются создавать максимально прочную раму. Именно рама должна выдержать не только вес квадроцикла и водителя, но и резкие падения и маневры.
Рама создается по особому чертежу, у известных японских и китайских компаний рама получается надежной и имеет отличную функциональную конструкцию.
Но если нет возможности купить фирменную модель, а желание покататься по бездорожью большое, предлагаем сделать квадроцикл самому, при этом некоторые конструктивные детали будут не хуже зарубежных аналогов.
Размеры рамы квадроцикла обычно отличаются в зависимости от технических свойств модели. Если у техники простой двигатель и он должен выдерживать нагрузку 1 человека, оптимальным будет небольшая прочная рама.
Например, рама квадроцикла Стелс 800 обладает длиной в 2 088 мм и шириной в 1 213 мм, что уже отличный показатель. Но другой представитель Irbis 200U получил длину в 1 760 мм и ширину 1 060 мм.
То есть разница значительная.
Помимо данных требований рама должна быть сварной и создаваться из прочных материалов. Обычно используют круглые стальные трубы и металлический профиль, они лучше всего выдерживают сильную нагрузку. Если вы купили технику определенного бренда, то вне зависимости от технических характеристик рама должна иметь обязательные конструктивные особенности.
Также многим интересно, где на квадроцикле номер рамы? Он должен быть обязательно, поэтому стандартного местонахождения нет. Обычно старайтесь искать номер рамы под сиденьем, у многих он нанесен на передней части внизу. А другие советуют посмотреть номер рамы с правой стороны под передним рычагом.
Найти номер рамы придется обязательно, без этих данных вы не сможете зарегистрировать свой квадроцикл.
Рама квадроцикла своими руками
Если вы решились создать четырехколесный вездеход своими руками, первым делом позаботьтесь о создании рамы. Специалисты советуют использовать рамы от Урала и автомобиля Ока, они лучше поддаются изменениям.
Если вы нет указанной техники, используйте стандартные схемы и создавайте раму квадроцикла из стальных труб и металлического профиля. Иногда при наличии мотоцикла Урал вокруг его рамы дополнительно придется установить самодельную раму.
Это большой плюс при создании квадроцикла, ведь на мотоциклетную раму возможно установить родной ураловский двигатель, а дополнительная рама создаст конструкцию настоящего квадроцикла.
Если вы не знаете, как сварить раму для квадроцикла, предварительно изучите схему, указанную ниже. После можно посоветоваться со сварщиком или механиком, который сможет быстро сварить вам все детали.
Коробка передач квадроцикла
Как видим, указанная ниже схема рамы квадроцикла вполне стандартная и имеет простую конструкцию, главное все процессы выполнить правильно.
В случае с использованием рамы от Урала с дополнительным каркасом из труб, такая конструкция будет выполнена намного проще.
Дело в том, что рама мотоцикла будет уже с готовой коробкой, двигателем и прочими элементами без дополнительной сварки, а установленный каркас будет держать непосредственно колеса и водителя.
Видео инструкция

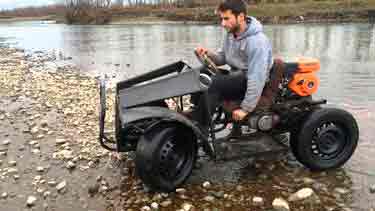

Квадроцикл из мотоблока [пошаговая инструкция переделки]
Конструкторам мотоблоков, наверное, и в самом кошмарном сне не могло присниться, во что будут превращать их детище народные умельцы. Что они из него только не делают своими руками: минитрактор, снегоуборщик, вездеход, снегоход – короче, все, что может своим ходом двигаться по матушке-земле. Было бы просто удивительным, если бы современные «кулибины» не попытались превратить мотоблок в такое занимательное транспортное средство, как квадроцикл.
Идея квадроцикла из мотоблока
В англоязычных странах подобный транспорт называется All Terrain Vehicle, Наиболее близкая этому названию в русском языке такая формулировка: «транспортное средство для езды по бездорожью».
В отличие от обычных вездеходов, квадроцикл по своей сути – это четырехколесный мотоцикл – мощный, скоростной, с замечательной проходимостью, и в то же время легкий в управлении и безопасный. Во всяком случае, выпасть с обычного мотоцикла намного проще, чем с квадроцикла.
Все дальнейшее – это только дело умения и терпения. Создавая самодельный квадроцикл из мотоблока, нужно заранее быть готовым к тому, что он не получится таким же мощным и скоростным, как настоящий.
Еще одна особенность квадроцикла, сделанного из мотоблока — его посадка будет не мотоциклетная, а останется стандартной для мотоблока.
Зато по выносливости и маневренности такая самоделка получается ничуть не хуже своих заводских собратьев.
Этапы превращения мотоблока в квадроцикл
Для простейшей конструкции квадроцикла особая переделка мотоблока не потребуется, главное – раздобыть подходящие для этой цели чертежи. Само превращения механизма в квадроцикл происходит в 3 этапа:
- Расширение колесной базы;
- Обустройство рамы;
- Установка подходящих по размеру колес.
Поскольку у всех стандартных моделей мотоблоков колеса находятся непосредственно под двигателем, то нужно их расширить. Специальные вставки, чтобы развести колеса, можно выточить на обычном токарном станке.
Если же такой возможности нет, а колеса развести очень нужно, то можно пойти более простым, но и более затратным способом – приобрести в магазине специальные адаптеры для расширения колесной базы мотоблока.
Дальше для будущего квадроцикла нужно сделать надежную раму. Чаще всего при ее изготовлении за основу используется велосипедная или мотоциклетная рамы, но в случае необходимости можно ее сварить даже из обрезков водопроводных труб.
В любом случае самодельная рама будет самым уязвимым узлом в будущем квадроцикле, поскольку после соединения с мотоблоком она неизбежно утяжелиться.
Крепиться самодельная рама непосредственно к мотоблоку двумя шрифтами за поворотный шарнир.
На закуску остается постановка будущего вездехода на колеса. Сначала нужно определиться с дисками.
Велосипеда здесь изобретать не нужно: лучшим вариантом будут автомобильные диски для резины с низким профилем, поскольку у них достаточно широкое ложе, и резиновая камера будет плотно прилегать к ним.
А чтобы предохранить резину камеры от повреждения, между камерой и ободом лучше положить прокладку из плотной ткани.
С шинами на колеса тоже все просто: отлично подойдут камеры от колес больших грузовых машин. Камеры с низким давлением обеспечат механизму большую площадь сцепления с землей, вдобавок они при движении хорошо амортизируют, следовательно, при сборке квадроцикла можно обойтись без установки амортизаторов.
Единственный минус такого решения – сами по себе резиновые камеры очень непрочные, и без дополнительной защиты на них далеко не уедешь, тем более по бездорожью, где различные колючки, сучки и другие острые предметы встречаются на каждом шагу. Самый простой способ обеспечить камерам сносную защиту – обмотать их несколько раз брезентовым шлангом, зафиксировав в конце суперклеем.
Таким вот нехитрым способом можно из мотоблока своими руками сделать механизм, которому не нужна накатанная дорога и не страшны крутые склоны холмов и оврагов.
Источник: http://proautomarki.ru/6-komplektacii-samodelnyh-kvadrociklov-sobiraem-kvadrik-svoimi-rykami/
Как сделать из мотоблока квадроцикл своими руками
Автомеханик, специализируется на С/Х технике
В народе есть множество умельцев, способных их обычного мотоблока сделать много полезных устройств и приспособлений. Из этой техники удается получить:
- проходимые вездеходы;
- уборщики снега;
- снегоходы;
- маленькие трактора.
Также очень часто мастера изготавливают самодельные квадроциклы из мотоблока.
Квадроцикл – это мощный, скоростной, проходимый мотоцикл на четырех колесах, с легким управлением и достаточно безопасный.
Главное при производстве – выбрать хороший и надежный двигатель от мотоблока. Дальше все зависит от ваших умений и мастерства. При правильном подходе к работе и усердию можно получить очень маневренную и выносливую технику для передвижения.
Изготовление квадроцикла из мотоблока своими руками
В переводе с английского языка, в общем смысле, термин квадроцикл звучит, как транспортное средство, применяемое для передвижения по местности без дороги, а за рубежом определяется одной фразой All Terrain Vehicle.
Квадроцикл включает в себя маневренность мотоцикла и проходимость, мощь и отличную управляемость небольшого джипа. Но не все могут себе позволить приобрести данный агрегат, так как стоит он достаточно дорого. Выходом из ситуации является самодельное устройство.
Рассмотрим, как сделать квадроцикл своими руками
Первым делом нужно быть уверенным в своих умениях в токарном и сварочном деле. Необходимо сразу определиться с вариантом мотора и основных составных частей. Одни элементы берут от мотоблока, другие – от мотоцикла.
В данном видео рассмотрим квадроцикл своими руками:
Помимо деталей, следует выбрать место, где будет происходить производство, нужные инструменты и оборудование, а также подготовить чертежи, без которых просто не обойтись.
Придя к решению произвести квадроцикл из мотоблока самому, необходимо понимать, что агрегат получится менее мощным и скоростным. Также сидеть на нем придется не как на мотоцикле, а как на мотоблоке. Но выносливость и обеспечение маневров будет на высоте.
Необходимые материалы и инструменты
Целей, для которых будет использоваться самодельный квадроцикл, достаточно много:
- Охота.
- Рыбалка.
- Выезд на пикник или просто прогулку по пересеченной местности.
- Перемещение грузов и не очень больших по габаритам предметов.
От принципа и региона применения зависит мощность мотора, подвеска, наличие багажника и его размер, дополнительные функции. Например, двигатель, снятый с мотороллера, хоть и маленький, но очень легкий, поэтому, застряв в песке либо грязи, агрегат можно вытащить без особых проблем. Но если необходимо перевозить тяжелые предметы, то его объема и мощности не хватит для этих действий.
Чертеж можно выполнить самому, в зависимости от ваших желаний, или же найти в интернете готовые, которых там бесчисленное множество.
Для выполнения работ не обойтись без следующих инструментов:
- Аппарата для сварки.
- Болгарки или электрического лобзика.
- Дрели и шуруповерта.
- Комплекта гаечных ключей.
- Штангенциркуля для точного замера.
- Молотка и отвертки.
- Ножа.
- Плоскогубец и других мелких приспособлений.
Если планируется изготовить раму самостоятельно, нужно озаботиться находкой оборудования, сгибающего трубы. При неуверенности в собственных силах выполнение этих действий лучше доверить специалистам.
Квадроцикл состоит из следующих частей:
- Мотора. Подойдет как от автомобиля, так и от мотоцикла. Чем меньше по объему двигатель, тем больше снижается расход топлива. Если агрегат будет эксплуатироваться в жаркую погоду, то выбрать стоит деталь, имеющую охлаждение.
- Рамы. Нужно на ней хорошо закрепить двигатель при помощи болтов подсоединить привода и трансмиссию.
Если рама изготавливается самостоятельно, берутся трубы и сваркой соединяются в определенном порядке. Сразу привариваются ушки, служащие креплениями для амортизаторов и рычагов, а также кронштейны.
Когда происходит переделывание готовой рамы, следует оставить только каркас и присоединить при помощи сварки необходимые узлы. Далее крепят багажники и красят:
- Подвески спереди и сзади. Можно взять задний мост машины, при этом будет присутствовать дифференциал, или использовать кардано-редукторную конструкцию. Рычаги крепят к раме сайлентблоками, присоединяют стойки под наклоном и амортизаторы.
- Рулевого управления. Бывает как в виде автомобильного колеса или мотоциклетного руля. Некоторые совмещают оба варианта. Зубчатую передачу лучше заменить цепной, что поможет сэкономить на обслуживании. КПП обычно делают механической, что улучшает маневренность агрегата.
Внимание! Входные валы необходимо направить сразу и на передний, и на задний мост.
Важно! Желательно приобрести новую тормозную систему, чтобы быть уверенными в своей безопасности.
Поэтапная инструкция
Чтобы изготовить квадроцикл из мотоблока, не требуется сильно переделывать технику. Сам процесс включает в себя следующие этапы:
- База колес расширяется. Так как диски у мотоблока расположены непосредственно под мотоблоком, то их раздвигают. Вытачивают вставки на станке, а если такового нет, то просто приобретают подходящие адаптеры, служащие расширению этой базы.
- Обустраивается рама. Она должна быть прочной и надежной. Обычно применяют мотоциклетную готовую раму, но при определенных навыках можно обрезки труб сварить между собой. На эту деталь будет производиться значительная нагрузка, так как именно на нее крепится двигатель и все основные узлы. Ко всему агрегату рама присоединяется при помощи двух специальных штифтов и поворотного шарнира.
- Устанавливаются колеса, размер которых различается, в зависимости от предназначения мотоустройства. Первым делом необходимо выбрать диски. Лучше применить автомобильные, под низкопрофильную резину, чтобы камера плотно к ним прилегала. Для сохранения целостности и более долгой эксплуатации, рекомендуют положить прочную, но мягкую ткань, между диском и камерой.
Вместо шин можно использовать камеры с большегрузных машин, что обеспечит увеличение устойчивости и площади сцепления с дорогой. Также их применение поможет повысить амортизацию техники. Но они тонкие и не имеют запаса прочности, поэтому такие колеса будет легко повредить колючками, сучками и острыми предметами. Один из выходов, защищающий шины от повреждений, – это обмотка их шлангом из брезента и последующая фиксация его моментально застывающим клеем.
Вот так легко и просто мотоблок можно трансформировать в агрегат, быстро и маневренно перемещающийся по полям, холмам, крутым оврагам и другим местам, где нет асфальтированного дорожного покрытия.
Самостоятельно смонтированный квадроцикл по функциональности и характеристикам ничуть не хуже заводских устройств. Главное, что вы знаете его слабые и сильные стороны, и сделанный агрегат с любовью прослужит долго и без особых неполадок. Нужно только вовремя проводить техническое обслуживание и следить за состоянием всех систем.
Следует учесть все мелочи, скрупулезно подобрать все необходимые материалы и точно произвести все работы.
В общем, имея в наличии специальные и просто основные и дополнительные инструменты, можно расширить возможности своего мотоблока, обеспечить новую функциональность и использование для многих новых действий.
Источник: http://vsemotobloki.com/motobloki/samodelki/kvadrocikl.html
Квадроцикл своими руками – в копилку мастеру
Процесс изготовления квадроцикла в условиях обычного гаража. Даны общие рекомендации по работе этого средства передвижения.
Квадроцикл – отличное решение для бездорожья. Он популярен у любителей экстремального отдыха, рыбаков, охотников и всех, кому надо забраться в такие места, где машина не проедет. Этот вид транспорта прост в управлении, обладает прекрасной проходимостью и достаточно устойчив во время движения.
Заводские квадроциклы стоят довольно дорого, поэтому народные умельцы выбирают эконом-вариант: делают такие машины сами. Конечно, это решение не для всех: надо не только иметь золотые руки и необходимый для работы инструмент, но и хорошо разбираться в устройстве автомобиля, мотоцикла и собственно квадроцикла.
С чего начать?
Если появилось настойчивое желание самостоятельно сделать это чудо техники, начать стоит с планирования. Необходимо определиться, с моделями, на основе которых будет собран транспорт, и составить под них чертежи. Обязательно продумать, какие инструменты будут необходимы в процессе работы и позаботиться о том, чтобы они были в исправном состоянии. Каким бы скучным ни казалось это занятие, без предварительной подготовки ничего не выйдет. Если по каким-либо причинам нет возможности самостоятельно сделать чертеж, следует найти готовый вариант.
Далее понадобятся исходники. Квадроцикл с технической точки зрения представляет собой помесь из машины и мотоцикла. Соответственно, для его изготовления понадобится мотоцикл и машина. Оптимально подобрать отечественные модели на вторичном рынке, это будет недорого, но по качеству вполне удовлетворительно для строительства квадроцикла. Машину лучше использовать небольшую типа «Оки» или «Нивы». Из мотоциклов очень популярен для таких целей «Урал», можно взять «ИЖ».
Технология
Когда чертежи готовы, исходники закуплены, а инструменты ждут в гараже, можно приступать к изготовлению самодельного квадроцикла. От качества работы зависит в конечном итоге жизнь и здоровье людей, поэтому надо не торопиться и делать все последовательно.
Для начала следует выбрать двигатель и систему охлаждения. Обычно используется двигатель от мотоцикла, поскольку он расходует меньше бензина и занимает меньше места, но можно взять и автомобильный. Поскольку летом он может перегреваться, лучше брать модель с воздушным охлаждением, оптимально – принудительным (с помощью кулера).
Рама должна быть собрана так, чтобы на ней можно было зафиксировать движок. Спереди он будет находиться или сзади – непринципиально, главное, чтобы был надежно закреплен. Тут есть два варианта:
- Делать новую раму «с нуля» из труб. При этом надо иметь оборудование, позволяющее гнуть материал.
- Взять за основу раму от мотоцикла, убрать лишнее и добавить необходимое.
Прежде чем делать окончательный вариант каркаса, желательно сделать точечную сварку и свериться с чертежами.
Как сделать квадроцикл своими руками на основе готовой рамы?
Необходимо снять с нее все лишнее, оставив только сам каркас. Задняя часть убирается, а спереди наращиваются трубы, и приваривается мост.
Далее берутся запчасти от автомобиля и дополнительные металлические трубы, оптимальным вариантом будут водопроводные. Для изготовления рамы под кузов понадобится труба 70х40. Ее длина должна равняться или быть больше длины рессоры, а ширина такая же, как у моста.
Кардан необходимо соединить с коробкой при помощи резиновой муфты, а с мостом – с помощью фланцев. Привод легко делается своими руками с помощью цепи от «ИЖа».
Если планируется установка пружин на амортизаторах, задний маятник желательно оставить с сайлентблоками.
Далее следует мост приварить к вилке. Швы необходимо усилить с помощью косынок для большей надежности. Вместо карданного вала можно использовать полуось от «Оки».
После изготовления рамы на ней необходимо закрепить двигатель. Глушитель можно использовать самодельный.

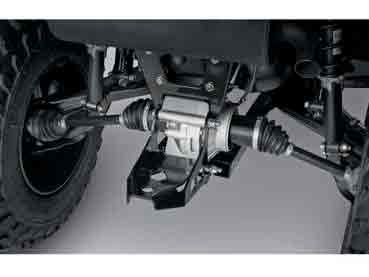

Трансмиссия
Монтировать ее необходимо качественно, чтобы не было люфта. Двигатель и привод можно снять с мотоцикла, а колеса использовать от машины. Багажник легко делается из труб с тонкими стенками.
Есть два возможных варианта управления:
- С помощью рулевого колеса (в таком случае берется основа от машины).
- С помощью руля от мотоцикла. Вместе с рулем забирается топливный бак. Для самодельного рулевого вала подойдет труба 20 мм со стенками 2,8. Снизу должен быть ограничитель.
Подвеску можно сделать либо переднюю, либо заднюю. В изготовлении задней возможны два варианта:
- Используется задний мост автомобиля. Его необходимо будет укоротить. Конструкция получится тяжелой, но будет дифференциал, который полезен на трассах.
- Используется редукторно-карданная конструкция. На задней оси монтируется редуктор, а на дисках крепятся колеса. Это более облегченный вариант подвески для самодельного квадроцикла. В нем отсутствует дифференциал, но это некритично.
Передняя подвеска используется от мотоцикла. Можно сделать полноприводную модель, но это гораздо более трудоемкая работа, к тому же требует определенных навыков в токарном деле.
Маятниковые рычаги устанавливаются так, чтобы при повороте колеса квадроцикла не цепляли двигатель. Если используется рама от «Урала» следует вынести колеса дальше. К рулевой колонке привариваются две сошки: на левое и правое колесо. Передняя стойка должна иметь наклон.
Квадроцикл с полным приводом
Для его изготовления понадобится рулевая система от автомобиля, привод от механической трансмиссии, подвеска и дифференциалы. Подвеску, как и рулевое управление, можно снять с автомобиля. Рама в таких случаях варится полностью «с нуля», отталкиваясь от размера двигателя будущего квадроцикла. На передней подвеске следует учесть место под редуктор для привода.
Используя приобретенную на вторичном рынке продукцию автопрома, можно относительно недорого собрать транспорт для труднопроходимых дорог и сельской местности. Одним из бюджетных вариантов исходниика является мотоцикл «Урал», поскольку он недорогой, имеет задний привод и четырехтактный движок. Благодаря своим положительным сторонам он пользуется популярностью.
Квадроцикл, сделанный самостоятельно, — это не только удобный и практичный транспорт, это повод для гордости и возможность продемонстрировать свое мастерство. Внешне он может уступать заводским конструкциям, однако по своим техническим характеристикам квадроциклы домашнего производства ничуть не хуже.
Пожалуй, единственный минус (не считая затраченного времени, поскольку любимое дело не бывает в тягость) – это необходимость привлекать автоэкспертов, чтобы получить документы и иметь возможность зарегистрировать квадроцикл.
Источник: http://vodabereg.ru/lifestyle/kvadrotsikl-svoimi-rukami-v-kopilku/
6 комплектаций самодельных квадроциклов: собираем квадрик своими руками
Как сделать самодельный квадроцикл — вопрос, который является мечтанием практически любого юного конструктора.
Однако осуществляются такого рода мечты далеко не у всех и далеко не в том возрасте, в котором хотелось бы. Но иногда мечтатели все-же воплощают желаемое в реальность.
- Навыки составления чертежей, возможность выполнять сложные технологический процессы, имение средств и времени — это основные требования при создании самодельного транспортного средства.
- Сегодня мы расскажем вам о том, как сконструировать самодельный квадроцикл, используя запчасти из оки и покажем этот процесс с помощью фото подборки.
- Узнать один из способов и убедиться в реальности осуществления самостоятельного создания квадроцикла из автомобильных частей можно в приведенном ниже примере.
Полноприводный квадроцикл на базе автомобиля «ОКА» своими руками (конструктор-любитель Сергей Плетнев)
Для начала приведем общие характеристики проекта:
- Длина – 2300 мм;
- Ширина – 1250 мм;
- Высота – (крайние точки колес) – 1250 мм;
- База – 1430 мм;
- Клиренс – 300 мм;
- Двигатель – достался от автомобиля «ОКА»;
- Колеса – диски: «ВАЗ» 2121 (Нива);
- Шины — CoordiantOffRoadR15;
- Амортизаторы – «ОКА»;
- Ступицы – «ВАЗ» 2109;
- Межколесные редукторы – «ВАЗ» классика
- Максимальная скорость – 60 км/ч
- Коробка передач, взятая из «ОКИ» была модифицирована заменой стандартной главной пары шестерней на цепной привод.
- Сделано это было для повышения скорости на ровной дороге. А выглядит это так:
В собранном виде
В разобранном виде
В виде несущих частей рамы выступают водопроводные трубы (ВГП 25х3,2). Были закуплены в виде двух отрезков по 7900 мм и весом в 38 кг на сумму 1150 рублей.
- Для рычагов и подвесок также потребовались водопроводные трубы (ВГП 20х2,8) – два отрезка длиной по 6100 мм, весом в 20 кг обошлись в 650 рублей.
- Два б/у задних моста от «копейки» (ВАЗ 2101) — в сумме 3000 рублей.
- От «восьмерки» (ВАЗ 2108) взяты кулаки в сборе с дисками, суппортами и прочим + валы приводов – в сумме за все эти БУ детали было потрачено 4000 рублей.
Пригодились металлические листы, гайки, болты, шайбы, сайлентблоки и др. – расходных крепежных приспособлений и материалов на такие дела всегда должно хватать.
Из вышеперечисленных деталей с помощью сварки, трубогиба и слесарных инструментов была создана вот такая конструкция.
С помощью сварки скреплено большинство конструктивных деталей. Был установлен карбюратор.
Карбюратор самодельного полноприводного квадроцикла
Металлические планки для подвески, двигателя и мостов также закреплены сварными швами
Ступицы соединяются с подвеской новыми фтулками, шайбами и болтами- После того, как рама была собрана, начались просчеты нюансов положения двигателя, функционала коробки передач и ее крепления, а также передней подвески с рулевой.
- В итоге были применены следующие ходы:
От заднего поста подведены полуоси к ступицам. Приварено крепление для амортизаторов
В коробке передач применяется удлиненный шток самодельного производства
На снимке видно, как было подведено крепление для коробки и положение штока снаружи
Поворотный кулак взят от «ВАЗ» 2109 а рулевая сошка выполнена из металлической пластины самостоятельно- После небольшого тест-драйва было подмечено, что к штоку от коробки понадобится кулиса для переключения передач рукой – это самый удобный вариант в случае с модифицированной коробкой.
- Надо сказать, что модифицировалась она для повышения передаточного отношения от оси к колесам, так как без этого вмешательства скорость при максимальных оборотах не набиралась бы выше 45 км/ч.
Дальнейшая сборка
- К раме приварены бортовые подножки, установлен передний мост, к переднему мосту подсоединен кардан от коробки передач, установлены передние амортизаторы. Передние полуоси подсоединены к ступицам и мосту
- Установлена тормозная система отдельно для задник колес
- Установлена рулевая и тормозная система для передних колес
- Закуплена внедорожная резина (в данном случае наиболее подходящий вариант)
Наступил этап создания матрицы квадроцикла. Пригодились монтажная пена, картон, смола, стеклоткань, арматура и прочее.
Технология применения материалов при создании матрицы – это очень сложный процесс, требующий глубокого и детального изучения
Но автор проекта обошелся поверхностными знаниями и своей смекалкой. По его словам, формой и прочностью изделия он остался доволен.
Легкой арматурой и картоном задан каркас крыльев, а также передней и задней частей облицовки. Пена была залита с запасом в места, где предполагалось делать выпуклые формы.
Засохшая пена была обработана напильником, отбойным молотком, ножем и другими инструментами
Был установлен масляный радиатор от вертолета и нанесен первый слой стекловолокна
Передняя подвеска полностью собрана. Родная шаровая «ВАЗ» 2109 снизу. Сверху рулевой наконечник от «УАЗа»
- Обработанная поверхность. Вид сбоку
- Ступицы были подогнаны под колеса «НИВЫ» специальными переходниками
- Вид ступицы сбоку
Матрица почти готова. Заготовлены дополнительные части рамы, предусмотренные для использования в качестве багажника и бампера одновременно.
Сиденье самодельное. Руль позаимствован от мотоцикла «Минск». К нему были подведены элементы управления.
Покраска квадроцикла
- Далее, когда все конструктивные детали были готовы, квадроцикл был полностью разобран для покраски.
- Окрашенная рама
- Окрашенные элементы подвески
Сборка
Завершающая часть работы – сборка.
Использованы самодельные глушители. В качестве бензобака использована пластиковая канистра. Смонтирована электроника.
С другого ракурса.
Окончание работы
Панель позаимствована из автомобиля «ОКА».
Квадроцикл своими руками
Квадроцикл из магазина — удовольствие доступное далеко не каждому. Поэтому многие умельцы изготавливают квадрики своими руками. И в этой статье мы расскажем о наиболее интересных из них.
В деле изготовления квадроцикла может пригодится всё что найдётся в гараже и рядом. Каждое транспортное средство сделанное своими руками уникально и индивидуально, поэтому о чертежах и схемах приходится говорить с трудом.
Мало кто описывает детально процесс постройки своего детища, от этого найти конкретную информацию крайне сложно. Но есть и исключения.
Как сделать квадроцикл своими руками
в 2012 году талантливый конструктор С. Плетнёв поделился чертежами и нюансами постройки своего детища.
Что было использовано в конструкции ТС:
- Передние и задние колёса от Нива Шевроле 15 дюймов
- Двигатель а-м Ока
- Коробка передач Ока
- Межколёсные редукторы от задних мостов вазовской «классики»
- ШРУС от автомобиля ВАЗ-2108, 12 шт
- Топливный бакиз канистры на 20л
- Упор пассажираиз подголовника Оки
- Сцепления от Оки
- Руль от мотоцикла Урал»
- Щиток приборов от автомобиля Ока
Основные технические характеристики квадроцикла:
Масса | 430кг |
Длина | 2300 мм |
Ширина | 1250 мм |
Высота по рулю / по седлу | 1250 / 900 мм |
Дорожный просвет, | 300 мм |
Колесная база | 1430 мм |
Колея | 1045 мм |
Максимальная скорость | 65 км/ч |
Чертежи квадроцикла:
Трансмиссиясделано из узлов автоваза с некоторыми доработками. Например лоя уменьшения скорости и повышения крутящего момент вместо главной пары использовалась цепная передача.
Межколёсные редукторы заимствованы от классики, полуоси удалены и заменены на ШРУСы от переднего привода ваза. Так же шарниры равных угловых скоростей использованы и в других узлах трансмиссии.
Подвеска независимая на треугольных поперечнырычагах. Амортизаторы от Оки.
Глушитель самодельный из 2х секций, изолированный азбестом.
Обвес сделан из стеклопластика. На создание такого пластика ушло 10кг эпоксидной смолы, 1кг пластификатора и столько же отвердителя. 15 метров стеклоткани и 5 метров стекломата.
Обвес квадроцикла — стеклопластиковый. Выклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.
- Бампера и кенгурятники сварены из труб 20мм круглого профиля.
- Фото готового квадроцикла:
- Материал на основе статьи: http://modelist-konstruktor.com/razrabotki/853
Квадроцикл из мотоцикла
- Данный квадрик сделан на базе мотоцикла Урал.
- Все подробности в видео.
Квадроцикл с мотором ИЖ Юпитер. Раздатка от мотоцикла Муравей.
Как сделать квадроцикл своими руками
Довольно многие охотники, рыболовы, да и просто любители активного отдыха мечтают о своем квадроцикле. Но цены даже на подержанную технику, большинству не по карману, не говоря уже о новой технике. Отчаиваться не стоит, ведь сегодня мы узнаем как сделать квадроцикл своими руками! Это отличный транспорт для хозяйственных нужд, для перевозки прицепов, обладающий высокой проходимостью благодаря короткой колесной базе, а так же простой в управлении. Но сразу хотим сказать, чтобы сделать самодельный квадроцикл потребуется много времени. Как показывает практика, проект может занять от 6 до 12 месяцев в среднем.
Итак, приступим. В первую очередь подготовьте инструмент и оборудование. Понадобится много сварочных работ, для которых вполне подойдет ручная электродуговая сварка. Выбирайте электроды для сварки ответственных и вибронагруженных конструкций, чем и будет являться рама квадроцикла. Кстати, эту самую раму можно варить своими руками из обычных водопроводных труб.
Такие легко найти на ближайшем приеме металлолома, или металлобазе. Выбирайте диаметр трубы от 25 до 32мм, а толщина стенки должна быть в районе 3мм. Для гибки таких труб желательно иметь трубогиб, но если его нет, то гнуть трубы для каркаса рамы можно и вручную при помощи рычага, разогревая место желаемого загиба газовой горелкой, а лучше газо-кислородным резаком.
Выбор основных частей
Следующим шагом будет подбор необходимых в первую очередь деталей, а именно:
- двигателя
- колес
- амортизаторов
- рамы
- заднего моста
Если вы хотите собрать простой легкий квадрик с приводом только на заднюю ось, то предпочтительно выбрать двигатель от мотоцикла средней кубатуры, от 250 кубов и выше.
В зависимости от бюджета постройки это может быть практически любой мотор от советского мотоцикла, желательно с цепной передачей за счет чего получится достаточно просто сделать привод задней оси. Ось можно изготовить из трубы, выполненной из конструкционной стали.
В центре приварить фланцы для крепления ведомой звезды и дискового тормоза, а по бокам установить ступичные подшипники от авто, предварительно запрессовав их в изготовленные заранее корпусы.
Корпусы служат для крепления оси в сборе к маятнику. Маятник можно оставить стандартный, дополнительно усилив его и сделать новое крепление под суппорт дискового тормоза. Также, не забывая сделать крепления для тормозного шлага вдоль маятника.
Следующая наша задача выбор колес. И идеальным вариантом не только в плане доступности, но и по размерам будут колеса от Оки.
Главная особенность в том, что такие штампованные диски очень легкие, идеально впишутся в пропорции самодельного квадроцикла, а самое главное на них отлично подходит резина от заводских квадриков, которая значительно улучшит проходимость. Как это выглядит, можно увидеть далее:
Подбор донора для новой рамы
Как сделать квадроцикл в изготовлении ещё проще? Можно просто использовать раму – донор, к примеру от мотоцикла Урал приварив задний мост к штатному маятнику и лишь немного изменить переднюю подвеску! Толстая рама Урала выполнена из хорошей стали, имеет отличный запас прочности.
А двигатель с большим крутящим моментом как нельзя кстати подойдет для такой цели. Что касается коробки передач, то лучше использовать её от мотоцикла Днепр. Она рассчитана на хорошие нагрузки, отличается четкостью переключения передач, а самое важное это наличие задней скорости, что является обязательной функцией полноценного квадроцикла.
Фото пример самодельного квадроцикла из Урала ниже:
Сборка квадроцикла своими руками дело непростое. И, пожалуй, самое сложное, это сделать рулевое управление. Для этого сначала сварите каркас передней части квадроцикла, Затем понадобятся поворотные кулаки от автомобиля, например от Нивы, но подойдут и любые другие. После чего вам нужно соорудить рычаги подвески. Уделите особое внимание конструкции крепления рычагов, так как в их сопряжении с рамой возникают большие нагрузки, поэтому не лишним будут дополнительные ребра жесткости. Рычаги, как правило, крепятся на болтах через сайлентблоки. Это резинометаллический шарнир который является обязательным звеном в подвеске. Он гасит колебания колес, не давая вибрации передаваться на раму. Рычаги можно сделать по данным чертежам.
Идём дальше. Какая передняя подвеска без амортизаторов? Здесь можно применить 4 мотоциклетных амортизатора по одному на каждый рычаг в передней части, и два на маятник для амортизации задней оси.
Подойдут задние амортизаторы от Ижа, но если готовы раскошелиться на газомаслянные с подкачкой, то это даст вам возможность регулировать подвеску под дорожные условия, что очень кстати для такой техники как квадроцикл!
Полный привод и автомобильный двигатель
А как самому создать квадроцикл с приводом на все 4 колеса спросите вы? Выше мы рассмотрели самый простой вариант. Но возможен вариант не только с двигателем от мотоцикла, но и с автомобильным движком! И далее мы расскажем как сделать квадроцикл с двигателем от Оки. В случае с полноприводным квадроциклом с автомобильным двигателем дела обстоят намного серьёзнее.
Здесь уже нельзя использовать за основу мотоциклетную раму, её придется сварить полностью с нуля под автомобильный двигатель. Кстати, он может быть не только от Оки, но и любой другой в зависимости от ваших желаний и возможностей. Сразу не забудьте о системе жидкостного охлаждения.
Проектирование рамы рассчитывайте так, чтобы разместить радиатор с вентилятором в защищенном месте от лесных веток. Двигатель с коробкой следует монтировать вдоль рамы, для того чтобы приводной вал с коробки передач сразу был направлен к заднему мосту. Для распределения вращения колес на каждое колесо понадобится 2 одинаковых моста, к примеру от Жигулей.
Но для установки придется укоротить их. Чтобы увеличить проходимость, при желании можно изготовить понижающий цепной редуктор, совместив со стандартной коробкой передач. При этом ведущая шестерня должна быть несколько меньше ведомой. Несложными подсчетами отношения диаметров этих шестерен, можно узнать на сколько уменьшится максимальная скорость и увеличится тяга.
Если квадроцикл не планируется использовать для езды по дорогам общего пользования, то это будет весьма значимым техническим решением.
Теперь, когда рама и ходовая часть квадроцикла будет собрана, двигатель установлен, вам нужно задуматься о второстепенных конструкциях, благодаря которым использовать технику будет практично. Топливный бак хорошо подойдет от мотоцикла Урал. Его внушительной емкости будет достаточно даже для двигателя автомобиля.
Важной модификацией будет установка «шноркеля». Так как двигатель в раме расположен довольно низко, то и воздушный фильтр соответственно забирает воздух снизу. Чтобы исключить попадание в него воды при преодолении бродов, крайне рекомендуется сделать это.
Полностью нужно переделать и выхлопную систему, с выводом отработавших газов довольно на высоком уровне, чтобы так же вода не попала внутрь. Так же для квадроцикла нужно большое широкое сиденье перемещая вес тела, удастся добиться лучшего контроля при движении.
Из алюминиевого листового металла можно сделать защиту днища для защиты рычагов передней подвески и двигателя. Не лишним в лесу будет лебедка установленная в передней части. Для освещения дороги можно использовать противотуманные автомобильные фары.
Работа над внешним видом
В заключение, чтобы привести квадроцикл в надлежащий внешний вид, похожий на настоящий вам нужен корпус. Для этого понадобится эпоксидная смола ЭД-20 и стеклоткань. Эти компоненты можно купить в хозяйственном или строительном магазине.
Для придания такой формы, для начала нужно вырезать заготовку из плотного пенопласта, который так же продается в крупных строительных магазинах в виде пластин 1 м2 что очень удобно для создания таких проектов. Затем в несколько слоев наносится стеклоткань при этом каждый слой промазывается смолой.
Чем больше слоев, тем прочнее корпус. Не забудьте про металлические крепления, которые необходимо вставлять между слоями, в дальнейшем за которые будет крепится корпус к раме квадроцикла. После сушки, можно грунтовать, шлифовать и красить.
Такой корпус из стеклоткани имеет легкий вес и является очень прочным.
При серьезном подходе к делу такой квадроцикл мало в чем будет уступать заводскому, а по затратам на сборку получается во много раз дешевле. При том что собрать такую вещь можно под себя и получить море удовольствия от вождения.
Квадроцикл своими руками – в копилку мастеру
Процесс изготовления квадроцикла в условиях обычного гаража. Даны общие рекомендации по работе этого средства передвижения.
Квадроцикл – отличное решение для бездорожья. Он популярен у любителей экстремального отдыха, рыбаков, охотников и всех, кому надо забраться в такие места, где машина не проедет. Этот вид транспорта прост в управлении, обладает прекрасной проходимостью и достаточно устойчив во время движения.
Заводские квадроциклы стоят довольно дорого, поэтому народные умельцы выбирают эконом-вариант: делают такие машины сами. Конечно, это решение не для всех: надо не только иметь золотые руки и необходимый для работы инструмент, но и хорошо разбираться в устройстве автомобиля, мотоцикла и собственно квадроцикла.
С чего начать?
Если появилось настойчивое желание самостоятельно сделать это чудо техники, начать стоит с планирования. Необходимо определиться, с моделями, на основе которых будет собран транспорт, и составить под них чертежи.
Обязательно продумать, какие инструменты будут необходимы в процессе работы и позаботиться о том, чтобы они были в исправном состоянии. Каким бы скучным ни казалось это занятие, без предварительной подготовки ничего не выйдет.
Если по каким-либо причинам нет возможности самостоятельно сделать чертеж, следует найти готовый вариант.
Далее понадобятся исходники. Квадроцикл с технической точки зрения представляет собой помесь из машины и мотоцикла. Соответственно, для его изготовления понадобится мотоцикл и машина.
Оптимально подобрать отечественные модели на вторичном рынке, это будет недорого, но по качеству вполне удовлетворительно для строительства квадроцикла. Машину лучше использовать небольшую типа «Оки» или «Нивы».
Из мотоциклов очень популярен для таких целей «Урал», можно взять «ИЖ».
Технология
Когда чертежи готовы, исходники закуплены, а инструменты ждут в гараже, можно приступать к изготовлению самодельного квадроцикла. От качества работы зависит в конечном итоге жизнь и здоровье людей, поэтому надо не торопиться и делать все последовательно.
Для начала следует выбрать двигатель и систему охлаждения. Обычно используется двигатель от мотоцикла, поскольку он расходует меньше бензина и занимает меньше места, но можно взять и автомобильный. Поскольку летом он может перегреваться, лучше брать модель с воздушным охлаждением, оптимально – принудительным (с помощью кулера).
Рама должна быть собрана так, чтобы на ней можно было зафиксировать движок. Спереди он будет находиться или сзади – непринципиально, главное, чтобы был надежно закреплен. Тут есть два варианта:
- Делать новую раму «с нуля» из труб. При этом надо иметь оборудование, позволяющее гнуть материал.
- Взять за основу раму от мотоцикла, убрать лишнее и добавить необходимое.
Прежде чем делать окончательный вариант каркаса, желательно сделать точечную сварку и свериться с чертежами.
Как сделать квадроцикл своими руками на основе готовой рамы?
Необходимо снять с нее все лишнее, оставив только сам каркас. Задняя часть убирается, а спереди наращиваются трубы, и приваривается мост.
Далее берутся запчасти от автомобиля и дополнительные металлические трубы, оптимальным вариантом будут водопроводные. Для изготовления рамы под кузов понадобится труба 70х40. Ее длина должна равняться или быть больше длины рессоры, а ширина такая же, как у моста.
Кардан необходимо соединить с коробкой при помощи резиновой муфты, а с мостом – с помощью фланцев. Привод легко делается своими руками с помощью цепи от «ИЖа».
Если планируется установка пружин на амортизаторах, задний маятник желательно оставить с сайлентблоками.
Далее следует мост приварить к вилке. Швы необходимо усилить с помощью косынок для большей надежности. Вместо карданного вала можно использовать полуось от «Оки».
После изготовления рамы на ней необходимо закрепить двигатель. Глушитель можно использовать самодельный.
Трансмиссия
Монтировать ее необходимо качественно, чтобы не было люфта. Двигатель и привод можно снять с мотоцикла, а колеса использовать от машины. Багажник легко делается из труб с тонкими стенками.
Есть два возможных варианта управления:
- С помощью рулевого колеса (в таком случае берется основа от машины).
- С помощью руля от мотоцикла. Вместе с рулем забирается топливный бак. Для самодельного рулевого вала подойдет труба 20 мм со стенками 2,8. Снизу должен быть ограничитель.
Подвеску можно сделать либо переднюю, либо заднюю. В изготовлении задней возможны два варианта:
- Используется задний мост автомобиля. Его необходимо будет укоротить. Конструкция получится тяжелой, но будет дифференциал, который полезен на трассах.
- Используется редукторно-карданная конструкция. На задней оси монтируется редуктор, а на дисках крепятся колеса. Это более облегченный вариант подвески для самодельного квадроцикла. В нем отсутствует дифференциал, но это некритично.
Передняя подвеска используется от мотоцикла. Можно сделать полноприводную модель, но это гораздо более трудоемкая работа, к тому же требует определенных навыков в токарном деле.
Маятниковые рычаги устанавливаются так, чтобы при повороте колеса квадроцикла не цепляли двигатель. Если используется рама от «Урала» следует вынести колеса дальше. К рулевой колонке привариваются две сошки: на левое и правое колесо. Передняя стойка должна иметь наклон.
Квадроцикл с полным приводом
Для его изготовления понадобится рулевая система от автомобиля, привод от механической трансмиссии, подвеска и дифференциалы. Подвеску, как и рулевое управление, можно снять с автомобиля. Рама в таких случаях варится полностью «с нуля», отталкиваясь от размера двигателя будущего квадроцикла. На передней подвеске следует учесть место под редуктор для привода.
Используя приобретенную на вторичном рынке продукцию автопрома, можно относительно недорого собрать транспорт для труднопроходимых дорог и сельской местности. Одним из бюджетных вариантов исходниика является мотоцикл «Урал», поскольку он недорогой, имеет задний привод и четырехтактный движок. Благодаря своим положительным сторонам он пользуется популярностью.
Квадроцикл, сделанный самостоятельно, — это не только удобный и практичный транспорт, это повод для гордости и возможность продемонстрировать свое мастерство. Внешне он может уступать заводским конструкциям, однако по своим техническим характеристикам квадроциклы домашнего производства ничуть не хуже.
Пожалуй, единственный минус (не считая затраченного времени, поскольку любимое дело не бывает в тягость) – это необходимость привлекать автоэкспертов, чтобы получить документы и иметь возможность зарегистрировать квадроцикл.
Как собрать самодельный квадроцикл
На первый взгляд может показаться, что собрать самодельный квадроцикл, это задача не из легких. На самом деле все намного проще, чем кажется, при наличии необходимых запчастей и инструментов. Вездеходный аппарат такого типа обычно конструируется из деталей, которые можно найти на любом неиспользуемом мотоцикле, который находится в приличном рабочем состоянии.
Необходимый набор инструментов
- Для сборки аппарата своими руками, могут понадобиться следующие инструменты:
- • Сварочный аппарат.
- • Болгарка.
- • Хороший набор накидных и торцевых ключей.
- • Другие мелкие инструменты, наподобие пассатижей и отверток.
Для сборки квадроцикла понадобится небольшое помещение, с хорошим освещением и отоплением. Если осуществлять сборку летом, то можно расположиться под навесом.
Двигатель и трансмиссия
В качестве силового агрегата для самодельной вездеходной машины подойдут двигатели от мотоциклов советского производства таких, как «Урал» или «Днепр». Для более легкой и маневренной техники можно использовать агрегаты из мотоциклов типа «Ява» или «ИЖ», которые комплектовались одноцилиндровыми двухтактными двигателями.
Для упрощения конструкции будущего квадроцикла, вместе с двигателем лучше использовать ту же трансмиссию и привод, которыми они укомплектованы изначально.
Для конструирования машины с полным приводом понадобится установка дополнительного редуктора.
Такое в самодельных аппаратах применяется крайне редко, так как реализовать дополнительный узел без резкого добавления в весе, в домашних условиях будет затруднительно.
Рама и подвеска
Рама для самодельного аппарата обычно изготавливается самостоятельно с нуля. В качестве материала для рамы можно использовать заготовки из старого мотоцикла.
Трубы, из которых они изготовлены, имеют небольшой вес и необходимую прочность и гибкость. В крайнем случае, материал можно подобрать самому. Тут главным параметром будет вес.
Чрезмерно толстые трубы или профиль сделают квадроцикл очень тяжелым и непосильным для быстрой и маневренной езды.
В качестве подвески можно использовать амортизаторы с пружинами из тех же мотоциклов. Сама подвеска исполняется в виде буквы «А», и подвижно закрепляется на раме. Амортизаторы и пружины следует подбирать таким образом, чтобы они выдержали вес будущей машины, и обеспечивали плавную езду с хорошей управляемостью на ухабах и ямах.
Рулевое управление и колеса
Рулевое управление частично можно использовать мотоциклетное, с дополнением приводов на два колеса. Привод осуществляется посредством добавления в конструкцию рычагов и шаровых опор, которые можно позаимствовать из автомобиля. Главная задача рулевого управления, это точное и комфортное руление.
Колеса для вездехода лучше всего использовать из автомобиля, так они более широкие, и позволят повысить проходимость аппарата. Диаметр колес нужно рассчитывать таким образом, чтобы самодельный квадроцикл мог развивать достаточную скорость, а также имел гармоничный внешний вид.
Кузов и электроника
Для установки навесного оборудования, бензинового бака и органов управления, можно использовать раму от мотоцикла, которая конструктивно соединяется с рамой квадроцикла. Особое внимание при этом следует обратить на устойчивость вездехода, его вид и удобность посадки водителя.
Не стоит забывать и об установке на самодельный квадроцикл всех необходимых приборов освещения и наружной сигнализации. Фары, задние фонари и указатели поворотов вполне можно использовать из того же мотоцикла, с которого было взято все остальное.
Посмотрите, какой самодельный квадроцикл в деле!
Квадроцикл своими руками — разбираем все сложности при создании вездехода
К сожалению, не у каждого человека есть возможность приобрести квадроцикл в магазине. Все более или менее интересные модели сейчас стоят достаточно дорого, а покупать поддержанный квадроцикл, — это всегда определенный риск.
В связи с этим, многие мотолюбители советуют сделать четырехколесный вездеход собственноручно, использую двигатель и запчасти от какого-нибудь старого советского мотоцикла. Ранее, мы уже рассказывали вам о том, как сделать квадроцикл из мотоцикла Урал.
В сегодняшней же статье, мы поговорим о других донорах, которые можно использовать, если вы решили собрать квадроцикл своими руками.
Почему стоит собрать квадроцикл своими руками?
Собрать четырехколесный вездеход собственноручно, определенно помогает решить несколько проблем. Первая причина, из-за которой люди решают сделать самодельный квадроцикл, это конечно же небольшой бюджет.
Если проанализировать рыночные цены на квадроциклы, то можно понять, что такие транспортные средства можно считать чуть ли не за роскошь. Цены на самые простые и маломощные модели начинаются от 150 тысяч рублей, например, Yamaha Blaster YFS200.
Такого одноместного «квадрика» в принципе хватит, но мощности будет вечно не хватать.
А вот модели квадроциклов с двигателями, объемом 500-800 см3 обойдутся гораздо дороже, примерно 500 тысяч рублей. Можно рассмотреть и китайские модели, типа российского производителя Stels, но за ними придется хорошо следить. Новые вездеходы этого бренда обойдутся приблизительно в 300-400 тысяч рублей, но и двигатели уже гораздо интереснее – 45-70 л.с.
Нюансы при эксплуатации самодельного «квадрика»
Если вы точно решили сделать квадроцикл своими руками, то вам стоит знать о тонкостях его эксплуатации. В принципе, если вездеход вам нужен для катания по непролазным местам, где патрульных машин никогда и не бывало, то волноваться, наверное, не о чем.
Столкнуться с проблемами вам придется в том случае, если вы планируете ездить даже по небольшим населенным пунктам, в которые иногда заезжают патрульные автомобили. Поймав вас без документов на данное транспортное средство, то с вероятностью 99% у вас его заберут.
Вся сложность заключается в регистрации самодельного квадроцикла, ведь в ГИБДД вам скорее всего откажут. По-хорошему, зарегистрировать самоделку можно, но сделать это крайне непросто.
Поэтому сборка самодельного квадроцикла имеет смысл только в том случае, если вы его эксплуатирует в какой-нибудь глуши.
Определяемся с выбором
Итак, как сделать квадроцикл своими руками? При создании самодельного квадроцикла нам необходимо определиться с донором, то есть мотоциклом, который будет лежать в основе нашего проекта. Для четырехколесного вездехода отлично подойдут старые советские мотоциклы.
С них мы можем позаимствовать двигатель с коробкой передач, раму, руль и при желании, такие детали как бак, сидение и другие элементы.
Так как у нас уже была статья про самодельный квадроцикл из мотоцикла Урал, то в этом обзоре мы поговорим о том, как сделать квадроцикл на базе мотоцикла ИЖ.
Для нашей цели нам подойдут практически все модели мотоциклов от Ижевского завода. Единственное, что важно понимать, это мощность двигателя.
Все-таки в конечном результате получится достаточно тяжелая конструкция, поэтому наилучшим решением будет использование последних моделей – ИЖ Юпитер 5 или ИЖ Планета 5.
Более интересные модели, вроде ИЖ Планета Спорт рассматривать нет смысла, потому как найти их достаточно непросто, а если и возможно, то лучше их восстановить, ведь мотоцикл достаточно редкий и интересный. Переходим к главному, как сделать квадроцикл и что для этого нужно.
Задняя подвеска
Как только вы определились с донором, в нашем случае это ИЖ Юпитер 5, необходимо полностью разобрать мотоцикл. После разборки нам понадобится рама, на которой все и держалось, включая двигатель. Вполне логично, что для увеличения надежности конструкции, раму необходимо укрепить в нескольких местах.
Теперь необходимо сварить задний мост так, чтобы вместо колеса на ось мог встать блок подшипников с приводом цепи. Пример, вы можете видеть на фото.
В качестве подвески можно использовать обычные амортизаторы от мотоцикла, а для заднего моста подойдут детали со старого автомобиля жигули.
Можно пойти более сложным путем и установить моноамортизатор, но тогда опять же придется искать запчасти с автомобиля, например, с той же Жигули или Оки.
Передняя подвеска
Как только задняя подвеска закончена и установлена, можно переходить к передней части мотоцикла, в которой все несколько сложнее. В случае, когда мы имели дело с задней подвеской, у нас была возможность выбирать, сколько амортизатором будет установлено. При создании передней подвески у нас только один вариант – использовать два амортизатора.
На роль донора для передней части квадроцикла отлично подойдет автомобиль Ока. С нее нам понадобятся амортизаторы, поворотные узлы и рулевая трапеция.
Однако будьте готовы к тому, что запчасти все-равно придется изменять, — что-то приваривать, отпиливать, подпиливать. Также неплохим и более простым вариантом, будет установка моноблока с фиксированными колесными плоскостями.
Тогда вам не придется искать рулевую трапецию, муфты, шарниры и прочие запчасти.
Моноблок — это действительно простой вариант, ведь для установки понадобится буквально час времени. Единственный минус такой конструкции передней подвески, это более тяжелый механизм. Поворачивать руль будет несколько сложнее, чем при подвеске с амортизаторами.
Двигатель
Многие задаваясь вопросом о том, как сделать квадроцикл своими руками, понимают, что начинать стоит с двигателя. И действительно, главной деталью в будущем квадроцикле является двигатель. От того насколько мощный он будет зависит конечный результат, да и в целом вся конструкция.
Конечно же, можно оставить двигатель от мотоцикла донора, но в итоге «квадрик» получится не такой мощный. Если же немного серьезнее подойти к созданию вездехода, то установка более мощного двигателя будет отличным решением.
Надеемся, что мы ответили на ваш вопрос о том, как сделать квадроцикл самому.
Рама квадроцикла своими руками: детальная инструкция
Любой квадроцикл испытывает сильную нагрузку при движении, и поэтому чтобы обеспечить надлежащие условия для передвижения производители стараются создавать максимально прочную раму. Именно рама должна выдержать не только вес квадроцикла и водителя, но и резкие падения и маневры.
Рама создается по особому чертежу, у известных японских и китайских компаний рама получается надежной и имеет отличную функциональную конструкцию.
Но если нет возможности купить фирменную модель, а желание покататься по бездорожью большое, предлагаем сделать квадроцикл самому, при этом некоторые конструктивные детали будут не хуже зарубежных аналогов.
Размеры рамы квадроцикла обычно отличаются в зависимости от технических свойств модели. Если у техники простой двигатель и он должен выдерживать нагрузку 1 человека, оптимальным будет небольшая прочная рама.
Например, рама квадроцикла Стелс 800 обладает длиной в 2 088 мм и шириной в 1 213 мм, что уже отличный показатель. Но другой представитель Irbis 200U получил длину в 1 760 мм и ширину 1 060 мм.
То есть разница значительная.
Помимо данных требований рама должна быть сварной и создаваться из прочных материалов. Обычно используют круглые стальные трубы и металлический профиль, они лучше всего выдерживают сильную нагрузку. Если вы купили технику определенного бренда, то вне зависимости от технических характеристик рама должна иметь обязательные конструктивные особенности.
Также многим интересно, где на квадроцикле номер рамы? Он должен быть обязательно, поэтому стандартного местонахождения нет. Обычно старайтесь искать номер рамы под сиденьем, у многих он нанесен на передней части внизу. А другие советуют посмотреть номер рамы с правой стороны под передним рычагом.
Найти номер рамы придется обязательно, без этих данных вы не сможете зарегистрировать свой квадроцикл.
Рама квадроцикла своими руками
Если вы решились создать четырехколесный вездеход своими руками, первым делом позаботьтесь о создании рамы. Специалисты советуют использовать рамы от Урала и автомобиля Ока, они лучше поддаются изменениям.
Если вы нет указанной техники, используйте стандартные схемы и создавайте раму квадроцикла из стальных труб и металлического профиля. Иногда при наличии мотоцикла Урал вокруг его рамы дополнительно придется установить самодельную раму.
Это большой плюс при создании квадроцикла, ведь на мотоциклетную раму возможно установить родной ураловский двигатель, а дополнительная рама создаст конструкцию настоящего квадроцикла.
Если вы не знаете, как сварить раму для квадроцикла, предварительно изучите схему, указанную ниже. После можно посоветоваться со сварщиком или механиком, который сможет быстро сварить вам все детали.
Коробка передач квадроцикла
Как видим, указанная ниже схема рамы квадроцикла вполне стандартная и имеет простую конструкцию, главное все процессы выполнить правильно.
В случае с использованием рамы от Урала с дополнительным каркасом из труб, такая конструкция будет выполнена намного проще.
Дело в том, что рама мотоцикла будет уже с готовой коробкой, двигателем и прочими элементами без дополнительной сварки, а установленный каркас будет держать непосредственно колеса и водителя.
Видео инструкция
Квадроцикл из мотоблока [пошаговая инструкция переделки]
Конструкторам мотоблоков, наверное, и в самом кошмарном сне не могло присниться, во что будут превращать их детище народные умельцы. Что они из него только не делают своими руками: минитрактор, снегоуборщик, вездеход, снегоход – короче, все, что может своим ходом двигаться по матушке-земле. Было бы просто удивительным, если бы современные «кулибины» не попытались превратить мотоблок в такое занимательное транспортное средство, как квадроцикл.
Идея квадроцикла из мотоблока
В англоязычных странах подобный транспорт называется All Terrain Vehicle, Наиболее близкая этому названию в русском языке такая формулировка: «транспортное средство для езды по бездорожью».
В отличие от обычных вездеходов, квадроцикл по своей сути – это четырехколесный мотоцикл – мощный, скоростной, с замечательной проходимостью, и в то же время легкий в управлении и безопасный. Во всяком случае, выпасть с обычного мотоцикла намного проще, чем с квадроцикла.
Все дальнейшее – это только дело умения и терпения. Создавая самодельный квадроцикл из мотоблока, нужно заранее быть готовым к тому, что он не получится таким же мощным и скоростным, как настоящий.
Еще одна особенность квадроцикла, сделанного из мотоблока — его посадка будет не мотоциклетная, а останется стандартной для мотоблока.
Зато по выносливости и маневренности такая самоделка получается ничуть не хуже своих заводских собратьев.
Этапы превращения мотоблока в квадроцикл
Для простейшей конструкции квадроцикла особая переделка мотоблока не потребуется, главное – раздобыть подходящие для этой цели чертежи. Само превращения механизма в квадроцикл происходит в 3 этапа:
- Расширение колесной базы;
- Обустройство рамы;
- Установка подходящих по размеру колес.
Поскольку у всех стандартных моделей мотоблоков колеса находятся непосредственно под двигателем, то нужно их расширить. Специальные вставки, чтобы развести колеса, можно выточить на обычном токарном станке.
Если же такой возможности нет, а колеса развести очень нужно, то можно пойти более простым, но и более затратным способом – приобрести в магазине специальные адаптеры для расширения колесной базы мотоблока.
Дальше для будущего квадроцикла нужно сделать надежную раму. Чаще всего при ее изготовлении за основу используется велосипедная или мотоциклетная рамы, но в случае необходимости можно ее сварить даже из обрезков водопроводных труб.
В любом случае самодельная рама будет самым уязвимым узлом в будущем квадроцикле, поскольку после соединения с мотоблоком она неизбежно утяжелиться.
Крепиться самодельная рама непосредственно к мотоблоку двумя шрифтами за поворотный шарнир.
На закуску остается постановка будущего вездехода на колеса. Сначала нужно определиться с дисками.
Велосипеда здесь изобретать не нужно: лучшим вариантом будут автомобильные диски для резины с низким профилем, поскольку у них достаточно широкое ложе, и резиновая камера будет плотно прилегать к ним.
А чтобы предохранить резину камеры от повреждения, между камерой и ободом лучше положить прокладку из плотной ткани.
С шинами на колеса тоже все просто: отлично подойдут камеры от колес больших грузовых машин. Камеры с низким давлением обеспечат механизму большую площадь сцепления с землей, вдобавок они при движении хорошо амортизируют, следовательно, при сборке квадроцикла можно обойтись без установки амортизаторов.
Единственный минус такого решения – сами по себе резиновые камеры очень непрочные, и без дополнительной защиты на них далеко не уедешь, тем более по бездорожью, где различные колючки, сучки и другие острые предметы встречаются на каждом шагу. Самый простой способ обеспечить камерам сносную защиту – обмотать их несколько раз брезентовым шлангом, зафиксировав в конце суперклеем.
Таким вот нехитрым способом можно из мотоблока своими руками сделать механизм, которому не нужна накатанная дорога и не страшны крутые склоны холмов и оврагов.
Источник: http://tuningpostavka.ru/remont/6-komplektatsij-samodelnyh-kvadrotsiklov-sobiraem-kvadrik-svoimi-rukami.html
6 комплектаций самодельных квадроциклов: собираем квадрик своими руками
Квадроцикл великолепно сочетает достоинства мотоцикла с его манёвренностью и мобильностью и мини-джипа — с управляемостью, проходимостью и мощностью. Но благодаря, в том числе высокому спросу, покупка такого внедорожника со склада стоит немалых денег.
Построить квадроцикл своими руками — что для этого нужно, какие узлы и агрегаты, инструменты и материалы? Какое «донорское» транспортное средство подойдёт, из каких комплектующих нужно собирать квадрик? С чего начинать сборку и в какой последовательности провести все работы? Давайте разберёмся!
Как сделать квадроцикл своими руками — задача трудная и ответственная, но посильная для мастера, отлично освоившего сварочное и токарное дело. Потраченные усилия и время окупаются не только большой экономией, но и полученным результатом — эксклюзивной, авторской моделью квадрика, которой больше ни у кого нет.
Особенности сборки самодельного транспортного средства сильно зависят от выбранной базы — двигателя и других элементов, которые используются мастером-умельцем.
6 лучших вариантов основы («донора») для задавшегося целью, как сделать квадроцикл:
- Мотоцикл «Урал»,
- Мотоцикл «Иж»,
- Мотороллер «Муравей»,
- Другой мотороллер (скутер),
- Автомобиль «Нива»,
- Автомобиль «Ока».
Чаще всего одни элементы конструкции берутся с мотоцикла, другие — с машины.
Помимо деталей (комплектующих) для квадрика его создателю понадобятся:
- сборочный «цех» — в этом качестве пригодится достаточно просторный гараж, снабжённый хорошим отоплением и освещением;
- набор оборудования и инструментов;
- чертежи.
Подготовка к работе, инструменты и оборудование
Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.
Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.
Список необходимых инструментов:
- сварочный аппарат;
- болгарка;
- дрель;
- набор ключей;
- различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.
Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.
- двигатель;
- рама;
- задняя и передняя подвески;
- рулевое управление;
- тормозная система;
- система охлаждения;
- глушитель;
- электрооборудование — аккумулятор, фары;
- корпус, обвес.
Тормозную систему настоятельно рекомендуется приобрести либо совершенно новую, либо с ТС с кратчайшим сроком пробега. Использовать старые тормоза слишком опасно.
Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.
Выбор деталей
Рама квадроцикла
В зависимости от «донора» и конструкции квадрика раму либо предстоит изготовить самому, либо можно реконструировать готовую, бывшую в употреблении.
Самое главное, чтобы вдоль рамы надежно крепился болтами к днищу двигатель, который можно расположить как спереди, так и сзади. Также крепко, во избежание люфта, следует присоединить к раме трансмиссию и привод.
Самодельная рама
В качестве материала подойдут обычные водогазопроводные трубы, с толщиной стенки не более 3 мм:
- для лонжеронов — 25-миллиметровые;
- для поперечин и подкосов — 20-мм.
Трубы соединяются с помощью точечной сварки, затем проводится цельная сварка. Ушки для крепления амортизаторов и рычагов привариваются к раме сразу. Кронштейны — в процессе монтажа агрегатов и узлов.
Реконструкция имеющейся рамы
Чтобы реконструировать готовую раму, следует снять всё, оставив каркас, демонтировать заднюю часть и нарастить переднюю. Затем приварить элементы для крепления полного набора узлов и агрегатов квадроцикла. При реконструкции рамы мотоцикла следует на 40 — 45 см отодвинуть подседельные стойки.
Вырезаются из металлического листа и варятся передний и задний багажники, привариваются к раме. В заключение готовая рама красится, покрывать лаком не нужно.
Двигатель
Двигатель подойдёт от автомобиля, мотоцикла либо мотороллера. Некоторые «Левши» даже конструируют квадроцикл из мотоблока своими руками, так как более новые модели оснащаются четырёхтактными двигателями, мощность которых у тяжёлых устройств достигает 15 «лошадок» — против 11 л.с. «Муравья».
Двигатель от мотороллера выгодно отличается малым расходом топлива, к тому же, квадрик на базе скутера самый лёгкий, что позволяет легко вытаскивать его при застревании в грязи и песке. Но квадрику для перевозки грузов и/или езды по бездорожью необходим движок помощнее.
Мощность движка «Иж-1», «Иж-2» и «Иж Юпитера» — 24 л.с., старого «Урала» — 32 или 36 л.с., двухцилиндрового двигателя старой «Оки» — 35 л.с., трехцилиндрового машины более позднего выпуска — 53.
Для поездок в жаркую погоду квадроциклу нужен двигатель с охлаждением. На старых мотоциклах охлаждение не устанавливалось, так что его придётся подобрать (сгодится, например, от ВАЗ 2108) и вмонтировать.
Подвеска
Подвеску можно использовать как заднюю, так и переднюю. Проще всего взять переднюю от мотоцикла.
2 варианта задней подвески:
- Задний мост автомобиля, укороченный под габариты квадрика. Преимущество — наличие дифференциала. Недостаток — конструкция выйдет более тяжелой.
- Карданно-редукторная конструкция — с редуктором, смонтированным на задней оси.
Обратите внимание: для квадра-вездехода необходима независимая подвеска с высоким клиренсом.
Рычаги подвески крепятся к раме болтами через резинометаллические шарниры — сайлентблоки.
Обязателен наклон стойки передней подвески, иначе квадроцикл может перевернуться.
Амортизаторы подойдут от «Ижа», но если бюджет позволяет приобрести газомасляные с подкачкой, водитель сможет регулировать подвеску сообразно дорожным условиям.
Рулевое управление и ходовая часть
Рулевая система квадроцикла может быть как на основе автомобильной — с рулевым колесом, так и с мотоциклетным рулём. Некоторые мастера совмещают оба типа: мотоциклетные руль, рычаг и вал — вверху, автомобильные рулевые тяги — внизу. Вместе с рулем мотоцикла желательно сразу брать топливный бак.
Самодельный рулевой вал делается из 20-мм трубы со стенками до 3 мм. Снизу обязательно ставится ограничитель хода.
Зубчатую пару при изготовлении квадрика на базе автомобиля лучше заменить цепной передачей. Это значительно упростит и удешевит техобслуживание.
Коробку переключения передач (КПП) рекомендуем механическую, поскольку с ней улучшается маневренность, к тому же при управлении квадроциклом заднюю, низкую либо высокую передачу всё равно приходится переключать вручную.
Входные валы из КПП нужно суметь направить непосредственно на задний и передний мосты.
Колеса чаще всего берутся от малогабаритных ВАЗов («Оки» или «Нивы») и обуваются резиной, соответствующей условиям эксплуатации (погода, местность и др.). Тормозная система выбирается в зависимости от колёс. Поворотные кулаки — тоже от «Нивы» либо «Оки».
Полный привод
Полноприводные квадроциклы характеризуются особо хорошей проходимостью — разумеется, при наличии достаточно надежного двигателя и шипованной резины.
Если вы предпочитаете транспорт с полным приводом, необходимы рулевое управление от автомобиля, дифференциалы и привод механической трансмиссии.
Имеющаяся рама в этом случае не подойдёт, следует сварить новую под объем двигателя.
Подвески, как и рулевую систему, нужно взять с автомобиля. На передней необходимо предусмотреть место для установки редуктора.
Установка полноприводной модели требует не только специальных навыков умельца, но и дополнительных трудозатрат. Альтернативный вариант — купить готовый полноприводный узел — стоит денег.
Корпус
Изготовление корпуса — далеко не самый простой этап истории, под названием: «как собрать квадроцикл своими руками». Подходящие материалы — стеклопластик и стекловолокно, проще сделать обвес из второго.
Сначала необходимо начертить, вырезать и соорудить из кусков прочного пенопласта, склеиваемых либо скрепляемых монтажной пеной, «болванку» корпуса. Затем — нанести на неё несколько слоёв стекловолокна, промазывая каждый эпоксидной смолой и вставляя между ними металлические крепления для присоединения корпуса к раме. В заключение — хорошенько высушить корпус, после чего погрунтовать, отшлифовать и покрасить.
Этапы сборки квадроцикла
Чтобы создать самодельный квадроцикл своими руками, нужно шаг за шагом пройти 9 этапов работ:
- Приобретение и подготовка всего необходимого;
- Сварка (переделка) рамы;
- Монтаж подвесок, тормозов, ходовой части, амортизаторов, колёс;
- Установка двигателя, коробки передач, сборка привода;
- Установка топливной системы;
- Монтаж электрооборудования — поворотников, фар, приборной доски, аккумулятора;
- Изготовление корпуса;
- Грунтовка, шлифовка и покраска корпуса, (при желании) изощрённый авторский тюнинг;
- Утановка корпуса и сидения.
После заключительного этапа готовое чудо самодельной техники останется хорошенько обкатать, постепенно усложняя дорожные (и бездорожные) условия.
Заключение
Квадроцикл, изготовленный самостоятельно, практически не уступает продукции предприятий по техническим характеристикам. Но самое главное, что под управлением «Мастера Золотые Руки», знающего собственный транспорт «от А до Я», он будет ездить долго и счастливо. Ведь случись что за много десятков километров от ближайшей СТО, владелец и водитель квадрика в одном лице тут же его отремонтирует. Главное — возить с собой набор необходимых инструментов, сложенных в кофр, которым рекомендуется снабдить ТС.
Используя наши советы, внимательно продумайте процесс сборки до мелочей, правильно подберите всё необходимое, проведите полную последовательность работ не торопясь, ведь от скрупулёзности умельца зависит безопасность участников дорожного движения — и результат будет!
Источник: http://auto-gl.ru/6-komplektaciy-samodel-nyh-kvadrociklov-sobiraem-kvadrik-svoimi-rukami/
Как собрать самодельный квадроцикл
На первый взгляд может показаться, что собрать самодельный квадроцикл, это задача не из легких. На самом деле все намного проще, чем кажется, при наличии необходимых запчастей и инструментов. Вездеходный аппарат такого типа обычно конструируется из деталей, которые можно найти на любом неиспользуемом мотоцикле, который находится в приличном рабочем состоянии.
Необходимый набор инструментов
Для сборки аппарата своими руками, могут понадобиться следующие инструменты:
• Хороший набор накидных и торцевых ключей.
• Другие мелкие инструменты, наподобие пассатижей и отверток.
Для сборки квадроцикла понадобится небольшое помещение, с хорошим освещением и отоплением. Если осуществлять сборку летом, то можно расположиться под навесом.
Двигатель и трансмиссия
В качестве силового агрегата для самодельной вездеходной машины подойдут двигатели от мотоциклов советского производства таких, как «Урал» или «Днепр». Для более легкой и маневренной техники можно использовать агрегаты из мотоциклов типа «Ява» или «ИЖ», которые комплектовались одноцилиндровыми двухтактными двигателями.
Для упрощения конструкции будущего квадроцикла, вместе с двигателем лучше использовать ту же трансмиссию и привод, которыми они укомплектованы изначально. Для конструирования машины с полным приводом понадобится установка дополнительного редуктора. Такое в самодельных аппаратах применяется крайне редко, так как реализовать дополнительный узел без резкого добавления в весе, в домашних условиях будет затруднительно.
Рама и подвеска
Рама для самодельного аппарата обычно изготавливается самостоятельно с нуля. В качестве материала для рамы можно использовать заготовки из старого мотоцикла. Трубы, из которых они изготовлены, имеют небольшой вес и необходимую прочность и гибкость. В крайнем случае, материал можно подобрать самому. Тут главным параметром будет вес. Чрезмерно толстые трубы или профиль сделают квадроцикл очень тяжелым и непосильным для быстрой и маневренной езды.
В качестве подвески можно использовать амортизаторы с пружинами из тех же мотоциклов. Сама подвеска исполняется в виде буквы «А», и подвижно закрепляется на раме. Амортизаторы и пружины следует подбирать таким образом, чтобы они выдержали вес будущей машины, и обеспечивали плавную езду с хорошей управляемостью на ухабах и ямах.
Рулевое управление и колеса
Рулевое управление частично можно использовать мотоциклетное, с дополнением приводов на два колеса. Привод осуществляется посредством добавления в конструкцию рычагов и шаровых опор, которые можно позаимствовать из автомобиля. Главная задача рулевого управления, это точное и комфортное руление.
Колеса для вездехода лучше всего использовать из автомобиля, так они более широкие, и позволят повысить проходимость аппарата. Диаметр колес нужно рассчитывать таким образом, чтобы самодельный квадроцикл мог развивать достаточную скорость, а также имел гармоничный внешний вид.
Кузов и электроника
Для установки навесного оборудования, бензинового бака и органов управления, можно использовать раму от мотоцикла, которая конструктивно соединяется с рамой квадроцикла. Особое внимание при этом следует обратить на устойчивость вездехода, его вид и удобность посадки водителя.
Не стоит забывать и об установке на самодельный квадроцикл всех необходимых приборов освещения и наружной сигнализации. Фары, задние фонари и указатели поворотов вполне можно использовать из того же мотоцикла, с которого было взято все остальное.
Посмотрите, какой самодельный квадроцикл в деле!
Источник: http://atvarmor.ru/article/kak-sobrat-samodelnyiy-kvadrotsikl
Собираем квадроцикл самоделку из автомобиля Ока
Работу над своим проектом я начал примерно год назад. Свой самодельный квадроцикл я собирал, в основном, после работы и на выходных по 2-3 часа, не больше.
И вот, спустя 11 месяцев вся большая работа была закончена (остались небольшие доработки в виде электрики, замка зажигания и прочие мелочи) и я решил, что прототип уже готов к испытаниям и первой фотосессии.
Двигателем для моего детища послужил б/у мотор от Оки. Двухцилиндровый, тридцати двух сильный агрегат, по моим расчет, должен был отлично справиться с легким квадриком.
Основой квадроцикла послужила старая Ока
Рама пространственная, сварена из стальных водопроводных труб. Верхние и нижние пары лонжеронов изготовлены из трубы ВГП-25(25х3,2 мм) для вспомогательных элементов(поперечины, подкосы, и тд.) я решил обойтись трубами ВГТ-20.
Все лонжероны гнуты на трубогибочном аппарате. Нижние лонжероны я изогнул в горизонтальной плоскости, верхние в вертикальной. Крепления для рычагов и амортизаторов приварил сразу после изготовки рамы, все остальное приваривал и подгонял по мере сборки.
Машина выполнена по полноприводной схеме, но без раздаточной коробки. Так получилось благодаря тому, что двигатель «Оки» удалось развернуть вдоль рамы и направить выходные валы из КПП прямо на мосты, передний и задний. Для уменьшения горизонтальных углов продольных шарниров силовую установку с сцеплением и коробкой, пришлось сместить влево (относительно продольной оси симметрии).
Трансмиссия самоделки собрана из заводских агрегатов от отечественной «классики» с некоторыми доработками. Например, для повышения крутящего момента из КПП от «Оки» была удалена главная зубчатая пара и заменена на цепную передачу. Блокировки дифференциалов и пониженной нет.
Кинематическая схема трансмиссии
Изготовлен удлинённый шток переключения передач, с выпусками на обе стороны КПП. У него два фиксированных положения – одно для переключения 1-2 передачи, второе 3-4 и заднего хода.
Из задних мостов ВАЗ были изготовлены межколесные редукторы. Исходные мосты были переделаны: удалены полуоси и заменены валами со шрусами, которые я позаимствовал с переднеприводной модели «классики». Кстати, эти же ШРУСы я использовал в трансмиссии в качестве промежуточных валов.
Управление реализовано следующим образом. Верхняя часть — рычаг и вал, нижняя – с рулевыми тягами, как в автомобиле, но с одной сошкой. Изначально руль использовался от мотоцикла Минск, но позднее заменен на Уралский, в силу большой прочности. Рулевой вал верхней части изготовлен из трубы 20х3мм с ограничителем хода внизу.
Нижней частью вал вставлен в опорный подшипник, средняя часть закреплена в кронштейне-втулке. Из стального листа 8мм изготовил сошку Т-образной формы. Ушки сошки загнуты вниз так, чтобы они были почти параллельны тягам.
Рулевой вал вставлен и приварен в отверстие 20мм у края стойки, а под наконечники рулевых тяг в ушках высверлены конические отверстия и усилены приваренными шайбами.
Похожие статьи:
- Трактора самоделки: как спроектировать и построить?
- Как сделать самодельный мотоблок с дигателем от мотоцикла Восход-3М
- Делаем колеса низкого давления своими руками
- Чертежи самодельного трактора на основе Тула-200
Собираем квадроцикл самоделку из автомобиля Ока : 18 комментариев
Здравствуйте, вынашивал мысль о самодельном квадроцикле к себе на дачку, внимание привлек ваш агрегат на базе Оки, хотелось бы узнать все нюансы и схемы с которыми придется столкнуться,если возможно поделитесь инфой. Спасибо.
Какая цена вашего квадроцикла?
Я построил себе такой же. И по цене у меня вышло около 45 т.р.
можноли по взаимствовать чертежи фото узлов блогадорю
Как можно получить чертежи и подробное описание?.
как получить чертежи
Здравствуйте возможно ли преобрести чертежи с подробным описанием вашего изобретения и фотографии всех узлов?
Добрый день!
На заказ раму сделаете? Основную часть, по шаблону Вместе с подвеской
привет, не слабоват ли двигатель? что скажешь на счет движка с девятки.
Добрый день, очень серьёзный аппарат конечно получился, моё уважение Вам. Тоже интересуют чертежи, есть ли и на каких условиях можете предоставить? Ну и если сам занимаетесь изготовлением, то интересует сколько будет стоить такая рама?
Добрый вечер. Квадрик супер. У меня вопрос как он, скоростей хватает?
передний и задний редуктор с чего спасибо
Добрый день, очень серьёзный аппарат конечно получился, моё уважение Вам. Тоже интересуют чертежи, есть ли и на каких условиях можете предоставить? Ну и если сам занимаетесь изготовлением, то интересует сколько будет стоить такая рама?
Здравствуйте, как можно получить чертежи и подробное описание?
Добрый день. На моём квадре стоит ураловский движок. Кардонный вал замечательно встроен в кпп заз. Ездил толькор на второй скорости. Дальше страшно — начинает кидать зад!! Т.к. собирался он на скорую руку и не все размеры соблюдались.
Планирую собрать прототип вашему квадроциклу. Хотелось бы узнать ваше мнение!
-Можно ли использовать кпп заз вместо валовских мостов для увеличения запаса скорости?
И конечно же более подробную инфу. о конструкции вашего изделия.
Здравствуйте ! понравился ваш квадрик, сможете ли вы сделать раму на заказ с подвеской и сколько будет стоить?
Источник: http://gredx.ru/articles/kvadrosikl-samodelka
Квадроцикл из мотоблока своими руками
Манёвренность и мобильность – главные преимущества квадроцикла, которые сочетаются с мощностью и управляемостью, высокой проходимостью. Но покупка готовых моделей таких внедорожников обходится в крупную сумму. Можно изготовить агрегат собственными силами. Главное – заранее разобраться с расходными материалами перед тем, как создавать самодельный квадроцикл из мотоблока.
Как превратить мотоблок в квадроцикл
Перед началом работы главное – отыскать дизельный или бензиновый мотор в исправном состоянии. Его тягового потенциала должно хватать не только для полноценного перемещения, но и для транспортировки водителя.
После этого остаётся выбрать ходовую часть, которая используется в том или ином случае. Выбор делают между гусеничным и колёсным вариантом. Первое решение отличается более высокой проходимостью. Но такая конструкция более сложная в исполнении. И процесс управления не всегда доступен водителям с минимумом познаний по технической составляющей.
Какие понадобятся инструменты и оборудование
Кроме того, для конструкции понадобятся такие узлы, приобретённые в готовом виде или созданные самостоятельно:
- Освещение, чтобы передвигаться ночью.
- Сиденье для водителя, защищённое от осадков и неблагоприятного воздействия окружающей среды.
- Задний мост, располагающийся под задними колёсами.
- Рама, куда крепятся все детали.
Когда квадроцикл из мотоблока своими руками собран, он обладает следующими характеристиками:
- Средняя скорость до 10 километров в час.
- Мощность двигателя – 10 лошадиных сил.
- 200 килограмм грузоподъёмности.
Изготовление квадроцикла
Главное – заранее решить, для каких целей применяется оборудование. Это может быть охота и рыбалка, прогулки на природе, другие подобные мероприятия. Все детали подбираются на основании данного фактора.
По поводу рам квадроцикла
Либо эта деталь конструируется самим владельцем техники, либо он монтирует уже готовый вариант изделия, бывший в употреблении. Здесь важно проследить за тем, чтобы надёжно крепился к днищу двигатель – он как раз идёт вдоль рамы. Для закрепления используются болты. Трансмиссия и привод тоже присоединяются как можно более крепко, чтобы не было люфтов.
Самодельные рамы
Основным материалом могут служить трубы для газо- и водопровода. Толщина стенки у них не должна превышать 3 миллиметра:
- У поперечин, подкосов нужно 20 мм.
- 25 миллиметровые изделия – для лонжеронов.
При соединении применяют точечную сварку. После этого переходят к цельной разновидности работ. К раме надо сразу приварить ушки, на которые крепят рычажные, амортизаторные механизмы. Дальнейший монтаж предполагает крепление кронштейнов, чтобы квадроцикл с двигателем от мотоблока стал более надёжным.
При реконструкции имеющейся рамы
Удаление деталей – обязательный этап при реконструкции готовых рам. Свободный доступ важен для каркаса. Отсоединяют часть сзади, а для передней проводят наращивание. После этого привариваются узлы, позволяющие монтировать полный набор агрегатов для квадроцикла. Подседельные стойки при выполнении такой работы отодвигаются на 40-45 сантиметров.
Металлические листы – основа для багажника передней, задней части. На следующем этапе идёт соединение с рамой. Получается готовая рама, которую надо покрасить. От применения лаковых покрытий можно отказаться.
По поводу двигателей
Можно использовать детали от любых транспортных средств:
- Мотороллеры.
- Мотоциклы.
- Автомобили.
Но нас интересует именно, как из мотоблока сделать квадроцикл. Современные модели обладают достаточным показателем мощности для решения подобных проблем. У них внутри стоят четырёхтактные двигатели, с мощностью до 15 лошадей.
Топливо экономнее всего расходуется у мотороллерных двигателей. Такие квадроциклы будут самыми лёгкими.
Функция охлаждения понадобится тем, кто любит путешествовать и в жаркую погоду. На старых моделях эта возможность отсутствовала.
Работа с подвеской
Использование передних, задних подвесок разрешено одинаково. Из самых простых решений – выбор передней подвески, от мотоцикла.
Задняя подвеска обустраивается в двух вариантах:
- От автомобиля. Тогда деталь укорачивают под габариты самого квадроцикла в готовом виде. Наличие дифференциала станет главным преимуществом. Но такие конструкции отличаются увеличенным весом.
- Карданно-редукторные модели. Редуктор монтируется на задней оси.
При создании квадроциклов из мотоблоков не обойтись без независимой подвески, для которой характерен высокий клиренс. Крепление проводится при помощи болтов. В процессе участвуют и сайлентблоки – это шарниры из резины и металла. Передняя подвеска имеет стойку, для которой важен определённый уровень наклона. Иначе транспорт с большой вероятностью переворачивается на дороге.
Амортизаторы подходят любого типа. Но при наличии подходящего бюджета – рекомендуется приобретать газомасляные модели, с подкачкой. Тогда подвеску будет проще регулировать в зависимости от складывающихся условий. Колёса от квадроцикла на мотоблок ставятся в большинстве случаев.
Обустройство ходовой части вместе с рулевым управлением
Рули выбираются автомобильные либо мотоциклетные. В некоторых случаях совмещаются оба варианта. Тогда крепления выглядят следующим образом:
- Вверху находятся руль, рычаг и вал от мотоцикла.
- Тяга руля от автомобиля располагается снизу.
Желательно сразу приобретать и топливный бак, вместе с рулём.
Рулевые валы используются и самодельные. В качестве основы берут металлическую трубу – с 3-миллиметровыми стенками, 20-миллиметровым диаметром. Нижняя часть – для размещения ограничителя хода. Видео из интернета это подтверждают. Цепная передача станет отличным аналогом зубчатой паре. Тогда техобслуживание станет проще, не потребует серьёзных денежных вложений.
Также оптимальным выбором станет механическая коробка передач. Тогда характерно улучшение манёвренности. Ручное переключение для высоких и низких передач всё равно необходимо. Входные валы из КПП должны быть направлены на задний и передний мосты, соответственно.
ВАЗы небольших габаритов – оптимальный источник колёс. Их обувают в резину, соответствующую текущим эксплуатационным условиям. Выбор тормозных систем зависит от колёс. У отечественных автомобилей берут поворотные кулаки.
О полном приводе
Хорошая проходимость – главная положительная характеристика для полноприводных моделей. Но тогда важна надёжность двигателя, резины. После нужно брать:
- Управление рулём только автомобильного типа.
- Дифференциалы.
- Трансмиссионный привод, механический.
Раму варят новую, под необходимый объём двигателя. Готовый вариант изделия не подходит. Подвеска и рулевая система должны быть автомобильными. Передняя подвеска должна иметь достаточно места для монтажа редуктора. Специальные навыки и трудозатраты понадобятся при проведении такой работы в обязательном порядке. Полноприводный узел продаётся и в готовом виде, но придётся потратить больше денег. Квадроцикл из мотоблока Нева собирается по такому же принципу.
По поводу корпуса
Из подходящих вариантов материалов отмечают стеклопластик либо стекловолокно. С первой разновидностью процесс изготовления проще.
Работа выполняется с такой последовательностью:
- Сооружаем «болванку» корпуса. Её надо начертить, вырезать и соорудить, из листов пенопласта максимальной плотности.
- Несколько стекловолоконных слоёв тоже присутствуют на конструкции.
- На каждый слой наносят эпоксидную смолу.
- Вставка креплений из металла между слоями обязательна, чтобы соединить корпус с рамой.
На последнем этапе корпус высушивается. После этого поверхность грунтуется и шлифуется, красится.
О сборке квадроциклов
Понадобится пройти такие этапы для завершения работы:
- Приобретение, подготовка деталей.
- Сварка рамы, её переделка.
- Монтаж колёс с амортизаторами, ходовой части, тормозов с подвесками.
- Установка двигателя и коробки передач. Привод собирается на этом же этапе.
- Далее монтируют электрооборудование, включая аккумулятор и приборную доску, поворотники, фары.
- Изготавливается корпусная часть.
- Корпус шлифуют и грунтуют, красят.
- Устанавливают корпус, сидения.
Итоги
По техническим характеристикам квадроциклы, изготовленные собственными силами, не уступают заводским вариантам. Такой транспорт долго прослужит владельцу, ведь последний знает обо всех деталях. Ремонт легко провести прямо на месте при необходимости. Главное – чтобы набор инструментов и деталей на замену всегда был под руками. Важно с самого начала до мелочей продумать процесс сборки.
Источник: http://traktoramira.ru/dopolnitelnoe-oborudovanie/kvadrotsikl-iz-motobloka-svoimi-rukami.html
Как сделать из скутера квадроцикл своими руками
Самодельный квадроцикл из скутера
Самодельный квадроцикл сделанный из скутера: фото изготовления с описанием самоделки, а также видео испытаний.
Автор решил приучать сына к технике с юных лет, для этого умелец собрал своими руками квадроцикл из скутера. Для постройки самоделки был куплен разбитый скутер, колёса от мотоблока и некоторые запчасти от детского квадроцикла.
Далее несколько фото по сборке транспортного средства.
Сделана передняя подвеска, рычаги самодельные, поворотные кулаки от детского квадра.
На корпусные подшипники установлена задняя ось со звездой.
Двигатель с вариатором остался от скутера.
Автор установил колёса от мотоблока.
В результате получился вот такой мини квадроцикл.
Свою самоделку умелец назвал — «Егорушка».
Рекомендуем посмотреть видео самодельного квадроцикла.
6 комплектаций самодельных квадроциклов: собираем квадрик своими руками
Квадроцикл великолепно сочетает достоинства мотоцикла с его манёвренностью и мобильностью и мини-джипа — с управляемостью, проходимостью и мощностью. Но благодаря, в том числе высокому спросу, покупка такого внедорожника со склада стоит немалых денег.
Построить квадроцикл своими руками — что для этого нужно, какие узлы и агрегаты, инструменты и материалы? Какое «донорское» транспортное средство подойдёт, из каких комплектующих нужно собирать квадрик? С чего начинать сборку и в какой последовательности провести все работы? Давайте разберёмся!
Как сделать квадроцикл своими руками — задача трудная и ответственная, но посильная для мастера, отлично освоившего сварочное и токарное дело. Потраченные усилия и время окупаются не только большой экономией, но и полученным результатом — эксклюзивной, авторской моделью квадрика, которой больше ни у кого нет.
Особенности сборки самодельного транспортного средства сильно зависят от выбранной базы — двигателя и других элементов, которые используются мастером-умельцем.
6 лучших вариантов основы («донора») для задавшегося целью, как сделать квадроцикл.
- Мотоцикл «Урал».
- Мотоцикл «Иж».
- Мотороллер «Муравей».
- Другой мотороллер (скутер).
- Автомобиль «Нива».
- Автомобиль «Ока».
Чаще всего одни элементы конструкции берутся с мотоцикла, другие — с машины.
Помимо деталей (комплектующих) для квадрика его создателю понадобятся:
- сборочный «цех» — в этом качестве пригодится достаточно просторный гараж, снабжённый хорошим отоплением и освещением;
- набор оборудования и инструментов;
- чертежи.
Подготовка к работе, инструменты и оборудование
Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.
Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.
Список необходимых инструментов:
- сварочный аппарат;
- болгарка;
- дрель;
- набор ключей;
- различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.
Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.
- двигатель;
- рама;
- задняя и передняя подвески;
- рулевое управление;
- тормозная система;
- система охлаждения;
- глушитель;
- электрооборудование — аккумулятор, фары;
- корпус, обвес.
Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.
Выбор деталей
Рама квадроцикла
В зависимости от «донора» и конструкции квадрика раму либо предстоит изготовить самому, либо можно реконструировать готовую, бывшую в употреблении.
Самое главное, чтобы вдоль рамы надежно крепился болтами к днищу двигатель, который можно расположить как спереди, так и сзади. Также крепко, во избежание люфта, следует присоединить к раме трансмиссию и привод.
Самодельная рама
В качестве материала подойдут обычные водогазопроводные трубы, с толщиной стенки не более 3 мм:
- для лонжеронов — 25-миллиметровые;
- для поперечин и подкосов — 20-мм.
Трубы соединяются с помощью точечной сварки, затем проводится цельная сварка. Ушки для крепления амортизаторов и рычагов привариваются к раме сразу. Кронштейны — в процессе монтажа агрегатов и узлов.
Реконструкция имеющейся рамы
Чтобы реконструировать готовую раму, следует снять всё, оставив каркас, демонтировать заднюю часть и нарастить переднюю. Затем приварить элементы для крепления полного набора узлов и агрегатов квадроцикла. При реконструкции рамы мотоцикла следует на 40 — 45 см отодвинуть подседельные стойки.
Вырезаются из металлического листа и варятся передний и задний багажники, привариваются к раме. В заключение готовая рама красится, покрывать лаком не нужно.
Дополнительно рекомендуем прочитать статью нашего эксперта, посвящённую тому, как выбрать багажник на крышу автомобиля.
Также рекомендуем прочитать статью нашего специалиста, из которой вы узнаете, как выбрать и установить бокс на крышу автомобиля.
Двигатель подойдёт от автомобиля, мотоцикла либо мотороллера. Некоторые «Левши» даже конструируют квадроцикл из мотоблока своими руками, так как более новые модели оснащаются четырёхтактными двигателями, мощность которых у тяжёлых устройств достигает 15 «лошадок» — против 11 л.с. «Муравья».
Двигатель от мотороллера выгодно отличается малым расходом топлива, к тому же, квадрик на базе скутера самый лёгкий, что позволяет легко вытаскивать его при застревании в грязи и песке. Но квадрику для перевозки грузов и/или езды по бездорожью необходим движок помощнее.
Мощность движка «Иж-1», «Иж-2» и «Иж Юпитера» — 24 л.с., старого «Урала» — 32 или 36 л.с., двухцилиндрового двигателя старой «Оки» — 35 л.с., трехцилиндрового машины более позднего выпуска — 53.
Подвеску можно использовать как заднюю, так и переднюю. Проще всего взять переднюю от мотоцикла.
2 варианта задней подвески:
- Задний мост автомобиля, укороченный под габариты квадрика. Преимущество — наличие дифференциала. Недостаток — конструкция выйдет более тяжелой.
- Карданно-редукторная конструкция — с редуктором, смонтированным на задней оси.
Обратите внимание: для квадра-вездехода необходима независимая подвеска с высоким клиренсом.
Рычаги подвески крепятся к раме болтами через резинометаллические шарниры — сайлентблоки.
Амортизаторы подойдут от «Ижа», но если бюджет позволяет приобрести газомасляные с подкачкой, водитель сможет регулировать подвеску сообразно дорожным условиям.
Рулевое управление и ходовая часть
Рулевая система квадроцикла может быть как на основе автомобильной — с рулевым колесом, так и с мотоциклетным рулём. Некоторые мастера совмещают оба типа: мотоциклетные руль, рычаг и вал — вверху, автомобильные рулевые тяги — внизу. Вместе с рулем мотоцикла желательно сразу брать топливный бак.
Самодельный рулевой вал делается из 20-мм трубы со стенками до 3 мм. Снизу обязательно ставится ограничитель хода.
Коробку переключения передач (КПП) рекомендуем механическую, поскольку с ней улучшается маневренность, к тому же при управлении квадроциклом заднюю, низкую либо высокую передачу всё равно приходится переключать вручную.
Колеса чаще всего берутся от малогабаритных ВАЗов («Оки» или «Нивы») и обуваются резиной, соответствующей условиям эксплуатации (погода, местность и др.). Тормозная система выбирается в зависимости от колёс. Поворотные кулаки — тоже от «Нивы» либо «Оки».
Полный привод
Полноприводные квадроциклы характеризуются особо хорошей проходимостью — разумеется, при наличии достаточно надежного двигателя и шипованной резины (читайте о законе о зимней резине).
Если вы предпочитаете транспорт с полным приводом, необходимы рулевое управление от автомобиля, дифференциалы и привод механической трансмиссии.
Подвески, как и рулевую систему, нужно взять с автомобиля. На передней необходимо предусмотреть место для установки редуктора.
Установка полноприводной модели требует не только специальных навыков умельца, но и дополнительных трудозатрат. Альтернативный вариант — купить готовый полноприводный узел — стоит денег.
Изготовление корпуса — далеко не самый простой этап истории, под названием: «как собрать квадроцикл своими руками». Подходящие материалы — стеклопластик и стекловолокно, проще сделать обвес из второго.
Сначала необходимо начертить, вырезать и соорудить из кусков прочного пенопласта, склеиваемых либо скрепляемых монтажной пеной, «болванку» корпуса. Затем — нанести на неё несколько слоёв стекловолокна, промазывая каждый эпоксидной смолой и вставляя между ними металлические крепления для присоединения корпуса к раме. В заключение — хорошенько высушить корпус, после чего погрунтовать, отшлифовать и покрасить.
Этапы сборки квадроцикла
Чтобы создать самодельный квадроцикл своими руками, нужно шаг за шагом пройти 9 этапов работ:
- Приобретение и подготовка всего необходимого;
- Сварка (переделка) рамы;
- Монтаж подвесок, тормозов, ходовой части, амортизаторов, колёс;
- Установка двигателя, коробки передач, сборка привода;
- Установка топливной системы;
- Монтаж электрооборудования — поворотников, фар, приборной доски, аккумулятора;
- Изготовление корпуса;
- Грунтовка, шлифовка и покраска корпуса, (при желании) изощрённый авторский тюнинг;
- Утановка корпуса и сидения.
После заключительного этапа готовое чудо самодельной техники останется хорошенько обкатать, постепенно усложняя дорожные (и бездорожные) условия.
Заключение
Квадроцикл, изготовленный самостоятельно, практически не уступает продукции предприятий по техническим характеристикам. Но самое главное, что под управлением «Мастера Золотые Руки», знающего собственный транспорт «от А до Я», он будет ездить долго и счастливо. Ведь случись что за много десятков километров от ближайшей СТО, владелец и водитель квадрика в одном лице тут же его отремонтирует. Главное — возить с собой набор необходимых инструментов, сложенных в кофр, которым рекомендуется снабдить ТС.
Используя наши советы, внимательно продумайте процесс сборки до мелочей, правильно подберите всё необходимое, проведите полную последовательность работ не торопясь, ведь от скрупулёзности умельца зависит безопасность участников дорожного движения — и результат будет!
Квадроцикл из скутера: особенности сборки
Квадроцикл является полезной в хозяйстве, модной и функциональной техникой. Поэтому владельцы скутеров мечтают пересесть с двухколесной на четырехколесную мототехнику. Сделать квадроцикл из скутера своими руками вполне возможно. Для этого нужно приготовить соответствующие комплектующие и инструменты. Это увлекательный процесс, в ходе которого получится универсальное транспортное средство самоходного типа.
Скутер представляет собой легкий мотоцикл, из которого вполне может получиться прекрасный квадроцикл. Двигатель у этого мотороллера находится под сидением, что является преимуществом, так как на мотовездеходе придется ездить по пересеченной местности, каменистой или грязной дороге. Мотор в такой конструкции будет надежно защищен от попадания грязи и влаги в систему.
Из скутера получается легкий квадроцикл, который обладает всеми достоинствами мотовездеходов популярных моделей. Незначительная масса объясняется отсутствием тяжелого кузова, что гарантирует маневренность мототехники, а также ее низкую инерцию. Еще одним преимуществом квадроцикла, собранного из скутера, является факт, что вытащить его из ямы или вязкой грязи сможет даже один человек. Такая техника отлично подойдет как для развлечений, так и для выполнения простых хозяйственных задач. К примеру, с помощью такого квадроцикла можно будет перевозить небольшие грузы. Преимуществом мототехники, собранной из скутера, является малый расход топлива.
Как сделать квадроцикл из скутера?
Чтобы собрать квадроцикл из легкого мотороллера нужно подготовит ряд инструментов. В работе обязательно применяется сварочное оборудование, болгарка. Также будет нужен разнообразный ручной инструмент, начиная с отвертки и заканчивая гаечными ключами.
Мастерскую оборудуют в отапливаемом, хорошо проветриваемом помещении или на улице под навесом в летний период.
Чтобы сделать квадроцикл из скутера своими руками, чертежи конструкции потребуется рассмотреть детально перед началом работы. Лучше всего разработать схему самостоятельно, прорабатывая каждую деталь будущей системы.
Начать сборку нужно с рамы, которую берут от скутера-донора. Ее потребуется доработать, дополнительно обварить и сделать багажник, расположенный спереди либо сзади.
Для сборки рамы обязательно пригодится дополнительный материал. Это должна быть тонкостенная труба с круглым или квадратным поперечным сечением. Она не должна быть тяжелой, в противном случае вес квадроцикла будет большим. Из-за этого он потеряет в маневренности и управляемости, а на мотор будет действовать слишком высокая нагрузка. Из-за этого он может выйти из строя довольно быстро.
Не рекомендуется применять водопроводные трубы, так как они очень хрупкие и для подобных целей не подходят. Чтобы установить все необходимые узлы и механизмы к раме приваривают кронштейны.
Колесные диски лучше выбрать из легкосплавных материалов, так как в другом случае вес транспортного средства будет значительным. Можно взять колеса от мотоблока, протектор которых имеет довольно агрессивный рисунок. Но вот для легкого квадроцикла не стоит выбирать колеса от автомобиля. Они большие и тяжелые, поэтому на двигатель будет действовать высокая нагрузка.
Квадроцикл с двигателем от скутера не будет отличаться значительной мощностью. Но при езде по бездорожью водитель сможет получить свою порцию драйва. Когда рама будет собрана, на неё можно будет смонтировать мотор. Это кропотливый процесс, который требует от мастера аккуратности. Мотор должен прочно прилегать к своему посадочному месту. В противном случае на него будут воздействовать сильные вибрации.
Вал мотора нужно соединить с редуктором на задней оси. Для этого к шестеренке нужно присоединить цепную передачу. Трансмиссию устанавливают сразу после этого, выведя все органы управления, в том числе от мотора, на раму. Педали и рычаги управления закрепляют на соответствующих посадочных местах.
Комплектующие
Рекомендуется применять двигатель, питание и зажигание от одного скутера, чтобы вся система функционировала слаженно. Некоторые компоненты желательно доработать, например, целесообразно снабдить систему зажигания аккумулятором с подходящими для квадроцикла характеристиками. Топливный бак лучше взять от скутера, так как он обладает достаточным размером для такой системы.
Передний и задний мост берут от грузового мотороллера, так как на них действуют большие нагрузки. Если эти элементы системы будут недостаточно крепкими, они быстро деформируются и выйдут из строя.
Пружины для амортизатора можно взять от любого мотоцикла, который обладает достаточно крупным размером. Они фиксируются на раме подвижно, конфигурацией напоминая букву «А». Можно приобрести амортизаторы отдельно, так как они должны обеспечивать плавность хода. Новые детали обладают лучшими эксплуатационными характеристиками, чем подержанные детали.
Управление может быть как рулевым, так и мотоциклетным. Выбор зависит от вкусовых предпочтений мастера. Рычаг от тормоза соединяют с трансмиссионным тормозом, присоединяя систему к звездочке заднего моста.
Наружный обвес можно изготовить из стекловолоконного материала или старых мотоциклов либо машин. Чтобы сделать кузов, рекомендуется склеить «болванку» из пластика или дерева. При использовании такой технологии получается подогнать детали обвеса друг к другу максимально качественно. На макет наносится стеклопластик, формируя детали обвеса.
После этого кузов нужно обработать наждачной бумагой и прогрунтовать. Когда слой высохнет, наносится специальная краска. Затем проверяется работа всех систем и механизмов, при необходимости вносятся соответствующие доработки.
Дополнительный обвес
После сборки основных элементов конструкции, можно добавить на рулевое управление дополнительные зеркала, ветровое стекло. Также рекомендуется установить диодные передние фары и задние фонари. Такое оборудование позволит ехать по пересеченной местности даже в темное время суток.
Подвеска квадроцикла своими руками
Квадроцикл из магазина -8211, удовольствие доступное далеко не каждому. Поэтому многие умельцы изготавливают квадрики своими руками. И в этой статье мы расскажем о наиболее интересных из них.
В деле изготовления квадроцикла может пригодится всё что найдётся в гараже и рядом. Каждое транспортное средство сделанное своими руками уникально и индивидуально, поэтому о чертежах и схемах приходится говорить с трудом.
Мало кто описывает детально процесс постройки своего детища, от этого найти конкретную информацию крайне сложно. Но есть и исключения.
Как сделать квадроцикл своими руками
Что было использовано в конструкции ТС:
- Передние и задние колёса от Нива Шевроле 15 дюймов
- Двигатель а-м Ока
- Коробка передач Ока
- Межколёсные редукторы от задних мостов вазовской «классики»
- ШРУС от автомобиля ВАЗ-2108, 12 шт
- Топливный бакиз канистры на 20л
- Упор пассажираиз подголовника Оки
- Сцепления от Оки
- Руль от мотоцикла Урал»
- Щиток приборов от автомобиля Ока
Основные технические характеристики квадроцикла:
Чертежи квадроцикла:
Трансмиссиясделано из узлов автоваза с некоторыми доработками. Например лоя уменьшения скорости и повышения крутящего момент вместо главной пары использовалась цепная передача.
Межколёсные редукторы заимствованы от классики, полуоси удалены и заменены на ШРУСы от переднего привода ваза. Так же шарниры равных угловых скоростей использованы и в других узлах трансмиссии.
Подвеска независимая на треугольных поперечнырычагах. Амортизаторы от Оки.
Глушитель самодельный из 2х секций, изолированный азбестом.
Обвес сделан из стеклопластика. На создание такого пластика ушло 10кг эпоксидной смолы, 1кг пластификатора и столько же отвердителя. 15 метров стеклоткани и 5 метров стекломата.
Обвес квадроцикла — стеклопластиковый. Выклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.
Бампера и кенгурятники сварены из труб 20мм круглого профиля.
Фото готового квадроцикла:
Материал на основе статьи: http://modelist-konstruktor.com/razrabotki/853
Квадроцикл из мотоцикла
Все подробности в видео.
Квадроцикл с мотором ИЖ Юпитер. Раздатка от мотоцикла Муравей.
Квадроцикл Кобра MIX
Видео самодельного квадроцикла в действии:
Самодельный багги -8220,Раптор-8221,
Самодельный квадроцикл с двигателем от Оки
Багги своими руками #7 Передняя подвеска III
Мой мотовездеход сделанный из китайского скутера
Мой вариант Мотовездехода Очень Маленькой Мощности (МОММ-7215) двухколёсного типа (2х1) собранного из китайского скутера своими руками
Этим летом 2016 года пришло время переоборудовать свой китайский скутер (Скутер Super Sport Acar и история его восстановления) в что-то более подходящее для моих дальних поездок на рыбалку в район реки Чусовая. Поездка в начале июня (Река Чусовая 2016 — июнь, первый выезд в сезоне на рыбалку) немножко попортила мне нервы и подвигло на ускоренную разработку более подходящего транспортного средства для езды по любым дорогам и даже в местах, где их нет вообще…
В течении месяца я собрав свой мотовездеход, хотя пока назвать его в полном смысле вездеходом нельзя по причине привода только на заднее колесо.
Но впереди ещё есть много времени и возможно привод на переднее колесо тоже появится. В конструкцию закладывалась изначально такая возможность.
За основу взята рама скутера, двигатель перенесён вперёд. Добавлен самодельный задний маятник, передняя вилка наполовину переделана под широкое и большое колесо. Резина применена от автомобиля УАЗ, диски переделаны также из уазовских. Ступицы самодельные с 203 подшипниками. Диски без резины выглядят так:
Звёздочки и цепь от мотоцикла ИЖ.
Идёт дальнейшая доработка конструкции. Прорабатываются варианты облегчения массы получившегося мотовездехода и для начала сделал регрувер (Регрувер (нарезка протектора) с питанием от электросварки). Нарезал протектор на покрышках что заодно облегчило мотовездеход больше чем на 3 килограмма. Сейчас надо подрезать резину на боковинах покрышки.
По настоящему первым испытанием для МОММ-7215 стала поездка на рыбалку на реку Чусовая, которая прошла успешно, не считая пару мелких накладок. Более подробно об этой поездке можно прочитать на странице — Река Чусовая 25-26 июля 2016 года — выезд на рыбалку на МОММ-7215 (фотообзор)
Поездка выявила следующее:
Плюсы:
1. Использование больших колёс на низком давлении повысили проходимость на порядок, а также значительно сглаживают неровности дороги.
Минусы:
1. Опять же из-за колёс понизилась управляемость мотовездеходом, на что похоже влияет передняя вилка рычажного типа и пониженное давление в шинах. Особенно это проявляется на твёрдых больших неровностях типа разбитые колеи, большие камни (по ровной дороге проблем с управлением нет). В будущем возможно надо попробовать заменить на телескопическую вилку. Отказ от амортизаторов (как применяется на многих двухколёсных мотовездеходах) категорически не приемлю.
2. Значительный вес колеса в сборе требует по крайней мере его балансировке, потому что на скорости около 50 км/час не отбалансированное колесо начинает отражаться на мотовездеходе. Также надо продолжить искать возможность облегчении веса колеса в сборе. Варианты есть…
Видео через год — 17 ноября 2017… эксплуатация по снегу…
5 янаваря 2018 года. Зима оказалась малоснежной и я решил проверить ещё раз возможности своего мотовездехода по накатанной лыжне. Что из этого получилось можно увидеть на следующем видео:
Источник: http://avtopraim.ru/mototsikl/kak-sdelat-iz-skutera-kvadrotsikl-svoimi-rukami.html
27.04.2020
Как сделать снегоход своими руками: пошаговое описание строительства простого и эффективного снегохода (110 фото) Зима – это то время года, когда всё вокруг покрывается «пушистым одеялом» в виде снега. Наша страна находится в такой климатической зоне, где каждую зиму мы... → |
27.04.2020
Простой колесно-лыжный снегоход на пневматиках Колесно-лыжный снегоход — трехопорный, с двумя задними ведущими пневматиками и одной управляемой лыжей спереди. Конструкция снегохода по сравнению с другими машинами подобного типа предельно проста, что позволяет сделать... → |
27.04.2020
Как сделать снегоход из велосипеда Делаем снегоход своими руками - проще не бывает! Этот снегоход я сделал буквально за пару выходных в гараже на даче. Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости в глубоком рыхлом или... → |
Комментирование отключено.
