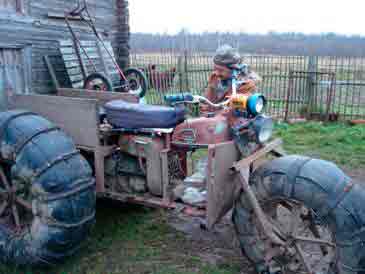

Самодельный болотоход на шинах низкого давления

Вездеход на шинах низкого давления своими руками

Среди охотников, рыболовов, а также лиц, проживающих в труднодоступной местности, пользуются внушительной популярностью самодельные вездеходы на шинах низкого давления. Своими руками изготовить подобное транспортное средство вполне возможно, при условии наличия необходимых материалов, инструментов, чертежей и квалификации.

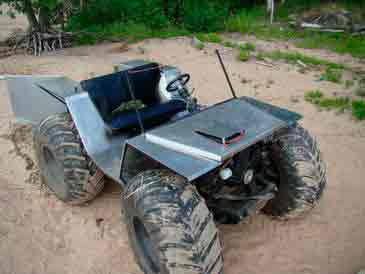

Виды самодельных вездеходов

Легкие вездеходы, которые также называют каракаты на шинах низкого давления, пользуются высочайшим спросом, поскольку они отлично подходят для передвижения по бездорожью. Они выгодно отличаются от стандартных внедорожников, поскольку способны перемещаться при полном отсутствии дорожного покрытия в условиях пересеченной местности. Подобные изделия отличаются простой конструкцией и широкими функциональными возможностями, что делает их идеальным транспортным средством для использования в труднодоступных областях страны. Существует сразу несколько разновидностей подобного рода изделий, что позволяет каждому выбрать для себя оптимальный вариант. Среди них целесообразно упомянуть:

  • пневмоходы лодочного типа, которые отличаются доступной стоимостью и простейшим устройством. Снабжаются силовым агрегатом подвесного типа, что позволяет им осуществлять передвижения по водоемам небольших размеров;
  • гусеничные изделия, отлично подходящие для передвижения по болотам и водоемам с большим количеством растительности. Изготовить подобную конструкцию значительно сложнее, поскольку для этого потребуется подобрать подходящий гусеничный привод;
  • болотоходы на шинах низкого давления — самый простой в изготовлении и перспективный тип, который может быть создан из подручных материалов с минимальными затратами.

Поскольку последняя разновидность является наиболее простой в сборке, целесообразно ознакомиться с ней подробнее. Подобные вездеходы работают по одинаковому принципу, предусматривающему использование колес большого размера для передвижения по бездорожью. Существует сразу несколько подвидов каракатов данной разновидности. Среди них следует отметить:

  • полноприводные модели, предусматривающие использование КПП и ходовой от автомобилей. Отличается наличием полного привода, а также герметичным корпусом, изготовленным на основе лодки;

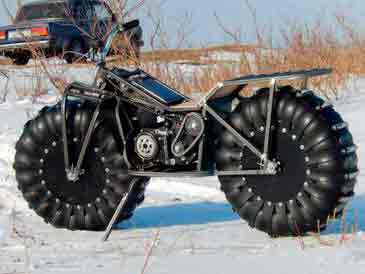

  • трициклы — изделия с 3 колесами, собирается на основе ненужных мотоцикл, чаще всего отечественного производства;
  • вездеход из мотоколяски — предполагает размещение силового агрегата под сиденьем, в качестве основы используется мотоколяска, а также детали автомобиля;

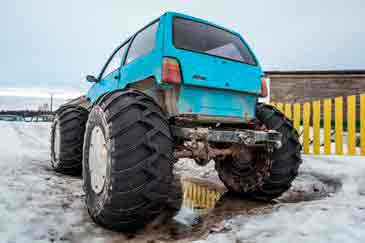

  • модели, где основой выступают легковые транспортные средства либо квадроциклы.

Крайне важно перед изготовлением определиться с разновидностью вездехода, его моделью, а также раздобыть подходящие чертежи, что позволит не допустить ошибок в процессе самостоятельной сборки.

Характеристики вездехода

Реальные характеристики вездехода на шинах низкого давления напрямую зависят от используемых узлов и элементов, а также разновидности устройства. Настоятельно рекомендуется использовать силовые агрегаты достаточной мощности, что позволит без каких-либо проблем преодолевать даже сложные препятствия.

Что нужно для изготовления вездехода

Планируя изготовить вездеход своими руками, необходимо заблаговременно убедиться в наличии материалов, чертежей, а также соответствующего инструмента. Для большинства соединений, особенно рамы, рекомендуется использовать сварочный аппарат, что позволит гарантировать длительный срок службы и высокую прочность конструкции.

Материалы

В качестве основы для вездехода на шинах низкого давления может быть удобно использовать мотоблок, что позволит существенно сократить затраты и упростить процесс самостоятельной сборки. Потребуется найти сразу несколько элементов, без которых сооружение караката будет невозможным:

  • рама подходящей формы и размеров;
  • задний мост, который будет использоваться для монтажа задних колес;
  • сидение для водителя, а также средства его защиты от грязи, осадков;
  • осветительные приборы, которые потребуются для движения в темное время суток.

Подобного рода устройство является одноместным, однако при желании, можно установить дополнительные сидения.

Комплектующие для рамы должны подбираться таким образом, чтобы грузоподъемность транспортного средства составляла не менее 200 кг. Она должна быть устойчивой к опрокидыванию, что особенно важно при поездках по неоднородному рельефу.

Также следует убедиться в том, что мощность двигателя мотоблока, используемого в качестве основы для транспортного средства, достаточна для выбранной конструкции. Универсальными вариантами можно считать мотоблоки Нева, МТЗ, Угра, а также прочие отечественные изделия, у которых мощность мотора больше 10 л.с.

Также стоит заблаговременно позаботиться о системе охлаждения, поскольку при движении на малой скорости ветер не сможет понизить температуру мотора до приемлемых значений.

Чертежи

Изучив чертежи вездеходов на шинах низкого давления, мастер может внести в конструкцию будущего изделия свои изменения, что позволит адаптировать его для решения конкретных задач либо улучшить технические характеристики. Примером может служить редуктор, который позволит улучшить показатели крутящего момента.

Порядок изготовления

Планируя собрать самодельный болотоход, целесообразно убедиться в наличии всего необходимого, после чего придерживаться следующей инструкции:

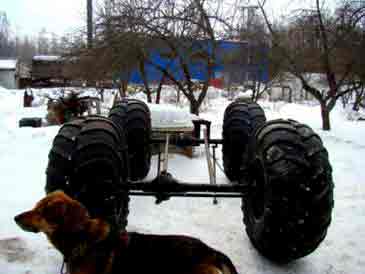

  1. Сварить раму, используя металлопрофиль квадратного/прямоугольного сечения.
  2. При желании можно изготовить ломающуюся раму, что станет оптимальным вариантом для поездок по местности со сложным рельефом. Для этого потребуется использовать шкворень, а также независимую подвеску для переднего и заднего моста.
  3. Собрать задний мост, в качестве которого можно воспользоваться аналогичной деталью от старого автомобиля, например Москвич.
  4. Реализовать подвеску, используя амортизаторы, мост соединить с рамой посредством болтов.
  5. Установить на раму мотоблок.
  6. Разместить сидение.
  7. Закрепить защиту рамы из металла или пластика.
  8. Установить колеса, осветительные приборы.

Также конструкция модели может предполагать наличие тормозной системы, что актуально для транспортных средств, передвигающихся с большой скоростью. В этом случае удобнее всего будет использовать старый мотоцикл и установить тормоза на этапе монтажа колес.

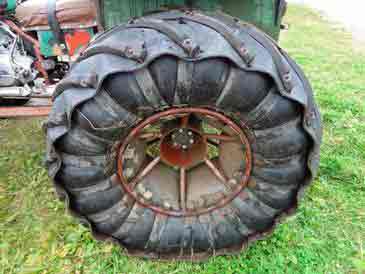

Как сделать шины низкого давления

Желая изготовить вездеход подобной конструкции, необходимо предварительно ознакомиться с тем, как сделать ободрыши — шины низкого давления. В качестве основы целесообразно использовать старые покрышки от грузового транспорта, при этом крайне важно, чтобы их степень износа была небольшой. Самому сделать подобные шины довольно просто, достаточно придерживаться следующего алгоритма действий:

  1. Очистить шины от грязи.
  2. Надрезать их по внутреннему периметру, что позволит демонтировать проволоку.
  3. Разметить прямоугольники около надреза и вырезать их, используя строительный нож.
  4. Снять проволоку и зафиксировать покрышку.
  5. Ободрать шину от внешнего слоя.

После подобных манипуляций у мастера в распоряжении будет камера, из которой можно сделать колесо, создав шинный каркас. Для этого потребуется сварить диски для шин низкого давления, например, из алюминиевого таза, отшлифовать каркас и одеть его на подготовленную камеру. Подобные колеса можно устанавливать на самодельный вездеход, изготовленный на основе мотоблока.

Преимущества шин

Подобные колеса пользуются внушительной популярностью при проектировке вездеходов, что обусловлено широким перечнем преимуществ, выгодно отличающих их от прочих возможных вариантов. Среди них целесообразно упомянуть доступную стоимость, что позволит существенно сократить затраты на изготовление модели.

Колеса отлично подойдут для передвижения по различным видам местности, что позволяет использовать их в различных регионах и погодных условиях. Существуют и другие преимущества подобных элементов:

  • малый вес, что позволяет значительно улучшить динамические характеристики готового транспортного средства;
  • за счет большой площади удается успешно передвигаться по пескам, снегу и прочим труднопроходимым видам местности;
  • отсутствие негативного влияния на грунт, что позволяет использовать вездеход для поездок по полям.

Вездеход с такими колесами можно использовать в качестве маломощной тракторной техники для выполнения простых задач, что делает его универсальным решением.

Заключение

Самодельные вездеходы являются отличным решением для передвижения в сельской местности, где дорожное покрытие находится в плачевном состоянии, либо отсутствует. Наличие подобных колес позволяет конструкции эффективно передвигаться по полям, снегу, песку, болотам и другим труднодоступным участкам.

Источник: http://traktoramira.ru/vezdehody/vezdehod-na-shinah-nizkogo-davleniya-svoimi-rukami.html

Самодельные вездеходы на шинах низкого давления

На территории нашей страны не везде есть хорошие дороги без болот и грязи, поэтому нужен вездеход, который сможет проехать труднодоступные места. Далее мы рассмотрим самодельные вездеходы на шинах низкого давления, принципы их создания и изучим некоторые рекомендации для начинающих конструкторов. Начнем с классификации вездеходов.

  1. Разновидности самодельных вездеходов
  2. Гусеничные
  3. Модели на шинах низкого давления (ШНД)
  4. ТТХ агрегата
  5. Принцип создания вездехода на колесах
  6. Двигатель или мотоблок
  7. Ходовая часть
  8. Как сделать самодельный колесный вездеход
  9. Рама вездехода
  10. Задний мост с подвеской
  11. Вездеход на основе мотоблока
  12. Сборка
  13. Траки вездехода с двигателем от мотоблока
  14. Вездеход с оборудованным спальным местом
  15. Двигатель и трансмиссия
  16. Тормоз
  17. Крепление гусеницы

Разновидности самодельных вездеходов

Среди самодельщиков большой популярностью пользуются две основные модели – гусеничные машины и снегоболотоходы своими руками на шинах низкого давления. На этих примерах и будем знакомиться с машинами.

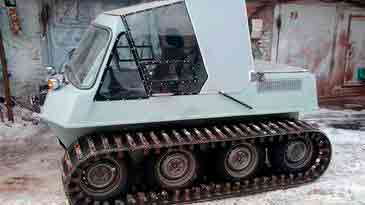

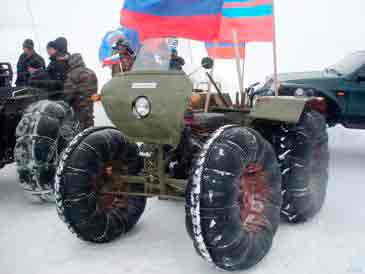

Гусеничные

Достаточно сложные в изготовлении вездеходы имеют преимущества и отрицательные качества. Из положительных – это хорошая проходимость, в данном отношении у гусеничных моделей отсутствуют конкуренты. Машины этого класса часто производятся с применением двигателей ВАЗ, поэтому расход горючего у них больше по сравнению с другими, но и запаса мощности хватает в отличие от аналогов с мотоциклетными силовыми агрегатами.

Отрицательными качествами являются большой расход топлива и высокая стоимость вездехода. Даже с учетом того, что многие комплектующие могут быть в наличии, денежные затраты будут больше, если сравнивать с колесными моделями.

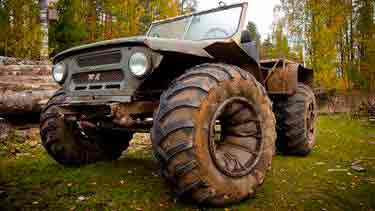

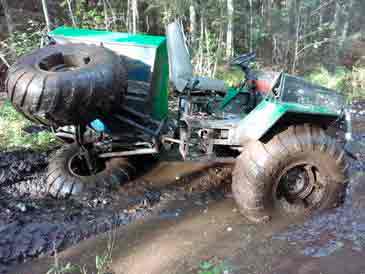

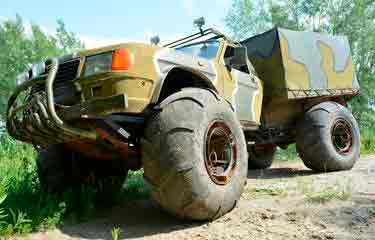

Модели на шинах низкого давления (ШНД)

Их создают на базе рамы и двигателя от мотоцикла. Сделать 3-х колесный вездеход ШНД гораздо легче, чем модель из гусеницы, при этом сложных в производстве элементов нет, а комплектующие части намного дешевле и доступнее, тот же силовой агрегат от мотоцикла будет стоить дешевле. Конечно, степень удобства ниже, но можно сделать на самодельном каракате маленькую кабину и оборудовать ее обогревающим прибором.

ТТХ агрегата

Приведём средние техническое характеристики самоделок на шинах низкого давления:

  • ломающаяся рама;
  • колеса УРАЛ;
  • двигатель японский, дизель, три цилиндра, примерно 30 л/с;
  • коробка передач;
  • раздатка НИВА;
  • рулевой механизм.

Вездеходы на спец.шинах низкого давления являются популярными среди конструкторов и у этого есть определенные причины, одна из которых простота изготовления.

Принцип создания вездехода на колесах

Для начала определитесь со своими потребностями и поймите, какой тип машины вы хотите сделать. Тут многое зависит от условий и личного желания, поэтому что-то порекомендовать сложно.

  • если нет опыта работы с механизмами гус. типа, то начните с простой пневматики;
  • определитесь с условиями эксплуатации, вместимостью, грузоподъемностью и, исходя из этих данных наметьте общую концепцию будущей машины;
  • перейдите к эскизному проекту вездехода, на котором в общих чертах;
  • наметьте компоновку и расположение всех узлов и агрегатов транспортного средства, не забываем и о водителе с пассажирами, если аппарат многоместный.

Теперь определимся с обстоятельствами эксплуатации, характеристиками такими как вместимость и грузоподъемность. С учетом этой информации наметьте концепцию машины в будущем и перейдите к проекту вездехода эскизного типа, где в общем есть компоновка и расположение каждого узла и агрегата ТС. Важно помнить о водителе, пассажирах, их количестве, чтобы рассчитать места для них.

Двигатель или мотоблок

Подойдет не любой силовой агрегат, основное требование к нему – функция принудительного охлаждения, потому что вездеходы ездят на небольших скоростях, и простой мотор от мопеда может перегреваться. Если было решено использовать небольшой двигатель от мотоцикла, то нужно охладить его, используя вентилятор и кожух, направляющий движение воздушного потока.

Силовой агрегат должен иметь нормальный запас мощности, чтобы обеспечить вездеходу возможность проезжать в разных условиях. Для расчета подходящей нужно использовать формулу: nдв. макс. =10-3 Nуд.mп; (nдв. Наибольшая мощность, Nуд – удельная мощность на одну тонну веса, находящаяся в пределе 20 – 35 л.с.).

Если есть желание использовать машину в течение круглого года, лучше воспользоваться 4-х тактным силовым агрегатом. Эти двигатели просто запускаются и стабильно функционируют при минусовой температуре по сравнению с 2-х тактными моделями. Точных рекомендаций по разновидностям мотора, бензинового или дизельного, нет, но у всех есть свои особенности и положительные-отрицательные качества.

Среди моторов производителей России хорошо зарекомендовали себя варианты от мотоциклов, а из автомобильных распространены модели семейства «ЗАЗ». Достаточно часто можно видеть силовые агрегаты, которые собраны на базе тракторных пускачей с использованием элементов иных моторов, они работают с разными типами сцепления и коробками передач. Сейчас распространены вездеходы самодельные, которые состоят из мотоблока, что связано с возникновением на рынке дешевых двигателей производства КНР.

Энтузиасты создают самоделки на гусеничном ходу и больших шинах с использованием китайских силовых агрегатов, которые производятся по сертификату японских производителей. Они отличаются высоким качеством и небольшой ценой при нормальных мощностях.

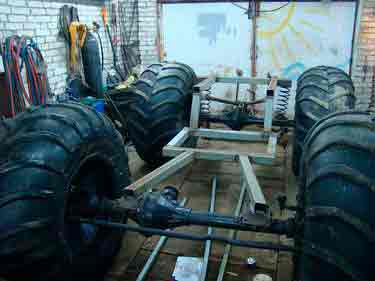

Основные части машины, которые можно приобрести или изготовить самостоятельно на базе мотоблока:

  • рама —организует мобильное ТС;
  • задний мост (предназначен для того, чтобы монтировать задние колёса);
  • посадочное место — его рекомендуется защитить от воды и грязи;
  • освещение требуется для безопасного движения в любое время.

Вездеход, произведённый на мотоблочной основе, часто маломестный, грузоподъемность не больше 200 кг. Ширину можно рассчитать, учитывая условия устойчивости к опрокидыванию, она должна быть в пределах от 1.1 тыс. мм и больше.

Новые мотоблоки от производителей Нева, МТЗ и Угра оборудованы двигателями с мощностью выше 10 л.с., этого хватает для движения со скоростью 10 км/ч и более. По бездорожью, во время прохождения жижи или сложных мест скорость может быть в пределах 1-2 км/ч.

Ходовая часть

Конструкция ходовой части имеет независимые подвески, при этом технологически они сложнее, но обеспечивают удобства водителю и пассажирам. Вместе с колесами на базе пневматиков получается хороший эффект.

Рама есть разных видов: просторная, плоская, цельная или раздельная (для машин с гусеницами или колесами). При этом сочлененный тип вездехода имеет хороший потенциал для конструкторской мысли. Но из-за сложностей находит небольшое применение в такой сфере, как вездеходы самоделки.

Источник: http://catfishing.ru/snegoxody/samodelnye-vezdekhody-na-shinakh-nizkogo-davleniya/

Вездеход своими руками на шинах низкого давления

Вездеход самоделка на шинах низкого давления, фото, описание, а также видео испытаний вездехода.

Народные умельцы не перестают нас удивлять своей изобретательностью. И на этот раз, мы рассмотрим самодельный вездеход с довольно оригинальной конструкцией полного привода на колёса.

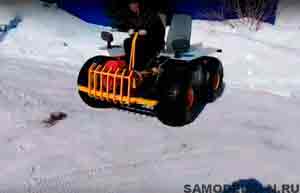

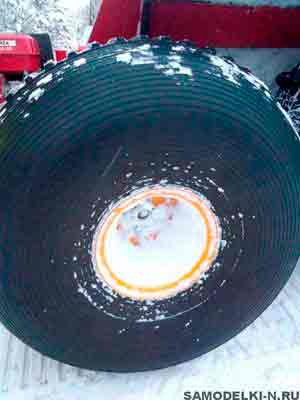

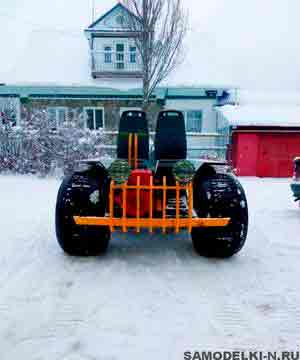

Автор, решил построить небольшой, манёвренный вездеход для поездок по бездорожью и пожалуй это ему удалось. Давайте рассмотрим самоделку более подробно.

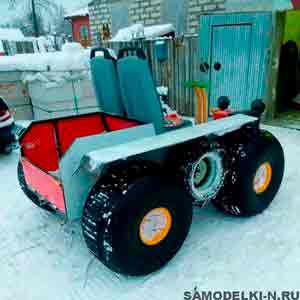

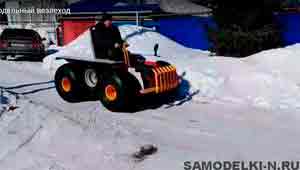

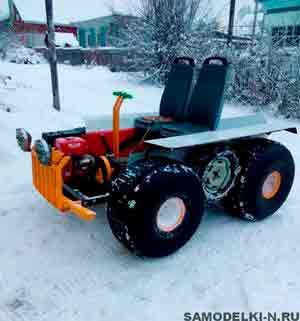

Это двухместный вездеход на шинах низкого давления (900 х 500 х 250 мм).
Габаритные размеры самодельного транспорта — 2700 х 1850 мм, клиренс — 420 мм.

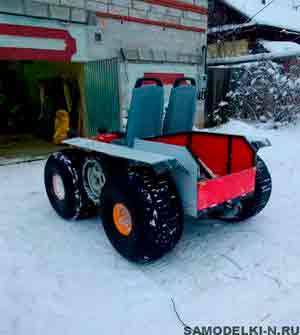

Дополнительно, имеется багажник для перевозки грузов.

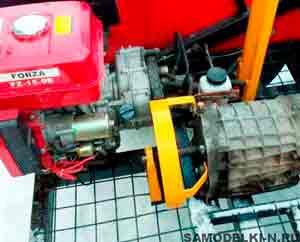

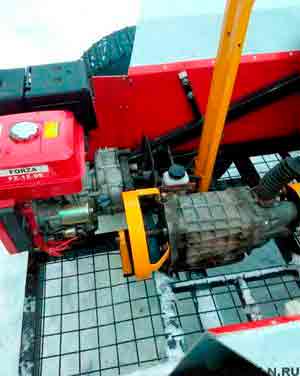

Рама вездехода сварена из профильных труб. Установлен бензиновый силовой агрегат китайского производства «Lifan» мощностью 15 л.с, вместе с понижающим редуктором и центробежным сцеплением. Дополнительно установлена КПП и задний мост от ВАЗ-2101.

Вездеход имеет полный привод на все четыре колеса. Управление осуществляется с помощью двух рычагов, как на гусеничном вездеходе, чтобы осуществить поворот, достаточно затормозить один борт, точнее одну из ведущих звёзд. В этой конструкции воплощено интересное решение, на обоих бортах вездехода, размещены ведущие звёзды с зацепами, которые соприкасаются с протекторами колёс и приводят их в движение.

Вес самоделки, всего 180 кг, максимальная нагрузка около 300 кг, этого вполне достаточно для поездки двух человек и небольшого груза.


Самодельный вездеход, отлично передвигается по бездорожью, в этом Вы можете убедиться просмотрев это видео:

Источник: http://samodelki-n.ru/vezdexod-svoimi-rukami-na-shinax-nizkogo-davleniya.html

Болотоход своими руками для поездок на рыбалку: процесс изготовления от А до Я (видео + 110 фото)

Наша страна огромна и на ее территории еще множество местностей без транспортной структуры, где движение затруднено особенностями ландшафта.

В таких местах зачастую требуется специальная техника, например болотоход. Готовый транспорт такого типа, порой, стоит немыслимых денег, либо его трудно достать. Потому жители отдаленных регионов давно научились самостоятельно изготавливать такую технику.

Краткое содержимое обзора:

  • Какие есть варианты
  • Инструкция
  • Колеса
  • Прицеп
  • Заключение
  • Фото самодельного болотохода

Какие есть варианты

Перед тем, как сделать болотоход своими руками, нужна некоторая информация и подготовка. Пригодятся технические знания, а также нестандартное мышление, но результат позволит по-настоящему покорять непроходимые места.

В пользу саморучного изготовления говорит банальный факт экономии, можно использовать бывшие в употреблении части.

  • Самый популярный вариант — автомобиль на шинах с низким давлением. От них будет зависеть большая часть результата, важно продумать максимально простую конструкцию, чтобы в дальнейшем не зависеть от сложных деталей при поломке;
  • Лодка болотоход своими руками изготавливается еще проще, она позволит передвигаться по затопленным местностям, подходит для малой глубины, но не очень любит заросшие пространства;
  • Если же на водоеме большое количество зарослей, лучше всего взяться за болотоход на гусеницах. Своими руками сделать его труднее, но, порой, это необходимость.

Инструкция

Рассмотрим изготовление транспорта на шинах низкого давления. Потребуется рама, оставшаяся от старого мотоцикла, к которой приваривается уже самостоятельно изготовленная рама. Мотор преимущественно берется новый, во избежание поломок в самый неподходящий момент.

Мотоциклетный двигатель типа «Тула» подходит как нельзя лучше. Зажигание лучше всего подходит от трактора, на обычный аккумулятор особых надежд возлагать не стоит. Далее устанавливается топливный бак, крепятся руль и сидение.

Передняя вилка типа Урал без амортизаторов как раз подойдет, затем устанавливается цепной привод. Такая конструкция часто выполняется без тормозов, для остановки достаточно остановить двигатель. Колеса проще всего взять от комбайна, со снятым верхним слоем резины.

Колеса

Для начала, следует определить размеры покрышек. Многие берут шины от ЗИЛ-131 или от Оки, у которых снимается верх проволочного корда. Один из винтов перекусывается через прорезанное окошко, проволока убирается по всему периметру. Затем боковина от корда до протектора прорезается на расстоянии около 8 см. Клык подрывают и ножом подрезают края.

Производится это по часовой стрелке, после чего формируется уже протектор. На камере помещается рисунок, чаще всего выбирается елочка, но можно и отойти от этого правила. Рисунок нарезается ножом, угол составляет трапецию.

После чего потребуется усидчивость, т. к. процесс обдирки достаточно долгий. Спешить не стоит, чтобы не загубить весь труд, сделав работу непригодной для использования.

Самодельные болотоходы могут быть не хуже промышленных, если правильно учесть все нюансы. При выборе протектора нужно учесть, что он должен самоочищаться, это актуально при передвижении по заболоченным местностям.

На торфяниках не стоит выбирать чересчур глубокий рельеф, во избежание прорыва поверхностности и потери сцепления. Редкий рисунок подбирается для передвижения по песку и снегу. Диски же, как правило, стандартные. Но многие предпочитают закрепить дополнительные «тазики» на ремни или транспортную ленту.

Источник: http://fishingadvice.ru/bolotoxod-svoimi-rukami/

Вездеход-переломка 4х4 на шинах низкого давления: как сделать своими руками
