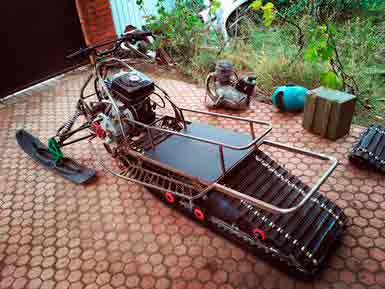

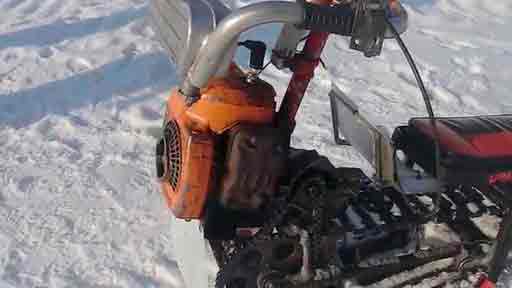

Самодельный снегоход своими руками с двигателем от мотоблока: видео, фото

Снегоход из мотоблока своими руками выгодно собирать жителям снежных районов. Чтобы техника зимой не простаивала, с нее снимают двигатель, ставят на новую ходовую часть. Снегоход пригодится в хозяйстве для перевозки дров и других грузов. На машине можно просто погонять по заснеженному лесу, съездить на рыбалку или в соседнее село.

  1. Выбор мотоблока для переделки в снегоход
  2. Как из мотоблока сделать снегоход своими руками
  3. Разработка плана

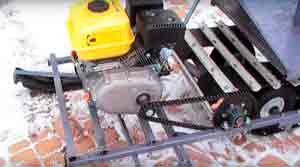

  4. Инструменты и материалы
  5. Рама для самодельного снегохода на базе мотоблока
  6. Промежуточный вал и рулевая колонка

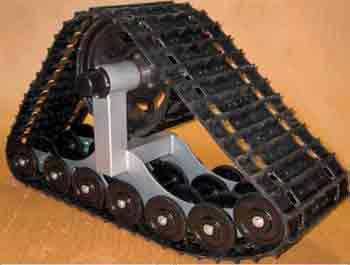

  7. Гусеницы для самодельного снегохода из мотоблока
  8. Изготовление лыж
  9. Сборка гусеничного снегохода из мотоблока
  10. Другие варианты гусеничного снегохода из мотоблока
  11. Снегоход из мотоблока и простых колес
  12. Снегоход с двигателем от мотоблока на камерах
  13. Как сделать снегоход из мотоблока на покрышках
  14. Преимущества самодельного снегохода из мотоблока
  15. Рекомендации профессионалов
  16. Заключение

Выбор мотоблока для переделки в снегоход

Основное назначение мотоблока – сельскохозяйственные работы. Обычно такую технику берут для покоса травы, обработки земельного участка, перевозки грузов. С наступлением холодов агрегат отправляют в гараж. Однако если мощность двигателя позволяет, почему бы технику не использовать зимой. Мотор приспосабливают на самодельный снегоход, а весной возвращают на родную раму.

Лучшим по проходимости считается гусеничный снегоход

Чтобы переделать мотоблок на снегоход, он должен отвечать следующим требованиям:

  • иметь задний тягово-прицепной узел;
  • обладать возможностью ручного управления;
  • иметь двигатель не меньше средней мощности с воздушным охлаждением.

Всем требованиям отвечают мотоблоки марки «Нева». Тяговая сила агрегатов варьируется от 6 до 9 л. с. Мотор выносливый, так как сборка его осуществляется в Японии.

Как из мотоблока сделать снегоход своими руками

Переделка с/х агрегата является сложным делом. Потребуются сварочные навыки, токарные работы. Нужны базовые знания о подобной технике. Оптимально посмотреть самоделку у знакомых или друзей. Реальный обзор даст лучшее представление, где и какой узел стоит, а также его устройство.

Разработка плана

Первым делом надо разработать план и решить для себя, какого типа нужна машина. Самодельные снегоходы делают на лыжах, колесном или гусеничном ходу.

Самым простым в изготовлении считается колесный агрегат. Здесь практически ничего не нужно переделывать. Замене подлежат только родные колеса. Можно взять покрышки большого диаметра из с/х техники. Иногда делают снегоход из мотоблока на колесах низкого давления, что придает технике лучшую проходимость. Однако все колесные модели способны передвигаться по неглубоким сугробам.

Самоходная машина на лыжах аналогично проста в конструкции. Напоминает она мотосани. Основой для лыж берут готовые сани или делают самодельные полозья из пластика.

Гусеничная техника обладает лучшей проходимостью, маневренностью по сложным участкам. Однако сборка такого снегохода не простая. От мотоблока обычно используют один мотор. Ходовую часть собирают новую.

Прежде чем собрать своими руками гусеничный снегоход из мотоблока, тщательно изучают чертеж. Потребуется точно скопировать все узлы, выдержать рекомендуемые размеры.

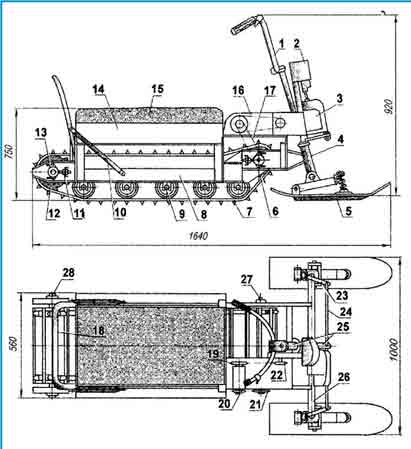

Все узлы гусеничной машины собирают по чертежу с соблюдением указанных размеров

Устроен снегоход из двух основных частей: ведущей и ведомой. В свою очередь ведущая часть состоит из трех узлов:

  • двигатель;
  • рама;
  • механизм приводов.

К ведомой части относится:

  • рулевая колонка;
  • амортизаторы;
  • элементы гусеничного узла.

Когда план будет готов, приступают к закупке материалов, подготовке инструмента.

Инструменты и материалы

В первую очередь закупают детали, необходимые для сборки основных узлов согласно чертежу. Если имеется токарный станок, простые элементы вытачивают самостоятельно. Для сборки рамы потребуется металл. Подойдут профильные трубы, уголки, листовая сталь.

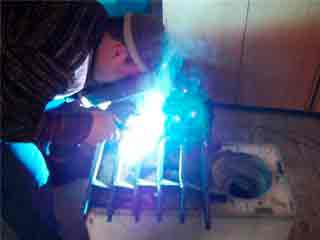

Из инструментов обязательно нужна электросварка, болгарка, трубогиб и электродрель. Дополнительно понадобится обычный слесарский набор, куда входят ключи, молоток, пассатижи, зубило.

Рама для самодельного снегохода на базе мотоблока

Первым элементом собирают раму. Именно на ней будут закреплены все узлы. Для самодельного мини-снегохода с двигателем от мотоблока раму сваривают из профильных труб. Если требуются изгибы, применяют трубогиб. Можно использовать трубы круглого сечения. Диаметр минимум 25 мм. Если требуются усиливающие косынки, их вырезают из листовой стали толщиной минимум 5 мм.

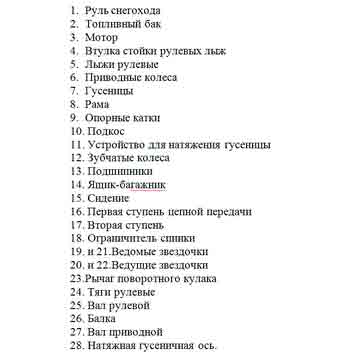

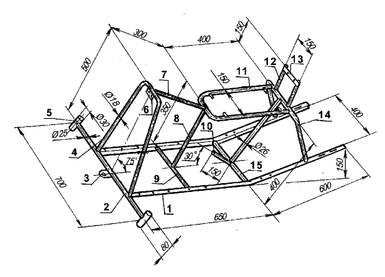

Схема с указанными узлами поможет в сборке рамы

Когда основная рама будет сварена, спереди делают подрамник. Узел представляет собой площадку из уголков и листовой стали, на которую будет установлен мотор. На ней размечают крепежные отверстия. Дополнительно окошки предусматривают в траверсе. Они нужны для протягивания цепи привода от вала мотора до ходовой части.

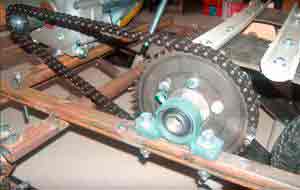

Промежуточный вал и рулевая колонка

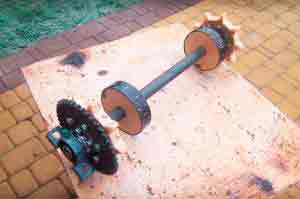

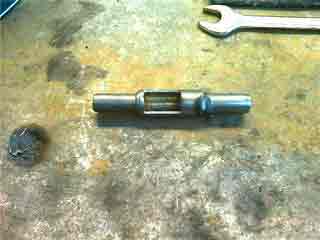

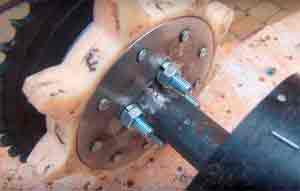

Узлы промежуточного вала вытачивают на токарном станке. Поперечины и опоры сваривают из профиля. Для самого вала подойдет труба круглого сечения или прут.

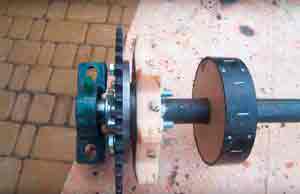

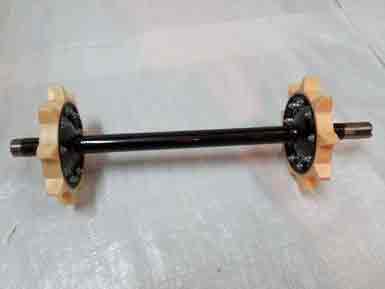

Сборку узлов промежуточного вала осуществляют по представленной схеме

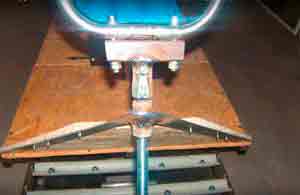

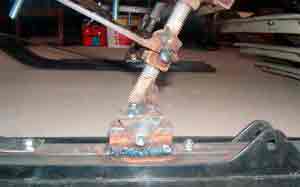

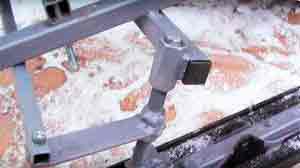

Следующим элементом собирают рулевую колонку. Важно правильно выдержать все размеры, указанные в чертеже. После сборки проводят регулировку. От качества рулевой колонки зависит проходимость самодельного снегохода, его маневренность.

Важно точно выдержать все размеры деталей рулевой колонки, представленные на чертеже

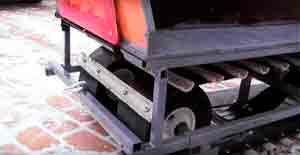

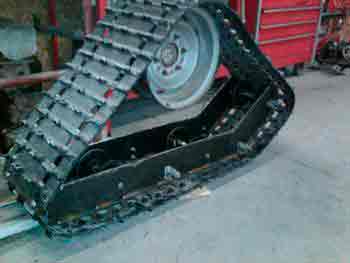

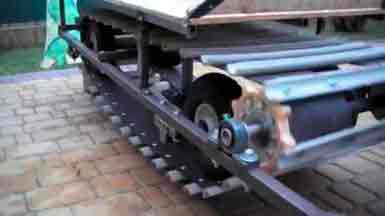

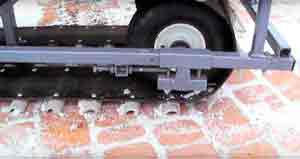

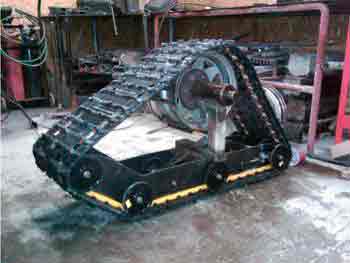

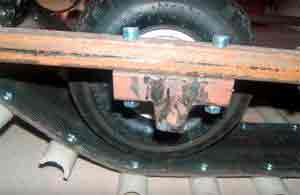

Гусеницы для самодельного снегохода из мотоблока

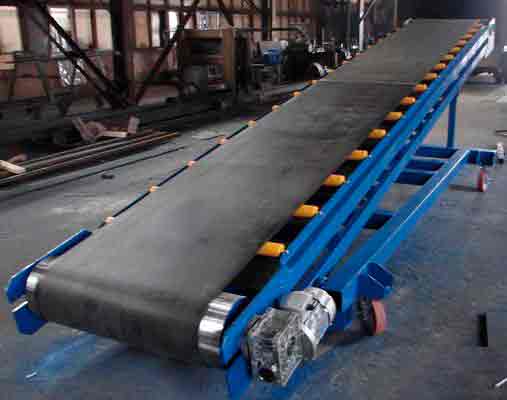

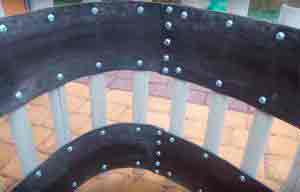

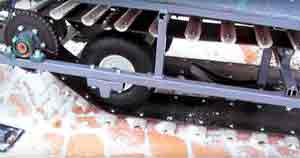

Для сборки гусениц используют транспортерную ленту, пластиковые трубы и цепи от мотоцикла. Вариант подойдет для легкой модели. Например, когда имеется цель соорудить своими руками для рыбалки снегоход из мотоблока, на котором будет ездить один человек без тяжелого снаряжения.

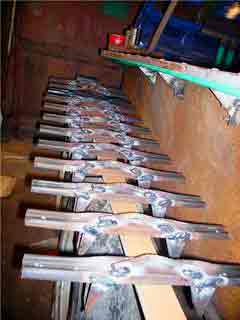

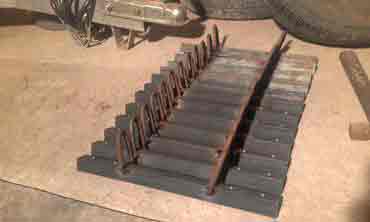

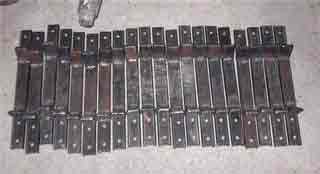

Траки тяжелого снегохода согласно чертежу делают из брусков длиной 500 мм

Когда делают машину для перевозки грузов, траки вырезают из деревянных брусков. Располагают их на гусенице до 30 штук на расстоянии друг от друга около 38 мм. Рекомендуемая ширина гусеницы – 500 мм. Транспортерную ленту используют толщиной 18 мм.

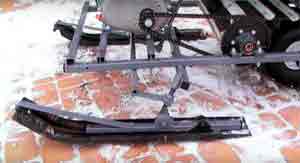

Изготовление лыж

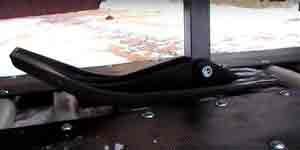

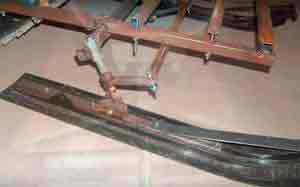

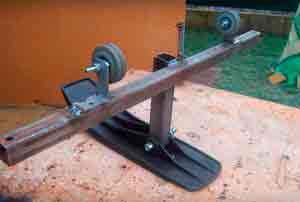

На передок ставят лыжи из саней или делают полозья самостоятельно. Для этого используют толстый пластик. Можно распустить толстостенную трубу, нагреть и загнуть концы.

Лыжи используют от саней или выгибают из толстостенной пластиковой трубы. Чтобы снегоход хорошо проходил по ухабам, меньше его кидало, лыжи оснащают лонжеронами и пружинами. Дополнительно ставят рычаг, помогающий освободить застрявший снегоход в сугробе.

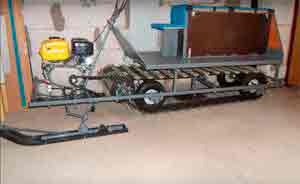

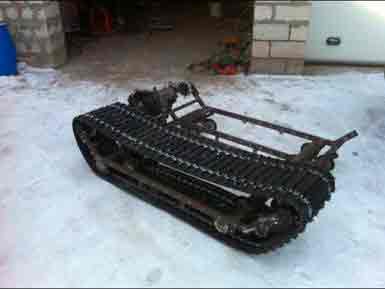

Сборка гусеничного снегохода из мотоблока

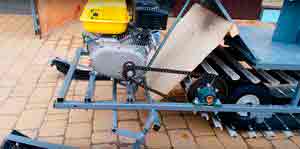

Когда все узлы по отдельности будут собраны, остается их соединить в один агрегат. Проделывают следующие шаги:

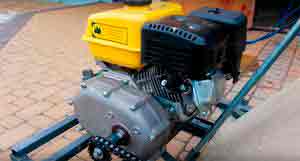

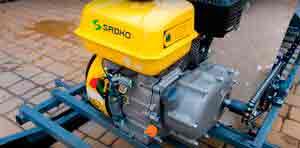

  1. На раму устанавливают мотор. Фиксируют его болтами через отверстия, просверленные на подготовленной площадке.
  2. Следующим узлом ставят промежуточный вал. Он помогает уменьшить угловую скорость, увеличить тяговую силу.
  3. Устанавливают и регулируют рулевую колонку. Возможно, после первого движения снегохода ее придется еще подрегулировать.
  4. Монтируют гусеничный узел.
  5. Сиденье водителя крепят на раму. Подойдет кресло от легкового авто.

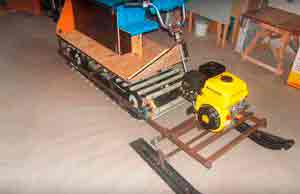

По окончании сборки самодельный снегоход с двигателем от мотоблока испытывают в работе. Пытаются запустить мотор, сделать первые движения. Во время тестирования осуществляют дополнительные регулировки. Чаще всего в них нуждается рулевая колонка и тяговый привод.

Когда обкатка успешно завершена, все узлы настроены, можно побеспокоиться о внешнем виде. Металлические части обрабатывают антикоррозийной грунтовкой, окрашивают.

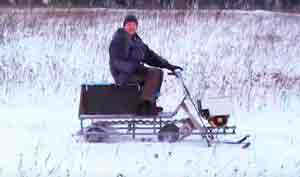

Другие варианты гусеничного снегохода из мотоблока

В рассмотренном примере представлен снегоход на одной широкой гусенице. Такая модель считается лучшей проходимости по глубокому снегу и сложному рельефу местности. Однако существуют другие гусеничные самоделки-снегоходы из мотоблока, своими руками которые собирают из тракторных покрышек и других материалов.

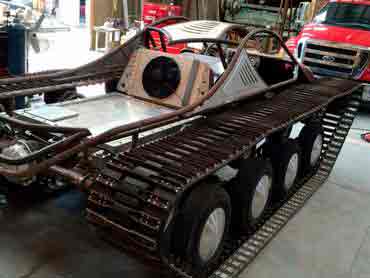

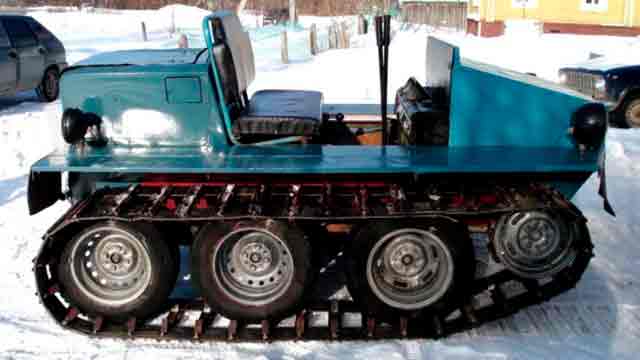

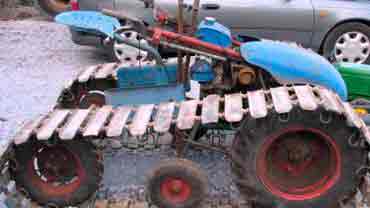

Снегоход можно сделать с двумя гусеницами

Не менее популярны модели с двумя гусеницами, где использована та же транспортерная лента. Из нее делают саму основу и траки. Для этого нарезают полосы, крепят их к основе болтами или заклепками.

Если из тракторной шины вырезать протектор, готовое кольцо исполнит роль гусеницы. Ходовой частью снегохода используют колеса. На мотоблок их ставят из легкового авто. На колеса натягивают протектор с шины.

Снегоход из мотоблока и простых колес

Для колесной модели снегохода потребуется прицеп. Его соединяют жестко с рамой мотоблока. Еще нужны зимние колеса и немного смекалки.

Для жесткого сцепления прицепа используют швеллер. Заготовку длинной около 50 см жестко крепят параллельно оси будущей снегоходной машины. Сначала на концах швеллера сверлят отверстия, ставят хомуты. К оси снегоходной машины приваривают крестовину, осуществляют фиксацию заготовки болтовым соединением, ставят контргайки. Узел исполнит роль стопора, предотвращающего смещение прицепа в сторону.

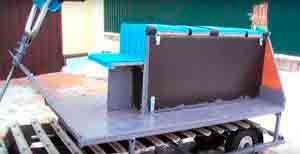

Прицепом послужат самодельные сани на лыжах из нержавеющей листовой стали

Прицеп ставят на лыжи, обустраивают сиденье водителя. С мотоблока снимают родные колеса. Вместо них ставят зимние шины. Иногда их делают самостоятельно в виде колец-насадок с траками на родные колеса мотоблока.

Снегоход с двигателем от мотоблока на камерах

Мотоблок практически не придется переделывать, если модернизировать родные колеса. Потребуются спущенные камеры от грузовика. Их по пять штук натягивают на каждое колесо, фиксируют цепями. Камеры накачивают. За счет фиксации цепями их форма становится наподобие ромашки с сегментами в виде эллипса. Новые колеса хорошо пройдут по глубокому снегу.

Для стяжки камер используют цепи, металлические обручи, полосы транспортерной ленты

Еще один колесный снегоход из мотоблока можно соорудить, надев на камеры вместо цепей стальные обручи. Снаружи их оснащают траками. Перемычки приваривают из металлических пластин. Высота трака около 2-3 см. После накачивания камер металлические обручи надежно зафиксируются на колесах.

Как сделать снегоход из мотоблока на покрышках

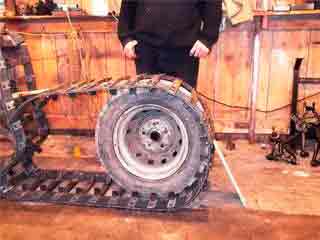

Покрышки от задних колес трактора способны исполнить роль гусениц. Потребуется отрезать боковые полки, чтобы осталось кольцо с протектором. Мотоблок оснащают дополнительными колесами. Для этого из труб сваривают раму. Конструкцию жестко сцепляют с рамой мотоблока. Расстояние между передними и задними колесами рассчитывают так, чтобы на каждую пару можно было надеть кольцо с протектором, то есть, гусеницу.

Колеса для снегохода лучше использовать от «Жигулей»

Самодельный снегоход оснащают сиденьем. Крепят его к изготовленной раме, где установлены задние колеса.

Преимущества самодельного снегохода из мотоблока

Внешне самодельная машина менее привлекательная, по сравнению с аналогом заводского изготовления. Однако можно найти много положительных сторон. Одним из плюсов является тот факт, что снегоход делают под себя. То есть, хозяин четко знает, чего он хочет: перевозить грузы, ездить на рыбалку, в лес, заниматься другими делами.

Внешне самоделка не привлекательная, зато отвечает всем требованиям хозяина

Из других плюсов можно выделить следующие моменты:

  1. Покупать в хозяйство мотоблок и снегоход дорого. Для хранения двух машин понадобится место, причем каждая из них будет простаивать в не сезон. Дешевле обзавестись одним мотоблоком. Использовать его зимой вместо снегохода, а летом по прямому назначению.
  2. Самодельная конструкция не потребует больших затрат. Многие запчасти подойдут б/у от легкового автомобиля. На металлоломе можно дешево купить обрезки труб, швеллера и другого металла.
  3. Снегоход можно использовать даже летом. Гусеничная машина имеет хорошую проходимость по грязи.

Самоделка является большим плюсом для умельцев, привыкших все делать собственноручно. Человек, проявляющий к технике интерес, постоянно усовершенствует ее, придумывает новые приспособления.

Рекомендации профессионалов

Нужно помнить о том, что самодельная снегоходная машина является транспортным средством. Специалисты рекомендуют не забывать об этом. Даже если имеется многолетний опыт управления мотоблоком, после переделки к новой машине надо привыкнуть. Нельзя сразу на большой скорости осваивать снежные сугробы и неизвестную местность. Маневренность снегохода за счет жесткой сцепки с санями уменьшается. Увеличивается опасность переворачивания на сложной трассе.

Детей катают на небольшой скорости по ровной местности

Непременно в санях захотят прокатиться дети. Нельзя лишать такого удовольствия, но вновь надо вспомнить о технике безопасности. Трассу выбирают ровную, едут на малой скорости. Можно сделать поезд из нескольких волокуш.

На видео снегоход самоделка своими руками из мотоблока:

Заключение

Снегоход из мотоблока своими руками нужно собирать с учетом того, что он является транспортным средством. Если предполагается выезд на трассу, пусть это даже проселочная дорога, машину оснащают стопами, поворотами. Не помешает фара, когда придется передвигаться в сумерках.

Источник: http://vdome.club/materialy/svoimi-rukami/samodelnyy-snegohod-svoimi-rukami-s-dvigatelem-ot-motobloka-video-foto.html

Как сделать гусеницу своими руками: способы и пошаговый мастер-класс как и из чего изготовить гусеницу (115 фото + видео)

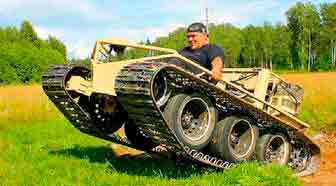

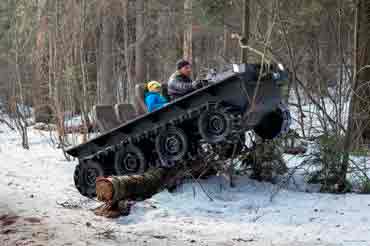

Вездеходы – это универсальное средство передвижения, которое сможет доставить вас в нужное место при катастрофически плохих погодных условиях.

Наиболее часто вездеходы используются в северной и восточной части нашей большой страны, где преобладают морозы, сильные дожди и местность по которой не может проехать обычный автомобиль.

Следует отметить, что вездеходы передвигаются при помощи колёс и гусениц. Последнее как раз любит часто ломаться и доставлять своим хозяевам кучу проблем по ремонту или полной замене этого комплектующего.

Как уже можно было догадаться речь пойдёт о том, как сделать гусеницы для вездехода своими руками.

Краткое содержимое обзора:

  • Гусеницы для вездехода
  • Гусеница для УАЗ
  • Делаем трактор на гусеницах
  • Гусеницы для мотоблока
  • Фото гусеницы для вездехода своими руками

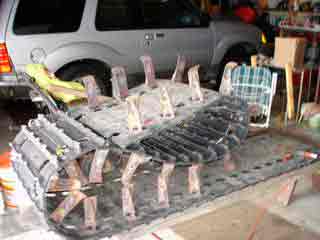

Гусеницы для вездехода

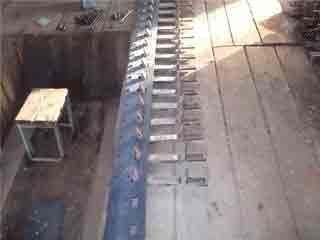

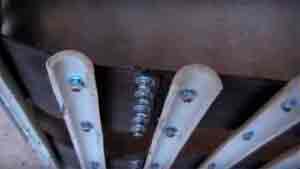

Как правило, гусеницы для самодельных вездеходов делают из высокопрочной транспортёрной ленты, которая хорошо поддаётся разного рода деформациям во время езды. Она не требует за собой особого ухода, все что вам нужно, это время от времени очищать её от грязи.

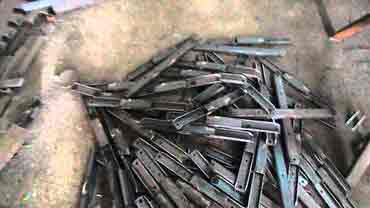

В ленте имеются профтрубы с характерным сечением, именно с их помощью вездеход может преодолевать расстояния в самую неблагоприятную погоду.

Итак, давайте теперь подробнее поговорим о создании гусениц. Для работы вам понадобятся следующие материалы:

  • Болты и гайки различных форм и размеров.
  • Профтруба с сечением.
  • Массивная арматура.
  • Транспортерная лента.

Также в вашем арсенале должны быть такие инструменты:

  • Мощная дрель.
  • Сварочный аппарат.
  • Большой молоток.
  • Универсальный набор гаечных ключей.

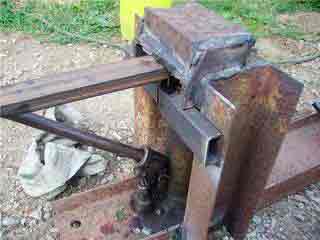

  • Станок опрессовывающий траки.

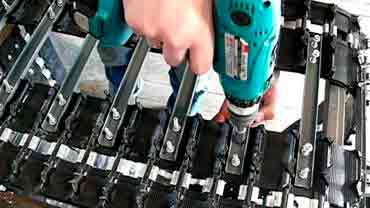

Исходя из размеров гусеницы, нужно подготовить соответствующие болты и гайки. Далее возьмите арматуру и начните придавать ей округлую форму с помощью опрессовывающего станка. Затем сварочным аппаратом необходимо наваривать вверху арматуры букву V.

Для более детального понимания действий советуем посмотреть видео, как сделать гусеницы своими руками.

После проделанный работы у вас получится самодельный трак, который нужно прикрепить к другому траку и т. д. Результатом работы будет надёжная гусеница для вездехода.

Источник: http://vsesvoimirykami.ru/kak-sdelat-gusenicu-svoimi-rukami/

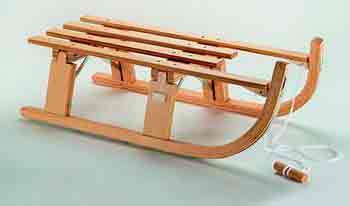

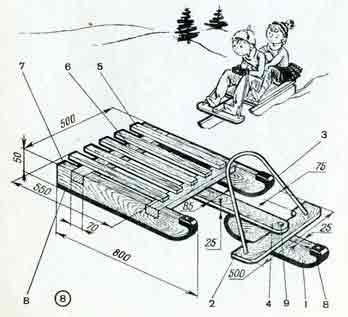

Сани своими руками: идеи, фото и чертежи

Зима всегда приходит неожиданно, даже если ее очень ждешь: однажды утром, проснувшись и выглянув в окно, мы увидим долгожданный снег, который так манит детишек порезвиться! Да и взрослые обычно не прочь весело перекинуться парочкой снежков, с наслаждением вдыхая чистый морозный воздух и щурясь на сверкающий белизной, еще не тронутый снежный покров.

Не будет ошибкой сказать, что главный атрибут зимних детских (а часто и взрослых) игр – санки.

Не обойтись без санок и родителям, которым приходится возить детишек в детский сад; важное подспорье в хозяйстве – сани, приспособленные решения для различных задач. Как правило, любые сани можно купить в розничном или интернет магазине: выбор моделей огромен, ценовой диапазон очень широк, набор использованных материалов и расцветок также, как говорится, на любой вкус. Но как быть, если вы – человек творческий, а мастеровые руки соскучились по инструментам? Конечно же, приниматься за дело! А сэкономленные деньги, чувство удовлетворения результатом и гордость ребенка за своего отца, который «может все!», станут заслуженной наградой.

Итак, прежде, чем приняться за дело, следует выбрать тип санок, продумать их дизайн и устройство, а также определиться с материалами. Скажем честно, самостоятельно («на коленке») можно собрать санки классического типа либо финские сани, которые отличаются наличием в передней части сиденья со спинкой и удлиненными полозьями с небольшими противоскользящими платформами для ног.

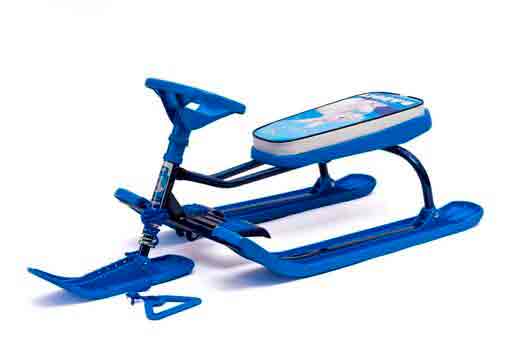

Как вариант, можно рассматривать снегокат с передней поворачивающейся лыжей и рулем, однако это несколько выходит за рамки данной статьи и санками, в строгом смысле, не являются.

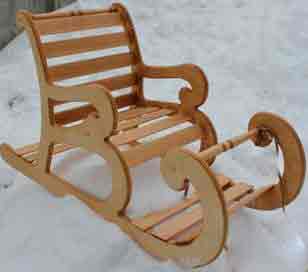

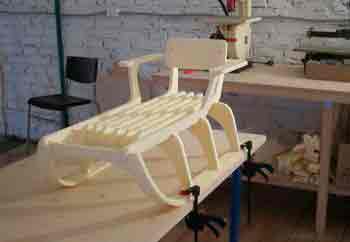

Дизайн и устройство детских санок могут быть самыми разнообразными – от простеньких, нацеленных на решение строго утилитарных задач, до резных, с использованием ажурных элементов и частей из гнутого дерева, обычно в псевдотрадиционном стиле. Не будет секретом, что каждый домашний мастер выбирает конструкцию по своим возможностям и техническим навыкам, нередко отталкиваясь от имеющихся в наличии материалов.

О материалах изготовления самодельных санок много говорить не приходится: в первую очередь, это, конечно же, дерево. Опытные мастера советуют использовать древесину смолистых хвойных деревьев как более устойчивых к внешнему воздействию (холод, влага), часто спасает положение специальная пропитка и покраска. Многослойная фанера также нередко идет в ход как один из наиболее доступных материалов, однако активное катание дает предпосылки полагать, что следующий сезон опять придется начинать с изготовления очередных санок. Дать волю фантазии можно, задействовав для наших целей толстые ветви деревьев, крупные и прочные части корневища подходящей конфигурации и доработанные соответствующим образом.

Часто сопутствующие материалы:

  • металлические полосы для отделки полозьев и продления их «жизни» в условиях интенсивного использования на разных поверхностях (снег, лед, участки мерзлого грунта или даже асфальта),
  • кожа или кожзаменитель для обивки мягкого сиденья в случае его наличия в конструкции (ткани для этой цели не подходят по причине их промокаемости и низкой износостойкости),
  • поролон либо другие подходящие материалы для обеспечения мягкости вышеупомянутому сиденью.

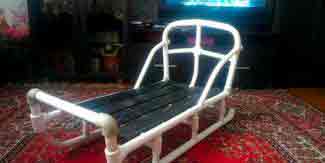

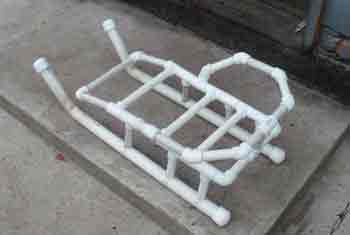

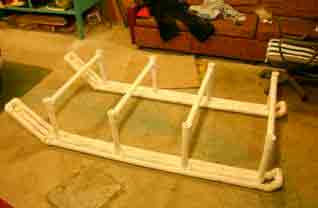

Экзотическим материалом для изготовления санок можно считать ПВХ трубы разного диаметра, которые используются при обустройстве квартирного водопровода. Тем не менее, именно экзотичность, а также доступность и относительная дешевизна данного материала так полюбились многим умельцам, располагающим специальным устройством для пайки (сварки) таких труб. А применение разнообразных соединительных элементов позволяет выстроить требуемую конфигурацию (многочисленные столики, стулья, кресла, стеллажи и т.д тому пример). Неплохо пластиковая рама сочетается с другими материалами – сиденье обычно деревянное, с кожаным покрытием.

В заключение хотелось бы напомнить, что нет в этом мире ничего невозможного для увлеченного человека, стремящегося сделать свою жизнь и жизнь близких людей более комфортной и интересной. Поэтому пробуйте, смело беритесь за инструменты и гордитесь своим маленьким шедевром!

Источник: http://dominafiesta.com/sani-svoimi-rukami-idei-i-foto/

САМОДЕЛКИН ДРУГ

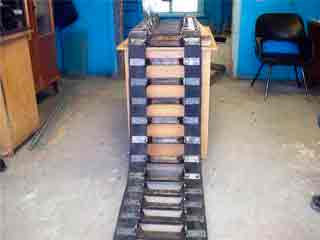

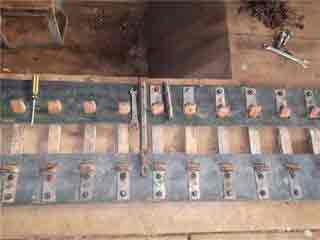

Гусеницы для вездехода своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… Гусеничный вездеход является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Гусеницы для самодельных вездеходов делают в основном из транспортерной ленты и профтрубы прямоугольного сечения, причем траки предварительно опрессовываются на самодельном станке где им предается необходимая форма. Крепятся траки к ленте болтами и гайками. И так, давайте рассмотрим более подробно процесс создания гусеницы вездехода.

Материалы

  1. транспортерная лента

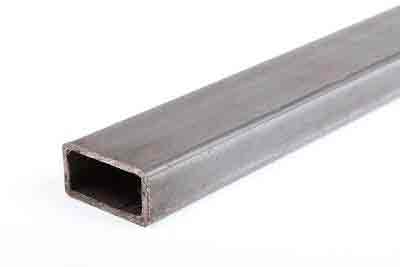

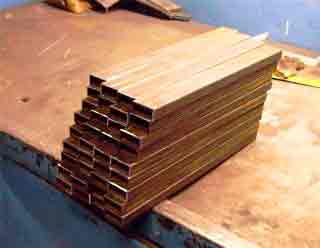

  2. профтруба прямоугольного сечения

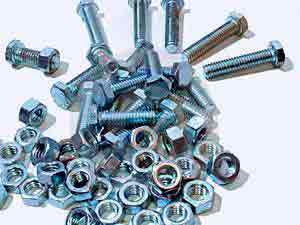

  3. болты, гайки, шайбы, гровера
  4. арматура

Инструменты

  1. сварочный аппарат
  2. болгарка
  3. дрель
  4. самодельный дыракол
  5. набор гаечных ключей
  6. молоток

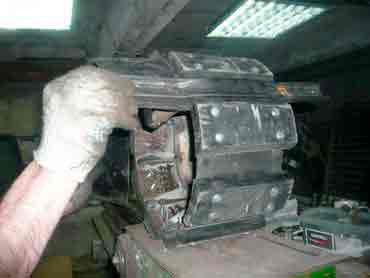

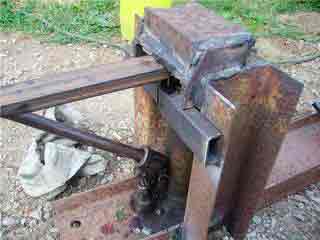

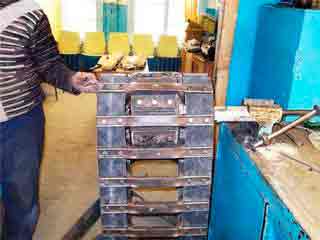

  7. станок для опрессовки траков

Пошаговый процесс создания гусеницы вездехода своими руками.

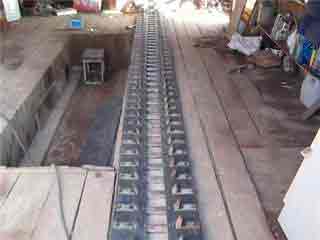

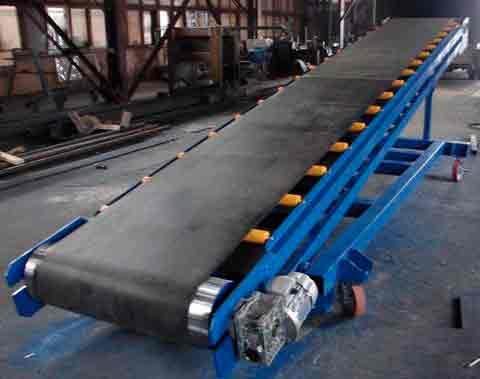

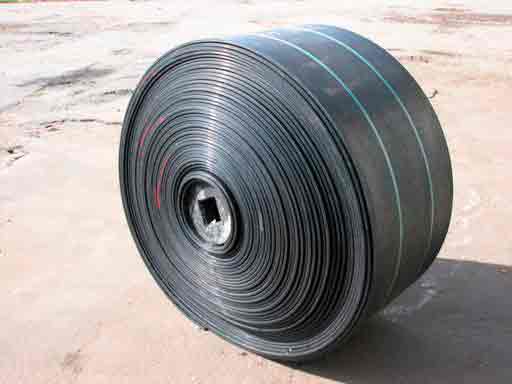

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так. Так же нужна будет профтруба прямоугольного сечения. Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов. Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку) После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители. В верхней части дополнительно наваривается арматура в виде буквы «V» Вообщем такой трак должен получиться.Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы. Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины. Траки тоже сверлятся дрелью по 2 отверстия на каждый край. Далее уже собираем гусеницу в единое целое. Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Источник: http://www.samodelkindrug.ru/gusenitsy-dlya-vezdehoda-svoimi-rukami/

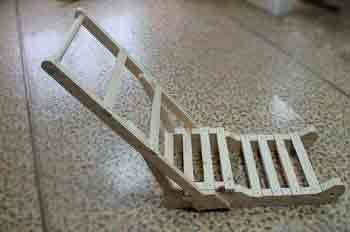

Мастерим санки для игрушки

Делала игрушку, хотела придать праздничность ей, да и снега уже хочется поскорее взамен лужам, вот и решила сделать санки, чтоб и малышу было празднично, и всем нам:)

Очень простой способ получается, где не нужен паяльник, и все-таки это больше декоративный элемент, чем для игр, так как достаточно хрупкий. Но если взять потолще проволоку, да еще и спаять, будет как раз игровой вариант.

Для санок нам понадобятся:

1. Проволока нужной толщины.

2. Инструменты: круглогубцы, плоскогубцы и клещи или кусачки для проволоки.

4. Коврик макетный или на чем резать.

5. Палочки от мороженного или для кофе (у меня для кофе, они узкие, то, что нужно для миниатюры).

6. Клей (который клеит и дерево и металл).

7. Необязательные элементы (можно и без них): лента флорестическая, краска и лак акриловые, веревка для санок. В итоге я решила не красить санки.

Отрезаем элементы от проволоки нужной величины и сгибаем их.

Я лентой закрепляла временно санки, можно это сделать скотчем или вообще не делать. Примеряем палочки, отмечаем нужную длину.

Нарезаем нужное количество палочек подходящей длины.

Закрепляем все элементы между собой. Так как паяльника у меня нет, я скручивала проволоку плоскогубцами.

Отрезаем нужной длинны спинку санок и таким же образом приделываем к остальным элементам.

Каркас готов. Если нужно покрасить проволоку, то можно уже начинать. Я красить не стала. Осталось приклеить палочки.

Палочки при желании тоже можно покрасить и покрыть лаком. Мне нравится чистый цвет дерева. Привязываем, по желанию , веревку к санкам.

Источник: http://www.livemaster.ru/topic/2632773-masterim-sanki-dlya-igrushki

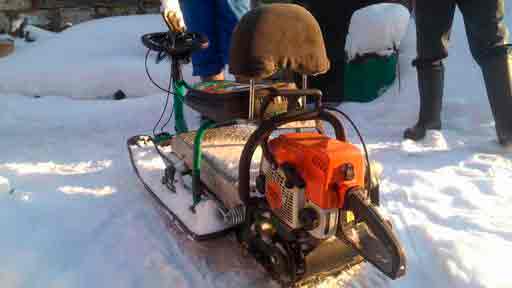

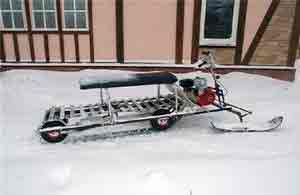

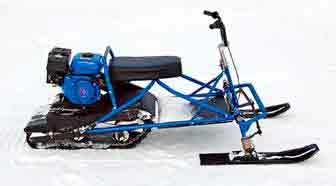

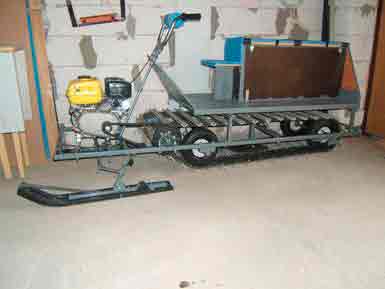

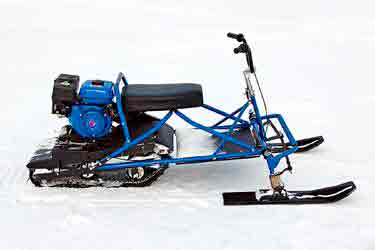

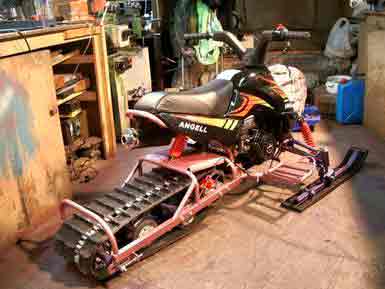

Как собрать своими руками самодельный снегоход на разных видах гусениц

Рыбаки, охотники и любители зимних видов спорта используют снегоходы для проезда к лучшим местам отдыха. Даже недорогие модели такой техники стоят около сотни тысяч рублей, чаще — больше. Желающие сэкономить могут собрать самодельный снегоход на гусеницах в условиях обычной гаражной мастерской. Стоимость деталей для постройки не превышает 40 тысяч рублей.

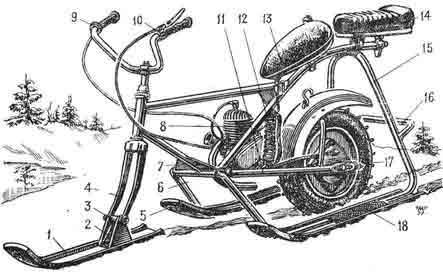

Устройство снегохода

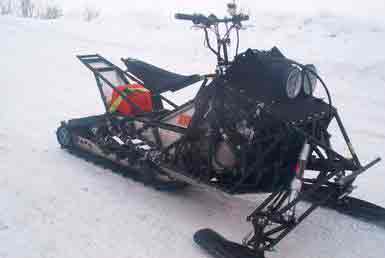

Самодельные снегоходы устраиваются на гусеничном ходу. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:

  • С цельной либо переломной рамой.
  • С жёсткой либо амортизированной подвеской.
  • С двигателем от мотоблока либо от мотоколяски.

Для рулевого управления используются короткие лыжи. Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:

  1. Подбор двигателя, расчёт рамы и ходовой части.
  2. Сборка рамы точечной сваркой.
  3. Устройство рулевого управления.
  4. Установка двигателя в проектное положение на временное крепление.
  5. Проверка конструкции на устойчивость к опрокидыванию.
  6. При успешной проверке — капитальная сварка рамы, установка двигателя.
  7. Установка приводной системы, мостов.
  8. Сборка и установка гусениц.
  9. Монтаж деталей кузова.

После этого проводят финальные испытания. Если снегоход едет нормально и не опрокидывается, то его загоняют в гараж и разбирают. Раму очищают от ржавчины, окрашивают в 2 слоя, производят финишную отделку остальных элементов, после чего собирают своими руками самодельный снегоход на гусеницах.

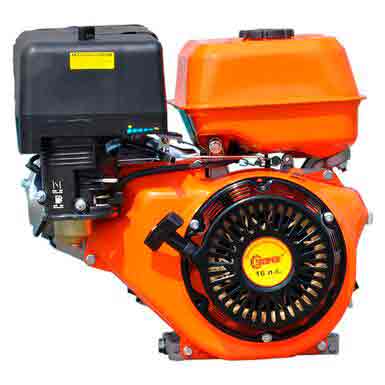

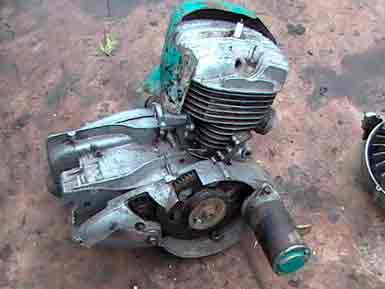

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

  • Топливным баком.
  • Системой зажигания.
  • Понижающим редуктором с числом 1:2.
  • Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

МаркаМодельМощность, л. с.Объём, см3Масса, кгПримерная цена, тыс. руб.
KiporKG160S4,116315,520−25
SadkoGE- 200 R6,519615,715−20
Lifan168 FD-R5,519618,015−20
ZongshenZS168FB46,519616,010−15
NomadNT200R6,519620,110−15
BraitBR-177F-2R9,027030,010−15
HondaGX — 2709,027025,045−50

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

  • Двигатель.
  • Сцепление.
  • Редуктор.
  • Бензобак (объёмом 5−10 литров).
  • Глушитель.
  • Генератор.
  • Коммутатор и катушку электронного зажигания.

Часть элементов подойдёт от старых мотоциклов («Минск», «Восток», «Ява», «Урал»). Бензобак располагают как можно ближе к карбюратору, чтобы сократить длину патрубков.

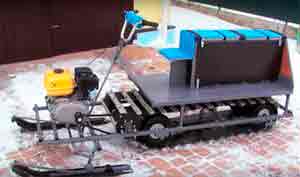

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

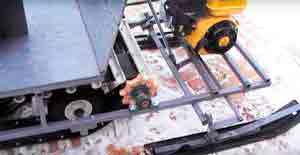

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

  • Ведомая звёздочка большого диаметра.
  • Зубчатые колёса, приводящие в движение гусеницы.
  • Направляющие для гусениц.

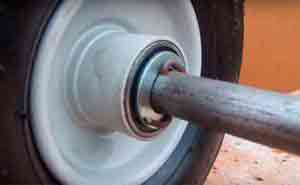

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

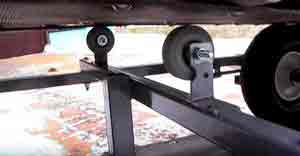

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

  • Из транспортной ленты толщиной 3 мм.
  • Из автомобильной покрышки.
  • Из клиновых ремней.
  • Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

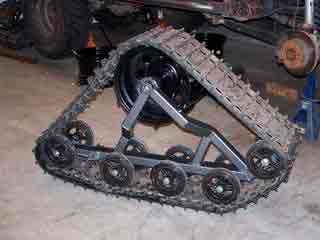

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см 2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

  • От края ленты 15−20 мм.
  • Между болтами на траках 100−120 мм.
  • Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

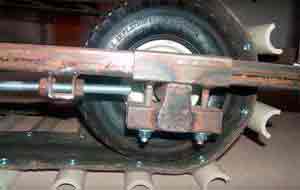

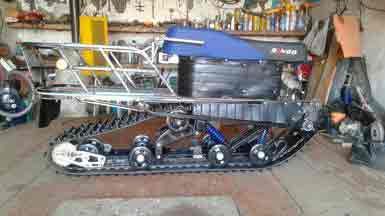

Ходовая часть

Лёгкие снегоходы, предназначенные для катания по рыхлому снегу, оснащаются шарнирной подвеской из удлинённой гайки М16. Это лёгкая конструкция с простым устройством, не обеспечивающая комфортных ездовых характеристик самоделки.

Снегоходы на гусеницах, предназначенные для проезда по укатанному снегу, должны предусматривать амортизаторы (от мотоцикла или мопеда). Амортизаторы устанавливаются в местах крепления лыж и мостов к раме. Ход подвески подбирают таким, чтобы движущиеся элементы не касались кузова снегохода во время работы.

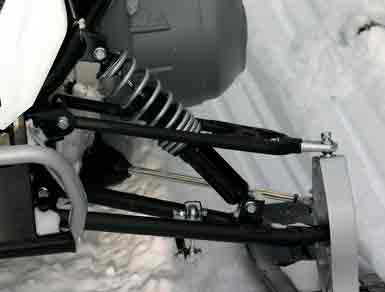

Рулевая и лыжи

Рулевое управление выводится на две фронтальные лыжи по схеме, конструктивно схожей с подвеской. Выполняется из шпильки с резьбой, установленной в удлинённой гайке М16, жёстко приваренной к раме. Используется руль от мопеда или мотоцикла («Минск»).

Всего в конструкции используется 3 пластиковые лыжи от детского самоката (либо самодельные из фанеры толщиной 3 мм). Пара фронтальных лыж применяется для руления. Используются лыжи длиной до 1 метра, при необходимости усиливаются стальной трубой и пластиной.

Третья лыжа опорная, служит для поддержания ленты в рабочем состоянии. Она короче остальных, размещается между мостами (по центру). К опорной лыже крепится Т-образная балка, жёстко приваренная к раме. Сверху балки — свободно вращающиеся ролики для гусениц. Установка такой конструкции не нужна, если гусеница не провисает.

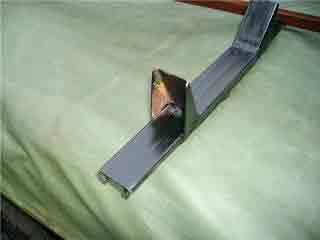

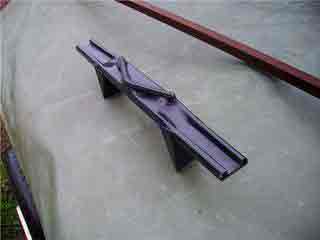

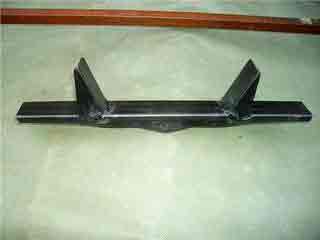

Устройство мостов

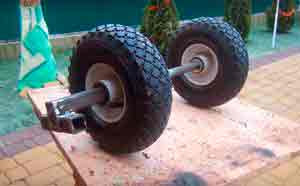

Мосты размещаются под погрузочной площадкой. На один мост уходит 2 надувных колеса от садовой тележки и металлический стержень. Колёса свободно вращаются и не имеют привода. В снегоходах, построенных на базе моторов от мотоблоков, колёса накачивают наполовину. К внешним торцам колёс привариваются фиксаторы, с помощью которых мосты крепятся к раме.

Передний мост неподвижен, его фиксаторы жёстко привариваются к раме. Задний мост должен свободно передвигаться вдоль рамы, поскольку служит для натяжения гусеницы. Его фиксаторы предусматривают фрикционные затяжки из болтов М10, закрепляющие мост в рабочее положение.

Источник: http://stroykirpich.com/kak-sobrat-svoimi-rukami-samodelnyj-snegoxod-na-raznyx-vidax-gusenic.html

Как сделать гусеницу для снегохода своими руками

Для подобного транспорта гусеницы становятся большой проблемой, с которой сталкивается множество любителей езды на снегоходах. Чтобы решить вопрос, некоторые прибегают к самым разным вариантам воплощения задумок.

В статье представлены самые достойные методы быстрого сооружения самодельной гусеницы для снегохода, которые прекрасно себя проявили в эксплуатации.

Инструменты и материал

Для изготовления разных видов самодельных гусениц применяется одинаковый инструмент и материал. Такого добра предостаточно в каждом хозяйском дворе. А если чего-то не хватает, то можно купить в магазине. Перечень необходимых материалов и инструментов:

  • большой нож с прочным наточенным лезвием, желательно работать с охотничьим видом;
  • для упрощенной работы применяется электрический лобзик, но зубья на лезвии должны быть мелкими;
  • гаечные ключи, болты и гайки — это необходимо для оснащения гусеницы сцеплением. Рекомендуется подбирать длинные болты. Гайка закручивается с внешней стороны изделия (болт пропускается с внутренней стороны на внешнюю сторону);
  • леска для упрочнения краев;
  • трос или подобный материал для связывания отдельных частей будущей гусеницы на снегоход;
  • молоток и острый штырь для проделывания отверстий в изделии.

Изготовление гусениц из покрышек

Этот вариант сооружения резиновых гусениц имеет ряд преимуществ. Материала можно найти предостаточно. При острой необходимости не составит сложности провести ремонтные работы в очень короткое время. Чтобы смастерить резиновые гусеницы, следует выбирать шины от грузового транспорта. К тому же и протектор должен быть идентичным по рисунку с остальными покрышками — это существенно упростит дальнейшую работу.

Процесс изготовления:

  1. Изначально берется покрышка. Делается поперечный разрез, чтобы получилась полоса. Из нее вырезаются борта — должна образоваться своего рода беговая дорожка. Процедура требует большого терпения, ведь вырезка лишних частей покрышки довольно трудоемкая. Из инструментов используется большой нож с хорошим острым лезвием.
  2. Резина легко поддается резке, если нож вымочить в теплой мыльной воде. Нужно периодически выполнять смачивание. Чтобы добиться большей простоты в работе, следует применить электрический лобзик с полотном мелкого зуба. Лезвие также время от времени промачивается в мыльной жидкости.
  3. При высокой твердости покрышки рекомендуется с внутренней стороны извлечь пару слоев резины — это очень тяжело, поэтому проще отыскать шину с мягкой структурой. В случае неудовлетворения рисунка протектора допускается новая нарезка грунтозацепов по своему усмотрению.

Резиновая гусеница, сделанная своими руками, имеет огромный плюс — это замкнутый контур. При таком достоинстве надежность и прочность значительно повышаются. Единственное, чему надо уделить внимание, это закреплению отдельных элементов покрышки при создании трака на снегоход. Зачастую некоторые варианты покрышек не подходят по ширине. В таком случае следует отыскать материал под конкретные параметры или стягивать мелким тросом отдельные куски.

Транспортная лента для гусеницы

Такой материал очень распространен. Поэтому не составит особых сложностей найти транспортную ленту. Можно приобрести в использованном состоянии или по возможности просто попросить у друзей.

Процесс изготовления:

  1. Транспортная лента в скором времени может испортиться во время эксплуатации, поэтому необходимо выполнить прошивку сторон материала при помощи толстой лески. Сделать надо так, как швеи прошивают края ткани методом обметывания. Если не сделать работу, то через некоторое время произойдет превращение краев в лохмотья, следовательно, разрыва ленты не избежать. Чтобы придать резиновой полоске вид кольца, используется сшивание торцов, но способ не очень надежный. Проще применить шарнир, исходя из типа рояльной петли.
  2. От мощности мотора зависит толщина транспортной ленты. Прекрасные результаты показывает полоска толщиной 1 см. Она применяется в сельскохозяйственной технике. Допускается использование ленты от старых советских мотоциклов.

Преимущества заключаются в предостаточном количестве ресурса. При поломке самодельную гусеницу можно восстановить в сжатые сроки без профессиональных инструментов. До покупки полноценного трака можно довольно долго эксплуатировать ленточный вариант.

Ремни для гусениц

Этот вариант отличается высокой простотой в изготовлении и не требует каких-либо навыков. Материал достаточно распространенный. С его приобретением не возникнет каких-либо сложностей.

Процесс изготовления:

  1. Ремни имеют клиновидную форму, следовательно, создать цельное полотно очень просто. А грунтозацепы можно изготовить по собственному желанию. В качестве сцепления используются болты с гайками или заклепки.
  2. Ремни удобны тем, что имеют отверстия, которые легко подгоняются под ведущую звезду снегохода. Для этих целей в процессе работы оставляется зазор между полосками.
  3. Для закрепления допускается применять любой прочный материал, к примеру, трос мелкого диаметра. Важно, чтобы работа была сделана качественно, иначе при езде вся конструкция развалится.

На самом деле существует намного больше методов изготовления гусениц своими руками. Также не мешает подключить свою фантазию и придумать что-то получше и заменить покрышки и резину на более практичный материал. Но, тем не менее, траки из покрышек считаются лучшим решением. В изготовлении они просты, а затраченное время на работу будет минимальным.

Видео

Посмотрите, как можно изготовить надежные гусеницы для снегохода своими руками.

Источник: http://liveposts.ru/articles/avto-at/vnedorozhniki/gusenitsu-dlya-snegohoda

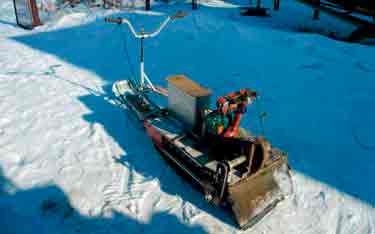

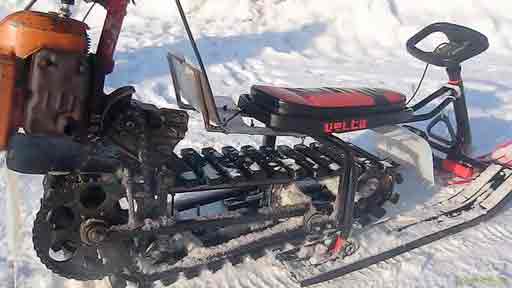

Самодельный снегоход из бензопилы. Чертежи, схемы. Рекомендации по эксплуатации

Мастера и умельцы всегда стремятся переделать любую технику, доводя ее функциональность до максимального совершенства. Можно встретить множество разных полезных переделок. А изготовление снегохода из бензопилы стало классикой и поставлено на поток самодельной индустрии. Давайте ознакомимся с наиболее интересными вариантами трансформации состарившейся, и ненужной, советской бензопилы в легкий стремительный снегоход.

Устройство самодельного снегохода

Поскольку из статичного инструмента мы будем изготавливать транспортное средство, перед реализацией задуманного желания следует разработать принципиальную схему. Снегоход должен не только оптимально двигаться, но и быть способным перевезти вес хозяина + небольшой груз.

Исходя из этого, каждый узел должен иметь конкретное предназначение, а в самом начале четко продумано устройство. Принципиальная схема снегохода имеет следующий вид, на нее и следует ориентироваться при изготовлении самодельного снегоката с мотором от бензиновой пилы:

Порядок создания самодельного снегохода из бензопилы

При любом варианте изготовления устройство должно содержать определенные системы и механизмы: мотор, трансмиссию, ходовую часть, систему питания, механизм управления, электрооборудование, устройство для впрыска масла. Вся конструкция располагается в корпусе. Перед практическими работами желательно начертить эскизы и схемы каждого узла с размерами и спецификацией.

Для работы необходимы навыки сварщика, слесаря, стандартный набор инструментов слесаря, болгарка, сварочный аппарат, металлический профиль, стальной лист. А в целом, без хорошей технической подготовки и смекалки не обойтись. Обычно на практике мастера реализуют один из двух самодельных вариантов: одногусеничный: 2 передних лыжи+задняя гусеница или двухгусеничный: передняя лыжа+2 задних гусеницы.

Модели мотопил для переделки

Выбираем модель для переделывания — Урал, Дружба, Хускварна, Штиль. Можно использовать старый инструмент с изношенным пильным полотном.

Наиболее популярный вариант – пила Дружба, которая отличается простейшим устройством с минимальным количеством узлов и составляющих. Из недостатков можно выделить большой вес агрегата (12 кг.) и низкий уровень безопасности. Кроме того, эта техника маломощная 1 кВт и уже далеко не соответствует требованиям сегодняшнего дня – морально устарела даже для создания снегохода из бензопилы.

Если рассматривать Урал, то это более подходящая модификация, поскольку изначально разрабатывалась как мощная машина для валки леса. Поэтому по техническим параметрам Урал вполне соответствует предполагаемым нагрузкам на аэросани. При почти одинаковом весе с Дружбой, пила Урал гораздо мощнее – 3,7 кВт.

Самодельный снегоход из бензопилы Штиль, Хускварна — очень подходящие варианты, учитывая достаточную мощность 1,5 -3,0 кВт при малом весе 4 кг и современное исполнение инструментов.

Чертежи, схемы

Вначале создаем техническую схему для соединения основных узлов будущего снегоката и установки конструкции на гусеницы или лыжи. На чертеже представлена схема изготовления снегохода из бензопилы своими руками:

Условные обозначения к чертежу:

Стойки

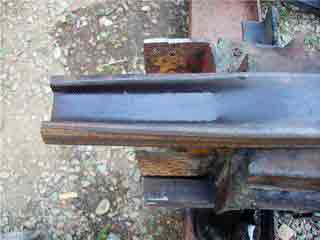

Для установки систем необходимо проработать рамную основу. Обычно на практике центральную часть изготавливают из уголка 63х50 мм. Опорные катки крепятся кронштейнами, которые приваривают в нижней части рамы.

Для установки цепной передачи и редуктора предусматривают площадку из листовой стали, которую приваривают на раму. Используется готовое сидение с другой техники или формируют модуль из фанеры, его обтягивают тканью с поролоном или подходящим материалом. Перед установкой сидения следует обязательно предусмотреть опору для него. Из уголка 30х30 мм изготавливают стойки.

В качестве балки, соединяющей траверсу и переднюю часть рамы, мастера рекомендуют воспользоваться обыкновенной водопроводной трубой, на которую будет крепиться ведущий мост. В центре прикрепляют стойку для установки мотора, по бокам крепятся лыжи. Гусеницу можно взять новую или от Бурана. Приводным валом может служить труба 14-15 мм.

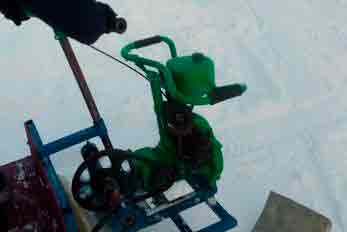

Далее на поперечину крепится двигатель, устанавливают редуктор, затем топливный бак. Тормозную систему обычно не устанавливают, поскольку скорость передвижения снегохода из бензопилы предполагается в пределах 25-30 км/ч. В качестве опорных катков и осей идеально подходят детали с сортировочной техники.

Система управления основана на движении опорных рычагов посредством двуручного руля. Можно воспользоваться рулем от старого велосипеда. Цепная передача — из двух ступеней. Первая – с большой ведомой звездочкой, вторая ступень – с ведущей звездочкой. Дополнительно в целях безопасности оснащают снегоход из бензопилы фарами, различными ограничителями.

Самодельные снегокаты, аэросани, мотонарты, мотобуксировщики

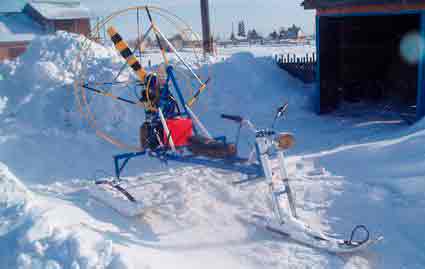

Семейство зимних переделок из бензопилы дополняют снегокат, аэросани, различные модификации мини снегоходов, специальные мотосани для детей. Сделать их еще проще, чем снегоход. На снегокате хорошо спускаться с горы. Двигатель от бензопилы устанавливается на металлический каркас, монтируется сидение и руль, крепятся обычные деревянные лыжи.

На аэросанях с тремя-четырьмя лыжами удобно ездить по ледяной, заснеженной, любой прямой поверхности. Мотобуксировщик (в народе мотособака) перемещается по любому рельефу.

Рекомендации по эксплуатации

Производителям любой техники не очень нравится, когда владельцы вносят различные изменения в конструкцию, расширяют функциональность изделий. Но бензопилы оказались таким благодатным устройством, что из них изобретатели умудрились изготовить множество агрегатов.

Однако, изобретателям следует всегда помнить, что различные модификации снегохода из бензопилы отнюдь не являются полноценным транспортным средством. Передвижение на самоделках вы осуществляете исключительно под личную ответственность. Поэтому следует соблюдать меры безопасности, как на полноценном снегоходе, не перегружать агрегат.

Ну и, конечно, лучше один раз увидеть воочию, чем много раз услышать или прочитать. Вашему вниманию интересные захватывающие видео от народных умельцев разных переделок снегохода из бензопилы.

Видео обзоры

Отзывы о самодельной технике

Костя:

«Не думал даже, что смогу сам сотворить такое чудо. Мой самодельный снегоход – это снегокат плюс гусеница с движком, соединенные осью. Гусеницу брал с транспортерной ленты. Работал без чертежей, мне так проще.

Плюсы: получился мощный агрегат, вытягивает двух взрослых нетолстых.

Минусы: жалею, что взял Дружбу, пила была старая, иногда заводиться мотор не хочет».

Виктор:

«За основу брал штилевскую пилу. Так и читал, что желательно, чтобы мотор имел не меньше 5 лошадок. На выходе у самодельного снегохода из бензопилы имею скорость 30-32 км/ч. Топлива берет примерно литр на километров 6-7. Ну и желательно с собой канистру брать, если дорога далекая, а то назад вручную придется толкать, бак-то маленький».

На нашем сайте Вы так же можете ознакомиться с описанием и отзывами о цепных пилах (аккумуляторных и бензиновых) таких брендов: Bosch, Олео Мак, Eurolux, Тайга, Интерскол, Hitachi, Eco, Лесник, Poulan, Daewoo, Hammer, Союз, Sturm, Парма, Зубр, Champion, Huter, Echo, Patriot, Урал, Karcher, Carver, Husqvarna, Makita, Дружба, Kruger, Калибр, Stihl, а так же дать обратную связь по бензопилам этих брендов, если вам есть что сказать о качестве сборки и опыте эксплуатации конкретных моделей цепных пил этих брендов, пишите в комментарии свой отзыв, он будет очень полезен для наших читателей.

Так же на страницах нашего блога вы можете почитать статьи про:

Источник: http://opilah.ru/benzopily-tcepnye/samodelnyj-snegohod-iz-benzopily

Снегоход из велосипеда своими руками

Хорош велосипед, но вот беда – не едет велосипед зимой по снегу. Правильнее будет сказать, что едет, но передвижение это осложняется преградами – лёд, рыхлый снег, снежный накат. При должной подготовке они не так страшны, как кажутся на первый взгляд. Опытный велосипедист без проблем продолжает кататься и в зимнее время года. Для движения, придётся выбирать ровные дорожки с притоптанным снегом или, в крайнем случае, асфальтовые дороги, где в изобилии встречается грязь с реагентами.

Когда хочется покататься по парку, доступны только тропинки, где прошло много людей. Если пробовать ехать по целине, то при относительно большой толщине снежного покрова удовольствие это будет малоприятное. Велосипед заносит, заднее колесо закапывается, на педалирование уходит масса сил. Катание превращается в испытание. Проехать даже 2-3 км будет тяжело. Да и стоит ли так ездить. Ведь катание призвано приносить удовольствие. Вот и приходится велосипедистам зимовать на тротуарах да растоптанных дорожках. Даже по лыжне (если опустить моральную сторону вопроса- велосипедист уродует лыжню, а лыжники потом сильно недовольны, что правильно) велосипед едет условно. Поэтому, если хочется кататься по парку или по перелеску, причем не выбирая общие маршруты, то помогут охотничьи лыжи.

Желание гонять на байке никуда не пропадёт. Можно попробовать использовать фэтбайк (Что такое фэтбайк). Этот своеобразный зимний велосипед уверенно чувствует себя на снегу и проблемы стандартного велосипеда для него не страшны: его не заносит, он отлично держит дорогу из снежного наката, относительно неглубокий снег для фэтбайка не проблема, на льду устойчив. Но покупать фэтбайк только для зимы – это не рационально.

В этих случаях возникает идея адаптировать велосипед для катания по снегу.

Рассмотрим один простой, но действенный способ сделать снегоход из велосипеда, не прибегая к его полной переделке. Предлагаемая конструкция легким движением руки будет переоборудоваться обратно в велосипед.

Делаем снегоход из велосипеда

Сделать снегоход из велосипеда – это давняя идея, которая занимает умы велосипедистов уже долгое время. Вариантов было много, но они обычно не были успешными.

Самодельные снегоходы – это уже целая культура, которая занимает умы любителей механических изобретений. Про них есть даже отдельная статья.

Но в конкретной статье сконцентрируемся на снегоходах из велосипеда, которые можно сделать своими руками.

Например, в этом видео автор сделал подобие снегохода, но ездить так и не получилось.

Переднее колесо вкладывает львиную долю в удержание равновесия велосипедиста. В этой статье пояснялось, почему велосипедист способен сохранять равновесие. Здесь же, автор прикрутил к переднему колесу лопату. В итоге, колесо вместо того, чтобы «держать маршрут» стало способно перемещаться во все четыре стороны, аналогично санкам-ватрушке. Следовало использовать продолговатую лыжину.

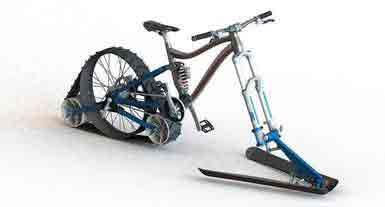

Но снегоход из велосипеда может получиться неплохой. Относительно успешный вариант снегохода из велосипеда – это использование специальных устройств. Получается велосипед на гусеницах. На таких агрегатах можно гонять по заснеженным склонам и даже выполнять трюки.

Однако, покупка этих аксессуаров обойдётся довольно дорого. Поэтому, читаем дальше.

На что нужно обратить внимание

Очевидно, что первая проблема, которую следует решить при адаптации велосипеда к зиме – это увеличить сцепление ведущего колеса с грунтом и исключить проскальзывания.

Самый простой способ – установить на колёса максимально широкую резину, которая пролезет в раму и в вилку. Такая резина с агрессивным протектором уже улучшит ситуацию и велосипедист будет чувствовать себя намного увереннее. Но этого недостаточно.

Нужно сделать резину шипованной, а велосипед доработать.

Запланируем устройство следующего типа, но вместо сиденья вкарячим туда велосипед, чтобы и заднее колесо копало снег.

Подготавливаем колёса

Даже колесо с широкой резиной и агрессивным протектором будет проскальзывать. Можно изначально рассмотреть вариант установки шипованной резины. Но присутствует ограничение.

Шипованная резина для велосипеда ориентирована как раз на прорезание снега до твердой поверхности. Это не позволяет кататься по глубокому рыхлому снегу, так как твердая часть там расположена, например под 30 см мягкого покрывала.

Поэтому, нужно выбирать максимальную ширину покрышки. Она меньше проваливается. Значит, нужно или зашиповать такую покрышку своими руками (что обычно не всегда успешно выходит) или попросту накинуть пластиковые хомутики-стяжки по диаметру колеса. Такие импровизированные шипы выполняют функцию цепей на колесе автомобиля и помогают колесу намного лучше держать дорогу. Оно лучше гребет. Ну и не нужно забывать сбрасывать давление в шине до минимально допустимых значений.

Подготавливаем лыжи

Простой способом увеличения проходимости велосипеда по снегу — установка лыжи вместо переднего колеса. Важно не перегнуть палку.

Лыжа должна хорошо врезаться в снег, иметь относительно небольшую длину, так как переднее колесо ещё и рулевое. Не должна соскальзывать с дороги и позволять держать равновесие. Пример успешной установки лыжи вместо переднего колеса показал в своем видео этот парень:

Обратите внимание, что в отличие от первого примера видео, здесь лыжина прекрасно держит дорогу.

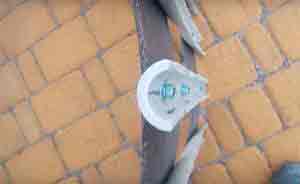

Как прикрепить лыжу к переднему колесу?

Очень просто. Нужно изготовить из алюминиевого уголка посадочную площадку, которая будет намертво прикреплена к лыжине. Всю эту конструкцию можно прикрепить к колесу велосипеда тканым ремнем с использованием замков. Ремней потребуется два или даже три. Плотное крепление обеспечивает относительно мягкая покрышка, которая прожимается при затяжке ремня и не даёт болтаться лыже благодаря упругуости.

Обратите внимание, что лыжина крепится именно к колесу. Это сделано не только для удобства закрепления, но и для сохранения её подвижности.

Если лыжа будет прикреплена к вилке в жестком положении, то даже на небольших неровностях, велосипед будет подбрасывать и управление будет теряться. Кроме того, пропадет способность заезжать даже на небольшие перепады высот. Лыжа будет втыкаться в них под прямым углом и сломается.

Поэтому, крепиться она должна к колесу, которое качается на втулке, как маятник. Можно заменить это крепление на специфическое устройство, которое будет устанавливаться вместо втулки. Но сделать его гораздо сложнее.

Даже установка передней лыжи не сильно упростит передвижение по снегу. Очевидно, что это совсем незначительно улучшит ходовые качества велосипеда зимой. Правда, передний мост уже будет меньше закапываться в снег и позволит рулить.

Делаем дополнительную оснастку

Изготовленный нами велоснегоход уже чуть-чуть лучше передвигается по снегу, но всё ещё тонет в рыхлом глубоком снежном покрове.

Как улучшить ситуацию?

Правильно! Cделать так, чтобы велосипед не уходил под снег.

Как этого добиться?

Можно предположить, что имеет смысл установить лыжину и на заднее колесо. Такие примеры самодельных снегоходов есть и получается некое транспортное средство, на котором можно неплохо покататься с горки. Называется оно SNOWBIKE. Но ездить по снегу на равнине уже не получится. Ведь заднее колесо изолировано лыжиной и передавать вращение уже не способно. Соответственно, нужен другой вариант решения.

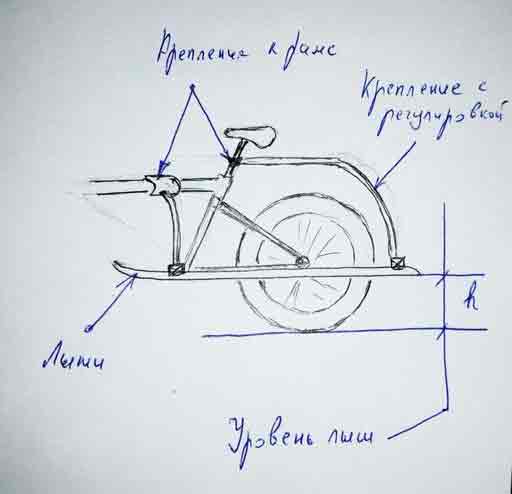

Довольно успешно может сказаться установка двух параллельных лыжин вдоль всего велосипеда.

Сделать такую конструкцию совсем не сложно.

Опять воспользуемся металлическими уголками, которые закрепим на лыжах, а к ним сделаем оснастку из металлического профиля (лучше из алюминиевого). Оптимально будет сделать такую конструкцию сварной. Но если сварочный аппарат раздобыть не удалось, то можно закрепить всё и простыми болтами. Длина лыжин не должна быть избыточно большой. Ведь это исключит возможность поворота с помощью руля. Поэтому, используйте лыжи длиной примерно 1 м. Саму оснастку нужно зафиксировать на раме с помощью зажимных кулаков. Их можно сделать из металлического листа и прикреплять аналогично съемному заднему багажнику.

Расстояние между лыжинами нужно сделать около 50 см. Слишком широкая конструкция не позволит управлять импровизированным снегоходом.

Конструкция далеко не нова. В одном из старых журналов была вот такая фотография. Но мы доработаем эту штуку.

Казалось бы, такие санки вокруг велосипеда должны решить проблему.

Но нет, они лишь добавляют устойчивость велосипеду. И… окончательно лишают велосипед проходимости.

Почему это происходит?

Всё очень просто. Достаточно взглянуть на заднее колесо. Когда вы изготовили сани и поставили их на велосипед, то колесо оказалось на одном уровне с полозьями саней. При вращении оно теперь лишь разбрасывает снег, но не передает момент силы. Как это исправить? Нужно закрепить лыжины чуть выше уровня соприкосновения покрышки заднего колеса с землей. Например, приподнять их на 5 см. Тогда в снегу колесо будет прорезать мягкий слой и упираться в твердый грунт.

Сложность заключается в том, что такие лыжи нужно будет регулировать для каждого конкретного случая. Увеличилась толщина снежного покрова и снегоход из велосипеда уже крутит заднее колесо в холостую. Значит нужно немного приподнять лыжи, чтобы они не давали велосипеду провалиться полностью, но и позволяли заднему колесу грести по твердому слою.

Подобная конструкция хоть иногда и упростит задачу передвижения, но в целом будет бесполезной. По глубокому снегу на ней точно не проехать. Лыжи будут держать велосипед на снегу, а заднее колесо будет вращаться без зацепа в снежной каше. Требуется серьезная доработка.

Как можно улучшить такой снегоход из велосипеда?

Нужно изготовить дополнительный движитель для снегохода.

Делаем движитель-каток для снегохода своими руками

Сделать такое устройство, в целом, не сложно. И вариантов его изготовления очень много. В статье про самодельные снегоходы, мы писали, что таким барабаном-движителем может стать какой-нибудь крупный валик или даже барабан от стиральной машины. Но поскольку мы исходим из того, что вы собираете такой снегоход в гараже или на даче, то упростим задачу. Изготовим такой барабан из двух старых велосипедных колес.

Возьмем два ненужных заспицованных обода 20 диаметра и с помощью шпильки соединим их на одной оси. Шпилька — это не самый хороший вариант. Лучше нарезать ось на токарном станке, но это лишние растраты.

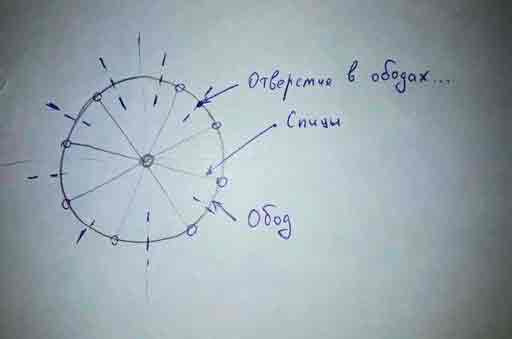

Дальше сделаем в ободах отверстия по всему диаметру, как показано на картинке.

Теперь выбираем нужную ширину катка. Чем она будет больше, тем лучше будет зацепление.

Берем брусок и соединяем два обода, приворачивая бруски через отверстия с помощью болтовых соединений. Получили нечто напоминающее барабан. При должной частоте расположения брусочков, барабан уже можно использовать как движитель.

Но снег будет забиваться в свободное пространство между брусками. Это очень мешает движению. Нужно дополнительно обернуть барабан мягким прорезиненным материалом — подойдет как вакуумная резина, так и обычный силикон. Рассматривать можно любой вариант. Сам резиновый лист прихватим кроткими саморезами через шайбы к дощечкам барабана.

Полученное устройство будет сильно проскальзывать в снегу, так как зацепления не будет и опять получится широкая ледянка.

Нанесем на каждую дощечку зацепы для снега — их можно сделать, например, из коротких уголков.

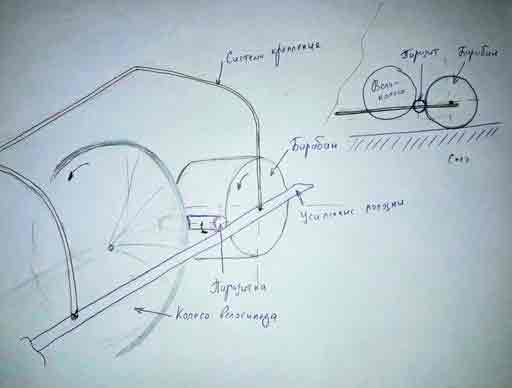

Теперь самый важный вопрос. Как заставить барабан крутиться и как присоединить его к снегоходу из велосипеда.

Установка движителя на самодельном снегоходе

Вспомним, что изначально мы пытались решить задачу с помощью двух параллельных полозьев. Имеющуюся оснастку усилим металлическим уголком, продлим конструкцию за линию заднего колеса велосипеда примерно на метр и там установим наш барабан.

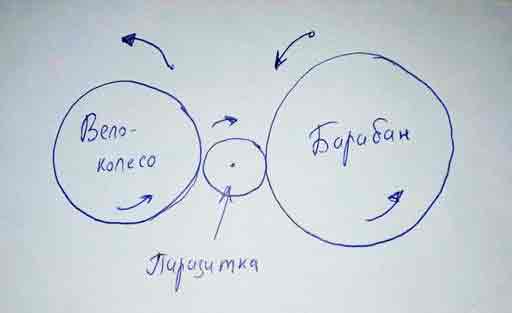

Вращение на барабан мы будем забирать с заднего колеса. Чтобы велосипед ехал вперед , а не назад, установим между барабаном паразитный валик, который можно изготовить из любого подручного материала.

Барабан лучше опускать как можно ниже. Крепиться он будет с помощью оси, которую мы зафиксируем на полозьях. Предварительно на полозьях организуем посадочные места. Но при этом, велосипед завалится на переднее колесо.

Чтобы этого не происходило, доработайте крепление передней лыжи для того. Она должна разместиться на одной линии с точкой диаметра заднего движителя.

Ограничения самодельного снегохода

Очевидно, что конструкция не лишена недостатков.

Полученный агрегат хоть и позволит передвигаться по рыхлому снегу, но задний барабан будет периодически проскальзывать. При большом количестве снега колесо будет проворачиваться по поверхности барабана. Это не позволит развивать большие скорости и иметь достойную проходимость, близкую к проходимости настоящего снегохода. Попытаться исправить этот факт можно посредством размещения между поверхностями фрикционного материала (например, накрутить на барабан наждачную бумагу на тканной основе).

Кроме того, вся конструкция имеет приличные габариты, что делает её пригодной скорее для дачно-деревенского использования, но не для катания по городским паркам.

Для использования в городе попробуйте максимально адаптировать под себя вариант с одной передней лыжей и широкой задней покрышкой с зацепами. Такой снегоход из велосипеда наиболее функционален для городских парков. Но ездить по улицам уже не получится.

Источник: http://www.kryptobike.ru/velo/snegoxod-iz-velosipeda-svoimi-rukami

Гусеница для детского снегохода своими руками

Самодельная гусеница для снегохода из транспортерной ленты

Уважаемые посетители сайта «Самоделкин друг» сегодня мы разберемся, как самостоятельно сделать гусеницы для гусеничного вездехода и что для этого понадобиться? Погнали… Гусеничный вездеход является наиболее проходимым среди своих собратьев, а все потому что удельное давление на грунт равномерно распределяется по всей нижней плоскости гусеницы, тоесть она является однородной точкой опоры. А вот на колесных вездеходах давление распределяется на 4 точки, поэтому они не редко вязнут и буксуют. Простой пример Вам, почему танки гусеничные? Да все по той же причине, чтоб равномерно распределить огромный вес машины на плоскость гусеницы соприкасающейся с землей, в противном случае они просто завязнут в грунте и не сдвинуться с места.

Гусеницы для самодельных вездеходов делают в основном из транспортерной ленты и профтрубы прямоугольного сечения, причем траки предварительно опрессовываются на самодельном станке где им предается необходимая форма. Крепятся траки к ленте болтами и гайками. И так, давайте рассмотрим более подробно процесс создания гусеницы вездехода.

Материалы

  1. транспортерная лента
  2. профтруба прямоугольного сечения
  3. болты, гайки, шайбы, гровера
  4. арматура

Инструменты

Пошаговый процесс создания гусеницы вездехода своими руками.

Первым делом следует раздобыть транспортерную ленту, выглядит она вот так.

Так же нужна будет профтруба прямоугольного сечения.

Ну и естественно крепеж в виде: болтов, гаек, шайб, граверов.

Сначала делаем заготовки траков согласно ширине изготавливаемой гусеницы, пилим болгаркой и складываем в стопочку)

После чего этим заготовкам нужно предать нужную форму и опрессовать на специальном самодельном станке. Для наглядности давайте посмотрим, как это делает профессионал, 40 секунд на опрессовку одного трака -это вам не шутка ребята)

Желательно концы немного смазывать отработанным маслом

После того как траку будет предана правильная форма, на него еще нужно наварить клыки-ограничители.

В верхней части дополнительно наваривается арматура в виде буквы «V»

Вообщем такой трак должен получиться.

Предварительно нужно провести проверку и подгонку непосредственно уже на месте установки самой гусеницы.

Затем уже можно приступать к сборке гусеницы, но предварительно надо в транспортерной ленте проделать отверстия, в основном используется вот такой самодельный инструмент. Трубка заточенная с торца, а сбоку отверстие для изъятия рубленной резины.

Траки тоже сверлятся дрелью по 2 отверстия на каждый край.

Далее уже собираем гусеницу в единое целое.

Вот таким образом делают самодельные гусеницы для вездеходов, как видите вполне реально сделать это самостоятельно, что значительно удешевит стоимость собираемого вами вездехода.

Всем спасибо за внимание!

Самодельная гусеница для вездехода или снегохода, имеющих небольшой вес, может быть изготовлена на основе простейшей втулочно-роликовой цепи и транспортерной ленты. Да и делать ее очень просто, нет необходимости приобретать специальный инструмент. Для того чтобы такая самодельная гусеница служила дольше, необходимо прошить край транспортерной ленты леской. Шаг — около сантиметра. Эта процедура поможет уберечь ленту от «разлохмачивания». А вот соединять ее в кольцо можно любым приемлемым и доступным для вас способом. Менее надежный — это просто сшить торцы ленты. Чаще всего советуют применить шарнир по типу рояльной петли. А вот толщина ленты зависит от мощности установленного на вездеход двигателя. Показатель от 8 до 10 мм будет уместным, если вы используете мотор от отечественного мотоцикла. Устройство, выполненное подобным способом, хорошо подойдет для эксплуатации на снегоходе. Плюс ко всему подобная самодельная гусеница легко поддается и ремонту, и замене в случае повреждения. Это значительно упрощает процесс эксплуатации вашего изобретения.

Гусеница своими руками для снегохода или автомобиля. Как сделать гусеницу своими руками?

Гусеница своими руками может быть изготовлена любым мастером. Если вы давно задумывались над тем, как изготовить гусеницу, то вам стоит прочесть представленные рекомендации. Для проведения работ можно использовать самые разные инструменты и материалы. Допустимо, конечно, применить при необходимости гусеницу, которая была произведена в условиях завода. Но это обойдется гораздо дороже, чем если изготовлением вы займетесь самостоятельно. В статье будет представлено несколько вариантов изготовления гусениц, один из которых вы можете выбрать для себя.

Простой вариант изготовления гусеницы

Рекомендации по проведению работ

Гусеница своими руками может быть изготовлена методом сопряжения элементов в единое кольцо, это можно осуществить несколькими способами. Так, допустимо применить шарнир по типу рояльной петли, можно использовать и менее надежный способ, который предполагает нашивку торцов ленты. Важно учесть, что должна быть выбрана толщина ленты, которая соответствует мощности мотора. Если предполагается использовать двигатель от мотоцикла отечественного производства, то можно применить ленту, толщина которой равна 10 мм, по типу той, что используется на сельскохозяйственных транспортерах.

Если гусеница своими руками будет изготавливаться по такой технологии, то вам не придется потратить много сил. Несмотря на то, что такая модель гусеницы делается довольно просто, она имеет длительный срок службы и большой ресурс.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Изготовление гусеницы из ремней

Еще один вариант изготовления гусеницы

Перед тем как сделать гусеницу своими руками, нужно выбрать технологию проведения работ. Допустимо использовать и методику, представленную ниже. Каркас движителей можно сварить с использованием труб, которые имеют прямоугольное сечение. Рекомендуется соединить их, используя раму, это позволит сделать конструкцию разборной. Шлицевая часть может быть позаимствована от «Бурана», это позволит сделать приводные валы, к ним нужно приварить шлицевую часть валов, которые позаимствованы от «Оки». Будет необходимо использовать и тормозные диски. Работая над передними валами, нужно на них установить тормозные механизмы. Некоторую часть от кожуха коробки передач нужно отрезать. Изготовление гусеницы своими руками позволит не только сэкономить, но и передвигаться по заснеженной территории без особых проблем. Такую конструкцию можно будет использовать в течение длительного времени без необходимости проведения ремонта.

Гусеница для детского снегохода своими руками

Самоделки из двигателя от стиральной машины:

1. Как подключить двигатель от старой стиральной машины через конденсатор или без него
2. Самодельный наждак из двигателя стиральной машинки
3. Самодельный генератор из двигателя от стиральной машины
4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат
5. Гончарный круг из стиральной машины
6. Токарный станок из стиральной машины автомат
7. Дровокол с двигателем от стиральной машины
8. Самодельная бетономешалка

Делаем снегоход своими руками — проще не бывает!

Этот снегоход я сделал буквально за пару выходных в гараже на даче. Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости в глубоком рыхлом или мокром снегу он не уступает большинству снегоходов промышленного производства.

Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортёрной ленты и пластмассовых водопроводных труб в качестве грунтозацепов. Сначала у меня были сомнения е надёжности такой гусеницы и в том, как поведут себя пластмассовые детали на морозе. Но за время двухлетней зимней эксплуатации поломок и сильного износа труб не произошло. Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше масса снегохода и чем больше опорная площадь гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я попытался сделать конструкцию максимально лёгкой.
Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по транспортёрной ленте, на которой закреплены грунтозацепы. А привод гусеницы от мотора осуществляется цепью через ведомый вал специальными ведущими звездочками. Их я взял от снегохода Буран».

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. быстро не разгонишься. Ездить на снегоходе я собирался не по укатанным дорожкам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж для снижения массы снегохода и упрощения всей конструкции.

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу диам.40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.
При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами диам.6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Для сверления в транспортёрной ленте отверстий под крепежные болты диам.6 мм я сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика (всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными.

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки»». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким: гусеница — 9 кг;
ведущий вал в сборе — 7 кг; две пары колёс с осями — 9 кг; двигатель и руль — 25 кг;
пара лыж — 5 кг;
рама —15 кг;
двухместное сиденье со стойками — 6 кг.
Итого всё вместе весит 76 кг.
Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).
Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

Сергей ХОМЯКОВ, г. Москва ([email protected])

Как сделать гусеницу для снегохода своими руками

Для подобного транспорта гусеницы становятся большой проблемой, с которой сталкивается множество любителей езды на снегоходах. Чтобы решить вопрос, некоторые прибегают к самым разным вариантам воплощения задумок.

В статье представлены самые достойные методы быстрого сооружения самодельной гусеницы для снегохода, которые прекрасно себя проявили в эксплуатации.

Инструменты и материал

Для изготовления разных видов самодельных гусениц применяется одинаковый инструмент и материал. Такого добра предостаточно в каждом хозяйском дворе. А если чего-то не хватает, то можно купить в магазине. Перечень необходимых материалов и инструментов:

  • большой нож с прочным наточенным лезвием, желательно работать с охотничьим видом;
  • для упрощенной работы применяется электрический лобзик, но зубья на лезвии должны быть мелкими;
  • гаечные ключи, болты и гайки — это необходимо для оснащения гусеницы сцеплением. Рекомендуется подбирать длинные болты. Гайка закручивается с внешней стороны изделия (болт пропускается с внутренней стороны на внешнюю сторону);
  • леска для упрочнения краев;
  • трос или подобный материал для связывания отдельных частей будущей гусеницы на снегоход;
  • молоток и острый штырь для проделывания отверстий в изделии.

Изготовление гусениц из покрышек

Этот вариант сооружения резиновых гусениц имеет ряд преимуществ. Материала можно найти предостаточно. При острой необходимости не составит сложности провести ремонтные работы в очень короткое время. Чтобы смастерить резиновые гусеницы, следует выбирать шины от грузового транспорта. К тому же и протектор должен быть идентичным по рисунку с остальными покрышками — это существенно упростит дальнейшую работу.

Процесс изготовления:

  1. Изначально берется покрышка. Делается поперечный разрез, чтобы получилась полоса. Из нее вырезаются борта — должна образоваться своего рода беговая дорожка. Процедура требует большого терпения, ведь вырезка лишних частей покрышки довольно трудоемкая. Из инструментов используется большой нож с хорошим острым лезвием.
  2. Резина легко поддается резке, если нож вымочить в теплой мыльной воде. Нужно периодически выполнять смачивание. Чтобы добиться большей простоты в работе, следует применить электрический лобзик с полотном мелкого зуба. Лезвие также время от времени промачивается в мыльной жидкости.
  3. При высокой твердости покрышки рекомендуется с внутренней стороны извлечь пару слоев резины — это очень тяжело, поэтому проще отыскать шину с мягкой структурой. В случае неудовлетворения рисунка протектора допускается новая нарезка грунтозацепов по своему усмотрению.

Резиновая гусеница, сделанная своими руками, имеет огромный плюс — это замкнутый контур. При таком достоинстве надежность и прочность значительно повышаются. Единственное, чему надо уделить внимание, это закреплению отдельных элементов покрышки при создании трака на снегоход. Зачастую некоторые варианты покрышек не подходят по ширине. В таком случае следует отыскать материал под конкретные параметры или стягивать мелким тросом отдельные куски.

Транспортная лента для гусеницы

Такой материал очень распространен. Поэтому не составит особых сложностей найти транспортную ленту. Можно приобрести в использованном состоянии или по возможности просто попросить у друзей.

Процесс изготовления:

  1. Транспортная лента в скором времени может испортиться во время эксплуатации, поэтому необходимо выполнить прошивку сторон материала при помощи толстой лески. Сделать надо так, как швеи прошивают края ткани методом обметывания. Если не сделать работу, то через некоторое время произойдет превращение краев в лохмотья, следовательно, разрыва ленты не избежать. Чтобы придать резиновой полоске вид кольца, используется сшивание торцов, но способ не очень надежный. Проще применить шарнир, исходя из типа рояльной петли.
  2. От мощности мотора зависит толщина транспортной ленты. Прекрасные результаты показывает полоска толщиной 1 см. Она применяется в сельскохозяйственной технике. Допускается использование ленты от старых советских мотоциклов.

Преимущества заключаются в предостаточном количестве ресурса. При поломке самодельную гусеницу можно восстановить в сжатые сроки без профессиональных инструментов. До покупки полноценного трака можно довольно долго эксплуатировать ленточный вариант.

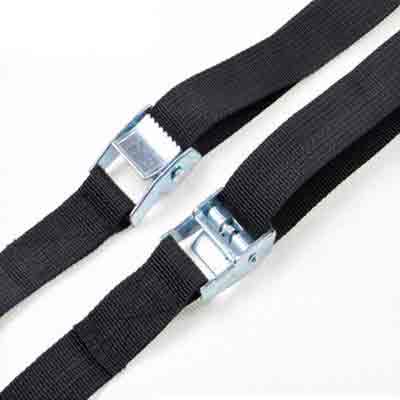

Ремни для гусениц

Этот вариант отличается высокой простотой в изготовлении и не требует каких-либо навыков. Материал достаточно распространенный. С его приобретением не возникнет каких-либо сложностей.

Процесс изготовления:

  1. Ремни имеют клиновидную форму, следовательно, создать цельное полотно очень просто. А грунтозацепы можно изготовить по собственному желанию. В качестве сцепления используются болты с гайками или заклепки.
  2. Ремни удобны тем, что имеют отверстия, которые легко подгоняются под ведущую звезду снегохода. Для этих целей в процессе работы оставляется зазор между полосками.
  3. Для закрепления допускается применять любой прочный материал, к примеру, трос мелкого диаметра. Важно, чтобы работа была сделана качественно, иначе при езде вся конструкция развалится.

На самом деле существует намного больше методов изготовления гусениц своими руками. Также не мешает подключить свою фантазию и придумать что-то получше и заменить покрышки и резину на более практичный материал. Но, тем не менее, траки из покрышек считаются лучшим решением. В изготовлении они просты, а затраченное время на работу будет минимальным.

Видео

Посмотрите, как можно изготовить надежные гусеницы для снегохода своими руками.

Самодельный гусеничный снегоход: фото сборки, видео испытаний

Оригинальный самодельный снегоход на гусеничном ходу, сделанный своими руками из 200 кубового двигателя «Sadko»: фото пошаговой сборки с описанием, также видео испытаний гусеничного снегохода.

Автор самоделки Евгений Венгловский, решил подготовиться к зиме основательно и покатать жену и ребятишек на собственном самодельном снегоходе. Задумка удалась, в конце статьи будет интересное видео с катанием по снежным сугробам, но сначала давайте посмотрим процесс сборки транспортного средства.

Сборка снегохода.

Для постройки снегоходов очень хорошо подходят двигатели по типу «Лифан», автор решил использовать аналогичный двигатель объёмом 200 кубов на 6,5 лошадиных сил «Sadko GE 200 R».

Этот двигатель идёт уже с понижающим редуктором (½) и центробежным автоматическим сцеплением, которое срабатывает при увеличении оборотов двигателя, что идеально подходит для самодельных, снегоходов, мотоблоков, картов и прочей техники.

На фото двигатель китайского производства «Sadko».

Рама снегохода выполнена из профильной трубы 25 х 25 с толщиной стенки 2 мм.

Гусеница сделана из конвейерной ленты толщиной 3 мм, ширина ленты 300 мм, сама лента была разрезана вдоль пополам по 150 мм.

Траки сделаны из пластиковой водопроводной трубы диаметром 40 мм, толщиной стенки 5 мм. Труба разрезана вдоль.

Траки прикручены к конвейерной ленте болтами М6 с широкой шляпкой, болты закручены гайкой через шайбу и гровер. Края ленты соединены такими же болтами.

Ведущая ось гусеницы.

Ведомая звезда от Минска.

Звёзды для гусеницы от снегохода «Буран», направляющие барабаны самодельные.

Опорная лыжа снимает часть нагрузки с гусеницы, в верху направляющие ролики.

Задняя ось передвигается по раме по направляющей, что позволяет натянуть гусеницу снегохода.

Передняя ось неподвижна.

Ведомая и ведущая звёзды, а также цепь от мотоцикла Минск. Цепная передача с передаточным числом 1 к 3.

Рейка рулевого управления.

Шарниры выполнены с помощью резьбового соединения, гайка и шпилька на М16.

Лыжи взяты от детского снегохода и усилены профильной трубой.

На фото показано как звезда зацепляет трак гусеницы.

Сидение сделано из фанеры в виде ящика, спереди место для ребёнка, сзади для двух взрослых.

Средняя опорная лыжа.

Техника готова к испытаниям.

Снегоход идёт уверенно с полной загрузкой.

На фото автор самоделки: Евгений Венгловский.

Рекомендую интересное видео автора о сборке гусеничного снегохода и его испытаниях.

САМОДЕЛКИН ДРУГ

Мини-снегоход своими руками

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно собрать снегоход с двигателем от мотоблока. Предоставлены пошаговые фото сборки и видео с обкатки мини-снегохода. Каждый заядлый рыбак и охотник прекрасно знает, что зимой по рыхлому снегу передвигаться на лыжах не очень то удобно, а когда необходимо преодолеть расстояние в несколько десятков километров до заимки, зимовья, охотничей избушки, или до водоёма, то здесь вообще «труба)) Для преодоления больших расстояний необходим снегоход, но цены на заводские машины не по карману простому человеку, опять же ремонт и запчасти обойдутся в копеечку. Так что делаем сами, своими руками))

Для постройки снегохода автор использовал двигатель от мотоблока «Lifan» мощностью 9 л/с, данный вид двигателя сегодня очень популярен среди самодельщиков, куда только их не ставят) трактора, вездеходы, лодки итд. ДВС расположен в задней части машины прямо над гусеницей, кстати она сделана из половины БУРАНовской гусеницы разрезанной пополам.

Снегоход шустро бегает по рыхлому снегу везя двух человек и полозья с поклажей, что в очередной раз доказывает что дело Кулибина живет и развивается)

Материалы

  1. ДВС «Lifan» 9 л/с
  2. проф-труба «квадрат»
  3. гусеница «Буран»
  4. цепь
  5. звезда
  6. болты, гайки и тд

Инструменты

  1. сварочный инвертор
  2. УШМ
  3. дрель
  4. набор гаечных ключей

Сборка снегохода своими руками.

Данный снегоход очень компактный и при этом быстро собирается и разбирается, буквально за 5 минут. Так же легко помещается в разобранном виде в багажное отделение легкового автомобиля.

Гусеница сделана из БУРАНовской гусеницы разрезанной пополам, дополнительно установлены алюминиевые траки сделанные из профиля.

Вот такой снегоход)

Источник: http://moy-instrument.ru/podelki/gusenitsa-dlya-detskogo-snegohoda-svoimi-rukami.html

Смотрите также:
27.04.2020

Своими руками - Как сделать самому Как сделать что-то самому, своими руками - сайт домашнего мастера Скутер снегоход своими руками – фото и инструкция как сделать ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

27.04.2020

Как самостоятельно сделать квадроцикл из "Урала" На сегодняшний день старые мотоциклы советского производства все чаще отправляются в утилизацию либо на пункты приема металлолома. И на это есть свои причины. Во-первых, содержать старый мотоцикл в силу большого дефицита...

27.04.2020

Снегоход из бензопилы своими руками — инструкция как сделать из различных бензопил Самодельный снегоход из бензопилы Использовать автомобиль для езды по заснеженному бездорожью или пересеченной местности не совсем практично. А порой такая возможность полностью...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
