Квадроцикл своими руками из мотоцикла Урал

Как самостоятельно сделать квадроцикл из «Урала»

На сегодняшний день старые мотоциклы советского производства все чаще отправляются в утилизацию либо на пункты приема металлолома. И на это есть свои причины. Во-первых, содержать старый мотоцикл в силу большого дефицита запчастей на него очень трудно, а во-вторых, частые поломки могут вывести из себя даже самого адекватного мотоциклиста. Вот и получается, что они либо стоят во дворе и ржавеют, либо разбираются и уходят «на запчасти». Однако некоторые умельцы дают вторую жизнь советскому транспорту, переделывая его под квадроцикл. Наиболее популярной платформой для этого стал мотоцикл «Урал». Как сделать квадроцикл из «Урала», читайте далее в нашей статье.

Этапы изготовления

Всего разделяют 4 этапа, из которых состоит техническая доработка данного вида транспорта:

1. Модернизация рамы.
2. Установка другого двигателя и КПП.
3. Переделывание подвески.
4. Покраска и монтаж новой приборной доски.

Какие материалы нам необходимы для работы?

Для того чтобы самостоятельно изготовить самодельный квадроцикл из «Урала» 4х4, нам понадобится следующий набор запчастей:

• Рулевая тяга.
• Два новых моста.
• Тормозная система.
• Амортизаторы.

Среди основных инструментов необходимо выделить сварочный аппарат, а также болгарку. При их отсутствии осуществить полноценную сборку квадроцикла просто невозможно.

Тип управления

Прежде чем начать работы по модернизации, следует определиться с тем, какой тип управления будет у будущего транспортного средства. Он может быть как мотоциклетным, так и рулевым. В последнем случае идеально подойдет стандартный руль от Урала, а вот во втором придется приобретать дополнительные запчасти. И конечно же все это вместе с будущей конструкцией рамы наносится на чертеж квадроцикла. Из «Урала» в таком случае получится настоящий зверь, который с легкостью сможет преодолевать любые дорожные преграды.

На начальном этапе нужно внести технические коррективы в конструкцию стандартной рамы. В нашем случае мы отодвигаем на 4 сантиметра назад трубу вертикальных подседельных стоек, после чего привариваем к маятнику мотоцикла мост, вилку и отрезаем задние стойки. Как далее изготовить квадроцикл из «Урала» своими руками? Из металлических труб изготовляем специальные подкосы и монтируем их рядом с втулками подвески. Такие детали, как задний багажник и лобовой бампер, можно изготовить из тонкостенной трубы сечением в 30 миллиметров. Для того чтобы сварочный аппарат не прожег металл, устанавливаем его мощность на самый минимум.

Ходовая система

Как сделать квадроцикл из «Урала»? В первую очередь обращаем внимание на заднюю подвеску. Здесь может быть несколько вариантов доработки системы. Самый простой из них – это установка штатного карданного вала вместе с редуктором. Конечно, такой способ куда более простой и быстрый, чем монтаж автомобильного моста, однако не стоит забывать, что в нем не будет находиться дифференциал.

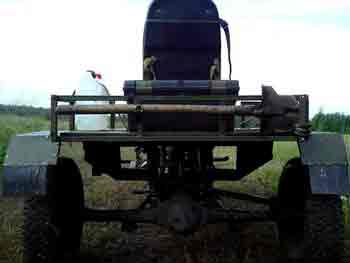

В связи с этим большинство хозяев принимают решение устанавливать мосты с легкового автомобиля. Самым подходящим вариантом для этого будет отечественная «Ока». Но по своему весу он слишком большой, что значительно отобразится на проходимости и динамике разгона машины, поэтому его мы будем укорачивать. Работа очень кропотливая, зато дифференциал уже вмонтирован в мост, что очень кстати при езде по асфальтовой дороге.

Квадроцикл с укороченным, более компактным мостом, будет гораздо лучше вести себя в пути. Для того чтобы доработать данную часть подвески, нам нужно отрезать опорную чашку и кронштейн пружины, а затем извлечь из гнезда концевой фланец. Когда мы укоротим чулок, последний элемент вставляется обратно и готовая конструкция закрепляется сваркой. Кстати, карданный вал тоже можно смастерить из полуосей «Оки».

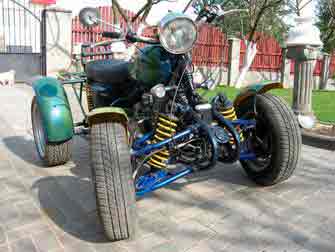

Больше возможностей перед нами открывается при конструировании передней подвески. Конечно, сопоставляя вес будущего квадроцикла, нетрудно догадаться, насколько нелепой будет установка автомобильных рычагов подвески. Поэтому для снижения снаряженной массы транспортного средства рекомендуем изготовить их собственными усилиями, самостоятельно подобрав для них нужный размер. Чаще всего передняя подвеска изготавливается из металлических труб разметом 25х25х2 миллиметра. При этом поворотные кулачки берутся от машины «Жигули». Тормозную систему лучше приобрести отдельно.

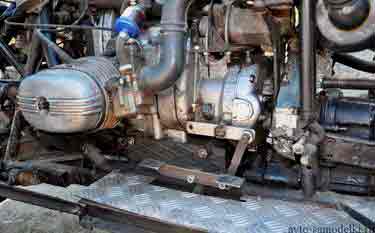

Мотор

Он у нас будет стандартный, от «Урала». Однако — в силу большей массы квадроцикла — наш ДВС будет очень сильно греться. В связи с этим, во избежание перегрева двигателя, устанавливаем сюда принудительное воздушное охлаждение от «восьмерки». Также необходимо отметить, что чем больше возраст и пробег автомобиля-донора, тем менее надежной будет конструкция нашего квадроцикла. Поэтому старайтесь подбирать наименее изношенные детали на рынке.

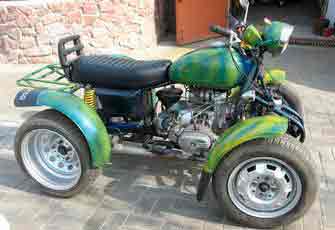

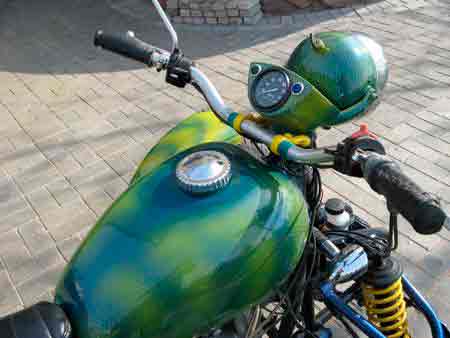

Покраска

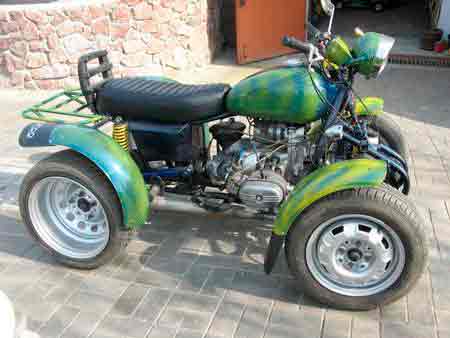

После того как техническая часть квадроцикла будет готовой к эксплуатации, самое время подумать о покраске и иллюминации. Что касается первого момента, переделанный «Урал» будет отлично смотреться в стиле «хаки», но такой окрас своими руками сделать очень сложно. Поэтому подбираем цвет, максимально соответствующий данному. К примеру, очень красиво смотрятся квадроциклы, окрашенные в зеленый металлик. В общем, стиль и оттенок деталей облицовки вы можете выбирать безо всяких критериев. Не забудьте перед малярными работами обшить «Урал» металлическим профилем для более естественного вида.

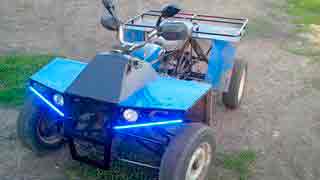

Иллюминация

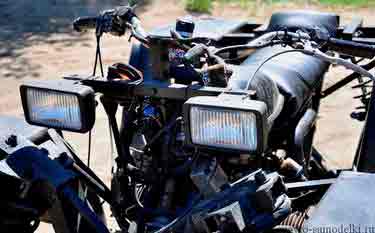

Иллюминация тоже подбирается по своему вкусу. Из фар многие советуют устанавливать противотуманные, которые будут выполнять роль ближнего и дальнего света. Поворотники и стоп-сигналы выбираются стандартные. Но не стоит сильно усердствовать – данная оптика должна не уродовать внешний вид транспортного средства, а, наоборот, подчеркивать его. На данном этапе вопрос о том, как изготовить квадроцикл из мотоцикла Урал своими руками, можно считать закрытым. Сразу же после покраски и установки оптики он может отправляться на первый тест-драйв.

Итак, мы выяснили, как изготовить квадроцикл из «Урала» своими руками, а также то, какие запчасти для этого требуются.

Источник: http://fb.ru/article/144174/kak-samostoyatelno-sdelat-kvadrotsikl-iz-urala

Самодельный квадроцикл своими руками: как сделать достойный аппарат

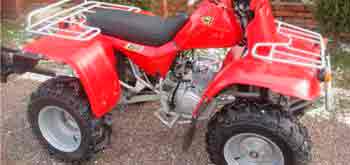

Квадроцикл — транспортное средство, оснащённое четырьмя колесами. Основными производителями мини-машин являются: Yamaha, Polaris, BRP, CF Moto. В качестве мотовездехода используются утилитарные квадрики, а для быстрой езды — трюковые модели. Категории отличаются между собой по техническим характеристикам, что учитывается, когда нужно собрать квадроцикл своими руками.

Описание транспортного средства

Современный квадроцикл укомплектован четырьмя либо шестью колесами небольших размеров, но с повышенной проходимостью. К основным техническим характеристикам относятся: малый вес, наличие полного привода и пониженной передачи. За счёт уникальной комплектации транспорт легко проезжает по проселочным дорогам. Его можно эксплуатировать летом и зимой.

Чтобы сделать самодельный квадроцикл, рекомендуется определиться с его типом:

1. Утилитарный. Модель имеет большой вес и хорошую проходимость. Транспорт легко перевозит несколько человек и разгоняется до 90 км/ч.
2. Трюковый. Укомплектован узкой платформой, радиатором. Машина весит мало и может разгоняться до 137 км/ч.

Сборка транспорта осуществляется с учетом технических характеристик, комплектации, условий эксплуатации. Для выполнения самостоятельных работ потребуется иметь навыки работы со сварочным аппаратом и токарным станком. Чтобы построить машину, понадобится просторный гараж. С учётом подходящих параметров подготавливается чертеж квадроцикла своими руками.

Подготовительный этап

При самостоятельной сборки конструкции учитывается мощность мотора, тип подвески, необходимость в монтаже багажника. Для выполнения предстоящих работ потребуются: сварочный аппарат, дрель, болгарка, ключи, молоток, пассатижи, домкрат. В качестве основы можно взять:

1. Мотоцикл Урал.
2. Мотоцикл Иж.
3. Скутер.
4. Автомобиль Ока либо Нива.

При необходимости транспорт собирается из деталей мотоциклов и машин. Если рама изготавливается самостоятельно, потребуется специальное оборудование для деформации труб. В таком случае рекомендуется отдельно сделать своими руками чертежи рамы для квадроцикла. Это упростит процесс сборки комплектующих:

• мотор;
• подвеска;
• руль;
• тормоза;
• глушитель;
• аккумулятор;
• фары.

Подбор систем

В качестве тормозной системы используются новые детали либо с минимальным пробегом. Опасно устанавливать старые тормоза. Глушитель демонтируется со старой машины либо изготавливается самостоятельно из трубы. Если используется рама из другой машины, она должна надежно крепиться болтами ко дну мотора. Силовой агрегат устанавливается сзади либо спереди. Специалисты советуют надежно присоединить к раме привод с трансмиссией.

Если рама требует реконструкции, составные элементы демонтируются. На каркас нужно нарастить переднюю часть. На следующем этапе привариваются составные элементы рамы. При реконструкции каркаса от мотоцикла, отодвигаются подседельные стойки на 40−45 см. Вырезаются из металла и варятся багажники, которые затем фиксируются к раме. Полученная деталь самодельного квадрика красится любой краской.

Чтобы самостоятельно сделать раму, используется обычная труба, с толщиной стенок до 3 мм. Лонжероны лучше выполнить из трубы диаметром 25 мм, а подкосы — из трубы 20 мм. Элементы фиксируются точечной, а затем цельной сваркой. Аналогичным способом привариваются ушки от рычагов и амортизаторов к раме. Кронштейны рекомендуется фиксировать при монтаже остальных узлов и агрегатов.

Силовой агрегат

Мотор демонтируется от спортивного либо обычного мотоцикла, скутера, машины. Автомеханики советуют воспользоваться четырёхтактным двигателем, мощностью более 15 л. с. Силовые агрегаты мотороллеров отличаются от других аналогов низким расходом топлива. Квадроцикл на базе скутера весит мало, поэтому быстро вытаскивается при застревании в песке либо грязи.

Чтобы перевозить груз либо ездить по бездорожью, устанавливается более сильный мотор:

• от Иж-1, Иж-2 либо Иж Юпитер мощностью 24 л. с.;
• от Урала 32 либо 36 л. с.;
• от Оки двухцилиндровый мотор 35 л. с.

Для перевозки тяжелых грузов устанавливается трехцилиндровый двигатель. Чтобы ездить в жаркую погоду, используется мотор с системой охлаждения. На старых мото она не предусмотрена. В таких агрегатах потребуется доработать систему охлаждения.

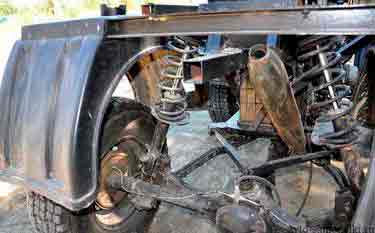

Передняя и задняя подвески

Квадроциклы-самоделки оснащаются передней либо задней подвеской. Легче монтировать готовую переднюю подвеску от старого мотоцикла. Можно воспользоваться и другими вариантами:

1. Задний мост от машины. Его необходимо укоротить под параметры квадрика. Плюс такого метода — наличие дифференциала. Минус моста заключается в его большой массе.
2. Кардан+редуктор на задней оси. Для вездехода подходит независимая подвеска с высоким дорожным просветом. В таком случае рычаги подвески фиксируются к раме с помощью болтов.

Чтобы во время езды квадроцикл не переворачивался, рекомендуется предусмотреть наклон стойки передней подвески. Амортизаторы подходят от Ижа. При наличии финансовой возможности лучше установить газомасляные амортизаторы с подкачкой. Они обеспечивают регулировку подвески с учетом дорожного покрытия.

Рулевая квадроцикла похожа на аналогичную систему автомобиля. Устанавливается рулевое колесо либо мотоциклетный руль. Некоторые специалисты советуют совмещать 2 типа:

• мотоциклетный руль, вал и рычаг вверху;
• детали рулевой системы от авто — внизу.

Можно сделать рулевой вал своими руками. Для этого используется труба диаметром 20 мм и толщиной стенок в 3 мм. Внизу детали потребуется установить ограничитель хода.

Коробка передач и тормоза

Если квадрик собирается на базе авто, заменяется цепная передача. Это значительно упрощает техобслуживание транспортного средства. Устанавливается механическая коробка передач (МКПП), так как с ней улучшается манёвренность. Входные валы направляются на передний и задний мосты. Колеса демонтируются от малогабаритного авто: Ока, Нива.

Тормозная система подбирается с учетом монтируемых колес. Поворотные кулаки демонтируются от Нивы или Оки. Чтобы собрать полноприводную модель, потребуются: рулевое управление от авто, привод трансмиссии и дифференциалы. В таком случае рама не используется. Лучше сварить конструкцию под объём мотора.

Подвеска также демонтируется от авто. На переднеприводной модели устанавливается редуктор. Следующий этап — изготовление корпуса. Для этого понадобятся стекловолокно, стеклопластик. Специалисты советуют воспользоваться первым материалом, так как с ним проще работать.

Предварительно подготавливается чертеж, вырезаются элементы корпуса из пенопласта. Для их фиксации между собой используется клей либо монтажная пена. К пенопласту приклеивается стекловолокно. Полученная конструкция присоединяется к раме. Корпус хорошо высушивается, грунтуется, шлифуется и красится.

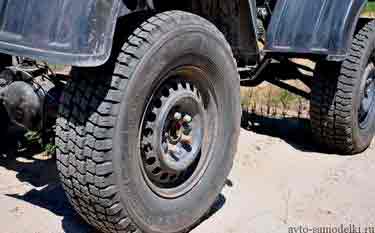

Подбираются шины нужного размера. Если транспорт будет эксплуатироваться по бездорожью, нужно создать соответствующий клиренс (расстояние от днища до поверхности земли). Для этого устанавливаются колеса R17.

Полученный квадроцикл укомплектовывается поворотниками, фарами, приборной доской, аккумулятором. Электрооборудование подключается по предварительно составленной схеме. Для этого используются проводки, мультиметр для проверки напряжения в сети. На следующем этапе устанавливаются сидения. Транспортное средство проверяется на исправность, сопоставляются данные, отображенные на чертежах. Квадрик, правильно собранный, не уступает по техническим и эксплуатационным характеристикам готовому транспорту.

Источник: http://moto-wagen.ru/vnedorozhnyie-mototsiklyi/samodelnyiy-kvadrotsikl-svoimi-rukami-kak-sdelat-dostoynyiy-apparat

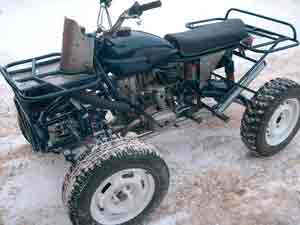

Квадроцикл из урал м-67 36

Всем привет!
Все началось с того что, в интернете наткнулись на самодельные квадроциклы, подумали а чем мы хуже? И загорелось построить.

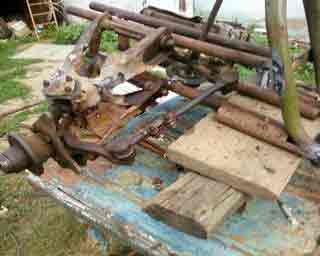

Набрали труб, ступицы от классики, мост от классики, 4 нижних рычага тоже от классики, и так по мелочи, изучили чертежи, мотоцикл в поселке откопали с навоза (в прямом смысле этого слова=) ). Началась постройка, квадроцикл встал на колеса через месяц постройки, и ушло 3 месяца на доработки.
Квадроцикл полностью оправдал ожидания, возит все что угодно.
И еще отличная техника для активного отдыха!

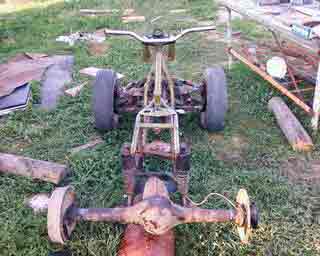

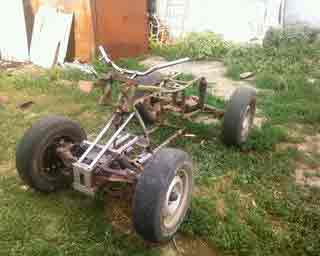

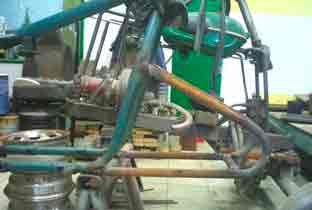

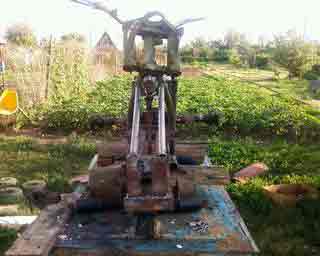

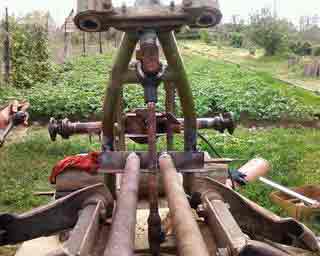

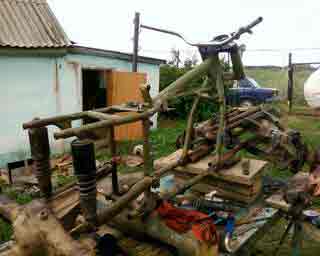

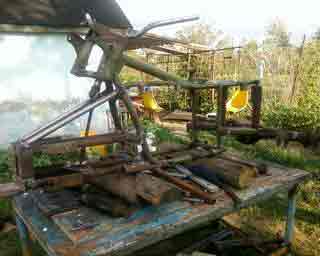

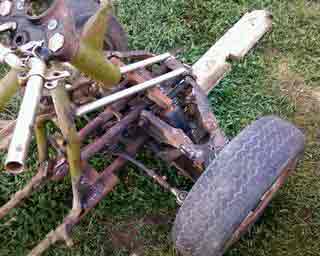

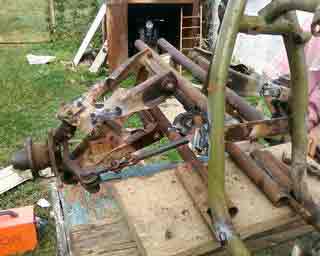

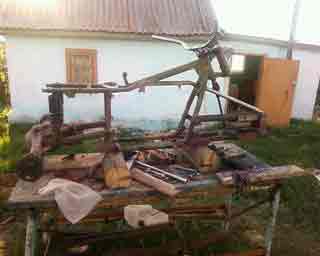

Вот начало постройки:

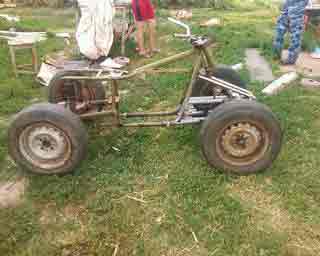

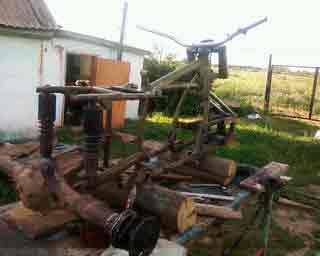

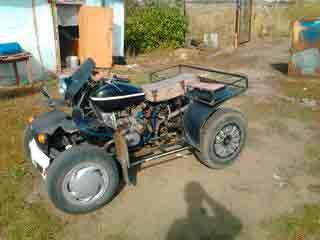

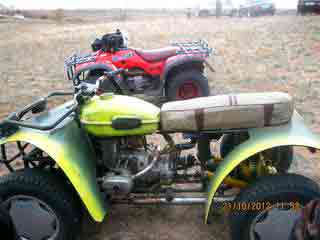

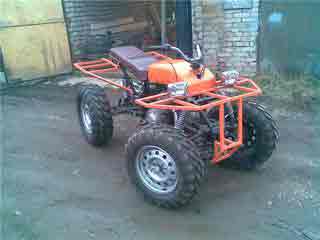

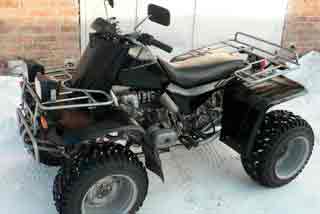

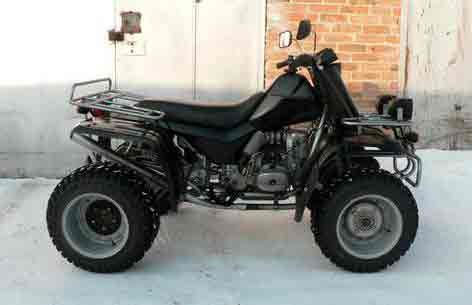

А вот конечный результат:

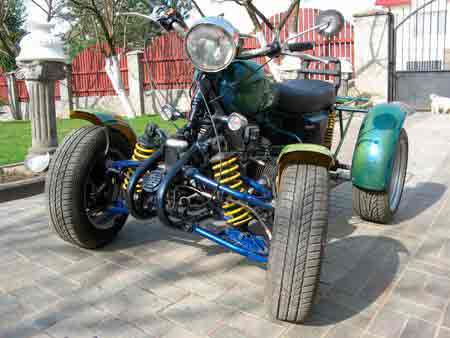

Моя маленькая противоугонка)))



Квадроцикл переделан на один карбюратор к-65.

Купили прицеп:

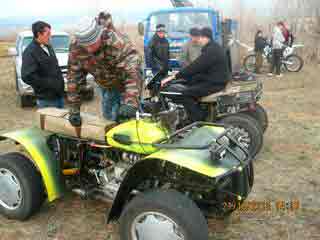

Потестили на кроссовой трассе:

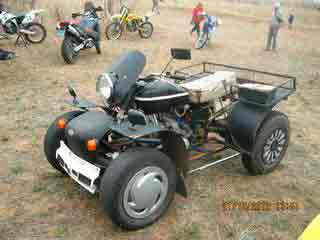

Вот такая же самоделка:

• Вход или Регистрация

больше фото процесса постройки и описания процесса, пожалуйста.

Источник: http://oppozit.ru/post_82793.html

Самодельные квадроциклы: подробный гайд

Методикой изготовления квадроциклов мало кто делится, но есть и те, кто не скрывает своих наработок. В этой статье мы поделимся примерами достижений автомехаников-практиков, которые самостоятельно собирали мотовездеходы из подручных материалов.

Как сделать квадроцикл своими руками

Спроектировать и собрать мотовездеход по силам только знающим дело механикам. Для этого потребуется не только опыт, но и подходящие комплектующие с инструментами.

Для создания квадроцикла используют рабочие детали от автомобиля или мотоцикла: например, мотор от мотоцикла Урал, Минск, ИЖ Планета или Юпитер, основные узлы от ВАЗа или Оки. В ход могут пойти даже вышедшие из строя, но переработанные комплектующие.

Квадроцикл из Оки

Конструктор Сергей Плетнёв из Пермского края собрал квадроцикл на основе малолитражного автомобиля «Ока». На сборку у него ушёл год работы.

Основные комплектующие

• Руль от мотоцикла «Урал»;
• вазовские ШРУСы и межколёсные редукторы;
• 15-дюймовые передние и задние колёса от Niva Chevrolet;
• бензобак из 20-литровой канистры;
• двигатель, коробка передач, сцепление, часть приборной панели и подголовник от Оки.

Технические характеристики

Вес	430 кг
Размеры	2300х1250 мм
Высота по рулю и седлу	1250 / 900 мм
Клиренс	300 мм
Колёсная база	1430 мм
Колея	1045 мм
Максимальная скорость	65 км/ч

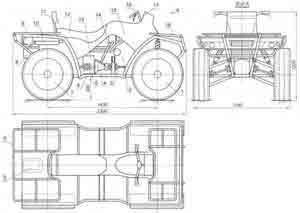

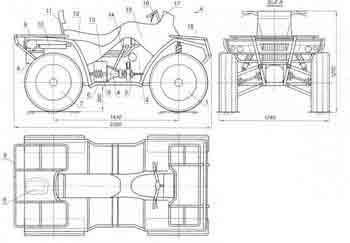

Чертежи квадроцикла

Двухцилиндровый четырёхтактный двигатель жидкостного охлаждения от «Оки» выдаёт 32 л. с. Для автомобиля это мало, а для мотовездехода — вполне достаточно. Рулевое управление получилось гибридного типа. Сверху использованы мотоциклетные рычаг и вал, снизу — автомобильные рулевые тяги.

Трансмиссия у самодельного квадроцикла своеобразная. В её основу положены доработанные комплектующие от ВАЗа. Для понижения скорости и повышения крутящего момента была удалена зубчатая пара: вместо неё использована цепная передача. Мёжколёсные редукторы позаимствованы у «вазовской» классики. Полуоси автомеханик решил удалить и заменить их на ШРУСы переднего привода ВАЗа. ШРУСы также были использованы и в других узлах трансмиссии.

Квадроцикл построен на сварной пространственной раме из круглых труб типа ВГП-25 и ВГТ-20. Он получил независимую подвеску на треугольных поперечных рычагах и амортизаторы от Оки. Бамперы и кенгурятники сварены из 20-мм круглых труб. Глушитель разработан самим Плетнёвым. Он состоит из двух камер, входной патрубок загерметизирован асбестом. На создание стеклопластикового обвеса ушло 10 кг эпоксида, 1 кг пластификатора и 1 кг отвердителя, 5 м стекломата и 15 м стеклоткани.

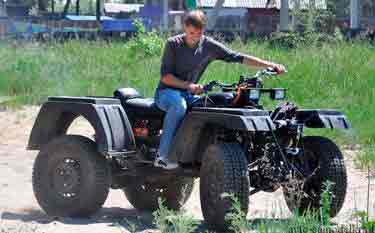

Квадроцикл из мотоцикла

Ещё один квадроцикл Сергея Плетнёва, на этот раз — на базе тяжёлого мотоцикла «Урал-2» с пробегом 12 000 км. От мотоцикла были взяты главные узлы — двигатель, коробка передач, сцепление, а также видоизменённая рама.

Основные комплектующие

• Передние колёса от Жигулей;
• укороченный задний ведущий мост и колёса от ВАЗ-2101;
• руль с рулевым валом от Урала;
• топливный бак и глушитель от Урала;
• карданный вал — полуось от Оки;
• ШРУС от Оки;
• седло от Урала;
• передние амортизаторы от Жигулей, усиленные ураловским амортизатором, задние амортизаторы — полностью от Урала.

Передняя подвеска квадроцикла построена на самодельных сдвоенных поперечных А-образных рычагах из квадратного профиля. Тормоза тоже позаимствованы у Жигулей — они получились без усилителя и стояночного тормоза. Привод на тормозной цилиндр подсоединён к мотоциклетной педали. Мотор охлаждается вентилятором от вазовской печки. На задних колёсах стоят покрышки с развитым протектором, на передних — обычные дорожные.

Рулевое управление получилось гибридным. Сам рычаговый руль позаимствован у мотоцикла, а остальные запчасти от автомобиля — сошка, колонка, кулаки и тяги к ним. Задняя зависимая подвеска маятникового типа вышла не очень удачной — у неё жёсткий ход, большие нагрузки кручения на узел. У квадроцикла есть передний и задний багажник. После испытаний были добавлены крылья из листового дюралюминия и резиновые брызговики.

По параметрам квадроцикл получился похожим на мотоцикл «Урал». У него чуть снизилась максимальная скорость, зато увеличилась тяговитость. Автомобильные амортизаторы лучше мотоциклетных, поэтому на квадроцикле ехать комфортнее, чем на байке. Чтобы управлять таким квадроциклом, нужна резкость и сила.

Квадроцикл своими руками — полноценная техника или просто хобби?

Собирать квадроцикл своими руками увлекательно. Создатель приобретает опыт, тренирует находчивость и терпение. Однако самодельные мотовездеходы не стоит рассматривать как полноценную альтернативу заводским моделям — даже самый лучший квадроцикл, собранный своими руками, будет заведомо хуже серийного. Кроме того, самостоятельная сборка занимает много времени — даже опытные механики тратят год и более.

Если вам нужна качественная техника, присмотритесь к продукции CFMOTO. Если на покупку нет денег здесь и сейчас, мотовездеход можно взять в кредит и постепенно выплачивать средства без нагрузки на бюджет. На новую технику распространяется заводская гарантия. В плане комфорта и надёжности серийные экземпляры CFMOTO вне конкуренции — на них можно отправиться хоть в путешествие, хоть на скоростные покатушки.

Источник: http://awm-trade.ru/quadrocycles/samodelnye-kvadrotsikly-podrobnyj-gajd/

6 комплектаций самодельных квадроциклов: собираем квадрик своими руками

Квадроцикл великолепно сочетает достоинства мотоцикла с его манёвренностью и мобильностью и мини-джипа — с управляемостью, проходимостью и мощностью. Но благодаря, в том числе высокому спросу, покупка такого внедорожника со склада стоит немалых денег.

Построить квадроцикл своими руками — что для этого нужно, какие узлы и агрегаты, инструменты и материалы? Какое «донорское» транспортное средство подойдёт, из каких комплектующих нужно собирать квадрик? С чего начинать сборку и в какой последовательности провести все работы? Давайте разберёмся!

Как сделать квадроцикл своими руками — задача трудная и ответственная, но посильная для мастера, отлично освоившего сварочное и токарное дело. Потраченные усилия и время окупаются не только большой экономией, но и полученным результатом — эксклюзивной, авторской моделью квадрика, которой больше ни у кого нет.

Особенности сборки самодельного транспортного средства сильно зависят от выбранной базы — двигателя и других элементов, которые используются мастером-умельцем.

6 лучших вариантов основы («донора») для задавшегося целью, как сделать квадроцикл.

1. Мотоцикл «Урал».
2. Мотоцикл «Иж».
3. Мотороллер «Муравей».
4. Другой мотороллер (скутер).
5. Автомобиль «Нива».
6. Автомобиль «Ока».

Чаще всего одни элементы конструкции берутся с мотоцикла, другие — с машины.

Помимо деталей (комплектующих) для квадрика его создателю понадобятся:

• сборочный «цех» — в этом качестве пригодится достаточно просторный гараж, снабжённый хорошим отоплением и освещением;
• набор оборудования и инструментов;
• чертежи.

Подготовка к работе, инструменты и оборудование

Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.

Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.

Список необходимых инструментов:

• сварочный аппарат;
• болгарка;
• дрель;
• набор ключей;
• различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.

Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.

• двигатель;
• рама;
• задняя и передняя подвески;
• рулевое управление;
• тормозная система;
• система охлаждения;
• глушитель;
• электрооборудование — аккумулятор, фары;
• корпус, обвес.

Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.

Выбор деталей

Рама квадроцикла

В зависимости от «донора» и конструкции квадрика раму либо предстоит изготовить самому, либо можно реконструировать готовую, бывшую в употреблении.

Самое главное, чтобы вдоль рамы надежно крепился болтами к днищу двигатель, который можно расположить как спереди, так и сзади. Также крепко, во избежание люфта, следует присоединить к раме трансмиссию и привод.

Самодельная рама

В качестве материала подойдут обычные водогазопроводные трубы, с толщиной стенки не более 3 мм:

• для лонжеронов — 25-миллиметровые;
• для поперечин и подкосов — 20-мм.

Трубы соединяются с помощью точечной сварки, затем проводится цельная сварка. Ушки для крепления амортизаторов и рычагов привариваются к раме сразу. Кронштейны — в процессе монтажа агрегатов и узлов.

Реконструкция имеющейся рамы

Чтобы реконструировать готовую раму, следует снять всё, оставив каркас, демонтировать заднюю часть и нарастить переднюю. Затем приварить элементы для крепления полного набора узлов и агрегатов квадроцикла. При реконструкции рамы мотоцикла следует на 40 — 45 см отодвинуть подседельные стойки.

Вырезаются из металлического листа и варятся передний и задний багажники, привариваются к раме. В заключение готовая рама красится, покрывать лаком не нужно.

Дополнительно рекомендуем прочитать статью нашего эксперта, посвящённую тому, как выбрать багажник на крышу автомобиля.

Также рекомендуем прочитать статью нашего специалиста, из которой вы узнаете, как выбрать и установить бокс на крышу автомобиля.

Двигатель

Двигатель подойдёт от автомобиля, мотоцикла либо мотороллера. Некоторые «Левши» даже конструируют квадроцикл из мотоблока своими руками, так как более новые модели оснащаются четырёхтактными двигателями, мощность которых у тяжёлых устройств достигает 15 «лошадок» — против 11 л.с. «Муравья».

Двигатель от мотороллера выгодно отличается малым расходом топлива, к тому же, квадрик на базе скутера самый лёгкий, что позволяет легко вытаскивать его при застревании в грязи и песке. Но квадрику для перевозки грузов и/или езды по бездорожью необходим движок помощнее.

Мощность движка «Иж-1», «Иж-2» и «Иж Юпитера» — 24 л.с., старого «Урала» — 32 или 36 л.с., двухцилиндрового двигателя старой «Оки» — 35 л.с., трехцилиндрового машины более позднего выпуска — 53.

Подвеска

Подвеску можно использовать как заднюю, так и переднюю. Проще всего взять переднюю от мотоцикла.

2 варианта задней подвески:

1. Задний мост автомобиля, укороченный под габариты квадрика. Преимущество — наличие дифференциала. Недостаток — конструкция выйдет более тяжелой.
2. Карданно-редукторная конструкция — с редуктором, смонтированным на задней оси.

Обратите внимание: для квадра-вездехода необходима независимая подвеска с высоким клиренсом.

Рычаги подвески крепятся к раме болтами через резинометаллические шарниры — сайлентблоки.

Амортизаторы подойдут от «Ижа», но если бюджет позволяет приобрести газомасляные с подкачкой, водитель сможет регулировать подвеску сообразно дорожным условиям.

Рулевое управление и ходовая часть

Рулевая система квадроцикла может быть как на основе автомобильной — с рулевым колесом, так и с мотоциклетным рулём. Некоторые мастера совмещают оба типа: мотоциклетные руль, рычаг и вал — вверху, автомобильные рулевые тяги — внизу. Вместе с рулем мотоцикла желательно сразу брать топливный бак.

Самодельный рулевой вал делается из 20-мм трубы со стенками до 3 мм. Снизу обязательно ставится ограничитель хода.

Коробку переключения передач (КПП) рекомендуем механическую, поскольку с ней улучшается маневренность, к тому же при управлении квадроциклом заднюю, низкую либо высокую передачу всё равно приходится переключать вручную.

Колеса чаще всего берутся от малогабаритных ВАЗов («Оки» или «Нивы») и обуваются резиной, соответствующей условиям эксплуатации (погода, местность и др.). Тормозная система выбирается в зависимости от колёс. Поворотные кулаки — тоже от «Нивы» либо «Оки».

Полный привод

Полноприводные квадроциклы характеризуются особо хорошей проходимостью — разумеется, при наличии достаточно надежного двигателя и шипованной резины (читайте о законе о зимней резине).

Если вы предпочитаете транспорт с полным приводом, необходимы рулевое управление от автомобиля, дифференциалы и привод механической трансмиссии.

Подвески, как и рулевую систему, нужно взять с автомобиля. На передней необходимо предусмотреть место для установки редуктора.

Установка полноприводной модели требует не только специальных навыков умельца, но и дополнительных трудозатрат. Альтернативный вариант — купить готовый полноприводный узел — стоит денег.

Корпус

Изготовление корпуса — далеко не самый простой этап истории, под названием: «как собрать квадроцикл своими руками». Подходящие материалы — стеклопластик и стекловолокно, проще сделать обвес из второго.

Сначала необходимо начертить, вырезать и соорудить из кусков прочного пенопласта, склеиваемых либо скрепляемых монтажной пеной, «болванку» корпуса. Затем — нанести на неё несколько слоёв стекловолокна, промазывая каждый эпоксидной смолой и вставляя между ними металлические крепления для присоединения корпуса к раме. В заключение — хорошенько высушить корпус, после чего погрунтовать, отшлифовать и покрасить.

Этапы сборки квадроцикла

Чтобы создать самодельный квадроцикл своими руками, нужно шаг за шагом пройти 9 этапов работ:

1. Приобретение и подготовка всего необходимого;
2. Сварка (переделка) рамы;
3. Монтаж подвесок, тормозов, ходовой части, амортизаторов, колёс;
4. Установка двигателя, коробки передач, сборка привода;
5. Установка топливной системы;
6. Монтаж электрооборудования — поворотников, фар, приборной доски, аккумулятора;
7. Изготовление корпуса;
8. Грунтовка, шлифовка и покраска корпуса, (при желании) изощрённый авторский тюнинг;
9. Утановка корпуса и сидения.

После заключительного этапа готовое чудо самодельной техники останется хорошенько обкатать, постепенно усложняя дорожные (и бездорожные) условия.

Заключение

Квадроцикл, изготовленный самостоятельно, практически не уступает продукции предприятий по техническим характеристикам. Но самое главное, что под управлением «Мастера Золотые Руки», знающего собственный транспорт «от А до Я», он будет ездить долго и счастливо. Ведь случись что за много десятков километров от ближайшей СТО, владелец и водитель квадрика в одном лице тут же его отремонтирует. Главное — возить с собой набор необходимых инструментов, сложенных в кофр, которым рекомендуется снабдить ТС.

Используя наши советы, внимательно продумайте процесс сборки до мелочей, правильно подберите всё необходимое, проведите полную последовательность работ не торопясь, ведь от скрупулёзности умельца зависит безопасность участников дорожного движения — и результат будет!

Источник: http://motorsguide.ru/system/kvadrik-svoimi-rukami

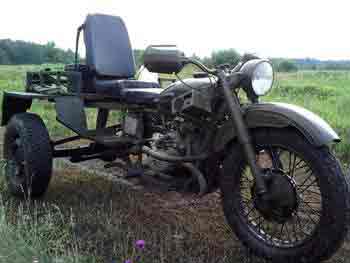

Трицикл из Урала

Всем привет! В этой статье мы рассматривали, что лучше для передвижения по бездорожью: мотоцикл или квадроцикл. В одних ситуациях лучше мото, в других — квадрик. Но мы не рассматривали такое транспортное средство, как трицикл или трайк, о котором и пойдет речь.

Концепция

В принципе, трицикл можно приравнять к квадроциклу; по ходовым качествам эти два транспортных средства отличаются незначительно. В роли донора выступил Урал, о котором уже шла речь в этой статье. Да, мотоцикл был весьма неплох, но мне нужно было более проходимое и устойчивое транспортное средство.

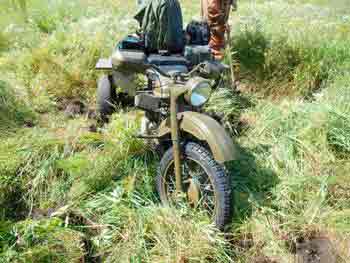

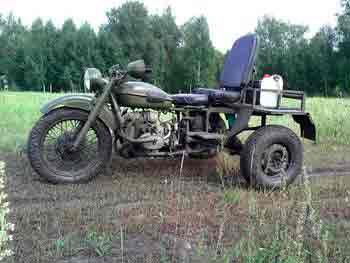

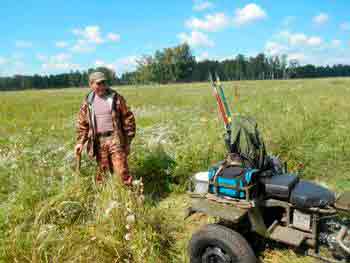

Трицикл из Урала застрял в колее

Дело в том, что местность, по которой необходимо передвигаться, постепенно заболачивается. Лесные дороги, по которым раньше было так приятно прокатиться на мотоцикле, исчезают, зарастая высокой травой, а то и вовсе уходя под воду. Даже если их удается отыскать, то ехать по ним на мотоцикле заметно сложнее, чем на трицикле или квадрике. К тому же значительную часть пути приходится преодолевать в условиях полного отсутствия дорог, где мотоцикл подходит не лучшим образом. Учитывая все это и была решено сделать трицикл из Урала своими руками.

Водитель в замешательстве

Основные изменения

Главная задача при создании трайка из Урала заключалась в установке назад двух колес. Можно было установить независимую подвеску, но я решил не усложнять конструкцию и пойти более простым путем — поставить обычный мост. Можно было приварить мост к заднему маятнику или даже к раме, но такая подвеска получилась бы слишком жесткой, хоть и надежной. Было решено делать полноценную подвеску по аналогии с автомобильной. Амортизаторы установлены родные Ураловские.

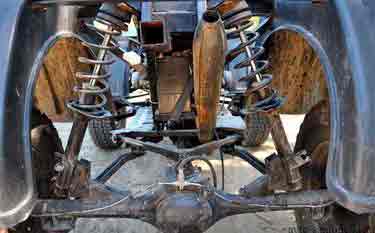

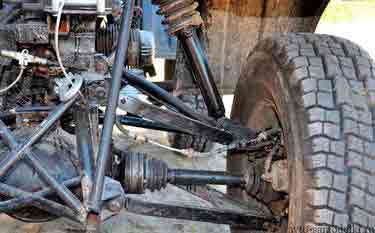

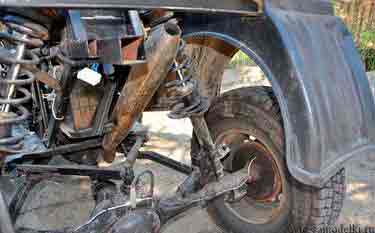

Подвеска трайка

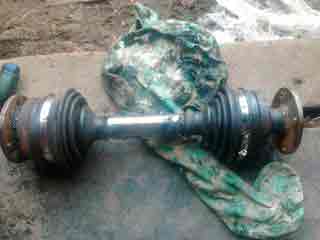

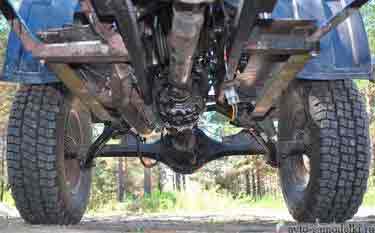

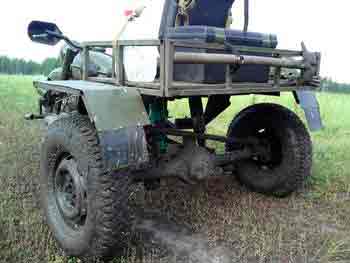

Мост от ВАЗ-2101, перевернутый, с заваренным дифференциалом (блокированный). Блокировка моста прекрасно сказалась на проходимости, но пагубно повлияла на управляемость; руль очень тяжелый, крутые повороты невозможны, радиус разворота составляет более 8 метров.

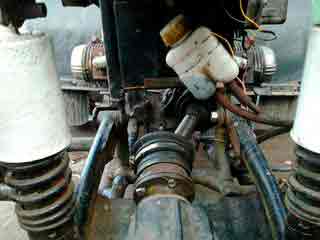

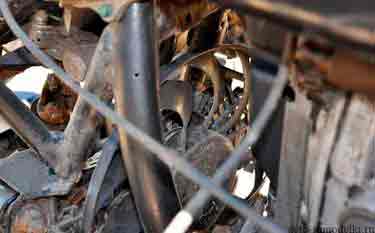

Жигулевский мост

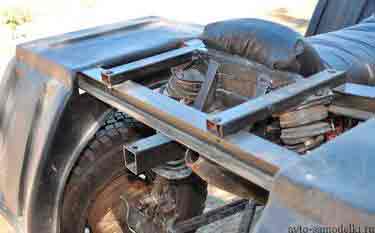

Из-за того, что мост был перевернут пришлось переварить крепления и подгонять их под особенности конструкции. Карданный вал укороченный жигулевский. Со стороны двигателя он приварен к вилке главной передачи, и, проходя через подвесную резиновую муфту, соединяется с мостом. Подобная конструкция главной передачи не самая удачная, нужно было оставить родную Ураловскую резиновую муфту, чтобы передача была менее жесткой. Этот недостаток в будущем планируется устранить.

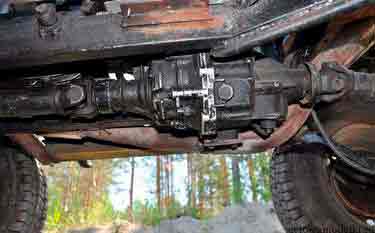

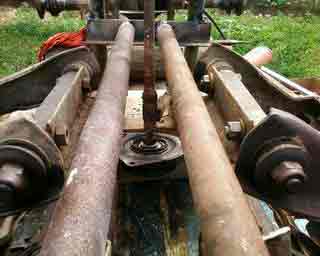

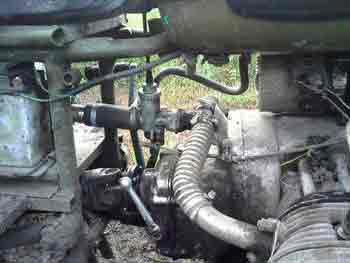

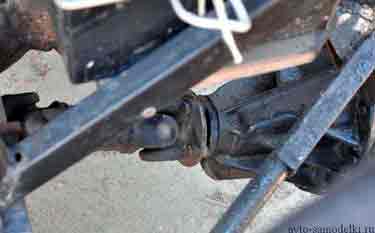

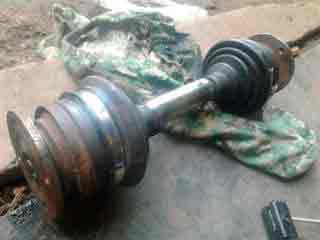

Кардан жестко соединен с КПП

Для того, чтобы избежать сильного перегиба карданной передачи, я сместил двигатель примерно на 8 см влево. Это, хоть и трудоемко, но не сложно. Можно было решить эту задачу и другими способами: сместить мост вправо, увеличить базу и т.д.

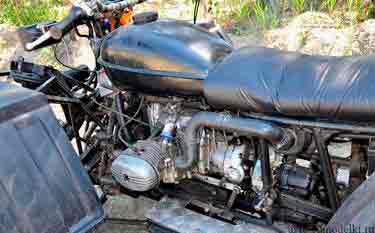

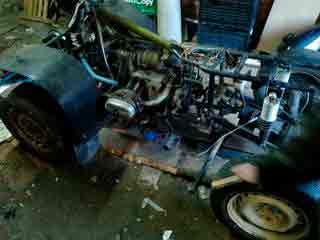

Двигатель трицикла немного смещен влево

Двигатель

В целом, конструкция двигателя не претерпела каких-либо серьезных изменений за исключением пары особенностей — один карбюратор вместо двух и принудительного охлаждения. Карбюратор был взят новый китайский, внешне похож на ИЖевский без каких-либо доработок. Воздушный фильтр ИЖевский. Мощности вполне достаточно даже для уверенного разгона на 4 передаче, цилиндры работают синхронно, заводится двигатель отлично.

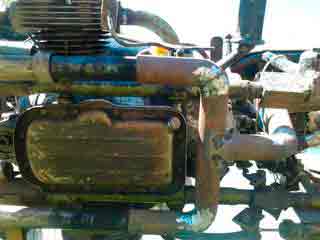

Недорогой китайский карбюратор

О расходе топлива судить рано, т.к. с одним карбюратором он должен быть ниже, но с блокированным автомобильным мостом должен заметно повыситься. Каких-либо существенных отклонений по расходу топлива между трициклом с одним карбюратором и мотоциклом с двумя не замечено.

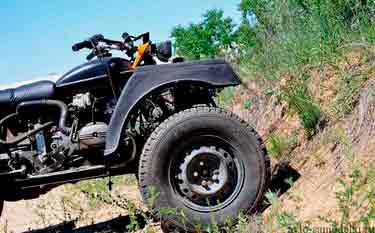

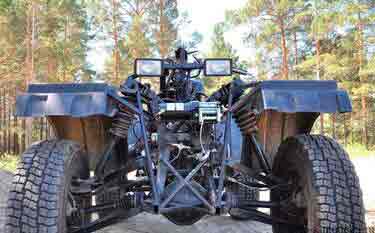

Вездеход из Урала

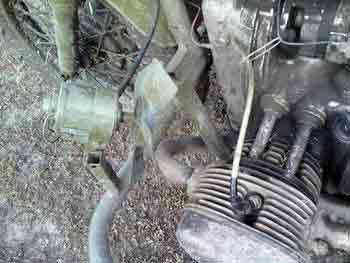

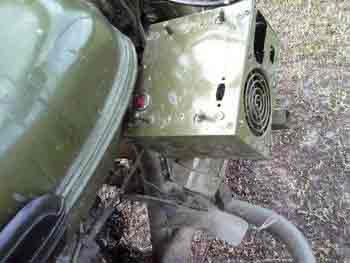

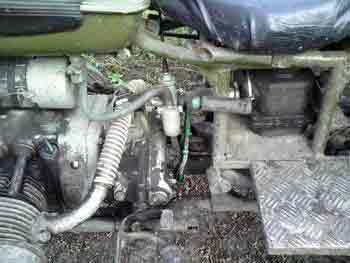

В качестве системы охлаждения используются 2 электродвигателя от отопителя салона автомобиля мощностью примерно по 30 Вт каждый. При включенных вентиляторах двигатель не перегревается даже при многочасовой езде на первой передаче с частыми застреваниями в грязи. Включаются тумблером.

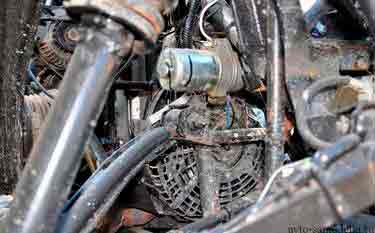

Принудительное охлаждение на Урал

Прочие усовершенствования

Основные изменения коснулись только ходовой части и двигателя мотоцикла. Остальные изменения были внесены ранее и рассмотрены в этой, этой и этой статьях.

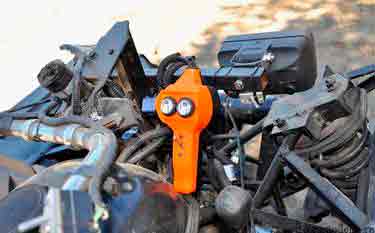

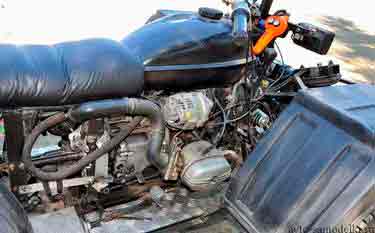

Вентиляторы включаются тумблером

Плюсы и минусы

Начнем с достоинств, которыми обладает самодельный трайк из мотоцикла Урал:
— прекрасная проходимость, особенно в грязь;
— комфорт и меньшая утомляемость;
— простота, дешевизна и надежность конструкции;
— минимальный риск перегрева двигателя.

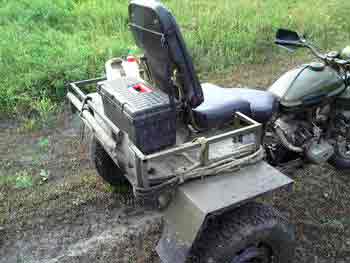

Багажник позволяет закрепить все необходимое

А теперь о недостатках:
— тяжелое управление (из-за блокированного моста);
— отсутствие заднего хода, который очень бы пригодился (решается);
— впускной коллектор сильно охлаждается до появления конденсата (возможно негативно сказывается на горючей смеси);
— большая нагрузка на переднюю ось (в грязи переднее колесо тонет, что заметно ухудшает проходимость);
— высокая скорость на 1-ой передаче.

Был бы задний ход — не понадобилась бы лопата

В целом, данные недостатки можно считать несущественными, особенно учитывая значительное улучшение проходимости. К тому же многие из них устранимы.

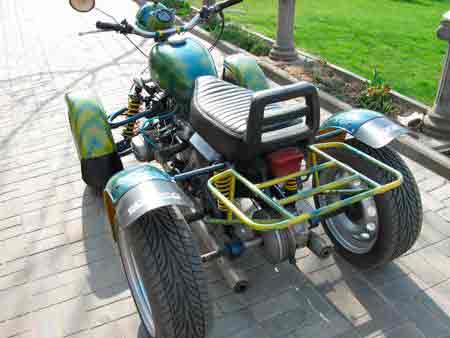

Трайк из Урала

Вывод

Трицикл из Урала, сделанный своими руками, полностью оправдал возложенные на него ожидания. Получился своего рода вездеход из обычного мотоцикла Урал. Техника обладает прекрасной проходимостью и неплохой живучестью. Даже отломившиеся крепления левого амортизатора и двигателя (верхнее) в результате передвижения по метровым муравейникам в полутораметровой траве, не помешали добраться до дома. В целом, переделкой я остался полностью доволен.

Источник: http://offroadrest.ru/ural-trike/

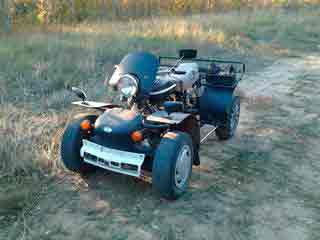

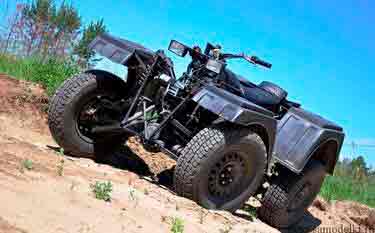

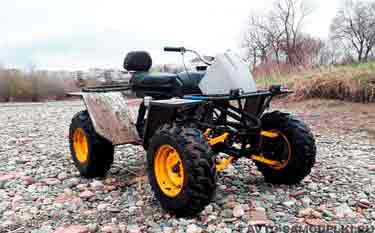

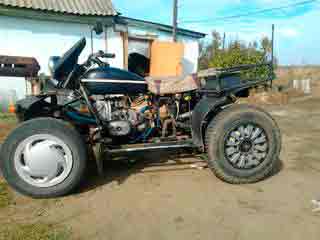

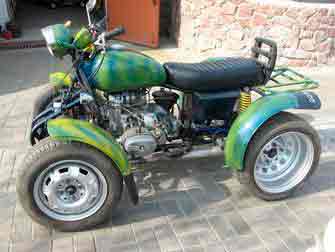

Квадроцикл из Урала (5 фото)

В наши дни все чаще старые мотоциклы советского производства отправляются в утиль. Содержание большинства старых мотоциклов требует больше денег, чем хотелось бы их хозяевам, а многие транспортные средства стоят в гаражах и просто ржавеют. Ещё одной причиной, по которым мотоциклы вроде Урала не используются – это их массивность и высокий уровень шума – на таком далеко просто банально не уедешь. Многие хозяева старых мотоциклов не стали обновлять и продлевать действие документов, требующихся для содержания транспорта и единственная дорога для железных коней – это переработка.

Многие умельцы берутся за перестройку старых мотоциклов, и своими руками делают отличные квадроциклы. Одной из самых востребованных и удобных моделей для переборки является «Урал», модели лучше использовать выпущенные после 1970 года М-66 (мощность двигателя 32 лошадиных силы), М-66-36 (36 лошадиных сил). На Урале ИМЗ-8 стоит относительно мощный двигатель, а также относительно предыдущих моделей проведена модернизация задней подвески и установлена система выпуска с одним глушителем.

Самым лучшим вариантом, из которого не жалко будет использовать запчасти – это «Урал» ИМЗ-8, 123 Соло – модель без коляски, с двигателем 40 лошадиных сил и 18-дюймовыми колёсами. К 2011 году серийные модели Уралов были оснащены многими запчастями иностранного производства. Например, среди комплектующих итальянские телескопические передние вилки (Marzocchi) и электронное зажигание (Ducati Energia), свечи (NGK-Ducati). Много комплектующих поставляется из Японии – бензокраны, карбюраторы, генераторы. Таким образом, чем младше модель будет использоваться за основу – тем качественнее будет сборка и полученный квадроцикл. Правда, может оказаться так, что новый квадроцикл купить гораздо выгоднее.

В сборке квадроцикла можно выделить несколько этапов:

Небольшая модернизация рамы;
Установка двигателя и трансмиссии;
Установка подвески;
Установка приборной доски.
Что понадобиться

В ходе работы над квадроциклом понадобится: мост, рулевая тяга, тормозная система, амортизаторы, сварочный аппарат, непосредственно сам мотоцикл, болгарка, металлический профильный лист.

Перед сборкой необходимо определиться с типом управления будущего квадроцикла – оно может быть рулевым или мотоциклетным. В первом случае лучше заблаговременно позаботиться о необходимых запасных частях. Во втором случае – идеально подойдет руль от Урала.

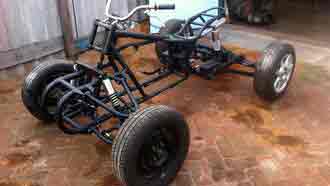

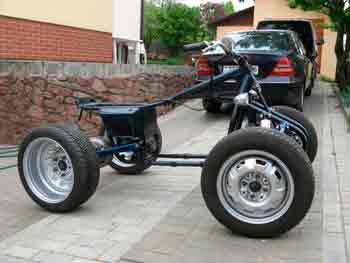

Первый этап – это переделать раму, необходимо на 40 мм назад отодвинуть трубы вертикальных подседельных стоек. Далее необходимо приварить мост к маятнику Урала, нижнюю вилку и задние подседельные стойки необходимо отрезать. Из труб необходимо изготовить подкосы и приварить рядом с втулками маятниковой подвески. Конструкция для крепления передней подвески, а также задний багажник и лобовой бампер варятся из тонкостенных труб 30 мм.

Мост необходимо укоротить, чтобы обеспечить ему большую маневренность и компактность. Необходимо отрезать кронштейн и опорную чашку пружины, после чего надо выдернуть из гнезда концевой фланец. После укорачивания чулка фланец вставляется обратно и конструкция закрепляется сваркой. Далее нужно изготовить карданный вал, который можно смастерить из полуосей Оки.

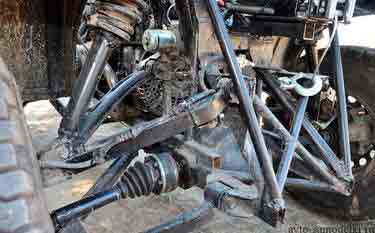

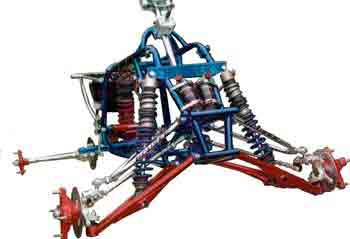

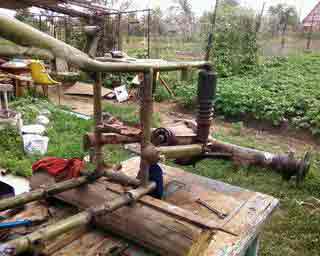

Передняя подвеска выполняется из квадратных труб 25*25*2 мм. Поворотные кулаки можно взять от машины «Жигули». Двигателю необходимо во избежание перегрева обеспечить принудительное воздушное охлаждение (например, от ВАЗ 2108). Основной вопрос безопасности – это тормозная система, которую лучше всего приобрести отдельно. Можно использовать, конечно, и «что имеется», но чем больше пробег автомобиля, тем менее безопасно будет транспортное средство.

После установки всех необходимых систем, устанавливаются фары (настоятельно рекомендуется использовать противотуманные), поворотники, стоп-сигналы. Профилем необходимо обшить квадроцикл, после чего полученный транспорт можно красить.

Источник: http://m.fishki.net/1285318-kvadrocikl-iz-urala.html

Велосипед, мопед, картинг, квадроцикл из бензопилы своими руками

Квадроцикл – отличное решение для бездорожья. Он популярен у любителей экстремального отдыха, рыбаков, охотников и всех, кому надо забраться в такие места, где машина не проедет. Этот вид транспорта прост в управлении, обладает прекрасной проходимостью и достаточно устойчив во время движения.

Заводские квадроциклы стоят довольно дорого, поэтому народные умельцы выбирают эконом-вариант: делают такие машины сами. Конечно, это решение не для всех: надо не только иметь золотые руки и необходимый для работы инструмент, но и хорошо разбираться в устройстве автомобиля, мотоцикла и собственно квадроцикла.

Собственноручные поделки из бензопилы

Основой любого самодельного прибора из бензопилы является ее использование в роли привода. Такие самоделки из бензиновых пил применяются:

• в резке каменных и металлических материалов;
• в выкачивании воды;
• в бурении скважин;
• в уборке снега;
• в езде и даже в полетах.

Что можно сделать из бензопилы? Вопрос, волнующий многих умельцев.

Самодельные устройства, собранные из бензиновой пилы делят на 2 типа:

• простые в конструкции. Сюда относят, например, болгарку, лебедку и т.д.;
• более сложные в конструкции. К данной группе относят: пилораму, аэросани, электростанцию и т.д.

Одним из агрегатов, изготовленных собственноручно, может быть генератор из бензопилы. Он является особенно полезным для дач и участков, где отсутствует централизованное электроснабжение. Известной простейшей конструкцией считается бензогенератор, собранный из бензопилы и электрического двигателя старой стиральной машины.

Используя двигатель от пилы, можно соорудить прибор, аналогичный болгарке. Бензорез из бензопилы может быть применен для резки металла, дерева, бетона, плитки, для торцевания и шлифовки.

Из пилы можно сделать культиватор, работа которого основана на том, что мотор, вращая пару шестеренок, увеличенную силу тяги передает на ведущее колесо. Мотокультиватор из бензопилы может обрабатывать небольшие по площади участки.

А можно ли соорудить траншеекопатель из бензиновой пилы? Скорее всего, да. Но понятно, что возможные технологии являются сложными, а сама идея не столь рациональная. При всем этом достаточно трудно найти хорошее руководство по изготовлению такого агрегата.

Мастера самостоятельно могут сконструировать мотобур из бензопилы – так называемый бензобур. Для сборки этого устройства используют следующие составляющие:

1. Двигатели от пилы.
2. Редукторы.
3. Буры.
4. Металлические трубы.

Такой мотобур применяют для земельных работ (создают углубления с нужным диаметром и глубиной с целью укрепления несущей конструкции какого-либо сооружения).

Упростить работу рыбака зимой при бурении льда также может самодельное устройство на основе бензопилы – ледобур. Для сооружения такого агрегата понадобится целый ряд инструментов и материалов.

Самостоятельно сделанное устройство – ледобур все равно выйдет дешевле, нежели покупать аналог в магазинах.

С помощью бензиновой пилы можно соорудить компрессор. Для этого необходимо обладать хорошими знаниями, в том числе и инженерной графики, ведь такая поделка является достаточно сложной.

Некоторых умельцев интересует вопрос, как сделать снегоход из бензопилы. Для сооружения снегоходного транспорта необходимы следующие основные детали и материалы:

• рама;
• двигатель (с мощностью, равной не менее 5 л.с.);
• гусеницы;
• рулевой механизм (сгодятся и велосипедные детали);
• полозья для движения.

Необходимо разработать и амортизацию. Также следует учитывать и некоторые другие нюансы в конструировании такого снегохода.

Мотопомпа является по сути тем же насосом, только работающим от бензинового или дизельного двигателя. Поэтому мотопомпу можно собрать и из бензопилы. Агрегат состоит из центробежного насоса, имеющего опору, служащую для закрепления с пилой, и колесо, которое приводит насосные турбины в работу (шкив).

О том, как можно сделать собственноручно помпу из бензиновой пилы и лопастного насоса, очень наглядно показано в следующем видео.

О других самодельных изобретениях подробнее рассказано ниже.

С чего начать?

Если появилось настойчивое желание самостоятельно сделать это чудо техники, начать стоит с планирования. Необходимо определиться, с моделями, на основе которых будет собран транспорт, и составить под них чертежи. Обязательно продумать, какие инструменты будут необходимы в процессе работы и позаботиться о том, чтобы они были в исправном состоянии. Каким бы скучным ни казалось это занятие, без предварительной подготовки ничего не выйдет. Если по каким-либо причинам нет возможности самостоятельно сделать чертеж, следует найти готовый вариант.

Далее понадобятся исходники. Квадроцикл с технической точки зрения представляет собой помесь из машины и мотоцикла. Соответственно, для его изготовления понадобится мотоцикл и машина. Оптимально подобрать отечественные модели на вторичном рынке, это будет недорого, но по качеству вполне удовлетворительно для строительства квадроцикла. Машину лучше использовать небольшую типа «Оки» или «Нивы». Из мотоциклов очень популярен для таких целей «Урал», можно взять «ИЖ».

Пилорама из бензопилы своими руками

Для такой самодельной пилорамы используется рама из металла, к которой прикрепляют пилу. Заготовки могут направляться по рельсовому пути. Существуют разные вариации пилорам. Для конструирования агрегата для продольного распила необходим адаптер, который крепится к шине, и направляющая, которая задает направление его движения. Направляющая устанавливается на доске, которая прикреплена непосредственно к бревну. С помощью данной пилорамы бревна могут быть разделены на несколько частей (2 – 4).

Трансмиссия

Монтировать ее необходимо качественно, чтобы не было люфта. Двигатель и привод можно снять с мотоцикла, а колеса использовать от машины. Багажник легко делается из труб с тонкими стенками. Есть два возможных варианта управления:

1. С помощью рулевого колеса (в таком случае берется основа от машины).
2. С помощью руля от мотоцикла. Вместе с рулем забирается топливный бак. Для самодельного рулевого вала подойдет труба 20 мм со стенками 2,8. Снизу должен быть ограничитель.

Подвеску можно сделать либо переднюю, либо заднюю. В изготовлении задней возможны два варианта:

1. Используется задний мост автомобиля. Его необходимо будет укоротить. Конструкция получится тяжелой, но будет дифференциал, который полезен на трассах.
2. Используется редукторно-карданная конструкция. На задней оси монтируется редуктор, а на дисках крепятся колеса. Это более облегченный вариант подвески для самодельного квадроцикла. В нем отсутствует дифференциал, но это некритично.

Передняя подвеска используется от мотоцикла. Можно сделать полноприводную модель, но это гораздо более трудоемкая работа, к тому же требует определенных навыков в токарном деле.

Маятниковые рычаги устанавливаются так, чтобы при повороте колеса квадроцикла не цепляли двигатель. Если используется рама от «Урала» следует вынести колеса дальше. К рулевой колонке привариваются две сошки: на левое и правое колесо. Передняя стойка должна иметь наклон.

Карт из бензопилы собственноручно

Карт представляет собой небольшой автомобиль, который не имеет подвеску и способен быстро развивать приличную скорость. Такой автомобиль без кузова состоит из таких основных компонентов:

1. Рулевой системы.
2. Тормозной системы.
3. Двигателя.
4. Шасси.

В самодельных картах часто используют двигатель от бензопилы. Перед сборкой карта двигатель необходимо подготовить (убрать все ненужные детали: баки, цепи и пр.). Зубцы звездочки бензопилы стачивают, придавая звездочке нужный размер. Далее следует установка подвески двигателя.

Квадроцикл с полным приводом

Для его изготовления понадобится рулевая система от автомобиля, привод от механической трансмиссии, подвеска и дифференциалы. Подвеску, как и рулевое управление, можно снять с автомобиля. Рама в таких случаях варится полностью «с нуля», отталкиваясь от размера двигателя будущего квадроцикла. На передней подвеске следует учесть место под редуктор для привода.

Используя приобретенную на вторичном рынке продукцию автопрома, можно относительно недорого собрать транспорт для труднопроходимых дорог и сельской местности. Одним из бюджетных вариантов исходниика является мотоцикл «Урал», поскольку он недорогой, имеет задний привод и четырехтактный движок. Благодаря своим положительным сторонам он пользуется популярностью.

Квадроцикл, сделанный самостоятельно, — это не только удобный и практичный транспорт, это повод для гордости и возможность продемонстрировать свое мастерство. Внешне он может уступать заводским конструкциям, однако по своим техническим характеристикам квадроциклы домашнего производства ничуть не хуже.

Пожалуй, единственный минус (не считая затраченного времени, поскольку любимое дело не бывает в тягость) – это необходимость привлекать автоэкспертов, чтобы получить документы и иметь возможность зарегистрировать квадроцикл.

Самодельный снегоуборщик

Снегоуборщик – устройство, очищающее от снега, которое можно соорудить на основе бензопилы с мощностью больше 3 кВт. Многие умельцы, не используют колеса, а устанавливают самые простые полозья от саней. Особенно важная часть в создании такого агрегата – монтировка шнекового узла, приводящегося в действие шестеренчатой парой и цепью. При изготовлении лопастей используют резину, при сооружении заборного устройства – сталь. Канализационная труба из пластика, закрепленная на заборнике, может служить в качестве снегоотбрасывателя.

Повышение функциональности

Теперь, когда рама и ходовая часть квадроцикла будет собрана, двигатель установлен, вам нужно задуматься о второстепенных конструкциях, благодаря которым использовать технику будет практично. Топливный бак хорошо подойдет от мотоцикла Урал. Его внушительной емкости будет достаточно даже для двигателя автомобиля. Важной модификацией будет установка «шноркеля». Так как двигатель в раме расположен довольно низко, то и воздушный фильтр соответственно забирает воздух снизу. Чтобы исключить попадание в него воды при преодолении бродов, крайне рекомендуется сделать это. Полностью нужно переделать и выхлопную систему, с выводом отработавших газов довольно на высоком уровне, чтобы так же вода не попала внутрь. Так же для квадроцикла нужно большое широкое сиденье перемещая вес тела, удастся добиться лучшего контроля при движении. Из алюминиевого листового металла можно сделать защиту днища для защиты рычагов передней подвески и двигателя. Не лишним в лесу будет лебедка установленная в передней части. Для освещения дороги можно использовать противотуманные автомобильные фары.

Велик с мотором от бензопилы

На велосипед можно установить двигатель от бензопилы. На таком веломопеде можно разгоняться до 50 км/ч, а иногда и выше. С целью конструирования этого транспорта необходим двигатель от бензопилы с мощностью, равной 1,5 – 2 л.с. – этого хватит для развития скорости в 30 – 40 км/ч. Понятно, что нужна емкость, используемая в качестве бензопака, не обойтись без проводов и переключателя для подключения зажигания двигателя и т.д.

Велосипед из бензопилы расходует минимальное количество топлива.

Как из бензопилы сделать мотор для велосипеда, подробно рассказывают разные мастера в интернете.

Работа над внешним видом

В заключение, чтобы привести квадроцикл в надлежащий внешний вид, похожий на настоящий вам нужен корпус. Для этого понадобится эпоксидная смола ЭД-20 и стеклоткань. Эти компоненты можно купить в хозяйственном или строительном магазине.

Для придания такой формы, для начала нужно вырезать заготовку из плотного пенопласта, который так же продается в крупных строительных магазинах в виде пластин 1 м2 что очень удобно для создания таких проектов. Затем в несколько слоев наносится стеклоткань при этом каждый слой промазывается смолой. Чем больше слоев, тем прочнее корпус. Не забудьте про металлические крепления, которые необходимо вставлять между слоями, в дальнейшем за которые будет крепится корпус к раме квадроцикла. После сушки, можно грунтовать, шлифовать и красить. Такой корпус из стеклоткани имеет легкий вес и является очень прочным.

При серьезном подходе к делу такой квадроцикл мало в чем будет уступать заводскому, а по затратам на сборку получается во много раз дешевле. При том что собрать такую вещь можно под себя и получить море удовольствия от вождения.

Самокат с мотором от бензопилы

На самодельный самокат также может быть установлен бензопильный мотор. Двигатель нужно подготовить: необходимо удалить пильную шину и цепь. Другие составляющие части остаются нетронутыми. Сохраненный корпус мотора позволяет облегчить его прикрепление к платформе самоката.

Поделки из бензопилы могут быть самыми разными. Они являются помощниками в хозяйстве, помогают сохранить бюджет. Однако для создания безопасного устройства необходимо владеть определенными навыками и знаниями. Поэтому важно, чтобы самоделки были выполнены действительно умельцами.

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать мини-байк трехколесник с двигателем от бензопилы «Урал» имея при этом минимум средств, итак поехали)

Данный мини-байк трехколесник является детищем одного очень хорошего человека и зовут его Гайнетдин Булатов из города Пыть-Ях, можно просто Геннадий. Трехколесник автор делал специально для своих любимых внуков, у Геннадия их трое)

Сердцем мини-байка служит двигатель от бензопилы «Урал», по словам автора он бесхозно лежал в гараже, потому как он пользуется современными пилами. Для мини-мопеда такой двигатель хорошо подходит и мощности чтоб катать ребенка вполне хватает.

Рама сварена из полдюймовой водопроводной трубы, колеса от садовой тачки, оси от туда же, малая ведущая звездочка от Д-6, ведомая большая от велосипеда, цепь тоже велосипедная. Тросики газа и тормоза установлены на велосипедный руль. Задняя ось крепится через подшипники в трех точках и приводится в движение за счет передачи крутящего момента от двигателя через цепную передачу с малой на большую звездочку.

Крылья тоже самодельные и сделаны из металла от железной бочки. Под сидением имеется небольшой бардачек, где можно хранить и перевозить гаечные ключи и стартер от бензопилы.

Итак, давайте рассмотрим, что конкретно понадобилось автору для сборки мини-байка трехколесника?

1. двигатель от бензопилы «Урал» 2. колеса от садовой тачки 3. подшипники 3 шт 4. звездочка от Д-6 5. велосипедная цепь 6. полдюймовая труба 7. тросик 2 шт 8. велосипедный руль 9. задняя ось на 2 колеса 10. краска 11. большая велосипедная звездочка 12. поролон 13. кожзаменитель 14. фанера (для сидения) 15. болты, гайки, шайбы, гравера

1. сварочный аппарат 2. болгарка (УШМ) 3. дрель 4. набор гаечных ключей 5. отвертка 6. рулетка 7. краскопульт 8. маркер 9. молоток 10. уголок

Пошаговый процесс сборки мини-байка с двигателем от бензопилы «Урал» своими руками.

Как уже было выше сказано, Гайнетдин создал данный мини-байк для своих внуков, чтоб привить им с малого возраста любовь к мототехнике, трехколесный мопед очень удобен в плане устойчивости как и велосипед в принципе и ребенок быстро привыкает к езде на таком байке. Понятное дело дети очень любят своего дедушку за его изобретение и с удовольствием катаются во дворе дома (под присмотром взрослых естественно)

Для начала сборки автор приобрел 3 колеса от садовой тачки по сходной цене.

Создатель мини-байка трехколесника Гайнетдин Булатов из города Пыть-Ях.

Двигатель и аккумулятор

Эти компоненты подбирают с учетом возможностей и пожеланий юного райдера. Здесь нет предела фантазии – от мотора шуроповерта и до бесконечности. Важно, чтоб установленный электромотор давал возможность развить нужную скорость – для малышей достаточно и 5-8км/ч, для детей старше интересна, естественно, скорость нужна будет больше. При выборе аккумулятора учитывайте его возможности. Установка его должна быть выполнена таким образом, чтобы для подзарядки не нужно было бы разбирать квадроцикл. Можно использовать аккумулятор от донорского скутера, бесперебойника или другой подходящий.

Когда все компоненты будут установлены, позаботьтесь и об эстетической составляющей – ведь для ребенка в первую очередь важен внешний вид его транспорта. Можно использовать элементы обвеса от старого квадроцикла или разработать собственные – все зависит от желания, финансовых возможностей и наличия свободного времени.

Детский электроквадроцикл своими руками – это удовольствие для взрослых и радость для ребенка от обладания уникальным личным транспортом. опубликовано

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Делаем мотовелосипед своими руками

Итак, как из бензопилы сделать мопед своими руками? Для этого не нужно обладать высшим техническим образованием и иметь под рукой передвижную мастерскую – достаточно необходимого минимума инструментов, рабочего мотора от бензопилы практически любой марки и рамы от велосипеда, желательно сделанной из металлических трубок, чтобы выдержать нагрузку от двигателя.

Подбор мотора

Ничего сложного в том, как сделать велосипед с мотором от бензопилы, нет. Но нужно понимать, что от легкой бензопилы, что используется для мелких работ, мотор не подойдет – его мощность должна быть не менее 2 л.с. или 1.5 кВт. А вот что касается объема, тот здесь ситуация прямо противоположная – объем не должен превышать 50 см3, в противном случае это нарушит положение Венской конвенции. А так для такого транспортного средства не нужны права и регистрация, так как это средство определяется как «велосипед с подвесным двигателем».

Оборудование рамы

Самодельный мопед из бензопилы делается из велосипеда в любом, даже в самом «убитом» состоянии – главное, чтобы была целая рама. Устанавливается двигатель от бензопилы на велосипед на стык нижней и подседельной трубы – это оптимальный способ расположения. Рядом с ним прикручивается бачок для бензина, а над двигателем, на верхней трубе, устанавливается аккумулятор. Установить двигатель от бензопилы нужно так, чтобы он был закреплен прочно и надежно – мотор подвержен вибрации и если его слабо закрепить, он упадет.

Если нет рамы от готового велосипеда, ее можно запросто сварить – для этого нужно несколько труб и сварочный аппарат. Так даже лучше – такой мотовелосипед из бензопилы своими руками будет более прочным и надежным, а самостоятельно сваренная рама позволит расположить мотор как можно ближе к ведущему колесу.

Трансмиссия

Просто мотор от бензопилы поставить на велосипед мало – нужно сделать так, чтобы крутящий момент от мотора передавался на колеса. Для этого используются шкивы или цепной механизм:

1. Система шкивов. В данном варианте двигатель от бензопилы на велосипеде будет передавать крутящий момент через ремень. Такая система проще – в ней используются заводские или самодельные шкивы, один на вал двигателя, второй на втулку заднего колеса, а также натяжной ремень. Минус – ремень растягивается быстрее цепи и менее долговечен, хотя клиновидные ремни не уступают цепям в долговечности.
2. Цепная передача. Здесь можно использовать заднюю звездочку, а на вал двигателя установить шестерню. Передача момента происходит через цепь – она более долговечна и устойчива к нагрузкам, но требует регулярного ухода. Выбирайте сами, как сделать велосипед с мотором от бензопилы, точнее, какую трансмиссию на него устанавливать.

Подключение двигателя

Мотосамокат из бензопилы своими руками не поедет, если двигатель не подключить правильным образом. Для этого необходимо подключить аккумулятор к блоку зажигания двигателя, а также к тормозной ручке. Соединительный тросик выставляйте так, чтобы он мог легко заводиться с помощью ручки. Последним шагом будет установка выхлопной трубы – ее можно и не ставить, но в этом случае самокат из бензопилы будет «радовать» выхлопом прямо в лицо.

Как видно, ничего сложного в том, как на велосипед поставить двигатель от бензопилы, нет – здесь нужно приложить лишь немного усилий и иметь необходимый минимум запасных частей и агрегатов. Но такой самоходный механизм будет ехать чуть быстрее обычного велосипеда. А вот самодельные картинги из бензопилы – это совсем другой уровень. При правильном подходе можно устраивать настоящие гонки, поэтому рассмотрим ниже, как сделать картинг из бензопилы своими руками.

Технология

Когда чертежи готовы, исходники закуплены, а инструменты ждут в гараже, можно приступать к изготовлению самодельного квадроцикла. От качества работы зависит в конечном итоге жизнь и здоровье людей, поэтому надо не торопиться и делать все последовательно.

Для начала следует выбрать двигатель и систему охлаждения. Обычно используется двигатель от мотоцикла, поскольку он расходует меньше бензина и занимает меньше места, но можно взять и автомобильный. Поскольку летом он может перегреваться, лучше брать модель с воздушным охлаждением, оптимально – принудительным (с помощью кулера).

Рама должна быть собрана так, чтобы на ней можно было зафиксировать движок. Спереди он будет находиться или сзади – непринципиально, главное, чтобы был надежно закреплен. Тут есть два варианта:

1. Делать новую раму «с нуля» из труб. При этом надо иметь оборудование, позволяющее гнуть материал.
2. Взять за основу раму от мотоцикла, убрать лишнее и добавить необходимое.

Прежде чем делать окончательный вариант каркаса, желательно сделать точечную сварку и свериться с чертежами.

Квадроцикл из бензопилы

Еще один вариант мототехники, что можно сделать своими руками – небольшой квадроцикл для ребенка или подростка. По сути, технология, по которой изготавливается самодельный детский квадроцикл из бензопилы, практически не отличается от той, что используется для создания картинга. Но есть несколько особенностей:

• Рама для квадроцикла своими руками из бензопилы имеет немного другую конструкцию – она более сложная, высокая и массивная.
• Для силового агрегата используется как можно более мощный мотор. Обычно, для такой техники устанавливают мотоциклетные моторы, но можно сделать самодельный детский квадроцикл из бензопилы – потребуется лишь небольшая доработка в виде редуктора или промежуточного вала, чтобы повысить тягу и крутящий момент.
• Из-за особенностей посадки устанавливается кресло от мопеда или мотоцикла – оно будет удобнее, чем кресло со спинкой, как в картинге.
• Детский квадроцикл из бензопилы своими руками по проходимости лучше картинга, поэтому для него используются колеса увеличенного диаметра. Их диаметр должен быть не менее 350-500 мм, причем желательно с развитым протектором. В противном случае, это будет не квадроцикл, а тот же карт.
• Если есть возможность, можно установить амортизаторы в подвеску – так вы добьетесь более плавного и мягкого хода.

Во всем остальном конструкция детского квадроцикла повторяет технологические решения, используемые для изготовления картинга.

Колеса

На колесах лучше не экономить и сразу купить новые — подойдут колеса для картинга либо набор колес для большой садовой тачки. Для ребенка старшего возраста лучше взять колеса с широким протектором – они отлично подойдут для бездорожья. Не пожалейте денег и на штампованные диски – хотя бы на самые простые.

Отличное решение для детского квадроцикла – привод на задние колеса от электромотора через готовый или самодельный редуктор. Продумайте и систему рулевого управления – это позволит ребенку легко справляться с квадроциклом и повысит его безопасность.

Альтернативные конструкции

В качестве альтернативы берется готовая старая мотоциклетная рама типа «Урал» или «ИЖ». Предпочтительней использовать несущие элементы тяжелого мотоцикла «Днепр», так как они рассчитаны на большие нагрузки. Для экстремальных условий вождения по пересеченной местности лучше использовать части автомобильного каркаса от малолитражки, например, «Оки». А если взять раму от мотороллера «Муравей», результат сборки не заставит себя ждать.

Преимуществом переделки заводских каркасов от мотоцикла или малолитражки станет наличие его номера, который нужен при регистрации транспортного средства в ГАИ. В противном случае самодельным квадроциклом нельзя будет воспользоваться на дорогах, а его перевозка потребует наличия автомобильного прицепа.

Инструкция

Не существует единой рекомендации, из чего же изготавливать самодельный минитрактор? На это влияет достаточно много факторов, главный из которых – наличие у вас той или иной техники в хозяйстве, которую можно использовать за основу будущего самодельного агрегата.

Поэтому, целесообразно будет рассмотреть самые различные варианты изготовления в домашних условиях, среди которых каждый может почерпнуть что-то полезное конкретно для себя.

На базе мотоцикла Урал

Самодельные минитрактора из мотоцикла Урал являются довольно распространенным способом в силу того, что подобные мотоциклы обладают достаточно мощным двигателем, который вполне подходит для использования в минитракторе.

На базе мотоцикла Урал

Подобные самодельные изделия могут принимать самую различную форму, напоминающую многие заводские трактора, но общее в них одно – это довольно большая переделка рамы мотоцикла. Это вполне объяснимо ведь исходный мотоцикл мало чем напоминает минитрактор как таковой.

Основная работа по переделке рамы заключается в поднятии базы, а также смещением центра тяжести к центру искомого агрегата.

Также нужно позаботиться о дополнительной колесной паре, ведь задние колеса должны большего диаметра, чем передние. Не лишним будет и применение дополнительного понижающего редуктора, но можно обойтись и заводской передачей мотоцикла.

В качестве рулевого управления можно оставить заводской вариант от мотоцикла, но можно заменить и на автомобильный руль от ГАЗ-53.

Более подробно о самодельном минитракторе на базе мотоцикла Урал смотрите на видео:

На базе ЛуАЗа

Понятно, что из автомобиля ЛуАЗ будут взяты далеко не все компоненты и запчасти, но основные составляющие, такие как трансмиссия, тормозная система, а также КПП были взяты от искомого автомобиля.

Самодельный минитрактор из ЛуАЗа своими руками будет включать в себя несколько основных рабочих узлов:

• Рамная конструкция, сваренная из швеллера. При желании, раму можно немного удлинить, если будет использоваться другой двигатель.
• Задний мост сделан самостоятельно, с использованием полуосей от трактора Т-25.
• Диски для колес изготавливаются из обода от ГАЗ-21, с использованием внутренних частей ЛуАЗовских дисков.
• В качестве переднего моста были взяты части моста от Т-25, на которые были установлены самодельные ступицы и колеса от ворошилки.
• В качестве двигателя используется УД-25, который соединяется с КПП через пару последовательных клиноременных передач с передаточным числом 3. Сцепление, в данном случае, включается посредством натяжения ремня.
• Рулевое управление можно взять от автомобиля ВАЗ 2105, либо оставить ЛуАЗовский вариант.

Отдельного рассмотрения заслуживает механизм присоединения дополнительного навесного оборудования, без которого спектр работ минитрактора достаточно ограничен.

Вот подробный перечень всех манипуляций по изготовлению данного механизма:

• В качестве базы был использован гидроцилиндр от старой сельскохозяйственной техники. В искомом виде его использовать нельзя, поэтому его нужно немного укоротить.
• Гидроцилиндр нужно располагать чуть правее от центра конструкции. Это позволяет сделать в задней части рамной конструкции отверстие, через которое будет привод заднего моста к дополнительному оборудованию, т.е вал отбора мощности. Ниже на фото показано все более подробно.

На базе Оки

Самодельные минитрактора из Оки фактически ничем не отличаются от подобных самодельных агрегатов, сделанных из прочих советских автомобилей. Процесс изготовления будет следующим:

• На первоначальном этапе нужно изготовить рамную конструкцию. Для этих целей подойдет листовое железо, а также металлические балки швеллера. Сама конструкция представляет собой стандартную прямоугольную форму, сваренную из металлических уголков.
• Конструкции заднего и переднего моста будут изготовлены из составляющих частей Оки, что также довольно удобно.

Самодельный агрегат будет компоноваться с двигателем Ока, который представляет собой половинчатый двигатель, вполне подходящий для применения в конструкции минитрактора, поэтому не нужно думать о приобретении другого мотора. Однако, используя его, нужно дополнительно предусмотреть несколько нюансов:

• необходимо увеличить колесный просвет агрегата для лучшей проходимости;
• усилить передние и задние лонжероны, ведь на них будет основная нагрузка в работе;
• также необходимо предусмотреть механизм сцепки, к которому бы устанавливалось дополнительное навесное оборудование.

Самодельный минитрактор из Оки своими руками, чертежи которого представлены выше, является довольно оптимальным решением не только по изготовлению качественного самодельного агрегата, но и по реализации вышедшей из строя Оки.

В принципе, если у вас нет этого автомобиля, его можно приобрести за довольно небольшие деньги. При этом, покупать автомобиль «на ходу» совсем необязательно, ведь в конструкции минитрактора будут использоваться лишь отдельные комплектующие автомобиля, поэтому можно существенно сэкономить на покупке.

С двигателем УД 2

Самодельный минитрактор с двигателем УД 2 способен выполнять не только сельскохозяйственные работы, но и работы по транспортировке различных грузов. В качестве сцепления используется пара клиновых ремней, которые передают вращение шкиву, расположенному на валу коробки передач.

С двигателем УД2

Сам двигатель УД 2 обладает мощностью 8 л.с., что, вкупе с воздушных охлаждением и 4-тактной системой, становится оптимальным решением для самодельного минитрактора. Кроме того, данный агрегат имеет в своем наличии несколько основных рабочих узлов:

• Коробка передач от ГАЗ-51.
• Задний мост, взятый также от ГАЗ-51. Его нужно немного укоротить, в соответствии с параметрами минитрактора.
• Коробка передач и задний мост соединяются роликовой цепью 19 мм. Звездочки можно использовать от старой сельскохозяйственной техники. Ведущая звездочка соединяется с фланцем вторичного вала коробки передач и диском тормоза при помощи четырех болтов М8.
• Что касается ведомой звездочки, то она соединяется с фланцем шестерни моста при помощи четырех болтов М10.
• В качестве переднего моста можно использовать компоненты от Т-16, которые также нужно немного подогнать под размеры минитрактора.
• Рулевая колонка, редуктор и рулевые тяги можно взять от старого автомобиля Москвич.
• Сама рамная конструкция довольно стандартна, сварена из металлических уголков 5×5см.
• Топливный бак, глушитель и фильтр используются от двигателя УД 2.
• Центральный дисковый тормоз изготавливается из стали, с использованием пластмассового шарика, расположенного на конце рукоятки. Радиус его должен составлять порядка 7 мм.
• В качестве задней колесной базы можно использовать аналогичные от УАЗ-452, а передние можно взять от мотоблока или другой подобной техники. Важно помнить, что диаметр передних колес должен быть меньше, чем у задних.

На базе Москвича

Самодельный минитрактор из Москвича представляет собой довольно стандартную конструкцию. В данном случае, от автомобиля Москвич будут позаимствованы непосредственно сам двигатель авто, а также КПП и рулевое управление. Помимо этого, такой самодельный агрегат включает в себя несколько рабочих узлов:

• Используемый двигатель будет установлен на раму от Т-16.
• В качестве колесных дисков используются аналогичные, взятые с ЗИЛа-130. На них одевается резина от передней колесной базы трактора МТЗ-82.
• У старого комбайна нужно взять заднюю балку, у которой необходимо отрезать полуоси. Далее привариваем к ней через удлинители ступицы, взятые с ЗАЗ. Саму балку нужно немного укоротить, чтобы колея ровнялась 1,3 м.
• Получившуюся балку крепим к раме через крепление, находящееся на передней балке рамы Т-16.
• Далее выводим назад цепью с вала КПП через карданный вал ВОМ.

На базе Жигулей

Самодельный минитрактор из Жигулей своими руками можно изготовить, используя те же манипуляции, что и с другими автомобилями, предназначенными под переделку в минитрактор.

На российском рынке сельскохозяйственной продукции представлено достаточно много моделей культиваторов иностранного и отечественного производства от различных фирм. Культиватор Техас — настоящее европейское качество на долгие годы.

КамАЗ — это мощная современная машина, выпускаемая на заводе Камаз, которая способна перевезти за один раз большое количество кубов различных строительных материалов. Тут узнаете сколько кубометров различных грузов помещается в кузов Камаза.

Покупательская тележка обеспечивает комфорт покупателю в момент набора и транспортировки покупок, а продавцу приносит дополнительную прибыль. Перейдя по ссылке ознакомитесь с характеристиками покупательской тележки.

Условно, можно разделить весь процесс работы на несколько шагов:

• Разработка кинетической схемы, где учитывается устойчивость и равновесие всей конструкции.
• Изготовление рамной конструкции, используя металлические уголки и трубы. Здесь крайне важно правильно установить вилку и втулку, обеспечивающие правильный поворот прицепного механизма.
• Конструкция кузова изготавливается из обычного листового железа, высота бортов при этом не должна превышать 300 мм.
• В качестве двигателя можно использовать заводской от Жигулей, либо любой имеющийся у вас в наличии. Благодаря цепному соединению, от двигателя будет передаваться крутящий момент на редуктор, а затем на задний мост. В конструкции самодельных минитракторов, задние колеса являются ведущими.
• Рулевое управление и водительское сиденье можно оставить от Жигулей.

На базе ВАЗ 2106

Самодельный минитрактор, в основе которого находится двигатель, взятый из ВАЗ 2106, станет верным помощником любому фермеру. В качестве остальных рабочих узлов используются комплектующие от других автомобилей, давно вышедших из эксплуатации. В частности, речь идет о следующих составляющих:

• Коробка передач взята с ГАЗ-53.
• Задний и передний мост можно взять от старых Жигулей. При этом, их нужно немного укоротить под параметры будущего минитрактора.
• В качестве рулевого управления и сиденья можно использовать заводские от ВАЗ 2106.

Что касается колесной базы, то задние колеса можно взять от МТЗ-82, а передние – от мотокосилки или мотоблока.

Как сделать самодельный трактор с двигателем Зид 4.5

Самодельный минитрактор с двигателем Зид 4.5 ничем не отличается от аналогичных, сделанных с использованием других видов моторов. Весь процесс сборки можно разделить на несколько этапов:

• Изготовление рамной конструкции, используя металлический швеллер. С помощью металлических уголков сваривается прямоугольная рама, на которую будут устанавливаться остальные рабочие узлы конструкции.
• Особых проблем в двигателем Зид не замечено, потому что он довольно органично вписываются в общую конструкцию агрегата. Через него передается крутящий момент на редуктор, который и приводит в действие заднюю колесную базу, являющуюся ведущей.
• В качестве колес можно использовать любую колесную пару от тракторов МТЗ, а для передних колес можно использовать аналогичные от старых советских автомобилей.
• КПП можно взять от ГАЗ-51 или ГАЗ-53. В качестве заднего моста можно использовать мост от УАЗ.
• Рулевое управление и сиденье можно взять от Оки, Москвича или других подобных автомобилей.

Минитрактор из оки с дизельным двигателем своими руками

Также большой популярностью пользуются самодельные минитрактора с дизельным двигателем. Изготавливаются они точно также, как и бензиновые аналоги, но в процессе работы наблюдается более экономичный расход топлива.

Для данных целей прекрасно подходят дизельные моторы от мотоблоков, которые приобрести отдельно в интернете или в специализированных магазинах. В частности, неплохие показатели демонстрирует двигатель Sadko DE-300, а также другие подобные модели.

Силовой агрегат

Мотор демонтируется от спортивного либо обычного мотоцикла, скутера, машины. Автомеханики советуют воспользоваться четырёхтактным двигателем, мощностью более 15 л. с. Силовые агрегаты мотороллеров отличаются от других аналогов низким расходом топлива. Квадроцикл на базе скутера весит мало, поэтому быстро вытаскивается при застревании в песке либо грязи.

Чтобы перевозить груз либо ездить по бездорожью, устанавливается более сильный мотор:

• от Иж-1, Иж-2 либо Иж Юпитер мощностью 24 л. с.;
• от Урала 32 либо 36 л. с.;
• от Оки двухцилиндровый мотор 35 л. с.

Для перевозки тяжелых грузов устанавливается трехцилиндровый двигатель. Чтобы ездить в жаркую погоду, используется мотор с системой охлаждения. На старых мото она не предусмотрена. В таких агрегатах потребуется доработать систему охлаждения.

Особенности разработки каркаса

Размеры рамы квадроцикла зависят от мощности устанавливаемого двигателя и количества человек, которых он будет везти. Оптимальная длина находится в пределах 1600-2100 мм, а ширина — 1000-1300 мм. Длинную раму придется укреплять дополнительными жесткими элементами, чтобы она не сломалась во время езды. Чересчур широкая рама будет испытывать поперечные нагрузки, но квадроцикл будет устойчивее на поворотах.

Увеличение количества ребер жесткости приведет к повышению массы, что отрицательно скажется на динамических характеристиках квадроцикла и потребует установки мощного двигателя.

Для увеселительных прогулок по асфальту можно пренебречь чрезмерной жесткостью конструкции, отдавая предпочтение маломощному двигателю. Легкие туристические квадроциклы для взрослых имеют небольшие габариты и облегченную конструкцию, но на раме располагается больше креплений для расширения функциональности — установки багажников.

Продуманное решение

Поскольку на территории сельской местности часто приходится передвигаться труднопроходимыми массивами, многие люди хотят приобрести внедорожник. Увы, такие автомобили достаточно дорогие, поэтому нужно знать, как сделать вездеход из «Оки». Для его создания используют подручные средства, которые включают запчасти от сломанных автомобилей и мототехники.

Среди самых популярных вариантов «народных» поделок выделяются «универсалы» на основе пневматики с низким давлением или на воздушной подушке. Также встречается использование гусеничного хода, но они больше подходят для заснеженных территорий. Создание внедорожника на основе «Оки» — это экономически выгодное решение, так как не требуется покупка дорогостоящих комплектующих.

Вездеход на шинах низкого давления

Настоящая конструкция берёт за свою основу изобретение, в котором используется кузов, что располагается на раме ломающегося вида. Такое решение значительно усиливает конструкцию изделия. Все колёса устанавливаются своими руками в качестве ведущих, поэтому могут преодолевать даже болотистую местность.

На основе двигателей «Оки» также очень популярно изготовление так называемых каракат. Они выделяются повышенной проходимостью благодаря шинам широкого формата. Дополняет это преимущества пневматики, ведь она не разрушает травянистый покров.

Использование гусениц

Такие варианты «универсалов» наиболее популярны среди рыболовов и охотников. Самодельные гусеничные вездеходы из «Оки» обладают повышенной проходимостью по водоёмам и лесистой территории. Их корпус обычно выполняют из коробочной конструкции, которая достигает в длину 3 метра. Она обладает небольшим весом, поэтому в местах, где от человека остаются глубокие следы, транспорт проникает в трясину только на 10 см.

Правильно выполнить такое устройство можно только с надёжными расчётами. Особенно это касается ходовой части, которая должна получить соприкасаемость с грунтом на 1,4 кв. м. Скорость движения изделия составляет 45 км/час. Также можно встретить вездеходы на воздушной подушке. Они имеют большую проходимость, чем гусеничный вездеход из «Оки», а также не требуют ходовой части.

Дополнительные советы и предупреждения

Перед тем, как взяться за изготовление самодельного минитрактора, необходимо убедиться, что у вас есть в наличии необходимые материалы и инструменты. Понятно, что без сварочного аппарата, а также достаточно большого количества металла и различных стальных уголков и швеллеров, вам просто не обойтись.

Если у вас нет этого в наличии, то можно посетить ближайшую сельскую свалку, где можно раздобыть достаточное количество материала. И наконец, самым верным и важным советом является первоначальная подготовка к конструированию. Речь идет о самостоятельном изготовлении подробного чертежа будущего минитрактора.

Даже схематично изображенный агрегат поможет вам более точно определиться со всеми размерами и параметрами, чтобы лишний раз не подгонять детали и запчасти их в процессе сборки.

Выбор материалов

Чаще всего для изготовления рамы квадроцикла используется шовная стальная труба круглого сечения. Эта труба годится для легких конструкций, не рассчитанных на высокие нагрузки. Трубы круглого сечения гнутся обычным трубогибочным станком, поэтому количество сварных соединений будет минимально. Для сварки каркаса, рассчитанного на взрослого человека, будет достаточно труб диаметром 20-25 мм с толщиной стенки 1-3 мм.

Большим пределом прочности обладают трубы профильного сечения — квадрата или прямоугольника. Гнуть металлопрофиль намного сложнее, потребуются специальные навыки и оборудование. Для ребер жесткости, мест крепления двигателя и частей рулевого управления, а также кронштейнов подойдут листы металла толщиной 3-5 мм, в зависимости от необходимой массы и жесткости каркаса.

Перед сборкой проводится точечная сварка компонентов конструкции, и только после проверки симметрии и размеров приступают к провариванию швов.

Подготовка к работе, инструменты и оборудование

Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.

Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.

Список необходимых инструментов:

• сварочный аппарат;
• болгарка;
• дрель;
• набор ключей;
• различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.

Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.

• двигатель;
• рама;
• задняя и передняя подвески;
• рулевое управление;
• тормозная система;
• система охлаждения;
• глушитель;
• электрооборудование — аккумулятор, фары;
• корпус, обвес.

Тормозную систему настоятельно рекомендуется приобрести либо совершенно новую, либо с ТС с кратчайшим сроком пробега. Использовать старые тормоза слишком опасно.

Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.

Привод трактора

Коробка передач ставится на раме трактора. Чтобы синхронизировать сцепление с мотором, потребуется сделать новую корзину. Она обязательно подгоняется под необходимый размер. В маховике, установленном на коленчатом валу, потребуется заднюю плоскость сделать короче. А в центре нужно сделать отверстие.

Идеальный вариант – это установка гидравлического или электрического усилителя на рулевое управление. Каждое колесо на ведущем валу должно управляться отдельным редуктором. Впрочем, при особом желании можно поставить рулевую рейку – она намного легче в управлении, нежели редуктор от классики.

Допускается использовать задний мост от абсолютно любой машины. Единственное, что придется сделать – укоротить полуоси. Ведь ширина трактора меньше.

А теперь самое главное – выбор колес. При их выборе нужно учитывать то, для каких целей будете использовать трактор. В том случае, если изготовленный своими руками трактор будет использоваться исключительно для транспортировки грузов, то допускается установка колес с диаметром 13-16 дюймов. Но если потребуется выполнять сельскохозяйственные работы, то нужно ставить колеса, радиус которых 18-24 дюйма.

Источник: http://texnotoys.ru/avto/samodelnyj-kvadrocikl.html

Как сделать квадроцикл своими руками из мотоцикла урал

Квадроциклом называют любое механическое транспортное средство с четырьмя колесами. В наших регионах под этим термином понимают вездеход с полным приводом, который сочетает в себе качества автомобиля и мотоцикла.

От первого квадроциклу достались мощность, проходимость и управляемость, а от второго – мобильность, маневренность, легкость и скорость. В следствии такого симбиоза удалось получить машину, способную выполнять различные задания.

Современный рынок авто и мототехники переполнен различными моделями квадроциклов из-за рубежа, которые по стоимости могут сравнится с неплохим автомобилем. Но с другой стороны на б\у рынке можно подобрать неплохие варианты транспортных средств по очень низкой цене.

Одним из них является мотоцикл «Урал». Он обладает внушительными размерами, солидным весом и большим расходом. Но самое важное у него есть четырехтактный ДВС с задней передачей при копеечной стоимости. Беря во внимание все качества мотоцикла «Урал», многие умельцы с руками, с радостью используют его в качестве донора для самодельных внедорожников.

Конечно квадроциклы-переделки не такие красивые и аккуратные, как заводские, но низкая себестоимость и достаточно хорошие показатели перекрывают это недостаток.

Подготовка материалов и деталей квадроцикла

Начиная сборку, первым делом необходимо составить подробный чертеж и план работ. После этого следует подготовить все требуемые детали и узлы, которые могут понадобиться для создания квадроцикла.

Двигатель

Изначально нужно подыскать подходящий двигатель, от которого необходимо будет отталкиваться при сборке. Для этого можно использовать абсолютно любой силовой агрегат. Встречаются даже модели с двенадцатицилиндровыми двигателями. Но самыми популярными остаются ДВС от мотоциклов.

В основном используют двигатели от «Минска» или «Урала». Они отлично подходят для высоких передаточных чисел. Единственный минус этих двигателей – перегрев в летнее время. Также отлично подходят советские оппозитные силовые агрегаты. Они обладают хорошей тягой и карданной передачей, не требующей особого ухода.

Подвеска

В качестве подвески для квадроцикла хорошо зарекомендовали себя два варианта:

1. Карданно-редукторная система. Использование такой подвески исключает необходимость дифференциала, что облегчает и упрощает ее.

2. Автомобильный мост. В этом случае подвеска становиться очень тяжелой. При этом ее необходимо укорачивать, так как не каждому хочется иметь квадроцикл размером с автомобиль. Положительным моментом является только наличие дифференциала, который необходим только на трасе.

В свою очередь передняя подвеска и рулевое управление не ограничивает полет мысли и возможности. Так как на рычаги квадроцикла приходится меньше нагрузки, чем на автомобильные, можно изготавливать эти детали своими руками из имеющихся материалов. Для этих целей отлично подойдет подвеска от мотоцикла «Урал».

Рама

Хорошим вариантом для рамы будет конструкция, сваренная из труб или профилей. В идеале можно взять раму от мотоцикла «Урал» и добавить к ней необходимые части. Это решает сразу несколько проблем, но при этом значительно усложняет конструкцию.

Сборка

Собрав все необходимые детали, агрегаты, инструменты и выделив немного времени, можно приступать к сооружению квадроцикла. Изначально нужно все металлические трубки в единую конструкцию. Сперва нужно прихватить точечной сваркой, после этого сверится с эскизом и обварить окончательно. Либо же можно доработать готовую раму.

После этого устанавливается двигатель. Его расположение может быть передним и задним. Важны моментом является его прочное крепление к раме. Затем следует устанавливать трансмиссию задних колес и привод. Как правило он идет вместе с двигателем. Все надежно закрепляется во избежание люфта.

Рулевую систему можно также установить с мотоцикла-донора. Также нужно перенести и топливный бак. В итоге получается, что большая часть «Урала» перекочевала на новую раму. Колеса для квадроцикла можно взять от малолитражного автомобиля. Можно установить задний мост в сборе. В другом варианте нужно на готовые оси с дисками установить приводной редуктор, а на них бортируем колеса.

Далее необходимо соединить двигатель с редуктором. Для этого нужно протянуть цепь от ДВС к приводу и закрепить. После этого следует проверить, работает ли система. И только потом можно окончательно закрепить на раме. Собирать переднюю ось значительно легче чем заднюю, так как она независимая. Чтобы установить привод на переднюю подвеску необходимо обращается не к одному специалисту, поэтому можно просто купить нужные детали в специализированном магазине.

Мощность, тяга и надежная конструкция вывела «Урал» в лидеры среди доноров запчастей для самодельных квадроциклов.

Источник: http://www.vsedelkin.ru/kak-sdelat-kvadrocikl-svoimi-rukami-iz-motocikla-ural/

autoelectrick.ru

Про автомобили — Ремонт и обслуживание. Генератор. Датчики. Двигатель. Оптика и освещение. Аккумулятор

Квадроцикл своими руками из урала 4х4. Видео как из мотоцикла урал сделать квадроцикл

Квадроцикл — фактически любой четырёхколёсный транспорт, поскольку на латинском «quadro» — «четыре», На просторах СНГ под этим названием чаще всего подразумевается полноприводный , представляющий симбиоз мотоцикла и автомобиля. От мотоцикла квадроцикл перенял мобильность, маневренность, легкость, скорость, а от автомобиля — отменные характеристики проходимости, мощности и управляемости. В итоге получилось уникальное транспортное средство, предназначенное для самых различных целей.

Отечественный рынок предоставляет только зарубежные модели квадроциклов, стоимость которых, зачастую, заоблачная. Одновременно с этим на вторичном рынке транспорта без труда можно найти б/у мотоциклы и автомобили по крайне низкой цене.

К примеру, мотоцикл «Урал» — большой, громоздкий, тяжелый и «прожорливый» имеет прекрасный четырехтактный двигатель с задней передачей и стоит «копейки». По этой причине энтузиастам намного дешевле и интереснее создавать собственные конструкции этих внедорожников.

Типичный заводской представитель квадроциклов — блестящий, аккуратно собранный, крепкий и мощный.

Его самодельный собрат, который немногим уступает внешне, а уж в плане мощности — и подавно.

Как сделать квадроцикл своими руками

Прежде чем начать сборку, необходимо составить подробный список агрегатов и деталей, которые понадобятся для создания собственного детища, разработать план работ и чертёж конструкции.

Двигатель: оптимальный выбор

Логично, что прежде всего необходимо найти «сердце» будущего «зверя» — силовой агрегат. Подойдет абсолютно любой, начиная от обычного мотоблока и заканчивая шестилитровым V12 — бывают и такие прецеденты. В большинстве случаев, используются двигатели мотоциклов — они экономные и малогабаритные.

Для использования высоких передаточных чисел в условиях нормальной эксплуатации будет достаточно двигателя «Минска» или «Урала». Летом возникает вопрос перегрева, поэтому следует выбирать модели с воздушным охлаждением. Еще одним неплохим вариантом являются оппозитные двигатели советского производства, неоспоримый плюс которых — мощная тяга и совершенно неприхотливая карданная передача.

Подвески: задняя и передняя

Существует два самых распространенных решения задней подвески для квадроцикла.

1. Редукторно-карданная система. Конструкция получается максимально облегченной и простой, но отсутствует дифференциал, чем, в принципе, можно пожертвовать ради ранее названных достоинств.
2. Использование автомобильного моста. Конструкция получается крайне тяжелой, и если нет желания иметь квадроцикл с автомобильной базой, необходимо укорачивать мост, что является весьма нетривиальным занятием. Из плюсов стоит выделить только наличие дифференциала, который пригодиться при передвижении по трассам.

Для создания передней подвески и рулевого управления раскрываются огромные возможности. Рычаги подвески квадроцикла несут значительно меньшую нагрузку, чем автомобильные, соответственно, их можно сделать самостоятельно, используя для этого подручные средства. Оптимальный вариант — создание подвески на базе имеющегося мотоцикла «Урал».

Рама: чертежи и альтернатива

Лучшее решение — прочная конструкция из труб или профилей, сваренных между собой.

Идеально — снять раму с мотоцикла-донора и доварить необходимые элементы — это избавляет от ряда проблем, однако конструкция может получиться излишне сложной.

Сборка квадроцикла

Подготовив необходимые инструменты, транспортные средства-доноры и освободив время, можно приступать к созданию собственного квадроцикла:

Благодаря надежной конструкции, проверенной временем, отличной мощности и тяге, именно мотоцикл «Урал» является самым популярным донором для самодельных квадроциклов.

Видео ролик: «Оса» 4х4

В видео ниже описана конструкция самодельного квадроцикла, его характеристики, свойства и особенности.

Фото обзор

Фотографии квадроциклов на базе отечественных мотоциклов и автомобилей:

Как можно убедиться, используя устаревшие и недорогие достижения советского автопрома, можно создать потрясающие аппараты которые потешат Ваше самолюбие и удовлетворят большинство транспортных задач.

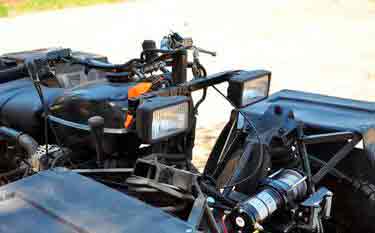

Квадроцикл сделанный из мотоцикла Урал: фото самоделки с описанием.

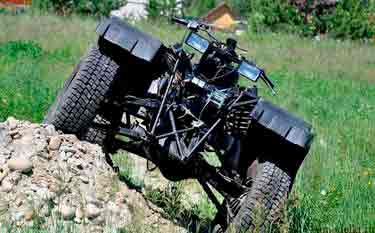

Умелец из Иркутска Григорий Бояркин построил квадроцикл своими руками, предлагаем посмотреть фото и ознакомиться с конструкцией самодельного вездехода.

Дополнительно установлен автомобильный генератор, мультирежимная раздаточная коробка и лебёдка.

Мосты взяты от автомобиля Москвич-412, причем с редукторами от грузовых версий, то есть главные пары с увеличенным передаточным отношением (4,22). Для передка от моста взят только редуктор вместе с корпусом, мост в данном случае был разрезан буквально — чулки удалены, а приводы на ШРУСах приспособлены от Москвича-2141. От этой же модели использованы и ступицы, с переделкой их под две шаровые. Так получилась передняя подвеска на двойных (самодельных) рычагах в комбинации с доработанными стойками от японской легковушки. С расчетом не очень больших ходов — как раз в угоду лучшей устойчивости к кренам.

Раздаточная коробка взята от Mitsubishi Pajero Mini.

Что же касается проходимости, этот параметр «диверсифицирован» следующими решениями. Задний мост подвешен по схеме, в общем-то, известной в мире взрослых прототипов off-road: верхний А-образный рычаг и нижние продольные рычаги — при своей простоте это надежно удерживает мост и в то же время не ограничивает его свободу вывешивания.

Конструкция задней подвески с верхним А-образным рычагом включает нижние рычаги, подобранные со стандартной задней подвески японской легковушки, а нижнее крепление стоек для оптимизации ходов сдвинуто ближе к редуктору.

В качестве упругих элементов, как и впереди, тоже амортизационные стойки от подвески McPherson, однако их нижнее крепление смещено к центрам чулков моста, что в целом и обеспечивает нужный угол и достаточные ходы. Кроме того, задний дифференциал «заварен» — момент всегда на оба колеса. Такая жесткая схема как самое простое и верное решение межколесной «блокировки» выбрана сознательно — ездить много по асфальту не предполагалось, как и вообще на скоростях.

В изготовлении рычагов передней подвески применялась труба 20 мм, усиленная уголком. Неразрезной мост «разрезан» под приводы со ШРУСами, а ступица с подвески по типу McPherson переделана под двухрычажку, то есть для двух шаровых опор

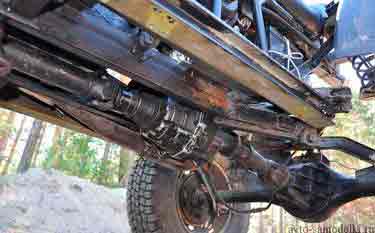

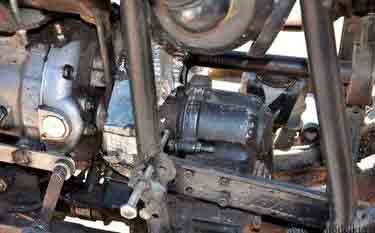

Ну и центральный трансмиссионный узел — главный «связной» двигателя со всеми колесами, без которого нельзя представить всю специфику конструкции. Родная 4-ступенчатая коробка с задней передачей оставляли вполне автомобильный набор передач, но теперь нужен был и подходящий «распределитель» момента по осям. Ничего адекватного в арсенале отечественных изделий не нашлось, зато нужный агрегат обнаружился, опять же, у японцев. В этом качестве выступила раздаточная коробка от Mitsubishi Pajero Mini: она подходила по габаритам, весу и алгоритму работы — задний привод, полный привод, повышенная передача и полный привод с понижающей передачей и жесткой связью между осями.

Между «ураловской» коробкой и японской раздаткой — шестереночный блок оригинального изготовления, он реверсирует вращение и заодно выступает дополнительной понижающей (1:1,5) передачей в трансмиссии

Но просто так состыковать эту раздатку с «ураловской» коробкой не представляется возможным, в том числе из-за несоответствия вращения — непосредственное соединение с выходным валом заставило бы ехать «квадрик» задом наперед. Но не разворачивать же двигатель! Все решает оригинально изготовленный промежуточный блок шестерен, который не только «развернул» вращение раздатки в нужную сторону (то есть поменял реверс), но и стал дополнительной понижающей (1:1,5) передачей в трансмиссии.

«Заваренный» задний дифференциал, конечно, сказывается на управляемости — квадроцикл «наделен недостаточной поворачиваемостью», но в типичных для него условиях эксплуатации этот эффект почти не проявляется и не мешает

Сама же раздаточная коробка, в отличие от расположения некогда под днищем «донора», скомпонована почти вертикально, фланцы карданов выходят по центру мостов, при этом раздатка не выглядит низко свисающей — тут как раз сыграло ее удачное сочетание с высокорасположенным «плоским» оппозитником. И теперь можно не переживать за отсутствие тяги даже на повышенной передаче раздаточной коробки, а понижающая вполне обеспечивает таковую в тяжелых ситуациях.

При постройке квадроцикла полному «апгрейду» подверглась электрическая часть. Зажигание переделано на контактно-транзисторное, коммутатор и катушка использованы от отечественных автомобилей, а вот генератор на 65 Ампер и электрический стартер приспособлены от японских, причем до этого двигатель располагал только «ножным» стартером. Кстати, одно лишь внедрение электрического стартера потребовало немалого объема работ и получилось посредством венца от снегохода «Буран». Свечи зажигания подобраны иридиевые. Более мощный аккумулятор и генератор в том числе рассчитывались под установку лебедки на 1,5 тонны.

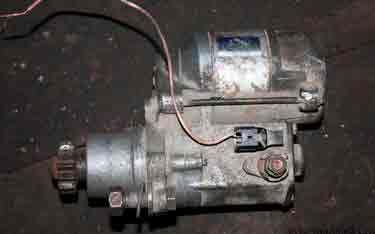

Стартер взят от двигателя Toyota 3S.

Поскольку ездить на скоростях не предполагалось, рассчитывать на надежное естественное охлаждение двигателя-воздушника не приходилось. То есть без принудительного обдува выезжать на бездорожье и думать нечего. И если в холодное время (зимой техника тоже эксплуатируется) это не столь актуально, то летом — очень. Поэтому перед «развалом блоков» цилиндров появился электровентилятор охлаждения, с принудительным включением. С виду он не слишком мощный (до этого работал в системе кондиционирования у Corolla 100), но как заверил автор, его производительности вполне достаточно даже без дополнительных диффузоров.

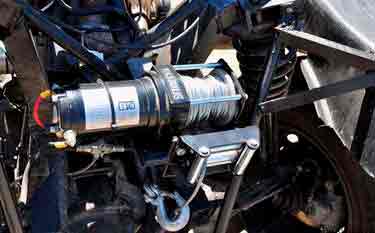

Лебедка быстросъемная, ее перестановка с переднего кронштейна на задний — минутное дело

И все же венцом работы по электрике стал усилитель руля. С учетом размера колес, поворачивать здесь руль в колеях и на «тяжелых грунтах» одной лишь силой рук — дело изнурительное. Монтировать же классическую «гидравлику» — неоправданно сложно и громоздко. Оптимально было бы — электроусилитель, но как эту идею реализовать? И тут вновь выручил японский автопром, а именно компактный Suzuki Ignis, где уже давно применяется электроусилитель, с подходящим для данного случая расположением мотор-редуктора на рулевом валу.

Вариантов, как сделать квадроцикл своими руками, множество. Важно определиться, что вы хотите получить в результате работы, и какими располагаете средствами. Рассмотрим более простой заднеприводный вариант.

Из мотоцикла Урал, или из ИЖа

Для основы потребуется:

• сам мотоцикл;
• две передние ступицы от легкового заднеприводного автомобиля (Жигули классика, Москвич);
• задний мост (желательно от автомобиля той же марки, от которой взяты ступицы, чтобы диски совпадали по крепёжным отверстиям);
• карданный вал, или полуось (в зависимости от конструкции);
• рычаги передней подвески (по желанию можно сделать полностью самодельные);
• рулевая поперечная тяга;
• труба (квадратная толстостенная, либо круглая водопроводная примерно ¾ дюйма);

Из инструмента:

• сварочный аппарат;
• болгарка.

Это основное. Ещё куча мелочей понадобится по ходу работы.

Разбираем мотоцикл полностью. Нам нужна чистая рама без руля и амортизаторов.

Рисуем чертежи, или используем готовые и решаем, какой вариант задней подвески нам подходит:

• жёсткий без амортизаторов (более дешёвый и менее трудоёмкий, но подходит больше для высокой мягкой резины);
• на пружинах с амортизаторами;
• на рессорах.

Без амортизаторов

Отрезаем заднюю часть рамы вместе с креплением маятниковой вилки. Удлиняем раму и жёстко привариваем мост, используя косынки и укосины.

Важно учесть следующие моменты:

• редуктор моста, в случае замены, должен без проблем выниматься;
• направление вращения на выходе с Ураловской коробки передач — обратное. Т.е. автомобильный мост при установке нужно перевернуть, иначе будет ехать назад.

Видеоролик о самодельном квадроцикле

На пружинах с амортизаторами

Задний маятник подвески оставляем вместе с родными сайлент блоками. Привариваем мост к вилке, обязательно усиливаем швы широкими косынками, иначе вырвет вместе с металлом моста. Вместо кардана, в этом случае, нужно использовать полуось от Оки, или ВАЗ 08, 09 и т. д. Потому что при использовании родной задней вилки от него требуется передача крутящего момента под большим углом, что крестовины карданного вала обеспечить не могут. Пружины с амортизаторами при такой конструкции можно оставить на старом месте.

На рессорах

Если для ваших потребностей нужен грузовой квадроцикл с кузовом — лучше, для задней подвески, использовать рессоры. В этом случае варится рама для кузова из квадратной толстостенной трубы (сечением примерно 70×40). Длина — не короче рессоры, а ширина — равная размеру моста. Эта рама кузова соединяется с рамой мотоцикла посредством укосин, которые нужно правильно расположить, обеспечив достаточную жёсткость конструкции на скручивание.

База такого квадроцикла больше, чем вышеперечисленных конструкций, так как задний мост располагается дальше. Но появляется возможность использовать карданный вал автомобиля: серийный, или укороченный. Кардан с коробкой соединяется Ураловской резиновой муфтой, а с мостом — родным фланцем, через крестовину шарнира.

Если для квадроцикла используется ИЖевский донор — от дифференциала удобнее отказаться. В таком случае, на ось устанавливается большая ведомая звездочка, и привод осуществляется родной цепью.

Передняя подвеска

Конструкция передней подвески практически одинаковая для квадроцикла из ИЖа и из Урала. Для крепления маятниковых рычагов, рама мотоцикла удлиняется спереди. Важно рассчитать, чтобы поворачивающиеся колёса не задевали цилиндры двигателя. Поэтому на Ураловской раме колёса должны стоять дальше вперёд.

Для увеличения геометрической проходимости, рычаги подвески должны быть как можно длиннее. Поэтому их лучше изготовить самостоятельно, а не использовать серийные с автомобиля.

Рулевую колонку можно сделать из Ураловского кардана. Внизу к нему привариваются две рулевые сошки, располагающиеся рядом, каждая для своей рулевой тяги: на правое и левое колесо. Ступицы крепятся посредством родных шаровых.

Полноприводный квадроцикл из Оки

Используя силовой агрегат от Оки, можно сделать полноприводный квадроцикл. Раму для него лучше варить с нуля, учитывая крепление и размер двигателя. В передней подвеске оставляют больше места для установки редуктора привода передних колёс, который можно сделать самостоятельно из заднего моста «классики». Для этого обрезают «чулки» моста и выводят из дифференциала подходящие полуоси от ВАЗ 08, 09.

Важно продумывать каждую деталь, чтобы использовалось как можно больше стандартных частей, что значительно облегчит последующий ремонт.

Силовой агрегат разворачивают по движению. Полуоси теперь становятся карданами, передающими крутящий момент на передний и задний мосты.

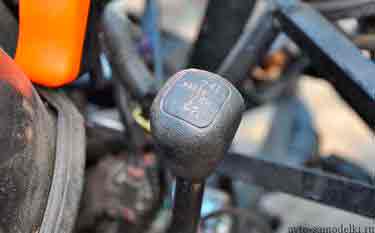

КПП удобнее управлять вручную.

Отделка

В первую очередь — это крылья! Всё-таки техника экстремальная, они должны быть крепкими и широкими. Обладая достаточными навыками работы с металлом, можно придать квадроциклу такой внешний вид, что самодельный будет смотреться не хуже заводского. Некоторые формы можно придать с помощью монтажной пены. Она, после застывания, легко обрабатывается, шпаклюется и красится. Жёсткости при отделке кузова добавит надёжный багажник. Закрепив на нём кофр, можно увеличить размер полезной площади для перевозки грузов.

Отвал, прицеп

Квадроцикл — отличная база, для установки на него всевозможного навесного оборудования, полезного в хозяйстве. Самодельный квадроцикл можно снабдить отвалом для чистки снега. Размер отвала зависит от габаритов и веса квадроцикла. Если квадрик сделан на базе Урала — потянет нож 1,5 м. шириной и полметра высотой. Материал для лопаты — сталь 3 мм.

Даже детский квадроцикл обладает завидной проходимостью; тем более, большому и тяжёлому, по силам буксировать автомобильный прицеп.

Время, средства и силы, потраченные на изготовление самодельного квадроцикла, окупятся с лихвой. Ведь кроме адреналина, вы получаете в хозяйство работягу, который может заменить небольшой тракторок.

• Новости
• Практикум

Исследование: автомобильные выхлопы — не главный загрязнитель воздуха

Как подсчитали участники энергетического форума в Милане, более половины выбросов СО2 и 30% вредных для здоровья твёрдых частиц попадает в воздух вовсе не из-за работы двигателей внутреннего сгорания, а из-за отопления жилого фонда, сообщает La Repubblica. В настоящее время в Италии 56% построек относится к самому низкому экологическому классу G, причем.

Дороги в России: не выдержали даже дети. Фото дня

В последний раз этот участок, расположенный в небольшом городке Иркутской области, ремонтировали 8 лет назад. Дети, чьи имена не называются, решили исправить данную проблему самостоятельно, чтобы можно было кататься на велосипедах, передает портал «УК24». О реакции местной администрации на фотографию, которая уже стала настоящим хитом в сети, не сообщается. .

АвтоВАЗ выдвинул в Госдуму собственного кандидата

Как сказано в официальном сообщении АвтоВАЗа, В. Держак проработал более 27 лет на предприятии и прошел все этапы становления карьеры — от рядового рабочего до мастера. Инициатива выдвижения представителя трудового коллектива АвтоВАЗа в Госдуму принадлежит коллективу предприятия и была озвучена 5 июня во время празднования дня города Тольятти. Инициативу.

В Сингапуре появятся беспилотные такси

Во время испытаний на дороги Сингапура выйдут шесть модифицированных Audi Q5, способных передвигаться в автономном режиме. В прошлом году такие автомобили беспрепятственно преодолели путь от Сан-Франциско до Нью-Йорка, сообщает Bloomberg. В Сингапуре беспилотники будут двигаться по трем специально подготовленным маршрутам, оборудованных необходимой инфраструктурой. Протяженность каждого маршрута составит 6,4 .

Названы регионы России с самыми старыми автомобилями

При этом самый молодой автопарк числится в Республике Татарстан (средний возраст — 9,3 года), а самый старый — в Камчатском крае (20,9 года). Такие данные в своем исследовании приводит аналитическое агентство «Автостат». Как оказалось, помимо Татарстана, лишь в двух российских регионах средний возраст легковых автомобилей менее.

В Хельсинки запретят личные автомобили

Для того, чтобы воплотить столь амбициозный план в реальность, власти Хельсинки намерены создать максимально удобную систему, в которой границы между личным и общественным транспортом будут стёрты, сообщает Autoblog. Как рассказала специалист по транспорту мэрии Хельсинки Соня Хейккиля, суть новой инициативы довольно проста: у горожан должна быть.

Лимузин для президента: раскрыты очередные подробности

Сайт Федеральной патентной службой продолжает оставаться единственным открытым источником информации об «автомобиле для президента». Сначала НАМИ запатентовал промышленные модели двух автомобилей — лимузина и кроссовера, которые являются частью проекта «Кортеж». Затем намишники зарегистрировали промышленный образец под названием «Панель приборов автомобиля» (скорее всего, именно.

Внедорожник GMC превратили в спорткар

телье Hennessey Performance всегда славилось своим умением щедро добавлять дополнительных скакунов «прокачиваемому» автомобилю, но в этот раз американцы явно поскромничали. GMC Yukon Denali мог бы превратиться в настоящего монстра, благо, что 6,2-литровая «восьмерка» позволяет это сделать, но мотористы Hennessey ограничились достаточно скромным «бонусом», увеличив мощность мотора.

Acura NSX: готовятся новые версии

В мае этого года, на заводе Honda в американском городе Мэррисвиль начался выпуск суперкара Acura NSX второго поколения. Японцам потребовалось несколько лет, чтобы определиться с типом силовой установки Acura NSX, и, в конце концов, выбор был сделан в пользу шестицилиндрового 3,5-литрового бензинового турбированного двигателя, на пару с которым трудятся.

Российская сборка Мазд: теперь будут делать и моторы

Напомним, производство автомобилей Mazda на мощностях СП «Мазда Соллерс» во Владивостоке стартовало осенью 2012 года. Первой моделью, которую освоил завод, стал кроссовер Mazda CX-5, а затем на конвейер встали седаны Mazda 6. По итогам 2015 года было выпущено 24 185 автомобилей. Теперь ООО «Мазда Соллерс Мануфэкчуринг.

Шикарные автомобили звёзд

Шикарные автомобили звёзд

Машины знаменитостей должны соответствовать их звездному статусу. Приехать на чем-то скромном и общедоступном им попросту нельзя. Их средство передвижения должно соответствовать их популярности. Чем популярнее человек, тем изысканнее должен быть автомобиль. Звезды, популярные в мировом масштабе Начнем этот обзор со.

2018-2019 год: рейтинг страховых компаний КАСКО

Каждый владелец автомобиля стремится обезопасить себя от чрезвычайных ситуаций, связанных с авариями на дорогах или иного причинения вреда своему ТС. Одни из вариантов — заключение договора КАСКО. Однако в условиях, когда на рынке страхования присутствуют десятки фирм, предоставляющих услуги по.

КАК выбрать цвет автомобиля, выбрать цвет машины.

Как выбрать цвет автомобиля Не секрет, что цвет автомобиля в первую очередь влияет на безопасность дорожного движения. Более того, от цвета машины зависит и его практичность. Автомобили выпускаются всех цветов радуги и десятки ее оттенков, но как выбрать «свой» цвет? .

КАК заказать автомобиль из Германии, как заказать машину из германии.

Как заказать автомобиль из Германии Существует два варианта покупки подержанного немецкого автомобиля. Первый вариант предполагает самостоятельную поездку в Германию, выбор, покупку и перегон. Но этот способ не всем подходит ввиду отсутствия опыта, знаний, времени или желания. Выход – заказать авто.

Рейтинг надежных машин 2018-2019 года

Надежность, безусловно, является наиглавнейшим требованием к автомобилю. Дизайн, тюнинг, любые «навороты» – все эти ультрамодные ухищрения по степени своей важности неизбежно меркнут, когда заходит речь о надежности транспортного средства. Машина должна служить своему владельцу, а не доставлять ему проблемы своими.

Рейтинг 2018-2019: видеорегистраторы с радар детектором

Требования, которые предъявляются к дополнительному оборудованию в салоне автомобиля, растут стремительными темпами. Вплоть до того, что в салоне элементарно не хватает места для размещения всей необходимой аппаратуры. Если раньше обзору мешали только видеорегистраторы и ароматизаторы воздуха, то сегодня перечень девайсов, .

Рейтинг ТОП-5: самая дорогая машина в мире

К ним можно относиться как угодно — восхищаться, ненавидеть, любоваться, испытывать отвращение, но равнодушным они не оставят никого. Часть из них — это просто памятник человеческой бездарности, выполненный из золота и рубинов в натуральную величину, часть настолько эксклюзивны, что при.

Обзор самых популярных кроссоверов и их сравнение

Сегодня мы будем рассматривать шесть кроссоверов: Toyota RAV4, Honda CR-V, Mazda CX-5, Mitsubishi Outlander, Suzuki Grand Vitara и Ford Kuga. К двум очень свежим новинкам мы решили добавить ещё и дебюты 2015 года, чтобы тест-драйв кроссоверов 2017 года был более.

Какие цвета машин пользуются наибольшей популярностью

По сравнению с надежностью и техническими характеристиками, цвет кузова автомобиля является, можно сказать, мелочью – но мелочью достаточно важной. Когда-то цветовая гамма транспортных средств была не особенно разнообразной, но эти времена давно канули в лету, и сегодня к услугам автолюбителей представляется широчайший.

• Обсуждение
• Вконтакте

Может показаться, что сделать квадроцикл из «Урала» достаточно сложно, но это не так. Потребуется подготовить необходимые детали и инструменты, а также рассмотреть инструкцию по сборке. Из одного старого, но рабочего мотоцикла можно сделать универсальный четырёхколесник, который будет применяться как для езды по бездорожью, так и в хозяйстве.

Стоит отметить, что собрать своими руками квадроцикл из «Урала» 4х4 довольно сложно. Для его качественной проработки потребуется обратиться за помощью к команде профессионалов, потребуется токарь, электрика и сварщик. Сделать переднюю подвеску независимой целесообразнее, чем собирать самодельный квадроцикл из «Урала» 4х4. В противном случае управление может вызывать трудности. Дело в том, что для обеспечения полного привода потребуется дополнить систему редуктором, что приведет к увеличению веса квадроцикла. Для сборки заднеприводной конструкции нужно подготовить следующее:

• Рабочий мотоцикл «Урал».
• Рулевая тяга поперечного типа.
• Одна пара передних ступиц от автомобиля с задним приводом.
• Рычаги передней подвески.
• Полуось либо карданный вал.
• Толстостенная труба из легкого сплава.
• Задний мост.

Стоит отметить, что задний мост и передние ступицы нужно брать от одного автомобиля. Это позволит избежать процедуры подгонки дисков под фиксационные отверстия. Эти детали рекомендуется брать от Москвича или ВАЗа. В работе потребуется набор ручного инструмента, а также болгарка и сварочный аппарат.

Как сделать квадроцикл из мотоцикла «Урал»?

На первом этапе создания мотовездехода нужно изготовить подвеску. Сначала старое транспортное средство потребуется разобрать. Раму аппарата нужно освободить от всех элементов, мастеру нужно снять амортизаторы и руль. Желательно заранее определить, какой тип подвески будет установлен для мотовездехода из «Урала», например:

• Подвеска на рессорах.
• Жесткая конструкция без амортизатора.
• Подвеска с амортизаторами на пружинах.

Конечно, лучше всего остановиться на подвеске с пружинными амортизаторами. Их можно взять со старого мотоцикла. Так как у аппарата будет 4 колеса, недостающие механизмы придётся докупить. Подвеска в этом случае будет иметь форму буквы «А». Нужно правильно рассчитать вес будущего квадроцикла. В этом случае амортизаторы позволят обеспечить плавность хода при езде по жесткому офф-роуду.

Раму для мотовездехода придется изготовить с нуля. Ее собирают из металлических труб, которые должны быть одновременно прочными и легкими. Некоторые заготовки можно будет взять с «Урала». Его рама подходит для таких целей, так как вес конструкции невысокий. При этом трубы, взятые с мотоцикла, отличаются хорошей гибкостью и прочностью.

Двигатели и трансмиссия

Мотор от «Урала» чаще всего используют при создании самодельных квадроциклов. Этот двигатель достаточно мощный и выносливый, что обеспечивает мототехнику высокой функциональностью. Такой квадроцикл можно будет эксплуатировать как для езды по бездорожью, так и в хозяйственных целях.

Стоит отметить, что двигатель «Урала» довольно мощный. Это четырехтактный двухцилиндровый мотор, который имеет объем 750 см³, а мощность – 41 л. с.

При сборке рекомендуется применять не только двигатель от мотоцикла «Урал», но и его трансмиссию. В этом случае система будет работать слаженно. У представленного мотоцикла КПП имеет 4 ступени переключения скоростей, а также задний ход. Стандартная комплектация также содержит карданный привод заднего колеса.

Руль от «Урала» также применяется в конструкции, но потребуется выполнить некоторые доработки. Нужно добавить приводы, которые теперь будут крутить два колеса. В конструкцию добавляют рычаги, шаровые опоры, которые берут с автомобиля. Дополнительные детали также можно купить в специализированном магазине. При сборке нужно добиться высокой точности и комфорта руля будущего квадроцикла.

Колеса

Колеса также желательно взять со старого автомобиля. Они имеют достаточную ширину, что позволяет обеспечить хорошую устойчивость и проходимость даже в условиях очень плохой дороги. Диаметр колес может быть довольно большим, так как двигатель от «Урала» мощный. Он позволит развить хорошую скорость даже в условиях повышенной нагрузки.

Кузов и проводка

На собранную раму прикрепляется навесное оборудование, бензобак и прочие элементы конструкции. Каждый узел нужно прочно зафиксировать на подготовленной платформе. Важно, чтобы после сборки транспортное средство оставалось устойчивым.

Для многих владельцев мототехники важно, чтобы внешний вид квадроцикла был эффектным. Поэтому дизайн нужно продумать заранее, до начала сборки. Потребуется установить место для водителя, осветительные приборы. Поворотники и фары также снимают с мотоцикла-донора.

Квадроцикл из «Урала»: сборка

Перед началом работы разрабатывается чертеж, отображающий все детали, узлов и механизмы конструкции. Сначала из труб собирают раму при помощи сварки. Нужно контролировать, чтобы во всех участках конструкция была ровной. После этого к раме прикрепляется задняя и передняя ось.

После этого к металлическому каркасу прочно крепится двигатель, который может находиться как в передней, так и задней части конструкции. Мотор крепится при помощи болтов, которые нужно прочно затянуть ключом.

На задние колеса устанавливают трансмиссию с приводом. Этот элемент системы устанавливают сразу же после фиксации к раме мотора. Все соединения должны быть очень прочными, так как люфты недопустимы.

На последнем этапе монтируется руль, а за ним топливный бак. На посадочные места надевают колеса с дисками, а затем надевают шины. На задней оси устанавливается редуктор, с которым впоследствии соединяется двигатель. Нужно протянуть цепь от мотора к этой детали, после чего систему проверяют на работоспособность.

После этого уделяется внимание дизайну самодельного квадроцикла, устанавливается навесное оборудование, сидение, фары и прочее. Проводится электрическая система, проверяется качество ее работы.

Мотоциклы, выпущенные ещё в советскую эпоху, уже считаются раритетом. Вряд ли какой-то из них он сможет заинтересовать в качестве транспортного средства. Музейный экспонат, не более того! Продается такая техника совсем дешево, чуть дороже металлолома. Несмотря на то, что старенький «конь» уже отслужил своё, пора, как говорится, на покой, но расставаться с ним не хочется. Знакомая ситуация? Часто у такого транспортного средства отсутствуют документы, далеко от дома на нем не уедешь – неприятности со стороны полиции гарантированы.

Не каждому придет в голову мысль о том, что старенький мотоцикл «Урал», пылящийся без дела в гараже, можно превратить в практичный агрегат. Такая самоделка из Урала не требует огромных денежных вложений, а вот определенный запас терпения и несколько часов свободного времени очень пригодятся.

Самодельный трицикл из Урала

Главные преимущества трицикла на базе «Урала»:

хорошая управляемость;

способность развивать достаточно большую скорость;

большая мощность;

комфорт во время длительных поездок;

вместительный кузов для перевозки грузов весом несколько сотен килограммов.

Преобладающая часть комплектующих деталей принадлежит мотоциклу, двигатель для трайка подойдет от ЗАЗ-968. Наиболее трудоемкий процесс – изготовление рамы. В конструкции она является своего рода связующим звеном, на котором производится монтаж всех узлов и деталей.

Особенности конструкции

Неопытным конструкторам при сборке трицикла чертеж будет отличным руководством к действию. Важно хорошо продумать вопрос о размерах.

На верхней балке крепятся задние амортизаторы, имеющие сходство с автомобильными аналогами. Во время движения по дороге с неровностями амортизаторы будут чутко на них реагировать. Сварочным способом на балке зафиксированы стаканы, что обеспечивает желаемый комфорт. Трубы приваривают в торец вместе с усилительными косынками – крепление будет надежным.

По причине того, что силовой агрегат установлен в задней части, центр тяжести находится там же. При резком увеличении оборотов двигателя переднее колесо отрывается от дороги, трицикл становится на дыбы. Устранению данного эффекта способствует размещение баланса поближе к переднему колесу.

Если двигатель слегка подуставший, необходимо его немножко подремонтировать. Выхлопная система в данном случае является самодельной, а систему охлаждения можно выбрать водяного или масляного типа.

Поскольку правая рука занята регулировкой «газа», то рычаг переключения передач, естественно, должен находиться с левой стороны.

Последовательность сборки

1. Согласно чертежу конструируется рама. Всё, что изготовлено из черного металла, надо покрыть слоем грунтовки, а потом – краской.
2. Задняя ось должна быть в хорошем состоянии. Её можно снять с автомобиля «Запорожец» или «Москвич».
3. Все основные узлы и агрегаты, представленные двигателем, фильтрами, выхлопной системой и масляным радиатором крепятся на задней оси.
4. Чтобы иметь свободный доступ ко всем деталям и обеспечить удобство сборки рекомендуется воспользоваться домкратом или подъемником. Рама должна обеспечивать надежное соединение передней вилки, задней оси и двигателя.
5. При фиксации элементов нельзя допускать люфты, должны отсутствовать клацанья. Во избежание вибраций соединение выполнять контргайками.
6. Самым надежным считается крепление с помощью сварки. Это надо учитывать, когда предстоит фиксация на раме, задней оси и поперечинах.
7. Присоединение топливного бака, сидений, багажника и остальных аксессуаров выполняется в самом конце сборки, когда самодельный трайк уже поставлен на колеса.

Самодельный квадроцикл из Урала

Тяжелые мотоциклы «Урал» не пользуются большой популярностью. Одна из причин – огромный расход бензина. Многих мотоциклистов и байкеров не устраивают большие габариты Урала. Несмотря на это такими мотоциклами интересуются народные умельцы. Такие моменты, как наличие задней передачи, довольно мощный четырехтактный двигатель очень заманчивы в плане переоборудования старого «Урала» в квадроцикл. Его себестоимость в итоге намного ниже, чем европейского сородича, а мощность двигателя при этом намного выше. Такие самоделки из мотоцикла Урал понравятся всем, кто любит творить собственными руками.

Особенности конструкции

Народные умельцы из города Барнаул получили удачный вариант самодельного квадроцикла:

1. За основу был взят мотоцикл «Урал», в частности, оставили раму с двигателем.
2. Усиленную коробку передач сняли с мотоцикла другой модели отечественного мотоцикла – «Днепр».
3. Привод пришлось сделать карданного типа, по причине того, что варианты со звездочками и цепями менее надежны.
4. Две пары колес хорошо подошли от автомобиля «Газель». Внешний вид у квадроцикла при этом получился грубоватый, неотесанный.

Мощность двигателя самодельного квадроцикла позволяет тянуть груз весом до 500 кг. Без груза на дороге с асфальтным покрытием во время старта колеса пробуксовывают.

Руководству российских автозаводов стоило бы задуматься над вопросом выпуска отечественных квадроциклов и трициклов, воспользовавшись при этом прекрасным опытом, например, барнаульских умельцев. Тем более, большинство комплектующих в свое время уже сходили с конвейеров этих предприятий!

Самодельные мотоциклы Урал могут выглядеть по-разному. В любом случае такая техника впечатляет.

Самодельный снегоход из Урала

Большинство умельцев, которые пробовали конструировать своими руками снегоход сталкиваются с проблемой выбора легкого двигателя, обладающего большой мощности. Также трудно найти траковую гусеницу.

Важные критерии, которым должен отвечать самодельный снегоход:

• Хотелось бы по возможности максимально упростить схему, чтобы изготовление агрегата в домашних условиях не сопровождалось трудностями. Изделие должно получиться как можно дешевым, иначе выгоднее купить готовый заводской аналог.
• Изобретатель ответственен перед покупателями, предлагая им транспортное средство повышенной опасности.
• Свести к минимуму наименование деталей, которые требуют обработки на токарном или другом станке. Иначе усложняется процесс изготовления агрегата, ведь в современных условиях найти необходимый станок и специалиста, который умеет обращаться непросто.

Можно воспользоваться одним из двух мотоциклетных двигателей для самодельного снегохода: легкий «ИЖ-планета» или тяжелый «Урал». Опытным путем приходишь к заключению, что последний вариант гораздо лучше.

Источник: http://autoelectrick.ru/ebu/kvadrocikl-svoimi-rukami-iz-urala-4h4-video-kak-iz-motocikla-ural-sdelat.html

Смотрите также:

Как сделать компактный самодельный снегоход 27.04.2020 Как сделать снегоход своими руками: пошаговое описание строительства простого и эффективного снегохода (110 фото) Зима – это то время года, когда всё вокруг покрывается «пушистым одеялом» в виде снега. Наша страна находится в такой климатической зоне, где каждую зиму мы... →

Снегоход из скутера своими руками 27.04.2020 Своими руками - Как сделать самому Как сделать что-то самому, своими руками - сайт домашнего мастера Скутер снегоход своими руками – фото и инструкция как сделать ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ. →

Трицикл вездеход своими руками 31.10.2018 Вездеход самоделка особенности сборки описание Tрехколесный вездеход самоделка из мотоциклов. Такой вездеход можно сделать своими руками. Трехколесные вездеходы самые простые в изготовлении. Задние колеса связаны цельной трубой. Между двигателем и задней осью ставится... →
