Самодельный квадроцикл из мотоцикла ИЖ Юпитер

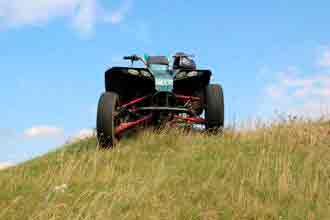

«Иж» в квадрате: «ИЖ-Quad»

Ижевский мотор, шасси убитой мотоколяски, немного деталей от прочей совкотехники, куски металла, стеклоткань, эпоксидка… Ах, да, умелые руки отца и сыновей Паскал, которые терпеливо строили «квадр», вдохновившись журнальными фото Can-Am DS 450!

000_moto_0212_094

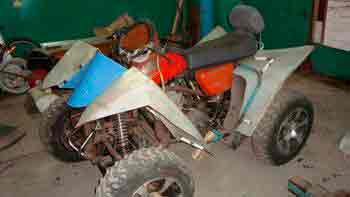

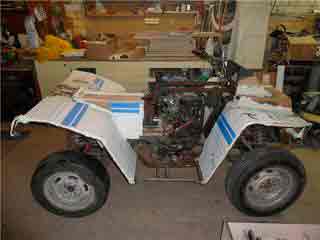

Однажды темным осенним вечером мы с отцом решили построить что-нибудь бесполезное в хозяйстве. Мне это что-то представлялось мотоциклом для кросса, а отец хотел вездеход, на котором можно спокойно ехать в любом направлении. В итоге решили сделать то, что не выполняло должным образом ни функции кроссача, ни функции вездехода. И тут мы увидели фото Can-Am DS450. Есть идея!

Вопрос о двигателе отпал сам собой: в хозяйстве был мотоцикл «Иж-ПС», на котором отец уже не ездил, а у меня еще не было прав. Поэтому первоначально в проекте использовался двигатель от него. Но это только для пробы, так как разбирать такой мотоцикл, да еще и в идеальном состоянии, желания не было.

Год мы искали возможность заменить двигатель в квадроцикле. И когда наконец приобрели старенький «Иж-Ю4», сразу же принялись за переделку конструкции. А заодно восстановили «ПС».

Конечно, 28 л.с. маловато даже для мотоцикла с коляской, а о квадроцикле и говорить нечего. Но выбора у нас не было, так же как и денег, так что решили немного оживить и разозлить этот мотор по советам в «Мото» № 01–2002. Сварили из трубок два патрубка, установили два карбюратора К-65Д, поставили два ФНС, изменили систему выпуска. Зажигание переделали из восходовского, добавив второй датчик и выточив планшайбу.

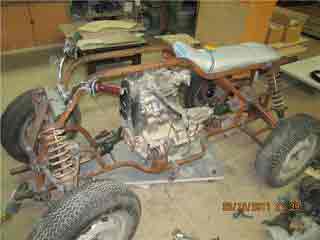

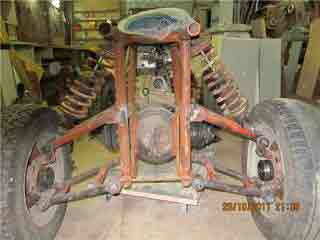

Раму и подвеску сделали из того, что было. Задняя часть рамы — несколько модифицированная рама «Иж-Ю4». Трубы использовали самые разные: от легких тонкостенных до хромированных трубочек от спинок кроватей. Передняя подвеска на А-образных рычагах, в местах крепления к раме они дополнены втулочками от крупной цепи. Передние амортизаторы — восходовские перья с надетыми поверх них пружинами. Для защиты ног от кустов и веток сделали защитную раму из тонкостенных труб диаметром 40–50 мм и капроновых ремней, которые закрепили на приваренных ушках заклепками. Рычаг задней подвески — ижевский маятник, слегка удлиненный и усиленный шиной от бензопилы. Амортизатор — от инвалидной мотоколяски с надетой поверх жигулевской пружиной.

Ось задних колес выточили на токарном станке по своим чертежам, основанным на размерах имеющихся подшипников и ступиц. На нее установили тормозной диск (диск сцепления от «Днепра», а сам тормоз — от «Оки»), ижевскую звездочку и самодельные ступицы колес. Ось крепится к маятнику через подшипники на стремянках. Никаких расчетов и чертежей при создании конструкции больше не делали, подгоняли все по месту, ориентируясь на внешний вид создаваемого аппарата и на наличие деталей.

Передние ступицы колес от инвалидной мотоколяски, как и рулевые тяги и колесные диски (последние немного расширили, вварив вставки из ресивера КамАЗа). В задних колесах по две камеры от мотоколяски. Все сварочные работы делали сами.

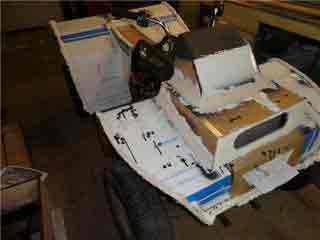

Теперь о внешнем виде. Конечно, хотелось чего-то своего, но мне так понравился облик DS 450, что мы решили взять за основу его внешность. Сначала выпилили форму из пенопласта. Затем обклеили ее стеклотканью с эпоксидным клеем, а когда все затвердело, уничтожили пенопластовую внутренность, на которую потратили большую часть времени и терпения. Далее — шпатлевка, обработка неровностей и покраска. Мой интерес к китайской культуре нашел отражение в художественном оформлении квадра. Все рисунки и надписи я выполнил кистью от руки.

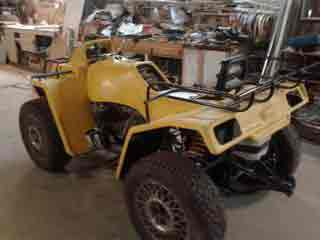

Все, квадр готов. Для покатушек в свободное время вполне годится: скорость приемлемая (до 80 км/ч), подвеска мягкая, легок в управлении. Конечно, есть пара проблем (подтекает, поддымливает, как Антилопа Гну, поскольку требует ремонта двигателя; охлаждение слабовато). В то же время проходимость недостаточная. Но в целом мы довольны результатом, так как все эти недостатки ничто по сравнению с проделанной работой, длившейся целый год. Менять конструкцию больше не собираемся.

Источник: http://www.zr.ru/content/articles/409205-izh_v_kvadrate_izh-quad/

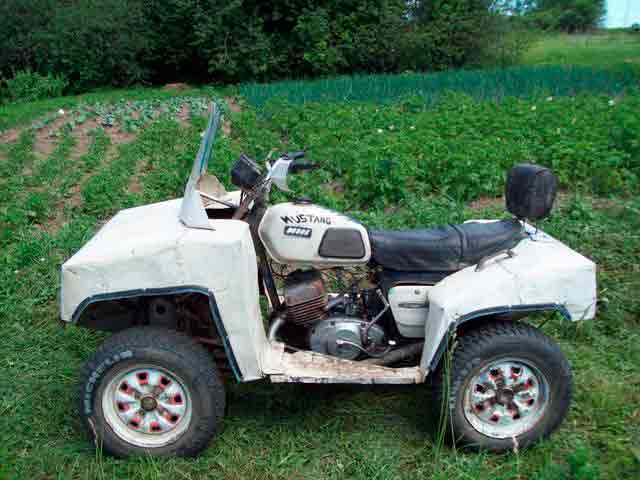

Квадроцикл из Ижа

Мотоциклы ИЖ в настоящее время можно приобрести за весьма условную цену. Чудо-умельцы в просторы интернета выложили уже не один чертёж и видео по перестройке ИЖ в современный квадроцикл. Перед тем как браться за инженерию и строительство, необходимо понять какую именно модель наиболее рационально использовать.

Мотоциклы Иж

История Ижей началась в начале 20 века, когда за два года – 1928-1929 завод выпустил сразу пять полновесных и отличающихся руг от друга моделей, которые получили название «иж-1», «иж-2», «иж-3», «иж-4» и «иж-5». Своеобразными хэдлайнерами этой линейки были Иж-1 и Иж-2, с мощностью V-образного двигателя 24 лошадиных силы, рабочим объёмом 1200 кубических сантиметров. Это одни из первых моделей советского производства с продольным расположением коленчатого вала двигателя и трёхступенчатой коробкой передач, от которой передавался крутящий момент на заднее колесо. В нижней части рамы располагался корпус глушителя. Во втором Иже был воздушный вентилятор и привод на колесо коляски.

В последующее десятилетие массово мотоциклы не выпускались, но велись дополнительные работы по совершенствованию как внутренней составляющей ижей, так и эстетического направления. К 1946 года завод получил множество чертежей, вывезенных из Германии, после чего в производстве мотоциклов был зафиксирован существенный технический скачок. В 1948 году была выпущена модель «Иж-350С», в которой была уже телескопическая передняя вилка, свечная подвеска с пружинно-гидравлическими амортизаторами у заднего колеса и двигатель мощностью 14 лошадиных сил.

На фотографии квадроцикл из Ижа, scooterok.info

Особую известность и любовь получили дорожные мотоциклы «Иж-Юпитер-5», которые выпускались с 1985 года. Эта модель сочетала в себе надежность и удобство, но по сравнению с предыдущей моделью была снижена мощность двигателя – с 28 лошадиных сил до 24, именно в «Юпитере» впервые появилась кнопка аварийного запуска.

Сборка

Сборка квароцикла на базе Иж ничем принципиально не отличается от любой другой сборки. Первый этап – это неоднократный просмотр необходимых чертежей – это позволит не только ознакомиться с тонкостями предстоящего дела, но и здраво оценить свои силы, ведь сборка квадроцикла – это не только инженерное решение, но и сноровка сварщика, токаря, эстетика и вкус дизайнера.

Рама

Раму из-под Ижа придётся немного переделать – подседельные стойки необходимо отодвинуть на 40-45 мм, а задние подседельные стойки отрезаются и из них делаются скосы. Задняя вилка также отрезается. Важным этапом сборки является прикрепление двигателя к раме – после того, как Вы прикрутите двигатель необходимо соединить вал двигателя с шестеренкой обычной цепочной передачей. После этого нехитрого действия необходимо будет вывести всё управление на руль и закрепить педали и рычаги на раме.

Подвеска

Далее необходимо заняться подвесками. Подвески, как правило, выполняют на базе «классики» ВАЗ или Оки, существенное отличие заключается в том, что задние подвески необходимо выполнить с «кулаками» и желательно использовать запчасти бу, так как они уже разношены и не такие жёсткие. Внешний обвес квадроцикла можно использовать от моделей старых ВАЗ и Оки, от самого Ижа. Управление, как правило, многие предпочитают рулевое, а не мотоциклетное, и для воплощения этой идеи необходимо также позаботиться о приобретении механизма заранее.

Руль

Если же Вы решили остановить свой выбор на мотоциклетном рулевом управлении, то подойдут запчасти от Ижа. Одним из самых важных вопросов безопасности – это тормозная система, которую лучше всего приобрести отдельно или взять от автомобиля с небольшим пробегом. Необычным решением, которое можно использовать при тюнинге получившегося квадроцикла – это использование колес разного диаметра. Обшивать транспортное средство рекомендуется металлическим прокатным листом, при желании квадроцикл можно будет покрасить.

Характеристики

Точные габариты и потребление бензина получившегося квадроцикла зависят от модели Ижа, которую Вы будете использовать на основу и дополнительных материалов. Приблизительные габариты квадроцикла на базе Ижа – 1680*1030*1100мм, колёсная база – 1000 – 1100 мм, вес около 190 килограмм, потребление бензина 4-7 литров в час.

Источник: http://quadru.ru/stati-o-kvadro/kvadrocikl-iz-izha.html

Самодельный квадроцикл своими руками: как сделать достойный аппарат

Квадроцикл — транспортное средство, оснащённое четырьмя колесами. Основными производителями мини-машин являются: Yamaha, Polaris, BRP, CF Moto. В качестве мотовездехода используются утилитарные квадрики, а для быстрой езды — трюковые модели. Категории отличаются между собой по техническим характеристикам, что учитывается, когда нужно собрать квадроцикл своими руками.

Описание транспортного средства

Современный квадроцикл укомплектован четырьмя либо шестью колесами небольших размеров, но с повышенной проходимостью. К основным техническим характеристикам относятся: малый вес, наличие полного привода и пониженной передачи. За счёт уникальной комплектации транспорт легко проезжает по проселочным дорогам. Его можно эксплуатировать летом и зимой.

Чтобы сделать самодельный квадроцикл, рекомендуется определиться с его типом:

  1. Утилитарный. Модель имеет большой вес и хорошую проходимость. Транспорт легко перевозит несколько человек и разгоняется до 90 км/ч.
  2. Трюковый. Укомплектован узкой платформой, радиатором. Машина весит мало и может разгоняться до 137 км/ч.

Сборка транспорта осуществляется с учетом технических характеристик, комплектации, условий эксплуатации. Для выполнения самостоятельных работ потребуется иметь навыки работы со сварочным аппаратом и токарным станком. Чтобы построить машину, понадобится просторный гараж. С учётом подходящих параметров подготавливается чертеж квадроцикла своими руками.

Подготовительный этап

При самостоятельной сборки конструкции учитывается мощность мотора, тип подвески, необходимость в монтаже багажника. Для выполнения предстоящих работ потребуются: сварочный аппарат, дрель, болгарка, ключи, молоток, пассатижи, домкрат. В качестве основы можно взять:

  1. Мотоцикл Урал.
  2. Мотоцикл Иж.
  3. Скутер.
  4. Автомобиль Ока либо Нива.

При необходимости транспорт собирается из деталей мотоциклов и машин. Если рама изготавливается самостоятельно, потребуется специальное оборудование для деформации труб. В таком случае рекомендуется отдельно сделать своими руками чертежи рамы для квадроцикла. Это упростит процесс сборки комплектующих:

  • мотор;
  • подвеска;
  • руль;
  • тормоза;
  • глушитель;
  • аккумулятор;
  • фары.

Подбор систем

В качестве тормозной системы используются новые детали либо с минимальным пробегом. Опасно устанавливать старые тормоза. Глушитель демонтируется со старой машины либо изготавливается самостоятельно из трубы. Если используется рама из другой машины, она должна надежно крепиться болтами ко дну мотора. Силовой агрегат устанавливается сзади либо спереди. Специалисты советуют надежно присоединить к раме привод с трансмиссией.

Если рама требует реконструкции, составные элементы демонтируются. На каркас нужно нарастить переднюю часть. На следующем этапе привариваются составные элементы рамы. При реконструкции каркаса от мотоцикла, отодвигаются подседельные стойки на 40−45 см. Вырезаются из металла и варятся багажники, которые затем фиксируются к раме. Полученная деталь самодельного квадрика красится любой краской.

Чтобы самостоятельно сделать раму, используется обычная труба, с толщиной стенок до 3 мм. Лонжероны лучше выполнить из трубы диаметром 25 мм, а подкосы — из трубы 20 мм. Элементы фиксируются точечной, а затем цельной сваркой. Аналогичным способом привариваются ушки от рычагов и амортизаторов к раме. Кронштейны рекомендуется фиксировать при монтаже остальных узлов и агрегатов.

Силовой агрегат

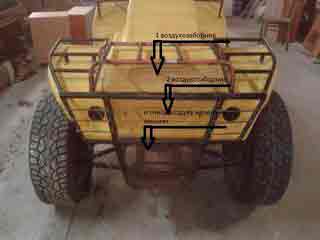

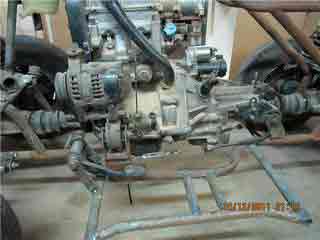

Мотор демонтируется от спортивного либо обычного мотоцикла, скутера, машины. Автомеханики советуют воспользоваться четырёхтактным двигателем, мощностью более 15 л. с. Силовые агрегаты мотороллеров отличаются от других аналогов низким расходом топлива. Квадроцикл на базе скутера весит мало, поэтому быстро вытаскивается при застревании в песке либо грязи.

Чтобы перевозить груз либо ездить по бездорожью, устанавливается более сильный мотор:

  • от Иж-1, Иж-2 либо Иж Юпитер мощностью 24 л. с.;
  • от Урала 32 либо 36 л. с.;
  • от Оки двухцилиндровый мотор 35 л. с.

Для перевозки тяжелых грузов устанавливается трехцилиндровый двигатель. Чтобы ездить в жаркую погоду, используется мотор с системой охлаждения. На старых мото она не предусмотрена. В таких агрегатах потребуется доработать систему охлаждения.

Передняя и задняя подвески

Квадроциклы-самоделки оснащаются передней либо задней подвеской. Легче монтировать готовую переднюю подвеску от старого мотоцикла. Можно воспользоваться и другими вариантами:

  1. Задний мост от машины. Его необходимо укоротить под параметры квадрика. Плюс такого метода — наличие дифференциала. Минус моста заключается в его большой массе.
  2. Кардан+редуктор на задней оси. Для вездехода подходит независимая подвеска с высоким дорожным просветом. В таком случае рычаги подвески фиксируются к раме с помощью болтов.

Чтобы во время езды квадроцикл не переворачивался, рекомендуется предусмотреть наклон стойки передней подвески. Амортизаторы подходят от Ижа. При наличии финансовой возможности лучше установить газомасляные амортизаторы с подкачкой. Они обеспечивают регулировку подвески с учетом дорожного покрытия.

Рулевая квадроцикла похожа на аналогичную систему автомобиля. Устанавливается рулевое колесо либо мотоциклетный руль. Некоторые специалисты советуют совмещать 2 типа:

  • мотоциклетный руль, вал и рычаг вверху;
  • детали рулевой системы от авто — внизу.

Можно сделать рулевой вал своими руками. Для этого используется труба диаметром 20 мм и толщиной стенок в 3 мм. Внизу детали потребуется установить ограничитель хода.

Коробка передач и тормоза

Если квадрик собирается на базе авто, заменяется цепная передача. Это значительно упрощает техобслуживание транспортного средства. Устанавливается механическая коробка передач (МКПП), так как с ней улучшается манёвренность. Входные валы направляются на передний и задний мосты. Колеса демонтируются от малогабаритного авто: Ока, Нива.

Тормозная система подбирается с учетом монтируемых колес. Поворотные кулаки демонтируются от Нивы или Оки. Чтобы собрать полноприводную модель, потребуются: рулевое управление от авто, привод трансмиссии и дифференциалы. В таком случае рама не используется. Лучше сварить конструкцию под объём мотора.

Подвеска также демонтируется от авто. На переднеприводной модели устанавливается редуктор. Следующий этап — изготовление корпуса. Для этого понадобятся стекловолокно, стеклопластик. Специалисты советуют воспользоваться первым материалом, так как с ним проще работать.

Предварительно подготавливается чертеж, вырезаются элементы корпуса из пенопласта. Для их фиксации между собой используется клей либо монтажная пена. К пенопласту приклеивается стекловолокно. Полученная конструкция присоединяется к раме. Корпус хорошо высушивается, грунтуется, шлифуется и красится.

Подбираются шины нужного размера. Если транспорт будет эксплуатироваться по бездорожью, нужно создать соответствующий клиренс (расстояние от днища до поверхности земли). Для этого устанавливаются колеса R17.

Полученный квадроцикл укомплектовывается поворотниками, фарами, приборной доской, аккумулятором. Электрооборудование подключается по предварительно составленной схеме. Для этого используются проводки, мультиметр для проверки напряжения в сети. На следующем этапе устанавливаются сидения. Транспортное средство проверяется на исправность, сопоставляются данные, отображенные на чертежах. Квадрик, правильно собранный, не уступает по техническим и эксплуатационным характеристикам готовому транспорту.

Источник: http://moto-wagen.ru/vnedorozhnyie-mototsiklyi/samodelnyiy-kvadrotsikl-svoimi-rukami-kak-sdelat-dostoynyiy-apparat

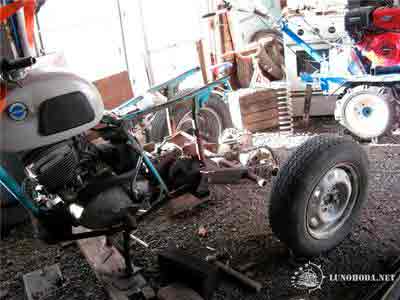

Самодельный квадроцикл из мотоцикла ИЖ Юпитер

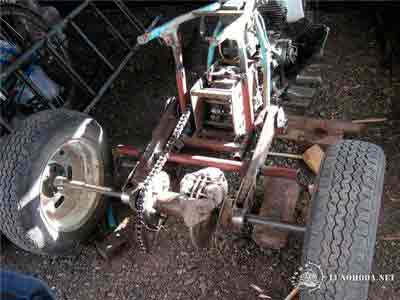

Сообщение вовочка » 12 июн 2014, 19:32

первоначально не хотел обнародывать до первого выезда, но в корыстных целях — вдруг от каких скрытых граблей уберегут — начну тему. аппарат хоть и не профильный для форума, но теоеретически предположим, что на него можно будет одеть камеры и в одного прокатится по болоту.

Я не ленивый, я — энергосберегающий.

Сообщение lunatik-1 » 12 июн 2014, 23:10

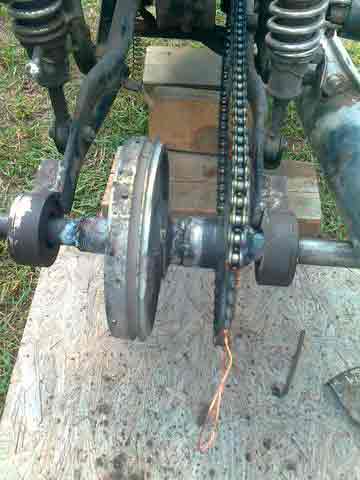

. ээээ, а что должно удержать оси от поломки!?

Сообщение вовочка » 13 июн 2014, 07:04

lunatik
«крепкость» полуоси.

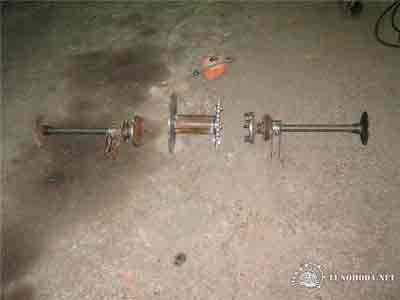

на багги-плансе есть подобные решения, причем там концы полуосей состыкованы со шлицевыми частями ШРУСов Оки, а тут напрессованы фланцы. шпильки тоже не должно оборвать, т.к. они только стягивают сопрягаемые детали, которые также держаться на посадочных местах.

вообще задняя ось с такими решениями по причине того, что не получилось найти подходящий материал для цельной оси. с «сырого» кругляка 50мм сильно тяжелая, а с торсиона ГПЛ (БМП) токарь не хочет точить

аппарат чисто экпериментальный — в наличии была Планета и остальные комплектующие. это своего рода переход от тракторной тематики к вездеходной

Я не ленивый, я — энергосберегающий.

Сообщение вовочка » 13 июн 2014, 10:15

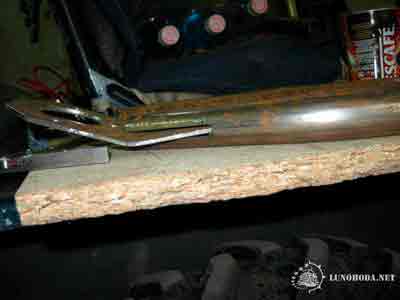

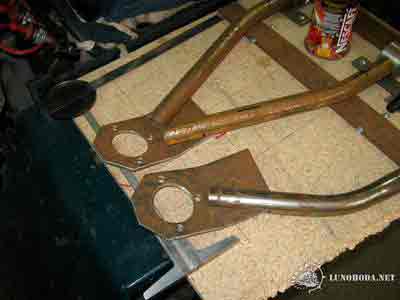

вопрос: как правильнее приварить пластину шаровой опоры к рычагу?
разрезать трубу и вварить, либо просто внахлест?

Я не ленивый, я — энергосберегающий.

Сообщение lunatik-1 » 13 июн 2014, 11:14

вовочка писал(а): lunatik
«крепкость» полуоси.
на багги-плансе есть подобные решения, причем там концы полуосей состыкованы со шлицевыми частями ШРУСов Оки, а тут напрессованы фланцы. шпильки тоже не должно оборвать, т.к. они только стягивают сопрягаемые детали, которые также держаться на посадочных местах.

вообще задняя ось с такими решениями по причине того, что не получилось найти подходящий материал для цельной оси. с «сырого» кругляка 50мм сильно тяжелая, а с торсиона ГПЛ (БМП) токарь не хочет точить

аппарат чисто экпериментальный — в наличии была Планета и остальные комплектующие. это своего рода переход от тракторной тематики к вездеходной

Сообщение lunatik-1 » 13 июн 2014, 11:20

Красиво делаешь
Детали работающие на разрыв в мототехнике чаще делают по технологии разреза трубы.

Хорошая сварка по второму варианту имхо симпатишнее
Но (!) зима + вода в рычаге + ацкий мороз = лопнувший рычаг
Понимаешь к чему я?

Сообщение lunatik-1 » 13 июн 2014, 11:22

вовочка писал(а): вопрос: как правильнее приварить ухо

Сообщение didulya » 13 июн 2014, 12:27

Сообщение вовочка » 13 июн 2014, 14:09

lunatik писал(а): Детали работающие на разрыв в мототехнике чаще делают по технологии разреза трубы.

Хорошая сварка по второму варианту имхо симпатишнее
Но (!) зима + вода в рычаге + ацкий мороз = лопнувший рычаг
Понимаешь к чему я?

Я не ленивый, я — энергосберегающий.

Сообщение lunatik-1 » 13 июн 2014, 14:15

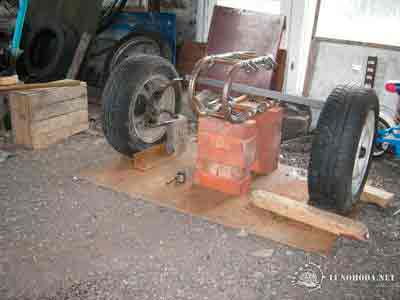

Сообщение вовочка » 13 июн 2014, 14:17

в данном случае заманчивость идеи этой заманчивостью и ограничивается. уже на первых этапах осознал, что намного проще было бы использовать самостоятельную раму, чем переделывать раму мотоцикла, но так как рама уже была безвозвратно порезана, решил на ней и продолжать делать.

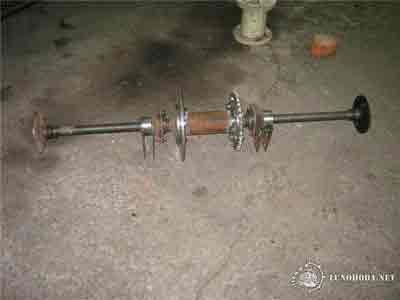

полуоси использованы москвичевские (они намного толще жигулевских), на них напрессованы фланцы от жигулевских полуосей.

интересный факт выявился для меня — оказывается жигулевские полуоси изготавливаются за один проход и все поверхности, за которые можно установить их в токарный станок соосны, а вот в москвичевских нет ни одной соосной поверхности кроме центров. теперь понятно почему подшипники быстро погибают.

Источник: http://lunohoda.net/forum/viewtopic.php?t=11820

Квадроцикл своими руками — разбираем все сложности при создании вездехода

К сожалению, не у каждого человека есть возможность приобрести квадроцикл в магазине. Все более или менее интересные модели сейчас стоят достаточно дорого, а покупать поддержанный квадроцикл, — это всегда определенный риск. В связи с этим, многие мотолюбители советуют сделать четырехколесный вездеход собственноручно, использую двигатель и запчасти от какого-нибудь старого советского мотоцикла. Ранее, мы уже рассказывали вам о том, как сделать квадроцикл из мотоцикла Урал. В сегодняшней же статье, мы поговорим о других донорах, которые можно использовать, если вы решили собрать квадроцикл своими руками.

Почему стоит собрать квадроцикл своими руками?

Собрать четырехколесный вездеход собственноручно, определенно помогает решить несколько проблем. Первая причина, из-за которой люди решают сделать самодельный квадроцикл, это конечно же небольшой бюджет. Если проанализировать рыночные цены на квадроциклы, то можно понять, что такие транспортные средства можно считать чуть ли не за роскошь. Цены на самые простые и маломощные модели начинаются от 150 тысяч рублей, например, Yamaha Blaster YFS200. Такого одноместного «квадрика» в принципе хватит, но мощности будет вечно не хватать.

А вот модели квадроциклов с двигателями, объемом 500-800 см 3 обойдутся гораздо дороже, примерно 500 тысяч рублей. Можно рассмотреть и китайские модели, типа российского производителя Stels, но за ними придется хорошо следить. Новые вездеходы этого бренда обойдутся приблизительно в 300-400 тысяч рублей, но и двигатели уже гораздо интереснее – 45-70 л.с.

Нюансы при эксплуатации самодельного «квадрика»

Если вы точно решили сделать квадроцикл своими руками, то вам стоит знать о тонкостях его эксплуатации. В принципе, если вездеход вам нужен для катания по непролазным местам, где патрульных машин никогда и не бывало, то волноваться, наверное, не о чем. Столкнуться с проблемами вам придется в том случае, если вы планируете ездить даже по небольшим населенным пунктам, в которые иногда заезжают патрульные автомобили. Поймав вас без документов на данное транспортное средство, то с вероятностью 99% у вас его заберут. Вся сложность заключается в регистрации самодельного квадроцикла, ведь в ГИБДД вам скорее всего откажут. По-хорошему, зарегистрировать самоделку можно, но сделать это крайне непросто. Поэтому сборка самодельного квадроцикла имеет смысл только в том случае, если вы его эксплуатирует в какой-нибудь глуши.

Определяемся с выбором

Итак, как сделать квадроцикл своими руками? При создании самодельного квадроцикла нам необходимо определиться с донором, то есть мотоциклом, который будет лежать в основе нашего проекта. Для четырехколесного вездехода отлично подойдут старые советские мотоциклы. С них мы можем позаимствовать двигатель с коробкой передач, раму, руль и при желании, такие детали как бак, сидение и другие элементы. Так как у нас уже была статья про самодельный квадроцикл из мотоцикла Урал, то в этом обзоре мы поговорим о том, как сделать квадроцикл на базе мотоцикла ИЖ.

Для нашей цели нам подойдут практически все модели мотоциклов от Ижевского завода. Единственное, что важно понимать, это мощность двигателя. Все-таки в конечном результате получится достаточно тяжелая конструкция, поэтому наилучшим решением будет использование последних моделей – ИЖ Юпитер 5 или ИЖ Планета 5. Более интересные модели, вроде ИЖ Планета Спорт рассматривать нет смысла, потому как найти их достаточно непросто, а если и возможно, то лучше их восстановить, ведь мотоцикл достаточно редкий и интересный. Переходим к главному, как сделать квадроцикл и что для этого нужно.

Ещё по теме  Судно на воздушной подушке своими руками

Задняя подвеска

Как только вы определились с донором, в нашем случае это ИЖ Юпитер 5, необходимо полностью разобрать мотоцикл. После разборки нам понадобится рама, на которой все и держалось, включая двигатель. Вполне логично, что для увеличения надежности конструкции, раму необходимо укрепить в нескольких местах.

Теперь необходимо сварить задний мост так, чтобы вместо колеса на ось мог встать блок подшипников с приводом цепи. Пример, вы можете видеть на фото. В качестве подвески можно использовать обычные амортизаторы от мотоцикла, а для заднего моста подойдут детали со старого автомобиля жигули. Можно пойти более сложным путем и установить моноамортизатор, но тогда опять же придется искать запчасти с автомобиля, например, с той же Жигули или Оки.

Передняя подвеска

Как только задняя подвеска закончена и установлена, можно переходить к передней части мотоцикла, в которой все несколько сложнее. В случае, когда мы имели дело с задней подвеской, у нас была возможность выбирать, сколько амортизатором будет установлено. При создании передней подвески у нас только один вариант – использовать два амортизатора.

На роль донора для передней части квадроцикла отлично подойдет автомобиль Ока. С нее нам понадобятся амортизаторы, поворотные узлы и рулевая трапеция. Однако будьте готовы к тому, что запчасти все-равно придется изменять, — что-то приваривать, отпиливать, подпиливать. Также неплохим и более простым вариантом, будет установка моноблока с фиксированными колесными плоскостями. Тогда вам не придется искать рулевую трапецию, муфты, шарниры и прочие запчасти.

Моноблок — это действительно простой вариант, ведь для установки понадобится буквально час времени. Единственный минус такой конструкции передней подвески, это более тяжелый механизм. Поворачивать руль будет несколько сложнее, чем при подвеске с амортизаторами.

Двигатель

Многие задаваясь вопросом о том, как сделать квадроцикл своими руками, понимают, что начинать стоит с двигателя. И действительно, главной деталью в будущем квадроцикле является двигатель. От того насколько мощный он будет зависит конечный результат, да и в целом вся конструкция. Конечно же, можно оставить двигатель от мотоцикла донора, но в итоге «квадрик» получится не такой мощный. Если же немного серьезнее подойти к созданию вездехода, то установка более мощного двигателя будет отличным решением. Надеемся, что мы ответили на ваш вопрос о том, как сделать квадроцикл самому.

Источник: http://avtomoto-best.ru/kvadrocicl-svoimi-rukami-razbiraem-vse.html

6 комплектаций самодельных квадроциклов: собираем квадрик своими руками

Квадроцикл великолепно сочетает достоинства мотоцикла с его манёвренностью и мобильностью и мини-джипа — с управляемостью, проходимостью и мощностью. Но благодаря, в том числе высокому спросу, покупка такого внедорожника со склада стоит немалых денег.

Построить квадроцикл своими руками — что для этого нужно, какие узлы и агрегаты, инструменты и материалы? Какое «донорское» транспортное средство подойдёт, из каких комплектующих нужно собирать квадрик? С чего начинать сборку и в какой последовательности провести все работы? Давайте разберёмся!

Как сделать квадроцикл своими руками — задача трудная и ответственная, но посильная для мастера, отлично освоившего сварочное и токарное дело. Потраченные усилия и время окупаются не только большой экономией, но и полученным результатом — эксклюзивной, авторской моделью квадрика, которой больше ни у кого нет.

Особенности сборки самодельного транспортного средства сильно зависят от выбранной базы — двигателя и других элементов, которые используются мастером-умельцем.

6 лучших вариантов основы («донора») для задавшегося целью, как сделать квадроцикл.

  1. Мотоцикл «Урал».
  2. Мотоцикл «Иж».
  3. Мотороллер «Муравей».
  4. Другой мотороллер (скутер).
  5. Автомобиль «Нива».
  6. Автомобиль «Ока».

Чаще всего одни элементы конструкции берутся с мотоцикла, другие — с машины.

Помимо деталей (комплектующих) для квадрика его создателю понадобятся:

  • сборочный «цех» — в этом качестве пригодится достаточно просторный гараж, снабжённый хорошим отоплением и освещением;
  • набор оборудования и инструментов;
  • чертежи.

Подготовка к работе, инструменты и оборудование

Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.

Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.

Список необходимых инструментов:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • набор ключей;
  • различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.

Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.

  • двигатель;
  • рама;
  • задняя и передняя подвески;
  • рулевое управление;
  • тормозная система;
  • система охлаждения;
  • глушитель;
  • электрооборудование — аккумулятор, фары;
  • корпус, обвес.

Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.

Выбор деталей

Рама квадроцикла

В зависимости от «донора» и конструкции квадрика раму либо предстоит изготовить самому, либо можно реконструировать готовую, бывшую в употреблении.

Самое главное, чтобы вдоль рамы надежно крепился болтами к днищу двигатель, который можно расположить как спереди, так и сзади. Также крепко, во избежание люфта, следует присоединить к раме трансмиссию и привод.

Самодельная рама

В качестве материала подойдут обычные водогазопроводные трубы, с толщиной стенки не более 3 мм:

  • для лонжеронов — 25-миллиметровые;
  • для поперечин и подкосов — 20-мм.

Трубы соединяются с помощью точечной сварки, затем проводится цельная сварка. Ушки для крепления амортизаторов и рычагов привариваются к раме сразу. Кронштейны — в процессе монтажа агрегатов и узлов.

Реконструкция имеющейся рамы

Чтобы реконструировать готовую раму, следует снять всё, оставив каркас, демонтировать заднюю часть и нарастить переднюю. Затем приварить элементы для крепления полного набора узлов и агрегатов квадроцикла. При реконструкции рамы мотоцикла следует на 40 — 45 см отодвинуть подседельные стойки.

Вырезаются из металлического листа и варятся передний и задний багажники, привариваются к раме. В заключение готовая рама красится, покрывать лаком не нужно.

Дополнительно рекомендуем прочитать статью нашего эксперта, посвящённую тому, как выбрать багажник на крышу автомобиля.

Также рекомендуем прочитать статью нашего специалиста, из которой вы узнаете, как выбрать и установить бокс на крышу автомобиля.

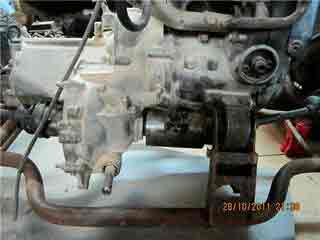

Двигатель

Двигатель подойдёт от автомобиля, мотоцикла либо мотороллера. Некоторые «Левши» даже конструируют квадроцикл из мотоблока своими руками, так как более новые модели оснащаются четырёхтактными двигателями, мощность которых у тяжёлых устройств достигает 15 «лошадок» — против 11 л.с. «Муравья».

Двигатель от мотороллера выгодно отличается малым расходом топлива, к тому же, квадрик на базе скутера самый лёгкий, что позволяет легко вытаскивать его при застревании в грязи и песке. Но квадрику для перевозки грузов и/или езды по бездорожью необходим движок помощнее.

Мощность движка «Иж-1», «Иж-2» и «Иж Юпитера» — 24 л.с., старого «Урала» — 32 или 36 л.с., двухцилиндрового двигателя старой «Оки» — 35 л.с., трехцилиндрового машины более позднего выпуска — 53.

Подвеска

Подвеску можно использовать как заднюю, так и переднюю. Проще всего взять переднюю от мотоцикла.

2 варианта задней подвески:

  1. Задний мост автомобиля, укороченный под габариты квадрика. Преимущество — наличие дифференциала. Недостаток — конструкция выйдет более тяжелой.
  2. Карданно-редукторная конструкция — с редуктором, смонтированным на задней оси.

Обратите внимание: для квадра-вездехода необходима независимая подвеска с высоким клиренсом.

Рычаги подвески крепятся к раме болтами через резинометаллические шарниры — сайлентблоки.

Амортизаторы подойдут от «Ижа», но если бюджет позволяет приобрести газомасляные с подкачкой, водитель сможет регулировать подвеску сообразно дорожным условиям.

Рулевое управление и ходовая часть

Рулевая система квадроцикла может быть как на основе автомобильной — с рулевым колесом, так и с мотоциклетным рулём. Некоторые мастера совмещают оба типа: мотоциклетные руль, рычаг и вал — вверху, автомобильные рулевые тяги — внизу. Вместе с рулем мотоцикла желательно сразу брать топливный бак.

Самодельный рулевой вал делается из 20-мм трубы со стенками до 3 мм. Снизу обязательно ставится ограничитель хода.

Коробку переключения передач (КПП) рекомендуем механическую, поскольку с ней улучшается маневренность, к тому же при управлении квадроциклом заднюю, низкую либо высокую передачу всё равно приходится переключать вручную.

Колеса чаще всего берутся от малогабаритных ВАЗов («Оки» или «Нивы») и обуваются резиной, соответствующей условиям эксплуатации (погода, местность и др.). Тормозная система выбирается в зависимости от колёс. Поворотные кулаки — тоже от «Нивы» либо «Оки».

Полный привод

Полноприводные квадроциклы характеризуются особо хорошей проходимостью — разумеется, при наличии достаточно надежного двигателя и шипованной резины (читайте о законе о зимней резине).

Если вы предпочитаете транспорт с полным приводом, необходимы рулевое управление от автомобиля, дифференциалы и привод механической трансмиссии.

Подвески, как и рулевую систему, нужно взять с автомобиля. На передней необходимо предусмотреть место для установки редуктора.

Установка полноприводной модели требует не только специальных навыков умельца, но и дополнительных трудозатрат. Альтернативный вариант — купить готовый полноприводный узел — стоит денег.

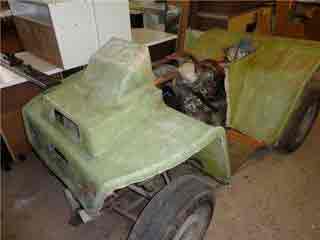

Корпус

Изготовление корпуса — далеко не самый простой этап истории, под названием: «как собрать квадроцикл своими руками». Подходящие материалы — стеклопластик и стекловолокно, проще сделать обвес из второго.

Сначала необходимо начертить, вырезать и соорудить из кусков прочного пенопласта, склеиваемых либо скрепляемых монтажной пеной, «болванку» корпуса. Затем — нанести на неё несколько слоёв стекловолокна, промазывая каждый эпоксидной смолой и вставляя между ними металлические крепления для присоединения корпуса к раме. В заключение — хорошенько высушить корпус, после чего погрунтовать, отшлифовать и покрасить.

Этапы сборки квадроцикла

Чтобы создать самодельный квадроцикл своими руками, нужно шаг за шагом пройти 9 этапов работ:

  1. Приобретение и подготовка всего необходимого;
  2. Сварка (переделка) рамы;
  3. Монтаж подвесок, тормозов, ходовой части, амортизаторов, колёс;
  4. Установка двигателя, коробки передач, сборка привода;
  5. Установка топливной системы;
  6. Монтаж электрооборудования — поворотников, фар, приборной доски, аккумулятора;
  7. Изготовление корпуса;
  8. Грунтовка, шлифовка и покраска корпуса, (при желании) изощрённый авторский тюнинг;
  9. Утановка корпуса и сидения.

После заключительного этапа готовое чудо самодельной техники останется хорошенько обкатать, постепенно усложняя дорожные (и бездорожные) условия.

Заключение

Квадроцикл, изготовленный самостоятельно, практически не уступает продукции предприятий по техническим характеристикам. Но самое главное, что под управлением «Мастера Золотые Руки», знающего собственный транспорт «от А до Я», он будет ездить долго и счастливо. Ведь случись что за много десятков километров от ближайшей СТО, владелец и водитель квадрика в одном лице тут же его отремонтирует. Главное — возить с собой набор необходимых инструментов, сложенных в кофр, которым рекомендуется снабдить ТС.

Используя наши советы, внимательно продумайте процесс сборки до мелочей, правильно подберите всё необходимое, проведите полную последовательность работ не торопясь, ведь от скрупулёзности умельца зависит безопасность участников дорожного движения — и результат будет!

Источник: http://motorsguide.ru/system/kvadrik-svoimi-rukami

Велосипед, мопед, картинг, квадроцикл из бензопилы своими руками

Квадроцикл – отличное решение для бездорожья. Он популярен у любителей экстремального отдыха, рыбаков, охотников и всех, кому надо забраться в такие места, где машина не проедет. Этот вид транспорта прост в управлении, обладает прекрасной проходимостью и достаточно устойчив во время движения.

Заводские квадроциклы стоят довольно дорого, поэтому народные умельцы выбирают эконом-вариант: делают такие машины сами. Конечно, это решение не для всех: надо не только иметь золотые руки и необходимый для работы инструмент, но и хорошо разбираться в устройстве автомобиля, мотоцикла и собственно квадроцикла.

Собственноручные поделки из бензопилы

Основой любого самодельного прибора из бензопилы является ее использование в роли привода. Такие самоделки из бензиновых пил применяются:

  • в резке каменных и металлических материалов;
  • в выкачивании воды;
  • в бурении скважин;
  • в уборке снега;
  • в езде и даже в полетах.

Что можно сделать из бензопилы? Вопрос, волнующий многих умельцев.

Самодельные устройства, собранные из бензиновой пилы делят на 2 типа:

  • простые в конструкции. Сюда относят, например, болгарку, лебедку и т.д.;
  • более сложные в конструкции. К данной группе относят: пилораму, аэросани, электростанцию и т.д.

Одним из агрегатов, изготовленных собственноручно, может быть генератор из бензопилы. Он является особенно полезным для дач и участков, где отсутствует централизованное электроснабжение. Известной простейшей конструкцией считается бензогенератор, собранный из бензопилы и электрического двигателя старой стиральной машины.

Используя двигатель от пилы, можно соорудить прибор, аналогичный болгарке. Бензорез из бензопилы может быть применен для резки металла, дерева, бетона, плитки, для торцевания и шлифовки.

Из пилы можно сделать культиватор, работа которого основана на том, что мотор, вращая пару шестеренок, увеличенную силу тяги передает на ведущее колесо. Мотокультиватор из бензопилы может обрабатывать небольшие по площади участки.

А можно ли соорудить траншеекопатель из бензиновой пилы? Скорее всего, да. Но понятно, что возможные технологии являются сложными, а сама идея не столь рациональная. При всем этом достаточно трудно найти хорошее руководство по изготовлению такого агрегата.

Мастера самостоятельно могут сконструировать мотобур из бензопилы – так называемый бензобур. Для сборки этого устройства используют следующие составляющие:

  1. Двигатели от пилы.
  2. Редукторы.
  3. Буры.
  4. Металлические трубы.

Такой мотобур применяют для земельных работ (создают углубления с нужным диаметром и глубиной с целью укрепления несущей конструкции какого-либо сооружения).

Упростить работу рыбака зимой при бурении льда также может самодельное устройство на основе бензопилы – ледобур. Для сооружения такого агрегата понадобится целый ряд инструментов и материалов.

Самостоятельно сделанное устройство – ледобур все равно выйдет дешевле, нежели покупать аналог в магазинах.

С помощью бензиновой пилы можно соорудить компрессор. Для этого необходимо обладать хорошими знаниями, в том числе и инженерной графики, ведь такая поделка является достаточно сложной.

Некоторых умельцев интересует вопрос, как сделать снегоход из бензопилы. Для сооружения снегоходного транспорта необходимы следующие основные детали и материалы:

  • рама;
  • двигатель (с мощностью, равной не менее 5 л.с.);
  • гусеницы;
  • рулевой механизм (сгодятся и велосипедные детали);
  • полозья для движения.

Необходимо разработать и амортизацию. Также следует учитывать и некоторые другие нюансы в конструировании такого снегохода.

Мотопомпа является по сути тем же насосом, только работающим от бензинового или дизельного двигателя. Поэтому мотопомпу можно собрать и из бензопилы. Агрегат состоит из центробежного насоса, имеющего опору, служащую для закрепления с пилой, и колесо, которое приводит насосные турбины в работу (шкив).

О том, как можно сделать собственноручно помпу из бензиновой пилы и лопастного насоса, очень наглядно показано в следующем видео.

О других самодельных изобретениях подробнее рассказано ниже.



С чего начать?

Если появилось настойчивое желание самостоятельно сделать это чудо техники, начать стоит с планирования. Необходимо определиться, с моделями, на основе которых будет собран транспорт, и составить под них чертежи. Обязательно продумать, какие инструменты будут необходимы в процессе работы и позаботиться о том, чтобы они были в исправном состоянии. Каким бы скучным ни казалось это занятие, без предварительной подготовки ничего не выйдет. Если по каким-либо причинам нет возможности самостоятельно сделать чертеж, следует найти готовый вариант.

Далее понадобятся исходники. Квадроцикл с технической точки зрения представляет собой помесь из машины и мотоцикла. Соответственно, для его изготовления понадобится мотоцикл и машина. Оптимально подобрать отечественные модели на вторичном рынке, это будет недорого, но по качеству вполне удовлетворительно для строительства квадроцикла. Машину лучше использовать небольшую типа «Оки» или «Нивы». Из мотоциклов очень популярен для таких целей «Урал», можно взять «ИЖ».



Пилорама из бензопилы своими руками

Для такой самодельной пилорамы используется рама из металла, к которой прикрепляют пилу. Заготовки могут направляться по рельсовому пути. Существуют разные вариации пилорам. Для конструирования агрегата для продольного распила необходим адаптер, который крепится к шине, и направляющая, которая задает направление его движения. Направляющая устанавливается на доске, которая прикреплена непосредственно к бревну. С помощью данной пилорамы бревна могут быть разделены на несколько частей (2 – 4).

Трансмиссия

Монтировать ее необходимо качественно, чтобы не было люфта. Двигатель и привод можно снять с мотоцикла, а колеса использовать от машины. Багажник легко делается из труб с тонкими стенками. Есть два возможных варианта управления:

  1. С помощью рулевого колеса (в таком случае берется основа от машины).
  2. С помощью руля от мотоцикла. Вместе с рулем забирается топливный бак. Для самодельного рулевого вала подойдет труба 20 мм со стенками 2,8. Снизу должен быть ограничитель.

Подвеску можно сделать либо переднюю, либо заднюю. В изготовлении задней возможны два варианта:

  1. Используется задний мост автомобиля. Его необходимо будет укоротить. Конструкция получится тяжелой, но будет дифференциал, который полезен на трассах.
  2. Используется редукторно-карданная конструкция. На задней оси монтируется редуктор, а на дисках крепятся колеса. Это более облегченный вариант подвески для самодельного квадроцикла. В нем отсутствует дифференциал, но это некритично.

Передняя подвеска используется от мотоцикла. Можно сделать полноприводную модель, но это гораздо более трудоемкая работа, к тому же требует определенных навыков в токарном деле.

Маятниковые рычаги устанавливаются так, чтобы при повороте колеса квадроцикла не цепляли двигатель. Если используется рама от «Урала» следует вынести колеса дальше. К рулевой колонке привариваются две сошки: на левое и правое колесо. Передняя стойка должна иметь наклон.



Карт из бензопилы собственноручно

Карт представляет собой небольшой автомобиль, который не имеет подвеску и способен быстро развивать приличную скорость. Такой автомобиль без кузова состоит из таких основных компонентов:

  1. Рулевой системы.
  2. Тормозной системы.
  3. Двигателя.
  4. Шасси.

В самодельных картах часто используют двигатель от бензопилы. Перед сборкой карта двигатель необходимо подготовить (убрать все ненужные детали: баки, цепи и пр.). Зубцы звездочки бензопилы стачивают, придавая звездочке нужный размер. Далее следует установка подвески двигателя.

Квадроцикл с полным приводом

Для его изготовления понадобится рулевая система от автомобиля, привод от механической трансмиссии, подвеска и дифференциалы. Подвеску, как и рулевое управление, можно снять с автомобиля. Рама в таких случаях варится полностью «с нуля», отталкиваясь от размера двигателя будущего квадроцикла. На передней подвеске следует учесть место под редуктор для привода.

Используя приобретенную на вторичном рынке продукцию автопрома, можно относительно недорого собрать транспорт для труднопроходимых дорог и сельской местности. Одним из бюджетных вариантов исходниика является мотоцикл «Урал», поскольку он недорогой, имеет задний привод и четырехтактный движок. Благодаря своим положительным сторонам он пользуется популярностью.

Квадроцикл, сделанный самостоятельно, — это не только удобный и практичный транспорт, это повод для гордости и возможность продемонстрировать свое мастерство. Внешне он может уступать заводским конструкциям, однако по своим техническим характеристикам квадроциклы домашнего производства ничуть не хуже.

Пожалуй, единственный минус (не считая затраченного времени, поскольку любимое дело не бывает в тягость) – это необходимость привлекать автоэкспертов, чтобы получить документы и иметь возможность зарегистрировать квадроцикл.



Самодельный снегоуборщик

Снегоуборщик – устройство, очищающее от снега, которое можно соорудить на основе бензопилы с мощностью больше 3 кВт. Многие умельцы, не используют колеса, а устанавливают самые простые полозья от саней. Особенно важная часть в создании такого агрегата – монтировка шнекового узла, приводящегося в действие шестеренчатой парой и цепью. При изготовлении лопастей используют резину, при сооружении заборного устройства – сталь. Канализационная труба из пластика, закрепленная на заборнике, может служить в качестве снегоотбрасывателя.



Повышение функциональности

Теперь, когда рама и ходовая часть квадроцикла будет собрана, двигатель установлен, вам нужно задуматься о второстепенных конструкциях, благодаря которым использовать технику будет практично. Топливный бак хорошо подойдет от мотоцикла Урал. Его внушительной емкости будет достаточно даже для двигателя автомобиля. Важной модификацией будет установка «шноркеля». Так как двигатель в раме расположен довольно низко, то и воздушный фильтр соответственно забирает воздух снизу. Чтобы исключить попадание в него воды при преодолении бродов, крайне рекомендуется сделать это. Полностью нужно переделать и выхлопную систему, с выводом отработавших газов довольно на высоком уровне, чтобы так же вода не попала внутрь. Так же для квадроцикла нужно большое широкое сиденье перемещая вес тела, удастся добиться лучшего контроля при движении. Из алюминиевого листового металла можно сделать защиту днища для защиты рычагов передней подвески и двигателя. Не лишним в лесу будет лебедка установленная в передней части. Для освещения дороги можно использовать противотуманные автомобильные фары.



Велик с мотором от бензопилы

На велосипед можно установить двигатель от бензопилы. На таком веломопеде можно разгоняться до 50 км/ч, а иногда и выше. С целью конструирования этого транспорта необходим двигатель от бензопилы с мощностью, равной 1,5 – 2 л.с. – этого хватит для развития скорости в 30 – 40 км/ч. Понятно, что нужна емкость, используемая в качестве бензопака, не обойтись без проводов и переключателя для подключения зажигания двигателя и т.д.

Велосипед из бензопилы расходует минимальное количество топлива.

Как из бензопилы сделать мотор для велосипеда, подробно рассказывают разные мастера в интернете.



Работа над внешним видом

В заключение, чтобы привести квадроцикл в надлежащий внешний вид, похожий на настоящий вам нужен корпус. Для этого понадобится эпоксидная смола ЭД-20 и стеклоткань. Эти компоненты можно купить в хозяйственном или строительном магазине.

Ещё по теме  Мотоцикл болотоход своими руками

Для придания такой формы, для начала нужно вырезать заготовку из плотного пенопласта, который так же продается в крупных строительных магазинах в виде пластин 1 м2 что очень удобно для создания таких проектов. Затем в несколько слоев наносится стеклоткань при этом каждый слой промазывается смолой. Чем больше слоев, тем прочнее корпус. Не забудьте про металлические крепления, которые необходимо вставлять между слоями, в дальнейшем за которые будет крепится корпус к раме квадроцикла. После сушки, можно грунтовать, шлифовать и красить. Такой корпус из стеклоткани имеет легкий вес и является очень прочным.

При серьезном подходе к делу такой квадроцикл мало в чем будет уступать заводскому, а по затратам на сборку получается во много раз дешевле. При том что собрать такую вещь можно под себя и получить море удовольствия от вождения.

Самокат с мотором от бензопилы

На самодельный самокат также может быть установлен бензопильный мотор. Двигатель нужно подготовить: необходимо удалить пильную шину и цепь. Другие составляющие части остаются нетронутыми. Сохраненный корпус мотора позволяет облегчить его прикрепление к платформе самоката.

Поделки из бензопилы могут быть самыми разными. Они являются помощниками в хозяйстве, помогают сохранить бюджет. Однако для создания безопасного устройства необходимо владеть определенными навыками и знаниями. Поэтому важно, чтобы самоделки были выполнены действительно умельцами.

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать мини-байк трехколесник с двигателем от бензопилы «Урал» имея при этом минимум средств, итак поехали)

Данный мини-байк трехколесник является детищем одного очень хорошего человека и зовут его Гайнетдин Булатов из города Пыть-Ях, можно просто Геннадий. Трехколесник автор делал специально для своих любимых внуков, у Геннадия их трое)

Сердцем мини-байка служит двигатель от бензопилы «Урал», по словам автора он бесхозно лежал в гараже, потому как он пользуется современными пилами. Для мини-мопеда такой двигатель хорошо подходит и мощности чтоб катать ребенка вполне хватает.

Рама сварена из полдюймовой водопроводной трубы, колеса от садовой тачки, оси от туда же, малая ведущая звездочка от Д-6, ведомая большая от велосипеда, цепь тоже велосипедная. Тросики газа и тормоза установлены на велосипедный руль. Задняя ось крепится через подшипники в трех точках и приводится в движение за счет передачи крутящего момента от двигателя через цепную передачу с малой на большую звездочку.

Крылья тоже самодельные и сделаны из металла от железной бочки. Под сидением имеется небольшой бардачек, где можно хранить и перевозить гаечные ключи и стартер от бензопилы.

Итак, давайте рассмотрим, что конкретно понадобилось автору для сборки мини-байка трехколесника?

1. двигатель от бензопилы «Урал» 2. колеса от садовой тачки 3. подшипники 3 шт 4. звездочка от Д-6 5. велосипедная цепь 6. полдюймовая труба 7. тросик 2 шт 8. велосипедный руль 9. задняя ось на 2 колеса 10. краска 11. большая велосипедная звездочка 12. поролон 13. кожзаменитель 14. фанера (для сидения) 15. болты, гайки, шайбы, гравера

1. сварочный аппарат 2. болгарка (УШМ) 3. дрель 4. набор гаечных ключей 5. отвертка 6. рулетка 7. краскопульт 8. маркер 9. молоток 10. уголок

Пошаговый процесс сборки мини-байка с двигателем от бензопилы «Урал» своими руками.

Как уже было выше сказано, Гайнетдин создал данный мини-байк для своих внуков, чтоб привить им с малого возраста любовь к мототехнике, трехколесный мопед очень удобен в плане устойчивости как и велосипед в принципе и ребенок быстро привыкает к езде на таком байке. Понятное дело дети очень любят своего дедушку за его изобретение и с удовольствием катаются во дворе дома (под присмотром взрослых естественно)

Для начала сборки автор приобрел 3 колеса от садовой тачки по сходной цене.

Создатель мини-байка трехколесника Гайнетдин Булатов из города Пыть-Ях.

Двигатель и аккумулятор

Эти компоненты подбирают с учетом возможностей и пожеланий юного райдера. Здесь нет предела фантазии – от мотора шуроповерта и до бесконечности. Важно, чтоб установленный электромотор давал возможность развить нужную скорость – для малышей достаточно и 5-8км/ч, для детей старше интересна, естественно, скорость нужна будет больше. При выборе аккумулятора учитывайте его возможности. Установка его должна быть выполнена таким образом, чтобы для подзарядки не нужно было бы разбирать квадроцикл. Можно использовать аккумулятор от донорского скутера, бесперебойника или другой подходящий.

Когда все компоненты будут установлены, позаботьтесь и об эстетической составляющей – ведь для ребенка в первую очередь важен внешний вид его транспорта. Можно использовать элементы обвеса от старого квадроцикла или разработать собственные – все зависит от желания, финансовых возможностей и наличия свободного времени.

Детский электроквадроцикл своими руками – это удовольствие для взрослых и радость для ребенка от обладания уникальным личным транспортом. опубликовано

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Делаем мотовелосипед своими руками

Итак, как из бензопилы сделать мопед своими руками? Для этого не нужно обладать высшим техническим образованием и иметь под рукой передвижную мастерскую – достаточно необходимого минимума инструментов, рабочего мотора от бензопилы практически любой марки и рамы от велосипеда, желательно сделанной из металлических трубок, чтобы выдержать нагрузку от двигателя.

Подбор мотора

Ничего сложного в том, как сделать велосипед с мотором от бензопилы, нет. Но нужно понимать, что от легкой бензопилы, что используется для мелких работ, мотор не подойдет – его мощность должна быть не менее 2 л.с. или 1.5 кВт. А вот что касается объема, тот здесь ситуация прямо противоположная – объем не должен превышать 50 см3, в противном случае это нарушит положение Венской конвенции. А так для такого транспортного средства не нужны права и регистрация, так как это средство определяется как «велосипед с подвесным двигателем».

Оборудование рамы

Самодельный мопед из бензопилы делается из велосипеда в любом, даже в самом «убитом» состоянии – главное, чтобы была целая рама. Устанавливается двигатель от бензопилы на велосипед на стык нижней и подседельной трубы – это оптимальный способ расположения. Рядом с ним прикручивается бачок для бензина, а над двигателем, на верхней трубе, устанавливается аккумулятор. Установить двигатель от бензопилы нужно так, чтобы он был закреплен прочно и надежно – мотор подвержен вибрации и если его слабо закрепить, он упадет.

Если нет рамы от готового велосипеда, ее можно запросто сварить – для этого нужно несколько труб и сварочный аппарат. Так даже лучше – такой мотовелосипед из бензопилы своими руками будет более прочным и надежным, а самостоятельно сваренная рама позволит расположить мотор как можно ближе к ведущему колесу.

Трансмиссия

Просто мотор от бензопилы поставить на велосипед мало – нужно сделать так, чтобы крутящий момент от мотора передавался на колеса. Для этого используются шкивы или цепной механизм:

  1. Система шкивов. В данном варианте двигатель от бензопилы на велосипеде будет передавать крутящий момент через ремень. Такая система проще – в ней используются заводские или самодельные шкивы, один на вал двигателя, второй на втулку заднего колеса, а также натяжной ремень. Минус – ремень растягивается быстрее цепи и менее долговечен, хотя клиновидные ремни не уступают цепям в долговечности.
  2. Цепная передача. Здесь можно использовать заднюю звездочку, а на вал двигателя установить шестерню. Передача момента происходит через цепь – она более долговечна и устойчива к нагрузкам, но требует регулярного ухода. Выбирайте сами, как сделать велосипед с мотором от бензопилы, точнее, какую трансмиссию на него устанавливать.

Подключение двигателя

Мотосамокат из бензопилы своими руками не поедет, если двигатель не подключить правильным образом. Для этого необходимо подключить аккумулятор к блоку зажигания двигателя, а также к тормозной ручке. Соединительный тросик выставляйте так, чтобы он мог легко заводиться с помощью ручки. Последним шагом будет установка выхлопной трубы – ее можно и не ставить, но в этом случае самокат из бензопилы будет «радовать» выхлопом прямо в лицо.

Как видно, ничего сложного в том, как на велосипед поставить двигатель от бензопилы, нет – здесь нужно приложить лишь немного усилий и иметь необходимый минимум запасных частей и агрегатов. Но такой самоходный механизм будет ехать чуть быстрее обычного велосипеда. А вот самодельные картинги из бензопилы – это совсем другой уровень. При правильном подходе можно устраивать настоящие гонки, поэтому рассмотрим ниже, как сделать картинг из бензопилы своими руками.

Технология

Когда чертежи готовы, исходники закуплены, а инструменты ждут в гараже, можно приступать к изготовлению самодельного квадроцикла. От качества работы зависит в конечном итоге жизнь и здоровье людей, поэтому надо не торопиться и делать все последовательно.

Для начала следует выбрать двигатель и систему охлаждения. Обычно используется двигатель от мотоцикла, поскольку он расходует меньше бензина и занимает меньше места, но можно взять и автомобильный. Поскольку летом он может перегреваться, лучше брать модель с воздушным охлаждением, оптимально – принудительным (с помощью кулера).

Рама должна быть собрана так, чтобы на ней можно было зафиксировать движок. Спереди он будет находиться или сзади – непринципиально, главное, чтобы был надежно закреплен. Тут есть два варианта:

  1. Делать новую раму «с нуля» из труб. При этом надо иметь оборудование, позволяющее гнуть материал.
  2. Взять за основу раму от мотоцикла, убрать лишнее и добавить необходимое.

Прежде чем делать окончательный вариант каркаса, желательно сделать точечную сварку и свериться с чертежами.

Квадроцикл из бензопилы

Еще один вариант мототехники, что можно сделать своими руками – небольшой квадроцикл для ребенка или подростка. По сути, технология, по которой изготавливается самодельный детский квадроцикл из бензопилы, практически не отличается от той, что используется для создания картинга. Но есть несколько особенностей:

  • Рама для квадроцикла своими руками из бензопилы имеет немного другую конструкцию – она более сложная, высокая и массивная.
  • Для силового агрегата используется как можно более мощный мотор. Обычно, для такой техники устанавливают мотоциклетные моторы, но можно сделать самодельный детский квадроцикл из бензопилы – потребуется лишь небольшая доработка в виде редуктора или промежуточного вала, чтобы повысить тягу и крутящий момент.
  • Из-за особенностей посадки устанавливается кресло от мопеда или мотоцикла – оно будет удобнее, чем кресло со спинкой, как в картинге.
  • Детский квадроцикл из бензопилы своими руками по проходимости лучше картинга, поэтому для него используются колеса увеличенного диаметра. Их диаметр должен быть не менее 350-500 мм, причем желательно с развитым протектором. В противном случае, это будет не квадроцикл, а тот же карт.
  • Если есть возможность, можно установить амортизаторы в подвеску – так вы добьетесь более плавного и мягкого хода.

Во всем остальном конструкция детского квадроцикла повторяет технологические решения, используемые для изготовления картинга.

Колеса

На колесах лучше не экономить и сразу купить новые — подойдут колеса для картинга либо набор колес для большой садовой тачки. Для ребенка старшего возраста лучше взять колеса с широким протектором – они отлично подойдут для бездорожья. Не пожалейте денег и на штампованные диски – хотя бы на самые простые.

Отличное решение для детского квадроцикла – привод на задние колеса от электромотора через готовый или самодельный редуктор. Продумайте и систему рулевого управления – это позволит ребенку легко справляться с квадроциклом и повысит его безопасность.

Альтернативные конструкции

В качестве альтернативы берется готовая старая мотоциклетная рама типа «Урал» или «ИЖ». Предпочтительней использовать несущие элементы тяжелого мотоцикла «Днепр», так как они рассчитаны на большие нагрузки. Для экстремальных условий вождения по пересеченной местности лучше использовать части автомобильного каркаса от малолитражки, например, «Оки». А если взять раму от мотороллера «Муравей», результат сборки не заставит себя ждать.

Преимуществом переделки заводских каркасов от мотоцикла или малолитражки станет наличие его номера, который нужен при регистрации транспортного средства в ГАИ. В противном случае самодельным квадроциклом нельзя будет воспользоваться на дорогах, а его перевозка потребует наличия автомобильного прицепа.

Инструкция

Не существует единой рекомендации, из чего же изготавливать самодельный минитрактор? На это влияет достаточно много факторов, главный из которых – наличие у вас той или иной техники в хозяйстве, которую можно использовать за основу будущего самодельного агрегата.

Поэтому, целесообразно будет рассмотреть самые различные варианты изготовления в домашних условиях, среди которых каждый может почерпнуть что-то полезное конкретно для себя.

На базе мотоцикла Урал

Самодельные минитрактора из мотоцикла Урал являются довольно распространенным способом в силу того, что подобные мотоциклы обладают достаточно мощным двигателем, который вполне подходит для использования в минитракторе.

На базе мотоцикла Урал

Подобные самодельные изделия могут принимать самую различную форму, напоминающую многие заводские трактора, но общее в них одно – это довольно большая переделка рамы мотоцикла. Это вполне объяснимо ведь исходный мотоцикл мало чем напоминает минитрактор как таковой.

Основная работа по переделке рамы заключается в поднятии базы, а также смещением центра тяжести к центру искомого агрегата.

Также нужно позаботиться о дополнительной колесной паре, ведь задние колеса должны большего диаметра, чем передние. Не лишним будет и применение дополнительного понижающего редуктора, но можно обойтись и заводской передачей мотоцикла.

В качестве рулевого управления можно оставить заводской вариант от мотоцикла, но можно заменить и на автомобильный руль от ГАЗ-53.

Более подробно о самодельном минитракторе на базе мотоцикла Урал смотрите на видео:

На базе ЛуАЗа

Понятно, что из автомобиля ЛуАЗ будут взяты далеко не все компоненты и запчасти, но основные составляющие, такие как трансмиссия, тормозная система, а также КПП были взяты от искомого автомобиля.

Самодельный минитрактор из ЛуАЗа своими руками будет включать в себя несколько основных рабочих узлов:

  • Рамная конструкция, сваренная из швеллера. При желании, раму можно немного удлинить, если будет использоваться другой двигатель.
  • Задний мост сделан самостоятельно, с использованием полуосей от трактора Т-25.
  • Диски для колес изготавливаются из обода от ГАЗ-21, с использованием внутренних частей ЛуАЗовских дисков.
  • В качестве переднего моста были взяты части моста от Т-25, на которые были установлены самодельные ступицы и колеса от ворошилки.
  • В качестве двигателя используется УД-25, который соединяется с КПП через пару последовательных клиноременных передач с передаточным числом 3. Сцепление, в данном случае, включается посредством натяжения ремня.
  • Рулевое управление можно взять от автомобиля ВАЗ 2105, либо оставить ЛуАЗовский вариант.

Отдельного рассмотрения заслуживает механизм присоединения дополнительного навесного оборудования, без которого спектр работ минитрактора достаточно ограничен.

Вот подробный перечень всех манипуляций по изготовлению данного механизма:

  • В качестве базы был использован гидроцилиндр от старой сельскохозяйственной техники. В искомом виде его использовать нельзя, поэтому его нужно немного укоротить.
  • Гидроцилиндр нужно располагать чуть правее от центра конструкции. Это позволяет сделать в задней части рамной конструкции отверстие, через которое будет привод заднего моста к дополнительному оборудованию, т.е вал отбора мощности. Ниже на фото показано все более подробно.

На базе Оки

Самодельные минитрактора из Оки фактически ничем не отличаются от подобных самодельных агрегатов, сделанных из прочих советских автомобилей. Процесс изготовления будет следующим:

  • На первоначальном этапе нужно изготовить рамную конструкцию. Для этих целей подойдет листовое железо, а также металлические балки швеллера. Сама конструкция представляет собой стандартную прямоугольную форму, сваренную из металлических уголков.
  • Конструкции заднего и переднего моста будут изготовлены из составляющих частей Оки, что также довольно удобно.

Самодельный агрегат будет компоноваться с двигателем Ока, который представляет собой половинчатый двигатель, вполне подходящий для применения в конструкции минитрактора, поэтому не нужно думать о приобретении другого мотора. Однако, используя его, нужно дополнительно предусмотреть несколько нюансов:

  • необходимо увеличить колесный просвет агрегата для лучшей проходимости;
  • усилить передние и задние лонжероны, ведь на них будет основная нагрузка в работе;
  • также необходимо предусмотреть механизм сцепки, к которому бы устанавливалось дополнительное навесное оборудование.

Самодельный минитрактор из Оки своими руками, чертежи которого представлены выше, является довольно оптимальным решением не только по изготовлению качественного самодельного агрегата, но и по реализации вышедшей из строя Оки.

В принципе, если у вас нет этого автомобиля, его можно приобрести за довольно небольшие деньги. При этом, покупать автомобиль «на ходу» совсем необязательно, ведь в конструкции минитрактора будут использоваться лишь отдельные комплектующие автомобиля, поэтому можно существенно сэкономить на покупке.

С двигателем УД 2

Самодельный минитрактор с двигателем УД 2 способен выполнять не только сельскохозяйственные работы, но и работы по транспортировке различных грузов. В качестве сцепления используется пара клиновых ремней, которые передают вращение шкиву, расположенному на валу коробки передач.

С двигателем УД2

Сам двигатель УД 2 обладает мощностью 8 л.с., что, вкупе с воздушных охлаждением и 4-тактной системой, становится оптимальным решением для самодельного минитрактора. Кроме того, данный агрегат имеет в своем наличии несколько основных рабочих узлов:

  • Коробка передач от ГАЗ-51.
  • Задний мост, взятый также от ГАЗ-51. Его нужно немного укоротить, в соответствии с параметрами минитрактора.
  • Коробка передач и задний мост соединяются роликовой цепью 19 мм. Звездочки можно использовать от старой сельскохозяйственной техники. Ведущая звездочка соединяется с фланцем вторичного вала коробки передач и диском тормоза при помощи четырех болтов М8.
  • Что касается ведомой звездочки, то она соединяется с фланцем шестерни моста при помощи четырех болтов М10.
  • В качестве переднего моста можно использовать компоненты от Т-16, которые также нужно немного подогнать под размеры минитрактора.
  • Рулевая колонка, редуктор и рулевые тяги можно взять от старого автомобиля Москвич.
  • Сама рамная конструкция довольно стандартна, сварена из металлических уголков 5×5см.
  • Топливный бак, глушитель и фильтр используются от двигателя УД 2.
  • Центральный дисковый тормоз изготавливается из стали, с использованием пластмассового шарика, расположенного на конце рукоятки. Радиус его должен составлять порядка 7 мм.
  • В качестве задней колесной базы можно использовать аналогичные от УАЗ-452, а передние можно взять от мотоблока или другой подобной техники. Важно помнить, что диаметр передних колес должен быть меньше, чем у задних.

На базе Москвича

Самодельный минитрактор из Москвича представляет собой довольно стандартную конструкцию. В данном случае, от автомобиля Москвич будут позаимствованы непосредственно сам двигатель авто, а также КПП и рулевое управление. Помимо этого, такой самодельный агрегат включает в себя несколько рабочих узлов:

  • Используемый двигатель будет установлен на раму от Т-16.
  • В качестве колесных дисков используются аналогичные, взятые с ЗИЛа-130. На них одевается резина от передней колесной базы трактора МТЗ-82.
  • У старого комбайна нужно взять заднюю балку, у которой необходимо отрезать полуоси. Далее привариваем к ней через удлинители ступицы, взятые с ЗАЗ. Саму балку нужно немного укоротить, чтобы колея ровнялась 1,3 м.
  • Получившуюся балку крепим к раме через крепление, находящееся на передней балке рамы Т-16.
  • Далее выводим назад цепью с вала КПП через карданный вал ВОМ.

На базе Жигулей

Самодельный минитрактор из Жигулей своими руками можно изготовить, используя те же манипуляции, что и с другими автомобилями, предназначенными под переделку в минитрактор.

На российском рынке сельскохозяйственной продукции представлено достаточно много моделей культиваторов иностранного и отечественного производства от различных фирм. Культиватор Техас — настоящее европейское качество на долгие годы.

КамАЗ — это мощная современная машина, выпускаемая на заводе Камаз, которая способна перевезти за один раз большое количество кубов различных строительных материалов. Тут узнаете сколько кубометров различных грузов помещается в кузов Камаза.

Покупательская тележка обеспечивает комфорт покупателю в момент набора и транспортировки покупок, а продавцу приносит дополнительную прибыль. Перейдя по ссылке ознакомитесь с характеристиками покупательской тележки.

Условно, можно разделить весь процесс работы на несколько шагов:

  • Разработка кинетической схемы, где учитывается устойчивость и равновесие всей конструкции.
  • Изготовление рамной конструкции, используя металлические уголки и трубы. Здесь крайне важно правильно установить вилку и втулку, обеспечивающие правильный поворот прицепного механизма.
  • Конструкция кузова изготавливается из обычного листового железа, высота бортов при этом не должна превышать 300 мм.
  • В качестве двигателя можно использовать заводской от Жигулей, либо любой имеющийся у вас в наличии. Благодаря цепному соединению, от двигателя будет передаваться крутящий момент на редуктор, а затем на задний мост. В конструкции самодельных минитракторов, задние колеса являются ведущими.
  • Рулевое управление и водительское сиденье можно оставить от Жигулей.

На базе ВАЗ 2106

Самодельный минитрактор, в основе которого находится двигатель, взятый из ВАЗ 2106, станет верным помощником любому фермеру. В качестве остальных рабочих узлов используются комплектующие от других автомобилей, давно вышедших из эксплуатации. В частности, речь идет о следующих составляющих:

  • Коробка передач взята с ГАЗ-53.
  • Задний и передний мост можно взять от старых Жигулей. При этом, их нужно немного укоротить под параметры будущего минитрактора.
  • В качестве рулевого управления и сиденья можно использовать заводские от ВАЗ 2106.

Что касается колесной базы, то задние колеса можно взять от МТЗ-82, а передние – от мотокосилки или мотоблока.

Ещё по теме  Снегоход своими руками

Как сделать самодельный трактор с двигателем Зид 4.5

Самодельный минитрактор с двигателем Зид 4.5 ничем не отличается от аналогичных, сделанных с использованием других видов моторов. Весь процесс сборки можно разделить на несколько этапов:

  • Изготовление рамной конструкции, используя металлический швеллер. С помощью металлических уголков сваривается прямоугольная рама, на которую будут устанавливаться остальные рабочие узлы конструкции.
  • Особых проблем в двигателем Зид не замечено, потому что он довольно органично вписываются в общую конструкцию агрегата. Через него передается крутящий момент на редуктор, который и приводит в действие заднюю колесную базу, являющуюся ведущей.
  • В качестве колес можно использовать любую колесную пару от тракторов МТЗ, а для передних колес можно использовать аналогичные от старых советских автомобилей.
  • КПП можно взять от ГАЗ-51 или ГАЗ-53. В качестве заднего моста можно использовать мост от УАЗ.
  • Рулевое управление и сиденье можно взять от Оки, Москвича или других подобных автомобилей.

Минитрактор из оки с дизельным двигателем своими руками

Также большой популярностью пользуются самодельные минитрактора с дизельным двигателем. Изготавливаются они точно также, как и бензиновые аналоги, но в процессе работы наблюдается более экономичный расход топлива.

Для данных целей прекрасно подходят дизельные моторы от мотоблоков, которые приобрести отдельно в интернете или в специализированных магазинах. В частности, неплохие показатели демонстрирует двигатель Sadko DE-300, а также другие подобные модели.

Силовой агрегат

Мотор демонтируется от спортивного либо обычного мотоцикла, скутера, машины. Автомеханики советуют воспользоваться четырёхтактным двигателем, мощностью более 15 л. с. Силовые агрегаты мотороллеров отличаются от других аналогов низким расходом топлива. Квадроцикл на базе скутера весит мало, поэтому быстро вытаскивается при застревании в песке либо грязи.

Чтобы перевозить груз либо ездить по бездорожью, устанавливается более сильный мотор:

  • от Иж-1, Иж-2 либо Иж Юпитер мощностью 24 л. с.;
  • от Урала 32 либо 36 л. с.;
  • от Оки двухцилиндровый мотор 35 л. с.

Для перевозки тяжелых грузов устанавливается трехцилиндровый двигатель. Чтобы ездить в жаркую погоду, используется мотор с системой охлаждения. На старых мото она не предусмотрена. В таких агрегатах потребуется доработать систему охлаждения.

Особенности разработки каркаса

Размеры рамы квадроцикла зависят от мощности устанавливаемого двигателя и количества человек, которых он будет везти. Оптимальная длина находится в пределах 1600-2100 мм, а ширина — 1000-1300 мм. Длинную раму придется укреплять дополнительными жесткими элементами, чтобы она не сломалась во время езды. Чересчур широкая рама будет испытывать поперечные нагрузки, но квадроцикл будет устойчивее на поворотах.

Увеличение количества ребер жесткости приведет к повышению массы, что отрицательно скажется на динамических характеристиках квадроцикла и потребует установки мощного двигателя.

Для увеселительных прогулок по асфальту можно пренебречь чрезмерной жесткостью конструкции, отдавая предпочтение маломощному двигателю. Легкие туристические квадроциклы для взрослых имеют небольшие габариты и облегченную конструкцию, но на раме располагается больше креплений для расширения функциональности — установки багажников.

Продуманное решение

Поскольку на территории сельской местности часто приходится передвигаться труднопроходимыми массивами, многие люди хотят приобрести внедорожник. Увы, такие автомобили достаточно дорогие, поэтому нужно знать, как сделать вездеход из «Оки». Для его создания используют подручные средства, которые включают запчасти от сломанных автомобилей и мототехники.

Среди самых популярных вариантов «народных» поделок выделяются «универсалы» на основе пневматики с низким давлением или на воздушной подушке. Также встречается использование гусеничного хода, но они больше подходят для заснеженных территорий. Создание внедорожника на основе «Оки» — это экономически выгодное решение, так как не требуется покупка дорогостоящих комплектующих.

Вездеход на шинах низкого давления

Настоящая конструкция берёт за свою основу изобретение, в котором используется кузов, что располагается на раме ломающегося вида. Такое решение значительно усиливает конструкцию изделия. Все колёса устанавливаются своими руками в качестве ведущих, поэтому могут преодолевать даже болотистую местность.

На основе двигателей «Оки» также очень популярно изготовление так называемых каракат. Они выделяются повышенной проходимостью благодаря шинам широкого формата. Дополняет это преимущества пневматики, ведь она не разрушает травянистый покров.

Использование гусениц

Такие варианты «универсалов» наиболее популярны среди рыболовов и охотников. Самодельные гусеничные вездеходы из «Оки» обладают повышенной проходимостью по водоёмам и лесистой территории. Их корпус обычно выполняют из коробочной конструкции, которая достигает в длину 3 метра. Она обладает небольшим весом, поэтому в местах, где от человека остаются глубокие следы, транспорт проникает в трясину только на 10 см.

Правильно выполнить такое устройство можно только с надёжными расчётами. Особенно это касается ходовой части, которая должна получить соприкасаемость с грунтом на 1,4 кв. м. Скорость движения изделия составляет 45 км/час. Также можно встретить вездеходы на воздушной подушке. Они имеют большую проходимость, чем гусеничный вездеход из «Оки», а также не требуют ходовой части.

Дополнительные советы и предупреждения

Перед тем, как взяться за изготовление самодельного минитрактора, необходимо убедиться, что у вас есть в наличии необходимые материалы и инструменты. Понятно, что без сварочного аппарата, а также достаточно большого количества металла и различных стальных уголков и швеллеров, вам просто не обойтись.

Если у вас нет этого в наличии, то можно посетить ближайшую сельскую свалку, где можно раздобыть достаточное количество материала. И наконец, самым верным и важным советом является первоначальная подготовка к конструированию. Речь идет о самостоятельном изготовлении подробного чертежа будущего минитрактора.

Даже схематично изображенный агрегат поможет вам более точно определиться со всеми размерами и параметрами, чтобы лишний раз не подгонять детали и запчасти их в процессе сборки.

Выбор материалов

Чаще всего для изготовления рамы квадроцикла используется шовная стальная труба круглого сечения. Эта труба годится для легких конструкций, не рассчитанных на высокие нагрузки. Трубы круглого сечения гнутся обычным трубогибочным станком, поэтому количество сварных соединений будет минимально. Для сварки каркаса, рассчитанного на взрослого человека, будет достаточно труб диаметром 20-25 мм с толщиной стенки 1-3 мм.

Большим пределом прочности обладают трубы профильного сечения — квадрата или прямоугольника. Гнуть металлопрофиль намного сложнее, потребуются специальные навыки и оборудование. Для ребер жесткости, мест крепления двигателя и частей рулевого управления, а также кронштейнов подойдут листы металла толщиной 3-5 мм, в зависимости от необходимой массы и жесткости каркаса.

Перед сборкой проводится точечная сварка компонентов конструкции, и только после проверки симметрии и размеров приступают к провариванию швов.

Подготовка к работе, инструменты и оборудование

Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.

Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.

Список необходимых инструментов:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • набор ключей;
  • различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.

Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.

  • двигатель;
  • рама;
  • задняя и передняя подвески;
  • рулевое управление;
  • тормозная система;
  • система охлаждения;
  • глушитель;
  • электрооборудование — аккумулятор, фары;
  • корпус, обвес.

Тормозную систему настоятельно рекомендуется приобрести либо совершенно новую, либо с ТС с кратчайшим сроком пробега. Использовать старые тормоза слишком опасно.

Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.

Привод трактора

Коробка передач ставится на раме трактора. Чтобы синхронизировать сцепление с мотором, потребуется сделать новую корзину. Она обязательно подгоняется под необходимый размер. В маховике, установленном на коленчатом валу, потребуется заднюю плоскость сделать короче. А в центре нужно сделать отверстие.

Идеальный вариант – это установка гидравлического или электрического усилителя на рулевое управление. Каждое колесо на ведущем валу должно управляться отдельным редуктором. Впрочем, при особом желании можно поставить рулевую рейку – она намного легче в управлении, нежели редуктор от классики.

Допускается использовать задний мост от абсолютно любой машины. Единственное, что придется сделать – укоротить полуоси. Ведь ширина трактора меньше.

А теперь самое главное – выбор колес. При их выборе нужно учитывать то, для каких целей будете использовать трактор. В том случае, если изготовленный своими руками трактор будет использоваться исключительно для транспортировки грузов, то допускается установка колес с диаметром 13-16 дюймов. Но если потребуется выполнять сельскохозяйственные работы, то нужно ставить колеса, радиус которых 18-24 дюйма.

Источник: http://texnotoys.ru/avto/samodelnyj-kvadrocikl.html

Самодельный Квадроцикл С Мотором Иж Юпитер

Название: Самодельный Квадроцикл С Мотором Иж Юпитер

Длительность: 7 мин

Битрейт: 192 Kbps

9.21 MB и длительностью 7 мин в формате mp3.

Самодельные Квадроциклы Урал Днепр Иж

Укорачивание Обрезка Моста Ваз Без Токаря Мой Вариант

Квадроциклы Безопасны Говорили Они

Мотоциклы 2Х2 Устройство Полного Привода

Квадрик Из Honda Bros 400 Самодельный Квадроцикл Чудотехники 21

#ЧУДОТЕХНИКИ с Георгием Беловым

Мужик Из Иж Юпитер 5 У Себя В Гараже Сделал Полноприводный Квадроцикл 4X4

Самодельные Квадроциклы Из Урала

Самодельный Квадроцикл На Базе Тулы Homemade Quad Bike

Редуктор Из Моста Для Квадроцикла 1 Серия

Сумасшедшие Мотоциклы С Колясками

Самодельные Квадроциклы Offroad Своими Руками

Квадроцикл Из Ваз 2109 Atv 09 1500 Уральский Самопалыч Часть 2 Как Это Работает

Трайки Из Мотоцикла Урал

Мотоцикл Иж П4 Доработка Цилиндра И Коленчатого Вала

Самодельный Квадроцикл 2 5 Первый Выезд

Квадроцикл На Базе Днепр Мт 10

Самодельный Квадроцикл 4Х4 Из Мотоцикла Иж

Квадроцикл С Акпп Рама

Квадроцикл А Вам Слабо

Плавающий Квадроцикл Из Урала

Самоделка Квадроцикл Из Бмв Оки И Классики

Квадроцикл Из Металлолома

Грузовой Квадроцикл 1

Обзор Квадроцикла На Базе Мт 10 36

Сумасшедшие Самодельные Мотоколесницы

Квадроцикл Своими Руками Из Юпитера 5

Самодельный Квадроцикл 4X4 С Двигателем От Оки Обзор И Тест Драйв

Квадроцикл Своими Руками Часть 1

Трицикл Из Иж Планета Муриж

Делаем Раптор Из Зонга Или Квадроцикл Своими Руками Самодельный Квадроцикл

Квадроциклы Самоделки Своими Руками

Ура Квадроцикл Из Оки Ездит

Самодельный Квадроцикл Из Урала 4 4

Бюджетно, значит самому.

Муравей На Больших Колёсах R15 Моторага

Обзор Квадроцикла Из Оки

Самодельный Грузовой Квадроцикл

Продан Самодельный Квадроцикл Из Оки

Самодельный Квадроцикл Заводим Со Шморгалки

Самодельный Квадроцикл От Двигателя До Пластиковой Облицовки

Бюджетно, значит самому.

Самодельный Трицикл Из Мотоцикла Желток

Бюджетно, значит самому.

Полный Обзор 4 Тактного Мотороллера С Колесной Формулой 5Х4

Осторожно Jawa 350 638 Люкс С Коляской Velorex 700

Установка Двигателя На Велосипед Сборка Мотовелосипеда Motax Lampa

Самодельный Трайк 3 5 Литра На Пневме

Квадроцикл Из Скутера Своими Руками Atv From A Scooter With His Own Hands

ремонт и обслуживание авто

Квадроцикл Из Мопеда

John Lloyd Cruz At Bea Alonzo Nagpalitan Ng Sweet Message Online Fans Kinilig Latest Artista Update

Videointervista Ad Angela Curri In Raffaello Il Principe Delle Arti Su Spettacolomania It

Roque Holds Virtual Press Briefing Thursday April 23

Самодельный Квадроцикл С Мотором Иж Юпитер

Marina Colaj Etno 2020 New

Donkey Konga 2 U Don T Have To Call

Team Fortress 2 Uzun Zaman Sonra

V Ko Просто Доработка Стоек От Ак Альтернатива На Lada Vesta Проблемы С Рулевой

Bea Alonzo At John Lloyd Cruz Nag Date Sa Beach Grabe Kilig Moments Nila Camera Footage

Journal Du 23 04 2020

Ангельский Портал Новых Энергий Хрустальные Ноты Исцеления Души И Тела Лечебная Музыка Медитация

The Funeral Of Mario Lanza In Rome October 1959

Stopa Aborcja Feat Dj K1

Antonio Gandy Golden Nfl Draft Profile

Rise Against Hero Of War Prague 20I5

Paramore Brick By Boring Brick Rock For People 2017

Stilt Fella Gameplay By Shotavlogger

Raffaello Il Principe Delle Arti In 3D

Donkey Konga 2 Rock The Boat

Установка Оригинального Комплекта Брызговиков Лада Веста Св Кросс

Redskins Draft Wr Antonio Gandy Golden With 142 Pick

Виктор Цой И Группа Кино Конец Каникул

Donkey Konga 2 Losing My Religion

Пушим Кубки Стрим По Brawl Stars

Il Giardino Degli Artisti L Impressionismo Americano Solo Il 9 E 10 Maggio Al Cinema

Учим Цвета И Цифры Учимся Считать От 1 До 10 Развивающие Мультики Для Детей

Эркин Одинаев 2020 Гуфтам Нашуд Макун Бовар

Netapy Winter Nightcore No Copyright

Зомби Апокалипсис Рэп Майнкрафт Песня Zombie Apocalypse Minecraft The Weekend Parody Song Rus 13

Как Уничтожали Украинский Язык Хроника Запретов За 400 Лет

The Convenience Store Gameplay By Shotavlogger

Sarrainodu Video Songs Athiloka Sundari Full Video Song Allu Arjun Rakul Preet Ss Thaman

The Subways Prague Lucerna Music Bar 20I5

Ferme Concours Commentaire Lot De Plus De 50 De Produits Avon

Bea Alonzo At John Lloyd Cruz Second Chance Kinumpirma Ni Angel Locsin Panoorin

Pisces May 2020 Nothing Can Stop You Now

Загадки Про Цифры Учим Цифры Мультик Для Детей

Let S Play Donkey Konga Episode 21 September Earth Wind Fire

Ojne Italy Fluff Fest 2014

Miniacs Cheerleader Flagspiel 4 9 11 Elmshorn Mov

Pisces Horoscope May 2020 Gregory Scott Astrology

Лада Веста Мои Доработки Спустя Год

Mario Lanza Daughter Elisa Lanza

На Автобусе Лиаз 5292 60 2

Mario Lanza My Romance By Rodgers Hart

2020 Nfl Draft Film Room Antonio Gandy Golden Wr Liberty

Fm20 Fixing Arsenal 3 Our First Defeat Football Manager 2020 Career Mode

Источник: http://mp3isx.ru/download/QUlBaHFBSUh0cWw/

Квадроцикл своими руками

Квадроцикл из магазина — удовольствие доступное далеко не каждому. Поэтому многие умельцы изготавливают квадрики своими руками. И в этой статье мы расскажем о наиболее интересных из них.

В деле изготовления квадроцикла может пригодится всё что найдётся в гараже и рядом. Каждое транспортное средство сделанное своими руками уникально и индивидуально, поэтому о чертежах и схемах приходится говорить с трудом.

Мало кто описывает детально процесс постройки своего детища, от этого найти конкретную информацию крайне сложно. Но есть и исключения.

Как сделать квадроцикл своими руками

в 2012 году талантливый конструктор С. Плетнёв поделился чертежами и нюансами постройки своего детища.

Что было использовано в конструкции ТС:

  • Передние и задние колёса от Нива Шевроле 15 дюймов
  • Двигатель а-м Ока
  • Коробка передач Ока
  • Межколёсные редукторы от задних мостов вазовской «классики»
  • ШРУС от автомобиля ВАЗ-2108, 12 шт
  • Топливный бакиз канистры на 20л
  • Упор пассажираиз подголовника Оки
  • Сцепления от Оки
  • Руль от мотоцикла Урал»
  • Щиток приборов от автомобиля Ока

Основные технические характеристики квадроцикла:

Масса 430кг
Длина 2300 мм
Ширина 1250 мм
Высота по рулю / по седлу 1250 / 900 мм
Дорожный просвет, 300 мм
Колесная база 1430 мм
Колея 1045 мм
Максимальная скорость 65 км/ч

Чертежи квадроцикла:



Трансмиссиясделано из узлов автоваза с некоторыми доработками. Например лоя уменьшения скорости и повышения крутящего момент вместо главной пары использовалась цепная передача.

Межколёсные редукторы заимствованы от классики, полуоси удалены и заменены на ШРУСы от переднего привода ваза. Так же шарниры равных угловых скоростей использованы и в других узлах трансмиссии.

Подвеска независимая на треугольных поперечнырычагах. Амортизаторы от Оки.

Глушитель самодельный из 2х секций, изолированный азбестом.

Обвес сделан из стеклопластика. На создание такого пластика ушло 10кг эпоксидной смолы, 1кг пластификатора и столько же отвердителя. 15 метров стеклоткани и 5 метров стекломата.

Обвес квадроцикла — стеклопластиковый. Выклеивал его впервые, а потому сначала изучил рекомендации по выполнению соответствующих работ. Но как оказалось — процесс этот кропотливый, хотя результат того стоит.

Бампера и кенгурятники сварены из труб 20мм круглого профиля.

Фото готового квадроцикла:

Материал на основе статьи: http://modelist-konstruktor.com/razrabotki/853

Квадроцикл из мотоцикла

Данный квадрик сделан на базе мотоцикла Урал.

Все подробности в видео.

Квадроцикл с мотором ИЖ Юпитер. Раздатка от мотоцикла Муравей.

Квадроцикл Кобра MIX

Генератор, принудительное охлаждение, понижайка, электростартер от десятки, двигатель от мотоцикла Урал.

Видео самодельного квадроцикла в действии:

Самодельный багги «Раптор»

Самодельный квадроцикл с двигателем от Оки

Источник: http://anarchymotors.ru/article/kvadrotsikl-svoimi-rukami.html

Квадроцикл 4х4 «Бродяга»

Данный вездеход собирался сугубо для развлекательных целей, поэтому автор ориентировался на промышленные квадроциклы и сборе своей машины. Однако имеется ряд конструктивных отличий, которые положительно повлияли на проходимость вездехода и существенно выделяют его на фоне квадроциклов стандартной комплектации.

Машина имеет отличные качества проходимости и надежности, во многом благодаря небольшому весу.

При строительстве данной модели самодельного квадроцикла использовались следующие детали и материалы:
1) водопроводная труба диаметром 32 мм
2) труба 27 мм
3) Двигатель внутреннего сгорания от автомобиля Ока 11113
4) Коробка переключения передач от той же оки
5) передний и задний редукторы от классического ваза
6) ступицы и гранаты от ваз 2109
7) стеклопластик

Рассмотрим более детально этапы постройки этого вездехода:

Для начала автор сделал раму использовав для этого водопроводную трубу диметром в 32 мм.

Подвеска вездехода самодельной конструкции, организована при помощи А-образных рычагов, которые сделаны из трубы диаметром в 27 мм.

Был установлен двигатель и коробка переключения передач от автомобиля ока, был заварен дифференциал.

Передаточное число соотношение переднего и заднего редукторов равно 43 к 11, они были переделаны под внутренние гранаты от лады девятки.

Были установлены ступицы и дисковые тормоза от ваз 2109, а колеса поставлены 15 радиуса через проставки.

Затем автор приступил к работам по установке и регулировке сцепления вездехода:

Изначально планировалось сделать сцепление на руле как у мотоциклов, но затем все же решено сделать его под левую ногу, несмотря на необычность решения для квадроцикла, это оказалось довольно удобно со слов автора. То есть проблем с переключением передач на ходу не возникает. Причем вездеход способен трогаться с места на любой передаче даже с пассажиром на борту, мощности двигателя вполне хватает. Поэтому и передачи переключаются не так часто, при поездкам по дорожному полотну используется в основном только третья и четвертая передачи, а вне дороги соответственно первая и вторая как пониженные передачи.

Была организована раздаточная коробка собственной конструкции автора, благодаря которой стало возможно отключение переднего моста. Ниже представлена фотография всего механизма отключения переднего моста, где вы можете увидеть основные элементы деталей:

Были произведены работы по задней подвеске вездехода:

Уязвимым местом конструкции, как вы могли заметить из фотографий, являются пыльники на гранатах. Автор пока не решил как именно их защитить от возможных разрывов.

На следующей фотографии отлично виден механизм выбора передач, как видно на фотографии рычаг был немного отдален от двигателя, так как до этого он был установлен ближе и автор часто обжигался об глушитель, особенно была велика вероятность такой травмы при включении заднего хода. На данный момент проблема полностью устранена путем переноса рычага:

По радиатору фото пока нет, а что конкретно интересует?

Радиатор вездехода спрятан под пластик прямо перед щитком приборов, несмотря на то, что отверстие, которое там имеется весьма небольшое, его вполне хватает для охлаждения машины. Хотя могут возникнуть проблемы при езде по сильной грязи, так как отверстие легко забивается, и охлаждения от набегающего воздуха не получается. Но вентилятор справляется с подобной нагрузкой, хотя вездеход и не эксплуатируется по сильной грязи. К тому же вентилятор включается только при действительно сильных нагрузках, что происходит крайне редко.

Причиной тому служит то, что аппарат сам по себе получился довольно легкий и двигатель от оки отлично справляется с нагрузками.

Ниже приведена фотография размещения радиатора:

Вездеход имеет приблизительную массу около 450 килограмм.

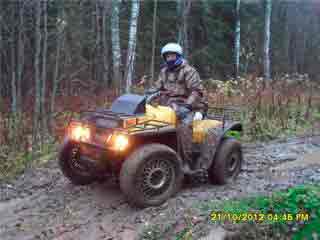

Видео испытаний вездеход при движении по снегу:

Если вы посмотрели видео, то наверно обратили внимание на пробуксовывание заднего колеса аж по несколько метров, что должно сказать о работе заднего дифференциала. Этим данный вездеход сильно отличается от промышленных, так как у них задний дифференциал отсутствует и задняя ось всегда гребет, что нисколько не мешает управляемости квадроциклом, так как ширина машины небольшая.

Автор же тоже хотел изначально заварить задний дифференциал, но подумал что сделать это успеет всегда, и решил попробовать поездить пока с дифференциалом. Но так как проходимость вездехода устроила и проблем с задним мостом не наблюдалось, то какого либо желания разбирать конструкцию и заваривать задний дифференциал у автора не было.

Именно поэтому вездеход так и остался с задним дифференциалом.

Единственное автор планирует установку более серьезных колес на вездеход. Либо убрать подставки для дисков 15, путем установки дисков с разболтовкой 4 на 100 от Логана или Опеля, которые великолепно подходят под вазовские ступицы.

Автор вездехода с ником «СашаКУ» из города Череповец Вологодской области.

Источник: http://usamodelkina.ru/6570-kvadrocikl-4h4-brodyaga.html

Смотрите также:
31.10.2018

Любительские аппараты на воздушной подушке Высокие скоростные характеристики и амфибийные возможности аппаратов, передвигающихся на воздушной подушке (АВП), а также сравнительная простота их конструкций привлекают внимание конструкторов-любителей. В последние годы...

31.10.2018

Узел перелома на вездеход из кулака УАЗ Вездеход Бобик Краткие технические характеристики:Тип рамы - шарнирно-сочленённая ("ломающаяся"). Двигатель - Lifan 182FD, 11л. с. , четырёхтактный, принудительного воздушного охлаждения. Коробка передач - Ваз-2106,...

27.04.2020

Как самостоятельно сделать квадроцикл из "Урала" На сегодняшний день старые мотоциклы советского производства все чаще отправляются в утилизацию либо на пункты приема металлолома. И на это есть свои причины. Во-первых, содержать старый мотоцикл в силу большого дефицита...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
