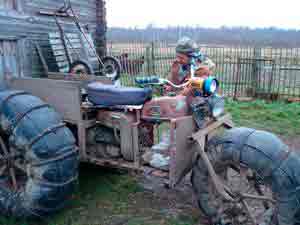

Самодельный снегоболотоход на базе мотоцикла «Иж-Планета»

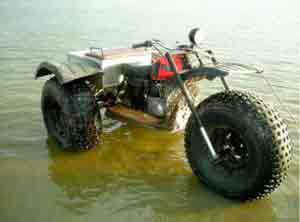

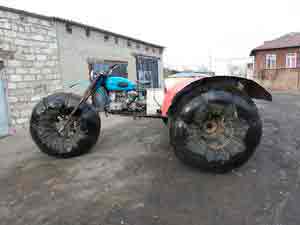

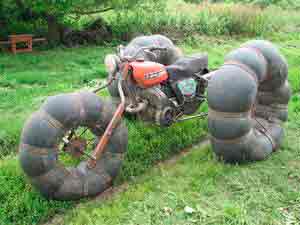

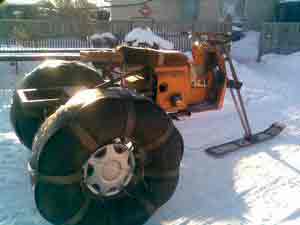

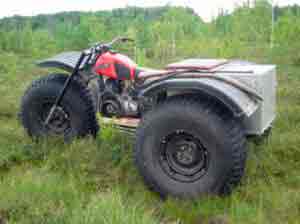

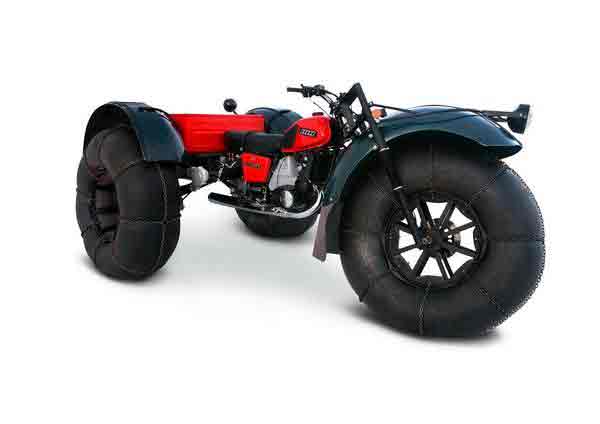

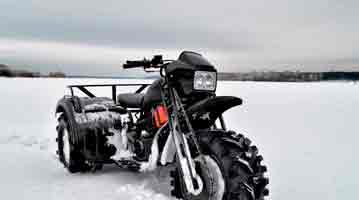

Из мотоцикла ИЖ Планета-5 сделали уникальный трехколесный снегоход-болотоход

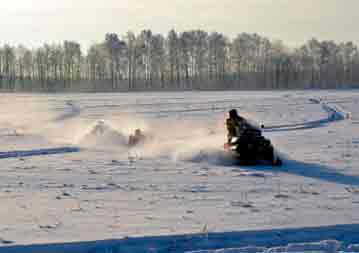

В сети появились фото очень необычного, 3-х колесного снегохода-болотохода созданного из простого отечественного мотоцикла ИЖ Планета-5. Машина получила отличные технические характеристики и может использоваться для движения по снегу, льду и даже преодолевать различные болота и водные преграды.

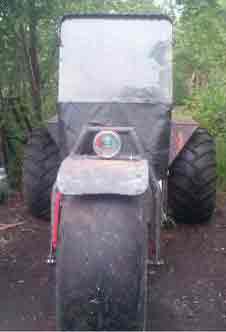

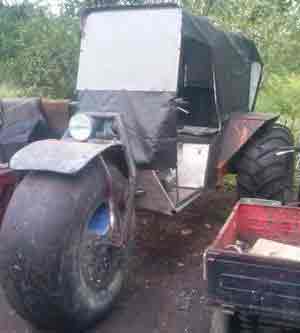

Местные умельцы из Курской области создали уникальный, самодельный 3-х колесный снегоход-болотоход своими руками. Аппарат был создан из самого обычного отечественного мотоцикла ИЖ Планета-5, и подручных средств. Новинка уже успела наделать шума среди автолюбителей, в первую очередь за счет своей экстравагантной внедорожной внешности, а также просто сумасшедших показателей проходимости.

Так двухместная машина получила собственную трехколесную базу с мостом от «инвалидки», и моторный отсек с двигателем от мотоцикла ИЖ Планета-5 и поршневой группой взятой от мотоцикла Планета-4. Максимально возможная скорость вездехода равна 40км/час при массе примерно в 470кг.

Но самое интересное в этом аппарате это, конечно же, колеса. Они тут просто огромные и имеют колоссальную прочность и грузоподъемность (каждый баллон колеса может выдержать до 4х человек), а тормозная система выполнена в виде 2- отдельных рычагов на каждое заднее колесо. С подобным строением моста и колес снегоход способен передвигаться по любому типу снега, льда и даже проплывать болота, озера и реки.

Разработчики пока что не сообщали, планируют ли они продавать свой самодельный снегоход-болотоход. Но многим пользователям данная разработка очень понравилась, а некоторые даже выразили желание приобрести подобный аппарат для путешествий на охоту или рыбалку.

Источник: http://snegohodru.com/iz-motocikla-izh-planeta-5-sdelali-unikalnyj-trexkolesnyj-snegoxod-bolotoxod/

Как сделать снегоход из мотоцикла своими руками?

  1. Какие мотоциклы можно использовать?
  2. Изготовление
  3. Что же мы получим в результате?
  4. Рекомендации

Снегоход — необходимый транспорт, который используется в зимнее время года или на местностях, где на обычном транспорте не проехать. Он служит незаменимым помощником во многих профессиях. Например, спасатели, геодезисты, лесники и даже пограничники пользуются снегоходом во время работы. Конечно, тут применяются профессиональные, дорогие модели.

Если вы живёте или работаете в северной части планеты, где без особого транспорта не обойтись, а приобрести новый — очень дорого, приходится искать другие пути. Можно найти мастера, который поможет создать вездеход-снегоход из того, что есть. Если таких специалистов нет, то можно приобрести снегоход на «блошином рынке» за небольшие деньги. А может быть у вас самих сохранился где-то в сарае старый мотоцикл, мотор у которого ещё вполне работоспособен. Всё пригодится – и мотор, и другие оставшиеся детали.

Какие мотоциклы можно использовать?

Ещё в советские времена были созданы мотоциклы, которые являются прототипами современной техники. Из них очень легко можно сделать снегоход. Вспомним некоторые из них.

«Муравей»

Использовался как грузовое транспортное средство, имел кузов и три колеса. У этой модели колёса располагались следующим образом: одно впереди (ведущее), а еще два – по краям кузова. Снегоход из этого мотоцикла был самым популярным среди жителей России. Именно с него все началось. Один из деревенских жителей разобрал свой старый мотоцикл, поставил мотор на лыжу и гусеницы, которые были сделаны из обычного забора. Средство имело свои недостатки, но люди быстро придумали, как их исправить.

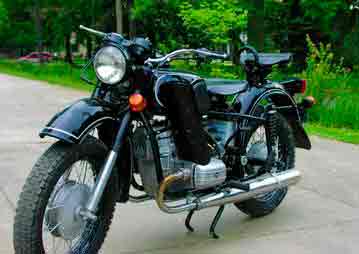

«Днепр»

Имел различные модификации: МТ-9, 10, 11, 16. Эти модели были оснащены двигателями от 27 до 32 лошадиных сил. Отличался он люлькой для третьего пассажира. Для снегохода используются практически все детали мотоцикла, однако, в случае ремонта, купить запчасти будет сложно и дорого.

На этот мотоцикл обычно устанавливали военное оборудование во время Великой Отечественной Войны. Мощность очень радует, она достигает 40 лошадиных сил. В этом плане мотоцикл является одним из лучших для создания на основе его двигателя снегохода. Модель трехколесная и имеет дополнительное место для пассажира.

«Восход»

Стал следующей моделью после «Ковровец» (К-175), который выпускался с 1957 по 1965 год. Двигатель двухтактный с одним цилиндром, объём 175 куб. см, мощность – 20 лошадиных сил. Неплохие характеристики, благодаря которым переделать мотоцикл будет очень легко и дешево.

«ИЖ Планета»

Годы выпуска – 1962-1967, 20 лошадиных сил. У многих осталась данная модель, ее тоже можно использовать для создания новой техники.

«Минск»

Двухколёсный мотоцикл, который стали выпускать в 1951 году. И уже тогда у многих было желание переделать этот мотоцикл в снегоход, вот только дальше идей дело не пошло.

Изготовление

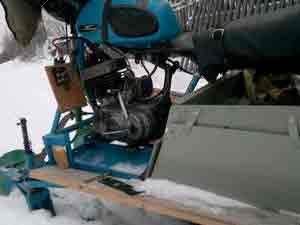

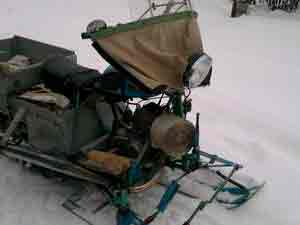

На базе старых мотоциклов создают снегоходы разных типов, поставив одну или две лыжи. На заднюю часть снегохода можно крепить цепную или колёсную ходовую систему. Всё зависит от того, какой сложности снежные покровы вам предстоит преодолевать.

Снегоход получится изготовить в домашних (гаражных) условиях. Его можно будет использовать для поездки на охоту, рыбалку или просто покататься по лесу зимой.

Для изготовления снегохода, а мы рассматриваем бюджетный вариант, нам понадобится любая из вышеуказанных моделей старых марок мотоциклов и различные детали.

Что же мы получим в результате?

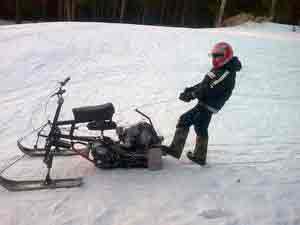

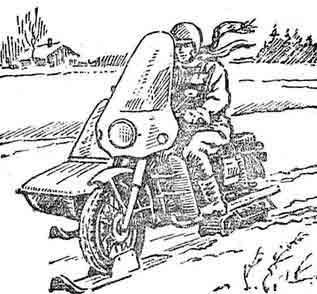

Проще говоря — спереди лыжа с рулевым управлением, рама с мотором и сиденьем, внизу или сзади — гусеничный ход. Рама подойдёт от «ИЖ Планета» или «Восход», но нужна будет реконструкция дополнительных креплений. Двигатель можно взять от мотоцикла «Восход» (20 лошадиных сил), поставить на гусеничный ход. Снегоход с таким двигателем сможет развивать скорость до 70 километров в час. Для бытового использования этого вполне достаточно.

Можно использовать готовую раму или сделать по чертежам из обрезков труб с небольшим диаметром. Также важно укрепить раму, используя сварку. В некоторых вариантах применяются временные крепления. При необходимости вместо гусеницы и лыжи можно вернуть колёса. Собранная конструкция должна быть прочной и надёжной. Привод на цепную передачу используется с основного вала движителя (можно использовать «ИЖ Планета» или «Урал») на ведущий вал гусеничной конструкции.

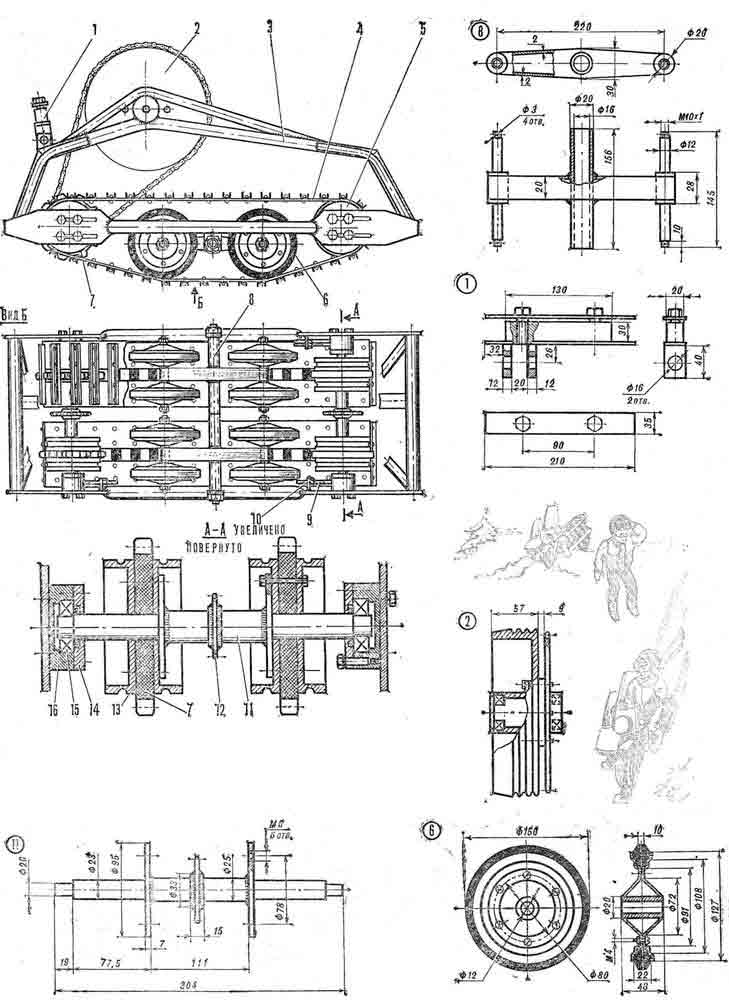

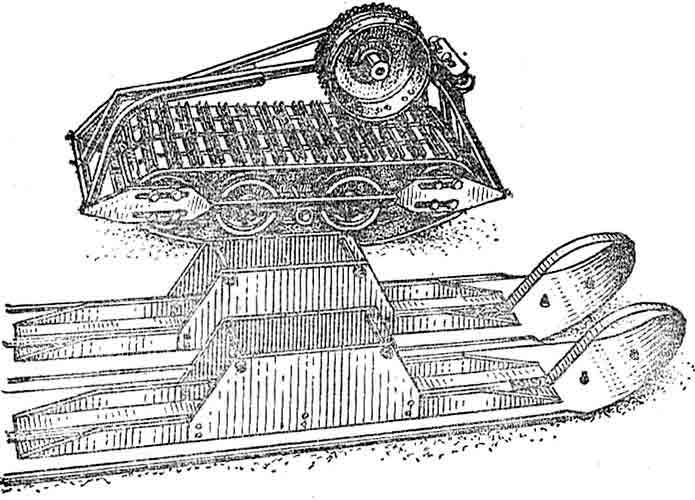

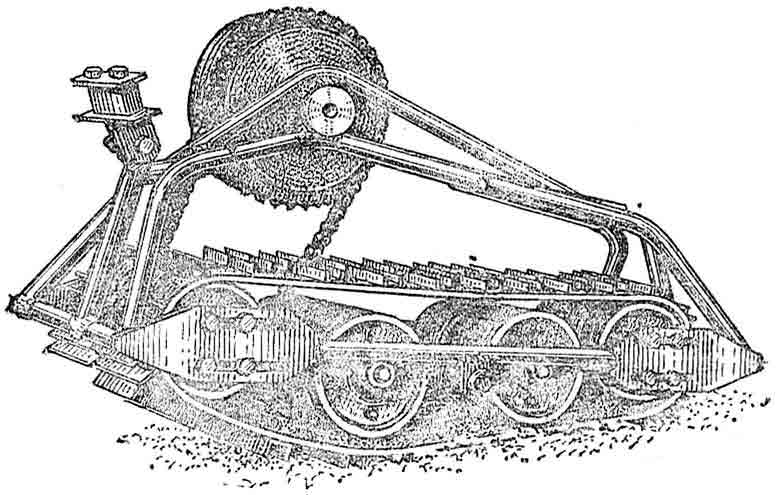

Для изготовления гусеничного двигателя можно использовать часть от гусеничной ленты другого агрегата (например, «Бурана») или приобрести отдельно в заводской вариации. Однако не всегда есть такая возможность. В этом случае можно собрать самостоятельно.

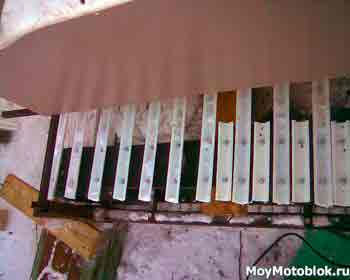

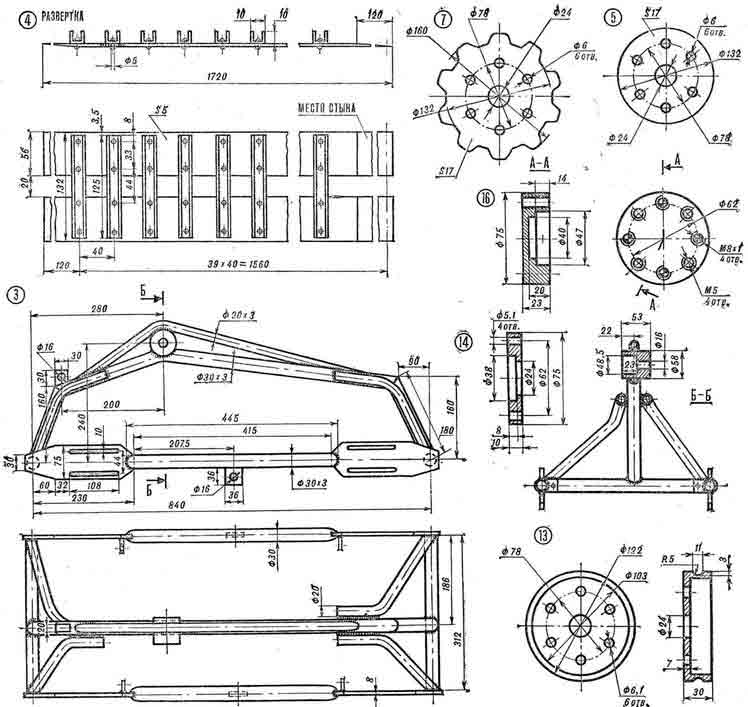

Чтобы создать гусеницу своими руками, необходимы рейки (пластмасса или жесть), транспортерная лента и жестяные рейки, крепёжные детали и чертежи. При изготовлении реек для грунтозацепа, нужно сделать одинаковой длины и ширины детали (пластиковой или жестяной) трубы с загибами, а после прикрепить их на транспортную ленту на одинаковом расстоянии. Три пары колёс, разных по размеру, будут служить движителем ведущего вала в гусеничной конструкции.

Для ведущего вала можно взять колёса большего размера, для других двух — поменьше (они будут служить роликами). Ролики нужно «обуть» в резину, чтобы была лучше связка с гусеничной лентой. Следует учитывать, что все самодельные конструкции не отличаются высокой прочностью, поэтому не стоит подвергать такой снегоход большим скоростным нагрузкам.

Амортизационная система на задней подвеске может быть оставлена от оригинального мотоцикла (его основной конструкции). На передней можно использовать пружины от автомобиля или от мотоцикла. Амортизация очень важна при поворотных движениях, от нее зависит устойчивость всей конструкции.

Бак для топлива объёмом от 15 до 20 литров можно расположить на более удобном месте, согласно выбранным вами чертежам, но в основном он остаётся на родном месте в мотоциклетном варианте.

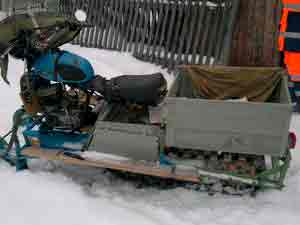

Ещё есть вариант изготовления двух гусениц на основе мотоцикла «Муравей». Так как боковые задние основы сделаны под колёса, можно использовать их для двух гусеничных конструкций. Топливный бак также может оставаться под рулевой дугой, но может и переместиться в заднюю часть, в зависимости от выбранной конструкции и условий, в которых снегоход будет использоваться.

Также можно рассмотреть вариант снегохода на базе мотоцикла «Минск». Для передней части с одной лыжей используют вариант, рассмотренный выше. Задняя часть сложнее. Ведомую шестерню моста заменим на заднюю звёздочку от мотоцикла «ИЖ Планета». Промежуточный вал служит приводом на мост, оставаясь цепным. Если нет необходимых для работы деталей, можно приобрести их на рынке запчастей.

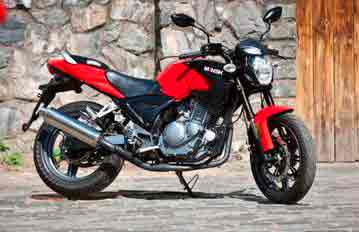

Некоторые любят модернизировать современные мотоциклы под разные виды агрегата, например, поставить вместо гусеничного движителя большие рамы от шин, обтянутые цепью, благодаря которой исключается скольжение по снегу. В этом варианте снегоход выглядит как 3 или 4 огромных колеса и маленькая часть двигателя, рамы и сиденья. Также можно замещать части лыжи-шины. Бывают варианты, где вместо лыжи впереди находится одно колесо.

Рекомендации

При работе над снегоходом важно соблюсти главные правила изготовления — оценить мощность двигателя, устойчивость, равновесие, износостойкость и заменяемость деталей и конструкции в целом. Мотор лучше использовать объёмом от 125 кубических сантиметров, с одним или двумя цилиндрами, двухтактный. Желательная мощность — от 15 лошадиных сил. Скорость собранного вами снегохода может развиваться до 80 км/час.

Исходя из имеющихся у вас деталей, возможностей и желания, можно в домашних условиях создать основу снегохода. А потом уже обычно занимаются моделированием, улучшением сидений, можно даже прикрепить кабинку — для защиты от осадков или прицепной части во время перевозки грузов.

При создании снегохода своими руками важнейшей деталью является мотор. Необходимо произвести его тестирование перед установкой на конструкцию до сборки.

При использовании самодельного снегохода нужно соблюдать правила техники безопасности — иметь защитный шлем, соответствующую одежду и перчатки (краги). В первую очередь, следует провести тест-драйв и убедиться, что нет проблем с ходовой и моторной частью.

Как сделать снегоход из мотоцикла, смотрите в видео.

Источник: http://stroy-podskazka.ru/snegohody/iz-motocikla-svoimi-rukami/

Мотовездеходы — самоделки

(фотографии, чертежи и схемы, описания и отзывы в комментариях)

Самодельные вездеходы, построенные умелыми руками, с использованием узлов и агрегатов мотоциклов. Подборка уникальных самодельных транспортных средств — мотовездеходов. Различные схемы и конструкции мотовнедорожников: колёсные, гусеничные и аэро- мото- транспортные средства.

Уникальные мотоциклы: самодельные и мелкосерийные — Фотографии самоделок
—> Всего материалов (схем / картинок / чертежей) в категории : 23
На данной странице только часть из них. Чтобы посмотреть все остальные воспользуйтесь «листалкой» в нижней части страницы.
Для перехода в раздел жмём на фото , для просмотра материала — Подробнее.

Также надеемся, что много интересного для Вас найдётся по ссылкам ниже:

Вы можете выбрать наиболее интересную для Вас категорию в колонке слева
, или найти ответ на Ваш вопрос в статьях из меню вверху справа >>>
Приятного просмотра!

Мотоцикл на гусеницах

Самодельный лёгкий гусеничный мотовездеход индивидуального назначения – это новаторская разработка, которая совместила малый вес и компактность легких мотоциклов с высокой проходимост

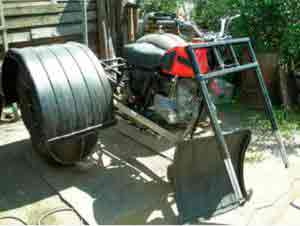

Мотовездеход самодельный на базе ИЖ-Планета

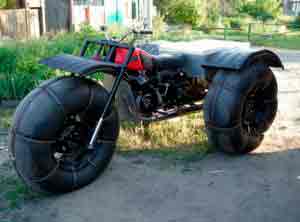

Легкий самодельный каракат имеет двигатель от мотоцикла ИЖ-Планета. Электро запуск и зажигание

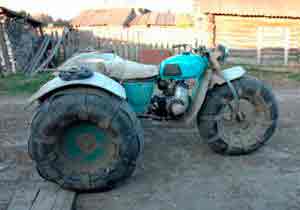

Мотовездеход трехколесный самодельный из Восход 3М

Яркий представитель классических двухколесных вездеходов советского времени Восход 3М можно превратить в удобный трехколесный мотовездеход

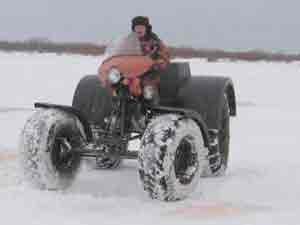

Самодельный мотовездеход – каракат

Мотовездеход или как его называют с любовью – каракат, представляет самодельную модель-пневматик на четырех шинах

Самодельный мотовездеход на базе мотоцикла Восход

Изготовлен руками мастеров с применением узлов мотоцикла Восход. Раздаточная коробка имеет понижающую передачу

Мотовездеход на базе мотоцикла Урал

Мощный самодельный вездеход с камерами 1300х530х533 с использование двигателя от Урал, аккумулятор – 75 а/ч.

Самодельный трехколесный каракат Арнольд

Мотовездеход с использованием двигателя Урал с цепной передачей, задний редуктор от машины, шины низкого давления

Мотовездеход с шинами низкого давления Самсон

Самодельный мотовездеход Самсон изготовлен из узлов и агрегатов мотоциклов ИЖ и грузового мотоцикла ИЖ 6.920ГР

Трехколесный самодельный мотовездеход

Для изготовления были применены узлы ИЖ Юпитер 5, конструкция которого невероятно проста и полностью ремонтопригодна

Самодельный четырехколесный мотовездеход каракат

Мотовездеход с моторной рамой от Минска. Особенность рамы – передвижная с разъемными соединениями. Узел основной рулевой части съемный. Регулировка второй части мотовездехода упрощена

Мотовездеход Атаман

Самодельный двухместный мотовездеход имеет двигажок мощностью 9 л.с. Подвеска – задняя. Оснащен креплением под фаркоп, электростартером, сцеплением автомат и багажником

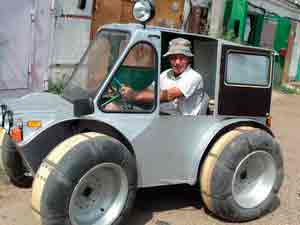

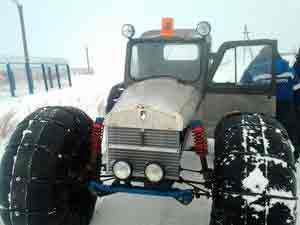

Самодельный мотовездеход на шинах низкого давления

Транспортное средство повышенной проходимости. Альтернатива гусеничным мотовезездеходам. Низкий расход топлива. Передвижение без разрушения покрова растительности

Самодельный мотовездеход «Китайская колесница»

Если где-то в Китае завалятся мотороллер Турист, смело изготовьте из него мотовездеход. Мощности двигателя Туриста будет вполне достаточно для передвижения «Китайской колесницы» с пас

Самодельный мотовездеход на базе мотоблока

Изготовлен из стандартного мотоцикла с двигателем объемом 130 куб., коробкой передач и автоматическим сцеплением и задним приводом

Мотовездеход Атаман Light

Версия базового мотовездехода Атаман. Мягкая передняя подвеска, наличие заднего багажника и крепления под фаркоп

Самодельный мотовездеход на базе Иж

Мотовездеход, изготовленный своими руками. Двигатель – карбюратор, объемом 347 л., мощность — 25 л.с. Тип привода – задний

Мотовездеход Атаман на шинах низкого давления

Мотоцикл-вездеход оснащен двигателем 6.5 л.с. Запуск – электрический и ручной стартер. Шины низкого давления повышают устойчивость мотовездехода

Мотовездеход, собранный своими руками из Минска

Невероятно компактный и удобный двигатель от мотоцикла Минск позволяет произвести стыковку с любым рулевым валом

Также Вы можете посмотреть остальные страницы по теме:
1 2 »

Возможно Вам также будет интересно почитать :

Источник: http://autosam.expert-club.com/photo/21

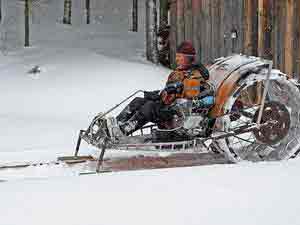

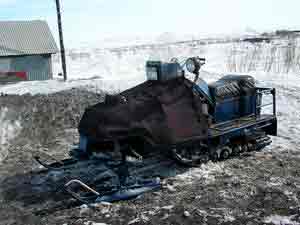

Мотоцикл превращается в снегоход

Чтобы не покупать дорогой снегоход, народные умельцы придумывают свои, подчас очень интересные, решения. Так, чтобы сделать самодельный снегоход, можно использовать отдельные детали, в том числе двигатель, от таких мотоциклов как: ?Иж?, ?Урал? или ?Восход?.

Насколько мощным может быть такой снегоход? Как переделать мотоцикл в гусеничный снегоход? Если вы владелец мотоциклов ?Иж?, ?Урал? или ?Восход?, то данная информация может быть для вас интересна.

Мощность самодельных снегоходов на базе мотоцикла

Самостоятельно собрав снегоход на основе мотоцикла, можно получить достаточно быстрый и проворный агрегат. Например, мощность двигателя мотоцикла ?Восход? ? ок. 15 л. с. Поставив этот мотоцикл на лыжи, можно ездить с максимальной скоростью не менее 60?70 км/ч. В отличие от мотоцикла ?Восход?, ?Иж-Планета? имеет мощность уже в 20 л. с., а известный всем ?Урал? ? 40 л. с. При таких оборотах снегоход сможет разогнаться более чем до 100 км/ч.

Однако необходимо помнить, что качество сборки для передвижения на таких скоростях должно быть на высшем уровне. Если, выжимая все соки из ?Иж-Планета?, можно особенно не переживать, то с более мощными двигателями, подобными тому, который установлен в мотоцикле ?Восход?, нужно обращаться осторожно. Не стоит думать, что в случае неисправности одного из узлов вездехода на скоростях более 80?100 км/ч снег смягчит ваше падение. На такой скорости падение в мокрый снег сопоставимо с падением на асфальт.

Поэтапное описание изготовления

Для того чтобы сделать гусеничный снегоход на основе мотоциклов ?Иж?, ?Восход? или ?Урал?, необходимо собрать для него подходящую раму. Чертежи и фото сваренных конструкций можно найти в Интернете. Однако у всех их есть общие черты. Для создания рамы снегохода используют обрезки труб небольшого диаметра. Чтобы сделать снегоход на базе готовой рамы мотоцикла ?Иж? или ?Восход?, ее также нужно будет переварить или установить дополнительные крепления. Здесь должны быть места для основных модулей снегохода: руля с передней лыжей, гусеничного движителя, мотора и сиденья водителя. Чтобы не наломать дров, используйте точечную сварку. Когда каркас будет готов, можно окончательно проварить соединения.

Для создания снегохода двигатель подойдет от мотоцикла ?Иж-Планета?, ?Урал? или ?Восход?. Если рама от старого транспорта в хорошем состоянии, то можно использовать ее, немного усовершенствовав. Некоторые ухищряются сделать временные крепления на раме, которые весной снимаются, а мотоцикл снова можно поставить на колеса. Какой бы вид крепления гусеницы и лыжного модуля вы не использовали, это должна быть крепкая и практичная конструкция.

Для создания привода на базе мотоцикла ?Иж?, ?Восход? или ?Урал? нужно установить цепную передачу с основного вала двигателя на ведущий вал гусеничного движителя. В качестве гусеницы-самоделки можно взять четверть гусеничной ленты от ?Бурана? или другого снегохода. Если нет возможности или средств приобрести заводской вариант, попробуйте сделать ее самостоятельно. Конечно, такая гусеница будет менее прочной.

Для создания гусеницы нам понадобится:

  • транспортерная или прорезиненная лента;
  • поперечные пластмассовые или жестяные рейки;
  • ключи и крепежные соединения;
  • чертежи.

Рейки можно использовать в качестве грунтозацепов. Для их изготовления нужно сделать равные по ширине и длине отрезки пластиковой трубы или жести с загибами, которые при помощи болтовых соединений нужно прикрепить через равное расстояние на транспортную ленту. В качестве роликов для такого движителя можно взять три пары колес разного размера. Для ведущего вала подойдут колеса побольше (например, от тележки), а для двух других ? пары поменьше. Ролики должны быть ?обуты? в резину для лучшего контакта с самодельной гусеничной лентой.

Однако, как уже говорилось выше, такая самодельная гусеница может не сгодиться, если планируется сделать мощный снегоход. Слишком хлипкая конструкция может просто-напросто рассыпаться при движении на больших скоростях. При переделывании под снегоход мотоциклов ?Урал? и ?Восход? лучше использовать качественные заводские детали, в том числе гусеницу, скажем, от снегохода ?Буран?.

Для обеспечения более мягкого движения самодельного снегохода, мотоцикл ?Иж?, ?Урал?, ?Восход? или другой нужно оборудовать передней и задней амортизацией. В некоторых случаях, сгодится родная амортизация задней подвески, а вот в качестве амортизации для поворотных лыж можно использовать пружины от автомобиля или мотоцикла.

Итак, как мы увидели, сделать самодельный снегоход на базе мотоцикла возможно. Однако для этого вам понадобятся некоторые умения, знания устройства гусеничного движителя, а также устройства главной передачи с двигателя мотоцикла на гусеницу. Создание самодельных снегоходов не ново в Интернете, поэтому грамотные чертежи можно найти на многих сайтах. Так, можно встретить профессиональные каталоги схем и описаний, чертежей с разных старых советских печатных изданий.

Источник: http://motoaria.ru/snegohody/motocikl-prevrashhaetsya.html

autoelectrick.ru

Про автомобили — Ремонт и обслуживание. Генератор. Датчики. Двигатель. Оптика и освещение. Аккумулятор

Как сделать самодельные вездеходы из мотоциклов. Как сделать вездеход из мотоцикла иж своими руками

В некоторых районах не так уж легко передвигаться на обыкновенном автомобиле. Именно для таких ситуаций необходим вездеход. Однако его экономичные и небольшие образцы отсутствуют в продаже. Решением может стать . Кроме того, выполнить его можно, учитывая собственные потребности. В современном мире большой популярностью пользуются два вида конструкций: с пневматикой низкого давления и гусеничные.

Описание
Определившись с типом механизма, можно приступать к выполнению вездехода. Однако перед этим необходимо рассчитать вместимость, требуемую грузоподъемность, учесть условия эксплуатации. Сначала рекомендуется набросать схему конструкции, в которой нужно наметить размещение всех узлов и деталей. При изготовлении вездехода не подойдет любой вид двигателя.

Обязательным условием является наличие принудительного охлаждения. К тому же, необходимо, чтобы был значительный запас мощности. Это требуется для того, чтобы машина передвигалась при различных условиях. Для круглогодичного использования рекомендуется отдать предпочтение четырехтактному мотору, который способен запускаться при низких температурах.

Выбор двигателя

Иногда человек задумывается: какой тип двигателя выбрать – бензиновый или дизельный? Отличные рекомендации имеют устройства отечественного изготовления. Часто можно наблюдать применение двигателей, в которых основой являются тракторные пускачи. Таким образом, право выбора полностью предоставляется автору изобретения.

Изготовление

При выполнении ходовой части конструкции рекомендуется воспользоваться независимой подвеской колес. Они смогут обеспечить удобство не только для водителя, но и для его попутчиков. В процессе создания рамы применяются два типа устройства: плоское и пространственное. В случае изготовления конструкция должна быть цельная, колесного – сочлененной. Для выполнения рамы потребуются швеллеры, различные трубы и уголки.

Который будет отличаться простотой конструкции, нетрудно. Кроме того, такая машина обладает легкой технической базой. Именно поэтому данные виды часто используют мастера для собственных целей. Процесс сооружения вездехода предусматривает несколько этапов:

1. Сначала необходимо сделать выбор основы. В качестве нее допускается применение рамы от мотоцикла ИЖ. Данная модель обладает хорошей устойчивостью при движении на неровной местности. Кроме того, выполнить раму можно самостоятельно из подручных деталей.

2. Затем следует произвести подвеску и задний мост. Для этого нужно соединить лонжероны подкосом, рулевой втулкой и стойкой. Такие детали находят свое применение у всех видов вездеходов. В итоге получаются две независимые подвески.

3. На следующем этапе происходит прикрепление колес. В основном для подобных конструкций используются камеры, снятые с грузовых машин. С помощью металлической ступицы прикрепляется камера к подвеске. Специальными лентами оплетается колесо. Благодаря применению камер низкого давления обеспечивается надежность и безопасность во время езды.

4. В конце необходимо оборудовать двигатель, а также оснастить вездеход дополнительными системами, включая сцепление и тормоза. После изготовления конструкции машину следует протестировать. Только так можно быть уверенным в отсутствии недочетов и каких-либо отклонений. В противном случае гарантировать полноценную и безопасную эксплуатацию нельзя.

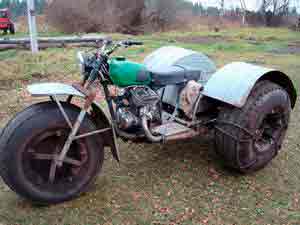

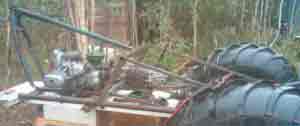

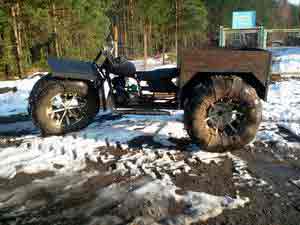

Самодельный легкий вездеход, но в тоже время очень мощный и простой в изготовлении, не требующий больших затрат, собранный из мотоциклов — каракат своими руками.

Последним делали этот вездеход. Детали использовали, от разных мотоциклов. Уменьшили вес. Длина увеличилась на 20 см, за счет этого управление стало легче. Колеса сделали уже, ремни короче, вес колеса стал меньше по сравнению с предыдущим вездеходом. Нагрузка на двигатель уменьшилась. Ощутимо снизился расход топлива

На данном вездеходе удобно ездить одному, он очень легкий. Но и двоих везет легко, и уверенно преодолевая любые препятствия.

Еще одно достоинство можно использовать двигатель от мотоцикла Минск, без каких либо переделок. Единственное что нужно сделать, это добавить крепление на раме караката для глушителя мотоцикла Минск.

Если сделать прицеп на таких же колесах, то даже двигатель от Минска свободно тянет прицеп с грузом 250 кг.

Технические характеристики — караката своими руками:

Длина вездехода — 3 метра.
Ширина вездехода — 1 метр 70 см.
Высота вездехода — 1 метр 10 см.
Дорожный просвет — 45см.
Двигатель — мотоцикла восход-2м.
Резина на колесах 1200 на 20.
Диаметр обода — 67 см.
Ширина обода — 21 см.
Вес колеса-27 кг.

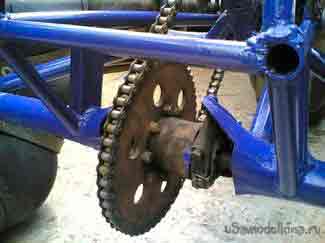

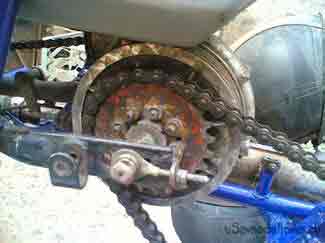

Количество зубьев на звездочках:
Ведущая на двигателе — 15 зубьев.
Ведомая на промежуточной передаче — 35 зубьев.
Ведущая на промежуточной передаче — 15 зубьев.
Ведомая на задней оси — 72 зуба.
Длина задней оси — 1 метр 42 см.
Подшипники на задней оси — 210.
Подшипники на валу промежуточной передачи — 204.
Подшипники в ступице переднего колеса — 204.

Детали и материал для постройки караката своими руками

От мотоцикла первое и основное используем это конечно двигатель. Далее рулевая колонка с рулем, переключатели, рычаг сцепления с тросом, фара, топливный бак с крышкой и краном, цепь, ведомая звездочка с заднего колеса, сидение с креплением, воздухофильтр с глушителем шума всасывания и муфтами, соединительные провода, катушка зажигания и коммутатор, высоковольтный провод на свечу.

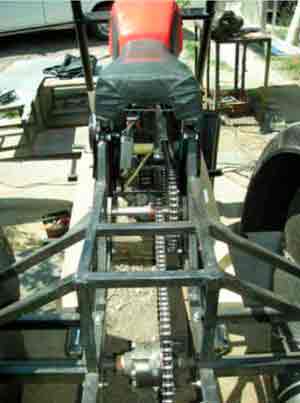

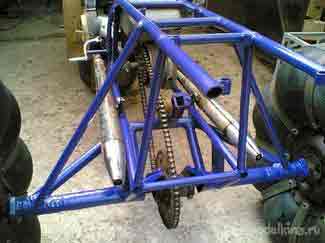

Раму от мотоциклов полностью не использовали, а вырезали только отдельные участки. Основным материалом для рамы являются трубы разных размеров. Труба на 34 мм общей длиной получилась примерно 5 метров 30 см. А трубы на 28 мм использовали, если все обрезки соединить, получилось примерно 8 метров. Несколько обрезков использовали разных меньших размеров.

Для задней оси нужна труба диаметром 50 мм толщина стенки 5 мм длиной 1 метр 42см. В процессе сборки еще пригодилось проволока — 6 мм, железо — 2 мм, подшипники 210 — 3шт, подшипники 204 — 4шт. Электрический мотор постоянного тока 12 вольт от печки машины. Четыре диода Д-242.

Данного материала вполне достаточно собрать легкий трехколесный на камерах аппарат. Скорость будет не большой и это не главное. Главное проходимость получится отличная по любому бездорожью. С легкостью преодолеет большие расстояния по болотам, рекам. Пневматик на камерах можно применить в условиях, где другая техника не пройдет.

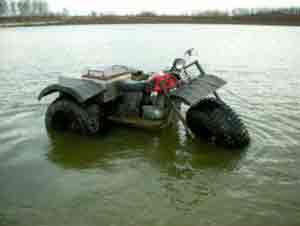

Конструкция этого самодельного болотохода настолько проста, что ее сможет повторить практически любой автолюбитель в собственном гараже . Основой болотохода является мотоцикл ИЖ Планета 3. Мотоциклы Иж Планета частенько становятся донорами в вездеходных самоделках , это объясняется в первую очередь выносливостью и неприхотливостью их двигателей.

Основной особенностью этого самодельного болотохода является то, что при его конструировании токарные работы сведены до минимума. К токарю пришлось обратиться всего раз, чтобы они вырезали посадочное место на 50 зубовой звездочке, чтобы его посадить на дифференциал москвичевского моста.

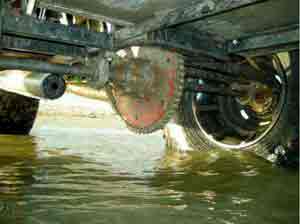

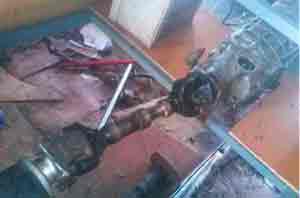

Мост болотохода

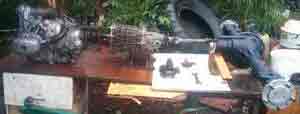

Мост взят от москвича и модернизирован. Вырезаны болгаркой крепления подшипников из куклы, затем приварена бугельную дуга к чулку моста (если ее не приварить, то чулок перекоробит когда будете его разрезать пополам), затем разрезан сам чулок, для того, чтобы закрепить звездочку. Натяжитель цепи позаимствован также от комбайна.

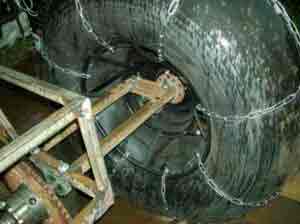

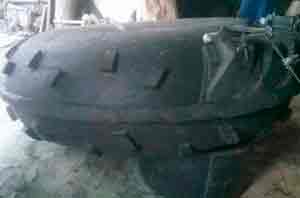

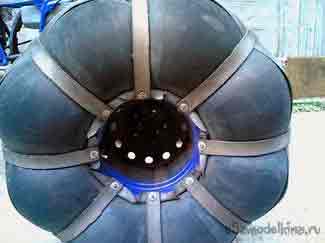

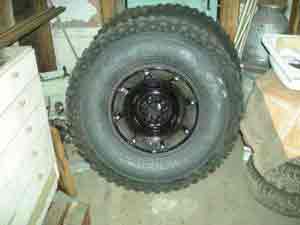

Колеса болотохода

Камеры КФ-97 использованы от сельско-хозяйственного прицепа трактора Т-150. Покрышкой для такого камерного колеса является такая же камера, только разрезанная по меньшему диаметру. Сначала одевается «покрышка», потом перетягивается ремнями. Поперечные ремни-шлейки получились длинной 1,02м., а продольная полоса длинной 3.5м. Ширина продольной полосы 30 сантиметров. Поперечные ремни с продольной полосой соединены при помощи болтов.

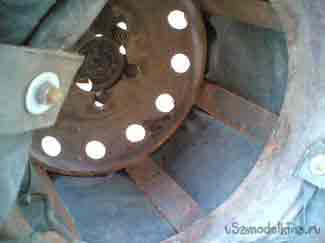

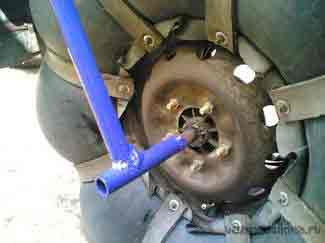

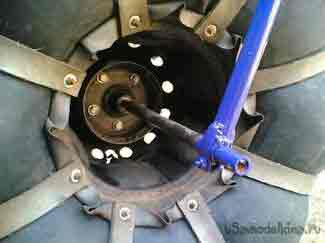

Диски болотохода

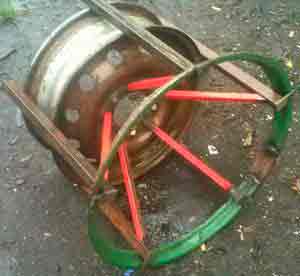

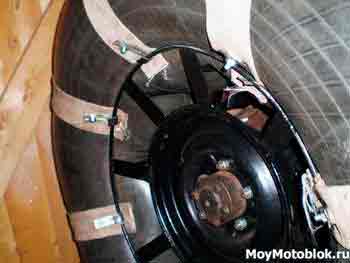

За основу были взяты диски от нивы, разрезанные пополам при помощи небольшой болгарки и удлиненные на 30 сантиметров стальными пластинами, приваренными между половинками дисков (всего 6 пластин). Диск обтянут камерой от автомобиля ВАЗ, разрезанной по большему диаметру. Так как диски использованы от Нивы, а мост от москвича, то задние диски в местах крепления пришлось подрезать.

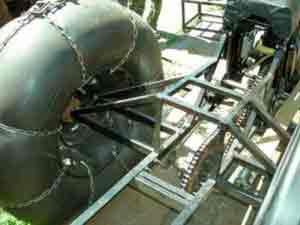

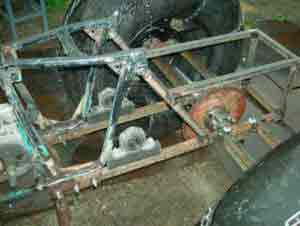

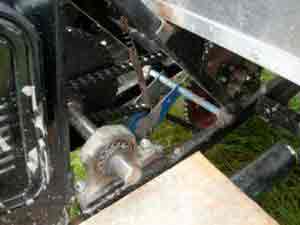

Рама, тормоза и передача

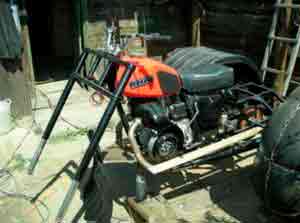

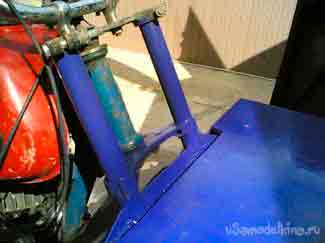

Рама от мотоцикла удлинена и усилена. Чтобы маятниковая вилка не «ходила», она была приварена. Цепь и звезды позаимствованы у комбайна. Их отношение 2 к 1. Маленькая звезда на 25 зубов, она крепится к барабану при помощи восьми каленых болтов на 10. Большая звезда на 50 зубов. Тормозная система болотохода ничем не отличается от любой другой, поэтому тормоза оставлены без изменений. А вот барабан был модернизирован под крепления для звездочки.

Длина перьев вилки этого болотохода 800мм, в то время как ее ширина примерно равна 700мм. Ось переднего колеса использована от донора- мотоцикл ИЖ. С одной стороны к оси приварена удлиняющая труба длиной 500мм. Эта труба вставляется в модернизированный ижевский барабан прикрученный к колесу.С другой стороны ось вкручивается в то же крепление, что и на пере вилки. Крепление было отрезано от амортизатора и приварено к перу (на фотографии его не видно так как оно вставлено в трубу и приварено).

К рулю болотохода вилка крепится достаточно просто. В крепление амортизаторов вставлены 2 трубы.

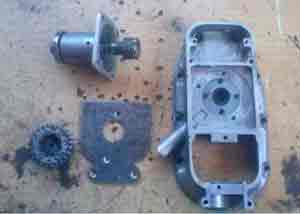

Двигатель для вездехода

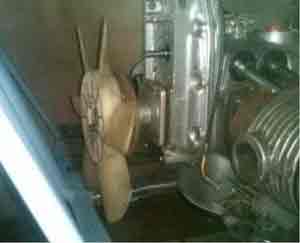

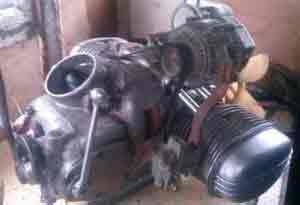

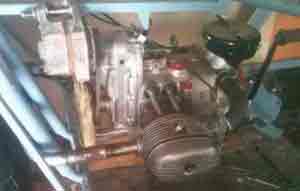

Двигатель от мотоцикла ИЖ-Планета 3 с воздушным принудительным охлаждением от мотоколяски СЗД (в народе «Инвалидка»). Коленвал стоит родной — планетовский, а не «СЗДшный», так как посадочное место под генератор у «СЗДшного» не подходит (оно больше), а на болотоходе стоит катушка зажигания Иж 6v.

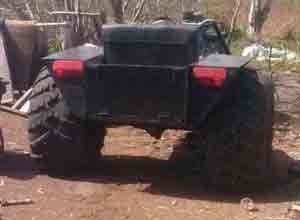

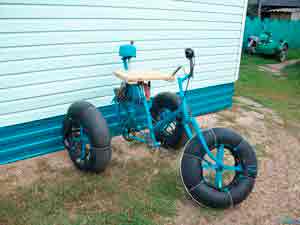

Кузов трицикла

И при этом, чтобы он был устойчивым. Оказывается, «велосипед» уже давно изобретен, и называется он каракат. Он представляет собой вездеход, созданный самостоятельно, базирующийся на 3-4 колесах, оснащенных огромными покрышками низкого давления. В качестве двигателя могут использоваться мотоциклетные двигатели. Эти устройства прочны, удобны и проходят практически по любой местности.

Область использования

За счет того, что используются покрышки или камеры низкого давления каракат имеет проходимость, сопоставимую с вездеходами — как гусеничными, так и колесными, то есть они способны передвигаться без особых проблем по болотистой, заснеженной местности, а также, что немаловажно, по грязи. Мотоциклетные двигатели позволяют экономить топливо, что позволяет использовать эти устройства на большие пути. Так как основное предназначение данного вездехода — бездорожье, то ждать огромной скорости от него не стоит. Максимум, который можно из него выжать — 70 км/час.

Строительство «вездехода»

Изначально необходимо выбрать базис, здесь лучше выбрать раму некрупного мотоцикла. В качестве примера можно привести «Иж». Созданный мото вездеход очень маневренен, позволяет перемещаться по тем местностям, которые были оговорены выше. Подвеска для него состоит из двух частей, которые соединены между собой усиленным шарниром. В качестве шин можно использовать камеры от тракторов, самолетов или вертолетов (дороговато), либо грузовиков. Конечно, можно купить и специальные покрышки низкого давления, но будьте готовы к тому, что данная покупка обойдется «в копеечку». Камеры надеваются на штамповку (или другие диски) и прикрепляются на металлическую ступицу к подвеске. Металлическая ступица должна иметь сверхпрочные ленты, расположенные поперек колеса. В последнюю очередь устанавливаем двигатель, «педали» — сцепление и тормоз, выхлопную трубу.

Наиболее сложно построить вездеход на гусеницах, но зато у него наилучшая проходимость. Однако эти вездеходы чаще всего делают на автомобильных движках, поэтому в рамках этой статьи мы их не будем рассматривать.

При проектировании караката помните, что движок должен обязательно охлаждаться. Элементарным способом является установка вентилятора с кожухом. Также при проектировании нужно учесть, в течение какого времени предполагается эксплуатировать вездеход. При круглогодичной эксплуатации лучше использовать четырехтактные движки. Хорошо себя зарекомендовали движки М-67.

При проектировании ходовой части лучше включить в конструкцию независимые подвески колес для создания комфортных условий «ездокам». Рама может быть

  • цельной и нецельной,
  • плоской и пространственной.

На раме лучше всего отрезать подседельные стойки и сделать скосы, также можно срезать заднюю вилку. Раму, как правило, удлиняют и усиливают.

Движок соединяют через вал с шестеренкой цепочной передачей, после чего выводится управление на руль, закрепляются педали и рычаги.

Примеры каракатов

Удачная модель мото везедехода была собрана с движком от «Урала» мощностью 36 л.с. Его изобретатель из Кирова по имени Сергей ввел в конструкцию специальные лопасти для преодоления водных препятствий.

Другой каракат, называемый «Самсон», был создан на основе двух мотоциклов — пассажирского «Иж Юпитер-5» и грузового «ИЖ 6.920ГР». В результате получился достаточно мощный вездеход, способный буксировать объемный прицеп.

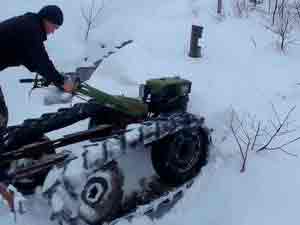

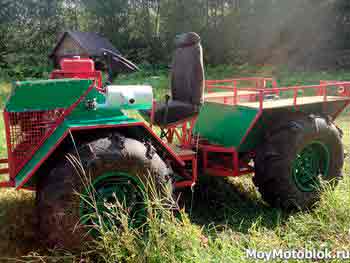

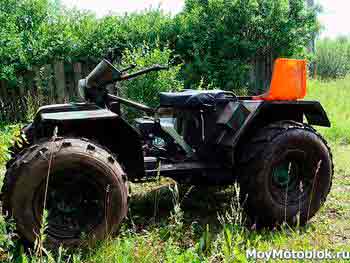

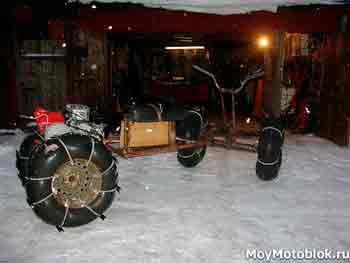

На основе мотоблока часто делают самодельные вездеходы и другие транспортные средства высокой проходимости. Причин для этого несколько:

  • имеется энергонасыщенный транспортный блок, обладающий высокими тяговыми характеристиками, собранный на раме;
  • управление двигателем и трансмиссией перенесено на удобные ручки;
  • масса мотоблоков невысока, их можно перевозить к нужному месту в багажнике, кузове или на автомобильном прицепе.

Для охоты и рыбалки легкий мини вездеход достаточно востребован. Но промышленность пока не увидела коммерческих перспектив в создании комплектов навесного оборудования, преобразующего серийный мотоблок в транспорт повышенной проходимости. Имеются довольно интересные примеры создания подобных машин. Самодельщики своими руками создали образцы для подражания. Есть простор для идей при разработке новых интересных устройств.

Особенности вездеходов из мотоблока

Основные узлы, которые следует приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

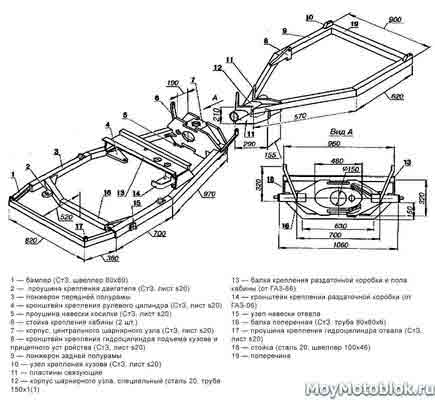

  • рама, она служит для организации мобильного транспортного средства;
  • задний мост нужен для установки задних колес;
  • посадочное место для водителя, его желательно защитить от попадания влаги и грязи из-под колес;
  • система освещения нужна, чтобы безопасно двигаться в любое время суток.

Вездеход на базе мотоблока создается, как одноместное транспортное средство. Его грузоподъемность должна быть около 200 кг. Ширина рассчитывается из условий устойчивости к опрокидыванию, обычно она составляет от 1100 мм и более.

Современные мотоблоки Нева, Угра, МТЗ и другие оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км/ч. По бездорожью, при прохождении жижи или топких мест скорость может снизиться до 1-2 км/ч.

Как сделать самодельный колесный вездеход

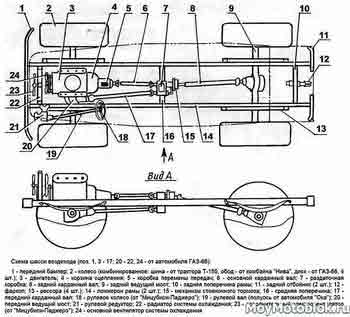

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат . Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Двигатель должен иметь систему принудительного охлаждения. При движении на малой скорости набегающего потока будет недостаточно, чтобы поддержать оптимальный тепловой режим.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жесткой рамой.

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Задний мост на лыжах применяется в зимнее время. Сопротивление движению минимальное, конструкция значительно упрощается.

Колеса (камеры низкого давления)

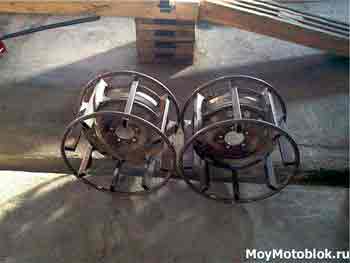

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

  1. На сваренную или готовую раму устанавливается мотоблок.
  2. Монтируется задний мост и, если нужно, передний.
  3. На раме размещается сидение.
  4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
  5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
  6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
  7. Проверяется работоспособность тормозов.
  8. Устанавливаются электрические цепи и осветительные приборы.

По мере изготовления отдельных элементов и узлов проверяют их работоспособность. Здесь предусматривается пятикратный запас прочности.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Самодельные гусеничные вездеходы своими руками

Снизить удельное давление на грунт поможет использование гусениц. Вес распределяется по всей площади траков. Такой движитель вездехода на базе мотоблока способен преодолевать песок, заболоченные участки, крутой подъем и иные препятствия.

Некоторые самодельщики делают траки для гусениц металлическими из пластин толщиной более 5 мм. К пластинам приваривают кольца из водопроводных труб. Другой вариант исполнения траков – полностью из труб ПВХ, нарезанных вдоль. Траки крепятся между собой на транспортерной ленте или другой основе.

Проще изготовить траки из композитных материалов. Для этого применяют стеклоткань и эпоксидную смолу. В качестве каркаса используют стеклополимерную арматуру. В специальных формах изготавливают траки. После изготовления нужного количества их собирают в гусеницу. При изготовлении траков из композитных материалов используют элементы для сочленения из износостойких сталей.

Есть варианты применения траков из древесины. Потребуется их пропитка защитными смесями.

Самый простой способ изготовления гусеницы для вездехода на базе мотоблока – это использование транспортерной ленты. Для одной гусеницы нужны две полосы. Их соединяют в кольцо, а потом с помощью отрезков стальной трубы создают гусеницу.

На видео можете увидеть вариант изготовления водонепроницаемого корпуса, удерживаемого на плаву. В этом случае гусеничный движитель позволит перемещаться не только по земле, но и по воде. Получится вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

Источник: http://autoelectrick.ru/generator/kak-sdelat-samodelnye-vezdehody-iz-motociklov-kak-sdelat-vezdehod-iz.html

Как сделать каракат из мотоцикла иж чертежи

Авто самоделки

Самодельные автомобили, трактора, вездеходы и квадроциклы

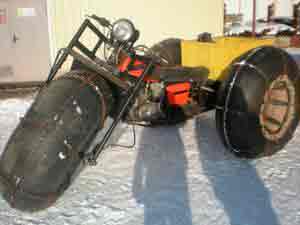

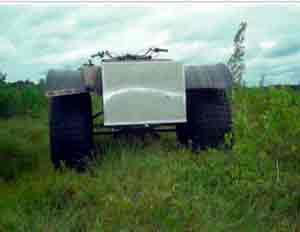

Самодельный вездеход каракат из мотоцикла

Болотоход вездеход каракат сделанный из мотоцикла ИЖ Планета 3: фото самоделки с подробным описанием конструкции.

Колёсный болотоход — обладает низким удельным давлением на поверхность почвы, что позволяет ему передвигаться по заболоченным участкам и водной поверхности.

Этот самодельный каракат сделан из мотоцикла ИЖ Планета 3, его конструкция довольно проста, и построить такое транспортное средство можно своими руками.

Колёса для болотохода сделаны следующим образом: камеры КФ-97 от прицепа трактора Т-150. Покрышкой для такого камерного колеса является такая же камера, только разрезанная по меньшему диаметру. Сначала одевается «покрышка», потом перетягивается ремнями. Поперечные ремни-шлейки получились длинной примерно по одному метру, а продольная полоса длинной 3.5 метра. Ширина продольной полосы 30 сантиметров. Поперечные ремни с продольной полосой соединены при помощи болтов.

Саму раму от мотоцикла пришлось удлинить и усилить. Чтобы маятниковая вилка не болталась, она была приварена. Цепь и звезды позаимствованы у комбайна. Их отношение 2 к 1.

Маленькая звезда на 25 зубов, она крепится к барабану при помощи восьми каленых болтов на 10. Большая звезда на 50 зубов. Тормоза оставлены без изменений, барабан был модернизирован под крепления для звездочки.

Задняя ось трицикла сделана из моста от Москвича. Мост пришлось доработать, вырезал болгаркой крепления подшипников из куклы, затем приварил бугельную дугу к чулку моста (если ее не приварить, то чулок перекоробит когда будете его разрезать пополам), затем разрезан сам чулок, для того, чтобы закрепить звездочку.

Натяжитель для цепи использован от комбайна.

Колёсные диски для вездехода сделаны из дисков от Нивы. Для этого их разрезал пополам при помощи болгарки и удлинил на 300 мм стальными пластинами, приваренными между половинками дисков (всего 6 пластин).

Диски обтягивал камерой от жигулей, разрезанной по большему диаметру. Так как диски использованы от Нивы, а мост от москвича, то задние диски в местах крепления пришлось подрезать.

Передняя вилка сделана шириной 700 мм, длина перьев вилки — 800 мм. Ось переднего колеса от мотоцикла ИЖ. С одной стороны к оси приварена удлиняющая труба длиной 500 мм. Эта труба вставляется в модернизированный ижевский барабан прикрученный к колесу.С другой стороны ось вкручивается в то же крепление, что и на пере вилки. Крепление было отрезано от амортизатора и приварено к перу.

Вилка крепится следующим образом — в крепление амортизаторов вставлены 2 трубы.

Крылья сделаны из пластиковых подкрылок передних колес от УАЗа.

Под сиденьем есть место для инструментов, сделано из канистры.

На фото: автор самодельного вездехода трицикла.

Каракат своими руками

Основная особенность этого болотохода — надежность конструкции. При изготовлении я исходил из наличия серийных узлов, которые выпускает наша промышленность. В качестве двигателя вездехода использовал имеющийся — от ИЖ-Планета. Установил на него воздушное принудительное охлаждение от мотоколяски СЗД в народе «Инвалидка».

Коленвал оставил родной планетовский, т.к. посадочное место под генератор у СЗД не подходит, нужен поменьше. Катушку зажигания на болотоход установил от ИЖ на 6 Вт (фото 1).

Мостом вездехода послужил задний мост от автомобиля «Ока» (фото 2).

Рама, тормоза и передача караката

Несущая конструкция — рама ИЖ-Планета. Переварил и усилил ее с использованием профильных труб 20x20x2,5 мм, 40x20x2,5 мм (фото 3). Переднюю вилку размером 40x40x2,5 мм сделал из этого же материала (фото 4).

Особенность цепной передачи от двигателя на КПП заключается в доработке узла для установки ведомой звезды на первичный вал КПП. Чтобы разгрузить подшипник первичного вала и исключить вероятность изгибания, я установил отдельный подшипник с узлом передачи крутящего момента.

Узел состоит:
✔ из диска сцепления от «Оки»,
✔ крышки КПП ИЖ-Планета с ведущей шестерней и насыпным подшипником,
✔ листа стали (толщиной 3 мм, d 120 мм) для передачи момента и сопряжения диска сцепления с ведущей шестерней,
✔ пластины из листа стали (той же толщины) для установки всего узла на КПП «Оки» (фото 5).

Расчет передаточного числа силовой передачи сделал по формуле:
N = п1хп2хпЗх . ni, где п — передаточное число каждой передачи в составе трансмиссии.

Рассчитал так, чтобы крутящий момент, который развивает двигатель (с учетом понижающих передач) не превысил допустимый момент, выдерживаемый КПП «Оки».

Тормозная система — ВАЗ-01 с приводом тормозов от троса ручника. Трос приспособил к штатному рычагу мотоцикла.

Натяжитель цепи использовал от натяжного ролика ВАЗ-08. Привод на колеса сделал из ШРУСа «Оки» и полуоси ВАЗ-01, соединив их сваркой. Полуось закрепил в штатное место (в отрезанную от моста ВАЗ фланцевую часть).

Колеса вездехода. Взял за основу диски колес от BA3-13 и приварил спицы и обода на самодельном станке (состоит из строительного поддона и фанеры, 4-х шпилек и тормозного барабана для их фиксации) (фото 6).

Шины размером 500×70-R20 взял от тяжелого вездехода. Собрал их по принципу «камера в камере» и стянул ремнями из конвеерной ленты (фото7).

Каракат получился легкий и с хорошей проходимостью!

Самодельный болотоход-трицикл на ИЖ Планета 3

Конструкция этого самодельного болотохода настолько проста, что ее сможет повторить практически любой автолюбитель в собственном гараже. Основой болотохода является мотоцикл ИЖ Планета 3. Мотоциклы Иж Планета частенько становятся донорами в вездеходных самоделках, это объясняется в первую очередь выносливостью и неприхотливостью их двигателей.

Мост взят от москвича и модернизирован. Вырезаны болгаркой крепления подшипников из куклы, затем приварена бугельную дуга к чулку моста (если ее не приварить, то чулок перекоробит когда будете его разрезать пополам), затем разрезан сам чулок, для того, чтобы закрепить звездочку. Натяжитель цепи позаимствован также от комбайна.

Камеры КФ-97 использованы от сельско-хозяйственного прицепа трактора Т-150. Покрышкой для такого камерного колеса является такая же камера, только разрезанная по меньшему диаметру. Сначала одевается «покрышка», потом перетягивается ремнями. Поперечные ремни-шлейки получились длинной 1,02м., а продольная полоса длинной 3.5м. Ширина продольной полосы 30 сантиметров. Поперечные ремни с продольной полосой соединены при помощи болтов.

За основу были взяты диски от нивы, разрезанные пополам при помощи небольшой болгарки и удлиненные на 30 сантиметров стальными пластинами, приваренными между половинками дисков (всего 6 пластин). Диск обтянут камерой от автомобиля ВАЗ, разрезанной по большему диаметру. Так как диски использованы от Нивы, а мост от москвича, то задние диски в местах крепления пришлось подрезать.

Рама, тормоза и передача

Рама от мотоцикла удлинена и усилена. Чтобы маятниковая вилка не «ходила», она была приварена. Цепь и звезды позаимствованы у комбайна. Их отношение 2 к 1. Маленькая звезда на 25 зубов, она крепится к барабану при помощи восьми каленых болтов на 10. Большая звезда на 50 зубов. Тормозная система болотохода ничем не отличается от любой другой, поэтому тормоза оставлены без изменений. А вот барабан был модернизирован под крепления для звездочки.

Длина перьев вилки этого болотохода 800мм, в то время как ее ширина примерно равна 700мм. Ось переднего колеса использована от донора- мотоцикл ИЖ. С одной стороны к оси приварена удлиняющая труба длиной 500мм. Эта труба вставляется в модернизированный ижевский барабан прикрученный к колесу.С другой стороны ось вкручивается в то же крепление, что и на пере вилки. Крепление было отрезано от амортизатора и приварено к перу (на фотографии его не видно так как оно вставлено в трубу и приварено).

К рулю болотохода вилка крепится достаточно просто. В крепление амортизаторов вставлены 2 трубы.

Двигатель для вездехода

Двигатель от мотоцикла ИЖ-Планета 3 с воздушным принудительным охлаждением от мотоколяски СЗД (в народе «Инвалидка»). Коленвал стоит родной — планетовский, а не «СЗДшный», так как посадочное место под генератор у «СЗДшного» не подходит (оно больше), а на болотоходе стоит катушка зажигания Иж 6v.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как сделать каракат своими руками на шинах низкого давления

Сегодня в интернете можно увидеть много проектов интересных самодельных машин, которые именуют в народе пневматиками или каракатами.

Легкий вездеход, оснащенный огромными камерами способен пройти по сильному бездорожью, прокладывая себе путь там, где другим машинам это не под силу. С конструктивной точки зрения такие каракаты самоделки не имеют сложной технической базы и просты в изготовлении, что позволило завоевать им признание среди многих домашних умельцев.

Что такое «каракат»

Впервые увидев такую машину, невольно задумываешься над тем, имеет ли она хорошие ходовые качества, поскольку со стороны может показаться, что каракат очень громоздкий и неуклюжий. На самом деле все как раз наоборот. Крепкая подвеска, сваренная из стальных труб с шарнирным соединением, позволяет выдерживать сильнейшие нагрузки. Рулевое управление таким механизмом не очень сложное, поскольку имеет простой принцип, основанный на стандартной червячной передаче. Даже каракат из Урала показывает неплохие эксплуатационные качества, не говоря уже легкости в обслуживании и доступности ЗЧ по сравнению с заводскими вездеходами.

Секрет успеха такого изобретения кроется в изначальной идее – на основе готовых агрегатов изготовить доступный вездеход на пневматиках. В конструкции караката можно использовать детали от мотоциклов, мопедов, грузовых и легковых автомобилей, что дает широкий простор для творческого подхода к конструированию модели.

Каракат из мотоблока

Существуют проекты, даже каракатов из мотоблока. Естественно, для изготовления такой машины нужен мотоблок среднего или тяжелого класса.

Каракат представляет собой самодельный вездеход, оснащенный тремя или четырьмя колесами с шинами низкого давления, который передвигается за счет использования двигателя внутреннего сгорания. В качестве силовой установки могут быть использованы самые разные двигатели, начиная от Ижа, и заканчивая Уралом, все зависит от мощности проектируемого караката.

Подвеска, в большинстве случаев, сваривается самостоятельно и представляет собой две независимые системы, которые закреплены между собой с помощью усиленного шарнирного соединения.
И, наконец, самой внушительной частью машины являются его колеса, тут нужно отметить, что это может стать и самой дорогой частью конструкции, поэтому многие решаются на изготовление шин низкого давления своими руками.

Этапы изготовления

Итак, как сделать каракат своими руками и получить себе надежного, неприхотливого помощника не только для хозяйства, но и для полноценного мужского отдыха – рыбалки и охоты?
Для этого следует выделить основные этапы в конструировании чудо-вездехода:

  • Выбор основы для будущего караката. Здесь можно использовать раму от имеющегося мотоцикла ИЖ, или же даже УРАЛА, что зависит от финансовых возможностей хозяина, а также того, что есть под рукой. Нужно обратить внимание, что каракат из ижа обладает большей маневренностью, что делает его использование наиболее востребованным в тундре, лесу, а также в условиях неровной местности – больших перепадов высот, склонов и оврагов.
  • Выполнение подвески и заднего моста. Здесь используемые лонжероны соединяются между собой подкосом, рулевой втулкой и специальной стойкой, в результате чего получается независимая задняя и передняя подвески. Для всех типов каракатов-самоделок очень важно выполнять именно такую подвеску, поскольку она обеспечивает самоходу маневренность и мягкость, особенно при прохождении неровной местности.
  • Прикрепление колес. Важно заметить, что все типы этих вездеходов, включая даже каракат из муравья, оснащены не самими колесами, а именно камерами от грузовых автомобилей. Камера крепится к подвеске за счет металлической ступицы, к которой прикручены крепкие ленты, оплетающие колесо поперек. Именно камеры низкого давления от КамАЗов, Уралов, а также их прицепов, включая большой К-700, обеспечивают легкость рулевого управления, что позволяет безопасно ездить на таком вездеходе.
  • Установка двигателя и сопутствующих систем передачи крутящего момента ведущим колесам. После того, как на каркас караката установлена подвеска с колесами, можно приступать к установке мотора, а также всех остальных сопутствующих систем – сцепления, тормозов и выброса отработанных газов. По завершении этого происходит тестирование караката, после чего его можно полноценно эксплуатировать.

Возможности использования

Часто в народе каракаты называют просто пневматиками, что обусловлено колесами низкого давления, которые и обеспечивают вездеходу великолепную проходимость. В условиях болотистой местности, грязи и русла рек такие машины просто незаменимы, поскольку обладают достаточной плавучестью и могут форсировать небольшие водные преграды. Пневматики часто используют для поездок на рыбалку или охоту, причем на достаточно большие расстояния. В среднем каракат проектируется на скорость до 70 км/ч, что является вполне достаточным при учете плохих дорог, а то и полного их отсутствия.

Портал о старых вещах

Вид работы

Тип подачи материала

Просмотров

Я живу в небольшом городке на севере Свердловской области. Я увлекаюсь охотой и рыбалкой, есть у меня излюбленные места для этих целей, но добраться до них пешком не реально. Да и унести на себе результаты промысла не всегда под силу. Поэтому нужна техника, способная по бездорожью проехать в любую погоду и с ношей до 300кг.

Был у меня старый вездеход, но слабоват он был да и столько лет, сыпаться уже стал. Задумал я сделать новый болотоход своими руками, надежный и мощный. Подготовка к постройке оказалась намного дольше самой сборки. Необходимо было приобрести кучу узлов и агрегатов, а денег на них нет. Пришлось собирать из того, что было и что смог найти за небольшие деньги.

Принцип вездехода будет трицикл. Почему трицикл? Потому что он наиболее маневреней в лесу и на болотистой местности. Двигатель будет от инвалидки, колеса от Трактора Т-150. Рама от мотоцикла иж. Демпфер от Газ53, полуоси от ГАЗ 66

Итак, узлы все подготовили, приступаем к сборке трайка.

Устанавливаем раму, рама кстати от мотоцикла иж. Почему от Ижа? Потому что двигатель будет ИЖ, крепление переделывать не нужно и рама вполне крепкая сама по себе.

И привариваем к этой раме каркас нашего вездехода. Каркас из трубы диаметр 40 и 32, обычная не толстостенная. По центру уголок 63.Примеряем задний мост.

Далее собираем вилку. Вилка самодельная. Рулевая колонка с конусными подшипниками. Вилка сама из той же трубы что и каркас.

Как видите мы и двигатель уже начали устанавливать. Двигатель как я уже и писал от инвалидки. Он хорош тем, что у него принудительное охлаждение и электростартер.

Что бы понизить скорость и усилить тягу вездехода делаем двойное цепное понижение.

Далее работаем с колесами, нужно их облегчить, т.к. вес самого болотохода не большой, то такой массы колеса не нужны. Сдираем лишнюю резину.

Облегчаем и диски для колес болотохода.Сделаем их разъемные, что бы покрышку не бортовать. Для этого в них вырезаем окна. Собираем колесо.

Устанавливаем задний мост.

Делаем жесткий каркас болотохода и устанавливаем всю трансмиссию.

Ну и ставим на колеса вездеход

Сидение поставили от мотоцикла Восход т.к. она была в наличии. Для установки этого сидения пришлось часть рамы взять и приварить с того же Восхода. Аккумулятор временно на тестовый запуск привязали проволокой)

На переднюю вилку ставим фару от Восхода и крыло мастерим из обрезков профнастила, оставшегося со стройки гаража.

На задние колеса так же делаем крылья из обрезков профнастила. Крылья обязательно нужны, т.к. ездить будем преимущественно по грязи.

Ну и между задними крыльями мастерим короб в котором будем возить вещи и промыслы. За сидением сзади сделали ящик под инструменты.

Все, вездеход готов для поездок по бездорожью. Понятно теперь как своими руками сделать вездеход? Как видите, из старых вещей с минимальными затратами и умелыми руками можно сделать стоящую вещь, которая будет служить вам многие годы.

Сергею на столько понравился процесс сборки вездехода, что он решил не останавливаться, продать этот вездеход для закупки новых запчастей и приступить к изготовлению нового, на базе ГАЗ 66. Так что желающие приобрести данный вездеход могут обращаться к автору по тел. +79506442023

Цена данного вездехода 70тыс. руб. По доставке в другие регионы- обсуждаемо.

Ну и следите за обновлениями, Сергей , надеемся порадует нас еще своими самоделками из старых мотоциклов.

Видео первого выезда вездехода:

Запуск вездехода со стартера:

Источник: http://avtopraim.ru/velosiped/kak-sdelat-karakat-iz-mototsikla-izh-chertezhi.html

Как сделать снегоход из мотоцикла иж планета

Чтобы не покупать дорогой снегоход, народные умельцы придумывают свои, подчас очень интересные, решения. Так, чтобы сделать самодельный снегоход, можно использовать отдельные детали, в том числе двигатель, от таких мотоциклов как: ?Иж?, ?Урал? или ?Восход?.

Насколько мощным может быть такой снегоход? Как переделать мотоцикл в гусеничный снегоход? Если вы владелец мотоциклов ?Иж?, ?Урал? или ?Восход?, то данная информация может быть для вас интересна.

Мощность самодельных снегоходов на базе мотоцикла

Самостоятельно собрав снегоход на основе мотоцикла, можно получить достаточно быстрый и проворный агрегат. Например, мощность двигателя мотоцикла ?Восход? ? ок. 15 л. с. Поставив этот мотоцикл на лыжи, можно ездить с максимальной скоростью не менее 60?70 км/ч. В отличие от мотоцикла ?Восход?, ?Иж-Планета? имеет мощность уже в 20 л. с., а известный всем ?Урал? ? 40 л. с. При таких оборотах снегоход сможет разогнаться более чем до 100 км/ч.

Однако необходимо помнить, что качество сборки для передвижения на таких скоростях должно быть на высшем уровне. Если, выжимая все соки из ?Иж-Планета?, можно особенно не переживать, то с более мощными двигателями, подобными тому, который установлен в мотоцикле ?Восход?, нужно обращаться осторожно. Не стоит думать, что в случае неисправности одного из узлов вездехода на скоростях более 80?100 км/ч снег смягчит ваше падение. На такой скорости падение в мокрый снег сопоставимо с падением на асфальт.

Поэтапное описание изготовления

Для того чтобы сделать гусеничный снегоход на основе мотоциклов ?Иж?, ?Восход? или ?Урал?, необходимо собрать для него подходящую раму. Чертежи и фото сваренных конструкций можно найти в Интернете. Однако у всех их есть общие черты. Для создания рамы снегохода используют обрезки труб небольшого диаметра. Чтобы сделать снегоход на базе готовой рамы мотоцикла ?Иж? или ?Восход?, ее также нужно будет переварить или установить дополнительные крепления. Здесь должны быть места для основных модулей снегохода: руля с передней лыжей, гусеничного движителя, мотора и сиденья водителя. Чтобы не наломать дров, используйте точечную сварку. Когда каркас будет готов, можно окончательно проварить соединения.

Для создания снегохода двигатель подойдет от мотоцикла ?Иж-Планета?, ?Урал? или ?Восход?. Если рама от старого транспорта в хорошем состоянии, то можно использовать ее, немного усовершенствовав. Некоторые ухищряются сделать временные крепления на раме, которые весной снимаются, а мотоцикл снова можно поставить на колеса. Какой бы вид крепления гусеницы и лыжного модуля вы не использовали, это должна быть крепкая и практичная конструкция.

Для создания привода на базе мотоцикла ?Иж?, ?Восход? или ?Урал? нужно установить цепную передачу с основного вала двигателя на ведущий вал гусеничного движителя. В качестве гусеницы-самоделки можно взять четверть гусеничной ленты от ?Бурана? или другого снегохода. Если нет возможности или средств приобрести заводской вариант, попробуйте сделать ее самостоятельно. Конечно, такая гусеница будет менее прочной.

Для создания гусеницы нам понадобится:

  • транспортерная или прорезиненная лента;
  • поперечные пластмассовые или жестяные рейки;
  • ключи и крепежные соединения;
  • чертежи.

Рейки можно использовать в качестве грунтозацепов. Для их изготовления нужно сделать равные по ширине и длине отрезки пластиковой трубы или жести с загибами, которые при помощи болтовых соединений нужно прикрепить через равное расстояние на транспортную ленту. В качестве роликов для такого движителя можно взять три пары колес разного размера. Для ведущего вала подойдут колеса побольше (например, от тележки), а для двух других ? пары поменьше. Ролики должны быть ?обуты? в резину для лучшего контакта с самодельной гусеничной лентой.

Однако, как уже говорилось выше, такая самодельная гусеница может не сгодиться, если планируется сделать мощный снегоход. Слишком хлипкая конструкция может просто-напросто рассыпаться при движении на больших скоростях. При переделывании под снегоход мотоциклов ?Урал? и ?Восход? лучше использовать качественные заводские детали, в том числе гусеницу, скажем, от снегохода ?Буран?.

Для обеспечения более мягкого движения самодельного снегохода, мотоцикл ?Иж?, ?Урал?, ?Восход? или другой нужно оборудовать передней и задней амортизацией. В некоторых случаях, сгодится родная амортизация задней подвески, а вот в качестве амортизации для поворотных лыж можно использовать пружины от автомобиля или мотоцикла.

Итак, как мы увидели, сделать самодельный снегоход на базе мотоцикла возможно. Однако для этого вам понадобятся некоторые умения, знания устройства гусеничного движителя, а также устройства главной передачи с двигателя мотоцикла на гусеницу. Создание самодельных снегоходов не ново в Интернете, поэтому грамотные чертежи можно найти на многих сайтах. Так, можно встретить профессиональные каталоги схем и описаний, чертежей с разных старых советских печатных изданий.

В зимний период использование мотоциклов в заводском оснащении практически невозможно.

Единственными, кто может хоть как-то двигаться по снежному покрову – это мотоциклы, оснащенные боковыми прицепами, а ведущее колесо переобуто в резину с глубоким протектором.

Но и то, не на всех поверхностях возможно использовать такие мотоциклы.

По не расчищенным дорогам иногда возможно перемещаться только на снегоходах. Но не у всех есть возможность приобрести снегоход, да и не всегда это экономически целесообразно.

В таком случае на выручку приходят «умелые руки». Ведь вполне возможно переоборудовать обычный колесный мотоцикл в полноценный снегоход, причем даже особо вмешательства в конструкцию не требуется.

Поэтому летом такой мотоцикл можно использовать по прямому назначению, а зимой переоборудовать его в снегоход.

Понятное дело, дорогие спортивные или туристические байки переделывать вряд ли кто согласиться, а вот отечественные «трудяги» переделать вполне можно.

Далее рассмотрим, как же можно сделать снегоход из самых распространенных советских мотоциклов – «Минск», ИЖ, Урал. Также рассмотрим в качестве снегохода мотоблоки, которые сейчас стали очень популярны в приусадебном хозяйстве.

Снегоходы на базе «Минск»

Начнем с самого малого представителя отечественного мотопрома – мотоцикла «Минск». Он хоть и оснащается 125-кубовым мотором, но вполне способен выступить как снегоход, причем умельцы «умудряются» сделать из него снегоходы двух типов.

Первый тип – колесно-лыжный. Конструктивно в мотоцикле особо ничего не меняется, однако с него снимаются колеса. Вместо переднего колеса устанавливается широкая лыжа.

Причем делается она очень просто – берется труба в качестве стойки, с помощью крепежного элемента и вала оси колеса лыжа крепиться к передней вилке. Внизу к стойке на шарнире присоединяется широкая металлическая полоса с завернутым передком.

Относительно задней части снегохода, то здесь несколько сложнее. Делается модуль, который крепиться на место заднего колеса.

В конструкцию модуля кроме рамы входит задний мост от УАЗ, но несколько модифицированный. Ведомая шестерня моста заменяется на заднюю звездочку мотоцикла ИЖ. Привод на мост осуществляется через промежуточный вал, но все же он остается цепным.

В качестве колес используются камеры от прицепа ПТС-2-4, но для надежности боковины камеры укрепляются боковинами шин. Диски для облегчения делаются сварными из прутов, а закрепляется камера к ним при помощи ремней.

Cнегоход на базе «Минск» способен развить скорость до 45 км/ч.

Второй тип снегохода из «Минск» — гусеничный. Причем впереди снова используется лыжа, крепящаяся к вилке. Сзади же тоже установлен модуль, но состоящий из рамы и двух валов, закрепленных на ней.

Передний вал оснащен звездочками. Две большие звездочки – приводные для гусеницы, и малая звездочка для привода вала. Задний вал оснащен катками. Между этими валами натянута гусеница, сделанная из клиновидных ремней и пластиковых планок.

Привод осуществляется через промежуточный вал. Гусеничная версия «Минска» способна разогнаться уже до 50 км/ч. И это только два вида из многочисленных.

Инженеры и дизайнеры не плохо поработали над мотоциклом иж Юнкер, один из замых красивых моделей отечественного производства.

В народе мотоцикл Jawa 350 пользовался немалой популярностью давайте ознакомимся с его техническими характеристиками.

Снегоходы ИЖ

Прейдем к мотоциклам среднего класса – ИЖ. Распространенными типами снегоходов, которые делаются из этих мотоциклов являются все те же колесный и гусеничный.

По сути, даже конструктивно снегоходы на основе «Минск» и ИЖ сходны. Однако часто вместо лыжи впереди используется колесо, сделанное из камеры, с бортовинами от шины.

Но в таком случае передняя вилка переделывается, поскольку такое колесо значительно шире стандартного. Хотя можно и воспользоваться все той же лыжей.

Что относительно гусеничной версии, то разница обычно сводиться к размерам самой гусеницы, и как следствие – гусеничного модуля.

Снегоходы из «Урал»

А вот мотоциклы «Урал» в качестве снегоходов используются чаще в гусеничном варианте. Особенностью их является то, что сам мотоцикл является достаточно тяжелым, да еще и имеется карданный привод заднего колеса, поэтому обычным гусеничным модулем с цепным приводом не обойтись.

Конструкция модуля для «Урала» значительно сложнее, да и привод организовывается другим способом – через редуктор. Поэтому в конструкцию рамы мотоцикла тоже вносятся изменения, иначе высота мотоцикла увеличиться, что произведет к завышению центра тяжести, и как следствие – снижение устойчивости.

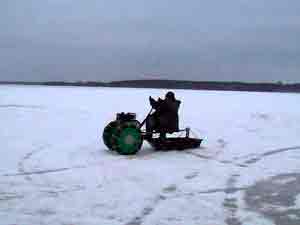

Снегоходы из мотоблоков

Конструкция же снегоходов из мотоблоков значительно проще, независимо от модели мотоблока.

В них редукторный привод обеспечивает вращение двух колес. Поэтому чтобы сделать снегоход достаточно вместо стандартных колес установить широкие катки со снегозацепами.

Некоторые умельцы идут дальше, устанавливая на приводные валы гусеничные модули, представляющие собой три катка, закрепленных на оси, на которые надета гусеница. Ведущим катком обычно выступает средний, поэтому его делают зубчатым, а два остальных являются направляющими.

Здесь рассмотрены только самые популярные виды снегоходов на базе отечественных мотоциклов, а также мотоблоков. Хотя разновидностей снегоходов значительно больше.

Как правильно подобрать длину гусениц для снегохода вы можете узнать в нашей статье.

Детский снегоход Polaris 120 INDY, прекрасная модель для начинающих любителей активного отдыха.

Фотогалерея

Мы предлагаем вашему вниманию, подборку фото снегоходов своими руками из отечественных мотоциклов. Но оказывается такие «поделки», можно делать не только из старых мото, в дело идут также автомобили и велосипеды.

Видео

Автор демонстрирует свое изобретение, в виде самодельного снегохода-вездехода. Техника прекрасно справляется с глубоким снегом и водными преградами. Этот аппарат прекрасно подойдет для экстремальных прогулок.

Все более широкое применение находит сегодня снегоходная техника. Промышленность и самодеятельные умельцы создают самые разнообразные конструкции машин, специально предназначенные для эксплуатации зимой. Ко вот приходит весна, и мощный «Буран» отправляется на стоянку в гараж — дожидаться следующего сезона, а его владелец пересаживается на другого «коня», чаще всего — мотоцикл. Но целесообразно ли иметь два практически одинаковых транспортных средства, отличающихся лишь ходовой частью? А нельзя ли сделать универсальный мотоцикл-снегоход? Эту задачу с успехом решил наш читатель из города Воткинска Удмуртской АССР А. Барабанщиков.

Давно надумал обзавестись снегоходом, но от покупки промышленного «Бурана» решил воздержаться. И не только потому, что эта машина недешева и, предназначенная только для зимней эксплуатации, летом лишь занимает место в гараже. Бывает, соберешься ранней весной на рыбалку, а дорога до неближнего водоема уже освободилась от снега, и «Буран» уже не пройдет. Но, к сожалению, и старый друг — мотоцикл — здесь не поможет: за обочиной снег еще глубок и рыхл. Вот почему я остановил свой выбор на конструкции универсального снегохода, сделанного на базе мотоцикла ИЖ с коляской.

Идея ясна из рисунка. Заменяем заднее колесо гусеницей, а на остальные колеса надеваем широкие металлические лыжи, и ваш мотоцикл без какой-либо переделки превращается в отличный снегоход, легко преодолевающий подъем и заносы, а на ровных участках развивающий скорость до 40 км/ч. Причем переоборудование его в зимний вариант и обратно занимает не более 15 минут, а гусенично-лыжный комплект достаточно компактен, чтобы взять его с собой.

Лыжи для переднего колеса мотоцикла и колеса коляски устроены просто-Их основа — дюралюминиевый лист с приклепанными продольными уголками. Они придают лыже продольную жесткость; к ним же крепятся две стальные пластины, между которыми и закрепляется колесо всего двумя болтами. Для уменьшения трения о снег подошву лыжи рекомендую сделать из нержавеющей стали, латуни или полиэтилена. А для улучшения управляемости лыжа переднего колеса должна иметь подрез — стальное вертикальное ребро на нижней плоскости.

Р и с. 1. Г усенично-лыжиый комплект для мотоцикла с коляской.

Р и с. 2. Общий вид гусеничного движителя.

Более сложен в изготовлении гусеничный движитель, устанавливаемый на место снятого заднего колеса мотоцикла.

Его рама сварена из стальных труб d 30 и d 20 мм и четырех стальных пластин толщиной 8 мм. Продольные пазы в пластинах предназначены для подсоединения переднего и заднего валов опорных барабанов гусеницы и регулировки ее натяжения. К вертикальной трубчатой дуге приварена стальная втулка. Через ее отверстие при установке на мотоцикл проходит ось снятого заднего колеса. Ушко в передней части этой дуги служит для крепления специального узла, которым вся рама фиксируется на задней вилке мотоцикла. А два таких же ушка, приваренных под продольными трубами, необходимы для подсоединения оси балансиров. Кроме того, на концах эти трубы имеют упоры для резьбового натяжителя гусеницы.

Валы передних и задних опорных барабанов гусеницы выточены из стального прутка d 25 мм. На концах каждого проточены шейки под подшипник № 204, а в средней части приварены звездочки (Z=17) цепной передачи и фланцы опорных барабанов. Так как ведущим является только передний вал, звездочка заднего не используется, зато валы получаются полностью взаимозаменяемыми, что может пригодиться при выходе из строя звездочки.

Корпуса подшипников этих валов выточены из стальных заготовок. В них, помимо гнезда под подшипник, выполнены осевые отверстия для крепления к пластинам рамы и радиальное отверстие (по месту) — под длинную шпильку, используемую как шток натяжного устройства гусеницы.

Р и с. 3. Устройство гусеничного движителя:

1 — узел крепления движителя к мотоциклу, 2 — ведущая звездочка (Z=42) со ступицей, 3 — рама, 4 — гусеница, 5 — диск ведомого вала, 6 — опорный каток, 7 — звездочка ведущего вала, 8 — балансир, 9 — шток натяжного устройства, 10 — упор натяжного устройства, 11 — вал, 12 — звездочка привода (Z=17), 13 — опорный барабан, 14 — крышка подшипника, 15 — подшипник № 204, 16 — корпус подшипника.

Крышки корпусов имеют проточку для установки уплотнительной манжеты и крепятся к корпусу болтами М5.

Опорные барабаны гусеницы выточены из дюралюминиевых заготовок и собираются из двух половин на шести болтах Мб. При сборне между ними зажимаются вырезанные из толстого резинового листа ведущие звездочки — на переднем валу и цилиндрические катки — на заднем. Зубья ведущих звездочек передают усилие гусенице, зацепляясь за грунтозацепы через зазор между лентами гусеницы. А сами барабаны катятся по внутренней стороне гусеницы. Полукруглые канавки на их наружной поверхности сделаны для того, чтобы головки винтов, которыми грунтозацепы крепятся к ленте, не мешали работе.

Гусеница состоит из четырех полос шириной 56 мм, вырезанных из транспортерной ленты и соединенных вместе общими грунтозацепами — стальными П-образными профилями, согнутыми из полос толщиной 2 мм.

Передний вал гусеницы приводится во Еращение цепной передачей от ведущей звездочки (Z = 42), установленной на месте колеса. Собственно звездочка заимствована от мотоцикла ИЖ-10. Она крепится шестью болтами М6 к дообработанной, как показано на чертеже, колесной ступице. Монтируется эта деталь на заднюю вилку аналогично заднему колесу с добавлением простой распорной втулки.

Промежуточными опорами гусеничного движителя являются балансиры — установленные на общей оси четыре двуплечих рычага с закрепленными на концах осями катков.

Не найдя подходящих по размеру и прочности колес для балансира, сделал их сам. С помощью несложного штампа выдавил из круглых стальных пластин половинки дисков колес, выточил бронзовые ступицы — подшипники скольжения и пресс-форму для шин катков. Соединив полудиски шестью болтами, получил прочное колесо, легко ремонтируемое в случае износа.

Источник: http://moreremonta.info/strojka/kak-sdelat-snegohod-iz-motocikla-izh-planeta/

Как сделать каракат из мотоцикла иж чертежи

Как сделать каракат своими руками на шинах низкого давления

Сегодня в интернете можно увидеть много проектов интересных самодельных машин, которые именуют в народе пневматиками или каракатами.

Легкий вездеход, оснащенный огромными камерами способен пройти по сильному бездорожью, прокладывая себе путь там, где другим машинам это не под силу. С конструктивной точки зрения такие каракаты самоделки не имеют сложной технической базы и просты в изготовлении, что позволило завоевать им признание среди многих домашних умельцев.

Что такое «каракат»

Впервые увидев такую машину, невольно задумываешься над тем, имеет ли она хорошие ходовые качества, поскольку со стороны может показаться, что каракат очень громоздкий и неуклюжий. На самом деле все как раз наоборот. Крепкая подвеска, сваренная из стальных труб с шарнирным соединением, позволяет выдерживать сильнейшие нагрузки. Рулевое управление таким механизмом не очень сложное, поскольку имеет простой принцип, основанный на стандартной червячной передаче. Даже каракат из Урала показывает неплохие эксплуатационные качества, не говоря уже легкости в обслуживании и доступности ЗЧ по сравнению с заводскими вездеходами.

Секрет успеха такого изобретения кроется в изначальной идее – на основе готовых агрегатов изготовить доступный вездеход на пневматиках. В конструкции караката можно использовать детали от мотоциклов, мопедов, грузовых и легковых автомобилей, что дает широкий простор для творческого подхода к конструированию модели.

Каракат из мотоблока

Существуют проекты, даже каракатов из мотоблока. Естественно, для изготовления такой машины нужен мотоблок среднего или тяжелого класса.

Каракат представляет собой самодельный вездеход, оснащенный тремя или четырьмя колесами с шинами низкого давления, который передвигается за счет использования двигателя внутреннего сгорания. В качестве силовой установки могут быть использованы самые разные двигатели, начиная от Ижа, и заканчивая Уралом, все зависит от мощности проектируемого караката.

Подвеска, в большинстве случаев, сваривается самостоятельно и представляет собой две независимые системы, которые закреплены между собой с помощью усиленного шарнирного соединения.

И, наконец, самой внушительной частью машины являются его колеса, тут нужно отметить, что это может стать и самой дорогой частью конструкции, поэтому многие решаются на изготовление шин низкого давления своими руками.

Как сделать каракат из мотоблока своими руками

Сегодня интернет заполнен множеством проектов вызывающих неподдельный интерес: как сделать самодельный вездеход, или как сделать каракат из мотоблока, мотоцикла. Впервые увидев такую машину, невольно засомневаешься, хороши ли ее ходовые качества, так как со стороны покажется, что каракат — это громоздкая и неуклюжая машина. В действительности же все выглядит по-другому.

На болотах, в грязи и на руслах рек такие вездеходы бывают просто незаменимыми, поскольку имеют достаточную плавучесть и могут легко преодолевать небольшие водяные преграды.

Как сделать каракат из мотоблока

Обычно каракат из мотоблока эксплуатируется на скорости менее 70 км/ч, что вполне приемлемо для плохих дорог, не говоря уже о полном их отсутствии.

За счет крепкой подвески, сваренной из стальных труб, соединенных шарнирами, каракат выдерживает существенные нагрузки. Управление рулем такого вездеходане сложное, поскольку в основе его простая конструкция на базе обычной червячной передачи.

Даже мощный каракат на базе Урала характеризуется неплохими эксплуатационными качествами, не считая легкости обслуживания и доступности запчастей в отличие от заводских вездеходов.

Легкий каракат

Легкий каракат, снабженный огромными колесами, легко проходит сложное бездорожье, находя себе дорогу там, где другие транспортные средства просто не пройдут. С точки зрения их конструкции у таких каракатов-самоделок нет сложной технической основы и они просты в изготовлении, что обусловило их широкую популярность среди большинства домашних умельцев.

Секрет простоты такого подхода к изготовлению заключен в изначальной идее –максимально применяя готовые агрегаты собрать вездеход из деталей и узлов грузовиков и легковушек, мотоциклов, мопедов, что открывает широкое поле приложения творческой энергии и умений конструкторов самодельных каракатов. Известны проекты и каракатов из мотоблоков, относящихся к среднему или тяжелому классу.

Делаем каракат из мотоблока своими руками

Итак, как же сделать каракат из мотоблока своими руками и тем самым создать для себя надежного и незаменимого помощника не только для собственного хозяйства, но и для поездок на рыбалку и на охоту?

Всоздании такого караката из мотоблокаможно выделить нижеописанныеосновные этапы:

Выбор рамы для караката

Каракат из мотоблока, естественно, требует от конструктора-умельца иметь сам мотоблок, относящийся,желательно, к тяжелому или среднему классу. По сути, каракат является ничем иным, как самодельным вездеходом, установленным на четыре или на три колеса ( зависит от конструктивной схемы), с колесами, «обутыми» в шины низкого давления, приводящимся в движение двигателем внутреннего сгорания.

Чтобы каракат из мотоблока не обманул Ваших ожиданий и стал незаменимым транспортом для продолжительных поездок на охоту или рыбалку по сложному бездорожью, необходимо ясно представить себе все этапы его изготовления.

Для начала следует определиться с рамой. В принципе, многими конструкторами самодельных каракатов брались рамы от мотоциклов “ИЖ”, или же даже от УРАЛА, что определяется финансовыми возможностями участника (ков) процесса изготовления караката, а также тем, что имеется под рукой.

Каракат из ИЖа обладает хорошими маневренными свойствами, что предопределяет его основное использование при передвижении через лес, а также при преодолении пересеченной местности с большими перепадами высот, склонами и оврагами.

Изготовление своими руками подвески

На следующем этапе изготовления караката из мотоблока требуется выполнить подвеску и задний мост. Подвеску нужно будет сделать своими руками, так как подвеска караката предполагает сварную конструкцию из двух частей, соединенных посредством шарнирного крепежа. В конструкции подвески караката лонжероны сопрягаются между собой посредством рулевой втулки, подкоса и спец стойки, в результате чего формируется независимая задняя и передняя подвески.

При установке как лонжеронов, так и втулки руляи спецстойки нужно добиваться именно независимости подвески, так как именно независимая подвескаимеет особую важность для всех типов каракатов-самоделок, поскольку она обеспечивает каракату проходимостьгусеничного вездехода наряду с маневренностью и мягкостьюхода, особенно при преодолении пересеченной местности.

Монтаж на самодельный каракат колес

Колеса будущего караката представляют собой важнейшую и наиболее дорогую его часть. Их можно или приобрести, или же сделать своими руками. Важно отметить, что все известные самодельно изготовленные конструкции этих вездеходов, включая даже каракат из мотороллера «Муравей», оснащаются не собственно колесами, а только камерами и покрышками колес грузовых автомобилей (КамАЗов, Уралов, а также от их прицепов, включая большойК-700).

Именно за счет таких колес и обеспечивается легкость рулевого управления и преодоления неровностей местности, что в конечном итоге обеспечивает безопасность езды на таком вездеходе-каракате. Значительный объем камер придает каракату с такими колесами хорошую плавучесть, что является полезным дополнением к его хорошей проходимости. Иногда каракаты оснащаются простыми камерами, прикрепленными к подвеске через колесные диски и металлические ленты, которые охватывают снаружи камеру колеса и крепятся к дискам.

Установка двигателя и дополняющих его систем передачи крутящего момента на ведущие колеса. После установки на раму караката подвески с колесами можно приступить к монтажу двигателя, а также всех других дополняющих его систем – сцепления, тормозной системы и системы вывода продуктов сгоревшего топлива.

По завершении этого требуется всесторонне испытать каракат, и только после успешного завершения испытаний его можно полноценно эксплуатировать.От того, какой мотоблок (большой или средней мощности) имеется в распоряжении домашнего конструктора караката, таковой будет и его мощность.

Каракат из мотоблока чертежи и видео

Трехколесный каракат с планетовским двигателем

Некоторая информация по каракату, хотя из фотографий и так все понятно, но всеже может камуто будет интересно. Двигатель от мотоцикла ИЖ планета, левая крыжка с вентилятором от инвалидки СЗД. Штатное электрооборудование заменено на Восходовское, которому не нужен аккумулятор и оно гораздо надежнее так-как вместо кулачков датчик хролла.

Диффериенциал УАЗ и две длинные уазовские полуоси. Полуоси укорочены так как каракат каракат получился бы очень широкий. Родные ступицы срезаны и напрессованы от москвичевские так как колеса сделаны на основе более легких москвичесвских дисков.

Диск мотоциклетного колеса располовинен и на его основе сделан диск для Бел-79. вообще было изготовлено два комплекта колес, один на основе Бел – 79 для грязи, один на основе камер для болота. По окончании выяснилось неожиданное: камерные колеса получились несколько тяжелее. В этом году лето было сухое и на заводских колесах без проблем гоняли по болоту, камерные пока не «надевал».

Рама усилена косынками, внизу у места крепления двигателя и в районе крепления вилки. В крепление вилки для прочности вставлена бронзовая втулка так как и без таких нагрузок как в болоте у ИЖ-ей в этом месте разбивает подшипники. Кузов сделан из листового люминия и люминевого уголка на заклепках:

Цена караката оказалась очень даже приличной, но это потому что многое пришлось переделывать по ходу работ так как опыта изготовления именно таких аппаратов не было. по ходу решались и разные технические проблемы. В конструкции в основном использовались только новые детали и материалы, поэтому и цена оказалась высокой. Аппарат по ходу эксплуатации дорабатывается, отъездил лето и пол осени по болотам грязи и т.п. пока без проблем. Ниже фотографии изготовления этого вездехода.

Проходимость караката отличная, по болоту прет как надо, движок тяговитый и даже с грузом идет уверенно по полному бездорожью болоту. Очень маневренный и хорошо управляемый конечно не как обычный мотоцикл, но вполне нормально и не тяжело. На севере Омской области и в тюмени очень редко можно увидеть четырехколесный каракат, трехколесные проверены временем, да и проще они по конструкции чем четырехколесные, меньше железа и узлов, значит надежнее.

А этот каракат так сказать прототип, и предшественник данного караката.

Проверка плавучести караката, как видно на воде держится и не плохо. На реке течение, поэтому привязал веревкой, у нас обычно такие аппараты при переправке через реку привязивают к моторной лодке и так переправляют.

Фото заднего привода снизу

На постройку и доработку этого караката ушло 63000рублей, такая цена вышла из за того что все что нам требовалось для его постройки преобреталось новое, даже самая мелочь, работа токаря и ппочее. Двигатель перебрали заменив поршневую, покупали левую крышку с охлаждением от инвалидки и другое.

Каракат своими руками

Вот и я решил построить трехколесный каракат, ниже на фото результат проделанной работы. Сейчас каракат имеет даже кабинку как защиту от дождя. Далее некоторые этапы постройки этого аппарата.

Начиналось все поисков необходимых узлов для караката, как основное было уже у меня прикинул что и как делать. Разложил основные узлы, это Ураловский двигатель, вазовская коробка и мост от Волги.

Так делаю диски

Обдираю резину ОИ-25

Сделал охлаждение двигателя, закрепил вентилятор сделав привод от колен-вала.

Установил автомобильный генератор, а родной ураловский удалил вообще так как он слабый и в добавок шестивольтовый, а с этим можно и мощный свет сделать и мощности с запасом.

Соединил мост с коробкой с помощью запорожских приводов, один прикручен к фланцу коробки для чего потребовалось пере-сверлить две дырки во фланце на втором одна вилка заменена на уазовскую (кстати на запоре крестовины уаз) шлицы обрезаны на половину и на них одета шлицивая втулка вырезаная из ступицы запорожца.

Пробный выезд, правда пока без глушителя и бензобака, вместо него бутылка, но понравилось

Далее фото уже так сказать обкатанного караката

Как оказалось привод генератора от вентилятора оказался слаб, поэтому генератор перешел на новое место. Ремень теперь на маховике кален-вала.

Так сейчас выглядит каракат.

Вот такой получился аппарат. Если первые передачи в обоих коробках, то тянет очень прилично, максималка гдето 5км/с. Если в вазовской коробке первая, а в ураловской четвертая то максималка около 40км/ч, а если в вазовской вторая, то можно разгоняться до сколько не страшно. Тормозов пока нет совсем, но планируются, а так торможение за счет двигателя и ногами. Каракат плавает и вроде довольно устойчивый, но перед тяжеловат, переднее колесо погружается чуть больше половины, точнее на 10см выше оси.

Источник: http://sashamoto.ru/motocikl/kak-sdelat-karakat-iz-motocikla-izh-chertezhi.html

Болотоход Мото Болотоход На Базе Иж Планета 5 Часть 1

Загрузил: Рустам Махмутов

Длительность: 9 мин и 24 сек

Битрейт: 192 Kbps

Трицикл На Ободрышах Ползёт Везде

Каракат Иж На По Бездорожью

Обдирка Шины Ид П284 И Монтаж Её На Диск

Мотоцикл Иж П4 Доработка Цилиндра И Коленчатого Вала

Новая Концепция Бюджетного Вездехода

Полноприводный Трицикл Амфибия Васюган Отзыв Владельца

Что Можно Сделать Из Бензопилы

Водяное Охлаждение На Иж Планета

Трехколесная Амфибия Готовимся К Новому Сезону

Техосмотр с Владимиром Гавриловым

1 Запуск Монстра Строим Вездеход Серия 11 В Поисках Сокровищ In Search Of Treasures

В поисках сокровищ / In search of treasures

Обзор Трицикла Что Да Как И Из Чего

Делаем Шины Низкого Давления Строим Вездеход 4 В Поисках Сокровищ In Search Of Treasures

В поисках сокровищ / In search of treasures

Пневмоход Бобёр На Плаву

Трицикл Из Иж Планета Муриж

Обдирка Ураловских Шин Для Вездехода Kvars

Самодельные Колеса Из Камер Уаза Подобные Установленны На Мотовездеходе Тарусь

Иж Планета Мотороллер Уборка Снега

Самодельный Квадроцикл С Мотором Иж Юпитер

Slide Away Miley Cyrus

Дима Билан Обычная История

The Girls Of Winx

Скачать С Ютуб Серийный Убийца Тодд Кольхепп Криминальные Истории

Free Morgenstern Slava Marlow Type Beat 2020 Е Банная 2 Prod Lostboy

Ксения Левчик Дисс

Nightside Of Siberia

Доллары Рубли Старый Жигули Песня Скачать Mp3

Timmies You Are Loving

Опенинг Американского Дракона

Serhat Durmus Not Alone Bass Boosted

Weapon Of Choice Slavedriver

Manvel Gugo Ashot Pashtelimanya

Ваукикуна В Мелеузе 16

Coventry Carol 16Th C English Perf By Bryan Nicalek Electone Hs 8

Болотоход Мото Болотоход На Базе Иж Планета 5 Часть 1

The Girl From Ipanema Astrud Gilberto Perf By Bryan Nicalek Electone Hs 8

Giorgio Marotti Yamaha Electone El90 Gas Real

Che Novita Stanno Per Arrivare Lettura Interattiva

Gemelli Energie Maggio 2020

Mengharapkanmu Karaoke Minang Andra Respati

Dacia Sandero Tvc27 Lq Ok

Prediksi Hk Malam Ini Minggu 26 April 2020 Top Ekor Dan Ekor Off Angka Gaib

Двое Против Ветра Снежинка Live

Sakit Ini Karaoke Minang Ipank

Lavoro Quale Sara La Mia Situazione Nei Prossimi 3 Mesi Cartomanzia Tarocchi Videointerattivi

Tomawok Te Real

Но В Душе В Ниглиже Я Романтик Алишер Я Так Верил В Эту Вашу Бл Ть Любовь А Что Теперь Я Умней Уменя

Клип Юри На Льду Ты Ошиблась Мать Природа

Все Новые Серии 2019 Барбоскины Сборник Мультфильмов

Mwanamke Bomba Teresia Maina Asimulia Changamoto Za Kazi Ya Wakunga

Мы Можем Иметь Самый Высокий Уровень Жизни Если

Источник: http://hmp3.ru/B1e7apI047M_wZ7uKFTtJg_bolotohod-moto-bolotohod-na-baze-izh-planeta-5-chasty-1.html

Самодельный снегоболотоход на базе мотоцикла «Иж-Планета»

THE SCOTTS Travis Scott Kid Cudi THE SCOTTS FORTNITE ASTRONOMICAL EVENT

GOT7 NOT BY THE MOON M V

Павел Воля Город в котором тихо

The Rolling Stones Living In A Ghost Town Official Video

Osman Navruzov Qurboniman Official Music Video

LOUNA Из этих стен OFFICIAL VIDEO 2020

MV Solar 솔라 Spit it out 뱉어

Billie Eilish ilomilo Visualizer

Monsta X YOU CAN T HOLD MY HEART Official Music Video

25 17 п у Ёлка Любовь во время чумы 2020

Анна Бутурлина Елизавета Пащенко Где же ты Холодное сердце 2

Selena Gomez Boyfriend Official Video

Poslednij Ministr iz Poslednij Ministr

Sleepwalking Lindsey Stirling

twenty one pilots Level of Concern Official Video

Тима Белорусских Фотоплёнка трек

Вася Обломов В очереди

Mr Mrs Smith feat Nyusha

Sardor Tairov Hasrat Сардор Таиров Хасрат UydaQoling

RJmrLA Royce The Choice You Stupid Official Video

Jah Khalib 9 грамм свинца ПРЕМЬЕРА EP 911

Stray Kids Voices Special Video

Ольга Бузова Давай останемся дома Премьера

Sam Smith Demi Lovato I m Ready

Гуф & Murovei — Непогода

Дом, который построил Алик

The Rolling Stones — Living In A Ghost Town

Living In A Ghost Town — Single

Sub Urban — Freak (feat. REI AMI)

THE SCOTTS, Travis Scott & Kid Cudi — THE SCOTTS

Evanescence — Wasted On You

Wasted On You — Single

Avril Lavigne — We Are Warriors

We Are Warriors — Single

Burito — Сны наяву

DAVA — ПАНДЕМИЯ ЛЮБВИ

ПАНДЕМИЯ ЛЮБВИ — Single

Антон Лаврентьев — Когда закроют города (feat. Алина Астровская)

Когда закроют города (feat. Алина Астровская) — Single

Градусы — Снег в апреле

Снег в апреле — Single

Мумий Тролль — Лира

Коста Лакоста — Не шукай (feat. IRAIDA)

Не шукай (feat. IRAIDA) — Single

Муся Тотибадзе — Тебя

Sub Focus & Wilkinson — Just Hold On

Just Hold On — Single

CYGO — Быть с тобою да

Быть с тобою да — Single

Mnogoznaal — Много Лиц

The Score — Best Part

Juice WRLD — Righteous

James Blake — You’re Too Precious

You’re Too Precious — Single

Whethan — So Good (feat. bülow)

So Good (feat. bülow) — Single

DJ M.E.G. & Red Square — Дым (feat. Gezweirdo)

Дым (feat. Gezweirdo) — Single

Гуф & Murovei — Дом, который построил Алик

ROCKET — Supreme Swings

Клуб Любителей Музыки — Открытие

MURDA KILLA — Один Ноль Пять

Tanir & Tyomcha — До мурашек

МИРТЛ — Над землёй

Lady Gaga — Chromatica

Саша Виноградова — OKO (feat. Alina Anufrienko)

Diplo — Diplo Presents Thomas Wesley, Chapter 1: Snake Oil

OneRepublic — Human (Deluxe)

The Killers — Imploding the Mirage

HAIM — Women In Music Pt. III

Asking Alexandria — Like a House On Fire

Moby — All Visible Objects

The 1975 — Notes On a Conditional Form

Jessie Ware — What’s Your Pleasure?

Alicia Keys — ALICIA

Lamb of God — Lamb of God

KALEO — Surface Sounds

Kelly Lee Owens — Inner Song

Witchcraft — Black Metal

Красивое Поздравление С Днем Рождения Любимого Учителя

Michel Young Come Over Official Audio

Бесплатный Хостинг Самп Крмп Навсегда

Hold That Sucker Down Asot 961 Charlotte De Witte Trance Remix

Open Your Eyes Asot 961 The Thrillseekers 2020 Vision Mix

L2 Exilium H5 Pvp Server

Super Mario Advance 3 Yoshi S Island Gba Tv Commercial

I Met You Unexpectedly And My Eye Can T Stop Looking At You

Ini Grown Man Sport

Opel Meriva 1 4 Turbo Встановлення Гбо Покроково

Возращения Бесплатный Хостинг Самп Крмп Навсегда

I Feel So Alone On A Friday Night I Miss You And I Need You Now Babe

Inosuke S Laugh Compilation Demon Slayer Kimetsu No Yaiba

Pwg V Gunther Quarter Final F3Wt London

Хиты 2019 Лучших Песен 2018 2019 Года Russian Ukrainian Music Музыка 2019

How To Flash Tune Your Bmw M4 Via Mhd Tuning

Гбо На Kia Sorento Безопасно Ли Это

Good Charlotte Riot Girl Prague 16 6 2017 Forum Karlin Live

Insigma Open Our Eyes The Thrillseekers 2020 Extended Vision Mix

I Want You To Fill My Body So Badly And It S Only Wish

Flexdope Таблетка Минус

Sargon Gabriel Live Wedding 2017

I Want You So Badly And It S My Only Wish

Бесплатный Хостинг Игровых Серверов Samp 0 3 7 60

Fatum Genix Jaytech And Judah We Re All In This Together Above Beyond Respray Official Video

Psy Gentleman Waveya Sexy Cover Dance

Евгений Пупырин Человек Или Гражданин Аудиокнига

Demon Slayer E15 Inosuke Spatial Awareness

Fuji Music Exponent Chief Isiaka Ajani Aka Easy Kabaka Dazzled Fans At Onikoko Town Part 2

17 Types Of Students In An Online Class

Super Mario 64 For Nintendo 64 Tv Commercial Advert 2

Divinissimo Un Inedito Raffaello Sanzio A Teatro

Шахриёр Давлатов Бевафо Ёрам 2020 Shahriyor Davlatov Bevafo Yoram 2020

Southouse Party 15 09 2013

Бесплатный Хостинг Для Игровых Серверов Самп Крмп Мта 1000 Слотов

Super Mario Sunshine For Nintendo Gamecube Tv Commercial Advert

Читеру Повезло Избежать Бана Из За Краша Игры Админа Перестанет Ли Он Читерить В Gta Samp

Pisces Subtleties Of A Miracle In The Making May 2020

Бесплатный Хостинг Для Игровых Серверов Самп Крмп Мта 1000 Слотов

Hyundai Sonata Lf Из Кореи Гбо С Завода Не Битая

Rpa Incamake Flash D Informations Du 23 Avril 2020

Keep Waiting Asot 961 Orjan Nilsen Midsummernite Remix

Open Our Eyes The Thrillseekers 2020 Extended Vision Mix

Рывок Штанги Из Паха В Стойку 100 Кг

Zumba Shape Of You Ed Sheeran Zin Glaucia Camargo

Источник: http://dicsomusic.ru/song/Y-ZLCO3I3E9Vd_pLUIGLPw/bolotohod-moto-bolotohod-na-baze-izh-planeta-5-chasty-1/

Смотрите также:
27.04.2020

Самодельный снегоход своими руками с двигателем от мотоблока: видео, фото Снегоход из мотоблока своими руками выгодно собирать жителям снежных районов. Чтобы техника зимой не простаивала, с нее снимают двигатель, ставят на новую ходовую часть. Снегоход пригодится в...

27.04.2020

Снегоход из бензопилы своими руками — инструкция как сделать из различных бензопил Самодельный снегоход из бензопилы Использовать автомобиль для езды по заснеженному бездорожью или пересеченной местности не совсем практично. А порой такая возможность полностью...

27.04.2020

«Иж» в квадрате: «ИЖ-Quad» Ижевский мотор, шасси убитой мотоколяски, немного деталей от прочей совкотехники, куски металла, стеклоткань, эпоксидка… Ах, да, умелые руки отца и сыновей Паскал, которые терпеливо строили «квадр», вдохновившись журнальными фото Can-Am DS...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
