Как сделать самодельный каракат своими руками

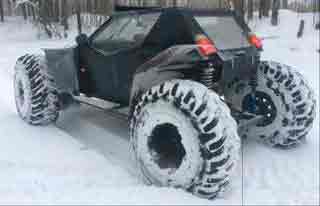

Как сделать болотоход каракат своими руками

Использование стандартных транспортных средств в условиях бездорожья, характерного для сельской местности и удаленных районов страны, представляется невозможным из-за их недостаточной проходимости. Выяснив, как сделать каракат своими руками, пользователь сможет без каких-либо проблем преодолевать большие расстояния, находясь вдалеке от дорог.

Какие бывают каракаты

Прежде чем выяснить, как самостоятельно изготовить болотоход каракат из подручных механизмов, необходимо более подробно рассмотреть существующие разновидности подобного рода изделий. Болотоход вездеход каракат — не что иное, как нестандартное транспортное средство, передвигающееся с помощью колес, на которых установлены шины низкого давления.

Среди его основных преимуществ:

  • превосходная проходимость;
  • низкая стоимость;
  • ремонтопригодность;
  • высокая мощность (зависит от используемых запчастей).

Подобные механизмы чаще всего конструируются самостоятельно на основе какой-либо техники, например, трактора или мотоблока. Существующие модели различаются между собой не только характеристиками, но и конструкцией. Наибольшее распространение получили полноприводные и трехколесные устройства.

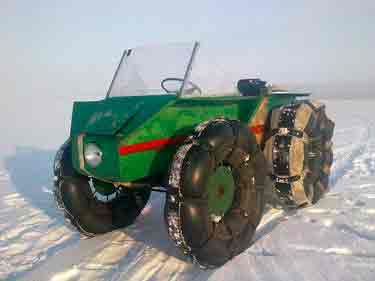

Полноприводный

Самым популярным среди потребителей вариантом транспорта представляются полноприводные модели. Они оснащены 4-мя колесами, благодаря которым конструкция отличается устойчивостью и высокой проходимостью. Такой каракат без особых проблем преодолевает даже внушительные преграды, однако для его сборки потребуется наличие двух колес одинакового диаметра.

Чтобы изготовить такой болотоход, переломка своими руками должна быть выполнена корректно, иначе велика вероятность сборки неработоспособной конструкции.

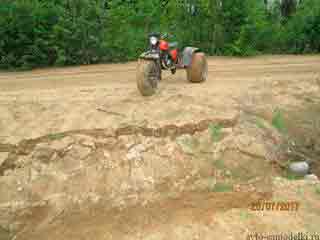

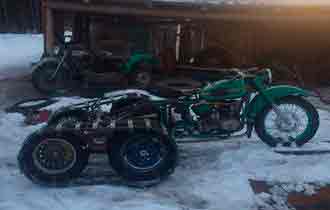

Трехколесный

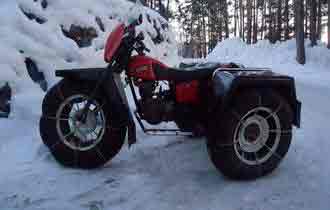

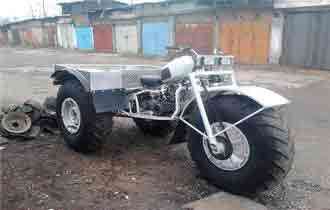

Не менее востребованной модификацией можно считать модели болотоходов с тремя колесами. Такие средства передвижения отличаются небольшим весом, а по проходимости не уступают полноприводным аналогам. Подобные вариант станет оптимальным в том случае, если требуется быстро сделать качественный каракат. Переломка своими руками может быть выполнена при наличии необходимого оборудования.

Вездеход из мотоблока

Доступные по стоимости и эффективные изделия получаются из мотоблоков, однако для этой цели важно использовать лишь те модели, которые оснащены системами принудительного охлаждения. Поскольку болотоходы нередко эксплуатируются в зимний период, настоятельно рекомендуется при изготовлении использовать двигатели 4-х тактного типа, поскольку их рабочие показатели в условиях низких температур значительно лучше.

Этапы создания самодельного караката

Желая в домашних условиях сконструировать вологодский болотоход каракат или другие его модели, следует прежде всего заблаговременно приобрести необходимые инструменты, а также обзавестись подходящими комплектующими.

Полный перечень необходимых комплектующих и инструментов может варьироваться и напрямую зависит от выбранной модели транспортного средства, которую планируется изготовить. Разбирая процесс сборки подобного изделия, необходимо выделить сразу несколько важных этапов:

  1. Подбор рамы самодельных тракторов или мототехники, которая станет основой будущего приспособления.
  2. Планирование и сборка заднего моста, а также подвески транспортного средства.
  3. Выбор и монтаж подходящих колес.
  4. Установка силового агрегата.

Поскольку подобного рода элементы представляются ключевыми в конструкции болотохода, особенности их подбора и монтажа целесообразно рассмотреть подробнее.

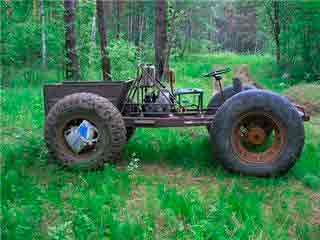

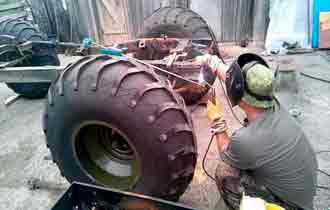

Основным элементом конструкции является рама, на которую в дальнейшем будут устанавливаться другие комплектующие и узлы. Её выбор напрямую влияет на внешний вид будущего караката, а также его эксплуатационные характеристики. Опытные мастера рекомендуют использовать рамы старых мотоциклов отечественного производства, например, ИЖ или Урал, поскольку из мотоцикла сделать каракат значительно проще, чем из авто.

Запчасти от них отличаются низкой стоимостью, высокой прочностью и оптимальными для использования в качестве основы для болотохода характеристиками. Ведь подобные трехколесные модели могут похвастаться высокой маневренностью и проходимостью, что делает их универсальными. В процессе изготовления, целесообразно использовать чертеж рамы ввиду сложности узла.

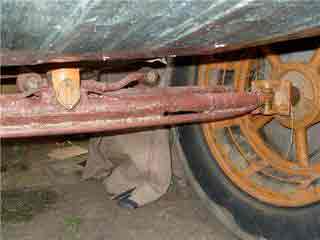

Подвеска

В процессе конструирования ходовой части настоятельно рекомендуется отдать предпочтение независимому типу подвески. Это обусловлено не только простотой её изготовления, но и отличными характеристиками.

Если у пользователя отсутствует возможность реализовать независимую подвеску, допускается использование стандартных пневмоколес.

Колеса

Выбору колес для будущего болотохода необходимо уделить особое внимание, поскольку от этого зависит его проходимость, а также удобство в управлении. Для подобного использования прекрасно подойдут крупные колеса от грузовиков высокой мощности.

Повсеместно используются камеры с низким давлением, что позволяет вездеходу преодолевать даже крупные препятствия. При желании можно сделать диски на каракат, что позволит значительно улучшить внешний вид конструкции. Следует помнить, что для пневмохода требуется использовать исключительно камеры шин грузовых авто, а не сами колеса.

Двигатель

После того как монтаж колес был полностью завершен, следует приступать к установке двигателя, а также сопутствующих механизмов, необходимых для корректного передвижения транспортного средства. Как было сказано ранее, имеет смысл отдавать предпочтение мощным агрегатам, оснащенным жидкостным и воздушным охлаждением. Хорошим вариантом может стать изделие с двигателем Лифан.

Кроме того, самодельная конструкция может использовать не только бензиновые двигатели, но и дизельные аналоги, что позволит существенно повысить проходимость, а также сделать транспортное средство более экономичным. Однако, у подобного варианта мотора есть и ряд недостатков, о которых следует помнить.

Прежде всего, это нестабильная работа и запуск в условиях низких температур, что особенно важно для каракатов, поскольку они часто используются в зимний период. Скоростные показатели дизельных агрегатов существенно уступают бензиновым аналогам.

Тормоза

Поскольку при условии правильного подбора комплектующих и их установки каракат может развивать внушительную скорость в условиях более-менее ровной дороги, необходимо снабдить конструкцию тормозами, способными быстро остановить транспортное средство.

Это крайне важно, так как в условиях бездорожья нередко требуется преодолевать крупные препятствия, спуск с которых может существенно увеличить скорость движения. Для использования в конструкции в большинстве случаев рекомендуется выбирать тормозные механизмы барабанного типа, что обусловлено их высокой эффективностью.

Переделка мотоблока

Мотоблоки по праву считаются одними из самых универсальных видов сельскохозяйственной техники, ввиду чего они нередко используются в качестве основы для различных самодельных агрегатов. Среди них большой популярностью пользуются самодельные минитрактора 4х4 с ломающейся рамой, а также каракат из мотоблока, который по своим техническим показателям ничем не уступает другим видам.

Для успешного изготовления подобного устройства из мотоблока потребуется придерживаться следующей инструкции:

  1. Сварить раму, воспользовавшись металлопрофилем/трубой.
  2. Монтировать задний, передний приводы. Для упрощения процесса рекомендуется взять передний мост, систему рулевого управления, а также прочие элементы от ходовой части автомобиля.
  3. Установить мотор, а также редуктор, входящий в конструкцию мотоблока.
  4. Сконструировать и закрепить скаты, после чего, обкатать полученную конструкцию.

Важно учесть, что для данной разновидности болотохода рекомендуется использовать колесную базу с увеличенным сцеплением ременного типа. Конструкции из мотоблока, как правило, отличаются внушительными габаритами и могут развивать скорость до 70км/ч, что делает их универсальными и надежными решениями для бездорожья.

Чтобы каракат обладал необходимыми характеристиками, необходимо использовать мотоблоки повышенной мощности, поскольку транспортное средство должно не только успешно передвигаться, но и перевозить водителя, а также различные грузы.

Заключение

Как показывает практика, самодельные болотоходы представляются идеальным транспортным средством для передвижения в сельской местности. Для их изготовления не потребуются существенные финансовые вложения, поскольку их конструкция в качестве основы предполагает использование подручных материалов.

Источник: http://traktoramira.ru/vezdehody/kak-sdelat-bolotohod-karakat-svoimi-rukami.html

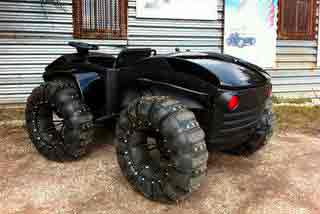

Как сделать каракат своими руками на шинах низкого давления

Сегодня в интернете можно увидеть много проектов интересных самодельных машин, которые именуют в народе пневматиками или каракатами.

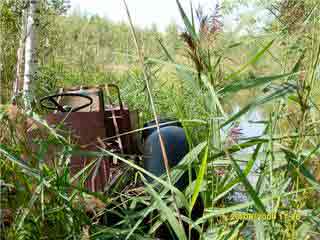

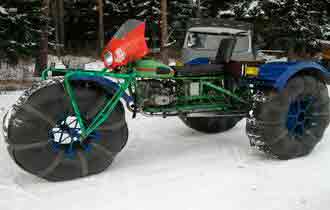

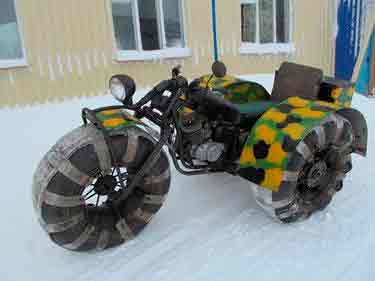

Легкий вездеход, оснащенный огромными камерами способен пройти по сильному бездорожью, прокладывая себе путь там, где другим машинам это не под силу. С конструктивной точки зрения такие каракаты самоделки не имеют сложной технической базы и просты в изготовлении, что позволило завоевать им признание среди многих домашних умельцев.

Что такое «каракат»

Впервые увидев такую машину, невольно задумываешься над тем, имеет ли она хорошие ходовые качества, поскольку со стороны может показаться, что каракат очень громоздкий и неуклюжий. На самом деле все как раз наоборот. Крепкая подвеска, сваренная из стальных труб с шарнирным соединением, позволяет выдерживать сильнейшие нагрузки. Рулевое управление таким механизмом не очень сложное, поскольку имеет простой принцип, основанный на стандартной червячной передаче. Даже каракат из Урала показывает неплохие эксплуатационные качества, не говоря уже легкости в обслуживании и доступности ЗЧ по сравнению с заводскими вездеходами.

Секрет успеха такого изобретения кроется в изначальной идее – на основе готовых агрегатов изготовить доступный вездеход на пневматиках. В конструкции караката можно использовать детали от мотоциклов, мопедов, грузовых и легковых автомобилей, что дает широкий простор для творческого подхода к конструированию модели.

Каракат из мотоблока

Существуют проекты, даже каракатов из мотоблока. Естественно, для изготовления такой машины нужен мотоблок среднего или тяжелого класса.

Каракат представляет собой самодельный вездеход, оснащенный тремя или четырьмя колесами с шинами низкого давления, который передвигается за счет использования двигателя внутреннего сгорания. В качестве силовой установки могут быть использованы самые разные двигатели, начиная от Ижа, и заканчивая Уралом, все зависит от мощности проектируемого караката.

Подвеска, в большинстве случаев, сваривается самостоятельно и представляет собой две независимые системы, которые закреплены между собой с помощью усиленного шарнирного соединения.
И, наконец, самой внушительной частью машины являются его колеса, тут нужно отметить, что это может стать и самой дорогой частью конструкции, поэтому многие решаются на изготовление шин низкого давления своими руками.

Этапы изготовления

Итак, как сделать каракат своими руками и получить себе надежного, неприхотливого помощника не только для хозяйства, но и для полноценного мужского отдыха – рыбалки и охоты?
Для этого следует выделить основные этапы в конструировании чудо-вездехода:

  • Выбор основы для будущего караката. Здесь можно использовать раму от имеющегося мотоцикла ИЖ, или же даже УРАЛА, что зависит от финансовых возможностей хозяина, а также того, что есть под рукой. Нужно обратить внимание, что каракат из ижа обладает большей маневренностью, что делает его использование наиболее востребованным в тундре, лесу, а также в условиях неровной местности – больших перепадов высот, склонов и оврагов.
  • Выполнение подвески и заднего моста. Здесь используемые лонжероны соединяются между собой подкосом, рулевой втулкой и специальной стойкой, в результате чего получается независимая задняя и передняя подвески. Для всех типов каракатов-самоделок очень важно выполнять именно такую подвеску, поскольку она обеспечивает самоходу маневренность и мягкость, особенно при прохождении неровной местности.
  • Прикрепление колес. Важно заметить, что все типы этих вездеходов, включая даже каракат из муравья, оснащены не самими колесами, а именно камерами от грузовых автомобилей. Камера крепится к подвеске за счет металлической ступицы, к которой прикручены крепкие ленты, оплетающие колесо поперек. Именно камеры низкого давления от КамАЗов, Уралов, а также их прицепов, включая большой К-700, обеспечивают легкость рулевого управления, что позволяет безопасно ездить на таком вездеходе.
  • Установка двигателя и сопутствующих систем передачи крутящего момента ведущим колесам. После того, как на каркас караката установлена подвеска с колесами, можно приступать к установке мотора, а также всех остальных сопутствующих систем – сцепления, тормозов и выброса отработанных газов. По завершении этого происходит тестирование караката, после чего его можно полноценно эксплуатировать.

Возможности использования

Часто в народе каракаты называют просто пневматиками, что обусловлено колесами низкого давления, которые и обеспечивают вездеходу великолепную проходимость. В условиях болотистой местности, грязи и русла рек такие машины просто незаменимы, поскольку обладают достаточной плавучестью и могут форсировать небольшие водные преграды. Пневматики часто используют для поездок на рыбалку или охоту, причем на достаточно большие расстояния. В среднем каракат проектируется на скорость до 70 км/ч, что является вполне достаточным при учете плохих дорог, а то и полного их отсутствия.

Источник: http://gredx.ru/articles/kak-sdelat-karakat

Как сделать каракат из мотоблока своими руками

Сегодня интернет заполнен множеством проектов вызывающих неподдельный интерес: как сделать самодельный вездеход, или как сделать каракат из мотоблока, мотоцикла. Впервые увидев такую машину, невольно засомневаешься, хороши ли ее ходовые качества, так как со стороны покажется, что каракат — это громоздкая и неуклюжая машина. В действительности же все выглядит по-другому.

На болотах, в грязи и на руслах рек такие вездеходы бывают просто незаменимыми, поскольку имеют достаточную плавучесть и могут легко преодолевать небольшие водяные преграды.

Как сделать каракат из мотоблока

Обычно каракат из мотоблока эксплуатируется на скорости менее 70 км/ч, что вполне приемлемо для плохих дорог, не говоря уже о полном их отсутствии.

За счет крепкой подвески, сваренной из стальных труб, соединенных шарнирами, каракат выдерживает существенные нагрузки. Управление рулем такого вездеходане сложное, поскольку в основе его простая конструкция на базе обычной червячной передачи.

Даже мощный каракат на базе Урала характеризуется неплохими эксплуатационными качествами, не считая легкости обслуживания и доступности запчастей в отличие от заводских вездеходов.

Легкий каракат

Легкий каракат, снабженный огромными колесами, легко проходит сложное бездорожье, находя себе дорогу там, где другие транспортные средства просто не пройдут. С точки зрения их конструкции у таких каракатов-самоделок нет сложной технической основы и они просты в изготовлении, что обусловило их широкую популярность среди большинства домашних умельцев.

Секрет простоты такого подхода к изготовлению заключен в изначальной идее –максимально применяя готовые агрегаты собрать вездеход из деталей и узлов грузовиков и легковушек, мотоциклов, мопедов, что открывает широкое поле приложения творческой энергии и умений конструкторов самодельных каракатов. Известны проекты и каракатов из мотоблоков, относящихся к среднему или тяжелому классу.

Делаем каракат из мотоблока своими руками

Итак, как же сделать каракат из мотоблока своими руками и тем самым создать для себя надежного и незаменимого помощника не только для собственного хозяйства, но и для поездок на рыбалку и на охоту?


Всоздании такого караката из мотоблокаможно выделить нижеописанныеосновные этапы:

Выбор рамы для караката

Каракат из мотоблока, естественно, требует от конструктора-умельца иметь сам мотоблок, относящийся,желательно, к тяжелому или среднему классу. По сути, каракат является ничем иным, как самодельным вездеходом, установленным на четыре или на три колеса ( зависит от конструктивной схемы), с колесами, «обутыми» в шины низкого давления, приводящимся в движение двигателем внутреннего сгорания.

Чтобы каракат из мотоблока не обманул Ваших ожиданий и стал незаменимым транспортом для продолжительных поездок на охоту или рыбалку по сложному бездорожью, необходимо ясно представить себе все этапы его изготовления.

Для начала следует определиться с рамой. В принципе, многими конструкторами самодельных каракатов брались рамы от мотоциклов “ИЖ”, или же даже от УРАЛА, что определяется финансовыми возможностями участника (ков) процесса изготовления караката, а также тем, что имеется под рукой.

Каракат из ИЖа обладает хорошими маневренными свойствами, что предопределяет его основное использование при передвижении через лес, а также при преодолении пересеченной местности с большими перепадами высот, склонами и оврагами.

Изготовление своими руками подвески

На следующем этапе изготовления караката из мотоблока требуется выполнить подвеску и задний мост. Подвеску нужно будет сделать своими руками, так как подвеска караката предполагает сварную конструкцию из двух частей, соединенных посредством шарнирного крепежа. В конструкции подвески караката лонжероны сопрягаются между собой посредством рулевой втулки, подкоса и спец стойки, в результате чего формируется независимая задняя и передняя подвески.

При установке как лонжеронов, так и втулки руляи спецстойки нужно добиваться именно независимости подвески, так как именно независимая подвескаимеет особую важность для всех типов каракатов-самоделок, поскольку она обеспечивает каракату проходимостьгусеничного вездехода наряду с маневренностью и мягкостьюхода, особенно при преодолении пересеченной местности.

Монтаж на самодельный каракат колес

Колеса будущего караката представляют собой важнейшую и наиболее дорогую его часть. Их можно или приобрести, или же сделать своими руками. Важно отметить, что все известные самодельно изготовленные конструкции этих вездеходов, включая даже каракат из мотороллера «Муравей», оснащаются не собственно колесами, а только камерами и покрышками колес грузовых автомобилей (КамАЗов, Уралов, а также от их прицепов, включая большойК-700).

Именно за счет таких колес и обеспечивается легкость рулевого управления и преодоления неровностей местности, что в конечном итоге обеспечивает безопасность езды на таком вездеходе-каракате. Значительный объем камер придает каракату с такими колесами хорошую плавучесть, что является полезным дополнением к его хорошей проходимости. Иногда каракаты оснащаются простыми камерами, прикрепленными к подвеске через колесные диски и металлические ленты, которые охватывают снаружи камеру колеса и крепятся к дискам.

Установка двигателя и дополняющих его систем передачи крутящего момента на ведущие колеса. После установки на раму караката подвески с колесами можно приступить к монтажу двигателя, а также всех других дополняющих его систем – сцепления, тормозной системы и системы вывода продуктов сгоревшего топлива.

По завершении этого требуется всесторонне испытать каракат, и только после успешного завершения испытаний его можно полноценно эксплуатировать.От того, какой мотоблок (большой или средней мощности) имеется в распоряжении домашнего конструктора караката, таковой будет и его мощность.

Каракат из мотоблока чертежи и видео

Источник: http://motoblok-kultivator.com/kak-sdelat-karakat-iz-motobloka-svoimi-rukami/

Снегоход — Вездеход из бензопилы, велосипеда, и камер от камаза

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим пошаговый процесс сборки вездехода переломки на ободрышах Александра Мурашова. Видео испытаний и фото сборки прилагается. Данный вездеход имеет две полурамы соединенные между собой поворотным кулаком с переднего моста от УАЗа, приводится в действие от рулевого управления ВАЗ. Полурамы сварены из профтрубы квадратного сечения, задняя часть рамы имеет конусную форму сужающуюся к месту соединения с поворотным кулаком -то необходимо для увеличения угла поворота. Данная компоновка рамы заимствована у трактора Т-150, тоесть принцип работы перелома.

Двигатель установлен от Отечественного автомобиля ОКА 0,7 л 33 л/с Коробка и мосты ВАЗ, колеса ободрыши , колесные диски ВАЗ доработанные под внутренний диаметр колеса, дополнительно сделана защита соска камеры. Карданные валы укорочены и подогнаны.

Дополнительно сделана облегченная кабина и кунг из профтрубы, кунг обтянут банером.

Материалы

  1. ДВС ОКА 0.7 33 л/с
  2. Мост ВАЗ 2 шт
  3. проф-труба
  4. КПП ВАЗ
  5. колеса ободрыши
  6. поворотный кулак УАЗ
  7. отделочные материалы: алюминиевый лист, поликарбонат, баннер.

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. набор гаечных ключей
  5. измерительный инструмент
  6. умелые руки)

Пошаговые фото сборки вездехода своими руками.

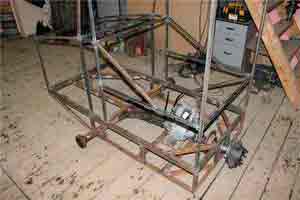

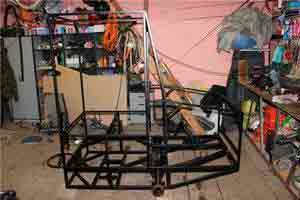

Рама сварена из проф-трубы, перед вами передняя ее часть на которую в дальнейшем будет установлен двигатель.

Задняя часть рамы.

Место крепления моста к раме.

Примерка моста.

Колесные диски установлены на ступицы моста.

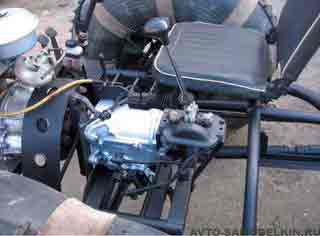

КПП

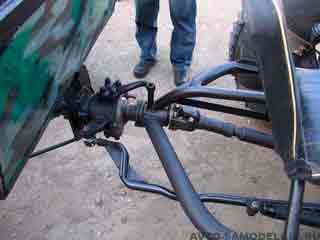

Две полурамы соединены между собой поворотным кулаком от переднего моста УАЗ. Тормозная система.

Укорачивание карданных валов вездехода. Поворотный кулак УАЗ Обратите ВНИМАНИЕ. Рычаг переварен в прямое положение.

Соединение укороченных карданных валов с мостом. Обратите Внимание! Что крутящий момент передается прямо через поворотный кулак.

Установлен двигатель от автомобиля ОКА 0,7 л 33 л/с Угол поворота одной части рамы относительно другой. Изготовление колесных дисков вездехода.

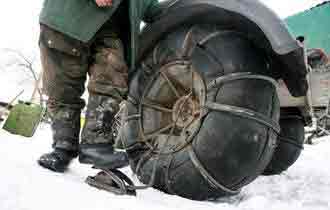

Обод. Обдирка шин. Обратите ВНИМАНИЕ! Сосок камеры надежно защищен!

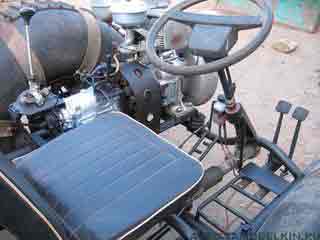

Установлено рулевое управление и панель приборов.

Изготовление кузова и кунга вездехода. Облегченная кабина отделывается поликарбонатом.

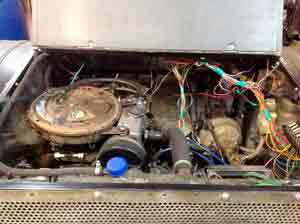

Облицовка листовым алюминием. Двигатель и подключение электропроводки. Видео с испытаний вездехода.

Использование стандартных транспортных средств в условиях бездорожья, характерного для сельской местности и удаленных районов страны, представляется невозможным из-за их недостаточной проходимости. Выяснив, как сделать каракат своими руками, пользователь сможет без каких-либо проблем преодолевать большие расстояния, находясь вдалеке от дорог.

Болотоход своими руками мастер класс как сделать из Серова

Я живу в небольшом городке на севере Свердловской области. Я увлекаюсь охотой и рыбалкой, есть у меня излюбленные места для этих целей, но добраться до них пешком не реально. Да и унести на себе результаты промысла не всегда под силу. Поэтому нужна техника, способная по бездорожью проехать в любую погоду и с ношей до 300кг.

Был у меня старый вездеход, но слабоват он был да и столько лет, сыпаться уже стал. Задумал я сделать новый болотоход своими руками, надежный и мощный. Подготовка к постройке оказалась намного дольше самой сборки. Необходимо было приобрести кучу узлов и агрегатов, а денег на них нет. Пришлось собирать из того, что было и что смог найти за небольшие деньги.

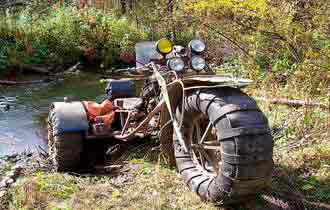

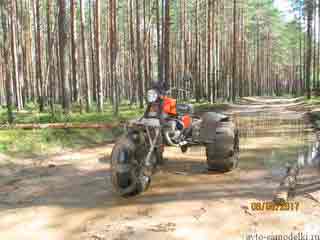

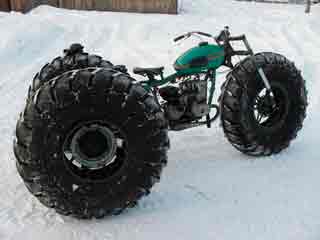

Принцип вездехода будет трицикл. Почему трицикл? Потому что он наиболее маневреней в лесу и на болотистой местности. Двигатель будет от инвалидки, колеса от Трактора Т-150. Рама от мотоцикла иж. Демпфер от Газ53, полуоси от ГАЗ 66

Итак, узлы все подготовили, приступаем к сборке трайка.

Устанавливаем раму, рама кстати от мотоцикла иж. Почему от Ижа? Потому что двигатель будет ИЖ, крепление переделывать не нужно и рама вполне крепкая сама по себе.

И привариваем к этой раме каркас нашего вездехода. Каркас из трубы диаметр 40 и 32, обычная не толстостенная. По центру уголок 63.Примеряем задний мост.

Далее собираем вилку. Вилка самодельная. Рулевая колонка с конусными подшипниками. Вилка сама из той же трубы что и каркас.

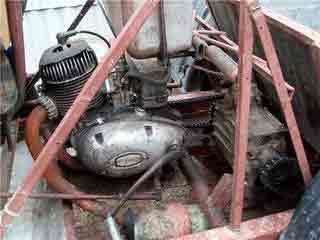

Как видите мы и двигатель уже начали устанавливать. Двигатель как я уже и писал от инвалидки. Он хорош тем, что у него принудительное охлаждение и электростартер.

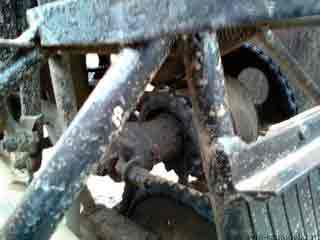

  1. Что бы понизить скорость и усилить тягу вездехода делаем двойное цепное понижение.
  2. Фото 14

Далее работаем с колесами, нужно их облегчить, т.к. вес самого болотохода не большой, то такой массы колеса не нужны. Сдираем лишнюю резину.

Облегчаем и диски для колес болотохода.Сделаем их разъемные, что бы покрышку не бортовать. Для этого в них вырезаем окна. Собираем колесо.

  1. Устанавливаем задний мост.

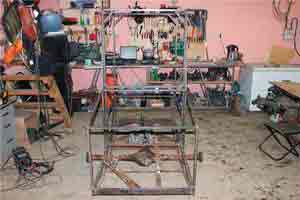

  2. Делаем жесткий каркас болотохода и устанавливаем всю трансмиссию.
  • Ну и ставим на колеса вездеход

Сидение поставили от мотоцикла Восход т.к. она была в наличии. Для установки этого сидения пришлось часть рамы взять и приварить с того же Восхода. Аккумулятор временно на тестовый запуск привязали проволокой)

  1. На переднюю вилку ставим фару от Восхода и крыло мастерим из обрезков профнастила, оставшегося со стройки гаража.

На задние колеса так же делаем крылья из обрезков профнастила. Крылья обязательно нужны, т.к. ездить будем преимущественно по грязи.

Ну и между задними крыльями мастерим короб в котором будем возить вещи и промыслы. За сидением сзади сделали ящик под инструменты.

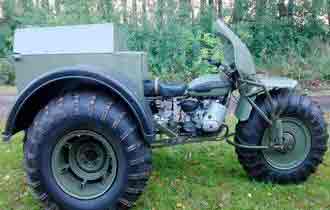

Все, вездеход готов для поездок по бездорожью. Понятно теперь как своими руками сделать вездеход? Как видите, из старых вещей с минимальными затратами и умелыми руками можно сделать стоящую вещь, которая будет служить вам многие годы.

Сергею на столько понравился процесс сборки вездехода, что он решил не останавливаться, продать этот вездеход для закупки новых запчастей и приступить к изготовлению нового, на базе ГАЗ 66. Так что желающие приобрести данный вездеход могут обращаться к автору по тел. +79506442023

Цена данного вездехода 70тыс. руб. По доставке в другие регионы- обсуждаемо.

Ну и следите за обновлениями, Сергей , надеемся порадует нас еще своими самоделками из старых мотоциклов.

Колеса

Для начала, следует определить размеры покрышек. Многие берут шины от ЗИЛ-131 или от Оки, у которых снимается верх проволочного корда. Один из винтов перекусывается через прорезанное окошко, проволока убирается по всему периметру. Затем боковина от корда до протектора прорезается на расстоянии около 8 см. Клык подрывают и ножом подрезают края.

Производится это по часовой стрелке, после чего формируется уже протектор. На камере помещается рисунок, чаще всего выбирается елочка, но можно и отойти от этого правила. Рисунок нарезается ножом, угол составляет трапецию.

После чего потребуется усидчивость, т. к. процесс обдирки достаточно долгий. Спешить не стоит, чтобы не загубить весь труд, сделав работу непригодной для использования.

Самодельные болотоходы могут быть не хуже промышленных, если правильно учесть все нюансы. При выборе протектора нужно учесть, что он должен самоочищаться, это актуально при передвижении по заболоченным местностям.

На торфяниках не стоит выбирать чересчур глубокий рельеф, во избежание прорыва поверхностности и потери сцепления. Редкий рисунок подбирается для передвижения по песку и снегу. Диски же, как правило, стандартные. Но многие предпочитают закрепить дополнительные «тазики» на ремни или транспортную ленту.

Простой бюджетный каракат 4*2

Навигация – Главная → Вездеходы → Статья составлена по материалам – ссылка на источник

Очень интересная на мой взгляд по простоте и бюджетности конструкция четырехколесного легкого караката.

Видно что автор шел к созданию этого аппарата через дебри проб и ошибок так как конструкция нестандартная уже своим только видом. Понятно что нет красоты и эстетики, но это обычно так если аппарат не на показ, а для работы.

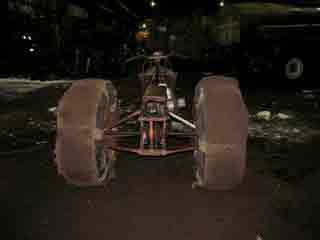

Вот так выглядит этот действительно легкий плавающий каракат на четырех колесах.

Двигатель Т200 от мотороллера, 10л/с, по расходу очень экономичен, около 4-5литра на 100км пути, или около литра в час. Между задними колесами и двигателем установлена коробка переда от древнего “Москвича”.

Четыре передачи и так необходимая задняя передача. Всего 4 передачи в двигателе и четыре в коробке.

Скорость от самой минимальной для преодоления болот на первых передачах в обоих коробках 2-4км/ч, и до 50км/ч по хорошим дорогам.

Со слов автора: Этот каракат создавался как простой и дешевый неприхотливый не тонущий вездеход. До него был опыт с трехколесными каракатами и даже пробовали бочку двухсот-литровую с тремя Зиловскими камерами вместо заднего колеса, но все не то. Этот каракат получился гораздо легче и проходимее чем то что делали ранее. К такой узкой конструкции пришли потому что задний морст представляет из себя нераздельную прямую ось и не имеет дифференциала. Без дифференциала значительно возрастает проходимость, но управлять тяжело на сухой дороге и асфальте, поэтому сделали машинку узкой и длинной.

В общем на доводку этого вездехода ушло около 2,5 года, немало времени и нервов было потрачено. По началу конструкция была “сырая”, то колесо отломится, то переднюю балку вывернет, то в самый неподходящий момент где нибудь в болотной жиже из-за набившейся травы цепь слетит. В общем по мере использования слабые места в конструкции дорабатывались и усиливались. Сейчас конструкция очень надежная и проверенная, поэтому без опаски езди-ем на далекие расстояния. На двигателе установлена стандартная цепь и звездочка, цепь передает крутящий момент на входной вал Москвичевской коробки, коробка короткая, с обрезанным болгаркой кожухом сцепления. Коробка от какого-то старого Москвича древнее чем 412-й.

Так как коробка не рассчитана на боковые нагрузки сделал стойку с дополнительным опорным подшипником. Ну и наверно заметили тракторное магнето, это простое и надежное зажигание, такое можно видеть у многих.

Ещё по теме  Самодельный снегоболотоход на базе мотоцикла «Иж-Планета»

Колесо сделано на основе мотоциклетного диска с навареными расширенными ободами.

Рулевое от запарожца Тормоза караката сделаны на ремне, это просто, диск под ремень и педаль которая его натягивает. Тормозит хорошо и надежно, проще некуда и можно быстро ремонтировать. Про конструкцию почти все рассказано, теперь можно показать фото того, для чего он собственно и строился в первую очередь. Это карась, очень вкусный карась находящийся в труднодоступном озере, где его очень много так как туда добираются только отчаянные вездеходчики, ну и я собственной персоны. Также езди-ем по болотам за брусникой и еще много куда, в общем для рыбалки и поездок по нашим дорогам незаменимая и экономная вещь. Ремонтирую пробитое колесо, такое конечно не часто бывает, но все-таки случается, попадаются очень острые корни сломанных колесом веток. Дыры в покрышке сделаны специально чтобы облегчить колесо, и за счет них образуется некий протектор. Так колесо и гребет на воде и легче, держит форму. Колесо “ободрыш”. Обдирал с помощью дрели с насаженной коронкой, сделанной из трубы гдето 50-60мм и остро заточенной. С боков резину срезал остро заточенным топором. Дыры прорезал этой же коронкой. Вот еще некоторые фото где запечатлен каракат. Немного недоедал до дома и спустило переднее колесо. Но потихоньку доехал на голом диске. Вот еще из поездки за брусникой, правда в этом году ее почти нет. Еще вот грибочки. Еще фото с недавней поездки на дальнее озеро. В ходе поездки обнаружилось цепь от двигателя на коробку уже сильно износилась и растянулась, пора ее менять. И по прибытию домой обнаружил что выскочило запорное кольцо на ободе заднего колеса и один край покрышки разбортован. Скорее всего результат скакания по кочкам и деревьям. А карась ловился отлично, очень вкусный сдесь карась, на других озерах не такой, но добираться сюда 30км пути и болото. Это фото на полпути к озеру, ехали вдвоем, напарник на мотоцикле Минск, как началось болото то он пересел комне оставив мотоцикл. Хочу сказать еще несколько слов о проходимости.

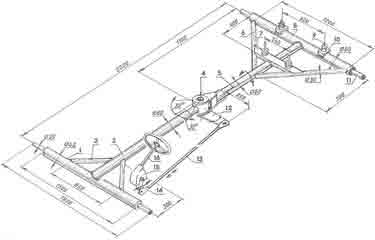

Рама, тормоза и передача караката

Несущая конструкция — рама ИЖ-Планета. Переварил и усилил ее с использованием профильных труб 20x20x2,5 мм, 40x20x2,5 мм (фото 3)

. Переднюю вилку размером 40x40x2,5 мм сделал из этого же материала
(фото 4)
.

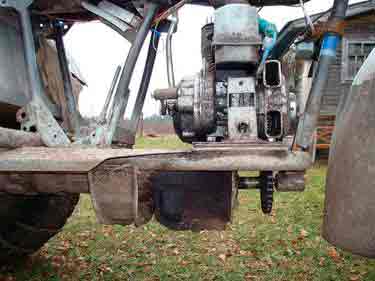

Особенность цепной передачи от двигателя на КПП заключается в доработке узла для установки ведомой звезды на первичный вал КПП. Чтобы разгрузить подшипник первичного вала и исключить вероятность изгибания, я установил отдельный подшипник с узлом передачи крутящего момента.

Узел состоит:

✔ из диска сцепления от «Оки», ✔ крышки КПП ИЖ-Планета с ведущей шестерней и насыпным подшипником, ✔ листа стали (толщиной 3 мм, d 120 мм) для передачи момента и сопряжения диска сцепления с ведущей шестерней, ✔ пластины из листа стали (той же толщины) для установки всего узла на КПП «Оки»
(фото 5)
.

Расчет передаточного числа силовой передачи сделал по формуле:

N = п1хп2хпЗх . ni, где п — передаточное число каждой передачи в составе трансмиссии.

Рассчитал так, чтобы крутящий момент, который развивает двигатель (с учетом понижающих передач) не превысил допустимый момент, выдерживаемый КПП «Оки».

Тормозная система — ВАЗ-01 с приводом тормозов от троса ручника. Трос приспособил к штатному рычагу мотоцикла.

Натяжитель цепи использовал от натяжного ролика ВАЗ-08. Привод на колеса сделал из ШРУСа «Оки» и полуоси ВАЗ-01, соединив их сваркой. Полуось закрепил в штатное место (в отрезанную от моста ВАЗ фланцевую часть).

Колеса вездехода. Взял за основу диски колес от BA3-13 и приварил спицы и обода на самодельном станке (состоит из строительного поддона и фанеры, 4-х шпилек и тормозного барабана для их фиксации) (фото 6)

Шины размером 500×70-R20 взял от тяжелого вездехода. Собрал их по принципу «камера в камере» и стянул ремнями из конвеерной ленты (фото7)

Каракат получился легкий и с хорошей проходимостью!

Использование стандартных транспортных средств в условиях бездорожья, характерного для сельской местности и удаленных районов страны, представляется невозможным из-за их недостаточной проходимости. Выяснив, как сделать каракат своими руками, пользователь сможет без каких-либо проблем преодолевать большие расстояния, находясь вдалеке от дорог.

Болотоход своими руками

Самодельный вездеход болотоход на шинах низкого давления с полным приводом, сделанный своими руками.

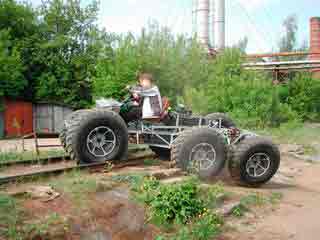

Этот вездеход построен для поездок по лесному бездорожью и болотам, в основном для поездок на рыбалку.

На вездеход установлен — одноцилиндровый, четырёхтактный двигатель ЗиД, мощностью 4.5 л/с. Двигатель советского производства, достался в новом состоянии, поэтому делать стал на его основе.

КПП (укороченная) от Москвича. Двигатель с КПП стыкуется через самодельное сцепление сделанное из маховика Запорожца, его корзины и сцепления, направляющая выжимной муфты самодельная. Диск пришлось переклепать шлицевую часть чтобы оделся на первичный вал коробки Москвича. Понижающий редуктор установлен на двигателе.

Рама переломного типа (две полурамы соединённые узлом перелома).

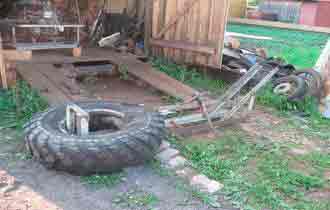

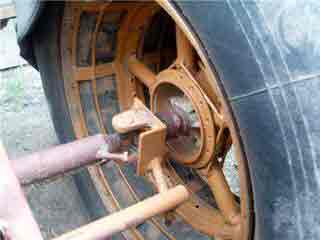

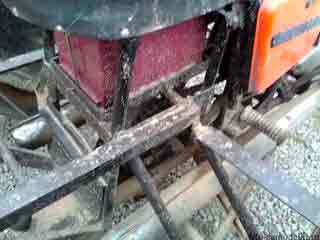

На фото: узел перелома двух полурам.

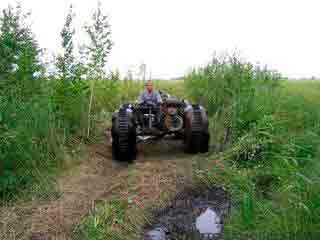

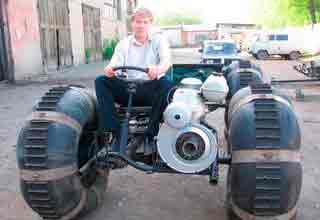

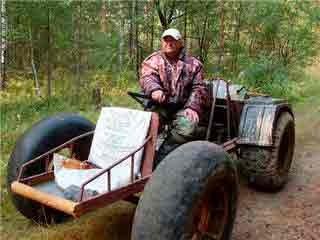

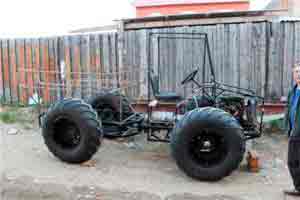

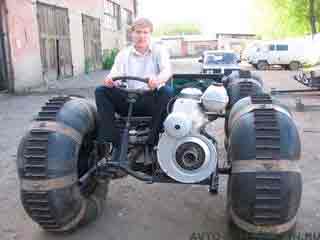

На фото: автор самодельного вездехода.

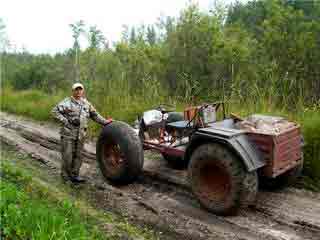

Болотоход удачно прошёл испытания и используется для поездок на рыбалку. Двигатель довольно экономичный, расход топлива около 1,5 л в час.

Рулевая размещена справа, делалось так потому что шнурок, которым заводится двигатель выходил с этой стороны, ну и заводить удобнее стоя на раме правой рукой.

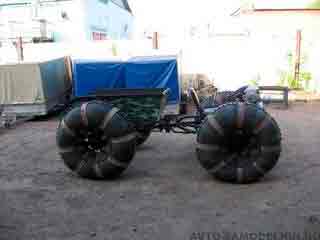

Самодельный каракат перевозится на прицепе, прицеп от сх Тайга. Колеса перед упаковкой в прицеп снимаются и каракат своим ходом на голых дисках заезжает в прицеп.

Перевозить можно любой легковушкой, на месте выгружается и собирается за несколько минут.

Для накачки колес есть штатный компрессор с приводом от двигателя, вездеход загружается всем необходимым и в путь по бездорожью.

На вездеходе отсутствуют брызговики, грязью и водой не забрызгивает, в худшем случае только сапоги-болотники страдают от грязи. Да и то только по лесным размешанным колеям. Скорость движения небольшая, поэтому с колес ничего не зашвыривает во все стороны, ну и в болотах кроме травы и воды больше нет ничего, грязи нет.

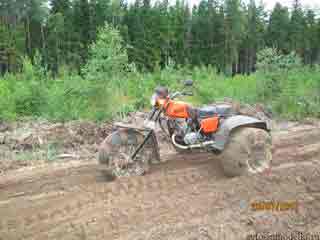

Вездеход больше рассчитан на тягу, по болоту свободно едет грузом в 500 кг (рыбы, водитель, пассажир) скорость около 8-10 км/ч по GPS.

Когда болотоход не загружен, то можно ехать и по шустрее, пустого скорость больше. А для тяжелых случаев, есть еще понижающая передача, что дает возможность загрузив аппарат вытаскивать УАЗ из грязи, или пересекать глубокие овраги.

Блокировки дифференциалов в обоих мостах нет, но есть раздельные передние гидравлические тормоза на переднем мосту, что дает возможность тормозить буксующее колесо, тем самым передовая крутящий момент на другое колесо.

Такие тормоза очень помогают если колесо проваливается в «окно» на болоте.

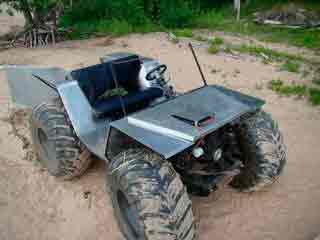

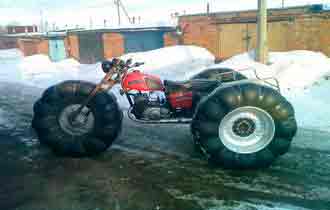

Вот такой получился вездеход болотоход сделанный своими руками.

Возможности использования

Часто в народе каракаты называют просто пневматиками, что обусловлено колесами низкого давления, которые и обеспечивают вездеходу великолепную проходимость. В условиях болотистой местности, грязи и русла рек такие машины просто незаменимы, поскольку обладают достаточной плавучестью и могут форсировать небольшие водные преграды. Пневматики часто используют для поездок на рыбалку или охоту, причем на достаточно большие расстояния. В среднем каракат проектируется на скорость до 70 км/ч, что является вполне достаточным при учете плохих дорог, а то и полного их отсутствия.

Основная особенность этого болотохода — надежность конструкции. При изготовлении я исходил из наличия серийных узлов, которые выпускает наша промышленность. В качестве двигателя вездехода использовал имеющийся — от ИЖ-Планета. Установил на него воздушное принудительное охлаждение от мотоколяски СЗД в народе «Инвалидка».

Коленвал оставил родной планетовский, т.к. посадочное место под генератор у СЗД не подходит, нужен поменьше. Катушку зажигания на болотоход установил от ИЖ на 6 Вт (фото 1)

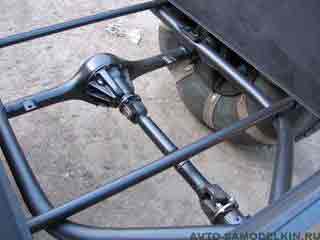

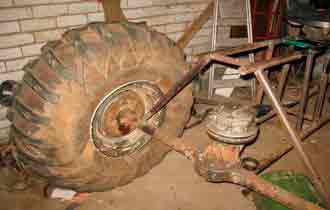

Мостом вездехода послужил задний мост от автомобиля «Ока» (фото 2)

Каракаты самоделки своими руками – существующие варианты, видео

Пара слов о том, что такое каракат вообще. Затем рассмотрим, как умельцы делают каракаты самоделки своими руками. Видео бесплатно приложим к статье.

  • Число колес колеблется от 3 до 4. Силовой агрегат берется готовый.
  • Неуклюжесть или непривычность внешнего облика аппарата обманчива. Трубная рамная конструкция обычно имеет шарнирное соединение, что дает шанс выдержать запредельные нагрузки и удары (подвеска состоит из 2-х независимых систем).
  • Рулевое управление, как правили, примитивнейшее, просто червячная передача.
  • Двигатель берется готовый, наиболее предпочтителен от мотоцикла Урал, за неимением такового можно приспособить менее мощный (ижевский или любой другой). Иногда в ход идет даже движок от тяжелого или среднего мотоблока.

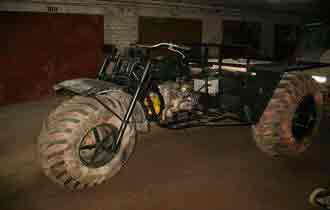

Теперь неплохо бы посмотреть на уже существующие модели. Понять, как можно делать каракаты самоделки своими руками. Посмотреть видео бесплатно, если таковое имеется.

На ресурсе https://www.snowmobile.ru/ представлена, например, вот такая версия трехколесного караката:

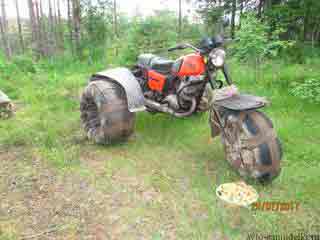

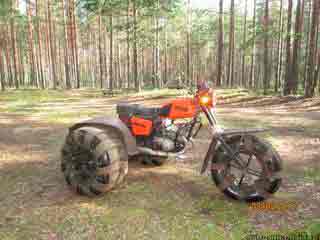

Что касается конструкции — тут коктейль: двигатель Т-200 от мотороллера, редуктор снят с Муравья, мотоцикл Минск подарил раму (она усилена сваркой), полуоси и дифференциал достались в наследство от Москвича. Ижевцы дали диски на колеса, а ГАЗ-66 — переднюю камеру.

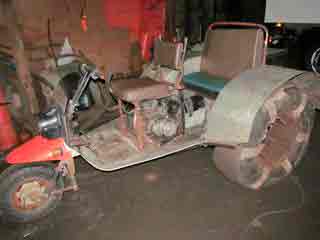

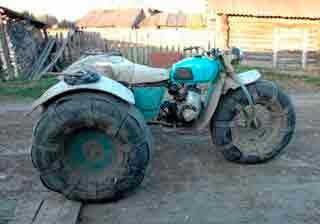

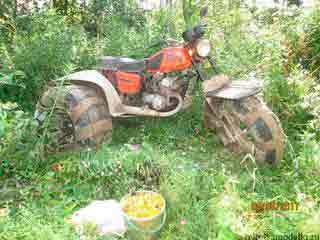

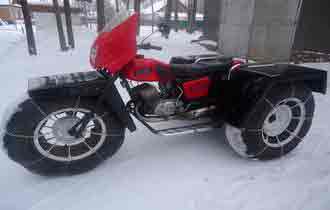

Еще один трехколесный вариант, на этот раз с движком от инвалидного автомобиля Иж-Планета.

Прицеп

Чертежи болотохода часто предполагают дополнительный прицеп. Если есть необходимость перевозки грузов, можно изготовить к нему тележку.
Для нее потребуются тракторные колеса или от мотоблока. Крепление подойдет самое простое, к примеру, сквозной штырь с замком. Такая конструкция поможет перемещать груз по рыхлой или мокрой почве в местах с отсутствием дорожного сообщения.

Как сделать каракат самоделку из мотоблока своими руками: видео, чертежи

Тема самодельных транспортных средств сегодня особенно популярна. Многие «народные умельцы» стараются сделать каракат из стандартных средств передвижения, специальной техники. Как можно изготовить бюджетный каракат, используя для этого мотоблок (подойдет даже самая простая Нева). На первый взгляд возникают сомнения относительно качеств техники, ведь визуально это громоздкая и в то же самое время неудобная машина. По факту же, каракат из мотоблока, сделанный своими руками, показывает просто превосходные эксплуатационные характеристики и может запросто передвигаться в условиях тяжелого климата, сложного рельефа местности. А если говорить про передвижение по болотам, различным устьям рек, в грязи, то подобный вездеход станет просто незаменимым решением для каждого человека.

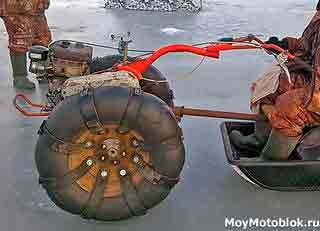

Самодельный каракат из мотоблока своими руками

Классический вариант самоделки, когда из мотоблока изготавливается каракат, может передвигаться без проблем со скоростью ниже 70 километров в час, что является отличным показателем для ряда дорог с плохим покрытием. А если они отсутствуют, подобное средство передвижения будет просто необходимо.

Схема трехколесной переломки

Агрегат способен выдерживать значительные нагрузки, чему способствует довольно крепкая и надежная подвеска, сваренная из подготовленных стальных труб.

Конструкция соединяется шарнирами, что гарантирует ей легкость передвижения и выполнение даже самых необычных маневров.

Правда, управление данным агрегатом требует определенного мастерства, ведь исполнение не предусматривает наличия червячной передачи. Ниже представлен типичный чертеж самодельного караката.

Этапы разработки караката

Условно можно выделить следующие этапы, как собрать плавающий каракат:

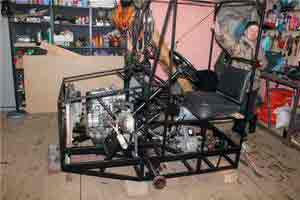

  1. Создание рамы
  2. Изготовление подвески
  3. Создание и монтаж колес
  4. Установка двигателя и систем

Вам могут быть интересны самодельные пневмоходы или вездеходы из мотоблока.

Рама для караката

В первую очередь необходимо выбрать подходящую раму под установку на ней всего необходимого оборудования и агрегатов. Желательно, если это будет мотоблок, относящийся к среднему или даже тяжелому классу техники.

Фактически, даже самый «продвинутый» каракат, является не чем иным, как самодельным вездеходом, который принято устанавливать на раму с четырьмя (4х4) или даже тремя колесами (трехколесные). Выбор количества колес зависит исключительно от конструктивных особенностей предполагаемого транспортного средства, предварительно проработанной схемы.

Колеса обязательно должны быть «обуты» в качественные шины низкого давления, приводится конструкция в действие установленным мощным ДВС.

Подвеска

Подвеска мотоблочного караката потребует особенного внимания и точности со стороны разработчика. На этом этапе помимо самой подвески мастеру будет необходимо изготовить и задний мост, что прорабатывается исключительно своими руками.

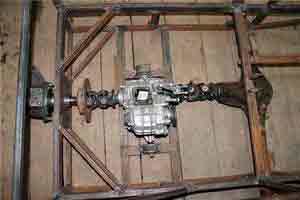

Пример чертежа заднего моста

Подвеска предусматривает специальную конструкцию, изготовленную из двух отдельных частей, соединенных вместе посредством шарниров. Лонжероны в этом случае должны сопрягаться между собой, для чего используется рулевая втулка. В конечном счете, можно формировать независимые переднюю и заднюю подвески.

Главное условие – добиваться исключительно высокой независимости подвески, т.к. именно этот показатель позволяет эксплуатировать вездеход в самых непредсказуемых местах, гарантируя безопасность конструкции.

Маневренность и проходимость должны стать первоочередными факторами, на которые стоит обратить внимание при изготовлении самодельной конструкции караката из мотоблока.

Колеса для караката своими руками

Колеса для караката, фактически, представляют собой самое дорогостоящее изделие, на которое предстоит затратить и много времени. Можно как приобрести готовые диски, так и попробовать сделать их собственными руками.

Стоит отметить, что практически все транспортные средства (каракаты), изготовленные как самоделки, оснащаются не непосредственно колесами, а покрышками и камерами низкого давления.

Специально для этих целей лучше всего выбирать изделия, устанавливаемые на таких грузовых автомобилях, как Урал, КамАЗ и другие.

Как вариант, можно использовать колеса от прицепов указанных машин – если получится, можно приобрести покрышки и камеру от модели К-700. Самое главное, на что стоит обратить внимание, колеса должны быть достаточно большими, что позволит в дальнейшем легко передвигаться вне пределов дорог, легко покрывая значительные расстояния без риска перевернуться.

Двигатель и системы

Монтаж двигателя и других систем выполняется на последних этапах работы. Данные операции осуществляются, когда на раму транспортного средства устанавливается подвеска с подготовленными колесами.

Помимо двигателя монтируются системы сцепления, тормозные элементы, а также системы, отвечающие за вывод из механизмов продуктов сгоревшего топлива.

Когда двигатель установлен, в обязательном порядке потребуется провести полноценное испытание караката, тогда его можно и эксплуатировать.

Стоит отметить, что в зависимости от используемого в качестве исходного агрегата мотоблока, можно рассчитать и мощность транспортного средства.

Для сборки потребуется использовать стандартный комплект инструментов и технологического оборудования и подручные материалы.

Важно обеспечить максимально возможную безопасность водителя транспортного средства и исключить вероятность возникновения аварийных ситуаций.

Сконструированный своими руками каракат из мотоблока позволит без проблем передвигаться в условиях суровых погодных условий и прослужит длительный период времени без необходимости регулярного ремонта и дорогостоящего обслуживания.

Подборка видео

Каракат-вездеход на базе мотоблока Нева:

Какие бывают каракаты

Прежде чем выяснить, как самостоятельно изготовить болотоход каракат из подручных механизмов, необходимо более подробно рассмотреть существующие разновидности подобного рода изделий. Болотоход вездеход каракат — не что иное, как нестандартное транспортное средство, передвигающееся с помощью колес, на которых установлены шины низкого давления.

Среди его основных преимуществ:

  • превосходная проходимость;
  • низкая стоимость;
  • ремонтопригодность;
  • высокая мощность (зависит от используемых запчастей).

Подобные механизмы чаще всего конструируются самостоятельно на основе какой-либо техники, например, трактора или мотоблока. Существующие модели различаются между собой не только характеристиками, но и конструкцией. Наибольшее распространение получили полноприводные и трехколесные устройства.

Полноприводный

Самым популярным среди потребителей вариантом транспорта представляются полноприводные модели. Они оснащены 4-мя колесами, благодаря которым конструкция отличается устойчивостью и высокой проходимостью. Такой каракат без особых проблем преодолевает даже внушительные преграды, однако для его сборки потребуется наличие двух колес одинакового диаметра.

Чтобы изготовить такой болотоход, переломка своими руками должна быть выполнена корректно, иначе велика вероятность сборки неработоспособной конструкции.

Трехколесный

Не менее востребованной модификацией можно считать модели болотоходов с тремя колесами. Такие средства передвижения отличаются небольшим весом, а по проходимости не уступают полноприводным аналогам. Подобные вариант станет оптимальным в том случае, если требуется быстро сделать качественный каракат. Переломка своими руками может быть выполнена при наличии необходимого оборудования.

Этапы создания самодельного караката

Желая в домашних условиях сконструировать вологодский болотоход каракат или другие его модели, следует прежде всего заблаговременно приобрести необходимые инструменты, а также обзавестись подходящими комплектующими.

Полный перечень необходимых комплектующих и инструментов может варьироваться и напрямую зависит от выбранной модели транспортного средства, которую планируется изготовить. Разбирая процесс сборки подобного изделия, необходимо выделить сразу несколько важных этапов:

  1. Подбор рамы самодельных тракторов или мототехники, которая станет основой будущего приспособления.
  2. Планирование и сборка заднего моста, а также подвески транспортного средства.
  3. Выбор и монтаж подходящих колес.
  4. Установка силового агрегата.

Поскольку подобного рода элементы представляются ключевыми в конструкции болотохода, особенности их подбора и монтажа целесообразно рассмотреть подробнее.

Основным элементом конструкции является рама, на которую в дальнейшем будут устанавливаться другие комплектующие и узлы. Её выбор напрямую влияет на внешний вид будущего караката, а также его эксплуатационные характеристики. Опытные мастера рекомендуют использовать рамы старых мотоциклов отечественного производства, например, ИЖ или Урал, поскольку из мотоцикла сделать каракат значительно проще, чем из авто.

Запчасти от них отличаются низкой стоимостью, высокой прочностью и оптимальными для использования в качестве основы для болотохода характеристиками. Ведь подобные трехколесные модели могут похвастаться высокой маневренностью и проходимостью, что делает их универсальными. В процессе изготовления, целесообразно использовать чертеж рамы ввиду сложности узла.

Подвеска

В процессе конструирования ходовой части настоятельно рекомендуется отдать предпочтение независимому типу подвески. Это обусловлено не только простотой её изготовления, но и отличными характеристиками.

Если у пользователя отсутствует возможность реализовать независимую подвеску, допускается использование стандартных пневмоколес.

Колеса

Выбору колес для будущего болотохода необходимо уделить особое внимание, поскольку от этого зависит его проходимость, а также удобство в управлении. Для подобного использования прекрасно подойдут крупные колеса от грузовиков высокой мощности.

Водительское место

Что ж, пришло время разобраться с тем, как будет выглядеть то место, где будет находиться водитель. Вам нужно выбрать максимально удобное кресло, которое также будет надежно крепиться, так как вы будете путешествовать далеко не по самым удобным условиям, так что крайне важно, чтобы вы сами чувствовали себя в кресле удобно и безопасно. Но не забывайте, что прямо под сиденьем стоит оставить место для установки аккумулятора. Руль стоит оставить прежний либо же выбрать тот, который больше подходит для экстремальной езды по бездорожью.

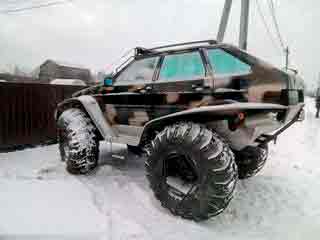

Плюсы и минусы

У ободрышей много преимуществ перед купленными колесами:

  1. Цена. Колеса высокой проходимости очень дорогие, чего никак не скажешь об ободрышах.
  2. Такие колеса прекрасно сцепляются практически с любой поверхностью, что существенно снижает опасность аварий.
  3. Весят ободрыши сравнительно немного. «Непрокачанный» легковушный двигатель с их проворачиванием вполне справится.
  4. Низкое давление на поверхность за счет большой площади шин. С ободрышами топкая местность, зыбучие пески и глубокий снег становятся вполне проходимыми препятствиями. Давление шин на поверхность можно регулировать. Их просто нужно немного подкачать или приспустить.
  5. Шины с низким давлением никак не вредят поверхностным грунтовым слоям, так что на вездеходе с ободрышами можно спокойно ездить по распаханным полям, использовать его в качестве трактора в сельском хозяйстве.

Не лишены ободрыши и некоторых недостатков:

  1. По твердым асфальтным и бетонным покрытиям на ободрышах нужно стараться ездить поменьше. Иначе их очень скоро придется менять.
  2. Легковушка на таких колесах не очень устойчива. Резких поворотов на ней лучше не делать, а быстро гнать вообще нельзя.
  3. Колеса изнашиваются намного быстрее обычных.
  4. Ободрыши – это немалая нагрузка. Детали трансмиссии и подвески с такими колесами менять и ремонтировать придется чаще.
  5. Шины с низким давлением очень эластичны. Это повышает их проходимость. Но из-за повышенной растяжимости ободрыши прокалываются чаще обычных шин.
  6. Автомобиль придется переоформлять – «повышать» до статуса вездехода.

Поворотный кулак

Что ж, пришло время рассказать про один из самых главных моментов, которые имеет каракат – переломка рамы. Она происходит постоянно в процессе движения, когда ваш вездеход поворачивает со стороны в сторону, спускается ниже или поднимается выше, а также встречается с препятствиями. Соответственно, вам нужно позаботиться о том, чтобы ваш поворотный кулак максимально надежно крепился к полурамам, а также сам по себе был прочным и функциональным. Для этого к торцу полурам нужно приваривать листы металла – именно к ним и будет крепиться кулак, так что они также должны быть максимально прочными. При этом неважно, делаете вы каракат из мотоцикла или из автомобиля, вам в любом случае придется позаботиться как следует о цепочке привода колес, так как это крайне важно.

Переделка мотоблока

Мотоблоки по праву считаются одними из самых универсальных видов сельскохозяйственной техники, ввиду чего они нередко используются в качестве основы для различных самодельных агрегатов. Среди них большой популярностью пользуются самодельные минитрактора 4х4 с ломающейся рамой, а также каракат из мотоблока, который по своим техническим показателям ничем не уступает другим видам.

Для успешного изготовления подобного устройства из мотоблока потребуется придерживаться следующей инструкции:

  1. Сварить раму, воспользовавшись металлопрофилем/трубой.
  2. Монтировать задний, передний приводы. Для упрощения процесса рекомендуется взять передний мост, систему рулевого управления, а также прочие элементы от ходовой части автомобиля.
  3. Установить мотор, а также редуктор, входящий в конструкцию мотоблока.
  4. Сконструировать и закрепить скаты, после чего, обкатать полученную конструкцию.

Важно учесть, что для данной разновидности болотохода рекомендуется использовать колесную базу с увеличенным сцеплением ременного типа. Конструкции из мотоблока, как правило, отличаются внушительными габаритами и могут развивать скорость до 70км/ч, что делает их универсальными и надежными решениями для бездорожья.

Чтобы каракат обладал необходимыми характеристиками, необходимо использовать мотоблоки повышенной мощности, поскольку транспортное средство должно не только успешно передвигаться, но и перевозить водителя, а также различные грузы.

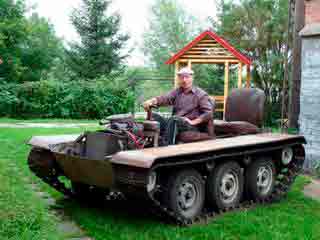

Вездеходы

Некоторые журналы постоянно знакомят своих читателей с различными вездеходами амфибиями, многоколесными автомобилями, снегоходами, аэросанями, мотонартами. Такие статьи знакомят своих читателей не только с отдельными удачными конструкциями машин, но и с чертежами вездеходов, дают информацию о разных направлениях поиска, в том числе и любительского.

В журналах, за последние семь лет, были напечатаны обзорные статьи, в которых анализировались все известные схемы различных вездеходов амфибий и других машин на воздушной подушке. А так же делались прогнозы на «завтрашний день», какие изменения в конструкциях моторизированных нарт и саней ожидается в будущем. Рассматривались различные перспективы развития техники предназначенной для работы в сложных условиях труднопроходимых мест. Не все любители данной техники имеют такую возможность, проследить за всеми новостями и за последней деятельностью своих коллег, за всеми достижениями специальных фирм, находящихся за рубежом. С легкой руки печатных изданий издаются обзорные статьи о новых конструкциях микро вездеходов в иностранных фирмах. Такого рода статьи очень помогают любителям вездеходов амфибии, расширить свой кругозор, выбрать правильное направление проектирования, преодолеть возникающие трудности в реализации своих собственных проектах, благодаря предоставленным чертежам вездеходов.

В одной из публикаций был рассмотрен веломобиль амфибия, в котором подробно рассказывалось, как он устроен, а так же рассматривались аэросани, которые создали саратовские самодельщики Быков и Яковлев. Рациональность и законченность проектного решения, которых сразу же привлекает к себе внимание.

Лыжно-колесные снегоходы, созданные Тимохиным из Тулы, сразу же завоевали читательские симпатии. Машины были испытаны в Заполярье и сразу же после испытаний получили широкую известность среди любителей этого рода техники. Так же были предоставленычертежи вездеходов.

Самые интересные новости были представлены читателю о «всесредной» и всесезонной вездеходной технике. Снегоходы, аэросани, мотонарты и другие автомобили этого направления используются обычно в определенное время года, в какой-нибудь одной или двух средах, или на суше или на воде. Тогда как вездеходы амфибии на воздушной подушке используются в любое время года и не имеют ограничений в использовании. Такая техника может преодолеть любые препятствия во всех четырех сезонах. Единственный минус этой техники, что он преодолевает препятствия на ровной местности, а вот лесистая часть нашей планеты им не подвластна. В лесу на АВП не разгонишься.

Для таких мест с пересеченной местностью, были представлены статьи, которые рассказывали о вездеходах амфибиях имеющих шины низкого давления. Эта техника имеет широкопрофильные шины, имеющие низкое давление, использовать их можно круглый год, не зависимо от местности, так как эти машины могут плавать.

Статья о пневмоходе, созданным Громовым из Череповца, написанная после того как прошла передача «Это вы можете» на Центральном телевидении, подробно описала эту универсальную машину и даже были предоставлены чертежи вездехода. Пневмоход и в самом деле универсальный, способный преодолеть любые преграды. Испытания пневмохода проводились в окрестностях самого Череповца. Специальный корреспондент, присутствовавший на испытаниях, писал, что вплотную к болоту испытатели подъехать не решились и выгрузили части пневмохода из багажника прямо в лесу. На сборку пневмохода ушло всего семь минут, пришлось закрутить всего девятнадцать гаек. Скромные габариты машины, метр в высоту и чуточку больше метра, в ширину, длина немного больше двух метров. Четыре колеса, кузов, рама с двигателем, очень напоминает трактор «Кировец».

Сразу после сборки, Громов сел за руль, запустил двигатель, и мы поехали. «Гибкая» рама вездехода легко позволяла лавировать ему между соснами. Достаточная скорость машины, хорошая маневренность помогла нам, когда мы выехали их леса, легко преодолеть песчаную почву, кочки которые появились после мшистого ковра. И вот мы едим по зеленому лугу, кое- где на нашем пути попадаются чахлые сосны. Мы прибавили газу, и замечательный вездеход легко покатил по невысокой траве. И тут корреспондент заметил, что колеса вездехода мокрые от воды и понял, что вездеход едет по болоту, оставляя за собой еле заметный след. Корреспондент попросил Громова остановиться и попробовал встать на зеленый покров, но тут же провалился в мутную жижу почти по колено, а машина стояла рядом как на парковочной площадке, выбравшись на ближайшую кочку, корреспондент сделал фото Александра Николаевича прямо посередине болота. Когда испытатели поехали обратно, корреспондент не решился больше покинуть машину на болоте… Далее испытания проходили на берегу реки Мологи, которые сильно изрезаны внешними водами. Вездеход амфибия легко преодолевал крутые подъемы, при преодолении которых трудно было удержаться на сидении, а машина даже не думала буксовать ни на одном из препятствий. Шарнирное соединение половин рамы позволяло колесам не терять сцепления с поверхностью земли при любых неровностях. Самые захватывающие впечатления корреспондент получил, когда испытания проводились на воде. Не снижая скорости, прямо с крутого берега машина выехала на водную гладь, мальчишки, находившиеся не далеко, взревели от восторга! Машина прошла по дну и… поплыла! Правда не так быстро, хотя колеса продолжали вращаться с полной скоростью, так как Громов сначала не собирался вездеход использовать, как лодку, и поэтому не были предусмотрены гребные поверхности (водозацепы). Машина надежно держалась на воде.

Ещё по теме  Судно на воздушной подушке своими руками

Испытания показали, что вездеход амфибия на раме имеющей шарнирное соединение и шинами низкого давления действительно вездеходен! Он не только легко передвигается по сильно пересеченной местности, но и легко везет груз и двух пассажиров, далеко не легких.

Легкость, с которой машина преодолевала самые крутые склоны, говорит о том, что тяговые характеристики самого двигателя и особенности ходовой части машины позволяют использовать ее в качестве тягоча. А еще создатель хочет приспособить свою машину для обработки огорода на даче! Итак, что мы имеем? Рама на шарнирах и привод на все четыре колеса, что дает хорошую проходимость. Колеса имеют постоянное сцепление с поверхностью земли, что не дает перегружать отдельные колеса. Хорошая маневренность вездехода, которая позволяет машине разворачиваться почти на месте. Простая конструкция машины. Рама вездехода состоит из двух частей, которые соединены между собой шарниром, вращающемся- вертикально. Передняя часть машины это жесткий сварной узел с топливным баком, сиденьем для водителя, педалью управления. Шарнир, имеющий вертикальную ось вращения – это две вилки соединенные между собой мощными пальцами. Что бы колеса, не имели трения, между собой при движении, на шарнире предусмотрены ограничения. На задней части рамы прикреплен мост, съемный кузов и тормоз. Шарнир на задней части имеет горизонтальную ось вращения, к задней вилке которого прикреплен кожух, он неподвижный и имеет внутреннюю резьбу с бронзовой втулкой, которая выполняет роль- подшипника для задней части рамы. Сам кожух во втулке удерживается шпилькой, которая служит ограничителем угла шарнирной рамы.

ВП-150М- двигатель – установлен на машине поперек движения, так он занимает меньше места и вентилятор охлаждения при таком расположении двигателя лучше работает. Центральный кронштейн крепления находится на кожухе под самым цилиндром двигателя. Задний кронштейн находится на кожухе передачи, а нижний на блоке моста справа. Топливный бак крепится к картеру двигателя и имеет емкость 5.5 литра, топливо из бака в карбюратор поступает механически. На переднем мосте находится педаль сцепления – слева и педаль газа – справа. Рычаг передачи ручной, к зубчатому стержню приварен шарик, для удобства переключения скоростей. Запуск двигателя происходит от кикстатера. Выхлопная труба находится под сидением. Трансмиссия машины симметрична от оси подшипниковой рамы. Карданный вал с помощью цепной передачи создает крутящий момент. Из прутка выточен карданный вал, имеющий на концах шлицы, а в шейке манжеты уплотнения.

Другие карданы с крестовинами позаимствованы у мотоцикла «Урал». На заднем вале предусмотрен тормоз от мотороллера «Вятка», управляющий трос выведен к рулю. Дифференциал мостов машины традиционный, имеет две шестерни от «Москвича412», а полу-осевые шестерни выполнены самостоятельно. От мотоцикла «Урал» так же взята коническая передача. Рулевое управление вездехода имеет съемный штурвал, червячный рулевой привод, вертикальную колонку, тяга регулируется двумя качалками. Так же проста конструкция колеса, основной элемент которых алюминиевая ступица, диски тоже алюминиевые. К самим дискам прикреплены брезентовые ремни, которые удерживают шину, а так же две камеры 720х310мм, находящиеся одна в другой, брезентовая лента служит защитой с защипами грунтозацепами. Ступица с внешней стороны закрыта крышкой, которая защищает ее от грязи. Кузов состоит из сварной стальной рамы, панели которой текстолитовые. Три швеллера придают полу необходимую жесткость. Кузов вездехода весит всего 6.5кгс, однако размеры машины позволяют с легкостью поместиться двум людям и грузу. Вездеход амфибия не требует большого технического ухода. Самое главное следить за тем, что бы, не закончилось топливо в баке, что бы давление воздуха в шинах было на уровне и трансмиссионное масло в мостах было в порядке. Вот и весь не сложный уход, который требует этот замечательный вездеход амфибия. Если вы захотите сделать подобную машину, чертежи вездехода можно найти в интернете, распечатать на простую бумагу и конечно связаться с конструктором этой замечательной машины, и вы можете стать счастливым обладателем вездехода амфибии и посетить самые недоступные места нашей родины.

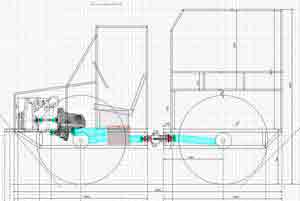

На чертеже предоставлены следующие узлы:

  • ходовая часть,
  • топливный бак,
  • рулевая колонка с кронштейном крепления,
  • двигатель,
  • кронштейн крепления двигателя, центральный,
  • выхлопной патрубок,
  • рулевая колонка,
  • кожухи дифференциалов,
  • ограничители угла шарнирной рамы,
  • рулевая тяга,
  • рулевой червячный привод.
  • Болт крепления кузова, ограничительный,
  • Соединительное звено,
  • Карданный вал с передним кожухом,
  • Петля крепления кузова,
  • Карданный вал с задним кожухом,
  • Педаль газа,
  • Рычаг переключения передач,
  • Кронштейн крепления двигателя, нижний,
  • Кикстартер,
  • Педаль сцепления,
  • Фланцы полуосей,
  • Приемный патрубок глушителя,
  • Несущая рама (дуга с глушителем),
  • Подножка,
  • Выхлопная труба,
  • Несущая дуга рамы,
  • Рулевая качалка,
  • Тормозной барабан,
  • Трос тормоза,
  • Кронштейн рулевого привода,
  • Задний карданный вал,
  • Передний карданный вал,
  • Ручка тормоза,
  • Кронштейн крепления двигателя. Задний,
  • Кожух цепной передачи.

Имеется схема трансмиссии, соединение привода с передним карданным валом, схема установки тормоза, подробная конструкция шарнирной рамы, схема заднего моста и колес, а так же схема кузова.

Процесс создания шин низкого давления

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

Для самостоятельного создания ободрышей понадобятся:

  1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
  2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
  3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
  4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
  5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

Также может понадобиться молоток (для рихтовки).

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

  • шину тщательно очищаем от всей грязи, а затем сушим;
  • используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).
  1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
  2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
  3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
  4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

Теперь начинаем шину обдирать:

  • по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
  • с использованием клещей образовавшееся отверстие фиксируем;
  • резину, которая отслоилась, с помощью лебедки тянем и обдираем.

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

  • постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
  • чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

Камера для будущего колеса готова.

  1. Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
  2. Шлифуем каркас.
  3. Надеваем камеру-ободрыш на каркас.

Покрышку качаем и можем устанавливать на наш автомобиль.

Что же это за машина?

Взглянув на данный механизм впервые, непроизвольно задумываешься над тем, имеет ли эта самоделка достойные ходовые качества. Несведущему человеку может сначала показаться, что каракат — устройство весьма громоздкое и неуклюжее. По правде говоря, все обстоит как раз-таки наоборот. Надежная подвеска, изготовленная из металлических труб, позволяет выдерживать сверхсильные нагрузки. Следует отметить, что рулевое управление абсолютно несложное, ведь его основой является стандартная червячная передача.

Кабина

Естественно, если вы не захотите, то кабину как таковую делать не надо – здесь имеется в виду все, что вы можете найти в кабине водителя, то есть педальный узел, который вам также стоит взять от того автомобиля, который больше всего подходит именно вам. Также не забудьте оформить приборную панель, которая должна включать в себя все необходимое, например, механизм, отвечающий за включение и выключение фар, кнопку сигнала, переключение массы, а также остальной функционал, которым будет снабжен ваш каракат.

Источник: http://texnotoys.ru/avto/karakat-svoimi-rukami.html

Каракат своими руками — характеристики, детали

Самодельный легкий вездеход, но в тоже время очень мощный и простой в изготовлении, не требующий больших затрат, собранный из мотоциклов — каракат своими руками.

Последним делали этот вездеход. Детали использовали, от разных мотоциклов. Уменьшили вес. Длина увеличилась на 20 см, за счет этого управление стало легче. Колеса сделали уже, ремни короче, вес колеса стал меньше по сравнению с предыдущим вездеходом. Нагрузка на двигатель уменьшилась. Ощутимо снизился расход топлива

На данном вездеходе удобно ездить одному, он очень легкий. Но и двоих везет легко, и уверенно преодолевая любые препятствия.

Еще одно достоинство можно использовать двигатель от мотоцикла Минск, без каких либо переделок. Единственное что нужно сделать, это добавить крепление на раме караката для глушителя мотоцикла Минск.

Если сделать прицеп на таких же колесах, то даже двигатель от Минска свободно тянет прицеп с грузом 250 кг.

Технические характеристики — караката своими руками:

Длина вездехода — 3 метра.
Ширина вездехода — 1 метр 70 см.
Высота вездехода — 1 метр 10 см.
Дорожный просвет — 45см.
Двигатель — мотоцикла восход-2м.
Резина на колесах 1200 на 20.
Диаметр обода — 67 см.
Ширина обода — 21 см.
Вес колеса-27 кг.
Количество зубьев на звездочках:
Ведущая на двигателе — 15 зубьев.
Ведомая на промежуточной передаче — 35 зубьев.
Ведущая на промежуточной передаче — 15 зубьев.
Ведомая на задней оси — 72 зуба.
Длина задней оси — 1 метр 42 см.
Подшипники на задней оси — 210.
Подшипники на валу промежуточной передачи — 204.
Подшипники в ступице переднего колеса — 204.

Детали и материал для постройки караката своими руками

От мотоцикла первое и основное используем это конечно двигатель. Далее рулевая колонка с рулем, переключатели, рычаг сцепления с тросом, фара, топливный бак с крышкой и краном, цепь, ведомая звездочка с заднего колеса, сидение с креплением, воздухофильтр с глушителем шума всасывания и муфтами, соединительные провода, катушка зажигания и коммутатор, высоковольтный провод на свечу.

Раму от мотоциклов полностью не использовали, а вырезали только отдельные участки. Основным материалом для рамы являются трубы разных размеров. Труба на 34 мм общей длиной получилась примерно 5 метров 30 см. А трубы на 28 мм использовали, если все обрезки соединить, получилось примерно 8 метров. Несколько обрезков использовали разных меньших размеров.

Для задней оси нужна труба диаметром 50 мм толщина стенки 5 мм длиной 1 метр 42см. В процессе сборки еще пригодилось проволока — 6 мм, железо — 2 мм, подшипники 210 — 3шт, подшипники 204 — 4шт. Электрический мотор постоянного тока 12 вольт от печки машины. Четыре диода Д-242.

Данного материала вполне достаточно собрать легкий трехколесный на камерах аппарат. Скорость будет не большой и это не главное. Главное проходимость получится отличная по любому бездорожью. С легкостью преодолеет большие расстояния по болотам, рекам. Пневматик на камерах можно применить в условиях, где другая техника не пройдет.

Источник: http://voshod-2m.ru/vezdekhodih/v20.php

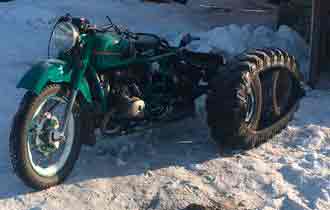

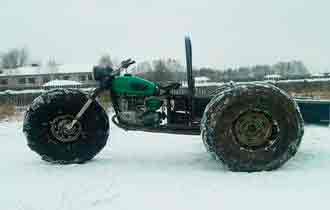

Как из мотоцикла Урал или Иж сделать каракат своими руками

Каракат, в отличие от вездеходов, имеет совсем малый вес, что позволяет ему передвигаться в тех местах, где не может пройти болотоход. Самодельный вездеход на шинах-ободрышах легко может быть собран из деталей любого мотоцикла. Используются бензобак и рама.

  1. Что нужно для сборки вездехода
  2. Как сделать колеса
  3. Особенности сборки
  4. Вездеход из Урала
  5. Каракат из Ижа
  6. Болотоход из Днепра

Что нужно для сборки вездехода

Чтобы собрать вездеход своими руками, надо придерживаться приведенных ниже правил. Для сборки караката из мотоцикла с большой массой требуется минимум деталей. В их число входит:

  1. Двигатель внутреннего сгорания.
  2. Коробка передач, предпочтительнее от классического ВАЗа.
  3. Задний мост.
  4. 4 камеры или 3, в зависимости от выбранной конфигурации.

Как сделать колеса

В качестве шин на таких самоделках чаще всего используются камеры от грузовика, реже − от сельхозприцепов. Не годятся велосипедные. Опытные специалисты считают, что для четырехколесного снегохода на базе мотоцикла подойдут камеры от самолетов и вертолетов.

Такой выбор объясним, т.к. на их изготовление идет только качественная резина, еще одной особенностью таких камер является то, что толщина их стенок во всех точках всегда одинакова. При выборе требуется следовать принципу: чем «квадратнее» камера в сечении, тем лучше она подойдет для создания караката.

За неимением авиационных шин, т.к. достать их достаточно сложно, конструкторам приходится идти по более простому пути, спаривая шины от грузовиков.

У таких колес есть один существенный недостаток − они быстро выходят из строя.

При выборе количества колес следует учитывать, что трехколесный вариант менее устойчив, чем тот, в котором использованы все четыре колеса.

Особенности сборки

Порядок монтажа данного средства передвижения достаточно прост и похож на сборку самодельного вездехода:

  1. На первом этапе собирают раму, на которой в будущем будет закреплен двигатель.
  2. После закрепления двигателя рама тщательно окрашивается с целью предотвращения коррозии металла.
  3. Рулевое управление будет происходить через переднее шасси.
  4. Сиденья и бак для топлива берутся от того же мотоцикла.
  5. Свои особенности имеет устанавливаемая коробка передач. Кручение в ней происходит в обратном направлении, что не мешает узлу нормально работать, т.к. нагрузки на него будут минимальными.
  6. За охлаждение будут отвечать два кулера от ВАЗ 2110.
  7. Колеса могут быть изготовлены из камер грузовика.
  8. Диски могут быть также самодельными.
  9. Рычаг крепится к мосту, как клюшки на пружинной подвеске.

Итогом работы должен стать самодельный вездеход с шинами низкого давления.

Его недостатком может быть сильный нагрев двигателя при длительной работе, поэтому и требуется охлаждение.

Внешний вид сделанного своими руками вездехода будет зависеть от возможностей человека, осуществляющего сборку.

Вездеход из Урала

В этом случае донором основных узлов выступает мотоцикл Урал. Для нужд караката достаточно мощности в 32 л.с. Обязательным будет создание воздушного охлаждения. Задний мост в некоторых вариантах переделанных мотоциклов может быть взят от Нивы.

Каракат из Урала отличается хорошей грузоподъемностью. На такой конструкции могут свободно разместиться четыре человека. При преодолении водных преград возникнут некоторые сложности, т.к. вода может попасть в двигатель из-за работы вентилятора.

При движении по грязи проблем практически нет. Чуть сложнее при прохождении по глубокому снегу, опять же проблема решаема, просто несколько снижается скорость караката. Поэтому снегоходы подобной конструкции все же можно использовать при передвижении по снежному бездорожью.

Создать вездеход из мотоцикла Урал достаточно просто, это может сделать практически любой человек, владеющий начальными познаниями в автослесарном деле.

Каракат из Ижа

Многие умельцы для переделки используют свой мотоцикл Иж. Принцип выбора колес остается тем же, что и при оснащении переделанного Урала. Камера может быть перетянута ремнями. Ширина такой полоски − около 30 см. Крепление полос производится болтами. Если брать за основу раму от Иж, то придется ее существенно удлинить и дополнительно усилить. Диски можно взять от Нивы.

Болотоход из Днепра

Конструкция, созданная из Днепра, ничем не уступает снегоходам, изготовленным из других подручных материалов.

В первую очередь при создании болотохода используется двигатель от Днепра. Коробка передач может быть взята от того же Москвича.

Источник: http://specmahina.ru/vezdehod/karakat-iz-mototsikla-ural.html

Как сделать болотоход каракат своими руками

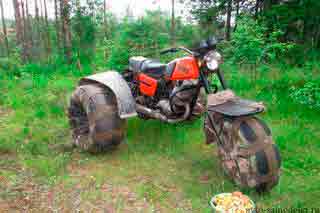

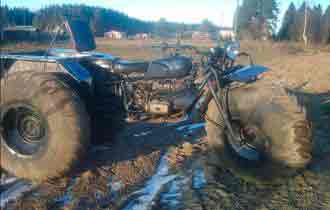

Каракат самоделка сделанный из мотоцикла ИЖ Юпитер 5.

Умелец собрал своими руками трёхколёсный вездеход каракат, для поездок на рыбалку, а также в лес по грибы, ягоды.

Для постройки трицикла использованы материалы:

  • Мотоцикл ИЖ Юпитер 5.
  • Двигатель родной от ИЖа, мощностью 24 л.с.
  • Задний мост переделан из моста ВАЗ классики.
  • Колёса сделаны из камер от УАЗа и транспортёрной ленты.
  • Передняя вилка и задний мост съёмные, можно разобрать и обратно сложить мотоцикл.
  • Профильная труба.

Самодельный вездеход каракат представлен на фото.









  • Автор самоделки: Альберт Прохоров.

Болотоход своими руками мастер класс как сделать из Серова

Я живу в небольшом городке на севере Свердловской области. Я увлекаюсь охотой и рыбалкой, есть у меня излюбленные места для этих целей, но добраться до них пешком не реально. Да и унести на себе результаты промысла не всегда под силу. Поэтому нужна техника, способная по бездорожью проехать в любую погоду и с ношей до 300кг.

Был у меня старый вездеход, но слабоват он был да и столько лет, сыпаться уже стал. Задумал я сделать новый болотоход своими руками, надежный и мощный. Подготовка к постройке оказалась намного дольше самой сборки. Необходимо было приобрести кучу узлов и агрегатов, а денег на них нет. Пришлось собирать из того, что было и что смог найти за небольшие деньги.

Принцип вездехода будет трицикл. Почему трицикл? Потому что он наиболее маневреней в лесу и на болотистой местности. Двигатель будет от инвалидки, колеса от Трактора Т-150. Рама от мотоцикла иж. Демпфер от Газ53, полуоси от ГАЗ 66

Итак, узлы все подготовили, приступаем к сборке трайка.

Устанавливаем раму, рама кстати от мотоцикла иж. Почему от Ижа? Потому что двигатель будет ИЖ, крепление переделывать не нужно и рама вполне крепкая сама по себе.

И привариваем к этой раме каркас нашего вездехода. Каркас из трубы диаметр 40 и 32, обычная не толстостенная. По центру уголок 63.Примеряем задний мост.

Далее собираем вилку. Вилка самодельная. Рулевая колонка с конусными подшипниками. Вилка сама из той же трубы что и каркас.

Как видите мы и двигатель уже начали устанавливать. Двигатель как я уже и писал от инвалидки. Он хорош тем, что у него принудительное охлаждение и электростартер.

  1. Что бы понизить скорость и усилить тягу вездехода делаем двойное цепное понижение.
  2. Фото 14

Далее работаем с колесами, нужно их облегчить, т.к. вес самого болотохода не большой, то такой массы колеса не нужны. Сдираем лишнюю резину.

Облегчаем и диски для колес болотохода.Сделаем их разъемные, что бы покрышку не бортовать. Для этого в них вырезаем окна. Собираем колесо.

  1. Устанавливаем задний мост.
  2. Делаем жесткий каркас болотохода и устанавливаем всю трансмиссию.
  • Ну и ставим на колеса вездеход

Сидение поставили от мотоцикла Восход т.к. она была в наличии. Для установки этого сидения пришлось часть рамы взять и приварить с того же Восхода. Аккумулятор временно на тестовый запуск привязали проволокой)

  1. На переднюю вилку ставим фару от Восхода и крыло мастерим из обрезков профнастила, оставшегося со стройки гаража.

На задние колеса так же делаем крылья из обрезков профнастила. Крылья обязательно нужны, т.к. ездить будем преимущественно по грязи.

Ну и между задними крыльями мастерим короб в котором будем возить вещи и промыслы. За сидением сзади сделали ящик под инструменты.

Все, вездеход готов для поездок по бездорожью. Понятно теперь как своими руками сделать вездеход? Как видите, из старых вещей с минимальными затратами и умелыми руками можно сделать стоящую вещь, которая будет служить вам многие годы.

Сергею на столько понравился процесс сборки вездехода, что он решил не останавливаться, продать этот вездеход для закупки новых запчастей и приступить к изготовлению нового, на базе ГАЗ 66. Так что желающие приобрести данный вездеход могут обращаться к автору по тел. +79506442023

Цена данного вездехода 70тыс. руб. По доставке в другие регионы- обсуждаемо.

Ну и следите за обновлениями, Сергей , надеемся порадует нас еще своими самоделками из старых мотоциклов.

Простой бюджетный каракат 4*2

Навигация — Главная → Вездеходы →
Статья составлена по материалам — ссылка на источник

Очень интересная на мой взгляд по простоте и бюджетности конструкция четырехколесного легкого караката.

Видно что автор шел к созданию этого аппарата через дебри проб и ошибок так как конструкция нестандартная уже своим только видом. Понятно что нет красоты и эстетики, но это обычно так если аппарат не на показ, а для работы.

Вот так выглядит этот действительно легкий плавающий каракат на четырех колесах.

Двигатель Т200 от мотороллера, 10л/с, по расходу очень экономичен, около 4-5литра на 100км пути, или около литра в час. Между задними колесами и двигателем установлена коробка переда от древнего «Москвича».

Четыре передачи и так необходимая задняя передача. Всего 4 передачи в двигателе и четыре в коробке.

Скорость от самой минимальной для преодоления болот на первых передачах в обоих коробках 2-4км/ч, и до 50км/ч по хорошим дорогам.

Со слов автора: Этот каракат создавался как простой и дешевый неприхотливый не тонущий вездеход. До него был опыт с трехколесными каракатами и даже пробовали бочку двухсот-литровую с тремя Зиловскими камерами вместо заднего колеса, но все не то. Этот каракат получился гораздо легче и проходимее чем то что делали ранее. К такой узкой конструкции пришли потому что задний морст представляет из себя нераздельную прямую ось и не имеет дифференциала. Без дифференциала значительно возрастает проходимость, но управлять тяжело на сухой дороге и асфальте, поэтому сделали машинку узкой и длинной. В общем на доводку этого вездехода ушло около 2,5 года, немало времени и нервов было потрачено. По началу конструкция была «сырая», то колесо отломится, то переднюю балку вывернет, то в самый неподходящий момент где нибудь в болотной жиже из-за набившейся травы цепь слетит. В общем по мере использования слабые места в конструкции дорабатывались и усиливались. Сейчас конструкция очень надежная и проверенная, поэтому без опаски езди-ем на далекие расстояния. На двигателе установлена стандартная цепь и звездочка, цепь передает крутящий момент на входной вал Москвичевской коробки, коробка короткая, с обрезанным болгаркой кожухом сцепления. Коробка от какого-то старого Москвича древнее чем 412-й. Так как коробка не рассчитана на боковые нагрузки сделал стойку с дополнительным опорным подшипником. Ну и наверно заметили тракторное магнето, это простое и надежное зажигание, такое можно видеть у многих. Колесо сделано на основе мотоциклетного диска с навареными расширенными ободами. Рулевое от запарожца Тормоза караката сделаны на ремне, это просто, диск под ремень и педаль которая его натягивает. Тормозит хорошо и надежно, проще некуда и можно быстро ремонтировать. Про конструкцию почти все рассказано, теперь можно показать фото того, для чего он собственно и строился в первую очередь. Это карась, очень вкусный карась находящийся в труднодоступном озере, где его очень много так как туда добираются только отчаянные вездеходчики, ну и я собственной персоны. Также езди-ем по болотам за брусникой и еще много куда, в общем для рыбалки и поездок по нашим дорогам незаменимая и экономная вещь. Ремонтирую пробитое колесо, такое конечно не часто бывает, но все-таки случается, попадаются очень острые корни сломанных колесом веток. Дыры в покрышке сделаны специально чтобы облегчить колесо, и за счет них образуется некий протектор. Так колесо и гребет на воде и легче, держит форму. Колесо «ободрыш». Обдирал с помощью дрели с насаженной коронкой, сделанной из трубы гдето 50-60мм и остро заточенной. С боков резину срезал остро заточенным топором. Дыры прорезал этой же коронкой. Вот еще некоторые фото где запечатлен каракат. Немного недоедал до дома и спустило переднее колесо. Но потихоньку доехал на голом диске. Вот еще из поездки за брусникой, правда в этом году ее почти нет. Еще вот грибочки. Еще фото с недавней поездки на дальнее озеро. В ходе поездки обнаружилось цепь от двигателя на коробку уже сильно износилась и растянулась, пора ее менять. И по прибытию домой обнаружил что выскочило запорное кольцо на ободе заднего колеса и один край покрышки разбортован. Скорее всего результат скакания по кочкам и деревьям. А карась ловился отлично, очень вкусный сдесь карась, на других озерах не такой, но добираться сюда 30км пути и болото. Это фото на полпути к озеру, ехали вдвоем, напарник на мотоцикле Минск, как началось болото то он пересел комне оставив мотоцикл. Хочу сказать еще несколько слов о проходимости.

Если сравнивать скажем с полно-приводными и тяжелыми машинами, то этот каракат ничем не уступает и даже превосходит, хоть и имеет только задний привод.

Как то в поездке на озеро обнаружил что кто-то пытался по моей протоптанной дороге пробраться на озеро, но не дойдя 50 метров застрял в болоте, и видно что его освобождение было трудным так как понакидано жердей в все вокруг разворошено.

В итоге вездеход развернули и до озера пошли пешком. А я там проезжаю вообще без особых проблем.

Каракат имеет два багажника. Вообще можно ехать на нем и втроем, но обычно мы езди-ем с напарником или я один.

Ещё по теме  Самодельные гусеницы своими руками

Если дорога сухая, то накачиваю камеры посильней и если есть багаж, то его перегружаю на перед, тем самым разгрузив задние колеса, и без дифференциала легко управлять.

А если предстоит преодолевать сплошное жидкое бездорожье, то наоборот, приспускаю колеса и перегружаю все в задний багажник нагружая задние колеса.

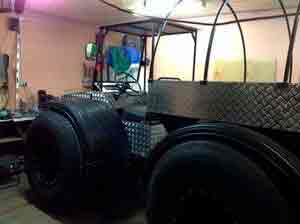

Вездеход переломка 4х4: фото пошаговой сборки + видео поездки на вездеходе

Самодельный вездеход переломка 4×4 «Букинда» с двигателем от Оки: фото пошаговой постройки вездехода с ломающейся рамой, а также видео испытаний.

Автор поставил себе задачу построить вездеход для охоты и рыбалки, с утеплённым кунгом и хорошей проходимостью, за основу конструкции было решено выбрать ломающуюся раму.

Ломающаяся рама – так называемая «переломка», это конструкция, состоящая из двух частей которые могут перемещаться независимо друг от друга, узлом соединения служит ломающийся узел. На каждой раме расположена своя колёсная пара, такая конструкция значительно повышает проходимость транспортного средства.

Для постройки самоделки автор использовал:

  • Двигатель от «Оки».
  • Мосты и коробка передач от ВАЗ – 2121.
  • Кулак моста и рулевое управление – УАЗ.
  • Рама из профильной трубы 50 х 20, 40 х 20 мм.
  • Колеса «Трэкол» 1300 х 600.
  • Фото сборки вездехода переломки на шинах низкого давления.
  • Рама изготовлена из профильной трубы.
  • Установка коробки и мостов.
  • Покраска рамы вездехода.
  • Установлен двигатель, радиатор системы охлаждения, рулевая колонка.
  • После установки колёс, вес передней тележки вездехода — 500 кг, задней – 300 кг.
  • Корпус покрыт листовым алюминием, изготовлен кунг.
  • На фото узел перелома вездехода сделанный из поворотного кулака УАЗа.
  • Внутри кабины.
  • На переднем бампере закреплена лебёдка.

После сборки вездеход переломка сразу был испытан на походном маршруте протяжённостью 140 км, с загрузкой на два пассажира и 200 кг груза. За весь маршрут израсходовано 40 литров бензина.

В процессе испытаний автор обнаружил следующие достоинства и недостатки. Вездеход обладает хорошей проходимостью, хорошо держится на воде, но плывёт очень медленно и больше по направлению ветра.

Без гидроусилителя руля в дальних поездках управление довольно утомительное.

Чтобы получить максимальную проходимость вездехода можно поэкспериментировать с колёсами. В зимний период автор установил колёса ободрыши 1300 х 530 х 533, но в глубоком снегу вездеход на таких шинах закапывается. Наилучшую проходимость по снегу показали шины Трэкол с протектором «шашка», с протектором «ёлка» шины буксуют.

  • Интересное видео: преодоление глубокой канавы, показано как работает ломающаяся рама вездехода.

На видео: преодоление болота.

Автор самоделки: Владимир из ХМАО-Югра.

(5

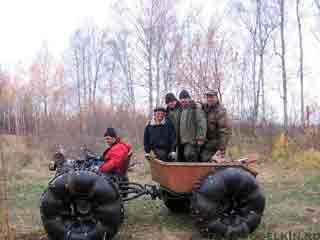

Болотоход своими руками

Самодельный вездеход болотоход на шинах низкого давления с полным приводом, сделанный своими руками.

Этот вездеход построен для поездок по лесному бездорожью и болотам, в основном для поездок на рыбалку.

На вездеход установлен — одноцилиндровый, четырёхтактный двигатель ЗиД, мощностью 4.5 л/с. Двигатель советского производства, достался в новом состоянии, поэтому делать стал на его основе.

КПП (укороченная) от Москвича. Двигатель с КПП стыкуется через самодельное сцепление сделанное из маховика Запорожца, его корзины и сцепления, направляющая выжимной муфты самодельная. Диск пришлось переклепать шлицевую часть чтобы оделся на первичный вал коробки Москвича. Понижающий редуктор установлен на двигателе.


Рама переломного типа (две полурамы соединённые узлом перелома).

На фото: узел перелома двух полурам.




На фото: автор самодельного вездехода.

Болотоход удачно прошёл испытания и используется для поездок на рыбалку. Двигатель довольно экономичный, расход топлива около 1,5 л в час.

Рулевая размещена справа, делалось так потому что шнурок, которым заводится двигатель выходил с этой стороны, ну и заводить удобнее стоя на раме правой рукой.

Самодельный каракат перевозится на прицепе, прицеп от сх Тайга. Колеса перед упаковкой в прицеп снимаются и каракат своим ходом на голых дисках заезжает в прицеп.

Перевозить можно любой легковушкой, на месте выгружается и собирается за несколько минут.

Для накачки колес есть штатный компрессор с приводом от двигателя, вездеход загружается всем необходимым и в путь по бездорожью.

На вездеходе отсутствуют брызговики, грязью и водой не забрызгивает, в худшем случае только сапоги-болотники страдают от грязи. Да и то только по лесным размешанным колеям. Скорость движения небольшая, поэтому с колес ничего не зашвыривает во все стороны, ну и в болотах кроме травы и воды больше нет ничего, грязи нет.

Вездеход больше рассчитан на тягу, по болоту свободно едет грузом в 500 кг (рыбы, водитель, пассажир) скорость около 8-10 км/ч по GPS.

Когда болотоход не загружен, то можно ехать и по шустрее, пустого скорость больше. А для тяжелых случаев, есть еще понижающая передача, что дает возможность загрузив аппарат вытаскивать УАЗ из грязи, или пересекать глубокие овраги.

Блокировки дифференциалов в обоих мостах нет, но есть раздельные передние гидравлические тормоза на переднем мосту, что дает возможность тормозить буксующее колесо, тем самым передовая крутящий момент на другое колесо.

Такие тормоза очень помогают если колесо проваливается в «окно» на болоте.

Вот такой получился вездеход болотоход сделанный своими руками.

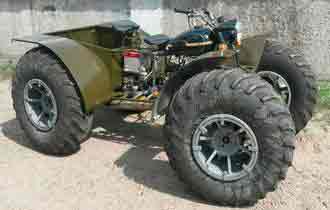

Каракаты самоделки своими руками – существующие варианты, видео

Пара слов о том, что такое каракат вообще. Затем рассмотрим, как умельцы делают каракаты самоделки своими руками. Видео бесплатно приложим к статье.

  • Число колес колеблется от 3 до 4. Силовой агрегат берется готовый.
  • Неуклюжесть или непривычность внешнего облика аппарата обманчива. Трубная рамная конструкция обычно имеет шарнирное соединение, что дает шанс выдержать запредельные нагрузки и удары (подвеска состоит из 2-х независимых систем).
  • Рулевое управление, как правили, примитивнейшее, просто червячная передача.
  • Двигатель берется готовый, наиболее предпочтителен от мотоцикла Урал, за неимением такового можно приспособить менее мощный (ижевский или любой другой). Иногда в ход идет даже движок от тяжелого или среднего мотоблока.

Теперь неплохо бы посмотреть на уже существующие модели. Понять, как можно делать каракаты самоделки своими руками. Посмотреть видео бесплатно, если таковое имеется.

На ресурсе http://www.snowmobile.ru/ представлена, например, вот такая версия трехколесного караката:

Что касается конструкции — тут коктейль: двигатель Т-200 от мотороллера, редуктор снят с Муравья, мотоцикл Минск подарил раму (она усилена сваркой), полуоси и дифференциал достались в наследство от Москвича. Ижевцы дали диски на колеса, а ГАЗ-66 — переднюю камеру.

Еще один трехколесный вариант, на этот раз с движком от инвалидного автомобиля Иж-Планета.

Рама от него же, диски, полуоси и дифференциал вазовские, редуктор подошел от мотороллера Муравей.

Еще одна модель караката самоделки, сделанная своими руками:

Двигатель от мотоблока Нева. На раму пошло все, что оказалось под рукой: уголок, труба. Задний привод без дифференциала. Передний мост от вазовской «восьмерки». Встроена четырехступенчатая вазовская коробка.

Почему поднята эта тема на сайте? Каракаты становятся чрезвычайно популярным средством передвижения. На рыбалку, за грибами, по делам по бездорожью – сфера применения подобных транспортных средств очень широка. Мы обязательно будем знакомить с новыми самоделками от умельцев, а пока предлагаем два ролика к просмотру.

Это видео показывает, как можно соорудить каракат самоделку своими руками из мотоцикла Иж-Планета-3:

  • А в этом ролике приведены некоторые варианты компоновки узлов караката:

В следующей статье вкратце рассмотрим особый вид каракатов – болотоходы.

16 февраля 2016 Teor21 ← Испытанная технология покраски автомобиля своими руками в гараже Болотоходы самоделки на шинах низкого давления – видео и информация → (Пока оценок нет)

Как сделать каракат самоделку из мотоблока своими руками: видео, чертежи

Тема самодельных транспортных средств сегодня особенно популярна. Многие «народные умельцы» стараются сделать каракат из стандартных средств передвижения, специальной техники. Как можно изготовить бюджетный каракат, используя для этого мотоблок (подойдет даже самая простая Нева). На первый взгляд возникают сомнения относительно качеств техники, ведь визуально это громоздкая и в то же самое время неудобная машина. По факту же, каракат из мотоблока, сделанный своими руками, показывает просто превосходные эксплуатационные характеристики и может запросто передвигаться в условиях тяжелого климата, сложного рельефа местности. А если говорить про передвижение по болотам, различным устьям рек, в грязи, то подобный вездеход станет просто незаменимым решением для каждого человека.

Самодельный каракат из мотоблока своими руками

Классический вариант самоделки, когда из мотоблока изготавливается каракат, может передвигаться без проблем со скоростью ниже 70 километров в час, что является отличным показателем для ряда дорог с плохим покрытием. А если они отсутствуют, подобное средство передвижения будет просто необходимо.

Схема трехколесной переломки

Агрегат способен выдерживать значительные нагрузки, чему способствует довольно крепкая и надежная подвеска, сваренная из подготовленных стальных труб.

Конструкция соединяется шарнирами, что гарантирует ей легкость передвижения и выполнение даже самых необычных маневров.

Правда, управление данным агрегатом требует определенного мастерства, ведь исполнение не предусматривает наличия червячной передачи. Ниже представлен типичный чертеж самодельного караката.

Этапы разработки караката

Условно можно выделить следующие этапы, как собрать плавающий каракат:

  1. Создание рамы
  2. Изготовление подвески
  3. Создание и монтаж колес
  4. Установка двигателя и систем

Вам могут быть интересны самодельные пневмоходы или вездеходы из мотоблока.

Рама для караката

В первую очередь необходимо выбрать подходящую раму под установку на ней всего необходимого оборудования и агрегатов. Желательно, если это будет мотоблок, относящийся к среднему или даже тяжелому классу техники.

Фактически, даже самый «продвинутый» каракат, является не чем иным, как самодельным вездеходом, который принято устанавливать на раму с четырьмя (4х4) или даже тремя колесами (трехколесные). Выбор количества колес зависит исключительно от конструктивных особенностей предполагаемого транспортного средства, предварительно проработанной схемы.

Колеса обязательно должны быть «обуты» в качественные шины низкого давления, приводится конструкция в действие установленным мощным ДВС.

Подвеска

Подвеска мотоблочного караката потребует особенного внимания и точности со стороны разработчика. На этом этапе помимо самой подвески мастеру будет необходимо изготовить и задний мост, что прорабатывается исключительно своими руками.

Пример чертежа заднего моста

Подвеска предусматривает специальную конструкцию, изготовленную из двух отдельных частей, соединенных вместе посредством шарниров. Лонжероны в этом случае должны сопрягаться между собой, для чего используется рулевая втулка. В конечном счете, можно формировать независимые переднюю и заднюю подвески.

Главное условие – добиваться исключительно высокой независимости подвески, т.к. именно этот показатель позволяет эксплуатировать вездеход в самых непредсказуемых местах, гарантируя безопасность конструкции.

Маневренность и проходимость должны стать первоочередными факторами, на которые стоит обратить внимание при изготовлении самодельной конструкции караката из мотоблока.

Колеса для караката своими руками

Колеса для караката, фактически, представляют собой самое дорогостоящее изделие, на которое предстоит затратить и много времени. Можно как приобрести готовые диски, так и попробовать сделать их собственными руками.

Стоит отметить, что практически все транспортные средства (каракаты), изготовленные как самоделки, оснащаются не непосредственно колесами, а покрышками и камерами низкого давления.

Специально для этих целей лучше всего выбирать изделия, устанавливаемые на таких грузовых автомобилях, как Урал, КамАЗ и другие.

Как вариант, можно использовать колеса от прицепов указанных машин – если получится, можно приобрести покрышки и камеру от модели К-700. Самое главное, на что стоит обратить внимание, колеса должны быть достаточно большими, что позволит в дальнейшем легко передвигаться вне пределов дорог, легко покрывая значительные расстояния без риска перевернуться.

Двигатель и системы

Монтаж двигателя и других систем выполняется на последних этапах работы. Данные операции осуществляются, когда на раму транспортного средства устанавливается подвеска с подготовленными колесами.

Помимо двигателя монтируются системы сцепления, тормозные элементы, а также системы, отвечающие за вывод из механизмов продуктов сгоревшего топлива.

Когда двигатель установлен, в обязательном порядке потребуется провести полноценное испытание караката, тогда его можно и эксплуатировать.

Стоит отметить, что в зависимости от используемого в качестве исходного агрегата мотоблока, можно рассчитать и мощность транспортного средства.

Для сборки потребуется использовать стандартный комплект инструментов и технологического оборудования и подручные материалы.

Важно обеспечить максимально возможную безопасность водителя транспортного средства и исключить вероятность возникновения аварийных ситуаций.

Сконструированный своими руками каракат из мотоблока позволит без проблем передвигаться в условиях суровых погодных условий и прослужит длительный период времени без необходимости регулярного ремонта и дорогостоящего обслуживания.

Подборка видео

Каракат-вездеход на базе мотоблока Нева:

Чертежи самодельных вездеходов-каракатов

Некоторые журналы постоянно знакомят своих читателей с различными вездеходами амфибиями, многоколесными автомобилями, снегоходами, аэросанями, мотонартами. Такие статьи знакомят своих читателей не только с отдельными удачными конструкциями машин, но и с чертежами вездеходов, дают информацию о разных направлениях поиска, в том числе и любительского.

В журналах, за последние семь лет, были напечатаны обзорные статьи, в которых анализировались все известные схемы различных вездеходов амфибий и других машин на воздушной подушке. А так же делались прогнозы на «завтрашний день», какие изменения в конструкциях моторизированных нарт и саней ожидается в будущем.

Рассматривались различные перспективы развития техники предназначенной для работы в сложных условиях труднопроходимых мест. Не все любители данной техники имеют такую возможность, проследить за всеми новостями и за последней деятельностью своих коллег, за всеми достижениями специальных фирм, находящихся за рубежом.

С легкой руки печатных изданий издаются обзорные статьи о новых конструкциях микро вездеходов в иностранных фирмах.

Такого рода статьи очень помогают любителям вездеходов амфибии, расширить свой кругозор, выбрать правильное направление проектирования, преодолеть возникающие трудности в реализации своих собственных проектах, благодаря предоставленным чертежам вездеходов.

В одной из публикаций был рассмотрен веломобиль амфибия, в котором подробно рассказывалось, как он устроен, а так же рассматривались аэросани, которые создали саратовские самодельщики Быков и Яковлев. Рациональность и законченность проектного решения, которых сразу же привлекает к себе внимание.

Лыжно-колесные снегоходы, созданные Тимохиным из Тулы, сразу же завоевали читательские симпатии. Машины были испытаны в Заполярье и сразу же после испытаний получили широкую известность среди любителей этого рода техники. Так же были предоставленычертежи вездеходов.

Самые интересные новости были представлены читателю о «всесредной» и всесезонной вездеходной технике. Снегоходы, аэросани, мотонарты и другие автомобили этого направления используются обычно в определенное время года, в какой-нибудь одной или двух средах, или на суше или на воде.

Тогда как вездеходы амфибии на воздушной подушке используются в любое время года и не имеют ограничений в использовании. Такая техника может преодолеть любые препятствия во всех четырех сезонах.

Единственный минус этой техники, что он преодолевает препятствия на ровной местности, а вот лесистая часть нашей планеты им не подвластна. В лесу на АВП не разгонишься.

Для таких мест с пересеченной местностью, были представлены статьи, которые рассказывали о вездеходах амфибиях имеющих шины низкого давления. Эта техника имеет широкопрофильные шины, имеющие низкое давление, использовать их можно круглый год, не зависимо от местности, так как эти машины могут плавать.

Статья о пневмоходе, созданным Громовым из Череповца, написанная после того как прошла передача «Это вы можете» на Центральном телевидении, подробно описала эту универсальную машину и даже были предоставлены чертежи вездехода.

Пневмоход и в самом деле универсальный, способный преодолеть любые преграды. Испытания пневмохода проводились в окрестностях самого Череповца.

Специальный корреспондент, присутствовавший на испытаниях, писал, что вплотную к болоту испытатели подъехать не решились и выгрузили части пневмохода из багажника прямо в лесу. На сборку пневмохода ушло всего семь минут, пришлось закрутить всего девятнадцать гаек.

Скромные габариты машины, метр в высоту и чуточку больше метра, в ширину, длина немного больше двух метров. Четыре колеса, кузов, рама с двигателем, очень напоминает трактор «Кировец».

Сразу после сборки, Громов сел за руль, запустил двигатель, и мы поехали. «Гибкая» рама вездехода легко позволяла лавировать ему между соснами. Достаточная скорость машины, хорошая маневренность помогла нам, когда мы выехали их леса, легко преодолеть песчаную почву, кочки которые появились после мшистого ковра.

И вот мы едим по зеленому лугу, кое- где на нашем пути попадаются чахлые сосны. Мы прибавили газу, и замечательный вездеход легко покатил по невысокой траве. И тут корреспондент заметил, что колеса вездехода мокрые от воды и понял, что вездеход едет по болоту, оставляя за собой еле заметный след.

Корреспондент попросил Громова остановиться и попробовал встать на зеленый покров, но тут же провалился в мутную жижу почти по колено, а машина стояла рядом как на парковочной площадке, выбравшись на ближайшую кочку, корреспондент сделал фото Александра Николаевича прямо посередине болота.

Когда испытатели поехали обратно, корреспондент не решился больше покинуть машину на болоте… Далее испытания проходили на берегу реки Мологи, которые сильно изрезаны внешними водами. Вездеход амфибия легко преодолевал крутые подъемы, при преодолении которых трудно было удержаться на сидении, а машина даже не думала буксовать ни на одном из препятствий.

Шарнирное соединение половин рамы позволяло колесам не терять сцепления с поверхностью земли при любых неровностях. Самые захватывающие впечатления корреспондент получил, когда испытания проводились на воде.

Не снижая скорости, прямо с крутого берега машина выехала на водную гладь, мальчишки, находившиеся не далеко, взревели от восторга! Машина прошла по дну и… поплыла! Правда не так быстро, хотя колеса продолжали вращаться с полной скоростью, так как Громов сначала не собирался вездеход использовать, как лодку, и поэтому не были предусмотрены гребные поверхности (водозацепы). Машина надежно держалась на воде.

Испытания показали, что вездеход амфибия на раме имеющей шарнирное соединение и шинами низкого давления действительно вездеходен! Он не только легко передвигается по сильно пересеченной местности, но и легко везет груз и двух пассажиров, далеко не легких.

Легкость, с которой машина преодолевала самые крутые склоны, говорит о том, что тяговые характеристики самого двигателя и особенности ходовой части машины позволяют использовать ее в качестве тягоча.

А еще создатель хочет приспособить свою машину для обработки огорода на даче! Итак, что мы имеем? Рама на шарнирах и привод на все четыре колеса, что дает хорошую проходимость. Колеса имеют постоянное сцепление с поверхностью земли, что не дает перегружать отдельные колеса.

Хорошая маневренность вездехода, которая позволяет машине разворачиваться почти на месте. Простая конструкция машины. Рама вездехода состоит из двух частей, которые соединены между собой шарниром, вращающемся- вертикально. Передняя часть машины это жесткий сварной узел с топливным баком, сиденьем для водителя, педалью управления.

Шарнир, имеющий вертикальную ось вращения – это две вилки соединенные между собой мощными пальцами. Что бы колеса, не имели трения, между собой при движении, на шарнире предусмотрены ограничения. На задней части рамы прикреплен мост, съемный кузов и тормоз.

Шарнир на задней части имеет горизонтальную ось вращения, к задней вилке которого прикреплен кожух, он неподвижный и имеет внутреннюю резьбу с бронзовой втулкой, которая выполняет роль- подшипника для задней части рамы. Сам кожух во втулке удерживается шпилькой, которая служит ограничителем угла шарнирной рамы.

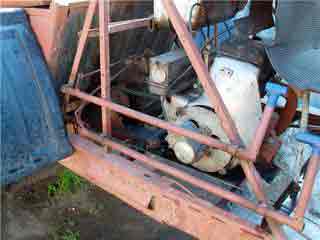

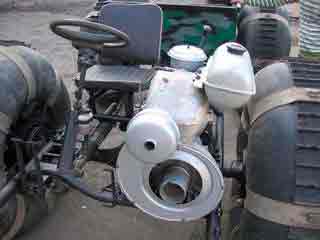

ВП-150М- двигатель – установлен на машине поперек движения, так он занимает меньше места и вентилятор охлаждения при таком расположении двигателя лучше работает. Центральный кронштейн крепления находится на кожухе под самым цилиндром двигателя.

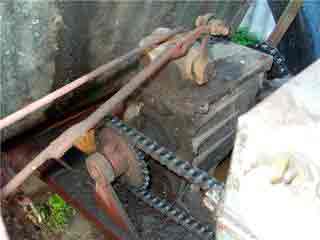

Задний кронштейн находится на кожухе передачи, а нижний на блоке моста справа. Топливный бак крепится к картеру двигателя и имеет емкость 5.5 литра, топливо из бака в карбюратор поступает механически. На переднем мосте находится педаль сцепления – слева и педаль газа – справа.

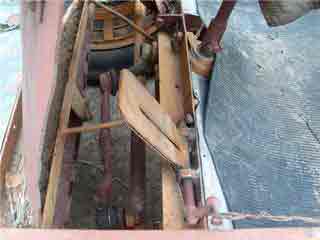

Рычаг передачи ручной, к зубчатому стержню приварен шарик, для удобства переключения скоростей. Запуск двигателя происходит от кикстатера. Выхлопная труба находится под сидением. Трансмиссия машины симметрична от оси подшипниковой рамы. Карданный вал с помощью цепной передачи создает крутящий момент.

Из прутка выточен карданный вал, имеющий на концах шлицы, а в шейке манжеты уплотнения.

Другие карданы с крестовинами позаимствованы у мотоцикла «Урал». На заднем вале предусмотрен тормоз от мотороллера «Вятка», управляющий трос выведен к рулю. Дифференциал мостов машины традиционный, имеет две шестерни от «Москвича412», а полу-осевые шестерни выполнены самостоятельно.

От мотоцикла «Урал» так же взята коническая передача. Рулевое управление вездехода имеет съемный штурвал, червячный рулевой привод, вертикальную колонку, тяга регулируется двумя качалками. Так же проста конструкция колеса, основной элемент которых алюминиевая ступица, диски тоже алюминиевые.

К самим дискам прикреплены брезентовые ремни, которые удерживают шину, а так же две камеры 720х310мм, находящиеся одна в другой, брезентовая лента служит защитой с защипами грунтозацепами. Ступица с внешней стороны закрыта крышкой, которая защищает ее от грязи. Кузов состоит из сварной стальной рамы, панели которой текстолитовые.

Три швеллера придают полу необходимую жесткость. Кузов вездехода весит всего 6.5кгс, однако размеры машины позволяют с легкостью поместиться двум людям и грузу. Вездеход амфибия не требует большого технического ухода.

Самое главное следить за тем, что бы, не закончилось топливо в баке, что бы давление воздуха в шинах было на уровне и трансмиссионное масло в мостах было в порядке. Вот и весь не сложный уход, который требует этот замечательный вездеход амфибия.

Если вы захотите сделать подобную машину, чертежи вездехода можно найти в интернете, распечатать на простую бумагу и конечно связаться с конструктором этой замечательной машины, и вы можете стать счастливым обладателем вездехода амфибии и посетить самые недоступные места нашей родины.

На чертеже предоставлены следующие узлы:

  • ходовая часть,
  • топливный бак,
  • рулевая колонка с кронштейном крепления,
  • двигатель,
  • кронштейн крепления двигателя, центральный,
  • выхлопной патрубок,
  • рулевая колонка,
  • кожухи дифференциалов,
  • ограничители угла шарнирной рамы,
  • рулевая тяга,
  • рулевой червячный привод.
  • Болт крепления кузова, ограничительный,
  • Соединительное звено,
  • Карданный вал с передним кожухом,
  • Петля крепления кузова,
  • Карданный вал с задним кожухом,
  • Педаль газа,
  • Рычаг переключения передач,
  • Кронштейн крепления двигателя, нижний,
  • Кикстартер,
  • Педаль сцепления,
  • Фланцы полуосей,
  • Приемный патрубок глушителя,
  • Несущая рама (дуга с глушителем),
  • Подножка,
  • Выхлопная труба,
  • Несущая дуга рамы,
  • Рулевая качалка,
  • Тормозной барабан,
  • Трос тормоза,
  • Кронштейн рулевого привода,
  • Задний карданный вал,
  • Передний карданный вал,
  • Ручка тормоза,
  • Кронштейн крепления двигателя. Задний,
  • Кожух цепной передачи.

Имеется схема трансмиссии, соединение привода с передним карданным валом, схема установки тормоза, подробная конструкция шарнирной рамы, схема заднего моста и колес, а так же схема кузова.

Источник: http://grifon-kamaz.ru/drugoe/kak-sdelat-bolotohod-karakat-svoimi-rukami.html

Как сделать болотоход своими руками: процесс изготовления, чертежи

Наша страна огромна и на ее территории еще множество местностей без транспортной структуры, где движение затруднено особенностями ландшафта.

В таких местах зачастую требуется специальная техника, например болотоход. Готовый транспорт такого типа, порой, стоит немыслимых денег, либо его трудно достать. Потому жители отдаленных регионов давно научились самостоятельно изготавливать такую технику.

Какие есть варианты

Перед тем, как сделать болотоход своими руками, нужна некоторая информация и подготовка. Пригодятся технические знания, а также нестандартное мышление, но результат позволит по-настоящему покорять непроходимые места.

  • В пользу саморучного изготовления говорит банальный факт экономии, можно использовать бывшие в употреблении части.
  • Самый популярный вариант — автомобиль на шинах с низким давлением. От них будет зависеть большая часть результата, важно продумать максимально простую конструкцию, чтобы в дальнейшем не зависеть от сложных деталей при поломке;
  • Лодка болотоход своими руками изготавливается еще проще, она позволит передвигаться по затопленным местностям, подходит для малой глубины, но не очень любит заросшие пространства;
  • Если же на водоеме большое количество зарослей, лучше всего взяться за болотоход на гусеницах. Своими руками сделать его труднее, но, порой, это необходимость.

Инструкция

Рассмотрим изготовление транспорта на шинах низкого давления. Потребуется рама, оставшаяся от старого мотоцикла, к которой приваривается уже самостоятельно изготовленная рама. Мотор преимущественно берется новый, во избежание поломок в самый неподходящий момент.

Мотоциклетный двигатель типа «Тула» подходит как нельзя лучше. Зажигание лучше всего подходит от трактора, на обычный аккумулятор особых надежд возлагать не стоит. Далее устанавливается топливный бак, крепятся руль и сидение.

Передняя вилка типа Урал без амортизаторов как раз подойдет, затем устанавливается цепной привод. Такая конструкция часто выполняется без тормозов, для остановки достаточно остановить двигатель. Колеса проще всего взять от комбайна, со снятым верхним слоем резины.

Колеса

Для начала, следует определить размеры покрышек. Многие берут шины от ЗИЛ-131 или от Оки, у которых снимается верх проволочного корда. Один из винтов перекусывается через прорезанное окошко, проволока убирается по всему периметру. Затем боковина от корда до протектора прорезается на расстоянии около 8 см. Клык подрывают и ножом подрезают края.

Производится это по часовой стрелке, после чего формируется уже протектор. На камере помещается рисунок, чаще всего выбирается елочка, но можно и отойти от этого правила. Рисунок нарезается ножом, угол составляет трапецию.

После чего потребуется усидчивость, т. к. процесс обдирки достаточно долгий. Спешить не стоит, чтобы не загубить весь труд, сделав работу непригодной для использования.

Самодельные болотоходы могут быть не хуже промышленных, если правильно учесть все нюансы. При выборе протектора нужно учесть, что он должен самоочищаться, это актуально при передвижении по заболоченным местностям.

На торфяниках не стоит выбирать чересчур глубокий рельеф, во избежание прорыва поверхностности и потери сцепления. Редкий рисунок подбирается для передвижения по песку и снегу. Диски же, как правило, стандартные. Но многие предпочитают закрепить дополнительные «тазики» на ремни или транспортную ленту.

Прицеп

Чертежи болотохода часто предполагают дополнительный прицеп. Если есть необходимость перевозки грузов, можно изготовить к нему тележку.

Для нее потребуются тракторные колеса или от мотоблока. Крепление подойдет самое простое, к примеру, сквозной штырь с замком. Такая конструкция поможет перемещать груз по рыхлой или мокрой почве в местах с отсутствием дорожного сообщения.

Заключение

Итак, для мест с плохой дорожной ситуацией конструирование подобного транспорта давно не редкость. Имея технические навыки и вложив немного финансов можно соорудить удачный вариант транспорта для заболоченных мест и непроходимых на обычном авто площадей.

  1. В сети множество фото болотоходов, сделанных своими руками, которые помогут почерпнуть идеи и некоторые хитрости для создания идеального варианта именно для вас.

Фото самодельного болотохода

Помогите проекту, поделитесь в соцсетях

Смотрите также:
27.04.2020

Мотоцикл болотоход своими руками Мотовездеход своими руками Идея построить небольшой мотовездеход выросла из нереализованного подросткового желания иметь свой мотоцикл. В принципе, сейчас при наличии денег можно купить хоть черта лысого, но построить самостоятельно все...

31.10.2018

Вездеход самоделка особенности сборки описание Tрехколесный вездеход самоделка из мотоциклов. Такой вездеход можно сделать своими руками. Трехколесные вездеходы самые простые в изготовлении. Задние колеса связаны цельной трубой. Между двигателем и задней осью ставится...

27.04.2020

Мотоцикл превращается в снегоход Чтобы не покупать дорогой снегоход, народные умельцы придумывают свои, подчас очень интересные, решения. Так, чтобы сделать самодельный снегоход, можно использовать отдельные детали, в том числе двигатель, от таких мотоциклов как: ? Иж?

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
