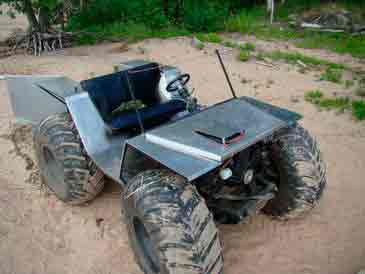

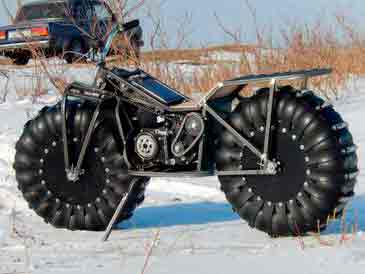

Мотовездеход своими руками

Идея построить небольшой мотовездеход выросла из нереализованного подросткового желания иметь свой мотоцикл. В принципе, сейчас при наличии денег можно купить хоть черта лысого, но построить самостоятельно все же интереснее 🙂

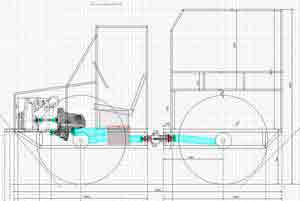

Начал с того, что распланировал примерную компоновку в SolidWorks и закупил детали. Колеса приобрел китайские, применяемые в легких квадроциклах, прицепах итд. Мотор использовал Lifan 6.5 л/с, клон Honda GX200, применяемого в картинге. Двигатель купил сразу с редуктором и автоматическим сцеплением.

Далее построил стапель для сварки рамы. Забегая вперед хочу сказать, что это было правильным решением, потому что позволило построить раму с правильной геометрией, что повлияло на ходовые качества и управляемость мотовездехода.

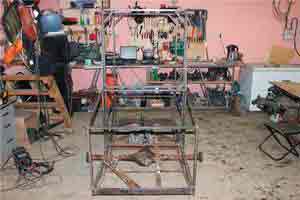

Стапель для сварки рамы.

Постройка мотовездехода совпала с возрожением мастерской из пепла (предыдущую потерял со всем оборудованием при довольно неприятных обстоятельствах), поэтому оборудования было очень мало. В связи с этим раму решил строить из прямоугольного стального профиля.

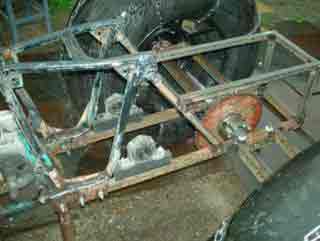

Рама на стапеле.

Получилась вот такая конструкция:

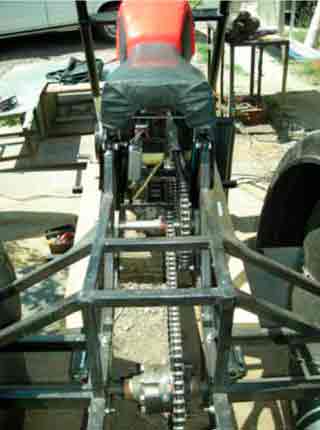

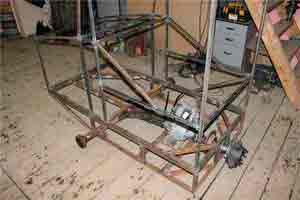

Готовая рама v1.0.

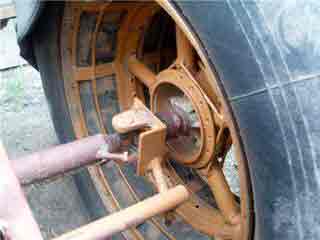

Далее были изготовлены ступицы колес:

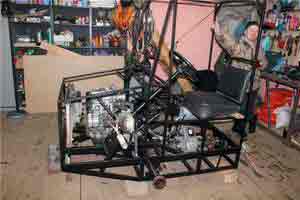

Началась сборка аппарата:

В процессе работы над мотовездеходом я нашел в Тольятти контору, которая делает интересные редукторы для подобной техники. От стандартных китайских они отличаются сухим сцеплением, более удачными передаточными числами и, что самое главное, наличием понижающей передачи. Я выкинул штатный китайский редуктор и заменил его на тольяттинский. Так будущий мотовездеход обзавелся автоматической трансмиссией с «понижайкой», как у взрослых внедорожников.

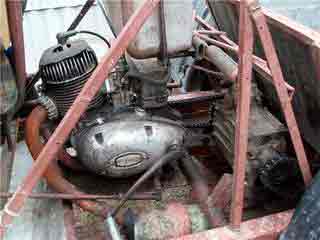

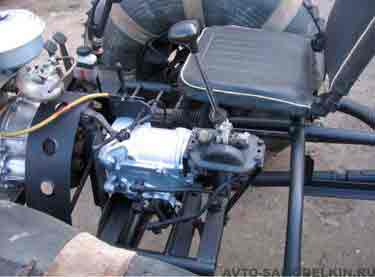

Двигатель с новым редуктором, установленный в раму.

Тормоза — дисковые, от скутера.

Звезды мотоциклетные, под 520-ю цепь. На века 🙂

В дальнейшем, после первых испытаний, эту звездочку заменил на бОльшую, с 52 зубами — для оптимизации передаточных чисел.

Слева — новая приводная звезда.

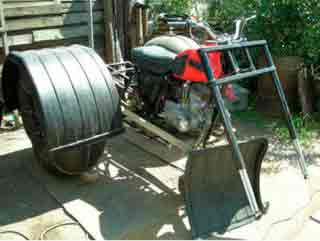

Мотовездеход перед испытаниями:

После первых испытаний передалал руль, добавил крылья и элементы защиты агрегатов:

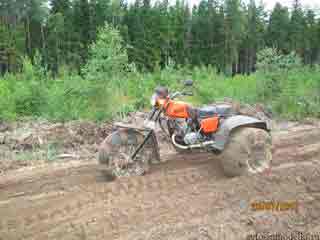

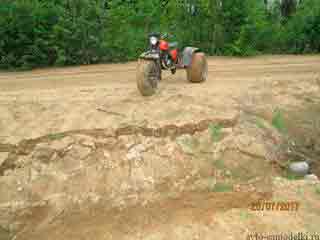

Ездит этот аппарат вот так:

Отъездив на нем всю осень 2014 и зиму 2015, решил исправить найденные недочеты. В первую очередь это коснулось рамы. Рама из прямоугольного профиля оказалась слишком тяжелой, что сказалось на общей массе мотовездехода. К тому же, из-за большой ее ширины в верхней части человеку среднего роста было не удобно ездить, т.к. приходилось очень широко расставлять ноги.
Чтобы это исправить, раму решил переделать полностью. На этот раз ее делал из круглой трубы D=30мм. Трубогиб у меня уже был, поэтому аккуратно согнуть трубу проблем не составило. Собирал на том же стапеле:

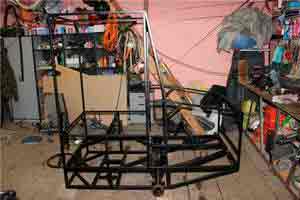

Рама из круглой трубы на стапеле

Собираем все заново.

Из-за большой загруженности по основной работе этот проект двигался очень медленно, и полностью собрать аппарат заново удалось лишь недавно. Испытаний новой конструкции пока не было, фото с новой рамой пока нет.

Источник: http://eurosamodelki.ru/katalog-samodelok/auto-samodelki/motovezdehod-svoimi-rukami

Болотоход своими руками для поездок на рыбалку: процесс изготовления от А до Я (видео + 110 фото)

Наша страна огромна и на ее территории еще множество местностей без транспортной структуры, где движение затруднено особенностями ландшафта.

В таких местах зачастую требуется специальная техника, например болотоход. Готовый транспорт такого типа, порой, стоит немыслимых денег, либо его трудно достать. Потому жители отдаленных регионов давно научились самостоятельно изготавливать такую технику.

Краткое содержимое обзора:

  • Какие есть варианты
  • Инструкция
  • Колеса
  • Прицеп
  • Заключение
  • Фото самодельного болотохода

Какие есть варианты

Перед тем, как сделать болотоход своими руками, нужна некоторая информация и подготовка. Пригодятся технические знания, а также нестандартное мышление, но результат позволит по-настоящему покорять непроходимые места.

В пользу саморучного изготовления говорит банальный факт экономии, можно использовать бывшие в употреблении части.

  • Самый популярный вариант — автомобиль на шинах с низким давлением. От них будет зависеть большая часть результата, важно продумать максимально простую конструкцию, чтобы в дальнейшем не зависеть от сложных деталей при поломке;
  • Лодка болотоход своими руками изготавливается еще проще, она позволит передвигаться по затопленным местностям, подходит для малой глубины, но не очень любит заросшие пространства;
  • Если же на водоеме большое количество зарослей, лучше всего взяться за болотоход на гусеницах. Своими руками сделать его труднее, но, порой, это необходимость.

Инструкция

Рассмотрим изготовление транспорта на шинах низкого давления. Потребуется рама, оставшаяся от старого мотоцикла, к которой приваривается уже самостоятельно изготовленная рама. Мотор преимущественно берется новый, во избежание поломок в самый неподходящий момент.

Мотоциклетный двигатель типа «Тула» подходит как нельзя лучше. Зажигание лучше всего подходит от трактора, на обычный аккумулятор особых надежд возлагать не стоит. Далее устанавливается топливный бак, крепятся руль и сидение.

Передняя вилка типа Урал без амортизаторов как раз подойдет, затем устанавливается цепной привод. Такая конструкция часто выполняется без тормозов, для остановки достаточно остановить двигатель. Колеса проще всего взять от комбайна, со снятым верхним слоем резины.

Колеса

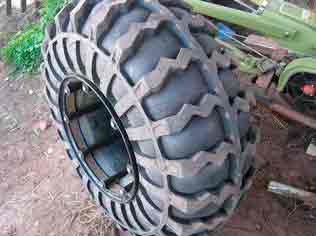

Для начала, следует определить размеры покрышек. Многие берут шины от ЗИЛ-131 или от Оки, у которых снимается верх проволочного корда. Один из винтов перекусывается через прорезанное окошко, проволока убирается по всему периметру. Затем боковина от корда до протектора прорезается на расстоянии около 8 см. Клык подрывают и ножом подрезают края.

Производится это по часовой стрелке, после чего формируется уже протектор. На камере помещается рисунок, чаще всего выбирается елочка, но можно и отойти от этого правила. Рисунок нарезается ножом, угол составляет трапецию.

После чего потребуется усидчивость, т. к. процесс обдирки достаточно долгий. Спешить не стоит, чтобы не загубить весь труд, сделав работу непригодной для использования.

Самодельные болотоходы могут быть не хуже промышленных, если правильно учесть все нюансы. При выборе протектора нужно учесть, что он должен самоочищаться, это актуально при передвижении по заболоченным местностям.

На торфяниках не стоит выбирать чересчур глубокий рельеф, во избежание прорыва поверхностности и потери сцепления. Редкий рисунок подбирается для передвижения по песку и снегу. Диски же, как правило, стандартные. Но многие предпочитают закрепить дополнительные «тазики» на ремни или транспортную ленту.

Источник: http://fishingadvice.ru/bolotoxod-svoimi-rukami/

Каракат своими руками, как сделать болотоход, схемы, чертежи

  • Как сделать болотоход каракат своими руками
  • Вездеход из мотоблока
  • Полноприводный каракат «Чертёнок»
  • Простой каракат 4×4 «logza»
  • Каракат из Смоленской обл. Ярцево
  • Трёхколёсный каракат «боник»
  • Легкий трехколесный каракат
  • 4-х колёсный Каракат Пневматик из Урала
  • Трехколесный каракат на двигателе от СЗД
  • Полноприводный вездеход-каракат, легкий и проходимый
  • Вездеходы на шинах низкого давления

Размеры полурам д×ш×в: передняя 1500×790×330мм, задняя 1200×790×330мм. Двс Лифан 18.5л.с. электрозапуском с катушкой 18А покупал в магазине автозапчастей на «горской», по предоплате ждал недели три, мосты ваз пч 4.1 брал на разборе, полностью разбиралось все, менял сразу все манжеты и подшипники на полуосях, кстати в подшипники сразу набил смазки по полной, люфты и зубья редукторов были в норме, кпп09- тоже разбиралось менялись синхроны, шестерни первой и второй передачи, а также сальники, диф заварил чтоб вращение было постоянное на оба моста, т.к. кпп ещё выполняет роль раздатки, сделал выходы с кпп на карданы «поженил» внутренние гранаты с фланцами хвостовиков редукторов, благо токарный есть на работе, также на нем делал «имитатор коленвала» для автомобильного сцепления, фотографий только не сохранилось, выжим сцепления гидравлика, карданы сделаны из вазовских частей, задний кардан- нива усиленный обрезался под нужный размер, сапуны мостов и кпп выведены вверх по резиновым трубкам, узел перелома уаз, задний кузов поднимается- для удобства обслуживания кардана, тормоза только на переднем мосту дисковые от ваз09, педали с грузовика иномарки, в качестве обшивки использовал влагостойкую ламинированную фанеру 6мм, заклепки нержавейка, все железо покрыто краской 3в1.

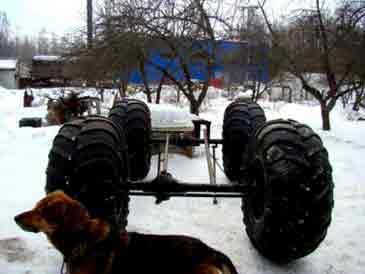

Самодельный вездеход переломка. Подробный обзор

Как сделать болотоход каракат своими руками

Вездеход из мотоблока

Каждый рыбак либо охотник да и просто сельский житель мечтает о вездеходе чтоб на рыбалку и зимой и летом, по грибы в лес да по ягоды. По проселочной дороге в распутицу только на тракторе пробраться

Рейтинг: 8.5 из 10

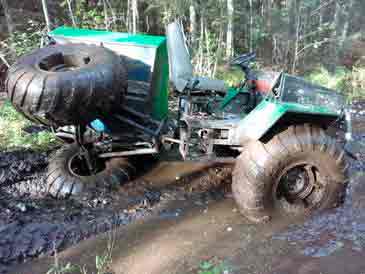

Полноприводный каракат «Чертёнок»

Каракат с конструкцией рамы переломного типа и полным приводом. Вездеход был построен для поездок на рыбалку, за ягодами и грибами. Автор старался использовать максимально доступные детали для

Рейтинг: 10 из 10

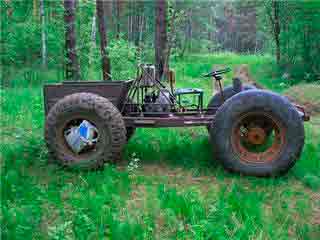

Простой каракат 4×4 «logza»

Данный каракат строился для поездок на рыбалку, охоту, а так же использования для хозяйственных нужд, вроде доставки дров. Вездеход рассчитан на двух человек, а так же может перевозить груз весом до

Рейтинг: 7.67 из 10

Каракат из Смоленской обл. Ярцево

Вездеход имеет полный привод и раму конструкции переломного типа основанную на поворотном кулаке от уаза. Передний мост вездехода снабжен автоматической неполной блокировкой заводского производства,

Рейтинг: рейтинга нет

Трёхколёсный каракат «боник»

Такой трехколесный каракат собрал Степан из Красноярска. Вездеход собирался из подручных материалов и изначально не планировался как сложный проект, но в последствии с ним был произведен ряд

Рейтинг: 6.33 из 10

Легкий трехколесный каракат

Автор уже около двух лет занимается изготовлением легких трехколесных каракатов. Изначально автор собирался сделать трехколесный мопед повышенной проходимости, но затем решил делать на продажу и

Рейтинг: 8.33 из 10

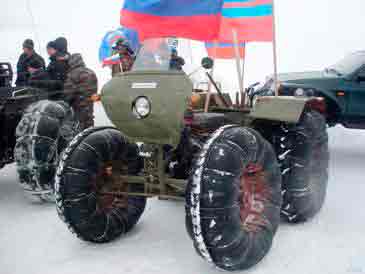

4-х колёсный Каракат Пневматик из Урала

Многие любят заниматься рыбалкой, а некоторые еще и строительством вездеходов. Выдалась короткая зима и ребята не могли проехать на своем уже построенном вездеходе по льду, так как этот вездеход

Рейтинг: 7 из 10

Трехколесный каракат на двигателе от СЗД

Каракаты очень распространены среди населения нашей страны и вопреки мнению о том, что трехколесные вездеходы во всех смыслах уступают четырехколесным, активно строятся самодельщиками ввиду простоты

Рейтинг: 6.83 из 10

Полноприводный вездеход-каракат, легкий и проходимый

Встречает новенький, легкий, полно приводной каракат с двигателем и редуктором от СЗД. В нем использованы мосты от москвича М-412, рулевое М-41, а в качестве колес — потроха от ВИ-3 с грунтозацепами

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Плавающий вездеход своими руками. Установка двигателя на раму

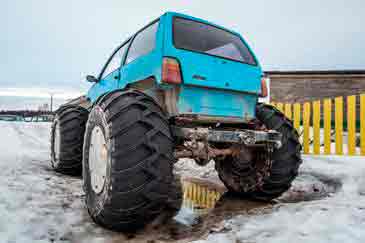

Вездеходы на шинах низкого давления

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим пошаговый процесс сборки вездехода переломки на ободрышах Александра Мурашова. Видео испытаний и фото сборки прилагается. Данный вездеход имеет две полурамы соединенные между собой поворотным кулаком с переднего моста от УАЗа, приводится в действие от рулевого управления ВАЗ. Полурамы сварены из профтрубы квадратного сечения, задняя часть рамы имеет конусную форму сужающуюся к месту соединения с поворотным кулаком -то необходимо для увеличения угла поворота. Данная компоновка рамы заимствована у трактора Т-150, тоесть принцип работы перелома.

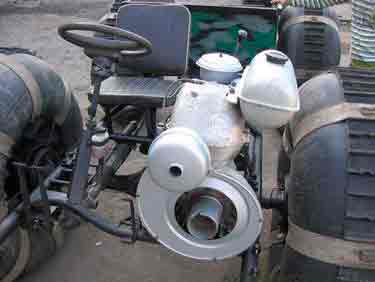

Двигатель установлен от Отечественного автомобиля ОКА 0,7 л 33 л/с Коробка и мосты ВАЗ, колеса ободрыши , колесные диски ВАЗ доработанные под внутренний диаметр колеса, дополнительно сделана защита соска камеры. Карданные валы укорочены и подогнаны.

Дополнительно сделана облегченная кабина и кунг из профтрубы, кунг обтянут банером.

Материалы

  1. ДВС ОКА 0.7 33 л/с
  2. Мост ВАЗ 2 шт
  3. проф-труба
  4. КПП ВАЗ
  5. колеса ободрыши
  6. поворотный кулак УАЗ
  7. отделочные материалы: алюминиевый лист, поликарбонат, баннер.

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. набор гаечных ключей
  5. измерительный инструмент
  6. умелые руки)

Пошаговые фото сборки вездехода своими руками.

Рама сварена из проф-трубы, перед вами передняя ее часть на которую в дальнейшем будет установлен двигатель. Задняя часть рамы. Место крепления моста к раме. Примерка моста. Колесные диски установлены на ступицы моста. КПП Две полурамы соединены между собой поворотным кулаком от переднего моста УАЗ. Тормозная система. Укорачивание карданных валов вездехода. Поворотный кулак УАЗ Обратите ВНИМАНИЕ. Рычаг переварен в прямое положение. Соединение укороченных карданных валов с мостом. Обратите Внимание! Что крутящий момент передается прямо через поворотный кулак. Установлен двигатель от автомобиля ОКА 0,7 л 33 л/с Угол поворота одной части рамы относительно другой. Изготовление колесных дисков вездехода. Обод. Обдирка шин. Обратите ВНИМАНИЕ! Сосок камеры надежно защищен! Установлено рулевое управление и панель приборов. Изготовление кузова и кунга вездехода. Облегченная кабина отделывается поликарбонатом. Облицовка листовым алюминием. Двигатель и подключение электропроводки. Видео с испытаний вездехода.

Источник: http://mtz-80.ru/bez-rubriki/karakat-svoimi-rukami-kak-sdelat-bolotohod-shemy-chertezhi

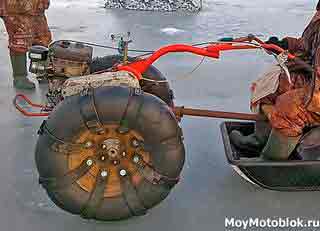

Особенности самодельного вездехода из мотоблока

Многие фермеры не обходятся без мотоблоков. Отличительная особенность данной техники в возможности преобразить агрегат и трансформировать его в каракат, квадроцикл или вездеход. Таким образом можно расширить функциональность устройства без особых денежных затрат и без помощи специалистов.

Особенности самодельного вездехода из мотоблока

Мотовездеход в классическом понимании – это транспорт, предназначенный для передвижения по бездорожью и дорогам вне зависимости от их покрытия. Вездеход из мотоблока отличается небольшими размерами и облегчённой массой.

Перед тем, как приступить к изготовлению мини вездехода своими руками стоит выполнить следующие действия:

  • Подготовить работающий двигатель на бензине или дизеле с тяговым потенциалом достаточным для перемещения агрегата и транспортировки водителя;
  • Определить ходовую часть – гусеничный или колёсный тип. Мини вездеходы на колёсах менее проходимы, но их изготовить своими руками намного проще, нежели гусеничные модели.

Нужно приобрести или изготовить своими руками ключевые узлы конструкции:

  • Раму для крепления всех деталей;
  • Задний мост под задние колёса;
  • Сиденье для водителя, которое должно быть защищённым от воды и грязи, летящей из-под колёс;
  • Освещение для возможности передвижения в ночное время.

Технические характеристики готового вездехода:

  • Грузоподъёмность – 200 килограмм;
  • Двигатель с мощностью от 10 л. с.;
  • Средняя скорость – 10 км/ч.

Как изготовить вездеход из мотоблока?

Вездеход с двигателем от мотоблока изготовляется, следуя определённой схеме:

  1. Создаётся основание устройства. Больше всего походят готовые рамы. Можно взять их со старой техники Урал и Иж. Такие рамы отличаются прочностью и манёвренностью;
  2. Задний мост. Включает заднюю и переднюю подвески, которые собираются из стойки, покоса и рулевой втулки;
  3. Колёсная база агрегата. Можно использовать старую запаску с грузовиков. Мотоблок на камерах низкого давления лёгок в управлении и достаточно манёвренный;
  4. Устанавливается сборная конструкция мотора для выполнения вездеходом своих функций;
  5. Если монтирование моторной системы завершено, устанавливается трансмиссия, выхлопные элементы и тормоза. Последние можно взять со старой машины или мотоцикла.

Самодельный каракат на основе мотоблока

Каракат выполняет те же функции, что и вездеход, но есть отличительные особенности:

  • Колёсная база с ремённым сцеплением увеличенного размера;
  • Крупный размер агрегата;
  • Широкие условия применения. Пневмоходы могут развивать скорость до 70 км/ч.

Такая переделка больше всего касается именно покрышек, на создании которых нужно сделать особый акцент.

Нужно выделить ключевые нюансы:

  • Лёгкая конструкция. Два металлических диска агрегируют на втулку. Сверху камеры, которые закрепляет транспортерная лента. Устройство устойчивое и выносливое;
  • Диск закрепляется на втулке. Также привариваются перемычки с кольцами;
  • Центральный диск с дополнительной спицей, для изготовления которой подойдёт металлическая заготовка или труба;
  • Можно использовать диски из старого мотороллера, они будут закреплены на втулке.

Каракат из мотоблока имеет следующие конструкционные особенности:

  1. Сваривается рама из металлического профиля или трубы;
  2. Устанавливаются задний и передний приводы. Подойдут дифференциальные и цельные элементы;
  3. Передний мост и рулевое, детали можно взять от ходовой части машины;
  4. «Родной» мотор и редуктор, который может заменить многоступенчатая коробка передач для лёгкого управления скоростями;
  5. На финальном этапе устанавливаются скаты и каракат тестируется.

Самодельный квадроцикл на основе мотоблока

Квадроцикл имеет хорошую проходимость, манёвренность и высокий уровень безопасности. Он напоминает четырёхколёсный мотоцикл.

Зачастую квадроцикл создаётся на базе мотоблока Нева.

Пошаговая схема изготовления:

  1. Модифицируются колёса. В агрегате колёса разводятся на одинаковое расстояние от кузова заводскими адаптерами;
  2. Переделывается и усиливается рама. Лучше использовать готовую основу от мотоцикла, которая достаточно крепкая и не станет причиной проблем в дальнейшем;
  3. Монтируются диски. Можно воспользоваться низкопрофильными дисками. Сгладить трение между резиной и ободом возможно специальными тканевыми прокладками;
  4. Надеваются шины. Подходят камеры от грузовых автомобилей. Можно взять колёса с малым давлением. На агрегат не нужно устанавливать амортизаторы.

После несложных действий готовый квадроцикл из мотоблока испытывается на просёлочной дороге.

Как изготовить колёса низкого давления своими руками?

Вне зависимости от типа изготовляемой техники для движения по влажным и зыбким грунтам требуются грунтозацепы, обеспечивающие высокое сцепление. Больше всего подойдут колёса низкого давления. Мотоблок на пневмоколёсах оказывает минимум воздействия на почву.

На заднем мосту используются самодельные специальные колёса, которые можно установить на болотоход, мотосани (аэросани), снегоход или мотобуксировщик из мотоблока. Можно приобрести готовые элементы или купить детали по-отдельности (покрышки, камеры, диски).

Схема сбора колеса:

  1. Обычные диски и крепёжные пластины свариваются металлическими трубками. Так создаются большие камеры с улучшенной фиксацией;
  2. На готовый расширенный диск надевается камера. Её можно приобрести или использовать с грузовых автомобилей;
  3. В отверстие диска вводится воздушный клапан;
  4. Накачать колесо воздухом;
  5. Готовые шины установить на пневмоход из мотоблока.

Увеличивается проходимость обычного колеса дополнительным протектором. Для закрепления камер используются цепи, транспортерная лента, самодельные траки.

Чтобы изготовить вездеходы/каракаты на пневмоходу нужно заранее подготовить необходимые материалы и инструменты. Разобраться с процессом помогут описанные схемы действий и видео-инструкции.

Источник: http://pro-traktor.ru/motobloki/samodelki-svoimi-rukami/vezdehod.html

Как создать вездеход, каракат, снегоход, пневмоход, квадроцикл и болотоход из мотоблока?

Мотоблоки являются излюбленными техническими приспособлениями многих фермеров, поэтому неудивительно, что при применении конструкционной фантазии можно преобразить агрегат и создать на его основе вездеход, каракат, снегоход, пневмоход, квадроцикл и болотоход. Сегодня мы рассмотрим способы расширения функциональности устройства без особых финансовых затрат и обращения к специалистам.

Создаем вездеход из мотоблока своими руками

Стоит отметить, что само понятие «вездеход» подразумевает автомобиль, обладающий высокой проходимостью. Важный факт: вездеход, каракат и пневмоход, болотоход являются синонимами, отличающимися всего несколькими незначительными модификациями. Если человек сумеет создать самодельный мини-вездеход, он получит настоящий шедевр, который станет его гордостью.

Перед началом конструкционных работ необходимо определиться, будет ли устройство на гусеницах или на пневматических колесах. Важный момент: создать гусеничный агрегат намного тяжелее, да и управлением им требует специальных знаний и физических усилий. Следует также подготовить для установки мощный двигатель. Не важно, каким он будет, дизельным или бензиновым, главное, чтобы деталь была мощной и оснащалась принудительным водяным или воздушным охлаждением.

Ещё по теме  Самодельный квадроцикл из мотоцикла ИЖ Юпитер

Рабочий процесс

  1. Для начала необходимо выбрать основу под конструкцию. Может использоваться рама из старого мотоцикла УРАЛ или ИЖ. Благодаря таким вариантам машина будет более маневренной и сможет с легкостью преодолевать любые препятствия;
  2. Следующий шаг состоит из создания подвески и заднего моста. С помощью стойки, рулевой втулки и покоса соединяются независимые задняя и передняя подвески;
  3. Колеса для монтажа следует взять от мощных грузовиков. Отличными, но не обязательными, вариантами будут камеры, отличающиеся низким давлением (от КамАЗов и авто УРАЛ). Сделав грамотный выбор, водитель сможет быть уверенным в собственной безопасности и наслаждаться легким управлением;
  4. Монтаж мотора является одним из самых серьезных шагов в создании вездехода на базе мотоблока. Напоследок собственник должен надежно прикрепить двигатель, сцепления, тормоза и систему выхлопа газов.

Только после тщательной проверки новоиспеченного транспортного средства высокой проходимости, можно приступать к его тестированию и дальнейшей эксплуатации.

Каракат из мотоблока: специфика

По сути, каракат выполняет практически те же задачи, что и вездеход, вот только его особенность проявляется в больших колесах, стянутых прочными ремнями. На первый взгляд такое устройство может показаться довольно громоздким и неуклюжим, но на деле указанный транспорт спокойно эксплуатируется на ужасных дорогах на скорости до 70 км/ч.

Как создать мощные колеса собственноручно?

Существует 4 способа:

  1. Первый способ относительно прост: в ход идут 2 диска из листового металла, которые крепятся на втулку. После одевается камера, фиксирующаяся отрезками специальной транспортерной ленты;
  2. Второй подразумевает закрепление одного диска на втулке и прикрепление перемычки. Затем к ним необходимо приварить боковые кольца;
  3. Третий вариант очень похож на второй, вот только для центрального диска эксплуатируется спица из трубы или листового металла;
  4. Четвертый принцип предусматривает монтаж на втулке двух дисков, которые очень похожи на диски колес от мотороллера.

Благодаря крепкой подвеске, которую можно без проблем сварить со стальных труб и соединить шарнирами, каракат может выдержать невероятно большие нагрузки. Вот только управлять таким агрегатом несколько сложнее, поскольку зачастую в основе конструкции лежит обычная червячная передача.

Чтобы грамотно сделать каракат из мотоблока своими руками, можно воспользоваться вышерассмотренными советами, касающимися вездехода, и ознакомиться с чертежами на нашем сайте.

Умельцам, разбирающимся в механических и конструкционных особенностях мотоблоков, будет не сложно создать действительно высококлассный каракат, который станет настоящим помощником для поездок на рыбалку, по грибы, на охоту и т. п.

Особенности создания самодельного снегохода из мотоблока своими руками

Многие умельцы знают, что такая агропромышленная машина, как мотоблок, может легко трансформироваться в снегоход, позволяющий успешно передвигаться по бездорожью даже в самые заснеженные дни. Причем сам процесс переделки довольно прост и незамысловат.

Главное подобрать правильный двигатель. Опытные владельцы таких «помощников» советуют отдать предпочтение тому приспособлению, которое обладает ручным управлением и тягово-сцепным устройством. В большинстве случаев в ход идет класс мотоблоков, конструкция которых предусматривает использование 4-тактного 1-цилиндрового двигателя на бензине, имеющего охлаждение воздушного плана.

Прежде чем приступать к процессу работы над будущим снегоходом, необходимо приготовить:

  • мощные колеса (или же гусеницы со снегозацепами);
  • раму;
  • силовой агрегат;
  • привод;
  • полозья;
  • амортизаторы;
  • рулевую колонку.

Некоторые детали можно создать самим, а некоторые приобрести. К примеру, рама подойдет от старого мотоцикла, а в качестве поворотных стоек лыж стоит использовать продольные трубы рамок от старых велосипедов.

Как с мотоблока сделать снегоход: пошаговая инструкция

  • Для начала на гусеничном движителе происходит установка двигателя от мотоблока;
  • Затем к нему прикрепляются две тяги, присоединяющиеся к поперечной балке (где уже закреплены руль и лыжи);
  • Передняя стойка и сидение монтируются в пространстве между двумя тягами;
  • Теперь гусеничный движитель нужно присоединить к указанной поперечной балке;
  • Все остальные детали следует прикрепить посредством штифтов и болтов.

В итоге должно получиться отличное моторизированное транспортное средство, сумеющее перевозить человека (и небольшой груз) в трудных погодных условиях.

Знакомимся с пневмоходом из мотоблока и болотоходом из мотоблока

Как упоминалось ранее, пневмоход и болотоход являются несколько измененным аналогами вездехода и караката. Первый вариант считается простым передвижным средством, который появился в 60-х годах и в современных модификациях дополняется 3-6 колесами для лучшей проходимости.
Особенностью, как пневмохода на базе мотоблока, так и болотохода является эксплуатация особых колес низкого давления. Дело в том, что в данном случае шины обладают малым весом, эластичны и оказывают небольшое давление на грунт. Вместе с большим радиусом качения устройство отличается проходимостью и выносливостью.

Пневмоход-переломка и болотоход создаются за аналогичной схемой, как и вездеход, поэтому нередко многие специалисты употребляют три термина в одном контексте. На нашем сайте каждый желающий сможет найти видео с практическим использованием устройств и оценить их сходство с указанными вариантами переделок.

Учимся создавать квадроцикл из мотоблока

Любопытно, могли ли конструкторы мотоблоков представить, во что народные умельцы будут превращать их детища? Вряд ли! Более того, мастера не собираются останавливаться на достигнутом, и ярким тому доказательством является созданный на основе мотоблока квадроцикл.

От стандартного мотоцикла он отличается наличием четырех колес, позволяющих с легкостью проезжать по самым гористым территориям. Квадроцикл также известен относительной безопасностью, ведь в случае попадания в яму на дороге вылететь из двухколесного мотоцикла гораздо проще, чем с четырехколесного.

Общие этапы трансформации мотоблока в квадроцикл

  • Расширение колесной базы;
  • Грамотное обустройство рамы;
  • Монтаж подходящих колес.

Детальные этапы трансформации

  • Для начала следует развести колеса с помощью специальных ставок, которые вытачиваются на токарном станке или приобретаются в магазине;
  • Затем нужно позаботиться о создании рамы. Указанные детали нередко «одалживаются» у велосипеда или мотоцикла, но не исключается возможность сваривания их из классических водопроводных труб;
  • Теперь следует прикрепить эту самую раму к мотоблоку за поворотный шарнир, используя два штифта;
  • После нужно разобраться с колесами. Естественно, в качестве наилучшего варианта рассматриваются автомобильные диски для резины (с низким профилем). Они отличаются довольно широким ложе и отличной резиновой камерой, которая будет идеально прилегать к ним;
  • Камеры следует выбрать от грузовых машин, тогда в практичности и выносливости устройства сомневаться не придется.

Благодаря такому вот нехитрому способу переделки, можно получить отличный квадроцикл, не нуждающийся в накатанной дороге и не боящийся крутых поворотов и склонов.

В общей сложности можно отметить, что при наличии дополнительных инструментов, материалов, чертежей, видео-уроков и прочего, мотоблок можно полностью переквалифицировать и «вдохнуть в него новую жизнь»!

Источник: http://pro-motobloky.ru/motobloki/samodelki/kak-sozdat-vezdehod-karakat-snegohod-pnevmohod-kvadrotsikl-i-bolotohod.html

Как сделать болотоход своими руками

Болотоходы – это машины, которые характеризуются высокой степенью проходимости. Эти машины способны передвигаться там, где дорог нет вообще и где человек не сможет пройти без специального транспорта. Болотоходы прекрасно справляются с этой серьезной задачей, поэтому ими интересуются охотники, рыболовы и туристы, чтобы увидеть и полюбоваться нетронутой природой.

На рынке можно встретить некоторые модели заводского изготовления. К сожалению, подобные изделия не дешевые. К тому же, они не удовлетворяют большинство покупателей своими характеристиками. В связи с этим, некоторые любители их изготавливают самостоятельно. Их не останавливает даже тот факт, что занятие это не из простых. Без определенных знаний и навыков, особенно первый раз, вряд ли получится действующий экземпляр.

Для чего рыбаку необходим болотоход?

Как правило, начинающих рыболовов подобный аспект не интересует, а вот опытных, которых ничем не удивишь, эта машина непременно заинтересует. Наличие болотохода позволяет решить массу проблем. Например:

  • Преодоление непроходимых участков. Ведь рыбы больше там, где не ступала нога человека.
  • Поиск новых участков для рыбалки.
  • Выезды на рыбалку, где отсутствуют нормальные дороги. Это очень важно в условиях, где погода не балует отдыхающих солнечными днями, а обильно поливает атмосферными осадками.

Что лучше, купить болотоход или сделать самому?

Люди, у которых имеется достаточное количество средств, долго не задумываются и покупают все, что считают нужным. Как правило, их интерес сконцентрирован на зарабатывании денег. Те, у которых не так много средств, подумывают о самостоятельном изготовлении: в любом случае машина обойдется значительно дешевле. Кроме этого, такие люди имеют неподдельный интерес к самому процессу изготовления. Но это совсем не означает, что каждому это по силам. Несмотря на это, самостоятельное изготовление имеет свои плюсы: вполне возможно, что удастся собрать именно ту машину, которая необходима. Большинство рыболовов отдают предпочтение малогабаритным устройствам, чего не скажешь о заводских изделиях, которые не могут удовлетворить всех клиентов. Они или слишком большие, или чересчур неэкономные.

Если принято решение о самостоятельном изготовлении подобного вида транспорта, то придется столкнуться с некоторыми сложностями. Например:

  • Необходимы знания в области автодела.
  • Необходимо уметь работать со многими слесарными инструментами и приспособлениями.
  • Нужно быть готовым к тому, что на это уйдет масса времени и рассчитывать, что с первого раза получится хорошая машина, не следует.
  • Кроме времени, потребуются и другие затраты, в том числе и денежные.
  • На начальном этапе хорошо бы изучить некоторые варианты изготовления подобных машин, чтобы определиться, какой из вариантов больше подходит.

Процесс изготовления болотохода своими руками

Независимо от выбранного варианта машины, технологические этапы изготовления имеют определенный стандарт и подходят для процесса изготовления любого вида подобного изделия. Различают такие этапы:

  • Выбор типа изделия и обеспечение его рабочими чертежами. Если нет опыта подобных работ, лучше поручить это дело профессионалу. Любые неточности на чертежах сведут на нет всю работу.
  • Выбор основной рамы для болотохода. Существует много вариантов, когда в качестве рамы используется мотоцикл, автомобиль или другая, самодельная конструкция. Как правило, любители стараются использовать то, что имеется под рукой. Подобный подход экономит как средства, так и затраченное время.
  • Изготовление или использование подходящей, уже готовой подвески. Несмотря на то, что при использовании готовой подвески значительно экономится время, изготовление подвески своими руками имеет свои плюсы. В данном случае, удастся создать аппарат, который будет соответствовать всем требованиям проходимости и комфорта.
  • Монтаж колес, которые устанавливаются на заднем мосте. В основном, для этого применяют ступицы из металла. Лучшим вариантом считается применение камер с низким давлением, которые можно позаимствовать у больших грузовиков или их прицепов. Такой подход повысит не только безопасность передвижения транспорта по бездорожью, но и повысит степень управляемости изделием в таких экстремальных условиях. Использование вместо колес гусениц сопровождается непомерной сложностью в процессе их установки. Их трудно не только изготовить, но и достать.
  • Крепление двигателя. Этот этап сопровождается установкой системы охлаждения двигателя, а также монтажом других дополнительных систем, связанных с отводом отработанных газов, системы сцепления, установки корпуса и разводки бортовой электропроводки, без чего не будут работать фары и освещение салона.
  • На завершающем этапе придется запустить двигатель и протестировать болотоход, что позволит оценить степень правильности его сборки и подтвердить все расчетные характеристики. В случае обнаружения каких-либо недочетов, их следует немедленно устранить, поскольку безопасность устройства должна быть на первом месте.

Выбор двигателя

От выбора двигателя будут зависеть основные характеристики изделия. Как говорится, можно втиснуть любой подходящий двигатель, но лучше обратить внимание на его мощность, поскольку болотоходы работают в условиях больших нагрузок и на протяжении длительного времени.

В условиях самостоятельного изготовления болотоходов возможно применение:

  • Двигатели от мотоцикла. На самом деле это не самый лучший вариант, так как придется позаботиться о хорошем охлаждении двигателя. Кроме этого, мотоциклетные двигатели не имеют достаточной мощности. Если и получится аппарат, то уж слишком слабый.
  • Двигателя от автомобиля. Особенно актуален вопрос о применении двигателя с воздушным охлаждением от автомобиля «ЗАЗ». Это двигатели, которые обладают всеми необходимыми характеристиками при изготовлении болотохода. Как показала практика, они безотказные как при высоких, так и при низких температурах.
  • Подойдут и другие двигатели от отечественных автомобилей, хотя многие из них не имеют воздушного охлаждения, что затрудняет их применение.
  • Двигателя от мотоблока. Этот вариант так же считается перспективным. Довольно часто любители используют детали от тракторов, а также от других двигателей.

Ходовая часть

Как уже указывалось ранее, изготовление ходовой части своими руками должно быть в приоритете. Но здесь все не так просто, так как придется обращать внимание на следующее:

  • Качество изготовления подвески повлияет на конечный результат в плане комфорта передвижения и в плане проходимости. Это почувствует, как владелец транспортного средства, так и пассажиры.
  • Изготовить подвеску помогут различные чертежи и схемы, где указываются все материалы для изготовления, такие как трубы, уголки, швеллеры и т.д. Для изготовления следует брать только прочную сталь, что позволит прослужить самодельному устройству не менее 20-30 лет.
  • Конструкция рамы может быть либо сцепной, либо сочлененной. Второй вариант более сложный в реализации, но болотоход может получить дополнительные возможности по проходимости.

Гусеница или шины низкого давления

Конструкция болотохода может быть реализована или на гусеницах, или на пневматическом ходу. Каждый из видов характеризуется своими данными.

Самодельные транспортные средства на гусеницах встречаются, но намного реже, по сравнению с пневматикой. Это обусловлено сложностью в изготовлении. Несмотря на это, проходимость у подобных аппаратов намного выше, что заслуживает на внимание. К недостатку следует отнести тот факт, что подобные двигатели требуют большого расхода топлива. Сложность реализации такого проекта заключается еще и в том, что подобные ходовые части практически не выпускаются заводами, поэтому приходится все детали собирать руками, а это очень затратно, как по времени, так и по средствам. Скорее всего, большие затраты влияют и на производство подобных аппаратов в заводских условиях.

Самодельные болотоходы на шинах низкого давления – это более реалистичный и более выполнимый проект. Затраты на изготовление такого транспортного средства незначительно ниже, чем на гусеничном ходу, да и времени на сборку пойдет меньше. Кроме этого, проблем с запасными частями и деталями для изготовления, практически нет. К тому же, ходовая часть на пневматике проще в техническом плане. В связи с этим, подобные самодельные устройства пользуются большой популярностью.

Источник: http://fishingday.org/kak-sdelat-bolotoxod-svoimi-rukami/

Трехколесный каракат с планетовским двигателем

Статья составлена по материалам форума, ссылка на источник

Некоторая информация по каракату, хотя из фотографий и так все понятно, но всеже может камуто будет интересно. Двигатель от мотоцикла ИЖ планета, левая крыжка с вентилятором от инвалидки СЗД. Штатное электрооборудование заменено на Восходовское, которому не нужен аккумулятор и оно гораздо надежнее так-как вместо кулачков датчик хролла.

Диффериенциал УАЗ и две длинные уазовские полуоси. Полуоси укорочены так как каракат каракат получился бы очень широкий. Родные ступицы срезаны и напрессованы от москвичевские так как колеса сделаны на основе более легких москвичесвских дисков.

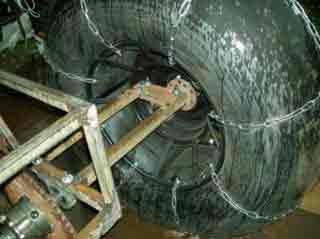

Диск мотоциклетного колеса располовинен и на его основе сделан диск для Бел-79. вообще было изготовлено два комплекта колес, один на основе Бел – 79 для грязи, один на основе камер для болота. По окончании выяснилось неожиданное: камерные колеса получились несколько тяжелее. В этом году лето было сухое и на заводских колесах без проблем гоняли по болоту, камерные пока не «надевал».

Рама усилена косынками, внизу у места крепления двигателя и в районе крепления вилки. В крепление вилки для прочности вставлена бронзовая втулка так как и без таких нагрузок как в болоте у ИЖ-ей в этом месте разбивает подшипники. Кузов сделан из листового люминия и люминевого уголка на заклепках:

Цена караката оказалась очень даже приличной, но это потому что многое пришлось переделывать по ходу работ так как опыта изготовления именно таких аппаратов не было. по ходу решались и разные технические проблемы. В конструкции в основном использовались только новые детали и материалы, поэтому и цена оказалась высокой. Аппарат по ходу эксплуатации дорабатывается, отъездил лето и пол осени по болотам грязи и т.п. пока без проблем. Ниже фотографии изготовления этого вездехода.

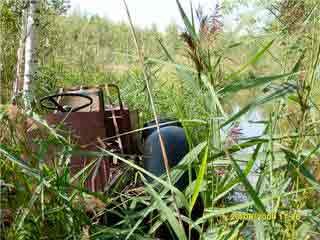

Проходимость караката отличная, по болоту прет как надо, движок тяговитый и даже с грузом идет уверенно по полному бездорожью болоту. Очень маневренный и хорошо управляемый конечно не как обычный мотоцикл, но вполне нормально и не тяжело. На севере Омской области и в тюмени очень редко можно увидеть четырехколесный каракат, трехколесные проверены временем, да и проще они по конструкции чем четырехколесные, меньше железа и узлов, значит надежнее.

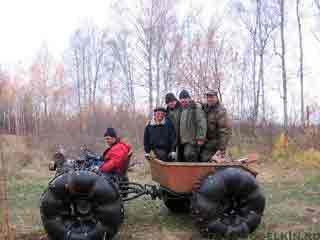

А этот каракат так сказать прототип, и предшественник данного караката.

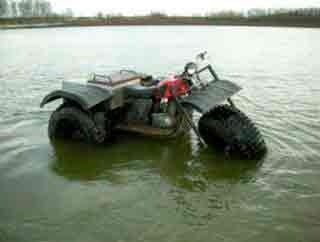

Проверка плавучести караката, как видно на воде держится и не плохо. На реке течение, поэтому привязал веревкой, у нас обычно такие аппараты при переправке через реку привязивают к моторной лодке и так переправляют.

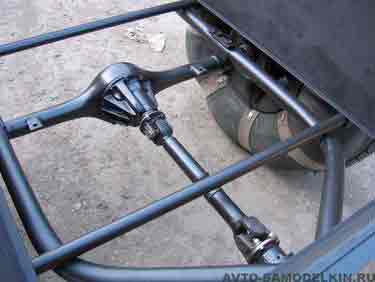

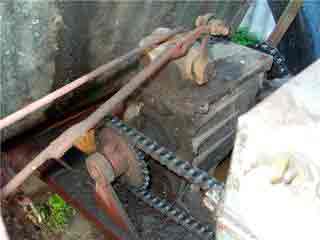

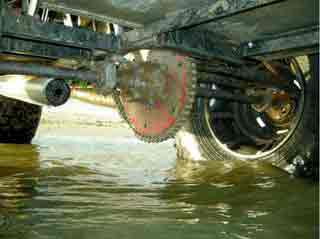

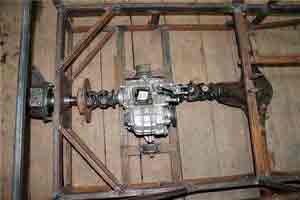

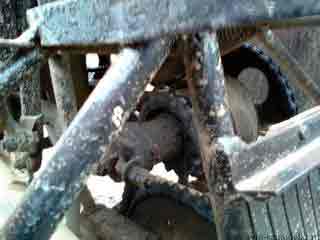

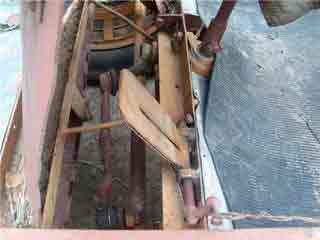

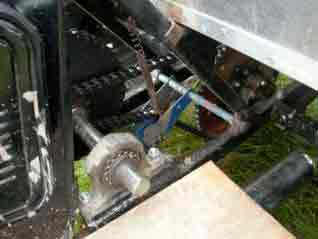

Фото заднего привода снизу

На постройку и доработку этого караката ушло 63000рублей, такая цена вышла из за того что все что нам требовалось для его постройки преобреталось новое, даже самая мелочь, работа токаря и ппочее. Двигатель перебрали заменив поршневую, покупали левую крышку с охлаждением от инвалидки и другое.

Инверторы ИБП CyberPower системы бесперебойного и автономного электро-питания (котлы, сигнализация, видео-наблюдение и др.)

Источник: http://otchelniki.e-veterok.ru/samodelny_vezdehod/karakat-s-planetovskim-dvigatelem.php

Самодельные трактора и вездеходы

Авто самоделки своими руками, вездеходы, трактора и мотоблоки

Болотоход своими руками

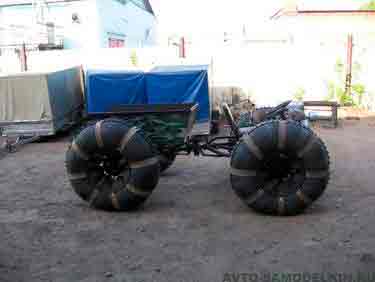

Самодельный вездеход болотоход на шинах низкого давления с полным приводом, сделанный своими руками.

Этот вездеход построен для поездок по лесному бездорожью и болотам, в основном для поездок на рыбалку.

Ещё по теме  Снегоход из скутера своими руками

На вездеход установлен — одноцилиндровый, четырёхтактный двигатель ЗиД, мощностью 4.5 л/с. Двигатель советского производства, достался в новом состоянии, поэтому делать стал на его основе.

КПП (укороченная) от Москвича. Двигатель с КПП стыкуется через самодельное сцепление сделанное из маховика Запорожца, его корзины и сцепления, направляющая выжимной муфты самодельная. Диск пришлось переклепать шлицевую часть чтобы оделся на первичный вал коробки Москвича. Понижающий редуктор установлен на двигателе.

Рама переломного типа (две полурамы соединённые узлом перелома).

На фото: узел перелома двух полурам.

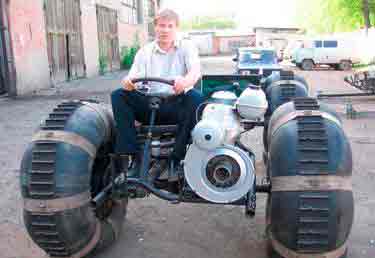

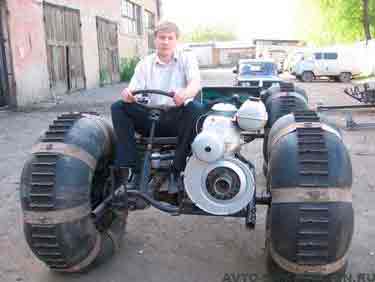

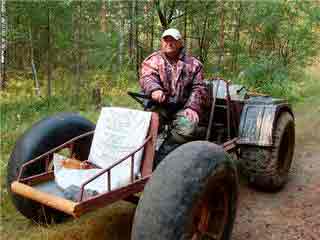

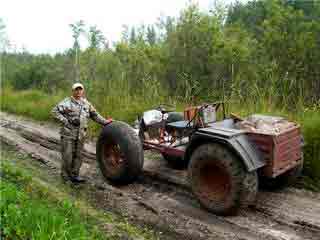

На фото: автор самодельного вездехода.

Болотоход удачно прошёл испытания и используется для поездок на рыбалку. Двигатель довольно экономичный, расход топлива около 1,5 л в час.

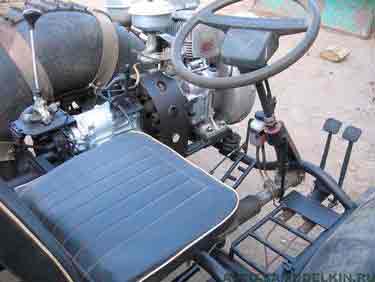

Рулевая размещена справа, делалось так потому что шнурок, которым заводится двигатель выходил с этой стороны, ну и заводить удобнее стоя на раме правой рукой. Самодельный каракат перевозится на прицепе, прицеп от сх Тайга. Колеса перед упаковкой в прицеп снимаются и каракат своим ходом на голых дисках заезжает в прицеп. Перевозить можно любой легковушкой, на месте выгружается и собирается за несколько минут.

Для накачки колес есть штатный компрессор с приводом от двигателя, вездеход загружается всем необходимым и в путь по бездорожью.

На вездеходе отсутствуют брызговики, грязью и водой не забрызгивает, в худшем случае только сапоги-болотники страдают от грязи. Да и то только по лесным размешанным колеям. Скорость движения небольшая, поэтому с колес ничего не зашвыривает во все стороны, ну и в болотах кроме травы и воды больше нет ничего, грязи нет.

Вездеход больше рассчитан на тягу, по болоту свободно едет грузом в 500 кг (рыбы, водитель, пассажир) скорость около 8-10 км/ч по GPS.

Когда болотоход не загружен, то можно ехать и по шустрее, пустого скорость больше. А для тяжелых случаев, есть еще понижающая передача, что дает возможность загрузив аппарат вытаскивать УАЗ из грязи, или пересекать глубокие овраги. Блокировки дифференциалов в обоих мостах нет, но есть раздельные передние гидравлические тормоза на переднем мосту, что дает возможность тормозить буксующее колесо, тем самым передовая крутящий момент на другое колесо. Такие тормоза очень помогают если колесо проваливается в «окно» на болоте.

Вот такой получился вездеход болотоход сделанный своими руками.

Источник: http://avto-samodelkin.ru/bolotoxod-svoimi-rukami.html

Как сделать болотоход каракат своими руками

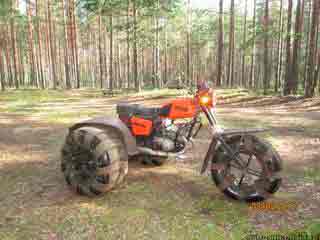

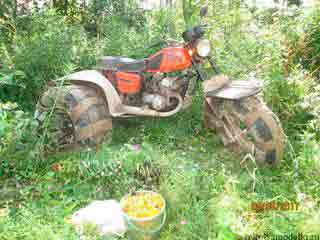

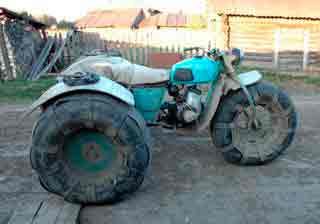

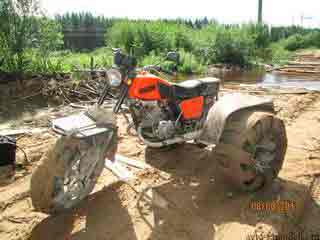

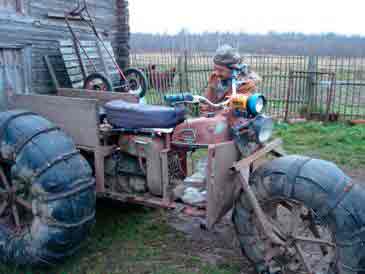

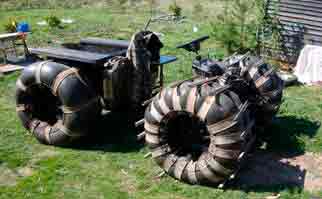

Каракат самоделка сделанный из мотоцикла ИЖ Юпитер 5.

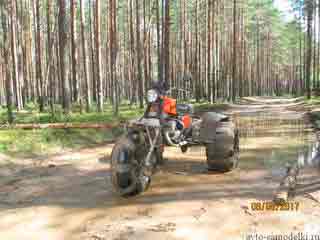

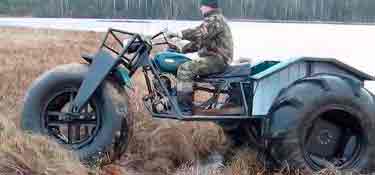

Умелец собрал своими руками трёхколёсный вездеход каракат, для поездок на рыбалку, а также в лес по грибы, ягоды.

Для постройки трицикла использованы материалы:

  • Мотоцикл ИЖ Юпитер 5.
  • Двигатель родной от ИЖа, мощностью 24 л.с.
  • Задний мост переделан из моста ВАЗ классики.
  • Колёса сделаны из камер от УАЗа и транспортёрной ленты.
  • Передняя вилка и задний мост съёмные, можно разобрать и обратно сложить мотоцикл.
  • Профильная труба.

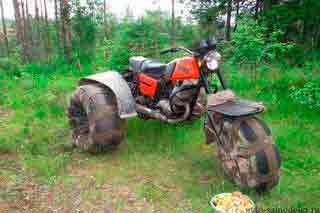

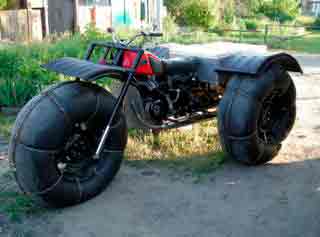

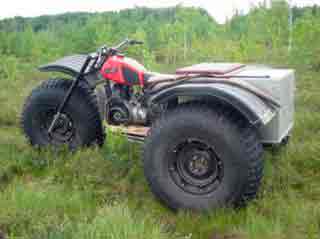

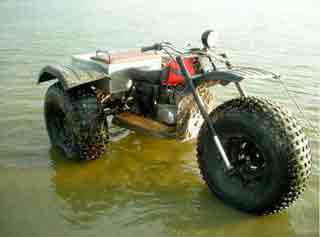

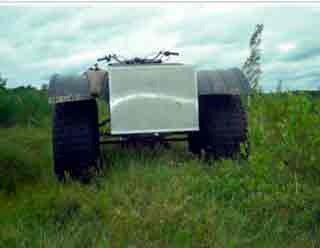

Самодельный вездеход каракат представлен на фото.









  • Автор самоделки: Альберт Прохоров.

Болотоход своими руками мастер класс как сделать из Серова

Я живу в небольшом городке на севере Свердловской области. Я увлекаюсь охотой и рыбалкой, есть у меня излюбленные места для этих целей, но добраться до них пешком не реально. Да и унести на себе результаты промысла не всегда под силу. Поэтому нужна техника, способная по бездорожью проехать в любую погоду и с ношей до 300кг.

Был у меня старый вездеход, но слабоват он был да и столько лет, сыпаться уже стал. Задумал я сделать новый болотоход своими руками, надежный и мощный. Подготовка к постройке оказалась намного дольше самой сборки. Необходимо было приобрести кучу узлов и агрегатов, а денег на них нет. Пришлось собирать из того, что было и что смог найти за небольшие деньги.

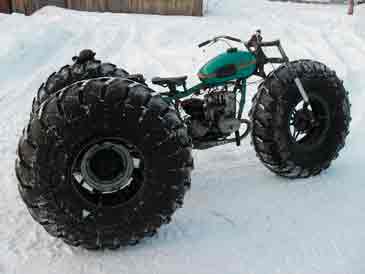

Принцип вездехода будет трицикл. Почему трицикл? Потому что он наиболее маневреней в лесу и на болотистой местности. Двигатель будет от инвалидки, колеса от Трактора Т-150. Рама от мотоцикла иж. Демпфер от Газ53, полуоси от ГАЗ 66

Итак, узлы все подготовили, приступаем к сборке трайка.

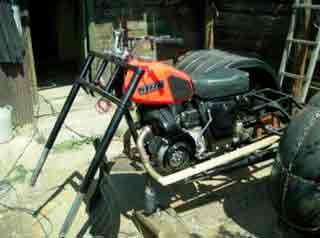

Устанавливаем раму, рама кстати от мотоцикла иж. Почему от Ижа? Потому что двигатель будет ИЖ, крепление переделывать не нужно и рама вполне крепкая сама по себе.

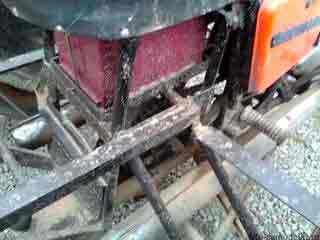

И привариваем к этой раме каркас нашего вездехода. Каркас из трубы диаметр 40 и 32, обычная не толстостенная. По центру уголок 63.Примеряем задний мост.

Далее собираем вилку. Вилка самодельная. Рулевая колонка с конусными подшипниками. Вилка сама из той же трубы что и каркас.

Как видите мы и двигатель уже начали устанавливать. Двигатель как я уже и писал от инвалидки. Он хорош тем, что у него принудительное охлаждение и электростартер.

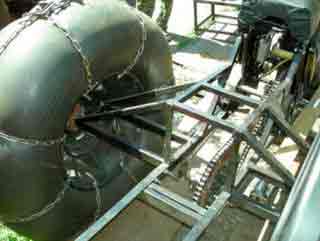

  1. Что бы понизить скорость и усилить тягу вездехода делаем двойное цепное понижение.
  2. Фото 14

Далее работаем с колесами, нужно их облегчить, т.к. вес самого болотохода не большой, то такой массы колеса не нужны. Сдираем лишнюю резину.

Облегчаем и диски для колес болотохода.Сделаем их разъемные, что бы покрышку не бортовать. Для этого в них вырезаем окна. Собираем колесо.

  1. Устанавливаем задний мост.
  2. Делаем жесткий каркас болотохода и устанавливаем всю трансмиссию.
  • Ну и ставим на колеса вездеход

Сидение поставили от мотоцикла Восход т.к. она была в наличии. Для установки этого сидения пришлось часть рамы взять и приварить с того же Восхода. Аккумулятор временно на тестовый запуск привязали проволокой)

  1. На переднюю вилку ставим фару от Восхода и крыло мастерим из обрезков профнастила, оставшегося со стройки гаража.

На задние колеса так же делаем крылья из обрезков профнастила. Крылья обязательно нужны, т.к. ездить будем преимущественно по грязи.

Ну и между задними крыльями мастерим короб в котором будем возить вещи и промыслы. За сидением сзади сделали ящик под инструменты.

Все, вездеход готов для поездок по бездорожью. Понятно теперь как своими руками сделать вездеход? Как видите, из старых вещей с минимальными затратами и умелыми руками можно сделать стоящую вещь, которая будет служить вам многие годы.

Сергею на столько понравился процесс сборки вездехода, что он решил не останавливаться, продать этот вездеход для закупки новых запчастей и приступить к изготовлению нового, на базе ГАЗ 66. Так что желающие приобрести данный вездеход могут обращаться к автору по тел. +79506442023

Цена данного вездехода 70тыс. руб. По доставке в другие регионы- обсуждаемо.

Ну и следите за обновлениями, Сергей , надеемся порадует нас еще своими самоделками из старых мотоциклов.

Простой бюджетный каракат 4*2

Навигация — Главная → Вездеходы →
Статья составлена по материалам — ссылка на источник

Очень интересная на мой взгляд по простоте и бюджетности конструкция четырехколесного легкого караката.

Видно что автор шел к созданию этого аппарата через дебри проб и ошибок так как конструкция нестандартная уже своим только видом. Понятно что нет красоты и эстетики, но это обычно так если аппарат не на показ, а для работы.

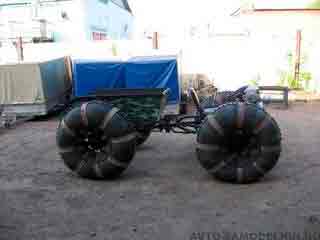

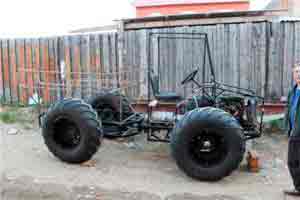

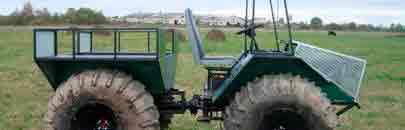

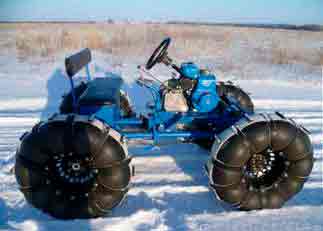

Вот так выглядит этот действительно легкий плавающий каракат на четырех колесах.

Двигатель Т200 от мотороллера, 10л/с, по расходу очень экономичен, около 4-5литра на 100км пути, или около литра в час. Между задними колесами и двигателем установлена коробка переда от древнего «Москвича».

Четыре передачи и так необходимая задняя передача. Всего 4 передачи в двигателе и четыре в коробке.

Скорость от самой минимальной для преодоления болот на первых передачах в обоих коробках 2-4км/ч, и до 50км/ч по хорошим дорогам.

Со слов автора: Этот каракат создавался как простой и дешевый неприхотливый не тонущий вездеход. До него был опыт с трехколесными каракатами и даже пробовали бочку двухсот-литровую с тремя Зиловскими камерами вместо заднего колеса, но все не то. Этот каракат получился гораздо легче и проходимее чем то что делали ранее. К такой узкой конструкции пришли потому что задний морст представляет из себя нераздельную прямую ось и не имеет дифференциала. Без дифференциала значительно возрастает проходимость, но управлять тяжело на сухой дороге и асфальте, поэтому сделали машинку узкой и длинной. В общем на доводку этого вездехода ушло около 2,5 года, немало времени и нервов было потрачено. По началу конструкция была «сырая», то колесо отломится, то переднюю балку вывернет, то в самый неподходящий момент где нибудь в болотной жиже из-за набившейся травы цепь слетит. В общем по мере использования слабые места в конструкции дорабатывались и усиливались. Сейчас конструкция очень надежная и проверенная, поэтому без опаски езди-ем на далекие расстояния. На двигателе установлена стандартная цепь и звездочка, цепь передает крутящий момент на входной вал Москвичевской коробки, коробка короткая, с обрезанным болгаркой кожухом сцепления. Коробка от какого-то старого Москвича древнее чем 412-й. Так как коробка не рассчитана на боковые нагрузки сделал стойку с дополнительным опорным подшипником. Ну и наверно заметили тракторное магнето, это простое и надежное зажигание, такое можно видеть у многих. Колесо сделано на основе мотоциклетного диска с навареными расширенными ободами. Рулевое от запарожца Тормоза караката сделаны на ремне, это просто, диск под ремень и педаль которая его натягивает. Тормозит хорошо и надежно, проще некуда и можно быстро ремонтировать. Про конструкцию почти все рассказано, теперь можно показать фото того, для чего он собственно и строился в первую очередь. Это карась, очень вкусный карась находящийся в труднодоступном озере, где его очень много так как туда добираются только отчаянные вездеходчики, ну и я собственной персоны. Также езди-ем по болотам за брусникой и еще много куда, в общем для рыбалки и поездок по нашим дорогам незаменимая и экономная вещь. Ремонтирую пробитое колесо, такое конечно не часто бывает, но все-таки случается, попадаются очень острые корни сломанных колесом веток. Дыры в покрышке сделаны специально чтобы облегчить колесо, и за счет них образуется некий протектор. Так колесо и гребет на воде и легче, держит форму. Колесо «ободрыш». Обдирал с помощью дрели с насаженной коронкой, сделанной из трубы гдето 50-60мм и остро заточенной. С боков резину срезал остро заточенным топором. Дыры прорезал этой же коронкой. Вот еще некоторые фото где запечатлен каракат. Немного недоедал до дома и спустило переднее колесо. Но потихоньку доехал на голом диске. Вот еще из поездки за брусникой, правда в этом году ее почти нет. Еще вот грибочки. Еще фото с недавней поездки на дальнее озеро. В ходе поездки обнаружилось цепь от двигателя на коробку уже сильно износилась и растянулась, пора ее менять. И по прибытию домой обнаружил что выскочило запорное кольцо на ободе заднего колеса и один край покрышки разбортован. Скорее всего результат скакания по кочкам и деревьям. А карась ловился отлично, очень вкусный сдесь карась, на других озерах не такой, но добираться сюда 30км пути и болото. Это фото на полпути к озеру, ехали вдвоем, напарник на мотоцикле Минск, как началось болото то он пересел комне оставив мотоцикл. Хочу сказать еще несколько слов о проходимости.

Если сравнивать скажем с полно-приводными и тяжелыми машинами, то этот каракат ничем не уступает и даже превосходит, хоть и имеет только задний привод.

Как то в поездке на озеро обнаружил что кто-то пытался по моей протоптанной дороге пробраться на озеро, но не дойдя 50 метров застрял в болоте, и видно что его освобождение было трудным так как понакидано жердей в все вокруг разворошено.

В итоге вездеход развернули и до озера пошли пешком. А я там проезжаю вообще без особых проблем.

Каракат имеет два багажника. Вообще можно ехать на нем и втроем, но обычно мы езди-ем с напарником или я один.

Если дорога сухая, то накачиваю камеры посильней и если есть багаж, то его перегружаю на перед, тем самым разгрузив задние колеса, и без дифференциала легко управлять.

А если предстоит преодолевать сплошное жидкое бездорожье, то наоборот, приспускаю колеса и перегружаю все в задний багажник нагружая задние колеса.

Вездеход переломка 4х4: фото пошаговой сборки + видео поездки на вездеходе

Самодельный вездеход переломка 4×4 «Букинда» с двигателем от Оки: фото пошаговой постройки вездехода с ломающейся рамой, а также видео испытаний.

Автор поставил себе задачу построить вездеход для охоты и рыбалки, с утеплённым кунгом и хорошей проходимостью, за основу конструкции было решено выбрать ломающуюся раму.

Ломающаяся рама – так называемая «переломка», это конструкция, состоящая из двух частей которые могут перемещаться независимо друг от друга, узлом соединения служит ломающийся узел. На каждой раме расположена своя колёсная пара, такая конструкция значительно повышает проходимость транспортного средства.

Для постройки самоделки автор использовал:

  • Двигатель от «Оки».
  • Мосты и коробка передач от ВАЗ – 2121.
  • Кулак моста и рулевое управление – УАЗ.
  • Рама из профильной трубы 50 х 20, 40 х 20 мм.
  • Колеса «Трэкол» 1300 х 600.
  • Фото сборки вездехода переломки на шинах низкого давления.
  • Рама изготовлена из профильной трубы.
  • Установка коробки и мостов.
  • Покраска рамы вездехода.
  • Установлен двигатель, радиатор системы охлаждения, рулевая колонка.
  • После установки колёс, вес передней тележки вездехода — 500 кг, задней – 300 кг.

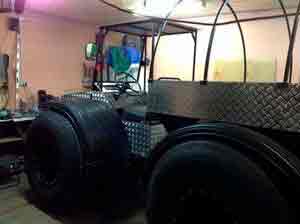

  • Корпус покрыт листовым алюминием, изготовлен кунг.
  • На фото узел перелома вездехода сделанный из поворотного кулака УАЗа.

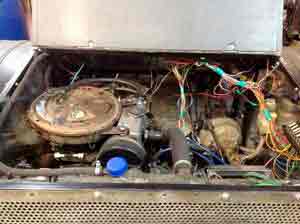

  • Внутри кабины.
  • На переднем бампере закреплена лебёдка.

После сборки вездеход переломка сразу был испытан на походном маршруте протяжённостью 140 км, с загрузкой на два пассажира и 200 кг груза. За весь маршрут израсходовано 40 литров бензина.

В процессе испытаний автор обнаружил следующие достоинства и недостатки. Вездеход обладает хорошей проходимостью, хорошо держится на воде, но плывёт очень медленно и больше по направлению ветра.

Без гидроусилителя руля в дальних поездках управление довольно утомительное.

Чтобы получить максимальную проходимость вездехода можно поэкспериментировать с колёсами. В зимний период автор установил колёса ободрыши 1300 х 530 х 533, но в глубоком снегу вездеход на таких шинах закапывается. Наилучшую проходимость по снегу показали шины Трэкол с протектором «шашка», с протектором «ёлка» шины буксуют.

  • Интересное видео: преодоление глубокой канавы, показано как работает ломающаяся рама вездехода.

На видео: преодоление болота.

Автор самоделки: Владимир из ХМАО-Югра.

(5

Болотоход своими руками

Самодельный вездеход болотоход на шинах низкого давления с полным приводом, сделанный своими руками.

Этот вездеход построен для поездок по лесному бездорожью и болотам, в основном для поездок на рыбалку.

На вездеход установлен — одноцилиндровый, четырёхтактный двигатель ЗиД, мощностью 4.5 л/с. Двигатель советского производства, достался в новом состоянии, поэтому делать стал на его основе.

КПП (укороченная) от Москвича. Двигатель с КПП стыкуется через самодельное сцепление сделанное из маховика Запорожца, его корзины и сцепления, направляющая выжимной муфты самодельная. Диск пришлось переклепать шлицевую часть чтобы оделся на первичный вал коробки Москвича. Понижающий редуктор установлен на двигателе.


Рама переломного типа (две полурамы соединённые узлом перелома).

На фото: узел перелома двух полурам.




На фото: автор самодельного вездехода.

Болотоход удачно прошёл испытания и используется для поездок на рыбалку. Двигатель довольно экономичный, расход топлива около 1,5 л в час.

Рулевая размещена справа, делалось так потому что шнурок, которым заводится двигатель выходил с этой стороны, ну и заводить удобнее стоя на раме правой рукой.

Самодельный каракат перевозится на прицепе, прицеп от сх Тайга. Колеса перед упаковкой в прицеп снимаются и каракат своим ходом на голых дисках заезжает в прицеп.

Перевозить можно любой легковушкой, на месте выгружается и собирается за несколько минут.

Для накачки колес есть штатный компрессор с приводом от двигателя, вездеход загружается всем необходимым и в путь по бездорожью.

На вездеходе отсутствуют брызговики, грязью и водой не забрызгивает, в худшем случае только сапоги-болотники страдают от грязи. Да и то только по лесным размешанным колеям. Скорость движения небольшая, поэтому с колес ничего не зашвыривает во все стороны, ну и в болотах кроме травы и воды больше нет ничего, грязи нет.

Вездеход больше рассчитан на тягу, по болоту свободно едет грузом в 500 кг (рыбы, водитель, пассажир) скорость около 8-10 км/ч по GPS.

Когда болотоход не загружен, то можно ехать и по шустрее, пустого скорость больше. А для тяжелых случаев, есть еще понижающая передача, что дает возможность загрузив аппарат вытаскивать УАЗ из грязи, или пересекать глубокие овраги.

Блокировки дифференциалов в обоих мостах нет, но есть раздельные передние гидравлические тормоза на переднем мосту, что дает возможность тормозить буксующее колесо, тем самым передовая крутящий момент на другое колесо.

Такие тормоза очень помогают если колесо проваливается в «окно» на болоте.

Вот такой получился вездеход болотоход сделанный своими руками.

Каракаты самоделки своими руками – существующие варианты, видео

Пара слов о том, что такое каракат вообще. Затем рассмотрим, как умельцы делают каракаты самоделки своими руками. Видео бесплатно приложим к статье.

  • Число колес колеблется от 3 до 4. Силовой агрегат берется готовый.
  • Неуклюжесть или непривычность внешнего облика аппарата обманчива. Трубная рамная конструкция обычно имеет шарнирное соединение, что дает шанс выдержать запредельные нагрузки и удары (подвеска состоит из 2-х независимых систем).
  • Рулевое управление, как правили, примитивнейшее, просто червячная передача.
  • Двигатель берется готовый, наиболее предпочтителен от мотоцикла Урал, за неимением такового можно приспособить менее мощный (ижевский или любой другой). Иногда в ход идет даже движок от тяжелого или среднего мотоблока.
Ещё по теме  Снегоход своими руками из двигателя «Lifan»

Теперь неплохо бы посмотреть на уже существующие модели. Понять, как можно делать каракаты самоделки своими руками. Посмотреть видео бесплатно, если таковое имеется.

На ресурсе http://www.snowmobile.ru/ представлена, например, вот такая версия трехколесного караката:

Что касается конструкции — тут коктейль: двигатель Т-200 от мотороллера, редуктор снят с Муравья, мотоцикл Минск подарил раму (она усилена сваркой), полуоси и дифференциал достались в наследство от Москвича. Ижевцы дали диски на колеса, а ГАЗ-66 — переднюю камеру.

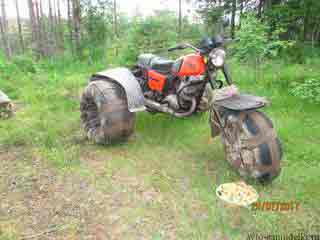

Еще один трехколесный вариант, на этот раз с движком от инвалидного автомобиля Иж-Планета.

Рама от него же, диски, полуоси и дифференциал вазовские, редуктор подошел от мотороллера Муравей.

Еще одна модель караката самоделки, сделанная своими руками:

Двигатель от мотоблока Нева. На раму пошло все, что оказалось под рукой: уголок, труба. Задний привод без дифференциала. Передний мост от вазовской «восьмерки». Встроена четырехступенчатая вазовская коробка.

Почему поднята эта тема на сайте? Каракаты становятся чрезвычайно популярным средством передвижения. На рыбалку, за грибами, по делам по бездорожью – сфера применения подобных транспортных средств очень широка. Мы обязательно будем знакомить с новыми самоделками от умельцев, а пока предлагаем два ролика к просмотру.

Это видео показывает, как можно соорудить каракат самоделку своими руками из мотоцикла Иж-Планета-3:

  • А в этом ролике приведены некоторые варианты компоновки узлов караката:

В следующей статье вкратце рассмотрим особый вид каракатов – болотоходы.

16 февраля 2016 Teor21 ← Испытанная технология покраски автомобиля своими руками в гараже Болотоходы самоделки на шинах низкого давления – видео и информация → (Пока оценок нет)

Как сделать каракат самоделку из мотоблока своими руками: видео, чертежи

Тема самодельных транспортных средств сегодня особенно популярна. Многие «народные умельцы» стараются сделать каракат из стандартных средств передвижения, специальной техники. Как можно изготовить бюджетный каракат, используя для этого мотоблок (подойдет даже самая простая Нева). На первый взгляд возникают сомнения относительно качеств техники, ведь визуально это громоздкая и в то же самое время неудобная машина. По факту же, каракат из мотоблока, сделанный своими руками, показывает просто превосходные эксплуатационные характеристики и может запросто передвигаться в условиях тяжелого климата, сложного рельефа местности. А если говорить про передвижение по болотам, различным устьям рек, в грязи, то подобный вездеход станет просто незаменимым решением для каждого человека.

Самодельный каракат из мотоблока своими руками

Классический вариант самоделки, когда из мотоблока изготавливается каракат, может передвигаться без проблем со скоростью ниже 70 километров в час, что является отличным показателем для ряда дорог с плохим покрытием. А если они отсутствуют, подобное средство передвижения будет просто необходимо.

Схема трехколесной переломки

Агрегат способен выдерживать значительные нагрузки, чему способствует довольно крепкая и надежная подвеска, сваренная из подготовленных стальных труб.

Конструкция соединяется шарнирами, что гарантирует ей легкость передвижения и выполнение даже самых необычных маневров.

Правда, управление данным агрегатом требует определенного мастерства, ведь исполнение не предусматривает наличия червячной передачи. Ниже представлен типичный чертеж самодельного караката.

Этапы разработки караката

Условно можно выделить следующие этапы, как собрать плавающий каракат:

  1. Создание рамы
  2. Изготовление подвески
  3. Создание и монтаж колес
  4. Установка двигателя и систем

Вам могут быть интересны самодельные пневмоходы или вездеходы из мотоблока.

Рама для караката

В первую очередь необходимо выбрать подходящую раму под установку на ней всего необходимого оборудования и агрегатов. Желательно, если это будет мотоблок, относящийся к среднему или даже тяжелому классу техники.

Фактически, даже самый «продвинутый» каракат, является не чем иным, как самодельным вездеходом, который принято устанавливать на раму с четырьмя (4х4) или даже тремя колесами (трехколесные). Выбор количества колес зависит исключительно от конструктивных особенностей предполагаемого транспортного средства, предварительно проработанной схемы.

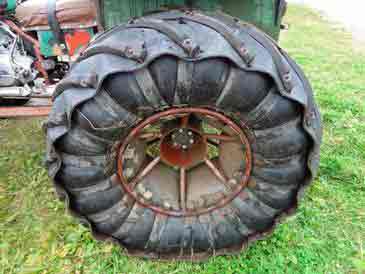

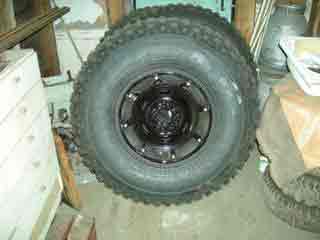

Колеса обязательно должны быть «обуты» в качественные шины низкого давления, приводится конструкция в действие установленным мощным ДВС.

Подвеска

Подвеска мотоблочного караката потребует особенного внимания и точности со стороны разработчика. На этом этапе помимо самой подвески мастеру будет необходимо изготовить и задний мост, что прорабатывается исключительно своими руками.

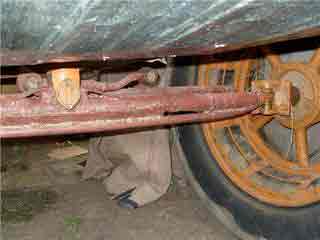

Пример чертежа заднего моста

Подвеска предусматривает специальную конструкцию, изготовленную из двух отдельных частей, соединенных вместе посредством шарниров. Лонжероны в этом случае должны сопрягаться между собой, для чего используется рулевая втулка. В конечном счете, можно формировать независимые переднюю и заднюю подвески.

Главное условие – добиваться исключительно высокой независимости подвески, т.к. именно этот показатель позволяет эксплуатировать вездеход в самых непредсказуемых местах, гарантируя безопасность конструкции.

Маневренность и проходимость должны стать первоочередными факторами, на которые стоит обратить внимание при изготовлении самодельной конструкции караката из мотоблока.

Колеса для караката своими руками

Колеса для караката, фактически, представляют собой самое дорогостоящее изделие, на которое предстоит затратить и много времени. Можно как приобрести готовые диски, так и попробовать сделать их собственными руками.

Стоит отметить, что практически все транспортные средства (каракаты), изготовленные как самоделки, оснащаются не непосредственно колесами, а покрышками и камерами низкого давления.

Специально для этих целей лучше всего выбирать изделия, устанавливаемые на таких грузовых автомобилях, как Урал, КамАЗ и другие.

Как вариант, можно использовать колеса от прицепов указанных машин – если получится, можно приобрести покрышки и камеру от модели К-700. Самое главное, на что стоит обратить внимание, колеса должны быть достаточно большими, что позволит в дальнейшем легко передвигаться вне пределов дорог, легко покрывая значительные расстояния без риска перевернуться.

Двигатель и системы

Монтаж двигателя и других систем выполняется на последних этапах работы. Данные операции осуществляются, когда на раму транспортного средства устанавливается подвеска с подготовленными колесами.

Помимо двигателя монтируются системы сцепления, тормозные элементы, а также системы, отвечающие за вывод из механизмов продуктов сгоревшего топлива.

Когда двигатель установлен, в обязательном порядке потребуется провести полноценное испытание караката, тогда его можно и эксплуатировать.

Стоит отметить, что в зависимости от используемого в качестве исходного агрегата мотоблока, можно рассчитать и мощность транспортного средства.

Для сборки потребуется использовать стандартный комплект инструментов и технологического оборудования и подручные материалы.

Важно обеспечить максимально возможную безопасность водителя транспортного средства и исключить вероятность возникновения аварийных ситуаций.

Сконструированный своими руками каракат из мотоблока позволит без проблем передвигаться в условиях суровых погодных условий и прослужит длительный период времени без необходимости регулярного ремонта и дорогостоящего обслуживания.

Подборка видео

Каракат-вездеход на базе мотоблока Нева:

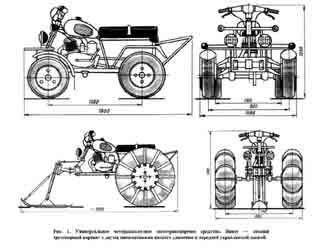

Чертежи самодельных вездеходов-каракатов

Некоторые журналы постоянно знакомят своих читателей с различными вездеходами амфибиями, многоколесными автомобилями, снегоходами, аэросанями, мотонартами. Такие статьи знакомят своих читателей не только с отдельными удачными конструкциями машин, но и с чертежами вездеходов, дают информацию о разных направлениях поиска, в том числе и любительского.

В журналах, за последние семь лет, были напечатаны обзорные статьи, в которых анализировались все известные схемы различных вездеходов амфибий и других машин на воздушной подушке. А так же делались прогнозы на «завтрашний день», какие изменения в конструкциях моторизированных нарт и саней ожидается в будущем.

Рассматривались различные перспективы развития техники предназначенной для работы в сложных условиях труднопроходимых мест. Не все любители данной техники имеют такую возможность, проследить за всеми новостями и за последней деятельностью своих коллег, за всеми достижениями специальных фирм, находящихся за рубежом.

С легкой руки печатных изданий издаются обзорные статьи о новых конструкциях микро вездеходов в иностранных фирмах.

Такого рода статьи очень помогают любителям вездеходов амфибии, расширить свой кругозор, выбрать правильное направление проектирования, преодолеть возникающие трудности в реализации своих собственных проектах, благодаря предоставленным чертежам вездеходов.

В одной из публикаций был рассмотрен веломобиль амфибия, в котором подробно рассказывалось, как он устроен, а так же рассматривались аэросани, которые создали саратовские самодельщики Быков и Яковлев. Рациональность и законченность проектного решения, которых сразу же привлекает к себе внимание.

Лыжно-колесные снегоходы, созданные Тимохиным из Тулы, сразу же завоевали читательские симпатии. Машины были испытаны в Заполярье и сразу же после испытаний получили широкую известность среди любителей этого рода техники. Так же были предоставленычертежи вездеходов.

Самые интересные новости были представлены читателю о «всесредной» и всесезонной вездеходной технике. Снегоходы, аэросани, мотонарты и другие автомобили этого направления используются обычно в определенное время года, в какой-нибудь одной или двух средах, или на суше или на воде.

Тогда как вездеходы амфибии на воздушной подушке используются в любое время года и не имеют ограничений в использовании. Такая техника может преодолеть любые препятствия во всех четырех сезонах.

Единственный минус этой техники, что он преодолевает препятствия на ровной местности, а вот лесистая часть нашей планеты им не подвластна. В лесу на АВП не разгонишься.

Для таких мест с пересеченной местностью, были представлены статьи, которые рассказывали о вездеходах амфибиях имеющих шины низкого давления. Эта техника имеет широкопрофильные шины, имеющие низкое давление, использовать их можно круглый год, не зависимо от местности, так как эти машины могут плавать.

Статья о пневмоходе, созданным Громовым из Череповца, написанная после того как прошла передача «Это вы можете» на Центральном телевидении, подробно описала эту универсальную машину и даже были предоставлены чертежи вездехода.

Пневмоход и в самом деле универсальный, способный преодолеть любые преграды. Испытания пневмохода проводились в окрестностях самого Череповца.

Специальный корреспондент, присутствовавший на испытаниях, писал, что вплотную к болоту испытатели подъехать не решились и выгрузили части пневмохода из багажника прямо в лесу. На сборку пневмохода ушло всего семь минут, пришлось закрутить всего девятнадцать гаек.

Скромные габариты машины, метр в высоту и чуточку больше метра, в ширину, длина немного больше двух метров. Четыре колеса, кузов, рама с двигателем, очень напоминает трактор «Кировец».

Сразу после сборки, Громов сел за руль, запустил двигатель, и мы поехали. «Гибкая» рама вездехода легко позволяла лавировать ему между соснами. Достаточная скорость машины, хорошая маневренность помогла нам, когда мы выехали их леса, легко преодолеть песчаную почву, кочки которые появились после мшистого ковра.

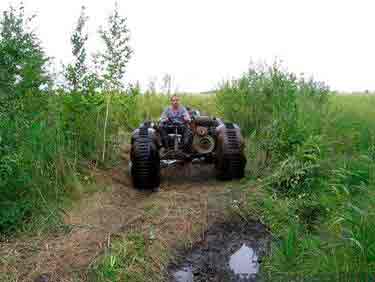

И вот мы едим по зеленому лугу, кое- где на нашем пути попадаются чахлые сосны. Мы прибавили газу, и замечательный вездеход легко покатил по невысокой траве. И тут корреспондент заметил, что колеса вездехода мокрые от воды и понял, что вездеход едет по болоту, оставляя за собой еле заметный след.

Корреспондент попросил Громова остановиться и попробовал встать на зеленый покров, но тут же провалился в мутную жижу почти по колено, а машина стояла рядом как на парковочной площадке, выбравшись на ближайшую кочку, корреспондент сделал фото Александра Николаевича прямо посередине болота.

Когда испытатели поехали обратно, корреспондент не решился больше покинуть машину на болоте… Далее испытания проходили на берегу реки Мологи, которые сильно изрезаны внешними водами. Вездеход амфибия легко преодолевал крутые подъемы, при преодолении которых трудно было удержаться на сидении, а машина даже не думала буксовать ни на одном из препятствий.

Шарнирное соединение половин рамы позволяло колесам не терять сцепления с поверхностью земли при любых неровностях. Самые захватывающие впечатления корреспондент получил, когда испытания проводились на воде.

Не снижая скорости, прямо с крутого берега машина выехала на водную гладь, мальчишки, находившиеся не далеко, взревели от восторга! Машина прошла по дну и… поплыла! Правда не так быстро, хотя колеса продолжали вращаться с полной скоростью, так как Громов сначала не собирался вездеход использовать, как лодку, и поэтому не были предусмотрены гребные поверхности (водозацепы). Машина надежно держалась на воде.

Испытания показали, что вездеход амфибия на раме имеющей шарнирное соединение и шинами низкого давления действительно вездеходен! Он не только легко передвигается по сильно пересеченной местности, но и легко везет груз и двух пассажиров, далеко не легких.

Легкость, с которой машина преодолевала самые крутые склоны, говорит о том, что тяговые характеристики самого двигателя и особенности ходовой части машины позволяют использовать ее в качестве тягоча.

А еще создатель хочет приспособить свою машину для обработки огорода на даче! Итак, что мы имеем? Рама на шарнирах и привод на все четыре колеса, что дает хорошую проходимость. Колеса имеют постоянное сцепление с поверхностью земли, что не дает перегружать отдельные колеса.

Хорошая маневренность вездехода, которая позволяет машине разворачиваться почти на месте. Простая конструкция машины. Рама вездехода состоит из двух частей, которые соединены между собой шарниром, вращающемся- вертикально. Передняя часть машины это жесткий сварной узел с топливным баком, сиденьем для водителя, педалью управления.

Шарнир, имеющий вертикальную ось вращения – это две вилки соединенные между собой мощными пальцами. Что бы колеса, не имели трения, между собой при движении, на шарнире предусмотрены ограничения. На задней части рамы прикреплен мост, съемный кузов и тормоз.

Шарнир на задней части имеет горизонтальную ось вращения, к задней вилке которого прикреплен кожух, он неподвижный и имеет внутреннюю резьбу с бронзовой втулкой, которая выполняет роль- подшипника для задней части рамы. Сам кожух во втулке удерживается шпилькой, которая служит ограничителем угла шарнирной рамы.

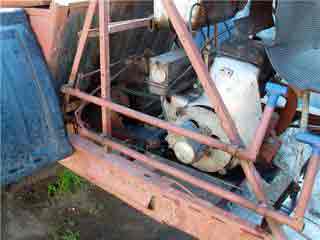

ВП-150М- двигатель – установлен на машине поперек движения, так он занимает меньше места и вентилятор охлаждения при таком расположении двигателя лучше работает. Центральный кронштейн крепления находится на кожухе под самым цилиндром двигателя.

Задний кронштейн находится на кожухе передачи, а нижний на блоке моста справа. Топливный бак крепится к картеру двигателя и имеет емкость 5.5 литра, топливо из бака в карбюратор поступает механически. На переднем мосте находится педаль сцепления – слева и педаль газа – справа.

Рычаг передачи ручной, к зубчатому стержню приварен шарик, для удобства переключения скоростей. Запуск двигателя происходит от кикстатера. Выхлопная труба находится под сидением. Трансмиссия машины симметрична от оси подшипниковой рамы. Карданный вал с помощью цепной передачи создает крутящий момент.

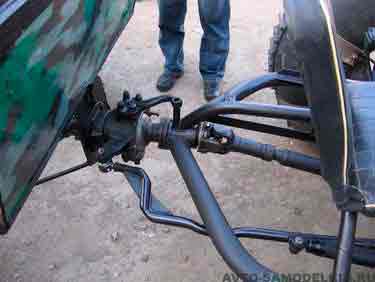

Из прутка выточен карданный вал, имеющий на концах шлицы, а в шейке манжеты уплотнения.

Другие карданы с крестовинами позаимствованы у мотоцикла «Урал». На заднем вале предусмотрен тормоз от мотороллера «Вятка», управляющий трос выведен к рулю. Дифференциал мостов машины традиционный, имеет две шестерни от «Москвича412», а полу-осевые шестерни выполнены самостоятельно.

От мотоцикла «Урал» так же взята коническая передача. Рулевое управление вездехода имеет съемный штурвал, червячный рулевой привод, вертикальную колонку, тяга регулируется двумя качалками. Так же проста конструкция колеса, основной элемент которых алюминиевая ступица, диски тоже алюминиевые.

К самим дискам прикреплены брезентовые ремни, которые удерживают шину, а так же две камеры 720х310мм, находящиеся одна в другой, брезентовая лента служит защитой с защипами грунтозацепами. Ступица с внешней стороны закрыта крышкой, которая защищает ее от грязи. Кузов состоит из сварной стальной рамы, панели которой текстолитовые.

Три швеллера придают полу необходимую жесткость. Кузов вездехода весит всего 6.5кгс, однако размеры машины позволяют с легкостью поместиться двум людям и грузу. Вездеход амфибия не требует большого технического ухода.

Самое главное следить за тем, что бы, не закончилось топливо в баке, что бы давление воздуха в шинах было на уровне и трансмиссионное масло в мостах было в порядке. Вот и весь не сложный уход, который требует этот замечательный вездеход амфибия.

Если вы захотите сделать подобную машину, чертежи вездехода можно найти в интернете, распечатать на простую бумагу и конечно связаться с конструктором этой замечательной машины, и вы можете стать счастливым обладателем вездехода амфибии и посетить самые недоступные места нашей родины.

На чертеже предоставлены следующие узлы:

  • ходовая часть,
  • топливный бак,
  • рулевая колонка с кронштейном крепления,
  • двигатель,
  • кронштейн крепления двигателя, центральный,
  • выхлопной патрубок,
  • рулевая колонка,
  • кожухи дифференциалов,
  • ограничители угла шарнирной рамы,
  • рулевая тяга,
  • рулевой червячный привод.
  • Болт крепления кузова, ограничительный,
  • Соединительное звено,
  • Карданный вал с передним кожухом,
  • Петля крепления кузова,
  • Карданный вал с задним кожухом,
  • Педаль газа,
  • Рычаг переключения передач,
  • Кронштейн крепления двигателя, нижний,
  • Кикстартер,
  • Педаль сцепления,
  • Фланцы полуосей,
  • Приемный патрубок глушителя,
  • Несущая рама (дуга с глушителем),
  • Подножка,
  • Выхлопная труба,
  • Несущая дуга рамы,
  • Рулевая качалка,
  • Тормозной барабан,
  • Трос тормоза,
  • Кронштейн рулевого привода,
  • Задний карданный вал,
  • Передний карданный вал,
  • Ручка тормоза,
  • Кронштейн крепления двигателя. Задний,
  • Кожух цепной передачи.

Имеется схема трансмиссии, соединение привода с передним карданным валом, схема установки тормоза, подробная конструкция шарнирной рамы, схема заднего моста и колес, а так же схема кузова.

Источник: http://grifon-kamaz.ru/drugoe/kak-sdelat-bolotohod-karakat-svoimi-rukami-2.html

Гусеничный болотоход своими руками

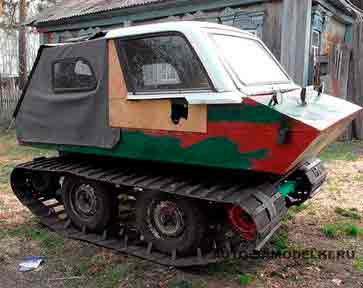

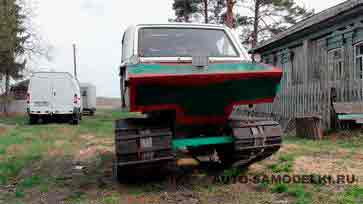

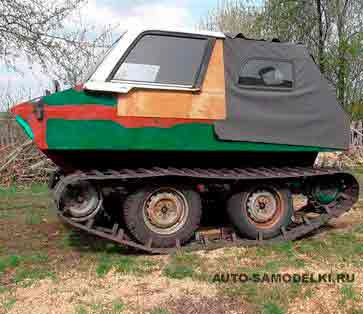

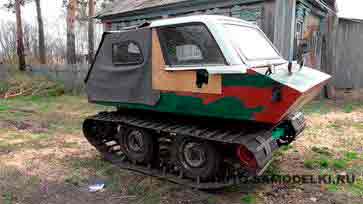

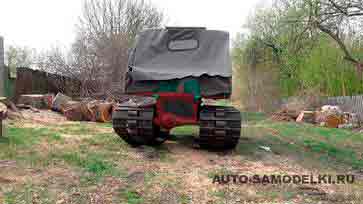

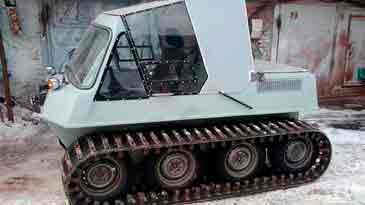

Гусеничный вездеход, болотоход, построил Владимир из Большеречья, Омской области.

Автору понадобился лёгкий вездеход для поездок на рыбалку, решил сделать своими руками. Большая часть запчастей была взята от старого ВАЗ-2104. Каркас кузова сварен из профильных труб и обшит листовым металлом 2 мм. На самоделку установлен ДВС «Лифан» с вариатором. КПП — ВАЗ.

Для постройки вездехода использованы материалы:

  • Бензиновый двигатель «Lifan» мощностью 18 л.с.
  • КПП и задний мост от автомобиля ВАЗ-2104.
  • Профильная труба.
  • Уголок.
  • Листовой металл — 2 мм.
  • Полуоси, колёсные диски и покрышки от ВАЗа.
  • Транспортёрная лента.
  • Задняя часть кузова от ВАЗ-2104.

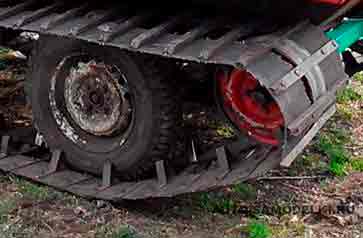

Катки сделаны из автомобильных колёс, ведущие звёзды — из колёсных дисков. Гусеницы изготовлены из транспортёрной ленты.

Часть кабины, сделана из багажника и задней двери от «четвёрки».

Управление болотоходом осуществляется следующим образом — на ведущих звёздах стоят полуоси и дисковые тормоза, на каждый тормоз стоит тормозной цилиндр. Чтобы повернуть болотоход, достаточно рычагом затормозить одну гусеницу, вторая продолжит движение и повернёт машину.

Максимальная скорость болотохода составляет 30 км/ч, на воде — 5 км/ч.

Источник: http://auto-samodelki.ru/gusenichnyj-bolotoxod-svoimi-rukami/

Смотрите также:
27.04.2020

Вездеход на шинах низкого давления своими руками Среди охотников, рыболовов, а также лиц, проживающих в труднодоступной местности, пользуются внушительной популярностью самодельные вездеходы на шинах низкого давления. Своими руками изготовить подобное транспортное...

27.04.2020

Самодельные квадроциклы руками народных умельцев Квадроцикл – это четырехколесный гибрид мотоцикла и трактора, транспорт, одинаково успешно используемый как в сельском хозяйстве, так и в сфере отдыха. Еще несколько лет назад русский человек считал квадроцикл иноземной...

27.04.2020

Простой колесно-лыжный снегоход на пневматиках Колесно-лыжный снегоход — трехопорный, с двумя задними ведущими пневматиками и одной управляемой лыжей спереди. Конструкция снегохода по сравнению с другими машинами подобного типа предельно проста, что позволяет сделать...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
