Снегоход из мотоцикла

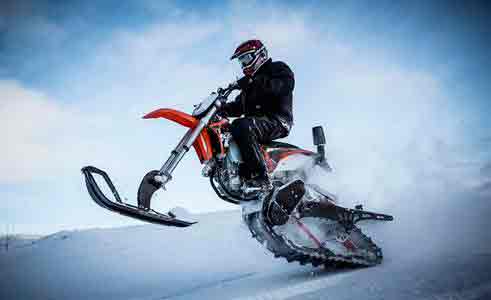

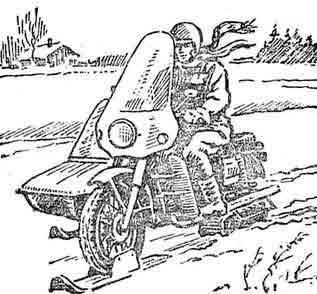

Мотоцикл превращается в снегоход

Чтобы не покупать дорогой снегоход, народные умельцы придумывают свои, подчас очень интересные, решения. Так, чтобы сделать самодельный снегоход, можно использовать отдельные детали, в том числе двигатель, от таких мотоциклов как: ?Иж?, ?Урал? или ?Восход?.

Насколько мощным может быть такой снегоход? Как переделать мотоцикл в гусеничный снегоход? Если вы владелец мотоциклов ?Иж?, ?Урал? или ?Восход?, то данная информация может быть для вас интересна.

Мощность самодельных снегоходов на базе мотоцикла

Самостоятельно собрав снегоход на основе мотоцикла, можно получить достаточно быстрый и проворный агрегат. Например, мощность двигателя мотоцикла ?Восход? ? ок. 15 л. с. Поставив этот мотоцикл на лыжи, можно ездить с максимальной скоростью не менее 60?70 км/ч. В отличие от мотоцикла ?Восход?, ?Иж-Планета? имеет мощность уже в 20 л. с., а известный всем ?Урал? ? 40 л. с. При таких оборотах снегоход сможет разогнаться более чем до 100 км/ч.

Однако необходимо помнить, что качество сборки для передвижения на таких скоростях должно быть на высшем уровне. Если, выжимая все соки из ?Иж-Планета?, можно особенно не переживать, то с более мощными двигателями, подобными тому, который установлен в мотоцикле ?Восход?, нужно обращаться осторожно. Не стоит думать, что в случае неисправности одного из узлов вездехода на скоростях более 80?100 км/ч снег смягчит ваше падение. На такой скорости падение в мокрый снег сопоставимо с падением на асфальт.

Поэтапное описание изготовления

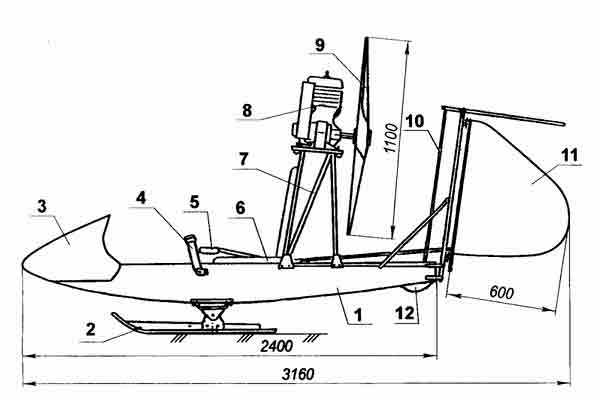

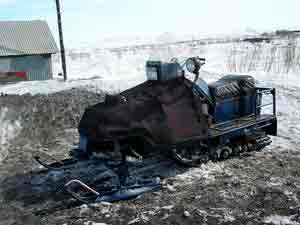

Для того чтобы сделать гусеничный снегоход на основе мотоциклов ?Иж?, ?Восход? или ?Урал?, необходимо собрать для него подходящую раму. Чертежи и фото сваренных конструкций можно найти в Интернете. Однако у всех их есть общие черты. Для создания рамы снегохода используют обрезки труб небольшого диаметра. Чтобы сделать снегоход на базе готовой рамы мотоцикла ?Иж? или ?Восход?, ее также нужно будет переварить или установить дополнительные крепления. Здесь должны быть места для основных модулей снегохода: руля с передней лыжей, гусеничного движителя, мотора и сиденья водителя. Чтобы не наломать дров, используйте точечную сварку. Когда каркас будет готов, можно окончательно проварить соединения.

Для создания снегохода двигатель подойдет от мотоцикла ?Иж-Планета?, ?Урал? или ?Восход?. Если рама от старого транспорта в хорошем состоянии, то можно использовать ее, немного усовершенствовав. Некоторые ухищряются сделать временные крепления на раме, которые весной снимаются, а мотоцикл снова можно поставить на колеса. Какой бы вид крепления гусеницы и лыжного модуля вы не использовали, это должна быть крепкая и практичная конструкция.

Для создания привода на базе мотоцикла ?Иж?, ?Восход? или ?Урал? нужно установить цепную передачу с основного вала двигателя на ведущий вал гусеничного движителя. В качестве гусеницы-самоделки можно взять четверть гусеничной ленты от ?Бурана? или другого снегохода. Если нет возможности или средств приобрести заводской вариант, попробуйте сделать ее самостоятельно. Конечно, такая гусеница будет менее прочной.

Для создания гусеницы нам понадобится:

  • транспортерная или прорезиненная лента;
  • поперечные пластмассовые или жестяные рейки;
  • ключи и крепежные соединения;
  • чертежи.

Рейки можно использовать в качестве грунтозацепов. Для их изготовления нужно сделать равные по ширине и длине отрезки пластиковой трубы или жести с загибами, которые при помощи болтовых соединений нужно прикрепить через равное расстояние на транспортную ленту. В качестве роликов для такого движителя можно взять три пары колес разного размера. Для ведущего вала подойдут колеса побольше (например, от тележки), а для двух других ? пары поменьше. Ролики должны быть ?обуты? в резину для лучшего контакта с самодельной гусеничной лентой.

Однако, как уже говорилось выше, такая самодельная гусеница может не сгодиться, если планируется сделать мощный снегоход. Слишком хлипкая конструкция может просто-напросто рассыпаться при движении на больших скоростях. При переделывании под снегоход мотоциклов ?Урал? и ?Восход? лучше использовать качественные заводские детали, в том числе гусеницу, скажем, от снегохода ?Буран?.

Для обеспечения более мягкого движения самодельного снегохода, мотоцикл ?Иж?, ?Урал?, ?Восход? или другой нужно оборудовать передней и задней амортизацией. В некоторых случаях, сгодится родная амортизация задней подвески, а вот в качестве амортизации для поворотных лыж можно использовать пружины от автомобиля или мотоцикла.

Итак, как мы увидели, сделать самодельный снегоход на базе мотоцикла возможно. Однако для этого вам понадобятся некоторые умения, знания устройства гусеничного движителя, а также устройства главной передачи с двигателя мотоцикла на гусеницу. Создание самодельных снегоходов не ново в Интернете, поэтому грамотные чертежи можно найти на многих сайтах. Так, можно встретить профессиональные каталоги схем и описаний, чертежей с разных старых советских печатных изданий.

Источник: http://motoaria.ru/snegohody/motocikl-prevrashhaetsya.html

Как сделать снегоход своими руками: пошаговое описание строительства простого и эффективного снегохода (110 фото)

Зима – это то время года, когда всё вокруг покрывается «пушистым одеялом» в виде снега. Наша страна находится в такой климатической зоне, где каждую зиму мы должны быть готовы к большим осадкам. Нередко снег выпадает совсем неожиданно и тогда движение по всему городу останавливается.

К счастью в больших городах есть станции метро, где постоянно курсируют подземные поезда, на которых без проблем можно добраться в любую точку города.

Совсем другие дела обстоят в маленьких городах и деревнях, где движение любого транспорта не возможно во время сильных снегопадов.

Но даже из такого сложного положения можно найти выход, а именно передвигаться на снегоходе. Сегодня мы поговорим с вами о том, как сделать самодельный снегоход своими руками.

Краткое содержимое обзора:

  • Снегоход своими руками
  • Снегоход сделанный из Урала
  • Делаем снегоход при помощи бензопилы
  • Заключение
  • Фото снегоходов своими руками

Снегоход своими руками

Для начала нужно осуществить постройку рамы. Для этого вам понадобятся:

  • Несколько деревянных брусков.
  • Дрель со всеми комплектующими.
  • Стандартный набор болтов и гаек.
  • Ручная пила.
  • Несколько листов листового железа.

Вначале делаем основную конструкцию из деревянных брусков. Работу осуществляем путём закрепления брусков между собой и создания своеобразной опоры для каркаса.

Далее при помощи дрели необходимо на брусках закрепить листы железа. После можно переходить к установке заранее собранного двигателя со всеми вытекающими.

Обращаем ваше внимание на то, что данное средство передвижения будет сделано в не заводских условиях, а это значит, что вы не сможете быть уверенным на 100% насчёт безопасного передвижения на таком своеобразном транспортном средстве. Будьте предельно осторожны!

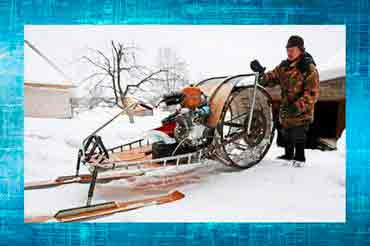

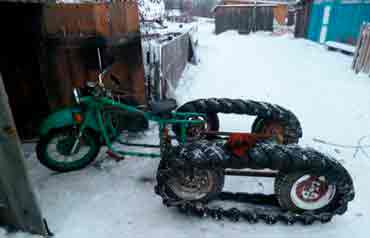

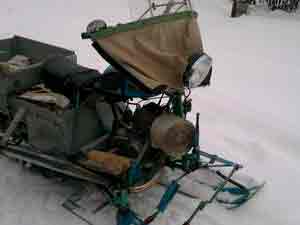

Снегоход сделанный из Урала

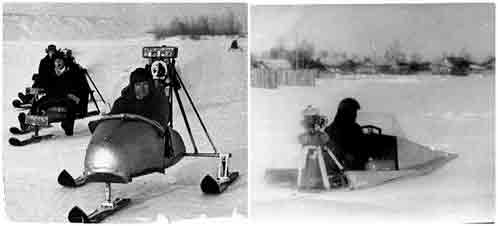

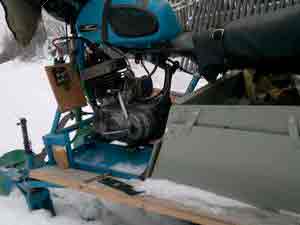

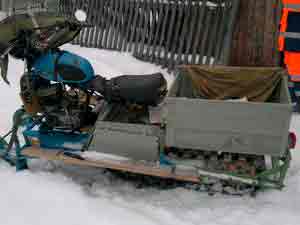

Сейчас вы узнаете, как сделать снегоход из Урала своими руками. Стоит отметить, что такое средство передвижения будет намного безопасней, чем предыдущий вариант. Это обуславливается тем, что 70% работы будет происходить с уже работающими деталями.

Процесс осуществления такой работы будет происходить в такой последовательности.

Снимите колёса с мотоцикла, и крепко зафиксируйте мотоцикл на раме, путём приваривания.

Далее нужно мотоцикл с рамой установить на уже заранее подготовленные гусеницы снегохода и прикрепить его на специально отведённые для этого штыри.

Весь оставшийся процесс работы будет направлен на проверку качества установки мотоцикла, а также плотной фиксации всех болтов.

Как отмечают многие «Кулибины нашего времени», такой снегоход будет крайне эффективен во время преодоления больших расстояний за городом в заснеженной местности. Удобное рулевое управление мотоцикла Урал, сделает процесс передвижения намного приятней.

Если вы планируете сделать из мотоблока полноценный снегоход, то мы настоятельно рекомендует посетить множество инженерных сайтов и чатов, где вам расскажут, как из мотоблока сделать снегоход своими руками, а также дадут множество действительно полезных советов.

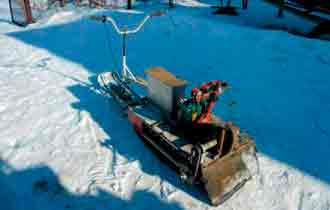

Делаем снегоход при помощи бензопилы

Бензопила – универсальное средство для работы с большими деревянными брусьями, которые тяжело поддаются деформации

С помощью этого инструмента можно смастерить настоящий снегоход.

Давайте разберём, как сделать снегоход своими руками из бензопилы. Первым делом обратите внимание на 2-ой подзаголовок статьи, в которой указаны все необходимые материалы для строительства. Итак, давайте начнём:

  • Исходя из размеров будущего снегохода, начните бензопилой корректировать размеры брусьев.
  • Далее бензопилой начинаем выпиливать мелкие детали, которые будут нужны для надёжной фиксации нижней опоры.
  • Следом идёт такая же последовательность действий, как уже было написано ранее.

Заключение

Надеемся, что статья была для вас полезной, и теперь вы будете знать, как сделать снегоход на гусеницах своими руками при помощи самых простых комплектующих.

Источник: http://vsesvoimirykami.ru/kak-sdelat-snegoxod-svoimi-rukami/

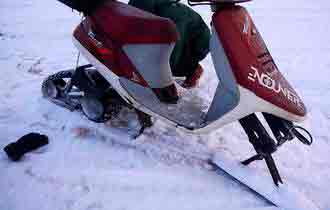

Делаем снегоход из скутера своими руками

В хорошую погоду мото скутер с маленьким объемом двигателя всегда был востребован не только среди молодежи, а и у взрослых. Так как отличался своей простотой в управлении, легкостью и хорошей скоростью. Но к сожалению, когда наступают холода из-за небольшого диаметра колес, ездить на скутере становится очень неудобно, а в снежную погоду, даже одев зимнюю резину вовсе нереально.

Изучив различные журналы по мотоциклам, было подмечено, что в продаже существуют гусеничные движители, их можно установить вместо заднего колеса, что приведет к трансформации мотоцикла в снегоход.

Если у вас есть единомышленники в этом деле, то лучше всего взять гусеницу от снегохода «Буран» (фото 1) она отлично подойдет, так как с одной гусеницы выйдет 4 подходящих для скутера. Стоимость же обойдется в 2,5 раза дешевле, чем гусеницы взятые с мотоцикла. Но для одного скутера это обойдется слишком дорого.

Вскоре, связавшись с компанией, которая занимается комплектами движителей, было заполучено одна не очень широкая гусеница и пластиковая лыжа без крепления.

В основную конструкцию скутера никаких изменений не будет вноситься, что бы в теплую погоду всегда можно было заменить установленные гусеницы на колеса.

Приобретаем в магазине ведомую звездочку от снегохода «Буран», 2 колеса от обычного самоката для детей и 2 маленьких колеса от тележки, с роликовыми подшипниками. Далее ставим вместо ведущего колеса на скутере, колесо намного меньшего диаметра, например от спортивного авто, для того что бы заменить передаточное отношение. Это делается потому что в трансмиссии скутера передаточное отношение обычно рассчитывается на эксплуатацию его по отличным дорогам с примерной скоростью до 40-60 км/ч. Конечно при движении по снегу нагрузка на двигатель значительно возрастает и его мощности скорее всего не хватит, а такая высокая скорость может быть опасна на скользких дорогах.

Берем диск ведущего колеса мопеда и вырезаем тормозной барабан со шлицами под ведущий вал, а для крепления диска меньшего диаметра просверливаем в барабане отверстие (фото 2).

Для того чтобы гусеница не сползала с колеса и не проскальзывала во время движения, делаем зацепы (фото 3) из пластиковых водопроводных труб, которые в свою очередь вставлены в отверстие на гусенице.

Из плоского кровельного метала необходимо изготовить бандаж нужного нам диаметра, на нем при помощи мебельных болтов-глухарей закрепить зацепы (фото 4), они должны находиться на одинаковом расстоянии друг от друга и шагом, который будет соответствовать расположению гусеничных отверстий. При помощи тех же болтов крепим колесо, предварительно надев на него бандаж (фото 5). Получаем из обычного колеса, мягкую ведущую гусеничную звёздочку.

Соединим болтами М8 ведущую звёздочку снегохода «Буран» с 2 резиновыми колесами от тележки мы получим ведомую звездочку, а для оси берем шпильку с резьбой М10 (фото 6).

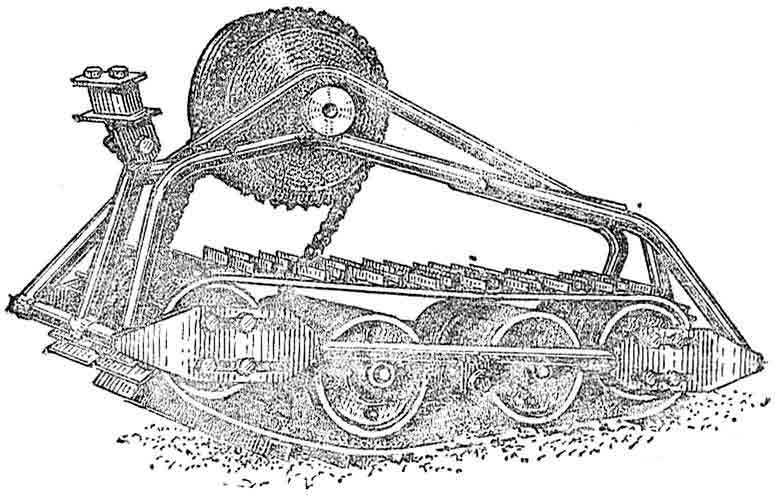

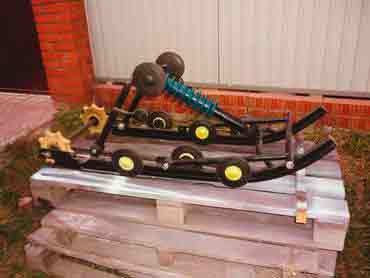

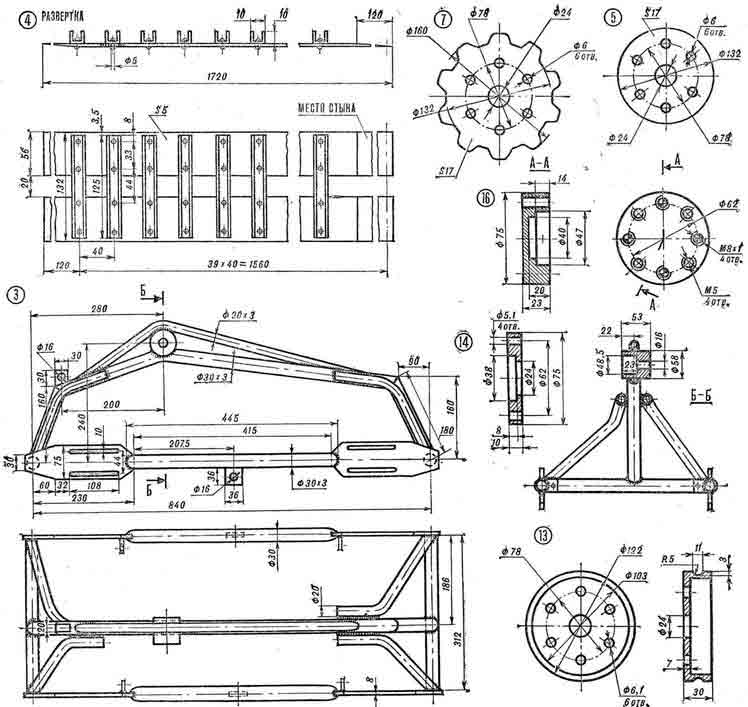

Что бы изготовить раму гусеничного движителя, понадобится металлические уголки и трубы квадратного сечения (фото 7). Размеры рамы и подлежащих к ней деталей нужно будет выбрать самостоятельно в зависимости от выбранной вами гусеницы и марки вашего скутера.

Лыжу можно взять самодельную из дерева или пластмассовую от детского самоката, прикрепив снизу металлический подрез, чтобы скутер не потерял управление на обледеневшей дороге. Лыжу необходимо закрепить у передней вилке скутера через специальную стойку. Она будет иметь 2 степени свободы движения, за счет чего при наклоне скутера в любую из сторон лыжа останется на снегу всей своей плоскостью.

Устанавливаем широкую площадку под ноги и небольшой декоративный щиток для передней вилки. Для дальних поездок в неблагоприятную погоду необходимо установить лобовое стекло.

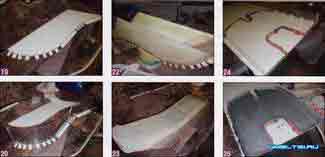

Стандартный обвес на скутере не сильно прочен при высоко градусном морозе и имеет небольшие карманы, при попадании в них снега будет увеличиваться масса скутера. Чтобы избежать этого, делаем небольшой кожух над гусеницей. Для этого берем нужный нам по размерам кусок оргстекла, поликарбоната или другой пластмассы и аккуратно вырезаем боковину кожуха.

Далее режем стеклоткань на нужного нам размера куски, тщательно мажем их эпоксидной смолой и плотно укладываем в матрицу. Примерно через сутки необходимо снять матрицу, а получившийся кожух обрезать по контуру снимая все излишки стеклопластика.

По той же технологии делаем площадку для ног, только добавляем в эпоксидную смолу немного порошка серебрянки, для лучшей вязкости и цвета.

Видео испытаний скутера-снегохода:


Источник: http://usamodelkina.ru/6506-delaem-snegohod-iz-skutera-svoimi-rukami.html

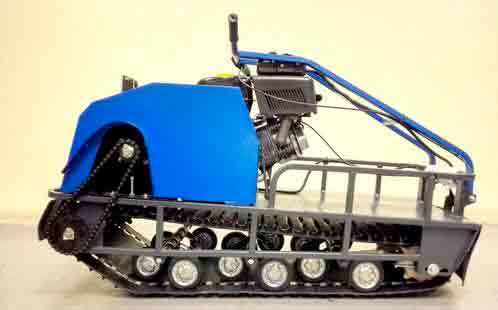

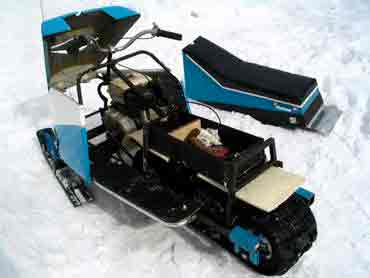

Самодельный снегоход на гусеницах с двигателем от Лифана

Снегоход – универсальное техническое средство для передвижения в зимнее время года. Благодаря особенностям ходовой части оно способно преодолевать километры глубокого снега, развивая при этом до 50-70 км/ч. Экономный расход топлива, маневренность и необычайная простота управления – вот все то, что делает его незаменимым там, где зимние метели и сугробы бывают едва не круглый год. Правда, стоимость таких машин колеблется от нескольких до десятков тысяч у.е., что затрудняет процесс покупки.

В ситуации, когда приобретение заводского снегохода – нереальная мечта, а обстоятельства требуют его наличия, на помощь приходят самоделки, готовые решить ее менее затратным способом. Одной из них считается переделка мотоблока в снегоход, которой мы посвятим материал статьи.

Особенности самодельных снегоходов

Продажей снегоходов на территории СНГ занимается огромное количество компаний. Но цены на них высоки даже для семей с приличными доходами. Если вы не хотите переплачивать деньги за рекламу и являетесь трудолюбивым и креативным человеком, то попробуйте сделать самодельный снегоход.

Сделанный собственноручно самоход стоит в 7-10 раз дешевле, чем самые дешевые модели, изготовленные заводским образом.

Успешность собственноручного изготовления снегохода зависит от нескольких факторов:

  • ваше личное мастерство;
  • ваше инженерно-конструкторское мышление;
  • наличие деталей и агрегатов от других снегоходов, мотоциклов и прочего.

Следует иметь в виду, что езда на снегоходе, как и на любом транспортном средстве, сопряжена с повышенной опасностью. Несмотря на то, что самодельные аппараты, как правило, не способны развивать скорость более 15 км/ч, к качеству деталей, к сварке, к креплению элементов болтами следует подходить со всей серьезностью. Вопрос эксплуатационной безопасности и надежности конечного агрегата должен являться основным для любого человека, имеющего намерение смастерить снегоход собственными руками.

Технические характеристики

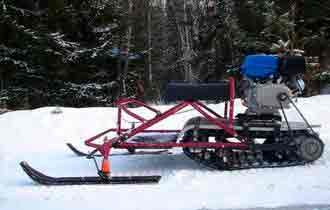

Самодельные снегоходы на гусеницах своими руками с двигателем Лифан имеют параметры:

  • двигатель Lifan объемом 9 л. с. оборудован электростартером;
  • гусеница (ГУС) с роликами и звездами, ролики и звёзды от Бурана;
  • рама из трёх элементов: труб, уголков и косынок;
  • руль от мотороллера;
  • две звезды: первая – главная, вторая – ведомая;
  • цепь от мотоцикла Минск;
  • самая высокая скорость – 30 км/ч, а средняя – 15 км/ч.

Принцип работы двигателя Лифан: крутящий момент передается с ведущего вариатора на ведомый, а с него уже непосредственно на вал ведущей звездочки ГУС.

Подготовка

Перед тем, как приступить к изготовлению снегохода, необходимо рассчитать основные параметры аппарата. Если вы немного инженер-конструктор, то уместно сделать чертеж агрегата. В принципе все снегоходы устроены одинаково и просто. Ваша задача – сделать надежный аппарат по образцу и подобию всех других вариантов этого класса транспортного средства.

Что потребуется для изготовления:

  1. Труба для рамы, для подвесок и других каркасных элементов.

Экспериментальным путем было установлено, что оптимальный диаметр трубы – 40 мм. Если вы используете профиль, то будет достаточно 25 х 25 мм. Толщина стенки – 2 мм. При меньших параметрах – будет снижена устойчивость аппарата к деформациям. При больших – произойдет утяжеление машины, что, соответственно, отразится на и без того не блестящих ездовых характеристиках.

  1. Колеса с резиной на оси.

Подойдут колеса от квадроциклов (небольших моделей с диаметром колеса 30-40 см), каких-нибудь тележек и т.д. Всего потребуется 2 оси с 2 колесами на каждой.

  1. Клиновые ремни или транспортерная лента.

Основной элемент «гусениц». Оптимальная толщина – 3 мм. Этого достаточно для устойчивости и износостойкости.

  1. ПВХ-трубы.

Из них делаются грунтозацепы — второй элемент «гусениц». Оптимальный диаметр 40 мм при толщине стенки – 5 мм.

  1. Двигательная установка.

Как правило, используют двигатель, карбюратор, топливный бак от мотоцикла.

  1. Передаточный механизм.

Как правило, используют звезды и цепь от мотоцикла, звезды от снегоходов. Ведущий вал от любого агрегата, подходящий по габаритам.

  1. Направляющие лыжи.

Оптимально брать лыжи от другого снегохода. Так как этот элемент должен быть максимально надежным, рассчитанным на нагрузку самого агрегата, плюс – водителя и возможных пассажиров.

  1. Руль.

Как правило, используют руль от мотоцикла, соответственно с ручкой газа и тросом.

  1. Платформа, сидение, кузов.

В принципе можно обойтись и без платформы, закрепив сидение(я) и кузов (опционально) непосредственно на раме. Но иногда на раме конструируют дополнительную платформу, например, из деревянных досок, которые обеспечивают незначительную амортизацию, позволяют разместить несколько сидений, и в тоже время несильно утяжеляют конструкцию.

  1. Амортизаторы.

Данный элемент вносит дополнительную сложность в конструкцию. Поэтому часто обходятся без него, тем более, если предполагается ездить по не утрамбованному снегу. Амортизация устанавливается на переднюю подвеску и сидение водителя. Можно взять от старого снегохода или от мотоцикла.

  1. Мелкие детали.

Помимо перечисленных выше, для изготовления снегохода потребуются другие стандартные детали: болты, шпильки, гайки, шарниры.

Изготовление гусеницы для вездехода своими руками

Многие жители северных широт и мест с плохой проходимостью занимаются разработкой и сборкой различной техники с повышенной проходимостью. Не исключением стали и вездеходы на гусеничном ходу. Существует большое количество различных вариантов создания подобной техники. Но самым проблемным вопросом для конструкторов вездеходов является изготовление гусениц.

Можно, конечно использовать их заводского производства, но полностью собрав своими руками вездеход, хочется иметь и гусеницы собственного производства. На сегодняшний день существует несколько вариантов создания таких движителей, которые практически не отличаются своими техническими характеристиками от заводских.

Простой вариант гусениц

Самый простой вариант гусениц для вездеходов и снегоходов, изготавливается из обычной роликово-втулочной цепи и транспортерной ленты. При этом для ее производства не требуется какое-либо специальное оборудование и инструменты. При этом работу можно выполнить чуть ли не по середине жилой комнаты.

Чтобы транспортерная лента прослужила длительное время, необходимо обшить ее края леской с расстоянием между стежками около одного сантиметра. Это занятие очень похоже на обметывание ткани швеями. В любом случае такая прошивка предотвратит распускание ленты во время движения. Скрепить торцы между собой можно любым подходящим способом. Для этого может подойти шарнирное соединение, напоминающее рояльную петлю, или просто сшить, но вряд ли оно долго продержится.

Толщина транспортерной ленты зависит от мощности силового агрегата. Если в вездеходе установлен двигатель от мотоцикла советского изготовления, тогда отлично зарекомендовала себя лента толщиной 0,8 – 1 см, применяемая на транспортерах в сельском хозяйстве. Для придания гусенице жесткости необходимо у ее внутренней части прикрепить втулочно-роликовую цепь. Сделать это можно с помощью болтов или жесткой стальной проволоки. Главное, чтобы цепь плотно прилегала в поверхности транспортерной ленты.

Гусеницы, изготовленные таким способом отличаются своей длительной эксплуатацией, хоть и проста в производстве. К тому же при необходимости можно с легкостью провести ремонт, даже в полевых условиях.

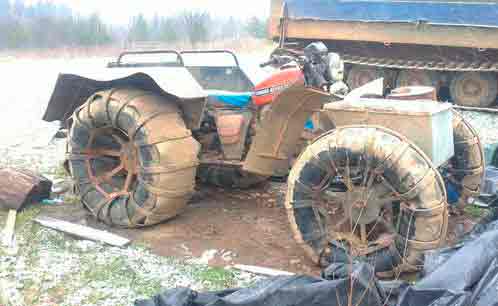

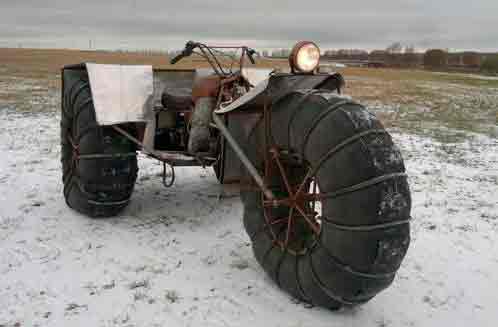

Движители из покрышек

Многие владельцы самодельных вездеходов и снегоходов используют в качестве гусениц для своей техники обычные покрышки от автомобиля. Для этих целей необходимы покрышки от грузовиков, при этом стоит выбирать их с требуемым рисунком, чтобы не усложнять себе работу в дальнейшем.

Чтобы изготовить гусеничный движитель из покрышки, необходимо отрезать от нее борта, оставив только часть с протектором. Это мероприятие отнимает много сил и требует соблюдать терпение, так как для работы необходим только сапожный нож с хорошей заточкой.

Для того, чтобы немного упростить изготовление необходимо периодически мочить нож мыльным раствором, что облегчит процесс разрезания резины. Некоторые для этих целей используют специально разработанные устройства. Также можно применят электрический лобзик, с закрепленной на нем пилкой с мелким зубом. Ее тоже необходимо поливать мыльным раствором.

Первым делом следует отрезать борта от покрышки. Далее, если нужно, требуется снять несколько внутренних слоев в получившейся гусенице. Это делается для придания ей мягкости. Если рисунок протектора не устраивает, тогда следует приступать к нарезке нового, что достаточно кропотливое занятие.

Такой вид гусеничных грунтозацепов имеет одно неоспоримое преимущество перед предыдущим вариантом. Поскольку она цельная, без соединений, то и надежность ее значительно выше. Из отрицательных моментов можно отметить небольшую ширину гусеницы, но для ее увеличения можно срастить две или три покрышки.

Ременные гусеницы

Простота изготовления таких гусеничных движителей все больше привлекает владельцев вездеходов к применению их на своей технике. Ремни с профилем в виде клина собираются в единую конструкцию при помощи грунтозацепов, которые крепятся к ремням заклепочным способом либо винтами.

В следствии чего получается, что полотно гусеницы уже обладает отверстиями под звездочку. Чтобы это сделать, необходимо укладывать ремни с небольшими промежутками.

Изготовление гусеницы к вездеходу

Под названием вездеход понимают транспортное средство с повышенной проходимостью. К ним можно отнести трактора, снегоходы, внедорожники и танки. Так как зачастую вездеходы изготавливают своими руками из подручных транспортных средств. Зачатую на это уходят мотоциклы или мотороллеры, но в итоге получается транспортное средство, не боящееся ни бездорожья, ни грязи. Повышенная проходимость вездехода в основном зависит от его гусеничных движителей, которые одеваются на колеса.

В этом варианте гусеница будет иметь четыре полосы по 5 сантиметров шириной. Их необходимо вырезать из обычной транспортерной ленты. После чего провести соединение боковыми сторонами с помощью профиля в форме буквы П. Далее необходимо изготовить балансиры. Используя штамп, нужно из листовой стали изготовить детали в пол колеса. После этого необходимо изготовить ступицы из бронзы. Полуколеса следует соединить шестью болтами. Балансиры изготовлены.

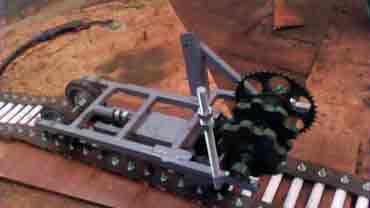

Следующим шагом будет производство валов для опорных барабанов гусеницы. В них следует выполнить отверстия для подшипников. Барабаны можно изготовить из дюралюминиевых заготовок. Соединяя их между собой необходимо вставить звездочку из резины. Получается, что гусеница приводится в движение от ведущей звездочке с цепной передачей. Ее устанавливают на заднюю вилку. После чего следует собрать всю гусеницу в единое целое.

Вертикальную дуга необходимо оснастить стальной втулкой, через которую проходит ось колеса. К ушку на этой втулке крепится механизм, фиксирующий конструкцию задней вилки. На остальные ушки вездехода крепятся гусеничные балансиры. Движитель готов у использованию.

Как видно, изготовить гусеницу можно разными способами, главное иметь терпение и желание.

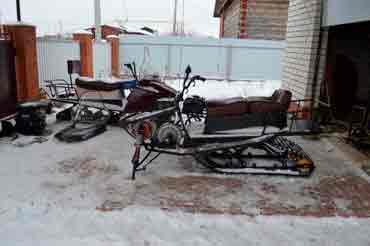

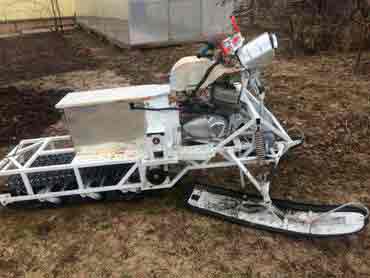

Как сделать: инструкция

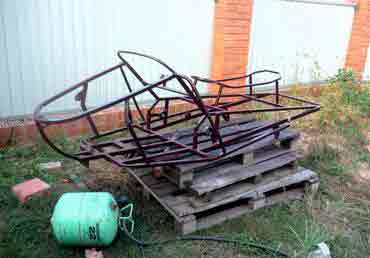

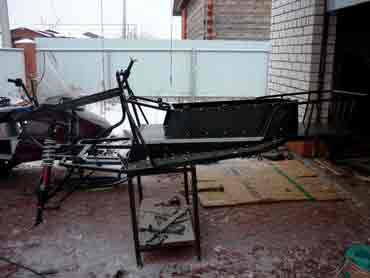

Вначале варится каркас – рама. Очевидно, что чем больше будет рама, тем тяжелее получится аппарат и тем медленнее он будет двигаться. Оптимальная длина рамы – 2 м плюс/минус.

На раме последовательно фиксируются:

  • ведущий вал с принимающей звездой;
  • силовая установка с передающей звездой и бензобаком;
  • передняя колесная ось (неподвижное крепление к раме сваркой или болтами);
  • задняя колесная ось (крепится фиксировано при помощи подвижного направляющего элемента);
  • передняя подвеска с рулевой конструкцией и направляющей лыжей (лыжами);
  • сидение(я) и кузов.

Гусеницы изготавливаются из приводных клиновых ремней или транспортерной ленты. Оптимальная ширина гусениц – от 40 до 50 см. При меньшей ширине (40) снегоход будет более маневренен и лучше управляем. При большей (50+) – улучшается проходимость аппарата.

Функцию грунтозацепов выполняют распиленные вдоль пополам пвх-трубы указанного выше диаметра. Они крепятся к резиновой основе при помощи болтов и гаек. Недостаточной ширины клиновые ремни можно скреплять друг с другом металлическими грунтозацепами.

Для того чтобы иметь возможность регулировать натяжение гусеничного полотна, задняя колесная ось крепится при помощи подвижного направляющего элемента, позволяющего фиксировать положение оси в определенном положении.

Дополнительные замечания:

  1. Центр тяжести должен приходиться примерно на центр конструкции. Так как силовая установка крепится впереди, то сидение водителя должно быть смещено к центру над передним мостом или немного смещенным кзади.
  2. Расстояние между ведущим валом и силовой установкой должно быть минимальным, чтобы минимизировать потери передаваемой на вал энергии.
  3. Если вы устанавливаете амортизатор под сидение, то передняя опора сидения крепится на профильной дуге жестко, а сзади сидение опирается на амортизатор.
  4. Если вы делаете снегоход с расчетом на большую загрузку, то для снятия части веса с гусениц целесообразно установить дополнительную лыжу посредине базы (между двумя гусеницами). Эта лыжа, длинной 50-70 см, крепится непосредственно к раме. Однако такая конструкция предполагает более точный предварительный расчет с последующим выравниванием высоты «ножки», что осложняет изготовление снегохода.
  5. В шинах снегохода желательно поддерживать невысокое давление, чтобы избежать быстрого износа деталей и высокого расхода топлива.

Рассмотренный вариант снегохода является наиболее простым по конструкции. При наличии инструментов, сварочного аппарата он может быть собран в гараже без проблем.

Как поставить мосты

Размещайте их под площадкой, предназначенной для погрузки. На 1 мост уйдёт 2 надувных колеса от телеги и стержень металлический. В норме, колеса находятся в свободном вращении и не оснащены проводами.

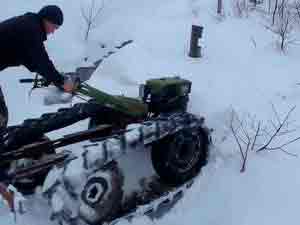

Если снегоходы построены на основе двигателя от мотоблоков, то колеса нужно накачать на ½ объема, и к внешним концам колёс приварить фиксирующие устройства, при помощи которых мосты прикрепляются к раме.

Передний мост находится в стоячем состоянии, его фиксирующие устройства приварены к раме. Проверьте, чтобы задний свободно двигался вдоль рамы (он служит для натяжения гусеницы). Его фиксирующие элементы включают затяжки болтовые М10, которыми закрепляется мост в рабочее состояние.

Подбор двигателя

Силовой агрегат должен иметь тягово-сцепное устройство с ручной системой управления. Можно использовать мотор от мотоблока Нева.

На его основе можно сделать снегоход для транспортировки грузов и перевозки 1 или 2 пассажиров. Мощность такого устройства составит 6-7 лошадиных сил. Снегоходная приставка к мотоблоку поможет увеличить грузоподъемность.

Основные достоинства такого устройства:

  • доступная цена;
  • силовой агрегат японского производства;
  • 4-тактный 1-цилиндровый двигатель;
  • система воздушного охлаждения;
  • возможность использовать бензин в качестве горючего.

Мотоблок Нева имеет 8 модификаций. Возможная мощность составляет от 6 до 8 лошадиных сил. Имеется цепной переключающий редуктор для 4 возможных скоростей. Топливный бак в зависимости от конкретной модели имеет объем от 3 до 5 л. Мощность двигателя позволит перевозить несколько человек и груз.

Изготовление гусеницы из ремней

Следующий вариант гусеницы особенно привлекателен тем, что в процессе проведения работ не придется тратить лишние силы. Перед началом необходимо подготовить ремни, которые имеют клиновидный профиль. Их предстоит соединить в одно целое, применяя зацепы для почвы, которые фиксируются винтами, в качестве альтернативного решения можно использовать заклепки. В итоге получится гусеница для снегохода, своими руками созданная, которая имеет отверстия, предназначенные для ведущей звездочки. Для того чтобы образовать отверстия, необходимо будет оставить некоторое пространство между ремнями.

Нюансы конструкции

Основные элементы конструкции снегохода составляет ведомая и ведущая часть. Ведомая часть включает в себя амортизаторы, рулевую колонку, полозья.

Основные составляющие ведущей части — это силовой агрегат, рама, привод.

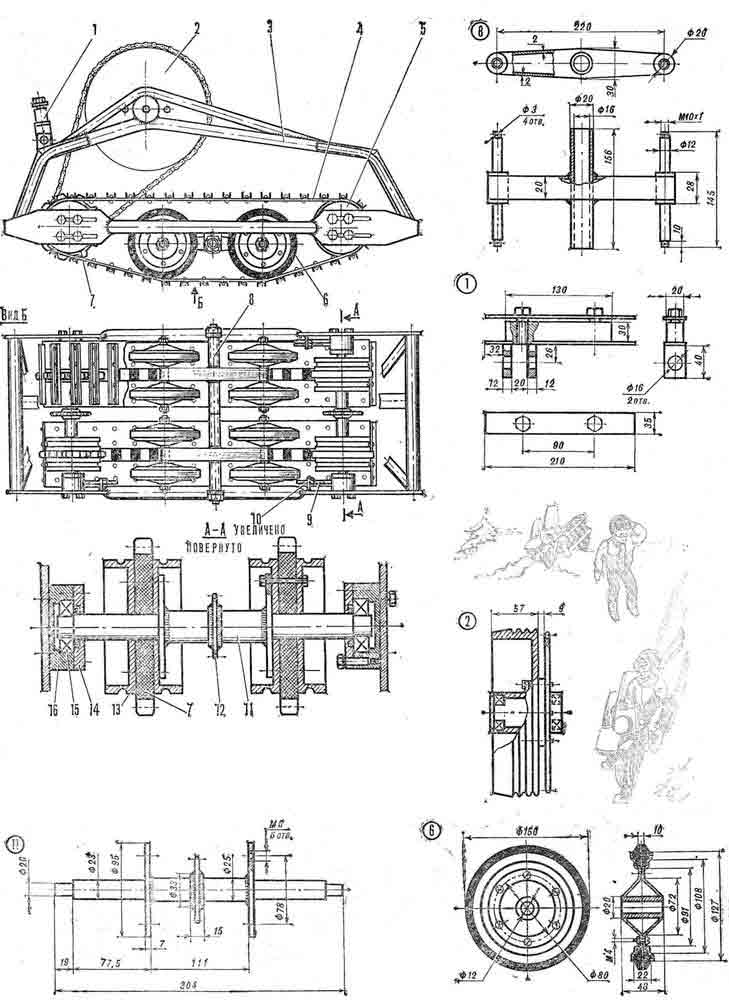

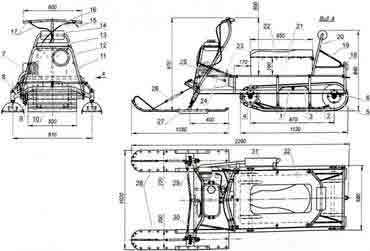

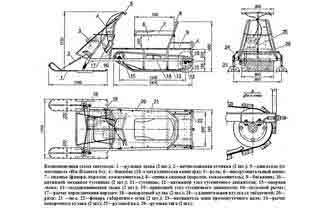

Основные схемы и чертежи можно найти в специальной литературе. На основе готового проекта необходимо сделать эскиз и картонный макет будущего устройства. Первоначально следует определиться с вариантами использования снегохода. Это поможет подкорректировать чертеж и определить элементы, которые необходимо приобрести, а также те, что можно изготовить своими руками.

Коробку передач и двигатель нужно установить на ведущей части будущего снегохода. Предварительно нужно определить, на каком ходу готовое устройство будет двигаться — гусеничном или колесном. У обоих вариантов есть свои плюсы и минусы.

Самые распространенные виды саней для зимней ловли рыбы

На замерзших водоемах самыми удобными являются следующие виды конструкций для транспортировки тяжелых рыболовецких принадлежностей:

Металлические сани, которые в свою очередь подразделяются на разборные и неразборные.

Читайте здесь Раколовка своими руками: изготовление и применение в летний и зимний период (145 фото)

Санки из дерева. Чтобы деревянные санки служили долго и исправно, они должны быть обработаны специальной пропиткой и покрыты водостойкой краской. Эти меры предосторожности помогут защитить деревянные полозья и корпус изделия от влаги.

Санки-волокуши для рыбалки. Данная конструкция ручной транспортировки имеет целый перечень достоинств, речь о которых пойдет немного ниже.

Надувные санки. Самое простое изделие, которое к тому же легче всего транспортируется из дома на место рыбалки. Единственный недостаток — надувные санки не отличаются особой прочностью, а соответственно, надежностью.

Финские санки. Многие рыбаки признают только такие сани. Это конструкция, состоящая из длинных полозьев и укрепленного на них высокого стула.

Главный плюс — финские сани не надо тащить. На них можно передвигаться точно так же, как на лыжах, вместо палок отталкиваясь ногами. Помимо этого у рыбака уже есть комфортное место для сидения у проруби.

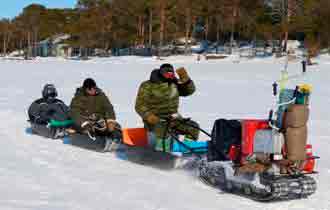

Эти и другие виды саней удобно прикреплять к снегоходам.

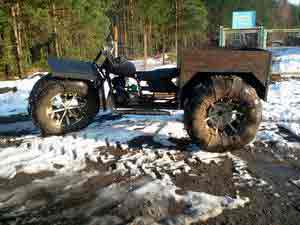

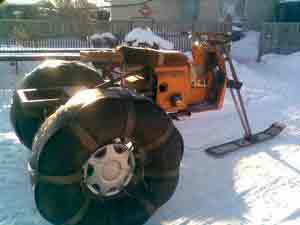

Снегоход на колесном или гусеничном ходу

Снегоход из мотоблока проще всего сделать на колесном ходу. Для этого понадобятся только специальные колеса и (при желании) прицеп небольшого размера. Снегоход на колесном ходу обладает большей маневренностью. Колеса, установленные сзади, имеют относительно малый удельный вес. Чтобы агрегат не буксовал на рыхлом снегу, потребуется дополнительно установить специальные цепи.

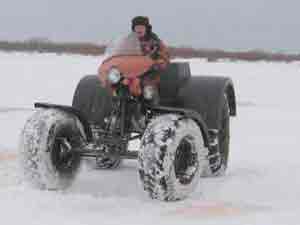

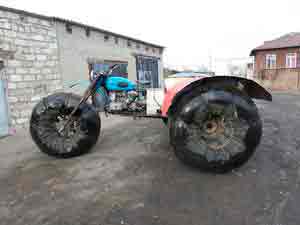

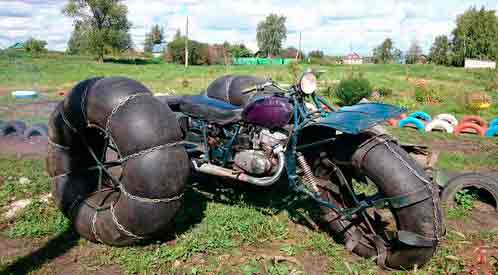

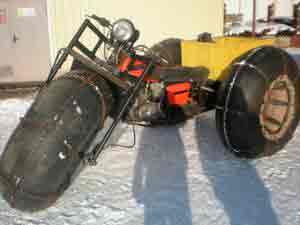

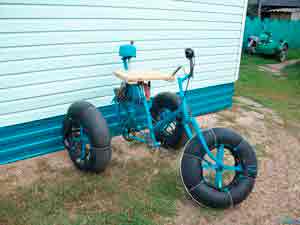

Колеса для снегохода можно сделать из камер от грузовых автомобилей. В спущенном виде их надевают на колеса мотоблока и обматывают цепями, концы которых нужно закрепить, камеры накачать насосом.

Другой вариант — надеть на колеса мотоблока и прицепа металлические обручи по 1 на каждое колесо. Необходимые габариты определяются размером колес. Диаметр обруча должен быть немного меньше, а ширина — в 2-3 раза больше, чем у колес.

Чтобы улучшить сцепление с поверхностью и устойчивость снегохода на обручи (с тыльной стороны), нужно приварить по 5 или 6 пластин из металла. Необходимая толщина — 25 мм. Получится имитация грунтозацепов. Надевать подготовленные обручи нужно на спущенные камеры, которые после накачивания плотно прижмутся к ним.

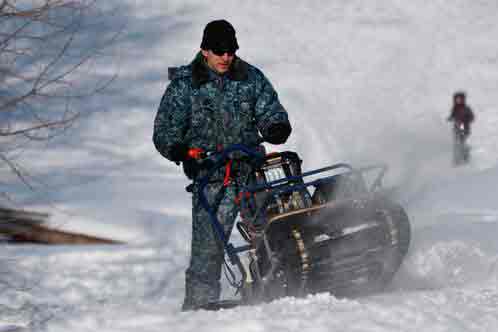

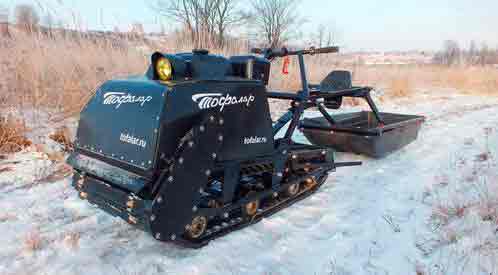

Снегоход на гусеничном ходу — это устройство более сложной конструкции. Фактически это снегоходная гусеничная приставка к мотоблоку, работающая на основном моторе. Подобные самоделки получаются устойчивые, надежные, с высокой проходимостью. В регионах с обильным снежным покровом такой снегоход будет просто незаменим в зимнее время.

Гусеницы для мотоблока своими руками сделать несложно. Для этого можно использовать такие подручные материалы, как:

  • трубы водопроводные;
  • цепи мотоциклетные;
  • ленты конвейерные.

Чтобы лента на гусеницах дольше оставалась в рабочем состоянии, ее края необходимо предварительно прошить леской. Стежки нужно делать через каждые 10 мм. Чтобы замкнуть ленту в кольцо, нужно аккуратно сшить края.

Снегоход на гусеничном ходу не будет буксовать даже в очень глубоком и рыхлом снегу. Однако при высокой проходимости маневренность у него будет заметно ниже, ведь мотоблок на гусеницах значительно тяжелее. Вес ходовой части снегохода на гусеничном ходу будет до 30 кг.

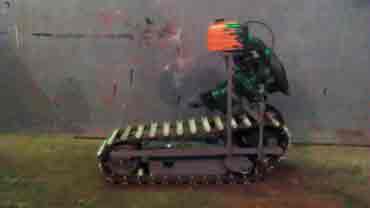

Гусеничный снегоход из мотоблока: процесс изготовления в домашних условиях

Снегоход, рисунок которого представлен ниже, базируется на моторе культиватора «Нева». Его производство начинают с рамы.

Рама для снегохода своими руками

Раму выполняют из металлических труб с диаметром, который используют для мотоциклетных рам. Так же подходят водопроводные трубы. Для придания нужной формы применяют трубогиб.

Чтобы упростить задачу и сократить время на проектировке, мы предлагаем воспользоваться уже готовыми чертежами.

Обозначения согласно чертежу:

  1. рама;
  2. зубчатая звездочка вала промежуточного типа;
  3. промежуточный вал;
  4. звездочка с зубцами;
  5. зубчатые детали;
  6. приводные элементы гусеницы;
  7. гусеничный вал;
  8. лыжные опорные стойки;
  9. катки-натяжители для гусениц;
  10. ось для натяжения катков;
  11. фаркоп;
  12. натяжитель;
  13. барабанные фланцы;
  14. стойка руля.

После сварки рамных элементов по установленным размерам в ее передней части делают подрамник – на нем локализуется мотор. Для этого приваривается подставка с отверстиями под него. Такие же отверстия должны быть и в самой траверсе. Через эти прорези будет удобно натянуть цепь привода и регулировать положение тягового агрегата.

Для того чтобы обеспечить пуск устройства рукояткой, подсельную раму смещают в заднюю часть агрегата. Бесценным бонусом будет оснастка исходного мотоблока функцией принудительного охлаждения. Это уменьшит износ карбюратора и тягового механизма.

Промежуточный вал для снегохода из мотоблока

На схеме представлен общий вид промежуточного вала. Цифрами на рисунке обозначены:

  1. опорная часть для сиденья оператора;
  2. поперечина – делается из нержавеющей трубы 28 х 28;
  3. стоечная ось – из труб 18 х 18;
  4. траверса – из металлического уголка со стороной не менее 25 мм;
  5. укосина – в качестве нее берется стальная заготовка 0,4 х 0,05 м;
  6. подшипники № 204;
  7. вал (на основе трубы);
  8. зубчатая звездочка (как и элемент 10);
  9. лонжерон;
  10. кожух в резиновом исполнении.

Все эти детали можно сделать своими руками.

Изготовление рулевой колонки для снегохода: базовый чертеж с размерами

Правильно собранная и отрегулированная рулевая колонка – обязательное условие для проходимости снегохода из мотоблока по глубокому снегу и беспрепятственного преодоления им неровностей рельефа.

Согласно предложенной нами схеме рулевой блок образуют:

  1. рамная траверса;
  2. стальная стойка в трубном исполнении;
  3. рулевая опора из уголка;
  4. вал, приспособленный из трубы-нержавейки;
  5. перекладина;
  6. сошка;
  7. шайба из бронзы;
  8. втулка;
  9. гайка типа М10.

После их соединения переходим к гусеничной части снегохода.

Гусеницы для снегохода на базе мотоблока

Гусеничная снегоходная приставка изготавливается собственноручно при помощи одного из предложенных вариантов:

  • конвейерной ленты;
  • труб для водопровода;
  • мотоциклетных цепей.

Для легкого снегохода можно ограничиться обычной транспортерной лентой, к которой приспосабливают роликовую цепь.

Для более серьезных самоделок лучше изготавливать траки гусениц из реек в количестве не менее 30 шт с расстоянием между соседними в 3,8 см.

Рекомендуемый размер траков по чертежу составляет 50 х 3,8 х 1,8 см. Желательно обзавестись шаблон-стапелем, чтобы не допустить кривизны и расхождения в значениях.

Согласно рисунка:

  1. гаечные стяжки;
  2. звездчатый элемент;
  3. привод траков;
  4. натяжитель;
  5. каток;
  6. реечный трак;
  7. самодельный лонжерон;
  8. ведомый механизм;
  9. лыжа;
  10. подвеска для лыж;
  11. болт, как и 12 и 13;
  12. направляющая;
  13. шуруп;
  14. опорный башмак;
  15. крепеж для подшипника;
  16. ось катка.

Нельзя забывать о передних лыжах.

Их усиливают лонжеронами, добавочными пружинами и снабжают рычагом для вытаскивания снегохода в случае застревания.

После того, как базовые блока подготовлены, переходим к этапу сборки.

Подготовительные работы

Самодельный снегоход из мотоблока можно будет использовать для хозяйственных работ, туристических прогулок, спортивных занятий. После определения варианта использования основную схему нужно будет немного подкорректировать.

Чтобы сделать снегоход из мотоблока своими руками , необходимо приготовить следующие инструменты и материалы:

  • аппарат для ручной сварки;
  • специальную маску и рукавицы;
  • болгарку;
  • ножовку по металлу;
  • комплект напильников;
  • трубогиб;
  • трубы рамные, например, от мотоцикла;
  • кронштейны, хомуты и другой крепеж;
  • мелкие детали;
  • мотор.

Чтобы сэкономить средства, многие запчасти и детали для снегохода можно изготовить самостоятельно или использовать составляющие от другой техники. Решая вопрос о том, как сделать снегоход из мотоблока, можно воспользоваться советами знакомых, имеющих подобный опыт, специальную литературу. Готовые схемы, чертежи, фотографии и видеоролики позволят лучше представить себе конструкцию снегохода и основные моменты его создания.

Размеры деталей нужно рассчитать с особой точностью. Для создания снегоходной приставки лучше выбрать готовый чертеж.

Снегоход на базе мотоблока: различные варианты конструкции

Среди имеющихся на сегодня разновидностей снегоходов из мотоблока встречаются:

  • колесные;
  • гусеничные;
  • снегоход на лыжах.

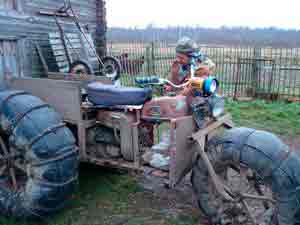

Колесный снегоход имеет примитивную конструкцию. Единственным элементом, который заменяют, являются колеса – вместо них ставят большие по размеру покрышки или вовсе колеса низкого давления. Их делают полноприводными, чтобы техника беспроблемно поворачивалась в стороны. Среди недостатков колесных снегоходов из мотоблока — пригодность лишь для неглубоких сугробов.

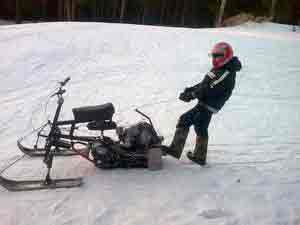

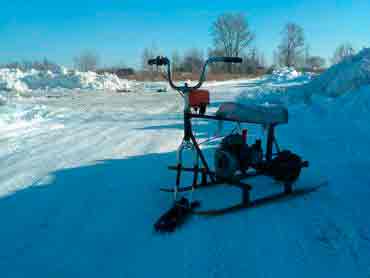

Самодельный снегоход на лыжах так же считается одним из наиболее простых вариантов замены фирменных мотосаней. Если в качестве основы взять готовые сани, процесс сборки максимально упрощается. Возможен и другой метод, когда лыжи делают самостоятельно из пластика.

Гусеничный снегоход на базе двигателя от мотоблока считается наиболее трудоемким по процессу воссоздания. Учитывая его универсальность, отличную проходимость и маневренность остановимся на нем более подробно.

Основные этапы работы

Вначале нужно сделать форму. Для этого рамные или водопроводные трубы изгибаются трубогибом в нужном варианте. Для предварительного соединения используется сварка точечным способом. Это позволит выявить и устранить допущенные ошибки.

Окончательно нужно закрыть стыки неразрывным единым швом. К готовой раме приварить кронштейны. На них устанавливается:

  • силовой двигатель;
  • полозья;
  • рулевая конка;
  • сиденья.

Под сиденье для снегохода можно приспособить старое мебельное кресло или стул. Другой вариант — снять готовое сиденье со старого мотоцикла. При желании можно сделать 2 или 3 посадочных места.

Удобное рулевое управление для снегохода получится из руля от старого велосипеда, мопеда и другой техники. Можно изготовить руль самостоятельно из куска гнутой трубы.

Пошаговая инструкция сборки снегохода из мотоблока

  1. собрать раму;
  2. установить двигатель, который для повышенной устойчивости должен поместиться в центре машины, и зафиксировать его;
  3. поставить промежуточный вал для снижения угловой скорости и повышения тягового потенциала;
  4. настроить рулевую колонку;
  5. агрегировать гусеницы;
  6. выбрать посадочное место и снабдить его старым сиденьем от автомобиля.

После успешного тестирования для защиты от коррозии внешних металлических частей снегоход зачищают и окрашивают.

Крепление прицепа и дополнительные элементы

Двухколесный одноосный мотоблок можно сделать 4-колесным и 2-осным при помощи небольшого прицепа. Его нужно намертво приварить к раме мотоблока.

Вначале к концу дышла нужно приварить металлический брусок длиной примерно 0,5 м. Он крепится в точке соединения прицепа и мотоблока параллельно основной оси.

Отступив от края на 6 см, сверлится по 1 отверстию с каждой стороны бруска. Добавочное крепление обеспечат хомуты из металла, их нужно накинуть на ось мотоблока и скрепить болтами и контргайками, к которым предварительно приваривается крестовина. Болт при этом пропускается через отверстия в крестовине и в хомуте.

Подобное сложное крепление будет надежным фиксатором для прицепа и всей конструкции в целом. Это уменьшит маневренность снегохода, но увеличит его устойчивость.

В качестве места для пассажиров можно использовать старые, но еще крепкие сани. Их легко присоединить к мотоблоку своими руками. Для перевозки багажа сани можно прикрепить к задней части сварной рамы.

Лыжи под полозья для снегохода лучше использовать деревянные. У пластмассовых сцепление заметно хуже. К рулевой колонке их крепят специальными шарнирами. На лыжи необходимо установить подрезы. Для этого можно использовать металлический прут сечением 8 мм.

Амортизаторы на снегоход устанавливаются обязательно — это обеспечит комфорт во время езды. Какие амортизаторы будут установлены (новые или снятые со старого мотоцикла) нужно определить заранее. Можно установить рычажные с мотоцикла. Это позволит сделать правильную конструкцию.

Стойки

На следующем этапе к лонжерону необходимо приварить 3 стойки, выполненные из стального уголка. Наиболее оптимальным вариантом послужат уголки размером 30 х 30 мм. Их также необходимо соединить стальными поперечинами. Так конструкция будет образовывать небольшой портал. Между передней его частью и серединой с правой стороны сделайте площадку – приварите стальной лист в 2 мм. После этого сюда поместите редуктор бензопилы и промежуточный вал цепной передачи.

В месте между задним порталом и средней его частью можно установить ящик. Зачем? Он будет служить опорой для сиденья, которое необходимо приварить туда на финальном этапе.

Передняя часть рамы должна соединиться с траверсой переднего моста. В качестве балки можно использовать обычную водопроводную трубу с диаметром не менее 30 мм.

К концам данной трубы приварите втулки рулевых лыж. Посередине балки прикрепите стойку, которая будет служить моторным подрамником. Все эти детали также необходимо сделать из трубы, причем в местах соединений на стойках и балке следует дополнительно приварить косынки со стального листа в 2 мм. Так конструкция станет прочной и, соответственно, надежной.

Техника безопасности

Готовый снегоход необходимо вначале опробовать на ровной местности. Пассажиров и грузы можно начинать перевозить только после успешных испытаний. Снегоход — это транспортное средство. Он может двигаться со скоростью до 70 км/ч, поэтому основные правила передвижения следует обязательно соблюдать, чтобы не попасть в аварию

С особой осторожностью следует ездить на незнакомых открытых пространствах или в лесу, особенно по свежевыпавшему снегу. Большие скорости в этом случае развивать не следует. Оптимальный вариант — не более 30 км/ч.

Готовясь к поездке на снегоходе, необходимо надеть защитный шлем и специальный костюм. Обычный ватник и валенки лучше не использовать. Очень опасно ездить на самодельном снегоходе по водоемам, покрытым льдом. Это очень опасно, даже если самодельное устройство в полном порядке.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Как сделать самодельный снегоход, и стоит ли овчинка выделки?

Самодельный снегоход, сможет соорудить любой человек мало-мальски разбирающийся в технике. Перед тем как начать делать снегоход, нужно понять какие преимущества вы от этого получите. Плюсы самостоятельной сборки:

  • Стоимость. Для некоторых это может выступать самым главным плюсом. Цена самодельного снегохода обойдется в разы дешевле, чем, если приобретать его в магазине.
  • Характеристики. Делая снежный агрегат, вы сами контролируете весь процесс, выбираете конфигурацию, мощность и внешний вид.
  • Надежность. Собирая аппарат самостоятельно, вы будете использовать самые лучшие комплектующие и детали.

Качественно сделанную машину своими руками можно использовать не только в городе, на ней вполне безопасно выезжать за пределы населенных пунктов, на горнолыжные базы и путешествовать по бездорожью.

Преимущества самодельного снегохода на основе двигателя Лифан

Аппарат оснащен механическим приводом и мотором, поэтому снижается риск застрять в сугробе. Управляется лыжами, рулевая система расположена спереди, легко маневрировать.

В чем преимущества «самоделки»? Готовый снегоход, по информации специалиста «fermerinform», в наше время можно купить в мотосалоне почти любого города, но цена на такую технику принуждает многих людей, которым по нраву зимняя езда, производить «самоделки» на гусеницах самостоятельно.

Преимущества «самоделки» по сравнению с заводским:

  • Цена – основной фактор для большинства людей. Стоимость готовых снегоходов лидирующих компаний выше стоимости «самоделок», собранных из подручных изделий и других деталей.
  • Компактные размеры.
  • Возможность собрать снежный мотоцикл любых подходящих размеров, соответствующих предпочтениям хозяина. Это относится, как минимум, внешней формы, запаса мощности и типа ходовой.
  • Надежность – это так категория, которая присуща далеко не всем аппаратам от популярных производителей. При самостоятельном изготовлении владелец использует более надежные материалы и уделяет много внимания основным элементам механизма.
  • Польза – возможность использовать, с пользой для аппарата, завалявшиеся в гараже и подсобном помещении материалы, а также элементы и приспособления с остальных устройств.

Специалист по снегоходу «Буран». Занимаюсь рыболовством в свободное время.

«Самоделки» нашли применение на улицах городов, на бездорожье загородных участков и горных курортов.

С чего начать?

Лучше всего начать работу по сборке аппарата своими руками с чертежей. Для создания чертежа не лишними будут инженерные навыки. Однако если вы в этом не преуспели, то стоит воспользоваться интернетом и распечатать готовую схему. Во всемирной паутине есть возможность найти чертежи снегоходов разных модификаций, от самых простых и дешевых вариантов до сложных, сконструировать которые под силу лишь опытному механику. Чертежи есть в общем доступе, распечатав которые вы без труда соорудите машину мечты. Изучая чертежи, обратите внимание на массу агрегата, чем он будет легче, тем выше будет его проходимость. Снегоход с легкостью будет маневрировать по рыхлому и глубокому снегу. Однако не только масса готового изделия влияет на проходимость, не менее важна опорная площадь гусеницы.

Фото санок для рыбалки

Обратите внимание!

    Лодочный мотор своими руками — советы начинающим, проекты, чертежи и пошаговое описание постройки основных узлов и элементов (видео + 120 фото)

Кормушка для зимней рыбалки — секреты использования и техника прикармливания рыбы в зимний период (115 фото)

Донные снасти — самые эффективные виды оснастки и особенности техники заброса (95 фото и видео)

Помогите проекту, поделитесь в соцсетях

Из чего состоит снегоход?

Любые снегоходы состоят из основных деталей, которые будут не измены вне зависимости от модификации аппарата, таких как:

  1. Рама. Можно использовать раму от старого мотоцикла или мотороллера, если таковая отсутствует, то можно сварить ее на заказ. Токарь запросто справится с такой задачей.
  2. Двигатель. Можно использовать мотор от мотоблока, хотя стоит сказать, что при его мощности, получившееся изделие лучше назвать детским снегоходом, разогнать его до приличной скорости не выйдет. Есть альтернатива использовать мотор от мотоцикла или скутера. Выбор двигателя зависит еще и от массы снегохода.
  3. Гусеницы. Самая важная и одновременно сложная деталь снегохода.
  4. Привод. Соединяет двигатель и гусеницу. Для привода отлично подходит цепь от мотоцикла.
  5. Руль. Тут нужно отталкиваться от личных предпочтений и удобства, но чаще всего он также берется от скутера или мотоцикла.
  6. Лыжи. Здесь используется готовый вариант, если таковой имеется или можно сделать лыжи из фанеры. Лучше отдать предпочтение листам фанеры толщиной не менее 3 мм.
  7. Топливный бак. Для этой детали следует выбрать емкость из пластика или металла. Вместимость 15 литров вполне достаточна для того чтобы преодолевать большие расстояния при этом она не займет много места.
  8. Сиденье. Лучше всего изготовить на заказ, так как самодельный снегоход будет эксплуатироваться в суровых условиях, следует отдать предпочтение прочным, износостойким материалам. Не забывайте об удобстве, вы должны чувствовать на нем себя комфортно.

Как выбрать санки для зимней рыбалки

Современные рыбаки имеют возможность выбрать для транспортировки своих аксессуаров всевозможные конструкции фабричного производства, либо же сделать подобные санки своими руками.

Сложно определить, какой вид санок лучше всего подойдет конкретному рыбаку — пластиковые санки для рыбалки либо же переделанные обычные санки для детей. В этом вопросе все рыбаки делают свой выбор самостоятельно, исходя из своих предпочтений и удобства.

Также многие мужчины обращают внимание на прочность и вместительность изделия, простоту эксплуатации и возможность хранения в летнее время.

Можно ли сделать гусеницы самому?

Это самый сложный элемент, для самостоятельного изготовления. Гусеницы машины играют решающую роль в том, какую скорость будет развивать агрегат, и какова будет сцепка с ледяным покрытием. Качественно сделанные кустарным способом гусеницы способны прослужить достаточно долгое время. Чаще всего для гусениц используют покрышки от автомобиля. Для начала нужно освободить покрышки от бортов, оставив лишь гибкую дорожку. Теперь нужно изготовить грунтозацепы. Для этого используют пластиковую трубу диаметром 4 см. Ее нужно распилить на части длинной 50 см, получившиеся заготовки распилить еще вдоль. Эти детали крепятся к покрышке болтами. Важно соблюсти одинаковый интервал крепления грунтозацепов, в противном случае гусеница будет соскакивать с катка. Оптимально будет крепить их на расстоянии 5 см друг от друга. Аналогичным методом делают гусеницы. Для их изготовления нужно использовать транспортерную ленту, которую следует отрезать, сделав длину оптимальной для самодельного агрегата. Важно правильно и надежно сцепить обрезанную ленту. Для этого ее концы накладываются друг на друга на 5 см и фиксируются болтами. Как вариант, для изготовления гусениц можно воспользоваться клиновыми ремнями. Они скрепляются грунтозацепами, образуя гусеницу с готовыми выемками под шестерню. Делая гусеницы своими руками нужно учесть такой нюанс: чем больше площадь гусеницы, тем лучше аппарат будет проходить по сугробам, но в управлении будет хуже. В магазинах, готовые изделия чаще всего представлены в трех вариантах, со стандартными гусеницами, широкими гусеницами и сверхширокими. Чтобы упростить себе задачу, вместо самостоятельного производства, можно приобрести гусеницы в магазине. Таким образом, вы получите возможность приобрести гусеницы подходящие под рельеф местности и условий перемещения.

Создание грунтозацепов

Звенья гусеничной ленты создаются из полиэтиленовой трубы диаметром 4 см и толщиной стены 5 мм, разделенной на две равные части продольно. Цельное место грунтозацепа должно прилегать к ленте. На легких снегоходах 1 звено ленты объединяет гусеничную пару. Если ширина гусениц 150, то длина трака 500.

Нарежьте грунтозацепы при помощи пилы дискового типа, предназначенной для работы по дереву. Можно использовать станок с 2-я направляющими (металл и дерево), которые жестко зафиксированы на стоячей столешнице. Стены труб распиливайте поочерёдно.

Длина между звеньями зависит от свойств ЗК на приводной оси. Обычно, расстояние составляет до 7 см — его нужно выдерживать с погрешностью до 3-х мм, чтобы предотвратить нарушение работы привода, когда грунтозацепы «идут» на траки ведущих колёс, а гусеница проскакивает и слетает с катков.

Особенности сборки

Готовую раму, сваренную собственноручно или позаимствованную от другой техники нужно оснастить рулем с помощью сварки. Двигатель устанавливается строго в соответствии с чертежом. Лучше всего, чтобы он располагался как можно ближе к карбюратору. На готовую конструкцию нужно установить гусеницы, которые были изготовлены заранее. Когда проделана основная работа, можно приступать к подключению бака, тросов газа и тормоза, установке сиденья.

Принцип движения гусеничного транспорта

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора:

  • крутящий момент Мк, передаваемый от двигателя/силового привода к ведущим колесам;
  • сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами, служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

  • поз. 1 – гусеница;
  • поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
  • поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
  • поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
  • поз. 5 – амортизаторы;
  • поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом:

  1. На ведущую звездочку (поз. 3) подается крутящий момент Мк .
  2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
  3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:
  • усилие Rz – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
  • весовая нагрузка G;
  • касательная реакция грунтовой опоры Рк .

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Самый простой способ изготовления снегохода

Взять за основу мотоблок и видоизменить его в снегоход – это, наверное, самый легкий способ для создания агрегата для передвижения по снегу. Его можно использовать полностью, можно взять лишь некоторые детали. Если мотоблок используется полностью, то к нему нужно приварить раму с задней осью и модифицировать рабочий вал в привод, который должен передавать вращающие движения от двигателя к гусенице. Если использовать мотоблок не полностью, то из него следует взять только двигатель и рулевую вилку. На нижнюю часть вилки нужно будет установить гусеницы. В этом случае нужно также учитывать, что мощность мотоблока рассчитана на вес и давление колес, которые меньше чем гусеницы. Для того чтобы избежать лишней траты бензина и амортизации деталей, колеса снегохода должны быть с низким давлением. Мини самодельный снегоход легок в управлении. К слову сказать, если самодельный снегоход получился не очень мощный и развивает скорость до 15 км/час, то оснащать его тормозами не обязательно. Для остановки самодельного снегохода достаточно просто снизить обороты, и он остановится сам. Подойдя к работе серьезно и изучив всю имеющуюся информацию, наверняка вы будете гордиться своим агрегатом собранным собственноручно!

Подготовка к сборке

Самодельные снегоходы создают на гусеницах, которые приводятся в движение двигателем от Лифана, монтированным на жесткой железной раме. Они поддерживаются в рабочем состоянии колёсами и роликами. Основные типы исполнения:

  • с цельной рамой или переломной;
  • с жесткой подвеской или амортизированной;
  • с двигателем Лифан или мотором от мотоциклетной коляски.

Для эффективного рулевого управления применяются небольшие лыжи. Облегченные виды массой до ста килограммов и предназначены для движения со скоростью до 15 км/ч, обычно не требуют оснащения тормозной системой, так как они просто останавливаются при снижении оборотов. Произвести самодельный аппарат на ГУС легко, если пользоваться алгоритмом:

  • подбор силового агрегата, расчёт рамы и ходового элемента;
  • сбор рамы точечного типа сварки;
  • устройство руля;
  • подготовка двигателя Лифан в проектное состояние на крепление;
  • проверка конструкции на стойкость к перевороту;
  • капитальный тип сварки рамы, установка двигателя Лифан;
  • монтаж приводного оборудования системы и мостов;
  • сбор и установка ГУС;
  • установка элементов кузова.

Проведите дополнительные испытания. При нормальной езде и отсутствии опрокидывания, во время движения, загоните в гараж и разберите. Раму очистите от ржавчины, окрасьте. По окончании ремонта, рекомендуется провести отделку других элементов.

Гусеницы для снегохода своими руками

В качестве движителя можно использовать детали гусеницы от снегохода «Буран» (фото 1)

,, но если такую найти не удастся, вы можете приобрести новую. Из одной такой гусеницы вы сделаете 4 заготовки. Если у вас есть друзья-единомышленники, объединитесь с ними и уже совместно купите необходимую деталь. В этом случае, стоимость гусеницы для каждого участника будет заметно ниже.

Я связался с компанией, которая поставляет комплекты движителей, и заполучил у них как запасные запчасти пластмассовую лыжу без крепления к вилке и неширокую резиновую гусеницу.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Из скутера детский снегоход своими руками

Конструкцию скутера значительно изменять не нужно. Это позволит с минимальными затратами сил и времени вернуть на место стандартную комплектацию транспортного средства с окончанием зимы и снова использовать его в теплое время года.

Если у Вас нет токарных и фрезерных станков для изготовления необходимых деталей, можно купить уже готовые, или использовать те, которые найдутся в вашем гараже и на разборке автомобилей. Также, некоторые элементы под силу будет сделать самостоятельно с помощью простых инструментов и сварочного аппарата.

В торгующем запасными частями к снегоходам магазине я купил ведомую звездочку гусеницы снегохода «Буран». Приобрёл ещё два колёсика от стандартного китайского самоката для деток и два небольших резиновых колеса с роликовыми подшипниками от тележки. Передаточное отношение в трансмиссии скутера рассчитано на эксплуатацию этого транспорта по хорошим дорогам со скоростью до 40-60 км/ч. При движении по заснеженным дорогам нагрузка на двигатель возрастёт, и его мощности может не хватить, а скорость 40-60 км/ч на заснеженных и скользких дорогах вообще опасна. Потому я изменил передаточное отношение, поставив вместо ведущего колеса скутера колесо меньшего диаметра от спортивного автомобиля-карта. Для этого мне пришлось из старого помятого диска ведущего колеса мопеда вырезать тормозной барабан со шлицами для ведущего вала и просверлить в нём отверстия для крепления колёсного диска меньшего диаметра (фото 2)

Чтобы гусеница не проскальзывала и не сползала с колеса во время движения, я сделал специальные зацепы (фото 3)

из пластмассовых водопроводных труб, которые входят в отверстия на гусенице. Подобрать резиновую покрышку, чтобы длина её окружности была кратна целому количеству шагов отверстий на гусенице, практически невозможно. Я изготовил из полоски кровельного металла бандаж необходимого диаметра, на котором при помощи мебельных болтов-глухарей Мб с большой шляпкой, на равном расстоянии друг от друга, с шагом соответствующим расположению отверстий на гусенице закрепил зацепы
(фото 4)
. Бандаж надел на колесо и прикрепил к покрышке при помощи тех же болтов
(фото 5)
.

У меня из обычного колеса получилась импровизированная мягкая ведущая звёздочка для гусеницы.

Ведомую звёздочку я сделал, соединив болтами М8 готовую пластмассовую ведущую звёздочку снегохода «Буран» с двумя резиновыми колёсиками от тележки с роликовыми подшипниками. Для оси подошла шпилька с резьбой М10 (фото 6)

Раму гусеничного движителя изготовил с использованием металлических уголков и труб квадратного сечения (фото 7)

. Размеры рамы и различных её деталей не привожу, так как желающие повторить конструкцию будут ориентироваться на марку своего скутера и размеры выбранной ими гусеницы.

Для своего мопеда я приобрёл специальную лыжу из комплекта для мотоцикла, но вполне подойдёт обычная широкая самодельная деревянная лыжа или пластмассовая — от детского снегоката «Аргамак», только снизу к ней надо обязательно приделать металлический конёк (подрез), чтобы на скользкой дороге скутер не терял управление. Лыжа прикрепляется к передней вилке скутера через специальную стойку и имеет две степени свободы движения, благодаря чему при наклоне скутера влево или вправо лыжа всей плоскостью остаётся на снегу.

Пластиковый обвес скутера на морозе очень хрупкий и к тому же имеет карманы. Попадающий в них снег подтаивает в гараже, а потом замерзает, увеличивая тем самым массу скутера. Я решил сделать минимальный кожух над гусеницей, широкую площадку для ног и декоративный щиток на переднюю вилку, а для дальних поездок в холодную и ветреную погоду устанавливаю лобовое стекло.

Самостоятельно изготовить из стеклопластика кожух на гусеницу несложно, но, прежде чем клеить кожух, надо сделать матрицу. Из подходящего по размерам куска оргстекла, поликарбоната или любой другой пластмассы вырезаем боковину будущего кожуха (фото 19)

Кладём её на лист большего размера, который послужит другой стенкой матрицы, и при помощи термоклея по периметру боковины крепим пластмассовые уголки.

Теперь отрезаем полоску тонкого и гибкого пластика, по ширине равную будущему кожуху. Собираем матрицу, с клеем прикрепляя на уголках ранее выкроенную боковину, днище и большую панель. Стыки деталей промазываем пластилином. Таким образом, получилась матрица для выклейки кожуха гусеницы.

Затем нарезаем стеклоткань на куски нужного размера и, промазывая эпоксидной смолой, плотно укладываем их в матрицу. Через сутки матрицу разбираем и извлекаем получившийся кожух. Остаётся срезать излишки стеклопластика по контуру и красить изделие.

По подобной технологии изготовлена и площадка для ног, только добавил порошок серебрянки в эпоксидную смолу для придания ей вязкости и цвета.

Хочу сразу предупредить, что по глубокому и рыхлому снегу скутер с такой узкой гусеницей не едет (закапывается). Ему не хватает опорной площади гусеницы и мощности двигателя, но по занесённым снегом дорожкам и по свежевыпавшему снегу глубиной 10-15 см скутер идёт легко и даже способен буксировать за собой санки с ребёнком.

С наступлением весны, когда снег сошёл, я снял лыжу и поставил вместо неё колесо, и скутер превратился из скутера-снегохода в скутер-вездеход.

Особенности детских электроснегокатов

При разработке конструкции зимнего электротранспорта для детей, производители обеспечивают максимальную безопасность его использования. Для исключения возможности опрокидывания снегоката, детские модели оснащают лыжными полозьями, располагая их так, чтобы они находились на максимальной ширине.

Прочные полозья электроснегохода при таком расположении позволят передвигаться не только по плотному снежному покрову, но и по рыхлому снегу. Основной особенностью модельного ряда электроснегокатов для детей является простое управление, небольшая максимальная скорость устройства и возможность ее ограничения.

Снегокаты, предназначенные для младшего возраста, оборудуются дистанционным управлением, позволяющим родителя иметь полный контроль за работой двигателя, даже если транспорт находится на некотором расстоянии. Не менее важно, что самокаты с электродвигателями не требуют обслуживания. Современные электросамокаты оснащаются электроприводом в виде мотор-колеса.

Широкое колесо для снегоката имеет внутри бесщеточный двигатель без редуктора. Конструкция колеса выполнена таким образом, что оно много шире стандартного устройства и соприкасается с поверхностью, по которой передвигается транспортное средство, большей плоскостью. Еще одна особенность, характерная для любого электроснегоката – аккумулятор тщательно защищен от попадания влаги.

Особое внимание производители уделяют надежности тормозной системы, а при создании дизайна устройства исключают присутствие острых углов. Любая модель отличается использованием в конструкции только плавных линий.

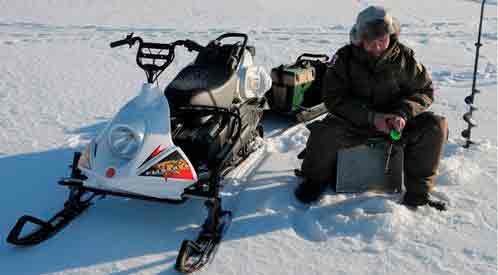

Мотосани для зимней рыбалки — плюсы и минусы

К плюсам в приобретении данного устройства относят:

  1. Относительно небольшой размер;
  2. Широкий модельный ряд, в котором можно выбрать и подогрев руля, а также источник питания на больший расход;
  3. Можно перевозить нескольких пассажиров;
  4. Под сиденьем имеется карман, куда можно сложить приспособления, а не вести их в руках;
  5. Можно хранить в небольшом помещении;
  6. Легкая конструкция, которую можно изготовить самостоятельно;
  7. При правильном использовании и хранении может долго служить;
  8. Быстрое превращение из собранного состояния в разобранный и соответственно наоборот.

Недостатками являются:

  • Высокая стоимость, которая не всегда является по карману рыбаку;
  • Минимальный размер бака, куда помещается не так много топлива, необходимо при себе иметь бак с запасом, чтобы не застрять далеко от людного места.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

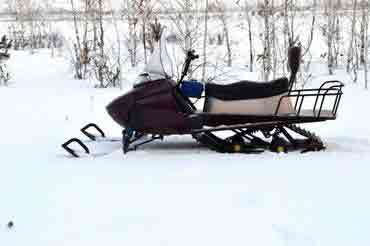

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо
сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.
Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

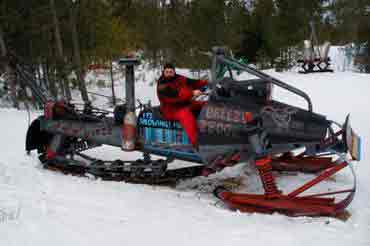

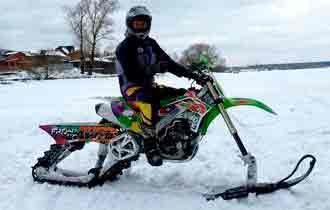

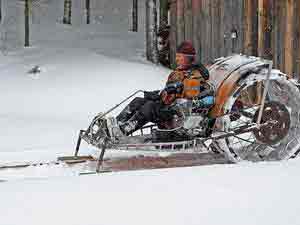

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

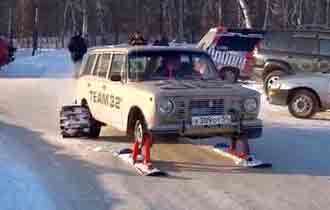

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

  • внедорожники;
  • болотоходы;
  • амфибии;
  • гусеничные тягачи и транспортеры;
  • квадроциклы;
  • машины категории ATV и т.п.

Стоимость их не всем по карману, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

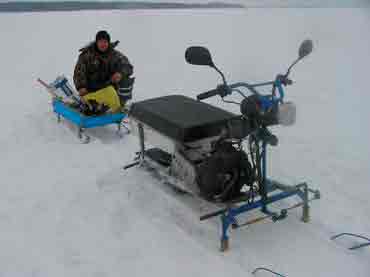

На фото показан самодельный мотобуксировщик на базе мотоблока.

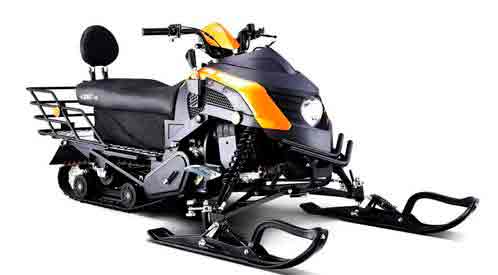

Общее устройство снегохода

Снегоход — это сани, которые работают с помощью двигателя. Они подвижны, поворотливы и способны развивать скорость свыше 85 миль/ч. Техника среднего класса может преодолевать подъемы в 20°. Крутые склоны до 65° способны пройти снегоходы с более высоким классом. Общее устройство снегохода:

  1. Управление техники происходит посредством рулевых рукояток. Рукоятки соединены с лыжами, которые стоят впереди.
  2. Руль оборудован приводами: газа и тормоза. С помощью этих рычагов регулируется скорость и торможение снегохода.
  3. Задние колеса отсутствуют, а вместо них установлена цельная резиновая лента (гусеничная), которая передвигает снегоход. Через цепь и ремень она связана с двигателем.
  4. Некоторые модели можно изготовить на камерах от тракторных колес.

Благодаря своей конструкции снегоходы преодолевают труднопроходимые места, которые не способны пройти автомобили. С их помощью завозят продукты в заснеженные районы, в которых отсутствуют дороги. Но большинство людей привыкли использовать их для развлечений.

Изготовление конструкционных элементов

Прежде чем приступить к изготовлению конструкционных элементов, подготавливают чертеж, требуемые материалы и инструменты. Можно взять готовые чертежи на основе снегоходов Снегирь или Вепрь. Из инструментов понадобится:

  • сварочный аппарат;
  • трубогиб или готовая рама;
  • молоток;
  • отвертки.

Так как конструкция у миниснегохода низкая, сиденье делают прочным из водонепроницаемого материала. Бак под топливо изготавливают из металла. Его объем должен составлять от 10 до 15 л. В качестве привода можно использовать цепь от мотоцикла.

Как сделать гусеницу для снегохода

Гусеница для снегохода создается из покрышек или транспортерной ленты. Работа будет сложной и трудоемкой, если в качестве основы используют покрышки. Из них выкраивают бортики, поэтому для работы требуется острый сапожный нож или электрический лобзик. Чтобы облегчить процесс, покрышки выбирают с подходящим рисунком протектора. Изготовление самодельной гусеницы:

  1. Бортики из покрышки вырезают ножом. Если лезвие ножа периодически смачивать в мыльном растворе, то процесс резки станет легче. При использовании электрического лобзика устанавливают лезвие с маленькими зубцами и смачивают водой.
  2. Если при вырезке дорожка получилась твердой или с изнаночной стороны образовались лишние слои, их также срезают.
  3. Нарезку новой структуры делают тогда, когда произошло несовпадение рисунка протектора. Сделанная конструкция должна цепляться за почву, поэтому структура рисунка должна быть правильной.

Гусеница, выполненная по такому чертежу, достаточно надежна благодаря тому, что имеет замкнутый контур. Ее недостаток — это узкая ширина. Чтобы сделать больший размер, ее удваивают. Если гусеницу делают из транспортерной ленты, то ее объединяют в цельное кольцо. Это можно сделать 2 способами:

  • по типу рояльной петли (с шарниром);
  • нашивки ленты.

Нужно выбрать подходящую толщину ленты, если ее нашивают. Ее толщина должна подходить к мощности двигателя. Самодельный снегоход из мотоцикла «ИЖ» предусматривает использование ленты толщиной 10 мм. Чтобы срок эксплуатации на снегоход увеличился, края транспортерной ленты прошивают леской. Швы делают по способу обметывания краев с промежутком в 1 см.

Подкаты

Подкат — это подвижная платформа, которая защищает ходовую часть техники от ненужных механических нагрузок. Платформу применяют, когда необходимо загнать снегоход в гараж. Для ее изготовления используют металлическую трубу среднего диаметра (6×6 мм), ролики и подшипниковую систему. Колеса устанавливают с резиновым покрытием и металлическими дисками. Их диаметр должен соответствовать весу техники.

Лыжи для снегохода состоят из основания, амортизирующей детали, стержня, вилки и сошки, ножки звена. Лыжи можно изготовить разной конструкции из различных материалов. Если для основания применяют пластиковые накладки, то их дополняют расширителями. Расширители монтируют креплениями к шасси снегохода. Пластиковая конструкция подходит для маленькой техники. Для снегоходов больших и средних размеров понадобятся металлические лыжи.

  1. Чтобы придать лыжам форму, вырезают основу из картонного трафарета. При этом впереди формируют изгиб. Величину изгиба делают по собственному усмотрению. Лыжня с большим изгибом плохо скользит и собирает снег. А это создает лишнее торможение. Потому не стоит его делать слишком большим. Приблизительный размер лыжни составляет 2,5 см в ширину и 100 см в длину.
  2. По краям каждой детали приваривают трубу. Это придает дополнительную жесткость изделию и защищает его от камней, которые встречаются на пути.
  3. Там где проходит изгиб, трубу приваривают по контуру.
  4. Амортизирующие детали фиксируют на лыжах. В качестве крепежных элементов используют болты.
  5. Площадку и носовую часть лыж соединяют гидравлической трубой. Верхняя часть готова.
  6. Для нижней части гидравлическую трубу фиксируют в 4 точках и сжимают.
  7. Затем саморезами прикрепляют полиэтиленовую трубу, предварительно разрезав ее. Вместо полиэтиленовой трубы можно использовать полипропиленовую.

Готовые лыжи обязательно красят.

Склизы

Склизы — это съемные направляющие, по которым скользит гусеница снегохода. Они не дают гусенице провисать между колесами и защищают ее от истирания. Склизы для снегоходов можно приобрести в магазине или изготовить из водопроводной трубы. Толщина трубы должна составлять около 10 мм. Из нее делают полоски, которые монтируют к полозьям.

Катки

Катки — это опорные элементы гусеничной ходовой системы. Они создают плотный контакт между гусеничной лентой и поверхностью грунтовой опоры. В качестве опор используют стальные листы.

Вариатор

Вариатор — это специальный механизм, который позволяет плавно регулировать скорость в мини-снегоходах. Сафари является самым популярным вариатором. Он состоит из 2 шкивов: ведомого и ведущего, поэтому способен регулировать 2 параметра. Это обороты и сопротивление движения. Шкив сработает, как сцепление, если уровень оборотов мотора достигнет 2200 об/мин. При этом двигатель и вал реверса разъединяются.

Двигатель

Чтобы снегоход получился мощным, нужно выбирать мощный двигатель. Лучшие двигатели для сборки снегохода — это двигатели типа Лифан мощностью 15 л. с. Эта модель оснащена понижающим редуктором и имеет центробежное автоматическое сцепление.

Ходовая и подвеска

Задняя и передняя подвески — это амортизационная система снегохода. Передняя подвеска создает ходовой части плавность движений. При этом водитель не ощущает никаких вибраций на неровной дороге.

Если выбирать подвеску по принципу действия, то телескопическая является самой популярной.

Она состоит из амортизатора и пружины. Эти детали расположены в стойке и устраняют ударные нагрузки. Снегоходы, оборудованные такой подвеской, поворотливы в условиях с густой растительностью и деревьями.

Каждый снегоход оснащен рамой. Эту деталь можно позаимствовать у мопеда, скутера или квадроцикла или сварить из труб. Диаметр трубы должен быть более 40 мм.

Изготовление отдельных элементов снегохода

Принцип переделки мотоцикла, бензопилы и мопеда практически одинаковый. Если узнать, как изготовить отдельные элементы, сделать это будет намного проще.

Подвеска

Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке. Для ее изготовления нужно подготовить:

  • шасси;
  • два рычага;
  • связующие рельсы;
  • шарниры.

После подготовки можно приступать к изготовлению подвески:

  1. Передний рычаг соединить со скользящими рельсами с одной стороны и с шасси с другой с помощью шарниров.
  2. С задним рычагом поступают аналогичным образом.
  3. Расположить торсионные пружины между скользящими рельсами и задней реактивной штангой.
  4. Между рычагами подвески расположить крепление двух силовых элементов.

Для крепления подвески используют стяжки рычагов.

Двигатель

Выбор двигателя для снегохода является важным этапом, поскольку от этого зависят мощность транспортного средства, его способность двигаться по заснеженным дорогам.

Оптимальной мощностью двигателя для снегохода считается мощность в диапазоне 6-30 л. с.

Поэтому чаще всего делаются эти транспортные средства с двигателем Лифан или с деталью из мотоцикла или мопеда.

Подъемник для снегохода

Это устройство может потребоваться, если снегоход застрял в снегу или ему требуется ремонт. Сделать своего рода домкрат несложно:

  1. Из металлического уголка шириной 25 мм сделать конструкцию по типу швеллера. Высота — 19 см. Посередине сделать два отверстия для крепления вилки.
  2. К низу приварить пластину, которая будет выполнять роль направляющей. Сверху расположить аналогичную часть, но не фиксировать. Расстояние между ними — 14 см.
  3. В этих пластинах сделать отверстия, через которые пропустить трубу домкрата. Верхнюю же сделать подпружиненной.
  4. Рядом с верхней пластиной под углом расположить еще одну деталь, которая будет играть роль крюка и придерживать подпружиненную часть.
  5. Сделать вилку для подъемника. Его длина 12 см. Одну сторону зафиксировать в швеллере. На расстоянии 67 мм расположить вторую ось крепления. В вилку вставить кусок трубы, которая проходит через вторую ось. К этой трубе приварить металлическое кольцо (можно взять металлическую пластину, в котором сделать дополнительные отверстия для резинок), сквозь которое пропустить трубу домкрата.
  6. Это кольцо мотоциклетными резинками зафиксировать на площадке под пружиной верхней пластины. Чтобы резинки не сползали, их можно закрепить винтиками.

Колеса

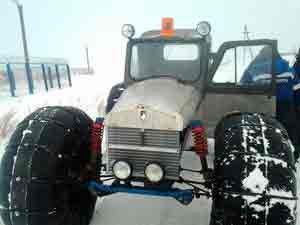

Для хорошей проходимости транспортное средство делают на камерах. Колеса для снегохода должны быть большого диаметра. Но лучше оснастить конструкцию лыжами. Их можно изготовить из фанеры, труб большого диаметра. Если есть такая возможность, то их можно взять с другого снегохода, в том числе и детского. Дополнительно нужно будет сделать втулки поворота для них, при этом наличие подшипников в этой системе необязательно.

Хорошо чувствуют себя самодельные снегоходы на гусеничном ходу. Возможно самостоятельное изготовление этой части. Приводится в движение гусеница колесами, которые располагаются внутри нее, для чего подойдут колеса от садовой техники. Сама же деталь может быть изготовлена из пластиковых труб, даже если изготавливаются двухгусеничные снегокаты. Подойдут трубы диаметром в 4 см. Если их распилить, то они смогут выполнять функцию грунтозацепов гусеницы.

Независимо от того, какое транспортное средство переделывается на снегоход, насколько сильными являются изменения и кто смастерил конструкцию, рекомендуется сначала пройти испытание на открытой местности. Если они прошли без проблем, то можно отправляться на более дальние дистанции.

Требования к переоборудованию техники на гусеничный ход

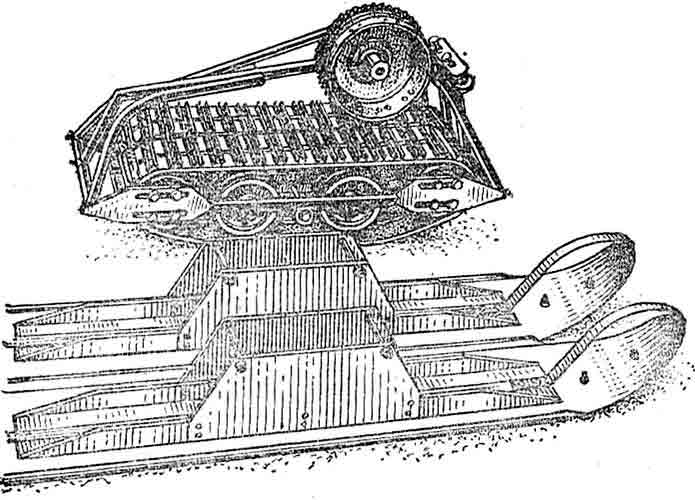

На рисунке показана простейшая по конструкции самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

  1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
  2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
  3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
  4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило — следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Важно: колеса на мотоблоке должны быть одинакового диаметра.

Материалом для самоделки могут послужить:

  • обычная транспортерная лента и втулочно-роликовая цепь;
  • автомобильные покрышки;
  • ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

  • Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм — ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
  • Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
  • Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
  • Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы — покрышка сама является замкнутой структурой с протектором для сцепления.

Лучше всего для гусеницы подойдут автопокрышки от колес для грузовых автомобилей или трактора, имеющие выраженный рельеф протектора.

Процесс изготовления делится на несколько этапов:

  1. Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
  2. Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
  3. Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

  • Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
  • Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

  • Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
  • Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
  • Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
  • Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.

Дополнительные аксессуары

К категории дополнительных элементов можно отнести амортизаторы, сани и прицеп.

Благодаря амортизаторам езда на снегоходе будет более комфортной. Для достижения правильной конструкции можно воспользоваться рычажными, предназначенными для мотоцикла. Они могут быть новыми или подержанными, но этот момент необходимо решить заранее.

Сани – отличный способ перевозить багаж или пассажиров. Если вы решили использовать старые сани, убедитесь, что они достаточно прочные и безопасные.

Если изначально у вас одноосный двухколесный мотоблок, компактный прицеп поможет превратить его в двуосный четырехколесный снегоход. К раме техники он дожжен быть приварен намертво.

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

  1. Не проваливаться в снег.
  2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

  • опоры в виде полозьев, колес или гусениц для удержания веса конструкции с пассажирами на поверхности снега,
  • двигатель с редуктором, передаточным устройством и топливным баком,
  • движители, толкающие конструкцию вдоль поверхности снега,
  • рулевое устройство, изменяющее вектор взаимодействия со снегом для поворота,
  • рама, на которую монтируются все узлы.

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов Буран или любых инструментов и средств передвижения с мотором скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

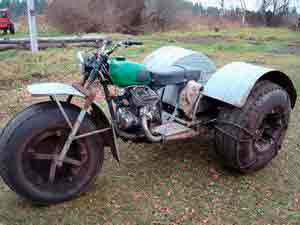

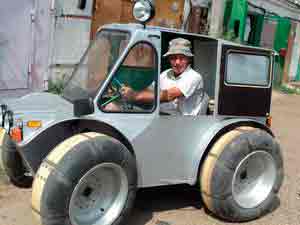

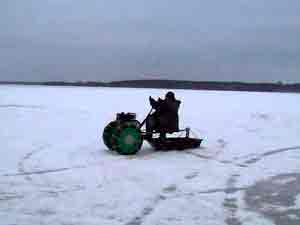

Надувные колеса

По затратам времени вторая после снегокатов и саней по привлекательности конструкция самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора. На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и непромокаемый материал. По окружности на равном расстоянии друг от друга поперек камеры надеваются цепи или прочно крепятся поперечины для увеличения сцепления. Диски для колес можно взять велосипедные, мотоциклетные или сделать самостоятельно.

Если в надувной конструкции не будет полозьев, то она сможет ездить даже без снега по почве.На такие вездеходы можно ставить рамы вместе с двигателями от мотоциклов Иж, Урал или Днепр. Недостатки конструкции габариты, вес и высокая степень уязвимости колес, но на популярности скоростной самодельной пневматики это не отражается.

Снегоход из бензопилы своими руками схема изготовления (чертежи)

Легкий снегоход из бензопилы «Урал»: 1 —руль; 2 — топливный бак (от бензопилы «Дружба»); 3—силовой агрегат (от бензопилы «Урал»); 4—втулка стойки рулевой лыжи (труба 030, 2 шт.); 5—рулевая лыжа (2 шт.); 6—приводное зубчатое колесо гусеницы (капрон, лист s1 5, 2 шт.); 7—гусеница (от снегохода «Буран», укороченная); 8—рама; 9—опорный каток (от картофельной сортировки, 18 шт.); 10—подкос спинки-ограничителя (труба 1/2); 11—натяжное устройство гусеницы (2 шт.); 12 — натяжное зубчатое колесо гусеницы (капрон, лист sl5, 2 шт.); 13—подшипник № 80204 в корпусе (4 шт.); 14—короб-багажник (дно—фанера s4, борта—доска s20);

15—сиденье (крышка—фанера s4, поролон, кожзаменитель); 16 — 1-я ступень цепной передачи; 17 — 2-я ступень цепной передачи; 18—спинка-ограничитель сиденья (труба 1/2″) 19—ведомая звездочка 1-й цепной передачи (большая звездочка ходоуменьшителя—промежуточного вала), z = 38; 20—ведущая звездочка 2-й ступени цепной передачи (малая звездочка ходоуменьшителя), z = 10; 21 —ведомая звездочка 2-й ступени цепной передачи (приводная звездочка ведущего вала гусеницы), z = 18; 22—ведущая звездочка 1-й ступени цепной передачи (звездочка выходного вала редуктора), z = 12; 23 —рычаг поворотного кулака; 24—рулевая тяга (2 шт.); 25—рулевой вал с сошкой; 26—балка переднего моста (труба 030); 27—приводной вал гусеницы; 28 — натяжная ось гусеницы.

Для начала необходимо создать схемы и чертежи для создания снегохода, чтобы соединить между собой следующие узлы:

  • двигатель;
  • трансмиссия;
  • лыжи или гусеница.

Причем гусеницу не обязательно конструировать самому, можно взять уже имеющийся механизм со старого «Бурана». А если вам необходимо сделать детский транспорт, то и лыжи будут хороши.

Читать также: Собственная частота колебаний пружинного маятника

Стойки

Рулевая лыжа: 1 —полоз (капрон, лист s20, от детского снегоката); 2—пружина (нормально растянутая, от заднего амортизатора мопеда); 3—опорный подпятник пружины; 4 — подрез (дюралюминиевый уголок 20×20); 5 — — крышка пружины (уголок 35×35); 6— крепление пружины к крышке (болт М8 с шайбой); 7 — опорный рычаг (труба 30×30); 8 — проушина крепления стойки-вилки к рычагу лыжи (сталь, лист s2); 9— проушина крепления опорного рычага к лыже (сталь, лист s2); 10 —оси (болт М8, 2 шт.);

Выловив 237 кг рыбы браконьеры не понесли наказания!

На допросе задержанные рыболовы раскрыли название секретной приманки.

11—стойка поворотного кулака (велосипедная рулевая стойка с коронкой и частью вилки); 12—рулевая сошка (сталь, лист s4); 13— крепление рулевой сошки (тика М16); 14 — крепление подпятника пружины и проушины рычага к лыже (болт М5 с потайной головкой, 7 шт.); 15 —втулка рычага (стальная труба диаметром 30); 16— подшипник скольжения (капроновая втулка, 2 шт.); 17 — втулка стойки (стальная труба диаметром 30) На виде сверху детали 11, 12, 13 поворотного кулака условно не показан.

В качестве стоек для изготовления снегохода можно использовать уголки из стали размером 3 х 3 см. Их соединение производится стальными поперечинами. В результате получается не сильно большой портал. Для создания площадки рекомендуется соединить лист стали толщиной 2 мм методом точечной сварки с передней его частью и серединой правой стороны конструкции транспортного средства. Именно сюда в дальнейшем будет помещаться редуктор нашей бензопилы и вал цепной передачи.

На фрагменте свода заднего портала и середины машины рекомендуется смонтировать некрупный модуль, который станет хорошей опорой для сидения.

Соединение передка рамы и траверсы переднего моста обеспечивается с помощью балки. В качестве связующего элемента в данном случае выступает стандартная водопроводная труба радиусом не меньше 1,5 см.

По окончанию этой трубы привариваются втулки рулевых лыж, а по ее середине монтируется стойка. Последняя и будет выступать в качестве моторного подрамника.

Гусеница

Рама снегохода с гусеничным блоком: 1 — — задняя часть лонжерона (стальной лист s2, с отбортовками, 2 шт.); 2 — натяжное устройство (4 шт.); 3 — задний портал (уголок 30×30); 4—средняя часть лонжерона (уголок 50×63, 2 шт.); 5—кронштейн-вилка установки оси опорных катков (стальной лист s2, 10 шт.); 6 — средний портал (уголок 30×30): 7—площадка для крепления редуктора силового агрегата и промежуточного вала-ходоуменьшителя (стальной лист s2); 8 — косынки (стальной лист s2,4 шт.);

9— передний портал (уголок 30×30); 10—передняя составная часть лонжерона (стальной лист s2 с отбортовками); 11 — ось натяжных зубчатых колес; 12—-натяжное зубчатое колесо гусеницы (2 шт.); 13—ось опорных катков (сталь, круг 10, 5 шт.); 14—крепление оси (гайка М10 и пружинная шайба, 20 компл.); 15—дистанционная втулка (дюралюминиевая труба); 16 — каток (18 шт.); 17—подшипниковый узел (4 шт.); 18—приводное зубчатое колесо гусеницы (2 шт.);

19—приводной вал гусеницы; 20 — приводная звездочка ведущего вала (ведомая звездочка 2-й ступени цепной передачи), z = 18; 21 —втулка поворотного кулака рулевой лыжи (труба диаметром 30, 2 шт.); 22 — балка переднего моста (труба диаметром 30); 23 — косынки (4 шт.); 24 — подмоторная стойка (труба диаметром 30); 25 —бандаж катка (резиновое кольцо, 18 шт.)

Если вы решили сделать собственноручно мини-версию снегохода, то в качестве гусениц можно применять гусеницы со старого «Бурана». Но эту запасную часть необходимо немного доработать, укоротив заготовку не меньше чем на полметра и соединив ее транспортной лентой. Зубчатые колеса можно сделать с листа капрона толщиной в 1,5 см.

Приводной вал

Приводной вал гусеницы (натяжной вал такой же, только поз.4 заменена на поз.1): 1—левый (по ходу) наконечник (сталь, круг 22); 2 — вал (сталь, труба 028×2); 3 — фланец крепления зубчатого колеса к валу (стальной лист s4, 2 шт.); 4—правый (по ходу) наконечник вала (сталь, круг 29); 5—зубчатое колесо привода гусеницы (2 шт.); 6—лонжерон рамы (2 шт.); 7 — крышка корпуса подшипника (сталь, 2 шт.);

8 — подшипник 80204 (2 шт.); 9— корпус подшипника (сталь, 2 шт); 10 — приводная звездочка вала; 11 —крепление звездочки на валу (гайка М12 с уширенной и пружинной шайбами; 12—шпонка (сталь 20); 13—уплотнение (фетр, 2 шт.); 14—крепление зубчатого колеса к фланцу вала (болт М8 с уширенной и пружинной шайбой, 8 компл.); 15—крепление корпуса подшипника к лонжерону (болт М6 с пружинной шайбой, 4 компл.)

Приводной вал выступает в качестве трубчатого элемента радиусом 1,4 см. Поверх него накладывается фланец со специальными отверстиями для фиксации зубчатых колес. К окончанию приводного вала впресовываются и ввариваются контактным методом сварки наконечники-цапфы. Кроме того они должны подвергаться проточке под подшипники.

Читать также: Разомкнуто реле высокого давления

О двигателе

Самым ответственным в этом механизме считается двигатель. Другие же запчасти, к примеру, цепь и шина, не имеют такого большого значения в процессе конструирования рассматриваемого вида транспорта. В этом случае самое важное, вовремя проследить за правильной работой мотора. Если последний находится в исправном состоянии, снегоход будет работать очень долго и без любых нареканий.

Звездочки

Обратите внимание, что в данном случае наконечник справа создается несколько длиннее того, что слева. На удлинении производится шпоночный паз для фиксации звезды цепной передачи. Именно этот элемент именуется звездочкой вала гусеницы, который надежно закреплен с помощью гайки. Хотя изначально на изделии необходимо создать желаемую резьбу.

Габариты наконечников натяжного вала рекомендуется производить идентичными. Причем крепление делается аналогично конструкции приводного механизма.

Рулевое управление

В качестве руля вы можете использовать руль от скутера или даже обычного велосипеда. Здесь важно в дальнейшем произвести вывод ручного управления на элемент. Рекомендуется сделать наборку таковой, чтобы центральная ось мгновенно производила регулировку тяги для дальнейшего управления лыжами и комфортного передвижения.

Тормозная система

Тормозная система в данном транспортном средстве вовсе не предусмотрена, но при желании ее можно сделать. Но особого смысла в этом нет, поскольку машина не развивает больших скоростей. Хотя все делается исключительно по вашему усмотрению.

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

  • Ведомая звёздочка большого диаметра.
  • Зубчатые колёса, приводящие в движение гусеницы.
  • Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

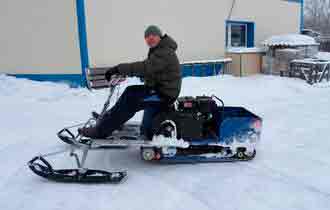

Простые детские снегоходы

Самый простой способ сделать опору это установить широкие лыжи под раму. Особенно привлекателен вариант создания мотосаней тем, что для их сборки используются детский снегокат и инструмент с мотором небольшой мощности например, шуруповерт, ручная газонокосилка-триммер или бензопила мощностью в 2 лошадиные силы.

Детский снегоход из бензопилы собирают, не усиливая его раму, но для перевозки взрослых людей в зимней одежде стоит добавить прочности в конструкцию.

Отзывы рыбаков

Давно мечтаю о таком агрегате, но стоимость слишком уж кусается. Пока езжу с соседом на самостоятельно собранном устройстве, все нравится. Из подручных материалов он собрал сани, затратив при этом всего лишь 5000 рублей. Но, что скрывать возился он с ним практически год, но это того стоит. Оценка:

Андрей Николаевич, 56 лет

Уже 10 лет использую Вьюгу, которая перешла ко мне от отца, у которого она прослужила 7 лет. Средство передвижение достаточно хорошее, особенно выручает в тех моментах, когда нет подъезда к месту ловли на машине. Передвигаюсь на нем всегда с друзьями, 2 человека помещаются свободно, если сломается несмотря на цену куплю новый, так как без него уже не представляю зимнюю рыбалку на дальние расстояния.

Ростислав Степанович, 44 года

У меня всегда была мечта приобрести мотофинк, но, к сожалению, с небольшой заработной платой не мог себе этого позволить, совсем недавно мне подарили его дети. Не могу нарадоваться, модель у меня Хаски, за два года использования показал себя только с хорошей стороны. Уезжаю на нем на далекие расстояния и никогда не боялся, что он перестанет работать. Оценка:

Виктор Евгеньевич, 52 года

У отца имеется такое устройство, зимняя рыбалка только на нем. Но один раз не вытащили канистру с бензином из машины и соответственно забыли взять с собой. Наловили рыбу, с радости поехали назад и остановились, с места сдвинуться не можем, всю голову сломали, потом додумались залить бензин, но он отсутствовал. Пришлось идти пешком 3 километра по морозу. Теперь первым делом проверяем запас. Оценка:

Леонид Николаевич, 25 лет

Изобретение хорошее, но уж больно дорогое. Я бы смог заплатить за него 15 00 – 20 000, если бы нашел такую стоимость купил бы не раздумывая. Оценка:

Анатолий Александрович, 34 года

Данное устройства естественно не является одним из дешевых, но может служить длительный срок если соблюдать советы:

  1. Не стоит нагружать агрегат большим весом пассажиров;
  2. Вариант привода должен быть сразу выбран, так как его нельзя изменить в процессе использования;
  3. Корпус должен быть из прочного материала;
  4. Необходимо соблюдать правила хранения и сборки.

Отметим! Вышесказанное поможет выбрать не только устройство, но и продлить дорогостоящей покупке существование и правильное функционирование.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

  • Из транспортной ленты толщиной 3 мм.
  • Из автомобильной покрышки.
  • Из клиновых ремней.
  • Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

  • От края ленты 15−20 мм.
  • Между болтами на траках 100−120 мм.
  • Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

  1. Доступность старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
  2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев ленты.
  3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
  4. Шины колес МТЗ обладают высокой прочностью и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
  5. Универсальность применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
  6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков работы с тракторными покрышками отмечают два обстоятельства:

  • ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
  • необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Чертежи самодельного снегохода Жук

Снегоходы
Динамические качества снегоходу обеспечивает одноцилиндровый двухтактный двигатель от мотоцикла ММВЗ — 3.111, плавность хода — подрессоренные лыжи и независимая пружинная подвеска корпуса, а проходимость — движитель, представляющий собой одну резиноармированную гусеничную ленту от «Бурана».

ДВИГАТЕЛЬ мощностью 10,5 л.с. — легкий и надежный, с отличными пусковыми качествами. На снегоходе он работает в частично закрытом подкапотном объеме, и, чтобы не допускать перегрева, пришлось оснастить его вентилятором принудительного охлаждения.

От ведущей звездочки (z = 14) главной передачи двигателя крутящий момент цепью ПР- 12,7 передается звездочке (z = 24) первичного вала реверс-редуктора. Последний(его передаточное отношение 1:1,64) — от лодочного мотора СМ-500В. На вторичном валу реверс-редуктора закреплена звездочка (z = 16), от которой цепью ПР-15 крутящий момент передается звездочке (z = 20) ведущего вала гусеницы. На нем же установлены две текстолитовые звездочки (z = 9), входящие своими зубьями в окна гусеницы и заставляющие ее двигаться.

КОРПУС снегохода собран с применением дуговой электросварки из предварительно изготовленных узлов и деталей: рамы снегохода, рамы реверс-редуктора, тоннеля, багажника, приборного щитка, днища моторного отсека, подножек и прочего.

Сварка велась пунктирно — прихватками. Необходимая жесткость корпуса обусловлена как прочностными характеристиками примененных материалов, так и его конструктивными особенностями (ребра жесткости, гофр, накладки и т. д.).

Сиденье водителя сделано из фанеры толщиной 10 мм. латексной губки и обивки из искусственной кожи, приколоченной к фанерному основанию обойными гвоздями. Сиденье установлено шарнирно (откидывается вправо на двух петлях), открывая доступ к багажнику (замка багажник не имеет).

Моторный отсек с трех сторон защищен резиновым бампером трапециевидного сечения, приклепанным к боковине отсека трубчатыми заклепками с шагом 50 мм через стальную ленту-накладку. Спереди в бампере прорезаны три продолговатых отверстия-воздухозаборника для вентиляции подкапотного пространства. Кроме того, на подножки вровень с трубами рамы снегохода уложены деревянные планки и прикреплены к обшивке снизу шурупами. Поверх планок настлан резиновый коврик и прибит к ним мелкими гвоздями. Наконец, капот оснащен ветровым стеклом, а тоннель гусеницы сзади прикрыт резиновым щитком.

КАПОТ изготовлен из листовой стали толщиной 1,5 мм при помощи дуговой электросварки. На нем смонтированы путевая фара (с кабелем подключения ее к бортовой электросети) и ветровое стекло. Капот установлен на бампере и прикреплен к корпусу снегохода двумя пружинными замками.

Напомню, что двигатель снегохода работает в частично закрытом подкапотном пространстве, и, чтобы избежать перегрева, мне пришлось оснастить его вентилятором принудительного охлаждения.

Постараюсь объяснить, как я это сделал.

Отсоединив рычаги переключения передач и запуска, снял левую крышку картера, стараясь не повредить прокладку. В крышке, примерно в том месте, которое находилось напротив коленвала двигателя, просверлил отверстие диаметром 20 мм.

Далее, сняв с коленвала гайку крепления ведущей звездочки, заменил ее приспособлением для точной разметки контура отверстия (на внешней поверхности крышки картера) под корпус вентилятора. Приспособление представляет собой стальной стержень диаметром 18 мм, один конец которого оформлен в виде гайки (для навинчивания на хвостовик коленвала), а другой имеет сквозное радиальное отверстие (для

Г-образной чертилки) и осевое резьбовое (для фиксирующего чертилку винта).

Затем вернул крышку картера на место, вставил в приспособление чертилку и зафиксировал ее с таким расчетом, чтобы своим остро заточенным концом она очерчивала окружность диаметром 50 мм.

Временно установил на место рычаг запуска двигателя и осторожно провернул коленчатый вал — чертилка на крышке картера оставила четко видимую риску окружности. Сначала грубым круглым, а затем тонким полукруглым напильником я удалил лишний металл, не забывая примерять предварительно выточенный на токарном станке корпус вентилятора.

Вставив корпус в крышку, разметил и просверлил отверстия под крепежные винты. Запрессовал манжетное уплотнение и подшипники с распорной втулкой. Между корпусом и крышкой установил прокладку из плотного картона толщиной 1 мм.

Вал крыльчатки со стороны двигателя имеет шестигранную полость, в которую плотно входит штатная гайка крепления ведущей звездочки. Шестигранная полость с гайкой создают своего рода шлицевое соединение.

Для более надежной работы вентилятора фланец крыльчатки выточен из дюралюминия. Крыльчатка — от двигателя мотороллера «Электрон». Поскольку направление ее вращения на мотороллере обратно направлению вращения коленвала двигателя снегохода, то своими лопатками крыльчатка обращена к крышке картера. На этой же стороне находятся воздухозаборные отверстия, надежно защищенные от попадания посторонних предметов. Кожух, воздуховод и фланец улитки сварены электродуговой сваркой.

Воздуховод был подогнан к двигателю по месту; сварочные швы обработаны напильником, и вся улитка окрашена в красный цвет.

СИСТЕМА ПИТАНИЯ. На снегоходе применена простая и надежная система питания: топливо поступает к карбюратору по бензопроводу самотеком. Штатная крышка в поплавковой камере карбюратора заменена другой, с горизонтальным расположением штуцера, что дало возможность исключить «лишнее» колено бензопровода. Топливный бак — от мопеда «Рига- 12» емкостью 5,5 л (для моего снегохода такой емкости вполне достаточно). Габариты бака позволили легко «вписать» его в подкапотное пространство, зажав в жестком хомуте с резиновой прокладкой.

ВЕДУЩИЙ ВАЛ гусеницы расположен под приборным щитком и состоит из собственно вала с приваренными к нему двумя дисками-ступицами и двух текстолитовых звездочек, каждая из которых крепится к ступицам шестью болтами М8. Левый конец вала вставлен в шарикоподшипник, глухой корпус которого прикреплен к стенке тоннеля снегохода шестью болтами М6. Правый конец вала пронизывает корпус подшипника, стенку тоннеля и несет на себе звездочку, зафиксированную шпонкой и винтом М 10×1,5. Корпуса обоих подшипников имеют пресс-масленки.

МЕХАНИЗМ НАТЯЖЕНИЯ с направляющим валом гусеницы расположен в конце тоннеля и прикреплен к раме снегохода. Он состоит из двух кронштейнов, приваренных к законцовкам труб рамы, стальных стаканов, корпусов подшипников с подпружиненными штоками и стального вала с двумя текстолитовыми звездочками. На концах вала — подшипники с манжетными уплотнениями, удерживаемые в корпусах стопорными кольцами. Корпуса подшипников направляющего вала также имеют пресс -масленки.

Натяжение гусеницы регулируется двумя тягами с гайками М10х1,5. Под массой водителя снегоход немного «проседает» — и гусеница ослабевает. Поэтому подтягивать ее нужно до размера 20—25 мм между каждым стаканом и корпусом подшипника.

ОПОРНЫЕ ТЕЛЕЖКИ. На снегоходе имеются три опорных моста (три оси) с шестью опорными тележками, состоящими из балансиров, катков и пружин.

Конструктивно все двенадцать сварных балансиров совершенно одинаковые. Каждый из них представляет собой комбинацию из шести деталей.

Катки вращаются в шарикоподшипниках. Чтобы они не соскакивали с осей, концы последних расклепаны. Втулки катков дюралюминиевые, обода — резиновые, заклепки — стальные. Так как подшипники закрытые и смазки не требуют, то пресс- масленки здесь отсутствуют.

Упругими элементами тележек являются пружины. Они постоянно находятся в слегка сжатом состоянии, поскольку распрямиться до конца им не дают упирающиеся друг в друга стерженьки, приваренные к балансирам снизу.

ОРГАНЫ УПРАВЛЕНИЯ Руль снегохода — мотоциклетного типа. Выгнут из стальной трубы диаметром 21 мм. На правом роге руля расположен рычажок управления дросселем от мотоцикла ИЖ-49, на левой — рычаг сцепления.

Рукоятка управления реверс-редуктором расположена справа от приборного щитка. Она имеет три фиксированных положения: левое — движение вперед, среднее — «нейтраль», правое — движение назад.

Рукоятка запуска двигателя находится слева от приборного щитка, на тоннеле гусеницы. Если резко дернуть рукоятку на себя, то прикрепленный к ней шнур через блок потянет рычаг запуска — и двигатель заработает. Здесь же находится педаль переключения передач.

Скорость движения снегохода контролируется по спидометру. Рядом с ним установлены переключатель «ближнего — дальнего» света и общий выключатель электропитания. Кстати, энергией электрооборудование «Жука» снабжается от генератора Г-427 двигателя.

РУЛЕВОЕ УПРАВЛЕНИЕ. Пожалуй, это самая сложная и трудоемкая система снегохода. Как и руль, рулевой вал изготовлен из стальной трубы диаметром 21 мм. Пространственное положение ему задают два съемных кронштейна — верхний и нижний. Первый двумя болтами М8 прикреплен к приборному щитку; второй, несущий на себе еще и узел крепления двигателя, — четырьмя такими же болтами — к стенке тоннеля гусеницы.

Рулевой вал может поворачиваться — подшипниками скольжения ему служат запрессованные в кронштейны бронзовые втулки. Они имеют каналы для подвода смазки, которая подается через пресс-масленки, имеющиеся по бокам кронштейнов (на чертежах не показаны).

Нижний конец вала снабжен съемным карданным шарниром от мотоцикла «Урал-2». Одна из вилок кардана приварена к двуплечей качалке, которая вместе с подшипником установлена на цапфе, приваренной к днищу моторного отсека снегохода. Двуплечая качалка с трехплечей, а та, в свою очередь, с сошками лыжных шкворней соединены регулируемыми по длине тягами. Все восемь пальцев тяг зашплинтованы. Втулки шкворней смазываются через пресс-масленки (на рисунках не показаны). Отклонение лыж от продольной оси влево и вправо достигает 25°.

ЛЫЖИ. Полозья рулевых лыж изготовлены из стального листа толщиной 2,5 мм. Для лучшей управляемости и предохранения от абразивного износа снизу они имеют подрезы из стальной полосы сечением 10×6 мм. Отогнутые вниз боковые кромки полозьев, а также лонжероны П-образного профиля придают им необходимую жесткость. В горизонтальных полках лонжеронов имеются отверстия диаметром 20 мм, через которые производилась сварка лонжеронов с полозьями.

Амортизатор каждой лыжи сделан из одного листа рессоры автомобиля ГАЗ-69. Сзади амортизаторы закреплены как обычно — с помощью проушин, резиновых втулок и болтов. Спереди же они имеют с лыжами подвижное (скользящее) соединение. Поскольку необходимый для данной конструкции изгиб передних законцовок амортизаторов потребовал бы предварительного термического отпуска металла и последующей закалки, то избран пусть грубый, зато более простой путь: законцовки сначала были лишены петель, затем отрезаны, перевернуты и приклепаны к рессорам.

Такая конструкция благодаря подвижности соединения позволяет амортизатору упруго прогибаться и воспринимать нагрузку, а уступ на законцовке ограничивает его от чрезмерного прогиба. Для меньшего истирания поверхностей лонжеронов, контактирующих с амортизаторами, между ними введены тефлоновые прокладки. Так как крейсерская скорость снегохода сравнительно небольшая, то ударные нагрузки невелики, и такой амортизации вполне достаточно.

Кроме того, к носкам лыж приварены ручки, согнутые из листовой стали толщиной 2,5 мм. Они нужны в основном для переноски и погрузки снегохода (с использованием поручня сзади) или для разворота снегохода вручную в узких местах.

Все Сам и своими руками

Николай комментирует:

Двигатели с трансмиссией, полностью готовые для установки на Вашу технику. Для снегоходов, вездеходов. багги, картов и т.д. Подробная информация тут: спам удален

Коля комментирует:

Спамеров — под нож!

комментирует:

Где купить мотофинки, их стоимость

Приобрести транспортное средство, которое имеет название мотофинки, можно несколькими средствами:

  1. В большом магазине, предназначенном для активного спорта и рыбалки. Положительными сторонами этого выбора будет модельный ряд, который можно осмотреть, протестировать.
  2. Заказать в интернет-магазине с доставкой на дом, проверку так же можно осуществить при курьере. Только вот оплата должна быть либо при получении, либо с первоначальным взносом, который следует доверять только проверенным компаниям;
  3. На оптовой базе, где цена будет немного ниже, чем в вышесказанных центрах. Продавец поможет определиться с выбором и расскажет положительные и отрицательные сторона.

Источник: http://texnotoys.ru/avto/samodelnyj-snegohod.html

Самодельный снегоход из мотоблока

Самодельный снегоход для зимней подледной рыбалки на базе хозяйственного мотоблока: все сделано своими руками из подручных средств. Источник запчастей для самоделки: хлам из гаража, сарая, хозяйственный магазин.
Альтернативные названия: снегоход, каракат, моторага, болотоход, мотособака, мотобуксировщик, бетмен-мобиль (моё)

Идея снегохода полностью собственная, ничего за основу взято не было. Оставляйте комментарии, ваши отзывы и советы. В данный момент работы продолжаюся.

Начало: 7 января 2019

  • Записи сообщества
  • Поиск

Самодельный снегоход из мотоблока запись закреплена
Самодельный снегоход из мотоблока запись закреплена
Самодельный снегоход из мотоблока запись закреплена

В последний день зимы 19/20 решил провести небольшой тест на проходимость по сырому снегу. Планировал все-таки покататься еще немного и даже съездить на полноценную рыбалку, но встав утром 29 февраля я понял, что возможно это уже последний день в этом сезоне. Зато есть очень хорошая возможность погонять технику по снежной каше вперемешку с водой.
Показать полностью… Тем более для тех, кто в комментариях мне достаточно часто высказывает свои сомнения в возможности передвижения моего караката даже по легкому снежку, это будет хорошим доказательством. Температура на улице +6, кругом текут ручьи, снег сильно осел и потяжелел, но толщина его покрова местами до сих пор составляет 30-40 сантиметров. Думаю, что для двигателя мощностью 6 л.с. все получилось вполне прилично.

Подписывайтесь на мои обновления:

Самодельный снегоход из мотоблока запись закреплена

Причиной проблемы с тягой двигателя оказалась пробитая свеча зажигания, на которую я первое время даже не подумал, а сначала грешил на постепенное образование и рост льдинки в воздухозаборнике непосредственно перед карбюратором. За все время испытаний у меня один раз уже образовывалась довольно большая льдинка, но в этот раз ее там не оказалось и все было чисто.
Показать полностью… Пришлось попробовать заменить свечу на другую, заведомо рабочую. Заодно подтянул приводной ремень редуктора еще на одно звено цепочки, который я непосредственно перед съемкой специально ослабил, чтобы меньше уставала рука. Ну и до кучи и по уже назревшей необходимости заменил масло в двигателе. Для двигателя я давно уже использую универсальное полусинтетическое масло ZIC 10W-40 SL — залил его и в этот раз. Как вывод: необходимо в ближайшее время купить хороший ремень с дополнительным армированием, качественную запасную свечу зажигания и заменить звездочку 28 зубьев на 32-36, чтобы увеличить скорость моего снегохода на средних оборотах двигателя до 12/25 км/ч на 1/2 передаче соответственно. Ну а теперь все опять стало просто за-ме-ча-тель-но.

Подписывайтесь на мои обновления в сети:

Самодельный снегоход из мотоблока запись закреплена

На сегодняшний день я уже успел накатать на своем снегоходе около 250 километров и израсходовал на это 12 литров бензина. За все время я не обнаружил никаких серьезных неисправностей и уже успел привыкнуть к своей самоделке — позволяю себе некоторые вольности в отношении прочности конструкции: старт с пробуксовкой, передвижение по сильно пересеченной местности с большими продольными и боковыми уклонами, а иногда даже с отрывом одного колеса от поверхности.
Показать полностью… К этому моменту у меня уже установлен передний узел крепления мотоблока вместе с натяжителем цепи и все колеса уже переобуты в шубы, что позволяет мне уверенно ездить по достаточно сомнительной местности. Есть только некоторые замечания в отношении заводских ремней передней и задней передачи редуктора мотоблока, а также свечи зажигания двигателя — это видно, слышно и понятно по видео ниже, где тестовое испытание для съемки у меня получилось не совсем удачно. Решил это видео от вас не скрывать, а честно показать. Но к следующему видео я все уже поправлю.

Подписывайтесь на мои обновления в сети:

Самодельный снегоход из мотоблока запись закреплена

26 февраля 2020. К этому времени успел переобуть последнее колесо в шубу и теперь за камеры можно быть более спокойным. Получилось все достаточно быстро и даже не снимая колеса со ступицы: поддомкратил, открепил ремни с внешней стороны колеса, подспустил камеру, снял ее с диска руками, обул в шубу и вернул все на место в обратном порядке — итого не более часа. Накачал все свои запасные камеры и провел их ревизию, которых осталось 6 штук — ровно на две полные замены. Надеюсь, что мне их хватит лет на десять вместе с теми, что уже стоят на снегоходе. Решил разведать полевую дорогу до другого потенциального места рыбалки — Старомайнский залив реки Волга, место у разрушенного моста через речку Майна. Сумел проехать в том направлении около 7-8 километров из 12, но из-за начавшейся метели решил вернуться обратно, причем сделал это не совсем вовремя, но зато уже побывал в «боевых» условиях. Пробег моего самодельного караката уже перевалил далеко за 200 километров, а если ориентироваться на расход, то проехал я на нем уже около 250 км. Добавил пару новых видео в раздел тест-драйв.

Самодельный снегоход из мотоблока запись закреплена
Самодельный снегоход из мотоблока
в сообществе обновилась фотография
Самодельный снегоход из мотоблока запись закреплена

Сегодня 14 февраля 2020 года, то есть уже почти десять дней, как я эксплуатирую свой самодельный снегоход в его окончательной версии и в тестовом режиме для выявления скрытых недостатков или возможных неисправностей, которые могут возникнуть в полевых условиях. Сразу же для себя решил не выезжать на нем на первую рыбалку до тех пор, пока не искатаю литров 10 бензина.
Показать полностью… Да и хорошие морозы постояли совсем недолго, а за островом у нас и в суровые зимы бывают полыньи на месте старого русла Урени, которая после затопления стала частью Волги. На данный момент я почти израсходовал около двух топливных баков, что составляет примерно 6-7 литров бензина, и проехал на нем уже более 100 километров! Очень сильно удивил и порадовал расход топлива двигателем мотоблока, который в версии снегохода составляет не менее 20 километров на 1 литр АИ-92, и это с учетом прогрева двигателя перед заездом и смешанного режима движения: разгон/торможение, укатанная дорога/снежный покров умеренной глубины. Думаю, что при продолжительном и прямолинейном движении по хорошему основанию на одном литре бензина я смогу проехать на нем не менее 25 км, то есть с запасом добраться до места рыбалки.

Но звездочку на вал мотоблока мне все-равно придется заменить на большую диаметром — такую, какую я рассчитывал изначально. А сейчас пока стоит та, которую мне удалось купить — 28 зубьев, а я планировал от 32 до 36. Скорость движения на второй передаче и на средних оборотах двигателя составляет приблизительно 17-20 км/ч — это не так уж мало, но и совсем не много, а хотелось бы увеличить ее до 20-25 и 30 км/ч на повышенных оборотах, так как еще не совсем достаточно наката на первой передаче. Мощности двигателя для этого мне должно хватить. Правда первую скорость сейчас я почти не использую, т.к. снегоход легко везет двоих человек даже на второй, а один я на нем уже искатал все близлежащие сугробы и подъемы. Из плюсов хочу отметить то, что теперь все колеса имеют один размер и одинаковые камеры большого диаметра. Это дает значительное пятно контакта с поверхностью, поэтому колеса почти не проваливаются в снег там, где ногами я проваливаюсь до колена. Думаю, что проблемы могут возникнуть только по очень глубокому, свежему и рыхлому снегу, но к тому времени я уже заменю звездочку и буду для этих случаев использовать первую передачу.

Благодаря наличию дифференциала снегоход очень легко управляется одной рукой, правда доставляет неудобство ручное управление приводными ремнями, которое я переделаю на педали. Снегоход очень легко толкается с места и катится с выключенным двигателем — это без особых трудностей я могу проделывать одним пальцем руки, накат на скорости также очень приличный и руль при движении никуда не уводит. На данный момент я очень доволен результатом своей работы и пока не обнаружил почти ни одной неисправности или недостатка. Хотя пришлось немного усилить узел поворота, что я и так давно уже планировал. Сам уже забыл, что у меня еще не сделан передний узел крепления мотоблока и отсутствует натяжитель цепи. На днях займусь решением этих вопросов, а также постараюсь доделать проводку и освещение, и, если до конца февраля оборудую отсеки для снастей с инструментом, то еще успею скататься пару раз порыбачить. Подписывайтесь на мои обновления, если эта тема для вас интересна. Скоро подготовлю серьезное видео общих испытаний: подъемы и сугробы, максимальная загрузка, определение минимального расхода топлива по мернику и прочие издевательства.

Источник: http://vk.com/fishingmobile

ЛЕТОМ – МОТОЦИКЛ, ЗИМОЙ – СНЕГОХОД

Все более широкое применение находит сегодня снегоходная техника. Промышленность и самодеятельные умельцы создают самые разнообразные конструкции машин, специально предназначенные для эксплуатации зимой. Ко вот приходит весна, и мощный «Буран» отправляется на стоянку в гараж — дожидаться следующего сезона, а его владелец пересаживается на другого «коня», чаще всего — мотоцикл. Но целесообразно ли иметь два практически одинаковых транспортных средства, отличающихся лишь ходовой частью? А нельзя ли сделать универсальный мотоцикл-снегоход? Эту задачу с успехом решил наш читатель из города Воткинска Удмуртской АССР А. Барабанщиков.

Давно надумал обзавестись снегоходом, но от покупки промышленного «Бурана» решил воздержаться. И не только потому, что эта машина недешева и, предназначенная только для зимней эксплуатации, летом лишь занимает место в гараже. Бывает, соберешься ранней весной на рыбалку, а дорога до неближнего водоема уже освободилась от снега, и «Буран» уже не пройдет. Но, к сожалению, и старый друг — мотоцикл — здесь не поможет: за обочиной снег еще глубок и рыхл. Вот почему я остановил свой выбор на конструкции универсального снегохода, сделанного на базе мотоцикла ИЖ с коляской.

Идея ясна из рисунка. Заменяем заднее колесо гусеницей, а на остальные колеса надеваем широкие металлические лыжи, и ваш мотоцикл без какой-либо переделки превращается в отличный снегоход, легко преодолевающий подъем и заносы, а на ровных участках развивающий скорость до 40 км/ч. Причем переоборудование его в зимний вариант и обратно занимает не более 15 минут, а гусенично-лыжный комплект достаточно компактен, чтобы взять его с собой.

Лыжи для переднего колеса мотоцикла и колеса коляски устроены просто-Их основа — дюралюминиевый лист с приклепанными продольными уголками. Они придают лыже продольную жесткость; к ним же крепятся две стальные пластины, между которыми и закрепляется колесо всего двумя болтами. Для уменьшения трения о снег подошву лыжи рекомендую сделать из нержавеющей стали, латуни или полиэтилена. А для улучшения управляемости лыжа переднего колеса должна иметь подрез — стальное вертикальное ребро на нижней плоскости.

Р и с. 1. Г усенично-лыжиый комплект для мотоцикла с коляской.

Р и с. 2. Общий вид гусеничного движителя.

Более сложен в изготовлении гусеничный движитель, устанавливаемый на место снятого заднего колеса мотоцикла.

Его рама сварена из стальных труб d 30 и d 20 мм и четырех стальных пластин толщиной 8 мм. Продольные пазы в пластинах предназначены для подсоединения переднего и заднего валов опорных барабанов гусеницы и регулировки ее натяжения. К вертикальной трубчатой дуге приварена стальная втулка. Через ее отверстие при установке на мотоцикл проходит ось снятого заднего колеса. Ушко в передней части этой дуги служит для крепления специального узла, которым вся рама фиксируется на задней вилке мотоцикла. А два таких же ушка, приваренных под продольными трубами, необходимы для подсоединения оси балансиров. Кроме того, на концах эти трубы имеют упоры для резьбового натяжителя гусеницы.

Валы передних и задних опорных барабанов гусеницы выточены из стального прутка d 25 мм. На концах каждого проточены шейки под подшипник № 204, а в средней части приварены звездочки (Z=17) цепной передачи и фланцы опорных барабанов. Так как ведущим является только передний вал, звездочка заднего не используется, зато валы получаются полностью взаимозаменяемыми, что может пригодиться при выходе из строя звездочки.

Корпуса подшипников этих валов выточены из стальных заготовок. В них, помимо гнезда под подшипник, выполнены осевые отверстия для крепления к пластинам рамы и радиальное отверстие (по месту) — под длинную шпильку, используемую как шток натяжного устройства гусеницы.

Р и с. 3. Устройство гусеничного движителя:

1 — узел крепления движителя к мотоциклу, 2 — ведущая звездочка (Z=42) со ступицей, 3 — рама, 4 — гусеница, 5 — диск ведомого вала, 6 — опорный каток, 7 — звездочка ведущего вала, 8 — балансир, 9 — шток натяжного устройства, 10 — упор натяжного устройства, 11 — вал, 12 — звездочка привода (Z=17), 13 — опорный барабан, 14 — крышка подшипника, 15 — подшипник № 204, 16 — корпус подшипника.

Крышки корпусов имеют проточку для установки уплотнительной манжеты и крепятся к корпусу болтами М5.

Опорные барабаны гусеницы выточены из дюралюминиевых заготовок и собираются из двух половин на шести болтах Мб. При сборне между ними зажимаются вырезанные из толстого резинового листа ведущие звездочки — на переднем валу и цилиндрические катки — на заднем. Зубья ведущих звездочек передают усилие гусенице, зацепляясь за грунтозацепы через зазор между лентами гусеницы. А сами барабаны катятся по внутренней стороне гусеницы. Полукруглые канавки на их наружной поверхности сделаны для того, чтобы головки винтов, которыми грунтозацепы крепятся к ленте, не мешали работе.

Гусеница состоит из четырех полос шириной 56 мм, вырезанных из транспортерной ленты и соединенных вместе общими грунтозацепами — стальными П-образными профилями, согнутыми из полос толщиной 2 мм.

Передний вал гусеницы приводится во Еращение цепной передачей от ведущей звездочки (Z = 42), установленной на месте колеса. Собственно звездочка заимствована от мотоцикла ИЖ-10. Она крепится шестью болтами М6 к дообработанной, как показано на чертеже, колесной ступице. Монтируется эта деталь на заднюю вилку аналогично заднему колесу с добавлением простой распорной втулки.

Промежуточными опорами гусеничного движителя являются балансиры — установленные на общей оси четыре двуплечих рычага с закрепленными на концах осями катков.

Не найдя подходящих по размеру и прочности колес для балансира, сделал их сам. С помощью несложного штампа выдавил из круглых стальных пластин половинки дисков колес, выточил бронзовые ступицы — подшипники скольжения и пресс-форму для шин катков. Соединив полудиски шестью болтами, получил прочное колесо, легко ремонтируемое в случае износа.

Источник: http://modelist-konstruktor.com/razrabotki/letom-motoczikl-zimoj-snegoxod

Снегоход из мотоцикла

Много лет я занимался изготовлением всевозможных транспортных изделий для движения по зимним русским трассам , а также снежному бездорожью. Это захватывающе и увлекательно. Тестирования велосипеда на лыжах, далее — снежного мотоцикла и некоторых иных конструкций снегоходов мне до сегодняшних дней снятся по ночам.

Не все принятые решения оказывались правильными — суровые зимние условия и полное бездорожье требуют особого подхода к конструированию транспортных средств и не прощают ошибок. Все конструкции, которые мне удалось создать, кажутся по-своему интересными и имеют право на существование. К сожалению, многие модели сегодня утрачены, а повторять пройденное — душа не лежит. Хочется чего-то новенького.

Последняя конструкция оказалась необыкновенно простой и доступной для изготовления любому, кто умеет держать в руках инструменты.

Одна из самых сложных задач при перемещении по снежной целине — это изменение направления движения. Традиционно маневрирование осуществляется с помощью рулевой лыжи (одной или двух).

Я не стал совершенствовать колёсный движитель предыдущего снегохода, для которого использовал мотоцикл без значительных конструктивных переделок. Постепенно я пришёл к выводу, что для успешной езды по зимним дорогам не нужны ни рама, ни вилка, ни переднее колесо, ни подножки, а нужен лишь сам двигатель и заднее колесо от мотоцикла, которые достаточно установить на широкую доску-лыжу.

Конструкция мотоциклетных двигателей предполагает установку двигателя только на раму родного мотоцикла. Поэтому пришлось сделать платформу с кронштейнами, соединив сваркой плоский металлический лист и уголки, и прикрутить её мебельными болтами (с круглыми головками) к лыже. Подумав, что мотоагрегат может понадобиться и для летних поделок, сделал платформу с возможностью переставлять двигатель с одного изделия на другое.

Маятниковую вилку заднего колеса старого мотоцикла пришлось распилить, чтобы раздвинув, поместить в неё колесо с траками — «снегозацепами». Ось вращения вилки установил в одной плоскости (рядом и на одной высоте) с ведущей звёздочкой двигателя. Это необходимо, чтобы не соскакивала цепь и не менялась сила её натяжения при вертикальном перемещении колеса.

Самые простые грунтозацепы легко сделать, вставив в тело покрышки по периметру несколько металлических штырей. После этого покрышку я наполнил строительной пеной, получив «шипованое» колесо. Сделать это очень легко. Следует лишь учесть, что без доступа воздуха пена «схватывается» медленно, и колесо нужно выдержать до установки некоторое время без нагрузки. Этот способ изготовления колёс я использую много лет для разных тихоходных самоделок, не думая о насосах и проколах. Для надёжности по периметру колеса я ещё намотал металлический трос Ø10 мм, прикрепив его специальными зажимами, применяемыми в такелажных работах.

+
Предвидя, что колесо при больших нагрузках на цепь будет из снега выталкиваться, я поставил на вилку пружины от сетки старой кровати с таким расчётом, чтобы колесо прижималось через окно лыжи вниз.

Устройство рулевого управления в этом снегоходе очень необычное. В качестве направляющего руля использован трапециевидный отрезок той же доски, из которой сделана лыжа. Непривычно и то, что поворот руля осуществляется не вокруг вертикальной оси, а вокруг горизонтальной. Ввиду того, что боковые кромки рулевой лыжи находятся под некоторым углом к оси, при повороте кромка врезается в снег, из-за чего снегоход меняет направление движения.

Я ожидал, что всё будет именно так, но не знал, каким окажется поворот в зависимости от угла наклона кромки рулевой лыжи. Для экспериментов я взял прямоугольную рулевую лыжу, а к её боковым кромкам для начала прикрепил с обеих сторон треугольные накладки шириной примерно 120 мм. Оказалось, что для разворота радиусом 3 м достаточно иметь угол кромки рулевой лыжи всего в 10°.

Опасаясь, что колесо, усеянное шипами, при падении со снегохода может поранить водителя, я установил защитное крыло. Оно перемещается совместно с колесом. На кронштейн, удерживающий крыло, мне удалось укрепить седло.

Вес водителя нагружает колесо, что улучшает сцепление колеса с дорогой.

Рулевая лыжа соединяется с основной с помощью продольной оси Ø3/4″, которая вставляется в трубу Ø1″, закреплённую на основной лыже. Стойка рулевой колонки с ручкой от мотоцикла приварена к оси рулевой лыжи. Угол наклона стойки каждый может подобрать для себя сам.

Бензобак укрепил на руле. Это оказалось удобно и очень просто.

Познакомившись с фотографиями, вы убедитесь, что описывать конструкцию, пожалуй, дольше, чем её делать. Всё — просто.

Для большей устойчивости снегохода необходима более широкая лыжа, но можно приспособить и выносные подножки с дополнительными опорными лыжами. Я для их крепления использовал изогнутые короткие трубы.

Испытания описанной конструкции снегохода воодушевили многих моих знакомых и односельчан на изготовление подобных агрегатов для себя. В следующем сезоне, я думаю, ездоков по снежной целине будет больше.

Управлять таким рулём первоначально непривычно. К этому надо быть готовым и для первой поездки выбирать трассу без препятствий и крутых поворотов. Через несколько минут езды всё получится!

Источник: http://www.umeltsi.ru/samodelki-vezdehody/2780-snegohod-iz-motocikla.html

Зимняя экзотика: разбираемся в необычных типах снегоходов

Думаю, что стремление воплотить сказочное «наши сани едут сами» появилось ровно в тот момент, когда господин Даймлер прикрутил двигатель внутреннего сгорания к своему «рейтвагену». Однако если с двигателем все было понятно – его изобрели, то вот с движителем дела обстояли заметно сложнее. Колесо для снега подходит не очень. По плотному и укатанному (а кто же его укатает) оно еще едет, но вот по «пухлому» – никак. Отличный выход – полозья или лыжи, но они не могут быть движителем, а очевидная технология гусеничного привода в начале, да и к середине прошлого века не развилась дальше брезентовых тряпок с поперечными зацепами. Вариант металлических гусениц для малой техники, ясное дело, не подходил.

Аэросани

Выход нашелся: на волне шагающей семимильными шагами авиации к стоящей на трех или четырех лыжах «телеге» приделали авиационный двигатель и снабдили самолетным же винтом. Даже переделывать ничего не пришлось – просто развернули винт наоборот, чтобы он из тянущего стал толкающим – и поехали.

Аэросани пользовались довольно большой популярностью в Сибири и на Крайнем Севере, курсировали по замерзшим руслам рек, обслуживая отдаленные населенные пункты, вахты буровиков и геологов, а также оленеводов, живущих в тундре. Широко аэросани использовались и во время Великой Отечественной войны, причем как нашими войсками, так и немцами.

Одной из наиболее популярных и массовых моделей в СССР стали аэросани Север-2, разработанные в КБ Камова в 1959 году. За основу был взят кузов автомобиля ГАЗ-20 Победа, к которому приделали лыжи и авиационный двигатель АИ-14 – звездообразный девятицилиндровый агрегат объемом 10,4 литра и мощностью 260 л.с. Скорость машины была невысокой, расход топлива – ощутимым, да и груза или пассажиров такая машина могла перевезти немного.

Однако гораздо ближе к нашей снегоходной теме многочисленные самопальные аппараты, которые местечковые «кулибины» строили в огромных количествах в мастерских и гаражах, благо конструкция не имела каких-то особенно сложных элементов. Корпус зачастую вообще отсутствовал: сиденье на раме, лыжи, мотор, винт – и вперед.

Очевидными минусами любых аэросаней можно назвать высокий расход топлива при не самых высоких скоростях, посредственную управляемость, почти полное отсутствие тормозов, сложность с преодолением глубоких участков пухляка и не лучший акустический комфорт для ездоков. Видимо по совокупности этих причин тема гибрида самолета и саней не нашла развития.

Пукер-каракат

Гораздо более эффективными и универсальными оказались машины на колесах низкого давления – пневматиках. В разных частях страны их называют по-разному: каракаты, пневматики и даже пукеры, но смысл от этого не меняется. К снегоходам в строгом смысле этого слова каракаты относятся частично, поскольку способны передвигаться по любым поверхностям от болотистых топей до твердых грунтов и снега и даже умеют плавать. Однако именно зимой эти аппараты можно встретить чаще всего.

Каракат на агрегатах и раме мотоцикла Иж Планета-5 – классика жанра

В основе конструкции таких машин чаще всего лежит мотоциклетный двигатель от Ижа, Минска или Восхода, а сейчас умельцы ставят и китайские агрегаты. Компоновка может быть трех- или четырехколесной. Если трехколесный вариант – это чаще всего доработанный мотоцикл, то четыре колеса уже требовали изготовления самостоятельной рамы.

Основные достоинства – простота и дешевизна изготовления в гаражных условиях. Именно этим обусловлена популярность пукеров до сегодняшних дней. Минусов, однако, у этого типа снежных машин тоже изрядно: неспособность ездить по глубокому снегу, малая скорость, плохая управляемость, непобедимая «нежность» колес, изготовленных из камер грузовых автомобилей и тракторов. Естественно, ни о каком развлекательном использовании таких машин не может быть и речи: максимум, на что они способны – перемещать тело или два в пространстве. Медленно и скучно.

Мотособака – друг человека

Когда-то мотоцикл в СССР был весьма распространенным транспортом, что в первую очередь и обусловило появление большого количества каракатов. Однако сейчас найти в гараже старый, но исправный мотоцикл – та еще задача, да и время на «самопальство» есть далеко не у всех, а потребность в дешевом и компактном снеговом транспортном средстве никуда не делась. Тем же рыбакам совсем не сладко топать по льду 5-10 километров до клевого места, но покупать ради этого снегоход – тоже не вариант. Поэтому на данный момент самым компактным, простым и дешевым способом перемещения себя и небольшого груза по неглубокому снегу является мотобуксировщик или мотособака.

Простейшая рама, гусеница (чаще всего от Бурана) на роликах без какой-либо подвески и мотор для силовой техники – такой же, какие используют в бензогенераторах и мотопомпах. Картину дополняют пластиковые сани на жесткой сцепке – вот и весь рецепт.

Мотособаки могут отличаться размерами и мощностью, иметь вариатор или (что гораздо чаще) не иметь его, так же как фары и сиденья – это все опции. Зато среднестатистическая конструкция помещается в багажник универсала, что, без сомнения, поднимает его функциональность до небес.

Естественно, говорить о развлекательно-покатушечном использовании таких саней тоже невозможно. Комфорт нулевой, скорость – чуть быстрее пешехода, маневренность – на уровне железнодорожного вагона. Как нельзя лучше этому транспорту подходит слоган «зато не пешком». Если учесть, что «пешком» приходится зачастую по льду и много километров, звучит особенно актуально.

Микроснегоходы

Для тех, кто не хочет ездить на «корыте с мотором», современная промышленность, причем как наша, так и китайская, предлагает более высокий уровень техники – микроснегоходы. По компоновке это практически настоящие сноумобили, разве что совсем маленькие. Зачастую аппараты имеют разборную конструкцию и тоже способны уместиться в багажник большого универсала или минивэна.

Микроснегоход Рыбинка производства «Русской Механики». Наш ответ китайцам

Такая техника уже может называться «настоящей» и годится не только для перемещения себя и своего рыбацкого ящика от дороги до лунки, но и в покатушках вокруг дачи может принять участие.

Конечно, говорить о комфорте, динамике или проходимости не приходится и тут, но зато это уже вполне полноценный снегоход.

Источник: http://www.kolesa.ru/article/zimnjaja-jekzotika-razbiraemsja-v-neobychnyh-tipah-snegohodov-2016-01-19

Как сделать снегоход из мотоцикла иж планета

Чтобы не покупать дорогой снегоход, народные умельцы придумывают свои, подчас очень интересные, решения. Так, чтобы сделать самодельный снегоход, можно использовать отдельные детали, в том числе двигатель, от таких мотоциклов как: ?Иж?, ?Урал? или ?Восход?.

Насколько мощным может быть такой снегоход? Как переделать мотоцикл в гусеничный снегоход? Если вы владелец мотоциклов ?Иж?, ?Урал? или ?Восход?, то данная информация может быть для вас интересна.

Мощность самодельных снегоходов на базе мотоцикла

Самостоятельно собрав снегоход на основе мотоцикла, можно получить достаточно быстрый и проворный агрегат. Например, мощность двигателя мотоцикла ?Восход? ? ок. 15 л. с. Поставив этот мотоцикл на лыжи, можно ездить с максимальной скоростью не менее 60?70 км/ч. В отличие от мотоцикла ?Восход?, ?Иж-Планета? имеет мощность уже в 20 л. с., а известный всем ?Урал? ? 40 л. с. При таких оборотах снегоход сможет разогнаться более чем до 100 км/ч.

Однако необходимо помнить, что качество сборки для передвижения на таких скоростях должно быть на высшем уровне. Если, выжимая все соки из ?Иж-Планета?, можно особенно не переживать, то с более мощными двигателями, подобными тому, который установлен в мотоцикле ?Восход?, нужно обращаться осторожно. Не стоит думать, что в случае неисправности одного из узлов вездехода на скоростях более 80?100 км/ч снег смягчит ваше падение. На такой скорости падение в мокрый снег сопоставимо с падением на асфальт.

Поэтапное описание изготовления

Для того чтобы сделать гусеничный снегоход на основе мотоциклов ?Иж?, ?Восход? или ?Урал?, необходимо собрать для него подходящую раму. Чертежи и фото сваренных конструкций можно найти в Интернете. Однако у всех их есть общие черты. Для создания рамы снегохода используют обрезки труб небольшого диаметра. Чтобы сделать снегоход на базе готовой рамы мотоцикла ?Иж? или ?Восход?, ее также нужно будет переварить или установить дополнительные крепления. Здесь должны быть места для основных модулей снегохода: руля с передней лыжей, гусеничного движителя, мотора и сиденья водителя. Чтобы не наломать дров, используйте точечную сварку. Когда каркас будет готов, можно окончательно проварить соединения.

Для создания снегохода двигатель подойдет от мотоцикла ?Иж-Планета?, ?Урал? или ?Восход?. Если рама от старого транспорта в хорошем состоянии, то можно использовать ее, немного усовершенствовав. Некоторые ухищряются сделать временные крепления на раме, которые весной снимаются, а мотоцикл снова можно поставить на колеса. Какой бы вид крепления гусеницы и лыжного модуля вы не использовали, это должна быть крепкая и практичная конструкция.

Для создания привода на базе мотоцикла ?Иж?, ?Восход? или ?Урал? нужно установить цепную передачу с основного вала двигателя на ведущий вал гусеничного движителя. В качестве гусеницы-самоделки можно взять четверть гусеничной ленты от ?Бурана? или другого снегохода. Если нет возможности или средств приобрести заводской вариант, попробуйте сделать ее самостоятельно. Конечно, такая гусеница будет менее прочной.

Для создания гусеницы нам понадобится:

  • транспортерная или прорезиненная лента;
  • поперечные пластмассовые или жестяные рейки;
  • ключи и крепежные соединения;
  • чертежи.

Рейки можно использовать в качестве грунтозацепов. Для их изготовления нужно сделать равные по ширине и длине отрезки пластиковой трубы или жести с загибами, которые при помощи болтовых соединений нужно прикрепить через равное расстояние на транспортную ленту. В качестве роликов для такого движителя можно взять три пары колес разного размера. Для ведущего вала подойдут колеса побольше (например, от тележки), а для двух других ? пары поменьше. Ролики должны быть ?обуты? в резину для лучшего контакта с самодельной гусеничной лентой.

Однако, как уже говорилось выше, такая самодельная гусеница может не сгодиться, если планируется сделать мощный снегоход. Слишком хлипкая конструкция может просто-напросто рассыпаться при движении на больших скоростях. При переделывании под снегоход мотоциклов ?Урал? и ?Восход? лучше использовать качественные заводские детали, в том числе гусеницу, скажем, от снегохода ?Буран?.

Для обеспечения более мягкого движения самодельного снегохода, мотоцикл ?Иж?, ?Урал?, ?Восход? или другой нужно оборудовать передней и задней амортизацией. В некоторых случаях, сгодится родная амортизация задней подвески, а вот в качестве амортизации для поворотных лыж можно использовать пружины от автомобиля или мотоцикла.

Итак, как мы увидели, сделать самодельный снегоход на базе мотоцикла возможно. Однако для этого вам понадобятся некоторые умения, знания устройства гусеничного движителя, а также устройства главной передачи с двигателя мотоцикла на гусеницу. Создание самодельных снегоходов не ново в Интернете, поэтому грамотные чертежи можно найти на многих сайтах. Так, можно встретить профессиональные каталоги схем и описаний, чертежей с разных старых советских печатных изданий.

В зимний период использование мотоциклов в заводском оснащении практически невозможно.

Единственными, кто может хоть как-то двигаться по снежному покрову – это мотоциклы, оснащенные боковыми прицепами, а ведущее колесо переобуто в резину с глубоким протектором.

Но и то, не на всех поверхностях возможно использовать такие мотоциклы.

По не расчищенным дорогам иногда возможно перемещаться только на снегоходах. Но не у всех есть возможность приобрести снегоход, да и не всегда это экономически целесообразно.

В таком случае на выручку приходят «умелые руки». Ведь вполне возможно переоборудовать обычный колесный мотоцикл в полноценный снегоход, причем даже особо вмешательства в конструкцию не требуется.

Поэтому летом такой мотоцикл можно использовать по прямому назначению, а зимой переоборудовать его в снегоход.

Понятное дело, дорогие спортивные или туристические байки переделывать вряд ли кто согласиться, а вот отечественные «трудяги» переделать вполне можно.

Далее рассмотрим, как же можно сделать снегоход из самых распространенных советских мотоциклов – «Минск», ИЖ, Урал. Также рассмотрим в качестве снегохода мотоблоки, которые сейчас стали очень популярны в приусадебном хозяйстве.

Снегоходы на базе «Минск»

Начнем с самого малого представителя отечественного мотопрома – мотоцикла «Минск». Он хоть и оснащается 125-кубовым мотором, но вполне способен выступить как снегоход, причем умельцы «умудряются» сделать из него снегоходы двух типов.

Первый тип – колесно-лыжный. Конструктивно в мотоцикле особо ничего не меняется, однако с него снимаются колеса. Вместо переднего колеса устанавливается широкая лыжа.

Причем делается она очень просто – берется труба в качестве стойки, с помощью крепежного элемента и вала оси колеса лыжа крепиться к передней вилке. Внизу к стойке на шарнире присоединяется широкая металлическая полоса с завернутым передком.

Относительно задней части снегохода, то здесь несколько сложнее. Делается модуль, который крепиться на место заднего колеса.

В конструкцию модуля кроме рамы входит задний мост от УАЗ, но несколько модифицированный. Ведомая шестерня моста заменяется на заднюю звездочку мотоцикла ИЖ. Привод на мост осуществляется через промежуточный вал, но все же он остается цепным.

В качестве колес используются камеры от прицепа ПТС-2-4, но для надежности боковины камеры укрепляются боковинами шин. Диски для облегчения делаются сварными из прутов, а закрепляется камера к ним при помощи ремней.

Cнегоход на базе «Минск» способен развить скорость до 45 км/ч.

Второй тип снегохода из «Минск» — гусеничный. Причем впереди снова используется лыжа, крепящаяся к вилке. Сзади же тоже установлен модуль, но состоящий из рамы и двух валов, закрепленных на ней.

Передний вал оснащен звездочками. Две большие звездочки – приводные для гусеницы, и малая звездочка для привода вала. Задний вал оснащен катками. Между этими валами натянута гусеница, сделанная из клиновидных ремней и пластиковых планок.

Привод осуществляется через промежуточный вал. Гусеничная версия «Минска» способна разогнаться уже до 50 км/ч. И это только два вида из многочисленных.

Инженеры и дизайнеры не плохо поработали над мотоциклом иж Юнкер, один из замых красивых моделей отечественного производства.

В народе мотоцикл Jawa 350 пользовался немалой популярностью давайте ознакомимся с его техническими характеристиками.

Снегоходы ИЖ

Прейдем к мотоциклам среднего класса – ИЖ. Распространенными типами снегоходов, которые делаются из этих мотоциклов являются все те же колесный и гусеничный.

По сути, даже конструктивно снегоходы на основе «Минск» и ИЖ сходны. Однако часто вместо лыжи впереди используется колесо, сделанное из камеры, с бортовинами от шины.

Но в таком случае передняя вилка переделывается, поскольку такое колесо значительно шире стандартного. Хотя можно и воспользоваться все той же лыжей.

Что относительно гусеничной версии, то разница обычно сводиться к размерам самой гусеницы, и как следствие – гусеничного модуля.

Снегоходы из «Урал»

А вот мотоциклы «Урал» в качестве снегоходов используются чаще в гусеничном варианте. Особенностью их является то, что сам мотоцикл является достаточно тяжелым, да еще и имеется карданный привод заднего колеса, поэтому обычным гусеничным модулем с цепным приводом не обойтись.

Конструкция модуля для «Урала» значительно сложнее, да и привод организовывается другим способом – через редуктор. Поэтому в конструкцию рамы мотоцикла тоже вносятся изменения, иначе высота мотоцикла увеличиться, что произведет к завышению центра тяжести, и как следствие – снижение устойчивости.

Снегоходы из мотоблоков

Конструкция же снегоходов из мотоблоков значительно проще, независимо от модели мотоблока.

В них редукторный привод обеспечивает вращение двух колес. Поэтому чтобы сделать снегоход достаточно вместо стандартных колес установить широкие катки со снегозацепами.

Некоторые умельцы идут дальше, устанавливая на приводные валы гусеничные модули, представляющие собой три катка, закрепленных на оси, на которые надета гусеница. Ведущим катком обычно выступает средний, поэтому его делают зубчатым, а два остальных являются направляющими.

Здесь рассмотрены только самые популярные виды снегоходов на базе отечественных мотоциклов, а также мотоблоков. Хотя разновидностей снегоходов значительно больше.

Как правильно подобрать длину гусениц для снегохода вы можете узнать в нашей статье.

Детский снегоход Polaris 120 INDY, прекрасная модель для начинающих любителей активного отдыха.

Фотогалерея

Мы предлагаем вашему вниманию, подборку фото снегоходов своими руками из отечественных мотоциклов. Но оказывается такие «поделки», можно делать не только из старых мото, в дело идут также автомобили и велосипеды.

Видео

Автор демонстрирует свое изобретение, в виде самодельного снегохода-вездехода. Техника прекрасно справляется с глубоким снегом и водными преградами. Этот аппарат прекрасно подойдет для экстремальных прогулок.

Все более широкое применение находит сегодня снегоходная техника. Промышленность и самодеятельные умельцы создают самые разнообразные конструкции машин, специально предназначенные для эксплуатации зимой. Ко вот приходит весна, и мощный «Буран» отправляется на стоянку в гараж — дожидаться следующего сезона, а его владелец пересаживается на другого «коня», чаще всего — мотоцикл. Но целесообразно ли иметь два практически одинаковых транспортных средства, отличающихся лишь ходовой частью? А нельзя ли сделать универсальный мотоцикл-снегоход? Эту задачу с успехом решил наш читатель из города Воткинска Удмуртской АССР А. Барабанщиков.

Давно надумал обзавестись снегоходом, но от покупки промышленного «Бурана» решил воздержаться. И не только потому, что эта машина недешева и, предназначенная только для зимней эксплуатации, летом лишь занимает место в гараже. Бывает, соберешься ранней весной на рыбалку, а дорога до неближнего водоема уже освободилась от снега, и «Буран» уже не пройдет. Но, к сожалению, и старый друг — мотоцикл — здесь не поможет: за обочиной снег еще глубок и рыхл. Вот почему я остановил свой выбор на конструкции универсального снегохода, сделанного на базе мотоцикла ИЖ с коляской.

Идея ясна из рисунка. Заменяем заднее колесо гусеницей, а на остальные колеса надеваем широкие металлические лыжи, и ваш мотоцикл без какой-либо переделки превращается в отличный снегоход, легко преодолевающий подъем и заносы, а на ровных участках развивающий скорость до 40 км/ч. Причем переоборудование его в зимний вариант и обратно занимает не более 15 минут, а гусенично-лыжный комплект достаточно компактен, чтобы взять его с собой.

Лыжи для переднего колеса мотоцикла и колеса коляски устроены просто-Их основа — дюралюминиевый лист с приклепанными продольными уголками. Они придают лыже продольную жесткость; к ним же крепятся две стальные пластины, между которыми и закрепляется колесо всего двумя болтами. Для уменьшения трения о снег подошву лыжи рекомендую сделать из нержавеющей стали, латуни или полиэтилена. А для улучшения управляемости лыжа переднего колеса должна иметь подрез — стальное вертикальное ребро на нижней плоскости.

Р и с. 1. Г усенично-лыжиый комплект для мотоцикла с коляской.

Р и с. 2. Общий вид гусеничного движителя.

Более сложен в изготовлении гусеничный движитель, устанавливаемый на место снятого заднего колеса мотоцикла.

Его рама сварена из стальных труб d 30 и d 20 мм и четырех стальных пластин толщиной 8 мм. Продольные пазы в пластинах предназначены для подсоединения переднего и заднего валов опорных барабанов гусеницы и регулировки ее натяжения. К вертикальной трубчатой дуге приварена стальная втулка. Через ее отверстие при установке на мотоцикл проходит ось снятого заднего колеса. Ушко в передней части этой дуги служит для крепления специального узла, которым вся рама фиксируется на задней вилке мотоцикла. А два таких же ушка, приваренных под продольными трубами, необходимы для подсоединения оси балансиров. Кроме того, на концах эти трубы имеют упоры для резьбового натяжителя гусеницы.

Валы передних и задних опорных барабанов гусеницы выточены из стального прутка d 25 мм. На концах каждого проточены шейки под подшипник № 204, а в средней части приварены звездочки (Z=17) цепной передачи и фланцы опорных барабанов. Так как ведущим является только передний вал, звездочка заднего не используется, зато валы получаются полностью взаимозаменяемыми, что может пригодиться при выходе из строя звездочки.

Корпуса подшипников этих валов выточены из стальных заготовок. В них, помимо гнезда под подшипник, выполнены осевые отверстия для крепления к пластинам рамы и радиальное отверстие (по месту) — под длинную шпильку, используемую как шток натяжного устройства гусеницы.

Р и с. 3. Устройство гусеничного движителя:

1 — узел крепления движителя к мотоциклу, 2 — ведущая звездочка (Z=42) со ступицей, 3 — рама, 4 — гусеница, 5 — диск ведомого вала, 6 — опорный каток, 7 — звездочка ведущего вала, 8 — балансир, 9 — шток натяжного устройства, 10 — упор натяжного устройства, 11 — вал, 12 — звездочка привода (Z=17), 13 — опорный барабан, 14 — крышка подшипника, 15 — подшипник № 204, 16 — корпус подшипника.

Крышки корпусов имеют проточку для установки уплотнительной манжеты и крепятся к корпусу болтами М5.

Опорные барабаны гусеницы выточены из дюралюминиевых заготовок и собираются из двух половин на шести болтах Мб. При сборне между ними зажимаются вырезанные из толстого резинового листа ведущие звездочки — на переднем валу и цилиндрические катки — на заднем. Зубья ведущих звездочек передают усилие гусенице, зацепляясь за грунтозацепы через зазор между лентами гусеницы. А сами барабаны катятся по внутренней стороне гусеницы. Полукруглые канавки на их наружной поверхности сделаны для того, чтобы головки винтов, которыми грунтозацепы крепятся к ленте, не мешали работе.

Гусеница состоит из четырех полос шириной 56 мм, вырезанных из транспортерной ленты и соединенных вместе общими грунтозацепами — стальными П-образными профилями, согнутыми из полос толщиной 2 мм.

Передний вал гусеницы приводится во Еращение цепной передачей от ведущей звездочки (Z = 42), установленной на месте колеса. Собственно звездочка заимствована от мотоцикла ИЖ-10. Она крепится шестью болтами М6 к дообработанной, как показано на чертеже, колесной ступице. Монтируется эта деталь на заднюю вилку аналогично заднему колесу с добавлением простой распорной втулки.

Промежуточными опорами гусеничного движителя являются балансиры — установленные на общей оси четыре двуплечих рычага с закрепленными на концах осями катков.

Не найдя подходящих по размеру и прочности колес для балансира, сделал их сам. С помощью несложного штампа выдавил из круглых стальных пластин половинки дисков колес, выточил бронзовые ступицы — подшипники скольжения и пресс-форму для шин катков. Соединив полудиски шестью болтами, получил прочное колесо, легко ремонтируемое в случае износа.

Источник: http://moreremonta.info/strojka/kak-sdelat-snegohod-iz-motocikla-izh-planeta/

Снегоходы своими руками из мотоцикла

Снегоходы из мотоциклов

В зимний период использование мотоциклов в заводском оснащении практически невозможно.

Единственными, кто может хоть как-то двигаться по снежному покрову – это мотоциклы, оснащенные боковыми прицепами, а ведущее колесо переобуто в резину с глубоким протектором.

Но и то, не на всех поверхностях возможно использовать такие мотоциклы.

По не расчищенным дорогам иногда возможно перемещаться только на снегоходах. Но не у всех есть возможность приобрести снегоход, да и не всегда это экономически целесообразно.

В таком случае на выручку приходят «умелые руки». Ведь вполне возможно переоборудовать обычный колесный мотоцикл в полноценный снегоход, причем даже особо вмешательства в конструкцию не требуется.

Поэтому летом такой мотоцикл можно использовать по прямому назначению, а зимой переоборудовать его в снегоход.

Понятное дело, дорогие спортивные или туристические байки переделывать вряд ли кто согласиться, а вот отечественные «трудяги» переделать вполне можно.

Далее рассмотрим, как же можно сделать снегоход из самых распространенных советских мотоциклов – «Минск», ИЖ, Урал. Также рассмотрим в качестве снегохода мотоблоки, которые сейчас стали очень популярны в приусадебном хозяйстве.

Снегоходы на базе «Минск»

Начнем с самого малого представителя отечественного мотопрома – мотоцикла «Минск». Он хоть и оснащается 125-кубовым мотором, но вполне способен выступить как снегоход, причем умельцы «умудряются» сделать из него снегоходы двух типов.

Первый тип – колесно-лыжный. Конструктивно в мотоцикле особо ничего не меняется, однако с него снимаются колеса. Вместо переднего колеса устанавливается широкая лыжа.

Причем делается она очень просто – берется труба в качестве стойки, с помощью крепежного элемента и вала оси колеса лыжа крепиться к передней вилке. Внизу к стойке на шарнире присоединяется широкая металлическая полоса с завернутым передком.

Относительно задней части снегохода, то здесь несколько сложнее. Делается модуль, который крепиться на место заднего колеса.

В конструкцию модуля кроме рамы входит задний мост от УАЗ, но несколько модифицированный. Ведомая шестерня моста заменяется на заднюю звездочку мотоцикла ИЖ. Привод на мост осуществляется через промежуточный вал, но все же он остается цепным.

В качестве колес используются камеры от прицепа ПТС-2-4, но для надежности боковины камеры укрепляются боковинами шин. Диски для облегчения делаются сварными из прутов, а закрепляется камера к ним при помощи ремней.

Cнегоход на базе «Минск» способен развить скорость до 45 км/ч.

Второй тип снегохода из «Минск» — гусеничный. Причем впереди снова используется лыжа, крепящаяся к вилке. Сзади же тоже установлен модуль, но состоящий из рамы и двух валов, закрепленных на ней.

Передний вал оснащен звездочками. Две большие звездочки – приводные для гусеницы, и малая звездочка для привода вала. Задний вал оснащен катками. Между этими валами натянута гусеница, сделанная из клиновидных ремней и пластиковых планок.

Привод осуществляется через промежуточный вал. Гусеничная версия «Минска» способна разогнаться уже до 50 км/ч. И это только два вида из многочисленных.

Инженеры и дизайнеры не плохо поработали над мотоциклом иж Юнкер, один из замых красивых моделей отечественного производства.

В народе мотоцикл Jawa 350 пользовался немалой популярностью давайте ознакомимся с его техническими характеристиками.

Снегоходы ИЖ

Прейдем к мотоциклам среднего класса – ИЖ. Распространенными типами снегоходов, которые делаются из этих мотоциклов являются все те же колесный и гусеничный.

По сути, даже конструктивно снегоходы на основе «Минск» и ИЖ сходны. Однако часто вместо лыжи впереди используется колесо, сделанное из камеры, с бортовинами от шины.

Но в таком случае передняя вилка переделывается, поскольку такое колесо значительно шире стандартного. Хотя можно и воспользоваться все той же лыжей.

Что относительно гусеничной версии, то разница обычно сводиться к размерам самой гусеницы, и как следствие – гусеничного модуля.

Снегоходы из «Урал»

А вот мотоциклы «Урал» в качестве снегоходов используются чаще в гусеничном варианте. Особенностью их является то, что сам мотоцикл является достаточно тяжелым, да еще и имеется карданный привод заднего колеса, поэтому обычным гусеничным модулем с цепным приводом не обойтись.

Конструкция модуля для «Урала» значительно сложнее, да и привод организовывается другим способом – через редуктор. Поэтому в конструкцию рамы мотоцикла тоже вносятся изменения, иначе высота мотоцикла увеличиться, что произведет к завышению центра тяжести, и как следствие – снижение устойчивости.

Снегоходы из мотоблоков

Конструкция же снегоходов из мотоблоков значительно проще, независимо от модели мотоблока.

В них редукторный привод обеспечивает вращение двух колес. Поэтому чтобы сделать снегоход достаточно вместо стандартных колес установить широкие катки со снегозацепами.

Некоторые умельцы идут дальше, устанавливая на приводные валы гусеничные модули, представляющие собой три катка, закрепленных на оси, на которые надета гусеница. Ведущим катком обычно выступает средний, поэтому его делают зубчатым, а два остальных являются направляющими.

Здесь рассмотрены только самые популярные виды снегоходов на базе отечественных мотоциклов, а также мотоблоков. Хотя разновидностей снегоходов значительно больше.

Как правильно подобрать длину гусениц для снегохода вы можете узнать в нашей статье.

Детский снегоход Polaris 120 INDY, прекрасная модель для начинающих любителей активного отдыха.

Фотогалерея

Мы предлагаем вашему вниманию, подборку фото снегоходов своими руками из отечественных мотоциклов. Но оказывается такие «поделки», можно делать не только из старых мото, в дело идут также автомобили и велосипеды.

Видео

Автор демонстрирует свое изобретение, в виде самодельного снегохода-вездехода. Техника прекрасно справляется с глубоким снегом и водными преградами. Этот аппарат прекрасно подойдет для экстремальных прогулок.

Делаем снегоход из скутера своими руками

В хорошую погоду мото скутер с маленьким объемом двигателя всегда был востребован не только среди молодежи, а и у взрослых. Так как отличался своей простотой в управлении, легкостью и хорошей скоростью. Но к сожалению, когда наступают холода из-за небольшого диаметра колес, ездить на скутере становится очень неудобно, а в снежную погоду, даже одев зимнюю резину вовсе нереально.

Изучив различные журналы по мотоциклам, было подмечено, что в продаже существуют гусеничные движители, их можно установить вместо заднего колеса, что приведет к трансформации мотоцикла в снегоход.

Если у вас есть единомышленники в этом деле, то лучше всего взять гусеницу от снегохода «Буран» (фото 1) она отлично подойдет, так как с одной гусеницы выйдет 4 подходящих для скутера. Стоимость же обойдется в 2,5 раза дешевле, чем гусеницы взятые с мотоцикла. Но для одного скутера это обойдется слишком дорого.

Вскоре, связавшись с компанией, которая занимается комплектами движителей, было заполучено одна не очень широкая гусеница и пластиковая лыжа без крепления.

В основную конструкцию скутера никаких изменений не будет вноситься, что бы в теплую погоду всегда можно было заменить установленные гусеницы на колеса.

Приобретаем в магазине ведомую звездочку от снегохода «Буран», 2 колеса от обычного самоката для детей и 2 маленьких колеса от тележки, с роликовыми подшипниками. Далее ставим вместо ведущего колеса на скутере, колесо намного меньшего диаметра, например от спортивного авто, для того что бы заменить передаточное отношение. Это делается потому что в трансмиссии скутера передаточное отношение обычно рассчитывается на эксплуатацию его по отличным дорогам с примерной скоростью до 40-60 км/ч. Конечно при движении по снегу нагрузка на двигатель значительно возрастает и его мощности скорее всего не хватит, а такая высокая скорость может быть опасна на скользких дорогах.

Берем диск ведущего колеса мопеда и вырезаем тормозной барабан со шлицами под ведущий вал, а для крепления диска меньшего диаметра просверливаем в барабане отверстие (фото 2).

Для того чтобы гусеница не сползала с колеса и не проскальзывала во время движения, делаем зацепы (фото 3) из пластиковых водопроводных труб, которые в свою очередь вставлены в отверстие на гусенице.

Из плоского кровельного метала необходимо изготовить бандаж нужного нам диаметра, на нем при помощи мебельных болтов-глухарей закрепить зацепы (фото 4), они должны находиться на одинаковом расстоянии друг от друга и шагом, который будет соответствовать расположению гусеничных отверстий. При помощи тех же болтов крепим колесо, предварительно надев на него бандаж (фото 5). Получаем из обычного колеса, мягкую ведущую гусеничную звёздочку.

Соединим болтами М8 ведущую звёздочку снегохода «Буран» с 2 резиновыми колесами от тележки мы получим ведомую звездочку, а для оси берем шпильку с резьбой М10 (фото 6).

Что бы изготовить раму гусеничного движителя, понадобится металлические уголки и трубы квадратного сечения (фото 7). Размеры рамы и подлежащих к ней деталей нужно будет выбрать самостоятельно в зависимости от выбранной вами гусеницы и марки вашего скутера.

Лыжу можно взять самодельную из дерева или пластмассовую от детского самоката, прикрепив снизу металлический подрез, чтобы скутер не потерял управление на обледеневшей дороге. Лыжу необходимо закрепить у передней вилке скутера через специальную стойку. Она будет иметь 2 степени свободы движения, за счет чего при наклоне скутера в любую из сторон лыжа останется на снегу всей своей плоскостью.

Устанавливаем широкую площадку под ноги и небольшой декоративный щиток для передней вилки. Для дальних поездок в неблагоприятную погоду необходимо установить лобовое стекло.

Стандартный обвес на скутере не сильно прочен при высоко градусном морозе и имеет небольшие карманы, при попадании в них снега будет увеличиваться масса скутера. Чтобы избежать этого, делаем небольшой кожух над гусеницей. Для этого берем нужный нам по размерам кусок оргстекла, поликарбоната или другой пластмассы и аккуратно вырезаем боковину кожуха.

Далее режем стеклоткань на нужного нам размера куски, тщательно мажем их эпоксидной смолой и плотно укладываем в матрицу. Примерно через сутки необходимо снять матрицу, а получившийся кожух обрезать по контуру снимая все излишки стеклопластика.

По той же технологии делаем площадку для ног, только добавляем в эпоксидную смолу немного порошка серебрянки, для лучшей вязкости и цвета.

Видео испытаний скутера-снегохода:


Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Сделать снегоход из мотоцикла? Легко. Обзор заводских изделий и самоделок для сноубайка.

Несколько дней назад в ленте Яндекс Дзен на глаза мне попалась статья, в которой автор описывает устройство, о существовании которого я до того времени невежественно не подозревал. Речь идет о комплекте, который устанавливается на эндуро или кроссовый мотоцикл, в результате чего, при технически правильном монтаже получается сноубайк, или просто мотоцикл на гусеничном ходу с лыжей вместо переднего колеса.

Перелопатив некоторое количество сайтов и просмотрев приблизительно такое же количество объявлений о продаже гусеничных комплектов понял, что производителей и модификаций такого рода устройств довольно много, а цены на них находятся в довольно широком диапазоне. Дабы извлечь из затраченного мной время пользу не только мне, но и вам , представлю некоторые из комплектов находящиеся в различной ценовой категории.

Канадская компания Timbersled предлагает несколько версий систем собственной разработки для мотоциклов японского производства. На первый взгляд, конструкция выполнена вполне надёжно, но цена продукта не каждому доступна. 5500 долларов США без учёта доставки просят производители за самый недорогой из линейки комплект. Масса изделий чуть больше 60 килограмм.

Российски бренд VORTEX предлагает комплекты, как они утверждают, не имеющие аналогов в мире, на эндуро и кросс мотоциклы мощностью от 250 до 750 см3, которые дают возможность мотолюбителям заниматься спортом и зимой. Что важно, с комплектом идёт набор втулок, с которыми гусеница и лыжа, по заверению производителей, точно подойдёт к вашему мотоциклу.

Тюменская компания «Альфа Драйв» является производителем комплектов Snowrider. В линейке представлены три модели различающиеся в основном длиной гусеничного шасси. Вес комплекта составляет от 60.5 до 64 килограмм.

«Выпускаемые наборы адаптеров позволяют устанавливать гусеничный комплект практически на любые современные легкие эндуро или кроссовые мотоциклы с левым расположением цепи, с объемом двигателя от 250 кубических сантиметров.» -обозначено на их сайте.

Цена комплектов изделий от 318 000 до 342 000 рублей, доставка будет за вас счёт. Набор переходников не входит в стоимость, а продаётся отдельно, стоимость набора 10 000 рублей.

Спустимся по ценовому диапазону ближе к народу.

«Цена без канистры и кофра.
Гусеничный комплект 101″ идеально подходит для подготовленных трасс, так как не нуждается в смазке снегом гусеничного трака. Комплект подходит для катания по полям и лесам.
Подходит к любому кроссовому или эндуро мотоциклу
KTM. Yamaha. Husqvarna. Kawasaki. Honda. Suzuki. Kayo. BSE. Avantis. GR7. 125. 140. 150. 160. 190. 230. 250. 350. 400. 450.
Гусеница на мотоцикл. Сноубайк. Snowbike. Snow moto.fun. SMF. «

Гусеничный комплект SMF CROSS 101″ от 136000 р.
Гусеничный комплект SMF 129″ от 185000 р.
Гусеничный комплект SMF PRO 127″ от 250000 р.

Подробная и понятная инструкция по перелицовки moto в snow moto!

Самарская компания ООО «СНОУБАЙК» предлагает набор с переходниками которые входят в стоимость комплекта. Цена вопроса 76600 руб. + доставка транспортной компанией.

Как своими руками сделать снегоход на базе разных двигателей

В регионах с большими снегопадами зимой использовать двухколесный транспорт нецелесообразно. Но и машина не всегда нужна. В таких случаях на помощь приходит снегоход, но этот вид транспорта дорого стоит. При желании можно сделать снегоход своими руками, причем способов, как это сделать, много.

Как сделать снегоход

Сделать снегоход можно из разных транспортных средств, которые стоят в гараже.

Из мотоцикла

Сделать снегоход из мотоцикла можно, используя для этого разные модели. Наиболее популярными являются ИЖ и Урал. Преимущества такой переделки заключаются в том, что особых изменений вносить не надо. При хорошей сохранности средства можно оставить даже родную раму.

Технология переделки следующая:

  1. Из металлических труб или соответствующих уголков сделать прямоугольную раму. Ее оптимальные размеры — 150*43,5 см.
  2. Дополнительно к мотоциклу ИЖ необходимо сделать рулевую балку. Изготавливают ее из металлических уголков. Оптимальные размеры — 50*50*5 мм. Дополнительно балку обшивают металлическими накладками.
  3. После этого ее можно установить на сверлильном станке горизонтально. Обработать место соединения. Аналогичным образом поступить и с рамой. В этих местах нужно сделать специальные пазы для надежной фиксации. Дополнительно к передней раме прикрепить уголок.
  4. Теперь можно закрепить сиденье для мотоциклистов.
  5. Нужно сделать отверстия в лонжеронах.
  6. Между передней и средней частью рамы необходимо расположить швеллер для укрепления конструкции.
  7. Независимо от того, изготавливается снегоход из “Урала” или другой модели мотоцикла, необходимо заранее подобрать гусеничную звездочку и резиновую ленту. Оптимальные размеры — 220*30 см при толщине не более 1 см.
  8. Перед установкой гусеницу рекомендуется обшить капроном, что позволит материалу не расслаиваться в процессе эксплуатации.
  9. Теперь можно переходить к трансмиссии. Она состоит из двух частей. Первая — передний мост, является ведущим. Изготавливается из трубчатого вала, гусеничной звездочки и катка. Вторая — задний мост. Его делают из гусеничного барабана и трубчатого вала.
  10. Закончить процесс изготовления снегохода нужно привариванием лыж из листового металла.

При переделке мотоцикла в снегоход важно не изменять систему рулевого управления. В конечном изделии эта часть должна выполнять свои первоначальные функции.

Принципы переделки одинаковые, они не зависят от модели транспорта. Но снегоход из мотоцикла Урал будет более тяжелым.

Из Жигулей

Конструкция из автомобиля характеризуется простотой, легкостью управления и высокой маневренностью. Для изготовления нужно следовать инструкции:

  1. Сборка рамы. Лучше делать ее из труб. Состоит рама из передней и центральной балок (стальные трубы диаметром 5 см), двух нижних диагональных элементов (согнутые трубы диаметром 3 см) и заднего подкоса. Для фиксации элементов используют сварку.
  2. Установка рулевых колонок. Для этого на передней балке нужно расположить две втулки.
  3. Фиксация полуоси. Располагается она на задней раме, предварительно нужно приварить корпус под нее. Его делают из металлической трубы диаметром 6 см. Зафиксировать полуоси с помощью втулок и электрозаклепок.
  4. Установка двигателя от автомобиля. Предварительно нужно на центральной балке рамы сделать передний и задний крепежные узлы. Сначала их нужно расположить на самом двигателе, а только потом приварить к раме.
  5. В самодельном снегоходе можно установить колеса большого диаметра или лыжи из металлического листа. В первом случае задние и передние колеса нужно попарно соединить металлической трубой. При этом в ступице сделать проточки под подшипники, которые впоследствии зафиксировать пружинными кольцами. Дополнительно между подшипниками установить распорную втулку.
  6. На каждом колесе установить звездочку в зависимости от предполагаемой максимальной скорости. Такой снегоход можно использовать в любое время года. Для снежной зимы же подойдет конструкция, в которой передние колеса заменены на лыжи.
  7. Установка рулевой системы. Она берется цельной из автомобиля, например, из Запорожца, или мотоцикла. Выбор зависит от личных предпочтений. В первом случае дополнительно устанавливаются педали газа, сцепления и тормоза. Управление коробкой передач выполняется с помощью рычага и жесткой тяги.
  8. Установка кабины снегохода, роль которого выполняет кузов автомобиля.

Аналогичным образом можно собрать конструкцию из Оки своими руками.

Из мопеда

Легче всего сделать снегоход из скутера своими руками. Связано это с тем, что особых изменений в конструкцию вноситься не будет. Это позволит зимой использовать его в качестве снегохода, а теплое время года — в качестве мопеда.

Переделка скутера в снегоход выполняется по следующей технологии:

  1. Заранее подготовить все детали. Понадобятся гусеница, лыжи (можно пластиковые), ведомая звездочка промежуточного вала от снегоката Буран, 2 колеса от детского самоката и 2 колеса с подшипниками.
  2. Теперь можно приступать к переделке мопеда. Для скутериста это будет несложно. Ведущее колесо нужно снять, а вместо него установить другое, меньшего диаметра с целью замены передаточного отношения. Это позволит снизить максимально возможную скорость мотороллерам подобной конструкции, поскольку при движении по снегу нагрузка на двигатель увеличивается, а значит, высокая скорость может быть губительной для него.
  3. Из диска ведущего колеса вырезать отверстие под вал, а затем сделать зацепы для гусеницы. Из листа металла сделать бандаж, на котором и закрепить зацепы. В результате должно получиться колесо с зацепами.
  4. Соединить ведущую звездочку с колесами с подшипниками.
  5. Изготовить раму из металлических уголков.
  6. Закрепить лыжу на передней вилке через специальную стойку. Это позволит при наклоне снегохода оставлять лыжу на ровной поверхности.
  7. Над гусеницей сделать небольшой кожух для предупреждения попадания снега в обвес.
  8. Сделать из металлического листа площадку для ног.

Из культиватора

Снегоход из культиватора может быть колесным, гусеничным или комбинированным. Преимущества подобной конструкции заключается в том, что работ по переделке будет минимум. Легче всего сделать колесный, но и самодельные гусеничные снегоходы из этого средства делаются просто. Для этого потребуется:

  1. Сделать раму для снегохода из металлических труб. Вместо них можно взять и уголки. Рама должна иметь форму прямоугольника.
  2. К основанию прикрепить сиденье. В его роли может выступать ящик или любое подобное приспособление.
  3. Сделать лыжи из листов металла, а затем приварить их к раме.
  4. Полученную конструкцию можно прикрепить к мотокультиватору. Теперь можно заливать бензин в бак и использовать средство по назначению.

Из Дружбы

Бензопила Дружба имеет мощный двигатель, который способен привести в движение небольшое транспортное средство. Поэтому на его основе можно сделать мини снегоход, если следовать инструкции:

  1. Сборка каркаса. Для этого нужно заранее подготовить стальные уголки размером 50*36 см или листы толщиной более 2 мм. Уголки используются для сборки средней части каркаса, а листы — для передней и задней. Металл при этом загибают под углом 90° для обеспечения нужной жесткости конструкции.
  2. Сделать два сквозных отверстия, которые необходимы для крепления вала гусеничного механизма и направляющих гусеничных колес. Последние детали устанавливаются с двух сторон лонжеронов и предназначены для регулировки натяжения гусеницы.
  3. К нижней части лонжеронов крепят кронштейны для установки опорных каток. Фиксировать эти детали лучше сваркой.
  4. Катки поместить в резиновые чехлы и зафиксировать на пяти осях, располагают их снизу пазов. Сами оси же можно прикрепить гайками или болтами.
  5. Теперь между всеми элементами установить втулки, которые рекомендуется сделать из дюралюминия.
  6. Из металлических уголков сделать три стойки. На них будет располагаться редуктор бензопилы. Для укрепления конструкции можно использовать косынки.
  7. Теперь на каркас можно установить сиденье. Располагать его нужно между средней и задней частью конструкции.
  8. Спереди каркаса будет расположен руль. Для него предварительно нужно сделать отверстие. В качестве руля может выступать труба с ручками управления. Для создания системы управления все же лучше взять оборудование с мотоцикла или мопеда.
  9. Теперь нужно изготовить вал привода. Для этого можно взять металлическую трубу, в которую вставить круглый фланец для фиксации зубчатых колес.

Из мотособаки

Мотособака — это мотобуксировщик. Переделать его в гусеничный снегоход легко. Последовательность действий ничем не отличается от предыдущих вариантов. Сделать снегоход на гусеницах своими руками можно, следуя инструкции:

  1. Сварка рамы из металлических труб или уголков. Заранее рекомендуется начертить схему и определить размеры.
  2. Сборка гусеничного блока. В частности требуется изготовление гусеницы, внутрь которой устанавливают колеса небольшого диаметра.
  3. Установка гусеничного блока и двигателя. Монтируются эти части на раму.
  4. Сбор рулевой колонки. Рекомендуется брать уже готовую рулевую систему от мотособаки и не вносить в нее какие-либо изменения.
  5. Установка кузова и лыж. Если эти части были изготовлены из дерева, то перед их эксплуатацией нужно покрыть эмалью.

Изготовление отдельных элементов снегохода

Принцип переделки мотоцикла, бензопилы и мопеда практически одинаковый. Если узнать, как изготовить отдельные элементы, сделать это будет намного проще.

Подвеска

Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке. Для ее изготовления нужно подготовить:

После подготовки можно приступать к изготовлению подвески:

  1. Передний рычаг соединить со скользящими рельсами с одной стороны и с шасси с другой с помощью шарниров.
  2. С задним рычагом поступают аналогичным образом.
  3. Расположить торсионные пружины между скользящими рельсами и задней реактивной штангой.
  4. Между рычагами подвески расположить крепление двух силовых элементов.

Для крепления подвески используют стяжки рычагов.

Двигатель

Выбор двигателя для снегохода является важным этапом, поскольку от этого зависят мощность транспортного средства, его способность двигаться по заснеженным дорогам.

Оптимальной мощностью двигателя для снегохода считается мощность в диапазоне 6-30 л. с.

Поэтому чаще всего делаются эти транспортные средства с двигателем Лифан или с деталью из мотоцикла или мопеда.

Подъемник для снегохода

Это устройство может потребоваться, если снегоход застрял в снегу или ему требуется ремонт. Сделать своего рода домкрат несложно:

  1. Из металлического уголка шириной 25 мм сделать конструкцию по типу швеллера. Высота — 19 см. Посередине сделать два отверстия для крепления вилки.
  2. К низу приварить пластину, которая будет выполнять роль направляющей. Сверху расположить аналогичную часть, но не фиксировать. Расстояние между ними — 14 см.
  3. В этих пластинах сделать отверстия, через которые пропустить трубу домкрата. Верхнюю же сделать подпружиненной.
  4. Рядом с верхней пластиной под углом расположить еще одну деталь, которая будет играть роль крюка и придерживать подпружиненную часть.
  5. Сделать вилку для подъемника. Его длина 12 см. Одну сторону зафиксировать в швеллере. На расстоянии 67 мм расположить вторую ось крепления. В вилку вставить кусок трубы, которая проходит через вторую ось. К этой трубе приварить металлическое кольцо (можно взять металлическую пластину, в котором сделать дополнительные отверстия для резинок), сквозь которое пропустить трубу домкрата.
  6. Это кольцо мотоциклетными резинками зафиксировать на площадке под пружиной верхней пластины. Чтобы резинки не сползали, их можно закрепить винтиками.

Колеса

Для хорошей проходимости транспортное средство делают на камерах. Колеса для снегохода должны быть большого диаметра. Но лучше оснастить конструкцию лыжами. Их можно изготовить из фанеры, труб большого диаметра. Если есть такая возможность, то их можно взять с другого снегохода, в том числе и детского. Дополнительно нужно будет сделать втулки поворота для них, при этом наличие подшипников в этой системе необязательно.

Хорошо чувствуют себя самодельные снегоходы на гусеничном ходу. Возможно самостоятельное изготовление этой части. Приводится в движение гусеница колесами, которые располагаются внутри нее, для чего подойдут колеса от садовой техники. Сама же деталь может быть изготовлена из пластиковых труб, даже если изготавливаются двухгусеничные снегокаты. Подойдут трубы диаметром в 4 см. Если их распилить, то они смогут выполнять функцию грунтозацепов гусеницы.

Независимо от того, какое транспортное средство переделывается на снегоход, насколько сильными являются изменения и кто смастерил конструкцию, рекомендуется сначала пройти испытание на открытой местности. Если они прошли без проблем, то можно отправляться на более дальние дистанции.

Источник: http://xn--46-vlcakkhgh5a.xn--p1ai/ogorod/snegohody-svoimi-rukami-iz-mototsikla.html

Смотрите также:
27.04.2020

Простой колесно-лыжный снегоход на пневматиках Колесно-лыжный снегоход — трехопорный, с двумя задними ведущими пневматиками и одной управляемой лыжей спереди. Конструкция снегохода по сравнению с другими машинами подобного типа предельно проста, что позволяет сделать...

27.04.2020

Изготовление гусеницы своими руками: фото, чертежи, рекомендации Многие любители самодельной техники занимаются разработкой и изготовлением вездеходов на гусеничном ходу. Применяются самые разные решения при воплощении задумок в жизнь, но самой большой проблемой...

31.10.2018

Любительские аппараты на воздушной подушке Высокие скоростные характеристики и амфибийные возможности аппаратов, передвигающихся на воздушной подушке (АВП), а также сравнительная простота их конструкций привлекают внимание конструкторов-любителей. В последние годы...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
