Как сделать компактный самодельный снегоход

Как сделать снегоход своими руками: пошаговое описание строительства простого и эффективного снегохода (110 фото)

Зима – это то время года, когда всё вокруг покрывается «пушистым одеялом» в виде снега. Наша страна находится в такой климатической зоне, где каждую зиму мы должны быть готовы к большим осадкам. Нередко снег выпадает совсем неожиданно и тогда движение по всему городу останавливается.

К счастью в больших городах есть станции метро, где постоянно курсируют подземные поезда, на которых без проблем можно добраться в любую точку города.

Совсем другие дела обстоят в маленьких городах и деревнях, где движение любого транспорта не возможно во время сильных снегопадов.

Но даже из такого сложного положения можно найти выход, а именно передвигаться на снегоходе. Сегодня мы поговорим с вами о том, как сделать самодельный снегоход своими руками.

Краткое содержимое обзора:

• Снегоход своими руками
• Снегоход сделанный из Урала
• Делаем снегоход при помощи бензопилы
• Заключение
• Фото снегоходов своими руками

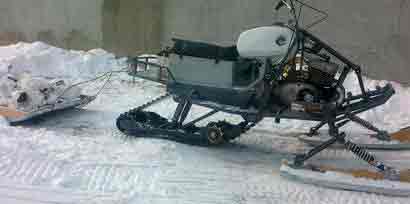

Снегоход своими руками

Для начала нужно осуществить постройку рамы. Для этого вам понадобятся:

• Несколько деревянных брусков.
• Дрель со всеми комплектующими.
• Стандартный набор болтов и гаек.
• Ручная пила.
• Несколько листов листового железа.

Вначале делаем основную конструкцию из деревянных брусков. Работу осуществляем путём закрепления брусков между собой и создания своеобразной опоры для каркаса.

Далее при помощи дрели необходимо на брусках закрепить листы железа. После можно переходить к установке заранее собранного двигателя со всеми вытекающими.

Обращаем ваше внимание на то, что данное средство передвижения будет сделано в не заводских условиях, а это значит, что вы не сможете быть уверенным на 100% насчёт безопасного передвижения на таком своеобразном транспортном средстве. Будьте предельно осторожны!

Снегоход сделанный из Урала

Сейчас вы узнаете, как сделать снегоход из Урала своими руками. Стоит отметить, что такое средство передвижения будет намного безопасней, чем предыдущий вариант. Это обуславливается тем, что 70% работы будет происходить с уже работающими деталями.

Процесс осуществления такой работы будет происходить в такой последовательности.

Снимите колёса с мотоцикла, и крепко зафиксируйте мотоцикл на раме, путём приваривания.

Далее нужно мотоцикл с рамой установить на уже заранее подготовленные гусеницы снегохода и прикрепить его на специально отведённые для этого штыри.

Весь оставшийся процесс работы будет направлен на проверку качества установки мотоцикла, а также плотной фиксации всех болтов.

Как отмечают многие «Кулибины нашего времени», такой снегоход будет крайне эффективен во время преодоления больших расстояний за городом в заснеженной местности. Удобное рулевое управление мотоцикла Урал, сделает процесс передвижения намного приятней.

Если вы планируете сделать из мотоблока полноценный снегоход, то мы настоятельно рекомендует посетить множество инженерных сайтов и чатов, где вам расскажут, как из мотоблока сделать снегоход своими руками, а также дадут множество действительно полезных советов.

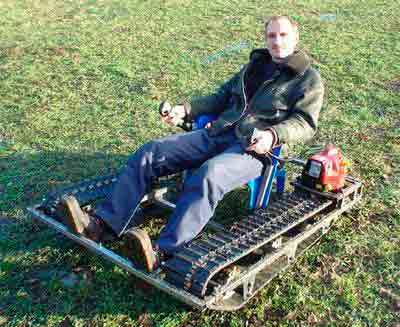

Делаем снегоход при помощи бензопилы

Бензопила – универсальное средство для работы с большими деревянными брусьями, которые тяжело поддаются деформации

С помощью этого инструмента можно смастерить настоящий снегоход.

Давайте разберём, как сделать снегоход своими руками из бензопилы. Первым делом обратите внимание на 2-ой подзаголовок статьи, в которой указаны все необходимые материалы для строительства. Итак, давайте начнём:

• Исходя из размеров будущего снегохода, начните бензопилой корректировать размеры брусьев.
• Далее бензопилой начинаем выпиливать мелкие детали, которые будут нужны для надёжной фиксации нижней опоры.
• Следом идёт такая же последовательность действий, как уже было написано ранее.

Заключение

Надеемся, что статья была для вас полезной, и теперь вы будете знать, как сделать снегоход на гусеницах своими руками при помощи самых простых комплектующих.

Источник: http://vsesvoimirykami.ru/kak-sdelat-snegoxod-svoimi-rukami/

Как сделать снегоход своими руками — подробная инструкция

Во время холодов транспорт на двух колесах становится неактуальным, а на заснеженных просторах проехать иногда невозможно даже на автомобиле. Что же делать в ситуации, если денег на покупку более приспособленного к суровой зиме транспорта нет?

В этом случае можно изготовить самодельный снегоход. Зимние транспортные средства чаще всего оснащаются гусеничным приводом, спереди устанавливаются рулевые лыжи. Снегоход обладает высокой проходимостью, легким весом (70-80 кг), что позволяет ему ездить как по ценному снегу, так и по укатанным заснеженным дорогам. Управлять этим транспортным средством просто, а развиваемая скорость невелика. Так что ездить на снегоходе зимой загородом – это не только удобно, но и безопасно.

Особенности самодельных снегоходов

Продажей снегоходов на территории СНГ занимается огромное количество компаний. Но цены на них высоки даже для семей с приличными доходами. Если вы не хотите переплачивать деньги за рекламу и являетесь трудолюбивым и креативным человеком, то попробуйте сделать самодельный снегоход.

Сделанный собственноручно самоход стоит в 7-10 раз дешевле, чем самые дешевые модели, изготовленные заводским образом.

Успешность собственноручного изготовления снегохода зависит от нескольких факторов:

• ваше личное мастерство;
• ваше инженерно-конструкторское мышление;
• наличие деталей и агрегатов от других снегоходов, мотоциклов и прочего.

Следует иметь в виду, что езда на снегоходе, как и на любом транспортном средстве, сопряжена с повышенной опасностью. Несмотря на то, что самодельные аппараты, как правило, не способны развивать скорость более 15 км/ч, к качеству деталей, к сварке, к креплению элементов болтами следует подходить со всей серьезностью. Вопрос эксплуатационной безопасности и надежности конечного агрегата должен являться основным для любого человека, имеющего намерение смастерить снегоход собственными руками.

Подготовка

Перед тем, как приступить к изготовлению снегохода, необходимо рассчитать основные параметры аппарата. Если вы немного инженер-конструктор, то уместно сделать чертеж агрегата. В принципе все снегоходы устроены одинаково и просто. Ваша задача – сделать надежный аппарат по образцу и подобию всех других вариантов этого класса транспортного средства.

Что потребуется для изготовления:

1. Труба для рамы, для подвесок и других каркасных элементов.

Экспериментальным путем было установлено, что оптимальный диаметр трубы – 40 мм. Если вы используете профиль, то будет достаточно 25 х 25 мм. Толщина стенки – 2 мм. При меньших параметрах – будет снижена устойчивость аппарата к деформациям. При больших – произойдет утяжеление машины, что, соответственно, отразится на и без того не блестящих ездовых характеристиках.

1. Колеса с резиной на оси.

Подойдут колеса от квадроциклов (небольших моделей с диаметром колеса 30-40 см), каких-нибудь тележек и т.д. Всего потребуется 2 оси с 2 колесами на каждой.

1. Клиновые ремни или транспортерная лента.

Основной элемент «гусениц». Оптимальная толщина – 3 мм. Этого достаточно для устойчивости и износостойкости.

1. ПВХ-трубы.

Из них делаются грунтозацепы — второй элемент «гусениц». Оптимальный диаметр 40 мм при толщине стенки – 5 мм.

1. Двигательная установка.

Как правило, используют двигатель, карбюратор, топливный бак от мотоцикла.

1. Передаточный механизм.

Как правило, используют звезды и цепь от мотоцикла, звезды от снегоходов. Ведущий вал от любого агрегата, подходящий по габаритам.

1. Направляющие лыжи.

Оптимально брать лыжи от другого снегохода. Так как этот элемент должен быть максимально надежным, рассчитанным на нагрузку самого агрегата, плюс – водителя и возможных пассажиров.

1. Руль.

Как правило, используют руль от мотоцикла, соответственно с ручкой газа и тросом.

1. Платформа, сидение, кузов.

В принципе можно обойтись и без платформы, закрепив сидение(я) и кузов (опционально) непосредственно на раме. Но иногда на раме конструируют дополнительную платформу, например, из деревянных досок, которые обеспечивают незначительную амортизацию, позволяют разместить несколько сидений, и в тоже время несильно утяжеляют конструкцию.

1. Амортизаторы.

Данный элемент вносит дополнительную сложность в конструкцию. Поэтому часто обходятся без него, тем более, если предполагается ездить по не утрамбованному снегу. Амортизация устанавливается на переднюю подвеску и сидение водителя. Можно взять от старого снегохода или от мотоцикла.

1. Мелкие детали.

Помимо перечисленных выше, для изготовления снегохода потребуются другие стандартные детали: болты, шпильки, гайки, шарниры.

Как сделать: инструкция

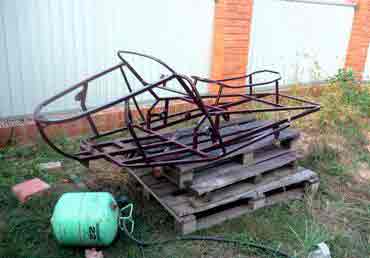

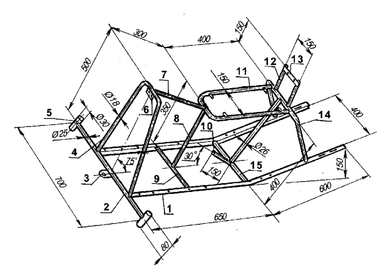

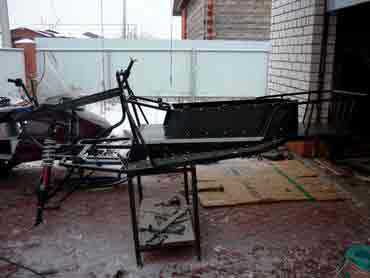

Вначале варится каркас – рама. Очевидно, что чем больше будет рама, тем тяжелее получится аппарат и тем медленнее он будет двигаться. Оптимальная длина рамы – 2 м плюс/минус.

На раме последовательно фиксируются:

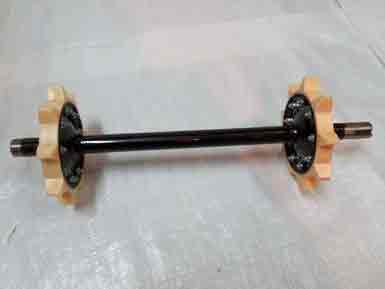

• ведущий вал с принимающей звездой;
• силовая установка с передающей звездой и бензобаком;
• передняя колесная ось (неподвижное крепление к раме сваркой или болтами);
• задняя колесная ось (крепится фиксировано при помощи подвижного направляющего элемента);
• передняя подвеска с рулевой конструкцией и направляющей лыжей (лыжами);
• сидение(я) и кузов.

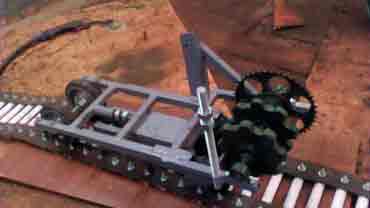

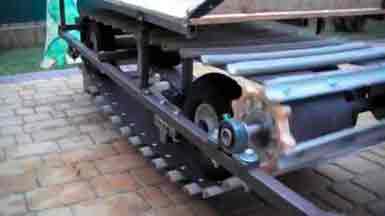

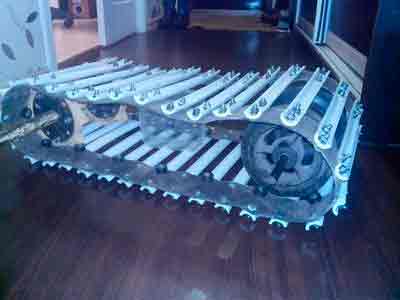

Гусеницы изготавливаются из приводных клиновых ремней или транспортерной ленты. Оптимальная ширина гусениц – от 40 до 50 см. При меньшей ширине (40) снегоход будет более маневренен и лучше управляем. При большей (50+) – улучшается проходимость аппарата.

Функцию грунтозацепов выполняют распиленные вдоль пополам пвх-трубы указанного выше диаметра. Они крепятся к резиновой основе при помощи болтов и гаек. Недостаточной ширины клиновые ремни можно скреплять друг с другом металлическими грунтозацепами.

Для того чтобы иметь возможность регулировать натяжение гусеничного полотна, задняя колесная ось крепится при помощи подвижного направляющего элемента, позволяющего фиксировать положение оси в определенном положении.

Дополнительные замечания:

1. Центр тяжести должен приходиться примерно на центр конструкции. Так как силовая установка крепится впереди, то сидение водителя должно быть смещено к центру над передним мостом или немного смещенным кзади.
2. Расстояние между ведущим валом и силовой установкой должно быть минимальным, чтобы минимизировать потери передаваемой на вал энергии.
3. Если вы устанавливаете амортизатор под сидение, то передняя опора сидения крепится на профильной дуге жестко, а сзади сидение опирается на амортизатор.
4. Если вы делаете снегоход с расчетом на большую загрузку, то для снятия части веса с гусениц целесообразно установить дополнительную лыжу посредине базы (между двумя гусеницами). Эта лыжа, длинной 50-70 см, крепится непосредственно к раме. Однако такая конструкция предполагает более точный предварительный расчет с последующим выравниванием высоты «ножки», что осложняет изготовление снегохода.
5. В шинах снегохода желательно поддерживать невысокое давление, чтобы избежать быстрого износа деталей и высокого расхода топлива.

Рассмотренный вариант снегохода является наиболее простым по конструкции. При наличии инструментов, сварочного аппарата он может быть собран в гараже без проблем.

Источник: http://zextrem.com/motor/snegoxod/kak-sdelat-snegoxod-svoimi-rukami-podrobnaya-instrukciya.html

Как своими руками сделать снегоход на базе разных двигателей

В регионах с большими снегопадами зимой использовать двухколесный транспорт нецелесообразно. Но и машина не всегда нужна. В таких случаях на помощь приходит снегоход, но этот вид транспорта дорого стоит. При желании можно сделать снегоход своими руками, причем способов, как это сделать, много.

1. Как сделать снегоход
2. Из мотоцикла
3. Из Жигулей
4. Из мопеда
5. Из культиватора
6. Из Дружбы
7. Из мотособаки
8. Изготовление отдельных элементов снегохода
9. Подвеска
10. Двигатель
11. Подъемник для снегохода
12. Колеса

Как сделать снегоход

Сделать снегоход можно из разных транспортных средств, которые стоят в гараже.

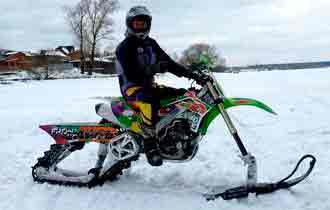

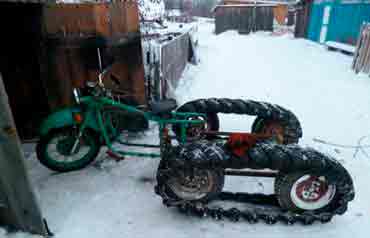

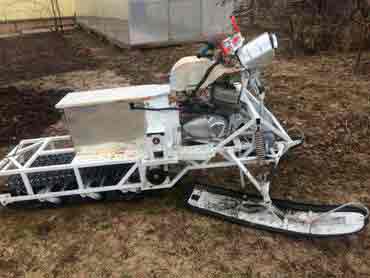

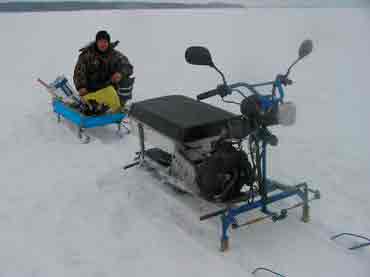

Из мотоцикла

Сделать снегоход из мотоцикла можно, используя для этого разные модели. Наиболее популярными являются ИЖ и Урал. Преимущества такой переделки заключаются в том, что особых изменений вносить не надо. При хорошей сохранности средства можно оставить даже родную раму.

Технология переделки следующая:

1. Из металлических труб или соответствующих уголков сделать прямоугольную раму. Ее оптимальные размеры — 150*43,5 см.
2. Дополнительно к мотоциклу ИЖ необходимо сделать рулевую балку. Изготавливают ее из металлических уголков. Оптимальные размеры — 50*50*5 мм. Дополнительно балку обшивают металлическими накладками.
3. После этого ее можно установить на сверлильном станке горизонтально. Обработать место соединения. Аналогичным образом поступить и с рамой. В этих местах нужно сделать специальные пазы для надежной фиксации. Дополнительно к передней раме прикрепить уголок.
4. Теперь можно закрепить сиденье для мотоциклистов.
5. Нужно сделать отверстия в лонжеронах.
6. Между передней и средней частью рамы необходимо расположить швеллер для укрепления конструкции.
7. Независимо от того, изготавливается снегоход из “Урала” или другой модели мотоцикла, необходимо заранее подобрать гусеничную звездочку и резиновую ленту. Оптимальные размеры — 220*30 см при толщине не более 1 см.
8. Перед установкой гусеницу рекомендуется обшить капроном, что позволит материалу не расслаиваться в процессе эксплуатации.
9. Теперь можно переходить к трансмиссии. Она состоит из двух частей. Первая — передний мост, является ведущим. Изготавливается из трубчатого вала, гусеничной звездочки и катка. Вторая — задний мост. Его делают из гусеничного барабана и трубчатого вала.
10. Закончить процесс изготовления снегохода нужно привариванием лыж из листового металла.

При переделке мотоцикла в снегоход важно не изменять систему рулевого управления. В конечном изделии эта часть должна выполнять свои первоначальные функции.

Принципы переделки одинаковые, они не зависят от модели транспорта. Но снегоход из мотоцикла Урал будет более тяжелым.

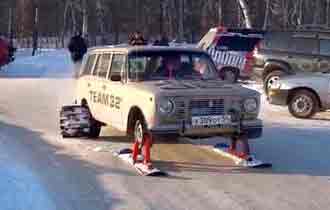

Из Жигулей

Конструкция из автомобиля характеризуется простотой, легкостью управления и высокой маневренностью. Для изготовления нужно следовать инструкции:

1. Сборка рамы. Лучше делать ее из труб. Состоит рама из передней и центральной балок (стальные трубы диаметром 5 см), двух нижних диагональных элементов (согнутые трубы диаметром 3 см) и заднего подкоса. Для фиксации элементов используют сварку.
2. Установка рулевых колонок. Для этого на передней балке нужно расположить две втулки.
3. Фиксация полуоси. Располагается она на задней раме, предварительно нужно приварить корпус под нее. Его делают из металлической трубы диаметром 6 см. Зафиксировать полуоси с помощью втулок и электрозаклепок.
4. Установка двигателя от автомобиля. Предварительно нужно на центральной балке рамы сделать передний и задний крепежные узлы. Сначала их нужно расположить на самом двигателе, а только потом приварить к раме.
5. В самодельном снегоходе можно установить колеса большого диаметра или лыжи из металлического листа. В первом случае задние и передние колеса нужно попарно соединить металлической трубой. При этом в ступице сделать проточки под подшипники, которые впоследствии зафиксировать пружинными кольцами. Дополнительно между подшипниками установить распорную втулку.
6. На каждом колесе установить звездочку в зависимости от предполагаемой максимальной скорости. Такой снегоход можно использовать в любое время года. Для снежной зимы же подойдет конструкция, в которой передние колеса заменены на лыжи.
7. Установка рулевой системы. Она берется цельной из автомобиля, например, из Запорожца, или мотоцикла. Выбор зависит от личных предпочтений. В первом случае дополнительно устанавливаются педали газа, сцепления и тормоза. Управление коробкой передач выполняется с помощью рычага и жесткой тяги.

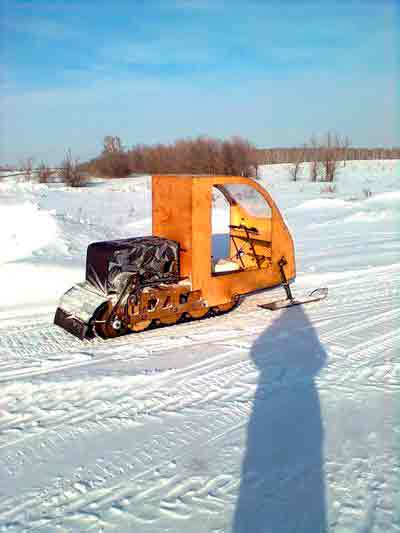

8. Установка кабины снегохода, роль которого выполняет кузов автомобиля.

Аналогичным образом можно собрать конструкцию из Оки своими руками.

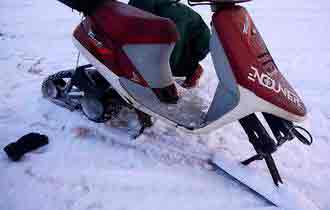

Из мопеда

Легче всего сделать снегоход из скутера своими руками. Связано это с тем, что особых изменений в конструкцию вноситься не будет. Это позволит зимой использовать его в качестве снегохода, а теплое время года — в качестве мопеда.

Переделка скутера в снегоход выполняется по следующей технологии:

1. Заранее подготовить все детали. Понадобятся гусеница, лыжи (можно пластиковые), ведомая звездочка промежуточного вала от снегоката Буран, 2 колеса от детского самоката и 2 колеса с подшипниками.
2. Теперь можно приступать к переделке мопеда. Для скутериста это будет несложно. Ведущее колесо нужно снять, а вместо него установить другое, меньшего диаметра с целью замены передаточного отношения. Это позволит снизить максимально возможную скорость мотороллерам подобной конструкции, поскольку при движении по снегу нагрузка на двигатель увеличивается, а значит, высокая скорость может быть губительной для него.
3. Из диска ведущего колеса вырезать отверстие под вал, а затем сделать зацепы для гусеницы. Из листа металла сделать бандаж, на котором и закрепить зацепы. В результате должно получиться колесо с зацепами.
4. Соединить ведущую звездочку с колесами с подшипниками.
5. Изготовить раму из металлических уголков.
6. Закрепить лыжу на передней вилке через специальную стойку. Это позволит при наклоне снегохода оставлять лыжу на ровной поверхности.
7. Над гусеницей сделать небольшой кожух для предупреждения попадания снега в обвес.
8. Сделать из металлического листа площадку для ног.

Из культиватора

Снегоход из культиватора может быть колесным, гусеничным или комбинированным. Преимущества подобной конструкции заключается в том, что работ по переделке будет минимум. Легче всего сделать колесный, но и самодельные гусеничные снегоходы из этого средства делаются просто. Для этого потребуется:

1. Сделать раму для снегохода из металлических труб. Вместо них можно взять и уголки. Рама должна иметь форму прямоугольника.
2. К основанию прикрепить сиденье. В его роли может выступать ящик или любое подобное приспособление.
3. Сделать лыжи из листов металла, а затем приварить их к раме.
4. Полученную конструкцию можно прикрепить к мотокультиватору. Теперь можно заливать бензин в бак и использовать средство по назначению.

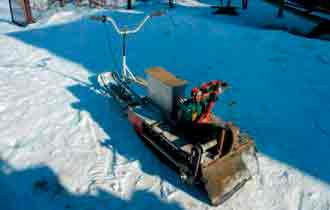

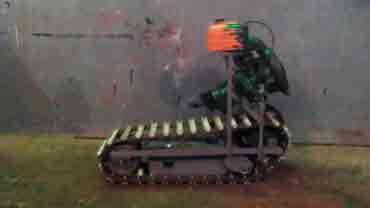

Из Дружбы

Бензопила Дружба имеет мощный двигатель, который способен привести в движение небольшое транспортное средство. Поэтому на его основе можно сделать мини снегоход, если следовать инструкции:

1. Сборка каркаса. Для этого нужно заранее подготовить стальные уголки размером 50*36 см или листы толщиной более 2 мм. Уголки используются для сборки средней части каркаса, а листы — для передней и задней. Металл при этом загибают под углом 90° для обеспечения нужной жесткости конструкции.
2. Сделать два сквозных отверстия, которые необходимы для крепления вала гусеничного механизма и направляющих гусеничных колес. Последние детали устанавливаются с двух сторон лонжеронов и предназначены для регулировки натяжения гусеницы.
3. К нижней части лонжеронов крепят кронштейны для установки опорных каток. Фиксировать эти детали лучше сваркой.
4. Катки поместить в резиновые чехлы и зафиксировать на пяти осях, располагают их снизу пазов. Сами оси же можно прикрепить гайками или болтами.
5. Теперь между всеми элементами установить втулки, которые рекомендуется сделать из дюралюминия.
6. Из металлических уголков сделать три стойки. На них будет располагаться редуктор бензопилы. Для укрепления конструкции можно использовать косынки.
7. Теперь на каркас можно установить сиденье. Располагать его нужно между средней и задней частью конструкции.
8. Спереди каркаса будет расположен руль. Для него предварительно нужно сделать отверстие. В качестве руля может выступать труба с ручками управления. Для создания системы управления все же лучше взять оборудование с мотоцикла или мопеда.
9. Теперь нужно изготовить вал привода. Для этого можно взять металлическую трубу, в которую вставить круглый фланец для фиксации зубчатых колес.

Из мотособаки

Мотособака — это мотобуксировщик. Переделать его в гусеничный снегоход легко. Последовательность действий ничем не отличается от предыдущих вариантов. Сделать снегоход на гусеницах своими руками можно, следуя инструкции:

1. Сварка рамы из металлических труб или уголков. Заранее рекомендуется начертить схему и определить размеры.

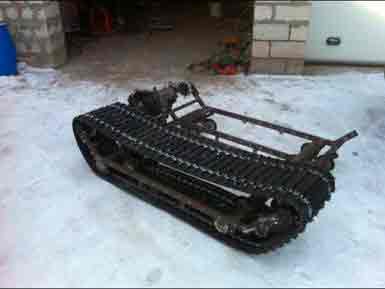

2. Сборка гусеничного блока. В частности требуется изготовление гусеницы, внутрь которой устанавливают колеса небольшого диаметра.
3. Установка гусеничного блока и двигателя. Монтируются эти части на раму.
4. Сбор рулевой колонки. Рекомендуется брать уже готовую рулевую систему от мотособаки и не вносить в нее какие-либо изменения.
5. Установка кузова и лыж. Если эти части были изготовлены из дерева, то перед их эксплуатацией нужно покрыть эмалью.

Изготовление отдельных элементов снегохода

Принцип переделки мотоцикла, бензопилы и мопеда практически одинаковый. Если узнать, как изготовить отдельные элементы, сделать это будет намного проще.

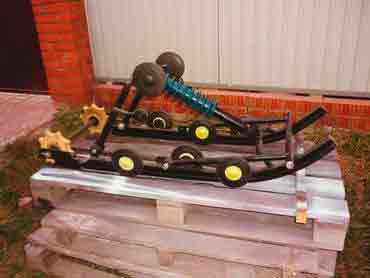

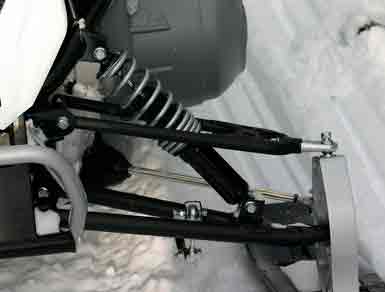

Подвеска

Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке. Для ее изготовления нужно подготовить:

• шасси;
• два рычага;
• связующие рельсы;
• шарниры.

После подготовки можно приступать к изготовлению подвески:

1. Передний рычаг соединить со скользящими рельсами с одной стороны и с шасси с другой с помощью шарниров.
2. С задним рычагом поступают аналогичным образом.
3. Расположить торсионные пружины между скользящими рельсами и задней реактивной штангой.
4. Между рычагами подвески расположить крепление двух силовых элементов.

Для крепления подвески используют стяжки рычагов.

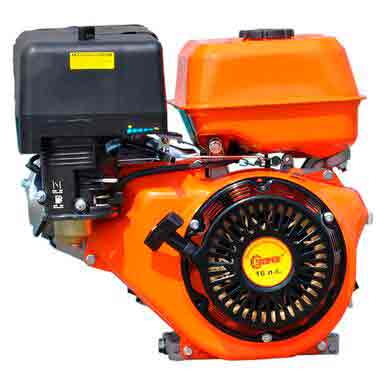

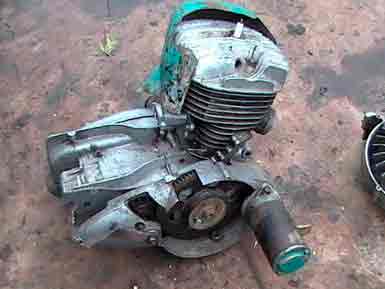

Двигатель

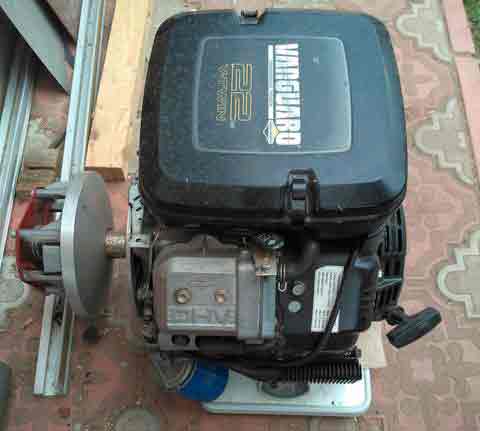

Выбор двигателя для снегохода является важным этапом, поскольку от этого зависят мощность транспортного средства, его способность двигаться по заснеженным дорогам.

Оптимальной мощностью двигателя для снегохода считается мощность в диапазоне 6-30 л. с.

Поэтому чаще всего делаются эти транспортные средства с двигателем Лифан или с деталью из мотоцикла или мопеда.

Подъемник для снегохода

Это устройство может потребоваться, если снегоход застрял в снегу или ему требуется ремонт. Сделать своего рода домкрат несложно:

1. Из металлического уголка шириной 25 мм сделать конструкцию по типу швеллера. Высота — 19 см. Посередине сделать два отверстия для крепления вилки.
2. К низу приварить пластину, которая будет выполнять роль направляющей. Сверху расположить аналогичную часть, но не фиксировать. Расстояние между ними — 14 см.
3. В этих пластинах сделать отверстия, через которые пропустить трубу домкрата. Верхнюю же сделать подпружиненной.
4. Рядом с верхней пластиной под углом расположить еще одну деталь, которая будет играть роль крюка и придерживать подпружиненную часть.
5. Сделать вилку для подъемника. Его длина 12 см. Одну сторону зафиксировать в швеллере. На расстоянии 67 мм расположить вторую ось крепления. В вилку вставить кусок трубы, которая проходит через вторую ось. К этой трубе приварить металлическое кольцо (можно взять металлическую пластину, в котором сделать дополнительные отверстия для резинок), сквозь которое пропустить трубу домкрата.
6. Это кольцо мотоциклетными резинками зафиксировать на площадке под пружиной верхней пластины. Чтобы резинки не сползали, их можно закрепить винтиками.

Колеса

Для хорошей проходимости транспортное средство делают на камерах. Колеса для снегохода должны быть большого диаметра. Но лучше оснастить конструкцию лыжами. Их можно изготовить из фанеры, труб большого диаметра. Если есть такая возможность, то их можно взять с другого снегохода, в том числе и детского. Дополнительно нужно будет сделать втулки поворота для них, при этом наличие подшипников в этой системе необязательно.

Хорошо чувствуют себя самодельные снегоходы на гусеничном ходу. Возможно самостоятельное изготовление этой части. Приводится в движение гусеница колесами, которые располагаются внутри нее, для чего подойдут колеса от садовой техники. Сама же деталь может быть изготовлена из пластиковых труб, даже если изготавливаются двухгусеничные снегокаты. Подойдут трубы диаметром в 4 см. Если их распилить, то они смогут выполнять функцию грунтозацепов гусеницы.

Независимо от того, какое транспортное средство переделывается на снегоход, насколько сильными являются изменения и кто смастерил конструкцию, рекомендуется сначала пройти испытание на открытой местности. Если они прошли без проблем, то можно отправляться на более дальние дистанции.

Источник: http://specmahina.ru/snegohod/kak-sdelat-svoimi-rukami.html

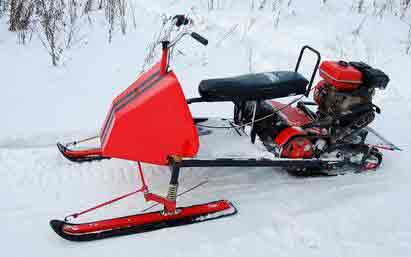

Самодельный снегоход своими руками с двигателем от мотоблока: видео, фото

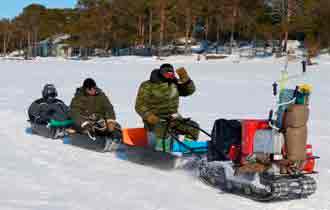

Снегоход из мотоблока своими руками выгодно собирать жителям снежных районов. Чтобы техника зимой не простаивала, с нее снимают двигатель, ставят на новую ходовую часть. Снегоход пригодится в хозяйстве для перевозки дров и других грузов. На машине можно просто погонять по заснеженному лесу, съездить на рыбалку или в соседнее село.

1. Выбор мотоблока для переделки в снегоход
2. Как из мотоблока сделать снегоход своими руками
3. Разработка плана
4. Инструменты и материалы
5. Рама для самодельного снегохода на базе мотоблока
6. Промежуточный вал и рулевая колонка
7. Гусеницы для самодельного снегохода из мотоблока
8. Изготовление лыж
9. Сборка гусеничного снегохода из мотоблока
10. Другие варианты гусеничного снегохода из мотоблока
11. Снегоход из мотоблока и простых колес
12. Снегоход с двигателем от мотоблока на камерах
13. Как сделать снегоход из мотоблока на покрышках
14. Преимущества самодельного снегохода из мотоблока
15. Рекомендации профессионалов
16. Заключение

Выбор мотоблока для переделки в снегоход

Основное назначение мотоблока – сельскохозяйственные работы. Обычно такую технику берут для покоса травы, обработки земельного участка, перевозки грузов. С наступлением холодов агрегат отправляют в гараж. Однако если мощность двигателя позволяет, почему бы технику не использовать зимой. Мотор приспосабливают на самодельный снегоход, а весной возвращают на родную раму.

Лучшим по проходимости считается гусеничный снегоход

Чтобы переделать мотоблок на снегоход, он должен отвечать следующим требованиям:

• иметь задний тягово-прицепной узел;
• обладать возможностью ручного управления;
• иметь двигатель не меньше средней мощности с воздушным охлаждением.

Всем требованиям отвечают мотоблоки марки «Нева». Тяговая сила агрегатов варьируется от 6 до 9 л. с. Мотор выносливый, так как сборка его осуществляется в Японии.

Как из мотоблока сделать снегоход своими руками

Переделка с/х агрегата является сложным делом. Потребуются сварочные навыки, токарные работы. Нужны базовые знания о подобной технике. Оптимально посмотреть самоделку у знакомых или друзей. Реальный обзор даст лучшее представление, где и какой узел стоит, а также его устройство.

Разработка плана

Первым делом надо разработать план и решить для себя, какого типа нужна машина. Самодельные снегоходы делают на лыжах, колесном или гусеничном ходу.

Самым простым в изготовлении считается колесный агрегат. Здесь практически ничего не нужно переделывать. Замене подлежат только родные колеса. Можно взять покрышки большого диаметра из с/х техники. Иногда делают снегоход из мотоблока на колесах низкого давления, что придает технике лучшую проходимость. Однако все колесные модели способны передвигаться по неглубоким сугробам.

Самоходная машина на лыжах аналогично проста в конструкции. Напоминает она мотосани. Основой для лыж берут готовые сани или делают самодельные полозья из пластика.

Гусеничная техника обладает лучшей проходимостью, маневренностью по сложным участкам. Однако сборка такого снегохода не простая. От мотоблока обычно используют один мотор. Ходовую часть собирают новую.

Прежде чем собрать своими руками гусеничный снегоход из мотоблока, тщательно изучают чертеж. Потребуется точно скопировать все узлы, выдержать рекомендуемые размеры.

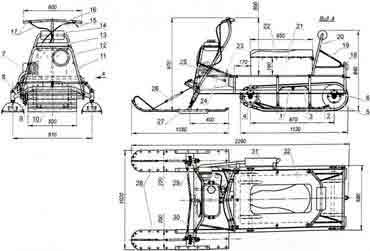

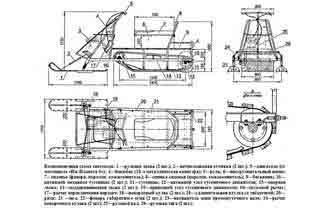

Все узлы гусеничной машины собирают по чертежу с соблюдением указанных размеров

Устроен снегоход из двух основных частей: ведущей и ведомой. В свою очередь ведущая часть состоит из трех узлов:

• двигатель;
• рама;
• механизм приводов.

К ведомой части относится:

• рулевая колонка;
• амортизаторы;
• элементы гусеничного узла.

Когда план будет готов, приступают к закупке материалов, подготовке инструмента.

Инструменты и материалы

В первую очередь закупают детали, необходимые для сборки основных узлов согласно чертежу. Если имеется токарный станок, простые элементы вытачивают самостоятельно. Для сборки рамы потребуется металл. Подойдут профильные трубы, уголки, листовая сталь.

Из инструментов обязательно нужна электросварка, болгарка, трубогиб и электродрель. Дополнительно понадобится обычный слесарский набор, куда входят ключи, молоток, пассатижи, зубило.

Рама для самодельного снегохода на базе мотоблока

Первым элементом собирают раму. Именно на ней будут закреплены все узлы. Для самодельного мини-снегохода с двигателем от мотоблока раму сваривают из профильных труб. Если требуются изгибы, применяют трубогиб. Можно использовать трубы круглого сечения. Диаметр минимум 25 мм. Если требуются усиливающие косынки, их вырезают из листовой стали толщиной минимум 5 мм.

Схема с указанными узлами поможет в сборке рамы

Когда основная рама будет сварена, спереди делают подрамник. Узел представляет собой площадку из уголков и листовой стали, на которую будет установлен мотор. На ней размечают крепежные отверстия. Дополнительно окошки предусматривают в траверсе. Они нужны для протягивания цепи привода от вала мотора до ходовой части.

Промежуточный вал и рулевая колонка

Узлы промежуточного вала вытачивают на токарном станке. Поперечины и опоры сваривают из профиля. Для самого вала подойдет труба круглого сечения или прут.

Сборку узлов промежуточного вала осуществляют по представленной схеме

Следующим элементом собирают рулевую колонку. Важно правильно выдержать все размеры, указанные в чертеже. После сборки проводят регулировку. От качества рулевой колонки зависит проходимость самодельного снегохода, его маневренность.

Важно точно выдержать все размеры деталей рулевой колонки, представленные на чертеже

Гусеницы для самодельного снегохода из мотоблока

Для сборки гусениц используют транспортерную ленту, пластиковые трубы и цепи от мотоцикла. Вариант подойдет для легкой модели. Например, когда имеется цель соорудить своими руками для рыбалки снегоход из мотоблока, на котором будет ездить один человек без тяжелого снаряжения.

Траки тяжелого снегохода согласно чертежу делают из брусков длиной 500 мм

Когда делают машину для перевозки грузов, траки вырезают из деревянных брусков. Располагают их на гусенице до 30 штук на расстоянии друг от друга около 38 мм. Рекомендуемая ширина гусеницы – 500 мм. Транспортерную ленту используют толщиной 18 мм.

Изготовление лыж

На передок ставят лыжи из саней или делают полозья самостоятельно. Для этого используют толстый пластик. Можно распустить толстостенную трубу, нагреть и загнуть концы.

Лыжи используют от саней или выгибают из толстостенной пластиковой трубы. Чтобы снегоход хорошо проходил по ухабам, меньше его кидало, лыжи оснащают лонжеронами и пружинами. Дополнительно ставят рычаг, помогающий освободить застрявший снегоход в сугробе.

Сборка гусеничного снегохода из мотоблока

Когда все узлы по отдельности будут собраны, остается их соединить в один агрегат. Проделывают следующие шаги:

1. На раму устанавливают мотор. Фиксируют его болтами через отверстия, просверленные на подготовленной площадке.
2. Следующим узлом ставят промежуточный вал. Он помогает уменьшить угловую скорость, увеличить тяговую силу.
3. Устанавливают и регулируют рулевую колонку. Возможно, после первого движения снегохода ее придется еще подрегулировать.
4. Монтируют гусеничный узел.
5. Сиденье водителя крепят на раму. Подойдет кресло от легкового авто.

По окончании сборки самодельный снегоход с двигателем от мотоблока испытывают в работе. Пытаются запустить мотор, сделать первые движения. Во время тестирования осуществляют дополнительные регулировки. Чаще всего в них нуждается рулевая колонка и тяговый привод.

Когда обкатка успешно завершена, все узлы настроены, можно побеспокоиться о внешнем виде. Металлические части обрабатывают антикоррозийной грунтовкой, окрашивают.

Другие варианты гусеничного снегохода из мотоблока

В рассмотренном примере представлен снегоход на одной широкой гусенице. Такая модель считается лучшей проходимости по глубокому снегу и сложному рельефу местности. Однако существуют другие гусеничные самоделки-снегоходы из мотоблока, своими руками которые собирают из тракторных покрышек и других материалов.

Снегоход можно сделать с двумя гусеницами

Не менее популярны модели с двумя гусеницами, где использована та же транспортерная лента. Из нее делают саму основу и траки. Для этого нарезают полосы, крепят их к основе болтами или заклепками.

Если из тракторной шины вырезать протектор, готовое кольцо исполнит роль гусеницы. Ходовой частью снегохода используют колеса. На мотоблок их ставят из легкового авто. На колеса натягивают протектор с шины.

Снегоход из мотоблока и простых колес

Для колесной модели снегохода потребуется прицеп. Его соединяют жестко с рамой мотоблока. Еще нужны зимние колеса и немного смекалки.

Для жесткого сцепления прицепа используют швеллер. Заготовку длинной около 50 см жестко крепят параллельно оси будущей снегоходной машины. Сначала на концах швеллера сверлят отверстия, ставят хомуты. К оси снегоходной машины приваривают крестовину, осуществляют фиксацию заготовки болтовым соединением, ставят контргайки. Узел исполнит роль стопора, предотвращающего смещение прицепа в сторону.

Прицепом послужат самодельные сани на лыжах из нержавеющей листовой стали

Прицеп ставят на лыжи, обустраивают сиденье водителя. С мотоблока снимают родные колеса. Вместо них ставят зимние шины. Иногда их делают самостоятельно в виде колец-насадок с траками на родные колеса мотоблока.

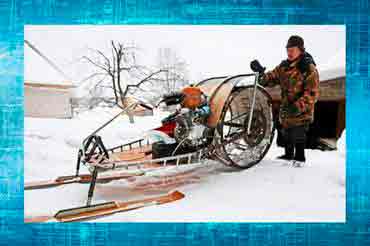

Снегоход с двигателем от мотоблока на камерах

Мотоблок практически не придется переделывать, если модернизировать родные колеса. Потребуются спущенные камеры от грузовика. Их по пять штук натягивают на каждое колесо, фиксируют цепями. Камеры накачивают. За счет фиксации цепями их форма становится наподобие ромашки с сегментами в виде эллипса. Новые колеса хорошо пройдут по глубокому снегу.

Для стяжки камер используют цепи, металлические обручи, полосы транспортерной ленты

Еще один колесный снегоход из мотоблока можно соорудить, надев на камеры вместо цепей стальные обручи. Снаружи их оснащают траками. Перемычки приваривают из металлических пластин. Высота трака около 2-3 см. После накачивания камер металлические обручи надежно зафиксируются на колесах.

Как сделать снегоход из мотоблока на покрышках

Покрышки от задних колес трактора способны исполнить роль гусениц. Потребуется отрезать боковые полки, чтобы осталось кольцо с протектором. Мотоблок оснащают дополнительными колесами. Для этого из труб сваривают раму. Конструкцию жестко сцепляют с рамой мотоблока. Расстояние между передними и задними колесами рассчитывают так, чтобы на каждую пару можно было надеть кольцо с протектором, то есть, гусеницу.

Колеса для снегохода лучше использовать от «Жигулей»

Самодельный снегоход оснащают сиденьем. Крепят его к изготовленной раме, где установлены задние колеса.

Преимущества самодельного снегохода из мотоблока

Внешне самодельная машина менее привлекательная, по сравнению с аналогом заводского изготовления. Однако можно найти много положительных сторон. Одним из плюсов является тот факт, что снегоход делают под себя. То есть, хозяин четко знает, чего он хочет: перевозить грузы, ездить на рыбалку, в лес, заниматься другими делами.

Внешне самоделка не привлекательная, зато отвечает всем требованиям хозяина

Из других плюсов можно выделить следующие моменты:

1. Покупать в хозяйство мотоблок и снегоход дорого. Для хранения двух машин понадобится место, причем каждая из них будет простаивать в не сезон. Дешевле обзавестись одним мотоблоком. Использовать его зимой вместо снегохода, а летом по прямому назначению.
2. Самодельная конструкция не потребует больших затрат. Многие запчасти подойдут б/у от легкового автомобиля. На металлоломе можно дешево купить обрезки труб, швеллера и другого металла.
3. Снегоход можно использовать даже летом. Гусеничная машина имеет хорошую проходимость по грязи.

Самоделка является большим плюсом для умельцев, привыкших все делать собственноручно. Человек, проявляющий к технике интерес, постоянно усовершенствует ее, придумывает новые приспособления.

Рекомендации профессионалов

Нужно помнить о том, что самодельная снегоходная машина является транспортным средством. Специалисты рекомендуют не забывать об этом. Даже если имеется многолетний опыт управления мотоблоком, после переделки к новой машине надо привыкнуть. Нельзя сразу на большой скорости осваивать снежные сугробы и неизвестную местность. Маневренность снегохода за счет жесткой сцепки с санями уменьшается. Увеличивается опасность переворачивания на сложной трассе.

Детей катают на небольшой скорости по ровной местности

Непременно в санях захотят прокатиться дети. Нельзя лишать такого удовольствия, но вновь надо вспомнить о технике безопасности. Трассу выбирают ровную, едут на малой скорости. Можно сделать поезд из нескольких волокуш.

На видео снегоход самоделка своими руками из мотоблока:

Заключение

Снегоход из мотоблока своими руками нужно собирать с учетом того, что он является транспортным средством. Если предполагается выезд на трассу, пусть это даже проселочная дорога, машину оснащают стопами, поворотами. Не помешает фара, когда придется передвигаться в сумерках.

Источник: http://vdome.club/materialy/svoimi-rukami/samodelnyy-snegohod-svoimi-rukami-s-dvigatelem-ot-motobloka-video-foto.html

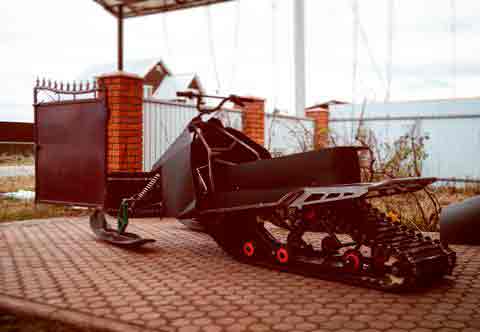

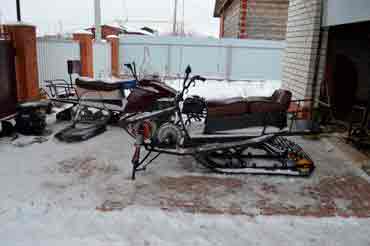

Самодельный снегоход на гусеничном ходу своими руками

Как только в нашей стране начинается зима, учитывая климат, двухколесный транспорт убирается в гараж до весны. Бывает невозможно использовать автомобиль для передвижения из-за обильного снега. И тут на помощь всем автолюбителям, которые хотят передвигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Возможность купить себе дополнительное транспортное средство есть не у всех, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Преимущества и особенности самодельного снегохода

• Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
• Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
• Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
• Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
• Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции. Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.

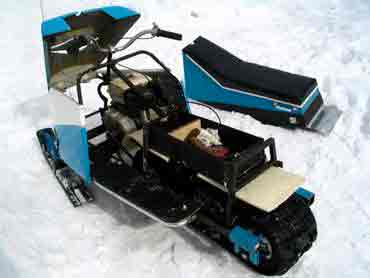

Устройство самодельного мотоблочного снегохода

Это востребованное изобретение, которое можно сделать самостоятельно при наличии качественных деталей. Мотоблок берется частично (отдельные детали) или используется полностью. Если вы решили использовать его не в полной комплектации, на него необходимо приварить несущую раму с задней осью, рулевой вилкой и колесами. Наиболее трудным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при изготовлении самохода будет использование деталей от мотоблока. Потребуется только изъять с готового мотоблока вилку рулевой и двигатель.

Мотор можно расположить в задней части конструкции.

Перед началом самостоятельного изготовления конструкции начертите чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно несложная и с ней справится любой человек, для этого не обязательны техническое образование и какие-то навыки.

Если вы не заканчивали инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы для самодельного снегохода

На чертеже рама, которая вам потребуется при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе – это основная деталь, за счет которой ваш транспорт будет передвигаться.

Если все сделать правильно согласно чертежу, у вас получится снегоход на основе гусянки.

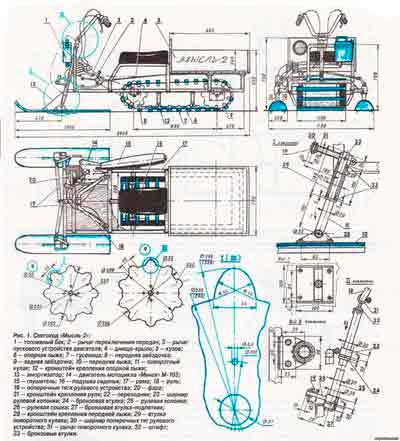

Чертеж рамы cнегохода на гусеницах

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

1. Рама. В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
2. Сиденье. Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.

1. Двигатель. Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.
2. Бак. Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.
3. Лыжи. Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.
4. Руль. При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.
5. Гусеницы. Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.
6. Привод. Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Если самостоятельно не получится произвести расчеты и составить чертеж, то для примера используйте чертеж с нашего сайта.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

• Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

Гусеница из покрышки

• Из транспортерной ленты:
  • отрезаем ленту необходимой длины;
  • прошиваем края леской;
  • замыкаем в кольцо, сшивая торцы;
  • на полученное полотно прикрепим грунтозацепы. В качестве грунтозацепов используем водопроводные трубы из пластика диаметром не менее сорока мм (распиливаем вдоль).
  • крепим трубы к полотну шурупами.

Гусеница из транспортерной ленты и труб ПВХ

Лыжи – это самая простая деталь, которую можно с легкостью изготовить. Опять же для изготовления необходим чертеж, на котором указаны все параметры. Ниже представлен чертеж, по которому можно изготовить лыжи для снегохода.

Если вы решили сделать снегоход на основе мотоблока, то надеемся, что вся выше предоставленная информация окажется полезной.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Видео-подборка

Источник: http://moymotoblok.ru/samodelki/samodelnyj-snegohod-motoblok-na-gusenitsah-svoimi-rukami/

Самодельный снегоход своими руками

В глухих районах, где требуется преодолевать значительные расстояния, рыбакам и охотникам необходимо иметь свой транспорт. По причине высокой цены сегодня многие не могут его приобрести и пытаются сконструировать самодельный снегоход своими руками. Построить его непросто, но если приложить максимум терпения и старания, то с этой проблемой нетрудно будет справиться.

• Постройка рамы
  • Деревянная конструкция
  • Металлическая рама для снегохода
• Подвесное оборудование
  • Резиновая гусеница своими руками
  • Самодельные лыжи

Постройка рамы

Прежде чем приступить к строительству снегохода, вначале потребуется выбрать материал. Проще всего самодельную раму сделать из деревянных брусков. Получится очень лёгкая и довольно прочная конструкция, которая считается самой дешёвой и наиболее простой в изготовлении. Для этого понадобятся:

1. Деревянные бруски.
2. Листовое железо.
3. Ножницы по металлу.
4. Дрель и свёрла.
5. Ручная пила.
6. Болты и гайки.

Преимущества строительства такой конструкции бесспорны. В случае поломки деревянную модель будет нетрудно отремонтировать вдали от населённого пункта. В лесу легко найти подручный материал, который можно применить для ремонта. Но главным достоинством считается то, что этот снегоход редко проваливается под лёд и не тонет в воде.

Деревянная конструкция

Известно, что бруски и доски из древесины не обладают особой прочностью в местах их

соединения. Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого берут листовое железо и вырезают ножницами квадратные пластины по ширине брусков. В них рулеткой размечают места под болты, а затем дрелью сверлят четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления для прочного скрепления деревянных брусков в углах самодельной рамы.

Обычно приступают к строительству после того, как сделают чертёж с точными размерами. И уже по ним ножовкой отрезают четыре бруска, а в углах дрелью сверлят отверстия для болтов. Затем их кладут на ровную поверхность пола в виде правильного прямоугольника. К местам соединения прикладывают металлические уголки, вставляют болты и накрепко затягивают гайками.

Для крепления двигателя и гусеницы на раму устанавливают дополнительно ещё две перекладины из брусков с отверстиями под болты на концах. Но перед этим вначале изготавливают уголки для крепления. Их вырезают из листов железа треугольной формы и сверлят отверстия в углах.

Лучше сразу сделать восемь штук и поставить их сверху и снизу. Тогда крепления окажутся более прочными и надёжными в работе.

Когда они будут готовы, внутрь рамы вставляют перекладины и наверх кладут треугольники. В них точно по размерам дрелью сверлят отверстия сквозь бруски. Затем туда вставляют длинные болты и плотно стягивают гайками. На этом прочная деревянная рама будет готова, которая долгое время прослужит на самодельном устройстве.

Металлическая рама для снегохода

Гораздо труднее заниматься строительством самоделок из металла. Здесь нужны специальные инструменты и приспособления, которые могут быть не у каждого. Потребуются значительные затраты, чтобы их приобрести или взять в аренду. Однако эта постройка будет намного прочней и долговечней конструкции из дерева. Здесь потребуются:

1. Сварочный аппарат.
2. Электроды.
3. Маска.
4. Болгарка.
5. Гаечные ключи.
6. Пассатижи.
7. Молоток.

Кроме того, для постройки металлической рамы понадобятся более прочные материалы. Их обязательно придётся покупать в магазине, так как сегодня они больше нигде не встречаются. Да и строить новый самодельный снегоход из старых деталей не слишком хочется из-за плохой надёжности. Поэтому здесь будут использоваться только хорошие материалы:

1. Металлические трубы.
2. Железный уголок.
3. Листовая сталь.
4. Швеллер.

Как правило, прежде чем начинать строительство рамы нужно сделать простой чертёж. По его параметрам болгаркой нарезать трубы и с помощью сварочного аппарата соединить их в прямоугольник. Внутри рамы вставить ещё пару перегородок из уголка для установки двигателя и гусеницы. Если сделать их из швеллера, то конструкция получится гораздо прочнее и надёжнее в работе.

После этого от металлической трубы потребуется просто отрезать две небольшие втулки.

А потом приварить их к углам передней части, куда будут вставляться поворотные опоры для лыж. Металлическая рама готова и можно приступать к постройке, а также установке основных агрегатов и узлов.

Подвесное оборудование

Чтобы сделать снегоход быстрым и сильным необходимо на раму поставить хороший двигатель. Если установить маломощный мотор, то такая конструкция будет плохо передвигаться. А также нужно правильно рассчитать гусеницу. При слишком маленькой площади она утонет в большом снегу и не станет тянуть даже по ровной местности. Особое внимание нужно обратить на лыжи, которые должны создать хорошую устойчивость и безопасность при движении на высокой скорости.

Резиновая гусеница своими руками

Чтобы легко передвигаться по снегу, очень важно сделать самодельному снегоходу хорошую резиновую гусеницу. Изготовить подобное устройство своими руками непросто и лучше приобрести её в магазине полностью с катками. Установить стандартную заводскую гусеницу на самодельную конструкцию не составит труда. Для этого придётся лишь закрепить ведущий вал и катки с подшипниками на раме. Если финансовое положение не позволяет купить все устройство целиком, то самые дорогие части нетрудно сделать самостоятельно. Для этого потребуются:

1. Транспортёрная лента.
2. Пластиковая труба.
3. Болты, шайбы и гайки.

Дешёвую самодельную гусеницу для снегохода обычно делают с применением тонкой транспортёрной ленты. Для этого по ширине катков отпиливают заготовки из пластиковой трубы. Затем их разрезают по длине на две равные части и сверлят отверстия под небольшие болты. После этого половинки пластиковых труб закрепляют на транспортёрной ленте болтами с шайбами и гайками. Гусеница готова и нужно приступать дальнейшей постройке.

Самодельные лыжи

Не секрет, что зимой по глубокому снегу гораздо удобнее передвигаться на лыжах. Они также прекрасно служат в виде устройства управления на снегоходе. Деревянную конструкцию сделать несложно, но для этого подойдут только прочные доски из берёзы или дуба. Их необходимо хорошо высушить, построгать, а затем нагреть и загнуть концы. Не сложнее сделать металлические лыжи. Для этого потребуется отрезать из листовой стали две пластины и по бокам приварить тонкий уголок.

Чтобы лыжи свободно поворачивались, к ним приваривают металлические стойки из труб. В рабочем состоянии они держатся в передних втулках рамы, где легко вращаются.

Сверху к стойкам приваривают шайбы или большие гайки, куда вставляются тяги для управления снегоходом.

Сам руль нетрудно сделать своими руками либо проще снять его со старого мотоцикла. Таким образом, останется только установить мотор, а также сиденье для водителя и можно двигаться в путь.

Источник: http://tokar.guru/samodelkin/samodelnyy-snegohod-svoimi-rukami.html

Создание снегохода своими руками

Решили сделать снегоход своими руками? Было бы желание… Конечно, для создания приличного транспортного средства понадобятся еще и слесарные навыки, элементарные знания физики, смекалка, материалы, запасные части и кое-какие инструменты. Нет никаких сомнений, что все это у вас есть, а чего нет, можно приобрести в процессе работы. Главное, каков результат! Собственноручно изготовленный снегоход, передвигающийся по снегу, преодолевающий заснеженное бездорожье – это круто!

Особенности и преимущества самодельных снегоходов

Основу конструкции зимнего ТС составляет гусеничный привод и рулевые лыжи. Из всех преимуществ самодельных снегоходов перед заводскими моделями, можно выделить следующие:

• Цена на собранную из подручных материалов мототехнику ниже в 5-10 раз.
• Возможность собрать модель желаемой конфигурации, мощности и т.д.
• Надежность конструкции, благодаря использованию качественных материалов и проверенных механизмов.
• Польза от того, что вы можете не покупать новые материалы и детали, а использовать хранящиеся в гараже.

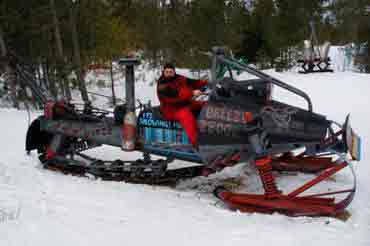

Самодельный снегоход – транспортное средство, которое можно встретить не только на загородных бездорожьях и лыжных курортах, но и на улицах населенных пунктов.

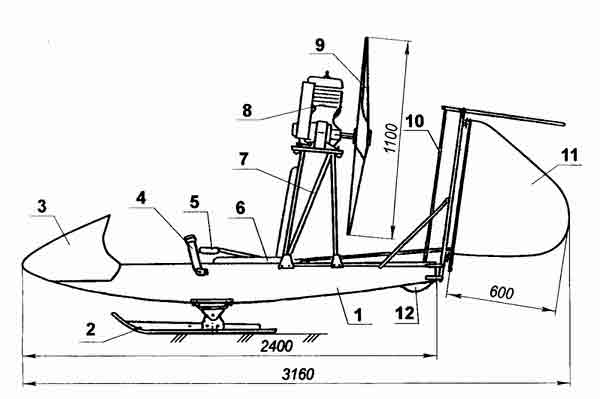

Изготовление снегохода по чертежам

Как сделать снегоход своими руками, какие понадобятся детали и узлы? Для создания самодельного гусеничного средства для передвижения по снегу составляется список необходимых компонентов, делается набросок и выполняются чертежи. В дальнейшем они будут служить руководством для создания ТС.

Стандартная конструкция состоит из нескольких элементов. В нее входит:

• Рама, которую можно позаимствовать у квадроцикла, скутера, мотороллера, мотоцикла и пр. Если такой возможности нет, ее изготавливают методом сварки из тонкостенных металлических труб, диаметра 40 мм.
• Сиденье — желательно из влагоотталкивающего материала.
• Двигатель также может быть от мотоблока, мотоцикла, скутера и т.п. Выбор определяется скоростью и весом ТС.
• Бак, представляющий собой емкость на 10-15 л из металла или пластика.
• Лыжи на самодельный снегоход на гусеницах можно брать готовые или изготовить их из девяти-десятислойной фанеры, толщиной 3 мм.
• Руль, как и многие другие элементы, берется от двухколесного агрегата.
• Привод, передающий вращательные движения от двигателя к гусенице, в качестве которого может использоваться мотоциклетная цепь.
• Гусеница — сложный компонент, требующий детального рассмотрения.

Как сделать своими руками гусеницы?

Самодельные гусеницы можно изготовить из автомобильных покрышек. Преимущество использования шин в том, что они имеют замкнутый контур, снижающий вероятность разрыва. Для изготовления гусеницы борта покрышки срезаются острым сапожным ножом. На оставшееся гибкое полотно прикрепляются грунтозацепы, в качестве которых используются пластиковые трубы, толщиной 5 мм и диаметром 40 мм, распиленные по длине. Половинки труб нарезаются по ширине покрышки, крепятся болтами через каждые 5-7 см.

Аналогичным образом изготавливают гусеницы из транспортерной ленты. Ее преимущество в том, что в случае ее применения нет ограничений по длине. Но возникает необходимость в сцепке путем накладывания концов ленты с нахлестом в 3-5 см и фиксирования болтами. При изготовлении гусениц своими руками нередко используются клиновые ремни. Соединенные грунтозацепами, они представляют полноценную гусеницу с уже готовыми впадинами для шестеренок.

Широкая гусеница улучшает проходимость агрегата, но снижает его управляемость. В заводских моделях предусмотрено три варианта:

• Стандартный – 15;
• Широкий – 20;
• Сверхширокий – 24.

Последовательность создания снегохода своими руками

Чтобы изготовить снегоход на гусеницах своими руками, первоначально нужно соединить раму и рулевой механизм. Выбирается высота и угол наклона, затем производится точечная сварка. В соответствии с чертежом, устанавливается и фиксируется двигатель. Необходимо проследить, чтобы не было сильного наклона. Во избежание большой длины топливной магистрали, бак располагают на близком расстоянии от карбюратора.

Далее устанавливается гусеница. Ведомый мост с полотном крепится позади рамы (в зависимости от конструкции, на подвес, вилку, амортизатор и т.п.)., ведущий мост прикрепляется посередине снегохода (обычно под сиденьем водителя), ближе к двигателю. Сцепление шестерней мостов производится предварительно. После этого проводится подключение топливного бака, троса ручки газа и тормоза, монтируется сиденье, проводятся другие работы.

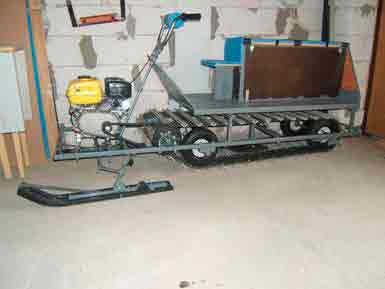

Снегоход из мотоблока своими руками

Создание снегохода из мотоблока – самый популярный вариант. Транспортное средство, предназначенное для сельхозработ, может использоваться полностью или частично. Следует обратить внимание на то, что двигатели мотоблоков, как правило, рассчитываются на вес и давление колес, которые меньше гусеничного в несколько раз. По этой причине лучше оснастить снегоход колесами низкого давления. Это поможет избежать перерасхода топлива и преждевременного износа деталей. Как мотоблок преобразуется в самодельный снегоход, посмотрите видео.

При изготовлении снегохода необходимо прислушаться к советам опытных умельцев:

При резке трубы при помощи циркулярной пилы рекомендуется разрезать одну сторону, а потом другую. Так вам удастся получить ровные заготовки. Трубу лучше предварительно разрезать на отрезки необходимой длины, так как при резке длинных заготовок пластмасса расплавиться, а диск пилы может зажать.

Размер гусеницы можно выбирать по своему усмотрению. Она может быть широкой и короткой, узкой и длинной, но следует учесть, что от ее ширины будет зависеть управляемость транспортного средства. ТС с широкой гусеницей сложнее в управлении, кроме того, увеличится нагрузка на двигатель. Гусеница маленького размера будет проваливаться в глубоком рыхлом снегу.

Источник: http://mastergrad.com/blogs/post/11388/

Как собрать своими руками самодельный снегоход на разных видах гусениц

Рыбаки, охотники и любители зимних видов спорта используют снегоходы для проезда к лучшим местам отдыха. Даже недорогие модели такой техники стоят около сотни тысяч рублей, чаще — больше. Желающие сэкономить могут собрать самодельный снегоход на гусеницах в условиях обычной гаражной мастерской. Стоимость деталей для постройки не превышает 40 тысяч рублей.

Устройство снегохода

Самодельные снегоходы устраиваются на гусеничном ходу. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:

• С цельной либо переломной рамой.
• С жёсткой либо амортизированной подвеской.
• С двигателем от мотоблока либо от мотоколяски.

Для рулевого управления используются короткие лыжи. Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:

1. Подбор двигателя, расчёт рамы и ходовой части.
2. Сборка рамы точечной сваркой.
3. Устройство рулевого управления.
4. Установка двигателя в проектное положение на временное крепление.
5. Проверка конструкции на устойчивость к опрокидыванию.
6. При успешной проверке — капитальная сварка рамы, установка двигателя.
7. Установка приводной системы, мостов.
8. Сборка и установка гусениц.
9. Монтаж деталей кузова.

После этого проводят финальные испытания. Если снегоход едет нормально и не опрокидывается, то его загоняют в гараж и разбирают. Раму очищают от ржавчины, окрашивают в 2 слоя, производят финишную отделку остальных элементов, после чего собирают своими руками самодельный снегоход на гусеницах.

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

• Топливным баком.
• Системой зажигания.
• Понижающим редуктором с числом 1:2.
• Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

Марка	Модель	Мощность, л. с.	Объём, см3	Масса, кг	Примерная цена, тыс. руб.
Kipor	KG160S	4,1	163	15,5	20−25
Sadko	GE- 200 R	6,5	196	15,7	15−20
Lifan	168 FD-R	5,5	196	18,0	15−20
Zongshen	ZS168FB4	6,5	196	16,0	10−15
Nomad	NT200R	6,5	196	20,1	10−15
Brait	BR-177F-2R	9,0	270	30,0	10−15
Honda	GX — 270	9,0	270	25,0	45−50

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

• Двигатель.
• Сцепление.
• Редуктор.
• Бензобак (объёмом 5−10 литров).
• Глушитель.
• Генератор.
• Коммутатор и катушку электронного зажигания.

Часть элементов подойдёт от старых мотоциклов («Минск», «Восток», «Ява», «Урал»). Бензобак располагают как можно ближе к карбюратору, чтобы сократить длину патрубков.

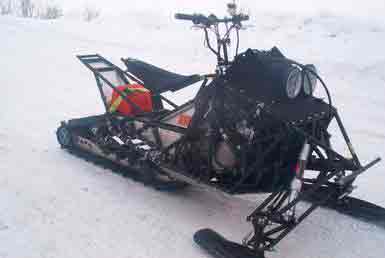

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

• Ведомая звёздочка большого диаметра.
• Зубчатые колёса, приводящие в движение гусеницы.
• Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

• Из транспортной ленты толщиной 3 мм.
• Из автомобильной покрышки.
• Из клиновых ремней.
• Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см 2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

• От края ленты 15−20 мм.
• Между болтами на траках 100−120 мм.
• Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

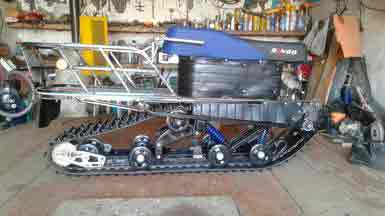

Ходовая часть

Лёгкие снегоходы, предназначенные для катания по рыхлому снегу, оснащаются шарнирной подвеской из удлинённой гайки М16. Это лёгкая конструкция с простым устройством, не обеспечивающая комфортных ездовых характеристик самоделки.

Снегоходы на гусеницах, предназначенные для проезда по укатанному снегу, должны предусматривать амортизаторы (от мотоцикла или мопеда). Амортизаторы устанавливаются в местах крепления лыж и мостов к раме. Ход подвески подбирают таким, чтобы движущиеся элементы не касались кузова снегохода во время работы.

Рулевая и лыжи

Рулевое управление выводится на две фронтальные лыжи по схеме, конструктивно схожей с подвеской. Выполняется из шпильки с резьбой, установленной в удлинённой гайке М16, жёстко приваренной к раме. Используется руль от мопеда или мотоцикла («Минск»).

Всего в конструкции используется 3 пластиковые лыжи от детского самоката (либо самодельные из фанеры толщиной 3 мм). Пара фронтальных лыж применяется для руления. Используются лыжи длиной до 1 метра, при необходимости усиливаются стальной трубой и пластиной.

Третья лыжа опорная, служит для поддержания ленты в рабочем состоянии. Она короче остальных, размещается между мостами (по центру). К опорной лыже крепится Т-образная балка, жёстко приваренная к раме. Сверху балки — свободно вращающиеся ролики для гусениц. Установка такой конструкции не нужна, если гусеница не провисает.

Устройство мостов

Мосты размещаются под погрузочной площадкой. На один мост уходит 2 надувных колеса от садовой тележки и металлический стержень. Колёса свободно вращаются и не имеют привода. В снегоходах, построенных на базе моторов от мотоблоков, колёса накачивают наполовину. К внешним торцам колёс привариваются фиксаторы, с помощью которых мосты крепятся к раме.

Передний мост неподвижен, его фиксаторы жёстко привариваются к раме. Задний мост должен свободно передвигаться вдоль рамы, поскольку служит для натяжения гусеницы. Его фиксаторы предусматривают фрикционные затяжки из болтов М10, закрепляющие мост в рабочее положение.

Источник: http://stroykirpich.com/kak-sobrat-svoimi-rukami-samodelnyj-snegoxod-na-raznyx-vidax-gusenic.html

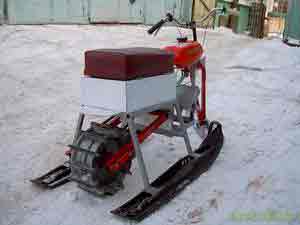

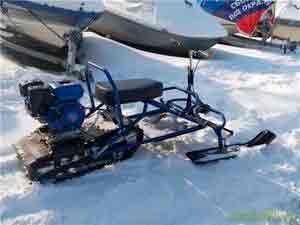

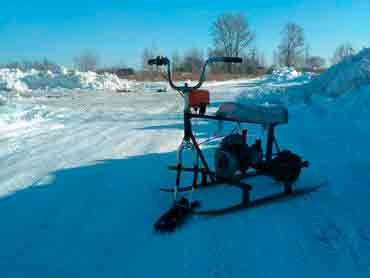

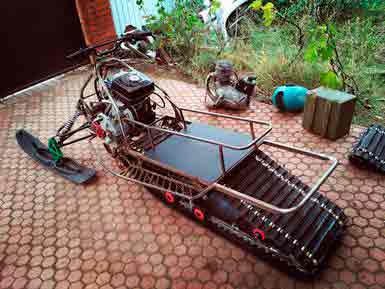

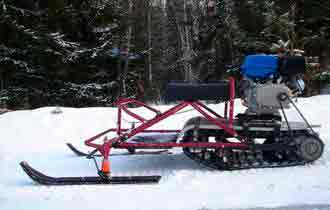

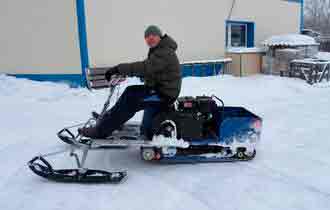

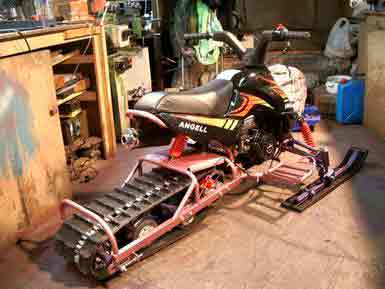

Самодельный мини-снегоход

Снегоход в российских регионах, при наших климатических условиях – оптимальное средство передвижения. Теперь уже всем известна его маневренность и высокая проходимость при довольно экономном расходе топлива. Особенно это касается малых моделей – мини-снегоходов.

Промышленный бизнес предлагает большой выбор мини-снегоходов как от известных иностранных производителей, так и до малоизвестного рынка китайских брендов. Преимущества заводских машин:

• легко можно поместить в багажник легкового автомобиля;
• малые размеры позволяют в летнее время хранить их даже на балконе;
• потребуется всего две-три минуты для разборки-сборки мини-снегохода одним человеком, который также без труда сам сможет справиться с погрузкой-выгрузкой;
• нет необходимости проходить процесс регистрации и ТО;
• водительские права не нужны, потому что не требуется специальных навыков и обучения – даже ребенку под силу справиться с управлением;
• двигатель экономичен (расход топлива – 1,5 литра в час);
• обладает высокой надежностью из-за минимального количества деталей.

Для тех, кто умеет обращаться с инструментами, выгоднее сделать самому мини-снегоход. Промышленные модели от известных производителей, как правило, обладают высокой стоимостью, а в гараже большинства автолюбителей почти всегда можно найти необходимые элементы для создания своей модели. И если вооружиться нужной смекалкой, инструментом и необходимым количеством свободного времени, можно своими руками сделать такую же (ну, почти такую), например, из мотоблока (зимой он все равно не нужен).

При таком подходе есть свои преимущества:

• выигрыш в цене – самодельные мини снегоходы получаются в 5–10 раз дешевле промышленных собратьев;
• каждый любитель сам подбирает параметры при производстве машины (внешний вид, запас мощности, ходовая часть и пр.);
• зачастую надежность машин получается более высокой, чем те, которые предлагает промышленность;
• определенная польза от того, что есть возможность пристроить тот материал и детали, которые накопились в гараже от других механизмов.

Исходный материал для самоделки

Раму, как и руль, вполне возможно позаимствовать у квадроциклов, мотороллеров, мотоциклов и пр. Как вариант, можно обойтись самодельной рамой, изготовленной своими руками из тонкостенных труб диаметром 40мм. Материал, из которого будет изготовлено сиденье, должен обладать водоотталкивающими свойствами.

В качестве двигателя для мини-снегохода российские кулибины применяют б/у моторы от мотоблоков, мотоциклов и т.п. На скорую руку в качестве бака для топлива вполне подойдет пластиковая или металлическая емкость, при этом запаса горючего вполне достаточно для поездок на дальние расстояния.

Если нет готовых лыж, их самостоятельно можно изготовить из трехмиллиметровой десятислойной фанеры. Гусеницы своими руками с успехом выполняются из транспортерной ленты. Удобно то, что длину вполне можно подобрать произвольно, исходя из предпочтений владельца. А в качестве привода гусеницы используется мотоциклетная цепь.

Процесс создания

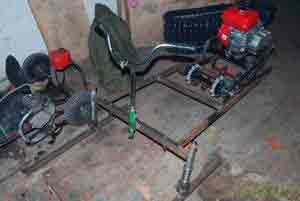

Производство начинается с оснащения рамы мини-снегохода, изготовленной из подручных материалов, рулевым механизмом. После того, как подобраны высота и угол наклона, этот элемент приваривается точечной сваркой. Топливная система, сделанная своими руками, и двигатель подбираются таким образом, чтобы магистраль была как можно короче, чтобы сократить путь попадания топлива из бака до карбюратора.

Ведомый мост крепится позади рамы. Ведущий мост обычно располагается под сиденьем водителя. Осталось провести второстепенные работы: подключить топливный бак, установить и отрегулировать трос ручки газа и тормоза, установить на свое место сиденье, покрасить все металлические элементы рамы по своему вкусу.

Независимо от того, как было приобретено такое транспортное средство либо как готовое, либо сделанное своими руками, это отличный выход как для любителей зимних дальних прогулок, так и активного отдыха.

Источник: http://motoli.ru/2331-samodelnyy-mini-snegohod.html

SAshoK763 › Blog › Строим самодельный снегоход | Вся проделанная работа в одной записи

Всем привет! Как и обещал, выкладываю весь процесс постройки нашего снегохода в одной записи.

Начну с предисловия: это уже третий снегоход, который мы строим. Первый был на 13 лошадиных сил и выглядел вот так:

Подробнее о его постройке можно почитать в этой записи:
www.drive2.ru/c/1482657/
Ходовые качества снегохода продемонстрированы в видеоролике:

Позже появилась идея построить ещё один снегоход, который был бы легче и мощнее (с мотором на 15 лошадиных сил).

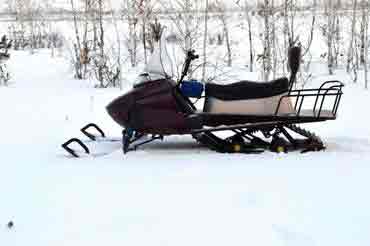

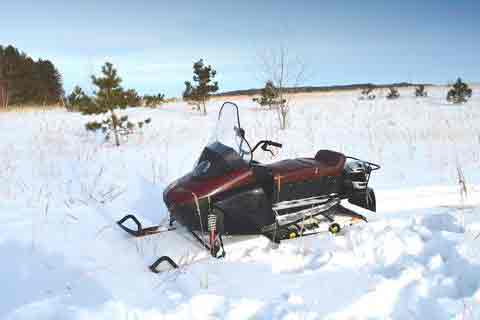

Получился он таким:

Бегает он весьма недурно:

По данному снегоходу также снимался видеоблог о постройке и те, кому интересно, могут посмотреть его ЗДЕСЬ:

После 15-ти сильного снегохода появилась мысль построить что-то кардинально новое на абсолютно другой раме, более длинной гусенице и, главное — с более мощным мотором. Данный проект получил название «Вепрь».

О нем мы сегодня и поговорим.

Постройка началась с приобретения мотора. Очень удачно и за адекватные деньги подвернулся американский двигатель briggs & stratton серии vanguard. Б/у с пробегом 200 моточасов он обещал выдать свои «не китайские» 22 лошади. Во многом это нас и подкупило.

Далее стали прикидывать раму с абсолютно новой компановкой моторного отсека, рулевой колонки и гусеницы. Двигатель было решено разместить максимально близко к гусенице, тем самым улучшив развесовку. Обо всем этом более подробно рассказывается в первой части видеоблога:

Как говорится, начало положено!
Далее приехали наши заказанные запчасти из Рыбинска, самой главной из которых был реверс-редуктор.
Многие в комментариях к первым снегоходам писали: «А задний ход есть?»
А зачем он нужен, когда снегоход весит не более 150 кг? Не составит большого труда спрыгнуть и развернуть его на месте.
Ну, а на «Вепре» все же решили попробовать поставить.

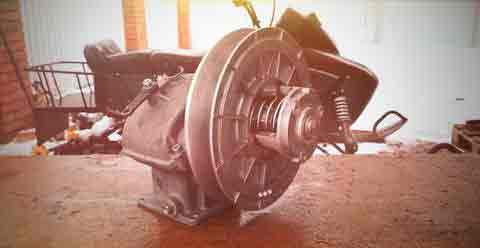

Встречайте! Реверс-редуктор производства г. Рыбинск с нутром от «Бурана»:

Почему я его назвал главной запчастью? Да потому что очень многое зависит от того, насколько компактно удастся установить его в моторный отсек в паре с двигателем и вариатором. Весит он немало и ради сохранения поперечной развесовки нам пришлось смещать двигатель. Обо всем этом более подробно во второй части видеоблога:

После изготовления рычагов можно было приступать к изготовлению рулевой колонки.
Т.к. двигатель смещен ближе к водителю, то колонку пришлось делать над ним, для чего потребовалось изготовить надрамник:

В итоге у нас получилась конструкция, подобная тем, что используется на современных снегоходах, только более упрощённая.

Источник: http://www.drive2.com/b/490234852503716119/
