Мотобуксировщик своими руками

И так, вы решили, что Вам нужен мотобуксировщик, для охоты, рыбалки, транспортировки грузов или просто для езды, но Вы хотите мотор помощнее, фары побольше стандартных, подогрев, и цвет особенный. А в каталоге продукции нет такой индивидуальной модели, именно на ваш вкус. Но это не страшно, сегодня можно собрать качественный мотобуксировщик своими руками. Нужно лишь иметь небольшой опыт слесарных работ, набор инструментов и желание получить уникальную технику. Процесс сборки можно разбить на несколько технологических этапа:

  1. Выбор комплектации будущего мотобуксировщика: на первом этапе нужно решить, а какой же мотобуксировщик вы хотите, составить его описание и технические характеристики: определить грузоподъемность, мощность двигателя, тип запуска (ручной или электро стартер), выбрать тип трансмиссии, сани (волокуши) и цвет рамы. А так же решить, каким дополнительным оборудованием вы хотите оснастить мотобуксирощик при ручной сборке: к примеру лебедкой, защитным кожухом, защитой цепи, доп. фарами и пр.
  2. После того, как вы определились с комплектацией, нужно подобрать нужные детали на нашем сайте. Можно купить отдельно мотор, электрику, основу для мотособаки (ходовую часть и кузов) и другие необходимые запчасти.
  3. Заказать все детали для самостоятельной сборки. Все комплектующие будут упакованы, и отправлены. К основным узлам будут приложены необходимые инструкции.
  4. После получения всех запчастей нужно будет ознакомиться с деталями и их описанием. Обязательно нужно проверить комплектацию.
  5. Сборка- самый главный момент в самостоятельном конструировании мотобуксировщика. Необходимо установить все комплектующие на основу, всё подключить согласно прилагаемой инструкции. Если будут вопросы, можно позвонить и получить консультацию.
  6. Протестировать. Теперь нужно убедиться, что вы все верно собрали, проверить надежность всех узлов и соединений для вашей безопасности.

Все, самодельный мотобуксировщик готов. Таким образом вы получаете именно ту комплектацию, которую желаете, при стоимости обычной модели, а иногда и дешевле. И это будет мотобуксировщик, собранный своими руками, что вдвойне приятно. Но все таки перед самостоятельной сборкой стоит внимательно изучить каталог, может вы сможете найти ту модель, которая требуется.

Изготавливая мотособаку самостоятельно, мы не несем ответственности за конечный продукт, все работы выполняются полностью под вашу ответственность.

Источник: http://lebedev-motors.ru/about/motobuksirovshhik-svoimi-rukami.html

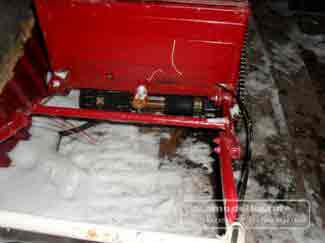

Самодельный мотобуксировщик «мотособака»

Высокие цены на современную снегоходную технику, просто вынуждают любителей либо профессионалов зимней охоты сделать мотобуксировщик собственными руками.

Именно мотобуксировщик (чаще всего их также называют мотособакой) – это на самом деле идеальный вариант для активного отдыха. Естественно, в основу любого подобного агрегата пойдут некоторые «бурановские» детали, правда самым главным инструментом в создании будут ваши знания и умения.

Шаг 1. Изначально на каркас приваривается крепление для мотора и для коробку переключения скоростей. Мотособака будет передвигаться с помощью гусениц.

Шаг 2. Для этого, необходимый для нас элементы берутся от «Бурана». Его необходимо разрезать поперек. Это делается прежде всего для того, чтобы максимально расширить её основную ходовую часть.

Шаг 3. В качестве соединительных элементов могут служить перемычки из специальных металлических «П»-образных профилей. А вот вращать гусеницы будут две оси, которые необходимо специально выточить по нужным размерам – длинной в 50 см и толщиной в 25 мм. К ним приваривают “щечки”, которые нужны для крепления всех ведущих звездочек.

Шаг 4. Помимо этого, к самой раме также закрепляются и опорные подшипники со всех двух сторон (то есть два сзади и два впереди). Их вставляют в опорные части самого корпуса. Очень важно взять три каретки, оснащенные катками, чтобы на сами гусеницы были с опорой. Предварительно они подвергаются расширению и для этого уже распиленные каретки начинают соединять с помощью вставок.

Шаг 5. На «ушки» приваренные к раме, ставятся подготовленные каретки. Ставим мотор со шкивом, соединяя его с четырех ступенчатой коробкой скоростей ременной передачей (на коробке тоже шкив).

Шаг 6. Для полноценного управления, из самой трубы (1,5 см, а также длинной в 120 см) устанавливаются ручки, которые стянуты обыкновенными перемычками (в принципе в полностью произвольном расположении).

Шаг 7. После этого, все это закрывается металлическим профилем, и создаются все удобства для полноценного передвижения и перевозки необходимых грузов. И еще, очень важно сделать ручки — как для ног, так и для рук. Это необходимо для того, чтобы максимально комфортно и безопасно передвигаться по снегу и льду. При этом, данный мотобуксировщик получается очень тихим и удобным, а вам удается существенно сэкономить — порядка 60%, если сравнивать с приобретением нового снегохода или какой-лиюо другой аналогичной техники.

Источник: http://usamodelkina.ru/5495-samodelnyy-motobuksirovschik-motosobaka.html

Мотобуксировщик своими руками.

Если Вы, после прочтения статьи, заинтересованы в покупке каких-либо комплектующих. То задайте нам вопрос, воспользовавшись разделом.

Ходовая часть мотобуксировщика своими руками

Ходовую часть мотобуксировщика можно отнести к одной из наиболее дорогих и конструктивно сложных в изготовлении частей. Чаще всего ходовая часть мотобуксировщика, приобретается уже в сборе. Это действительно является оправданным, так как наличие ходовой мотобуксировщика в сборе, позволяет уменьшить время на изготовления мотобуксировщика своими руками. При изготовлении ходовой части, обратите внимание, на то, что последняя должна быть оснащена крепежными элементами (отверстиями) к которым происходит фиксация рамы мотобуксировщика. Для избегания зацепов при движении, чаще всего рама фиксируется к ходовой части винтам с потайной головкой (см. гост 17475-80). Расположение крепежных элементов рамы и ходовой части самодельного мотобуксировщика зависит от положения силового агрегата (двигателя).

Подвеска мотобуксировщика

  1. катковой
  2. склизовой
  3. комбинированный тип подвески

Если кратко, то тип и конструкция подвески влияет как на скоростные характеристики мотобуксировщика так и на «жесткоcть» его движения. Например в мотобуксировщиках со склизовой подвеской, в зазор ходовой части, при движении по целине, будет попадать меньшее количество снега, нежели если бы у мотобуксировщика была катковая подвеска. Таким образом в «склизовых» мотобуксировщиках силовой агрегат (двигатель) при движении работает с меньшими перегрузками и, как следствие, менее подвержен перегреву.

Мощность двигателя мотобуксировщика

Если приводной двигатель мотобуксировщика у Вас уже есть в наличии, то можете пропустить этот раздел. Если Вы только собираетесь приобрести его, то обратите внимание на ряд пунктов. При выборе силового агрегата для самодельного мотобуксировщика чаще всего обращают внимание на следующих производителей: Honda, GreenFild, Lifan и MTR. Как правило, выбор двигателя мотобуксировщика основывается, либо на Ваших личных предпочтениях и опыте использования, либо на рекомендациях, а так же стоимости и надежности двигателя конкретной марки. При выборе двигателя для самодельного мотобуксировщика, следует обратить внимание на диаметр вала последнего, а так же на его максимальную мощность. Ко вторичным параметрам двигателя можно отнести: наличие катушки освещения и системы электронного пуска. Подробнее ознакомиться с номенклатурой поставляемых нами двигателей, а так же их стоимость, пройдите по ссылке.

На производимыми нами мотобуксировщиками мы в основном устанавливаем двигатели марки Lifan (Китай). Почему мы остановились на данном производители? Прежде всего компания Lifan в первой сотне лучших компаний Китая (в Китае, компания Lifan более известна по производству мотоциклов). Объемы колоссальны и номенклатура производимых изделий не ограничивается только двигателями. Концерн Lifan выпускает с «конвеера» так же мотоциклы, автомобили и генераторы, поэтому качество, при таком объеме выпускаемой продукции, должно быть соответствующим.

Как показала практика, мощности двигателя в 6.5 л.с. оказывается явно недостаточно, в особенности когда мотобуксировщик движется по глубокому снегу («пухляку»). Запас по «лошадиным силам» никогда не будет лишним, при этом разность в цене между двигателями 6.5 л.c. и 15 л.c. не существенен. Однако, следует иметь ввиду, что более мощные двигатели являются и более габаритными.

Например, китайские двигатели марки Lifan 15 л.c., как показала практика, имеют больший ресурс работы и более качественное исполнение, чем менее мощные двигатели из этой «линейки».

Трансмиссионные комплекты (трансмиссия)

Как передать полезный момент с вала двигателя на гусеницу мотобуксировщика? Два варианта: использовать вариатор и ведомый шкив, либо использовать цепную передачу и автоматическое сцепление. На данный момент, мы предлагаем первый вариант т.е. использование трансмиссионных комплектов на основе вариатора.

Источник: http://motodom.su/motobuksirovshhik-svoimi-rukami.html

Мотособака для рыбаков: как сделать машину своими руками?

Рыбалка в зимний период связана с большим количеством различных трудностей, которые приходится преодолевать путем приобретения или создания определенных механизмов своими руками.

Мотобуксировщик или мотособака представляют собой достаточно сложный механизм, который при желании можно собрать самостоятельно. Он предназначен для транспортировки различных грузов.

Как сделать мотособаку своими руками?

Мотобуксировщик можно собрать своими руками.

Подобный механизм состоит из следующих элементов:

  1. Ходовой части.
  2. Двигателя.
  3. Вариатора трансмиссии.
  4. Рама с крепежными механизмами.
  5. Руль управления.
  6. Рама силового агрегата, которая предназначена для крепления двигателя.
  7. Лыжный модуль.

Подготовка к работе

Работа начинается с подготовительного этапа.

Его особенности заключаются в следующем:

  1. Для начала проводится разработка проекта. Провести соответствующие расчеты и создание чертежей может исключительно инженер с требующимся набором навыков. Именно поэтому чаще всего проводится скачивание уже готовых проектов, которые реализуются в жизнь.
  2. Мотособака представлена сочетанием различных узлов, которые соединяются между собой.
  3. Проводится выбор наиболее подходящих материалов и узлов.

Необходимые материалы и инструменты

Для самостоятельного проведения сборочных работ требуется определенный набор инструментов и материалов.

Требуются следующие инструменты:

  1. Сварочный инвертор. Он требуется для соединения металла, позволяет получить качественный шов. Для работы со сварочным аппаратом требуется определенный набор оснастки, к примеру, соответствующие электроды, а также защитная одежда.
  2. УШМ или болгарка является обязательным инструментом при работе с металлом. Он требуется для деления заготовки на несколько отдельных частей. Инструмент представлен устройством со специальной насадкой, которая рассчитана для работы с определенными материалами.
  3. Дрель также является распространенным инструментом, который применяется и в рассматриваемом случае. Его предназначение заключается в получении отверстий.
  4. Набор гаечных ключей для работы с крепежными элементами.

Для сборки требуются также нижеприведенные материалы и агрегаты:

  • Подходящий двигатель для конкретного условия эксплуатации.
  • Профиль и металлическая труба, которые применяются для получения каркаса.
  • Колеса для создания ходовой части.

Особое внимание следует уделить внимание тому, какой будет устанавливаться мотор. Рекомендуется уделять внимание механизмам производителей Lifan, Honda, MTR.

Проведенные исследования указывают на то, что мощности 6,5 л.с. недостаточно для работы создаваемого устройства. Рекомендуется отдавать предпочтение варианту исполнения Lifan с мощностью 15 л.с., так как он представлен идеальным сочетанием качества и цены.

Ещё по теме  Вездеход «Мишутка» от самоделкина Чинёнова

Сборка основы

Работу рекомендуется начинать со сбора рамы и основания для установки двигателя. Стоит учитывать, что основание для двигателя выбирается в соответствии с наиболее подходящим ДВС.

Среди особенностей проводимой работы по сборке рамы отметим следующее:

  1. Сборка рамы проводится в соответствии с ранее выбранным чертежом.
  2. Соединение отдельных элементов проводится также при применении винтов. Они способны выдерживать вибрационную нагрузку, которая свойственна при работе мотора.

Как ловить больше рыбы?

Как выбрать двигатель?

Сердцем рассматриваемого устройства становится двигатель, который характеризуется довольно большим количеством особенностей.

Наиболее важными параметрами назовем следующие:

  1. Тип применяемого топлива. Чаще всего выбираются бензиновые двигатели, так как они проявляют более высокие эксплуатационные характеристики при низкой температуре. Также есть и дизельные двигатели, однако они менее надежны и более проблематичны в обслуживании.
  2. Мощность является важным и наиболее определяющим фактором. В большинстве случаев при самостоятельной сборке мотособаки применяется модель, мощность которой составляет 6,5 л. с. Также есть и более мощные модели, но они обходятся намного дороже.
  3. Не стоит забывать о том, что популярность бренда, под которым выпускается мотор, во многом определяет ремонтопригодность, надежность и другие технические характеристики. Не стоит забывать о том, что при длительной эксплуатации также требуется проводить периодическое обслуживание, которое предусматривает замену износившихся деталей.

При выборе более подходящего двигателя следует уделить внимание его габаритам, а также весу. Слишком тяжелая модель делает всю конструкцию более увесистой.

Элементы управления

Управление самодельной мотобуксировщика зачастую примитивное, представлено обычной рукояткой.

Среди особенностей отметим следующее:

  1. В передней части размещается руль, представленный рукояткой. По боковым частям размещены насадки, изготавливаемые из резины.
  2. В большинстве случаев управление осуществляется за счет перенаправления центра тяжести.
  3. Некоторые проекты предусматривают создание руля с лыжами, который соединен с основной частью конструкции посредствам шарнира.

Элемент управления в подобном случае весьма прост, поэтому проблем с его изготовлением, как правило, не возникает.

Изготовление гусениц для мотобуксировщика

Созданное усилие мотором передается через трансмиссию на гусеницу. Подобный узел устройства достаточно сложен, для его создания требуются некоторые элементы, которые можно только приобрести.

Среди особенностей отметим следующее:

  1. В большинстве случаев используется гусеница из резины, которая на внутренней и наружной поверхности имеет сложную форму.
  2. Привод представлен сочетанием двух роликов, за счет которых обеспечивается натяжение и передача вращения. Они также фиксируются к корпусу.
  3. Оба ролика соединены между собой, в центральной части расположен вспомогательный, который обеспечивает равномерное распределение нагрузки.

Также есть возможность приобрести уже готовую конструкцию. За счет этого существенно упрощается процедура сборки.

Преимущества мотособаки, сделанной своими руками

У самодельной конструкции есть ряд преимуществ, которых стоит учитывать.

Примером назовем следующее:

  1. Невысокая стоимость, так как готовые мотособаки обходятся очень дорого.
  2. Конструкция может быть мобильной, за счет чего упрощается погрузка в транспортное средство.
  3. Широкая область применения.
  4. Устройство характеризуется повышенной защитой от воздействия окружающей среды.

Однако недостатков у самодельной мотособаки довольно много, к примеру, надежность устройства низкая, а также оно обладает непривлекательным эстетическим видом.

Источник: http://bagorik.ru/aksessuari/motobuksirovshhik-svoimi-rukami.html

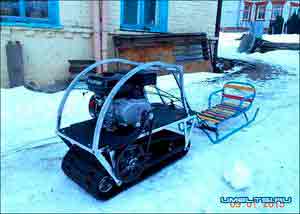

Мотобуксировщик своими руками. Чертежи, сборка

Предлагаем сделать лучший самодельный мотобуксировщик, для передвижения по снежным сугробам своими руками. Это транспортное средство на гусеницах, в которое входят сани волокуши.

Народные названия этого вида транспорта – мотособака, мотонарты, мини-снегоход. Он выступает в качестве незаменимого помощника для тех, кто живет в северных районах, занимается охотой и рыболовлей.

Сегодня, зайдя в магазины специализированного направления, мы можем увидеть самую разнообразную мини-технику повышенной проходимости – в частности, модели вездеходов, мотобуксировщиков. Однако простой человек, конечно, не всегда может позволить себе купить такой транспорт, цена его достаточно высока. Но есть и реалистичный способ получить такие мотонарты – самостоятельно собрать их, используя подручные средства.

Для гусеницы используется транспортерная лента, тележку гусеницы мы также своими руками свариваем, используя профильную трубу. Транспортерная лента имеет отверстия, в соответствии с шагом ведущих звездочек. Для изготовления опорных катков взяты колеса от тележки для продуктов. От мотора Lifan передача крутящего момента обеспечивается через цепную передачу с маленькой звезды на большую без редуктора.

Для изготовления прицепа применена профилированная труба, для лыж – пластиковая труба, диаметр 28 см. Для сиденья использована обшивка, для которой взят поролон и кожзаменитель. Этот мотобуксировщик отличается весьма компактными размерами. Его можно легко перевозить в багажном отделении машины «Нива».

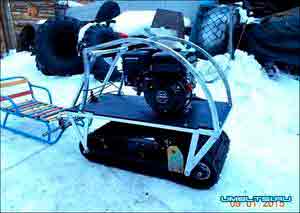

Пошаговое описание сборки мотобуксировщик своими руками

Этот транспорт изготовляется из таких материалов:
• двигателя Lifan 6,5 лошадиных сил;
• профильной трубы;
• транспортерной ленты;
• колес от тележки для продуктов;
• болтов, гаек и прочих мелочей.

Перечень необходимых инструментов:
• сварочный инвертор;
• болгарка;
• дрель;
• гаечные ключи.

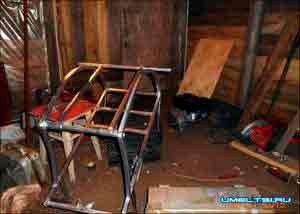

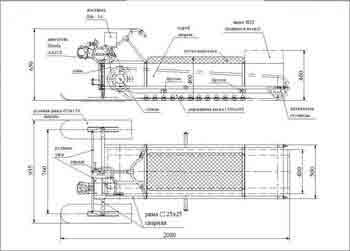

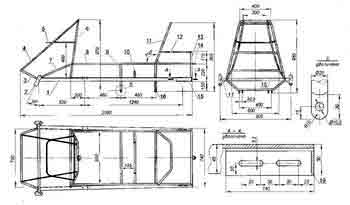

Чертежи прототипа мотобуксировщика.

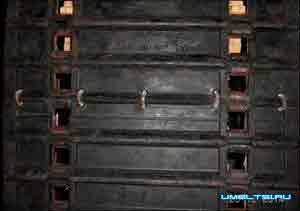

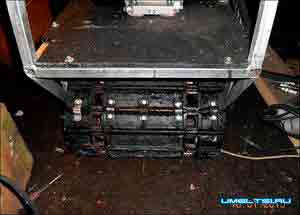

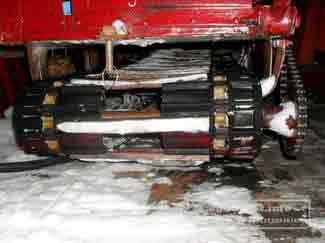

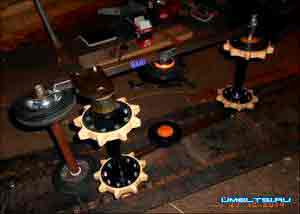

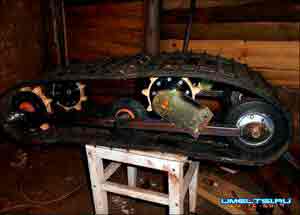

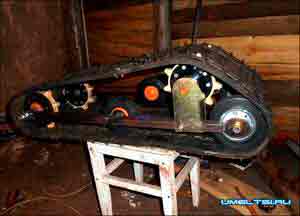

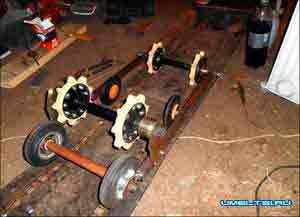

Собираем гусеничный движитель, используя транспортерную ленту.

Учитывая шаг ведущих звездочек, проделываем отверстия, промежуток окаймлен металлической пластиной.

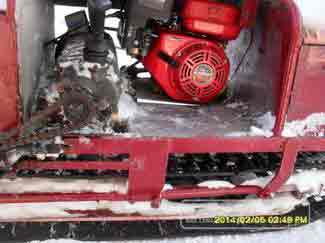

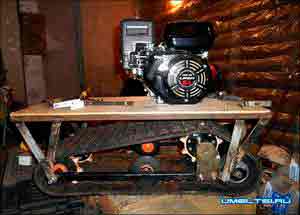

Двигатель для мотобуксировщика- Lifan.

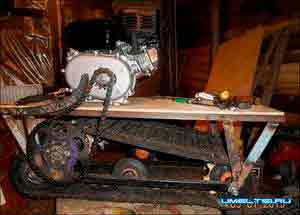

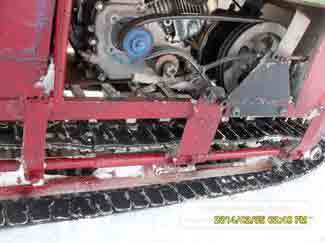

Цепная передача крутящего момента.

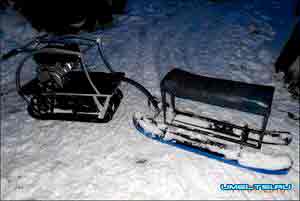

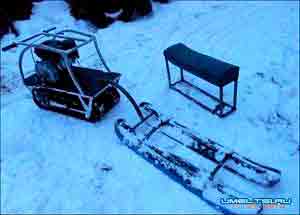

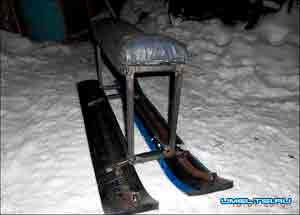

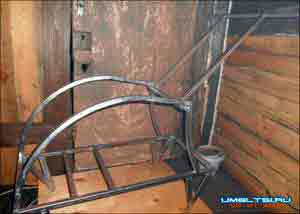

Лыжный модуль для мотобуксировщика своими руками

Для изготовления лыж взята пластиковая труба, лыжня и гусеница имеют одинаковую ширину 38 см.

Сидение, если нужно, можно снять.

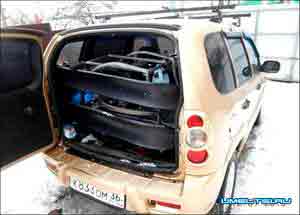

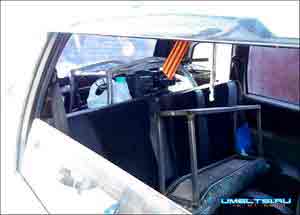

Размер мотобуксировщика позволяет легко поместить его в багажник легковой машины.

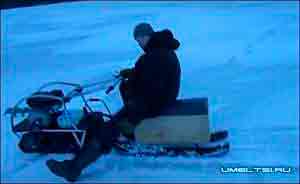

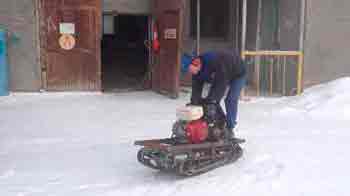

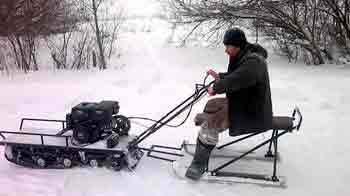

Обкатываем на льду и пользуемся в удовольствие.

Источник: http://www.umeltsi.ru/samodelki-vezdehody/5140-motobuksirovschik-svoimi-rukami-chertezhi-sborka.html

Гусеничная снегоходная приставка к мотоблоку своими руками

Мотобуксировщик является неотъемлемым приобретением в местах, где автомобиль не может проехать – это поля, леса, районы, в которых большее время года находится глубокий снег. Преимуществами такой техники является то, что она имеет относительно небольшие размеры, мало весит, способна справится с различными заносами, а также легко проходит в труднодоступных местах. Особенно мотобуксировщик хорошо иметь людям, которые увлекаются зимней охотой, рыбалкой, а также для перевоза малогабаритных грузов, дров. Пригодится устройство зимой и летом. Купить мотособаку можно в магазине, однако, кто не хочет переплачивать, ее можно собрать своими руками.

Что такое мотособака для мотоблока

Гусеничная приставка представлена модулем, на котором располагается сиденье для человека и место для установки мотоблока. Вместо стандартных колес мотоблок устанавливается на гусеницы.

Управлять мотособакой можно сидя на прицепе либо стоя на санях. Заводится и останавливается мотобуксировщик путем нажатия рычага газа или сцепления, которые находятся на руле мотоблока. Повороты задавать, удерживаться можно при помощи руля.

Мотобуксировщик легко разбирается, без труда располагается в багажнике легкового автомобиля либо в гараже. Сделать аппарат также легко, как и разбирать.

Продолжительность сборки мотособаки не превышает 15 минут. Не требует особого ухода, прост в использовании.

В Российской Федерации запустили производство мотособак для мотоблоков. Приобретя мотокультиватор и гусеницы, можно сделать надежное приспособление в домашних условиях. Снегоходная приставка поможет охотникам, рыбакам в зимнее время проезжать через непроходимые места. Мотособака вытягивает до 2 лыжных прицепов, стандартных саней весом до 150 кг.

Заводские мотобуксировщики

После ажиотажа на гусеничные приставки, их стали выпускать на территории нашей страны. Одними из популярных по праву можно назвать мотобуксировщики для мотоблоков Салют (Агат) и Нева.

Снегоходные приставки для Салют (например, модель СП-МБ-С) и Нева (модели СП-МБ-2, СП-МБ-23 и другие) стали выпускаться 15 лет назад и успели завоевать сердца многих людей за легкость в использовании и простой ремонт.

За счет небольших параметров мотособаку можно с легкостью держать в гараже и перевозить на автомобиле.

Мотоблоки имеют небольшой двигатель, поэтому лучше для них купить двухгусеничную приставку. Каждый трак имеет отверстия, а стандартные модели располагают на оси обычные 2 звездочки из пластмассы, куда насаживаются гусеницы. Такой технический момент является более практичным, так как часто поломки мотособаки происходят по этой проблеме.

Но есть существенный недостаток: двигатель имеет малую мощность (7 л), поэтом разгон будет не более 20 км/ч, а то и еще ниже. Этим моделям тяжело тянуть несколько волокуш, т.к. они относятся к облегченным вариантам. При выборе гусеничной приставки надо обратить внимание на этот факт, т.к. для серьезных грузов устройства не пригодны.

Мотобуксировщик к мотоблоку своими руками

Самостоятельно сделать мотобуксировщик несложно. Важно определиться с двигателем. Можно купить двигатель как отечественный, так и зарубежный. Неплохие отзывы о работе имеют двигатели марки Yamaha и Honda. Они универсальны, поэтому подойдут к любой модели аппарата. Что касается гусениц, то их можно сделать своими руками, понадобятся лишь материалы, немного времени и терпения.

Самодельные гусеницы для снегоходной приставки

Способов сделать гусеницу много, но сегодня расскажем, как сделать ее из клиновидных ремней, цепей. Для этого берем ремни, скрепляем их на грунтозацепы или колеса, таким образом, получаем простые самодельные гусеницы.

Схема сборки гусеницы из цепей осуществляется не менее просто. Необходимо взять две идентичные цепи, найти последние звенья, разжать их согнуть, чтобы получился замкнутый круг. Затем звенья закрепляем, паяльником завариваем. Укрепление цепей делается грунтозацепами, сделанных из стальных пластин. Закрепляются они болтами. Для представления можно ознакомиться со схемами:

В том случае, если не хочется самостоятельно делать, можно просто взять гусеницу от другой ненужной техники.

Более подробно о том, как сделать самодельные гусеницы из покрышки. или других материалов, написано в отдельной статье.

Сборка гусеничной приставки для мотоблока

Когда осуществляется сборка снегоходной приставки, надо наметить чертеж, который предотвратит лишние ошибки.

  1. Для начала надо выбрать опорные подшипники, и уже под них выточить втулки.
  2. Берем сварную раму, в которой будут находиться трубы, для придания необходимой формы засыпать их песком.
  3. Перекрываем 2 конца деревянными пробками, помещаем в тиски и потихоньку начинаем при помощи паяльника ее сгибать. Сгиб должен быть максимальный, поэтому чтобы не ошибиться, лучше сделать шаблон, на который можно ориентироваться.

Чтобы было проще представить, можно ознакомиться со схемой:

Сделать снегоходную приставку просто, нужно немного времени, смекалки и предусмотреть все мелочи, так как экономить на хорошей технике глупо. Мотобуксировщик, собранный самостоятельно, будет служить без перебоев.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Подборка видео

Источник: http://moymotoblok.ru/samodelki/gusenichnaya-snegohodnaya-pristavka-k-motobloku/

Мотобуксировщик своими руками. Чертежи, инструкция по сборке

Если вами будет изготавливаться мотобуксировщик своими руками, то необходимо учесть перед началом работ конструктивные особенности данного устройства. Как отмечают опытные мастера, для любого человека изготовление данного оборудования не окажется слишком сложной задачей. Если вы не желаете пользоваться помощью специалистов, то необходимо ознакомиться с технологией проведения работы. Высокая популярность описываемого мотобуксировщика, который еще называется мотособакой, обусловлена тем, что он обладает незначительными размерами, а также хорошей проходимостью. Подобное оборудование является неприхотливым в эксплуатации, а расходует в процессе этого совсем немного топлива.

Ещё по теме  Снегоход своими руками

Конструктивные особенности

Если вами будет изготавливаться мотобуксировщик своими руками, то перед началом данных манипуляций вы должны разобраться во всех конструктивных особенностях, а также подробнее ознакомиться с процессом проведения сборки. Рассматривая данное оборудование, можно отметить, что оно представляет собой моторизированный гусеничный блок небольших размеров, который используется для буксировки разных грузов, имеющих небольшие размеры.

Выбор и установка мотора

Если вы решили выполнить мотобуксировщик своими руками, нужно подумать над важной составляющей самоделки – над двигателем. Используется при изготовлении подобных моделей распространенный мопедный двигатель, который известен под маркой Ш-58. Он — российского производства. В роли главного плюса этого устройства можно выделить то, что он рассчитан на использование исключительно ручного переключателя коробки. Нельзя не отметить, что в мотособаках могут использоваться двигатели и зарубежного производства. Если хотите создать мотобуксировщик своими руками, который прослужит более длительное время, то лучше всего воспользоваться двигателями, которые выпускаются под марками Yamaha и Honda. В роли главной особенности данных моторов выступает универсальность, так как подобное оборудование может использоваться для создания как мотобуксировщика, так и любого другого устройства, которое предполагает наличие двигателя. Среди последних можно выделить самодельные мотоблоки и негабаритные электростанции.

Подходим к вопросу выбора двигателя серьезно

Самодельный мотобуксировщик предусматривает наличие качественного двигателя. Необходимо выбрать правильно его характеристики. Мастер должен подумать о количестве тактов мотора. Предпочтительнее использовать двухтактную разновидность, которая обладают внушительными размерами и весом по сравнению с четырехтактным. А вот что касается силовых характеристик, они остаются почти на одном и том же уровне.

Важная часть — элементы управления

Самодельный мотобуксировщик для эксплуатации обязательно должен обладать элементами управления, об этом ни в коем случае не стоит забывать перед началом манипуляции. Опытные мастера рекомендуют использовать руль, обладающий встроенными органами управления. Конструкция будет иметь переключатель, а также ручку газа и сцепления, которую можно позаимствовать у техники, бывшей в употреблении.

Технология сборки мотособаки

Перед тем как сделать мотобуксировщик, необходимо подготовить схему конструкции, которая позволит избежать возникновения ошибок. Собирать ходовую часть нужно лишь только после того, как вы подготовите опорные подшипники. На следующем этапе под них вытачиваются втулки. В качестве несущей конструкции необходимо использовать сварную раму. Она будет обладать в составе трубками разного диаметра, для того чтобы придать этим элементам нужную форму, их необходимо наполнить сухим песком. Теперь мастер закупоривает оба конца пробками, которые можно изготовить самостоятельно из древесины. Заготовка помещается в тиски, а после медленно сгибаться с применением паяльной лампы. Воздействие горячего воздуха должно приходиться на требуемое место. Важно обеспечить максимальный изгиб, для этого рекомендуется использовать эталонный шаблон. Данную заготовку вы можете выполнить самостоятельно, используя фанерный лист.

Методика осуществления работ

После того как вариатор для мотобуксировщика был выбран, можно проверить, все ли элементы обладают необходимой формой. Составляющие фиксируются между собой, при этом нужно использовать сварочные прихваты. Эти работы производятся для того, чтобы в случае возникновения дефектов при сборке от них можно было бы достаточно просто избавиться. После того как все погрешности будут устранены, рама хорошо крепится методом сварки. Чертежи мотобуксировщика, конечно же, можно позаимствовать из статьи, однако для проведения работ вы можете подготовить их без помощи профессионалов. Для того чтобы установить мотор на раму, можно использовать заготовки, которые предварительно выполняются из листового металла. Они должны быть выполнены из достаточно плотного картона. Он должен быть равен по габаритам раме. Заготовки хорошо укрепляют на двигателе, только после конструкция фиксируется в системе каркаса посредством все тех же сварочных прихватов. Теперь мастер отсоединяет двигатель от заготовки, чтобы окончательно укрепить его к системе каркаса.

Манипуляции с разборными валами

Мотобуксировщик, технические характеристики которого будут зависеть от элементов, используемых в процессе работы, может быть изготовлен самостоятельно, однако перед началом манипуляций необходимо продумать каждый шаг. В гусеничном блоке рекомендуется использовать разборные валы, выполняемые из подшипников и втулок. Последние тщательно вытачиваются для первых, при этом толщина стенок не должна превышать цифру в 5 миллиметров. Наиболее сильные нагрузки мотособака будет испытывать на заднюю ось. Она должна оказаться ведущей. К заднему валу для этого укрепляется приводная звездочка, которую нужно соединить с КПП. Это осуществляется посредством цепной передачи. Сани для мотобуксировщика вы можете изготовить самостоятельно с использованием деревянных полозьев и каркаса на основе пиломатериала. Помимо составных валов, конструкция должна обладать составными колесами. Каждый из них состоит из щек, габариты которых составляют 3 миллиметра. Помимо этого, используются зацепы в количестве нескольких десятков, они необходимы для сцепления с почвой. Они изготавливаются с использованием металлических труб. Для того чтобы добиться гашения вибрации колесами, на зацепах, а конкретно на их концах, устанавливаются резиновые втулки.

Информация о движители

Если вы задумались над изготовлением мотособаки, то важно решить вопрос о том, как будут изготавливаться гусеницы. Здесь рассматривается пример, который предусматривает применение транспортерной ленты.

В заключение

Если перед началом сборки вы задумались над тем, что управление мотособакой может показаться излишне сложным, это убеждение является ложным. Управлять такой конструкцией — не сложнее, чем мопедом. На правой ручке руля будет располагаться рукоятка газа, а вот на другой будет находиться рычаг, используемый для переключения КПП. Здесь же находится и ручка сцепления. К раме фиксируется руль с помощью двух трубок, которые зафиксированы методом сварки с помощью П-образной вилки. Последняя укрепляется на задней оси, а использовать для этого нужно металлические шайбы.

По той причине, что мотор располагается внутри гусеницы, задействовать его с помощью кикстартера будет нельзя. Его следует несколько модернизировать. Для чего применяется отрезок трубы, в котором нужно будет проделать отверстие, размер последнего будет достаточным для привода рычага. С помощью сварки между собой закрепляются труба и рычаг кикстартера. Сани для мотобуксировщика могут быть изготовлены из подручных материалов, например для этого достаточно часто используется плотная резина.

Источник: http://fb.ru/article/220175/motobuksirovschik-svoimi-rukami-cherteji-instruktsiya-po-sborke

Самодельный мотобуксировщик

Чтобы тянуть волокуши, проще приобрести готовый мини-снегоход, мотобуксировщик или толкач, чем делать его своими руками. Однако, как показывает практика, заводские модели имеют множество недостатков, начиная с низкого качества деталей и заканчивая конструктивными недоработками. Тянуть волокуши такие мотособаки не хотят. Не удивительно, что в инструкциях к мотобуксировщикам можно увидеть предостережение не уезжать от дома дальше, чем на километр без сопровождения другого водителя. Согласитесь, застрять в снегу вдали от дома – не очень ободряющая перспектива.

В китайских мотособаках постоянно ломается карбюратор, расстраивается сцепление, ослабляется гусеница или ломается что-либо другое. Поэтому, чтобы избежать подобных неприятностей, лучше всего сделать своими руками собственную мотособаку или толкач полностью с нуля, или переделать заводской вариант. Главный минус – это трудоемкое, требующее времени и навыков изготовление рамы и подгонки деталей.

Почему самодельные мотобуксировщики предпочтительнее

Каких недочетов получится избежать, разрабатывая собственную модель? Из-за неправильной конструкции гусеницы буксировщиков могут забиваться снегом. В другом случае мотособака встает на дыбы и зарывается в глубоком снегу, бросая его на ездока и волокуши. Самодельные мотобуксировщики с передним расположением двигателя, в отличие от большинства заводских, где он размещается в задней части, гораздо предпочтительнее. Сцепление с дорогой гораздо лучше, что позволяет экономить топливо и шустрее тянуть волокуши. Кроме того, в буксировщике или толкаче для рыбалки и работы можно предусмотреть дополнительные отделения для припасов и снастей.

Кроме того, сцепление буксировщика с дорогой напрямую зависит от установленной гусеницы. Хорошее сцепление у гусеницы от «Бурана», которая, к сожалению, ставится не на все современные буксировщики. Чтобы улучшить сцепление с дорогой, при желании, вы можете поставить на гусеницы шипы.

Ну и главное преимущество – по цене самого дешевого китайского буксировщика вы можете сделать более прочный самодельный буксировщик или толкач. За те же деньги получаем отличный двигатель, мощную гусеницу и более качественные детали.

Использование снегоходной приставки для мотокультиваторов

Если вы владелец мотоблоков «Салют», «Нева», «Каскад», «Целина», МБ-2, «Луч» или «Фаворит», то можете приобрести двухгусеничную снегоходную приставку. Пока что это лучший способ сделать буксировщик или толкач из мотоблока. Прошлые модели таких приставок были раскритикованы пользователями. Однако эти разительно отличаются от своих предшественников. В отличие от цепной передачи, как у обычных мотособак, на оси мотоблока насаживаются две пластмассовые звездочки, на которые надеваются гусеницы. Для этих ведущих звезд в каждой гусенице предусмотрены специальные прорези.

Использование мотоблока, чтобы тянуть волокуши, очень удобно. Конструкция быстро разбирается, что позволяет разместить ее в легковом автомобиле. Однако, минус мотоблока в том, что установленный в нем двигатель имеет мощность 6 или 7 л. с. Мотобуксировщик из мотоблока и волокуши будут двигаться со скоростью до 15 или 20 км/ч, а средняя скорость может быть и того ниже. Такой буксировщик с трудом тянет одни волокуши, не говоря уже о вторых.

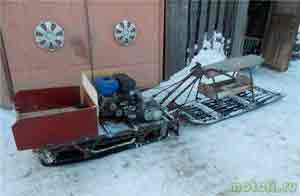

Как сделать мотобуксировщик своими руками

Чтобы собрать самодельную модель, некоторые запчасти лучше купить готовыми. Гусеницу и ролики можно взять от «Бурана». Двигатель тоже можно приобрести отдельно – сегодня в Интернете их огромный выбор. Среди множества китайцев предпочтение лучше отдать мотору от Honda на 9–13 л. с. Чтобы карбюратор хорошо работал, обращайте внимание на наличие надписи Design in Japan. Такой карбюратор создаст вам меньше проблем при обслуживании. Этот карбюратор лучше настраивается и регулируется.

Для изготовления мини-снегохода, буксировщика или толкача вряд ли сгодится двигатель от бензопилы «Урал», так как тянуть волокуши он будет в лучшем случае со скоростью пешехода. Мощность бензопилы «Урал» 5 л. с., а этого недостаточно для полноценной мотособаки. Мотор от бензопилы «Урал» сгодится разве что для установки на детский или взрослый облеченный снегокат. Вместо этого можно использовать двигатель от мопеда или мотоцикла. Скорее всего, он будет мощнее, чем у бензопилы «Урал», однако не переусердствуйте, так как слишком тяжелый мотор – это тоже плохо.

Ещё по теме  Как сделать снегоход из велосипеда

В отличии от других деталей, раму буксировщику необходимо сделать самостоятельно. Для этого, можно использовать металлические квадратные трубы 20 х 40 х 120. На готовую раму нужно приварить крепления для коробки скоростей, двигателя и гусеницы. Как и раму, из 120 металлической трубы нужно сделать рычаги для управления. Однако для этого лучше взять трубу круглого сечения. Две трубы скрепляются перемычками, а на одну из них ставится сцепление и газ.

Корпус для защиты двигателя мотобуксировщика изготавливают из жести, однако в некоторых случаях можно обойтись без него. Если двигатель установлен в передней части, то корпус не так нужен. Если же мотор сзади, то защита от снежной пыли обязательно понадобится. В любом случае, делать корпус или нет, решать вам. Можно также использовать корпус от старого мотобуксировщика.

Итак, для создания самодельной мотособаки нужно не так уж много. Главное, это умение работать со сварочным аппаратом, чтобы сварить раму, и некоторое понимание в механике. А настроить карбюратор, отрегулировать сцепление или подтянуть гусеницу – все это дело практики.

Источник: http://motoli.ru/2327-samodelnyy-motobuksirovschik.html

Как сделать мотобуксировщик своими руками?

Мотобуксировщик – разновидность снегохода. Любители зимнего отдыха используют транспорт для покорения малодоступных мест. Но жители города, имея желание приобрести заводскую модель, не обладают возможностями для хранения громоздкого механизма. Немаловажен деликатный вопрос финансирования покупки. Стоимость заводской сборки составляет от 40 до 70 тысяч рублей.

Но русская смекалка в союзе с техническими знаниями решает триединую задачу: на чём недорого ездить по зимним просторам в недоступные места, и где хранить чудо техники от поездки до поездки.

Смекалка и труд

Итак, проведите ревизию в гараже. Наверняка в углу запылились бензопила, мотоблок, мопед или даже старый автомобиль. Главное в них – действующий движок, которому не страшны вода, снег и холод. Рабочий двигатель – 100%-й шанс смастерить мотобуксировщик своими руками.

Целевые параметры конструкции:

  • Компактность. Необходима для того, чтобы аппарат легко поместился на балконе.
  • Лёгкость. Надо, чтобы вдвоём или даже в одиночку можно было занести изделие в помещение.
  • Сохранение окружающей среды. Когда вездеходы бороздят тундру, а квадроциклы взрывают таёжные тропы, почвенному покрову наносится невосполнимый ущерб. Поэтому приоритетная задача проекта – уменьшение давления на грунт.

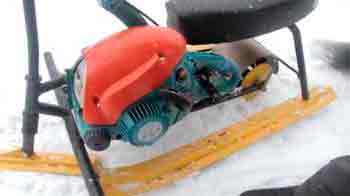

Снегоход на базе бензопилы

Краткий курс для желающих знать, как сделать мотобуксировщик своими руками, подробно расписан ниже. В первую очередь следует подготовить комплект запчастей. Названия моделей техники приведены из практики умельцев.

  1. Двигатель.
  2. Диски от автомобиля ВАЗ — две штуки.
  3. Полуось от ВАЗа или «Москвича» — одна штука.
  4. Подшипники 205 — две штуки.
  5. Труба для втулки под подшипники.
  6. Фланцы к дискам.
  7. Ведущая звезда.
  8. Цепь от мотоцикла ИЖ.
  9. Ведомая звезда.

Ось прогреть, расточить посадочные места для подшипников в центре. Фланцы нужно добросовестно приварить к дискам. К трубе следует приварить два крепления – под рулевую рукоятку и под движок.

Колёса и двигатель садятся на болты, поэтому будет несложно собрать и разобрать модель. Двигатель бензопилы мощностью 5 лошадиных сил весит 11 кг, поэтому даже для одного человека не составит труда поднять и внести его в квартиру.

Положительные качества данного изделия:

  • Полезная нагрузка – 1 человек.
  • Максимальная скорость движения – 40 км/час.
  • Расход топлива – 1,2 л на 10 км снежного бездорожья.

Изготовление снегохода из мопеда

Как сделать мотобуксировщик своими руками, подробно изложено ниже. Процесс несложный, но скрупулезный, требующий последовательного выполнения действий.

  • Выбирайте мотор Ш-58 мопеда «Карпаты», чтобы использовать ручной переключатель коробки передач. Для управления подготовьте руль со встроенной ручкой газа, сцепления и с переключателем КПП.

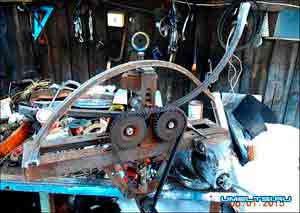

  • Из водопроводных труб варите несущую раму. Паяльной лампой разогрейте трубы и согните по фанерному трафарету, предварительно заполнив каждую трубу сухим песком. Вначале скрепите детали сварочным прихватом. Когда проверите конструкцию на соответствие чертежу, варите начисто.

  • Создайте картонный шаблон. Сделайте стальные заготовки для крепления движка на каркас. Сначала прихватите двигатель и заготовки, потом точечно приварите конструкцию к каркасу, а после отсоедините мотор от заготовки.
  • Следующий шаг – изготовление конструкций для движения – гусениц. Понадобятся лента транспортёра 22 см, берёзовые рейки 12 см, стальные гребни-болты М6.

Все пешком, рыбак – на лыжах

В России в среднем семь месяцев довольно холодно. Для движения по снегу соберите лыжный модуль для мотобуксировщика. Своими руками созданная техника имеет одно неоспоримое преимущество – конструктор знает все слабые места, своевременно определяет место неполадки.

Лыжный модуль — это рама на лыжах, с рессорами, а крепится конструкция к мотобуксировщику четырьмя болтами. Рычаги управления буксировщика выводятся на руль модуля.

По рыхлому снегу применение лыжного модуля оправдано низким удельным давлением на грунт.

Сани быстрые по полю чистому

Зимняя рыбалка требует основательной подготовки. Ящик для рыбацкого снаряжения, палатка для защиты от ветра и крепкого мороза, питьевая вода, продукты, инструменты, а ещё – напарник по рыбной ловле. Для перечисленного груза нужны сани!

В магазинах для спорта, рыбалки, туризма можно найти сани-волокуши по доступной цене. Но пластиковые сани недолговечны в условиях эксплуатации по наледи и асфальту. Накладно менять раз в сезон сани для мотобуксировщика. Своими руками изготовленные волокуши дешевле доработанных заводских саней.

  1. Выбрать материал – морозоустойчивый пластик или оцинкованное железо. Пластик сложнее в обработке.
  2. Подсчитать габариты. Длинные сани снизят маневренность. Ширина саней – как у гусениц или лыж снегохода.
  3. Каркас собрать на саморезах.
  4. Лист металла днища закрепить. Для лучшего скольжения передний и задний конец листа закруглить по каркасу. Задний конец обязательно делайте высотой более 10 см. Такой размер поможет не загрести в сани снег при движении задним ходом.
  5. Смастерить деревянные борта высотой не более 0,5 метра.
  6. Из металлической трубы диаметром 40 мм и длиной полтора метра изготовьте дышло.
  7. К каркасу приварить оглобли.
  8. Изготовить петлю из прута 10 мм. На одной стороне прута нанести резьбу.
  9. Собрать конструкцию из оглобли и прута под пружинку, шайбу и гайку.
  10. Присоединить дышло к саням.

Сани готовы к эксплуатации в условиях снежного бездорожья.

Надо ли регистрировать самодельный снегоход?

Итак, изготовлен мотобуксировщик своими руками. Подробно изучены характеристики двигателя. Пора выезжать на природу. Нужны ли документы на самодельное транспортное средство? В правилах дорожного движения прямых указаний нет. Всё зависит от объёма двигателя.

Если движок буксировщика более 50 куб. см, то транспортное средство надо регистрировать. Так как в России процедуры регистрации сложные в исполнении, то имейте при себе документы на двигатель.

О правах. Для управления внедорожной техникой, в т. ч. мотобуксировщиками, необходимо удостоверение тракториста-машиниста. Получить удостоверение с отметкой категории несложно и недорого. Проще получить, чем регулярно платить штраф.

Каким бензином заправлять мотобуксировщик

Бензин марки АИ92 или АИ95 – хорошее топливо для транспортного средства. Не экономьте на питании для своей «ездовой лошадки», поскольку это чревато неисправностями.

Советы напоследок

Для обкатки созданного транспорта залейте масло, подходящее к наружной температуре. Бензин марки АИ-92 или АИ-95 – хорошее топливо для транспортного средства.

В продолжительную поездку соберите ремонтный комплект:

  1. Смазку ВД-40.
  2. Свечной ключ.
  3. Комплект свечей.
  4. Цепь.

Правильно эксплуатируйте снегоход, не принимая перед этим спиртное. Также не разрешайте подросткам пользоваться техникой без присмотра взрослых, поскольку это опасно.

Источник: http://www.syl.ru/article/311530/kak-sdelat-motobuksirovschik-svoimi-rukami

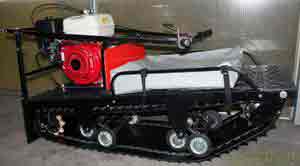

Самодельный мотобуксировщик «мотособака»

  • Korshun-x 15 февраля 2014
  • Самоделки для домаСамоделки для охоты, рыбалки и туризма

«Кусачие» цены на снегоходную технику, вынуждают любителей или профессионалов зимних охоты, рыбалка, сделать самому свои «сани».

Мотособака или мотобуксировщик – идеальный вариант активного отдыха. Конечно, в основу агрегата пойдут «бурановские» детали, но главным инструментом будут Ваши руки и знания техники.

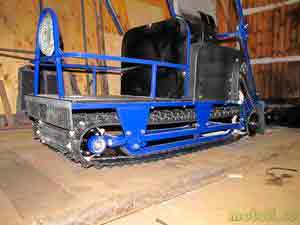

Чтобы своими руками создать мотобуксировщик у себя в гараже, следует приготовить: металлические балки 20*40*120 из которых сварочным аппаратом готовим раму.
На каркас приварим крепление под мотор и под коробку скоростей. Передвигаться мотособака будет при помощи гусеницы.

Для этого нужный нам элемент берем от «Бурана». Разрезаем его поперек. Делается это для того, чтобы расширить её ходовую часть.
Соединительными элементами служат перемычки из «П»-образных металлических профилей. Крутить гусеницу «обязывают» две оси, специально выточенные по нашим размерам — толщиной 25 мм, длинной 50 см. К ним привариваются «щечки», для крепления ведущих звездочек.

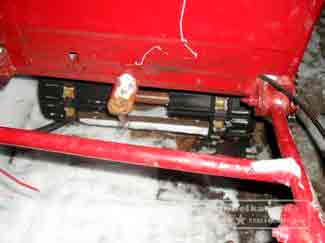

Кроме того, к раме крепятся опорные подшипники с двух сторон (два впереди и два сзади). Они вставляются в опорные корпуса. От снегохода «Буран», взяты три каретки с катками, чтобы на гусеницы была опора. Предварительно их подвергают расширению, для этого распиленные каретки соединяют вставками.

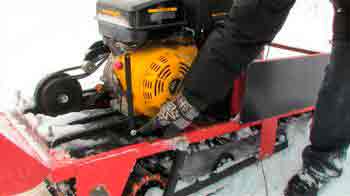

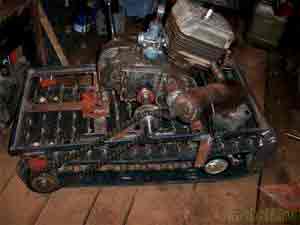

На приваренные к раме «ушки», ставят подготовленные каретки. Ставим мотор со шкивом, соединяя его с четырех ступенчатой коробкой скоростей ременной передачей (на коробке тоже шкив).
Для управления, из трубы (1,5 см, и длинной 120 см) установлены ручки, стянутые перемычками (в произвольном расположении).

На руль установлен «бурановский» газовый курок. От него к карбюратору отходит соответствующий тросик. На руле установлен рычаг, от которого идет натяжной ролик, прикрученный к раме на шарнире. Натягивая ремни, он приводит транспорт в движения. Строение выполнено таким образом, что позволяет, при необходимости, вручную заменить ремень.

Чтобы самодельный транспорт двигался со скоростью 30 км/ч по глубокому снегу, достаточно взять двигатель на 6,5 лошадиных сил.

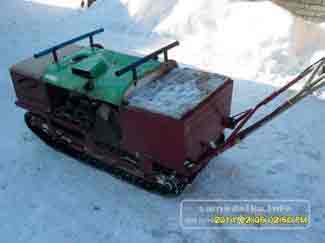

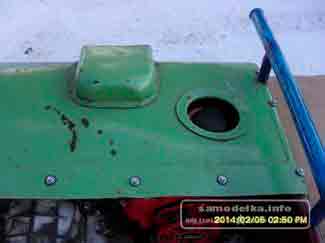

В целях безопасности сверху на мотор ставится защитный корпус. Установленный щиток выполнен из стального листа (1,5 мм). Для залива топлива, сверху над бензобаком вырезано отверстие диаметром чуть больше чем горловина с крышкой.

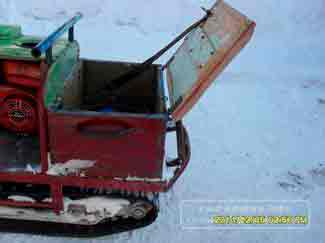

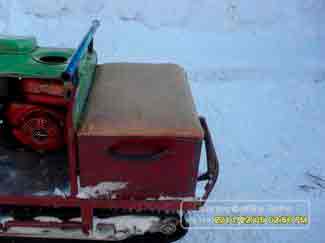

Кроме всего, данная техника не лишена удобных моментов. Под сиденьем и с противоположной стороны установлены «тайнички»,

под разные мелочи, которые вполне пригодятся в дороге, в том силе и запасы продовольствия.

На выходе получается мотобуксировщик самоделка, с невысоким весом, способная передвигаться по снежной поверхности. Габаритные параметры, относительно небольшие (150х55х60 см). С ними любая транспортировка мотособаки не является проблемой.

Источник: http://samodelka.info/samodelki-dlya-doma/samodelnyiy-motobuksirovshhik.html

Смотрите также:
27.04.2020

Снегоход из бензопилы своими руками — инструкция как сделать из различных бензопил Самодельный снегоход из бензопилы Использовать автомобиль для езды по заснеженному бездорожью или пересеченной местности не совсем практично. А порой такая возможность полностью...

31.10.2018

Любительские аппараты на воздушной подушке Высокие скоростные характеристики и амфибийные возможности аппаратов, передвигающихся на воздушной подушке (АВП), а также сравнительная простота их конструкций привлекают внимание конструкторов-любителей. В последние годы...

27.04.2020

Каталог вездеходы на шинах низкого (сверхнизкого) давления В каталоге Вездеходы представлены модели на шинах низкого (сверхнизкого) давления с техническими характеристиками Российских, Канадских, Шведских, Японских, Корейских, Американских производителей...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
