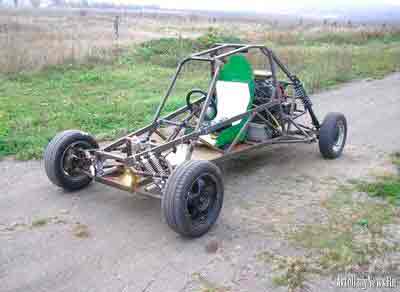

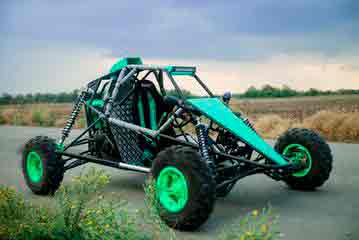

Багги своими руками

Багги своими руками как сделать? Багги своими руками — чертежи

«Легкие тележки», то есть изношенные и переделанные автомобили, освобожденные почти от всех частей кузова, давно пользуются популярностью во многих странах. Первые самодельные машины для гонок по бездорожью и песчаным дюнам появились в 50-х годах 20 века в Америке.

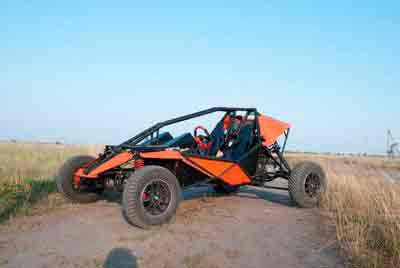

Чем отличается багги от других машин

Общее у всех автомобилей – наличие 4-х колес, рамы, кузова, двигателя, бензобака, тормозов, водительского места и руля. Могут быть, конечно, и другие общие части. А чем отличается от своих автомобильных собратьев самодельный багги?

  • Своими руками он традиционно делается без кузова с обшивкой, дверей, капота и багажника. Корпус этой самоделки – это каркас из труб, приваренный к несущей раме.

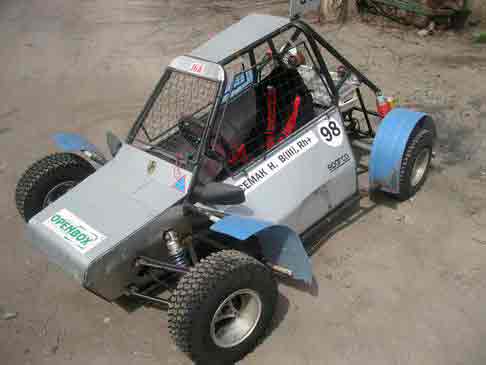

  • Вместо лобового стекла водителя защищает металлическая сетка с мелкими ячейками, закрепленная за переднюю дугу ленточными хомутами.

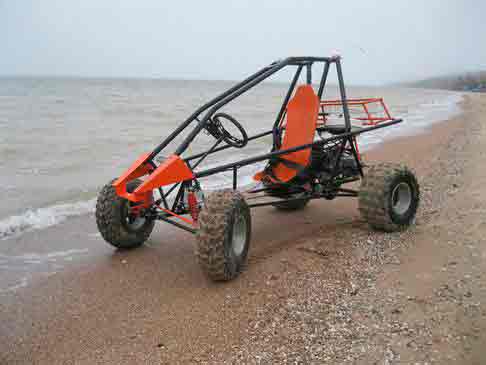

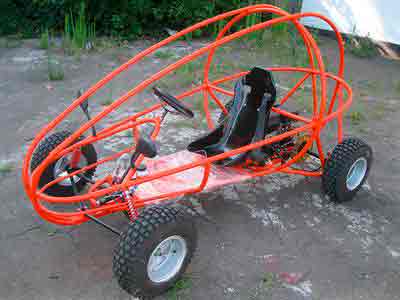

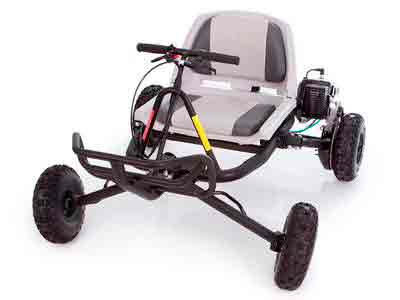

  • Мини-багги своими руками делают в виде компактного легкого автомобиля. Его вес обычно — около 300 кг.
  • Чаще всего для сборки используют детали и узлы от разных марок машин: двигатель – от ВАЗа, амортизатор – от «Запорожца», детали тормозной системы – от ГАЗа, ВАЗа или «Москвича». От кроссового мотоцикла «ЧЗ» можно воспользоваться выхлопной трубой, воздушным фильтром и карбюратором.

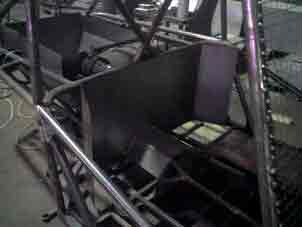

  • Между двигателем и водительским сиденьем устанавливают огнестойкую перегородку.

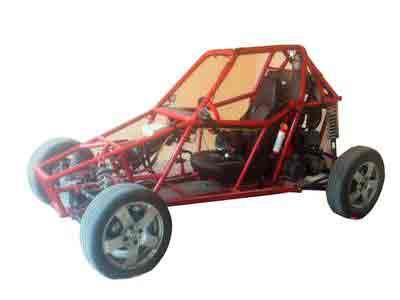

  • Раму для багги своими руками (из ВАЗ) сваривают из крепких стальных труб.
  • Рулевое колесо можно использовать от гоночного карта.

Как понятно из приведенного неполного списка, багги – особенная модель, собранная, как конструктор, на самодельной укрепленной раме из приспособленных узлов разных автомобильных моделей. Многие детали для этой машины умельцы изготавливают самостоятельно.

Что нельзя устанавливать на самодельные автомобили

Любой автомобиль должен соответствовать требованиям безопасности и определенным принятым в государстве стандартам. По существующим требованиям КиТТ, для сборки багги запрещено применять:

  • покрышки от тракторов и сельхозмашин;
  • протекторы с механическими повреждениями и восстановленным рисунком;
  • все противоскользящие средства: цепи, шипы или браслеты на шинах.

Что необходимо иметь на багги для безопасности

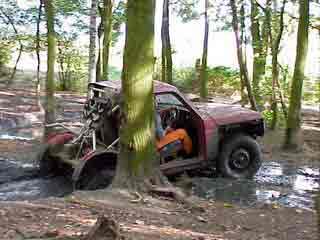

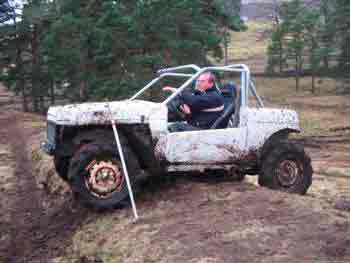

Можно, конечно, сесть на «Джип» и погонять по степям и оврагам. Есть и такие соревнования для владельцев кроссоверов. Можно, не заморачиваясь, ездить тихонечко на старом изношенном «Жигуленке», ожидая каждую минуту, что вот-вот какая-то деталь «полетит». Адреналин и экстрим этими действиями будет обеспечен вполне!

Те, кто любит экстремальную езду на самодельной машине в безасфальтной зоне, кто увлечен идеей сделать необычный автомобиль самостоятельно, являются поклонниками багги. Своими руками как сделать эту машинку? Что будет лишним, а что необходимо иметь «на борту»?

  1. Обязательно нужно иметь ремни безопасности с четырьмя креплениями в разных точках.
  2. 3-хкилограммовый огнетушитель устанавливается с правой стороны от водительского места. Один из патрубков направлен в сторону водителя, другой – на двигатель. Запустить систему огнезащиты можно от двух рычагов. Один из них установлен снаружи на главной предохранительной дуге, другой доступен водителю.
  3. Двигатель и бензобак, установленные в задней части рамы, обязательно отделяют от водительского сиденья перегородкой из огнестойкого материала.
  4. Багажник на спортивном багги – совершенно лишняя деталь.
  5. Водитель на гоночных соревнованиях должен быть в шлеме.
  6. Требования КиТТ рекомендуют устанавливать на самодельный багги своими руками габаритные и стоп-огни, звуковой сигнал (включается кнопкой).
  7. Водительское сиденье следует оборудовать подголовником.
  8. С задней и передней стороны рамы должны быть приварены проушины диаметром около 4 см для обеспечения буксировки.

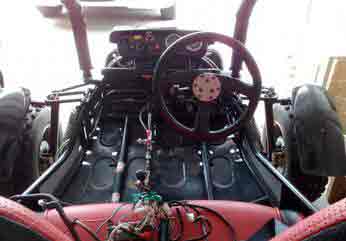

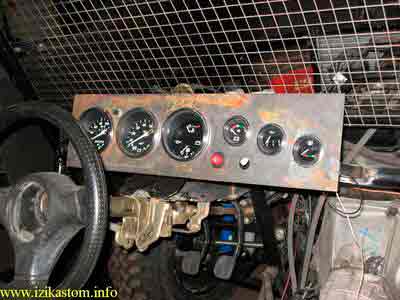

  9. Руль и приборную панель нужно устанавливать на удобном для управления багги расстоянии.

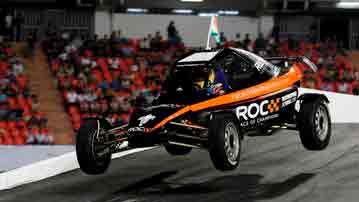

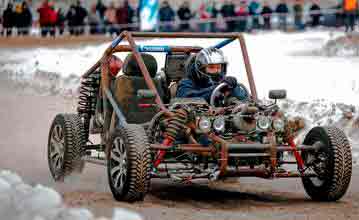

Просто ездить или участвовать в гонках?

В каких соревнованиях участвуют на гоночных самоделках

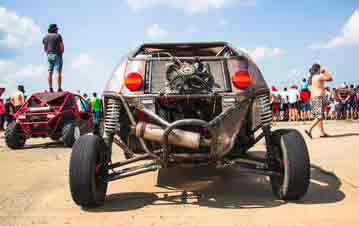

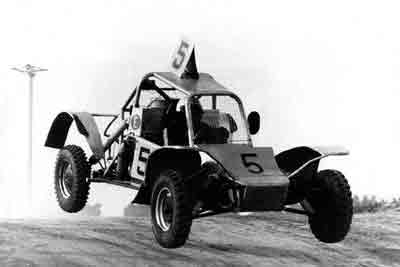

  • Спортивные чемпионаты и первенства России по гонкам на машинах типа «Багги» дают возможность участия в соревнованиях подросткам и взрослым.
  • На автомобиле, предназначенном для гонок по сложным природным ландшафтам, можно с успехом участвовать в различных соревнованиях по подъемам и спускам с холмов, по зимнему и летнему слалому, фигурному управлению.

Что выбрать: купить готовый автомобиль или построить своими руками

Некоторые автозаводы давно наладили выпуск спортивных с упрощенной моделью кузова и туристских или прогулочных видов багги. Своими руками как сделать эту машину? Это возможно, но проще и быстрее купить готовое транспортное средство. Однако многие гонщики делают машину под себя, учитывая свои особые требования к модели. Для гоночного автомобиля крепкая рама — это не просто база для установки общей конструкции. Рама багги – это надежный каркас для защиты водителя в моменты опрокидываний и столкновений.

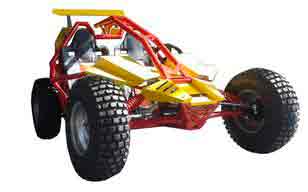

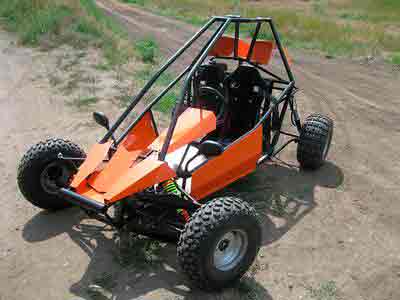

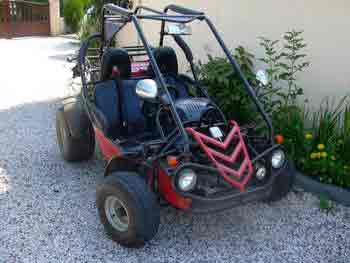

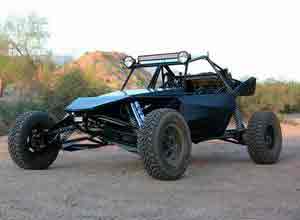

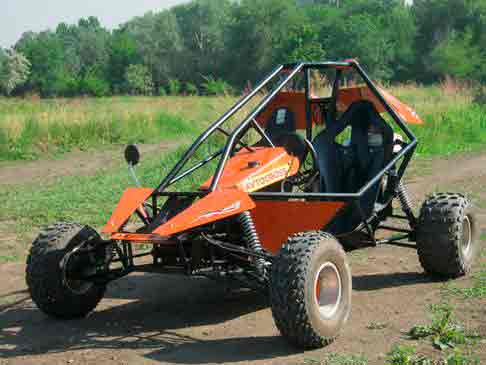

Основные характеристики багги

Гонки на багги давно уже превратились в автомобильный спорт, который носит название «автокросс». Машины, отличающиеся простотой в управлении, легким весом, устойчивостью к переворачиваниям, имеют мощные моторы, повышенную маневренность и возможность быстрого набора скорости. Значения характеристик и способностей, приведенные ниже, пригодятся вам, если вы соберетесь делать багги своими руками. Как сделать лучший автомобиль для себя? Просто подберите детали, и вы получите авто с параметрами:

  • двигатель мощностью в 33 л. с.;
  • максимально развиваемая скорость – около 80 км в час;
  • вес – около 300 кг;
  • радиус разворота – 2,5 м;
  • независимая подвеска переднего моста;
  • независимая подвеска заднего моста;
  • гидравлические тормоза с приводом на все колеса;
  • амортизаторы, совмещенные с упругими элементами;
  • длина – 2,5 м;
  • высота – 1,3 м;
  • ширина – 1,4 м.

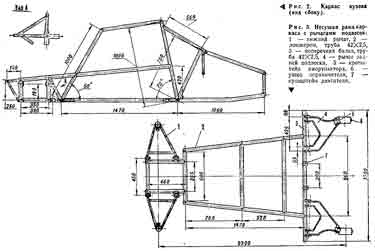

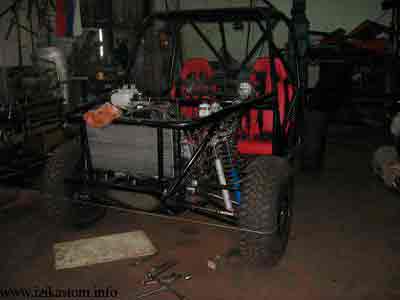

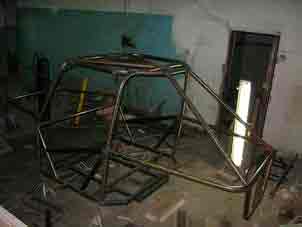

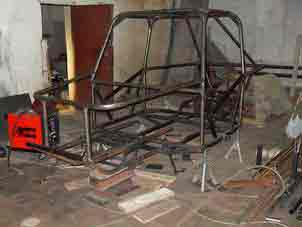

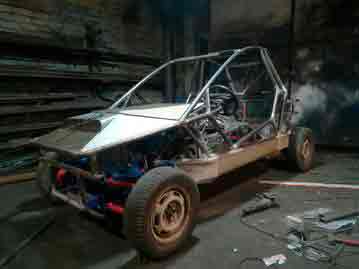

Как сделать крепкую раму для багги

В конструкции рамы используются стальные цельнотянутые бесшовные трубы. Нужно брать изделия с наружным диаметром в 25-30 мм. Толщина стенки заготовленной трубы – 2 мм. Для получения гладкого сгиба (без складок и заломов) разрезанные на нужные отрезки трубки плотно набивают песком. С помощью паяльной лампы или газовой горелки нагревают места предполагаемых сгибов будущей рамы. С помощью струбцин и жестких стапелей получают нужные формы деталей. Все части сверяются с шаблоном, корректируются и подгоняются под нужные размеры.

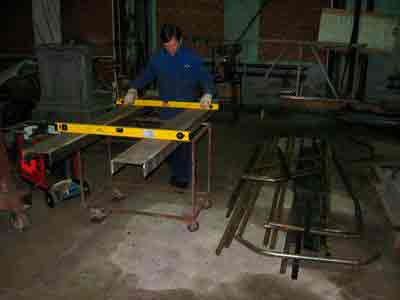

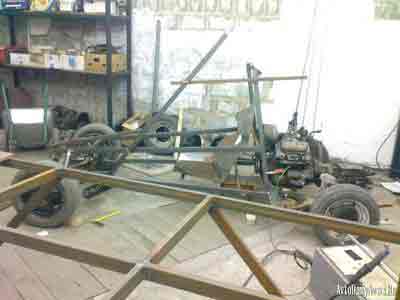

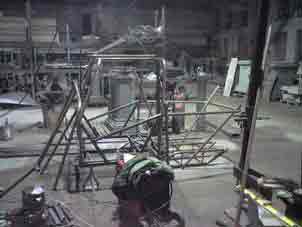

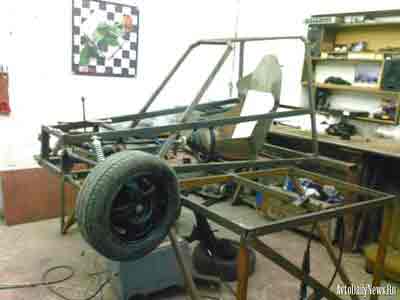

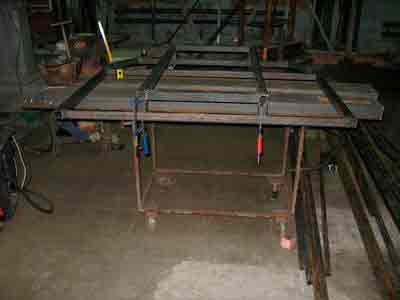

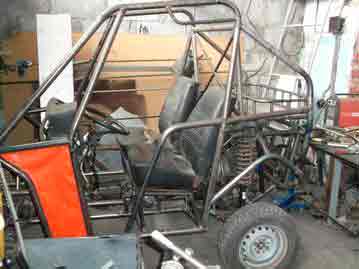

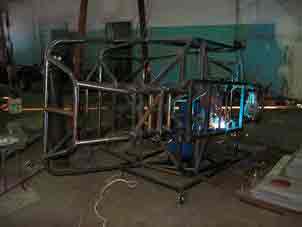

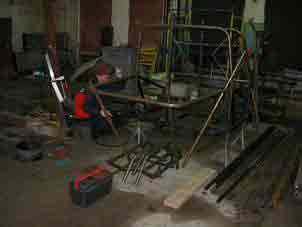

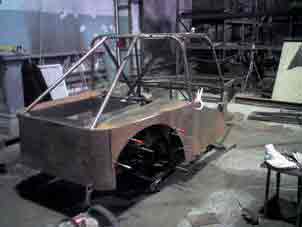

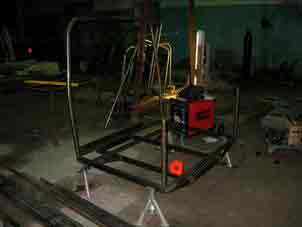

Прихватываем сваркой подготовленные фрагменты рамы багги. Своими руками как сделать крепкий каркас для машины? Подготовительный шаг позволит увидеть и устранить недостатки и нечаянные ошибки. Затем все правильно и плотно установленные элементы рамы окончательно закрепляются. Нужно следить за полной и качественной приваркой всех швов по всему периметру конструкции.

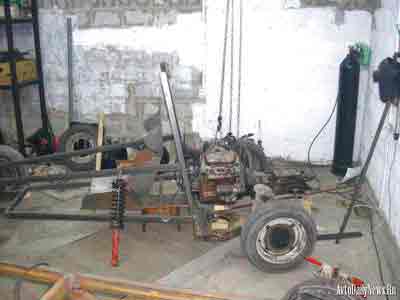

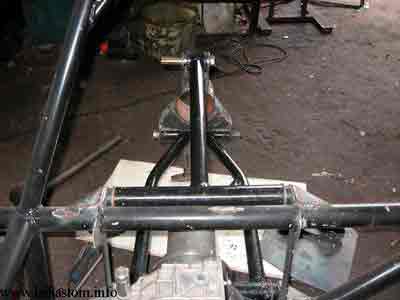

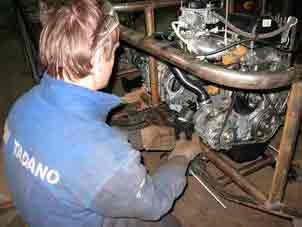

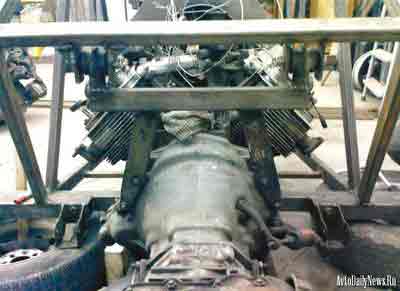

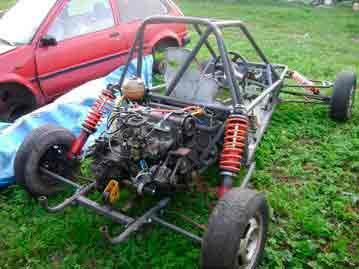

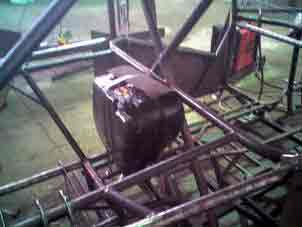

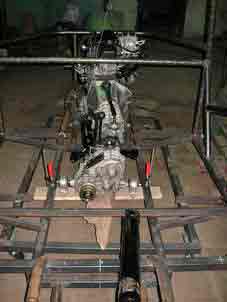

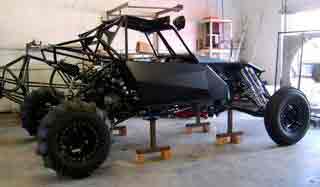

Двигатель устанавливают на подрамник, прикрепляемый к основной раме резиновыми втулками (для гашения вибрации).

Как собрать багги своими руками? Создание мини-багги начинается с плана и анализа подробной установки узлов машины. Заканчивается этот процесс пробным запуском двигателя. Все работает? Можно ехать! Счастливого пути!

Источник: http://fb.ru/article/143586/baggi-svoimi-rukami-kak-sdelat-baggi-svoimi-rukami—cherteji

AngryBro. Багги своими руками из ВАЗ

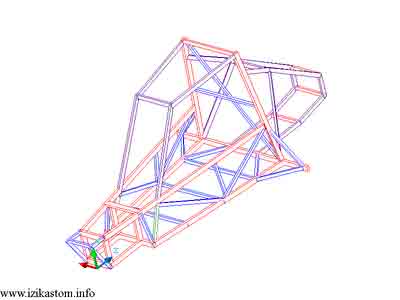

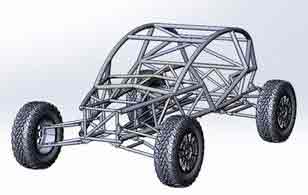

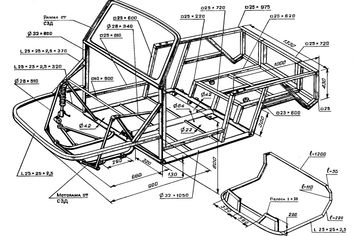

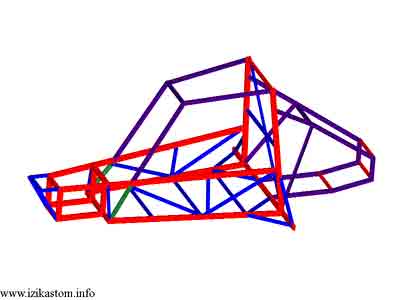

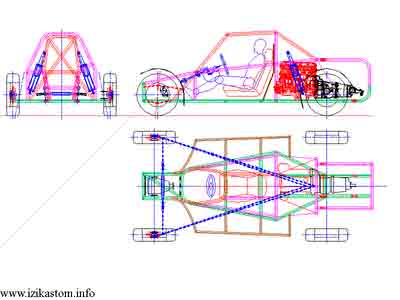

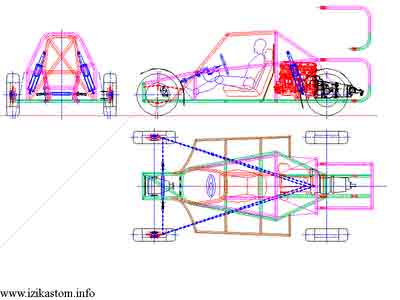

Рама для багги своими руками (+ чертежи)

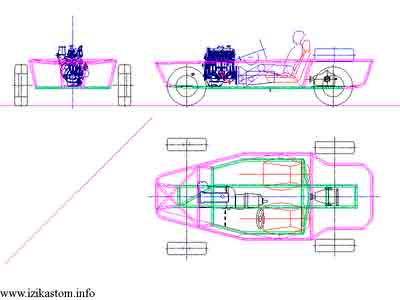

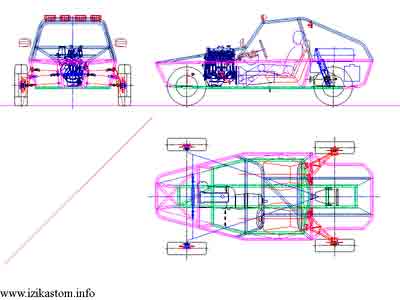

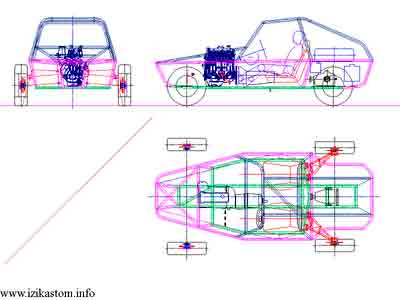

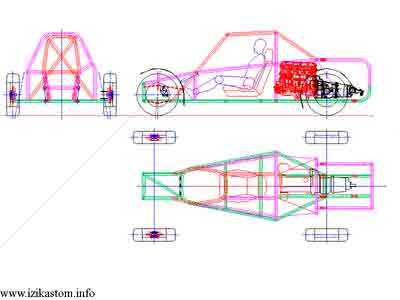

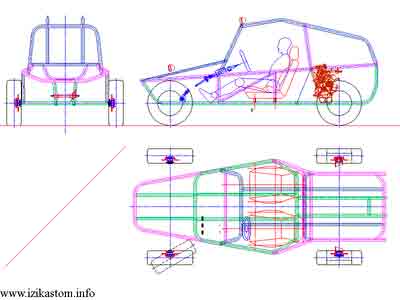

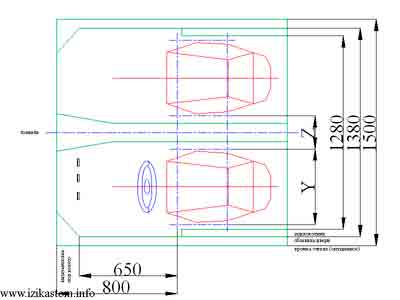

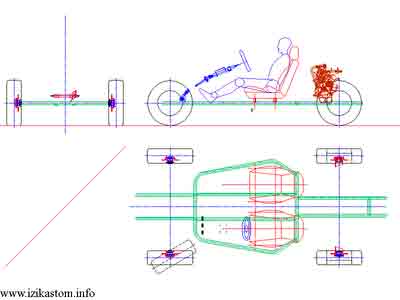

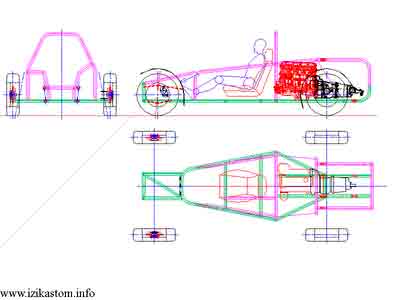

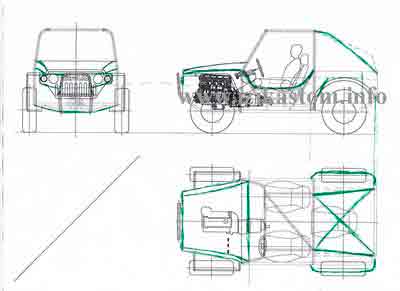

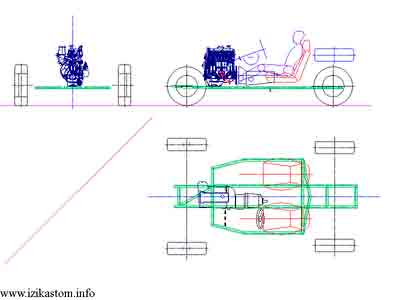

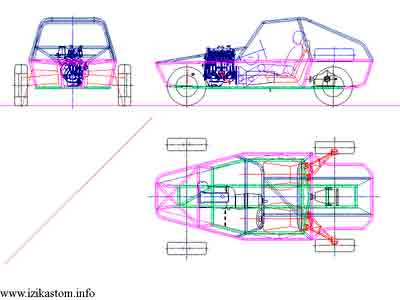

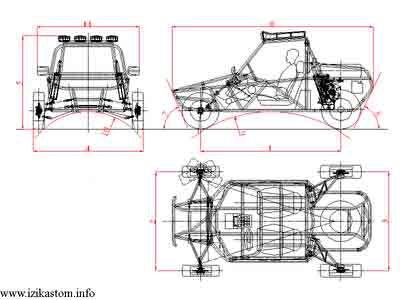

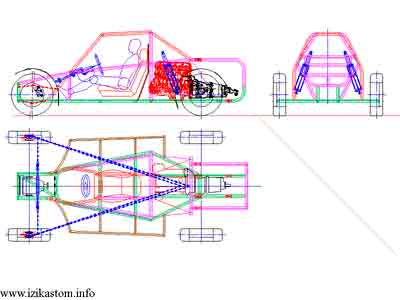

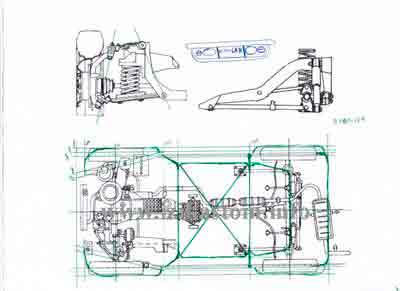

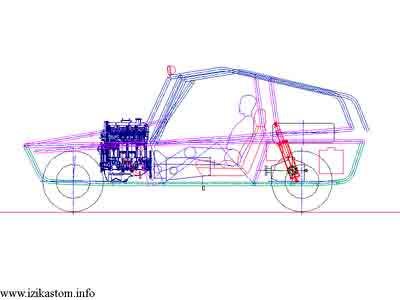

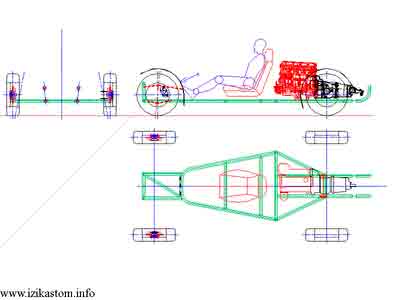

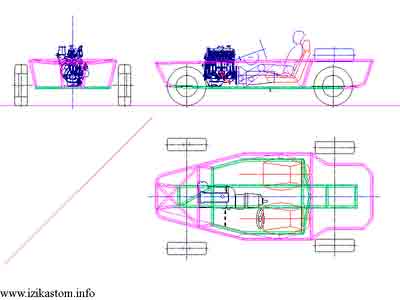

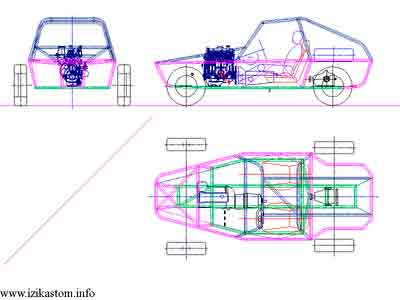

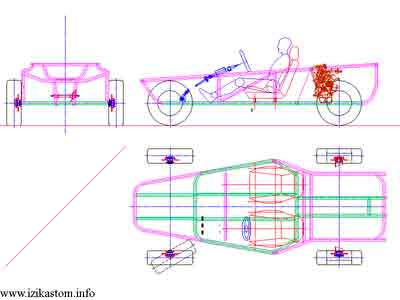

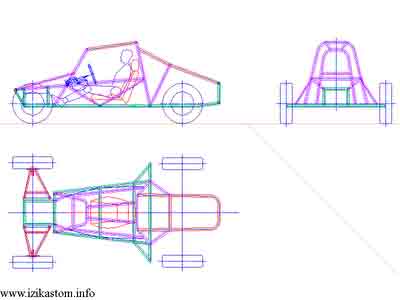

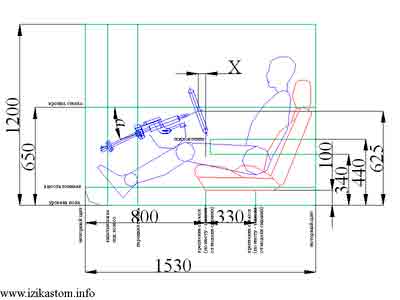

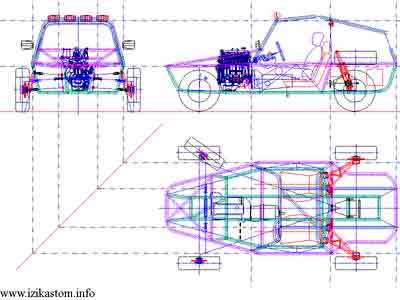

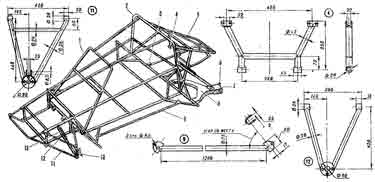

Чертежи багги своими руками

Первым делом, конечно, предстоит определиться на каком багги хочется рассекать в итоге по дорогам (и по дорогам ли?). Должен он блестеть как супер- или «маскл-» кар, или быть грязным и страшным как в «безумном Максе», но со счастливым лицом владельца, который сидит за рулем громкого, раскатистого, внедорожного монстра.

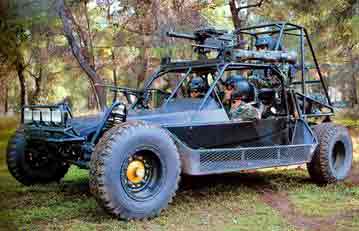

Второй вариант кстати вполне себе заводит, но как-нибудь после апокалипсиса. А пока надо пожить в этом мире, где все еще есть место красивому и разумному. Поэтому вот фотография багги, на котором мы остановились:

По-моему, выглядит вполне симпатично. Один вопрос — как такое сделать? Вопросы наподобие «а можно будет получить на него разрешение? а сможет ли он ездить по бездорожью?» и пр. отходят на второй план. В состоянии, когда видишь такую мощь и красоту, хочется ответить лишь «посторонитесь, господа, где моя маска и сварочный аппарат».

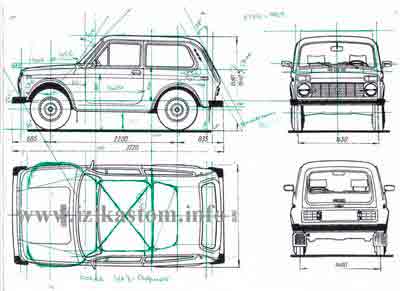

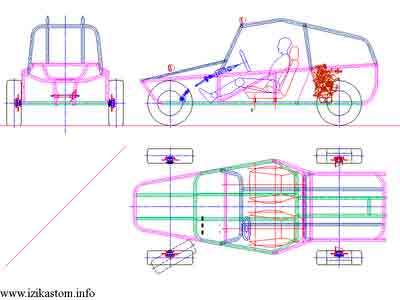

«Эй, палехче, парень!». Сначала — чертежи! Нашли на просторах энторнета что-то похожее — и вот они, чертежи:

В расчете на то, что по ходу строительства мы сможем изменять внешний вид рамы так, как нам хочется, мы решили применить такие чертежи на свой страх и риск.

Трубы для багги

Первые вопросы, стоящие при материальном воплощении багги: какой тип трубы использовать, где найти эти трубы.
Для каждого багги-строителя такие вопросы решаются по-разному. В нашем же случае мы выбрали трубы диаметром 40мм и толщиной стенки 3мм.

Чтобы найти такие трубы, нам пришлось ехать в промышленный район на противоположном конце города. Почему нам не продали их где-то поблизости (хотя было где)? Да потому что никто ради такого малого объема (всего — 50 метров трубы) заказывать грузовик издалека не собирается (продавец даже недовольно фыркнула). Поэтому пришлось ехать туда, где трубы были в наличии. Что касается «шовности-бесшовности» — тут уж как повезет по наличию. Мы взяли шовные. В конце концов, наш багги не придется стыковать с луной. Скорее всего)

Трубогиб

Для начала определимся — почему нельзя просто погнуть трубу «об коленку»? Как мы пытались)
Здоровье еще пригодится, а вот использовать подручные средства, чтобы погнуть трубу — еще можно попытаться.
Что получилось? Согнуть трубы с малым углом при помощи «кирпичей» и физической силы нам вполне удалось.
Но для участков рамы в критических местах, которые предназначены для защиты при переворотах, изломы недопустимы.

Итак — покупать трубогиб или заказать услугу для изгиба труб?

Да заказали мы услугу, чего тянуть. Но на всякий случай изучили вопрос.

Бывают разные типы трубогибов для разных типов труб. Какие моменты могут быть, и что стоит учитывать:
1. Трубогиб может быть создан, чтобы гнуть профильные (прямоугольные в сечении) или непрофильные (круглые в сечении) трубы.
2. Трубогиб может «не взять» (не суметь погнуть) слишком толстые трубы (в зависимости от типа трубогиба).
3. Типы трубогибов: ручной, (ручной) гидравлический, электрогидравлический, электрический. Наверное, бывают какие-то еще. Для чего иметь представление об этом: стоят они по-разному, и возможности предлагают разные.

Разные типы трубогибов:

О каких возможностях трубогиба нужно знать, чтобы погнуть трубы для багги:
1. Диапазон диаметров и толщин труб, с которыми можно работать.
2. Максимальный угол изгиба.
3. Точность угла изгиба.

Для нас этих данных оказалось достаточно.

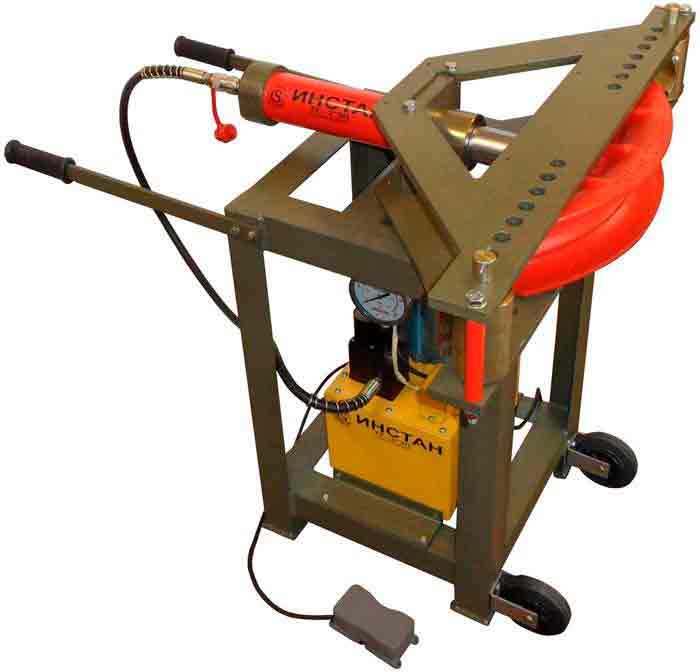

Цена вопроса? Наиболее подходящий трубогиб (гидравлический) под наши условия стоил от 12.000 рублей. Но думаю, вряд ли бы нам удалось найти такой удачный вариант. Вероятнее всего цена была бы в районе 20.000 рублей.

Если говорить о том трубогибе, при помощи которого ребята погнули трубы для нас, то это был как раз гидравлический трубогиб. Какова точность его угла изгиба? Скажем так: хорошо, что мы взяли с собой транспортир. Обычный такой, школьный транспортир. Труба после изгиба немного пружинила назад, приходилось подстраиваться под физические процессы для того, чтобы выверить нужный угол. Наверное, это нормально.

В итоге нам удалось получить правильно изогнутые трубы для верхней части рамы всего за 800 рублей.

Коронка по металлу

Когда стыкуешь круглые трубы между собой, нужно обеспечить минимальное расстояние между ними в стыке. Желательно обойтись вообще без расстояния. Тогда сварной шов должен пойти как по маслу.
Картиночки, нужны картиночки. Сейчас «забабахаю»:

Здесь я попытался изобразить 90-градусное соединение двух труб (надеюсь, смысл понятен). Так вот, дельта S в идеале вообще не должно быть. Для этого нужно вырезать у одной из труб (справа) полукруг сверху и снизу. Грубый радиус полукруга = радиусу трубы. Но на практике нужно еще учитывать толщину трубы.

Есть несколько способов обеспечить подобный вырез полукругом. В порядке понижения точности:
1. Фрезерный станок
2. Коронка по металлу
3. Болгарка

Наверное, можно еще более хардкорные способы придумать, но начнем с того, что есть под рукой. Так, глянем. Фрезерный станок. Ау. Нет, молчит. Коронка по металлу. Где-то отдаленным эхом отзывается коронка из строительного магазина.

Едем туда и с удивлением обнаруживаем, что сама коронка стоит в районе 600-1000 рублей. Ага, находим коронки по 200 рублей. Берем две штуки. И основание под него (шпиндель) 800 рублей! Пффф, ну ладно, тоже берем.

В общем, есть у нас теперь коронка со шпинделем, насаживаем все это на дрель. И пытаемся отрезать куски нужного диаметра на нашей трубе.

Испытание 1: режем кусочек на трубе с верхней стороны, подливаем ВД-40 (можно и воду) для охлаждения. Отрезать получилось, но несколько зубьев от коронки отпало.

Испытание 2: режем кусочек на трубе с нижней стороны, подливаем ВД-40 (можно и воду) для охлаждения. Отрезать получилось, все зубья отпали полностью.

Прикинув тенденции, стало понятно, что таких 200-рублевых коронок нам точно не хватит. Подтвердив такую тенденцию на практике, мы успели проделать процентов 5 работы со стыками.

Но мы решили закончить историю со стыками на мажорной ноте! И оставшиеся стыки закончили при помощи маленькой болгарки. Медленно, аккуратно, но верно этот инструмент помог довести работу до результата.

Возможно, мы просто неправильно подошли к выбору коронки. Можете отписаться в комментариях по этому поводу.

Послесловие

Если Вам интересна судьба проекта, или Вы тоже вдохновились и решили построить багги (или поучить нас), можете подписаться на наш канал на YouTube. Следите, комментируйте, получайте удовольствие)

Источник: http://angrybro.ru/rama/

Как сделать багги своими руками?

  1. Из чего можно сделать?
  2. Инструменты и материалы
  3. Варианты изготовления
  4. Как зарегистрировать самодельный багги?
  5. Советы

Багги – это мобильное четырехколесное автотранспортное средство, работающее при помощи двигателя внутреннего сгорания – мотоциклетного или автомобильного. Такие машины обладают великолепными преимуществами – сравнительно небольшим весом, высокой проходимостью, возможностью езды по бездорожью, быстрым техническим обслуживанием. Сегодня багги можно купить или изготовить собственноручно, допустим, из старого авто.

Из чего можно сделать?

История появления багги берет свое начало в США. Именно в этой стране, в 50-е годы прошлого столетия приступили к выпуску первых образцов небольших автомобилей. Требуемые детали брали из вышедших из строя машин Volkswagen Käfer («Фольксваген Жук»), что послужило началом официального названия, то есть baggy (жучок). Такая модель автотранспортного средства идеально подходила для нужного производства. Volkswagen Käfer изначально обладал необходимыми преимуществами – высоким дорожным просветом, прочным шасси, хорошей проходимостью, задним расположением мотора.

С автотранспортного средства удалялись ненужные детали конструкции: крылья, двери и прочие кузовные элементы, которые считались лишними.

Монтировалась облегченная рама, в некоторых случаях делался кузов из стекловолокна. Ряд моделей багги оснащались шестицилиндровым ДВС, взятым от американской линейки авто Chevrolet Corvair. Популярность четырехколесных малюток постепенно росла. Багги становились участниками фееричных гоночных соревнований, и вскоре небольшие машины принялись собирать в Европе.

Из каких автотранспортных средств доступно сделать багги в наступившем столетии? Можно ли собрать небольшой автомобиль собственноручно, без помощи профессионалов? Разумеется, но при наличии подробного чертежа, оборудованной мастерской, требуемых деталей, набора инструментов и необходимых знаний. На сборку может уйти от недели до нескольких месяцев. Здесь все зависит от начальной стадии подготовки, оснащения и свободного времени.

Зачем собирать такой автомобиль, если можно приобрести настоящее авто? Во-первых, это увлекательное и познавательное времяпрепровождение. Во-вторых, самодельная машина может служить замечательным подарком на день рождения, например, сыну-подростку. И в-третьих, именно на собственном багги наиболее интересно принимать участие в различных соревнованиях или преодолевать бездорожье, пересеченную местность. Перед ответственным принятием решения о начале сборки следует знать, что багги подразделяются на две разновидности.

  • Туристические модели. Используются для поездок по бездорожью, пересеченной местности.
  • Спортивные машины. Участвуют в различных гоночных соревнованиях на стадионах, автотрассах.

Также на предварительной стадии конструирования четырехколесного авто нужно прикинуть, все ли подготовленные узлы, агрегаты, механизмы будут подходить конструкционно, пропорционально, согласно размеру, весу, предполагаемой нагрузке. Основное преимущество при сборке багги – отсутствие сложных конструкционных узлов, как, например, в полноприводном автомобиле. Поэтому сделать четырехколесный джип для собственных целей сможет практически каждый гаражный умелец. Какую модификацию современных автомобилей взять для разбора в качестве базы? Собрать маленькое авто можно из:

  • «Запорожца»;
  • «УАЗа»;
  • «Жигулей»;
  • «ЛуАЗа»;
  • «Бензопилы»;
  • Matiz;
  • «Волги»;
  • «муравья».

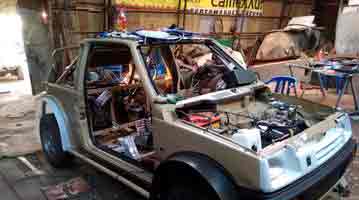

Также в качестве «донора» можно использовать ВАЗ-2108. Получится заднеприводная модель с установленным двигателем объемом 1.5 литра и механической коробкой скоростей.

Инструменты и материалы

К подготовительному процессу перед началом сборки багги нужно отнестись ответственно, потому что от предварительной стадии зависит успех дальнейших действий. В такую фазу включены следующие этапы.

  • Выделение финансовых средств с целью покупки всего необходимого.
  • Создание чертежного проекта или использование готового решения взятого, допустим, из популярных журналов на интересующую тему.
  • Поиск надежного напарника, потому что собирать багги в одиночку тяжело, неудобно и долго.
  • Аренда ремонтной мастерской или оснащение гаража профессиональным оборудованием – подъемным, осветительным.
  • Закупка инструментов – наборов ключей, сварочного аппарата, гидравлических приспособлений.
  • Приобретение автомобиля донора, дополнительных автомобильных запчастей, лакокрасочных материалов.

Список можно расширить, но все вышеперечисленное является самым необходимым.

Механик, собравшийся сделать багги собственноручно, должен предусмотреть всевозможные трудности, иначе сборка может затянуться на неопределенное время.

Варианты изготовления

Собрать небольшую модель багги, допустим, 4х4 своими руками можно с помощью разных основных и вспомогательных деталей и на основе готовых эскизов. Например, поступить следующим образом – найти чертежи из советских журналов. В свое время было немало моделистов-конструкторов, которые писали в редакцию письма с просьбой опубликовать подробный план сборки четырехколесных машин для гоночных трасс.

Немало современных умельцев, желающих сделать багги без посторонней помощи и необходимого условия разработки собственной конструкции, так и поступили. Они внимательно изучали интернет-ресурсы или ходили в библиотеки – искали номера журнала «Моделист-конструктор», где подробно описывалась технология сборки багги. Многие из таких механиков находили развернутое описание модели АБ-82, для изготовления которой требовалась машина ЗАЗ 968.

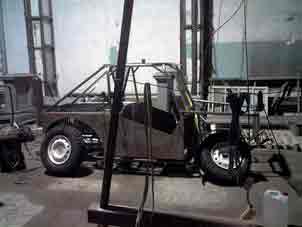

Имеет смысл вкратце описать процесс сборки багги из упомянутой выше модели автомобиля с нуля, так сказать, в домашних условиях.

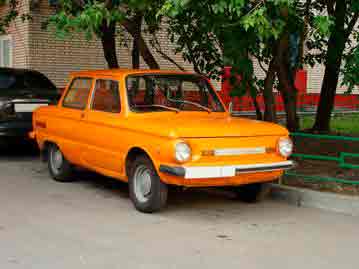

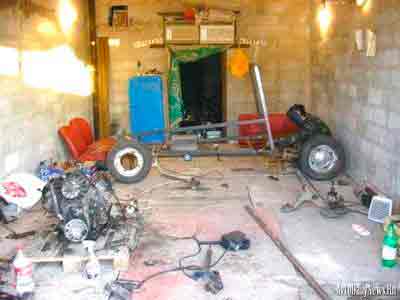

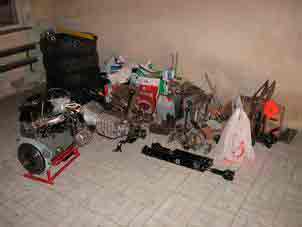

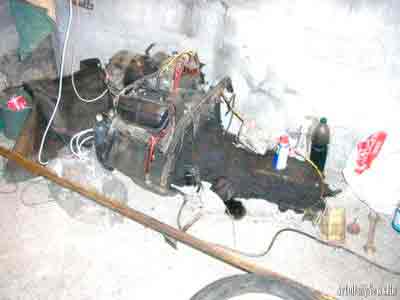

Сначала потребуется купить раритетный агрегат и в гараже разобрать машину. Снять кузовные элементы, двигатель, коробку передач и прочее вспомогательное оборудование. Приобрести на строительном рынке или в магазине металлические конструкции с размерами для рамы и с помощью сварочного аппарата сделать днище. Размеры каркаса необходимо соблюдать, чтобы потом не возникло трудностей.

Дальнейшие шаги, которые следует выполнять поэтапно, будут такими. Первым долгом собрать подвеску и подварить металлоконструкции с помощью сварочного аппарата. Должно получиться некое подобие независимой подвески. Нужно уделить внимание клиренсу. Чем он больше, тем лучше машина будет преодолевать всевозможные препятствия на пересеченной местности.

Дальше поставить колеса и мотор от «Запорожца». Крепления можно оставить заводскими, но если требуется, модифицирование допускается. В центральной части, но ближе к установленному двигателю, который располагается сзади, нужно приварить сиденье, собранное из металлических листов. На конечном этапе сборки оно будет усовершенствовано в плане достижения необходимого комфорта.

В процессе постройки багги следует решить вопрос о крыше. Здесь можно взять за основу готовый проект или придумать собственный дизайнерский вариант.

Следующий шаг – продумать установку педалей, крепления бачков, цилиндров, рулевой рейки и руля. Смонтировать необходимое оборудование и отрегулировать. Для решения таких вопросов можно использовать детали из автомобиля ОКА или ВАЗ.

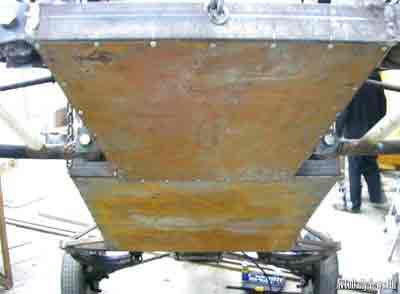

Дальше приварить днище. Можно взять лист металла толщиной 1 мм. Построить одноместный багги невозможно без навесного оборудования. Следует установить генератор, поставить ремень, оснастить электрооборудованием – прикрутить фары, тумблеры, зажигание и прочее. После предварительной сборки желательно выполнить тестовый заезд по асфальтированной дороге. Багги можно сконструировать, где будет полный привод или задний. Поэтому имеет значение описать еще одни проект четырехколесной машины с двигателем Lifan. Потребуется также:

  • металлический лист;
  • профили квадратного сечения;
  • 4 колеса от «Жигулей»;
  • барабаны, задний мост и прочие детали;
  • шаровые опоры;
  • болты, гайки;
  • амортизаторы мотоцикла «Восход».

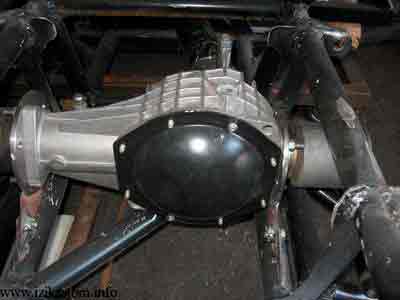

Большинство узлов и механизмов придется брать от классических моделей отечественных автотранспортных средств.

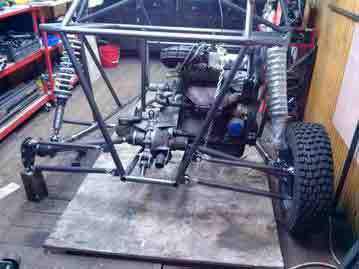

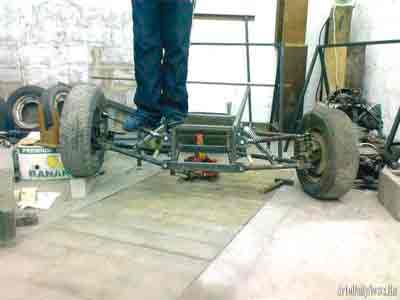

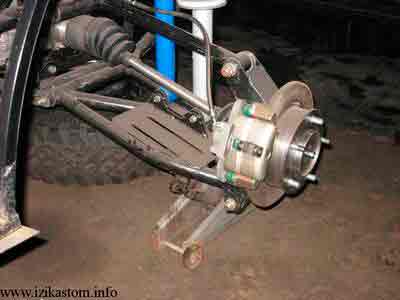

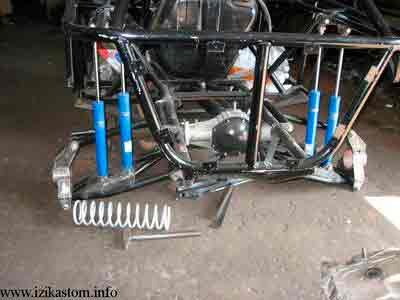

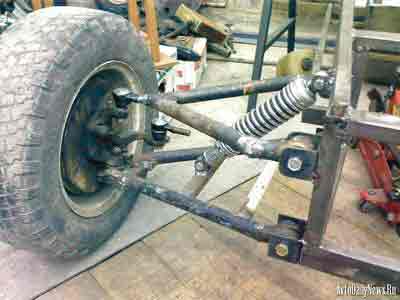

Из профильной трубы необходимо сварить рычаги для передней подвески и смонтировать приобретенные детали ходовой части. Сделать конструкцию, установить крепления, втулки, сайлентблоки. Дальше делаем раму из металлических квадратных профилей и привариваем переднюю подвеску. Здесь потребуется сварочное оборудование. Предварительно можно поставить колеса и оценить надежность сборки.

Дальше необходимо продумать, как установить рулевое управление. Чтобы выполнить задачу, потребуются детали, снятые с автомобилей «доноров», болты, гайки и сварочное оборудование. После завершения монтажа рулевого управления вместе с рулем следует собрать заднюю подвеску. Сиденье, взятое от ВАЗ, устанавливается в центральной части каркаса багги и крепится к раме посредством соединения болт/гайка. Для днища используется подготовленный металлический лист.

Теперь следует продумать крепление тормозов и цепной передачи. В последнем пункте необходимо предусмотреть условия, чтобы была хорошая тяга и скорость движения. После решения возникших вопросов установить указанный выше двигатель, собрав предварительно каркас под ДВС. Закрепить мотор, подключить передачу. Финальный этап – тестовые испытания.

Полноприводный багги собирается по похожей схеме.

Как зарегистрировать самодельный багги?

Собрать четырехколесный автомобиль с целью удовлетворения спортивных амбиций или поездок по бездорожью недостаточно. Машину требуется легализовать, то есть поставить на учет в соответствующих органах. Согласно действующим регламентам, сделать это можно легко и быстро, дабы потом спокойно ездить и не опасаться штрафных санкций со стороны дорожных инспекторов.

Чтобы ездить на багги, необходимо иметь водительское удостоверение категории А. Если права отсутствуют, требуемый документ сможет получить каждый гражданин, достигший 16-летнего возраста. Для регистрации машины нужно представить чеки, квитанции об оплате, которые подтверждают, что все детали, использовавшиеся при сборке, приобретены законно. Также придется пройти техническую экспертизу (в России это НАМИ), после которой будет доказано, что управлять изделием безопасно. Для этих целей следует оснастить модель поворотами, бамперами, стопами.

Багги можно попробовать зарегистрировать в качестве мотоколяски, если удастся доказать, что авто собрано на основе класса юниор или инвалидки.

При слишком большой мощности двигателя необходимо установить верхний багажник. Регистрация машины в ГАИ возможна только после прохождения технической экспертизы и техосмотра. Если все будет в порядке, владельцу самоделки выдадут регистрационные номера. На незарегистрированном багги разрешается кататься только на площадках закрытых стадионов. Доставлять такую автотехнику придется на грузовом автомобиле.

Советы

Для опытного автомобилиста не составит трудности собрать багги и потом зарегистрировать машину в необходимых органах. А новичкам рекомендуется придерживаться ценных советов.

  • Иметь в запасе определенную сумму денежных средств на случай непредвиденных расходов.
  • Подготовить не только нужный инструмент, помещение, но и подробный чертеж для качественной сборки багги.
  • Детали лучше покупать новые и в официальных торговых точках, где после покупки выдают чеки.

Также нелишне заручиться помощью единомышленника, который понимает в устройстве автомобиля и готов оказать всестороннюю поддержку. Сборка багги в гордом одиночестве и без посторонней технической помощи под силу исключительно профессиональным автомеханикам или водителям с богатым практическим опытом в области ремонта либо создания похожих проектов. Новичкам об этом следует помнить.

Как сделать багги своими руками, смотрите далее.

Источник: http://stroy-podskazka.ru/baggi/svoimi-rukami/

Чертежи багги

В данном разделе представлены готовые чертежи моделей багги, разработанные и построенные нашим коллективом.

Разработку проектов багги с нуля Вы можете посмотреть здесь.

Также осуществляем платные консультации по Вашим чертежам и проектам.

Дополнительно производим расчет бюджета для строительства багги (услуга платная)

Багги Раптор 1500 V4.0 1-03-20 — Новая версия

Прекрасный дизайн, более 100 клиентов, фото и видео изготовленных багги по нашим чертежам, простота конструкции, достоверная информация. Какая труба применяется и количество труб, доступные комплектующие ВАЗ 2108 – 2112 и материалы. Чертежи обновлены в 01-03-20.

Защищено: Багги Тайгета

Отрывка нет, потому что запись защищена.

Реплика ретро Морган

Кто из автолюбителей не мечтает окунуться в мир старины, ретро-автомобилей, зная дизайн этих машин, или воплотить свою давнюю мечту – собрать старый ретро-автомобиль практически по оригинальным чертежам, некоторым из которых более 100 лет? Мы можем предоставить вам чертежи моделей Morgan…
ДАЛЕЕ

Раптор электро 2019

В продолжение серии Раптор, даже самим интересно, что затронули все «весовые категории». Данный автомобиль рассчитан для самых маленьких детей от 4 до 12 лет (при условии, низкорослого ребенка).

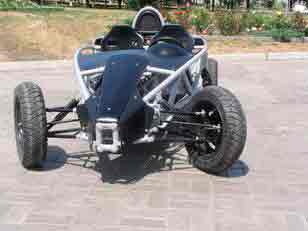

Atom Ariel для детей

После завершения строительства Немезиды (реплики Атом Ариель), были сразу вопросы – можно ли построить модель для детей. Построили — смотрите.

Ещё по теме  Судно на воздушной подушке своими руками

Багги Раптор 150-390

Новая модель динозавра имеет двигатель объемом 150 — 390 см куб. и является продолжением серии. В 2013 году была разработана и испытана в прокате модель со 150 вариаторным мотором.

Багги для Ралли Рейдов

Гонки по пересечённой местности на длинные дистанции называются ралли рейдами и могут длиться несколько дней. Именно для этого вида спорта мы предлагаем чертежи автомобиля нашей разработки.

Багги Маг

Новая модель багги «Маг», выполненная на заказ

Багги Раптор 200

Предлагаем чертежи одно- и двухместных моделей багги «Раптор 200». На обоих моделях устанавливаются двигатели Gx-200. На одноместный вариант возможна установка электродвигателя мощность до 3 кВт.

Багги Мини Раптор

Модель «Мини Раптор» создана в 2013 г. Автомобиль имеет двигатель 50 — 200 см. куб. и предназначен для детей от 5 до 12 лет. В комплект входит 90% чертежей и необходимой информации (за исключением того, что делается по месту).

GoPed BlackBird Kart

Городской и бездорожный карт BlackBird Kart нашего производства позволит насладится ездой и получить массу незабываемых впечатлений.

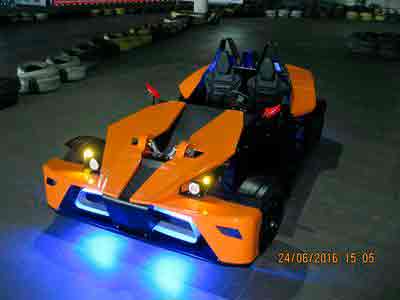

Электрокар KTM X BOW

KTM X BOW обладает экологичным электрическим двигателем достаточной мощности. Даже при нагрузке 5 сидящих человек трогается также легко как и с двумя. В плане безопасности произведено отключение электродвигателя при нажатии двух педалей одновременно.

Багги Шарик

Модель багги «Шарик» является одной из первых построенных своими руками. Она изготовлена в 1999 году и зарекомендовала себя с лучшей стороны. В 2015 году была обновлена и претерпела некоторые качественные изменения.

Багги Чемпион Спорт

Автомобиль для детей от 4 до 14 лет. Собирается с 4-тактным движком «Хонда» или его аналогом. Использовано автоматическое сцепление. Машина развивает скорость до 45 км/ч а при форсированном двигателе внутреннего сгорания до 80 км/ч.

Источник: http://avtoproject.com/chertezhi-baggi

Багги своими руками или лавочка с мотором

Багги своими руками это мечта из моего детства. Помню, как мы, дворовые пацаны лет 5 – 7 увлекались техникой. Собирали какие-то железяки, спорили о автомобилях и мотоциклах. Часто подходили к водителям, заезжающим к нам во двор и допытывались у них, сколько машина «берет» , то есть до какой скорости может разогнаться. Дядьки обычно отвечали, кто всерьез, кто шутя. Мы часами могли смотреть, как сосед ремонтирует своего железного коня, а потом устраивали бой за замасленные, отработавшие свое детали, место которым на помойке.

Велосипеды тогда были у многих, ребята постарше могли даже исправить небольшие поломки, натянуть цепь, накачать колеса. А вот четырехколесный педальный Москвич был только у одного, моего друга и ровесника. Зелёного цвета, с бибикой и фарами, он неизменно являлся источником споров и даже драк за место за рулем у пацанов. Единственным минусом Москвича была низкая скорость, велосипедисты легко обгоняли. Как здорово было бы поставить в Москвич настоящий двигатель!

Среди нас даже ходили легенды о виденном лично таком чуде. Я часто мечтал, о том, как буду ездить по тропинкам и дорожкам на таком автомобильчике.

Прошло время, я подрос, научился обращаться с гаечным ключем, дрелью и паяльником. Конечно, из габаритов Москвича я уже вырос, да и для мотора он не подходил совершенно. Но желание соорудить что-то свое, с колесами и мотором меня не оставляло.

Электровелосипед — генеральная репетиция на пути к «багги своими руками».

Первым собранным своими руками самоходом оказался электровелосипед.

Он справа на фотографии. Конечно, купить батарею и колесо с мотором, а затем прикрутить все это на велик оказалось делом несложным. Но результатом я был доволен. Никогда не забуду первую поездку по ночному городу. Велосипед едет сам! Бесшумно! Не надо крутить педали! Тогда еще электоровелосипеды были редкостью в нашем городе, и часто обгоняемые велоколлеги провожали меня недоумевающими взглядами. Созданию самодельного автомобиля мне мешало отсутствие гаража, ведь даже велосипед с электромотором занимал значительное место в коридоре. И только переехав за город, в частный дом, где было место где развернуться, я и приступил к детальному обдумыванию — как именно собрать багги своими руками.

Итак, что-же строить?

Собрать багги своими руками из отслуживших свое изделий совавтопрома?

Или соорудить четырехколесный веломобиль, установив туда моторчик типа советских Д6

А может собрать Cyclecar? Маленький автомобильчик на мопедных колесах с двигателем от мотоблока?

Или –же это будет трайк с обтекаемым кузовом из алюминия мощным электромотором и кучей литиевых аккумуляторов?

Думал я долго. У всех вариантов были свои плюсы и минусы:

  • Находить Оку и с помощью болгарки и кувалды раскручивать прикипевшие болты, а затем постоянно возиться с мотором не очень хотелось.
  • Веломобиль оказался бы хлипок для проселочных дорог, на цайклкаре не было подвески и коробки передач.
  • Электротрайк оказался слишком дорогим и привязанным к розетке.

Покупка двигателя — 1-й шаг к «багги своими руками»

Начал я с покупки двигателя. Высокая скорость мне была не нужна, следовательно, и не был нужен мощный мотор. Выбор был между мопедными движками и стационарными моторами от мотоблоков.

В пользу первых – наличие коробки передач, генератора, электростартера и сцепления, а вторые отличались большой тягой на низких оборотах, наличием бензобака и большим сроком службы.

Стационарный мотор от мотоблока

Свой выбор я остановил на двигателе Lifan 168, мощностью 5.5 лошадиных сил. Он тоже был оснащен генератором и электростартером, и в отличии от мопедных движков, не требовал отдельной покупки глушителя, бака и прочей мелочевки.

В качестве коробки передач – совершенно необходимой вещи для любого автомобиля, я приобрел КПП мотоцикла Днепр. Конечно, пришлось с ней немного повозиться, поменять масло и сальники.

Покупка колес — второй шаг к сборке багги своими руками

С колесами тоже были муки выбора. Мопедные не подходили, потому-что плохо держали боковые нагрузки, автомобильные колеса не брал из-за стоимости и веса, колеса от тачек не выдерживали нагрузок. В результате купил колеса от мотоблока.

Ну и еще кучу разной мелочевки. Цепи, звездочки, регулятор напряжения для генератора, амортизаторы, подшипники, болты и гайки, труба из нержавейки для задней оси, тормозной диск от скутера и машинка от него же.

Покупаем сварочный аппарат и учимся варить железо

Заодно был куплен недорогой сварочный инвертор, Ресанта 140., пачка электродов, маска и краги. Испортив несколько метров металлолома и потратив половину электродов, я более – менее научился варить.

Сцепление поначалу решил сделать так-же как и на мотоблоках – ременное с поджимающим роликом. Ну а рулевое управление – от автомобиля Ока. На всё — про всё ушло у меня около 25 000 рублей. Ну и началось. Я поленился сделать даже простой эскиз, не говоря уже о чертежах. За что впоследствии поплатился временем, металлом и деньгами. Что-то приходилось подгонять, обрезать, наваривать.

Рама укорачивалась, амортизаторы менялись местами, переделывалось рулевое управление и подвеска.

А деталь, которая соединяет первичный вал КПП и маховик я вообще нашел при разборке сарая. Наконец рама была сварена, закреплен двигатель и коробка передач. Самое первое ходовое испытание багги, собранная своими руками, прошла даже не имея рулевого управления. Я установил передние колеса на полуосях в отверстия рычагов передней подвески, включил заднюю передачу, запустил мотор и рукой поджал натяжной ролик. Автомобиль поехал.

Устройство моего багги

В общем, конструкция очень проста. Рама из профильных стальных труб различного сечения. Передние колеса от мотоблока соединены со ступицами от мопеда тремя болтами. В ступицах заменены подшипники, установлены 6202 под ось 15 мм. В качестве осей переднего колеса использовал болты крепления переднего колеса мотоцикла Восход. Рулевые кулаки самодельные, изготовленные из уголка 40 мм, в качестве шкворня болт М 16, который вращается в штуцерной гайке, которая в свою очередь обточена и запрессована в трубу.

Кастор, угол Аккермана установлены на глазок. Балка передней оси соединена с рамой реактивными тягами. Амортизаторы крепятся к раме и балке приваренными уголками.

Рулевое управление – от автомобиля Ока. Укорочены рулевые тяги и вал.

Педали самодельные –газ, тормоз и сцепление (за ненадобностью будет убираться) Тросовый привод газа и гидравлический тормоза. Задняя ось – полая стальная труба диаметром 30 мм. На ней закреплены ступицы колес от мотоблока. К ступицам болтами М 10 прикреплены тормозной диск и ведомая шестерня. Привод цепной, цепь мотоциклетная 428 шаг. На двигателе установлено центробежное сцепление, от него идет цепь 420 на ведомую звездочку, расположенную на первичном валу КПП. Передаточные отношения – Двигатель — КПП 3.6, КПП – ось – 3.2, плюс четыре передачи.

Колеса 4.00-10 с развитыми грунтозацепами. Удлинена выхлопная труба глушителя, мотор стал работать тише.

Как сделать багги своими руками. Описание конструкции

Сейчас самодельный автомобиль ездит, вызывая удивление и улыбки прохожих. Конечно, ему нельзя выезжать на дороги общего пользования. Проект не закончен, нужно усовершенствовать привод переключения передач, установить защитный каркас, более удобные сидения, светотехнику с аккумулятором. Но по тропинкам и проселочным дорожкам моя самоделка ездит достаточно неплохо. Благодаря коробке передач можно ползти с минимальной скоростью по грязи или разгоняться до 30 километров в час на ровной дороге. А удовольствие от прогулок, восторг сына, который прозвал самоделку Динамитом, сознание того, что смог сам собрать автомобиль, стоит и денег и потраченного времени.

Багги своими руками. Несколько фотографий в процессе постройки.

Задняя ось. Процесс подгонки и примерки. Один из корпусных подшипников еще не установлен.

Передняя часть багги. Впоследствии будет переделана.

В процессе создания.

Коробка передач и двигатель. Цепь не натянута. Натяжение регулируется подкладыванием металлических шайб под крепление моторамы.

Вид со стороны моторной передачи. Впоследствии установил центробежное сцепление. Полости в трубах заполнил монтажной пеной.

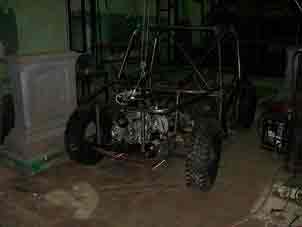

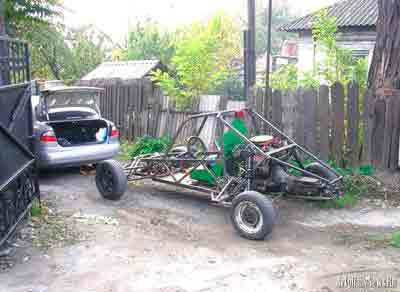

Общий вид самохода во время одной из испытательных поездок. Вместо сидения лист ОСБ.

Источник: http://solla.site/2017/baggi-svoimi-rukami/

Сборка багги в домашних условиях. Багги своими руками как сделать? Багги своими руками — чертежи

Описание и чертежи багги АБ-82Статья взята из книги Э.Сингуринди. Построен на базе ЗАЗ 968, и несмотря на солидный возраст конструкции, может дать хороший заряд адреналина. ​

Специальный кроссовый автомобиль «багги АБ-82» представляет собой монокок с колесной формулой 4X2, приспособленный для движения с высокими скоростями но сильно пересеченной местности. ​

Основу автомобиля составляет сварная рама в виде пространственной фермы, изготовленная из стальных труб диаметром 35 х 2 или 36 х 1,6 и 28 X 2 мм, к которой крепятся: силовой агрегат, рычаги и амортизаторы передней и задней подвесок, механизм и детали рулевого управления, механизм и привод управления коробкой перемены передач (КПП), сиденье водителя, главный тормозной цилиндр, педали управления, механизм ручного тормоза и система питания. ​

Предусмотрена возможность изменения расстояния от спинки сиденья до педалей. Открытый кузов автомобиля образован панелями, закрепленными на раме, и отвечает техническим требованиям ФАС СССР. ​

Силовой агрегат имеет заднее расположение, однако по сравнению с серийным дорожным автомобилем он развернут на 180 вокруг вертикальной оси, т. е. установлен коробкой переключения передач назад. Такое расположение силового агрегата вызвано необходимостью достижения оптимального распределения массы автомобиля по осям. ​

Силовой агрегат МЕМЗ-968 состоит из двигателя, сблокированного со сцеплением, коробкой перемены передач и главной передачей, находящейся между двигателем и коробкой передач, т. е. объединяет двигатель и трансмиссию в единый блок. Полуоси разгруженные, открытые, с двумя шарнирами. Соединение с главной передачей — сухарного типа. ​

Ходовая часть багги разработана на основе узлов и деталей автомобиля ЗАЗ-968 с незначительной доработкой некоторых из них для повышения надежности при эксплуатации автомобиля в условиях спортивных соревнований. ​

Подвеска передних колес — независимая бесшкворневая с шаровыми шарнирами. Направляющим устройством служат поперечные рычаги на двух уровнях. Ось качания рычагов расположена под утлом 30° к продольной оси автомобиля. Упругие элементы — винтовые цилиндрические пружины. Гасящие элементы гидравлические телескопические амортизаторы двухстороннего действия. ​

Подвеска задних колес — независимая. Направляющее устройство — продольные вильчатые рычаги. Ось качания рычагов расположена под углом 8 градусов к продольной оси автомобиля. Упругие элементы — винтовые цилиндрические пружины. Гасящие элементы — гидравлические телескопические амортизаторы двухстороннего действия. ​

Диски колес стальные, штампованные и сварные от автомобиля ЗАЗ-968. Профиль обода 4 X 13″.Шины — камерные, модели ИВ-167 размером 5,90 X 13″. ​

Рулевое управление включает механизм реечного типа с горизонтальной рейкой и зубчатым колесом, далее двухзвенный рулевой привод с передним расположением рулевой трапеции и, наконец, рулевое колесо спортивного типа с мягкой обшивкой диаметром 380 мм. ​

Тормоза барабанного типа от автомобиля ЗАЗ-968. Тормозная система передней подвески и общая схема прокладки тормозных трубопроводов показаны на рисунке. ​

Рабочий тормоз — ножной с раздельным гидравлическим приводом на передние и задние колеса, стояночный тормоз — ручной с механическим тросовым приводом, действующий на колодки задних колес. ​

Анатомическое сиденье ковшового типа с основанием из пластмасс холодного отверждения (проще говоря из стеклопластика), изготовленное методом контактного формования. Расстояние от спинки сиденья до педалей регулируется в зависимости от роста спортсмена Автомобиль укомплектован специальными привязными ремнями, отвечающими техническим требованиям ФАС СССР. ​

Электрооборудование упрошенного типа рассчитано на номинальное напряжение в сети 12 В. Схема проводки — однопроводная, отрицательные клеммы источников и потребителей тока соединены с массой. ​

Сигнальная аппаратура включает два комбинированных задних фонаря ФП-132, имеющих двойную сигнализацию: оранжевые — постоянно включенные габаритные фонари; красные фонари — стоп-сигнал. Звуковой сигнал — С-311. ​

Обычно на ютубе видео про багги набирают одну две сотни тысяч просмотров и под ними всегда масса комментариев, а-ля «дай чертежи, тоже хочу такую построить». Увы одних чертежей и желания тут будет недостаточно и в конце статьи открою главный секрет про них.

Необходимые знания
Внешне багги кажется простой штуковиной, приварил десяток труб, повесил мотор и поехал, на самом деле все гораздо сложнее. Чтобы оно более менее ехало необходимы теоретические знания по машинам.
Признаюсь, что когда я решил строить багги (весной 2016), мои знания о машинах ограничивались общими узлами, типа двигатель, подвеска, кузов и телефоном официалов субару куда надо приехать на ТО и вывалить N денег. Покажи мне рулевой наконечник и шаровую — я бы их не отличил, а поворотный кулак был верхом инженерной мысли.
С чего начал я? Пошел и купил книжку

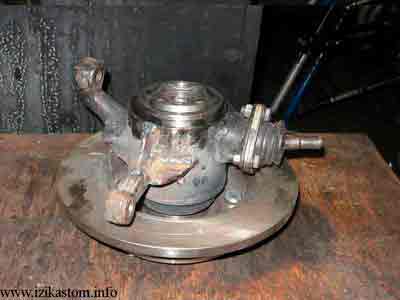

и начал смотреть видео типа «как заменить ступичный подшипник» и т.п. чтобы хоть как то понять как оно устроено. Ну и перечитывал форум багги планс, поначалу далеко не все было понятно, но понимание постепенно приходило.

Помещение и машина
Понятно что багги надо где-то строить, самый простой вариант — обычный гараж. Их можно найти недалеко от дома и по цене один раз сходить с друзьями попить пиво. Главный его минус — размеры, когда багги встанет на колеса, в обычном гараже площадью

20кв.м. будет очень тесно.

Очень желательно иметь машину, т.к. ездить по всяким авторынкам, разборкам, металлобазам придется очень много, плюс фаркоп — очень упростит жизнь, прицепы легко найти на прокат.
Также не забывайте, что на багги ездить по ДОПам нельзя, поставить на учет можно только как трактор и делать это придется долго и нудно. Поэтому выхода два — переезжать жить в село, выехал за двор и погнал в поле наваливать или возить багги на лафете.

Терминология
В нее надо вникать, что такое сошки, рейки, ступицы и т.п. Проще всего пойти в каталоги типа exist выбрать ваз 2101, 2109 и рассматривать как в них все устроено и как называется. Потом будет гораздо проще на авторынке общаться.

Инструмент
Два самых главных инструмента в строительстве — это сварочник и болгарка, а фраза «вари и зачищай» будет как родная.
Перед началом строительства у меня был небольшой опыт сварки электродом — делал столы и квадратного профиля, по факту варить не умел. Что я сделал:

и так долго и нудно, потом стало получаться лучше.
В целом если есть возможность, то лучше купить сразу полуавтомат, варить будет проще на порядок.

Список моего инструмента:
1. инвертор сварочный
2. полуавтомат

3. болгарка маленькая (в идеале иметь две, одна на отрезной круг снимать прихватки, вторая на зачистной)

4. маятниковая пила, кто-то обходится большой болгарки, я решил купить именно маятниковую, рез ровнее, меньше времени на правку

5. трубогиб, есть немало вариантов багги без трубогиба, но я решил гнуть трубы, безопаснее и красивее

6. сверлильный станок, купил месяц назад когда пошло изготовление кучи кронштейнов, сверлить 12 сверлом обычной дрелью удовольствие еще то

7. сварочная маска — тут однозначно хамелеон, если вы не матерый сварщик
8. защитный очки, наушники, перчатки — обязательно!
9. куча разной мелочевки: отрезные, зачистные круги, отвертки, молотки и т.п. список бесконечный, постоянно надо что-то докупать

ну как еще есть желание делать багги?

С чего начать?
Самое главное в постройке — это ровный пол! В гаражах это весьма проблематично, в идеале у вас должен быть хороший сварочный стапель, стоит который минимум как жигули.
Но вполне подойдет большой лист дсп, под который сварить небольшой стол — это очень и очень упростит в дальнейшем всю постройку. Он будет ровный, единая система координат от которой все измерять. Я весьма пожалел, что не додумался до этого сразу (все хотелось по быстрее начать), некоторые моменты не пришлось бы переделывать.

В любом случае важна последовательность действий. Не получится взять нарезать все трубы по чертежу, согнуть их и потом как конструктор собрать. У вас не производство на станках с ЧПУ, а обычная гаражная кустарщина и соотвественно размеры будут плыть, гдето в плюс минус 0.5-2 см и придется делать много подгонок.

Чертежи для багги
Это самый животрепещущий вопрос! Чертежи как бы и есть и как бы и нет:
Самое первое, что можно найти — это чертежи фирмы badland buggy, они платные но при желании есть и в открытом доступе. Основная проблема с ними, что они рассчитаны под мотодвижки и используют некоторые детали, которые у нас проблематично найти. Мотодвижки стоят дороже автомобильных, начиная переделывать те чертежи под автодвиги и наши детали в итоге от исходной машинки мало что останется.

Другой вариант — старые советские чертежи типа «аб-82», я их особо не рассматривал.
Что делают чаще всего — пересматривают миллион и одну штуку фотографий и делают свою раму под свои детали. Я взял за основу чертеж «st2 по русски» но внес некоторые доработки.

Заключение
Сам процесс строительства весьма увлекателен и интересен, заставляет хорошо напрягать мозги. Но в тоже время, это отличный отдых и способ разгрузить голову после рабочего дня за компьютером. Успехов в постройке!

Акция на все чертежи свыше 900 грн. Цена снижена до 30$ (820 грн) с 9 по 23-10-2017

Предлагаем вашему вниманию чертежи с описанием для самостоятельной постройки автомобилей и подобной техники.

У нас огромный опыт в этом направлении. Более 17 лет мы изготавливаем машины багги различных моделей своими руками.

Некоторые модели прошли серьёзные испытания в спорте, прокате (более жёсткий вариант испытаний относительно спорта на « выносливость» ).

Вы ищете чертежи на отдельную деталь или узел?

Связывайтесь, возможно они у нас есть или мы подскажем варианты.

В настоящем разделе мы приготовили то, что уже есть в наличии или требует незначительного времени для приведения в надлежащий вид. Здесь Вы узнаете как сделать одно- или двухместные багги имея необходимые чертежи, причем от самых простых самодельных машин для детей, до серьезных эксклюзивных автомобилей с моторами ВАЗ, Фольксваген, Субару, Тойота и других.

Автомобиль заднеприводный с поперечным расположением двигателя 1,5 — 2 литра. Преимущества:

  • доступные комплектующие ВАЗ 2108 – 2112
  • простота конструкции — реально собрать в собственном гараже
  • чертежи от автора — бесплатные консультации по сборке
  • достоверная информация Где? Что? Как? какая труба применяется и количество труб
  • багги собирается с мотором ВАЗ серии 21083 1,5л 8 клапанным (или импортный вариант).
  • более 100 довольных клиентов

Данный аппарат — реплика одноместного трехколесного автомобиля Morgan Three Wheeler Runabout 1909 года выпуска. В мире есть только один экземпляр (тоже реплика) в коллекции The CM Booth Collection. Наш же аппарат уникален тем что имеет электропривод и велосипедные педали, для соответствия нашим ПДД.

Новинка. Электрокар KTM X BOW

Конструкция рамы переработана. Внесены некоторые изменения. Автомобиль собран заказчиком с мотором Субару объемом 2,5 литра.

Нами разработаны чертежи рамы для автомобилей багги с передней подвеской под серийные комплектующие ВАЗ 2101 — 2108. На данную раму возможна установка моторов ВАЗ, ЗАЗ, а также двигателей иномарок объемом 1200 — 1600 см куб.

Два варианта «Атом Ариэль» нашей разработки:

  • 90% оригинального дизайна под мотоциклетный двигатель 250-400 см куб.
  • «Немезида», максимально приближенный к оригиналу по геометрическим размерам, с двигателем 1600 — 2000см куб ТУРБО.

Чертежи новой модели «Раптор 200» для создания одно- и двухместных автомобилей. Также имеется возможность установки электродвигателя вместо стандартного бензинового.

Цена: 80 $ (за одно + двухместная модели) 50 $ (за одну модель)

Новая модель Раптора оснащена двигателем 150 — 390 см куб.

Автоматическое сцепление с наружной звездочкой подходит к двигателям Садко, Хонда, Кентавр, Булат серии Gx 160 — 200 — 270 -390 см куб. Данное сцепление простое в сборке и дальнейшем обслуживании, основные изнашиваемые детали доступны в розничной торговой сети.

Данный автомобиль был собран после «Раптора 1500 » из подручных материалов и сразу завоевал популярность среди «самодельщиков». Решили создать что-то подобное для детей, так как багги предполагает бюджетный вариант постройки (минимум вложений, двигатель и колеса конечно пришлось приобретать). Сохранили лишь моменты дизайна и цветовую гамму.

Картинг имеет двигатель 49,9 (от скутера) четырехтактный, одноцилиндровый. Сидение анатомическое типа «Ковш» или любое другое.

Модель «Шарик» является одной из первых построенных нами. Она изготовлена в 1999 году и зарекомендовала себя с лучшей стороны. В 2015 году была обновлена и претерпела некоторые качественные измененияПаровоз «Веселий Потяг»

Почему выгодно купить готовые чертежи и схемы рамы для багги?

Ответ прост, не каждый умеет чертить и владеет всей информацией, как грамотно изготовить раму для багги. Предположим вы хорошо и быстро чертите – тогда вы сами ответите на вопрос, сколько такой набор чертежей будет стоить потенциальному вашему клиенту (например чертежи рамы багги под ДВС 2108 — 2109 включает в себя – 180 чертежей).

Берем три фактора:

  • Затраченное время на обдумывание снятие всех размеров и согласование деталей между собой для рамы багги своими руками
  • Даже трудно представить для начинающего самодельщика – берем минимум две недели – 14 дней. Затраченное время на выполнение чертежей 180 х 0.5 часа = 90 часов или 11 рабочих дней.
  • Деньги, которые вы желаете сэкономить за данные чертежи или готовы были бы заплатить исполнителю. Цены за простые чертежи форматом А4 начинаются чуть больше 1$ (хотя сами понимаете есть в комплекте и более сложные и информативные чертежи). 180 умножаем на 1 = 180 $

При этом нет гарантии, что будет работать так как должно. Начнутся доработки, переделки, исправление ошибок замена труб и деталей.

При этом изготовление передней подвески перейдет у вас длительный творческий процесс. Да, при целе занять своё свободное время и получить от этого удовольствие (есть такие люди)) – это хорошо, чтоб быстрее получить качественный конечный результат – это будет нереально.

Вывод: думаю вывод на лицо, решаете сами, что вам выгоднее — купить готовые чертежи, по которым уже собран не один десяток багги машин или начертить самому и уйти в длительный творческий процесс

Ещё по теме  Вездеход «Мишутка» от самоделкина Чинёнова

Первым делом, конечно, предстоит определиться на каком багги хочется рассекать в итоге по дорогам (и по дорогам ли?). Должен он блестеть как супер- или «маскл-» кар, или быть грязным и страшным как в «безумном Максе», но со счастливым лицом владельца, который сидит за рулем громкого, раскатистого, внедорожного монстра.

Второй вариант кстати вполне себе заводит, но как-нибудь после апокалипсиса. А пока надо пожить в этом мире, где все еще есть место красивому и разумному. Поэтому вот фотография багги, на котором мы остановились:

По-моему, выглядит вполне симпатично. Один вопрос — как такое сделать? Вопросы наподобие «а можно будет получить на него разрешение? а сможет ли он ездить по бездорожью?» и пр. отходят на второй план. В состоянии, когда видишь такую мощь и красоту, хочется ответить лишь «посторонитесь, господа, где моя маска и сварочный аппарат».

«Эй, палехче, парень!». Сначала — чертежи! Нашли на просторах энторнета что-то похожее — и вот они, чертежи:

В расчете на то, что по ходу строительства мы сможем изменять внешний вид рамы так, как нам хочется, мы решили применить такие чертежи на свой страх и риск.

Трубы для багги

Первые вопросы, стоящие при материальном воплощении багги: какой тип трубы использовать, где найти эти трубы.
Для каждого багги-строителя такие вопросы решаются по-разному. В нашем же случае мы выбрали трубы диаметром 40мм и толщиной стенки 3мм.

Чтобы найти такие трубы, нам пришлось ехать в промышленный район на противоположном конце города. Почему нам не продали их где-то поблизости (хотя было где)? Да потому что никто ради такого малого объема (всего — 50 метров трубы) заказывать грузовик издалека не собирается (продавец даже недовольно фыркнула). Поэтому пришлось ехать туда, где трубы были в наличии. Что касается «шовности-бесшовности» — тут уж как повезет по наличию. Мы взяли шовные. В конце концов, наш багги не придется стыковать с луной. Скорее всего)

Трубогиб

Для начала определимся — почему нельзя просто погнуть трубу «об коленку»? Как мы пытались)
Здоровье еще пригодится, а вот использовать подручные средства, чтобы погнуть трубу — еще можно попытаться.
Что получилось? Согнуть трубы с малым углом при помощи «кирпичей» и физической силы нам вполне удалось.
Но для участков рамы в критических местах, которые предназначены для защиты при переворотах, изломы недопустимы.

Итак — покупать трубогиб или заказать услугу для изгиба труб?

Да заказали мы услугу, чего тянуть. Но на всякий случай изучили вопрос.

Бывают разные типы трубогибов для разных типов труб. Какие моменты могут быть, и что стоит учитывать:
1. Трубогиб может быть создан, чтобы гнуть профильные (прямоугольные в сечении) или непрофильные (круглые в сечении) трубы.
2. Трубогиб может «не взять» (не суметь погнуть) слишком толстые трубы (в зависимости от типа трубогиба).
3. Типы трубогибов: ручной, (ручной) гидравлический, электрогидравлический, электрический. Наверное, бывают какие-то еще. Для чего иметь представление об этом: стоят они по-разному, и возможности предлагают разные.

Разные типы трубогибов:

О каких возможностях трубогиба нужно знать, чтобы погнуть трубы для багги:
1. Диапазон диаметров и толщин труб, с которыми можно работать.
2. Максимальный угол изгиба.
3. Точность угла изгиба.

Для нас этих данных оказалось достаточно.

Цена вопроса? Наиболее подходящий трубогиб (гидравлический) под наши условия стоил от 12.000 рублей. Но думаю, вряд ли бы нам удалось найти такой удачный вариант. Вероятнее всего цена была бы в районе 20.000 рублей.

Если говорить о том трубогибе, при помощи которого ребята погнули трубы для нас, то это был как раз гидравлический трубогиб. Какова точность его угла изгиба? Скажем так: хорошо, что мы взяли с собой транспортир. Обычный такой, школьный транспортир. Труба после изгиба немного пружинила назад, приходилось подстраиваться под физические процессы для того, чтобы выверить нужный угол. Наверное, это нормально.

В итоге нам удалось получить правильно изогнутые трубы для верхней части рамы всего за 800 рублей.

Коронка по металлу

Когда стыкуешь круглые трубы между собой, нужно обеспечить минимальное расстояние между ними в стыке. Желательно обойтись вообще без расстояния. Тогда сварной шов должен пойти как по маслу.
Картиночки, нужны картиночки. Сейчас «забабахаю»:

Здесь я попытался изобразить 90-градусное соединение двух труб (надеюсь, смысл понятен). Так вот, дельта S в идеале вообще не должно быть. Для этого нужно вырезать у одной из труб (справа) полукруг сверху и снизу. Грубый радиус полукруга = радиусу трубы. Но на практике нужно еще учитывать толщину трубы.

Есть несколько способов обеспечить подобный вырез полукругом. В порядке понижения точности:
1. Фрезерный станок
2. Коронка по металлу
3. Болгарка

Наверное, можно еще более хардкорные способы придумать, но начнем с того, что есть под рукой. Так, глянем. Фрезерный станок. Ау. Нет, молчит. Коронка по металлу. Где-то отдаленным эхом отзывается коронка из строительного магазина.

Едем туда и с удивлением обнаруживаем, что сама коронка стоит в районе 600-1000 рублей. Ага, находим коронки по 200 рублей. Берем две штуки. И основание под него (шпиндель) 800 рублей! Пффф, ну ладно, тоже берем.

В общем, есть у нас теперь коронка со шпинделем, насаживаем все это на дрель. И пытаемся отрезать куски нужного диаметра на нашей трубе.

Испытание 1: режем кусочек на трубе с верхней стороны, подливаем ВД-40 (можно и воду) для охлаждения. Отрезать получилось, но несколько зубьев от коронки отпало.

Испытание 2: режем кусочек на трубе с нижней стороны, подливаем ВД-40 (можно и воду) для охлаждения. Отрезать получилось, все зубья отпали полностью.

Прикинув тенденции, стало понятно, что таких 200-рублевых коронок нам точно не хватит. Подтвердив такую тенденцию на практике, мы успели проделать процентов 5 работы со стыками.

Но мы решили закончить историю со стыками на мажорной ноте! И оставшиеся стыки закончили при помощи маленькой болгарки. Медленно, аккуратно, но верно этот инструмент помог довести работу до результата.

Возможно, мы просто неправильно подошли к выбору коронки. Можете отписаться в комментариях по этому поводу.

Послесловие

Если Вам интересна судьба проекта, или Вы тоже вдохновились и решили построить багги (или поучить нас), можете подписаться на наш канал на YouTube . Следите, комментируйте, получайте удовольствие)

Прежде чем что-то построить, нужно сделать чертежи. Ну хотя бы эскиз того, что должно быть построено. Не важно, какой уровень подготовки у всех, нужно сделать не так много – надо определить условия эксплуатации, выбрать агрегаты и компоновку багги. Только после этого надо приступать к прорисовке основных дуг рамы.

Условия эксплуатации.
Формулируем условия эксплуатации: дороги общего пользования (грунтовые дороги тоже относятся к ним) центральной части России (любого другого региона), луга, леса, овраги – условия эксплуатации определяются исходя из окружающих условий, от этого зависит геометрия шасси – в отличие от спортивных багги приходится ездить по пересечённой местности, а не по подготовленной трассе.

Геометрические параметры багги.

1. Колёсная база
2. Колея передних колёс
3. Колея задних колёс
4. Габаритная ширина
5. Габаритная высота
6. Габаритная длина
7. Угол въезда
8. Угол съезда
9, 10. Радиусы преодолеваемых препятствий
11. Ширина по зеркалам

Дорожный просвет можно установить 200…250 мм. Это позволит передвигаться по лёгкому бездорожью, или с достаточно большой скоростью по пересечённой местности. Колёсная база для двухместной багги составляет примерно 2400…2800 мм, это зависит от компоновки и пропорций той рамы, с которой снимаются пропорции. Колея принимается примерно 1400…1500 мм. При использовании удлинённых валов приводов колея может быть увеличена для получения большей устойчивости. Размеры экипажной части берём от донора или используем эти размеры:

Это размеры салона АЗЛК-2141, он больше чем шедевры Волжского автозавода, но меньше, чем «Волга». Машина строится не для спорта, а для любительских покатушек, именно поэтому комфорт должен быть максимальным. При высоте салона 1200 мм можно использовать обычные сиденья, как водительское, так и пассажира. Если бюджет позволяет, можно приобрести «спортивные» анатомические сиденья. Так как с обычными ремнями безопасности не удаётся достичь нужного уровня безопасности, необходимо приобрести 4-х точечные ремни.

Компоновка багги.
Итак, в нашем распоряжении есть следующие доноры:
— ВАЗ-2101 и его модификации
— ВАЗ-2108 и его модификации (ВАЗ-2110 в плане агрегатов для нас не отличается)
— М-2141
Все эти доноры диктуют различную компоновку багги, но перекрывают все нужные нам компоновки. Многие начинают делать компоновки от агрегатов. Я делаю немного не так – выбираю компоновку салона, а потом начинаю размещать агрегаты. В принципе, это не важно, алгоритм всё равно один – нам без разницы, с какой стороны мы подойдём к моторному щиту. Если поменять шаги местами, ничего не изменится.

Алгоритм работ по чертежам следующий:
1. Для начала нужно иметь на руках кучу распечатанных картинок с подобными багги. Это позволит наглядно видеть все машины с разных ракурсов, надо постоянно смотреть по-новому на эти машины – это позволит глазу меньше «замыливаться». Нельзя всё время смотреть на эти машины и пытаться что-то рисовать. Необходимо давать себе отдых, надо чтобы мозг занимался другими проблемами и идея багги сидела в подсознании. Это позволит мозгу лучше продумывать концепцию багги. Если через некоторое время взять в руки черновики, то решение само придёт.
2. Необходимо иметь на руках линейку, транспортир, два угольника (это позволит рисовать параллельные линии – те, кто изучал графику или чертит, знает). По распечатке рисовать лучше гелевыми ручками или грифельными карандашами. Обычная ручка быстро забивается порошком, нанесённым на лист бумаги при печати (если принтер лазерный).
3. Необходимо найти в интернете и выписать полную техническую характеристику багги, чтобы по этим параметрам можно было привязать любой размер к своему чертежу.
4. Надо задать отправную точку, начало системы координат. Так как я начинаю компоновку от салона, то я за нулевую точку принял переднее крепление салазок водительского сиденья. Мне так удобно, кто-то может взять за отправную точку положение моторного отсека, ось переднего колеса, вообще любую другую точку, от которой проще все считать.
5. Исходя из параметров той багги, с которой сдираются пропорции, уточняются параметры нашей багги. Надо учесть, что при отступлении от применяемых агрегатов, узлов и деталей, у нас меняются кое-какие параметры. Допустим, на багги, с которой мы сдираем пропорции, установлены задние колёса на 15″, с наружным диаметром 670 мм (205/70R15). На нашем доноре установлены колёса 580 мм (классика, ВАЗ-2108, на 13″ или на 14″ – разная высота профиля, наружный диаметр по ГОСТу 580 +/- 1%). У нас изменится внешний вид машины, дорожный просвет, настройка подвески. Кроме этих параметров могут меняться и другие – надо смотреть в каждом случае что и как меняется.

Если у нас на руках донор ВАЗ-2101
Если оставить базу от донора, то двигатель для лучшей развесовки необходимо смещать внутрь базы. У донора середина агрегата расположена над передней осью. Чтобы не было затратных переделок, можно использовать длинный карданный вал от Нивы ВАЗ-2121, или с учётом того, что родной вал двухзвенный, убрать одно звено и отбалансировать. Соответственно с агрегатом необходимо смещать и водителя с пассажиром. На сколько – зависит от карданных валов. Сзади можно установить редуктор главной передачи от иномарки, лучше чугунный. Он улучшит развесовку машины. У меня есть редуктор от БМВ 5 серии – его масса 40 кг, настоящий, чугунный. Я его покупал только лишь потому, что у него совпадают крепёжные отверстия ШРУСов от Москвича. При выборе редукторов от других иномарок следует учесть, что иногда бывает шлицевая посадка с фиксацией шарниров стопорным кольцом (как на переднеприводных автомобилях производства ВАЗ).

Если взглянуть на моторный отсек, видно, что коробка передач находится между пилотом и пассажиром, в этом случае можно немного раздвинуть сиденья. Либо можно оставить такую же компоновку салона, но сдвинуть агрегаты и сиденья назад.
У ВАЗ-2101 наружный диаметр колес составляет 580 мм. Для того, чтобы багги лучше смотрелась, можно установить на неё колёса от Волги, наружным диаметром 640 мм. Превышение небольшое, однако при его ширине, будет выглядеть немного лучше. Дифференциал не пострадает, так как по сравнению c донором масса багги снижается гарантированно на 40-50%. После того, как компоновка уточнена (как только будет известна длина карданного вала), можно приступать к прорисовке рамы. Определим дорожный просвет и нарисуем трубы нижнего ряда. Обозначим положение колёс. Примем за начало отсчёта ось переднего колеса. Над трубами первого ряда располагаем агрегаты, сиденья и манекена. Согласно выбранного прототипа определяем положение основных труб рамы.
Чертить нужно по слоям – если на компьютере, то программы инженерной графики позволяют чертить по слоям, если на кульмане – то лучше всего использовать чертёжную плёнку. Если чертим на компьютере, то необходимо выделять слои разными цветами – это позволит визуально отделять части багги. Ещё одно преимущество чертить по слоям – при наличии нескольких понравившихся рам можно разместить несколько вариантов на разных слоях и смотреть, как это выглядит со стороны
Ниже показаны некоторые этапы проектирования багги:

Окончательная компоновка багги:

Если нас что-то не устраивает в дизайне рамы или в наклоне отдельных труб – можем всё это перерисовывать столько раз, сколько потребуется для окончательного варианта багги. На следующем чертеже показаны различные варианты верхних дуг. Видно, что багги может выглядеть по-разному, в зависимости от наклонов основных дуг.

В любом случае надо пытаться и портить черновики, иначе результат будет отличатся от желаемого.

Если у нас на руках донор ВАЗ-2108
Проще всего взять в качестве идеи самые распространённые багги – sandrail. Машинка предельно лёгкая, простая и лучше всего подходит под агрегат ВАЗ-2108. В отличие от предыдущей компоновки, рама должна получиться более изящной. Начинаем копировать багги и определяемся с экипажной частью. Чтобы полностью представить эргономику машины, образмериваем весь салон донора рулеткой и записываем все данные – где и как расположены органы управления, как размещается сиденье и какие положения оно может занимать при различных регулировках, где находится магнитола, подлокотники, кромки стекол (лобового и боковых) и проч. За нулевую точку отсчёта принимаем первый болт крепления салазок сиденья и от него отмеряем все расстояния. Подлокотник позволяет держать руку комфортно, автомобиль не спортивный и большая часть людей держит рулевое колесо одной рукой. Именно поэтому смотрим на то, где руке будет комфортно и она не будет затекать в неудобных положениях, измеряем эту высоту. После этого приступаем к компоновке.Выбираем дорожный просвет чуть больше, чем у донора – нам придётся иногда пробираться по канавам, неровным дорогам и лёгкому бездорожью. После этого прорисовываем трубы первого ряда. У донора отмечаем расстояние от оси переднего колеса до болта крепления салазок – той точки, которая принята за начало отсчёта. Можно увеличить эту величину, так как у багги водитель смещён назад и передняя часть багги сужена ширина места под педали должна быть примерно 350 мм. Отмеряем положение габарита моторного отсека (по передней плоскости радиатора) от оси колеса и переносим на чертёж. После этого размещаем сиденья, манекена. Колёса для удешевления идут с донора. От него также используется часть электрики, сиденья, рулевая рейка
Все этапы проектирования багги повторяют предыдущую компоновку

После этого показываем размещение органов управления, приборной панели и прочих элементов (хотя бы схематично). Колея передних и задний колёс должна быть одинакова, поэтому смело принимаем колею передних колёс донора. Ширину моторного отсека можно принять как расстояние между крыльями в том месте, где расположены чашки крепления стоек амортизаторов. Высота салона – можно принять ту, какая у донора, либо немного увеличить, так как Лада немного тесновата для рослых водителей. Также можно немного сдвинуть назад сиденья. Закладываем место под бензобак, аккумулятор, колонки, и некоторые другие узлы и агрегаты, которые возможно пригодятся. Теперь определим углы поворта колёс – внутреннее колесо повернётся примерно на 32 градуса, внешнее – примерно на 25. повернём колёса и узнаем, сколько им надо места, чтобы не было сприкосновения с рамой в крайних положениях.

После того, как все элементы более или менее продуманы на раме, приступаем к прорисовке труб рамы. Трубы среднего ряда располагаются на той высоте, на которой удобно лежать руке, при этом защита будет максимально полной от боковых столкновений.

Перед глазами должны лежать распечатки рам с разных ракурсов. Это позволит тщательно продумать свою раму, при этом можно смело копировать все углы и наклоны элементов понравившейся рамы. С первого раза не получится, но не надо отчаиваться. Чтобы это сделать, понадобится линейка, транспортир, ручки и немного времени. Инженерный опыт может быть минимальным, так как ничего считать не надо – всюду работа творческая. Вот что примерно должно получиться.

Если у нас на руках донор АЗЛК-2141.
Проще всего найти в качестве отправной точки чертежи рамы багги МПИ и чертежи рамы багги Б-2908. Вторые чертежи более сырые (или точнее сказать – менее полные), поэтому внимательно читаем эту статью и отмечаем то, что может пригодиться.
Вот чертежи багги МПИ из журнала Моделист-Конструктор

Так багги выглядит в металле (фото из архива автора статьи Щеглова В.)

Переносим эти чертежи в компьютер и начинаем работать. Что первым делом делаем? Определяемся с агрегатом. Запорожцев почти не осталось, следовательно надо выбрать то, что более интересно по деньгам и при этом посвежее. Что остаётся? Москвич-2141 – все ржавые, но агрегаты в порядке. Следовательно, начинаем экспериментировать с рамой и устанавливать в неё агрегат от москвича, особенно учитывая тот факт, что на выбор есть три агрегата – ВАЗ-2106-70 (и в принципе подойдёт любой агрегат от классики или от переднеприводных лад, но с доработкой), УЗАМ331 (может быть разного объёма) или более предпочтительный агрегат – Renault F3R. Я выбрал его, тем более, что донор обошёлся по деньгам очень недорого – а именно силовой агрегат в сборе, электрика, запчасти ходовой и много чего ещё. По размерам агрегатов можно сказать следующее – длина двигателя с учётом водяного охлаждения такая же, как и у двигателя МеМЗ, коробка имеет ту же длину, но уже в поперечном сечении, чем от Москвича. Расстояние от фланца КП до оси дифференциала такое же.
Итак, начинаем проработку компоновок. Имея на руках оригинальный чертёж со всеми пропорциями, постараемся адаптировать его к тому виду, который устроит нас.

Вот что получилось при замене труб круглого сечения на профильные. Отдельное спасибо за этот чертёж Sfairat

При адаптировании чертежей к своим агрегатам может получиться не совсем то, что ожидаешь. Не надо этого бояться, при отсутствии опыта сразу никогда ничего не получается.
mpi_design
Я достаточно долго просматривал сайты, посвящённые кроссовым автомобилям. Часть идей выложено тут. Именно поэтому решил сделать чертежи рамы, которая бы смотрелась более современно и с другим агрегатом. В качестве прототипа взял эту чешскую багги, особенно учитываю тот факт, что есть размеры колёс, чертежи агрегатов 1:1, есть чертёж манекена – всё должно получиться почти то же самое.

Итак, манекен, колёса, основные дуги прорисованы, теперь осталось установить силовой агрегат и уточнить компоновку. Зайдя на сайт http://www.raf.su, нужно уточнить технические требования, чтобы знать, в каких местах рамы какие трубы применяются. Устанавливаем агрегат. Смотрим что получилось. С первого раза получается очень редко – как правило, возникают многие нюансы, с которыми раньше не сталкивался. Именно поэтому приходится переделывать компоновку по несколько раз.

Как самому сделать подвеску – рассказано здесь, причём показана именно эта багги. Для чтения статьи понадобится программа Adobe Reader
Очень многие шаги не показаны, тем не менее это является наглядным вариантом того, чего можно добиться самому, если немного приложить усилий и не выпрашивать на форуме чертежи. В конечном варианте получилось бы вот что:

Детальность чертежей. Чертежи не должны быть детальными – если заморочиться, то можно сделать весь пакет документов, вплоть до технологических карт. Но мы же гаражные самодельщики, а не конструкторы с серийного производства. Главное, где надо проставить размеры – это основные дуги, которые задают геометрию каркаса безопасности, места крепления подвески, рычаги. По сути дела, больше половины машины варится по месту.

Вот чертежи багги из классики: (кликнув на картинку в новом окне откроется картинка большего размера)

Источник: http://walls-club.ru/projects-of-houses/build-buggies-at-home-buggy-how-to-make-your-own.html

Профессиональный сайт о багги

Изготовим детали на заказ. rushid@ska-buggy.ru +7-909-682-94-99 Рашид Арифулин

Как самому сделать чертежи

Прежде чем что-то построить, нужно сделать чертежи. Ну хотя бы эскиз того, что должно быть построено. Не важно, какой уровень подготовки у всех, нужно сделать не так много – надо определить условия эксплуатации, выбрать агрегаты и компоновку багги. Только после этого надо приступать к прорисовке основных дуг рамы.

Условия эксплуатации.
Формулируем условия эксплуатации: дороги общего пользования (грунтовые дороги тоже относятся к ним) центральной части России (любого другого региона), луга, леса, овраги – условия эксплуатации определяются исходя из окружающих условий, от этого зависит геометрия шасси – в отличие от спортивных багги приходится ездить по пересечённой местности, а не по подготовленной трассе.

Геометрические параметры багги.

1. Колёсная база
2. Колея передних колёс
3. Колея задних колёс
4. Габаритная ширина
5. Габаритная высота
6. Габаритная длина
7. Угол въезда
8. Угол съезда
9, 10. Радиусы преодолеваемых препятствий
11. Ширина по зеркалам

Дорожный просвет можно установить 200…250 мм. Это позволит передвигаться по лёгкому бездорожью, или с достаточно большой скоростью по пересечённой местности. Колёсная база для двухместной багги составляет примерно 2400…2800 мм, это зависит от компоновки и пропорций той рамы, с которой снимаются пропорции. Колея принимается примерно 1400…1500 мм. При использовании удлинённых валов приводов колея может быть увеличена для получения большей устойчивости. Размеры экипажной части берём от донора или используем эти размеры:

Это размеры салона АЗЛК-2141, он больше чем шедевры Волжского автозавода, но меньше, чем «Волга». Машина строится не для спорта, а для любительских покатушек, именно поэтому комфорт должен быть максимальным. При высоте салона 1200 мм можно использовать обычные сиденья, как водительское, так и пассажира. Если бюджет позволяет, можно приобрести «спортивные» анатомические сиденья. Так как с обычными ремнями безопасности не удаётся достичь нужного уровня безопасности, необходимо приобрести 4-х точечные ремни.

Компоновка багги.
Итак, в нашем распоряжении есть следующие доноры:
— ВАЗ-2101 и его модификации
— ВАЗ-2108 и его модификации (ВАЗ-2110 в плане агрегатов для нас не отличается)
— М-2141
Все эти доноры диктуют различную компоновку багги, но перекрывают все нужные нам компоновки. Многие начинают делать компоновки от агрегатов. Я делаю немного не так – выбираю компоновку салона, а потом начинаю размещать агрегаты. В принципе, это не важно, алгоритм всё равно один – нам без разницы, с какой стороны мы подойдём к моторному щиту. Если поменять шаги местами, ничего не изменится.

Алгоритм работ по чертежам следующий:
1. Для начала нужно иметь на руках кучу распечатанных картинок с подобными багги. Это позволит наглядно видеть все машины с разных ракурсов, надо постоянно смотреть по-новому на эти машины – это позволит глазу меньше «замыливаться». Нельзя всё время смотреть на эти машины и пытаться что-то рисовать. Необходимо давать себе отдых, надо чтобы мозг занимался другими проблемами и идея багги сидела в подсознании. Это позволит мозгу лучше продумывать концепцию багги. Если через некоторое время взять в руки черновики, то решение само придёт.
2. Необходимо иметь на руках линейку, транспортир, два угольника (это позволит рисовать параллельные линии – те, кто изучал графику или чертит, знает). По распечатке рисовать лучше гелевыми ручками или грифельными карандашами. Обычная ручка быстро забивается порошком, нанесённым на лист бумаги при печати (если принтер лазерный).
3. Необходимо найти в интернете и выписать полную техническую характеристику багги, чтобы по этим параметрам можно было привязать любой размер к своему чертежу.
4. Надо задать отправную точку, начало системы координат. Так как я начинаю компоновку от салона, то я за нулевую точку принял переднее крепление салазок водительского сиденья. Мне так удобно, кто-то может взять за отправную точку положение моторного отсека, ось переднего колеса, вообще любую другую точку, от которой проще все считать.
5. Исходя из параметров той багги, с которой сдираются пропорции, уточняются параметры нашей багги. Надо учесть, что при отступлении от применяемых агрегатов, узлов и деталей, у нас меняются кое-какие параметры. Допустим, на багги, с которой мы сдираем пропорции, установлены задние колёса на 15″, с наружным диаметром 670 мм (205/70R15). На нашем доноре установлены колёса 580 мм (классика, ВАЗ-2108, на 13″ или на 14″ – разная высота профиля, наружный диаметр по ГОСТу 580 +/- 1%). У нас изменится внешний вид машины, дорожный просвет, настройка подвески. Кроме этих параметров могут меняться и другие – надо смотреть в каждом случае что и как меняется.

Ещё по теме  Самодельный квадроцикл из мотоцикла ИЖ Юпитер

Если у нас на руках донор ВАЗ-2101
Если оставить базу от донора, то двигатель для лучшей развесовки необходимо смещать внутрь базы. У донора середина агрегата расположена над передней осью. Чтобы не было затратных переделок, можно использовать длинный карданный вал от Нивы ВАЗ-2121, или с учётом того, что родной вал двухзвенный, убрать одно звено и отбалансировать. Соответственно с агрегатом необходимо смещать и водителя с пассажиром. На сколько – зависит от карданных валов. Сзади можно установить редуктор главной передачи от иномарки, лучше чугунный. Он улучшит развесовку машины. У меня есть редуктор от БМВ 5 серии – его масса 40 кг, настоящий, чугунный. Я его покупал только лишь потому, что у него совпадают крепёжные отверстия ШРУСов от Москвича. При выборе редукторов от других иномарок следует учесть, что иногда бывает шлицевая посадка с фиксацией шарниров стопорным кольцом (как на переднеприводных автомобилях производства ВАЗ).

Если взглянуть на моторный отсек, видно, что коробка передач находится между пилотом и пассажиром, в этом случае можно немного раздвинуть сиденья. Либо можно оставить такую же компоновку салона, но сдвинуть агрегаты и сиденья назад.
У ВАЗ-2101 наружный диаметр колес составляет 580 мм. Для того, чтобы багги лучше смотрелась, можно установить на неё колёса от Волги, наружным диаметром 640 мм. Превышение небольшое, однако при его ширине, будет выглядеть немного лучше. Дифференциал не пострадает, так как по сравнению c донором масса багги снижается гарантированно на 40-50%. После того, как компоновка уточнена (как только будет известна длина карданного вала), можно приступать к прорисовке рамы. Определим дорожный просвет и нарисуем трубы нижнего ряда. Обозначим положение колёс. Примем за начало отсчёта ось переднего колеса. Над трубами первого ряда располагаем агрегаты, сиденья и манекена. Согласно выбранного прототипа определяем положение основных труб рамы.
Чертить нужно по слоям – если на компьютере, то программы инженерной графики позволяют чертить по слоям, если на кульмане – то лучше всего использовать чертёжную плёнку. Если чертим на компьютере, то необходимо выделять слои разными цветами – это позволит визуально отделять части багги. Ещё одно преимущество чертить по слоям – при наличии нескольких понравившихся рам можно разместить несколько вариантов на разных слоях и смотреть, как это выглядит со стороны
Ниже показаны некоторые этапы проектирования багги:

Окончательная компоновка багги:

Если нас что-то не устраивает в дизайне рамы или в наклоне отдельных труб – можем всё это перерисовывать столько раз, сколько потребуется для окончательного варианта багги. На следующем чертеже показаны различные варианты верхних дуг. Видно, что багги может выглядеть по-разному, в зависимости от наклонов основных дуг.

В любом случае надо пытаться и портить черновики, иначе результат будет отличатся от желаемого.

Если у нас на руках донор ВАЗ-2108
Проще всего взять в качестве идеи самые распространённые багги – sandrail. Машинка предельно лёгкая, простая и лучше всего подходит под агрегат ВАЗ-2108. В отличие от предыдущей компоновки, рама должна получиться более изящной. Начинаем копировать багги и определяемся с экипажной частью. Чтобы полностью представить эргономику машины, образмериваем весь салон донора рулеткой и записываем все данные – где и как расположены органы управления, как размещается сиденье и какие положения оно может занимать при различных регулировках, где находится магнитола, подлокотники, кромки стекол (лобового и боковых) и проч. За нулевую точку отсчёта принимаем первый болт крепления салазок сиденья и от него отмеряем все расстояния. Подлокотник позволяет держать руку комфортно, автомобиль не спортивный и большая часть людей держит рулевое колесо одной рукой. Именно поэтому смотрим на то, где руке будет комфортно и она не будет затекать в неудобных положениях, измеряем эту высоту. После этого приступаем к компоновке.Выбираем дорожный просвет чуть больше, чем у донора – нам придётся иногда пробираться по канавам, неровным дорогам и лёгкому бездорожью. После этого прорисовываем трубы первого ряда. У донора отмечаем расстояние от оси переднего колеса до болта крепления салазок – той точки, которая принята за начало отсчёта. Можно увеличить эту величину, так как у багги водитель смещён назад и передняя часть багги сужена ширина места под педали должна быть примерно 350 мм. Отмеряем положение габарита моторного отсека (по передней плоскости радиатора) от оси колеса и переносим на чертёж. После этого размещаем сиденья, манекена. Колёса для удешевления идут с донора. От него также используется часть электрики, сиденья, рулевая рейка
Все этапы проектирования багги повторяют предыдущую компоновку

После этого показываем размещение органов управления, приборной панели и прочих элементов (хотя бы схематично). Колея передних и задний колёс должна быть одинакова, поэтому смело принимаем колею передних колёс донора. Ширину моторного отсека можно принять как расстояние между крыльями в том месте, где расположены чашки крепления стоек амортизаторов. Высота салона – можно принять ту, какая у донора, либо немного увеличить, так как Лада немного тесновата для рослых водителей. Также можно немного сдвинуть назад сиденья. Закладываем место под бензобак, аккумулятор, колонки, и некоторые другие узлы и агрегаты, которые возможно пригодятся. Теперь определим углы поворта колёс – внутреннее колесо повернётся примерно на 32 градуса, внешнее – примерно на 25. повернём колёса и узнаем, сколько им надо места, чтобы не было сприкосновения с рамой в крайних положениях.

После того, как все элементы более или менее продуманы на раме, приступаем к прорисовке труб рамы. Трубы среднего ряда располагаются на той высоте, на которой удобно лежать руке, при этом защита будет максимально полной от боковых столкновений.

Перед глазами должны лежать распечатки рам с разных ракурсов. Это позволит тщательно продумать свою раму, при этом можно смело копировать все углы и наклоны элементов понравившейся рамы. С первого раза не получится, но не надо отчаиваться. Чтобы это сделать, понадобится линейка, транспортир, ручки и немного времени. Инженерный опыт может быть минимальным, так как ничего считать не надо – всюду работа творческая. Вот что примерно должно получиться.

Если у нас на руках донор АЗЛК-2141.
Проще всего найти в качестве отправной точки чертежи рамы багги МПИ и чертежи рамы багги Б-2908. Вторые чертежи более сырые (или точнее сказать – менее полные), поэтому внимательно читаем эту статью и отмечаем то, что может пригодиться.
Вот чертежи багги МПИ из журнала Моделист-Конструктор

Так багги выглядит в металле (фото из архива автора статьи Щеглова В.)

Переносим эти чертежи в компьютер и начинаем работать. Что первым делом делаем? Определяемся с агрегатом. Запорожцев почти не осталось, следовательно надо выбрать то, что более интересно по деньгам и при этом посвежее. Что остаётся? Москвич-2141 – все ржавые, но агрегаты в порядке. Следовательно, начинаем экспериментировать с рамой и устанавливать в неё агрегат от москвича, особенно учитывая тот факт, что на выбор есть три агрегата – ВАЗ-2106-70 (и в принципе подойдёт любой агрегат от классики или от переднеприводных лад, но с доработкой), УЗАМ331 (может быть разного объёма) или более предпочтительный агрегат – Renault F3R. Я выбрал его, тем более, что донор обошёлся по деньгам очень недорого – а именно силовой агрегат в сборе, электрика, запчасти ходовой и много чего ещё. По размерам агрегатов можно сказать следующее – длина двигателя с учётом водяного охлаждения такая же, как и у двигателя МеМЗ, коробка имеет ту же длину, но уже в поперечном сечении, чем от Москвича. Расстояние от фланца КП до оси дифференциала такое же.
Итак, начинаем проработку компоновок. Имея на руках оригинальный чертёж со всеми пропорциями, постараемся адаптировать его к тому виду, который устроит нас.

Вот что получилось при замене труб круглого сечения на профильные. Отдельное спасибо за этот чертёж Sfairat

При адаптировании чертежей к своим агрегатам может получиться не совсем то, что ожидаешь. Не надо этого бояться, при отсутствии опыта сразу никогда ничего не получается.
mpi_design
Я достаточно долго просматривал сайты, посвящённые кроссовым автомобилям. Часть идей выложено [url=http://baggi.ru/index.php?newsid=68]тут[/url]. Именно поэтому решил сделать чертежи рамы, которая бы смотрелась более современно и с другим агрегатом. В качестве прототипа взял эту чешскую багги, особенно учитываю тот факт, что есть размеры колёс, чертежи агрегатов 1:1, есть чертёж манекена – всё должно получиться почти то же самое.

Итак, манекен, колёса, основные дуги прорисованы, теперь осталось установить силовой агрегат и уточнить компоновку. Зайдя на сайт http://www.raf.su, нужно уточнить технические требования, чтобы знать, в каких местах рамы какие трубы применяются. Устанавливаем агрегат. Смотрим что получилось. С первого раза получается очень редко – как правило, возникают многие нюансы, с которыми раньше не сталкивался. Именно поэтому приходится переделывать компоновку по несколько раз.

Как самому сделать подвеску – рассказано [url=http://baggi.ru/engine/download.php?id=4]здесь[/url], причём показана именно эта багги. Для чтения статьи понадобится программа Adobe Reader
Очень многие шаги не показаны, тем не менее это является наглядным вариантом того, чего можно добиться самому, если немного приложить усилий и не выпрашивать на форуме чертежи. В конечном варианте получилось бы вот что:

Детальность чертежей. Чертежи не должны быть детальными – если заморочиться, то можно сделать весь пакет документов, вплоть до технологических карт. Но мы же гаражные самодельщики, а не конструкторы с серийного производства. Главное, где надо проставить размеры – это основные дуги, которые задают геометрию каркаса безопасности, места крепления подвески, рычаги. По сути дела, больше половины машины варится по месту.

Вот чертежи багги из классики: (кликнув на картинку в новом окне откроется картинка большего размера)

Источник: http://ska-buggy.ru/?p=83

Постройка багги своими руками

Багги – это довольно необычное средство передвижения. Фактически, багги – это автомобиль, с которого сняли все детали несущего кузова, а потом пересадили на открытое шасси и оснастили большими колесами. Требуется всё это для того, чтобы подготовить автомобиль для езды по бездорожью, в частности по песчаным дюнам.

Постройка багги своими руками

Первые багги собирались в США (под названием “Dune Buggy”) и Великобритании (британцы обозвали эту гордую машину “Beach Buggy”, то есть «пляжный жучок»). Вообще слово «багги», то есть «жучок», пошло именно оттуда – первые модели делались из отслуживших свое автомобилей Volkswagen Beetle (то есть Фольксваген Жук), а так как новые модели были меньше легче, то острые на язык американцы и обозвали результаты жучками.

С тех пор багги используются практически везде, где нет дороги – в пустынях, где они стали практически хитами, причем как в песчаных, так и в ледяных; в отдаленных фермерских хозяйствах, где они предоставляют дешевую альтернативу традиционным тяжелым пикапам… Даже армия США использует багги на основе легких джипов – при оснащении такого неповоротливого с виду авто пулеметом, можно получить высокомобильную огневую точку, которая пройдет даже там, где не проедет БТР.

В данной статье мы рассмотрим процесс постройки своего собственного багги на основе старого советского авто, которое было незаслуженно забыто и отправлено на свалку истории – ЗАЗ 968, то есть классический сорокасильный «Запорожец».

Часть 1. Проектировка

Постройка багги своими руками

Вам понадобятся чертежи. Это аксиома. Конечно, соблюсти их на 100% у вас не выйдет – в конце концов, вы не на заводе работаете, а в гараже, однако чертежи будут все равно нужны. Основа корпуса багги – металлические трубы, которые должны образовывать максимально жесткую конструкцию, которую предстоит рассчитать заранее.

Впрочем, если самому это делать лень, либо не хватает знаний, то всегда есть возможность собрать багги по чертежам, которые можно найти в интернете – сайтов любителей таких авто много и большинство из них вполне свободно делится опытом. Мы использовали чертежи из советского журнала «Моделист-конструктор», а сама багги в нем называется АБ-82.

Часть 2. Постройка основы

Постройка багги своими руками

Начать стоит со сборки рамы, на которую потом будут устанавливаться прочие детали автомобиля. Материалом, из которого вы это будете исполнять, может стать обычная железная профильная труба, она же «железный профиль». В большинстве случаев ее вполне хватает для того, чтобы выдержать вес мотора, остатка кузова автомобиля, а так же наездника с грузом. Впрочем, если хотите «выпендриться» — можете использовать и более крепкие и дорогие материалы.

Постройка багги своими руками

Стоит подумать о подвеске. В нашем случае использовалась передняя подвеска на основе ВАЗовской – она относительно дешева и при этом вполне надежна. Вот то, что изменилось в процессе ее переработки и подгонки под багги:

Постройка багги своими руками

Трубы рычагов – от задней подвески ВАЗ «Классика». Той, что с сайлент-блоками. Или сайлент-броками, как метко называют детали такого качества за рубежом старые автомобилисты.

Ушки для установки блоков пришлось делать самостоятельно из металла толщиной 2мм.
Крепление шаровой опоры снизу – кусок ВАЗовского же переднего рычага.
Сверху – релевой наконечник ВАЗ, заменивший шаровую.
Втулка для регулировки развала приварена к верхнему рычагу (пришлось обращаться к токарю, но такое усиление конструкции того стоило).
Тот же токарь помог адаптировать верхнюю шаровую опору под наконечник – у них разные конуса.
Использовались амортизаторы ИЖП-4… но их использовать не стоит – слишком слабые. Позже их заменили на парные амортизаторы.
Небольшой совет – при постройке подвески старайтесь сделать так, чтобы кинематика рычагов делала пятно контакта покрышки с дорогой максимальным.

Постройка багги своими руками

Задняя подвеска исполнялась по методу сборной солянки из нескольких ВАЗовских с ремнем, ограничивающим ее ход.

Постройка багги своими руками

Передние колеса – изначально ВАЗ, а вот задние планировалось использовать от «Запорожца». Однако позже выяснилось, что ЗАЗовские барабанные тормоза ни к черту и у токаря были заказаны втулки под ВАЗовские колеса и ВАЗовские дисковые тормоза соответственно.

Часть 3. Установка двигателя

Постройка багги своими руками

Если вы продолжаете следовать инструкциям и чертежам этой статьи – пришло время попробовать поставить двигатель и коробку передач. В нашем случае использовались «родные» крепления с небольшой «доработкой напильником». Так как в совершенстве чертежам не следовали. В идеале – должны встать и на родных. К мотору полагался родной генератор, но он себя не оправдал и был позже заменен на продукцию ВАЗ. Педали – родные.

Постройка багги своими руками

Важный момент – в вазе мотор стоит наоборот, так что для того, чтобы иметь четыре передачи вперед и одну назад, стоит развернуть шестерню дифференциала. Этот фокус возможен только на сорокасильных моторах, так что будьте внимательны. Карбюратор – ВАЗ через переходник.

Постройка багги своими руками

Часть 4. Изготовление сидения-ковша

Постройка багги своими руками

Чертеж сидения был честно «украден» из просторов Интернета. Выполнено оно из 8-мм металла.

Часть 5. Сварка и установка днища

Постройка багги своими руками

Днище было сварено из листа металла, толщиной 0,8 мм. В принципе, можно обойтись и без него – первые багги так и делали, но с дополнительной защитой спокойнее. Первый вариант крепился на саморезы, но они себя не оправдали. В итоге днище было приварено точечной сваркой.

Часть 6. Бак

Постройка багги своими руками

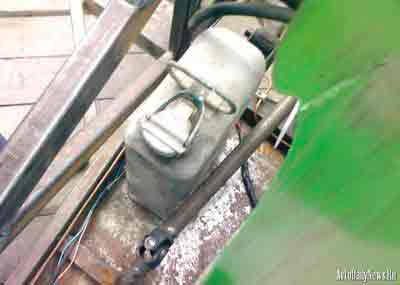

Бак был установлен в виде старой пятилитровой канистры. Позже он обзавелся различными датчиками, красивым люком и прочими приятностями.

Готово. Ключ на старт!

Постройка багги своими руками

Стоит заметить, что эта конструкция оказалась сугубо тестовой – двигатель «Запорожца» умер довольно быстро и бесславной смертью, после чего был заменен на ВАЗ с переделками рамы. А вот КПП через переходную раму по-прежнему чувствует себя нормально… но была заменена на АЗЛК 2141 по причине более высокой надежности последней. Так же сидение было заменено на обыкновенное, мягкое RECARO GT1, а еще сделан полноценный верхний кузов с приборной панелью.

Источник: http://avtodailynews.ru/postrojka-baggi-svoimi-rukami

Как построить багги на агрегатах НИВЫ

Багги своими руками из НИВЫ

Очень хотелось сделать багги своими руками из нивы на полном приводе, причём, по задумке она должна быть легче стандарта и на полностью независимой подвеске. Есть несколько багги, где в качестве подвески используются обе передние подвески от Нивы. Я считаю это полумерой, так как вся передняя подвеска в сборе весит аж 130 кг. Мой кулак после взвешивания — 2,4 кг, у нивы — 6! Единственное, что надо сделать — сохранить компоновку агрегатов от донора — максимально стандартные запчасти.

Всё остальное — моя фантазия за чужой счёт. основное назначение машины — рыбалка и поездка в лес. Шины уазовские, Cordiant Off Road на переваренных дисках Нивы. Двигатель 1,7, кпп 4-ст, карданные валы, РПМ — всё стандарт.

После того, как договорился с клиентом об общей концепции машины, пришлось сделать несколько эскизов на бумаге и перенести всё в комп. Я работаю в программе AutoCAD и в суперсовременной системе бумага-карандаш:

Так как не было сварочного стола, пришлось сделать базу из того, что было под рукой — перекатного столика и двух швеллеров, которые были выведены в плоскость и позволили сделать ровную раму. Разница по точкам крепления подвески (при измерении диагоналей) — 2-3 мм, хотя на самом деле так можно было и не заморачиваться.

Итак, база готова. Теперь надо варить основные дуги и трубы под подвеску:

Я варил эту машину в цеху у знакомых реставраторов, поэтому несколько раз пришлось перетаскивать раму и заново выставлять всё в уровень. При постоянном замере всех размеров крыша съехала вправо на 5 мм, но это мелочи:

Я решил максимально удлинить рычаги подвески для увеличения хода колёс. Для этого пришлось уменьшить расстояние между трубами, на которых крепятся рычаги и увеличил колею до 1550 мм. Валы шрусов пришлось изготовить на заказ. Чтобы точки крепления подвески не ушли — сделал кронштейны крепления рычагов так, чтобы они заодно являлись кондукторами для фиксации труб рамы:

Тоннель делался с установленными агрегатами, при этом пришлось думать как правильно разместить трубки, чтобы они не мешали откручиванию гаек. Все агрегаты снимаются достаточно просто.
Полная масса рамы 156 кг, варил из той трубы, которой было много. То что не относится к силовому каркасу можно было сварить из трубы меньшего сечения, поэтому после сварки посидел и прикинул, на сколько может похудеть рама — набралось на 51 кг:

Бензобак — от классики. Это позволить сделать приборную панель целиком из вазовских приборов:

Обвес листовой, предельно простой:

Крепление РПМ по кроссовому — как делают наши баггисты на полноприводных багги. Так как у нивоводов неправильное понимание физики и они замкнуты на стандартный кузов, то и корпуса ломает достаточно часто. Если делать металлический корпус как описано тут , то корпус редуктора спокойно выдерживает 400 сил!

При использование запчастей, вырезанных на плазморезке с ЧПУ отпадает надобность во фрезерном станке. Вот такой кулак можно сделать совсем за недорого и с любой конфигурацией. Это задний кулак, основа — кусок водопроводной трубы Ду100 и пластинки из под плазморезки:

Используя два амортизатора на разных расстояниях от точки качания самого рычага получаем разные усилия на поршне, разные перемещения и немного разную характеристику амортизаторов. Получается, что характеристика одного амортизатора немного смещена по отношению к другому:

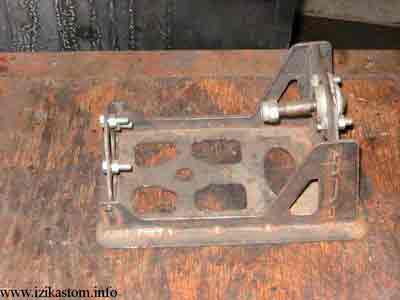

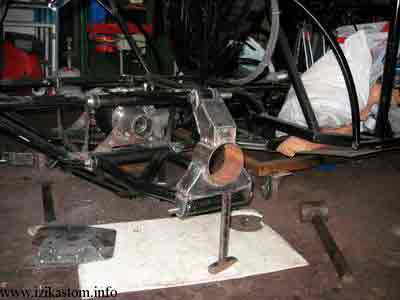

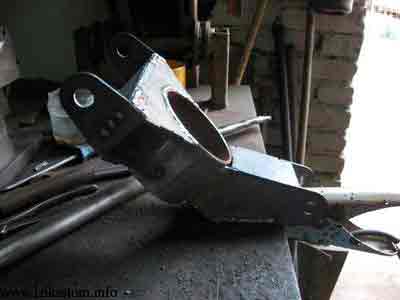

Кондуктор для сварки переднего кулака:

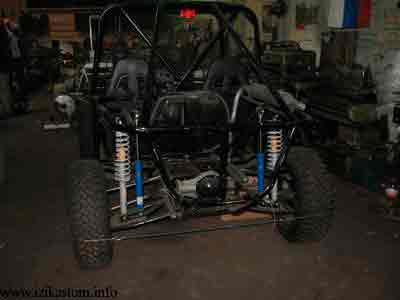

Задняя подвеска в сборе:

Сход-развал можно сделать и на коленке. Всё что нужно — кусок верёвки и резинка от ручной тележки — она натягивает верёвку:

Как всегда говорит Р. Колесников (бывший пилот из газпромовской команды) — если полноприводная багги катается вручную легко, то углы установки колёс правильные. Удалось попасть в нужные пределы, и даже с учётом того, что сход-развал сделаны на коленке, шасси катается достаточно легко. Осталось сделать обвес, подключить электрику и заводить.

Мастер: Андрей «Нитро» Аникин

Специально для jeepstroy !
www.izikastom.info
www.ska-buggy.ru
+7-926-181-56-08
Skype — Nitro_LAB
ICQ — 422-527-340

ВНИМАНИЕ! Я нахожусь на этом сайте, можете задавать свои вопросы прямо в комментариях к этой статье.

Источник: http://jeepstroy.ru/kak-postroit-baggi-na-agregatah-nivy/

Мини-Багги своими руками

Такое мини-багги сделал мой брат своему сыну своими руками.

Идея постройки давно уже зрела в голове, но всё руки не доходили. А тут как раз дома стоял разобранный 4Т китайский скутер с двигателем 125 см 3 . Как раз этот двигатель и стал сердцем багги.

Рама багги сварена из труб разного сечения и профиля, в основном это круглые водопроводные трубы. Все колёса имеют размер 10 дюймов.

Передняя подвеска независимая маятниковая, по одному рычагу и амортизатору с каждой стороны.

Рулевое управление организовано на прямую, без рулевой рейки или колонки, как у карта, из-за этого управлять немного тяжелее. Рулевые тяги от автомобиля ВАЗ 2101, с возможностью регулировки длины.

Задняя подвеска маятникового типа и крепится к раме через сайлентблоки. С каждой стороны маятника стоит по одному амортизатору от скутера.

Для того чтобы в багги был дифференциал и задняя передача, был использован мост-редуктор от мотороллера Муравей, в котором есть и дифференциал и реверс.

К мосту крепятся полуоси которые проходят через корпусные подшипники. На конце полуосей крепятся ступицы на гладком соединении без всяких шпонок, а к ним колёсные диски.

Для того чтобы не нагружать заднюю подвеску и уберечь двигатель от постоянной тряски, двигатель крепится к раме, а привод осуществляется через промежуточный вал, который расположен соосно центру крепления маятника для того чтобы можно было регулировать натяжку цепи.

Тормоза только на задние колёса.

На каждой полуоси крепится тормозной барабан, на который накинута поверх тормозная лента, прикреплённая к полосе металла.

Тормоза приводятся в действие с помощью педали через тросики, взяты от ручника Жигуля, на каждый барабан отдельный тросик. К педали газа от карбюратора идёт тросик.

Бак от того же скутера.

Сидение от автомобиля Запорожец, водительское, и регулируется под любой рост. Максимальная скорость около 50 км/ч.

Источник: http://www.freeseller.ru/5848-mini-baggi-svoimi-rukami.html

Смотрите также:
31.10.2018

Любительские аппараты на воздушной подушке Высокие скоростные характеристики и амфибийные возможности аппаратов, передвигающихся на воздушной подушке (АВП), а также сравнительная простота их конструкций привлекают внимание конструкторов-любителей. В последние годы...

27.04.2020

6 комплектаций самодельных квадроциклов: собираем квадрик своими руками Квадроцикл великолепно сочетает достоинства мотоцикла с его манёвренностью и мобильностью и мини-джипа — с управляемостью, проходимостью и мощностью. Но благодаря, в том числе высокому спросу,...

27.04.2020

Как самостоятельно сделать квадроцикл из "Урала" На сегодняшний день старые мотоциклы советского производства все чаще отправляются в утилизацию либо на пункты приема металлолома. И на это есть свои причины. Во-первых, содержать старый мотоцикл в силу большого дефицита...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
