Снегоход на пневматиках

Простой колесно-лыжный снегоход на пневматиках

Колесно-лыжный снегоход — трехопорный, с двумя задними ведущими пневматиками и одной управляемой лыжей спереди. Конструкция снегохода по сравнению с другими машинами подобного типа предельно проста, что позволяет сделать его даже в условиях домашней мастерской.

Простота же изготовления обеспечивается, прежде всего, тем, что в качестве основы конструкции использован мотоцикл «Минск». При этом силовой агрегат (двигатель с КПП), рама, топливный бак, сиденье практически не подвергались переделкам. Другие узлы, как, например, руль или задняя вилка, лишь модернизировались и подгонялись к новой конструкции.


Снегоход на пневматиках:
1 — опорно-рулевая лыжа; 2 — нижнее перо амортизирующей телескопической рулевой стойки; 3 — соединительный механизм перьев рулевой стойки; 4 — верхнее перо рулевой стойки; 5 — рулевой мостик; 6 — топливный бак; 7 — сидень; 8 — приводное колесо (пневматик,2 шт); 9 — задняя вилка; 10 — двигатель; 11 — рам; 12 — педаль тормоза; 13 — подножка; 14 — рычаг выключения сцепления; 15 — рукоятка «газа»; 16 — задний мост; 17 — узел приводной звездочки и тормозного устройства; 18 — удлинитель вилки; 19 — глушитель; 20 — удлинитель нижнего пера стойки со втулкой.

Полностью самодельные — это опорно-управляющая лыжа и колеса опорно-ведущих пневматиков. Подробное описание как конструкции, так и изготовления лыж и колес приводить не буду — это понятно из приведенных чертежей.

Задний мост тоже самодельный, но каких-то особенных конструктивных решений в нем нет, если не считать того, что он упрощен до предела. У него цельный (сварной) приводной вал (а не две полуоси, как обычно) и оба колеса ведущие (без дифференциала). Такая конструкция на скользкой заснеженной дороге заменит блокировку дифференциала, повышая проходимость. Правда, ухудшается маневренность (затруднено управление при поворотах), но для лучшего сцепления с дорогой, а точнее со снежным покровом, на управляющей лыже сделаны два боковых подреза из дюралюминиевого уголка 35×35 мм.


Задний ведущий мост с тормозным механизмом:
1 — каркас колеса пневматика; 2 — наконечник приводного вала (2 шт.); 3 — подшипниковый узел (2 шт ); 4 — штифт втулки приводной звездочки (болт М8); 5 — втулка; 6 — приводная звездочка; 7 — тормозное устройство (от грузового мотороллера «Муравей»); 8 — кронштейн крепления тормозного устройства (стальная пластина) 9 — приводной вал; 10 — штифт втулки колеса (болт М8, 2 шт); 11 — вилка (от мотоцикла «Минск»); 12 — удлинитель вилки (уголок 50×50, 2 шт.); 13 — подкос (труба Ø15, 2 шт.); 14 — приводная цепь (от мотоцикла «Минск», t=15,875); 15 — тяга привода тормоза; 16 — корпус подшипника (2 шт.); 17 — подшипник 80206 (2 шт.); 18 — основание корпуса подшипника.

Ведомая (большая) звездочка цепной передачи приварена к втулке-ступице, посаженной на вал и закрепленной на нем с помощью штифта-болта. При этом необходимо, чтобы положение этой звездочки совпало с плоскостью вращения ведущей звездочки на выходном валу силового агрегата. На ведомой звездочке закреплен и тормозной барабан.


Бандаж ведущего пневматика:
1 — поперечный бандаж (транспортерная лента, полоса 50×6, 8 шт); 2 — продольный бандаж (транспортерная лента, полоса 160×6); 3 — крючок (стальная полоса 50×3, 16 шт.); 4 — болт М8 с двумя широкими шайбами (16 компл.); 5 — заклепка с подкладной широкой шайбой (сталь, 32 компл.).

Натяжение цепи производится перемещениями вала и закреплением корпусов его подшипников на уголковых удлинителях перьев задней вилки. Кстати, вместо амортизаторов (за неимением) на этой вилке приварил трубчатые подкосы, а амортизацию неплохо осуществляют и пневматики низкого давления.

Пневматики представляют собой камеры от колес тракторной тележки, надетые на каркасные диски и «обутые» в бандажи из транспортерных лент. Поперечный и продольный бандажи скреплены болтами, высокие выступающие стержни которых служат грунтозацепами.

Передача крутящего момента от силового агрегата к движителю — цепная с передаточным отношением 3,5 (ведущая звездочка на выходном валу силового агрегата имеет 8 зубьев, а ведомая — на заднем валу — 28 зубьев). Цепь мотоциклетная с шагом 15,875 мм. Такой же шаг зубьев и у звездочек.

А вот рулевая стойка, думаю, довольно оригинальной конструкции, по крайней мере, мне подобные не встречались. Изготовлена стойка из передней амортизирующей вилки мотоцикла «Минск». При этом у вилки оставлено только одно перо и без кожуха, а у нижнего и верхнего соединительных мостиков отрезаны за ненадобностью те части, к которым крепилось второе перо. К нижнему концу оставшегося пера приварен удлинитель из такой же трубы, а к удлинителю — поперечная втулка для подсоединения управляемой лыжи.


Поворотный узел амортизирующей рулевой стойки:
1 — верхнее перо стойки (от мотоцикла «Минск»); 2 — ушко верхнего пера (сталь, лист s4, 2 шт.); 3 — верхний рычаг (сталь); 4 — ось (болт М8, 3 шт); 5 — нижний рычаг (сталь); 6 — ушко нижнего пера (сталь, лист s4, 2 шт.); 7 — нижнее перо стойки (от мотоцикла «Минск»); 8 — втулка (капрон, 3 шт.).

Как было сказано — передняя стойка амортизирующая, а потому ее несущая (верхняя) труба не только скользит в нижней, но и может беспрепятственно поворачиваться и даже вращаться в любую сторону. При таком положении управлять лыжей от руля, конечно же, невозможно. А чтобы это было осуществимо, пришлось изготовить переходной мостик. Мостик представляет собой несложный механизм, состоящий из двух, шарнирно соединенных между собой рычагов. Свободный конец одного рычага через приваренную проушину соединен с несущей верхней трубой, а свободный конец другого рычага — таким же образом скреплен со скользящей нижней трубой.

Мостик позволяет беспрепятственно работать амортизатору, но исключает поворот труб стойки относительно друг друга при изменении направления движения.

Максимальная скорость снегохода не превышает и 50 км/ч. Но большей ему, пожалуй, и не надо. Куда важнее для него высокий крутящий момент (тяговое усилие) на ведущих колесах, что и было обеспечено. Поскольку снегоход относительно легкий, мощности двигателя (10 л. с.) хватает для преодоления довольно крутых подъемов, а также наносов на зимней дороге и снежной целины. К тому же снегоход способен буксировать лыжника или легкие нарты с грузом до 100 кг.

Источник: http://avtomotoklyb.ru/Prostoi-kolesno-lyjnyi-snegohod.html

Самодельный снегоход своими руками с двигателем от мотоблока: видео, фото

Снегоход из мотоблока своими руками выгодно собирать жителям снежных районов. Чтобы техника зимой не простаивала, с нее снимают двигатель, ставят на новую ходовую часть. Снегоход пригодится в хозяйстве для перевозки дров и других грузов. На машине можно просто погонять по заснеженному лесу, съездить на рыбалку или в соседнее село.

  1. Выбор мотоблока для переделки в снегоход
  2. Как из мотоблока сделать снегоход своими руками
  3. Разработка плана
  4. Инструменты и материалы
  5. Рама для самодельного снегохода на базе мотоблока
  6. Промежуточный вал и рулевая колонка
  7. Гусеницы для самодельного снегохода из мотоблока
  8. Изготовление лыж
  9. Сборка гусеничного снегохода из мотоблока
  10. Другие варианты гусеничного снегохода из мотоблока
  11. Снегоход из мотоблока и простых колес
  12. Снегоход с двигателем от мотоблока на камерах
  13. Как сделать снегоход из мотоблока на покрышках
  14. Преимущества самодельного снегохода из мотоблока
  15. Рекомендации профессионалов
  16. Заключение

Выбор мотоблока для переделки в снегоход

Основное назначение мотоблока – сельскохозяйственные работы. Обычно такую технику берут для покоса травы, обработки земельного участка, перевозки грузов. С наступлением холодов агрегат отправляют в гараж. Однако если мощность двигателя позволяет, почему бы технику не использовать зимой. Мотор приспосабливают на самодельный снегоход, а весной возвращают на родную раму.

Лучшим по проходимости считается гусеничный снегоход

Чтобы переделать мотоблок на снегоход, он должен отвечать следующим требованиям:

  • иметь задний тягово-прицепной узел;
  • обладать возможностью ручного управления;
  • иметь двигатель не меньше средней мощности с воздушным охлаждением.

Всем требованиям отвечают мотоблоки марки «Нева». Тяговая сила агрегатов варьируется от 6 до 9 л. с. Мотор выносливый, так как сборка его осуществляется в Японии.

Как из мотоблока сделать снегоход своими руками

Переделка с/х агрегата является сложным делом. Потребуются сварочные навыки, токарные работы. Нужны базовые знания о подобной технике. Оптимально посмотреть самоделку у знакомых или друзей. Реальный обзор даст лучшее представление, где и какой узел стоит, а также его устройство.

Разработка плана

Первым делом надо разработать план и решить для себя, какого типа нужна машина. Самодельные снегоходы делают на лыжах, колесном или гусеничном ходу.

Самым простым в изготовлении считается колесный агрегат. Здесь практически ничего не нужно переделывать. Замене подлежат только родные колеса. Можно взять покрышки большого диаметра из с/х техники. Иногда делают снегоход из мотоблока на колесах низкого давления, что придает технике лучшую проходимость. Однако все колесные модели способны передвигаться по неглубоким сугробам.

Самоходная машина на лыжах аналогично проста в конструкции. Напоминает она мотосани. Основой для лыж берут готовые сани или делают самодельные полозья из пластика.

Гусеничная техника обладает лучшей проходимостью, маневренностью по сложным участкам. Однако сборка такого снегохода не простая. От мотоблока обычно используют один мотор. Ходовую часть собирают новую.

Прежде чем собрать своими руками гусеничный снегоход из мотоблока, тщательно изучают чертеж. Потребуется точно скопировать все узлы, выдержать рекомендуемые размеры.

Все узлы гусеничной машины собирают по чертежу с соблюдением указанных размеров

Устроен снегоход из двух основных частей: ведущей и ведомой. В свою очередь ведущая часть состоит из трех узлов:

  • двигатель;
  • рама;
  • механизм приводов.

К ведомой части относится:

  • рулевая колонка;
  • амортизаторы;
  • элементы гусеничного узла.

Когда план будет готов, приступают к закупке материалов, подготовке инструмента.

Инструменты и материалы

В первую очередь закупают детали, необходимые для сборки основных узлов согласно чертежу. Если имеется токарный станок, простые элементы вытачивают самостоятельно. Для сборки рамы потребуется металл. Подойдут профильные трубы, уголки, листовая сталь.

Из инструментов обязательно нужна электросварка, болгарка, трубогиб и электродрель. Дополнительно понадобится обычный слесарский набор, куда входят ключи, молоток, пассатижи, зубило.

Рама для самодельного снегохода на базе мотоблока

Первым элементом собирают раму. Именно на ней будут закреплены все узлы. Для самодельного мини-снегохода с двигателем от мотоблока раму сваривают из профильных труб. Если требуются изгибы, применяют трубогиб. Можно использовать трубы круглого сечения. Диаметр минимум 25 мм. Если требуются усиливающие косынки, их вырезают из листовой стали толщиной минимум 5 мм.

Схема с указанными узлами поможет в сборке рамы

Когда основная рама будет сварена, спереди делают подрамник. Узел представляет собой площадку из уголков и листовой стали, на которую будет установлен мотор. На ней размечают крепежные отверстия. Дополнительно окошки предусматривают в траверсе. Они нужны для протягивания цепи привода от вала мотора до ходовой части.

Промежуточный вал и рулевая колонка

Узлы промежуточного вала вытачивают на токарном станке. Поперечины и опоры сваривают из профиля. Для самого вала подойдет труба круглого сечения или прут.

Сборку узлов промежуточного вала осуществляют по представленной схеме

Следующим элементом собирают рулевую колонку. Важно правильно выдержать все размеры, указанные в чертеже. После сборки проводят регулировку. От качества рулевой колонки зависит проходимость самодельного снегохода, его маневренность.

Важно точно выдержать все размеры деталей рулевой колонки, представленные на чертеже

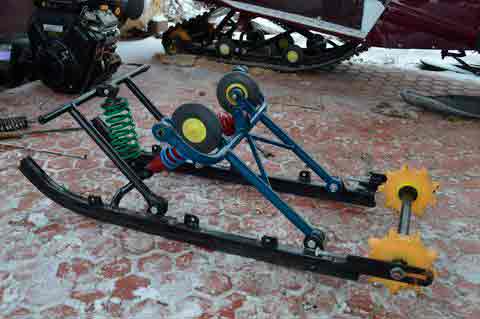

Гусеницы для самодельного снегохода из мотоблока

Для сборки гусениц используют транспортерную ленту, пластиковые трубы и цепи от мотоцикла. Вариант подойдет для легкой модели. Например, когда имеется цель соорудить своими руками для рыбалки снегоход из мотоблока, на котором будет ездить один человек без тяжелого снаряжения.

Траки тяжелого снегохода согласно чертежу делают из брусков длиной 500 мм

Когда делают машину для перевозки грузов, траки вырезают из деревянных брусков. Располагают их на гусенице до 30 штук на расстоянии друг от друга около 38 мм. Рекомендуемая ширина гусеницы – 500 мм. Транспортерную ленту используют толщиной 18 мм.

Изготовление лыж

На передок ставят лыжи из саней или делают полозья самостоятельно. Для этого используют толстый пластик. Можно распустить толстостенную трубу, нагреть и загнуть концы.

Лыжи используют от саней или выгибают из толстостенной пластиковой трубы. Чтобы снегоход хорошо проходил по ухабам, меньше его кидало, лыжи оснащают лонжеронами и пружинами. Дополнительно ставят рычаг, помогающий освободить застрявший снегоход в сугробе.

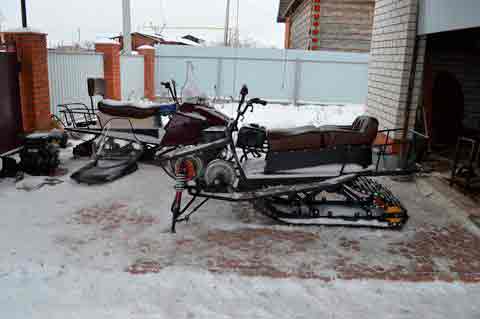

Сборка гусеничного снегохода из мотоблока

Когда все узлы по отдельности будут собраны, остается их соединить в один агрегат. Проделывают следующие шаги:

  1. На раму устанавливают мотор. Фиксируют его болтами через отверстия, просверленные на подготовленной площадке.
  2. Следующим узлом ставят промежуточный вал. Он помогает уменьшить угловую скорость, увеличить тяговую силу.
  3. Устанавливают и регулируют рулевую колонку. Возможно, после первого движения снегохода ее придется еще подрегулировать.
  4. Монтируют гусеничный узел.
  5. Сиденье водителя крепят на раму. Подойдет кресло от легкового авто.

По окончании сборки самодельный снегоход с двигателем от мотоблока испытывают в работе. Пытаются запустить мотор, сделать первые движения. Во время тестирования осуществляют дополнительные регулировки. Чаще всего в них нуждается рулевая колонка и тяговый привод.

Когда обкатка успешно завершена, все узлы настроены, можно побеспокоиться о внешнем виде. Металлические части обрабатывают антикоррозийной грунтовкой, окрашивают.

Другие варианты гусеничного снегохода из мотоблока

В рассмотренном примере представлен снегоход на одной широкой гусенице. Такая модель считается лучшей проходимости по глубокому снегу и сложному рельефу местности. Однако существуют другие гусеничные самоделки-снегоходы из мотоблока, своими руками которые собирают из тракторных покрышек и других материалов.

Снегоход можно сделать с двумя гусеницами

Не менее популярны модели с двумя гусеницами, где использована та же транспортерная лента. Из нее делают саму основу и траки. Для этого нарезают полосы, крепят их к основе болтами или заклепками.

Если из тракторной шины вырезать протектор, готовое кольцо исполнит роль гусеницы. Ходовой частью снегохода используют колеса. На мотоблок их ставят из легкового авто. На колеса натягивают протектор с шины.

Снегоход из мотоблока и простых колес

Для колесной модели снегохода потребуется прицеп. Его соединяют жестко с рамой мотоблока. Еще нужны зимние колеса и немного смекалки.

Для жесткого сцепления прицепа используют швеллер. Заготовку длинной около 50 см жестко крепят параллельно оси будущей снегоходной машины. Сначала на концах швеллера сверлят отверстия, ставят хомуты. К оси снегоходной машины приваривают крестовину, осуществляют фиксацию заготовки болтовым соединением, ставят контргайки. Узел исполнит роль стопора, предотвращающего смещение прицепа в сторону.

Прицепом послужат самодельные сани на лыжах из нержавеющей листовой стали

Прицеп ставят на лыжи, обустраивают сиденье водителя. С мотоблока снимают родные колеса. Вместо них ставят зимние шины. Иногда их делают самостоятельно в виде колец-насадок с траками на родные колеса мотоблока.

Снегоход с двигателем от мотоблока на камерах

Мотоблок практически не придется переделывать, если модернизировать родные колеса. Потребуются спущенные камеры от грузовика. Их по пять штук натягивают на каждое колесо, фиксируют цепями. Камеры накачивают. За счет фиксации цепями их форма становится наподобие ромашки с сегментами в виде эллипса. Новые колеса хорошо пройдут по глубокому снегу.

Для стяжки камер используют цепи, металлические обручи, полосы транспортерной ленты

Еще один колесный снегоход из мотоблока можно соорудить, надев на камеры вместо цепей стальные обручи. Снаружи их оснащают траками. Перемычки приваривают из металлических пластин. Высота трака около 2-3 см. После накачивания камер металлические обручи надежно зафиксируются на колесах.

Как сделать снегоход из мотоблока на покрышках

Покрышки от задних колес трактора способны исполнить роль гусениц. Потребуется отрезать боковые полки, чтобы осталось кольцо с протектором. Мотоблок оснащают дополнительными колесами. Для этого из труб сваривают раму. Конструкцию жестко сцепляют с рамой мотоблока. Расстояние между передними и задними колесами рассчитывают так, чтобы на каждую пару можно было надеть кольцо с протектором, то есть, гусеницу.

Колеса для снегохода лучше использовать от «Жигулей»

Самодельный снегоход оснащают сиденьем. Крепят его к изготовленной раме, где установлены задние колеса.

Преимущества самодельного снегохода из мотоблока

Внешне самодельная машина менее привлекательная, по сравнению с аналогом заводского изготовления. Однако можно найти много положительных сторон. Одним из плюсов является тот факт, что снегоход делают под себя. То есть, хозяин четко знает, чего он хочет: перевозить грузы, ездить на рыбалку, в лес, заниматься другими делами.

Внешне самоделка не привлекательная, зато отвечает всем требованиям хозяина

Из других плюсов можно выделить следующие моменты:

  1. Покупать в хозяйство мотоблок и снегоход дорого. Для хранения двух машин понадобится место, причем каждая из них будет простаивать в не сезон. Дешевле обзавестись одним мотоблоком. Использовать его зимой вместо снегохода, а летом по прямому назначению.
  2. Самодельная конструкция не потребует больших затрат. Многие запчасти подойдут б/у от легкового автомобиля. На металлоломе можно дешево купить обрезки труб, швеллера и другого металла.
  3. Снегоход можно использовать даже летом. Гусеничная машина имеет хорошую проходимость по грязи.

Самоделка является большим плюсом для умельцев, привыкших все делать собственноручно. Человек, проявляющий к технике интерес, постоянно усовершенствует ее, придумывает новые приспособления.

Рекомендации профессионалов

Нужно помнить о том, что самодельная снегоходная машина является транспортным средством. Специалисты рекомендуют не забывать об этом. Даже если имеется многолетний опыт управления мотоблоком, после переделки к новой машине надо привыкнуть. Нельзя сразу на большой скорости осваивать снежные сугробы и неизвестную местность. Маневренность снегохода за счет жесткой сцепки с санями уменьшается. Увеличивается опасность переворачивания на сложной трассе.

Детей катают на небольшой скорости по ровной местности

Непременно в санях захотят прокатиться дети. Нельзя лишать такого удовольствия, но вновь надо вспомнить о технике безопасности. Трассу выбирают ровную, едут на малой скорости. Можно сделать поезд из нескольких волокуш.

На видео снегоход самоделка своими руками из мотоблока:

Заключение

Снегоход из мотоблока своими руками нужно собирать с учетом того, что он является транспортным средством. Если предполагается выезд на трассу, пусть это даже проселочная дорога, машину оснащают стопами, поворотами. Не помешает фара, когда придется передвигаться в сумерках.

Источник: http://vdome.club/materialy/svoimi-rukami/samodelnyy-snegohod-svoimi-rukami-s-dvigatelem-ot-motobloka-video-foto.html

Особенности снегоходов на колесах низкого давления

На сегодняшний день в Интернете можно найти множество инструкций и чертежей, как сделать снегоход на пневматике своими руками. Перед тем как перейти к разработке схем, необходимо выяснить, в чем заключается особенность пневматики. Самодельный аппарат представляет собой управляющую опорную лыжу и ведущую опорную пневматику.

Задний мост таких устройств имеет довольно примитивное строение, обычно его делают самостоятельно. Вал представлен цельной деталью в отличие от вала в обычных снегоходах. Оба колеса являются ведущими, дифференциация отсутствует полностью. Дифференциальное строение в данном случае компенсируется устойчивой конструкцией корпуса, в результате чего повышается общая проходимость машины. Значительным недостатком является низкая маневренность, хотя и этот минус можно сгладить специальными техническими особенностями.

Ведущая лыжа имеет два боковых подреза, что в разы улучшает сцепление со снежным покровом или льдом. В качестве материала для изготовления уголков используется дюралюминий ? этот металл, как ни что иное, увеличивает качество езды по заснеженным территориям.

Перемещение вала осуществляется за счет натяжения цепи, корпус закрепляется в необходимом положении. Пневматик с низким давлением отлично справляется с амортизацией для снегохода, часто в качестве дополнения используются специальные обрезанные трубки. Обычно пневматика для поездок по снегу создается из следующих деталей:

  • камеры от тракторных колес (с низким внутренним давлением);
  • диски каркасные необходимого размера;
  • ленты транспортные (используются только бандажи).

В комплексе данные элементы обеспечивают отличный контроль и бесперебойную амортизацию для машины. Звездочки валов всегда должны соответствовать следующим параметрам:

  • передняя ? 8 резцов;
  • задняя ? 28 резцов.

Благодаря такому резонансу скорость движения машины увеличивается, а амортизация улучшается. Вышеперечисленные параметры являются оптимальными для снегоходов.

Стоит обратить внимание на то, что главной характеристикой любого снегохода является тяговое усиление, именно от этого параметра будет зависеть качество движения и безопасность. Обычно, снеговые машины не разгоняются более чем на 50 км/ч ? пожалуй, все согласятся, что это оптимальная скорость для хорошего аппарата. Машина на пневматических колесах много не весит, а вот мощность двигателя у нее довольно высокая. С такими характеристиками аппарат может справляться с крутыми склонами и трудностями на заснеженной дороге. Правильное строение и качественная конструкция могут обеспечить перевозку груза или пассажиров, общий вес которых не превышает 100 килограммов.

Актуальность и особенности эксплуатации

Снегоход на пневматике имеет ряд положительных характеристик по сравнению с обычными снегоходами:

  • довольно большая скорость;
  • высокая амортизация;
  • легкость управления;
  • простое строение;
  • мощный двигатель;
  • устойчивость к поломкам и деформациям.

Даже если поломка все же случилась, не составит труда починить аппарат своими руками даже в самых суровых условиях. На сегодняшний день снегоходы с таким строением все чаще используются. Самодельный аппарат даст вам определенный уровень свободы, так как вы легко сможете настроить машину под свои параметры и запросы. Для изготовления снегоходов своими руками не требуется высокая квалификация и знания в сфере инженерии, смастерить снегоход вы можете из старых деталей от транспортных средств и подручных материалов. Вам придется купить минимум запчастей, если в вашем гараже завалялись старые моторы, шины, большие транспортные лыжи и подшипники.

Будьте внимательны при выборе двигателя для устройства, он должен быть не слишком мощным, но достаточно выносливым. Оптимальными параметрами для мотора являются:

  • средний класс (мотоблок);
  • ручное управление;
  • сцепное устройство заднего типа.

Пневматик с таким двигателем будет расходовать немного бензина, не теряя маневренности, мощности и скорости. Одними из самых качественных моторов являются двигатели японской сборки, такие устройства проверены временем и испытаниями.

Перед тем как приступить к изготовлению машины, убедитесь, что в вашем распоряжении есть:

  • устройство, для прогиба труб;
  • аппарат для сварки;
  • мелкие необходимые детали.

Конечно, двигатель будет играть в создании транспортного средства самую важную роль.

Инструкция по сборке снегохода

Для создания качественного снегохода на пневматике сначала вам необходимо задуматься о системе принудительного воздушного охлаждения. Для ее создания всего лишь нужно надеть на коленный вал специальный удлинитель со шкивом в два ручья. От этого устройства вам необходимо отвести ремни к генератору и двум крыльчаткам вентилятора для обеспечения вращения.

Эти несложные операция вы быстро сможете осуществить своими руками. Далее можно переходить к созданию устройства топливного насоса, его лучше разместить сверху привода крышки насоса для масла, топливный насос необходимо присоединить к валу масляной конструкции. Емкость для топлива лучше всего использовать объемом в 30 л, ее необходимо подвесить под рамой от кузова, возле задней части моста. Отличным вариантом топливного насоса станет устройство от ЗАЗ-965А.

Дальше вам необходимо установить фильтр и карбюратор. Воздушный фильтр также можно позаимствовать от ЗАЗ-965А, а в качестве карбюратора подойдет К-127. Завершающим этапом конструкции станет установка зубчатого венца, его необходимо посадить на маховик, используя переходник. Не забудьте укрыть самодельный снегоход капотом, для этого отлично подойдет оцинкованный стальной лист. Своими руками вы можете создать и другие элементы для пневматики, колеса для нее тоже могут быть самодельными. Напомним, что для этого вам понадобится:

  • камеры с низким внутренним давлением (можно использовать колеса от тракторной тележки);
  • каркасные диски (размеры необходимо подбирать индивидуально);
  • бандажи от транспортных лент.

Зная всю последовательность действий и инструкцию конструирования снегохода, вы быстро и легко сможете сделать бюджетное транспортное средство для заснеженных дорог!

Источник: http://motoaria.ru/snegohody/osobennosti-snegoxodov-na-kolesax-nizkogo-davleniya.html

Самодельные снегоходы – реализация творческой мысли, или средство передвижения?

  • Снегоход своими руками можно сделать по одной из концепций
  • На пневматиках
  • Классическая конструкция
  • Использование ведущего колеса
  • Аэросани
  • Самодельный снегоход из мопеда
  • Снегоход из мотоблока на пневматиках

Дай нашему человеку двигатель – и он смастерит из него мотоблок, трактор, катер или самодельный снегоход. Все зависит от климатической зоны, в которой проживает «Кулибин». А поскольку территория, где снежное покрытие лежит практически полгода, в нашей стране довольно обширна – вопрос «как сделать снегоход», достаточно актуален.

Самодельные снегоходы прошлого сезона — видео обзор.

Существую даже модели, разработанные народными умельцами и затем выпускающиеся мелкосерийными партиями.

Снегоход своими руками можно сделать по одной из концепций

На пневматиках

По сути – это мини-трактор с оригинальными колесами. За счет большой площади контакта с поверхностью, преодолевает даже рыхлый снег. Делается, как правило, из мотоцикла или мотоблока.

Классическая конструкция

С ведущей гусеницей и рулевой лыжей (лыжами). Проект, проверенный годами, сложность представляет изготовление самой гусеницы. Средство передвижения получается универсальным, легко перемещается по любым дорогам, включая пересеченную местность. В некоторых случаях, самоделка превосходит многие промышленные образцы.

Использование ведущего колеса

В данном случае колес с грунтозацепами. По такому принципу работает колесный пароход. Преимущество конструкции – относительная простота изготовления. Недостаток – недостаточное сцепление с поверхностью движителя, возможны пробуксовки на тяжелом рельефе. Такие модели неплохо получаются из мопедов и мотоциклов, давая вторую жизнь «донорам».

Аэросани

Самый простой с точки зрения реализации, самодельный снегоход. Достаточно поставить тележку на опорные лыжи, и установить тяговый винт на любой подходящий мотор. Кроме некоторых сложностей, связанных с техникой изготовления ведущего винта – больше проблем в постройке нет. Недостаток – такая конструкция перемещается лишь по относительно ровной поверхности. Еще одна проблема – при небольшой мощности мотора, затруднено движение против ветра.

По типу донора, или применению различных типов двигателя, самодельные снегоходы делятся на следующие типы:

  • Использование мотора от бензопилы. Малая мощность не позволяет перемещать на таком транспортном средстве большой вес. Поэтому снегоходы из бензопилы, как правило, одноместные;
  • Мопед или мотоцикл. Достаточно простой в изготовлении проект. Двигатель рассчитан на определенную нагрузку, остается лишь переделать ведущий элемент и заменить переднее колесо на лыжу;
  • Снегоход из мотоблока. Конструкция достаточно сложная, но по надежности практически не уступает заводской. Двигатель рассчитан на продолжительную работу под нагрузкой, в комплекте есть редуктор, что расширяет возможности средства передвижения. К тому же, силовую установку можно снимать на летний сезон, и использовать мотоблок по назначению;
  • Снегоход своими руками на базе автомобиля или, с использованием мотора от легкового авто. Достаточно редкий тип самоделок, для изготовления требуется профессиональное оборудование и сложные инженерные расчеты. Но снегоходы, изготовленные на базе авто, отличаются высоким комфортом, безопасностью и надежностью.

Рассмотрим несколько типовых конструкций, прошедших испытания и успешно введенных в эксплуатацию:

Самодельный снегоход из мопеда

Собственно, от донора остается только силовая установка и руль. Все остальные части изготавливаются дополнительно, делая конструкцию совершенно уникальной.

Концепция следующая – изготавливается пространственная рама (задняя часть), внутри которой расположен оригинальный гребной движитель. Передок от мопеда вместе с двигателем приваривается к раме, замыкая конструкцию:

К верхней перекладине штатной рамы, с сохраненным шарниром рулевого управления, приваривается два швеллера, переходящие в нижнюю часть рамы вновь созданной. Бензобак остается на привычном месте. При необходимости совершать длительные пробеги можно установить бак большего объема, размеры снегохода позволяют.

Вместо втулки переднего колеса устанавливается шарнир для лыжи. При желании, можно оставить амортизаторы (если они были предусмотрены конструкцией), однако при путешествии по мягкому снегу этот элемент комфорта не обязателен.

Постамент для мотора вырезаем из мопедной рамы, и привариваем к передней пространственной конструкции. Целесообразно переделать ножной кик-стартер в ручной тросовый, как на бензопиле. Запускать двигатель ножным пускачем в зимней обуви будет неудобно.

Штатному глушителю места не нашлось, поэтому из нержавейки был изготовлен новый. Он размещен в передней части рамы, перед мотором. Конструкция примитивная, но свою задачу выполняет.

К тому же у такого расположения есть плюсы – ваши ноги защищены от набегающего ледяного потока.

Могут возникнуть вопросы по поводу обдува блока цилиндров – такой проблемы нет. Учитывая температуру окружающего воздуха в сезон использования – с охлаждением все в порядке.

Теперь переходим к основной части корпуса – задней части пространственной рамы. Она изготовлена на манер гимнастического «козла», с внушительным сиденьем и устойчивыми четырьмя опорами.

Под сидушкой нашлось место для походного бардачка. Мягкая часть откидывается на дверных петлях, образуя крышку.

Лыжи в этой модели установлены готовые, куплены в магазине запасных частей для снегоходов. Если у вас есть доступ к аргоновой сварке – полозья можно сделать своими руками из алюминия.

Самая оригинальная часть конструкции – движитель. Для удешевления производства, было решено не делать ведущую гусеницу, а приспособить гребные лопасти, как у старых пароходов.

Ведущее колесо выполнено из автомобильного диска, с наваренными поперек грунтозацепами. На ось жестко закреплена звездочка от того же мопеда. Вся конструкция расположена на маятниковом подвесе, из двух профилей шириной 40 мм.

Собственного веса колеса хватает для уверенного сцепления со снежной поверхностью, поэтому никаких прижимных устройств не предусмотрено. Кроме того, если гребное колесо наскочит на твердое препятствие (камень или ледяной торос), механизм просто перепрыгнет его, без повреждений конструкции. На эту же ось заведен барабанный тормоз от заднего колеса мопеда.

Снегоход из мотоблока на пневматиках

Отсутствие гусеничного привода упростило конструкцию, и повысила ремонтопригодность.

Для изготовления понадобятся:

  • Трубы или швеллеры для изготовления рамы;
  • Уголок стальной для укрепления конструкции;
  • Силовая установка от мотоблока;
  • Камеры большого диаметра от сельхозтехники, для создания колес;
  • Детали ходовой от классики ВАЗ;
  • Коробка передач от ВАЗ;
  • Сварочный аппарат, болгарка, дрель.

Рама выполнена пространственная, внутри размещены все основные элементы конструкции. Силовой каркас сварен из трубы, остальные элементы из профиля или уголка.


Силовая установка в данной конструкции от мотоблока «Нева». Мотор не очень мощный, для колес такого диаметра можно и побольше лошадиных сил. Но учитывая несложные условия эксплуатации, его вполне хватает.

В снегоходе реализован полный привод. Дифференциал не используется, поскольку передвижение по твердому грунту не предусмотрено. Трансмиссию можно выполнить двумя способами. Штатный редуктор:

Для большинства условий эксплуатации хватает. Единственный недостаток – переключение ступеней редуктора возможно лишь при полной остановке.

Поэтому можно установить на место редуктора простую коробку передач, например – от «Жигулей».

Самодельный снегоход из мотоблока сразу приобрел комфорт легкового автомобиля. Передачи переключаются на ходу. Первых двух хватает для большинства условий движения. Третья и четвертая нужны, если хочется «прохватить» по накатанной дороге. Однако ездить слишком быстро нельзя.


Во-первых – пневматики сильно пружинят на кочках, мосты установлены без амортизаторов и упругих элементов. Во-вторых – на высокой скорости без кабины холодно.

Раздача крутящего момента по осям организована с помощью звездочек от мотоцикла.

Передний ведущий мост собран их ходовой от «восьмерки». Рулевая рейка, ШРУСы, все немного доработано и установлено на раму. Уменьшился радиус поворота, по причине большого диаметра колес.

Однако на снежной целине это не проблема. Чертеж не разрабатывался, просто сняты контрольные точки геометрии подвески ВАЗа, и скопированы на новую конструкцию.

Самые необычные снегоходы в мире или на что способна инженерная мысль!

Поскольку снегоход из мотоблока, изготовленный своими руками, используется не как игровой аттракцион, а как средство передвижения – предусмотрено вождение в темное время суток. Просто установлен автомобильный генератор и фары от трактора.

Транспорт задумывался как двухместный, поэтому для поездок большой компанией установлен прицеп.

Простой в изготовлении детский снегоход из триммера и детских санок. Просмотрев видео вы сможете сделать такой снегоход своими руками! Порадуйте вашего ребенка!

Итак, самодельные снегоходы имеют право на жизнь, изготовить аппараты можно из доступных, а порой и вовсе бесплатных комплектующих.

Как переделать снегоход из мотоблока на гусеничном ходу — видео.

Источник: http://obinstrumente.ru/sadovyj-instrument/samodelnye-snegoxody.html

Самодельный снегоход на гусеницах с двигателем от Лифана

Снегоход – универсальное техническое средство для передвижения в зимнее время года. Благодаря особенностям ходовой части оно способно преодолевать километры глубокого снега, развивая при этом до 50-70 км/ч. Экономный расход топлива, маневренность и необычайная простота управления – вот все то, что делает его незаменимым там, где зимние метели и сугробы бывают едва не круглый год. Правда, стоимость таких машин колеблется от нескольких до десятков тысяч у.е., что затрудняет процесс покупки.

В ситуации, когда приобретение заводского снегохода – нереальная мечта, а обстоятельства требуют его наличия, на помощь приходят самоделки, готовые решить ее менее затратным способом. Одной из них считается переделка мотоблока в снегоход, которой мы посвятим материал статьи.

Особенности самодельных снегоходов

Продажей снегоходов на территории СНГ занимается огромное количество компаний. Но цены на них высоки даже для семей с приличными доходами. Если вы не хотите переплачивать деньги за рекламу и являетесь трудолюбивым и креативным человеком, то попробуйте сделать самодельный снегоход.

Сделанный собственноручно самоход стоит в 7-10 раз дешевле, чем самые дешевые модели, изготовленные заводским образом.

Успешность собственноручного изготовления снегохода зависит от нескольких факторов:

  • ваше личное мастерство;
  • ваше инженерно-конструкторское мышление;
  • наличие деталей и агрегатов от других снегоходов, мотоциклов и прочего.

Следует иметь в виду, что езда на снегоходе, как и на любом транспортном средстве, сопряжена с повышенной опасностью. Несмотря на то, что самодельные аппараты, как правило, не способны развивать скорость более 15 км/ч, к качеству деталей, к сварке, к креплению элементов болтами следует подходить со всей серьезностью. Вопрос эксплуатационной безопасности и надежности конечного агрегата должен являться основным для любого человека, имеющего намерение смастерить снегоход собственными руками.

Технические характеристики

Самодельные снегоходы на гусеницах своими руками с двигателем Лифан имеют параметры:

  • двигатель Lifan объемом 9 л. с. оборудован электростартером;
  • гусеница (ГУС) с роликами и звездами, ролики и звёзды от Бурана;
  • рама из трёх элементов: труб, уголков и косынок;
  • руль от мотороллера;
  • две звезды: первая – главная, вторая – ведомая;
  • цепь от мотоцикла Минск;
  • самая высокая скорость – 30 км/ч, а средняя – 15 км/ч.

Принцип работы двигателя Лифан: крутящий момент передается с ведущего вариатора на ведомый, а с него уже непосредственно на вал ведущей звездочки ГУС.

Подготовка

Перед тем, как приступить к изготовлению снегохода, необходимо рассчитать основные параметры аппарата. Если вы немного инженер-конструктор, то уместно сделать чертеж агрегата. В принципе все снегоходы устроены одинаково и просто. Ваша задача – сделать надежный аппарат по образцу и подобию всех других вариантов этого класса транспортного средства.

Что потребуется для изготовления:

  1. Труба для рамы, для подвесок и других каркасных элементов.

Экспериментальным путем было установлено, что оптимальный диаметр трубы – 40 мм. Если вы используете профиль, то будет достаточно 25 х 25 мм. Толщина стенки – 2 мм. При меньших параметрах – будет снижена устойчивость аппарата к деформациям. При больших – произойдет утяжеление машины, что, соответственно, отразится на и без того не блестящих ездовых характеристиках.

  1. Колеса с резиной на оси.

Подойдут колеса от квадроциклов (небольших моделей с диаметром колеса 30-40 см), каких-нибудь тележек и т.д. Всего потребуется 2 оси с 2 колесами на каждой.

  1. Клиновые ремни или транспортерная лента.

Основной элемент «гусениц». Оптимальная толщина – 3 мм. Этого достаточно для устойчивости и износостойкости.

  1. ПВХ-трубы.

Из них делаются грунтозацепы — второй элемент «гусениц». Оптимальный диаметр 40 мм при толщине стенки – 5 мм.

  1. Двигательная установка.

Как правило, используют двигатель, карбюратор, топливный бак от мотоцикла.

  1. Передаточный механизм.

Как правило, используют звезды и цепь от мотоцикла, звезды от снегоходов. Ведущий вал от любого агрегата, подходящий по габаритам.

  1. Направляющие лыжи.

Оптимально брать лыжи от другого снегохода. Так как этот элемент должен быть максимально надежным, рассчитанным на нагрузку самого агрегата, плюс – водителя и возможных пассажиров.

  1. Руль.

Как правило, используют руль от мотоцикла, соответственно с ручкой газа и тросом.

  1. Платформа, сидение, кузов.

В принципе можно обойтись и без платформы, закрепив сидение(я) и кузов (опционально) непосредственно на раме. Но иногда на раме конструируют дополнительную платформу, например, из деревянных досок, которые обеспечивают незначительную амортизацию, позволяют разместить несколько сидений, и в тоже время несильно утяжеляют конструкцию.

  1. Амортизаторы.

Данный элемент вносит дополнительную сложность в конструкцию. Поэтому часто обходятся без него, тем более, если предполагается ездить по не утрамбованному снегу. Амортизация устанавливается на переднюю подвеску и сидение водителя. Можно взять от старого снегохода или от мотоцикла.

  1. Мелкие детали.

Помимо перечисленных выше, для изготовления снегохода потребуются другие стандартные детали: болты, шпильки, гайки, шарниры.

Изготовление гусеницы для вездехода своими руками

Многие жители северных широт и мест с плохой проходимостью занимаются разработкой и сборкой различной техники с повышенной проходимостью. Не исключением стали и вездеходы на гусеничном ходу. Существует большое количество различных вариантов создания подобной техники. Но самым проблемным вопросом для конструкторов вездеходов является изготовление гусениц.

Можно, конечно использовать их заводского производства, но полностью собрав своими руками вездеход, хочется иметь и гусеницы собственного производства. На сегодняшний день существует несколько вариантов создания таких движителей, которые практически не отличаются своими техническими характеристиками от заводских.

Простой вариант гусениц

Самый простой вариант гусениц для вездеходов и снегоходов, изготавливается из обычной роликово-втулочной цепи и транспортерной ленты. При этом для ее производства не требуется какое-либо специальное оборудование и инструменты. При этом работу можно выполнить чуть ли не по середине жилой комнаты.

Чтобы транспортерная лента прослужила длительное время, необходимо обшить ее края леской с расстоянием между стежками около одного сантиметра. Это занятие очень похоже на обметывание ткани швеями. В любом случае такая прошивка предотвратит распускание ленты во время движения. Скрепить торцы между собой можно любым подходящим способом. Для этого может подойти шарнирное соединение, напоминающее рояльную петлю, или просто сшить, но вряд ли оно долго продержится.

Толщина транспортерной ленты зависит от мощности силового агрегата. Если в вездеходе установлен двигатель от мотоцикла советского изготовления, тогда отлично зарекомендовала себя лента толщиной 0,8 – 1 см, применяемая на транспортерах в сельском хозяйстве. Для придания гусенице жесткости необходимо у ее внутренней части прикрепить втулочно-роликовую цепь. Сделать это можно с помощью болтов или жесткой стальной проволоки. Главное, чтобы цепь плотно прилегала в поверхности транспортерной ленты.

Гусеницы, изготовленные таким способом отличаются своей длительной эксплуатацией, хоть и проста в производстве. К тому же при необходимости можно с легкостью провести ремонт, даже в полевых условиях.

Движители из покрышек

Многие владельцы самодельных вездеходов и снегоходов используют в качестве гусениц для своей техники обычные покрышки от автомобиля. Для этих целей необходимы покрышки от грузовиков, при этом стоит выбирать их с требуемым рисунком, чтобы не усложнять себе работу в дальнейшем.

Чтобы изготовить гусеничный движитель из покрышки, необходимо отрезать от нее борта, оставив только часть с протектором. Это мероприятие отнимает много сил и требует соблюдать терпение, так как для работы необходим только сапожный нож с хорошей заточкой.

Для того, чтобы немного упростить изготовление необходимо периодически мочить нож мыльным раствором, что облегчит процесс разрезания резины. Некоторые для этих целей используют специально разработанные устройства. Также можно применят электрический лобзик, с закрепленной на нем пилкой с мелким зубом. Ее тоже необходимо поливать мыльным раствором.

Первым делом следует отрезать борта от покрышки. Далее, если нужно, требуется снять несколько внутренних слоев в получившейся гусенице. Это делается для придания ей мягкости. Если рисунок протектора не устраивает, тогда следует приступать к нарезке нового, что достаточно кропотливое занятие.

Такой вид гусеничных грунтозацепов имеет одно неоспоримое преимущество перед предыдущим вариантом. Поскольку она цельная, без соединений, то и надежность ее значительно выше. Из отрицательных моментов можно отметить небольшую ширину гусеницы, но для ее увеличения можно срастить две или три покрышки.

Ременные гусеницы

Простота изготовления таких гусеничных движителей все больше привлекает владельцев вездеходов к применению их на своей технике. Ремни с профилем в виде клина собираются в единую конструкцию при помощи грунтозацепов, которые крепятся к ремням заклепочным способом либо винтами.

В следствии чего получается, что полотно гусеницы уже обладает отверстиями под звездочку. Чтобы это сделать, необходимо укладывать ремни с небольшими промежутками.

Изготовление гусеницы к вездеходу

Под названием вездеход понимают транспортное средство с повышенной проходимостью. К ним можно отнести трактора, снегоходы, внедорожники и танки. Так как зачастую вездеходы изготавливают своими руками из подручных транспортных средств. Зачатую на это уходят мотоциклы или мотороллеры, но в итоге получается транспортное средство, не боящееся ни бездорожья, ни грязи. Повышенная проходимость вездехода в основном зависит от его гусеничных движителей, которые одеваются на колеса.

В этом варианте гусеница будет иметь четыре полосы по 5 сантиметров шириной. Их необходимо вырезать из обычной транспортерной ленты. После чего провести соединение боковыми сторонами с помощью профиля в форме буквы П. Далее необходимо изготовить балансиры. Используя штамп, нужно из листовой стали изготовить детали в пол колеса. После этого необходимо изготовить ступицы из бронзы. Полуколеса следует соединить шестью болтами. Балансиры изготовлены.

Следующим шагом будет производство валов для опорных барабанов гусеницы. В них следует выполнить отверстия для подшипников. Барабаны можно изготовить из дюралюминиевых заготовок. Соединяя их между собой необходимо вставить звездочку из резины. Получается, что гусеница приводится в движение от ведущей звездочке с цепной передачей. Ее устанавливают на заднюю вилку. После чего следует собрать всю гусеницу в единое целое.

Вертикальную дуга необходимо оснастить стальной втулкой, через которую проходит ось колеса. К ушку на этой втулке крепится механизм, фиксирующий конструкцию задней вилки. На остальные ушки вездехода крепятся гусеничные балансиры. Движитель готов у использованию.

Как видно, изготовить гусеницу можно разными способами, главное иметь терпение и желание.

Как сделать: инструкция

Вначале варится каркас – рама. Очевидно, что чем больше будет рама, тем тяжелее получится аппарат и тем медленнее он будет двигаться. Оптимальная длина рамы – 2 м плюс/минус.

На раме последовательно фиксируются:

  • ведущий вал с принимающей звездой;
  • силовая установка с передающей звездой и бензобаком;
  • передняя колесная ось (неподвижное крепление к раме сваркой или болтами);
  • задняя колесная ось (крепится фиксировано при помощи подвижного направляющего элемента);
  • передняя подвеска с рулевой конструкцией и направляющей лыжей (лыжами);
  • сидение(я) и кузов.

Гусеницы изготавливаются из приводных клиновых ремней или транспортерной ленты. Оптимальная ширина гусениц – от 40 до 50 см. При меньшей ширине (40) снегоход будет более маневренен и лучше управляем. При большей (50+) – улучшается проходимость аппарата.

Функцию грунтозацепов выполняют распиленные вдоль пополам пвх-трубы указанного выше диаметра. Они крепятся к резиновой основе при помощи болтов и гаек. Недостаточной ширины клиновые ремни можно скреплять друг с другом металлическими грунтозацепами.

Для того чтобы иметь возможность регулировать натяжение гусеничного полотна, задняя колесная ось крепится при помощи подвижного направляющего элемента, позволяющего фиксировать положение оси в определенном положении.

Дополнительные замечания:

  1. Центр тяжести должен приходиться примерно на центр конструкции. Так как силовая установка крепится впереди, то сидение водителя должно быть смещено к центру над передним мостом или немного смещенным кзади.
  2. Расстояние между ведущим валом и силовой установкой должно быть минимальным, чтобы минимизировать потери передаваемой на вал энергии.
  3. Если вы устанавливаете амортизатор под сидение, то передняя опора сидения крепится на профильной дуге жестко, а сзади сидение опирается на амортизатор.
  4. Если вы делаете снегоход с расчетом на большую загрузку, то для снятия части веса с гусениц целесообразно установить дополнительную лыжу посредине базы (между двумя гусеницами). Эта лыжа, длинной 50-70 см, крепится непосредственно к раме. Однако такая конструкция предполагает более точный предварительный расчет с последующим выравниванием высоты «ножки», что осложняет изготовление снегохода.
  5. В шинах снегохода желательно поддерживать невысокое давление, чтобы избежать быстрого износа деталей и высокого расхода топлива.

Рассмотренный вариант снегохода является наиболее простым по конструкции. При наличии инструментов, сварочного аппарата он может быть собран в гараже без проблем.

Как поставить мосты

Размещайте их под площадкой, предназначенной для погрузки. На 1 мост уйдёт 2 надувных колеса от телеги и стержень металлический. В норме, колеса находятся в свободном вращении и не оснащены проводами.

Если снегоходы построены на основе двигателя от мотоблоков, то колеса нужно накачать на ½ объема, и к внешним концам колёс приварить фиксирующие устройства, при помощи которых мосты прикрепляются к раме.

Передний мост находится в стоячем состоянии, его фиксирующие устройства приварены к раме. Проверьте, чтобы задний свободно двигался вдоль рамы (он служит для натяжения гусеницы). Его фиксирующие элементы включают затяжки болтовые М10, которыми закрепляется мост в рабочее состояние.

Подбор двигателя

Силовой агрегат должен иметь тягово-сцепное устройство с ручной системой управления. Можно использовать мотор от мотоблока Нева.

На его основе можно сделать снегоход для транспортировки грузов и перевозки 1 или 2 пассажиров. Мощность такого устройства составит 6-7 лошадиных сил. Снегоходная приставка к мотоблоку поможет увеличить грузоподъемность.

Основные достоинства такого устройства:

  • доступная цена;
  • силовой агрегат японского производства;
  • 4-тактный 1-цилиндровый двигатель;
  • система воздушного охлаждения;
  • возможность использовать бензин в качестве горючего.

Мотоблок Нева имеет 8 модификаций. Возможная мощность составляет от 6 до 8 лошадиных сил. Имеется цепной переключающий редуктор для 4 возможных скоростей. Топливный бак в зависимости от конкретной модели имеет объем от 3 до 5 л. Мощность двигателя позволит перевозить несколько человек и груз.

Изготовление гусеницы из ремней

Следующий вариант гусеницы особенно привлекателен тем, что в процессе проведения работ не придется тратить лишние силы. Перед началом необходимо подготовить ремни, которые имеют клиновидный профиль. Их предстоит соединить в одно целое, применяя зацепы для почвы, которые фиксируются винтами, в качестве альтернативного решения можно использовать заклепки. В итоге получится гусеница для снегохода, своими руками созданная, которая имеет отверстия, предназначенные для ведущей звездочки. Для того чтобы образовать отверстия, необходимо будет оставить некоторое пространство между ремнями.

Нюансы конструкции

Основные элементы конструкции снегохода составляет ведомая и ведущая часть. Ведомая часть включает в себя амортизаторы, рулевую колонку, полозья.

Основные составляющие ведущей части — это силовой агрегат, рама, привод.

Основные схемы и чертежи можно найти в специальной литературе. На основе готового проекта необходимо сделать эскиз и картонный макет будущего устройства. Первоначально следует определиться с вариантами использования снегохода. Это поможет подкорректировать чертеж и определить элементы, которые необходимо приобрести, а также те, что можно изготовить своими руками.

Коробку передач и двигатель нужно установить на ведущей части будущего снегохода. Предварительно нужно определить, на каком ходу готовое устройство будет двигаться — гусеничном или колесном. У обоих вариантов есть свои плюсы и минусы.

Самые распространенные виды саней для зимней ловли рыбы

На замерзших водоемах самыми удобными являются следующие виды конструкций для транспортировки тяжелых рыболовецких принадлежностей:

Металлические сани, которые в свою очередь подразделяются на разборные и неразборные.

Читайте здесь Раколовка своими руками: изготовление и применение в летний и зимний период (145 фото)

Санки из дерева. Чтобы деревянные санки служили долго и исправно, они должны быть обработаны специальной пропиткой и покрыты водостойкой краской. Эти меры предосторожности помогут защитить деревянные полозья и корпус изделия от влаги.

Санки-волокуши для рыбалки. Данная конструкция ручной транспортировки имеет целый перечень достоинств, речь о которых пойдет немного ниже.

Надувные санки. Самое простое изделие, которое к тому же легче всего транспортируется из дома на место рыбалки. Единственный недостаток — надувные санки не отличаются особой прочностью, а соответственно, надежностью.

Финские санки. Многие рыбаки признают только такие сани. Это конструкция, состоящая из длинных полозьев и укрепленного на них высокого стула.

Главный плюс — финские сани не надо тащить. На них можно передвигаться точно так же, как на лыжах, вместо палок отталкиваясь ногами. Помимо этого у рыбака уже есть комфортное место для сидения у проруби.

Эти и другие виды саней удобно прикреплять к снегоходам.

Снегоход на колесном или гусеничном ходу

Снегоход из мотоблока проще всего сделать на колесном ходу. Для этого понадобятся только специальные колеса и (при желании) прицеп небольшого размера. Снегоход на колесном ходу обладает большей маневренностью. Колеса, установленные сзади, имеют относительно малый удельный вес. Чтобы агрегат не буксовал на рыхлом снегу, потребуется дополнительно установить специальные цепи.

Колеса для снегохода можно сделать из камер от грузовых автомобилей. В спущенном виде их надевают на колеса мотоблока и обматывают цепями, концы которых нужно закрепить, камеры накачать насосом.

Другой вариант — надеть на колеса мотоблока и прицепа металлические обручи по 1 на каждое колесо. Необходимые габариты определяются размером колес. Диаметр обруча должен быть немного меньше, а ширина — в 2-3 раза больше, чем у колес.

Чтобы улучшить сцепление с поверхностью и устойчивость снегохода на обручи (с тыльной стороны), нужно приварить по 5 или 6 пластин из металла. Необходимая толщина — 25 мм. Получится имитация грунтозацепов. Надевать подготовленные обручи нужно на спущенные камеры, которые после накачивания плотно прижмутся к ним.

Снегоход на гусеничном ходу — это устройство более сложной конструкции. Фактически это снегоходная гусеничная приставка к мотоблоку, работающая на основном моторе. Подобные самоделки получаются устойчивые, надежные, с высокой проходимостью. В регионах с обильным снежным покровом такой снегоход будет просто незаменим в зимнее время.

Гусеницы для мотоблока своими руками сделать несложно. Для этого можно использовать такие подручные материалы, как:

  • трубы водопроводные;
  • цепи мотоциклетные;
  • ленты конвейерные.

Чтобы лента на гусеницах дольше оставалась в рабочем состоянии, ее края необходимо предварительно прошить леской. Стежки нужно делать через каждые 10 мм. Чтобы замкнуть ленту в кольцо, нужно аккуратно сшить края.

Снегоход на гусеничном ходу не будет буксовать даже в очень глубоком и рыхлом снегу. Однако при высокой проходимости маневренность у него будет заметно ниже, ведь мотоблок на гусеницах значительно тяжелее. Вес ходовой части снегохода на гусеничном ходу будет до 30 кг.

Гусеничный снегоход из мотоблока: процесс изготовления в домашних условиях

Снегоход, рисунок которого представлен ниже, базируется на моторе культиватора «Нева». Его производство начинают с рамы.

Рама для снегохода своими руками

Раму выполняют из металлических труб с диаметром, который используют для мотоциклетных рам. Так же подходят водопроводные трубы. Для придания нужной формы применяют трубогиб.

Чтобы упростить задачу и сократить время на проектировке, мы предлагаем воспользоваться уже готовыми чертежами.

Обозначения согласно чертежу:

  1. рама;
  2. зубчатая звездочка вала промежуточного типа;
  3. промежуточный вал;
  4. звездочка с зубцами;
  5. зубчатые детали;
  6. приводные элементы гусеницы;
  7. гусеничный вал;
  8. лыжные опорные стойки;
  9. катки-натяжители для гусениц;
  10. ось для натяжения катков;
  11. фаркоп;
  12. натяжитель;
  13. барабанные фланцы;
  14. стойка руля.

После сварки рамных элементов по установленным размерам в ее передней части делают подрамник – на нем локализуется мотор. Для этого приваривается подставка с отверстиями под него. Такие же отверстия должны быть и в самой траверсе. Через эти прорези будет удобно натянуть цепь привода и регулировать положение тягового агрегата.

Для того чтобы обеспечить пуск устройства рукояткой, подсельную раму смещают в заднюю часть агрегата. Бесценным бонусом будет оснастка исходного мотоблока функцией принудительного охлаждения. Это уменьшит износ карбюратора и тягового механизма.

Промежуточный вал для снегохода из мотоблока

На схеме представлен общий вид промежуточного вала. Цифрами на рисунке обозначены:

  1. опорная часть для сиденья оператора;
  2. поперечина – делается из нержавеющей трубы 28 х 28;
  3. стоечная ось – из труб 18 х 18;
  4. траверса – из металлического уголка со стороной не менее 25 мм;
  5. укосина – в качестве нее берется стальная заготовка 0,4 х 0,05 м;
  6. подшипники № 204;
  7. вал (на основе трубы);
  8. зубчатая звездочка (как и элемент 10);
  9. лонжерон;
  10. кожух в резиновом исполнении.

Все эти детали можно сделать своими руками.

Изготовление рулевой колонки для снегохода: базовый чертеж с размерами

Правильно собранная и отрегулированная рулевая колонка – обязательное условие для проходимости снегохода из мотоблока по глубокому снегу и беспрепятственного преодоления им неровностей рельефа.

Согласно предложенной нами схеме рулевой блок образуют:

  1. рамная траверса;
  2. стальная стойка в трубном исполнении;
  3. рулевая опора из уголка;
  4. вал, приспособленный из трубы-нержавейки;
  5. перекладина;
  6. сошка;
  7. шайба из бронзы;
  8. втулка;
  9. гайка типа М10.

После их соединения переходим к гусеничной части снегохода.

Гусеницы для снегохода на базе мотоблока

Гусеничная снегоходная приставка изготавливается собственноручно при помощи одного из предложенных вариантов:

  • конвейерной ленты;
  • труб для водопровода;
  • мотоциклетных цепей.

Для легкого снегохода можно ограничиться обычной транспортерной лентой, к которой приспосабливают роликовую цепь.

Для более серьезных самоделок лучше изготавливать траки гусениц из реек в количестве не менее 30 шт с расстоянием между соседними в 3,8 см.

Рекомендуемый размер траков по чертежу составляет 50 х 3,8 х 1,8 см. Желательно обзавестись шаблон-стапелем, чтобы не допустить кривизны и расхождения в значениях.

Согласно рисунка:

  1. гаечные стяжки;
  2. звездчатый элемент;
  3. привод траков;
  4. натяжитель;
  5. каток;
  6. реечный трак;
  7. самодельный лонжерон;
  8. ведомый механизм;
  9. лыжа;
  10. подвеска для лыж;
  11. болт, как и 12 и 13;
  12. направляющая;
  13. шуруп;
  14. опорный башмак;
  15. крепеж для подшипника;
  16. ось катка.

Нельзя забывать о передних лыжах.

Их усиливают лонжеронами, добавочными пружинами и снабжают рычагом для вытаскивания снегохода в случае застревания.

После того, как базовые блока подготовлены, переходим к этапу сборки.

Подготовительные работы

Самодельный снегоход из мотоблока можно будет использовать для хозяйственных работ, туристических прогулок, спортивных занятий. После определения варианта использования основную схему нужно будет немного подкорректировать.

Чтобы сделать снегоход из мотоблока своими руками , необходимо приготовить следующие инструменты и материалы:

  • аппарат для ручной сварки;
  • специальную маску и рукавицы;
  • болгарку;
  • ножовку по металлу;
  • комплект напильников;
  • трубогиб;
  • трубы рамные, например, от мотоцикла;
  • кронштейны, хомуты и другой крепеж;
  • мелкие детали;
  • мотор.

Чтобы сэкономить средства, многие запчасти и детали для снегохода можно изготовить самостоятельно или использовать составляющие от другой техники. Решая вопрос о том, как сделать снегоход из мотоблока, можно воспользоваться советами знакомых, имеющих подобный опыт, специальную литературу. Готовые схемы, чертежи, фотографии и видеоролики позволят лучше представить себе конструкцию снегохода и основные моменты его создания.

Размеры деталей нужно рассчитать с особой точностью. Для создания снегоходной приставки лучше выбрать готовый чертеж.

Снегоход на базе мотоблока: различные варианты конструкции

Среди имеющихся на сегодня разновидностей снегоходов из мотоблока встречаются:

  • колесные;
  • гусеничные;
  • снегоход на лыжах.


Колесный снегоход имеет примитивную конструкцию. Единственным элементом, который заменяют, являются колеса – вместо них ставят большие по размеру покрышки или вовсе колеса низкого давления. Их делают полноприводными, чтобы техника беспроблемно поворачивалась в стороны. Среди недостатков колесных снегоходов из мотоблока — пригодность лишь для неглубоких сугробов.
Самодельный снегоход на лыжах так же считается одним из наиболее простых вариантов замены фирменных мотосаней. Если в качестве основы взять готовые сани, процесс сборки максимально упрощается. Возможен и другой метод, когда лыжи делают самостоятельно из пластика.

Гусеничный снегоход на базе двигателя от мотоблока считается наиболее трудоемким по процессу воссоздания. Учитывая его универсальность, отличную проходимость и маневренность остановимся на нем более подробно.

Основные этапы работы

Вначале нужно сделать форму. Для этого рамные или водопроводные трубы изгибаются трубогибом в нужном варианте. Для предварительного соединения используется сварка точечным способом. Это позволит выявить и устранить допущенные ошибки.

Окончательно нужно закрыть стыки неразрывным единым швом. К готовой раме приварить кронштейны. На них устанавливается:

  • силовой двигатель;
  • полозья;
  • рулевая конка;
  • сиденья.

Под сиденье для снегохода можно приспособить старое мебельное кресло или стул. Другой вариант — снять готовое сиденье со старого мотоцикла. При желании можно сделать 2 или 3 посадочных места.

Удобное рулевое управление для снегохода получится из руля от старого велосипеда, мопеда и другой техники. Можно изготовить руль самостоятельно из куска гнутой трубы.

Пошаговая инструкция сборки снегохода из мотоблока

  1. собрать раму;
  2. установить двигатель, который для повышенной устойчивости должен поместиться в центре машины, и зафиксировать его;
  3. поставить промежуточный вал для снижения угловой скорости и повышения тягового потенциала;
  4. настроить рулевую колонку;
  5. агрегировать гусеницы;
  6. выбрать посадочное место и снабдить его старым сиденьем от автомобиля.

После успешного тестирования для защиты от коррозии внешних металлических частей снегоход зачищают и окрашивают.

Крепление прицепа и дополнительные элементы

Двухколесный одноосный мотоблок можно сделать 4-колесным и 2-осным при помощи небольшого прицепа. Его нужно намертво приварить к раме мотоблока.

Вначале к концу дышла нужно приварить металлический брусок длиной примерно 0,5 м. Он крепится в точке соединения прицепа и мотоблока параллельно основной оси.

Отступив от края на 6 см, сверлится по 1 отверстию с каждой стороны бруска. Добавочное крепление обеспечат хомуты из металла, их нужно накинуть на ось мотоблока и скрепить болтами и контргайками, к которым предварительно приваривается крестовина. Болт при этом пропускается через отверстия в крестовине и в хомуте.

Подобное сложное крепление будет надежным фиксатором для прицепа и всей конструкции в целом. Это уменьшит маневренность снегохода, но увеличит его устойчивость.

В качестве места для пассажиров можно использовать старые, но еще крепкие сани. Их легко присоединить к мотоблоку своими руками. Для перевозки багажа сани можно прикрепить к задней части сварной рамы.

Лыжи под полозья для снегохода лучше использовать деревянные. У пластмассовых сцепление заметно хуже. К рулевой колонке их крепят специальными шарнирами. На лыжи необходимо установить подрезы. Для этого можно использовать металлический прут сечением 8 мм.

Амортизаторы на снегоход устанавливаются обязательно — это обеспечит комфорт во время езды. Какие амортизаторы будут установлены (новые или снятые со старого мотоцикла) нужно определить заранее. Можно установить рычажные с мотоцикла. Это позволит сделать правильную конструкцию.

Стойки

На следующем этапе к лонжерону необходимо приварить 3 стойки, выполненные из стального уголка. Наиболее оптимальным вариантом послужат уголки размером 30 х 30 мм. Их также необходимо соединить стальными поперечинами. Так конструкция будет образовывать небольшой портал. Между передней его частью и серединой с правой стороны сделайте площадку – приварите стальной лист в 2 мм. После этого сюда поместите редуктор бензопилы и промежуточный вал цепной передачи.

В месте между задним порталом и средней его частью можно установить ящик. Зачем? Он будет служить опорой для сиденья, которое необходимо приварить туда на финальном этапе.

Передняя часть рамы должна соединиться с траверсой переднего моста. В качестве балки можно использовать обычную водопроводную трубу с диаметром не менее 30 мм.

К концам данной трубы приварите втулки рулевых лыж. Посередине балки прикрепите стойку, которая будет служить моторным подрамником. Все эти детали также необходимо сделать из трубы, причем в местах соединений на стойках и балке следует дополнительно приварить косынки со стального листа в 2 мм. Так конструкция станет прочной и, соответственно, надежной.

Техника безопасности

Готовый снегоход необходимо вначале опробовать на ровной местности. Пассажиров и грузы можно начинать перевозить только после успешных испытаний. Снегоход — это транспортное средство. Он может двигаться со скоростью до 70 км/ч, поэтому основные правила передвижения следует обязательно соблюдать, чтобы не попасть в аварию

С особой осторожностью следует ездить на незнакомых открытых пространствах или в лесу, особенно по свежевыпавшему снегу. Большие скорости в этом случае развивать не следует. Оптимальный вариант — не более 30 км/ч.

Готовясь к поездке на снегоходе, необходимо надеть защитный шлем и специальный костюм. Обычный ватник и валенки лучше не использовать. Очень опасно ездить на самодельном снегоходе по водоемам, покрытым льдом. Это очень опасно, даже если самодельное устройство в полном порядке.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Как сделать самодельный снегоход, и стоит ли овчинка выделки?

Самодельный снегоход, сможет соорудить любой человек мало-мальски разбирающийся в технике. Перед тем как начать делать снегоход, нужно понять какие преимущества вы от этого получите. Плюсы самостоятельной сборки:

  • Стоимость. Для некоторых это может выступать самым главным плюсом. Цена самодельного снегохода обойдется в разы дешевле, чем, если приобретать его в магазине.
  • Характеристики. Делая снежный агрегат, вы сами контролируете весь процесс, выбираете конфигурацию, мощность и внешний вид.
  • Надежность. Собирая аппарат самостоятельно, вы будете использовать самые лучшие комплектующие и детали.

Качественно сделанную машину своими руками можно использовать не только в городе, на ней вполне безопасно выезжать за пределы населенных пунктов, на горнолыжные базы и путешествовать по бездорожью.

Преимущества самодельного снегохода на основе двигателя Лифан

Аппарат оснащен механическим приводом и мотором, поэтому снижается риск застрять в сугробе. Управляется лыжами, рулевая система расположена спереди, легко маневрировать.

В чем преимущества «самоделки»? Готовый снегоход, по информации специалиста «fermerinform», в наше время можно купить в мотосалоне почти любого города, но цена на такую технику принуждает многих людей, которым по нраву зимняя езда, производить «самоделки» на гусеницах самостоятельно.

Преимущества «самоделки» по сравнению с заводским:

  • Цена – основной фактор для большинства людей. Стоимость готовых снегоходов лидирующих компаний выше стоимости «самоделок», собранных из подручных изделий и других деталей.
  • Компактные размеры.
  • Возможность собрать снежный мотоцикл любых подходящих размеров, соответствующих предпочтениям хозяина. Это относится, как минимум, внешней формы, запаса мощности и типа ходовой.
  • Надежность – это так категория, которая присуща далеко не всем аппаратам от популярных производителей. При самостоятельном изготовлении владелец использует более надежные материалы и уделяет много внимания основным элементам механизма.
  • Польза – возможность использовать, с пользой для аппарата, завалявшиеся в гараже и подсобном помещении материалы, а также элементы и приспособления с остальных устройств.

Специалист по снегоходу «Буран». Занимаюсь рыболовством в свободное время.

«Самоделки» нашли применение на улицах городов, на бездорожье загородных участков и горных курортов.

С чего начать?

Лучше всего начать работу по сборке аппарата своими руками с чертежей. Для создания чертежа не лишними будут инженерные навыки. Однако если вы в этом не преуспели, то стоит воспользоваться интернетом и распечатать готовую схему. Во всемирной паутине есть возможность найти чертежи снегоходов разных модификаций, от самых простых и дешевых вариантов до сложных, сконструировать которые под силу лишь опытному механику. Чертежи есть в общем доступе, распечатав которые вы без труда соорудите машину мечты. Изучая чертежи, обратите внимание на массу агрегата, чем он будет легче, тем выше будет его проходимость. Снегоход с легкостью будет маневрировать по рыхлому и глубокому снегу. Однако не только масса готового изделия влияет на проходимость, не менее важна опорная площадь гусеницы.

Фото санок для рыбалки

Обратите внимание!

    Лодочный мотор своими руками — советы начинающим, проекты, чертежи и пошаговое описание постройки основных узлов и элементов (видео + 120 фото)

Кормушка для зимней рыбалки — секреты использования и техника прикармливания рыбы в зимний период (115 фото)

Донные снасти — самые эффективные виды оснастки и особенности техники заброса (95 фото и видео)

Помогите проекту, поделитесь в соцсетях

Из чего состоит снегоход?

Любые снегоходы состоят из основных деталей, которые будут не измены вне зависимости от модификации аппарата, таких как:

  1. Рама. Можно использовать раму от старого мотоцикла или мотороллера, если таковая отсутствует, то можно сварить ее на заказ. Токарь запросто справится с такой задачей.
  2. Двигатель. Можно использовать мотор от мотоблока, хотя стоит сказать, что при его мощности, получившееся изделие лучше назвать детским снегоходом, разогнать его до приличной скорости не выйдет. Есть альтернатива использовать мотор от мотоцикла или скутера. Выбор двигателя зависит еще и от массы снегохода.
  3. Гусеницы. Самая важная и одновременно сложная деталь снегохода.
  4. Привод. Соединяет двигатель и гусеницу. Для привода отлично подходит цепь от мотоцикла.
  5. Руль. Тут нужно отталкиваться от личных предпочтений и удобства, но чаще всего он также берется от скутера или мотоцикла.
  6. Лыжи. Здесь используется готовый вариант, если таковой имеется или можно сделать лыжи из фанеры. Лучше отдать предпочтение листам фанеры толщиной не менее 3 мм.
  7. Топливный бак. Для этой детали следует выбрать емкость из пластика или металла. Вместимость 15 литров вполне достаточна для того чтобы преодолевать большие расстояния при этом она не займет много места.
  8. Сиденье. Лучше всего изготовить на заказ, так как самодельный снегоход будет эксплуатироваться в суровых условиях, следует отдать предпочтение прочным, износостойким материалам. Не забывайте об удобстве, вы должны чувствовать на нем себя комфортно.

Как выбрать санки для зимней рыбалки

Современные рыбаки имеют возможность выбрать для транспортировки своих аксессуаров всевозможные конструкции фабричного производства, либо же сделать подобные санки своими руками.

Сложно определить, какой вид санок лучше всего подойдет конкретному рыбаку — пластиковые санки для рыбалки либо же переделанные обычные санки для детей. В этом вопросе все рыбаки делают свой выбор самостоятельно, исходя из своих предпочтений и удобства.

Также многие мужчины обращают внимание на прочность и вместительность изделия, простоту эксплуатации и возможность хранения в летнее время.

Можно ли сделать гусеницы самому?

Это самый сложный элемент, для самостоятельного изготовления. Гусеницы машины играют решающую роль в том, какую скорость будет развивать агрегат, и какова будет сцепка с ледяным покрытием. Качественно сделанные кустарным способом гусеницы способны прослужить достаточно долгое время. Чаще всего для гусениц используют покрышки от автомобиля. Для начала нужно освободить покрышки от бортов, оставив лишь гибкую дорожку. Теперь нужно изготовить грунтозацепы. Для этого используют пластиковую трубу диаметром 4 см. Ее нужно распилить на части длинной 50 см, получившиеся заготовки распилить еще вдоль. Эти детали крепятся к покрышке болтами. Важно соблюсти одинаковый интервал крепления грунтозацепов, в противном случае гусеница будет соскакивать с катка. Оптимально будет крепить их на расстоянии 5 см друг от друга. Аналогичным методом делают гусеницы. Для их изготовления нужно использовать транспортерную ленту, которую следует отрезать, сделав длину оптимальной для самодельного агрегата. Важно правильно и надежно сцепить обрезанную ленту. Для этого ее концы накладываются друг на друга на 5 см и фиксируются болтами. Как вариант, для изготовления гусениц можно воспользоваться клиновыми ремнями. Они скрепляются грунтозацепами, образуя гусеницу с готовыми выемками под шестерню. Делая гусеницы своими руками нужно учесть такой нюанс: чем больше площадь гусеницы, тем лучше аппарат будет проходить по сугробам, но в управлении будет хуже. В магазинах, готовые изделия чаще всего представлены в трех вариантах, со стандартными гусеницами, широкими гусеницами и сверхширокими. Чтобы упростить себе задачу, вместо самостоятельного производства, можно приобрести гусеницы в магазине. Таким образом, вы получите возможность приобрести гусеницы подходящие под рельеф местности и условий перемещения.

Создание грунтозацепов

Звенья гусеничной ленты создаются из полиэтиленовой трубы диаметром 4 см и толщиной стены 5 мм, разделенной на две равные части продольно. Цельное место грунтозацепа должно прилегать к ленте. На легких снегоходах 1 звено ленты объединяет гусеничную пару. Если ширина гусениц 150, то длина трака 500.

Нарежьте грунтозацепы при помощи пилы дискового типа, предназначенной для работы по дереву. Можно использовать станок с 2-я направляющими (металл и дерево), которые жестко зафиксированы на стоячей столешнице. Стены труб распиливайте поочерёдно.

Длина между звеньями зависит от свойств ЗК на приводной оси. Обычно, расстояние составляет до 7 см — его нужно выдерживать с погрешностью до 3-х мм, чтобы предотвратить нарушение работы привода, когда грунтозацепы «идут» на траки ведущих колёс, а гусеница проскакивает и слетает с катков.

Особенности сборки

Готовую раму, сваренную собственноручно или позаимствованную от другой техники нужно оснастить рулем с помощью сварки. Двигатель устанавливается строго в соответствии с чертежом. Лучше всего, чтобы он располагался как можно ближе к карбюратору. На готовую конструкцию нужно установить гусеницы, которые были изготовлены заранее. Когда проделана основная работа, можно приступать к подключению бака, тросов газа и тормоза, установке сиденья.

Принцип движения гусеничного транспорта

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора:

  • крутящий момент Мк, передаваемый от двигателя/силового привода к ведущим колесам;
  • сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами, служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

  • поз. 1 – гусеница;
  • поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
  • поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
  • поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
  • поз. 5 – амортизаторы;
  • поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом:

  1. На ведущую звездочку (поз. 3) подается крутящий момент Мк .
  2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
  3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:
  • усилие Rz – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
  • весовая нагрузка G;
  • касательная реакция грунтовой опоры Рк .

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Самый простой способ изготовления снегохода

Взять за основу мотоблок и видоизменить его в снегоход – это, наверное, самый легкий способ для создания агрегата для передвижения по снегу. Его можно использовать полностью, можно взять лишь некоторые детали. Если мотоблок используется полностью, то к нему нужно приварить раму с задней осью и модифицировать рабочий вал в привод, который должен передавать вращающие движения от двигателя к гусенице. Если использовать мотоблок не полностью, то из него следует взять только двигатель и рулевую вилку. На нижнюю часть вилки нужно будет установить гусеницы. В этом случае нужно также учитывать, что мощность мотоблока рассчитана на вес и давление колес, которые меньше чем гусеницы. Для того чтобы избежать лишней траты бензина и амортизации деталей, колеса снегохода должны быть с низким давлением. Мини самодельный снегоход легок в управлении. К слову сказать, если самодельный снегоход получился не очень мощный и развивает скорость до 15 км/час, то оснащать его тормозами не обязательно. Для остановки самодельного снегохода достаточно просто снизить обороты, и он остановится сам. Подойдя к работе серьезно и изучив всю имеющуюся информацию, наверняка вы будете гордиться своим агрегатом собранным собственноручно!

Подготовка к сборке

Самодельные снегоходы создают на гусеницах, которые приводятся в движение двигателем от Лифана, монтированным на жесткой железной раме. Они поддерживаются в рабочем состоянии колёсами и роликами. Основные типы исполнения:

  • с цельной рамой или переломной;
  • с жесткой подвеской или амортизированной;
  • с двигателем Лифан или мотором от мотоциклетной коляски.

Для эффективного рулевого управления применяются небольшие лыжи. Облегченные виды массой до ста килограммов и предназначены для движения со скоростью до 15 км/ч, обычно не требуют оснащения тормозной системой, так как они просто останавливаются при снижении оборотов. Произвести самодельный аппарат на ГУС легко, если пользоваться алгоритмом:

  • подбор силового агрегата, расчёт рамы и ходового элемента;
  • сбор рамы точечного типа сварки;
  • устройство руля;
  • подготовка двигателя Лифан в проектное состояние на крепление;
  • проверка конструкции на стойкость к перевороту;
  • капитальный тип сварки рамы, установка двигателя Лифан;
  • монтаж приводного оборудования системы и мостов;
  • сбор и установка ГУС;
  • установка элементов кузова.

Проведите дополнительные испытания. При нормальной езде и отсутствии опрокидывания, во время движения, загоните в гараж и разберите. Раму очистите от ржавчины, окрасьте. По окончании ремонта, рекомендуется провести отделку других элементов.

Гусеницы для снегохода своими руками

В качестве движителя можно использовать детали гусеницы от снегохода «Буран» (фото 1)

,, но если такую найти не удастся, вы можете приобрести новую. Из одной такой гусеницы вы сделаете 4 заготовки. Если у вас есть друзья-единомышленники, объединитесь с ними и уже совместно купите необходимую деталь. В этом случае, стоимость гусеницы для каждого участника будет заметно ниже.

Я связался с компанией, которая поставляет комплекты движителей, и заполучил у них как запасные запчасти пластмассовую лыжу без крепления к вилке и неширокую резиновую гусеницу.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Из скутера детский снегоход своими руками

Конструкцию скутера значительно изменять не нужно. Это позволит с минимальными затратами сил и времени вернуть на место стандартную комплектацию транспортного средства с окончанием зимы и снова использовать его в теплое время года.

Если у Вас нет токарных и фрезерных станков для изготовления необходимых деталей, можно купить уже готовые, или использовать те, которые найдутся в вашем гараже и на разборке автомобилей. Также, некоторые элементы под силу будет сделать самостоятельно с помощью простых инструментов и сварочного аппарата.

В торгующем запасными частями к снегоходам магазине я купил ведомую звездочку гусеницы снегохода «Буран». Приобрёл ещё два колёсика от стандартного китайского самоката для деток и два небольших резиновых колеса с роликовыми подшипниками от тележки. Передаточное отношение в трансмиссии скутера рассчитано на эксплуатацию этого транспорта по хорошим дорогам со скоростью до 40-60 км/ч. При движении по заснеженным дорогам нагрузка на двигатель возрастёт, и его мощности может не хватить, а скорость 40-60 км/ч на заснеженных и скользких дорогах вообще опасна. Потому я изменил передаточное отношение, поставив вместо ведущего колеса скутера колесо меньшего диаметра от спортивного автомобиля-карта. Для этого мне пришлось из старого помятого диска ведущего колеса мопеда вырезать тормозной барабан со шлицами для ведущего вала и просверлить в нём отверстия для крепления колёсного диска меньшего диаметра (фото 2)

Чтобы гусеница не проскальзывала и не сползала с колеса во время движения, я сделал специальные зацепы (фото 3)

из пластмассовых водопроводных труб, которые входят в отверстия на гусенице. Подобрать резиновую покрышку, чтобы длина её окружности была кратна целому количеству шагов отверстий на гусенице, практически невозможно. Я изготовил из полоски кровельного металла бандаж необходимого диаметра, на котором при помощи мебельных болтов-глухарей Мб с большой шляпкой, на равном расстоянии друг от друга, с шагом соответствующим расположению отверстий на гусенице закрепил зацепы
(фото 4)
. Бандаж надел на колесо и прикрепил к покрышке при помощи тех же болтов
(фото 5)
.

У меня из обычного колеса получилась импровизированная мягкая ведущая звёздочка для гусеницы.

Ведомую звёздочку я сделал, соединив болтами М8 готовую пластмассовую ведущую звёздочку снегохода «Буран» с двумя резиновыми колёсиками от тележки с роликовыми подшипниками. Для оси подошла шпилька с резьбой М10 (фото 6)

Раму гусеничного движителя изготовил с использованием металлических уголков и труб квадратного сечения (фото 7)

. Размеры рамы и различных её деталей не привожу, так как желающие повторить конструкцию будут ориентироваться на марку своего скутера и размеры выбранной ими гусеницы.

Для своего мопеда я приобрёл специальную лыжу из комплекта для мотоцикла, но вполне подойдёт обычная широкая самодельная деревянная лыжа или пластмассовая — от детского снегоката «Аргамак», только снизу к ней надо обязательно приделать металлический конёк (подрез), чтобы на скользкой дороге скутер не терял управление. Лыжа прикрепляется к передней вилке скутера через специальную стойку и имеет две степени свободы движения, благодаря чему при наклоне скутера влево или вправо лыжа всей плоскостью остаётся на снегу.

Пластиковый обвес скутера на морозе очень хрупкий и к тому же имеет карманы. Попадающий в них снег подтаивает в гараже, а потом замерзает, увеличивая тем самым массу скутера. Я решил сделать минимальный кожух над гусеницей, широкую площадку для ног и декоративный щиток на переднюю вилку, а для дальних поездок в холодную и ветреную погоду устанавливаю лобовое стекло.

Самостоятельно изготовить из стеклопластика кожух на гусеницу несложно, но, прежде чем клеить кожух, надо сделать матрицу. Из подходящего по размерам куска оргстекла, поликарбоната или любой другой пластмассы вырезаем боковину будущего кожуха (фото 19)

Кладём её на лист большего размера, который послужит другой стенкой матрицы, и при помощи термоклея по периметру боковины крепим пластмассовые уголки.

Теперь отрезаем полоску тонкого и гибкого пластика, по ширине равную будущему кожуху. Собираем матрицу, с клеем прикрепляя на уголках ранее выкроенную боковину, днище и большую панель. Стыки деталей промазываем пластилином. Таким образом, получилась матрица для выклейки кожуха гусеницы.

Затем нарезаем стеклоткань на куски нужного размера и, промазывая эпоксидной смолой, плотно укладываем их в матрицу. Через сутки матрицу разбираем и извлекаем получившийся кожух. Остаётся срезать излишки стеклопластика по контуру и красить изделие.

По подобной технологии изготовлена и площадка для ног, только добавил порошок серебрянки в эпоксидную смолу для придания ей вязкости и цвета.

Хочу сразу предупредить, что по глубокому и рыхлому снегу скутер с такой узкой гусеницей не едет (закапывается). Ему не хватает опорной площади гусеницы и мощности двигателя, но по занесённым снегом дорожкам и по свежевыпавшему снегу глубиной 10-15 см скутер идёт легко и даже способен буксировать за собой санки с ребёнком.

С наступлением весны, когда снег сошёл, я снял лыжу и поставил вместо неё колесо, и скутер превратился из скутера-снегохода в скутер-вездеход.

Особенности детских электроснегокатов

При разработке конструкции зимнего электротранспорта для детей, производители обеспечивают максимальную безопасность его использования. Для исключения возможности опрокидывания снегоката, детские модели оснащают лыжными полозьями, располагая их так, чтобы они находились на максимальной ширине.

Прочные полозья электроснегохода при таком расположении позволят передвигаться не только по плотному снежному покрову, но и по рыхлому снегу. Основной особенностью модельного ряда электроснегокатов для детей является простое управление, небольшая максимальная скорость устройства и возможность ее ограничения.

Снегокаты, предназначенные для младшего возраста, оборудуются дистанционным управлением, позволяющим родителя иметь полный контроль за работой двигателя, даже если транспорт находится на некотором расстоянии. Не менее важно, что самокаты с электродвигателями не требуют обслуживания. Современные электросамокаты оснащаются электроприводом в виде мотор-колеса.

Широкое колесо для снегоката имеет внутри бесщеточный двигатель без редуктора. Конструкция колеса выполнена таким образом, что оно много шире стандартного устройства и соприкасается с поверхностью, по которой передвигается транспортное средство, большей плоскостью. Еще одна особенность, характерная для любого электроснегоката – аккумулятор тщательно защищен от попадания влаги.

Особое внимание производители уделяют надежности тормозной системы, а при создании дизайна устройства исключают присутствие острых углов. Любая модель отличается использованием в конструкции только плавных линий.

Мотосани для зимней рыбалки — плюсы и минусы

К плюсам в приобретении данного устройства относят:

  1. Относительно небольшой размер;
  2. Широкий модельный ряд, в котором можно выбрать и подогрев руля, а также источник питания на больший расход;
  3. Можно перевозить нескольких пассажиров;
  4. Под сиденьем имеется карман, куда можно сложить приспособления, а не вести их в руках;
  5. Можно хранить в небольшом помещении;
  6. Легкая конструкция, которую можно изготовить самостоятельно;
  7. При правильном использовании и хранении может долго служить;
  8. Быстрое превращение из собранного состояния в разобранный и соответственно наоборот.

Недостатками являются:

  • Высокая стоимость, которая не всегда является по карману рыбаку;
  • Минимальный размер бака, куда помещается не так много топлива, необходимо при себе иметь бак с запасом, чтобы не застрять далеко от людного места.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо
сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.
Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

  • внедорожники;
  • болотоходы;
  • амфибии;
  • гусеничные тягачи и транспортеры;
  • квадроциклы;
  • машины категории ATV и т.п.

Стоимость их не всем по карману, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Общее устройство снегохода

Снегоход — это сани, которые работают с помощью двигателя. Они подвижны, поворотливы и способны развивать скорость свыше 85 миль/ч. Техника среднего класса может преодолевать подъемы в 20°. Крутые склоны до 65° способны пройти снегоходы с более высоким классом. Общее устройство снегохода:

  1. Управление техники происходит посредством рулевых рукояток. Рукоятки соединены с лыжами, которые стоят впереди.
  2. Руль оборудован приводами: газа и тормоза. С помощью этих рычагов регулируется скорость и торможение снегохода.
  3. Задние колеса отсутствуют, а вместо них установлена цельная резиновая лента (гусеничная), которая передвигает снегоход. Через цепь и ремень она связана с двигателем.
  4. Некоторые модели можно изготовить на камерах от тракторных колес.

Благодаря своей конструкции снегоходы преодолевают труднопроходимые места, которые не способны пройти автомобили. С их помощью завозят продукты в заснеженные районы, в которых отсутствуют дороги. Но большинство людей привыкли использовать их для развлечений.

Изготовление конструкционных элементов

Прежде чем приступить к изготовлению конструкционных элементов, подготавливают чертеж, требуемые материалы и инструменты. Можно взять готовые чертежи на основе снегоходов Снегирь или Вепрь. Из инструментов понадобится:

  • сварочный аппарат;
  • трубогиб или готовая рама;
  • молоток;
  • отвертки.

Так как конструкция у миниснегохода низкая, сиденье делают прочным из водонепроницаемого материала. Бак под топливо изготавливают из металла. Его объем должен составлять от 10 до 15 л. В качестве привода можно использовать цепь от мотоцикла.

Как сделать гусеницу для снегохода

Гусеница для снегохода создается из покрышек или транспортерной ленты. Работа будет сложной и трудоемкой, если в качестве основы используют покрышки. Из них выкраивают бортики, поэтому для работы требуется острый сапожный нож или электрический лобзик. Чтобы облегчить процесс, покрышки выбирают с подходящим рисунком протектора. Изготовление самодельной гусеницы:

  1. Бортики из покрышки вырезают ножом. Если лезвие ножа периодически смачивать в мыльном растворе, то процесс резки станет легче. При использовании электрического лобзика устанавливают лезвие с маленькими зубцами и смачивают водой.
  2. Если при вырезке дорожка получилась твердой или с изнаночной стороны образовались лишние слои, их также срезают.
  3. Нарезку новой структуры делают тогда, когда произошло несовпадение рисунка протектора. Сделанная конструкция должна цепляться за почву, поэтому структура рисунка должна быть правильной.

Гусеница, выполненная по такому чертежу, достаточно надежна благодаря тому, что имеет замкнутый контур. Ее недостаток — это узкая ширина. Чтобы сделать больший размер, ее удваивают. Если гусеницу делают из транспортерной ленты, то ее объединяют в цельное кольцо. Это можно сделать 2 способами:

  • по типу рояльной петли (с шарниром);
  • нашивки ленты.

Нужно выбрать подходящую толщину ленты, если ее нашивают. Ее толщина должна подходить к мощности двигателя. Самодельный снегоход из мотоцикла «ИЖ» предусматривает использование ленты толщиной 10 мм. Чтобы срок эксплуатации на снегоход увеличился, края транспортерной ленты прошивают леской. Швы делают по способу обметывания краев с промежутком в 1 см.

Подкаты

Подкат — это подвижная платформа, которая защищает ходовую часть техники от ненужных механических нагрузок. Платформу применяют, когда необходимо загнать снегоход в гараж. Для ее изготовления используют металлическую трубу среднего диаметра (6×6 мм), ролики и подшипниковую систему. Колеса устанавливают с резиновым покрытием и металлическими дисками. Их диаметр должен соответствовать весу техники.

Лыжи для снегохода состоят из основания, амортизирующей детали, стержня, вилки и сошки, ножки звена. Лыжи можно изготовить разной конструкции из различных материалов. Если для основания применяют пластиковые накладки, то их дополняют расширителями. Расширители монтируют креплениями к шасси снегохода. Пластиковая конструкция подходит для маленькой техники. Для снегоходов больших и средних размеров понадобятся металлические лыжи.

  1. Чтобы придать лыжам форму, вырезают основу из картонного трафарета. При этом впереди формируют изгиб. Величину изгиба делают по собственному усмотрению. Лыжня с большим изгибом плохо скользит и собирает снег. А это создает лишнее торможение. Потому не стоит его делать слишком большим. Приблизительный размер лыжни составляет 2,5 см в ширину и 100 см в длину.
  2. По краям каждой детали приваривают трубу. Это придает дополнительную жесткость изделию и защищает его от камней, которые встречаются на пути.
  3. Там где проходит изгиб, трубу приваривают по контуру.
  4. Амортизирующие детали фиксируют на лыжах. В качестве крепежных элементов используют болты.
  5. Площадку и носовую часть лыж соединяют гидравлической трубой. Верхняя часть готова.
  6. Для нижней части гидравлическую трубу фиксируют в 4 точках и сжимают.
  7. Затем саморезами прикрепляют полиэтиленовую трубу, предварительно разрезав ее. Вместо полиэтиленовой трубы можно использовать полипропиленовую.

Готовые лыжи обязательно красят.

Склизы

Склизы — это съемные направляющие, по которым скользит гусеница снегохода. Они не дают гусенице провисать между колесами и защищают ее от истирания. Склизы для снегоходов можно приобрести в магазине или изготовить из водопроводной трубы. Толщина трубы должна составлять около 10 мм. Из нее делают полоски, которые монтируют к полозьям.

Катки

Катки — это опорные элементы гусеничной ходовой системы. Они создают плотный контакт между гусеничной лентой и поверхностью грунтовой опоры. В качестве опор используют стальные листы.

Вариатор

Вариатор — это специальный механизм, который позволяет плавно регулировать скорость в мини-снегоходах. Сафари является самым популярным вариатором. Он состоит из 2 шкивов: ведомого и ведущего, поэтому способен регулировать 2 параметра. Это обороты и сопротивление движения. Шкив сработает, как сцепление, если уровень оборотов мотора достигнет 2200 об/мин. При этом двигатель и вал реверса разъединяются.

Двигатель

Чтобы снегоход получился мощным, нужно выбирать мощный двигатель. Лучшие двигатели для сборки снегохода — это двигатели типа Лифан мощностью 15 л. с. Эта модель оснащена понижающим редуктором и имеет центробежное автоматическое сцепление.

Ходовая и подвеска

Задняя и передняя подвески — это амортизационная система снегохода. Передняя подвеска создает ходовой части плавность движений. При этом водитель не ощущает никаких вибраций на неровной дороге.

Если выбирать подвеску по принципу действия, то телескопическая является самой популярной.

Она состоит из амортизатора и пружины. Эти детали расположены в стойке и устраняют ударные нагрузки. Снегоходы, оборудованные такой подвеской, поворотливы в условиях с густой растительностью и деревьями.

Каждый снегоход оснащен рамой. Эту деталь можно позаимствовать у мопеда, скутера или квадроцикла или сварить из труб. Диаметр трубы должен быть более 40 мм.

Изготовление отдельных элементов снегохода

Принцип переделки мотоцикла, бензопилы и мопеда практически одинаковый. Если узнать, как изготовить отдельные элементы, сделать это будет намного проще.

Подвеска

Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке. Для ее изготовления нужно подготовить:

  • шасси;
  • два рычага;
  • связующие рельсы;
  • шарниры.

После подготовки можно приступать к изготовлению подвески:

  1. Передний рычаг соединить со скользящими рельсами с одной стороны и с шасси с другой с помощью шарниров.
  2. С задним рычагом поступают аналогичным образом.
  3. Расположить торсионные пружины между скользящими рельсами и задней реактивной штангой.
  4. Между рычагами подвески расположить крепление двух силовых элементов.

Для крепления подвески используют стяжки рычагов.

Двигатель

Выбор двигателя для снегохода является важным этапом, поскольку от этого зависят мощность транспортного средства, его способность двигаться по заснеженным дорогам.

Оптимальной мощностью двигателя для снегохода считается мощность в диапазоне 6-30 л. с.

Поэтому чаще всего делаются эти транспортные средства с двигателем Лифан или с деталью из мотоцикла или мопеда.

Подъемник для снегохода

Это устройство может потребоваться, если снегоход застрял в снегу или ему требуется ремонт. Сделать своего рода домкрат несложно:

  1. Из металлического уголка шириной 25 мм сделать конструкцию по типу швеллера. Высота — 19 см. Посередине сделать два отверстия для крепления вилки.
  2. К низу приварить пластину, которая будет выполнять роль направляющей. Сверху расположить аналогичную часть, но не фиксировать. Расстояние между ними — 14 см.
  3. В этих пластинах сделать отверстия, через которые пропустить трубу домкрата. Верхнюю же сделать подпружиненной.
  4. Рядом с верхней пластиной под углом расположить еще одну деталь, которая будет играть роль крюка и придерживать подпружиненную часть.
  5. Сделать вилку для подъемника. Его длина 12 см. Одну сторону зафиксировать в швеллере. На расстоянии 67 мм расположить вторую ось крепления. В вилку вставить кусок трубы, которая проходит через вторую ось. К этой трубе приварить металлическое кольцо (можно взять металлическую пластину, в котором сделать дополнительные отверстия для резинок), сквозь которое пропустить трубу домкрата.
  6. Это кольцо мотоциклетными резинками зафиксировать на площадке под пружиной верхней пластины. Чтобы резинки не сползали, их можно закрепить винтиками.

Колеса

Для хорошей проходимости транспортное средство делают на камерах. Колеса для снегохода должны быть большого диаметра. Но лучше оснастить конструкцию лыжами. Их можно изготовить из фанеры, труб большого диаметра. Если есть такая возможность, то их можно взять с другого снегохода, в том числе и детского. Дополнительно нужно будет сделать втулки поворота для них, при этом наличие подшипников в этой системе необязательно.

Хорошо чувствуют себя самодельные снегоходы на гусеничном ходу. Возможно самостоятельное изготовление этой части. Приводится в движение гусеница колесами, которые располагаются внутри нее, для чего подойдут колеса от садовой техники. Сама же деталь может быть изготовлена из пластиковых труб, даже если изготавливаются двухгусеничные снегокаты. Подойдут трубы диаметром в 4 см. Если их распилить, то они смогут выполнять функцию грунтозацепов гусеницы.

Независимо от того, какое транспортное средство переделывается на снегоход, насколько сильными являются изменения и кто смастерил конструкцию, рекомендуется сначала пройти испытание на открытой местности. Если они прошли без проблем, то можно отправляться на более дальние дистанции.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

  1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
  2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
  3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
  4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило — следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Важно: колеса на мотоблоке должны быть одинакового диаметра.

Материалом для самоделки могут послужить:

  • обычная транспортерная лента и втулочно-роликовая цепь;
  • автомобильные покрышки;
  • ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

  • Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм — ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
  • Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
  • Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
  • Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы — покрышка сама является замкнутой структурой с протектором для сцепления.

Лучше всего для гусеницы подойдут автопокрышки от колес для грузовых автомобилей или трактора, имеющие выраженный рельеф протектора.

Процесс изготовления делится на несколько этапов:

  1. Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
  2. Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
  3. Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

  • Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
  • Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

  • Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
  • Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
  • Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
  • Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.

Дополнительные аксессуары

К категории дополнительных элементов можно отнести амортизаторы, сани и прицеп.

Благодаря амортизаторам езда на снегоходе будет более комфортной. Для достижения правильной конструкции можно воспользоваться рычажными, предназначенными для мотоцикла. Они могут быть новыми или подержанными, но этот момент необходимо решить заранее.

Сани – отличный способ перевозить багаж или пассажиров. Если вы решили использовать старые сани, убедитесь, что они достаточно прочные и безопасные.

Если изначально у вас одноосный двухколесный мотоблок, компактный прицеп поможет превратить его в двуосный четырехколесный снегоход. К раме техники он дожжен быть приварен намертво.

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

  1. Не проваливаться в снег.
  2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

  • опоры в виде полозьев, колес или гусениц для удержания веса конструкции с пассажирами на поверхности снега,
  • двигатель с редуктором, передаточным устройством и топливным баком,
  • движители, толкающие конструкцию вдоль поверхности снега,
  • рулевое устройство, изменяющее вектор взаимодействия со снегом для поворота,
  • рама, на которую монтируются все узлы.

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов Буран или любых инструментов и средств передвижения с мотором скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Надувные колеса

По затратам времени вторая после снегокатов и саней по привлекательности конструкция самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора. На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и непромокаемый материал. По окружности на равном расстоянии друг от друга поперек камеры надеваются цепи или прочно крепятся поперечины для увеличения сцепления. Диски для колес можно взять велосипедные, мотоциклетные или сделать самостоятельно.

Если в надувной конструкции не будет полозьев, то она сможет ездить даже без снега по почве.На такие вездеходы можно ставить рамы вместе с двигателями от мотоциклов Иж, Урал или Днепр. Недостатки конструкции габариты, вес и высокая степень уязвимости колес, но на популярности скоростной самодельной пневматики это не отражается.

Снегоход из бензопилы своими руками схема изготовления (чертежи)

Легкий снегоход из бензопилы «Урал»: 1 —руль; 2 — топливный бак (от бензопилы «Дружба»); 3—силовой агрегат (от бензопилы «Урал»); 4—втулка стойки рулевой лыжи (труба 030, 2 шт.); 5—рулевая лыжа (2 шт.); 6—приводное зубчатое колесо гусеницы (капрон, лист s1 5, 2 шт.); 7—гусеница (от снегохода «Буран», укороченная); 8—рама; 9—опорный каток (от картофельной сортировки, 18 шт.); 10—подкос спинки-ограничителя (труба 1/2); 11—натяжное устройство гусеницы (2 шт.); 12 — натяжное зубчатое колесо гусеницы (капрон, лист sl5, 2 шт.); 13—подшипник № 80204 в корпусе (4 шт.); 14—короб-багажник (дно—фанера s4, борта—доска s20);

15—сиденье (крышка—фанера s4, поролон, кожзаменитель); 16 — 1-я ступень цепной передачи; 17 — 2-я ступень цепной передачи; 18—спинка-ограничитель сиденья (труба 1/2″) 19—ведомая звездочка 1-й цепной передачи (большая звездочка ходоуменьшителя—промежуточного вала), z = 38; 20—ведущая звездочка 2-й ступени цепной передачи (малая звездочка ходоуменьшителя), z = 10; 21 —ведомая звездочка 2-й ступени цепной передачи (приводная звездочка ведущего вала гусеницы), z = 18; 22—ведущая звездочка 1-й ступени цепной передачи (звездочка выходного вала редуктора), z = 12; 23 —рычаг поворотного кулака; 24—рулевая тяга (2 шт.); 25—рулевой вал с сошкой; 26—балка переднего моста (труба 030); 27—приводной вал гусеницы; 28 — натяжная ось гусеницы.

Для начала необходимо создать схемы и чертежи для создания снегохода, чтобы соединить между собой следующие узлы:

  • двигатель;
  • трансмиссия;
  • лыжи или гусеница.

Причем гусеницу не обязательно конструировать самому, можно взять уже имеющийся механизм со старого «Бурана». А если вам необходимо сделать детский транспорт, то и лыжи будут хороши.

Читать также: Собственная частота колебаний пружинного маятника

Стойки

Рулевая лыжа: 1 —полоз (капрон, лист s20, от детского снегоката); 2—пружина (нормально растянутая, от заднего амортизатора мопеда); 3—опорный подпятник пружины; 4 — подрез (дюралюминиевый уголок 20×20); 5 — — крышка пружины (уголок 35×35); 6— крепление пружины к крышке (болт М8 с шайбой); 7 — опорный рычаг (труба 30×30); 8 — проушина крепления стойки-вилки к рычагу лыжи (сталь, лист s2); 9— проушина крепления опорного рычага к лыже (сталь, лист s2); 10 —оси (болт М8, 2 шт.);

Выловив 237 кг рыбы браконьеры не понесли наказания!

На допросе задержанные рыболовы раскрыли название секретной приманки.

11—стойка поворотного кулака (велосипедная рулевая стойка с коронкой и частью вилки); 12—рулевая сошка (сталь, лист s4); 13— крепление рулевой сошки (тика М16); 14 — крепление подпятника пружины и проушины рычага к лыже (болт М5 с потайной головкой, 7 шт.); 15 —втулка рычага (стальная труба диаметром 30); 16— подшипник скольжения (капроновая втулка, 2 шт.); 17 — втулка стойки (стальная труба диаметром 30) На виде сверху детали 11, 12, 13 поворотного кулака условно не показан.

В качестве стоек для изготовления снегохода можно использовать уголки из стали размером 3 х 3 см. Их соединение производится стальными поперечинами. В результате получается не сильно большой портал. Для создания площадки рекомендуется соединить лист стали толщиной 2 мм методом точечной сварки с передней его частью и серединой правой стороны конструкции транспортного средства. Именно сюда в дальнейшем будет помещаться редуктор нашей бензопилы и вал цепной передачи.

На фрагменте свода заднего портала и середины машины рекомендуется смонтировать некрупный модуль, который станет хорошей опорой для сидения.

Соединение передка рамы и траверсы переднего моста обеспечивается с помощью балки. В качестве связующего элемента в данном случае выступает стандартная водопроводная труба радиусом не меньше 1,5 см.

По окончанию этой трубы привариваются втулки рулевых лыж, а по ее середине монтируется стойка. Последняя и будет выступать в качестве моторного подрамника.

Гусеница

Рама снегохода с гусеничным блоком: 1 — — задняя часть лонжерона (стальной лист s2, с отбортовками, 2 шт.); 2 — натяжное устройство (4 шт.); 3 — задний портал (уголок 30×30); 4—средняя часть лонжерона (уголок 50×63, 2 шт.); 5—кронштейн-вилка установки оси опорных катков (стальной лист s2, 10 шт.); 6 — средний портал (уголок 30×30): 7—площадка для крепления редуктора силового агрегата и промежуточного вала-ходоуменьшителя (стальной лист s2); 8 — косынки (стальной лист s2,4 шт.);

9— передний портал (уголок 30×30); 10—передняя составная часть лонжерона (стальной лист s2 с отбортовками); 11 — ось натяжных зубчатых колес; 12—-натяжное зубчатое колесо гусеницы (2 шт.); 13—ось опорных катков (сталь, круг 10, 5 шт.); 14—крепление оси (гайка М10 и пружинная шайба, 20 компл.); 15—дистанционная втулка (дюралюминиевая труба); 16 — каток (18 шт.); 17—подшипниковый узел (4 шт.); 18—приводное зубчатое колесо гусеницы (2 шт.);

19—приводной вал гусеницы; 20 — приводная звездочка ведущего вала (ведомая звездочка 2-й ступени цепной передачи), z = 18; 21 —втулка поворотного кулака рулевой лыжи (труба диаметром 30, 2 шт.); 22 — балка переднего моста (труба диаметром 30); 23 — косынки (4 шт.); 24 — подмоторная стойка (труба диаметром 30); 25 —бандаж катка (резиновое кольцо, 18 шт.)

Если вы решили сделать собственноручно мини-версию снегохода, то в качестве гусениц можно применять гусеницы со старого «Бурана». Но эту запасную часть необходимо немного доработать, укоротив заготовку не меньше чем на полметра и соединив ее транспортной лентой. Зубчатые колеса можно сделать с листа капрона толщиной в 1,5 см.

Приводной вал

Приводной вал гусеницы (натяжной вал такой же, только поз.4 заменена на поз.1): 1—левый (по ходу) наконечник (сталь, круг 22); 2 — вал (сталь, труба 028×2); 3 — фланец крепления зубчатого колеса к валу (стальной лист s4, 2 шт.); 4—правый (по ходу) наконечник вала (сталь, круг 29); 5—зубчатое колесо привода гусеницы (2 шт.); 6—лонжерон рамы (2 шт.); 7 — крышка корпуса подшипника (сталь, 2 шт.);

8 — подшипник 80204 (2 шт.); 9— корпус подшипника (сталь, 2 шт); 10 — приводная звездочка вала; 11 —крепление звездочки на валу (гайка М12 с уширенной и пружинной шайбами; 12—шпонка (сталь 20); 13—уплотнение (фетр, 2 шт.); 14—крепление зубчатого колеса к фланцу вала (болт М8 с уширенной и пружинной шайбой, 8 компл.); 15—крепление корпуса подшипника к лонжерону (болт М6 с пружинной шайбой, 4 компл.)

Приводной вал выступает в качестве трубчатого элемента радиусом 1,4 см. Поверх него накладывается фланец со специальными отверстиями для фиксации зубчатых колес. К окончанию приводного вала впресовываются и ввариваются контактным методом сварки наконечники-цапфы. Кроме того они должны подвергаться проточке под подшипники.

Читать также: Разомкнуто реле высокого давления

О двигателе

Самым ответственным в этом механизме считается двигатель. Другие же запчасти, к примеру, цепь и шина, не имеют такого большого значения в процессе конструирования рассматриваемого вида транспорта. В этом случае самое важное, вовремя проследить за правильной работой мотора. Если последний находится в исправном состоянии, снегоход будет работать очень долго и без любых нареканий.

Звездочки

Обратите внимание, что в данном случае наконечник справа создается несколько длиннее того, что слева. На удлинении производится шпоночный паз для фиксации звезды цепной передачи. Именно этот элемент именуется звездочкой вала гусеницы, который надежно закреплен с помощью гайки. Хотя изначально на изделии необходимо создать желаемую резьбу.

Габариты наконечников натяжного вала рекомендуется производить идентичными. Причем крепление делается аналогично конструкции приводного механизма.

Рулевое управление

В качестве руля вы можете использовать руль от скутера или даже обычного велосипеда. Здесь важно в дальнейшем произвести вывод ручного управления на элемент. Рекомендуется сделать наборку таковой, чтобы центральная ось мгновенно производила регулировку тяги для дальнейшего управления лыжами и комфортного передвижения.

Тормозная система

Тормозная система в данном транспортном средстве вовсе не предусмотрена, но при желании ее можно сделать. Но особого смысла в этом нет, поскольку машина не развивает больших скоростей. Хотя все делается исключительно по вашему усмотрению.

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

  • Ведомая звёздочка большого диаметра.
  • Зубчатые колёса, приводящие в движение гусеницы.
  • Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Простые детские снегоходы

Самый простой способ сделать опору это установить широкие лыжи под раму. Особенно привлекателен вариант создания мотосаней тем, что для их сборки используются детский снегокат и инструмент с мотором небольшой мощности например, шуруповерт, ручная газонокосилка-триммер или бензопила мощностью в 2 лошадиные силы.

Детский снегоход из бензопилы собирают, не усиливая его раму, но для перевозки взрослых людей в зимней одежде стоит добавить прочности в конструкцию.

Отзывы рыбаков

Давно мечтаю о таком агрегате, но стоимость слишком уж кусается. Пока езжу с соседом на самостоятельно собранном устройстве, все нравится. Из подручных материалов он собрал сани, затратив при этом всего лишь 5000 рублей. Но, что скрывать возился он с ним практически год, но это того стоит. Оценка:

Андрей Николаевич, 56 лет

Уже 10 лет использую Вьюгу, которая перешла ко мне от отца, у которого она прослужила 7 лет. Средство передвижение достаточно хорошее, особенно выручает в тех моментах, когда нет подъезда к месту ловли на машине. Передвигаюсь на нем всегда с друзьями, 2 человека помещаются свободно, если сломается несмотря на цену куплю новый, так как без него уже не представляю зимнюю рыбалку на дальние расстояния.

Ростислав Степанович, 44 года

У меня всегда была мечта приобрести мотофинк, но, к сожалению, с небольшой заработной платой не мог себе этого позволить, совсем недавно мне подарили его дети. Не могу нарадоваться, модель у меня Хаски, за два года использования показал себя только с хорошей стороны. Уезжаю на нем на далекие расстояния и никогда не боялся, что он перестанет работать. Оценка:

Виктор Евгеньевич, 52 года

У отца имеется такое устройство, зимняя рыбалка только на нем. Но один раз не вытащили канистру с бензином из машины и соответственно забыли взять с собой. Наловили рыбу, с радости поехали назад и остановились, с места сдвинуться не можем, всю голову сломали, потом додумались залить бензин, но он отсутствовал. Пришлось идти пешком 3 километра по морозу. Теперь первым делом проверяем запас. Оценка:

Леонид Николаевич, 25 лет

Изобретение хорошее, но уж больно дорогое. Я бы смог заплатить за него 15 00 – 20 000, если бы нашел такую стоимость купил бы не раздумывая. Оценка:

Анатолий Александрович, 34 года

Данное устройства естественно не является одним из дешевых, но может служить длительный срок если соблюдать советы:

  1. Не стоит нагружать агрегат большим весом пассажиров;
  2. Вариант привода должен быть сразу выбран, так как его нельзя изменить в процессе использования;
  3. Корпус должен быть из прочного материала;
  4. Необходимо соблюдать правила хранения и сборки.

Отметим! Вышесказанное поможет выбрать не только устройство, но и продлить дорогостоящей покупке существование и правильное функционирование.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

  • Из транспортной ленты толщиной 3 мм.
  • Из автомобильной покрышки.
  • Из клиновых ремней.
  • Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

  • От края ленты 15−20 мм.
  • Между болтами на траках 100−120 мм.
  • Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

  1. Доступность старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
  2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев ленты.
  3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
  4. Шины колес МТЗ обладают высокой прочностью и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
  5. Универсальность применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
  6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков работы с тракторными покрышками отмечают два обстоятельства:

  • ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
  • необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Чертежи самодельного снегохода Жук

Снегоходы
Динамические качества снегоходу обеспечивает одноцилиндровый двухтактный двигатель от мотоцикла ММВЗ — 3.111, плавность хода — подрессоренные лыжи и независимая пружинная подвеска корпуса, а проходимость — движитель, представляющий собой одну резиноармированную гусеничную ленту от «Бурана».

ДВИГАТЕЛЬ мощностью 10,5 л.с. — легкий и надежный, с отличными пусковыми качествами. На снегоходе он работает в частично закрытом подкапотном объеме, и, чтобы не допускать перегрева, пришлось оснастить его вентилятором принудительного охлаждения.

От ведущей звездочки (z = 14) главной передачи двигателя крутящий момент цепью ПР- 12,7 передается звездочке (z = 24) первичного вала реверс-редуктора. Последний(его передаточное отношение 1:1,64) — от лодочного мотора СМ-500В. На вторичном валу реверс-редуктора закреплена звездочка (z = 16), от которой цепью ПР-15 крутящий момент передается звездочке (z = 20) ведущего вала гусеницы. На нем же установлены две текстолитовые звездочки (z = 9), входящие своими зубьями в окна гусеницы и заставляющие ее двигаться.

КОРПУС снегохода собран с применением дуговой электросварки из предварительно изготовленных узлов и деталей: рамы снегохода, рамы реверс-редуктора, тоннеля, багажника, приборного щитка, днища моторного отсека, подножек и прочего.

Сварка велась пунктирно — прихватками. Необходимая жесткость корпуса обусловлена как прочностными характеристиками примененных материалов, так и его конструктивными особенностями (ребра жесткости, гофр, накладки и т. д.).

Сиденье водителя сделано из фанеры толщиной 10 мм. латексной губки и обивки из искусственной кожи, приколоченной к фанерному основанию обойными гвоздями. Сиденье установлено шарнирно (откидывается вправо на двух петлях), открывая доступ к багажнику (замка багажник не имеет).

Моторный отсек с трех сторон защищен резиновым бампером трапециевидного сечения, приклепанным к боковине отсека трубчатыми заклепками с шагом 50 мм через стальную ленту-накладку. Спереди в бампере прорезаны три продолговатых отверстия-воздухозаборника для вентиляции подкапотного пространства. Кроме того, на подножки вровень с трубами рамы снегохода уложены деревянные планки и прикреплены к обшивке снизу шурупами. Поверх планок настлан резиновый коврик и прибит к ним мелкими гвоздями. Наконец, капот оснащен ветровым стеклом, а тоннель гусеницы сзади прикрыт резиновым щитком.

КАПОТ изготовлен из листовой стали толщиной 1,5 мм при помощи дуговой электросварки. На нем смонтированы путевая фара (с кабелем подключения ее к бортовой электросети) и ветровое стекло. Капот установлен на бампере и прикреплен к корпусу снегохода двумя пружинными замками.

Напомню, что двигатель снегохода работает в частично закрытом подкапотном пространстве, и, чтобы избежать перегрева, мне пришлось оснастить его вентилятором принудительного охлаждения.

Постараюсь объяснить, как я это сделал.

Отсоединив рычаги переключения передач и запуска, снял левую крышку картера, стараясь не повредить прокладку. В крышке, примерно в том месте, которое находилось напротив коленвала двигателя, просверлил отверстие диаметром 20 мм.

Далее, сняв с коленвала гайку крепления ведущей звездочки, заменил ее приспособлением для точной разметки контура отверстия (на внешней поверхности крышки картера) под корпус вентилятора. Приспособление представляет собой стальной стержень диаметром 18 мм, один конец которого оформлен в виде гайки (для навинчивания на хвостовик коленвала), а другой имеет сквозное радиальное отверстие (для

Г-образной чертилки) и осевое резьбовое (для фиксирующего чертилку винта).

Затем вернул крышку картера на место, вставил в приспособление чертилку и зафиксировал ее с таким расчетом, чтобы своим остро заточенным концом она очерчивала окружность диаметром 50 мм.

Временно установил на место рычаг запуска двигателя и осторожно провернул коленчатый вал — чертилка на крышке картера оставила четко видимую риску окружности. Сначала грубым круглым, а затем тонким полукруглым напильником я удалил лишний металл, не забывая примерять предварительно выточенный на токарном станке корпус вентилятора.

Вставив корпус в крышку, разметил и просверлил отверстия под крепежные винты. Запрессовал манжетное уплотнение и подшипники с распорной втулкой. Между корпусом и крышкой установил прокладку из плотного картона толщиной 1 мм.

Вал крыльчатки со стороны двигателя имеет шестигранную полость, в которую плотно входит штатная гайка крепления ведущей звездочки. Шестигранная полость с гайкой создают своего рода шлицевое соединение.

Для более надежной работы вентилятора фланец крыльчатки выточен из дюралюминия. Крыльчатка — от двигателя мотороллера «Электрон». Поскольку направление ее вращения на мотороллере обратно направлению вращения коленвала двигателя снегохода, то своими лопатками крыльчатка обращена к крышке картера. На этой же стороне находятся воздухозаборные отверстия, надежно защищенные от попадания посторонних предметов. Кожух, воздуховод и фланец улитки сварены электродуговой сваркой.

Воздуховод был подогнан к двигателю по месту; сварочные швы обработаны напильником, и вся улитка окрашена в красный цвет.

СИСТЕМА ПИТАНИЯ. На снегоходе применена простая и надежная система питания: топливо поступает к карбюратору по бензопроводу самотеком. Штатная крышка в поплавковой камере карбюратора заменена другой, с горизонтальным расположением штуцера, что дало возможность исключить «лишнее» колено бензопровода. Топливный бак — от мопеда «Рига- 12» емкостью 5,5 л (для моего снегохода такой емкости вполне достаточно). Габариты бака позволили легко «вписать» его в подкапотное пространство, зажав в жестком хомуте с резиновой прокладкой.

ВЕДУЩИЙ ВАЛ гусеницы расположен под приборным щитком и состоит из собственно вала с приваренными к нему двумя дисками-ступицами и двух текстолитовых звездочек, каждая из которых крепится к ступицам шестью болтами М8. Левый конец вала вставлен в шарикоподшипник, глухой корпус которого прикреплен к стенке тоннеля снегохода шестью болтами М6. Правый конец вала пронизывает корпус подшипника, стенку тоннеля и несет на себе звездочку, зафиксированную шпонкой и винтом М 10×1,5. Корпуса обоих подшипников имеют пресс-масленки.

МЕХАНИЗМ НАТЯЖЕНИЯ с направляющим валом гусеницы расположен в конце тоннеля и прикреплен к раме снегохода. Он состоит из двух кронштейнов, приваренных к законцовкам труб рамы, стальных стаканов, корпусов подшипников с подпружиненными штоками и стального вала с двумя текстолитовыми звездочками. На концах вала — подшипники с манжетными уплотнениями, удерживаемые в корпусах стопорными кольцами. Корпуса подшипников направляющего вала также имеют пресс -масленки.

Натяжение гусеницы регулируется двумя тягами с гайками М10х1,5. Под массой водителя снегоход немного «проседает» — и гусеница ослабевает. Поэтому подтягивать ее нужно до размера 20—25 мм между каждым стаканом и корпусом подшипника.

ОПОРНЫЕ ТЕЛЕЖКИ. На снегоходе имеются три опорных моста (три оси) с шестью опорными тележками, состоящими из балансиров, катков и пружин.

Конструктивно все двенадцать сварных балансиров совершенно одинаковые. Каждый из них представляет собой комбинацию из шести деталей.

Катки вращаются в шарикоподшипниках. Чтобы они не соскакивали с осей, концы последних расклепаны. Втулки катков дюралюминиевые, обода — резиновые, заклепки — стальные. Так как подшипники закрытые и смазки не требуют, то пресс- масленки здесь отсутствуют.

Упругими элементами тележек являются пружины. Они постоянно находятся в слегка сжатом состоянии, поскольку распрямиться до конца им не дают упирающиеся друг в друга стерженьки, приваренные к балансирам снизу.

ОРГАНЫ УПРАВЛЕНИЯ Руль снегохода — мотоциклетного типа. Выгнут из стальной трубы диаметром 21 мм. На правом роге руля расположен рычажок управления дросселем от мотоцикла ИЖ-49, на левой — рычаг сцепления.

Рукоятка управления реверс-редуктором расположена справа от приборного щитка. Она имеет три фиксированных положения: левое — движение вперед, среднее — «нейтраль», правое — движение назад.

Рукоятка запуска двигателя находится слева от приборного щитка, на тоннеле гусеницы. Если резко дернуть рукоятку на себя, то прикрепленный к ней шнур через блок потянет рычаг запуска — и двигатель заработает. Здесь же находится педаль переключения передач.

Скорость движения снегохода контролируется по спидометру. Рядом с ним установлены переключатель «ближнего — дальнего» света и общий выключатель электропитания. Кстати, энергией электрооборудование «Жука» снабжается от генератора Г-427 двигателя.

РУЛЕВОЕ УПРАВЛЕНИЕ. Пожалуй, это самая сложная и трудоемкая система снегохода. Как и руль, рулевой вал изготовлен из стальной трубы диаметром 21 мм. Пространственное положение ему задают два съемных кронштейна — верхний и нижний. Первый двумя болтами М8 прикреплен к приборному щитку; второй, несущий на себе еще и узел крепления двигателя, — четырьмя такими же болтами — к стенке тоннеля гусеницы.

Рулевой вал может поворачиваться — подшипниками скольжения ему служат запрессованные в кронштейны бронзовые втулки. Они имеют каналы для подвода смазки, которая подается через пресс-масленки, имеющиеся по бокам кронштейнов (на чертежах не показаны).

Нижний конец вала снабжен съемным карданным шарниром от мотоцикла «Урал-2». Одна из вилок кардана приварена к двуплечей качалке, которая вместе с подшипником установлена на цапфе, приваренной к днищу моторного отсека снегохода. Двуплечая качалка с трехплечей, а та, в свою очередь, с сошками лыжных шкворней соединены регулируемыми по длине тягами. Все восемь пальцев тяг зашплинтованы. Втулки шкворней смазываются через пресс-масленки (на рисунках не показаны). Отклонение лыж от продольной оси влево и вправо достигает 25°.

ЛЫЖИ. Полозья рулевых лыж изготовлены из стального листа толщиной 2,5 мм. Для лучшей управляемости и предохранения от абразивного износа снизу они имеют подрезы из стальной полосы сечением 10×6 мм. Отогнутые вниз боковые кромки полозьев, а также лонжероны П-образного профиля придают им необходимую жесткость. В горизонтальных полках лонжеронов имеются отверстия диаметром 20 мм, через которые производилась сварка лонжеронов с полозьями.

Амортизатор каждой лыжи сделан из одного листа рессоры автомобиля ГАЗ-69. Сзади амортизаторы закреплены как обычно — с помощью проушин, резиновых втулок и болтов. Спереди же они имеют с лыжами подвижное (скользящее) соединение. Поскольку необходимый для данной конструкции изгиб передних законцовок амортизаторов потребовал бы предварительного термического отпуска металла и последующей закалки, то избран пусть грубый, зато более простой путь: законцовки сначала были лишены петель, затем отрезаны, перевернуты и приклепаны к рессорам.

Такая конструкция благодаря подвижности соединения позволяет амортизатору упруго прогибаться и воспринимать нагрузку, а уступ на законцовке ограничивает его от чрезмерного прогиба. Для меньшего истирания поверхностей лонжеронов, контактирующих с амортизаторами, между ними введены тефлоновые прокладки. Так как крейсерская скорость снегохода сравнительно небольшая, то ударные нагрузки невелики, и такой амортизации вполне достаточно.

Кроме того, к носкам лыж приварены ручки, согнутые из листовой стали толщиной 2,5 мм. Они нужны в основном для переноски и погрузки снегохода (с использованием поручня сзади) или для разворота снегохода вручную в узких местах.

Все Сам и своими руками

Николай комментирует:

Двигатели с трансмиссией, полностью готовые для установки на Вашу технику. Для снегоходов, вездеходов. багги, картов и т.д. Подробная информация тут: спам удален

Коля комментирует:

Спамеров — под нож!

комментирует:

Где купить мотофинки, их стоимость

Приобрести транспортное средство, которое имеет название мотофинки, можно несколькими средствами:

  1. В большом магазине, предназначенном для активного спорта и рыбалки. Положительными сторонами этого выбора будет модельный ряд, который можно осмотреть, протестировать.
  2. Заказать в интернет-магазине с доставкой на дом, проверку так же можно осуществить при курьере. Только вот оплата должна быть либо при получении, либо с первоначальным взносом, который следует доверять только проверенным компаниям;
  3. На оптовой базе, где цена будет немного ниже, чем в вышесказанных центрах. Продавец поможет определиться с выбором и расскажет положительные и отрицательные сторона.

Источник: http://texnotoys.ru/avto/samodelnyj-snegohod.html

Сообщества › Сделай Сам › Блог › Строим самодельный снегоход | видео и фото

В сообществе «кулибин клуб» почему-то удалили мою запись. Может тут кому интересно будет:



Уже в эти выходные накинем лыжи, цепь и выедем! Правда пока без пластиковой облицовки.
Немного фото:

А это тот снегоход, что стоит на заднем фоне во всех выпусках:

Метки: самодельный снегоход, своими руками

Комментарии 72

норм, тоже думаю замутить

раму отдельно не продаете?

Круто, жаль у меня руки из **** растут.

Добрый вечер. А от чего вариаторы? Если можно ссылку

Мне понравилось как использовали мотор от мотоцикла ИЖ

круто, я бы прокатился с удовольствием)

молодцы ребята, но поколдуйте с выхлопом, а то первое впечатление «культиватор». Двигатель 4 такта? какой расход?

около 10л на 100км

В сообществе «кулибин клуб» удаляют модераторы что хотят и как хотят. А снегоход Бомба!

А не мог бы пофотографировать узел с гусеницей со всех сторон и желательно с самой гусеницей.
Ну или может гдето уже выкладывал ссылку на такие фото

Впечатляет. бате ссылку скину от тоже строит себе снегоход.

Молодцы парни-хорошо и основательно выполнили снегоходы!Рад тому что есть ещё в России толковая и нормальная молодёжь! А пёсик у Вас славный!)))

Молодца хороший агрегат

Ухх! огонь аппарат!

Хорошая техника получилась, Молодцы, руки на месте.
Тоже что то подобное конструировал на базе мотособаки. Вес приличный получился. Поэтому разрезал частично и оставил в виде лыжного модуля с лыжами от первого Динго. Совсем от мотособаки в сторону снегохода уходить не хочу, ездим на ней вчетвером на рыбалку в начале зимы, а лыжи цепляю только по более глубокому снегу, так как с ними проходимость в разы лучше.

Крутяк, руки от куда надо растут, так держать, буду следить. Подпись и удачи в творчестве.

Центральный регулятор в топку, быстрее поедет без него. Что то тормозов не вижу!

Источник: http://www.drive2.ru/c/461255024530423844/

Снегоход на пневматиках

Делаем снегоход своими руками — проще не бывает!

Этот снегоход я сделал буквально за пару выходных в гараже на даче. Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости в глубоком рыхлом или мокром снегу он не уступает большинству снегоходов промышленного производства.

Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортёрной ленты и пластмассовых водопроводных труб в качестве грунтозацепов. Сначала у меня были сомнения е надёжности такой гусеницы и в том, как поведут себя пластмассовые детали на морозе. Но за время двухлетней зимней эксплуатации поломок и сильного износа труб не произошло. Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше масса снегохода и чем больше опорная площадь гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я попытался сделать конструкцию максимально лёгкой.
Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по транспортёрной ленте, на которой закреплены грунтозацепы. А привод гусеницы от мотора осуществляется цепью через ведомый вал специальными ведущими звездочками. Их я взял от снегохода Буран».

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. быстро не разгонишься. Ездить на снегоходе я собирался не по укатанным дорожкам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж для снижения массы снегохода и упрощения всей конструкции.

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу диам.40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.
При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами диам.6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Для сверления в транспортёрной ленте отверстий под крепежные болты диам.6 мм я сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика (всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными.

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки»». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким: гусеница — 9 кг;
ведущий вал в сборе — 7 кг; две пары колёс с осями — 9 кг; двигатель и руль — 25 кг;
пара лыж — 5 кг;
рама —15 кг;
двухместное сиденье со стойками — 6 кг.
Итого всё вместе весит 76 кг.
Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).
Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

Сергей ХОМЯКОВ, г. Москва ([email protected])

Источник: http://eurosamodelki.ru/katalog-samodelok/samodelnie-supergadjety/delaem-prostoy-snegohod-svoimi-rukami

Снегоход из мотоблока своими руками — лучшие самодельные устройства и механизмы. 110 фото и видео постройки снегохода

Без мотоблока в современности обходится мало какой огородник и садовод. В теплое время очень часто и густо используется такая техника в обычных ежедневных делах и никогда не простаивает. А вот в зимний период применение мотоблоку найти сложновато и это говорит о том, что машина просто будет стоять без дела.

Мастера домашних переделок придумали использование для мотоблока и в холода. По снегу не хочется передвигаться своим ходом, тем более, что кое-где снег достигает непроходимых объемов.

Именно поэтому из мотоблока на зиму делают снегоход. Это польза и для владельца и для самого оборудования, так как мотоблок не простаивает.

На фото снегохода из мотоблока, сделанного своими руками хорошо видно, что каждый делает такую модель, как ему хочется. Для тех, кто решил создать такой полезный агрегат потребуется выбрать, какой именно вариант ему ближе.

В нашей статье мы рассмотрим некоторые важные моменты для создания снегохода.

Краткое содержимое обзора:

  • Как выбрать движок
  • Особенности конструктивного плана
  • Как определиться с вариантом хода
  • Фото снегохода из мотоблока своими руками

Как выбрать движок

Для того, чтобы создать снегоход необходимо учитывать самую важную и центральную часть всего механизма — мотор. Мотор должен иметь приличную тягу, чтобы передвигать весь механизм в тяжелых условиях снежной погоды. Чтобы все получилось так, как нужно, подойдет мощный мотор от мотоблока Нева.

При наличии такого двигателя передвигаться на снегоходе-самоделке из мотоблока своими руками смогут один или два человека. Мощность двигателя имеет 6-7 лошадиных сил, чего вполне достаточно для передвижения по снежному покрову.

Если добавить снегоходную подставку к мотоблоку, то грузоподъемная сила увеличится и вы с легкостью сможете нагружать свой мотоблок для снежных поездок.

Чем хорош данный двигатель, спрашивают многие. На самом деле достоинств намного больше, чем только можно подумать:

  • В первую очередь это демократичная стоимость.
  • Так же хорошее качество доказано японским производством.
  • Мотор имеет дополнительно систему воздухоохлаждения.

Также обратите внимание на то, что в качестве горючего может быть использован бензин.

Особенности конструктивного плана

Самый простой вариант снегохода состоит из части, которая ведет и той, которую везет первая. Вторая часть состоит из места сидения, амортизаторов, рулевой части и полозьев, благодаря которым и движется эта часть. Вторая часть устроена намного сложнее, так как она несет в себе все элементы, приводящие снегоход в движение.

В первую очередь во второй части необходимо правильно предусмотреть силовой агрегат, то есть сам мотор. Так же важна рама, на которой будет все обустроено и привод.

Схемы и чертежи снегохода из мотоблока своими руками необходимо сделать заранее, а найти необходимый вариант можно в сети или в различного рода литературе.

Для начала перед составлением чертежа определите цели, с которыми будет использован снегоход. После чертежей потребуется подобрать детали, а по возможности некоторые сделать собственными руками.

Источник: http://vsesvoimirykami.ru/snegoxod-iz-motobloka-svoimi-rukami/

Sled’ы на снегу

В англоязычных странах снегоход часто называют Sled (от sledge — санки). И до сих пор спорят — что такое настоящий «правильный» снегоход и кто его изобрёл? Мы не будем доказывать, что Россия — родина слонов, и пытаться объять необъятное. Вспомним забытые страницы нашей истории и попробуем выяснить, кто оставил в ней «следы на снегу».

001_MOTO_0210_050

«ПАР СНЕГУ НЕ ТОВАРИЩ». Парадоксально, но факт: к началу прошлого века человечество уже передвигалось при помощи «механических аппаратов» по всем трём ипостасям — по земле, по воде и по воздуху. И лишь снежных просторов прогресс не коснулся: сани по-прежнему приводились «живыми двигателями» — лошадьми, оленями, собаками. Первым русским изданием о зимней моторизированной езде стала книга Вадима Собенникова «Санный путь и машинная тяга саней» (1911 г.). Оценивая состояние техники к началу 20 века, автор заключал: «пар снегу не товарищ». Хотя паровая машина и достигла пика совершенства, она оставалась громоздкой, малоэффективной и требовавшей постоянного ухода — то угля или дровишек подбросить, то водицы долить. Тем не менее, умельцы пытались строить «паровые сани» и «быстрокаты» для езды по льду. В разных источниках упоминаются отец и сын А. и П. Врадий, изобретатель Д. Загряжский и другие. Существует несколько описаний «пароснегоходов», но нет ни их фотографий, ни рисунков, поэтому их реальность вызывает сомнения. Первые два десятилетия ХХ века строители снегоходов брали за основу либо автомобили, либо самолёты. Особенно бурно в России развивалась авиация. В 20-х годах состоялось несколько массовых аэросанных пробегов, машины строили десятки авиазаводов и мастерских по всему СССР. Но они — тема отдельной статьи…

003_MOTO_0210_051

ЧУЖОЙ СРЕДИ СВОИХ. В развитии автомобильного направления видную роль сыграл француз Адольф Кегресс. Он заведовал технической частью императорского гаража в Царском Селе и даже какое-то время был личным шофёром Николая II. И вот в 1908 г., стараясь приспособить автомобиль к российскому бездорожью, он заменил ведущие колёса гусеничным приспособлением, получившим название «прибор Кегресса». К передним же колёсам крепились лыжи.

002_MOTO_0210_051

Конструкция движителя системы Кегресса состояла из ведущих и направляющих барабанов, замкнутой ленты и опорных катков, передающих вес машины через ленту на снег. Гусеницы сначала изготавливали из сежи (рыболовной сети), затем из толстого верблюжьего войлока, а в дальнейшем — из резины. Момент передавался гусеничной ленте за счёт трения её выступов о ведущие барабаны, что являлось одним из слабых мест конструкции.

Первоначально «приборы Кегресса» служили дополнительной приставкой к автомобилям и мотоциклам. На одном авто состоялся пробег из Петербурга в Могилёв. К совершенствованию движителя подтолкнула Первая мировая война. В 1916 г. на Путиловском заводе для нужд фронта изготовили 30 движителей Кегресса для броневых и грузовых автомобилей, а всего заказ предусматривал три сотни комплектов.

004_MOTO_0210_051

Но после революции 1917 года Кегресс посчитал за лучшее вернуться во Францию. Его «наследство» устанавливали на различный транспорт, в том числе на Rolls-Royce В.И. Ленина (сейчас авто находится в музее в подмосковных Горках). Идею движителя Кегресса использовали и на моторных санях (Д. Карельских и др.), однако вскоре стало ясно: для надёжного привода гусеницы нужно не трение, а зацепление.

АПГРЕЙД ПО-РАБОЧЕ-КРЕСТЬЯНСКИ. Хотя к концу 20-х по снегу уже ездили, и не только на лошадях, потребность в простых, лёгких и дешёвых моторных санях оставалась. Молодая советская власть взялась решить «зимний вопрос». В 1925–29 годы в окрестностях Москвы проводились испытания различных конструкций для нужд РККА. На 36 снегоходах совершали пробеги по снежным дорогам и целине на расстояния до 300 км. Руководил испытаниями бывший полковник царской армии Александр Крживицкий, возглавлявший в те годы автотракторную секцию Главного военно-технического комитета Красной Армии. Городить гусеницы казалось делом сложным; куда заманчивее сделать, как сейчас говорят, «апгрейд» мотоцикла: установить, как их называли, «лыжи устойчивости» и улучшить сцепление заднего колеса с поверхностью. Но если с первым особых проблем не возникало, заставить колесо не проваливаться и при этом толкать экипаж вперёд никак не удавалось.

005_MOTO_0210_052

Немного лучше себя вели мотоциклы со специальными модулями. Были испытаны «ленточный ход» Куприянова к мотоциклу Indian и Прохоровщикова к Harley-Davidson (своего мотопрома тогда в стране не было). Но и они оказались ненадёжны — ломались.

006_MOTO_0210_052

Кстати, гусеничный «ход» был известен давно. Идея «дороги, которая всегда с собой», запатентована в Англии 1770 году Лоуэллом Эджвортом. Вот как она звучала: «приспособление состоит из катящейся дороги, образуемой деревянными плашками, несомыми повозкой и выстилаемыми регулярно таким образом, что они всегда имеют соприкосновение с почвой, достаточное для движения повозки». Считается, что в России первый гусеничный движитель (без механического привода) был предложен в 1837 году штабс-капитаном Д. Загряжским, а первый патент на созданный им «гусеничный ход» получил русский изобретатель Федор Блинов в 1879.

007_MOTO_0210_052

Видимо, первые в мире гусеничные сани построили в 1910 году на заводе Wolsley для английского капитана Роберта Скотта, одного из открывателей Южного полюса. Они были хорошо известны и в России — ведь тогда за полярной эпопеей (закончившейся для Скотта трагически) с замиранием дыхания следил весь мир.

ПОКОРИТЕЛЬ ДВУХ СТИХИЙ. Но вернёмся в Россию, на её бескрайние снежные поля. В покорении новой для себя стихии проявил смекалку изобретатель и авиаконструктор Сергей Неждановский (истории известен его оригинальный «змей-планёр», прототип самолётов-бипланов). В 1916 году (по некоторым данным в 1914) он построил мотосани с оригинальным «лыжно-цепным» движителем, впоследствии названным его именем. Идея состояла в том, что вместо гусеничной ленты использовали лёгкие ажурные цепи, звенья которых имели форму прямоугольных рамок, а поверх нижней ветви гусеницы устанавливались опорные лыжи. Во время движения снег проникал сквозь звенья цепи, упирался в лыжу и уплотнялся, а лыжа наезжала на укладывавшуюся впереди цепь и скользила по ней. За счёт того, что всю массу снегохода воспринимали установленные внутри двух гусениц лыжи, удельное давление на снег составляло всего около 0,05 кг/см2. Кстати, исследователи именно это значение считали достаточным для езды по любому снегу.

008_MOTO_0210_052

Такой оригинальный принцип (лыжа внутри гусеницы) ранее известен не был. Забегая вперёд, отметим, что путь оказался тупиковым, но занимал умы конструкторов долгие годы: уж больно хороша была проходимость по целине! На первые моторные сани массой 265 кг с деревянной рамой Неждановский установил мотоциклетный двигатель мощностью всего 1,5 л.с. Поворотная лыжа управлялась при помощи верёвок. Водитель помещался на велосипедном седле — сани были одноместные.

012_MOTO_0210_053

Испытания показали, что глубина и состояние снега им «по барабану», а скорость составляет 12 км/ч. Однако манёвренность была недопустимо низкой, и сани усовершенствовали в 1926 году, применив принцип поворота за счёт торможения одной из гусениц. Теперь поворачиваемость машины оказалась достаточной, однако стал заметен другой недостаток — мотосани плохо передвигались по твёрдому грунту — получалось слишком большое трение между цепью и лыжей. Придумали оригинальный выход — установили рядом с парами приводных колёс дополнительные колёса несколько большего диаметра. Теперь сани и по твердому покрытию катились, и в снег не проваливались. Позже движитель Неждановского применили на бронеавтомобиле БА-64з на базе ГАЗ-АА (1944 год) и нескольких опытных моделях снегоходов, вплоть до середины 60-х. Однако его недостатки превалировали над достоинствами.

013_MOTO_0210_053

УПУЩЕННЫЙ ШАНС. В конце 20-х Николай Куприянов построил сразу две модели, схожих по компоновке с современными сноубайками: две управляемые лыжи и одна гусеница, водитель сидит спереди над гусеницей, имеется обтекатель и ветровое стекло.

009_MOTO_0210_053

Оригинальность общей компоновки заключалась в том, что мотоциклетный двигатель «прописался» внутри гусеницы, передавая на неё свой вес. Коробка передач имела выход на ведущее колесо движителя, что упрощало схему. Движитель был подвешен на конце деревянной рамы в двух точках, что позволяло «облизывать» неровности.

011_MOTO_0210_053

Гусеницу Куприянов изготовил «из того, что было» — двух проволочных канатов, соединённых пластинами (плицами) из фибры, а на модели 1928 года — из стали. К недостатком мотосанок относили лишь их одноместность. Любопытно: в мировой истории считается, что снегоход современного вида изобрёл канадец Жозеф-Арман Бомбардье в 1959 году. А в далёкие 20-е единственными лёгкими машинами для езды по снегу были «моторные тобогганы» Карла Элейсона (Eliason) из американского штата Висконсин. Они и внешне, и по конструкции имели мало общего с «нормальными» снегоходами. Тогда мы действительно были «впереди планеты всей», но свой шанс к мировому признанию упустили…

010_MOTO_0210_053

НЕ ДО ЖИРУ… Итак, до Второй мировой войны в СССР не было серийного производства снегоходов. Стоит ли говорить, что и после войны стране было не до них: промышленность надо поднимать, да и оборонный щит подлатать. Единственным «шевелением» в этой области можно считать изучение зарубежного опыта.

014_MOTO_0410_052

Упоминавшийся Александр Крживицкий, работая в НАМИ, досконально ознакомился с серийными канадскими образцами — моторным тобогганом FWD и «снежной маршруткой» Bombardier В-2 и двухгусеничным снегоходом Bombardier В-3. Однако экспонаты не вдохновили (отмечалось, что по целине они ходили неважно), и, видимо, наверху решили, что куда надо мы на танках въедем — а с ними в державе было все в порядке! Лишь к концу 1950-х, когда мы освоили реактивную авиацию, построили атомный ледокол и приступили к покорению космоса, дошли руки и до снегоходных машин. Опять-таки решили сделать побыстрее и попроще. А проще всего казалось, как и полвека назад, приделать к существовавшему шасси винтовой движитель.

016_MOTO_0410_053

К этому времени поршневая авиация уже была отправлена на пенсию, но в закромах Родины оставались неиспользованные моторы и отработанные годами технологии. В итоге появились пассажирские аэросани (в том числе КБ Туполева и Камова), многие из которых долгие годы трудились на северных реках.

017_MOTO_0410_053

А что с легкими машинами творилось в Канаде и США? С ними до начала 60-х дела шли тоже не особенно споро: ограниченно выпускали снегоходы тупиковой тобогганной схемы с задним расположением двигателя. Монстры (почему-то в основном красного цвета), весившие около 300 кг, приводились моторами мощностью 8–12 л.с. и особого удовольствия от драйва не доставляли. Почти все «оперение» было из стали, правда, вариаторы в трансмиссии уже применяли. Революционный снегоход «Бомбардье», простой и «обращенный лицом» к идее развлечения Ski-Doo SK-60 появится лишь в 1960-м. Считается, что именно он подтолкнул мир к снегоходному буму 70-х. У нас же поначалу решили, что «эти песни не для нас»…

024_MOTO_0410_055

НАМИ ВЫХОДИТ ИЗ ТЕНИ. Однако, зимы никто не отменял, и в конце 60-х Министерство связи озаботилось обслуживанием линий связи и прокладыванием кабелей вдоль железных дорог на Севере. Минсвязи поручило столичному НАМИ создать опытный образец мотосанок. Этот старейший транспортный институт (с 1918 года) уже давно был знаком с темой. За первое десятилетие там построили с десяток аэросаней; последняя модель была шестиместной, авиадвигатель мощностью 130 л. с. позволял ей «лететь» с ветерком (135 км/ч) по заснеженным просторам. Эта модель пошла в серию на заводе «Пропеллер». Мотосани НАМИ-1 созданы под руководством конструктора Алексея Кузина в 1929 году. Первенца делали, вроде, по уму: мощная по тем временам автомобильная «двойка» (2900 см3, 20 л.с.) стыковалась с трехскоростной КП с реверсом, движитель собственной разработки включал две гусеницы. Для поворота служили две внушительные лыжи, а водитель и два пассажира были хорошо защищены от ветра. Все бы хорошо, но слабым местом оказался движитель — на глубоком снегу при плюсовой температуре он забивался снегом, и гусеницы слетали, доводя экипаж до отчаяния.

015_MOTO_0410_053

Годом позже видный конструктор тракторной техники Дмитрий Карельских, в то время работавший в институте, построил мотосани с резиновой ленточной гусеницей системы Кегресса. Поворот осуществлялся по-тракторному — притормаживанием одной из гусениц. Эта конструкция мало напоминала снегоход и была непрактичной, в отличие от созданных в 1942 году Борисом Шишкиным мотосаней НАМИ МС-1, которые предназначались для эвакуации раненых с поля боя. Их компоновка значительно опередила время и была повторена Арманом Бомбардье (хотя тот, скорее всего, не знал о ней). Гусеничный движитель системы Неждановского обеспечивал прекрасную проходимость по снежной целине, а малая погрузочная высота и широкая колея придавали машине устойчивость. Обращает внимание независимая подвеска лыж на поперечных рычагах с поперечной листовой рессорой, также впервые примененная на снегоходах. Двигатель воздушного охлаждения от мотоцикла М-72 (746 см3, 18 л.с.) устанавливался внутри гусеничного движителя. Сани обладали достаточно высокой проходимостью по снегу, но надежность оставляла желать лучшего, а главное — «оппозит» без дополнительного охлаждения перегревался.

019_MOTO_0410_053

В 1930 году научный потенциал института пополнил Александр Крживицкий. Будучи ярым энтузиастом снегоходного дела, он изучал свойства снега и пытался выделить технические требования к машинам, способным по нему двигаться. После войны пришел в НАМИ Георгий Крестовников, возглавивший в 1963 году созданную Лабораторию снегоболотоходных машин. В ней-то с большим энтузиазмом Анатолием Егоровым и рядом молодых инженеров в кратчайшие сроки и был разработан по заказу Минсвязи прототип первого советского серийного снегохода.

018_MOTO_0410_053

МОТОНАРТЫ ИЗ СУНДУКА. Ходовой макет НАМИ-095 являл собой «сундукообразную» конструкцию — бак разместили поверх мотора, чтобы бензин мог поступать самотеком. Использовали двухтактный двигатель Д-300 воздушного охлаждения от стационарных армейских генераторов (293 см3, 7 л.с.). Кстати, у первого Ski-Doo модели SK-60 Армана Бомбардье мощность четырехтактного Kohler K-161P была та же. Ее хватало, чтобы неспешно, со скоростью 30 км/час, перевозить до двух центнеров груза, а запас хода по топливу достигал 150 км.

020_MOTO_0410_054

Мотор располагался спереди, перегородки не было, и теплый воздух от него обогревал водителя и пассажира. Две опорные лыжи изготовили из нержавеющей стали (здесь мы переплюнули Бомбардье — у того лыжи первого снегохода были березовыми), гусеница — из двух резинотросовых лент, скрепленных поперечными стальными планками. Любопытно, что тормоз приводился педалью. В 1964-ом на своем опытном заводе москвичи изготовили около 10 машин НАМИ-095 с капотами оранжевого цвета. Несколько образцов были со строгим компактным дизайном передка из стеклопластика. Потом машины, как принято, доводили, и финальным эпизодом стал пробег зимой 1965–66 гг. на двух предсерийных НАМИ-095БА по маршруту Хабаровск-Якутск. Тогда прошли около 3000 км, в том числе около тысячи километров по снежному бездорожью. Вывод — машины можно запускать в серию!

022_MOTO_0410_054

ПОЧТАЛЬОНЫ — ВПЕРЕД! Еще одна малоизвестная страница нашей снегоходной истории — производство первых советских серийных мотонарт в Хабаровске, что на реке Амур. Там на заводе «Промсвязь» помимо прочего изготавливали почтовые ящики для всей страны. Этому предприятию столичный НАМИ доверил серийный выпуск первых снегоходов. Хотя культура производства и технология были на понятном уровне, министерство это устраивало. Ведь аскетичные мотонарты не были товаром народного потребления, да и вообще массовой продукцией. Итак, хабаровский завод первым в СССР в 1969 году наладил серийный выпуск НАМИ-095БА, который нарекли «Амурцем».

027_MOTO_0410_055

На «почтовом» заводе к новой продукции отнеслись с энтузиазмом, быстро провели модернизацию, в результате которой появилась «Лайка». У этой машины облагородили и осовременили дизайн, оставив начинку в основном без изменений. И лишь в 1984 году разработали модификацию «Лайка-2» с 25-сильным лодочным «Вихрем» с жидкостным охлаждением. В 1985 году на этих машинах состоялся пробег, однако результаты оказались малоутешительны. Один из его участников Вадим Шапиро нашел дипломатическую фразу, из которой многое становится ясным: «…и ремонтировать их было просто…».

021_MOTO_0410_054

МОТОНАРТЫ ПО РАЗНАРЯДКЕ. На стыке 60-70-х годов прошлого века во всем мире бушевал снегоходный бум: в США и Канаде в 1970–73 годах продали более 1,8 млн. снегоходов полусотни производителей. В Европе тоже не спали: в Австрии производство мотонарт достигло 3000 штук в год, а в Италии фирма Sno-Ghia выпускала более 11 тыс. мотонарт. Даже венгры, соседи по соцлагерю, в 1969 году на сельскохозяйственной выставке в Москве показали мотонарты типа Ski-Doo. А у единственного советского производителя в Хабаровске дела шли ни шатко ни валко: в год выпускали 50–100 машин. Весной 71-го ХХIV съезд КПСС своими Директивами призвал (читай — приказал) осваивать товары народного потребления. А именно к ТНП относились и мотонарты. И к снегоходной теме вернулись вновь, вспомнив про первопроходцев из НАМИ. В лаборатории Крестовникова буквально обнюхали закупленные лучшие канадские образцы тех лет: Moto-Ski MS-18-399, Sno-Prince GT640, Skandic-385 и Valmont-399R. Так же «прошерстили» добытую разными путями информацию (Интернета тогда, понятно, не было). В результате появилось новое семейство трехместных (!) мотонарт НАМИ-0151, три образца которых появились в конце 1971 года.

025_MOTO_0410_055

О них сегодня мало кто знает, хотя изделия выделял дизайн на уровне мировых стандартов. Проблема возникла, как всегда, с двигателем. Тогда разработали двухтактный, двухцилиндровый мотор, унифицированный по ЦПГ и коленвалу с двигателем «Иж-Юпитер-2». Принудительное воздушное охлаждение включало два осевых вентилятора (каждый на свой цилиндр) и направляющие кожухи. Однако оно оказалось малоэффективным, и штатные 18 л.с. скоро превращались в жалкие 12. А расход топлива, как показали испытания под Печорой, в тяжелых условиях доходил до 33 л «на сотню». Проходимость машин была достаточной для уверенного движения по снегу глубиной более 1,5 м, в том числе по насыщенному водой весеннему снегу, но мощности двигателя не хватало. Доводкой мотора занимались до 1974 года; мощность удалось поднять до 20 л.с. Отрабатывали вариатор (свой опыт уже был), который планировали использовать и на серпуховских мотоколясках. В 1975 году после второй модернизации получились мотонарты НАМИ-0151 М2 «Полюс» с двигателем JLO мощностью 28 л.с. Дизайнерская разработка молодежного коллектива под руководством Александра Вержбицкого стала лауреатом выставки научно-технического творчества молодежи «НТТМ-76». Оригинальное решение позволяло использовать выдвижные фары как дополнительные воздухозаборники. Максимальная скорость с полной нагрузкой достигла 65 км/ч, и это без перенастройки вариатора и корректировки передаточных чисел в трансмиссии; перспективы дальнейшего улучшения были более чем обнадеживающими. Однако эти работы оказались невостребованными, потому что в это время в СССР уже окрепло снегоходное производство в Рыбинске, которое «пошло своим путем» …

«ВИРАЖ» — МИРАЖ? Самая, пожалуй, малоизвестная страница нашей истории — разработка и выпуск мотонарт «Вираж» в алтайском городе Рубцовске, на молодом Рубцовском машиностроительном заводе (РМЗ), специализировавшемся на военных гусеничных тягачах. По словам руководителя проекта Дмитрия Мысика, на разработку «с нуля» дали три месяца. Отталкивались от уже известных образцов НАМИ и ГПИ, о закупке «живых» импортных машин речи не шло. Учитывая, что под руками не было практически ничего из комплектующих, справились с задачей неплохо: машина вышла красивой и отвечавшей ее утилитарному назначению. На выставке «Машиностроение-72» на ВДНХ СССР мотонарты удостоились Золотой медали.

023_MOTO_0410_054

Правда, «грабли» оказались теми же: в стране не было подходящего двигателя. Использовали опять-таки мотоциклетный, от «ИЖ-Планеты-3» (350 см3, 18 л.с.). Систему электронного зажигания (в те годы она была революционной) взяли от мотороллера «Вятка». Картер, ручной пусковой механизм, глушитель, систему охлаждения и питания разработали сами. В отличие от машин ГПИ с тем же ижевским мотором, рубцовчане применили в трансмиссии клиноременный вариатор собственной разработки. Это сделало управление удобным, «на уровне мировых стандартов». Гусеницу шириной 500 мм (как у современных машин для езды по глубокому снегу) изготовили из конвейерной резинотканевой ленты, на которую наклепали стальные грунтозацепы. Не удивляйтесь кустарщине — в то время снегоходную «обувку» никто в стране не производил, а покупать за границей было не принято. Сзади у мотонарт выдвигался багажник, была и светотехника. Стальной бензобак на 18 л обеспечивал запас хода 150 км при средней скорости 40 км/ч. Весовые характеристики мотонарт получились неплохими: при снаряженной массе 200 кг они имели такую же грузоподъемность и могли буксировать 350-килограммовый прицеп. Довольно высокой для того времени вышла и максимальная скорость — 56 км/ч по плотному снегу и 30–35 км/ч — по целине.

Изготовили партию из десяти снегоходов, провели испытания, начали подготовку к серийному производству. Двигатели должны были поставлять из Коврова и Ижевска — 35 000 шт. в год. Заказы на другие узлы и детали размещали на специализированных предприятиях. Однако планам не суждено было сбыться. По одной из версий, «свой» же министр оборонной промышленности убедил правительство, что выгоднее увеличить производство автомобилей на Ижевском автозаводе по программе ТНП, чем отвлекать РМЗ от выполнения очень важных оборонных задач. Видимо, к словам министра прислушались, и «Вираж» предали забвению. Так же быстро, как и создали…

В ТУПИКЕ. А между тем еще в одной точке на карте СССР концентрировались опыт и идеи по части строительства снегоходных машин. Это Горьковский (ныне Нижегородский) политехнический институт (ГПИ), где еще в 30-х годах была образована Лаборатория снегоходных машин, в которой строили аэросани и тяжелые снегоболотоходы. В 1963 году под руководством Сергея Рукавишникова взялись за создание легких мотонарт, причем работы велись с размахом и не один год.

028_MOTO_0410_056

Первая легкая снегоходная машина С-ГПИ-18 (1963 г.) интересна тем, что не копировала компоновку известной удачный модели «Бомбардье SK-60», как сделали в НАМИ. Конструкторы Л. Вахрушин и Г. Галкин пошли другим путем — взяли за основу конструкции тобогганную схему. Они не «открыли Америку»: по ней до 1964 года строили машины такие крупные компании, как Eliason/FWD Polaris, Arctic Cat, только путь этот вел в тупик. Роль опорных лыж играло П-образное днище с вырезом для гусеничного движителя (кстати, системы Неждановского). Две поворотные лыжи (точнее — подреза) располагались спереди «под брюхом», руль был автомобильный, да и весь рулевой механизм заимствовали от мотоколяски СЗМ. Гусеницу приводил расположенный сзади мотор (еще один тупиковый путь, которым прошли все ранние снегоходные компании Америки и Канады). Она имела, как все тобогганы того времени, специальный механизм заглубления, позволявший подстраиваться под снег разной плотности. Силовой агрегат ИЖ-ГМ (350 см3, 13 л.с.) взяли от мотоцикла «Иж-Планета-2» (точнее — его «инвалидной» версии с принудительным воздушным охлаждением). Водитель и пассажир за закрытой передней частью с ветровым стеклом сидели на подобии скамеечки верхом друг за другом. «Оперение» сделали добротное — из дюралюминиевых листов. Системы питания, электрооборудования и выпуска унифицировали с «ИжПланета-2». Машина прошла заводские и эксплуатационные испытания. Она весила 300 кг и могла двигаться со скоростью 15–20 км/ч.

Двумя годами позже появилась модернизированная тобогганная версия МС-ГПИ-18Ш — с открытой по бокам кабиной, в которой водитель и пассажир сидели бок о бок. Одновременно вышли «перепланированные» коренным образом мотонарты ГПИ-15: конструкторы отказались от тобогганной схемы, применив две «нормальные» опорные и поворотные лыжи и две гусеницы, жестко связанные между собой. Мотор остался прежним, в трансмиссии появился задний ход. Люди сидели друг за другом, но на сиденьях со спинками; руль стал мотоциклетным.

029_MOTO_0410_056

За последующие десять лет разработали, построили и испытали еще около десятка конструкций, причем некоторые были оборудованы винтовыми роторами из нержавеющей стали вместо гусениц (ГПИ-16ВС, ГПИ-05 и др.). Их концепция оставалась прежней — широкая (до 60%) унификация деталей с серийными мотоциклетными. Двигатель остался «ижевский» — не лучший вариант для снегохода. Четыре передачи переключались одним рычагом, другим — задний ход в реверсивном редукторе, а сцеплением, газом и тормозом управляли по-автомобильному, педалями. Для запуска мотора следовало дернуть специальный рычаг. Однако трудно ожидать от учебного института с другими задачами создания специального силового агрегата.

030_MOTO_0410_056

Модель ГПИ-15А (1972 г.) оказалась самой удачной: на учебно-опытном заводе ГПИ построили 18 машин. Мотонарты имели двухгусеничную схему с двумя опорно-поворотными лыжами. Корпус машины, в котором пилот и его спутник сидели друг за другом на сиденьях со спинками, обшит дюралюминиевыми листами, предусмотрен съемный тент. В ходовой части — две резинотросовые гусеницы с подрессоренными тележками. Лыжи также были подрессорены, а поворачивались рулем-«баранкой» через реечный рулевой механизм.

031_MOTO_0410_056

Топовой моделью стала ГПИ-1910 (1975 г.) с закрытой кабиной и 4-тактным мотором МЕМЗ-968 от «Запорожца» (1198 см3, 40 л.с.), установленным в средней части машины. В летнее время вместо лыж устанавливались колеса (такое решение практиковали и на американо-канадских снегоходах).

032_MOTO_0410_056

Любопытна история появления модели — в 1973 году ОНИЛВМ определили соисполнителем по научно-исследовательской теме «Бицепс», связанной с космическим проектом «Союз-Аполлон». По замыслу, легкие лыжно-гусеничные машины идеально подходили для поисково-спасательных работ ВВС СССР. Три машины ЛВМ-ГПИ-1910 были переданы для использования в военно-космических силах страны.

033_MOTO_0410_056

Однако, несмотря на большой объем проведенных работ и положительные оценки после испытаний, хода разработке не дали. Вопервых, не было крупного заказчика (не было «команды сверху»), а во-вторых, чего лукавить: машины были построены более на уровне самоделок и ориентировались на достаточно устаревшую конструкцию мотоцикла (корни которой уходили в довоенный период компании DKW). Нужен был «шаг конем», который собственно и сделал в начале 70-х Рыбинский моторостроительный завод. Но это уже начало совсем другой истории… Узнать больше можно будет из книги «Снегоходы России», которая выйдет в конце года.

Источник: http://www.zr.ru/content/articles/133319-sled_y_na_snegu/

Снегоход на базе мотоблока, описание фото и видео

Мотоблок — универсальный агрегат, помогающий облегчить работу на приусадебном участке. В наше время из мотоблока своими руками изготавливается множество техники: минитрактор, вездеход, снегоход.

Снегоход появился в 60-х годах, как одна из категорий вездехода-самоделки. Вначале эти аппараты компоновались как трицикл, с заменой переднего колеса лыжей. Эта схема для снегоходов популярна и в наше время. Но большей популярностью пользуется снегоход на базе мотоблока, с используемыми колесами от трех до шести.

Что нужно знать делая снегоход на базе мотоблока

Перед созданием такого снегохода нужно решить такую задачу: каково предназначение будущей машины? Для этого уточняется масса максимального багажа, желаемое количество мест, в каких условиях будет применяться аппарат. После того, как окончательно выяснили все перечисленное выше, когда определили будущую концепцию снегохода, приступают к рассмотрению вариантов создания машины. После чего переходят к выбору составных частей и узлов снегохода. Для этого определяют, какой тип и модель двигателя лучше всего подойдет.

Выбирают трансмиссию, тип и конструкцию рамы и другие элементы. Особенное внимание нужно уделить выбору формы ходовой системы. Также тщательно рассчитываются параметры конструкции: размеры шин, мощность двигателя и масса снегохода.

Проведя анализ и сопоставив возможности с желаниями, окончательно выбирается схема вездехода. Необходимое условие для завершения этого этапа деятельности, является схема и чертеж снегохода-самоделки.

Для снегохода на пневматических колесах прекрасно подойдет двигатель от мотоблока. Для этого выбирается мотор, более всего подходящий по условиям использования и мощности. Еще один плюс использования двигателей от мотоблока, наличие воздушного или водяного принудительного охлаждения, поскольку у снегохода отсутствуют условия, нужные для естественного охлаждения.

У четырехтактных моторов есть ряд преимуществ, по сравнению с двухтактными аналогами. При выборе типа двигателя: карбюраторный или дизельный, также нужно взвесить все плюсы и минусы. Ведь обе системы содержат достоинства и недостатки. В сравнении с бензиновым двигателем, дизельный — более экономичный. Но при сильных морозах он тяжело запускается и нестабильно работает, без предпускового обогревателя. Бензиновые же двигатели подвержены этому гораздо меньше.

Какие колеса ставить на снегоход с двигателем от мотоблока

Делая снегоход с двигателем от мотоблока, в большинстве случаев применяют колеса низкого давления сделанные вручную. Чем же необычны шины для снегохода? У них сравнительно небольшой вес, высокая эластичность, а давление на грунт приходится в небольших пределах. Большой радиус качения и хорошие характеристики придают снегоходу экономичность и отличную проходимость.

Большой объем камер придает конструкции большую проходимость. А при заполнении пенопластом пространства внутри дисков, у снегохода будет заметно снижено налипание грязи и снега. Простота конструкции шасси и доступность материалов, позволяет избежать трудностей при изготовлении снегохода.

Четыре принципа, для изготовления шины для вездехода самостоятельно

  • 1. Два диска изготовленных из листового металла, перемыкаются друг с другом. Затем они крепятся на втулку и на них одевают камеру. Она фиксируется отрезками транспортерной ленты. Для большей защиты камеры иногда используют протектор от другой камеры.
  • 2. Один диск прикрепить на втулке. После чего к нему крепятся перемычки, к которым приклепываются или привариваются боковые кольца.

  • 3. Конструкция похожа на предыдущий принцип построения. В этом случае при установке центрального диски необходима спица из трубы или листового металла.
  • 4. Четвертый принцип состоит в том, чтобы смонтировать на втулке два диска, подобно диску колеса от мотороллера.

На этом заканчиваем. Из всех вариантов, можно использовать тот, который больше нравится. Нужно только решить, каково предназначение машины, и приступить к делу!

Источник: http://motoblok-kultivator.com/samodelnyj-snegohod-na-baze-motobloka/

Смотрите также:
27.04.2020

«Иж» в квадрате: «ИЖ-Quad» Ижевский мотор, шасси убитой мотоколяски, немного деталей от прочей совкотехники, куски металла, стеклоткань, эпоксидка… Ах, да, умелые руки отца и сыновей Паскал, которые терпеливо строили «квадр», вдохновившись журнальными фото Can-Am DS...

31.10.2018

Любительские аппараты на воздушной подушке Высокие скоростные характеристики и амфибийные возможности аппаратов, передвигающихся на воздушной подушке (АВП), а также сравнительная простота их конструкций привлекают внимание конструкторов-любителей. В последние годы...

27.04.2020

Мотоцикл превращается в снегоход Чтобы не покупать дорогой снегоход, народные умельцы придумывают свои, подчас очень интересные, решения. Так, чтобы сделать самодельный снегоход, можно использовать отдельные детали, в том числе двигатель, от таких мотоциклов как: ? Иж?

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
