Как сделать самодельный скутер-снегоход без чертежей – подробная инструкция по изготовления и фото

Сама идея была вычитана из журналов про мотоциклы. В них я увидел, что есть возможность купить гусеничный двигатель, и переделать обычный мотоцикл в некое подобие самодельного снегохода. А раз есть возможность переделать своими руками в снегоход мотоцикл, то почему бы не попробовать так сделать со скутером.

В самом начале у меня была идея в качестве гусеничного двигателя использовать часть от обычной «бурановской» гусеницы (фото 1). Но старую гусеницу от снегохода «Буран» найти не смог, новую покупать не стал – дорого ради одной четверти гусеницы покупать целую.

В принципе если скидываться на гусеницу от снегохода с друзьями которые, например, любят зимнюю рыбалку – то выйдет не дорого, потому что из одной гусеницы от Бурана выйдет в зависимости от конструкции, 3, а то и 4 гусеницы для скутера-снегохода. Следовательно, и стоимость поделиться во столько же раз.

Пришлось обращаться в специализированную фирму и покупать у них резиновую гусеницу, да еще и лыжу из пластика.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

В заранее продуманной и выверенной конструкции скутера и одновременно снегохода главным было то, что скутер в теплое время, должен оставаться скутером и лишь зимой становиться дополнительно снегоходом. То есть сам процесс переделки скутера в снегоход и обратно должен быть очень простым – снять лыжу и гусеницы и поставить колеса обратно.

Ни фрезерного, ни токарного станка у меня нет, поэтому все комплектующие и детали использовал либо готовые, магазинные, либо те, что можно сделать своим и руками обычными инструментами и инверторным сварочным аппаратом.

В магазине продающем снегоходы я купил ведущую звездочку опять таки от «Бурана». Также пришлось купить колеса от детского самоката, и два колеса с подшипниками от садовой тележки.

Теперь по мощности скутера снегохода.

В трансмиссии скутера передаточное отношение предусматривает движение по асфальту при скорости от 40 до 60 километров в час.

Совершенно ясно, что при движении по снежной дороге нагрузка на двигатель сразу возрастает, и вполне может быть, что его мощности не хватит. Кроме того, «летать» по снегу и гололеду с такой скоростью опасно. Поэтому передаточное отношение пришлось изменить, заменив ведущее колесо скутера колесом с меньшим размером, от карта.

Чтобы внести такие изменения в конструкцию, из негодного мопедного колесного диска я вырезал барабан (со шлицами) для ведущего вала. И высверлил в нем отверстия, которые помогут закрепить в нем диск меньших размеров. Итог показан на фото №2.

Проблему со сползанием гусеницы с колеса и ее возможным проскальзыванием решил так: сделал своими руками из обычных пластиковых труб для монтажа водопровода зацепы. В последующей сборке они будут заходить в гусеницы скутера-снегохода. Их можно увидеть на фото №3.

Так как подобрать покрышку с окружностью подходящей к количеству шагов на гусенице очень трудно, пришлось сделать следующее.

Из металлической полоски сделал некое подобие бандажа нужной длины. Затем отметил на нем равные расстояния, соответствующие шагу на гусенице и закрепил на них ранее сделанные из пластмассовых труб зацепы. Для крепления зацепов к металлу взял болты М6. (Фото №4) . Затем закрепил бандаж на колесе теми же болтами М6. Результат виден на фото №5.

Таким образом, своими руками я сделал некое подобие мягкой звездочки, которая будет ведущей для звездочки самодельного-скутера снегохода.

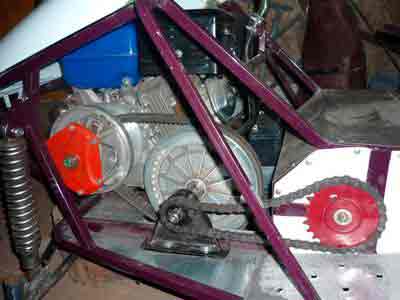

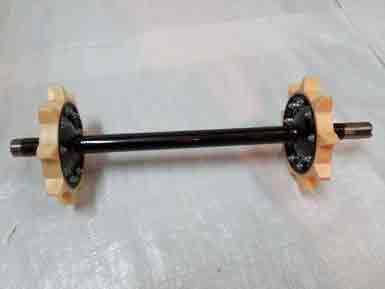

В качестве ведомой звездочки была сделана следующая конструкция – ведущая звездочка от Бурана была при помощи болтов M8 скреплена с оснащенными подшипниками колесами от садовой тележки, о которых я упоминал выше. В качестве оси задействовал шпильку с резьбой M10/ Конструкцию можно посмотреть на фото №10 .

Рама скутера снегохода.

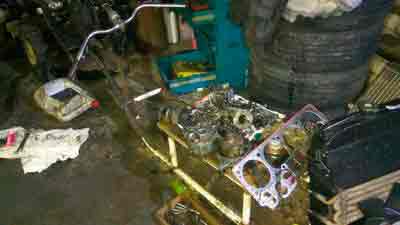

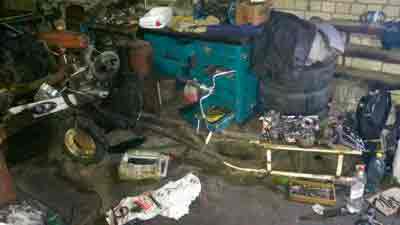

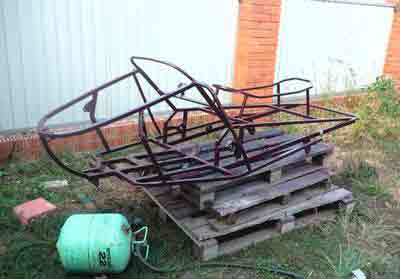

Раму сделал их металлических труб и уголков (Фото №7)

Рама делается с произвольными размерами – все зависит от того какой длины и ширины выбранная Вами гусеница и каких размеров Ваш скутер.

Как я уже упоминал выше, пластиковую лыжу для зимнего скутера пришлось купить – делать ее своими руками отняло бы слишком много времени и сил, а стоит она не дорого. В принципе при желании можно обойтись, конечно, и без ее покупки а просто сделать своими руками деревянную, причем обязательно стоить оснастить ее коньком из металла, чтобы скутер, двигаясь по снегу, был лучше управляем.

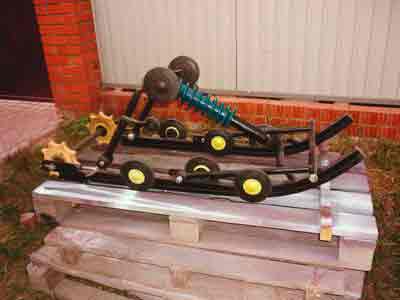

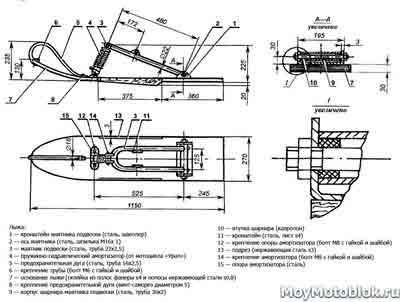

Лыжу прикрепил к вилке мопеда с помощью самодельной стойки (фото 17-18), для большей безопасности левая и правая сторона вилки работают независимо (т.е. имеют две степени свободы движения). При такой конструкции наш самодельный снегоход может поворачивать в любую сторону и лыжа не будет приподниматься, а останется всей плоскостью на поверхности снега.

Корпус скутера из пластика на морозе становится очень хрупким, к тому же его конструкция оснащена карманами, в которые набивается снег, что способствует увеличению веса скутера снегохода, а значит и падению мощности при движении.

Для зимы кожух сделал минимальный. Располагаться он будет только над гусеницей, зато нужна большая площадка для того чтобы было куда поставить ноги в габаритной зимней обуви, ну и для украшения захотелось сделать щиток для установки его на вилку снегохода, который легко оборудуется лобовым стеклом для передвижения на дальнее расстояние или в ветер и снег.

В принципе сделать своими руками кожух для установки на гусеницу не так и сложно, главное сделать шаблон для стеклопластика (матрицу).

Для этого из поликарбоната, который все чаще используют для теплиц, или оргстекла или т.п. материалов (лишь бы они были сопоставимых размеров) вырезаем сначала боковину (Фото №19)

Переворачиваем ее и укладываем на большой лист – он будет стенкой шаблона. После чего термоклеем по периметру боковой стенки закрепляем уголки из пластмассы.

Следом нам понадобится полоса из гибкого пластика. Размерами она должна соответствовать размерам изготавливаемого кожуха.

Теперь приступаем к сборке шаблона (матрицы), для чего клеем закрепляем панель, днище и подготовленную боковину. Стыки заделываем при помощи пластилина. Шаблона для изготовления кожуха готов.

Теперь нарежьте стеклоткань, и, промазывая куски стеклоткани эпоксидкой накладывайте на шаблон.

Спустя 24 часа разберите шаблон, срежьте лишний стеклопластик, покрасьте его и кожух для самодельного скутера-снегохода готов.

Точно также сделана и площадка для ног, за одним исключением – в эпоксидку добавил серебрянки для декоративных целей.

Основная работа сделана – остается только собрать все воедино и самодельный скутер-снегоход сделанный своими руками готов.

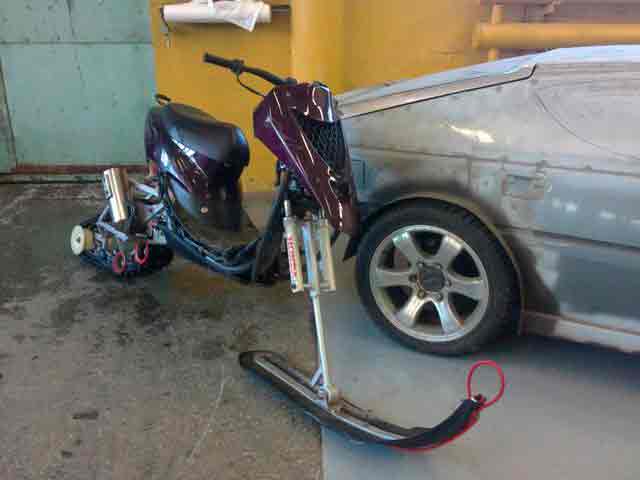

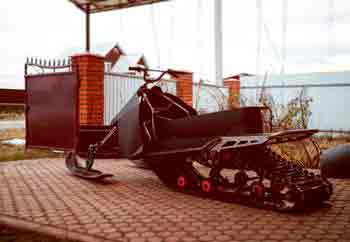

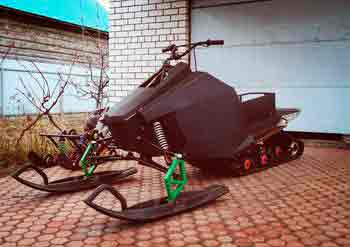

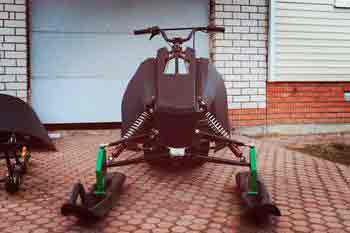

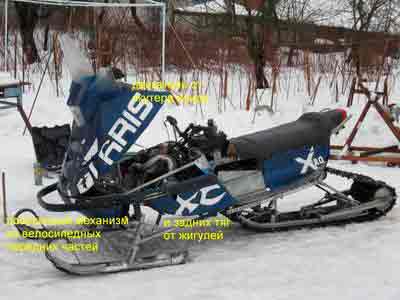

Скутер снегоход своим руками – фото к статье

Разумеется, для езды по очень глубокому снегу наш самодельный снегоход скутер непригоден, мощность и ширина гусеницы в нем все же не та – она будет «закапываться» – учтите это, если будете собирать своими руками свой же собственный вариант снегохода-скутера.

Но по дороге или по снегу с глубиной до 15 сантиметров, такой самодельный «зимний» скутер идет очень уверенно и даже может буксировать за собой небольшой груз.

Весной же из снегохода переделанного из скутера легко сделать вездеход, для чего снимите лыжу и поставьте колесо.

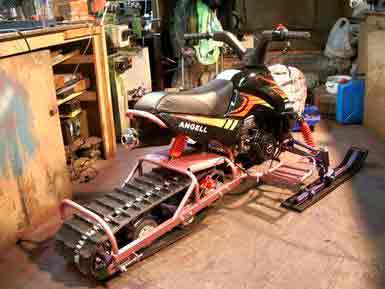

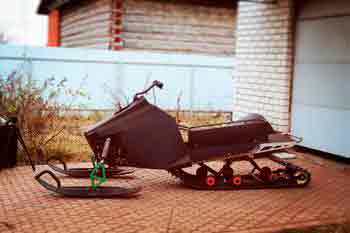

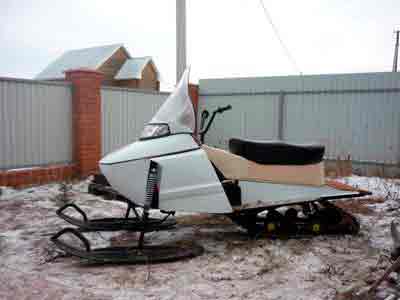

Самодельный снегоход из скутера – фото

Источник: http://kak-svoimi-rukami.com/2013/01/skuter-snegoxod-svoimi-rukami-foto-i-instrukciya-kak-sdelat/

Снегоход из скутера своими руками

Делаем снегоход из мопеда

А нельзя ли сделать несложный зимний мопед, который мог бы стать не только развлечением, но и помощником тем, кто живет в деревнях и поселках. «Такой мопед можно было бы использовать и при уборке снега,— пишет Слава Полковой из Псковской области,— ведь после снегопада часами разгребаешь завалы возле дома».

Действительно, почему бы и нет? Ведь хорошее подспорье — две лошадиные силы, заключенные в цилиндре мопедного двигателя. Если сделать мототягач с таким мотором, то он вам поможет не только убрать с дорожек снег простейшим плугом, но и вывезти его на санях в отведенное для »того место.

Итак, зимний мопед. Вам понадобятся следующие покупные узлы и агрегаты: двигатель типа В-50 (или Ш-58 — Ш-62) с необходимым оборудованием: карбюратором, воздухофильтром, катушкой зажигания; передняя вилка от «Верховины», «Риги» или «Карпат»; задняя маятниковая вилка от любого мопеда; амортизатор от мотоцикла «Минск» или «Восход», а также пластиковая канистра емкостью около двух литров и топливный краник с отстойником. Кроме того — руль с рукояткой управления дроссельной заслонкой карбюратора и рычагами управления сцеплением и тормозом. Ну и. конечно, пара колес — например, от мини-мокика рижского производства или мотороллера. Для рамы подберите стальные (желательно бесшовные) трубы различных диаметров. Понятно, запаситесь и сварочным аппаратом.

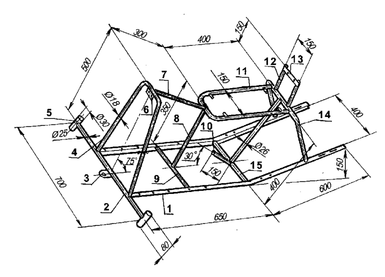

Посмотрите на рисунок. Как видите, «зимний» мопед не слишком отличается от обычного—разве что впереди вместо колеса установлена лыжа (которую, впрочем, с приходом лета легко заменить колесом). И еще. Заднее колесо, оснащенное цепями противоскольжения, закреплено в маятниковой вилке не с двумя боковыми, как на серийных мопедах, а с центральным амортизатором от мотоцикла.

Если вы не собираетесь полностью копировать наш мопед, могу порекомендовать вполне универсальный способ проектирования и изготовления двухколесных машин.

Для начала из толстого картона вырежьте силуэты всех имеющихся покупных узлов и агрегатов — двигателя с четко обозначенными монтажными узлами, передней вилки, топливного бака, выхлопной трубы и глушителя, задней маятниковой вилки, амортизатора, заднего колеса. Теперь разложите силуэты на большом листе бумаги или фанеры и подыщите для них то единственно возможное положение, которое подскажут ваши конструкторское чутье, дизайнерский вкус и здравый смысл. Не забудьте, что водитель также входит в качестве («Составного элемента» в систему «человек — транспортное средство». То есть имеет смысл из плотного картона вырезать и шарнирную модель-силуэт в соответствии с вашими антропометрическими размерами — она поможет избежать ошибок при компоновке машины.

Итак, силуэты заняли на листе-плазе свое место. Зафиксируйте их на нем (скажем, парой небольших гвоздиков) и обведите цветным карандашом. Теперь можно прорисовывать раму, которая объединит все агрегаты е целое. Ее основу составят две трубы — хребтовая (продольная) и вертикальная. На первой монтируется рулевая колонка, верхний монтажный узел двигателя и подседельный короб. На второй — задний монтажный узел двигателя и ось маятниковой вилки. Создать раму оптимальной конфигурации, объединяющую все эти элементы,— значит, сделать ее максимально простой, с минимальными размерами и соответственно массой. Но при этом максимально прочной и жесткой.

Определив методом подбора конфигурацию и расположение элементов рамы, изобразите ее на чертеже-плазе (возьмите карандаш другого цвета). Далее следует прорисовать монтажные узлы под установку двигателя, кронштейны для фиксации амортизатора, положение подушки седла — и плаз-чертеж мопеда в натуральную величину в основном готов.

Перейдем ко второму этапу — изготовлению рамы мопеда, а затем к сборке машины. Сначала непосредственно по чертежу подгоняются трубы — хребтовая и вертикальная. Затем они прихватываются Друг с другом несколькими сварочными «точками». Также подгоните и усиливающие «косынки», монтажные узлы крепления двигателя, рулевую колонку, узел крепления маятниковой вилки. Тщательно проверив соответствие рамы чертежу-плазу, а также ее симметричность относительно продольной плоскости, все стыки последовательно заварите с поэтапным контролем верности рамы чертежу. Это позволит затем избежать перекосов всей конструкции.

У сваренной рамы зачищаются напильником швы, трубы зашкуриваются, после чего металл грунтуется и окрашивается в два-три слоя алкидной автоэмалью воздушной сушки.

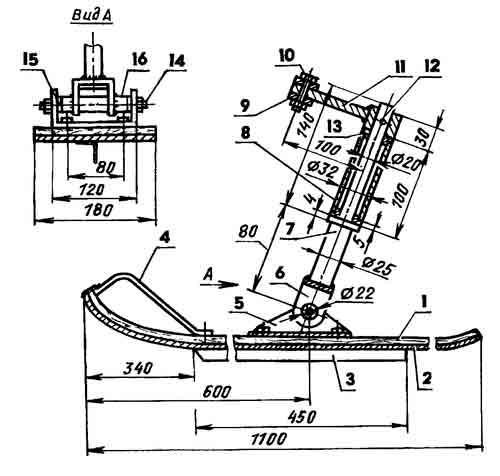

Передняя управляемая лыжа зимнего мопеда деревянная. Безусловно, наилучшая получится из обломка горной, однако можно склеить ее и из нескольких слоев фанеры, а затем окантовать подошву тонким стальным листом.
Цепь противоскольжения собирается из звеньев подходящей по размерам стальной цепочки. Можно, конечно, просто обмотать колесо такой цепью, однако более надежный вариант — составной бандаж по типу автомобильной цепи из отдельных элементов.

Обратите внимание, у зимнего мопеда нет подножек. Дело в том, что водителю приходится при езде для сохранения равновесия помогать себе ногами, поэтому лучше всего надеть на них миниатюрные пластиковые лыжи или, в крайнем случае, сделать «лыжонки» из обрезков детских лыж. Длина их — не более 400 мм. Отмечу, что тормоз у мопеда — только на заднее колесо с ручным приводом.

Для работы в паре с мопедом сделайте два прицепных устройства — «снежный плуг» и грузовые сани. Первый — для расчистки дорожек. Он представляет собой соединенные в виде буквы А две доски сечением 30X300 мм и длиной около метра, с перемычкой приблизительно в середине этой буквы А. Разумеется, таким «плугом» можно убирать лишь свежевыпав-ший снег. Грузовые сани — это обычный фанерный ящик, установленный через бруски-проставки на двух детских лыжах.

Разумеется, все работы по уборке и транспортировке снега производите на первой передаче. Если двигатель начнет «чихать», придется установить на заднее колесо звездочку увеличенного диаметра. Вот и все.

Да, при переходе к летнему варианту мопеда на него устанавливаются стандартные подножки и, желательно, ножной тормоз.

Цифрами на рисунке показаны:

1 — задняя маятниковая аилка, 2 — подушка сиденья, 3 — топливный бак (из подходящей по объему и габаритам пластиковой канистры), 4 — усиливающая косынка (стальной лист толщиной 2,5 мм), 5 — основание сиденья (короб из листового дюралюминия), 6 — хребтовая труба рамы (стальная труба диаметром 36 2,5 мм), 7 — руль (от моника «Карпаты»), 8 — уси-пивающая косынка (стальной лист толщиной 2,5 мм), 9 — передняя випка (от мопедов типа «Рига», «Карпаты» или «Верховина»), 10 — резиновая оттяжка-амортизатор, 11 — кронштейн (трубы — диаметром 22X2 мм, опоры — стапь толщиной 2,5 мм, косынка — сталь толщиной 3,5 мм). 12 — пыжа (склеивается из фанерных заготовок, подошва — стальной лист толщиной 0,8 мм), 13 — двигатель (типа В-50 или Ш 58 — Ш-62), 14 — вертикальная труба рамы (стальная труба диаметром 36X2,5 мм), 15 — задний монтажный кронштейн двигателя (стальной лист толщиной 2,5 мм), 16 — амортизатор (от мотоциклов типа «Минск» или «Восход»), 17 — цепь противоскольжения, 18 — заднее колесо.

3. СЛАВЕЦ, инженер

Источник: http://eurosamodelki.ru/katalog-samodelok/auto-samodelki/delaem-snegohod-iz-mopeda-svoimi-rukami

Летом – скутер, зимой – снегоход

Транспорт, на котором и зимой, и летом можно ездить без проблем, но не машина. Что это? Ну? Это знакомый нам скутер, но при минимальных дополнительных денежных и ресурсных вложениях он превращается в снегоход, ну а летом ? вновь в скутер. Сложно? Нисколько, особенно учитывая, что идея такого превращения витает давно.

В принципе, превратить можно что угодно в необходимое, главное ? желание. А раз желания предостаточно, то превращение скутера в снегоход не должно стать проблемой, тем более что процесс переделки ? это лишь снятие колёс и постановка на их место лыж с гусеницей. Теперь вы убедились, что своими руками можно сделать всё?

  • скутер ? происхождение и назначение не важны: детский, китайский, взрослый, фирменный;
  • рама, сиденье, двигатель, бак, руль ? всё это и есть скутер, вернее, что от него необходимо для реализации переделки скутера в снегоход;
  • лыжи ? либо приобретаются, либо изготавливаются своими руками из фанеры (9?10 слоёв, 3 мм толщина);
  • гусеница ? о ней ниже и подробнее.

Вообще гусеница (или движитель) ? это важнейший элемент будущего снегохода, так как от неё зависит качество езды. Как вариант, своими руками её можно изготовить из автопокрышки. А так как она представляет собой замкнутый круг, возможность разрыва минимальна.

Итак, процесс следующий:

  • отрежьте при помощи сапожного ножа от покрышки борта;
  • распилите вдоль трубы из пластика (в соотношении диаметр?толщина ? 40 на 5мм) ? это грунтозацепы. Они должны соответствовать ширине шины. Прикрепите их к приводному полотну через каждые 5?7см, используя болты М6.

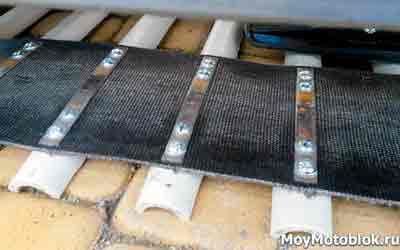

Аналогичным образом изготавливается движитель из транспортёрной ленты ? с той лишь разницей, что концы ленты необходимо накладывать друг на друга примерно 3?5см, фиксируя такими же болтами.

Если нет ни того, ни другого, умельцы предлагают воспользоваться клиновыми ремнями, причём скреплять их нужно по ширине грунтозацепами, ведь по внутренней стороне уже имеются впадины для шестерёнок. А можно и вовсе приобрести готовый экземпляр, например, гусеницу от ?Бурана?, но в денежном эквиваленте это очень дорогое удовольствие.

Вне зависимости от выбранного варианта ширина гусеницы напрямую влияет на проходимость будущего снегохода, но хуже ? на управляемость. Для примера, заводские ширины полотен ? 15, 20 и 24 дюйма по соотношению стандартные, широкие и сверхширокие.

Начинаем переделку

Так как главная цель ? использовать скутер по своему прямому назначению летом и как снегоход зимой, в конструкцию потребуется внести минимальные изменения. А именно ? снять колёса и на месте переднего установить лыжу, на месте заднего ? движитель.

Крепим лыжу своими руками при помощи стойки, у которой левая и правая стороны работают отдельно, независимо друг от друга (или, иначе, сверху рама из уголков, а снизу ? прут). Такой тип конструкции крайне безопасен, поскольку, во-первых, это помогает оставаться лыже на снежной поверхности. Во-вторых, самопроизвольно скутер-снегоход не будет уходить в бок, не станет неуправляемым на льду, да и износ лыжи при переезде по асфальту минимален. К тому же прут ? он же, по функции, конёк, обязан быть не прямым, а полукруглым, чтобы руль свободно поворачивался в разные стороны и на снегу, и на льду.

Продолжаем делать своими руками транспортное средство, и пришла очередь гусеницы, которая встаёт на месте заднего колеса.

Итак, понадобится ведомая звёздочка от снегохода ?Буран?, два колеса, маленьких, с роликовыми подшипниками, колесо диаметром, как от мопеда. Итак, вырезаем из колеса мопеда шлицы с тормозным барабаном и, просверлив в нём отверстие, вставляем туда диск меньшего размера. Чтобы с получившегося колеса движитель не сползал, из тех пластиковых водопроводных труб, которые были использованы для гусеницы, делаем своими руками аналогичные зацепы.

Берём кровельный металл и своими руками изготавливаем из него бандаж, для чего на мебельные болты-глухари крепим зацепы на расстоянии, учитывая расположение отверстий на гусенице. То есть, закрепив бандаж на мопедном колесе с зацепами, получим ведущую звёздочку для движителя.

Теперь понадобится соединить бурановскую звезду с двумя роликовыми колёсами болтами М8, а в качестве оси будет использована шпилька (резьба М10). В качестве рамы для гусеницы подойдёт труба квадратного сечения и уголки из металла. Размеры какие-то определённые назвать трудно, так как в этом вопросе необходимо исходить из марки самого скутера и из размеров гусеницы.

Практическая информация

Изготовление своими руками снегохода из любого скутера ? дело нехитрое, было бы желание. Примерная скорость последнего ? 40-60 км/ч. Если учесть вес готового переделанного агрегата и вес пассажира ? скорость снегохода будет в пределах 20?45 км/ч. Причём это с учётом использования родного двигателя. К его достоинствам относится то, что он тихий, имеет вариаторный тип КПП, принудительное охлаждение, малый вес, электрозажигание, мало потребляет топлива, не вибрирует. В общем, настоящая находка для самоделок.

Единственное, что может существенно снизить мощность агрегата и увеличить массу всей конструкции ? это забитые снегом карманы, которые есть в конструкции скутера. Чтобы этого не произошло, можно своими руками сделать кожух, которым закроется верхняя часть гусеницы:

  • берём поликарбонат, органическое стекло, любую другую пластмассу;
  • из взятого листа вырезаем боковины будущего кожуха;
  • скрепляем их с использованием термоклея и пластиковых уголков;
  • берём гибкий и тонкий, по возможности, пластик и вырезаем полоску, ширина которого равна ширине кожуха;
  • всё собираем на уголки и промазываем пластилином места стыков деталей;
  • теперь из стеклоткани вырезаем соответствующие кожуху куски, промазываем их смолой, после чего плотно укладываем на конструкцию;
  • спустя сутки всё высохнет, и можно будет подрезать получившийся защитный кожух как нужно.

Своими руками, как вы могли убедиться, получилось превратить в снегоход обычный скутер. Минимальные вложения времени, сил, денег ? вот что отличает такую конструкцию от других. И, кстати, этот силовой агрегат вполне способен тащить за собой как санки с ребятишками, так и гружёную тележку.

Источник: http://motoaria.ru/snegohody/letom-skuter-zimoj-snegoxod.html

Самодельный снегоход на гусеницах с двигателем от Лифана

Снегоход – универсальное техническое средство для передвижения в зимнее время года. Благодаря особенностям ходовой части оно способно преодолевать километры глубокого снега, развивая при этом до 50-70 км/ч. Экономный расход топлива, маневренность и необычайная простота управления – вот все то, что делает его незаменимым там, где зимние метели и сугробы бывают едва не круглый год. Правда, стоимость таких машин колеблется от нескольких до десятков тысяч у.е., что затрудняет процесс покупки.

В ситуации, когда приобретение заводского снегохода – нереальная мечта, а обстоятельства требуют его наличия, на помощь приходят самоделки, готовые решить ее менее затратным способом. Одной из них считается переделка мотоблока в снегоход, которой мы посвятим материал статьи.

Особенности самодельных снегоходов

Продажей снегоходов на территории СНГ занимается огромное количество компаний. Но цены на них высоки даже для семей с приличными доходами. Если вы не хотите переплачивать деньги за рекламу и являетесь трудолюбивым и креативным человеком, то попробуйте сделать самодельный снегоход.

Сделанный собственноручно самоход стоит в 7-10 раз дешевле, чем самые дешевые модели, изготовленные заводским образом.

Успешность собственноручного изготовления снегохода зависит от нескольких факторов:

  • ваше личное мастерство;
  • ваше инженерно-конструкторское мышление;
  • наличие деталей и агрегатов от других снегоходов, мотоциклов и прочего.

Следует иметь в виду, что езда на снегоходе, как и на любом транспортном средстве, сопряжена с повышенной опасностью. Несмотря на то, что самодельные аппараты, как правило, не способны развивать скорость более 15 км/ч, к качеству деталей, к сварке, к креплению элементов болтами следует подходить со всей серьезностью. Вопрос эксплуатационной безопасности и надежности конечного агрегата должен являться основным для любого человека, имеющего намерение смастерить снегоход собственными руками.

Технические характеристики

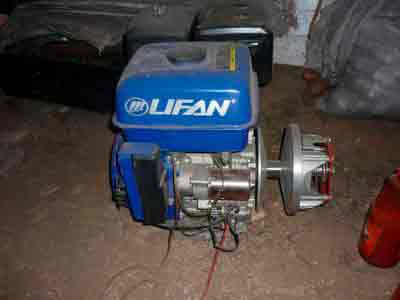

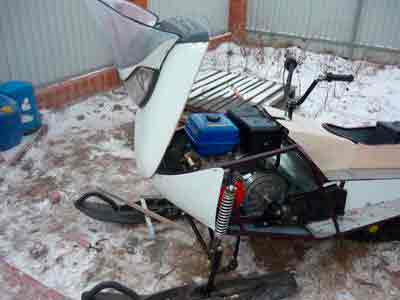

Самодельные снегоходы на гусеницах своими руками с двигателем Лифан имеют параметры:

  • двигатель Lifan объемом 9 л. с. оборудован электростартером;
  • гусеница (ГУС) с роликами и звездами, ролики и звёзды от Бурана;
  • рама из трёх элементов: труб, уголков и косынок;
  • руль от мотороллера;
  • две звезды: первая – главная, вторая – ведомая;
  • цепь от мотоцикла Минск;
  • самая высокая скорость – 30 км/ч, а средняя – 15 км/ч.

Принцип работы двигателя Лифан: крутящий момент передается с ведущего вариатора на ведомый, а с него уже непосредственно на вал ведущей звездочки ГУС.

Подготовка

Перед тем, как приступить к изготовлению снегохода, необходимо рассчитать основные параметры аппарата. Если вы немного инженер-конструктор, то уместно сделать чертеж агрегата. В принципе все снегоходы устроены одинаково и просто. Ваша задача – сделать надежный аппарат по образцу и подобию всех других вариантов этого класса транспортного средства.

Что потребуется для изготовления:

  1. Труба для рамы, для подвесок и других каркасных элементов.

Экспериментальным путем было установлено, что оптимальный диаметр трубы – 40 мм. Если вы используете профиль, то будет достаточно 25 х 25 мм. Толщина стенки – 2 мм. При меньших параметрах – будет снижена устойчивость аппарата к деформациям. При больших – произойдет утяжеление машины, что, соответственно, отразится на и без того не блестящих ездовых характеристиках.

  1. Колеса с резиной на оси.

Подойдут колеса от квадроциклов (небольших моделей с диаметром колеса 30-40 см), каких-нибудь тележек и т.д. Всего потребуется 2 оси с 2 колесами на каждой.

  1. Клиновые ремни или транспортерная лента.

Основной элемент «гусениц». Оптимальная толщина – 3 мм. Этого достаточно для устойчивости и износостойкости.

  1. ПВХ-трубы.

Из них делаются грунтозацепы — второй элемент «гусениц». Оптимальный диаметр 40 мм при толщине стенки – 5 мм.

  1. Двигательная установка.

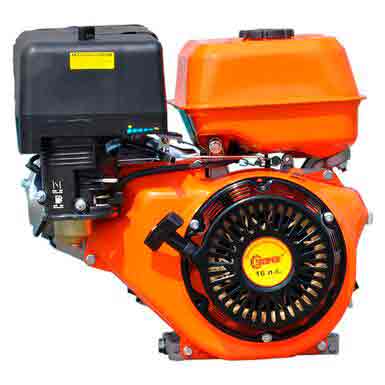

Как правило, используют двигатель, карбюратор, топливный бак от мотоцикла.

  1. Передаточный механизм.

Как правило, используют звезды и цепь от мотоцикла, звезды от снегоходов. Ведущий вал от любого агрегата, подходящий по габаритам.

  1. Направляющие лыжи.

Оптимально брать лыжи от другого снегохода. Так как этот элемент должен быть максимально надежным, рассчитанным на нагрузку самого агрегата, плюс – водителя и возможных пассажиров.

  1. Руль.

Как правило, используют руль от мотоцикла, соответственно с ручкой газа и тросом.

  1. Платформа, сидение, кузов.

В принципе можно обойтись и без платформы, закрепив сидение(я) и кузов (опционально) непосредственно на раме. Но иногда на раме конструируют дополнительную платформу, например, из деревянных досок, которые обеспечивают незначительную амортизацию, позволяют разместить несколько сидений, и в тоже время несильно утяжеляют конструкцию.

  1. Амортизаторы.

Данный элемент вносит дополнительную сложность в конструкцию. Поэтому часто обходятся без него, тем более, если предполагается ездить по не утрамбованному снегу. Амортизация устанавливается на переднюю подвеску и сидение водителя. Можно взять от старого снегохода или от мотоцикла.

  1. Мелкие детали.

Помимо перечисленных выше, для изготовления снегохода потребуются другие стандартные детали: болты, шпильки, гайки, шарниры.

Изготовление гусеницы для вездехода своими руками

Многие жители северных широт и мест с плохой проходимостью занимаются разработкой и сборкой различной техники с повышенной проходимостью. Не исключением стали и вездеходы на гусеничном ходу. Существует большое количество различных вариантов создания подобной техники. Но самым проблемным вопросом для конструкторов вездеходов является изготовление гусениц.

Можно, конечно использовать их заводского производства, но полностью собрав своими руками вездеход, хочется иметь и гусеницы собственного производства. На сегодняшний день существует несколько вариантов создания таких движителей, которые практически не отличаются своими техническими характеристиками от заводских.

Простой вариант гусениц

Самый простой вариант гусениц для вездеходов и снегоходов, изготавливается из обычной роликово-втулочной цепи и транспортерной ленты. При этом для ее производства не требуется какое-либо специальное оборудование и инструменты. При этом работу можно выполнить чуть ли не по середине жилой комнаты.

Чтобы транспортерная лента прослужила длительное время, необходимо обшить ее края леской с расстоянием между стежками около одного сантиметра. Это занятие очень похоже на обметывание ткани швеями. В любом случае такая прошивка предотвратит распускание ленты во время движения. Скрепить торцы между собой можно любым подходящим способом. Для этого может подойти шарнирное соединение, напоминающее рояльную петлю, или просто сшить, но вряд ли оно долго продержится.

Толщина транспортерной ленты зависит от мощности силового агрегата. Если в вездеходе установлен двигатель от мотоцикла советского изготовления, тогда отлично зарекомендовала себя лента толщиной 0,8 – 1 см, применяемая на транспортерах в сельском хозяйстве. Для придания гусенице жесткости необходимо у ее внутренней части прикрепить втулочно-роликовую цепь. Сделать это можно с помощью болтов или жесткой стальной проволоки. Главное, чтобы цепь плотно прилегала в поверхности транспортерной ленты.

Гусеницы, изготовленные таким способом отличаются своей длительной эксплуатацией, хоть и проста в производстве. К тому же при необходимости можно с легкостью провести ремонт, даже в полевых условиях.

Движители из покрышек

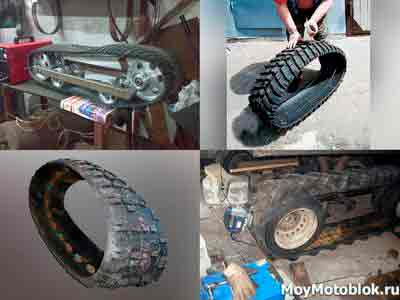

Многие владельцы самодельных вездеходов и снегоходов используют в качестве гусениц для своей техники обычные покрышки от автомобиля. Для этих целей необходимы покрышки от грузовиков, при этом стоит выбирать их с требуемым рисунком, чтобы не усложнять себе работу в дальнейшем.

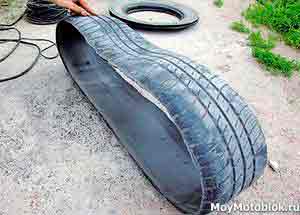

Чтобы изготовить гусеничный движитель из покрышки, необходимо отрезать от нее борта, оставив только часть с протектором. Это мероприятие отнимает много сил и требует соблюдать терпение, так как для работы необходим только сапожный нож с хорошей заточкой.

Для того, чтобы немного упростить изготовление необходимо периодически мочить нож мыльным раствором, что облегчит процесс разрезания резины. Некоторые для этих целей используют специально разработанные устройства. Также можно применят электрический лобзик, с закрепленной на нем пилкой с мелким зубом. Ее тоже необходимо поливать мыльным раствором.

Первым делом следует отрезать борта от покрышки. Далее, если нужно, требуется снять несколько внутренних слоев в получившейся гусенице. Это делается для придания ей мягкости. Если рисунок протектора не устраивает, тогда следует приступать к нарезке нового, что достаточно кропотливое занятие.

Такой вид гусеничных грунтозацепов имеет одно неоспоримое преимущество перед предыдущим вариантом. Поскольку она цельная, без соединений, то и надежность ее значительно выше. Из отрицательных моментов можно отметить небольшую ширину гусеницы, но для ее увеличения можно срастить две или три покрышки.

Ременные гусеницы

Простота изготовления таких гусеничных движителей все больше привлекает владельцев вездеходов к применению их на своей технике. Ремни с профилем в виде клина собираются в единую конструкцию при помощи грунтозацепов, которые крепятся к ремням заклепочным способом либо винтами.

В следствии чего получается, что полотно гусеницы уже обладает отверстиями под звездочку. Чтобы это сделать, необходимо укладывать ремни с небольшими промежутками.

Изготовление гусеницы к вездеходу

Под названием вездеход понимают транспортное средство с повышенной проходимостью. К ним можно отнести трактора, снегоходы, внедорожники и танки. Так как зачастую вездеходы изготавливают своими руками из подручных транспортных средств. Зачатую на это уходят мотоциклы или мотороллеры, но в итоге получается транспортное средство, не боящееся ни бездорожья, ни грязи. Повышенная проходимость вездехода в основном зависит от его гусеничных движителей, которые одеваются на колеса.

В этом варианте гусеница будет иметь четыре полосы по 5 сантиметров шириной. Их необходимо вырезать из обычной транспортерной ленты. После чего провести соединение боковыми сторонами с помощью профиля в форме буквы П. Далее необходимо изготовить балансиры. Используя штамп, нужно из листовой стали изготовить детали в пол колеса. После этого необходимо изготовить ступицы из бронзы. Полуколеса следует соединить шестью болтами. Балансиры изготовлены.

Следующим шагом будет производство валов для опорных барабанов гусеницы. В них следует выполнить отверстия для подшипников. Барабаны можно изготовить из дюралюминиевых заготовок. Соединяя их между собой необходимо вставить звездочку из резины. Получается, что гусеница приводится в движение от ведущей звездочке с цепной передачей. Ее устанавливают на заднюю вилку. После чего следует собрать всю гусеницу в единое целое.

Вертикальную дуга необходимо оснастить стальной втулкой, через которую проходит ось колеса. К ушку на этой втулке крепится механизм, фиксирующий конструкцию задней вилки. На остальные ушки вездехода крепятся гусеничные балансиры. Движитель готов у использованию.

Как видно, изготовить гусеницу можно разными способами, главное иметь терпение и желание.

Как сделать: инструкция

Вначале варится каркас – рама. Очевидно, что чем больше будет рама, тем тяжелее получится аппарат и тем медленнее он будет двигаться. Оптимальная длина рамы – 2 м плюс/минус.

На раме последовательно фиксируются:

  • ведущий вал с принимающей звездой;
  • силовая установка с передающей звездой и бензобаком;
  • передняя колесная ось (неподвижное крепление к раме сваркой или болтами);
  • задняя колесная ось (крепится фиксировано при помощи подвижного направляющего элемента);
  • передняя подвеска с рулевой конструкцией и направляющей лыжей (лыжами);
  • сидение(я) и кузов.

Гусеницы изготавливаются из приводных клиновых ремней или транспортерной ленты. Оптимальная ширина гусениц – от 40 до 50 см. При меньшей ширине (40) снегоход будет более маневренен и лучше управляем. При большей (50+) – улучшается проходимость аппарата.

Функцию грунтозацепов выполняют распиленные вдоль пополам пвх-трубы указанного выше диаметра. Они крепятся к резиновой основе при помощи болтов и гаек. Недостаточной ширины клиновые ремни можно скреплять друг с другом металлическими грунтозацепами.

Для того чтобы иметь возможность регулировать натяжение гусеничного полотна, задняя колесная ось крепится при помощи подвижного направляющего элемента, позволяющего фиксировать положение оси в определенном положении.

Дополнительные замечания:

  1. Центр тяжести должен приходиться примерно на центр конструкции. Так как силовая установка крепится впереди, то сидение водителя должно быть смещено к центру над передним мостом или немного смещенным кзади.
  2. Расстояние между ведущим валом и силовой установкой должно быть минимальным, чтобы минимизировать потери передаваемой на вал энергии.
  3. Если вы устанавливаете амортизатор под сидение, то передняя опора сидения крепится на профильной дуге жестко, а сзади сидение опирается на амортизатор.
  4. Если вы делаете снегоход с расчетом на большую загрузку, то для снятия части веса с гусениц целесообразно установить дополнительную лыжу посредине базы (между двумя гусеницами). Эта лыжа, длинной 50-70 см, крепится непосредственно к раме. Однако такая конструкция предполагает более точный предварительный расчет с последующим выравниванием высоты «ножки», что осложняет изготовление снегохода.
  5. В шинах снегохода желательно поддерживать невысокое давление, чтобы избежать быстрого износа деталей и высокого расхода топлива.

Рассмотренный вариант снегохода является наиболее простым по конструкции. При наличии инструментов, сварочного аппарата он может быть собран в гараже без проблем.

Как поставить мосты

Размещайте их под площадкой, предназначенной для погрузки. На 1 мост уйдёт 2 надувных колеса от телеги и стержень металлический. В норме, колеса находятся в свободном вращении и не оснащены проводами.

Если снегоходы построены на основе двигателя от мотоблоков, то колеса нужно накачать на ½ объема, и к внешним концам колёс приварить фиксирующие устройства, при помощи которых мосты прикрепляются к раме.

Передний мост находится в стоячем состоянии, его фиксирующие устройства приварены к раме. Проверьте, чтобы задний свободно двигался вдоль рамы (он служит для натяжения гусеницы). Его фиксирующие элементы включают затяжки болтовые М10, которыми закрепляется мост в рабочее состояние.

Подбор двигателя

Силовой агрегат должен иметь тягово-сцепное устройство с ручной системой управления. Можно использовать мотор от мотоблока Нева.

На его основе можно сделать снегоход для транспортировки грузов и перевозки 1 или 2 пассажиров. Мощность такого устройства составит 6-7 лошадиных сил. Снегоходная приставка к мотоблоку поможет увеличить грузоподъемность.

Основные достоинства такого устройства:

  • доступная цена;
  • силовой агрегат японского производства;
  • 4-тактный 1-цилиндровый двигатель;
  • система воздушного охлаждения;
  • возможность использовать бензин в качестве горючего.

Мотоблок Нева имеет 8 модификаций. Возможная мощность составляет от 6 до 8 лошадиных сил. Имеется цепной переключающий редуктор для 4 возможных скоростей. Топливный бак в зависимости от конкретной модели имеет объем от 3 до 5 л. Мощность двигателя позволит перевозить несколько человек и груз.

Изготовление гусеницы из ремней

Следующий вариант гусеницы особенно привлекателен тем, что в процессе проведения работ не придется тратить лишние силы. Перед началом необходимо подготовить ремни, которые имеют клиновидный профиль. Их предстоит соединить в одно целое, применяя зацепы для почвы, которые фиксируются винтами, в качестве альтернативного решения можно использовать заклепки. В итоге получится гусеница для снегохода, своими руками созданная, которая имеет отверстия, предназначенные для ведущей звездочки. Для того чтобы образовать отверстия, необходимо будет оставить некоторое пространство между ремнями.

Нюансы конструкции

Основные элементы конструкции снегохода составляет ведомая и ведущая часть. Ведомая часть включает в себя амортизаторы, рулевую колонку, полозья.

Основные составляющие ведущей части — это силовой агрегат, рама, привод.

Основные схемы и чертежи можно найти в специальной литературе. На основе готового проекта необходимо сделать эскиз и картонный макет будущего устройства. Первоначально следует определиться с вариантами использования снегохода. Это поможет подкорректировать чертеж и определить элементы, которые необходимо приобрести, а также те, что можно изготовить своими руками.

Коробку передач и двигатель нужно установить на ведущей части будущего снегохода. Предварительно нужно определить, на каком ходу готовое устройство будет двигаться — гусеничном или колесном. У обоих вариантов есть свои плюсы и минусы.

Самые распространенные виды саней для зимней ловли рыбы

На замерзших водоемах самыми удобными являются следующие виды конструкций для транспортировки тяжелых рыболовецких принадлежностей:

Металлические сани, которые в свою очередь подразделяются на разборные и неразборные.

Читайте здесь Раколовка своими руками: изготовление и применение в летний и зимний период (145 фото)

Санки из дерева. Чтобы деревянные санки служили долго и исправно, они должны быть обработаны специальной пропиткой и покрыты водостойкой краской. Эти меры предосторожности помогут защитить деревянные полозья и корпус изделия от влаги.

Санки-волокуши для рыбалки. Данная конструкция ручной транспортировки имеет целый перечень достоинств, речь о которых пойдет немного ниже.

Надувные санки. Самое простое изделие, которое к тому же легче всего транспортируется из дома на место рыбалки. Единственный недостаток — надувные санки не отличаются особой прочностью, а соответственно, надежностью.

Финские санки. Многие рыбаки признают только такие сани. Это конструкция, состоящая из длинных полозьев и укрепленного на них высокого стула.

Главный плюс — финские сани не надо тащить. На них можно передвигаться точно так же, как на лыжах, вместо палок отталкиваясь ногами. Помимо этого у рыбака уже есть комфортное место для сидения у проруби.

Эти и другие виды саней удобно прикреплять к снегоходам.

Снегоход на колесном или гусеничном ходу

Снегоход из мотоблока проще всего сделать на колесном ходу. Для этого понадобятся только специальные колеса и (при желании) прицеп небольшого размера. Снегоход на колесном ходу обладает большей маневренностью. Колеса, установленные сзади, имеют относительно малый удельный вес. Чтобы агрегат не буксовал на рыхлом снегу, потребуется дополнительно установить специальные цепи.

Колеса для снегохода можно сделать из камер от грузовых автомобилей. В спущенном виде их надевают на колеса мотоблока и обматывают цепями, концы которых нужно закрепить, камеры накачать насосом.

Другой вариант — надеть на колеса мотоблока и прицепа металлические обручи по 1 на каждое колесо. Необходимые габариты определяются размером колес. Диаметр обруча должен быть немного меньше, а ширина — в 2-3 раза больше, чем у колес.

Чтобы улучшить сцепление с поверхностью и устойчивость снегохода на обручи (с тыльной стороны), нужно приварить по 5 или 6 пластин из металла. Необходимая толщина — 25 мм. Получится имитация грунтозацепов. Надевать подготовленные обручи нужно на спущенные камеры, которые после накачивания плотно прижмутся к ним.

Снегоход на гусеничном ходу — это устройство более сложной конструкции. Фактически это снегоходная гусеничная приставка к мотоблоку, работающая на основном моторе. Подобные самоделки получаются устойчивые, надежные, с высокой проходимостью. В регионах с обильным снежным покровом такой снегоход будет просто незаменим в зимнее время.

Гусеницы для мотоблока своими руками сделать несложно. Для этого можно использовать такие подручные материалы, как:

  • трубы водопроводные;
  • цепи мотоциклетные;
  • ленты конвейерные.

Чтобы лента на гусеницах дольше оставалась в рабочем состоянии, ее края необходимо предварительно прошить леской. Стежки нужно делать через каждые 10 мм. Чтобы замкнуть ленту в кольцо, нужно аккуратно сшить края.

Снегоход на гусеничном ходу не будет буксовать даже в очень глубоком и рыхлом снегу. Однако при высокой проходимости маневренность у него будет заметно ниже, ведь мотоблок на гусеницах значительно тяжелее. Вес ходовой части снегохода на гусеничном ходу будет до 30 кг.

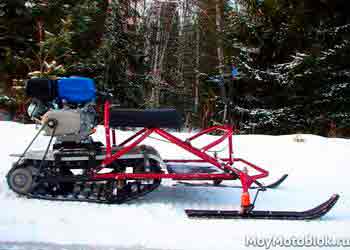

Гусеничный снегоход из мотоблока: процесс изготовления в домашних условиях

Снегоход, рисунок которого представлен ниже, базируется на моторе культиватора «Нева». Его производство начинают с рамы.

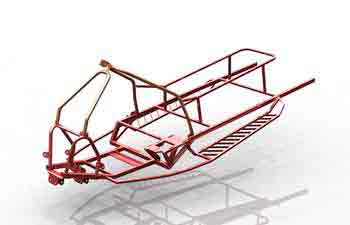

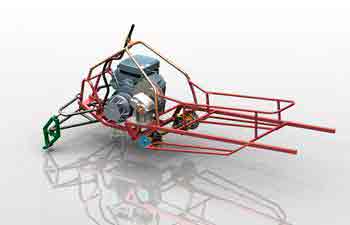

Рама для снегохода своими руками

Раму выполняют из металлических труб с диаметром, который используют для мотоциклетных рам. Так же подходят водопроводные трубы. Для придания нужной формы применяют трубогиб.

Чтобы упростить задачу и сократить время на проектировке, мы предлагаем воспользоваться уже готовыми чертежами.

Обозначения согласно чертежу:

  1. рама;
  2. зубчатая звездочка вала промежуточного типа;
  3. промежуточный вал;
  4. звездочка с зубцами;
  5. зубчатые детали;
  6. приводные элементы гусеницы;
  7. гусеничный вал;
  8. лыжные опорные стойки;
  9. катки-натяжители для гусениц;
  10. ось для натяжения катков;
  11. фаркоп;
  12. натяжитель;
  13. барабанные фланцы;
  14. стойка руля.

После сварки рамных элементов по установленным размерам в ее передней части делают подрамник – на нем локализуется мотор. Для этого приваривается подставка с отверстиями под него. Такие же отверстия должны быть и в самой траверсе. Через эти прорези будет удобно натянуть цепь привода и регулировать положение тягового агрегата.

Для того чтобы обеспечить пуск устройства рукояткой, подсельную раму смещают в заднюю часть агрегата. Бесценным бонусом будет оснастка исходного мотоблока функцией принудительного охлаждения. Это уменьшит износ карбюратора и тягового механизма.

Промежуточный вал для снегохода из мотоблока

На схеме представлен общий вид промежуточного вала. Цифрами на рисунке обозначены:

  1. опорная часть для сиденья оператора;
  2. поперечина – делается из нержавеющей трубы 28 х 28;
  3. стоечная ось – из труб 18 х 18;
  4. траверса – из металлического уголка со стороной не менее 25 мм;
  5. укосина – в качестве нее берется стальная заготовка 0,4 х 0,05 м;
  6. подшипники № 204;
  7. вал (на основе трубы);
  8. зубчатая звездочка (как и элемент 10);
  9. лонжерон;
  10. кожух в резиновом исполнении.

Все эти детали можно сделать своими руками.

Изготовление рулевой колонки для снегохода: базовый чертеж с размерами

Правильно собранная и отрегулированная рулевая колонка – обязательное условие для проходимости снегохода из мотоблока по глубокому снегу и беспрепятственного преодоления им неровностей рельефа.

Согласно предложенной нами схеме рулевой блок образуют:

  1. рамная траверса;
  2. стальная стойка в трубном исполнении;
  3. рулевая опора из уголка;
  4. вал, приспособленный из трубы-нержавейки;
  5. перекладина;
  6. сошка;
  7. шайба из бронзы;
  8. втулка;
  9. гайка типа М10.

После их соединения переходим к гусеничной части снегохода.

Гусеницы для снегохода на базе мотоблока

Гусеничная снегоходная приставка изготавливается собственноручно при помощи одного из предложенных вариантов:

  • конвейерной ленты;
  • труб для водопровода;
  • мотоциклетных цепей.

Для легкого снегохода можно ограничиться обычной транспортерной лентой, к которой приспосабливают роликовую цепь.

Для более серьезных самоделок лучше изготавливать траки гусениц из реек в количестве не менее 30 шт с расстоянием между соседними в 3,8 см.

Рекомендуемый размер траков по чертежу составляет 50 х 3,8 х 1,8 см. Желательно обзавестись шаблон-стапелем, чтобы не допустить кривизны и расхождения в значениях.

Согласно рисунка:

  1. гаечные стяжки;
  2. звездчатый элемент;
  3. привод траков;
  4. натяжитель;
  5. каток;
  6. реечный трак;
  7. самодельный лонжерон;
  8. ведомый механизм;
  9. лыжа;
  10. подвеска для лыж;
  11. болт, как и 12 и 13;
  12. направляющая;
  13. шуруп;
  14. опорный башмак;
  15. крепеж для подшипника;
  16. ось катка.

Нельзя забывать о передних лыжах.

Их усиливают лонжеронами, добавочными пружинами и снабжают рычагом для вытаскивания снегохода в случае застревания.

После того, как базовые блока подготовлены, переходим к этапу сборки.

Подготовительные работы

Самодельный снегоход из мотоблока можно будет использовать для хозяйственных работ, туристических прогулок, спортивных занятий. После определения варианта использования основную схему нужно будет немного подкорректировать.

Чтобы сделать снегоход из мотоблока своими руками , необходимо приготовить следующие инструменты и материалы:

  • аппарат для ручной сварки;
  • специальную маску и рукавицы;
  • болгарку;
  • ножовку по металлу;
  • комплект напильников;
  • трубогиб;
  • трубы рамные, например, от мотоцикла;
  • кронштейны, хомуты и другой крепеж;
  • мелкие детали;
  • мотор.

Чтобы сэкономить средства, многие запчасти и детали для снегохода можно изготовить самостоятельно или использовать составляющие от другой техники. Решая вопрос о том, как сделать снегоход из мотоблока, можно воспользоваться советами знакомых, имеющих подобный опыт, специальную литературу. Готовые схемы, чертежи, фотографии и видеоролики позволят лучше представить себе конструкцию снегохода и основные моменты его создания.

Размеры деталей нужно рассчитать с особой точностью. Для создания снегоходной приставки лучше выбрать готовый чертеж.

Снегоход на базе мотоблока: различные варианты конструкции

Среди имеющихся на сегодня разновидностей снегоходов из мотоблока встречаются:

  • колесные;
  • гусеничные;
  • снегоход на лыжах.


Колесный снегоход имеет примитивную конструкцию. Единственным элементом, который заменяют, являются колеса – вместо них ставят большие по размеру покрышки или вовсе колеса низкого давления. Их делают полноприводными, чтобы техника беспроблемно поворачивалась в стороны. Среди недостатков колесных снегоходов из мотоблока — пригодность лишь для неглубоких сугробов.
Самодельный снегоход на лыжах так же считается одним из наиболее простых вариантов замены фирменных мотосаней. Если в качестве основы взять готовые сани, процесс сборки максимально упрощается. Возможен и другой метод, когда лыжи делают самостоятельно из пластика.

Гусеничный снегоход на базе двигателя от мотоблока считается наиболее трудоемким по процессу воссоздания. Учитывая его универсальность, отличную проходимость и маневренность остановимся на нем более подробно.

Основные этапы работы

Вначале нужно сделать форму. Для этого рамные или водопроводные трубы изгибаются трубогибом в нужном варианте. Для предварительного соединения используется сварка точечным способом. Это позволит выявить и устранить допущенные ошибки.

Окончательно нужно закрыть стыки неразрывным единым швом. К готовой раме приварить кронштейны. На них устанавливается:

  • силовой двигатель;
  • полозья;
  • рулевая конка;
  • сиденья.

Под сиденье для снегохода можно приспособить старое мебельное кресло или стул. Другой вариант — снять готовое сиденье со старого мотоцикла. При желании можно сделать 2 или 3 посадочных места.

Удобное рулевое управление для снегохода получится из руля от старого велосипеда, мопеда и другой техники. Можно изготовить руль самостоятельно из куска гнутой трубы.

Пошаговая инструкция сборки снегохода из мотоблока

  1. собрать раму;
  2. установить двигатель, который для повышенной устойчивости должен поместиться в центре машины, и зафиксировать его;
  3. поставить промежуточный вал для снижения угловой скорости и повышения тягового потенциала;
  4. настроить рулевую колонку;
  5. агрегировать гусеницы;
  6. выбрать посадочное место и снабдить его старым сиденьем от автомобиля.

После успешного тестирования для защиты от коррозии внешних металлических частей снегоход зачищают и окрашивают.

Крепление прицепа и дополнительные элементы

Двухколесный одноосный мотоблок можно сделать 4-колесным и 2-осным при помощи небольшого прицепа. Его нужно намертво приварить к раме мотоблока.

Вначале к концу дышла нужно приварить металлический брусок длиной примерно 0,5 м. Он крепится в точке соединения прицепа и мотоблока параллельно основной оси.

Отступив от края на 6 см, сверлится по 1 отверстию с каждой стороны бруска. Добавочное крепление обеспечат хомуты из металла, их нужно накинуть на ось мотоблока и скрепить болтами и контргайками, к которым предварительно приваривается крестовина. Болт при этом пропускается через отверстия в крестовине и в хомуте.

Подобное сложное крепление будет надежным фиксатором для прицепа и всей конструкции в целом. Это уменьшит маневренность снегохода, но увеличит его устойчивость.

В качестве места для пассажиров можно использовать старые, но еще крепкие сани. Их легко присоединить к мотоблоку своими руками. Для перевозки багажа сани можно прикрепить к задней части сварной рамы.

Лыжи под полозья для снегохода лучше использовать деревянные. У пластмассовых сцепление заметно хуже. К рулевой колонке их крепят специальными шарнирами. На лыжи необходимо установить подрезы. Для этого можно использовать металлический прут сечением 8 мм.

Амортизаторы на снегоход устанавливаются обязательно — это обеспечит комфорт во время езды. Какие амортизаторы будут установлены (новые или снятые со старого мотоцикла) нужно определить заранее. Можно установить рычажные с мотоцикла. Это позволит сделать правильную конструкцию.

Стойки

На следующем этапе к лонжерону необходимо приварить 3 стойки, выполненные из стального уголка. Наиболее оптимальным вариантом послужат уголки размером 30 х 30 мм. Их также необходимо соединить стальными поперечинами. Так конструкция будет образовывать небольшой портал. Между передней его частью и серединой с правой стороны сделайте площадку – приварите стальной лист в 2 мм. После этого сюда поместите редуктор бензопилы и промежуточный вал цепной передачи.

В месте между задним порталом и средней его частью можно установить ящик. Зачем? Он будет служить опорой для сиденья, которое необходимо приварить туда на финальном этапе.

Передняя часть рамы должна соединиться с траверсой переднего моста. В качестве балки можно использовать обычную водопроводную трубу с диаметром не менее 30 мм.

К концам данной трубы приварите втулки рулевых лыж. Посередине балки прикрепите стойку, которая будет служить моторным подрамником. Все эти детали также необходимо сделать из трубы, причем в местах соединений на стойках и балке следует дополнительно приварить косынки со стального листа в 2 мм. Так конструкция станет прочной и, соответственно, надежной.

Техника безопасности

Готовый снегоход необходимо вначале опробовать на ровной местности. Пассажиров и грузы можно начинать перевозить только после успешных испытаний. Снегоход — это транспортное средство. Он может двигаться со скоростью до 70 км/ч, поэтому основные правила передвижения следует обязательно соблюдать, чтобы не попасть в аварию

С особой осторожностью следует ездить на незнакомых открытых пространствах или в лесу, особенно по свежевыпавшему снегу. Большие скорости в этом случае развивать не следует. Оптимальный вариант — не более 30 км/ч.

Готовясь к поездке на снегоходе, необходимо надеть защитный шлем и специальный костюм. Обычный ватник и валенки лучше не использовать. Очень опасно ездить на самодельном снегоходе по водоемам, покрытым льдом. Это очень опасно, даже если самодельное устройство в полном порядке.

Технология проведения работ

Гусеницы для автомобиля своими руками должны быть изготовлены по технологии, которая предполагает первоначальное удаление бортов у покрышек, после, если есть необходимость, нужно удалить лишние слои, которые располагаются с изнаночной стороны образованного кольца, в этом есть необходимость, если дорожка имеет повышенную твердость. Если рисунок протектора не подходит, то нужно нарезать новую структуру, которая будет необходима для того, чтобы конструкция имела возможность цепляться за почву.

Гусеница для снегохода, своими руками выполненная по вышеописанной схеме, будет обладать множеством плюсов, даже если проводить сравнение с вышеописанным вариантом. Это обусловлено тем, что она имеет замкнутый контур, что указывает на надежность. Но есть и минусы, один из которых выражен в ограниченной ширине гусеницы, но если есть потребность, то можно применить сдвоенную ширину.

Как сделать самодельный снегоход, и стоит ли овчинка выделки?

Самодельный снегоход, сможет соорудить любой человек мало-мальски разбирающийся в технике. Перед тем как начать делать снегоход, нужно понять какие преимущества вы от этого получите. Плюсы самостоятельной сборки:

  • Стоимость. Для некоторых это может выступать самым главным плюсом. Цена самодельного снегохода обойдется в разы дешевле, чем, если приобретать его в магазине.
  • Характеристики. Делая снежный агрегат, вы сами контролируете весь процесс, выбираете конфигурацию, мощность и внешний вид.
  • Надежность. Собирая аппарат самостоятельно, вы будете использовать самые лучшие комплектующие и детали.

Качественно сделанную машину своими руками можно использовать не только в городе, на ней вполне безопасно выезжать за пределы населенных пунктов, на горнолыжные базы и путешествовать по бездорожью.

Преимущества самодельного снегохода на основе двигателя Лифан

Аппарат оснащен механическим приводом и мотором, поэтому снижается риск застрять в сугробе. Управляется лыжами, рулевая система расположена спереди, легко маневрировать.

В чем преимущества «самоделки»? Готовый снегоход, по информации специалиста «fermerinform», в наше время можно купить в мотосалоне почти любого города, но цена на такую технику принуждает многих людей, которым по нраву зимняя езда, производить «самоделки» на гусеницах самостоятельно.

Преимущества «самоделки» по сравнению с заводским:

  • Цена – основной фактор для большинства людей. Стоимость готовых снегоходов лидирующих компаний выше стоимости «самоделок», собранных из подручных изделий и других деталей.
  • Компактные размеры.
  • Возможность собрать снежный мотоцикл любых подходящих размеров, соответствующих предпочтениям хозяина. Это относится, как минимум, внешней формы, запаса мощности и типа ходовой.
  • Надежность – это так категория, которая присуща далеко не всем аппаратам от популярных производителей. При самостоятельном изготовлении владелец использует более надежные материалы и уделяет много внимания основным элементам механизма.
  • Польза – возможность использовать, с пользой для аппарата, завалявшиеся в гараже и подсобном помещении материалы, а также элементы и приспособления с остальных устройств.

Специалист по снегоходу «Буран». Занимаюсь рыболовством в свободное время.

«Самоделки» нашли применение на улицах городов, на бездорожье загородных участков и горных курортов.

С чего начать?

Лучше всего начать работу по сборке аппарата своими руками с чертежей. Для создания чертежа не лишними будут инженерные навыки. Однако если вы в этом не преуспели, то стоит воспользоваться интернетом и распечатать готовую схему. Во всемирной паутине есть возможность найти чертежи снегоходов разных модификаций, от самых простых и дешевых вариантов до сложных, сконструировать которые под силу лишь опытному механику. Чертежи есть в общем доступе, распечатав которые вы без труда соорудите машину мечты. Изучая чертежи, обратите внимание на массу агрегата, чем он будет легче, тем выше будет его проходимость. Снегоход с легкостью будет маневрировать по рыхлому и глубокому снегу. Однако не только масса готового изделия влияет на проходимость, не менее важна опорная площадь гусеницы.

Фото санок для рыбалки

Обратите внимание!

    Лодочный мотор своими руками — советы начинающим, проекты, чертежи и пошаговое описание постройки основных узлов и элементов (видео + 120 фото)

Кормушка для зимней рыбалки — секреты использования и техника прикармливания рыбы в зимний период (115 фото)

Донные снасти — самые эффективные виды оснастки и особенности техники заброса (95 фото и видео)

Помогите проекту, поделитесь в соцсетях

Из чего состоит снегоход?

Любые снегоходы состоят из основных деталей, которые будут не измены вне зависимости от модификации аппарата, таких как:

  1. Рама. Можно использовать раму от старого мотоцикла или мотороллера, если таковая отсутствует, то можно сварить ее на заказ. Токарь запросто справится с такой задачей.
  2. Двигатель. Можно использовать мотор от мотоблока, хотя стоит сказать, что при его мощности, получившееся изделие лучше назвать детским снегоходом, разогнать его до приличной скорости не выйдет. Есть альтернатива использовать мотор от мотоцикла или скутера. Выбор двигателя зависит еще и от массы снегохода.
  3. Гусеницы. Самая важная и одновременно сложная деталь снегохода.
  4. Привод. Соединяет двигатель и гусеницу. Для привода отлично подходит цепь от мотоцикла.
  5. Руль. Тут нужно отталкиваться от личных предпочтений и удобства, но чаще всего он также берется от скутера или мотоцикла.
  6. Лыжи. Здесь используется готовый вариант, если таковой имеется или можно сделать лыжи из фанеры. Лучше отдать предпочтение листам фанеры толщиной не менее 3 мм.
  7. Топливный бак. Для этой детали следует выбрать емкость из пластика или металла. Вместимость 15 литров вполне достаточна для того чтобы преодолевать большие расстояния при этом она не займет много места.
  8. Сиденье. Лучше всего изготовить на заказ, так как самодельный снегоход будет эксплуатироваться в суровых условиях, следует отдать предпочтение прочным, износостойким материалам. Не забывайте об удобстве, вы должны чувствовать на нем себя комфортно.

Как выбрать санки для зимней рыбалки

Современные рыбаки имеют возможность выбрать для транспортировки своих аксессуаров всевозможные конструкции фабричного производства, либо же сделать подобные санки своими руками.

Сложно определить, какой вид санок лучше всего подойдет конкретному рыбаку — пластиковые санки для рыбалки либо же переделанные обычные санки для детей. В этом вопросе все рыбаки делают свой выбор самостоятельно, исходя из своих предпочтений и удобства.

Также многие мужчины обращают внимание на прочность и вместительность изделия, простоту эксплуатации и возможность хранения в летнее время.

Можно ли сделать гусеницы самому?

Это самый сложный элемент, для самостоятельного изготовления. Гусеницы машины играют решающую роль в том, какую скорость будет развивать агрегат, и какова будет сцепка с ледяным покрытием. Качественно сделанные кустарным способом гусеницы способны прослужить достаточно долгое время. Чаще всего для гусениц используют покрышки от автомобиля. Для начала нужно освободить покрышки от бортов, оставив лишь гибкую дорожку. Теперь нужно изготовить грунтозацепы. Для этого используют пластиковую трубу диаметром 4 см. Ее нужно распилить на части длинной 50 см, получившиеся заготовки распилить еще вдоль. Эти детали крепятся к покрышке болтами. Важно соблюсти одинаковый интервал крепления грунтозацепов, в противном случае гусеница будет соскакивать с катка. Оптимально будет крепить их на расстоянии 5 см друг от друга. Аналогичным методом делают гусеницы. Для их изготовления нужно использовать транспортерную ленту, которую следует отрезать, сделав длину оптимальной для самодельного агрегата. Важно правильно и надежно сцепить обрезанную ленту. Для этого ее концы накладываются друг на друга на 5 см и фиксируются болтами. Как вариант, для изготовления гусениц можно воспользоваться клиновыми ремнями. Они скрепляются грунтозацепами, образуя гусеницу с готовыми выемками под шестерню. Делая гусеницы своими руками нужно учесть такой нюанс: чем больше площадь гусеницы, тем лучше аппарат будет проходить по сугробам, но в управлении будет хуже. В магазинах, готовые изделия чаще всего представлены в трех вариантах, со стандартными гусеницами, широкими гусеницами и сверхширокими. Чтобы упростить себе задачу, вместо самостоятельного производства, можно приобрести гусеницы в магазине. Таким образом, вы получите возможность приобрести гусеницы подходящие под рельеф местности и условий перемещения.

Создание грунтозацепов

Звенья гусеничной ленты создаются из полиэтиленовой трубы диаметром 4 см и толщиной стены 5 мм, разделенной на две равные части продольно. Цельное место грунтозацепа должно прилегать к ленте. На легких снегоходах 1 звено ленты объединяет гусеничную пару. Если ширина гусениц 150, то длина трака 500.

Нарежьте грунтозацепы при помощи пилы дискового типа, предназначенной для работы по дереву. Можно использовать станок с 2-я направляющими (металл и дерево), которые жестко зафиксированы на стоячей столешнице. Стены труб распиливайте поочерёдно.

Длина между звеньями зависит от свойств ЗК на приводной оси. Обычно, расстояние составляет до 7 см — его нужно выдерживать с погрешностью до 3-х мм, чтобы предотвратить нарушение работы привода, когда грунтозацепы «идут» на траки ведущих колёс, а гусеница проскакивает и слетает с катков.

Особенности сборки

Готовую раму, сваренную собственноручно или позаимствованную от другой техники нужно оснастить рулем с помощью сварки. Двигатель устанавливается строго в соответствии с чертежом. Лучше всего, чтобы он располагался как можно ближе к карбюратору. На готовую конструкцию нужно установить гусеницы, которые были изготовлены заранее. Когда проделана основная работа, можно приступать к подключению бака, тросов газа и тормоза, установке сиденья.

Принцип движения гусеничного транспорта

Для гусеничной машины любого предназначения, будь это танк или снегоход, поступательное движение обеспечивается гусеничным движителем (ГД).

В нем используются два побуждающих фактора:

  • крутящий момент Мк, передаваемый от двигателя/силового привода к ведущим колесам;
  • сцепление гусениц с грунтом.

Гусеницей или гусеничной цепью ГД называют звенчатую конструкцию, представляющую собой сплошную непрерывную ленту или цепь.

Для полноценного сцепления с грунтовой поверхностью гусеницу оснащают рельефными выступами, служащими в качестве активных грунтозацепов.

Принцип гусеничного хода проиллюстрирован кинематической схемой работы ГД, расположенной ниже. На схеме обозначены следующие позиции:

  • поз. 1 – гусеница;
  • поз. 2 – поддерживающие ролики, не допускающие провисания полотна гусеничной ленты;
  • поз. 3 – ведущая звездочка (ведущее колесо), преобразующая крутящий момент от двигателя в силу тяги, необходимую для поступательного передвижения машины;
  • поз. 4 – опорные катки, обеспечивающие полноценный контакт полотна гусеничной ленты с поверхностью грунтовой опоры;
  • поз. 5 – амортизаторы;
  • поз. 6 – направляющее колесо, служащее для направления поступательного движения машины, и передающее часть его веса на грунт.

Движение по принципу гусеничного хода осуществляется следующим образом:

  1. На ведущую звездочку (поз. 3) подается крутящий момент Мк .
  2. Вращающаяся звездочка перематывает непрерывную ленту/цепь гусеницы (поз. 2).
  3. Гусеница (поз. 2) находится в тесном сцеплении с поверхностью опоры (грунт, рыхлая почва и т.п.). На нее воздействуют:
  • усилие Rz – реакция опорной поверхности, которую гусеница передает остову транспортного средства;
  • весовая нагрузка G;
  • касательная реакция грунтовой опоры Рк .

Перематываемая лента/цепь гусеницы непрерывно укладывается в направлении поступательного движения транспортного средства на поверхность грунтовой опоры под опорные катки, создавая для колес машины путь с более низким сопротивлением движению, чем по мягкому грунту.

В процессе движения гусеничная лента поднимается от опорной поверхности и передает толкающее усилие остову транспортного средства.

Удельное давление на опору (грунт) по длине гусеницы неравномерное – повышенное в зоне ведущих звездочек, пониженное – в передней части в зоне направляющего колеса (поз. 6). Максимальное давление на грунт от ГД – в зоне опорных катков (поз. 4).

Самый простой способ изготовления снегохода

Взять за основу мотоблок и видоизменить его в снегоход – это, наверное, самый легкий способ для создания агрегата для передвижения по снегу. Его можно использовать полностью, можно взять лишь некоторые детали. Если мотоблок используется полностью, то к нему нужно приварить раму с задней осью и модифицировать рабочий вал в привод, который должен передавать вращающие движения от двигателя к гусенице. Если использовать мотоблок не полностью, то из него следует взять только двигатель и рулевую вилку. На нижнюю часть вилки нужно будет установить гусеницы. В этом случае нужно также учитывать, что мощность мотоблока рассчитана на вес и давление колес, которые меньше чем гусеницы. Для того чтобы избежать лишней траты бензина и амортизации деталей, колеса снегохода должны быть с низким давлением. Мини самодельный снегоход легок в управлении. К слову сказать, если самодельный снегоход получился не очень мощный и развивает скорость до 15 км/час, то оснащать его тормозами не обязательно. Для остановки самодельного снегохода достаточно просто снизить обороты, и он остановится сам. Подойдя к работе серьезно и изучив всю имеющуюся информацию, наверняка вы будете гордиться своим агрегатом собранным собственноручно!

Подготовка к сборке

Самодельные снегоходы создают на гусеницах, которые приводятся в движение двигателем от Лифана, монтированным на жесткой железной раме. Они поддерживаются в рабочем состоянии колёсами и роликами. Основные типы исполнения:

  • с цельной рамой или переломной;
  • с жесткой подвеской или амортизированной;
  • с двигателем Лифан или мотором от мотоциклетной коляски.

Для эффективного рулевого управления применяются небольшие лыжи. Облегченные виды массой до ста килограммов и предназначены для движения со скоростью до 15 км/ч, обычно не требуют оснащения тормозной системой, так как они просто останавливаются при снижении оборотов. Произвести самодельный аппарат на ГУС легко, если пользоваться алгоритмом:

  • подбор силового агрегата, расчёт рамы и ходового элемента;
  • сбор рамы точечного типа сварки;
  • устройство руля;
  • подготовка двигателя Лифан в проектное состояние на крепление;
  • проверка конструкции на стойкость к перевороту;
  • капитальный тип сварки рамы, установка двигателя Лифан;
  • монтаж приводного оборудования системы и мостов;
  • сбор и установка ГУС;
  • установка элементов кузова.

Проведите дополнительные испытания. При нормальной езде и отсутствии опрокидывания, во время движения, загоните в гараж и разберите. Раму очистите от ржавчины, окрасьте. По окончании ремонта, рекомендуется провести отделку других элементов.

Гусеницы для снегохода своими руками

В качестве движителя можно использовать детали гусеницы от снегохода «Буран» (фото 1)

,, но если такую найти не удастся, вы можете приобрести новую. Из одной такой гусеницы вы сделаете 4 заготовки. Если у вас есть друзья-единомышленники, объединитесь с ними и уже совместно купите необходимую деталь. В этом случае, стоимость гусеницы для каждого участника будет заметно ниже.

Я связался с компанией, которая поставляет комплекты движителей, и заполучил у них как запасные запчасти пластмассовую лыжу без крепления к вилке и неширокую резиновую гусеницу.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Из скутера детский снегоход своими руками

Конструкцию скутера значительно изменять не нужно. Это позволит с минимальными затратами сил и времени вернуть на место стандартную комплектацию транспортного средства с окончанием зимы и снова использовать его в теплое время года.

Если у Вас нет токарных и фрезерных станков для изготовления необходимых деталей, можно купить уже готовые, или использовать те, которые найдутся в вашем гараже и на разборке автомобилей. Также, некоторые элементы под силу будет сделать самостоятельно с помощью простых инструментов и сварочного аппарата.

В торгующем запасными частями к снегоходам магазине я купил ведомую звездочку гусеницы снегохода «Буран». Приобрёл ещё два колёсика от стандартного китайского самоката для деток и два небольших резиновых колеса с роликовыми подшипниками от тележки. Передаточное отношение в трансмиссии скутера рассчитано на эксплуатацию этого транспорта по хорошим дорогам со скоростью до 40-60 км/ч. При движении по заснеженным дорогам нагрузка на двигатель возрастёт, и его мощности может не хватить, а скорость 40-60 км/ч на заснеженных и скользких дорогах вообще опасна. Потому я изменил передаточное отношение, поставив вместо ведущего колеса скутера колесо меньшего диаметра от спортивного автомобиля-карта. Для этого мне пришлось из старого помятого диска ведущего колеса мопеда вырезать тормозной барабан со шлицами для ведущего вала и просверлить в нём отверстия для крепления колёсного диска меньшего диаметра (фото 2)

Чтобы гусеница не проскальзывала и не сползала с колеса во время движения, я сделал специальные зацепы (фото 3)

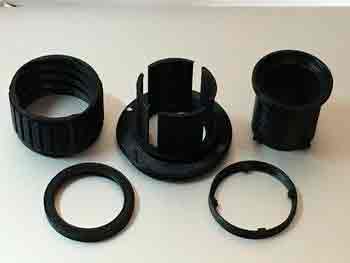

из пластмассовых водопроводных труб, которые входят в отверстия на гусенице. Подобрать резиновую покрышку, чтобы длина её окружности была кратна целому количеству шагов отверстий на гусенице, практически невозможно. Я изготовил из полоски кровельного металла бандаж необходимого диаметра, на котором при помощи мебельных болтов-глухарей Мб с большой шляпкой, на равном расстоянии друг от друга, с шагом соответствующим расположению отверстий на гусенице закрепил зацепы

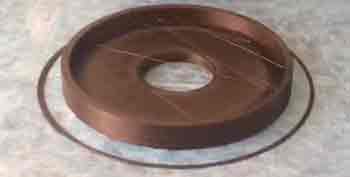

(фото 4)
. Бандаж надел на колесо и прикрепил к покрышке при помощи тех же болтов
(фото 5)
.

У меня из обычного колеса получилась импровизированная мягкая ведущая звёздочка для гусеницы.

Ведомую звёздочку я сделал, соединив болтами М8 готовую пластмассовую ведущую звёздочку снегохода «Буран» с двумя резиновыми колёсиками от тележки с роликовыми подшипниками. Для оси подошла шпилька с резьбой М10 (фото 6)

Раму гусеничного движителя изготовил с использованием металлических уголков и труб квадратного сечения (фото 7)

. Размеры рамы и различных её деталей не привожу, так как желающие повторить конструкцию будут ориентироваться на марку своего скутера и размеры выбранной ими гусеницы.

Для своего мопеда я приобрёл специальную лыжу из комплекта для мотоцикла, но вполне подойдёт обычная широкая самодельная деревянная лыжа или пластмассовая — от детского снегоката «Аргамак», только снизу к ней надо обязательно приделать металлический конёк (подрез), чтобы на скользкой дороге скутер не терял управление. Лыжа прикрепляется к передней вилке скутера через специальную стойку и имеет две степени свободы движения, благодаря чему при наклоне скутера влево или вправо лыжа всей плоскостью остаётся на снегу.

Пластиковый обвес скутера на морозе очень хрупкий и к тому же имеет карманы. Попадающий в них снег подтаивает в гараже, а потом замерзает, увеличивая тем самым массу скутера. Я решил сделать минимальный кожух над гусеницей, широкую площадку для ног и декоративный щиток на переднюю вилку, а для дальних поездок в холодную и ветреную погоду устанавливаю лобовое стекло.

Самостоятельно изготовить из стеклопластика кожух на гусеницу несложно, но, прежде чем клеить кожух, надо сделать матрицу. Из подходящего по размерам куска оргстекла, поликарбоната или любой другой пластмассы вырезаем боковину будущего кожуха (фото 19)

Кладём её на лист большего размера, который послужит другой стенкой матрицы, и при помощи термоклея по периметру боковины крепим пластмассовые уголки.

Теперь отрезаем полоску тонкого и гибкого пластика, по ширине равную будущему кожуху. Собираем матрицу, с клеем прикрепляя на уголках ранее выкроенную боковину, днище и большую панель. Стыки деталей промазываем пластилином. Таким образом, получилась матрица для выклейки кожуха гусеницы.

Затем нарезаем стеклоткань на куски нужного размера и, промазывая эпоксидной смолой, плотно укладываем их в матрицу. Через сутки матрицу разбираем и извлекаем получившийся кожух. Остаётся срезать излишки стеклопластика по контуру и красить изделие.

По подобной технологии изготовлена и площадка для ног, только добавил порошок серебрянки в эпоксидную смолу для придания ей вязкости и цвета.

Хочу сразу предупредить, что по глубокому и рыхлому снегу скутер с такой узкой гусеницей не едет (закапывается). Ему не хватает опорной площади гусеницы и мощности двигателя, но по занесённым снегом дорожкам и по свежевыпавшему снегу глубиной 10-15 см скутер идёт легко и даже способен буксировать за собой санки с ребёнком.

С наступлением весны, когда снег сошёл, я снял лыжу и поставил вместо неё колесо, и скутер превратился из скутера-снегохода в скутер-вездеход.

Особенности детских электроснегокатов

При разработке конструкции зимнего электротранспорта для детей, производители обеспечивают максимальную безопасность его использования. Для исключения возможности опрокидывания снегоката, детские модели оснащают лыжными полозьями, располагая их так, чтобы они находились на максимальной ширине.

Прочные полозья электроснегохода при таком расположении позволят передвигаться не только по плотному снежному покрову, но и по рыхлому снегу. Основной особенностью модельного ряда электроснегокатов для детей является простое управление, небольшая максимальная скорость устройства и возможность ее ограничения.

Снегокаты, предназначенные для младшего возраста, оборудуются дистанционным управлением, позволяющим родителя иметь полный контроль за работой двигателя, даже если транспорт находится на некотором расстоянии. Не менее важно, что самокаты с электродвигателями не требуют обслуживания. Современные электросамокаты оснащаются электроприводом в виде мотор-колеса.

Широкое колесо для снегоката имеет внутри бесщеточный двигатель без редуктора. Конструкция колеса выполнена таким образом, что оно много шире стандартного устройства и соприкасается с поверхностью, по которой передвигается транспортное средство, большей плоскостью. Еще одна особенность, характерная для любого электроснегоката – аккумулятор тщательно защищен от попадания влаги.

Особое внимание производители уделяют надежности тормозной системы, а при создании дизайна устройства исключают присутствие острых углов. Любая модель отличается использованием в конструкции только плавных линий.

Мотосани для зимней рыбалки — плюсы и минусы

К плюсам в приобретении данного устройства относят:

  1. Относительно небольшой размер;
  2. Широкий модельный ряд, в котором можно выбрать и подогрев руля, а также источник питания на больший расход;
  3. Можно перевозить нескольких пассажиров;
  4. Под сиденьем имеется карман, куда можно сложить приспособления, а не вести их в руках;
  5. Можно хранить в небольшом помещении;
  6. Легкая конструкция, которую можно изготовить самостоятельно;
  7. При правильном использовании и хранении может долго служить;
  8. Быстрое превращение из собранного состояния в разобранный и соответственно наоборот.

Недостатками являются:

  • Высокая стоимость, которая не всегда является по карману рыбаку;
  • Минимальный размер бака, куда помещается не так много топлива, необходимо при себе иметь бак с запасом, чтобы не застрять далеко от людного места.

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Для утилитарных снегоходов мощность двигателя составляет 30-40 л.с., ширина гусеницы колеблется в пределах от 38 см до 50 см и даже 60 см.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо
сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.
Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

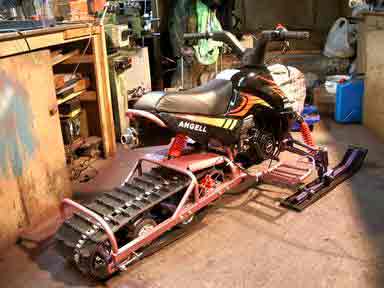

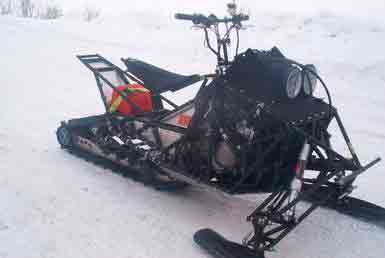

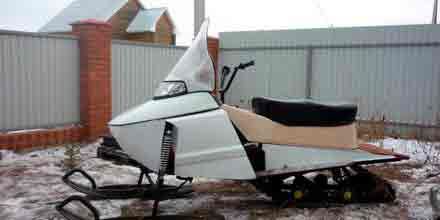

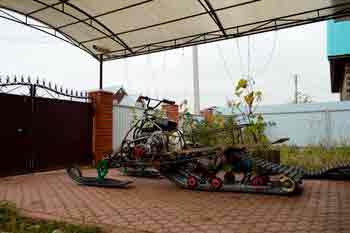

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

  • внедорожники;
  • болотоходы;
  • амфибии;
  • гусеничные тягачи и транспортеры;
  • квадроциклы;
  • машины категории ATV и т.п.

Стоимость их не всем по карману, поэтому в домашних мастерских предпочитают создавать свои эксклюзивные изделия, «переобувая» свои автомобили на гусеницы из покрышки, сделанные своими руками для вездехода.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Стоимость колесного мотоблока НЕВА не превышает 1000 долл. США, тогда как самые простые машины, приспособленные для движения по снегу, оцениваются в 5-10 тыс. долл. и выше.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

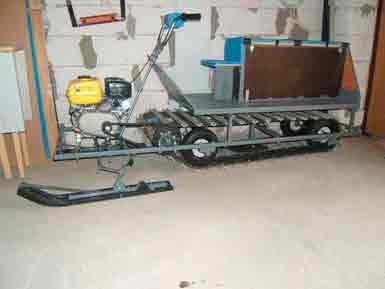

На фото показан самодельный мотобуксировщик на базе мотоблока.

Общее устройство снегохода

Снегоход — это сани, которые работают с помощью двигателя. Они подвижны, поворотливы и способны развивать скорость свыше 85 миль/ч. Техника среднего класса может преодолевать подъемы в 20°. Крутые склоны до 65° способны пройти снегоходы с более высоким классом. Общее устройство снегохода:

  1. Управление техники происходит посредством рулевых рукояток. Рукоятки соединены с лыжами, которые стоят впереди.
  2. Руль оборудован приводами: газа и тормоза. С помощью этих рычагов регулируется скорость и торможение снегохода.
  3. Задние колеса отсутствуют, а вместо них установлена цельная резиновая лента (гусеничная), которая передвигает снегоход. Через цепь и ремень она связана с двигателем.
  4. Некоторые модели можно изготовить на камерах от тракторных колес.

Благодаря своей конструкции снегоходы преодолевают труднопроходимые места, которые не способны пройти автомобили. С их помощью завозят продукты в заснеженные районы, в которых отсутствуют дороги. Но большинство людей привыкли использовать их для развлечений.

Изготовление конструкционных элементов

Прежде чем приступить к изготовлению конструкционных элементов, подготавливают чертеж, требуемые материалы и инструменты. Можно взять готовые чертежи на основе снегоходов Снегирь или Вепрь. Из инструментов понадобится:

  • сварочный аппарат;
  • трубогиб или готовая рама;
  • молоток;
  • отвертки.

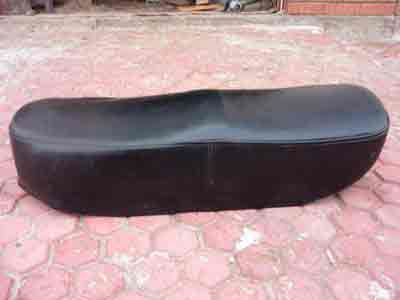

Так как конструкция у миниснегохода низкая, сиденье делают прочным из водонепроницаемого материала. Бак под топливо изготавливают из металла. Его объем должен составлять от 10 до 15 л. В качестве привода можно использовать цепь от мотоцикла.

Как сделать гусеницу для снегохода

Гусеница для снегохода создается из покрышек или транспортерной ленты. Работа будет сложной и трудоемкой, если в качестве основы используют покрышки. Из них выкраивают бортики, поэтому для работы требуется острый сапожный нож или электрический лобзик. Чтобы облегчить процесс, покрышки выбирают с подходящим рисунком протектора. Изготовление самодельной гусеницы:

  1. Бортики из покрышки вырезают ножом. Если лезвие ножа периодически смачивать в мыльном растворе, то процесс резки станет легче. При использовании электрического лобзика устанавливают лезвие с маленькими зубцами и смачивают водой.
  2. Если при вырезке дорожка получилась твердой или с изнаночной стороны образовались лишние слои, их также срезают.
  3. Нарезку новой структуры делают тогда, когда произошло несовпадение рисунка протектора. Сделанная конструкция должна цепляться за почву, поэтому структура рисунка должна быть правильной.

Гусеница, выполненная по такому чертежу, достаточно надежна благодаря тому, что имеет замкнутый контур. Ее недостаток — это узкая ширина. Чтобы сделать больший размер, ее удваивают. Если гусеницу делают из транспортерной ленты, то ее объединяют в цельное кольцо. Это можно сделать 2 способами:

  • по типу рояльной петли (с шарниром);
  • нашивки ленты.

Нужно выбрать подходящую толщину ленты, если ее нашивают. Ее толщина должна подходить к мощности двигателя. Самодельный снегоход из мотоцикла «ИЖ» предусматривает использование ленты толщиной 10 мм. Чтобы срок эксплуатации на снегоход увеличился, края транспортерной ленты прошивают леской. Швы делают по способу обметывания краев с промежутком в 1 см.

Подкаты

Подкат — это подвижная платформа, которая защищает ходовую часть техники от ненужных механических нагрузок. Платформу применяют, когда необходимо загнать снегоход в гараж. Для ее изготовления используют металлическую трубу среднего диаметра (6×6 мм), ролики и подшипниковую систему. Колеса устанавливают с резиновым покрытием и металлическими дисками. Их диаметр должен соответствовать весу техники.

Лыжи для снегохода состоят из основания, амортизирующей детали, стержня, вилки и сошки, ножки звена. Лыжи можно изготовить разной конструкции из различных материалов. Если для основания применяют пластиковые накладки, то их дополняют расширителями. Расширители монтируют креплениями к шасси снегохода. Пластиковая конструкция подходит для маленькой техники. Для снегоходов больших и средних размеров понадобятся металлические лыжи.

  1. Чтобы придать лыжам форму, вырезают основу из картонного трафарета. При этом впереди формируют изгиб. Величину изгиба делают по собственному усмотрению. Лыжня с большим изгибом плохо скользит и собирает снег. А это создает лишнее торможение. Потому не стоит его делать слишком большим. Приблизительный размер лыжни составляет 2,5 см в ширину и 100 см в длину.
  2. По краям каждой детали приваривают трубу. Это придает дополнительную жесткость изделию и защищает его от камней, которые встречаются на пути.
  3. Там где проходит изгиб, трубу приваривают по контуру.
  4. Амортизирующие детали фиксируют на лыжах. В качестве крепежных элементов используют болты.
  5. Площадку и носовую часть лыж соединяют гидравлической трубой. Верхняя часть готова.
  6. Для нижней части гидравлическую трубу фиксируют в 4 точках и сжимают.
  7. Затем саморезами прикрепляют полиэтиленовую трубу, предварительно разрезав ее. Вместо полиэтиленовой трубы можно использовать полипропиленовую.

Готовые лыжи обязательно красят.

Склизы

Склизы — это съемные направляющие, по которым скользит гусеница снегохода. Они не дают гусенице провисать между колесами и защищают ее от истирания. Склизы для снегоходов можно приобрести в магазине или изготовить из водопроводной трубы. Толщина трубы должна составлять около 10 мм. Из нее делают полоски, которые монтируют к полозьям.

Катки

Катки — это опорные элементы гусеничной ходовой системы. Они создают плотный контакт между гусеничной лентой и поверхностью грунтовой опоры. В качестве опор используют стальные листы.

Вариатор

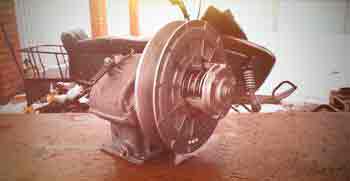

Вариатор — это специальный механизм, который позволяет плавно регулировать скорость в мини-снегоходах. Сафари является самым популярным вариатором. Он состоит из 2 шкивов: ведомого и ведущего, поэтому способен регулировать 2 параметра. Это обороты и сопротивление движения. Шкив сработает, как сцепление, если уровень оборотов мотора достигнет 2200 об/мин. При этом двигатель и вал реверса разъединяются.

Двигатель

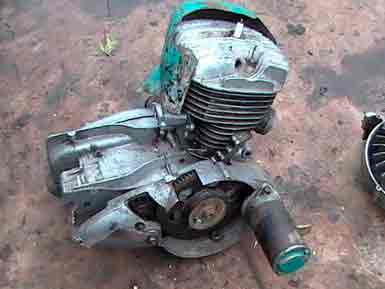

Чтобы снегоход получился мощным, нужно выбирать мощный двигатель. Лучшие двигатели для сборки снегохода — это двигатели типа Лифан мощностью 15 л. с. Эта модель оснащена понижающим редуктором и имеет центробежное автоматическое сцепление.

Ходовая и подвеска

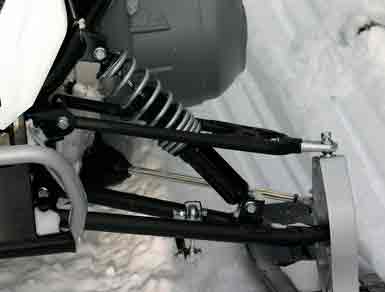

Задняя и передняя подвески — это амортизационная система снегохода. Передняя подвеска создает ходовой части плавность движений. При этом водитель не ощущает никаких вибраций на неровной дороге.

Если выбирать подвеску по принципу действия, то телескопическая является самой популярной.

Она состоит из амортизатора и пружины. Эти детали расположены в стойке и устраняют ударные нагрузки. Снегоходы, оборудованные такой подвеской, поворотливы в условиях с густой растительностью и деревьями.

Каждый снегоход оснащен рамой. Эту деталь можно позаимствовать у мопеда, скутера или квадроцикла или сварить из труб. Диаметр трубы должен быть более 40 мм.

Изготовление отдельных элементов снегохода

Принцип переделки мотоцикла, бензопилы и мопеда практически одинаковый. Если узнать, как изготовить отдельные элементы, сделать это будет намного проще.

Подвеска

Особое внимание при переделке транспортного средства в снегоход уделяется задней подвеске. Она нуждается в обязательной доработке. Для ее изготовления нужно подготовить:

  • шасси;
  • два рычага;
  • связующие рельсы;
  • шарниры.

После подготовки можно приступать к изготовлению подвески:

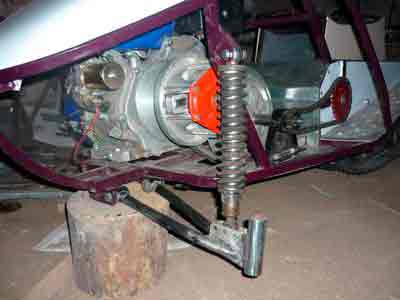

  1. Передний рычаг соединить со скользящими рельсами с одной стороны и с шасси с другой с помощью шарниров.
  2. С задним рычагом поступают аналогичным образом.
  3. Расположить торсионные пружины между скользящими рельсами и задней реактивной штангой.
  4. Между рычагами подвески расположить крепление двух силовых элементов.

Для крепления подвески используют стяжки рычагов.

Двигатель

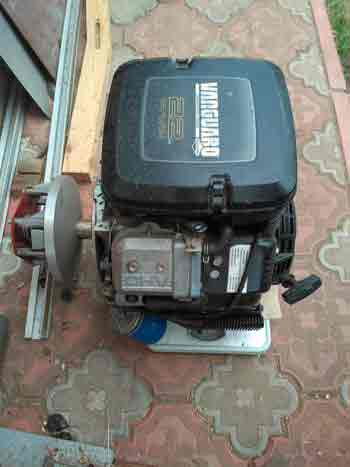

Выбор двигателя для снегохода является важным этапом, поскольку от этого зависят мощность транспортного средства, его способность двигаться по заснеженным дорогам.

Оптимальной мощностью двигателя для снегохода считается мощность в диапазоне 6-30 л. с.

Поэтому чаще всего делаются эти транспортные средства с двигателем Лифан или с деталью из мотоцикла или мопеда.

Подъемник для снегохода

Это устройство может потребоваться, если снегоход застрял в снегу или ему требуется ремонт. Сделать своего рода домкрат несложно:

  1. Из металлического уголка шириной 25 мм сделать конструкцию по типу швеллера. Высота — 19 см. Посередине сделать два отверстия для крепления вилки.
  2. К низу приварить пластину, которая будет выполнять роль направляющей. Сверху расположить аналогичную часть, но не фиксировать. Расстояние между ними — 14 см.
  3. В этих пластинах сделать отверстия, через которые пропустить трубу домкрата. Верхнюю же сделать подпружиненной.
  4. Рядом с верхней пластиной под углом расположить еще одну деталь, которая будет играть роль крюка и придерживать подпружиненную часть.
  5. Сделать вилку для подъемника. Его длина 12 см. Одну сторону зафиксировать в швеллере. На расстоянии 67 мм расположить вторую ось крепления. В вилку вставить кусок трубы, которая проходит через вторую ось. К этой трубе приварить металлическое кольцо (можно взять металлическую пластину, в котором сделать дополнительные отверстия для резинок), сквозь которое пропустить трубу домкрата.
  6. Это кольцо мотоциклетными резинками зафиксировать на площадке под пружиной верхней пластины. Чтобы резинки не сползали, их можно закрепить винтиками.

Колеса

Для хорошей проходимости транспортное средство делают на камерах. Колеса для снегохода должны быть большого диаметра. Но лучше оснастить конструкцию лыжами. Их можно изготовить из фанеры, труб большого диаметра. Если есть такая возможность, то их можно взять с другого снегохода, в том числе и детского. Дополнительно нужно будет сделать втулки поворота для них, при этом наличие подшипников в этой системе необязательно.

Хорошо чувствуют себя самодельные снегоходы на гусеничном ходу. Возможно самостоятельное изготовление этой части. Приводится в движение гусеница колесами, которые располагаются внутри нее, для чего подойдут колеса от садовой техники. Сама же деталь может быть изготовлена из пластиковых труб, даже если изготавливаются двухгусеничные снегокаты. Подойдут трубы диаметром в 4 см. Если их распилить, то они смогут выполнять функцию грунтозацепов гусеницы.

Независимо от того, какое транспортное средство переделывается на снегоход, насколько сильными являются изменения и кто смастерил конструкцию, рекомендуется сначала пройти испытание на открытой местности. Если они прошли без проблем, то можно отправляться на более дальние дистанции.

Требования к переоборудованию техники на гусеничный ход

На рисунке показана простейшая по конструкции самоделка — тележка с гусеницами из покрышек.

Переоснащение техники на ГД осуществляется исключительно из утилитарных соображений прагматичных владельцев колесного автотранспорта или мототехники, пожелавших повысить вездеходные качества своих «помощников».

Для всех моделей техники, предназначенной для езды в полевых условиях, рынок предлагает серийные варианты ГД промышленного изготовления.

Однако все это стоит немалых денег, а покрышки бесплатны или достаются очень дешево.

Многим пользователям техники удается самостоятельно, в условиях домашней мастерской, изготовить гусеницы из тракторных шин, установить их на свои машины и успешно эксплуатировать в условиях бездорожья.

Независимо от типа авто- или мотосредства, мастера учитывают следующие факторы:

  1. Для установки механизмов ГД необходимо обустраивать специальные рамные конструкции повышенной прочности и жесткости, способные выдержать повышенные весовые и динамические нагрузки.
  2. При использовании подручных средств многие умельцы используют пневматические колеса в качестве натяжителей, а также как пару ведущих и ведомых колес. Лента надевается на спущенные колеса, которые затем надуваются, создавая требуемый натяг гусеницы.
  3. Владелец техники должен четко определиться с предназначением машины, чтобы подобрать оптимальные размеры ширины и длины гусеничной ленты.
  4. С учетом повышения весовых и тяговых нагрузок на двигатель после монтажа ГД необходимо оптимизировать соответствие предельной мощности двигателя и ширины гусеничной ленты. В противном случае двигатель быстро выходит из строя.

При выборе соотношения мощности двигателя и ширины ленты самодельной гусеничной установки можно руководствоваться данными прайс-листов по вездеходной технике, оснащенной серийными гусеницами.

Ниже будут рассмотрены категории машин, наиболее популярные среди мастеров при переоснащении на гусеничный ход.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило — следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Важно: колеса на мотоблоке должны быть одинакового диаметра.

Материалом для самоделки могут послужить:

  • обычная транспортерная лента и втулочно-роликовая цепь;
  • автомобильные покрышки;
  • ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

  • Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм — ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
  • Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
  • Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
  • Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы — покрышка сама является замкнутой структурой с протектором для сцепления.

Лучше всего для гусеницы подойдут автопокрышки от колес для грузовых автомобилей или трактора, имеющие выраженный рельеф протектора.

Процесс изготовления делится на несколько этапов:

  1. Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
  2. Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
  3. Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

  • Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
  • Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

  • Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
  • Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
  • Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
  • Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.

Дополнительные аксессуары

К категории дополнительных элементов можно отнести амортизаторы, сани и прицеп.

Благодаря амортизаторам езда на снегоходе будет более комфортной. Для достижения правильной конструкции можно воспользоваться рычажными, предназначенными для мотоцикла. Они могут быть новыми или подержанными, но этот момент необходимо решить заранее.

Сани – отличный способ перевозить багаж или пассажиров. Если вы решили использовать старые сани, убедитесь, что они достаточно прочные и безопасные.

Если изначально у вас одноосный двухколесный мотоблок, компактный прицеп поможет превратить его в двуосный четырехколесный снегоход. К раме техники он дожжен быть приварен намертво.

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

  1. Не проваливаться в снег.
  2. Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

  • опоры в виде полозьев, колес или гусениц для удержания веса конструкции с пассажирами на поверхности снега,
  • двигатель с редуктором, передаточным устройством и топливным баком,
  • движители, толкающие конструкцию вдоль поверхности снега,
  • рулевое устройство, изменяющее вектор взаимодействия со снегом для поворота,
  • рама, на которую монтируются все узлы.

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов Буран или любых инструментов и средств передвижения с мотором скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Надувные колеса

По затратам времени вторая после снегокатов и саней по привлекательности конструкция самодельный снегоход из бензопилы на широких надувных камерах от колес грузовика или трактора. На их поверхность для прочности наносится равномерный слой жидкой резины или наклеивается другой гибкий и непромокаемый материал. По окружности на равном расстоянии друг от друга поперек камеры надеваются цепи или прочно крепятся поперечины для увеличения сцепления. Диски для колес можно взять велосипедные, мотоциклетные или сделать самостоятельно.

Если в надувной конструкции не будет полозьев, то она сможет ездить даже без снега по почве.На такие вездеходы можно ставить рамы вместе с двигателями от мотоциклов Иж, Урал или Днепр. Недостатки конструкции габариты, вес и высокая степень уязвимости колес, но на популярности скоростной самодельной пневматики это не отражается.

Снегоход из бензопилы своими руками схема изготовления (чертежи)

Легкий снегоход из бензопилы «Урал»: 1 —руль; 2 — топливный бак (от бензопилы «Дружба»); 3—силовой агрегат (от бензопилы «Урал»); 4—втулка стойки рулевой лыжи (труба 030, 2 шт.); 5—рулевая лыжа (2 шт.); 6—приводное зубчатое колесо гусеницы (капрон, лист s1 5, 2 шт.); 7—гусеница (от снегохода «Буран», укороченная); 8—рама; 9—опорный каток (от картофельной сортировки, 18 шт.); 10—подкос спинки-ограничителя (труба 1/2); 11—натяжное устройство гусеницы (2 шт.); 12 — натяжное зубчатое колесо гусеницы (капрон, лист sl5, 2 шт.); 13—подшипник № 80204 в корпусе (4 шт.); 14—короб-багажник (дно—фанера s4, борта—доска s20);

15—сиденье (крышка—фанера s4, поролон, кожзаменитель); 16 — 1-я ступень цепной передачи; 17 — 2-я ступень цепной передачи; 18—спинка-ограничитель сиденья (труба 1/2″) 19—ведомая звездочка 1-й цепной передачи (большая звездочка ходоуменьшителя—промежуточного вала), z = 38; 20—ведущая звездочка 2-й ступени цепной передачи (малая звездочка ходоуменьшителя), z = 10; 21 —ведомая звездочка 2-й ступени цепной передачи (приводная звездочка ведущего вала гусеницы), z = 18; 22—ведущая звездочка 1-й ступени цепной передачи (звездочка выходного вала редуктора), z = 12; 23 —рычаг поворотного кулака; 24—рулевая тяга (2 шт.); 25—рулевой вал с сошкой; 26—балка переднего моста (труба 030); 27—приводной вал гусеницы; 28 — натяжная ось гусеницы.

Для начала необходимо создать схемы и чертежи для создания снегохода, чтобы соединить между собой следующие узлы:

  • двигатель;
  • трансмиссия;
  • лыжи или гусеница.

Причем гусеницу не обязательно конструировать самому, можно взять уже имеющийся механизм со старого «Бурана». А если вам необходимо сделать детский транспорт, то и лыжи будут хороши.

Читать также: Собственная частота колебаний пружинного маятника

Стойки

Рулевая лыжа: 1 —полоз (капрон, лист s20, от детского снегоката); 2—пружина (нормально растянутая, от заднего амортизатора мопеда); 3—опорный подпятник пружины; 4 — подрез (дюралюминиевый уголок 20×20); 5 — — крышка пружины (уголок 35×35); 6— крепление пружины к крышке (болт М8 с шайбой); 7 — опорный рычаг (труба 30×30); 8 — проушина крепления стойки-вилки к рычагу лыжи (сталь, лист s2); 9— проушина крепления опорного рычага к лыже (сталь, лист s2); 10 —оси (болт М8, 2 шт.);

Выловив 237 кг рыбы браконьеры не понесли наказания!

На допросе задержанные рыболовы раскрыли название секретной приманки.

11—стойка поворотного кулака (велосипедная рулевая стойка с коронкой и частью вилки); 12—рулевая сошка (сталь, лист s4); 13— крепление рулевой сошки (тика М16); 14 — крепление подпятника пружины и проушины рычага к лыже (болт М5 с потайной головкой, 7 шт.); 15 —втулка рычага (стальная труба диаметром 30); 16— подшипник скольжения (капроновая втулка, 2 шт.); 17 — втулка стойки (стальная труба диаметром 30) На виде сверху детали 11, 12, 13 поворотного кулака условно не показан.

В качестве стоек для изготовления снегохода можно использовать уголки из стали размером 3 х 3 см. Их соединение производится стальными поперечинами. В результате получается не сильно большой портал. Для создания площадки рекомендуется соединить лист стали толщиной 2 мм методом точечной сварки с передней его частью и серединой правой стороны конструкции транспортного средства. Именно сюда в дальнейшем будет помещаться редуктор нашей бензопилы и вал цепной передачи.

На фрагменте свода заднего портала и середины машины рекомендуется смонтировать некрупный модуль, который станет хорошей опорой для сидения.

Соединение передка рамы и траверсы переднего моста обеспечивается с помощью балки. В качестве связующего элемента в данном случае выступает стандартная водопроводная труба радиусом не меньше 1,5 см.

По окончанию этой трубы привариваются втулки рулевых лыж, а по ее середине монтируется стойка. Последняя и будет выступать в качестве моторного подрамника.

Гусеница

Рама снегохода с гусеничным блоком: 1 — — задняя часть лонжерона (стальной лист s2, с отбортовками, 2 шт.); 2 — натяжное устройство (4 шт.); 3 — задний портал (уголок 30×30); 4—средняя часть лонжерона (уголок 50×63, 2 шт.); 5—кронштейн-вилка установки оси опорных катков (стальной лист s2, 10 шт.); 6 — средний портал (уголок 30×30): 7—площадка для крепления редуктора силового агрегата и промежуточного вала-ходоуменьшителя (стальной лист s2); 8 — косынки (стальной лист s2,4 шт.);

9— передний портал (уголок 30×30); 10—передняя составная часть лонжерона (стальной лист s2 с отбортовками); 11 — ось натяжных зубчатых колес; 12—-натяжное зубчатое колесо гусеницы (2 шт.); 13—ось опорных катков (сталь, круг 10, 5 шт.); 14—крепление оси (гайка М10 и пружинная шайба, 20 компл.); 15—дистанционная втулка (дюралюминиевая труба); 16 — каток (18 шт.); 17—подшипниковый узел (4 шт.); 18—приводное зубчатое колесо гусеницы (2 шт.);

19—приводной вал гусеницы; 20 — приводная звездочка ведущего вала (ведомая звездочка 2-й ступени цепной передачи), z = 18; 21 —втулка поворотного кулака рулевой лыжи (труба диаметром 30, 2 шт.); 22 — балка переднего моста (труба диаметром 30); 23 — косынки (4 шт.); 24 — подмоторная стойка (труба диаметром 30); 25 —бандаж катка (резиновое кольцо, 18 шт.)

Если вы решили сделать собственноручно мини-версию снегохода, то в качестве гусениц можно применять гусеницы со старого «Бурана». Но эту запасную часть необходимо немного доработать, укоротив заготовку не меньше чем на полметра и соединив ее транспортной лентой. Зубчатые колеса можно сделать с листа капрона толщиной в 1,5 см.

Приводной вал

Приводной вал гусеницы (натяжной вал такой же, только поз.4 заменена на поз.1): 1—левый (по ходу) наконечник (сталь, круг 22); 2 — вал (сталь, труба 028×2); 3 — фланец крепления зубчатого колеса к валу (стальной лист s4, 2 шт.); 4—правый (по ходу) наконечник вала (сталь, круг 29); 5—зубчатое колесо привода гусеницы (2 шт.); 6—лонжерон рамы (2 шт.); 7 — крышка корпуса подшипника (сталь, 2 шт.);

8 — подшипник 80204 (2 шт.); 9— корпус подшипника (сталь, 2 шт); 10 — приводная звездочка вала; 11 —крепление звездочки на валу (гайка М12 с уширенной и пружинной шайбами; 12—шпонка (сталь 20); 13—уплотнение (фетр, 2 шт.); 14—крепление зубчатого колеса к фланцу вала (болт М8 с уширенной и пружинной шайбой, 8 компл.); 15—крепление корпуса подшипника к лонжерону (болт М6 с пружинной шайбой, 4 компл.)

Приводной вал выступает в качестве трубчатого элемента радиусом 1,4 см. Поверх него накладывается фланец со специальными отверстиями для фиксации зубчатых колес. К окончанию приводного вала впресовываются и ввариваются контактным методом сварки наконечники-цапфы. Кроме того они должны подвергаться проточке под подшипники.

Читать также: Разомкнуто реле высокого давления

О двигателе

Самым ответственным в этом механизме считается двигатель. Другие же запчасти, к примеру, цепь и шина, не имеют такого большого значения в процессе конструирования рассматриваемого вида транспорта. В этом случае самое важное, вовремя проследить за правильной работой мотора. Если последний находится в исправном состоянии, снегоход будет работать очень долго и без любых нареканий.

Звездочки

Обратите внимание, что в данном случае наконечник справа создается несколько длиннее того, что слева. На удлинении производится шпоночный паз для фиксации звезды цепной передачи. Именно этот элемент именуется звездочкой вала гусеницы, который надежно закреплен с помощью гайки. Хотя изначально на изделии необходимо создать желаемую резьбу.

Габариты наконечников натяжного вала рекомендуется производить идентичными. Причем крепление делается аналогично конструкции приводного механизма.

Рулевое управление

В качестве руля вы можете использовать руль от скутера или даже обычного велосипеда. Здесь важно в дальнейшем произвести вывод ручного управления на элемент. Рекомендуется сделать наборку таковой, чтобы центральная ось мгновенно производила регулировку тяги для дальнейшего управления лыжами и комфортного передвижения.

Тормозная система

Тормозная система в данном транспортном средстве вовсе не предусмотрена, но при желании ее можно сделать. Но особого смысла в этом нет, поскольку машина не развивает больших скоростей. Хотя все делается исключительно по вашему усмотрению.

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

  • Ведомая звёздочка большого диаметра.
  • Зубчатые колёса, приводящие в движение гусеницы.
  • Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Простые детские снегоходы

Самый простой способ сделать опору это установить широкие лыжи под раму. Особенно привлекателен вариант создания мотосаней тем, что для их сборки используются детский снегокат и инструмент с мотором небольшой мощности например, шуруповерт, ручная газонокосилка-триммер или бензопила мощностью в 2 лошадиные силы.

Детский снегоход из бензопилы собирают, не усиливая его раму, но для перевозки взрослых людей в зимней одежде стоит добавить прочности в конструкцию.

Отзывы рыбаков

Давно мечтаю о таком агрегате, но стоимость слишком уж кусается. Пока езжу с соседом на самостоятельно собранном устройстве, все нравится. Из подручных материалов он собрал сани, затратив при этом всего лишь 5000 рублей. Но, что скрывать возился он с ним практически год, но это того стоит. Оценка:

Андрей Николаевич, 56 лет

Уже 10 лет использую Вьюгу, которая перешла ко мне от отца, у которого она прослужила 7 лет. Средство передвижение достаточно хорошее, особенно выручает в тех моментах, когда нет подъезда к месту ловли на машине. Передвигаюсь на нем всегда с друзьями, 2 человека помещаются свободно, если сломается несмотря на цену куплю новый, так как без него уже не представляю зимнюю рыбалку на дальние расстояния.

Ростислав Степанович, 44 года

У меня всегда была мечта приобрести мотофинк, но, к сожалению, с небольшой заработной платой не мог себе этого позволить, совсем недавно мне подарили его дети. Не могу нарадоваться, модель у меня Хаски, за два года использования показал себя только с хорошей стороны. Уезжаю на нем на далекие расстояния и никогда не боялся, что он перестанет работать. Оценка:

Виктор Евгеньевич, 52 года

У отца имеется такое устройство, зимняя рыбалка только на нем. Но один раз не вытащили канистру с бензином из машины и соответственно забыли взять с собой. Наловили рыбу, с радости поехали назад и остановились, с места сдвинуться не можем, всю голову сломали, потом додумались залить бензин, но он отсутствовал. Пришлось идти пешком 3 километра по морозу. Теперь первым делом проверяем запас. Оценка:

Леонид Николаевич, 25 лет

Изобретение хорошее, но уж больно дорогое. Я бы смог заплатить за него 15 00 – 20 000, если бы нашел такую стоимость купил бы не раздумывая. Оценка:

Анатолий Александрович, 34 года

Данное устройства естественно не является одним из дешевых, но может служить длительный срок если соблюдать советы:

  1. Не стоит нагружать агрегат большим весом пассажиров;
  2. Вариант привода должен быть сразу выбран, так как его нельзя изменить в процессе использования;
  3. Корпус должен быть из прочного материала;
  4. Необходимо соблюдать правила хранения и сборки.

Отметим! Вышесказанное поможет выбрать не только устройство, но и продлить дорогостоящей покупке существование и правильное функционирование.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

  • Из транспортной ленты толщиной 3 мм.
  • Из автомобильной покрышки.
  • Из клиновых ремней.
  • Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

  • От края ленты 15−20 мм.
  • Между болтами на траках 100−120 мм.
  • Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Достоинства самодельных ГД из покрышек МТЗ

Благодаря непрерывному подкладыванию гусеничной ленты под ролики машины в процессе движения формируется большая площадь контакта ленты с грунтом, существенно уменьшающая усредненное давление машины на почву.

Диапазон усредненного давления на грунт техники с ГД составляет от 11,8 до 118 кН/кв.м (от 0,12 до 1,2 кгс/кв.см), что значительно ниже давления человеческой ноги.

Такие низкие показатели давления обеспечивают предохранение техники от погружения в грунт, болотистую почву или в снег. Варьируя размеры площади поверхности в зоне соприкосновения гусеницы с опорой, добиваются оптимального соотношения проходимости транспортного средства с его тяговым усилием для буксировки грузов.

При оснащении автотехники гусеничным ходом домашние Самоделкины применяют транспортную ленту или покрышки от автомобильных и тракторных колес.

На фото ниже показан самодельный вездеход на гусеницах из транспортерной ленты усиленного типа шириной 250 мм. Используются грунтозацепы высотой 25 мм.

Вездеход на гусеничном ходу из транспортерной ленты:

Для большинства умельцев более предпочтительным исходным материалов для изготовления ГД являются старые покрышки от тракторов МТЗ различных моделей.

К числу основных достоинств покрышек МТЗ, как исходного материала, и самих гусениц, изготовленных из этих покрышек, относят следующие факторы:

  1. Доступность старых покрышек МТЗ. Довольно часто они после демонтажа складируются в глубине хоздворов предприятий, загромождая территорию.
  2. Покрышка является замкнутой непрерывной структурой, не требует сшивания торцев ленты.
  3. На гусеничной платформе из тракторной покрышки не нужно наращивать грунтозацепы, поскольку на шинах присутствует выраженный протекторный рельеф заводского исполнения.
  4. Шины колес МТЗ обладают высокой прочностью и износостойкостью, обеспечивающей надежную безаварийную эксплуатацию гусеничной ленты на грунтах, содержащих острые камни.
  5. Универсальность применения – можно подобрать шины для всех видов гусеничных машин, включая мероприятия по модернизации техники или увеличения ширины гусениц.
  6. Рециклинг тракторных б/у шин решает важнейшую задачу утилизации демонтированных колес – возможность их вторичного использования.

Из недостатков работы с тракторными покрышками отмечают два обстоятельства:

  • ограниченная фиксированная длина гусеницы, обусловленная размерами покрышки-заготовки;
  • необходимость сдваивания двух шин при монтаже гусеницы шириной, превышающей ширину одной покрышки-заготовки.

Чертежи самодельного снегохода Жук

Снегоходы
Динамические качества снегоходу обеспечивает одноцилиндровый двухтактный двигатель от мотоцикла ММВЗ — 3.111, плавность хода — подрессоренные лыжи и независимая пружинная подвеска корпуса, а проходимость — движитель, представляющий собой одну резиноармированную гусеничную ленту от «Бурана».

ДВИГАТЕЛЬ мощностью 10,5 л.с. — легкий и надежный, с отличными пусковыми качествами. На снегоходе он работает в частично закрытом подкапотном объеме, и, чтобы не допускать перегрева, пришлось оснастить его вентилятором принудительного охлаждения.

От ведущей звездочки (z = 14) главной передачи двигателя крутящий момент цепью ПР- 12,7 передается звездочке (z = 24) первичного вала реверс-редуктора. Последний(его передаточное отношение 1:1,64) — от лодочного мотора СМ-500В. На вторичном валу реверс-редуктора закреплена звездочка (z = 16), от которой цепью ПР-15 крутящий момент передается звездочке (z = 20) ведущего вала гусеницы. На нем же установлены две текстолитовые звездочки (z = 9), входящие своими зубьями в окна гусеницы и заставляющие ее двигаться.

КОРПУС снегохода собран с применением дуговой электросварки из предварительно изготовленных узлов и деталей: рамы снегохода, рамы реверс-редуктора, тоннеля, багажника, приборного щитка, днища моторного отсека, подножек и прочего.

Сварка велась пунктирно — прихватками. Необходимая жесткость корпуса обусловлена как прочностными характеристиками примененных материалов, так и его конструктивными особенностями (ребра жесткости, гофр, накладки и т. д.).

Сиденье водителя сделано из фанеры толщиной 10 мм. латексной губки и обивки из искусственной кожи, приколоченной к фанерному основанию обойными гвоздями. Сиденье установлено шарнирно (откидывается вправо на двух петлях), открывая доступ к багажнику (замка багажник не имеет).

Моторный отсек с трех сторон защищен резиновым бампером трапециевидного сечения, приклепанным к боковине отсека трубчатыми заклепками с шагом 50 мм через стальную ленту-накладку. Спереди в бампере прорезаны три продолговатых отверстия-воздухозаборника для вентиляции подкапотного пространства. Кроме того, на подножки вровень с трубами рамы снегохода уложены деревянные планки и прикреплены к обшивке снизу шурупами. Поверх планок настлан резиновый коврик и прибит к ним мелкими гвоздями. Наконец, капот оснащен ветровым стеклом, а тоннель гусеницы сзади прикрыт резиновым щитком.

КАПОТ изготовлен из листовой стали толщиной 1,5 мм при помощи дуговой электросварки. На нем смонтированы путевая фара (с кабелем подключения ее к бортовой электросети) и ветровое стекло. Капот установлен на бампере и прикреплен к корпусу снегохода двумя пружинными замками.

Напомню, что двигатель снегохода работает в частично закрытом подкапотном пространстве, и, чтобы избежать перегрева, мне пришлось оснастить его вентилятором принудительного охлаждения.

Постараюсь объяснить, как я это сделал.

Отсоединив рычаги переключения передач и запуска, снял левую крышку картера, стараясь не повредить прокладку. В крышке, примерно в том месте, которое находилось напротив коленвала двигателя, просверлил отверстие диаметром 20 мм.

Далее, сняв с коленвала гайку крепления ведущей звездочки, заменил ее приспособлением для точной разметки контура отверстия (на внешней поверхности крышки картера) под корпус вентилятора. Приспособление представляет собой стальной стержень диаметром 18 мм, один конец которого оформлен в виде гайки (для навинчивания на хвостовик коленвала), а другой имеет сквозное радиальное отверстие (для

Г-образной чертилки) и осевое резьбовое (для фиксирующего чертилку винта).

Затем вернул крышку картера на место, вставил в приспособление чертилку и зафиксировал ее с таким расчетом, чтобы своим остро заточенным концом она очерчивала окружность диаметром 50 мм.

Временно установил на место рычаг запуска двигателя и осторожно провернул коленчатый вал — чертилка на крышке картера оставила четко видимую риску окружности. Сначала грубым круглым, а затем тонким полукруглым напильником я удалил лишний металл, не забывая примерять предварительно выточенный на токарном станке корпус вентилятора.

Вставив корпус в крышку, разметил и просверлил отверстия под крепежные винты. Запрессовал манжетное уплотнение и подшипники с распорной втулкой. Между корпусом и крышкой установил прокладку из плотного картона толщиной 1 мм.

Вал крыльчатки со стороны двигателя имеет шестигранную полость, в которую плотно входит штатная гайка крепления ведущей звездочки. Шестигранная полость с гайкой создают своего рода шлицевое соединение.

Для более надежной работы вентилятора фланец крыльчатки выточен из дюралюминия. Крыльчатка — от двигателя мотороллера «Электрон». Поскольку направление ее вращения на мотороллере обратно направлению вращения коленвала двигателя снегохода, то своими лопатками крыльчатка обращена к крышке картера. На этой же стороне находятся воздухозаборные отверстия, надежно защищенные от попадания посторонних предметов. Кожух, воздуховод и фланец улитки сварены электродуговой сваркой.

Воздуховод был подогнан к двигателю по месту; сварочные швы обработаны напильником, и вся улитка окрашена в красный цвет.

СИСТЕМА ПИТАНИЯ. На снегоходе применена простая и надежная система питания: топливо поступает к карбюратору по бензопроводу самотеком. Штатная крышка в поплавковой камере карбюратора заменена другой, с горизонтальным расположением штуцера, что дало возможность исключить «лишнее» колено бензопровода. Топливный бак — от мопеда «Рига- 12» емкостью 5,5 л (для моего снегохода такой емкости вполне достаточно). Габариты бака позволили легко «вписать» его в подкапотное пространство, зажав в жестком хомуте с резиновой прокладкой.

ВЕДУЩИЙ ВАЛ гусеницы расположен под приборным щитком и состоит из собственно вала с приваренными к нему двумя дисками-ступицами и двух текстолитовых звездочек, каждая из которых крепится к ступицам шестью болтами М8. Левый конец вала вставлен в шарикоподшипник, глухой корпус которого прикреплен к стенке тоннеля снегохода шестью болтами М6. Правый конец вала пронизывает корпус подшипника, стенку тоннеля и несет на себе звездочку, зафиксированную шпонкой и винтом М 10×1,5. Корпуса обоих подшипников имеют пресс-масленки.

МЕХАНИЗМ НАТЯЖЕНИЯ с направляющим валом гусеницы расположен в конце тоннеля и прикреплен к раме снегохода. Он состоит из двух кронштейнов, приваренных к законцовкам труб рамы, стальных стаканов, корпусов подшипников с подпружиненными штоками и стального вала с двумя текстолитовыми звездочками. На концах вала — подшипники с манжетными уплотнениями, удерживаемые в корпусах стопорными кольцами. Корпуса подшипников направляющего вала также имеют пресс -масленки.

Натяжение гусеницы регулируется двумя тягами с гайками М10х1,5. Под массой водителя снегоход немного «проседает» — и гусеница ослабевает. Поэтому подтягивать ее нужно до размера 20—25 мм между каждым стаканом и корпусом подшипника.

ОПОРНЫЕ ТЕЛЕЖКИ. На снегоходе имеются три опорных моста (три оси) с шестью опорными тележками, состоящими из балансиров, катков и пружин.

Конструктивно все двенадцать сварных балансиров совершенно одинаковые. Каждый из них представляет собой комбинацию из шести деталей.

Катки вращаются в шарикоподшипниках. Чтобы они не соскакивали с осей, концы последних расклепаны. Втулки катков дюралюминиевые, обода — резиновые, заклепки — стальные. Так как подшипники закрытые и смазки не требуют, то пресс- масленки здесь отсутствуют.

Упругими элементами тележек являются пружины. Они постоянно находятся в слегка сжатом состоянии, поскольку распрямиться до конца им не дают упирающиеся друг в друга стерженьки, приваренные к балансирам снизу.

ОРГАНЫ УПРАВЛЕНИЯ Руль снегохода — мотоциклетного типа. Выгнут из стальной трубы диаметром 21 мм. На правом роге руля расположен рычажок управления дросселем от мотоцикла ИЖ-49, на левой — рычаг сцепления.

Рукоятка управления реверс-редуктором расположена справа от приборного щитка. Она имеет три фиксированных положения: левое — движение вперед, среднее — «нейтраль», правое — движение назад.

Рукоятка запуска двигателя находится слева от приборного щитка, на тоннеле гусеницы. Если резко дернуть рукоятку на себя, то прикрепленный к ней шнур через блок потянет рычаг запуска — и двигатель заработает. Здесь же находится педаль переключения передач.

Скорость движения снегохода контролируется по спидометру. Рядом с ним установлены переключатель «ближнего — дальнего» света и общий выключатель электропитания. Кстати, энергией электрооборудование «Жука» снабжается от генератора Г-427 двигателя.

РУЛЕВОЕ УПРАВЛЕНИЕ. Пожалуй, это самая сложная и трудоемкая система снегохода. Как и руль, рулевой вал изготовлен из стальной трубы диаметром 21 мм. Пространственное положение ему задают два съемных кронштейна — верхний и нижний. Первый двумя болтами М8 прикреплен к приборному щитку; второй, несущий на себе еще и узел крепления двигателя, — четырьмя такими же болтами — к стенке тоннеля гусеницы.

Рулевой вал может поворачиваться — подшипниками скольжения ему служат запрессованные в кронштейны бронзовые втулки. Они имеют каналы для подвода смазки, которая подается через пресс-масленки, имеющиеся по бокам кронштейнов (на чертежах не показаны).

Нижний конец вала снабжен съемным карданным шарниром от мотоцикла «Урал-2». Одна из вилок кардана приварена к двуплечей качалке, которая вместе с подшипником установлена на цапфе, приваренной к днищу моторного отсека снегохода. Двуплечая качалка с трехплечей, а та, в свою очередь, с сошками лыжных шкворней соединены регулируемыми по длине тягами. Все восемь пальцев тяг зашплинтованы. Втулки шкворней смазываются через пресс-масленки (на рисунках не показаны). Отклонение лыж от продольной оси влево и вправо достигает 25°.

ЛЫЖИ. Полозья рулевых лыж изготовлены из стального листа толщиной 2,5 мм. Для лучшей управляемости и предохранения от абразивного износа снизу они имеют подрезы из стальной полосы сечением 10×6 мм. Отогнутые вниз боковые кромки полозьев, а также лонжероны П-образного профиля придают им необходимую жесткость. В горизонтальных полках лонжеронов имеются отверстия диаметром 20 мм, через которые производилась сварка лонжеронов с полозьями.

Амортизатор каждой лыжи сделан из одного листа рессоры автомобиля ГАЗ-69. Сзади амортизаторы закреплены как обычно — с помощью проушин, резиновых втулок и болтов. Спереди же они имеют с лыжами подвижное (скользящее) соединение. Поскольку необходимый для данной конструкции изгиб передних законцовок амортизаторов потребовал бы предварительного термического отпуска металла и последующей закалки, то избран пусть грубый, зато более простой путь: законцовки сначала были лишены петель, затем отрезаны, перевернуты и приклепаны к рессорам.

Такая конструкция благодаря подвижности соединения позволяет амортизатору упруго прогибаться и воспринимать нагрузку, а уступ на законцовке ограничивает его от чрезмерного прогиба. Для меньшего истирания поверхностей лонжеронов, контактирующих с амортизаторами, между ними введены тефлоновые прокладки. Так как крейсерская скорость снегохода сравнительно небольшая, то ударные нагрузки невелики, и такой амортизации вполне достаточно.

Кроме того, к носкам лыж приварены ручки, согнутые из листовой стали толщиной 2,5 мм. Они нужны в основном для переноски и погрузки снегохода (с использованием поручня сзади) или для разворота снегохода вручную в узких местах.

Все Сам и своими руками

Николай комментирует:

Двигатели с трансмиссией, полностью готовые для установки на Вашу технику. Для снегоходов, вездеходов. багги, картов и т.д. Подробная информация тут: спам удален

Коля комментирует:

Спамеров — под нож!

комментирует:

Где купить мотофинки, их стоимость

Приобрести транспортное средство, которое имеет название мотофинки, можно несколькими средствами:

  1. В большом магазине, предназначенном для активного спорта и рыбалки. Положительными сторонами этого выбора будет модельный ряд, который можно осмотреть, протестировать.
  2. Заказать в интернет-магазине с доставкой на дом, проверку так же можно осуществить при курьере. Только вот оплата должна быть либо при получении, либо с первоначальным взносом, который следует доверять только проверенным компаниям;
  3. На оптовой базе, где цена будет немного ниже, чем в вышесказанных центрах. Продавец поможет определиться с выбором и расскажет положительные и отрицательные сторона.

Источник: http://texnotoys.ru/avto/samodelnyj-snegohod.html

Cамодельные снегоходы

Снегоходы продающиеся в магазине имеют довольно высокую цену и зачастую не укладываются в бюджет. А передвигаться по снегу все же необходи. Рыбалка, охота да и просто активный отдых в дикой природе требуют проходимости. Поэтому мы рассмотрим способы как сделать снегоход своими руками.

Снегоход из мотоцикла

Первая модель собрана на СТО из подручных деталей, плюс немного сварки. Двигатель от мотоцикла восход 1, сани сварены из металлических труб.

Снегоход из скутера

Двигатель от скутера Хонда 50 кубиков.

Рама сварена из металлического профился сечением 50х50мм.

Привод гусеницы из расширенного колеса и сутпицы от лады девять (ваз 2109).

Амортизатор от ам. Ока.

Склизы для гусеницы сделаны из водопроводной трубы.

Гусеница взята бу от неизвестной модели снегохода. Подвеска сделана под эту гусеницу.

Видео снегохода в действии

Серьёзная конструкция сделанная по всем канонам мотостроения.

Рама сварена из профильной трубы по самодельным чертежам.

Куплены в магазине следующие запчасти:

Были закуплены:

  • Двигатель Lifan 188FD мощностью 13л.с. с электростартером
  • гусеница шириной 500мм от мотособаки Райда
  • ролики от снегохода Буран
  • ведомый и ведущий валы со звездочками
  • ведущий вариатор Сафари и ведомый.
  • Склизы от снегохода Тикси
  • Лобовое стекло от снегохода Тикси
  • фара от скутера Атлант
  • капот изготовлен из капота ВАЗ2110
  • Лыжи от снегохода Тайга

Источник: http://anarchymotors.ru/article/camodelnye-snegohody.html

Как собрать снегоход из скутера своими руками

Идея изготовления снегохода из скутера само по себе не нова. Ее часто можно увидеть в различных журналах про мотоциклы. Если приобрести гусеничный двигатель, то традиционный мотоцикл легко можно переделать в снегоход. Ну а если можно переделать в снегоход мотоцикл, почему бы не попытаться сделать то же самое со скутером?

В качестве гусеничного двигателя вполне подойдет часть от «бурановской» гусеницы. Если старую гусеницу найти не удастся, то вполне можно приобрести новую. Однако себестоимость устройства при этом возрастет в разы. Можно также обратиться в специальные фирмы, занимающиеся поставкой гусениц и лыж для снегоходов.

В выверенной и продуманной конструкции можно все предусмотреть таким образом, чтобы в теплое время года скутер оставался скутером, а зимой превращался в снегоход. Причем процесс переделки скутера в снегоход и обратно не должен отнимать много времени и сил. Достаточно просто снять гусеницы и лыжу и поставить на место колеса.

При изготовлении снегохода из скутера можно использовать готовые детали и комплектующие, а можно сделать их своими руками, используя сварочный аппарат и токарный станок.

Поговорим о мощности будущего снегохода. Передаточное отношение в трансмиссии скутера предусматривает движение по асфальту на скорости 40-60 км/ч. Очевидно, что при движении по снегу нагрузка на двигатель возрастет. Вполне возможно, что предусмотренной мощности скутера не хватит. Да и ездить по льду и снегу с большой скоростью достаточно опасно. Поэтому придется изменить передаточное отношение, путем замены ведущего колеса колесом меньшего размера. Для этой цели вполне подойдет колесо от карта.

Чтобы внести в конструкцию некоторые изменения, вырежем из ненужного колесного диска от мопеда барабан для ведущего вала. В нем нужно будет просверлить отверстия, с помощью которых можно закрепить диск меньших размеров.

Существует простое решение проблемы, связанной со сползанием с колеса гусеницы. Можно из обычных пластиковых труб сделать зацепы. Они будут заходить в гусеницы снегохода. Поскольку подобрать покрышку, окружность которой будет подходить количеству шагов гусеницы достаточно тяжело, можно сделать следующее. Из полоски металла выполняется подобие бандажа. На нем необходимо отметить равные расстояния, которые будут соответствовать шагу гусеницы. После этого на бандаже крепятся зацепы, выполненные из пластиковых труб. Для фиксации зацепов подойдут болты. Получившийся бандаж к колесам можно прикрепить при помощи тех же болтов.

В качестве ведомой звездочки можно использовать конструкцию следующего типа. При помощи болтов М8 звездочка от «Бурана» прикрепляется к колесам садовой техники, оснащенной подшипниками. В качестве оси использовалась шпилька М10.
Рама будущего снегохода изготавливается из уголков и труб. Размеры рамы могут быть произвольными, все будет зависеть от размеров вашего скутера, а также от длины и ширины гусеницы.

Пластиковую лыжу для скутера пришлось приобрести. На ее изготовление ушло бы слишком много сил и времени. При желании, конечно, можно изготовить этот элемент конструкции и своими руками. Лыжа крепится к вилке мопеда при помощи стойки. Правая и левая сторона вилки работают независимо из соображений безопасности. Такая конструкция снегохода дает возможность поворачивать в любую сторону. Лыжа при этом не будет приподниматься, а всегда будет оставаться на поверхности снега.

Пластиковый корпус скутера на сильном морозе может стать хрупким. Кроме того, конструкция скутера оснащена карманами, в которые может набиваться снег. Это приводит к увеличению массы конструкции и уменьшению мощности устройства во время движения. Для того чтобы уменьшения мощности зимой не возникало, можно сделать специальный кожух. Располагаться он будет над гусеницей. Нужно обязательно позаботиться о наличии просторной площадки, куда можно поставить ноги.

Для передвижения на дальние расстояния, скутер можно дополнительно оборудовать лобовым стеклом. Кожух для установки на гусеницу сделать совсем не сложно, достаточно только изготовить шаблон из стеклопластика. Из поликарбоната или оргстекла нужно вырезать боковину. Затем ее необходимо перевернуть и уложить на большой лист, который и будет выполнять роль стенки шаблона. После этого по периметру боковой стенки при помощи термоклея закрепляются пластмассовые уголки. Далее используем полосу из гибкого пластика.

Ее размеры должны соответствовать размерам кожуха. Приступаем непосредственно к сборке матрицы. Для этого закрепляем днище, боковину и панель клеем. Стыки можно заделать с помощью пластилина. Теперь нужно нарезать стеклоткань и, промазывая ее эпоксидкой, наложить на шаблон. Сутки спустя шаблон можно разобрать, срезать лишние куски стеклопластика и покрасить. Кожух для самодельного снегохода готов. Основная работа завершена, осталось только собрать все элементы воедино.

Источник: http://www.vsedelkin.ru/kak-sobrat-snegoxod-iz-skutera-svoimi-rukami/

Строим самодельный снегоход

Всем привет! Решил наглядно показать процесс постройки нашего снегохода, собрав всю проделанную работу в одной записи.

Начну с предисловия: это уже третий снегоход, который мы строим. Первый был на 13 лошадиных сил и выглядел вот так:

Ходовые качества снегохода продемонстрированы в видеоролике:

Позже появилась идея построить ещё один снегоход, который был бы легче и мощнее (с мотором на 15 лошадиных сил).

Получился он таким:

Бегает он весьма недурно:

После 15-ти сильного снегохода появилась мысль построить что-то кардинально новое на абсолютно другой раме, более длинной гусенице и, главное — с более мощным мотором. Данный проект получил название «Вепрь».

О нем мы сегодня и поговорим.

Постройка началась с приобретения мотора. Очень удачно и за адекватные деньги подвернулся американский двигатель briggs & stratton серии vanguard. Б/у с пробегом 200 моточасов он обещал выдать свои «не китайские» 22 лошади. Во многом это нас и подкупило.

Далее стали прикидывать раму с абсолютно новой компоновкой моторного отсека, рулевой колонки и гусеницы. Двигатель было решено разместить максимально близко к гусенице, тем самым улучшив развесовку. Обо всем этом более подробно рассказывается в первой части видеоблога:

Как говорится, начало положено!

Далее приехали наши заказанные запчасти из Рыбинска, самой главной из которых был реверс-редуктор.

Многие в комментариях к первым снегоходам писали: «А задний ход есть?»

А зачем он нужен, когда снегоход весит не более 150 кг? Не составит большого труда спрыгнуть и развернуть его на месте.

Ну, а на «Вепре» все же решили попробовать поставить.

Встречайте! Реверс-редуктор производства г. Рыбинск с нутром от «Бурана»:

Почему я его назвал главной запчастью? Да потому что очень многое зависит от того, насколько компактно удастся установить его в моторный отсек в паре с двигателем и вариатором. Весит он немало и ради сохранения поперечной развесовки нам пришлось смещать двигатель. Обо всем этом более подробно во второй части видеоблога:

Далее начались работы по рычагам передней подвески.

На этот раз решили делать «двухрычажку». Закупили рулевые наконечники, трубу и — вперед — гнуть, варить, пилить! Чем двухрычажная подвеска лучше однорычажной повествуется в третьем выпуске видеоблога:

После изготовления рычагов можно было приступать к изготовлению рулевой колонки.

Т.к. двигатель смещен ближе к водителю, то колонку пришлось делать над ним, для чего потребовалось изготовить надрамник:

В итоге у нас получилась конструкция, подобная тем, что используется на современных снегоходах, только более упрощённая.

Очень важным моментом постройки стал первый запуск. Напомню, что двигатель мы брали б/у и ранее не запускали. Поэтому было очень важно убедиться в его полной исправности. Накинули топливный бак, подключили датчик давления масла, соединили с АКБ и…

Двигатель нашел свое место, исправно работал и можно было приступать к изготовлению глушителя. Глушитель пришлось изготавливать самим от начала до конца, т.к. стандартный упёрся бы в вариатор. Как мы это делали и что у нас получилось — смотрим в шестом выпуске:

Ну что, на этот момент наша конструкция приобретает черты настоящего снегохода.

Дабы показать получившийся общий вид и кинематику работы подвески, выходит один из самых интересных выпусков:

Завершим сегодняшний рассказ началом работ над внешним видом снегохода, а именно изготовлением облицовки:

Обшиваем ABS пластиком. Как и чем придаем ему форму, смотрите в восьмом выпуске:

На этом работы не заканчиваются. Все самое интересное впереди, ведь скоро первый выезд! Спасибо всем, кто досмотрел и дочитал. Надеюсь, было интересно 🙂

Найдены дубликаты

Привет! Сможешь, дать подробные размеры, с чертежами?? Парубец Роман с Березовского, кемеровская обл.))))

Плюсую. В планах есть постойка снегохода на основе узлов квадроцикла,там в коробке и задняя есть. Беда в том,что в тех местах ,где я живу не всегда снега достаточно.

Где об этом говорится?

«Предлагаю Реверс-редуктор для вариатора . Может быть установлен на мотобуксировщики, самодельные снегоходы и легкие пневмоходы. Для ДВС до 25л.с. Корпус- алюминий. Весь механизм работает в масляной ванне. Полноценная нейтраль. Внутрянка на 70 процентов от Бурана, свои валы и натяжная звездочка

Прямая- 1/1 (цепная передача)

Комплектую двумя выходными звездами на 11 и 13 зубов, цепь ИЖ шаг 15,875(520)

Сухой вес 7.2 кг»

@moderator, снова персональные данные

Под чужой персональной информацией понимаются фотографии, адреса, номера телефонов, ссылки на страницы в социальных сетях и другая информация, которая позволяет идентифицировать человека и распространяется в негативном контексте, что может нанести вред владельцу персональных данных.

Удалите пожалуйста фотографию или отредактируйте так, чтобы не видно было лица

Не обращай внимания. Это человек (?) под впечатлением после этого поста https://pikabu.ru/story/vtoraya_pikabushnaya_5560177#comment.

Неее. Это чувак это этого комента — #comment_102380424

Steampunk — Рыба — удильщик

Радиоуправление для прикормочного карпового кораблика с автопилотом. SC-A2. Arduino. Своими руками. Вторая версия

Это вторая версия радиоуправления для прикормочного карпового кораблика с функцией автопилота.

Автопилот автоматически направляет модель на сохраненные ранее точки.

В продолжении найдете все схемы и скетчи.

Надеюсь кому-нибудь будет интересно!

Проект EasyEDA — Плата управления двигателями с реверсом: https://easyeda.com/ivan4x4a/2-17-09-19

Как сделать фотообъектив из канцелярской лупы

Хоть я в итоге сделал не только из лупы, а добавил немного 3д-печатных деталей, были у меня и чисто картонные прототипы, которые показали себя не хуже. Да, я знаю, что делают монокли из гелиосов оставляя переднюю линзу, но это какое-то кощунство (имхо).

Вот на скорую руку собранный объектив с тубусом для поплавков в качестве фокусера, картонная диафрагма внутри:

К слову, это самый удобный объектив, который я делал, но не самый красивый.

Расскажу как сделать свой объектив из канцелярской лупы.

1) измерить фокусное расстояние

Я перепробовал десятки луп, лучше всего себя показали те, у которых фокусное расстояние было около 85 мм, диаметр около 40 мм, с голубоватым стеклом. С зеленоватым стеклом и крупным диаметром просто негодные. Они тёмные и у них фокусное расстояние легко может быть 550мм (звучит круто, но объектив будет 50-сантиметровый). Однажды мне попалась пластиковая линза от раскладной лупы с подсветкой. Моё внимание привлекло то, что на упаковке было указано фокусное расстояние 68мм, что подтвердилось. Сильно мылит по краям, но в целом рисунок приятный и чем-то неуловимо отличается от стёклянных. Ниже будут примеры.

Пробовал делать и длиннофокусный на 260мм, понравился небольшой вес (картон же).

2) Достать линзу из лупы (я ломал плоскогубцами оправу пока стекло не выпадало).

3) Приделать линзу на конец непрозрачной трубки длиной в: фокусное расстояние линзы минус расстояние рабочего отрезка вашей камеры. Для зеркалок Canon этот отрезок = 44 мм.

То есть для линзы с Ф.Р. 85мм трубка нужна 41мм. Так получится фокусировка на бесконечность. Меньше делать нет смысла, а больше — можно, чем больше выдвижение тем ближе точка фокусировки. Зависимость нелинейная, к примеру, чтобы снимать объект с расстояния в метр надо удлиннить трубку где-то на 5мм, а чтобы снять объект на расстоянии 20см потребуется целых 45мм выдвижения. У моих «портретных» объективов МДФ обычно 50 см, меньше было сложно сделать.

4) Организовать систему фокусировки и крепление

С простой трубкой от туалетной бумаги фокусироваться придётся «ногами». Для ручной фокусировки потребуется уже две трубки: одна входящая в другую.

Отлично подходит тубус для поплавков зачернённый чёрным картоном, такой тубус — готовая система для фокусировки, я её опробовал и был доволен. Очень важно всё заклеить так, чтобы трубка не пропускала свет иначе фотографии будут низкого контраста, с дымкой. Тубус обычно длиннее чем надо, придётся резать:

Но в принципе для фокусировки хватит и двух трубок которые входят одна в другую. Так я тоже делал (вот часть моего длиннофокусного объектива):

В качестве крепления вместо всяких малярных лент можно взять переходник с M42 на байонет вашей камеры, к нему уже и крепить весь «объектив». Можно, конечно, ничем не крепить, а просто плотно прижимать во время съёмки, чтобы не проходил лишний свет, но это неудобно.

5) Сделать диафрагму. Грубо говоря, непрозрачную крышку с круглым отверстием строго по центру. Можно и не круглым. Я пробовал сердечко в картоне и боке приняло форму сердечка.

Если не сделать диафрагму, передозировка моноклевым свечением может вызвать у вас приступ тошноты.

Диафрагму можно расположить и внутри, после линзы. Диаметр — на ваш вкус, хотя бы половину диаметра линзы, а лучше меньше, чем меньше — тем темнее и резче. Плюс крышек в том, что их можно менять.

Вот самая простая диафрагма которую можно придумать (картон, изолента):

Это всё, можно снимать.

Позже мне надело играть с картоном и я распечатал всё полностью (ну, кроме линзы, конечно) на 3д-принтере. Не скажу, что качество съёмки от этого сильно улучшилось, а удобство фокусировки превзошло тубус для поплавков, но объектив стал выглядеть серьёзней, а фокусировка здесь с выдвижением линзоблока без его вращения:

В разобранном виде (без линзы):

Отдельно диафрагма на столике 3д-принтера (помещается внутрь объектива):

А это более старая 3д-печатная версия из двух деталей (не считая линзы и диафрагмы, которая внутри), здесь линзоблок просто выкручивался вперед, наподобие тубуса. Вокруг линзы можно заметить «чернение» — это просто колечко из чёрной резиновой матовой перчатки обтягивает линзу.

Внутри немного закрыл картоном, боялся, что блеск 3д-пластика скажется на снимках:

Теперь немного снимков, сделанных на эти мои самодельные объективы. Снималось на кроп. Вот 87мм F/6:

А это на 68мм (пластиковая линза 68 F/4):

Что можно сказать в целом про канцелярские лупы: дешёвый и доступный способ получить уникальный объектив с интересным рисунком для вашей зеркалки. Хорошо показывают себя в ч/б. В цвете надо убирать хроматические аберрации, но это реально. Свечение не убрать никак, монокль всё-таки. Всё необходимое для создания такого объектива можно купить в канцелярском магазине.

Источник: http://pikabu.ru/story/stroim_samodelnyiy_snegokhod_5561286

Краеведение. Рефераты. Туризм

Познавательные маршруты по родному краю: теория, методика, практика

  • Начало
  • О сайте
  • Архив опросов
  • Ссылки
  • Форум

Снегоход из скутера и мотоцикла своими руками: лыжа на руль и саморезы на шину!

В сети Интернет, в том числе на канале ютьюб существует огромное количество технических решений (самоделок) для зимнего катания на мотоциклах и мопедах.

Самый простой вариант устойчивости мопеда на снегу три шипованных колеса

Принцип сезонного малобюджетного превращения вашего любимого железного друга в покорителя сугробов, городского снежно-ледяного месива и ледяных просторов сводится к решению всего двух задач уверенного сцепления с неоднородными кривыми поверхностями (шипы)

В полностью убитую шину от скутера, которую выбросили, или которую можно купить за полдоллара, вкручиваете саморезы. Изнутри конечно )))

и уверенного маневрирования вашего транспортного средства (лыжа на рессорной вилке). Чертежи с подробностями реального изготовления можно найти в Интернете.

Народные умельцы на всем постсоветском пространстве решают эти задачи примерно с одной логикой. И эта логика более эффективна, чем покупка специальных снегоходов. Все-таки на большинстве наших просторов собственный снегоход, а уж тем более дорогой в десятки тысяч долларов, вещь совершенно ненужная. А умение работать со своим родным мотоциклом или мопедом — вещь жизненно необходимая. Это круче чем секс!

Как выглядит фирменный мото-снегоход БМВ и что в нем самое важное?

Самое важное в фирменном снегоходе это управляемость (передняя лыжа) и вгрызание в снег (задняя ведущая гусеница). Ну и конечно амортизация

Конструкция гусеницы роликовая, поэтому, в отличие от склисовой системы снегоходов, на ней реально ездить хоть по болотам, хоть по зыбучим пескам. Хотя, валяться в болоте гораздо противнее, чем в чистом снегу, а по любому песку можно ехать на колесах. Но знать об универсальности Explorer стоит, хотя бы просто для широты кругозора.

Хотелось бы сказать, что среди тюнинговых комплектов, меняющих колеса на лыжу и гусеницу, Explorer отнюдь не эксклюзив. Другими фирмами предлагаются подобные варианты. Размеры, которые обеспечивают управляемость и безопасность:

Ширина лыжи200 мм
Ширина гусеницы292 мм
Регулировка лыжи по высоте100 мм
Компенсируемый шарниром лыжи угол наклона мотоцикладо 6 град
Цена151 000 руб

Теперь о возможностях и достижениях наших родных самородков превращать ихнюю неродную технику в нашу непобедимую и непостижимую.

Scooter Yamaha jog Drift. Sladeways ice Дрифт на скутере Ямаха по льду
Scooter-Moto Life

Опубликовано: 28 сент. 2014 г.
Scooter Yamaha jog Drift. Sladeways ice Дрифт на скутере ямаха jog SA16 по льду зимой на шипованой резине.

Шиповка Мото Резины — How To Spike Moto Tire
Stuntexru

Опубликовано: 14 дек. 2014 г.
В видео показан нудный процесс шиповки покрышек от спортбайка строительными саморезами. На оба колеса ушло 10000 саморезов!

Чертеж рулевой лыжи для снегохода.

Один из вариантов рулевой лыжи для моторизованного снегохода, чертеж, размеры, материалы

Рулевая лыжа: 1 — лыжа (осиновая доска 180×15); 2 — подошва (алюминий, лист s1); 3 — направляющая (дюралюминиевый уголок 25×25); 4 — скоба (стальная труба диаметром 10); 5 — опорный кронштейн (СтЗ, лист s3); 6 — вилка стойки (от карданного шарнира); 7 — стойка (СтЗ, круг диаметром 32); 8 — корпус поворотного кулака (СтЗ, труба 032); 9 вилка поперечной рулевой тяги (от карданного шарнира); 10 — шарнир (болт М8); 11 — рычаг поворотного кулака с втулкой; 12 — штифт (болт М8); 13 — втулка (бронза, 2 шт.); 14 — ось (шпилька М12 с двумя гайками); 15 — втулка (капрон, 2 шт.); 16 — корпус шарнира (труба 1/2″)

Источник: http://kraevedenie.net/2016/01/28/snegoxod-iz-skutera-i-motocikla-svoimi-rukami-lyzha-na-rul-i-samorezy-na-shinu/

Самодельный снегоход на гусеничном ходу своими руками

Как только в нашей стране начинается зима, учитывая климат, двухколесный транспорт убирается в гараж до весны. Бывает невозможно использовать автомобиль для передвижения из-за обильного снега. И тут на помощь всем автолюбителям, которые хотят передвигаться по заснеженной дороге, приходит снегоход на гусеницах, который можно сделать из мотоблока своими руками.

Возможность купить себе дополнительное транспортное средство есть не у всех, но каждый может самостоятельно сконструировать самодельный гусеничный снегоход из мотоблока.

Преимущества и особенности самодельного снегохода

  • Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
  • Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
  • Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
  • Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
  • Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции. Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.

Устройство самодельного мотоблочного снегохода

Это востребованное изобретение, которое можно сделать самостоятельно при наличии качественных деталей. Мотоблок берется частично (отдельные детали) или используется полностью. Если вы решили использовать его не в полной комплектации, на него необходимо приварить несущую раму с задней осью, рулевой вилкой и колесами. Наиболее трудным этапом при этом становится преобразование рабочего вала мотоблока в приводную шестерню.

Наиболее практичным и универсальным решением при изготовлении самохода будет использование деталей от мотоблока. Потребуется только изъять с готового мотоблока вилку рулевой и двигатель.

Мотор можно расположить в задней части конструкции.

Перед началом самостоятельного изготовления конструкции начертите чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно несложная и с ней справится любой человек, для этого не обязательны техническое образование и какие-то навыки.

Если вы не заканчивали инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы для самодельного снегохода

На чертеже рама, которая вам потребуется при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе – это основная деталь, за счет которой ваш транспорт будет передвигаться.

Если все сделать правильно согласно чертежу, у вас получится снегоход на основе гусянки.

Чертеж рамы cнегохода на гусеницах

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

  1. Рама. В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
  2. Сиденье. Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.

  1. Двигатель. Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.
  2. Бак. Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.
  3. Лыжи. Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.
  4. Руль. При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.
  5. Гусеницы. Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.
  6. Привод. Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Если самостоятельно не получится произвести расчеты и составить чертеж, то для примера используйте чертеж с нашего сайта.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

  • Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

Гусеница из покрышки

  • Из транспортерной ленты:
    • отрезаем ленту необходимой длины;
    • прошиваем края леской;
    • замыкаем в кольцо, сшивая торцы;
    • на полученное полотно прикрепим грунтозацепы. В качестве грунтозацепов используем водопроводные трубы из пластика диаметром не менее сорока мм (распиливаем вдоль).
    • крепим трубы к полотну шурупами.

Гусеница из транспортерной ленты и труб ПВХ

Лыжи – это самая простая деталь, которую можно с легкостью изготовить. Опять же для изготовления необходим чертеж, на котором указаны все параметры. Ниже представлен чертеж, по которому можно изготовить лыжи для снегохода.

Если вы решили сделать снегоход на основе мотоблока, то надеемся, что вся выше предоставленная информация окажется полезной.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Видео-подборка

Источник: http://moymotoblok.ru/samodelki/samodelnyj-snegohod-motoblok-na-gusenitsah-svoimi-rukami/

Самодельный снегоход своими руками

Снегоходы продающиеся в магазине имеют довольно высокую цену и зачастую не укладываются в бюджет. А передвигаться по снегу все же необходи. Рыбалка, охота да и просто активный отдых в дикой природе требуют проходимости. Поэтому мы рассмотрим способы как сделать снегоход своими руками.

Преимущества и особенности самодельного снегохода

  • Транспортное средство имеет механический привод и гусеничный мотоблок, при езде на котором, вы не застрянете в сугробах.
  • Управление происходит за счет лыж, а рулевая система находится впереди, поэтому вы сможете легко им управлять.
  • Цена при покупке того или иного транспортного средства немаловажна. Поэтому, если посчитать, стоимость изготовления снегохода самостоятельно будет ниже раз в пять, нежели покупать его от производителя. А еще дешевле он выйдет за счет имеющегося в наличии мотоблока и других деталей.
  • Надежность – там, где не пройдет человек и не проедет автомобиль, снегоход преодолеет все препятствия с легкостью.
  • Если снегоход изготавливается своими руками, то к выбору деталей конструктор подходит очень тщательно. Делая все самостоятельно, вы отвечаете за качество своей конструкции. Кроме того, уделяя большое внимание узлам механизма, вы делаете снегоход вездепроходимым.

Снегоход из мотоцикла

Первая модель собрана на СТО из подручных деталей, плюс немного сварки. Двигатель от мотоцикла восход 1, сани сварены из металлических труб.

Устройство снегохода

Самодельные снегоходы устраиваются на гусеничном ходу. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:

  • С цельной либо переломной рамой.
  • С жёсткой либо амортизированной подвеской.
  • С двигателем от мотоблока либо от мотоколяски.

Для рулевого управления используются короткие лыжи. Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:

  1. Подбор двигателя, расчёт рамы и ходовой части.
  2. Сборка рамы точечной сваркой.
  3. Устройство рулевого управления.
  4. Установка двигателя в проектное положение на временное крепление.
  5. Проверка конструкции на устойчивость к опрокидыванию.
  6. При успешной проверке — капитальная сварка рамы, установка двигателя.
  7. Установка приводной системы, мостов.
  8. Сборка и установка гусениц.
  9. Монтаж деталей кузова.

После этого проводят финальные испытания. Если снегоход едет нормально и не опрокидывается, то его загоняют в гараж и разбирают. Раму очищают от ржавчины, окрашивают в 2 слоя, производят финишную отделку остальных элементов, после чего собирают своими руками самодельный снегоход на гусеницах.

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

  • Топливным баком.
  • Системой зажигания.
  • Понижающим редуктором с числом 1:2.
  • Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

МаркаМодельМощность, л. с.Объём, см3Масса, кгПримерная цена, тыс. руб.
KiporKG160S4,116315,520−25
SadkoGE- 200 R6,519615,715−20
Lifan168 FD-R5,519618,015−20
ZongshenZS168FB46,519616,010−15
NomadNT200R6,519620,110−15
BraitBR-177F-2R9,027030,010−15
HondaGX — 2709,027025,045−50

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

  • Двигатель.
  • Сцепление.
  • Редуктор.
  • Бензобак (объёмом 5−10 литров).
  • Глушитель.
  • Генератор.
  • Коммутатор и катушку электронного зажигания.

Часть элементов подойдёт от старых мотоциклов («Минск», «Восток», «Ява», «Урал»). Бензобак располагают как можно ближе к карбюратору, чтобы сократить длину патрубков.

Снегоход из скутера

Двигатель от скутера Хонда 50 кубиков.

Рама сварена из металлического профился сечением 50х50мм.

Привод гусеницы из расширенного колеса и сутпицы от лады девять (ваз 2109).

Амортизатор от ам. Ока.

Склизы для гусеницы сделаны из водопроводной трубы.

Гусеница взята бу от неизвестной модели снегохода. Подвеска сделана под эту гусеницу.

Видео снегохода в действии

Серьёзная конструкция сделанная по всем канонам мотостроения.

Рама сварена из профильной трубы по самодельным чертежам.

Куплены в магазине следующие запчасти:

Были закуплены:

  • Двигатель Lifan 188FD мощностью 13л.с. с электростартером
  • гусеница шириной 500мм от мотособаки Райда
  • ролики от снегохода Буран
  • ведомый и ведущий валы со звездочками
  • ведущий вариатор Сафари и ведомый.
  • Склизы от снегохода Тикси
  • Лобовое стекло от снегохода Тикси
  • фара от скутера Атлант
  • капот изготовлен из капота ВАЗ2110
  • Лыжи от снегохода Тайга

Итоговый внешний вид

Изготовление снегохода на гусеничном ходу своими руками

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам потребуется: различные отвертки, молоток, сварка, трубогиб (если нет готовой рамы).

Перед подготовкой чертежа для самостоятельного изготовления снегохода, ознакомитесь со стандартной конфигурацией.

  1. Рама. В каждом снегоходе присутствует рама: чем сложнее конструкция, тем надежнее и крепче должна быть рама. Оптимальный вариант – взять от квадроцикла, скутера или мотоцикла. Если нет такой детали, можно сварить ее самостоятельно из труб диаметром не менее 40 мм.
  2. Сиденье. Сидение на снегоходе должно быть прочное, так как сама конструкция достаточно низкая.

Обязательное условие: сиденье должно быть изготовлено из водонепроницаемого материала.

  1. Двигатель. Выбирая двигатель, обратите внимание на его мощность. Если вы хотите мощный снегоход был, то двигатель должен быть таким.
  2. Бак. Емкость объемом 10-15 литров, изготовленная из металла, прекрасно подойдет для бака под топливо.
  3. Лыжи. Если в вас нет готовых лыж, которые можно адаптировать под снегоход, их можно сделать самостоятельно из дерева. Лучше, если это будет фанера не менее чем девятислойная.
  4. Руль. При выборе руля, подумайте о своем удобстве. Лучше всего если он будет заимствован у двухколесного агрегата.
  5. Гусеницы. Изготовление гусениц, пожалуй, наиболее сложная часть во всем самоходе.
  6. Привод. Чтобы гусеницы вращались, вам потребуется привод – лучше всего в этом случае использовать цепь от мотоцикла.

Если в наличии нет готовой рамы, то ее легко сварить из профильной трубы, а форму придать с помощью трубогиба.

Если самостоятельно не получится произвести расчеты и составить чертеж, то для примера используйте чертеж с нашего сайта.

Как только рама будет собрана, обработайте ее антикоррозионным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Все, кто раньше самостоятельно конструировал гусеничный мотоблок, отмечают: изготовление гусениц – самый сложный процесс в самоделке.

Проще всего их сконструировать из покрышек от автомобиля. Данный вариант самый выигрышный – качественно и малобюджетно. Деталь изготавливается по замкнутому кругу, поэтому разрыв шины произойти не может.

Гусеницы для снегохода из шины (покрышки)

Инструкция по изготовлению гусениц:

  • Из автомобильной покрышки: берем покрышку и отрезаем борта (лучше это делать острым ножом). Резать нужно так, чтобы осталась гибкая часть с протектором.

Гусеница из покрышки

  • Из транспортерной ленты:
    • отрезаем ленту необходимой длины;
    • прошиваем края леской;
    • замыкаем в кольцо, сшивая торцы;
    • на полученное полотно прикрепим грунтозацепы. В качестве грунтозацепов используем водопроводные трубы из пластика диаметром не менее сорока мм (распиливаем вдоль).
    • крепим трубы к полотну шурупами.

Гусеница из транспортерной ленты и труб ПВХ

Как сделать гусеницу своими руками, более подробно написано в отдельной статье. Возможно, вас заинтересуют другие самодельные приспособления к мотоблоку.

Лыжи – это самая простая деталь, которую можно с легкостью изготовить. Опять же для изготовления необходим чертеж, на котором указаны все параметры. Ниже представлен чертеж, по которому можно изготовить лыжи для снегохода.

Если вы решили сделать снегоход на основе мотоблока, то надеемся, что вся выше предоставленная информация окажется полезной.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Моя первая мотособака

Моя первая мотособака. Решил сделать для поездок по лесу. Первоначально была только платформа и двигатель. В последствии добавил передний щит (таран) Очень удобная вещь т.к. иногда дорогу перебегают

Samodelkin Велосипеды / Снегоходы , 09:05

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

  • Ведомая звёздочка большого диаметра.
  • Зубчатые колёса, приводящие в движение гусеницы.
  • Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Снегоход из велосипеда

Каждый рыбак, охотник, да и просто любитель экстремального вида отдыха конечно же мечтают о снегоходе. Чтобы кататься на рыбалку либо в лес или просто совершать прогулки и любоваться природой. Но все

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Samodelkin Техника / Снегоходы , 17:53

Делаем снегоход из скутера своими руками

В хорошую погоду мото скутер с маленьким объемом двигателя всегда был востребован не только среди молодежи, а и у взрослых. Так как отличался своей простотой в управлении, легкостью и хорошей

Farit Техника / Снегоходы , 19:07

Ходовая часть

Лёгкие снегоходы, предназначенные для катания по рыхлому снегу, оснащаются шарнирной подвеской из удлинённой гайки М16. Это лёгкая конструкция с простым устройством, не обеспечивающая комфортных ездовых характеристик самоделки.

Снегоходы на гусеницах, предназначенные для проезда по укатанному снегу, должны предусматривать амортизаторы (от мотоцикла или мопеда). Амортизаторы устанавливаются в местах крепления лыж и мостов к раме. Ход подвески подбирают таким, чтобы движущиеся элементы не касались кузова снегохода во время работы.

Рулевая и лыжи

Рулевое управление выводится на две фронтальные лыжи по схеме, конструктивно схожей с подвеской. Выполняется из шпильки с резьбой, установленной в удлинённой гайке М16, жёстко приваренной к раме. Используется руль от мопеда или мотоцикла («Минск»).

Всего в конструкции используется 3 пластиковые лыжи от детского самоката (либо самодельные из фанеры толщиной 3 мм). Пара фронтальных лыж применяется для руления. Используются лыжи длиной до 1 метра, при необходимости усиливаются стальной трубой и пластиной.

Третья лыжа опорная, служит для поддержания ленты в рабочем состоянии. Она короче остальных, размещается между мостами (по центру). К опорной лыже крепится Т-образная балка, жёстко приваренная к раме. Сверху балки — свободно вращающиеся ролики для гусениц. Установка такой конструкции не нужна, если гусеница не провисает.

Устройство мостов

Мосты размещаются под погрузочной площадкой. На один мост уходит 2 надувных колеса от садовой тележки и металлический стержень. Колёса свободно вращаются и не имеют привода. В снегоходах, построенных на базе моторов от мотоблоков, колёса накачивают наполовину. К внешним торцам колёс привариваются фиксаторы, с помощью которых мосты крепятся к раме.

Передний мост неподвижен, его фиксаторы жёстко привариваются к раме. Задний мост должен свободно передвигаться вдоль рамы, поскольку служит для натяжения гусеницы. Его фиксаторы предусматривают фрикционные затяжки из болтов М10, закрепляющие мост в рабочее положение.

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Подписывайся на наши новости !

Мотособака-носилки из мотоблока «Тарпан»

Мотособака -носилки из мотоблока «Тарпан» построил Николай из Архангельска. Как-то долгими зимними вечерами Николай задумался. Имею мотоблок «Тарпан», который три дня весной работает и кроме фрезы на

Farit Техника / Снегоходы , 17:51

Гусеничный «Очень большой снегоход»

«Очень большой снегоход» -так назвал свою автосамоделку Денис Плотицын из города Североморск. Денис задумал снегоход с большой площадью опоры и с четырехтактным двигателем, чтобы ездить на рыбалку, а

Farit Техника / Снегоходы , 21:31

Гусеничный мотобукс «Пчелёныш»

Гусеничный мотобукс «Пчелёныш» построил Александр из Воронежа в основном, чтобы ездить на рыбалку на Дон в зимнее время. По габаритам мотобукс «Пчелёныш» должен войти в багажник «Нивы». Александр

natanikola Техника / Снегоходы , 15:48

Самодельные нарты из пластикового стула и лыж

Езда на собачьей упряжке — интереснейшее занятие, но для него понадобятся нарты, с помощью которых можно и груз перевезти и самому прокатиться. Автор изготовил простейшие нарты из пластикового стула

Samodelkin Техника / Снегоходы , 11:22

Самодельный снегоход «Таймень»

Вот такие замечательные самодельные снегоходы получаются, если заразиться духом самодельничества!

Samodelkin Техника / Снегоходы , 10:26

Скибайк или Сноубайк своими руками

В этом мастер-классе вы узнаете, как сделать скибайк (он же скибок, сноубайк или скайк) самостоятельно. Эта снегоходная машина пригодна только для спуска по склону.

Samodelkin Велосипеды / Снегоходы , 11:35

Мощный велосипед-снегомобиль

Вдохновившись шоу “Американский Чоппер” на канале Discovery и видя, как мои соседи разъезжают на своих снегомобилях, я решил создать сумасшедшую комбинацию такого мотоцикла и снегохода с педальным

Источник: http://tpspribor.ru/svoimi-rukami/snegohody.html

Смотрите также:
27.04.2020

Снегоход из бензопилы своими руками — инструкция как сделать из различных бензопил Самодельный снегоход из бензопилы Использовать автомобиль для езды по заснеженному бездорожью или пересеченной местности не совсем практично. А порой такая возможность полностью...

27.04.2020

Изготовление гусеницы своими руками: фото, чертежи, рекомендации Многие любители самодельной техники занимаются разработкой и изготовлением вездеходов на гусеничном ходу. Применяются самые разные решения при воплощении задумок в жизнь, но самой большой проблемой...

27.04.2020

Как сделать болотоход каракат своими руками Использование стандартных транспортных средств в условиях бездорожья, характерного для сельской местности и удаленных районов страны, представляется невозможным из-за их недостаточной проходимости. Выяснив, как сделать каракат...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
