Снегоход из бензопилы своими руками — инструкция как сделать из различных бензопил

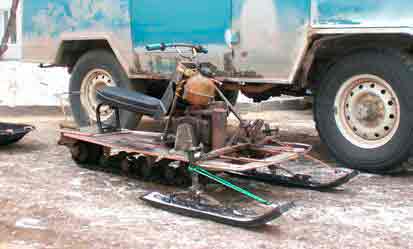

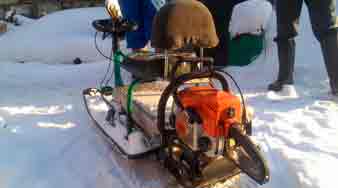

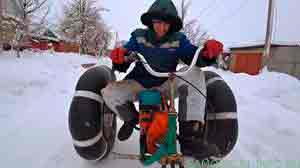

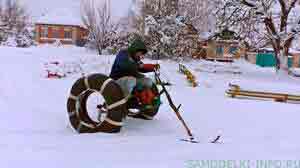

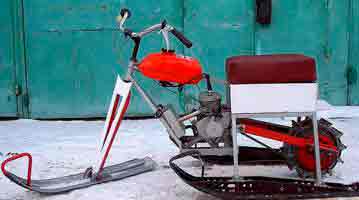

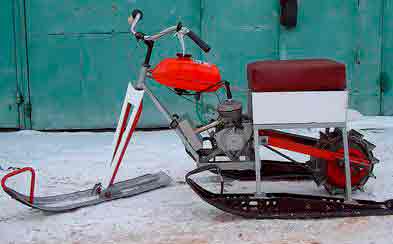

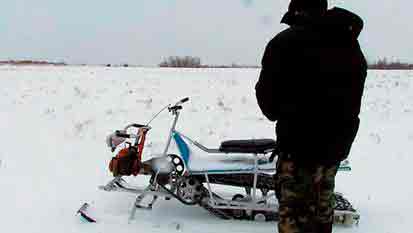

Самодельный снегоход из бензопилы

Использовать автомобиль для езды по заснеженному бездорожью или пересеченной местности не совсем практично. А порой такая возможность полностью отсутствует, поэтому любители порыбачить или поохотиться в снежный день начинают собирать снегоход своими руками.

В суровых условиях подобное транспортное средство просто незаменимо. Но приобрести его проблематично, что объясняется высокой стоимостью магазинных моделей. С целью экономии денег умелые мастера пытаются изобрести самодельный аналог из подручных средств. И наиболее часто они изготовляют снегоход из бензопилы.

Для предстоящей сборки разрешается использование любых доступных запчастей. Еще важно учесть следующие нюансы:

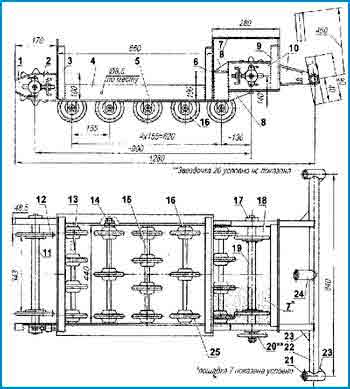

В первую очередь нужно подготовить и изучить чертежи изготавливаемой самоделки, правильно распределив рабочие узлы и нужные детали.
Дальше понадобится выбрать подходящую модель бензопилы. Рассматриваются агрегаты от разных фирм отечественного и зарубежного производства. Важно, чтобы они обладали нужной мощностью и подходили для будущего аппарат.
Для создания каркаса будущего снегоката следует применить стальные уголки и подогнутые листы стали. На их основе изготовляется рама под стойки и к лонжерону.
Следующий этап подразумевает проделывание технологических отверстий, которые понадобятся для вала и зубчатой передачи гусениц.
После этого следует обустроить топливный бак и двигатель.
Дальше устанавливается руль и трансмиссия.
Еще при самостоятельном изготовлении снегохода нужно позаботиться о тормозной системе. Она играет важную роль для безопасности водителя.
Дальше обустраивается система гусениц. При этом необходимости в обязательной сборке механизма нет, т.к. разрешается использование гусениц со старого трактора. А небольшой снегоход можно оборудовать любыми лыжами.

Транспорт

На базе двигателя от бензопилы можно изготовить много транспортных средств-самоделок. При этом важно помнить, что транспорт — это средство повышенной опасности и автор и владелец самоделки несет полную ответственность за ее безопасность.

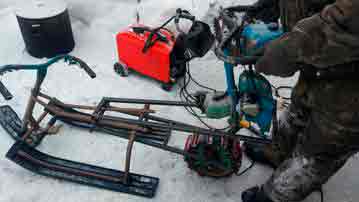

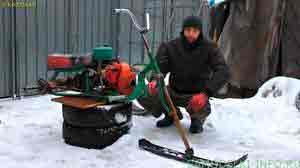

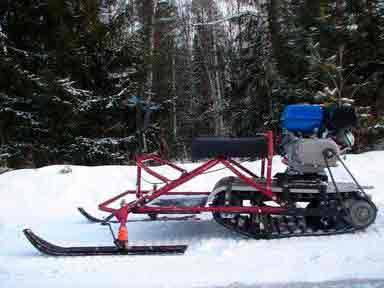

Снегоход

Конструктивно снегоход — одна из самых сложных самоделок. Потребуется изготовить следующие узлы:

Несущая рама.

Корпус.

Гусеница.

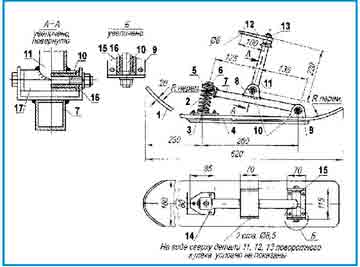

Передняя лыжа.

Руль с органами управления — рукоятками газа и сцепления.

Подвеска.

Трансмиссия.

Несущую раму сваривают из квадратного стального профиля 20*20 или 20*30, нужно предусмотреть качающийся рычаг для амортизирующей задней подвески и установку вилки руля мотоциклетного типа — для передней. Есть варианты с двумя лыжами — тут конструкция передней подвески буде сложнее — руль будет поворачивать не ось лыжи, а тянуть рычаги для управления рулевой трапецией. Такой вариант сложнее в изготовлении, но гарантирует лучшую управляемость и остойчивость. Для снегохода подойдет сцепление центробежного типа с подклиновым ремнем и цепью. Чтобы повысить тяговое усилие, на рабочий вал гусеницы устанавливают шестеренку, по диаметру превосходящую приводную шестерню на валу бензопилы. Для гусеницы можно взять готовые чертежи от легкого снегохода с двигателем такой же мощности, как и у бензопилы.

Чтобы самоделка могла уверенно везти одного-двух человек, мощность двигателя должна быть не менее пяти лошадиных сил.

Аэросани

Аэросани намного проще по конструкции, чем снегоход, по принципу своей работы они напоминают движущийся по земле маленький винтомоторный самолет. Грузоподъемность, проходимость и остойчивость получится заметно ниже, чем у снегохода с равной мощностью двигателя. Преимущество будет в простоте конструкции, большей надежности и большей скорости на открытых пространствах. Винт толкающего типа устанавливается в защитном кожухе их ячеистой сетки за спиной водителя и толкает аппарат вперед. Управляется аппарат за счет поворота лыжи, рычага газа и снежного тормоза.

Чтобы как следует разогнать аэросани — самоделку или проехать не только по гладкому льду замерзшей речки, а по полям и небольшим сугробам, потребуется двигатель от бензопилы мощностью не менее 10 лошадиных сил.

Мопед

Летнее транспортное средство-самоделка с мотором от бензопилы вряд ли составит конкуренцию промышленным образцам. Домашние мастера чаще собирают его в качестве испытания своих сил или как рассматривают как тренировку перед более серьезными конструкциями. Кроме бензопилы, потребуется старый велосипед, или, по крайней мере, основные узлы от него, включая подшипники. Раму умельцы сваривают сами из труб или квадратного профиля. Выглядит она страшновато, зато отличается надежностью. Привод осуществляется на заднюю ось велосипедной цепью.

Наиболее продвинутые домашние мастера берут за основу горный велосипед с качественными тормозами и амортизированной подвеской. К бензопиле добавляют редуктор с передаточным числом 1:15- 1:20 и вариатор. На такой самоделке уже можно путешествовать достаточно комфортно со скоростью до 30 км/ч.

Карт-самоделка на базе бензопилы

Что еще можно сделать из пилы Урал или Дружба? Например, карт — максимально упрощенную модель автомобиля, разработанную специально для кольцевых гонок. Он лишен корпуса, амортизаторов, иногда даже тормозов — все сделано для максимального облегчения конструкции увеличения скорости. Рама карта-самоделки варится из профиля или стальных труб. Колеса для самоделок часто берут от промышленных тележек для перевозки небольших грузов. Привод осуществляется на заднюю ось велосипедной цепью, рулевую трапецию берут от микролитражки. Для сборки карта понадобятся навыки слесарных и сварочных работ среднего уровня. За основу лучше взять готовые чертежи и придерживаться их основных параметров — хоть карт и считают «детским» видом спорта, скорости развиваются вполне взрослые, и покалечиться можно серьезно.

По похожей схеме на базе мотора бензопилы умельцы собирают и старшего брата карта — багги. Этот экипаж имеет усиленную подвеску с большими ходами и предназначен для гонок по пресеченной местности. Центр тяжести самоделки расположен низко для улучшения остойчивости, сиденья водителя и пассажира сверху защищает мощная дуга безопасности. Также весьма похожим будет процесс изготовления детского квадроцикла.

Самокат-самоделка с мотором от бензопилы

Несмотря на то, что выглядит это устройство как детская игрушка, он может стать серьезным подспорьем почтальону или курьеру. Пусть у самоката максимальная скорость и небольшая, 10-15 км/ч, зато он обладает отличной маневренностью и ни с чем не сравнимой экономичностью. Если рабочий день состоит из множества коротких поездок от точки к точке — лучшего варианта и не пожелать.

Самокат своими руками

Практически вся конструкция бензопилы сохраняется, снять нужно только шину и пильную цепь, заменив ее на велосипедную, передающую момент на заднее колесо самоката-самоделки.

Лодочный мотор

Лодочные моторы-самоделки впервые появились в Юго-Восточной Азии после второй мировой войны. Бедные рыбаки и крестьяне сами строили свои деревянные лодки, купить же фабричный лодочный мотор им было не по карману. Бензопилы же были вполне доступны по цене. Не мудрствуя лукаво, на вал пилы надевали бамбуковую палку, крепили ее деревянным же шплинтом и, оперев на козлы с двумя штырями-уключинами, опускали в воду с кормы под небольшим углом. На нижнем конце трубы крепили вырезанный из дерева же винт так, чтобы он находился под водой. Для всей конструкции требовались лишь стволы бамбука и веревки, собиралась она за пару часов. По мере износа бамбуковый вал и перекладину козел меняли на новые. Управляли такой лодкой, просто поворачивая шест за двигатель в нужную сторону. Простейший вариант лодочного мотора — самоделки будет повторять индокитайскую конструкцию, с тем отличием, что вместо шеста берется стальная труба, винт от старого лодочного мотора, а козлы сварены из уголка и снабжены упорно-опорным подшипником на поворотной опоре.

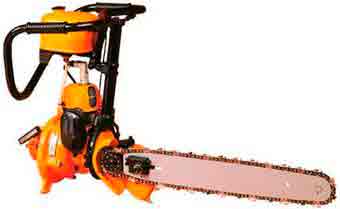

Выбор бензопилы

При желании изготовить самодельный снегоход нужно заняться поиском надежной и удобной бензопилы, которая послужит в качестве основы для будущего средства передвижения. На этапе выбора важно убедиться, что параметры агрегата соответствуют требуемым. В первую очередь учитывается мощность и экономичность. Еще бензопила не должна иметь большой вес.

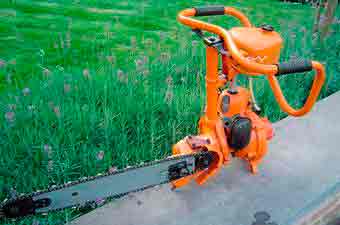

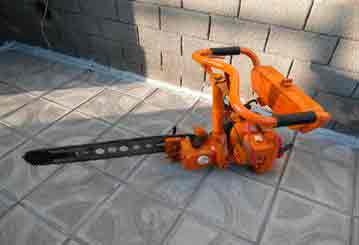

Для реализации задумки по производству самодельного снегохода часто используется бензопила «Урал». Она характеризуется повышенной надежностью, незначительным весом и хорошей производительностью. К тому же инструмент экологически безопасный и не боится работы в сложных условиях.

Используя такую бензопилу, можно изготовить качественный агрегат, который способен передвигаться по любым снежным заносам.

Что касается технических характеристик, то они выглядят следующим образом:

Мощность — 3,68 кВт.
Вес — 11,7 кг.
Габариты — 46х88х46 см.

Следующей востребованной моделью для производства самодельного снегохода является бензопила «Дружба». Агрегат отличается доступной ценой и неплохими техническими характеристиками. На ее основе можно создать хорошее транспортное средство без лишних узлов и элементов.

Но у модели присутствуют некоторые недостатки, включая увеличенный вес и низкую мощность (1 кВт), а еще отсутствие крепежных мест для фиксации кожуха безопасности. По некоторым рабочим параметрам «Дружба» уступает современным бензиновым пилам.

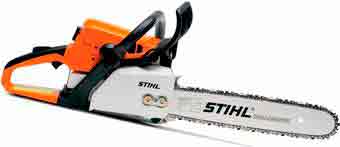

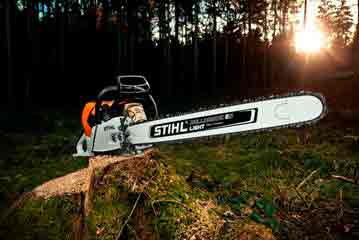

Бензопила «Штиль» тоже отлично подходит для производства самодельных снегоходов. Являясь экологически чистой моделью, она полностью безвредна. При этом устройство характеризуется незначительным весом и почти бесшумной работой, если сравнивать ее с моделями отечественного производства. Однако стоимость мощного «Штиля» бывает чрезмерно высокой.

Электростанция

Для мобильной электростанции мощностью до 5 квт существует проверенное временем решение: генератор — самоделка на основе мотора от пилы Дружба или Урал. Их активно используют в экспедициях и на удаленных лесозаготовках. Устройство включает в себя стальную раму, сваренную из уголка, на которой закреплены двигатель, генератор и влагозащищенная электрораспределительная коробка с розетками для подключения электрооборудования или удлинителя. Через редуктор крутящий момент передается на вал генератора.

Для низкооборотных генераторов существует вариант электростанции-самоделки с ременной передачей. Такая конструкция отличается меньшими габаритами.

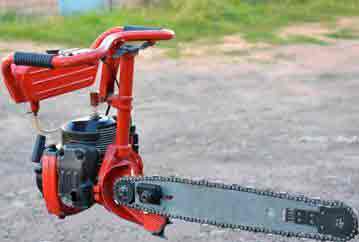

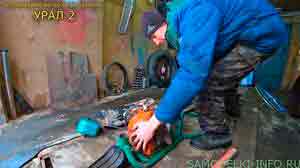

Схема изготовления снегоход из бензопилы «Урал» своими руками

Большинство мастеров отдают предпочтение отечественным моделям бензопил, аргументируя это их дешевизной и доступностью. Поэтому есть смысл изготовить первый снегоход из бензопилы советского производства.

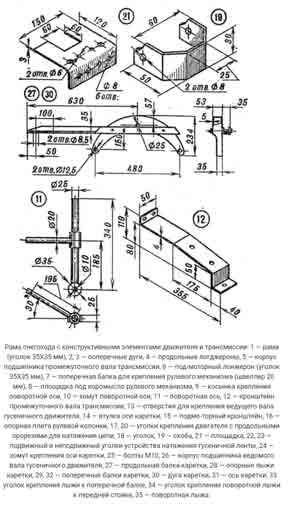

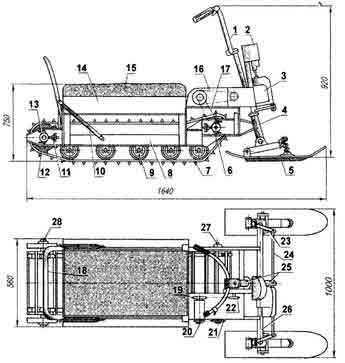

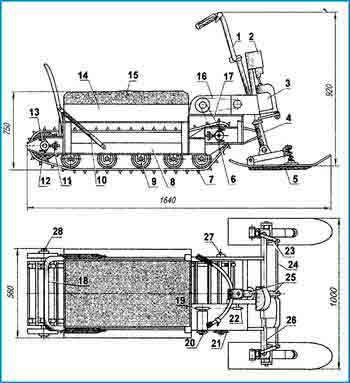

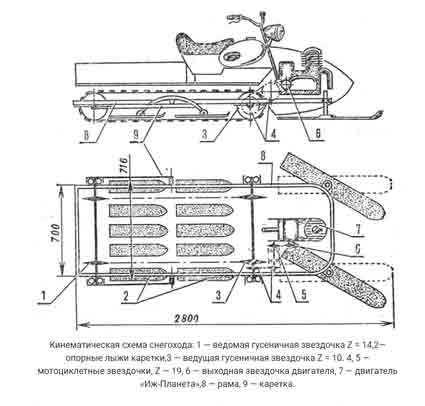

В первую очередь понадобится собрать схемы и чертежи снегоката. Они необходимы для правильного соединения таких узлов:

Силовая установка (еще нужно подумать над местом крепления ведущего вала).
Трансмиссия.
Гусеничный механизм или лыжи.

При этом необязательно заниматься гусеничным механизмом снегохода самостоятельно. Можно воспользоваться готовым комплектом от «Бурана».

Стойки

При обустройстве стоек используется стальной лист, разрезанный на уголки с размерами 3х3 см. Чтобы соединить их, используется стальная труба диаметром 30 мм. Таким методом получается сделать небольшой портал.

Для обустройства площадки методом точечной сварки соединяется стальной лист толщиной 2 мм с передней частью и серединой рамы будущего снегохода. Вскоре здесь будет произведена установка двигателя и редуктора бензопилы.

На участке задней части и середины рамы фиксируют модуль под монтаж кресла. Передок рамы и траверсы переднего моста закрепляются прочной балкой.

В конце этой балки прикрепляются втулки рулевых лыж, а по середине устанавливают стойку — она будет выполнять роль моторного подрамника.

В местах, где соединяются стойки, можно установить косынки стали, имеющие толщину 2 мм. Они необходимы для обеспечения надежности и долговечности транспортного средства.

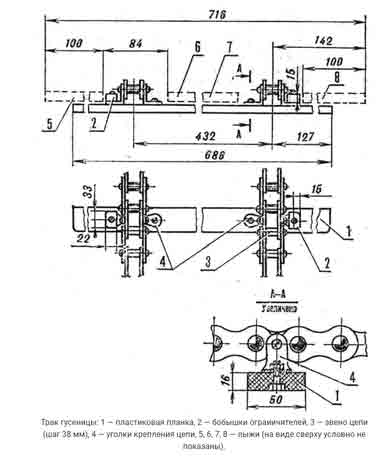

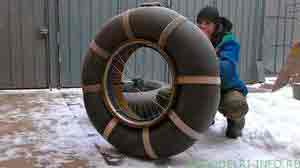

Гусеница

После установки крепления корпуса можно начинать обустраивать гусеницы. На этом этапе необходимо создать надежный механизм, который будет заниматься передвижением снегохода в самых сложных условиях.

При создании компактной версии снегохода необходимость самостоятельно собирать гусеницы исключается. Вместо этого допускается использование готовых гусениц со старого «Бурана». Однако придется немного переработать конструкцию, сделав меньшей как минимум на 50 см. Для соединения используется транспортная лента. Зубчатое колесо и звездочка 2 ступени цепной передачи производятся из капронового листа толщиной 1,5 см.

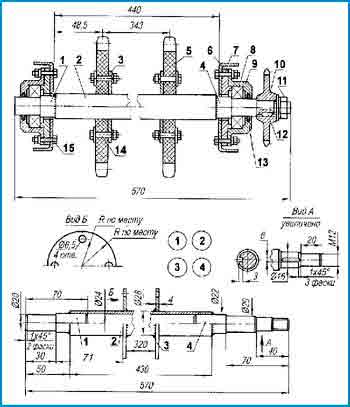

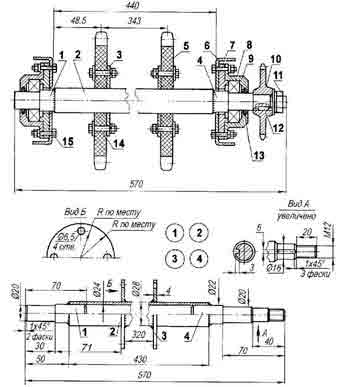

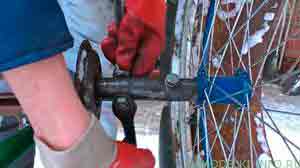

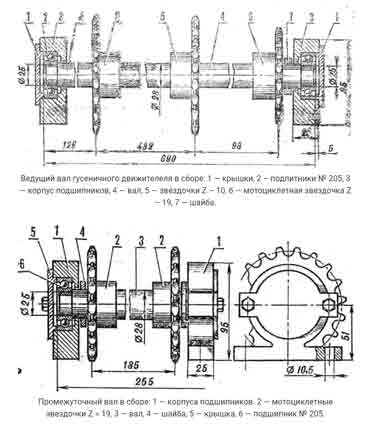

Приводной вал

Вал привода изготовляется из стальной трубы, диаметр которой составляет 1,4 см. К нему фиксируют фланцы и зубчатые колеса. На конце приводного вала устанавливают наконечники цапфы с предусмотренными местами под монтаж подшипниковых элементов.

Самокат на бензиновом моторчике

Для создания такого средства передвижения понадобятся:

двигатель от пилы;
цепь;
болтики, гайки для креплений;
коммутатор и акселератор от горной велосипедной модели;
старый самокат.

С пилы снимается шинная часть с цепью, все остальное остается и будет установлено на самокатную платформу. От коленвала откручивается муфта. Моторная мощность будет подаваться при помощи велосипедной цепи по звездочкам. Сразу предупредим, что будет две проблемы – остановить двигатель невозможно, а при его запуске придется заднее колесо приподнять над землей. На заднюю ось самоката прикручиваем звездочки.

На платформу размещаем мотор таким образом, чтобы его звездочка была на одной линии с колесной группой. Просверлив отверстия в корпусе пилы и самокатной платформе, соединяем их болтами.

Подогнав по длине цепь, натягиваем ее на звезды. Акселератор, укрепленный на ручке, проводами соединяем с проводкой включения и отключения, чтобы была возможность подачу моторной энергии держать под контролем.

Под такую конструкцию необходимо основание, закрепленное прочно, чтобы не создавались смещения и вибрирование.

Изготовленные элементы основания выставляются параллельно, по уровню, что особенно важно, чтобы избежать создания свободного хода. Это выполняется на бетонной поверхности, фундаментном основании или уплотненной земле. Рама фиксируется болтами или шпильками, сваривается с армировкой фундамента.

Теперь устанавливается рельсовая основа, фиксирующаяся к боковым креплениям.

Порядок работ можно посмотреть на видео:

Двигатель

Ключевым узлом самодельного снегохода является двигатель. В отличие от остальных деталей, таких как шина или цепь, этот агрегат должен функционировать без малейших сбоев. В противном случае машина останется неподвижной или заглохнет в неподходящий момент.

Поэтому к вопросу выбора и монтажа двигателя необходимо относиться со всей ответственностью. При желании выбрать движок от импортной бензопилы рекомендуется остановиться на модели «Штиль».

Следующим, не менее важным, узлом системы, является редуктор. Он тоже играет ключевую роль в безотказной работе снегохода.

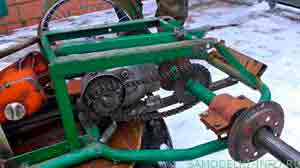

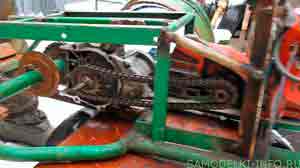

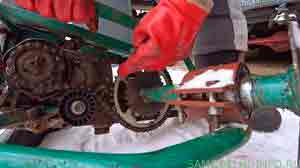

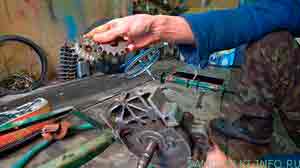

Звездочки

На правом наконечнике имеется специальный паз под монтаж звездочек цепной передачи. Речь идет о звездочке гусеничного вала, которую фиксируют посредством гайки. Для реализации такого действия на наконечнике изготавливают соответствующую резьбу.

Наконечник вала обладает аналогичными габаритами, а его крепление выполняют точно так же, как и звездочки вала.

Звездочку с наибольшим количеством зубьев устанавливают на первой ступени трансмиссии. Силовая установка «Урала» насчитывает до 38 зубьев.

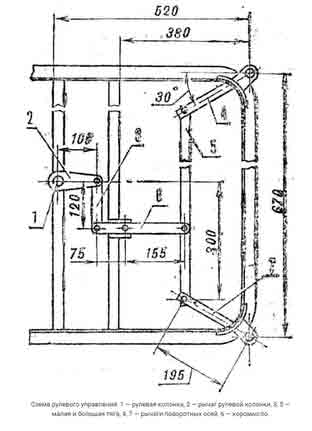

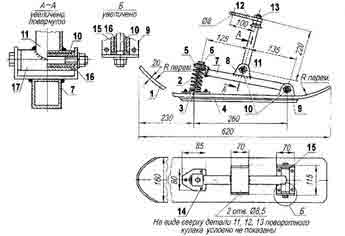

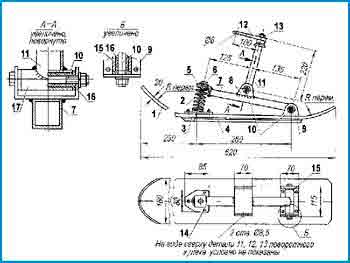

Рулевое управление

Для производства функционального и комфортного самохода, которым будет легко управлять неопытному водителю, можно применить любой доступный руль, включая велосипедный. При таком раскладе понадобится обеспечить ручное управление оборотами, что требует некоторых усилий. Избежать лишней траты времени можно с помощью использования руля от мопеда или мотороллера, который уже оборудован узлом управления мощности. В таком случае конструкция станет максимально комфортной и надежной.

Снегоуборщик

Если в предыдущей конструкции заменить вал с лемехами или спицами бороны на шнековый механизм, добавить кожух, заборное устройство и трубу для выброса снега—из культиватора получится вполне приличный снегоуборщик. Многие домашние мастера так и проектируют свою самоделку со сменным навесным оборудованием для разных сезонов. Мотор от пилы Штиль мощностью в 3-5 л.с. вполне справится и с обработкой огорода весной и осенью, и с уборкой рыхлого снега на дачном участке зимой. Самый ответственный узел – это шнековый механизм.

Если вы не профессиональный конструктор, то лучше скачать из сети готовые чертежи. Лопасти шнека делают из толстой резины, например, из транспортерной ленты. Заборное устройство выполняют из оцинкованной стали. Для трубы снегоотброса подойдет пластмассовая труба для канализации.

Советы по пользованию

Важно понимать, что любые самодельные транспортные средства тяжело регистрируются в официальных органах, что означает следующее:

По закону, снегоход из бензопилы нельзя назвать регламентированным транспортным средством, поэтому ответственность за эксплуатацию и возможные последствия лежит только на его владельце. Чтобы избежать проблем, рекомендуется использовать агрегат в отдаленных от разных служб местах.
Несмотря на сходства, снегоход и плавающий вездеход являются разными машинами.
Из-за незначительной мощности двигателя использовать снегоход для транспортировки грузов не рекомендуется. Аппарат подходит для передвижения одного человека.
Если устройство будет эксплуатироваться в ночное время, на него можно установить осветительные приборы. Они повысят функциональность снегохода и сделают его комфортным для разных условий эксплуатации.

Лебедка

Лебедка-самоделка будет отличным подспорьем в строительстве и подъеме грузов на высоту, перетаскивании спиленного дерева, спасении засевшей в луже машины, вытаскивании из воды катера. Тяга такой самодельной лебедки зависит от мощности двигателя и от передаточного числа редуктора, и может достигать полутора тонн. Для конкретных применений агрегат снабжают дополнительными комплектующими: блоками, полиспастами, гаками, стропальными ремнями и анкерами для прикрепления к земле или к дереву. Для изготовления лебедки из бензопилы своими руками потребуется сварить прочную раму, на которой следует разместить двигатель, редуктор и барабан со стопором. На раме предусматривают отверстия и проушины для различных способов крепления устройства к земле, деревянному или бетонному фундаменту или к стволу дерева. Барабан можно взять от старой лебедки, а можно изготовить самостоятельно по чертежам.

Следует соблюдать правила безопасности при проведении подъемно-такелажных работ:

Тросы, гаки и строповочные принадлежности должны быть прочными и периодически испытываться на разрыв десятикратным усилием.
Стопор должен надежно фиксировать барабан и исключать самопроизвольное разматывание троса под нагрузкой.
При подъеме тяжестей лебедка должна быть закреплена на постоянном или временном фундаменте, вес которого должен в пятикратно превосходить максимальный вес поднимаемого груза.
Категорически запрещается стоять под грузом и в зоне его возможного разлета при падении, а также сбоку от натянутого троса при горизонтальном перемещении предметов.

Отзывы

Кирилл, 43 года: «В свободное от работы время люблю посидеть в гараже и что-то смастерить. Одним из будущих проектов было изготовление снегохода из бензопилы. Использовал старую 1-киловатную «Дружбу» и несколько доступных деталей. Аппарат получился достаточно быстрым и надежным. Разгоняется до 30-35 км/ч и сохраняет устойчивость при езде по заснеженному бездорожью».

Максим, 55 лет: «Буквально за выходные смастерил снегоход из бензиновой пилы. Понравилась его компактность, мобильность и устойчивость к суровым условиям эксплуатации. Передвигаюсь на самодельном снегокате из одного села в другое, когда нет возможности использовать автомобиль».

Валентин, 39 лет: «Идея создания снегохода появилась достаточно давно. Долго не находил свободного времени, но все-таки решил посидеть несколько вечеров в гараже, занимаясь этой самоделкой. Теперь радуюсь, что могу свободно брать с собой снегоход на рыбалку или охоту. Аппарат получился быстрым и легким».

Генератор

Для изготовления подходит бензопила с 2-тактным двигателем мощностью 2-3 л. с. В качестве электрогенератора используют часто электродвигатели от старых стиральных машин. Сочетание этих устройств позволяет получать на выходе электроток напряжением 220 В. Мощности такого бензогенератора достаточно для освещения, питания электрических приборов и инструментов, бытовой техники.

Изготавливают кронштейн и крепят к нему электродвигатель. Устанавливают полученную конструкцию на внешнем конце шины бензопилы. При этом обеспечивают:
перпендикулярность оси электродвигателя к плоскости шины;
расположение шкивов обоих устройств в одной плоскости.
Выходные валы двигателей снабжают шкивами подходящего диаметра.
Одевают на шкивы ременную передачу.
Изготавливают устройство для регулирования оборотов мотора мотопилы. Используют болт, который с помощью хомута крепят к ручке последней. Закручивание его приводит к увеличению количества оборотов, выкручивание — к уменьшению.
Внешнюю пусковую обмотку электродвигателя снабжают 2 конденсаторами, которые рассчитаны на напряжение 400-450 В и имеют общую емкость 10 мкФ. Их подсоединение — параллельное.

Читать также: Правильный угол заточки цепи бензопилы

Компрессор

Поделка заключается в использовании нагнетателя воздуха от какого-либо устройства и применении в качестве его привода мотора бензопилы. Если он от кондиционера, то можно сделать приспособление для быстрой подкачки колес автомобиля.

Порядок изготовления компрессора из бензопилы:

Делают монтажную пластину из листового металла. С одной стороны сверлят 2 отверстия, через которые ее крепят к мотопиле вместо шины. С другой — размещают компрессор.
На вал привода нагнетателя устанавливают соединительную муфту и шкив.
Располагают второй шкив на выходном валу двигателя пилы.
Надевают на шкивы ремень для передачи вращения.
Входной патрубок нагнетателя снабжают автомобильным масляным фильтром с остатками масла. Воздух через него засасывается с частичками масла, что снижает перегрев компрессора при работе.

Для запуска устройства включают мотор бензопилы. Когда он наберет обороты, срабатывает соединительная муфта, начинает работать нагнетатель. К его выходному патрубку подсоединяют шланг, через который подкачивают колеса автомобиля.

Пилорама

Самодельных пилорам с использованием бензопил придумано несколько. Они бывают:

Стационарными неподвижными. В них мотопила размещается в специальном станке и остается на месте — навстречу ей перемещается бревно. Качество распила высокое, можно распиливать заготовки любой длины. Но у конструкции сложный механизм подачи бревен.
Стационарными подвижными. Вариант с рельсовыми направляющими, по которым перемещается каретка с закрепленной пилой. Заготовка — неподвижная. Вариант проще в эксплуатации, но ограничена длина бревен.
Мобильными. Пилящая часть перемещается вдоль бревна. Она нетяжелая и может переноситься. Направляющей служит сама заготовка. Вариант удобный для разовых работ или небольшого объема распила. Требует больших усилий для перемещения пильного устройства.

Что еще можно сделать

Вариантов возможных самоделок много. Все зависит от фантазии и навыков умельца. Помимо описанного, из бензопилы можно сделать:

генератор, который обеспечит электроэнергией дачу вдалеке от коммуникаций, комфортный отдых на природе;
болгарку, способную резать металл, камень, бетон, полировать поверхности;
лебедку, облегчающую жизнь автомобилистов, любящих ездить по бездорожью;
культиватор для обработки огорода, уборки урожая.

В перечне мотобур для устройства отверстий в грунте под столбы, посадку деревьев. Его зимняя разновидность — ледобур для зимней рыбалки.

Самокат

Для усовершенствования лучше подходит самокат, у которого есть надувные колеса и присутствует ручной тормоз. Первое позволяет ему передвигаться по неровностям, второе — обеспечивает высокую тормозную способность.

Выполняют работы в такой последовательности:

У бензопилы удаляют цепь, шину.
Откручивают от коленвала центробежную муфту.
Крепят к выходному валу двигателя и оси заднего колеса самоката звездочки от велосипеда.
Размещают мотор сзади на платформе самоката. Соединяют их между собой болтами. Обе звездочки должны находиться в одной плоскости.
Надевают на звездочки велосипедную цепь, подгоняют ее, удаляя лишние звенья.
Присоединяют акселератор к одной из ручек самоката. Соединяют его с проводами, которые включают/выключают мотор. Вместо акселератора можно установить небольшую педаль.

Чертежи

В качестве чертежа можно использовать собственную разработку или предлагаемые удачные конструкции на просторах интернет. Вот некоторые из них:

Обслуживание

Поддерживать технику в максимально функциональном состоянии помогает своевременное обслуживание. Для устранения поломок культиватора Крот поможет инструкция.

Процедура обслуживания агрегата:

чистка головки цилиндра. Деталь моется и сушится;
с цилиндра удаляется нагар;
каналы, а также глушитель и карбюратор чистятся при помощи топлива;

Карбюратор

замену манжета картера следует осуществлять после полной разборки редуктора;
тряпочкой, смоченной в бензине, устраняется нагар с глушителя.

Выполнение этих процедур позволит сохранить агрегат в рабочем состоянии долгие годы.

Кедротряс «БАРС»

Кедротряс «БАРС» запись закреплена

Внимание. Остерегайтесь подделок. На различных сайтах объявлений появились кедротрясы внешне сильно похожие на наш кедротряс «Барс», несмотря на то, что объявления размещены в разных регионах, продажа осуществляется так же из г. Барнаула. Внешняя схожесть с нашим кедротрясом «Барс» не гарантирует такую же работоспособность и безопасность, как бы Вас не уверял продавец контрафактного устройства .В случае покупки кедротряса требуйте у продавца подробные реальные фотографии, видео работы и официальную гарантию. Единственными производителями оригинального кедротряса «Барс» являемся только мы( ИП Далецкий М.П.),с продавцами контрафакта ни когда не было общих дел, ни какого отношения к этим копиям мы не имеем(они просто купили наш кедротряс «Барс» и скопировали, причем не самым лучшим образом),отличительная особенность- вырезанный логотип БАРС на корпусе кедротряса. Будьте внимательны.

Уважаемые покупатели!В случае, если Вы пострадали от некачественной копии кедротряса сообщайте нам на почту [email protected]

Все записи
Записи сообщества
Поиск

Кедротряс «БАРС» запись закреплена

Дерево высотой 20—30 м, живёт до 400-500 лет. Крона густая, тёмно-зелёная, зонтикообразная, компактная, у старых деревьев с горизонтально распростёртыми ветвями. Хвоя в пучках, по две штуки, длинная (10—15 см), узкая, плотная, зелёная в течение всего года, иногда сизоватая.

Шишка с семенами Шишки обычно одиночные или по две-три штуки, длиной 8—15 см, яйцевидные или почти шаровидные. Семена созревают на третий год в октябре, но шишки не раскрываются до следующей весны. После выпадения семян шишки висят на ветках ещё два-три года. Семена удлинённо-яйцевидные, тёмно-коричневые, иногда со светлыми пятнами, с тремя рёбрышками. Длина — 15—17 мм, ширина — 8—9. С толстой оболочкой, узким коротким крылом. Съедобны. Семена пинии — самые крупные среди сосен (и вообще сосновых), они в 3—4 раза крупнее кедровых. В одном килограмме их 1500 штук. Урожайность довольно высока — с одного гектара получают от 3 до 8 т семян. В Италии семена пинии называют пиноли.

Кедротряс «БАРС» запись закреплена

Кедротряс «БАРС-1 Б» это бюджетная модель кедротряса «БАРС-1»(производитель ИП Далецкий М.П.)

Циркулярка

Вариантов пилорамы два. Они отличаются вертикальным или горизонтальным расположением рабочего инструмента.

Устройство с вертикальным положением бензопилы содержит:

Направляющую, которую делают из отрезка швеллера или прямоугольной профильной трубы. Длина ее должна быть больше размера обрабатываемых бревен.
Салазки. Для изготовления используют 2 отрезка (по 40 см) уголка 50х50. Их по концам верхних полок приваривают перпендикулярно к 2 металлическим полосам толщиной 3 мм. Расстояние между внутренними поверхностями вертикальных полок уголков должно соответствовать размеру швеллера или трубы.

Посередине каждого из уголков сверху приваривают одинаковые вертикальные пластины с соосными отверстиями.
Вставляют в них стальной стержень, прикрепленный сваркой перпендикулярно к шине бензопилы. На стержне с двух сторон одного из вертикальных уголков располагают отрезки труб. Последние фиксируют болтами М8 через соответствующие отверстия с резьбой. Они служат для задания толщины получаемых досок.

Для работы циркулярки:

Сверху бревна размещают направляющую и крепят ее к нему саморезами, имеющими потайные головки.
Устанавливают на направляющую салазки.
Включают двигатель бензопилы и перемещают ее вместе с салазками вдоль бревна.

Лодочный мотор

С двигателя мотопилы снимают пильную гарнитуру, удаляют ведущую звездочку. Переделывают муфту, вытачивая меньшую чашечку и заменяя стягивающую пружину, что позволяет уменьшить массу узла, снизить силу сцепления. Соединяют через муфту вал мотора и редуктора.

Для монтажа используют швеллер:

в верхней полке устраивают необходимые отверстия для крепления двигателя с редуктором;
нижнюю полку снабжают отверстием, приваривают в него трубку соосно с выходным валом редуктора.

Через трубку продевают вал, который передает вращение гребному винту, и соединяют с выходным валом редуктора. К ней крепят крепежно-поворотный узел, который используют для установки мотора на транец лодки, подъема и опускания гребного винта в воду.

На нижнем конце трубки устанавливают редуктор, который принимает вращение от вертикального вала и передает горизонтальному. На последнем устанавливают гребной винт, который будет двигать лодку.

Источник: http://texnotoys.ru/avto/samodelki-iz-benzopily.html

Как сделать снегоход из бензопилы своими руками?

Особенности изготовления
Какую бензопилу выбрать?
Пошаговая инструкция
- Гусеница
- Звездочки
Правила эксплуатации

В зимнее время жители регионов, в которых обильно выпадают осадки, часто сталкиваются с необходимостью в транспорте для перемещения по сугробам. Как правило, для решения этой проблемы выбирается снегоход, который, если постараться, можно сконструировать самостоятельно из подручных средств.

Особенности изготовления

Изготовление мотосаней своими руками принесет определенную выгоду. Имеется возможность довольно экономно создать надежное устройство, которое по функциональности ничуть не будет уступать промышленным аналогам известных производителей. Удобно и то, что собранный снегоход будет обладать теми габаритами, которые полностью подойдут для будущего водителя и планируемых условий эксплуатации. Большую часть инструментов и материалов можно будет отыскать в собственном гараже – подойдут как отдельные элементы, так и целые узлы. Единственным условием является использование исправных механизмов и прочного материала.

Собственноручно сделанный снегоход требует меньше топлива, чем покупной аналог. Даже при использовании в качестве двигательной базы оборудования мощных бензопил можно получить значительную экономию по расходованию топлива в дальнейшей эксплуатации самодельного снегохода. Кроме того, такие мотосани обладают довольно простой конструкцией, что позволяет при необходимости ремонтировать агрегат самостоятельно, а также без проблем обслуживать. Единственным недостатком самодельного снегохода можно назвать довольно трудоемкий процесс его изготовления. Предварительно мастеру придется научиться работать болгаркой, сварочным аппаратом, дрелью и даже токарным станком.

Хотя, конечно, у каждого человека найдутся помощники, обладающие в совершенстве перечисленными навыками.

Какую бензопилу выбрать?

Выбор правильной бензопилы – важный этап создания самодельного снегохода. Например, устройство можно создать на основе двигателя самой простой бензопилы «Дружба». Однако следует быть готовым, что вес этого агрегата очень высок (порядка 12 кг), а вот мощность, наоборот, довольно низкая – около 1 кВт. Еще одним недостатком можно назвать отсутствие деталей, позволяющих закрепить кожухи безопасности. Если оценить технические характеристики «Дружбы», то выясняется, что они проигрывают другим моделям по всем пунктам. Пила оснащена двухтактным бензиновым двигателем.

Хорошим решением является использование агрегата «Урал». Данная модель при таком же весе, что и «Дружба», имеет значительно большую мощность – 3,68 кВт. Экологически безопасное устройство способно функционировать даже в экстремальных погодных условиях. Двухтактный двигатель бензопилы работает за счет бензина, а его габариты составляют 46х88х46 см.

Еще одним подходящим выбором можно считать бензопилу «Штиль». Это устройство абсолютно безопасно как для человека, так и для окружающей среды. Пила обладает малым весом, а также практически не шумит, чего нельзя сказать ни про «Дружбу», ни про «Урал».

Пошаговая инструкция

Схема изготовления и чертежи значительно упрощают процесса собственноручного изготовления снегохода. Но если понимать, каким образом требуется соединить силовую установку, гусеницу, лыжи и трансмиссию, то можно действовать и без этих приложений. Кстати, детский мини-снегоход вполне реально собрать интуитивным способом из велосипеда, снегоката или санок. Принципиальная схема изготовления самодельного снегоката состоит из 4 основных этапов.

На первом этапе происходит создание передних лыж, после чего мастер определяется с тем, каким образом он их закрепит. На втором этапе организуются методы передачи на колесо. Затем для транспортного средства необходимо сварить опорную раму, а в заключение – на четвёртом этапе – установить все навесное оборудование.

Перед началом работы обязательно стоит запастись отшлифованными уголками из металла, распорками со стяжками, фанерным и стальными листами, а также хомутами и болтовыми креплениями.

Источник: http://stroy-podskazka.ru/snegohody/kak-sdelat-iz-benzopily-svoimi-rukami/

Снегоход из бензопилы. Полезные советы

В российских широтах зима известна своими морозами и обилием снежных осадков. Высота выпавшего снега часто достигает и превышает метра и поэтому возникают некоторые трудности с передвижением. Люди большого достатка могут приобрести снегоход, но мало кто знает, что такой снегокат с мотором можно легко сделать своими руками из подручных средств. Для этого вам понадобиться некоторый список запчастей и деталей, немного свободного времени и доступ к схемам и видео.

Как сделать снегоход из бензопилы своими руками?

Самым первым шагом при сборке снегохода своими руками должна быть разработка чертежа и схемы. Так, вы будете видеть какие запчасти и детали откуда можно взять, что необходимо собрать, купить и так далее.

Далее нужно разобрать выбранную бензопилу, подготовить другие компоненты, крепежи, составные и запасные части. Таким образом работа не будет стоять на месте, а все необходимые детали будут под рукой. Для дополнительного ознакомления, вы можете посмотреть видео как собрать снегоход из бензопилы своими руками. Так вы будете иметь больше представления о конструкции и строении самодельной машины.

Выбор бензопилы для сооружения снегохода своими руками

На данный момент на российском рынке существует огромное количество моделей как заграничного, так и отечественного производства. Все они отличаются друг от друга стоимостью, мощностью, весом, габаритами и многими другими техническими показателями и характеристиками.

Самыми популярными брендами на нашем рынке выступают бензопилы “Дружба”, “Урал”, “Stihl”, каждая из которых в большей или меньшей степени подходит для постройки своими руками снегохода в домашних условиях.

Снегоход из советской пилы не будет отличатся надежностью и большой мощностью в виду того, что советские бензопилы уже устарели. Даже при качественном и регулярном техническом обслуживании, советские инструменты сейчас часто выходят из строя, а их ремонт не так прост из-за недостатка комплектующих и сложности в поиске запчастей.

Бензопилы “Дружба”

Данные пилы любят за простоту и минимализм конструкции, поскольку “Дружба” считается самой простой бензопилой в своем роде. Единственное, что можно отнести к недостаткам — это сравнительно большой вес по отношению к невысокой мощности двигателя. Также стоит учитывать, что бензопилы “Дружба” не имеют деталей, с помощью которых крепятся кожухи безопасности. Двухтактный двигатель производит 1 кВт мощности, работая на бензиновом топливе. Вес пильного агрегата составляет 12 кг, а длина шины — 45 см.

Пилы “Урал” на бензиновом приводе

В отличие от “Дружбы”, бензопилы “Урал” — это более надежные, мощные и легкие модели. Таким образом, при одинаковом весе в 12 кг, бензопилы “Урал” работают с мощностью 2,68 кВт при таком же двухтактном бензиновом моторе. Особенностью является то, что хорошее качество корпуса и запчастей позволяют работать с бензопилой даже в экстремальных условиях.

Немецкое качество бензопил “Stihl”

Еще более мощная и надежная бензопила, которая гарантирует прекрасное качество просто тем, что произведена она в Германии. Особенность модельного ряда пил на бензиновом приводе этой компании заключается в том, что он абсолютно безопасен для окружающей среды и для оператора. Небольшой вес и компактные габариты делают пилы “Штиль” еще более удобными, а на фоне “Дружбы” и “Урала” они выглядят еще более выигрышно.

Что нужно для сбора снегохода своими руками?

Ниже мы перечислим все необходимые детали и компоненты, которые понадобятся при сборке мотосаней своими руками. Но стоит также упомянуть, что собрать снегоход в домашних условиях сможет каждый мужчина, у которого есть желание, интернет и свободное время. Особенные навыки совершенно не обязательны, хоть и будут считаться вспомогательным обстоятельством. Помните, что сборка снегохода своими руками существенно сэкономит ваш бюджет по сравнению с приобретением нового, дорогостоящего транспортного средства.

Схемы и пошаговая инструкция по сборке снегохода из пилы своими руками

Представленный выше рисунок изображает схему-пример, как должен выглядеть чертеж будущего снегохода. Важно все делать разработать, чтобы знать и визуально понимать, как скрепить вместе двигатель, трансмиссию, лыжи или гусеницы.

Данный чертеж предлагает использовать следующие составные части:

руль;
топливный бак, который можно взять в бензопиле “Дружба”;
“Ураловский” двигатель;
втулка стойки рулевой лыжи, представленная двумя трубами, диаметром 30;
две главных, рулевых лыж;
колесо гусеницы из двух капроновых листов S4;
сама гусеница, взятая из снегохода “Буран”;
рама;
опорный каток;
подкос спинки-ограничителя;
два устройства, обеспечивающих натяжение гусеницы;
четыре подшипника №80204;
короб из фанеры, обеспечивающий бортовые доски;
сидение;
две ступени цепных передач с ведомыми и ведущими звездочками;
рычаг для поворотного кулака;
две рулевые тяги и рулевой вал;
передний мост в виде трубы, диаметром 30;
приводной вал и натяжная ось для гусеницы.

Благодаря всем этим комплектующим можно собрать качественный, надежный и долговечный снегоход просто своими руками, без обращения к дорогостоящим специалистам. Если вы также своими руками хотите спроектировать гусеницы и стойки, то предлагаем ознакомиться со схемами:

стойки:

приводной вал:

Порядок действий, пошаговую инструкцию и дополнительные советы вы сможете посмотреть в видео как собрать снегоход из бензопилы своими руками.

Советы и рекомендации по построению и использованию самохода

Помните, что ваш снегоход в силу того, что сделать вашими руками, не считается полноценным транспортным средством. В связи с этим, передвижения по автомагистралям и крупным дорогам лучше исключить и ездить на свой страх и риск по заснеженным тропам. Также наличие лыж не делает снегоход плавающим вездеходом. Пусть общий внешний вид у них довольно похож, соотношение веса очень разное.

Учитывайте также, что мотор бензопилы не обладает большой мощностью. В связи с этим, перевозка больших грузов становится затруднительной, а иногда и вовсе невозможной. Чаще всего снегоходы, собранные вашими руками имеют только одно посадочное место. Таким образом, вы получаете мини снегоход из бензопилы, где возможен даже детский вариант.

Дополнительное освещение зависит от вас, вы можете установить одну или несколько фар для комфортной езды в темное время суток или в условиях плохой видимости.
Владелец рекомендует ось маятника устанавливать сзади ведущей оси редуктора в перпендикулярном положении ведущей оси шестерни. Также он указывает обращать внимание при натяжении цепи на то, что при проседании цепь натягивается еще сильнее.

Видео инструкции и обзоры как собрать мотосани своими руками из бензопилы

Отзывы владельцев самодельных снегоходов

В интернете и на форумах можно найти множество положительных отзывов о снегоходах, собранных собственными руками на основе бензопил. Каждый владелец такой машины радуется низкой стоимости получаемого транспортного средства, возможности самостоятельно улучшать и модифицировать снегоход в зависимости от собственных желаний, требований и умений.

Михаил, 34 года, Рязань

“У меня загородный дом, где постоянно насыпает зимой кучи снега. Чем мне понравился мои мотосани-самоделки? В первую очередь тем, что я собрал его своими руками, а во вторую, демократичной стоимостью. Нашел в гараже все. что нужно, докупил некоторые крепежи и пару труб, и по видео, опираясь на схемы собрал хорошую машину, без которой уже не представляю зиму.”

Владислав, 44 года, Киев

“У меня был фирменный снегоход, но уже довольно старенькой модели. Дорогой ремонт, обслуживание, большой вес и еще множество минусов постоянно преследовали меня. Я решил собраться, разобрал все и на основе двигателя от бензопилы сделал своими руками куда более легкий, компактный снегоход. Знаю как ремонтировать, потому что сам же и собирал, видео-уроков в интернете очень много, обслуживать тоже легко.

Достоинства: малый вес, небольшие размеры, легкость обслуживания и ремонта.

Источник: http://fermerinform.ru/snegohod-iz-benzopily/

Как из бензопилы сделать снегоход?

Снегоходы – это компактные, но достаточно проходимые агрегаты, которые давно активно эксплуатируются жителями регионов с большими объемами осадков. Тем не менее далеко не каждый желающий может позволить себе покупку этого агрегата. Из-за этого энтузиасты в области конструирования техники вынуждены разрабатывать собственные снегоходы, что сделать не так уж сложно. Главное – тщательно подготовиться к сборке и строго придерживаться правильного порядка действий.

Плюсы и минусы самостоятельного изготовления

Главное преимущество собственноручного изготовления снегохода – это возможность создать надежный агрегат, который по своим характеристикам практически не будет уступать заводским аналогам производства известных брендов.

Среди других важных достоинств самостоятельной сборки выделяются:

возможность спланировать и собрать снегоход тех размеров, которые подойдут для водителя и конкретных условий эксплуатации;
использование практически любых подручных средств – отдельных деталей или целых механизмов. Главное, чтобы используемые узлы были в полностью исправном состоянии;
экономия топлива – изготовленный своими руками снегоход потребляет на порядок меньше топлива, чем фирменные аналоги. Это заметно даже в тех случаях, если для его конструирования используются мощные силовые агрегаты от профессиональных бензопил;
простота в эксплуатации и обслуживании – снегокат с мотором от бензопилы обладает простым устройством, что облегчает его обслуживание и самостоятельный ремонт.

Недостаток у собственноручного изготовления снегохода всего один – необходимость научиться пользоваться болгаркой, дрелью и сварочным аппаратом в случае, если у конструктора нет навыков в эксплуатации этого оборудования. Кроме того, будет полезным овладеть токарным станком – его использование позволит выточить качественные детали для сборки агрегата.

Какой двигатель подойдет для изготовления самоделки?

Прежде чем подготовиться к работе и начать сборку, важно выбрать силовой агрегат от бензопилы.

Он должен соответствовать нескольким критериям:

мощность и тяговые характеристики – самые главные параметры. Именно от мощности и тяговитости мотора бензопилы зависит скорость передвижения и грузоподъемность самоделки. К примеру, ДВС мощностью не более 2 л. с. сможет перевозить только одного взрослого человека и его небольшой багаж. С увеличением мощности используемых двигателей возрастут возможности снегоходов. При этом нужно помнить, что чем выше мощность силового агрегата, тем больше топлива ему потребуется для стабильной работы. Лучший вариант – использование моторов с номинальной мощностью от 3 до 6 л. с.;
качество сборки – если конструктор желает, чтобы самоделка из бензопилы прослужила ему больше 1–2 сезонов, значит нужно выбирать моторы производителей. Именно поэтому чаще всего энтузиасты собирают снегоходы из бензопил брендов Stihl или Husqvarna;
защита от пыли и влаги – в корпусе мотора должно быть минимум лишних отверстий. В противном случае в моторный отсек будет попадать снег и пыль, которые могут спровоцировать короткое замыкание в системе зажигания. Лучше всего, чтобы в корпусе мотора были только 2–3 отверстия, предназначенных исключительно для воздушного охлаждения.

Еще одно важное требование – двигатель от бензопилы должен быть в полностью исправном состоянии. Перед сборкой снегоката изготовителю потребуется очистить воздушный и топливный фильтра, а также произвести настройки карбюратора и выставить требуемый зазор в штатной системе зажигания бензопилы.

Что потребуется во время сборки?

В первую очередь оператору необходимо внимательно изучить чертежи. Ориентируясь на них, он сможет быстро разобраться в порядке сборки и размерах каждой используемой детали.

После изучения чертежей должна быть составлена схема изготовления .

Порядок действий такой:

создание передних лыж и выбор способа их крепления;
организация методов передачи на колесо;
сварка опорной рамы;
установка необходимого для эксплуатации снегоката навесного оборудования.

Для собственноручной сборки снегохода потребуется подготовить предварительно отшлифованные металлические уголки, стяжки и распорки, листы из фанеры и стали, болтовые соединения и хомуты.

Самодельный снегоход из бензопилы своими руками

Во время непосредственной сборки снегоката нужно строго придерживаться выбранного алгоритма действий.

Порядок выполнения работ следующий:

Вначале оператор должен сделать переднюю лыжу. Она должна быть тонкой и, одновременно, максимально прочной. Если лыжа будет слишком толстой, то снегоход не сможет быстро скользить по снегу. Если для ее изготовления использовать слишком тонкие и уязвимые материалы, то она быстро сломается при первом же ударе о твердое препятствие. Лучше всего взять за основу лыжи усиленную ребрами жесткости 3-миллиметровую стальную пластину, которую нужно заранее выпрямить. После этого нужно приварить друг к другу 2 металлических уголка. К передней части пластины потребуется приварить носик, а соединенные ранее уголки прикрепить в средней ее части. Для фиксации уголков их нужно приварить к лыже толстым сплошным швом;
В задней части снегохода из бензопилы может располагаться колесо или гусеничный механизм, сделанный из транспортерной ленты. Вариант с колесом предпочтительней, так как в этом случае готовый снегокат получится легким и сможет передвигаться на довольно высокой скорости. Для комплектации самоделки подойдет колесо от старой садовой тележки. К нему необходимо приварить уголки, а также установить ведущую и ведомую звездочки от мотоцикла ИЖ на 9 и 43 зуба соответственно В этом случае передаточное число механизма составит 4,7 – этого достаточно для перевозки 3 взрослых людей;
Третий этап сборки – это изготовление опорной рамы. Для ее конструирования подойдет практически все, что может лежать в гараже. Чаще всего для сборки остова используются профильные трубы, уголки, распорки и стяжки. Главное при изготовлении каркаса – сохранить баланс между его небольшим весом и максимальной прочностью. Опорную раму лучше всего варить исключительно по чертежам. В противном случае возрастет риск появления люфтов и кренов при эксплуатации готового снегохода из бензопилы;
Последний этап изготовления – монтаж навесных приспособлений. Самодельный снегоход потребуется укомплектовать мягким сиденьем, а также установить в его передней части рукоятку с ручкой газа и рычагом тормоза.

Готовую самоделку лучше всего покрасить. Краска защитит снегоход от влаги, провоцирующей появление ржавчины. После высыхания снегоката его необходимо испытать во дворе. Для этого оператору потребуется проехаться на агрегате по тонкому слою снега. Если во время резких поворотов в конструкции снегохода не появляются люфты и посторонние звуки, значит можно переходить к его активной эксплуатации на открытой местности.

Источник: http://sadovaja-tehnika.com/benzopily/samodelki-iz-benzopil/snegohod-izgotovlenie/

Как из бензопилы сделать снегоход – выбор двигателя, подготовка и пошаговая сборка

С наступлением зимы многие жители северных регионов задумываются об изготовлении снегоходов – средств передвижения, которые с легкостью преодолевают снежные сугробы и другие труднопроходимые места. Как нельзя кстати для самостоятельной сборки снегохода подойдет используемая в хозяйстве бензопила. Изготовление самоделки на основе двигателя от садового инструмента позволит получить максимально выносливый и неприхотливый в обслуживании агрегат для интенсивной ежедневной эксплуатации.

Как выбрать двигатель для сборки снегохода?

При выборе мотора для комплектации самодельного снегохода из бензопилы нужно помнить, что средство передвижения будет эксплуатироваться зимой, в условиях повышенной влажности. В связи с этим, использовать для сборки двигатель от электрической пилы категорически запрещено. Дело в том, что за связь деталей в электромоторе, в основном, отвечает проводка, которая сильно поддается постоянному воздействию влаги. Результатом этому становиться постепенное окисление контактов проводов и их замыкание. Кроме того, в электрической схеме двигателя предусмотрены регуляторы и стабилизаторы напряжения, которые, под постоянным воздействием влаги, довольно быстро выходят из строя.

В отличие от электрических, бензиновые двигатели обладают более высоким запасом мощности, крутящего момента и, что самое главное, тяги. К примеру, снегокат с мотором от бензопилы, мощностью 2–3 л. с., способен двигаться по пересеченной заснеженной местности с двумя пассажирами на скорости 20–30 км/ч. Кроме того, бензиновые двигатели не поддаются прямому воздействию влаги и, при условии правильного и своевременного обслуживания, могут прослужить в 2 раза больше даже самых выносливых электрических моторов.

Самодельный снегоход из бензопилы своими руками

Независимо от типа используемого двигателя и устройства самодельного снегохода из используемой в хозяйстве бензопилы, его изготовителю потребуются детальные чертежи. Схема изготовления опишет правильный порядок монтажа используемых элементов, а также подходящие способы их крепления на раму.

После изучения схемы нужно переходить к подготовке рабочего места.

Под рукой у изготовителя должны быть:

болгарка и набор режущих дисков;
аппарат для сварки;
дрель и сверла разного диаметра;
несколько листов предварительно окрашенной стали;
металлические и пластиковые трубы разного диаметра;
уголки и лонжероны;
лыжи или транспортерная лента;
болты, саморезы и другие крепежи разных размеров.

Чтобы изготовителю было легче собрать самодельный снегоход из бензопилы, порядок его действий должен быть следующим:

Вначале нужно сделать опорную раму – крепкий, устойчивый к нагрузкам и вибрации каркас, к которому будут крепиться все рабочие узлы снегохода. Основа рамы собирается из сварных лонжеронов. Посреди них должна располагаться металлические уголки, а в передней и задней частях – стальные пластины, толщиной не менее 2 мм. Чтобы сделать каркас более прочным, края пластин потребуется согнуть под прямым углом. В передней и задней частях используемых лонжеронов нужно проделать аккуратные отверстия для их беспрепятственного соединения с гусеницами или лыжами. Для более надежной фиксации оси должны крепиться при помощи гаек и контргаек. Помимо своей основной функции, оси опорных катков также будут играть роли поперечин, расположенных между лонжеронами. К установленным на лонжеронам потребуется приварить стойки, заранее сделанные из стальных уголков, размерами 30×30 мм. Между первой парой стоек нужно установить площадку для монтажа редуктора, а также промежуточного вала, предусмотренного в цепной передаче используемой бензопилы. Между второй парой стоек крепиться площадка, на которой будет монтироваться сиденье и ящик, играющий роль своеобразного багажника;
Далее потребуется сделать гусеницы для снегохода из бензопилы. Для этого подойдет транспортерная лента. В устройстве гусениц роль приводного играет передний вал, который можно заранее сделать из трубы, диаметром 3 см. На готовый вал должны быть надеты круглые фланцы с предварительно проделанными в них отверстиями. Сами фланцы нужны для того, чтобы закрепить на них зубчатые приводные колеса гусениц. В отверстиях, расположенных по бокам трубы, потребуется впрессовать и приварить цапфы. Последние нужно заранее проточить для монтажа подшипников. Роль ведомой в устройстве цепной передачи играет звездочка, установленная в ведущем гусеничном валу. Зафиксировать ведомую звездочку можно на правой цапфе, в предварительно проделанной на ней шпоночной канавке. Для крепления звездочки потребуется гайка М14. Задний вал самодельной гусеницы выполняет функции натяжного. В его устройстве оба наконечника обычные и удлинять их не нужно, так как задний вал крутящий момент от двигателя не передает;
Далее изготовителю потребуется установить и надежно закрепить двигатель от бензопилы. Лучше всего выбрать для монтажа ДВС подмоторную стойку, которая должна крепиться к балке при помощи сварки. Сверху на стойку нужно установить топливный бак. Редуктор, который также можно взять от бензопилы, должен устанавливаться на площадке, и быть развернутым на 180 ⁰;
На финишном этапе потребуется обустроить место водителя снегохода. Кресло можно сделать из нескольких досок, толщиной 2 см, и обшить плотной мягкой тканью или поролоном. Крепить сиденье нужно при помощи петель.

После сборки самодельного снегохода из бензопилы нужно обязательно проверить работу его двигателя и гусениц. Для этого потребуется заправить мотор свежей топливной смесью и потратить первый бак на поездку по ровной поверхности. За это время нужно определить, нет ли посторонних звуков со стороны двигателя, а также колебаний в болтовых соединениях. Если все узлы самоделки работают исправно, значит, снегоход из бензопилы полностью готов к поездкам по бездорожью.

Источник: http://pro-traktor.ru/benzopily/samodelki-iz-benzopil/snegohod-izgotovlenie.html

Самодельный снегоход из бензопилы своими руками

Зимой передвижение затрудняется, потому нужен универсальный транспорт для езды по сугробам. Используя подручные средства, можно приступить к конструированию снегохода. При грамотном подходе самодельный снегокат станет незаменимым помощником зимой.

Начать сборку конструкции можно после разработки чертежей. От их точности зависит надёжность будущего транспортного средства.

Изготовить снегоход можно, взяв за основу одну из бензопил:

Дружба. Выполняет роль силовой установки. Получится несложное устройство без лишних деталей. Такой транспорт будет иметь достаточно большую массу при незначительно мощности, также отсутствуют кожухи безопасности. Двигатель пилы имеет мощность 1 кВт, работает на бензине. Вес инструмента 12 килограмм;
Урал. Более надёжный вариант с большей мощностью и меньшим весом. Инструмент экологичный, работает даже при минусовых температурах. Двухтактный двигатель пилы с мощностью 3,6 кВт. Масса инструмента 11,7 килограмм;
Штиль. Преимущество данной пилы в экологической чистоте и низком уровне издаваемого шума.

Определившись с бензопилой, можно взяться за конструирование снегоходной машины.

Конструкция состоит из таких деталей:

Руля;
Бачка под топливо;
Силовой установки бензоинструмента;
Втулки стойки рулевой лыжи (две трубы с диаметром 30 см);
Управляющей лыжи;
Гусеничного зубчатого колеса;
Гусеничного полотна;
Опорной основы;
Опорного катка;
Подкоса спинки-ограничителя;
Натяжителя гусеничного полотна;
Зубчатого колеса натяжения гусеничной ленты;
Подшипника;
Багажника;
Водительского места;
1-й части цепной передачи;
2-й части цепной передачи;
Держателя спинки водительского места;
Ведомой звёздочки 1-й передачи;
Ведущей звёздочки 2-й передачи;
Звёздочки под 2-ю ступень цепной передачи;
Звёздочки под 1-ю ступень цепной передачи;
Рычага поворотного кулака;
Тягового рулевой рейки;
Сошки с рулевым валом;
Балки переднего моста;
Вала крепления гусеницы;
Оси натяжения гусеничной ленты.

Как из бензопилы сделать снегоход?

Схема изготовления и чертежи позволят корректно соединить силовую установку, трансмиссию, лижи или гусеницу. Изготовлять последние самостоятельно нет необходимости – подойдут из «Бурана». А для детского транспорта вполне хватит и обычной лыжни.

Последовательность работ:

Рама. Точечной сваркой соединяется лист стали двух миллиметров в средине конструкции. На нём будет размещён редуктор и вал цепной передачи;
Также посредине монтируется небольшой модуль под сиденье оператора;
Перёд опорной основы и траверсы переднего моста скрепляются балкой. За связующий элемент можно взять водопроводную трубу с диаметром от 1,5 сантиметров. На конце трубы приварить втулки под рулевое, в середине монтировать стойку;
Стойка. Подойдут стальные уголки 3*3 сантиметра. Их соединяют поперечины из стали – косынки в два миллиметра, обеспечивающие надёжность и долговечность конструкции. Стойка нужна для закрепления мотора;
Гусеница. Используя готовый элемент от «Бурана», нужно обрезать заготовку на 0,5 метра. Закрепляет готовую гусеницу транспортная лента. Для изготовления зубчатых колёс подойдут листы картона в 1,5 сантиметра;
Приводной вал. Подходит труба толщиной 1,4 сантиметров. Верхний фланец фиксирует зубчатые колёса. Сзади приводного вала привариваются наконечники-цапфы;
Мотор. Снегокат с мотором от бензопилы, потому сама используемая установка должна быть исправная. Даже старый бензоинструмент требует грамотного обслуживания и применения. Редуктор должен работать без перебоев. Мощности такого снегохода не хватит для перевозки грузов и больше одного человека;
Звёздочки. Правый наконечник будет длиннее левого. Удлинение необходимо для производства шпоночного паза, фиксирующего звезду цепной передачи. Закрепляет звёздочку вала гусеницы гайка с заранее сделанной на ней нужной резьбой;
Рулевое управление. Подойдёт руль от скутера или велосипеда. Главное, правильная установка – центральной осью должна производиться регулировка тягового усилия для возможности управлять лыжами и, соответственно, легко передвигаться;

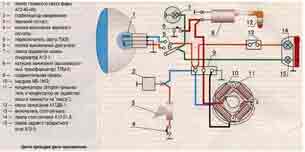

Тормоз и фары. В тормозной системе нет особой необходимости, поскольку транспорт не набирает высокую скорость. Для передвижения в ночное время можно установить несложную систему освещения.

Самодельная конструкция не регистрируется, потому использовать транспортное средство стоит подальше от дорог общественного значения.

Источник: http://tehnika4sad.ru/samodelki-iz-benzopil/snegohod.html

Как сделать самодельный снегоход из бензопилы и мотоблока

Снегоход — хорошее транспортное средство передвижения в зимнее время. Он способен развивать скорость до 70 км/ч, отличается высокой маневренностью и довольно экономичен. К сожалению, стоимость фирменных изделий достаточно высока, и не каждый человек может их приобрести. Однако выходом из сложившейся ситуации могут стать самодельные снегоходы. Изготовить их можно из подручных материалов и их цена будет сравнительно низкой.

Конструкция базы мотоблока

Изготовить снегоход можно из различной техники, например, мопеда, скутера, триммера и т. д. Однако лучшим выбором можно считать мотоблок. Так как зимой этот агрегат остается невостребованным, то его можно смело взять в качестве основы для создания снегоката. Снегоходная приставка может быть изготовлена на колесах и эта конструкция является более простой. Сложнее всего сделать своими руками снегоход из мотоблока на гусеницах. Однако он имеет более высокую проходимость, что может стать основным критерием при выборе типа конструкции.

Следует помнить, что не каждый мотоблок можно переделать в снегоход. Лучше всего использовать агрегаты, оснащенные:

Задним тягово-прицепным устройством.
Среднемощной силовой установкой с воздушным охлаждением.

Оптимальным выбором можно считать агрегаты «Нева». Они имеют привлекательную стоимость, а их двигатели собираются в Японии. Конструкцию собранных своими руками мотосаней можно разделить на две основных части — ведущую и ведомую.

К первой категории следует отнести мотор от мотоблока, элементы привода и несущую раму. Ведомую часть составляют:

Рулевая колонка.
Амортизаторы.
Ходовая часть, например, гусеничная.

Перед началом работ по созданию снегохода-самоделки необходимо подобрать все необходимые материалы и запчасти.

Изготовление рамы

Предварительно стоит хорошо изучить чертежи. При желании можно изготовить мини-снегокат собственной конструкции, но многие предпочитают готовые решения. Для изготовления рамы стоит использовать железные трубы. Чтобы придать им нужную форму в соответствии с чертежом, потребуется трубогиб. Когда эта работа будет завершена, необходимо соединить все элементы рамы с помощью сварки.

Следующим шагом станет изготовление в передней части основной конструкции подрамника. Именно здесь будет монтироваться силовая установка и коробка передач, например, от Жигулей. Для решения поставленной задачи к раме приваривается подставка с отверстиями под мотор. Цепь привода устанавливается в специальной прорези.

Ходовая часть

К рулевой колонке необходимо прикрепить одну или две лыжи с помощью шарнирного соединения. Амортизаторы для передней подвески лучше использовать готовые, например, от мотоцикла. Также следует определиться с вопросом, будут ли для передвижения использоваться гусеницы, или планируется сделать мини-снегоход на камерах. Каждый из этих видов привода имеет не только преимущества, но и недостатки.

Колесный агрегат отличается большей маневренностью, но уступает гусеничному в проходимости. Гусеницы можно самостоятельно изготовить из различных материалов, например, конвейерной ленты.

Важно помнить, что они должны быть легкими и прочными, обеспечивая при этом хороший контакт траков с поверхностью.

Агрегат из бензопилы

На базе этого инструмента можно изготовить детский снегокат. Однако и взрослые могут использовать самодельный снегоход из бензопилы. На первом этапе предстоит определиться с типом инструмента. Его марка не имеет принципиального значения, если силовая установка исправна. Чтобы сделать снегоход из бензопилы, кроме мотора, потребуется редуктор.

Для изготовления рамы можно взять металлические уголки и две пластины. Сначала загибаются края листов под углом в 90 градусов, а затем в них сверлятся отверстия. В передней части конструкции монтируется гусеничный вал, а в задней — ось для зубчатых колес. Также к нижней части рамы следует приварить кронштейны, параллельно друг другу.

В нижние пазы устанавливается ось для 18 опорных катков, расположенных в шахматном порядке. На лонжероне необходимо установить 3 стойки, изготовленные из уголка. Для усиления конструкции, стойки соединяются поперечными балками. В передней части крепится второй лист, на котором будут размещаться промежуточный вал и редуктор. Следующим шагом станет изготовление подрамника из металлических труб.

На трубчатый приводной вал устанавливается фланец. На оконечности вала привариваются цапфы, причем правая должна иметь большую длину в сравнении с левой. На это удлинение затем будет установлена звездочка цепной передачи. Так как снегокат не способен развивать большие скорости, то можно обойтись без тормозной системы.

Сделать самодельный снегоход вполне реально, но придется приложить усилия. Однако учитывая разницу в стоимости с готовыми решениями, это определенно стоит того.

Источник: http://pochini.guru/modernizatsiya/snegohod-iz-benzopilyi-i-motobloka

Снегоход из бензопилы своими руками — инструкция как сделать из различных бензопил

Когда приходит зимний сезон, поклонники активного отдыха отказываются от привычных способов передвижения, начиная искать что-то более практичное. И некоторые опытные умельцы создают функциональный снегоход из бензопилы своими руками.

Самодельный снегоход из бензопилы

В первую очередь нужно подготовить и изучить чертежи изготавливаемой самоделки, правильно распределив рабочие узлы и нужные детали.
Дальше понадобится выбрать подходящую модель бензопилы. Рассматриваются агрегаты от разных фирм отечественного и зарубежного производства. Важно, чтобы они обладали нужной мощностью и подходили для будущего аппарат.
Для создания каркаса будущего снегоката следует применить стальные уголки и подогнутые листы стали. На их основе изготовляется рама под стойки и к лонжерону.
Следующий этап подразумевает проделывание технологических отверстий, которые понадобятся для вала и зубчатой передачи гусениц.
После этого следует обустроить топливный бак и двигатель.
Дальше устанавливается руль и трансмиссия.
Еще при самостоятельном изготовлении снегохода нужно позаботиться о тормозной системе. Она играет важную роль для безопасности водителя.
Дальше обустраивается система гусениц. При этом необходимости в обязательной сборке механизма нет, т.к. разрешается использование гусениц со старого трактора. А небольшой снегоход можно оборудовать любыми лыжами.

Выбор бензопилы

Что касается технических характеристик, то они выглядят следующим образом:

Мощность — 3,68 кВт.
Вес — 11,7 кг.
Габариты — 46х88х46 см.

Схема изготовления снегоход из бензопилы «Урал» своими руками

Силовая установка (еще нужно подумать над местом крепления ведущего вала).
Трансмиссия.
Гусеничный механизм или лыжи.

Стойки

Гусеница

Приводной вал

Двигатель

Поэтому к вопросу выбора и монтажа двигателя необходимо относиться со всей ответственностью. При желании выбрать движок от импортной бензопилы рекомендуется остановиться на модели «Штиль».

Звездочки

Рулевое управление

Тормозная система

В классическом исполнении самодельный снегоход не оборудован системой торможения. Она необязательна, т.к. агрегат не может развивать большую скорость. Однако, если есть желание устранить проблему, можно обустроить простой тормозной механизм.

Советы по пользованию

По закону, снегоход из бензопилы нельзя назвать регламентированным транспортным средством, поэтому ответственность за эксплуатацию и возможные последствия лежит только на его владельце. Чтобы избежать проблем, рекомендуется использовать агрегат в отдаленных от разных служб местах.
Несмотря на сходства, снегоход и плавающий вездеход являются разными машинами.
Из-за незначительной мощности двигателя использовать снегоход для транспортировки грузов не рекомендуется. Аппарат подходит для передвижения одного человека.
Если устройство будет эксплуатироваться в ночное время, на него можно установить осветительные приборы. Они повысят функциональность снегохода и сделают его комфортным для разных условий эксплуатации.

Отзывы

Источник: http://opilah.com/snegohod-iz-benzopily-svoimi-rukami/

Самодельный снегоход из бензопилы

Снегоход с двигателем от бензопилы «Урал», от парней канала «KREOSAN»:

пошаговые фото и описание постройки снегохода своими руками.

Если у Вас завалялась старая бензопила, её можно использовать для изготовления весьма полезных самоделок,

как вариант можно построить отличный снегоход для зимних покатушек!

Конструкция самоделки не сложная, можно сделать своими руками практически из металлолома.

Далее подробное описание изготовления.

Самодельный снегоход изготовлен на велосипедной раме, двигатель использовался от бензопилы, задняя ось с парой колёс низкого давления, спереди — лыжа.

Использованы материалы:

— Колёсные камазовские камеры.
— Рама от велосипеда.
— Лыжи пластиковые.
— Редуктор понижающий от мопеда.
— Бензопила Урал-2.
— Цепи.
— Пара звездочек.
— Пара колёс от инвалидной коляски.
— Ось с подшипниками.
— Бочка.
— Брезент.

Весь процесс постройки снегохода показан на фото:

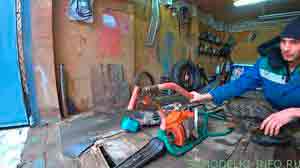

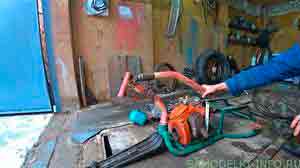

Парни взяли часть рамы от велосипеда и двигатель от советской бензопилы «Урал».

Высокие обороты двигателя можно снизить с помощью редуктора от мопеда.

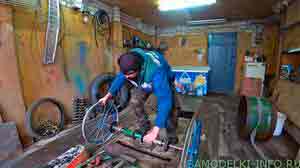

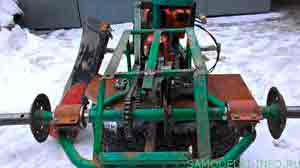

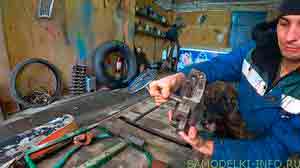

Изготовили заднюю ось, установили ведомую звезду.

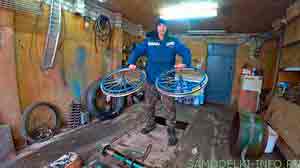

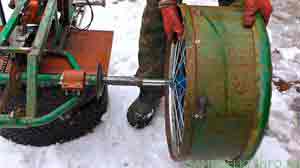

Задние колёса будут сделаны из пары колёс от инвалидной коляски.

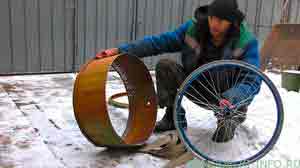

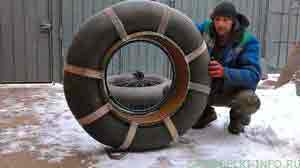

Чтобы сделать диски — разрезали старую бочку.

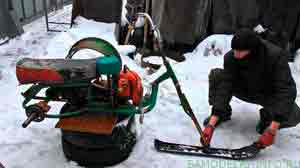

К рулю прикрепили лыжу.

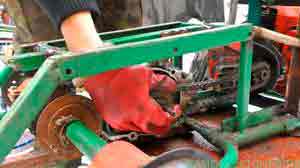

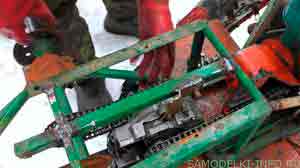

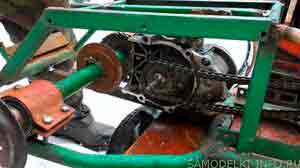

Установили двигатель, редуктор, цепь.

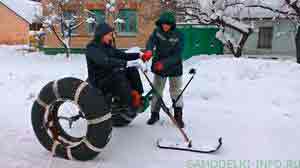

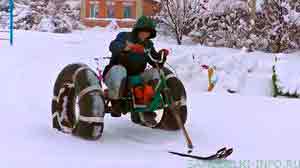

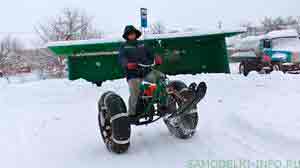

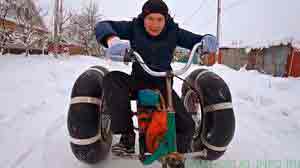

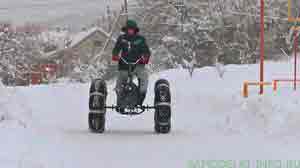

В результате получился отличный снегоход для езды по снегу и льду.

Если у вас возникли вопросы по постройке самодельного снегохода, рекомендуем просмотреть это видео, где автор, подробно рассказывает о своей самоделке.

Источник: http://samodelki-info.ru/samodelnyj-snegoxod-iz-benzopily/

Делаем снегоход из бензопилы своими руками — инструкции, схемы, советы

С приходом зимы люди начинают забывать о двухколесном своем друге, находясь в активном поиске новых средств передвижения. При этом вам не обязательно сильно тратится, поскольку отличный вид транспорта — снегоход можно создать собственноручно.

Если говорить о практичной точки зрения, то передвижение по заснеженным территориям легковым автомобилем неактуально. А бывает, даже нереально. Тогда как в идеале снегоход поможет решить поставленную задачу без особого труда.

Как сделать самодельный снегоход из бензопилы?

Перед тем как приступать непосредственно к сборке механизма снегохода, необходимо создать чертежи и работать на их основании. Все для того, чтобы агрегат мог полноценно работать, а в машине все продумывалось до мелочей. Места и так немного, поэтому каждому узлу стоит определить свое место.

Какую бензопилу выбрать?

Для создания снегохода вы можете использовать различные бензопилы. Наиболее подходящими вариантами будут модели «Дружба», «Урал» и «Штиль». А какой агрегат выбрать — все зависит только от вашего желания.

Дружба

Основной положительной стороной использования бензопилы «Дружба» в качестве исходного материала для изготовлени снегохода своими руками считается его простота конструкции. Здесь представлена элементарная сборка, где каждая деталь играет свою роль. Без лишнего, только самое необходимое.

Технический паспорт:

мощность – 1 кВт;
вес — до 12 кг;
двигатель (двухтактовый);
длина шины – 45 см;
топливо (бензин).

Специализированная профессиональная бензопила «Урал» создавалась целенаправлено для валки стволов деревьев. Этоочень удобный в процессе работы механизм, отличающийся большой мощностью. Данный агрегат относится к экологически чистым приборам, которые могут эксплуатироваться даже в условиях суровых зим.

Технический паспорт:

двигатель (бензиновый, двухтактный, одноцилиндровый);
мощность – 3,68 кВт;
вес – 11,7 кг;
параметры – 46 х 88 х 46 см.

Штиль

Бензопила «Штиль» также подойдет в качестве основного механизма для создания снегохода. Она выполнена из экологически чистого материала, безвредного для человека, имеет хорошую мощность и и бесшумно работает. Поэтому ваша поездка будет очень даже комфортной.

Как поймать больше рыбы?

Снегоход из бензопилы своими руками схема изготовления (чертежи)

Легкий снегоход из бензопилы «Урал»: 1 —руль; 2 — топливный бак (от бензопилы «Дружба»); 3—силовой агрегат (от бензопилы «Урал»); 4—втулка стойки рулевой лыжи (труба 030, 2 шт.); 5—рулевая лыжа (2 шт.); 6—приводное зубчатое колесо гусеницы (капрон, лист s1 5, 2 шт.); 7—гусеница (от снегохода «Буран», укороченная); 8—рама; 9—опорный каток (от картофельной сортировки, 18 шт.); 10—подкос спинки-ограничителя (труба 1/2); 11—натяжное устройство гусеницы (2 шт.); 12 — натяжное зубчатое колесо гусеницы (капрон, лист sl5, 2 шт.); 13—подшипник № 80204 в корпусе (4 шт.); 14—короб-багажник (дно—фанера s4, борта—доска s20);

15—сиденье (крышка—фанера s4, поролон, кожзаменитель); 16 — 1-я ступень цепной передачи; 17 — 2-я ступень цепной передачи; 18—спинка-ограничитель сиденья (труба 1/2″) 19—ведомая звездочка 1-й цепной передачи (большая звездочка ходоуменьшителя—промежуточного вала), z = 38; 20—ведущая звездочка 2-й ступени цепной передачи (малая звездочка ходоуменьшителя), z = 10; 21 —ведомая звездочка 2-й ступени цепной передачи (приводная звездочка ведущего вала гусеницы), z = 18; 22—ведущая звездочка 1-й ступени цепной передачи (звездочка выходного вала редуктора), z = 12; 23 —рычаг поворотного кулака; 24—рулевая тяга (2 шт.); 25—рулевой вал с сошкой; 26—балка переднего моста (труба 030); 27—приводной вал гусеницы; 28 — натяжная ось гусеницы.

Для начала необходимо создать схемы и чертежи для создания снегохода, чтобы соединить между собой следующие узлы:

двигатель;
трансмиссия;
лыжи или гусеница.

Причем гусеницу не обязательно конструировать самому, можно взять уже имеющийся механизм со старого «Бурана». А если вам необходимо сделать детский транспорт, то и лыжи будут хороши.

Стойки

Рулевая лыжа: 1 —полоз (капрон, лист s20, от детского снегоката); 2—пружина (нормально растянутая, от заднего амортизатора мопеда); 3—опорный подпятник пружины; 4 — подрез (дюралюминиевый уголок 20×20); 5 — — крышка пружины (уголок 35×35); 6— крепление пружины к крышке (болт М8 с шайбой); 7 — опорный рычаг (труба 30×30); 8 — проушина крепления стойки-вилки к рычагу лыжи (сталь, лист s2); 9— проушина крепления опорного рычага к лыже (сталь, лист s2); 10 —оси (болт М8, 2 шт.);

11—стойка поворотного кулака (велосипедная рулевая стойка с коронкой и частью вилки); 12—рулевая сошка (сталь, лист s4); 13— крепление рулевой сошки (тика М16); 14 — крепление подпятника пружины и проушины рычага к лыже (болт М5 с потайной головкой, 7 шт.); 15 —втулка рычага (стальная труба диаметром 30); 16— подшипник скольжения (капроновая втулка, 2 шт.); 17 — втулка стойки (стальная труба диаметром 30) На виде сверху детали 11, 12, 13 поворотного кулака условно не показан.

В качестве стоек для изготовления снегохода можно использовать уголки из стали размером 3 х 3 см. Их соединение производится стальными поперечинами. В результате получается не сильно большой портал. Для создания площадки рекомендуется соединить лист стали толщиной 2 мм методом точечной сварки с передней его частью и серединой правой стороны конструкции транспортного средства. Именно сюда в дальнейшем будет помещаться редуктор нашей бензопилы и вал цепной передачи.

На фрагменте свода заднего портала и середины машины рекомендуется смонтировать некрупный модуль, который станет хорошей опорой для сидения.

Соединение передка рамы и траверсы переднего моста обеспечивается с помощью балки. В качестве связующего элемента в данном случае выступает стандартная водопроводная труба радиусом не меньше 1,5 см.

По окончанию этой трубы привариваются втулки рулевых лыж, а по ее середине монтируется стойка. Последняя и будет выступать в качестве моторного подрамника.

Гусеница

Рама снегохода с гусеничным блоком: 1 — — задняя часть лонжерона (стальной лист s2, с отбортовками, 2 шт.); 2 — натяжное устройство (4 шт.); 3 — задний портал (уголок 30×30); 4—средняя часть лонжерона (уголок 50×63, 2 шт.); 5—кронштейн-вилка установки оси опорных катков (стальной лист s2, 10 шт.); 6 — средний портал (уголок 30×30): 7—площадка для крепления редуктора силового агрегата и промежуточного вала-ходоуменьшителя (стальной лист s2); 8 — косынки (стальной лист s2,4 шт.);

9— передний портал (уголок 30×30); 10—передняя составная часть лонжерона (стальной лист s2 с отбортовками); 11 — ось натяжных зубчатых колес; 12—-натяжное зубчатое колесо гусеницы (2 шт.); 13—ось опорных катков (сталь, круг 10, 5 шт.); 14—крепление оси (гайка М10 и пружинная шайба, 20 компл.); 15—дистанционная втулка (дюралюминиевая труба); 16 — каток (18 шт.); 17—подшипниковый узел (4 шт.); 18—приводное зубчатое колесо гусеницы (2 шт.);

19—приводной вал гусеницы; 20 — приводная звездочка ведущего вала (ведомая звездочка 2-й ступени цепной передачи), z = 18; 21 —втулка поворотного кулака рулевой лыжи (труба диаметром 30, 2 шт.); 22 — балка переднего моста (труба диаметром 30); 23 — косынки (4 шт.); 24 — подмоторная стойка (труба диаметром 30); 25 —бандаж катка (резиновое кольцо, 18 шт.)

Если вы решили сделать собственноручно мини-версию снегохода, то в качестве гусениц можно применять гусеницы со старого «Бурана». Но эту запасную часть необходимо немного доработать, укоротив заготовку не меньше чем на полметра и соединив ее транспортной лентой. Зубчатые колеса можно сделать с листа капрона толщиной в 1,5 см.

Приводной вал

Приводной вал гусеницы (натяжной вал такой же, только поз.4 заменена на поз.1): 1—левый (по ходу) наконечник (сталь, круг 22); 2 — вал (сталь, труба 028×2); 3 — фланец крепления зубчатого колеса к валу (стальной лист s4, 2 шт.); 4—правый (по ходу) наконечник вала (сталь, круг 29); 5—зубчатое колесо привода гусеницы (2 шт.); 6—лонжерон рамы (2 шт.); 7 — крышка корпуса подшипника (сталь, 2 шт.);

8 — подшипник 80204 (2 шт.); 9— корпус подшипника (сталь, 2 шт); 10 — приводная звездочка вала; 11 —крепление звездочки на валу (гайка М12 с уширенной и пружинной шайбами; 12—шпонка (сталь 20); 13—уплотнение (фетр, 2 шт.); 14—крепление зубчатого колеса к фланцу вала (болт М8 с уширенной и пружинной шайбой, 8 компл.); 15—крепление корпуса подшипника к лонжерону (болт М6 с пружинной шайбой, 4 компл.)

Приводной вал выступает в качестве трубчатого элемента радиусом 1,4 см. Поверх него накладывается фланец со специальными отверстиями для фиксации зубчатых колес. К окончанию приводного вала впресовываются и ввариваются контактным методом сварки наконечники-цапфы. Кроме того они должны подвергаться проточке под подшипники.

О двигателе

Самым ответственным в этом механизме считается двигатель. Другие же запчасти, к примеру, цепь и шина, не имеют такого большого значения в процессе конструирования рассматриваемого вида транспорта. В этом случае самое важное, вовремя проследить за правильной работой мотора. Если последний находится в исправном состоянии, снегоход будет работать очень долго и без любых нареканий.

Звездочки

Обратите внимание, что в данном случае наконечник справа создается несколько длиннее того, что слева. На удлинении производится шпоночный паз для фиксации звезды цепной передачи. Именно этот элемент именуется звездочкой вала гусеницы, который надежно закреплен с помощью гайки. Хотя изначально на изделии необходимо создать желаемую резьбу.

Габариты наконечников натяжного вала рекомендуется производить идентичными. Причем крепление делается аналогично конструкции приводного механизма.

Рулевое управление

В качестве руля вы можете использовать руль от скутера или даже обычного велосипеда. Здесь важно в дальнейшем произвести вывод ручного управления на элемент. Рекомендуется сделать наборку таковой, чтобы центральная ось мгновенно производила регулировку тяги для дальнейшего управления лыжами и комфортного передвижения.

Выловив 237 кг рыбы браконьеры не понесли наказания!

На допросе задержанные рыболовы раскрыли название секретной приманки.
Читать далее.

Тормозная система

Тормозная система в данном транспортном средстве вовсе не предусмотрена, но при желании ее можно сделать. Но особого смысла в этом нет, поскольку машина не развивает больших скоростей. Хотя все делается исключительно по вашему усмотрению.

Советы по пользованию

Очень важно обратить ваше внимание на то, что самодельный снегоход не относится к разделу транспортных средств согласно Закону. Поэтому любые передвижения по территории заснеженных просторов в данном случае производятся исключительно по вашему усмотрению и риску. Движение по автомагистрали не предусматривается.
Не стоит спутывать снегоход с плавающим вездеходом. Хоть и внешний вид их несколько схож, соотношение общего веса у них отличается.
Поскольку мощность бензопилы небольшая, транспортировка тяжелых грузов не предусмотрена. Чаще всего это машина с одним посадочным местом.
Если вы желаете передвигаться в темное время суток можно предусмотреть и освещение (фары). Это очень удобно и значительно обезопасит ваше передвижение.

Отзывы

* Михаил 54 обратил внимание, что такой вид транспорта очень удобен и самое важное (для него) не затратный. С минимальным запасом запчастей можно собственноручно сделать вполне приличную модель, которая сможет развивать по навигатору скорость 30-35 км/час;
* Klim вовсе не ожидал, что сможет сам соорудить такой прекрасный агрегат. И даже времени на это потратил не очень много. Буквально за пару выходных было все готово. Поэтому к наступающей зиме он уже полноценно подготовился;
* Хукутух посоветовал колесо изнутри зашиповать саморезами, а между самой поверхностью камеры и покрышкой проложить толстостенную резиновую прокладку;
* Влада 1978 больше всего подкупила легкость, компактность и ремонтопригодность самодельного снегохода. Поскольку именно эти моменты его не устраивали в имеющемся транспорте;
* Удав поддержал тему, и сказал, что она наиболее актуальна сейчас. Поскольку передвигаться на небольшие расстояния в сельской местности надо. И зимой снежной в том числе. А возможности купить внедорожник у него нет,и вряд ли появится.

Сто процентов отзывов о создании снегохода из бензопилы положительные. Не нашлось ни одного человека, который бы не порадовался такой самоделке. Буквально за несколько дней с минимальным набором запасных частей мужчине под силу создать прекрасное транспортное средство для передвижения суровыми снежными просторами страны.

Очень много людей заблуждаются, думая что снегоход своими руками сделать тяжело. И вовсе он будет несуразен. Если приложить немного усилий и включить фантазию, даже с подручных средств, которые найдутся в любом гараже или кладовой, вы сможете создать нечто уникальное. А после грамотной сборки машина будет хорошо работать, выполняя свое основное функциональное предназначение.

Теперь клюет только у меня!

Этого карпа поймал с помощью активатора клева. Теперь домой без рыбы никогда не возвращаюсь! Настало время и вам гарантировать свой улов. Лучший активатор клева года! Сделано в Италии.

Теперь клюет только у меня!

Источник: http://bolshoyulov.ru/delaem-snegoxod-iz-benzopily-svoimi-rukami-instrukcii-sxemy-sovety/

Ещё по теме Вездеход «Мишутка» от самоделкина Чинёнова

Смотрите также:

Мотосани своими руками из бензопилы

27.04.2020

Снегоход из бензопилы своими руками — инструкция как сделать из различных бензопил Самодельный снегоход из бензопилы Использовать автомобиль для езды по заснеженному бездорожью или пересеченной местности не совсем практично. А порой такая возможность полностью... →

Как сделать веловездеход своими руками

27.04.2020

Самодельные вездеходы на шинах низкого давления На территории нашей страны не везде есть хорошие дороги без болот и грязи, поэтому нужен вездеход, который сможет проехать труднодоступные места. Далее мы рассмотрим самодельные вездеходы на шинах низкого давления,... →

Самодельные гусеницы своими руками

27.04.2020

Изготовление гусеницы своими руками: фото, чертежи, рекомендации Многие любители самодельной техники занимаются разработкой и изготовлением вездеходов на гусеничном ходу. Применяются самые разные решения при воплощении задумок в жизнь, но самой большой проблемой... →

Комментарии

Комментирование отключено.

Голосование

Загрузка ...

Форум
