Делаем снегоход своими руками — проще не бывает!

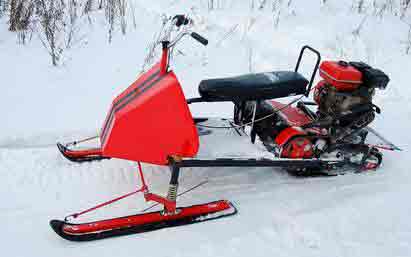

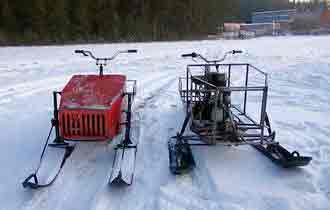

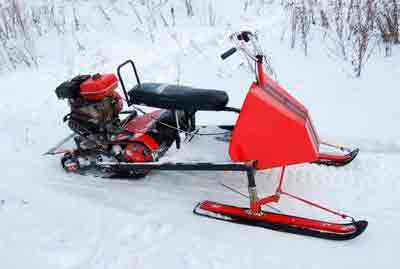

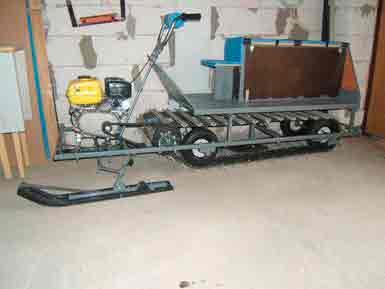

Этот снегоход я сделал буквально за пару выходных в гараже на даче. Хотя его конструкция на первый взгляд выглядит очень простой, тем не менее по проходимости в глубоком рыхлом или мокром снегу он не уступает большинству снегоходов промышленного производства.

Несколько лет назад я смастерил для своей девятилетней дочки снегоход с самодельной гусеницей из транспортёрной ленты и пластмассовых водопроводных труб в качестве грунтозацепов. Сначала у меня были сомнения е надёжности такой гусеницы и в том, как поведут себя пластмассовые детали на морозе. Но за время двухлетней зимней эксплуатации поломок и сильного износа труб не произошло. Это и вдохновило меня на создание лёгкого снегохода для себя с такой же самодельной гусеницей.

Прекрасно понимая, что чем меньше масса снегохода и чем больше опорная площадь гусеницы, тем лучше будет его проходимость по рыхлому и глубокому снегу, я попытался сделать конструкцию максимально лёгкой.

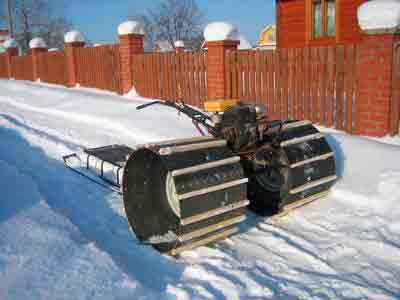

Принцип работы снегохода очень прост (рис. 1). Внутри гусеницы установлены четыре колеса, которые при движении катятся по транспортёрной ленте, на которой закреплены грунтозацепы. А привод гусеницы от мотора осуществляется цепью через ведомый вал специальными ведущими звездочками. Их я взял от снегохода Буран».

С двигателем от обычного мотоблока с автоматическим сцеплением мощностью всего 6 л.с. быстро не разгонишься. Ездить на снегоходе я собирался не по укатанным дорожкам, а по рыхлому снегу, поэтому отказался от мягкой подвески гусеницы и лыж для снижения массы снегохода и упрощения всей конструкции.

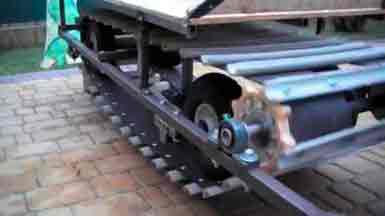

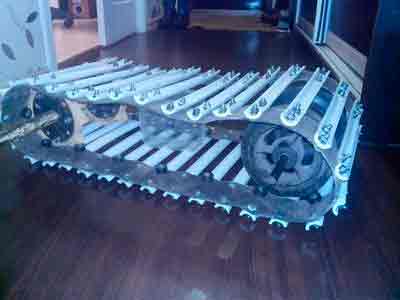

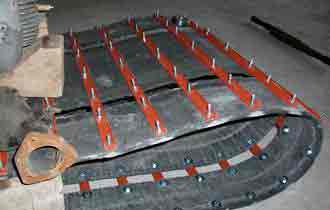

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу диам.40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.
При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами диам.6 мм с большой полукруглой шляпкой. При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков.

Для сверления в транспортёрной ленте отверстий под крепежные болты диам.6 мм я сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

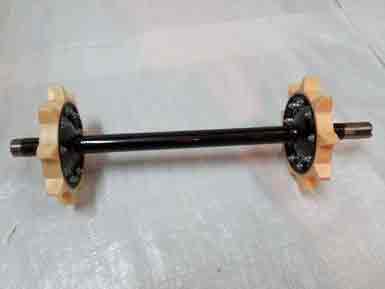

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика (всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Поделюсь несколькими советами, которые при повторении этой конструкции могут оказаться полезными.

1. Трубу для траков я разрезал вдоль ручной циркулярной пилой по дереву сначала с одной стороны, потом — с другой. Так получается ровней, нежели сразу резать обе стенки. Удобней обрабатывать небольшие заготовки. Если сразу разрезать вдоль длинную трубу, то в этом случае пластмасса будет плавиться и диск пилы зажмёт.

2. Гусеницы можно делать любой ширины. И каждый конструктор вправе выбрать то, что для него удобнее: сделать широкую, но короткую гусеницу или узкую и длинную. Только помните, что с большой гусеницей снегоход будет плохо управляться и двигатель нагружается больше, а с маленькой в рыхлом глубоком снегу он может проваливаться.

3. На некоторых моих фото видно, что внутри гусеницы установлены пластмассовые «бочонки»». Это — направляющие упоры для склиза, которые должны препятствовать сползанию гусеницы с катков. Но в процессе эксплуатации снегохода гусеница и без склиза не сползала с катков, поэтому «бочонки» можно не устанавливать, что уменьшит массу снегохода.

4. В конце зимы я полностью разобрал снегоход, чтобы определить его вес. Вес его отдельных узлов оказался таким: гусеница — 9 кг;
ведущий вал в сборе — 7 кг; две пары колёс с осями — 9 кг; двигатель и руль — 25 кг;
пара лыж — 5 кг;
рама —15 кг;
двухместное сиденье со стойками — 6 кг.
Итого всё вместе весит 76 кг.
Вес некоторых деталей можно и ещё уменьшить. Тем не менее весовой показатель для снегохода с гусеницей такого размера вполне удовлетворительный.

Геометрические размеры моего снегохода следующие: длина рамы снегохода — 2 м; расстояние между осями опорных колес (катков) — 107 см; ширина гусеницы — 47 см. Шаг грунтозацепов гусеницы зависит от толщины транспортёрной ленты и его надо подобрать опытным путём (у меня получилось 93 мм).
Точных размеров и чертежей деталей снегохода не привожу, так как каждый, кто соберётся повторить конструкцию, будет ориентироваться на те детали и комплектующие, которые сможет приобрести или изготовить самостоятельно.

Сергей ХОМЯКОВ, г. Москва ([email protected])

Источник: http://eurosamodelki.ru/katalog-samodelok/samodelnie-supergadjety/delaem-prostoy-snegohod-svoimi-rukami

Популярные среди народных умельцев конструкции самодельных снегоходов

С приходом зимы двухколесный транспорт некоторые люди с успехом заменяют на самодельные снегоходы. Эта техника способна преодолеть большие сугробы и на ней удобно передвигаться по заснеженным дорогам. Стоит она дорого и не каждый может себе позволить ее приобрести, поэтому многие собирают снегоходы самостоятельно с использованием подручных материалов.

  1. Общее устройство снегохода
  2. Изготовление конструкционных элементов
  3. Как сделать гусеницу для снегохода
  4. Подкаты
  5. Лыжи
  6. Склизы
  7. Катки
  8. Вариатор
  9. Двигатель
  10. Ходовая и подвеска
  11. Рама
  12. Сборка снегохода

Общее устройство снегохода

Снегоход — это сани, которые работают с помощью двигателя. Они подвижны, поворотливы и способны развивать скорость свыше 85 миль/ч. Техника среднего класса может преодолевать подъемы в 20°. Крутые склоны до 65° способны пройти снегоходы с более высоким классом. Общее устройство снегохода:

  1. Управление техники происходит посредством рулевых рукояток. Рукоятки соединены с лыжами, которые стоят впереди.
  2. Руль оборудован приводами: газа и тормоза. С помощью этих рычагов регулируется скорость и торможение снегохода.
  3. Задние колеса отсутствуют, а вместо них установлена цельная резиновая лента (гусеничная), которая передвигает снегоход. Через цепь и ремень она связана с двигателем.
  4. Некоторые модели можно изготовить на камерах от тракторных колес.

Благодаря своей конструкции снегоходы преодолевают труднопроходимые места, которые не способны пройти автомобили. С их помощью завозят продукты в заснеженные районы, в которых отсутствуют дороги. Но большинство людей привыкли использовать их для развлечений.

Изготовление конструкционных элементов

Прежде чем приступить к изготовлению конструкционных элементов, подготавливают чертеж, требуемые материалы и инструменты. Можно взять готовые чертежи на основе снегоходов Снегирь или Вепрь. Из инструментов понадобится:

  • сварочный аппарат;
  • трубогиб или готовая рама;
  • молоток;
  • отвертки.

Так как конструкция у миниснегохода низкая, сиденье делают прочным из водонепроницаемого материала. Бак под топливо изготавливают из металла. Его объем должен составлять от 10 до 15 л. В качестве привода можно использовать цепь от мотоцикла.

Как сделать гусеницу для снегохода

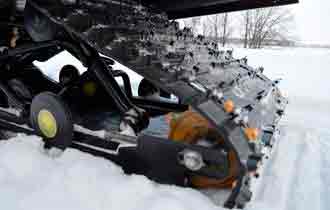

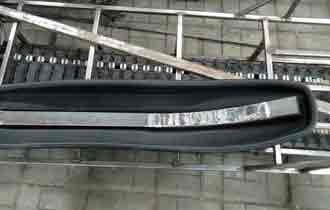

Гусеница для снегохода создается из покрышек или транспортерной ленты. Работа будет сложной и трудоемкой, если в качестве основы используют покрышки. Из них выкраивают бортики, поэтому для работы требуется острый сапожный нож или электрический лобзик. Чтобы облегчить процесс, покрышки выбирают с подходящим рисунком протектора. Изготовление самодельной гусеницы:

  1. Бортики из покрышки вырезают ножом. Если лезвие ножа периодически смачивать в мыльном растворе, то процесс резки станет легче. При использовании электрического лобзика устанавливают лезвие с маленькими зубцами и смачивают водой.
  2. Если при вырезке дорожка получилась твердой или с изнаночной стороны образовались лишние слои, их также срезают.
  3. Нарезку новой структуры делают тогда, когда произошло несовпадение рисунка протектора. Сделанная конструкция должна цепляться за почву, поэтому структура рисунка должна быть правильной.

Гусеница, выполненная по такому чертежу, достаточно надежна благодаря тому, что имеет замкнутый контур. Ее недостаток — это узкая ширина. Чтобы сделать больший размер, ее удваивают. Если гусеницу делают из транспортерной ленты, то ее объединяют в цельное кольцо. Это можно сделать 2 способами:

  • по типу рояльной петли (с шарниром);
  • нашивки ленты.

Нужно выбрать подходящую толщину ленты, если ее нашивают. Ее толщина должна подходить к мощности двигателя. Самодельный снегоход из мотоцикла «ИЖ» предусматривает использование ленты толщиной 10 мм. Чтобы срок эксплуатации на снегоход увеличился, края транспортерной ленты прошивают леской. Швы делают по способу обметывания краев с промежутком в 1 см.

Подкаты

Подкат — это подвижная платформа, которая защищает ходовую часть техники от ненужных механических нагрузок. Платформу применяют, когда необходимо загнать снегоход в гараж. Для ее изготовления используют металлическую трубу среднего диаметра (6×6 мм), ролики и подшипниковую систему. Колеса устанавливают с резиновым покрытием и металлическими дисками. Их диаметр должен соответствовать весу техники.

Лыжи для снегохода состоят из основания, амортизирующей детали, стержня, вилки и сошки, ножки звена. Лыжи можно изготовить разной конструкции из различных материалов. Если для основания применяют пластиковые накладки, то их дополняют расширителями. Расширители монтируют креплениями к шасси снегохода. Пластиковая конструкция подходит для маленькой техники. Для снегоходов больших и средних размеров понадобятся металлические лыжи.

  1. Чтобы придать лыжам форму, вырезают основу из картонного трафарета. При этом впереди формируют изгиб. Величину изгиба делают по собственному усмотрению. Лыжня с большим изгибом плохо скользит и собирает снег. А это создает лишнее торможение. Потому не стоит его делать слишком большим. Приблизительный размер лыжни составляет 2,5 см в ширину и 100 см в длину.
  2. По краям каждой детали приваривают трубу. Это придает дополнительную жесткость изделию и защищает его от камней, которые встречаются на пути.
  3. Там где проходит изгиб, трубу приваривают по контуру.
  4. Амортизирующие детали фиксируют на лыжах. В качестве крепежных элементов используют болты.
  5. Площадку и носовую часть лыж соединяют гидравлической трубой. Верхняя часть готова.
  6. Для нижней части гидравлическую трубу фиксируют в 4 точках и сжимают.
  7. Затем саморезами прикрепляют полиэтиленовую трубу, предварительно разрезав ее. Вместо полиэтиленовой трубы можно использовать полипропиленовую.

Готовые лыжи обязательно красят.

Склизы

Склизы — это съемные направляющие, по которым скользит гусеница снегохода. Они не дают гусенице провисать между колесами и защищают ее от истирания. Склизы для снегоходов можно приобрести в магазине или изготовить из водопроводной трубы. Толщина трубы должна составлять около 10 мм. Из нее делают полоски, которые монтируют к полозьям.

Катки

Катки — это опорные элементы гусеничной ходовой системы. Они создают плотный контакт между гусеничной лентой и поверхностью грунтовой опоры. В качестве опор используют стальные листы.

Вариатор

Вариатор — это специальный механизм, который позволяет плавно регулировать скорость в мини-снегоходах. Сафари является самым популярным вариатором. Он состоит из 2 шкивов: ведомого и ведущего, поэтому способен регулировать 2 параметра. Это обороты и сопротивление движения. Шкив сработает, как сцепление, если уровень оборотов мотора достигнет 2200 об/мин. При этом двигатель и вал реверса разъединяются.

Двигатель

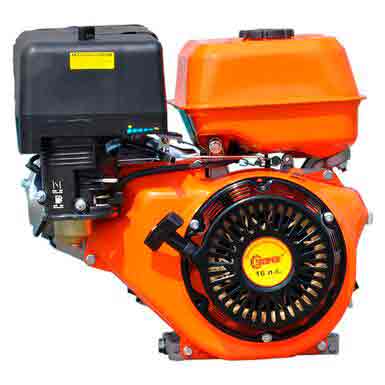

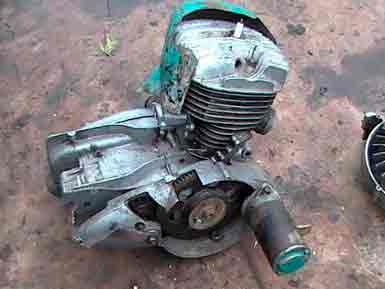

Чтобы снегоход получился мощным, нужно выбирать мощный двигатель. Лучшие двигатели для сборки снегохода — это двигатели типа Лифан мощностью 15 л. с. Эта модель оснащена понижающим редуктором и имеет центробежное автоматическое сцепление.

Ходовая и подвеска

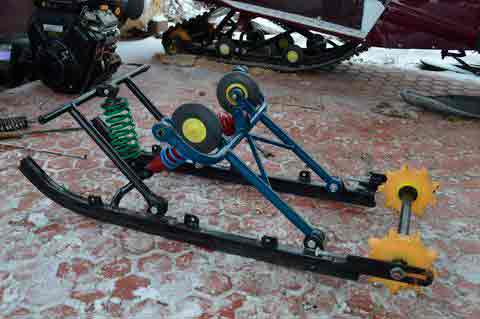

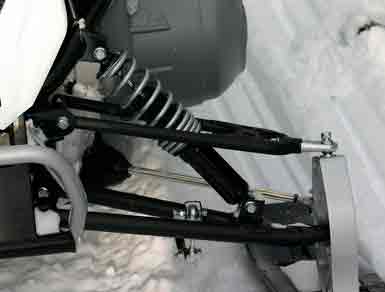

Задняя и передняя подвески — это амортизационная система снегохода. Передняя подвеска создает ходовой части плавность движений. При этом водитель не ощущает никаких вибраций на неровной дороге.

Если выбирать подвеску по принципу действия, то телескопическая является самой популярной.

Она состоит из амортизатора и пружины. Эти детали расположены в стойке и устраняют ударные нагрузки. Снегоходы, оборудованные такой подвеской, поворотливы в условиях с густой растительностью и деревьями.

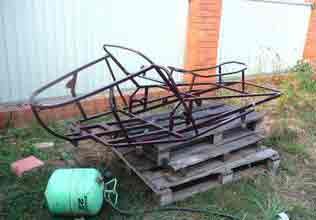

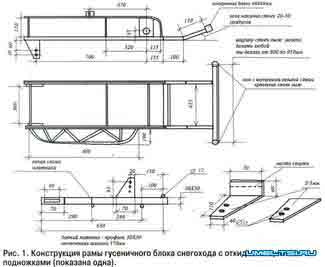

Каждый снегоход оснащен рамой. Эту деталь можно позаимствовать у мопеда, скутера или квадроцикла или сварить из труб. Диаметр трубы должен быть более 40 мм.

Сборка снегохода

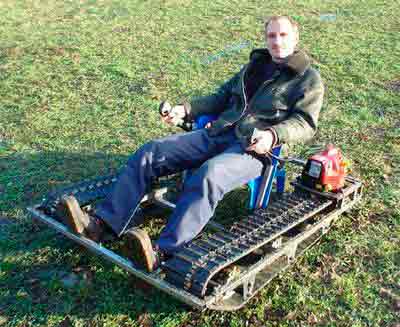

Снегоход своими руками можно изготовить из мопеда, бензопилы или мотоцикла. Схему самодельного снегохода из бензопилы нужно разрабатывать самостоятельно, так как каждая деталь имеет свои особенности. Технику собирают поэтапно, придерживаясь чертежей:

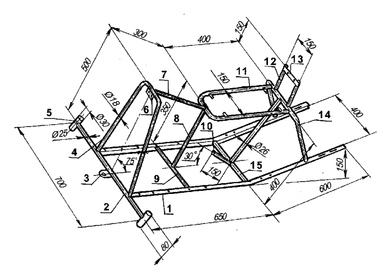

  1. Вначале собирают каркас. Из стальных уголков размером 50х36 см делают среднюю часть конструкции. Переднюю и заднюю части собирают из стальных листов толщиной 2 мм и более.
  2. Для установки гусеничного механизма и направляющих проделывают 2 отверстия. Они должны быть сквозными. По обе стороны лонжеронов монтируют натяжные устройства для гусеничных колес. Натяжка помогает регулировать гусеницу и создает натяжение во второй ступени натяжной передачи.
  3. Для установки опорных катков требуются специальные кронштейны. Их приваривают к лонжеронам, с нижней стороны на одинаковом расстоянии друг от друга.
  4. Катки устанавливают в открытые пазы кронштейнов. Монтаж проводят с нижней стороны. Расположение катков делают на 5 осях.
  5. Из трубы подходящего диаметра изготавливают втулки и устанавливают между каждым катком.
  6. Оси кронштейнов фиксируют гайками и контргайками. Такое крепление позволит сохранить необходимое расстояние между лонжеронами и укрепить раму.
  7. Под редуктор бензопилы изготавливают стойки для крепления. Их делают из 3 металлических уголков. Затем монтируют промежуточный вал цепной передачи.
  8. Каркас готов. Между задней частью и средней устанавливают сиденье. В качестве сиденья можно использовать автомобильное кресло или простой ящик.
  9. К трубе приваривают ручки управления — это будет руль. Его устанавливают на передней части каркаса, предварительно высверлив отверстие.
  10. Для создания дополнительной прочности участок, где крепятся стойки, оборудуют металлическими косынками.
  11. Вал привода делают из трубы. Чтобы прикрепить зубчатые колеса, в него вставляют круглый фланец.
  12. Из старого мотоцикла, который имеет трехрычажное управление, создают рулевой механизм для снегохода.

Готовый снегоход имеет простое управление и его можно использовать для детских праздников. Это легкая и компактная техника, которую можно перевозить в багажнике автомобиля. Если снегоходы делают на основе мотоблока, то их делят по материалу снегозацепов: на «трубочники» и «палочники». Здесь для гусеничной конструкции используют простые водопроводные трубки из пластмассы. Это защищает ее от деформации, но при этом уменьшает уровень сцепления гусениц и снега.

Источник: http://specmahina.ru/snegohod/samodelnye-snegohody.html

Самодельный снегоход своими руками

В глухих районах, где требуется преодолевать значительные расстояния, рыбакам и охотникам необходимо иметь свой транспорт. По причине высокой цены сегодня многие не могут его приобрести и пытаются сконструировать самодельный снегоход своими руками. Построить его непросто, но если приложить максимум терпения и старания, то с этой проблемой нетрудно будет справиться.

  • Постройка рамы
    • Деревянная конструкция
    • Металлическая рама для снегохода
  • Подвесное оборудование
    • Резиновая гусеница своими руками
    • Самодельные лыжи

Постройка рамы

Прежде чем приступить к строительству снегохода, вначале потребуется выбрать материал. Проще всего самодельную раму сделать из деревянных брусков. Получится очень лёгкая и довольно прочная конструкция, которая считается самой дешёвой и наиболее простой в изготовлении. Для этого понадобятся:

  1. Деревянные бруски.
  2. Листовое железо.
  3. Ножницы по металлу.
  4. Дрель и свёрла.
  5. Ручная пила.
  6. Болты и гайки.

Преимущества строительства такой конструкции бесспорны. В случае поломки деревянную модель будет нетрудно отремонтировать вдали от населённого пункта. В лесу легко найти подручный материал, который можно применить для ремонта. Но главным достоинством считается то, что этот снегоход редко проваливается под лёд и не тонет в воде.

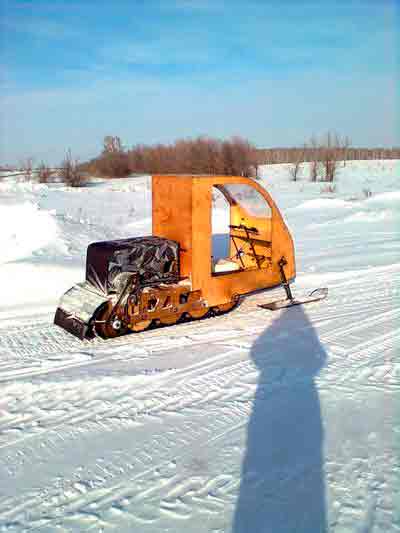

Деревянная конструкция

Известно, что бруски и доски из древесины не обладают особой прочностью в местах их

соединения. Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого берут листовое железо и вырезают ножницами квадратные пластины по ширине брусков. В них рулеткой размечают места под болты, а затем дрелью сверлят четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления для прочного скрепления деревянных брусков в углах самодельной рамы.

Обычно приступают к строительству после того, как сделают чертёж с точными размерами. И уже по ним ножовкой отрезают четыре бруска, а в углах дрелью сверлят отверстия для болтов. Затем их кладут на ровную поверхность пола в виде правильного прямоугольника. К местам соединения прикладывают металлические уголки, вставляют болты и накрепко затягивают гайками.

Для крепления двигателя и гусеницы на раму устанавливают дополнительно ещё две перекладины из брусков с отверстиями под болты на концах. Но перед этим вначале изготавливают уголки для крепления. Их вырезают из листов железа треугольной формы и сверлят отверстия в углах.

Лучше сразу сделать восемь штук и поставить их сверху и снизу. Тогда крепления окажутся более прочными и надёжными в работе.

Когда они будут готовы, внутрь рамы вставляют перекладины и наверх кладут треугольники. В них точно по размерам дрелью сверлят отверстия сквозь бруски. Затем туда вставляют длинные болты и плотно стягивают гайками. На этом прочная деревянная рама будет готова, которая долгое время прослужит на самодельном устройстве.

Металлическая рама для снегохода

Гораздо труднее заниматься строительством самоделок из металла. Здесь нужны специальные инструменты и приспособления, которые могут быть не у каждого. Потребуются значительные затраты, чтобы их приобрести или взять в аренду. Однако эта постройка будет намного прочней и долговечней конструкции из дерева. Здесь потребуются:

  1. Сварочный аппарат.
  2. Электроды.
  3. Маска.
  4. Болгарка.
  5. Гаечные ключи.
  6. Пассатижи.
  7. Молоток.

Кроме того, для постройки металлической рамы понадобятся более прочные материалы. Их обязательно придётся покупать в магазине, так как сегодня они больше нигде не встречаются. Да и строить новый самодельный снегоход из старых деталей не слишком хочется из-за плохой надёжности. Поэтому здесь будут использоваться только хорошие материалы:

  1. Металлические трубы.
  2. Железный уголок.
  3. Листовая сталь.
  4. Швеллер.

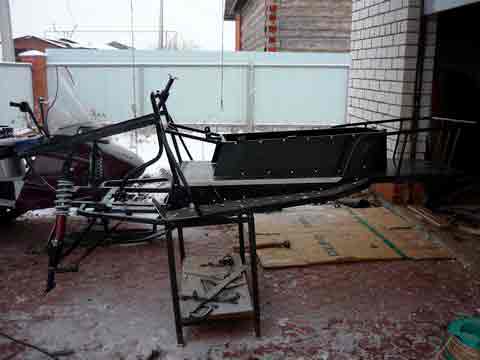

Как правило, прежде чем начинать строительство рамы нужно сделать простой чертёж. По его параметрам болгаркой нарезать трубы и с помощью сварочного аппарата соединить их в прямоугольник. Внутри рамы вставить ещё пару перегородок из уголка для установки двигателя и гусеницы. Если сделать их из швеллера, то конструкция получится гораздо прочнее и надёжнее в работе.

После этого от металлической трубы потребуется просто отрезать две небольшие втулки.

А потом приварить их к углам передней части, куда будут вставляться поворотные опоры для лыж. Металлическая рама готова и можно приступать к постройке, а также установке основных агрегатов и узлов.

Подвесное оборудование

Чтобы сделать снегоход быстрым и сильным необходимо на раму поставить хороший двигатель. Если установить маломощный мотор, то такая конструкция будет плохо передвигаться. А также нужно правильно рассчитать гусеницу. При слишком маленькой площади она утонет в большом снегу и не станет тянуть даже по ровной местности. Особое внимание нужно обратить на лыжи, которые должны создать хорошую устойчивость и безопасность при движении на высокой скорости.

Резиновая гусеница своими руками

Чтобы легко передвигаться по снегу, очень важно сделать самодельному снегоходу хорошую резиновую гусеницу. Изготовить подобное устройство своими руками непросто и лучше приобрести её в магазине полностью с катками. Установить стандартную заводскую гусеницу на самодельную конструкцию не составит труда. Для этого придётся лишь закрепить ведущий вал и катки с подшипниками на раме. Если финансовое положение не позволяет купить все устройство целиком, то самые дорогие части нетрудно сделать самостоятельно. Для этого потребуются:

  1. Транспортёрная лента.
  2. Пластиковая труба.
  3. Болты, шайбы и гайки.

Дешёвую самодельную гусеницу для снегохода обычно делают с применением тонкой транспортёрной ленты. Для этого по ширине катков отпиливают заготовки из пластиковой трубы. Затем их разрезают по длине на две равные части и сверлят отверстия под небольшие болты. После этого половинки пластиковых труб закрепляют на транспортёрной ленте болтами с шайбами и гайками. Гусеница готова и нужно приступать дальнейшей постройке.

Самодельные лыжи

Не секрет, что зимой по глубокому снегу гораздо удобнее передвигаться на лыжах. Они также прекрасно служат в виде устройства управления на снегоходе. Деревянную конструкцию сделать несложно, но для этого подойдут только прочные доски из берёзы или дуба. Их необходимо хорошо высушить, построгать, а затем нагреть и загнуть концы. Не сложнее сделать металлические лыжи. Для этого потребуется отрезать из листовой стали две пластины и по бокам приварить тонкий уголок.

Чтобы лыжи свободно поворачивались, к ним приваривают металлические стойки из труб. В рабочем состоянии они держатся в передних втулках рамы, где легко вращаются.

Сверху к стойкам приваривают шайбы или большие гайки, куда вставляются тяги для управления снегоходом.

Сам руль нетрудно сделать своими руками либо проще снять его со старого мотоцикла. Таким образом, останется только установить мотор, а также сиденье для водителя и можно двигаться в путь.

Источник: http://tokar.guru/samodelkin/samodelnyy-snegohod-svoimi-rukami.html

Communities › Сделай Сам › Blog › Строим самодельный снегоход | видео и фото

В сообществе «кулибин клуб» почему-то удалили мою запись. Может тут кому интересно будет:

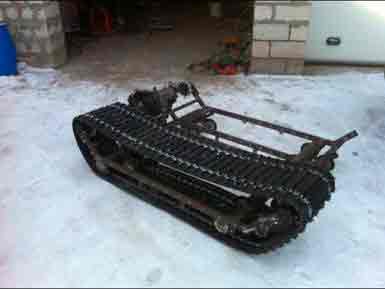

Уже в эти выходные накинем лыжи, цепь и выедем! Правда пока без пластиковой облицовки.

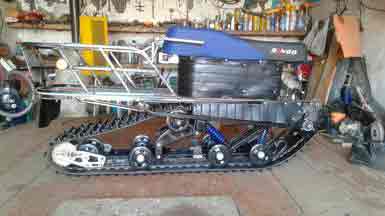

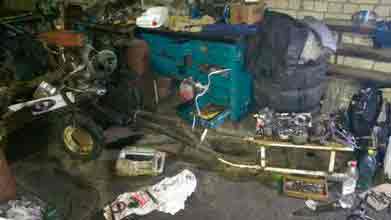

Немного фото:

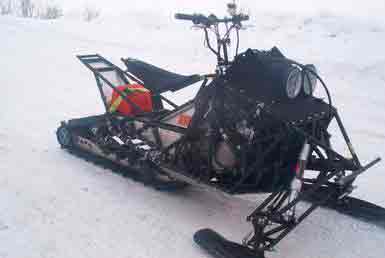

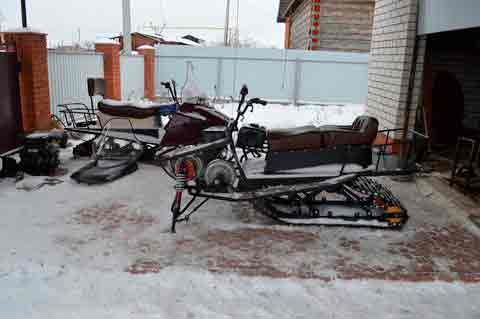

А это тот снегоход, что стоит на заднем фоне во всех выпусках:

FakeHeader

Comments 72

норм, тоже думаю замутить

раму отдельно не продаете?

Круто, жаль у меня руки из **** растут.

Добрый вечер. А от чего вариаторы? Если можно ссылку

Мне понравилось как использовали мотор от мотоцикла ИЖ

круто, я бы прокатился с удовольствием)

молодцы ребята, но поколдуйте с выхлопом, а то первое впечатление «культиватор». Двигатель 4 такта? какой расход?

около 10л на 100км

В сообществе «кулибин клуб» удаляют модераторы что хотят и как хотят. А снегоход Бомба!

А не мог бы пофотографировать узел с гусеницей со всех сторон и желательно с самой гусеницей.
Ну или может гдето уже выкладывал ссылку на такие фото

Впечатляет. бате ссылку скину от тоже строит себе снегоход.

Молодцы парни-хорошо и основательно выполнили снегоходы!Рад тому что есть ещё в России толковая и нормальная молодёжь! А пёсик у Вас славный!)))

Молодца хороший агрегат

Ухх! огонь аппарат!

Хорошая техника получилась, Молодцы, руки на месте.
Тоже что то подобное конструировал на базе мотособаки. Вес приличный получился. Поэтому разрезал частично и оставил в виде лыжного модуля с лыжами от первого Динго. Совсем от мотособаки в сторону снегохода уходить не хочу, ездим на ней вчетвером на рыбалку в начале зимы, а лыжи цепляю только по более глубокому снегу, так как с ними проходимость в разы лучше.

Крутяк, руки от куда надо растут, так держать, буду следить. Подпись и удачи в творчестве.

Центральный регулятор в топку, быстрее поедет без него. Что то тормозов не вижу!

Источник: http://www.drive2.com/c/461255024530423844/

Создание снегохода своими руками

Решили сделать снегоход своими руками? Было бы желание… Конечно, для создания приличного транспортного средства понадобятся еще и слесарные навыки, элементарные знания физики, смекалка, материалы, запасные части и кое-какие инструменты. Нет никаких сомнений, что все это у вас есть, а чего нет, можно приобрести в процессе работы. Главное, каков результат! Собственноручно изготовленный снегоход, передвигающийся по снегу, преодолевающий заснеженное бездорожье – это круто!

Особенности и преимущества самодельных снегоходов

Основу конструкции зимнего ТС составляет гусеничный привод и рулевые лыжи. Из всех преимуществ самодельных снегоходов перед заводскими моделями, можно выделить следующие:

  • Цена на собранную из подручных материалов мототехнику ниже в 5-10 раз.
  • Возможность собрать модель желаемой конфигурации, мощности и т.д.
  • Надежность конструкции, благодаря использованию качественных материалов и проверенных механизмов.
  • Польза от того, что вы можете не покупать новые материалы и детали, а использовать хранящиеся в гараже.

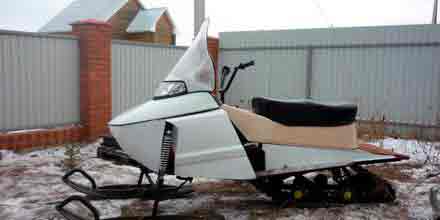

Самодельный снегоход – транспортное средство, которое можно встретить не только на загородных бездорожьях и лыжных курортах, но и на улицах населенных пунктов.

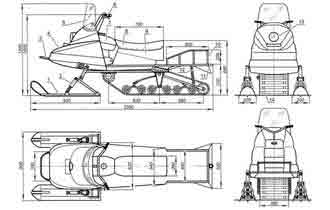

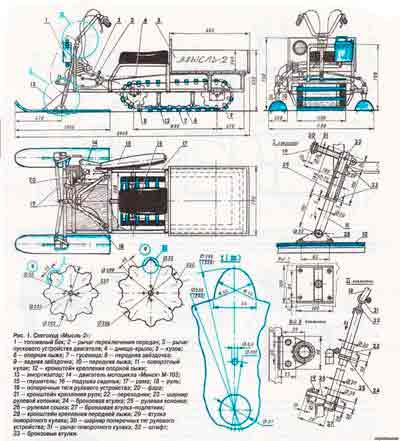

Изготовление снегохода по чертежам

Как сделать снегоход своими руками, какие понадобятся детали и узлы? Для создания самодельного гусеничного средства для передвижения по снегу составляется список необходимых компонентов, делается набросок и выполняются чертежи. В дальнейшем они будут служить руководством для создания ТС.

Стандартная конструкция состоит из нескольких элементов. В нее входит:

  • Рама, которую можно позаимствовать у квадроцикла, скутера, мотороллера, мотоцикла и пр. Если такой возможности нет, ее изготавливают методом сварки из тонкостенных металлических труб, диаметра 40 мм.
  • Сиденье — желательно из влагоотталкивающего материала.
  • Двигатель также может быть от мотоблока, мотоцикла, скутера и т.п. Выбор определяется скоростью и весом ТС.
  • Бак, представляющий собой емкость на 10-15 л из металла или пластика.
  • Лыжи на самодельный снегоход на гусеницах можно брать готовые или изготовить их из девяти-десятислойной фанеры, толщиной 3 мм.
  • Руль, как и многие другие элементы, берется от двухколесного агрегата.
  • Привод, передающий вращательные движения от двигателя к гусенице, в качестве которого может использоваться мотоциклетная цепь.
  • Гусеница — сложный компонент, требующий детального рассмотрения.

Как сделать своими руками гусеницы?

Самодельные гусеницы можно изготовить из автомобильных покрышек. Преимущество использования шин в том, что они имеют замкнутый контур, снижающий вероятность разрыва. Для изготовления гусеницы борта покрышки срезаются острым сапожным ножом. На оставшееся гибкое полотно прикрепляются грунтозацепы, в качестве которых используются пластиковые трубы, толщиной 5 мм и диаметром 40 мм, распиленные по длине. Половинки труб нарезаются по ширине покрышки, крепятся болтами через каждые 5-7 см.


Аналогичным образом изготавливают гусеницы из транспортерной ленты. Ее преимущество в том, что в случае ее применения нет ограничений по длине. Но возникает необходимость в сцепке путем накладывания концов ленты с нахлестом в 3-5 см и фиксирования болтами. При изготовлении гусениц своими руками нередко используются клиновые ремни. Соединенные грунтозацепами, они представляют полноценную гусеницу с уже готовыми впадинами для шестеренок.

Широкая гусеница улучшает проходимость агрегата, но снижает его управляемость. В заводских моделях предусмотрено три варианта:

  • Стандартный – 15;
  • Широкий – 20;
  • Сверхширокий – 24.

Последовательность создания снегохода своими руками

Чтобы изготовить снегоход на гусеницах своими руками, первоначально нужно соединить раму и рулевой механизм. Выбирается высота и угол наклона, затем производится точечная сварка. В соответствии с чертежом, устанавливается и фиксируется двигатель. Необходимо проследить, чтобы не было сильного наклона. Во избежание большой длины топливной магистрали, бак располагают на близком расстоянии от карбюратора.

Далее устанавливается гусеница. Ведомый мост с полотном крепится позади рамы (в зависимости от конструкции, на подвес, вилку, амортизатор и т.п.)., ведущий мост прикрепляется посередине снегохода (обычно под сиденьем водителя), ближе к двигателю. Сцепление шестерней мостов производится предварительно. После этого проводится подключение топливного бака, троса ручки газа и тормоза, монтируется сиденье, проводятся другие работы.

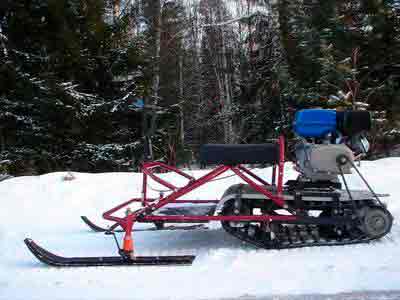

Снегоход из мотоблока своими руками

Создание снегохода из мотоблока – самый популярный вариант. Транспортное средство, предназначенное для сельхозработ, может использоваться полностью или частично. Следует обратить внимание на то, что двигатели мотоблоков, как правило, рассчитываются на вес и давление колес, которые меньше гусеничного в несколько раз. По этой причине лучше оснастить снегоход колесами низкого давления. Это поможет избежать перерасхода топлива и преждевременного износа деталей. Как мотоблок преобразуется в самодельный снегоход, посмотрите видео.

При изготовлении снегохода необходимо прислушаться к советам опытных умельцев:

При резке трубы при помощи циркулярной пилы рекомендуется разрезать одну сторону, а потом другую. Так вам удастся получить ровные заготовки. Трубу лучше предварительно разрезать на отрезки необходимой длины, так как при резке длинных заготовок пластмасса расплавиться, а диск пилы может зажать.

Размер гусеницы можно выбирать по своему усмотрению. Она может быть широкой и короткой, узкой и длинной, но следует учесть, что от ее ширины будет зависеть управляемость транспортного средства. ТС с широкой гусеницей сложнее в управлении, кроме того, увеличится нагрузка на двигатель. Гусеница маленького размера будет проваливаться в глубоком рыхлом снегу.

Источник: http://mastergrad.com/blogs/post/11388/

Самодельные снегоходы

Большинство байкеров, помимо страстной любви к катанию на мотоцикле или аналогичном транспортном средстве, очень любят самостоятельно мастерить разные устройства или заниматься модернизацией своего байка. Среди рукотворных творений можно встретить самые разные и необычные устройства. В том числе и самодельные снегоходы.

Самостоятельно можно сделать практически любое транспортное средство. Не исключение и снегоход!

Снегоход не только приятно смастерить самостоятельно, но ещё и экономически выгодно. Ведь если человек живет в загородном доме, то у него наверняка есть сарайчик, где можно работать и есть какие-то устройства типа мотоблока.

Используя эти ресурсы, можно проводя время с удовольствием, сделать снегоход. Конечно, это не будет снегоход Yamaha, но тем не менее, конструкция получится вполне солидная. Иногда внешний вид будет вызывать улыбку у прохожих. Но нам не привыкать к этим взглядам. Кроме того, часто самодельные агрегаты получаются намного более отработанные, чем промышленные образцы.

Давайте в этой статье рассмотрим несколько примеров самодельных устройств, которые сделали умельцы своими руками.

Советы про то, как сделать снегоход мы писали в одноименной статье.

1. Снегоход из мотоблока

Практически каждый сельский житель имеет в своем арсенале мотоблок. Однако, мало кто задумывался, что при некоторой доле упрямства, мотоблок станет и прекрасным снегоходом. Достаточно изготовить привод для гусеницы и самодельные катки. Гусеницу можно также сделать своими руками или использовать стандартную. Привод нужно перекинуть с колеса на каток. Вместо колес же ставятся лыжи.

2. Снегоход из мопеда или трайка

Этот вариант отличается от классического снегохода отсутствием лыж. Однако, проходимость у него вполне себе приличная. Сделать такую конструкцию очень просто. Нужно иметь мопед и сварочный аппарат. Дальше изготавливаем новые вилки для больших баллонов и радуемся жизни. Проходимость такого толстоколесого фэтбайка иногда даже лучше, чем у простого снегохода.

Фото с сайта obinstrumente.ru

3. Снегоход из снегоката

Этот вариант вызывает улыбку, однако по гениальности он может превзойти все предыдущие конструкции. Несмотря на свою простоту, по прикатанному снегу он поедет. Делается такой агрегат очень просто. Обычный детский снегокат и мотоблок в качестве движущей силы.

Фото с сайта allkoreancars.ru

4. Снегоход из мотоблока с двигателем сзади

Если есть возможность поработать сварочным аппаратом, есть металл и достаточно времени, то на базе мотоблока можно сделать и более совершенную модель снегохода. Из стандартного металлического профиля можно сварить рамную конструкцию и расположить двигатель сзади.

Фото с сайта popgun.ru

5. Снегоход с огромными колёсами

Из мотоблока можно сделать и совсем простой вариант снегохода. Вместо колес прикрепить два огромных катка, а в качестве сиденья смастерить сани. Не потребуются даже гусеницы, да и без сварки можно обойтись.

Фото с сайта rocketcreative.ru

6. Снегоход из бензопилы

Даже такой вариант существуют и умельцы используют двигатель пилы в целях создания снегоходов. При минимуме инструментов и понимании основ построения транспортных средств, сделать это не так сложно. Правда придётся поработать над рамой и движителем, но всё остальное даёт бензопила. Мощности двигателя бензопилы вполне достаточно для того, чтобы уверенно толкать одного или даже двух взрослых человек. Ведь рабочий объем порой превышает объемы мопедных двигателей, а двухтактность увеличивает КПД.

7. Снегоход с мускульным приводом или снегоход из велосипеда своими руками

Снегоход не обязательно должен иметь мотор. Можно сделать отличный снегоход из велосипеда. Что он представляет из себя и как его сделать, читайте в нашей отдельной статье.

Фактически, такой снегоход — это обычный велосипед с высокой проходимостью.

Самодельные снегоходы позволяют легко передвигаться по заснеженному пространству даже при отсутствии накатанной поверхности. Порой достаточно потратить совсем немного времени и вы получите великолепное транспортное средство, в которое вложена душа и в качестве которого вы будете уверены.

Сделать снегоход очень просто при наличии необходимого инструмента и материалов. Вполне хватит набора инструментов продвинутого автолюбителя и простенькой сварки.

Всегда возникает вопрос: как сделать гусеницу для снегохода?

Используется несколько вариантов:

        1. Берется старая покрышка, срезается её борт и получается бесконечная лента. Если взять покрышку от грузовика, то получится гусеница приличного размера.
      1. Делается лента, к которой прикрепляются вспомогательные уголки или профильные полоски. Они выполняют роль зацепов. К ленте же их можно крепить даже с помощью обычных болтов.

Дальше всё уже готово. Остаётся сделать раму и систему катков. Передаточное отношение можно комбинировать из звездочек велосипеда или мотоцикла. Цепи можно также позаимствовать у этих транспортных средств. Катки можно сварить из трубы большого диаметра, а можно взять готовые ролики.

Двигатель же берется готовый, потому что это самая высокотехнологичная часть всей установки. Её в гаражных условиях сделать не получится.

Источник: http://www.kryptobike.ru/moto/snowhod/samodelnye-snegoxody

Как собрать своими руками самодельный снегоход на разных видах гусениц

Рыбаки, охотники и любители зимних видов спорта используют снегоходы для проезда к лучшим местам отдыха. Даже недорогие модели такой техники стоят около сотни тысяч рублей, чаще — больше. Желающие сэкономить могут собрать самодельный снегоход на гусеницах в условиях обычной гаражной мастерской. Стоимость деталей для постройки не превышает 40 тысяч рублей.

Устройство снегохода

Самодельные снегоходы устраиваются на гусеничном ходу. Гусеницы приводятся в движение двигателем внутреннего сгорания, установленным на жёсткой металлической раме. Поддерживаются в рабочем положении колёсами и специальными роликами. Основные варианты исполнения:

  • С цельной либо переломной рамой.
  • С жёсткой либо амортизированной подвеской.
  • С двигателем от мотоблока либо от мотоколяски.

Для рулевого управления используются короткие лыжи. Лёгкие снегоходы (массой до 100 кг), рассчитанные на движение с максимальной скоростью до 15 км/ч, не требуют обязательного оснащения тормозной системой. Они легко останавливаются при падении оборотов двигателя. Сделать самодельный снегоход на гусеницах можно по алгоритму:

  1. Подбор двигателя, расчёт рамы и ходовой части.
  2. Сборка рамы точечной сваркой.
  3. Устройство рулевого управления.
  4. Установка двигателя в проектное положение на временное крепление.
  5. Проверка конструкции на устойчивость к опрокидыванию.
  6. При успешной проверке — капитальная сварка рамы, установка двигателя.
  7. Установка приводной системы, мостов.
  8. Сборка и установка гусениц.
  9. Монтаж деталей кузова.

После этого проводят финальные испытания. Если снегоход едет нормально и не опрокидывается, то его загоняют в гараж и разбирают. Раму очищают от ржавчины, окрашивают в 2 слоя, производят финишную отделку остальных элементов, после чего собирают своими руками самодельный снегоход на гусеницах.

Подбор двигателя

Применяются бензиновые двигатели для мотоблоков или мотоколясок. Обороты двигателя управляются ручкой газа, вынесенной на рукоятку руля. Чтобы сделать самодельный снегоход на гусеничном ходу своими руками, проще всего использовать готовые двигатели малого объёма для мотоблоков с предустановленными:

  • Топливным баком.
  • Системой зажигания.
  • Понижающим редуктором с числом 1:2.
  • Центробежным сцеплением, автоматически срабатывающим при повышении оборотов.

Мощность этих моторов не превышает 10 лошадиных сил, зато они удобны в установке: мастеру не нужно отдельно собирать систему зажигания, подводить топливные патрубки, настраивать сцепление и т. д. На рынке представлены разные варианты:

МаркаМодельМощность, л. с.Объём, см3Масса, кгПримерная цена, тыс. руб.
KiporKG160S4,116315,520−25
SadkoGE- 200 R6,519615,715−20
Lifan168 FD-R5,519618,015−20
ZongshenZS168FB46,519616,010−15
NomadNT200R6,519620,110−15
BraitBR-177F-2R9,027030,010−15
HondaGX — 2709,027025,045−50

Если нет возможности приобрести готовый двигатель от мотоблока, то можно воспользоваться двигателем от мотоколяски. Такие движки мощней на 10−15 лошадиных сил, но требуют самостоятельной сборки. Система включает:

  • Двигатель.
  • Сцепление.
  • Редуктор.
  • Бензобак (объёмом 5−10 литров).
  • Глушитель.
  • Генератор.
  • Коммутатор и катушку электронного зажигания.

Часть элементов подойдёт от старых мотоциклов («Минск», «Восток», «Ява», «Урал»). Бензобак располагают как можно ближе к карбюратору, чтобы сократить длину патрубков.

Рама и кузов

Перед работой рекомендуется составить чертёж рамы. Конструкцию сваривают из трубы квадратного сечения 25 x 25 мм с толщиной стенки 2 мм. При полезной нагрузке свыше 150 кг размер сечения увеличивают до 30 х 25 мм. Погрузочную площадь и элементы кузова обшивают фанерой. Сидения подбираются с гидрофобным покрытием.

В центре переломной рамы располагают шарнир, допускающий вращение вокруг вертикальной оси. Максимальный угол поворота ограничивают, вваривая металлические пластины. Передняя половина используется для рулевого управления, а двигатель ставят на задней полураме.

Цельную раму сваривают в виде прямоугольника, внутри которого располагают мосты и гусеницы. Двигатель размещают спереди на специальной площадке, жёстко приваренной к остальной раме. В обоих случаях мотор ставится в поперечном направлении (вал выходит на торец).

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

  • Ведомая звёздочка большого диаметра.
  • Зубчатые колёса, приводящие в движение гусеницы.
  • Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

  • Из транспортной ленты толщиной 3 мм.
  • Из автомобильной покрышки.
  • Из клиновых ремней.
  • Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см 2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

  • От края ленты 15−20 мм.
  • Между болтами на траках 100−120 мм.
  • Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Ходовая часть

Лёгкие снегоходы, предназначенные для катания по рыхлому снегу, оснащаются шарнирной подвеской из удлинённой гайки М16. Это лёгкая конструкция с простым устройством, не обеспечивающая комфортных ездовых характеристик самоделки.

Снегоходы на гусеницах, предназначенные для проезда по укатанному снегу, должны предусматривать амортизаторы (от мотоцикла или мопеда). Амортизаторы устанавливаются в местах крепления лыж и мостов к раме. Ход подвески подбирают таким, чтобы движущиеся элементы не касались кузова снегохода во время работы.

Рулевая и лыжи

Рулевое управление выводится на две фронтальные лыжи по схеме, конструктивно схожей с подвеской. Выполняется из шпильки с резьбой, установленной в удлинённой гайке М16, жёстко приваренной к раме. Используется руль от мопеда или мотоцикла («Минск»).

Всего в конструкции используется 3 пластиковые лыжи от детского самоката (либо самодельные из фанеры толщиной 3 мм). Пара фронтальных лыж применяется для руления. Используются лыжи длиной до 1 метра, при необходимости усиливаются стальной трубой и пластиной.

Третья лыжа опорная, служит для поддержания ленты в рабочем состоянии. Она короче остальных, размещается между мостами (по центру). К опорной лыже крепится Т-образная балка, жёстко приваренная к раме. Сверху балки — свободно вращающиеся ролики для гусениц. Установка такой конструкции не нужна, если гусеница не провисает.

Устройство мостов

Мосты размещаются под погрузочной площадкой. На один мост уходит 2 надувных колеса от садовой тележки и металлический стержень. Колёса свободно вращаются и не имеют привода. В снегоходах, построенных на базе моторов от мотоблоков, колёса накачивают наполовину. К внешним торцам колёс привариваются фиксаторы, с помощью которых мосты крепятся к раме.

Передний мост неподвижен, его фиксаторы жёстко привариваются к раме. Задний мост должен свободно передвигаться вдоль рамы, поскольку служит для натяжения гусеницы. Его фиксаторы предусматривают фрикционные затяжки из болтов М10, закрепляющие мост в рабочее положение.

Источник: http://stroykirpich.com/kak-sobrat-svoimi-rukami-samodelnyj-snegoxod-na-raznyx-vidax-gusenic.html

Cамодельные снегоходы

Снегоходы продающиеся в магазине имеют довольно высокую цену и зачастую не укладываются в бюджет. А передвигаться по снегу все же необходи. Рыбалка, охота да и просто активный отдых в дикой природе требуют проходимости. Поэтому мы рассмотрим способы как сделать снегоход своими руками.

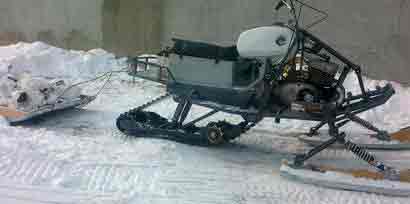

Снегоход из мотоцикла

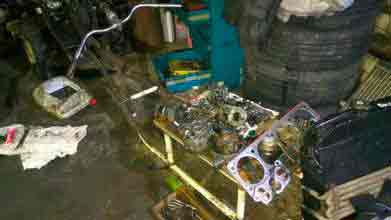

Первая модель собрана на СТО из подручных деталей, плюс немного сварки. Двигатель от мотоцикла восход 1, сани сварены из металлических труб.

Снегоход из скутера

Двигатель от скутера Хонда 50 кубиков.

Рама сварена из металлического профился сечением 50х50мм.

Привод гусеницы из расширенного колеса и сутпицы от лады девять (ваз 2109).

Амортизатор от ам. Ока.

Склизы для гусеницы сделаны из водопроводной трубы.

Гусеница взята бу от неизвестной модели снегохода. Подвеска сделана под эту гусеницу.

Видео снегохода в действии

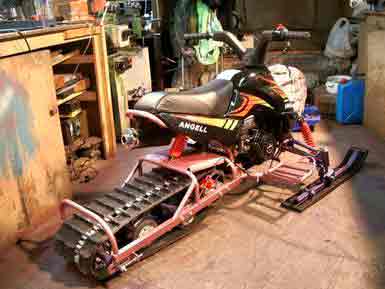

Серьёзная конструкция сделанная по всем канонам мотостроения.

Рама сварена из профильной трубы по самодельным чертежам.

Куплены в магазине следующие запчасти:

Были закуплены:

  • Двигатель Lifan 188FD мощностью 13л.с. с электростартером
  • гусеница шириной 500мм от мотособаки Райда
  • ролики от снегохода Буран
  • ведомый и ведущий валы со звездочками
  • ведущий вариатор Сафари и ведомый.
  • Склизы от снегохода Тикси
  • Лобовое стекло от снегохода Тикси
  • фара от скутера Атлант
  • капот изготовлен из капота ВАЗ2110
  • Лыжи от снегохода Тайга

Источник: http://anarchymotors.ru/article/camodelnye-snegohody.html

Компактный самодельный снегоход

Зимой охота и рыбалка очень увлекательны. Огорчает лишь то, что приходится пробираться к заветному месту по глубокому снегу, проливая «семь потов». А москвич Сергей Хомяков достаёт из багажника автомобиля самодельный снегоход и без лишних усилий на нём едет.

К началу разработки нового транспортного средства опыт создания компактных и разборных снегоходов, помещающихся в разобранном виде в багажнике легкового автомобиля, у меня имелся.

Но эти снегоходы имели маленькую опорную площадь гусеницы и были предназначены для катания по дорожкам в парках, по неглубокому снегу или плотному насту.

Для хорошей проходимости снегоход должен иметь большую опорную площадь гусеницы и мощный двигатель, но в таком случае снегоход получится громоздким и тяжёлым. Такая закономерность: чем больше площадь гусеницы, тем мощнее (и тяжелее) нужен двигатель, следовательно, вес и размеры всего снегохода получаются значительными. Поэтому при проектировании нового разборного снегохода пришлось особое внимание уделить его весовым характеристикам. Хотелось сделать компактный снегоход, чтобы можно было перевозить его в багажнике легкового автомобиля.

Процесс изготовления компактного снегохода

Для сокращения времени изготовления снегохода решил использовать как можно больше узлов и деталей от промышленных образцов: гусеницу, опорные тележки с катками, ведущий вал, пружины, подшипники, пластмассовые звёзды — от снегохода «Буран», управляемые лыжи — от снегохода «Тайга», двигатель объёмом 150 см3 и мощностью 9 л.с. — от квадроцикла. Этот двигатель достаточно компактный, весит всего около 30 кг, оборудован электростартером, в одном блоке с ним смонтированы вариатор и коробка реверса (заднего хода).

По прикидкам, в такой комплектации снегоход должен весить около 120 кг, так что если конструктивно разделить его на три-четыре части, вес каждого блока составит около 30-40 кг. А это позволяет взрослому мужчине поднять и загрузить блоки снегохода в машину.

Изготовление снегохода начал с рамы гусеничного блока, которую сварил из металлического профиля (труб сечением 30×30 и 20 х 20 мм).

Задний маятник сделал из профиля 30 x 30 мм, кронштейн поддерживающих роликов гусеницы — из листовой стали толщиной 5 мм. Все втулки имеют внутренний диаметр 12 мм.

Поворотные стойки лыж сделал из трубы ⌀ 3/4″. Для придания ей дополнительной жёсткости внутрь запрессовал трубу ⌀1/2″. Стойки закрепил на рулевой балке при помощи сантехнических сгонов и муфт.

Стойку лыж вставил в сгон, который ввернул в муфту, приваренную к поперечной балке рамы (рулевой балке). При затягивании гайки происходит расклинивание стойки, что позволяет отрегулировать высоту, зафиксировать стойки лыжи и установить схождение лыж, не изменяя длины рулевой тяги.

В итоге получилась удачная конструкция (см. фото). Для перевозки снегохода в багажнике легкового автомобиля его можно разобрать на отдельные блоки всего за несколько минут, причём без использования специальных инструментов.

1. Рама гусеничного блока с гусеницей и ведущим валом от снегохода «Буран».
2. Моторный отсек сварил из профиля 20 х 20 мм и установил на гусеничный блок вместе с передней балкой стоек лыж.

5. Съёмный моторный отсек без двигателя (каркас сварен из профиля 20 x 20 мм), но с бензобаком и стойкой руля на гусеничном блоке.
6. Подвеска лыж выполнена с использованием пружин от снегохода «Буран» (подвеска катков) и автомобиля «Жигули» (пружины удерживают задние тормозные колодки).

7. Так выглядит снегоход в собранном состоянии, но гусеница беззащитного кожуха.
8. Поперечные балки для одной и двух управляемых лыж сварены из труб квадратного сечения.

9. Гусеница снегохода закрыта защитным кожухом. Подножка находится в транспортном положении.
10. Поперечные балки крепятся к раме снегохода при помощи велоболтов.

Источник: http://www.umeltsi.ru/samodelki-vezdehody/3641-kompaktnyy-samodelnyy-snegohod.html

Как сделать снегоход своими руками — подробная инструкция

Во время холодов транспорт на двух колесах становится неактуальным, а на заснеженных просторах проехать иногда невозможно даже на автомобиле. Что же делать в ситуации, если денег на покупку более приспособленного к суровой зиме транспорта нет?

В этом случае можно изготовить самодельный снегоход. Зимние транспортные средства чаще всего оснащаются гусеничным приводом, спереди устанавливаются рулевые лыжи. Снегоход обладает высокой проходимостью, легким весом (70-80 кг), что позволяет ему ездить как по ценному снегу, так и по укатанным заснеженным дорогам. Управлять этим транспортным средством просто, а развиваемая скорость невелика. Так что ездить на снегоходе зимой загородом – это не только удобно, но и безопасно.

Особенности самодельных снегоходов

Продажей снегоходов на территории СНГ занимается огромное количество компаний. Но цены на них высоки даже для семей с приличными доходами. Если вы не хотите переплачивать деньги за рекламу и являетесь трудолюбивым и креативным человеком, то попробуйте сделать самодельный снегоход.

Сделанный собственноручно самоход стоит в 7-10 раз дешевле, чем самые дешевые модели, изготовленные заводским образом.

Успешность собственноручного изготовления снегохода зависит от нескольких факторов:

  • ваше личное мастерство;
  • ваше инженерно-конструкторское мышление;
  • наличие деталей и агрегатов от других снегоходов, мотоциклов и прочего.

Следует иметь в виду, что езда на снегоходе, как и на любом транспортном средстве, сопряжена с повышенной опасностью. Несмотря на то, что самодельные аппараты, как правило, не способны развивать скорость более 15 км/ч, к качеству деталей, к сварке, к креплению элементов болтами следует подходить со всей серьезностью. Вопрос эксплуатационной безопасности и надежности конечного агрегата должен являться основным для любого человека, имеющего намерение смастерить снегоход собственными руками.

Подготовка

Перед тем, как приступить к изготовлению снегохода, необходимо рассчитать основные параметры аппарата. Если вы немного инженер-конструктор, то уместно сделать чертеж агрегата. В принципе все снегоходы устроены одинаково и просто. Ваша задача – сделать надежный аппарат по образцу и подобию всех других вариантов этого класса транспортного средства.

Что потребуется для изготовления:

  1. Труба для рамы, для подвесок и других каркасных элементов.

Экспериментальным путем было установлено, что оптимальный диаметр трубы – 40 мм. Если вы используете профиль, то будет достаточно 25 х 25 мм. Толщина стенки – 2 мм. При меньших параметрах – будет снижена устойчивость аппарата к деформациям. При больших – произойдет утяжеление машины, что, соответственно, отразится на и без того не блестящих ездовых характеристиках.

  1. Колеса с резиной на оси.

Подойдут колеса от квадроциклов (небольших моделей с диаметром колеса 30-40 см), каких-нибудь тележек и т.д. Всего потребуется 2 оси с 2 колесами на каждой.

  1. Клиновые ремни или транспортерная лента.

Основной элемент «гусениц». Оптимальная толщина – 3 мм. Этого достаточно для устойчивости и износостойкости.

  1. ПВХ-трубы.

Из них делаются грунтозацепы — второй элемент «гусениц». Оптимальный диаметр 40 мм при толщине стенки – 5 мм.

  1. Двигательная установка.

Как правило, используют двигатель, карбюратор, топливный бак от мотоцикла.

  1. Передаточный механизм.

Как правило, используют звезды и цепь от мотоцикла, звезды от снегоходов. Ведущий вал от любого агрегата, подходящий по габаритам.

  1. Направляющие лыжи.

Оптимально брать лыжи от другого снегохода. Так как этот элемент должен быть максимально надежным, рассчитанным на нагрузку самого агрегата, плюс – водителя и возможных пассажиров.

  1. Руль.

Как правило, используют руль от мотоцикла, соответственно с ручкой газа и тросом.

  1. Платформа, сидение, кузов.

В принципе можно обойтись и без платформы, закрепив сидение(я) и кузов (опционально) непосредственно на раме. Но иногда на раме конструируют дополнительную платформу, например, из деревянных досок, которые обеспечивают незначительную амортизацию, позволяют разместить несколько сидений, и в тоже время несильно утяжеляют конструкцию.

  1. Амортизаторы.

Данный элемент вносит дополнительную сложность в конструкцию. Поэтому часто обходятся без него, тем более, если предполагается ездить по не утрамбованному снегу. Амортизация устанавливается на переднюю подвеску и сидение водителя. Можно взять от старого снегохода или от мотоцикла.

  1. Мелкие детали.

Помимо перечисленных выше, для изготовления снегохода потребуются другие стандартные детали: болты, шпильки, гайки, шарниры.

Как сделать: инструкция

Вначале варится каркас – рама. Очевидно, что чем больше будет рама, тем тяжелее получится аппарат и тем медленнее он будет двигаться. Оптимальная длина рамы – 2 м плюс/минус.

На раме последовательно фиксируются:

  • ведущий вал с принимающей звездой;
  • силовая установка с передающей звездой и бензобаком;
  • передняя колесная ось (неподвижное крепление к раме сваркой или болтами);
  • задняя колесная ось (крепится фиксировано при помощи подвижного направляющего элемента);
  • передняя подвеска с рулевой конструкцией и направляющей лыжей (лыжами);
  • сидение(я) и кузов.

Гусеницы изготавливаются из приводных клиновых ремней или транспортерной ленты. Оптимальная ширина гусениц – от 40 до 50 см. При меньшей ширине (40) снегоход будет более маневренен и лучше управляем. При большей (50+) – улучшается проходимость аппарата.

Функцию грунтозацепов выполняют распиленные вдоль пополам пвх-трубы указанного выше диаметра. Они крепятся к резиновой основе при помощи болтов и гаек. Недостаточной ширины клиновые ремни можно скреплять друг с другом металлическими грунтозацепами.

Для того чтобы иметь возможность регулировать натяжение гусеничного полотна, задняя колесная ось крепится при помощи подвижного направляющего элемента, позволяющего фиксировать положение оси в определенном положении.

Дополнительные замечания:

  1. Центр тяжести должен приходиться примерно на центр конструкции. Так как силовая установка крепится впереди, то сидение водителя должно быть смещено к центру над передним мостом или немного смещенным кзади.
  2. Расстояние между ведущим валом и силовой установкой должно быть минимальным, чтобы минимизировать потери передаваемой на вал энергии.
  3. Если вы устанавливаете амортизатор под сидение, то передняя опора сидения крепится на профильной дуге жестко, а сзади сидение опирается на амортизатор.
  4. Если вы делаете снегоход с расчетом на большую загрузку, то для снятия части веса с гусениц целесообразно установить дополнительную лыжу посредине базы (между двумя гусеницами). Эта лыжа, длинной 50-70 см, крепится непосредственно к раме. Однако такая конструкция предполагает более точный предварительный расчет с последующим выравниванием высоты «ножки», что осложняет изготовление снегохода.
  5. В шинах снегохода желательно поддерживать невысокое давление, чтобы избежать быстрого износа деталей и высокого расхода топлива.

Рассмотренный вариант снегохода является наиболее простым по конструкции. При наличии инструментов, сварочного аппарата он может быть собран в гараже без проблем.

Источник: http://zextrem.com/motor/snegoxod/kak-sdelat-snegoxod-svoimi-rukami-podrobnaya-instrukciya.html

Смотрите также:
27.04.2020

Вездеход на шинах низкого давления своими руками Среди охотников, рыболовов, а также лиц, проживающих в труднодоступной местности, пользуются внушительной популярностью самодельные вездеходы на шинах низкого давления. Своими руками изготовить подобное транспортное...

27.04.2020

Как сделать болотоход каракат своими руками Использование стандартных транспортных средств в условиях бездорожья, характерного для сельской местности и удаленных районов страны, представляется невозможным из-за их недостаточной проходимости. Выяснив, как сделать каракат...

27.04.2020

Квадроцикл своими руками из «Оки»: нужное из ненужного Буквально несколько лет назад очень популярным средством передвижения стали квадроциклы. Этот вид транспорта удивительно успешно сочетает в себе лучшие черты мотоцикла и трактора. В связи с этим популярность его...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
