Как сделать самодельный стенд для промывки форсунок

Стенд для проверки и очистки инжектора своими руками.

Стенд для проверки и очистки форсунок ( инжектора ) можно легко изготовить из подручных материалов самостоятельно за 1…2 дня. Для этого потребуются:

  • топливная рампа от двигателя Opel Omega A 2.0i;
  • регулятор давления с этого же двигателя;
  • бачок омывателя ветрового стекла от автомобиля ВАЗ 2106 в качестве ёмкости для бензина;
  • бензонасос Bosch 0 580 453 453 от ВАЗ 2110.

Топливную рампу можно использовать и от других типов двигателя.

Корпус изготовлен из листового железа толщиной 1…1,2 mm. Размеры 850 x 450 mm. Лист изгибается на прессе (или подручными средствами). Основание стенда укрепляется уголком 15 x 15 mm.

На таком стенде для проверки форсунок можно проверять практически любые типы форсунок. При проверке японских форсунок, нужно заменять топливный уплотнитель. Рекомендуется использовать специально изготовленные уплотнители из обычных топливных уплотнителей.

Для изготовления таких уплотнителей потребуется слегка обточить обычные топливные уплотнители под конус при помощи наждака.

В качестве блока управления используется Реаниматор форсунок.

Принципиальная электрическая схема стенда.

Реаниматор форсунок позволяет проверить производительность форсунок, а затем очистить их благодаря специальному режиму работы.

Технические характеристики Реаниматора форсунок
в режиме «проверка»:

  • количество импульсов открытия форсунок – 10…2550;
  • время открытия форсунок – 1,5…9,9 mS;
  • временной интервал между импульсами – 10…100 mS.

В режиме «Проверка» производится проверка форсунок на производительность. При этом на форсунки подаются одинаковые управляющие импульсы (обмотки всех форсунок подключены параллельно) и топливо под давлением около 2,5 Bar (зависит от модели применённого регулятора давления).

Рекомендуемые для проверки производительности параметры:

  • количество импульсов открытия форсунок – 2000;
  • время открытия форсунок – 9,9 mS;
  • временной интервал между импульсами – 10 mS.

Измерение количества пролитого каждой форсункой топлива производится с помощью мерной мензурки.

Результаты замеров записываются в журнале следующей форме:

  1. дата проведения измерений;
  2. каталожный номер форсунок;
  3. производительность каждой форсунки до очистки;
  4. производительность каждой форсунки после очистки.

Это позволяет составить таблицу эталонных значений производительности форсунок. Благодаря чему, при очередной очистке можно будет сравнивать измеренную производительность форсунок с эталонным значением, и таким образом оценивать степень их загрязнённости до проведения очистки. Универсальной базы данных эталонных значений производительности форсунок не существует. Но некоторые производители стендов дают такие данные под конкретные модели своих проверочных средств (стендов).

Режим «Очистка».

Реаниматор форсунок был разработан в 2000 г. В первую очередь он был предназначен для очистки форсунок производства BOSCH. Топливные форсунки других производителей на рынке России и Украины тогда встречались редко.

В режиме «Очистка» Реаниматор форсунок может работать только с одной форсункой! В этом режиме работы, программное обеспечение автоматически определяет резонансную частоту иглы форсунки. После «захвата» производится девиация этой частоты в небольшом диапазоне. В таком режиме форсунка производства BOSCH, опущенная в чистящий раствор (например WYNN’S) начинает прокачивать чистящую жидкость в обратном направлении. Это способствует интенсивному взаимодействию химического очистителя и загрязнений внутри форсунки.

Возможна очистка форсунок и других производителей, но в этом случае необходимо создать дополнительное разрежение со стороны топливного штуцера форсунки при помощи нехитрого приспособления.

Достаточно «прокачать» форсунку в режиме «Очистка» в течение 20…30 сек (бензин внутри форсунки должен замениться промывочной жидкостью). Затем форсунка должна быть уставлена вертикально на 5…10 мин. Это необходимо для того, чтобы промывочная жидкость внутри форсунки смогла растворить отложения. После этого форсунку еще раз прокачивают в течении 1 мин.

Для усиления чистящего эффекта форсунку желательно поместить на некоторое время в ультразвуковую ванну. Ванну можно заполнить водой с добавлением жидкого мыла (жидкости для мытья посуды). Продолжительность очистки форсунок в ультразвуковой ванне составляет 10…15 мин.

После очистки, форсунки устанавливаются на стенд где измеряется их производительность. Производительность форсунок должна быть одинаковой! Показания производительности очищенных форсунок должны быть записаны в журнал.

Можно предложить следующую технологию проверки и очистки форсунок:

  • визуальная проверка форсунок на предмет наличия коррозии;
  • проверка производительность форсунок на стенде до очистки (каталожные номера форсунок и измеренная пропускная способность каждой из них фиксируются в журнале);
  • очистка форсунок при помощи Реаниматора форсунок с применением моющей жидкости WYNN’S;
  • ультразвуковая очистка форсунок (этот пункт можно упустить);
  • проверка производительности форсунок на стенде после очистки (каталожные номера форсунок и измеренная пропускная способность очищенных форсунок фиксируются в журнале).

Предложенная технология позволяет очистить до 95…98% форсунок. Остальные 2-5% приходятся на форсунки, отбракованные ещё до очистки вследствие обнаружения коррозии. Данная технология разработана для небольших автосервисов.

Источник: http://auto-master.su/content/stend-dlya-proverki-i-ochistki-inzhektora-svoimi-rukami

Стенд для прочистки форсунок своими руками

Немного теории. Давайте определим что нам конкретно надо:

  • Система подачи жидкости ( и поддержания давления)
  • Приспособление для фиксации форсунок.
  • Что ни будь чтоб померить сколько каждая форсунка выдала
  • Система управления форсунками.

Система подачи жидкости

Система подачи жидкости — присутствует в любом автомобиле, это — бензобак и бензонасос. Позаимствуем эту систему немного в упрощённом виде. Для этого нам будет нужен бензонасос и бак. В баке должен быть выход, обратка, заливное отверстие и сопун для воздуха (чтоб не создавать разряжения в баке).

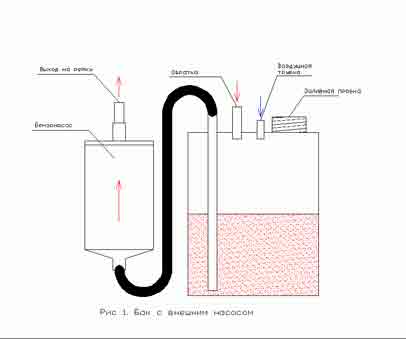

Бак можно сделать по разному:

Как видите, можно сделать по разному. Я выбрал 3-ий вариант, так как он мне показался интересней.

Для начала нашёл две ёмкости

(на фото банка от автохимии Liqui Moly и банка от крупы. Отвлекусь на то чтоб сказать — не делайте такую глупость! Не берите банок от крупы — они не герметичные). И бензонасос (не удивляётесь его странному виду — он инвалид с отрезанной нижней частью (нормальный был неоправданно дорого, а с этим продавец с радостью расстался за 18$).

Так же понадабятся медные трубки 9-10 мм в диаметре, пара нипелей от безкамерных колёс, небольшой газовый кран, паяльник, олово, паяльная кислота и шкурка.

Места где должны быть трубки зашкуриваем, дырявим, лудим и впаиваем трубки:

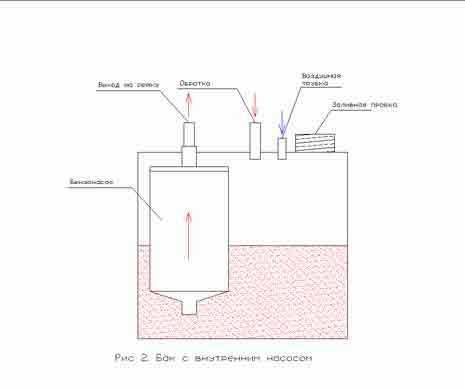

Потом добавляем вторую трубку, связывающую баки и обратку:

И собираем это в единое целое:

Всё это время вас мучает вопрос зачем нужны нипели? Отчистим их от резины:

И впаяем один у основания маленькой банки (это для слива жидкости):

Навинтим на неё родную крышечку, чтоб не вытекало

Долго думал как закрепить бензонасос, в итоге прикрепил к нему хомутами две медные трубки:

Поместил насос в бак, припаял трубки изнутри и соеденил минусовой контакт бензонасоса с корпусом:

В верхней крышке большой банки пробиваем дырку для вывода бензонасоса, газовый кран припаеваем на трубку обратки и добавляем распорки для жёсткости конструкции:

Опять снимаем крышку и впаиваем с одной стороны нипель (это будет трубка для воздуха) и изолированный разъём (для подачи питания на бензонасос):

Соответственно этот вывод соединяем проводом с плюсовым выводом насоса(желательно под разъём намазать герметик, на всякий случай

Теперь можног припаять верхнюю крышку и добавить ножки:

Те, кто узнал ножки расплылись в улыбке Тем кто не узнал — на этих резинках крепятся клапана печки в е34 Это тут для того, чтобы вибрация насоса не трясла всю конструкцию.

Как крепить форсунки?

Очень просто. Просто берём родную рейку от М50. Она обеспечит нам рабочее давление 3 атмосферы и позволит легко закрепить форсунки(ещё понадобятся родные штекеры, анкеры и всякий металолом):

Так получилось, что под рукой у меня оказалась оцинкованная железка и куча анкеров, и я решил сделать подставку из них :

Чисто на двух анкерах вышла слишком хлипкая конструкция и я решил добавить ещё пару диагональных:

Теперь сверлим в днище дырки для фиксации бака, соеденяем шлангами бак с рейкой :

Тут тоже всё готово. Чем будем мерять? Обычными хим колбами цилиндрической формы, ёмкостью 100 мг и пластмассовой ножкой:

Ножки фиксируем шурупами на днище :

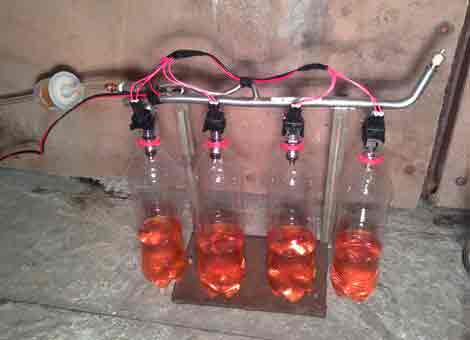

Механически прибор готов:

Как управлять форсунками

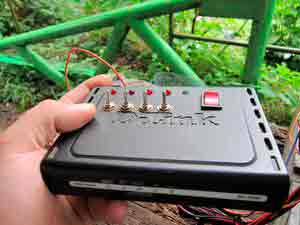

Генератор сигналов для форсунок остался. Так как у нас тема про то как сделать всё быстро и просто я не стал городить сложное управляющее устройство, а просто залез и интернет и нашёл халявный софт для промывки форсунок.

Все форсунки необходимо соеденить паралельно, ( не перепутайте полюса — они имеют значение. На родных разъёмах красные провода +, коричневые -)

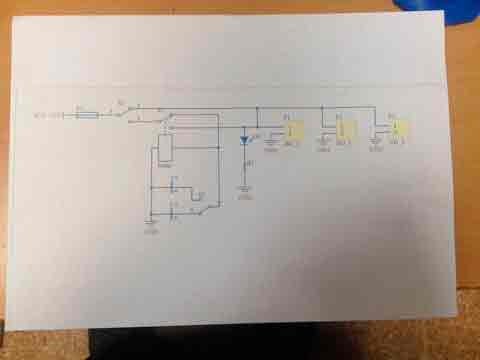

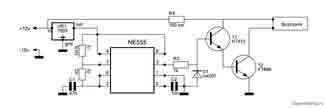

Схема адаптера проста:

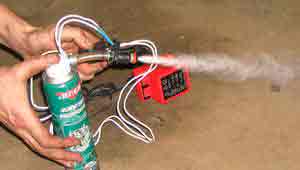

Всё подключаем и включаем. Для проверки лучше всего включить режим Кавитация. При этом форсунки должны верещать.

Цвет впечатляет? Вначале это была смесь Wins и бензина 3 к одному и была пости прозрачной. После кавитации с форсунок вымывается песок Как он там сквозь дырки прошёл

Да. Совсем забыл. Газовый кран — для жестоких людей. Если его закрыть то в рейке будет не 3 атмосферы — а столько, сколько сможет выдать бензонасос (это на случай если уж слишком всё плохо).

Как самостоятельно почистить форсунки — инжектор двигателя

Источник: http://www.bmwstyle.ru/8-bmw-world/13-bmw-technical-info-manual-etk-tis/225-bmw-engine/132-chistim-forsunki.html

Как сделать самодельный стенд для промывки форсунок

Пришло время подумать о стенде для промывки форсунок т.к. в составе комплекса «Мотор-мастер»

имеется ПО для промывки форсунок. Пробежался по интернету и увидел, что продаются, в основном,

профессиональные стенды весом под 50 кг и стоимостью от 45 килорублей. Такой девайс должен быть

обеспечен работой каждый день, тогда он имеет шанс быть окуплен через несколько лет. Мне предстоит

мыть и тестировать форсунки довольно не часто, поэтому остановился на самостоятельном изготовления

стенда из подручных материалов.

В «Юном технике» куплены две дверцы от трюмо, рампа форсунок и необходимый крепёж на

авторынке, мерные цилиндры на 100 мл в магазине «Медтехника».

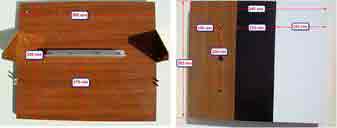

Низ доски на которую крепится рампа форсунок окрашен белой краской, на белом фоне хорошо виден

уровень жидкости в мерных цилиндрах. Выше — черная матовая полоса на фоне которой, факел

освещенный яркими светодиодами работающими в режиме стробоскопов, очень хорошо виден.

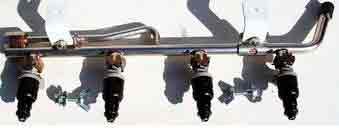

Рампа может использоваться любая, показанная на фото крепится к доске с помощью уголков.

Распайка жгута форсунок сделана на плате из фольгированного стеклотекстолита и размещена в

корпусе иммобилайзера АПС-4. Для размещения выключателя блока светодиодов использован корпус

Для блока светодиодов приспособлена алюминиевая шина от большого электротрансформатора.

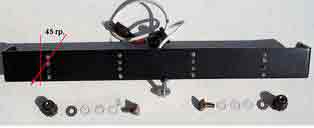

Светодиоды вставлены в отверстия 5 мм., которые просверлены под углом 45 градусов с наклоном вниз и

С обратной стороны шины выполнена распайка светодиодов и

токоограничивающих резисторов (примерно по 500 ом).

Выключатель на четыре группы контактов, каждая группа

выключает блок из четырех светодиодов. Блок светодиодов с

резистором и своим выключателем работают в параллели с

форсункой. В блоке, четыре светодиода спаяны тоже параллельно,

резистор один на группу, на него надета термоусадка

Хотя светодиоды установлены в планке с наклоном 45 гр.

вниз, этого иногда недостаточно, чтобы не слепить глаза.

Для возможности дополнительной регулировки, планка

светодиодов установлена на поворотном механизме и

может перемещаться вперёд – назад и вверх – вниз по

пазам. Эти регулировки позволяют добиться настройки

светового потока таким образом, когда факел очень

хорошо освещён, а глаза не стр адают.

В самодельном стенде освещение факела реализовано значительно лучше (фото ниже).

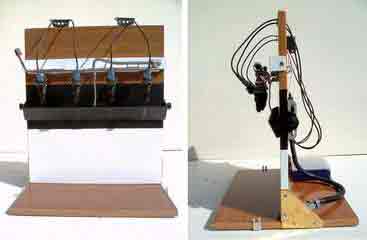

В разобранном виде

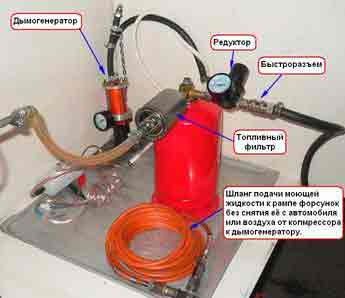

Чтобы не обрастать приспособлениями, во многом дублирующими друг друга в работе, решил пойти по

пути максимальной унификации комплектующих. Например, бачек для моющей жидкости и оранжевый

шланг (фото) используются как для промывки форсунок на так и без снятия их с автомобиля. Этот

шланг применяется и для подачи воздуха в дымогенератор.

Сжатый воздух для создания необходимого давления в бачке, берется от небольшого гаражного

компрессора, давление в бачке регулируется редуктором, перед редуктором установлен штуцер для

быстроразъема. Внутри этого штуцера удачно поместился самодельный обратный клапан состоящий из

пружинки и шарика. Клапан предохраняет от выброса жидкости давление в бачке при снятии разъема от

компрессора. Давление стравливаю, утапливая шарик отверткой, можно сделать на бачке и краник для

Источник: http://motor-master.ru/content/18-articles/pribory-i-prisposobleniya/170-stend-promyvki-forsunok

Промывка форсунок своими руками на стенде

Данная статья рассказывает, как делается промывка форсунок своими руками с помощью простого самодельного стенда. Так как использования чистящих добавок, которые доливают прямо в бензобак для прочистки форсунок при работающем двигателе не дают ни какого результата.

Дело в том, что в сервисном центре используется специальная жидкость по горючим свойствам ближе к бензину, а не к чистящим составам. Не говоря уже о том, что в этом случае вы не получите информацию об однородности подачи, герметичности и качеству распыла форсунками.

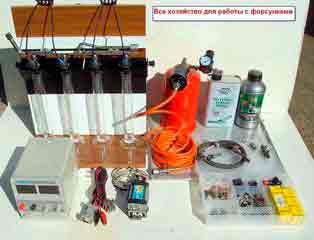

Как устроен стенд для промывки форсунок

Стенд для промывки выполняет две функции первое: занимаеться подачей электрического напряжения для открытия форсунок и второе подает к форсункам под давлением жидкость удаляя грязь, накопившуюся в форсунке.

Конструкция стенда состоит нескольких элементов, главный — бессливная топливная рампа. Также в стенде есть смонтированный на входе рампы фильтр, не допускающий к форсункам грязь или какие-либо частицы в жидкости, блок питания, насос, емкости для чистой и отработанной жидкости.

В качестве емкости для промывочной жидкости взят корпус от паяльной лампы, а ножной насос с манометром через ниппель накачивают и поддерживают давление в стенде.

Специальные жидкости для стендовой промывки форсунок стоят примерно 400 рублей за литр, и уже на практике вам придется немного поэкспериментировать с разными степенями концентрации и разновидностями жидкостей, чтобы подобрать для своих форсунок оптимальный вариант.

Для такой цели, как промывка форсунок своими руками (когда нужно только открывание форсунок и уверенность, что они не сгорят), достаточно трех вольт. В описываемой конструкции используется блок питания, выдающий 3В и подключаемый в обычную сеть 220В.

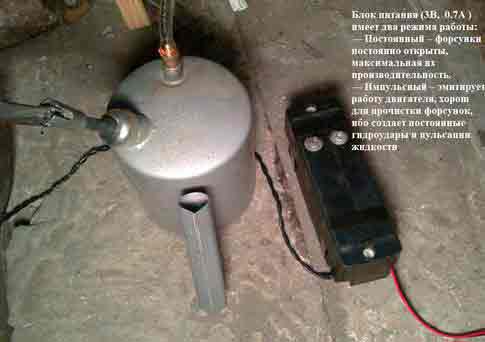

При номинальных характеристиках блока питания взятого из магнитофона — 7 вольт и 0.7А, в реальности, под нагрузкой напряжение упало до 3В, данного напряжения вполне хватило для работы конструкции. Однако если делать новый стенд, лучше использовать блок питания помощнее.

При постоянном режиме подачи постоянного тока, управляемые форсунки все время открыты и работают с максимальной производительностью, пропуская большое количество очищающей жидкости.

Импульсный режим работы промывки форсунок

Как правило используется импульсный режим работы самодельного стенда, это помогает хорошо прочистить форсунки, так как имитирует для них работу в двигателе с соответствующей пульсацией жидкости и постоянными гидроударами.

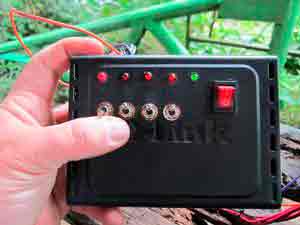

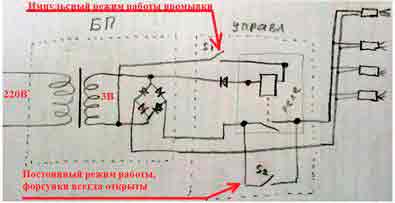

Для обеспечения работы форсунок в режиме пульсации, к трансформатору блока питания через диод подключено реле, которое управляет подачей напряжения к форсункам, замыкая контакты с частотой 25 Гц.

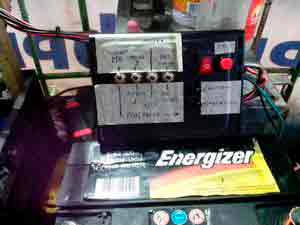

В итоговой конструкции от блока питания выходят два силовых провода и два провода для управления реле.

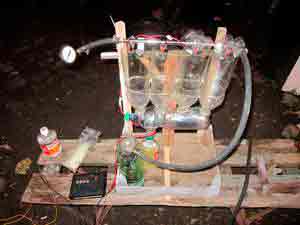

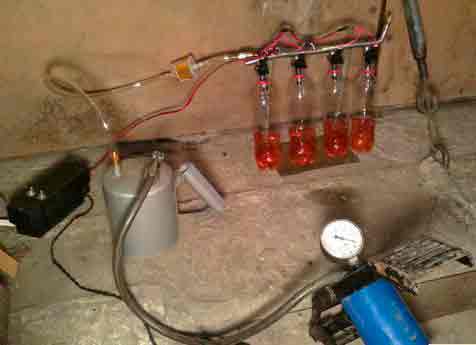

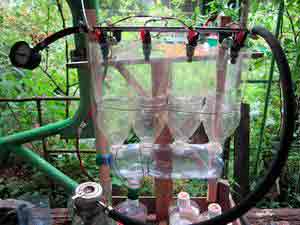

В настоящее время на стенде стоят просто прозрачные емкости, по которым визуально оценивается однородность подачи жидкости форсунками при совместной работе. Если у вас будет возможность, то стоит использовать емкости с нанесенной градуировкой для точной оценки расхода жидкости (но такая емкость должна быть прозрачной и из материала, стойкого к химическим веществам).

Итак, для многих мастеровитых автомобилистов самая надежная промывка форсунок — своими руками с помощью стенда. Так можно увидеть, и как работают форсунки, и быть уверенным в качественной прочистке, тем более что, тщательно промыв плохие форсунки, вы увеличите однородность подачи топлива в двигатель. Только не забывайте про вопросы безопасности при этой процедуре, обеспечьте хорошую вентиляцию и запаситесь огнетушителем.

Схема стенда для промывки форсунок 3 режима

Источник: http://sdelaj-sam.com/promyvka-forsunok-svoimi-rukami-na-stende/

Промывка форсунок своими руками

Роль инжектора в современном автомобиле трудно недооценить. Многие даже считают, что именно эта часть авто является главной, а как любая «главная» составляющая требует к себе особого ухода. Промывка форсунок – это процедура, которую необходимо проводить, если вы хотите, чтобы авто прослужило дольше.

Инжектор – это целая система, которая довольно сложная сама по себе, и вдобавок является частью большей системы. Так, работа этой детали машины напрямую связана с огромным количеством датчиков, которые постоянно считывают те или иные данные.

Сразу же заметим, что промывка форсунок в домашних условиях никогда не даст тех результатов, которых вы можете добиться на специальном оборудовании сервиса. Однако среди автолюбителей много «кулибиных», которые не против свести посещение сервисных центров к минимуму.

Варианты выполнения данной процедуры

Рассмотрим один из вариантов самостоятельного промывания форсунок. Начнем с устройства инжектора как такового. Ведь, как говорилось, система эта сложная, и, прежде чем в нее лезть, необходимо понять, как она работает и из чего состоит.

Ещё по теме  Самодельный прибор для проверки свечей зажигания

Устройство состоит из следующих компонентов.

  1. Компьютер – эта часть предназначена для выбора наиболее подходящего режима работы для конкретной ситуации, основываясь на показаниях многочисленных приборов. Кроме того, компьютер служит для диагностики возможных неполадок, что важно при обслуживании авто.
  2. Датчики – занимаются предоставлением компьютеру необходимой информации. Среди них есть датчики расхода топлива, воздуха, детонации и многие другие.
  3. Система впрыска – здесь существует своя градация. Сегодня бывают моновпрысковые устройства и их полные противоположности, которые намного предпочтительнее. Моновпрыск представляет собой систему, в которой один распылитель работает на все цилиндры, при этом смесь однородна, а значит, имеет идентичные характеристики. Система распределенного впрыска имеет отдельную форсунку на каждый цилиндр, и регулировка количества топлива происходит индивидуально для каждого цилиндра. Соответственно, в системе распределенного впрыска промывка форсунок будет более трудоемкой задачей.
  4. Форсунки – это трудяги, на которых держится задача смешивания воздуха и топлива для подготовки нужной смеси, после чего именно они направляют смесь в камеру сгорания.

Кроме того, на них возложена обязанность отключать подачу топлива в случае, если вы спускаетесь с горы, и топливо вам просто не нужно. Именно они наиболее чувствительны к загрязнениям, что приводит к их быстрому износу. При большом износе распылители начнут подавать больше топлива, чем следует, что скажется на работе двигателя, а также расходе топлива.

Также узнайте какой марки масло лучше заливать в двигатель и где скачать бланк договора купли продажи автомобиля 2020.

Для того чтобы ваше авто прослужило дольше, промывка форсунок должна проводиться вовремя.

Рассмотрим несколько способов промывания распылителей своими руками. При использовании автохимии (без снятия) потребуется.

  1. Отключить топливный шланг автомобиля от системы впрыска.
  2. Подключить специальный шланг того же диаметра, чтобы впоследствии запустить специальную жидкость в систему. Раствор разрушит образовавшиеся отложения в топливных путях, что приведет ее в рабочее состояние.

Подобная очистка способна заставить форсунку работать эффективнее до 80%, что, согласитесь, неплохой показатель. На практике, конечно же, процентов мы не увидим, но вот увеличение мощности и снижение расхода топлива будут заметны.
Следующим способом промывки форсунок своими руками станет ультразвуковая промывка.

Данный способ часто используют, если первый не дал заметных результатов. Для его реализации потребуется ультразвуковая ванна, чтобы эмитировать работу двигателя в разных режимах.

Рассмотрим этапы чистки.

  1. Замена топлива раствором (аналогично первому способу).
  2. Воздействие ультразвуком.

Именно ультразвуковое воздействие помогает избавиться от самых мелких частиц на стенках распылителей. Однако есть ряд недостатков этого способа. Во-первых, его стоимость высока. Во-вторых, требуется снимать форсунки, а значит, очистить топливопровод не удастся.


Рассмотрим подробнее, как проводится промывание распылителей с помощью ультразвука:

  • после того, как детали сняты, их следует поместить на стенд с ультразвуковой ванной, и заполнить ее специальной, подогретой до +60 градусов жидкостью;
  • затем включается ультразвуковое излучение, что приводит к образованию пузырьков (кавитации);
  • при лопании таких пузырьков и происходит промывка ультразвуком за счет акустических ударов.

Наилучшим решением, а, главное, дешевым, будет смастерить стенд для форсунок своими руками. Рассмотрим, что для этого нужно.

  • переключатели для выбора режима работы;
  • прерыватель на основе магнитного реле;
  • конденсаторы различной емкости (220 мкФ и 3300 мкФ);
  • клеммы (1.5 мм).
  • набор стеклянных колб;
  • ДСП 800 на 300 на 16 мм.

При этом ДСП можно распилить на две части: одна – 430 мм, вторая – 220 мм. Скрепив две части и блок, собранный в «электрической» части, получим стенд для промывки форсунок своими руками. Что примечательно, его стоимость довольно скромная и равна примерно 2000 рублей.

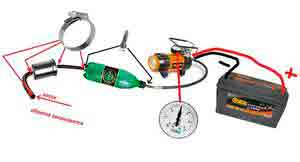

Однако необязательно сооружать стенд, можно попробовать обойтись простым набором инструментов. Единственное, жидкость для промывания все же понадобится. Помимо нее потребуются:

  • пара ключей на 10 и 12;
  • изолента;
  • баллончик с раствором для очистки;
  • паяльник;
  • шприц с тонкой иглой (5 мм);
  • нож;
  • отвертка.

Список небольшой, и, наверняка, найдется в любом гараже.

Порядок действий следующий.

  1. Если необходима промывка дизельных форсунок, нужно убрать предохранитель, который питает топливный насос. Это необходимо делать во время работы машины, после чего дождаться пока она заглохнет.
  2. Далее снимаем провода с распылителей, тянем рампу до момента, пока форсунки не выйдут из гнезда.
  3. Оставшееся отверстие нужно закрыть во избежание попадания мусора, а рампу повернуть так, чтобы не выбежало топливо.
  4. Отверткой снимаем крепежные фиксаторы с распылителей, затем снимаем их. Нелишними будут пометки, чтобы при сборке ничего не перепутать.
  5. Берем шприц, достаем поршень, затем шлангом, что идет с баллончиком очистителя, соединяем его со шприцем.
  6. Подключаем форсунку к выходу шприца, а затем подаем напряжение от стороннего источника, одновременно выпуская содержимое баллончика. Образовавшееся давление вполне может очистить засоренную форсунку.
  7. Обращаем внимание на выброс из форсунки. Когда он будет достаточно равномерен — можно переходить к следующей.

Теперь осталось собрать все, как было.

Процедура для дизельных устройств

Промывка дизельных форсунок необходима в большей степени, так как дизельное топливо само по себе часто плохого качества, что только способствует засорению распылителей. А это ведет, как уже говорилось, к увеличенному расходу топлива.

Способ очистки похож на тот, что был рассмотрен ранее, т. е. в домашних условиях доступна очистка с помощью химических веществ (посредством стенда для промывки форсунок, который можно купить, либо сделать самостоятельно), или же с помощью ультразвуковой чистки, но уже со стопроцентной необходимостью разбирать авто.

Какого-либо специфического оборудования для промывки форсунок вам не понадобится, да и вообще, это тот случай, когда ваша собственная идея может оказаться в разы эффективнее и проще, чем то, что придумывали ранее. Не бойтесь импровизировать.


Использование стенда предпочтительнее лишь в том плане, что вам не придется их держать и работать с каждой по отдельности:

  • достаточно купить стенд для промывки форсунок;
  • установить в него сразу все;
  • включить подачу энергии от стороннего источника;
  • позаботиться о подаче очищающей смеси;
  • после этого наблюдать, как ваш стенд сам справляется с очисткой, за что вы вполне могли бы отдать в сервисе кругленькую сумму.

Источник: http://daciaclubmd.ru/repair/engine/promyvka-forsunok-svoimi-rukami

DODGE NEON CLUB

Меню навигации

Пользовательские ссылки

Информация о пользователе

Вы здесь » DODGE NEON CLUB » Основной » ОБНОВЛЕННЫЙ Стенд для чистки форсунок своими руками:) (фото + видео)

ОБНОВЛЕННЫЙ Стенд для чистки форсунок своими руками:) (фото + видео)

Сообщений 1 страница 30 из 38

Поделиться116.11.2012 01:56

  • Автор: Mega-ZZZ
  • Мега неоновод
  • Откуда: coast of the Black Sea Туапсе
  • Пол: Мужской
  • Возраст: 32 [1987-05-11]
  • Сообщений: 2179
  • Уважение: +564
  • Авто: Neon, Stratus
  • Год выпуска: 2000, 2003
  • Тип КПП: TH-31\ TE-41
  • Последний визит:
    24.11.2018 23:40
  • Зарегистрирован: 21.11.2010
  • Провел на форуме:
    1 месяц 8 дней

Всем привет. обновил свой стенд
вот решил выложить отчетик как я еще в конце лета смастерил стенд для промывки форсунок (очень эффективный)
така конечно вид конструкции не совсем внушает доверья
новый стенд немного более внушает доверие

уже однажды на форуме я конструировал такую систему, но она была не такая эффективная как бы мне хотелось, поэтому решил ее модернизировать. теперь я полностью доволен

тока не забрасывайте помидорами выглядит жутковато (тестировал на даче поетому так жутко вокруг)

и так для конструкции необходимо: красным цветом то что изменилось и добавилось

5 пустых пластковых бутылок 1.5л ( по 1 литру )
термоклеющий пистолет ( не нужен -сборка из хамутов и герметика )
какой нибудь каркас(у меня деревянный ящик) (пластиковый ящик ) -прогресс на лицо

электронная часть:
5 тумблеров
1 блок питания на 12v 5А
5 светодиодов
8 крокодильчиков или клеммы для форсунок
провода 2х0.75 сечением
5 резисторов 1к
6 блок управления на микроконроллере

химия:
СОЛЬВЕНТ (лучше от НЕФРАС — практика показала что он самый офигенский)

самое главное:
насос, бензиновая помпа, и регулятор давления (я использовал старый насос и старый регулятор от своего же неона) можно взять от любой русской инжекторной (насос+регулятор=не сильно дорого для полезной штуковины)

желательно:
прямые руки

схему подключения кому нужно будет я нарисую подробно.

вот собственно фоты устройства:

супер пупер блок управления (старый)

блок управления (новый)
немного новых кнопок и надписей

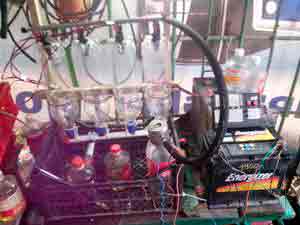

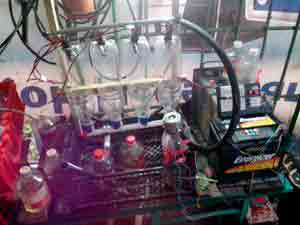

общий вид (старый)

общий вид ( новый )
найдите 100 отличий

а вот видео собственно как работает на новом контроллере

Отредактировано Mega-ZZZ (19.11.2013 22:37)

Поделиться216.11.2012 10:31

  • Автор: Shtopor33rus
  • Неоновод
  • Откуда: владимирская область г.Вязники
  • Пол: Мужской
  • Возраст: 34 [1985-12-14]
  • Сообщений: 166
  • Уважение: +1
  • ICQ: 266004568
  • Авто: DODGE-NEON
  • Год выпуска: 2002
  • Тип КПП: АКПП-4
  • Последний визит:
    13.05.2014 10:23
  • Зарегистрирован: 28.04.2012
  • Провел на форуме:
    2 дня 14 часов

Офигеть круто! Если поеду отдыхать в туапсе, заеду на «профилактику»
Молодец.

Поделиться328.11.2012 00:18

  • Автор: мордвин
  • Неоновод
  • Откуда: мордовия Игнатово
  • Сообщений: 207
  • Уважение: +4
  • Авто: Dodge Neon 1
  • Год выпуска: 1995
  • Тип КПП: автомат
  • Последний визит:
    07.05.2019 19:53
  • Зарегистрирован: 13.04.2011
  • Провел на форуме:
    6 дней 7 часов

привет. а напряжение на форсы сколько ?

Поделиться428.11.2012 20:26

  • Автор: masiy
  • Неономан
  • Откуда: Краснодар
  • Пол: Мужской
  • Возраст: 62 [1958-02-15]
  • Сообщений: 3628
  • Уважение: +174
  • Авто: неон 1, газель
  • Год выпуска: -1995
  • Тип КПП: АКПП 3
  • Последний визит:
    Сегодня 07:41
  • Зарегистрирован: 02.12.2009
  • Провел на форуме:
    1 месяц 16 дней

Да сколь давал 12 вольт ни разу не сдохло и по 5 минут.

Поделиться528.11.2012 23:17

  • Автор: Mega-ZZZ
  • Мега неоновод
  • Откуда: coast of the Black Sea Туапсе
  • Пол: Мужской
  • Возраст: 32 [1987-05-11]
  • Сообщений: 2179
  • Уважение: +564
  • Авто: Neon, Stratus
  • Год выпуска: 2000, 2003
  • Тип КПП: TH-31\ TE-41
  • Последний визит:
    24.11.2018 23:40
  • Зарегистрирован: 21.11.2010
  • Провел на форуме:
    1 месяц 8 дней

12 вольт с аккума давал, у форсунки такое устройство что она сама себя охлаждает топливом текущим через нее, этот процесс называется Дросселирование (понижение температуры за счет понижения давления)

Поделиться629.11.2012 07:34

  • Автор: gavrosh
  • Член клуба
  • Откуда: Москва Раменки
  • Пол: Мужской
  • Возраст: 41 [1978-08-03]
  • Сообщений: 907
  • Уважение: +50
  • Skype: den.autoelektrik
  • Авто: JEEP CHEROKEE
  • Год выпуска: 1992
  • Тип КПП: АКПП
  • Клубная карта №: 61
  • Последний визит:
    27.12.2019 15:21
  • Зарегистрирован: 12.09.2009
  • Провел на форуме:
    11 дней 12 часов

обычно форсунки снимают, чтоб помыть их в ультрозвуковой ванне, а так мыть можно не снимая на работающем двигателе. Ну или для проверки работоспособности форсунок

Поделиться729.11.2012 09:23

  • Автор: Mega-ZZZ
  • Мега неоновод
  • Откуда: coast of the Black Sea Туапсе
  • Пол: Мужской
  • Возраст: 32 [1987-05-11]
  • Сообщений: 2179
  • Уважение: +564
  • Авто: Neon, Stratus
  • Год выпуска: 2000, 2003
  • Тип КПП: TH-31\ TE-41
  • Последний визит:
    24.11.2018 23:40
  • Зарегистрирован: 21.11.2010
  • Провел на форуме:
    1 месяц 8 дней

gavrosh, я тоже так хотел сначала, но, так как особого труда их снять не составляет решил снять — так видно сам факел и как он меняется при прочистке, а при работающем можно только догадываться.

Поделиться829.11.2012 10:01

  • Автор: gavrosh
  • Член клуба
  • Откуда: Москва Раменки
  • Пол: Мужской
  • Возраст: 41 [1978-08-03]
  • Сообщений: 907
  • Уважение: +50
  • Skype: den.autoelektrik
  • Авто: JEEP CHEROKEE
  • Год выпуска: 1992
  • Тип КПП: АКПП
  • Клубная карта №: 61
  • Последний визит:
    27.12.2019 15:21
  • Зарегистрирован: 12.09.2009
  • Провел на форуме:
    11 дней 12 часов

я согласен, если снять и построить стэнд непроблема, то лучше так, но не забываем устанавливать новые резинки.

Поделиться929.11.2012 10:28

  • Автор: Mega-ZZZ
  • Мега неоновод
  • Откуда: coast of the Black Sea Туапсе
  • Пол: Мужской
  • Возраст: 32 [1987-05-11]
  • Сообщений: 2179
  • Уважение: +564
  • Авто: Neon, Stratus
  • Год выпуска: 2000, 2003
  • Тип КПП: TH-31\ TE-41
  • Последний визит:
    24.11.2018 23:40
  • Зарегистрирован: 21.11.2010
  • Провел на форуме:
    1 месяц 8 дней

gavrosh, да стенда как видишь сооружен из подручного (старый насос, совдеповский монометр, убитый модем длинк) покупал разве что трубку бензиновую. и сам сольвент.

да резинки брал от бош 250 р набор из 8 резинок и 4 фильтров.

Поделиться1029.11.2012 10:33

  • Автор: Obana
  • Неоновый гуру
  • Откуда: Петербург
  • Пол: Мужской
  • Сообщений: 2141
  • Уважение: +113
  • Авто: Neon
  • Год выпуска: 1995 2001
  • Тип КПП: МКПП
  • Последний визит:
    21.02.2017 18:15
  • Зарегистрирован: 25.10.2010
  • Провел на форуме:
    22 дня 11 часов

Одни единички в подписи

Поделиться1129.11.2012 10:35

  • Автор: Mega-ZZZ
  • Мега неоновод
  • Откуда: coast of the Black Sea Туапсе
  • Пол: Мужской
  • Возраст: 32 [1987-05-11]
  • Сообщений: 2179
  • Уважение: +564
  • Авто: Neon, Stratus
  • Год выпуска: 2000, 2003
  • Тип КПП: TH-31\ TE-41
  • Последний визит:
    24.11.2018 23:40
  • Зарегистрирован: 21.11.2010
  • Провел на форуме:
    1 месяц 8 дней

Obana, нифига ты заметил . прикольно!

Поделиться1224.07.2013 20:20

  • Автор: shel
  • Новичок
  • Сообщений: 1
  • Уважение: 0
  • Авто: aveo
  • Год выпуска: 2006
  • Тип КПП: МКПП
  • Последний визит:
    25.07.2013 13:23
  • Зарегистрирован: 24.07.2013
  • Провел на форуме:
    5 минут

Добрый вечер! Скинь пожалуйста эл. схему твоего устройства.

Поделиться1324.08.2013 01:28

  • Автор: iffa
  • Новичок
  • Сообщений: 5
  • Уважение: 0
  • Авто: 2110
  • Год выпуска: 2006
  • Тип КПП: МКПП
  • Последний визит:
    27.10.2014 01:13
  • Зарегистрирован: 24.08.2013
  • Провел на форуме:
    1 час 14 минут

вот так мой работает:
http://youtu.be/Qzsj3Pt83gM
не вижу кнопки как тут схемы прикрепить

Поделиться1424.08.2013 23:35

  • Автор: Mega-ZZZ
  • Мега неоновод
  • Откуда: coast of the Black Sea Туапсе
  • Пол: Мужской
  • Возраст: 32 [1987-05-11]
  • Сообщений: 2179
  • Уважение: +564
  • Авто: Neon, Stratus
  • Год выпуска: 2000, 2003
  • Тип КПП: TH-31\ TE-41
  • Последний визит:
    24.11.2018 23:40
  • Зарегистрирован: 21.11.2010
  • Провел на форуме:
    1 месяц 8 дней

iffa, сверху в строке есть конпка изображение, затем «с компа» ну ты поймеш дальше.

выкладывай схемы очень интересно.

Поделиться1524.08.2013 23:58

  • Автор: Mega-ZZZ
  • Мега неоновод
  • Откуда: coast of the Black Sea Туапсе
  • Пол: Мужской
  • Возраст: 32 [1987-05-11]
  • Сообщений: 2179
  • Уважение: +564
  • Авто: Neon, Stratus
  • Год выпуска: 2000, 2003
  • Тип КПП: TH-31\ TE-41
  • Последний визит:
    24.11.2018 23:40
  • Зарегистрирован: 21.11.2010
  • Провел на форуме:
    1 месяц 8 дней

shel, долго не мучался взял первую попавшуюся

кстати стенд в данный момент выглядит по другому не так как было 3 года назад.

Отредактировано Mega-ZZZ (25.08.2013 00:13)

Поделиться1625.08.2013 14:12

  • Автор: b58
  • Неоновод
  • Откуда: Питер
  • Пол: Мужской
  • Возраст: 62 [1958-01-30]
  • Сообщений: 206
  • Уважение: +23
  • Авто: Dodge Neon SXT
  • Год выпуска: 2004
  • Тип КПП: АКПП 4
  • Последний визит:
    10.03.2020 08:03
  • Зарегистрирован: 30.03.2009
  • Провел на форуме:
    13 дней 17 часов

да резинки брал от бош 250 р набор из 8 резинок и 4 фильтров.

А партнамбер ремкомплекта?
Яндекс по запросу даёт 330 тыс. ответов

Отредактировано b58 (25.08.2013 14:13)

Поделиться1725.08.2013 14:47

  • Автор: iffa
  • Новичок
  • Сообщений: 5
  • Уважение: 0
  • Авто: 2110
  • Год выпуска: 2006
  • Тип КПП: МКПП
  • Последний визит:
    27.10.2014 01:13
  • Зарегистрирован: 24.08.2013
  • Провел на форуме:
    1 час 14 минут

собственно вот схемы.
прошивки контроллера, как бы нету,
но готовое устройство, спаять могу.
Без корпуса.
для себя в гараже и так мыть можно.


Отредактировано iffa (25.08.2013 14:52)

Поделиться1826.08.2013 00:37

  • Автор: Mega-ZZZ
  • Мега неоновод
  • Откуда: coast of the Black Sea Туапсе
  • Пол: Мужской
  • Возраст: 32 [1987-05-11]
  • Сообщений: 2179
  • Уважение: +564
  • Авто: Neon, Stratus
  • Год выпуска: 2000, 2003
  • Тип КПП: TH-31\ TE-41
  • Последний визит:
    24.11.2018 23:40
  • Зарегистрирован: 21.11.2010
  • Провел на форуме:
    1 месяц 8 дней

прошивки контроллера, как бы нету,
но готовое устройство, спаять могу.

т.е у тебя прошивка есть но ты ее не выкладываешь?

а что за контроллер пик или ат??
а для чего, имея контроллер, нужен внешний генератор.

Поделиться1926.08.2013 00:44

  • Автор: Mega-ZZZ
  • Мега неоновод
  • Откуда: coast of the Black Sea Туапсе
  • Пол: Мужской
  • Возраст: 32 [1987-05-11]
  • Сообщений: 2179
  • Уважение: +564
  • Авто: Neon, Stratus
  • Год выпуска: 2000, 2003
  • Тип КПП: TH-31\ TE-41
  • Последний визит:
    24.11.2018 23:40
  • Зарегистрирован: 21.11.2010
  • Провел на форуме:
    1 месяц 8 дней

вот тут http://www.turbobazar.ru/showthread.php?t=13370 вторая фотка вот как он выглядит, а парт номера не знаю..

Поделиться2026.08.2013 09:12

  • Автор: b58
  • Неоновод
  • Откуда: Питер
  • Пол: Мужской
  • Возраст: 62 [1958-01-30]
  • Сообщений: 206
  • Уважение: +23
  • Авто: Dodge Neon SXT
  • Год выпуска: 2004
  • Тип КПП: АКПП 4
  • Последний визит:
    10.03.2020 08:03
  • Зарегистрирован: 30.03.2009
  • Провел на форуме:
    13 дней 17 часов
Ещё по теме  Тонировка автомобильных стекол своими руками

А партнамбер ремкомплекта?

вот тут http://www.turbobazar.ru/showthread.php?t=13370 вторая фотка вот как он выглядит, а парт номера не знаю.

Поделиться2126.08.2013 13:23

  • Автор: masl
  • Начинающий неоновод
  • Откуда: Москва
  • Пол: Мужской
  • Возраст: 33 [1986-04-23]
  • Сообщений: 80
  • Уважение: +2
  • Skype: autrelab
  • Авто: Dodge Neon II
  • Год выпуска: 2003
  • Тип КПП: АКПП
  • Последний визит:
    26.04.2016 18:04
  • Зарегистрирован: 04.10.2012
  • Провел на форуме:
    4 дня 7 часов

А кто подскажет, на 2-й Неон от десятки же вроде подходят резинки?

Поделиться2226.08.2013 16:12

  • Автор: Mega-ZZZ
  • Мега неоновод
  • Откуда: coast of the Black Sea Туапсе
  • Пол: Мужской
  • Возраст: 32 [1987-05-11]
  • Сообщений: 2179
  • Уважение: +564
  • Авто: Neon, Stratus
  • Год выпуска: 2000, 2003
  • Тип КПП: TH-31\ TE-41
  • Последний визит:
    24.11.2018 23:40
  • Зарегистрирован: 21.11.2010
  • Провел на форуме:
    1 месяц 8 дней

masl, да, это и есть ремкомплект от десятки

Поделиться2326.08.2013 20:25

  • Автор: iffa
  • Новичок
  • Сообщений: 5
  • Уважение: 0
  • Авто: 2110
  • Год выпуска: 2006
  • Тип КПП: МКПП
  • Последний визит:
    27.10.2014 01:13
  • Зарегистрирован: 24.08.2013
  • Провел на форуме:
    1 час 14 минут

т.е у тебя прошивка есть но ты ее не выкладываешь?
а для чего, имея контроллер, нужен внешний генератор.

В особо тяжёлых случаях, (залипла форсунка например)
И для усиления эффекта, мойки,
необходимо внутри форсунки сделать гидродинамическую кавитацию.
у разных форсунок, частота и скважность импульсов для этого будет разумеется различной
(вес иглы, объём внутренней камеры, сопротивление обмотки и пр.)
Вот для этого и сделал внешний генератор и две ручки покрутить.
Это проще и дешевле чем лепить дисплей + энкодер.
Про кавитацию:
http://www.youtube.com/watch?v=zLUrbPmo2Ds

Да, прошивка есть, просто в сеть не выбрасываю, спаять могу.
подробности на почту, или в личку, чтоб тут тему не забалтывать.

Поделиться2419.11.2013 22:35

  • Автор: Mega-ZZZ
  • Мега неоновод
  • Откуда: coast of the Black Sea Туапсе
  • Пол: Мужской
  • Возраст: 32 [1987-05-11]
  • Сообщений: 2179
  • Уважение: +564
  • Авто: Neon, Stratus
  • Год выпуска: 2000, 2003
  • Тип КПП: TH-31\ TE-41
  • Последний визит:
    24.11.2018 23:40
  • Зарегистрирован: 21.11.2010
  • Провел на форуме:
    1 месяц 8 дней

собрал на микроконтроллере, обновил красным цветом в шапке + новое видео вместо старого

Поделиться2520.11.2013 02:25

  • Автор: iffa
  • Новичок
  • Сообщений: 5
  • Уважение: 0
  • Авто: 2110
  • Год выпуска: 2006
  • Тип КПП: МКПП
  • Последний визит:
    27.10.2014 01:13
  • Зарегистрирован: 24.08.2013
  • Провел на форуме:
    1 час 14 минут

Ну такой агрегат.
а где ж мерные колбочки, как баланс проверяется?
надо же узнавать, отмылись — (наливают ровно) или ещё нет.

Поделиться2620.11.2013 09:22

  • Автор: Mega-ZZZ
  • Мега неоновод
  • Откуда: coast of the Black Sea Туапсе
  • Пол: Мужской
  • Возраст: 32 [1987-05-11]
  • Сообщений: 2179
  • Уважение: +564
  • Авто: Neon, Stratus
  • Год выпуска: 2000, 2003
  • Тип КПП: TH-31\ TE-41
  • Последний визит:
    24.11.2018 23:40
  • Зарегистрирован: 21.11.2010
  • Провел на форуме:
    1 месяц 8 дней

они пока лежат ждут своего часа, как найду время, доработаю.
нашел большие шприцы, щас думаю найти большие совдеповские стеклянные шприцы.

Источник: http://neon-club.ru/viewtopic.php?id=8356

AS8 — КЛУБ ЛЮБИТЕЛЕЙ AUDI A8 и AUDI S8

В стремлении к совершенству выбираешь лучшее. AS8 Клуб — сделавшие свой выбор.

  • Темы без ответов
  • Активные темы
  • Поиск
  • Наша команда

Самодельный стенд для промывки форсунок

Самодельный стенд для промывки форсунок

Сообщение selfctrl » Вс окт 21, 2018 10:22 pm

Самодельный стенд для промывки форсунок

Сообщение Dok » Пн окт 22, 2018 7:36 am

Самодельный стенд для промывки форсунок

Сообщение garret » Пн окт 22, 2018 8:20 am

Самодельный стенд для промывки форсунок

Сообщение Тамплиер » Пн окт 22, 2018 8:30 am

Самодельный стенд для промывки форсунок

Сообщение Dok » Пн окт 22, 2018 8:59 am

Самодельный стенд для промывки форсунок

Сообщение selfctrl » Пн окт 22, 2018 11:52 am

Самодельный стенд для промывки форсунок

Сообщение Bla©k » Пн окт 22, 2018 12:57 pm

Самодельный стенд для промывки форсунок

Сообщение Виталич » Пн окт 22, 2018 1:00 pm

Самодельный стенд для промывки форсунок

Сообщение Тамплиер » Пн окт 22, 2018 1:06 pm

Самодельный стенд для промывки форсунок

Сообщение alex6999 » Пн окт 22, 2018 1:08 pm

А можно открыть форсунку на пару секунд?
И пусть распыляет.
Не могу понять зачем эти импульсы и всё такое.

Калибровочные числа у бензиновых форсунок есть? Они ведь меняются со временем

Самодельный стенд для промывки форсунок

Сообщение selfctrl » Пн окт 22, 2018 1:21 pm

Самодельный стенд для промывки форсунок

Сообщение Bla©k » Пн окт 22, 2018 1:35 pm

Всё тот же нюанс.

Открыть можно. Вопрос — как именно?
Тупо подавать 12 В не стоит. Может перегреться.
Например, форсунка на моновпрысках запитывается через распределённое сопротивление 3 Ома, если не ошибаюсь. Форсунка одна на 4 горшка, время работы больше, чем в распределённых впрысках. Ток ограничен производителем.
Насчёт наших форсунок у меня нет информации. Ограничивается ли ток?
При промывке я подключаю через резистор, потому как я не могу нажать кнопку на 4 мс )) Могу на 500 ))
Могу и на 2 секунды. Тот же факел посмотреть.

Самодельный стенд для промывки форсунок

Сообщение selfctrl » Пн окт 22, 2018 1:47 pm

Самодельный стенд для промывки форсунок

Сообщение Bla©k » Пн окт 22, 2018 1:54 pm

Самодельный стенд для промывки форсунок

Сообщение Виталич » Пн окт 22, 2018 5:08 pm

Самодельный стенд для промывки форсунок

Сообщение selfctrl » Пн окт 22, 2018 5:35 pm

Самодельный стенд для промывки форсунок

Сообщение selfctrl » Вт окт 23, 2018 11:27 pm

Самодельный стенд для промывки форсунок

Сообщение Dok » Ср окт 24, 2018 6:11 am

Источник: http://as8.ru/forum/viewtopic.php?t=65580

Как самому сделать стенд для промывки форсунок

Устройство для чистки инжектора (простая схема)

Преимущества устройства (схемы):
1. Легкая в сборке
2. Не нуждается в настройке
3. Нет дефицитных элементов
4. Можно собрать на макетной плате

Работая на СТО инжекторщиком, мы часто встречались с проблемой, что автомобиль жрет топливо, дергается, плохо тянет! В основном вся проблема заключалась в некачественном топливе которое нам подсовывают. Конечно не всегда, были просто и банальные случаи когда слетел штекер или отказала свеча. Но речь сейчас не об этом.

Качество бензина у нас оставляет желать лучшего, от температуры и времени на соплах форсунок и на их иглах образуется налет, загрязнения.Иной раз подручными средствами трубочка да балончик для чистки карбюраторов не всегда помогают. Обращаются к специалистам.

Я сейчас предоставлю схему платы которая заменяет стандартную программу для чистки инжектора (форсунок). Для чего я ее сделал спросите вы? Из за того что у нас часто выключали свет зимой, да и шеф наш был немного жаден до денег, чтобы купить нормальный генератор, чтобы тянул он всю станцию.

Схема питается от 12 вольт, любого аккумулятора. Не нуждается в компьютере. Я не стал изобретать велосипед, сначала полазил по сайтам и форумам, но что то там через чур все было замудрено или на древних допотопных элементах. Решил немного напрячь извилины и сделать, что то более простое. Сказано — сделано. Через день я начертил схему и проверил ее!

Я не изобретал велосипед, я взял всем давно известный генератор на микросхеме NE555, подобрал номиналы чтобы получился тот сигнал который должен идти, взял оконечные каскады из той же программы, которая мне любезно предоставила и получилась схема, которая тянет на звание «дешево, но сердито». Ну не будем тянуть кота за кхм. кхммм предоставляю схему:

Сразу скажу, что R1 и R2 составные или можно применить переменные которые мультиметром подбираем значения. В идеале R1(30.7 kom), R2(23.02 kom). Эти значения не с потолка, взял данные с программы, через программу для NE555 все подогнал. Кому интересно могу потом дать ссылку. Желательно брать точные резисторы, так как от отклонения в этих резисторах на прямую зависит сигнал генератора. Тоже самое я могу сказать про конденсаторы С1 и С2. Я их выпаял из аудиомагнитолы. R3 и R4 не критичны в этом плане. VR1 на схеме это кренка или стабилизатор напряжения 5 вольт, Т1 это усиливающий транзистор,Т2 оконечный(составной). Диод можно выдрать из блоков питания китайских или купить он копейки стоит.

Обязательно КРЕНКУ и Транзистор Т2 установить на радиаторы, кренке хватит маленького, а вот КТ898 нужно где то 8 на 8 см радиатор, он хорошо греется.

Фотографию собранного девайса к сожалению не могу предоставить, но он работал 3 года пока я был на СТО, потом оставил там, надеюсь и по сей день работает. Она была собрана на макетной плате так что у каждого есть место для фантазии, да и деталей там не много.

Есть еще одно замечание, перед подключением форсунки, замерьте ее сопротивление, если сопротивление меньше 8 ом, то не следует их долго гонять максимум 30-60 сек. Остальные можно хоть до посинения гонять (шучу) 5-8 мин хватает.

Как пользоваться данной приблудой: погружаем на половину форсунку в раствор ацетона, растворителя, или той же жидкости для чистки карбюраторов (ее кстати рекомендую). Подключаем форсунку, а затем подаем питание на плату (можно поставить тумблер=) ). Начинает жужжать форсунка, у основания его сопла образуются пузырьки, это эффект кавитации примерно, через некоторое время она начинает так сказать пить, снизу вверх качать раствор. Если это происходит то все норм.

ВНИМАНИЕ: Не использовать данный вариант на машинах свыше 2005 года, некоторые форсунки которые уже подверглись коррозии могут просто напросто выйти из строя. Такое встречается в основном на корейских машинах. Так же не желательно использовать этот метод где в форсунках присутствует керамика.

Будут вопросы пишите. Примерно как надо делать снизу кину фото.

Стенд для проверки и очистки инжектора своими руками.

Стенд для проверки и очистки форсунок ( инжектора ) можно легко изготовить из подручных материалов самостоятельно за 1…2 дня. Для этого потребуются:

  • топливная рампа от двигателя Opel Omega A 2.0i;
  • регулятор давления с этого же двигателя;
  • бачок омывателя ветрового стекла от автомобиля ВАЗ 2106 в качестве ёмкости для бензина;
  • бензонасос Bosch 0 580 453 453 от ВАЗ 2110.

Топливную рампу можно использовать и от других типов двигателя.

Корпус изготовлен из листового железа толщиной 1…1,2 mm. Размеры 850 x 450 mm. Лист изгибается на прессе (или подручными средствами). Основание стенда укрепляется уголком 15 x 15 mm.

На таком стенде для проверки форсунок можно проверять практически любые типы форсунок. При проверке японских форсунок, нужно заменять топливный уплотнитель. Рекомендуется использовать специально изготовленные уплотнители из обычных топливных уплотнителей.

Для изготовления таких уплотнителей потребуется слегка обточить обычные топливные уплотнители под конус при помощи наждака.

В качестве блока управления используется Реаниматор форсунок.

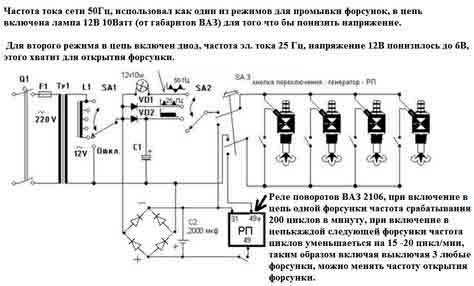

Принципиальная электрическая схема стенда.

Реаниматор форсунок позволяет проверить производительность форсунок, а затем очистить их благодаря специальному режиму работы.

Технические характеристики Реаниматора форсунок
в режиме «проверка»:

  • количество импульсов открытия форсунок – 10…2550;
  • время открытия форсунок – 1,5…9,9 mS;
  • временной интервал между импульсами – 10…100 mS.

В режиме «Проверка» производится проверка форсунок на производительность. При этом на форсунки подаются одинаковые управляющие импульсы (обмотки всех форсунок подключены параллельно) и топливо под давлением около 2,5 Bar (зависит от модели применённого регулятора давления).

Рекомендуемые для проверки производительности параметры:

  • количество импульсов открытия форсунок – 2000;
  • время открытия форсунок – 9,9 mS;
  • временной интервал между импульсами – 10 mS.

Измерение количества пролитого каждой форсункой топлива производится с помощью мерной мензурки.

Результаты замеров записываются в журнале следующей форме:

  1. дата проведения измерений;
  2. каталожный номер форсунок;
  3. производительность каждой форсунки до очистки;
  4. производительность каждой форсунки после очистки.

Это позволяет составить таблицу эталонных значений производительности форсунок. Благодаря чему, при очередной очистке можно будет сравнивать измеренную производительность форсунок с эталонным значением, и таким образом оценивать степень их загрязнённости до проведения очистки. Универсальной базы данных эталонных значений производительности форсунок не существует. Но некоторые производители стендов дают такие данные под конкретные модели своих проверочных средств (стендов).

Режим «Очистка».

Реаниматор форсунок был разработан в 2000 г. В первую очередь он был предназначен для очистки форсунок производства BOSCH. Топливные форсунки других производителей на рынке России и Украины тогда встречались редко.

В режиме «Очистка» Реаниматор форсунок может работать только с одной форсункой! В этом режиме работы, программное обеспечение автоматически определяет резонансную частоту иглы форсунки. После «захвата» производится девиация этой частоты в небольшом диапазоне. В таком режиме форсунка производства BOSCH, опущенная в чистящий раствор (например WYNN’S) начинает прокачивать чистящую жидкость в обратном направлении. Это способствует интенсивному взаимодействию химического очистителя и загрязнений внутри форсунки.

Возможна очистка форсунок и других производителей, но в этом случае необходимо создать дополнительное разрежение со стороны топливного штуцера форсунки при помощи нехитрого приспособления.

Достаточно «прокачать» форсунку в режиме «Очистка» в течение 20…30 сек (бензин внутри форсунки должен замениться промывочной жидкостью). Затем форсунка должна быть уставлена вертикально на 5…10 мин. Это необходимо для того, чтобы промывочная жидкость внутри форсунки смогла растворить отложения. После этого форсунку еще раз прокачивают в течении 1 мин.

Для усиления чистящего эффекта форсунку желательно поместить на некоторое время в ультразвуковую ванну. Ванну можно заполнить водой с добавлением жидкого мыла (жидкости для мытья посуды). Продолжительность очистки форсунок в ультразвуковой ванне составляет 10…15 мин.

После очистки, форсунки устанавливаются на стенд где измеряется их производительность. Производительность форсунок должна быть одинаковой! Показания производительности очищенных форсунок должны быть записаны в журнал.

Можно предложить следующую технологию проверки и очистки форсунок:

  • визуальная проверка форсунок на предмет наличия коррозии;
  • проверка производительность форсунок на стенде до очистки (каталожные номера форсунок и измеренная пропускная способность каждой из них фиксируются в журнале);
  • очистка форсунок при помощи Реаниматора форсунок с применением моющей жидкости WYNN’S;
  • ультразвуковая очистка форсунок (этот пункт можно упустить);
  • проверка производительности форсунок на стенде после очистки (каталожные номера форсунок и измеренная пропускная способность очищенных форсунок фиксируются в журнале).

Предложенная технология позволяет очистить до 95…98% форсунок. Остальные 2-5% приходятся на форсунки, отбракованные ещё до очистки вследствие обнаружения коррозии. Данная технология разработана для небольших автосервисов.

Как промыть форсунки двигателя своими руками

Современные автомобили с бензиновыми моторами оснащаются системой впрыска топлива, основной элемент которой — инжектор. В простейшем виде это устройство представляет собой форсунку с электромагнитным управлением, которая служит для дозированного распыления горючего в цилиндр. Обладая достаточным запасом надежности, инжектор требует периодической очистки, поскольку загрязняется продуктами сгорания топлива и содержащимися в бензине примесями.

Как узнать, что пора чистить форсунки

Образующиеся на деталях инжектора стойкие смолянистые отложения уменьшают сечение каналов, создают турбулентность в потоке горючего и вызывают протечки – ни о какой нормальной работе двигателя не может быть и речи. То, что пришло время задуматься о том, чем промыть форсунки, подскажут такие неполадки:

  • увеличение расхода топлива;
  • неустойчивая работа двигателя на холостых оборотах;
  • провалы во время разгона автомобиля;
  • проблемы с запуском силового агрегата, особенно в холодное время года;
  • падение мощности двигателя.

Вопрос о том, как почистить форсунки в домашних условиях, так или иначе, возникает перед каждым вторым владельцем автомобиля с инжекторным двигателем. Кого-то не устраивает стоимость этой процедуры в автосервисе, другие попросту не имеют возможности туда обратиться, третьи не желают тратить время и нервы – причина у каждого своя. А вместе с тем, топливные распылители можно не менее результативно обслуживать и в домашних условиях. Для этого достаточно минимальных знаний по части электрики и начальных навыков ремонта авто. О том же, чем промыть форсунки, мы вам расскажем.

Чем очищают инжектор

Прочистить форсунки инжекторного двигателя можно двумя способами:

  1. Демонтировав распылители с автомобиля.
  2. Используя специальные химические очистители, которые смешивают с топливом.

Конечно же, второй способ намного проще – достаточно периодически заливать в бак присадки, и инжектор будет чистым. Однако такой метод подходит только для относительно новых автомобилей. У машин с пробегом клинер будет размягчать и растворять многолетние наслоения грязи в баке и топливной магистрали – в итоге распылители забьются еще сильнее. К тому же никто не застрахован от того, что используемые в очистителе химические соединения не выведут из строя лямбда-зонд, попутно прихватив на тот свет еще и катализатор.

Ещё по теме  Самостоятельная установка люка на авто

Поэтому более надежным (а кроме того, еще и эффективным) является способ со снятием топливных распылителей с двигателя. Ниже мы расскажем о том, как почистить форсунки своими руками. Сейчас разговор пойдет о выборе жидкости для очистки форсунок. Вам понадобится клинер для очистки карбюраторов и инжекторов, который продается в виде аэрозоли. Ремонтники советуют использовать очистители следующих марок:

Некоторые очистители (Wynn’s, LAVR и др.) содержат агрессивные компоненты. По этой причине во время работы рекомендуется использовать защитные перчатки и очки.

Инструкция по промывке форсунок своими руками

Чтобы собрать простейший стенд для жидкостной очистки инжектора, понадобятся:

  • средство для очистки форсунок в виде баллона со спреем;
  • шприц емкостью 2 мл;
  • провода;
  • автомобильная лампочка (12 Вольт);
  • 12-вольтовый аккумулятор или маломощное зарядное устройство (12 В, до 15 Вт);
  • клеммы «мама», соответствующие разъему колодки инжектора;
  • кнопка с контактной группой без фиксации;
  • нож;
  • толстое шило;
  • плоскогубцы.

Ещё кое-что полезное для Вас:

Изучив, как почистить форсунки теоретически, приступайте к практическому решению этой задачи:

  1. Проверьте сопротивление обмотки соленоида каждой форсунки – возможно, причиной неправильной работы является не засор, а проблемы в электрической части. Контроль параметров осуществляют при помощи мультиметра, установив ручку его регулятора на нижний предел измерения (х100 Ом или х200 Ом). Сопротивление катушки исправного инжекционного распылителя находится в пределах 11-15 Ом. Если отклонение от допустимых значений составляет более 10%, то форсунку рекомендуется заменить.
  2. Собирают простейшую электрическую схему, которая позволит подавать на соленоид топливного распылителя питание и обеспечит его обмотку токовой защитой. Оснастите провода разъемами «мама» того же типоразмера, который используется в колодке форсунки. После этого в любую ветку цепи врезают 12-вольтовую лампочку и кнопку включения (ее конструкция должна исключать фиксацию контактов в замкнутом положении). Для удобного подключения к аккумулятору провода оснастите зажимами типа «крокодил». Вместо автомобильной аккумуляторной батареи можно использовать любой источник стабилизированного напряжения DC 12 В, рассчитанный на ток 1 А – в этом случае лампочку из схемы исключите.

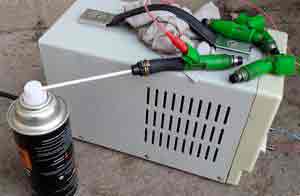

  3. Сооружают мини-стенд для подачи промывочной смеси в форсунку. Для этого в медицинский шприц ёмкостью 2 мл вместо иглы вживляют трубочку от баллона с промывочной жидкостью – для этого придётся расширить отверстие шилом. При этом главное не переусердствовать – трубка в шприце должна сидеть с максимальным натягом. Другую сторону трубки соединяют с распылителем баллона, который содержит смесь для чистки карбюраторов и инжекторов – простейший стенд готов.
  4. С испытуемой форсунки снимают верхнее уплотнительное кольцо – оно установлено со стороны фильтра. Сам фильтрующий элемент вынимать необязательно – это можно делать только в том случае, если вы убеждены в качестве чистящего средства. После этого верхнюю часть распылителя заводят внутрь шприца – его размер подобран таким образом, чтобы обеспечить плотное сопряжение.
  5. Испытание форсунки начинают с проверки герметичности. Чтобы выяснить, нет ли утечек топлива под давлением, распылитель располагают вертикально. Нажав на клапан баллона, в шприц подают чистящее средство. Столь простой «стенд» не позволит контролировать падение давления, но это нам и не требуется. Создаваемого баллоном напора достаточно, чтобы выявить неисправное устройство. Если же через 2-3 минуты испытания рабочая часть форсунки остается такой же сухой, то можно смело делать вывод о герметичности ее клапана. Даже если распылитель «не держит», то списывать его со счета пока еще рано – возможно, причина утечки — банальный засор, который устраняется на следующем этапе.
  6. К разъему форсунки подсоединяют клеммы ранее изготовленной электрической схемы, а затем мини-стенд подключают к источнику питания. Кратковременно нажимая на кнопку, на катушку распылителя подают напряжение. При этом промывочная жидкость проходит через форсунку под высоким давлением, очищая каналы, седло и иглу (шарик) ее клапана. Не следует слишком часто нажимать на кнопку – чтобы чистящее средство эффективно удаляло грязь, выдерживайте интервал в несколько секунд.
  7. В запущенных случаях промывка инжектора выполняется в 3-4 подхода с перерывами по 3-5 минут, которые понадобятся, чтобы очиститель размягчал наиболее стойкие отложения и налет. Об успешно проведённой работе судят по форме и интенсивности струи. Испускаемый распылителем «факел» жидкости должен быть равномерным, с ярко выраженной конусообразной формой.

Если после промывки у вас остаются сомнения по поводу того, что один из распылителей работает неэффективно, то убедиться в его работоспособности позволит сравнение производительности всех форсунок. Для этого их устанавливают в топливную рампу и нагнетают давление от бензонасоса. Чтобы измерить объём жидкости, который проходит через каждый распылитель, выходные отверстия распылителей направляют в отдельные мерные ёмкости – можно использовать те же медицинские шприцы, но объемом 50 мл и больше. Соединив клеммы всех инжекторов по параллельной схеме, кратковременными импульсами подают напряжение от источника питания. После того как слит достаточный объем топлива, сравнивают его количество в отдельных мерных цилиндрах. Разброс показаний между самой сильной и самой слабой форсункой составляет не более 5 процентов – в противном случае последнюю необходимо заменить.

После прочистки форсунок обязательно осмотрите нижнее и верхнее уплотнительное кольцо. Резина должна оставаться мягкой, а на поверхности уплотнений не должно быть трещин и других повреждений. При малейшем сомнении резиновые кольца меняем, обработав перед установкой консистентной смазкой. Кроме того, рекомендуется использовать новый фильтрующий элемент – это позволит исключить его влияние при поиске других неисправностей топливной системы.

Видео: Чистка форсунок или как промыть форсунки инжектора, своими руками

Стенд для проверки и очистки инжектора своими руками.

Стенд для проверки и очистки форсунок ( инжектора ) можно легко изготовить из подручных материалов самостоятельно за 1…2 дня. Для этого потребуются:

  • топливная рампа от двигателя Opel Omega A 2.0i;
  • регулятор давления с этого же двигателя;
  • бачок омывателя ветрового стекла от автомобиля ВАЗ 2106 в качестве ёмкости для бензина;
  • бензонасос Bosch 0 580 453 453 от ВАЗ 2110.

Топливную рампу можно использовать и от других типов двигателя.

Корпус изготовлен из листового железа толщиной 1…1,2 mm. Размеры 850 x 450 mm. Лист изгибается на прессе (или подручными средствами). Основание стенда укрепляется уголком 15 x 15 mm.

На таком стенде для проверки форсунок можно проверять практически любые типы форсунок. При проверке японских форсунок, нужно заменять топливный уплотнитель. Рекомендуется использовать специально изготовленные уплотнители из обычных топливных уплотнителей.

Для изготовления таких уплотнителей потребуется слегка обточить обычные топливные уплотнители под конус при помощи наждака.

В качестве блока управления используется Реаниматор форсунок.

Принципиальная электрическая схема стенда.

Реаниматор форсунок позволяет проверить производительность форсунок, а затем очистить их благодаря специальному режиму работы.

Технические характеристики Реаниматора форсунок
в режиме «проверка»:

  • количество импульсов открытия форсунок – 10…2550;
  • время открытия форсунок – 1,5…9,9 mS;
  • временной интервал между импульсами – 10…100 mS.

В режиме «Проверка» производится проверка форсунок на производительность. При этом на форсунки подаются одинаковые управляющие импульсы (обмотки всех форсунок подключены параллельно) и топливо под давлением около 2,5 Bar (зависит от модели применённого регулятора давления).

Рекомендуемые для проверки производительности параметры:

  • количество импульсов открытия форсунок – 2000;
  • время открытия форсунок – 9,9 mS;
  • временной интервал между импульсами – 10 mS.

Измерение количества пролитого каждой форсункой топлива производится с помощью мерной мензурки.

Результаты замеров записываются в журнале следующей форме:

  1. дата проведения измерений;
  2. каталожный номер форсунок;
  3. производительность каждой форсунки до очистки;
  4. производительность каждой форсунки после очистки.

Это позволяет составить таблицу эталонных значений производительности форсунок. Благодаря чему, при очередной очистке можно будет сравнивать измеренную производительность форсунок с эталонным значением, и таким образом оценивать степень их загрязнённости до проведения очистки. Универсальной базы данных эталонных значений производительности форсунок не существует. Но некоторые производители стендов дают такие данные под конкретные модели своих проверочных средств (стендов).

Режим «Очистка».

Реаниматор форсунок был разработан в 2000 г. В первую очередь он был предназначен для очистки форсунок производства BOSCH. Топливные форсунки других производителей на рынке России и Украины тогда встречались редко.

В режиме «Очистка» Реаниматор форсунок может работать только с одной форсункой! В этом режиме работы, программное обеспечение автоматически определяет резонансную частоту иглы форсунки. После «захвата» производится девиация этой частоты в небольшом диапазоне. В таком режиме форсунка производства BOSCH, опущенная в чистящий раствор (например WYNN’S) начинает прокачивать чистящую жидкость в обратном направлении. Это способствует интенсивному взаимодействию химического очистителя и загрязнений внутри форсунки.

Возможна очистка форсунок и других производителей, но в этом случае необходимо создать дополнительное разрежение со стороны топливного штуцера форсунки при помощи нехитрого приспособления.

Достаточно «прокачать» форсунку в режиме «Очистка» в течение 20…30 сек (бензин внутри форсунки должен замениться промывочной жидкостью). Затем форсунка должна быть уставлена вертикально на 5…10 мин. Это необходимо для того, чтобы промывочная жидкость внутри форсунки смогла растворить отложения. После этого форсунку еще раз прокачивают в течении 1 мин.

Для усиления чистящего эффекта форсунку желательно поместить на некоторое время в ультразвуковую ванну. Ванну можно заполнить водой с добавлением жидкого мыла (жидкости для мытья посуды). Продолжительность очистки форсунок в ультразвуковой ванне составляет 10…15 мин.

После очистки, форсунки устанавливаются на стенд где измеряется их производительность. Производительность форсунок должна быть одинаковой! Показания производительности очищенных форсунок должны быть записаны в журнал.

Можно предложить следующую технологию проверки и очистки форсунок:

  • визуальная проверка форсунок на предмет наличия коррозии;
  • проверка производительность форсунок на стенде до очистки (каталожные номера форсунок и измеренная пропускная способность каждой из них фиксируются в журнале);
  • очистка форсунок при помощи Реаниматора форсунок с применением моющей жидкости WYNN’S;
  • ультразвуковая очистка форсунок (этот пункт можно упустить);
  • проверка производительности форсунок на стенде после очистки (каталожные номера форсунок и измеренная пропускная способность очищенных форсунок фиксируются в журнале).

Предложенная технология позволяет очистить до 95…98% форсунок. Остальные 2-5% приходятся на форсунки, отбракованные ещё до очистки вследствие обнаружения коррозии. Данная технология разработана для небольших автосервисов.

Промывка форсунок своими руками на стенде

Данная статья рассказывает, как делается промывка форсунок своими руками с помощью простого самодельного стенда. Так как использования чистящих добавок, которые доливают прямо в бензобак для прочистки форсунок при работающем двигателе не дают ни какого результата.

Дело в том, что в сервисном центре используется специальная жидкость по горючим свойствам ближе к бензину, а не к чистящим составам. Не говоря уже о том, что в этом случае вы не получите информацию об однородности подачи, герметичности и качеству распыла форсунками.

Как устроен стенд для промывки форсунок

Стенд для промывки выполняет две функции первое: занимаеться подачей электрического напряжения для открытия форсунок и второе подает к форсункам под давлением жидкость удаляя грязь, накопившуюся в форсунке.

Конструкция стенда состоит нескольких элементов, главный — бессливная топливная рампа. Также в стенде есть смонтированный на входе рампы фильтр, не допускающий к форсункам грязь или какие-либо частицы в жидкости, блок питания, насос, емкости для чистой и отработанной жидкости.

В качестве емкости для промывочной жидкости взят корпус от паяльной лампы, а ножной насос с манометром через ниппель накачивают и поддерживают давление в стенде.

Специальные жидкости для стендовой промывки форсунок стоят примерно 400 рублей за литр, и уже на практике вам придется немного поэкспериментировать с разными степенями концентрации и разновидностями жидкостей, чтобы подобрать для своих форсунок оптимальный вариант.

Для такой цели, как промывка форсунок своими руками (когда нужно только открывание форсунок и уверенность, что они не сгорят), достаточно трех вольт. В описываемой конструкции используется блок питания, выдающий 3В и подключаемый в обычную сеть 220В.

При номинальных характеристиках блока питания взятого из магнитофона — 7 вольт и 0.7А, в реальности, под нагрузкой напряжение упало до 3В, данного напряжения вполне хватило для работы конструкции. Однако если делать новый стенд, лучше использовать блок питания помощнее.

При постоянном режиме подачи постоянного тока, управляемые форсунки все время открыты и работают с максимальной производительностью, пропуская большое количество очищающей жидкости.

Импульсный режим работы промывки форсунок

Как правило используется импульсный режим работы самодельного стенда, это помогает хорошо прочистить форсунки, так как имитирует для них работу в двигателе с соответствующей пульсацией жидкости и постоянными гидроударами.

Для обеспечения работы форсунок в режиме пульсации, к трансформатору блока питания через диод подключено реле, которое управляет подачей напряжения к форсункам, замыкая контакты с частотой 25 Гц.

В итоговой конструкции от блока питания выходят два силовых провода и два провода для управления реле.

В настоящее время на стенде стоят просто прозрачные емкости, по которым визуально оценивается однородность подачи жидкости форсунками при совместной работе. Если у вас будет возможность, то стоит использовать емкости с нанесенной градуировкой для точной оценки расхода жидкости (но такая емкость должна быть прозрачной и из материала, стойкого к химическим веществам).

Итак, для многих мастеровитых автомобилистов самая надежная промывка форсунок — своими руками с помощью стенда. Так можно увидеть, и как работают форсунки, и быть уверенным в качественной прочистке, тем более что, тщательно промыв плохие форсунки, вы увеличите однородность подачи топлива в двигатель. Только не забывайте про вопросы безопасности при этой процедуре, обеспечьте хорошую вентиляцию и запаситесь огнетушителем.

Схема стенда для промывки форсунок 3 режима

Источник: http://inkam-auto.ru/raznoe/kak-samomu-sdelat-stend-dlya-promyvki-forsunok.html

Стенд для промывки форсунок своими руками

Nissan Pathfinder VG33E АКПП › Logbook › Самодельный стенд для промывки форсунок

Завтра планирую встать на ремонт: будем снимать впуск, менять гидрокомпенсаторы.
Но раз уж туда лезть, то возникла резонная мысль: «А почему бы не помыть тогда форсунки, в снятом виде».

С нашими форсунками есть одна особенность: в отличии от большинства форсунок, наши, с боковой загрузкой топлива. Т.е. топливо подается не сверху, как это чаще всего бывает, а сбоку.
Большинство стендов для промывки форсунок рассчитаны на работу с форсунками с вертикальной загрузкой.

В общем одолела меня затея сделать министендик для промывки форсунок.
Точнее по сути стенд универсальный, вместо форсунок можно, например отмачивать и отмывать электромагнитные клапаны, коих в нашем автомобили до неприличия много.

Не долго думая, посмотрел что же обычно мастерит народ. Ни один из предложенных вариантов меня полностью не устроил, поэтому было решено сделать все по своему.

Общий концепт:
Учитывая что наш двигать V6, и тот факт что удобнее и практичнее всего будет мыть форсунки, не вынимая из топливной рампы (вынимая форсунку из рампы, мы сразу дополнительно попадаем на замену минимум двух колечек, которые при нынешнем курсе стоят неприлично дорого).

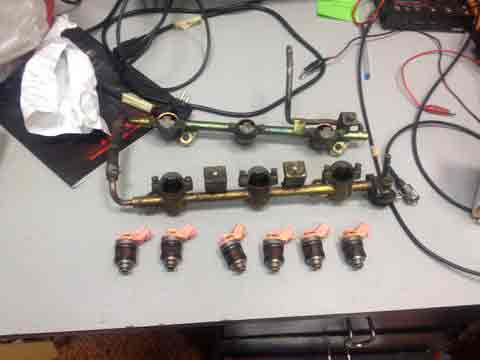

Наша рампа состоит из двух секций, по 3 форсунки, соединенных между собой куском шланга:

Поэтому стенд делается на промывку 3 форсунок, не вынимая их из рампы.

Итак:
1. Электрическая часть.
С электрической частью все предельно просто.

На скорую руку нарисовал следующую схему:

Основные отличия моей реализации от уже предложенных вариантов заключается в наличии сразу трех режимов работы: «включен постоянно, циклическое медленное включение, циклическое быстрое включение».

Причем все это реализуется при помощи минимального набора деталей, которые можно найти практически в любом гараже.

Режим прерывания реализован при помощи реле и конденсатора. Как работает такой прерыватель очень доступно показано на следующем видео:

В моей схеме переключателем S1 задается режим работы: циклический или постоянно включено, переключатель S2 переключает разные емкости для циклического «быстрого» и «медленного» режимов.

Подбор номиналов ёмкостей C1 и C2 был произведен «на слух». Я купил около 15 разных номиналов попробовал все подряд и остановился на тех, чей цикл мне показался более подходящим

Смотрите также:
24.04.2020

Прибор для проверки свечей зажигания своими руками — самоделка Автор: Максим Марков В связи с тем, что эти детали являются главным элементом, приводящим в движение цилиндры за счет поджигания горючей смеси, существует прибор проверки для свечей зажигания. Промышленные...

24.04.2020

Устанавливаем защиту на двигатель своими руками Защита на двигатель автомобиля – очень важный гарант его безопасности и сохранности, ведь нередко силовой агрегат страдает от повреждений различной степени тяжести, вызванными ездой по дорогам низкого качества или...

24.04.2020

Поделки своими руками для автолюбителей Устанавливаем люк в автомобиле Люк, встроенный в крышу автомобиля, позволяет легко и быстро проветрить салон. Он выполняет следующие функциональные задачи: — исключает запотевание стекол, что в какой-то мере создает комфортные...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
