Самодельный прибор для проверки свечей зажигания

Прибор для проверки свечей зажигания своими руками — самоделка

Автор: Максим Марков

В связи с тем, что эти детали являются главным элементом, приводящим в движение цилиндры за счет поджигания горючей смеси, существует прибор проверки для свечей зажигания. Промышленные образцы, которые имеются на СТО или продаются в специализированных магазинах. Но можно сделать его своими руками, что поможет автолюбителю сэкономить значительную финансовую сумму. Поэтому о том, как сделать прибор для очистки и проверки свечей зажигания своими руками и функции промышленных изделий пойдет речь ниже.

Приборы, существующие для проверки элементов зажигания

В свече зажигания самым главным элементом является искра, которая возникает между ее электродами и воспламеняет топливную смесь. Именно от ее силы и будет зависеть мощность мотора и его правильная работа. Понятно, что если автолюбитель замечает, что его силовой агрегат работает не правильно, он должен, прежде всего, убедиться что есть искра, но сделать это, если свеча находится в блоке мотора не реально.

Поэтому перед ним встает вопрос, как сделать проверку свечей зажигания. Конечно, можно сразу направиться на СТО, где профессионалы сделают это за определенную плату, можно направиться в специализированный магазин, где купить необходимое оборудование, а есть вариант сделать все своими руками.

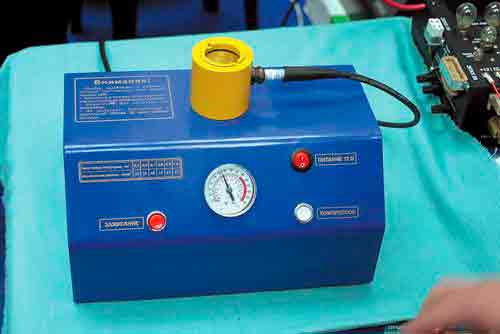

Рассмотрим прибор для проверки свечей зажигания sl 100 который является универсальным, и на его основе работает все специализированное оборудование на СТО.

Он представляет из себя специальную коробку, внутри которой размещено оборудование подающее необходимый ток для проверки свечей, а также силовой агрегат давления, который может создавать давление равное оборотам мотора от 1000 до 5000 об/мин, то есть полностью повторяется цикл, при котором работают элементы зажигания, которые находятся в силовом агрегате при эксплуатации автомобиля.

Принцип его действия такой:

  • свеча рабочей частью вкручивается в специальный стакан , который имеет смотровое окно, для этого на его поверхности, для проверки искры прикручен металлический стакан с резьбой, куда вкручивается свеча, поверх которого расположено смотровое стекло, чтоб можно было увидеть искру;
  • на проверяемую свечу подключается высоковольтный провод и подается высокий ток , делается это с помощью приспособления, которое полностью воссоздает работу катушки зажигания в силовом агрегате, это нужно для проверки свечей зажигания на силу образующейся искры, которую можно будет наблюдать в смотровое окно прибора;
  • набор необходимых оборотов , важной часть проверки работы этих элементов является их тестирование под давлением, то есть автолюбитель или специалист проводит проверку образования искры и ее силы при разных оборотах (в диапазоне 1000—5000 об/мин).

Важно запомнить, что данный прибор сможет определить даже пропуски зажигания, причины при которых они возникают.

Делается это тогда, когда тестирование происходит на минимальных и максимальных оборотах.

Что можно определить данным прибором

Испытания элементов зажигания, таким образом, дает следующие результаты, увидев которые автолюбитель сможет получить полную картину их работы.

  1. Мощность искры . По ее цвету, автолюбитель всегда сможет понять, достаточно ли она поджигает топливную смесь. Самая сильная искра, имеет белый цвет и голубой, слабая — розовый. А может быть и такое, что она вообще отсутствует.
  2. Поведение искры при различных оборотах . Как было сказано выше, данный прибор также диагностирует работу электродов под давлением, воссоздавая минимальные и максимальные обороты. Поэтому, наблюдая за образованием искры при разном давлении, автолюбитель увидит поведение электродов под давлением, и как они образуют искру.
  3. Также можно использовать данный прибор для чистки свечей зажигания . Делается это просто. Если электроды свечей выполнены из драгоценных металлов, то для чистки свечей понадобится только наличие мощной искры. Ведь топливо, которое должно поджигаться отсутствует, не давая дополнительного нагара на электроды. То есть на очищаемую поверхность действует мощная искра, которая, в буквальном смысле, при большом давлении начнет сжигать образовавшийся нагар с поверхности электродов.

Вот такие важные функции имеются на приборе, имеющем маркировку sl 100.

Существуют также и другие приспособления, которыми можно только проверить элементы зажигания на предмет наличия искры. Но к сожалению они не дают такого эффекта как полное диагностирование цикла работы.

Нужно запомнить, что может возникнуть ситуация, при которой тестирование электродов покажет безупречную работу на всех оборотах, а после вкручивания их в силовой агрегат, автомобиль будет плохо работать. В таком случае возможной причиной плохой работы двигателя может быть контактная группа замка зажигания. В ней может произойти короткое замыкание, которое будет влиять на силу тока во всей цепи машины.

Изготовление самодельного прибора для диагностики

Конечно если автолюбитель имеет большое желание проверять электроды элементов зажигания самостоятельно, при этом не делая больших затрат, ему нужно сделать вышеописанный прибор самостоятельно.

Сразу нужно сказать, что самодельный прибор для очистки и проверки свечей зажигания на основании sl 100 будет выполнять такие же функции, как и промышленный, но его сборка обойдется в несколько раз дешевле, чем магазинный аналог.

Поэтому, чтобы сделать его самостоятельно автолюбитель должен запастись некоторым терпением, и прикупить (найти у себя в гараже) некоторые детали.

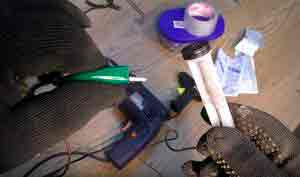

Его детальная схема представлена на фото:

Основными элементами для его изготовления послужат следующие детали:

  • автомобильная катушка зажигания, можно использовать бывшую в употреблении, но в рабочем состоянии;
  • металлический стакан со смотровым окном, туда вкручивается свеча, а также подключается тонометр, с приспособлением для создания давления, можно диаметром 203 мм.;
  • тонометр с нагнетателем давления;
  • клеммы для подключения прибора к электричеству;
  • детали, которые преобразовывают низкий ток в высокий.

Как видно ничего сложного в этом приборе нет, и он легко изготавливается в домашних условиях.

Главным условием является наличие качественных деталей, с помощью которых будет изготовлен такой прибор. Делается он в гаражных условиях, но экономит много времени и денежных средств.

Важно запомнить, что в интернете можно найти много советов по изготовлению такого прибора. Если автолюбитель не обладает достаточными знаниями, но имеет огромное желание его сделать, то лучше обратится за помощью к специалисту.

Сделанный им прибор все равно будет дешевле магазинного аналога.

Приспособление для проверки этих элементов силового агрегата несет в себе такие функции, как возможность увидеть искру, создаваемую свечей и определить ее силу, а также протестировать работу этих деталей при различных нагрузках, аналогичных тем, которые возникают в камере сгорания.

Источник: http://carsmotion.ru/svoimi-rukami/pribor-proverki-dlya-svechej-zazhiganiya.html

Надежные способы проверки свечей зажигания своими руками

Как известно, работоспособность свечей зажигания (СЗ) играет одну из ключевых ролей в функциональности силового агрегата авто — двигателя. Выход из строя этих элементов влечет за собой определенные проблемы, о которых любой автолюбитель должен знать. Как самому в домашних условиях проверить свечи зажигания мотора и как выявить неисправность — читайте ниже.

Как определить неисправности?

Выявить своими силами работоспособность СЗ не так сложно — это можно сделать как путем визуального осмотра, так и проанализировав работоспособность двигателя. Одним из основных симптомов поломки СЗ является нестандартная работа двигателя. В частности, речь идет о тяжелом запуске силового агрегата, его нестабильной работе, в частности, на холостых оборотах.

Но кроме этих симптомов, существуют множество других признаков, которые приведены ниже:

  1. В частности, речь идет о вращении коленвала. Коленчатый вал вращается с необходимой частотой, однако силовой агрегат не заводится, поскольку в системе не происходит зажигания, т.е воспламенения воздушной смеси.
  2. Наличие вспышек в цилиндрах. Если в цилиндрах происходят вспышки топливовоздушной смеси, это может привести к нестабильной работе мотора. В частности, ДВС будет работать с перебоями.
  3. Плохой запуск мотора. В принципе, двигатель может запускаться, но если стартер перестает работать, мотор также глушится.
  4. Повышенный расход бензина. Если воспламенение топливовоздушной смести отсутствует, то мощность двигателя либо снижается, либо вовсе теряется. Соответственно, компенсация мощности мотора осуществляется в результате подачи увеличенной порции топлива в цилиндры. В конечном итоге это приводит к перерасходу топлива.
  5. Выход из строя катализатора. Если в системе не происходит зажигание, топливовоздушная смесь не сможет воспламеняться. То горючее, которое не воспламеняется, будет попадать в катализатор и окисляться, таким образом, способствуя его выходу из строя.
  6. Проблемы в запуске холодного мотора. В тот момент, когда водитель проворачивает ключ в замке зажигания, холодные СЗ могут собирать конденсат, что само по себе является хорошим электропроводником. Если зазор между электродами СЗ будет увеличенный, уровень напряжения пробоя должно быть повышен. Однако в домашних условиях его повысить невозможно, поскольку электроэнергия будет уходить по этим самым электродами и керамическому конусу.
  7. Еще один, не менее важный признак — наличие следов механических повреждений на поверхности свечи зажигания. Это свидетельствует если не о полной поломке, то, как минимум, некорректной работе СЗ, что со временем может привесит к ее выходу из строя.
  8. Наличие нагара и отложений на электродах СЗ. Кроме того, если от СЗ пахнет горючим, это свидетельствует о неисправности самой системы, а также свечей.
  9. Высоковольтные кабеля на СЗ также могут способствовать ухудшению работоспособности двигателя. Особенно, если эта провода повреждены.

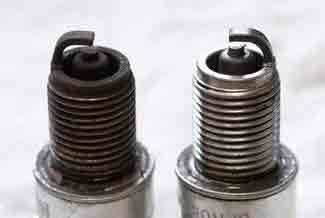

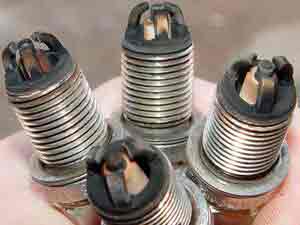

Две СЗ — с налетом и без него

Способы диагностики

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

Проверка искры

Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку СЗ от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

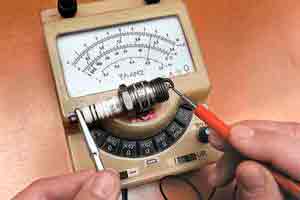

Проверка мультиметром

Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше (автор видео — Дмитрий Мазницын).

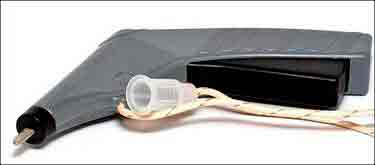

Проверка «пистолетом»

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

  1. СЗ устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
  2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
  3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики (автор видео — Наиль Порошин).

Самостоятельная чистка СЗ

Процедура очистки СЗ представляет собой достаточно важный вопрос для любого автолюбителя. Необходимо понимать, что во время самостоятельной очистки свечи необходимо быть наиболее осторожным и внимательным, в противном случае вы можете просто испортить СЗ.

Чтобы сделать очистку, можно воспользоваться несколькими методами, подробное описание каждого из них приведено ниже:

  1. Процедура ручной очистки является наиболее популярным способом, поскольку для его выполнения не нужны дополнительные приборы. В ходе ручной очистки нужно быть аккуратным. Поскольку неосторожные действия могут привести к повреждению электрода. Для чистки нельзя использовать острые предметы. Для этого можно использовать жесткую металлическую или зубную щетку, также подойдет мелкозернистая наждачная бумага.
  2. В некоторых случаях для очистки можно применять песок, кстати, этот вариант является одним из наиболее эффективных. Вам потребуется емкость с песком и дрель. В дрель устанавливается свеча, которая концом с электродом помещается в песок, после чего дрель запускается на небольших оборотах.
  3. Использование пескоструйной машинки — такой способ более актуален для специализированных станций. Для удаления отложений и нагара применяется несколько видов песка, сам способ осуществляется с воздействием сжатого воздуха. Следует отметить, что данный метод является одним из наиболее эффективных.
  4. Вариант химической очистки также позволяет эффективно избавиться от отложений. Для этого может применяться несколько средств — уксус, ацетон, моющее средство Фейри. Также для этих целей можно использовать жидкость для прочистки карбюратора либо средство от ржавчины. Кроме того, некоторые автолюбители используют напиток кока-кола — как показывает практика, данный метод также является довольно эффективным.
  5. Для очистки можно использовать ацетон либо любое средство от ржавчины. Одно из этих средств необходимо нанести на поверхность, при этом слой должен составлять около 3 мм. Свечу необходимо подержать около 40 минут, после чего промыть ее обычной водой. Для очистки наконечника используйте деревянную палку или спичку.
  6. Использование силита. СЗ кладутся в банку, после чего емкость заливается силитом, а затем поддается напору горячей воды, в конечном итоге происходит химическая реакция. Затем нужно подождать час, после чего, применяя обычную зубную щетку, можно прочистить поверхность электрода.
  7. «Дедовский» способ очистки — с применением уксуса. Свечка помещается в емкость с уксусом на один час. Далее, в раствор необходимо добавить несколько капель электролита, после чего СЗ очищается, для этого можно применять зубочистку. Более подробно об очистке и способах определения причины появления нагара сказано в этой статье.

Специалисты не советуют проверять работу свечей методом снимания колпачков на работающем двигателе. Во-первых, может ударить током, а, во-вторых, можете спалить катушку или коммутатор .

Видео «Самодельное устройство для диагностики СЗ»

Как самодельный прибор для проверки свечей зажигания позволяет произвести диагностику — смотрите на видео ниже (автор видео — Olegsh).

Источник: http://avtozam.com/elektronika/pusk/kak-samomu-proverit-svechi-zazhiganiya/

Прибор для проверки свечей зажигания

Всем привет!) Сегодня хочу поведать о новом устройстве в моем гараже. Как вы уже догадались из названия, речь пойдет про тестер свечей зажигания.

Это устройство самодельное, как и многое другое в моем гараже, но такое решение было принято не из желания сэкономить (купить готовое, пожалуй, если не дешевле, то точно уж проще), просто хотелось попробовать сделать самому, так как решил, что мне это под силу.

Тестер представляет собой коробку, внутри которой расположилась катушка зажигания, коммутатор и эмулятор датчика Холла, а также компрессор для подкачки колес.

Сверху есть манометр для контроля давления в камере, и сама камера в которую вкручивается свеча.

Еще решил установить кулер, чтобы продувал корпус, если вдруг придется проверять гору свечей)

Справа есть штуцер с краником. К нему можно подключать воздух от внешнего компрессора.

Устройство питается от аккумулятора, сделал защиту от смены полярности, так что путать крокодилы)

Теперь про саму камеру. Ее мне выточил токарь, представляет она собой цилиндр, в который вкручивается свеча, есть золотник для стравливания воздуха, снизу штуцер для подачи воздуха, а сверху небольшое окошко для контроля искрообразования.

Внутри камеры расположено зеркальце, благодаря которому можно разглядеть торец свечи, и проверить нет ли пробоя изолятора центрального электрода.

Несколько фото нормального искрообразования

Искра пробивает только между центральным и боковым электродом, даже под давлением.

А это НЕ нормальное искрообразование. Свеча работала нормально, но с повышением давления в камере до 6 Бар, между центральным и боковым электродом искра пропала, но появилась под юбкой свечи. Формально, такая свеча дает искру, но воспламенять смесь она не способна. Такая свеча будет нормально работать на холостом ходу, но будет давать пропуски воспламенения под нагрузкой.

Вся остальная информация в видео. Там есть и подробное описание устройства, и процесс его создания, а также демонстрация его работы.

Всем спасибо за внимание)

Комментарии 31

маленькая важная поправочка к видео. Расскажу на примере. Есть высоковольтные вакуумные выключатели.
Так вот, вакуум там создан, что бы при выключении, моментально гасилась дуга. То есть наличие газа, создает условия для пробоя. Чем плотней газ в единице объема, те чем выше давление, тем проще возникнуть пробою. Увеличивая давление мы создаем по всему объему электрода свечи лучшие условия для пробоя, но пробой должен возникать, только между электродами.
Поэтому как сказано в видео что увеличивая давление трудно пробить искре-неверно, легче намного, увеличение давления выявляет слабые места на пробой в свече

Хм, логика в сказанном безусловно есть, но почему при возрастании давления растет и напряжение пробоя?

А как ты определил, что напряжение пробоя возрастает? Там катушка зажигания на первичке 12 вольт, во вторичке несколько тысяч вольт. Коэфициент трансформации постоянен и катушка выдает одно и то же напряжение при 12 вольт.

и сколько стоит такое чудо

Может на странице выложить чертежи и размеры если не жалко. Мне тоже надо размеры так всем устанешь скибывать.

Диагностика свечей зажигания

Регулярно проводите осмотр свечей зажигания

Причины и первые признаки загрязнения свечей

Видео: свечи, проверка

Тем, кто отмахивается от проблем, стоит подумать о том, а нужно ли не обращать внимание на перебои в работе системы зажигания и ожидать пока проблема уйдет сама по себе? Ведь машина это не человек, о случаях волшебного исцеления пока не известно!

Поэтому, если в работе двигателя начали происходить перебои, он начал «троить», необходимо настроиться на работу и с помощью специального прибора для проверки начать осматривать свечи зажигания. Дополнительно можно осуществить еще одно полезное дело – проверку компрессии в двигателе.

Диагностика свечей зажигания – убираем первопричину

В реальной жизни не бывает такого, чтобы все свечи одновременно выходили из строя. Зачастую перестают работать одна или две бракованных. Следовательно, задачей диагностики будет определить, какая же из них неработоспособна.

Обычно свечи зажигания для автомобилей, которые эксплуатируются в нелегких условиях (к примеру, на дорогах Украины или России) рассчитаны на пробег до 35 тысяч километров. Это значит, что при постоянном использовании автомобиля, нужно заменять свечи как минимум два раза за год – перед тем как начнется весенний и осенний период.

1 — нормальная свеча, 2 — большой расход топлива, 3 — слабая воздушно-топливная смесь, 4 — избыточное количество присадок, 5 — неудовлетворительное состояние маслоотражательных колпачков, 6 — разрушение одного из клапанов или поломка перегородок между поршневыми кольцами, 7 — длительная работа двигателя с детонацией или применение топлива с низким октановым числом, или очень раннее зажигание, 8 — сгорание масла вследствие выработки или залегания маслосъемных поршневых колец

Не нужно бояться, если не знаешь, как проверить работоспособность свечей зажигания и думать, что это сложный процесс. Это может сделать даже блондинка, которую так любят выставлять на посмешище в анекдотах, поэтому незнание как проверить свечи зажигания не должно быть отговоркой и восприниматься как шутка.

Как проверить исправность свечи зажигания

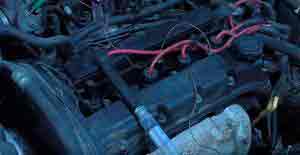

Перед тем, как начать проверку, убедитесь, что система зажигания выключена. После этого осмотрите метки на высоковольтных проводах, на них должны быть указаны номера цилиндров, если же таких меток нет, то необходимо обозначить каждый провод высокого напряжения с помощью скотча или маркера. Затем осторожно снимите со свечей наконечники, к которым подходят высоковольтные провода, тянуть за провод, выполняя эту операцию, категорически запрещается.

Во время отворачивания свечей необходимо продувать с помощью сжатого воздуха зону вокруг них, это предотвратит попадание пыли и грязи в цилиндры. Теперь можно отворачивать и вынимать свечи зажигания, используя свечной или подходящий торцевой ключ. Если нужно отвернуть свечи в шестицилиндровом V-образном двигателе, то необходимо использовать глубокий торцевой ключ, который вращается на гибком приводе, либо на универсальном шарнире.

После того, как эти операции будут выполнены, можно приступать непосредственно к проверке свечей. Необходимо запомнить, что между электродами должен быть зазор, равный строго 0,7 мм. Измерить его можно с помощью щупа. Регулировать зазор нужно при необходимости специальным инструментом, которым подгибают электрод вверх или вниз, в зависимости от степени его смещения.

Один из методов проверки исправности свечи зажигания

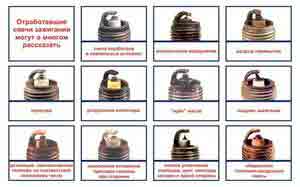

Проверяя состояние свечей, нужно обращать внимание на цвет налета на электродах, у исправной свечи налет будет иметь серовато-коричневый цвет светлого оттенка. Если на поверхности электроде заметны сухие черные отложения, это означает что нужно проверить систему питания двигателя, т.к. в него поступает слишком переобогащенная смесь.

После проверки и очистки свечи допускается ее повторное использование. Если на поверхности электрода свечи заметен белый налет и она имеет глянцевый оттенок, то использовать повторно ее нельзя, по причине ее перегрева.

Перед тем, как установить новую или проверенную чистую старую свечу, обязательно следует проверить величину зазора электрода и, при необходимости, выставить нужный зазор. Регулировать зазор необходимо вышеописанным методом, подгибая боковой электрод, категорически запрещается подгиб центрального электрода или применять рычаг для подгиба бокового электрода.

Допускается только ручной способ установки свечей на этапе вворачивания, после чего можно использовать свечной ключ. Окончательную затяжку свечи следует производить динамометрическим ключом, в случае его отсутствия, свеча доверчивается гаечным ключом на 1/16 оборота, до того момента, как произойдет контакт ее конической части с головкой блока цилиндра.

Использование пробника

Перед тем как проверить работоспособность свечей зажигания и определить их работоспособность, нужно их выкрутить из блока цилиндров двигателя. Поможет в этом деле специальный свечной ключ. Для проверки работоспособности можно воспользоваться диагностическим тестером или пьезоэлектрическим пробником. Такое оборудование есть не у каждого автолюбителя, и зачастую есть только в автомастерских, но выход есть – использовать самодельный инструмент.

Видео: диагностика свечи зажигания

Простой пробник для регистрации подачи искры изготавливается из обычной пьезозажигалки. Разберите ее и достаньте пьезоэлектрический блок. Удлините идущий от блока провод до 15 см. Пробник готов. Теперь можно приступать к проверке.

Сделать это можно при помощи изготовленного пробника. Подсоедините удлиненный провод на верхний контакт свечи и прислоните сам пьезоэлектрический блок к ее корпусу. Надавите на кнопку блока до щелчка и убедитесь, что между контактами появилась четкая искра. Это свидетельствует о ее совершенной исправности.

Прибор для проверки свечей зажигания

Выбросить нельзя, чистить!

Если установили новые свечи зажигания, которые после месяца использования стали давать перебои в работе двигателя, необходимо задуматься. Будем считать, что как проверить работоспособность свечей зажигания известно и необходимые процедуры уже сделаны. Осталось выяснить первопричины этой проблемы. Если ее не найти и не устранить, то проблемы с машиной будут возникать постоянно, в основном с двигателем.

Причин может быть несколько:

  • чрезмерные нагрузки, которые ложатся на двигатель машины;
  • неправильная установка свечей: неверно выставленный зазор, не соответствует разъему или машине;
  • залит низкокачественный бензин или масло;
  • свечи сильно загрязнены.

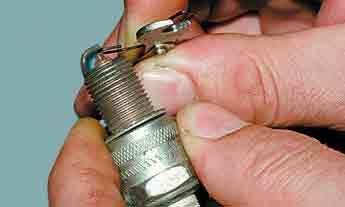

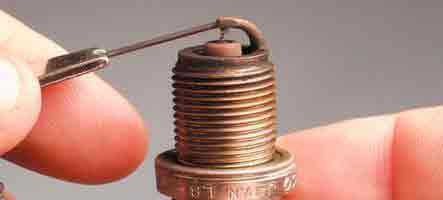

Необходимо проверять и корректировать зазор между электродами, с такой же периодичностью, как и полную замену. Регулировать зазор необходимо проводить подгибая боковые электроды либо используя цилиндрический щуп, либо подходящий отрезок проволоки. Свечи необходимо периодически осматривать, менять и изредка чистить, при необходимости. Чистку можно провести двумя способами: механическим и химическим.

Чистка свечей зажигания в домашних условиях

Механический способ представляет собой удаление нагара с помощью каких-либо абразивных инструментов, например ножа или напильники, но характеристики могут быть ухудшены. При трении металла о металл неизбежно возникают царапины, которые по прошествии времени будут сильно и быстро нагреваться, поэтому надо аккуратно производить чистку, завернув твердый предмет в ткань.

Чистка химическим способом действует более эффективно, но процесс занимает большее время. Сначала нужно обезжирить, промыть в бензине, высушить и на 30 мин. поместить в раствор ацетата аммония. После того как свеча будет извлечена из раствора, ее необходимо прочистить мягкой щеткой, высушить и ввернуть на место. При этом надо помнить о контроле зазора в свечах зажигания.

Постоянно следите за работой мотора и помните, как часто нужно проверять свечи зажигания. Это поможет обеспечить бесперебойную работу двигателя автомобиля.

Устройство для проверки свечей зажигания

Однажды в гараже, я подошел я к группе меха­ников и автолюбителей, которые безуспешно пы­тались завести автомобиль. У меня с собой было устройство, о котором пойдет речь ниже, и я, с его помощью, проверил свечи прямо на двигате­ле. Оказалось, что три свечи имели плохую изоля­цию. После отбора трех качественных свечей из числа запасных и установки их на двигатель вместо негодных, двигатель заработал сразу же. Это послужило толчком к написанию этой статьи. Очень часто «виновниками» плохой работы двигателей внутреннего сгорания становятся свечи зажигания. Обычно, автомеханики выяв­ляют неработающие свечи зажигания путем по­очередного отсоединения проводов от этих све­чей на работающем двигателе. При отключении неработающей свечи перебои в работе двигате­ля останутся неизменными, а если после отсое­динения провода перебои становятся заметнее, то это означает, что эта свеча исправна. Приве­денная методика общеизвестна, но она не все­гда позволяет выявить первопричину, если не работают 2-3 свечи одновременно, а такое также случается.

При эксплуатации автомобилей было замече­но, что с уменьшением сопротивления изоляции свечей они работают хуже или вообще не рабо­тают и двигатель работает с перебоями (двоит, троит), или вообще не заводится. Хорошие све­чи, как показывает практика, имеют сопротивле­ние изоляции более 10 МОм, а у новых свечей сопротивление изоляции еще больше. В принци­пе, измерять сопротивление изоляции можно мегомметром, однако не каждый автолюбитель может позволить себе приобрести его для про­верки свечей. Поэтому целесообразно изгото­вить устройство-индикатор для оценки сопро­тивления изоляции свечей при высоком напря­жении (около 2000 В). Использовать напряже­ния больше 2000 В нельзя, так как при этом между электродами свечи может проскакивать искра. Пробник для проверки свечей зажига­ния, выполненный на четырех транзисторах, описан в [1]. Автор предлагает аналогичное ус­тройство, но значительно более простое, всего на двух транзисторах.

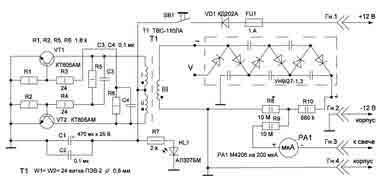

Схема устройства для проверки свечей зажигания

Ещё по теме  Автобокс на крышу автомобиля своими руками

Чтобы получить необходимое высокое напря­жение для проверки свечей размаха импульсов с выхода «+» высоковольтной обмотки Т1 недо­статочно. Поэтому для выпрямления этих им­пульсов и увеличения выходного напряжения в схему введен умножитель напряжения типа УН9/27-1,3 от телевизоров 3-5 УСЦТ. С умно­жителя поступает напряжение несколько выше 2000 В. Поэтому для его уменьшения до нужного значения используется делитель напряжения, выполненный на резисторах R8, R10. Благодаря ограничительному резистору R9 (10 МОм), ток для испытания изоляции свечей не может пре­вышать 200 мкА. Поэтому прибор безопасен для человека при случайном прикосновении к его выходу или испытываемой свече. Для безопас­ности при настройке устройства резисторы R8, R9, R10 и вывод «+» умножителя необходимо тщательно изолировать.

Транзисторы VT1 и VT2 необходимо снабдить радиаторами с площадью S = 50 см 2 . Устройство питается напряжением 12 В от автомобильного аккумулятора и потребляет ток порядка 600 мА. В качестве индикатора сопротивления изоляции свечи используется микроамперметр типа М4206 с током полного отклонения 200 мкА.

Настройка устройства сводится к подбору ре­зистора R8 так, чтобы при закороченных выход­ных проводах, идущих на свечу, стрелка микро­амперметра РА1 отклонялась до конца шкалы, то есть на 200 мкА.

Для проверки прибора к его выходу следует подключить резистор нагрузки 10 МОм. При этом стрелка прибора установится на делении шкалы 100 мкА. При меньшем сопротивлении резистора нагрузки стрелка прибора будет находиться в пределах от 100 до 200.

Устройством пользоваться просто: провод от гнезда Гн.1 подаем на «+» аккумулятора, про­вод от гнезда Гн.2 подаем на «-» аккумулятора (корпус автомобиля), провод от гнезда Гн.3 по­даем на головку испытуемой свечи зажигания, провод от Гн.4 подключаем к корпусу автомоби­ля и нажимаем кнопку SB1 — зажигается свето­диод HL1 и стрелка индикатора РА1 отклонится на определенную величину (для новой свечи может вообще не отклонятся). Чем меньше от­клонение стрелки РА1, тем выше сопротивле­ние изоляции свечи; при полном отклонении стрелки РА1 свечу необходимо немедленно изъять, и при отклонении более 100 также же­лательно заменить. По описанной выше мето­дике, можно также тестировать запасные све­чи, подключив их к устройству с помощью тех же проводов, что использовали для проверки свечи в автомобиле.

Для удобства пользования устройством можно сделать отдельную планку с пружинными контакта­ми для установки запасных свеч при их проверке.

Замечу, что не следует сразу выбрасывать от­бракованные свечи. Их необходимо почистить, выдержать сутки в ацетоне, затем промыть спир­том и снова проверить сопротивление изоляции

прибором. Если РА1 показывает менее 100, то та­кую свечу можно использовать. В устройстве вме­сто транзисторов КТ805АМ можно применять транзисторы типа КТ805БМ или их импортные ана­логи. Вместо микроамперметра на 200 мкА можно использовать микроамперметр на 100 мкА, зашунтировав его сопротивлением равным внут­реннему сопротивлению используемого прибо­ра. С таким шунтом прибор на 100 мкА будет иметь полное отклонение при 200 мкА. К примеру, микроамперметр на 100 мкА типа М476/3 от пере­носных магнитофонов имеет сопротивление рамки равное 1500 Ом, следовательно шунт должен иметь такое же сопротивление. Устройство можно собрать как в пластмассовом корпусе, так и в металлическом и даже в корпусе из многослойной фанеры. Для испы­тания запасных свечей зажигания или в магазине, или на авторынке, устройство можно питать от акку­мулятора типа ТР7-12 (12 В, емкость7А·ч).

Схема простая, поэтому монтаж устройства сделан навесным способом.

Литература:

  1. Бабын Д.С. Пробник для проверки свечей зажигания Радиомир — 2009. — №2. — С. 21.
  2. Кузинец Л.М, Соколов B.C. Узлы телевизи­онных приемников Справочник. — М.: Радио и связь, 1987.

Автор: Святослав Бабын (иН5У0М), пгт. Кельменцы, Черновицкая обл.
Источник: Радиоаматор №1/2017

Как сделать стенд для проверки свечей зажигания

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Потребуется:

  1. Автомобильный переносной компрессор (снять все навесное, оставить только манометр).
  2. Коммутатор от Жигули вместе с проводкой.
  3. Бабина вместе с проводом.
  4. Тумблер (2 шт.).
  5. Вентилятор от ПК (с тремя проводами), будет имитировать датчик оборотов.
  6. Переменный резистор.
  7. Кусок шланга.
  8. Камера для проверки свечи (заказать у токаря). Состоит из крышки с оргстеклом (4-5 мм) и корпуса (с ввареным ниппелем, вырезанным отверстием для свечи, выводом под шланг, внутри зеркало под 45 градусов).
  9. Корпус в котором будем размещать все элементы стенда.

Собираем стенд для проверки свечи зажигания по схеме:

Для примера на собранном стенде было проверено несколько свечей зажигания под давлением и без него:

  1. В первом эксперименте свеча без давления показывала стабильную искру, но после того, как в камере стало давление в 5 кг и более, свеча стала пробивать по изолятору (свеча неисправна).
  2. Другая свеча без давления тоже показывала стабильную искру, после поднятия в камере давления свеча сохранила стабильную работу (свеча исправна).

Теперь определить состояние свечей можно будет наверняка.

Напомним, ранее мы рассматривали 6 способов проверки свечей зажигания, а также как определить состояние свечей по нагару. В некоторых случаях восстановить свечи можно при помощи чистки.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Будете ли вы изготавливать барокамеру для проверки свечей зажигания?

Проверка свечей зажигания своими руками под давлением, прибор

Свечи зажигания в бензиновом двигателе автомобиля предназначены для создания искры, посредством которой происходит воспламенение горючей смеси в цилиндрах. Выход из строя хотя бы одной означает невозможность нормальной работы соответствующего цилиндра и перебои в работе двигателя. Однако неустойчивая работа и другие неисправности двигателя, имея схожие симптомы, могут возникать и по причинам, никак не связанным со свечами зажигания. Не желая каждый раз тратить денежные средства на покупку нового комплекта последних, многим автолюбителям было бы полезно узнать, как выполняется проверка свечей зажигания своими руками?

Конечно, для диагностики можно обратиться в автосервис, где имеется специальный стенд и разрядник. Однако проверка свечей зажигания при желании может быть выполнена самостоятельно.

Для косвенной экспресс-диагностики не понадобится стенд или какое-либо другое приспособление. Провести первичную проверку своими руками очень просто. Необходимо поочередно отсоединять высоковольтные провода и наблюдать за тем, как работает двигатель. Если при отключении какого-то цилиндра характер работы не изменяется, значит, причина кроется именно здесь.

Тем не менее такой метод не гарантирует 100% уверенности в том, что неисправность кроется именно в свече, так как не исключены проблемы с другими элементами системы зажигания, например, с модулем зажигания или с высоковольтным проводом.

Для снятия свечи понадобится свечной ключ. Сначала нужно отключить высоковольтный провод, а затем с помощью ключа осторожно выкрутить свечу.

Перед проверкой зазора необходимо очистить свечи от отложений. Проверка зазора между электродами выполняется при помощи плоского щупа. Нормативное значение зазора указано в руководстве по техническому обслуживанию и ремонту или на упаковке деталей.

После контроля и выставления необходимого зазора нужно провести проверку искрообразования. Ее можно провести различными способами:

  • проверка на автомобиле в снятом состоянии;
  • проверка мультиметром;
  • проверка пьезопистолетом;
  • проверка с использованием контрольного устройства, изготовленного своими руками.
  1. снять колпачки высоковольтных проводов;
  2. выкрутить свечи;
  3. соединить их при помощи металлической проволоки через контактные головки;
  4. замкнуть конец проволоки на «массу», то есть на любую металлическую часть автомобиля;
  5. надеть высоковольтные провода;
  6. прокрутить двигатель стартером и наблюдать за появлением и характером искры.

Используя такой разрядник, можно установить, что если искра слабая, то, скорее всего, ресурс детали на исходе и ее нужно заменить.

Еще один косвенный способ диагностики, не гарантирующий 100% верности результата, можно реализовать, используя такой прибор как тестер электрических цепей (мультиметр).

  • прибор выставляется на сопротивление 20 кОм;
  • один провод мультиметра соединяется с контактной головкой, а другой с центральным электродом.

Если контакт есть (тестер показывает сопротивление), то причиной неисправности может быть повреждение изолятора. К сожалению, это устройство не разрядник, поэтому, недостатком такой методики является невозможности контроля искры. Кроме того, для различных типов свечей должно устанавливаться свое значение сопротивления, которое не всегда известно.

В автомобильных магазинах продается специальный пьезоэлектрический тестер (пьезопистолет), при помощи которого можно проверить искру. Использовать подобный аппарат просто: нужно просто вставить свечу в прибор и нажимать кнопку. Исправная свеча, закрепленная в пистолете, будет давать искру. Можно не приобретать подобный разрядник, а изготовить его своими руками с использованием зажигалки. Конец провода, идущего от пьезоэлектрического блока, нужно соединить с контактной головкой, а сам блок с кнопкой прижать к корпусу свечи. Самодельный разрядник готов. Если при нажатии кнопки искра не проскакивает, то свеча является неисправной.

Основным недостатком описанных методов проверки, проводимых на открытом воздухе, является разница давлений (атмосферного и рабочего), в результате этого даже неисправная свеча при проверке тестером может давать искру, поскольку в цилиндре двигателя под избыточным давлением для образования искры требуется большее напряжение, чем в нормальных условиях. Именно поэтому подобные методики не могут гарантировать 100%-й точности результата.

Специальный стенд для проверки, имеющийся в автомастерских, имитирует работу под давлением в цилиндре, приближая условия диагностики к реальным. Однако можно изготовить подобный прибор самостоятельно.

Для того чтобы собрать самодельный разрядник, понадобятся следующие материалы:

  • шприц (20 мл);
  • гужон (резьбовая втулка по диаметру свечи);
  • клей;
  • маленький шприц для нанесения клея;

Схема сборки следующая. У шприца срезается носик. На место среза и прилегающую внутреннюю плоскость наносится клей и устанавливается гужон. Не будет лишним дополнительно заизолировать крепление гужона при помощи проволоки или герметика. Самодельный стенд готов.

Использовать разрядник очень просто. Для этого нужно снять свечу, вкрутить ее в гужон, надеть высоковольтный провод. Корпус свечи должен быть замкнут на «массу». Шприц лучше закрепить. После запуска двигателя автомобиля нужно давить на поршень шприца. Если под давлением искра не появляется, слабая или смещается от пространства между электродами на корпус либо центральный электрод, то такая свеча неисправна.

Источник: http://smotri-dtp.ru/voprosy-i-otvety/pribor-dlja-proverki-svechej-zazhiganija.html

Порядок диагностики свечей зажигания

Свечи зажигания в бензиновом двигателе автомобиля предназначены для создания искры, посредством которой происходит воспламенение горючей смеси в цилиндрах. Выход из строя хотя бы одной означает невозможность нормальной работы соответствующего цилиндра и перебои в работе двигателя. Однако неустойчивая работа и другие неисправности двигателя, имея схожие симптомы, могут возникать и по причинам, никак не связанным со свечами зажигания. Не желая каждый раз тратить денежные средства на покупку нового комплекта последних, многим автолюбителям было бы полезно узнать, как выполняется проверка свечей зажигания своими руками?

Первичная диагностика на двигателе

Конечно, для диагностики можно обратиться в автосервис, где имеется специальный стенд и разрядник. Однако проверка свечей зажигания при желании может быть выполнена самостоятельно.

Для косвенной экспресс-диагностики не понадобится стенд или какое-либо другое приспособление. Провести первичную проверку своими руками очень просто. Необходимо поочередно отсоединять высоковольтные провода и наблюдать за тем, как работает двигатель. Если при отключении какого-то цилиндра характер работы не изменяется, значит, причина кроется именно здесь.

Тем не менее такой метод не гарантирует 100% уверенности в том, что неисправность кроется именно в свече, так как не исключены проблемы с другими элементами системы зажигания, например, с модулем зажигания или с высоковольтным проводом.

Снятие и проверка зазора

Для снятия свечи понадобится свечной ключ. Сначала нужно отключить высоковольтный провод, а затем с помощью ключа осторожно выкрутить свечу.

Перед проверкой зазора необходимо очистить свечи от отложений. Проверка зазора между электродами выполняется при помощи плоского щупа. Нормативное значение зазора указано в руководстве по техническому обслуживанию и ремонту или на упаковке деталей.

Проверка функционирования снятых свечей зажигания

После контроля и выставления необходимого зазора нужно провести проверку искрообразования. Ее можно провести различными способами:

  • проверка на автомобиле в снятом состоянии;
  • проверка мультиметром;
  • проверка пьезопистолетом;
  • проверка с использованием контрольного устройства, изготовленного своими руками.

Проверка на автомобиле в снятом состоянии

  1. снять колпачки высоковольтных проводов;
  2. выкрутить свечи;
  3. соединить их при помощи металлической проволоки через контактные головки;
  4. замкнуть конец проволоки на «массу», то есть на любую металлическую часть автомобиля;
  5. надеть высоковольтные провода;
  6. прокрутить двигатель стартером и наблюдать за появлением и характером искры.

Используя такой разрядник, можно установить, что если искра слабая, то, скорее всего, ресурс детали на исходе и ее нужно заменить.

Проверка мультиметром

Еще один косвенный способ диагностики, не гарантирующий 100% верности результата, можно реализовать, используя такой прибор как тестер электрических цепей (мультиметр).

  • прибор выставляется на сопротивление 20 кОм;
  • один провод мультиметра соединяется с контактной головкой, а другой с центральным электродом.

Если контакт есть (тестер показывает сопротивление), то причиной неисправности может быть повреждение изолятора. К сожалению, это устройство не разрядник, поэтому, недостатком такой методики является невозможности контроля искры. Кроме того, для различных типов свечей должно устанавливаться свое значение сопротивления, которое не всегда известно.

Проверка пьезоэлектрическим тестером

В автомобильных магазинах продается специальный пьезоэлектрический тестер (пьезопистолет), при помощи которого можно проверить искру. Использовать подобный аппарат просто: нужно просто вставить свечу в прибор и нажимать кнопку. Исправная свеча, закрепленная в пистолете, будет давать искру. Можно не приобретать подобный разрядник, а изготовить его своими руками с использованием зажигалки. Конец провода, идущего от пьезоэлектрического блока, нужно соединить с контактной головкой, а сам блок с кнопкой прижать к корпусу свечи. Самодельный разрядник готов. Если при нажатии кнопки искра не проскакивает, то свеча является неисправной.

Погрешность

Основным недостатком описанных методов проверки, проводимых на открытом воздухе, является разница давлений (атмосферного и рабочего), в результате этого даже неисправная свеча при проверке тестером может давать искру, поскольку в цилиндре двигателя под избыточным давлением для образования искры требуется большее напряжение, чем в нормальных условиях. Именно поэтому подобные методики не могут гарантировать 100%-й точности результата.

Специальный стенд для проверки, имеющийся в автомастерских, имитирует работу под давлением в цилиндре, приближая условия диагностики к реальным. Однако можно изготовить подобный прибор самостоятельно.

Проверка с использованием самодельного устройства

Для того чтобы собрать самодельный разрядник, понадобятся следующие материалы:

  • шприц (20 мл);
  • гужон (резьбовая втулка по диаметру свечи);
  • клей;
  • маленький шприц для нанесения клея;

Схема сборки следующая. У шприца срезается носик. На место среза и прилегающую внутреннюю плоскость наносится клей и устанавливается гужон. Не будет лишним дополнительно заизолировать крепление гужона при помощи проволоки или герметика. Самодельный стенд готов.

Использовать разрядник очень просто. Для этого нужно снять свечу, вкрутить ее в гужон, надеть высоковольтный провод. Корпус свечи должен быть замкнут на «массу». Шприц лучше закрепить. После запуска двигателя автомобиля нужно давить на поршень шприца. Если под давлением искра не появляется, слабая или смещается от пространства между электродами на корпус либо центральный электрод, то такая свеча неисправна.

Источник: http://autolirika.ru/remont/proverka-svechej-zazhiganiya-svoimi-rukami.html

Как сделать тестер свечи зажигания

Делаем простой тестер зажигания своими руками

В бензиновых автомобилях одна из частых поломок – проблема с зажиганием. В этой статье мы вам расскажем, как из подручных средств можно легко и просто сделать портативный тестер зажигания вашего автомобиля. Нам нужно:

  • шприц ( 20 кубиков )
  • провод
  • свеча зажигания ( подойдет любая старая или ненужная)

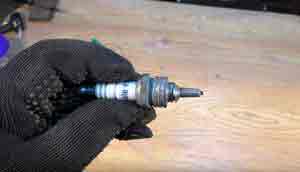

У свечи по кругу срезаем резьбу. Её мы будем использовать как коннектор для подключения модуля зажигания или высоковольтных проводов.

Должно получиться что-то подобное этому: резьбу нужно обрезать, но оставить целым изолятор.

Берем шприц и отрезаем у него носик. Также удаляем поршень. Делаем строго по центру отверстие и вставляем туда нашу свечу. Отверстие лучше всего будет сделать при помощи паяльника. Вот такая картина должна быть в идеале:

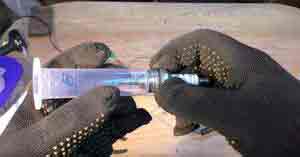

После этого приклеиваем свечу с помощью термо или суперклея к шприцу. В центре поршня делаем отверстие, в него вставляем провод и также закрепляем. С другой стороны на провод цепляем крокодил. Мы будем его цеплять на массу.

Вставляем поршень в шприц и получаем и получаем достаточно простой разрядник. К тому же у нас еще и изменяется расстояние до искры. При проверке нам будет не важно общий модуль зажигания у автомобиля или раздельный. Крокодил цепляем на массу, вынимаем из авто высоковольтный провод и одеваем на тестер. Если все хорошо, то внутри шприца мы будем видеть искру.

zen.yandex.ru

Как проверить свечи зажигания на наличие искры без прибора? 100% метод!

Двигатель заглох и отказывается заводиться… картина весьма печальная. Но не стоит отчаиваться: одна из самых распространенных причин – банальное отсутствие искры из-за неисправных свечей. Замена свечей зажигания – дело максимум 20 минут, после чего можно спокойно ехать дальше. Поэтому нужно знать, как проверить их на работоспособность. Месторасположение свечей. Да простят меня опытные водители, но не упомянуть, где находятся свечи, не могу. Маловероятно, что кто-то станет искать их в бардачке или багажнике, но все-таки… Свечи находятся в свечных колодцах в головках цилиндров двигателя. Грубо говоря, находим двигатель, определяем, где цилиндры. После этого сверху каждого из них находим свечной колодец. Внимание, колодцы могут быть под декоративным кожухом. После того как свечи найдены, надо их выкрутить. Для этого используем свечной ключ (на некоторых авто свечи сильно «утоплены» в колодцах, поэтому подлезть обычным ключом будет сложно, понадобится специальный). Далее проверяем свечу на исправность. Старым дедовским методом делаем это так: вставляем цоколь свечи в наконечник высоковольтного провода и прислоняем свечу к любой большой неокрашенной (!) части двигателя (что называется «на массу»). При этом надо попросить кого-нибудь «крутануть стартер». Если свеча исправна, будет видна синяя искра, бегающая между электродов. Руками браться можно только за изолятор свечи! Кратковременный удар током в несколько тысяч вольт практически безопасен для здоровья, но крайне неприятен. В качестве альтернативы такому методу (или если неудобно прислонять свечу к «массе» из-за конструктивных особенностей двигателя) можно использовать мультиметр для проверки свечей на короткое замыкание. Алгоритм проверки точно такой же: один провод мультиметра на цоколь, второй – на резьбу свечи. https://zen.yandex.ru/media/vladimirskiy_tyazhelovoz/

Самодельный тестер свечи автомобиля

Всем привет! Почти каждый водитель автомобиля сталкивался с проблемой, когда необходимо было проверить систему зажигания, а именно, свечу зажигания автомобиля. Мы можем сделать это самостоятельно, без помощи специалиста автосервиса. Сначала необходимо снять все свечи зажигания с головки блоков цилиндров. Затем вы должны внимательно посмотреть на них, есть ли осадок сажи. Если есть сажа, вы должны взять кусочек мелкой наждачной бумаги и удалить ее. Второе, на что нужно обратить внимание, это люфт между этими двумя электродами, он должен составлять 0,7-0,9 мм. Если оно меньше, вам нужно немного согнуть боковой электрод, а если люфт больше, вы должны немного согнуть его. Кроме того, мы должны проверить свечу зажигания, производит ли она искру. Вы можете сделать это, связав четыре вилки вместе с проводом, изолируя его и соединяя провода высокого напряжения, вращая двигатель со стартером, наблюдая за искрой. Проблема в том, что для этого нужны два человека. Нужно раскрутить двигатель с помощью стартера, и посмотрите, есть ли искра от свечи. Сегодня я покажу вам, как сделать простой тестер свечей зажигания. Для тестирования нам понадобится небольшой зажим крокодила с проводом, еще один большой зажим крокодила, пьезоэлектрический элемент от зажигалки и свеча зажигания.

Источник: http://izobreteniya.net/kak-sdelat-tester-svechi-zazhiganiya/

Устройство для проверки свечей зажигания

Однажды в гараже, я подошел я к группе меха­ников и автолюбителей, которые безуспешно пы­тались завести автомобиль. У меня с собой было устройство, о котором пойдет речь ниже, и я, с его помощью, проверил свечи прямо на двигате­ле. Оказалось, что три свечи имели плохую изоля­цию. После отбора трех качественных свечей из числа запасных и установки их на двигатель вместо негодных, двигатель заработал сразу же. Это послужило толчком к написанию этой статьи.Очень часто «виновниками» плохой работы двигателей внутреннего сгорания становятся свечи зажигания. Обычно, автомеханики выяв­ляют неработающие свечи зажигания путем по­очередного отсоединения проводов от этих све­чей на работающем двигателе. При отключении неработающей свечи перебои в работе двигате­ля останутся неизменными, а если после отсое­динения провода перебои становятся заметнее, то это означает, что эта свеча исправна. Приве­денная методика общеизвестна, но она не все­гда позволяет выявить первопричину, если не работают 2-3 свечи одновременно, а такое также случается.

При эксплуатации автомобилей было замече­но, что с уменьшением сопротивления изоляции свечей они работают хуже или вообще не рабо­тают и двигатель работает с перебоями (двоит, троит), или вообще не заводится. Хорошие све­чи, как показывает практика, имеют сопротивле­ние изоляции более 10 МОм, а у новых свечей сопротивление изоляции еще больше. В принци­пе, измерять сопротивление изоляции можно мегомметром, однако не каждый автолюбитель может позволить себе приобрести его для про­верки свечей. Поэтому целесообразно изгото­вить устройство-индикатор для оценки сопро­тивления изоляции свечей при высоком напря­жении (около 2000 В). Использовать напряже­ния больше 2000 В нельзя, так как при этом между электродами свечи может проскакивать искра. Пробник для проверки свечей зажига­ния, выполненный на четырех транзисторах, описан в [1]. Автор предлагает аналогичное ус­тройство, но значительно более простое, всего на двух транзисторах.

Схема устройства для проверки свечей зажигания

Принципиальная электрическая схема уст­ройства приведена на рисунке. Схема пред­ставляет собой двухтактный автогенератор, вы­полненный на транзисторах VТ1, VТ2, подобный тому, которые использовались в качестве гене­раторов подмагничивания и стирания в магни­тофонах. В качестве источника питания используется аккумулятор ремонтируемого автомоби­ля 12 В. Режимы работы транзисторов VT1, VT2 определяются сопротивлениями резисторов R5, R6. Для защиты схемы при неправильной по­даче питающего напряжения в схему введен диод VD1. В генераторе используется высоковольтный трансформатор Т1 переделанный из ТВС-110 от черно-белого лампового телевизора, в котором удаляется низковольтные обмотки (без его раз­борки). Вместо них на каркас следует намотать две новые обмотки WI и WII по 24 витка провода ПЭВ-2 диаметром 0,8 мм. Высоковольтная об­мотка III остается без изменений. В ТВС-110ЛА она имеет 1200 витков провода ПЭВ-2 диамет­ром 0,1 мм и сопротивление 380 Ом, а в ТВС110ЛА — 1200 витков провода ПЭМ диамет­ром 0,1 мм и сопротивление 410 Ом.

Чтобы получить необходимое высокое напря­жение для проверки свечей размаха импульсов с выхода «+» высоковольтной обмотки Т1 недо­статочно. Поэтому для выпрямления этих им­пульсов и увеличения выходного напряжения в схему введен умножитель напряжения типа УН9/27-1,3 от телевизоров 3-5 УСЦТ. С умно­жителя поступает напряжение несколько выше 2000 В. Поэтому для его уменьшения до нужного значения используется делитель напряжения, выполненный на резисторах R8, R10. Благодаря ограничительному резистору R9 (10 МОм), ток для испытания изоляции свечей не может пре­вышать 200 мкА. Поэтому прибор безопасен для человека при случайном прикосновении к его выходу или испытываемой свече. Для безопас­ности при настройке устройства резисторы R8, R9, R10 и вывод «+» умножителя необходимо тщательно изолировать.

Транзисторы VT1 и VT2 необходимо снабдить радиаторами с площадью S = 50 см 2 . Устройство питается напряжением 12 В от автомобильного аккумулятора и потребляет ток порядка 600 мА. В качестве индикатора сопротивления изоляции свечи используется микроамперметр типа М4206 с током полного отклонения 200 мкА.

Настройка устройства сводится к подбору ре­зистора R8 так, чтобы при закороченных выход­ных проводах, идущих на свечу, стрелка микро­амперметра РА1 отклонялась до конца шкалы, то есть на 200 мкА.

Для проверки прибора к его выходу следует подключить резистор нагрузки 10 МОм. При этом стрелка прибора установится на делении шкалы 100 мкА. При меньшем сопротивлении резистора нагрузки стрелка прибора будет находиться в пределах от 100 до 200.

Устройством пользоваться просто: провод от гнезда Гн.1 подаем на «+» аккумулятора, про­вод от гнезда Гн.2 подаем на «-» аккумулятора (корпус автомобиля), провод от гнезда Гн.3 по­даем на головку испытуемой свечи зажигания, провод от Гн.4 подключаем к корпусу автомоби­ля и нажимаем кнопку SB1 — зажигается свето­диод HL1 и стрелка индикатора РА1 отклонится на определенную величину (для новой свечи может вообще не отклонятся). Чем меньше от­клонение стрелки РА1, тем выше сопротивле­ние изоляции свечи; при полном отклонении стрелки РА1 свечу необходимо немедленно изъять, и при отклонении более 100 также же­лательно заменить. По описанной выше мето­дике, можно также тестировать запасные све­чи, подключив их к устройству с помощью тех же проводов, что использовали для проверки свечи в автомобиле.

Для удобства пользования устройством можно сделать отдельную планку с пружинными контакта­ми для установки запасных свеч при их проверке.

Замечу, что не следует сразу выбрасывать от­бракованные свечи. Их необходимо почистить, выдержать сутки в ацетоне, затем промыть спир­том и снова проверить сопротивление изоляции

прибором. Если РА1 показывает менее 100, то та­кую свечу можно использовать. В устройстве вме­сто транзисторов КТ805АМ можно применять транзисторы типа КТ805БМ или их импортные ана­логи. Вместо микроамперметра на 200 мкА можно использовать микроамперметр на 100 мкА, зашунтировав его сопротивлением равным внут­реннему сопротивлению используемого прибо­ра. С таким шунтом прибор на 100 мкА будет иметь полное отклонение при 200 мкА. К примеру, микроамперметр на 100 мкА типа М476/3 от пере­носных магнитофонов имеет сопротивление рамки равное 1500 Ом, следовательно шунт должен иметь такое же сопротивление. Устройство можно собрать как в пластмассовом корпусе, так и в металлическом и даже в корпусе из многослойной фанеры. Для испы­тания запасных свечей зажигания или в магазине, или на авторынке, устройство можно питать от акку­мулятора типа ТР7-12 (12 В, емкость7А·ч).

Схема простая, поэтому монтаж устройства сделан навесным способом.

Литература:

  1. Бабын Д.С. Пробник для проверки свечей зажигания Радиомир — 2009. — №2. — С. 21.
  2. Кузинец Л.М, Соколов B.C. Узлы телевизи­онных приемников Справочник. — М.: Радио и связь, 1987.

Автор: Святослав Бабын (иН5У0М), пгт. Кельменцы, Черновицкая обл.
Источник: Радиоаматор №1/2017

Источник: http://meandr.org/archives/34771

Проверка свечей зажигания

Проверка свечей зажигания в дороге. У всех автомобилистов бывали моменты, когда автомобиль «троит», не работает свеча зажигания. Свечи должны проверятся на специальном стенде под давлением. А что делать, если в дороге автомобиль начал плохо тянуть, мы останавливаемся и слышим, на холостом ходу что не работает свеча зажигания. А проверять свечи при прокручивании стартера ЗАПРЕЩЕНО, да и самому это сделать не возможно. Вот и был придуман прибор для проверки свечей в так называемых дорожных условиях.

Для изготовления прибора проверки свечей зажигания нам понадобится два крокодильчика. Их продают на радио рынках, там, где припой, флюс. Один крокодильчик должен быть немного больше другого. Можно при покупке взять с собой на рынок свечу и померить. Тот, что больше, должен обхватить нижнюю часть, тот, что поменьше — верхнюю. Ещё нам понадобится зажигалка с пьезоэлементом.

Ещё по теме  Щетки стеклоочистителя с подогревом своими руками

Разбираем зажигалку и припаиваем к проводу, который выходит из пьезоэлемента, провод примерно 15 см. (Например чёрного цвета).

К нижней части пьезоэлемента к окружности желтоватого цвета припаиваем такой же кусочек провода (Например, белый).

Теперь черный провод припаиваем к меньшему крокодильчику, белый к тому, что больше. И вставляем обратно в зажигалку, выводя провода с того места где, раньше выходил огонь.

Подключаем маленький крокодильчик к верхней части свечи. Большой крокодильчик подключаем к нижней.

Нажимаем на кнопку зажигалки. Вот и видно есть искра или нет. Также обращаем внимание на то, чтобы искра не пробивала в сторону. Если пробивает — выбрасывайте свечу.

Видео. Проверка свечи зажигания мультиметром

Видео. Как проверить свечу зажигания

Источник: http://ural-wolf.ru/remont/proverka-svechi.php

Надежные способы проверки свечей зажигания своими руками

Самостоятельное выявление проблем

Процедура нетрудная. Самый простой способ – визуальный. Самый сложный связан с детальным изучением работоспособности двигателя.

Одним из явных признаков поломки этих является нарушение в работе двигателя. Например, он может тяжело запускаться, у него могут быть холостые обороты.

Другие признаки таковы:

  1. Первый связан с вращением коленчатого вала. Если его вращение осуществляется с нужной частотой, но сам мотор не запускается, это признак отсутствия зажигания. Иначе говоря, воздушная смесь не воспламеняется.
  2. Если в цилиндрах вспыхивает смесь из горючего и воздуха, мотор может трудиться крайне не стабильно.
  3. При запуске двигателя не функционирует стартер. В итоге и двигатель тоже затухает.
  4. Очень высокие расходы горючего. Если состав из топлива и воздуха не воспламеняется, то мощь силового агрегата сокращается или падает до нуля. Компенсировать потери мощности может подача увеличенной дозы горючего в цилиндры. И в результате получаются внушительные траты топлива.
  5. Не работает катализатор. Если в технологии нет зажигания, нет и возгорания топливовоздушного состава. И не загорающееся топливо оказывается в катализаторе. И там оно окисляется. И катализатор перестает функционировать.
  6. Плохо запускается холодный мотор. Во время поворачивания зажигания холодные сосредотачивают в себе конденсат. А он считается отличным проводником электричества. Если дистанция между электродами увеличивается, то и должна развиваться степень напряжения пробоя. Самостоятельно её развить нельзя, ведь энергия будет устраняться по указанным электродам, а также конусу из керамики.
  7. На поверхности есть следы механических дефектов. Это признак либо полной поломки, либо неправильной работы.
  8. На электродах имеются нагары и отложения. От самих свечей опахивает топливом. Это свидетельство того, что сама система, и все до одной неисправны.
  9. Повреждённый кабель, проводящий мощное напряжение, могут серьёзно ухудшать привычную работу.

Последствия

Помимо того, что двигатель в один прекрасный день может попросту не завестись, нарушив планы владельца машины, возможны и другие, более неприятные последствия. Наиболее серьезным является детонация в цилиндрах, влекущая за собой мощный взрыв. Она способна спровоцировать последующую детонацию оставшегося заряда в камере сгорания. Отражение звуковых волн от стенок камеры порождает металлический звук.

Пропорционально возрастанию этого звука начинает падать мощность мотора, в отработанных газах наблюдается присутствие черного дыма. Помимо этого увеличивается нагрузка на детали ДВС. В последствие которой обгорают ГБЦ, кромки поршней, электроды СЗ. Разрушенная масляная пленка верхней части цилиндров увеличивает их износ.

Если следовать рекомендациям производителей авто, то нужно производить регулярную замену в момент технического обслуживания. Однако, по отзывам и опыту водителей, замену необходимо осуществлять каждые 25-35 тыс. км. Рекомендации к самим СЗ говорят о замене классических вариантов уже после 15 тыс. км. Если СЗ выполнены из платины, то срок их службы увеличивается до 100000 км. В любом случае, лучше не ждать, когда расходники начнут выходить из строя.

Методики диагностики

Периодически диагностировать своими усилиями свечи в собственном автомобиле крайне необходимо. Часто их диагностику выполняют специалисты, осуществляющие ТО всего автомобиля или его силовой системы.

Свечи зажигания – составляющие, вполне доступные и для самостоятельной диагностики. Проведение этой работы не является проблематичным. Важно аккуратно вынуть, сложить их по порядку, чтобы затем не перепутать.

Визуальный метод

Как уже было замечено, самый простой метод диагностики – визуальный. Как проверить работоспособность свечей зажигания? Здесь особое внимание уделяется внешнему облику. Далее предложены фотопримеры с разными кондициями:

  1. Нормальное рабочее состояние.
  2. Повышенные траты горючего.
  3. Слабый состав из горючего и воздуха.
  4. Лишнее образование присадок.
  5. Маслоотражательные колпачки в плохом состоянии.
  6. Сломан один из клапанов или перегородка между кольцами поршня.
  7. Мотор трудился слишком долго или применялось топливо низкого качества.
  8. Сгорело масло из-за выработки маслосъёмных колец поршня.

Как проверить исправность свечей зажигания? На них исключаем: деформации, сколы, разные царапины и т. д.

Если на каждом тепловом конусе сажа и гарь, то горючее подаётся равномерно и прогарает стабильно. Если есть разница в количестве нагара, топливо подаётся проблематично.

Если на элементах есть масляный нагар, это признак, что мотор топливная технология подлежат восстановлению.

Исключаем также тёмные дорожки. Это признак разрушенного глазурованного покрытия.

Если был обнаружен один или несколько их обозначенных признаков, это ещё не является свидетельством полной изношенности. Абсолютно удостовериться в этом возможно только оборудованием.

Как определить поломку свечи

Неисправность свечи зажигания — явление довольно частое, имеющее ряд причин своему возникновению:

  • превышение рабочего ресурса запчасти — как правило, у них он составляет порядка 35-50 тыс.км. при поломке раньше данного километража причину нужно искать в используемом горючем и его качестве, либо виной стало масло с присадками. Также износ значительно увеличивается при перегреве или детонации мотора;
  • присутствие на электродах масла — обычно такое происходит из-за переизбытка масла в движке, износе блока цилиндров и поршневых колец и поршней. Если двигатель турбинный, стоит проверить ее состояние;
  • чрезмерная загрязненность сажей — обычно наблюдается при некачественной горючей смеси или несбалансированным топливовоздушном составе;
  • шлаковые и лаковые осадки — появляются из-за присутствия в масле и топливе различных присадок;
  • неисправность центрального электрода — возможно при некорректно выставленном зажигании, а также при низкокачественном горючем, осадках в камере сгорания, неисправных клапанах и нарушение затяжки в головки блока цилиндров;
  • нарушение разъема — происходит ввиду старости или перегревания контактов;
  • расплавление электродов — встречается при наличии в камере сгорания самовоспламеняющихся осадков, либо при низком качестве используемого топлива или неисправности клапанов.

Обнаружить поломку СЗ помогут следующие признаки:

  • затрудненный запуск ДВС;
  • двигатель троит и дергается, не набирая мощность и тягу;
  • увеличивается расход горючего;
  • слабый отклик на воздействие на педаль газа, низкие обороты.

Как правило, эти сигналы наблюдаются в совокупности. Не стоит пренебрегать проверкой, поскольку вождение автомобиля с такой неисправностью грозит более серьезным ремонтом, чем замена СЗ.

Диагностирование

Как проверить свечи зажигания самому на инжекторе? Эта методика считается одной из самых распространённых и применяемых видов проверок. В быту диагностика идёт по таким стадиям:

  1. Элементы как следует очищаются: устраняется нагар и прочие загрязнения.
  2. С применением щупа (устройства для контролирования зазора) настраивается дистанция между электродами.
  3. Нанизывается провод.
  4. Свеча прикладывается металлической стороне автомобильного силового аппарата. Так образуется требующееся электрическое взаимодействие.

Если у вас возникают сложности с проверкой по такому принципу, тогда как проверить работу свечей зажигания на инжекторе? Можете просто запустить стартер, а затем и сам двигатель. Когда при запуске сразу образуется искра синего цвета, значит, все хорошо. Если получается искра с красным оттенком, или вовсе нет, нужна замена. Проверка искры свечи зажигания на этом закончена.

Устройство мультиметра

Как заменить свечу зажигания

Алгоритм действий при замене, в принципе, аналогичен практически на всех моделях автомобилей, исключая те, которые имеют специфичную конструкцию силового агрегата. Сама процедура производится исключительно при неработающем моторе. Лучше всего, если мотор и СЗ холодные, иначе есть риск получения ожога.

Чтобы своими руками произвести замену детали потребуются:

  • свечной ключ с головкой (чаще всего, идут в продаже в наборе);
  • щупы или устройство для измерения зазора электродов;
  • свечи;
  • подходящие инструменты для снятия моторного чехла;
  • смазка-диэлектрик;
  • металлическая щетка;
  • компаунд-диэлектрик на силиконовой основе.

Сама процедура замены происходит в несколько этапов

  1. Производится снятие защитного кожуха движка, освобождая доступ к рабочей области;
  2. Щеткой очищается зона вокруг СЗ;
  3. Плавно, чтобы не повредить колпак провода или ее саму, снимается клемма свечи;
  4. Свечным ключом выкручивается старая (лучше производить замену поочередно, чтобы не забыть последовательность подключения проводов);
  5. Проверяется свечной колодец, производится его очистка, на клемму наносится компаунд, для беспроблемного снятия в будущем;
  6. Диагностируются все провода и клеммы, производится при необходимости чистка и смазка;
  7. Устанавливается новая деталь, клемма возвращается на место;
  8. Осуществляется демонтаж защитного чехла ДВС.

Под старой свечой нередко можно обнаружить следы горючего. Это происходит, когда СЗ частично не сжигала топливо. Новая сожжет эти остатки спустя пару минут после запуска мотора. При этом сперва могут наблюдаться повышенные обороты.

Также стоит избегать засорения свечного колодца. Для его очистки рекомендуется продув компрессором, либо запуск двигателя без установки свечи.

Диагностика с применением мультиметра

Как проверить свечи зажигания мультиметром? Мультиметр – крайне удобный прибор для проведения подобных диагностик. Его также называют тестером. Не нужно его путать со стендовой проверкой. Стенды встречаются на СТО. Для дома он совершенно не годится. Проверка свечей зажигания мультиметром: применяя щупы, можно осуществить их изучение на присутствие внутреннего короткого замыкания.

С мультиметром работать довольно просто. К тому же по своей конструкции он не является сложным прибором. А как проверить сопротивление свечи зажигания мультиметром? Для выявления потенциальных коротких замыканий производятся такие действия: щуп данного прибора накидывается на элемент, последний щуп – на её цокольную часть. Если при контакте образуется искра, значит, проблем нет. Она года к дальнейшему использованию. Вот как проверить свечи зажигания тестером.

Какие свечи зажигания выбрать?

Автомобильный рынок предлагает широкий ассортимент СЗ. При этом, свечей конкретного автопроизводителя встретить невозможно. Существуют предприятия, выпускающие продукт под именем какой-либо марки авто, имея с ней заключенный договор. Однако, в этом случае покупатель просто переплачивает за название.

При приобретении расходника стоит ориентироваться, в первую очередь, не на производителя, а на модель и технологию производства. Среди элементов с двумя электродами наиболее популярными являются:

  1. Denso PK20PR-P8 — приемлемая цена, увеличенный расходный ресурс за счет платинового напыления, многообразие модификаций, свойство самоочистки на повышенных оборотах, но при этом плохо ладит с сжижженым газом и не любит работу на холостом ходу;
  1. NGK BKR6EIX — на порядок дороже аналогов, но при этом имеет пропорционально больший ресурс, стабильно работает даже при разряженном аккуме, очень привередлива к качеству горючего;
  2. Bosch WR7DP — благодаря своей конструкции имеет плазменно-факельную искру, дающую стабильную работу даже при низком бортовом напряжении, рассчитана на работу до более 60 тыс.км;
  3. Champion RN9YCC4 — отлично держит любую нагрузку, достаточно экономна, как на средних, так и на высоких оборотах, соответствует экологичным нормам, но весьма дорогая.

Диагностика с помощью особого пистолета

Это довольно интересная методика. И часто задействуется для домашнего диагностирования. Здесь необходим особый пистолет для проверки свечей зажигания. Этот прибор в мировой автомобильной практике используется уже достаточно долгое время. А вот отечественные автолюбители стали его широко применять сравнительно недавно.

Эта методика подразумевает проверку под специальным давлением. Алгоритм проведения данной операции:

  1. Свеча ставится в специальный разъём пистолета. Затем на неё крепится колпачок.
  2. После надёжной фиксации свечи, следует нажать на курок такого пистолета. После нажатия требуется проявить наибольшую сосредоточенность.
  3. Если после этого нажатия образовалась искра, а на самом пистолете засияла лампочка, значит, проверяемая деталь работоспособна.

Обозначенная методика не завоевала огромную славу среди российских автолюбителей, поскольку она не гарантирует абсолютной уверенности в хороших рабочих кондициях свечи. К тому же проверка производится под давлением. А в пистолете оно существенно отличается от давления в автомобильной технологии. Но зато, благодаря этой методике водитель может совершенно не сомневаться в поломке свечи. Тем более, если этот факт был определён в процессе проверки.

Способы диагностики

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить – не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

Проверка искры

Демонтаж СЗ перед диагностикой
Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку СЗ от нагара и загрязнений. После чего, используя щуп – прибор для регулировки зазора – настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

Проверка мультиметром

Можно использовать специальное устройство для проверки – он называется тестер либо мультиметр. Нужно отметить, что тестер – это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр – это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп – на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше (автор видео – Дмитрий Мазницын).

Проверка «пистолетом»

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

  1. СЗ устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
  2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
  3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики (автор видео – Наиль Порошин).

Самостоятельное очищение свечи

Во многих случаях диагностика свечи сводится к её очистке. Ведь свеча, покрытая нагаром и грязью, начинает работать всё хуже и хуже.

Самостоятельное её очищение проходит по таким методам:

  1. Ручной метод. Здесь не требуются вспомогательные приборы. Крайне важно соблюдать аккуратность, иначе можно повредить электрод. Также в этом деле не нужны острые предметы. Сгодятся: щётка из металла, зубная щётка, наждачка с мелкой зернистостью.
  2. Применение песка. Нужна ёмкость с ним и дрель. В последнюю ставится свеча. Её окончание с электродом ставится в песок. Запускаем дрель. Смотрим за качество оборотом (незначительные).
  3. Применение пескоструйного аппарата. Такой метод эффективно устраняет отложения и нагары. Здесь используются разные типы песка. Операция проходит с эффектом сжатого воздуха.
  4. Химическое очищение. Этот метод помогает быстро ликвидировать отложения. Здесь применяются такие средства, как ацетон, препарат («Фейри» или его аналоги) и уксус. Также годится состав для очищения карбюратора или препарат от ржавчины. Некоторые умельцы для чистки задействуют «Кока-колу». Любое их указанных средств наносится слоем примерно в 3 мм. Так держится порядка 4 минут. Затем промываем питьевой жидкостью. Для очищения крайней части задействуются спички или деревянные палки.
  5. Применение силита. Свечи помещаются в банку. В неё заливается это средство. После чего ёмкость ставится под горячую воду. Получается химическая реакция. Следует час ожидания. Затем можно очищать электрод стандартной зубной щёткой.
  6. Использование уксуса. Свеча ставится в банку с ним. Время пребывания – 1 час. Затем в этот состав накапывается немного электролита. Далее свеча чистится. Можно задействовать зубочистку.

Не проводите диагностику свечей, снимая колпаки на включённом двигателе. Риск получить удар током. Также можно сжечь катушку или коммутатор.

Как известно, работоспособность свечей зажигания (СЗ) играет одну из ключевых ролей в функциональности силового агрегата авто — двигателя. Выход из строя этих элементов влечет за собой определенные проблемы, о которых любой автолюбитель должен знать. Как самому в домашних условиях проверить свечи зажигания мотора и как выявить неисправность — читайте ниже.

КАК ОПРЕДЕЛИТЬ НЕИСПРАВНОСТЬ СВЕЧЕЙ ЗАЖИГАНИЯ

Тестер для проверки свечей зажигания

Выявить своими силами работоспособность СЗ не так сложно — это можно сделать как путем визуального осмотра, так и проанализировав работоспособность двигателя. Одним из основных симптомов поломки СЗ является нестандартная работа двигателя. В частности, речь идет о тяжелом запуске силового агрегата, его нестабильной работе, в частности, на холостых оборотах.

Но кроме этих симптомов, существуют множество других признаков, которые приведены ниже:

  1. В частности, речь идет о вращении коленвала. Коленчатый вал вращается с необходимой частотой, однако силовой агрегат не заводится, поскольку в системе не происходит зажигания, т.е воспламенения воздушной смеси.
  2. Наличие вспышек в цилиндрах. Если в цилиндрах происходят вспышки топливовоздушной смеси, это может привести к нестабильной работе мотора. В частности, ДВС будет работать с перебоями.
  3. Плохой запуск мотора. В принципе, двигатель может запускаться, но если стартер перестает работать, мотор также глушится.
  4. Повышенный расход бензина. Если воспламенение топливовоздушной смести отсутствует, то мощность двигателя либо снижается, либо вовсе теряется. Соответственно, компенсация мощности мотора осуществляется в результате подачи увеличенной порции топлива в цилиндры. В конечном итоге это приводит к перерасходу топлива.
  5. Выход из строя катализатора. Если в системе не происходит зажигание, топливовоздушная смесь не сможет воспламеняться. То горючее, которое не воспламеняется, будет попадать в катализатор и окисляться, таким образом, способствуя его выходу из строя.
  6. Проблемы в запуске холодного мотора. В тот момент, когда водитель проворачивает ключ в замке зажигания, холодные СЗ могут собирать конденсат, что само по себе является хорошим электропроводником. Если зазор между электродами СЗ будет увеличенный, уровень напряжения пробоя должно быть повышен. Однако в домашних условиях его повысить невозможно, поскольку электроэнергия будет уходить по этим самым электродами и керамическому конусу.
  7. Еще один, не менее важный признак — наличие следов механических повреждений на поверхности свечи зажигания. Это свидетельствует если не о полной поломке, то, как минимум, некорректной работе СЗ, что со временем может привесит к ее выходу из строя.
  8. Наличие нагара и отложений на электродах СЗ. Кроме того, если от СЗ пахнет горючим, это свидетельствует о неисправности самой системы, а также свечей.
  9. Высоковольтные кабеля на СЗ также могут способствовать ухудшению работоспособности двигателя. Особенно, если эта провода повреждены.

Свечи зажигания — с налетом и без него

вернуться к содержанию

СПОСОБЫ ДИАГНОСТИКИ СВЕЧЕЙ ЗАЖИГАНИЯ

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

ПРОВЕРКА ИСКРЫ

Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку свечей зажигания от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

ПРОВЕРКА МУЛЬТИМЕТРОМ

Проверка свечей зажигания мультиметром

Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше.

ПРОВЕРКА СВЕЧЕЙ ЗАЖИГАНИЯ ПИСТОЛЕТОМ

Пистолет для проверки свечей зажигания

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

  1. Свечи зажигания устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
  2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
  3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики.

вернуться к содержанию

САМОСТОЯТЕЛЬНАЯ ЧИСТКА СВЕЧЕЙ ЗАЖИГАНИЯ

Процедура очистки СЗ представляет собой достаточно важный вопрос для любого автолюбителя. Необходимо понимать, что во время самостоятельной очистки свечи необходимо быть наиболее осторожным и внимательным, в противном случае вы можете просто испортить СЗ.

Чтобы сделать очистку, можно воспользоваться несколькими методами, подробное описание каждого из них приведено ниже:

  1. Процедура ручной очистки является наиболее популярным способом, поскольку для его выполнения не нужны дополнительные приборы. В ходе ручной очистки нужно быть аккуратным. Поскольку неосторожные действия могут привести к повреждению электрода. Для чистки нельзя использовать острые предметы. Для этого можно использовать жесткую металлическую или зубную щетку, также подойдет мелкозернистая наждачная бумага.
  2. В некоторых случаях для очистки можно применять песок, кстати, этот вариант является одним из наиболее эффективных. Вам потребуется емкость с песком и дрель. В дрель устанавливается свеча, которая концом с электродом помещается в песок, после чего дрель запускается на небольших оборотах.
  3. Использование пескоструйной машинки — такой способ более актуален для специализированных станций. Для удаления отложений и нагара применяется несколько видов песка, сам способ осуществляется с воздействием сжатого воздуха. Следует отметить, что данный метод является одним из наиболее эффективных.
  4. Вариант химической очистки также позволяет эффективно избавиться от отложений. Для этого может применяться несколько средств — уксус, ацетон, моющее средство Фейри. Также для этих целей можно использовать жидкость для прочистки карбюратора либо средство от ржавчины. Кроме того, некоторые автолюбители используют напиток кока-кола — как показывает практика, данный метод также является довольно эффективным.
  5. Для очистки можно использовать ацетон либо любое средство от ржавчины. Одно из этих средств необходимо нанести на поверхность, при этом слой должен составлять около 3 мм. Свечу необходимо подержать около 40 минут, после чего промыть ее обычной водой. Для очистки наконечника используйте деревянную палку или спичку.
  6. Использование силита. СЗ кладутся в банку, после чего емкость заливается силитом, а затем поддается напору горячей воды, в конечном итоге происходит химическая реакция. Затем нужно подождать час, после чего, применяя обычную зубную щетку, можно прочистить поверхность электрода.
  7. «Дедовский» способ очистки — с применением уксуса. Свечка помещается в емкость с уксусом на один час. Далее, в раствор необходимо добавить несколько капель электролита, после чего СЗ очищается, для этого можно применять зубочистку.

Специалисты не советуют проверять работу свечей методом снимания колпачков на работающем двигателе. Во-первых, может ударить током, а, во-вторых, можете спалить катушку или коммутатор.

вернуться к содержанию

по материалам сайта: АВТОЗАМ

Создание своего тестера

Метод проверки с тестером довольно эффективен. Но если у вас нет подобного прибора, его можно создать самостоятельно. Здесь основой служит зажигалка, а операции таковы:

  1. Разбирается зажигалка. Устраняется пьезоэлектронная составляющая с парой проводов.
  2. Окончания провода немного удлиняются и изолируются.

Провод крепится к верхнему контакту, а база блока присоединяется к корпусу.

Суть проверки таким устройством такова: если при нажатии его кнопки видна искра, свеча работает хорошо. Если искры нет, свеча сломана.

Проверка тестированием на искру (проверка на массу)

Прохожий способ, правда, с применением специальной аппаратуры, используется на СТО. В идеале проверка должна проводиться на стенде, но в «полевых условиях» можно обойтись и без него — понадобится только щуп:

  1. Отверните свечу, отрегулируйте щупом расстояние между электродами (должно быть 0.7 мм) подгибанием бокового. Зачастую при длительной эксплуатации происходит подгорание электродов, что приводит к увеличению зазора и потере мощности.
  2. Подключите свечу к одному из высоковольтных проводов и вплотную поднесите к двигателю до контакта с массой.
  3. Попросите помощника повернуть ключ зажигания и покрутить стартером.
  4. Сами же в это время понаблюдайте за искрой. Если возникает искра яркого голубого оттенка, то проверяемое устройство исправно. При наличии красной искры свеча, возможно, требует чистки или же она неисправна. При полном отсутствии искры элемент абсолютно точно неисправен и нуждается в замене.
Ещё по теме  Подключение розетки фаркопа автомобиля самостоятельно

Подобную проверку в целях безопасности рекомендуется проводить в диэлектрических перчатках. Отметим также, что хорошая искра при данном способе проверки не гарантирует исправности свечи, т. к. в реальных условиях она работает под давлением до 60 атм.

Этот способ проверки затруднительно провести на некоторых современных моторах, так как длина высоковольтного провода в них может не позволить дотянуться его концом до неизолированного участка двигателя. В этом случае придется демонтировать некоторые элементы в моторном отсеке.

Диагностика. Методика остекления

Как проверить свечу зажигания на работоспособность? Методика предполагает, что верхняя сторона изолятора будет менять свой цвет. Должен получиться жёлтый цвет с хорошим, почти глянцевым блеском. По виду эти свечи похожи на стекло.

Такая дилемма образуется после весьма беспечного движения на автомобиле. Здесь может быть слишком интенсивное применение кикдаунов и перегазовка. Так нарушается образование искр на значительных оборотах, и на поверхностях возникают стеклообразования. Этот дефект нельзя устранить своими силами. И свечи подлежат замене.

Важно своевременно проводить диагностику свечей зажигания, чтобы в дальнейшем избежать проблем с двигателем.

Видео: как проверить свечи зажигания мультиметром:

Видео: как проверить искру на свече зажигания

Что можно определить данным прибором

Испытания элементов зажигания, таким образом, дает следующие результаты, увидев которые автолюбитель сможет получить полную картину их работы.

  1. Мощность искры. По ее цвету, автолюбитель всегда сможет понять, достаточно ли она поджигает топливную смесь. Самая сильная искра, имеет белый цвет и голубой, слабая — розовый. А может быть и такое, что она вообще отсутствует.
  2. Поведение искры при различных оборотах. Как было сказано выше, данный прибор также диагностирует работу электродов под давлением, воссоздавая минимальные и максимальные обороты. Поэтому, наблюдая за образованием искры при разном давлении, автолюбитель увидит поведение электродов под давлением, и как они образуют искру.
  3. Также можно использовать данный прибор для чистки свечей зажигания. Делается это просто. Если электроды свечей выполнены из драгоценных металлов, то для чистки свечей понадобится только наличие мощной искры. Ведь топливо, которое должно поджигаться отсутствует, не давая дополнительного нагара на электроды. То есть на очищаемую поверхность действует мощная искра, которая, в буквальном смысле, при большом давлении начнет сжигать образовавшийся нагар с поверхности электродов.

Вот такие важные функции имеются на приборе, имеющем маркировку sl 100.

Существуют также и другие приспособления, которыми можно только проверить элементы зажигания на предмет наличия искры. Но к сожалению они не дают такого эффекта как полное диагностирование цикла работы.

Нужно запомнить, что может возникнуть ситуация, при которой тестирование электродов покажет безупречную работу на всех оборотах, а после вкручивания их в силовой агрегат, автомобиль будет плохо работать. В таком случае возможной причиной плохой работы двигателя может быть контактная группа замка зажигания. В ней может произойти короткое замыкание, которое будет влиять на силу тока во всей цепи машины.

Определяем оптимальный параметр

Какое сопротивление должно быть на свечах зажигания? Многие современные СЗ оборудованы встроенным резистором, назначение которого подавление образовывающихся при работе системы зажигания радиопомех. Величину сопротивления можно отыскать в интернете, введя маркировку СЗ или прибегнув к помощи справочной литературы. О наличии встроенного резистора свидетельствует буква «Р» присутствующая в маркировке изделия.

Проверить сопротивление встроенного резистора можно с помощью тестера. Для проведения диагностики, нужно придерживаться последовательности:

  • подключите щупы измерительного прибора к кончику свечного центрального электрода и высоковольтному контакту;
  • оцените величину сопротивления, если его параметр ощутимо отклоняется от рекомендованных в справочной литературе значений, то нужна замена тестируемого изделия.

Для свечных устройств с резистором, сопротивление колеблется от 2 до 5 кОм. Если СЗ без резистора, то этот параметр составляет 0 кОм. При длительной работе СЗ, или нарушении работы двигателя наблюдается воздействие на материал, из которого изготовлен резистор, прорвавшихся газов. Вследствие этого возрастает сопротивление, оно может приравниваться к бесконечности, в такой ситуации наблюдается выход СЗ из строя.

Проверять какое реальное сопротивление на свечах зажигания стоит с помощью тестера, потому что диагностика «на искру» не дает объективной информации об исправности резистора. Возникновение искры возможно и при неисправном резисторе, при этом работоспособность установленной в автодвигатель свечи снижается или вовсе отсутствует.

Изготовление тестера в домашних условиях

Проверить работоспособность СЗ можно при давлении от десяти атмосфер. Предлагаем вам ознакомиться с одним из способов изготовления стенда для проверки работоспособности свечи, своими руками:

  1. Для проведения диагностики сварите специальную герметическую камеру, с помощью которой можно наблюдать за искрообразованием. Создать высокое напряжение можно используя КЗ от машины и УАЗовский вибратор.
  2. С помощью сварки, изготовьте из листа стали куб 60х60 мм.
  3. На одной грани куба предусмотрите крепление для специального органического стекла, имеющего большую толщину. Толщина стекла играет важную роль: внутри куба будет создаваться высокое давление. Через стекло вы будете наблюдать мощность свечной искры.
  4. Напротив грани со стеклом внутри куба приклейте небольшое зеркало, оно необходимо в ситуациях, когда обзор будет преграждать боковой электрод.
  5. С торца изделия приварите штуцер для СЗ;
  6. Приварите наконечник, для подачи сжатого воздуха.

Принцип работы самодельного устройства простой состоит из последовательности:

  • вкрутите свечу;
  • подайте в куб сжатый воздух;
  • включите катушку зажигания;
  • через смотровое окошко из стекла, наблюдайте за искрообразованием.

Отсутствие искры указывает на необходимость замены тестируемого изделия.

Рекомендуем посмотреть видео об изготовлении прибора для проверки свечей зажигания под давлением своими руками:

Первые признаки неисправности свечи

1. Отказ запуска двигателя при вращении коленчатого вала с большой частотой.

2. Наличие вспышек горючей смеси в цилиндре, результатом чего является неполноценная работа силового агрегата.

3. При включении стартера двигатель завершает свою работу.

4. Увеличение расходования топлива, происходящее из-за отсутствия воспламенения в цилиндре. В результате двигателю приходится наверстывать подачу мощности за счет большего расходования энергии.

5. При отсутствии зажигания несожженное топливо попадает в катализатор, в результате чего происходит его окисление, что ведет к поломке катализатора.

6. Наличие механических повреждений любого рода.

7. Нестабильный запуск холодного двигателя.

8. Наличие отложений черного цвета на электродах и изоляторе.

9. Присутствие запаха топлива в салоне авто говорит о проблемах со свечой зажигания.

10. Неполадки с проводами.

Что способствует поломке и как проверить работу свечей зажигания? Причины могут быть разнообразными. На работоспособность свечи могут влиять:

  • Качество топлива. Если оно содержит присадки с повышенным содержанием железа, используемые для увеличения октанового числа, следует ожидать появление отложений на электродах, что препятствует искрообразованию.
  • Техническое состояние внутренних деталей силового агрегата. Малейший прорыв картерных газов, проблемы с поршневыми кольцами, просачивание масла в цилиндр благоприятствуют образованию нагара и способствуют быстрой поломке свечей.

  • Техническое состояние подачи топлива. Некачественная и нестабильная подача топлива приводит к неполному сгоранию смесей, что способствует образованию нагара на свечах и их поломке.
  • Техника эксплуатации. Чрезмерные нагрузки транспортного средства в виде работы силового агрегата при пониженных температурах, частые поездки на короткие расстояния во много раз сокращают срок службы свечи.
  • Проверка искры

    Сперва необходимо снять высоковольтные провода. Делайте это крайне аккуратно – иногда они прикипают к контактам. Не дергайте силой провод – так вы оборвете его внутренности, из-за чего будут возникать пробои. Дальше вам понадобится шестигранный свечной ключ. В зависимости от марки автомобиля, он может быть разного диаметра. При покупке такого ключа обязательно говорите продавцу марку и модель вашего авто, а также объем силового агрегата. Без данного инструмента открутить свечи просто невозможно. Вынув элемент наружу, начала тщательно очищаем его от нагара. Вообще, его не должно быть на поверхности. Но перед тем, как самому проверить свечи зажигания, очищаем их от всей накопившейся грязи. Первый признак неисправности – это большой зазор между электродами. Для его определения вам нужен специальный измерительный щуп. Таким же измеряют зазоры в клапанах на карбюраторных автомобилях. Купить такой щуп можно на любом авторынке.

    Диагностика без приборов

    Как самому проверить свечи зажигания при отсутствии нужных приборов-тестеров? Сделать это под силу каждому. Есть проверенный способ. Но вам нужен помощник. Для этого выкручиваем свечу и надеваем на нее обратно высоковольтный провод. Помощник крутит стартер. В это время одну часть свечи направляем на массу – прислоняем к любой металлической части двигателя. Важно, чтобы на ней не было краски, иначе контакта не произойдет. Искра должна быть голубого цвета.

    Проверка мультиметром

    Еще один косвенный способ диагностики, не гарантирующий 100% верности результата, можно реализовать, используя такой прибор как тестер электрических цепей (мультиметр).

    • прибор выставляется на сопротивление 20 кОм;
    • один провод мультиметра соединяется с контактной головкой, а другой с центральным электродом.

    Если контакт есть (тестер показывает сопротивление), то причиной неисправности может быть повреждение изолятора. К сожалению, это устройство не разрядник, поэтому, недостатком такой методики является невозможности контроля искры. Кроме того, для различных типов свечей должно устанавливаться свое значение сопротивления, которое не всегда известно.

    Приборы для проверки, которые можно сделать самостоятельно

    Существует большое количество схем, по которым можно самостоятельно соорудить стенд, предназначенный для проверки свеч. Прибор, сделанный своими руками, поможет сэкономить деньги. Использовать такие аппараты можно многократно. Способ подойдет для тех, кто интересуется конструированием и желает иметь в распоряжении устройства собственного производства.

    Проверка с помощью пьезоэлемента от зажигалки

    Дешевый способ проверки – использование инструмента, сделанного из простой зажигалки. Ее необходимо разобрать. Для устройства понадобится пьезоэлемент, содержащийся внутри. Провод, выходящий из данного модуля, можно удлинить.

    Чтобы проверить работоспособность свечи, достаточно подсоединить провод к наконечнику свечи, а корпус пьезоэлемента прикрепить к ее корпусу. После нажатия кнопки на пьезомодуле, должна проскочить искра. Если ее нет, деталь нуждается в замене. Конструкция простого самодельного тестера выглядит следующим образом:

    Прибор имеет один существенный недостаток. При работе на деталь оказывается давление. С помощью тестера на основе пьезоэлемента давление не создается. Поэтому результаты могут быть некорректными.

    Делаем простой тестер зажигания своими руками

    В бензиновых автомобилях одна из частых поломок – проблема с зажиганием. В этой статье мы вам расскажем, как из подручных средств можно легко и просто сделать портативный тестер зажигания вашего автомобиля. Нам нужно:

    • шприц ( 20 кубиков )
    • провод
    • свеча зажигания ( подойдет любая старая или ненужная)

    У свечи по кругу срезаем резьбу. Её мы будем использовать как коннектор для подключения модуля зажигания или высоковольтных проводов.

    Изобретатели делают покупки в бюджетномкитайском интернет-магазине.

    Должно получиться что-то подобное этому: резьбу нужно обрезать, но оставить целым изолятор.

    Берем шприц и отрезаем у него носик. Также удаляем поршень. Делаем строго по центру отверстие и вставляем туда нашу свечу. Отверстие лучше всего будет сделать при помощи паяльника. Вот такая картина должна быть в идеале:

    Электроника для самоделок вкитайском магазине.

    После этого приклеиваем свечу с помощью термо или суперклея к шприцу. В центре поршня делаем отверстие, в него вставляем провод и также закрепляем. С другой стороны на провод цепляем крокодил. Мы будем его цеплять на массу.

    Вставляем поршень в шприц и получаем и получаем достаточно простой разрядник. К тому же у нас еще и изменяется расстояние до искры. При проверке нам будет не важно общий модуль зажигания у автомобиля или раздельный. Крокодил цепляем на массу, вынимаем из авто высоковольтный провод и одеваем на тестер. Если все хорошо, то внутри шприца мы будем видеть искру.

    zen.yandex.ru

    Описание прибора

    Мультиметр это комбинированное электроизмерительное устройство, предназначенное для выполнения диагностики и включающее в себя несколько функций. В частности, этот девайс может использоваться как амперметр, омметр, а также вольтметр. На сегодняшний день в продаже можно встретить аналоговые и цифровые устройства для проверки. По конструктивным особенностям такие девайсы можно разделить на переносные, а также стационарные, которые имеют значительно больше возможностей.

    Проверка с использованием самодельного устройства

    Для того чтобы собрать самодельный разрядник, понадобятся следующие материалы:

    • шприц (20 мл);
    • гужон (резьбовая втулка по диаметру свечи);
    • клей;
    • маленький шприц для нанесения клея;

    Схема сборки следующая. У шприца срезается носик. На место среза и прилегающую внутреннюю плоскость наносится клей и устанавливается гужон. Не будет лишним дополнительно заизолировать крепление гужона при помощи проволоки или герметика. Самодельный стенд готов.

    Использовать разрядник очень просто. Для этого нужно снять свечу, вкрутить ее в гужон, надеть высоковольтный провод. Корпус свечи должен быть замкнут на «массу». Шприц лучше закрепить. После запуска двигателя автомобиля нужно давить на поршень шприца. Если под давлением искра не появляется, слабая или смещается от пространства между электродами на корпус либо центральный электрод, то такая свеча неисправна.

    Чистка свечей

    Многие начинающие автовладельцы сталкиваются с такой проблемой как чистка свечей. Из-за неосторожного обращения можно повредить изделие или вывести его из строя. При чистке свечей зажигания своими руками, используют следующие общепринятые способы:

    ручной: пригодится металлическая щётка, ветошь, зубная щётка. Лёгкими движения вокруг цоколя убираем нагар, приводя изделие в стандартный вид. При необходимости используйте растворитель для удаления нагара;

  • речной песок, который можно взять на любом пляже или водоёме. Небольшое количество песка нанести на ветошь и аккуратно протирать цоколь до полного очищения от продуктов отхода;
  • пескоструйная машина используется в сервисных центрах и ремонтных мастерских. Там песок подаётся под большим давлением, вместе со сжатым воздухом;
  • ацетон или иное средство от очищения ржи. Приобрести его можно в любом автомагазине или авторынке;
  • некоторые практикуют обычную Кока-колу, но эффективность её окончательно не подтверждена.
  • Как видим, для проверки свечей зажигания требуется совсем немного времени, сил и средств. Достаточно 10 минут, и ваш автомобиль будет в полной боевой готовности. Следуйте рекомендациям статьи, проверяйте цвет искры, тогда всё будет хорошо.

    Заводское изделие

    Заводской прибор для проверки свечей зажигания под давлением имеет следующие основные узлы:

    • корпус в виде пистолета, оборудованный специальным наконечником, выполняющим роль щупа;
    • световой индикатор;
    • колпачок из пластика, имеющий внутри сердечник, подсоединенный к проводу;
    • внутри устройства расположен небольшой генератор, его назначение — диагностика работоспособности СЗ.

    При проверке исправности СЗ вышеописанным прибором, нет необходимости запускать двигатель — это позволяет сэкономить расход топливной смеси.

    Работоспособность СЗ проверяется таким образом:

    • осмотрите СЗ, при наличии внешних дефектов (нагарообразование, нарушение целостности свечного корпуса, повреждение контактов) замените изделия новыми;
    • отсоедините высоковольтный провод, на его место установите пластиковый колпачок измерительного устройства;
    • наконечник «пистолета» уприте в ГБЦ;
    • надавите кнопку измерительного прибора несколько раз, при этом следите за лампочкой – индикатором, присутствие на ней вспышек указывает на исправность диагностируемой СЗ.

    Учтите: отсутствие искрообразования во время проведения диагностики указывает на неисправность тестируемой свечи.

    Основной недостаток устройства — погрешность измерений, нельзя судить по наличию искры о сто процентной исправности свечи: давление, создаваемое «пистолетом» отличается от параметра давления действующего внутри двигателя. Образованная искра может иметь недостаточную мощность для обеспечения нормальных эксплуатационных характеристик силового агрегата.

    Источник: http://prometey96.ru/remont/kak-proverit-svechi-zazhiganiya.html

    Самодельный тестер для проверки свечей зажигания

    Обычно свечи зажигания проверяют так: сначала щупом устанавливают межэлектродный зазор в пределах 0,8–1,1 мм, затем свечку подсоединяют к высоковольтному проводу и прислоняют до корпуса двигателя, после чего пускают стартер. Всё, можно смотреть на искру — если она ярко-голубого цвета, то всё в порядке. Наблюдается разряд красного цвета — скорее всего, свеча нуждается в чистке. Нет искры — меняйте свечку на новую.

    Стоит заметить, что на многих современных двигателях провести такой эксперимент будет сложно, так как у них высоковольтные провода слишком короткие, обрезаны впритык. Да и одному на машине сложно одновременно удерживать свечу и включать стартер. Другое дело на мотоцикле или скутере.

    Прибор, рисунок схемы которого дан ниже, является мегомметром — устройством, замеряющим электрическое сопротивление свечи зажигания. Практика показывает, что неисправные свечки имеют низкое сопротивление изоляции (менее 10 МОм), поэтому определить их качество можно мегомметром, причём не выкручивая из двигателя.

    Высоковольтный трансформатор Т1 нужно собрать из строчника на ферритовом сердечнике от старого телевизора. Высоковольтная обмотка, имеющая сопротивление от 340 до 380 Ом, оставляется — она намотана из 1200 витков, проводом ПЭВ-2, диаметром в 0,1 мм. Первичную обмотку, состоящую из двух катушек по 24 витка, следует намотать самостоятельно, сложив провод ПЭВ диаметром 0,8 мм пополам, а затем развести его свободные концы.

    Для получения напряжения 2000 В нужен умножитель U1 от старого телевизора. Благодаря токоограничивающему резистору R10 ток в испытательной цепи будет безопасным для человека — не больше 200 мкА. Следует заметить, что делать выходное напряжение свыше 2000 В не следует, так как через свечу начнет проскакивать искра, и тестер работать не будет.

    Транзисторы VT3 и VT4 выходных ключей должны быть прикручены к небольшим алюминиевым пластинам с эффективной поверхностью теплоотвода около 10 см2. Транзисторы VT1 и VT2 мультивибратора на радиаторы ставить незачем.

    Устройство по питанию подключается к аккумуляторной батарее на 12 В. Оно потребляет ничтожно малый ток — около 300 мА.

    В качестве показывающего прибора необходим микроамперметр PA1 на 200 мкА типа М4206. Хотя можно использовать индикатор-микроамперметр от магнитофона на 100 мкА, но с шунтом сопротивлением в 1,5 кОм.

    Резистором R12, который на схеме отмечен звездочкой, нужно отрегулировать ток на выходе тестера для проверки свечей. Закоротив высоковольтные провода «к свече» и «корпус», нужно добиться, чтобы стрелка прибора РА1 установилась точно на 200 мкА. Если микроамперметр зашкаливает, то необходимо уменьшить сопротивление R12.

    Готовое устройство нужно собрать обязательно в пластмассовом корпусе, а провода подключения к свечке и корпусу двигателя следует взять с двойной изоляцией. Высоковольтные провода не должны быть длинными.

    При проведении измерений, в целях безопасности, сначала подсоединяют провода, а затем только подают высокое напряжение, нажав кнопку SB1.

    Судить о годности свечи нужно по показанию миллиамперметра. Если стрелка дотянула до середины, а то и зашла за 100 мкА, то эта свечка имеет низкое сопротивление изоляции равное или меньше 10 МОм и её следует заменить, либо хорошо промыть в ацетоне или очистителе карбюратора.

    Автор: Виталий Петрович. Украина, Лисичанск.

    Источник: http://volt-index.ru/podelki-dlya-avto/samodelnyiy-tester-dlya-proverki-svechey-zazhiganiya.html

    Самодельный прибор для проверки свечей зажигания

    Как известно, работоспособность свечей зажигания (СЗ) играет одну из ключевых ролей в функциональности силового агрегата авто — двигателя. Выход из строя этих элементов влечет за собой определенные проблемы, о которых любой автолюбитель должен знать. Как самому в домашних условиях проверить свечи зажигания мотора и как выявить неисправность — читайте ниже.

    СОДЕРЖАНИЕ

    КАК ОПРЕДЕЛИТЬ НЕИСПРАВНОСТЬ СВЕЧЕЙ ЗАЖИГАНИЯ

    Тестер для проверки свечей зажигания

    Выявить своими силами работоспособность СЗ не так сложно — это можно сделать как путем визуального осмотра, так и проанализировав работоспособность двигателя. Одним из основных симптомов поломки СЗ является нестандартная работа двигателя. В частности, речь идет о тяжелом запуске силового агрегата, его нестабильной работе, в частности, на холостых оборотах.

    Но кроме этих симптомов, существуют множество других признаков, которые приведены ниже:

    1. В частности, речь идет о вращении коленвала. Коленчатый вал вращается с необходимой частотой, однако силовой агрегат не заводится, поскольку в системе не происходит зажигания, т.е воспламенения воздушной смеси.
    2. Наличие вспышек в цилиндрах. Если в цилиндрах происходят вспышки топливовоздушной смеси, это может привести к нестабильной работе мотора. В частности, ДВС будет работать с перебоями.
    3. Плохой запуск мотора. В принципе, двигатель может запускаться, но если стартер перестает работать, мотор также глушится.
    4. Повышенный расход бензина. Если воспламенение топливовоздушной смести отсутствует, то мощность двигателя либо снижается, либо вовсе теряется. Соответственно, компенсация мощности мотора осуществляется в результате подачи увеличенной порции топлива в цилиндры. В конечном итоге это приводит к перерасходу топлива.
    5. Выход из строя катализатора. Если в системе не происходит зажигание, топливовоздушная смесь не сможет воспламеняться. То горючее, которое не воспламеняется, будет попадать в катализатор и окисляться, таким образом, способствуя его выходу из строя.
    6. Проблемы в запуске холодного мотора. В тот момент, когда водитель проворачивает ключ в замке зажигания, холодные СЗ могут собирать конденсат, что само по себе является хорошим электропроводником. Если зазор между электродами СЗ будет увеличенный, уровень напряжения пробоя должно быть повышен. Однако в домашних условиях его повысить невозможно, поскольку электроэнергия будет уходить по этим самым электродами и керамическому конусу.
    7. Еще один, не менее важный признак — наличие следов механических повреждений на поверхности свечи зажигания. Это свидетельствует если не о полной поломке, то, как минимум, некорректной работе СЗ, что со временем может привесит к ее выходу из строя.
    8. Наличие нагара и отложений на электродах СЗ. Кроме того, если от СЗ пахнет горючим, это свидетельствует о неисправности самой системы, а также свечей.
    9. Высоковольтные кабеля на СЗ также могут способствовать ухудшению работоспособности двигателя. Особенно, если эта провода повреждены.

    Свечи зажигания — с налетом и без него

    СПОСОБЫ ДИАГНОСТИКИ СВЕЧЕЙ ЗАЖИГАНИЯ

    Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

    Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

    ПРОВЕРКА ИСКРЫ

    Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку свечей зажигания от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

    Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

    ПРОВЕРКА МУЛЬТИМЕТРОМ

    Проверка свечей зажигания мультиметром

    Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

    В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше.

    ПРОВЕРКА СВЕЧЕЙ ЗАЖИГАНИЯ ПИСТОЛЕТОМ

    Пистолет для проверки свечей зажигания

    Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

    В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

    1. Свечи зажигания устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
    2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
    3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

    Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики.

    САМОСТОЯТЕЛЬНАЯ ЧИСТКА СВЕЧЕЙ ЗАЖИГАНИЯ

    Процедура очистки СЗ представляет собой достаточно важный вопрос для любого автолюбителя. Необходимо понимать, что во время самостоятельной очистки свечи необходимо быть наиболее осторожным и внимательным, в противном случае вы можете просто испортить СЗ.

    Чтобы сделать очистку, можно воспользоваться несколькими методами, подробное описание каждого из них приведено ниже:

    1. Процедура ручной очистки является наиболее популярным способом, поскольку для его выполнения не нужны дополнительные приборы. В ходе ручной очистки нужно быть аккуратным. Поскольку неосторожные действия могут привести к повреждению электрода. Для чистки нельзя использовать острые предметы. Для этого можно использовать жесткую металлическую или зубную щетку, также подойдет мелкозернистая наждачная бумага.
    2. В некоторых случаях для очистки можно применять песок, кстати, этот вариант является одним из наиболее эффективных. Вам потребуется емкость с песком и дрель. В дрель устанавливается свеча, которая концом с электродом помещается в песок, после чего дрель запускается на небольших оборотах.
    3. Использование пескоструйной машинки — такой способ более актуален для специализированных станций. Для удаления отложений и нагара применяется несколько видов песка, сам способ осуществляется с воздействием сжатого воздуха. Следует отметить, что данный метод является одним из наиболее эффективных.
    4. Вариант химической очистки также позволяет эффективно избавиться от отложений. Для этого может применяться несколько средств — уксус, ацетон, моющее средство Фейри. Также для этих целей можно использовать жидкость для прочистки карбюратора либо средство от ржавчины. Кроме того, некоторые автолюбители используют напиток кока-кола — как показывает практика, данный метод также является довольно эффективным.
    5. Для очистки можно использовать ацетон либо любое средство от ржавчины. Одно из этих средств необходимо нанести на поверхность, при этом слой должен составлять около 3 мм. Свечу необходимо подержать около 40 минут, после чего промыть ее обычной водой. Для очистки наконечника используйте деревянную палку или спичку.
    6. Использование силита. СЗ кладутся в банку, после чего емкость заливается силитом, а затем поддается напору горячей воды, в конечном итоге происходит химическая реакция. Затем нужно подождать час, после чего, применяя обычную зубную щетку, можно прочистить поверхность электрода.
    7. «Дедовский» способ очистки — с применением уксуса. Свечка помещается в емкость с уксусом на один час. Далее, в раствор необходимо добавить несколько капель электролита, после чего СЗ очищается, для этого можно применять зубочистку.

    Специалисты не советуют проверять работу свечей методом снимания колпачков на работающем двигателе. Во-первых, может ударить током, а, во-вторых, можете спалить катушку или коммутатор .

    Источник: http://auto-on-line.ru/sovety/kak-proverit-svechi-zazhiganiya-svoimi-rukami.html

    Смотрите также:
    24.04.2020

    Устанавливаем защиту на двигатель своими руками Защита на двигатель автомобиля – очень важный гарант его безопасности и сохранности, ведь нередко силовой агрегат страдает от повреждений различной степени тяжести, вызванными ездой по дорогам низкого качества или...

    24.04.2020

    Схема подключения фаркопа автомобиля к прицепу Дата публикации: 10 августа 2016 . Категория: Автотехника. Наличие тягового сцепного устройства (ТСУ) в автомобиле, позволяет транспортировать грузы с помощью прицепа. Однако мало просто приобрести и установить наиболее...

    24.04.2020

    Делаем браслеты противоскольжения сами Браслеты противоскольжения на колеса автомобиля ставятся с целью преобразования шоссейной шины в колесо для преодоления бездорожья, снежного наста, гололеда и болотистой местности. В результате установки устройств, протектор...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
