Багги своими руками из бензопилы

Строим картинг своими руками

Картинг – детская мечта многих мальчишек, однако, сделать его самостоятельно не так просто. Комплекты для изготовления картинга или готовые машинки стоят очень дорого, а чертежи рассчитаны на определенные детали, которые не всегда можно достать. Прочитав статью, вы узнаете, как сделать картинг своими руками, где достать детали и материалы для него, а также научитесь составлять чертежи для его изготовления.

Где достать материалы

Если вы решили сделать картинг своими руками, то в первую очередь необходимо определиться, какие материалы вам доступны. Если неподалеку есть авторазборка или пункт приема черного/цветного металла, то часть агрегатов можно приобрести там. На авторазборке вы сможете купить:

  • кресло;
  • педали;
  • блок крепления педалей;
  • полуоси;
  • руль;
  • рулевой вал;
  • поворотные кулаки;
  • рулевые тяги;
  • шкворни;
  • главный и рабочие цилиндры дисковых тормозов.

Все детали, кроме кресла, можно снимать со старых советских автомобилей. Кресло желательно снять с иномарки, оно будет более удобным. При выборе деталей проверяйте их состояние – шкворня и поворотные кулаки вращаются не заедая, тормозные цилиндры без протечек, остальные запчасти не ржавые.

В пункте приема черного или цветного металла вы сможете приобрести:

  • подходящие шестерни;
  • цепи;
  • металлические трубы, уголки, полоски;
  • колеса;
  • мотор;
  • подшипники.

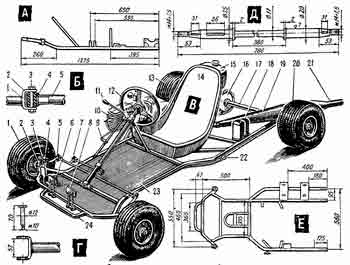

Разработка схемы

Подобрав необходимые материалы, можно приступать к разработке схемы. Не существует общепринятой концепции формы или размеров картинга, поэтому каждый строит то, что ему больше нравится. В большинстве случаев решающим аргументом становится доступность тех или иных деталей. Существует правило – чем выше человек, тем длинней должен быть самодельный картинг, в противном случае высокому человеку будет очень неуютно в короткой машинке. Если вы купили автокресло вместе с салазками, которые обеспечивают его передвижение по салону, то сможете сделать длинный картинг с возможностью регулировки расстояния до педалей. Благодаря этому даже низкорослые люди не будут испытывать затруднений при управлении таким картингом.

За основу можно взять любой чертеж, выложенный в интернете, и подогнать его под свои материалы или агрегаты. Это проще, чем составлять чертеж с нуля, высчитывая прочность всей конструкции. При разработке схемы необходимо учитывать особенности крепления сиденья к раме, способы установки тормозных цилиндров и размеры шкворней. Также внимательно отнеситесь к способу крепления рулевых тяг к маятнику руля. На многих самодельных картингах рулевые тяги изготавливают из стального прутка диаметром 8–15 мм, а маятник из металлической пластины толщиной 5–7 мм. Такая схема не позволяет регулировать схождение колес, из-за чего велика вероятность быстрого износа покрышек. Можно с помощью сварки объединить их с наконечниками рулевых тяг от автомобилей, что позволит менять угол схождения колес, или самостоятельно сделать нечто похожее.

Силовой агрегат и рулевое управление

Если вы смогли достать только мотор от бензопилы, то из него получится сделать привод с одной передачей. Это не слишком удобно, потому что нет возможности регулировать соотношение ведущей/ведомой шестерни, поэтому крутящий момент колес будет одинаков при разгоне и во время постоянного движения. Если же вы смогли достать силовой привод скутера, мотор от старого советского мотороллера «Муравей» или его аналогов, то можно будет использовать его коробку передач для увеличения крутящего момента во время разгона. Для этого вам придется установить педаль сцепления и рычаг выбора передач. Для силового привода скутера эти операции не нужны, потому что в нем используется вариаторная передача.

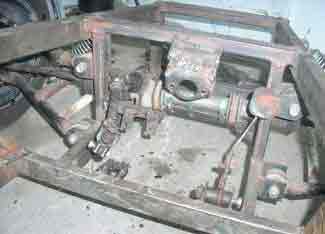

Для создания рулевого управления удобно использовать полуоси заднеприводных машин и наконечник рулевого вала. Наконечник обрезают, затем приваривают к полуоси. После этого полуось обрезают для нужной длины и приваривают с другого конца маятник рулевой колонки. К маятнику с помощью болта или сварки крепят рулевые тяги, устанавливая одну сверху, другую снизу. Чтобы вал с рулем не болтался, его закрепляют двумя подшипниками полуосей. Для фиксации подшипников можно использовать штатные втулки полуосей, которые придется нагревать до температуры 400–500 градусов. Тормозные механизмы спортивного велосипеда или мопеда проще в монтаже, но достать их сложно или дорого. Главный и рабочие цилиндры передних тормозов с Жигулей или Лад можно найти на любой разборке, к тому же, они обойдутся очень дешево. Если штатный тормозной диск очень велик, придется использовать какой-то заменитель – плоскую шестерю или фланец главной передачи, приваренную к полуоси. Благодаря малой скорости вращения полуоси, а также невысоким нагрузкам, фланец проработает очень долго.

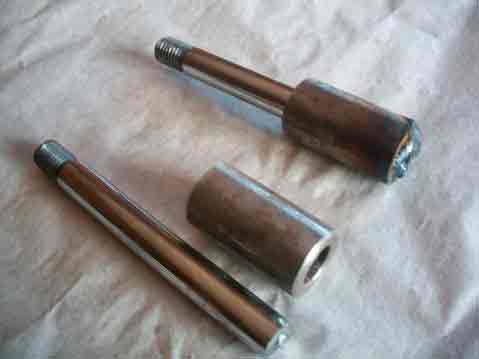

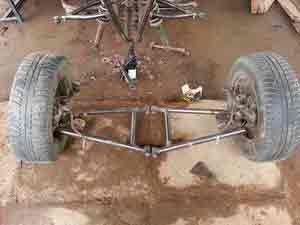

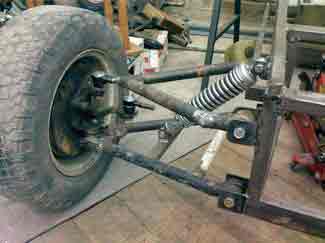

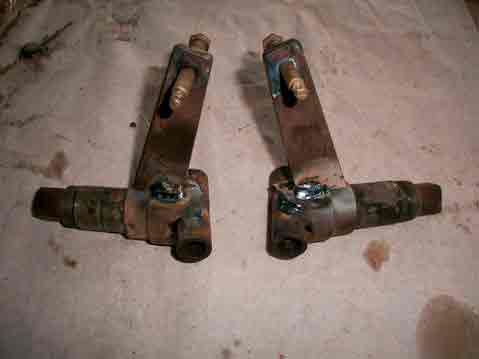

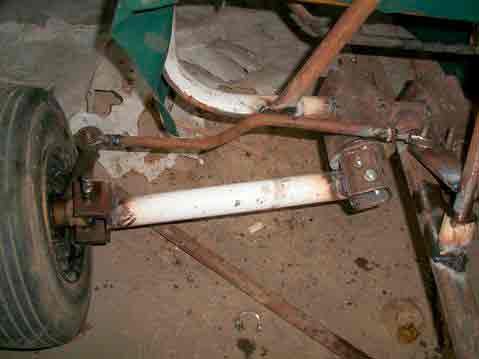

Для передней оси хорошо подходят шкворня в сборе с поворотным кулаком от автомобилей ГАЗ 21 и ГАЗ 24. Но для них необходимо устанавливать автомобильные колеса, хотя бы от «Оки». Если же у вас маленькие колеса, то придется отрезать подшипники поворотного кулака и шкворней и с помощью сварки делать новый узел, к которому крепить ступицу колес.

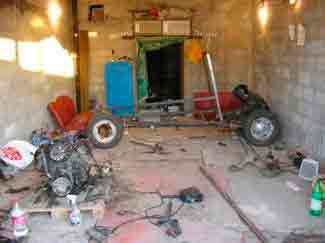

Сборка картинга

Подготовив чертежи, агрегаты и мелкие детали, необходимые чтобы создать картинг своими руками, приступайте к сборке. Для монтажа рамы проще всего использовать сварочный инвертор с электродами диаметром 2–3 мм. Тщательно проверяйте каждый шов. Если вы не умеете самостоятельно варить, обратитесь к знакомому сварщику. Это увеличит затраты, но самодельный картинг получится более прочным. После окончания монтажа каркаса, обязательно обработайте все швы болгаркой и зачистным диском, затем покрасьте ее. Когда краска высохнет, приступайте к установке передних и задних колес. Во время монтажа задних колес необходимо наварить на полуоси тормозные диски, шкив или шестерню главной передачи.

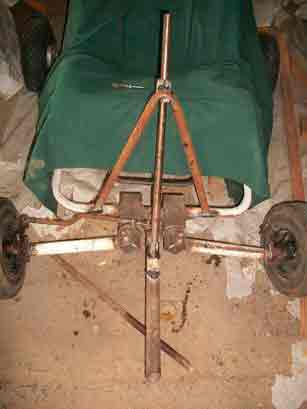

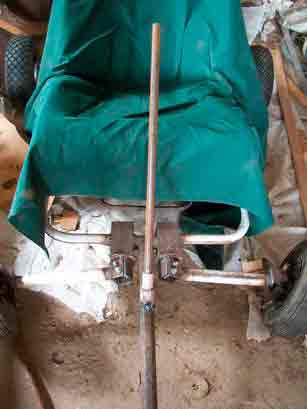

Затем монтируйте рулевое управление. Очень важно сделать его так, чтобы люфт руля не превышал 5 мм. В противном случае самодельный картинг будет кидать из стороны в сторону. Справившись с рулевым управлением, монтируйте тормоза. Если вы используете тормоза от автомобиля, не забудьте соединить цилиндры медными или стальными трубками, расположенными сверху рамы, заполнить тормозной жидкостью и прокачать. Если трубки окажутся снизу, то велика вероятность их сплющивания из-за удара о кочку, что приведет к неправильной работе или отказу тормозов. Если же у вас есть тормозные приводы от мотороллеров или какой-то другой малогабаритной техники, то придется проявить смекалку.

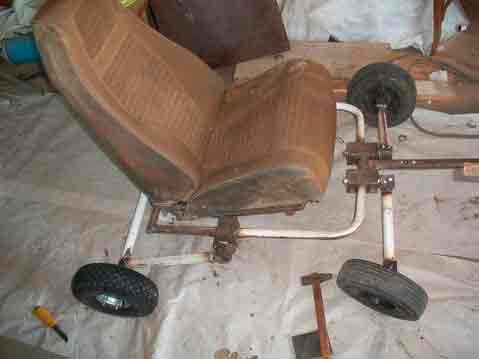

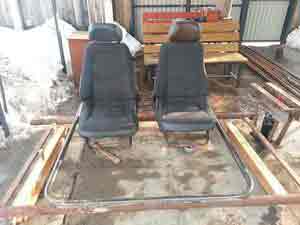

Сиденье должно быть с хорошей боковой поддержкой

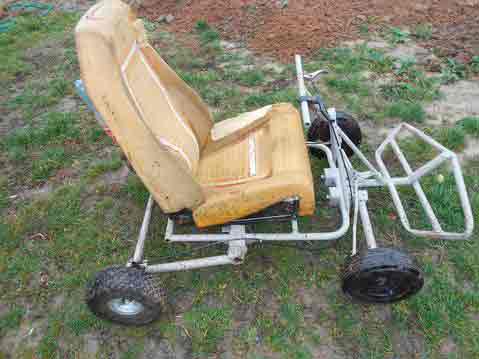

Установите сиденье. Оно необходимо, чтобы проверить работу рулевой и тормозной систем. Садитесь в картинг и попросите приятеля толкать вас. Проверьте работу руля и тормозов. Если все нормально, приступайте к монтажу двигателя и привода. Закрепите мотор согласно разработанной вами схемы. Если вы чего-то не учли или поменялся мотор, придется импровизировать. Подключите топливный бак, кнопку выключения и тягу акселератора. Внимательно проверьте все системы машинки. Если все нормально, заводите и проводите тест-драйв. Помните, вы собрали картинг своими руками, поэтому ездить по дорогам на нем нельзя.

Теперь вы знаете, как собрать картинг, где доставать материалы и какое оборудование вам понадобится. Эти знания, доступные материалы, чертеж и смекалка помогут вам собрать красивый практичный картинг, на котором можно кататься по двору или полю. Взяв его с собой на природу, вы удивите друзей и знакомых, ведь не у каждого есть, пусть и самодельный, но картинг, младший брат легендарных багги.

Источник: http://autolirika.ru/interesnoe/stroim-karting-svoimi-rukami.html

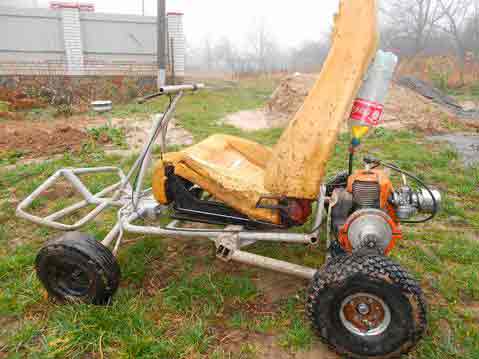

Как изготовить самодельный картинг из бензопилы

Бензиновые пилы обладают множеством полезных функций. Благодаря этому появилась возможность изготавливать из них различные изделия. Так, можно сделать самодельный картинг из бензопилы.

Подготовка

Для изготовления картинга понадобятся различные материалы. Картинг представляет собой средство транспорта, которое за короткое время преодолевает большое расстояние. Картинг может участвовать в соревнованиях, на нем можно ехать по неровной дороге, в сельской местности, там, где крупногабаритная техника не сможет проехать. Подготовительный этап начинают с создания схемы будущей конструкции.

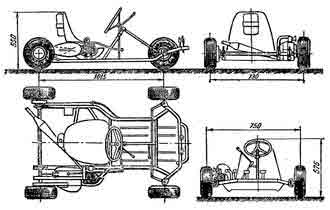

Следует составить чертеж картинга с учетом размеров, которые должны соответствовать росту человека. Для подростков устройство можно выполнить по индивидуальным характеристикам. После выбора размеров нужно собрать основную базу. Для изготовления конструкции картинга потребуются следующие материалы и инструменты:

  • бензопила;
  • квадратные трубы длиной 10 м;
  • стальные трубы круглого сечения;
  • прочная стальная пластина;
  • редуктор от старого автомобиля;
  • оснащение для закупорки дна;
  • кресло водителя от карта или легковой машины.

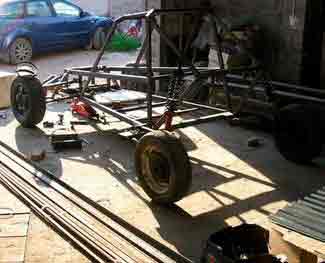

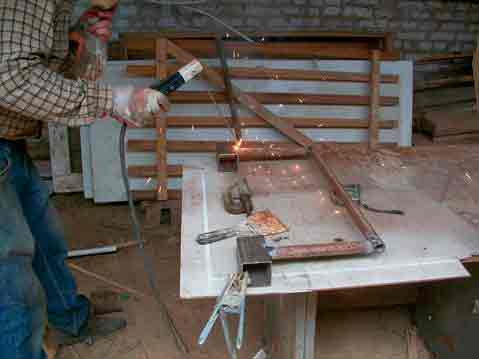

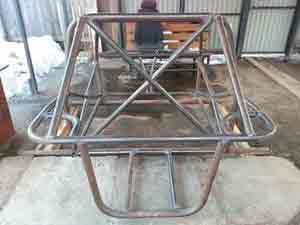

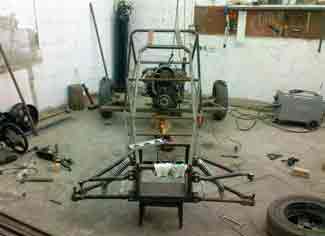

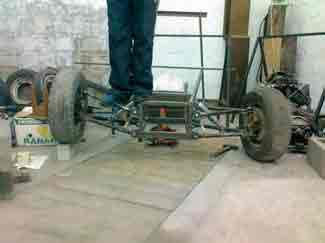

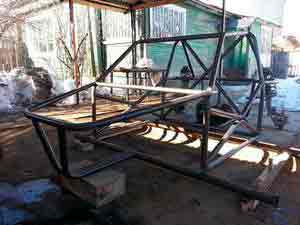

Сборка каркаса

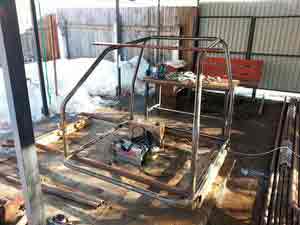

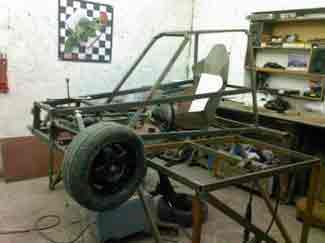

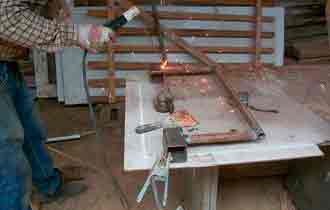

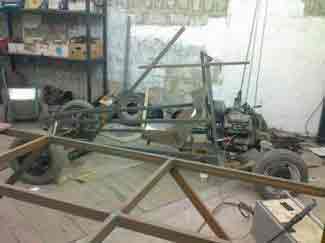

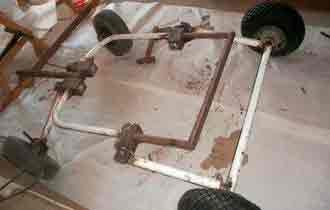

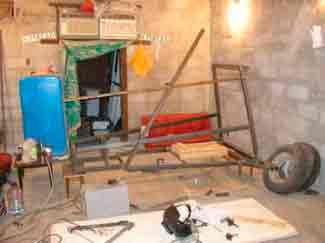

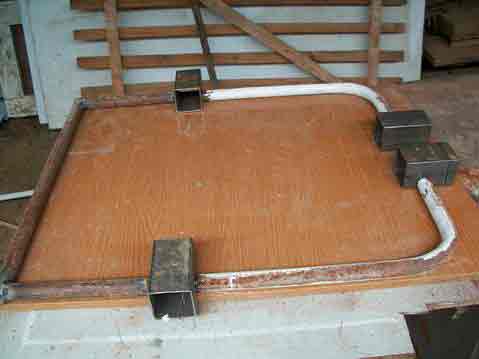

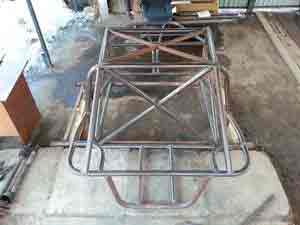

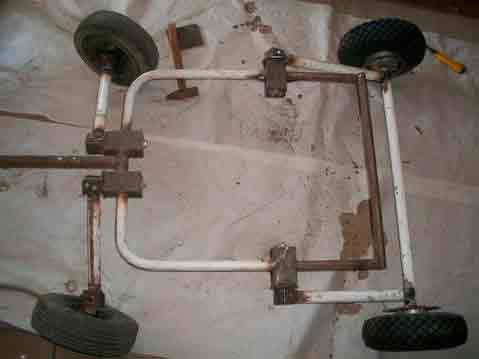

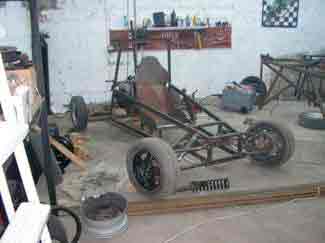

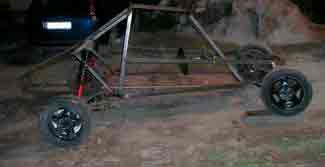

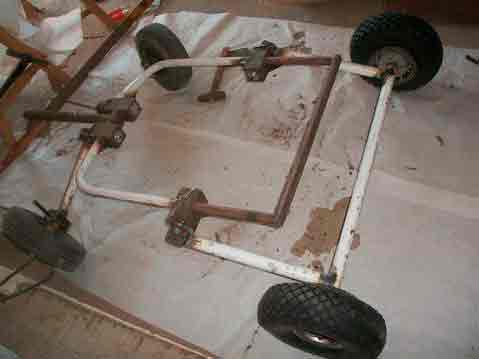

Изготавливать карт из бензопилы своими руками нужно начинать с каркаса. Для этого режут трубы необходимой длины и сваривают при помощи электросварки. Таким образом изготавливают раму самодельного картинга. Передняя ось рамы снабжается заглушками. Потом к раме приваривается задняя ось так, чтобы она могла поворачиваться. Затем из листа металла или прочного дерева по чертежам вырезают днище конструкции и прикрепляют его к раме. Кресло берут готовое от автомобиля или багги.

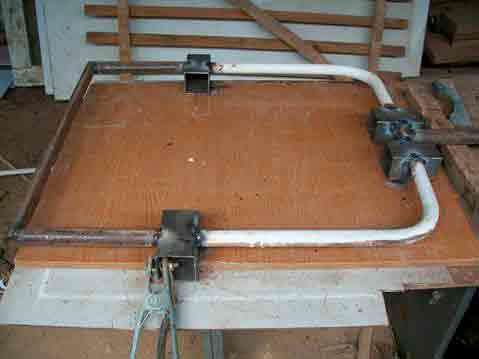

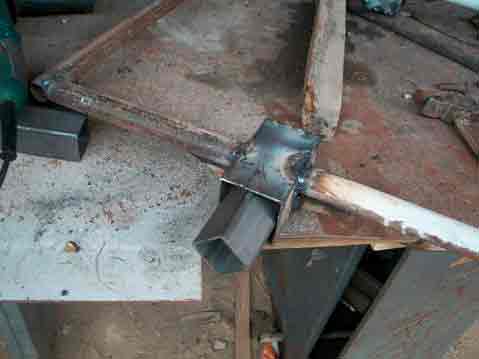

Нужно взять 2 стальных стержня, согнуть под прямым углом — получится привод руля. После этого к каркасу монтируют тормоза. Торможение должно быть на 4 колеса. Устанавливают педаль тормоза. Затем монтируют колеса. Можно взять колеса от старого карта. Потом ставят систему зажигания, фиксируют с ручкой газа и дроссельной заслонкой.

Установка двигателя

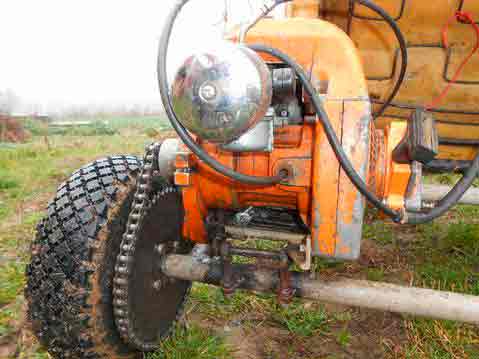

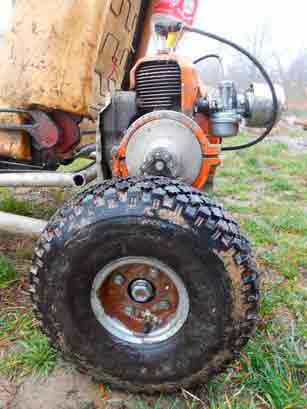

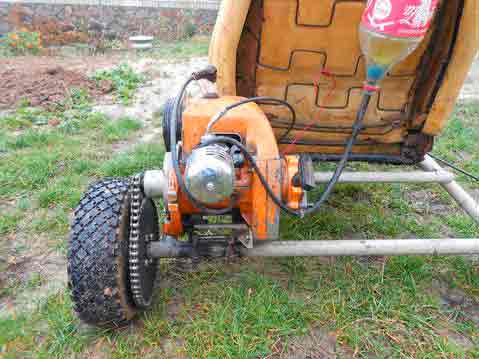

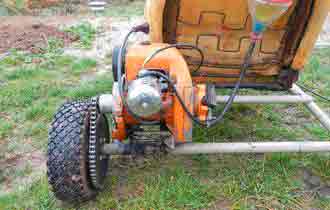

Затем нужно оборудовать агрегат двигателем. Для этого снимают мотор с бензопилы Дружба или Урал. Изготавливают из стального листа и уголка основание для двигателя. С двигателя от бензопилы надо убрать лишние детали (рукоятку, бак, цепь). Трудоемкой работой считают переделку звездочки.

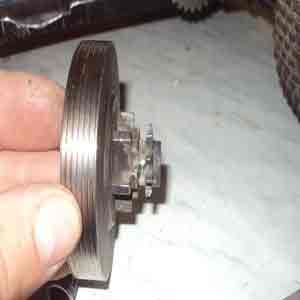

За основу берут звездочку бензопилы, убирают зубцы, так придают ей произвольную форму. Выполняют 2 отверстия в корпусе системы охлаждения для монтажа к раме двигателя. Скорость картинга с двигателем от бензопилы будет невысокой.

Чтобы фиксировать двигатель, надо монтировать металлическую пластину к задней стороне рамы при помощи сварки. Надо установить силовой агрегат на пластину так, чтобы его шкив совпал со шкивом оси. После делают разметку, где отмечают отверстия для креплений. Соединение шкива с осью надо делать до того, как будете ставить ось во втулку. Для крепления шкива используют установочный винт.

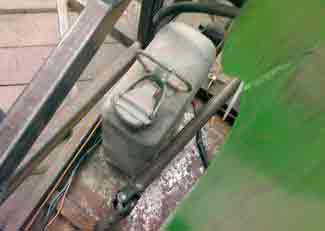

В качестве бака для бензина применяют расширительный бак от старого автомобиля.

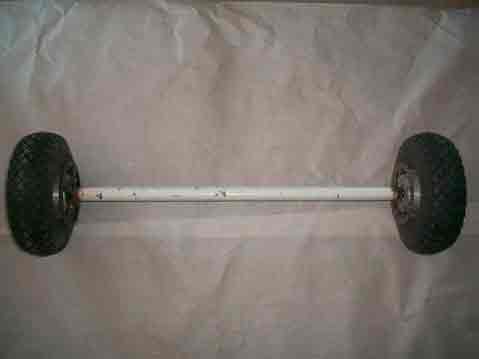

Колеса нужно взять диаметром 30 см, этого достаточно для езды по неровной поверхности.

Затем соединяют все узлы и детали при помощи крепежей и сварки. После этого осуществляют проверку надежности креплений всех деталей и узлов и проверяют готовую конструкцию на прочность.

Затем проводят испытания самодельной техники при движении по дорожному полотну и неровной поверхности грунта, то есть в тех условиях, где предполагается эксплуатировать агрегат. Таким образом можно изготовить и использовать для движения и перевозки небольшого груза картинг с мотором от бензиновой пилы.

Источник: http://specmahina.ru/benzopila/samodelnyy-karting-iz-benzopily.html

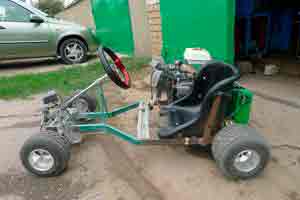

Очумелые ручки: собираем картинг своими руками

Картинг представляет собой механизированное транспортное средство, которое способно развивать высокие скорости за сравнительно небольшой промежуток времени. Существуют профессиональные картинги, которые используются для гоночных целей. Однако примитивный вариант можно сделать, не выходя из дома.

Как собрать картинг своими руками в домашних условиях?

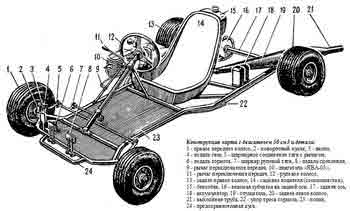

Простейший картинг состоит из следующих элементов: двигатель, усиленная рама, надежная тормозная система. Для изготовления рамы необходимо приобрести среднелегированную сталь. Этот материал обладает высокой прочностью, низким весом и хорошо поддается обработке. Подобную сталь используют для изготовления велосипедов, поручней в общественно транспорте.

Картинг может очень быстро развить высокую скорость

Диаметр не должен превышать 35 мм, а толщина стенок — не более 2 мм. Такие ограничения обусловлены тем, что двигатель картинга будет иметь небольшую мощность. Поэтому максимальное облегчение конструкции пойдет на пользу будущему транспортному средству. Сгибаются трубы без предварительной обработки при помощи обычного трубогиба.

Важно также иметь в виду, что при планировании конструкции картинга особое внимание следует уделить стыкам: местам, где «ведомые» трубы соединяются с «ведущими». В этом случае концы «ведомых» труб должны быть обточены по радиусу направляющих элементов рамы. Помимо среднелегированной стали можно использовать дюралюминиевые профили. Они стоят на порядок дороже, однако их применение позволит повысить уровень устойчивости картинга при столкновении с ограждением.

Как сделать самодельный глушитель из хлама: чертежи и схема подключения

Длина глушителя зависит от мощности двигателя. При использовании мотора от бензопилы или моторной лодки подойдет выхлопная труба, выполненная в форме эллипса. Перед изготовлением каракаса необходимо сделать картонную форму будущего глушителя. Отталкиваясь от данной формы, при помощи листов нержавеющей стали можно сварить выхлопную трубу.

Видеообзор картинга, сделанного своими руками

После этого следует просверлить равномерно расположенные отверстия. Они необходимы для выхода отработанных газов в атмосферу. В зависимости от мощности двигателя варьируется и количество таких отверстий. При использовании стали лучше выбирать модели, толщина которых не превышает 1 мм. Готовую конструкцию крепят к выходу камеры внутреннего сгорания при помощи двух болтов. Отверстие для них необходимо подготовить заранее.

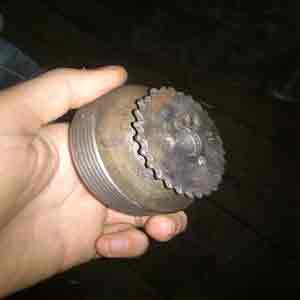

Как пристроить мини-сцепление к двигателю из бензопилы?

Чтобы картинг работал с запущенным двигателем на холостых оборотах, к нему должно быть подведено сцепление. Кроме того, сцепление позволит завести картинг с места, а не с «толкача». Педаль располагается на стальной раме слева от рулевого колеса. Конструкцию педали можно смастерить самостоятельно или взять готовую в старом отечественном автомобиле.

Крепление осуществляется при помощи небольшого троса. Включение и отключение сцепления производится аналогично автомобильному. Трос должен быть натянут так, чтобы не произошло его случайного разрыва. В противном случае при движении или таране педаль выйдет из строя. При такой конструкции выйти из автомобиля, не заглушив двигателя, невозможно.

Изготовление тормоза для картинга

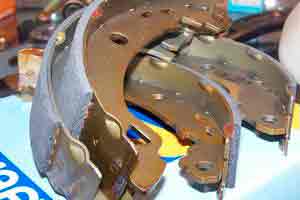

Готовые барабанные тормоза от авто придут на помощь тем, кто не может конструировать тормозную систему

С учетом небольшой мощности двигателя, тормоза можно сделать из подручных материалов. Если нет опыта конструирования тормозной системы, то лучше взять готовые барабанные тормоза отечественных автомобилей. К колесной базе картинга сначала крепится тормозной диск. С двигателем данная система связывается передаточными ремнями. При обычном движении (без тормоза) ремни должны просто скользить от двигателя к колесной базе.

Расположение тормозов зависит от привода картинга. При использовании передних ведущих колес тормозная система должна блокировать свободный ход картинга. Чтобы водитель не вылетел из кресла, вместе с тормозами рекомендуется установить металлические тяги и направляющие кулаки. Они способствуют более мягкому и плавному торможению в критических ситуациях.

Электроруль и колеса для картинга: руководство по установке

Самое простое — установка рулевого колеса. Достаточно снять со старого отечественного автомобиля (например, Жигули) готовый механизм. С данного авто необходимо забрать и готовые шестеренки, чтобы не пришлось конструировать их самостоятельно. Крепится они в самом конце рулевого колеса с использованием втулок и болтов. При вращении шестеренки приходит в движение зубчатая рейка, которая и распределяет усилие между ведущими колесами.

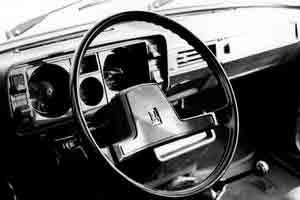

Руль от старенького Жигули можно использовать для картинга

Что касается изготовления электрического рулевого управления, то в конструкции картинга необходимо оставить место для небольшого аккумулятора. К нему присоединяются электрические моторчики, которые устанавливаются на стыках между рулевой балкой и мостом ведущих колес. В этом случае не придется оказывать большого усилия при движении и резких поворотах.

Особенности изготовления сидения для картинга

Особую роль играют сидения. При особых условиях эксплуатации картинга (двигатель располагается снаружи, сидение крепится примитивными болтами к легкой раме) важно подобрать такое сидение, которые бы отвечало всем требованиям безопасности. С этой целью можно изготовить сидение самостоятельно. Для этого потребуется фанера (толщиной до 6 мм), мебельный поролон, дерматин. К заранее размеченной и разрезанной фанере крепится поролон или полиуретан (в зависимости от бюджета). Вся конструкция обтягивается дерматином, а сверху оборачивается специальной сеткой (капроновой, как привило).

Чтобы в движущиеся элементы картинга не попадали частицы сетки или дерматина, по возможности их следует обтянуть защитными кожухами. В первую очередь это касается приводной цепи. В целях повышения комфортабельности картинга рекомендуется оборудовать его стояночным тормозом. Это позволит повысить безопасность вождения самодельного картинга при вхождении в крутые повороты.

Заключительный этап — покраска всех видимых частей механизмов. Предварительно их необходимо обработать от коррозии. При нанесении лакокрасочного покрытия рекомендуется использовать пульверизатор.

Источник: http://avtomotospec.ru/poleznoe/karting-svoimi-rukami.html

САМОДЕЛКИН ДРУГ

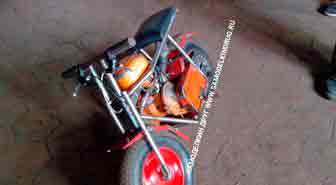

Мопед с двигателем от бензопилы своими руками | чертежи

Дорогие друзья и посетители сайта «Самоделкин друг» вашему вниманию предоставлена пошаговая инструкция по сборке мопеда с двигателем от бензопилы дружба, а так же чертежи. Данный мопед был сделан из запчастей от Отечественной бензопилы, колеса заимствованы от садовой тачки, рама сварена из полдюймовой металлической трубы. Вилка и руль так же сделаны из той же трубы (без подшипников) Под установку двигателя на раму была наварена металлическая плита. Крутящий момент от двигателя на заднее колесо передается за счет цепной передачи, с малой на большую звездочку. Газ и тормоз выведены на руль. БОЧКА 200 литров послужила донором для изготовления крыльев.

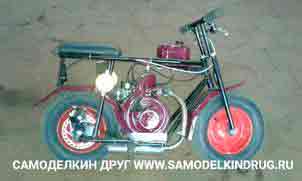

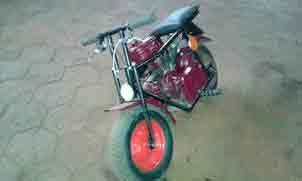

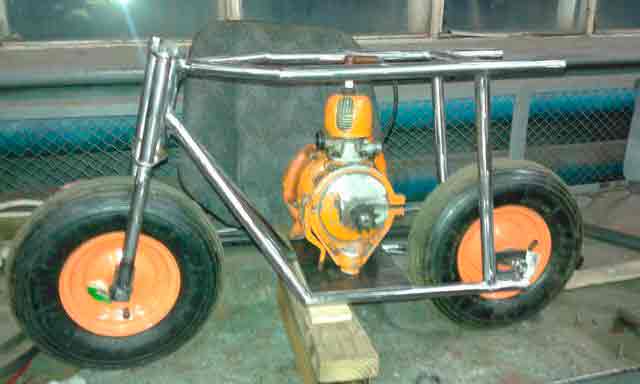

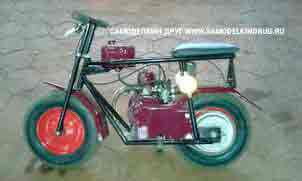

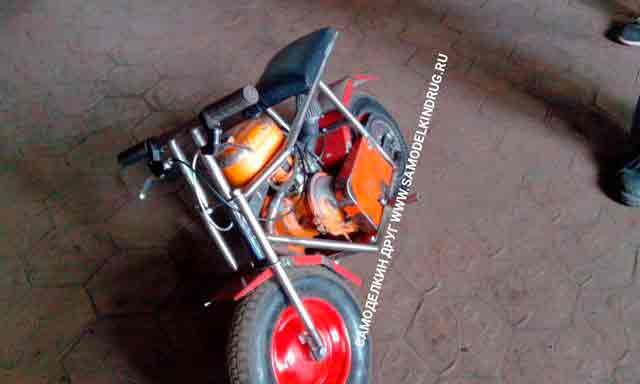

Мопед с двигателем от бензопилы был создан конструктором из города Пыть-Ях Гайнетдином Булатовым. Байк сделан специально для внуков Геннадия, у него их трое. Повезло ребятам с дедушкой, мастер Золотые руки!

Давайте рассмотрим мопед поближе и разберемся, что конкретно понадобилось для его сборки.

Материалы

  1. двигатель от бензопилы «Дружба»
  2. колеса от садовой тачки 2 шт
  3. полдюймовая труба
  4. звездочка
  5. цепь
  6. тросик
  7. глушитель

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. набор гаечных ключей

Пошаговая инструкция по сборке мопеда с двигателем от бензопилы своими руками.

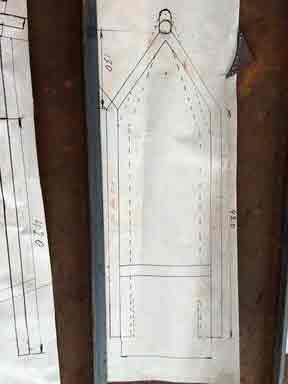

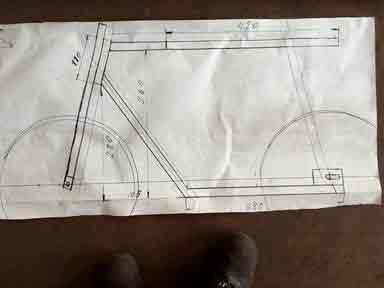

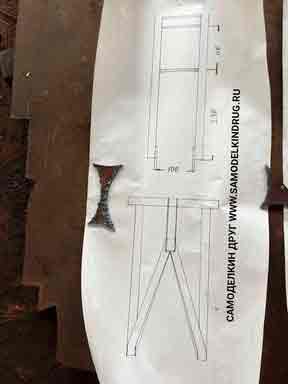

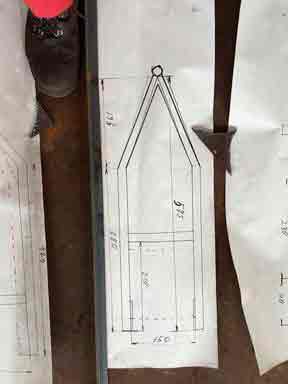

И так, первым делом давайте рассмотрим представленные чертежи. Рама сварена из полдюймовой трубы, вилка тоже самодельная. Вот такой компактный мопед получился у Гайнетдина Булатова, как уже было оговорено выше, Геннадий делал байк специально для своих внуков.

Надеемся представленный материал будет Вам полезен. Спасибо за внимание!

Источник: http://www.samodelkindrug.ru/%D0%BC%D0%BE%D0%BF%D0%B5%D0%B4-%D1%81-%D0%B4%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%B5%D0%BB%D0%B5%D0%BC-%D0%BE%D1%82-%D0%B1%D0%B5%D0%BD%D0%B7%D0%BE%D0%BF%D0%B8%D0%BB%D1%8B-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC/

Авто мото самоделки

Самодельные багги, квадроциклы, вездеходы

Завершенные проекты

Библиотека самодельщика

Примеры решений

Чертежи и модели

Инструменты и оборудование

Зарубежные

ЧАВО или FAQ

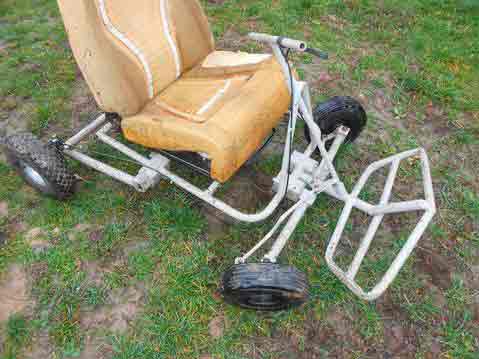

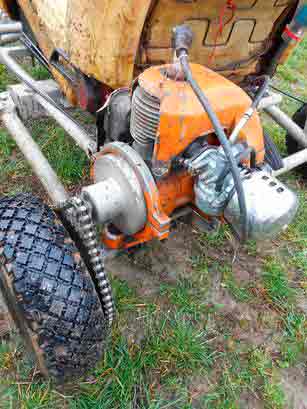

Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал

Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал

Сообщение romi4 » Вт мар 25, 2014 12:25 am

Моя тема (Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал)
viewtopic.php?f=45&t=11331

Re: Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал

Сообщение romi4 » Вт мар 25, 2014 12:34 am

Моя тема (Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал)
viewtopic.php?f=45&t=11331

Re: Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал

Сообщение romi4 » Вт мар 25, 2014 12:58 am

Моя тема (Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал)
viewtopic.php?f=45&t=11331

Re: Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал

Сообщение egorka75 » Вт мар 25, 2014 7:01 am

romi4 представляю обьём работ ! Молодец !
Как я понял привод на одно колесо ? :shok: Вот сомнение по раме есть там дикие нагрузки на изгиб а труба дюйм ?Уж очень любит она гнуться .Рулевые наконечники сам делал ? Защиту цепи ?

Хотелось всех строителей TRQ объединить в одну тему после постройки и обкатки своих творений уже как экспертов для последователей !

Re: Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал

Сообщение romi4 » Ср мар 26, 2014 1:16 am

Re: Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал

Сообщение v@lerui » Чт мар 27, 2014 7:14 am

Re: Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал

Сообщение romi4 » Чт мар 27, 2014 9:25 pm

v@lerui
Управляемость не плохая,я думаю что получше чем с цельной осью .Если и есть какие-то заносы то это все незначительно влияет на управление.Ну и самый большой плюс такой подвески ее техническая простота реализации.По двигателю есть такие мысли (попробую их реализовать)
-поставить впускной клапан
-сделать резонатор
-сделать зажигание с УОЗ (если дойдут руки )
После этих манипуляций возможно удастся снять 8-9 лошадок

Re: Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал

Сообщение pavlik » Пт мар 28, 2014 8:54 am

Re: Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал

Сообщение egorka75 » Пт мар 28, 2014 11:24 am

Re: Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал

Сообщение romi4 » Вс мар 30, 2014 2:09 pm

Re: Багги-карт или Go-Ped TRQ

Сообщение romi4 » Пн мар 31, 2014 9:52 pm

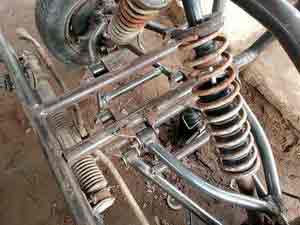

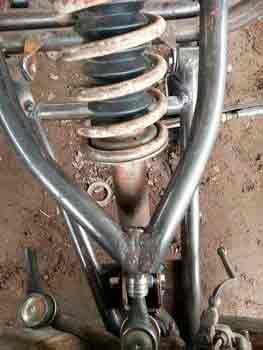

Сегодня поменял в передней подвеске резиновые торсионы на полиуретановые.Амортизирует получше чем с резиной.

Re: Багги-карт или Go-Ped TRQ c мотором от бензопилы Урал

Сообщение romi4 » Ср апр 16, 2014 9:47 pm

Источник: http://buggy-plans.ru/forum/viewtopic.php?t=11331

Багги своими руками из бензопилы

Unfortunately, it looks like the search requests sent from your IP address are automated. Therefore, weКјve had to temporarily block your access to Yandex Search.

To continue searching, please enter the characters from the picture below and click «Continue».

Cookies are disabled in your browser. This means that Yandex will not be able to remember you in the future. If youКјre not sure about how to enable cookies, please refer to our Help section.

Why did this happen?

ItКјs possible that these automated requests were sent from another user on your network. If this is the case, youКјll just need to enter the CAPTCHA code once, and weКјll be able to distinguish between you and the other users on your IP address. Then you shouldnКјt be bothered by this page for a long time.

You could be submitting a large number of automated requests to our search engine. WeКјve developed a service called Yandex.XML that has been specially designed to handle such requests.

Your browser may also contain add-ons that send automated requests to our search engine. If this is the case, we recommend disabling these add-ons.

ItКјs also possible that your computer has been infected with a Spambot virus thatКјs using your computer to gather information. It might be worth checking your computer for viruses with an antivirus utility such as CureIt from «Dr.Web».

If you come across any problems or wish to ask a question, please do not hesitate to contact our Support service using the contact us form.

Источник: http://yandex.com/collections/card/598b0246d7f77d00ae02a5a3/

БАГГИ своими руками ЧАСТЬ 2 (Дождались!)

В первой части я выложил инфу о том что я покупал для того чтобы воплотить идею в жизнь. http://www.parkflyer.ru/70087/blogs/view_entry/2459/

Для начала я хочу поздравить всех моделистов с наступающим новым 2014 годом .Хочу пожелать удачи в новым году И пусть МОДЕЛИ, которые мы возьмем в наши руки, всегда будут нам послушны.

После того как я написал первую статью добрые люди мне сказали что крепления уголков для рычагов передней подвески хлюпкое так как это были клепки и в результате использования они бы просто разболтались.
Ну и в ходе постройке модели я начал понимать что хоть я и закрепил эти уголки на болты вместо клепок , рычаги самому мне будет сделать сложно .По совету одного очень хорошего человека переднюю подвеску я сделал на шпильках м6 .Вот собственно и она

Дальше я начал установку сервоприводов их я установил при помощи полиморфуса и шпилек к моему удивлению получилось довольно таки крепко .

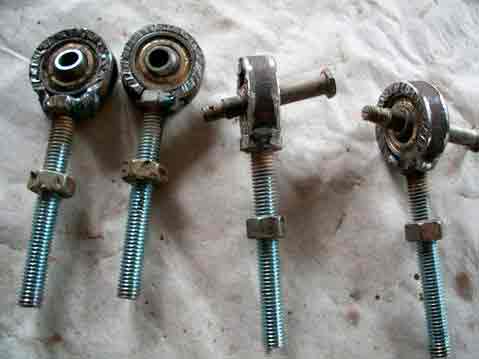

тяги я делал сам из самодельных шаровых изготовление которых описано в этой статье http://www.parkflyer.ru/70087/blogs/view_entry/2731/ и из электрода 4мм

Затем я перешел на заднюю ходовку. Верхние рычаги я сделал как спереди ,а вот задние я делал из п образного профиля которые крепился на мебельные уголки по принципу сайленблоков вот собственно и фото где все прекрасно видно

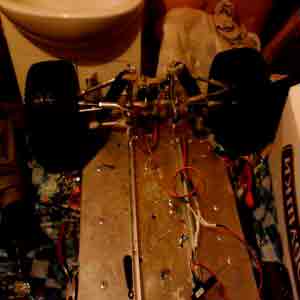

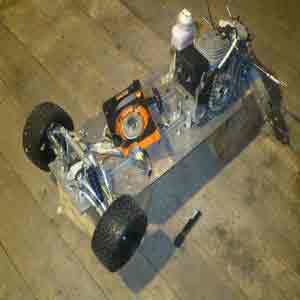

Вот вид модели в процессе сборкиtarget=»_blank»>И

на верхнем фото прямоток сделаный из балончика от силиконовой смазки

После я начал устанавливать на приводную ось звезду от грм с мопеда альфа от она А вот звезда на колоколе сцепления ОНА ОЧЕНЬ БОЛЬШАЯ И ИЗ ЗА этогоо тяга у двигателя упала к сожалению нету видео с другой звездой та как ее сорвало на покатушках .НО ЕСТЬ ФОТО ЭТОЙ ЗВЕЗДЫ
ВИДЕО с этой звездой в конце статьи на нем видно что данная звезда не подходит для этих целей .

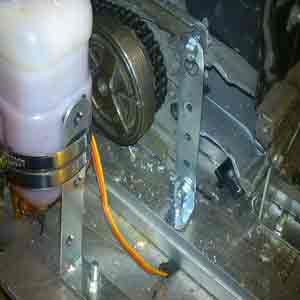

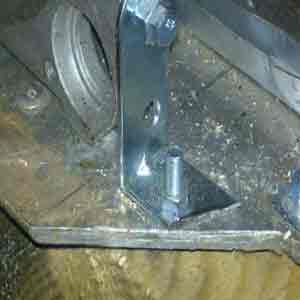

Двигатель я устанавливал на мебельные уголки получилось крепко. Вот фото

И еще

о

Держат очень крепко, но в некоторых местах я все таки скрепил двигатель с раммой при помощи родных крепежных отверстий двигателя под болт м5 .

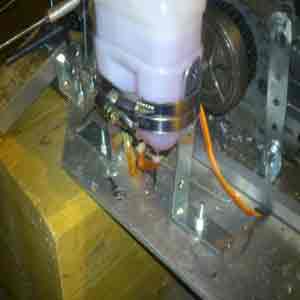

После того как установил двигатель дело осталось за бачком. Его я взял от тормозной системы с классики.На фото с ферху видно что бак так же как и двигатель я крепил на уголки при помощи хомутов .И дело осталось за обкаткой .Вот двигатель во время обкатки

Размеры готовой модели получились такие:длина 70 см а ширина по колесам получилась 45 см.

НУ И К ОКОНЧАНИЮ ДАННОЙ СТАТЬИ ВИДЕО
КАК я уже сказал выше звезда которую я установил выше просто не дает двигателю нормально разгонять модель. По своей тупости я не заснял видео с другой звездой.КАК ТОЛЬКО СДЕЛАЮ НОРМАЛЬНУЮ ЗВЕЗДУ ОБЕЩАЮ ДОБАВИТЬ ВИДЕО.
P.S извените если допустил ошибки
Надеюсь я достаточно понятно и разборчиво описал процесс сборки
С уважением.

Источник: http://www.parkflyer.ru/blogs/view_entry/3075/

Багги своими руками из бензопилы

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к поиску.

Чтобы продолжить поиск, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Яндекс не сможет запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на странице нашей Помощи.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Если автоматические запросы действительно поступают с вашего компьютера, и вы об этом знаете (например, вам по роду деятельности необходимо отправлять Яндексу подобные запросы), рекомендуем воспользоваться специально разработанным для этих целей сервисом Яндекс.XML.

Источник: http://yandex.kz/collections/card/598c3a3a0c1ed2dca2083ead/

Самоделки из бензопилы: что можно сделать из бензопилы

Сейчас довольно часто можно увидеть те или иные изделия в различных применениях. В этой статье мы сделаем обзор: какие самоделки можно сделать из бензопилы своими руками.

Взять ту самую пластиковую бутылку. Где она только не применялась, наверное, каждый дачник нашел применение этой бутылки по своему.

Или же почитать статьи нашего сайта. Каждая вторая начинается с того, что сделал самоделку из того, что было под рукою. Другими словами, было бы желание, а изобретательность нашему народу не занимать.

А ведь бензопилу давно применяют не по на значению. Ею выпиливают сказочные замки, статуи, горки изо льда, скульптуры из цельного бревна бензопила стала по настоящему народным инструментом.

Основные агрегаты бензопилы это бензомотор и цепная шина. Применив эти агрегаты по отдельности можно сделать самоделки из бензопилы.

Пилорама из бензопилы

Пилорама – самоделка из бензопилы, ее можно без большого труда сделать своими руками. Такая пилорама из бензопилы здорово облегчит работу по распилу бревен на доски. Можно сказать, она применяется по прямом назначению, только в немного модернизированном виде.

Распустить бревно на доски или брус на весу будет очень сложно и выйдет не ровно. При помощи пилорамы с бензопилой все получиться. Необходимо сделать металлическую раму на которой необходимо закрепить бензопилу и саму стрелу. Так же необходимо сделать винтовые регулировки, чтобы настраивать по высоте, тем самым регулировать сам распил толщины досок. Все это сооружения может двигаться по рельсам.

Главной частью бензопилы, как известно, является двигатель (само слово происходит от слова «движение»), и первое, что приходит в голову, конечно транспортное средство. Можно установить движок от бензопилы на велосипеде, превратив его в мопед; трех или четырехколесном транспортном средстве, напоминающем квадроцикл или вездеход.

Мопед из бензопилы

Путем нехитрых манипуляций можно совместить двигатель с лебедкой через редуктор, и получить подъёмник.

Самоделка из бензопилы видео: косилка из бензопилы



Летательный аппарат из бензопилы

Заманчивой кажется идея применения этого же двигателя на самодельных летательных аппаратах. Так как двигатель бензопилы маломощный, то и применять его можно на сверхлегких самолетах и парапланах.

Насадка на бензопилу болгарка

Довольно часто распиловочные и строгальные станки предусматривают трехфазное питание, что не всегда есть дома, видится полезным применить в качестве двигателя к ним именно двигатель бензопилы. Или вращать им круг болгарки (соответствующие насадки уже выпускаются промышленно), и навсегда забыть о проблеме с длинными кабелями и переносками.

Лодочный мотор из бензопилы

Сделав из бензопилы лодочный мотор, вы сэкономите на покупке заводского, дорогостоящего лодочного двигателя. Что бы обеспечить скорость вашей лодки 20 км/час, можно сделать лодочный мотор из бензопилы с редуктором (передаточное число 2:1), снабдив 3-х лопастным винтом, диаметр которого 210 мм. Расход топлива вас приятно удивит, всего 1 литр за час работы двигателя.

Более детальные описания и чертежи здесь.

Генератор из бензопилы

И уж совсем неплохо было бы соединить валами двигатель бензопилы и генератор, получая электричество в любом удобном месте и в любое время. Скажем на даче или во время туристического похода.

Можно этим же движком вращать насос и подавать воду для полива огорода, сада или откачивать её оттуда, где она не нужна.

Последние две самоделки из бензопилы хороши еще и в свете того, что двигатели современных бензопил очень экономичные, а работа на постоянных оборотах позволяет значительно увеличить моторесурс. Хотя длительная работа сопряжена с проблемой дополнительного охлаждения.

Снегоуборщик из бензопилы

Если у вас бензопила превышает мощность 3 кВт, то из неё можно сделать снегоуборщик. Для этого делается шнек с прочными эластическими лопастями. При помощи цепа делается привод от мотора до шнекового узла. Для понижения передачи применяются звездочки с различным диаметром. Самодельный снегоуборщик можно снабдить колесами или полозьями.

Снегоход из бензопилы своими руками



В общем, поле для деятельности, изобретательства обширное, и кто знает, во что еще можно превратить обычную бензопилу в полезную самоделку.

Источник: http://www.umeltsi.ru/prisposoblenia/2465-samodelki-iz-benzopily.html

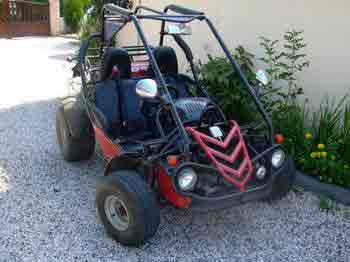

Багги своими руками как сделать? Багги своими руками

«Легкие тележки», то есть изношенные и переделанные автомобили, освобожденные почти от всех частей кузова, давно пользуются популярностью во многих странах. Первые самодельные машины для гонок по бездорожью и песчаным дюнам появились в 50-х годах 20 века в Америке.

Чем отличается багги от других машин

Общее у всех автомобилей – наличие 4-х колес, рамы, кузова, двигателя, бензобака, тормозов, водительского места и руля. Могут быть, конечно, и другие общие части. А чем отличается от своих автомобильных собратьев самодельный багги?

  • Своими руками он традиционно делается без кузова с обшивкой, дверей, капота и багажника. Корпус этой самоделки – это каркас из труб, приваренный к несущей раме.
  • Вместо лобового стекла водителя защищает металлическая сетка с мелкими ячейками, закрепленная за переднюю дугу ленточными хомутами.
  • Мини-багги своими руками делают в виде компактного легкого автомобиля. Его вес обычно — около 300 кг.
  • Чаще всего для сборки используют детали и узлы от разных марок машин: двигатель – от ВАЗа, амортизатор – от «Запорожца», детали тормозной системы – от ГАЗа, ВАЗа или «Москвича». От кроссового мотоцикла «ЧЗ» можно воспользоваться выхлопной трубой, воздушным фильтром и карбюратором.
  • Между двигателем и водительским сиденьем устанавливают огнестойкую перегородку.
  • Раму для багги своими руками (из ВАЗ) сваривают из крепких стальных труб.
  • Рулевое колесо можно использовать от гоночного карта.

Как понятно из приведенного неполного списка, багги – особенная модель, собранная, как конструктор, на самодельной укрепленной раме из приспособленных узлов разных автомобильных моделей. Многие детали для этой машины умельцы изготавливают самостоятельно.

Что нельзя устанавливать на самодельные автомобили

Любой автомобиль должен соответствовать требованиям безопасности и определенным принятым в государстве стандартам. По существующим требованиям КиТТ, для сборки багги запрещено применять:

  • покрышки от тракторов и сельхозмашин;
  • протекторы с механическими повреждениями и восстановленным рисунком;
  • все противоскользящие средства: цепи, шипы или браслеты на шинах.

Что необходимо иметь на багги для безопасности

Можно, конечно, сесть на «Джип» и погонять по степям и оврагам. Есть и такие соревнования для владельцев кроссоверов. Можно, не заморачиваясь, ездить тихонечко на старом изношенном «Жигуленке», ожидая каждую минуту, что вот-вот какая-то деталь «полетит». Адреналин и экстрим этими действиями будет обеспечен вполне!

Те, кто любит экстремальную езду на самодельной машине в безасфальтной зоне, кто увлечен идеей сделать необычный автомобиль самостоятельно, являются поклонниками багги. Своими руками как сделать эту машинку? Что будет лишним, а что необходимо иметь «на борту»?

  1. Обязательно нужно иметь ремни безопасности с четырьмя креплениями в разных точках.
  2. 3-хкилограммовый огнетушитель устанавливается с правой стороны от водительского места. Один из патрубков направлен в сторону водителя, другой – на двигатель. Запустить систему огнезащиты можно от двух рычагов. Один из них установлен снаружи на главной предохранительной дуге, другой доступен водителю.
  3. Двигатель и бензобак, установленные в задней части рамы, обязательно отделяют от водительского сиденья перегородкой из огнестойкого материала.
  4. Багажник на спортивном багги – совершенно лишняя деталь.
  5. Водитель на гоночных соревнованиях должен быть в шлеме.
  6. Требования КиТТ рекомендуют устанавливать на самодельный багги своими руками габаритные и стоп-огни, звуковой сигнал (включается кнопкой).
  7. Водительское сиденье следует оборудовать подголовником.
  8. С задней и передней стороны рамы должны быть приварены проушины диаметром около 4 см для обеспечения буксировки.
  9. Руль и приборную панель нужно устанавливать на удобном для управления багги расстоянии.

Просто ездить или участвовать в гонках?

Существуют две разновидности и возможности сделать багги своими руками: чертежи спортивных и туристских машин. Характеристики спортивных мини-кроссоверов не очень сильно отличаются от ходовых качеств туристических самоделок. Кроссовики ставят на трубчатую усиленную раму. Авто для путешествий по пересеченной местности тоже должны обладать устойчивостью, маневренностью и легкой управляемостью. Туристский автомобиль делают с пассажирским местом, для гонок – одноместный багги. Не предназначенную для гонок машину «одевают» в корпус.

В каких соревнованиях участвуют на гоночных самоделках

  • Спортивные чемпионаты и первенства России по гонкам на машинах типа «Багги» дают возможность участия в соревнованиях подросткам и взрослым.
  • На автомобиле, предназначенном для гонок по сложным природным ландшафтам, можно с успехом участвовать в различных соревнованиях по подъемам и спускам с холмов, по зимнему и летнему слалому, фигурному управлению.

Что выбрать: купить готовый автомобиль или построить своими руками

Некоторые автозаводы давно наладили выпуск спортивных с упрощенной моделью кузова и туристских или прогулочных видов багги. Своими руками как сделать эту машину? Это возможно, но проще и быстрее купить готовое транспортное средство. Однако многие гонщики делают машину под себя, учитывая свои особые требования к модели. Для гоночного автомобиля крепкая рама — это не просто база для установки общей конструкции. Рама багги – это надежный каркас для защиты водителя в моменты опрокидываний и столкновений.

Основные характеристики багги

Гонки на багги давно уже превратились в автомобильный спорт, который носит название «автокросс». Машины, отличающиеся простотой в управлении, легким весом, устойчивостью к переворачиваниям, имеют мощные моторы, повышенную маневренность и возможность быстрого набора скорости. Значения характеристик и способностей, приведенные ниже, пригодятся вам, если вы соберетесь делать багги своими руками. Как сделать лучший автомобиль для себя? Просто подберите детали, и вы получите авто с параметрами:

  • двигатель мощностью в 33 л. с.;
  • максимально развиваемая скорость – около 80 км в час;
  • вес – около 300 кг;
  • радиус разворота – 2,5 м;
  • независимая подвеска переднего моста;
  • независимая подвеска заднего моста;
  • гидравлические тормоза с приводом на все колеса;
  • амортизаторы, совмещенные с упругими элементами;
  • длина – 2,5 м;
  • высота – 1,3 м;
  • ширина – 1,4 м.

Как сделать крепкую раму для багги

В конструкции рамы используются стальные цельнотянутые бесшовные трубы. Нужно брать изделия с наружным диаметром в 25-30 мм. Толщина стенки заготовленной трубы – 2 мм. Для получения гладкого сгиба (без складок и заломов) разрезанные на нужные отрезки трубки плотно набивают песком. С помощью паяльной лампы или газовой горелки нагревают места предполагаемых сгибов будущей рамы. С помощью струбцин и жестких стапелей получают нужные формы деталей. Все части сверяются с шаблоном, корректируются и подгоняются под нужные размеры.

Прихватываем сваркой подготовленные фрагменты рамы багги. Своими руками как сделать крепкий каркас для машины? Подготовительный шаг позволит увидеть и устранить недостатки и нечаянные ошибки. Затем все правильно и плотно установленные элементы рамы окончательно закрепляются. Нужно следить за полной и качественной приваркой всех швов по всему периметру конструкции.

Двигатель устанавливают на подрамник, прикрепляемый к основной раме резиновыми втулками (для гашения вибрации).

Как собрать багги своими руками? Создание мини-багги начинается с плана и анализа подробной установки узлов машины. Заканчивается этот процесс пробным запуском двигателя. Все работает? Можно ехать! Счастливого пути!

07 декабря 2012 09:15

Фотоотчет от «рукастых» ребят, которые своими руками смастерили багги!

Мой товарищ предложил сделать багги, настоящую по правильному smile.jpg Чуть покумекав я согласился на его провокацию. Товарищ на 99,9% приобретал детальки на баггуху, а я помогал сваркой-идеями-инструментами помещением и главное компанией (одному не по тяге все это делать)

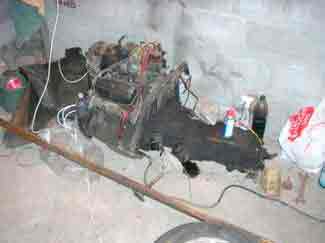

Значит вот выкорчеванный мотор с коробкой. Сердце так сказать.

Начало. Значит как обычно душа требовала рациональных решений, поэтому за основу была взята багги из советского журнала «Моделист конструктор», называлась она АБ-82, и имела большинство запчастей от самого доброго в мире приведения с моторчиком, ЗАЗ 968, т.е. Запорожца.

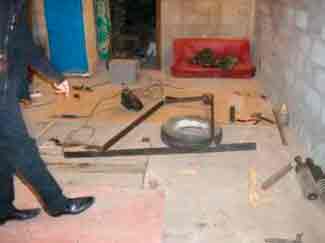

Какое то время мы находили инструменты, делали мега-уборку в гараже и искали донора. Инструменты (самые необходимые) найдены В гараже можно работать (убрались, свет сделали и прочее) Приобретен ЗАЗ 968, заднемоторное купе красного цвета.

Значит привидение мы погоняли по городу, ездит, живое. В гараже разделали его (фото разделки нет, видимо мы были сильно увлечены процессом)

Приехали в гараж, убрались, сделали свет, вроде как порядочные более-менее условия работы вышли. Купили на металлобазе обычные железные профиля, (профильная труба) И начали ваять сварочным аппаратом значит. Искусство

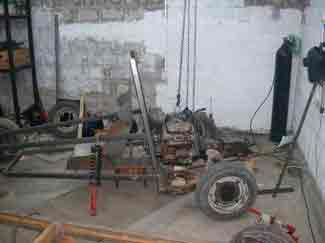

Искусство разросталось, сначало было сварено днище, тут чертежи были соблюдены на 90%.Рама сделана чуть бОльших размеров, нежели в чертежах.

Где то в процессе, появилась задняя подвеска. Это родные же запорожские рычаги с ступицами, а на родных «ушках», заранее заботливо отчекрыженных от кузова донора. Появилась возможность переехать ко мне в гараж, что мы и сделали. Потрудились дабы был свет, порядок и красота, ничего нахаляву не бывает.

Обращайте внимание на хай-тек технологию покраски стен (думали посветлей сделать, типа красота и свет отражается) Технология такая, один хаотично красит в одном месте, второй в другом, краска неожиданно кончается (продавцы они такие продавцы. обещали что на весь гараж 10 слоев хватит ведра.. а реально. ) и на этом мероприятие окончено))

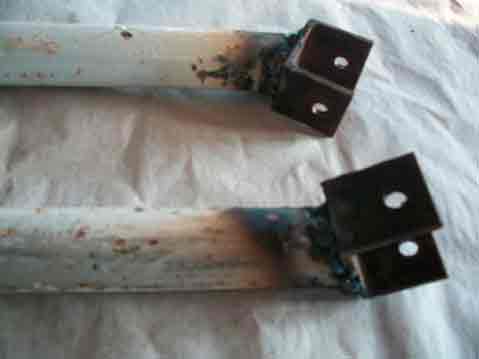

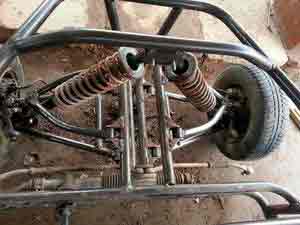

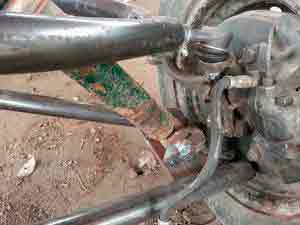

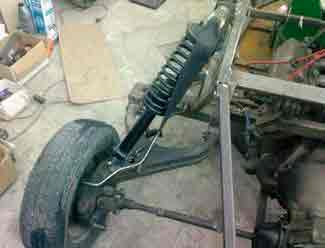

Были сделаны передние рычаги и подвеска.

Трубы рычов — тяги от задней подвески ВАЗ классики. С Сайлентблоками.

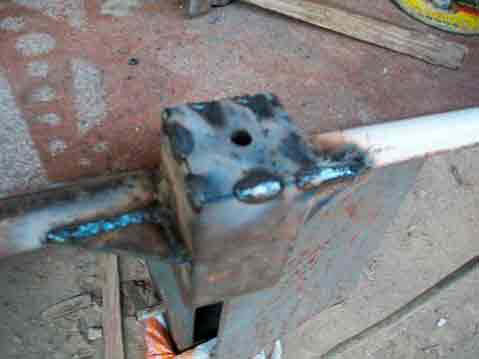

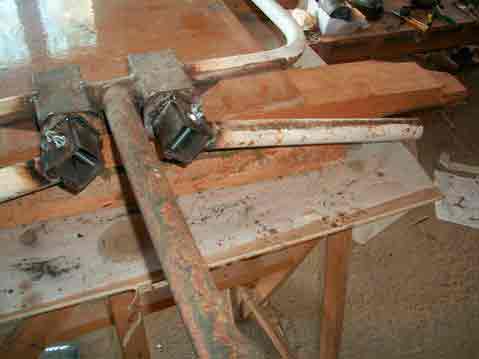

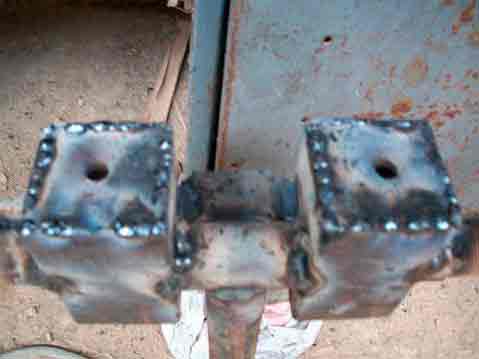

Ушки на раме для сайлентов самодельные из металла 2мм.

Крепления шаровой снизу — кусок вазовского рычага переднего.

Шаровая ваз конечно.

Сверху релевой наконечник ваз вместо шаровой.

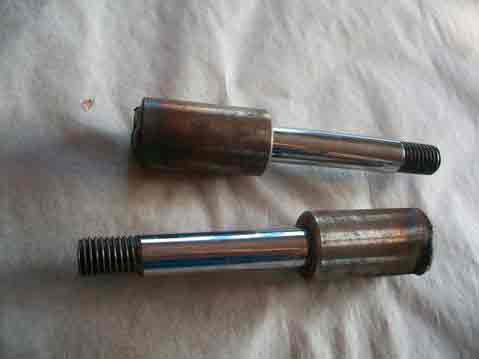

Втулка для регулировки развала вварена в верхний рычаг (делалась втулка у токаря)

Так же у токаря делалась и проставка под верхнюю шаровую-наконечник (у них конуса разные)

Изначально поставили аммортизаторы ИЖП 4 но это слишком слабый вариант.

Резина пока что какая есть, что бы катать.

Подвеска надо сказать была сварена не от балды. Кинематика рычагов вымеряна таким способом, что бы пятно контакта покрышки с дорогой всегда было максимальным. Проверка хода подвески. Это уже очень интересный момент когда конструкция уже хоть как то можно катать! Радости как у 7 летних детей.

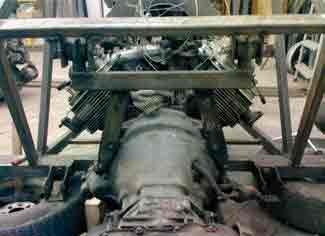

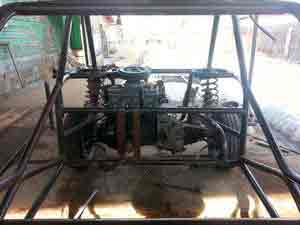

Пламенное сердце, двигатель т.е. Примеряем. Крепления мотора и коробки передач остались заводскими, с небольшой модификацией.

Общая фотка с подвеской и самодельным ковшом из металло 0.8 по чертежам из нашего замечательно интернета (что бы мы без него делали?!)

Снова эротические фантазии на темы с крышей. Дизайн и инжиринг ( от слова инженер или инжир?))

Прошло время. Выбрали как будет красиво.

Космическая гравицапа. Снимок промежуточный бессодержательный прикольный.

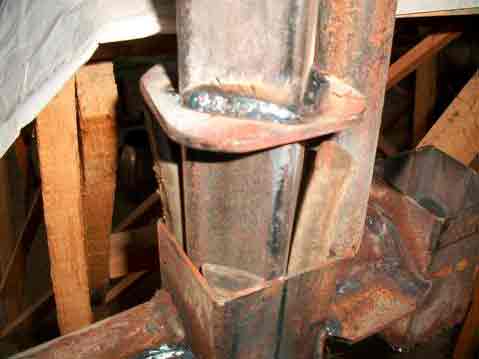

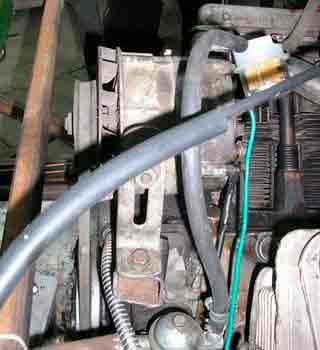

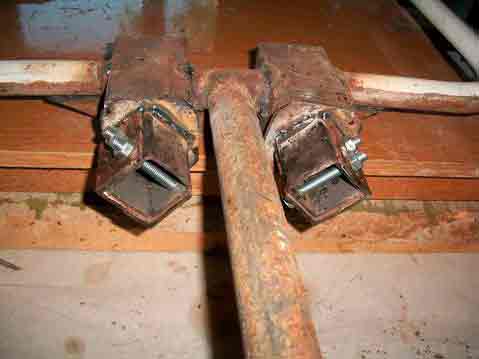

Кстати вот крепления мотора поближе. Если что)

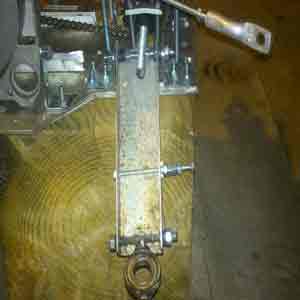

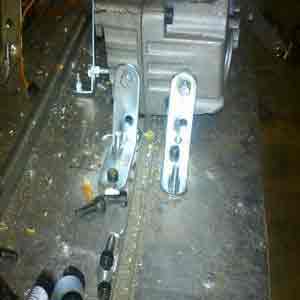

Начали делать педали, крепления бачков, цилиндров. Увы качественных фото процесса не осталось, или исписанные или в промежукте как тут. Но главное газ есть)) Также закреплена навскидку рулевая рейка. Этот момент долго регулируется, что бы шарики в рулевой рейке, были в определенном месте относительно линий крепления подвески. Короче говоря что бы ты рулил машиной, а не она рулила тобой по кочкам. Рулевая рейка ОКА (1111) Карданчики рулевые ВАЗ 2107, очень удобная, и для безопасности + Рулевые наконечники ВАЗ классика.

Первые спуски с горки, руль на палке с изолентой, сидений нет, тормозов нет, ничего нет. Не делайте так, это опасно для все вообще)))) Радости океан конечно. Передние колеса нормальные, ваз, задние заз (вазовское то временный муляж для фотки, реально на заз ступицу только заз колеса)

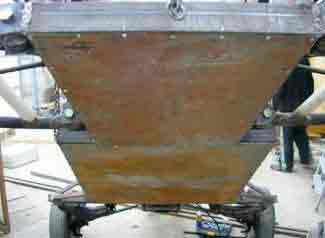

Днище. Ибо нефик без него кататься, опасно. Лист металла, 0.8 по-моему. Изначально креплилось на саморезы с буром, но как показала практика — для этих целей они не годятся, выпадают от вибирации, и часто срезаются землей при прыжках и прочем. А потом еще загадка кто их соберет колесами. Позже днище было приварено точками. Кстати со старта проект варился электродами. И с переездом в новое жилье машинка создавались только полуавтоматом CO2 и проволка 0.8мм Удобнее, быстрее, легче, масса плюсов у этого вида сварки.

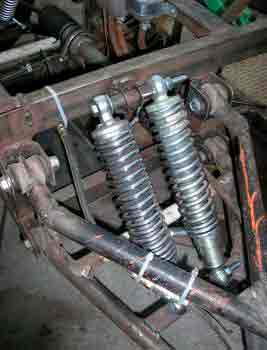

После первых испытаний надежды на компактные легкие аммортизаторы растворились. Поставили по два таких на сторону, стало лучше, ездили на них какое то время, но не то. Кстати краем глаза можете заметить что есть тросик газа, бачки сцепления, тормозов, трубки тормозов и закреплена качественно рулевая рейка. Такого рода моменты требуют много думалки и творчества, поэтому про фото забыли походу. На полу багги — линолеум)) Типа окультурили временно.

Где то походу делов прикрутили к заз мотору ваз генератор. Заз генератор слабоват честно скажу. Кстати лепили интересно. Приварили, крепления поехали за ремнем, взяли — померяли — не подходит чуть чуть. Обменяли приехали — не подхходит чуть чуть Обменяли — приехали — не подходить чуть чуть. Отрезали крепление, переварили, ремень подошел)))) Зарядка отличная.

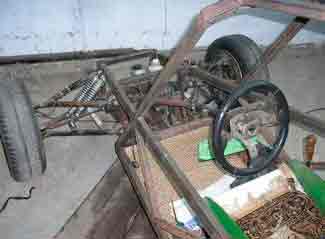

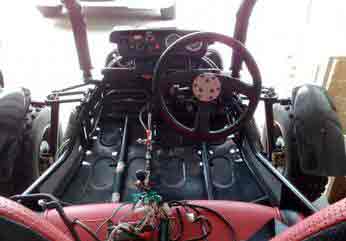

Комфорт)) Ковер))) Но надо признать уже есть руль и валяющаяся неподключенная (никогда уже) приборка от ЗАЗа)

Кстати задняя подвеска выглядит так. Стойка-аммо от различный вазов, наборная солняка. Ремень ограничивает ход подвески, дабы не повыдергивать полуоси с коробки и шток аммортизатора Ушки крепления все те же самодельные из металла толщиной 2мм. Полуось удлиненная полой трубой (нельзя так делать, результаты позже)

Зародыш топливного бака, канистра 5 литров, год выпуска 1956! Отлично сохранилась! Позже возымеет горловину, модную крышку, трубки, датчик уровня топлива (поплавок)

Бензин, масло, тормозуха, бутерброды, все дела. Первый выезд на кроссовый трек! Дополню что установлен карбюратор ВАЗ через переходник, «порезанный» корпус фильтра воздушного на карбюратор, типа тюнинг с закосом на облегченный впуск, найден шлем, появился стоп-габарит, пробные фары и тумблеры корабельные. Зажигание, старт, фары.

и нажмите CTRL+ENTER

Введите ваше имя

Предсказание основывается на вашем имени, поэтому, пожалуйста, введите ваше настоящее имя, если оно отличается от того, которое вы используете для посещения нашего сайта.

Самодельный багги из ВАЗ 2108 своими руками: фото пошагового изготовления багги, размеры рамы, а также видео автора самоделки.

Двигатель и комплектующие от ВАЗ – 2108 практически идеально подходят для постройки самодельных средств передвижения, вездеходов в том числе и багги. При сборке самоделки без доработок конечно не обойтись, но это не остановило автора, далее смотрим фото изготовления багги из ВАЗа своими руками.

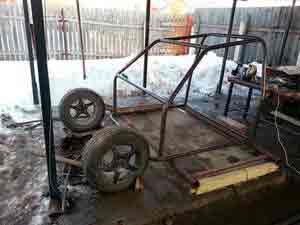

Как и полагается автор начал сборку с рамы будущего багги.

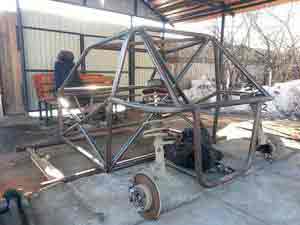

Рама сварена из труб диаметром 40 мм, для изготовления некоторых элементов рамы понадобился трубогиб.

Как и полагается для багги, рама усилена поперечными усилителями из труб, что значительно повышает устойчивость рамы к скручиванию и деформации.

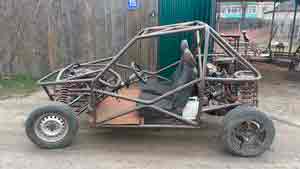

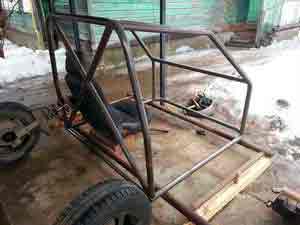

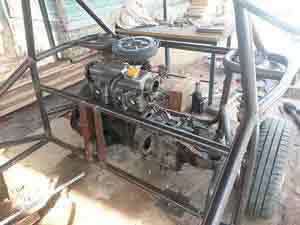

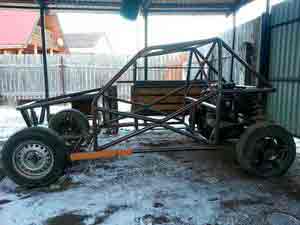

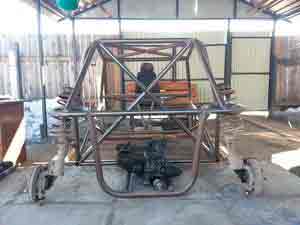

Рама для багги готова, следующий этап примерка и установка двигателя от ВАЗ 2108 на раму багги.

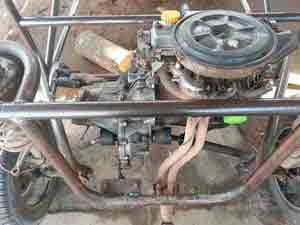

Двигатель расположен поперечно.

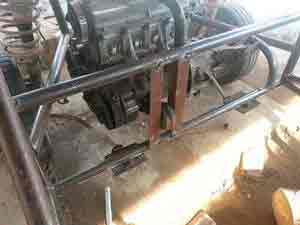

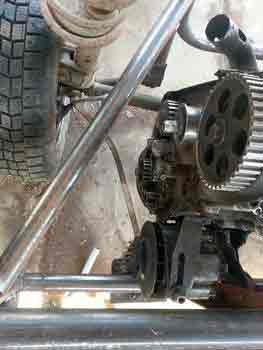

На фото показаны элементы крепления двигателя к раме.

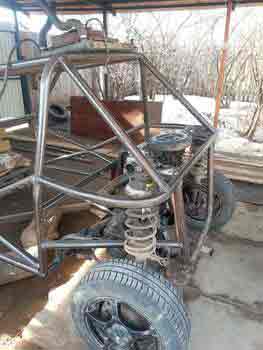

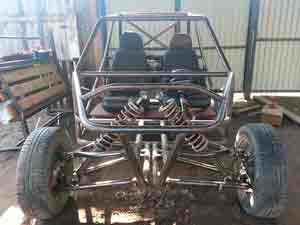

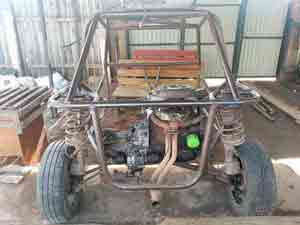

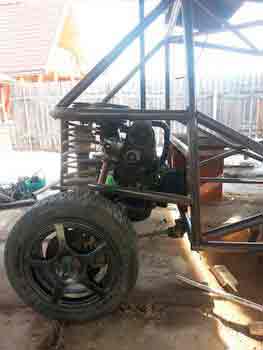

Установка независимой подвески на авто, задняя подвеска макферсон.

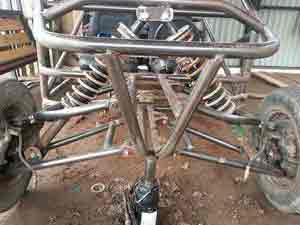

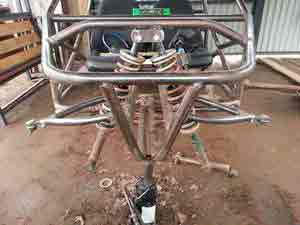

Доработка передней подвески.

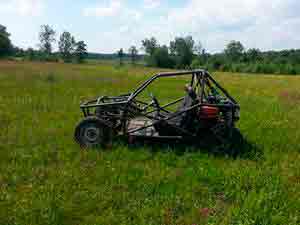

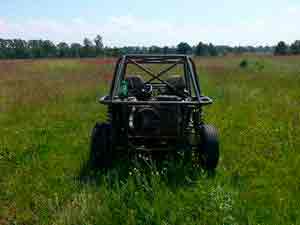

Испытания багги прошёл успешно.

Радиатор системы охлаждения двигателя установлен в задней части авто.

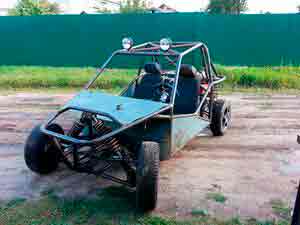

Установлены фары дальнего света.

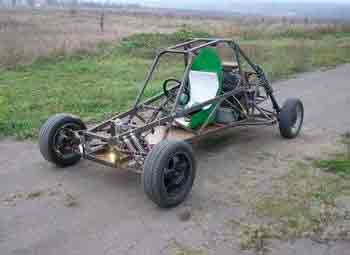

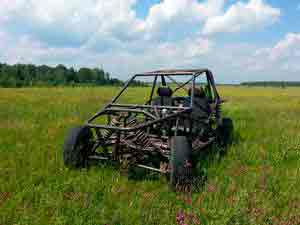

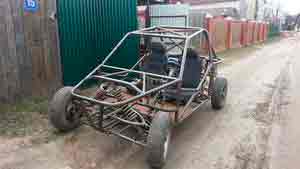

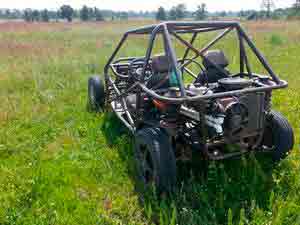

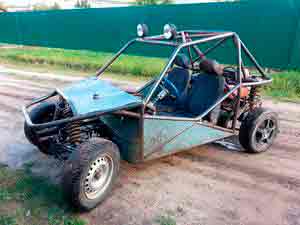

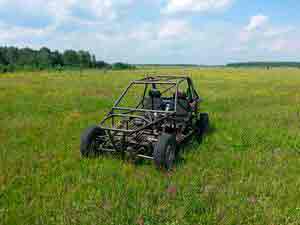

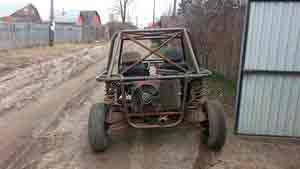

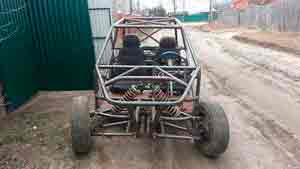

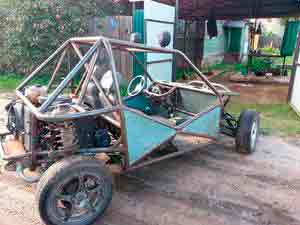

В итоге у автора получился вот такой багги.

Более подробно о размерах багги автор рассказывает в этом видео.

Рекомендую посмотреть интересное видео испытаний багги из ВАЗ от автора самоделки, также вы можете подписаться на канал автора и следить за усовершенствованиями этой самоделки.

Bierkiste — пивной ящик на колёсах.

Багги своими руками: фото пошаговой сборки.

Картинг своими руками: чертежи, размеры, подробное.

Самодельный багги Раптор 1500: фото, видео.

Самодельный багги из ВАЗ 2106 своими руками: 67 фо.

Багги из Оки своими руками

Тарабайк своими руками

Бешеная табуретка (тарабайк) своими руками.

Самодельный багги с двигателем от мотоцикла.

Багги своими руками из бензопилы: фото сборки.

Самодельный карт на электродвигателе.

3 комментариев к Багги из ВАЗ своими руками: 39 фото изготовления

Зачётный багги получился. Респект автору! Двигатель с ваза чёт подошёл для багги!

Рама для багги получилась тяжёлая, зачем было брать трубу сороковку? Тридцатки вполне бы хватило, и рама была бы легче. Ну а в общем неплохой вариант.

Трубы гнул приспособлением? Как сделать трубогиб? Мне сама рама понравилась, а чего багги завален впереди?

Источник: http://car-avz.ru/glavnaya/sovety-masteru/13732-baggi-svoimi-rukami-kak-sdelat-baggi-svoimi-rukami

Смотрите также:
31.10.2018

Багги из Оки своими руками. Как и чем обшить багги Опубликовано 4 лет назад Багги из Оки своими руками. Как и чем обшить багги Скачать — Багги из Оки своими руками....

31.10.2018

Мини машинки для взрослых дядь (Bierkiste) (13 фото) По сути это карт, только с посадкой как на квадрике. Собираются такие машинки с использованием деталей от карта. Рама сваривается обычно из профильной трубы, реже из круглой. Задняя ось крепится на корпусных...

31.10.2018

Самодельный багги с двигателем от мотоцикла МТ: фото, описание Простой одноместный самодельный багги с двигателем от мотоцикла МТ: фото изготовления самоделки с описанием. С интернета скачали чертежи багги, прикупили металл и приступили к работе. Двигатель был уже в...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
