Картинг своими руками

Делаем электрический картинг Go Kart



Материалы и инструменты для самоделки:

1. Старый бензиновый картинг. Автору он достался всего за 60$ так как был в нерабочем состоянии.
2. Электродвигатель.
3. Аккумулятор.
4. Регулятор для двигателя.
5. Ручка для управления двигателем.
6. Сварка.
7. Болгарка.
8. Гаечные ключи, отвертки, плоскогубцы и другое.

Процесс изготовления электрокарта:

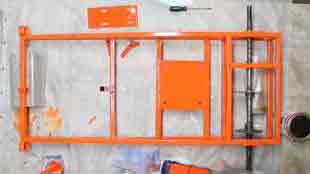

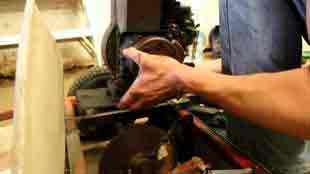

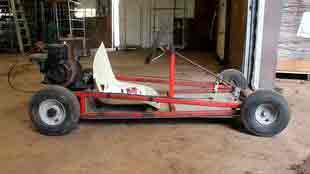

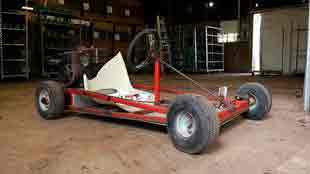

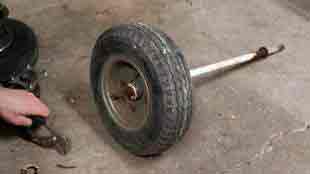

Шаг первый. Разборка старого карта
Первым делом нужно будет разобрать старый картинг. Нужно снять бензиновый двигатель и все остальное, что не пригодится. Необходимо осмотреть и очистить раму, в итоге автор ее затем красит. Помимо всего прочего автору пришлось увеличить длину рамы, так как он просто не помещался на картинге.

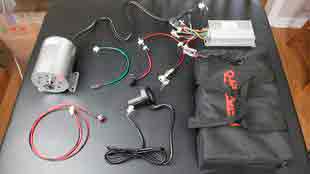

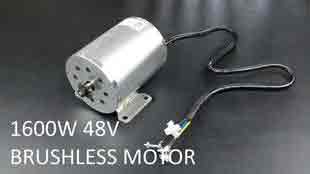

Двигатель использовался бесщеточный мощностью 1600 Вт 48 В.

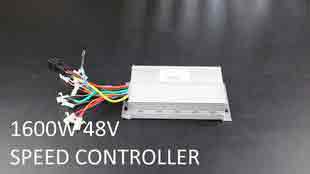

Контроллер для двигателя 1600 Вт 48 В

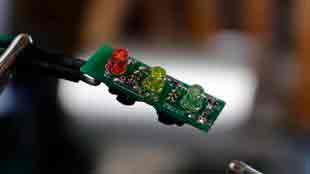

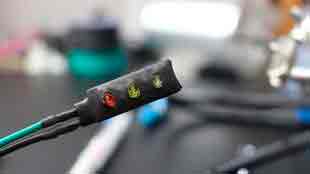

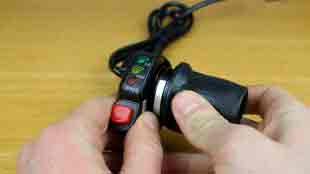

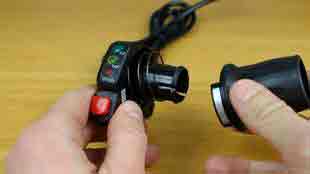

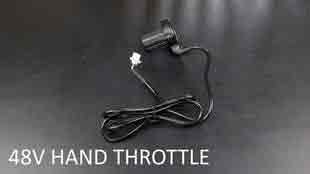

Ручной дроссель 48 В с индикатором батареи и ограничителем скорости

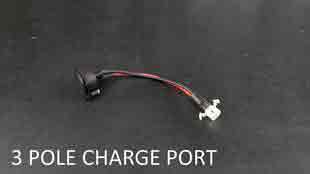

Зарядный порт с тремя выходами.

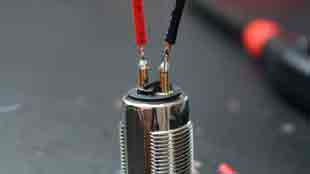

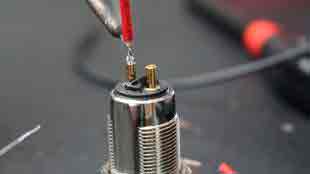

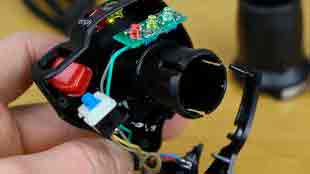

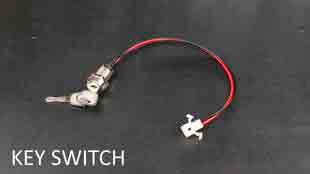

Ключ-переключатель

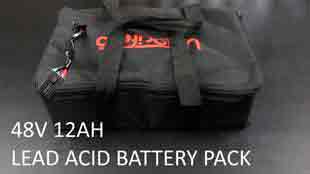

Аккумулятор автор использовал свинцово-кислотный на 48В 12АХ. Конечно, лучше всего подошел бы литий-ионный, но это бы значительно удорожило самоделку.

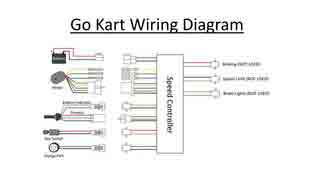

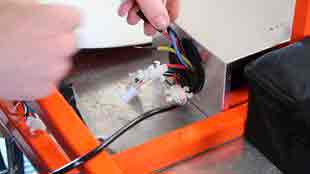

Как именно подключаются все эти элементы, можно увидеть на схеме.

Купить детали можно на Aliexpress или по адресу ЗДЕСЬ

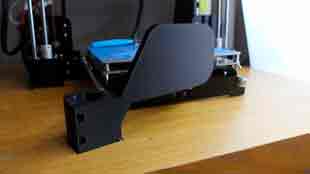

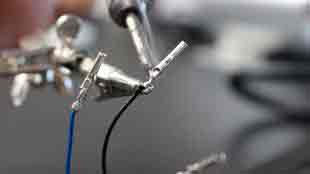

Шаг третий. Педаль газа

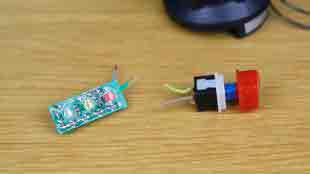

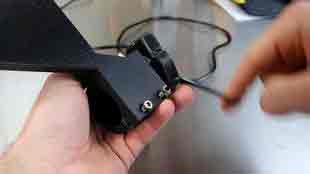

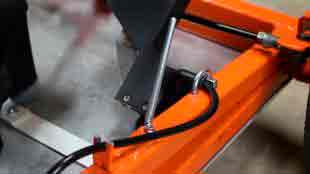

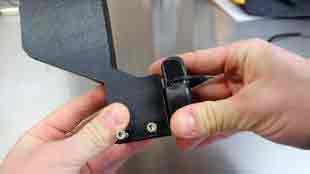

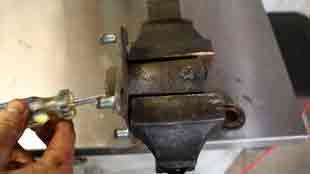

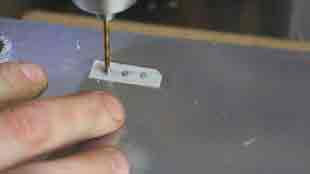

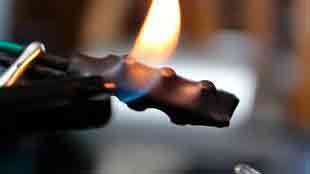

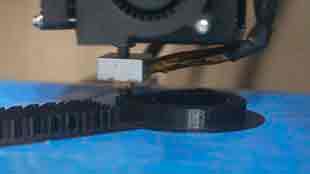

Так как картом удобнее всего управлять с помощью педали, а не ручки, авто решил превратить ручку газа в педаль. Ручка была разобрана и из нее были извлечены индикатор батареи, а также ограничитель скорости. Педаль нужной формы была разработана при помощи Tinkercad. Педаль крепится с помощью двух винтов. Все образовавшиеся отверстия нужно будет закрыть, чтобы внутрь не попала пыль.

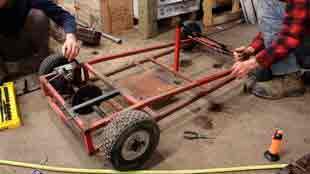

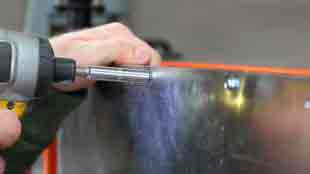

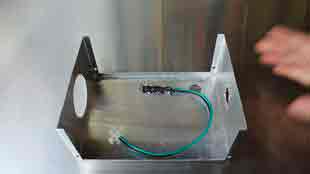

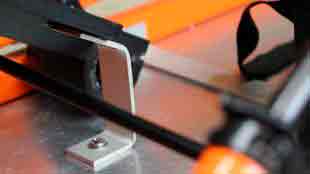

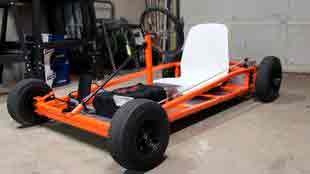

Шаг четвертый. Процесс сборки картинга

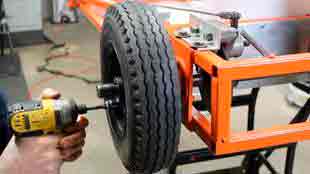

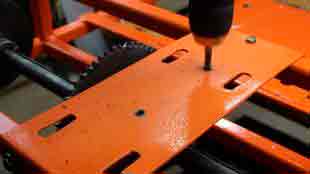

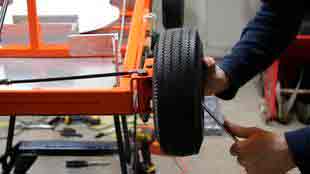

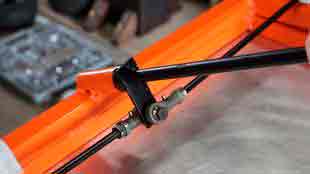

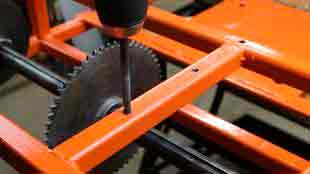

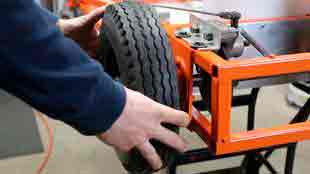

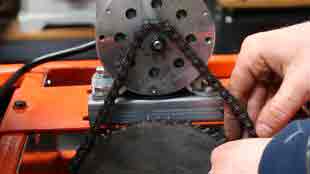

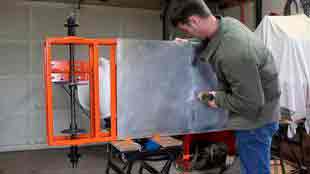

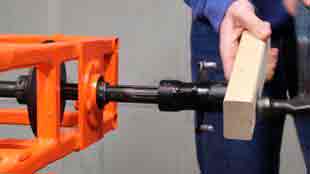

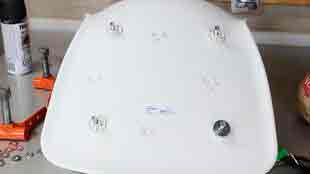

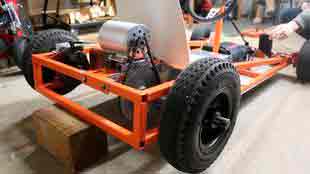

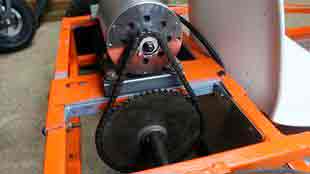

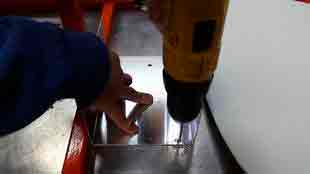

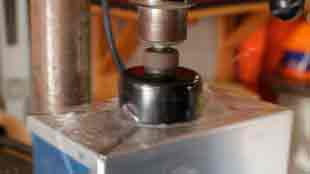

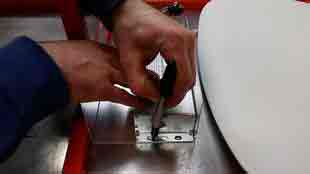

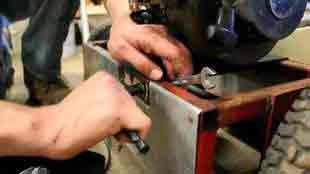

Теперь можно приступать к сборке картинга. Более детально, как это делает автор, можно увидеть на фото. Поскольку ступицы на картинге не имели подшипников, то есть колеса были надеты непосредственно на ось, колеса пришлось заменить. Необходимые колеса с подшипниками автор нашел у соседа. Они были тоже в плохом состоянии и пришлось потратить время на их восстановление.

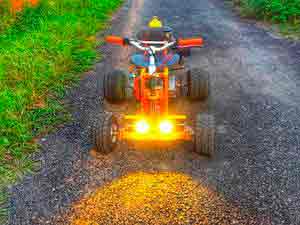

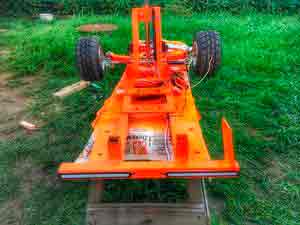

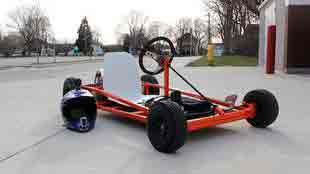

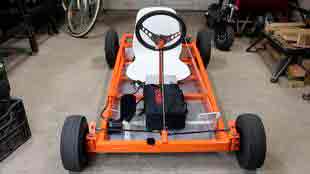

В целом строительство и испытания картинга автору понравилось. Конечно, при езде были найдены еще некоторые моменты, которые нужно доработать. К примеру, это защита для цепи.

Еще автор пока не успел определить, как далеко можно заехать на таком картинге, он ездит в качестве эксперимента всего по 20 минут и потом останавливается, чтобы двигатель смог остыть.

Помимо всего прочего при строительстве такой самоделки нужно стараться, чтобы картинг был максимально легким, это позволит в значительной степени увеличить его производительность.
Источник

Источник: http://usamodelkina.ru/9258-delaem-elektricheskiy-karting-go-kart.html

Самодельный картинг своими руками

Не только дети любят погонять на минимашниках, но и взрослые. Поэтому ходят в картинг клуб и берут на прокат картинг, а некоторые хотят сделать его своими руками. Для того, чтобы сделать картинг самому, потребуются определенные знания, материалы и инструменты.

Что такое картинг

Картинг — это автомобильные гонки на мини машинах (картах). Карт — это спортивный мини автомобиль, простейшей конструкции без кузова с малолитражным двигателем. Но бывают такие автомобили с мощными моторами, это уже будет относится к классу «суперкарт». Карты такого класса способны достигать максимальную скорость до 260 км/ч.

Устройство карта

Карт класса ПИОНЕР

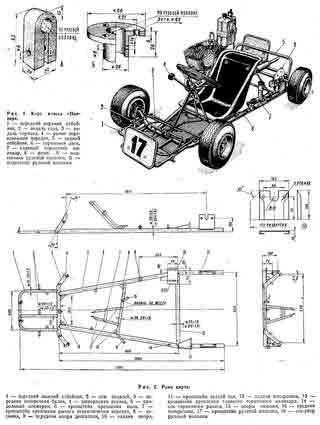

1 — передний верхний отбойник; 2 — педаль газа; 3 — педаль тормоза; 4 — рычаг переключения передач; 5 — задний отбойник; 6 — тормозной диск; 7 — главный тормозной цилиндр; 8 — рама (шасси); Л — подшипник рулевой колонки; Б — подпятник рулевой колонки.

Габаритные размеры картинга:

  • Длина: 1015 мм;
  • Ширина спереди между колесами: 750 мм;
  • Ширина сзади между колесами: 730 мм.

Участниками картинг заездов могут быть даже маленькие дети. Ниже приведена таблица возрастов и гоночных агрегатов, соответствующей мощности.

Проект картинга

Материалы, которые понадобятся для сборки мини машины можно купить по дешевке на авторазборе или купить новые.

Понадобятся следующие детали:

  • руль (для удобства лучше купить готовую сделать самому оплетку на руль из кожи, меха или проволоки);
  • кресло;
  • педали;
  • рулевая колонка (вал);
  • поворотные кулаки;
  • рулевые тяги;
  • шкворни;
  • полуоси;
  • блок крепления педалей;
  • главный и рабочие цилиндры дисковых тормозов;
  • колеса.

Кресло лучше поставить от иномарки, чтобы было более удобно ездить. Такие вращающиеся старые детали, как шкворня и поворотные кулаки надо проверить на работоспособность, чтобы не заедало. Тормозные цилиндры, трубки и шланги проверить на герметичность. Остальные детали, желательно, чтобы были не ржавые.

В пунктах приема металлолома (лом цветных и черных металлов) можно купить недорого следующие детали:

    • металлические листы, полоски, трубки;
    • подшипники;
    • шестеренки;
    • цепи;
    • колеса;
    • мотор.

Для представления устройства карта, желательно иметь схему или чертеж проекта картинга. Для любительских машин нет четких размеров. Каждый делает по своему усмотрению, выбирает размеры под себя. Основной критерий проектирования картинга — это рост человека, который будет ездить. А лучше, установить кресло с салазками, чтобы регулировать длину до педалей.

Чем составлять с нуля схему, лучше скачать готовый проект в интернете и доработать, изменить некоторые размеры.

Для рулевой тяги самодельных картингов обычно используют стальные прутки диаметром от 8 до 15 мм. Из металлической пластины толщиной 5-7 мм делается маятник руля.

Общий готовый чертеж выглядит так:

Размеры можно менять, но лучше придерживаться стандартных размеров, чтобы не изменились динамические и технические характеристики.

  • Обычные габаритные размеры картинга для подростка: длина — 1,3 метра; ширина — 0,76 метра.
  • Габаритные размеры спортивной мини машины для взрослого: длина — 1,8 метра; ширина — 1 метр.

При длине карта 1,32 метра продольное расстояние между передней и задней осью находится в пределах от 1,00 до 1,22 метров.

Если есть возможно, покупаем новые детали. Итак, перечень устройств и деталей для создания карта своими руками:

    1. Трансмиссионная, рулевая и тормозная система:
      • коробка передач;
      • ручной тормоз;
      • руль;
      • колеса;
      • рулевой и приводной валы;
      • педали газа и тормоза;
      • подшипники.

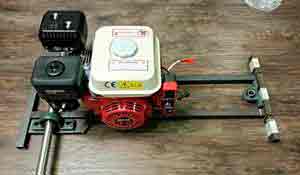

    2. Мотор:
      • движок (можно использовать двигатель от бензопилы или газонокосилки-триммера);
      • цепь;
      • бензобак;
      • крепежные элементы (болты, гайки, шайбы).
    3. Шасси карта:
      • 2,5-сантиметровая квадратная труба (дюймовка), длиною 9,2 метра;
      • стальная труба диаметром 2 см, длиною 1,8 метра;
      • труба диаметром 1,5 см, длиною 1,8 метра;
      • пластина из стали по размерам чуть больше двигателя и толщиной 0,5 см;
      • металл или фанера для днища и сидения;
      • сидение (желательно спортивное). Кстати, не плохо было бы поставить и на карт сидение с встроенным подогревом.

Кроме необходимых материалов и деталей, понадобится сварочный аппарат. Шасси карта надо сварить качественно, чтобы сварочные швы не разрушались от вибрации. Для покупки всех необходимых новых материалов понадобится около 30 000 рублей. Но из новых деталей делать удобнее и проще.

Как сделать раму для картинга

Варить и собирать лучше по чертежу. На схеме заранее проставить все размеры.

  1. Напилить трубы по заданным размерам, зачистить их.

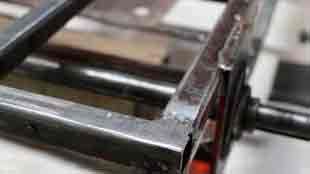

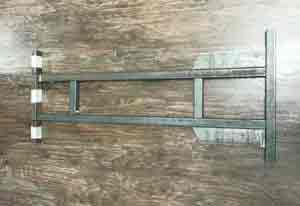

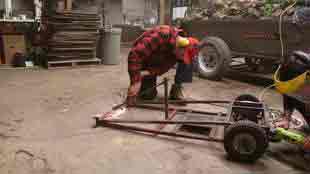

  2. Сварить раму.
  3. Усилить ребрами жесткости там, где это имеет смысл.

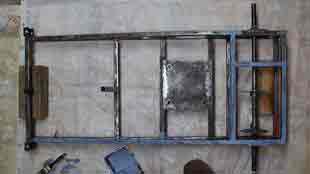

После сварочных работ, должна получиться такая рама для карта.

Какой двигатель на картинг

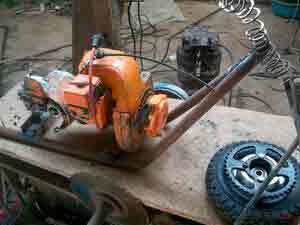

Самым подходящим двигателем внутреннего сгорания для картинга является мотор бензопилы и от триммера (газонокосилки). После разборки пилы, с его двигателя надо снять все лишние детальки: рукоятка, цепь, бак и т.д.

Сложность здесь возникает в переделывании звездочки. Надо немного сточить зубья звездочки бензопилы. В кожухе корпуса системы охлаждения надо просверлить два отверстия для крепления к подрамнику.

ДВС на картинг устанавливается сзади. Для этого надо приварить толстую пластину на задней части рамы. Мотор надо закрепить так, чтобы звездочка его была в одной плоскости со звездой колеса.

Если покупать все необходимые детали в магазине, возможно, целесообразнее купить сразу готовый гоночный агрегат для картинга.

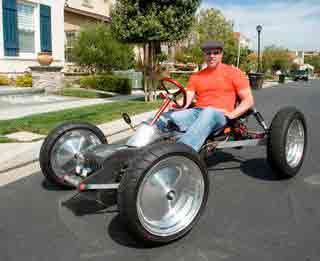

Один из вариантов карт машины выглядит так:

Как испытывать самоделку

  1. Не выезжать на дорогу.
  2. Надеть средства индивидуальной защиты для картингистов: шлем, наколенники, налокотники и т.д.
  3. Первые пару километров идут на испытание, обкатку, проверку тормозов, ощущение динамики, управляемости. Не стоит сразу выезжать на соревнования.
  4. Не разгонять самодельный картинг на полную мощность. Можно постепенно увеличивать обороты, ощущая как ведет себя техника на поворотах. Если чувствуете, что, например, при скорости 40 км/час автомобиль имеет «бешеную» вибрацию, то придется ездить или до такой скорости, или проверить конструкцию, возможно какая-то делать погнута.

Внимание! Самое главное правило для любого картингиста — это не выезжать на дорогу. Можно ездить только на специальных площадках, полигонах.

В этом видео подробно рассказывается, как сделать картинг своими руками. Видео имеет много положительных отзывов и комментариев.

Дальше серия видео уроков — самодельный картинг. В этом видео — как сделать раму на картинг.

Продолжение. Покупка двигателя на картинг.

Продолжение. Как сделать рулевую на картинге.

Продолжение. Испытание самодельного картинга.

Источник: http://autostuk.ru/samodelnyj-karting-svoimi-rukami.html

Очумелые ручки: собираем картинг своими руками

Картинг представляет собой механизированное транспортное средство, которое способно развивать высокие скорости за сравнительно небольшой промежуток времени. Существуют профессиональные картинги, которые используются для гоночных целей. Однако примитивный вариант можно сделать, не выходя из дома.

Как собрать картинг своими руками в домашних условиях?

Простейший картинг состоит из следующих элементов: двигатель, усиленная рама, надежная тормозная система. Для изготовления рамы необходимо приобрести среднелегированную сталь. Этот материал обладает высокой прочностью, низким весом и хорошо поддается обработке. Подобную сталь используют для изготовления велосипедов, поручней в общественно транспорте.

Картинг может очень быстро развить высокую скорость

Диаметр не должен превышать 35 мм, а толщина стенок — не более 2 мм. Такие ограничения обусловлены тем, что двигатель картинга будет иметь небольшую мощность. Поэтому максимальное облегчение конструкции пойдет на пользу будущему транспортному средству. Сгибаются трубы без предварительной обработки при помощи обычного трубогиба.

Важно также иметь в виду, что при планировании конструкции картинга особое внимание следует уделить стыкам: местам, где «ведомые» трубы соединяются с «ведущими». В этом случае концы «ведомых» труб должны быть обточены по радиусу направляющих элементов рамы. Помимо среднелегированной стали можно использовать дюралюминиевые профили. Они стоят на порядок дороже, однако их применение позволит повысить уровень устойчивости картинга при столкновении с ограждением.

Как сделать самодельный глушитель из хлама: чертежи и схема подключения

Длина глушителя зависит от мощности двигателя. При использовании мотора от бензопилы или моторной лодки подойдет выхлопная труба, выполненная в форме эллипса. Перед изготовлением каракаса необходимо сделать картонную форму будущего глушителя. Отталкиваясь от данной формы, при помощи листов нержавеющей стали можно сварить выхлопную трубу.

Видеообзор картинга, сделанного своими руками

После этого следует просверлить равномерно расположенные отверстия. Они необходимы для выхода отработанных газов в атмосферу. В зависимости от мощности двигателя варьируется и количество таких отверстий. При использовании стали лучше выбирать модели, толщина которых не превышает 1 мм. Готовую конструкцию крепят к выходу камеры внутреннего сгорания при помощи двух болтов. Отверстие для них необходимо подготовить заранее.

Как пристроить мини-сцепление к двигателю из бензопилы?

Чтобы картинг работал с запущенным двигателем на холостых оборотах, к нему должно быть подведено сцепление. Кроме того, сцепление позволит завести картинг с места, а не с «толкача». Педаль располагается на стальной раме слева от рулевого колеса. Конструкцию педали можно смастерить самостоятельно или взять готовую в старом отечественном автомобиле.

Крепление осуществляется при помощи небольшого троса. Включение и отключение сцепления производится аналогично автомобильному. Трос должен быть натянут так, чтобы не произошло его случайного разрыва. В противном случае при движении или таране педаль выйдет из строя. При такой конструкции выйти из автомобиля, не заглушив двигателя, невозможно.

Изготовление тормоза для картинга

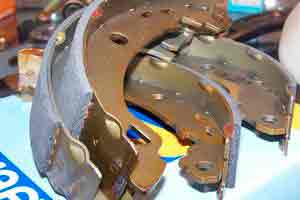

Готовые барабанные тормоза от авто придут на помощь тем, кто не может конструировать тормозную систему

С учетом небольшой мощности двигателя, тормоза можно сделать из подручных материалов. Если нет опыта конструирования тормозной системы, то лучше взять готовые барабанные тормоза отечественных автомобилей. К колесной базе картинга сначала крепится тормозной диск. С двигателем данная система связывается передаточными ремнями. При обычном движении (без тормоза) ремни должны просто скользить от двигателя к колесной базе.

Расположение тормозов зависит от привода картинга. При использовании передних ведущих колес тормозная система должна блокировать свободный ход картинга. Чтобы водитель не вылетел из кресла, вместе с тормозами рекомендуется установить металлические тяги и направляющие кулаки. Они способствуют более мягкому и плавному торможению в критических ситуациях.

Электроруль и колеса для картинга: руководство по установке

Самое простое — установка рулевого колеса. Достаточно снять со старого отечественного автомобиля (например, Жигули) готовый механизм. С данного авто необходимо забрать и готовые шестеренки, чтобы не пришлось конструировать их самостоятельно. Крепится они в самом конце рулевого колеса с использованием втулок и болтов. При вращении шестеренки приходит в движение зубчатая рейка, которая и распределяет усилие между ведущими колесами.

Руль от старенького Жигули можно использовать для картинга

Что касается изготовления электрического рулевого управления, то в конструкции картинга необходимо оставить место для небольшого аккумулятора. К нему присоединяются электрические моторчики, которые устанавливаются на стыках между рулевой балкой и мостом ведущих колес. В этом случае не придется оказывать большого усилия при движении и резких поворотах.

Особенности изготовления сидения для картинга

Особую роль играют сидения. При особых условиях эксплуатации картинга (двигатель располагается снаружи, сидение крепится примитивными болтами к легкой раме) важно подобрать такое сидение, которые бы отвечало всем требованиям безопасности. С этой целью можно изготовить сидение самостоятельно. Для этого потребуется фанера (толщиной до 6 мм), мебельный поролон, дерматин. К заранее размеченной и разрезанной фанере крепится поролон или полиуретан (в зависимости от бюджета). Вся конструкция обтягивается дерматином, а сверху оборачивается специальной сеткой (капроновой, как привило).

Чтобы в движущиеся элементы картинга не попадали частицы сетки или дерматина, по возможности их следует обтянуть защитными кожухами. В первую очередь это касается приводной цепи. В целях повышения комфортабельности картинга рекомендуется оборудовать его стояночным тормозом. Это позволит повысить безопасность вождения самодельного картинга при вхождении в крутые повороты.

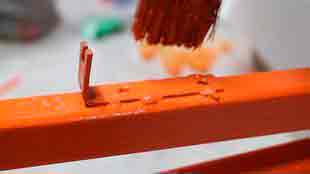

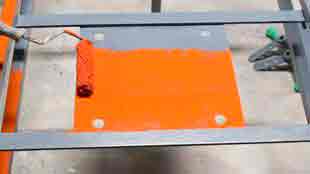

Заключительный этап — покраска всех видимых частей механизмов. Предварительно их необходимо обработать от коррозии. При нанесении лакокрасочного покрытия рекомендуется использовать пульверизатор.

Источник: http://avtomotospec.ru/poleznoe/karting-svoimi-rukami.html

Как собрать самодельный карт

Наверное, каждый ярый автомобилист, необязательно юный, но и взрослый, рано или поздно задумывается над тем, как собрать настоящий спортивный карт своими руками. Есть определённая группа людей, которая всерьёз увлекается этим хобби и проводит еженедельные воскресные заезды на платном картодроме.

Оказывается, изготовить самодельный карт вполне по силам каждому. Узнать, как собрать карт, можно из этой статьи, которая была написана совместными усилиями высококвалифицированных конструкторов и тех, кто собирал такую технику своими руками.

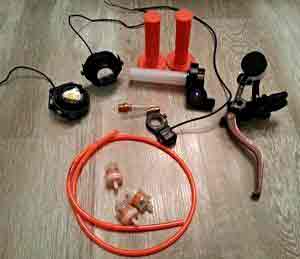

Чтобы суметь собрать самодельный карт, следует вооружиться нужным чертежом, инструментами, готовым комплектом для сбора самодельного картинга, а также несколькими кусками листового металла. Дальше действовать по инструкции.

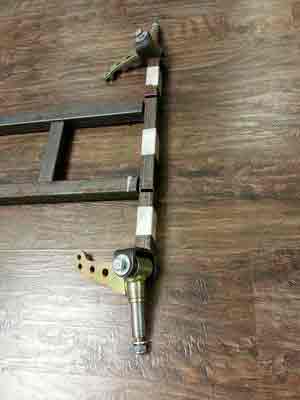

Некоторые особенности изготовления переднего моста

Рассмотрим для начала передний мост карта, куда входит балка, поворотные составляющие колёс и две проушины. Что касается поворотной цапфы, то она состоит из оси и шкворневой втулки, которые можно заказать выточить хорошему токарю. После того как будет проведена подгонка, ось приваривается под нужным углом. Девяносто восемь градусов — это то, что нужно.

Соревнования самодельных картов

Далее, нужно будет подготовить листовую сталь в пятнадцать миллиметров толщины и изготовить поворотный рычаг. Сам он должен иметь своеобразное сечение, похожее на букву П, чтобы вся конструкция была собрана правильно. Этот самодельный поворотный рычаг нужно будет соединить с поворотной цапфой и затем обратить внимание на ось, которая должна образовать 110 градусов.

Важно обратить внимание уже на начальной стадии конструирования на ось цапфы. Она обязательно должна составлять ровно 110 градусов, в противном случае неизбежны проблемы.

Рама — важная часть самодельного карта

Вообще, рамы картинга не поддаются какой-либо классификации. В большинстве своём они бывают двух типов: плоские и пространственные. Плоская рама имеет лонжероны, работающие на кручение и изгиб. Другими словами, на сжатии и растяжении это никоим образом не сказывается, так как нагрузок в таком случае не бывает.

Образец для рамы можно будет собрать из обычной миллиметровой бумаги, которую можно просто наклеить на плотную бумагу. И на чертёж всё нужно переносить грамотно, соблюдая размеры, формы и пропорции.

Чертёж самодельного карта

Нужно будет далее отрезать трубу нужного размера и перейти к изготовлению рамы, а вернее, её основы. Заготовку ставим на ровную поверхность и завариваем все части таким образом, чтобы получилась единая конструкция. Проверить все детали на симметричность можно обычным уровнем.

Теперь нужно будет приготовить трубы для фиксации двигателя, педалей и рулевой колонки. Смотрим на макет и изготавливаем по чертежам такую же раму. Обязательно следим за тем, чтобы не пропустить никаких узлов и деталей.

Готовые заготовки привариваем сваркой к раме. Тщательно проверяем углы наклона, точность размеров, симметричность и многое другое.

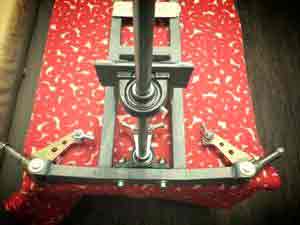

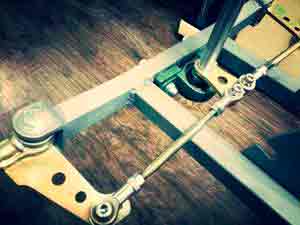

В частности, рассмотрим отдельно, как изготовить самодельное рулевое управление на карте. Обязательно нужно будет подготовить трубу диаметром 16 мм с тонкими стенами. Свариваться колонка будет с центром колеса, а вращение будет проходить в двух скользящих подшипниках.

Для того чтобы рулевое управление не смещалось продольно, его нужно усилить. Делается это при помощи сваривания упорных колец. К рулевой колонке приваривается сошка, плечо которой равно шестидесяти миллиметрам, а длина поперечной тяги определяется уже в процессе испытания карта. Понятно, что она должна быть регулируемой.

Видеообзор самодельного багги (картинг)

Что касается П-образной проушины, то её нужно будет приварить к одному концу тяги. Другой конец будет венчать стальная втулка, имеющая внутреннюю резьбу М10, куда и вворачивается пятисантиметровый стержень с контргайкой и проушиной, заваренной на него.

Идём дальше и соединяем поперечную тягу с рулевой колонкой посредством специального шарнира через проушины. Крепление осуществляется с помощью болтов М8. В этом случае, да и вообще, чтобы устранить люфт в соединениях, нужно использовать резиновые втулки. Что касается колёс, то они обязаны поворачиваться под нужным углом (тридцать градусов), а зазор между ними и рамой должен составлять не менее пяти миллиметров. Фиксируются все соединения обязательно на специальных гайках.

Колёса и сидения

Теперь переходим к изготовлению колёс и сидений. Их тоже готовим из листового металла. В частности, диски колёс можно изготовить на токарном станке из полуторамиллиметрового куска стального листа. Крепим диски к ступицам путём приваривания их головок. Не забываем заварить оба поворотных узла переднего моста. Потом их нужно будет зафиксировать с проушинами при помощи шкворней.

Особо отмечаем процесс крепежа левого и правого поворотного узла к балке переднего моста. Нужно учитывать, что развал передних колёс, а точнее, его угол должен быть равен нулю, а угол наклона шкворней — 12 градусам. Таким образом, координированность и взаимосвязанность узлов и механизмов карта становится правильной, а эти параметры, как известно, зависят от развала колёс и других важных расчётов.

Пришла пора ставить двигатель. Его нужно будет закрепить на точках опоры рамы и затянуть болты с усилием, равным значению, указанному в прилагаемых чертежах. Идём дальше и подключаем остальное оборудование навесного типа, куда входит карбюратор и другие важные детали.

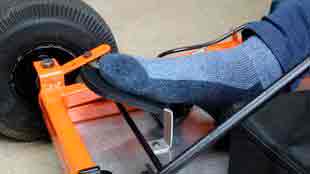

Самодельные педали

Что касается педалей, то их устанавливаем и соединяем с двигателем и тормозной системой.

Вообще, педальный узел карта — это достаточно простая и надёжная конструкция. Педали чаще делаются из стального или даже алюминиевого прута, имеющего диаметр 8 мм.

Рекомендуется перед изготовлением педали сделать следующее: вырезать макет ступни и таким образом подобрать нужные размеры. Затем остаётся только правильно расположить макет на раме.

Особое внимание нужно будет обратить на расположение управляющих тросов, где не должно наблюдаться никаких резких изгибов, и тросы не должны свободно свисать и путаться под ногами водителя.

Отдельного внимания заслуживает задний мост. Для эластичности и хорошей приспосабливаемости к любой дороге, его нужно будет изготовить с открытой задней осью из стали 18ХНВА. Специальные посадочные канавки для подшипников на конце оси также обязательны.

На видео представлен карт, собранный своими руками:

Также и ступицы вдеваются на конические составляющие задней оси не только болтами, но и цепной звёздочкой, количество зубцов которой можно будет менять в зависимости от мощности агрегата, устанавливаемого на самодельный карт.

Что касается тормозного диска, то его нужно будет крепить к раме болтами.

Практически всё сделано. Остаётся только поставить готовые сиденья, руль, а также другие важные детали. Научившись тому, как собрать самодельный картинг своими руками обычной конструкции, можно в дальнейшем наловчиться и собирать уже настоящие профессиональные образцы, которые на зависть многим будут побеждать на гонках.

Источник: http://365cars.ru/soveti/kak-sobrat-kart-svoimi-rukami.html

Картинг своими руками

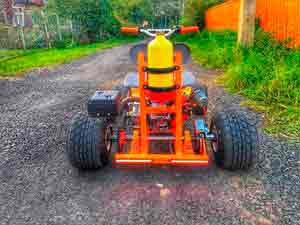

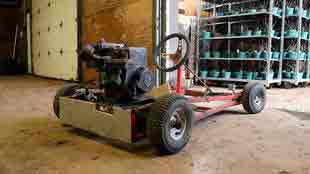

Bierkiste (пивной ящик) — транспортное средство мини машина по типу карта, имеет рамную конструкцию без подвески, оснащается двигателем от скутера или мотоцикла. Задняя ось крепится на подшипниках, дифференциала нет, поэтому для облегчения вхождения в повороты, углы передних колес подбираются так, что бы внутреннее заднее колесо приподнималось при повороте.

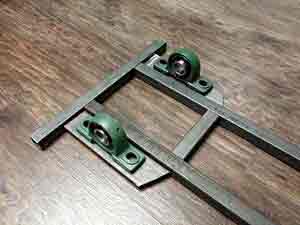

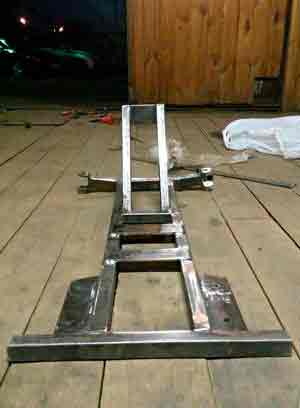

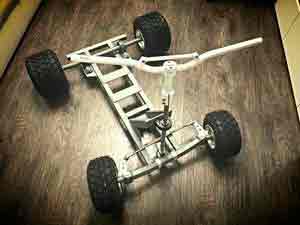

Изготовление рамы, примерка опорных подшипников для задней оси.

Двигатель мощностью 7 л.с с вариатором.

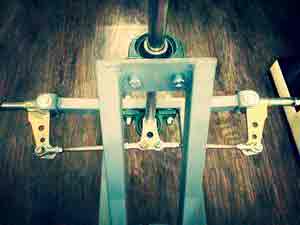

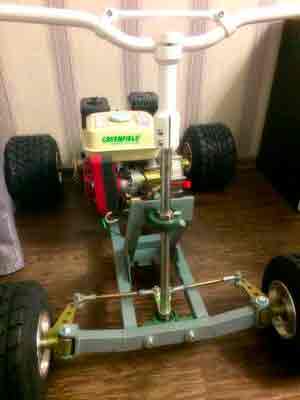

Установлено рулевое управление.

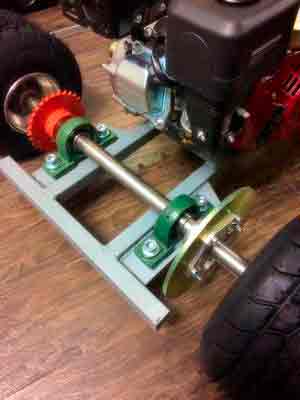

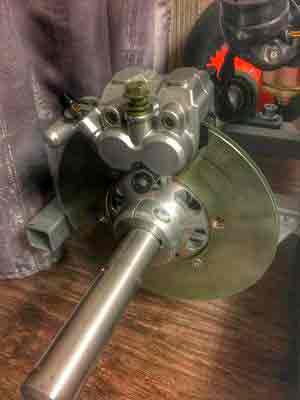

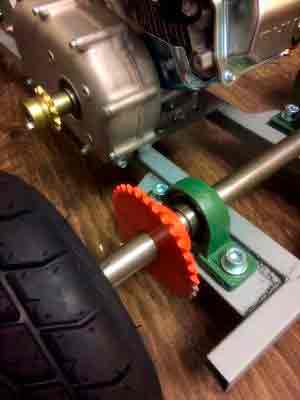

На заднюю ось установлена звезда и тормозной диск.

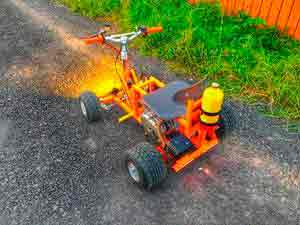

Бензобак сделан из огнетушителя.

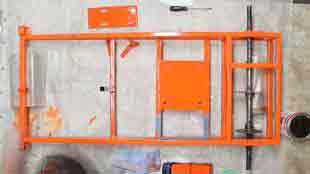

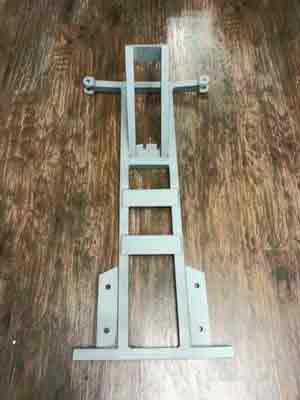

Рама поле покраски.

  • Лучшие сверху
  • Первые сверху
  • Актуальные сверху

35 комментариев

блин, кажется еще одна цель в жизни появилась.

в списке вещей, которых ты никогда не сделаешь?

Мир тесен. Превед, Серега!

Явный некомплект! Не хватает чудокаватого профессора в халате за рулем.

Автор, срочно видео с полевых испытаний. У меня аж копчик жужжжжать начал, как представил его под собой.

И да. Во сколько в итоге обошлось все?

В магаз наверное гонять удобно и весело. А вот подкрылки лучше придумать, по любому прилететь может в глаз

Лучше спереди корзину, чтобы перед глазами всё было. Сзади пиво спиздят.

А где взять подобные колёса

RC Cars вспомнилась. Спасибо)) надо спать, а я сижу теперь, треки переслушиваю))

Здорово. Загорелся тоже , нашел двиг Двигатель Lifan 168F-2R подойдет? смущает что управление газом ступенчатое типа безогенераторов — с ними сталкивался, можно переделать карб под плавную подачу? и очень хочу подробнее какие детали взять, запилю на даче летом))

Без дифференциала нормально катает?

нужно больше технических деталей.

Что за подшипники в обоймах с ушами? часто вижу их в самоделках.

Что за шестерни? Цепь? Ось явно заводская с проточками под шпонки, тормозной диск и его крепление. От чего тормозной суппорт? Выглядит как готовые компоненты. Где покупалось?

Похоже на то, что здесь большинство деталей стоит от прокатного детского карта

в 80-х пацанами ходили в кружок по картингу при ДОСААФЕ. с целью не просто покататься, а собрать собственный взрослый карт. в принципе, тогда это было более чем доступно, сейчас, прикинув стоимость такой сборки, сборка выходит по цене хорошего мопеда. а тогда. эх.

А когда в 84 году вышли «Каникулы Петрова и Васечкина. » где они рассекали на двухместном карте. секцию изъявили желание посещать почти все пацаны города )))

Глянул на фото — несколько секунд пытался проморгаться.

Источник: http://pikabu.ru/story/beshenaya_taburetka_svoimi_rukami_5517256

Картинг своими руками: подробное описание

Картинг представляет собой спортивный микроавтомобиль без подвески, очень популярный среди молодежи, увлекающейся автоспортом. Нередко в таких соревнованиях (особенно в России) принимают участие гонщики на картингах, изготовленных своими руками. И вправду, зачем платить кому-то деньги, если можно сконструировать свой собственный автотранспорт, тем более что затраты на это минимальны (причем не только с финансовой точки зрения). Как собрать своими руками картинг? Ответ на этот вопрос узнаете в данной статье.

Как сделать картинг своими руками? Подбор технических характеристик для транспортного средства

Во-первых, вы должны иметь представление о том, каких размеров будет ваш будущий автомобильчик. Чтобы правильно собрать картинг своими руками, следует начертить план-схему на бумаге. Только по нему вы сможете правильно собрать картинг своими руками. Чертежи данного транспорта указаны на фото ниже.

Вот примерно такой вид и должен иметь ваша схема. Здесь необходимо отметить самое важное – длину колесной базы и общие габариты. Кстати, продольное расстояние между осями на картингах должно составлять не менее 101 и не более 122 сантиметров при общей длине в 132 см. Диаметр колес картинга не должен превышать 35 сантиметров. Именно такие характеристики будут способствовать устойчивой и безопасной езде на данном виде транспорта.

Как сделать картинг своими руками? Немного о раме

Начинать собирать картинг своими руками лучше всего с рамы. Ее удобнее вычерчивать в натуральную величину на миллиметровой бумаге, наклеенной на лист А1 или же плотный картон. Подобная схема послужит планом, по которому в черновую будут подгоняться отдельные узлы и элементы. Рисовать схему рамы следует в нескольких проекциях – вид сбоку и сверху. При этом передний лонжерон изображается отдельно.

Теперь приступаем к изготовлению стапеля для сборки рамы. Данный элемент потребуется в том случае, если машина будет производиться малой серией (то есть как в нашем случае). В качестве основания для стапеля следует использовать дюралюминиевый лист стали размером 170х90 сантиметров. При этом толщина используемого материала должна составлять порядка 15 сантиметров. Вдоль оси элемента проводится продольная линия (это будет след плоскости симметрии рамы транспорта), а перпендикулярно ей – базовая (для монтажа фиксаторов шкворневых втулок).

Отверстия во втулках разделываются на специальном расточном станке. На стапеле монтируются металлические уголки, фиксирующие продольные лонжероны. Сама рама собирается из нескольких элементов:

1. Двух лонжеронов.

2. Переднего отбойника.

3. Передней, задней и средней поперечин.

4. Кронштейнов крепления рулевой колонки.

О моторе и ходовой

Что же касается двигателя, то на картинги зачастую монтируются двухтактные одноцилиндровые бензиновые установки с воздушным охлаждением. Также следует подумать о специальном защитном устройстве, которое будет защищать пилота от возможных ожогов о ДВС. На картинг своими руками устанавливается и тормозная система. В ней должны быть задействованы как минимум два колеса. Однако в целях безопасности рекомендуется устанавливать тормозные диски сразу на четыре. Система управления будет традиционной, как и на любом другом автомобиле, с круглым рулем.

Обратите внимание на соотношение размеров всех ведущих узлов и агрегатов в машине. Ширина платформы картинга должна соответствовать габаритам рамы, а ее длина – расстоянию от сиденья до педалей.

Прочие немаловажные детали

В конструкции данного транспортного средства также необходимо предусмотреть специальные ограждения, которые не будут давать ногам соскальзывать с педалей. То же самое касается и сиденья – оно не должно быть таким, чтобы водитель летал с одного бока картинга в другой на поворотах. В идеале пилот плотно сидит в кресле и не смещается в сторону на резких поворотах и высоких скоростях (за исключением возможной перегрузки внутренних органов).

Отдельные детали КПП следует закрыть специальным щитком на ½ часть зубчатого колеса. Особое внимание также уделите топливному баку. Помните, что его объем не должен превышать пяти литров, а сама емкость надежно закрепляется с расчетом на то, чтобы полностью исключить несанкционированный выброс топлива наружу. Не стоит делать чрезмерно большой бак – пяти литров вполне достаточно для одноцилиндрового двухтактного мотора, рабочий объем которого составляет всего лишь несколько десятков кубических сантиметров.

Все детали рулевой системы и ходовой части в обязательном порядке шплинтуются. Допускается также использование системы зажигания, противоударных средств, карбюраторов любого типа (зарубежного или отечественного производства).

Какие детали нельзя использовать при сборке?

По словам специалистов, в конструкции данного транспортного средства запрещено использовать такие элементы:

3. Рулевое управление с червячным, тросовым, цепным или же зубчатым приводом.

5. Различные нагнетатели и впрыск топлива.

6. Педали, которые при нажатии выходят за пределы габаритов рамы.

Следуйте этим правилам, вы соберете максимально безопасный агрегат за минимальный отрезок времени!

Итак, мы выяснили, как построить картинг своими руками, на какие детали следует обратить внимание при сборке. Успехов!

Источник: http://fb.ru/article/137258/karting-svoimi-rukami-podrobnoe-opisanie

Картинг своими руками чертежи

Картинг своими руками. Чертежи на картинг.

Внимательно изучаем и шагаем к намеченной цели. Сборку картинка можно условно разбить на три этапа:
1. Изготовление рамы. Рама состоит из деталей различных размеров. Изготовим каждую из них. Укладываем заготовки на специально подготовленный шаблон, который не позволит заготовкам отклонится от заданных размеров чертежа и свариваем конструкцию рамы. После того как рама сварена, еще раз проверим крепежные отверстия под навесное оборудование и узлы. Убедились в точности с геометрией конструкции. Сглаживаем все неровности после сварки и отправляем раму на покраску.

3. Крепим колеса. Подсоединяем рулевое управление к колесам. Настраиваем тормозную систему и подсоединяем к педали «тормоз». Устанавливаем двигатель. Ставим навесное оборудование к двигателю и бензобак. Подсоединяем педали «газа» и «сцепления» к установленному двигателю. Устанавливаем сиденье и рулевое колесо.

На основании предложенного, взяв это за основу, можно самому внести конструктивные изменения, в ваш собственный проект. Но помните, что любые конструкторские решения должны соответствовать техническим требованиям к гоночным и спортивным автомобилям.

Источник: http://chertegnik.ru/modelirovanie/117-karting-svoimi-rukami-chertezhi.html

Картинг Своими Руками С Двигателем От Бензопилы

Как сделать карту своими руками

Картинг — одно из самых популярных хобби сегодня. Они занимаются не только детьми, но и взрослыми. Эти маленькие, но очень быстрые автомобили дают первые навыки вождения, а также позволяют вам получить прилив адреналина в захватывающей гонке на трассе. Что такое картинг или карты? Картинг — это спортивный мини-автомобиль, который не имеет подвески и способен развивать высокую скорость за короткий промежуток времени.

Часто любители картинга имеют возможность купить свой собственный картофель или хотят самим создать эксклюзивный картинг. Конечно, ведь самодельный картинг не только дешевле, но и очень увлекателен в любом возрасте. Кроме того, если вы вспомните историю картинга, этот вид спорта родился именно как гонка на самодельном картинге. Только с течением времени картинг был запущен в производство. Рассмотрим основные этапы строительства.

Размеры должны соответствовать возрасту и возрасту водителя. Таким образом, для подростка достаточно ширины 0,76 метра и длиной 1,3 метра. Картинг для взрослых должен быть 1 метр в ширину и 1,8 метра в длину. Продольное расстояние между осями самодельного картинга должно составлять от сантиметра до длины см. Проект картинга должен быть максимально точным. В противном случае при выборе материалов будет сложно правильно определить их количество.

Чтобы сделать картинг самостоятельно, вам понадобится сварочный аппарат. Шасси является основой картинга. Они держат вас в поездке, у них также есть двигатель. Если вы никогда не выполняли сварочные работы, тогда лучше использовать услуги профессионала, потому что, поскольку непрофессиональные сварные детали могут казаться сплошными, а практика имеет микротрещины и трещины, в результате ваш картинг может стать смертельным транспортом ,

Если шасси будет состоять из нескольких частей, то сварка, как сделать шкаф в ванной комнате собственными руками для проведения при высокой температуре и глубоком проникновении, сварочные швы должны быть максимально точными. Если вы решите самостоятельно выполнить сварочные работы, лучше практиковать сварку мелких предметов и только иметь хороший опыт для начала картинговой сварки.

Одним из вариантов сборки самодельного картинга является покупка готовых деталей. Поэтому, если вы не хотите страдать от самостоятельного создания деталей и их последующей сварки, вы можете приобрести готовый дизайнер, который можно легко собрать с помощью простых инструментов и без сварки. Ориентировочная стоимость такого дизайнера для самодельного картинга составляет $.

Он может быть разных размеров, форм, моделей.

Источник: http://nzizn.ru/karting-svoimi-rukami-s-dvigatelem-ot-benzopily/

Как сделать мотовелосипед или картинг своими руками

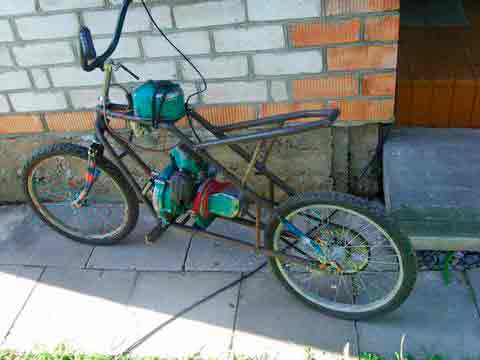

Если в вашем хозяйстве есть старый велосипед, желательно еще производства СССР, сломанная бензопила с «живым» мотором, парочка труб – весь этот хлам можно приспособить с пользой. Как? Очень просто – сделать велосипед с мотором от бензопилы своими руками. Потратив немного усилий, можно получить вполне нормальное транспортное средство – по всем характеристикам оно будет уступать автомобилю, но доставить вас из пункта А в пункт Б на небольшое расстояние вполне сможет, причем расход бензина будет просто мизерным.

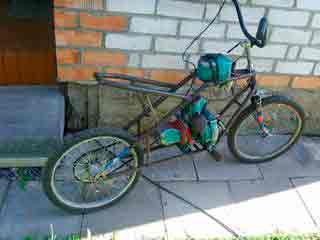

Делаем мотовелосипед своими руками

Итак, как из бензопилы сделать мопед своими руками? Для этого не нужно обладать высшим техническим образованием и иметь под рукой передвижную мастерскую – достаточно необходимого минимума инструментов, рабочего мотора от бензопилы практически любой марки и рамы от велосипеда, желательно сделанной из металлических трубок, чтобы выдержать нагрузку от двигателя.

Подбор мотора

Ничего сложного в том, как сделать велосипед с мотором от бензопилы, нет. Но нужно понимать, что от легкой бензопилы, что используется для мелких работ, мотор не подойдет – его мощность должна быть не менее 2 л.с. или 1.5 кВт. А вот что касается объема, тот здесь ситуация прямо противоположная – объем не должен превышать 50 см3, в противном случае это нарушит положение Венской конвенции. А так для такого транспортного средства не нужны права и регистрация, так как это средство определяется как «велосипед с подвесным двигателем».

Оборудование рамы

Самодельный мопед из бензопилы делается из велосипеда в любом, даже в самом «убитом» состоянии – главное, чтобы была целая рама. Устанавливается двигатель от бензопилы на велосипед на стык нижней и подседельной трубы – это оптимальный способ расположения. Рядом с ним прикручивается бачок для бензина, а над двигателем, на верхней трубе, устанавливается аккумулятор. Установить двигатель от бензопилы нужно так, чтобы он был закреплен прочно и надежно – мотор подвержен вибрации и если его слабо закрепить, он упадет.

Если нет рамы от готового велосипеда, ее можно запросто сварить – для этого нужно несколько труб и сварочный аппарат. Так даже лучше – такой мотовелосипед из бензопилы своими руками будет более прочным и надежным, а самостоятельно сваренная рама позволит расположить мотор как можно ближе к ведущему колесу.

Трансмиссия

Просто мотор от бензопилы поставить на велосипед мало – нужно сделать так, чтобы крутящий момент от мотора передавался на колеса. Для этого используются шкивы или цепной механизм:

  1. Система шкивов. В данном варианте двигатель от бензопилы на велосипеде будет передавать крутящий момент через ремень. Такая система проще – в ней используются заводские или самодельные шкивы, один на вал двигателя, второй на втулку заднего колеса, а также натяжной ремень. Минус – ремень растягивается быстрее цепи и менее долговечен, хотя клиновидные ремни не уступают цепям в долговечности.
  2. Цепная передача. Здесь можно использовать заднюю звездочку, а на вал двигателя установить шестерню. Передача момента происходит через цепь – она более долговечна и устойчива к нагрузкам, но требует регулярного ухода. Выбирайте сами, как сделать велосипед с мотором от бензопилы, точнее, какую трансмиссию на него устанавливать.

Подключение двигателя

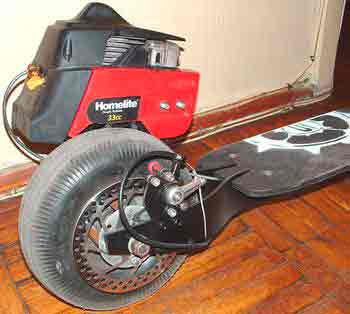

Мотосамокат из бензопилы своими руками не поедет, если двигатель не подключить правильным образом. Для этого необходимо подключить аккумулятор к блоку зажигания двигателя, а также к тормозной ручке. Соединительный тросик выставляйте так, чтобы он мог легко заводиться с помощью ручки. Последним шагом будет установка выхлопной трубы – ее можно и не ставить, но в этом случае самокат из бензопилы будет «радовать» выхлопом прямо в лицо.

Как видно, ничего сложного в том, как на велосипед поставить двигатель от бензопилы, нет – здесь нужно приложить лишь немного усилий и иметь необходимый минимум запасных частей и агрегатов. Но такой самоходный механизм будет ехать чуть быстрее обычного велосипеда. А вот самодельные картинги из бензопилы – это совсем другой уровень. При правильном подходе можно устраивать настоящие гонки, поэтому рассмотрим ниже, как сделать картинг из бензопилы своими руками.

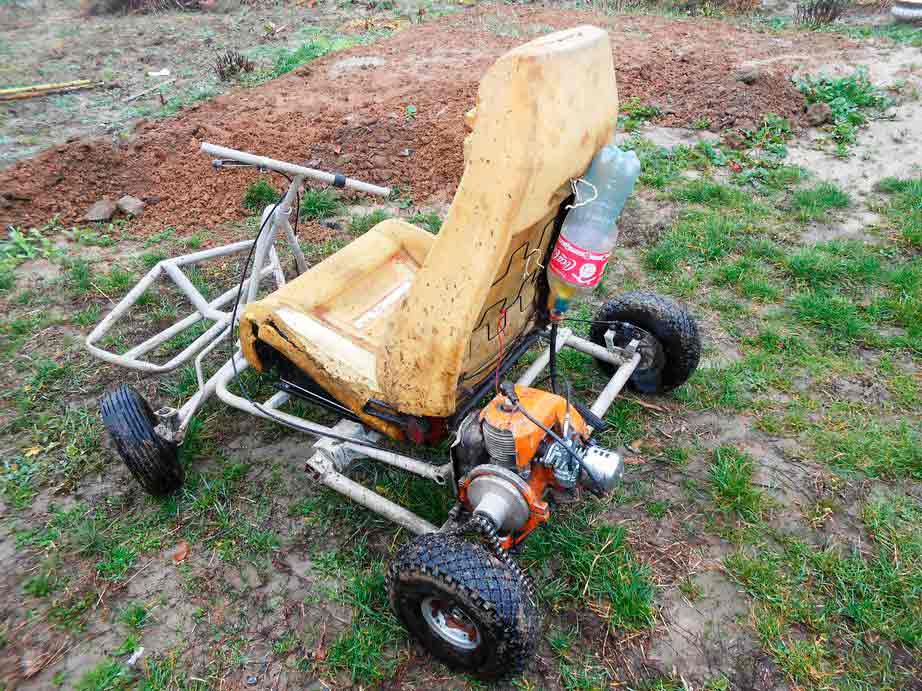

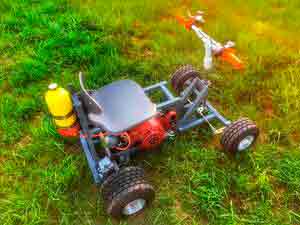

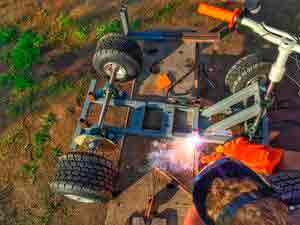

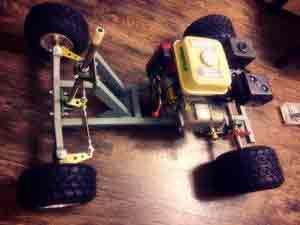

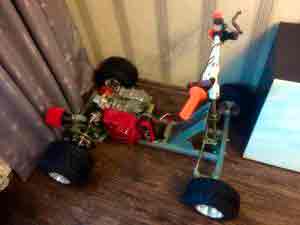

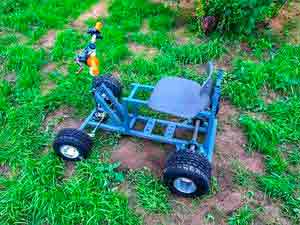

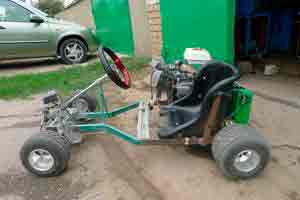

Самодельный картинг с двигателем от бензопилы

Главным отличием картинга из бензопилы от мотовелосипеда является то, что он предназначается для более высоких скоростей, поэтому имеет более жесткую четырехколесную конструкцию. Поэтому самым важным элементом является не мотор, а рама – ее придется изготовлять вручную, причем не просто скреплять болтами, а варить.

  1. Для рамы рекомендуется использовать квадратную или круглую трубу – она имеет более высокое сопротивление на изгиб и жесткость, чем обычный профиль или уголок. Вообще нужно использовать несколько размеров: толстая труба диаметром 25 мм для балок шасси, кругляк 20 мм для рамы и несущей площадки двигателя, 15-20 труба для сиденья и остальных узлов.
  2. Начертите чертеж вашего будущего карта, сделайте тщательные замеры, а только потом начинайте делать картинг с двигателем от бензопилы. Есть масса различных шаблонов в сети. Рекомендуемые параметры – от 1300 до 1800 мм длиной, от 760 до 1000 мм шириной. Межосевое расстояние составляет примерно ¾ от общей длины картинга.
  3. Приступайте к сборке. Конструкция не должна быть чисто сварной – к примеру, задняя ось должна быть подвижной и свободно вращалась, поэтому ее придется крепить через опорный кронштейн. В противном случае, картинг из бензопилы будет очень плохо проходить повороты и иметь недостаточную управляемость. Можно не заморачиваться и купить уже готовые опорно-подшипниковые узлы – так будет проще и надежнее.
  4. Делаем сиденье. Тут тоже не так и просто, как кажется – при прохождении крутого поворота водитель может запросто выпасть с сиденья. Можно использовать самодельное сиденье из металла или фанеры – главное, чтобы оно обеспечивало плотную посадку.

Мотор и трансмиссия

Выбор мотора – дело простое. Чем мощнее будет мотор, тем быстрее будет ездить самодельный картинг из бензопилы. Мощности в 2-3 л.с. будет достаточно, чтобы разгоняться до 20-30 км/ч – большего от такой техники и не требуется. Кстати, можно как из бензопилы сделать картинг, так и из триммера.

  1. Перед установкой мотора подготовьте в задней части рамы площадку, на который будет установлен двигатель.
  2. Просверлите в кожухе мотора отверстия для креплений, что будут совпадать с отверстиями на площадке.
  3. Шкив мотора обязательно должен совпадать на оси с рабочим шкивом.
  4. Звездочку можно использовать от самой бензопилы, но придется ее немного обточить.
  5. Для трансмиссии используется цепь, но в отдельных случаях возможно применение шкива с клиновым ремнем – он дешевле, а по многих характеристикам не уступает цепи.
  6. Рядом с мотором разместите бензобак – пластиковую или металлическую емкость объемом 2-3 литра.

Управление и тормозная система

  1. Педальный узел изготавливается просто. Вырежьте макеты педалей из металлического листа, для лапок используется металлический пруд 8-10 мм. Управляющие троса уложите так, чтобы они не мешали под ногами и лежали ровно – в противном случае, может произойти излом тросика.
  2. Тормоз должен быть обязательно ножным. Можно конечно сделать его и ручным, но это только усложнит конструкцию. Тормозной диск необходимо крепить непосредственно к раме, а тормозной суппорт – к колесу. В самодельном варианте картинга с мотором от бензопилы можно установить тормоза только на задние ведущие колеса, но если делаете «скоростной» вариант – ставьте тормоза и на переднюю ось.
  3. Рулевое управление. Один из самых сложных моментов – это сделать поворачиваемые передние колеса. Тут придется использовать поворотные кронштейны, к которым необходимо прикрепить рулевую рейку. Сама рейка соединяется с толстым стержнем, на верхнюю часть которого надевается само рулевое колесо.

Для шасси можно использовать любые колеса, что есть под рукой. Передние можно брать меньшего диаметра, а задние – большего. Но при этом прикиньте мощность мотора – если мотор слабый, то крутящего момента просто не хватит. Так что тут придется выяснять все экспериментальным путем. Как правило, диаметр колес не превышает 250-400 мм.

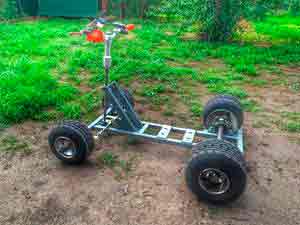

Квадроцикл из бензопилы

Еще один вариант мототехники, что можно сделать своими руками – небольшой квадроцикл для ребенка или подростка. По сути, технология, по которой изготавливается самодельный детский квадроцикл из бензопилы, практически не отличается от той, что используется для создания картинга. Но есть несколько особенностей:

  • Рама для квадроцикла своими руками из бензопилы имеет немного другую конструкцию – она более сложная, высокая и массивная.
  • Для силового агрегата используется как можно более мощный мотор. Обычно, для такой техники устанавливают мотоциклетные моторы, но можно сделать самодельный детский квадроцикл из бензопилы – потребуется лишь небольшая доработка в виде редуктора или промежуточного вала, чтобы повысить тягу и крутящий момент.
  • Из-за особенностей посадки устанавливается кресло от мопеда или мотоцикла – оно будет удобнее, чем кресло со спинкой, как в картинге.
  • Детский квадроцикл из бензопилы своими руками по проходимости лучше картинга, поэтому для него используются колеса увеличенного диаметра. Их диаметр должен быть не менее 350-500 мм, причем желательно с развитым протектором. В противном случае, это будет не квадроцикл, а тот же карт.

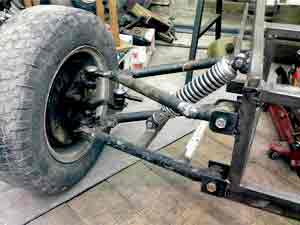

  • Если есть возможность, можно установить амортизаторы в подвеску – так вы добьетесь более плавного и мягкого хода.

Во всем остальном конструкция детского квадроцикла повторяет технологические решения, используемые для изготовления картинга.

Источник: http://sadovij-pomoshnik.ru/benzopily/samodelki-iz-benzinovyh-pil/motovelosiped.html

Картинг своими руками

Сердца многих людей покорил картинг. В большей степени за тот драйв и адреналин, который ему присущ. Появляется все больше людей, желающих кататься на картинге в свое удовольствие с минимальными ограничениями во времени. Это возможно, только если у вас есть свой карт. Естественно покупка «юркой машинки» вам обойдется очень дорого. Мы же предлагаем смастерить карт своими руками, хотя для некоторых в поисках адреналина легче купить электрошокер.

Для картинга, сделанного самостоятельно, вам понадобится: миллиметровая бумага, измерительные инструменты, сварочный аппарат, картон, трубогиб, листовой металл, трубы, комплект деталей «Карт своими руками», металлорежущие инструменты и чертежи.

Из миллиметровой бумаги, наклеенной на картон, делается макет для рамы картинга в натуральную величину, на который потом наносится чертеж. Такой же макет нужно сделать для силового агрегата, педального узла и рулевого управления. Из труб нужной длины «вариться» рама, к которой приваривают заготовки. Затем делается крепление для сиденья и колес из листового металла. На раме размечаются места для их размещения, где их и приваривают. Далее устанавливаются колеса, входящие в набор «Карт своими руками». Потом к раме подсоединяется рулевое управление, к которому подключается колеса.

На последнем этапе устанавливают двигатель. На точках опоры рамы закрепляют силовой агрегат и с усилием затягивают болты. После этого устанавливают и подключают воздушный фильтр, бензобак и карбюратор. Затем подсоединяют педальный узел управления тормозной системой и двигателем. А после установки сидений и руля можно считать, что картинг собран. Главное в течение сборки соблюдать геометрию карта, чтобы во время движения, он не съезжал с намеченной траектории.

Источник: http://kartclub.info/2011-05-19-12-48-32/5461-2013-02-24-18-39-16

Смотрите также:
31.10.2018

Багги из мотоколяски "АВТОАГРЕГАТ" ПОСАДИТ ИНВАЛИДОВ НА БАГГИ Федор Сорокин, Андрей Князев, "Коммерсантъ-daily", N 209/97 Завод "Автоагрегат" (г. Кинешма, Ивановская область) подготовил к производству микроавтомобиль с двухцилиндровым двигателем от мотоцикла "Иж".

31.10.2018

Багги своими руками как сделать? Багги своими руками - чертежи «Легкие тележки», то есть изношенные и переделанные автомобили, освобожденные почти от всех частей кузова, давно пользуются популярностью во многих странах. Первые самодельные машины для гонок по бездорожью...

31.10.2018

Самодельный багги с двигателем от мотоцикла МТ: фото, описание Простой одноместный самодельный багги с двигателем от мотоцикла МТ: фото изготовления самоделки с описанием. С интернета скачали чертежи багги, прикупили металл и приступили к работе. Двигатель был уже в...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
