Самодельный карт на электродвигателе

Самодельный асинхронный генератор

Бесперебойное обеспечение электроэнергией – это залог комфортной жизни в любое время года.

Для организации автономного питания жилища часто используется асинхронный генератор, который также можно сделать своими руками.

Что это такое

Асинхронный генератор – это устройство переменного тока, который при помощи принципа работы асинхронного двигателя, может производить электрическую энергию. Его еще называют индукционным. Асинхронный электрогенератор обеспечивает быстрый поворот ротора, скорость вращения при этом намного больше, чем, если бы их вращал синхронный аналог устройства. Обычный асинхронный электродвигатель переменного тока может использоваться как генератор без каких-то дополнительных настроек или преобразований схемы.

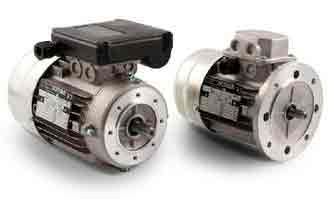

Фото – асинхронный генератор

Область использования асинхронного генератора довольно широкая:

  1. Их применяют как двигатели для ветровых электростанций;
  2. С целью обеспечения автономного питания дома или квартиры, или как миниатюрные ГЭС-станции;
  3. Как инверторный (сварочный) генератор;
  4. Для организации бесперебойного питания от переменного тока.

При этом однофазный асинхронный генератор должен быть включен при помощи входящего напряжения. Обычно для этого устройство подключают к питанию. Но некоторые модели могут работать самостоятельно, самовозбуждением, посредством последовательного подключения конденсаторов.
Видео: устройство асинхронного двигателя

Принцип работы

Асинхронный электрический генератор производит электрическую энергию, когда скорость вращения ротора быстрее, чем синхронная. У самого обычного генератора этот показатель находится в пределах 1800 оборотов в минуту, при этом характеристики синхронной скорости около 1500 об/мин.

Схема генератора

Принцип работы асинхронного генератора основан на преобразовании механической энергии в энергию тока, т. е., электрическую. Для того чтобы ротор начал крутиться и вырабатывать ток, нужен довольно сильный крутящий момент. Идеальным, по мнению электриков, считается так называемый «вечный холостой ход», при котором поддерживается равная скорость вращения на протяжении всей работы асинхронного генератора.

Как сделать самому

Купить асинхронный генератор – это дорогое удовольствие, тем более что можно его сделать самостоятельно. Принцип работы прост, главное – обеспечить себя необходимыми инструментами.

  1. Согласно принципу действия устройства, Вам нужно настроить генератор так, чтобы скорость его вращения была выше, чем обороты двигателя. Для этого подключаем электродвигатель к сети и заводим его. Чтобы вычислить скорость вращения двигателя, нужно использовать тахогенератор или тахометр;
  2. К полученному значению нужно добавить 10 %. Скажем, технические характеристики двигателя 1200 об/мин, значит, генератор должен иметь 1320 об/мин (1200 * 0,1 % = 120, 120 + 1200 = 1320 об/мин);
  3. Далее, переделка асинхронного двигателя в генератор включает в себя подбор необходимой емкости для используемых конденсаторов (каждый конденсатор между фазами аналогичен предыдущему);
  4. Следите за тем, чтоб емкость не была слишком большой, иначе асинхронный генератор будет нагреваться;
  5. Подбираете конденсаторы, необходимые для обеспечения определенной скорость вращения, расчет которой производился выше. Их установка требует особенной внимательности, очень важно, чтобы они были изолированы при помощи специальных покрытий.

На этом обустройство генератора на базе двигателя окончено. Теперь его можно устанавливать как источник энергии. Важно помнить, что устройство с короткозамкнутым ротором производит довольно высокое напряжение, поэтому если Вам нужен показатель 220 В, есть резон установить понижающий трансформатор.

Схема включения двигателя в качестве генератора

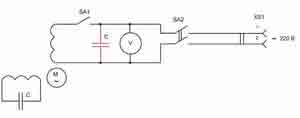

Вот так выглядит схема, как сделать ветрогенератор из асинхронного двигателя, здесь основные отличия заключаются в скорости вращения и в принципе включения. Как пример, представляем Вам схему ветряной ГЭС, которую включает асинхронный бензиновый генератор.

Схема ветрогенератора на основе асинхронного двигателя

При этом нужно отметить, что он не работает с самозапиткой, в большинстве случаев, для включения такого генератора используется специальный мотоблок или блок управления по типу замка зажигания.

Видео: делаем асинхронный генератор из однофазного двигателя – Часть 1

Часть 2

Часть 3

Часть 4

Часть 5

Часть 6

В качестве генератора с небольшой мощностью, можно применять даже однофазные асинхронные двигатели от бытовых электроприборов – стиральных машин Geko, дренажных насосов и т. д. Как и двухопорный двигатель, мотор от таких устройств нужно подключать параллельно их обмотке. Еще один способ – это использовать конденсаторы сдвига фазы. Они не всегда отличаются нужной мощностью, поэтому нужно будет её увеличить до необходимых показателей. Такой простой генератор можно будет использовать для питания лампочек или модемов. Если немного переделать схему, то Вам удастся подключить этот автономный прибор даже к обогревателю или электрической печке. Также можно сделать подобный генератор на постоянных магнитах.

Фото – маломощный генератор

Источник: http://www.asutpp.ru/asinxronnyj-generator.html

Самодельный детский электро карт

Электромобиль багги cart — настоящий гоночный болид о котором мечтают миллионы мальчишек! Устроить настоящие состязания, выиграть гонку, получить приз учрежденный родителями, все это возможно с багги. Кроме того, управляя детским электромобилем, Ваш ребенок с самого раннего детства приобретет навыки уверенного вождения.
И совсем не обязательно это чудо, которое стоит немало денег, покупать в магазине.

Начитавшись – насмотревшись в просторах интернета, тоже решил себя попробовать в постройке багги – электро багги для четырехлетнего сына, но с прицелом на будущий, взрослый вариант, поэтому обратил на это достаточно внимания и заложил побольше прочности в подвеску. Конструкцию рамы решил не наворачивать и сделать максимально простой. В этом есть свой смысл — не надо усложнять себе жизнь, где это не требуется.
Посадочных мест — два, рядом, но может и друг за другом, или одно — решу по ходу.
Привод на оба задних колеса от электродвигателя достаточной мощности через редуктор.

Редуктора самодельные, двухступенчатые, U =13.
Два электродвигателя от волги по 0,23 кВт, 2300 об/мин, управление ШИМ самодельное.
Максимальная скорость 10 -15 км/ч.
Колеса от садовой тачки – ф320 мм. Можно применить любые другие, аналогичные по размеру
Тормоза дисковые от велосипеда. Привод тросиком.

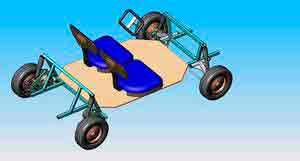

Нашел в просторах интернета эскиз и устройство некоторых основных узлов:

Далее несколько фотографий готовых узлов:

Сборка рамы и подвески:

Вначале без ШИМ- регулятора, просто кнопкой через ключи.

Втулка для заднего колеса точеная, со шпоночным пазом, вставляется в колесо и обваривается по контуру с двух сторон. Из редуктора выходит вал, на него насаживается колесо и крепится самодельным болтом.
Передние колеса без изменений, на родных китайских подшипниках, посажены на пруток ф16 мм. Д умаю, применение нормальных подшипников не повредит, хотя, в целом, нагрузка на них не такая уж и большая. Только внутри между подшипниками добавлена распорная втулка из 15-ой трубы, чтобы можно было затянуть колеса.

Немного переделал переднюю подвеску. Удлинил рычаги, перенес точку крепления. Теперь подруливание при работе подвески практически отсутствует, правда подвеска стала немного жестче.

Сварил железный педальный узел взамен пластмассового, от компа, пластмассовый оказался слабым, теперь есть тормоза.

Так же опробовал ШИМ-реглятор. Довольно прикольно, но все работает. Может даже ползать как черепаха. Всё еще думаю как организовать задний ход, уж больно большой ток. Подцепил тут амперметр — больше 50А.

Два переключателя, по четыре блока в каждом, собрал из них один

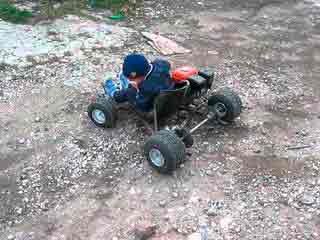

Вот и все — электро карт в действии!

Источник: http://bazila.net/avto-moto/delaem-elektro-kart-dlya-rebenka-svoimi-rukami.html

Делаем электро карт для ребенка своими руками

Самодельный детский электро карт Электромобиль багги cart — настоящий гоночный болид о котором грезят миллионы мальчишек! Устроить настоящие состязания, победить гонку, взять приз созданный родителями, все это вероятно с багги. Помимо этого, руководя детским электромобилем, Ваш ребенок с самого раннего детства купит навыки уверенного вождения. И совсем не обязательно это чудо, которое стоит много денег, брать в магазине. Начитавшись – насмотревшись в просторах интернета, также решил себя попытаться в постройке багги –электро багги для четырехлетнего сына, но с прицелом на будущий, взрослый вариант, исходя из этого обратил на это хватает внимания и заложил побольше прочности в подвеску.

Конструкцию рамы решил не наворачивать и сделать максимально простой. В этом имеется собственный суть — не нужно усложнять себе жизнь, где это не нужно. Посадочных мест — два, рядом, но может и приятель за втором, либо одно — решу по ходу. Привод на оба задних колеса от электродвигателя достаточной мощности через редуктор.

Редуктора самодельные, двухступенчатые, U=13. Два электродвигателя от волги по 0,23 кВт, 2300 об/мин, управление ШИМ самодельное. Большая скорость 10 -15 км/ч. Колеса от садовой тачки – ф320 мм. Возможно применить каждые другие, подобные по размеру Тормоза дисковые от велосипеда.

Привод тросиком. Отыскал в просторах интернета устройство и эскиз некоторых главных узлов:

Потом пара фотографий готовых узлов:

подвески и Сборка рамы:

Сначала без ШИМ- регулятора, легко кнопкой через ключи.

Втулка для заднего колеса точеная, со шпоночным пазом, вставляется в колесо и обваривается по контуру с двух сторон. Из редуктора выходит вал, на него насаживается колесо и крепится самодельным болтом.

Передние колеса без трансформаций, на родных китайских подшипниках, посажены на пруток ф16 мм. Думаю, использование обычных подшипников не повредит, не смотря на то, что, в целом, нагрузка на них не такая уж и громадная. Лишь в между подшипниками добавлена распорная втулка из 15-ой трубы, дабы возможно было затянуть колеса.

Мало переделал переднюю подвеску. Удлинил рычаги, перенес точку крепления. Сейчас подруливание при работе подвески фактически отсутствует, правда подвеска стала мало тверже.

Сварил металлический педальный узел вместо пластмассового, от компа, пластмассовый был не сильный, сейчас имеется тормоза.

Так же опробовал ШИМ-реглятор. Достаточно прикольно, но все трудится. Может кроме того ползать как черепаха. Всё еще думаю как организовать задний движение, уж больно громадный ток.

Подцепил тут амперметр — больше 50А. Два тумблера, по четыре блока в каждом, собрал из них один

Источник: http://asi12.ru/delaem-jelektro-kart-dlja-rebenka-svoimi-rukami/

Самодельный карт на электродвигателе

Всегда интересно наблюдать за изменяющимися явлениями, особенно если сам участвуешь в создании этих явлений. Сейчас мы соберем простейший (но реально работающий) электродвигатель, состоящий из источника питания, магнита и небольшой катушки провода, которую мы сами и сделаем.

Существует секрет, который заставит этот набор предметов стать электродвигателем; секрет, который одновременно умен и изумительно прост. Вот что нам нужно:

— 1,5В батарея или аккумулятор.

— Держатель с контактами для батареи.

— 1 метр провода с эмалевой изоляцией (диаметр 0,8-1 мм).

— 0,3 метра неизолированного провода (диаметр 0,8-1 мм).



Мы начнем с намотки катушки, той части электродвигателя, которая будет вращаться. Чтобы сделать катушку достаточной ровной и круглой, намотаем ее на подходящем цилиндрическом каркасе, например, на батарейке типоразмера АА.

Оставляя свободными по 5 см провода с каждого конца, намотаем 15-20 витков на цилиндрическом каркасе.

Не старайтесь особенно плотно и ровно наматывать катушку, небольшая степень свободы поможет катушке лучше сохранить свою форму.

Теперь аккуратно снимите катушку с каркаса, стараясь сохранить полученную форму.

Затем оберните несколько раз свободные концы провода вокруг витков для сохранения формы, наблюдая за тем, чтобы новые скрепляющие витки были точно напротив друг друга.

Катушка должна выглядеть так:


Сейчас настало время секрета, той особенности, которая заставит мотор работать. Это секрет, потому что это изысканный и неочевидный прием, и его очень сложно обнаружить, когда мотор работает. Даже люди, много знающие о работе двигателей, могут быть удивлены способностью мотора работать, пока не обнаружат эту тонкость.

Держа катушку вертикально, положите один из свободных концов катушки на край стола. Острым ножом удалите верхнюю половину изоляции, оставляя нижнюю половину в эмалевой изоляции.

Проделайте тоже самое со вторым концом катушки, наблюдая за тем, чтобы неизолированные концы провода были направлены вверх у двух свободных концов катушки.

В чем смысл этого приема? Катушка будет лежать на двух держателях, изготовленных из неизолированного провода. Эти держатели будут присоединены к разным концам батареи, так, чтобы электрический ток мог проходить от одного держателя через катушку к другому держателю. Но это будет происходить только тогда, когда неизолированные половины провода будут опущены вниз, касаясь держателей.

Теперь необходимо изготовить поддержку для катушки. Это просто витки провода, которые поддерживают катушку и позволяют ей вращаться. Они сделаны из неизолированного провода, так как кроме поддержки катушки они должны доставлять ей электрический ток.

Просто оберните каждый кусок неизолированного провода вокруг небольшого гвоздя – и получите нужную часть нашего двигателя.

Основанием нашего первого электродвигателя будет держатель батареи. Это будет подходящая база, потому что при установленной батарее она будет достаточно тяжелой для того, чтобы электродвигатель не дрожал.

Соберите пять частей вместе, как показано на снимке (вначале без магнита). Положите сверху аккумулятора магнит и аккуратно подтолкните катушку…


Если все сделано правильно, КАТУШКА НАЧНЕТ БЫСТРО ВРАЩАТЬСЯ! Надеемся, что у Вас, как и в нашем эксперименте, все заработает с первого раза.

Если все-таки мотор не заработал, тщательно проверьте все электрические соединения. Вращается ли катушка свободно? Достаточно ли близко расположен магнит (если недостаточно, установите дополнительные магниты или подрежьте проволочные держатели)?

Когда мотор заработает, единственное, на что нужно обратить внимание – чтобы не перегрелся аккумулятор, так как ток достаточно большой. Просто снимите катушку – и цепь будет разорвана.
Давайте выясним, как именно работает наш простейший электродвигатель. Когда по проводу любой катушки течет электрический ток, катушка становится электромагнитом. Электромагнит действует как обычный магнит. Он имеет северный и южный полюс и может притягивать и отталкивать другие магниты.

Наша катушка становится электромагнитом тогда, когда неизолированная половина выступающего провода катушки касается неизолированного держателя. В этот момент по катушке начинает течь ток, у катушки возникает северный полюс, который притягивается к южному полюсу постоянного магнита, и южный полюс, который отталкивается от южного полюса постоянного магнита.

Мы снимали изоляцию с верхней части провода, когда катушка стояла вертикально, поэтому полюса электромагнита будут направлены вправо и влево. А это значит, что полюса придут в движение, чтобы расположиться в одной плоскости с полюсами лежащего магнита, направленными вверх и вниз. Поэтому катушка повернется к магниту. Но при этом изолированная часть провода катушки коснется держателя, ток прервется, и катушка больше не будет электромагнитом. Она провернется по инерции дальше, вновь коснется неизолированной частью держателя и процесс повториться вновь и вновь, пока в батареях не кончится ток.

Каким образом можно заставить электромотор вращаться быстрее?

Один из способов – добавить сверху еще один магнит.

Поднесите магнит во время вращения катушки, и случится одно из двух: или мотор остановится, или начнет вращаться быстрей. Выбор одного из двух вариантов будет зависеть от того, какой полюс нового магнита будет направлен к катушке. Только не забудьте придержать нижний магнит, а то магниты прыгнут друг к другу и разрушат хрупкую конструкцию!

Другой способ – посадить на оси катушки маленькие стеклянные бусинки, что уменьшит трение катушки о держатели, а также лучше сбалансирует электродвигатель.

Существует еще много способов усовершенствования этой простой конструкции, но основная цель нами достигнута – Вы собрали и полностью поняли, как работает простейший электродвигатель.

Источник: http://m.habr.com/post/137472/

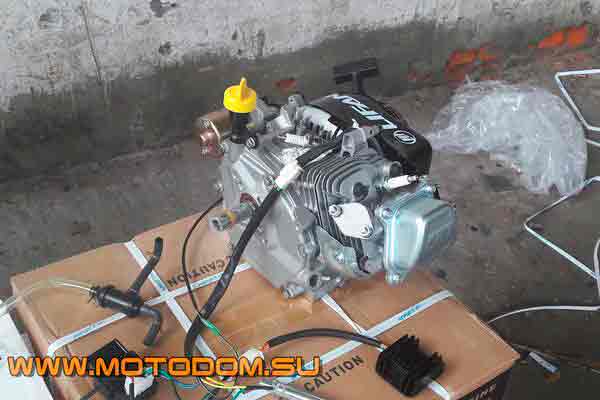

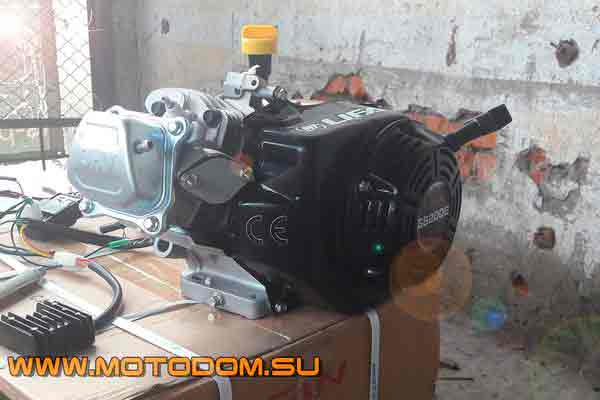

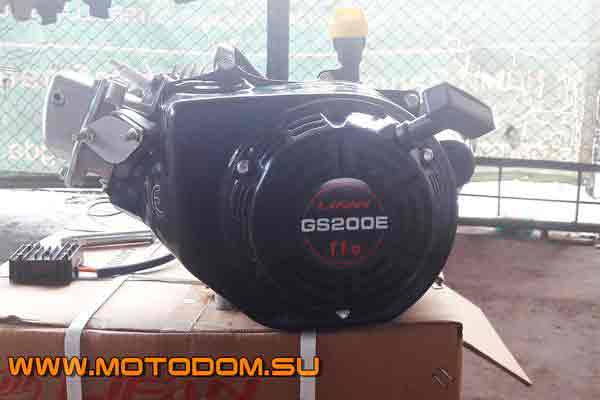

Картинговый или высокооборотистый двигатель Lifan GS200E

Карт представляет собой гоночный, как правило микролитражный автомобиль. Небольшие размеры данного транспортного средства, требуют небольшого по габаритам, но мощного и высокооборотистого двигателя. Двигатель Lifan GS200E как раз относится к этой категории. Последний получил высокое распространение и популярность в среде картингистов, а так же там где требуется приводной двигатель с компактными размерами и невысокой массой (масса двигателя составляет 14 кг). Следуйте заметить, что данная новинка от концерта Lifan может быть использована в качестве приводного двигателя в устройствах в которых требуется создание высокой скорости вращения приводных механизмов.

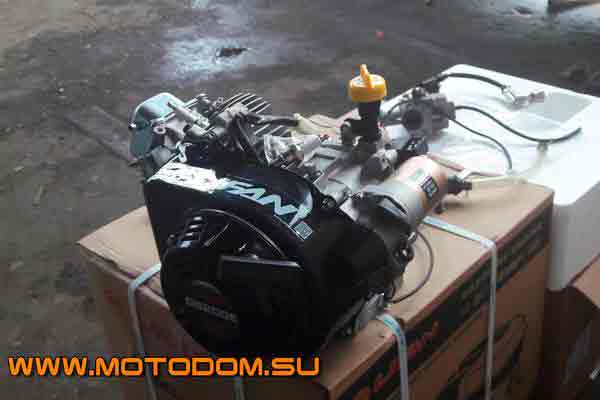

Lifan GS200E относится к легкой, недорогой и малолитражной категории двигателей, который может быть установлен на, например, самодельный карт. Для удобства запуска, Lifan GS200E снабжен системой электронного пуска (запуск осуществляется обычным нажатием на кнопку), а так же катушкой освещения (+7А), к которой можно подключить, полезную нагрузку, например, фару карта или иного малолитражного транспортного средства.

— В комплекте имеется система трубок, подключаемая к карбюратору и сапуну, что это?

Патрубки сапуна (“дыхательный” клапан) поставляются в комплекте. Основное назначение — это отвод картерных газов и масла. Крепится к клапанной крышке и воздушному фильтру. Заглушённая трубка для отвода масла.

— Фильтр, какого диаметра ставится на карбюратор?

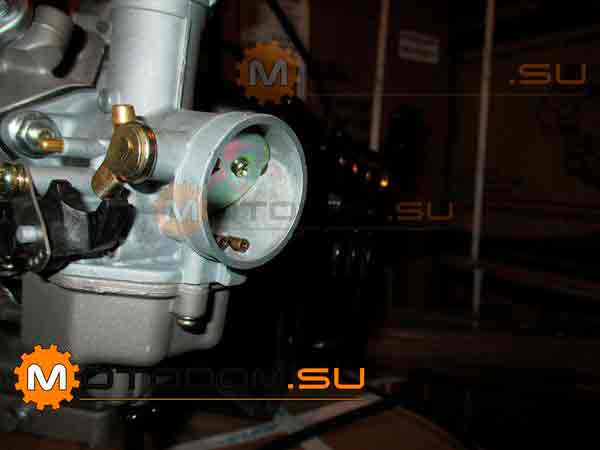

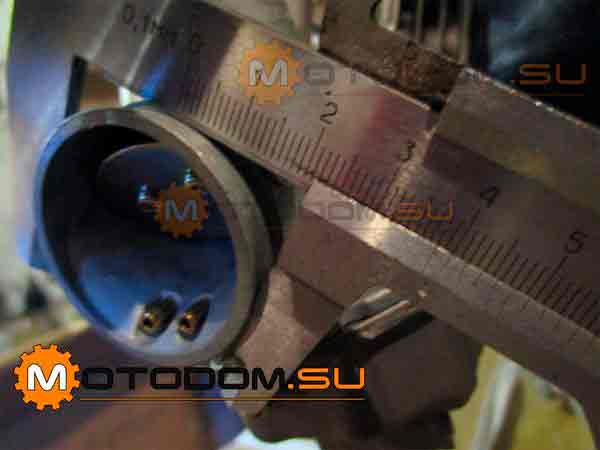

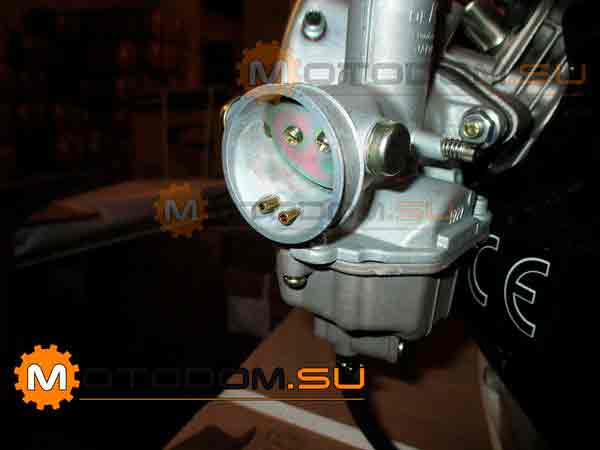

Диаметр шейки цилиндра карбюратора (под воздушный фильтр) — 40 мм, а самого цилиндра — 38 мм.

— Все посадочные размеры у двигателя такие же как у двигателя Lifan 168f?

Площадка и посадочные размеры под редуктор — как у двигателя Lifan 168F (6.5 лс). Расстояние между шпильками под глушитель на 2-3 мм больше, чем у двигателя Lifan 168F.

Отличительные особенности двигателя Lifan GS200E (картинг)

  • коленвал двигателя Lifan GS200E устанавливается в картер при помощи двух роликовых подшипников (ранее использовались менее надежные — шариковые)
  • надежная работа пошневой группы двигателя достигается с помощью использования, усовершенствованного распредвала, усиленными пружинами клапанов двигателя, а так же улучшего шатунного механизма, который, на данной модели оснащен дополнительными вкладышами
  • питание двигателя осществляется с помощью бензина марки АИ-95 и выше

Особенности высокоскоростного двигателя Lifan GS200E:
1. Карбюратор к двигателю Lifan GS200E идёт в комплекте.
2. Топливного бака в комплекте нет и, к сожалению, нет креплений на картере двигателя под штатный бак от двигателя Lifan 168F. Топливный бак можно установить с доработками (изготовить крепления бака, зацепиться на картере двигателя есть за что), либо вынести топливный бак на корпус планируемой Вами техники. В таком случае есть 2 варианта: 1 — расположение бака над двигателем и всё работает без проблем; 2 — расположение бака вровень и ниже уровня двигателя с подключением бензонасоса.
3. Глушитель в комплекте Lifan GS200E также отсутствует. Стандартный глушитель от двигателей Lifan 168-170F визуально подходит к двигателю GS200, но межосевое расстояние между отверстиями крепления глушителя отличается на 1,5 — 2мм. от межосевого расстояния между шпильками на цилиндре. С одной стороны есть возможность установить глушитель для Lifan 168-170F, рассверлив отверстия на его креплении, но с другой стороны встаёт вопрос: справится ли этот глушитель с усиленным давлением выхлопных газов двигателя GS200.
4. Двигатель GS200 поставляется с электростартом, но в комплекте отсутствует блок управления зажигания (замок зажигания). Блоки управления зажиганием есть в наличии. К сожалению для установки блока управления зажигания на корпус двигателя также потребуются доработки (изготовление крепления), но также есть не исключена возможность установки блока на корпус планируемой Вами техники.
5. Воздушного фильтра в комплекте с двигателем нет. К сожалению фильтров для данной модели в наличии также не имеется. В данном случаи мы советуем рассмотреть вариант приобретения воздушного фильтра от мототехники (мотоциклы, скутеры, мопеды). Диаметр цилиндра карбюратора под патрубок воздушного фильтра 50мм., крепление при помощи хомута.

Правила первого запуска двигателя Lifan GS200E

Первый запуск (обкатка) двигателя Lifan GS200E, как и запуск любого четырехтактного двигателя, необходимо производить с нагрузкой на валу. Обкатка под нагрузкой, необходима для того, чтобы температура двигателя поднялась до номинальной. Последнее необходимо для притирки трущихся деталей (таких, например, как кольцевые поршни) на прогретом двигателе. В противном случае, геометрия данных деталей может быть нарушена.

Источник: http://motodom.su/dvigatel-dlja-kartinga-lifan-gs200e.html

Как построить картинг своими руками?

  • Как построить картинг своими руками?
  • 1. Этап проектирования
  • 2. Закупаем необходимые материалы
  • 3. Собираем карт
  • 3.1. Всё внимание на раму
  • 3.2. Рулевое управление и колеса
  • 3.3. Двигатель для карта
  • 3.4. Сиденье пилота
  • 3.5. Рычаги педалей

Возможно ли создать автомобиль своими руками? Конечно, для обычного автолюбителя эта затея покажется слегка безумной и труднореализуемой, однако в данном вопросе все зависит от амбиций и настроя. К примеру, картинг – это тот же маленький автомобиль, но сконструировать его под силу практически любому автолюбителю. Да, трудности все же будут возникать, но при грамотном подходе к реализации подобной задачи у вас все обязательно получится.

1. Этап проектирования

Прежде чем создать что-либо своими руками, придется хорошенько взвесить все «за» и «против» такого решения и разработать четкий план всех последующих действий. В случае с созданием картинга в домашних условиях, все начинается с проектирования будущей конструкции. Она может иметь самые различные формы и размеры, да и общий дизайн зависит только от вашего воображения и пожеланий. Однако, в любом случае, не стоит забывать, что самодельный карт должен включать в себя и некоторые обязательные элементы, без которых эта затея не увенчается успехом. К ним относится рулевая/тормозная система, шасси и, конечно же, двигатель. Все эти составляющие следует подробно изобразить на план-схеме, ведь только с ее помощью у вас получится правильно собрать все детали.

К процессу проектирования необходимо подходить творчески, а для вдохновения можно использовать интернет, где есть наглядные примеры различных моделей «маленьких машинок». Также нелишней будет консультация опытного механика. Если же у вас нет желания самостоятельно возиться с чертежами, всегда есть люди, которые за определенную плату смогут помочь в этом вопросе. Кроме того, в просторах «всемирной паутины» имеются готовые шаблоны, а внести в них свои расчеты – это уже дело техники.

Указывая габариты будущего картинга, будьте предельно внимательны, ведь они полностью должны соответствовать росту и возрасту водителя. Например, для среднестатистического подростка достаточно будет ширины 0,76 м и длины в 1,3 м, в то время как для взрослого человека придется увеличить эти параметры до 1 м и 1,8 м соответственно. Продольное расстояние между осями должно находиться в пределах от 101 до 122 см (в том случае, если длина карта соответствует 132 см).

Кроме того, занимаясь разработкой проекта, уделите должное внимание даже самым мелким деталям, точно изобразив их на схеме. В противном случае, при подборе нужных элементов вам будет крайне сложно определиться с их количеством.

2. Закупаем необходимые материалы

После проведения всех предварительных расчетов остается только найти подходящие детали и можно приступать к работе. Если бюджет позволяет, тогда купить их не составит труда, ведь любой магазин авто- и мотозапчастей наверняка предоставит вам готовое решение этого вопроса. В тех же случаях, когда свободных денег не так уж и много, отыскать необходимые детали можно на свалке или же в своем гараже, особенно если когда-то там валялась старая газонокосилка или другие похожие устройства.

В качестве альтернативного варианта, также можно обратиться к сотрудникам специализированных мастерских, где вам «по дешевке» отдадут ненужные им детали (к примеру, вышедшие из строя триммеры, четырехтактный двигатель мощностью 10-15 л.с. и другие важные элементы). В общей сложности, для работы потребуется:

Для шасси – квадратная и стальная труба диаметром 2,5 см и 2 см (длина отрезков будет зависеть от размера картинга), стальная пластина толщиной 0,5 см (ее ширина и длина должны быть чуть больше размера двигателя), фанера или листок металла для днища и под сиденье, посадочное место водителя.

Для мотора – сам агрегат (можно использовать двигатель старого триммера), цепь, которая будет подходить к ступице звезды, топливный бак и мелкие соединительные элементы (болты, шайбы).

Для трансмиссии понадобятся колеса, рулевое колесо, коробка передач с ручным тормозом, приводной и рулевой вал, подшипники, педаль тормоза, дроссель/педаль газа.

Из инструментов самым главным орудием является сварочный аппарат. Если вы сами никогда не сталкивались с его применением, тогда можно нанять опытного сварщика. Учитывая, что прочные шасси – это важнейшая часть всей конструкции (удерживает не только вес двигателя вместе с другими деталями, но и самого водителя), сварка различных частей сооружения должна выполняться в условиях достаточно высоких температур и высокого уровня проникновения.

Все сварочные швы делаются ровными и аккуратными. Несоблюдение указанных требований приведет к плохому контакту элементов, а в местах соединения появятся пузыри и трещины. Естественно, использовать такое транспортное средство будет крайне опасно.

Если вы не уверены, что выполнить задание получится с первого раза, тогда можно потренироваться на более мелких изделиях, а после их успешной сварки перейдете к сбору картинга. В наше время можно найти целые большие конструкторы (не требуют сварки и собираются при помощи самых обычных инструментов). В состав комплекта входят все требуемые для карта детали, поэтому если вам не интересно самостоятельно думать обо всех нюансах, тогда покупка такого набора станет хорошей альтернативой (все схемы и инструкции также прилагаются).

3. Собираем карт

3.1. Всё внимание на раму

Рама карта – это его скелет, созданный из труб, размещенных на стапеле (ровный стол с закрепленной на нем металлической столешницей, длиной не меньше 2 м и шириной 1 м). Перед тем как размещать трубы, на поверхность стапеля наносят разметку рамы в пропорциональном соотношении 1:1 (контуры агрегатов обводятся пунктиром). Далее, нужно взять заготовки труб и все узлы с установленными на них кронштейнами (это избавит вас от потребности тщательной проверки всех мест крепления).

Свое место должен занять и мотор, после чего кронштейны прихватывают сваркой и снимают узлы. Стыки труб подгоняют при помощи болгарки, а когда все элементы начинают идеально подходить друг другу, их просто приваривают. Подрамник силового агрегата соединяется с рамой в трех точках: сверху на П-образном кронштейне и снизу в двух местах. Кронштейны подвески следует дополнительно усилить при помощи косынок (клиньев).

Передняя ось формируется из металлической трубы диаметром 2 см и прикрепленных к раме втулок. Скрепляется конструкция шайбами и болтами, а вот заглушки логичнее всего установить перед началом работы с рулевой колонкой.

Монтаж задней оси также имеет свои особенности. Она должна не только крепиться к раме, но и свободно вращаться, чего удается добиться путем крепления опорного кронштейна держателя к задней оси. Стальная пластина приваривается к шасси и дополнительно укрепляется болтами и гайками, причем таким образом, чтобы подшипник оказался прижатым. Помочь облегчить работу может готовая конструкция под названием «опорно-подшипниковые узлы».

3.2. Рулевое управление и колеса

Не менее важным этапом на пути создания карта вашей мечты является сборка рулевого управления и установка колес. Для выполнения этой задачи вам потребуется двухсантиметровый металлический стержень для осей и полуторасантиметровый – для привода. Последний элемент следует согнуть под прямым углом при помощи паяльника для нагревания стали. Чтобы выровнять рулевое колесо, понадобятся регулируемые соединения, а правильно настроенный развал-схождение (наклон руля и вертикаль переднего колеса) – просто неотъемлемая часть управления картингом.

Что касается установки колес и тормозной системы, то тут все еще проще. Вам нужно будет подобрать небольшие гоночные колеса (позволят обеспечить высокий уровень ускорения и контролируемости машины) и присоединить их к осям. После этого можно переходить к монтажу тормозной системы: суппорт крепится к шасси, а диск – к задней оси.

Саму тормозную систему можно позаимствовать у старого сломанного мотоцикла, так как именно эти транспортные средства имеют подходящие размеры и могут облегчить вашу работу. Сборка шасси выполняется точно по чертежному плану, который лучше всего сделать в натуральную величину с использованием миллиметровой бумаги, наклеенной на любой плотный материал подходящего размера. Выполнять чертеж следует в нескольких проекциях, в соответствии с которыми металлическую трубу разрезают на части.

Надо сказать, что у большинства видов картингов угол развала передних колес немного меньше задних, благодаря чему они могут поворачиваться (шасси также вращается). Чтобы достичь такого эффекта, ось поворота нужно закрепить на передних углах, именно в том месте, где будут располагаться колеса. Если использование бумажного чертежного плана для вас немного неудобно, тогда начертить картинг можно и на полу, выкладывая детали прямо на него.

3.3. Двигатель для карта

Подобрав мотор для своего сооружения (им может послужить и двигатель от бензопилы), его необходимо грамотно установить. Прежде всего, с «заготовки» следует снять все лишние детали, представленные в виде рукояток, цепей, баков и т.д. Наиболее сложным и трудоемким является процесс переделки звездочки (за основу берут звездочку бензопилы, с которой предварительно стачиваются зубчики, и она принимает произвольный размер). На следующем этапе, для крепления к подрамнику двигателя, необходимо просверлить два отверстия в кожухе охлаждения.

Бензиновый двигатель от триммера – это достаточно компактный мотор внутреннего сгорания, и хоть скорость картинга с таким агрегатом не будет слишком высокой, ее вполне достаточно для начинающих картингистов.

Отдельно следует упомянуть и об установке подвески силового агрегата. Для его крепления нужно приварить стальную пластину к задней части рамы, а сам мотор разместить на ней таким образом, чтобы шкив совпадал с рабочим шкивом на оси. После этого нанесите разметку с обозначением мест для болтов. Крепление шкива к оси лучше всего выполнять до того, как вы будите вставлять ось во втулки, а для его фиксации отлично подойдет установочный винт. Еще одним вариантом крепления является его сварка с осью, но только он должен обязательно лежать со шкивом двигателя на одной линии.

3.4. Сиденье пилота

Днище картинга и сиденье водителя изготавливают из заранее заготовленного листа фанеры или металла. Само посадочное место пилота можно сделать и с помощью обычного сиденья с подушкой, которое снимают из старого картинга или другого транспортного средства, главное, чтобы по размеру подходило. В любом случае, сиденье должно быть изготовлено таким образом, чтобы при резких поворотах водитель плотно сидел, не смещаясь в сторону наклона. Также не стоит забывать о дополнительном месте под рычаги, педали и руль.

Даже если вам кажется, что установка сиденья – это достаточно простая задача, справиться с ней в одиночку будет сложно. С помощью друга, и принимая во внимание все параметры конструкции, сделайте разметку и просверлите в сиденье отверстия под передние точки крепления. Кресло фиксируется на передних опорах, а после того, как вы установите упор между валом и верхом сиденья, сядьте в кресло и еще раз проверьте комфортность его расположения.

Наносить разметку следует и для сверления боковых точек крепления, а после окончательного монтажа не забудьте проверить все рекомендованные параметры. Точная доводка положения сиденья выполняется с помощью прокладочных шайб разной толщины и дополнительных отверстий. В случае необходимости, кронштейны крепления сиденья можно немного подогнуть.

Форма, толщина и металл изготовления деталей зависят только от вашей фантазии и возможностей. Несколько дополнительных отверстий в этих шайбах позволят осуществить еще одну регулировку, которая дает возможность адаптировать картинг под быструю или медленную, сухую или мокрую трассу. В сырую погоду конструктора рекомендуют перемещать сиденье на 5 см вперед.

3.5. Рычаги педалей

По большому счету, весь педальный узел карта – несложная конструкция. Педали устанавливаются и соединяются с двигателем и тормозной системой. В большинстве случаев эти детали изготавливают из стального или алюминиевого прута диаметром 8 мм.

Перед «созданием» педалей специалисты рекомендуют вырезать макет ступни водителя, чтобы проще было подобрать нужные размеры. После этого остается лишь правильно поместить макет на раму, уделив особое внимание расположению управляющих тросов. На них не должно быть никаких резких изгибов, и они не должны путаться под ногами водителя.

Особого внимания заслуживает и задний мост. Дело в том, что для высокого уровня эластичности и хорошей адаптации картинга к любому типу дорог, его придется изготавливать с открытой стальной задней осью. Также обязательным элементом являются и специальные посадочные канавки для подшипников, расположенные на конце оси. Надеть ступицы на конические составляющие задней оси можно не только с помощью болтов, но также и цепной звездочки, количество зубцов которой меняется автолюбителем в зависимости от мощности установленного на карт двигателя.

Тормозной диск крепится к раме болтами, причем, вне зависимости от типа акселератора, следует устанавливать педаль ножного тормоза, ведь в процессе управления машиной руки должны быть максимально свободны. Нелишним будет разместить специальные ограждения, не позволяющие ногам соскальзывать с педалей при прохождении поворотов. Вот и все – установив все детали на свои места, вы получите самодельный картинг, и пусть пока он не идеален, но мастерство придет с опытом.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Источник: http://auto.today/bok/4145-karting-svoimi-rukami.html

Электромобиль своими руками: как, зачем и сколько это стоит

«Электромобиль версии 1.0» – машина базового уровня, сделать которую может за полгода в гараже фактически любой рукастый мужик, умеющий ремонтировать автомобиль и обладающий начальными знаниями в электротехнике. Цель этой статьи, конечно же, не вручить читателю четкую инструкцию по применению, а дать, как сегодня модно говорить, «дорожную карту» понимания того, что электромобиль – это просто! Рассказал «Колесам» об этом один из самых авторитетных российских электромобилистов-самодельщиков Игорь Корхов, администратор крупнейшего тематического форума electrotransport.ru, успешно строивший законченные конструкции собственных электромобилей, а в данный момент ездящий на модернизированой Lada Ellada.

Бой комарам в машине: как сделать фумигатор для автомобиля

Некоторое время назад я отправился на рыбалку на торфяные озера Сергиево-Посадского района Подмосковья. Маршрут был привычным, план тоже – заезд вечером в субботу, ночевка в машине, а в три утра выход на воду на лодке.

Из чего состоит электромобиль начального уровня, который несложно построить на гаражном «стапеле»? Кузов от машины-донора с рулевым управлением, подвеской, трансмиссией и тормозами, электродвигатель постоянного тока, агрегатированный со штатной ручной КПП, пакет батарей с контроллером, педаль акселератора, от которой контроллер получает сигнал и ряд вспомогательных узлов, которые можно даже привносить в конструкцию не сразу, а позже – после первых пробных выездов, коих с таким нетерпением ждет душа гаражного инженера…

В качестве кузовного донора, как правило, берут переднеприводную машину, чтобы не терять энергию на трение в крестовинах кардана и гипоидной передаче заднего моста. Стараются найти машинку полегче, в идеале до 600–700 килограммов, хотя это не всегда удается – большинство авто избыточно тяжелы с точки зрения постройки электромобиля. В свое время весьма популярна среди гаражных электромобильщиков была Таврия – кузов легкий и отменная «катучесть» – на ровной дороге можно было буквально пальцем толкать! Но Таврии почти все, увы, сгнили уже… Популярны Golf-ы первого–второго поколения, Daihatsu Mira и тому подобные небольшие машинки. «Катучесть» стараются увеличивать за счет особых шин – так называемых «зеленых»: узких и допускающих давление 2,7 и более атмосфер для устранения потерь на деформацию резины.

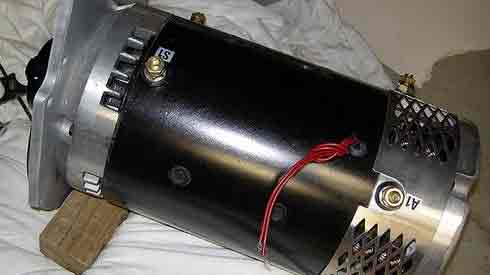

Самыми распространенными двигателями для самоделок начального уровня были и по-прежнему являются тяговые моторы ДС-3.6 от болгарских вилочных складских электропогрузчиков типа «Балканкар EB-687». Это двигатели последовательного возбуждения, питающиеся постоянным током с напряжением 80 вольт, мощностью 3,6 киловатта. Выглядит такой мотор, как цилиндрический бочонок, весит 66 килограммов. Это далеко не самый лучший по характеристикам массы и экономичности мотор, но он легкодоступен и популярен у начинающих конструкторов электромобилей. Приобрести такой «движок» можно в меру своего везения – кому-то он перепадет за спасибо, кто-то найдет за 5–10 тысяч рублей. В принципе, такая стоимость оправдана – мотор не скоростной, но имеет великолепный крутящий момент, вытягивает на любую горку даже на третьей передаче, прост в монтаже, неприхотлив.

Трансмиссия

Самодельный кондиционер в машине: наш эксперимент

Бутылка со льдом как средство от перегрева? Наверное, когда-то кондиционер в автомобиле станет совершеннейшей нормой, вне зависимости от стоимости и комплектации. Однако по-прежнему миллионы машин, «бегающих» по нашим.

В «Варианте 1.0» не встретишь мотор-колес и прочих прогрессивных электромобильных «нанотехнологий». Делается, как проще, а проще всего срастить электродвигатель с уже существующей на автомобиле-доноре трансмиссией – ручной КПП с главной передачей и дифференциалом, через ШРУСы переднего привода со ступицами и передними колесами.

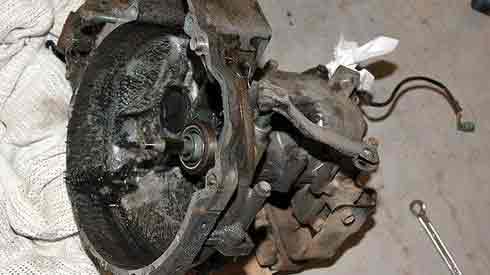

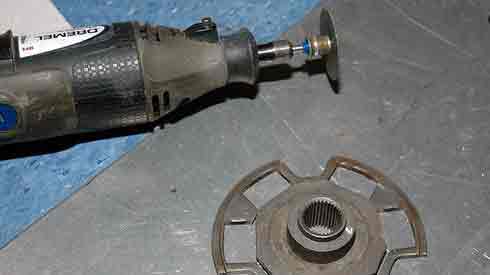

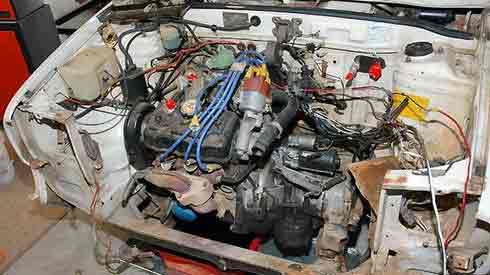

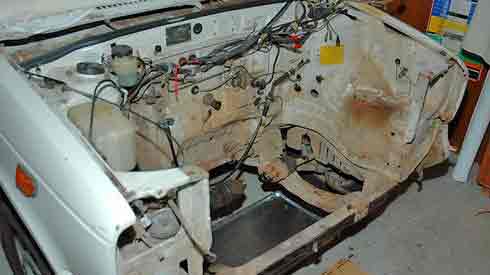

— Собственно, корзина и диск сцепления, его привод (гидравлический или тросовый), да и сама левая педаль удаляются – это лишний вес, и они нам больше не нужны. – рассказывает Игорь Юрьевич, — Переключать скорости мы, правда, все же будем – но редко и без разъединения валов мотора и КПП – просто втыкая передачи рукояткой коробки. Включается нужная передача без сцепления совершенно спокойно как перед началом движения, так и на ходу: бросаешь газ, подводишь рукоятку КПП, синхронизаторы срабатывают – и едем дальше.

Третью передачу используем для езды по городу, четвертую – по загородной трассе, вторую – по буеракам. Первая вообще никогда не используется, момент на колесах такой, что их просто прокручивает при легком касании акселератора!

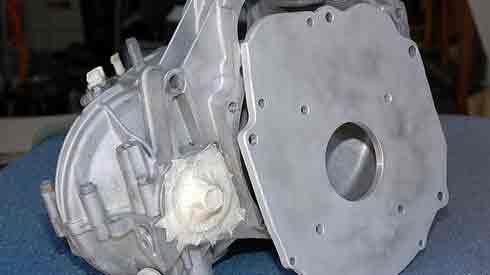

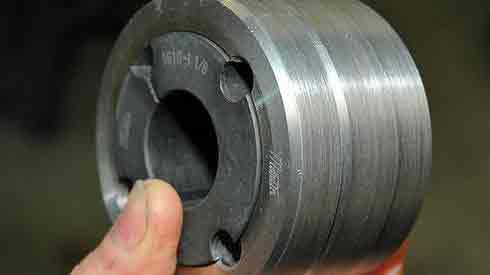

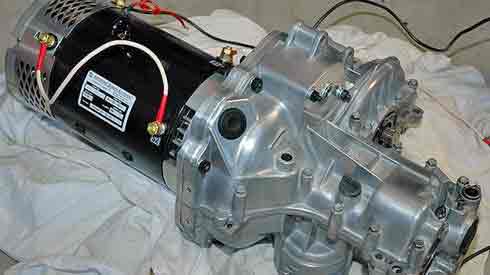

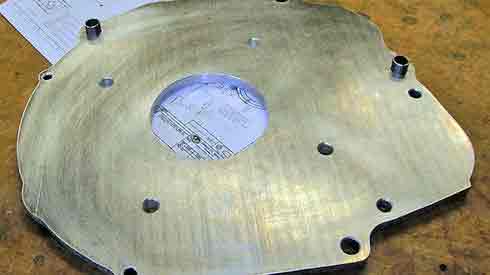

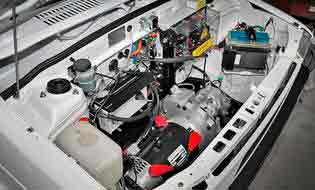

Чтобы установить электромотор под капот, нужны две основные «хендмейд»-детали: переходная плита и переходная втулка, с помощью которых электродвигатель соединяется с «родной» ручной коробкой передач автомобиля. Плита соединяет электромотор и КПП, а втулка – вал мотора и первичный вал КПП.

Плита легко делается своими руками из толстолистовой стали или алюминия – достаточно наличия слесарных навыков среднего уровня, болгарки и дрели.

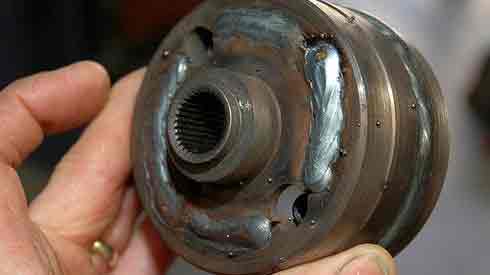

Переходную втулку, соединяющую валы электромотора и КПП, также сделать несложно с помощью дяди Васи-токаря и сварки – с одной стороны втулка должна совмещаться с валом электродвигателя, а с другой к ней приваривается шлицевая часть, вырезанная из диска сцепления той коробки, с которой мы соединяем электромотор.

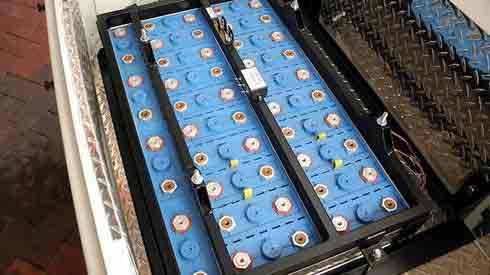

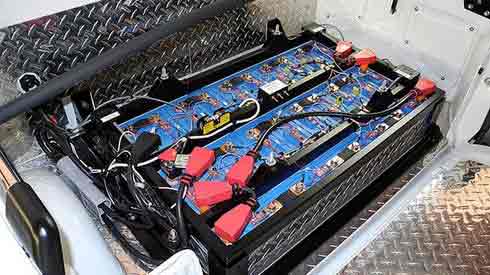

Батарея для электроавто — только литий-железо-фосфат, иных вариантов нет! Про стартерные свинцовые батареи, кажущиеся привлекательными для начала, «на попробовать», забудьте сразу и навсегда – они категорически непригодны, просто деньги на ветер. Несколько зарядок-разрядок – и аккумуляторы отправятся в пункт приема цветмета! Тяговые свинцовые батареи тоже долго не живут, поскольку при их массе емкость всегда будет недостаточной, а это означает избыточно большой потребляемый ток в расчете на одну батарею. При таких токах не держится и тяговый свинец. Так что исключительно «лиферы», хотя это и недешево.

В свое время через свинец многие проходили – и я в том числе. Сейчас такие ошибки повторять никакого смысла нет. Стартерные батареи у меня начали помирать через пару месяцев, еле успел распродать за полцены, пока не потеряли емкость. Потом одно время использовал герметичные батареи от питания телекоммуникационных систем (источники бесперебойного питания сотовых вышек) – хватало на сезон, начинало расти внутреннее сопротивление… Поэтому, как только появился широкодоступный литий-феррум, все перешли на него. Лучшая удельная плотность энергии, умение отдавать и принимать большие токи, долговечность, морозостойкость. Но цены пока высоки, и батарея является самым дорогим узлом электромобиля – это нужно учитывать самодельщику…

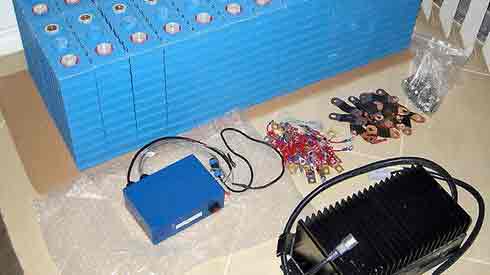

Упрощенный расчет параметров и стоимости батареи выглядит так: предположим, что нам надо набрать 100-вольтовую батарею – на такое напряжение рассчитано довольно много моторов. Напряжение одной «лифер-банки»–- 3,3 вольта: значит, нам нужно соединить последовательно 30 банок. Но второй важный параметр батареи – емкость. Поскольку «банки» одинаковые, емкость одной = емкость всей батареи. «Банка» хорошего качества стоит примерно 1,5 доллара за 1 ампер-час, а 30-амперчасовая батарейка начального уровня обеспечит машине весом до тонны 25–30 километров запаса хода.

Считаем:

30 ампер-часов х $1,5 = $45 за одну банку
$45 х 30 банок = $1350 $ за всю батарею

В общем, батарея небюджетна, и это лишь емкость, пригодная для первых экспериментов – по-хорошему, её нужно увеличивать хотя бы вдвое…

Заряжают аккумуляторы электромобиля чаще всего полусамодельными зарядными устройствами, сделанными на основе дешевых списанных блоков питания, насыщавших резервные аккумуляторы на базовых станциях сотовой связи – там они работают совместно с 48-вольтовыми свинцовыми батареями. Таких блоков нужно две штуки – их соединяют последовательно, внутренняя регулировка позволяет поднять напряжение каждого до 64 вольт и зарядить батареи для большинства распространенных электромоторов, используемых EV-самодельщиками.

Микронасос для замены масла с чистыми руками: испытываем в деле

Голь на выдумки… На сайте популярного китайского Интернет-магазина в описании 12-вольтового водяного насоса для обустройства фонтанчиков в аквариумах и дачных декоративных мини-бассейнах нам случайно попался на глаза.

К слову, штатный 12-вольтовый аккумулятор, как правило, остается на своем месте – от него удобно питать разные штатные же потребители – звуковой сигнал, стеклоочистители, стеклоподъемники, «музыку», свет и т. п. Позже, в качестве одного из первых апгрейдов, его можно заменить на DC/DC конвертер ватт на триста, делающий 12 вольт из 100.

Прочие узлы

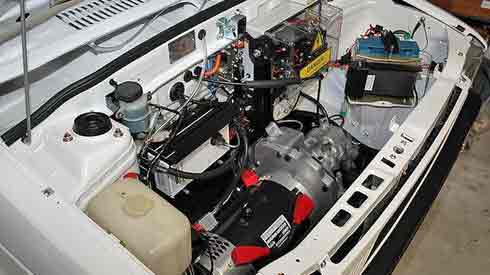

Собственно, помимо мотора, трансмиссии и батареи в простейшем электромобиле имеется еще ряд узлов – как необходимых, так и устанавливаемых по желанию. Категорически необходимым является, конечно же, контроллер управления двигателем. В простейшем варианте он может быть изготовлен самостоятельно на относительно недорогих и широко распространенных деталях, а датчиком педали газа послужит датчик угла поворота дроссельной заслонки от инжекторного ВАЗа. Можно купить контроллер у отечественных самодельщиков, выписать фабричный из Китая или заказать с eBay бэушный брендовый блок от Curtis – обойдется модуль в 250–300$.

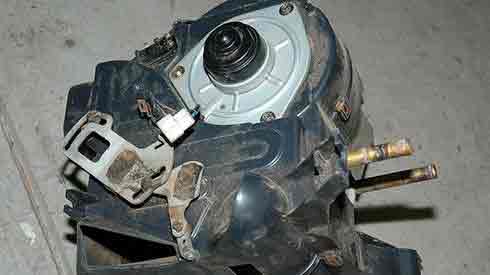

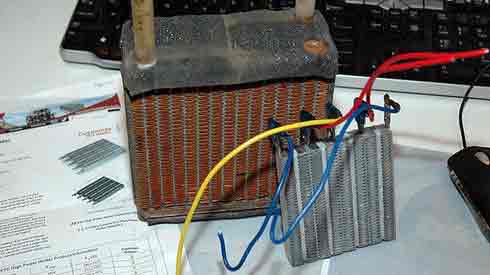

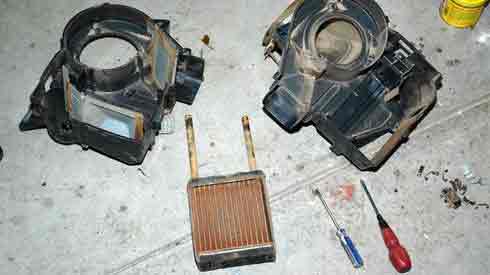

Дополнительных узлов, которые не являются обязательными для пробной (а то и вообще!) поездки – немало. Например, печка, из которой выкидывается жидкостный радиатор и устанавливается вместо него электрический ТЭН. Или, скажем, вакуумный насос для усилителя тормозов. Поскольку двигатель внутреннего сгорания на машине отсутствует, исчезает и разрежение впускного коллектора, необходимое для работы вакуумного усилителя тормозов. Поэтому многие самодельщики ставят электрические вспомогательные насосы ВУТ, заимствованные от машин типа Volvo XC90, Ford Kuga и т. п.

Впрочем, все зависит от проекта – на легком электромобиле даже апгрейд тормозов делают далеко не все, поскольку роль «вакуумника» отчасти выполняет рекуперативное торможение двигателем, да и немало машин с завода не имели вакуумного усилителя в принципе, вполне неплохо тормозя. Без него, к примеру, производились не только небезызвестный ВАЗ-«копейка», но и Таврия, Ока в некоторые годы и так далее.

Цены и деньги

Машина-донор, электромотор, контроллер – все это гибко варьируется и здесь можно «кроить» в меру хитрости и желаний. Можно купить автомобиль-донор тысяч за 100–150 в приличном состоянии по кузову, можно тысяч за 50 – но с необходимостью жестянки, сварки, малярки… Можно купить электродвигатель от престарелого болгарского погрузчика, а можно подержанный или новый американский мотор, спроектированный специально для электромобилей. Можно приобрести промышленный контроллер управления тягой двигателя, а можно спаять и самому, если есть навыки. То же самое касается и всего остального, кроме батареи. Тут особенно «скроить» ничего не удастся: цены на новые литий-феррум банки везде приблизительно одинаковые, вопрос в емкости. Хорошая 80–100-вольтовая батарея на приблизительно сто километров пробега обойдется по сегодняшним деньгам в 4–5 тысяч долларов. Можно, конечно, начать с малоемкого аккумулятора с перспективой наращивания (ведь даже короткая первая поездка воодушевляет и дает понимание, что трудишься не зря!), но надо понимать, что маленькую емкость нужно как можно скорее увеличивать, поскольку её недостаток ведет к повышению тока отдачи от каждой отдельной банки вплоть до опасных ударных величин, укорачивающих им жизнь… Пока будешь рассусоливать с покупкой второй половины, умрет первая…

Готовим автомобиль к туристическому выезду: три важных аксессуара

Три фактора, без которых не обходится комфортный выезд на пару-тройку дней на природу, на рыбалку/охоту или на какой-нибудь фестиваль или слет – это водоснабжение, свет и печка. Многим кажется, что эти вопросы легко.

Так выгодно ли строить электромобиль? Даже опытный самодельщик и фактически гуру гаражного EV-строения Игорь Корхов считает, что на первом месте тут все же хобби, а «обмануть систему» можно лишь весьма условно — это будет граничить с самообманом… Дело в том, что конечный результат нельзя оценивать чисто по стоимости пройденного километра, как многим кажется – приходится брать в расчет и комфорт, и функциональность, и безопасность машины, и просто ощущение от того, чем владеешь. Вот, допустим, новая бензиновая Лада Гранта — стоит она от 360 тыс. рублей, что приблизительно равняется 5 500 $. Самый бюджетный электромобиль на базе какого-нибудь VW Golf ранних поколений обойдется в столько же по комплектующим – плюс время, просиженное на тематических форумах, и вложенный собственный труд. В результате на одной чаше весов – пусть и отечественный, но пахнущий новизной и беспроблемный автомобиль на гарантии, а на другой – немолодой и внешне потрепанный «электросамопал» в стадии бесконечной доделки, без возможности дозаправки топливом в пути, в первое время (а то и навсегда) без кондиционера, усилителя тормозов и тому подобного.

Ну или, скажем, следующая планка — Hyundai Solaris. Новым он стоит от 600 000 рублей, что составляет около 9 200 $. Подобную же сумму придется затратить, если строить электромобиль на базе более-менее свежего кузова иномарки, который прилично выглядит снаружи и имеет не убитый салон, купив к этому кузову хороший американский электромотор, надежный фирменный контроллер Curtis и набрав емкую батарею. Однако на выходе – в общем-то, почти то же самое, что и в первом случае… У Соляриса в козырях максимальная скорость и динамика, возможность пополнять запас топлива повсеместно, а не только в личном гараже, где есть розетка, все преимущества новой и надежной машины с массой функциональных удобств, гарантии и прочее. Самоделка же, пусть и более приличная внутри и снаружи, остается самоделкой – машиной с существенными ограничениями по дальности пробега и возможности заправки, вечным конструктором, тренажером для рук и ума…

С точки зрения приложения рук и ума для человека, любящего автомобили и технологии, постройка электромашины, безусловно, оправдана! Хобби это, конечно, затратное, но все познается в сравнении — причем, в сравнении не с олигархическими крайностями вроде коллекционирования яичек Фаберже, а со вполне распространенными и массовыми техническими прикладными увлечениями. Скажем, любителю рыбалки средненькая надувная лодчонка с подвесным двигателем известной марки сил эдак в десять выльется как минимум в две трети простейшего электромобиля…

Хороший квадрокоптер с камерой стоит не меньше. На этом фоне постройка электромобиля ничуть не выделяется – нормальная такая мужская забава…

Не меньшая привлекательность постройки электромобиля «Версии 1.0» в том, что результат достижим для многих, а не только для избранных — не надо быть «инженером 80-го уровня», чтобы сочленить электродвигатель с КПП, проложить силовую и управляющую проводку и разместить в багажнике батареи. В простейшем варианте конструкции да с многочисленными советами отзывчивого электромобильного коммьюнити в интернете работа будет приятной и почти наверняка успешной.

Однако, пока не подешевели эффективные батареи и не распространились недорогие комплекты тяговых моторов и контроллеров, как это произошло с китами для электровелосипедов, электромобиль гаражной постройки в отношении стоимости эксплуатации вряд ли будет серьезным конкурентом бюджетным бензиновым авто и тем более – газифицированным машинам… В случае стремления к экономии вложиться в установку пропанового газового оборудования – проще и выгоднее…

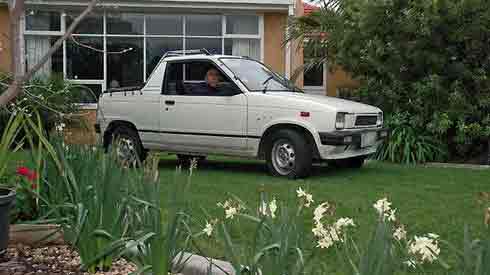

Фото любезно предоставил американский самодельщик Брюс, тщательно документировавший все этапы постройки в домашних условиях своего электромобиля на базе пикапа-хэтчбека Suzuki Mighty Boy 1985 года.

Источник: http://www.kolesa.ru/article/elektromobil-svoimi-rukami-kak-zachem-i-skolko-eto-stoit

Самодельный карт из подручных материалов

Конструкция этого маленького автомобиля предельно проста. Используются в ней материалы, которые при желании можно разыскать на любой свалке. Единственное, что там не найти, — мопедный двигатель. Но, согласитесь, даже при возросших ценах купить его все же по силам. А потому приступим.

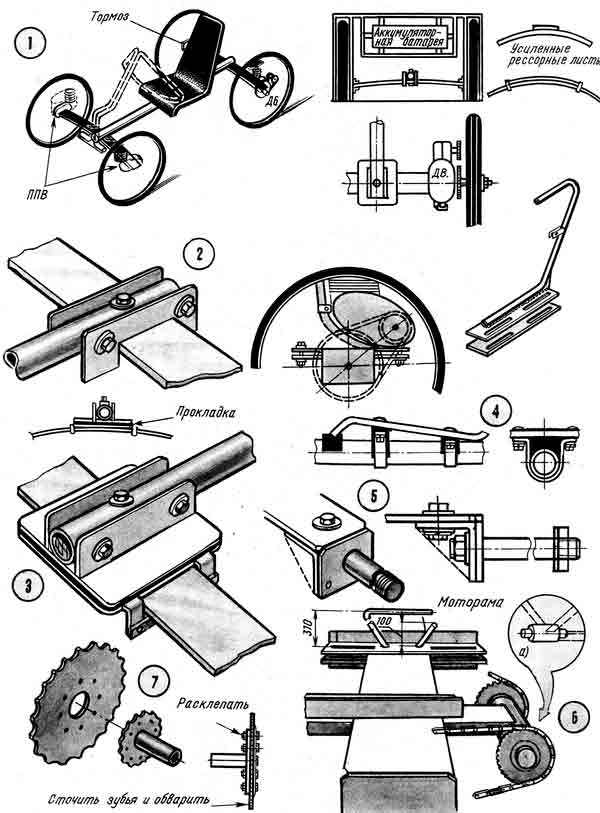

Рама карта (рис. 1) проще простого — кусок трубы. На концах ее закреплены две рессорные пластины. Передняя — поворотная и соединяется с рулем. На концах пластин крепятся оси с велосипедными колесами. Задняя ось — ведущая, через цепной привод она приводится во вращение мопедным двигателем. Сиденье из старого фанерного стула, но можно придумать и что-нибудь эстетичнее.

Соединения элементов максимально упрощенные. Так что потребуется минимальный набор инструментов. А теперь за работу.

Подыщите подходящую трубу диаметром 55 мм и длиною 1,5 м. Если под рукой окажется только дюралевая, ее придется усилить трубой потоньше.

В торцы трубы вложите деревянные бобышки на длину не менее четырех диаметров. Они потребуются для крепления peccop. Концы их закрасьте краской, чтобы не размокали от влаги. Отступя два диаметра от торцов, просверлите отверстия под рессорную пластину. А сбоку, перпендикулярно к ним — еще два на расстоянии одного и трех диаметров трубы. Они понадобятся для крепления боковцх пластин-фиксаторов. Диаметр их
выберите, исходя из имеющихся болтов.

Схемы крепления задней и передней рессор показаны на рисунках 2 и 3. Размеры их подберите самостоятельно. Толщина должна быть не менее 5 мм. Материал — листовая сталь.

Для крепления передней рессоры-вырежьте из стали 30 ХГС две горизонтальных пластины. Между ними для уменьшения трения проложите лист капрона, смазанный с двух сторон солидолом (рис.3).

Сиденье крепится к трубе двумя хомутами на резиновых подкладках (см. рис. 4). Хомуты просто сделать из отрезка трубы.

Для крепления осей понадобятся четыре уголка 50×50 мм и длиной, равной ширине рессорного листа, а также четыре стальные пластины толщиной не менее 4 мм. Высоту определите по месту (см. рис. 5).

Отверстия в уголках просверлите точно под размеры болта и посадочного диаметра осей. Крепят последние специальными гайками конической формы.

В нашем варианте карта использовано простое ножное управление. Но при желании можно сделать и ручное рулевое. Как — показано пунктиром на рисунке 1. -Самый подходящий двигатель для нашего карта — Д6. Крепится он вместе с бензобаком на кронштейне к рессоре ведущего колеса (см. рис. 1 и 6). Но даже в такой оптимальной схеме не обойтись без доработок. Вал ведущей звездочки придется удлинить. Потребуется доработать и подвеску. Выточите переходник для оси ведущей звездочки, укоротите
цепь. Используя педальную втулку от велосипеда, установите, как показано на рис. 6а, второе малое ведомое зубчатое колесо. Крепят его сваркой.

Рукоятку газа и сцепления можно установить сбоку на сиденье или на подставке для рук, а еще лучше использовать ножное управление (рис. 1).

Двигатель следует расположить на передней рессоре, уравновесив его противовесом (рис. 1а). Узел подвески при этом придется усилить медной трубкой.

Но лучший вариант — карт двухдвигательный. Противовес в этом случае не требуется. А для управления понадобится синхронизатор, обеспечивающий одновременность открытия дроссельных заслонок обоих двигателей.

Колеса проще всего взять велосипедные, усилив их самодельными спицами из электросварочных электродов диаметром 3 мм. Ведущую звездочку от велосипеда можно установить на ступице, закрепив либо сваркой, либо разъемным болтовым соединением (рис. 7).

Карт готов. Запускайте двигатель и -в путь. Впрочем, давайте подумаем, что можно усовершенствовать. Сделаем, например, шасси задне-, передне- или полноприводными, оснастим электрооборудованием, заднюю подвеску — рулевой или две рулевые подвески. Вместо велосипедных колес применим пневматики, гусеницы или поставим карт на лыжи… А если научить карт… летать? А что! Надо лишь оснастить его дельтапланом. Словом, не карт, а полигон для дизайнерских разработок.

Источник: http://hobbywork.ru/samodelnyiy-kart-iz-podruchnyih-materialov/

Самодельный карт — 2й выезд

Опубликовано 6 лет назад

Самодельный карт — 2й выезд

мотор — 4 л/с — аналог Honda, диски и шины — дако картинг. пилоту 5,5 лет )

тут как строилось и описание

Скачать — Самодельный карт — 2й выезд

Смотрите также:
31.10.2018

Мини машинки для взрослых дядь (Bierkiste) (13 фото) По сути это карт, только с посадкой как на квадрике. Собираются такие машинки с использованием деталей от карта. Рама сваривается обычно из профильной трубы, реже из круглой. Задняя ось крепится на корпусных...

31.10.2018

САМОДЕЛЬНЫЙ КАРТИНГ "Юниор" Самодельный картинг «Юниор» конструктивно отличается от картинга «Пионера», однако технология изготовления обоих одинакова. Поэтому подробное описание подготовки шаблонов, оснастки и материалов, а также способы гибки труб и порядок сварки...

31.10.2018

Багги из мотоколяски "АВТОАГРЕГАТ" ПОСАДИТ ИНВАЛИДОВ НА БАГГИ Федор Сорокин, Андрей Князев, "Коммерсантъ-daily", N 209/97 Завод "Автоагрегат" (г. Кинешма, Ивановская область) подготовил к производству микроавтомобиль с двухцилиндровым двигателем от мотоцикла "Иж".

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
