Сажалка для картофеля своими руками

Самодельная картофелесажалка для мотоблока

Такой замечательный аппарат, как картофелесажалка может стать отличным подспорьем в фермерском труде. Он облегчит работы по посадке, поможет внести удобрения, значительно ускорит процесс. Огромным плюсом использования сажалки является равномерный процесс высадки, что обеспечивает аккуратное соблюдение промежутков между клубнями и рядами, следствием такого подхода будет увеличение количества картофеля с сотки, его лучшие товарные качества.

К тому же этот необходимый агрегат можно собрать самостоятельно и избегнуть крупных финансовых трат на его покупку. В данном материале, рассмотрим варианты изготовления картофелесажалки самостоятельно.

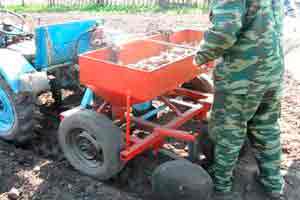

Делаем картофелесажалку к мотоблоку

Для изготовления этого полезного оборудования понадобиться собрать раму. Делается она достаточно просто из швеллера стального типоразмера 8. Так как сажалка была спроектирована для малой техники – мотоблоков, то и бункер, изготавливаемый из фанеры 8-10 мм толщиной, будет небольшим – на пятнадцать-двадцать килограммов.

В бункере монтируется лифт, укреплённый в вертикальном положении. Лифт снабжён чашами пять-восемь сантиметров диаметром. Для того чтобы механизм работал, его присоединяют к ведущему колесу с участием цепной передачи.

Для вывода семенного материала используется труба-семяпровод, укрепляемая под лифтом, прижимаемая загребающей деталью.

Восьмисантиметровая звёздочка, закреплённая на механизме, отвечает за цепную передачу, связанная цепью со звёздочкой на мотоблоке, которая имеет размеры в диаметре шестнадцать сантиметров.

За счёт этой системы, в изготовлении которой можно использовать обычную велосипедную цепь, работает передача, позволяющая автоматизировать посадку картофеля, при этом расстояние между единицами посадочного материала составляет 35 сантиметров.

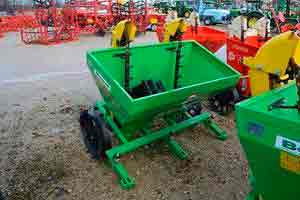

Cажалка для мини-трактора или мотоблока

Другой вариант полезной конструкции несколько более сложен в изготовлении, но и намного интереснее в своей конструкции.

Задачу, поставленную перед агрегатом – равномерно распределить клубни при посадке и закрыть их необходимым слоем почвы, картофелесажалка выполняет исправно.

Данное оборудование поможет значительно облегчить труд фермеров, оно просто незаменимо при работах по посадке картофеля.

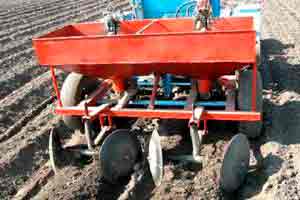

Оборудование для посадки картофеля может быть с разным количеством рядов – один, два или много рядов, конструкцию можно собрать любым образом. Для изменения расстояния между рядами или отдельными единицами посадочного материала используется возможность регулирования, которая предусмотрена конструктивными особенностями сажалки.

Часто агрегаты для посадки картофельных клубней бывает усилено дополнительными видами креплений.

Такие агрегаты помогут быстро, качественно и с применением наименьших усилий посадить картофель с соблюдением одинакового расстояния между картофельными клубнями.

Глубина залегания клубней также поддаётся регулировке. Такие самодельные конструкции подходят для высадки посадочного материала, как на небольших дачных участках, так и на весьма внушительных размеров полях. Работа сажалки довольно быстра и эффективна, поэтому она поможет при высаживании не только картошки, но и других овощей. Для этого понадобится только немного переоборудовать механизм.

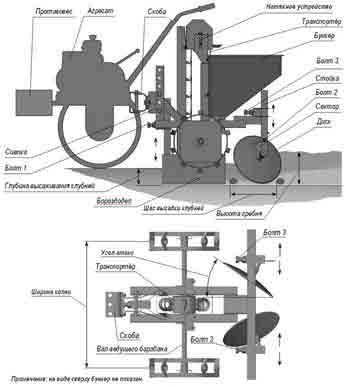

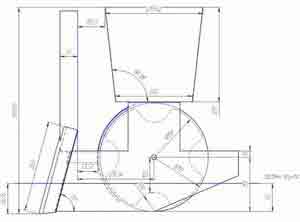

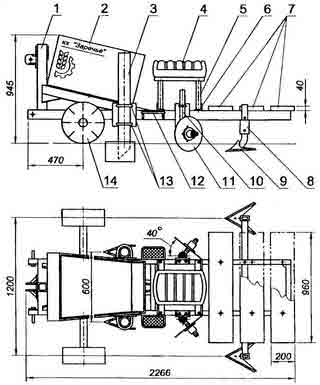

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

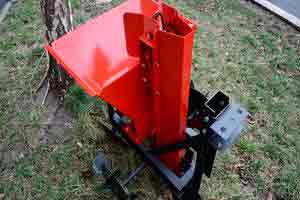

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

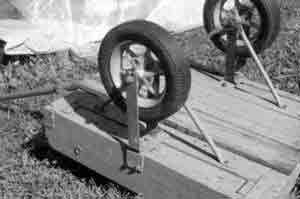

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

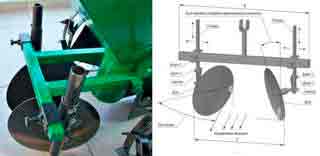

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.

Специфичные моменты при использовании сажалки

Ввиду довольно внушительного веса картофелесажалки необходимо при её эксплуатации монтировать на переднюю часть мотоблока или мини-трактора балластный вес. В противном случае техника может потерять устойчивость.

Для удобства работы оператора необходимо укомплектовать агрегат подножками, стремянками и сиденьем, а лучше адаптером для мотоблока.

Рама для операторского сиденья сваривается из уголков сварных, а потом изделию придают окончательный вид и удобство, используя доски, поролон и кожзаменитель.

Подседельник крепиться с помощью уголков к сварным лонжеронам, после чего устанавливается удобная подножка для комфортной работы сеятеля.

Принцип работы с техникой довольно прост. В ёмкость для посадочного материала помещается картофель в достаточном количестве и со скоростью 1 километр в час мотоблок или мини-трактор может начинать движение. Такая небольшая скорость должна поддерживаться на всём протяжении маршрута. Сеяльщик отправляет в трубы семяпроводы по одной картофелине поочерёдно, водитель поддерживает движение техники. Так и производится посадка семенного материала.

Присыпка посаженного картофеля землёй и формирование гребня борозды – задача заделочных дисков, которые отлично с ней справляются. Засыпание землёй происходит потому, что диски находятся под углом к борозде. Вращаясь, он сдвигают пласты земли и заваливают семена картофеля.

Если засыпка посадочного материала землёй происходит неправильно, то всегда есть возможность регулировки работы дисков. Можно ослабить стремянки, затем сдвинуть стойки дисков, таким способом регулируется их заглубление. Поворачивая стойки вокруг оси, можно изменить угол положения дисков. Также есть по четыре специальных штифта для регулировки положения дисков в плоскости. Их можно сдвигать в сторону относительно остальных дисков.

И ещё один важный момент. Картофель посажен, борозды заделаны, но на поле видны заметные следы от колёс сажалки, которые, хоть и выполнены в виде цилиндров значительной ширины, всё же, тем не менее, землю трамбуют. Для того чтобы удалить этот дефект, к сажалке были приделаны культивационные лапы. Они рыхлят почву вслед за сажалкой и полностью устраняют следы колёс.

Глубина проникновения этих лап в почву также регулируется без особого труда.

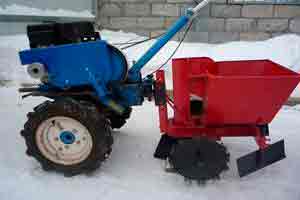

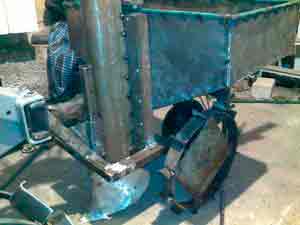

Самодельная картофелесажалка фото

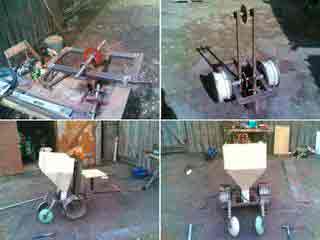

На фото пример того, как своими руками сделана однорядная картофелесажалка.

Источник: http://pro-motobloki.ru/navesnoe-oborudovanie-dlya-motoblokov/232-samodelnaya-kartofelesazhalka-dlya-motobloka.html

Картофелесажалка для мотоблока своими руками

Посадка картофеля всегда трудоемкий процесс, особенно, если огород большой и не один. Посадку картофеля можно существенно упростить, если сделать своими руками картофелесажалку, прикрепляющуюся к мотоблоку. Тогда даже огромный участок будет засажен картофелем быстро, что позволит сэкономить силы и время.

Для самодельной сажалки картофеля потребуется мотоблок небольшой мощности, и тогда к нему можно смело крепить устройство, которое будет само прокладывать посадочную борозду, забрасывать в лунки картоф и засыпать их землей.

Картофелесажалка своими руками — инструкция по изготовлению

Для сборки такого агрегата понадобятся довольно простые детали, из которых и будет собираться сажалка. Нужно приобрести обычные звездочк (количество зубьев на шестерне 32, что на ведущей что на ведомой) и цепь, которая будет их соединять, все остальное должно найтись как полезный хлам у любого хозяина.

Чертежей картофелесажалки нет, поэтому смотрим фото.

Колесные диски можно купить, но проще использовать от старого авто диаметром 13″, на них навариваем уголки для увеличения площади, чтобы картофелесажалка не просела в грунте от своей тяжести.(см на фото)

Диски для засыпки земли взяты из дна баллона от фреона (такие баллоны используют при ремонте холодильников). Диаметр дисков должен составлять примерно 300 миллиметров, но допускается и чуть больший диаметр.

Короб (бункер для картофеля) картофелесажалки у нас металлический. Для него подойдет металл 3 миллиметровой толщины, если металл будет тоньше, будет недоставать жесткости, тогда можно усилить уголками по периметру.

Картофелесажалка оборудуется двумя шестернями на ведущей оси и ведомой.

Черпаки (захват картофеля из бункера) изготовлены из толстой проволоки 6 мм, согнуты в кольца диаметром 50 миллиметров. Делаем таким образом:на трубу аккуратно наматывается проволока после чего делается пара разрезов, чтобы получился зазор. Зазоры должны быть меньшими ширины цепи, тогда не возникнет проблем с их сваркой. Привариваем элементы на равных расстояниях к цепи. Расстояние между черпаками 16см. Необходимо варить только полуавтоматом, что бы не повредить ролики и звенья на цепи от перегрева. Внутри черпаков привариваем крестик из той же проволоки, что бы по две не брал и мелкая не вываливалась. (см. фото картофелесажалки)

Пришлось придумать вторую пару колес. После первых испытаний (до колес) все устроило но выезжая с гона она продолжала кидать картофель, ведь гидравлики у мотоблока нет что бы ее приподнять. Механизм вывода из зацепления усложняло конструкцию да и делать было неудобно.

Чтобы картофелесажалка не выбрасывала картофель произвольно при ее выводе на поле решили обустроить рычаг. Принцып такой, этот рычаг подымает заднюю часть, колесные диски не катятся по грунту а значит не приводят весь механизм в движения. Рычаг будет предотвращать самопроизвольное вбрасывание картофелин. Чтобы начать посадку, нужно будет просто снять ручной ограничитель и устройство будет готово к работе. (см. фото).

Шаг высадки 26-30 сантиметров.

Если устройство картофелесажалка будет собрана правильно, то оно будет добросовестно помогать в посадке картофельных полей долгие годы. Никаких пропусков лунок, или изрезанных картофелин быть не должно, проверенно на практике.

Источник: http://www.umeltsi.ru/dacha/3194-kartofelesazhalka-dlya-motobloka-svoimi-rukami.html

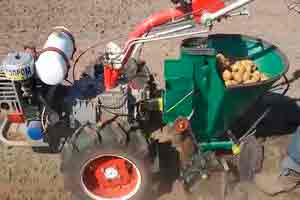

Как сделать картофелесажалку для мотоблока своими руками

Стоит отметить, что посадка картофеля в огороде или на поле – задача не из легких. Для облегчения этой задачи и чтобы быстрее сажать картошку можно использовать мотоблок. Уже к мотоблоку приспосабливается устройство для посадки картофеля — картофелесажалка. Заметит, что создать подобное устройство не сложно. Аппарат полностью будет работать при участии человека, но только в управлении.

Картофелесажалка облегчает процесс посадки картофеля на участке. Картофель при посадке будет равномерно распределяться по лункам. Это значит, что количество урожая может быть значительно увеличено. Сегодня расскажем, как сделать картофелесажалку своими руками.

Для того чтобы сделать картофелесажалку автоматического типа, нужно найти швеллера, которые имеют восьмой размер. На каркас устанавливается бункер для картофеля, на который поместится до 20 килограмм картофеля. В бункер ставится лифт, где будут установлены чаши размером до 8 сантиметров.

Есть и другая картофелесажалка, которая будет немного сложнее по конструкции, однако интереснее в плане сборки. Основная задача разрабатываемого устройства – посадить картофель на одинаковом расстоянии друг от друга и на одинаковой глубине. Устройство может быть однорядным, двухрядным или трехрядным. Все зависит от того, какой каркас используется при сборе картофелесажалки.

Устройство самодельной картофеле сажалки

Примечательно, что картофелесажалки, изготовленные своими руками для мотоблока, лучше всего использовать на почве, которая заранее была обработана. В таком случае картофель будет посажен равномерно, а результат работ отразится на урожае культуры.

Такое оборудование для мотоблока, может быть использовано не только на небольшом огороде, но и на большом поле. К тому же при переоборудовании машины можно сажать не только картофель, но и другие культуры.

Видео 2: посадка картофеля мотоблоком с картофелесажалкой

Разумеется, перед созданием картофелесажалки потребуется чертеж на бумаге. В качестве основы берется рама. На ней и будут крепиться все узлы. Рама сваривается из швеллеров, а также из поперечных стальных полосок.

Арка приваривается на передней части лонжеронов. Приваривается вилка для центральной тяги и крепежи для нижней тяги. Пластинчатые опоры крепятся сбоку от рамы.

Стальными полосками усиливается рама. Для того чтобы собрать бункер картофеля, нужно использовать фанеру толщиной в 1,5 сантиметра. Вырезаются детали, а затем с помощью уголков скрепляется конструкция. После того, как все будет готово, бункер красится, а также изнутри покрывается резиной, чтобы картофель при посадке не повреждался. Можно также использовать внутренний бак от старой стиральной машины (см. фото)

Полученная рама крепится с рыхлителем, а также колесной осью. Как только вся работа будет выполнена, обязательно завариваются штифты. С помощью стальных зажимов крепится колесная ось.

Для колес картофелесажалки используется несколько стальных листов. Разумеется, придется немного повозиться, однако результат того стоит. Колеса будут напоминать цилиндры, которые не сильно мнут почву, но можно и использовать авто диски малого радиуса (см. фото).

На колесах будет по две ступицы. На них – по одному подшипнику. Для того чтобы подшипники не загрязнялись, их насаживают на шипы, используются прокладки из войлока. Но можно вообще не мучиться с изготовлением колес – просто купить колеса от другой сельскохозяйственной машины. Для изготовления держателя рыхлителя применяют квадратную штангу. Из листовой стали на концы штанги привариваются обоймы. Внутри их монтируются стойки лап культиватора.

Чугунная или стальная труба будет использована для сеялки картофелесажалки. Ее толщина должна выбирается любая, главное, чтобы диаметр был не менее десяти сантиметров. Снизу трубы приваривается устройство, которое будет выполнять борозды.

Как только будут отрегулированы бороздорезы, обязательно нужно крепко затянуть стремянки. В дальнейшем почва будет давать большие нагрузки на семяпроводы и они могут не развернуться.

Отметим, что устройство для посадки картофеля будет иметь большой вес. Потому перед ее монтажом на мотоблок нужно обязательно ставить противовес. Так, агрегат не будет переворачиваться в противоположную сторону от картофелесажалки. Для оператора должно быть сидение, место для ног. Сидение для такой дачной техники изготовить проще всего: достаточно соединить два уголка, а затем прикрепить доски, обитые кожезаменителем и мягкими материалами.

Принцип работы полученного устройства простой. В бункер насыпают картофель. Для того чтобы каждый раз не бегать по полю за картофелем, можно с собой положить на машину еще один мешок.

Потом один человек начинает управлять мотоблоком, а другой – картофелесажалкой. Движение мотоблока – не более одного километра в час. Сеяльщик постепенно начинает в семяпровод класть по одному клубню. Так и проходит процедура посадки (см. видео 2).

Засыпать вручную не приходится посаженный картофель, так как сделаны специальные засыпные диски. Они устроены таким образом, что к борозде становятся под определенным углом.

Чем быстрее будет ехать мотоблок, тем больше будет расстояние между кустами посаженной картошки. Все зависит от земли, на которой проводится посадка картофеля. Можно отрегулировать диски абсолютно идеально.

После проезда этого устройства посадки картофеля по полю остаются следы. Их нужно убрать за собой. Делается это с помощью лап, которые установлены на культиваторе.

Источник: http://www.dacha-svoimi-rukami.com/kartofelesagalka-na-motoblok.html

Виды картофелесажалки для мотоблока, как сделать своими руками, их достоинства и принцип работы

Картофелесажалка для мотоблока — приспособление, цель которого заключается в быстрой посадке овоща. Люди, которые самостоятельно выращивают картошку, знают, что это дело не из легких. Чтобы облегчить задачу, сохранить силы и сэкономить время, используют мотоблок. А уже к нему приспосабливают картофелесажалку.

Устройство можно приобрести в специализированном магазине или изготовить самостоятельно. Причем сделать это несложно. Аппарат полностью подчиняется человеку при управлении.

Быстрая посадка

Развитие техники облегчает сельскохозяйственные работы для человека. На рынке появились мотоблоки, мини-тракторы и другое навесное оборудование. С его помощью человек может улучшить обработку почвы. В результате получается высокий урожай.

Владельцы небольших земельных участков и фермеры все больше и больше отдают предпочтение мотоблокам. Главная их особенность — возможность устанавливать различное навесное оборудование. Наибольшей популярностью пользуется картофелесажалка.

Достоинства картофелесажалки

Самодельная картофелесажалка отличается от традиционного способа посадки овоща под лопату. Ее преимущества следующие:

  • требует минимальных физических усилий;
  • сокращает время посадки;
  • способствует равномерному распределению клубней в ямках;
  • глубина посадки одинаковая;
  • проста в работе;
  • отличается высокой производительностью;
  • поддается ремонту;
  • невысокая стоимость;
  • длительный срок эксплуатации.

С помощью картофелесажалки можно высаживать овощ независимо от его сорта. Урожайность увеличивается благодаря равномерному распределению клубней на нужную глубину. Также соблюдает расстояние между лунками.

Виды приспособления

Для посадки овоща может быть использована ручная картофелесажалка или навесное оборудование для мини-трактора и мотоблока.

Принцип работы ручного вида

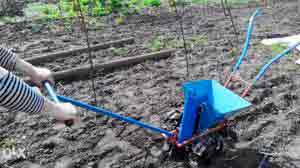

Картофельная сажалка — это прекрасный помощник при посадке овоща на участках малых и средних размеров. Принцип работы оборудования заключается в следующем:

  1. Материал для посадки засыпают в приемную емкость.
  2. Сажалку устанавливают на поверхность земли и ногой надавливают на ограничительную планку, как можно больше углубляя лезвие в почву.
  3. После этого убирают ногу из планки-ограничителя. Держась руками за ручку картофелесажалки, ее наклоняют от себя. Это позволяет образовать свободное пространство для приемной емкости. После этого черенок без труда возвращается в исходное положение.
  4. Черенок продолжает находиться в почве, а в это время приводят в действие подвижную ручку. Она открывает приемную емкость, чтобы картофель смог попасть в лунку.
  5. После этого ногу с упорной планки убирают.

Во время посадки приемная емкость может забиваться землей. Ее прочистить очень легко. Для этого достаточно при помощи подвижной ручки проделать движения вверх-вниз. После этого, с емкости, картофель снова сможет выпадать без проблем.

Чтобы овощ распределялся равномерно в почве, рекомендуется использовать сажалку на предварительно обработанном грунте. При этом человек затратит меньше физических усилий.

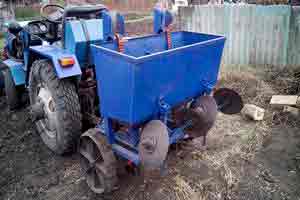

Механическая картофелесажалка: принцип работы и преимущества

Картофелесажалка для мини-трактора, как правило, оснащено небольшим плугом, который нужен для формирования борозд. Сеялка распределяет клубни овоща равномерно, сохраняя при этом одинаковое расстояние. Окучник рыхлит и засыпает картофель почвой.

Преимущества сажалки

Фермеры и огородники-любители ценят приспособление за:

  • время на посадку культуры сокращается в разы;
  • между посажеными клубнями выдержано одинаковое расстояние;
  • автоматическое формирование борозд и засыпка картошки;
  • легкий вес устройства;
  • компактные размеры приспособления;
  • сажалка своими руками для мотоблока имеет приемлемую стоимость.

Несмотря на массу достоинств, приспособление имеет еще и недостатки. Управлять сажалкой для картофеля, сделанной своими руками, сложно. Для этого понадобятся сразу два человека. Подобный подход облегчает высадку картофеля.

Картофельная сажалка для мини-трактора своими руками будет хорошо работать только на подготовленной почве. Если грунт слишком плотный, это может стать причиной залегания картофелесажалки набок. Из-за того, что лезвие будет плохо погружаться в грунт, человек не сможет посадить культуру. На это уйдет много времени и сил. Перед посадкой почву следует подготовить, распушив ее.

Дополнительные приспособления

Картофелесажалки для трактора или мотоблока могут быть оснащены дополнительными деталями. Обычно подобными «усовершенствованиями» интересуются фермеры, которым приходится обрабатывать большие земельные участки. Также оно может заинтересовать огородников-любителей. В любом случае дополнительные приспособления позволяют выполнять не только посадку картофеля и других овощей, но также заниматься различными земельными работами.

Одним из таких дополнительных «удобств» считается регулятор высоты. Его также можно установить самостоятельно и зафиксировать высоту сажалки. Очень удобно, когда сажалка оснащена специальной секцией, в которую попадают лишние овощи. После этого картофель отправляется назад в емкость для посадки. Это действительно полезная и удобная функция.

Картофельная сажалка также может иметь бункер, который будет выполнять роль дозатора для удобрений.

Заключение

Как правило, ручная картофелесажалка является однорядная. Это удобно и мало кто задумывается о том, чтобы немного усовершенствовать ее. Двухрядная картофелесажалка больше подходит для мотоблока или мини-трактора. Ее размер отличается от однорядной. Применяется на больших земельных участках.

Люди, которые держат небольшой огород, отдают предпочтение однорядным сажалкам картофеля. Их достаточно для того, чтобы обработать участок земли возле дома или на даче.

С помощью сажалки для картофеля, человек может быстро и без особых усилий высадить картошку. Данное приспособление не только экономит время, но и силы. Это намного лучше, чем садить овощ под лопату. Плюс в том, что человек может изготовить картофелесажалку самостоятельно. Можно выбрать ручной или навесной вариант для мотоблока или мини-трактора. Многие дачники уже успели испробовать данное приспособление в работе, и отзываются о нем только положительно.

Источник: http://dachamechty.ru/kartofel/kartofelesazhalka-dlya-motobloka.html

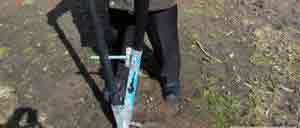

Картофелесажалка ручная — незаменимый помощник в подсобном хозяйстве

В нашей стране во многих семьях традиционно принято вести личное подсобное хозяйство. Для многих людей, это не просто способ с минимальными затратами получать полезные и вкусные продукты питания, но и неплохой вариант для дополнительного заработка.

Даже жители крупных городов с приходом весны выбираются на свои земельные участки и принимаются за возделывание огородов. Одной из самых популярных культур, конечно, является картофель. Картошка, вкусная и питательная, но её посадка — это трудоемкий процесс, который требует значительных физических усилий.

Огромные картофельные поля крупных сельскохозяйственных предприятий обрабатываются с помощью специализированной техники. Трактора пашут и боронят землю, специальными насадками сажают клубни картофеля, другими устройствами собирают уже готовый урожай. Прочитайте статью о картофелесажалках для трактора.

Но для небольших огородов по-прежнему, как и столетия назад, требуется тяжелый ручной труд. Вскопка и посадка картофеля вручную на участке, например, в десять соток, требует от огородника перелопачивания почти 15 тонн земли. Такие «упражнения» не всем по плечу.

Поэтому многие стараются, где это возможно упростить себе труд, применяя различные способы механизации и облегчения процесса посадки. Одним из самых простейших устройств, для ручной механизации процесса посадки картофеля, является самодельная ручная картофелесажалка.

С помощью этого нехитрого устройства, которое, кстати, каждый может сделать себе самостоятельно, огородники во всех уголках нашей страны каждую весну упрощают себе процесс посадки картошки и берегут силы для других не менее важных огородных дел.

В нашей статье мы постараемся описать устройство ручной картофелесажалки, расскажем из чего и как её сделать, дадим несколько советов о том, как её лучше использовать.

Подробнее о самодельной ручной картофелесажалке смотрите на видео:

Устройство

Задав себе вопрос: как сделать картофелесажалку ручную своими руками необходимо, в первую очередь, посмотреть на её схему. В интернете легко можно найти чертежи картофелесажалки. На них видно, что конструкция картофелесажалки представляет собой, по сути, полую трубу с открытым верхом и сдвижным клапаном снизу.

Устройство

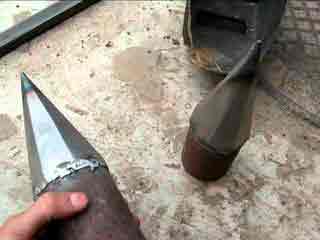

Нижний конец трубы срезается со скосом так, чтобы образовывался заостренный в нижней части черенок, и вся конструкция легко могла входить в землю.

К скошенному нижнему краю прикрепляется сдвижной клапан, который открывается в тот момент, когда устройство с клубнем картофеля внутри оказывается воткнутым в землю на необходимую глубину.

Чтобы картофелесажалка втыкалась все время на одну и ту же нужную глубину, на некотором расстоянии от нижнего края приваривается плоский ограничитель. С его помощью удобно втыкать картофелесажалку в землю, надавливая на него ногой. Верхний край картофелесажалки открыт.

К нему можно прикрепить емкость для небольшого количества клубней картофеля для посадки и простейший дозатор для их поочередного направления в сторону нижней части нашего устройства.

Необходимые материалы

Основой корпуса нашей картофелесажалки является труба. Диаметр трубы подбирается таким образом, чтобы внутри нее спокойно и нигде не застревая мог перемещаться клубень картофеля. Как правило, используется труба с диаметром не менее 70 мм.

Картофелесажалка своими руками

Длина трубы подбирается индивидуально и обычно составляет 80-90 см. Трубу желательно использовать тонкостенную. Это нужно для того, чтобы не делать все устройство очень тяжелым. В то же время труба должна быть достаточно прочной, чтобы не деформироваться от частых усилий по введению устройства в землю.

Клапан делается из железа, его толщина не должна быть меньше толщины стенок самой трубы. Для крепления клапана нам понадобиться шарнир, роль которого может с успехом выполнить обычная дверная петля. Для подножки тоже используется прочный металлический лист, или уголок.

Так же понадобится ручка и верхняя корзинка для клубней и механизмом ограничения подачи. Её легко сделать из сетки, или ненужного ведра. Итак, находим и подготавливаем:

  • Нетяжелую, но прочную трубу диаметром не менее 70 мм.
  • Прочный лист металла для крышки клапана
  • Шарнир для клапана
  • Две металлические ручки (например, два куска водопроводной трубы в половину дюйма)
  • Корзину из сетки, или ведро

На любом дачном участке необходима иметь качественный снегоуборщик.

Можно либо приобрести снегоуборщик, такой как, например снегоуборщик Honda.

Или попробовать сделать своими руками. В этой статье вы найдете чертежи снегоуборщика к мотоблоку.

Как сделать самому

Как быстро и без сложностей делается ручная картофелесажалка своими руками. Когда все материалы подготовлены и собраны в одном месте, берем нашу трубу и болгаркой срезаем нижнюю часть со скосом так, чтобы образовалось некоторое заострение книзу.

Как сделать самому?

Вырезаем крышку клапана так, чтобы он с запасом перекрывал образовавшееся внизу трубы отверстие. Прикрепляем шарнир (петлю) к корпусы трубы. К шарниру крепим крышку нашего клапана. На расстоянии 20-30 см. от низа привариваем к трубе подножку.

Её длину лучше всего сделать равной расстоянию между кустами будущей картошки. В этом случае, в процессе посадки, конец подножки будет упираться в землю там, где потребуется посадка следующего клубня. Сверху нашей трубы крепим ручки для удобства её использования и корзину для клубней картошки.

Корзину можно и не использовать, но тогда придется везде носить за собой ведро с посадочным материалом и постоянно нагибаться, чтобы брать по одной картофелине для каждой лунки. Корзина не должна быть слишком большой и громоздкой.

Огромная корзина затруднит процесс посадки, и будет мешать огороднику при манипуляциях с устройством. Да и таскать везде много тяжелой картошки тоже не очень большое удовольствие.

Размер корзины подбирается индивидуально, так чтобы использовать картофелесажалку было удобно, и не приходилось очень часто добавлять новую порцию картофельных клубней.

Советы и предупреждения

Крепление подножки, ручек и клапана лучше всего осуществлять сваркой. Крепить элементы конструкции с помощью болтов, или саморезов, может и будет не менее прочно, но в тех местах, где они будут торчать концами внутри корпуса, будут образовываться препятствия для прохождения картофельных клубней.

Сборка конструкции

Перед сборкой всей конструкции убедитесь, что суммарный вес всех элементов не будет представлять для Вас проблемы при работе.

Устройство не должно быть слишком тяжелым, иначе Вы рискуете не облегчить свой труд, немного механизировав и ускорив процесс посадки картофеля, а наоборот усложнить себе жизнь, ворочая неподъемным устройством.

В то же время, корпус трубы должен быть достаточно прочным, чтобы выдержать множество циклов по вставлению и выниманию устройства из земли. Отдельные элементы конструкции ручной картофелесажалки в зависимости от предпочтений того, или иного конструктора могут быть сделаны по-разному.

Так, например, клапан может быть сделан не откидным, а сдвижным. Так же у всех, как правило, отличаются конструкции корзин для посадочного материала и способ подачи картофельных клубней в подающую трубу.

Некоторые снабжают клапанный механизм дополнительным зацепом, чтоб можно было надежно контролировать ногой процесс его открытия и закрытия. Это, конечно, самый простой и примитивный сельскохозяйственный инструмент. Однако, в этом и заключается его прелесть.

Сделать картофелесажалку может каждый, материал для этого наверняка найдется в любом хозяйстве, а эффективность работу устройства весьма впечатляет.

Картофелесажалка из двухколесной тележки

Отдельно хочется рассказать о еще одной конструкции самодельного аппарата для посадки картофеля. Это двухколесная тележка, сверху которой размещен короб для подготовленных к посадке клубней.

В нижней части, между двумя ходовыми колесами, располагается устройство для равномерной подачи картофелин в заранее подготовленную борозду. Такая тележка едет над бороздой и в процессе перемещения, через равные промежутки выкладывает клубни картофеля.

Сзади такого аппарата может быть расположен засыпающий борозду щит, но в этом случае, для перемещения тележки потребуется больше усилий, или помощь второго человека.

Такой аппарат уже трудно назвать ручной картофелесажалкой, но это тоже несложный самодельный агрегат, который может собрать каждый из старых и ненужных предметов.

Некоторые умельцы делают картофелесажалку из обычных одноколесных тачек. Для этого в днище корыта тачки проделывается отверстие, в которое свободно проходит одна картофелина, а в колесе, верхняя точка которого располагается как раз под этим отверстием, через равные промежутки проделываются углубления.

При перемещении тачки в углубления на колесе проваливаются картофельные клубни и движением колеса перемещаются вниз, в подготовленную борозду. Чтобы по пути клубни не вываливались, спереди от колеса располагается защитное крыло.

Лопат-комбайн

Еще одна конструкция, используемая для посадки картофеля, называется лопата комбайн. Это две рукоятки, которые могут сближаться и отдаляться друг, от друга открывая и закрывая конусообразный контейнер в который помещается картофелина для посадки.

В закрытом виде контейнер втыкается в землю, после чего ручки сводят вместе, контейнер раскрывается и картофельный клубень оказывается в земле. Удобно, но приходится каждый раз наклоняться и класть в конус по одной картофелине.

Как видите людьми придумано множество удобных и практичных устройств, облегчающих жизнь огороднику. Какие-то из них можно назвать удачными, какие то не очень, но все они помогают и с разной степенью успеха заменяют собой классическую лопату.

Почти также просто конструируется корморезка своими руками.

Инструкция по эксплуатации

Использование такого устройства для посадки картофеля не представляет ничего сложного. Картофелесажалка вставляется в выбранном месте в землю и с помощью надавливания ноги на подножку под небольшим углом заглубляется на необходимую глубину.

В устройство подается приготовленный для посадки клубень картофеля. После этого, используя ручки, корпус картофелесажалки наклоняется в таком направлении, чтобы клапан внизу устройства смог открыться и картошка попала в землю. Вслед за этим устройство вынимается, а картошка остается в земле.

Цикл работы картофелесажалки можно повторить снова. При правильной организации процесса, за 1-2 часа не очень сложной работы можно успеть засеять площадь в 10 соток и более. Особенно удобен этот аппарат тем, что при его использовании не требуется постоянно наклоняться.

Люди с больной спиной оценили удобство и эффективность использования ручной картофелесажалки. Весь процесс работы происходит в прямом положении, картофельные клубни тоже находятся сверху, в корзине и не нужно наклоняться вниз за каждой новой картофелиной.

При эксплуатации устройства нужно приноровиться вставлять его в землю так, чтобы не открывался выпускной клапан. Если держать клапан стороной вниз – он откроется просто под действием силы тяжести.

Поэтому перед подачей в трубу картофелесажалки новой картофелины, нужно следить за тем, чтобы клапан был повернут крышкой вверх.

Заключение

Как видите, ручная картофелесажалка совсем не сложное, ни в изготовлении, ни в работе устройство. Материалы для её изготовления наверняка найдутся в сарае любого хозяина. Единственная сложность при её изготовлении, может, для кого то, заключаться в необходимости использовать сварку.

Простой механизм

Но этот вопрос решить не сложно, тем более, что овладеть мастерством сварки на уровне достаточном для создания несложных сварочных швов вполне по силам каждому, а современные сварочные аппараты (имеются в виду сварочные аппараты инверторного типа) не требуют каких то специфических сложных навыков от оператора для работы с ними.

В крайнем случае, всегда можно обратиться за помощью к известному Вам сварщику.

Использовать картофелесажалку очень просто. Особенно эффективно её применять на предварительно вспаханном, скажем с помощью мотоблока (например, нива), или минитрактора (например, Беларусь), картофельном поле. С её помощью можно довольно быстро и без особых усилий посадить картошку на значительной площади, сэкономив свои силы и время.

Преимуществами, предоставляемыми картофелесажалкой является облегчение и ускорение процесса посадки, соблюдение одинаковой глубины при посадке клубней. Надеемся, что эта статья показалась Вам интересной и помогла в конструировании и создании ручной картофелесажалки.

Источник: http://machinspec.com/selskoxozyajstvennaya/kartofelesazhalka/ruchnaya-2.html

Самодельная или заводская картофелесажалка для минитрактора — чертежи, обзор характеристик и цен, видео

Содержание:

Если вы владелец небольшого хозяйства или, напротив, обладаете большими фермерскими угодьями, то без сомнения, понимаете, сколько сил уходит на посадку картофеля. К счастью, сегодняшние агротехники позаботились об этом и создали много приспособлений для посадки картошки. Одно из таких устройств – это картофелесажалка для минитрактора. Такое устройство позволяет произвести высадку картофеля на любой площади, без значительных затрат собственных сил, достаточно иметь минитрактор с небольшой мощностью. Сделать картофелесажалку можно самодельную или купить в магазине.

Назначение и картофелесажалки

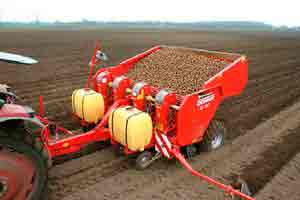

Современная картофелесажалка для минитрактора представляет собой навесное устройство, которое крепиться к трактору. Сегодня на рынке этой продукции, представлен большой модельный ряд этих устройств. Основное отличие этой техники, это производительность труда.

Цена на эти модели тоже различна и напрямую зависит от производительности. Сегодняшние модели картофелесажалок можно разделить на виды:

  1. Маленькие сажалки. Их в основном используют с мотоблоком.
  2. Картофелесажалки для минитрактора. Эти приспособления используют с трактором, и они бывают одно- и двурядные.
  3. Картофелесажалка для тракторов средней мощности. Они бывают трех и четырехрядными.
  4. Картофелесажалка для тяжелых тракторов. Эти устройства бывают шестирядными и более.

Выбирать, какая из них нужна вам стоит, опираясь на масштаб предстоящей работы, а так же вида вашего трактора (его мощность, модель). Для небольшого аграрного хозяйства вполне может подойти картофелесажалка для минитрактора, а для больших хозяйств с огромными площадями земли используют более мощные модели.

Конструкция и принцип работы сажалки для минитрактора

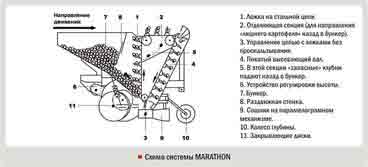

Все картофелесажалки имеют сходную конструкцию. Они состоят из:

  • рама, имеющая парно-приводные колеса;
  • ковш для загрузки посадочного материала;
  • сошники, которые помогают делать борозды;
  • высаживающие кронштейны с ложками или чашками;
  • бороздозакрыватели.

Многие модели картофелесажалок для минитрактора позволяют вместе с посадкой картофеля вносить в землю удобрения. Для этого в таких моделях предусмотрены отдельные контейнеры и высевающие аппараты.

Принцип работы у всех моделей одинаковый. Клубни насыпают в ковш, откуда они забираются специальными кронштейнами и укладываются на землю. Специальные сошни создают борозды, которые после попадания в них клубней тут же закапываются. Расстояние между саженцами можно регулировать от 20 до 40 см, а расстояние между рядами ровно обычно от 60-70 см. В конечном итоге получаются ровные ряды посадок с одинаковым межрядерным расстоянием.

Легкие картофелесажалки подходят для минитракторов с небольшой мощностью. Например, для МТЗ 320 тяговой мощности 0,6.

Как сделать своими руками

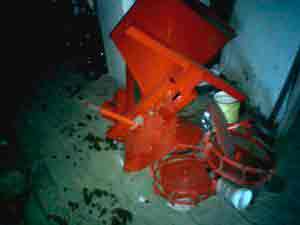

Если вы не можете купить эту технику для минитрактора, то можно сделать подобную модель своими руками. Тем более почитав специализированную литературу и посмотрев тематическое видео сделать такую самодельную модель можно. Мы предлагаем вам схему сборки своими руками одну из моделей сажалок для минитрактора.

Основой для такой техники как в любом машиностроение будет рама. На нее и будут крепиться своими руками все остальные части. Варится самодельная рама из кусков швеллера №8. Устройство рамы это два лонжерона, которые будут сварены между собой тремя поперечинами.

Спереди к лонжеронам приваривают специальные арки, с вилками крепления к специальной тяге, как показано на рисунке.

Самодельная рама усиливается двумя наклонными балками из стали, которые крепятся второй стороной к аркам в середине. К лонжерону, так же крепят своими руками опоры подседельника, из уголка 50х50х5 мм. К наклонным косым крепят пластичный кронштейн. Крепят его сваркой. Именно к этим косым и крепят потом бункер для посадочного картофеля объемом 0,17 кубических метров.

Бункер изготовлен из листов фанеры толщиной 12 мм. Сверху бункер пропитывают олифой. Самодельную картофелесажалку красят сверху водоэмульсионной краской.

Как сделать самодельную ось, тоже можно подробно посмотреть на схеме-рисунке.

С нижней стороны к основной раме крепятся рыхлитель и самодельная колесная ось. Более подробно самодельная сборка картофелесажалки, показана на рисунке а как работает в тематическом видео.

Прежде чем начать делать самодельную картофелесажалку, советуем посчитать сколько сил и материальных затрат уйдет на это устройство. Могу уверить вас, что разница с покупной моделью для минитрактора, будет не велика. Тем более, что при работе своими руками у вас будет затрачено много времени, а время, как известно тоже деньги. Причем самодельная картофелесажалка не будет столь функциональной, а железо, потраченное на ее монтирование, будет достаточно дорогим.

Рассмотрим подробнее самые популярные сегодня модели картофелесажалок для минитракторов.

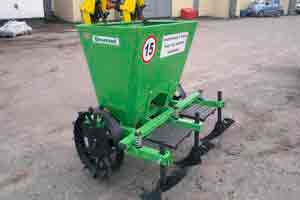

Картофелесажалка для минитракторов 2MBS-1

Производитель этой картофелесажалки Xingtai. Максимальная мощность этой техники 4,8 км/час. Она однорядная и глубина посадки клубней такой техникой ровна 80-120 мм. Имеет две емкости, одну для семенной картошки, вторую для удобрений. Удобрения вносятся в почву одновременно с посадкой. Ящик для картофеля равен 40 кг, для удобрений 25 кг. Шаг посадки между клубнями будет равен 250-270 мм. Эффективность производительности труда равна 0,1-0,3 га в час. Минитрактор для такой сажалки нужен мощностью 12-18 л.с. Эта картофелесажалка имеет вес равный 105 кг.

Цена на такую технику ровна от 17000- 19000, по России. Если покупать прямо у производителя, то и цена будет меньше. Фирмы, которые занимаются специализированной техникой, делают свою накрутку, которая включает в себя дополнительные расходы на доставку и другие расходы.

Картофелесажалка КС-2МТ для минитрактора

Эта двурядная картофелесажалка для минитрактора. Хорошо подходит для минитрактора типа МТЗ-132Н и другими подобными. Имеет две емкости для посадочного материала по 35 литров. Ширина между рядами может регулироваться на 65, 70,75 см. На один погонный метр высаживает на один ряд по 5 клубней. Вес такой техники равен 115 кг.

Цена на такую технику по России ровна от 24000 до 26000 тысяч рублей. Купить ее можно как у производителя, так и у фирм занимающихся продажей специализированной техникой.

Картофелесажалки навесные автоматические S- 239, S-239-1

Это двурядные модели картофелесажалок. Глубина посадки клубня у этих моделей ровна 6-12см. Расстояние посадки клубней у этих моделей можно регулировать и ровно 29, 32, 35 см. Ширину между рядов тоже можно регулировать. Она равна 62,5, 67,5 см. Грузоподъемность картофеля у такой техники ровна 180кг. Весят эти модели по S- 239-205кг, S-239-1-223 кг. Агрегатируется с минитрактором мощностью 0,4 Т.кл. Производительность труда у таких сажалок 0,3-0,47га/час. Скорость работы равна S- 239-4-6 км/час, S-239-1- 12 км/час. Модель S-239-1 может вносить удобрения одновременно с посадкой.

Стоят эти модели, в среднем по России: S- 239- 46000 — 47000 тысяч рублей, S-239-1- 51500-52000 тысячи рублей. Подходят эти модели, как к Российским моделям тракторов, так и к Китайским.

Картофелесажалка Л-201

Это двурядная картофелесажалка. Ширина между рядов этой модели регулируется и ровна 62,5, 70, 75 см. Емкость посадочного материала вмещающегося в корзину ровно 250 кг. Скорость работы равна 10 км/час. Производительность труда у такой сажалки ровна 0,57-1,14 га/ час. Промежуток между посадочными клубнями можно регулировать, и он равен: 180; 205; 225; 255; 265; 300; 325; 375 мм. Весит такая техника 380 кг.

Цена, по России, на такую сажалку колеблется от 79500 до 80000 тысяч рублей.

Где купить картофелесажалку

Купить картофелесажалку для мини тракторов можно как у производителя, так и у фирм занимающихся продажей специализированной техникой. Конечно, у производителя покупать будет дешевле, но если вы находитесь далеко от производства, то заказать эту покупку можно даже по интернету. Главное приобретать этот товар у проверенной фирмы, которая хорошо зарекомендовала себя в этой области продаж.

Если вы все же решили сделать картофелесажалку своими руками, то вам помогут наши схемы и тематическое видео, предложенное в этой статье.

Источник: http://agrolain.ru/selhoztehnika/kartofelesazhalka-dlja-minitraktora

Сажалка картофеля своими руками

Опубликовано 4 лет назад

Сажалка картофеля своими руками

Скачать — Сажалка картофеля своими руками

jesterolog7

Смотрите также:
31.10.2018

5 простых идей как сделать дачный умывальник своими руками В настоящее время в продаже имеется большой ассортимент умывальников для дачи и сада – от рукомойников до, так называемых, мойдодыров. Но не будем разбираться, почему вы решили сделать умывальник своими руками,...

31.10.2018

Самодельная картофелесажалка для мотоблока Такой замечательный аппарат, как картофелесажалка может стать отличным подспорьем в фермерском труде. Он облегчит работы по посадке, поможет внести удобрения, значительно ускорит процесс. Огромным плюсом использования сажалки...

31.10.2018

Как изготовить зернодробилку своими руками Все владельцы животноводческих ферм прекрасно знают, насколько полезна персональная дробилка для зерна. С её помощью можно легко и быстро пополнить запасы питания для кроликов и птицы, приготовить комбикормовую смесь для...

Комментарии

Комментирование отключено.

Голосование

Как Вы узнали о нашем сайте?

Посмотреть результаты

Загрузка ... Загрузка ...
Форум
