Солнечная батарея своими руками (пошагово, фото)

Все началось с прогулки по сайту eBay –увидел солнечные панели и заболел.

Споры с друзьями об окупаемости были смешны…. Покупая автомобиль никто, не думает об окупаемости. Авто как любовница, готовь сумму на удовольствие заранее. А тут совсем наоборот, затратил деньги так они еще и пытаются окупиться… Кроме того, подключил к солнечным панелям инкубатор так они еще как оправдывают свое предназначение, предохраняя ваше будущее хозяйство от гибели. В общем, имея инкубатор, ты зависишь от многих факторов, тут либо пан, либо профан. Когда будет время, напишу о самодельном инкубаторе. Ну ладно чего рассуждать, каждый в праве выбирать….

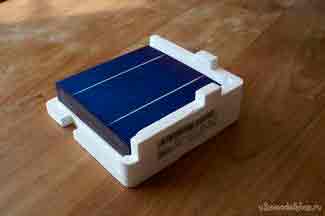

После долгих ожиданий, заветная коробочка с тонкими хрупкими пластинками, наконец, греет руки и сердце.

Первым делом конечно Интернет … ну, не боги горшки обжигают. Опыт чужой всегда полезен. И тут наступило разочарование….. Как оказалось, своими руками панели сделали человек пять, остальные просто перекопировали на свои сайты, причем некоторые, дабы быть оригинальней скопированы с разных разработок. Ну да бог с ними пусть это остается на совести хозяев страничек.

Решил почитать форумы, долгие рассуждения теоретиков «как доить корову» привели в полное уныние. Рассуждения о том, как ломаются пластины от нагрева, трудности герметизации и т д. Почитал и плюнул на все это дело. Мы пойдем своим путем, методом проб и ошибок, опираясь на опыт «коллег», чего изобретать велосипед?

1) Панель должна быть изготовлена из подручных материалов, дабы не тянуть кошелек, ибо неизвестен результат .

2) Процесс изготовления должен быть нетрудоемким.

Начинаем изготовление солнечной панели:

Первым делом были приобретены 2 стекла 86х66 см. для будущих двух панелей.

Стекло простое, приобретал у производителей пластиковых окон. А может и не простое…

Долгий поиск алюминиевых уголков, по опыту уже проверенному «коллегами» закончился ничем.

Потому процесс изготовления начинался вяло, с чувством долгостроя.

Процесс пайки панелей описывать не стану, так как в сети много информации про это и даже видео есть. Просто оставлю свои заметки и замечания.

Не так страшен черт, как его малюют.

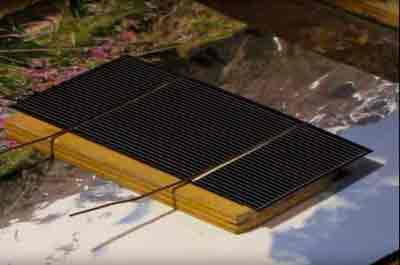

Не смотря на трудности, которые описывают на форумах, пластины элементов паяются легко, как лицевая сторона, так и тыльная. Так же, вполне пригоден наш советский припой ПОС- 40, во всяком случае, никаких трудностей я не испытал. Ну и конечно, наша родная канифоль, куда без нее… За время пайки не сломал ни одного элемента, думаю надо быть полным идиотом, чтобы сломать их на ровном стекле.

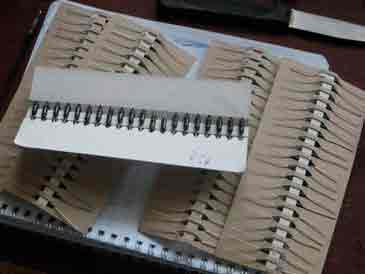

Проводники, которые идут в комплекте к панелям, очень удобны, во-первых, они плоские, во-вторых, они луженные, что значительно сокращает время пайки. Хотя вполне можно использовать обычный провод, провел эксперимент на запасных пластинах, трудностей в пайке не испытал. ( на фото остатки плоского провода)

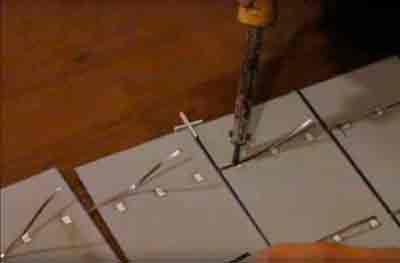

На пайку 36 пластин у меня ушло около 2 часов. Хотя на форуме читал, что люди паяют по 2 дня.

Паяльник желательно использовать на 40 Вт. Так как пластины легко отводят тепло, а это затрудняет пайку. Первые попытки паять 25 Ватным паяльником были нудными и печальными.

Так же при пайке желательно оптимально подбирать количество флюса (канифоли). Ибо большой избыток ее не дает прилипнуть олову к пластине. А потому приходилось практически залуживать пластинку, в общем, ничего страшного, все поправимо. (приглядитесь на фото видно.)

Расход олова довольно большой.

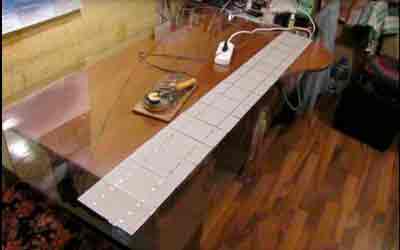

Ну вот, на фото пропаянные элементы, во втором ряду косяк, не пропаян один вывод, но ничего главное заметил и исправил.

Окантовка стекла сделана двухсторонним скотчем далее на этот скотч будет приклеена полиэтиленовая пленка.

Скотчи, которые использовал.

После припайки, начало герметизации (скотч вам в помощь).

Ну вот, проклеенные пластины скотчем и исправленным косяком.

Далее с окантовки панели снимаем защитный слой двухстороннего скотча и приклеиваем на нее полиэтиленовую пленку с запасом на края. (сфоткать забыл) Ах да, в скотче проделываем прорези для отходящих проводов. Ну не глупые, поймете, что и когда… По краю стекла, а так же выводы проводов, углы, промазываем силиконовым герметикам.

И загибаем пленку на внешнюю сторону.

Предварительно было изготовлена рамка из пластика. Когда в доме устанавливал пластиковые окна, на окно шурупами крепят пластиковый профиль для подоконника. Посчитал, что эта часть слишком тонкая. А потому удалил и сделал подоконник по своему. Потому, от 12 окон остались пластиковые профили. Так сказать материал в избытке.

Рамку клеил обычным, старым, советским утюгом. Жаль, процесс не снимал, но думаю, ничего тут сверх непонятного нет. Отрезал под 45 градусов 2 стороны, нагрел на подошве утюга и приклеил предварительно установив на ровный угол. На фото рамка под вторую панель.

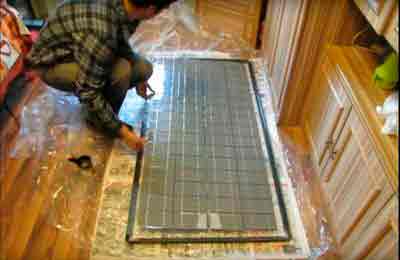

Устанавливаем стекло с элементами и защитной пленкой в рамку

Лишнюю пленку обрезаем, а края проклеиваем силиконовым герметикам.

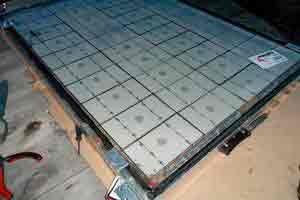

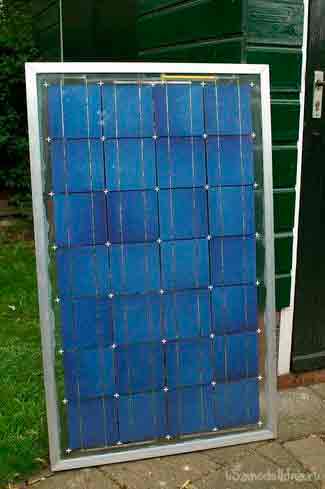

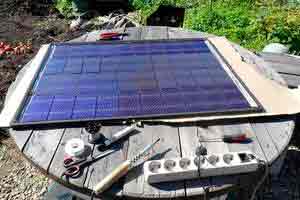

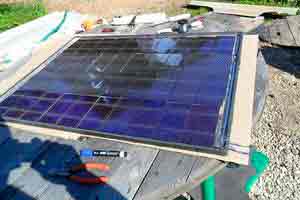

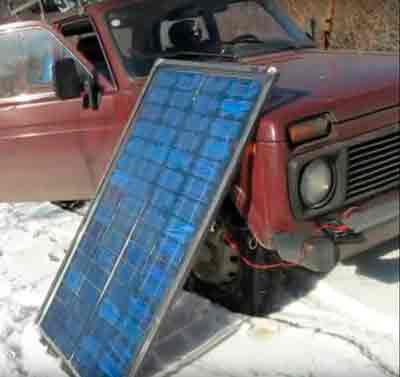

Получаем вот такую панель.

Да, забыл написать, что кроме пленки к рамке приклеил направляющие, которые не дают упасть элементам, если скотч отклеиться. Пространство между элементами и направляющими залито монтажной пеной. Что позволило прижать плотнее элементы к стеклу.

Ну, начнем испытания.

Так как панель одну я изготовил заранее, результат одной мне известен Напряжение 21Вольт. Ток короткого замыкания 3,4 Ампера. Сила тока заряда аккумуляторной батареи 40А. ч 2,1 Ампера.

К сожалению не фоткал. Надо сказать, что сила тока круто зависит от освещенности.

Теперь соединенные параллельно 2 батареи.

Погода на момент изготовления была облачная, было около 4 часов дня.

Вначале меня это расстроило, а потом даже обрадовало. Ведь это самые усредненные условия для батареи, а значит результат правдоподобнее, чем при ярком солнце. Солнышко просвечивало через облака не так ярко. Надо сказать, что и светило солнышко немного сбоку.

При таком освещении ток короткого замыкания составил 7.12 Ампер. Что считаю превосходным результатом.

Напряжение без нагрузки 20,6 Вольт. Ну, это стабильно около 21 вольта.

Ток заряда АКБ 2,78Ампера. Что при таком освещении гарантирует заряд АКБ.

Замеры показали, при хорошем солнечном деньке результат будет лучше.

К тому времени погода ухудшалась, тучи закрыли, солнышко полностью и мне стало интересно, а что покажет при таком раскладе. Это же практически вечерние сумерки…

Небо выглядело так, специально снял линию горизонта. Да впрочем, на самом стекле батареи видно небо как в зеркало.

Напряжение при таком раскладе 20,2 вольта. Как уже говорилось 21в. это практически константа.

Ток короткого замыкания 2,48А. В общем, то, для такого освещения замечательно! Практически равен одной батареи при хорошем солнышке.

Ток заряда АКБ 1,85 Ампера. Ну что сказать… Даже в сумерки АКБ будет заряжаться.

Вывод построена солнечная батарея, не уступающая по характеристикам промышленным образцам. Ну а долговечность…. будем смотреть, время покажет.

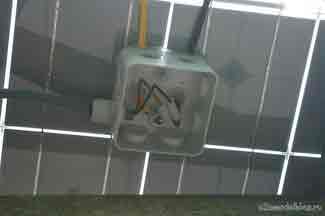

Ах да, заряд батареи ведется через диоды Шоттки на 40 А. ну, что нашлось.

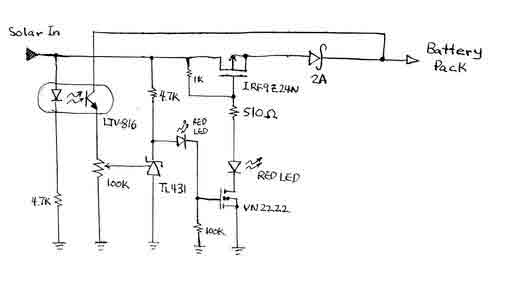

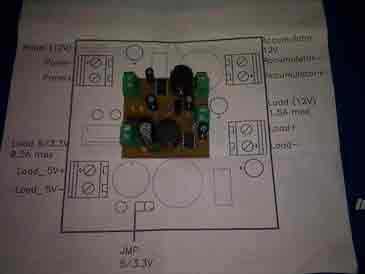

Так же хочу сказать про контроллеры. Все это красиво выглядит, но не стоит затраченных на контроллер денег.

Если вы дружите с паяльником, схемы очень просты. Делайте и получайте удовольствие от изготовления.

Ну вот, налетел ветер и оставшиеся запасные 5 элементов сорвались в неуправляемый полет….. результат осколки. Ну что поделать, безалаберность должна быть наказана. А с другой стороны…. Куда их?

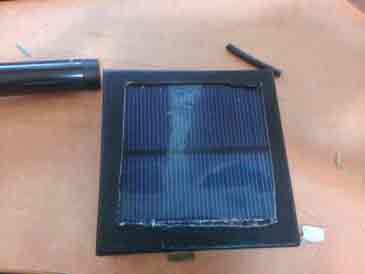

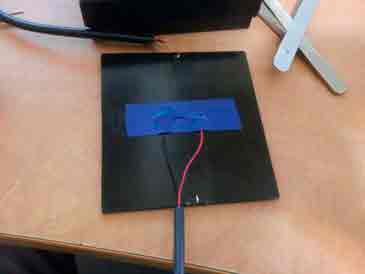

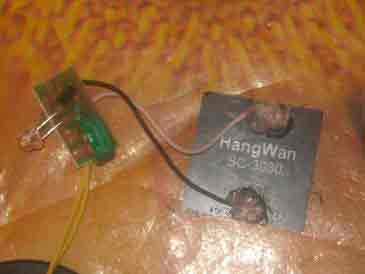

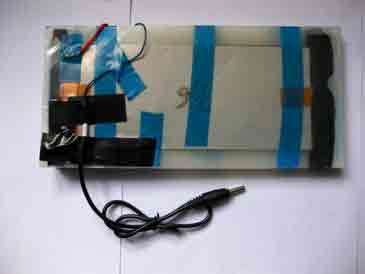

Решили сделать из осколочков еще одну панельку, вольт на 5. На изготовление ушло 2 часа. Остатки материалов как раз пришлись в пору. Вот что получилось.

Замеры сделаны вечером.

Надо сказать, что при хорошем освещении сила тока короткого замыкания более 1 ампера.

Кусочки спаяны параллельно и последовательно. Цель, обеспечить примерно одинаковую площадь. Ведь сила тока равна самому маленькому элементу. А потому при изготовлении подбирайте элементы по площади освещения.

Настало время рассказать о практическом применении изготовленых мною солнечных батарей.

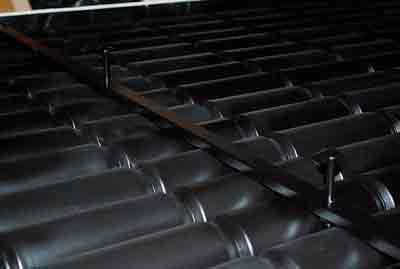

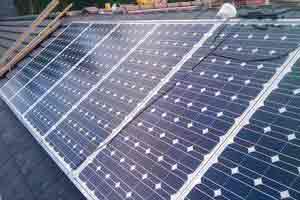

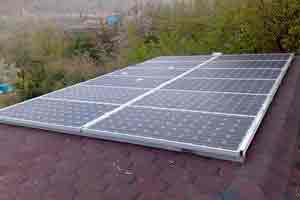

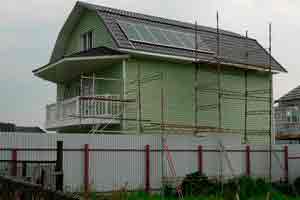

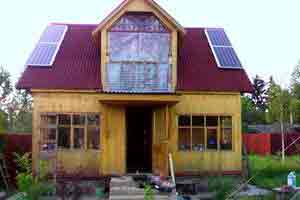

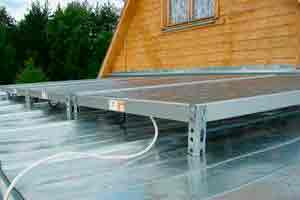

Весной установил две изготовленые панели на крыше, высота 8 метров под углом 35 градусов, оринтированые на юговосток. Такое орентирование было выбрано не случайно, потому как было замечено, что в данной широте, летом солнышко всходит в 4 утра и к 6-7 часам вполне сносно заряжает аккумуляторы током в 5-6 ампер, тоже касается и вечера. Каждая панель должна обязательно иметь свой диод. Дабы исключить выгорание элементов при отличающийся мощности панелей. И как следствие неоправданое снижение мощности панелей.
Спуск с высоты был выполнен многожильным проводом сечением 6мм2 каждая жила. Таким образом удалось достигнуть минимальных потерь в проводах.

В качестве накопителей энергии использованы старые еле-живые аккумуляторы 150А.ч,75А.ч,55А.ч, 60А.ч. Все аккумуляторы соеденены паралельно и учитывая потерю емкости, сумарно составляют ококло 100А.ч.
Контроллер заряда аккумулятора отсутствует. Хотя думаю установка контроллера необходима.Над схемой контроллера сечас работаю. Так как в течении дня аккумуляторы начинают кипеть. Потому приходится ежедневно сбрасывать излишки энергии, путем включения ненужной нагрузки. В моем случаее включаю освещение бани. 100 Вт. Так же в течении дня работает LCD телевизор примерно 105Вт, вентилятор 40Вт., а к вечеру добавляется энергосберегающая лампочка 20Вт.

Любителям проводить расчеты скажу: ТЕОРИЯ И ПРАКТИКА не одно и тоже. Так как такой «сендвичь» вполне прекрасно работает свыше 12 часов. при этом иногда заряжаем от него телефоны.Полного разряда аккумуляторов еще не достиг ни разу. Что соответственно перечеркивает расчеты.

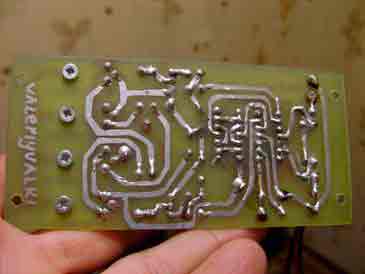

В качестве преобразователя использован чуть- чуть переделаный для свободного пуска от аккумуляторов компьютерный бесперебойник (инвертор) 600В.А, что примерно соответствует нагрузке в 300Вт.
Так же хочу отметить, что батареи заряжаются и при яркой луне. При этом ток составляет 0,5-1 Ампер, думаю для ночи это совсем неплохо.

Конечно хотелось бы увеличить нагрузку, но для этого требуется мощьный инвертор. Планирую изготовить инвернтор сам по ниже приведенной схеме. Так как покупать инвертор за бешаные деньги НЕРАЗУМНО!

Источник: http://eurosamodelki.ru/katalog-samodelok/alternativnaja-energetika/solnechnaja-batareya-svoimi-rykami-poshagovo-foto

Как сделать солнечную батарею своими руками?

Многие компании в интернете реализуют уже готовые собранные панели, которые напрямую подключаются к потребителю. Но, такие устройства имеют куда большую стоимость, чем отдельные элементы. В связи с особенностью климатического пояса полностью перейти на солнечную электроэнергию у вас вряд ли получится, поэтому и готовые солнечные батареи смогут окупиться только через 10 — 40 лет. Чтобы сэкономить на дорогостоящих заводских панелях, куда выгоднее приобрести фотоэлектрические модули, комплектующие к ним и заняться сборкой ячеек в единую солнечную батарею самостоятельно.

  1. Какой вариант выбрать?
  2. Подготовка инструментов и выбор материалов
  3. Составление проекта
  4. Порядок изготовления солнечной батареи
  5. Изготовление рамки
  6. Изготовление модулей
  7. Другие видео инструкции

Какой вариант выбрать?

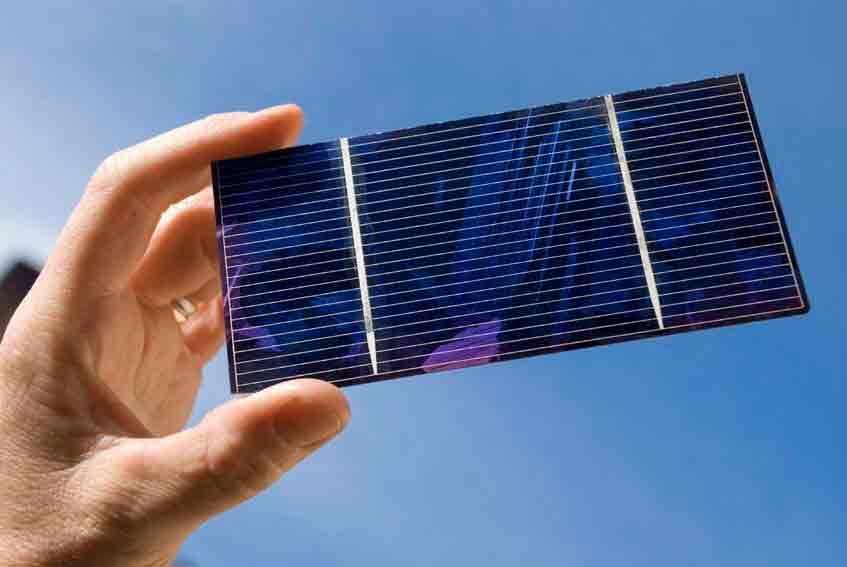

Первое, что вам нужно – приобрести фотоэлектрический преобразователь. Различные модели предлагаются как отечественными производителями, так и зарубежными. Наиболее дешевыми вариантами являются китайские кремниевые фотоэлементы. Они имеют ряд недостатков, но, в сравнении с американскими и отечественными, куда более дешевые. Все модели, в зависимости от типа, подразделяются на три вида:

  • монокристаллические модули – состоят из искусственно выращенных кристаллов достаточно больших размеров. Отличаются самым высоким КПД в 13 – 26% и самым длительным сроком эксплуатации в 25 лет. Недостатком солнечных батарей на их основе является снижение максимального КПД в течении периода эксплуатации.
  • поликристаллические фотоэлементы – в сравнении с предыдущими имеют куда меньший срок эксплуатации, как заявляет производитель – 10 лет. Также они могут выдать только 10 – 12% КПД, в с равнении с предыдущими, зато этот параметр остается постоянным для них в течении всего периода работы.
  • аморфные батареи – это пленочные батареи, в которых на гибкую основу нанесен аморфный кремний. Такие фотоэлементы появились сравнительно недавно и могут наклеиваться на любые поверхности – окна, стены и т.д. Они характеризуются самым низким КПД – 5 – 6%.

Выбор определенного типа зависит от ваших пожеланий и поставленных задач. К примеру, если количество солнечного излучения сравнительно невелико в вашем регионе, лучше устанавливать монокристаллические преобразователи, так как у них самый высокий КПД.

Подготовка инструментов и выбор материалов

Помимо преобразователей, для сборки полноценной солнечной панели вам понадобятся такие материалы:

  • Припой – для солнечной батареи необходимы легкоплавкие оловянные сплавы.
  • Соединительные провода – подбираются однопроволочные медные марки. Для соединения монокристаллических и поликристаллических пластин применяются голые проводники, а для отвода электроэнергии изолированные.
  • Рамка – создает основной каркас, в котором располагается вся солнечная батарея. Состоит из основания – ДСП, USB, фанеры и прочих, металлических или деревянных планок, уголков и саморезов для их соединения.
  • Стекло или полимерная пластина – создают защитный слой поверх монокристаллических пластин, также, в сочетании с рамой, служат для скрытия элементов от воздействия атмосферных осадков и механических воздействий.
  • Герметик – наилучшим материалом для герметизации является эпоксидный компаунд, но это достаточно дорогостоящее удовольствие, поэтому его можно заменить силиконовым герметиком.

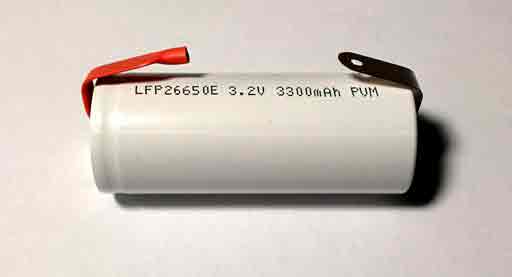

  • Аккумуляторная батарея – предназначена для накопления электрической энергии в светлое время суток с целью дальнейшего использования. Экономить при выборе батареи не стоит, так как качественная модель прослужит гораздо дольше.
  • Инвертор – используется для преобразования постоянного напряжения в переменное. Преобразователь напряжения необходим для подключения к солнечной батареи любых бытовых приборов.

Из инструментов вам пригодиться ножовка, дрель, шуруповерт или обычная отвертка для закручивания саморезов, мультиметр или амперметр для определения работоспособности солнечной батареи, паяльник.

Составление проекта

На этапе подготовки проекта необходимо определить наиболее подходящее место для установки солнечной батареи. Определите, с какой стороны участка находиться больше всего солнечных лучей, не падает тень от деревьев и других построек. Место установки может быть на земле, скатах крыши, стенах или отдельно стоящих конструкциях. К примеру, если вы хотите установить солнечную батарею на крыше, следует убедиться, что конструкция выдержит ее вес.

Из-за того, что максимальная производительность моно- и поликристаллических ячеек обеспечивается исключительно при перпендикулярном попадании на них солнечных лучей, желательно собрать для них регулируемую конструкцию. Которая позволит изменять угол наклона солнечной батареи, в зависимости от времени года или даже времени суток. Так как положение источника света в различные периоды года и суток значительно отличаются (рисунок 1).

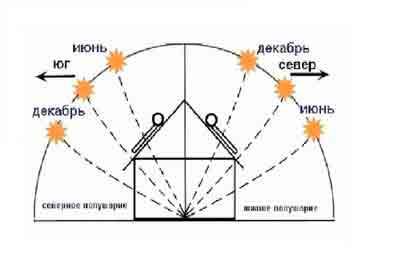

Рис. 1: зависимость положения солнца от времени года

Также обратите внимание, что в стационарно установленной батарее, к примеру, вырабатывающая в идеальных условиях 7 кВт/ч, утром и вечером будет вырабатыватся только 3 кВт/ч. Соответственно, при установке только в одном положении, батарея будет выдавать номинальную мощность лишь несколько месяцев в году. Если вы решите монтировать ее в стационарном положении, панели следует располагать под углом от 50 до 60º, для регулируемых устанавливается два предела – зимний в 70º и летний в 30º, а в промежуточный период, их наклоняют как стационарные.

Чтобы определить количество пластин, необходимо подсчитать, какой электрический ток или мощность генерирует одна из них или 1 м 2 . Как правило, 1 м 2 выдает порядка 125 Вт, поэтому чтобы получить около 2,5 кВт для бытовых нужд, необходимо установить 20 м 2 панелей.

Порядок изготовления солнечной батареи

Элементы на поли- или монокристаллическом кремнии необходимо объединить в единую панель. Для этого осуществляется пайка контактов к проводникам. Порядок пайки следующий:

  • Оголенные проводники нарежьте одинаковыми отрезками под лекало, такой длины, чтобы она в два раза превышала размер элемента солнечной батареи. Рисунок 2: отмерьте проводники с помощью лекала
  • Выложите модули на ровную поверхность (секло, лист фанеры, стол и т.д.).
  • Очистите электрические контакты и полудите оловом, накладывать большое количество припоя сюда не нужно, достаточно слегка покрыть контакт. Рисунок 3: полудите контакты
  • Припаяйте заранее полуженные проводники к контактам, обратите внимание, что сильно придавливать пластины нельзя, так как они очень хрупкие. Рисунок 4: припаяйте провод к элементу
  • Замерьте ток от одного элемента с проводниками, это поможет подсчитать суммарную величину для всей батареи.

Если приобретенные вами элементы для солнечных батарей уже оснащены соединительными проводниками, этот этап можно пропустить и сразу переходить к изготовлению рамки.

Изготовление рамки

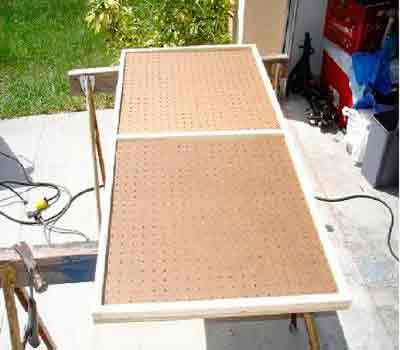

Рамка солнечной батареи представляет собой короб с невысокими бортами, который накрывается прозрачным стеклом. Для изготовления рамки:

  • Возьмите прямоугольный лист фанеры или ДСП такого размера, чтобы на нем могло располагаться нужное количество элементов. Просверлите в нем небольшие отверстия на расстоянии 10 см друг от друга для вентиляции. Рис. 5: просверлите отверстия для вентиляции
  • Приклейте по краю листа деревянные планки высотой не более 2 см, чтобы они не отбрасывали тень на солнечные приемники. Дополнительно прикрутите планки небольшими шурупами.

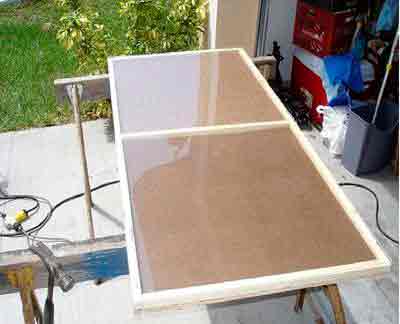

  • Вырежьте крышку из стекла или прозрачного полимера. Ее размеры должны соответствовать нижнему листу или быть меньше, в зависимости от того, поддается она сверлению или нет. Если крышку можно прикрутит шурупом, то размер может быть идентичен, если стекло может лопнуть при попытке сверления, сделайте его меньше на 0,5 – 1 см. Рис. 6: заготовьте крышку из стекла
  • Изготовьте из алюминиевого уголка прижимной каркас для верхней прозрачной крышки солнечной батареи, но пока ничего не прижимайте.

Рис. 7. соберите солнечную батарею

Постарайтесь подобрать материал для прозрачной крышки без бликов, иначе часть энергии солнца будет отражаться, что значительно снизит КПД. После того, как изготовите рамку, соберите солнечную батарею.

Изготовление модулей

Данный этап требует особой осторожности и внимания, поскольку на нем вы формируете электрическую цепь солнечной батареи. Если допустите прожоги или трещины, вы можете испортить не только какой-либо конкретный элемент, но и весь модуль, который в итоге придется переделывать.

  • Разместите солнечные коллекторы лицевой стороной на прозрачной крышке. Оптимально между элементами должно быть 3 – 5 мм, если этого трудно добиться с первого раза, можете сделать разметку на стекле. Рис. 8: разместите элементы
  • Аккуратно спаяйте выводы от каждого элемента «+» к «+», и «–» к «–». Плюсовые контакты должны располагаться на лицевой стороне, а минусовые на внутренней. Рис. 9: спаяйте выводы элементов

Все элементы соединяются последовательно сверху вниз, чтобы не раздавить нижние, когда будете паять. Вертикальные ряды припаяйте на общую шину.

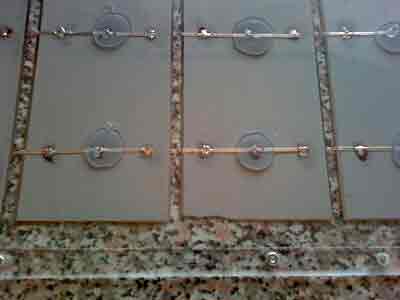

  • Приклейте фотоэлементы к прозрачной крышке, для этого нанесите в центр элемента немного герметика и аккуратно придавите его. Следите, чтобы он располагался строго по разметке, рабочей поверхностью к стеклу, иначе переклеить потом будет проблематично. Рис. 10: приклейте элементы к стеклу

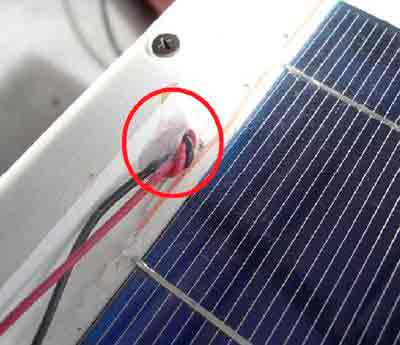

  • Просверлите в рамке отверстия для вывода плюсовой и минусовой шины солнечной батареи. В цепь батареи включите контроллер заряда, который предотвратит разряд заряда аккумулятора на солнечную батарею в темное время суток. Для этого подберите такие характеристики диодов, которые обеспечат полную блокировку цепи от обратного тока.
  • Зафиксируйте выводы солнечной батареи в отверстиях при помощи герметика и поместите в рамку. Рисунок 11: зафиксируйте провода герметиком

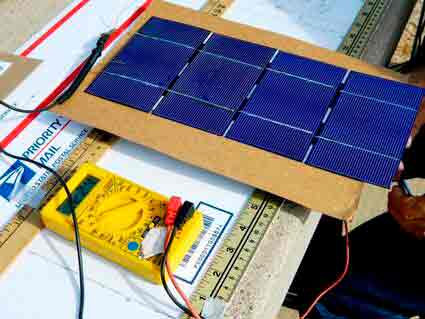

После того, как вы собрали батарею, проверьте ее работоспособность. Вынесите ее под солнечные лучи и замерьте величину тока на выводах.

Рис. 12: вынесите на улицу и проверьте мультиметром

Сравните это значение с ранее замеренной величиной для одного элемента солнечной батареи. Чтобы проверить правильность, умножьте количество элементов на ток от одного, если прибор показал такое значение или близкое к нему, солнечная батарея собрана правильно и ее можно герметизировать.

Для герметизации используются компаунды или силиконовые герметики, которые подходят для температуры ниже нуля. Для этого солнечную батарею можно как заливать полностью, так и нанести герметик только между модулями.

Рис. 13: залейте герметиком

Второй вариант более экономный, но первый обеспечит вам куда большую надежность и лучшую герметизацию. После герметизации сверху устанавливается умеренный пресс до полного застывания.

Рис. 14: установите умеренный пресс

До заливки вы можете установить демпфер из плотного поролона между фотоэлементами солнечной батареи и плитой из ДСП. Ширина поролона выбирается менее высоты борта, в рассматриваемом случае высота – 2 см, соответственно можно взять поролон 1,5 см в толщину. Готовые и проверенные батареи установите согласно составленного проекта и подключите к электрической сети дома через аккумулятор и инвертор.

Источник: http://www.asutpp.ru/solnechnaya-batareya-svoimi-rukami.html

Солнечные батареи для дома и личного пользования

Использование солнечной энергии для обеспечения жизненных потребностей в 21 веке является актуальным вопросом не только для корпораций, но и для населения. Теперь использование солнечных батарей для получения экологической электроэнергии привлекает много людей своей доступностью, автономностью, неиссякаемостью и минимальными вложениями. Теперь эти явления настолько привычны и обыденны, что уже давно прочно обосновались в нашу каждодневную жизнь.

Данный источник электроэнергии используется для освещения, функционирования бытовых электроприборов и отопления. Уличные фонари на солнечных батареях используются повсеместно в городской черте, на дачных участках и территориях загородных коттеджей.

Содержание

  • Принцип действия солнечных батарей
  • Установка солнечных панелей
  • Солнечные батареи своими руками

Принцип работы солнечной батареи

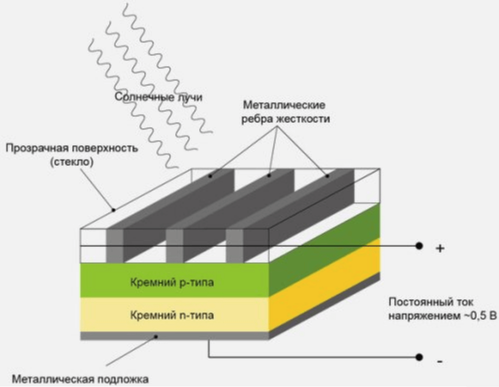

Устройство предназначено для непосредственного преобразования лучей солнца в электричество. Этот действие называется фотоэлектрическим эффектом. Полупроводники (кремневые пластины), которые используются для изготовления элементов, обладают положительными и отрицательными заряженными электронами и состоят их двух слоев n-слой (-) и р-слой (+). Излишние электроны под воздействием солнечного света выбиваются из слоев и занимают пустые места в другом слое. Это заставляет свободные электроны постоянно двигаться, переходя из одной пластины в другую вырабатывая электричество, которое накапливается в аккумуляторе.

Как работает солнечная батарея, во многом зависит от ее устройства. Первоначально фотоэлементы изготавливались из кремния. Они и сейчас очень популярны, но поскольку процесс очистки кремния достаточно трудоемок и затратен, разрабатываются модели с альтернативными фотоэлементами из соединений кадмия, меди, галлия и индия, но они менее производительны.

КПД солнечных батарей с развитием технологий вырос. На сегодняшний день это показатель возрос от одного процента, который регистрировался в начале столетия, до более двадцати процентов. Это позволяет в наши дни использовать панели не только для обеспечения бытовых нужд, но и производственных.

Технические характеристики

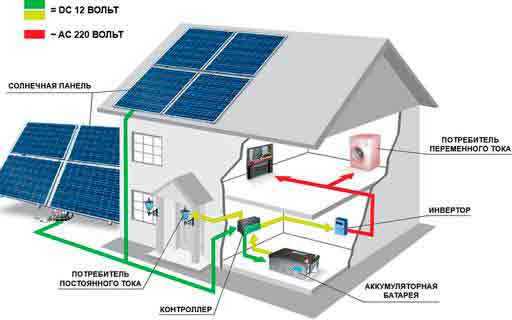

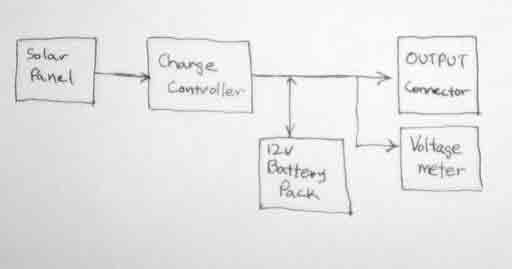

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

  • Непосредственно фотоэлементы / солнечная панель;
  • Инвертор, преобразовывающий постоянный ток в переменный;
  • Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

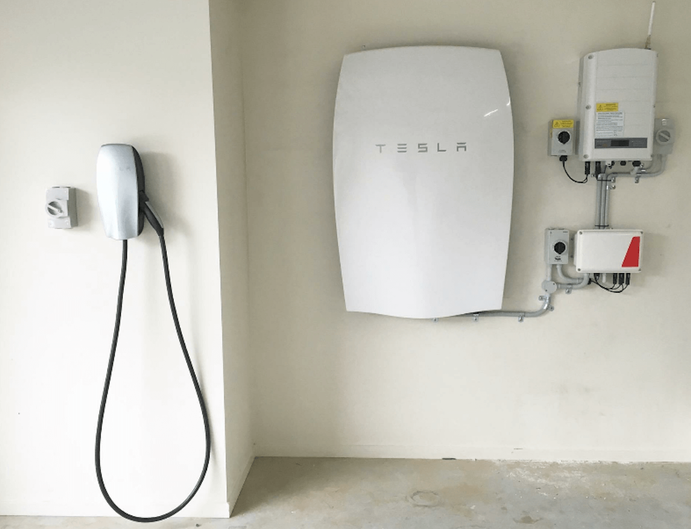

(Tesla Powerwall — аккумулятор для солнечных панелей на 7 КВт — и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

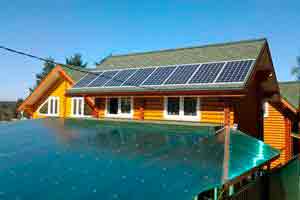

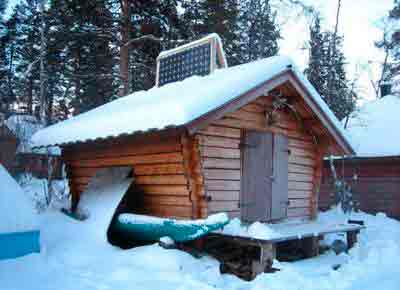

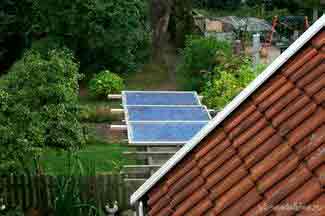

Установка солнечных батарей

Если конструкции будут использоваться для электрообеспечения жилых пространств, то место установки следует выбирать тщательно. Если панели будут загорожены высотными зданиями или деревьями, то трудно будет получить необходимую энергию. Их необходимо разместить там, где поток солнечных лучей максимален, то есть на южную сторону. Конструкцию лучше установить под наклоном, угол которого равен географической широте месторасположения системы.

Солнечные панели должны размещаться таким образом, чтобы хозяин имел возможность периодически очищать поверхность от пыли и грязи или снега, поскольку это приводит к более низкой способности выработки энергии.

Солнечная батарея своими руками

Те, кто хочет сэкономить, задумываются, как сделать солнечную батарею в домашних условиях самостоятельно, чтобы она обладала необходимыми эксплуатационными параметрами и полностью обеспечивала энергетические потребност. Это особенно актуально для мест отдаленных от главных артерий цивилизации.

Солнечные батареи своими руками в домашних условиях изготавливаются из соответствующих элементов, которые можно купить в открытом доступе в специализированных компаниях или через интернет магазины. Если кремниевые пластины должны приобретаться у производителей, то остальные элементы, такие как лента, рамка, пленка, стекло, припой и прочее можно вполне обнаружить и дома в хозяйстве.

Солнечная батарея своими руками из подручных средств изготавливается некоторыми умельцами из медных листов, зажимов, мощных электроплит, соли и из других материалов. Такие кустарные устройства не смогут полностью обеспечить необходимой электроэнергией и могут использоваться лишь в небольших масштабах.

Лучше всего солнечные батареи купить у производителя, поскольку они обладают гарантией и необходимыми функциональными и эксплуатационными параметрами, и, значит, не подведут. Производство солнечных батарей базируется на применении новейших технологий, которые постоянно развиваются, предлагая более усовершенствованные модели. В зависимости от размеров устройств, они могут использовать для различных целей в местах, где нет снабжения электроэнергией. Они встречаются на калькуляторах, часах, различных мобильных устройствах.

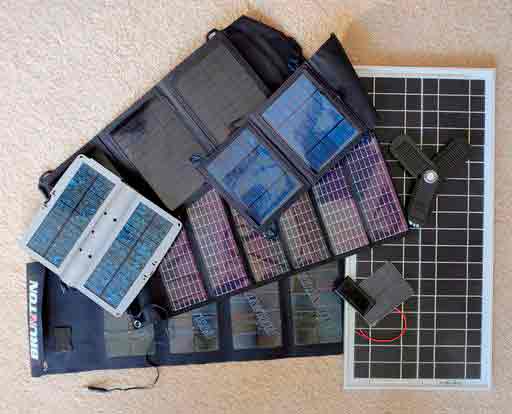

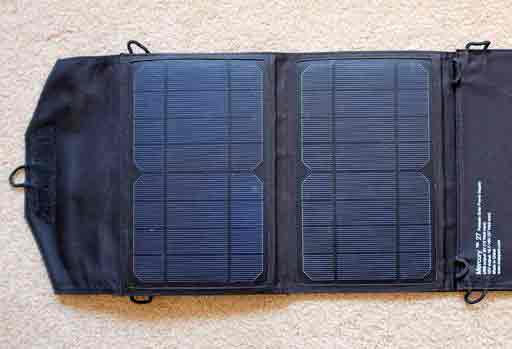

Так, например, рюкзак с солнечной батареей будет незаменимым помощником тех, кто любит путешествовать с комфортом. Он накопит достаточно энергии, чтобы зарядить фонарик для освещения туристической палатки или чтобы во время похода заряжать необходимые гаджеты. Судя по отзывам, солнечные батареи используются часто и с удовольствием для удовлетворения разнообразных нужд не только на природе, но и в быту.

Современные устройства со встроенными солнечными модулями

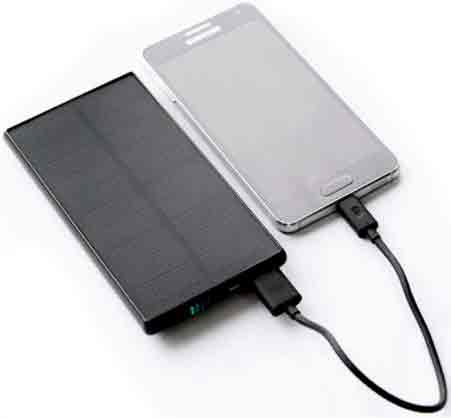

  • Power bank с солнечной батареей – внешний накопитель с фотоэлементами для преобразования солнечных лучей в заряд аккумулятора. Он обладает несколькими портами и предназначен для зарядки смартфонов или планшетов. Это незаменимое устройство для тех кто, много времени тратят в дороге и пользуются гаджетами. Устройство, зависимо от модели может дополняться различными функциями, как, к примеру, фонариком.

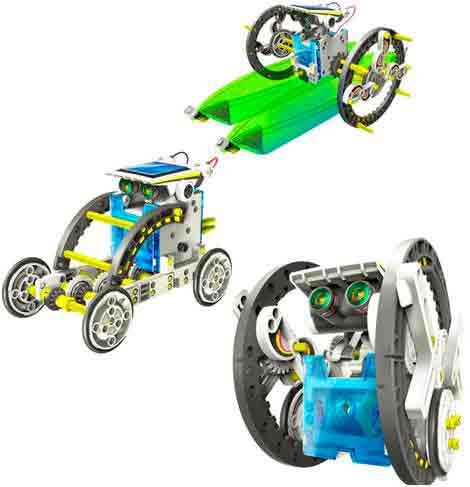

  • Робот конструктор – наборы с различными элементами, из которых можно собрать несколько конструкций, которые двигаются автономно. Это лучшая игрушка для любознательных детей. Робот конструктор на солнечной батарее купить интересно будет не только малышам, но и вполне взрослым дяденькам, поскольку захватывающим является не только движение робота, но и сам процесс сборки.
  • Уличные садовые светильники на солнечных батареях – идеальное решение для сада, огорода или приусадебного участка. Благодаря накопленному заряду они будут светиться всю ночь. Для этого не нужно прокладывать специальную проводку. Их можно брать с собой на рыбалку или семейный поход. Чрезвычайная мобильность, компактность и удобство делают фонари самыми востребованными изделиями на солнечных батареях.

Возможности эксплуатации настолько разнообразны, а технологии так быстро развивается, что скоро солнечные модули охватят все сферы жизни современного человека.

Источник: http://mbhn.ru/solnechnye-batarei

Солнечная панель своими руками

Зачем платить кучу денег (или вообще какие-то деньги) за программу, которая показывает, как сделать солнечную батарею, если можно получить то же самое бесплатно?

Я расскажу, как сделать солнечную панель, стоимость которой будет вдвое меньше покупного аналога. Подобные системы сделаны из материалов, продающихся в местных строительных магазинах и магазинах электроники. Также можно купить материалы онлайн. Время собирать солнечный свет и делать электричество бесплатным!

Шаг 1: С чего все началось

Я наблюдал, как растут мои счета за электроэнергию год за годом, просто потому, что современная бытовая техника постоянно стоит включенной в режиме ожидания. И в этом заключается не только вред окружающей среде, но и вред моему счету в банке, потому что я фактически плачу за “ничего”. Я не мог постоянно выключать устройства из сети, так как это усложняло их использование и отнимало лишнее время на постоянные настройки. Постепенно я начал искать возобновляемые источники энергии, чтобы компенсировать мои ненужные траты. Ветровая энергия была не вариант, я живу в очень тихом районе без ветров. Гидроэлектроэнергия тоже не подходит, так как я живу на равнине практически без рек. Поэтому солнечная энергия показалась мне наиболее удачным выбором.

Стоимость готовых солнечных систем просто громадная, такая установка не окупит себя и за 20 лет непрерывной работы. Я попытался завоевать один из правительственных грантов на такую систему, но их очень мало, и я не получил свой. Но это не заставило меня отказаться от цели, хоть я и не хотел платить так много денег за систему. Логичным решением было сделать ее самостоятельно. Да, вы все верно поняли, я захотел сделать свою собственную солнечную систему. Теперь я могу точно сказать, что это вполне возможно, все материалы доступны в местных магазинах или по интернету. Я не технический гений и не имею много опыта в работе с электричеством, я просто изучил конструкцию солнечных панелей, из чего они делаются, как можно собрать солнечную систему своими руками. В результате получился этот мастер-класс.

Шаг 2: Начало

Для одной панели вам понадобится:

— 28 солнечных элемента с пиковой мощностью 3.1 Вт
— 2 листа стекла
— блокирующий диод на 6А

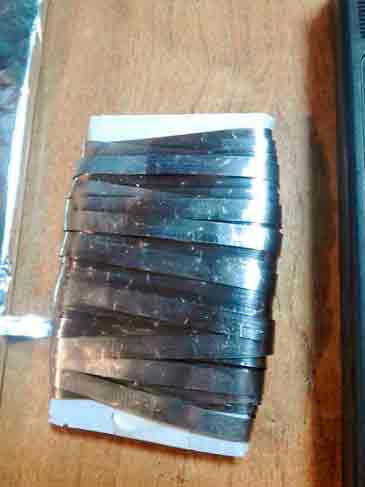

— 24 м ленточного провода шириной 2 мм
— 2 м ленточного провода 5 мм шириной
— флюс
— распределительная коробка
— клеммная колодка
— припой
— 1 м термоусадочной трубки
— 100% силиконовый герметик
— крестики для кафеля
— 2 алюминиевых уголка

Кроме того, понадобятся монтажные материалы. Общая стоимость одной панели составила 211.36 евро. Я привел список нужных материалов для ондй панели, а в конструкции предусмотрено две, один инвертор и прибор для измерения выработки. В сумме затраты на материалы составляют 441.72 евро или 20778 рублей.

Вскоре после планирования нужных материалов я нашел солнечные батареи онлайн. Собрав информацию с разных источников, я сделал монтажную схему проводки и закупил обычное стекло в местном магазине. Инструменты также были куплены на месте.

Монтажные материалы, такие как провода, монтажная коробка, шурупы, крепежные кронштейны, я не покупал, потому что все это уже пылилось в сарае.

Шаг 3: Производственный процесс

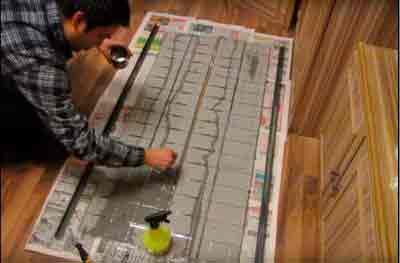

Я припаял солнечные элементы согласно монтажной электросхеме группами. Это суммировало напряжение всех ячеек для достижения желаемого выхода (максимально возможного). Я сделал панель из 28 ячеек (4 ряда по 7 элементов). В таком расположении и размере панель отлично помещалась в место в моем саду. В итоге я получал 28х0.5В=14В (в теории). Силу тока я до сих пор не знал, потому что купил недорогие элементы класса В для этого эксперимента (просто сэкономил).

Когда я закончил паять ячейки, все они были верх ногами (так как я спаивал из с задней стороны). Я капнул силикона на каждую панель и приклеил их к 4-миллиметровому листу стекла (этот лист будет задней стороной панели).

Я оставил это все сохнуть, чтобы силикон достаточно испарился (это действительно важно, чтобы ушли все лишние пары, поскольку они вступают в реакцию с припоем на батареях).

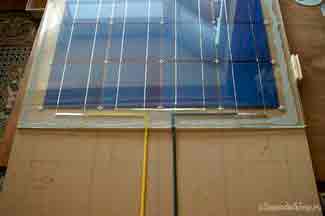

Затем я перевернул стеклянный лист и вставил небольшие крестики для кафеля между секциями (обычно их используют при кладке кафеля на стенах, чтобы соблюсти одинаковый зазор со всех сторон). Я сделал это для того, чтобы вместе со вторым листом стекла вся конструкция была более плотной и прочной. После расстановки крестиков я нанес слой силикона по краям стеклянного листа на расстоянии около 3 см от края (этот край нужен нам для заделки в следующих шагах).

Затем я разместил другой лист стекла поверх элементов, так что солнечные элементы теперь заключены между двумя листами стекла толщиной 4 мм (можно сказать, я застеклил элементы, это и был мой простой план).

Шаг 4: Выпаривание

Я оставил всю эту конструкцию сохнуть минимум сутки. Чем дольше, тем лучше. Между двумя листами стекла осталось пустое место по краям. Я залил это пространство герметиком. Я запечатал элементы двумя слоями силикона, и если один из них разгерметизируется, то второй надежно будет защищать батареи внутри. После нанесения второго слоя я оставил конструкцию сохнуть еще на 3 дня. Когда силикон полностью высох, я сделал рамку из алюминиевого профиля, чтобы защитить стеклянный корпус панели.

Шаг 5: Монтажная коробка

На задней стороне панели я сделал монтажную коробку с клеммной колодкой. На одной стороне блока идет +, а с другой стороны будет идти провод к инвертеру. Также в монтажной коробке есть диод между + с панели к +, идущему к инвертеру, это предотвращает поток электричества к панели, когда панель не производит никакого электричества (например, в темное время суток).

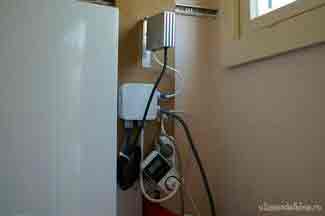

Шаг 6: Инвертер

Я связался с продавцом солнечных панелей, чтобы заказать подходящий инвертер. Мне нужен маленький инвертер (я же собираюсь производить небольшое количество электричества своей системой). Я взял инвертер OK-4, рассчитанный на 24 — 50 В, максимально 100 Вт. Это был самый маленький инвертер. Получается, что одной панели будет мало, потому что она выдает максимально 14В. Мне нужна была вторая панель, и в сумме у меня получится 28В, чего будет достаточно для инвертера. Учитывая, что это не сильный ток, то и двух панелей могло быть мало. И я сделал третью панель, чем достиг стабильно высокую производительность.

Я знаю, что этот инвертер максимально рассчитана на 100 Вт, а мои три панели будут давать больше (135 Вт), но этот максимум от панелей будет гаситься инвертером. Все, что идет сверх допустимой мощности, будет выделяться в виде тепла. Да, я знаю, что вы думаете: я трачу электричество впустую. Это правда, но такой перебор будет только в самые яркие часы, всего несколько часов в день. Большую часть дня панели не получают света столько, чтобы вырабатывать сверх 100 Вт. Зато при такой конструкции я постоянно добываю электроэнергию в достаточном количестве — с самого восхода солнца и до заката, просто потому, что инвертер способен работать на низком напряжении. Я получаю гораздо больше электроэнергии, питая панели весь день, чем теряю на скашивании максимальной мощности в часы зенита.

Шаг 7: Цифры и факты

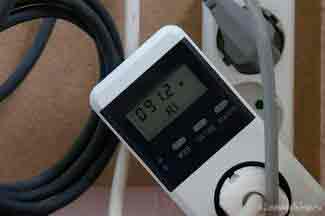

В моем инвертере OK-4 не было встроенного дисплея для показа выработки, поэтому мне нужен был отдельный измеритель.

Ну и мне опять же не хотелось выкладывать кучу денег за этот прибор. В местном магазине я купил вот такую модель — ELRO M12 Power Calculator, который предназначен для расчета потребления электроэнергии бытовыми приборами, но работает неплохо и для подсчета выработки солнечной электроэнергии (этот калькулятор работает обоими способами, может как брать, так и отдавать электричество в сеть).

И этот калькулятор включается напрямую в розетку без суперсложных проводок (как раз то, что нужно).

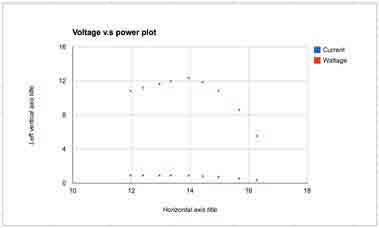

Каждый солнечный элемент выдает 0.5В х 6А = 3Вт, но это максимальная мощность, при идеальных условиях. Для всей панели такая максимальная мощность составляет 28 ячеек х 3Вт = 84Вт.

Но по опыту знаю, что это очень оптимистические цифры, которые на деле обычно на 20% меньше. Так что в реальной жизни я ожидаю производительность примерно в 67Вт.

Моя панель точно не расположена идеально к солнцу, но сейчас это не так и важно. Панели расположены под углом 10 градусов (вместо 35) и не точно на юг.

Но это временная установка, я просто хочу посмотреть, как они себя ведут в реальных условиях при холодной температуре воздуха, куче дождей и затуманенного солнца.

В ближайшем будущем я поправлю установку.

Учитывая все факторы, панели вырабатывают по 15В х 3А = 45Вт каждая при условии, что напряжение ячеек используется по максимуму.
Сила тока может увеличиться путем изменения угла наклона панелей больше к солнцу, но сейчас это невозможно в том месте, где я их расставил.

Шаг 8: Рабочие показатели

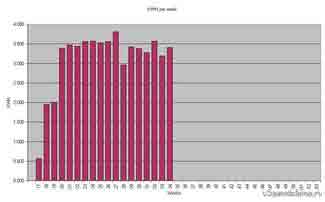

В среднем панели вырабатывают по 500 Вт в неделю, учитывая, что все работает в обычных условиях. Сейчас критики скажут, что это вообще ничто, но учитывая, что панели могут давать больше, если я поменяю угол/расположение, и то, что мои панели меньше стандартных плюс это всего 3 панели, то цифры не кажутся такими уж маленькими. Моей целью было компенсировать трату энергии на бытовую технику, работающую в режиме ожидания. И в этом я преуспел. Не учитывая надежность конструкции (на проверку требуется больше времени), я могу сказать, что самодельная солнечная система работает также хорошо, как и те, что можно купить в магазине.

Шаг 9: Мысли на будущее

В будущем я планирую проверить панели на прочность, так как я пока не знаю, как они поведут себя в длительном периоде, учитывая разнообразие погодных условий, в которых им придется функционировать.

После этого я хочу сделать систему следования за солнцем и более крупные по размеру панели.

Так мне удастся получить больше электроэнергии, так как это будут более мощные панели, которые всегда будут оптимально направлены к солнцу.
И конечно же, все полученные знания я разделю с читателями, чтобы каждый смог повторить это у себя дома.

Специально для критиков: да, вы правы, это не бесплатная электроэнергия, так как я оплачиваю материалы. Но со временем мои панели окупаются, и начинают работать на меня, принося урожаи с солнца.

Зачем ждать завтра, если уже сегодня можно начать экономить?

Источник: http://usamodelkina.ru/1766-solnechnaya-panel-svoimi-rukami.html

Солнечная батарея своими руками

Солнечные лучи, как альтернативный источник энергии, приобретают все более широкую популярность среди населения. Особенно это касается жителей частного сектора, постепенно избавляющихся от энергетической зависимости. Однако подобные системы еще довольно дороги и не все могут их приобрести. В таких ситуациях наилучшим выходом становится солнечная батарея изготовленная своим руками из подручных материалов.

  1. Выбор фотоэлементов
  2. Расчет и проектирование
  3. Формула для расчета
  4. Выбор места установки
  5. Подготовка материалов и инструмента
  6. Как собрать солнечную батарею своими руками
  7. Сборка корпуса солнечной батареи
  8. Пайка проводов и соединение фотоэлементов
  9. Нанесение герметизирующего слоя
  10. Окончательная сборка солнечной панели
Ещё по теме  Электрокамин своими руками

Выбор фотоэлементов

Любая солнечная батарея для дома сделанная своими руками, будет в любом случае стоить значительно ниже, чем заводская. У известных производителей производится тщательный отбор фотоэлементов, в процессе которого отсеиваются заготовки, имеющие пониженные или нестабильные показатели. Поверхность готовых изделий покрывается специальным стеклом, снижающим отражение света, отсутствующим в свободной продаже. В производстве применяются многие другие методы исследования пластинок, совершенно не подходящие для домашних условий.

Однако, солнечная батарея своими руками вполне может быть изготовлена, а полученные самоделки обладают хорошей работоспособностью и не столь заметно отличаются от изделий промышленного производства. Зато экономия денежных средств получается практически в два раза, и в определенных условиях делать панели не только целесообразно, но и выгодно.

Следовательно, основная цель на стадии подготовки заключается в правильном выборе наиболее подходящих фотоэлементов. По техническим причинам пленочные или аморфные изделия можно сразу же исключить и остановиться на пластинках их кремниевых кристаллов. В самых первых домашних опытах рекомендуется воспользоваться более дешевыми элементами из поликристаллов и лишь потом переходить к работе с монокристаллическими кремниевыми материалами.

Приобрести фотоэлементы для солнечной батареи возможно на известных зарубежных торговых площадках, таких как Алиэкспресс, Амазон и других. Они находятся там в свободной продаже в виде отдельных пластинок с различной производительностью и габаритными размерами, что позволяет собрать солнечную панель требуемой мощности.

Кроме того, существуют бракованные изделия, относящиеся к так называемому классу В, имеющие различные повреждения в виде небольших сколов и трещин. На производительность это почти не влияет, зато их стоимость значительно ниже, поэтому они чаще всего используются в самодельных гелиосистемах.

Выбор пластинок прежде всего осуществляется по их внешнему виду. Монокристаллические элементы имеют однотонную поверхность темно-синего цвета, на которой расположена хорошо заметная электродная сетка. В поликристаллических пластинках поверхность покрыта более светлым узором, образованным многочисленными мелкими кристалликами. Подробнее чем отличаются монокристаллические панели от поликристаллических читайте здесь https://electric-220.ru/news/monokristallicheskie_i_polikristallicheskie_solnechnye_batarei/2018-12-26-1624

Расчет и проектирование

Для расчетов солнечной батареи, собранной дома, обязательно потребуется перечень всех электроприборов и оборудования, имеющихся в доме. Сразу же нужно выяснить потребляемую мощность каждого из них.

Данные о мощности указываются в маркировке или в техническом паспорте устройства. Их значения довольно приблизительные, поэтому для панели, работающей с инвертором нужно ввести поправку, то есть среднее энергопотребление умножается на поправочный коэффициент. Полученная таким образом общая мощность дополнительно умножается на 1,2, учитывая потери при работе инвертора. Мощные приборы при запуске потребляют ток, в несколько раз превышающий номинальный. В связи с этим, инвертор также должен в течение короткого времени выдерживать двойную или тройную мощность.

Если мощных потребителей довольно много, но одновременно они практически не включаются, то применяемый в системе инвертор с большим выходным током получится слишком дорогим. При отсутствии значительных нагрузок рекомендуется использовать менее мощные недорогие приборы.

Солнечная батарея в домашних условиях рассчитывается по времени работы каждого электроприбора в течение суток. Вычисленное опытным путем, значение умножается на мощность, и в результате получается суточное энергопотребление, измеряемое в киловатт-часах.

Обязательно понадобятся сведения с местной метеостанции о количестве солнечной энергии, которую можно реально получить в этой местности. Расчет данного показателя выполняется на основе показаний среднегодовой солнечной радиации и ее среднемесячных значений при самой плохой погоде. Последняя цифра позволяет определить минимальное количество электроэнергии, достаточное для решения текущих задач.

Получив исходные данные можно приступать к определению мощности одного фотоэлемента. Вначале показатель солнечной радиации нужно разделить на 1000, в результате, получаются так называемые пикочасы. В это время интенсивность солнечного свечения составляет 1000 Вт/м 2 .

Формула для расчета

Количество энергии W, вырабатываемое одним модулем, определяется по следующей формуле: W = k*Pw*E/1000, в которой Е – величина солнечной инсоляции за определенный период времени, k – коэффициент, составляющий летом – 0,5, зимой – 0,7, Pw – мощность одного модуля. Поправочный коэффициент учитывает потери мощности фотоэлементов при нагревании солнечными лучами, а также изменение наклона лучей относительно поверхности в течение дня. Зимой элементы нагреваются меньше, поэтому и значение коэффициента будет выше.

Учитывая суммарную мощность энергопотребления и данные, полученные с помощью формулы, рассчитывается общая мощность фотоэлементов. Полученный результат делится на мощность 1 элемента и в итоге будет требуемое количество модулей.

Существуют различные модели с целым рядов мощностей элементов – от 50 до 150 Вт и выше. Выбирая компоненты с необходимыми показателями, можно собрать солнечную панель с заданной мощностью. Например, если потребность в электроэнергии составляет 90 Вт, то необходимы два модуля по 50 Вт каждый. По такой схеме можно создать любую комбинацию из имеющихся фотоэлементов. В любом случае расчеты следует производить с некоторым запасом.

Количество фотоэлементов оказывает влияние на выбор емкости аккумуляторной батареи, поскольку именно они создают зарядный ток. Если мощность панели 100 Вт, то минимальная емкость АКБ должна быть 60 А*ч. С возрастанием мощности панелей потребуются и более мощные аккумуляторы.

Выбор места установки

Производительность солнечных панелей во многом зависит от места их установки. Поэтому, перед тем как сделать солнечную батарею своими руками, нужно заранее определиться, где она будет расположена.

Одновременно, следует учитывать следующие факторы:

  • Степень затененности. Если вокруг панели находятся здания, заросли деревьев и прочие габаритные предметы, создающие тень, она не сможет нормально функционировать и вырабатывать достаточное количество электроэнергии. Кроме того, панель может очень быстро прийти в негодность, не оправдав расходы на ее изготовление.
  • Ориентирование панелей относительно солнца. Световой поток, создаваемый солнечными лучами, должен максимально захватывать поверхность фотоэлементов. Жители северного полушария направляют панель главной стороной на юг, а в южном полушарии ориентация выполняется строго на север.

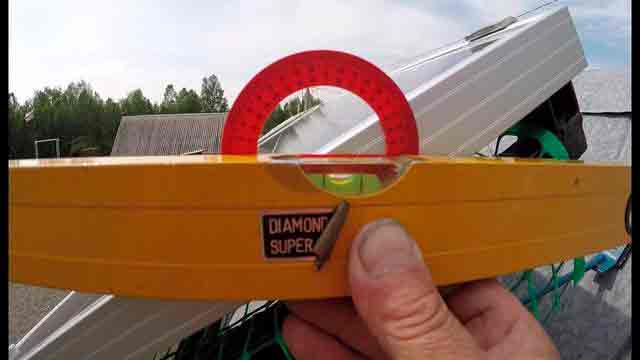

  • Угол наклона. Также выбирается в зависимости от положения и местных координат и устанавливается в соответствии с широтой. Для расчетов угла установки панели в интернете существуют онлайн-калькуляторы, выдающие наиболее подходящий градус.
  • Наличие свободного доступа для чистки, ремонта и обслуживания. В процессе эксплуатации лицевая поверхность панели постепенно покрывается пылью, грязью, а зимой – снегом. В результате, ее эффективность заметно снижается. В некоторых случаях требуется полная замена солнечных батарей. Поскольку очистка будет выполняться самостоятельно, батарею желательно устанавливать в удобном и доступном для себя месте.

Источник: http://electric-220.ru/news/solnechnaja_batareja_svoimi_rukami/2019-01-31-1641

Изготовление солнечной батареи для дома своими руками

Основой солнечной батареи являются фотоэлектрические преобразователи (солнечные модули), которые обращают энергию солнечного света в электричество. Для того, чтобы в доме пользоваться бытовыми приборами за счет солнечной батареи, таких модулей должно быть достаточно много.

  • Выбор комплектующих для изготовления ↓
  • Технология изготовления своими руками ↓
  • Сборка корпуса ↓
  • Соединение фотоэлементов ↓
  • Герметизация солнечной панели ↓
  • Финальная сборка солнечной батареи ↓
  • Преимущества и недостатки солнечной батареи ↓
  • Установка ↓
  • Схема электроснабжения дома ↓

Энергии, вырабатываемой одним модулем, недостаточно для удовлетворения энергетических потребностей. Между собой фотоэлектрические преобразователи связаны одной последовательной цепью.

Части, из которых состоит солнечная батарея:

  1. Солнечные модули,объединенные в рамки.В одной рамке объединяются от единиц до нескольких десятков фотоэлектрических элементов. Для обеспечения электроэнергией целого дома понадобится несколько панелей с элементами.
  2. Аккумулятор. Служит для накопления получаемой энергии, которую затем можно использовать в темное время суток.
  3. Контроллер. Он следит за разрядкой и зарядкой аккумулятора.
  4. Инвертор. Преобразует постоянный ток, полученный от солнечных модулей в переменный.

Солнечный модуль (или фотоэлектрический элемент) основан на принципе p-n перехода, и по своему устройству очень напоминает транзистор. Если у транзистора спилить шляпку и на поверхность направить солнечные лучи, то подключенным к нему прибором можно определить мизерный электрический ток. Солнечный модуль работает по такому же принципу, только поверхность перехода у солнечного элемента значительно больше.

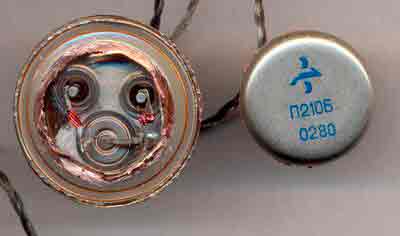

Как и многие типы транзисторов, солнечные элементы изготавливаются из кристаллического кремния.

По технологии изготовления и материалам различают три вида модулей:

  1. Монокристаллические. Изготовлены в виде цилиндрических кремниевых слитков. Преимущества элементов заключается в высокой производительности, компактности и в наибольшем сроке службы.
  2. Тонкопленочные. Делается напыление слоев фотоэлектрического преобразователя на тонкую подложку. КПД тонкопленочных модулей относительно невысок (7-13%).
  3. Поликристаллические. Расплавленный кремний заливается в квадратную форму, затем остуженный материал режется на квадратные пластинки. Внешне отличаются от монокристаллических модулей тем, что края углов у поликристаллических пластин не обрезаны.

Аккумулятор. В солнечных батареях наибольшее применение нашли свинцово-кислотные аккумуляторы. Стандартный аккумулятор имеет напряжение 12 вольт, для получения большего напряжения собирают аккумуляторные блоки. Так можно собрать блок напряжением 24 и 48 вольт.

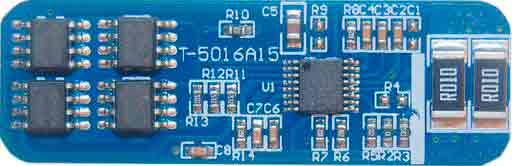

Контроллер заряда солнечных батарей. Контроллер заряда действует по принципу регулятора напряжения в автомобиле. В основном солнечные панели на 12 вольт выдают напряжение от 15 до 20 вольт, и без контроллера могут быть повреждены перегрузкой. При 100% заряженном аккумуляторе контроллер отключает модули и предохраняет аккумулятор от закипания.

Инвертор. Солнечные модули вырабатывают постоянный ток, а для использования бытовых приборов и техники требуется переменный ток и напряжение 220 вольт. Инверторы предназначены для преобразования постоянного тока, делая его переменным.

Выбор комплектующих для изготовления

Чтобы снизить себестоимость солнечной станции, нужно попробовать собрать ее самостоятельно. Для этого потребуется закупить необходимые комплектующие, какие-то элементы можно изготовить самому.

Самостоятельно получится собрать:

  • рамки с фотоэлектрическими преобразователями;
  • контроллер зарядки;
  • инвертор напряжения;

Самые большие затраты будут связаны с приобретением самих солнечных элементов. Детали можно заказать из Китая или на eBay, такой вариант обойдется дешевле.

Благоразумно приобретать работоспособные преобразователи с повреждениями и дефектами – они просто забракованы производителем, но вполне исправны. Нельзя покупать элементы разных размеров и мощности – максимальный ток солнечной батареи будет ограничен током самого малого элемента.

Для изготовления рамки с солнечными элементами потребуется:

  • алюминиевый профиль;
  • солнечные элементы (обычно 36 штук для одной рамки);
  • паяльник;
  • припой и флюс;
  • дрель;
  • крепежные делали;
  • силиконовый герметик;
  • медная шина;
  • лист прозрачного материала (оргстекло, поликарбонат, плексиглас);
  • лист фанеры или текстолита(оргстекла);
  • диоды Шоттки;

Технология изготовления своими руками

Для сборки солнечной батарей потребуется:

  1. Сконструировать рамку (корпус).
  2. Спаять все солнечные элементы в параллельную цепь.
  3. Закрепить солнечные элементы на рамке.
  4. Сделать корпус герметичным – прямое попадание атмосферных осадков на фотоэлектрические элементы недопустимо.
  5. Разместить батарею в районе наибольшей солнечной освещенности.

Для удовлетворения энергетических потребностей частного дома одной солнечной панели (рамки) будет недостаточно. Исходя из практики, с одного квадратного метра солнечной панели можно получить 120 Вт мощности. Для нормального энергообеспечения жилого дома потребуется где-то 20 кв. м. площади солнечных элементов.

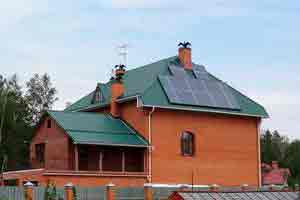

Чаще всего батареи размещают на крыше дома с солнечной стороны.

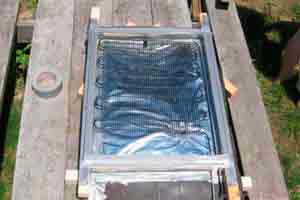

Сборка корпуса

Корпус можно собирать из фанерного листа и реек, или из алюминиевых уголков и листа и оргстекла (текстолита). Необходимо определиться, сколько элементов будет размещаться в рамке. Следует учитывать, что между элементами необходим зазор в 3-5 мм, и размер рамки рассчитывается с учетом этих расстояний. Расстояние необходимо для того, чтобы при тепловом расширении пластины не прикасались друг с другом.

Сборка конструкции из алюминиевого профиля и оргстекла:

  • из алюминиевого уголка делается прямоугольный каркас;
  • По углам в алюминиевом корпусе сверлятся отверстия для крепежа;
  • на внутреннюю часть профиля корпуса наносится силиконовый герметик по всему периметру;
  • в раму устанавливается лист оргстекла (текстолита) и плотно прижимается к раме;
  • по углам корпуса с помощью шурупов ставятся крепежные уголки, которые надежно фиксируют лист прозрачного материала в корпусе;
  • герметику дают основательно высохнуть;

Все, корпус готов. Перед размещением солнечных элементов в корпусе необходимо тщательно протереть поверхность от грязи и пыли.

Соединение фотоэлементов

Обращаясь с фотоэлектронными элементами, следует помнить, что они очень хрупкие и требуют бережного отношения. Перед соединением пластин в последовательную цепочку их сначала тщательно, но аккуратно протирают– пластины должны быть идеально чистыми.

Если фотоэлементы были куплены уже с припаянными проводниками, это упрощает процесс соединения модулей. Но перед сборкой в этом случае необходимо проверить качество готовой пайки, и если есть неровности – устранить их.

На фотоэлектрических пластинах предусмотрены контакты по обеим сторонам – это контакты разной полярности. Если проводники(шины) еще не припаяны, необходимо сначала припаять их к контактам пластин, а затем уже соединить фотоэлектрические элементы между собой.

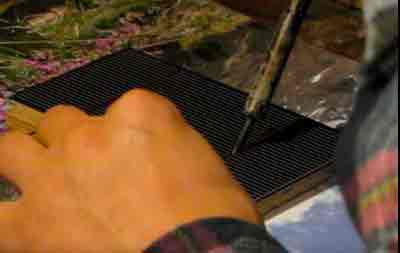

Чтобы припаять шины к фотоэлектрическим модулям, нужно:

  1. Отмерить нужную длину шины и нарезать на куски нужное количество полосок.
  2. Протереть контакты пластин спиртом.
  3. Тонким слоем нанести на контакт флюс по всей длине контакта с одной стороны.
  4. Приложить шину точно по длине контакта и разогретым паяльником медленно провести по всей поверхности пайки.
  5. Перевернуть пластину и повторить все операции пайки на другой стороне.

Что нужно сделать, чтобы правильно и точно произвести соединение фотоэлектрических элементов:

  1. Если нет опыта в сборке элементов, рекомендуется воспользоваться разметочной поверхностью, на которой следует разместить элементы (фанерный лист).
  2. Расположить солнечные панели строго по разметке. Размечая, не забывать оставлять расстояние между элементами 5 мм.
  3. Пропаивая контакты пластин, обязательно следить за полярностью. Фотоэлементы должны быть правильно собраны в последовательную цепочку, иначе батарея не будет нормально работать.

Механический монтаж панелей:

  1. В корпусе сделать разметку для пластин.
  2. Солнечные элементы поместить в корпус, положив их на оргстекло. В рамке закрепить силиконовым клеем по размеченным местам. Клея много не наносить, только крохотную каплю по центру пластины. Нажимать осторожно, чтобы не повредить пластины.В корпус лучше перемещать пластины вдвоем, одному будет неудобно.
  3. Соединить все провода по краям пластин с общими шинами.

Герметизация солнечной панели

Прежде чем герметизировать панель, нужно протестировать качество пайки. Конструкцию аккуратно выносят поближе к солнечному свету и замеряют напряжение на общих шинах. Оно должно быть в пределах ожидаемых значений.

Как вариант, герметизацию можно провести следующим образом:

  1. Нанести капельки силиконового герметика между пластинами и по краям корпуса, аккуратно пальцами руки края фотоэлементов прижать к оргстеклу. Нужно, чтобы элементы как можно плотнее легли к прозрачному основанию.
  2. Поставить на все края элементов небольшой груз, допустим, головки из автомобильного набора инструментов.
  3. Дать герметику хорошо высохнуть, пластины за это время надежно зафиксируются.
  4. Затем промазать аккуратно все стыки между пластинами и краями рамки. То есть, нужно промазать в корпусе все, кроме самих пластин. Попадание герметика на края тыльной стороны пластин допустимо.

Финальная сборка солнечной батареи

  1. Сбоку корпуса установить соединительный разъем, разъем соединить с диодами Шоттки.
  2. Закрыть с наружной стороны пластины защитным экраном из прозрачного материала. В данном случае, оргстеклом. Конструкция должна быть герметичной и исключать проникновение в нее влаги.
  3. Лицевую сторону (оргстекло) желательно обработать, например, лаком (лак PLASTIK-71).

Для чего нужен диод Шоттки? Если свет падает только на часть солнечной батареи, а другая часть затемнена, возможен выход элементов из строя.

Диоды помогают избежать поломки конструкции в таких случаях. При этом теряется мощность на 25%, но без диодов не обойтись – они шунтируют ток, ток идет в обход фотоэлементов. Чтобы падение напряжения было минимальным, необходимо применять низкоомные полупроводники, такими являются диоды Шоттки.

Преимущества и недостатки солнечной батареи

У солнечных батарей есть как преимущества, так и недостатки. Если бы были только одни плюсы от применения фотоэлектрических преобразователей, весь мир давно бы уже перешел на этот вид получения электроэнергии.

Преимущества:

  1. Автономность источника питания, нет зависимости от перебоев напряжения в централизованной электросети.
  2. Отсутствие абонентской платы за использование электроэнергией.

Недостатки:

  1. Высокая себестоимость оборудования и элементов.
  2. Зависимость от солнечного освещения.
  3. Возможность повреждения элементов солнечной батареи вследствие неблагоприятных погодных условий (град, буря, ураган).

В каких случаях целесообразно использовать установку на фотоэлектрических элементах:

  1. Если объект (дом или дача) находится на большом удалении от линии электропередач. Это может быть загородный коттедж в сельской глубинке.
  2. Когда объект расположен в южном солнечном районе.
  3. При совмещении различных видов энергии. Например, отопление частного дома с помощью печного отопления и солнечной энергии. Себестоимость маломощной солнечной станции будет не столь высока, и может быть экономически оправдана в данном случае.

Установка

Монтировать батарею необходимо по месту максимальной освещенности солнечным светом. Панели могут крепиться на крыше дома, на жестком или поворотном кронштейне.

Лицевая часть солнечной батареи должна быть обращена на юг или юго-запад под углом от 40 до 60 градусов. При монтаже нужно учитывать внешние факторы. Панели не должны загораживаться деревьями и другими предметами, на них не должна попадать грязь.

Несколько рекомендаций, которые помогут сберечь деньги и время при изготовлении солнечных панелей:

  1. Лучше покупать фотоэлементы с небольшими дефектами. Они также работоспособны, только имеют не такой красивый внешний вид. Новые элементы очень дороги, сборка солнечной батареи будет экономически не оправдана. Если нет особой спешки, пластины лучше заказать на eBay, это обойдется еще дешевле. С пересылкой и Китая нужно быть осторожнее – большая вероятность получить бракованные детали.
  2. Фотоэлементы нужно купить с небольшим запасом, велика вероятность их поломки во время монтажа, особенно, если нет опыта сборки подобных конструкций.
  3. Если элементы пока не используются, следует припрятать их в надежное место во избежание поломок хрупких деталей. Нельзя складывать пластины большими стопками – они могут лопнуть.
  4. При первой сборке следует изготовить шаблон, на котором будут размечены места расположения пластин перед сборкой. Так легче вымерять расстояния между элементами перед пайкой.
  5. Паять необходимо маломощным паяльником, и ни в коем случае не применять усилие при пайке.
  6. Для сборки корпуса удобнее применять алюминиевые уголки, деревянная конструкция менее надежная. В качестве листа с тыльной стороны элементов лучше использовать оргстекло или другой подобный материал и надежнее, чем крашеная фанера, и эстетично выглядит.
  7. Располагать фотоэлектрические панели следует в местах, где солнечное освещение будет максимальным в течение всего светового дня.

Схема электроснабжения дома

Последовательная цепь энергоснабжения частного дома на солнечных батареях выглядит следующим образом:

  1. Солнечная батарея из нескольких панелей, которые расположены на скате крыши дома, либо на кронштейне. В зависимости от энергопотребления, панелей может быть до 20 штук и больше. Батарея вырабатывает постоянный ток 12 вольт.
  2. Контроллер зарядки. Устройство предохраняет аккумуляторы от преждевременного разряда, а также ограничивает напряжение в цепи постоянного тока. Тем самым, контроллер защищает аккумуляторы от перегрузки.
  3. Инвертор напряжения. Преобразует постоянный ток в переменный ток, обеспечивая тем самым возможность потребления электроэнергии бытовыми приборами.
  4. Аккумуляторы. Для частных домов и дач ставят несколько аккумуляторов, соединяя их последовательно. Служат для накопления энергии. Энергия аккумуляторов используется в темное время суток, когда элементы солнечной батареи не вырабатывают ток.
  5. Электросчетчик.

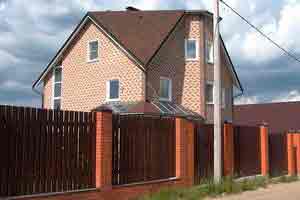

Довольно часто в частных домах система энергоснабжения дополняется резервным генератором.

В целом, собрать солнечную батарею своими руками не так уж и сложно. Необходимы только определенные средства, терпение и аккуратность.

Источник: http://slarkenergy.ru/solar/battery/dlya-doma-svoimi-rukami.html

Как сделать своими руками солнечную батарею в домашних условиях

Сегодня на рынке доступно большое количество солнечных батарей, некоторые обещают зарядить ваш телефон, в то время как у других достаточно энергии для зарядки ipad. Они стали вполне доступными и портативными. Однако у всех них есть один существенный недостаток, и он связан с тем, как зарядная схема в телефоне и планшете заряжает свою внутреннюю батарею.

Итак, вы нашли идеальную солнечную панель, которая имеет идеальный USB-разъем для вашего телефона, установили его под яркое солнце, и телефон заряжается, как и ожидалось. Однако, если вы не живете в пустыне, в небе всегда есть вещи, которые разрушат вашу идеальную систему зарядки. Это облака, птицы, дрожащие деревья или даже пролетающие самолеты. Зарядная цепь телефона оснащена защитой и когда она обнаруживает падение напряжения в источнике питания, он начинает считаться ненадежным, а она отключает его от внутренней батареи.

Тем не менее, для источников солнечной энергии на даче внезапные прерывания питания происходят постоянно. Достаточно просто пройти мимо кого-нибудь и бросить тень на солнечную панель, чтобы отключить процесс зарядки. Несмотря на то, что вы купили идеальную систему, вы можете вернуться через час и обнаружить, что телефон не заряжается. А иногда, что еще хуже, телефон запускает свои цепи, чтобы заблокировать колеблющийся источник питания и это на самом деле в конечном итоге использует еще больше заряда от батареи.

Данная инструкция о том, как сделать солнечную батарею в домашних условиях для хранения избыточного заряда при полном солнечном освещении и использовать этот избыточный заряд для того, чтобы выждать время, когда на панели есть тень. Я разработал систему для работы с 12 В, потому что это нормальное напряжение для обычных коммерческих солнечных панелей, с которыми можно работать.

Основные характеристики для моей схемы:

  • Номинальное напряжение ……………. 13,0 В
  • Емкость аккумулятора …………….. 3,3Ач
  • Энергетическая мощность……..> 40Wh
  • Химия аккумуляторов …………… LiFePO4
  • Максимальный ток зарядки ……….. 3А
  • Максимальный ток разряда …… 7А (непрерывный)
  • Импульсный ток разряда …. 27А (10сек)
  • Напряжение падения заряда … 1 В
  • Напряжение полного заряда ………… 14,4 В

Выходная мощность батареи оказалась намного более мощной, чем я первоначально ожидал, и она была достаточно мощной, чтобы питать небольшой инвертор для работы фар и других небольших приборов.

Химия LiFePO4 аккумуляторов выбрана потому, что она хорошо сочетается с выходным напряжением солнечной панели, а также за ее отличные характеристики мощности и длительный срок службы. Хорошая батарея должна обеспечивать более 1000 циклов зарядки.

Материалы, которые вам понадобятся для изготовления солнечных батарей:

  • 4 ячейки LiFePO4, приобретите их как предварительно собранный аккумулятор, либо соберите свой собственный
  • 1x 12V LiFePO4 схема защиты аккумулятора. Я использую PCM-LFP7A4S из-за низкого потребления тока холостого хода

Для контроллера заряда аккумулятора:

  • TL431 — Ленточный регулятор
  • VN2222 — Может быть заменен на любой слабый N-канальный MOSFET
  • 2x красных светодиода — тип не важен
  • LTV-816 — Оптический изолятор с выходом BJT, может быть заменен на аналогичный
  • IRF9Z24N — Мощный МОП-транзистор с каналом P-типа, для уменьшения потерь, можно использовать устройство большего тока.
  • диод Шоттки 2А — здесь будет работать любой диод с низким прямым напряжением
  • Потенциометр на 100К
  • Резисторы: 4,7 кОм, 100 кОм, 510 кОм и 1 кОм. Обычные 1/8 Вт работают нормально, или выберите SMD, если вы предпочитаете их

Я использую обычный 5-миллиметровый цилиндрический разъем для подключения питания к солнечной панели и автомобильный разъем для выхода

Amazon продает несколько светодиодных или жидкокристаллических измерителей напряжения по довольно низкой цене, любой из которых будет работать нормально.

Шаг 1: Справочная информация: Узнаём максимальную мощность солнечной панели

Вот некоторая основная справочная информация, которая поможет понять дизайн батарейного блока.

Солнечные батареи имеют постоянное напряжение и постоянную силу тока. Они имеют определенное расчетное напряжение, на которое рассчитана каждая панель. По мере того как нагрузка потребляет все больше и больше тока от панели, выходное напряжение немного падает, но не сильно. В какой-то момент потребление тока превышает количество тока, которое может генерировать панель (напрямую связано с количеством света, падающего на панель.) Эта точка называется точкой максимальной мощности. Проходя точку максимальной мощности, напряжение панели начинает падать, а выходная мощность уменьшается.

Таким образом, чтобы максимизировать количество энергии, генерируемой солнечной панелью, необходимо использовать солнечную панель как можно ближе к точке максимальной мощности. Это иллюстрируется графиком солнечной панели, которую я планирую использовать для проекта. Хотя окончательный дизайн будет работать со многими различными солнечными панелями, он будет наиболее эффективным, когда напряжение точки максимальной мощности солнечной панели соответствует проектному напряжению.

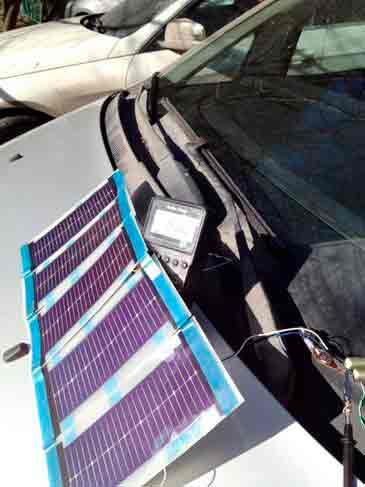

Для этого проекта я использую складную солнечную панель Mercury 27 производства Instapark.

Из графика мощности видно, что максимальная точка питания этой конкретной панели составляет 14 В.

Шаг 2: Базовые блоки схемы

Конструкция состоит из контроллера заряда, блока батарей, измерителя напряжения для наблюдения за состоянием заряда батареи и разъемов для ввода и вывода тока.

Шаг 3: Контроллер зарядки

Наиболее сложной частью конструкции является контроллер заряда. Есть несколько требований к дизайну, которым должен соответствовать контроллер заряда:

  1. Низкое падение напряжения, поскольку напряжение на солнечной панели немного превышает 14 В, а номинальное напряжение аккумулятора составляет 13,4 В (3,35 В на элемент), допустимое напряжение отключения контроллера заряда должно быть как можно меньше.
  2. Высокая сила тока. При максимальной выходной мощности солнечная панель будет выдавать ток около 2А. Таким образом, проходной транзистор должен иметь возможность пропускать как минимум 2 А тока с минимальным выпадением и не должен перегреваться.
  3. Минимальный ток утечки на аккумулятор при отсутствии тока от солнечной панели. Это необходимо для предотвращения разряда аккумулятора при хранении.
  4. Нет необходимости в регулировании силы тока. Поскольку солнечная панель является устройством постоянного тока, нет необходимости регулировать ток, протекающий через него, необходимо только регулировать напряжение.
  5. Настраиваемая регулировка напряжения. Идеально настроить её для максимального напряжения зарядки литиевого элемента. Для данной конструкции это 14,4 В (3,6 В на элемент).

Схема показана в верхней части страницы.

Главный проход через транзистор это силовой P-MOS. В нормальном рабочем состоянии МОП-транзистор приводится в действие выше порогового значения, чтобы обеспечить минимальное сопротивление во включенном состоянии (линейный режим).

Регулирование напряжения осуществляется с помощью регулятора TL431.

Выход МОП-транзистора соединен с диодом Шоттки, чтобы предотвратить обратный ток от батареи в контроллер заряда. Диод Шоттки используется для минимизации падения напряжения во включенном состоянии.

Оптический изолятор используется для разрыва соединения между батареей и цепью обратной связи TL431. Несмотря на то, что делитель напряжения имеет довольно высокое сопротивление (100 кОм), он все равно даёт нежелательную утечку тока, когда батарея не используется. Таким образом, использование оптического изолятора, подключенного к напряжению питания солнечной панели, может эффективно отключить делитель напряжения, когда солнечная энергия отсутствует, что обеспечит минимальные потери мощности.

Шаг 4: Батарея

Самодельная солнечная батарея сделанная своими руками состоит из четырех 26650 LiFePO4-элементов, соединенных последовательно. Я использовал модули на 3,3Ач. Аккумуляторная батарея подключена к монитору батареи 8А, который защитит аккумулятор от перезарядки, недозарядки и короткого замыкания.

Есть и другие готовые аккумуляторы, которые также можно использовать. Для людей, которые не имеют опыта в создании аккумуляторов, я рекомендую купить один из готовых аккумуляторов со встроенной схемой контроля аккумулятора.

Аккумуляторная батарея опасна, так как это просто литиевая батарея очень высокой мощности и может при коротком замыкании она может взорваться.

Готовый аккумуляторный блок содержит контрольную цепь, которая защитит аккумулятор при обнаружении короткого замыкания.

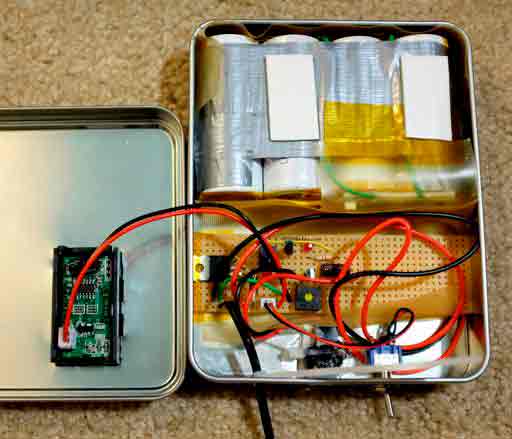

Шаг 5: Собираем всё воедино

Контроллер заряда построен с использованием макетной платы с проволочной обмоткой. Весь девайс помещен в коробку, которая была у меня на руках.

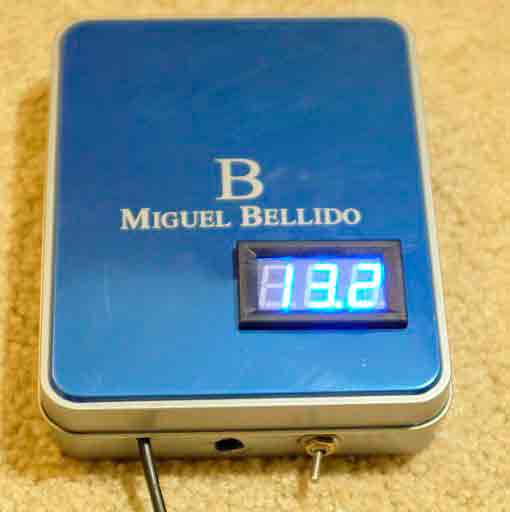

На верхнюю крышку я добавил измеритель напряжения, купленный на Amazon. Он позволяет контролировать напряжение батареи во время зарядки и разрядки.

Перед использованием, для первоначальной регулировки необходимо снизить выходное напряжение до расчетного заданного значения. Лучший способ сделать это — использовать лабораторный источник питания, чтобы полностью зарядить аккумулятор до 14,4 В, а затем оставить аккумулятор на 5 минут, напряжение должно упасть примерно до 14 В.

Подсоедините источник питания (солнечный или лабораторный источник питания) и отрегулируйте потенциометр, пока аккумулятор снова не зарядится до 14,4 В.

Транзистор P-MOS немного нагревается при использовании, я поместил на него небольшой радиатор, чтобы он не перегревался в жаркий день.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Источник: http://masterclub.online/topic/16688-solnechnaya-batareya-svoimi-rukami

Солнце как источник бесплатной энергии: делаем солнечную батарею своими руками

В современном мире сложно представить себе существование без электрической энергии. Освещение, отопление, связь и прочие радости комфортной жизни напрямую зависят от неё. Это заставляет искать альтернативные и независимые источники, одним из которых является солнце. Эта область энергетики пока ещё не слишком развита, и промышленные установки стоят недёшево. Выходом станет изготовление солнечных батарей своими руками.

Что такое солнечная батарея

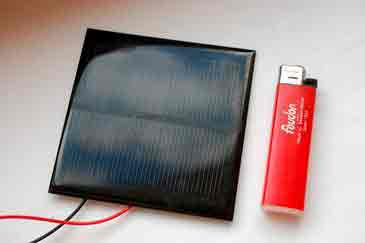

Солнечная батарея представляет собой панель, состоящую из соединённых между собой фотоэлементов. Она напрямую преобразует солнечную энергию в электрический ток. В зависимости от устройства системы, электрическая энергия аккумулируется или сразу идёт на энергообеспечение зданий, механизмов и приборов.

Солнечная батарея состоин из соединённых между собой фотоэлементов

Простейшими фотоэлементами пользовался почти каждый. Они встроены в калькуляторы, фонарики, аккумуляторы для подзарядки электронных гаджетов, садовые фонарики. Но этим использование не ограничивается. Существуют электромобили с подзарядкой от солнца, в космосе это один из основных источников энергии.

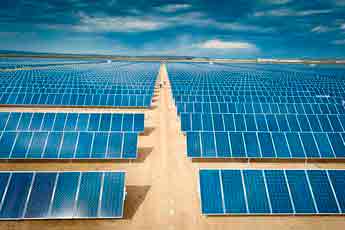

В странах с большим количеством солнечных дней батареи устанавливаются на крышах домов и используются для отопления и нагрева воды. Этот вид называют коллекторами, они преобразуют энергию солнца в тепловую.

Нередко электроснабжение целых городов и посёлков происходит только за счёт этого вида энергии. Строятся электростанции, работающие на солнечной радиации. Особенное распространение они получили в США, Японии и Германии.

Устройство

В основе устройства солнечной батареи лежит явление фотоэффекта, открытое в ХХ веке А.Энштейном. Выяснилось, что в некоторых веществах под действием солнечного света или других веществ, происходит отрыв заряженных частиц. Это открытие и привело в 1953 году к созданию первого гелиомодуля.

Материалом для изготовления элементов служат полупроводники — совмещённые пластины из двух материалов с разной проводимостью. Чаще всего для их изготовления используется поликристаллический или монокристаллический кремний с различными добавками.

Под действием солнечного света в одном слое появляется избыток электронов, а в другом — их недостаток. «Лишние» электроны переходят в область с их недостатком, этот процесс получил название р-n переход.

Солнечный элемент состоит из двух полупроводниковых слоём с разной проводимостью

Между материалами, образующими избыток и недостаток электронов, помещён барьерный слой, препятствующий переходу. Это необходимо для того, чтобы ток возникал только при наличии источника потребления энергии.

Попадающие на поверхность фотоны света выбивают электроны и снабжают их необходимой энергией для преодоления барьерного слоя. Отрицательные электроны переходят из р-проводника в n-проводник, а положительные совершают обратный путь.

За счёт разной проводимости материалов полупроводника удаётся создать направленное движение электронов. Таким образом возникает электрический ток.

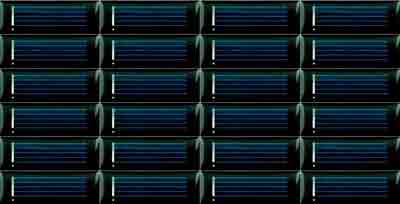

Элементы последовательно соединены между собой, образуя панель большей или меньшей площади, которую и называют батареей. Такие батареи можно напрямую подключать к источнику потребления. Но поскольку солнечная активность в течение суток меняется, а ночью прекращается вообще, используют аккумуляторы, накапливающие энергию на время отсутствия солнечного света.

Необходимой составляющей в этом случае является контроллер. Он служит для контроля за зарядкой аккумулятора и отключает батарею при полном заряде.

Вырабатываемый солнечной батареей ток является постоянным, для использования его необходимо преобразовать в переменный. Для этого служит инвертор.

Поскольку все электрические приборы, потребляющие энергию, рассчитаны на определённое напряжение, в системе необходим стабилизатор, обеспечивающий нужные значения.

Между гелиомодулем и потребителем устанавливают дополнительные приборы

Только при наличии всех этих составляющих можно получить функциональную систему, снабжающую энергией потребители и не грозящую вывести их из строя.

Виды элементов для модулей

Существует три основных типа гелиопанелей: поликристаллические, монокристаллические и тонкоплёночные. Чаще всего все три типа производятся из кремния с различными добавками. Используются также теллурид кадмия и селенид меди-кадмия, особенно для производства плёночных панелей. Эти добавки способствуют увеличению эффективности ячеек на 5—10 %.

Кристаллические

Самые популярные — монокристаллические. Они изготавливаются из монокристаллов, имеют равномерную структуру. Такие пластины имеют форму многоугольника или прямоугольника со срезанными углами.

Монокристаллическая ячейка имеет форму прямоугольника со скошеными углами

Батарея, собранная из монокристаллических элементов, имеет большую по сравнению с другими видами производительность, её КПД 13 %. Она легка и компактна, не боится небольшого изгиба, может быть установлена на неровную поверхность, срок службы 30 лет.

К недостаткам можно отнести значительное снижение мощности при облачности, вплоть до полного прекращения выработки энергии. Это же происходит и при затемнении, ночью батарея работать не будет.

Поликристаллическая ячейка имеет форму прямоугольника, что позволяет собрать панель без пропусков

Поликристаллические производятся методом литья, имеют прямоугольную или квадратную форму и неоднородную структуру. Эффективность их ниже монокристаллических, КПД всего 7—9 %, но падение выработки при облачности, запылении или в сумерках несущественно.

Поэтому их применяют при устройстве уличного освещения, их же чаще используют самоделкины. Стоимость таких пластин ниже монокристаллов, срок эксплуатации 20 лет.

Плёночные

Токкоплёночные или гибкие элементы изготавливаются из аморфной формы кремния. Гибкость панелей делает их мобильными, свернув рулоном их можно взять с собой в путешествия и иметь независимый источник энергии в любом месте. Это же свойство позволяет монтировать их на криволинейных поверхностях.

Плёночная батарея изготавливается из аморфного кремния

По эффективности плёночные панели уступают кристаллическим в два раза, для производства одинакового количества необходима двойная площадь батареи. Да и долговечностью плёнка не отличается — в первые 2 года их эффективность падает на 20—40 %.

Но при облачности или затемнении выработка энергии сокращается всего на 10—15 %. Несомненным достоинством можно считать их относительную дешевизну.

Из чего можно сделать гелиопанель в домашних условиях

Несмотря на все преимущества батарей промышленного производства, главным их недостатком является высокая цена. Этой неприятности можно избежать, изготовив простейшую панель своими руками из подручных материалов.

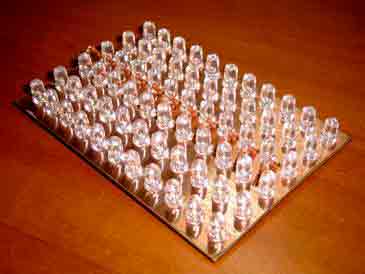

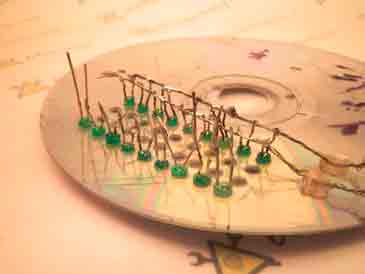

Из диодов

Диод — это кристалл в пластиковом корпусе, выступающем в роли линзы. Она концентрирует солнечные лучи на проводнике, в результате возникает электрический ток. Соединив между собой большое количество диодов, получаем солнечную батарею. В качестве платы можно использовать картон.

Проблема в том, что мощность полученной энергии мала, для выработки достаточного количества понадобится огромное количество диодов. По финансовым и трудозатратам такая батарея намного превосходит заводскую, а по мощности сильно ей уступает.

Кроме того, выработка резко падает при уменьшении освещённости. Да и сами диоды ведут себя некорректно — нередко возникает самопроизвольное свечение. То есть сами же диоды потребляют произведённую энергию. Вывод напрашивается сам: неэффективно.

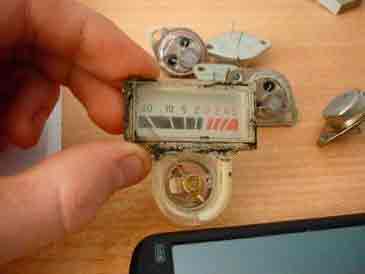

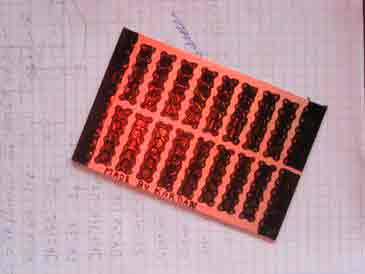

Из транзисторов

Как и в диодах, главный элемент транзистора — кристаллик. Но он заключён в металлический корпус, не пропускающий солнечный свет. Для изготовления батареи крышка корпуса спиливается ножовкой по металлу.

Батарею небольшой мощности можно собрать из транзисторов

Затем элементы крепят к пластине из текстолита или другого материала, подходящего на роль платы, и соединяют между собой. Таким способом можно собрать батарею, энергии которой достаточно для работы фонарика или радиоприёмника, но большой мощности ожидать от такого устройства не стоит.

Но в качестве походного источника энергии небольшой мощности вполне подойдёт. Особенно если вас увлекает сам процесс создания и не очень важна практическая польза от результата.

Умельцы предлагают использовать в качестве фотоэлементов CD-диски и даже медные пластины. Портативную зарядку для телефона несложно изготовить из фотоэлементов от садовых фонариков.

Лучшим решением будет покупка готовых пластин. Некоторые интернет-площадки продают модули с небольшим производственным браком по приемлемой цене, они вполне пригодны для использования.

Рациональное размещение батарей

От размещения модулей в большой степени зависит, сколько энергии будет производить система. Чем больше лучей попадёт на фотоэлементы, тем больше они произведут энергии. Для оптимального расположения нужно соблюдать следующие условия:

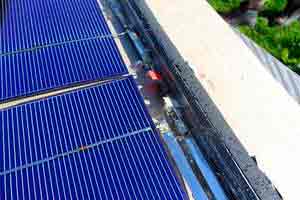

    Для экономии места батареи чаще всего размещают на крышах.

Размещение солнечных баратей на крыше позволяет сэкономить место

Важно! Сила тока батареи задаётся производительностью самого слабого элемента. Даже небольшая тень на одном модуле может снизить производительность системы от 10 до 50%.

Как рассчитать необходимую мощность

Прежде чем приступить к сборке батареи, необходимо определиться с требуемой мощностью. От этого зависит количество приобретаемых ячеек и общая площадь готовых батарей.

Система может быть как автономной (самостоятельно обеспечивающей электричеством дом), так и комбинированной, совмещающей энергию солнца и традиционного источника.

Расчёт состоит из трёх шагов:

  1. Выясните общую потребляемую мощность.
  2. Определите достаточную ёмкость аккумуляторной батареи и мощность инвертора.
  3. Вычислите необходимое количество ячеек на основе данных об инсоляции в вашем регионе.

Потребляемая мощность

Для автономной системы определить её можно по вашему электросчётчику. Общее количество потребляемой энергии за месяц разделите на количество дней и получите среднее значение ежедневного потребления.

Если от батареи будет запитана только часть устройств, выясните их мощность по паспорту или маркировке на приборе. Полученные значения умножьте на количество часов работы в сутки. Сложив полученные значения для всех устройств, получите среднее потребление в сутки.

Ёмкость АБ (аккумуляторной батареи) и мощность инвертора

АБ для солнечных систем должны выдерживать большое количество циклов разряда и разряда, иметь малый саморазряд, выдерживать большой ток зарядки, работать при высоких и низких температурах, при этом требовать минимального обслуживания. Эти параметры оптимальны у свинцово-кислотных АБ.

Ещё один немаловажный показатель — ёмкость, максимальный заряд, который может принять и сохранить аккумулятор. Недостаточную ёмкость увеличивают, соединяя АБ параллельно, последовательно или комбинируя оба соединения.

Выяснить необходимое количество АБ поможет расчёт. Рассмотрим его для концентрации запаса энергии на 1 день в АБ ёмкостью 200 А.ч и напряжением 12 В.

Ещё по теме  Тепловой насос своими руками

Предположим, ежедневная потребность составляет 4800 В.час, выходное напряжение системы 24 В. Учтём, что потери на инверторе составят 20%, введём поправочный коэффициент 1,2.

Глубина разряда АБ не должны превышать 30—40%, учтём это.

Полученное значение втрое превышает ёмкость аккумулятора, поэтому для запаса необходимого количества потребуется 3 АБ, соединённых параллельно. Но при этом напряжение аккумулятора 12 В, чтобы увеличить его в два раза, понадобится ещё 3 АБ, соединённых последовательно.

Для получения напряжения в 48 В соедините параллельно две параллельные цепочки по 4 АБ

Инвертор служит для преобразования постоянного тока в переменный. Выбирают его по пиковой, максимальной нагрузке. На некоторых потребляющих устройствах величина пускового тока значительно выше номинальной. Именно этот показатель и берётся в расчёт. В остальных случаях учитываются номинальные значения.

Имеет значение и форма напряжения. Лучший вариант — чистая синусоида. Для приборов, нечувствительных к перепадам напряжения подойдёт квадратная форма. Следует также учитывать возможность переключения прибора от АБ напрямую к солнечным батареям.

Необходимое количество ячеек

Показатели инсоляции в разных областях сильно отличаются. Для правильного расчёта необходимо знать эти цифры для вашей местности, данные несложно найти в интернете или на метеостанции.

Таблица инсоляции по месяцам для разных регионов

Инсоляция зависит не только от времени года, но и от угла наклона батареи

При расчёте ориентируйтесь на показатели наименьшей инсоляции в течение года, иначе в этот период батарея не будет вырабатывать достаточное количество энергии.

Предположим, минимальные показатели — в январе, 0.69, максимальные — в июле, 5.09.

Поправочные коэффициент для зимнего времени — 0.7, для летнего — 0.5.

Необходимое количество энергии — 4800 Вт.ч.

Одна панель имеет мощность 260 Вт и напряжение 24 В.

Потери на АБ и инверторе составляют 20%.

Вычисляем потребление с учётом потерь: 4800×1,2=5760 Вт·ч=5,76 кВтч.

Определяем производительность одной панели.

Летом: 0,5× 260×5,09= 661,7 Втч.

Зимой: 0,7× 260×0,69=125,5 Втч.

Высчитываем необходимое количество батарей, разделив потребляемую энергию на производительность панелей.

Летом: 5760/661,7=8,7 шт.

Зимой: 5760/125,5=45,8 шт.

Получается, что для полного обеспечения, зимой понадобится в пять раз больше модулей, чем летом. Поэтому стоит сразу устанавливать больше батарей или на зимний период предусмотреть гибридную систему электроснабжения.

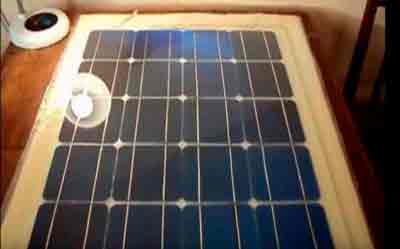

Как собрать солнечную батарею своими руками

Сборка состоит из нескольких этапов: изготовление корпуса, пайка элементов, сборка системы и её установка. Прежде чем приступить к работе, запаситесь всем необходимым.

Батарея состоит из нескольких слоёв

Материалы и инструменты

  • фотоэлементы;
  • плоские проводники;
  • спиртово-канифольный флюс;
  • паяльник;
  • алюминиевый профиль;
  • алюминиевые уголки;
  • метизы;
  • силиконовый герметик;
  • ножовка по металлу;
  • шуруповёрт;
  • стекло, оргстекло или плексиглаз;
  • диоды;
  • измерительные приборы.

Фотоэлементы лучше заказать в комплекте с проводниками, они специально предназначены для этой цели. Другие проводники обладают большей хрупкостью, что может стать проблемой при пайке и сборке. Есть ячейки с уже припаянными проводниками. Стоят они дороже, но существенно экономят время и трудозатраты.

Приобретите пластины с проводниками, это сократит время работы

Рамка корпуса обычно изготавливается из алюминиевого уголка, но возможно использование деревянных реек или брусков квадратного сечения 2х2. Этот вариант менее предпочтителен, так как не обеспечивает достаточную защиту от атмосферного воздействия.

Для прозрачной панели выбирайте материал с минимальным показателем преломления света. Любое препятствие на пути лучей увеличивает потери энергии. Желательно, чтобы материал пропускал как можно меньше инфракрасного излучения.

Важно! Чем больше наргевается панель, тем меньше она вырабатывает энергии.

Расчёт каркаса

Габариты каркаса высчитываются исходя из размеров ячеек. Важно между соседними элементами предусмотреть небольшое расстояние в 3—5 мм и учесть ширина рамки, чтобы она не перекрывала кромки элементов.

Ячейки выпускаются различных типоразмеров, рассмотрим вариант из 36 пластин, размером 81х150 мм. Элементы располагаем в 4 ряда, по 9 штук в одном. Исходя из этих данных, размеры каркаса получаются 835х690 мм.

Изготовление короба

  1. Из алюминиевого уголка шириной 35 мм и вырезаем две заготовки по 835 мм, две по 690 мм.
  2. Просверлите по краям отверстия под крепление.
  3. На больших заготовках просверлите по 4 отверстия на каждой.
  4. Собираем каркас, скрепив снаружи уголками при помощи шурупов.

Каркас для батареи изготавливается из алюминиевого профиля и скрепляется уголками

Вставьте в рамку прозрачную пластину

Пайка элементов и сборка модулей

Если элементы приобретены без контактов, сначала их нужно припаять к каждой пластине. Для этого нарежьте проводник на одинаковые отрезки.

  1. Вырежьте из картона прямоугольник нужного размера и намотайте на него проводник, затем разрежьте с обеих сторон.
  2. На каждый проводник нанесите флюс, приложите полоску к элементу.
  3. Аккуратно припаяйте проводник по всей длине ячейки.

Припаяйте проводники к каждой пластине

При монтаже периодически проверяйте работоспособность модулей

Выложите ряды элементов на прозрачную подложку и спаяйте между собой

Видео: пайка и сборка солнечного модуля

Батарея готова, осталось её установить. Для более эффективной работы можно изготовить трекер.

Изготовления поворотного механизма

Простейший поворотный механизм несложно изготовить самостоятельно. Принцип его работы основан на системе противовесов.

  1. Из деревянных брусков или алюминиевого профиля соберите опору для батареи в виде стремянки.
  2. С помощью двух подшипников и металлической штанги или трубы установите на вершине батарею так, чтобы она была закреплена по центру большей стороны.
  3. Сориентируйте конструкцию с востока на запад и дождитесь, когда солнце будет в зените.
  4. Поверните панель, чтобы лучи падали на неё вертикально.
  5. Укрепите на одном конце ёмкость с водой, уравновесьте её на другом конце грузом.
  6. В ёмкости проделайте отверстие, чтобы вода понемногу вытекала.

По мере вытекания воды, вес сосуда будет уменьшаться и край панели поднимется вверх, поворачивая батарею за солнцем. Величину отверстия придётся определять опытным путём.

Простейший солнечный трекер изготавливается по принципу водяных часов

Всё, что вам понадобится, это утром налить воды в ёмкость. Такую конструкцию не установишь на крыше, а для садового участка или лужайки перед домом она вполне подойдёт. Есть и другие, более сложные конструкции трекера, но они потребуют больших затрат.

Видео: как изготовить самостоятельно электронный солнечный трекер

Установка батарей

  1. Перед тем, как устанавливать батареи на крышу, проверьте её прочность, при необходимости укрепите кровлю.
  2. Смонтируйте опоры, на которые будут крепиться батареи, и укрепите их на крыше. Конструкция должна выдерживать сильный ветер.
  3. Установите модули, чтобы они плотно прилегали к элементам опоры, закрепите саморезами.

На крыше панель устанавливается на опору из алюминиевого профиля или другого материала

Укрепить модуль можно и на вертикальной опоре

Теперь можно провести испытание, и пользоваться бесплатным электричеством.

Обслуживание модулей

Особенного обслуживания солнечные панели не требуют, ведь у них нет движущихся частей. Для их нормального функционирования достаточно время от времени очищать поверхность от грязи, пыли и птичьего помёта.

Помойте батареи из садового шланга, при хорошем напоре воды для этого не понадобится даже забираться на крышу. Следите за исправностью дополнительного оборудования.

Как скоро окупятся затраты

Не стоит ждать сиюминутной выгоды от гелиосистемы снабжения электричеством. Средняя её окупаемость приблизительно 10 лет для автономной системы дома.

Чем больше вы потребляете энергии, тем быстрее окупятся ваши затраты. Ведь и для маленького, и для большого потребления требуется приобретение дополнительного оборудования: АКБ, инвертора, контроллера, а они оставляют нималую часть расходов.

Учитывайте также срок службы оборудования, да и самих панелей, чтобы не пришлось их менять прежде, чем они окупятся.

Несмотря на всё издержки и недостатки, за солнечной энергией будущее. Солнце относится к возобновляемым источникам энергии и он прослужит, по крайней мере, ещё 5 тысяч лет. Да и наука не стоит на месте, появляются новые материалы для фотоэлементов, с гораздо большим КПД. А значит, скоро они будут доступнее по цене. Но использовать энергию солнца можно уже сейчас.

Источник: http://remoskop.ru/solnechnaya-batareya-svoimi-rukami.html

Как сделать солнечную батарею 5 лучших мастер-классов

Солнечные батареи терминология

В тематике «солнечной энергетики» достаточно много нюансов и путаницы. Часто новичкам разобраться во всех незнакомых терминах поначалу бывает трудно. Но без этого заниматься гелиоэнергетикой, приобретая себе оборудование для генерации “солнечного” тока, неразумно.

По незнанию можно не только выбрать неподходящую панель, но и попросту сжечь ее при подключении либо извлечь из нее слишком незначительный объем энергии.

Максимум отдачи от солнечной панели можно будет получить, только зная, как она работает, из каких компонентов и узлов состоит и как все это правильно подключается

Вначале следует разобраться в существующих разновидностях оборудования для гелиоэнергетики. Солнечные батареи и солнечные коллекторы – это два принципиально разных устройства. Оба они преобразуют энергию лучей солнца.

Однако в первом случае на выходе потребитель получает энергию электрическую, а во втором тепловую в виде нагретого теплоносителя.

Второй нюанс – это понятие самого термина «солнечная батарея». Обычно под словом «батарея» понимается некое аккумулирующее электроэнергию устройство. Либо на ум приходит банальный отопительный радиатор. Однако в случае с гелиобатареями ситуация кардинально иная. Они ничего в себе не накапливают.

Солнечной панелью генерируется постоянный электроток. Чтобы преобразовать его в переменный (используемый в быту), в схеме должен присутствовать инвертор

Солнечные батареи предназначены исключительно для генерации электрического тока. Он, в свою очередь, накапливается для снабжения дома электричеством ночью, когда солнце опускается за горизонт, уже в присутствующих дополнительно в схеме энергообеспечения объекта аккумуляторах.

Батарея здесь подразумевается в контексте некой совокупности однотипных компонентов, собранных в нечто единое целое. Фактически это просто панель из нескольких одинаковых фотоэлементов.

На какую мощность солнечных батарей можно рассчитывать

Задумываясь о строительстве собственной солнечной электростанции, каждый мечтает о том, чтобы полностью отказаться от проводного электричества. Для того чтобы проанализировать реальность этой затеи, сделаем небольшие расчёты.

Узнать суточное потребление электроэнергии несложно. Для этого достаточно заглянуть в присланный энергосбывающей организацией счёт и разделить количество указанных там киловатт на число дней в месяце. К примеру, если вам предлагают оплатить 330 кВт×час, то это значит, что суточное потребление составляет 330/30=11 кВт×час.

График зависимости мощности солнечной батареи в зависимости от освещённости

В расчётах следует обязательно учитывать тот факт, что солнечная панель будет вырабатывать электричество только в светлое время суток, причём до 70% генерации осуществляется в период с 9 до 16 часов. Кроме того, эффективность работы устройства напрямую зависит от угла падения солнечных лучей и состояния атмосферы.

Небольшая облачность или дымка снизят эффективность токоотдачи гелиоустановки в 2–3 раза, тогда как затянутое сплошными облаками небо спровоцирует падение производительности в 15–20 раз. В идеальных условиях для генерации 11 кВт×час энергии было бы достаточно солнечной батареи мощностью 11/7 = 1.6 кВт. Учитывая влияние природных факторов, этот параметр следует увеличить примерно на 40–50%.

Кроме того, есть ещё один фактор, заставляющий увеличить площадь используемых фотоэлементов. Во-первых, не следует забывать о том, что ночью батарея работать не будет, а значит, понадобятся мощные аккумуляторы. Во-вторых, для питания бытовых приборов нужен ток напряжением 220 В, поэтому понадобится мощный преобразователь напряжения (инвертор). Специалисты утверждают, что потери на накопление и трансформацию электроэнергии забирают до 20–30% от её общего количества. Поэтому реальная мощность солнечной батареи должна быть увеличена на 60–80% от расчётной величины. Принимая значение неэффективности в 70%, получаем номинальную мощность нашей гелиопанели, равную 1.6 + (1.6×0.7) =2.7 кВт.

Использование сборок из высокотоковых литиевых аккумуляторов является одним из наиболее изящных, но отнюдь не самым дешёвым способом хранения солнечной электроэнергии

Для хранения электроэнергии понадобятся низковольтные аккумуляторы, рассчитанные на напряжение 12, 24 или 48 В. Их ёмкость должна быть рассчитана на суточное потребление энергии плюс потери на трансформацию и преобразование. В нашем случае понадобится массив батарей, рассчитанных на хранение 11 + (11×0.3) = 14.3 кВт×час энергии. Если использовать обычные 12-вольтовые автомобильные аккумуляторы, то понадобится сборка на 14300 Вт×ч / 12 В = 1200 А×ч, то есть шесть аккумуляторов, рассчитанных на 200 ампер-часов каждый.

Как видите, даже для того, чтобы обеспечить электричеством бытовые потребности средней семьи, понадобится серьёзная гелиоэлектрическая установка. Что касается использования самодельных солнечных батарей для отопления, то на данном этапе такая затея не выйдет даже на границы самоокупаемости, не говоря уж о том, чтобы можно было что-то сэкономить.

Подборка компонентов

Основа панели – это сборка фотоэлементов. Так как для получения достаточной мощности нам потребуется достаточно большое их количество, стоит рассмотреть наиболее дешевые источники, в роли которых традиционно выступают Ebay и Aliexpress. Нужный товар ищется по запросу “solar cell”.

В среднем готовая тонкопленочная сборка под напряжение 12 В и ток 100 мА стоит в Китае около 200-300 рублей, ее размеры составят около 85×115 мм. Можно встретить также как меньшие сборки (на 5, 6 вольт), так и отдельные фотоэлементы (их рабочее напряжение – 0,5 В). В любом случае их придется комбинировать, чтобы получить нужное напряжение и мощность. Для этого будет необходимо скомбинировать последовательное и параллельное подключение фотоэлементов.

  • Соединяя фотоэлементы последовательно, мы не изменяем максимальный ток, который может отдать сборка, но увеличиваем напряжение на ее выходах: к примеру, сборка из 6 поликристаллических фотоэлементов (напомним, рабочее напряжение каждого – 0,5 В) будет выдавать 3 В.
  • Соединяя фотоэлементы параллельно, мы увеличиваем токоотдачу сборки, сохраняя ее рабочее напряжение. При этом важно, чтобы каждая секция имела одинаковое количество элементов.

На приведенном выше рисунке отображен принцип соединения фотоэлементов. Каждый из них имеет напряжение в 0,5В; сборка из двух фотоэлементов SB2 и SB3 выдает нам 1В, сборка из трех – 1,5В, параллельное подключение второй секции не изменяет напряжение.

Также по схеме видно, что каждая из параллельно соединенных секций подключена к нагрузке через диод. Это необходимо для того, чтобы избежать потери тока через менее освещенные секции (например, половину батареи закрыла тень), а также не дать аккумуляторам разряжаться ночью. Для обеспечения максимального КПД нам понадобятся диоды с минимальным прямым падением напряжения (так называемые диоды Шоттки). Их нужно подбирать с учетом полуторакратного запаса по обратному напряжению и току.

ПРИМЕР: Мы используем секции с напряжением 12 В и током 100 мА. Значит, каждый диод должен иметь обратное напряжение не менее 18 В и ток не менее 150 мА. По каталогам можно подобрать подходящие диоды: в нашем случае самый дешевый и удобный вариант – это 1N5817 стоимостью около 500 р. за упаковку из 100 штук на том же Aliexpress.

При выборе фотоэлементов предпочтите уже имеющие готовые площадки для пайки, сборка панели в этом случае будет гораздо проще. Также можно увидеть в продаже солнечные батареи без площадок для пайки: их нужно собирать с использованием токопроводящих шин из медной фольги, это менее удобный способ.

Итак, определившись с типом используемых элементов, можно приступить к расчету конструкции панели. Например, мы выбрали сборку из одиночных (0,5В) фотоэлементов с номинальным током 100 мА, рассчитывая на зарядку аккумулятора 12В током до 6 А. Следовательно, нам понадобится 6/0,1=60 секций по 12/0,5=24 фотоэлемента, итого 1440 фотоэлементов. Также потребуется 60 барьерных диодов.

Сами фотоэлементы необходимо будет разместить под прозрачным листом, который будет защищать их от механических повреждений. Лучше использовать толстое (3-4 мм) минеральное стекло, а не органическое, так как, несмотря на большую массу и стоимость, оно не мутнеет и не царапается.

Размеры стеклянной панели рассчитываются из размеров и расположения секций. В нашем примере, применяя элементы размером 53х18 мм, мы получим размеры секции в 212х108 мм, если расположим их в порядке 4×6:

60 таких секций разумнее всего расположить в порядке 5х12, таким образом общие размеры панели составят 1060х1296 мм. При этом нужно учесть припуск на бортики панели в зависимости от их конструкции.

На видео показан процесс постройки с комментариями

Виды элементов для модулей

Существует три основных типа гелиопанелей: поликристаллические, монокристаллические и тонкоплёночные. Чаще всего все три типа производятся из кремния с различными добавками. Используются также теллурид кадмия и селенид меди-кадмия, особенно для производства плёночных панелей. Эти добавки способствуют увеличению эффективности ячеек на 5—10 %.

Кристаллические

Самые популярные — монокристаллические. Они изготавливаются из монокристаллов, имеют равномерную структуру. Такие пластины имеют форму многоугольника или прямоугольника со срезанными углами.

Монокристаллическая ячейка имеет форму прямоугольника со скошеными углами

Батарея, собранная из монокристаллических элементов, имеет большую по сравнению с другими видами производительность, её КПД 13 %. Она легка и компактна, не боится небольшого изгиба, может быть установлена на неровную поверхность, срок службы 30 лет.

К недостаткам можно отнести значительное снижение мощности при облачности, вплоть до полного прекращения выработки энергии. Это же происходит и при затемнении, ночью батарея работать не будет.

Поликристаллическая ячейка имеет форму прямоугольника, что позволяет собрать панель без пропусков

Поликристаллические производятся методом литья, имеют прямоугольную или квадратную форму и неоднородную структуру. Эффективность их ниже монокристаллических, КПД всего 7—9 %, но падение выработки при облачности, запылении или в сумерках несущественно.

Поэтому их применяют при устройстве уличного освещения, их же чаще используют самоделкины. Стоимость таких пластин ниже монокристаллов, срок эксплуатации 20 лет.

Плёночные

Токкоплёночные или гибкие элементы изготавливаются из аморфной формы кремния. Гибкость панелей делает их мобильными, свернув рулоном их можно взять с собой в путешествия и иметь независимый источник энергии в любом месте. Это же свойство позволяет монтировать их на криволинейных поверхностях.

Плёночная батарея изготавливается из аморфного кремния

По эффективности плёночные панели уступают кристаллическим в два раза, для производства одинакового количества необходима двойная площадь батареи. Да и долговечностью плёнка не отличается — в первые 2 года их эффективность падает на 20—40 %.

Но при облачности или затемнении выработка энергии сокращается всего на 10—15 %. Несомненным достоинством можно считать их относительную дешевизну.

Солнечная батарея что это такое

Строго говоря, получить электроэнергию от солнечного излучения можно несколькими способами, но большинство из них используют промежуточное её преобразование в механическую, вращающую вал генератора и только затем в электрическую.

Такие электростанции существуют, они используют в работе двигатели внешнего сгорания Стирлинга, имеют неплохой КПД, но у них есть и существенный недостаток: чтобы собрать как можно больше энергии солнечного излучения, требуется изготовление огромных параболических зеркал с системами слежения за положением солнца.

Надо сказать, что существуют решения, позволяющие улучшить ситуацию, но все они достаточно дорогостоящие.

Есть методы, дающие возможность прямого преобразования энергии света в электрический ток. И хотя явление фотоэффекта в полупроводнике селене было открыто уже в 1876 году, но только в 1953 году, с изобретением кремниевого фотоэлемента, появилась реальная возможность создания солнечных батарей для получения электроэнергии.

В это время уже появляется теория, позволившая объяснить свойства полупроводников, и создать практическую технологию их промышленного производства. К сегодняшнему дню это вылилось в настоящую полупроводниковую революцию.

Работа солнечной батареи основана на явлении фотоэффекта полупроводникового p-n перехода, по сути представляющего собой обычный кремниевый диод. На его выводах при освещении возникает фото‑эдс величиной 0,5

Конструктивно каждый элемент солнечной батареи выполнен в виде кремниевой пластины площадью в несколько см2, на которой сформировано множество соединённых в единую цепь таких фотодиодов. Каждая такая пластина является отдельным модулем, дающим при солнечном освещении определённое напряжение и ток.

Соединяя такие модули в батарею и комбинируя параллельно‑последовательное их подключение, можно получить широкий диапазон значений выходной мощности.

Батареи-электростанции солнечные для частного дома в Москве

В том случае, если Вы хотите сберечь деньги на электроэнергии или проживаете на труднодоступной для размещения линии электропередачи территории, мы предлагаем присмотреть и купить комплекты высококачественных солнечных батарей по доступной стоимости для дома на сайте интернет-магазина «Солнечные батареи» в Москве. Опытные и доброжелательные менеджеры ответят на все вопросы. Вы примете верное решение, точно зная, какой вид требуется (поликристаллический, тонкопленочный или монокристаллический модуль). Привезем товар без доплаты, в короткие сроки.

Наука развивается, создаются все более и более действенные вариации этих систем, оптимизируется цена и повышается способность преобразовывать свет. Если в прошлом заказать их имели возможность лишь довольно богатые люди или крупные корпорации, то в настоящий момент стоимость для дома комплекта солнечных 5 кВт батарей-электростанций общедоступна.

Больше всего выгодна данная вариация для жителей сельских частных домов. Не возникнет никаких затруднений в том случае, если Вы решите посидеть за компьютером или посмотреть телевизор после изнурительного труда на садово-огородном участке, нужно только разместить, заказав у нас по приятной стоимости, комплект солнечных батарей для дома или дачи.

К преимуществам таких комплексов-электростанций относят:

  • Надежность и долговечность. При бережном использовании, нормальный срок службы – до 30 от 25 лет.
  • Высокоэкономичность при применении. Почти не требуют обслуживания. Чистку светочувствительных поверхностей организуют лишь один раз в год.
  • Безвредность для природы. Не применяется жидкое топливо.
  • Тихо функционирует.
  • Простота установки и транспортировки. Крепятся на крыше с самой освещенной стороны.

Люди ищут иные источники электрической энергии и совершенствуют методы, разрешающие ее из новых источников извлекать. Купить солнечные батареи-электростанции 5 кВт для частного дома или дачи по популярной цене – разумное и предусмотрительное решение.

Аппараты достаточно действенно решают свою задачу – обеспечивают владельцев бесплатным электричеством. Один комплект может дать такое количество электроэнергии, что она с лихвой покроет все базовые нужды. Теплым летом можно обойтись без подключения к внешним сетям. Стоимость комплекта для дачи или частного дома батарей-электростанций солнечных приятна и, если Вы нередко пользуетесь электроприборами, быстро окупится.

Одна из причин, почему нужно сотрудничать именно с нами: наша цена (стоимость) комплекта батарей солнечных для частного дома – одна из самых экономичных. Если Вы ищете новые возможности, более дешевых и безопасных источников электропитания для своей бытовой техники, то мы рекомендуем купить комплект батарей-электростанций солнечных по экономичной цене для частного дома. Тепло, безопасность, экономия средств – наш девиз: жизнь – беззаботнее, быт – комфортнее!

Солнечный ветер Solar Wind

Совет: если вы покупаете оборудование Solar Wind для круглогодичного обеспечения жилого дома энергией, стоит брать не менее 10 кВт/ч.

Чтобы получить представление о возможностях фотоэлектрических систем «Солнечный ветер» (Украина) мощностью от 1 000 до 15 000 Вт, предлагаем сравнительную таблицу из расчета на 1 день потребления.

Мощность модуля, кВт/ч 1 3 5 10 15
Пример снабжения питанием различных систем (суммарно)
Лампочка (энергосберегающая, при работе 4 часа в день) 4 шт. по 11 Вт 10 шт. по 15 Вт 10 шт. по 20 Вт 20 шт. по 20 Вт 40 шт. по 20 Вт
Кондиционер Не хватит Не хватит Не хватит 1 час в день 3 часа в день
Ноутбук питанием 40 Вт/ч 4 часа 4 часа 4 часа 4 часа 4 часа
ТВ 50 Вт/ч, 3 часа в день 50 Вт/ч, 4 часа в день 150 Вт/ч, 4 часа в день 150 Вт/ч, 3 часа в день 150 Вт/ч, 4 часа в день
Антенна спутникового ТВ, 20 Вт/ч 3 часа в день 4 часа в день 4 часа в день 3 часа в день 3 часа в день
Холодильник Не хватит 100 Вт/ч, 24 часа в день 10 Вт/ч, 24 часа в день 150 Вт/ч, 24 часа в день 150 Вт/ч, 24 часа в день
Стиральная машина Не хватит 900 Вт/ч, 40 мин в день 900 Вт/ч, 1 час в день 1 500 Вт/ч, 1 час в день 1 500 Вт/ч, 1 час в день
Пылесос, 900 Вт/ч Не хватит Не хватит 2 раза в неделю по 1 часу 2 раза в неделю по 1 часу 2 раза в неделю по 1 часу

Как соединять пластины

Чтобы правильно соединить пластины, надо знать некоторые принципы:

  1. Для увеличения напряжения в домашних условиях, при спаивании пластин нужно знать, что для увеличения напряжения соединять их надо последовательно, а для увеличения силы тока — параллельно.
  2. Промежуток между кремниевыми пластинами должен составлять 5 мм с каждой стороны. Это необходимо, так как при нагреве пластины могут расширяться.
  3. Каждый преобразователь имеют две дорожки: с одной стороны у них будет «плюс», с другой — «минус». Соединением все детали последовательно в единую цепь.
  4. Проводники с последних компонентов цепи надо вывести на общую шину.

Важно: чтобы избежать саморазряда устройства в ночное время или облачную погоду, можно сделать монтаж диода Шоттки 31DQ03 или другого аналога на контакт от «средней» точки. .

Когда все работы по спайке закончены, с помощью мультиметра можно проверить выходное напряжение. Оно должно составлять 18–19В для обеспечения небольшого дома электроэнергией.

Как самостоятельно сконструировать солнечную батарею

Чтобы собрать солнечную батарею надо:

  • Изготовить каркас – рамку из алюминиевых уголков или деревянных реек. Форму корпуса, и соответственно, форму солнечной батареи выбирать можно любую. Надо подготовить подложку из ДВП и защитное стекло в размер.
  • Спаять солнечные элементы. Самый ответственный этап: от качественной спайки зависит итоговый КПД батареи. 3. Уложить пластину в каркас и загерметизировать – завершающий этап работы.

Главная часть солнечной батареи составляют фотоэлементы, которые преобразовывают энергию дневного светила в электрическую.

Промышленность выпускает 3 вида пластин: монокристаллические, поликристаллические и тонкоплёночные (аморфные). Только 2 первых доступны по цене и закупаются как заготовки для будущих домашних экспериментов.

Различие между ними состоит в КПД – до 14% и 9% соответственно, долговечности – 30 и 20 лет службы, и чувствительности к интенсивности солнечного света.

Только батареи с поликристаллическими проводниками не снижают выработку электроэнергии в пасмурную погоду.

Имеет смысл закупать уценённые фотоэлементы второго сорта – для промышленных целей они не подходят, а существующие дефекты не ухудшают качество самоделок.

Приобретённые фотоэлементы требуется спаять между собой. Отдельный элемент даёт 0.5 В напряжения, обычно домашние умельцы ориентируются на номинальное напряжение готового изделия 18 В.

Правильно объединяя цепь, легко добиться нужных потребительских свойств: параллельное соединение увеличивает силу тока, последовательное – напряжение.

На рабочем столе должен быть паяльник, флюс и припой. Олово проволочное, флюс бескислотный, оставляющий минимум жирных следов.

Кремниевые пластины укладываются на защитное стекло, оставляя зазор 5 мм: при нагревании фотоэлементы расширяются

При спайке важно соблюдать полярность – дорожки с отрицательным знаком и положительным различить не сложно.

Лучше приобретать солнечные элементы с уже припаянными плоскими проводниками к солнечным элементам, а самостоятельно только объединять их в цепь. Крайние элементы цепи выводятся на общую шину.

Дополнительно следует припаять диода Шоттки 31DQ03 или аналогичный, чтобы не допустить саморазряда батареи в неактивном состоянии.

Сердцевина солнечной батареи готова, осталось уложить её в подготовленный корпус. После этого по центру каждого отдельного фотоэлемента наносится одна капля термостойкого герметика (если капель несколько, то при расширении от нагревания пластина может лопнуть) и аккуратно накрывается подложкой, затем крышкой.

При помощи силикона следует загерметизировать стыки, и изделие готово.Что может быть альтернативой промышленным фотоэлементам

Фото солнечных батарей из подручных радиодеталей удивляют своей оригинальностью, хотя технические характеристики имеют не очень впечатляющие.

Для домашнего производства электричества можно использовать разнообразный материал:

  • Транзисторы типа КТ или П, внутри которых расположен полупроводниковый кремниевый элемент. С них срезается металлическая крышка, и открывшееся пластина способна выполнить функции фотоэлемента, её напряжение 0,35 В.
  • Диоды Д223Б. Их преимущества перед другими – напряжение 0,35 В при компактных размерах, удобный корпус, лёгкое очищение от ненужной краски при помощи ацетона для последующей работы.

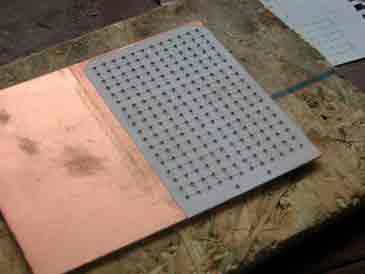

  • Медная фольга.

Чтобы она приобрела свойства преобразовывать солнечную энергию в электрическую, необходимо осуществить специальную обработку:

  • Обезжирить.
  • Обработать наждачной бумагой с целью удаления защитной оксидной плёнки и возможной коррозии. • Прокалить на газовой горелке до образования оксида меди – пластина меняет цвет на чёрный и нагревается после этого полчаса.
  • Заготовка после медленного охлаждения аккуратно промывается под проточной водой с целью удаления черной пленки.

Искомый полупроводник – пластина с тонким слоем медной окиси. В отличие от первых двух вариантов, для дальнейшей работы паяльные работы здесь не нужны.

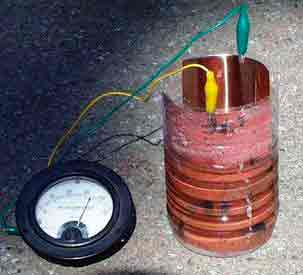

Требуется поместить соленый раствор 2 кусочка фольги одинакового размера, но разных по свойствам – обработанный и первоначальный вариант.

Соприкасаться они не должны, зажать «крокодильчиками» с проводами. Положительный полюс – к чистой меди, отрицательный – к оксиду. Солёный раствор в прозрачной ёмкости на 2-3 см не доходит до верхней части пластин.

Купить солнечные батареи в виду достаточно высокой цены безболезненно для семейного бюджета может не каждый. Проявите себя в техническом творчестве, порадуйте домочадцев и удивите гостей результатами своего труда.

Преимущества и недостатки этого вида энергии

Из преимуществ можно выделить следующие:

  • Наше Солнце – экологически чистый источник энергии, который не способствует загрязнению окружающей среды. Солнечные батареи не выбрасывают в окружающую среду различные вредные отходы.
  • Солнечная энергия неисчерпаема (естественно, пока Солнце живо, но это ещё на миллиарды лет вперёд). Из этого следует, что солнечной энергии вам точно хватило бы на всю жизнь.
  • После того, как вы осуществите грамотный монтаж солнечных батарей в дальнейшем вам не потребуется их часто обслуживать. Всё что надо – один два раза в год проводить профилактический осмотр.
  • Внушительный срок службы солнечных батарей. Этот срок начинается от 25-ти лет. Также стоит подметить, что даже в прошествии данного времени они не потеряют в эксплуатационных характеристиках.
  • Установка солнечных батарей может субсидироваться государством. К примеру это активно происходит в Австралии, Франции, Израиле. Во Франции и вовсе возвращается 60% стоимости солнечных панелей.

Из недостатков можно выделить следующие:

  • Пока что солнечные батареи не выдерживают конкуренции, к примеру, если требуется вырабатывать большое количество электроэнергии. Это удачней получается у нефтевой и ядерной промышленности.
  • Производство электроэнергии напрямую зависит от погодных условий. Естественно, когда за окном солнечно – ваши солнечные батареи будут работать на 100% мощности. Когда же будет пасмурный день – этот показатель будет падать в разы.
  • Для производства большого объёма энергии солнечным батареям требуется большая площадь.

Как можно видеть, у данного источника энергии плюсов всё равно больше чем минусов, а минусы не такие страшные как казалось бы.

Установка и подключение солнечной батареи к потребителям

В силу ряда причин самодельная солнечная панель является достаточно хрупким устройством, поэтому требует обустройства надёжного поддерживающего каркаса. Идеальным вариантом будет конструкция, которая позволит ориентировать источник бесплатной электроэнергии в обеих плоскостях, однако сложность такой системы чаще всего является весомым доводом в пользу простой наклонной системы. Она представляет собой подвижную раму, которую можно выставить под любым углом к светилу. Один из вариантов каркаса, сбитого из деревянного бруса, представлен ниже. Вы же можете использовать для его изготовления металлические уголки, трубы, шины и т. д. – всё, что есть под руками.

Чертёж каркаса солнечной батареи

Чтобы подключить солнечную батарею к аккумуляторам, понадобится контроллер заряда. Этот прибор будет следить за степенью заряда и разряда батарей, контролировать токоотдачу и выполнять переключение на сетевое питание при значительной просадке напряжения. Прибор необходимой мощности и требуемого функционала можно купить в тех же торговых точках, где продаются фотоэлементы. Что касается питания бытовых потребителей, то для этого потребуется трансформировать низковольтное напряжение в 220 В. С этим успешно справляется другое устройство — инвертор. Надо сказать, что отечественная промышленность выпускает надёжные приборы с хорошими ТТХ, поэтому преобразователь можно купить на месте — бонусом в этом случае будет «настоящая» гарантия.

Одной солнечной батареи для полноценного электроснабжения дома будет недостаточно — понадобятся еще и аккумуляторы, контроллер заряда и инвертор

В продаже можно найти инверторы одной и той же мощности, отличающиеся по цене в разы. Подобный разброс объясняется «чистотой» выходного напряжения, что является необходимым условием питания отдельных электрических устройств. Преобразователи с так называемой чистой синусоидой имеют усложнённую конструкцию, и как следствие, более высокую стоимость.

Эффективность батарей гелиосистемы

Один фотоэлемент даже в полдень при ясной погоде выдает совсем немного электроэнергии, достаточной разве что для работы светодиодного фонарика.

Чтобы повысить выходную мощность, несколько ФЭП объединяют по параллельной схеме для увеличения постоянного напряжения и по последовательной для повышения силы тока.

Эффективность солнечных панелей зависит от:

  • температуры воздуха и самой батареи;
  • правильности подбора сопротивления нагрузки;
  • угла падения солнечных лучей;
  • наличия/отсутствия антибликового покрытия;
  • мощности светового потока.

Чем ниже температура на улице, тем эффективней работают фотоэлементы и гелиобатарея в целом. Здесь все просто. А вот с расчетом нагрузки ситуация сложнее. Ее следует подбирать исходя из выдаваемого панелью тока. Но его величина меняется в зависимости от погодных факторов.

Гелиопанели выпускаются с расчетом на выходное напряжение, кратное 12 В – если на аккумулятор надо подать 24 В, то две панели к нему придется подсоединить параллельно

Постоянно отслеживать параметры солнечной батареи и вручную корректировать ее работу проблематично. Для этого лучше воспользоваться контроллером управления, который в автоматическом режиме сам подстраивает настройки гелиопанели, чтобы добиться от нее максимальной производительности и оптимальных режимов работы.

Идеальный угол падения лучей солнца на гелиобатарею – прямой. Однако при отклонении в пределах 30-ти градусов от перпендикуляра эффективность панели падает всего в районе 5%. Но при дальнейшем увеличении этого угла все большая доля солнечного излучения будет отражаться, уменьшая тем самым КПД ФЭП.

Если от батареи требуется, чтобы она максимум энергии выдавала летом, то ее следует сориентировать перпендикулярно к среднему положению Солнца, которое оно занимает в дни равноденствия по весне и осени.

Для московского региона – это приблизительно 40–45 градусов к горизонту. Если максимум нужен зимой, то панель надо ставить в более вертикальном положении.

И еще один момент – пыль и грязь сильно снижают производительность фотоэлементов. Фотоны сквозь такую “грязную” преграду просто не доходят до них, а значит и преобразовывать в электроэнергию нечего. Панели необходимо регулярно мыть либо ставить так, чтобы пыль смывалась дождем самостоятельно.

Некоторые солнечные батареи имеют встроенные линзы для концентрирования излучения на ФЭП. При ясной погоде это приводит к повышению КПД. Однако при сильной облачности эти линзы приносят только вред.

Если обычная панель в такой ситуации будет продолжать генерировать ток пусть и в меньших объемах, то линзовая модель работать прекратит практически полностью.

Солнце батарею из фотоэлементов в идеале должно освещать равномерно. Если один из ее участков оказывается затемненным, то неосвещенные ФЭП превращаются в паразитную нагрузку. Они не только в подобной ситуации не генерируют энергию, но еще и забирают ее у работающих элементов.

Панели устанавливать надо так, чтобы на пути солнечных лучей не оказалось деревьев, зданий и иных преград.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

  • 2 «крокодильчика»;
  • медная фольга;
  • мультиметр;
  • соль;
  • пустая пластиковая бутылка без горлышка;
  • электрическая печь;
  • дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом.

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Солнечная батарея своими руками как сделать, собрать и изготовить

Отходя от самодельных вариантов мы уделим внимание уже более серьёзным вещам. Сейчас мы поговорим о том, как правильно собрать и изготовить настоящую солнечную батарею своими руками

Да – такое тоже возможно. И хочется вас уверить – она будет не хуже покупных аналогов.

Для начала стоит сказать, что, вероятно, вы не сможете найти на свободном рынке сами настоящие кремниевые панели, которые используются в полноценных солнечных батареях. Да и стоит они будут дорого. Мы же будем собирать нашу солнечную батарею из монокристаллических панелей – варианте более дешёвом, но отлично показывающим себя в плане выработки электрической энергии. Тем более что монокристаллические панели легко найти и стоят они достаточно недорого. Они бывают разных размеров. Самый популярный и ходовой вариант – 3х6 дюймов, который вырабатывает 0,5В в эквиваленте. Таких нам будет достаточно. В зависимости от ваших финансов вы можете купить их хоть 100-200 штук, но сегодня мы соберём вариант, которого хватит на то, чтобы запитать небольшие аккумуляторы, лампочки и прочие небольшие электронные элементы.

Выбор фотоэлементов

Как мы утверждали выше – мы выбрали монокристаллическую основу. Найти её можно где угодно. Самое популярное место, где её продают в гигантских количествах – это торговые площадки Amazon или Ebay.

Главное помните, что там очень легко нарваться на недобросовестных продавцов, так что покупайте только у тех людей, у кого достаточно высокий рейтинг. Если у продавца хороший рейтинг, то вы будете уверены, что ваши панели дойдут до вас хорошо запакованные, не битые и в том количестве, в котором вы заказывали.

Выбор места (система ориентации), проектирование и материалы

После того, как вы дождётесь вашу посылку с основными фотоэлементами, вы должны хорошо выбрать место для установки вашей солнечной батареи. Ведь вам нужно будет, чтобы она работала на 100% мощности, не так ли? Профессионалы в этом деле советуют проводить установку в то место, где солнечная батарея будет направлена чуть ниже небесного зенита и смотреть в сторону Запада-Востока. Это позволит практически весь день “ловить” солнечный свет.

Изготовление каркаса солнечной батареи

  • Для начала вам требуется изготовить основание солнечной батареи. Оно может быть деревянное, пластиковое или алюминиевое. Лучше всего себя показывает дерево и пластик. Оно должно быть достаточного размера, чтобы в ряд поместить все ваши фотоэлементы, но при этом они не должны будут болтаться внутри всей конструкции.
  • После того, как вы собрали основание солнечной батареи вам потребуется просверлить множество отверстий на его поверхности для будущего выведения проводников в единую систему.
  • Кстати не забудьте, что всё основание требуется сверху закрыть оргстеклом для защиты ваших элементов от погодных условий.

Пайка элементов и подключение

После того, как ваше основание будет готово вы можете размещать ваши элементы на его поверхности. Фотоэлементы размещаете вдоль всей конструкции проводниками вниз (просовываете их в наши просверленные отверстия).

Затем их требуется спаять между собой. В интернете есть множество схем, по которым происходит пайка фотоэлементов. Главное – соединить их в своеобразную единую систему для того, чтобы они все вместе могли собирать полученную энергию и направлять её в конденсатор.

Последним шагом будет припайка “выводного” провода, который будет подключён к конденсатору и выводить в него получаемую энергию.

Монтаж

Это финальный шаг. После того как вы убедитесь в том, что все элементы собраны верно, сидят плотно и не болтаются, хорошо закрыты оргстеклом – можно приступать к монтажу. В плане монтажа солнечную батарею лучше крепить на прочное основание. Отлично подойдёт металлический каркас, укреплённый строительными шурупами. На нём солнечные панели будут сидеть прочно, не шататься и не поддаваться никаким погодным условиям.

На этом всё! Что мы имеем в итоге? Если вы сделали солнечную батарею, состоящую из 30-50 фотоэлементов, то этого будет вполне достаточно для того, чтобы быстро зарядить ваш мобильный телефон или зажечь небольшую бытовую лампочку, т.е. у вас на выходе получилось полноценное самодельное зарядное устройство для зарядки аккумулятора телефона, уличного дачного светильника, либо небольшого садового фонарика. Если же вы сделали солнечную панель, к примеру, в 100-200 фотоэлементов, то тут уже может идти речь о “запитке” некоторых бытовых приборов, например, кипятильника для нагрева воды. В любом случае – такая панель будет дешевле покупных аналогов и сохранит вам деньги.

Принцип работы

Если вы раньше особо не вникали в вопрос, как сделать солнечную батарею, то в первую очередь следует понять принцип ее работы. Если понять принцип, как она работает, то и вопрос, как ее сделать своими руками, не поставит вас в тупик. На самом деле ее конструкция вполне проста.

Как мы писали выше, солнечная батарея (СБ) — это некоторое количество фотоэлектрических преобразователей энергии, сделанных из кремния для генерации постоянного тока. Все элементы соединены и установлены в контейнере.

Преобразователи бывают трёх видов:

  • монокристаллические;
  • поликристаллические;
  • аморфные или тонкопленочные.

Фотоэлектрический эффект представляет собой следующее: свет от Солнца падает на фотоэлементы, после чего выбивает свободные электроны с последних орбит каждого атома кремниевой пластины. Свободные электроны начинают перемещаться между электродами, тем самым вырабатывая постоянный ток. Постоянный ток, в свою очередь, преобразовывается в переменный, которым и будет оснащаться здание.

схема преобразования солнечной энергии в элементах

Коротко об устройстве и работе

Энергию солнца можно преобразовать в тепловую, когда энергоносителем является жидкость-теплоноситель или в электрическую, собираемую в аккумуляторах. Батарея представляет собой генератор, работающий на принципе фотоэлектрического эффекта.

Преобразование энергии солнца в электроэнергию происходит после попадания солнечных лучей на пластины-фотоэлементы, которые являются основной частью батареи.

При этом световые кванты «отпускают» свои электроны с крайних орбит. Эти свободные электроны дают электрический ток, который проходит через контроллер и скапливается в аккумуляторе, а оттуда поступает энергопотребителям.

Сборка представленной в примере батареи проводилась из 36 пластинок размером 80х150 мм. Производительность каждой пластинки по 2,1 Вт, общая мощность прибора 76 Вт
С лицевой стороны сооружаемой солнечной батареи располагаются плюсовые токоведущие жилы, формируемые путем пайки
С тыльной стороны посредством пайки формируются минусовые токоведущие линии на шести контактах
Пластины соединяются согласно последовательной схеме. На выходе плюсовой линии устанавливается диод шоттки, исключающий разрядку аккумулятора в пасмурные погодные периоды

Сборка солнечной батареи из кремниевых пластинок

Формирование плюсовой токоведущей дорожки

Создание минусовых токоведущих линий с задней стороны

Подключение проводника и блокирующего диода

В роли пластин-фотоэлементов выступают элементы из кремния. Кремниевая пластина с одной стороны покрыта тончайшим слоем фосфора или бора — пассивного химического элемента.

В этом месте под действием солнечных лучей высвобождается большое количество электронов, которые удерживаются фосфорной плёнкой и не разлетаются.

На поверхности пластины имеются металлические «дорожки», на которых выстраиваются свободные электроны, образуя упорядоченное движение, т.е. электрический ток.

Чем больше таких кремниевых пластин-фотоэлементов, тем больше электрического тока можно получить.

Верхний слой пластин-фотоэлементов покрыт слоем, который не допускает отражение солнечного света от пластин, повышая их КПД (+)

Основные элементы где достать

По сути, солнечная батарея представляет собой контейнер, в котором располагают массив элементов, преобразующих энергию Солнца в электричество. Мы не зря употребили слово «массив». Дело в том, что чтобы обеспечить даже самый маленький домик энергией, элементов должно быть достаточно много.

А так как эти элементы имеют весьма хрупкую структуру, контейнер должен обеспечить их механическую защиту. Кроме того, в контейнере все элементы объединяются в один. Принцип работы батареи не сложен. Поэтому сделать ее можно и самостоятельно.

Для этого все-таки надо изучить теоретическую часть, так как солнечные батареи мало кто делает самостоятельно. Отсюда, кстати, и мнение, что сделать их сложно. Но на самом деле это не так. Основные выводы, полученные после изучения материала о создании данного источника электроэнергии, следующие:

  1. Самое главное – приобрести солнечные элементы, и желательно по доступной цене.
  2. Можно использовать бывшие в употреблении запчасти, ввиду высокой стоимости новых.
  3. Купить пластины, которые обладают небольшими повреждениями, можно на аукционах или по рекламе.

Таким образом, на солнечных элементах вполне можно сэкономить. А уж сделать своими руками контейнер не составит трудности.

На что обратить внимание при покупке солнечных батарей для дома

Данная информация будет полезна, если вы решили перейти на солнечный источник энергии

Приобретая все комплектующие для такой системы, нужно знать, где можно сэкономить, а на что обратить особое внимание: .
Покупайте составляющие (панели, аккумулятор, инвертор) в конце зимы-начале весны

Как правило, магазины в это время предоставляют большие скидки.

Не покупайте сразу много солнечных батарей. Помните, что эта система модульная, и добрать необходимое количество для обеспечения нужд бытовой техники очень просто.
Желательно заменить все лампы накаливания в доме на светодиодные или LED. Они потребляют меньше энергии, а срок службы у них дольше.
Для дома приобретайте солнечные батареи с выходным напряжением в 12 В. Именно такие значения подойдут для бытовой техники, очень мало приборов используют 24 В и 48 В. Все показатели напряжения вы можете найти в паспорте устройств.

  1. Покупайте составляющие (панели, аккумулятор, инвертор) в конце зимы-начале весны . Как правило, магазины в это время предоставляют большие скидки.
  2. Не покупайте сразу много солнечных батарей. Помните, что эта система модульная, и добрать необходимое количество для обеспечения нужд бытовой техники очень просто.
  3. Желательно заменить все лампы накаливания в доме на светодиодные или LED . Они потребляют меньше энергии, а срок службы у них дольше.
  4. Для дома приобретайте с олнечные батареи с выходным напряжением в 12 В . Именно такие значения подойдут для бытовой техники, очень мало приборов используют 24 В и 48 В. Все показатели напряжения вы можете найти в паспорте устройств.

При выборе солнечных батарей обратите внимание, что каждая должна быть помещена в защитный корпус из алюминия. Этот металл легкий, прочный, стойкий к коррозии. Сверху защитное стекло должно быть матовым, не давать глянца и бликов.

Обеспечивать свой дом уютом, теплом и не платить за электричество вполне возможно. Для этого нужно установить такую систему энергоснабжения. Но стоит учитывать, что она тоже требует значительных вложений и обладает рядом нюансов. Изучив все положительные и отрицательные стороны, мы надеемся, что вы сделаете правильный выбор.

Из чего можно сделать гелиопанель в домашних условиях

Несмотря на все преимущества батарей промышленного производства, главным их недостатком является высокая цена. Этой неприятности можно избежать, изготовив простейшую панель своими руками из подручных материалов.

Из диодов

Диод — это кристалл в пластиковом корпусе, выступающем в роли линзы. Она концентрирует солнечные лучи на проводнике, в результате возникает электрический ток. Соединив между собой большое количество диодов, получаем солнечную батарею. В качестве платы можно использовать картон.

Проблема в том, что мощность полученной энергии мала, для выработки достаточного количества понадобится огромное количество диодов. По финансовым и трудозатратам такая батарея намного превосходит заводскую, а по мощности сильно ей уступает.

Кроме того, выработка резко падает при уменьшении освещённости. Да и сами диоды ведут себя некорректно — нередко возникает самопроизвольное свечение. То есть сами же диоды потребляют произведённую энергию. Вывод напрашивается сам: неэффективно.

Из транзисторов

Как и в диодах, главный элемент транзистора — кристаллик. Но он заключён в металлический корпус, не пропускающий солнечный свет. Для изготовления батареи крышка корпуса спиливается ножовкой по металлу.

Батарею небольшой мощности можно собрать из транзисторов

Затем элементы крепят к пластине из текстолита или другого материала, подходящего на роль платы, и соединяют между собой. Таким способом можно собрать батарею, энергии которой достаточно для работы фонарика или радиоприёмника, но большой мощности ожидать от такого устройства не стоит.

Но в качестве походного источника энергии небольшой мощности вполне подойдёт. Особенно если вас увлекает сам процесс создания и не очень важна практическая польза от результата.

Умельцы предлагают использовать в качестве фотоэлементов CD-диски и даже медные пластины. Портативную зарядку для телефона несложно изготовить из фотоэлементов от садовых фонариков.

Лучшим решением будет покупка готовых пластин. Некоторые интернет-площадки продают модули с небольшим производственным браком по приемлемой цене, они вполне пригодны для использования.

Способы использования солнечной энергии

Методы применения энергии небесного светила не относятся к инновационным технологиям, солнечное тепло используют давно и весьма успешно. Однако это касается, в основном, Австралии, некоторых стран Европы, Америки и южных регионов, где альтернативную энергию можно получать в течение всего года.

Некоторые северные области испытывают дефицит естественного излучения, поэтому его применяют в качестве дополнительного или запасного варианта.

Солнечные батареи — один из способов получение практически бесплатной энергии, безвозмездно излучаемой небесным светилом
Устройство автономной солнечной электростанции целесообразно в регионах с большим количеством солнечных дней, что не связано со среднегодовой температурой
Автономную гелиосистему располагают преимущественно на крышах малоэтажных домов и на свободных от деревьев участках
В период морозов гелиосистемы поставляют энергию для нагрева воздушного, парового или водяного отопления, летом обеспечивают нагретой водой
Солнечные электростанции относятся к «зеленым», экологически безопасным, способным непрерывно возобновляться видам генерации энергии
Пока эффективность солнечных электростанций слишком зависима от количества солнечных дней. Она рентабельна только в южных широтах. В средней полосе и на севере может служить лишь резервным источником
Солнечные панели на юге стран СНГ смогут обеспечить загородный дом электроэнергией, горячей водой и теплоносителем для контуров отопления
Гелиосистемы, даже используемые в качестве резервного энергетического источника, приносят достаточно высокий экономический эффект, снижая нагрузку на основные варианты получения энергии

Пассивное использование солнечной энергии

Вариант установки солнечных панелей

Оптимальное расположение частной гелиосистемы

Расположение солнечной панели вдоль карнизного свеса

Гелиосистема на пологом скате крыши

Солнечная электростанция в качестве резервного источника

Эксплуатация батарей в южных областях стран СНГ

Реальная польза гелиосистемы в частном секторе

Посредниками между солнечными лучами и образующим энергию механизмом являются солнечные батареи или коллекторы, которые отличаются и назначением, и конструкцией.

Батареи аккумулируют энергию солнца и позволяют использовать ее для питания бытовых электрических приборов. Они представляют собой панели с фотоэлементами с одной стороны и фиксирующим механизмом с другой. Можно поэкспериментировать и собрать батарею самостоятельно, но проще купить готовые элементы – выбор достаточно широк.

Гелиосистемы (солнечные коллекторы) являются частью отопительной системы дома. Большие теплоизолированные короба с теплоносителем, как и батареи, крепят на приподнятых щитах, обращенных к солнцу, или скатах крыши.

Считать, что абсолютно все северные регионы получают намного меньше естественного тепла, чем южные, ошибочно. Предположим, на Чукотке или в центральной Канаде солнечных дней намного больше, чем в расположенной южнее Великобритании

Для повышения эффективности панели помещают на динамические механизмы, напоминающие систему слежения – они поворачиваются вслед за движением солнца. Процесс преобразования энергии происходит в трубках, расположенных внутри коробов.

Главное отличие гелиосистем от солнечных батарей в том, что первые нагревают теплоноситель, а вторые аккумулируют электроэнергию. Есть возможность обогревать помещение и с помощью фотоэлементов, но схемы устройства нерациональны и пригодны только для тех для районов, где солнечных дней в году не менее 200.

Схема устройства отопительной системы с солнечным коллектором, подключенным к бойлеру, и запасным источником электроэнергии (например, газовым котлом), работающем на традиционном топливе (+)

Установка батарей

  1. Перед тем, как устанавливать батареи на крышу, проверьте её прочность, при необходимости укрепите кровлю.
  2. Смонтируйте опоры, на которые будут крепиться батареи, и укрепите их на крыше. Конструкция должна выдерживать сильный ветер.
  3. Установите модули, чтобы они плотно прилегали к элементам опоры, закрепите саморезами.

На крыше панель устанавливается на опору из алюминиевого профиля или другого материала

  • Подключите разъёмы к проводам, ведущим к контроллеру. Все приборы, кроме панелей устанавливаются внутри помещения.
  • Установите АКБ, инвертор, автоматы, подсоедините всё к сети.
  • Ещё по теме  Ремонт бачка унитаза своими руками

    Укрепить модуль можно и на вертикальной опоре

    Теперь можно провести испытание, и пользоваться бесплатным электричеством.

    Проведение расчетов и обзор факторов

    К сожалению, даже самые тщательные математические расчеты не дают возможности точно определить количество требуемой энергии и схему монтажа системы. На эффективность работы подобного оборудования могут влиять разные препятствия и факторы. Среди них:

    1. Погодные условия. Точное число солнечных дней в году неизвестно, ведь даже в самых южных районах встречается затяжная пасмурная погода. На севере предугадать такой фактор вообще невозможно.
    2. Нерегулярность получения электричества. В зимнюю пору продолжительность светового дня в северных районах очень короткая. Это значит, что существенный процент выработанной энергии уходит на освещение. Да и солнечная активность в такой промежуток времени совсем незначительная.
    3. Временные сбои в работе и поломки. К сожалению, как и любые другие технические устройства, солнечные панели могут выходить из строя и терять свой рабочий потенциал. Объясняется это повреждением отдельных деталей, контактов и защитных поверхностей.

    Учитывая такие факторы, можно сказать, что определить эффективность солнечных панелей для дома можно только через какой-то промежуток времени. В идеале он занимает один год, но на практике — не меньше трех. Перед тем как решиться на покупку такого оборудования, нужно тщательно взвесить все за и против, проконсультироваться с экспертом, а также оценить рентабельность своего решения.

    Метод увеличения производительности

    Обычно, поэкспериментировав с небольшим количеством солнечных модулей, владельцы частных домов идут дальше и совершенствуют систему различными способами.

    Самый простой способ – это увеличение количества задействованных модулей, соответственно, привлечение дополнительных площадей для их размещения и покупка более мощного сопутствующего оборудования

    Что делать, если существует дефицит свободной площади? Вот несколько рекомендаций для повышения эффективности солнечной станции (с фотоэлементами или коллекторами):

    • Изменение ориентации модулей. Перемещение элементов относительно положения солнца. Проще говоря, установка основной части панелей на южной стороне. При длинном световом дне также оптимально задействовать поверхности, выходящие на восток и запад.
    • Регулировка угла наклона. Производитель обычно указывает, какой угол является наиболее предпочтительным (например, 45º), но порой при монтаже приходится вносить свои коррективы с учетом географической широты.
    • Правильный выбор места установки. Крыша подходит, потому что чаще всего является наивысшей плоскостью и не затеняется другими объектами (предположим, садовыми деревьями). Но существуют еще более подходящие площади – поворотные устройства слежения за солнцем.

    При перпендикулярном расположении элементов к лучам солнца система работает более эффективно, однако на стабильно закрепленной поверхности (например, крыше) это возможно лишь на короткий промежуток времени. Чтобы его увеличить, придумали практичные устройства слежения.

    Механизмы слежения – это динамические платформы, которые своей плоскостью поворачиваются вслед за солнцем. Благодаря им производительность генератора увеличивается летом примерно на 35-40%, зимой – на 10-12 %

    Большим минусом устройств слежения является их высокая стоимость. В некоторых случаях она не окупается, поэтому нет смысла вкладываться в бесполезные механизмы. Подсчитано, что 8 панелей – минимальное количество, при котором затраты со временем оправдают себя. Можно задействовать и 3-4 модуля, но при одном условии: если они напрямую, в обход аккумуляторов, подключены к водяному насосу.

    Буквально на днях компания Тесла Моторс объявила о создании нового типа крыши – с интегрированными солнечными батареями. Илон Маск заявил, что модифицированная крыша будет дешевле, чем обычная кровля с установленными на нее коллекторами или модулями.

    Изготовление батареи своими руками

    Обеспечить дом или дачу электричеством в 220 В от солнечной батареи вам не удастся, т.к. размеры такой батареи будут огромны. Одна пластина генерирует электрический ток с напряжением 0,5 В. Оптимальным вариантом считается СБ с номинальным напряжением 18 В. Исходя из этого рассчитывается необходимое количество фотоэлементов для устройства.

    Сборка каркаса

    В первую очередь самодельная солнечная батарея нуждается в защитной рамке (корпусе). Ее можно изготовить из алюминиевых уголков 30х30 мм или из деревянных брусков в домашних условиях. При использовании металлического профиля на одной из полок снимается напильником фаска под углом 45 градусов, а вторая полка отрезается под тем же углом. Отрезанные по нужным размерам с обработанными концами детали каркаса скручиваются при помощи угольников из того же материала. К готовой раме на силикон приклеивается защитное стекло.

    Корпус из алюминиевого уголка

    Спайка пластин

    При спаивании элементов в домашних условиях нужно знать, что для увеличения напряжения необходимо соединять последовательно, а для увеличения силы токапараллельно. Кремневые пластины выкладываются на стекло, оставляя между ними зазор 5 мм с каждой стороны. Этот промежуток необходим для погашения возможного температурного расширения элементов при нагреве. Преобразователи имеют две дорожки: с одной стороны «плюс», с другой — «минус». Все детали соединяются последовательно в единую цепь. Затем проводники с последних компонентов цепи выводятся на общую шину.

    Для избегания саморазряда устройства в ночное время или облачную погоду специалисты рекомендуют предусмотреть монтаж диода Шоттки 31DQ03 или аналога на контакт от «средней» точки.

    После окончания паяльных работ при помощи мультиметра необходимо проверить выходное напряжение, которое должно быть 18–19 В для полноценного обеспечения частного дома электроэнергией.

    Сборка элементов батареи

    Сборка панели

    В готовый корпус укладываются спаянные преобразователи, потом в центр каждого кремневого элемента наносится силикон, и сверху накрывается подложкой из ДВП для их фиксации. После чего конструкция закрывается крышкой, и все стыки герметизируются герметиком или силиконом. Готовая панель монтируется на держатель или каркас.

    Заключение

    Мы провели обзор нескольких ведущих предприятий так называемой фотоэнергетики России и Украины, который, надеемся, даст первичное представление о целесообразности применения солнечных батарей и позволит принять верное решение. Это не все бренды, однако наиболее популярные и доступные в продаже таковы.

    Остались вопросы? Задавайте их в комментариях к статье!

    Не нашли себя в рейтинге? Напишите нам →

    Технология строительства дома из бруса

    С чего начать строительство дома из бруса? Что нужно предусмотреть, дабы впоследствии не сожалеть о выборе стройматериала? В одной статье мы последовательно рассмотрели этапы возведения брусчатой постройки с учетом требований технологии. Имея перед глазами такое краткое руководство, вы будете уверены в правильности своих действий.

    Возведение бани из бруса

    Дачный участок без бани – все равно, что популярный слабоалкогольный напиток без его 40% собрата. Если при этом хочется как можно меньше проблем со строительством, то стоит рассмотреть вариант использования бруса. С нашей же стороны гарантируется обеспечение всей необходимой информацией по технологии.

    Что лучше – брус или клееный брус?

    Цель – построить деревянный дом. Но вариантов стройматериалов из древесины довольно много. Как выбрать оптимальный? Мы сравнили обычный и клееный брус по ряду характеристик. Вы сможете оценить достоинства и недостатки каждого из решений и сделать вывод о целесообразности их применения. Не бывает плохих и хороших стройматериалов – везде важен контекст!

    Источник: http://www.tproekt.com/kak-sdelat-solnecnuu-batareu-5-lucsih-master-klassov/

    Сделай сам. Солнечная батарея своими руками

    В то время как в Беларуси все больше и больше говорится об энергосбережении, субсидируемые тарифы на электроэнергию для населения далеки еще от уровня, при котором широкое использование альтернативной энергетики станет рентабельным. Солнечные модули и ветроустановки пока еще слишком дороги, чтобы получать с их помощью энергию для индивидуального потребления. Тем не менее альтернативная энергетика постепенно развивается и занимает свою нишу, позволяя экономить деньги.

    В качестве примера можно привести недавно появившиеся на трассе Брест – Москва знаки, предупреждающие о пешеходном переходе. Они оборудованы светодиодной подсветкой, видной издалека. Над знаком установлен солнечный модуль, заряжающий в дневное время аккумулятор, который, в свою очередь, отдает энергию ночью.

    Альтернативная энергетика выгодна там, где невозможно или очень дорого провести обыкновенную электролинию. В вышеописанном случае тянуть электричество к знаку перехода пришлось бы на многие километры, потратив при этом десятки миллионов рублей, в то время как солнечный модуль обошелся в несколько сотен долларов. Таких примеров можно привести множество: в южных странах уже появляются базовые станции сотовой связи на солнечных батареях, рекламные щиты с подсветкой и даже светодиодные фонари дорожного освещения.

    Своими руками

    У автора давно назрела необходимость в автономном источнике питания. Летом, выезжая на природу на пикник, хорошо иметь с собой прохладные напитки и свежие продукты. Для этих целей в свое время был куплен автохолодильник, который подключается к прикуривателю автомобиля. В дороге, когда вокруг жара, в холодильнике всегда прохладно, и продукты доезжают к пикнику свежими и охлажденными. Но дальше возникали проблемы: включенным в машине холодильник надолго не оставишь – потребляя энергию, как автомобильная фара, он быстро посадит аккумулятор. В общем, к середине жаркого дня от холода не оставалось и следа.

    Солнечная батарея как нельзя лучше должна подойти для вышеописанного случая. Ведь выезды на пикники происходят обычно в солнечную погоду, и отдача от солнечной батареи должна быть максимальной. Вот так возникла идея с помощью солнца получать холод.

    Готовые солнечные модули, к сожалению, все еще очень дороги. Судя по паспорту, автохолодильник потребляет 48 ватт, и нужный по мощности модуль будет стоить никак не меньше 300 долларов. Это в России. В Беларуси такая диковинка будет стоить еще больше. Дороговато для пикника.

    Выход был найден на блоге одного американского умельца, который для своей экспериментальной установки самостоятельно собрал солнечную батарею из некондиционных модулей. Такие в бесчисленном множестве продаются на известном аукционе eBay с пометкой «DIY» (что расшифровывается как Do It Yourself, «сделай сам»). Для поиска предложений достаточно ввести словосочетание «solar cells». Обычно продаются плохо порезанные некондиционные модули с неровными кромками (sharpen edges). Качество модуля от этого сильно не страдает, и их вполне можно использовать для построения своей батареи.

    Для сборки стандартной батареи мощностью 50 ватт обычно используют 36 модулей размером 3×6 дюймов с КПД 11%. Каждый модуль вырабатывает 0,5 вольт, ток – около 3 ампер. Соединяя модули последовательно, можно получить батарею мощностью около 50 ватт (напряжение при этом будет 18 вольт, а ток – до 3 ампер). Почему 18 вольт? Потому что это наилучшее напряжение для зарядки стандартных 12-вольтовых аккумуляторов. Ведь солнечная батарея обычно работает в связке с аккумулятором, который накапливает вырабатываемую энергию, позволяя расходовать ее, когда это нужно потребителю.

    В нашем же случае мы можем обойтись и без аккумулятора, так как потреблять энергию мы будем днем, в солнечную погоду, непосредственно от солнечной батареи. Преобразователь на 12 вольт нам тоже не нужен, потому как автохолодильник не критичен к уровню напряжения и его стабильности. Более того, автохолодильник создаст такую нагрузку, что напряжение «просядет» до нормативных 12 вольт. Или даже ниже. Как показывают дальнейшие опыты, такие предположения оправданны.

    Итак, необходимые 36 модулей были куплены на eBay с помощью банковской карты за 48,9 доллара (без торга, по «Buy It Now»). Доставка из США обошлась в 17,64 доллара. Хочу заметить, что за посылки стоимостью более 120 евро (включая стоимость доставки) придется платить таможенную пошлину. Поэтому не стоит заказывать много элементов сразу. При доставке выбирайте USPS – это почтовая служба США. Доставка экспресс-службами DHL, UPS и прочими будет стоить дороже, к тому же придется платить пошлину.

    Посылка пришла на удивление быстро. Меньше чем за две недели. Модули, несмотря на их хрупкость, оказались целыми – видимо, благодаря хорошей упаковке. Более того, продавец положил два запасных, на всякий… Забегая вперед, скажу, что они оказались не лишними. Модули действительно очень хрупкие. Достаточно неаккуратно нажать пальцем, и модуль разлетается на мелкие осколки, как кусочек слюды. В итоге два модуля по неосторожности расколол при монтаже.

    Сначала на ровном столе спаял 4 цепочки по 9 модулей. Затем начал их монтировать. На заводах солнечные модули монтируют твердую поверхность, закрывая сверху специальным каленым стеклом. В дождь с градом панель использовать не собираюсь, поэтому из подручных материалов подойдет и оргстекло. В качестве подложки использовал обыкновенную фанеру. Вырезав куски 66 на 77 см, с помощью строительного скотча прикрепил все 4 цепочки модулей к оргстеклу. Далее спаял все 4 цепочки между собой, прикрепил колодку с винтиками, выведя туда провода.

    По краям оргстекла был проложен вспененный двухсторонний двухмиллиметровый скотч. То же самое было сделано и в промежутках между цепочками. Сверху накрыл все фанерой. Получился такой «пирог»: фанера, воздух, модули, оргстекло. Толстый скотч не дает соприкасаться фанере и оргстеклу, сохраняя пространство для хрупких модулей. Ведь их очень легко раздавить.

    Вот что получилось:

    В следующие же выходные выехали на Вилейку на тестирование. День был не самый удачный. По России гудели пожары, а у нас была легкая дымка, изредка скрывающая солнце пеленой так, что на него можно было смотреть. Тем не менее батарея показала неплохие результаты.

    Для тестирования в качестве нагрузки был использован холодильник, потребляющий автомобильные 12 вольт, 4 ампера. Замерялось напряжение, выдаваемое батареей при подключенном холодильнике, и его потребляемый ток:

    Ясная солнечная погода 10 вольт, 3 ампера
    Легкая дымка 8 вольт, 2,2-2,7 ампер
    Солнце за тучей (теней уже не видно) 5 вольт, 1 ампер

    Как видно, мощность батареи не достигла заявленных идеальных 50 ватт. Этого и стоило ожидать. Все-таки у нас не Сахара, солнце не такое сильное. Также стоит учесть некондиционность модулей и покрытие из примитивного оргстекла.

    Однако даже когда скрывалось солнце и тень сливалась с окружающим фоном, холодильник продолжал работать, выдавая холод. Все продукты оставались холодными целый день. Цель достигнута!

    Если у вас частный дом

    …то об альтернативных источниках энергии можно задуматься уже сейчас.

    Первое, с чего нужно начать, – это меры по энергосбережению. Экономичные лампочки, утепление стен, хорошие стеклопакеты, вентиляция с рекуперацией тепла. Неразумно обвешивать дом дорогими солнечными батареями, для того чтобы «раскочегарить» старую «лампочку Ильича» с КПД 5%.

    Солнце — неисчерпаемый источник энергии. Именно она летом «обогревает» нашу половину земного шарика, принося гигантское количество энергии. Считается, что в солнечный день на один квадратный метр поверхности попадает более 1000 ватт солнечной энергии. Если всю ее суметь преобразовать, то за пару минут можно вскипятить литр воды (сравните, мощность одного чайника обычно составляет 2000 ватт).

    На практике КПД распространенных солнечных элементов составляет около 20%. То есть с 1 квадратного метра батареи вы получите около 200 ватт электрической энергии. Возьмите среднюю стоимость батареи такой площади, умножьте на количество нужных вам ватт. Добавьте сюда хитрую электронику (стоимостью в тысячи долларов), которая позволяет накапливать энергию либо отдавать излишки во внешнюю сеть… Сделайте поправку на количество ясных дней в Беларуси (их около 30-40 в год). И поймете, что сэкономить на электричестве, используя солнечные батареи, вам не удастся. Разве что питать «халявной» энергией некритичные источники: светодиодные светильники на лужайке в саду.

    Для отопления дома и подогрева горячей воды есть другие, более эффективные способы. Солнечные коллекторы. Их все больше и больше устанавливают в Европе. КПД вакуумных солнечных коллекторов (а именно такие лучше всего использовать в наших условиях) достигает 80%. По свидетельству пользователей, в минских условиях, в летнее время и в межсезонье, в частных домах удается забыть о подогреве горячей воды с помощью традиционных видов топлива. Принцип работы вакуумного коллектора заключается в том, что солнце через прозрачную колбу с разреженным воздухом нагревает трубку с жидкостью-теплоносителем. Поскольку трубка с горячей жидкостью отделена от окружающей среды, потерь тепла не происходит. Такие коллекторы могут работать даже в солнечный зимний день.

    Солнечные перспективы

    Для того чтобы оценить перспективы развития солнечной энергетики в Беларуси, необходимо ответить на следующие вопросы:

    1. Какую нишу может занять солнечная энергетика?
    2. Каковы перспективы развития солнечных технологий?

    Как было показано выше, уже сейчас имеет смысл использовать солнечные батареи в местах, удаленных от линий электропередач и не критичных к постоянному наличию электроэнергии. Со временем солнце может занять свою нишу и в большой энергетике. На данный момент основными генерирующими мощностями в Беларуси являются ТЭЦ и ГРЭС. И если КПД ТЭЦ, благодаря когенерации тепловой энергии, достигает 80-90%, то КПД ГРЭС не превышает 40%. ТЭЦ являются основными источниками энергии в отопительный период, ГРЭС – летом. Также стоит отметить, что потребление энергии днем в 2 раза превышает потребление ночью. Получается, что дороже всего электроэнергия обходится нам летним днем, то есть в период максимальной выработки энергии солнечными батареями. Вопрос, как всегда, в цене.

    В последнее время солнечные технологии переживают бурное развитие. Достаточно сказать, что максимально достижимый КПД солнечных элементов за последние 10 лет увеличился с 32 до 42%. Объемы производства растут на 60-100% каждый год. Даже в кризисный 2009 год, когда цена нефти упала до 30$ за баррель, рынок солнечных элементов вырос на 25%. Также постоянно снижается и их себестоимость. Появляются новые дешевые способы производства солнечных батарей. При средней стоимости солнечных модулей 4$ за ватт установленной мощности в США уже продаются тонкопленочные модули с ценой 1$/Вт. Причем уже достигнута себестоимость производства 0,3$/Вт. Средняя себестоимость киловатт-часа солнечной энергии в США сегодня составляет 19 центов и снизилась более чем на 10% за последние два года. Для сравнения: на сегодняшний день субсидируемый тариф на электричество для населения в Беларуси равен 125 рублям, или 4 центам.

    Вместе с тем тариф для нужд отопления и горячего водоснабжения с присоединенной мощностью оборудования более 5 кВт равен 865 рублям, или 29 центам. В условиях Беларуси при себестоимости 0,3$/Вт стоимость солнечного аналога проектируемой АЭС составит $4-7 млрд при сравнимом сроке эксплуатации и практически нулевых эксплуатационных затратах. На практике заменить АЭС на СЭС, конечно же, не получится ввиду непостоянства выработки энергии на СЭС.

    Таким образом, достигнутый уровень развития солнечных технологий и его динамика позволяют сделать вывод о том, что солнечная энергетика рано или поздно появится и в Беларуси. На данном этапе в Беларуси целесообразно принять закон об альтернативной энергетике, который бы стимулировал развитие этого направления. Также необходим пересмотр технических стандартов электросетей и оборудования с тем, чтобы предоставить возможность отдачи выработанной локально, с помощью солнечных батарей, энергии в общую сеть.

    Другие источники

    Первое, что приходит на ум после солнечных установок, – это использование ветра. К сожалению, ветряки – очень дорогое удовольствие. И установишь их не на каждом подворье. Более перспективной для обогрева дома зимой представляется… геотермальная энергия. Да-да, в Беларуси, где нет вулканов и подземных озер с кипятком.

    Появился целый класс установок, называемых тепловыми насосами. Тепловой насос позволяет «выкачивать» из земли тепловую энергию и пустить ее на обогрев дома. Внешний контур насоса закладывается в землю, на уровень, где почва всегда остается положительной температуры. Внутренний контур обогревает дом. Для описания принципа работы теплового насоса часто приводят аналогии «холодильника наоборот». Выкачивая малые доли тепла из-под земли, насос нагревает внутренний контур отопления до температуры около 30 градусов Цельсия.

    Стоимость тепловых насосов для частных домов на текущий момент упала ниже десяти тысяч евро, что в свете повышения цен на топливо представляется рентабельным. Многие продавцы заявляют о 200-300% КПД таких установок. Потребляя из сети около 3 киловатт энергии, установка дает тепла в 2-3 раза больше. К сожалению, в Беларуси есть проблемы с установкой таких устройств. Энергетики считают, что дом отапливается электричеством, и повышают цены на потребляемую электроэнергию в разы. Кроме того, высокие таможенные пошлины на ввоз таких установок не имеют ничего общего с попытками Беларуси стать энергонезависимым государством.

    Источник: http://news.tut.by/it/196267.html

    Смотрите также:
    30.04.2020

    Самодельный строительный уровень за 30 минут Как сделать строительный уровень своими руками за 30 минут. Строительный уровень относится к категории простых, но наиболее востребованных приспособлений для ремонта и строительства. Одним из самых простых и надежных...

    30.04.2020

    Как сделать самодельный форматник своими руками: чертежи, фото Во время изготовления корпусной мебели применяются различные типы инструментов. Для получения ровных заготовок необходимо форматно-раскроечное оборудование. В большинстве случаев небольшое производство не...

    30.04.2020

    Пескоструй своими руками: чертежи, видео, инструкция по изготовлению Пескоструйный аппарат является эффективным оборудованием, которое может оказаться полезным во многих ситуациях. При помощи такого устройства, отличающегося компактными размерами и небольшим весом,...

    Комментарии

    Комментирование отключено.

    Голосование

    Как Вы узнали о нашем сайте?

    Посмотреть результаты

    Загрузка ... Загрузка ...
    Форум
